Truma VarioHeat. Οδηγίες λειτουργίας Σελίδα 2. Να τις έχετε πάντα μαζί σας στο όχημα!

Transcript

1 Truma VarioHeat Οδηγίες λειτουργίας Σελίδα 2 Να τις έχετε πάντα μαζί σας στο όχημα!

2 Truma VarioHeat Πίνακας περιεχομένων Σύμβολα που χρησιμοποιούνται... 2 Σκοπός χρήσης... 2 Υποδείξεις ασφαλείας... 2 Περιγραφή λειτουργίας... 5 Οδηγίες λειτουργίας Έναρξη λειτουργίας... 5 Αισθητήρας θερμοκρασίας χώρου... 5 Ψηφιακό χειριστήριο Truma CP plus VarioHeat... 5 Σκοπός χρήσης... 5 Υποδείξεις ασφαλείας... 6 Σημαντικές υποδείξεις... 6 Συστήματα κλιματισμού κοινή χρήση του τηλεχειριστηρίου υπερύθρων και του χειριστηρίου Truma CP plus VarioHeat... 6 Στοιχεία ένδειξης και χειρισμού... 6 περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης... 6 Πλήκτρο επιστροφής... 6 Πρώτη θέση σε λειτουργία... 6 Έναρξη λειτουργίας... 6 Λειτουργίες... 7 Επιλογή επιπέδου ρύθμισης... 7 Ενεργοποίηση / απενεργοποίηση... 7 Αλλαγή θερμοκρασίας χώρου... 7 επιλογή σκάλας ανεμιστήρα... 7 Ρύθμιση χρονοδιακόπτη... 8 ενεργοποίηση / απενεργοποίηση φωτισμού... 9 Ρύθμιση ώρας... 9 Μενού σέρβις... 9 Ειδικές ενδείξεις Διατίθεται τάση δικτύου των 230 V Τηλεχειριστήριο υπερύθρων (IR) (σύστημα κλιματισμού) Εξωτερικό χειριστήριο (CI-BUS) Ένδειξη είδους ενέργειας Προειδοποίηση Βλάβη Τεχνικά χαρακτηριστικά οθόνη Συντήρηση Αναλογικό χειριστήριοl Truma CP classic VarioHeat (προαιρετικά) Αποκομιδή VarioHeat Ασφάλεια VarioHeat Αξεσουάρ Τεχνικά χαρακτηριστικά θερμάστρας Οδηγίες αναζήτησης σφάλματος της Truma VarioHeat Οδηγίες αναζήτησης σφάλματος της Truma VarioHeat Οδηγίες αναζήτησης σφαλμάτων (σύστημα κλιματισμού) Μοντέλο Truma VarioHeat eco Truma VarioHeat comfort Σύμβολα που χρησιμοποιούνται Η εγκατάσταση και η επισκευή της συσκευής πρέπει να διεξάγονται μόνο από εξειδικευμένο προσωπικό. Το σύμβολο υποδεικνύει πιθανούς κινδύνους. Υπόδειξη με πληροφορίες και συμβουλές. Σκοπός χρήσης Αυτή η συσκευή έχει κατασκευαστεί για εγκατάσταση σε αυτοκινούμενα τροχόσπιτα (κατηγορία οχημάτων Μ1) και τροχόσπιτα (κατηγορία οχημάτων Ο). Απαγορεύεται η εγκατάσταση στο εσωτερικό λεωφορείων (κατηγορία οχημάτων M2 και M3) και σε οχήματα για τη μεταφορά επικίνδυνων εμπορευμάτων. Υποδείξεις ασφαλείας Τι κάνετε όταν μυρίσετε υγραέριο; Σβήστε όλες τις γυμνές φλόγες. Ανοίξτε παράθυρα και πόρτες. Κλείστε όλες τις βαλβίδες ταχείας φραγής και τις φιάλες αερίου. Μην καπνίζετε. Μην ανοιγοκλείσετε ηλεκτρικούς διακόπτες. Φροντίστε να γίνει έλεγχος όλης της εγκατάστασης υγραερίου από ειδικευμένο τεχνικό! Ασφαλές περιβάλλον λειτουργίας Η συσκευή πρέπει να λειτουργεί μόνο με τα αντίστοιχα χειριστήρια και τα αξεσουάρ της Truma. Κίνδυνος δηλητηρίασης από τα καυσαέρια! Τα καυσαέρια της θερμάστρας μπορούν να προκαλέσουν δηλητηρίαση σε κλειστούς χώρους (όπως π.χ. γκαράζ, εργαστήρια). Όταν το όχημα αναψυχής σταθμεύει σε κλειστούς χώρους: Διακόψετε την παροχή καυσίμου προς τη θερμάστρα. Απενεργοποιήστε τον χρονοδιακόπτη. Απενεργοποιήστε τη θερμάστρα στο χειριστήριο. Βεβαιωθείτε ότι σε καμία περίπτωση δεν είναι δυνατή η ενεργοποίηση των συσκευών μέσω της Truma App. 2 Αν έχει τοποθετηθεί η καπνοδόχος κοντά ή άμεσα κάτω από ένα παράθυρο που ανοίγει, τότε η συσκευή θα πρέπει να εξοπλισθεί με μια αυτόματη διάταξη απενεργοποίησης για να εμποδίζει τη λειτουργία όταν το παράθυρο είναι ανοιχτό.

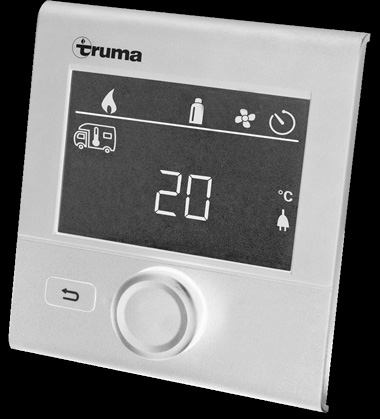

3 Αντικείμενα που είναι ευαίσθητα στη θερμότητα (π.χ. φιάλες ψεκασμού) ή εύφλεκτα υλικά / υγρά δεν πρέπει να αποθηκεύονται στο χώρο εγκατάστασης της θερμάστρας καθώς μπορεί να προκύψουν πολύ υψηλές θερμοκρασίες. Διατηρήστε την περιοχή μπροστά από τις εξόδους θερμού αέρα ελεύθερη από εύφλεκτα υλικά. Μην μπλοκάρετε σε καμία περίπτωση τις εξόδους θερμού αέρα. Για να αποφύγετε υπερθέρμανση της συσκευής πρέπει να είναι ελεύθερες από εμπόδια οι οπές για την αναρρόφηση ανακυκλωμένου αέρα, προς το χώρο εγκατάστασης και ο χώρος γύρω από τη συσκευή. Η καπνοδόχος για τον αγωγό καυσαερίων και η τροφοδοσία αέρα καύσης πρέπει να είναι πάντα ελεύθερες από ακαθαρσίες (λασπόχιονο, πάγο, φύλλωμα κ.λπ.). Κίνδυνος από καυτές επιφάνειες και καυσαέρια. Μην αγγίζετε την περιοχή γύρω από την καπνοδόχο τοίχου και μην ακουμπάτε αντικείμενα στην καπνοδόχο τοίχου ή στο όχημα. Υποχρεώσεις του υπεύθυνου χρήσης / κατόχου οχήματος Ο κάτοχος του οχήματος είναι υπεύθυνος για το σωστό χειρισμό της συσκευής. Η κίτρινη αυτοκόλλητη ετικέτα που παραδίδεται μαζί με τη συσκευή και περιέχει τις προειδοποιητικές υποδείξεις πρέπει να τοποθετηθεί από το άτομο που θα κάνει την εγκατάσταση ή από τον ιδιοκτήτη του οχήματος σε μια θέση στο όχημα που θα είναι καλά ορατή για κάθε χρήστη (π.χ. στην πόρτα ντουλάπας). Επικοινωνήστε με την εταιρία Truma αν λείπουν ετικέτες. Τα συστήματα υγραερίου πρέπει να συμφωνούν με τις τεχνικές και διοικητικές διατάξεις της εκάστοτε χώρας χρήσης (στην Ευρώπη π.χ. EN 1949 για οχήματα). Πρέπει να τηρούνται οι εθνικές διατάξεις και κανονισμοί (στη Γερμανία π.χ. το φύλλο εργασίας G 607 του DVGW για οχήματα). Ο κάτοχος του οχήματος πρέπει να φροντίζει για τη διεξαγωγή του ελέγχου της εγκατάστασης αερίου (στη Γερμανία κάθε 2 χρόνια) από έναν εμπειρογνώμονα υγραερίου (από τις υπηρεσίες ελέγχου DVFG, TÜV, DEKRA). Ο έλεγχος πρέπει να βεβαιώνεται στο αντίστοιχο πιστοποιητικό ελέγχου (G 607). Οι συσκευές ρύθμισης πίεσης και οι εύκαμπτοι σωλήνες πρέπει να αντικαθίστανται το αργότερο εντός 10 ετών (σε περίπτωση επαγγελματικής χρήσης εντός 8 ετών) από την ημερομηνία κατασκευής τους. Οι εύκαμπτοι σωλήνες πρέπει να ελέγχονται τακτικά και να ανανεώνονται όταν παρουσιάσουν σημάδια σαθρότητας. Ασφαλής λειτουργία Για τη λειτουργία συστημάτων ρύθμισης πίεσης αερίου, συσκευών αερίου ή/και συστημάτων αερίου απαιτείται υποχρεωτικά η χρήση όρθιων φιαλών αερίου από τις οποίες αντλείται αέριο στην αέρια φάση. Απαγορεύεται η χρήση φιαλών αερίου από τις οποίες προέρχεται το αέριο από την υγρή φάση (π.χ. για κλαρκ), επειδή μπορούν να προκαλέσουν ζημιές στην εγκατάσταση αερίου. Η πίεση λειτουργίας της παροχής αερίου (30 mbar) και της συσκευής (βλ. πινακίδα τύπου) πρέπει να συμπίπτουν. Για το σύστημα αερίου επιτρέπεται να χρησιμοποιούνται στη Γερμανία μόνο μηχανισμοί ρύθμισης πίεσης σύμφωνα με το πρότυπο EN (σε οχήματα) με σταθερή πίεση εξόδου 30 mbar. Η ταχύτητα ροής του μηχανισμού ρύθμισης πίεσης πρέπει να αντιστοιχεί τουλάχιστον στη μέγιστη κατανάλωση όλων των συσκευών που έχουν εγκατασταθεί από τον κατασκευαστή του συστήματος. Για τα οχήματα συστήνουμε το σύστημα ρύθμισης πίεσης αερίου Truma MonoControl CS καθώς και για το σύστημα αερίου δύο φιαλών τα συστήματα ρύθμισης πίεσης αερίου Truma DuoComfort / DuoControl CS. Σε θερμοκρασίες γύρω στους 0 C και χαμηλότερες, το σύστημα ρύθμισης πίεσης αερίου και η βαλβίδα εναλλαγής οφείλουν να χρησιμοποιούνται με το ρυθμιστή θέρμανσης EisEx. Πρέπει να χρησιμοποιούνται μόνο εύκαμπτοι σωλήνες που ενδείκνυνται για τη χώρα προορισμού και συμφωνούν με τις απαιτήσεις της. 3

4 Βεβαιωθείτε ότι το εσωτερικό του οχήματος έχει επαρκή αερισμό. Κατά τη θέση σε λειτουργία της συσκευής μπορεί να αναπτυχθούν παροδικά καπνός και οσμή λόγω σκόνης ή ρύπων. Αυτό θα συμβεί ειδικά όταν η συσκευή δεν έχει χρησιμοποιηθεί για μεγάλο χρονικό διάστημα. Παιδιά άνω των 8 ετών καθώς και άτομα με μειωμένες σωματικές, κινητικές ή διανοητικές ικανότητες ή με έλλειψη πείρας και γνώσεων μπορούν να χρησιμοποιήσουν την παρούσα συσκευή, εφόσον είναι υπό επιτήρηση ή έχουν λάβει οδηγίες για την ασφαλή χρήση της συσκευής και έχουν κατανοήσει τους συνεπαγόμενους κινδύνους. Δεν επιτρέπεται στα παιδιά να παίζουν με τη συσκευή. Ο διπλός σωλήνας καυσαερίων πρέπει να επιθεωρείται τακτικά, ιδιαίτερα μετά από μεγάλη διάρκεια οδήγησης, για την ακεραιότητα και την καλή εφαρμογή του. Επίσης, πρέπει να επιθεωρείται η στερέωση της συσκευής και της καπνοδόχου. Λειτουργία κατά την οδήγηση Για τη θέρμανση κατά τη διάρκεια της οδήγησης σε αυτοκινούμενα τροχόσπιτα απαιτείται σύμφωνα με τον κανονισμό ΟΕΕ/ΟΗΕ αριθ. 122 ένας μηχανισμός απενεργοποίησης ασφαλείας. Το σύστημα ρύθμισης πίεσης αερίου Truma MonoControl CS πληροί αυτή την απαίτηση. Με την τοποθέτηση του παρόντος συστήματος ρύθμισης πίεσης αερίου με την αντίστοιχα σχεδιασμένη εγκατάσταση αερίου έχει άδεια κυκλοφορίας σε ολόκληρη την Ευρώπη η θερμάστρα υγραερίου με ελεγμένο τύπο κατά τη διάρκεια της οδήγησης σύμφωνα με την οδηγία ΟΕΕ/ΟΗΕ αριθ Πρέπει να τηρούνται οι εθνικές προδιαγραφές και οι κανονισμοί. Εάν δεν έχει εγκατασταθεί κανένας μηχανισμός απενεργοποίησης ασφαλείας (π.χ. όπως περιλαμβάνεται στο σύστημα ρύθμισης πίεσης Truma MonoControl CS), πρέπει η φιάλη αερίου κατά τη διάρκεια της οδήγησης να είναι κλειστή και να τοποθετηθούν πινακίδες υπόδειξης στο ντουλάπι φιαλών και κοντά στο χειριστήριο. Απαγορεύεται η χρήση συσκευών υγραερίου κατά τον εφοδιασμό με βενζίνη σε πρατήρια, σε πολυόροφα πάρκινγκ, σε γκαράζ ή σε φέρι-μποτ. Για να αποφεύγονται ζημιές στη συσκευή από πιτσιλιές νερού, π.χ. κατά τον καθαρισμό του οχήματος, μην ψεκάζετε κατευθείαν μέσα στην καπνοδόχο. Ενέργειες σε περίπτωση βλαβών Αν παρουσιαστούν ασυνήθιστοι θόρυβοι ή οσμές, κλείστε την παροχή αερίου και σβήστε τη συσκευή. Κίνδυνος πυρκαγιάς / έκρηξης σε περίπτωση που προσπαθήσετε να χρησιμοποιήσετε μια συσκευή με ζημιές από πλημμύρα ή όταν το όχημα είχε εμπλακεί σε ατύχημα. Μια χαλασμένη συσκευή πρέπει να επιδιορθωθεί από έναν ειδικό ή να αντικατασταθεί. Βλάβες πρέπει να αποκαθίστανται άμεσα από έναν ειδικό. Αποκαταστήστε μόνοι σας τις βλάβες μόνο εάν η επισκευή τους περιγράφεται στις οδηγίες αναζήτησης σφαλμάτων αυτών των οδηγιών λειτουργίας. Μετά από μια αφλογιστία (αποτυχημένη ανάφλεξη) πρέπει να γίνει έλεγχος της συσκευής και του αγωγού καυσαερίων από έναν ειδικό. Συντήρηση / επισκευή / καθαρισμός Η επισκευή και ο καθαρισμός της συσκευής πρέπει να διεξάγονται μόνο από εξειδικευμένο προσωπικό. Η συντήρηση, η επισκευή και ο καθαρισμός απαγορεύεται να διεξάγονται από παιδιά. Συγκεκριμένα, στη διαγραφή των αξιώσεων εγγύησης καθώς και στον αποκλεισμό των αξιώσεων ευθύνης οδηγούν: τροποποιήσεις στη συσκευή (συμπεριλαμβανομένων των αξεσουάρ), τροποποιήσεις στον αγωγό καυσαερίων και στην καπνοδόχο, η χρήση ανταλλακτικών και αξεσουάρ που δεν είναι γνήσια εξαρτήματα της Truma, η μη τήρηση των οδηγιών τοποθέτησης και λειτουργίας. Επιπλέον, παύει η άδεια λειτουργίας της συσκευής και συνεπώς σε μερικές χώρες και η άδεια λειτουργίας του οχήματος. 4

5 Περιγραφή λειτουργίας Η θερμάστρα VarioHeat είναι θερμάστρα θερμού αέρα για λειτουργία με ανακυκλωμένο αέρα για την ταχεία θέρμανση οχημάτων κάμπινγκ. Ο καυστήρας λειτουργεί με την υποστήριξη ανεμιστήρα εξασφαλίζοντας με αυτόν τον τρόπο την άψογη λειτουργία ακόμη και κατά τη διάρκεια της οδήγησης. Η συσκευή επιλέγει αυτόματα την απαιτούμενη βαθμίδα ισχύος ανάλογα με τη διαφορά της θερμοκρασίας που έχει ρυθμιστεί στο χειριστήριο και της τρέχουσας θερμοκρασίας περιβάλλοντος. Επιπλέον διατίθεται μια λειτουργία boost, για επιτάχυνση θέρμανσης, καθώς και μια λειτουργία νυκτός για αθόρυβη λειτουργία. Οι διάφορες βαθμίδες αερισμού διευκολύνουν μια λειτουργία με ανακυκλωμένο αέρα άνευ θέρμανσης. Με το ψηφιακό χειριστήριο είναι δυνατή η επιλογή περαιτέρω λειτουργιών όπως του χρονοδιακόπτη ή η λειτουργία ενός συστήματος κλιματισμού της Truma. Πληροφορίες για τα παραπάνω θα βρείτε στην ενότητα Ψηφιακό Χειριστήριο Truma CP plus VarioHeat Η συσκευή αρχίζει να λειτουργεί πάντα στην χαμηλότερη ρύθμιση. Αν αυτή δεν επαρκεί για να φτάσει στην επιθυμητή θερμοκρασία εντός του οχήματος, η συσκευή θα ανάψει μετά από περίπου 5 λεπτά σε μια υψηλότερη βαθμίδα απόδοσης. Οδηγίες λειτουργίας Πριν την έναρξη λειτουργίας προσέξτε οπωσδήποτε τις οδηγίες λειτουργίας και τις «Σημαντικές υποδείξεις χειρισμού»! Ο κάτοχος του οχήματος είναι υπεύθυνος για τη σωστή λειτουργία της συσκευής! Οι κίτρινες αυτοκόλλητες ετικέτες που παραδίδονται μαζί με τη συσκευή και περιέχουν τις προειδοποιητικές υποδείξεις πρέπει να τοποθετηθούν από το άτομο που θα κάνει την εγκατάσταση ή από τον ιδιοκτήτη του οχήματος σε μια θέση στο όχημα που θα είναι καλά ορατή για κάθε χρήστη (π.χ. στην πόρτα ντουλάπας)! Επικοινωνήστε με την εταιρία Truma αν λείπουν ετικέτες. Έναρξη λειτουργίας Αφαιρέστε το καπάκι της καπνοδόχου. Ανοίξτε τη φιάλη αερίου και τη βαλβίδα ταχείας φραγής στον αγωγό παροχής αερίου. Για να ανάψει η θερμάστρα, βλ. Ψηφιακό χειριστήριο Truma CP plus VarioHeat ή Αναλογικό χειριστήριο Truma CP classic VarioHeat Εάν η συσκευή δεν χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, τοποθετήστε το καπάκι της καπνοδόχου και κλείστε τη βαλβίδα ταχείας φραγής στον αγωγό παροχής αερίου και στη φιάλη αερίου. Αισθητήρας θερμοκρασίας χώρου Για τη μέτρηση της θερμοκρασίας χώρου το όχημα διαθέτει έναν εξωτερικό αισθητήρα θερμοκρασίας χώρου. Η θέση του αισθητήρα καθορίζεται κάθε φορά από τον κατασκευαστή του οχήματος ανάλογα με τον τύπο του οχήματος. Για περισσότερες λεπτομέρειες συμβουλευτείτε τις οδηγίες λειτουργίας του οχήματός σας. Εικόνα 1 Η ρύθμιση θερμοστάτη στο χειριστήριο εξαρτάται από τις ατομικές ανάγκες θερμότητας και τον τύπο του οχήματος και πρέπει να διαπιστώνεται εξατομικευμένα. Ψηφιακό χειριστήριο Truma CP plus VarioHeat Σκοπός χρήσης Το χειριστήριο Truma CP plus VarioHeat χρησιμεύει στον έλεγχο και στην επιτήρηση μιας θερμάστρας Truma VarioHeat και / ή ενός συστήματος κλιματισμού της Truma. Μέσω του Truma CP plus VarioHeat 1 μπορεί να γίνει ο χειρισμός των εξής συστημάτων κλιματισμού: Saphir compact 2 Saphir comfort RC Aventa eco Aventa comfort Truma CP plus VarioHeat για τα συστήματα κλιματισμού της Truma Aventa eco, Aventa comfort (από τον σειριακό αριθμό /2013), Saphir comfort RC και Saphir compact (από τον σειριακό αριθμό /2012) Η συσκευή Truma CP plus VarioHeat προορίζεται για τοποθέτηση σε τροχόσπιτα και αυτοκινούμενα τροχόσπιτα. 1 ή Truma CP plus VarioHeat CI-BUS για CI-BUS αδύνατος ο μεταγενέστερος εξοπλισμός. 2 από τον σειριακό αριθμό Σε συνδυασμό με μια θερμάστρα Truma VarioHeat απαιτείται αναγκαστικά ένα «καλώδιο χειριστηρίου ζεύξης», μεταξύ του συστήματος κλιματισμού και της θερμάστρας. To «καλώδιο χειριστηρίου ζεύξης» πρέπει να παραγγελθεί ξεχωριστά. Όχι σε συνδυασμό με μετατροπέα ισχύος TG 1000 sinus. 5

6 Υποδείξεις ασφαλείας Το χειριστήριο Truma CP plus VarioHeat επιτρέπεται να λειτουργεί μόνο σε άψογη τεχνική κατάσταση. Οι βλάβες πρέπει να επισκευάζονται αμέσως. Αποκαταστήστε μόνοι σας τις βλάβες μόνο εάν η επισκευή τους περιγράφεται στις οδηγίες αναζήτησης σφαλμάτων αυτών των οδηγιών λειτουργίας. Μην διεξάγετε επισκευές ή μεταποιήσεις στο χειριστήριο Truma CP plus VarioHeat! Η επισκευή ενός ελαττωματικού χειριστηρίου Truma CP plus VarioHeat επιτρέπεται να διεξαχθεί μόνο μέσω του κατασκευαστή ή του συνεργείου του σέρβις. Απαγορεύεται η χρήση συσκευών υγραερίου κατά τον εφοδιασμό με βενζίνη σε πρατήρια, σε πολυόροφα πάρκινγκ, σε γκαράζ ή σε φέρι μποτ. Σβήστε τη συσκευή υγραερίου στο χειριστήριο Truma CP plus VarioHeat. Σημαντικές υποδείξεις Εάν διακοπεί η τροφοδοσία ρεύματος του συστήματος, η ώρα / ο χρονοδιακόπτης πρέπει να ρυθμιστούν εκ νέου. Κατά τη νέα σύνδεση / ανταλλαγή μιας συσκευής (θερμάστρα, σύστημα κλιματισμού) στο σύστημα Bus πρέπει να επαναληφθεί η διαδικασία που περιγράφεται στο κεφάλαιο «Πρώτη θέση σε λειτουργία». Συστήματα κλιματισμού κοινή χρήση του τηλεχειριστηρίου υπερύθρων και του χειριστηρίου Truma CP plus VarioHeat Ακόμα και μετά τη σύνδεση του χειριστηρίου Truma CP plus VarioHeat το τηλεχειριστήριο υπερύθρων είναι διαθέσιμο για τον έλεγχο του συστήματος κλιματισμού. Το χειριστήριο Truma CP plus VarioHeat αναγνωρίζει όλες τις ρυθμίσεις, οι οποίες διεξάγονται μέσω του τηλεχειριστηρίου υπερύθρων στο σύστημα κλιματισμού. Το τηλεχειριστήριο υπερύθρων εκπέμπει μόνο τις προβαλλόμενες στην οθόνη σας ρυθμίσεις (όχι αμφίδρομη επικοινωνία). Για να καθορίσετε με σαφήνεια το χρόνο έναρξης και λήξης μιας επιθυμητής χρονικής περιόδου, επιτρέπεται να γίνεται χρήση μόνο του χρονοδιακόπτη του χειριστηρίου Truma CP plus VarioHeat. Στοιχεία ένδειξης και χειρισμού Με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης (8) μπορούν να επιλεγούν μενού στις γραμμές (3 + 4) και να διεξαχθούν ρυθμίσεις. Η ένδειξη εμφανίζεται μέσω μιας οθόνης (1) με φωτισμένο φόντο. Με το πλήκτρο επιστροφής (9) διεξάγεται η επιστροφή από ένα μενού. περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης Με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης (8) μπορούν να επιλεγούν ή να τροποποιηθούν ονομαστικές τιμές και παράμετροι και να αποθηκευτούν μέσω αγγίγματος. Τα επιλεγμένα στοιχεία μενού αναβοσβήνουν. Εικόνα 3 - Εικόνα 4 Εικόνα 5 + Πλήκτρο επιστροφής Περιστροφή δεξιόστροφα Το μενού θα περιστραφεί από τα αριστερά προς τα δεξιά. Αύξηση των τιμών (+). Περιστροφή αριστερόστροφα Το μενού θα περιστραφεί από τα δεξιά προς τα αριστερά. Μείωση των τιμών (-). Άγγιγμα Λήψη (αποθήκευση) μιας επιλεγμένης τιμής. Επιλογή ενός στοιχείου μενού, εναλλαγή στο επίπεδο ρύθμισης. Παρατεταμένη πίεση Κύρια λειτουργία ΕΝΕΡΓΟΠΟΙΗΣΗΣ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ Μέσω πίεσης του πλήκτρου επιστροφής (9) διεξάγεται μια επιστροφή από ένα μενού και απόρριψη ρυθμίσεων. Αυτό σημαίνει ότι διατηρούνται αναλλοίωτες οι τελευταίες τιμές. Πρώτη θέση σε λειτουργία Για την πρώτη θέση σε λειτουργία του συστήματος, διεξάγετε τα ακόλουθα βήματα: Ανοίξτε την τροφοδοσία τάσης. Συνεχής τάση 12 V για το χειριστήριο Truma CP plus VarioHeat και Truma VarioHeat ή 230 V εναλλασσόμενο ρεύμα σε συστήματα κλιματισμού. Εκκινήστε την αναζήτηση των συσκευών στο στοιχείο μενού «Μενού σέρβις» > «RESET» > «PR SET». Μετά την επιβεβαίωση θα γίνει η αρχικοποίηση του χειριστηρίου Truma CP plus VarioHeat. Κατά τη διάρκεια αυτής της διαδικασίας εμφανίζεται στην οθόνη το «INIT..». Έτσι επισημαίνονται οι συσκευές που βρέθηκαν στο χειριστήριο. 9 Εικόνα 2 1 = ένδειξη 2 = γραμμή κατάστασης 3 = γραμμή μενού (επάνω) 4 = γραμμή μενού (κάτω) 5 = ένδειξη τάσης δικτύου 230 V (τοπικό ρεύμα) 6 = ένδειξη χρονοδιακόπτη 7 = ρυθμίσεις / τιμές 8 = περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης 9 = πλήκτρο επιστροφής 8 Έναρξη λειτουργίας Οθόνη έναρξης / ετοιμότητας Μετά τη σύνδεση του χειριστηρίου Truma CP plus VarioHeat με την τροφοδοσία τάσης θα προβληθεί μετά από μερικά δευτερόλεπτα μια οθόνη έναρξης. Εικόνα 6 6

7 Η ένδειξη στην οθόνη μεταπηδά μεταξύ της ώρας και της ρυθμισμένης θερμοκρασίας χώρου. Για ειδικές ενδείξεις κατόπιν εντολής μέσω του τηλεχειριστηρίου υπερύθρων του συστήματος κλιματισμού ή του CI-BUS (βλ. «Ειδικές ενδείξεις» στη σελίδα 10). Μετά από μια επισκευή / έναν εξοπλισμό με εξαρτήματα πρέπει να επαναληφθεί η διαδικασία που περιγράφεται στην «Πρώτη θέση σε λειτουργία». Λειτουργίες Οι λειτουργίες στις γραμμές μενού (3, 4) του χειριστηρίου Truma CP plus VarioHeat μπορούν να επιλεγούν με τυχαία σειρά. Οι παράμετροι λειτουργίας προβάλλονται στη γραμμή κατάστασης (2) ή και στις ενδείξεις (5, 6). Επιλογή επιπέδου ρύθμισης Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης. Η οθόνη προβάλλει το επίπεδο ρύθμισης. Το πρώτο σύμβολο αναβοσβήνει. Εικόνα 7 Ενεργοποίηση / απενεργοποίηση Θερμάστρα (HEATER) ρυθμιζόμενο φάσμα θερμοκρασίας 5 30 C (βήματα 1 C) α = θερμάστρα αναμμένη σύμβολο φωτισμένο, αν δεν έχει επιτευχθεί η θερμοκρασία χώρου, το σύμβολο αναβοσβήνει. Σύστημα κλιματισμού (AC) ρυθμιζόμενο φάσμα θερμοκρασίας C (βήματα 1 C) β = COOL Το σύστημα κλιματισμού είναι ενεργοποιημένο γ = AUTO Το σύστημα κλιματισμού έχει τεθεί στην αυτόματη λειτουργία δ = HOT Το σύστημα κλιματισμού είναι στη λειτουργία θέρμανσης ε = VENT Το σύστημα κλιματισμού είναι στη λειτουργία αέρα επανακυκλοφορίας. Είναι δυνατή γρήγορη αλλαγή θερμοκρασίας μέσω του περιστρεφόμενου πλήκτρου / Πλήκτρου πίεσης (στην οθόνη ετοιμότητας). επιλογή σκάλας ανεμιστήρα Σε συνδεδεμένη θερμάστρα / σύστημα κλιματισμού Με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης, επιλέξτε το σύμβολο στη γραμμή μενού (3). Πιέζοντας αλλάζετε στο επίπεδο ρύθμισης. Επιλέξτε με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης την επιθυμητή σκάλα ανεμιστήρα. Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης για την επιβεβαίωση της τιμής. α β γ δ ε στ Ενεργοποίηση Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης. Μετά την ενεργοποίηση οι προηγούμενα ρυθμισμένες τιμές / παράμετροι λειτουργίας ενεργοποιούνται πάλι. Εικόνα Απενεργοποίηση Πιέστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης για περισσότερο από 4 δευτερόλεπτα. Η διαδικασία απενεργοποίησης του χειριστηρίου Truma CP plus VarioHeat ενδέχεται να καθυστερήσει για μερικά λεπτά λόγω εσωτερικών επακόλουθων λειτουργιών της θερμάστρας ή του συστήματος κλιματισμού (κατά τη διάρκεια εμφανίζεται στην οθόνη η ένδειξη «OFF»). Αλλαγή θερμοκρασίας χώρου Με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης, επιλέξτε το σύμβολο στη γραμμή μενού (3). Πιέζοντας αλλάζετε στο επίπεδο ρύθμισης. Ανάλογα με τη συνδεδεμένη συσκευή, επιλέγετε με το Περιστρεφόμενο πλήκτρο / Πλήκτρο πίεσης μεταξύ της θερμάστρας (HEATER) ή του συστήματος κλιματισμού (AC). Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης για την επιβεβαίωση της επιλογής. Επιλέξτε με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης την επιθυμητή θερμοκρασία. Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης για την επιβεβαίωση της τιμής. Εικόνα 8 α β γ δ στ ε 2 3 Θερμάστρα (HEATER) Σύμβολο Τρόπος Περιγραφή λειτουργίας OFF Ο ανεμιστήρας είναι απενεργοποιημένος. (Επιλέγεται μόνο όταν δεν είναι κάποια συσκευή σε λειτουργία). α VENT 1 Ανακυκλωμένος αέρας, όταν δεν είναι κάποια συσκευή σε λειτουργία. Ο αριθμός στροφών επιλέγεται σε 10 σκάλες. β ECO Αυτόματη ρύθμιση του ανεμιστήρα σε εξάρτηση από την απόδοση θέρμανσης / βελτιστοποιημένη για την πρόσκαιρη απαίτηση θέρμανσης δ BOOST2 Ταχεία θέρμανση χώρου Διαθέσιμη όταν η διαφορά μεταξύ επιλεγμένης και τρέχουσας θερμοκρασίας χώρου ανέρχεται σε >10 C. ε NIGHT Η θερμάστρα λειτουργεί μόνο με μερική απόδοση, ενδεχομένως δεν είναι δυνατόν να επιτευχθεί η ρυθμισμένη θερμοκρασία χώρου (σε εξάρτηση από το μέγεθος του οχήματος και την εξωτερική θερμοκρασία). 1. Ενδέχεται να οδηγήσει σε υψηλότερη φθορά του κινητήρα, ανάλογα με τη συχνότητα της λειτουργίας. 2. Η σκάλα ανεμιστήρα «BOOST» σημαίνει υψηλότερη κατανάλωση ρεύματος, υψηλότερη στάθμη θορύβου και αυξημένη φθορά του κινητήρα. 7

8 Μόλις ενεργοποιηθεί η θερμάστρα (θερμοκρασία χώρου ρυθμισμένη), η γραμμή κατάστασης (2) προβάλλει την σκάλα ανεμιστήρα που επιλέχθηκε στην προηγούμενη διαδικασία θέρμανσης. Η προρύθμιση είναι «ECO». Σύστημα κλιματισμού (AC) Σύμβολο Τρόπος Περιγραφή λειτουργίας OFF Ο ανεμιστήρας είναι απενεργοποιημένος (Επιλέγεται μόνο όταν δεν είναι κάποια συσκευή σε λειτουργία). α β LOW Χαμηλή σκάλα ανεμιστήρα γ MID Μεσαία σκάλα ανεμιστήρα δ HIGH Υψηλότερη σκάλα ανεμιστήρα ε NIGHT Ιδιαίτερα αθόρυβη λειτουργία ανεμιστήρα στ AUTO Αυτόματη επιλογή της σκάλας ανεμιστήρα. Αδύνατη η αλλαγή στη λειτουργία AUTO. Ρύθμιση χρονοδιακόπτη Κίνδυνος δηλητηρίασης από τα καυσαέρια. Ο ενεργοποιημένος χρονοδιακόπτης ανάβει τη θερμάστρα ακόμη και όταν το όχημα αναψυχής είναι σταθμευμένο. Τα καυσαέρια της θερμάστρας μπορούν να προκαλέσουν δηλητηρίαση σε κλειστούς χώρους (όπως π. χ. γκαράζ, εργαστήρια). Καταχώρηση χρονικού σημείου λήξης Με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης ρυθμίστε τις ώρες, στη συνέχεια τα λεπτά. Ένδειξη 24 ωρών Εικόνα 12 Ένδειξη 12 ωρών = πμ = μμ Εικόνα 13 Εάν έχει γίνει υπέρβαση του χρονικού σημείου έναρξης / λήξης κατά την καταχώρηση, λαμβάνονται υπόψη οι παράμετροι λειτουργίας μόνο μετά την επίτευξη του χρονικού σημείου έναρξης/ λήξης. Έως εκείνη τη στιγμή παραμένουν σε ισχύ οι παράμετροι λειτουργίας που ρυθμίστηκαν εκτός του χρονοδιακόπτη. Ρύθμιση θερμοκρασίας χώρου Ανάλογα με τη συνδεδεμένη συσκευή, επιλέγετε με το Περιστρεφόμενο πλήκτρο / Πλήκτρο πίεσης μεταξύ της θερμάστρας ή του συστήματος κλιματισμού. Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης για την επιβεβαίωση της επιλογής. Επιλέξτε με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης την επιθυμητή θερμοκρασία χώρου. Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης για την επιβεβαίωση της τιμής. Όταν το όχημα αναψυχής σταθμεύει σε κλειστούς χώρους: Διακόψτε την παροχή καυσίμου (αέριο) προς τη θερμάστρα. Απενεργοποιήστε το χρονοδιακόπτη του χειριστηρίου Truma CP plus VarioHeat (OFF). Σβήστε τη θερμάστρα στο χειριστήριο Truma CP plus VarioHeat. Κατά τη λειτουργία συστημάτων κλιματισμού χρησιμοποιείτε μόνο το χρονοδιακόπτη του χειριστηρίου Truma CP plus VarioHeat, για να καθορίσετε με σαφήνεια το χρόνο έναρξης και λήξης μιας επιθυμητής χρονικής περιόδου. Εάν ο χρονοδιακόπτης είναι ενεργοποιημένος (ON), προβάλλεται πρώτα το Μενού Απενεργοποίηση χρονοδιακόπτη (OFF). Με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης, επιλέξτε το σύμβολο στη γραμμή μενού (4). Πιέζοντας αλλάζετε στο επίπεδο ρύθμισης. Καταχώρηση χρονικού σημείου έναρξης Με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης ρυθμίστε τις ώρες, στη συνέχεια τα λεπτά. Ένδειξη 24 ωρών Ένδειξη 12 ωρών Εικόνα 14 Επιλογή σκάλας ανεμιστήρα Επιλέξτε με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης την επιθυμητή σκάλα ανεμιστήρα. Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης για την επιβεβαίωση της τιμής. Εικόνα 15 Ενεργοποίηση χρονοδιακόπτη (ON) Με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης ενεργοποιήστε το χρονοδιακόπτη (ON) Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης για την επιβεβαίωση της τιμής. 2 Εικόνα 10 = πμ = μμ Εικόνα 11 Εικόνα 16 Ο χρονοδιακόπτης παραμένει ενεργός, ακόμα και για μερικές ημέρες, έως ότου απενεργοποιηθεί (OFF). Όταν έχει προγραμματιστεί και είναι ενεργός ο χρονοδιακόπτης, αναβοσβήνει το σύμβολο για το χρονοδιακόπτη. 8

9 Απενεργοποίηση χρονοδιακόπτη (OFF) Πιέζοντας αλλάζετε στο επίπεδο ρύθμισης. Με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης απενεργοποιήστε το χρονοδιακόπτη (OFF) Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης για την επιβεβαίωση της τιμής. Μενού σέρβις 1. Βαθμονόμηση αισθητήρα θερμοκρασίας χώρου της θερμάστρας (OFFSET) Ο αισθητήρας θερμοκρασίας χώρου της συνδεδεμένης θερμάστρας μπορεί να προσαρμοστεί μεμονωμένα σύμφωνα με τη θέση εγκατάστασης του αισθητήρα. Η ρύθμιση είναι δυνατή σε βήματα του 0,5 C στο φάσμα από 5 C έως -5 C. Εικόνα 17 ενεργοποίηση / απενεργοποίηση φωτισμού Εικόνα 21 Παράδειγμα: Ρυθμισμένη θερμοκρασία χώρου 23 C, OFFSET = -1 C, ονομαστική τιμή για θερμάστρα = 22 C Διαθέσιμο σε συνδεδεμένο σύστημα κλιματισμού Aventa comfort ή Aventa eco Με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης, επιλέξτε το σύμβολο στη γραμμή μενού (4). Πιέζοντας αλλάζετε στο επίπεδο ρύθμισης. Επιλέξτε με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης την επιθυμητή λειτουργία. 1 5 Ενεργοποίηση φωτισμού. Η φωτεινότητα επιλέγεται σε 5 σκάλες. OFF Απενεργοποίηση φωτισμού. Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης για την επιβεβαίωση της τιμής. Προρύθμιση: 0 C (Κελσίου). 2. Ένδειξη θερμοκρασίας C / F Επιλέξτε την ένδειξη θερμοκρασίας C (Κελσίου) ή F (Φαρενάιτ). Εικόνα 22 Προρύθμιση: C (Κελσίου). 3. Αλλαγή φωτισμού φόντου Ο φωτισμός φόντου του χειριστηρίου Truma CP plus VarioHeat αλλάζει σε 10 σκάλες. 4 Εικόνα 18 Εικόνα 23 Ρύθμιση ώρας 4. Ένδειξη 12 ωρών / 24 ωρών Ένδειξη της ώρας σε 12 ώρες (πμ, μμ) / σε 24 ώρες. Ένδειξη 24 ωρών Ένδειξη 12 ωρών Εικόνα 19 4 = πμ = μμ Εικόνα 20 Με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης (8), επιλέξτε το σύμβολο «Ρύθμιση ώρας» στη γραμμή μενού (4). 4 Εικόνα 24 Προρύθμιση: ένδειξη 24 ωρών. 5. Αλλαγή γλώσσας Επιλογή επιθυμητής γλώσσας (γερμανικά, αγγλικά, γαλλικά, ιταλικά). Η ένδειξη ωρών αναβοσβήνει. Ρυθμίστε με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης (8) τις ώρες. Μετά από νέο πάτημα του περιστρεφόμενου πλήκτρου / πλήκτρου πίεσης (8) αναβοσβήνει η ένδειξη λεπτών. Ρυθμίστε με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης (8) τα λεπτά. Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης (8) για την επιβεβαίωση της τιμής. Εικόνα 25 Προρύθμιση: αγγλικά 9

10 6. Ένδειξη αριθμού έκδοσης Ένδειξη του αριθμού έκδοσης της θερμάστρας, συστήματος κλιματισμού, χειριστηρίου Truma CP plus VarioHeat. Εικόνα 26 Παράδειγμα: H > H = συσκευή, = αρ. έκδοσης συσκευή P = χειριστήριο Truma CP plus VarioHeat A = σύστημα κλιματισμού H = θερμάστρα 7. Προρύθμιση (RESET) Η λειτουργία Reset επαναφέρει το χειριστήριο Truma CP plus VarioHeat στην εργοστασιακή ρύθμιση. Έτσι όλες οι ρυθμίσεις διαγράφονται. Οι συσκευές που συνδέθηκαν πρόσφατα θα αναγνωριστούν και θα αποθηκευτούν στο χειριστήριο. Ανοίξτε την τροφοδοσία τάσης 12 V συνεχές ρεύμα για το χειριστήριο Truma CP plus VarioHeat και Truma VarioHeat και 230 V εναλλασσόμενο ρεύμα σε συστήματα κλιματισμού. Διεξαγωγή επαναφοράς (Reset) Επιλέξτε με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης (8) το «RESET». Πιέστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης (8). Στην οθόνη εμφανίζεται η ένδειξη «PR SET». Για την επιβεβαίωση πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης (8). Εξωτερικό χειριστήριο (CI-BUS) Κατόπιν εντολής μέσω ενός εξωτερικού χειριστηρίου με ( CI-BUS) εμφανίζεται στην οθόνη η ένδειξη «CI». Το χειριστήριο Truma CP plus VarioHeat CI-BUS είναι μια ειδική έκδοση που εξοπλίζεται μόνο εργοστασιακά. Ένδειξη είδους ενέργειας Στη λειτουργία θέρμανσης εμφανίζεται το είδος ενέργειας αέριο (α) Εικόνα 29 a Προειδοποίηση Αυτό το σύμβολο επισημαίνει ότι μια παράμετρος λειτουργίας έχει φτάσει σε μια απροσδιόριστη κατάσταση. Σε αυτή την περίπτωση η αντίστοιχη συσκευή συνεχίζει να λειτουργεί. Μόλις η παράμετρος λειτουργίας βρεθεί πάλι στον ονομαστικό τομέα, το σύμβολο αυτό θα σβήσει από μόνο του. Εικόνα 30 Εικόνα 27 Μετά την επιβεβαίωση θα γίνει η αρχικοποίηση του χειριστηρίου Truma CP plus VarioHeat. Κατά τη διάρκεια αυτής της διαδικασίας εμφανίζεται στην οθόνη το «INIT..». Ειδικές ενδείξεις Διατίθεται τάση δικτύου των 230 V Το σύμβολο επισημαίνει ότι διατίθεται τάση δικτύου 230 V (τοπικό ρεύμα). Ανάγνωση του κωδικού προειδοποίησης Επιλέξτε με το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης το σύμβολο. Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης. Προβάλλεται ο τρέχων κωδικός της προειδοποίησης. Με τη βοήθεια των οδηγιών αναζήτησης σφαλμάτων (από σελίδα 14 και επόμενες) μπορείτε να αναζητήσετε και να αποκαταστήσετε την αιτία της προειδοποίησης. Εικόνα 31 W = προειδοποίηση 28 = Κωδικός σφάλματος H = συσκευή H = θερμάστρα A = σύστημα κλιματισμού Αιτία εξαλείφθηκε / Επιστροφή στο επίπεδο ρύθμισης Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης. Αιτία δεν εξαλείφθηκε / Επιστροφή στο επίπεδο ρύθμισης Πιέστε το πλήκτρο επιστροφής. Εικόνα 28 Το σύμβολο εμφανίζεται μόνο σε σύνδεση με ένα σύστημα κλιματισμού Truma. Σε αυτή την περίπτωση η προειδοποίηση στο χειριστήριο Truma CP plus VarioHeat δεν επιβεβαιώνεται και το σύμβολο προειδοποίησης παραμένει. Η αντίστοιχη συσκευή παραμένει στην κατάσταση προειδοποίησης. Μπορεί να γίνει χειρισμός περαιτέρω συνδεδεμένων συσκευών. Τηλεχειριστήριο υπερύθρων (IR) (σύστημα κλιματισμού) Κατόπιν εντολής μέσω του τηλεχειριστηρίου υπερύθρων του συστήματος κλιματισμού εμφανίζεται στην οθόνη η ένδειξη «IR». 10

11 Βλάβη Σε περίπτωση βλάβης το χειριστήριο Truma CP plus VarioHeat μεταπηδά αμέσως στο επίπεδο μενού «Βλάβη» και προβάλλει τον κωδικό σφάλματος της βλάβης. Με τη βοήθεια των οδηγιών αναζήτησης σφαλμάτων (από σελίδα 14 και επόμενες) μπορείτε να αναζητήσετε και να αποκαταστήσετε την αιτία της βλάβης. Εικόνα 32 E = Βλάβη 2 = Κωδικός σφάλματος H = συσκευή H = θερμάστρα A = σύστημα κλιματισμού Αιτία εξαλείφθηκε / Επιστροφή στο επίπεδο ρύθμισης Πατήστε το περιστρεφόμενο πλήκτρο / πλήκτρο πίεσης. Η αντίστοιχη συσκευή εκκινείται εκ νέου. Αυτό ενδεχομένως να διαρκέσει μερικά λεπτά λόγω εσωτερικών επακόλουθων λειτουργιών συνδεδεμένων συσκευών. Στην περίπτωση που η αιτία δεν αποκατασταθεί, η βλάβη θα εμφανιστεί πάλι και το χειριστήριο μεταπηδά εκ νέου στο επίπεδο μενού «Βλάβη». Αιτία δεν εξαλείφθηκε / Επιστροφή στο επίπεδο ρύθμισης Πιέστε το πλήκτρο επιστροφής. Σε αυτή την περίπτωση η βλάβη στο χειριστήριο Truma CP plus VarioHeat δεν επιβεβαιώνεται και το σύμβολο προειδοποίησης παραμένει. Η συσκευή παραμένει στην κατάσταση βλάβης. Μπορεί να γίνει χειρισμός περαιτέρω συνδεδεμένων συσκευών. Τεχνικά χαρακτηριστικά οθόνη Οθόνη LCD (οθόνη υγρών κρυστάλλων), μονόχρωμη, με φωτισμό φόντου Διαστάσεις (M x Π x Υ) 92 x 103 x 40 χλστ. Εύρος θερμοκρασίας λειτουργίας -25 C έως +60 C Εύρος θερμοκρασίας αποθήκευσης -25 C έως +70 C Διεπαφές Truma CP plus VarioHeat TIN-Bus Truma CP plus VarioHeat CI-BUS TIN-Bus, CI-BUS Τροφοδοσία τάσης Κατανάλωση ρεύματος σε ονομαστική τάση 12 V Κατανάλωση ρεύματος ηρεμίας Βάρος Επιφυλάσσονται τεχνικές αλλαγές! Συντήρηση 8 V 16,5 V μέγ. 65 ma (100 % φωτισμός φόντου) 6,5 ma 10 ma (ετοιμότητα) μέγ. 3 ma (απενεργοποίηση) περ. 100 g Το χειριστήριο Truma CP plus VarioHeat δεν απαιτεί συντήρηση. Για τον καθαρισμό της πρόσοψης χρησιμοποιήστε ένα νωπό πανί που να μην προκαλεί γρατζουνιές. Εάν αυτό δεν αρκεί, χρησιμοποιήστε ουδέτερο σαπωνούχο διάλυμα. Αναλογικό χειριστήριοl Truma CP classic VarioHeat (προαιρετικά) Εικόνα 33 α β VarioHeat α = περιστρεφόμενο πλήκτρο «Θέρμανση» Πράσινη LED ανάβει «Λειτουργία» Κόκκινη LED «Βλάβη / προειδοποίηση» β = περιστρεφόμενος διακόπτης γ = περιστρεφόμενος διακόπτης «Θέρμανση» μεγάλο σύμβολο φλόγας «eco» μικρό σύμβολο φλόγας «night» δ = περιστρεφόμενος διακόπτης «απενεργοποίηση» ε = περιστρεφόμενος διακόπτης «Vent» πλήρης απόδοση (μεγάλο σύμβολο) μερική απόδοση (μικρό σύμβολο) eco Αυτόματη ρύθμιση του ανεμιστήρα σε εξάρτηση από την απόδοση θέρμανσης / βελτιστοποιημένη για την πρόσκαιρη απαίτηση θέρμανσης night Η θερμάστρα λειτουργεί μόνο με μερική απόδοση, ενδεχομένως δεν είναι δυνατόν να επιτευχθεί η ρυθμισμένη θερμοκρασία χώρου (σε εξάρτηση από το μέγεθος του οχήματος και την εξωτερική θερμοκρασία). Ανάψτε τη θερμάστρα Ρυθμίστε την επιθυμητή θερμοκρασία χώρου με το περιστρεφόμενο πλήκτρο (α). Ρυθμίστε τον περιστρεφόμενο διακόπτη (β) στην επιθυμητή απόδοση (γ). Ανάψτε τον ανεμιστήρα Ρυθμίστε τον περιστρεφόμενο διακόπτη (β) στην επιθυμητή απόδοση (ε). Απενεργοποίηση Βάλτε τον περιστρεφόμενο διακόπτη (β) στη μεσαία θέση (δ). Αν σβήσει η θερμάστρα μετά από φάση θέρμανσης, ο φυσητήρας μπορεί να συνεχίσει να λειτουργεί ακόμη αξιοποιώντας την απομένουσα θερμότητα. Πράσινη LED ανάβει «Λειτουργία» (κάτω από το περιστρεφόμενο πλήκτρο) Όταν η συσκευή είναι αναμμένη (θέρμανση ή αερισμός) πρέπει να ανάψει η πράσινη λυχνία LED (φυσητήρας λειτουργεί). Αν η λυχνία LED δεν ανάψει, ελέγξτε τον (κεντρικό) διακόπτη. Συμβουλευτείτε σ αυτήν την περίπτωση τις αντίστοιχες οδηγίες του κατασκευαστή του οχήματος. Κόκκινη LED «Βλάβη / προειδοποίηση» Σε περίπτωση βλάβης / προειδοποίησης θα αναβοσβήσει η κόκκινη LED. Η απεμπλοκή της βλάβης διεξάγεται κάθε φορά μέσω απενεργοποίησης και εκ νέου ενεργοποίησης. Μετά από μια επαναφορά πιθανόν να διαρκέσει ένα ορισμένο διάστημα μέχρι να ανάψει ξανά η πράσινη LED ε δ γ Σε περίπτωση βλάβης / προειδοποίησης παράγεται ένας κωδικός αναβοσβησίματος. Με τις Οδηγίες αναζήτησης σφάλματος της Truma CP classic VarioHeat μπορείτε να αναζητήσετε την αιτία της βλάβης και την αποκατάστασή της. 11

12 Συντήρηση Το χειριστήριο Truma CP classic VarioHeat δεν απαιτεί συντήρηση. Για τον καθαρισμό της πρόσοψης χρησιμοποιήστε ένα νωπό πανί που να μην προκαλεί γρατζουνιές. Εάν αυτό δεν αρκεί, χρησιμοποιήστε ουδέτερο σαπωνούχο διάλυμα. Αποκομιδή VarioHeat Η συσκευή πρέπει να απορρίπτεται σύμφωνα με τις διοικητικές διατάξεις της εκάστοτε χώρας χρήσης. Πρέπει να τηρούνται οι εθνικές διατάξεις και νόμοι (στη Γερμανία π.χ. η οδηγία για τα οχήματα στο τέλος κύκλου ζωής τους). Ασφάλεια VarioHeat Η ασφάλεια συσκευής βρίσκεται στην ηλεκτρονική μονάδα ελέγχου μέσα στη συσκευή και η ανταλλαγή της μπορεί να γίνει μόνο από ειδικευμένο τεχνικό. Ασφάλεια συσκευής (F1): 10 AF ταχείας διακοπής (EN ) H μικροασφάλεια επιτρέπεται να αντικατασταθεί μόνο από ασφάλεια ίδιου τύπου. Αξεσουάρ Καπάκι καπνοδόχου μπεζ μαύρο λευκό Τεχνικά χαρακτηριστικά θερμάστρας καθορισμένα σύμφωνα με το πρότυπο EN 624 ή τις συνθήκες δοκιμής της Truma. Είδος αερίου Υγραέριο (προπάνιο / βουτάνιο) Πίεση λειτουργίας 30 mbar (βλέπε πινακίδα τύπου) Ονομαστική απόδοση θέρμανσης (κατανάλωση αερίου) Truma VarioHeat eco W (100 g/h) / W (220 g/h) Truma VarioHeat comfort W (100 g/h) / W (220 g/h) / W (290 g/h) Συμπληρωματικά στοιχεία σύμφωνα με EN 624 Truma VarioHeat eco Q n = 3,1 kw (Hs), 230 g/h, C 13 ; I 3B/P Truma VarioHeat comfort Q n = 4,1 kw (Hs), 300 g/h, C 13 ; I 3B/P Χώρες προορισμού BE, BG, RO, DK, DE, EE, FI, FR, GB, GR, HR, IS, IE, IT, LV, LT, LU, MT, NL, NO, AT, PL, PT, SE, CH, SK, SI, ES, CZ, HU, CY, TR, AL, MK Ποσότητα προωθούμενου αέρα Truma VarioHeat eco 75 / 155 m³/h Truma VarioHeat comfort 75 / 155 / 210 m³/h Κατανάλωση ρεύματος στα 12 V Truma VarioHeat eco 0,65 / 2,75 A Truma VarioHeat comfort 0,65 / 2,75 / 5,4 A Κατανάλωση ρεύματος ηρεμίας με Truma CP plus VarioHeat 0,004 A με Truma CP classic VarioHeat 0,001 A Βάρος Θερμάστρα χωρίς περιφερειακά υλικά: 5,5 κιλά Αναγνωριστικός αριθμός προϊόντος CE CE-0085CR0203 Επιφυλάσσονται τεχνικές αλλαγές! Διαστάσεις (όλες οι διαστάσεις σε χλστ.) Εικόνα Εικόνα

13 Δήλωση εγγύησης του κατασκευαστή (Ευρωπαϊκή Ένωση) 1. Φάσμα της εγγύησης κατασκευαστή Η εταιρεία Truma χορηγεί ως κατασκευαστής της συσκευής μια εγγύηση στον καταναλωτή, η οποία καλύπτει τυχόν ελαττώματα υλικού ή/και κατασκευαστικά ελαττώματα της συσκευής. Αυτή η εγγύηση ισχύει στα κράτη-μέλη της Ευρωπαϊκής Ένωσης καθώς και στις χώρες Ελβετία, Ισλανδία, Νορβηγία και Τουρκία. Ως καταναλωτής ορίζεται το φυσικό πρόσωπο που έχει αγοράσει αρχικά τη συσκευή από τον κατασκευαστή, τον εξουσιοδοτημένο αντιπρόσωπο ή το ειδικευμένο εμπόριο και δεν το μεταπωλεί στα πλαίσια μιας εμπορικής ή ελεύθερης επαγγελματικής δραστηριοποίησης ή προβαίνει σε εγκατάστασή της σε χώρους τρίτων. Η εγγύηση του κατασκευαστή ισχύει για τα παραπάνω ελαττώματα, τα οποία προκύπτουν εντός των πρώτων 24 μηνών από την ημερομηνία σύναψης της σύμβασης πώλησης μεταξύ του πωλητή και του τελικού καταναλωτή. Ο κατασκευαστής ή ο εξουσιοδοτημένος αντιπρόσωπος σέρβις αντιμετωπίζει τέτοιου είδους ελαττώματα με μεταγενέστερη εκπλήρωση, δηλαδή κατά την επιλογή του, με επισκευή ή με αντικατάσταση. Ελαττωματικά εξαρτήματα περιέρχονται στην ιδιοκτησία του κατασκευαστή ή και του εξουσιοδοτημένου αντιπροσώπου σέρβις. Σε περίπτωση που η συσκευή δεν κατασκευάζεται πλέον κατά το χρονικό σημείο της δήλωσης του ελαττώματος, ο κατασκευαστής έχει τη δυνατότητα να παράσχει επίσης κι ένα παρόμοιο προϊόν σε περίπτωση που θα προβεί σε αντικατάσταση. Σε περίπτωση παροχής εγγύησης από τον κατασκευαστή, ο χρόνος εγγύησης για τα εξαρτήματα που έχουν επισκευασθεί ή αντικατασταθεί δεν αρχίζει εκ νέου αλλά συνεχίζεται ο χρόνος ισχύος της παλιάς προθεσμίας για τη συσκευή. Η διεξαγωγή εργασιών εγγύησης είναι αποκλειστικό δικαίωμα του ίδιου του κατασκευαστή ή ενός εξουσιοδοτημένου αντιπροσώπου σέρβις. Οι δαπάνες που θα προκύψουν σε περίπτωση εγγύησης θα εκκαθαριστούν άμεσα μεταξύ του εξουσιοδοτημένου αντιπροσώπου σέρβις και του κατασκευαστή. Πρόσθετα έξοδα λόγω δύσκολων συνθηκών αφαίρεσης και τοποθέτησης της συσκευής (π. χ. αποσυναρμολόγηση επίπλων και εξαρτημάτων του αμαξώματος) καθώς επίσης και έξοδα μετάβασης του εξουσιοδοτημένου αντιπροσώπου σέρβις ή του κατασκευαστή δεν μπορούν να αναγνωριστούν ως παροχή εγγύησης. για αναλώσιμα, φθειρόμενα εξαρτήματα και σε περίπτωση φυσικής φθοράς όταν η συσκευή έχει εξοπλιστεί με ανταλλακτικά, προσθήκες ή αξεσουάρ που δεν είναι γνήσια ανταλλακτικά του κατασκευαστή και προκληθεί έτσι ένα ελάττωμα λόγω ζημιών από ξένες ουσίες (π.χ. λάδια, πλαστικοποιητές σε αέριο), χημικές ή ηλεκτροχημικές επιδράσεις στο νερό ή όταν η συσκευή έχει έλθει σ επαφή με ακατάλληλες ουσίες (π.χ. χημικά προϊόντα, ακατάλληλα καθαριστικά) λόγω ζημιών από μη κανονικές περιβαλλοντικές ή ακατάλληλες συνθήκες λειτουργίας λόγω ζημιών εξαιτίας ανωτέρας βίας ή φυσικών καταστροφών καθώς και εξαιτίας άλλων επιρροών που δεν ανήκουν στην υπευθυνότητα της Truma λόγω ζημιών που προέρχονται από ακατάλληλη μεταφορά 3. Αξίωση της εγγύησης Η αξίωση της εγγύησης υποβάλλεται σ έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις ή στο κέντρο σέρβις της Truma. Όλες τις διευθύνσεις και τους αριθμούς τηλεφώνου θα τους βρείτε στην ιστοσελίδα στο σύνδεσμο «Service». Για να εξασφαλίσουμε μια ομαλή διεκπεραίωση παρακαλούμε να έχετε πρόχειρες τις εξής πληροφορίες όταν επικοινωνείτε με την εταιρεία μας: λεπτομερή περιγραφή του ελαττώματος σειριακό αριθμό της συσκευής ημερομηνία αγοράς Ο εξουσιοδοτημένος αντιπρόσωπος σέρβις ή το κέντρο σέρβις της Truma θα καθορίσουν την εκάστοτε περαιτέρω διαδικασία. Για την αποφυγή ζημιών μεταφοράς, η εν λόγω συσκευή επιτρέπεται να αποσταλεί μόνο κατόπιν προηγούμενης συνεννόησης με τον εξουσιοδοτημένο αντιπρόσωπο σέρβις ή το κέντρο σέρβις της Truma. Όταν αναγνωριστεί η αξίωση εγγύησης από τον κατασκευαστή, θα αναλάβει αυτός τα έξοδα μεταφοράς. Αν δεν υφίσταται αξίωση εγγύησης, θα ενημερωθεί αντίστοιχα ο καταναλωτής και θα επιβαρυνθεί με τα έξοδα επισκευής και μεταφοράς. Παρακαλούμε να απέχετε από αποστολές συσκευών χωρίς προηγούμενη συνεννόηση. Αποκλείονται περαιτέρω αξιώσεις, ιδιαίτερα αξιώσεις αποζημίωσης του καταναλωτή ή τρίτων προσώπων. Οι διατάξεις του γερμανικού νόμου περί ευθύνης ελαττωματικών προϊόντων (Produkthaftungsgesetz) παραμένουν ανέπαφες. Οι ισχύουσες νόμιμες αξιώσεις για εμπράγματα ελαττώματα που έχει ο καταναλωτής έναντι του πωλητή στην εκάστοτε χώρα αγοράς παραμένουν ανέπαφες από την εκούσια εγγύηση του κατασκευαστή. Σε μεμονωμένες χώρες είναι πιθανόν να υφίστανται εγγυήσεις, οι οποίες χορηγούνται από τους εκάστοτε ειδικευμένους εμπόρους (αντιπρόσωποι, συνεργάτες της Truma). Αυτήν την εγγύηση μπορεί να τη διεκπεραιώσει ο καταναλωτής άμεσα μέσω του ειδικευμένου εμπόρου του, από τον οποίο αγόρασε τη συσκευή. Ισχύουν οι όροι εγγύησης της χώρας, στην οποία έγινε η πρώτη αγορά της συσκευής από τον καταναλωτή. 2. Αποκλεισμός εγγύησης Δεν υφίσταται αξίωση εγγύησης: λόγω ακατάλληλης χρήσης παραβιάζοντας τον προοριζόμενο σκοπό χρήσης λόγω ακατάλληλης εγκατάστασης, συναρμολόγησης ή θέσης σε λειτουργία παραβιάζοντας τις οδηγίες χρήσης και τοποθέτησης. λόγω ακατάλληλης λειτουργίας ή χειρισμού παραβιάζοντας τις οδηγίες χρήσης και τοποθέτησης, ειδικά δε σε περίπτωση μη τήρησης των υποδείξεων συντήρησης και φροντίδας καθώς και των προειδοποιητικών υποδείξεων. όταν έχουν διεξαχθεί επισκευές, εγκαταστάσεις ή παρεμβάσεις από μη εξουσιοδοτημένους συνεργάτες 13

14 Οδηγίες αναζήτησης σφάλματος της Truma VarioHeat Βλάβη Αιτία Αποκατάσταση # 2 Δεν αναγνωρίστηκε η φλόγα: Η φιάλη αερίου ή η βαλβίδα ταχείας φραγής στον αγωγό παροχής αερίου είναι κλειστή Το σύστημα ρύθμισης πίεσης αερίου έπιασε πάγο Ελέγξτε την τροφοδοσία αερίου και ανοίξτε τις βαλβίδες Χρησιμοποιήστε τη θέρμανση ρυθμιστή EisEx Η αναλογία βουτανίου στη φιάλη αερίου είναι πολύ υψηλή Η τροφοδοσία αέρα καύσης ή / και η έξοδος καυσαερίων είναι κλειστή # 7 Αισθητήρας θερμοκρασίας χώρου δεν έχει συνδεθεί ή έχει βλάβη το καλώδιο Χρησιμοποιήστε προπάνιο (ιδιαίτερα σε θερμοκρασίες κάτω από τους 10 C το βουτάνιο είναι ακατάλληλο για θέρμανση.) Ελέγξτε τις οπές για τυχόν ακαθαρσίες (λασπόχιονο, πάγο, φύλλα κτλ.) και, εάν χρειαστεί, απομακρύνετέ τις Απευθυνθείτε στο σέρβις της Truma # 11 Η ασφάλεια θερμοκρασίας έχει ενεργοποιηθεί Απευθυνθείτε στο σέρβις της Truma # 25 Υπέρταση > 16,4 V Ελέγξτε την τάση της μπαταρίας και τις πηγές τάσης όπως π.χ. συσκευή φόρτισης # 26 Χαμηλή τάση, τάση μπαταρίας πολύ χαμηλή < 10 V # 27 Οι έξοδοι θερμού αέρα είναι μπλοκαρισμένες Η αναρρόφηση αέρα επανακυκλοφορίας είναι μπλοκαρισμένη Εξαρτήματα άκρων ΕΝ κλειστά # 28 Το παράθυρο πάνω από την καπνοδόχο είναι ανοιχτό (διακόπτης παραθύρου) # 29 Κίνδυνος χαμηλής τάσης, τάση μπαταρίας πολύ χαμηλή < 10,4 V # 32 Το όριο φθοράς του κινητήρα πλησιάζει σύντομα # 255 Δεν υπάρχει σύνδεση μεταξύ θερμάστρας και χειριστηρίου Βλάβη στο καλώδιο χειριστηρίου ή στην κεντρική ασφάλεια Φορτίστε τη μπαταρία, αντικαταστήστε παλιά μπαταρία Εξαλείψτε την εμπλοκή Εξαλείψτε την εμπλοκή Ανοίξτε τα εξαρτήματα άκρων ΕΝ Κλείστε το παράθυρο Φορτίστε την μπαταρία Απευθυνθείτε στο σέρβις της Truma Απευθυνθείτε στο σέρβις της Truma Εάν αυτά τα μέτρα δεν αποκαταστήσουν τη βλάβη ή προβάλλονται κωδικοί σφαλμάτων, τους οποίους δεν μπορείτε να βρείτε στις οδηγίες αναζήτησης σφαλμάτων, παρακαλώ απευθυνθείτε στο σέρβις της Truma. 14

15 Οδηγίες αναζήτησης σφάλματος της Truma VarioHeat Κωδικός που αναβοσβήνει στο αναλογικό χειριστήριο CP classic Αλληλουχία αναβοσβησίματος - ΟΝ / ΟΦ 0,5 δευτερόλεπτα Παύση μεταξύ αλληλουχίας αναβοσβησίσματος 5 δευτερόλεπτα Βλάβη Αιτία Αποκατάσταση Οι λυχνίες LED δεν φωτίζουν, η συσκευή είναι αναμμένη, εφαρμόζεται τάση λειτουργίας Η αυτόματη επανεκκίνηση είναι μπλοκαρισμένη, π.χ. μετά από μια διακοπή της τροφοδοσίας ρεύματος. Επαναφορά (επαναφορά σε περίπτωση βλάβης) μέσω απενεργοποίησης, 5 δευτερόλεπτα αναμονή και νέα ενεργοποίηση Μετά την ενεργοποίηση δεν ανάβει καμιά LED Δεν υπάρχει τάση λειτουργίας Ελέγξτε την τάση λειτουργίας της μπαταρίας 12 V, εάν χρειαστεί, φορτίστε την μπαταρία Ελέγξτε τις κουμπωτές συνδέσεις Μετά την ενεργοποίηση, ανάβει η πράσινη LED, αλλά η θερμάστρα δεν λειτουργεί Η κόκκινη LED αναβοσβήνει 1 φορά (περ. 30 δευτερόλεπτα μετά την ενεργοποίηση της θερμάστρας) Η θερμάστρα γυρίζει μετά από μεγαλύτερη διάρκεια λειτουργίας σε βλάβη. Ασφάλεια συσκευής ή οχήματος καμένη Η θερμοκρασία που έχει ρυθμιστεί στο χειριστήριο είναι χαμηλότερη από τη θερμοκρασία χώρου. Η φιάλη αερίου ή η βαλβίδα ταχείας φραγής στον αγωγό παροχής αερίου είναι κλειστή Φιάλη αερίου άδεια Το σύστημα ρύθμισης πίεσης αερίου έπιασε πάγο Η αναλογία βουτανίου στη φιάλη αερίου είναι πολύ υψηλή Η τροφοδοσία αέρα καύσης ή / και η έξοδος καυσαερίων είναι κλειστή Ελέγξτε, και εάν χρειαστεί, αντικαταστήστε, την ασφάλεια της συσκευής ή του οχήματος Επιλέξτε υψηλότερη θερμοκρασία χώρου στο χειριστήριο Ελέγξτε την τροφοδοσία αερίου και ανοίξτε τις βαλβίδες Αλλάξτε τη φιάλη αερίου Χρησιμοποιήστε τη θέρμανση ρυθμιστή EisEx Χρησιμοποιήστε προπάνιο (ιδιαίτερα σε θερμοκρασίες κάτω από τους 10 C το βουτάνιο είναι ακατάλληλο για θέρμανση.) Ελέγξτε τις οπές για τυχόν ακαθαρσίες (λασπόχιονο, πάγο, φύλλα κτλ.) και, εάν χρειαστεί, απομακρύνετέ τις Η κόκκινη LED αναβοσβήνει 2 φορές Βλάβη στη θερμάστρα Απευθυνθείτε στο σέρβις της Truma Μετά την ενεργοποίηση της θερμάστρας ανάβει η πράσινη LED και η κόκκινη LED αναβοσβήνει 3 φορές Η κόκκινη LED αναβοσβήνει 4 φορές Η κόκκινη LED αναβοσβήνει 5 φορές Η κόκκινη LED αναβοσβήνει 6 φορές Κίνδυνος χαμηλής τάσης, τάση μπαταρίας πολύ χαμηλή < 10,4 V Χαμηλή τάση, τάση μπαταρίας πολύ χαμηλή < 10 V Υπέρταση > 16,4 V Το παράθυρο πάνω από την καπνοδόχο είναι ανοιχτό (διακόπτης παραθύρου) Οι έξοδοι θερμού αέρα είναι μπλοκαρισμένες Η αναρρόφηση αέρα επανακυκλοφορίας είναι μπλοκαρισμένη Το όριο φθοράς του κινητήρα πλησιάζει σύντομα Φορτίστε την μπαταρία Φορτίστε τη μπαταρία, αντικαταστήστε παλιά μπαταρία Ελέγξτε την τάση της μπαταρίας και τις πηγές τάσης όπως π.χ. συσκευή φόρτισης Κλείστε το παράθυρο Εξαλείψτε την εμπλοκή Εξαλείψτε την εμπλοκή Απευθυνθείτε στο σέρβις της Truma Εάν αυτά τα μέτρα δεν αποκαταστήσουν τη βλάβη ή προβάλλονται κωδικοί σφαλμάτων, τους οποίους δεν μπορείτε να βρείτε στις οδηγίες αναζήτησης σφαλμάτων, παρακαλώ απευθυνθείτε στο σέρβις της Truma. 15

16 Οδηγίες αναζήτησης σφαλμάτων (σύστημα κλιματισμού) Κωδικός σφάλματος Αιτία # 1 Διακοπή λειτουργίας (βραχυκύκλωμα ή διακοπή καλωδίου) αισθητήρα θερμοκρασίας χώρου Αποκατάσταση Παρακαλώ απευθυνθείτε στο σέρβις της Truma # 2 Διακοπή λειτουργίας αισθητήρα πάγου εσωτερικά Ελέγξτε το φίλτρο και, αν χρειαστεί, ανταλλάξτε # 4 Διακοπή λειτουργίας αισθητήρα πάγου εξωτερικά (αν υπάρχει) Απομακρύνετε τα εμπόδια, π. χ. φύλλα, από τις εισόδους / εξόδους αέρα στην οροφή # 8 Αποσυνδέθηκε ο δέκτης υπερύθρων ή κόπηκε το καλώδιο Παρακαλώ απευθυνθείτε στο σέρβις της Truma Εάν αυτά τα μέτρα δεν αποκαταστήσουν τη βλάβη ή προβάλλονται κωδικοί σφαλμάτων, τους οποίους δεν μπορείτε να βρείτε στις οδηγίες αναζήτησης σφαλμάτων, παρακαλώ απευθυνθείτε στο σέρβις της Truma. 16

17

18

19

20 Σε περίπτωση βλάβης παρακαλείσθε να απευθύνεστε στο σέρβις της εταιρίας Truma ή σε κάποιον από τους εξουσιοδοτημένους μας συνεργάτες του σέρβις (βλ. Προκειμένου να επιταχυνθεί η διαδικασία, να έχετε πρόχειρο τον τύπο της συσκευής και το σειριακό αριθμό (βλ. πινακίδα τύπου). Πασακαλέρης Κάμπινγκ, Caravaning & Freizeit 7ο χλμ. Δράμας - Καβάλας Τηλ. +30 (0) Χωριστή, ΔΡΑΜΑ Φαξ +30 (0) /2016 Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn Deutschland Service Telefon +49 (0) Telefax +49 (0) service@truma.com
