1 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΙΚΑ ΜΑΘΗΜΑΤΑ ΗΛΕΚΤΡΟΝΙΚΗ IΙ Ενότητα 8: Ταλαντωτές Γεννήτριες σήματος Χατζόπουλος Αλκιβιάδης Τμήμα Ηλεκτρολόγων Μηχανικών και Μηχ. Υπολογιστών

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς. 2

3 Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα στο» έχει χρηματοδοτήσει μόνο τη αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους. 3

4 Σχεδιασμός ενοτήτων: 1. Διαφορικός ενισχυτής (MOS) 2. Διαφορικός ενισχυτής (BJT) 3. Ενισχυτές στις χαμηλές συχνότητες 4. Ενισχυτές στις υψηλές συχνότητες 5. Πολυβάθμιοι ενισχυτές 6. Ανάδραση 7. Τελεστικός ενισχυτής 8. Ταλαντωτές Γεννήτριες σήματος 4

5 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΤΑΛΑΝΤΩΤΕΣ ΓΕΝΝΗΤΡΙΕΣ ΣΗΜΑΤΟΣ

6 Περιεχόμενα ενότητας 1. Εισαγωγή κριτήριο ταλαντώσεων (διαφ. 7-8) 2. Ταλαντωτές RC (διαφ. 9-11) 3. Ταλαντωτές LC (διαφ ) 4. Πολυδονητές με Τ.Ε. (διαφ ) 5. Ο χρονιστής (timer) 555 (διαφ ) ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ Η/Υ 6

7 Εισαγωγή Ημιτονοειδείς ταλαντώσεις: α) χρήση βρόχου ανάδρασης + δικτύου επιλογής συχνότητας (γραμμικοί ταλαντωτές) β) χρήση κυκλωμάτων μετατροπής τριγωνικών κυματομορφών σε ημιτονοειδείς Τετραγωνικές, τριγωνικές, παλμικές κ.λ.π. κυματομορφές: γεννήτριες συναρτήσεων (μη γραμμικοί ταλαντωτές) με βασικό κύκλωμα τους πολυδονητές (ασταθής, μονοσταθής, δισταθής) 7

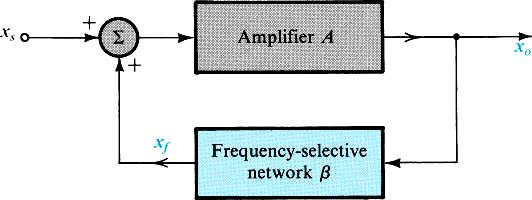

8 Βρόχος ανάδρασης κριτήριο ταλαντώσεων Κριτήριο ταλαντώσεων (Barkhausen): Κέρδος βρόχου: Χαρακτηριστική εξίσωση: Α β = 1 (μέτρο) Και Φάση = 0 Συνάρτηση φάσης με μεγάλη κλίση σταθερότερη συχνότητα ταλάντωσης ωο 8

9 Κύκλωμα περιοριστή για έλεγχο πλάτους Χωρίς αντίσταση Rf 9

10 Ταλαντωτής γέφυρας Wien Ταλαντωτής Wien με κύκλωμα ελέγχου πλάτους Φάση = 0 L = 1 f =1/2πCR = 1 khz 10

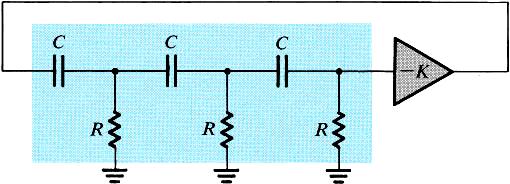

11 Ταλαντωτής μετατόπισης φάσης Πρακτικό κύκλωμα Ο ταλαντωτής συντονίζεται στη συχνότητα όπου η μετατόπιση φάσης του δικτύου RC είναι 180, ώστε η συνολική μετατόπιση να είναι 0 ή 360. Περιοριστής πλάτους 11

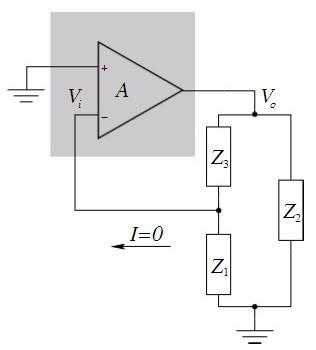

12 Ταλαντωτές LC Γενική μορφή Ταλαντωτή LC Ισοδύναμο κύκλωμα Για β πραγματικό πρέπει: οπότε τότε το β θα είναι: Χ 1, Χ 2 ομόσημα 12

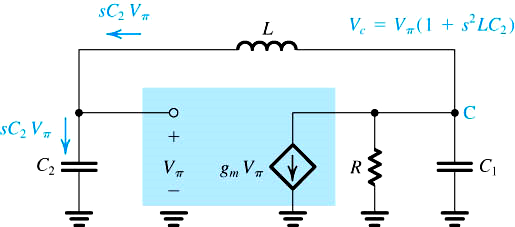

13 Ταλαντωτές LC (Colpitts) (1/2) Ισοδύναμο κύκλωμα Ταλαντωτής Colpitts Φανταστικό μέρος = 0: Πραγματικό μέρος = 0: Για έναρξη ταλαντώσεων πρέπει: 13

14 Ταλαντωτές LC (Colpitts) (2/2) Πρακτικό κύκλωμα με «αυτοπεριορισμό» πλάτους ταλαντώσεων, λόγω μείωσης του κέρδους του τρανζίστορ για μεγάλο πλάτος σήματος. 14

15 Ταλαντωτές LC (Hartley) Για έναρξη ταλαντώσεων πρέπει: g m R > L 1 / L 2 15

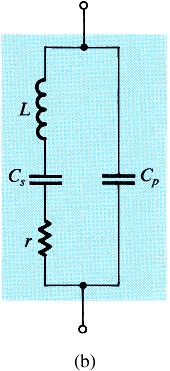

16 Ταλαντωτές με πιεζοηλεκτρικό κρύσταλλο (1/2) Ο κρύσταλλος μπορεί να μπει στη θέση του πηνίου και να δώσει εξαιρετικά σταθερή συχνότητα συντονισμού στη στενή περιοχή μεταξύ ω p και ω s. 16

17 Ταλαντωτές με πιεζοηλεκτρικό κρύσταλλο (2/2) Ταλαντωτής Pierce (τοπολογία Colpitts, με αντιστροφέα CMOS στη θέση του ενισχυτή) 17

18 Δισταθής πολυδονητής Χαρακτηριστική εισόδου-εξόδου με βρόχο υστέρησης. Θεωρείται ως κύκλωμα με μνήμη Εφαρμογή και ως Schmitt trigger (συγκριτής με υστέρηση) 18

19 Δισταθής πολυδονητής (μη αναστρέφουσα χαρακτηριστική) 19

20 Δισταθής πολυδονητής Κυκλώματα με ρύθμιση του πλάτους εξόδου 20

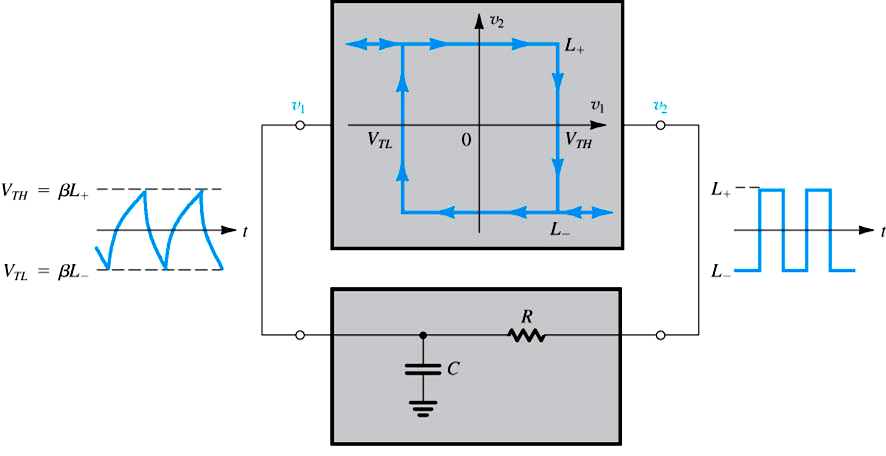

21 Ασταθής πολυδονητής (1/2) 21

22 Ασταθής πολυδονητής (2/2) Για t =T 1 : υ_= β L + Για t =T 2 : υ_= β L_ β = R 1 / (R 1 +R 2 ) 22

23 Γεννήτρια τριγωνικών κυματομορφών 23

24 Μονοσταθής πολυδονητής 24

25 Χρονιστής (timer)

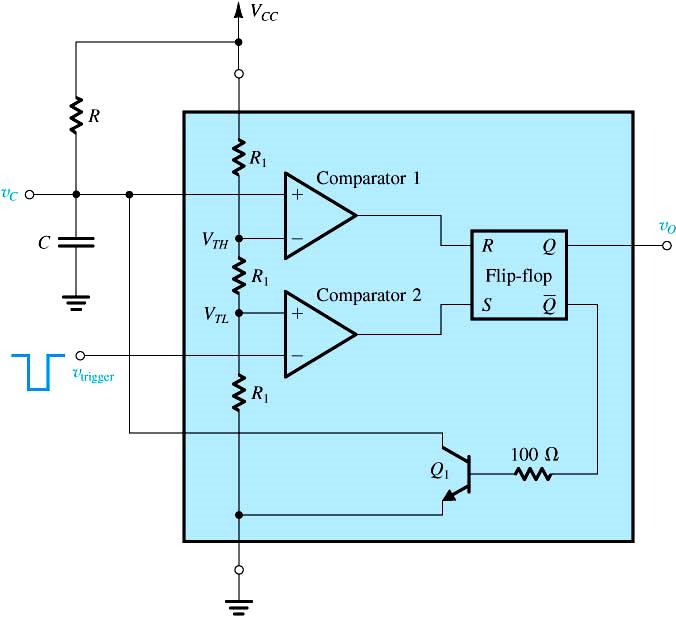

26 Μονοσταθής πολυδονητής με 555 Για t =T : 26

27 Ασταθής πολυδονητής με 555 (1/2) Για t =T Η : Για t =T L : Πάντα < 0.5 (50%)! 27

28 Ασταθής πολυδονητής με 555 (2/2) Vcc =5 Volt R R C= 1 nf 1 3 Out Τροποποιημένο κύκλωμα για ανεξάρτητη ρύθμιση T H και T L. 28
