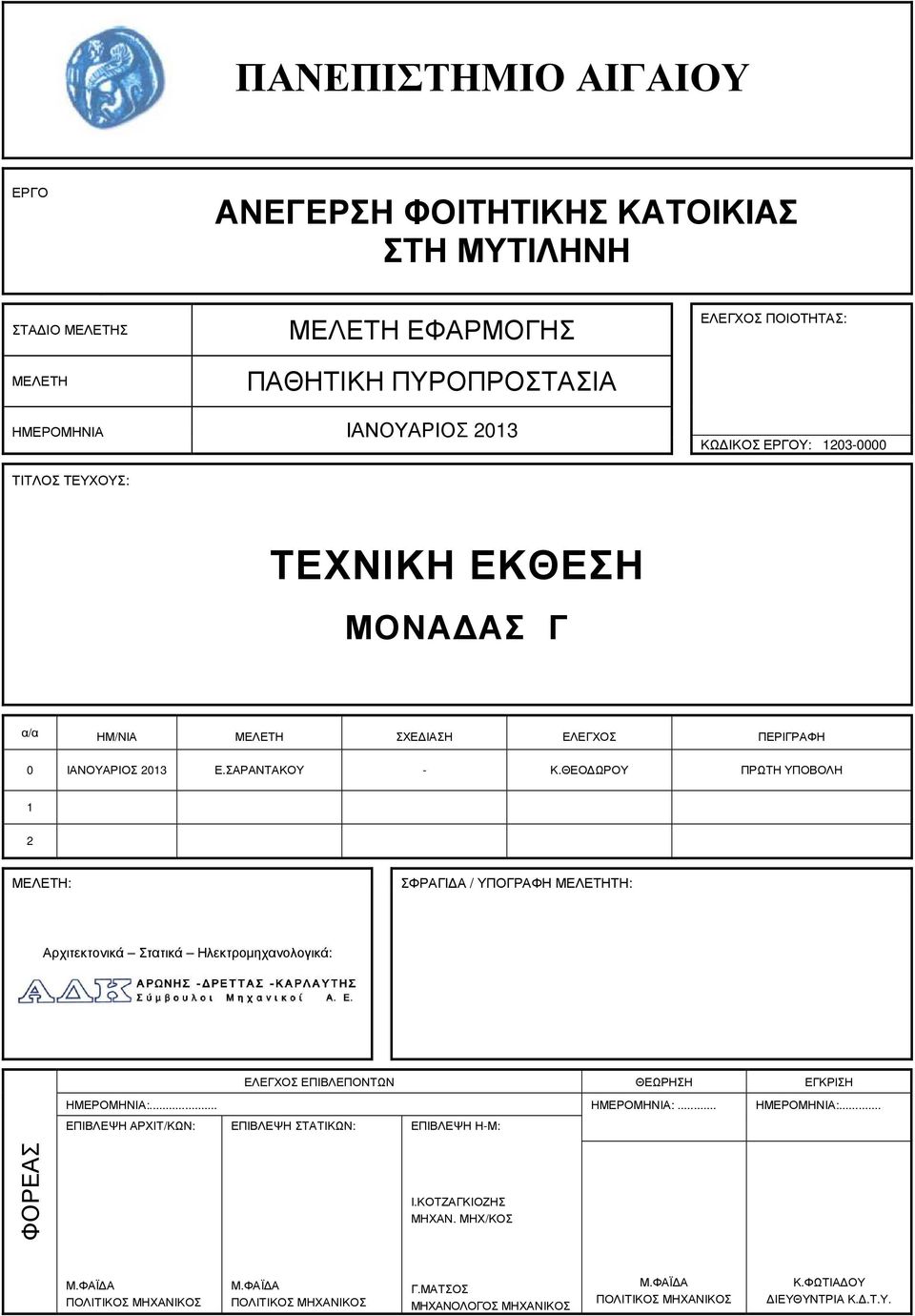

1 ΕΡΓΟ ΑΝΕΓΕΡΣΗ ΦΟΙΤΗΤΙΚΗΣ ΚΑΤΟΙΚΙΑΣ ΣΤΗ ΜΥΤΙΛΗΝΗ ΣΤΑ ΙΟ ΜΕΛΕΤΗΣ ΜΕΛΕΤΗ ΜΕΛΕΤΗ ΕΦΑΡΜΟΓΗΣ ΠΑΘΗΤΙΚΗ ΠΥΡΟΠΡΟΣΤΑΣΙΑ ΕΛΕΓΧΟΣ ΠΟΙΟΤΗΤΑΣ: ΗΜΕΡΟΜΗΝΙΑ ΚΩ ΙΚΟΣ ΕΡΓΟΥ: ΤΙΤΛΟΣ ΤΕΥΧΟΥΣ: ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΟΝΑ ΑΣ Γ α/α ΗΜ/ΝΙΑ ΜΕΛΕΤΗ ΣΧΕ ΙΑΣΗ ΕΛΕΓΧΟΣ ΠΕΡΙΓΡΑΦΗ 0 Ε.ΣΑΡΑΝΤΑΚΟΥ - Κ.ΘΕΟ ΩΡΟΥ ΠΡΩΤΗ ΥΠΟΒΟΛΗ 1 2 ΜΕΛΕΤΗ: ΣΦΡΑΓΙ Α / ΥΠΟΓΡΑΦΗ ΜΕΛΕΤΗΤΗ: Αρχιτεκτονικά Στατικά Ηλεκτροµηχανολογικά: ΕΛΕΓΧΟΣ ΕΠΙΒΛΕΠΟΝΤΩΝ ΘΕΩΡΗΣΗ ΕΓΚΡΙΣΗ ΗΜΕΡΟΜΗΝΙΑ:... ΗΜΕΡΟΜΗΝΙΑ:... ΗΜΕΡΟΜΗΝΙΑ:... ΕΠΙΒΛΕΨΗ ΑΡΧΙΤ/ΚΩΝ: ΕΠΙΒΛΕΨΗ ΣΤΑΤΙΚΩΝ: ΕΠΙΒΛΕΨΗ Η-Μ: ΦΟΡΕΑΣ Ι.ΚΟΤΖΑΓΚΙΟΖΗΣ ΜΗΧΑΝ. ΜΗΧ/ΚΟΣ Μ.ΦΑΪ Α ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Μ.ΦΑΪ Α ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Γ.ΜΑΤΣΟΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ Μ.ΦΑΪ Α ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Κ.ΦΩΤΙΑ ΟΥ ΙΕΥΘΥΝΤΡΙΑ Κ..Τ.Υ.

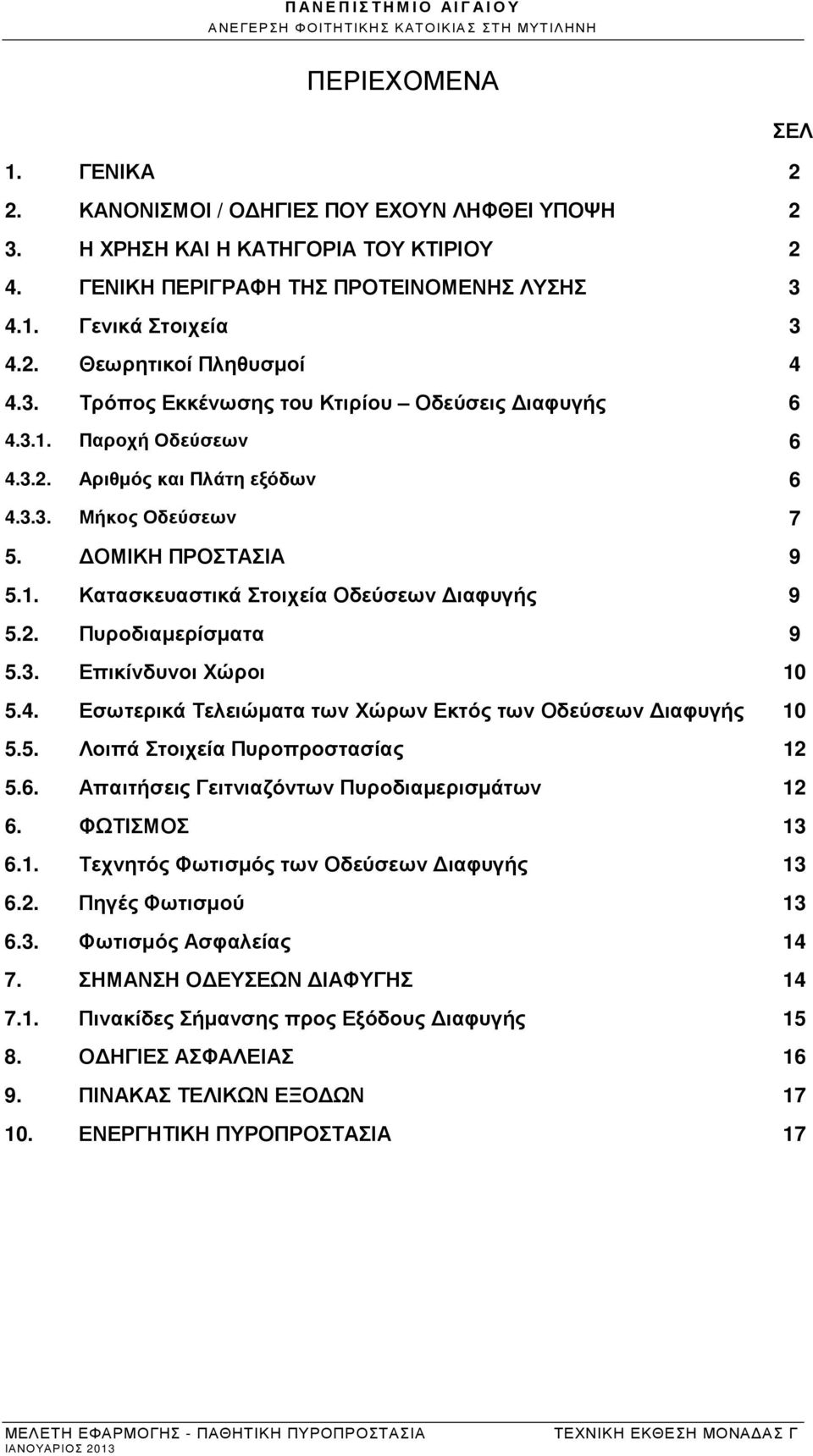

2 ΠΕΡΙΕΧΟΜΕΝΑ ΣΕΛ 1. ΓΕΝΙΚΑ 2 2. ΚΑΝΟΝΙΣΜΟΙ / Ο ΗΓΙΕΣ ΠΟΥ ΕΧΟΥΝ ΛΗΦΘΕΙ ΥΠΟΨΗ 2 3. Η ΧΡΗΣΗ ΚΑΙ Η ΚΑΤΗΓΟΡΙΑ ΤΟΥ ΚΤΙΡΙΟΥ 2 4. ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΠΡΟΤΕΙΝΟΜΕΝΗΣ ΛΥΣΗΣ Γενικά Στοιχεία Θεωρητικοί Πληθυσµοί Τρόπος Εκκένωσης του Κτιρίου Οδεύσεις ιαφυγής Παροχή Οδεύσεων Αριθµός και Πλάτη εξόδων Μήκος Οδεύσεων 7 5. ΟΜΙΚΗ ΠΡΟΣΤΑΣΙΑ Κατασκευαστικά Στοιχεία Οδεύσεων ιαφυγής Πυροδιαµερίσµατα Επικίνδυνοι Χώροι Εσωτερικά Τελειώµατα των Χώρων Εκτός των Οδεύσεων ιαφυγής Λοιπά Στοιχεία Πυροπροστασίας Απαιτήσεις Γειτνιαζόντων Πυροδιαµερισµάτων ΦΩΤΙΣΜΟΣ Τεχνητός Φωτισµός των Οδεύσεων ιαφυγής Πηγές Φωτισµού Φωτισµός Ασφαλείας ΣΗΜΑΝΣΗ Ο ΕΥΣΕΩΝ ΙΑΦΥΓΗΣ Πινακίδες Σήµανσης προς Εξόδους ιαφυγής Ο ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΠΙΝΑΚΑΣ ΤΕΛΙΚΩΝ ΕΞΟ ΩΝ ΕΝΕΡΓΗΤΙΚΗ ΠΥΡΟΠΡΟΣΤΑΣΙΑ 17 ΜΕΛΕΤΗ ΕΦΑΡΜΟΓΗΣ - ΠΑΘΗΤΙΚΗ ΠΥΡΟΠΡΟΣΤΑΣΙΑ

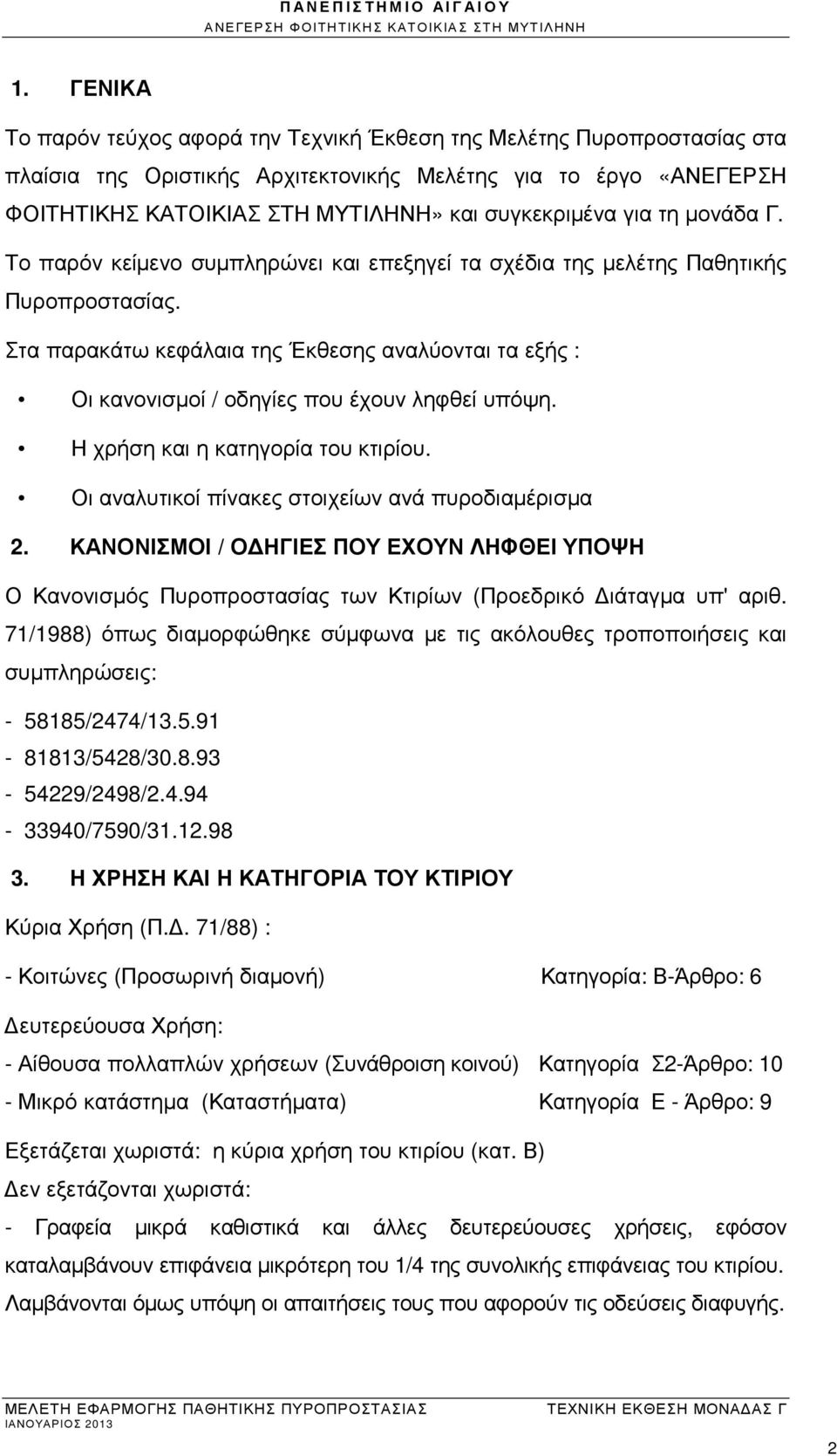

3 1. ΓΕΝΙΚΑ Το παρόν τεύχος αφορά την Τεχνική Έκθεση της Μελέτης Πυροπροστασίας στα πλαίσια της Οριστικής Αρχιτεκτονικής Μελέτης για το έργο «ΑΝΕΓΕΡΣΗ ΦΟΙΤΗΤΙΚΗΣ ΚΑΤΟΙΚΙΑΣ ΣΤΗ ΜΥΤΙΛΗΝΗ» και συγκεκριµένα για τη µονάδα Γ. Το παρόν κείµενο συµπληρώνει και επεξηγεί τα σχέδια της µελέτης Παθητικής Πυροπροστασίας. Στα παρακάτω κεφάλαια της Έκθεσης αναλύονται τα εξής : Οι κανονισµοί / οδηγίες που έχουν ληφθεί υπόψη. Η χρήση και η κατηγορία του κτιρίου. Οι αναλυτικοί πίνακες στοιχείων ανά πυροδιαµέρισµα 2. ΚΑΝΟΝΙΣΜΟΙ / Ο ΗΓΙΕΣ ΠΟΥ ΕΧΟΥΝ ΛΗΦΘΕΙ ΥΠΟΨΗ Ο Κανονισµός Πυροπροστασίας των Κτιρίων (Προεδρικό ιάταγµα υπ' αριθ. 71/1988) όπως διαµορφώθηκε σύµφωνα µε τις ακόλουθες τροποποιήσεις και συµπληρώσεις: /2474/ /5428/ /2498/ /7590/ Η ΧΡΗΣΗ ΚΑΙ Η ΚΑΤΗΓΟΡΙΑ ΤΟΥ ΚΤΙΡΙΟΥ Κύρια Χρήση (Π.. 71/88) : - Κοιτώνες (Προσωρινή διαµονή) Κατηγορία: Β-Άρθρο: 6 ευτερεύουσα Χρήση: - Αίθουσα πολλαπλών χρήσεων (Συνάθροιση κοινού) Κατηγορία Σ2-Άρθρο: 10 - Μικρό κατάστηµα (Καταστήµατα) Κατηγορία Ε - Άρθρο: 9 Εξετάζεται χωριστά: η κύρια χρήση του κτιρίου (κατ. Β) εν εξετάζονται χωριστά: - Γραφεία µικρά καθιστικά και άλλες δευτερεύουσες χρήσεις, εφόσον καταλαµβάνουν επιφάνεια µικρότερη του 1/4 της συνολικής επιφάνειας του κτιρίου. Λαµβάνονται όµως υπόψη οι απαιτήσεις τους που αφορούν τις οδεύσεις διαφυγής. 2

4 4. ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΠΡΟΤΕΙΝΟΜΕΝΗΣ ΛΥΣΗΣ 4.1 Γενικά Στοιχεία Το κτίριο είναι τριώροφο (ισόγειο και 2 όροφοι) µε υπόγειο. Οι τρεις στάθµες της ανωδοµής περιλαµβάνουν χώρους ύπνου (16 µονόκλινα δωµάτια, 2 δωµάτια ΑµεΑ, 4 διαµερίσµατα), διαµονής και διηµέρευσης των φοιτητών και επισκεπτών καθηγητών. Μεγάλο µέρος του ισογείου καταλαµβάνει η Αίθουσα Συνάθροισης-Ψυχαγωγίας η οποία διαθέτει ανοιχτό εξώστη στη στάθµη του Α Ορόφου. Στο υπόγειο περιλαµβάνονται µηχανολογικοί χώροι, αποθήκες, χώρος συντηρητών, χώροι υγιεινής, Αρχείο κλπ Υπάρχει ένας εσωτερικός πυρήνας κατακόρυφης επικοινωνίας και ένα εξωτερικό κλιµακοστάσιο διαφυγής. Η τελική έξοδος διαφυγής της ανωδοµής γίνεται στο ισόγειο από 5 εξόδους οι τρεις από τις οποίες βρίσκονται στην Αίθουσα. Η τελική έξοδος του υπογείου γίνεται µέσω του κεντρικού κλιµακοστάσιου και του εξωτερικού κλιµακοστασίου διαφυγής. Υπάρχει µία ακόµα έξοδος για τους Η/Μ χώρους του υπογείου µέσω εξωτερικής ανεµόσκαλας στην cour-anglaise. Η τελευταία στάθµη κύριων χώρων είναι στο +6,88µ. και το συνολικό ύψος του κτιρίου είναι 10,20µ. στη στάθµη δώµατος. Σηµειώνεται ότι το κτίριο είναι προσπελάσιµο από τις 3 πλευρές του από πυροσβεστικά οχήµατα και στην περιοχή υπάρχει οργανωµένη Πυροσβεστική Υπηρεσία. Αναλυτικά οι χώροι του κτιρίου: Όροφος Υπόγειο Χώροι Αποθήκες, Η/Μ χώροι, Χώρος συντηρητών, Χώροι Υγιεινής, Αρχείο κλπ Επιφάνεια (µικτή, m²) 512,00 Ισόγειο Είσοδος, µικρό κατάστηµα, γραφεία, Ιατρείο, κοιτώνες ΑµεΑ, Αίθουσα συνάθροισης-ψυχαγωγίας 498,68 Α' όροφος Κοιτώνες, διαµερίσµατα, εξώστης Αίθουσας 444,44 Β' όροφος Κοιτώνες, διαµερίσµατα, καθιστικό-κουζίνα 348,18 3

5 4.2 Θεωρητικοί Πληθυσµοί - Ο θεωρητικός πληθυσµός των κτιρίων προσωρινής διαµονής υπολογίζεται (παρ β, άρθ. 6) µε τη δυσµενέστερη από τις παρακάτω περιπτώσεις: α) Τον αριθµό των διατιθέµενων κλινών συν το πλήθος του µόνιµου προσωπικού. β) Την αναλογία 1 ατόµου / 15 τετρ. µέτρα συνολικού εµβαδού του κτιρίου συµπεριλαµβανοµένων και των ανοικτών εξωστών (παταριών). - Ο πληθυσµός των χώρων συνάθροισης κοινού, όπως εστιατορίων, αιθουσών αναψυχής, κλπ. υπολογίζεται όπως στην αντίστοιχη κατηγορία ΣΤ (άρθρο 10) Αν προκύψει για κάποιον από τους χώρους αυτούς, πληθυσµός µεγαλύτερος των 50 ατόµων, εφαρµόζονται οι διατάξεις του κεφαλαίου ΣΤ (άρθρο 10), ενώ στην αντίθετη περίπτωση ισχύουν οι διατάξεις του άρθρου 6. Με βάση και τα παραπάνω, ο πληθυσµός υπολογίστηκε: - Με την αναλογία 1ατ./15 τ.µ. συνολικού εµβαδού δαπέδου γενικά για τους χώρους του κτιρίου (παρ β, άρθ. 6). - Με την αναλογία 1ατ./1.10 τ.µ. εµβαδού δαπέδου για τους χώρους καθιστικούκουζίνας (παρ άρθ. 10). Ο πληθυσµός που προέκυψε ήταν κάτω των 50 ατόµων, άρα ισχύουν οι διατάξεις του άρθρου 6. Με την αναλογία 1ατ./0,50 τ.µ. εµβαδού δαπέδου για την Αίθουσα Συνάθροισης-Ψυχαγωγίας και τον ανοιχτό εξώστη της (παρ άρθ. 10). Ο πληθυσµός που προέκυψε ήταν άνω των 50 ατόµων, άρα ισχύουν οι διατάξεις του άρθρου 10. Με την αναλογία 1ατ./6 τ.µ. καθαρού εµβαδού δαπέδου για το µικρό κατάστηµα του Ισογείου (παρ άρθ. 6). Με την αναλογία 1ατ./9 τ.µ. καθαρού εµβαδού δαπέδου για τους γραφειακούς χώρους (παρ άρθ. 8). - Με την αναλογία 1ατ./40 τ.µ. µικτής επιφάνειας, για το υπόγειο (Αποθήκες, χώροι Η/Μ Εγκαταστάσεων, παρ i. Άρθ. 11). Αναλυτικά, ο πληθυσµός υπολογίζεται στον παρακάτω πίνακα 1. 4

6 ΠΙΝΑΚΑΣ 1. ΥΠΟΛΟΓΙΣΜΟΣ ΘΕΩΡΗΤΙΚΟΥ ΠΛΗΘΥΣΜΟΥ Όροφος Yπογειο Iσόγειο Ισόγειο-Πατάρι α/α Πυροδ/τος Π1 Π2 Π2α Κύρια χρήση Η/Μ, αποθήκες Κοιτώνες Γραφειακοί χώροι Συνολικη επιφάνεια (m²) Επιφάνεια Χρήσης (m²) 512,00 512,00 354,97 214,22 69,75 Κατάστηµα 18,00 Καθιστικό εισόδου Αίθουσα πολλαπλών χρήσεων- Ισόγειο 231,43 53,00 Αναλογία πληθυσµού (ατ/m²) 1 άτοµο/40 m² µικτού εµβαδού 1 άτοµο/15 m² µικτού εµβαδού 1 άτοµο/9 m² καθαρού εµβαδού 1 άτοµο/6 m² µικτού εµβαδού 1 άτοµο/1,1 m² καθαρού εµβαδού 143,71 1 άτοµο/0,50 m² καθαρού εµβαδού Πληθυσµ ός Χρήσης (άτοµα) πατάρι 87, Α' όροφος Π3 Κοιτώνες 356,72 356,72 B' όροφος Π4 Καθιστικό 348,18 31,42 B' όροφος Κοιτώνες 316,76 1 άτοµο/15 m² µικτού εµβαδού 1 άτοµο/1,1 m² καθαρού εµβαδού 1 άτοµο/15 m² µικτού εµβαδού Πληθυσµός ορόφου ή πυροδ/τος (άτοµα) ΣΥΝΟΛΟ 1.803, Παρατηρήσεις Άρθρο 11, Αποθήκες Άρθρο 6, Ξενοδοχεία 8 Άρθρο 8, γραφεία 3 Άρθρο 9, καταστήµατα 464 Άρθρο 10, χώροι συνάθροισης κοινού. Άρθρο 10, χώροι συνάθροισης κοινού Άρθρο 6, Ξενοδοχεία Άρθρο 10, χώροι συνάθροισης κοινού. 21 Άρθρο 6, Ξενοδοχεία 55

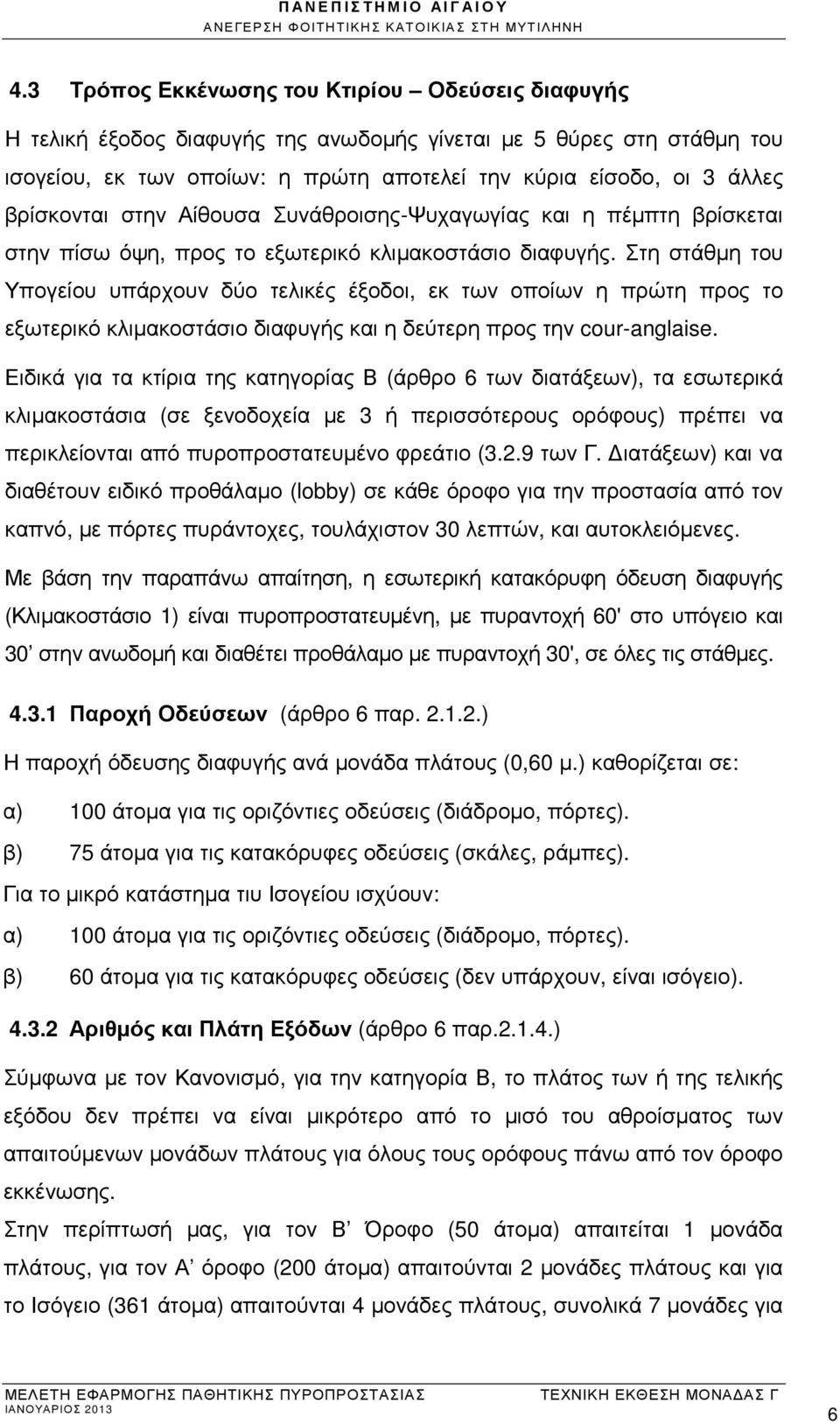

7 4.3 Τρόπος Εκκένωσης του Κτιρίου Οδεύσεις διαφυγής Η τελική έξοδος διαφυγής της ανωδοµής γίνεται µε 5 θύρες στη στάθµη του ισογείου, εκ των οποίων: η πρώτη αποτελεί την κύρια είσοδο, οι 3 άλλες βρίσκονται στην Αίθουσα Συνάθροισης-Ψυχαγωγίας και η πέµπτη βρίσκεται στην πίσω όψη, προς το εξωτερικό κλιµακοστάσιο διαφυγής. Στη στάθµη του Υπογείου υπάρχουν δύο τελικές έξοδοι, εκ των οποίων η πρώτη προς το εξωτερικό κλιµακοστάσιο διαφυγής και η δεύτερη προς την cour-anglaise. Ειδικά για τα κτίρια της κατηγορίας Β (άρθρο 6 των διατάξεων), τα εσωτερικά κλιµακοστάσια (σε ξενοδοχεία µε 3 ή περισσότερους ορόφους) πρέπει να περικλείονται από πυροπροστατευµένο φρεάτιο (3.2.9 των Γ. ιατάξεων) και να διαθέτουν ειδικό προθάλαµο (lobby) σε κάθε όροφο για την προστασία από τον καπνό, µε πόρτες πυράντοχες, τουλάχιστον 30 λεπτών, και αυτοκλειόµενες. Με βάση την παραπάνω απαίτηση, η εσωτερική κατακόρυφη όδευση διαφυγής (Κλιµακοστάσιο 1) είναι πυροπροστατευµένη, µε πυραντοχή 60' στο υπόγειο και 30 στην ανωδοµή και διαθέτει προθάλαµο µε πυραντοχή 30', σε όλες τις στάθµες Παροχή Οδεύσεων (άρθρο 6 παρ ) Η παροχή όδευσης διαφυγής ανά µονάδα πλάτους (0,60 µ.) καθορίζεται σε: α) 100 άτοµα για τις οριζόντιες οδεύσεις (διάδροµο, πόρτες). β) 75 άτοµα για τις κατακόρυφες οδεύσεις (σκάλες, ράµπες). Για το µικρό κατάστηµα τιυ Ισογείου ισχύουν: α) 100 άτοµα για τις οριζόντιες οδεύσεις (διάδροµο, πόρτες). β) 60 άτοµα για τις κατακόρυφες οδεύσεις (δεν υπάρχουν, είναι ισόγειο) Αριθµός και Πλάτη Εξόδων (άρθρο 6 παρ ) Σύµφωνα µε τον Κανονισµό, για την κατηγορία Β, το πλάτος των ή της τελικής εξόδου δεν πρέπει να είναι µικρότερο από το µισό του αθροίσµατος των απαιτούµενων µονάδων πλάτους για όλους τους ορόφους πάνω από τον όροφο εκκένωσης. Στην περίπτωσή µας, για τον Β Όροφο (50 άτοµα) απαιτείται 1 µονάδα πλάτους, για τον Α όροφο (200 άτοµα) απαιτούνται 2 µονάδες πλάτους και για το Ισόγειο (361 άτοµα) απαιτούνται 4 µονάδες πλάτους, συνολικά 7 µονάδες για 6

8 όλη την ανωδοµή, άρα το µισό τους που απαιτείται, είναι 3,5 µονάδες πλάτους. Πραγµατοποιούνται 13 µονάδες πλάτους (4 θύρες πλ. 1,80µ.=12 µονάδες και 1 θύρα πλ. 1,00µ.=1 µονάδα πλάτους) που υπερκαλύπτουν τις απαιτούµενες. Ο χώρος εισόδου κατασκευάζεται σαν µια τουλάχιστον τελική έξοδος και αποτελεί προθάλαµο για το κλιµακοστάσιο µε περίβληµα και θύρες πυραντοχής 30. Σύµφωνα µε το άρθρο 2. παρ , ο όροφος µε το µεγαλύτερο πληθυσµό καθορίζει την παροχή της κατακόρυφης όδευσης διαφυγής (κλιµακοστασίου). Στην περίπτωσή µας, ο Α Όροφος έχει πληθυσµό 200 άτοµα για τον οποίο απαιτούνται 3 µονάδες πλάτους δηλαδή 3x0,60µ.=1,80µ. Το πραγµατοποιούµενο πλάτος (Κλιµ/σιο 1+Κλιµ/σιο 2+ Κλίµακα αίθουσας= 3x1.20=3.60µ είναι πολύ µεγαλύτερο του ελάχιστου απαιτούµενου 1,80µ. (προβλέπονται 6 µονάδες πλάτους). Το ελάχιστο επιτρεπόµενο πλάτος των οδεύσεων διαφυγής ορίζεται σε 0,90 του µέτρου. Το ελάχιστο ελεύθερο πλάτος για τις πόρτες των οδεύσεων διαφυγής είναι 0,80 του µέτρου. Η έξοδος κινδύνου εκάστου ορόφου προς το κλιµ/στάσιο έχει πλάτος 1,00µ.> 0,90µ και στον Α Όροφο 1,80µ.>0,90µ. που απαιτείται αντίστοιχα Μήκος Οδεύσεων (άρθ. 6 παρ ιι, άρθ.9 παρ και άρθ. 10 παρ ) - Για το σύνολο του κτιρίου: Από κάθε σηµείο των ορόφων του κτιρίου υπάρχει πρόσβαση προς 2 εξόδους κινδύνου και η πραγµατική απόσταση απροστάτευτης διαφυγής δεν υπερβαίνει τα 35µ. από κανένα σηµείο. Σηµειώνεται ότι το κτίριο διαθέτει αυτόµατο σύστηµα πυρανίχνευσης παντού και σύστηµα πυρόσβεσης στους διαδρόµους, οπότε η πραγµατική απόσταση απροστάτευτης διαφυγής επιτρέπεται να φτάνει τα 50µ. -Για το µικρό κατάστηµα του ισογείου: Υπάρχουν 2 έξοδοι κινδύνου σε θέσεις ανεξάρτητες µεταξύ τους από κάθε σηµείο του ορόφου. Η πραγµατική απόσταση απροστάτευτης όδευσης, είναι 13µ. και δεν ξεπερνά τα επιτρεπόµενα 45 µέτρα. Η άµεση απόσταση δεν ξεπερνά τα 30 µέτρα. Επιτρέπεται η διέλευση των οδεύσεων διαφυγής από αδιέξοδα που δεν ξεπερνούν σε µήκος τα 12 µέτρα. 7

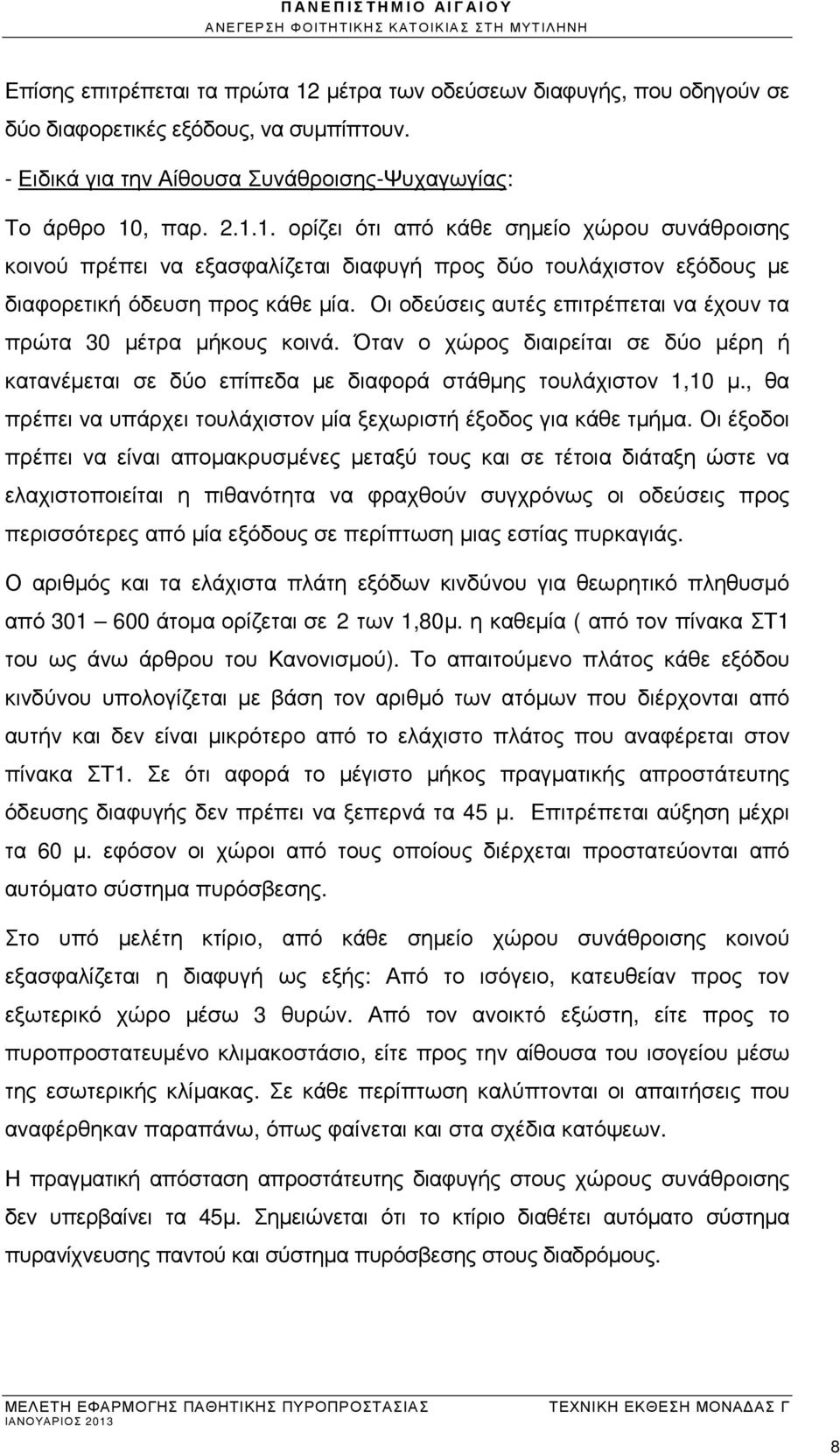

9 Επίσης επιτρέπεται τα πρώτα 12 µέτρα των οδεύσεων διαφυγής, που οδηγούν σε δύο διαφορετικές εξόδους, να συµπίπτουν. - Ειδικά για την Αίθουσα Συνάθροισης-Ψυχαγωγίας: Το άρθρο 10, παρ ορίζει ότι από κάθε σηµείο χώρου συνάθροισης κοινού πρέπει να εξασφαλίζεται διαφυγή προς δύο τουλάχιστον εξόδους µε διαφορετική όδευση προς κάθε µία. Οι οδεύσεις αυτές επιτρέπεται να έχουν τα πρώτα 30 µέτρα µήκους κοινά. Όταν ο χώρος διαιρείται σε δύο µέρη ή κατανέµεται σε δύο επίπεδα µε διαφορά στάθµης τουλάχιστον 1,10 µ., θα πρέπει να υπάρχει τουλάχιστον µία ξεχωριστή έξοδος για κάθε τµήµα. Οι έξοδοι πρέπει να είναι αποµακρυσµένες µεταξύ τους και σε τέτοια διάταξη ώστε να ελαχιστοποιείται η πιθανότητα να φραχθούν συγχρόνως οι οδεύσεις προς περισσότερες από µία εξόδους σε περίπτωση µιας εστίας πυρκαγιάς. Ο αριθµός και τα ελάχιστα πλάτη εξόδων κινδύνου για θεωρητικό πληθυσµό από άτοµα ορίζεται σε 2 των 1,80µ. η καθεµία ( από τον πίνακα ΣΤ1 του ως άνω άρθρου του Κανονισµού). Το απαιτούµενο πλάτος κάθε εξόδου κινδύνου υπολογίζεται µε βάση τον αριθµό των ατόµων που διέρχονται από αυτήν και δεν είναι µικρότερο από το ελάχιστο πλάτος που αναφέρεται στον πίνακα ΣΤ1. Σε ότι αφορά το µέγιστο µήκος πραγµατικής απροστάτευτης όδευσης διαφυγής δεν πρέπει να ξεπερνά τα 45 µ. Επιτρέπεται αύξηση µέχρι τα 60 µ. εφόσον οι χώροι από τους οποίους διέρχεται προστατεύονται από αυτόµατο σύστηµα πυρόσβεσης. Στο υπό µελέτη κτίριο, από κάθε σηµείο χώρου συνάθροισης κοινού εξασφαλίζεται η διαφυγή ως εξής: Από το ισόγειο, κατευθείαν προς τον εξωτερικό χώρο µέσω 3 θυρών. Από τον ανοικτό εξώστη, είτε προς το πυροπροστατευµένο κλιµακοστάσιο, είτε προς την αίθουσα του ισογείου µέσω της εσωτερικής κλίµακας. Σε κάθε περίπτωση καλύπτονται οι απαιτήσεις που αναφέρθηκαν παραπάνω, όπως φαίνεται και στα σχέδια κατόψεων. Η πραγµατική απόσταση απροστάτευτης διαφυγής στους χώρους συνάθροισης δεν υπερβαίνει τα 45µ. Σηµειώνεται ότι το κτίριο διαθέτει αυτόµατο σύστηµα πυρανίχνευσης παντού και σύστηµα πυρόσβεσης στους διαδρόµους. 8

10 5. ΟΜΙΚΗ ΠΥΡΟΠΡΟΣΤΑΣΙΑ 5.1 Κατασκευαστικά Στοιχεία Οδεύσεων ιαφυγής α) Τα φέροντα δοµικά στοιχεία και όλα τα στοιχεία του περιβλήµατος των πυροδιαµερισµάτων καθώς και τα δοµικά στοιχεία του περιβλήµατος της πυροπροστατευµένης όδευσης διαφυγής (οριζόντιοι διάδροµοι από το τέλος της απροστάτευτης όδευσης και πυροπροστατευµένα κλιµακοστάσια), θα έχουν ελάχιστο δείκτη πυραντίστασης σύµφωνα µε τις απαιτήσεις του πίνακα Β.1 της παραγράφου 3 του άρθρου 6 του Κανονισµού Πυροπροστασίας, δηλαδή, 60 στο υπόγειο και 30 στην ανωδοµή. β) Οι πόρτες των µονάδων διαµονής (κοιτώνων) προς τους κοινόχρηστους διαδρόµους θα είναι πυράντοχες τουλάχιστον 20 λεπτών. γ) Τα εσωτερικά τελειώµατα των τοίχων και των οροφών της προστατευµένης όδευσης διαφυγής (επιχρίσµατα µε πλαστικό χρώµα) σύµφωνα µε τον πίνακα στο παράρτηµα Β του Κανονισµού Πυροπροστασίας ανήκουν στην κατηγορία 0 και καλύπτουν την απαίτηση του Κανονισµού, που είναι κατηγορία 0 ή 1, ενώ των δαπέδων (µάρµαρο, γρανιτοπλακάκια) ανήκουν στην κατηγορία 0 και καλύπτουν την απαίτηση του Κανονισµού που είναι τουλάχιστον κατηγορία 1 και κατ εξαίρεση κατηγορία 2. Τα ίδια εσωτερικά τελειώµατα χρησιµοποιούνται αντίστοιχα και για τα τµήµατα των απροστάτευτων οδεύσεων διαφυγής, όπου σύµφωνα µε τον Κανονισµό οι απαιτήσεις για τοίχους και οροφές µπορεί να µειώνονται στις κατηγορίες 1 και 2, και για τα δάπεδα στις κατηγορίες 2 και 3. δ) Στις εξόδους κινδύνου δεν θα υπάρχουν καθρέφτες παραπλανητικοί για την κατεύθυνση διαφυγής, καθώς και έπιπλα ή άλλα εµπόδια που µπορεί να εµποδίσουν την άνετη κυκλοφορία. 5.2 Πυροδιαµερίσµατα (άρθρο 6, παρ. 3.3 και άρθρο 10, παρ. 3.2 ) - Το µέγιστο εµβαδό για την υποχρεωτική δηµιουργία πυροδιαµερίσµατος, στο σύνολο του κτιρίου εκτός Αίθουσας Συνάθροισης, είναι τα τ.µ., µε τις προϋποθέσεις της παραγράφου 2.3 των Γεν. ιατάξεων. Για λειτουργικούς λόγους, παρ όλο που το εµβαδόν κάθε ορόφου είναι πολύ 9

11 µικρότερο του µέγιστου επιτρεπόµενου, κάθε όροφος αποτελεί ξεχωριστό πυροδιαµέρισµα. - Για την Αίθουσα Συνάθροισης-Ψυχαγωγίας, ο µέγιστος επιτρεπόµενος όγκος πυροδιαµερίσµατος είναι κυβικά µέτρα. Η Αίθουσα µε τον ανοικτό εξώστη της, αποτελούν ξεχωριστό πυροδιαµέρισµα µε όγκο m² x 6.5m=934,10³<7.000m³. 5.3 Επικίνδυνοι Χώροι (άρθρο 6, παρ. 3.2) Οι επικίνδυνοι χώροι αποτελούν αυτοτελή πυροδιαµερίσµατα και δεν βρίσκονται κάτω από ή σε άµεση γειτονία µε τις τελικές εξόδους. - Ως επικίνδυνοι χώροι και ξεχωριστά πυροδιαµερίσµατα µε περίβληµα και θύρες πυραντοχής 60' έχουν αντιµετωπισθεί όλοι οι Η/Μ χώροι του υπογείου. - Το καθιστικό-κουζίνα του Β ορόφου, θεωρείται επίσης επικίνδυνος χώρος και διαθέτει περίβληµα και θύρες πυραντοχής Το µηχανολογικό φρεάτιο (shaft διέλευσης Η/Μ εγκαταστάσεων), αριστερά του ανελκυστήρα, έχει πυράντοχο περίβληµα µε πυραντοχή 30 σε όλους τους ορόφους. Στα σηµεία του περιβλήµατος του φρεατίου που δηµιουργούνται ανοίγµατα προς τους ορόφους του κτιρίου τοποθετούνται οι κατάλληλοι πυροφραγµοί. Ο αερισµός των υπόγειων επικίνδυνων χώρων διαµέσου του shaft γίνεται επίσης µε τους κατάλληλους πυροφραγµούς. - Τα µηχανολογικά φρεάτια (shaft διέλευσης Η/Μ εγκαταστάσεων) που διέρχονται από την Αίθουσα Συνάθροισης-Ψυχαγωγίας έχουν πυράντοχο περίβληµα 60 και τους κατάλληλους πυροφραγµούς όπου απαιτείται. (Άρθρο 10, παρ. 3.1, Πίνακας ΣΤ2) 5.4 Εσωτερικά τελειώµατα των χώρων εκτός των οδεύσεων διαφυγής Τα εσωτερικά τελειώµατα (άρθρο 6, παρ. 3.3) µπορούν να ανήκουν στις παρακάτω κατηγορίες: 10

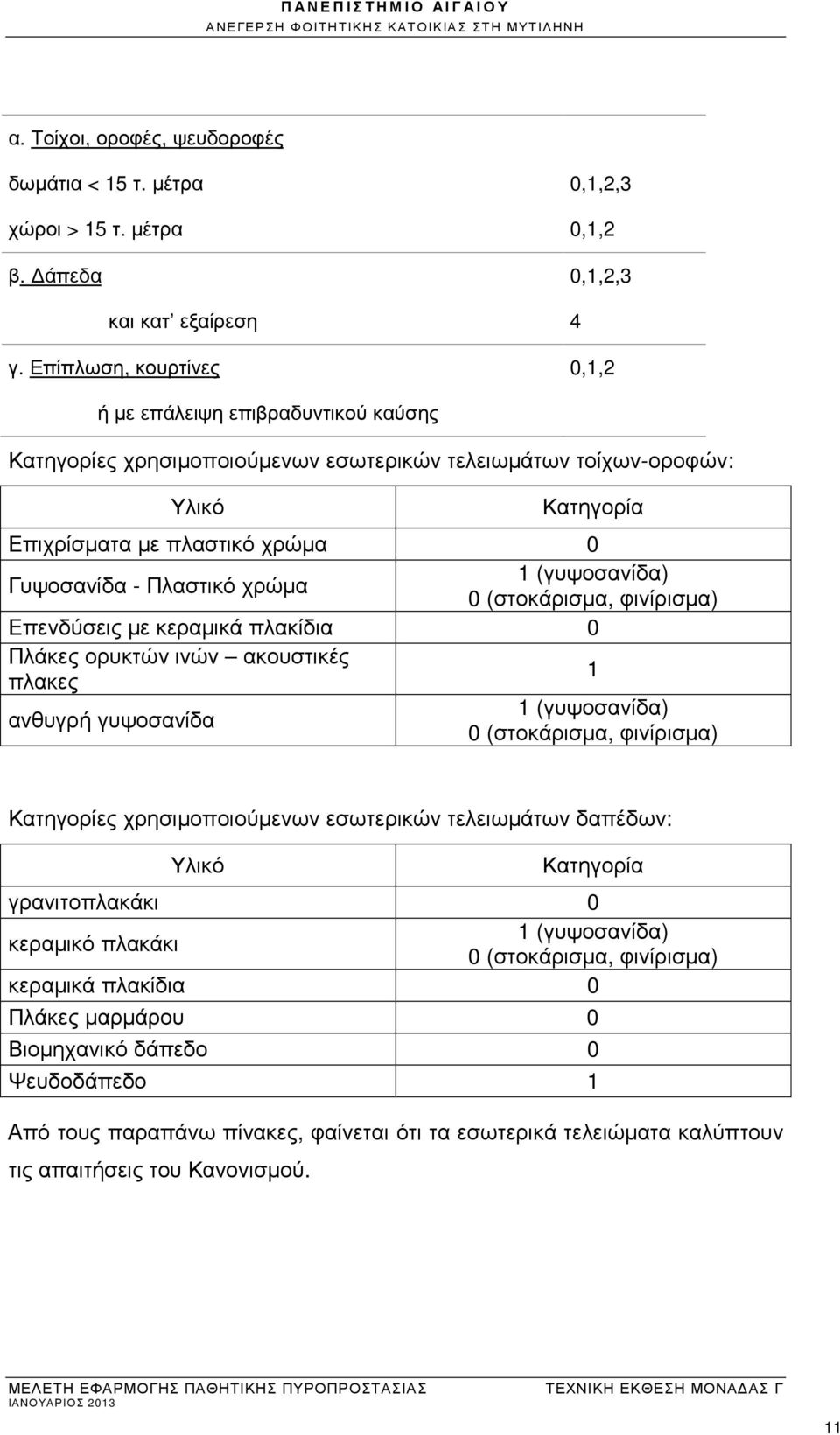

12 α. Τοίχοι, οροφές, ψευδοροφές δωµάτια < 15 τ. µέτρα 0,1,2,3 χώροι > 15 τ. µέτρα 0,1,2 β. άπεδα 0,1,2,3 και κατ εξαίρεση 4 γ. Επίπλωση, κουρτίνες 0,1,2 ή µε επάλειψη επιβραδυντικού καύσης Κατηγορίες χρησιµοποιούµενων εσωτερικών τελειωµάτων τοίχων-οροφών: Υλικό Κατηγορία Επιχρίσµατα µε πλαστικό χρώµα 0 Γυψοσανίδα - Πλαστικό χρώµα 1 (γυψοσανίδα) 0 (στοκάρισµα, φινίρισµα) Επενδύσεις µε κεραµικά πλακίδια 0 Πλάκες ορυκτών ινών ακουστικές πλακες 1 ανθυγρή γυψοσανίδα 1 (γυψοσανίδα) 0 (στοκάρισµα, φινίρισµα) Κατηγορίες χρησιµοποιούµενων εσωτερικών τελειωµάτων δαπέδων: Υλικό Κατηγορία γρανιτοπλακάκι 0 κεραµικό πλακάκι 1 (γυψοσανίδα) 0 (στοκάρισµα, φινίρισµα) κεραµικά πλακίδια 0 Πλάκες µαρµάρου 0 Βιοµηχανικό δάπεδο 0 Ψευδοδάπεδο 1 Από τους παραπάνω πίνακες, φαίνεται ότι τα εσωτερικά τελειώµατα καλύπτουν τις απαιτήσεις του Κανονισµού. 11

13 5.5 Λοιπά Στοιχεία Πυροπροστασίας - Παρατηρήσεις Τα στοιχεία τα οποία αφορούν το κτίριο (θεωρητικός πληθυσµός, απαιτούµενο και πραγµατοποιούµενο εµβαδόν πυρ/τος, οι µέγιστες πραγµατικές αποστάσεις απροστάτευτων οδεύσεων διαφυγής, τα όρια και η ονοµασία των πυροδιαµερισµάτων, οι οδεύσεις διαφυγής και οι ελάχιστοι δείκτες πυραντίστασης κουφωµάτων), φαίνονται και αναφέρονται στις κατόψεις της Παθητικής Πυροπροστασίας επί συγκεκριµένων κάθε φορά στοιχείων (τοίχων, θυρών, κλπ.). Επιπλέον στις κατόψεις σηµειώνονται (µε έναν ιδιαίτερο συµβολισµό) οι πόρτες που απαιτείται να έχουν κάποιον εξοπλισµό πανικού, ώστε ν' ανοίγουν πάντα µ' ευκολία από την µεριά που προέρχεται η όδευση διαφυγής ή, οι πόρτες που δεν φέρουν κανένα σύστηµα κλειδώµατος. Στην συνέχεια αναφέρονται ορισµένες ακόµη προϋποθέσεις οι οποίες πρέπει να ικανοποιούνται σύµφωνα µε τον Κανονισµό Παθητικής Πυροπροστασίας: 5.6 Απαιτήσεις Γειτνιαζόντων Πυροδιαµερισµάτων Σε όλες τις περιπτώσεις εξωτερικών τοίχων σε επαφή ή σε απόσταση µεταξύ διαφορετικών πυροδιαµερισµάτων, εφαρµόζονται οι διατάξεις του άρθρου 3 παρ σε ότι αφορά το ποσοστό ανοιγµάτων και την πυραντίσταση του κελύφους και επί των κατόψεων σηµειώνονται οι απαιτούµενες/πραγµατοποιούµενες αποστάσεις και οι δείκτες πυραντίστασης, σύµφωνα µε τον παρακάτω πίνακα. ώµα Απόσταση Ανοιγµάτων Εξωτερικών Τοίχων Εξωτερικός Τοίχος µεταξύ δυο Ανοιγµάτων 1,5 Μ από τις δύο πλευρές τοίχων πυροδιαµερίσµατος µε πυραντίσταση, όπως το πυροδιαµέρισµα -σε ευθεία διάταξη: min. 1,40 µ. -υπό γωνία: min. 1,10µ. µήκος τόξου κύκλου από άνοιγµα µέχρι διχοτόµο γωνίας Πυραντίσταση όπως το πυροδιαµέρισµα 12

14 6. ΦΩΤΙΣΜΟΣ (Άρθρο 6, παρ. 2.3). Τηρούνται οι ακόλουθες διατάξεις: -Το κτίριο (κατηγορίας προσωρινής διαµονής µε πληθυσµό µεγαλύτερο των 20 ατόµων) θα διαθέτει σύστηµα φωτισµού ασφαλείας σύµφωνα µε τις Γενικές ιατάξεις (παρ. 2.6). - Ο απαιτούµενος χρόνος λειτουργίας του συστήµατος φωτισµού ασφαλείας θα επαρκεί για την πλήρη εκκένωση του κτιρίου και σε καµιά περίπτωση δεν θα είναι µικρότερος των 90 λεπτών. - Όλα τα τµήµατα των οδεύσεων διαφυγής (διάδροµοι, πόρτες, σκάλες, έξοδοι κινδύνου, τελικές έξοδοι κ.λπ.) θα έχουν κατάλληλα τυποποιηµένα σήµατα, ευδιάκριτα τόσο την ηµέρα όσο και τη νύχτα, που να καθοδηγούν το κοινό προς την τελική έξοδο σε περίπτωση πυρκαγιάς (παρ των Γεν. ιατάξεων). Όλοι οι χώροι του κτιρίου και οι οδεύσεις διαφυγής θα είναι εφοδιασµένοι µε σύστηµα φωτισµού ασφαλείας, σύµφωνα µε την παρ. 2.6 του άρθρου Τεχνητός Φωτισµός των Οδεύσεων ιαφυγής Ο φωτισµός των οδεύσεων διαφυγής (τεχνητός ή φυσικός) θα είναι συνεχής στο χρονικό διάστηµα που το κτίριο βρίσκεται σε λειτουργία, παρέχοντας την ελάχιστη ένταση φωτισµού των 15 lux, ιδιαίτερα στα δάπεδα των οδεύσεων διαφυγής, συµπεριλαµβανοµένων των γωνιών, των διασταυρώσεων διαδρόµων, των κλιµακοστασίων και κάθε πόρτας εξόδου διαφυγής. 6.2 Πηγές Φωτισµού Ο τεχνητός φωτισµός θα τροφοδοτείται από σίγουρες πηγές ενέργειας, όπως ηλεκτρικό ρεύµα από την.ε.η. Απαγορεύεται η χρησιµοποίηση φωτιστικών σωµάτων, που λειτουργούν µε συσσωρευτές και η χρήση των φορητών στοιχείων για τον κανονικό φωτισµό των οδεύσεων διαφυγής, όµως επιτρέπεται να χρησιµοποιηθούν ως βοηθητική πηγή ενέργειας, για τον φωτισµό ασφαλείας. Απαγορεύεται να χρησιµοποιούνται φωσφορίζοντα ή ανακλαστικά του φωτός στοιχεία ως υποκατάστατα των απαιτουµένων ηλεκτρικών φωτιστικών σωµάτων. 13

15 6.3 Φωτισµός Ασφαλείας Σύµφωνα µε τις Ειδικές διατάξεις του άρθρου 6 του Π.. 71/88, απαιτείται φωτισµός ασφαλείας στις οδεύσεις διαφυγής και πρέπει να πληρούνται οι ακόλουθες παράγραφοι: α. Η διακοπή του φωτισµού, στη διάρκεια αλλαγής από µια πηγή ενέργειας σε άλλη, πρέπει να είναι ελάχιστη. Η επιτρεπόµενη διακοπή δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. β. Ο φωτισµός ασφαλείας πρέπει να τροφοδοτείται από σίγουρη εφεδρική πηγή ενέργειας, έτσι ώστε να εξασφαλίζεται σε όλα τα σηµεία του δαπέδου των οδεύσεων διαφυγής η ελάχιστη τιµή των 10 lux, µετρούµενη στη στάθµη του δαπέδου. γ. Το σύστηµα του φωτισµού ασφαλείας πρέπει να διατηρεί τον προβλεπόµενο φωτισµό για 1½ τουλάχιστον ώρα, σε περίπτωση διακοπής του κανονικού φωτισµού. 7. ΣΗΜΑΝΣΗ Ο ΕΥΣΕΩΝ ΙΑΦΥΓΗΣ Θα γίνεται σήµανση των οδεύσεων διαφυγής όπως ορίζεται στην παρ του άρθρου 2 Π.. 71/88: Επιγραφές και σήµατα Εξόδων ιαφυγής, σύµφωνα µε την οποία: Η σήµανση των οδεύσεων διαφυγής για όλα τα στάδια, εφόσον οι ειδικές διατάξεις των κτιρίων το απαιτούν, πρέπει να γίνεται µε σήµατα και ευανάγνωστες επιγραφές. Αυτή η σήµανση επιβάλλεται ιδιαίτερα όταν η έξοδος ή η όδευση διαφυγής δεν είναι άµεσα ορατή ή αντιληπτή. Κάθε σήµανση που απαιτείται σύµφωνα µε την παραπάνω παράγραφο, πρέπει να είναι σύµφωνη µε τις διατάξεις του Π. ιατάγµατος 422/ "Περί συστήµατος σηµατοδοτήσεως ασφαλείας εις τους χώρους εργασίας" µε τις συµπληρώσεις των παρακάτω παραγράφων: Κάθε επιγραφή ή σήµα, που δείχνει µια έξοδο ή πρόσβαση διαφυγής, πρέπει να είναι κατάλληλα τοποθετηµένη έτσι ώστε να είναι άµεσα ορατή. Απαγορεύεται η τοποθέτηση διακόσµησης ή άλλου εξοπλισµού, που εµποδίζει την ορατότητα. Σε κάθε θέση, όπου η κατεύθυνση της όδευσης διαφυγής προς την πλησιέστερη έξοδο δεν είναι ορατή, πρέπει να τοποθετείται το σήµα 14

16 διάσωσης γ, όπως προβλέπεται από το Πρ. ιάταγµα 422/ Το µέγεθος και το χρώµα του σήµατος προσδιορίζεται από το άρθρο 3, παράγρ. 1γ του ίδιου ιατάγµατος. Επάνω από κάθε πόρτα εξόδου διαφυγής πρέπει να τοποθετείται το σήµα διάσωσης ε του άρθρου 4 του Π. ιατάγµατος 422/ , µε ύψος προσαυξηµένο, έτσι ώστε να υπάρχει χώρος για την λέξη "ΕΞΟ ΟΣ", κάτω από το σύµβολο. Κάθε πόρτα, που σύµφωνα µε τον κανονισµό πρέπει να παραµένει κλειστή σε κανονικές συνθήκες λειτουργίας του κτιρίου, πρέπει να φέρει την επιγραφή "Η ΠΟΡΤΑ ΝΑ ΜΕΝΕΙ ΚΛΕΙΣΤΗ" 7.1. Πινακίδες Σήµανσης προς Εξόδους ιαφυγής Οι πιο κάτω πινακίδες Σήµανσης θα τοποθετηθούν στους διαδρόµους του κτιρίου και στις τελικές εξόδους. EXIT Φωτιστικό Σώµα φθορισµού ασφαλείας µε ενσωµατωµένο συσσωρευτή και διάταξη αυτόµατης φόρτισης. (Τοποθετούνται στις Τελικές Εξόδους) 1 ΠΡΟΣ ΕΞΟΔΟ ΔΙΑΦΥΓΗΣ Πινακίδα ιπλής Όψης 2 ΠΡΟΣ ΕΞΟΔΟ ΔΙΑΦΥΓΗΣ Πινακίδα Μονής Όψης 3 ΠΡΟΣ ΕΞΟΔΟ ΔΙΑΦΥΓΗΣ Πινακίδα Μονής ή ιπλής Όψης 4 ΠΡΟΣ ΕΞΟΔΟ ΔΙΑΦΥΓΗΣ Πινακίδα Μονής ή ιπλής Όψης 15

17 8. Ο ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ 8.1 Στην είσοδο του κτιρίου πρέπει να υπάρχουν: α) Ακριβείς οδηγίες για τις απαιτούµενες ενέργειες του προσωπικού και του κοινού σε περίπτωση έκτακτης ανάγκης. β) Σχέδια κατόψεων ξενοδοχείου για την ενηµέρωση των οµάδων άµεσης βοήθειας, όπου θα σηµειώνονται: - οι σκάλες, οι έξοδοι κινδύνου και οι τελικές έξοδοι. - η θέση των πυροσβεστήρων, των πυροσβεστικών φωλιών και των σηµείων παροχής του µόνιµου πυροσβεστικού δικτύου. - οι διακόπτες παροχής ηλεκτρικού ρεύµατος, συστήµατος µηχανικού εξαερισµού ή ενδεχόµενα φωταερίου ή υγραερίου. - η θέση του γενικού πίνακα του συστήµατος πυρανίχνευσης και συναγερµού. - η θέση των επικίνδυνων χώρων. 8.2 Σε καθένα όροφο: Για ξενοδοχεία µε δύο ή περισσότερους υπέργειους ορόφους, ένα απλοποιηµένο σχέδιο προσανατολισµού κοντά στα κλιµακοστάσια. 8.3 Σε κάθε δωµάτιο ή µονάδα διαµονής: Σαφείς οδηγίες για τις απαιτούµενες ενέργειες, σε περίπτωση πυρκαγιάς, συνοδευόµενες από απλοποιηµένο σχέδιο ορόφου, όπου θα σηµειώνεται η θέση του δωµατίου σε σχέση µε τις οδεύσεις διαφυγής (εξόδους κινδύνου, σκάλες, κ.λ.π.). Στις οδηγίες θα πρέπει να επισηµαίνεται η απαγόρευση χρήσης των ανελκυστήρων σε περίπτωση πυρκαγιάς. 16

18 9. ΠΙΝΑΚΑΣ ΤΕΛΙΚΩΝ ΕΞΟ ΩΝ Ο αύξων αριθµός των τελικών εξόδων που δίνεται στην πρώτη στήλη είναι αυτός µε τον οποίο αριθµούνται οι τελικές έξοδοι στις κατόψεις. Α/Α ΕΞΟ ΩΝ ΚΙΝ ΥΝΟΥ ΕΠΙΠΕ Ο ΑΡΙΘΜΟΣ ΙΑΦΕΥΓΟΝΤΩΝ ΑΤΟΜΩΝ ΑΠΑΙΤΟΥΜΕΝΟ ΠΛΑΤΟΣ (m) ΠΡΑΓΜΑΤΟΠΟΙΟΥΜΕΝΟ ΠΛΑΤΟΣ (m) ΤΕ ,20 1,80 ΤΕ min. 0,90 1,80 ΤΕ min. 0,90 1,80 ΤΕ min. 0,90 1,80 ΤΕ min. 0,90 1,00 ΤΕ min. 0,90 1,00 ΤΕ min. 0,90 2,40 ΤΕ min. 0,90 1,00 ΤΕ min. 0,90 1,00 ΣΥΝΟΛΟ ΕΝΕΡΓΗΤΙΚΗ ΠΥΡΟΠΡΟΣΤΑΣΙΑ Στοιχεία για την ενεργητική πυροπροστασία δίνονται στην αντίστοιχη µελέτη Η/Μ Εγκαταστάσεων. 17
