ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ
|
|
- Ῥέα Ταρσούλη
- 7 χρόνια πριν
- Προβολές:
Transcript
1 ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ Πετούσης Μάρκος, Δρ. Μηχανολόγος Μηχανικός Τμήμα Μηχανολόγων Μηχανικών Τ.Ε. ΤΕΙ Κρήτης
2 Σύνθετα υλικά Σύνθετα υλικά σύνθετα γεωμετρικά σχήματα Ξαφνική αστοχία Συνεχής έλεγχος κατασκευής, αξιολόγηση ζημιάς και συντήρηση πολύ δύσκολη Παρακολούθηση «υγείας» και μη-καταστροφικός έλεγχος Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 2

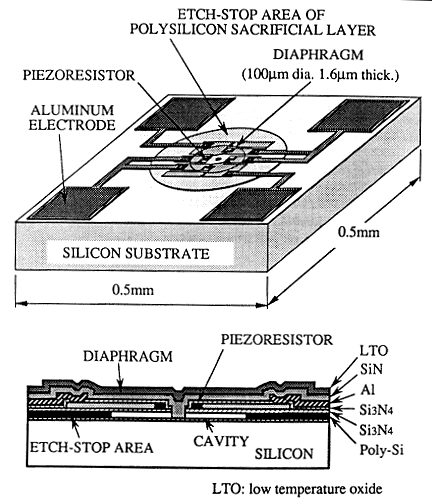

3 Σήμερα : ενσωματωμένοι αισθητήρες MEMS- μικρο ηλεκτρο-μηχανικές μηχανές Ακουστική εκπομπή Οπτικές ίνες Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 3
4 Σκοπός : Παρακολούθηση «υγείας» και μηκαταστροφικός έλεγχος Επιτόπιος έλεγχος με ηλεκτρική αγωγιμότητα Έλεγχος «υγείας» σε σύνθετα Αναγνώριση αστοχίας σ σ Δσ/Δε ΔR Δσ/Δε ΔR σ σ σ Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 4

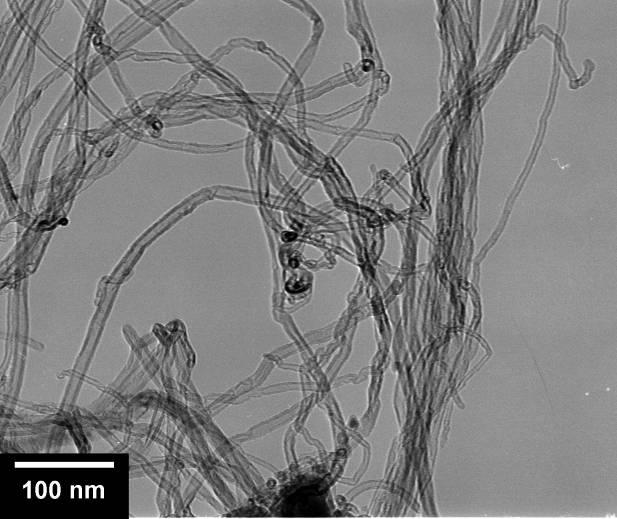

5 Πως : Προσθήκη νανοσωλήνων άνθρακα στη σύσταση των υλικών Ειδική μορφή άνθρακα Νανοσωματίδια που είναι ηλεκτρικά αγώγιμα με πολύ μεγάλο μήκος σε σχέση με διάμετρο Υπόλοιπο υλικό είναι μονωτής Carbon Nano Tubes d: ~ nm, l: μm Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 5

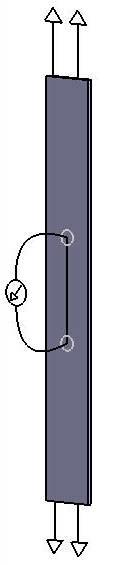

6 Δοκιμές δοκιμίων: μεταβολή ηλεκτρικής αγωγιμότητας Εφελκυσμός: αξονική φόρτιση με σταθερό ρυθμό παραμόρφωσης Δοκίμιο εφελκυσμού και καμπύλη φόρτισης Κόπωση: χρονικά μεταβαλλόμενα φορτία (συνήθης φόρτιση κατασκευών στην πράξη) Φόρτιση κατά την κόπωση και καμπύλη Wohler Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 6
7 Δοκιμή κόπωσης m a max max 2 2 min min R min max Αεροναυτικές εφαρμογές απαιτούν λόγο φόρτισης R σ =0.1 (αυτός χρησιμοποιήθηκε στο πείραμα) Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 7

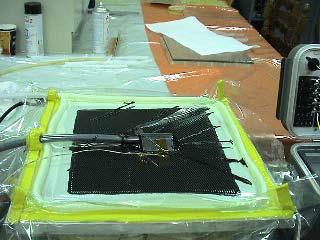

8 Κατασκευή δοκιμίων Σύνθετο υλικό ίνες υάλου 10 στρώσεων (300 Χ 300 mm) Εποξική ρητίνη (ARALDITE LY 564 τυπική σε αεροπορικές εφαρμογές) Ενίσχυση με πολυφλοιϊκούς νανοσωλήνες άνθρακα (MWCNT) (a) 0.5%, (b) 0.75%, (c) 3% Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 8
9 Κατασκευή δοκιμίων Εποξική ρητίνη: ανάδευση σε κενό με υψηλές διατμητικές δυνάμεις και προσθήκη MWCNT σε διάφορες περιεκτικότητες Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 9

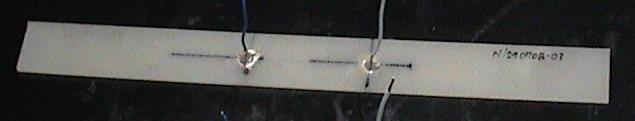

10 Κατασκευή, δοκιμή εφελκυσμού κατασκευή καλωδίωση εφελκυσμός Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 10
11 Δοκιμή κόπωσης Ταυτόχρονη μέτρηση: Αξονικής δύναμης σταθερού πλάτους ταλάντωσης και παραμόρφωσης Ηλεκτρικής αγωγιμότητα στην επιφάνεια (1) Μονοτονικές δοκιμές μέχρι θραύση (2) Φόρτιση εκφόρτιση (6 με 10 κύκλοι) Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 11
12 Δοκιμή Κόπωσης Δύο (2) περιοχές μετρήσεων μεταβολής της αντίστασης στο δοκίμιο: (α) υγιής (β) με εγκοπή (τεχνητή φθορά) Σκοπός: Επίδραση % MWCNT Κόπωση Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 12

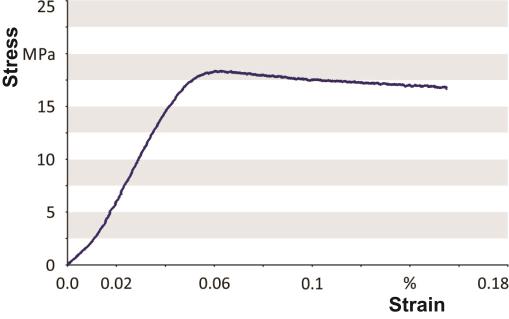

13 Stress Αποτελέσματα εφελκυσμού Αύξηση μέτρου ελαστικότητας E (~20% ) Αντοχή σε εφελκυσμό ελαφριά πτώση Rm (~8% ) Ολκιμότητα πτώση (~20% ) R m E W Strain A m Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 13

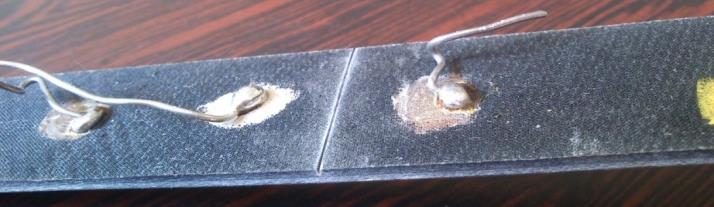

14 Αποτελέσματα κόπωσης: Εγκοπές Αύξηση λόγου ΔR/R 0 στο 53% και 81% των κύκλων κόπωσης για min. και max. τάσεις στην εγκοπή για το δοκίμιο με 0,75 % MWCNT σχετίζονται με αποκόλληση και σπάσιμο ενισχυτικών ινών, αντίστοιχα 53% 81% Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 14
15 Αποτελέσματα κόπωσης: σ max οταν σ max = 400 MPa θραύση κόπωσης σταδίου II παρατηρείται μετά από 33% κύκλων κόπωσης όταν σ max = 275 MPa αυτό παρατηρήθηκε στο 57% των κύκλων όταν σ max = 185 MPa στο 86% των κύκλων κόπωσης 33% 57% 86% Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 15
16 Αποτελέσματα κόπωσης: %MWCNT Για το δοκίμιο με 3 wt% MWCNTs ενισχυμένα σύνθετα παρατηρήθηκε αύξηση του ΔR/R 0 στο ~50% και στο 84% των κύκλων κόπωσης 50% 84% Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 16
17 Αποτελέσματα κόπωσης: %MWCNT Για το δοκίμιο με 0.75 wt% MWCNTs ενισχυμένα σύνθετα παρατηρήθηκε αύξηση του ΔR/R 0 στο ~53% και στο 81% των κύκλων κόπωσης Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 17
18 Χαρακτηρισμός υλικών TgA (Thermogravimetric analysis): αλλαγές στις φυσικές ή χημικές ιδιότητες του υλικού μετρώνται καθώς αυξάνεται η θερμοκρασία ή σε σταθερή θερμοκρασία με το πέρασμα του χρόνου XRD (X-Ray Diffraction): καταγράφεται η διάθλαση στο υλικό, για προσδιορισμό αλλαγών στο πλέγμα, στην κρυσταλλική δομή, αλλαγές φάσεις, κλπ. SEM (Scanning electron microscope): ηλεκτρονικό μικροσκόπιο, το οποίο λειτουργεί με εστιασμένη προβολή με δέσμη ηλεκτρονίων στο δοκίμιο, τα οποία αλληλεπιδρούν με τα άτομα του δοκιμίου, για την παραγωγή εικόνων. TEM (Transmission electron microscopy): τεχνική μικροσκοπίου αλλά με προσβολή ηλεκτρονίων, δίνοντας καλύτερη απεικόνιση Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 18
19 Χαρακτηρισμός Τροποποιημένων Νανοσωλήνων Άνθρακα με Χρήση Θερμοστατικής Ανάλυσης (Tga) Δεν παρατηρήθηκε κάποια απώλεια μάζας κατά την διάρκεια της θέρμανσης. Χαρακτηρισμός Τροποποιημένων Νανοσωλήνων Άνθρακα με Χρήση Περίθλασης Ακτίνων Χ (Xrd) Το φάσμα περίθλασης ακτίνων Χ επιβεβαιώνει τη δομή των υλικών με πολυφλυικούς νανοσωλήνες άνθρακα. Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 19

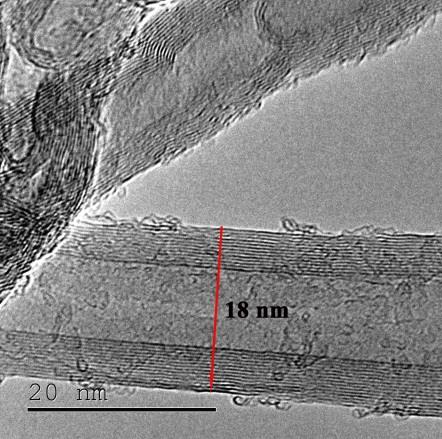

20 Χαρακτηρισμός Τροποποιημένων Νανοσωλήνων Άνθρακα με Χρήση SEM & TEM SEM images of the MWCNTs. TEM images of the MWCNTs. Οι εικόνες SEM & TEM επιβεβαιώνουν την δημιουργία πολυφλυικών νανοσωλήνων άνθρακα. Η μέση διάμετρος τους κυμαίνεται από 20 έως 50 nm. Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 20
21 Συμπεράσματα Προσθήκη νανοσωλήνων άνθρακα σε εποξικές ρητίνες προσθέτει λειτουργικότητα Έλεγχος «υγείας» σε σύνθετα υλικά (παραμόρφωση και αστοχία) Πολλές δυνατότητες για περαιτέρω ερευνητικές και βιομηχανικές εφαρμογές Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 21
22 Ευχαριστώ! Δρ. Πετούσης Μάρκος Τμήμα Μηχανολόγων Μηχανικών Τ.Ε. ΤΕΙ Κρήτης Πρόγραμμα ΑΡΧΙΜΗΔΗΣ ΙΙΙ Ενίσχυση Ερευνητικών Ομάδων Στα ΤΕΙ 22
Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å).
1 2 Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å). Οι πολυτοιχωματικοί νανοσωλήνες άνθρακα αποτελούνται από δύο ή περισσότερους ομοαξονικούς
Διαβάστε περισσότεραΔομικά Υλικά. Μάθημα ΙΙ. Μηχανικές Ιδιότητες των Δομικών Υλικών (Αντοχές, Παραμορφώσεις)
Δομικά Υλικά Μάθημα ΙΙ Μηχανικές Ιδιότητες των Δομικών Υλικών (Αντοχές, Παραμορφώσεις) Μηχανικές Ιδιότητες Υλικών Τάση - Παραμόρφωση Ελαστική Συμπεριφορά Πλαστική Συμπεριφορά Αντοχή και Ολκιμότητα Σκληρότητα
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ. Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας
ΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας ΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας Ηλεκτρονικό Μικροσκόπιο Διέλευσης Υψηλής Ανάλυσης JEOL
Διαβάστε περισσότεραΕργαστήριο Συνθέτων Υλικών
Εργαστήριο Συνθέτων Υλικών Εργαστηριακή Άσκηση 04 ΥΛΙΚΑ ΕΝΙΣΧΥΣΗΣ Διδάσκων Δρ Κατσιρόπουλος Χρήστος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών 2014-15 1 Ταξινόμηση ΣΥ 2 Διάφοροι Τύποι ινών 3 Ίνες Άνθρακα -υψηλές ειδικές
Διαβάστε περισσότεραΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Δυσκαμψία & βάρος: πυκνότητα και μέτρα ελαστικότητας
ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Δυσκαμψία & βάρος: πυκνότητα και μέτρα ελαστικότητας Αντοχή και Δυσκαμψία (Strength and Stiffness) Η τάση (stress) εφαρμόζεται σ ένα υλικό μέσω της φόρτισής του Παραμόρφωση
Διαβάστε περισσότεραΕργαστήριο Συνθέτων Υλικών
Εργαστήριο Συνθέτων Υλικών Εργαστηριακή Άσκηση 03 ΔΟΚΙΜΕΣ(TEST) ΤΩΝ ΠΟΛΥΜΕΡΩΝ Διδάσκων Δρ Κατσιρόπουλος Χρήστος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών 2014-15 1 Καταστροφικές μέθοδοι 1. Τεχνική διάλυσης της μήτρας
Διαβάστε περισσότεραΕργαστήριο Τεχνολογίας Υλικών
Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 07 Εφελκυσμός Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1 Μηχανικές
Διαβάστε περισσότεραΚΕΦΑΛΑΙΟ 3 ΒΑΣΕΙΣ ΣΧΕΔΙΑΣΜΟΥ
23 ΚΕΦΑΛΑΙΟ 3 ΒΑΣΕΙΣ ΣΧΕΔΙΑΣΜΟΥ 3.1 Γενικά Ο σχεδιασμός ενισχύσεων με σύνθετα υλικά ακολουθεί τη φιλοσοφία των σύγχρονων κανονισμών (π.χ. ΕΚΩΣ 2000, ΕΑΚ 2000, Ευρωκώδικες 2, 6 και 8, ΚΑΝΕΠΕ), και περιλαμβάνει
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ
ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΔΡ. ΒΑΣΙΛΕΙΟΣ ΜΠΙΝΑΣ Τμήμα Φυσικής, Πανεπιστήμιο Κρήτης Email: binasbill@iesl.forth.gr Thl. 1269 Crete Center for Quantum Complexity and Nanotechnology Department of Physics, University
Διαβάστε περισσότεραΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Πλαστικότητα, Διαρροή, Ολκιμότητα
ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Πλαστικότητα, Διαρροή, Ολκιμότητα Διαρροή (Yielding) Αντοχή σε διαρροή (yield strength) είναι η τάση πέρα από την οποία το υλικό επιδεικνύει πλαστική συμπεριφορά
Διαβάστε περισσότεραΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ
ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ - 2017 Β3. Κόπωση Υλικών Κώστας Γαλιώτης, καθηγητης Τμήματος Χημικών Μηχανικών galiotis@chemeng.upatras.gr Β3. Κόπωση/Μηχανική Υλικών 1 Εισαγωγή (1/2) Η κόπωση είναι μία μορφή αστοχίας
Διαβάστε περισσότεραΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Στρέψης. ΕργαστηριακήΆσκηση 3 η
ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Στρέψης ΕργαστηριακήΆσκηση 3 η Σκοπός Σκοπός του πειράµατος είναι ηκατανόησητωνδιαδικασιώνκατάτηκαταπόνησηστρέψης, η κατανόηση του διαγράµµατος διατµητικής τάσης παραµόρφωσης η ικανότητα
Διαβάστε περισσότεραΚρυσταλλικές ατέλειες στερεών
Κρυσταλλικές ατέλειες στερεών Χαράλαμπος Στεργίου Dr.Eng. chstergiou@uowm.gr Ατέλειες Τεχνολογία Υλικών Ι Ατέλειες Ατέλειες στερεών Ο τέλειος κρύσταλλος δεν υπάρχει στην φύση. Η διάταξη των ατόμων σε δομές
Διαβάστε περισσότεραΠοιοτικός Έλεγχος Ενίσχυσης Κατασκευών µε Σύνθετα Υλικά
Ποιοτικός Έλεγχος Ενίσχυσης Κατασκευών µε Σύνθετα Υλικά ρ. Κώστας Π. Αντωνόπουλος Πολιτικός Μηχανικός ReTech S.A. Ηµερίδα «Ενίσχυση κτιρίων µε σύνθετα υλικά» ΤΕΕ Τρίτη 6 Νοεµβρίου 2007 Ποιοτικός Έλεγχος
Διαβάστε περισσότεραΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Εφελκυσμού. ΕργαστηριακήΆσκηση2 η
ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Εφελκυσμού ΕργαστηριακήΆσκηση2 η Κατηγορίες υλικών Μέταλλα Σιδηρούχαµέταλλα (ατσάλι, ανθρακούχοι, κραµατούχοι και ανοξείγωτοιχάλυβες, κ.α. Πολυµερικά υλικά Πλαστικά Ελαστοµερή Μη
Διαβάστε περισσότεραΕπιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής
Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Μηχανικές ιδιότητες των στερεών (μεταλλικά στερεά) Τάση και παραμόρφωση Τάση (stress): αίτιο (δύναμη/ροπή) που προκαλεί παραμόρφωση
Διαβάστε περισσότεραΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Υλικά-ιστορία και χαρακτήρας
ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Υλικά-ιστορία και χαρακτήρας ΥΛΙΚΑ: Αντοχή σε φορτία. Μονωτές ή αγωγοί θερμότητας /ηλεκτρισμού. Διαπερατά ή μη από μαγνητική ροή. Να διαδίδουν ή να αντανακλούν το
Διαβάστε περισσότεραΕΠΙΣΚΕΥΕΣ ΚΑΙ ΕΝΙΣΧΥΣΕΙΣ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ. Διδάσκων Καθηγητής Γιάννακας Νικόλαος Δρ. Πολιτικός Μηχανικός
ΕΠΙΣΚΕΥΕΣ ΚΑΙ ΕΝΙΣΧΥΣΕΙΣ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ Διδάσκων Καθηγητής Γιάννακας Νικόλαος Δρ. Πολιτικός Μηχανικός Κεφαλαιο 2 Μηχανισμοί μεταφοράς δυνάμεων Τα τελευταία χρόνια έχει γίνει συστηματική προσπάθεια για
Διαβάστε περισσότεραΔΟΜΗ ΞΥΛΟΥ ΔΟΜΗ ΞΥΛΟΥ 8. ΥΠΟΔΟΜΗ ΤΟΥ ΞΥΛΟΥ. Δομή Ξύλου - Θεωρία. Στέργιος Αδαμόπουλος
ΔΟΜΗ ΞΥΛΟΥ 8. ΥΠΟΔΟΜΗ ΤΟΥ ΞΥΛΟΥ Υποδομή του ξύλου Δομή της ξυλώδους ύλης: κυτταρικά τοιχώματα, μεσοκυττάρια στρώση, τυλώσεις Αόρατη με κοινό μικροσκόπιο Μελέτη με πολωτικό μικροσκόπιο, ακτίνες Χ, ηλεκτρονικό
Διαβάστε περισσότεραΝΑΝΟΗΛΕΚΤΡΟΝΙΚΗ ΓΙΩΡΓΟΣ ΤΣΙΓΑΡΙΔΑΣ. E-mail: gtsigaridas@teilam.gr
ΝΑΝΟΗΛΕΚΤΡΟΝΙΚΗ ΓΙΩΡΓΟΣ ΤΣΙΓΑΡΙΔΑΣ E-mail: gtsigaridas@teilam.gr ΕΙΣΑΓΩΓΙΚΑ Η ΕΞΕΛΙΞΗ ΤΗΣ ΗΛΕΚΤΡΟΝΙΚΗΣ ΟΔΗΓΕΙ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΔΙΑΤΑΞΕΩΝ ΣΕ ΟΛΟΕΝΑ ΚΑΙ ΜΙΚΡΟΤΕΡΗ ΚΛΙΜΑΚΑ ΜΕ ΑΠΟΤΕΛΕΣΜΑ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΠΛΕΟΝ
Διαβάστε περισσότεραΣΥΓΚΡΙΣΗ ΑΝΑΛΥΤΙΚΩΝ ΠΡΟΒΛΕΨΕΩΝ ΚΑΝΕΠΕ ΜΕ ΠΕΙΡΑΜΑΤΙΚΑ ΔΕΔΟΜΕΝΑ ΑΠΟ ΕΝΙΣΧΥΣΕΙΣ ΔΟΚΩΝ ΜΕ ΙΟΠ
ΣΥΓΚΡΙΣΗ ΑΝΑΛΥΤΙΚΩΝ ΠΡΟΒΛΕΨΕΩΝ ΚΑΝΕΠΕ ΜΕ ΠΕΙΡΑΜΑΤΙΚΑ ΔΕΔΟΜΕΝΑ ΑΠΟ ΕΝΙΣΧΥΣΕΙΣ ΔΟΚΩΝ ΜΕ ΙΟΠ ΜΠΕΡΝΑΚΟΣ ΑΝΤΩΝΙΟΣ Περίληψη Στόχος της παρούσας εργασίας είναι η πρακτική εφαρμογή αναλυτικών προβλέψεων του ΚΑΝΕΠΕ
Διαβάστε περισσότερα3 η ΕΝΟΤΗΤΑ ΦΥΣΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ
ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 3 η ΕΝΟΤΗΤΑ ΦΥΣΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ
ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΔΡ. ΒΑΣΙΛΕΙΟΣ ΜΠΙΝΑΣ Τμήμα Φυσικής, Πανεπιστήμιο Κρήτης Email: binasbill@iesl.forth.gr Thl. 1269 Crete Center for Quantum Complexity and Nanotechnology Department of Physics, University
Διαβάστε περισσότεραΣύνθετα Υλικά: Χαρακτηρισμός και Ιδιότητες
Σύνθετα Υλικά: Χαρακτηρισμός και Ιδιότητες Εργαστηριακή Άσκηση 6: Ποιοτικός Έλεγχος Σύνθετων Υλικών Διδάσκοντες: Α. Παϊπέτης, Αν. Καθηγητής, Δρ. Μηχ/γος Μηχανικός Εργαστηριακή Υποστήριξη: Τ. Μπέκας, Υποψήφιος
Διαβάστε περισσότεραΕΝΙΣΧΥΣΗ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΣΕ ΔΙΑΤΜΗΣΗ
49 ΚΕΦΑΛΑΙΟ 5 ΕΝΙΣΧΥΣΗ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΣΕ ΔΙΑΤΜΗΣΗ 5.1 Γενικά Η ενίσχυση στοιχείων οπλισμένου σκυροδέματος σε διάτμηση με σύνθετα υλικά επιτυγχάνεται μέσω της επικόλλησης υφασμάτων ή, σπανιότερα,
Διαβάστε περισσότεραΕΠΙΣΚΕΥΕΣ ΚΑΙ ΕΝΙΣΧΥΣΕΙΣ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ. Διδάσκων Καθηγητής Γιάννακας Νικόλαος Δρ. Πολιτικός Μηχανικός
ΕΠΙΣΚΕΥΕΣ ΚΑΙ ΕΝΙΣΧΥΣΕΙΣ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ Διδάσκων Καθηγητής Γιάννακας Νικόλαος Δρ. Πολιτικός Μηχανικός Κεφαλαιο 4 Ενίσχυση Δομικών Στοιχείων με σύνθετα υλικά Σύνθετα υλικά από ινοπλισμένα πολυμερή Fiber
Διαβάστε περισσότεραΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ I
ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ I 1. ΕΙΣΑΓΩΓΗ Μηχανική συμπεριφορά αντανακλά την σχέση παραμόρφωση ασκούμενο φορτίο/δύναμη Να γνωρίζουμε τα χαρακτηριστικά του υλικού - να αποφευχθεί υπερβολική παραμόρφωση,
Διαβάστε περισσότεραSRP 3X , SRP12X-23-12, CFRP, STEEL. f(mpa) SRP 12X, stress. strain
Συµπεριφορά οκών Υφιστάµενων Κατασκευών από Ο.Σ. ενισχυµένων µε Ινοπλισµένα Πολυµερή από Ίνες Άνθρακα (CFRP) και Ίνες Χάλυβα (SRP) ΜιτολίδηςΙ. Γιώργος ιπλ. Πολ. Μηχανικός MSc, Υπ. ιδάκτοραςα.π.θ. Ινοπλισµένα
Διαβάστε περισσότεραΕργαστήριο Τεχνολογίας Υλικών
Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 01 Κατηγοριοποιήση υλικών-επίδειξη δοκιμίων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ ΘεόδωροςΛούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών
Διαβάστε περισσότεραΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κόπωσης. ΕργαστηριακήΆσκηση 5 η
ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κόπωσης ΕργαστηριακήΆσκηση 5 η Σκοπός Σκοπός του πειράµατος είναι να κατανοηθούν οι αρχές του πειράµατος κόπωσης ο προσδιορισµός της καµπύλης Wöhler ενός υλικού µέσω της οποίας καθορίζονται
Διαβάστε περισσότεραΈλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών
ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Ενότητα 4: Δοκιμή Εφελκυσμού Χάλυβα Οπλισμού Σκυροδέματος Ευάγγελος Φουντουκίδης
Διαβάστε περισσότεραΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016
ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 Κεραμικών και Πολυμερικών Υλικών Κώστας Γαλιώτης, καθηγητής Τμήμα Χημικών Μηχανικών galiotis@chemeng.upatras.gr 1 Εισαγωγή Όπως ήδη είδαμε, η μηχανική συμπεριφορά των υλικών αντανακλά
Διαβάστε περισσότερα6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ
6-1 6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ 6.1. ΙΑ ΟΣΗ ΤΗΣ ΘΕΡΜΟΤΗΤΑΣ Πολλές βιοµηχανικές εφαρµογές των πολυµερών αφορούν τη διάδοση της θερµότητας µέσα από αυτά ή γύρω από αυτά. Πολλά πολυµερή χρησιµοποιούνται
Διαβάστε περισσότεραΠΕΡΙΕΧΟΜΕΝΑ ΠΕΡΙΛΗΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ 1.2 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ ΤΙΤΑΝΙΟΥ-ΥΔΡΟΞΥΑΠΑΤΙΤΗ 3
ΠΕΡΙΛΗΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΚΕΦΑΛΑΙΟ 1. ΒΙΒΛΙΟΓΡΑΦΙΚΗ ΑΝΑΣΚΟΠΗΣΗ 1.1 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ 1 1.2 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ ΤΙΤΑΝΙΟΥ-ΥΔΡΟΞΥΑΠΑΤΙΤΗ 3 1.3 ΤΟ ΤΙΤΑΝΙΟ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ ΒΙΟΥΛΙΚΩΝ
Διαβάστε περισσότεραΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ & ΑΝΑΓΝΩΡΙΣΗ ΤΡΟΠΙΚΗΣ ΞΥΛΕΙΑΣ
ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΛΑΡΙΣΑΣ ΤΜΗΜΑ ΣΧΕΔΙΑΣΜΟΥ & ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ - ΕΠΙΠΛΟΥ ΕΡΓΑΣΤΗΡΙΟ ΕΠΙΣΤΗΜΗΣ ΞΥΛΟΥ & ΕΡΓΑΣΤΗΡΙΟ ΠΟΙΟΤΙΚΟΥ ΕΛΕΓΧΟΥ ΠΡΟΪΟΝΤΩΝ ΞΥΛΟΥ-ΕΠΙΠΛΟΥ ΤΙΤΛΟΣ ΕΡΓΟΥ: ΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ
Διαβάστε περισσότεραΠοιότητα κατεργασμένης επιφάνειας. Αποκλίσεις 1ης, 2ης, 3ης, 4ης τάξης Τραχύτητα επιφάνειας Σκληρότητα Μικροσκληρότητα Παραμένουσες τάσεις
Ποιότητα κατεργασμένης επιφάνειας Αποκλίσεις 1ης, 2ης, 3ης, 4ης τάξης Τραχύτητα επιφάνειας Σκληρότητα Μικροσκληρότητα Παραμένουσες τάσεις Δεκ-09 Γ.Βοσνιάκος Μηχανουργικές επιφάνειες - ΕΜΤ Άδεια Χρήσης
Διαβάστε περισσότεραΣύνθετα Υλικά: Χαρακτηρισμός και Ιδιότητες
Σύνθετα Υλικά: Χαρακτηρισμός και Ιδιότητες Εργαστηριακή Άσκηση 3: Μηχανικός Χαρακτηρισμός της Διεπιφάνειας Ίνας- Μήτρας Χρήση Ακουστικής Εκπομπής και Μικροσκοπίας Διδάσκοντες: Α. Παϊπέτης, Αν. Καθηγητής,
Διαβάστε περισσότεραΕΝΙΣΧΥΣΗ ΥΠΟΣΤΥΛΩΜΑΤΩΝ ΜΕ ΣΥΝΘΕΤΑ ΥΛΙΚΑ ΠΕΡΙΣΦΙΓΞΗ
ΕΝΙΣΧΥΣΗ ΥΠΟΣΤΥΛΩΜΑΤΩΝ ΜΕ ΣΥΝΘΕΤΑ ΥΛΙΚΑ ΠΕΡΙΣΦΙΓΞΗ ΓΟΥΣΗΣ ΚΩΝΣΤΑΝΤΙΝΟΣ Περίληψη Η συγκεκριμένη εργασία αναφέρεται στην τεχνική ενίσχυσης υποστυλωμάτων με σύνθετα υλικά, με κάποια εξειδίκευση στη λειτουργία
Διαβάστε περισσότεραΜάθημα: Πειραματική Αντοχή των Υλικών Πείραμα Κάμψης
Μάθημα: Πειραματική Αντοχή των Υλικών Πείραμα Κάμψης Κατασκευαστικός Τομέας Τμήμα Μηχανολόγων Μηχανικών Σχολή Τεχνολογικών Εφαρμογών Τεχνολογικό Εκπαιδευτικό Ίδρυμα Σερρών Περιεχόμενα Σχήμα 1 Α. Ασημακόπουλος
Διαβάστε περισσότεραΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Ερπυσμού. ΕργαστηριακήΆσκηση 4 η
ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Ερπυσμού ΕργαστηριακήΆσκηση 4 η Σκοπός Σκοπός του πειράµατος είναι ο πειραµατικός προσδιορισµός της καµπύλης ερπυσµού, υπό σταθερό εξωτερικό φορτίο και ελεγχοµένη θερµοκρασία εκτέλεσης
Διαβάστε περισσότεραΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ. Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΚΑΜΨΗ. 1.
ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΚΑΜΨΗ 1. Γενικά Με τη δοκιμή κάμψης ελέγχεται η αντοχή σε κάμψη δοκών από διάφορα
Διαβάστε περισσότεραΕπιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 9: Θραύση και κόπωση συγκολλήσεων Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών
Επιστήμη και Τεχνολογία Συγκολλήσεων Ενότητα 9: Θραύση και κόπωση συγκολλήσεων Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ
ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΔΡ. ΒΑΣΙΛΕΙΟΣ ΜΠΙΝΑΣ Τμήμα Φυσικής, Πανεπιστήμιο Κρήτης Email: binasbill@iesl.forth.gr Thl. 1269 Crete Center for Quantum Complexity and Nanotechnology Department of Physics, University
Διαβάστε περισσότεραΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ
ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Α.Μ. Νέτσου 1, Ε. Χουντουλέση 1, Μ.Περράκη 2, Α.Ντζιούνη 1, Κ. Κορδάτος 1 1 Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Σχολή
Διαβάστε περισσότεραΔρ. Μηχ. Μηχ. Α. Τσουκνίδας. Σχήμα 1
Σχήμα 1 Τεχνικής Μηχανικής Διαγράμματα Ελευθέρου Σώματος (Δ.Ε.Σ.) Υπολογισμός Αντιδράσεων Διαγράμματα Φορτίσεων Διατομών (MNQ) Αντοχή Φορέα? Αντικείμενο Τεχνικής Μηχανικής Σχήμα 2 F Y A Γ B A Y B Y 1000N
Διαβάστε περισσότεραΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Γραπτό τεστ (συν-)αξιολόγησης στο μάθημα: «ΔΙΑΓΝΩΣΤΙΚΕΣ ΜΕΘΟΔΟΙ ΣΤΗ ΜΕΛΕΤΗ
Διαβάστε περισσότεραΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ. Ενότητα 4: ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ Ενότητα 4: ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες
Διαβάστε περισσότεραΗ σκληρότητα των πετρωμάτων ως γνωστόν, καθορίζεται από την αντίσταση που αυτά παρουσιάζουν κατά τη χάραξή τους
Η σκληρότητα των πετρωμάτων ως γνωστόν, καθορίζεται από την αντίσταση που αυτά παρουσιάζουν κατά τη χάραξή τους σφυρί αναπήδησης Schmidt τύπου L (Schmidt rebound hammer) Κατηγορία πετρωμάτων Μέση ένδειξη
Διαβάστε περισσότεραΑνθεκτικότητα Υλικών και Περιβάλλον
Ανθεκτικότητα Υλικών και Περιβάλλον Ν. Μ. Μπάρκουλα, Επίκουρη Καθηγήτρια, Δρ. Μηχ/γος Μηχανικός 1 Τι είναι: Περίγραμμα Μαθήματος Επιλογής Μάθημα Επιλογής στο 9ο Εξάμηνο του ΤΜΕΥ Με τι ασχολείται: Με την
Διαβάστε περισσότεραΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ. 1. Η Δομή των Στερεών Καταλυτών. 2. Παρασκευή μη Στηριγμένων Καταλυτών
ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ 1. Η Δομή των Στερεών Καταλυτών 2. Παρασκευή μη Στηριγμένων Καταλυτών Οργάνωση της στερεάς ύλης Άτομα-Ιόντα Μόρια (Διαστάσεις στην περιοχή των Å) Συγκροτήματα ατόμων-ιόντων-μορίων / κρυσταλλικά
Διαβάστε περισσότερα4/26/2016. Δρ. Σωτήρης Δέμης. Σημειώσεις Εργαστηριακής Άσκησης Διάτμηση Κοχλία. Βασική αρχή εργαστηριακής άσκησης
Βασική αρχή εργαστηριακής άσκησης Σημειώσεις Εργαστηριακής Άσκησης Διάτμηση Κοχλία Δρ. Σωτήρης Δέμης Πολιτικός Μηχανικός (Λέκτορας Π.Δ. 407/80) Αξονικό φορτίο Ανάπτυξη διατμητικών τάσεων σε στοιχεία σύνδεσης
Διαβάστε περισσότεραΒασικά Υλικά Ενισχύσεων. Υφάσματα ΠΕΡΙΕΧΟΜΕΝΑ ΙΟΠ: ΓΕΝΙΚΑ, ΥΛΙΚΑ, ΤΕΧΝΙΚΕΣ ΕΝΙΣΧΥΣΗ ΟΣ ΚΑΜΨΗ, ΙΑΤΜΗΣΗ, ΠΕΡΙΣΦΙΓΞΗ
ΠΡΟΧΩΡΗΜΕΝΗ ΙΑΣΤΑΣΙΟΛΟΓΗΣΗ ΕΠΕΜΒΑΣΕΩΝ ΜΕ ΕΜΦΑΣΗ ΣΤΑ ΣΥΓΧΡΟΝΑ ΟΜΙΚΑ ΥΛΙΚΑ (Ι.Ο.Π. ΚΑΙ ΚΑΝ.ΕΠΕ.) ΠΕΡΙΕΧΟΜΕΝΑ ΑΘ. Χ. ΤΡΙΑΝΤΑΦΥΛΛΟΥ [ ttriant@upatras.gr ] ΚΑΘΗΓΗΤΗΣ ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ
Διαβάστε περισσότεραΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΙΙ
ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΝΑΥΠΗΓΙΚΗΣ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΙΙ ΔΟΚΙΜΗ ΕΦΕΛΚΥΣΜΟΥ ΔΙΔΑΣΚΩΝ: ΔΡ Σ. Π. ΦΙΛΟΠΟΥΛΟΣ ΠΕΡΙΕΧΟΜΕΝΑ Εισαγωγή Δοκιμή Εφελκυσμού Βασικές Αρχές Ορολογία Στόχοι εργαστηριακής
Διαβάστε περισσότερα7. Στρέψη. Κώστας Γαλιώτης, καθηγητής Τμήμα Χημικών Μηχανικών. 7. Στρέψη/ Μηχανική Υλικών
7. Στρέψη Κώστας Γαλιώτης, καθηγητής Τμήμα Χημικών Μηχανικών 7. Στρέψη/ Μηχανική Υλικών 2015 1 Εισαγωγή Σε προηγούμενα κεφάλαια μελετήσαμε πώς να υπολογίζουμε τις ροπές και τις τάσεις σε δομικά μέλη τα
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ
ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΔΡ. ΒΑΣΙΛΕΙΟΣ ΜΠΙΝΑΣ Τμήμα Φυσικής, Πανεπιστήμιο Κρήτης Email: binasbill@iesl.forth.gr Thl. 1269 Crete Center for Quantum Complexity and Nanotechnology Department of Physics, University
Διαβάστε περισσότεραΦυσικές & Μηχανικές Ιδιότητες
Μάθημα 5 ο Ποιες είναι οι Ιδιότητες των Υλικών ; Φυσικές & Μηχανικές Ιδιότητες Κατεργαστικότητα & Αναφλεξιμότητα Εφελκυσμός Θλίψη Έλεγχοι των Υλικών Φορτίσεις -1 ιάτμηση Στρέψη Έλεγχοι των Υλικών Φορτίσεις
Διαβάστε περισσότεραΣχεδιασμός Θαλάμων και Στύλων
Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Μηχανικών Μεταλλείων Μεταλλουρών Σχεδιασμός Θαλάμων και Στύλων Ανδρέας Μπενάρδος Δρ. Μηχανικός Μεταλλείων Μεταλλουρός Ε.Μ.Π. Μέθοδος Θαλάμων και Στύλων (Room and Pillar)
Διαβάστε περισσότεραΠίνακες σχεδιασμού σύμμικτων πλακών με τραπεζοειδές χαλυβδόφυλλο SYMDECK 100
Πίνακες σχεδιασμού σύμμικτων πλακών με τραπεζοειδές χαλυβδόφυλλο SYMDECK 100 ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ & ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΠΑΤΡΑ 26504 Ομάδα εκτέλεσης έργου: Αθανάσιος
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ
ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΔΡ. ΒΑΣΙΛΕΙΟΣ ΜΠΙΝΑΣ Τμήμα Φυσικής, Πανεπιστήμιο Κρήτης Email: binasbill@iesl.forth.gr Thl. 1269 Crete Center for Quantum Complexity and Nanotechnology Department of Physics, University
Διαβάστε περισσότεραΕισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12
Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12 Πως αντιδρά ένα υλικό στην θερμότητα. Πως ορίζουμε και μετράμε τα ακόλουθα μεγέθη: Θερμοχωρητικότητα Συντελεστή
Διαβάστε περισσότεραΜηχανικές ιδιότητες συνθέτων υλικών: Θραύση. Άλκης Παϊπέτης Τμήμα Επιστήμης & Τεχνολογίας Υλικών
Μηχανικές ιδιότητες συνθέτων υλικών: Θραύση Άλκης Παϊπέτης Τμήμα Επιστήμης & Τεχνολογίας Υλικών Μηχανική της θραύσης: Εισαγωγή Υποθέσεις: Τα υλικά συμπεριφέρονται γραμμικώς ελαστικά Οι ρωγμές (ή τα ελαττώματα)
Διαβάστε περισσότεραΗ Φυσική των ζωντανών Οργανισμών (10 μονάδες)
Η Φυσική των ζωντανών Οργανισμών (10 μονάδες) Δεδομένα: Κανονική Ατμοσφαιρική Πίεση, P 0 = 1.013 10 5 Pa = 760 mmhg Μέρος A. Η φυσική του κυκλοφορικού συστήματος. (4.5 μονάδες) Q3-1 Στο Μέρος αυτό θα μελετήσετε
Διαβάστε περισσότεραΝανο-τεχνολογία. Νανο-Επιστήμη. Προσέγγιση από κάτω προς τα πάνω
Νανο-τεχνολογία Ο σχεδιασμός, ο χαρακτηρισμός, η παραγωγή και η εφαρμογή των δομών, συσκευών και συστημάτων, ελέγχοντας τη μορφή και το μέγεθος σε κλίμακα νανόμετρου Νανο-Επιστήμη Η μελέτη των φαινομένων
Διαβάστε περισσότεραΤι είναι η ΜΙΚΡΟΣΚΟΠΙΑ; Τι μέγεθος έχει το μικρότερο αντικείμενο που μπορούμε να δούμε; Τι πληροφορίες μπορούμε να αποκομίσουμε και με τι ευκρίνεια;
Τι είναι η ΜΙΚΡΟΣΚΟΠΙΑ; Τι μέγεθος έχει το μικρότερο αντικείμενο που μπορούμε να δούμε; Τι πληροφορίες μπορούμε να αποκομίσουμε και με τι ευκρίνεια; Πως δημιουργήθηκε η ανάγκη υλοποίησης για το πιο σύνθετο,
Διαβάστε περισσότεραBergmeister K. Institute of Structural Engineering Univ. of Natural Resources and Applied Life Sciences - BOKU Vienna ΠΑΝΑΓΙΩΤΗΣ ΣΠΥΡΙΔΗΣ
Επεµβάσειςσεδοµικάστοιχεία σκυροδέµατοςµεπροεντεταµένα ανθρακοελάσµατασεεγκοπές. Mihala R., Σπυριδης Π., Bergmeister K. Institute of Structural Engineering Univ. of Natural Resources and Applied Life Sciences
Διαβάστε περισσότεραΠίνακες σχεδιασμού σύμμικτων πλακών με τραπεζοειδές χαλυβδόφυλλο SYMDECK 50
Πίνακες σχεδιασμού σύμμικτων πλακών με τραπεζοειδές χαλυβδόφυλλο SYMDECK 50 Εγχειρίδιο σχεδιασμού σύμμικτων πλακών σύμφωνα με τον Ευρωκώδικα 3 (ΕΝ 1993.01.03:2006) και τον Ευρωκώδικα 4 (EN 1994.01.04:
Διαβάστε περισσότεραΜηχανικές ιδιότητες συνθέτων υλικών: κάμψη. Άλκης Παϊπέτης Τμήμα Επιστήμης & Τεχνολογίας Υλικών
Μηχανικές ιδιότητες συνθέτων υλικών: κάμψη Άλκης Παϊπέτης Τμήμα Επιστήμης & Τεχνολογίας Υλικών Δοκιμή κάμψης: συνοπτική θεωρία Όταν μια δοκός υπόκειται σε καμπτική ροπή οι αξονικές γραμμές κάπτονται σε
Διαβάστε περισσότεραΗ εταιρία μας εξειδικεύεται από το 1969 σε εξοπλισμούς και συστήματα Δοκιμών και Μετρήσεων σχετικών με:
1 Η εταιρία μας εξειδικεύεται από το 1969 σε εξοπλισμούς και συστήματα Δοκιμών και Μετρήσεων σχετικών με: 01: Αισθητήρια & Συστήματα Μέτρησης 02: Συστήματα Συλλογής Δεδομένων 03: Εργαστήρια Δοκιμών Πολ.
Διαβάστε περισσότεραΕδάφη Ενισχυμένα με Γεωυφάσματα Μηχανική Συμπεριφορά και. Αλληλεπίδραση Υλικών. Ιωάννης Ν. Μάρκου Αναπλ. Καθηγητής
Ιωάννης Ν. Μάρκου Αναπλ. Καθηγητής Εδάφη Ενισχυμένα με Γεωυφάσματα Μηχανική Συμπεριφορά και Δημοκρίτειο Πανεπιστήμιο Θράκης Τμήμα Πολιτικών Μηχανικών Εργ. Εδαφομηχανικής & Θεμελιώσεων Αλληλεπίδραση Υλικών
Διαβάστε περισσότεραΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ. Χ. Κορδούλης
ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ Χ. Κορδούλης ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ Τα κεραμικά υλικά είναι ανόργανα µη μεταλλικά υλικά (ενώσεις μεταλλικών και μη μεταλλικών στοιχείων), τα οποία έχουν υποστεί θερμική κατεργασία
Διαβάστε περισσότεραΚεφ. 3. ΕΙΔΗ ΦΟΡΤΙΣΕΩΝ
Κεφ. 3. ΕΙΔΗ ΦΟΡΤΙΣΕΩΝ 3.1. Εφελκυσμός Τάση λόγω εφελκυσμού: Ν σz = ----(3-1) Α όπου Ν = η εφελκυστική δύναμη Α = το εμβαδό της διατομής του σώματος («διατομή» είναι το σχήμα που έχει το σώμα σε μία κάθετη
Διαβάστε περισσότεραΕργαστήριο Τεχνολογίας Υλικών
Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 08 Έλεγχος Συγκολλήσεων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεόδωρος Λούτας Δρ Χρήστος Κατσιρόπουλος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011
Διαβάστε περισσότεραΥλικά για Ενεργειακές Εφαρμογές CMNG_2197- Κώστας Γαλιώτης
Υλικά για Ενεργειακές Εφαρμογές CMNG_2197- Κώστας Γαλιώτης Κεφάλαιο 1. Σύνθετα Υλικά Υλικά για Ενεργειακές Εφαρμογές/ Κεφάλαιο 1 - Σύνθετα Υλικά 1 Περιεχόμενα Μαθήματος 1. Εισαγωγικές έννοιες. Είδη σύνθετων
Διαβάστε περισσότεραΦύλλο στοιχείων: Wilo-Yonos MAXO 80/0,5-6
Φύλλο στοιχείων: 8/,- Καμπύλη v,,,,, m/s 8/,- ~ V - DN 8 Επιτρεπόμενα υγρά κυκλοφορίας (άλλα υγρά κατόπιν παραγγελίας) Νερό θέρμανσης (σύμφ. VDI ) Μείγματα νερού/γλυκόλης (μέγ. αναλογία : από ποσοτική
Διαβάστε περισσότεραb 2 ΠΑΠΑΔΟΠΟΥΛΟΣ ΘΕΟΔΩΡΟΣ
7 ο Φοιτητικό Συνέδριο «Επισκευές Κατασκευών 1», Μάρτιος 21 ΑΡΙΘΜΗΤΙΚΕΣ ΕΦΑΡΜΟΓΕΣ : ΕΝΙΣΧΥΣΗ ΜΕ ΙΝΟΠΛΙΣΜΕΝΑ ΠΟΛΥΜΕΡΗ, ΕΛΕΓΧΟΣ ΜΗΚΟΥΣ ΑΓΚΥΡΩΣΗΣ, ΕΛΕΓΧΟΣ ΔΙΑΤΜΗΤΙΚΩΝ ΤΑΣΕΩΝ ΑΠΟΣΧΙΣΗΣ, ΔΙΑΤΜΗΤΙΚΗ ΕΝΙΣΧΥΣΗ
Διαβάστε περισσότεραΗΛΕΚΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΛΟΥΜΙΝΙΟΥ (ΕΝΑΕΡΙΑ ΗΛΕΚΤΡΟΦΟΡΑ ΣΥΡΜΑΤΑ)
ΗΛΕΚΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΛΟΥΜΙΝΙΟΥ (ΕΝΑΕΡΙΑ ΗΛΕΚΤΡΟΦΟΡΑ ΣΥΡΜΑΤΑ) Οι ηλεκτρικές εφαρµογές του αλουµινίου εκµεταλλεύονται πρώτιστα την πολύ καλή ηλεκτρική αγωγιµότητα (χαµηλή ειδική αντίσταση) του µετάλλου,
Διαβάστε περισσότεραΤΕΧΝΟΛΟΓΙΑ ΥΛΙΚΩΝ ΜΑΘΗΜΑ 2 Ο ΙΔΙΟΤΗΤΕΣ ΥΛΙΚΩΝ. Δρ. M.Χανιάς Αν.Καθηγητής Τμήμα Ηλεκτρολόγων Μηχανικών ΤΕ, ΤΕΙ Ανατολικής Μακεδονίας και Θράκης
ΤΕΧΝΟΛΟΓΙΑ ΥΛΙΚΩΝ ΜΑΘΗΜΑ 2 Ο ΙΔΙΟΤΗΤΕΣ ΥΛΙΚΩΝ Δρ. M.Χανιάς Αν.Καθηγητής Τμήμα Ηλεκτρολόγων Μηχανικών ΤΕ, ΤΕΙ Ανατολικής Μακεδονίας και Θράκης ΚΑΒΑΛΑ 2018 1 Η Ηλεκτρική αγωγιμότητα, G (electricalconductance
Διαβάστε περισσότερα1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ
Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ ΕΡΓΑΣΤΗΡΙΑΚΟ ΤΡΙΩΡΟ ΟΝΟΜΑΤΕΠΩΝΥΜΟ Α.Μ. ΗΜΕΡΟΜΗΝΙΑ ΑΣΚΗΣΗ Α. ΟΠΤΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ. Στο μεταλλογραφικό μικροσκόπιο Leitz μελετήθηκαν κατάλληλα προετοιμασμένα δοκίμια χάλυβα. 2.
Διαβάστε περισσότεραΔεξαμενές GRP (Glassfibre Reinforced Polyester), κατάλληλες για χρήση σε compact συστήματα. επεξεργασίας αστικών & βιομηχανικών λυμάτων
Δεξαμενές GRP (Glassfibre Reinforced Polyester), κατάλληλες για χρήση σε compact συστήματα επεξεργασίας αστικών & βιομηχανικών λυμάτων ΔΕΞΑΜΕΝΕΣ GRP ΒΑΣΙΚΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ ΟΡΙΣΜΟΙ Η παρούσα
Διαβάστε περισσότεραΜΗΧΑΝΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΟΥ ΞΥΛΟΥ ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ
ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ ΜΗΧΑΝΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΟΥ ΞΥΛΟΥ ρ. Γεώργιος Μαντάνης Εργαστήριο Επιστήµης Ξύλου Τµήµα Σχεδιασµού & Τεχνολογίας Ξύλου Επίπλου ΜΗΧΑΝΙΚΕΣ Ι ΙΟΤΗΤΕΣ Μηχανικές ιδιότητες = είναι
Διαβάστε περισσότεραΤο υποσύστηµα "αίσθησης" απαιτήσεις και επιδόσεις φυσικά µεγέθη γενική δοµή και συγκρότηση
Το υποσύστηµα "αίσθησης" απαιτήσεις και επιδόσεις φυσικά µεγέθη γενική δοµή και συγκρότηση Το υποσύστηµα "αίσθησης" είσοδοι της διάταξης αντίληψη του "περιβάλλοντος" τροφοδοσία του µε καθορίζει τις επιδόσεις
Διαβάστε περισσότεραΕισαγωγή. Προετοιμασία πειραματικής διαδικασίας. Αποτελέσματα Συμπεράσματα. Δομή παρουσίασης
2 Εισαγωγή Αντικείμενο και στόχος εργασίας Φθορά κοπτικών εργαλείων Διάρκεια ζωής κοπτικών εργαλείων Μέθοδοι ελέγχου φθοράς κοπτικών εργαλείων Προετοιμασία πειραματικής διαδικασίας Μετρητικό όργανο Εργαλειομηχανή
Διαβάστε περισσότερα1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ.
1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ο σίδηρος πολύ σπάνια χρησιμοποιείται στη χημικά καθαρή του μορφή. Συνήθως είναι αναμεμειγμένος με άλλα στοιχεία, όπως άνθρακα μαγγάνιο, νικέλιο, χρώμιο, πυρίτιο, κ.α.
Διαβάστε περισσότεραΜηχανική Συμπεριφορά Εδαφών. Νικόλαος Σαμπατακάκης Νικόλαος Δεπούντης Σχολή Θετικών Επιστημών Τμήμα Γεωλογίας
Μηχανική Συμπεριφορά Εδαφών Νικόλαος Σαμπατακάκης Νικόλαος Δεπούντης Σχολή Θετικών Επιστημών Τμήμα Γεωλογίας Σκοποί ενότητας Η κατανόηση των βασικών χαρακτηριστικών του εδάφους που οριοθετούν τη μηχανική
Διαβάστε περισσότεραΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ
1 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ Δηµοκρίτειο Πανεπιστήµιο Θράκης Πολυτεχνική Σχολή Τµήµα Μηχανικών Παραγωγής & Διοίκησης Τοµέας Υλικών, Διεργασιών και Μηχανολογίας Αναπλ.
Διαβάστε περισσότεραΕισαγωγή στην Επιστήμη των Υλικών Αστοχία: Θραύση, Κόπωση και Ερπυσμός Callister Κεφάλαιο 10 / Ashby Κεφάλαιο 8
Εισαγωγή στην Επιστήμη των Υλικών Αστοχία: Θραύση, Κόπωση και Ερπυσμός Callister Κεφάλαιο 10 / Ashby Κεφάλαιο 8 Αστοχία πλοίου λόγω κυκλικής φόρτισης από τα κύματα. Εμφύτευμα ισχίου-κυκλική Φόρτιση κατά
Διαβάστε περισσότερα«Επί πτυχίω» εξέταση στο μάθημα «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Ιανουάριος 2018
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ 1 (25 μονάδες) (Καθ. Β.Ζασπάλης) Σε μια φυσική διεργασία αέριο υδρογόνο
Διαβάστε περισσότεραBασική διάταξη τηλεπικοινωνιακού συστήµατος οπτικών ινών
ΕΙ ΙΚΑ ΚΕΦΑΛΑΙΑ ΗΛΕΚΤΡΟΝΙΚΩΝ - διαφάνεια 1 - Bασική διάταξη τηλεπικοινωνιακού συστήµατος οπτικών ινών ιαµορφωτής Ηλεκτρικό Σήµα Ποµπός Οπτικό Σήµα Οπτική Ίνα διαµορφωτής: διαµορφώνει τη φέρουσα συχνότητα
Διαβάστε περισσότεραΝΕΕΣ ΕΞΕΛΙΞΕΙΣ ΣΕ ΥΛΙΚΑ ΓΙΑ ΝΑΥΠΗΓΙΚΕΣ ΕΦΑΡΜΟΓΕΣ
ΝΕΕΣ ΕΞΕΛΙΞΕΙΣ ΣΕ ΥΛΙΚΑ ΓΙΑ ΝΑΥΠΗΓΙΚΕΣ ΕΦΑΡΜΟΓΕΣ Β.Ι. Παπάζογλου, Δ.Ι. Παντελής, Ν.Γ. Τσούβαλης Συμπόσιο για τον εορτασμό των 170 χρόνων του Ε.Μ.Π. «Το Ε.Μ.Π. στην Πρωτοπορία της Έρευνας και Τεχνολογίας»
Διαβάστε περισσότερα5/14/2018. Δρ. Σωτήρης Δέμης. Σημειώσεις Εργαστηριακής Άσκησης Διάτμηση Κοχλία. Πολιτικός Μηχανικός (Λέκτορας Π.Δ. 407/80)
Σημειώσεις Εργαστηριακής Άσκησης Διάτμηση Κοχλία Δρ. Σωτήρης Δέμης Πολιτικός Μηχανικός (Λέκτορας Π.Δ. 407/80) 1 Βασική αρχή εργαστηριακής άσκησης Αξονικό φορτίο Ανάπτυξη διατμητικών τάσεων σε στοιχεία
Διαβάστε περισσότεραΔυναμική Αντοχή. Σύνδεση με προηγούμενο μάθημα. Περιεχόμενα F = A V = M r = J. Δυναμική καταπόνηση κόπωση. Καμπύλη Woehler.
Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ναυπηγών Μηχανολόγων Μηχανικών Μάθημα: ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ Δυναμική Αντοχή Σύνδεση με προηγούμενο μάθημα Καμπύλη τάσης παραμόρφωσης Βασικές φορτίσεις A V y A M y M x M I
Διαβάστε περισσότερα(a) Λεία δοκίµια, (b) δοκίµια µε εγκοπή, (c) δοκίµια µε ρωγµή
ΜηχανικέςΜετρήσεις Βασισµένοστο Norman E. Dowling, Mechanical Behavior of Materials: Engineering Methods for Deformation, Fracture, and Fatigue, Third Edition, 2007 Pearson Education (a) οκιµήεφελκυσµού,
Διαβάστε περισσότεραΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΚΕΝΤΡΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ
ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΚΕΝΤΡΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ ΤΜΗΜΑ Τμήμα Μηχανολόγων Μηχανικών ΤΕ ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ Ι ΚΑΘΗΓΗΤΗΣ κ. ΜΟΣΧΙΔΗΣ ΣΕΡΡΕΣ, ΣΕΠΤΕΜΒΡΙΟΣ 2015 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται
Διαβάστε περισσότερα6/5/2017. Δρ. Σωτήρης Δέμης. Σημειώσεις Εργαστηριακής Άσκησης Θλίψη Σκυροδέματος. Πολιτικός Μηχανικός (Λέκτορας Π.Δ.
Σημειώσεις Εργαστηριακής Άσκησης Θλίψη Σκυροδέματος Δρ. Σωτήρης Δέμης Πολιτικός Μηχανικός (Λέκτορας Π.Δ. 407/80) Έως τώρα Καταστατικός νόμος όλκιμων υλικών (αξονική καταπόνιση σε μία διεύθυνση) σ ε Συμπεριφορά
Διαβάστε περισσότεραΦυσικές ιδιότητες οδοντικών υλικών
Φυσικές ιδιότητες οδοντικών υλικών Η γνώση των µηχανικών ιδιοτήτων των υλικών είναι ουσιώδης για την επιλογή ενδεδειγµένης χρήσης και την µακρόχρονη λειτουργικότητά τους. Στη στοµατική κοιλότητα διαµορφώνεται
Διαβάστε περισσότεραΔιεπιφανειακοί Δεσμοί
Διεπιφανειακοί Δεσμοί (a) Διάφοροι τύποι μοριακή διάχυση (b) (c) ηλεκτροστατική έλξη δευτερογενής πρόσφυση (d) (e) χημικός (ομοιοπολικός) δεσμός μηχανική πρόσφυση 1 Είδη Διεπιφανειακών Δεσμών Yπάρχουν
Διαβάστε περισσότερα4/11/2017. Δρ. Σωτήρης Δέμης. Σημειώσεις Εργαστηριακής Άσκησης Διάτμηση Κοχλία. Βασική αρχή εργαστηριακής άσκησης
Βασική αρχή εργαστηριακής άσκησης Σημειώσεις Εργαστηριακής Άσκησης Διάτμηση Κοχλία Δρ. Σωτήρης Δέμης Πολιτικός Μηχανικός (Λέκτορας Π.Δ. 407/80) Αξονικό φορτίο Ανάπτυξη διατμητικών τάσεων σε στοιχεία σύνδεσης
Διαβάστε περισσότεραΑΣΤΟΧΊΑ ΤΩΝ ΥΛΙΚΏΝ Ι ΘΡΑΎΣΗ
ΑΣΤΟΧΊΑ ΤΩΝ ΥΛΙΚΏΝ Ι ΘΡΑΎΣΗ Θραύση με ψαθυρό τρόπο λόγο διάδοσης ρωγμής ΓΙΑΤI ΜΕΛΕΤAΜΕ ΤΗΝ ΑΣΤΟΧIΑ ΤΩΝ ΥΛΙΚΩΝ Αστοχία των τεχνικών υλικών - ανεπιθύμητο γεγονός -> έκθεση ανθρώπινων ζωών σε κίνδυνο, οικονομικές
Διαβάστε περισσότερα2) Μελέτη Φυσικών Διεργασιών Κατασκευής Νανοδιατάξεων σε Πυρίτιο και Γερμάνιο i) Φαινόμενα διάχυσης και ενεργοποίησης προσμίξεων εκτός
ΝΑΝΟΗΛΕΚΤΡΟΝΙΚΗ ΣΤΟ Ε.Μ.Π. Δ, Τσαμάκης Πρόεδρος ΣΗΜΜΥ ΓΕΝΙΚΑ Τελευταία δεκαετία: : Τάση για επενδύσεις στην ΈΡΕΥΝΑ στους τομείς της Νανοτεχνολογίας με στόχο τη δημιουργία υποδομής νέας γνώσης στην περιοχή
Διαβάστε περισσότεραΜάθημα: Πειραματική αντοχή των υλικών Πείραμα Στρέψης
Μάθημα: Πειραματική αντοχή των υλικών Πείραμα Στρέψης Κατασκευαστικός Τομέας Τμήμα Μηχανολόγων Μηχανικών Σχολή Τεχνολογικών Εφαρμογών Τεχνολογικό Εκπαιδευτικό Ίδρυμα Σερρών Σχήμα 1 Στρέψη κυκλικής διατομής
Διαβάστε περισσότερα
