1 ΕΘΝΙΚΟ ΚΑΙ ΚΑΠΟΔΙΣΤΡΙΑΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΘΗΝΩΝ, ΤΜΗΜΑ ΓΕΩΛΟΓΙΑΣ ΚΑΙ ΓΕΩΠΕΡΙΒΑΛΛΟΝΤΟΣ Γεωγραφικά Συστήματα Πληροφοριών Βασικά Χαρακτηριστικά Δρ. Δρ. MSc Ευελπίδου Νίκη Αναπλ. Καθηγήτρια

2 Τι είναι τα G.I.S.? Λογισμικά που αξιοποιούν δυνατότητες υπολογιστών: Αποθήκευση Παρουσίαση Διαχείριση δεδομένων Ανάλυση δεδομένων άμεση ή έμμεση γεωγραφική κατανομή G.I.S

3 Raster & vector δεδομένα Είδη Δεδομένων Raster ή ψηφιδωτά Ψηφιακές εικόνες (χάρτες, αεροφωτογραφίες, δορυφορικές εικόνες) Vector ή Διανυσματικά Ψηφιοποιημένα δεδομένα (σημεία, γραμμές, επιφάνειες)

4 Συντεταγμένες - Κλίμακα Η έννοια της κλίμακας ενός χάρτη στα GIS δεν έχει άνω ή κάτω φράγμα. Περιορίζεται από την κλίμακα των πρωτογενών δεδομένων. 0 2,5 Km 5

5 Επίπεδα πληροφορίας Σημεία Γραμμές Εμβαδά Raster Ανάγλυφο 3D Η σωστή σειρά των επιπέδων πληροφορίας διασφαλίζει ότι κανένα αντικείμενο του χάρτη δεν θα καλύπτεται από άλλα.

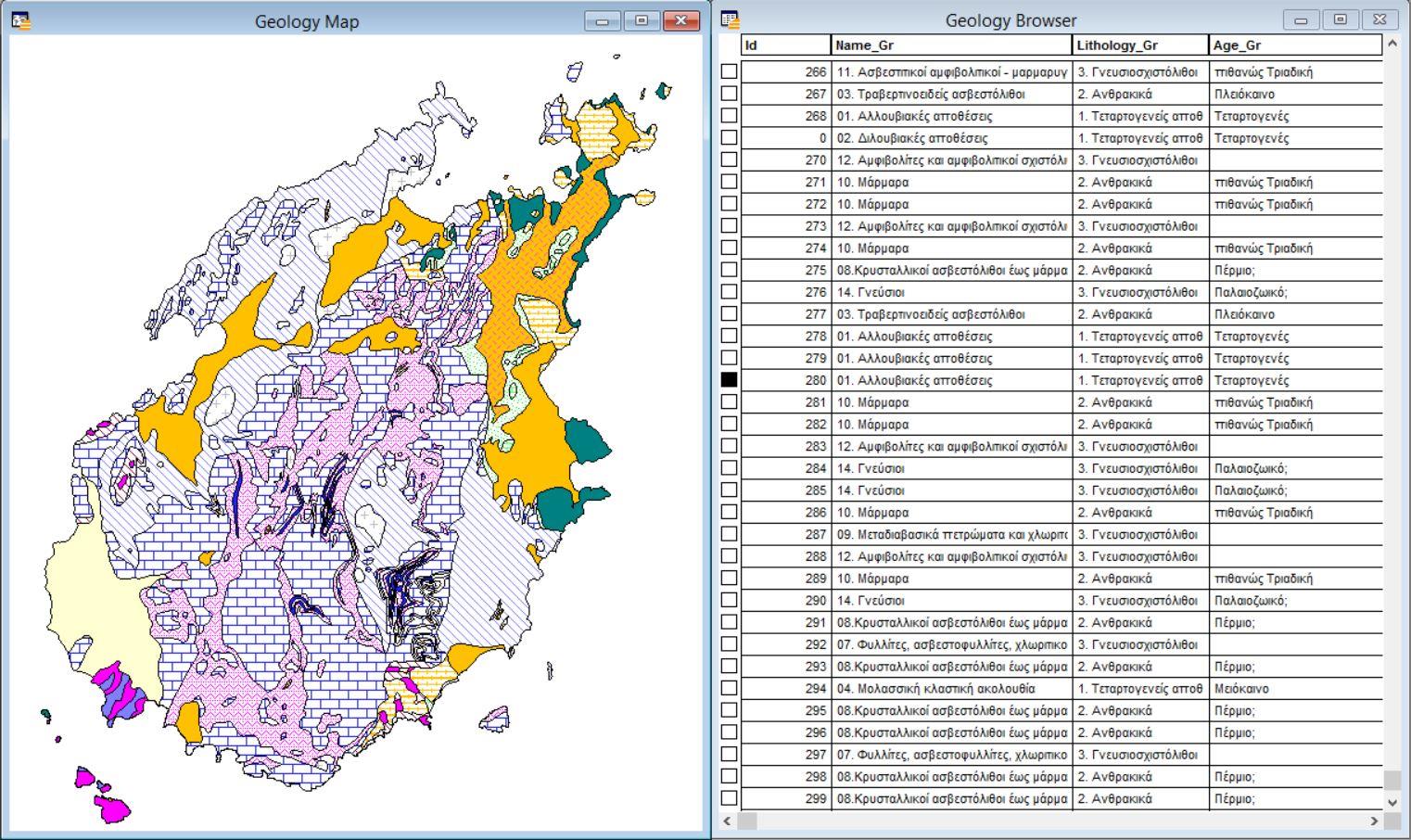

6 Συνδυασμός Χωρικής και Περιγραφικής Πληροφορίας

7 γεωγραφικές αναζητήσεις εύρεση των κατοίκων σε ακτίνα 5 Km από μία πλατεία εύρεση των γεωτρήσεων σε απόσταση 9 Km από την ακτή εύρεση των γεωτρήσεων (βάθους μεγαλύτερου των 15 m), σε απόσταση 9 Km από την ακτή επιλογή των θέσεων που βρίσκονται σε ευδιάβρωτα πετρώματα, ή εντός χρήσης γης τύπου Α, ή μετρήσεις Γενικά Χαρακτηριστικά Διαχείριση των αντικειμένων μέσω συντεταγμένων αποστάσεων (ένα χωριό από την ακτή ή από ένα άλλο σημείο) μήκους (κλάδου υδρογραφικού δικτύου, ρήγματος, ) περιμέτρου (ενός οικισμού, ) εμβαδού (χρήσεων γης, γεωλογικών σχηματισμών, ) άμεση μεταφορά και παρουσίαση δεδομένων σε διαφορετικά μετρικά ή προβολικά συστήματα

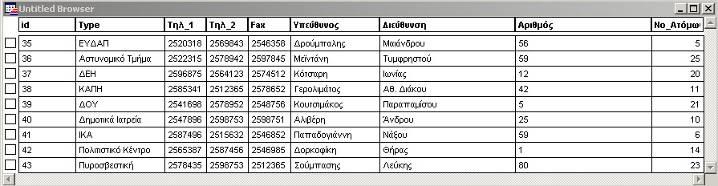

8 Απεικόνιση Δεδομένων Πίνακες (browsers) Μέσα από γνωστά λογισμικά (π.χ. excel)

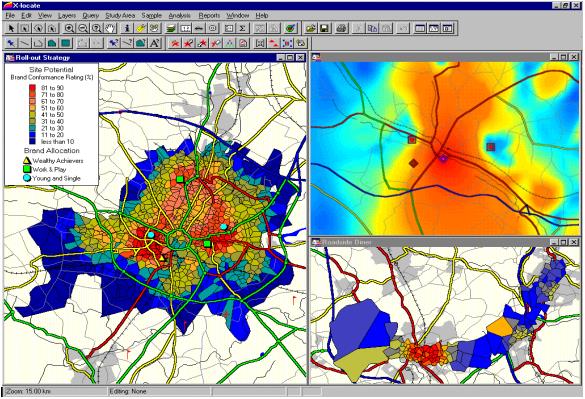

9 Απεικόνιση Δεδομένων Θεματική ανάλυση (thematics)

10 Απεικόνιση Δεδομένων Μέσα από γνωστά λογισμικά (π.χ. VBasic)

11 Απεικόνιση Δεδομένων Μέσα από γνωστά λογισμικά (π.χ. VBasic)

12 Χωρική Ανάλυση Θεματική Χαρτογραφία Μέθοδοι Θεματικής Χαρτογραφίας Εύρη Ραβδογράμματα Ροδογράμματα Κλιμακωτά σύμβολα Πυκνότητα Κουκίδων Μεμονωμένες τιμές Πλέγμα

13 Θεματική χαρτογραφία Ανάλυση Δεδομένων

14 Θεματική χαρτογραφία Ανάλυση Δεδομένων

15 Θεματική χαρτογραφία Ανάλυση Δεδομένων

16 Χωρική Ανάλυση Εύρεση, Αναζήτηση & Εύρεση Επιλογών Βασικές λειτουργίες ανάλυσης / εύρεσης αντικειμένων Εύρεση δεδομένων βάσει περιγραφικών στοιχείων Με ακριβή διατύπωση αναγραφής Χωρίς ακριβή διατύπωση της αναγραφής Δυνατότητα εύρεσης δεδομένων βάσει χωρικών στοιχείων Εντοπισμός επιλεγμένου αντικειμένου στο χάρτη, ή στη βάση δεδομένων

17 Χωρική Ανάλυση SQL Αναζητήσεις SQL Αναζητήσεις Συνδυάζοντας περισσότερα του ενός επίπεδα πληροφορίας Συνδυάζοντας περιγραφική και χωρική πληροφορία Θέτοντας πολλαπλά κριτήρια Θέτοντας κανόνες για τη μορφή της απάντησης (π.χ. σειρά εμφάνισης)

18 Τροποποίηση Αντικειμένων Χωρική Ανάλυση Διαχωρισμός αντικειμένων βάσει άλλων αντικειμένων Split Erase Erase outside

19 Χωρική Ανάλυση Δημιουργία ζώνης επιρροής (buffer zones)

20 Ενημέρωση βάσης δεδομένων Χωρική Ανάλυση Ενημέρωση της βάσης δεδομένων βάσει: Γεωγραφικής σχέσης Km

21 Ποσοτική Ανάλυση Ενημέρωση στηλών της βάσης δεδομένων Ενημέρωση της βάσης δεδομένων Μέσω άλλης βάσης δεδομένων Με γεωγραφικά στοιχεία (έκταση, μήκος, γεωγραφικές συντεταγμένες κτλ.)

22 Ποσοτική Ανάλυση Δημιουργία Γραφικών Παραστάσεων Στατιστική επεξεργασία των δεδομένων που έχουν εισαχθεί ή παραχθεί σε ένα GIS.

23 Ποσοτική Ανάλυση SQL Αναζητήσεις Οι SQL αναζητήσεις δίνουν ένα υποσύνολο των υπαρχόντων δεδομένων Σε αυτές μπορούμε να καθορίσουμε: Τον τρόπο με τον οποίο οι αναγραφές θα οργανώνονται. Τον τρόπο με τον οποίο τα δεδομένα θα συνδυάζονται.

24 ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΦΑΡΜΟΓΗΣ ΤΩΝ G.I.S. ΣΕ ΤΟΜΕΙΣ ΤΗΣ ΚΟΙΝΩΝΙΑΣ

25 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Χρήσεις Γης (εντός αστικής ζώνης) οδικό δίκτυο οικοδομικά τετράγωνα χρήσεις οικοδομικών τετραγώνων χρήσεις - ιδιοκτησία κτιρίων κλπ.

26 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας ΕΦΕΣΣΟΥ Χρήσεις Γης (εντός αστικής ζώνης) ΥΠΟΜΝΗΜΑ Οικοδομικά τετράγωνα Ποτάμι Χώροι πρασίνου Παιδική χαρά Ζωολογικός κήπος Σχολείο Γήπεδο Δημοτικό γυμναστήριο Μνημείο/Μουσείο Μικρασιατών Δημοτικό Νεκροταφείο Πνευματικό κέντρο Μετεωρολογικός σταθμός Γκαράζ Σχολή Αστυνομικών Πεζόδρομος Κέντρο διασκέδασης Μονοπάτι Εκτός σχεδίου περιοχή 1ο Νηπ/γείο Σχολείο Δημοτικό Νεκροταφείο 210 Σχολείο Σχολείο ΑΕΚ Σχολικά κτίρια Ζωολογικός κήπος Μετεωρολογικός σταθμός Κένταυρος Σχολείο Σχολή Αστυνομικών ΔΗΜΟΣ ΝΕΑΣ ΦΙΛΑΔΕΛΦΕΙΑΣ ΝΙΓΔΗΣ 102 Δημοτικό Νεκροταφείο ΛΕΣΒΟΥ α α α ΑΕΚ α β ε 448γ η δ Α 1 Β Δ Σχολείο α ΠΑΠΑΦΛΕΣΣΑ ΒΟΥΡΝΟΒΑ ΒΡΥΟΥΛΩΝ ΝΕΑΠΟΛΕΩΣ ΑΝΔΡΙΑΝΟΥ ΠΡΕΒΕΖΗΣ ΤΥΑΝΩΝ ΚΑΒΑΔΕΛΑ ΚΟΙΜΗΣΕΩΣ ΘΕΟΤΟΚΟΥ ΥΨΗΛΑΝΤΟΥ Δ. ΘΕΟΤΟΚΟΠΟΥΛΟΥ ΑΝΘΕΩΝ ΣΟΛΩΜΟΥ ΖΑΪΜΗ ΜΗΔΕΙΑΣ ΔΙΓΕΝΗ ΘΕΜ. ΣΟΦΟΥΛΗ ΜΑΓΝΗΣΙΑΣ ΕΘΝΙΚΗ ΟΔΟΣ ΑΘΗΝΩΝ - ΛΑΜΙΑΣ ΜΗΔΕΙΑΣ ΣΑΡΑΝΤΑ ΕΚΚΛΗΣΙΩΝ ΔΕΚΕΛΙΑΣ ΑΓ. ΤΡΙΑΔΟΣ ΕΠΤΑΛΟΦΟΥ ΣΟΛΩΜΟΥ ΚΥΖΙΚΟΥ ΚΡΕΣΤΑΙΝΗΣ ΘΕΜ. ΣΟΦΟΥΛΗ ΔΙΓΕΝΗ ΣΟΛΩΜΟΥ ΑΝΤΙΓΟΝΗΣ ΓΡ. ΛΑΜΠΡΑΚΗ ΦΙΛΙΠΠΟΥ ΔΡΑΜΑΣ Π. ΜΕΛΑ 261 ΒΑΣ. ΑΛΕΞΑΝΔΡΟΥ ΜΕΡΣΙΝΗΣ ΦΩΚΩΝ ΧΡΥΣΟΣΤΟΜΟΥ ΣΜΥΡΝΗΣ ΠΑΠΑΔΙΑΜΑΝΤΗ ΞΕΝΟΠΟΥΛΟΥ ΚΙΡΚΗΣ ΑΝΑΞΑΓΟΡΑ ΦΛΕΜΙΓΚ Σχολικά κτίρια ΙΑΣΩΝΙΔΗ ΣΤΡΑΤ. ΠΑΠΑΓΟΥ ΙΩΝΙΑΣ ΑΧΑΪΑΣ 234 ΘΕΣΠΡΩΤΙΑΣ Δημοτικό γυμναστήριο ΛΥΚΟΥΡΓΟΥ Ζωολογικός κήπος ΑΝΑΞΑΓΟΡΑ ΔΩΔΕΚΑΝΗΣΟΥ ΦΛΕΜΙΓΚ ΑΓ. ΜΑΡΙΝΑ ΧΑΝΙΩΝ 243β 239 ΣΟΥΛΙΟΥ ΡΙΜΙΝΙ 240 ΣΕΡΡΩΝ ΜΩΡΑΪΤΙΝΗ ΑΜΦΙΣΣΗΣ ΚΑΒΑΛΑΣ ΣΚΡΑ 252 ΚΙΛΚΗΣ ΚΥΜΗΣ 349 ΛΑΧΑΝΑ Μετεωρολογικός σταθμός Κένταυρος Σχολείο ΚΑΡΔΙΤΣΗΣ ΧΙΟΥ 348 ΑΡΤΗΣ Σχολή Αστυνομικών 357 ΑΜΜΟΧΩΣΤΟΥ ΡΟΔΟΥ ΒΕΝΙΖΕΛΟΥ χιλιόμετρα 55 ΠΑΝΟΡΜΟΥ Νέα Φιλαδέλφεια: Οικοδομικά τετράγωνα - Χρήσεις Γης

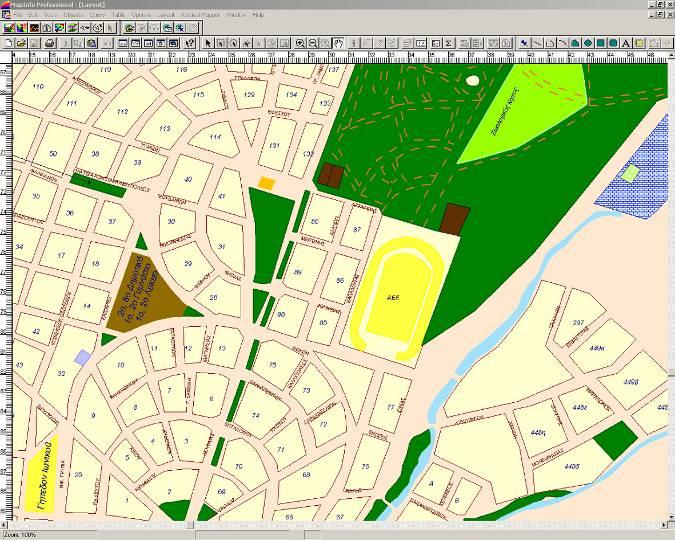

27 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Χρήσεις Γης (εντός αστικής ζώνης)

28 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Χρήσεις Γης (εντός αστικής ζώνης) `

29 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Χρήσεις Γης (εντός αστικής ζώνης) Καλλιθέα: Οικοδομικά τετράγωνα & Οδικό δίκτυο Σημειώνεται η φορά κίνησης των οχημάτων

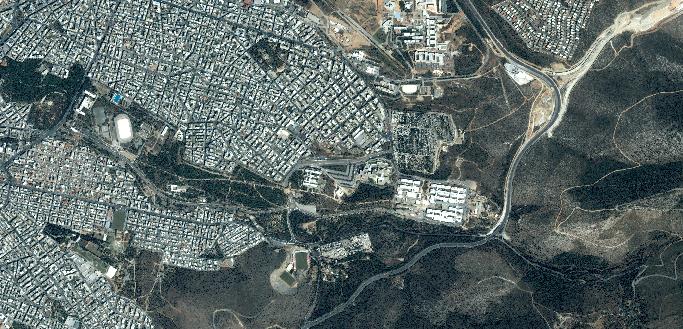

30 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Χρήσεις Γης (εντός αστικής ζώνης) Αττική / Πανεπιστημιόπολη

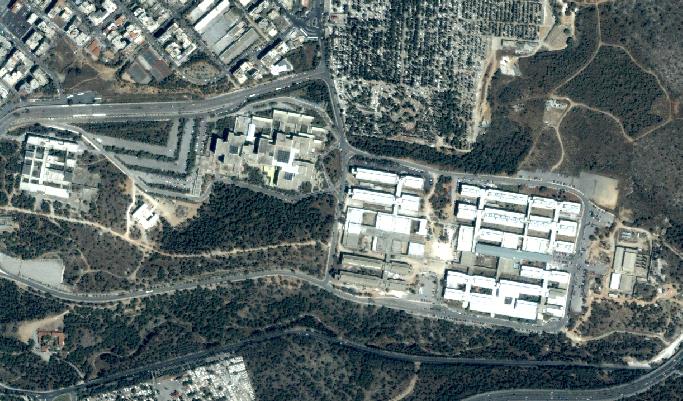

31 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Χρήσεις Γης (εντός αστικής ζώνης) Αττική / Πανεπιστημιόπολη

32 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Χρήσεις Γης (εντός αστικής ζώνης) Αχαρναί / Αττική

33 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Χρήσεις Γης (εντός αστικής ζώνης) Αχαρναί / Αττική

34 δίκτυο ύδρευσης δίκτυο αποχέτευσης δίκτυο άρδευσης κλπ. Km Δίκτυα υποδομής Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας

35 δίκτυο ύδρευσης δίκτυο αποχέτευσης δίκτυο άρδευσης κλπ. Δίκτυα υποδομής Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας

36 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Περιβαλλοντικά χαρακτηριστικά Πλατύ Λιμάνι Νεοχώριον Πατρικάτα Km Κα λό ν Κάβος Αγιαννιού Ό ρο ς Διβαράτα 497 γ. Κυ ριακή ς Όρμ. Γιαγάνα Ακ. Αγριόσκυλο Όρμ. Α Καραβόμυλος Αγκών 808 Όρμ. Αγ. Ευφημίας Αγία Ευφημία Νυμφίον ,0ιά Ευ μο , ρφ ία η άχ ΟΡΜΟΣ ΣΑΜΗΣ Πουλάτα ,065 Δηλινάτα λή Ρ Αγία ρα κ Χα λιό 694 Ξε Χαμοσκέλλα Ξε ρό λιμ π Φάρσα 900 Βρόχωνας ,1 929 Ψη Δυν α τή Σάμη

37 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Περιβαλλοντικά χαρακτηριστικά 500 Διβαράτα Καραβόμυλος Αγία Ευφημία Όρμ. Αγ. Ευφημίας ία Δυνατή 1,

38 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Γεωλογικά Γεωμορφολογικά χαρακτηριστικά

39 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Γεωλογικά Γεωμορφολογικά χαρακτηριστικά

40 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Τρισδιάστατοι χάρτες

41 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Κατανομή θέσεων εργασίας υπαίθρου

42 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Παρακολούθηση πλημμυρικών φαινομένων ανάλυση υδρογραφικού δικτύου ανάλυση υδρολογικού ισοζυγίου αυτόματη παρακολούθηση στάθμης υδάτων και ειδοποίηση για πιθανότητα εκδήλωσης πλημμυρών καθορισμός ζωνών επικινδυνότητας οικονομική εκτίμηση ζημιάς μετά από πλημμυρικά φαινόμενα βάσει χρήσεων γης δημιουργία σεναρίων

43 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Παρακολούθηση πλημμυρικών φαινομένων Basins by Class 1 (685) 2 (160) 3 (39) 4 (13) 5 (2) 6 (1) Km 3 Κατάταξη υδρογραφικού δικτύου ανά τάξη

44 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Παρακολούθηση πλημμυρικών φαινομένων Density Ranges 5,4 to 19 (228) 4,1 to 5,4 (235) 3,2 to 4,1 (181) 0,5 to 3,2 (257) Km Υδρογραφική πυκνότητα δικτύου

45 Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Παρακολούθηση πλημμυρικών φαινομένων Frequency Ranges 31 to 331 (219) 19 to 31 (218) 12 to 19 (215) 1 to 12 (249) Km Υδρογραφική συχνότητα δικτύου

46 Παραδείγματα: Ένα επιλεγμένο σημείο (π.χ. μία χωματερή, ένα λατομείο, κλπ) από ποιά σημεία της νήσου είναι ορατό. Να σημειωθούν τα τμήματα κατά μήκος μίας διαδρομής, στα οποία είναι ορατό το σημείο άφιξης. κλπ. Παραδείγματα εφαρμογής των G.I.S. σε τομείς της κοινωνίας Ανάλυση περιοχών ορατότητας ενός σημείου Ανάγλυφο Ν.Νάξου (m) Χάρτης ορατότητας από το σημείο Α
