1 Πίνακας Περιεχομένων Πίνακας Περιεχομένων...1 Ειδοποίηση για τη Χρήση...2 Πληροφορίες ασφαλείας...2 Προφυλάξεις...3 Προειδοποιήσεις Ασφαλείας για τα Μάτια...5 Χαρακτηριστικά Προϊόντος...5 Εισαγωγή...6 Επισκόπηση Συσκευασίας...6 Επισκόπηση Προϊόντος...7 Κεντρική Μονάδα... 7 Πίνακας ελέγχου... 8 Συνδέσεις εισόδου / εξόδου... 9 Τηλεχειριστήριο Εγκατάσταση Σύνδεση του Προβολέα Σύνδεση σε Υπολογιστή/Φορητό Σύνδεση σε Πηγές Βίντεο Άναμμα/Σβήσιμο του Προβολέα...13 Άναμμα του Προβολέα Σβήσιμο του προβολέα Ένδειξη Προειδοποίησης Ρύθμιση της Προβαλλόμενης Εικόνας...15 Ρύθμιση του Ύψους του Προβολέα Ρύθμιση Μεγέθους της Προβαλλόμενης Εικόνας Ρύθμιση του Ζουμ / της Εστίασης του Προβολέα Χειριστήρια Χρήστη...17 Πίνακας Ελέγχου & Τηλεχειριστήριο...17 Πίνακας Ελέγχου Τηλεχειριστήριο Χρησιμοποιώντας το κουμπί ΒΟΗΘΕΙΑ Μενού Προβολής στην Οθόνη...23 Λειτουργία Διάγραμμα μενού ΕΙΚΟΝΑ ΟΘΟΝΗ ΡΥΘΜ Γλώσσα ΕΠΙΛΟΓΕΣ Παραρτήματα...43 Αντιμετώπιση Προβλημάτων...43 Ένδειξη κατάστασης προβολέα...46 Τηλεχειριστήριο...47 Αντικατάσταση της λάμπας...48 Λειτουργίες Συμβατότητας...50 Λίστα Εντολών και λειτουργιών πρωτοκόλλου RS Εγκατάσταση Οροφής...56 Γραφεία της Optoma Διεθνώς...57 Κανονισμοί & προειδοποιήσεις ασφάλειας...59

2 Ειδοποίηση για τη Χρήση Πληροφορίες ασφαλείας Ο κεραυνός με την κεφαλή βέλους, μέσα σε ένα ισόπλευρο τρίγωνο, είναι για να προειδοποιεί το χρήστη για την παρουσία μη μονωμένης "επικίνδυνης τάσης" στο εσωτερικό του προϊόντος που μπορεί να είναι επαρκούς έντασης για να αποτελεί κίνδυνο ηλεκτροπληξίας για ανθρώπους. Το θαυμαστικό μέσα σε ένα ισόπλευρο τρίγωνο είναι για να προειδοποιεί το χρήστη για την παρουσία σημαντικών οδηγιών λειτουργία και συντήρησης (επισκευής) στα έγγραφα που συνοδεύουν τη συσκευή. 2 ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΓΙΑ ΝΑ ΜΕΙΩΣΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΠΥΡΚΑΓΙΑΣ Η ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΜΗΝ ΕΚΘΕΤΕΤΕ ΑΥΤΗ ΤΗ ΣΥΣΚΕΥΗ ΣΕ ΒΡΟΧΗ Η ΥΓΡΑΣΙΑ. ΥΠΑΡΧΟΥΝ ΕΠΙΚΙΝΔΥΝΑ ΥΨΗΛΕΣ ΤΑΣΕΙΣ ΣΤΟ ΕΣΩΤΕΡΙΚΟ. ΜΗΝ ΑΝΟΙΞΕΤΕ ΤΟ ΠΕΡΙΒΛΗΜΑ. ΓΙΑ ΣΕΡΒΙΣ ΑΠΕΥΘΥΝΘΕΙΤΕ ΜΟΝΟ ΣΕ ΕΞΕΙΔΙΚΕΥΜΕΝΟ ΠΡΟΣΩΠΙΚΟ. Όρια εκπομπών κλάσης B Αυτή η ψηφιακή συσκευή Κλάσης Β ανταποκρίνεται σε όλες τις απαιτήσεις των Καναδικών Κανονισμών για Εξοπλισμό που Προκαλεί Παρεμβολές. Σημαντικές Οδηγίες Ασφάλειας 1. Μην φράζετε τις τρύπες αερισμού. Για να διασφαλίσετε αξιόπιστη λειτουργία του προβολέα και για να τον προφυλάξετε από υπερθέρμανση, τοποθετήστε τον σε τοποθεσία και σημείο που δεν θα επηρεάζουν το σωστό εξαερισμό του. Για παράδειγμα, μην τοποθετείτε τον προβολέα σε ένα γεμάτο τραπεζάκι, καναπέ, κρεβάτι, κλπ. Μην τοποθετείτε τον προβολέα σε μία εσοχή, όπως π.χ. σε μία βιβλιοθήκη ή δε ένα ντουλάπι που περιορίζει τη ροή του αέρα. 2. Μην χρησιμοποιείτε αυτόν τον προβολέα κοντά σε νερό ή υγρασία. Για να μειώσετε τον κίνδυνο πυρκαγιάς και/ή ηλεκτροπληξίας, μην εκθέτετε τον προβολέα σε βροχή ή υγρασία. 3. Μην πραγματοποιήσετε την εγκατάσταση κοντά σε πηγές θερμότητας, όπως καλοριφέρ, θερμοσίφωνες, φούρνους ή άλλες συσκευές, όπως ενισχυτές, που παράγουν θερμότητα. 4. Να την καθαρίζετε μόνο με ένα στεγνό πανί. 5. Χρησιμοποιείτε μόνο εξαρτήματα/παρελκόμενα που καθορίζονται από τον κατασκευαστή. 6. Μην χρησιμοποιείτε τη μονάδα εάν έχει υποστεί καταστροφές ή ζημίες. Ως καταστροφές/ζημίες θεωρούνται (χωρίς να περιορίζονται σε αυτά) τα εξής: Η μονάδα έχει πέσει. Το καλώδιο ή το φις τροφοδοσίας έχουν υποστεί ζημίες. Έχει χυθεί υγρό επάνω στον προβολέα. Ο προβολέας έχει εκτεθεί σε βροχή ή υγρασία. Κάποιο αντικείμενο έχει πέσει στο εσωτερικό του προβολέα ή υπάρχει κάποιο χαλαρό εξάρτημα σε αυτόν. Παραπέμψτε όλες τις επισκευές σε αρμόδιο προσωπικό επισκευών. Το άνοιγμα ή η αφαίρεση των καπακιών μπορεί να σας εκθέσει σε επικίνδυνες τάσεις ή σε άλλους κινδύνους. To άνοιγμα ή η αφαίρεση των καπακιών μπορεί να σας εκθέσει σε επικίνδυνες τάσεις ή σε άλλους κινδύνους. 7. Μην επιτρέπετε σε αντικείμενα ή υγρά να εισέλθουν στον προβολέα. Αυτά μπορεί να ακουμπήσουν επικίνδυνα σημεία τάσης ή να βραχυκυκλώσουν μέρη που μπορεί να προκαλέσουν φωτιά ή ηλεκτροπληξία. 8. Δείτε το περίβλημα του προβολέα για σημάνσεις σχετικές με την ασφάλεια. 9. Η μονάδα θα πρέπει να επισκευάζεται αποκλειστικά από αρμόδιο προσωπικό επισκευών.

3 Ειδοποίηση για τη Χρήση Όταν η λάμπα πλησιάζει στο τέλος της ζωής της, ο προβολέας δεν θα ανάβει μέχρι να αντικατασταθεί η λάμπα. Για να αντικαταστήσετε τη λάμπα, ακολουθήστε τη διαδικασία που αναγράφεται στην ενότητα "Αντικατάσταση της Λάμπας" στις σελίδες Προφυλάξεις Παρακαλούμε ακολουθήστε όλες τις προειδοποιήσεις, τις προφυλάξεις και τις διαδικασίες συντήρησης που συνιστώνται στον παρόντα Οδηγό χρήσης. Προειδοποίηση- Μην κοιτάτε μέσα στο φακό του προβολέα όταν είναι αναμμένη η λάμπα. Το έντονο φως ενδέχεται να προκαλέσει βλάβη και ζημία στα μάτια σας. Προειδοποίηση- Για να μειώσετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε τον προβολέα σε βροχή ή υγρασία. Προειδοποίηση- Παρακαλούμε να μην ανοίξετε ή αποσυναρμολογήσετε αυτόν τον προβολέα καθώς αυτό μπορεί να προκαλέσει ηλεκτροπληξία. Προειδοποίηση- Προτού αντικαταστήσετε τη λάμπα, αφήστε τη μονάδα να κρυώσει. Ακολουθήστε τις οδηγίες όπως περιγράφονται στις σελίδες Προειδοποίηση- Αυτός ο προβολέας θα ανιχνεύσει μόνος του τη διάρκεια ζωής της λάμπας.. Παρακαλούμε βεβαιωθείτε πως η λάμπα θα αντικατασταθεί όταν εμφανιστούν τα προειδοποιητικά μηνύματα. Προειδοποίηση- Μηδενίστε τη λειτουργία "Μηδενισμός Λάμπας" από το μενού "Επιλογές Ρυθμ Λάμπας" της προβολής στην οθόνη μετά την αντικατάσταση της λάμπας (ανατρέξτε στη σελίδα 42). Προειδοποίηση- Όταν σβήνετε τον προβολέα, παρακαλούμε βεβαιωθείτε πως έχει ολοκληρωθεί ο κύκλος ψύξης προτού αποσυνδέσετε την τροφοδοσία. Αφήστε 90 δευτερόλεπτα για να κρυώσει ο προβολέας. Προειδοποίηση- Μη χρησιμοποιείτε το καπάκι του φακού όταν ο προβολέας είναι σε λειτουργία. Προειδοποίηση- Όταν η λάμπα πλησιάζει προς το τέλος της διάρκειας ζωής της, θα εμφανιστεί στην οθόνη το μήνυμα "Προειδοποίηση Λάμπας: Υπέρβαση ζωής λάμπας". Παρακαλούμε επικοινωνήστε με τον τοπικό σας μεταπωλητή ή με το εξουσιοδοτημένο κέντρο επισκευών για να αλλαχθεί η λάμπα όσο το δυνατό πιο σύντομα. Προειδοποίηση- Μην κοιτάζεται σε ούτε να στρέφετε τον δείκτη λέιζερ στο τηλεχειριστήριό στα δικά σας μάτια ή στα μάτια κάποιου άλλου. Ο δείκτης λέιζερ μπορεί να προκαλέσει μόνιμη βλάβη στην όρασή σας. 3

4 Ειδοποίηση για τη Χρήση Τι να κάνετε: Σβήστε και αποσυνδέστε το φις τροφοδοσίας από την πρίζα εναλλασσόμενου ρεύματος προτού καθαρίσετε το προϊόν. Χρησιμοποιήσετε ένα στεγνό μαλακό ύφασμα με ένα ήπιο απορρυπαντικό για να καθαρίσετε το περίβλημα της οθόνης. Αποσυνδέστε το φις τροφοδοσίας από την πρίζα του ρεύματος αν δε θα χρησιμοποιήσετε το προϊόν για μεγάλο χρονικό διάστημα. Τι να μην κάνετε: Μην αποφράσσετε τις σχισμές και τα ανοίγματα που υπάρχουν για τον αερισμό της μονάδας. Μη χρησιμοποιείτε λειαντικά καθαριστικά, κεριά ή διαλυτικά για να καθαρίσετε τη μονάδα. Μη χρησιμοποιείτε τη συσκευή υπό τις ακόλουθες συνθήκες: - Σε υπερβολική ζέστη, κρύο ή υγρασία. Βεβαιωθείτε πως η θερμοκρασία του δωματίου είναι 5-35 C. Η σχετική υγρασία είναι 5-35 C, 80% (μέγ.), χωρίς υδρατμούς. - Σε περιοχές με υπερβολική σκόνη και χώμα. - Κοντά σε κάποια συσκευή που εκπέμπει ένα ισχυρό μαγνητικό πεδίο. - Σε άμεση επαφή με το ηλιακό φως. 4

5 Ειδοποίηση για τη Χρήση Προειδοποιήσεις Ασφαλείας για τα Μάτια Αποφεύγετε να κοιτάτε απευθείας την ακτίνα του προβολέα. Έχετε την πλάτη σας στην ακτίνα όσο το δυνατόν περισσότερο. Όταν ο προβολέας χρησιμοποιείται σε μια τάξη, θα πρέπει να επιβλέπετε τους μαθητές όταν τους ζητείται να δείξουν κάτι στην οθόνη. Για να ελαχιστοποιήσετε την ενέργεια της λάμπας, χρησιμοποιήστε τις κουρτίνες του δωματίου για να μειώσετε τα επίπεδα φωτισμού του περιβάλλοντα χώρου. Χαρακτηριστικά Προϊόντος Σύνδεση βρόγχου οθόνης υποστηρίζεται μόνον σε Είσοδο VGA-IN. Εγγενής ανάλυση 1920 x 1080 Συμβατό με Full HD υποστηρίζεται 1080p Βρόχος οθόνης VGA Τεχνολογία BrilliantColor TM Πλάκα ασφαλείας και κλειδαριά Kensington Έλεγχος RS232 Ταχεία απενεργοποίηση Ενσωματωμένο ηχείο 5

6 Εισαγωγή Επισκόπηση Συσκευασίας ER POW Αφαιρέστε τη συσκευασία και ελέγξτε τα περιεχόμενα του κουτιού για να βεβαιωθείτε ότι στο κουτί περιλαμβάνονται όλα τα εξαρτήματα που αναφέρονται παρακάτω. Εάν λείπει, επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης πελατών.? Καλώδιο τροφοδοσίας 1,8m Προβολέας με καπάκι φακού /? Λόγω των διαφορετικών δυνατών χρήσεων σε κάθε Χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά παρελκόμενα. 2 μπαταρίες AAA Τεκμηρίωση : Εγχειρίδιο Χρήστη Κάρτα Εγγύησης Κάρτα Γρήγορης Εκκίνησης άρτα WEEE Κ (μόνο για EMEA) Τηλεχειριστήριο υπέρυθρων Καλώδιο VGA 1,8μ

7 Εισαγωγή Επισκόπηση Προϊόντος Κεντρική Μονάδα PO ER W 3? 5 6 4? POW ER USB VGA-O UT VGA-IN SCART / YPbPr AUDIO -OUT / HDMI RS V OUT S-VIDE O VIDEO (VGA) AUDIO -IN (S-VIDEO/VIDE O) AUDIO -IN-L (S-VIDEO/VIDE O) AUDIO -IN-R Πίνακας Ελέγχου Δακτυλίδι Ζουμ Δαχτυλίδι Εστίασης Φακός Ζουμ Δέκτες Υπέρυθρων Πόδια Ρύθμισης Κλίσης 7. Πλάκα ασφαλείας 8. Συνδέσεις εισόδου / εξόδου 9. Υποδοχή Τροφοδοσίας

8 Εισαγωγή Πίνακας ελέγχου ? POWER Βοήθεια 2. Μενού 3. Πηγή 4. Εισαγωγή 5. Επανασυγχρονισμός 6. Ισχύς 7. Διόρθωση Τραπεζίου 6 8. Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης 9. LED Ενεργοποίησης/Αναμονής 10. Λυχνία LED βλάβης λάμπας 11. Λυχνία LED Θερμοκρασίας 12. Δέκτες Υπέρυθρων 8

9 Εισαγωγή Συνδέσεις εισόδου / εξόδου AUDIO-OUT RS V OUT USB VGA-OUT VGA-IN SCART / YPbPr / HDMI S-VIDEO VIDEO (VGA) (S-VIDEO/VIDEO) (S-VIDEO/VIDEO) AUDIO-IN AUDIO-IN-L AUDIO-IN-R Σύνδεση USB (Σύνδεση σε υπολογιστή για λειτουργία Απομακρυσμένου Ποντικιού) 2. Σύνδεση Εξόδου VGA (Σύνδεση Εξόδου Βρόγχου Οθόνης από Είσοδο VGA-In) 3. Σύνδεση εισόδου VGA-In/YPbPr/" " (Αναλογικό Σήμα υπολογιστή/είσοδος Component Video/ HDTV/YPbPr/Ασύρματο Dongle) 4. Σύνδεση HDMI 5. Σύνδεση Εισόδου S-Video 6. Σύνδεση Εισόδου Composite Video 7. Σύνδεση Εξόδου Ήχου (βύσμα Mini 3,5 mm) 8. Σύνδεση RS-232 (3 ακίδων) 9. Σύνδεση σκανδάλης ρελέ 12V 10. Σύνδεση Εισόδου Ήχου (VGA) (βύσμα Mini 3,5 mm) 11. Αρ/Δ Είσοδος ήχου (S-Video/Video) 12. Υποδοχή Τροφοδοσίας 13. Θύρα Κλειδαριάς Κensington TM 14. Πλάκα ασφαλείας 9

10 Εισαγωγή Τηλεχειριστήριο /? Λυχνία LED Ενδείξεων 2. Λειτουργία Ενεργοποίηση/ Απενεργοποίηση 3. Κύλιση σελίδας προς τα πάνω 4. Δεξί κλικ ποντικιού 5. Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης 6. Επανασυγχρονισμός 7. Κύλιση σελίδας προς τα κάτω 8. Ένταση +/- 9. Ζουμ 10. Σιγή AV 11. Βίντεο 12. VGA 13. Πάγωμα 14. S-Video 15. HDMI 16. Φωτεινότητα 17. Μενού 18. Keystone +/- 19. Πηγή 20. Enter/Βοήθεια 21. Αριστερό κλικ ποντικιού 22. PC/Ασύρματο ποντίκι 23. Κουμπιά αριθμών (για καταχώρηση κωδικού πρόσβασης) 24. Δείκτης Λέιζερ 10

11 E62405SP R MOLEX USB VGA-OUT VGA-IN SCART / YPbPr / HDMI S-VIDEO VIDEO AUDIO-OUT (VGA) AUDIO-IN RS V OUT (S-VIDEO/VIDEO) (S-VIDEO/VIDEO) AUDIO-IN-L AUDIO-IN-R Σύνδεση του Προβολέα Εγκατάσταση Σύνδεση σε Υπολογιστή/Φορητό Η Διάρθρωση Ι/Ο εξαρτάται από μοντέλα. Λόγω των διαφορετικών δυνατών χρήσεων σε κάθε χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά παρελκόμενα. (*) Προαιρετικό παρελκόμενο 1 Έξοδος +12V Καλώδιο τροφοδοσίας 2... *Καλώδιο USB 3...Καλώδιο VGA 4... *Καλώδιο DVI/HDMI 5... *Καλώδιο Εισόδου Ήχου 6...*Καλώδιο Εξόδου Ήχου 7...*Καλώδιο RS *Καλώδιο Εξόδου VGA 11

12 E62405SP R USB VGA-OUT VGA-IN SCART / YPbPr / HDMI S-VIDEO VIDEO AUDIO-OUT (VGA) AUDIO-IN RS V OUT (S-VIDEO/VIDEO) (S-VIDEO/VIDEO) AUDIO-IN-L AUDIO-IN-R Εγκατάσταση Σύνδεση σε Πηγές Βίντεο Συσκευή DVD, Αποκωδικοποιητής, δέκτης HDTV Έξοδος S-video Έξοδος Composite Video Η Διάρθρωση Ι/Ο εξαρτάται από μοντέλα Λόγω των διαφορετικών δυνατών χρήσεων σε κάθε χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά παρελκόμενα. (*) Προαιρετικό παρελκόμενο 5 Συσκευή DVD, Αποκωδικοποιητής, δέκτης HDTV 6 Έξοδος +12V 1... Καλώδιο τροφοδοσίας 2...*Καλώδιο Composite video 3...*Καλώδιο S-Video 4... *Προσαρμογέας 15 ακίδων σε 3 RCA Component/HDTV 5... *3 Καλώδιο RCA Component 6... *Καλώδιο Ήχου/RCA 7... *Καλώδιο HDMI 12

13 Εγκατάσταση Άναμμα/Σβήσιμο του Προβολέα Άναμμα του Προβολέα (*) Όταν η λειτουργία τροφοδοσίας (Αναμονή) ρυθμιστεί σε λειτουργία Εξοικονόμησης ενέργειας, η διέλευση VGA & Ήχου και το RS-232 ια απενεργοποιηθούν όταν ο προβολέας βρίσκεται σε κατάσταση αναμονής. 1. Αφαιρέστε τοκαπάκι του φακού. 2. Σιγουρευτείτε πως έχουν συνδεθεί καλά το καλώδιο τροφοδοσίας και το καλώδιο σήματος. Όταν συνδεθεί, το LED ΕΝΕΡΓΟ/ΑΝΑΜΟΝΗ θα γίνει Πορτοκαλί. 3. Ανάψτε τη λάμπα πατώντας το κουμπί " " είτε στο πάνω μέρος του προβολέα είτε στο τηλεχειριστήριο. Η λυχνία LED ΕΝΕΡΓΟ/ΑΝΑΜΟΝΗ θα ανάψει με Πράσινο. Η οθόνη εκκίνησης θα εμφανιστεί σε περίπου 10 δευτερόλεπτα. Την πρώτη φορά που χρησιμοποιείται τον προβολέα, θα σας ζητηθεί να επιλέξετε την προτιμώμενη γλώσσα και τη λειτουργία εξοικονόμησης ενέργειας.(*) 4. Ανάψτε και συνδέστε την πηγή που θέλετε να προβάλλετε στην οθόνη (υπολογιστής, φορητός, συσκευή βίντεο, κτλ.). Ο προβολέας θα εντοπίσει αυτόματα την πηγή. Αν όχι, πατήστε το κουμπί μενού και επιλέξτε "ΕΠΙΛΟΓΕΣ". Βεβαιωθείτε ότι το "Κλείδωμα πηγής" έχει ρυθμιστεί στην επιλογή "Ανενεργό". Αν συνδέσετε ταυτόχρονα στον προβολέα πολλαπλές πηγές, χρησιμοποιήστε το κουμπί "ΠΗΓΗ" στον πίνακα ελέγχου ή στα απευθείας κουμπιά πηγής στο τηλεχειριστήριο για να κάνετε εναλλαγή μεταξύ των πηγών. 2 Ισχύς POW? PO ER W ER? Ανάψτε πρώτα τον προβολέα και μετά επιλέξτε τις πηγές σήματος. 1 Καπάκι Φακού 13

14 Εγκατάσταση Σβήσιμο του προβολέα 1. Πατήστε το κουμπί " " στο τηλεχειριστήριο ή στον πίνακα ελέγχου για να απενεργοποιήσετε τον προβολέα. Στην οθόνη εμφανίζεται το παρακάτω μήνυμα. Επικοινωνήστε με το πλησιέστερο κέντρο επισκευών, εάν ο προβολέας εμφανίζει αυτά τα συμπτώματα. Ανατρέξτε στις σελίδες για περισσότερες πληροφορίες. 14 Πατήστε ξανά το κουμπί " " για να επιβεβαιώσετε τον τερματισμό. Εάν δεν πατηθεί το πλήκτρο, το μήνυμα θα εξαφανιστεί μετά από 15 δευτερόλεπτα. 2. Οι ανεμιστήρες ψύξης συνεχίζουν τη λειτουργία τους για περίπου 10 δευτερόλεπτα ώστε να εκτελεστεί ο κύκλος ψύξης και μετά η λυχνία LED ΕΝΕΡΓΟ/ΑΝΑΜΟΝΗ θα αναβοσβήνει Πράσινο. Όταν οι λυχνίες LED ΕΝΕΡΓΟ/ ΑΝΑΜΟΝΗ γίνει Πορτοκαλί, ο προβολέας έχει τεθεί σε κατάσταση λειτουργίας αναμονής. Αν θέλετε να ανάψετε ξανά τον προβολέα, θα πρέπει να περιμένετε μέχρι ο προβολέας να έχει ολοκληρώσει τον κύκλο ψύξης και να εισέλθει σε λειτουργία αναμονής. Όταν θα βρίσκεται σε λειτουργία αναμονής, πατήστε απλά το κουμπί " " για να επανεκκινήσετε τον προβολέα. 3. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα του ρεύματος και από τον προβολέα. 4. Μην ανάψετε τον προβολέα αμέσως μετά από μια διαδικασία σβησίματος. Ένδειξη Προειδοποίησης Όταν εμφανίζονται οι ενδείξεις προειδοποίησης (δείτε παρακάτω), ο προβολέας θα κλείσει μόνος του αυτόματα: Η ένδειξη LED "ΛΥΧΝΙΑ" ανάβει κόκκινο και εάν η ένδειξη "Ενεργό/Αναμονή" αναβοσβήνει πορτοκαλί. Η ένδειξη LED "ΘΕΡΜ" ανάβει κόκκινο και εάν η ένδειξη "Ενεργό/Αναμονή" αναβοσβήνει πορτοκαλί. Αυτό υποδεικνύει ότι ο προβολέας έχει υπερθερμανθεί. Υπό κανονικές συνθήκες, μπορείτε να ενεργοποιήσετε πάλι τον προβολέα. Η ένδειξη LED "ΘΕΡΜ" ανάβει κόκκινο και εάν η ένδειξη "Ενεργό/Αναμονή" αναβοσβήνει πορτοκαλί. Βγάλτε το καλώδιο τροφοδοσίας από τον προβολέα, περιμένετε 30 δευτερόλεπτα και δοκιμάστε ξανά. Εάν η ένδειξη προειδοποίησης φωτιστεί ξανά, επικοινωνήστε με το πλησιέστερο κέντρο επισκευών για βοήθεια.

15 Εγκατάσταση Ρύθμιση της Προβαλλόμενης Εικόνας Ρύθμιση του Ύψους του Προβολέα Ο προβολέας είναι εξοπλισμένος με ένα πόδι ανύψωσης για τη ρύθμιση του ύψους της εικόνας. 1. Εντοπίστε το ρυθμιζόμενο πόδι που θέλετε να ρυθμίσετε στην κάτω πλευρά του προβολέα. 2. Περιστρέψτε αριστερόστροφα το ρυθμιζόμενο δαχτυλίδι για να ανυψώσετε τον προβολέα ή δεξιόστροφα για να τον κατεβάσετε. Επαναλάβετε τη διαδικασία με τα υπόλοιπα πόδια ανάλογα με την περίπτωση. Πόδια Ρύθμισης Κλίσης Δακτύλιος Ρύθμισης Κλίσης 15

16 Εγκατάσταση Ρύθμιση του Ζουμ / της Εστίασης του Προβολέα ER W PO Μπορείτε να περιστρέψετε το μοχλό ζουμ για μεγέθυνση ή σμίκρυνση. Για εστίαση της εικόνας, γυρίστε το δαχτυλίδι εστίασης μέχρι να είναι καθαρή η εικόνα. Η σειρά 1,2x Ζουμ εστιάζει σε αποστάσεις από 1,50 έως? 10,00 μέτρα (4,92 έως 32,81 πόδια). Δακτυλίδι Ζουμ Δαχτυλίδι Εστίασης Δι αγ ών ιος 'Υψος Ρύθμιση Μεγέθους της Προβαλλόμενης Εικόνας Πλάτος 45,2" (114,7cm) 37,6" (95,6cm) 75,3" (191,2cm) 62,7" (159,3cm) 97,8" (248,5cm) 81,5" (207,1cm) 240,9" (612,0cm) 150,5" (382,4cm) 200,8" (510,0cm) 125,4" (318,6cm) 301,2" (764,9cm) 251,0" (637,4cm) Hd 4,92'(1,50m) 8,20'(2,50m) 10,66'(3,25m) 16,40'(5,00m) 26,25'(8,00m) 32,81'(10,00m) Οθόνη (Διαγώνιος) Οθόνη Μέγεθος Hd Μέγ. 45,2 (114,7cm) 75,3 (191,2cm) 97,8 (248,5cm) 150,5 (382,4cm) 240,9 (612,0cm) 301,2 (764,9cm) Ελάχ. 37,6 (95,6cm) 62,7 (159,3cm) 81,5 (207,1cm) 125,4 (318,6cm) 200,8 (510,0cm) 251,0 (637,4cm) Μέγ. (ΠxΥ) 39,4 x 22,1" 65,6 x 36,9" 85,3 x 48,0" 131,2 x 73,8" 210,0 x 118,1" 262,5 x 147,6" 100,0 x 56,2 εκ, 166,6 x 93,7 εκ, 216,6 x 121,8 εκ, 333,2 x 187,5 εκ, 533,4 x 300,0 εκ, 666,7 x 375,0 εκ, Ελάχ. (ΠxΥ) 32,8 x 18,5" 83,3 x 46,9 εκ, Μέγ. 3,54 (9,00cm) 5,90 (15,00cm) 7,68 (19,50cm) 11,81 (29,99cm) 18,90 (48,01cm) 23,62 (60,00cm) Ελάχ. 2,95 (7,50cm) 4,92 (12,50cm) 6,40 (16,25cm) Απόσταση 4,92' (1,50m) 54,7 x 30,8" 71,1 x 40,0" 109,3 x 61,5" 175,0 x 98,4" 218,7 x 123,0" 138,9 x 78,1 εκ, 180,5 x 101,5 εκ, 277,7 x 156,2 εκ, 444,5 x 250,0 εκ, 555,6 x 312,5 εκ, 8,20' (2,50m) 10,66' (3,25m) 9,84 (24,99cm) 15,75 (40,01cm) 19,69 (50,00cm) 16,40' (5,00m) 26,25' (8,00m) Αυτός ο πίνακας είναι μόνο για πληροφόρηση του χρήστη. IsizeEH1020-En.ai 16 32,81' (10,00m)

17 Χειριστήρια Χρήστη Πίνακας Ελέγχου & Τηλεχειριστήριο Πίνακας Ελέγχου? POWER Χρήση του Πίνακα Ελέγχου Ισχύς Επανασυγχρονισμός Εισαγωγή ΠΗΓΗ Ανατρέξτε στην ενότητα "Άναμμα/Σβήσιμο του Προβολέα" στις σελίδες Συγχρονίζει αυτόματα τον προβολέα με την πηγή εισόδου. Επιβεβαιώνει την επιλογή στοιχείου σας. Πατήστε το κουμπί "ΠΗΓΗ" για να επιλέξετε ένα σήμα εισόδου.? Μενού Πατήστε το κουμπί "Μενού" για να ανοίξει το μενού οθόνης (OSD). Για να τερματίσετε το OSD, πατήστε και πάλι το κουμπί Μενού". ΒΟΗΘΕΙΑ Μενού Βοήθεια (ανατρέξτε στη σελίδα 20). Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης Χρησιμοποιήστε τα κουμπιά στοιχείων ή την τροποποίηση της επιλογής σας. για την επιλογή Διόρθωση Τραπεζίου Λυχνία LED Λάμπας Χρησιμοποιήστε το για να ρυθμίσετε την παραμόρφωση της εικόνας που προκαλείται από την κλίση του προβολέα. (±40 μοίρες) Υποδεικνύει την κατάσταση της λάμπας του προβολέα. Λυχνία LED Θερμοκρασίας LED ΕΝΕΡΓΟ/ ΑΝΑΜΟΝΗ Υποδεικνύει την κατάσταση θερμοκρασίας του προβολέα. Υποδεικνύει την κατάσταση του προβολέα. 17

18 Χειριστήρια Χρήστη Τηλεχειριστήριο Χρήση του Τηλεχειριστηρίου /? Ισχύς Λέιζερ Κουμπί L Κουμπί R Σελίδα + Σελίδα - Enter/Βοήθεια Πηγή Επανασυγχρονισμός Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης Keystone +/- Ένταση +/- Φωτεινότητα Μενού Ανατρέξτε στην ενότητα "Άναμμα/Σβήσιμο του Προβολέα" στις σελίδες Πατήστε για να χρησιμοποιήσετε τον δείκτη λέιζερ. Αριστερό κλικ ποντικιού. Δεξί κλικ ποντικιού. Χρησιμοποιήστε αυτό το κουμπί για κύλιση της σελίδας προς τα πάνω. Χρησιμοποιήστε αυτό το κουμπί για κύλιση της σελίδας προς τα κάτω. Επιβεβαιώνει την επιλογή στοιχείου σας.? Μενού Βοήθεια (ανατρέξτε στη σελίδα 20). Πατήστε το κουμπί "Πηγή" για να επιλέξετε ένα σήμα εισόδου. Συγχρονίζει αυτόματα τον προβολέα με την πηγή εισόδου. Χρησιμοποιήστε τα κουμπιά για την επιλογή στοιχείων ή την τροποποίηση της επιλογής σας. Προσαρμόζει την παραμόρφωση της εικόνας που προκαλείται από την κλίση του προβολέα. Αυξάνει/μειώνει την ένταση. Ρυθμίστε τη φωτεινότητα της εικόνας. Πατήστε το κουμπί "Μενού" για να ανοίξει το μενού οθόνης (OSD). Για έξοδο από την OSD, πατήστε ξανά το "Μενού". 18 ΖΟΥΜ Εστίαση σε εικόνα. Πατήστε τα κουμπιά το ζουμ. για να τροποποιήσετε

19 Χειριστήρια Χρήστη Τηλεχειριστήριο Χρήση του Τηλεχειριστηρίου HDMI Πατήστε το "HDMI" για να επιλέξετε πηγή HDMI. /? Πάγωμα Σιγή AV S-Video VGA Βίντεο Πατήστε το κουμπί "Πάγωμα" για να παγώσετε την εικόνα στην οθόνη. Πατήστε και πάλι αυτό το κουμπί για ξεκλείδωμα. Σβήνει/ανάβει προσωρινά τον ήχο και την εικόνα. Πατήστε το κουμπί "S-Video" για επιλογή πηγής S-Video. Πατήστε το κουμπί "VGA" για να επιλέξετε πηγές VGA. Πατήστε το κουμπί "Video" για να επιλέξετε την πηγή Composite video. 19

20 Χειριστήρια Χρήστη Χρησιμοποιώντας το κουμπί ΒΟΗΘΕΙΑ Η λειτουργία ΒΟΗΘΕΙΑ εξασφαλίζει εύκολη εγκατάσταση και λειτουργία. Πατήστε το πλήκτρο "?" στον πίνακα ελέγχου για να ανοίξετε το Μενού Βοήθεια. PO ER W?? 20

21 Χειριστήρια Χρήστη Το πλήκτρο του μενού Βοήθειας λειτουργεί μόνον όταν δεν εντοπιστεί κάποια πηγή εισόδου. Ανατρέξτε στην ενότητα "Αντιμετώπιση προβλημάτων" στις σελίδες για περισσότερες λεπτομέρειες. 21

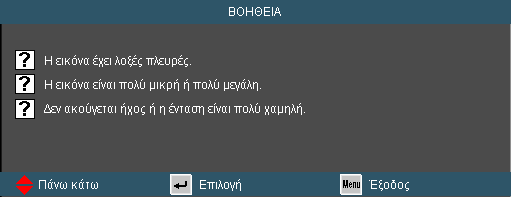

22 Χειριστήρια Χρήστη Εάν εντοπιστεί η πηγή εισόδου και πατηθεί το πλήκτρο βοήθειας, θα εμφανιστούν οι παρακάτω σελίδες για να βοηθήσουν στη διάγνωση κάποιων προβλημάτων. 22

23 Χειριστήρια Χρήστη Μενού Προβολής στην Οθόνη Ο Προβολέας έχει πολύγλωσσα μενού Προβολής στην Οθόνη (OSD) που σας επιτρέπουν να κάνετε προσαρμογές στην εικόνα και να αλλάξετε διάφορες ρυθμίσεις. Ο προβολέας θα εντοπίσει αυτόματα την πηγή. Λειτουργία 1. Για να ανοίξετε το μενού OSD, πατήστε "Μενού" στο Τηλεχειριστήριο ή στο πληκτρολόγιο του προβολέα. 2 Όταν εμφανιστεί το OSD, χρησιμοποιήστε τα κουμπιά για να επιλέξτε οποιοδήποτε στοιχείο στο κεντρικό μενού. Όσο κάνετε μια επιλογή σε μια συγκεκριμένη σελίδα, πατήστε το κουμπί ή το κουπί "Enter" για να προσπελάσετε το υπομενού. 3. Χρησιμοποιήστε τα κουμπιά για να επιλέξετε το στοιχείο που επιθυμείτε και αλλάξτε τις ρυθμίσεις χρησιμοποιώντας το κουμπί. 4. Επιλέξτε το επόμενο στοιχείο που θέλετε να ρυθμίσετε στο υπομενού και ρυθμίστε το σύμφωνα με την παραπάνω περιγραφή. 5. Πατήστε το κουμπί "Enter" για επιβεβαίωση και η οθόνη θα επιστρέψει στο κεντρικό μενού. 6. Για έξοδο, πατήστε ξανά το κουμπί "ΜENOY". Το μενού της OSD θα κλείσει και ο προβολέας θα αποθηκεύσει αυτόματα τις νέες ρυθμίσεις. Βασικό Μενού Υπομενού Ρυθμίσεις 23

24 Χειριστήρια Χρήστη Διάγραμμα μενού (#) Οι λειτουργίες "Κορεσμός" και "Απόχρωση" υποστηρίζονται μόνο σε λειτουργία βίντεο. ( *) Το μενού "Σήμα" υποστηρίζεται μόνο σε σήμα Αναλογικής VGA (RGB). (**) Το "IRE" υποστηρίζεται μόνο σε σήμα NTSC. # # * RGB Βίντεο 24

25 Χειριστήρια Χρήστη ΕΙΚΟΝΑ Είδος Εικόνας Υπάρχουν πολλές εργοστασιακές προεπιλογές βελτιστοποιημένες για διάφορους τύπους εικόνων. Παρουσίαση: Καλό χρώμα και φωτεινότητα από είσοδο PC. Φωτεινό: Μέγιστη φωτεινότητα από είσοδο PC. Ταινία: Για οικιακό σινεμά. srgb: Κανονικό και ακριβές χρώμα. Μαυροπίνακας: Αυτή η λειτουργία πρέπει να επιλέγεται για την επίτευξη των βέλτιστων ρυθμίσεων χρώματος για την προβολή σε μαυροπίνακα (πράσινο). Αίθουσα διδασκαλίας: Αυτή η λειτουργία συνιστάται για την προβολή σε μια αίθουσα διδασκαλίας. Χρήστης1: Ρυθμίσεις του χρήστη. Χρήστης2: Οι αρχικές προεπιλεγμένες ρυθμίσεις αυτής της λειτουργίας είναι εκείνες της λειτουργίας ταινίας. Οποιεσδήποτε άλλες ρυθμίσεις του χρήστη στο Χρήστης 2 αποθηκεύονται σε αυτή τη λειτουργία για μελλοντική χρήση. Φωτεινότητα Ρυθμίστε τη φωτεινότητα της εικόνας. Πατήστε το κουμπί Πατήστε το κουμπί για να σκουρύνει η εικόνα. για πιο ανοιχτόχρωμη εικόνα. 25

26 Χειριστήρια Χρήστη ΕΙΚΟΝΑ Αντίθεση Τα χειριστήρια αντίθεσης ελέγχουν το βαθμό διαφοράς ανάμεσα στα φωτεινότερα και τα σκοτεινότερα μέρη της εικόνας. Πατήστε το κουμπί Πατήστε το κουμπί για να μειώσετε την αντίθεση. για να αυξήσετε την αντίθεση. Οξύτητα Ρυθμίζει την ευκρίνεια της εικόνας. Πατήστε το κουμπί Πατήστε το κουμπί για να μειώσετε την ευκρίνεια. για να αυξήσετε την ευκρίνεια. Οι λειτουργίες "Κορεσμός" και "Απόχρωση" υποστηρίζονται μόνο σε λειτουργία βίντεο. Κορεσμός Ρυθμίζει μια εικόνα βίντεο από μαύρο και άσπρο σε πλήρως κορεσμένο χρώμα. Πατήστε το κουμπί Πατήστε το κουμπί Απόχρωση για να μειώσετε τον κορεσμό της εικόνας. για να αυξήσετε τον κορεσμό της εικόνας. Ρυθμίζει την ισορροπία χρώματος του κόκκινου και του πράσινου. Πατήστε το κουμπί στην εικόνα. Πατήστε το κουμπί στην εικόνα. για να αυξήσετε το βαθμό του πράσινου για να αυξήσετε το βαθμό του κόκκινου 26

27 Χειριστήρια Χρήστη ΕΙΚΟΝΑ Πρόσθετα Μείωση θορύβου Η λειτουργία Προσαρμοστική Μείωση Θορύβου μειώνει την ποσότητα του ορατού θορύβου των μη πεπλεγμένων σημάτων. Το εύρος τιμών είναι από το "0" έως το "10". (0: Ανενεργή) Gamma Αυτό σας επιτρέπει να επιλέξετε έναν πίνακα gamma που να έχει μικρορυθμιστεί για να βγάζει την καλύτερη ποιότητα εικόνας από την είσοδο. Φιλμ: για οικιακό σινεμά. Video: για πηγή βίντεο ή TV. Γραφικά: για πηγή εικόνας. Τυπικό: για τυποποιημένη ρύθμιση. Θερμ. Χρώματος. Ρυθμίζει τη χρωματική θερμοκρασία. Σε κρύα θερμοκρασία η οθόνη δείχνει πιο κρύα, ενώ σε πιο ζεστή θερμοκρασία, η οθόνη δείχνει πιο ζεστή. Εύρος Χρώματος Επιλέξτε ένα κατάλληλο τύπο χρωματικού πίνακα από τους AUTO, RGB ή YCbCr. 27

28 Χειριστήρια Χρήστη Πρόσθετα Ρυθμίσεις χρώματος Ρυθμίσεις χρωμάτων Χρησιμοποιήστε αυτές της ρυθμίσεις για ρύθμιση των ξεχωριστών χρωμάτων Κόκκινο, Πράσινο και Μπλε για προχωρημένους. Επαναφορά Επιλέξτε "Ναι" για επιστροφή στις προκαθορισμένες εργοστασιακές ρυθμίσεις καθορισμού χρώματος. Πρόσθετα ΠΗΓΗ ΠΗΓΗ Χρησιμοποιήστε αυτή την επιλογή για την ενεργοποίηση / απενεργοποίηση πηγών εισόδου. Πατήστε το κουμπί για να προσπελάσετε το υπομενού και επιλέξτε τις πηγές που θέλετε. Πατήστε το κουμπί "Enter" για να ολοκληρώσετε την επιλογή. Ο προβολέας δεν αναζητεί πηγές εισόδου που δεν έχουν επιλεγεί. 28

29 Χειριστήρια Χρήστη ΟΘΟΝΗ Φορμά Χρησιμοποιήστε αυτήν τη λειτουργία για να επιλέξετε την αναλογία εικόνας που προτιμάτε. 4:3: Αυτό το φορμά προορίζεται για πηγές εισόδου :9: Το φορμά αυτό είναι για πηγές εισόδου 16x9, όπως HDTV και DVD βελτιωμένο για Τηλεόραση ευρείας οθόνης. LBX: Αυτή η μορφή είναι για πηγές που δεν είναι 16x9, letterbox και για χρήστες που χρησιμοποιούν αναμορφικούς εξωτερικούς φακούς για την προβολή αναλογίας εικόνας 2,35:1 με τη χρήση πλήρους ανάλυσης. Φυσικά: Αυτό το φορμά εμφανίζει την αρχική εικόνα χωρίς αλλαγή κλίμακας. ΑΥΤΟΜΑΤΟ: Επιλέγεται αυτόματα το κατάλληλο φορμά οθόνης. 29

30 Χειριστήρια Χρήστη Σήμα Εισόδου Λεπτομερείς πληροφορίες για τη λειτουργία LBX: 1. Ορισμένα DVD Letter-Box δεν βελτιώνονται για τηλεοράσεις 16x9. Σε αυτή την κατάσταση, η εικόνα δεν θα φαίνεται σωστά όταν προβάλλονται στη λειτουργία 16:9. Σε αυτή την κατάσταση, προσπαθήστε να χρησιμοποιήσετε τη λειτουργία 4:3 για να προβάλλετε το DVD. Αν το περιεχόμενο δεν είναι 4:3, τότε θα υπάρχουν μαύρες γραμμές γύρω από την εικόνα σε προβολή 16:9. Για αυτού του τύπου το περιεχόμενο, μπορείτε να χρησιμοποιήσετε τη λειτουργία LBX για να ταιριάζει η εικόνα στην οθόνη 16:9. 2. Αν χρησιμοποιείτε αναμορφικούς εξωτερικούς φακούς, αυτή η λειτουργία LBX σας επιτρέπει επίσης να παρακολουθήσετε περιεχόμενο 2,35:1 (περιλαμβανομένων πηγών Αναμορφικού DVD και ταινιών HDTV) που υποστηρίζουν αναμορφική ευρεία οθόνη, με ενίσχυση για οθόνη 16x9 σε ευρεία εικόνα 2,35:1. Σε αυτή την περίπτωση, δεν υπάρχουν μαύρες γραμμές. Χρησιμοποιούνται εντελώς η ενέργεια της λάμπας και η κάθετη ανάλυση. Περιοχή απεικόνισης Περιοχή εικόνας Προβολή στην Οθόνη φορμά 4:3 16:9 διαμόρφωση διαμόρφωση LBX Φυσική διαμόρφωση 30

31 Χειριστήρια Χρήστη ΟΘΟΝΗ Ζουμ Πατήστε το Πατήστε το προβολής. για να μειώσετε το μέγεθος της εικόνας. για να μεγεθύνετε μια εικόνα στην οθόνη Overscan Η λειτουργία Overscan αφαιρεί το θόρυβο σε μια εικόνα βίντεο. Overscan της εικόνας για την αφαίρεση του θορύβου της κωδικοποίησης του βίντεο στα άκρα της πηγής βίντεο. Οριζ. Μετατόπιση Μετατοπίζει οριζόντια τη θέση της προβαλλόμενης εικόνας. Κ. Μετατόπ. Μετατοπίζει κάθετα τη θέση της προβαλλόμενης εικόνας. Κάθετο Keystone Πιέστε το ή το για να ρυθμίσετε την κάθετη παραμόρφωση της εικόνας. Εάν η εικόνα έχει τραπεζοειδή μορφή, αυτή η επιλογή μπορεί να βοηθήσει στην παραλληλόγραμμη εμφάνιση της εικόνας. 31

32 Χειριστήρια Χρήστη ΡΥΘΜ Γλώσσα Γλώσσα Επιλέξτε το πολύγλωσσο μενού της OSD. Πατήστε το ή το στο υπομενού και στη συνέχεια χρησιμοποιήστε το κουμπί ή το για να επιλέξετε τη γλώσσα που επιθυμείτε. Πατήστε το κουμπί "Enter" για να ολοκληρώσετε την επιλογή. 32

33 Χειριστήρια Χρήστη ΡΥΘΜΙΣΕΙΣ Θέση Μενού Επιλέξτε τη θέση του μενού στην οθόνη προβολής. Προβολή Η Οπίσθια Προβολή - Επιφάνεια Εργασίας και η προβολή Πίσω - Οροφή πρέπει να χρησιμοποιούνται με διαφανή οθόνη. Μπροστά Προβολή - Επιφάνεια Εργασίας Αυτή είναι η προεπιλεγμένη ρύθμιση. Η εικόνα προβάλλεται απευθείας στην οθόνη. Οπίσθια Προβολή- Επιφάνεια Εργασίας Με αυτή την επιλογή η εικόνα εμφανίζεται ανεστραμμένη. Μπροστά-Οροφή Με αυτή την επιλογή η εικόνα εμφανίζεται ανάποδα. Πίσω-Οροφή Με αυτή την επιλογή η εικόνα εμφανίζεται ανεστραμμένη και ανάποδα. 33

34 Χειριστήρια Χρήστη ΡΥΘΜΙΣΕΙΣ Σίγαση Επιλέξτε "Ενεργή" για να ενεργοποιήσετε τη σίγαση. Επιλέξτε "Ανενεργή" για να απενεργοποιήσετε τη σίγαση. Είσοδος ήχου Οι προεπιλεγμένες ρυθμίσεις ήχου βρίσκονται στον πίσω πίνακα του προβολέα. Χρησιμοποιήστε αυτή την επιλογή για να αναθέσετε ξανά κάποια από τις Εισόδους ήχου (1 ή 2) στην τρέχουσα πηγή εικόνας. Κάθε Είσοδος ήχου μπορεί να ανατεθεί σε περισσότερες από μία πηγές βίντεο. Η "Ασύρματο" λειτουργεί μόνο με τον συνδετήρα VGA Προειδοποίηση: Το ενσύρματο VGA δεν θα λειτουργεί και ο προβολέας μπορεί να απενεργοποιηθεί εάν ενεργοποιηθεί η Ασύρματη λειτουργία. AUDIO1: Είσοδος ήχου AUDIO2: Είσοδος ήχου αριστερά/δεξιά Ένταση Πατήστε το κουμπί Πατήστε το κουμπί Ασύρματο για να μειώσετε την ένταση. για να αυξήσετε την ένταση. Επιλέξτε "Ενεργό" για να ενεργοποιήσετε την Ασύρματη λειτουργία. 34

35 Χειριστήρια Χρήστη ΡΥΘΜ Ασφάλεια Ασφάλεια Ενεργή: Επιλέξτε "Ενεργή" για να ενεργοποιήσετε την επιβεβαίωση ασφαλείας όταν ανάβετε τον προβολέα. Ανενεργή: Επιλέξτε "Ανενεργή" για να ανάψετε τον προβολέα χωρίς επιβεβαίωση του κωδικού πρόσβασης. Χρονοδιακόπτης-Μήνας /Ημέρα /Ώρα Χρησιμοποιήστε αυτή τη λειτουργία για να ρυθμίσετε το για πόσο χρόνο μπορεί να χρησιμοποιηθεί ο προβολέας (Μήνας/Ημέρα/ Ώρα). Μόλις ο χρόνος περάσει θα σας ζητηθεί ξανά να εισάγετε τον κωδικό πρόσβασης. 35

36 Χειριστήρια Χρήστη ΡΥΘΜ Ασφάλεια Η προκαθορισμένη τιμή κωδικού πρόσβασης είναι "1234" (πρώτη φορά). Αλλαγή Κωδικού Πρώτη Φορά: 1. Πατήστε " " για να εισάγετε τον κωδικό πρόσβασης. 2. Ο κωδικός πρόσβασης πρέπει να έχει 4 ψηφία. 3. Χρησιμοποιήστε τα κουμπιά αριθμών στο τηλεχειριστήριο για να καταχωρήσετε το νέο κωδικό και στη συνέχεια πατήστε το κουμπί " " για να επιβεβαιώσετε τον κωδικό σας. Αλλαγή Κωδικού: 1. Πατήστε " " για να εισάγετε τον παλιό κωδικό πρόσβασης. 2. Χρησιμοποιήστε τα κουμπιά αριθμών για να εισάγετε τον τρέχοντα κωδικό πρόσβασης και στη συνέχεια πατήστε " " για επιβεβαίωση. 3. Εισάγετε νέο κωδικό πρόσβασης (4 ψηφία) χρησιμοποιώντας τα κουμπιά αριθμών στο τηλεχειριστήριο, έπειτα πατήστε " " για επιβεβαίωση. 4. Εισάγετε ξανά το νέο κωδικό πρόσβασης και έπειτα πατήστε " " για επιβεβαίωση. Εάν εισαχθεί ένας λάθος κωδικός πρόσβασης 3 φορές, ο προβολέας θα σβήσει αυτόματα. Αν έχετε ξεχάσει τον κωδικό πρόσβασης, επικοινωνήστε με την τοπική αντιπροσωπία για υποστήριξη. 36

37 Χειριστήρια Χρήστη ΡΥΘΜΙΣΕΙΣ Σήμα - Πηγή RGB Το "Σήμα" δεν υποστηρίζεται όταν η πηγή είναι HDMI ή DVI-D. Φάση Συγχρονίζει το χρονισμό του σήματος της οθόνης με αυτόν της κάρτας γραφικών. Αν η εικόνα είναι ασταθής ή τρεμοπαίζει, χρησιμοποιήστε αυτή τη λειτουργία για να τη διορθώσετε. Συχνότητα Αλλάξτε τη συχνότητα της εμφάνισης δεδομένων για να ταιριάζει με τη συχνότητα της κάρτας γραφικών του υπολογιστή σας. Χρησιμοποιήστε αυτή τη λειτουργία μόνο εάν η εικόνα εμφανίζεται να τρεμοπαίζει κάθετα. Ορ. Θέση Πατήστε το Πατήστε το για να μετακινήσετε την εικόνα προς τα αριστερά. για να μετακινήσετε την εικόνα προς τα δεξιά. Κάθ. Θέση Πατήστε το Πατήστε το για να μετακινήσετε την εικόνα προς τα κάτω. για να μετακινήσετε την εικόνα προς τα πάνω. 37

38 Χειριστήρια Χρήστη ΡΥΘΜ Σήμα - Πηγή βίντεο Το "Σήμα" δεν υποστηρίζεται όταν η πηγή είναι HDMI ή DVI-D. Το "IRE" υποστηρίζεται μόνο σε σήμα NTSC. Επίπεδο Λευκού Επιτρέπει στο χρήστη να ρυθμίζει το Επίπεδο Λευκού κατά την είσοδο σημάτων S-Video ή Video/CVBS. Επίπεδο Μαύρου Επιτρέπει στο χρήστη να ρυθμίζει το Επίπεδο Μαύρου κατά την είσοδο σημάτων S-Video ή Video/CVBS. Κορεσμός Ρυθμίζει μια εικόνα βίντεο από μαύρο και άσπρο σε πλήρως κορεσμένο χρώμα. Πατήστε το για να μειώσετε την ποσότητα του χρώματος στην εικόνα. Πατήστε το για να αυξήσετε την ποσότητα του χρώματος στην εικόνα. Τόνος Ρυθμίζει την ισορροπία χρώματος του κόκκινου και του πράσινου. Πατήστε το για να αυξήσετε την ποσότητα του πράσινου στην εικόνα. Πατήστε το κουμπί για να αυξήσετε το βαθμό του κόκκινου στην εικόνα. IRE Ρυθμίζει τη μέτρηση των σύνθετων σημάτων εικόνας. 38

39 Χειριστήρια Χρήστη ΡΥΘΜΙΣΕΙΣ / Προχωρημένες ρυθμίσεις Λογότυπο Χρησιμοποιήστε αυτή τη λειτουργία για να ρυθμίσετε την επιθυμητή οθόνη έναρξης. Σε περίπτωση τροποποίησης, οι αλλαγές θα ενεργοποιηθούν την επόμενη φορά που θα ανάψετε τον προβολέα. Η μέγιστη ανάλυση της εικόνας logo που μπορεί να καταγραφεί είναι 1920x1080. Optoma: Η προεπιλεγμένη οθόνη έναρξης. Χρήστης: Χρήση της αποθηκευμένης εικόνας από τη λειτουργία Κλείδωμα Logo. Επιλογή Οθόνης Πατήστε το " " για να καταγράψετε μία εικόνα της φωτογραφίας που προβάλλεται τη στιγμή αυτή στην οθόνη. 39

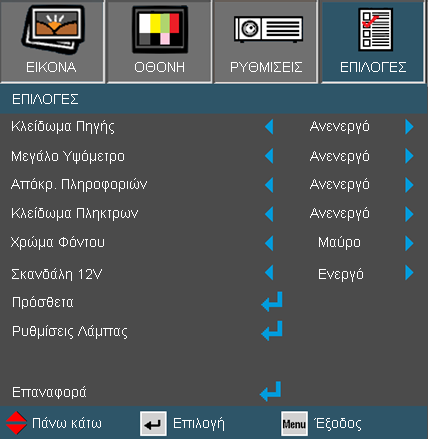

40 Χειριστήρια Χρήστη ΕΠΙΛΟΓΕΣ Για να απενεργοποιήσετε τη λειτουργία κλειδώματος πλήκτρων πατήστε και κρατήστε πατημένο του κουμπί "Enter" στο πάνω μέρος του προβολέα για 5 δευτερόλεπτα. Η "ΕΞΟΔΟΣ 12V" προορίζεται μόνον για τον έλεγχο της πυροδότησης. Όχι για μία θύρα τροφοδοσίας ρεύματος. Η "ΕΞΟΔΟΣ 12V" ενεργοποιείται όταν ο προβολέας ενεργοποιηθεί και συνεχίζει να παραμένει ενεργή μέχρι να απενεργοποιήσετε τον προβολέα. 40 Κλείδωμα Πηγής Ενεργή: Ο προβολέας θα αναζητεί μόνον την τρέχουσα σύνδεση εισόδου. Ανενεργή: Ο προβολέας θα αναζητήσει άλλο σήμα αν χαθεί το τρέχον σήμα εισόδου. Μεγάλο Υψόμετρο Με την επιλογή "Ενεργό", οι ανεμιστήρες περιστρέφονται πιο γρήγορα. Αυτή η λειτουργία είναι χρήσιμη σε περιοχές με μεγάλο υψόμετρο όπου η ατμόσφαιρα είναι αραιή. Απόκρ. Πληροφοριών Ενεργή: Επιλέξτε "Ενεργό" για απόκρυψη του μηνύματος πληροφοριών. Ανενεργή: Επιλέξτε "Ανενεργή" για εμφάνιση του μηνύματος αναζήτησης. Κλείδωμα Πλήκτρων Όταν η λειτουργία κλειδώματος πλήκτρων είναι "On" (ενεργή), αλλά ο προβολέας μπορεί να λειτουργήσει από το τηλεχειριστήριο. Επιλέγοντας "Off" (Ανενεργή), θα είστε σε θέση να χρησιμοποιήσετε και πάλι τον πίνακα ελέγχου. Χρώμα Φόντου Χρησιμοποιήστε αυτή τη λειτουργία για την προβολή "Μαύρης", "Κόκκινης", "Μπλε", "Πράσινης" ή "Λευκής" οθόνης όταν δεν υπάρχει διαθέσιμο σήμα. Σκανδάλη 12V Η Σκανδάλη 12V παρέχει μια τυπική σκανδάλη για μηχανοκίνητες οθόνες. Επαναφορά Επιλέξτε "Ναι" για να επαναφέρετε τις παραμέτρους προβολής σε όλα τα μενού στις προεπιλεγμένες εργοστασιακές ρυθμίσεις.

41 Χειριστήρια Χρήστη ΕΠΙΛΟΓΕΣ Πρόσθετα Άμεση Εκκίνηση Επιλέξτε το "Ενεργή" για να ενεργοποιήσετε την κατάσταση Άμεσης Ενεργοποίησης. Ο προβολέας ενεργοποιείται αυτόματα όταν συνδέεται στην παροχή ρεύματος AC, χωρίς να πατηθεί το κουμπί " " στον πίνακα ελέγχου του προβολέα ή στο τηλεχειριστήριο. Αυτόμ. Απεν. (λ.) Ορίζει το χρονικό διάστημα της αντίστροφης μέτρησης. Ο χρονοδιακόπτης της αντίστροφης μέτρησης θα αρχίσει όταν δεν υπάρχει είσοδος σήματος στον προβολέα. Ο προβολέας θα απενεργοποιηθεί αυτόματα όταν τελειώσει η αντίστροφη μέτρηση (σε λεπτά). Η Οικολ. (<1W) λειτουργία θα απενεργοποιήσει τη λειτουργία εξόδου VGA όταν ο προβολέας είναι σε κατάσταση αναμονής. Χρον. Ύπνου (λ.) Ορίζει το χρονικό διάστημα της αντίστροφης μέτρησης. Ο χρονοδιακόπτης της αντίστροφης μέτρησης θα αρχίσει με ή χωρίς σήμα στον προβολέα. Ο προβολέας θα απενεργοποιηθεί αυτόματα όταν τελειώσει η αντίστροφη μέτρηση (σε λεπτά). Τύπος λειτουρ.(σε αναμονή) Οικολογ.: Επιλέξτε Οικολογ. για να μειώσετε την κατανάλωση ενέργειας < 1W. Ενεργό: Επιλέξτε "Ενεργό" για να επαναφέρετε την κανονική αναμονή και να ενεργοποιήσετε τη θύρα εξόδου VGA. 41

42 Χειριστήρια Χρήστη ΕΠΙΛΟΓΕΣ Ρυθμίσεις Λάμπας Ώρες Λάμπας Εμφανίζει το χρόνο προβολής. Υπενθύμιση Λάμπας Επιλέξτε τη λειτουργία αυτή για να εμφανίσετε ή να αποκρύψετε το προειδοποιητικό μήνυμα όταν προβάλλεται το μήνυμα αλλαγής της λάμπας. Το μήνυμα θα εμφανίζεται για 30 ώρες πριν από την προτεινόμενη αντικατάσταση της λάμπας. Όταν η θερμοκρασία περιβάλλοντος είναι άνω των 35 C σε λειτουργία, ο προβολέας θα μεταβεί σε STD αυτόματα. Λειτ. Φωτεινότητας ΚΑΝΟΝΙΚΟ: Επιλέξτε το "ΚΑΝΟΝΙΚΟ" για να σκοτεινιάζει το φως της λάμπας του προβολέα, γεγονός που θα μειώσει την κατανάλωση ενέργειας και θα αυξήσει τη ζωή της λάμπας. ΦΩΤΕΙΝΟ: Επιλέξτε "ΦΩΤΕΙΝΟ" για να αυξήσετε τη φωτεινότητα. Μηδενισμός Λάμπας Μηδενίζει τις ώρες ζωής της λάμπας μετά την αντικατάσταση της λάμπας. 42

43 Παραρτήματα Αντιμετώπιση Προβλημάτων Αν αντιμετωπίσετε κάποιο πρόβλημα με τον προβολέα σας, παρακαλούμε ανατρέξτε στις παρακάτω πληροφορίες. Αν το πρόβλημα εξακολουθεί να υφίσταται, παρακαλούμε επικοινωνήστε με τον τοπικό σας μεταπωλητή ή με το εξουσιοδοτημένο κέντρο επισκευών. Δεν εμφανίζεται εικόνα στην οθόνη Βεβαιωθείτε πως όλα τα καλώδια και οι συνδέσεις τροφοδοσίας έχουν συνδεθεί με σωστά και καλά όπως περιγράφεται στην ενότητα "Εγκατάσταση". Σιγουρευτείτε πως οι ακίδες στις υποδοχές δεν έχουν λυγίσει ή σπάσει. Ελέγξτε αν η λάμπα του προβολέα έχει εγκατασταθεί σωστά. Παρακαλούμε ανατρέξτε στην ενότητα "Αντικατάσταση της λάμπας". Σιγουρευτείτε πως έχετε αφαιρέσει το καπάκι του φακού και πως είναι αναμμένος ο προβολέας. Σιγουρευτείτε πως δεν είναι ενεργοποιημένη η λειτουργία Σίγαση AV. Μερική, ολισθαίνουσα, ή λάθος προβαλλόμενη εικόνα Πατήστε "Επανασυγχρονισμός" στο τηλεχειριστήριο. Αν χρησιμοποιείτε υπολογιστή: Για τα Windows 95, 98, 2000, XP: 1. Από το εικονίδιο "Ο Υπολογιστής Μου", ανοίξτε το φάκελο "Πίνακας Ελέγχου" και κάντε διπλό κλικ στο εικονίδιο "Οθόνη". 2. Επιλέξτε την καρτέλα "Ρυθμίσεις". 3. Επιβεβαιώστε πως η ρύθμιση της ανάλυσης της οθόνης είναι μικρότερη ή ίση με Κάντε κλικ στο κουμπί "Ιδιότητες για Προχωρημένους". Αν ο προβολέας εξακολουθεί να μην προβάλει ολόκληρη την εικόνα, θα χρειαστεί να αλλάξετε την οθόνη που χρησιμοποιείτε. Ανατρέξτε στα παρακάτω βήματα. 5. Επιβεβαιώστε πως η ρύθμιση της ανάλυσης της οθόνης είναι μικρότερη ή ίση με Επιλέξτε το κουμπί "Αλλαγή" στην καρτέλα "Οθόνη". 43

44 Παραρτήματα 7. Κάντε κλικ στο "Εμφάνιση όλων των συσκευών". Έπειτα, επιλέξτε το "Συνηθισμένοι τύποι οθόνης" στο κουτί SP, επιλέξτε την ανάλυση που θέλετε στο κουτί "Μοντέλα". 8. Επιβεβαιώστε πως η ρύθμιση της ανάλυσης της οθόνης είναι μικρότερη ή ίση με 1920 x Αν χρησιμοποιείτε Φορητό υπολογιστή: 1. Πρώτα, ακολουθήστε τα παραπάνω βήματα για να ρυθμίσετε την ανάλυση του υπολογιστή. 2. Πατήστε τα κατάλληλα κουμπιά που αναφέρονται παρακάτω για τον κατασκευαστή του φορητού υπολογιστή σας ώστε να αποστέλλεται σήμα από το φορητό υπολογιστή στον προβολέα. Παράδειγμα: [Fn]+[F4] Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo HP/Compaq NEC Toshiba [Fn]+[F7] [Fn]+[F4] [Fn]+[F3] [Fn]+[F5] Mac Apple: Προτιμήσεις συστήματος Οθόνη Τακτοποίηση Απεικόνιση κατόπτρου Αν έχετε δυσκολίες στην αλλαγή αναλύσεων ή παγώνει η οθόνη σας, επανεκκινήστε τον εξοπλισμό περιλαμβανομένου του προβολέα. Η οθόνη του Φορητού ή του PowerBook υπολογιστή σας δεν εμφανίζει την παρουσίασή σας Αν χρησιμοποιείτε Φορητό υπολογιστή Μερικοί Φορητοί Η/Υ μπορεί να απενεργοποιούν τις δικές τους οθόνες όταν χρησιμοποιείται μια δεύτερη οθόνη. Ο καθένας έχει διαφορετικό τρόπο ενεργοποίησης εκ νέου. Ανατρέξτε στο εγχειρίδιο του υπολογιστή σας για περισσότερες πληροφορίες. Η εικόνα είναι ασταθής ή τρεμοπαίζει Χρησιμοποιήστε το "Φάση" για να τη διορθώσετε. Ανατρέξτε στη σελίδα 37 για περισσότερες πληροφορίες. Αλλάξτε τις ρυθμίσεις χρώματος οθόνης στον υπολογιστή σας. Η εικόνα έχει μια κάθετη γραμμή που τρεμοπαίζει Χρησιμοποιήστε τη "Συχνότητα" για να τη ρυθμίσετε. Ανατρέξτε στη σελίδα 37 για περισσότερες πληροφορίες. Ελέγξτε και ρυθμίστε ξανά τον τύπο απεικόνισης της κάρτας γραφικών σας για να την κάνετε συμβατή με τον προβολέα. 44

45 Η εικόνα δεν είναι εστιασμένη Παραρτήματα Σιγουρευτείτε πως έχετε αφαιρέσει το καπάκι του φακού. Ρυθμίστε το δαχτυλίδι εστίασης στο φακό του προβολέα. Σιγουρευτείτε ότι η οθόνη προβολής βρίσκεται στην απαιτούμενη απόσταση. Ανατρέξτε στη σελίδα 16. Η εικόνα είναι παραμορφωμένη κατά την προβολή ταινίας 16:9 DVD Όταν αναπαράγετε αναμορφικό DVD ή 16:9 DVD, ο προβολέας θα εμφανίσει τη βέλτιστη εικόνα όταν η λειτουργία εμφάνισης του προβολέα οριστεί στο 16:9 στο OSD. Κατά την αναπαραγωγή ταινίας DVD σε μορφή LBX, παρακαλούμε αλλάξτε τη μορφή σε LBX στην OSD του προβολέα. Κατά την αναπαραγωγή ταινιών DVD σε μορφή 4:3, παρακαλούμε αλλάξτε τη μορφή σε 4:3 στην OSD του προβολέα. Αν η εικόνα εξακολουθεί να είναι παραμορφωμένη, θα χρειαστεί επίσης να ρυθμίστε την αναλογία εικόνας ως ακολούθως: Παρακαλούμε ρυθμίστε τη μορφή προβολής σε τύπο κλίμακας οθόνης16:9 (ευρεία) στη συσκευή DVD σας. Η εικόνα είναι πολύ μικρή ή πολύ μεγάλη Ρυθμίστε το δακτυλίδι εστίασης στο πάνω μέρος του προβολέα. Μετακινήστε τον προβολέα πιο κοντά ή πιο μακριά στην οθόνη. Πατήστε το κουμπί "Μενού" στο τηλεχειριστήριο ή στον πίνακα ελέγχου του προβολέα, πηγαίνετε στο "Μορφή Προβολής" και δοκιμάστε τις διαφορετικές ρυθμίσεις. Δεν συνιστάται η χρήση του Keystone. Η εικόνα έχει λοξές πλευρές Αν είναι δυνατόν, επανατοποθετήστε τον προβολέα έτσι ώστε να είναι κεντραρισμένοςοριζόντια στην οθόνη και κάτω από την κάτω πλευρά της οθόνης. Πατήστε το κουμπί "Keystone +/-" στο τηλεχειριστήριο ή το " / " στον πίνακα ελέγχου του προβολέα μέχρι οι πλευρές να είναι κάθετες. 45

46 Παραρτήματα Η εικόνα είναι αντιστραμμένη Επιλέξτε "ΡΥΘΜΙΣΕΙΣ Προβολή" από την OSD και ρυθμίστε την κατεύθυνση προβολής. Ο προβολέας σταματάει να ανταποκρίνεται σε όλα τα χειριστήρια Αν είναι δυνατόν, σβήστε τον προβολέα, βγάλτε το καλώδιο τροφοδοσίας και περιμένετε τουλάχιστον 60 δευτερόλεπτα πριν να συνδέσετε ξανά την τροφοδοσία. Βεβαιωθείτε ότι δεν είναι ενεργοποιημένη η λειτουργία "Κλείδωμα πλήκτρων" δοκιμάζοντας να χειριστείτε τον προβολέα με το τηλεχειριστήριο. Η λάμπα έχει καεί ή κάνει ένα ξερό ήχο Όταν η λάμπα φτάσει στο τέλος της ζωής της, μπορεί να καεί και να κάνει ένα δυνατό ξερό θόρυβο. Αν αυτό συμβεί, ο προβολέας δε θα ξανανάψει μέχρι να αντικατασταθεί η λάμπα. Για να αντικαταστήσετε τη λάμπα, ακολουθήστε τη διαδικασία στην ενότητα "Αντικατάσταση της Λάμπας" στις σελίδες Ένδειξη κατάστασης προβολέα Μήνυμα αναμμένων LED Μήνυμα Κατάσταση Αναμονής (Καλώδιο εισόδου τροφοδοσίας) Ενεργοποίηση (προειδοποίηση) LED ΕΝΕΡΓΟ/ ΑΝΑΜΟΝΗ (Πράσινο/ Πορτοκαλί) Πορτοκαλί Αναβοσβήνει πράσινη Λυχνία LED Θερμοκρασίας (Κόκκινη) Λυχνία LED Λάμπας (Κόκκινη) Άναμμα λάμπας Πράσινο Απενεργοποίηση (ψύξη) Αναβοσβήνει πράσινη Σταθερό φως Σφάλμα (Βλάβη Ανεμιστήρα) Πορτοκαλί που αναβοσβήνει Σβηστή Σφάλμα (Βλάβη Ανεμιστήρα) Πορτοκαλί που αναβοσβήνει Αναβόσβημα Σφάλμα (Βλάβη Λάμπας) Πορτοκαλί που αναβοσβήνει * Το LED ΕΝΕΡΓΟ/ΑΝΑΜΟΝΗ πρέπει να είναι ΑΝΑΜΜΕΝΟ όταν εμφανιστεί το OSD, να είναι ΣΒΗΣΤΟ, όταν εξαφανιστεί το OSD. 46

47 Παραρτήματα Μηνύματα στην οθόνη Προειδοποίηση θερμοκρασίας: Βλάβη ανεμιστήρα: Θέρμανση λάμπας: Εκτός περιοχής τιμών προβολής: Τηλεχειριστήριο Αν δεν λειτουργεί το τηλεχειριστήριο Ελέγξτε πως η γωνία λειτουργίας του τηλεχειριστηρίου είναι εντός ±15 τόσο οριζοντίως όσο και καθέτως από έναν από τους δέκτες IR στον προβολέα. Σιγουρευτείτε πως δεν υπάρχουν εμπόδια ανάμεσα στο τηλεχειριστήριο και τον προβολέα. Μετακινηθείτε σε απόσταση έως 7 μ (±0 ) από τον προβολέα. Σιγουρευτείτε ότι οι μπαταρίες έχουν τοποθετηθεί σωστά. Αντικαταστήστε τις μπαταρίες αν έχουν εξαντληθεί. 47

48 Παραρτήματα Αντικατάσταση της λάμπας Ο προβολέας ανιχνεύει αυτόματα τη ζωή της λάμπας. Όταν η ζωή της λάμπας πλησιάζει το τέλος της, θα λάβετε ένα προειδοποιητικό μήνυμα. Όταν δείτε αυτό το μήνυμα, παρακαλούμε επικοινωνήστε με τον τοπικό σας μεταπωλητή ή με το εξουσιοδοτημένο κέντρο επισκευών για να αλλαχθεί η λάμπα όσο το δυνατό πιο σύντομα. Σιγουρευτείτε πως ο προβολέας έχει κρυώσει για τουλάχιστον 30 λεπτά πριν από την αλλαγή της λάμπας. Προειδοποίηση: Αν είναι τοποθετημένος στην κορυφή, να είστε προσεκτικοί όταν ανοίγετε τον πίνακα ελέγχου της λάμπας. Συνιστάται να φοράτε γυαλιά ασφαλείας κατά την αλλαγή της λάμπας όταν ο προβολέας είναι τοποθετημένος στην οροφή. "Πρέπει να δοθεί προσοχή ώστε να αποφευχθεί πιθανή πτώση από τον προβολέα χαλαρών εξαρτημάτων." Προειδοποίηση: Το διαμέρισμα της λάμπας ενδέχεται να είναι πολύ ζεστό! Αφήστε τον να κρυώσει προτού αλλάξετε τη λάμπα! Προειδοποίηση: Για να μειώσετε τον κίνδυνο τραυματισμού, μη ρίξετε τη λάμπα και μην ακουμπήσετε το γλόμπο της. Αν πέσει, ο γλόμπος μπορεί να σπάσει και να σας τραυματίσει. 48

49 Παραρτήματα 1 2 Οι βίδες από το κάλυμμα της λάμπας και τη λάμπα δεν μπορούν να αφαιρεθούν. Ο προβολέας δεν μπορεί να ενεργοποιηθεί όταν το κάλυμμα της λάμπας δεν έχει τοποθετηθεί στον προβολέα. 4 3 Μην αγγίζετε το γυαλί της λάμπας. Το λίπος των δακτύλων μπορεί να προκαλέσει σπάσιμο του γυαλιού. Χρησιμοποιήστε ένα στεγνό πανί για να καθαρίσετε τη μονάδα της λάμπας εάν την αγγίξετε κατά τύχη. Διαδικασία Αντικατάστασης της Λάμπας: Απενεργοποιήστε τον προβολέα πατώντας το κουμπί " ". Αφήστε τον προβολέα να κρυώσει για τουλάχιστον 30 λεπτά. Αποσυνδέστε το καλώδιο τροφοδοσίας. Ξεβιδώστε τις δύο βίδες του καπακιού. 1 Ανασηκώστε και αφαιρέστε το καπάκι. 2 Ξεβιδώστε τις δύο βίδες της μονάδας της λάμπας. 3 Ανασηκώστε τη λαβή της λάμπας και αφαιρέστε αργά και προσεκτικά τη μονάδα της λάμπας. 4 Για να αντικαταστήσετε τη μονάδα της λάμπας, εκτελέστε τα παραπάνω βήματα αντίστροφα. 8. Ενεργοποιήστε τον προβολέα και την επιλογή "Μηδενισμός Λάμπας" μετά την αντικατάσταση της λάμπας. Μηδενισμός Λάμπας: (i) Πατήστε "Μενού" (ii) Επιλέξτε "ΕΠΙΛΟΓΕΣ" (iii) Επιλέξτε "Ρυθμίσεις Λάμπας" (iv) Επιλέξτε "Μηδενισμός Λάμπας" (v) Επιλέξτε "Ναι". 49

50 Παραρτήματα Λειτουργίες Συμβατότητας Συμβατότητα με υπολογιστή Για ανάλυση ευρείας οθόνης (WXGA), η υποστήριξη συμβατότητας εξαρτάται από το μοντέλο του φορητού/pc. Τρόπος Λειτουργίας SVGA XGA WXGA HD SXGA+ Ανάλυση Κ.Συχνότητα (Hz) ΑΑναλογική Ψηφιακό 800 x x x x x x x x x x x x x x x x x x UXGA 1600 x Power Book G4 imac SVGA XGA 800 x x x x x x x WXGA 1280 x HD 1280 x x x SXGA x UXGA 1600 x XGA 1024 x

51 Παραρτήματα Συμβατότητα Βίντεο NTSC M (3,58MHz), 4,43 MHz PAL SECAM SDTV/HDTV B, D, G, H, I, M, N B, D, G, K, K1, L 480i/p, 576i/p, 720p@50Hz/60Hz, 1080i/p@50Hz/60Hz 51

52 Παραρτήματα Λίστα Εντολών και λειτουργιών πρωτοκόλλου RS232 Αναθέσεις Ακίδων RS Αρ. Ακίδας Όνομα Ε/Ε (από την Πλευρά του Προβολέα) 1 TXD ΕΞΟΔΟΣ 2 RXD ΕΙΣΟΔΟΣ 3 GND GND Αρ. Ακίδας Προδ. (από τη μεριά του προβολέα) 1 Δ/Υ 2 RXD 3 TXD 4 Δ/Υ 5 GND 6 Δ/Υ 7 Δ/Υ 8 Δ/Υ 9 Δ/Υ 52

53 Παραρτήματα Λίστα λειτουργιών πρωτοκόλλου RS Baud Rate : 9600 Note : There is a <CR> after all ASCII commands Data Bits: 8 0D is the HEX code for <CR> in ASCII code Parity: None Stop Bits: 1 Flow Control : None UART16550 FIFO: Disable Projector Return (Pass): P Projector Return (Fail): F XX=01 99, projector's ID, XX=00 is for all projectors SEND to projector ASCII Code HEX Code Function Description ~XX00 1 7E D Power ON ~XX00 0 7E D Power OFF (0/2 for backward compatible) ~XX00 1 ~nnnn 7E a 0D Power ON with Password ~nnnn = ~0000 (a=7e ) - ~9999(a=7E ) ~XX01 1 7E D Resync ~XX02 1 7E D AV Mute On ~XX02 0 7E D Off (0/2 for backward compatible) ~XX03 1 7E D Mute On ~XX03 0 7E D Off (0/2 for backward compatible) ~XX04 1 7E D Freeze ~XX04 0 7E D Unfreeze (0/2 for backward compatible) ~XX05 1 7E D Zoom Plus ~XX06 1 7E D Zoom Minus ~XX07 1 7E D Up (Pan under zoom) ~XX08 1 7E D Down (Pan under zoom) ~XX09 1 7E D Left (Pan under zoom) ~XX10 1 7E D Right (Pan under zoom) ~XX12 1 7E D Direct Source Commands HDMI ~XX12 5 7E D VGA 1 ~XX12 7 7E D VGA 1 SCART ~XX12 8 7E D VGA 1 Component ~XX12 9 7E D S-Video ~XX E D Video ~XX20 1 7E D Display Mode Presentation ~XX20 2 7E D Bright ~XX20 3 7E D Movie ~XX20 4 7E D srgb ~XX20 5 7E D User1 ~XX20 6 7E D User2 ~XX20 7 7E D Blackboard ~XX20 8 7E D Classroom ~XX21 n 7E a 0D Brightness n = 0 (a=30) ~ 100 (a= ) ~XX22 n 7E a 0D Contrast n = 0 (a=30) ~ 100 (a= ) ~XX23 n 7E a 0D Sharpness n = 0 (a=30) ~ 31 (a=33 31) ~XX24 n 7E a 0D Color Settings Red Gain n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX25 n 7E a 0D Green Gain n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX26 n 7E a 0D Blue Gain n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX27 n 7E a 0D Red Bias n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX28 n 7E a 0D Green Bias n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX29 n 7E a 0D Blue Bias n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX33 1 7E D Reset ~XX196 n 7E a 0D Noise Reduction n = 0 (a=30) ~ 10 (a=31 30) ~XX35 1 7E D Gamma Film ~XX35 2 7E D Video ~XX35 3 7E D Graphics ~XX35 4 7E D PC ~XX36 1 7E D Color Temp. Warm ~XX36 2 7E D Medium ~XX36 3 7E D Cold ~XX37 1 7E D Color Space Auto ~XX37 2 7E D RGB ~XX37 3 7E D YUV ~XX44 n 7E a 0D Color (Saturation) n = 0 (a=30) ~ 100 (a= ) ~XX45 n 7E a 0D Tint n = 0 (a=30) ~ 100 (a= )
