1 Καλώς ήρθατε Έχετε επιλέξει ένα από τα κορυφαία συγκροτήματα κινητήρα θαλάσσης της αγοράς. Περιλαμβάνει μια ευρεία σειρά σχεδιαστικών χαρακτηριστικών που το καθιστούν εύκολο στο χειρισμό και ενισχύουν την ανθεκτικότητά του. Με τη σωστή φροντίδα και την κατάλληλη συντήρηση, να είστε σίγουροι ότι θα το απολαμβάνετε για πολλά χρόνια. Προκειμένου να διασφαλίσετε τις μέγιστες δυνατές επιδόσεις και την αποτελεσματική και απροβλημάτιστη χρήση του κινητήρα, σας συνιστούμε να διαβάσετε αυτό το εγχειρίδιο. Το εγχειρίδιο λειτουργίας και συντήρησης περιέχει συγκεκριμένες οδηγίες για τη χρήση και τη συντήρηση του προϊόντος σας. Συνιστούμε τη φύλαξη του εγχειριδίου στον τόπο χρήσης του κινητήρα για άμεση αναφορά σε αυτό κατά τη διάρκεια των ταξιδιών. Σας ευχαριστούμε που αγοράσατε ένα από τα προϊόντα μας. Ελπίζουμε να απολαύσετε τα ταξίδια σας στη θάλασσα! Mercury Mrine, Fond du Lc, Wisconsin, U.S.A. 8M ell Όνομα / θέση: John Pfeifer, Πρόεδρος, Mercury Mrine Διαβάστε προσεκτικά ολόκληρο το παρόν εγχειρίδιο ΣΗΜΑΝΤΙΚΟ: Εάν δεν κατανοείτε κάποιο τμήμα αυτού του εγχειριδίου, επικοινωνήστε με τον αντιπρόσωπό σας. Ο αντιπρόσωπος μπορεί να φροντίσει για μια πρακτική επίδειξη των διαδικασιών εκκίνησης και λειτουργίας του κινητήρα. Ειδοποίηση Σε όλη αυτήν την έκδοση και στο συγκρότημα κινητήρα σας, οι επισημάνσεις «Κίνδυνος», «Προειδοποίηση», «Προσοχή» και «Ειδοποίηση», συνοδευόμενες από το διεθνές σύμβολο κινδύνου!, χρησιμοποιούνται για να επιστήσουν την προσοχή του εγκαταστάτη και του χειριστή σε ειδικές οδηγίες που αφορούν συγκεκριμένες εργασίες ή χειρισμούς, των οποίων η εσφαλμένη ή πλημμελής εκτέλεση ενδέχεται να προκαλέσει κινδύνους. Τηρήστε τις προσεκτικά. Αυτές οι προειδοποιήσεις κινδύνων δεν μπορούν να εξαλείψουν αυτούς καθαυτούς τους κινδύνους που επισημαίνουν. Η αυστηρή τήρηση αυτών των ειδικών οδηγιών κατά την εκτέλεση των εργασιών σε συνδυασμό με τον χειρισμό με βάση τη λογική αποτελούν τα σπουδαιότερα μέτρα πρόληψης ατυχημάτων.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΣΟΧΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει ελαφρές ή σοβαρότερες σωματικές βλάβες. ΕΙΔΟΠΟΙΗΣΗ Δείχνει μια κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει βλάβη του κινητήρα ή σημαντική βλάβη των εξαρτημάτων. ΣΗΜΑΝΤΙΚΟ: Προσδιορίζει πληροφορίες που είναι αναγκαίες για την επιτυχή ολοκλήρωση της εργασίας. ΣΗΜΕΙΩΣΗ: Επισημαίνει πληροφορίες που βοηθούν στην κατανόηση ενός συγκεκριμένου βήματος ή μιας ενέργειας. ΣΗΜΑΝΤΙΚΟ: Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και του εξοπλισμού του, καθώς και για την ασφάλεια των επιβατών. Συνιστούμε στον χειριστή να διαβάσει το παρόν εγχειρίδιο λειτουργίας και συντήρησης, προκειμένου να κατανοήσει πλήρως τις οδηγίες λειτουργίας του συγκροτήματος κινητήρα, καθώς και όλων των σχετικών εξαρτημάτων, πριν από τη χρήση του σκάφους.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα καυσαέρια αυτού του προϊόντος περιέχουν χημικά, τα οποία στην Πολιτεία της Καλιφόρνια είναι γνωστό ότι προκαλούν καρκίνο, συγγενή προβλήματα υγείας ή άλλες βλάβες στο αναπαραγωγικό σύστημα. Οι αριθμοί σειράς αποτελούν το κλειδί του κατασκευαστή για τον προσδιορισμό των μηχανολογικών στοιχείων του συγκροτήματος κινητήρα Mercury MerCruiser. Κατά την επικοινωνία σας με τη Mercury Mrine για το σέρβις, να αναφέρετε πάντοτε τους αριθμούς μοντέλου και σειράς Mercury Mrine Μοντέλα TKS 4,3 (χωρίς ECT)

2 Οι περιγραφές και τα τεχνικά χαρακτηριστικά που περιλαμβάνονται στο παρόν βρίσκονταν σε ισχύ κατά τον χρόνο της έγκρισης του παρόντος για εκτύπωση. Η Mercury Mrine, οι πολιτικές της οποίας βασίζονται στη συνεχή βελτίωση, διατηρεί το δικαίωμα διακοπής της παραγωγής μοντέλων οποιαδήποτε στιγμή και αλλαγής τεχνικών χαρακτηριστικών ή σχεδίων, χωρίς ειδοποίηση και χωρίς να απορρέουν από το γεγονός αυτό υποχρεώσεις γι αυτήν. Μήνυμα εγγύησης Το προϊόν που αγοράσατε, συνοδεύεται από μια περιορισμένη εγγύηση από τη Mercury Mrine, οι όροι της οποίας παρατίθενται στο εγχειρίδιο εγγύησης που συνοδεύει το προϊόν. Το εγχειρίδιο εγγύησης περιέχει μια περιγραφή των καλύψεων και των εξαιρέσεων, τη διάρκεια της κάλυψης, πληροφορίες για το βέλτιστο τρόπο εξασφάλισης της κάλυψης της εγγύησης, σημαντικές πληροφορίες αποποίησης ευθύνης και περιορισμών αποζημιώσεωνκαι άλλες σχετικές πληροφορίες. Παρακαλούμε να διαβάσετε αυτές τις σημαντικές πληροφορίες. Πληροφορίες για πνευματικά δικαιώματα και εμπορικά σήματα MERCURY MARINE. Με την επιφύλαξη παντός δικαιώματος. Απαγορεύεται η αναπαραγωγή μέρους ή του συνόλου χωρίς άδεια. Τα Alph, Axius, Brvo One, Brvo Two, Brvo Three, Κύκλος M με το λογότυπο με τα κύματα, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury με το λογότυπο με τα κύματα, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter και We're Driven to Win είναι σήματα κατατεθέντα της Brunswick Corportion. Η επωνυμία Pro XS είναι σήμα κατατεθέν της Brunswick Corportion. Το Mercury Product Protection είναι καταχωρημένο σήμα υπηρεσιών της Brunswick Corportion. Στοιχεία αναγνώρισης Καταγράψτε τις εξής ισχύουσες πληροφορίες: Μοντέλο κινητήρα και ιπποδύναμη MerCruiser Αριθμός σειράς κινητήρα Αριθμός σειράς συγκροτήματος καθρέπτη (εσωεξωλέμβιος) Σχέση μετάδοσης Αριθμός σειράς εσωεξωλέμβιου κινητήρα Μοντέλο κιβωτίου ταχυτήτων (εσωλέμβιος) Σχέση μετάδοσης Αριθμός σειράς κιβωτίου ταχυτήτων Αριθμός προπέλας Βήμα Διάμετρος Αριθμός αναγνώρισης κύτους (HIN) Ημερομηνία αγοράς Κατασκευαστής σκάφους Μοντέλο σκάφους Μήκος Αριθμός πιστοποίησης εκπομπής καυσαερίων (μόνο για την Ευρώπη)

3 ΠΊΝΑΚΑΣ ΠΕΡΙΕΧΟΜΈΝΩΝ Ενότητα 1 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Ταυτοποίηση... 2 Αναγνώριση... 2 Ετικέτα αριθμού σειράς κινητήρα... 2 Αριθμός σειράς εσωλέμβιου κινητήρα Alph... 2 Αριθμός σειράς καθρέφτη Alph... 2 Αριθμός σειράς και αναγνώριση εσωεξωλέμβιας Brvo... 3 Αριθμός σειράς καθρέφτη Brvo... 4 Διακόπτης σβησίματος με αναδέτη... 4 Διατηρήστε το διακόπτη σβησίματος με αναδέτη και το κορδόνι αναδέτη σε καλή κατάσταση λειτουργίας... 5 Σύστημα οργάνων... 5 VesselView... 5 Ψηφιακά όργανα SmrtCrft... 6 Ψηφιακά όργανα System Link... 6 Χειριστήρια...7 Λειτουργίες που βρίσκονται στον πίνακα... 7 Χαρακτηριστικά επί της κονσόλας... 8 Ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim)... 8 Ρύθμιση ανύψωσης/ρυμούλκηση μονού κινητήρα... 9 Ρύθμιση ανύψωσης/ρυμούλκηση διπλού κινητήρα... 9 Προστασία ηλεκτρικού συστήματος από υπερφόρτωση Κινητήρες με καρμπιρατέρ... 9 Ακουστικό προειδοποιητικό σύστημα Δοκιμή του προειδοποιητικού ακουστικού συστήματος Ενότητα 2 - Στο νερό Συστάσεις για την ασφαλή χρήση του σκάφους Έκθεση στο μονοξείδιο του άνθρακα Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων Επαρκής αερισμός Ανεπαρκής αερισμός Βασικός χειρισμός του σκάφους Καθέλκυση και λειτουργία του σκάφους Πίνακας λειτουργίας Εκκίνηση και σβήσιμο του κινητήρα...17 Εκκίνηση του κινητήρα Σβήσιμο του κινητήρα Εκκίνηση του κινητήρα μετά από σβήσιμο με τη μονάδα μετάδοσης κίνησης σε εμπλοκή Λειτουργία μόνο γκάζι Ρυμούλκηση του σκάφους Λειτουργία σε θερμοκρασία παγετού Τάπα αποστράγγισης και αντλία υδροσυλλέκτη Προστασία των ατόμων που βρίσκονται στο νερό Όταν το σκάφος κινείται με ταχύτητα κρουαζιέρας Όταν το σκάφος είναι ακίνητο...18 Λειτουργία σε σκάφος υψηλής ταχύτητας και σκάφος υψηλών επιδόσεων (Hi Performnce) Ασφάλεια των επιβατών σε ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck ots) Σκάφη με ανοικτό μπροστινό κατάστρωμα Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος Αναπηδήσεις σε κύματα και απόνερα Πρόσκρουση σε αντικείμενα κάτω από το νερό Προστασία της μονάδας μετάδοσης κίνησης από κτυπήματα Λειτουργία με χαμηλές εισαγωγές νερού σε ρηχά νερά Συνθήκες που επηρεάζουν τη λειτουργία Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους Πυθμένας του σκάφους Σπηλαίωση Αερισμός Υψόμετρο και κλίμα Επιλογή προπέλας Σύντομες οδηγίες Περίοδος στρωσίματος 20 ωρών Μετά την περίοδο στρωσίματος Έλεγχος στο τέλος της πρώτης σεζόν Ενότητα 3 - Προδιαγραφές Απαιτήσεις καυσίμου Ποιότητα καυσίμων Χρήση ανασχηματισμένων (οξυγονούχων) βενζινών (μόνο για τις Η.Π.Α.) Βενζίνη που περιέχει αλκοόλη Μίγματα καυσίμου με βουτανόλη Bu Μίγματα καυσίμου με μεθανόλη και αιθανόλη Λάδι κινητήρα...26 Προδιαγραφές κινητήρα ,3 TKS...27 Προδιαγραφές υγρών Κινητήρας Εσωεξωλέμβιοι Ενότητα 4 - Συντήρηση Ευθύνες ιδιοκτήτη/χειριστή Ευθύνες αντιπροσώπου M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα i

4 Συντήρηση Προτάσεις για εργασίες συντήρησης χωρίς τη βοήθεια ειδικού Επιθεώρηση Χρονοδιάγραμμα συντήρησης Μοντέλα με εσωεξωλέμβια Τακτική συντήρηση Προγραμματισμένη συντήρηση Στεγανή βίδα μίγματος καρμπυρατέρ Λάδι κινητήρα Έλεγχος Πλήρωση Αλλαγή λαδιού και φίλτρου Σύστημα εύκολης αποστράγγισης λαδιού κινητήρα Αντλία αποστράγγισης λαδιού κινητήρα Αλλαγή του φίλτρου Υγρό υδραυλικού τιμονιού Έλεγχος Πλήρωση Αλλαγή Ψυκτικό υγρό κινητήρα Έλεγχος Πλήρωση Αλλαγή Βαλβολίνη εσωεξωλέμβιας Alph Έλεγχος Πλήρωση Αλλαγή Λιπαντικό κιβωτίου ταχυτήτων εσωεξωλέμβιου Έλεγχος Πλήρωση Αλλαγή Υγρό συστήματος δυναμικής εξισορρόπησης Έλεγχος Πλήρωση Αλλαγή Καθαρισμός της φλογοπαγίδας Βαλβίδα θετικής εξαέρωσης κάρτερ (PCV) Αλλαγή Αλλαγή του φίλτρου καυσίμου διαχωρισμού νερού Λίπανση...43 Σύστημα διεύθυνσης Λίπανση ντίζας ελέγχου πλάκας αλλαγής ταχύτητας Σφήνες συνδέσμου καρντάν άξονα μετάδοσης και στεγανοποιητικοί δακτύλιοι (με την εσωεξωλέμβια βγαλμένη) Συζευκτήρας κινητήρα Μοντέλα με προέκταση του άξονα μετάδοσης κίνησης: Προπέλες...46 Επισκευή προπέλας Αφαίρεση προπέλας Alph Τοποθέτηση προπέλας Alph Αφαίρεση προπέλας Brvo One Τοποθέτηση προπέλας Brvo One Αφαίρεση προπέλας Brvo Two Τοποθέτηση προπέλας Brvo Two Αφαίρεση προπέλας Brvo Three Τοποθέτηση προπέλας Brvo Three Ιμάντας μετάδοσης κίνησης από σερπεντινίτη Έλεγχος Αντικατάσταση ιμάντα ή/και ρύθμιση τάνυσης Έκπλυση του συγκροτήματος κινητήρα (Alph) Προσαρτήματα έκπλυσης Συλλογές νερού εσωεξωλέμβιας Έκπλυση του συγκροτήματος κινητήρα (Brvo) Γενικές πληροφορίες Έκπλυση του συγκροτήματος κινητήρα Προσαρτήματα έκπλυσης Συλλογές νερού εσωεξωλέμβιας Εναλλακτικές συλλογές νερού...57 Διαδικασία έκπλυσης συγκροτήματος κινητήρα SeCore Μοντέλα που χρησιμοποιούν τη διάταξη συλλογής νερού εσωεξωλέμβιας Μπαταρία Προστασία από τη διάβρωση Πληροφορίες σχετικά με τη διάβρωση Συντήρηση συνέχειας κυκλώματος γείωσης Στοιχεία προστασίας της εσωεξωλέμβιας από τη διάβρωση Wymgni dotyczące kumultor systemu MerCthode Η θεωρία λειτουργίας του MerCthode Εξωτερικές επιφάνειες συγκροτήματος κινητήρα Φροντίδα του πυθμένα του σκάφους Βαφή του συγκροτήματος κινητήρα Φροντίδα της επιφάνειας της εσωεξωλέμβιας Ενότητα 5 - Αποθήκευση Ψυχρός καιρός ή παρατεταμένη αποθήκευση Ανασχηματισμένες (οξυγονούχες) βενζίνες (μόνο για τις Η.Π.Α.) Καύσιμο που περιέχει αλκοόλη Προετοιμασία του συγκροτήματος κινητήρα για αποθήκευση μοντέλα με καρμπιρατέρ Προετοιμασία κινητήρα και συστήματος καυσίμου Αποστράγγιση του συστήματος θαλασσινού νερού Αναγνώριση συστήματος αποστράγγισης Σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα Σύστημα χειροκίνητης αποστράγγισης ενός σημείου, υδρόψυκτα μοντέλα θαλασσινού νερού Σύστημα αποστράγγισης ενός σημείου με τάπα σε 4,3 EC Σύστημα χειροκίνητης αποστράγγισης τριών σημείων, υδρόψυκτο θαλασσινού νερού...74 Σύστημα αποστράγγισης πολλαπλών σημείων (MPD) Σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα Σκάφος στο νερό Σκάφος έξω από το νερό...76 Σύστημα χειροκίνητης αποστράγγισης ενός σημείου (Alph) Σκάφος στο νερό Σκάφος έξω από το νερό...79 Σύστημα χειροκίνητης αποστράγγισης τριών σημείων Υδρόψυκτο θαλασσινού νερού Σκάφος στο νερό Σκάφος έξω από το νερό...81 Αποστράγγιση νερού από τη μονάδα ψυχρού καυσίμου Gen III Αποστράγγιση της εσωεξωλέμβιας Αποθήκευση μπαταρίας Σελίδα ii 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015

5 Προετοιμασία για να ξανατεθεί το συγκρότημα κινητήρα σε λειτουργία Ενότητα 6 - Αντιμετώπιση προβλημάτων Η μίζα δε γυρίζει τον κινητήρα ή τον γυρίζει αργά Ο κινητήρας δεν παίρνει εμπρός ή παίρνει εμπρός με δυσκολία Ο κινητήρας δε λειτουργεί κανονικά, παρουσιάζεται ρετάρισμα ή αντεμπρησμός...86 Κακή απόδοση Υπερβολική θερμοκρασία κινητήρα Ανεπαρκής θερμοκρασία κινητήρα Χαμηλή πίεση λαδιού κινητήρα Η μπαταρία δεν φορτίζεται Το τηλεχειριστήριο μετακινείται δύσκολα, έχει υπερβολικό τζόγο ή κάνει ασυνήθιστο θόρυβο Το τιμόνι ''τινάζεται'' ή γυρίζει δύσκολα Δεν λειτουργεί η δυναμική εξισορρόπηση (δεν λειτουργεί ο κινητήρας) Δεν λειτουργεί η δυναμική εξισορρόπηση (ο κινητήρας λειτουργεί αλλά η εσωεξωλέμβια δεν κινείται) Ενότητα 7 - Πληροφορίες για την παροχή βοήθειας στους πελάτες Παροχή τεχνικής βοήθειας στους ιδιοκτήτες Σέρβις στην περιοχή σας...90 Εξυπηρέτηση εκτός της περιοχής σας Κλοπή του συγκροτήματος κινητήρα Τι πρέπει να προσέξετε σε περίπτωση βύθισης Ανταλλακτικά σέρβις Πληροφορίες για ανταλλακτικά και παρελκόμενα Επίλυση προβλημάτων Στοιχεία επικοινωνίας για το τμήμα εξυπηρέτησης πελατών της Mercury Mrine Έντυπο υλικό για την εξυπηρέτηση των πελατών Αγγλική γλώσσα Άλλες γλώσσες Παραγγελία έντυπου υλικού Ηνωμένες Πολιτείες και Καναδάς Εκτός Η.Π.Α. και Καναδά Ενότητα 8 - Λίστες ελέγχου Επιθεώρηση πριν από την παράδοση (PDI) Επιθεώρηση κατά την παράδοση στον πελάτη (CDI) Ενότητα 9 - Ημερολόγιο συντήρησης Ημερολόγιο προγραμματισμένης συντήρησης Σημειώσεις συντήρησης σκάφους M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα iii

6 Σελίδα iv 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015

7 Ενότητα 1 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Ενότητα 1 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Πίνακας περιεχομένων 1 Ταυτοποίηση... 2 Αναγνώριση... 2 Ετικέτα αριθμού σειράς κινητήρα... 2 Αριθμός σειράς εσωλέμβιου κινητήρα Alph... 2 Αριθμός σειράς καθρέφτη Alph... 2 Αριθμός σειράς και αναγνώριση εσωεξωλέμβιας Brvo...3 Αριθμός σειράς καθρέφτη Brvo...4 Διακόπτης σβησίματος με αναδέτη... 4 Διατηρήστε το διακόπτη σβησίματος με αναδέτη και το κορδόνι αναδέτη σε καλή κατάσταση λειτουργίας... 5 Σύστημα οργάνων... 5 VesselView... 5 Ψηφιακά όργανα SmrtCrft... 6 Ψηφιακά όργανα System Link... 6 Χειριστήρια... 7 Λειτουργίες που βρίσκονται στον πίνακα... 7 Χαρακτηριστικά επί της κονσόλας... 8 Ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim)... 8 Ρύθμιση ανύψωσης/ρυμούλκηση μονού κινητήρα... 9 Ρύθμιση ανύψωσης/ρυμούλκηση διπλού κινητήρα... 9 Προστασία ηλεκτρικού συστήματος από υπερφόρτωση Κινητήρες με καρμπιρατέρ... 9 Ακουστικό προειδοποιητικό σύστημα Δοκιμή του προειδοποιητικού ακουστικού συστήματος M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 1

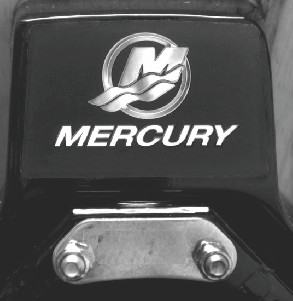

8 Ενότητα 1 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Ταυτοποίηση Αναγνώριση Οι αριθμοί σειράς αποτελούν το κλειδί του κατασκευαστή για τον προσδιορισμό των μηχανολογικών στοιχείων του συγκροτήματος κινητήρα MerCruiser. Κατά την επικοινωνία σας με τη MerCruiser για το σέρβις, θα πρέπει πάντα να αναφέρετε το μοντέλο του κινητήρα και τους αριθμούς σειράς. Ετικέτα αριθμού σειράς κινητήρα Η ετικέτα αριθμού σειράς βρίσκεται στο επάνω μέρος του καλύμματος κινητήρα. Αυτοκόλλητη ετικέτα αριθμών σειράς και χρωματικών κωδικών συντήρησης Ο αριθμός σειράς του κινητήρα αναγράφεται επίσης στο μπλοκ του κινητήρα. Αριθμός σειράς εσωλέμβιου κινητήρα Alph Ο αριθμός σειράς του συστήματος μετάδοσης κίνησης και η σχέση μετάδοσης βρίσκονται στην αριστερή πλευρά του εξωλέμβιου κινητήρα Αριθμός σειράς καθρέφτη Alph Εσωεξωλέμβια Alph Ο αριθμός σειράς του καθρέφτη Alph είναι τυπωμένος στην πινακίδα του συγκροτήματος καθρέφτη Trnsom Seril No Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

9 Ενότητα 1 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Ο αριθμός σειράς αναγράφεται επίσης στο περίβλημα αναρτήρα καρντάν. Χρησιμοποιείται ως σταθερό σημείο αναφοράς για τους εξουσιοδοτημένους αντιπροσώπους της MerCruiser Θέση αριθμού σειράς στο περίβλημα του αναρτήρα καρντάν Αριθμός σειράς και αναγνώριση εσωεξωλέμβιας Brvo Ο αριθμός σειράς, η σχέση μετάδοσης, ο αριθμός μοντέλου και ο ραβδωτός κωδικός της εσωεξωλέμβιας Brvo είναι ενσωματωμένα στην πλάκα γείωσης που βρίσκεται στη αριστερή πλευρά της εσωεξωλέμβιας. Πληροφορίες εσωεξωλέμβιας Brvo στην πλάκα γείωσης Ο αριθμός σειράς αναγράφεται επίσης ως μόνιμη αναφορά στο χυτό τεμάχιο της εσωεξωλέμβιας, στο εσωτερικό του πίσω καλύμματος Σήμανση αριθμού σειράς εσωεξωλέμβιας Brvo 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 3

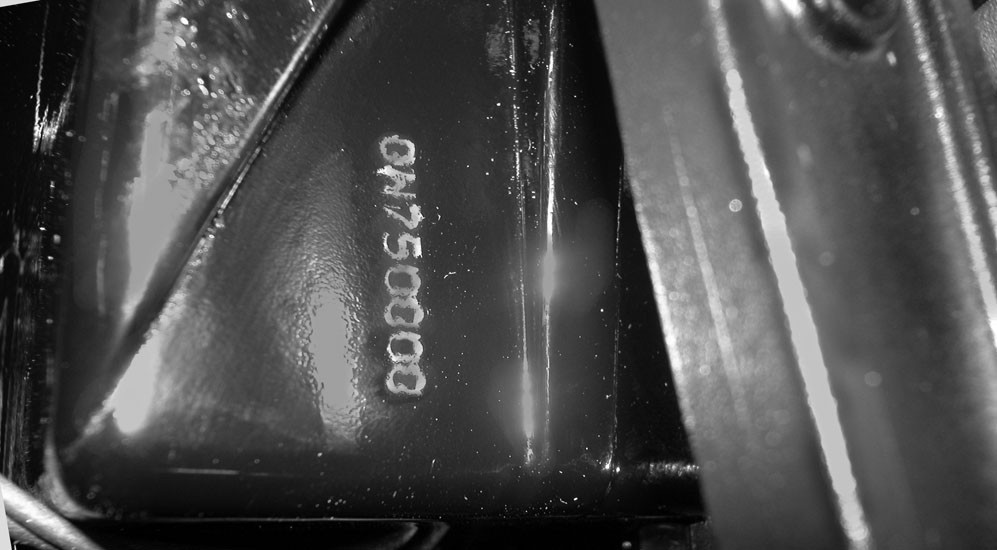

10 Ενότητα 1 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Αριθμός σειράς καθρέφτη Brvo Αριθμός σειράς καθρέφτη Brvo είναι χαραγμένος στην πλάκα με το μπουλόνι σχήματος U του συγκροτήματος καθρέφτη Brvo. Πλάκα με το μπουλόνι σχήματος U του συγκροτήματος καθρέφτη Brvo - Αριθμός σειράς συγκροτήματος καθρέφτη Ο αριθμός σειράς αναγράφεται επίσης στο περίβλημα αναρτήρα καρντάν. Χρησιμοποιείται ως σταθερό σημείο αναφοράς για τους εξουσιοδοτημένους αντιπροσώπους της MerCruiser. Περίβλημα αναρτήρα καρντάν με αριθμό σειράς - Αριθμός σειράς συγκροτήματος καθρέφτη Διακόπτης σβησίματος με αναδέτη Ο διακόπτης κλεισίματος με αναδέτη έχει σχεδιαστεί για να σβήνει τον κινητήρα σε περίπτωση που ο χειριστής απομακρυνθεί από το τιμόνι, όπως μπορεί να συμβεί σε περίπτωση τυχαίας εκτίναξης. Ο αναδέτης συνδέεται με τη προσωπική συσκευή διάσωσης ή τον καρπό του χειριστή. Μια πινακίδα δίπλα στον διακόπτη κλεισίματος με αναδέτη υπενθυμίζει στον χειριστή να συνδέσει τον αναδέτη με την προσωπική του συσκευή διάσωσης ή τον καρπό του ATTACH LANYARD RUN OFF - Κλιπ κορδονιού αναδέτη - Αυτοκόλλητο αναδέτη c - Διακόπτης σβησίματος με αναδέτη c Η ακούσια εκτίναξη του χειριστή, όπως, για παράδειγμα, σε περίπτωση πτώσης στο νερό, είναι πιθανότερο να συμβεί: Αγωνιστικά σκάφη με χαμηλά πλαϊνά Σκάφη τύπου ss Σκάφη υψηλών επιδόσεων Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

11 Η ακούσια εκτίναξη του χειριστή μπορεί, επίσης, να συμβεί: Ακατάλληλες πρακτικές λειτουργίας Ενότητα 1 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Όταν ο χειριστής κάθεται στο πίσω μέρος του καθίσματος ή στην κουπαστή σε ταχύτητες πλαναρίσματος Όταν ο χειριστής στέκεται όρθιος σε ταχύτητες πλαναρίσματος Λειτουργία σε ταχύτητες πλαναρίσματος σε ρηχά ή γεμάτα εμπόδια νερά Χαλάρωση της λαβής σας στο τιμόνι Απροσεξία που προκαλείται από την κατανάλωση αλκοόλ ή ναρκωτικών ουσιών Ελιγμοί του σκάφους με πολύ υψηλή ταχύτητα Ο αναδέτης είναι ένα κορδόνι με μήκος συνήθως μεταξύ 122 και 152 cm (4 και 5 ft) όταν τεντωθεί. Η μια άκρη του είναι φτιαγμένη έτσι ώστε να εισέρχεται στο διακόπτη και η άλλη έχει ένα κλιπ ασφάλισης που προσαρτάται στο χειριστή. Ο αναδέτης είναι περιελιγμένος ώστε να έχει όσο το δυνατόν μικρότερο μήκος σε συνθήκες ηρεμίας προκειμένου να ελαχιστοποιηθεί η πιθανότητα εμπλοκής του με τα γύρω αντικείμενα. Το μήκος του αναδέτη, όταν είναι τεντωμένος, είναι τέτοιο ώστε να ελαχιστοποιηθεί η πιθανότητα ακούσιας ενεργοποίησης εάν ο χειριστής επιλέξει να κινηθεί γύρω από την περιοχή που βρίσκεται κοντά στην κανονική θέση χειριστή. Ο χειριστής μπορεί να μειώσει το μήκος του αναδέτη τυλίγοντάς τον γύρω από τον καρπό του ή δένοντας έναν κόμπο στον αναδέτη. Παρόλο που η ενεργοποίηση του διακόπτη σβησίματος με αναδέτη έχει ως αποτέλεσμα το άμεσο σβήσιμο του κινητήρα, το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα για αρκετή απόσταση ανάλογα με την ταχύτητά του. Ενώ το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα, υπάρχει το ενδεχόμενο να προκληθεί τραυματισμός σε οποιοδήποτε άτομο βρεθεί στην τροχιά του σκάφους, όπως θα έκανε εάν ο κινητήρας ήταν σε λειτουργία. Πρέπει να παρασχεθούν οδηγίες σε όλους τους επιβάτες σχετικά με τις σωστές διαδικασίες εκκίνησης και λειτουργίας σε περίπτωση που χρειαστεί να κυβερνήσουν το σκάφος σε κατάσταση έκτακτης ανάγκης.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν ο χειριστής πέσει έξω από το σκάφος, σβήστε αμέσως τον κινητήρα για να μειώσετε το ενδεχόμενο σοβαρού τραυματισμού ή και θανάτου λόγω κτυπήματος από το σκάφος. Συνδέετε πάντα σωστά το χειριστή με το διακόπτη σβησίματος χρησιμοποιώντας έναν αναδέτη. Η τυχαία ή ακούσια ενεργοποίηση του διακόπτη κατά τη διάρκεια της κανονικής λειτουργίας είναι επίσης ένα ενδεχόμενο που μπορεί να συμβεί. Αυτό μπορεί να προκαλέσει οποιαδήποτε, ή όλες, από τις παρακάτω πιθανές επικίνδυνες καταστάσεις: Οι επιβάτες μπορεί να εκτιναχθούν προς τα εμπρός, λόγω απροσδόκητης απώλειας εμπρόσθιας κίνησης. Αυτό αφορά ιδιαίτερα στους επιβάτες που βρίσκονται στο μπροστινό μέρος του σκάφους, καθώς μπορεί να εκτιναχθούν πάνω από την πλώρη και να κτυπήσουν πιθανώς στα εξαρτήματα του συστήματος πρόωσης ή του συστήματος διεύθυνσης. Απώλεια ισχύος και κατευθυντικού ελέγχου σε τρικυμιώδη θάλασσα, ισχυρά ρεύματα ή ισχυρούς ανέμους. Απώλεια ελέγχου κατά το δέσιμο στην προβλήτα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω των δυνάμεων επιβράδυνσης που προκαλούνται λόγω τυχαίας ή ακούσιας ενεργοποίησης του διακόπτη σβησίματος. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από το σταθμό χειριστή αν δεν έχει πρώτα αποσυνδέσει το διακόπτη σβησίματος με αναδέτη από το χειριστή. Διατηρήστε το διακόπτη σβησίματος με αναδέτη και το κορδόνι αναδέτη σε καλή κατάσταση λειτουργίας Πριν από κάθε χρήση, βεβαιωθείτε ότι ο διακόπτης σβησίματος με αναδέτη λειτουργεί κανονικά. Βάλτε εμπρός τον κινητήρα και στη συνέχεια σβήστε τον τραβώντας το κορδόνι του αναδέτη. Εάν ο κινητήρας δεν σβήσει, επισκευάστε το διακόπτη προτού χρησιμοποιήσετε το σκάφος. Πριν από κάθε χρήση, επιθεωρήστε οπτικά το κορδόνι του αναδέτη για να επαληθεύσετε την καλή κατάσταση λειτουργίας του και να βεβαιωθείτε ότι δεν υπάρχουν σπασίματα, κοψίματα ή φθορά στο κορδόνι. Βεβαιωθείτε ότι τα κλιπ στο άκρο του κορδονιού είναι σε καλή κατάσταση. Αντικαταστήστε τα τυχόν κατεστραμμένα ή φθαρμένα κορδόνια αναδέτη. Σύστημα οργάνων VesselView Υπάρχουν διάφορα διαθέσιμα προϊόντα VesselView. Το VesselView θα εμφανίζει όλες τις πληροφορίες κινητήρα, τους κωδικούς βλαβών, τις πληροφορίες σκάφους, τα βασικά δεδομένα πλοήγησης και τις πληροφορίες συστήματος. Όταν προκύπτει κάποια βλάβη λειτουργικού συστήματος, το VesselView εμφανίζει ένα μήνυμα συναγερμού. Η οθόνη VesselView μπορεί να είναι συνδεδεμένη και με άλλα συστήματα του σκάφους, όπως είναι το GPS, οι γεννήτριες και τα στοιχεία ελέγχου περιβάλλοντος καμπίνας. Αυτή η ενοποίηση του σκάφους επιτρέπει στο χειριστή να παρακολουθεί και να ελέγχει ένα ευρύ φάσμα συστημάτων του σκάφους από μία και μοναδική οθόνη. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 5

12 Ενότητα 1 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο χειρισμού του VesselView Ψηφιακά όργανα SmrtCrft VesselView 7 Το σετ οργάνων SmrtCrft συμπληρώνει την οθόνη VesselView. Το σετ οργάνων ενδέχεται να περιλαμβάνει τα εξής: Στροφόμετρο Ταχύμετρο Θερμοκρασία του ψυκτικού υγρού του κινητήρα Πίεση λαδιού κινητήρα Τάση μπαταρίας Κατανάλωση καυσίμου Ώρες λειτουργίας κινητήρα Στροφόμετρο και ταχύμετρο SmrtCrft - Στροφόμετρο - Ταχύμετρο c - Οθόνη υγρών κρυστάλλων (LCD) c Το σετ οργάνων SmrtCrft βοηθά επίσης στον εντοπισμό των κωδικών βλαβών που σχετίζονται με το ακουστικό προειδοποιητικό σύστημα του κινητήρα. Το σετ οργάνων του συστήματος SmrtCrft εμφανίζει στην οθόνη LCD κρίσιμα δεδομένα κινητήρα που προκαλούν συναγερμό, καθώς και άλλα πιθανά προβλήματα. Ανατρέξτε στο εγχειρίδιο που συνοδεύει το σετ μετρητών σας για βασικές πληροφoρίες λειτουργίας για το σετ οργάνων του συστήματος SmrtCrft καθώς και για λεπτομέρειες σχετικά με τις προειδοποιητικές λειτουργίες που παρακολουθούνται από το σύστημα. Ψηφιακά όργανα System Link Ορισμένα σετ οργάνων περιλαμβάνουν μετρητές system link που αυξάνουν τις πληροφορίες που παρέχονται από το στροφόμετρο και το ταχύμετρο του συστήματος VesselView και του SmrtCrft. Ο ιδιοκτήτης και ο χειριστής πρέπει να είναι εξοικειωμένοι με όλα τα όργανα του σκάφους και τις λειτουργίες τους. Ζητήστε από τον αντιπρόσωπο του σκάφους να σας εξηγήσει τους μετρητές και να σας ενημερώσει για τις ενδείξεις που πρέπει κανονικά να εμφανίζονται στο σκάφος σας. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

13 Ενότητα 1 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Ενδέχεται να περιλαμβάνονται τα ακόλουθα ψηφιακά όργανα στο συγκρότημα του κινητήρα σας. c d Ψηφιακοί μετρητές System Link Στοιχείο Μετρητής Δείχνει α Μετρητής πίεσης λαδιού Πίεση λαδιού κινητήρα β Βολτόμετρο Τάση μπαταρίας γ Μετρητής θερμοκρασίας νερού Θερμοκρασία λειτουργίας κινητήρα δ Μετρητής καυσίμου Ποσότητα καυσίμου στη δεξαμενή Χειριστήρια Το σκάφος σας μπορεί να είναι εξοπλισμένο με τηλεχειριστήρια Mercury Precision Prts ή Quicksilver. Δεν διαθέτουν όλα τα χειριστήρια τις δυνατότητες που αναφέρονται. Απευθυνθείτε στον αντιπρόσωπό σας για την περιγραφή και/ή την επίδειξη των λειτουργιών του τηλεχειριστηρίου σας. Λειτουργίες που βρίσκονται στον πίνακα f e - Κουμπί ασφάλισης νεκράς - Κουμπί μόνο για το γκάζι c - Διακόπτης σβησίματος με αναδέτη d - Βίδα ρύθμισης της τάσης του μοχλού χειριστηρίου e - Λαβή χειριστηρίου f - Κουμπί συστήματος ρύθμισης ανύψωσης/κλίσης (trim/tilt) c d mc Κουμπί ασφάλισης νεκράς - Αποτρέπει την τυχαία εμπλοκή ταχύτητας και γκαζιού. Το κουμπί ασφάλισης νεκράς πρέπει να πατηθεί προς τα μέσα για να μετακινηθεί η χειρολαβή ελέγχου εκτός νεκράς. Κουμπί μόνο για το γκάζι - Επιτρέπει το άνοιγμα του γκαζιού του κινητήρα χωρίς αλλαγή ταχύτητας. Αυτό γίνεται με αποσύμπλεξη του μηχανισμού αλλαγής ταχυτήτων από τη λαβή χειριστηρίου. Μπορείτε να πατήσετε το κουμπί μόνο για το γκάζι μόνο όταν η λαβή ελέγχου είναι στο νεκρό, ενώ η χρήση του πρέπει να περιορίζεται στην υποβοήθηση της εκκίνησης του κινητήρα. Διακόπτης σβησίματος με αναδέτη - Σβήνει το σύστημα ανάφλεξης όποτε ο χειριστής (αν είναι δεμένος με το κορδόνι) απομακρύνεται από τη θέση χειρισμού αρκετά ώστε να ενεργοποιήσει το διακόπτη. Ανατρέξτε στην ενότητα Διακόπτης σβησίματος με αναδέτη για πληροφορίες σχετικά με τη χρήση αυτού του διακόπτη. Λαβή χειριστηρίου - Οι λειτουργίες αλλαγής ταχυτήτων και γκαζιού ελέγχονται από την κίνηση του μοχλού χειριστηρίου. Ωθήστε τη λαβή χειριστηρίου από το νεκρό προς τα εμπρός με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή για την κίνηση πρόσω. Αν θέλετε να αυξήσετε την ταχύτητα, συνεχίστε να ωθείτε προς τα εμπρός. Ωθήστε τη λαβή ελέγχου προς τα πίσω από το νεκρό με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή της όπισθεν και συνεχίστε να ωθείτε προς τα πίσω, εάν θέλετε να αυξήσετε την ταχύτητα. Βίδα ρύθμισης τάσης λαβής ελέγχου - (μη ορατή) - Η βίδα αυτή χρησιμοποιείται για τη ρύθμιση της προσπάθειας που χρειάζεται για την κίνηση της λαβής ελέγχου. Για πλήρεις οδηγίες σχετικά με τη ρύθμιση, ανατρέξτε στις οδηγίες που συνοδεύουν το τηλεχειριστήριο. Κουμπί συστήματος ρύθμισης ανύψωσης/κλίσης (trim/tilt) - Ανατρέξτε στην ενότητα Ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim). 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 7

14 Ενότητα 1 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Χαρακτηριστικά επί της κονσόλας d c - Κουμπί μόνο για το γκάζι - Λαβή χειριστηρίου c - Διακόπτης ηλεκτρικής ρύθμισης ανύψωσης (power trim) d - Διακόπτης τρέιλερ c d mc Κουμπί μόνο για το γκάζι - Επιτρέπει το άνοιγμα του γκαζιού του κινητήρα χωρίς αλλαγή ταχύτητας. Αυτό γίνεται με αποσύμπλεξη του μηχανισμού αλλαγής ταχυτήτων από τη λαβή χειριστηρίου. Μπορείτε να πατήσετε το κουμπί μόνο για το γκάζι μόνο όταν η λαβή χειριστηρίου είναι στο νεκρό. Λαβές ελέγχου - Οι λειτουργίες αλλαγής ταχυτήτων και γκαζιού ελέγχονται από την κίνηση του μοχλού χειριστηρίου. Ωθήστε τη λαβή χειριστηρίου προς τα εμπρός από το νεκρό με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή της ταχύτητας πρόσω και συνεχίστε να ωθείτε προς τα εμπρός, εάν θέλετε να αυξήσετε την ταχύτητα. Ωθήστε τη λαβή ελέγχου προς τα πίσω από το νεκρό με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή της όπισθεν και συνεχίστε να ωθείτε προς τα πίσω, εάν θέλετε να αυξήσετε την ταχύτητα. Βίδα ρύθμισης τάσης λαβής ελέγχου - (μη ορατή) - Η βίδα αυτή χρησιμοποιείται για τη ρύθμιση της προσπάθειας που χρειάζεται για την κίνηση της λαβής ελέγχου. Για πλήρεις οδηγίες σχετικά με τη ρύθμιση, ανατρέξτε στις οδηγίες που συνοδεύουν το τηλεχειριστήριο. Διακόπτης ηλεκτρικής ρύθμισης ανύψωσης (power trim) - Δείτε την ενότητα Ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim) για λεπτομερείς διαδικασίες λειτουργίας του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim). Διακόπτης τρέιλερ - χρησιμοποιείται για να ανεβάσει τον κινητήρα για τοποθέτηση στο τρέιλερ, μετακίνηση στην ξηρά ή λειτουργία σε ρηχό νερό. Δείτε την ενότητα Ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim) για λεπτομέρειες σχετικά με τη λειτουργία του διακόπτη τρέιλερ. Ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim) Η δυνατότητα ηλεκτρικής ρύθμισης ανύψωσης επιτρέπει στο χειριστή να ρυθμίζει τη γωνία της εσωεξωλέμβιας κατά την πλεύση, με σκοπό τη ρύθμιση της ιδανικής γωνίας του σκάφους ανάλογα με το φορτίο και τις συνθήκες του νερού. Επίσης, η διάταξη ρυμούλκησης επιτρέπει στο χειριστή να ανεβάζει και να κατεβάζει την εσωεξωλέμβια για ρυμούλκηση, μετακίνηση στην ξηρά, καθέλκυση και πλεύση σε χαμηλή ταχύτητα (κάτω από 1200 σ.α.λ.) και σε ρηχά νερά.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το υπερβολικό τριμάρισμα ενδέχεται να προκαλέσει σοβαρό τραυματισμό ή και το θάνατο σε υψηλές ταχύτητες. Δείχνετε ιδιαίτερη προσοχή όταν τριμάρετε την εσωεξωλέμβια, και κατά το τριμάρισμα μην ξεπερνάτε ποτέ τις φλάντζες στήριξης του αναρτήρα καρντάν όταν το σκάφος κινείται ή όταν οι στροφές του κινητήρα υπερβαίνουν τις 1200 σ.α.λ. Για βέλτιστη απόδοση, τριμάρετε την εσωεξωλέμβια ώστε το κάτω μέρος του κύτους του σκάφους να βρίσκεται σε κλίση 3-5 μοιρών ως προς την επιφάνεια του νερού. 3-5 mc79528 Το τριμάρισμα της εσωεξωλέμβιας προς τα πάνω/έξω: Γενικά, αυξάνει την τελική ταχύτητα Αυξάνει την απόσταση από βυθισμένα αντικείμενα ή ρηχό βυθό. Προκαλεί επιτάχυνση του σκάφους και πιο αργό πλανάρισμα. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

15 Ενότητα 1 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Όταν η γωνία ρύθμισης είναι υπερβολικά μεγάλη, μπορεί να προκληθεί πρόνευση (αναπήδηση) του σκάφους ή αερισμός της προπέλας. Προκαλεί υπερθέρμανση του κινητήρα, στην περίπτωση του τριμαρίσματος προς τα πάνω/έξω σε σημείο όπου όλα τα στόμια εισαγωγής νερού ψύξης βρίσκονται επάνω από την ίσαλο γραμμή. mc78529 Το τριμάρισμα της εσωεξωλέμβιας προς τα κάτω/μέσα: Βοηθά στην επιτάχυνση του σκάφους και στο γρηγορότερο πλανάρισμα. Γενικά, βελτιώνει την πλεύση σε κύματα. Στις περισσότερες περιπτώσεις, μειώνει την ταχύτητα του σκάφους. Όταν η γωνία ρύθμισης είναι υπερβολικά μικρή, η πλώρη ορισμένων σκαφών μπορεί να χαμηλώσει σε σημείο που το σκάφος να κινείται με την πλώρη μέσα στο νερό ενώ πλανάρει. Αυτό μπορεί να προκαλέσει απροσδόκητη στροφή προς τη μια ή την άλλη κατεύθυνση (το φαινόμενο αυτό ονομάζεται πηδαλιουχία με την πλώρη ή υπερστροφή), αν επιχειρήσετε να στρίψετε ή συναντήσετε μεγάλο κύμα. mc79530 Ρύθμιση ανύψωσης/ρυμούλκηση μονού κινητήρα Στις εφαρμογές μονού κινητήρα, υπάρχει ένα κουμπί για το τριμάρισμα της εσωεξωλέμβιας επάνω ή κάτω. Για να ανεβάσετε την εσωεξωλέμβια για ρυμούλκηση, μετακίνηση στην ξηρά, καθέλκυση, πλεύση σε χαμηλή ταχύτητα (κάτω από 1200 σ.α.λ.) και λειτουργία σε ρηχά νερά, πατήστε το κουμπί ρύθμισης ανύψωσης για να ανεβάσετε την εσωεξωλέμβια στη θέση τέρμα πάνω/έξω. Σε ορισμένα χειριστήρια υπάρχει ένα κουμπί τρέιλερ το οποίο χρησιμοποιείται για την εξισορρόπηση της εσωεξωλέμβιας σε θέση κατάλληλη μόνο για ρυμούλκηση. Ρύθμιση ανύψωσης/ρυμούλκηση διπλού κινητήρα ΕΙΔΟΠΟΙΗΣΗ Αν χρησιμοποιείτε εξωτερικές συνδετικές ράβδους, το ανέβασμα ή το κατέβασμα των μονάδων μετάδοσης κίνησης ξεχωριστά ενδέχεται να προκαλέσει ζημιές στα συστήματα μετάδοσης κίνησης και διεύθυνσης. Αν χρησιμοποιείτε εξωτερική συνδετική ράβδο, πρέπει να ανεβάζετε και να κατεβάζετε όλες τις μονάδες μετάδοσης κίνησης μαζί. Στις εφαρμογές διπλού κινητήρα, μπορεί να υπάρχει ένα μόνο κουμπί για την ταυτόχρονη λειτουργία και των δύο εσωεξωλέμβιων ή ξεχωριστό κουμπί για κάθε μια. Σε ορισμένα χειριστήρια υπάρχει ένα κουμπί τρέιλερ το οποίο χρησιμοποιείται για την εξισορρόπηση των εσωεξωλέμβιων σε θέση κατάλληλη μόνο για ρυμούλκηση. Προστασία ηλεκτρικού συστήματος από υπερφόρτωση-κινητήρες με καρμπιρατέρ Σε περίπτωση υπερφόρτωσης του ηλεκτρικού συστήματος, θα καεί η ασφάλεια ή θα ανοίξει (διακοπεί) το κύκλωμα του ασφαλειοδιακόπτη. Πριν αντικαταστήσετε την ασφάλεια ή επαναφέρετε τον ασφαλειοδιακόπτη, θα πρέπει να προσδιορίσετε την αιτία και να την αντιμετωπίσετε. ΣΗΜΕΙΩΣΗ: Σε περίπτωση έκτακτης ανάγκης, όταν ο κινητήρας πρέπει να λειτουργήσει και δεν έχετε καταφέρει να προσδιορίσετε και να αντιμετωπίσετε την αιτία υπερβολικής άντλησης ρεύματος, σβήστε τον κινητήρα ή αποσυνδέστε όλα τα εξαρτήματα που συνδέονται με τον κινητήρα, καθώς και τις καλωδιώσεις των οργάνων. Επαναφέρετε τον ασφαλειοδιακόπτη. Αν ο ασφαλειοδιακόπτης παραμένει πεσμένος, η ηλεκτρική υπερφόρτωση εξακολουθεί να υφίσταται. Χρειάζεται περαιτέρω έλεγχος του ηλεκτρικού συστήματος. Επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο όσο το δυνατόν συντομότερα. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 9

16 Ενότητα 1 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε 1. Ένας ασφαλειοδιακόπτης προστατεύει την πλεξούδα καλωδίωσης του κινητήρα και το καλώδιο τροφοδοσίας των οργάνων. Κάντε επαναφορά του ασφαλειοδιακόπτη πατώντας το κόκκινο κουμπί Πλεξούδα καλωδίωσης κινητήρα και ασφαλειοδιακόπτης οργάνων 2. Υπάρχει μια ασφάλεια 20 A κοντά στον κορμό του καρμπιρατέρ. Αυτή η ασφάλεια προστατεύει τα κυκλώματα της αντλίας καυσίμου και του συστήματος ψεκασμού. 3. Μια ασφάλεια 90 Α, που βρίσκεται στο μεγάλο πόλο του σωληνοειδούς μίζας, προστατεύει την πλεξούδα καλωδίωσης του κινητήρα αν παρουσιαστεί υπερφόρτωση του ηλεκτρικού συστήματος mc Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

17 Ενότητα 1 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε 4. Στο πίσω μέρος του κινητήρα υπάρχει μια συμπληρωματική ασφάλεια 15 Α. Η ασφάλεια αυτή προστατεύει τα κυκλώματα αξεσουάρ. 5. Στον ακροδέκτη του καλωδίου του διακόπτη μίζας "Ι" μπορεί να βρίσκεται μια ασφάλεια των 20 Α για την προστασία του ηλεκτρικού συστήματος. Εάν το κλειδί της μίζας είναι στη θέση "START" και δεν συμβαίνει τίποτα, ελέγξτε εάν ο ασφαλειοδιακόπτης του κυκλώματος είναι ανοικτός ή ελέγξτε για καμένη ασφάλεια mc Το ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim) προστατεύεται από υπερφόρτωση με μία ασφάλεια των 110 Α και μία ασφάλεια 20 Α στην αντλία του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim). Η αντλία του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim) ενδέχεται να έχει και μια συσκευή προστασίας κυκλώματος σε σειρά στο θετικό καλώδιο του συστήματος power trim κοντά στο διακόπτη ή τη σύνδεση της μπαταρίας. - Ασφάλεια 20 Α - Ασφάλεια 110 Α M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 11

18 Ενότητα 1 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε 7. Το σύστημα MerCthode της Quicksilver διαθέτει μια ασφάλεια 20 Α στο καλώδιο που συνδέεται στο θετικό (+) ακροδέκτη του ελεγκτή. Εάν καεί η ασφάλεια, το σύστημα δεν θα λειτουργεί, με αποτέλεσμα να μην προστατεύεται από τη διάβρωση. - MerCthode - Κόκκινο/μοβ καλώδιο c - Ασφάλεια 20 Α c Ακουστικό προειδοποιητικό σύστημα Το συγκρότημα κινητήρα της Mercury MerCruiser μπορεί να διαθέτει προειδοποιητικό ακουστικό σύστημα. Το προειδοποιητικό ακουστικό σύστημα δεν προστατεύει τον κινητήρα από βλάβες. Έχει σχεδιαστεί για να ειδοποιεί το χειριστή σε περίπτωση προβλήματος. Το προειδοποιητικό ακουστικό σύστημα παράγει έναν συνεχή ήχο στις εξής περιπτώσεις: Υπερβολικά χαμηλή πίεση λαδιού κινητήρα Υπερβολικά υψηλή θερμοκρασία κινητήρα Υπερβολικά χαμηλή στάθμη λαδιού στην εσωεξωλέμβια (εάν διαθέτει δεξαμενή συστήματος μετάδοσης με διακόπτη χαμηλής στάθμης λαδιού) Υπερβολικά υψηλή θερμοκρασία υγρού κιβωτίου ταχυτήτων (εάν υπάρχει) ΕΙΔΟΠΟΙΗΣΗ Ένας συνεχής ήχος κόρνας υποδεικνύει μια κρίσιμη βλάβη. Η λειτουργία του κινητήρα κατά τη διάρκειας μιας κρίσιμης βλάβης μπορεί να προκαλέσει ζημιά στα εξαρτήματα. Εάν η προειδοποιητική κόρνα εκπέμπει ένα συνεχή οξύ ήχο, μην λειτουργήσετε τον κινητήρα εκτός εάν πρόκειται για την αποφυγή μιας επικίνδυνης κατάστασης. Μόλις ακούσετε το συναγερμό, σβήστε αμέσως τον κινητήρα. Εάν είναι δυνατόν, προσδιορίστε και αντιμετωπίστε την αιτία. Εάν δεν μπορείτε να καθορίσετε την αιτία, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Δοκιμή του προειδοποιητικού ακουστικού συστήματος 1. Γυρίστε το διακόπτη μίζας στη θέση "ON" (ανοικτό) χωρίς να μιζάρετε τον κινητήρα. 2. Περιμένετε μέχρι να ακούσετε τον ακουστικό συναγερμό. Εάν το σύστημα λειτουργεί κανονικά, θα πρέπει να ακουστεί ο συναγερμός. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

19 Πίνακας περιεχομένων Συστάσεις για την ασφαλή χρήση του σκάφους Έκθεση στο μονοξείδιο του άνθρακα Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων.. 15 Επαρκής αερισμός Ανεπαρκής αερισμός Βασικός χειρισμός του σκάφους Καθέλκυση και λειτουργία του σκάφους Πίνακας λειτουργίας Εκκίνηση και σβήσιμο του κινητήρα Εκκίνηση του κινητήρα Σβήσιμο του κινητήρα Εκκίνηση του κινητήρα μετά από σβήσιμο με τη μονάδα μετάδοσης κίνησης σε εμπλοκή Λειτουργία μόνο γκάζι Ρυμούλκηση του σκάφους Λειτουργία σε θερμοκρασία παγετού Τάπα αποστράγγισης και αντλία υδροσυλλέκτη Προστασία των ατόμων που βρίσκονται στο νερό Όταν το σκάφος κινείται με ταχύτητα κρουαζιέρας Όταν το σκάφος είναι ακίνητο Λειτουργία σε σκάφος υψηλής ταχύτητας και σκάφος υψηλών επιδόσεων (Hi Performnce) Ενότητα 2 - Στο νερό Ενότητα 2 - Στο νερό Ασφάλεια των επιβατών σε ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck ots) Σκάφη με ανοικτό μπροστινό κατάστρωμα Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος Αναπηδήσεις σε κύματα και απόνερα Πρόσκρουση σε αντικείμενα κάτω από το νερό Προστασία της μονάδας μετάδοσης κίνησης από κτυπήματα Λειτουργία με χαμηλές εισαγωγές νερού σε ρηχά νερά Συνθήκες που επηρεάζουν τη λειτουργία Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους Πυθμένας του σκάφους Σπηλαίωση Αερισμός Υψόμετρο και κλίμα Επιλογή προπέλας Σύντομες οδηγίες Περίοδος στρωσίματος 20 ωρών Μετά την περίοδο στρωσίματος Έλεγχος στο τέλος της πρώτης σεζόν M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 13

20 Ενότητα 2 - Στο νερό Συστάσεις για την ασφαλή χρήση του σκάφους Για να απολαμβάνετε με ασφάλεια τις πλωτές οδούς, εξοικειωθείτε με τους τοπικούς και όλους τους άλλους εθνικούς κανονισμούς και περιορισμούς περί σκαφών και λάβετε υπόψη τις παρακάτω συστάσεις. Μάθετε και τηρείτε όλους τους ναυτικούς κανόνες και τους νόμους των πλωτών οδών. Συνιστούμε σε όλους τους χειριστές μηχανοκίνητων σκαφών την παρακολούθηση ενός κύκλου μαθημάτων ασφαλούς ναυσιπλοΐας. Στις Η.Π.Α., μαθήματα παρέχονται από τη Βοηθητική Ακτοφυλακή των Η.Π.Α. (U.S. Cost Gurd Auxiliry), τη Μοίρα Εθελοντών Μηχανοκίνητων Σκαφών των Η.Π.Α. (Power Squdron), τον Ερυθρό Σταυρό και την υπηρεσία εφαρμογής του νόμου περί σκαφών της σχετικής πολιτείας ή περιοχής. Για περισσότερες πληροφορίες στις Η.Π.Α., επικοινωνήστε με την οργάνωση Bot U.S. Foundtion στον αριθμό BOAT (2628). Διενεργείτε ελέγχους ασφαλείας και την απαιτούμενη συντήρηση. Ακολουθήστε ένα τακτικό πρόγραμμα και βεβαιωθείτε ότι όλες οι επισκευές γίνονται σωστά. Ελέγξτε αν υπάρχει εξοπλισμός ασφαλείας στο σκάφος. Εδώ θα βρείτε μερικές συστάσεις για τους τύπους του εξοπλισμού ασφαλείας που πρέπει να έχετε μαζί σας όταν ταξιδεύετε με το σκάφος: Πυροσβεστήρες εγκεκριμένου τύπου Εξοπλισμό εκπομπής σημάτων: φακό, φωτοβολίδες, σημαία και σφυρίχτρα ή κόρνα Τα απαραίτητα εργαλεία για την εκτέλεση μικροεπισκευών Άγκυρα και επιπλέον σχοινί άγκυρας Χειροκίνητη αντλία σεντίνας και επιπλέον τάπες αποστράγγισης Πόσιμο νερό Ραδιόφωνο Κουπί Εφεδρική προπέλα, ωστικά μουαγιέ και το κατάλληλο κλειδί Κιτ και οδηγίες πρώτων βοηθειών Αδιάβροχα δοχεία αποθήκευσης Εφεδρικό εξοπλισμό λειτουργίας, μπαταρίες, λάμπες και ασφάλειες Πυξίδα και χάρτη ή σχεδιάγραμμα της περιοχής Προσωπική συσκευή επίπλευσης (1 ανά άτομο που επιβαίνει στο σκάφος) Προσέχετε για σημεία αλλαγής καιρού και αποφεύγετε τη ναυσιπλοΐα σε άσχημο καιρό και σε άγρια θάλασσα. Ενημερώστε κάποιον σχετικά με τον προορισμό σας και το πότε προβλέπεται να επιστρέψετε. Επιβίβαση επιβατών. Σβήστε τον κινητήρα κάθε φορά που οι επιβάτες επιβιβάζονται ή αποβιβάζονται από το σκάφος ή βρίσκονται κοντά στο πίσω μέρος (πρύμνη) του σκάφους. Δεν αρκεί να βάλετε απλώς την εξωλέμβια στο νεκρό. Χρησιμοποιήστε προσωπικές συσκευές επίπλευσης. Η Ομοσπονδιακή Νομοθεσία απαιτεί να υπάρχει σωσίβιο γιλέκο (προσωπική συσκευή επίπλευσης) εγκεκριμένο από την Ακτοφυλακή των Η.Π.Α., το οποίο πρέπει να έχει το κατάλληλο μέγεθος για κάθε επιβάτη και να είναι εύκολα προσβάσιμο, και επιπλέον ένα μαξιλάρι ή σωσίβιο για ρίψη. Συνιστούμε ιδιαίτερα σε όλους τους επιβάτες του σκάφους να φορούν πάντοτε σωσίβιο. Προετοιμάστε άλλα άτομα στο χειρισμό του σκάφους. Διδάξτε τις βασικές αρχές που διέπουν την εκκίνηση και τη λειτουργία του κινητήρα, καθώς και το χειρισμό του σκάφους, σε τουλάχιστον έναν άλλο επιβάτη του σκάφους, για την περίπτωση που ο οδηγός πέσει στο νερό ή δεν είναι σε θέση να οδηγήσει το σκάφος. Μην υπερφορτώνετε το σκάφος σας. Τα περισσότερα σκάφη είναι πιστοποιημένα για μέγιστη χωρητικότητα σε φορτίο (βάρος) και αναγράφουν την ονομαστική χωρητικότητα φορτίου (ανατρέξτε στην πινακίδα χωρητικότητας του σκάφους σας). Θα πρέπει να γνωρίζετε τους περιορισμούς χειρισμού και φόρτωσης του σκάφους σας. Μάθετε εάν το σκάφος σας επιπλέει σε περίπτωση που γεμίσει νερό. Αν έχετε αμφιβολίες, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine ή τον κατασκευαστή του σκάφους. Βεβαιωθείτε ότι όλοι οι επιβάτες του σκάφους κάθονται σωστά. Μην επιτρέπετε σε κανέναν να κάθεται ή να ανεβαίνει σε οποιοδήποτε τμήμα του σκάφους που δεν προορίζεται για τέτοια χρήση. Τα τμήματα αυτά περιλαμβάνουν το πίσω μέρος των καθισμάτων, τις κουπαστές, τον καθρέφτη, την πλώρη, τα καταστρώματα, τα ανυψωμένα καθίσματα ψαρέματος και οποιοδήποτε περιστρεφόμενο κάθισμα ψαρέματος. Οι επιβάτες δεν πρέπει να κάθονται ή να επιβαίνουν οπουδήποτε όπου τυχόν απότομη επιτάχυνση, σταμάτημα, απώλεια ελέγχου του σκάφους ή αιφνίδια κίνηση αυτού θα μπορούσε να προκαλέσει πέσιμο προσώπου στη θάλασσα ή μέσα στο σκάφος. Βεβαιωθείτε ότι όλοι οι επιβάτες έχουν κανονική θέση και κάθονται σε αυτήν προτού αρχίσει το σκάφος να κινείται. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

21 Ενότητα 2 - Στο νερό Μην οδηγείτε ποτέ το σκάφος όταν βρίσκεστε υπό την επήρεια αλκοόλ ή ναρκωτικών. Απαγορεύεται από τη νομοθεσία. Η χρήση αλκοόλ ή ναρκωτικών μπορεί να υποβαθμίσει την κρίση σας και μειώνει σε μεγάλο βαθμό την ικανότητά σας να αντιδράσετε γρήγορα. Θα πρέπει να γνωρίζετε την περιοχή πλεύσης σας και να αποφεύγετε τα επικίνδυνα σημεία. Να είστε σε εγρήγορση. Ο χειριστής του σκάφους είναι υπεύθυνος από το νόμο να βλέπει και να ακούει με προσοχή. Ο χειριστής πρέπει να φροντίσει να μην εμποδίζεται η ορατότητά του, ιδιαίτερα προς τα εμπρός. Η ορατότητα του χειριστή δεν πρέπει να εμποδίζεται από κανέναν επιβάτη, φορτίο ή κάθισμα ψαρέματος όταν το σκάφος λειτουργεί σε στροφές μεγαλύτερες από το ρελαντί ή την ταχύτητα πλαναρίσματος. Προσέχετε τα άλλα άτομα, το νερό και τα απόνερά σας. Μην οδηγείτε ποτέ το σκάφος σας ακριβώς πίσω από σκιέρ. Το σκάφος που κινείται με ταχύτητα 40 km/h (25 mph) θα προσπεράσει τον πεσμένο σκιέρ που βρίσκεται 61 m (200 ft) μπροστά του σε πέντε δευτερόλεπτα. Προσέξτε τους πεσμένους σκιέρ. Όταν χρησιμοποιείτε το σκάφος σας για θαλάσσιο σκι ή παρόμοιες δραστηριότητες, φροντίστε πάντα ο πεσμένος σκιέρ να βρίσκεται από την πλευρά του χειριστή του σκάφους καθώς επιστρέφετε να τον/την βοηθήσετε. Ο χειριστής πρέπει πάντα να έχει τον πεσμένο σκιέρ στο οπτικό του πεδίο και να μην κάνει ποτέ όπισθεν προς τον σκιέρ ή οποιοδήποτε άτομο που βρίσκεται στο νερό. Αναφέρετε τα ατυχήματα. Όταν το σκάφος τους εμπλακεί σε συγκεκριμένα ατυχήματα σκαφών, οι χειριστές σκαφών είναι υποχρεωμένοι από το νόμο να καταθέσουν αναφορά ατυχήματος στην υπηρεσία εφαρμογής του νόμου περί σκαφών της πολιτείας τους. Τα ατυχήματα σκαφών πρέπει να αναφέρονται αν 1) υπάρχει απώλεια ζωής ή πιθανή απώλεια ζωής, 2) υπάρχει τραυματισμός που απαιτεί ιατρική αγωγή πέραν των πρώτων βοηθειών, 3) υπάρχουν ζημιές στα σκάφη ή άλλες υλικές ζημιές οι οποίες υπερβαίνουν τα $500,00 ή 4) υπάρχει ολική απώλεια του σκάφους. Ζητήστε περαιτέρω βοήθεια από την τοπική υπηρεσία εφαρμογής του νόμου. Έκθεση στο μονοξείδιο του άνθρακα Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα Το μονοξείδιο του άνθρακα (CO) είναι ένα θανατηφόρο αέριο που υπάρχει στα καυσαέρια όλων των κινητήρων εσωτερικής καύσης, συμπεριλαμβανομένων των κινητήρων πρόωσης σκαφών και των γεννητριών που κινούν παρελκόμενα σκαφών. Από μόνο του, το μονοξείδιο του άνθρακα είναι άοσμο, άχρωμο και άγευστο, αλλά αν μπορείτε να μυρίσετε καυσαέρια κινητήρα ή έχετε αίσθηση της γεύσης τους, τότε εισπνέετε μονοξείδιο του άνθρακα. Στα πρώτα συμπτώματα της δηλητηρίασης από μονοξείδιο του άνθρακα, τα οποία είναι παρόμοια με τα συμπτώματα της θαλασσινής ναυτίας και της μέθης, συμπεριλαμβάνονται ο πονοκέφαλος, η ζάλη, η υπνηλία και η ναυτία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εισπνοή των καυσαερίων του κινητήρα μπορεί να έχει αποτέλεσμα τη δηλητηρίαση από μονοξείδιο του άνθρακα, που μπορεί να προκαλέσει λιποθυμία, εγκεφαλική βλάβη ή θάνατο. Αποφύγετε την έκθεση στο μονοξείδιο του άνθρακα. Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων όταν λειτουργεί ο κινητήρας. Φροντίστε το σκάφος να αερίζεται καλά, είτε κινείται είτε είναι σταματημένο. Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων Τα καυσαέρια κινητήρα περιέχουν βλαβερό μονοξείδιο του άνθρακα. Μην πλησιάζετε σε σημεία με συγκέντρωση καυσαερίων κινητήρα. Όταν οι κινητήρες λειτουργούν, απομακρύνετε τους κολυμβητές από το σκάφος και μην κάθεστε, ξαπλώνετε ή στέκεστε στις πλατφόρμες κολύμβησης, ούτε να ανεβαίνετε σε σκάλες. Ενώ οδηγείτε, μην επιτρέπετε στους επιβάτες να βρίσκονται ακριβώς πίσω από το σκάφος (μην τους αφήνετε να κρέμονται από την πλατφόρμα κολύμβησης). Αυτή η επικίνδυνη πρακτική εκθέτει το άτομο σε περιοχή υψηλής συγκέντρωσης καυσαερίων κινητήρα, καθώς και στο ενδεχόμενο πρόκλησης τραυματισμού από την προπέλα του σκάφους. Επαρκής αερισμός Αερίζετε το χώρο των επιβατών και ανοίγετε τις πλαϊνές κουρτίνες ή τις εμπρόσθιες καταπακτές για να φύγουν τα καυσαέρια M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 15

22 Ενότητα 2 - Στο νερό Παράδειγμα επιθυμητής ροής αέρα στο σκάφος: Ανεπαρκής αερισμός Σε συγκεκριμένες συνθήκες λειτουργίας ή/και ανέμου, στους κλεισμένους σταθερά ή με ύφασμα θαλάμους επιβατών ή διακυβέρνησης που δεν έχουν επαρκή αερισμό μπορεί να δημιουργηθεί συγκέντρωση μονοξειδίου του άνθρακα. Εγκαταστήστε στο σκάφος σας έναν ή περισσότερους ανιχνευτές μονοξειδίου του άνθρακα. Παρά το γεγονός ότι αυτό είναι σπάνιο, σε ημέρες με μεγάλη άπνοια, οι κολυμβητές και οι επιβάτες που βρίσκονται σε ανοικτό χώρο ακίνητου σκάφους, μέσα ή κοντά στον οποίο βρίσκεται κινητήρας που λειτουργεί, μπορεί να εκτεθούν σε επικίνδυνα επίπεδα μονοξειδίου του άνθρακα. 1. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος είναι ακίνητο: - Λειτουργία του κινητήρα με το σκάφος αγκυροβολημένο σε περιορισμένο χώρο - Αγκυροβόληση κοντά σε άλλο σκάφος, του οποίου ο κινητήρας λειτουργεί 2. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος κινείται: Λειτουργία του κινητήρα του σκάφους με τη γωνία εξισορρόπησης της πλώρης υπερβολικά ψηλά - Λειτουργία του σκάφους χωρίς ανοικτές μπροστινές καταπακτές (φαινόμενο sttion wgon) Βασικός χειρισμός του σκάφους Καθέλκυση και λειτουργία του σκάφους ΣΗΜΑΝΤΙΚΟ: Τοποθετήστε την τάπα αποστράγγισης σεντίνας πριν καθελκύσετε το σκάφος. Πίνακας λειτουργίας Λειτουργία Πίνακας ΠΡΙΝ ΤΗΝ ΕΚΚΙΝΗΣΗ ΜΕΤΑ ΤΗΝ ΕΚΚΙΝΗΣΗ ΚΑΤΑ ΤΗΝ ΠΟΡΕΙΑ ΜΕΤΑ ΤΟ ΣΤΑΜΑΤΗΜΑ Τοποθετήστε την τάπα αποστράγγισης σεντίνας. Ανοίξτε τη θυρίδα του κινητήρα. Ανοίξτε το διακόπτη της μπαταρίας. μπαταρίας. Θέστε σε λειτουργία τους φυσητήρες σεντίνας. Ανοίξτε τη βαλβίδα αποκοπής καυσίμου. Ανοίξτε τη βαλβίδα έρματος, αν υπάρχει. Κλείστε το σύστημα αποστράγγισης. Φέρτε την εσωεξωλέμβια μονάδα στη θέση εντελώς προς τα κάτω/μέσα. Ελέγξτε τη στάθμη λαδιού του κινητήρα. Παρατηρήστε όλους τους δείκτες για να ελέγξετε την κατάσταση του κινητήρα. Εάν οι ενδείξεις δεν είναι κανονικές, σβήστε τον κινητήρα. Ελέγξτε για τυχόν διαρροές καυσίμου, λαδιού, νερού, υγρών και καυσαερίων. Ελέγξτε τη λειτουργία ελέγχου αλλαγής ταχυτήτων και γκαζιού. Ελέγξτε τη λειτουργία του συστήματος διεύθυνσης. Παρατηρήστε όλους τους δείκτες για να ελέγξετε την κατάσταση του κινητήρα. Εάν οι ενδείξεις δεν είναι κανονικές, σβήστε τον κινητήρα. Περιμένετε μέχρι να ακούσετε τον ακουστικό συναγερμό. Γυρίστε τον διακόπτη μίζας στη θέση "OFF" (κλειστό). Γυρίστε το διακόπτη της μπαταρίας στη θέση OFF. νεκρά. Κλείστε τη βαλβίδα αποκοπής καυσίμου. Κλείστε τη βαλβίδα έρματος, αν υπάρχει. Ξεπλύντε το σύστημα ψύξης αν βρίσκεται σε αλμυρό νερό. Αποστραγγίστε τη σεντίνα. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

23 Ενότητα 2 - Στο νερό Λειτουργία Πίνακας ΠΡΙΝ ΤΗΝ ΕΚΚΙΝΗΣΗ ΜΕΤΑ ΤΗΝ ΕΚΚΙΝΗΣΗ ΚΑΤΑ ΤΗΝ ΠΟΡΕΙΑ ΜΕΤΑ ΤΟ ΣΤΑΜΑΤΗΜΑ Εκτελέστε όλους τους άλλους ελέγχους που καθορίζονται από τον αντιπρόσωπο ή/και τον κατασκευαστή του σκάφους σας. Περιμένετε μέχρι να ακούσετε τον ακουστικό προειδοποιητικό συναγερμό όταν το κλειδί της μίζας βρίσκεται στη θέση ON. Εκκίνηση και σβήσιμο του κινητήρα ΣΗΜΕΙΩΣΗ: Διενεργήστε μόνο όσες λειτουργίες ισχύουν για το δικό σας συγκρότημα κινητήρα. Εκκίνηση του κινητήρα 1. Ελέγξτε όλα τα εξαρτήματα που παρατίθενται στην ενότητα Πίνακας λειτουργίας. 2. Φέρτε τη λαβή του χειριστηρίου στο νεκρό. ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι εκρηκτικές αναθυμιάσεις που περιέχονται στο διαμέρισμα του κινητήρα μπορούν να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο από φωτιά ή έκρηξη. Προτού βάλετε εμπρός τον κινητήρα, αφήστε το φυσητήρα σεντίνας να λειτουργήσει ή αερίστε το διαμέρισμα κινητήρα τουλάχιστον για πέντε λεπτά. 3. Γυρίστε το κλειδί της μίζας στη θέση "START" (ΕΚΚΙΝΗΣΗ). Αφήστε το κλειδί όταν πάρει εμπρός ο κινητήρας και αφήστε τον διακόπτη να επιστρέψει στη θέση "ON" (ΕΝΕΡΓΟΠΟΙΗΣΗ). Αφήστε τον κινητήρα να ζεσταθεί (6 10 λεπτά για την πρώτη εκκίνηση της ημέρας). ΣΗΜΕΙΩΣΗ: Αν ο κινητήρας δεν έχει λειτουργήσει για μεγάλο χρονικό διάστημα, ενδέχεται να χρειαστούν μερικές προσπάθειες μέχρι να ξαναγεμίσει ο θάλαμος καυσίμου. 4. Αν ο κινητήρας δεν πάρει εμπρός μετά από τρεις προσπάθειες:. Πατήστε το κουμπί μόνο για το γκάζι και μετακινήστε τη λαβή του χειριστηρίου ή τον μοχλό γκαζιού στη θέση 1/4 γκαζιού.. Γυρίστε το κλειδί της μίζας στη θέση "START" (ΕΚΚΙΝΗΣΗ). Αφήστε το κλειδί όταν πάρει εμπρός ο κινητήρας και αφήστε τον διακόπτη να επιστρέψει στη θέση "ON". 5. Αν ο κινητήρας δεν πάρει εμπρός μετά το βήμα 4:. Μετακινήστε τη λαβή χειριστηρίου / τον μοχλό γκαζιού στη θέση τέρμα γκάζι και επαναφέρετε περίπου στο 1/4 γκαζιού.. Γυρίστε το κλειδί της μίζας στη θέση "START" (ΕΚΚΙΝΗΣΗ). Αφήστε το κλειδί όταν πάρει εμπρός ο κινητήρας και αφήστε τον διακόπτη να επιστρέψει στη θέση "ON". 6. Επιθεωρήστε τον κινητήρα για τυχόν διαρροές καυσίμου, λαδιού, νερού και αερίων εξαγωγής. 7. Κινήστε τη λαβή ελέγχου με μια γρήγορη και αποφασιστική κίνηση προς τα εμπρός για την εμπρός ταχύτητα ή προς τα πίσω για την όπισθεν. Μετά την αλλαγή ταχύτητας, ανοίξτε το γκάζι στην επιθυμητή ρύθμιση. ΕΙΔΟΠΟΙΗΣΗ Η επιλογή ταχύτητας σε στροφές κινητήρα πάνω από αυτές του ρελαντί προκαλεί ζημιές στο κιβώτιο ταχυτήτων. Η επιλογή ταχύτητας όταν ο κινητήρας δεν λειτουργεί, μπορεί να προκαλέσει κακή ευθυγράμμιση του συμπλέκτη και να εμποδίσει την ορθή επιλογή. Πάντοτε να βάζετε ταχύτητα στο κιβώτιο όταν ο κινητήρας λειτουργεί στο ρελαντί. Εάν πρέπει να αλλάξετε ταχύτητα ενώ ο κινητήρας δεν λειτουργεί, περιστρέψτε τον άξονα της προπέλας προς την κατάλληλη κατεύθυνση κατά τη διάρκεια της επιλογής. Σβήσιμο του κινητήρα 1. Βάλτε τη λαβή του χειριστηρίου στο νεκρό/ρελαντί και αφήστε τον κινητήρα να επιστρέψει σιγά στο ρελαντί. Εάν ο κινητήρας λειτουργούσε για μεγάλο χρονικό διάστημα σε υψηλές στροφές, αφήστε τον κινητήρα να κρυώσει στο ρελαντί για 3 έως 5 λεπτά. 2. Γυρίστε τον διακόπτη μίζας στη θέση "OFF" (κλειστό). Εκκίνηση του κινητήρα μετά από σβήσιμο με τη μονάδα μετάδοσης κίνησης σε εμπλοκή ΣΗΜΑΝΤΙΚΟ: Αποφεύγετε το σβήσιμο του κινητήρα όταν η μονάδα μετάδοσης κίνησης βρίσκεται σε εμπλοκή. Εάν ο κινητήρας σβήσει, ακολουθήστε την εξής διαδικασία: 1. Ωθήστε και τραβήξτε επανειλημμένα τη λαβή του χειριστηρίου μέχρις ότου η λαβή επιστρέψει στη θέση νεκρό/ρελαντί. Αυτό μπορεί να χρειαστεί αρκετές προσπάθειες αν το συγκρότημα κινητήρα λειτουργούσε σε στροφές πάνω από το ρελαντί όταν σταμάτησε ο κινητήρας. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 17

24 Ενότητα 2 - Στο νερό 2. Όταν η λαβή επιστρέψει στη θέση νεκρό/ρελαντί, ξαναρχίστε τις κανονικές διαδικασίες εκκίνησης. Λειτουργία μόνο γκάζι 1. Ανατρέξτε στην ενότητα Τηλεχειριστήρια για τα χαρακτηριστικά των χειριστηρίων. 2. Μετακινήστε το μοχλό του χειριστηρίου στη θέση ρελαντί/νεκράς. 3. Πιέστε και κρατήστε πιεσμένο το κουμπί γκάζι μόνο και φέρτε το μοχλό ελέγχου στη θέση ρελαντί/πρόσω ή ρελαντί/ όπισθεν. 4. Αν ο μοχλός του χειριστηρίου μετακινηθεί πέρα από τη θέση ρελαντί/πρόσω ή ρελαντί/όπισθεν, οι στροφές του κινητήρα θα αυξηθούν. ΣΗΜΑΝΤΙΚΟ: Η μετακίνηση του μοχλού πίσω στη θέση ρελαντί/νεκράς απεμπλέκει το κουμπί γκάζι μόνο και επιτρέπει στον κινητήρα να τεθεί σε ταχύτητα. 5. Η λειτουργία γκάζι μόνο απενεργοποιείται με τη μετακίνηση του μοχλού του χειριστηρίου στη θέση ρελαντί/νεκράς. Η μετακίνηση του μοχλού χειριστηρίου από τη θέση ρελαντί/νεκράς στη θέση ρελαντί/πρόσω ή ρελαντί/όπισθεν χωρίς πάτημα του κουμπιού γκάζι μόνο θέτει τον κινητήρα στην επιλεγμένη ταχύτητα. Ρυμούλκηση του σκάφους Το σκάφος σας μπορεί να ρυμουλκηθεί με την εσωεξωλέμβια στην επάνω ή την κάτω θέση. Κατά τη μεταφορά απαιτείται να υπάρχει αρκετή απόσταση ανάμεσα στο οδόστρωμα και την εσωεξωλέμβια. Εάν η επαρκής απόσταση από το δρόμο αποτελεί πρόβλημα, φέρτε την εσωεξωλέμβια σε πλήρη θέση ρυμούλκησης και υποστηρίξτε τη με ένα προαιρετικό κιτ ρυμούλκησης, που διατίθεται από τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Λειτουργία σε θερμοκρασία παγετού ΣΗΜΑΝΤΙΚΟ: Εάν το σκάφος λειτουργεί σε θερμοκρασίες παγετού, θα πρέπει να λαμβάνονται μέτρα για την πρόληψη των ζημιών στο συγκρότημα κινητήρα από τον παγετό. Η ζημιά που προκαλείται από το πάγωμα δεν καλύπτεται από την περιορισμένη εγγύηση της Mercury MerCruiser. Τάπα αποστράγγισης και αντλία υδροσυλλέκτη Ο χώρος του κινητήρα στο σκάφος σας είναι φυσικό να γεμίζει με νερό. Για το λόγο αυτό, τα σκάφη είναι συνήθως εξοπλισμένα με μια τάπα αποστράγγισης ή/και μια αντλία υδροσυλλέκτη. Είναι σημαντικό να ελέγχετε αυτά τα στοιχεία τακτικά για να βεβαιωθείτε ότι η στάθμη του νερού δεν έρχεται σε επαφή με το συγκρότημα του κινητήρα. Ορισμένα στοιχεία του κινητήρα σας θα υποστούν σοβαρές ζημιές εάν βυθιστούν στο νερό. Η ζημιά που προκαλείται από βύθιση δεν καλύπτεται από την περιορισμένη εγγύηση της Mercury MerCruiser. Προστασία των ατόμων που βρίσκονται στο νερό Όταν το σκάφος κινείται με ταχύτητα κρουαζιέρας Είναι πολύ δύσκολο για το άτομο που βρίσκεται στο νερό να αντιδράσει γρήγορα και να αποφύγει το σκάφος που κινείται προς την κατεύθυνση του, ακόμη και με μικρή ταχύτητα Μειώνετε πάντα την ταχύτητά σας και να προσέχετε ιδιαίτερα κάθε φορά που το σκάφος σας βρίσκεται σε περιοχή όπου μπορεί να υπάρχουν άνθρωποι στο νερό. Κάθε φορά που το σκάφος κινείται (ακόμη και με σβηστό τον κινητήρα) και ο μοχλός ταχυτήτων της εξωλέμβιας είναι στο νεκρό, το νερό ασκεί επαρκή δύναμη στην προπέλα ώστε αυτή να περιστρέφεται. Αυτή η περιστροφή της προπέλας στο νεκρό μπορεί να προκαλέσει σοβαρό τραυματισμό. Όταν το σκάφος είναι ακίνητο! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η περιστρεφόμενη προπέλα, το κινούμενο σκάφος ή οποιοσδήποτε συμπαγής μηχανισμός που είναι συνδεδεμένος με το σκάφος μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο σε κολυμβητές. Να σβήνετε τον κινητήρα του κινητήρα jet αμέσως, οποιαδήποτε στιγμή βρίσκεται κάποιος στο νερό κοντά στο σκάφος σας. Βάλτε το μοχλό ταχυτήτων στο νεκρό και σβήστε τον κινητήρα πριν επιτρέψετε σε άτομα να κολυμπήσουν ή να είναι στο νερό κοντά στο σκάφος σας. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

25 Ενότητα 2 - Στο νερό Λειτουργία σε σκάφος υψηλής ταχύτητας και σκάφος υψηλών επιδόσεων (Hi- Performnce) Αν το σκάφος σας θεωρείται σκάφος υψηλής ταχύτητας ή υψηλών αποδόσεων και δεν έχετε συνηθίσει να το χειρίζεστε, σας συνιστούμε να μην το λειτουργείτε στο άνω όριο των δυνατοτήτων του χωρίς πρώτα να ζητήσετε μια αρχική επίδειξη από τον αντιπρόσωπό σας ή από ένα χειριστή που έχει πείρα με το συγκεκριμένο σκάφος. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο Εγχειρίδιο λειτουργίας σκάφους Hi-Performnce ( R03) από τον αντιπρόσωπο, το διανομέα ή τη Mercury Mrine. Ασφάλεια των επιβατών σε ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck ots) Κάθε φορά που το σκάφος κινείται, παρατηρήστε τη θέση όλων των επιβατών. Μην αφήνετε κανέναν επιβάτη να στέκεται όρθιος ούτε να χρησιμοποιεί καθίσματα διαφορετικά από αυτά που προβλέπονται για πλεύση με ταχύτητα μεγαλύτερη από το ρελαντί. Μια ξαφνική μείωση της ταχύτητας του σκάφους, όπως η βύθιση σε μεγάλο κύμα ή απόνερα, η ξαφνική μείωση του γκαζιού ή η απότομη αλλαγή της κατεύθυνσης του σκάφους, μπορεί να προκαλέσει την εκτίναξη των επιβατών από το μπροστινό τμήμα του σκάφους. Η πτώση από το μπροστινό τμήμα του σκάφους μεταξύ των δύο γεφυρών θα έχει ως αποτέλεσμα ο επιβάτης να κτυπηθεί. Σκάφη με ανοικτό μπροστινό κατάστρωμα Δεν πρέπει ποτέ να βρίσκεται κανείς στο κατάστρωμα μπροστά από το κιγκλίδωμα ενώ το σκάφος κινείται. Φροντίστε όλοι οι επιβάτες να βρίσκονται πίσω από το μπροστινό κιγκλίδωμα ή τον περιφραγμένο χώρο. Τα άτομα που βρίσκονται στο μπροστινό κατάστρωμα μπορεί εύκολα να πέσουν από το σκάφος ενώ τα άτομα που κουνούν τα πόδια τους έξω από το μπροστινό άκρο μπορεί να κτυπηθούν από κύμα και να παρασυρθούν στο νερό. mc ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν κάθεστε ή στέκεστε σε περιοχή του σκάφους που δεν είναι σχεδιασμένη για επιβάτες σε στροφές πάνω από το ρελαντί, μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Μην πλησιάζετε στο μπροστινό άκρο ποντονιού ή υπερυψωμένης πλατφόρμας και παραμείνετε καθισμένοι ενώ το σκάφος κινείται. Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος Τα ανυψωμένα καθίσματα ψαρέματος δεν προορίζονται για χρήση όταν το σκάφος κινείται με ταχύτητα μεγαλύτερη από το ρελαντί ή την ταχύτητα αργής πλεύσης. Καθίστε μόνο στα καθίσματα που προβλέπονται για κίνηση του σκάφους σε υψηλότερες ταχύτητες. Οποιαδήποτε απροσδόκητη, ξαφνική μείωση της ταχύτητας του σκάφους μπορεί να προκαλέσει την πτώση του ανυψωμένου επιβάτη από το μπροστινό τμήμα του σκάφους. mc M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 19

26 Ενότητα 2 - Στο νερό Αναπηδήσεις σε κύματα και απόνερα! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αναπήδηση σε κύμα ή απόνερα μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο λόγω εκτίναξης κάποιου επιβαίνοντος εντός ή εκτός του σκάφους. Αποφύγετε τις αναπηδήσεις σε κύματα ή απόνερα όποτε αυτό είναι δυνατό. mc Η λειτουργία των σκαφών αναψυχής σε κύματα και απόνερα αποτελεί ένα φυσικό μέρος της χρήσης του σκάφους. Ωστόσο, όταν η δραστηριότητα αυτή γίνεται με ταχύτητα τέτοια ώστε το κύτος του σκάφους να σηκώνεται μερικώς ή εντελώς έξω από το νερό, προκύπτουν ορισμένοι κίνδυνοι, ιδιαίτερα όταν το σκάφος μπαίνει και πάλι στο νερό. Το πρωταρχικό ζήτημα που πρέπει να προσεχθεί είναι η αλλαγή της κατεύθυνσης του σκάφους ενόσω αυτό αναπηδά. Στην περίπτωση αυτή η επάνοδος του σκάφους στο νερό μπορεί να προκαλέσει την βίαιη αλλαγή της πορείας του σκάφους προς άλλη κατεύθυνση. Μια τέτοια ξαφνική αλλαγή της κατεύθυνσης πορείας ή στροφή μπορεί να κάνει τους επιβαίνοντες να πεταχτούν από τις θέσεις τους ή και έξω από το σκάφος. Υπάρχει και ένας λιγότερο συνήθης κίνδυνος που προκύπτει όταν αφήνετε το σκάφος να ανυψώνεται στον αέρα όταν συναντά κύμα ή απόνερα. Αν η πλώρη του σκάφους σας βρεθεί σε μεγάλη γωνία προς τα κάτω όσο βρίσκεται στον αέρα, όταν έρθει σε επαφή με το νερό μπορεί να διαπεράσει την επιφάνειά του και να βρεθεί κάτω από το νερό για μια στιγμή. Η ενέργεια αυτή έχει ως αποτέλεσμα το σχεδόν ταυτόχρονο σταμάτημα του σκάφους και την ενδεχόμενη εκτίναξη των επιβατών προς τα εμπρός. Οι διαδικασίες σκάφος μπορεί επίσης να γυρίσει απότομα στη μια πλευρά. Πρόσκρουση σε αντικείμενα κάτω από το νερό Μειώστε την ταχύτητα και κινηθείτε με προσοχή όταν οδηγείτε το σκάφος σε ρηχά νερά ή σε περιοχές όπου τα νερά ενδέχεται να κρύβουν κάτω από την επιφάνειά τους εμπόδια που μπορεί να χτυπηθούν από τα βυθισμένα στοιχεία του συστήματος μετάδοσης κίνησης, το πηδάλιο ή τον πυθμένα του σκάφους. mc ΣΗΜΑΝΤΙΚΟ: Το πιο σημαντικό πράγμα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών από πρόσκρουση σε βυθισμένο αντικείμενο, ή αντικείμενο που επιπλέει, είναι να ελέγχετε την ταχύτητα του σκάφους. Κάτω από αυτές τις συνθήκες, η ταχύτητα του σκάφους πρέπει να διατηρείται κατ' ανώτατο όριο στα χλμ./ώρα (15 25 mph). Η πρόσκρουση σε ένα επιπλέον ή βυθισμένο αντικείμενο μπορεί να οδηγήσει σε πολλές διαφορετικές καταστάσεις. Μερικές από αυτές τις καταστάσεις μπορεί να έχουν τα ακόλουθα αποτελέσματα: Το σκάφος μπορεί να αλλάξει ξαφνικά κατεύθυνση. Μια τέτοια ξαφνική αλλαγή της κατεύθυνσης πορείας ή στροφή μπορεί να κάνει τους επιβαίνοντες να πεταχτούν από τις θέσεις τους ή και έξω από το σκάφος. Απότομη μείωση της ταχύτητας. Αυτό θα κάνει τους επιβαίνοντες να πεταχτούν προς τα εμπρός ή ακόμη και έξω από το σκάφος. Ζημιές από την πρόσκρουση στα βυθισμένα στοιχεία του συστήματος μετάδοσης κίνησης, το πηδάλιο και/ή το ίδιο το σκάφος. Θυμηθείτε ότι ένα από τα σημαντικότερα πράγματα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών σε τέτοιες περιπτώσεις είναι να ελέγχετε την ταχύτητα του σκάφους. Διατηρείτε το σκάφος στην ελάχιστη ταχύτητα πλαναρίσματος όταν οδηγείτε σε νερά που είναι γνωστό ότι έχουν εμπόδια κάτω από την επιφάνειά τους. Αν χτυπήσετε ένα βυθισμένο αντικείμενο, σβήστε τον κινητήρα όσο το δυνατόν γρηγορότερα και ελέγξτε το σύστημα μετάδοσης κίνησης για τυχόν εξαρτήματα που έχουν σπάσει ή έχουν φύγει από τη θέση τους. Αν υπάρχει πραγματική ή πιθανή ζημιά, το συγκρότημα κινητήρα πρέπει να μεταφερθεί σε ένα εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser για λεπτομερή έλεγχο και για τις αναγκαίες επισκευές. Θα πρέπει επίσης να ελεγχθεί και το σκάφος για τυχόν ραγίσματα στο κύτος ή τον καθρέφτη, καθώς και για διαρροές. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

27 Ενότητα 2 - Στο νερό Ο χειρισμός με ζημιές σε βυθισμένα στοιχεία του συστήματος μετάδοσης κίνησης, στο πηδάλιο ή στον πυθμένα του σκάφους μπορεί να προκαλέσει πρόσθετες ζημιές σε άλλα εξαρτήματα του συγκροτήματος κινητήρα ή να επηρεάσει τον έλεγχο του σκάφους. Εάν η συνέχιση της λειτουργίας είναι απαραίτητη, προχωρήστε με πολύ μικρή ταχύτητα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η χρήση σκάφους ή κινητήρα, ενώ αυτός έχει υποστεί ζημιά από πρόσκρουση, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο, ή ζημιά στο προϊόν. Αν υπάρξει οποιουδήποτε είδους πρόσκρουση του σκάφους, ζητήστε από τον εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine να επιθεωρήσει το σκάφος και το συγκρότημα κινητήρα και να εκτελέσει επισκευές. Προστασία της μονάδας μετάδοσης κίνησης από κτυπήματα Το υδραυλικό σύστημα του συστήματος ρύθμισης ανύψωσης (power trim) είναι σχεδιασμένο για να προστατεύει την εσωεξωλέμβια από κτυπήματα. Εάν κατά την κίνηση του σκάφους προς τα εμπρός χτυπηθεί ένα βυθισμένο αντικείμενο, το υδραυλικό σύστημα θα καλύψει τη βάση της εσωεξωλέμβιας καθώς θα απομακρύνεται από το αντικείμενο, μειώνοντας τη ζημιά που προκαλείται στη μονάδα. Μετά την απομάκρυνση της εξωλέμβιας από το αντικείμενο, το υδραυλικό σύστημα επιτρέπει στην εσωεξωλέμβια να επιτρέψει στην αρχική της θέση λειτουργίας, προλαμβάνοντας την απώλεια πηδαλιουχίας και την υπερβολική αύξηση του αριθμού στροφών του κινητήρα. Δείξτε μεγάλη προσοχή όταν κινείστε σε ρηχά νερά ή σε περιοχές όπου είναι γνωστό ότι υπάρχουν εμπόδια κάτω από το νερό. Στην όπισθεν δεν παρέχεται προστασία από χτυπήματα, γι αυτό θα πρέπει να είστε εξαιρετικά προσεκτικοί ώστε να μη χτυπήσετε βυθισμένα αντικείμενα όταν το σκάφος κινείται με την όπισθεν. ΣΗΜΑΝΤΙΚΟ: Εκ των πραγμάτων, το σύστημα προστασίας δεν μπορεί να είναι σχεδιασμένο έτσι ώστε να παρέχει σε όλες τις περιπτώσεις απόλυτη προστασία από τις ζημιές από χτυπήματα. Λειτουργία με χαμηλές εισαγωγές νερού σε ρηχά νερά - Χαμηλές εισαγωγές νερού mc ΕΙΔΟΠΟΙΗΣΗ Η λειτουργία σε ρηχά νερά μπορεί να προκαλέσει σοβαρές ζημιές στον κινητήρα λόγω απόφραξης των εισαγωγών νερού. Βεβαιωθείτε ότι οι εισαγωγές νερού στο κιβώτιο ταχυτήτων δεν απορροφούν άμμο, λάσπη ή άλλα σωματίδια που μπορούν να περιορίσουν ή να διακόψουν την παροχή νερού ψύξης στον κινητήρα. Θα πρέπει να δείχνετε μεγάλη προσοχή όταν κάνετε ελιγμούς σε ρηχά νερά με ένα σκάφος που διαθέτει χαμηλές εισαγωγές νερού. Αποφεύγετε επίσης να προσεγγίζετε την ξηρά με τον κινητήρα σε λειτουργία. Συνθήκες που επηρεάζουν τη λειτουργία Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους Μετακίνηση του βάρους προς τα πίσω (προς την πρύμνη): Κανονικά αυξάνει την ταχύτητα και τον αριθμό στροφών του κινητήρα Προκαλεί την αναπήδηση της πλώρης σε κύματα Αυξάνει τον κίνδυνο να πέσει το επόμενο κύμα μέσα στο σκάφος όταν αυτό σταματήσει να πλανάρει Σε ακραίες περιπτώσεις, ενδέχεται να προκαλέσει την πρόνευση του σκάφους Μετακίνηση του βάρους προς τα εμπρός (προς την πλώρη): Βελτιώνει την ευκολία στο πλανάρισμα Βελτιώνει την πλεύση σε ταραγμένα νερά Σε ακραίες περιπτώσεις, ενδέχεται να κάνει το σκάφος να αλλάζει επανειλημμένα κατεύθυνση (διεύθυνση από την πλώρη) Πυθμένας του σκάφους Για να διατηρηθεί η μέγιστη ταχύτητα, ο πυθμένας του σκάφους πρέπει να καλύπτει τις ακόλουθες προϋποθέσεις: Να είναι καθαρός και απαλλαγμένος από όστρακα και θαλάσσια βλάστηση Να μην έχει παραμορφώσεις και να είναι σχεδόν επίπεδος στη θέση επαφής του με το νερό 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 21

28 Ενότητα 2 - Στο νερό Να είναι ίσιος και ομαλός εμπρός και πίσω Όταν το σκάφος είναι αγκυροβολημένο, ενδέχεται να συσσωρευτεί θαλάσσια βλάστηση. Η βλάστηση αυτή πρέπει να αφαιρεθεί πριν τεθεί το σκάφος σε λειτουργία, γιατί μπορεί να αποφράξει τις εισαγωγές νερού και να προκαλέσει την υπερθέρμανση του κινητήρα. Σπηλαίωση Σπηλαίωση προκύπτει όταν η ροή του νερού δεν μπορεί να ακολουθήσει το περίγραμμα ενός βυθισμένου αντικειμένου που κινείται με ταχύτητα, όπως είναι το κιβώτιο ταχυτήτων ή η προπέλα. Η σπηλαίωση αυξάνει την ταχύτητα της προπέλας ενώ μειώνει την ταχύτητα του σκάφους. Η σπηλαίωση μπορεί να διαβρώσει έντονα την επιφάνεια του κιβωτίου ταχυτήτων ή της προπέλας. Συνηθισμένες αιτίες σπηλαίωσης είναι: Φύκια ή άλλα σωματίδια που έχουν εμπλακεί στην προπέλα Λυγισμένο πτερύγιο προπέλας Ανυψωμένα σημεία ανωμαλίας ή αιχμηρές άκρες στην προπέλα Αερισμός Η αναρρόφηση αέρα προκαλείται από τον αέρα της επιφάνειας ή τα αέρια της εξάτμισης που εισάγονται γύρω από την προπέλα και προκαλούν την επιτάχυνσή της με μείωση της ταχύτητας του σκάφους. Οι φυσαλίδες αέρα κτυπούν στην επιφάνεια των πτερυγίων της προπέλας και μπορεί να προκαλέσουν διάβρωση της επιφάνειας του πτερυγίου. Εάν δεν διορθωθεί αυτή η κατάσταση, ενδέχεται τελικά να προκληθεί ζημιά (θραύση) του πτερυγίου. Ο υπερβολικός αερισμός συνήθως προκαλείται από τα εξής: Την υπερβολική εξισορρόπηση της μονάδας μετάδοσης κίνησης προς τα έξω Την απουσία ενός δακτυλίου διάχυσης της προπέλας Ζημιές στην προπέλα ή το κιβώτιο ταχυτήτων, που επιτρέπουν στα καυσαέρια να διαφεύγουν ανάμεσα στην προπέλα και το κιβώτιο ταχυτήτων Την τοποθέτηση της μονάδας μετάδοσης κίνησης υπερβολικά ψηλά στον καθρέφτη Υψόμετρο και κλίμα Το υψόμετρο και οι κλιματολογικές συνθήκες επηρεάζουν την απόδοση του συγκροτήματος κινητήρα. Η μείωση της απόδοσης μπορεί να προέλθει από: Μεγαλύτερα υψόμετρα Υψηλότερες θερμοκρασίες Χαμηλές βαρομετρικές πιέσεις Υψηλή υγρασία Για τη βέλτιστη απόδοση του κινητήρα σε εναλλασσόμενες καιρικές συνθήκες, ο κινητήρας πρέπει να έχει την κατάλληλη προπέλα για να μπορεί να λειτουργήσει στις ανώτατες ή σχεδόν στις ανώτατες στροφές του συνιστώμενου μέγιστου εύρους σ.α.λ. με κανονικό φορτίο στις συνήθεις για τη λειτουργία του σκάφους σας καιρικές συνθήκες. Στις περισσότερες περιπτώσεις, οι συνιστώμενες σ.α.λ. μπορούν να επιτευχθούν με αλλαγή της προπέλας με μια άλλη με μικρότερο βήμα. Επιλογή προπέλας ΣΗΜΑΝΤΙΚΟ: Οι κινητήρες που αναφέρονται στο παρόν εγχειρίδιο είναι εξοπλισμένοι με έναν περιοριστή σ.α.λ. ο οποίος είναι ρυθμισμένος σε ένα ανώτατο όριο σ.α.λ. Το όριο αυτό, που βρίσκεται ελαφρά πιο πάνω από το κανονικό εύρος λειτουργίας του κινητήρα, βοηθά στην πρόληψη των ζημιών που οφείλονται σε υπερβολικές στροφές του κινητήρα. Μόλις επιστρέψουν οι σ.α.λ. στο συνιστώμενο εύρος σ.α.λ., θα ανακτηθεί η κανονική λειτουργία του κινητήρα. Ο κατασκευαστής του σκάφους και ο αντιπρόσωπος είναι υπεύθυνοι για τον εξοπλισμό του συγκροτήματος κινητήρα με τη σωστή προπέλα. Ανατρέξτε στην ιστοσελίδα της Mercury Mrine selector/#/step-one. Επιλέξτε μια προπέλα η οποία θα επιτρέπει στο συγκρότημα κινητήρα να λειτουργεί στο ανώτατο ή στο σχεδόν ανώτατο συνιστώμενο εύρος σ.α.λ. κατά τη λειτουργία με τελείως ανοικτό γκάζι. Αν στη λειτουργία με τέρμα γκάζι οι στροφές ανά λεπτό είναι λιγότερες από τις συνιστώμενες, η προπέλα πρέπει να αντικατασταθεί για να προληφθεί η μείωση της απόδοσης και η ενδεχόμενη πρόκληση ζημιών στον κινητήρα. Από την άλλη, η λειτουργία ενός κινητήρα σε στροφές πάνω από τις συνιστώμενες προκαλεί μεγαλύτερη φθορά από τη φυσιολογική και ζημιές. Μετά την αρχική επιλογή προπέλας, τα ακόλουθα συχνά προβλήματα μπορεί να απαιτήσουν την αντικατάστασή της με μια άλλη με μικρότερο βήμα. Θερμότερος καιρός και μεγαλύτερη υγρασία, που προκαλούν μείωση του αριθμού στροφών. Λειτουργία σε μεγαλύτερο υψόμετρο, που προκαλεί μείωση του αριθμού στροφών. Η λειτουργία με βρόμικο πυθμένα του σκάφους προκαλεί απώλεια στροφών. Λειτουργία με αυξημένο φορτίο (πρόσθετοι επιβάτες, έλξη σκιέρ), που προκαλεί μείωση του αριθμού στροφών. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

29 Ενότητα 2 - Στο νερό Για καλύτερη επιτάχυνση, όπως αυτή που απαιτείται για την έλξη σκιέρ, χρησιμοποιήστε μια προπέλα με το αμέσως μικρότερο βήμα. Μη λειτουργείτε τον κινητήρα με τέρμα γκάζι όταν χρησιμοποιείτε την προπέλα με το μικρότερο βήμα χωρίς να τραβάτε σκιέρ. Σύντομες οδηγίες Περίοδος στρωσίματος 20 ωρών ΣΗΜΑΝΤΙΚΟ: Οι πρώτες 20 ώρες λειτουργίας είναι η περίοδος στρωσίματος του κινητήρα. Το σωστό στρώσιμο είναι αναγκαίο για την επίτευξη της ελάχιστης κατανάλωσης λαδιού και της μέγιστης απόδοσης του κινητήρα. Κατά τη διάρκεια αυτής της περιόδου στρωσίματος θα πρέπει να τηρούνται οι ακόλουθοι κανόνες: Κατά τις πρώτες 10 ώρες, μην αφήνετε τον κινητήρα να λειτουργεί κάτω από τις 1500 σ.α.λ. για παρατεταμένα χρονικά διαστήματα. Βάλτε ταχύτητα το συντομότερο δυνατόν μετά την εκκίνηση και ανοίξτε το γκάζι πάνω από τις 1500 σ.α.λ. αν οι συνθήκες επιτρέπουν την ασφαλή λειτουργία. Μην αφήνετε τον κινητήρα να λειτουργεί στην ίδια ταχύτητα για παρατεταμένα χρονικά διαστήματα. Κατά τις πρώτες 10 ώρες, μην υπερβαίνετε τα 3/4 των στροφών που απαιτούνται για τέρμα γκάζι. Κατά τις επόμενες 10 ώρες, επιτρέπεται η κατά διαστήματα λειτουργία με τέρμα γκάζι (το πολύ μέχρι πέντε λεπτά τη φορά). Αποφύγετε το άνοιγμα του γκαζιού μέχρι τέρμα από τη νεκρά. Μην ανοίγετε τέρμα το γκάζι προτού ο κινητήρας φτάσει στην κανονική θερμοκρασία λειτουργίας. Ελέγχετε συχνά τη στάθμη λαδιού του κινητήρα. Προσθέστε λάδι σύμφωνα με τις ανάγκες. Είναι φυσιολογικό η κατανάλωση λαδιού να είναι υψηλή κατά τη διάρκεια του στρωσίματος. Μετά την περίοδο στρωσίματος Για να επεκτείνετε όσο το δυνατόν περισσότερο τη διάρκεια ζωής του συγκροτήματος κινητήρα της Mercury MerCruiser, ακολουθήστε τις παρακάτω συστάσεις: Βεβαιωθείτε ότι η προπέλα επιτρέπει στον κινητήρα να λειτουργεί στις ανώτατες, ή σχεδόν στις ανώτατες, στροφές του συνιστώμενου εύρους σ.α.λ. Ανατρέξτε στην ενότητα Προδιαγραφές και Συντήρηση. Λειτουργήστε τον κινητήρα στα 3/4 του γκαζιού ή σε χαμηλότερες στροφές. Αποφεύγετε την παρατεταμένη λειτουργία του κινητήρα με τέρμα γκάζι. Αλλάξτε το λάδι του κινητήρα και το φίλτρο λαδιού. Ανατρέξτε στην ενότητα Συντήρηση. Αλλάξτε το λάδι και το φίλτρο του κιβωτίου ταχυτήτων. Ανατρέξτε στην ενότητα Συντήρηση (μοντέλα με κιβώτιο ταχυτήτων ZF). 1. Έλεγχος στο τέλος της πρώτης σεζόν Στο τέλος της πρώτης σεζόν λειτουργίας, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser για να συνεννοηθείτε σχετικά με τις προγραμματισμένες εργασίες συντήρησης και/ή να προχωρήσετε στη διεξαγωγή τους. Αν βρίσκεστε σε περιοχή που το προϊόν λειτουργεί συνεχώς όλο το χρόνο θα πρέπει να επικοινωνείτε με τον αντιπρόσωπό σας μετά από τις πρώτες 100 ώρες λειτουργίας ή μία φορά το χρόνο, όποιο από τα δύο συμβεί πρώτα. 1. Απαιτείται αλλαγή υγρών και φίλτρου μετά τις πρώτες 25 ώρες και στη συνέχεια κάθε 100 ώρες. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 23

30 Ενότητα 2 - Στο νερό Σημειώσεις: Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

31 Πίνακας περιεχομένων Ενότητα 3 - Προδιαγραφές Ενότητα 3 - Προδιαγραφές Απαιτήσεις καυσίμου Ποιότητα καυσίμων Χρήση ανασχηματισμένων (οξυγονούχων) βενζινών (μόνο για τις Η.Π.Α.) Βενζίνη που περιέχει αλκοόλη Μίγματα καυσίμου με βουτανόλη Bu Μίγματα καυσίμου με μεθανόλη και αιθανόλη Λάδι κινητήρα Προδιαγραφές κινητήρα ,3 TKS Προδιαγραφές υγρών Κινητήρας Εσωεξωλέμβιοι M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 25

32 Ενότητα 3 - Προδιαγραφές Απαιτήσεις καυσίμου ΕΙΔΟΠΟΙΗΣΗ Αν μείνετε από καύσιμο μπορεί να καταστραφούν τα εξαρτήματα του καταλύτη. Μην αφήνετε τα ρεζερβουάρ να αδειάσουν κατά τη διάρκεια της λειτουργίας. ΣΗΜΑΝΤΙΚΟ: Η χρήση ακατάλληλης βενζίνης μπορεί να προκαλέσει βλάβες στον κινητήρα σας. Η βλάβη του κινητήρα, η οποία προκύπτει από τη χρήση ακατάλληλης βενζίνης, θεωρείται κακή χρήση του κινητήρα, και η βλάβη που προκύπτει κατ αυτόν τον τρόπο δεν καλύπτεται από την περιορισμένη εγγύηση. Ποιότητα καυσίμων Οι κινητήρες της Mercury MerCruiser λειτουργούν ικανοποιητικά με οποιαδήποτε γνωστή μάρκα αμόλυβδης βενζίνης η οποία πληροί με τις ακόλουθες προδιαγραφές: Η.Π.Α. και Καναδάς - Βενζίνη με ελάχιστο αναγραφόμενο αριθμό οκτανίων 87 (R+M)/2 για όλα τα μοντέλα. Επίσης, αποδεκτή είναι και η βενζίνη Premium 91 (R+M)/2 οκτανίων για όλα τα μοντέλα. Μη χρησιμοποιείτε βενζίνη super. Εκτός Η.Π.Α. και Καναδά - Βενζίνη με ελάχιστο αναγραφόμενο αριθμό οκτανίων 91 RON, για όλα τα μοντέλα. Επίσης, αποδεκτή είναι και η βενζίνη Premium (95 RON) για όλα τα μοντέλα. Μη χρησιμοποιείτε βενζίνη super. Χρήση ανασχηματισμένων (οξυγονούχων) βενζινών (μόνο για τις Η.Π.Α.) Σε ορισμένες περιοχές των Η.Π.Α. απαιτείται ανασχηματισμένη βενζίνη, και η βενζίνη αυτή είναι αποδεκτή για χρήση με κινητήρες της Mercury Mrine. Τo μόνο οξυγονούχο καύσιμο που χρησιμοποιείται σήμερα στις ΗΠΑ είναι η αλκοόλη (αιθανόλη, μεθανόλη ή βουτανόλη). Βενζίνη που περιέχει αλκοόλη Μίγματα καυσίμου με βουτανόλη Bu16 Μίγματα καυσίμου με βουτανόλη μέχρι 16,1% (Bu16) που πληρούν τις δημοσιευμένες απαιτήσεις καυσίμου της Mercury Mrine, αποτελούν αποδεκτό υποκατάστατο της αμόλυβδης βενζίνης. Επικοινωνήστε με τον κατασκευαστή του σκάφους σας για συγκεκριμένες συστάσεις σχετικά με τα εξαρτήματα του συστήματος καυσίμων του σκάφους (ρεζερβουάρ, αγωγοί καυσίμου και προσαρμογές). Μίγματα καυσίμου με μεθανόλη και αιθανόλη ΣΗΜΑΝΤΙΚΟ: Τα εξαρτήματα του συστήματος καυσίμου του κινητήρα της Mercury Mrine μπορούν να αντέξουν περιεκτικότητα της βενζίνης σε αλκοόλη (μεθανόλη ή αιθανόλη) μέχρι 10%. Το σύστημα καυσίμου του σκάφους σας μπορεί να μην έχει τη δυνατότητα να αντέχει στο ίδιο ποσοστό αλκοόλης. Επικοινωνήστε με τον κατασκευαστή του σκάφους σας για συγκεκριμένες συστάσεις σχετικά με τα εξαρτήματα του συστήματος καυσίμων του σκάφους (ρεζερβουάρ, αγωγοί καυσίμου και προσαρμογές). Θα πρέπει να γνωρίζετε πως η βενζίνη που περιέχει μεθανόλη ή αιθανόλη μπορεί να αυξήσει: Διάβρωση των μεταλλικών εξαρτημάτων Αποσύνθεση των ελαστικών ή πλαστικών εξαρτημάτων Διαπότιση καυσίμου στους ελαστικούς αγωγούς καυσίμου Την πιθανότητα διαχωρισμού φάσεων (διαχωρισμό του νερού και της αλκοόλης από τη βενζίνη στο ρεζερβουάρ)! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η διαρροή καυσίμου εγκυμονεί τον κίνδυνο πυρκαγιάς ή έκρηξης, ο οποίος μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή το θάνατο. Επιθεωρείτε περιοδικά όλα τα εξαρτήματα του συστήματος καυσίμων για διαρροή, αποσκλήρυνση, σκλήρυνση, φούσκωμα ή διάβρωση, ιδιαίτερα μετά την περίοδο αποθήκευσης. Σε περίπτωση που παρατηρήσετε συμπτώματα διαρροής ή φθοράς, θα πρέπει να αντικαταστήσετε άμεσα το σχετικό εξάρτημα, πριν χρησιμοποιήσετε ξανά τον κινητήρα. ΣΗΜΑΝΤΙΚΟ: Αν χρησιμοποιείτε βενζίνη που περιέχει αλκοόλη ή αν υποπτεύεστε ότι υπάρχει μεθανόλη ή αιθανόλη στη βενζίνη σας, κάντε συχνότερα επιθεώρηση για διαρροές καυσίμου και ανωμαλίες. ΣΗΜΑΝΤΙΚΟ: Όταν ο κινητήρας της Mercury Mrine λειτουργεί με τη χρήση βενζίνης που περιέχει μεθανόλη ή αιθανόλη, μην αφήνετε τη βενζίνη στο ρεζερβουάρ για μεγάλα χρονικά διαστήματα. Στα αυτοκίνητα τα καύσιμα που περιέχουν αυτά τα μίγματα καυσίμου, συνήθως καταναλώνονται πριν προλάβουν να απορροφήσουν αρκετή υγρασία ώστε να προκαλέσουν προβλήματα, ενώ τα σκάφη παραμένουν ανενεργά για αρκετό χρονικό διάστημα ώστε να λάβει χώρα ο διαχωρισμός φάσης. Μπορεί να σημειωθεί εσωτερική διάβρωση κατά τη διάρκεια της αποθήκευσης εάν η αλκοόλη έχει ξεπλύνει τις προστατευτικές στρώσεις λαδιού από τα εσωτερικά εξαρτήματα. Λάδι κινητήρα Για βέλτιστη απόδοση και προστασία του κινητήρα, χρησιμοποιήστε το παρακάτω λάδι: Εφαρμογή Όλοι οι κινητήρες MerCruiser Συνιστώμενο λάδι Mercury/Quicksilver 25W-40 συνθετικό μείγμα λαδιού κινητήρα, NMMA FC-W συμβατό με καταλύτες Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

33 Ενότητα 3 - Προδιαγραφές ΣΗΜΑΝΤΙΚΟ: Οι απαιτήσεις λίπανσης για τους καταλυτικούς κινητήρες διαφέρουν από τις απαιτήσεις για τους μη καταλυτικούς κινητήρες. Κάποια λιπαντικά για κινητήρες θαλάσσης περιλαμβάνουν υψηλά επίπεδα φωσφόρου. Παρόλο που αυτά τα λιπαντικά με υψηλά επίπεδα φωσφόρου ενδέχεται να επιτρέπουν αποδεκτή απόδοση του κινητήρα, η μακρόχρονη έκθεση στα λιπαντικά αυτά καταστρέφει τον καταλύτη. Οι καταλύτες που καταστρέφονται από λιπαντικά περιέχουν υψηλά επίπεδα φωσφόρου, ενδέχεται να μην καλύπτονται από την περιορισμένη εγγύηση της MerCruiser. Αν δεν υπάρχει διαθέσιμο πλήρως συνθετικό λάδι 25W-40 Mercury/Quicksilver, χρησιμοποιήστε τα παρακάτω λιπαντικά με τη σειρά που αναφέρονται στην παρούσα σύσταση. 1. Mercury/Quicksilver 25W-40 μεταλλικό μείγμα λαδιού κινητήρα, NMMA FC-W συμβατό με καταλύτες ΣΗΜΑΝΤΙΚΟ: Αν κάνετε σέρβις σε καταλυτικό κινητήρα, χρησιμοποιήστε τα παρακάτω λάδια για μικρό χρονικό διάστημα μόνο. 2. Άλλες γνωστές μάρκες λαδιών τετράχρονων κινητήρων με προδιαγραφές NMMA FC-W και συμβατά για καταλύτες 3. Άλλες γνωστές μάρκες λαδιών τετράχρονων κινητήρων με προδιαγραφές NMMA FC-W 4. Απορρυπαντικό λάδι αυτοκινήτων κανονικού βάρους και καλής ποιότητας σύμφωνα με την τελευταία σειρά του διαγράμματος λειτουργίας παρακάτω. ΣΗΜΕΙΩΣΗ: Δεν συνιστούμε τη χρήση μη απορρυπαντικών λαδιών, λαδιών με πολλαπλό ιξώδες (διαφορετικών από τα προδιαγεγραμμένα), συνθετικών λαδιών χωρίς προδιαγραφές FC-W, λαδιών χαμηλής ποιότητας ή λαδιών που περιέχουν στερεά προσθετικά. Χρησιμοποιήστε τις παρακάτω πληροφορίες κατά την επιλογή του τύπου λαδιού, σύμφωνα με την σειρά προτίμησης. Mercury/Quicksilver 25W-40 Synthetic Blend, NMMA FC-W Ctlyst Comptile rted 4-cycle oil ORDER OF PREFERENCE Mercury/Quicksilver 25W-40 Minerl NMMA FC-W Ctlyst Comptile rted 4-cycle oil Other recognized rnds of NMMA FC-W Ctlyst Comptile rted 4-cycle oil Other recognized rnds of NMMA FC-W rted 4-cycle oil SAE40W SAE30W SAE 20W 0 C (32 F) AIR TEMPERATURE 10 C (50 F) Προδιαγραφές κινητήρα 4,3 TKS ΣΗΜΕΙΩΣΗ: Οι προδιαγραφές απόδοσης έχουν ληφθεί και διορθωθεί σύμφωνα με τα πρότυπα SAE J1228/ISO 8665 που αφορούν την ισχύ στροφαλοφόρου άξονα. Όλες οι μετρήσεις λαμβάνονται με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας. Το εύρος σ.α.λ. μετρήθηκε με τη χρήση ακριβούς στροφόμετρου σέρβις, με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας. Η πίεση λαδιού πρέπει να ελέγχεται με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας. ΣΗΜΕΙΩΣΗ: Οι προδιαγραφές πίεσης λαδιού παρέχονται για αναφορά μόνο και μπορεί να ποικίλουν. ΣΗΜΑΝΤΙΚΟ: Μη συνδυάζετε μπουζί διαφορετικών τύπων στον κινητήρα. Όλα τα μπουζί θα πρέπει να έχουν τον ίδιο αριθμό εξαρτήματος. Ισχύς άξονα προπέλας Κυβισμός Ένταση ρεύματος εναλλάκτη Σ.Α.Λ. Ελάχιστη πίεση λαδιού Θερμοστάτης Χρονισμός στο ρελαντί Ζεστό Κρύο 142 kw (190 hp) 4,3 L (262 cid) 72 A 65 A Τελείως ανοικτό γκάζι Περιοριστής στροφών 4950 Ρελαντί στη νεκρά 650 Στις 2000 σ.α.λ. Στο ρελαντί Υδρόψυκτα μοντέλα θαλασσινού νερού Μοντέλα με κλειστό σύστημα ψύξης 124 kp (18 psi) 28 kp (4 psi) 71 C (160 F) 10 πριν το ΑΝΣ Σειρά ανάφλεξης Ελάχιστη ονομαστική ισχύς μπαταρίας 375 CCA, 475 MCA, 90 Ah Τύπος μπουζί AC Pltinum (AC ) 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 27

34 Ενότητα 3 - Προδιαγραφές Διάκενο μπουζί Σύστημα Ελέγχου Εκπομπών AC Pltinum (AC ) 1,5 mm (0.060 in.) Τροποποίηση Κινητήρα (EM) Προδιαγραφές υγρών Κινητήρας ΣΗΜΑΝΤΙΚΟ: Για την εφαρμογή σας μπορεί να απαιτείται περισσότερη ή μικρότερη ποσότητα από την αναφερόμενη. Χρησιμοποιείτε πάντα το δείκτη στάθμης λαδιού για να προσδιορίσετε την ακριβή ποσότητα λαδιού ή υγρού που χρειάζεται. Οι αναφερόμενες ποσότητες είναι κατά προσέγγιση. Μοντέλα TKS 4,3 Χωρητικότητα Τύπος υγρού Λάδι κινητήρα (με το φίλτρο) 3,8 L (4 US qt) Mercury/Quicksilver 25W-40 συνθετικό μείγμα λαδιού κινητήρα, NMMA FC-W συμβατό με καταλύτες Σύστημα ψύξης θαλασσινού νερού 14,1 L (15 US qt) Προπυλενική γλυκόλη και καθαρό νερό Κλειστό σύστημα ψύξης Εσωεξωλέμβιοι 19 L (20 US qt) Ψυκτικό/αντιψυκτικό υγρό μεγάλης διάρκειας ζωής Mercury ή αντιψυκτικό/ψυκτικό υγρό αιθυλενογλυκόλης 5/100 μεγάλης διάρκειας ζωής αναμεμειγμένο σε αναλογία 50/50 με καθαρό νερό ΣΗΜΕΙΩΣΗ: Η χωρητικότητα λαδιού περιλαμβάνει και το δοχείο παρακολούθησης βαλβολίνης. Μοντέλο Χωρητικότητα Τύπος υγρού Alph One Brvo One Brvo Two Brvo Three (μονή αντλία θαλασσινού νερού) Brvo Three (διπλή αντλία θαλασσινού νερού) 1892 ml (64 oz) 2736 ml (92-1/2 oz) 3209 ml (108-1/2 oz) 2972 ml (100-1/2 oz) 2736 ml (92-1/2 oz) Βαλβολίνη High Performnce Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

35 Πίνακας περιεχομένων Ενότητα 4 - Συντήρηση Ενότητα 4 - Συντήρηση Ευθύνες ιδιοκτήτη/χειριστή Ευθύνες αντιπροσώπου Συντήρηση Προτάσεις για εργασίες συντήρησης χωρίς τη βοήθεια ειδικού Επιθεώρηση Χρονοδιάγραμμα συντήρησης Μοντέλα με εσωεξωλέμβια Τακτική συντήρηση Προγραμματισμένη συντήρηση Στεγανή βίδα μίγματος καρμπυρατέρ Λάδι κινητήρα Έλεγχος Πλήρωση Αλλαγή λαδιού και φίλτρου Σύστημα εύκολης αποστράγγισης λαδιού κινητήρα Αντλία αποστράγγισης λαδιού κινητήρα Αλλαγή του φίλτρου Υγρό υδραυλικού τιμονιού Έλεγχος Πλήρωση Αλλαγή Ψυκτικό υγρό κινητήρα Έλεγχος Πλήρωση Αλλαγή Βαλβολίνη εσωεξωλέμβιας Alph Έλεγχος Πλήρωση Αλλαγή Λιπαντικό κιβωτίου ταχυτήτων εσωεξωλέμβιου Έλεγχος Πλήρωση Αλλαγή Υγρό συστήματος δυναμικής εξισορρόπησης Έλεγχος Πλήρωση Αλλαγή Καθαρισμός της φλογοπαγίδας Βαλβίδα θετικής εξαέρωσης κάρτερ (PCV) Αλλαγή Αλλαγή του φίλτρου καυσίμου διαχωρισμού νερού Λίπανση Σύστημα διεύθυνσης Λίπανση ντίζας ελέγχου πλάκας αλλαγής ταχύτητας.. 45 Σφήνες συνδέσμου καρντάν άξονα μετάδοσης και στεγανοποιητικοί δακτύλιοι (με την εσωεξωλέμβια βγαλμένη) Συζευκτήρας κινητήρα Μοντέλα με προέκταση του άξονα μετάδοσης κίνησης:...46 Προπέλες Επισκευή προπέλας Αφαίρεση προπέλας Alph Τοποθέτηση προπέλας Alph Αφαίρεση προπέλας Brvo One Τοποθέτηση προπέλας Brvo One Αφαίρεση προπέλας Brvo Two Τοποθέτηση προπέλας Brvo Two Αφαίρεση προπέλας Brvo Three Τοποθέτηση προπέλας Brvo Three Ιμάντας μετάδοσης κίνησης από σερπεντινίτη Έλεγχος Αντικατάσταση ιμάντα ή/και ρύθμιση τάνυσης Έκπλυση του συγκροτήματος κινητήρα (Alph) Προσαρτήματα έκπλυσης Συλλογές νερού εσωεξωλέμβιας Έκπλυση του συγκροτήματος κινητήρα (Brvo) Γενικές πληροφορίες...54 Έκπλυση του συγκροτήματος κινητήρα Προσαρτήματα έκπλυσης Συλλογές νερού εσωεξωλέμβιας Εναλλακτικές συλλογές νερού Διαδικασία έκπλυσης συγκροτήματος κινητήρα SeCore Μοντέλα που χρησιμοποιούν τη διάταξη συλλογής νερού εσωεξωλέμβιας Μπαταρία Προστασία από τη διάβρωση Πληροφορίες σχετικά με τη διάβρωση Συντήρηση συνέχειας κυκλώματος γείωσης Στοιχεία προστασίας της εσωεξωλέμβιας από τη διάβρωση...62 Wymgni dotyczące kumultor systemu MerCthode Η θεωρία λειτουργίας του MerCthode...64 Εξωτερικές επιφάνειες συγκροτήματος κινητήρα Φροντίδα του πυθμένα του σκάφους Βαφή του συγκροτήματος κινητήρα Φροντίδα της επιφάνειας της εσωεξωλέμβιας M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 29

36 Ενότητα 4 - Συντήρηση Ευθύνες ιδιοκτήτη/χειριστή Είναι ευθύνη του χειριστή να διενεργεί όλους τους ελέγχους ασφαλείας, να τηρεί όλες τις οδηγίες λίπανσης και συντήρησης ώστε να διασφαλίζεται η ασφαλής λειτουργία και να επιστρέφει τη μονάδα σε εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser προκειμένου να διενεργηθεί περιοδικός έλεγχος. Το σύνηθες σέρβις συντήρησης και τα ανταλλακτικά είναι ευθύνη του ιδιοκτήτη/χειριστή και, ως εκ τούτου, δεν θεωρούνται ελαττώματα εργασίας ή υλικών σύμφωνα με τους όρους της εγγύησης. Η ανάγκη διενέργειας των εργασιών συντήρησης εξαρτάται και από τις προσωπικές συνήθειες λειτουργίας και χρήσης. Η κατάλληλη συντήρηση και φροντίδα του συγκροτήματος κινητήρα διασφαλίζει βέλτιστη απόδοση και αξιοπιστία και περιορίζει στο ελάχιστο τα συνολικά έξοδα λειτουργίας. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser για βοηθήματα σέρβις. Ευθύνες αντιπροσώπου Στις ευθύνες του αντιπροσώπου προς τον πελάτη περιλαμβάνονται γενικές εργασίες επιθεώρησης και προετοιμασίας πριν από την παράδοση, όπως: Ο έλεγχος για το σωστό εξοπλισμό του σκάφους. Πριν από την παράδοση, βεβαιωθείτε ότι το συγκρότημα κινητήρα Mercury MerCruiser και ο λοιπός εξοπλισμός λειτουργούν κανονικά. Πραγματοποιήστε όλες τις απαραίτητες ρυθμίσεις για να εξασφαλίσετε τις μέγιστες επιδόσεις. Βοηθήστε τον πελάτη να εξοικειωθεί με τον εξοπλισμό του σκάφους. Εξηγήστε του και δείξτε του πώς λειτουργεί το συγκρότημα κινητήρα και το σκάφος. Συμπληρώστε ένα αντίτυπο της λίστας ελέγχου εργασιών επιθεώρησης πριν από την παράδοση. Ο αντιπρόσωπος πώλησης πρέπει να συμπληρώσει την κάρτα καταχώρισης εγγύησης και να την ταχυδρομήσει στο εργοστάσιο αμέσως μετά την πώληση του νέου προϊόντος. Συντήρηση! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα ή της μονάδας μετάδοσης κίνησης, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι ατμοί καυσίμου που παγιδεύονται στο χώρο του κινητήρα ενδέχεται να προκαλέσουν ερεθισμούς και δυσκολία στην αναπνοή ή να αναφλεγούν προκαλώντας πυρκαγιά ή έκρηξη. Αερίζετε πάντοτε το διαμέρισμα του κινητήρα πριν διενεργήσετε εργασίες σέρβις στο συγκρότημα κινητήρα. ΣΗΜΑΝΤΙΚΟ: Ανατρέξτε στο χρονοδιάγραμμα συντήρησης για την πλήρη λίστα όλων των προγραμματισμένων εργασιών συντήρησης που πρέπει να διεξαχθούν. Ένα συνεργείο ή άτομο επιλογής του ιδιοκτήτη μπορεί να συντηρήσει, να αντικαταστήσει ή να επισκευάσει τις συσκευές και τα συστήματα ελέγχου εκπομπών. Ορισμένες εργασίες συντήρησης πρέπει να διενεργούνται μόνο από εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Πριν επιχειρήσετε οποιαδήποτε εργασία συντήρησης ή επισκευής που δεν καλύπτεται από αυτό το εγχειρίδιο, συνιστάται να αγοράσετε και να διαβάσετε προσεκτικά το σχετικό εγχειρίδιο συντήρησης της Mercury MerCruiser. ΣΗΜΕΙΩΣΗ: Τα σημεία συντήρησης διακρίνονται βάσει του χρωματικού κώδικα για να εντοπίζονται εύκολα. Κίτρινο Μαύρο Καφέ Μπλε Χρωματικοί κωδικοί σημείων συντήρησης Λάδι κινητήρα Βαλβολίνη μονάδας μετάδοσης κίνησης Υγρό υδραυλικού τιμονιού Αποστράγγιση ή έκπλυση Προτάσεις για εργασίες συντήρησης χωρίς τη βοήθεια ειδικού Ο σύγχρονος θαλάσσιος εξοπλισμός, όπως ο κινητήρας Mercury MerCruiser, είναι εξοπλισμός υψηλής τεχνολογίας. Τα συστήματα ηλεκτρονικής ανάφλεξης και τα ειδικά συστήματα τροφοδοσίας καυσίμου παρέχουν τη δυνατότητα μεγαλύτερης εξοικονόμησης καυσίμου, αλλά είναι και περισσότερο περίπλοκα για τον μη εκπαιδευμένο μηχανικό. Εάν ανήκετε στην κατηγορία των ατόμων που καταπιάνονται με μαστορέματα, διαβάστε τα παρακάτω. Μην επιχειρείτε επισκευές, χωρίς να γνωρίζετε τις προφυλάξεις, τις προειδοποιήσεις και τις σχετικές διαδικασίες. Μέλημά μας είναι η ασφάλειά σας. Εάν θέλετε να κάνετε μόνοι σας το σέρβις του προϊόντος, σας συνιστούμε να παραγγείλετε το εγχειρίδιο συντήρησης που αφορά το μοντέλο του κινητήρα σας. Στο εγχειρίδιο συντήρησης αναφέρονται οι διαδικασίες που πρέπει να ακολουθήσετε. Η γλώσσα είναι τεχνική και, ως εκ τούτου, υπάρχει περίπτωση να μην είστε σε θέση να κατανοήσετε κάποιες από τις διαδικασίες. Μην επιχειρήσετε να κάνετε επισκευές, αν δεν έχετε κατανοήσεις τις σχετικές διαδικασίες. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

37 Ενότητα 4 - Συντήρηση Υπάρχουν ειδικά εργαλεία και εξοπλισμός που απαιτούνται για τη διεξαγωγή ορισμένων εργασιών επισκευής. Μην επιχειρήσετε να κάνετε τις συγκεκριμένες επισκευές, εάν δεν έχετε τα ειδικά εργαλεία και/ή τον εξοπλισμό στη διάθεσή σας. Μπορεί να προκαλέσετε ζημιά στο προϊόν, εκτός από το κόστος με το οποίο θα επιβαρυνθείτε από τον αντιπρόσωπο. Επίσης, εάν αποσυναρμολογήσετε τμήμα του κινητήρα ή του συγκροτήματος μετάδοσης κίνησης και δεν είστε σε θέση να το επισκευάσετε, το σύστημα θα πρέπει να επανασυναρμολογηθεί από μηχανικό της αντιπροσωπείας και να δοκιμαστεί, προκειμένου να εντοπιστεί το πρόβλημα. Αυτό θα σας κοστίσει περισσότερο από το να απευθυνθείτε εξαρχής στον αντιπρόσωπο για τη λύση του προβλήματος. Μπορεί να χρειάζεται μια απλή ρύθμιση για την αντιμετώπιση του προβλήματος. Μην επιχειρήσετε να επικοινωνήσετε τηλεφωνικά με τον αντιπρόσωπο, το γραφείο σέρβις ή το εργοστάσιο για να εξασφαλίσετε τη διάγνωση του προβλήματος και να μάθετε ποια είναι η διαδικασία επισκευής. Δεν είναι εύκολη η διάγνωση ενός προβλήματος δια τηλεφώνου. Ο εξουσιοδοτημένος αντιπρόσωπος υπάρχει για να διενεργεί εργασίες σέρβις στο συγκρότημα του κινητήρα σας. Στις αντιπροσωπείες απασχολούνται εκπαιδευμένοι από την εταιρεία μηχανικοί. Συνιστάται η διεξαγωγή τακτικών ελέγχων συντήρησης του συγκροτήματος κινητήρα από τον αντιπρόσωπο. Το φθινόπωρο, μπορείτε να ζητήσετε να προετοιμάσουν τον κινητήρα σας για το χειμώνα και, πριν από τη σεζόν λειτουργίας, να του κάνουν σέρβις. Με αυτόν τον τρόπο, μειώνονται οι πιθανότητες εμφάνισης προβλημάτων κατά τη σεζόν λειτουργίας, γεγονός που σας επιτρέπει να απολαύσετε τα ταξίδια σας. Επιθεώρηση Επιθεωρείτε τακτικά το συγκρότημα κινητήρα για να μπορείτε να το διατηρείτε σε άριστη κατάσταση λειτουργίας και να προλαβαίνετε τα ενδεχόμενα προβλήματα. Πρέπει να γίνεται προσεκτικός έλεγχος ολόκληρου του συγκροτήματος κινητήρα, συμπεριλαμβανομένων όλων των προσπελάσιμων μερών του κινητήρα. Ελέγξτε για τυχόν χαλαρά, κατεστραμμένα ή απόντα εξαρτήματα, ελέγξτε τους ελαστικούς σωλήνες και τους σφιγκτήρες. Σφίξτε ή αντικαταστήστε, ανάλογα με την περίπτωση. Ελέγξτε τα καλώδια των μπουζί και τα ηλεκτρικά καλώδια για τυχόν φθορές. Αφαιρέστε και επιθεωρήστε την προπέλα. Εάν είναι πολύ χαρακωμένη, σκεβρωμένη ή έχει ρωγμές, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Επιδιορθώστε τις χαρακιές και τις ζημιές λόγω διάβρωσης στο εξωτερικό φινίρισμα του συγκροτήματος κινητήρα. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Χρονοδιάγραμμα συντήρησης Μοντέλα με εσωεξωλέμβια Τακτική συντήρηση ΣΗΜΕΙΩΣΗ: Διενεργήστε μόνο τις εργασίες συντήρησης που ισχύουν για το συγκεκριμένο σας συγκρότημα κινητήρα. Στις νέες εγκαταστάσεις εσωεξωλέμβιας μπορεί να απαιτείται προσθήκη έως και 470 ml (16 fl oz) βαλβολίνης στο δοχείο επιθεώρησης κατά τη διάρκεια της περιόδου στρωσίματος (20 ώρες λειτουργίας). Είναι σημαντικό να παρακολουθείτε και να διατηρείτε τη στάθμη της βαλβολίνης κατά την περίοδο στρωσίματος. Κατά τη διάρκεια της αρχικής εγκατάστασης της μονάδας μετάδοσης κίνησης, ο αέρας ενδέχεται να παγιδευτεί στο επάνω μέρος του περιβλήματος του άξονα μετάδοσης κίνησης. Αυτό το κενό γεμίζει από το δοχείο επιθεώρησης βαλβολίνης κατά την περίοδο στρωσίματος της εσωεξωλέμβιας. Καθώς ο αέρας αποβάλλεται από την εσωεξωλέμβια μέσω του δοχείου επιθεώρησης, η στάθμη της βαλβολίνης στο δοχείο θα μειωθεί. Χρονικό διάστημα Αρχή κάθε ημέρας Στο τέλος κάθε ημέρας Εβδομαδιαίως Κάθε δύο μήνες ή 50 ώρες Συντήρηση που πρόκειται να διενεργηθεί Ελέγξτε τη στάθμη λαδιού του κινητήρα. (Το διάστημα αυτό μπορείτε να το παρατείνετε με βάση την εμπειρία σας στο προϊόν). Ελέγξτε τη στάθμη της βαλβολίνης της εσωεξωλέμβιας. Ελέγξτε τη στάθμη λαδιού της αντλίας τριμαρίσματος. Ανάλογα με το σύστημα διεύθυνσης του μοντέλου σας, ελέγξτε τη στάθμη υγρού στην αντλία υδραυλικής υποβοήθησης τιμονιού ή το μικρό (compct) υδραυλικό σύστημα διεύθυνσης. Αν χρησιμοποιείτε τη μονάδα σε αλμυρό, γλυφό ή μολυσμένο νερό, ξεπλένετε το τμήμα θαλασσινού νερού του συστήματος ψύξης μετά από κάθε χρήση. Ελέγξτε τις εισαγωγές νερού για σωματίδια ή θαλάσσια βλάστηση. Ελέγξτε τη σήτα θαλασσινού νερού, αν υπάρχει, και καθαρίστε την. Ελέγξτε τη στάθμη του ψυκτικού υγρού. Επιθεωρήστε τα ανόδια της εσωεξωλέμβιας και αντικαταστήστε τα αν έχουν διαβρωθεί κατά 50% ή περισσότερο. Αφαιρέστε την προπέλα, λιπάνετε τον άξονα της προπέλας και σφίξτε το παξιμάδι. (Αν χρησιμοποιείτε τον κινητήρα μόνο σε γλυκό νερό, μπορείτε να επιμηκύνετε το διάστημα σε τέσσερις μήνες). Αν χρησιμοποιείτε τη μονάδα σε αλμυρό, γλυφό ή μολυσμένο νερό, ψεκάστε το συγκρότημα του κινητήρα με αντιδιαβρωτικό σπρέι. Ελέγξτε τις συνδέσεις της μπαταρίας και τη στάθμη του υγρού. Βεβαιωθείτε ότι οι μετρητές και οι συνδέσεις της καλωδίωσης είναι καλά στερεωμένα. Καθαρίστε τους δείκτες. (Εάν χρησιμοποιείτε τον κινητήρα σε αλμυρό νερό, μειώστε το διάστημα στις κάθε 25 ώρες ή 30 ημέρες, όποιο από τα δύο συμβεί πρώτο.) 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 31

38 Ενότητα 4 - Συντήρηση Προγραμματισμένη συντήρηση ΣΗΜΕΙΩΣΗ: Διενεργήστε μόνο τις εργασίες συντήρησης που ισχύουν για το συγκεκριμένο σας συγκρότημα κινητήρα. Χρονικό διάστημα Μετά την αρχική περίοδο στρωσίματος 20 ωρών Κάθε 100 ώρες ή ετησίως (οποιοδήποτε συμβεί πρώτα) Κάθε 300 ώρες ή 3 έτη Κάθε 5 χρόνια Αλλάξτε το λάδι και το φίλτρο του κινητήρα. Ανανεώστε τη βαφή του συγκροτήματος κινητήρα. Αλλάξτε το λάδι και το φίλτρο του κινητήρα. Αλλάξτε τη βαλβολίνη της εσωεξωλέμβιας. Συντήρηση που πρόκειται να διενεργηθεί Αν η κατάσταση των μπουζί, των μπουζοκαλωδίων, του καπακιού του διανομέα και του ρότορα ήταν ικανοποιητική κατά την αρχική επιθεώρηση (όπως αναφέρεται στην ενότητα Κάθε 300 ώρες ή 3 έτη), επιθεωρήστε την κατάσταση αυτών των εξαρτημάτων. Αντικαταστήστε όπως απαιτείται. Στα μοντέλα με κλειστή ψύξη, ελέγξτε τη στάθμη του ψυκτικού υγρού και τη συγκέντρωση του αντιψυκτικού ώστε να παρέχεται επαρκής προστασία από το πάγωμα. Διορθώστε αν απαιτείται. Ανατρέξτε στην ενότητα Προδιαγραφές. Σφίξτε τη σύνδεση του αναρτήρα καρντάν με τον άξονα διεύθυνσης σύμφωνα με τις προδιαγραφές. Αντικαταστήστε το φίλτρο καυσίμου διαχωρισμού νερού. Ελέγξτε το σύστημα διεύθυνσης και το χειριστήριο ελέγχου για χαλαρά εξαρτήματα ή εξαρτήματα που λείπουν ή είναι κατεστραμμένα. Λιπάνετε τις ντίζες και τις συνδέσεις. Ελέγξτε το κύκλωμα συνέχειας για χαλαρά ή κατεστραμμένα εξαρτήματα. Ελέγξτε την εξαγωγή της μονάδας MerCthode, εφόσον υπάρχει. Καθαρίστε τη φλογοπαγίδα, το σιγαστήρα IAC και τους εύκαμπτους σωλήνες αερισμού κάρτερ. Επιθεωρήστε τη βαλβίδα PCV, αν υπάρχει. Επιθεωρήστε την κατάσταση και την τάνυση των ιμάντων. Μοντέλα με προέκταση του άξονα μετάδοσης κίνησης: Λιπάνετε τους συνδέσμους καρντάν του άξονα μετάδοσης κίνησης, καθώς και τα ρουλεμάν αντιστηρικτή εισόδου και εξόδου. Ελέγξτε τις βάσεις στερέωσης κινητήρα για σταθερότητα και σφίξτε αν χρειάζεται. Ελέγξτε το ηλεκτρικό σύστημα για χαλαρά, κατεστραμμένα ή διαβρωμένα συνδετικά τεμάχια. Ελέγξτε την κατάσταση των μπουζί, των μπουζοκαλωδίων, καθώς και του καπακιού του διανομέα και του ρότορα, αν υπάρχουν. Αντικαταστήστε όπως απαιτείται. Αν η κατάσταση αυτών των εξαρτημάτων είναι ικανοποιητική κατά την επιθεώρηση, επαναλάβετε την επιθεώρηση ετησίως ή κάθε 100 ώρες, οποιοδήποτε από τα δύο συμβεί πρώτα. Ελέγξτε αν είναι σφιγμένοι οι σφιγκτήρες των εύκαμπτων σωλήνων του συστήματος ψύξης και του συστήματος εξαγωγής. Επιθεωρήστε και τα δύο συστήματα για ζημιά ή διαρροές. Αποσυναρμολογήστε και επιθεωρήστε την αντλία θαλασσινού νερού και αντικαταστήστε τα φθαρμένα εξαρτήματα. Στα μοντέλα με κλειστό σύστημα ψύξης, καθαρίστε το τμήμα θαλασσινού νερού του κλειστού συστήματος ψύξης. Καθαρίστε, επιθεωρήστε και δοκιμάστε την τάπα πίεσης. Επιθεωρήστε τα εξαρτήματα του συστήματος εξαγωγής. Αν το συγκρότημα κινητήρα ήταν εφοδιασμένο με διαφράγματα νερού (βαλβίδες κλαπέτου), βεβαιωθείτε ότι αυτά δεν λείπουν ή δεν έχουν φθαρεί. Ελέγξτε την ευθυγράμμιση του κινητήρα. Επιθεωρήστε τους συνδέσμους καρντάν, τα πολύσφηνα και τις φυσούνες και ελέγξτε τους σφιγκτήρες. Λιπάνετε τα πολύσφηνα του συνδέσμου καρντάν και το ρουλεμάν σταυρού, αν διαθέτουν γρασαδόρο. Επιθεωρήστε το ρουλεμάν αναρτήρα καρντάν για τραχύτητα. Αντικαταστήστε αν χρειάζεται. Απευθυνθείτε στον πιστοποιημένο αντιπρόσωπο της Mercury MerCruiser. Λιπάνετε το συζευκτήρα κινητήρα. Αντικαταστήστε το ψυκτικό υγρό/αντιψυκτικό. Αντικαθιστάτε κάθε δύο χρόνια αν δεν χρησιμοποιείτε ψυκτικό υγρό/ αντιψυκτικό μεγάλης διάρκειας ζωής. Στεγανή βίδα μίγματος καρμπυρατέρ ΣΗΜΑΝΤΙΚΟ: Η αλλαγή της ρύθμισης του μίγματος στον κινητήρα αυτό μπορεί να επηρεάσει το όριο εκπομπών, ακυρώνοντας έτσι το πιστοποιητικό εκπομπών. Μη ρυθμίζετε ή αφαιρείτε τις ρυθμίσεις του μίγματος, ούτε να αφαιρείτε τα σφραγίσματα της βίδας μίγματος. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury ή με την υπηρεσία ελέγχου καυσαερίων. Λάδι κινητήρα ΕΙΔΟΠΟΙΗΣΗ Η απόρριψη λαδιών, ψυκτικών υγρών ή άλλων υγρών του κινητήρα και της μονάδας μετάδοσης κίνησης στο περιβάλλον απαγορεύεται δια νόμου. Φροντίστε να μη χύνετε λάδια, ψυκτικά υγρά ή άλλα υγρά στο περιβάλλον κατά τη χρήση ή το σέρβις του σκάφους σας. Να λαμβάνετε υπόψη τους τοπικούς περιορισμούς που αφορούν την απόρριψη ή την ανακύκλωση απορριμμάτων, και να συλλέγετε και να απορρίπτετε τα υγρά με τον απαιτούμενο τρόπο. Έλεγχος 1. Σβήστε τον κινητήρα. Περιμένετε περίπου πέντε λεπτά μέχρι να κατακαθίσει το λάδι στο δοχείο. Το σκάφος πρέπει να είναι σε ηρεμία στο νερό. 2. Βγάλτε το δείκτη στάθμης. Σκουπίστε τον και βάλτε τον ξανά ολόκληρο μέσα στο σωλήνα. Περιμένετε 60 δευτερόλεπτα για να φύγει ο παγιδευμένος αέρας. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

39 Ενότητα 4 - Συντήρηση ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι ο δείκτης στάθμης είναι τοποθετημένος με τις ενδείξεις στάθμης λαδιού να βλέπουν το πίσω μέρος του κινητήρα (πλευρά σφονδύλου). - Σωλήνας δείκτη στάθμης λαδιού ΣΗΜΑΝΤΙΚΟ: Προσθέστε το λάδι κινητήρα που απαιτείται ώστε η στάθμη να έλθει έως την ένδειξη FULL ή OK του δείκτη στάθμης, αλλά όχι πιο πάνω. 3. Βγάλτε το δείκτη στάθμης και παρατηρήστε τη στάθμη λαδιού. Η στάθμη λαδιού πρέπει να βρίσκεται μεταξύ των ενδείξεων FULL (πλήρες) ή OK (επιτρεπτό όριο) και ADD (προσθήκη). Ξαναβάλτε το δείκτη στάθμης στο σωλήνα δείκτη. Πλήρωση ΣΗΜΑΝΤΙΚΟ: Μη γεμίζετε υπερβολικά τον κινητήρα με λάδι. ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιείτε πάντα τον δείκτη στάθμης λαδιού για να προσδιορίσετε την ακριβή ποσότητα λαδιού ή υγρού που χρειάζεται. 1. Αφαιρέστε την τάπα πλήρωσης λαδιού. - Τάπα πλήρωσης λαδιού ΣΗΜΑΝΤΙΚΟ: Προσθέστε το λάδι κινητήρα που απαιτείται ώστε η στάθμη να έλθει έως την ένδειξη FULL ή OK του δείκτη στάθμης, αλλά όχι πιο πάνω. 2. Προσθέστε το λάδι κινητήρα που απαιτείται ώστε η στάθμη να έλθει έως την ένδειξη FULL ή OK του δείκτη στάθμης, αλλά όχι πιο πάνω. Ελέγξτε ξανά τη στάθμη του λαδιού. 3. Επανατοποθετήστε την τάπα πλήρωσης. Χωρητικότητα του κινητήρα σε λάδι Τύπος υγρού 3,8 λίτρα (4 US qt) Mercury/Quicksilver 25W-40 συνθετικό μείγμα λαδιού κινητήρα, NMMA FC-W συμβατό με καταλύτες Αλλαγή λαδιού και φίλτρου Ανατρέξτε στην ενότητα Χρονοδιάγραμμα συντήρησης για το διάστημα αλλαγής. Η αλλαγή λαδιού πρέπει να γίνεται πριν από την αποθήκευση του σκάφους. ΣΗΜΑΝΤΙΚΟ: Η αλλαγή του λαδιού πρέπει να γίνεται όταν ο κινητήρας είναι ζεστός. Το ζεστό λάδι ρέει πιο ομαλά, συμπαρασύροντας περισσότερους ρύπους. Χρησιμοποιείτε μόνο το συνιστώμενο λάδι κινητήρα (ανατρέξτε στις προδιαγραφές). Σύστημα εύκολης αποστράγγισης λαδιού κινητήρα ΣΗΜΕΙΩΣΗ: Για την εκτέλεση αυτής της διαδικασίας, το σκάφος πρέπει να βρίσκεται έξω από το νερό M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 33

40 Ενότητα 4 - Συντήρηση 1. Ξεσφίξτε το φίλτρο λαδιού για να αεριστεί το σύστημα. c f d e Τάπα αποστράγγισης σεντίνας - Πρόσδεση c - Κλιπ d - Τάπα σωλήνα αποστράγγισης λαδιού e - Εύκαμπτος σωλήνας αποστράγγισης λαδιού f - Φλάντζα αποστράγγισης σεντίνας 2. Αφαιρέστε την τάπα αποστράγγισης σεντίνας. 3. Τραβήξτε την πρόσδεση μέσα από το σιφόνι της σεντίνας. 4. Τοποθετήστε τον εύκαμπτο σωλήνα αποστράγγισης λαδιού σε ένα κατάλληλο δοχείο. 5. Αφαιρέστε την τάπα αποστράγγισης λαδιού από τον εύκαμπτο σωλήνα αποστράγγισης λαδιού. 6. Όταν το λάδι αποστραγγιστεί τελείως, τοποθετήστε πάλι την τάπα αποστράγγισης στον εύκαμπτο σωλήνα αποστράγγισης λαδιού. 7. Πιέστε τον εύκαμπτο σωλήνα μέσω του σιφονιού αποστράγγισης σεντίνας και τοποθετήστε την τάπα του σιφονιού αποστράγγισης σεντίνας. Αντλία αποστράγγισης λαδιού κινητήρα 1. Ξεσφίξτε το φίλτρο λαδιού για να αεριστεί το σύστημα. 2. Βγάλτε το δείκτη στάθμης. 3. Τοποθετήστε την αντλία λαδιού στο σωλήνα δείκτη στάθμης λαδιού. c mc Τυπική αντλία λαδιού - Σωλήνας δείκτη στάθμης λαδιού c - Εύκαμπτος σωλήνας αποστράγγισης λαδιού 4. Εισάγετε το άκρο του εύκαμπτου σωλήνα της αντλίας λαδιού κάρτερ σε ένα κατάλληλο δοχείο και, χρησιμοποιώντας το μοχλό, αντλήστε μέχρι να αδειάσει το κάρτερ. 5. Αφαιρέστε την αντλία. 6. Τοποθετήστε το δείκτη στάθμης. Αλλαγή του φίλτρου 1. Αφαιρέστε και απορρίψτε το φίλτρο λαδιού. 2. Αλείψτε το στεγανοποιητικό δακτύλιο του καινούργιου φίλτρου με λάδι κινητήρα και εγκαταστήστε τον. 3. Σφίξτε καλά το φίλτρο λαδιού (ακολουθώντας τις οδηγίες του κατασκευαστή του φίλτρου). Μη σφίγγετε υπερβολικά. 4. Αφαιρέστε την τάπα πλήρωσης λαδιού. ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιείτε πάντα το δείκτη στάθμης λαδιού για να προσδιορίσετε την ακριβή ποσότητα λαδιού που χρειάζεται. 5. Προσθέστε το συνιστώμενο λάδι κινητήρα μέχρι να φτάσει η ένδειξη της στάθμης στο κάτω μέρος της ένδειξης OK (επιτρεπτό όριο) του δείκτη στάθμης λαδιού. 6. Έχοντας το σκάφος σταματημένο στο νερό, ελέγξτε τη στάθμη λαδιού και προσθέστε το συνιστώμενο υγρό ώστε να έρθει η στάθμη του λαδιού μέχρι την ένδειξη full (γεμάτο) ή OK (επιτρεπτό όριο), αλλά όχι πιο πάνω. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

41 Ενότητα 4 - Συντήρηση ΣΗΜΕΙΩΣΗ: Η προσθήκη 0,95 λίτρων (1 US qt) λαδιού κινητήρα θα ανεβάσει τη στάθμη από την ένδειξη ADD στην κορυφή της ένδειξης OK. Χωρητικότητα του κινητήρα σε λάδι Τύπος υγρού 3,8 λίτρα (4 US qt) Συνθετικό λάδι κινητήρα Mercury/Quicksilver 25W-40, NMMA FC-W συμβατό με καταλύτες 7. Βάλτε εμπρός τον κινητήρα, αφήστε τον να λειτουργήσει για τρία λεπτά και ελέγξτε για τυχόν διαρροές. Σβήστε τον κινητήρα. Περιμένετε περίπου πέντε λεπτά μέχρι να κατακαθίσει το λάδι στο δοχείο. Το σκάφος πρέπει να είναι σε ηρεμία στο νερό. Υγρό υδραυλικού τιμονιού Έλεγχος 1. Σβήστε τον κινητήρα και κεντράρετε την εσωεξωλέμβια. 2. Βγάλτε την τάπα πλήρωσης/το δείκτη στάθμης και παρατηρήστε τη στάθμη.. Η σωστή στάθμη του υγρού, με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας, θα πρέπει να βρίσκεται μεταξύ των ενδείξεων full hot και dd.. Όταν ο κινητήρας είναι κρύος, η στάθμη πρέπει να είναι μεταξύ της ένδειξης full cold και του άκρου του δείκτη στάθμης. - Αντλία υδραυλικού τιμονιού - Ψυχρό εύρος c - Ζεστό εύρος c Γεμίστε ως τη γραμμή «full» (γεμάτο) με το συνιστώμενο υγρό. ΣΗΜΑΝΤΙΚΟ: Εάν δεν μπορείτε να διακρίνετε το υγρό στην αντλία, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Πλήρωση 1. Βγάλτε την τάπα πλήρωσης/το δείκτη στάθμης και παρατηρήστε τη στάθμη. 2. Προσθέστε υγρό δυναμικής εξισορρόπησης και υποβοήθησης διεύθυνσης Quicksilver ή υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III (ATF) για να ανεβάσετε τη στάθμη στο σωστό επίπεδο. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 114 Υγρό δυναμικής εξισορρόπησης και υποβοήθησης διεύθυνσης 3. Επανατοποθετήστε την τάπα πλήρωσης/το δείκτη στάθμης. Αλλαγή Σύστημα υδραυλικού τιμονιού Q1 Το υγρό του συστήματος υποβοήθησης διεύθυνσης δεν χρειάζεται αλλαγή, εκτός αν ρυπανθεί με νερό ή σωματίδια. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Ψυκτικό υγρό κινητήρα Έλεγχος! ΠΡΟΣΟΧΗ Η ξαφνική απώλεια πίεσης μπορεί να προκαλέσει το βρασμό και τη βίαιη έκχυση του καυτού ψυκτικού υγρού, με αποτέλεσμα σοβαρά εγκαύματα. Αφήστε τον κινητήρα να κρυώσει πριν αφαιρέσετε την τάπα πίεσης του ψυκτικού υγρού. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 35

42 Ενότητα 4 - Συντήρηση 1. Αφαιρέστε την τάπα από τον εναλλάκτη θερμότητας και παρατηρήστε τη στάθμη του υγρού. - Τάπα εναλλάκτη θερμότητας 2. Η στάθμη του ψυκτικού υγρού στον εναλλάκτη θερμότητας πρέπει να είναι στο κάτω μέρος του λαιμού πλήρωσης. Εάν η στάθμη ψυκτικού υγρού είναι χαμηλή, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. 3. Τοποθετήστε την τάπα στον εναλλάκτη θερμότητας. ΣΗΜΑΝΤΙΚΟ: Κατά την επανατοποθέτηση της τάπας πίεσης, σφίξτε την μέχρι να καθίσει καλά στο λαιμό πλήρωσης. 4. Με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας, ελέγξτε τη στάθμη του ψυκτικού υγρού στο δοχείο ανάκτησης ψυκτικού υγρού. 5. Η στάθμη του ψυκτικού υγρού πρέπει να είναι μεταξύ των ενδείξεων "ADD" (προσθήκη) και "FULL" (γεμάτο) Προσθέστε την ποσότητα συνιστώμενου υγρού που χρειάζεται. Πλήρωση Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 122 Αντιψυκτικό/ψυκτικό υγρό μεγάλης διάρκειας ζωής ΕΙΔΟΠΟΙΗΣΗ Κλειστό σύστημα ψύξης K1 Η χρήση αντιψυκτικού προπυλενικής γλυκόλης στο κλειστό κύκλωμα ψύξης του κινητήρα μπορεί να προκαλέσει ζημιά στο κύκλωμα ψύξης ή και στον ίδιο τον κινητήρα. Γεμίστε το κλειστό κύκλωμα ψύξης με διάλυμα αντιψυκτικού αιθυλενογλυκόλης κατάλληλο για τη χαμηλότερη θερμοκρασία, στην οποία πρόκειται να εκτεθεί ο κινητήρας. ΕΙΔΟΠΟΙΗΣΗ Η έλλειψη επαρκούς παροχής νερού ψύξης οδηγεί σε βλάβη της αντλίας νερού και υπερθέρμανση του κινητήρα. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. ΕΙΔΟΠΟΙΗΣΗ Ο αέρας που είναι παγιδευμένος μέσα στο κλειστό κύκλωμα ψύξης του κινητήρα μπορεί να προκαλέσει υπερθέρμανση του κινητήρα και να οδηγήσει στην πρόκληση ζημιών σε αυτόν. Ελαχιστοποιήστε την πιθανότητα να παγιδευτεί αέρας κατά την αρχική πλήρωση του κλειστού τμήματος ψύξης, τοποθετώντας το σκάφος έτσι ώστε το μπροστινό μέρος του κινητήρα να βρίσκεται ψηλότερα από το πίσω. ΣΗΜΕΙΩΣΗ: Η προσθήκη ψυκτικού υγρού πρέπει να γίνεται μόνο με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας. 1. Βγάλτε την τάπα πλήρωσης από το δοχείο ανάκτησης ψυκτικού υγρού. 2. Συμπληρώστε με το προδιαγραμμένο ψυκτικό υγρό μέχρι τη γραμμή "FULL". Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

43 Ενότητα 4 - Συντήρηση Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 122 Αντιψυκτικό/ψυκτικό υγρό μεγάλης διάρκειας ζωής 3. Τοποθετήστε το καπάκι πλήρωσης στο δοχείο ανάκτησης ψυκτικού υγρού. Αλλαγή Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Βαλβολίνη εσωεξωλέμβιας Alph ΕΙΔΟΠΟΙΗΣΗ Κλειστό σύστημα ψύξης K1 Η απόρριψη λαδιών, ψυκτικών υγρών ή άλλων υγρών του κινητήρα και της μονάδας μετάδοσης κίνησης στο περιβάλλον απαγορεύεται δια νόμου. Φροντίστε να μη χύνετε λάδια, ψυκτικά υγρά ή άλλα υγρά στο περιβάλλον κατά τη χρήση ή το σέρβις του σκάφους σας. Να λαμβάνετε υπόψη τους τοπικούς περιορισμούς που αφορούν την απόρριψη ή την ανακύκλωση απορριμμάτων, και να συλλέγετε και να απορρίπτετε τα υγρά με τον απαιτούμενο τρόπο. Έλεγχος ΣΗΜΑΝΤΙΚΟ: Η στάθμη της βαλβολίνης παρουσιάζει διακυμάνσεις κατά τη λειτουργία. Κάντε έλεγχο πριν την εκκίνηση, όταν ο κινητήρας είναι κρύος. 1. Ελέγξτε τη στάθμη της βαλβολίνης στο δοχείο επιθεώρησης. Διατηρείτε τη στάθμη της βαλβολίνης στο συνιστώμενο εύρος λειτουργίας. - Υδρόψυκτα μοντέλα θαλασσινού νερού - Υδρόψυκτα μοντέλα κλειστού κυκλώματος Επιθεωρήστε την κατάσταση της βαλβολίνης. Εάν υπάρχει ορατό νερό στον πάτο του δοχείου επιθεώρησης βαλβολίνης ή στην οπή της τάπας πλήρωσης/αποστράγγισης ή αν το χρώμα της βαλβολίνης είναι αλλοιωμένο, τότε υπάρχει διαρροή νερού στην εσωεξωλέμβια. Πλήρωση ΣΗΜΑΝΤΙΚΟ: Αν απαιτούνται περισσότερο από 59 ml (2 fl oz) βαλβολίνης για πλήρωση, τότε μπορεί να υπάρχει διαρροή σε τσιμούχα. Η ελλιπής λίπανση μπορεί να προκαλέσει βλάβη στην εσωεξωλέμβια. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. 1. Βγάλτε την τάπα από το δοχείο επιθεώρησης βαλβολίνης. 2. Συμπληρώστε το δοχείο με το προδιαγραφόμενο υγρό μέχρι η στάθμη της βαλβολίνης να φτάσει στο επίπεδο λειτουργίας. Μην υπερπληρώνετε. - Ένδειξη "ADD" (Προσθήκη) - Ένδειξη "OPERATING RANGE" (Εύρος λειτουργίας) Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 87 Βαλβολίνη High Performnce Δοχείο επιθεώρησης βαλβολίνης Q01 3. Βεβαιωθείτε ότι η ελαστική φλάντζα είναι μέσα στην τάπα και τοποθετήστε την τάπα. Μη σφίγγετε υπερβολικά. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 37

44 Ενότητα 4 - Συντήρηση ΣΗΜΕΙΩΣΗ: Για την πλήρη ανανέωση του υγρού της εσωεξωλέμβιας, ανατρέξτε στην ενότητα Αλλαγή. Αλλαγή 1. Αφαιρέστε το δοχείο επιθεώρησης βαλβολίνης από το μπρακέτο. 2. Βγάλτε το πώμα και αδειάστε το περιεχόμενο σε κατάλληλο δοχείο. 3. Τοποθετήστε το δοχείο παρακολούθησης βαλβολίνης στο μπρακέτο. 4. Τοποθετήστε την εσωεξωλέμβια στην οριακή θέση εξισορρόπησης εντελώς έξω, αφαιρέστε τη βίδα πλήρωσης/ αποστράγγισης λαδιού και τη ροδέλα στεγανοποίησης και αποστραγγίξτε το λάδι. - Βίδα πλήρωσης και αποστράγγισης λαδιού - Ροδέλα στεγανοποίησης Αφαιρέστε τη βίδα εξαέρωσης λαδιού και τη ροδέλα στεγανοποίησης. Περιμένετε μέχρι να αποστραγγιστεί εντελώς το λάδι. - Βίδα εξαέρωσης λαδιού - Ροδέλα στεγανοποίησης 7161 ΣΗΜΑΝΤΙΚΟ: Εάν βγει νερό από το στόμιο πλήρωσης/αποστράγγισης λαδιού ή εάν το λάδι έχει γαλακτώδη υφή, η εσωεξωλέμβια παρουσιάζει διαρροή και θα πρέπει να ελεγχθεί άμεσα από τον εξουσιοδοτημένο σας αντιπρόσωπο της Mercury MerCruiser. 6. Κατεβάστε την εσωεξωλέμβια σε θέση τέτοια ώστε ο άξονας της προπέλας να έρθει σε οριζόντια θέση. Γεμίστε την εσωεξωλέμβια μονάδα, μέσω της οπής πλήρωσης και αποστράγγισης λαδιού, με την προτεινόμενη βαλβολίνη, μέχρι να δείτε ροή λιπαντικού χωρίς αέρα από την οπή εξαέρωσης λαδιού. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 87 Βαλβολίνη High Performnce Εσωεξωλέμβια μονάδα Q01 ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιείτε μόνο βαλβολίνη Mercury/Quicksilver High Performnce για τον εσωεξωλέμβιο κινητήρα. 7. Τοποθετήστε τη βίδα εξαέρωσης λαδιού και τη ροδέλα στεγανοποίησης. 8. Συνεχίστε την πλήρωση βαλβολίνης στη μονάδα μέσω της οπής πλήρωσης και αποστράγγισης λιπαντικού μέχρι να εμφανιστεί η βαλβολίνη στο δοχείο επιθεώρησης. 9. Συμπληρώστε το δοχείο μέχρι η στάθμη της βαλβολίνης να φτάσει στο επίπεδο λειτουργίας. Μην υπερπληρώνετε. Βεβαιωθείτε ότι η ελαστική φλάντζα είναι μέσα στην τάπα και τοποθετήστε την τάπα. Μη σφίγγετε υπερβολικά. ΣΗΜΕΙΩΣΗ: Η χωρητικότητα λαδιού περιλαμβάνει και το δοχείο παρακολούθησης βαλβολίνης. Μοντέλο Χωρητικότητα Τύπος υγρού Alph One 1892 ml (64 oz) Βαλβολίνη High Performnce 10. Βγάλτε την αντλία από το στόμιο πλήρωσης/αποστράγγισης λαδιού. Τοποθετήστε γρήγορα τη ροδέλα στεγανοποίησης και τη βίδα πλήρωσης/αποστράγγισης λαδιού. Σφίξτε γερά. 11. Ελέγξτε πάλι τη στάθμη λαδιού μετά την πρώτη χρήση. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

45 Ενότητα 4 - Συντήρηση ΣΗΜΑΝΤΙΚΟ: Η στάθμη της βαλβολίνης παρουσιάζει διακυμάνσεις κατά τη λειτουργία. Ελέγξτε ότι ο κινητήρας είναι κρύος Λιπαντικό κιβωτίου ταχυτήτων εσωεξωλέμβιου Έλεγχος ΕΙΔΟΠΟΙΗΣΗ Η απόρριψη λαδιών, ψυκτικών υγρών ή άλλων υγρών του κινητήρα και της μονάδας μετάδοσης κίνησης στο περιβάλλον απαγορεύεται δια νόμου. Φροντίστε να μη χύνετε λάδια, ψυκτικά υγρά ή άλλα υγρά στο περιβάλλον κατά τη χρήση ή το σέρβις του σκάφους σας. Να λαμβάνετε υπόψη τους τοπικούς περιορισμούς που αφορούν την απόρριψη ή την ανακύκλωση απορριμμάτων, και να συλλέγετε και να απορρίπτετε τα υγρά με τον απαιτούμενο τρόπο. ΣΗΜΕΙΩΣΗ: Η στάθμη του λαδιού παρουσιάζει διακυμάνσεις κατά τη λειτουργία. Ελέγξτε τη στάθμη λαδιού πριν την εκκίνηση, όταν ο κινητήρας είναι κρύος. 1. Ελέγξτε τη στάθμη της βαλβολίνης. Διατηρείτε τη στάθμη του λαδιού στο συνιστώμενο εύρος λειτουργίας. 2. Ελέγξτε την κατάσταση του λιπαντικού. Εάν υπάρχει ορατό νερό στον πάτο του δοχείου επιθεώρησης βαλβολίνης ή στην οπή της τάπας πλήρωσης/αποστράγγισης, ή αν το χρώμα της βαλβολίνης είναι αλλοιωμένο, επικοινωνήστε άμεσα με τον αντιπρόσωπο της Mercury MerCruiser. Και τα δύο αυτά συμπτώματα μπορεί να υποδηλώνουν διαρροή νερού σε κάποιο σημείο της εσωεξωλέμβιας. Πλήρωση Δοχείο επιθεώρησης βαλβολίνης. Στις νέες εγκαταστάσεις μπορεί να απαιτείται προσθήκη έως και 470 ml (16 fl oz) βαλβολίνης στο δοχείο επιθεώρησης κατά τη διάρκεια της περιόδου στρωσίματος (20 ώρες λειτουργίας). Είναι σημαντικό να παρακολουθείτε και να διατηρείτε τη στάθμη της βαλβολίνης κατά την περίοδο στρωσίματος. ΣΗΜΑΝΤΙΚΟ: Θα πρέπει να ελέγχετε και να γεμίζετε, εάν είναι απαραίτητο, το δοχείο επιθεώρησης βαλβολίνης κατά την έναρξη κάθε ημέρας όταν ο κινητήρας είναι κρύος. Εάν ακουστεί ο συναγερμός βαλβολίνης κατά τη διάρκεια της ημερήσιας λειτουργίας, προσθέστε την κατάλληλη ποσότητα βαλβολίνης στο δοχείο επιθεώρησης. ΣΗΜΕΙΩΣΗ: Όταν γεμίζετε ολόκληρη την εσωεξωλέμβια, δείτε την ενότητα Αλλαγή. 1. Βγάλτε την τάπα από το δοχείο επιθεώρησης βαλβολίνης. 2. Γεμίστε το δοχείο με το προδιαγραφόμενο λιπαντικό μέχρι η στάθμη της βαλβολίνης να φτάσει στο εύρος λειτουργίας. Μην υπερπληρώνετε. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 87 Βαλβολίνη High Performnce Δοχείο επιθεώρησης βαλβολίνης Q01 3. Επανατοποθετήστε το καπάκι. Αλλαγή 1. Αφαιρέστε το δοχείο επιθεώρησης βαλβολίνης από το μπρακέτο. 2. Αδειάστε το περιεχόμενο σε ένα κατάλληλο δοχείο. 3. Τοποθετήστε το δοχείο παρακολούθησης βαλβολίνης στο μπρακέτο. 4. Μοντέλα Brvo One:. Αφαιρέστε την προπέλα.. Κατεβάστε την εσωεξωλέμβια στη θέση τέρμα κάτω. c. Αφαιρέστε τη βίδα πλήρωσης και αποστράγγισης και τη ροδέλα στεγανοποίησης. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 39

46 Ενότητα 4 - Συντήρηση d. Αδειάστε το υγρό σε κατάλληλο δοχείο. - Βίδα πλήρωσης και αποστράγγισης λαδιού - Ροδέλα στεγανοποίησης mc Όλα τα άλλα μοντέλα:. Τοποθετήστε τον εσωεξωλέμβιο κινητήρα στην τελείως έξω θέση τριμαρίσματος.. Αφαιρέστε τη βίδα πλήρωσης και αποστράγγισης και τη ροδέλα στεγανοποίησης. c. Αδειάστε το υγρό σε κατάλληλο δοχείο. - Βίδα πλήρωσης και αποστράγγισης λαδιού - Ροδέλα στεγανοποίησης mc Αφαιρέστε τη βίδα εξαέρωσης λαδιού και τη ροδέλα στεγανοποίησης. Περιμένετε μέχρι να αποστραγγιστεί εντελώς το λάδι. - Βίδα εξαέρωσης λαδιού - Ροδέλα στεγανοποίησης mc ΣΗΜΑΝΤΙΚΟ: Εάν βγαίνει νερό από την εσωεξωλέμβια ή εάν το υγρό έχει γαλακτώδη υφή, η εσωεξωλέμβια παρουσιάζει διαρροή. Απευθυνθείτε στον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. 7. Κατεβάστε την εσωεξωλέμβια σε τέτοια θέση ώστε ο άξονας της προπέλας να έρθει σε οριζόντια θέση. ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιείτε μόνο βαλβολίνη Mercury/Quicksilver High Performnce για τον εσωεξωλέμβιο κινητήρα. 8. Γεμίστε την εσωεξωλέμβια μονάδα, μέσω της οπής πλήρωσης και αποστράγγισης λαδιού, με την προτεινόμενη βαλβολίνη, μέχρι να δείτε ροή λιπαντικού χωρίς αέρα από την οπή εξαέρωσης λαδιού. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 87 Βαλβολίνη High Performnce Εσωεξωλέμβια μονάδα Q01 9. Τοποθετήστε τη βίδα εξαέρωσης λαδιού και τη ροδέλα στεγανοποίησης. 10. Συνεχίστε την πλήρωση βαλβολίνης στη μονάδα μέσω της οπής πλήρωσης και αποστράγγισης λιπαντικού μέχρι να εμφανιστεί η βαλβολίνη στο δοχείο επιθεώρησης. 11. Συμπληρώστε το δοχείο μέχρι η στάθμη του λαδιού να φτάσει στο επίπεδο λειτουργίας. Μην υπερπληρώνετε. 12. Βεβαιωθείτε ότι η ελαστική φλάντζα είναι μέσα στην τάπα και τοποθετήστε την τάπα. Μη σφίγγετε υπερβολικά. ΣΗΜΕΙΩΣΗ: Η χωρητικότητα λαδιού περιλαμβάνει και το δοχείο παρακολούθησης βαλβολίνης. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

47 Brvo One Brvo Two Brvo Three (μονή αντλία θαλασσινού νερού) Brvo Three (διπλή αντλία θαλασσινού νερού) Ενότητα 4 - Συντήρηση Μοντέλο Χωρητικότητα Τύπος υγρού 2736 ml (92-1/2 oz) 3209 ml (108-1/2 oz) 2972 ml (100-1/2 oz) 2736 ml (92-1/2 oz) Βαλβολίνη High Performnce 13. Βγάλτε την αντλία από το στόμιο πλήρωσης/αποστράγγισης λαδιού. Τοποθετήστε γρήγορα τη ροδέλα στεγανοποίησης και τη βίδα. Σφίξτε γερά. 14. Επανατοποθετήστε την προπέλα. Ανατρέξτε στην ενότητα Προπέλες. 15. Ελέγξτε τη στάθμη λαδιού μετά την πρώτη χρήση. ΣΗΜΑΝΤΙΚΟ: Η στάθμη της βαλβολίνης στο δοχείο επιθεώρησης αυξομειώνεται κατά τη διάρκεια της λειτουργίας της εσωεξωλέμβιας. Ελέγχετε τη στάθμη της βαλβολίνης όταν η εσωεξωλέμβια είναι κρύα και ο κινητήρας σβηστός. Υγρό συστήματος δυναμικής εξισορρόπησης Έλεγχος 1. Τοποθετήστε τον εσωεξωλέμβιο κινητήρα στη θέση τέρμα κάτω/μέσα. 2. Αφαιρέστε την τάπα πλήρωσης από τη δεξαμενή. - Τάπα πλήρωσης - Στόμιο πλήρωσης δεξαμενής c - Γραμμές «ΜΙΝ» και «ΜΑΧ» c Παρατηρήστε τη στάθμη του λαδιού. Η στάθμη πρέπει να βρίσκεται μεταξύ των γραμμών MIN και MAX του ρεζερβουάρ. ΣΗΜΕΙΩΣΗ: Η τάπα πλήρωσης αερίζεται. 4. Συμπληρώστε την απαιτούμενη ποσότητα υγρού. Πλήρωση Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 114 Υγρό δυναμικής εξισορρόπησης και υποβοήθησης διεύθυνσης Αντλία δυναμικής εξισορρόπησης Q1 1. Αφαιρέστε την τάπα πλήρωσης από τη δεξαμενή. 2. Προσθέστε λιπαντικό για να ανεβάσετε τη στάθμη στο κάτω μέρος του λαιμού πλήρωσης. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Τοποθετήστε την τάπα. Αλλαγή Υγρό δυναμικής εξισορρόπησης και υποβοήθησης διεύθυνσης Αντλία δυναμικής εξισορρόπησης Q1 Το υγρό δυναμικής εξισορρόπησης δεν χρειάζεται αλλαγή εκτός και αν ρυπανθεί με νερό ή σωματίδια. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο Mercury MerCruiser. Καθαρισμός της φλογοπαγίδας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας βρίσκεται στη θέση απενεργοποίησης και ο αναδέτης είναι τοποθετημένος έτσι ώστε ο κινητήρας να μη μπορεί να πάρει εμπρός. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. 1. Αποσυνδέστε και αφαιρέστε τον εύκαμπτο σωλήνα αερισμού του κάρτερ από το σύνδεσμο στη φλογοπαγίδα και στο κάλυμμα των βαλβίδων. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 41

48 Ενότητα 4 - Συντήρηση 2. Αφαιρέστε τη φλογοπαγίδα. d e - Ασφαλιστικό παξιμάδι - Ροδέλα στεγανοποίησης c - Τυπικό καρμπιρατέρ d - Εύκαμπτος σωλήνας αερισμού του κάρτερ e - Φλογοπαγίδα 3. Καθαρίστε τη φλογοπαγίδα με ζεστό νερό και μαλακό απορρυπαντικό. 4. Ελέγξτε τη φλογοπαγίδα για οπές, ραγίσματα ή φθορά. Αντικαταστήστε αν χρειάζεται. 5. Αφήστε τη φλογοπαγίδα να στεγνώσει εντελώς με τον αέρα προτού τη χρησιμοποιήσετε. 6. Καθαρίστε τον εύκαμπτο σωλήνα αερισμού κάρτερ με ζεστό νερό και μαλακό απορρυπαντικό. Στεγνώστε την με πεπιεσμένο αέρα ή αφήστε την να στεγνώσει εντελώς με τον αέρα. 7. Ελέγξτε τον εύκαμπτο σωλήνα αερισμού του κάρτερ για ραγίσματα ή φθορά. Αντικαταστήστε αν χρειάζεται. 8. Τοποθετήστε τη φλογοπαγίδα, τη ροδέλα στεγανοποίησης και το κόντρα παξιμάδι. Σφίξτε το κόντρα παξιμάδι της φλογοπαγίδας. Περιγραφή Nm l. in. l. ft. Παξιμάδι φλογοπαγίδας Συνδέστε τον εύκαμπτο σωλήνα αερισμού του κάρτερ στο σύνδεσμο στη φλογοπαγίδα και στο κάλυμμα των βαλβίδων. Βαλβίδα θετικής εξαέρωσης κάρτερ (PCV) Αλλαγή c ΣΗΜΕΙΩΣΗ: Προτείνουμε να χρησιμοποιείτε μόνο τα ανταλλακτικά εξαρτήματα της Mercury MerCruiser για να είστε βέβαιοι ότι συμμορφώνονται με τους κανονισμούς περί εκπομπών. ΣΗΜΕΙΩΣΗ: Στα μοντέλα V6, η βαλβίδα PCV δεν επιδέχεται σέρβις και αποτελεί εσωτερικό στοιχείο του καλύμματος βαλβίδων. 1. Βγάλτε τη βαλβίδα PCV από το αριστερό κάλυμμα βαλβίδας. - Βαλβίδα PCV - Εύκαμπτος σωλήνας mc Αποσυνδέστε τη βαλβίδα PCV από τον εύκαμπτο σωλήνα και απορρίψτε την. 3. Τοποθετήστε μια καινούρια βαλβίδα PCV στο κάλυμμα βαλβίδας και επανασυνδέστε τον εύκαμπτο σωλήνα. 4. Βεβαιωθείτε ότι η βαλβίδα PCV έχει εδράσει καλά στο κάλυμμα βαλβίδας. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

49 Αλλαγή του φίλτρου καυσίμου διαχωρισμού νερού Ενότητα 4 - Συντήρηση! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας βρίσκεται στη θέση απενεργοποίησης και ο αναδέτης είναι τοποθετημένος έτσι ώστε ο κινητήρας να μη μπορεί να πάρει εμπρός. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. 1. Αφήστε τον κινητήρα να κρυώσει. ΣΗΜΕΙΩΣΗ: Η Mercury MerCruiser συνιστά το σβήσιμο του κινητήρα 12 ώρες πριν από την αφαίρεση του φίλτρου. 2. Κλείστε τη βαλβίδα παροχής καυσίμου, αν υπάρχει. 3. Τυλίξτε το φίλτρο καυσίμου διαχωρισμού νερού με ένα πανί για να προλάβετε το καύσιμο πριν χυθεί ή ψεκαστεί. 4. Αφαιρέστε και απορρίψτε το φίλτρο καυσίμου διαχωρισμού νερού και το στεγανοποιητικό δακτύλιο του μπρακέτου στερέωσης. 5. Αλείψτε το στεγανοποιητικό δακτύλιο του καινούριου φίλτρου με λάδι κινητήρα. Αρ. αναφοράς σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Συνθετικό λάδι SAE25W-40 για κινητήρες MerCruiser Στεγανοποιητικός δακτύλιος φίλτρου 8M Βιδώστε το φίλτρο επάνω στο μπρακέτο και σφίξτε το καλά με το χέρι. Μη χρησιμοποιήσετε κλειδί φίλτρων. - Βάση φίλτρου καυσίμου - Στεγανοποιητικός δακτύλιος c - Φίλτρο καυσίμου c Ανοίξτε τη βαλβίδα παροχής καυσίμου, αν υπάρχει. 8. Βεβαιωθείτε ότι ο θάλαμος του κινητήρα αερίζεται καλά. 9. Διοχετεύστε νερό ψύξης στον κινητήρα. 10. Βάλετε εμπρός τον κινητήρα. Ελέγξτε μήπως υπάρχουν διαρροές βενζίνης γύρω από το συγκρότημα φίλτρου καυσίμου. Αν παρατηρήσετε διαρροές, σβήστε αμέσως τον κινητήρα. Ελέγξτε ξανά την εγκατάσταση του φίλτρου, καθαρίστε το καύσιμο που έχει χυθεί και αερίστε καλά το θάλαμο του κινητήρα. Αν οι διαρροές συνεχίζονται, σβήστε αμέσως τον κινητήρα και επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Λίπανση Σύστημα διεύθυνσης! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εσφαλμένη λίπανση του καλωδίου μπορεί να προκαλέσει υδραυλικό κλείδωμα, με αποτέλεσμα σοβαρό τραυματισμό ή και το θάνατο λόγω απώλειας του ελέγχου του σκάφους. Μαζέψτε εντελώς το άκρο της ντίζας διεύθυνσης προτού βάλετε λιπαντικό. ΣΗΜΕΙΩΣΗ: Εάν η ντίζα διεύθυνσης δεν διαθέτει γρασαδόρο, δεν είναι δυνατή η λίπανση του εσωτερικού σύρματος της ντίζας. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 43

50 Ενότητα 4 - Συντήρηση 1. Εάν η ντίζα διεύθυνσης έχει γρασαδόρους: Στρίψτε το τιμόνι μέχρι η ντίζα διεύθυνσης να είναι πλήρως μαζεμένη μέσα στο περίβλημα της ντίζας. Βάλτε περίπου 3 δόσεις γράσου από ένα τυπικό πιστόλι γράσου. - Γρασαδόρος ντίζας διεύθυνσης 6221 Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Γράσο ακραίων συνθηκών Extreme Grese Γρασαδόρος ντίζας διεύθυνσης 8M Γυρίστε το τιμόνι μέχρι να τεντωθεί εντελώς η ντίζα διεύθυνσης. Λιπάνετε ελαφρώς το εκτεθειμένο τμήμα της ντίζας. - Τεντωμένη ντίζα διεύθυνσης 6222 Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Γράσο ακραίων συνθηκών Extreme Grese 3. Λιπάνετε τον πείρο του συστήματος διεύθυνσης. Ντίζα διεύθυνσης 8M Πείρος συστήματος διεύθυνσης mc Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 139 Συνθετικό λάδι τετράχρονης εξωλέμβιας Mercury 25W Σε σκάφη με διπλό κινητήρα: Λιπάνετε τα σημεία περιστροφής της συνδετικής ράβδου. Πείρος συστήματος διεύθυνσης 92-8M Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 139 Συνθετικό λάδι τετράχρονης εξωλέμβιας Mercury 25W-40 Σημεία περιστροφής συνδετικής ράβδου 92-8M Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

51 Ενότητα 4 - Συντήρηση 5. Μετά την πρώτη φορά που θα βάλετε εμπρός τον κινητήρα, γυρίστε το τιμόνι αρκετές φορές αριστερά και δεξιά για να βεβαιωθείτε ότι το σύστημα διεύθυνσης λειτουργεί κανονικά πριν ξεκινήσετε την πλεύση. Λίπανση ντίζας ελέγχου πλάκας αλλαγής ταχύτητας Λιπάνετε τα σημεία που υποδεικνύονται στην παρακάτω εικόνα με λάδι, τουλάχιστον μία φορά το χρόνο και συχνότερα εάν το προϊόν λειτουργεί σε θαλασσινό νερό. c Απεικονίζεται η πλάκα αλλαγής ταχύτητας Alph, η πλάκα αλλαγής ταχύτητας Brvo είναι παρόμοια - Ντίζα αλλαγής ταχυτήτων χειριστηρίου - Συγκρότημα υποβοήθησης αλλαγής ταχυτήτων c - Ντίζα ενδιάμεσης αλλαγής ταχυτήτων Σφήνες συνδέσμου καρντάν άξονα μετάδοσης και στεγανοποιητικοί δακτύλιοι (με την εσωεξωλέμβια βγαλμένη) 1. Απλώστε γράσο στο πολύσφηνο του συνδέσμου καρντάν του άξονα μετάδοσης κίνησης και τους στεγανοποιητικούς δακτυλίους. - Πολύσφηνο συνδέσμου καρντάν άξονα μετάδοσης κίνησης - Στεγανοποιητικοί δακτύλιοι (3) 8591 Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Γράσο ακραίων συνθηκών Extreme Grese Πολύσφηνο συνδέσμου καρντάν άξονα μετάδοσης κίνησης και στεγανοποιητικοί δακτύλιοι 2. Για τη λίπανση του άξονα της προπέλας, ανατρέξτε στην ενότητα Προπέλες. Συζευκτήρας κινητήρα 8M Λιπάνετε τα πολύσφηνα του συζευκτήρα κινητήρα μέσω τον γρασαδόρων του συζευκτήρα, χρησιμοποιώντας περίπου 8-10 δόσεις λιπαντικού ενός τυπικού χειροκίνητου πιστολιού λίπανσης. ΣΗΜΕΙΩΣΗ: Εάν το σκάφος λειτουργεί στο ρελαντί για παρατεταμένα χρονικά διαστήματα, ο συζευκτήρας πρέπει να λιπαίνεται κάθε 50 ώρες. - Γρασαδόρος M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 45

52 Ενότητα 4 - Συντήρηση Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Γράσο ακραίων συνθηκών Extreme Grese Συζευκτήρας 8M ΣΗΜΕΙΩΣΗ: Το συγκρότημα κινητήρα είναι εξοπλισμένο με στεγανό συζευκτήρα κινητήρα και συνδέσμους καρντάν Perm-Lue. Ο στεγανός συζευκτήρας και τα πολύσφηνα του άξονα μπορούν να λιπανθούν χωρίς να αφαιρεθεί ο εσωεξωλέμβιος κινητήρας. Οι σύνδεσμοι καρντάν Perm--Lue δεν απαιτούν λίπανση. Μοντέλα με προέκταση του άξονα μετάδοσης κίνησης: 1. Λιπάνετε το γρασαδόρο του άκρου καθρέφτη και το γρασαδόρο του άκρου κινητήρα χρησιμοποιώντας περίπου δόσεις γράσου από τυπικό χειροκίνητο πιστόλι λίπανσης. 2. Λιπάνετε τους γρασαδόρους του άξονα μετάδοσης κίνησης, χρησιμοποιώντας περίπου 3-4 δόσεις γράσου από τυπικό χειροκίνητο πιστόλι λίπανσης. c Γρασαδόροι άξονα μετάδοσης κίνησης - Γρασαδόρος στην πλευρά του καθρέφτη c - Γρασαδόρος στην πλευρά του κινητήρα Προπέλες Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Επισκευή προπέλας Γράσο ακραίων συνθηκών Extreme Grese Γρασαδόρος στην πλευρά του καθρέφτη, γρασαδόρος στην πλευρά του κινητήρα, γρασαδόροι άξονα μετάδοσης κίνησης 8M Για κάποιες κατεστραμμένες προπέλες, η επισκευή είναι δυνατή. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Αφαίρεση προπέλας Alph! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού. 1. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού για να αποτρέψετε την περιστροφή. Ισιώστε τα λυγισμένα αυτάκια της ροδέλας. 2. Γυρίστε το παξιμάδι του άξονα της προπέλας αριστερόστροφα για να το βγάλετε. 3. Βγάλτε τη ροδέλα με γλωσσίδες, το περίβλημα, την προπέλα και το ωστικό μουαγιέ από τον άξονα σύροντάς τα. Τοποθέτηση προπέλας Alph ΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα με ξεσφιγμένη προπέλα μπορεί να καταστρέψει την προπέλα, τη μονάδα μετάδοσης κίνησης ή τα στοιχεία της μονάδας μετάδοσης κίνησης. Σφίγγετε πάντα το παξιμάδι ή τα παξιμάδια της προπέλας σύμφωνα με τις προδιαγραφές και ελέγχετε περιοδικά και στο απαιτούμενο διάστημα συντήρησης για σταθερότητα. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

53 Ενότητα 4 - Συντήρηση ΣΗΜΑΝΤΙΚΟ: Εάν χρησιμοποιήσετε την ίδια ροδέλα, ελέγξτε προσεκτικά τις γλωσσίδες για τυχόν ρωγμές ή άλλες φθορές. Αντικαταστήστε τη ροδέλα με γλωσσίδες εάν έχετε αμφιβολίες για την κατάστασή της. d e f - Άξονας προπέλας - Ωστικό μουαγιέ c - Περαστό μουαγιέ Flo-Torq d - Προπέλα e - Περίβλημα f - Ροδέλα με ασφαλιστική γλωσσίδα g - Παξιμάδι προπέλας c 6215 g 1. Αλείψτε τον άξονα της προπέλας με επαρκή ποσότητα ενός από τα ακόλουθα λιπαντικά. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος C με PTFE Άξονας προπέλας Q 1 Γράσο ακραίων συνθηκών (Extreme Grese) Άξονας προπέλας 2. Σύρετε το ωστικό μουαγιέ στον άξονα της προπέλας, με την κωνική πλευρά προς το μουαγιέ της προπέλας. 3. Εγκαταστήστε το περαστό μουαγιέ Flo-Torq II μέσα στην προπέλα. 8M ΣΗΜΕΙΩΣΗ: Το περίβλημα είναι κωνικό και θα συρθεί πλήρως εντός της προπέλας όταν σφίξετε το παξιμάδι στη σωστή ροπή στρέψης. 4. Ευθυγραμμίστε τις σφήνες και τοποθετήστε την προπέλα επάνω στον άξονα της προπέλας. 5. Τοποθετήστε το περίβλημα και τη ροδέλα με τις ασφαλιστικές γλωσσίδες. 6. Τοποθετήστε και σφίξτε το παξιμάδι της προπέλας σύμφωνα με την προδιαγραφόμενη ροπή. Περιγραφή Nm l-in. l-ft Παξιμάδι προπέλας (ελάχιστο) Λυγίστε τις τρεις γλωσσίδες της ροδέλας προς τα κάτω, μέσα στις εγκοπές της ροδέλας με τις σφήνες. Μετά την πρώτη χρήση, ισιώστε τις τρεις γλωσσίδες και σφίξτε ξανά το παξιμάδι της προπέλας. Λυγίστε τις γλωσσίδες προς τα κάτω μέσα στις σφήνες της ροδέλας. Να ελέγχετε τη λειτουργία της προπέλας κάθε 20 ώρες. Μη χρησιμοποιείτε τον κινητήρα όταν η προπέλα είναι χαλαρή. Αφαίρεση προπέλας Brvo One! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού. 1. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού για να αποτρέψετε την περιστροφή. Ισιώστε τα λυγισμένα αυτάκια της ροδέλας. 2. Γυρίστε το παξιμάδι του άξονα της προπέλας αριστερόστροφα για να το βγάλετε. 3. Βγάλτε τη ροδέλα με γλωσσίδες, το περίβλημα, την προπέλα και το ωστικό μουαγιέ από τον άξονα της προπέλας σύροντάς τα. Τοποθέτηση προπέλας Brvo One ΣΗΜΑΝΤΙΚΟ: Η περιστροφή της επιλεγμένης προπέλας θα πρέπει να αντιστοιχεί με την κατεύθυνση της περιστροφής του ελικοφόρου άξονα με πρόσω ταχύτητα. 1. Αλείψτε κατά βούληση το πολύσφηνο του άξονα της προπέλας με ένα από τα ακόλουθα λιπαντικά της Quicksilver. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος C με PTFE Πολύσφηνο άξονα προπέλας Q 1 Γράσο ακραίων συνθηκών Extreme Grese Πολύσφηνο άξονα προπέλας (μόνο θαλασσινό νερό) 8M M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 47

54 Ενότητα 4 - Συντήρηση ΣΗΜΕΙΩΣΗ: Το γράσο Extreme είναι μόνο για εφαρμογές θαλασσινού νερού. 2. Τοποθετήστε την προπέλα με τα εξαρτήματα σύνδεσης όπως υποδεικνύεται. 3. Σφίξτε το παξιμάδι της προπέλας με την προδιαγραφόμενη ροπή. c d e f g Τυπικά μοντέλα Brvo One - Πολύσφηνο άξονα προπέλας - Μπροστινό ωστικό μουαγιέ c - Περαστό μουαγιέ Flo-Torq II d - Προπέλα e - Προσαρμογέας περιβλήματος μονάδας μετάδοσης κίνησης f - Ροδέλα με γλωσσίδες g - Παξιμάδι προπέλας ΣΗΜΕΙΩΣΗ: Η προβλεπόμενη ροπή στρέψης είναι η ελάχιστη τιμή ροπής στρέψης. Περιγραφή Nm l in. l ft Παξιμάδι προπέλας Brvo One Στη συνέχεια, ευθυγραμμίστε τις γλωσσίδες με τις εγκοπές 4. Μοντέλα εξοπλισμένα με τη ροδέλα με γλωσσίδες: Συνεχίστε να σφίγγετε το παξιμάδι της προπέλας μέχρις ότου οι τρεις γλωσσίδες της ροδέλας ευθυγραμμιστούν με τις εγκοπές της ροδέλας με τις σφήνες. 5. Λυγίστε τις τρεις γλωσσίδες προς τα κάτω, μέσα στις εγκοπές c d e - Προπέλα - Ροδέλα με γλωσσίδες c - Προσαρμογέας περιβλήματος μονάδας μετάδοσης κίνησης d - Γλωσσίδα λυγισμένη προς τα κάτω e - Παξιμάδι προπέλας 4750 Αφαίρεση προπέλας Brvo Two! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού. 1. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού για να αποτρέψετε την περιστροφή. Ισιώστε τα λυγισμένα αυτάκια της ροδέλας. 2. Γυρίστε το παξιμάδι του άξονα της προπέλας αριστερόστροφα για να το βγάλετε. 3. Βγάλτε τη ροδέλα με γλωσσίδες, τη ροδέλα με τις σφήνες, την προπέλα και το ωστικό μουαγιέ από τον άξονα της προπέλας σύροντάς τα. Τοποθέτηση προπέλας Brvo Two ΣΗΜΑΝΤΙΚΟ: Η περιστροφή της επιλεγμένης προπέλας θα πρέπει να αντιστοιχεί με την κατεύθυνση της περιστροφής του ελικοφόρου άξονα με πρόσω ταχύτητα. 1. Αλείψτε το πολύσφηνο του άξονα της προπέλας με επαρκή ποσότητα ενός από τα ακόλουθα λιπαντικά της Quicksilver. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος C με PTFE Πολύσφηνο άξονα προπέλας Q 1 Γράσο ακραίων συνθηκών Extreme Grese Πολύσφηνο άξονα προπέλας (μόνο θαλασσινό νερό) 8M Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

55 Ενότητα 4 - Συντήρηση ΣΗΜΕΙΩΣΗ: Το γράσο Extreme είναι μόνο για εφαρμογές θαλασσινού νερού. 2. Τοποθετήστε την προπέλα με τα εξαρτήματα σύνδεσης όπως υποδεικνύεται. 3. Σφίξτε το παξιμάδι της προπέλας με την προδιαγραφόμενη ροπή. Brvo Two - Πολύσφηνο άξονα προπέλας - Μπροστινό ωστικό μουαγιέ c - Προπέλα d - Ροδέλα με σφήνες e - Ροδέλα με γλωσσίδες f - Παξιμάδι προπέλας ΣΗΜΕΙΩΣΗ: Η αναφερόμενη ροπή στρέψης είναι η ελάχιστη τιμή ροπής στρέψης. Περιγραφή Nm l in. l ft Παξιμάδι προπέλας Brvo Two Στη συνέχεια ευθυγραμμίστε τις γλωσσίδες με τις εγκοπές 4. Συνεχίστε να σφίγγετε το παξιμάδι της προπέλας μέχρις ότου οι τρεις γλωσσίδες της ροδέλας ευθυγραμμιστούν με τις εγκοπές της ροδέλας με τις σφήνες. 5. Λυγίστε τις τρεις γλωσσίδες προς τα κάτω, μέσα στις εγκοπές. c e d 8566 f c d e - Προπέλα - Ροδέλα με γλωσσίδες c - Προσαρμογέας περιβλήματος μονάδας μετάδοσης κίνησης d - Γλωσσίδα λυγισμένη προς τα κάτω e - Παξιμάδι προπέλας 4750 Αφαίρεση προπέλας Brvo Three! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού. 1. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού για να αποτρέψετε την περιστροφή. 2. Αφαιρέστε το μπουλόνι και τις ροδέλες που ασφαλίζουν το ανόδιο του άξονα της προπέλας. 3. Αφαιρέστε το ανόδιο του άξονα της προπέλας. c - Προπέλα - Παξιμάδι πίσω προπέλας c - Ανόδιο άξονα προπέλας d - Βίδα ανοδίου άξονα προπέλας e - Επίπεδη ροδέλα f - Αστεροειδής ροδέλα d f e M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 49

56 Ενότητα 4 - Συντήρηση 4. Περιστρέψτε το παξιμάδι της πίσω προπέλας 37 mm (1-7/16 in.) αριστερόστροφα για να το αφαιρέσετε. 5. Βγάλτε την προπέλα και το ωστικό μουαγιέ της προπέλας από τον άξονα της προπέλας σύροντάς τα. 6. Περιστρέψτε το παξιμάδι της μπροστινής προπέλας 70 mm (2-3/4 in.) αριστερόστροφα για να το αφαιρέσετε. 7. Βγάλτε την προπέλα και το ωστικό μουαγιέ της προπέλας από τον άξονα της προπέλας σύροντάς τα. ΣΗΜΕΙΩΣΗ: Για κάποιες κατεστραμμένες προπέλες, η επισκευή είναι δυνατή. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. g i h j c d e f - Παξιμάδι πίσω προπέλας - Πίσω προπέλα c - Ωστικό μουαγιέ πίσω προπέλας d - Παξιμάδι μπροστινής προπέλας e - Μπροστινή προπέλα f - Ωστικό μουαγιέ μπροστινής προπέλας g - Βίδα ανοδίου άξονα προπέλας h - Επίπεδη ροδέλα i - Αστεροειδής ροδέλα j - Ανόδιο άξονα προπέλας 5304 Τοποθέτηση προπέλας Brvo Three ΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα με ξεσφιγμένη προπέλα μπορεί να καταστρέψει την προπέλα, τη μονάδα μετάδοσης κίνησης ή τα στοιχεία της μονάδας μετάδοσης κίνησης. Σφίγγετε πάντα το παξιμάδι ή τα παξιμάδια της προπέλας σύμφωνα με τις προδιαγραφές και ελέγχετε περιοδικά και στο απαιτούμενο διάστημα συντήρησης για σταθερότητα. g i h j c d e f - Παξιμάδι πίσω προπέλας - Πίσω προπέλα c - Ωστικό μουαγιέ πίσω προπέλας d - Παξιμάδι μπροστινής προπέλας e - Μπροστινή προπέλα f - Ωστικό μουαγιέ μπροστινής προπέλας g - Βίδα ανοδίου άξονα προπέλας h - Επίπεδη ροδέλα i - Αστεροειδής ροδέλα j - Ανόδιο άξονα προπέλας Σύρετε το ωστικό μουαγιέ της μπροστινής προπέλας επάνω στον άξονα της προπέλας με το εξωτερικό κωνικό τμήμα να βλέπει προς το μουαγιέ της προπέλας (προς το άκρο του άξονα προπέλας). 2. Αλείψτε τον άξονα της προπέλας με άφθονη ποσότητα ενός από τα ακόλουθα λιπαντικά. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Γράσο ακραίων συνθηκών Extreme Grese Άξονας προπέλας 8M C με PTFE Άξονας προπέλας Q 1 3. Ευθυγραμμίστε τις σφήνες και τοποθετήστε την μπροστινή προπέλα επάνω στον άξονα της προπέλας. 4. Τοποθετήστε το παξιμάδι της εμπρόσθιας προπέλας και σφίξτε με την προδιαγραφόμενη ροπή. Να ελέγχετε την προπέλα ανά 20 ώρες λειτουργίας και σφίξτε με την προβλεπόμενη ροπή σύσφιγξης εάν απαιτείται. Περιγραφή Nm l-in. l-ft Παξιμάδι μπροστινής προπέλας Σύρετε το πίσω ωστικό μουαγιέ επάνω στον άξονα της προπέλας με το εξωτερικό κωνικό τμήμα να βλέπει προς το μουαγιέ της προπέλας (προς το άκρο του άξονα προπέλας). 6. Ευθυγραμμίστε τις σφήνες και τοποθετήστε την πίσω προπέλα επάνω στον άξονα της προπέλας. 7. Τοποθετήστε το παξιμάδι της οπίσθιας προπέλας και σφίξτε με την προδιαγραφόμενη ροπή. Να ελέγχετε την προπέλα ανά 20 ώρες λειτουργίας και σφίξτε με την προβλεπόμενη ροπή σύσφιγξης εάν απαιτείται. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

57 Ενότητα 4 - Συντήρηση Περιγραφή Nm l-in. l-ft Παξιμάδι πίσω προπέλας Τοποθετήστε το ανόδιο του άξονα προπέλας επάνω από το παξιμάδι της πίσω προπέλας. 9. Τοποθετήστε την επίπεδη ροδέλα επάνω στη βίδα του ανοδίου του άξονα της προπέλας. 10. Τοποθετήστε την αστεροειδή ροδέλα επάνω στη βίδα του ανοδίου του άξονα της προπέλας. 11. Αλείψτε με Loctite 271 Thredlocker τα σπειρώματα της βίδας ανοδίου του άξονα προπέλας. c - Προπέλα - Παξιμάδι πίσω προπέλας c - Ανόδιο άξονα προπέλας d - Βίδα ανοδίου άξονα προπέλας e - Επίπεδη ροδέλα f - Αστεροειδής ροδέλα d f e 5303 Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 7 Loctite 271 Thredlocker Σπειρώματα βίδας ανοδίου άξονα προπέλας Ασφαλίστε το ανόδιο άξονα προπέλας στον άξονα της προπέλας χρησιμοποιώντας τη βίδα και τις ροδέλες ανοδίου άξονα προπέλας. Σφίξτε τη βίδα του ανοδίου με την προδιαγραφόμενη ροπή. Περιγραφή Nm l-in. l-ft Βίδα ανοδίου άξονα προπέλας 38 mm ( x 1.5 in.) μήκους Ιμάντας μετάδοσης κίνησης από σερπεντινίτη! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ο έλεγχος των ιμάντων με τον κινητήρα σε λειτουργία μπορεί να προκαλέσει σοβαρό τραυματισμό ή και το θάνατο. Σβήστε τον κινητήρα και βγάλτε το κλειδί από τη μίζα πριν από τη ρύθμιση της τάνυσης ή τον έλεγχο των ιμάντων. d d e c 6116 f c 6117 f Με αντλία θαλασσινού νερού - Ελεύθερη τροχαλία - Τροχαλία αντλίας κυκλοφορίας νερού c - Τροχαλία στροφαλοφόρου άξονα d - Τροχαλία εναλλάκτη e - Τροχαλία αντλίας θαλασσινού νερού f - Τροχαλία αντλίας υδραυλικού τιμονιού Χωρίς αντλία θαλασσινού νερού Έλεγχος Επιθεωρήστε τον ιμάντα μετάδοσης κίνησης για τη σωστή τάνυση και για τα εξής: 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 51

58 NEWTONE Ενότητα 4 - Συντήρηση Υπερβολική φθορά Σκισίματα ΣΗΜΕΙΩΣΗ: Μικρές εγκάρσιες ρωγμές (κατά πλάτος του ιμάντα) ενδέχεται να μην αποτελούν πρόβλημα. Επιμήκεις ρωγμές (κατά μήκος του ιμάντα) που διασταυρώνονται με εγκάρσιες ρωγμές δεν είναι αποδεκτές. Ξεφτίσματα Γυαλιστερές επιφάνειες Σωστή τάνυση - 13 mm (1/2 in.) απόκλιση, με μέτρια πίεση του αντίχειρα, στον ιμάντα στο μέρος όπου υπάρχει η μεγαλύτερη απόσταση μεταξύ των δυο τροχαλιών. mc Αντικατάσταση ιμάντα ή/και ρύθμιση τάνυσης ΣΗΜΑΝΤΙΚΟ: Εάν πρόκειται να χρησιμοποιήσετε τον ίδιο ιμάντα, θα πρέπει να τον τοποθετήσετε με την ίδια φορά περιστροφής όπως ήταν αρχικά. ΣΗΜΕΙΩΣΗ: Πρέπει να μετράτε την παρεκτροπή (τζόγος) του ιμάντα στη θέση που έχει τη μεγαλύτερη απόσταση μεταξύ δύο τροχαλιών. 1. Χαλαρώστε το ασφαλιστικό παξιμάδι 16 mm (5/8 in.) του μπουζονιού ρύθμισης. 2. Γυρίστε το μπουζόνι ρύθμισης και χαλαρώστε τον ιμάντα. 3. Εάν χρειάζεται νέος ιμάντας μετάδοσης κίνησης από σερπεντινίτη, αφαιρέστε τον παλιό και τοποθετήστε ένα νέο ιμάντα επάνω στις τροχαλίες. 4. Τοποθετήστε ένα κλειδί πάνω στο ασφαλιστικό παξιμάδι 16 mm (5/8 in.) του μπουζονιού ρύθμισης. 5. Χρησιμοποιήστε καρυδάκι 8 mm (5/16 in.) και σφίξτε το μπουζόνι ρύθμισης για να ρυθμίσετε την απόκλιση του ιμάντα. 6. Χρησιμοποιήστε μία από τις δύο μεθόδους που ακολουθούν για να ελέγξετε την ορθότητα της απόκλισης.. Πιέστε προς τα κάτω με μέτρια πίεση του αντίχειρα στο μεγαλύτερο μήκος του ιμάντα. Η ορθή απόκλιση είναι 13 mm (1/2 in.).. Συνδέστε το δείκτη τάνυσης ιμάντα Kent Moore με τον ιμάντα. Ο δείκτης έχει διαφορετικές τιμές για καινούριους και μεταχειρισμένους ιμάντες. COLOR GUIDE for NEWTONE PATENT Δείκτης τάνυσης ιμάντα Kent Moore - Ιμάντας από σερπεντινίτη 7. Κρατώντας το μπουζόνι ρύθμισης στη σωστή τάνυση ιμάντα, σφίξτε το ασφαλιστικό παξιμάδι 16 mm (5/8 in.) mm (5/16 in.) μπουζόνι ρύθμισης - 16 mm (5/8 in.) ασφαλιστικό παξιμάδι Θέστε σε λειτουργία τον κινητήρα για μικρό χρονικό διάστημα και ελέγξτε εκ νέου τη ρύθμιση του ιμάντα. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

59 Έκπλυση του συγκροτήματος κινητήρα (Alph) Ενότητα 4 - Συντήρηση Το σκάφος σας είναι εξοπλισμένο με συλλογές νερού μέσω της εσωεξωλέμβιας. Δείτε την ενότητα Συλλογές νερού εσωεξωλέμβιας (παρακάτω) για τη διαδικασία έκπλυσης. Συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser για περισσότερες λεπτομέρειες. ΣΗΜΑΝΤΙΚΟ: Οι κινητήρες Alph στους οποίους έχει μπλοκαριστεί η εισαγωγή νερού της εσωεξωλέμβιας στο περίβλημα του αναρτήρα καρντάν, και οι οποίοι χρησιμοποιούν εισαγωγή νερού μέσω του κύτους, χρειάζονται διαθέσιμη μια παροχή νερού ψύξης και για την εσωεξωλέμβια και για τον κινητήρα κατά τη διάρκεια της λειτουργίας. Προσαρτήματα έκπλυσης Διάταξη έκπλυσης Q 2 Συνδέεται στα στόμια εισαγωγής νερού και παρέχει γλυκό νερό για την έκπλυση του συστήματος ψύξης ή για τη λειτουργία του κινητήρα Συλλογές νερού εσωεξωλέμβιας Αυτή η εσωεξωλέμβια Mercury MerCruiser είναι εξοπλισμένη με πλευρικές συλλογές νερού. Για τις πλευρικές συλλογές νερού απαιτείται το προσάρτημα έκπλυσης (44357Q 2) Πλευρική συλλογή νερού ΣΗΜΕΙΩΣΗ: Έκπλυση χρειάζεται μόνο για εφαρμογές σε αλμυρό ή γλυφό νερό, σε νερό με περιεκτικότητα σε μεταλλεύματα ή μολυσμένο νερό. Η έκπλυση συνιστάται μετά από κάθε χρήση του σκάφους για καλύτερα αποτελέσματα. ΕΙΔΟΠΟΙΗΣΗ Εάν γίνει έκπλυση ενώ το σκάφος βρίσκεται στο νερό, το θαλασσινό νερό μπορεί να εισέλθει στον κινητήρα προκαλώντας βλάβη στον κινητήρα. Κλείστε τη βαλβίδα έρματος πριν ξεπλύνετε τον κινητήρα. Διατηρήστε τη βαλβίδα έρματος κλειστή μέχρις ότου θέσετε τον κινητήρα σε λειτουργία. 1. Σε υδρόψυκτα μοντέλα θαλασσινού νερού: Συνεχίστε με το Βήμα 5 ή το Βήμα 6. ΣΗΜΕΙΩΣΗ: Τα μοντέλα με κλειστό σύστημα ψύξης είναι εξοπλισμένα με έναν εναλλάκτη θερμότητας στο πλάι του κινητήρα. 2. Εάν γίνεται έκπλυση του συστήματος ψύξης με το σκάφος στο νερό:. Ανασηκώστε την εσωεξωλέμβια στη θέση ρυμούλκησης.. Εγκαταστήστε το κατάλληλο προσάρτημα έκπλυσης πάνω από τις οπές εισαγωγής νερού στο περίβλημα του κιβωτίου ταχυτήτων. c. Κατεβάστε την εσωεξωλέμβια στη θέση τέρμα κάτω/μέσα. 3. Εάν γίνεται έκπλυση του συστήματος ψύξης με το σκάφος έξω από το νερό:. Κατεβάστε την εσωεξωλέμβια στη θέση τέρμα κάτω/μέσα. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 53

60 Ενότητα 4 - Συντήρηση! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού.. Βγάλτε την προπέλα. c. Εγκαταστήστε το κατάλληλο προσάρτημα έκπλυσης πάνω από τις οπές εισαγωγής νερού στο περίβλημα του κιβωτίου ταχυτήτων. 4. Συνδέστε ένα σωλήνα ανάμεσα στο εξάρτημα έκπλυσης και την παροχή νερού. 5. Έχοντας την εσωεξωλέμβια σε κανονική θέση λειτουργίας, ανοίξτε εντελώς την πηγή νερού. 6. Θέστε το τηλεχειριστήριο στο νεκρό, στο ρελαντί, και βάλτε εμπρός τον κινητήρα. ΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα σε υψηλές στροφές έξω από το νερό προκαλεί αναρρόφηση, η οποία μπορεί να οδηγήσει στο τσάκισμα του εύκαμπτου σωλήνα παροχής νερού και την υπερθέρμανση του κινητήρα. Ο κινητήρας δεν πρέπει να λειτουργεί με περισσότερες από 1400 σ.α.λ. έξω από το νερό και χωρίς επαρκή παροχή νερού ψύξης. 7. Πατήστε το κουμπί μόνο για γκάζι και ανοίξτε αργά το γκάζι μέχρι οι στροφές να φτάσουν τις 1300 σ.α.λ (± 100 σ.α.λ.). 8. Παρατηρήστε το δείκτη θερμοκρασίας νερού για να βεβαιωθείτε πως ο κινητήρας λειτουργεί μέσα στα κανονικά όρια. 9. Λειτουργήστε την εσωεξωλέμβια με το μοχλό ταχυτήτων στο νεκρό για περίπου 10 λεπτά ή μέχρι να αρχίσει να βγαίνει καθαρό νερό. 10. Επιστρέψτε αργά το γκάζι στο ρελαντί. 11. Σβήστε τον κινητήρα. 12. Κλείστε την παροχή νερού και αφαιρέστε το εξάρτημα έκπλυσης. 13. Αυτό το βήμα απαιτείται μόνο αν το σκάφος πρόκειται να φυλαχθεί στο νερό. Μετά την ολοκλήρωση της διαδικασίας έκπλυσης, αφαιρέστε το σωλήνα εισαγωγής θαλασσινού νερού από το περίβλημα του θερμοστάτη και ταπώστε το σωλήνα για να μην αναρροφηθεί το νερό μέσα στο σκάφος. Αυτό εμποδίζει τη ρύπανση του ξεπλυμένου κινητήρα από θαλασσινό νερό. 14. Βάλτε στο διακόπτη της μίζας την κατάλληλη ετικέτα στην οποία να αναφέρεται ότι απαιτείται η επανασύνδεση του σωλήνα εισαγωγής θαλασσινού νερού πριν τη λειτουργία του κινητήρα. Έκπλυση του συγκροτήματος κινητήρα (Brvo) Γενικές πληροφορίες Ο εξουσιοδοτημένος αντιπρόσωπος της Mercury MerCruiser μπορεί να σας εξηγήσει πώς να εκπλύνετε σωστά το συγκρότημα του κινητήρα σας. Έκπλυση του συγκροτήματος κινητήρα Το σκάφος σας μπορεί να είναι εξοπλισμένο εξαρχής με ένα συνδυασμό οποιωνδήποτε εκ των τριών διαφορετικών ειδών συλλογών νερού: μέσω του κύτους, μέσω του καθρέφτη και μέσω της εσωεξωλέμβιας. Οι διαδικασίες έκπλυσης για τα συστήματα αυτά χωρίζονται σε δύο κατηγορίες: συλλογές νερού εσωεξωλέμβιας και εναλλακτικές συλλογές νερού. ΣΗΜΑΝΤΙΚΟ: Οι κινητήρες που απαιτούν διπλές συλλογές νερού πρέπει να διαθέτουν συλλογή που να περνάει είτε από το κύτος είτε από τον καθρέφτη εκτός από τις εισαγωγές νερού της εσωεξωλέμβιας. ΣΗΜΑΝΤΙΚΟ: Οι κινητήρες στους οποίους η αντλία εισαγωγής θαλασσινού νερού της εσωεξωλέμβιας είναι φραγμένη στο περίβλημα του αναρτήρα καρντάν και οι οποίοι χρησιμοποιούν συλλογή νερού μέσω του κύτους ή μέσω του καθρέφτη χρειάζονται διαθέσιμη μια παροχή νερού ψύξης και για την εσωεξωλέμβια μονάδα και για τον κινητήρα κατά τη διάρκεια της λειτουργίας. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

61 Ενότητα 4 - Συντήρηση Προσαρτήματα έκπλυσης c Προσαρτήματα έκπλυσης για διπλή συλλογή νερού Προσαρτήματα έκπλυσης για πλευρική συλλογή νερού - Διάταξη έκπλυσης - Προσάρτημα εύκαμπτου σωλήνα c - Κιτ στεγανοποίησης έκπλυσης κιβωτίου ταχυτήτων με διπλή συλλογή νερού Διάταξη έκπλυσης Q 2 Συνδέεται στα στόμια εισαγωγής νερού και παρέχει γλυκό νερό για την έκπλυση του συστήματος ψύξης ή για τη λειτουργία του κινητήρα Κιτ στεγανοποίησης έκπλυσης κιβωτίου ταχυτήτων με διπλή συλλογή νερού K 1 Φράζει τις εμπρόσθιες οπές εισόδου νερού στο κιβώτιο ταχυτήτων με διπλή εισαγωγή νερού M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 55

62 Ενότητα 4 - Συντήρηση Συλλογές νερού εσωεξωλέμβιας Υπάρχουν δύο διαθέσιμοι τύποι συλλογών νερού στις εσωεξωλέμβιες Mercury MerCruiser: διπλές συλλογές και πλευρικές συλλογές νερού. Οι διπλές συλλογές νερού πρέπει να διαθέτουν το προσάρτημα έκπλυσης (44357Q 2) και το κιτ στεγανοποίησης έκπλυσης (881150Κ 1), και οι πλευρικές συλλογές νερού πρέπει να διαθέτουν το προσάρτημα έκπλυσης (44357Q 2) Διπλή συλλογή νερού Πλευρική συλλογή νερού ΣΗΜΕΙΩΣΗ: Έκπλυση χρειάζεται μόνο για εφαρμογές σε αλμυρό ή γλυφό νερό, σε νερό με περιεκτικότητα σε μεταλλεύματα ή μολυσμένο νερό. Η έκπλυση συνιστάται μετά από κάθε χρήση του σκάφους για καλύτερα αποτελέσματα. ΕΙΔΟΠΟΙΗΣΗ Εάν γίνει έκπλυση ενώ το σκάφος βρίσκεται στο νερό, το θαλασσινό νερό μπορεί να εισέλθει στον κινητήρα προκαλώντας βλάβη στον κινητήρα. Κλείστε τη βαλβίδα έρματος πριν ξεπλύνετε τον κινητήρα. Διατηρήστε τη βαλβίδα έρματος κλειστή μέχρις ότου θέσετε τον κινητήρα σε λειτουργία. 1. Σε μοντέλα στα οποία έχει μπλοκαριστεί η εισαγωγή θαλασσινού νερού της εσωεξωλέμβιας, κάντε παροχή νερού στην εσωεξωλέμβια και στον κινητήρα. Δείτε την ενότητα Εναλλακτικές συλλογές νερού. 2. Σε μοντέλα που χρησιμοποιούν την είσοδο θαλασσινού νερού εσωεξωλέμβιας και την εναλλακτική συλλογή νερού μέσω του κύτους ή μέσω του καθρέφτη, κάντε παροχή νερού μόνο στην εσωεξωλέμβια, εκτελώντας τα ακόλουθα βήματα για τη φραγή, ή την αποσύνδεση και τη φραγή, του εύκαμπτου σωλήνα από το σύνδεσμο Υ της εισαγωγής της εναλλακτικής αντλίας συλλογής θαλασσινού νερού.. Αν υπάρχει βαλβίδα έρματος, κλείστε τη βαλβίδα έρματος στον εύκαμπτο σωλήνα από την εναλλακτική συλλογή νερού.. Αν δεν υπάρχει βαλβίδα έρματος, αποσυνδέστε τον εύκαμπτο σωλήνα από την εναλλακτική συλλογή νερού και ταπώστε και τα δύο άκρα. c. Αν δεν υπάρχει εύκαμπτος σωλήνας προς τον καθρέφτη, ανατρέξτε στην ενότητα Εναλλακτικές συλλογές νερού. 3. Για μοντέλα που χρησιμοποιούν τις συλλογές θαλασσινού νερού για παροχή νερού: Συνεχίστε με το Βήμα 4 ή το Βήμα Εάν γίνεται έκπλυση του συστήματος ψύξης με το σκάφος στο νερό:. Ανασηκώστε την εσωεξωλέμβια στη θέση ρυμούλκησης.. Εγκαταστήστε το κατάλληλο προσάρτημα έκπλυσης πάνω από τις οπές εισαγωγής νερού στο περίβλημα του κιβωτίου ταχυτήτων. c. Κατεβάστε την εσωεξωλέμβια στη θέση τέρμα κάτω/μέσα. 5. Εάν γίνεται έκπλυση του συστήματος ψύξης με το σκάφος έξω από το νερό:. Κατεβάστε την εσωεξωλέμβια στη θέση τέρμα κάτω/μέσα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού.. Βγάλτε την προπέλα. c. Εγκαταστήστε το κατάλληλο προσάρτημα έκπλυσης πάνω από τις οπές εισαγωγής νερού στο περίβλημα του κιβωτίου ταχυτήτων. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

63 Ενότητα 4 - Συντήρηση 6. Συνδέστε ένα σωλήνα ανάμεσα στο εξάρτημα έκπλυσης και την παροχή νερού. 7. Έχοντας την εσωεξωλέμβια σε κανονική θέση λειτουργίας, ανοίξτε εντελώς την πηγή νερού. 8. Θέστε το τηλεχειριστήριο στο νεκρό, στο ρελαντί, και βάλτε εμπρός τον κινητήρα. ΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα σε υψηλές στροφές έξω από το νερό προκαλεί αναρρόφηση, η οποία μπορεί να οδηγήσει στο τσάκισμα του εύκαμπτου σωλήνα παροχής νερού και την υπερθέρμανση του κινητήρα. Ο κινητήρας δεν πρέπει να λειτουργεί με περισσότερες από 1400 σ.α.λ. έξω από το νερό και χωρίς επαρκή παροχή νερού ψύξης. 9. Πατήστε το κουμπί μόνο για γκάζι και ανοίξτε αργά το γκάζι μέχρι οι στροφές να φτάσουν τις 1300 σ.α.λ (± 100 σ.α.λ.). 10. Παρατηρήστε το δείκτη θερμοκρασίας νερού για να βεβαιωθείτε πως ο κινητήρας λειτουργεί μέσα στα κανονικά όρια. 11. Λειτουργήστε την εσωεξωλέμβια με το μοχλό ταχυτήτων στο νεκρό για περίπου 10 λεπτά ή μέχρι να αρχίσει να βγαίνει καθαρό νερό. 12. Επιστρέψτε αργά το γκάζι στο ρελαντί. 13. Σβήστε τον κινητήρα. 14. Κλείστε την παροχή νερού και αφαιρέστε το εξάρτημα έκπλυσης. 15. Αφαιρέστε το σωλήνα εισαγωγής θαλασσινού νερού από την αντλία θαλασσινού νερού και ταπώστε το σωλήνα για να μην αναρροφηθεί το νερό μέσα στον κινητήρα. 16. Βάλτε στο διακόπτη της μίζας την κατάλληλη ετικέτα στην οποία να αναφέρεται ότι απαιτείται η επανασύνδεση του σωλήνα εισαγωγής θαλασσινού νερού πριν τη λειτουργία του κινητήρα. Εναλλακτικές συλλογές νερού ΣΗΜΑΝΤΙΚΟ: Για τη διαδικασία αυτή χρειάζονται δύο πηγές νερού. ΣΗΜΕΙΩΣΗ: Έκπλυση χρειάζεται μόνο για εφαρμογές σε αλμυρό ή γλυφό νερό, σε νερό με περιεκτικότητα σε μεταλλεύματα ή μολυσμένο νερό. Η έκπλυση συνιστάται μετά από κάθε χρήση του σκάφους για καλύτερα αποτελέσματα. ΣΗΜΑΝΤΙΚΟ: Τα μοντέλα στα οποία έχει μπλοκαριστεί η εισαγωγή νερού της εσωεξωλέμβιας στο περίβλημα του αναρτήρα καρντάν, και οι οποίοι χρησιμοποιούν εισαγωγή νερού μέσω του κύτους, χρειάζονται διαθέσιμη μια παροχή νερού ψύξης και για την εσωεξωλέμβια και για τον κινητήρα κατά τη διάρκεια της λειτουργίας. 1. Εάν γίνεται έκπλυση του συστήματος ψύξης με το σκάφος στο νερό:. Ανασηκώστε την εσωεξωλέμβια στη θέση ρυμούλκησης.. Εγκαταστήστε το κατάλληλο προσάρτημα έκπλυσης πάνω από τις οπές εισαγωγής νερού στο περίβλημα του κιβωτίου ταχυτήτων. c. Κατεβάστε την εσωεξωλέμβια μονάδα στη θέση τέρμα κάτω (μέσα). 2. Εάν γίνεται έκπλυση του συστήματος ψύξης με το σκάφος έξω από το νερό:. Κατεβάστε την εσωεξωλέμβια στη θέση τέρμα κάτω/μέσα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού.. Βγάλτε την προπέλα. c. Εγκαταστήστε το κατάλληλο προσάρτημα έκπλυσης πάνω από τις οπές εισαγωγής νερού στο περίβλημα του κιβωτίου ταχυτήτων. 3. Συνδέστε τον εύκαμπτο σωλήνα ανάμεσα στο εξάρτημα έκπλυσης και την παροχή νερού. 4. Αν υπάρχει κρουνός θαλάσσης, κλείστε τον για να αποφύγετε την αναρρόφηση νερού στον κινητήρα ή το σκάφος. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 57

64 Ενότητα 4 - Συντήρηση 5. Αφαιρέστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού από την αντλία θαλασσινού νερού, στη θέση που απεικονίζεται. Συνδέστε τον εύκαμπτο σωλήνα για να αποφύγετε την αναρρόφηση νερού στον κινητήρα ή το σκάφος Σύνδεση εύκαμπτου σωλήνα εισαγωγής θαλασσινού νερού 6. Με τη χρήση ενός κατάλληλου προσαρμογέα, συνδέστε τον εύκαμπτο σωλήνα έκπλυσης από την πηγή νερού στην εισαγωγή νερού της αντλίας θαλασσινού νερού. ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. 7. Έχοντας την εσωεξωλέμβια σε κανονική θέση λειτουργίας, ανοίξτε εντελώς την πηγή νερού. 8. Θέστε το τηλεχειριστήριο στο νεκρό, στο ρελαντί, και βάλτε εμπρός τον κινητήρα. ΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα σε υψηλές στροφές έξω από το νερό προκαλεί αναρρόφηση, η οποία μπορεί να οδηγήσει στο τσάκισμα του εύκαμπτου σωλήνα παροχής νερού και την υπερθέρμανση του κινητήρα. Ο κινητήρας δεν πρέπει να λειτουργεί με περισσότερες από 1400 σ.α.λ. έξω από το νερό και χωρίς επαρκή παροχή νερού ψύξης. 9. Ανοίξτε αργά το γκάζι μέχρι οι στροφές να φτάσουν τις 1300 σ.α.λ. (+/ 100 σ.α.λ.). 10. Παρατηρήστε το δείκτη θερμοκρασίας νερού για να βεβαιωθείτε πως ο κινητήρας λειτουργεί μέσα στα κανονικά όρια. 11. Λειτουργήστε την εσωεξωλέμβια με το μοχλό ταχυτήτων στο νεκρό για περίπου 10 λεπτά ή μέχρι να αρχίσει να βγαίνει καθαρό νερό. 12. Επιστρέψτε αργά το γκάζι στο ρελαντί. 13. Σβήστε τον κινητήρα. 14. Κλείστε την παροχή νερού και αφαιρέστε τα εξαρτήματα έκπλυσης. 15. Εάν το σκάφος βρίσκεται έξω από το νερό, εγκαταστήστε τον εύκαμπτο σωλήνα εισόδου νερού στην πίσω πλευρά της αντλίας θαλασσινού νερού. Σφίξτε με ασφάλεια τον σφιγκτήρα του σωλήνα. 16. Εάν το σκάφος βρίσκεται στο νερό, βάλτε στο διακόπτη της μίζας την κατάλληλη ετικέτα στην οποία να αναφέρεται ότι απαιτείται η επανασύνδεση του σωλήνα εισαγωγής θαλασσινού νερού πριν τη λειτουργία του κινητήρα. Διαδικασία έκπλυσης συγκροτήματος κινητήρα SeCore ΣΗΜΕΙΩΣΗ: Έκπλυση χρειάζεται μόνο για εφαρμογές σε αλμυρό ή γλυφό νερό, σε νερό με περιεκτικότητα σε μεταλλεύματα ή μολυσμένο νερό. Η έκπλυση συνιστάται μετά από κάθε χρήση του σκάφους για καλύτερα αποτελέσματα. ΣΗΜΑΝΤΙΚΟ: Η έκπλυση του συγκροτήματος κινητήρα SeCore είναι λιγότερο αποτελεσματική όταν πραγματοποιείται με το σκάφος και την εσωεξωλέμβια μέσα στο νερό. Η έκπλυση του συγκροτήματος κινητήρα SeCore είναι πιο αποτελεσματική όταν πραγματοποιείται με το σκάφος και την εσωεξωλέμβια έξω από το νερό, π.χ. σε διάταξη ανύψωσης σκαφών ή τρέιλερ. Μοντέλα που χρησιμοποιούν τη διάταξη συλλογής νερού εσωεξωλέμβιας ΣΗΜΑΝΤΙΚΟ: Το σύστημα είναι σχεδιασμένο για την έκπλυση της εσωεξωλέμβιας μονάδας Brvo και του κινητήρα με μία πηγή νερού. Μη μπλοκάρετε και μην αφαιρείτε τον εύκαμπτο σωλήνα εισαγωγής νερού από την εσωεξωλέμβια μονάδα στον κινητήρα. ΣΗΜΕΙΩΣΗ: Για κινητήρες με εισαγωγή νερού εσωεξωλέμβιας αποφραγμένη στο περίβλημα του αναρτήρα καρντάν: Ανατρέξτε στην ενότητα Εναλλακτικές συλλογές νερού. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

65 Ενότητα 4 - Συντήρηση! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού. ΣΗΜΑΝΤΙΚΟ: Μην αφήνετε τον κινητήρα να αντλεί αέρα ή θαλασσινό νερό από εναλλακτικές πηγές συλλογής νερού κατά τη διάρκεια της διαδικασίας έκπλυσης. Αν υπάρχουν εναλλακτικοί εύκαμπτοι σωλήνες εισαγωγής νερού, βεβαιωθείτε ότι είναι ταπωμένοι και στα δύο άκρα. 1. Βγάλτε το σκάφος από το νερό. 2. Κλείστε τη βαλβίδα έρματος, αν υπάρχει. c d Για λόγους οπτικής ευκρίνειας, η βαλβίδα έρματος που απεικονίζεται δεν είναι τοποθετημένη. - Εξάρτημα εύκαμπτου σωλήνα στον κινητήρα - Βαλβίδα έρματος c - Λαβή (κλειστή θέση) d - Προς το εξάρτημα συλλογής πηγής νερού Αν υπάρχει εναλλακτική συλλογή νερού αλλά δεν υπάρχει βαλβίδα έρματος, αποσυνδέστε τον εύκαμπτο σωλήνα νερού από την εναλλακτική συλλογή νερού και ταπώστε και τα δύο άκρα - με την εξαίρεση της εσωεξωλέμβιας Brvo. 4. Βεβαιωθείτε ότι ο εύκαμπτος σωλήνας εισαγωγής νερού από την εσωεξωλέμβια μονάδα στον κινητήρα είναι συνδεδεμένος. 5. Αφαιρέστε το εξάρτημα γρήγορης σύνδεσης από τη σακούλα εξαρτημάτων που παρέχεται μαζί με τον κινητήρα. 6. Προσαρμόστε το εξάρτημα γρήγορης σύνδεσης σε έναν εύκαμπτο σωλήνα νερού. - Εξάρτημα γρήγορης σύνδεσης (άκρο εύκαμπτου σωλήνα νερού) - Εύκαμπτος σωλήνας νερού Κουμπώστε το εξάρτημα γρήγορης σύνδεσης με τον εύκαμπτο σωλήνα νερού μέσα στην υποδοχή έκπλυσης στον κινητήρα. - Εύκαμπτος σωλήνας νερού - Εξάρτημα γρήγορης σύνδεσης (άκρο εύκαμπτου σωλήνα νερού) c - Υποδοχή έκπλυσης c Ανοίξτε την πηγή παροχής νερού του εύκαμπτου σωλήνα νερού σε πλήρη ροή. 9. Αφήστε το νερό να ξεπλύνει την εσωεξωλέμβια για 30 δευτερόλεπτα. 10. Φέρτε το χειριστήριο ελέγχου στη θέση ρελαντί νεκράς και εκκινήστε τον κινητήρα. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 59

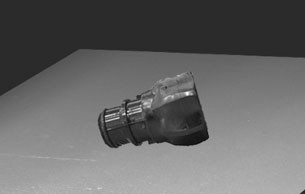

66 Ενότητα 4 - Συντήρηση ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. 11. Αφήστε τον κινητήρα να λειτουργήσει στο ρελαντί στη νεκρά. Μην υπερβαίνετε τις 1200 ΣΑΛ. 12. Παρακολουθείτε τη θερμοκρασία του κινητήρα όσο ο κινητήρας βρίσκεται σε λειτουργία. 13. Εκπλύντε τον κινητήρα για 5 έως 10 λεπτά ή μέχρι το νερό που βγαίνει να είναι καθαρό. 14. Σβήστε τον κινητήρα. 15. Αφήστε το νερό να ξεπλύνει την εσωεξωλέμβια για 10 δευτερόλεπτα. 16. Κλείστε την πηγή νερού. 17. Αποσυνδέστε το εξάρτημα γρήγορης σύνδεσης και τον εύκαμπτο σωλήνα νερού από την υποδοχή έκπλυσης στον κινητήρα πατώντας το κουμπί απελευθέρωσης στην υποδοχή έκπλυσης. - Εξάρτημα γρήγορης σύνδεσης (άκρο εύκαμπτου σωλήνα νερού) - Κουμπί απελευθέρωσης υποδοχής έκπλυσης Αφαιρέστε το εξάρτημα γρήγορης σύνδεσης από τον εύκαμπτο σωλήνα νερού. - Εξάρτημα γρήγορης σύνδεσης (άκρο εύκαμπτου σωλήνα νερού) - Εύκαμπτος σωλήνας νερού Διατηρήστε το εξάρτημα γρήγορης σύνδεσης μαζί με το άκρο εύκαμπτου σωλήνα νερού για επαναχρησιμοποίηση, φυλάσσοντάς το ξεχωριστά σε αποθηκευτικό χώρο του σκάφους για εύκολη πρόσβαση. ΣΗΜΑΝΤΙΚΟ: Μην αποθηκεύετε το εξάρτημα γρήγορης σύνδεσης στην υποδοχή έκπλυσης του κινητήρα. Αν το κάνετε αυτό, η αντλία θαλασσινού νερού ενδέχεται να αναρροφήσει αέρα κατά τη διάρκεια της λειτουργίας του κινητήρα, προκαλώντας πρόβλημα υπερθέρμανσης. Οι ζημιές που οφείλονται σε υπερθέρμανση του κινητήρα δεν καλύπτονται από την εγγύηση της Mercury MerCruiser. Εξάρτημα γρήγορης σύνδεσης αποθηκευμένο στο σκάφος. - Εξάρτημα γρήγορης σύνδεσης (άκρο εύκαμπτου σωλήνα νερού) Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

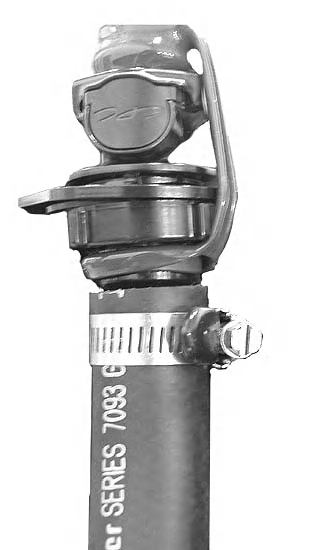

67 Ενότητα 4 - Συντήρηση 20. Τοποθετήστε το κάλυμμα προστασίας από τη σκόνη στην υποδοχή έκπλυσης του κινητήρα. Κάλυμμα προστασίας από τη σκόνη τοποθετημένο στην υποδοχή έκπλυσης - Κάλυμμα προστασίας από τη σκόνη - Υποδοχή έκπλυσης ΣΗΜΑΝΤΙΚΟ: Αν η μονάδα πρόκειται να διατηρηθεί μέσα στο νερό, η βαλβίδα έρματος θα πρέπει να παραμείνει κλειστή μέχρι την ώρα της χρήσης. Αν η μονάδα πρόκειται να αποθηκευτεί έξω από το νερό, ανοίξτε τη βαλβίδα έρματος. 21. Ανοίξτε τη βαλβίδα έρματος, αν υπάρχει, ή επανασυνδέστε την εναλλακτική πηγή εισαγωγής νερού προτού θέσετε τον κινητήρα σε λειτουργία. Μπαταρία Ανατρέξτε στις ειδικές οδηγίες και προειδοποιήσεις που αφορούν στην μπαταρία. Εάν οι πληροφορίες αυτές δεν είναι διαθέσιμες, λάβετε υπόψη σας τις ακόλουθες προφυλάξεις κατά το χειρισμό της μπαταρίας.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η επαναφόρτιση μιας αποφορτισμένης μπαταρίας επί του σκάφους ή η χρήση βοηθητικών καλωδίων και βοηθητικής μπαταρίας για την εκκίνηση του κινητήρα μπορεί να προκαλέσει σοβαρό τραυματισμό ή ζημιά στο προϊόν από πυρκαγιά ή έκρηξη. Αφαιρέστε την μπαταρία από το σκάφος και επαναφορτίστε τη σε χώρο με επαρκή αερισμό, μακριά από σπίθες ή φλόγες.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μια μπαταρία που λειτουργεί ή φορτίζεται παράγει αέρια που μπορούν να αναφλεγούν και να εκραγούν εκτοξεύοντας θειικό οξύ, το οποίο μπορεί να προκαλέσει σοβαρά εγκαύματα. Αερίζετε καλά το χώρο γύρω από τη μπαταρία και φοράτε προστατευτικό εξοπλισμό όταν χειρίζεστε μπαταρίες ή κάνετε εργασίες σέρβις σε αυτές. Προστασία από τη διάβρωση Πληροφορίες σχετικά με τη διάβρωση Κάθε φορά που δύο ή περισσότερα ανόμοια μέταλλα βυθίζονται σε αγώγιμο διάλυμα, όπως το αλμυρό νερό, το μολυσμένο νερό ή το νερό με υψηλή περιεκτικότητα σε μεταλλεύματα, συντελείται μια χημική αντίδραση η οποία δημιουργεί ροή ηλεκτρικού ρεύματος μεταξύ των μετάλλων. Η ροή ηλεκτρικού ρεύματος προκαλεί τη διάβρωση του μετάλλου που είναι πιο ενεργό χημικά, ή πιο ανοδικό. Αυτό το φαινόμενο είναι γνωστό ως γαλβανική διάβρωση. Για περισσότερες πληροφορίες, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Συντήρηση συνέχειας κυκλώματος γείωσης Το συγκρότημα καθρέπτη και η εσωεξωλέμβια είναι εξοπλισμένα με ένα κύκλωμα καλωδίου γείωσης ώστε να διασφαλίζεται η καλή ηλεκτρική συνέχεια μεταξύ του κινητήρα, του συγκροτήματος καθρέπτη και των εξαρτημάτων εσωεξωλέμβιας. Η καλή συνέχεια είναι αναγκαία για την αποτελεσματική λειτουργία του συστήματος MerCthode. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 61

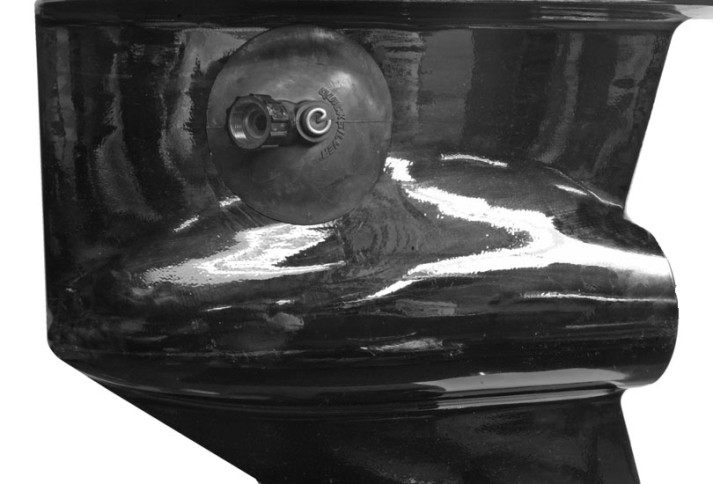

68 Ενότητα 4 - Συντήρηση Στοιχεία προστασίας της εσωεξωλέμβιας από τη διάβρωση Για τον καλύτερο έλεγχο των επιπτώσεων της γαλβανικής διάβρωσης, οι εσωεξωλέμβιοι κινητήρες είναι εξοπλισμένοι με πολλά προστατευτικά ανόδια και άλλες αντιδιαβρωτικές συσκευές. Για πληρέστερη επεξήγηση της διάβρωσης και της αντιδιαβρωτικής προστασίας ανατρέξτε στον Οδηγό προστασίας από τη θαλάσσια διάβρωση. f Τυπική μονή εσωεξωλέμβια - Ανόδιο (μοντέλα Alph), MerCthode (μοντέλα Brvo) - Ανόδιο πλάκας αερισμού c - Ανόδια κυλίνδρου τριμαρίσματος d - Ανόδια φωλιάς ρουλεμάν e - Ανοδική πλάκα κιβωτίου ταχυτήτων f - Κιτ ανοδίου στο κύτος (αν υπάρχει) c d e f Διπλή εσωεξωλέμβια - Ανόδιο (μοντέλα Alph), MerCthode (μοντέλα Brvo) - Ανόδιο πλάκας αερισμού c - Ανόδια κυλίνδρου τριμαρίσματος d - Ανόδια φωλιάς ρουλεμάν e - Ανοδική πλάκα κιβωτίου ταχυτήτων f - Κιτ ανοδίου στο κύτος (αν υπάρχει) c e c e d d ΕΙΔΟΠΟΙΗΣΗ Η πλύση του συγκροτήματος MerCthode μπορεί να προκαλέσει ζημιά σε εξαρτήματα και να οδηγήσει σε γρήγορη διάβρωση. Μη χρησιμοποιείτε εξοπλισμό καθαρισμού όπως οι βούρτσες ή οι πλύντες υψηλής πίεσης για να καθαρίσετε το συγκρότημα MerCthode. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

69 Ενότητα 4 - Συντήρηση Μην πλένετε με πίεση το συγκρότημα MerCthode, αν υπάρχει. Αν το κάνετε αυτό, θα προκληθούν ζημιές στο σύρμα του ηλεκτροδίου αναφοράς και θα μειωθεί η αντιδιαβρωτική προστασία. MerCthode τοποθετημένo στην κάτω πλευρά του περιβλήματος του αναρτήρα καρντάν, αν υπάρχει. - Ηλεκτρόδιο αναφοράς MerCthode, (αν υπάρχει). - Μη βάφετε c - Μην πλένετε με πίεση c ΣΗΜΑΝΤΙΚΟ: Αντικαταστήστε τα προστατευτικά ανόδια αν έχουν διαβρωθεί κατά 50% ή περισσότερο. Τα ακόλουθα ανόδια προστασίας βρίσκονται σε διάφορες θέσεις του συγκροτήματος κινητήρα σας. Τα ανόδια αυτά βοηθούν στην προστασία της εξωλέμβιας από τη γαλβανική διάβρωση επιτρέποντας την αργή διάβρωση του δικού τους μετάλλου αντί των μεταλλικών στοιχείων του συγκροτήματος κινητήρα. Σύστημα MerCthode Το συγκρότημα ηλεκτροδίου, αν υπάρχει, αντικαθιστά το μπλοκ ανοδίου. Το σύστημα πρέπει να παρακολουθείται ώστε να διασφαλίζεται η επαρκής απόδοση. Αφού το σκάφος είναι αγκυροβολημένο για τουλάχιστον οκτώ ώρες, επιθεωρήστε τη λυχνία LED της μονάδας ελέγχου MerCthode για οπτική ένδειξη σχετικά με την κατάσταση προστασίας. Ανατρέξτε στην ενότητα Θεωρία λειτουργίας του MerCthode Περιγραφή Θέση Σχήμα Εσωεξωλέμβια Alph πλάκα ανοδίου κιβωτίου ταχυτήτων Τοποθετημένη στην κάτω πλευρά της κάτω μονάδας κιβωτίου ταχυτήτων Ανόδιο περιβλήματος αναρτήρα καρντάν εσωεξωλέμβιας Alph Τοποθετημένο στην κάτω πλευρά του περιβλήματος αναρτήρα καρντάν εσωεξωλέμβια Brvo πλάκα ανοδίου κιβωτίου ταχυτήτων Τοποθετημένη στην κάτω πλευρά της κάτω μονάδας κιβωτίου ταχυτήτων εσωεξωλέμβια Alph και Brvo ανόδιο πλάκας αερισμού Τοποθετημένο στη μπροστινή πλευρά του κιβωτίου ταχυτήτων εσωεξωλέμβια Alph και Brvo ανόδια κυλίνδρου τριμαρίσματος Τοποθετημένα σε κάθε κύλινδρο τριμαρίσματος M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 63

70 Ενότητα 4 - Συντήρηση Περιγραφή Θέση Σχήμα εσωεξωλέμβια Alph και Brvo ανόδιο φωλιάς ρουλεμάν Βρίσκεται στο εμπρόσθιο μέρος της προπέλας, μεταξύ του εμπρόσθιου μέρους της προπέλας και του κιβωτίου ταχυτήτων Ανόδιο άξονα προπέλας (Brvo III) Βρίσκεται πίσω από την πίσω προπέλα Σύστημα MerCthode Το ηλεκτρόδιο MerCthode, αν υπάρχει, είναι τοποθετημένo στην κάτω πλευρά του περιβλήματος του αναρτήρα καρντάν. Ο ελεγκτής MerCthode είναι τοποθετημένος στον κινητήρα ή στον καθρέφτη του σκάφους. Η καλωδίωση του ελεγκτή συνδέει τον ελεγκτή με την καλωδίωση του ηλεκτροδίου Κιτ ανοδίου (αν υπάρχει) Τοποθετημένο στον καθρέφτη του σκάφους Εκτός από τα συστήματα προστασίας από τη διάβρωση, πρέπει να λαμβάνονται και τα ακόλουθα μέτρα για την αναστολή της διάβρωσης: 1. Βάψτε το συγκρότημα του κινητήρα. 2. Να ψεκάζετε τα εξαρτήματα του συγκροτήματος κινητήρα που βρίσκονται στο εσωτερικό του σκάφους μια φορά το χρόνο με αντισκωριακό σπρέι, ώστε να μη θαμπώνει και να μη διαβρώνεται το φινίρισμά τους. Μπορείτε να ψεκάζετε και τα εξωτερικά εξαρτήματα του συγκροτήματος κινητήρα. 3. Όλα τα σημεία λίπανσης, ειδικότερα, οι συνδέσεις του συστήματος διεύθυνσης και του συστήματος αλλαγής ταχυτήτων και επιτάχυνσης, πρέπει να διατηρούνται καλά λιπασμένα. 4. Περιοδικά να ξεπλένετε το σύστημα ψύξης, κατά προτίμηση μετά από κάθε χρήση. Wymgni dotyczące kumultor systemu MerCthode Ay umożliwić nleżyte dziłnie, system Mercury MerCruiser MerCthode wymg npięci kumultor o wrtości minimum 12,6 V. W przypdku łodzi wyposżonych w system MerCthode, które korzystją z zsilni z kei i które nie są używne przez dłuższy okres czsu, kumultor nleży nłdowć z pomocą urządzeni łdującego tk, y jego npięcie osiągnęło wrtość 12,6 V lu wyższą. Łodzie wyposżone w system MerCthode, które nie posidją dostępu do zsilni z kei, muszą yć używne dosttecznie często, y zchowć npięcie kumultor n poziomie równym lu wyższym od 12,6 V. Η θεωρία λειτουργίας του MerCthode Το σύστημα MerCthode παρέχει αντιδιαβρωτική προστασία με την εφαρμογή αντίστροφου ρεύματος εξουδετέρωσης το οποίο διακόπτει την καταστρεπτική ροή των γαλβανικών ρευμάτων. Ο ελεγκτής MerCthode ρυθμίζει την έξοδο προκειμένου να διατηρείται τάση 0,94 V στο ηλεκτρόδιο αναφοράς. Η συνεχώς αναμμένη LED υποδηλώνει ότι το σύστημα λειτουργεί κανονικά. Αν η LED αναβοσβήνει, αυτό υποδηλώνει ότι συνέβη σφάλμα ή ότι υπάρχει μια μη φυσιολογική κατάσταση. ΣΗΜΑΝΤΙΚΟ: Κατά την αρχική λειτουργία ενός σκάφους ή νέας μονάδας μετάδοσης κίνησης, η LED ενδέχεται αρχικά να υποδεικνύει ότι δεν παρέχεται ρεύμα προστασίας από το ανόδιο MerCthode. Αυτό το φαινόμενο είναι φυσιολογικό και, στις περιπτώσεις αυτές, η LED ενδέχεται να αναβοσβήνει για κάποιο διάστημα. Το φως της LED θα ανάβει σταθερά εφόσον το σκάφος μείνει αγκυροβολημένο για χρονικό διάστημα οκτώ ωρών χωρίς να λειτουργεί. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

71 Ενότητα 4 - Συντήρηση Κωδικοί LED MerCthode MerCthode LED Ορισμός Απαιτούμενη ενέργεια Αναμμένο (χωρίς να αναβοσβήνει) 2 αναβοσβήματα ανά δευτερόλεπτο 1 αναβόσβημα ανά 4 δευτερόλεπτα 1 παρατεταμένο αναβόσβημα ανά 10 δευτερόλεπτα 2 παρατεταμένα αναβοσβήματα ανά 10 δευτερόλεπτα 1 παρατεταμένο αναβόσβημα ανά 60 δευτερόλεπτα Η λυχνία LED δεν είναι αναμμένη Δεν υπάρχει βλάβη. Ο ελεγκτής λειτουργεί σωστά. Η τάση αναφοράς είναι κάτω από 0,84 V. Η τάση αναφοράς είναι πάνω από 1,04 V. Βραχυκυκλωμένος ή ανοικτός ακροδέκτης αναφοράς. Βραχυκυκλωμένος ή ανοικτός ακροδέκτης ανοδίου. Ανοικτό ανόδιο και ακροδέκτες αναφοράς ή το σκάφος είναι εκτός του νερού ή σε δεξαμενισμό. Ο ελεγκτής δεν λειτουργεί ή έχει βλάβη. Εξωτερικές επιφάνειες συγκροτήματος κινητήρα Δεν απαιτείται κάποια ενέργεια. Αυτή είναι η κανονική ένδειξη LED για σύστημα MerCthode το οποίο λειτουργεί σωστά. Αυτό ενδέχεται να είναι φυσιολογικό. Παρακολουθήστε τη λυχνία LED για κάποιο χρονικό διάστημα. Εάν το αναβόσβημα συνεχίζεται, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury για βοήθεια. Επικοινωνήστε με τον τοπικό αντιπρόσωπο της Mercury MerCruiser για βοήθεια. Επικοινωνήστε με τον τοπικό αντιπρόσωπο της Mercury MerCruiser για βοήθεια. Επικοινωνήστε με τον τοπικό αντιπρόσωπο της Mercury MerCruiser για βοήθεια. Εάν το σκάφος δεν είναι στο νερό δεν απαιτείται καμία ενέργεια, πρόκειται για φυσιολογική ακολουθία αναβοσβήματος λυχνίας LED. Εάν το σκάφος είναι στο νερό, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury για βοήθεια. Ελέγξτε την τάση της μπαταρίας. Θα πρέπει να είναι 12,6 V ή παραπάνω. Ελέγξτε την ασφάλεια των 5Α στην πλεξούδα καλωδίωσης του ελεγκτή. Εάν χρειάζεστε περαιτέρω βοήθεια, επικοινωνήστε με τον τοπικό αντιπρόσωπο σέρβις της Mercury. 1. Ψεκάζετε ολόκληρο το συγκρότημα κινητήρα με αντιδιαβρωτικό στα συνιστώμενα χρονικά διαστήματα. Ακολουθήστε τις οδηγίες που αναγράφονται στη συσκευασία για τη σωστή εφαρμογή. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 120 Αντισκωριακό Βαμμένες επιφάνειες Q55 2. Καθαρίζετε ολόκληρο το συγκρότημα κινητήρα. Οι εξωτερικές επιφάνειες που έχουν γυμνωθεί θα πρέπει να ξαναβάφονται με το συνιστώμενο primer και χρώμα σε σπρέι στα χρονικά διαστήματα που συνιστώνται. Περιγραφή Αριθμός ανταλλακτικού Primer Mercury Light Gry Βαμμένες επιφάνειες Mercury Phntom Blck Q 1 Φροντίδα του πυθμένα του σκάφους Για να επιτύχετε τη μέγιστη απόδοση και οικονομία στο καύσιμο, ο πυθμένας του σκάφους πρέπει να διατηρείται καθαρός. Η συσσώρευση θαλάσσιας βλάστησης ή άλλων ξένων σωματιδίων μπορεί να μειώσει σε μεγάλο βαθμό την ταχύτητα του σκάφους και να αυξήσει την κατανάλωση καυσίμου. Για να διασφαλίσετε την καλύτερη απόδοση και αποτελεσματικότητα, καθαρίζετε κατά περιόδους τον πυθμένα του σκάφους σύμφωνα με τις οδηγίες του κατασκευαστή. Σε ορισμένες περιοχές, θα ήταν καλό να βάφετε τον πυθμένα ώστε να αποτρέψετε τη θαλάσσια βλάστηση. Συμβουλευτείτε τις ακόλουθες πληροφορίες για ειδικές σημειώσεις σχετικά με τη χρήση βαφών που προστατεύουν από τη βρομιά. Βαφή του συγκροτήματος κινητήρα ΣΗΜΑΝΤΙΚΟ: Ζημιά από διάβρωση που είναι αποτέλεσμα ακατάλληλης εφαρμογής της βαφής προστασίας από τη βρομιά δεν θα καλύπτεται απ αυτή την περιορισμένη εγγύηση. 1. Βαφή του κύτους ή του καθρέπτη του σκάφους:: στο κύτος και τον καθρέπτη του σκάφους μπορείτε να χρησιμοποιήσετε αντιρρυπαντική βαφή. Ωστόσο, θα πρέπει να τηρήσετε τα παρακάτω: ΣΗΜΑΝΤΙΚΟ: Μη βάφετε τα ανόδια ή το ηλεκτρόδιο αναφοράς και το ανόδιο του συστήματος MerCthode. Η βαφή θα τα καταστήσει αναποτελεσματικά στο ρόλο τους ως αναστολέων της γαλβανικής διάβρωσης. ΣΗΜΑΝΤΙΚΟ: Εάν το κύτος ή ο καθρέπτης του σκάφους πρέπει να προστατευτούν από τη βρομιά, μπορείτε να χρησιμοποιήσετε χρώματα με βάση χαλκού ή κασσίτερου, αν αυτό επιτρέπεται από τη νομοθεσία. Αν χρησιμοποιείτε αντιδιαβρωτικές βαφές με βάση χαλκού ή ψευδαργύρου, ακολουθήστε τα παρακάτω: 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 65

72 Ενότητα 4 - Συντήρηση Αποφύγετε την οποιαδήποτε ηλεκτρική διασύνδεση μεταξύ του προϊόντος Mercury MerCruiser, των ανοδικών μπλοκ ή του συστήματος MerCthode και της βαφής, αφήνοντας άβαφα τουλάχιστον 40 mm (1,5 in.) της επιφάνειας του καθρέπτη του σκάφους γύρω από τα συγκεκριμένα στοιχεία. - Βαμμένος καθρέφτης του σκάφους - Άβαφη επιφάνεια καθρέπτη Βαφή της εσωεξωλέμβιας ή του συγκροτήματος καθρέφτη:: Η εσωεξωλέμβια μονάδα και το συγκρότημα του καθρέπτη θα πρέπει να βάφονται με καλής ποιότητας βαφή θαλάσσιας χρήσης ή βαφή προστασίας από τη βρομιά που δεν περιέχει χαλκό, ψευδάργυρο ή άλλο μέταλλο που μπορεί να άγει ηλεκτρικό ρεύμα. Μη βάφετε τα στόμια αποστράγγισης, τα ανόδια, το σύστημα MerCthode ή τα στοιχεία που προσδιορίζονται από τον κατασκευαστή του σκάφους. ΕΙΔΟΠΟΙΗΣΗ Η πλύση του συγκροτήματος MerCthode μπορεί να προκαλέσει ζημιά σε εξαρτήματα και να οδηγήσει σε γρήγορη διάβρωση. Μη χρησιμοποιείτε εξοπλισμό καθαρισμού όπως οι βούρτσες ή οι πλύντες υψηλής πίεσης για να καθαρίσετε το συγκρότημα MerCthode. 3. Μην πλένετε με πίεση μια εσωεξωλέμβια που διαθέτει συγκρότημα MerCthode. Αν το κάνετε αυτό, ενδέχεται να προκληθούν ζημιές στην επίστρωση του ηλεκτροδίου αναφοράς του συγκροτήματος MerCthode με αποτέλεσμα την αύξηση της διάβρωσης. Φροντίδα της επιφάνειας της εσωεξωλέμβιας e c f g d Στάνταρ εσωεξωλέμβια Brvo - Προστατευτικό ανόδιο κυλίνδρου εξισορρόπησης - Προστατευτική πλάκα ανοδίου c - Καλώδιο γείωσης του μοχλού διεύθυνσης d - Καλώδιο γείωσης μεταξύ αναρτήρα καρντάν και περιβλήματος καμπάνας e - Εύκαμπτοι σωλήνες από ανοξείδωτο χάλυβα f - Καλώδιο γείωσης μεταξύ περιβλήματος αναρτήρα καρντάν και κυλίνδρου εξισορρόπησης g - Καλώδιο γείωσης μεταξύ αναρτήρα καρντάν και περιβλήματος αναρτήρα καρντάν Συνιστούμε τη διεξαγωγή των ακόλουθων εργασιών συντήρησης, που βοηθούν στην αποφυγή της διάβρωσης της εσωεξωλέμβιας: Διατηρείτε την εσωεξωλέμβια πλήρως καλυμμένη με βαφή. Ελέγχετε τακτικά το φινίρισμα. Βάφετε με αστάρι και χρώμα τα κοψίματα και τις γρατσουνιές, χρησιμοποιώντας βερνίκι και βαφή επικάλυψης της Mercury. Στις επιφάνειες αλουμινίου που βρίσκονται κάτω από την ίσαλο γραμμή ή κοντά σε αυτές, χρησιμοποιείτε μόνο βαφή προστασίας από τη βρομιά με βάση τον ψευδάργυρο, ή άλλη ισοδύναμη. Εάν διακρίνεται γυμνό μέταλλο, περάστε δύο χέρια βαφής. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

73 Ενότητα 4 - Συντήρηση Περιγραφή Σημεία χρήσης Αριθμός ανταλλακτικού Mercury Phntom Blck Γυμνό μέταλλο Ψεκάστε όλες τις ηλεκτρικές συνδέσεις με στεγανωτικό. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 25 Υγρό νεοπρένιο Όλες οι ηλεκτρικές συνδέσεις Επιθεωρείτε ανά τακτά χρονικά διαστήματα το προστατευτικό αντιτίμονο ή την πλάκα ανοδίου, αν υπάρχει, και αντικαταστήστε πριν φτάσει στο μισό των αρχικών διαστάσεων. Εάν υπάρχει τοποθετημένη προπέλα από ανοξείδωτο χάλυβα, θα χρειαστούν επιπλέον ανόδια ή σύστημα MerCthode. Επιθεωρήστε τον άξονα της προπέλας πετονιά, η οποία μπορεί να προκαλέσει διάβρωση στον άξονα από ανοξείδωτο χάλυβα. Αφαιρείτε την προπέλα τουλάχιστον κάθε 60 ημέρες και λιπαίνετε τον άξονα της προπέλας. Μη χρησιμοποιείτε λιπαντικά που περιέχουν γραφίτη επάνω ή κοντά σε αλουμίνιο, σε αλμυρό νερό. Μη βάφετε τα αντιτίμονα ή την επιφάνεια στερέωσης. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 67

74 Ενότητα 4 - Συντήρηση Σημειώσεις: Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

75 Πίνακας περιεχομένων Ενότητα 5 - Αποθήκευση Ενότητα 5 - Αποθήκευση Ψυχρός καιρός ή παρατεταμένη αποθήκευση Ανασχηματισμένες (οξυγονούχες) βενζίνες (μόνο για τις Η.Π.Α.) Καύσιμο που περιέχει αλκοόλη Προετοιμασία του συγκροτήματος κινητήρα για αποθήκευση μοντέλα με καρμπιρατέρ Προετοιμασία κινητήρα και συστήματος καυσίμου Αποστράγγιση του συστήματος θαλασσινού νερού Αναγνώριση συστήματος αποστράγγισης Σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα Σύστημα χειροκίνητης αποστράγγισης ενός σημείου, υδρόψυκτα μοντέλα θαλασσινού νερού Σύστημα αποστράγγισης ενός σημείου με τάπα σε 4,3 EC Σύστημα χειροκίνητης αποστράγγισης τριών σημείων, υδρόψυκτο θαλασσινού νερού Σύστημα αποστράγγισης πολλαπλών σημείων (MPD) Σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα Σκάφος στο νερό Σκάφος έξω από το νερό Σύστημα χειροκίνητης αποστράγγισης ενός σημείου (Alph) Σκάφος στο νερό Σκάφος έξω από το νερό Σύστημα χειροκίνητης αποστράγγισης τριών σημείων Υδρόψυκτο θαλασσινού νερού Σκάφος στο νερό Σκάφος έξω από το νερό Αποστράγγιση νερού από τη μονάδα ψυχρού καυσίμου Gen III Αποστράγγιση της εσωεξωλέμβιας Αποθήκευση μπαταρίας Προετοιμασία για να ξανατεθεί το συγκρότημα κινητήρα σε λειτουργία M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 69

76 Ενότητα 5 - Αποθήκευση Ψυχρός καιρός ή παρατεταμένη αποθήκευση Ανασχηματισμένες (οξυγονούχες) βενζίνες (μόνο για τις Η.Π.Α.) Αυτός ο τύπος βενζίνης απαιτείται στο μεγαλύτερο μέρος των ΗΠΑ. Υπάρχουν δύο ειδών οξυγονούχα που χρησιμοποιούνται σε καύσιμα: αλκοόλη (αιθανόλη) ή αιθέρας (MTBE ή ETBE). Η βενζίνη που περιέχει αιθανόλη, είναι ιδιαίτερα επιρρεπής στην απορρόφηση της ατμοσφαιρικής υγρασίας, σχηματίζοντας κόμμι (μάκα) ή στερεά, ή ενδέχεται να διαχωριστεί σε ένα στρώμα καυσίμου που επιπλέει επάνω από ένα στρώμα νερού και αλκοόλης. Για να ελαττωθεί η πιθανότητα διαχωρισμού, θα πρέπει να φυλάσσεται σε δοχεία που εμποδίζουν την οξείδωση ή την ανάμιξη με υδρατμούς. Εάν το συστατικό που χρησιμοποιείται στη βενζίνη της περιοχής σας είναι η αιθανόλη, ανατρέξτε στην ενότητα Καύσιμο που περιέχει αλκοόλη. Τα καύσιμα για το δικό σας κινητήρα Mercury Mrine μπορεί να περιέχουν μέχρι 10% αιθανόλη ή αιθέρα. Καύσιμο που περιέχει αλκοόλη Τα καύσιμα που περιέχουν είτε μεθανόλη (μεθυλική αλκοόλη) ή αιθανόλη (αιθυλική αλκοόλη) μπορεί να προκαλέσει συγκεκριμένες αρνητικές παρενέργειες. Αυτές οι επιβλαβείς συνέπειες είναι σοβαρότερες με τη μεθανόλη. Επίσης, η αύξηση του ποσοστού αλκοόλης στο καύσιμο μπορεί να επιδεινώσει τις επιβλαβείς αυτές συνέπειες. Ορισμένες από τις επιβλαβείς αυτές συνέπειες προκαλούνται επειδή η αλκοόλη στη βενζίνη μπορεί να απορροφήσει την υγρασία του αέρα, με αποτέλεσμα το διαχωρισμό (φάση) του νερού/της αλκοόλης από τη βενζίνη στο ρεζερβουάρ. Τα εξαρτήματα του συστήματος καυσίμου του κινητήρα της Mercury Mrine μπορούν να αντέξουν περιεκτικότητα της βενζίνης σε αλκοόλη μέχρι 10%. Δεν γνωρίζουμε μέχρι ποιο ποσοστό μπορεί να αντέξει το σύστημα καυσίμων του σκάφους σας. Επικοινωνήστε με τον κατασκευαστή του σκάφους σας για συγκεκριμένες συστάσεις σχετικά με τα εξαρτήματα του συστήματος καυσίμων του σκάφους (ρεζερβουάρ, αγωγοί καυσίμου και προσαρμογές). Θα πρέπει να γνωρίζετε ότι οι βενζίνες που περιέχουν αλκοόλες μπορούν να αυξήσουν: Διάβρωση των μεταλλικών εξαρτημάτων Αποσύνθεση των ελαστικών ή πλαστικών εξαρτημάτων Τη διαπότιση καυσίμου στους ελαστικούς αγωγούς καυσίμου Τα προβλήματα κατά την εκκίνηση και τη λειτουργία! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η διαρροή καυσίμου εγκυμονεί τον κίνδυνο πυρκαγιάς ή έκρηξης, ο οποίος μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή το θάνατο. Επιθεωρείτε περιοδικά όλα τα εξαρτήματα του συστήματος καυσίμων για διαρροή, αποσκλήρυνση, σκλήρυνση, φούσκωμα ή διάβρωση, ιδιαίτερα μετά την περίοδο αποθήκευσης. Σε περίπτωση που παρατηρήσετε συμπτώματα διαρροής ή φθοράς, θα πρέπει να αντικαταστήσετε άμεσα το σχετικό εξάρτημα, πριν χρησιμοποιήσετε ξανά τον κινητήρα. Εξαιτίας των επιβλαβών συνεπειών που έχει η βενζίνη με αλκοόλη, μόνο βενζίνη χωρίς αλκοόλη πρέπει να χρησιμοποιείται. Εάν το μόνο διαθέσιμο καύσιμο περιέχει αλκοόλη ή εάν δεν γνωρίζετε εάν περιέχει αλκοόλη, απαιτείται αυξημένη συχνότητα των επιθεωρήσεων για διαρροές και ανωμαλίες. ΣΗΜΑΝΤΙΚΟ: Όταν ο κινητήρας της Mercury Mrine λειτουργεί με τη χρήση βενζίνης που περιέχει αλκοόλη, θα πρέπει να αποφεύγεται η αποθήκευση βενζίνης στο ρεζερβουάρ για μεγάλα χρονικά διαστήματα. Τα μεγάλα χρονικά διαστήματα αποθήκευσης, συχνό φαινόμενο στα σκάφη, δημιουργούν προβλήματα ιδιαίτερης φύσης. Στα αυτοκίνητα, τα καύσιμα που περιέχουν αλκοόλη συνήθως καταναλώνονται πριν προλάβουν να απορροφήσουν αρκετή υγρασία ώστε να προκαλέσουν προβλήματα. Αντίθετα, τα σκάφη μπορούν να παραμένουν ανενεργά για αρκετές ημέρες, εβδομάδες ή μήνες, αρκετό ώστε να λάβει χώρα ο διαχωρισμός φάσης. Επιπλέον, μπορεί να προκύψει εσωτερική διάβρωση κατά τη διάρκεια της αποθήκευσης εάν η αλκοόλη έχει ξεπλύνει τις προστατευτικές στρώσεις λαδιού από τα εσωτερικά εξαρτήματα. ΣΗΜΑΝΤΙΚΟ: Η Mercury MerCruiser συνιστά θερμά το σέρβις αυτό να διενεργείται από εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Τυχόν ζημιές που προκαλούνται από παγετό ΔΕΝ καλύπτονται από την Περιορισμένη Εγγύηση της Mercury MerCruiser. ΕΙΔΟΠΟΙΗΣΗ Αν παγιδευτεί νερό στο τμήμα θαλασσινού νερού του συστήματος ψύξης, μπορεί να προκληθεί ζημιά λόγω διάβρωσης ή λόγω παγετού. Αποστραγγίστε το τμήμα θαλασσινού νερού του συστήματος ψύξης αμέσως μετά τη χρήση ή πριν από κάθε αποθήκευση σε χαμηλές θερμοκρασίες. Αν το σκάφος βρίσκεται στο νερό, διατηρήστε κλειστή τη βαλβίδα έρματος μέχρις ότου επανεκκινήσετε τον κινητήρα ώστε να αποφευχθεί η αναρρόφηση νερού μέσα στο σύστημα ψύξης. Αν το σκάφος δεν διαθέτει βαλβίδα έρματος, ο σωλήνας εισαγωγής νερού θα πρέπει να παραμείνει αποσυνδεδεμένος και ταπωμένος. ΣΗΜΕΙΩΣΗ: Προληπτικά, τοποθετήστε μια ετικέτα στο διακόπτη της μίζας ή στο τιμόνι του σκάφους για να υπενθυμίζεται στο χειριστή να ανοίγει τη βαλβίδα έρματος ή να αποσυνδέει τις τάπες από τον εύκαμπτο σωλήνα εισαγωγής νερού και να τον επανασυνδέει πριν από την εκκίνηση του κινητήρα. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

77 Ενότητα 5 - Αποθήκευση ΣΗΜΑΝΤΙΚΟ: Σε θερμοκρασίες παγετού ή διαστήματα παρατεταμένης αποθήκευσης, η Mercury MerCruiser προδιαγράφει τη χρήση αντιψυκτικού με προπυλενική γλυκόλη, αναμεμιγμένου σύμφωνα με τις οδηγίες του κατασκευαστή, στο τμήμα θαλασσινού νερού του συστήματος ψύξης. Βεβαιωθείτε ότι το αντιψυκτικό με προπυλενική γλυκόλη περιέχει αντισκωριακό και συνιστάται για χρήση σε θαλάσσιους κινητήρες. Βεβαιωθείτε ότι ακολουθείτε τις συστάσεις του κατασκευαστή της προπυλενικής γλυκόλης. Προετοιμασία του συγκροτήματος κινητήρα για αποθήκευση μοντέλα με καρμπιρατέρ Προετοιμασία κινητήρα και συστήματος καυσίμου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας βρίσκεται στη θέση απενεργοποίησης και ο αναδέτης είναι τοποθετημένος έτσι ώστε ο κινητήρας να μη μπορεί να πάρει εμπρός. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι ατμοί καυσίμου που παγιδεύονται στο χώρο του κινητήρα ενδέχεται να προκαλέσουν ερεθισμούς και δυσκολία στην αναπνοή ή να αναφλεγούν προκαλώντας πυρκαγιά ή έκρηξη. Αερίζετε πάντοτε το διαμέρισμα του κινητήρα πριν διενεργήσετε εργασίες σέρβις στο συγκρότημα κινητήρα. 1. Ελέγξτε τη συγκέντρωση του αντιψυκτικού, όπου απαιτείται. Ανατρέξτε στην ενότητα Προδιαγραφές. 2. Πριν από την προσθήκη σταθεροποιητή καυσίμου Quickstor της Mercury στη δεξαμενή, διαπιστώστε τον τύπο καυσίμου που βρίσκεται στις δεξαμενές καυσίμου και ενεργήστε ως ακολούθως:. Σκάφη που χρησιμοποιούν καύσιμο χωρίς αλκοόλη γεμίστε τις δεξαμενές καυσίμων του σκάφους με νέα βενζίνη που δεν περιέχει αλκοόλη και προσθέστε επαρκή ποσότητα σταθεροποιητή καυσίμου Quickstor της Mercury, για βελτιστοποίηση της βενζίνης. Ακολουθήστε τις οδηγίες που αναγράφονται στο κουτί.. Σκάφη που χρησιμοποιούν καύσιμο με αλκοόλη αδειάστε τις δεξαμενές καυσίμου όσο το δυνατόν περισσότερο και προσθέστε επαρκή ποσότητα σταθεροποιητή καυσίμου Quickstor της Mercury, για σταθεροποίηση της υπολειπόμενης βενζίνης. Ακολουθήστε τις οδηγίες που αναγράφονται στο κουτί. 3. Αφαιρέστε το υλικό στερέωσης με το οποίο στερεώνεται το συγκρότημα φλογοπαγίδας. Μην αφαιρείτε το συγκρότημα φλογοπαγίδας προτού λειτουργήσει ο κινητήρας. Έτσι θα αποφευχθεί η έκθεση σε επιστροφή φλόγας (ckfire). 4. Ξεπλύντε το σύστημα ψύξης. Ανατρέξτε στην ενότητα Συντήρηση. 5. Διοχετεύστε νερό ψύξης στον κινητήρα. Ανατρέξτε στην ενότητα Συντήρηση. 6. Βάλτε εμπρός τον κινητήρα. 7. Λειτουργήστε τον κινητήρα στις 1300 σ.α.λ. επί πέντε λεπτά. Αυτός ο χρόνος είναι συνήθως αρκετός προκειμένου ο κινητήρας να φτάσει σε κανονική θερμοκρασία λειτουργίας και η βελτιωμένη βενζίνη να κυκλοφορήσει μέσα στο σύστημα καυσίμου. 8. Κλείστε τη βαλβίδα διακοπής καυσίμου, εάν υπάρχει, ή αποσυνδέστε και ταπώστε τον εύκαμπτο σωλήνα της δεξαμενής καυσίμου του σκάφους. 9. Ενόσω ο κινητήρας λειτουργεί στις 1300 σ.α.λ., δημιουργήστε ένα νέφος στο σύστημα επαγωγής και στους θαλάμους καύσης, ψεκάζοντας περίπου 227 g (8 oz) αντισκωριακού στεγανοποιητικού αποθήκευσης Mercury/Quicksilver μέσα στις οπές του καρμπιρατέρ. 10. Ψεκάστε τα υπόλοιπα 57 g (2 oz) του αντισκωριακού στεγανοποιητικού αποθήκευσης γρήγορα στο καρμπιρατέρ, καθώς ο κινητήρας είναι έτοιμος να σβήσει λόγω έλλειψης καυσίμου. Αφήστε τον κινητήρα να σβήσει. Απενεργοποιήστε τη μίζα. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 119 Αντισκωριακό σφράγισης αποθήκευσης 11. Τοποθετήστε το συγκρότημα φλογοπαγίδας. 12. Αλλάξτε το λάδι και το φίλτρο λαδιού. 13. Αντικαταστήστε το στοιχείο φίλτρου καυσίμου διαχωρισμού νερού, όπου απαιτείται. Καρμπιρατέρ Q Συνδέστε τον εύκαμπτο σωλήνα καυσίμου εάν έχει αποσυνδεθεί και ανοίξτε τη βαλβίδα διακοπής καυσίμου, εάν υπάρχει. 15. Αποστραγγίστε το σύστημα ψύξης θαλασσινού νερού του κινητήρα. Ανατρέξτε στην ενότητα Αποστράγγιση του συστήματος θαλασσινού νερού. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 71

78 Ενότητα 5 - Αποθήκευση ΕΙΔΟΠΟΙΗΣΗ Αν παγιδευτεί νερό στο τμήμα θαλασσινού νερού του συστήματος ψύξης, μπορεί να προκληθεί ζημιά λόγω διάβρωσης ή λόγω παγετού. Αποστραγγίστε το τμήμα θαλασσινού νερού του συστήματος ψύξης αμέσως μετά τη χρήση ή πριν από κάθε αποθήκευση σε χαμηλές θερμοκρασίες. Αν το σκάφος βρίσκεται στο νερό, διατηρήστε κλειστή τη βαλβίδα έρματος μέχρις ότου επανεκκινήσετε τον κινητήρα ώστε να αποφευχθεί η αναρρόφηση νερού μέσα στο σύστημα ψύξης. Αν το σκάφος δεν διαθέτει βαλβίδα έρματος, ο εύκαμπτος σωλήνας εισαγωγής νερού θα πρέπει να παραμείνει αποσυνδεδεμένος και ταπωμένος. 16. Γεμίστε το σύστημα ψύξης θαλασσινού νερού με προπυλενική γλυκόλη αναμεμιγμένη σε αναλογία σύμφωνη με τις προδιαγραφές του κατασκευαστή, για την προστασία του κινητήρα στη χαμηλότερη θερμοκρασία στην οποία θα εκτεθεί κατά τη διάρκεια των χαμηλών θερμοκρασιών ή της περιόδου παρατεταμένης αποθήκευσης. Αυτό, μεταξύ άλλων, θα εμποδίσει το σχηματισμό σκουριάς που ξεφλουδίζει στις διόδους του συστήματος ψύξης. 17. Αποθηκεύστε τη μπαταρία σύμφωνα με τις οδηγίες του κατασκευαστή της. Αποστράγγιση του συστήματος θαλασσινού νερού! ΠΡΟΣΟΧΗ Όταν το σύστημα αποστράγγισης είναι ανοικτό μπορεί να εισέλθει νερό στη σεντίνα, προκαλώντας ζημιά στον κινητήρα ή βύθιση του σκάφους. Βγάλτε το σκάφος από το νερό ή κλείστε τη βαλβίδα έρματος, αποσυνδέστε και ταπώστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού και βεβαιωθείτε ότι η αντλία σεντίνας είναι λειτουργική πριν ξεκινήσετε την αποστράγγιση. Μη λειτουργείτε τον κινητήρα με το σύστημα αποστράγγισης ανοικτό. ΣΗΜΑΝΤΙΚΟ: Αποστραγγίστε μόνο το τμήμα θαλασσινού νερού του κλειστού συστήματος ψύξης. ΣΗΜΑΝΤΙΚΟ: Το σκάφος πρέπει να είναι σε όσο το δυνατόν πιο επίπεδη θέση ώστε να διασφαλιστεί η πλήρης αποστράγγιση του συστήματος ψύξης. Το συγκρότημα του κινητήρα σας είναι εξοπλισμένο με ένα σύστημα αποστράγγισης. Ανατρέξτε στην ενότητα Αναγνώριση συστήματος αποστράγγισης για να προσδιορίσετε τις οδηγίες που έχουν εφαρμογή στο συγκρότημα κινητήρα σας. ΣΗΜΑΝΤΙΚΟ: Ο κινητήρας δεν θα πρέπει να λειτουργήσει καθόλου κατά τη διάρκεια της διαδικασίας αποστράγγισης. ΣΗΜΑΝΤΙΚΟ: Σε θερμοκρασίες παγετού ή διαστήματα παρατεταμένης αποθήκευσης, η Mercury MerCruiser προδιαγράφει τη χρήση αντιψυκτικού με προπυλενική γλυκόλη, αναμεμιγμένου σύμφωνα με τις οδηγίες του κατασκευαστή, στο τμήμα θαλασσινού νερού του συστήματος ψύξης. Βεβαιωθείτε ότι το αντιψυκτικό με προπυλενική γλυκόλη περιέχει αντισκωριακό και συνιστάται για χρήση σε θαλάσσιους κινητήρες. Βεβαιωθείτε ότι ακολουθείτε τις συστάσεις του κατασκευαστή της προπυλενικής γλυκόλης. Αναγνώριση συστήματος αποστράγγισης ΣΗΜΕΙΩΣΗ: Όλες οι τάπες αποστράγγισης διαθέτουν μπλε παξιμάδια τύπου πεταλούδας. Σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα ΣΗΜΕΙΩΣΗ: Η μπλε αντλία αέρα βρίσκεται τοποθετημένη επάνω στον κινητήρα στα μοντέλα V8, αλλά στα μοντέλα V6 βρίσκεται μακριά από τον κινητήρα. Ζητήστε από τον αντιπρόσωπό σας να σάς ενημερώσει για τη θέση. c Υδρόψυκτα μοντέλα κλειστού κυκλώματος (απεικονίζεται το V8) - Θέση μπλε τάπας αποστράγγισης - Μπλε αντλία αέρα c - Πολλαπλή αέρα d - Πράσινοι δείκτες d Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

79 Ενότητα 5 - Αποθήκευση Υδρόψυκτα μοντέλα θαλασσινού νερού απεικονίζεται το μοντέλο χωρίς καταλύτη, το μοντέλο με καταλύτη είναι παρόμοιο - Θέση μπλε τάπας αποστράγγισης - Πολλαπλή αέρα c - Πράσινοι δείκτες c Σύστημα χειροκίνητης αποστράγγισης ενός σημείου, υδρόψυκτα μοντέλα θαλασσινού νερού 6128 Απεικονίζεται το μη EC, το μοντέλο EC είναι παρόμοιο - Μπλε λαβή - Θέση μπλε τάπας αποστράγγισης Σύστημα αποστράγγισης ενός σημείου με τάπα σε 4,3 EC Μπλε τάπα αποστράγγισης M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 73

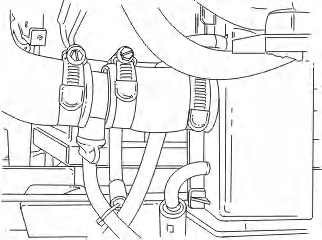

80 Ενότητα 5 - Αποθήκευση Σύστημα χειροκίνητης αποστράγγισης τριών σημείων, υδρόψυκτο θαλασσινού νερού Προσέξτε τα δύο πώματα στην αντλία θαλασσινού νερού - Μπλε τάπα αποστράγγισης 6126 Σύστημα αποστράγγισης πολλαπλών σημείων (MPD) M Πλευρά μπλοκ κυλίνδρων (δεξιά και αριστερά). - Κάτω μέρος πολλαπλών εξαγωγής (δεξιά και αριστερά) Ψύκτης καυσίμου προς περίβλημα θερμοστάτη - Ελέγξτε τη βαλβίδα (αν υπάρχει) Σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα Σκάφος στο νερό 6131 ΣΗΜΕΙΩΣΗ: Η διαδικασία αυτή έχει γραφτεί για την αντλία αέρα που βρίσκεται τοποθετημένη στον κινητήρα. Ωστόσο, μπορεί να χρησιμοποιηθεί οποιαδήποτε πηγή αέρα. 1. Κλείστε τη βαλβίδα έρματος (αν υπάρχει) ή αφαιρέστε και ταπώστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

81 2. Αφαιρέστε την μπλε αντλία αέρα από τον κινητήρα. 3. Βεβαιωθείτε ότι ο μοχλός στην κορυφή της αντλίας βρίσκεται πρόσωπο με τη λαβή (οριζόντια). 4. Τοποθετήστε την αντλία αέρα στην προσαρμογή του ενεργοποιητή. 5. Τραβήξτε το μοχλό της αντλίας αέρα (κάθετα) για να ασφαλίσει η αντλία στην προσαρμογή. c e d Ενότητα 5 - Αποθήκευση - Προσαρμογή ενεργοποιητή - Πράσινοι δείκτες c - Χειροκίνητη βαλβίδα απελευθέρωσης d - Μπλε αντλία αέρα e - Μοχλός (ασφάλιση) Αντλήστε αέρα στο σύστημα μέχρι να επεκταθούν και οι δύο πράσινοι δείκτες και να αποστραγγιστεί νερό και από τις δυο πλευρές του κινητήρα. Η αριστερή πλευρά θα αρχίσει να αποστραγγίζεται πριν από τη δεξιά πλευρά. 7. Αφαιρέστε αμέσως τη μπλε τάπα αποστράγγισης από την πλευρά του περιβλήματος του θερμοστάτη ή του εναλλάκτη θερμοκρασίας. Για το σωστό αερισμό του συστήματος ψύξης, η τάπα αυτή πρέπει να αφαιρεθεί εντός 30 δευτερολέπτων. c Υδρόψυκτα μοντέλα κλειστού κυκλώματος (απεικονίζεται το μοντέλο V8) - Θέση μπλε τάπας αποστράγγισης - Μπλε αντλία αέρα c - Πολλαπλή αέρα d - Πράσινοι δείκτες d Υδρόψυκτα μοντέλα θαλασσινού νερού - Θέση μπλε τάπας αποστράγγισης - Πολλαπλή αέρα c - Πράσινοι δείκτες c M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 75

82 Ενότητα 5 - Αποθήκευση 8. Βεβαιωθείτε ότι αποστραγγίζεται νερό από κάθε άνοιγμα. Αν όχι, εφαρμόστε τις οδηγίες της ενότητας Σύστημα χειροκίνητης αποστράγγισης τριών σημείων. - Αριστερή θέση αποστράγγισης - Θέση αποστράγγισης στη δεξιά πλευρά (δύο μπλε τάπες) Αφήστε το σύστημα να αποστραγγιστεί για τουλάχιστον δέκα λεπτά. Αντλήστε αέρα αν χρειάζεται ώστε να διατηρούνται απλωμένοι οι πράσινοι δείκτες. 10. Γυρίστε ελαφρώς τον κινητήρα με τη μίζα για να βγάλετε όσο νερό έχει παγιδευτεί στην αντλία θαλασσινού νερού. Μην αφήσετε τον κινητήρα να τεθεί σε λειτουργία. 11. Τοποθετήστε εκ νέου την μπλε τάπα αποστράγγισης στο περίβλημα θερμοστάτη ή τον εναλλάκτη θερμότητας. 12. Αφαιρέστε την αντλία αέρα από την πολλαπλή αέρα και τοποθετήστε την πίσω στο μπρακέτο στήριξης. 13. Η Mercury MerCruiser συνιστά να αφήνετε ανοικτό το σύστημα αποστράγγισης ενώ μεταφέρετε το σκάφος ή ενώ διενεργείτε οποιεσδήποτε άλλες εργασίες συντήρησης. Έτσι μπορείτε να βεβαιωθείτε πως έχει αποστραγγιστεί όλο το νερό. 14. Πριν καθελκύσετε το σκάφος, τραβήξτε προς τα πάνω τη χειροκίνητη βαλβίδα απελευθέρωσης. Βεβαιωθείτε πως δεν είναι πλέον απλωμένοι οι πράσινοι δείκτες. - Πράσινοι δείκτες 15. Ανοίξτε τη βαλβίδα έρματος, αν υπάρχει, ή αποσυνδέστε τις τάπες από τον εύκαμπτο σωλήνα εισαγωγής νερού και επανασυνδέστε τον προτού θέσετε τον κινητήρα σε λειτουργία. Σκάφος έξω από το νερό 6135 ΣΗΜΕΙΩΣΗ: Η διαδικασία αυτή έχει γραφτεί για την αντλία αέρα που βρίσκεται τοποθετημένη στον κινητήρα. Ωστόσο, μπορεί να χρησιμοποιηθεί οποιαδήποτε πηγή αέρα. 1. Τοποθετήστε το σκάφος σε επίπεδη επιφάνεια για να διασφαλίσετε την πλήρη αποστράγγιση του συστήματος. 2. Αφαιρέστε την μπλε αντλία αέρα από τον κινητήρα. 3. Βεβαιωθείτε ότι ο μοχλός στην κορυφή της αντλίας βρίσκεται πρόσωπο με τη λαβή (οριζόντια). 4. Τοποθετήστε την αντλία αέρα στην προσαρμογή του ενεργοποιητή. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

83 Ενότητα 5 - Αποθήκευση 5. Τραβήξτε το μοχλό της αντλίας αέρα (κάθετα) για να ασφαλίσει η αντλία στην προσαρμογή. c e d - Προσαρμογή ενεργοποιητή - Πράσινοι δείκτες c - Χειροκίνητη βαλβίδα απελευθέρωσης d - Μπλε αντλία αέρα e - Μοχλός (ασφάλιση) Αντλήστε αέρα στο σύστημα μέχρι να επεκταθούν και οι δύο πράσινοι δείκτες και να αποστραγγιστεί νερό και από τις δυο πλευρές του κινητήρα. Η αριστερή πλευρά θα αρχίσει να αποστραγγίζεται πριν από τη δεξιά πλευρά. c Υδρόψυκτα μοντέλα κλειστού κυκλώματος - Θέση μπλε τάπας αποστράγγισης - Μπλε αντλία αέρα c - Πολλαπλή αέρα d - Πράσινοι δείκτες d Υδρόψυκτα μοντέλα θαλασσινού νερού - χωρίς καταλύτη - Θέση μπλε τάπας αποστράγγισης - Πολλαπλή αέρα c - Πράσινοι δείκτες c M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 77

84 Ενότητα 5 - Αποθήκευση 7. Βεβαιωθείτε ότι αποστραγγίζεται νερό από κάθε άνοιγμα. Αν όχι, εφαρμόστε τις οδηγίες της ενότητας Σύστημα χειροκίνητης αποστράγγισης τριών σημείων. - Αριστερή θέση αποστράγγισης - Δεξιά θέση αποστράγγισης Αφήστε το σύστημα να αποστραγγιστεί για τουλάχιστον δέκα λεπτά. Αντλήστε αέρα αν χρειάζεται ώστε να διατηρούνται απλωμένοι οι πράσινοι δείκτες. 9. Γυρίστε ελαφρώς τον κινητήρα με τη μίζα για να βγάλετε όσο νερό έχει παγιδευτεί στην αντλία θαλασσινού νερού. Μην αφήσετε τον κινητήρα να τεθεί σε λειτουργία. 10. Αφαιρέστε την αντλία αέρα από την πολλαπλή αέρα και τοποθετήστε την πίσω στο μπρακέτο στήριξης. 11. Η Mercury MerCruiser συνιστά να αφήνετε ανοικτό το σύστημα αποστράγγισης ενώ μεταφέρετε το σκάφος ή ενώ διενεργείτε οποιεσδήποτε άλλες εργασίες συντήρησης. Έτσι μπορείτε να βεβαιωθείτε πως έχει αποστραγγιστεί όλο το νερό. 12. Πριν καθελκύσετε το σκάφος, τραβήξτε προς τα πάνω τη χειροκίνητη βαλβίδα απελευθέρωσης. Βεβαιωθείτε πως δεν είναι πλέον απλωμένοι οι πράσινοι δείκτες. - Πράσινοι δείκτες 6135 Σύστημα χειροκίνητης αποστράγγισης ενός σημείου (Alph) Σκάφος στο νερό 1. Κλείστε τη βαλβίδα έρματος (αν υπάρχει) ή αφαιρέστε και ταπώστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού.. 4,3 MPI EC Αφαιρέστε την μπλε τάπα από το περίβλημα διανομής στην κάτω μπροστινή δεξιά γωνία του κινητήρα. 4,3 MPI EC Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

85 Ενότητα 5 - Αποθήκευση. 5,0 MPI EC Περιστρέψτε αριστερόστροφα την μπλε λαβή μέχρι να σταματήσει (περίπου δύο στροφές). Το κόκκινο επάνω στον άξονα της λαβής σημαίνει πως το σύστημα αποστράγγισης είναι ανοικτό. Μην πιέσετε τη λαβή διότι έτσι θα δημιουργηθούν νέα σπειρώματα. 2. 4,3 MPI EC και 5,0 MPI EC Αφαιρέστε αμέσως τη μπλε τάπα αποστράγγισης από την πλευρά του περιβλήματος του θερμοστάτη. Για το σωστό αερισμό του συστήματος ψύξης, η τάπα αυτή πρέπει να αφαιρεθεί εντός 30 δευτερολέπτων. - Μπλε λαβή - Θέση μπλε τάπας αποστράγγισης, θέση V Mπλε τάπα αποστράγγισης, θέση V6 3. Βεβαιωθείτε οπτικά πως το νερό αποστραγγίζεται. Στο μοντέλο 5,0 MPI EC, αν το νερό δεν αποστραγγίζεται, αφαιρέστε την μπλε τάπα αποστράγγισης από το περίβλημα διανομής και κάντε την αποστράγγιση χειροκίνητα. 5,0 MPI EC - Μπλε τάπα αποστράγγισης - Θέση αποστράγγισης πορτοκαλί ή κόκκινο 4. Αφήστε το σύστημα να αποστραγγιστεί για τουλάχιστον δέκα λεπτά. Συνιστούμε να αφήνετε ανοικτό το σύστημα αποστράγγισης ενώ μεταφέρετε το σκάφος ή ενώ διενεργείτε οποιεσδήποτε άλλες εργασίες συντήρησης. 5. Τοποθετήστε εκ νέου την μπλε τάπα αποστράγγισης στο περίβλημα θερμοστάτη. 6. Κλείστε το σύστημα αποστράγγισης περιστρέφοντας δεξιόστροφα την μπλε λαβή μέχρι να σταματήσει ή τοποθετώντας την μπλε τάπα αποστράγγισης. Η λαβή έχει καθίσει πλήρως όταν δεν είναι ορατό το κόκκινο. Μη σφίξετε υπερβολικά τη λαβή, διότι έτσι θα δημιουργηθούν νέα σπειρώματα. 7. Ανοίξτε τη βαλβίδα έρματος (αν υπάρχει), ή αποσυνδέστε τις τάπες από τον εύκαμπτο σωλήνα εισαγωγής νερού και επανασυνδέστε τον προτού θέσετε τον κινητήρα σε λειτουργία. Σκάφος έξω από το νερό Τοποθετήστε το σκάφος σε επίπεδη επιφάνεια για να διασφαλίσετε την πλήρη αποστράγγιση του συστήματος. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 79

86 Ενότητα 5 - Αποθήκευση 4,3 MPI EC Αφαιρέστε την μπλε τάπα από το περίβλημα διανομής στην κάτω μπροστινή δεξιά γωνία του κινητήρα. 4,3 MPI EC 5,0 MPI EC Περιστρέψτε αριστερόστροφα την μπλε λαβή μέχρι να σταματήσει (περίπου δύο στροφές). Το κόκκινο επάνω στον άξονα της λαβής σημαίνει πως το σύστημα αποστράγγισης είναι ανοικτό. Μην πιέσετε τη λαβή διότι έτσι θα δημιουργηθούν νέα σπειρώματα. 2. 4,3 MPI EC και 5,0 MPI EC Αφαιρέστε αμέσως τη μπλε τάπα αποστράγγισης από την πλευρά του περιβλήματος του θερμοστάτη. Για το σωστό αερισμό του συστήματος ψύξης, η τάπα αυτή πρέπει να αφαιρεθεί εντός 30 δευτερολέπτων Μπλε λαβή - Θέση μπλε τάπας αποστράγγισης 3. Βεβαιωθείτε οπτικά πως το νερό αποστραγγίζεται. Στο μοντέλο 5,0 MPI EC, αν το νερό δεν αποστραγγίζεται, αφαιρέστε την μπλε τάπα αποστράγγισης από το περίβλημα διανομής και κάντε την αποστράγγιση χειροκίνητα ,0 MPI EC - Μπλε τάπα αποστράγγισης - Θέση αποστράγγισης πορτοκαλί ή κόκκινο 4. Αφήστε το σύστημα να αποστραγγιστεί για τουλάχιστον δέκα λεπτά. Συνιστούμε να αφήνετε ανοικτό το σύστημα αποστράγγισης ενώ μεταφέρετε το σκάφος ή ενώ διενεργείτε οποιεσδήποτε άλλες εργασίες συντήρησης. 5. Τοποθετήστε εκ νέου την μπλε τάπα αποστράγγισης στο περίβλημα θερμοστάτη Κλείστε το σύστημα αποστράγγισης εγκαθιστώντας την μπλε τάπα αποστράγγισης ή περιστρέφοντας δεξιόστροφα την μπλε λαβή μέχρι να σταματήσει. Η λαβή έχει καθίσει πλήρως όταν δεν είναι ορατό το κόκκινο. Μη σφίξετε υπερβολικά τη λαβή, διότι έτσι θα δημιουργηθούν νέα σπειρώματα. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2015

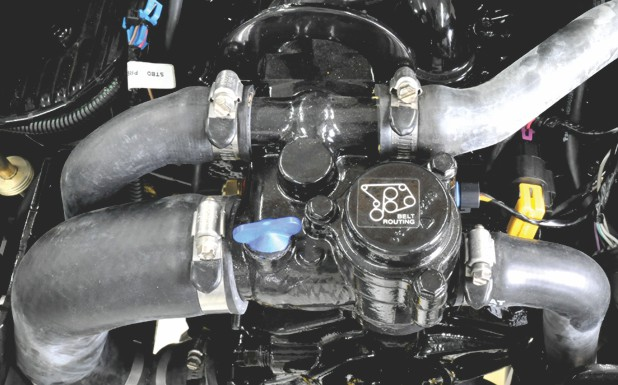

87 Ενότητα 5 - Αποθήκευση Σύστημα χειροκίνητης αποστράγγισης τριών σημείων - Υδρόψυκτο θαλασσινού νερού Σκάφος στο νερό ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε τη διαδικασία αυτή εάν ο κινητήρας σας δεν διαθέτει σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα ή εάν υπάρχει βλάβη στο ενεργοποιούμενο με αέρα σύστημα αποστράγγισης ενός σημείου. 1. Κλείστε τη βαλβίδα έρματος (αν υπάρχει) ή αφαιρέστε και ταπώστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού. 2. Αφαιρέστε την μπλε τάπα αποστράγγισης από το περίβλημα διανομής (κάτω μπροστινή, αριστερή πλευρά). - Μπλε τάπα αποστράγγισης 3. Για το σωστό αερισμό του συστήματος ψύξης, αφαιρέστε τη μπλε τάπα αποστράγγισης από την πλευρά του περιβλήματος του θερμοστάτη, στο μοντέλο χωρίς καταλύτη, μέσα σε 30 δευτερόλεπτα Μπλε τάπα αποστράγγισης 4. Αφαιρέστε τις δύο μπλε τάπες αποστράγγισης από την αντλία συλλογής θαλασσινού νερού (εμπρός, δεξιά πλευρά) Δύο μπλε τάπες αποστράγγισης, δεξιά πλευρά 5. Βεβαιωθείτε ότι αποστραγγίζεται νερό από κάθε άνοιγμα. 6. Αφήστε το σύστημα να αποστραγγιστεί για τουλάχιστον πέντε λεπτά. Συνιστούμε να αφήνετε το σύστημα αποστράγγισης ανοικτό όταν μεταφέρετε το σκάφος ή διενεργείτε οποιεσδήποτε άλλες εργασίες συντήρησης για να εξασφαλίσετε την πλήρη αποστράγγιση του νερού. 7. Γυρίστε ελαφρώς τον κινητήρα με τη μίζα για να βγάλετε όσο νερό έχει παγιδευτεί στην αντλία θαλασσινού νερού. Μην αφήσετε τον κινητήρα να τεθεί σε λειτουργία. 8. Πριν καθελκύσετε το σκάφος ή θέσετε σε λειτουργία τον κινητήρα, κλείστε το σύστημα αποστράγγισης τοποθετώντας τις τέσσερις μπλε τάπες αποστράγγισης. 9. Ανοίξτε τη βαλβίδα έρματος, αν υπάρχει, ή αποσυνδέστε τις τάπες από τον εύκαμπτο σωλήνα εισαγωγής νερού και επανασυνδέστε τον προτού θέσετε τον κινητήρα σε λειτουργία. Σκάφος έξω από το νερό 6140 ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε τη διαδικασία αυτή εάν ο κινητήρας σας δεν διαθέτει σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα ή εάν υπάρχει βλάβη στο σύστημα αποστράγγισης ενός σημείου. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2015 Σελίδα 81
