1 Rev A7 Plus EL ITALIANO

2 Ευρετήριο 1. ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΎΜΒΟΛΑ ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ ΚΑΙ ΤΡΟΠΟΣ ΕΡΓΑΣΙΑΣ ΚΑΤΗΓΟΡΙΑ ΚΑΙ ΚΑΝΟΝΙΣΜΟΙ ΠΑΡΑΠΟΜΠΗΣ ΠΕΡΙΒΑΛΛΟΝΤΙΚΕΣ ΣΥΝΘΗΚΕΣ ΣΥΝΘΗΚΕΣ ΜΕΤΑΦΟΡΑΣ ΚΑΙ ΣΥΣΚΕΥΑΣΙΑΣ ΕΓΓΥΗΣΗ ΔΙΑΘΕΣΗ ΣΤΟ ΤΕΛΟΣ ΖΩΗΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΚΑΘΑΡΙΟΤΗΤΑ ΚΑΙ ΑΠΟΛΥΜΑΝΣΗ ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΣΥΣΚΕΥΩΝ ΑΝΑΓΝΩΡΙΣΤΙΚΕΣ ΠΙΝΑΚΙΔΕΣ ΣΥΝΘΕΤΑ ΠΟΛΥΘΡΟΝΑ ΑΝΑΜΜΑ ΧΕΙΡΟΥΡΓΙΚΗΣ ΜΟΝΑΔΑΣ ΛΕΙΤΟΥΡΓΙΑ ΠΟΛΥΘΡΟΝΑΣ ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΔΙΑΤΑΞΕΙΣ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ ΡΥΘΜΙΖΟΜΕΝΟ ΠΡΟΣΚΕΦΑΛΟ ΚΙΝΗΤΑ ΜΠΡΑΤΣΑ (ΠΡΟΑΙΡΕΤΙΚΟ) ΛΕΙΤΟΥΡΓΙΑ ΤΑΜΠΛΕΤΑΣ ΓΙΑΤΡΟΥ ΙΑΤΡΙΚΗ ΚΟΝΣΟΛΑ ΔΙΕΠΑΦΗ ΧΡΗΣΤΗ ΕΠΙΛΟΓΗ ΧΕΙΡΙΣΤΗ ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ ΡΥΘΜΙΣΗ ΚΥΚΛΟΥ ΑΠΟΛΥΜΑΝΣΗΣ BIOSTER ΡΥΘΜΙΣΗ ΚΥΚΛΟΥ FLUSHING ΑΔΕΙΑΣΜΑ ΔΕΞΑΜΕΝΗΣ ΣΥΣΤΗΜΑΤΟΣ W.H.E ΡΥΘΜΙΣΗ ΝΕΡΟΥ ΣΤΗ ΛΕΚΑΝΙΤΣΑ ΡΥΘΜΙΣΗ ΠΑΡΟΧΗΣ ΝΕΡΟΥ ΣΤΟ ΠΟΤΗΡΙ ΡΥΘΜΙΣΗ ΑΥΤΟΜΑΤΩΝ ΚΙΝΗΣΕΩΝ ΛΕΚΑΝΙΤΣΑΣ ΡΥΘΜΙΣΗ ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟΥ ΡΥΘΜΙΣΗ ΧΕΙΡΟΥΡΓΙΚΗΣ ΛΥΧΝΙΑΣ ΑΛΛΕΣ ΡΥΘΜΙΣΕΙΣ ΡΥΘΜΙΣΗ ΗΜΕΡΟΜΗΝΙΑΣ ΚΑΙ ΩΡΑΣ ΧΡΟΝΟΜΕΤΡΟ ΠΡΟΤΙΜΗΣΕΙΣ ΠΛΗΚΤΡΩΝ ΕΙΣΑΓΩΓΗ ΜΗΤΡΩΟΥ ΧΕΙΡΙΣΤΗ ΕΠΙΛΟΓΗ ΓΛΩΣΣΑΣ ΡΥΘΜΙΣΗ USB ΔΙΑΧΕΙΡΙΣΗ ΕΙΚΟΝΩΝ ΔΙΑΧΕΙΡΙΣΗ ΕΙΚΟΝΩΝ ΜΕ irys ΡΥΘΜΙΣΕΙΣ APEX LOCATOR ΡΥΘΜΙΣΗ ΤΗΣ "ΘΕΣΗΣ ΞΕΠΛΥΜΑΤΟΣ" ΚΑΙ "ΑΥΤΟΜΑΤΗΣ ΕΠΑΝΑΦΟΡΑΣ" ΠΟΛΥΘΡΟΝΑΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΩΝ ΘΕΣΕΩΝ ΤΗΣ ΠΟΛΥΘΡΟΝΑΣ ΚΟΥΜΠΙ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ ΠΛΗΚΤΡΟ ΚΛΕΙΔΩΜΑΤΟΣ ΟΘΟΝΗΣ ΑΦΗΣ ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ "ΠΟΛΛΑΠΛΩΝ ΛΕΙΤΟΥΡΓΙΩΝ ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ "ΠΙΕΣΗΣ" ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ "POWER PEDAL" ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ ΕΚΔΟΣΗ WIRELESS ΣΥΡΙΓΓΑ ΣΤΡΟΒΙΛΟΣ ΗΛΕΚΤΡΙΚΟΣ ΜΙΚΡΟΚΙΝΗΤΗΡΑΣ ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ RESTORATIVE ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ENDODONTIC ΜΕΝΟΥ ΕΞΑΤΟΜΙΚΕΥΣΗΣ ΦΡΕΖΩΝ ΕΝΔΟΔΟΝΤΙΚΗΣ ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ IMPLANT ΜΕΝΟΥ ΡΥΘΜΙΣΗΣ ΑΝΑΛΟΓΙΑΣ ΜΕΙΩΣΗΣ ΣΥΣΤΗΜΑ ΑΦΑΙΡΕΣΗΣ ΠΛΑΚΑΣ ΛΥΧΝΙΑ ΠΟΛΥΜΕΡΙΣΜΟΥ T-LED ΕΝΔΟΣΤΟΜΑΤΙΚΗ ΚΑΜΕΡΑ C-U ΕΝΣΩΜΑΤΩΜΕΝΟΣ ΑΙΣΘΗΤΗΡΑΣ ZEN-Xi ΠΕΡΙΣΤΑΛΤΙΚΗ ΑΝΤΛΙΑ ΗΛΕΚΤΡΟΝΙΚΟ ΣΥΣΤΗΜΑ ΕΝΤΟΠΙΣΜΟΥ ΑΚΡΟΡΡΙΖΙΟΥ EL

3 6. ΛΕΙΤΟΥΡΓΊΑ ΠΛΆΚΑΣ ΒΟΗΘΟΎ ΚΟΝΣΟΛΑ ΤΑΜΠΛΕΤΑΣ ΒΟΗΘΟΥ ΣΥΡΙΓΓΑ ΛΥΧΝΙΑ ΠΟΛΥΜΕΡΙΣΜΟΥ T-LED ΕΝΔΟΣΤΟΜΑΤΙΚΗ ΚΑΜΕΡΑ C-U ΣΩΛΗΝΕΣ ΑΝΑΡΡΟΦΗΣΗΣ ΔΙΣΚΟΣ ΕΡΓΑΛΕΙΩΝ ΥΔΡΑΥΛΙΚΟ ΣΥΣΤΗΜΑ ΑΝΑΡΡΟΦΗΣΗΣ ΣΙΕΛΟΥ ΛΕΙΤΟΡΥΓΙΑ ΥΔΑΤΙΚΗΣ ΜΟΝΑΔΑΣ ΛΕΚΑΝΙΤΣΑ ΚΑΙ ΓΕΜΙΣΜΑ ΠΟΤΗΡΙΟΥ ΣΥΣΤΗΜΑ S.Η.S ΣΥΣΤΗΜΑ W.H.E. (WATER HYGIENISATION EQUIPMENT) ΑΥΤΟΜΑΤΟ ΣΥΣΤΗΜΑ ΑΠΟΛΥΜΑΝΣΗΣ BIOSTER ΑΥΤΟΜΑΤΟΣ ΚΥΚΛΟΣ ΠΛΥΣΙΜΑΤΟΣ ΕΡΓΑΛΕΙΩΝ ΣΥΣΤΗΜΑ A.C.V.S. (AUTOMATIC CLEANING VACUUM SYSTEM) ΑΝΟΙΓΜΑ/ΚΛΕΙΣΙΜΟ ΠΛΕΥΡΙΚΟΥ ΚΑΡΤΕΡ ΝΕΡΟΥ ΕΞΑΡΤΗΜΑΤΑ ΧΕΙΡΟΥΡΓΙΚΗ ΛΥΧΝΙΑ ΜΟΝΙΤΟΡ ΣΕ ΣΤΥΛΟ ΛΥΧΝΙΑΣ ΑΡΝΗΤΙΚΟΣΚΟΠΙΟ ΓΙΑ ΠΑΝΟΡΑΜΙΚΕΣ ΤΑΧΥΣΥΝΔΕΣΜΟΙ ΑΕΡΑ/ΝΕΡΟΥ / 230V ΤΑΜΠΛΕΤΑ ΕΦΕΔΡΙΚΗ ΜΕΔΙΣΚΟ ΣΥΝΤΉΡΗΣΗ ΣΥΝΤΗΡΗΣΗ ΕΡΓΑΛΕΙΩΝ ΕΚΚΕΝΩΣΗ ΣΥΜΠΥΚΝΩΜΑΤΟΣ ΚΑΘΑΡΙΣΜΟΣ ΦΙΛΤΡΟΥ ΧΕΙΡΟΥΡΓΙΚΗΣ ΑΝΑΡΡΟΦΗΣΗΣ ΧΕΙΡΟΥΡΓΙΚΗ ΑΝΑΡΡΟΦΗΣΗ ΔΙΑΧΩΡΙΣΤΗΣ ΑΠΟΡΡΟΦΗΣΗΣ CATTANI ΚΑΘΑΡΙΟΤΗΤΑ ΦΙΛΤΡΟΥ ΑΕΡΑ ΕΠΑΝΑΦΟΡΑΣ ΣΤΡΟΒΙΛΟΥ ΔΙΑΧΩΡΙΣΤΗΣ ΑΜΑΛΓΑΜΑΤΟΣ CATTANI ΜΕ ΒΑΡΥΤΗΤΑ ΔΙΑΧΩΡΙΣΤΗΣ ΑΜΑΛΓΑΜΑΤΟΣ METASYS ΔΙΑΧΩΡΙΣΤΗΣ ΑΜΑΛΓΑΜΑΤΟΣ DÜRR ΠΟΛΥΘΡΟΝΑ ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΑ ΜΗΝΥΜΑΤΑ ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΙΑΣΤΑΣΕΩΝ ΓΕΝΙΚΟ ΣΧΕΔΙΟ ΣΥΝΤΗΡΗΣΗΣ ΧΕΙΡΟΥΡΓΙΚΗΣ ΜΟΝΑΔΑΣ EL 3

4 1. ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ Αυτές οι οδηγίες περιγράφουν το σωστό τρόπο χρήσης των παρακάτω οδοντιατρικών μηχανημάτων: A7 Plus CONTINENTAL A7 Plus INTERNATIONAL Παρακαλούμε να διαβάσετε με προσοχή το παρόν εγχειρίδιο προτού χρησιμοποιήσετε τη συσκευή. Αυτές οι οδηγίες περιγράφουν όλες τις χειρουργικές μονάδες με το μέγιστο δυνατό αριθμό εξαρτημνάτων, ως εκ τούτου δεν θα έχουν όλα πρακτική εφαρμογή στη συσκευή που αγοράσατε. Απαγορεύεται η αναπαραγωγή, η καταχώρηση στη μνήμη και η μετάδοση σε οποιαδήποτε μορφή (ηλεκτρονική, μηχανική, φωτοτυπία, μετάφραση και άλλα μέσα) αυτού του εντύπου δίχως την προηγούμενη γραπτή άδεια της CEFLA s.c.. Οι πληροφορίες, τα τεχνικά χαρακτηριστικά, οι εικόνες, που περιέχονται στο παρόν έντυπο δεν είναι δεσμευτικές. Η CEFLA s.c. διατηρεί το δικαίωμα να επιφέρει τροποποιήσεις και τεχνικές βελτιώσεις χωρίς να αλλάξει αυτές τις οδηγίες. Ο κατασκευαστής επιδιώκει μία πολιτική συνεχούς βελτίωσης των προϊόντων της, συνεπώς είναι πιθανό κάποιες οδηγίες, προδιαγραφές και εικόνες που περιέχονται στο παρόν εγχειρίδιο να διαφέρουν ελαφρώς από το αγορασμένο προϊόν. Ο κατασκευαστής επιφυλάσσεται επίσης του δικαιώματος να προσκομίσει οποιαδήποτε τροποποίηση στο παρόν εγχειρίδιο δίχως προειδοποίηση. Το αυθεντικό κείμενο του παρόντος εγχειριδίου είναι στην Ιταλική γλώσσα. Αυτή η συσκευή εξοπλίζεται με διάταξη αντι-αναρρόφησης υγρών ΣΎΜΒΟΛΑ Σημασία των χρησιμοποιημένων συμβόλων: Τύπος προστασίας εναντίον άμεσων ή έμμεσων επαφών: Κλάση I. Βαθμός προστασίας εναντίον άμεσων ή έμμεσων επαφών: Τύπου Β.! Δείχνει μία κατάσταση όπου η παράλειψη της τήρησης των οδηγιών ενδεχομένως προκαλέσει βλάβη στη συσκευή ή ζημιές στον χρήστη και/ή στον ασθενή. "Συμβουλευτείτε το εγχειρίδιο οδηγιών" Υποδεικνύει ότι είναι καλό να συμβουλευτείτε το εγχειρίδιο οδηγιών πριν χρησιμοποιήσετε το μέρος εκείνος της συσκευής. Δείχνει σημαντικές πληροφορίες για τον χρήστη και/ή το προσωπικό τεχνικής βοήθειας. Συσκευή σύμφωνη με τις απαιτήσεις που καθορίζονται από την Οδηγίας 93/42/EE και μεταγενέστερες τροποποιήσεις (Ιατρική Συσκευή Κατηγορίας IIa). Εξάρτημα σύμφωνο με τις προϋποθέσεις οριζόμενες από την Οδηγίας 93/42/ΕE και επακόλουθες μεταβολές. ( Ιατρική συσκευή Κατγηγορίας I ). Σήμα για τη διάθεση βάσει της Οδηγίας 2012/19/EE. Προσοχή βιολογικός κίνδυνος. Παρέχει την ένδειξη πιθανών κινδύνων μόλυνσης από επαφή με ρευστά, μολυσμένα βιολογικά υπολείμματα. Επαφή προστατευτικής γείωσης. Κατασκευαστής. Εναλλασσόμενο ρεύμα. Μήνας και έτος κατασκευής της συσκευής. Μέρος αποστειρώσιμο σε αυτόκλειστο ατμού έως 135 C. Αριθμός μητρώου της συσκευής. Χειριστήριο ON / OFF. "Ανατρέξτε στο εγχειρίδιο οδηγιών" Υποδεικνύει ότι, για λόγους ασφαλείας, απαιτείται να συμβουλεύεστε το εγχειρίδιο οδηγιών πριν χρησιμοποιήσετε τη συσκευή. Σήμα DVGW (Σήμα Ποιότητας σχετικό με την παροχή πόσιμου νερού). Κωδικός αναγνώρισης προϊόντος/συσκευής. Κλειστό (ένα μέρος της συσκευής). Απαγορεύεται να σπρώχνετε. Aνοικτό (ένα μέρος της συσκευής). Κίνδυνος σύνθλιψης ποδιού. Συσκευή αναμμένη. Συσκευή ισοδύναμη με φωτεινή πηγή Κατηγορίας 2. Συσκευή σβηστή. Κίνδυνος σύνθλιψη του χεριού. 4 EL

5 1.2. ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ ΚΑΙ ΤΡΟΠΟΣ ΕΡΓΑΣΙΑΣ Τα οδοντιατρικά συστήματα σειράς PUMA ELI R είναι Ιατρικές Συσκευές προοριζόμενες για την οδοντιατρική αγωγή. Η ιατρική ταμπλέτα μπορεί να είναι εξοπλισμένη με ένα μέγιστο 6 οργάνων. Ο δίσκος του βοηθού μπορεί να εξοπλιστεί με 2 σωληνίσκους αναρρόφησης και 3 εργαλεία. Η συγκεκριμένη συσκευή μπορεί να χρησιμοποιηθεί αποκλειστικά από (ιατρικό και παραϊατρικό) προσωπικό με την κατάλληλη εκπαίδευση. Συσκευή προβλεπόμενη για λειτουργία μη συνεχή (δείτε τους χρόνους των ξεχωριστών μερών στις αντίστοιχες ενότητες). Συσκευή στην οποία αντιστοιχεί ένας βαθμός μόλυνσης 2. Κατηγορία υπέρτασης: II ΚΑΤΗΓΟΡΙΑ ΚΑΙ ΚΑΝΟΝΙΣΜΟΙ ΠΑΡΑΠΟΜΠΗΣ Ταξινόμηση ΙΑΤΡΙΚΩΝ ΔΙΑΤΑΞΕΩΝ Ταξινόμηση της οδοντιατρικής συσκευής σύμφωνα με τους αναφερόμενους κανόνες του συνημμένου IX της Κατευθυντήριας Οδηγίας 93/42/ΕΟΚ του Συμβουλίου και των επακόλουθων μεταβολών: Κλάση IIa. Ταξινόμηση ΔΙΑΤΑΞΕΩΝ ΗΛΕΚΤΡΙΚΗΣ ΙΑΤΡΙΚΗΣ Ταξινόμηση σύμφωνα με τον κανόνα EN για την ασφάλεια των ιατρικών συσκευών: ΚΛΑΣΗ I, Τύπος B. Κανονισμοί παραπομπής: οι χειρουργικές μονάδες που περιγράφονται στο παρόν εγχειρίδιο είναι συσκευές σχεδιασμένες σύμφωνα με τα πρότυπα IEC a Έκδ , IEC a Έκδ , IEC a Έκδ , IEC a Έκδ , IEC a Έκδ., ISO a Έκδ , ISO a Έκδ και EN 1717 (τύπος AA και AB) για ό,τι αφορά τις συσκευές για την ασφάλεια του δικτύου ύδρευσης. Ταξινόμηση ΡΑΔΙΟΦΩΝΙΚΩΝ ΣΥΣΚΕΥΩΝ ΚΑΙ ΤΕΡΜΑΤΙΚΩΝ ΕΠΙΚΟΙΝΩΝΙΑΣ (μόνο παρουσία ποδοδιακόπτη έκδοση WIRELESS) Ταξινόμηση της συσκευής σύμφωνα με την οδηγία 99/05/ΕΚ αρ.12: Κλάση I ΠΕΡΙΒΑΛΛΟΝΤΙΚΕΣ ΣΥΝΘΗΚΕΣ Η συσκευή πρέπει να εγκατασταθεί σε χώρο όπου εξασφαλίζονται οι ακόλουθες συνθήκες: θερμοκρασία από +10 εως +40 C, σχετική υγρασία από 30 εως 75%, ατμοσφαιρική πίεση από 700 εως 1060 hpa, υψόμετρο 3000 m, πίεση του αέρα εισόδου στη συσκευή μεταξύ 6-8 Bar, σκληρότητα του νερού στην είσοδο της συσκευής όχι μεγαλύτερη των 25 f (γαλλικών βαθμών) ή 14 d (γερμανικών βαθμών) για πόσιμο μη επεξεργασμένο νερό, για νερά με υψηλότερη σκληρότητα συστήνεται η αφαλάτωση μέχρι μια σκληρότητα μεταξύ 15 και 25 f (γαλλικών βαθμών) ή μεταξύ 8,4 και 14 d (γερμανικών βαθμών) πίεση του νερού εισόδου στη συσκευή μεταξύ 3-5 Bar, πίεση του νερού εισόδου στη συσκευή όχι ανώτερη των 25 C ΣΥΝΘΗΚΕΣ ΜΕΤΑΦΟΡΑΣ ΚΑΙ ΣΥΣΚΕΥΑΣΙΑΣ Θερμοκρασία: από -10 έως 70 C, Σχετική υγρασία από 10 εως 90%, Ατμοσφαιρική πίεση: από 500 έως 1060hPa ΕΓΓΥΗΣΗ Η CEFLA s.c. εγγυάται για την ασφάλεια, την αξιοπιστία και τις επιδόσεις των συσκευών. Η εγγύηση ισχύει μόνο εφόσον τηρούνται οι ακόλουθες προδιαγραφές: Τήρηση των συνθηκών που αναγράφονται στο πιστοποιητικό εγγύησης. Εκτέλεση ετήσιας προγραμματισμένης συντήρησης. Χρήση του εξοπλισμού αποκλειστικά και μόνο σύμφωνα με τις οδηγίες που αναγράφονται στο παρόν βιβλιαράκι. Η ηλεκτρική εγκατάσταση του χώρου όπου θα τοποθετηθεί η συσκευή πρέπει να είναι σύμφωνη με τα πρότυπα IEC (Πρότυπα σχετικά με τις ηλεκτρικές εγκαταστάσεις σε χώρους προοριζόμενους για ιατρική χρήση). Η συσκευή πρέπει να τροφοδοτείται με γραμμή 3x1,5 mm 2 προστατευμένη από μαγνητοθερμικό διπολικό διακόπτη σύμφωνα με τις σχετικές νομοθεσίες (10 A, 250 V, απόσταση μεταξύ επαφών τουλάχιστον 3 mm). Ο χρωματισμός των τριών αγωγών (ΓΡΑΜΜΗ, ΟΥΔΕΤΕΡΟ και ΓΕΙΩΣΗ) πρέπει να ανταποκρίνεται σε όσα προδιαγράφονται από τα πρότυπα. Η συναρμολόγηση, οι επισκευές, η επέκταση της συσκευής, οι βαθμονομήσεις και γενικά όλες οι εργασίες που συνεπάγονται το άνοιγμα των καλυμμάτων της συσκευής θα πρέπει να γίνονται αποκλειστικά από εξουσιοδοτημένους τεχνικούς της ANTHOS. EL 5

6 ΔΙΑΘΕΣΗ ΣΤΟ ΤΕΛΟΣ ΖΩΗΣ Σύμφωνα με τις Οδηγίες 2011/65/ΕΕ και 2012/19/ΕΕ, σχετικές με τη μείωση της χρήσης των επικίνδυνων ουσιών στα ηλεκτρικά και ηλεκτρονικά μηχανήματα, όπως επίσης και με τη διάθεση των απορριμάτων επιβάλλεται η υποχρέωση της μη διάθεσης των τελευταίων ως αστικά απορρίμματα, πραγματοποιώντας τη διαχωρισμένη συγκομιδή. Τη στιγμή της αγοράς νέας συσκευής ισοδύναμου τύπου, με την αντιστοιχία του ένα προς ένα, η συσκευή που βρίσκεται στο τέλος ζωής πρέπει να παραδίδεται ξανά στον πωλητή για τη διάθεση. Σε σχέση με τη νέα χρήση, ανακύκλωση και τις άλλες μορφές ανάκτησης των προαναφερόμενων απορριμάτων, ο παραγωγός εξασκεί τα καθορισμένα καθήκοντα σύμφωνα με την κάθε Εθνική Νομοθεσία. Η κατάλληλη διαχωρισμένη συγκομιδή για την στη συνέχεια κατεύθυνση στην ανακύκλωση της συσκευής που έχει τεθεί εκτός λειτουργίας, στη διαχείριση και τη διάθεση περιβαλλοντολογικά συμβατό συνεισφέρει στην αποφυγή πιθανών αρνητικών επιρροών πάνω στο περιβάλλον και την υγεία και βοηθάει για την ανακύκλωση των υλικών που συνθέτουν τη συσκευή. Το σύμβολο του κάδου στη συσκευή υποδεικνύει ότι το προϊόν στο τέλος της διάρεκιας ζωής του πρέπει να συλλέγεται ξεχωριστά από τα άλλα απορρίμματα. Η παράνομη διάθεση του προϊόντος περιλαμβάνει την εφαρμογή των καθορισμένων κυρώσεων από την κάθε Εθνική Νομοθεσία ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Η εγκατάσταση όλων των συσκευών είναι πάντα μόνιμη. Σύμφωνα με το τύπο πολυθρόνας με τον οποίο συνδυάζεται το σύνθετο ανατρέξτε στο ειδικό ΠΕΡΙΓΡΑΜΜΑ (πατρόν) εγκατάστασης της παραγράφου "Τεχνικά Στοιχεία. Η CEFLA s.c. δεν αναλαμβάνει καμία ευθύνη για ζημιές σε πρόσωπα ή πράγματα εφόσον δεν τηρηθεί αυτός ο όρος. Συνθήκες δαπέδου. Οι συνθήκες του δαπέδου (ομοιόμορφου τύπου) πρέπει να συμμορφώνονται με τα πρότυπα δυναμικότητας κατά DIN 1055 φύλλο 3. Το βάρος του οδοντιατρικού συγκροτήματος, συμπεριλαμβανομένου και του ασθενούς 190 κιλά, είναι περίπου 350 κιλά. Για περισσότερες λεπτομέρειες σχετικά με τα χαρακτηριστικά στερέωσης, δείτε το Εγχειρίδιο Εγκατάστασης. ΟΙ θέσεις των συνδέσεων για τις γραμμές παροχής και αποχέτευσης συμμορφώνονται με το πρότυπο UNI EN ISO Στην περίπτωση εγκατάστασης στο δάπεδο χωρίς τη χρήση της πλάκας μείωσης του φορτίου, πρέπει τα χαρακτηριστικά του δαπέδου να εξασφαλίζουν μια αντίσταση θραύσης των ούπα όχι μικρότερη από 1200 dan το καθένα (με βάση μια αντίσταση του τσιμέντου Rck σκυρόδεμα 20 MPa). Στην περίπτωση εγκατάστασης στο δάπεδο χωρίς τη χρήση της πλάκας μείωσης του φορτίου, πρέπει τα χαρακτηριστικά του δαπέδου να εξασφαλίζουν μια αντίσταση των ούπα όχι μικρότερη από 260 dan. Δεν επιτρέπεται καμία τροποποίηση της συσκευής αυτής χωρίς την εξουσιοδότηση του κατασκευαστή. Σε περίπτωση τροποποίησης της συσκευής, θα πρέπει να διενεργηθούν έλεγχοι και δοκιμές κατάλληλες για την εξασφάλιση της ασφαλούς συνεχούς λειτουργίας της. Η CEFLA s.c. δεν αναλαμβάνει καμία ευθύνη για ζημιές σε πρόσωπα ή πράγματα εφόσον δεν τηρηθεί αυτός ο όρος. Πολυθρόνα. Το μέγιστο επιτρεπόμενο φορτίο πάνω στην πολυθρόνα είναι 190 κιλά. Αυτή η τιμή δεν πρέπει να υπερβαίνεται. Επιφάνεια στήριξης των δίσκων. Δεν πρέπει να υπερβαίνονται οι τιμές μέγιστου φορτίου που υποδεικνύονται παρακάτω: - δίσκος εργαλείων επί της ιατρικής ταμπλέτας, μέγιστο επιτρεπτό φορτίο στο δίσκο 2 Kg. κατανεμημένο. - δίσκος εργαλείων επί της ιατρικής ταμπλέτας βοηθού, μέγιστο επιτρεπτό φορτίο στο δίσκο 1 Kg. κατανεμημένο. - εφεδρικός δίσκος εργαλείων, μέγιστο επιτρεπτό φορτίο στο δίσκο 3,5 Kg (χωρίς διαφανοσκόπιο) ή 2,5 Kg (με διαφανοσκόπιο). Συνδέσεις σε εξωτερικά εργαλεία. Η συσκευή συνδέεται ηλεκτρικά μόνο σε άλλα εργαλεία τα οποία φέρουν σήμα CE. Ηλεκτρομαγνητικές παρεμβολές. Η χρήση, στο ιατρείο ή σε άμεσους κοντινούς χώρους, ηλεκτρικών συσκευών που δεν συμμορφώνονται με το πρότυπο IEC a Έκδ , μπορεί ενδεχομένως να προκαλέσει ηλεκτρομαγνητικές παρεμβολές ή άλλης φύσεως, προκαλώντας δυσλειτουργίες του οδοντιατρικού συγκροτήματος. Στις περιπτώσεις αυτές συστήνεται η προληπτική αφαίρεση της τροφοδοσίας του οδοντιατρικού συγκροτήματος προτού γίνει η χρήση των συγκεκριμένων συσκευών. Αντικατάσταση των φρεζών. Ενεργοποιήσατε τις διατάξεις για το ξεμπλοκάρισμα των στροβίλων και των κόντρα γωνιών μόνο όταν η φρέζα είναι τελείως ακίνητη. Σε αντίθετη περίπτωση το σύστημα εμπλοκής φθείρεται και οι φρέζες ενδεχομένως απαγκιστρώνονται προκαλώντας τραυματισμούς. Χρησιμοποιείτε αποκλειστικά φρέζες ποιότητας με τον κορμό υποδοχής μετρημένης διαμέτρου. Για να εξακριβώνεται η κατάσταση της διάταξης εμπλοκής, ελέγχετε καθημερινά, στην αρχή της εργασίας, ότι η φρέζα είναι σταθερά μπλοκαρισμένη στο εργαλείο. Τα ελαττώματα στο σύστημα εμπλοκής που οφείλονται σε μία όχι σωστή χρήση αναγνωρίζονται εύκολα και δεν καλύπτονται από εγγύηση. Οι φρέζες και τα διάφορα εργαλεία εφαπτόμενα στα χερόβολα πρέπει να είναι σύμφωνα με τον Κανόνα Βιοσυμβατότητας ISO Ασθενείς με βηματοδότη ή/και εμφυτεύματα ακοής. Στην αντιμετώπιση των ασθενών με βηματοδότη ή/και εμφυτεύματα ακοής απαιτείται ο υπολογισμός πιθανών επιδράσεων των χρησιμοποιημένων εργαλείων στο βηματοδότη ή/και στα εμφυτεύματα ακοής. Για τον σκοπό αυτό γίνεται αναφορά στην τεχνική-επιστημονική λογοτεχνία επί του θέματος. Εμφυτευματολογία. Στην περίπτωση που το οδοντιατρικό συγκρότημα χρησιμοποιηθεί για επεμβάσεις μεταμόσχευσης με τη χρήση αυτόνομων συσκευών και με στόχο τη συγκεκριμένη επέμβαση, συστήνεται η αφαίρεση της τροφοδοσίας από την πολυθρόνα για την αποφυγή πιθανών ανεπιθύμητων κινήσεων που προκαλούνται από ζημιές ή/και απρόβλεπτες ενεργοποιήσεις των χειριστηρίων κίνησης. Προτού φύγετε από το ιατρείο αποσυνδέστε την τροφοδοσία της ύδρευσης ιατρείου και το γενικό διακόπτη της συσκευής. Η συσκευή δεν προστατεύεται από τη διείσδυση υγρών (IPX 0). Η συσκευή δεν είναι κατάλληλη για χρήση παρουσία εύφλεκτου αναισθητικού αερίου μίγματος με οξυγόνο ή μονοξείδιο του αζώτου. Η συσκευή πρέπει να διατηρείται προσεκτικά και αποτελεσματικά. Ο κατασκευαστής δεν φέρει ουδεμία ευθύνη (αστική και ποινική) για οποιαδήποτε κατάχρηση, αμέλεια ή και ακαταλληλότητα στη χρήση της συσκευής. 6 EL

7 Η συσκευή θα πρέπει να χρησιμοποιείται αποκλειστικά και μόνο από εξουσιοδοτημένο προσωπικό (ιατρικό και παραϊατρικό), κατάλληλα εκπαιδευμένο. Η συσκευή πρέπει να επιτηρείται πάντα όταν βρίσκεται σε λειτουργία ή προετοιμάζεται για εκκίνηση, ειδικά δεν πρέπει να παραμένει αφύλακτη όταν βρίσκονται κοντά παιδιά / άτομα με αναπηρία ή γενικά άτομα τα οποία δεν είναι εξουσιοδοτημένα για τη χρήση της. Τυχόν συνοδευτικό προσωπικό πρέπει να παραμείνει εκτός περιοχής όπου εκτελείται η θεραπεία και σε κάθε περίπτωση υπό την ευθύνη του χειριστή. Ως περιοχή όπου εκτελείται η θεραπεία εννοείται ο περιβάλλοντας χώρος του οδοντιατρικού συγκροτήματος αυξημένος κατά 1,5 μ. Ποιότητα του παρεχόμενου νερού από το οδοντιατρικό σύστημα. Ο χρήστης ευθύνεται για την ποιότητα του παρεχόμενου νερού από το οδοντιατρικό σύστημα και πρέπει να λάβει μέτρα για τη διατήρησή του. Για την εξασφάλιση των απαιτήσεων ποιότητας του παρεχόμενου νερού, η CEFLA s.c. προτείνει να εφοδιάσετε το οδοντιατρικό σύστημα με ένα εσωτερικό ή εξωτερικό σύστημα αποστείρωσης. Το οδοντιατρικό σύστημα, αφού εγκατασταθεί, είναι εκτεθειμένο σε ενδεχόμενες επιμολύνσεις προερχόμενες από το δίκτυο ύδρευσης, γι αυτό συστήνεται η εγκατάστασή του και η θέση του σε λειτουργία μόνο όταν αρχίζει η πραγματική καθημερινή του χρήση, καθώς και η εκτέλεση ήδη από την πρώτη μέρα εγκατάστασης των διαδικασιών απολύμανσης με τους τρόπους που υποδεικνύονται στις οδηγίες στα σχετικά κεφάλαια. Αν το οδοντιατρικό συγκρότημα εξοπλίζεται με τη συσκευή διαχωρισμού αέρα από το δίκτυο ύδρευσης (EN 1717), βεβαιωθείτε ότι εκτελεί και την προβλεπόμενη συνεχή δοσομέτρηση απολυμαντικού ελέγχοντας αν η σχετική δεξαμενή περιέχει επαρκή ποσότητα (δείτε τη σχετική παράγραφο). Επικοινωνήστε με τον πωλητή σας ή την αρμόδια Ένωση Οδοντιάτρων για τις πληροφορίες σχετικές με τις εθνικές προϋποθέσεις και μέτρα. Εφαρμοσμένα μέρη. Τα μέρη της συσκευής που κατά την κανονική χρήση έρχονται αναγκαστικά σε επαφή με τον ασθενή, ώστε να μπορεί η συσκευή να ασκεί τις λειτουργίες της, είναι τα ακόλουθα: ταπετσαρίες της πολυθρόνας, στήριγμα βραχίονα, οπτική ίνα της λυχνίας πολυμερισμού, τερματικό μέρος της σύριγγας, προστασία μιας χρήσης της κάμερας, μύτες της συσκευής αφαίρεσης οδοντικής πλάκας, φρέζες χειρολαβών, τερματικά αναρροφήσεων σωληνίσκων. Τα μη εφαρμοσμένα μέρη που μπορούν να έρθουν σε επαφή με τον ασθενή είναι: στήριγμα βραχίονα πολυθρόνας, κάτω κάλυμμα πολυθρόνας, κάλυμμα υδροπαροχής πλευράς ασθενή, παροχή νερού στο ποτήρι, λεκανίτσα, σωλήνες αναρρόφησης, σώμα χερόβολων. Κίνηση πολυθρόνας. Βεβαιωθείτε ότι ο ασθενής είναι συνεργάσιμος: ζητήστε του να τακτοποιήσει τα χέρια και τα πόδια αποφεύγοντας άτσαλες θέσεις. Ελέγξτε αν ο ασθενής είναι στη σωστή θέση κατά την κίνηση (βλέπε εικόνα) ΚΑΘΑΡΙΟΤΗΤΑ ΚΑΙ ΑΠΟΛΥΜΑΝΣΗ Η καθαριότητα αποτελεί το πρώτο απαιτούμενο βήμα για οποιαδήποτε διαδικασία απολύμανσης. Η φυσική ενέργεια της τριβής με σαπούνια και τασιενεργά και του ξεπλύματος με νερό απομακρύνει ένα μεγάλο αριθμό μικροοργανισμών. Όταν μία επιφάνεια δεν καθαριστεί πρώτα, η πορεία απολύμανσης δεν μπορεί να έχει επιτυχία. Όταν μία επιφάνεια δεν καθαρίζεται κατάλληλα, θα πρέπει να προστατεύεται με φράγματα. Τα εξωτερικά μέρη της συσκευής θα πρέπει να καθαριστούν και να απολυμανθούν χρησιμοποιώντας ένα προϊόν για νοσοκομειακή χρήση με ενδείξεις για HIV, HBV και αντιφυματικό (απολυμαντικό ενδιάμεσου επιπέδου) ειδικό για μικρές επιφάνειες. Τα διάφορα φάρμακα και χημικά προϊόντα που χρησιμοποιούνται στο οδοντιατρείο μπορούν να προξενήσουν ζημιές στις βερνικωμένες επιφάνειες και στα μέρη από πλαστικό υλικό. Τα τεστ και οι έρευνες που πραγματοποιήθηκαν απέδειξαν ότι οι επιφάνειες δεν προστατεύονται πλήρως από την επίθεση των προϊόντων που διαθέτει η αγορά. Συνεπώς συστήνεται η χρήση προστασιών με φράγματα κάθε φορά που αυτό είναι δυνατό. Τα επιθετικά αποτελέσματα των χημικών προϊόντων εξαρτώνται και από το χρόνο παραμονής στις επιφάνειες. Είναι συνεπώς σημαντικό να μην αφήνεται το επιλεγμένο προϊόν στις επιφάνειες της συσκευής πέρα από το χρόνο που συστήνει ο κατασκευαστής. Συστήνεται η χρήση ενός ειδικού απολυμαντικού ενδιάμεσου επιπέδου, STER 1 PLUS (CEFLA s.c.), που είναι συμβατό με: Επιφάνειες βαμμένες και πλαστικά μέρη. Ταπετσαρίες. Η ταπετσαρία MEMORY FOAM λεκιάζεται με πιτσιλιές διαβρωτικού οξέος. Εάν υπάρξουν εκτινάξεις οξέως, συστήνεται το άμεσο ξέβγαλμα με άφθονο νερό. Άβαφες μεταλλικές επιφάνειες. Στην περίπτωση που δεν χρησιμοποιηθεί το προϊόν STER 1 PLUS, συστήνεται η χρήση προϊόντων που περιέχουν τουλάχιστον: Αιθανόλη. Συμπύκνωση: μέγιστη 30 γρ. για κάθε 100 γρ. απολυμαντικό. 1-Προπανολο (n-προπανολο, προπυλική αλκοόλη, αλκοόλη n-προπυλική). Συμπύκνωση: μέγιστη 20 γρ. για κάθε 100 γρ. απολυμαντικό. Συνδυασμός αιθανόλης και προπανόλης. Συμπύκνωση: ο συνδυασμός των δύο πρέπει να είναι μέγιστη 40 γρ. για κάθε 100 γρ. απολυμαντικό. Μη χρησιμοποιείτε προϊόντα που περιέχουν ισοπροπυλική αλκοόλη (2-προπανόλη, ισο-προπανόλη). Μην χρησιμοποιείτε προϊόντα τα οποία περιέχουν υποχλωριώδες άλας (λευκαντικό). Μην χρησιμοποιείτε προϊόντα τα οποία περιέχουν φαινόλη. Μην ψεκάζετε το επιλεγμένο προϊόν απευθείας στις επιφάνειες της συσκευής. Η χρήση οποιουδήποτε προϊόντος πρέπει να γίνει με σεβασμό για τους όρους τους οποίους παρέχει ο κατασκευαστής. Μη συνδυάζετε το απολυμαντικό STER 1 PLUS με άλλα προϊόντα. Τα συνιστώμενα προϊόντα είναι συμβατά με τα υλικά του μηχανήματος, ωστόσο, δεν αποκλείονται ζημιές στις επιφάνειες και στα υλικά έπειτα από χρήση διαφορετικών προϊόντων, ακόμη και αν δεν περιλαμβάνονται σε αυτά που αποκλείονται πιο πάνω. EL 7

8 Οδηγίες για την καθαριότητα και την απολύμανση. Για καθαρισμό και απολύμανση χρησιμοποιήσετε απαλό χαρτί μίας χρήσεως, όχι λειαντικό (αποφεύγεται η χρήση ανακυκλωμένου χαρτιού), ή αποστειρωμένη γάζα. Δεν συστήνεται η χρήση πανιών σαν σφουγγάρι και ακόμα κάθε προϊόν που μπορεί να χρησιμοποιηθεί ξανά. Συστήνεται το σβήσιμο του οδοντιατρικού συγκροτήματος προτού εκτελέσετε τις ενέργειες καθαρισμού και απολύμανσης των εξωτερικών σημείων. Αυτό που χρησιμοποιείται για τον καθαρισμό και την απολύμανση θα πρέπει να απορρίπτεται στο τέλος της διεργασίας. 8 EL

9 2. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΣΥΣΚΕΥΩΝ 2.1. ΑΝΑΓΝΩΡΙΣΤΙΚΕΣ ΠΙΝΑΚΙΔΕΣ Η πινακίδα βρίσκεται στο βραχίονα σύνδεσης μεταξύ πολυθρόνας και υδατικής ομάδας. Αναγραφόμενα στοιχεία στην πινακίδα: Όνομα κατασκευαστή. Ονομασία συσκευής. Ονομαστική τάση. Είδος ρεύματος. Ονομαστική συχνότητα. Μέγιστη απορροφημένη ισχύ. Αριθμός σειράς. Μήνας και έτος κατασκευής ΣΥΝΘΕΤΑ Προβλεπόμενα μοντέλα: Μοντέλο A7 Plus CONTINENTAL Ιατρική ταμπλέτα σε έκδοση CONTINENTAL (τα εργαλεία ανακτώνται μέσω ενός συστήματος βραχιόνων με ελατήριο) εφαρμοσμένη στο διπλό βραχίονα εκ των οποίων ένας αρθρωτός και αυτοσταθμιζόμενος. Περιγραφή των μερών της συσκευής: a Υδατική ομάδα. b Κατευθυνόμενος βραχίονας. c Ταμπλέτα ιατρού. d Κονσόλα χειριστηρίων ιατρού. e Ταμπλέτα δίσκου εργαλείων. f Ταμπλέτα βοηθού. g Κονσόλα εντολών ταμπλέτας βοηθού. h Δοχείο συνδέσεων. i Ποδοχειριστήριο πολλαπλών λειτουργιών. l Παροχή νερού στο ποτήρι. m Λεκανίτσα. n Βραχίονας με αυτόματη εξισορρόπηση. q Ταμπλέτα δίσκου εργαλείων στην ταμπλέτα βοηθού (προαιρετικό). z Πολυθρόνα οδοντιατρική ANTHOS A1.3L. Μοντέλο A7 Plus INTERNATIONAL Ιατρική ταμπλέτα έκδοσης INTERNATIONAL (τα εργαλεία είναι τοποθετημένα κατακόρυφα σε ειδικές υποδοχές) εφαρμοσμένη σε διπλό βραχίονα εκ των οποίων ένας αρθρωτός με αυτόματη εξισορρόπηση. Περιγραφή των μερών της συσκευής: a Υδατική ομάδα. b Κατευθυνόμενος βραχίονας. c Ταμπλέτα ιατρού. d Κονσόλα χειριστηρίων ιατρού. e Δίσκος εργαλείων (προαιρετικό). f Ταμπλέτα βοηθού. g Κονσόλα εντολών ταμπλέτας βοηθού. h Δοχείο συνδέσεων. i Ποδοχειριστήριο πολλαπλών λειτουργιών. l Παροχή νερού στο ποτήρι. m Λεκανίτσα. n Βραχίονας με αυτόματη εξισορρόπηση. q Ταμπλέτα δίσκου εργαλείων στην ταμπλέτα βοηθού (προαιρετικό). z Πολυθρόνα οδοντιατρική ANTHOS A2.7. EL 9

10 2.3. ΠΟΛΥΘΡΟΝΑ Περιγραφή των μερών της συσκευής. a Προσκέφαλο. b Ερεισίνωτο. c Σταθερός βραχίονας. d Δεξί κινητό μπράτσο (προαιρετικό ). e Υποπόδιο ασφαλείας. Χρόνοι λειτουργίας. Οι καθορισμένοι χρόνοι λειτουργίας και ανάπαυσης είναι οι εξής: λειτουργία 25 δευτ. - ανάπαυση 10 λεπτά. Μέγιστο επιτρεπόμενο βάρος. Το μέγιστο επιτρεπόμενο φορτίο πάνω στην πολυθρόνα είναι 190 κιλά. Αυτή η τιμή δεν πρέπει να υπερβαίνεται. Προειδοποιήσεις για τη χρήση ΚΙΝΔΥΝΟΣ ΣΥΜΘΛΙΨΗΣ ΠΟΔΙΟΥ Δώστε προσοχή στον ασθενή και στο προσωπικό του ιατρείου κατά την κάθοδο της πολυθρόνας. 10 EL

11 3. ΑΝΑΜΜΑ ΧΕΙΡΟΥΡΓΙΚΗΣ ΜΟΝΑΔΑΣ Πατήστε το γενικό διακόπτη ( f3 ) που βρίσκεται στο κάσωμα της πολυθρόνας και ελέγξτε στην κονσόλα χειρισμού: Οθόνη ( g ) σβηστή: - συσκευή σβησμένη - αποσυνδεδεμένη πνευματική εγκατάσταση - αποσυνδεδεμένη εγκατάσταση ύδρευσης. Οθόνη ( g ) φωτισμένη: - συσκευή αναμμένη - πνευματική εγκατάσταση συνδεδεμένη - εγκατάσταση ύδρευσης συνδεδεμένη. Ο γενικός διακόπτης πρέπει να πατηθεί με τα χέρια. EL 11

12 4. ΛΕΙΤΟΥΡΓΙΑ ΠΟΛΥΘΡΟΝΑΣ Η πολυθρόνα εκτελεί τις παρακάτω κινήσεις: Άνοδο/κάθοδο καθίσματος. Άνοδο/κάθοδο ερισείνωτου με κλίση του καθίσματος (κοντραπλακέ Trendelemburg) Η πολυθρόνα ελέγχεται από τα παρακάτω σημεία: Πλάκα ιατρού ( a ) (βλέπε παρ. 5.). Ποδοχειριστήριο πολλαπλών λειτουργιών ( b ) (βλέπε παρ. 5.2.). Πλάκα βοηθού ( c ) (βλέπε παρ. 6.). Μπλοκάρισμα κινήσεων πολυθρόνας. Με τα όργανα απενεργοποιημένα, μπορείτε να απενεργοποιήσετε τις κινήσεις της πολυθρόνας (βλ. παράγραφο ). Η απενεργοποίηση υποδεικνύεται στην οθόνη της κονσόλας από το αντίστοιχο εικονίδιο ( A ) ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Το υποπόδιο της πολυθρόνας διαθέτει μια διάταξη ( l ) η οποία αν παρουσιαστεί ένα εμπόδιο σταματά αμέσως την καθοδική κίνηση της πολυθρόνας και προβαίνει αυτόματα σε μια ανοδική κίνηση για να απελευθερωθεί το εμπόδιο. Το ερεισίνωτο της πολυθρόνας διαθέτει μια διάταξη ( m ) η οποία αν παρουσιαστεί ένα εμπόδιο σταματά αμέσως την καθοδική κίνηση του ερεισίνωτου και προβαίνει αυτόματα σε μια ανοδική κίνηση για να απελευθερωθεί το εμπόδιο. Οι βραχίονες της ταμπλέτας βοηθού διαθέτουν μία διάταξη ασφαλείας ( n ) η οποία, παρουσία ενός εμποδίου, μπλοκάρει αμέσως την καθοδική κίνηση της πολυθρόνας και εκτελεί μία αυτόματη κίνηση ανόδου για να ελευθερωθεί το εμπόδιο. Κινήσεις πολυθρόνας: - με το εργαλείο βγαλμένο ΧΩΡΙΣ να λειτουργεί: επιτρεπόμενες χειροκίνητες κινήσεις, αναστελλόμενες αυτόματες κινήσεις αλλά εάν βρίσκονται σε εξέλιξη κατά την εξαγωγή δεν διακόπτεται η λειτουργία τους, - με το εργαλείο βγαλμένο και σε λειτουργία: αναστέλλονται όλες οι κινήσεις της πολυθρόνας ΔΙΑΤΑΞΕΙΣ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ Εάν πρέπει να μπλοκάρετε την κίνηση της συσκευής χρησιμοποιήστε τις παρακάτω διατάξεις: Κουμπιά κίνησης της πολυθρόνας ( a ) ή ( c ). Πατώντας οποιοδήποτε κουμπί κινήσεων της πολυθρόνας οποιαδήποτε κίνηση της συσκευής θα μπλοκαριστεί. Ποδοχειριστήριο ( b ). Ενεργοποιώντας το ποδοχειριστήριο κάθε κίνηση της συσκευής μπλοκάρει. Υποπόδιο πολυθρόνας ( i ). Ενεργοποιώντας το υποπόδιο πολυθρόνας κάθε κίνηση της συσκευής μπλοκάρει. 12 EL

13 4.3. ΡΥΘΜΙΖΟΜΕΝΟ ΠΡΟΣΚΕΦΑΛΟ Το προσκέφαλο μπορεί να είναι δύο τύπων: (1) με μηχανικό μπλοκάρισμα του μαξιλαριού (2) με πνευματικό μπλοκάρισμα του μαξιλαριού Ρύθμιση ύψους προσκεφάλου. μηχανικό μπλοκάρισμα ( 1 ): Η τοποθέτηση της ράβδου του προσκεφάλου επιτυγχάνεται μέσω ενός μαγνητικού συμπλέκτη. Ο χειριστής πρέπει να ανασηκώσει ή/και να ωθήσει χαμηλά το στήριγμα κεφαλής μέχρι την επίτευξη της επιθυμητής θέσης. με πνευματικό μπλοκάρισμα ( 2 ): Πατήστε το κουμπί ασφάλισης ( u ) και, κρατώντας το πατημένο, τοποθετήστε το προσκέφαλο όπως επιθυμείτε. Αφού βρεθεί η σωστή θέση αρκεί να απελευθερώσετε το κουμπί ( u ) για να μπλοκάρετε εκ νέου το στήριγμα κεφαλής. Ρύθμιση κατεύθυνσης μαξιλαριού. μηχανικό μπλοκάρισμα ( 1 ): Στρίψτε αριστερόστροφα το πόμολο μπλοκαρίσματος ( k ), κανονίστε το μαξιλαράκι όπως θέλετε και βιδώστε πάλι το πόμολο μπλοκαρίσματος. με πνευματικό μπλοκάρισμα ( 2 ): Πατήστε το κουμπί μπλοκαρίσματος ( u ) και, κρατώντας το πατημένο, κανονίστε το μαξιλαράκι όπως θέλετε. Αρκεί να απελευθερώσετε το κουμπί ( u ) μόλις φέρετε το μαξιλαράκι στην κατάλληλη θέση για να μπλοκαριστεί πάλι. Σωστή τοποθέτηση του προσκέφαλου. Για τη σωστή χρήση του προσκέφαλου τοποθετήστε το κεφάλι του ασθενούς όπως στην εικόνα. Προειδοποιήσεις για τη χρήση. Μέγιστο δυνατό φορτίο επάνω στο μαξιλαράκι κεφαλιού: 30 κιλά. Μην εκτελείτε κινήσεις ενώ ο ασθενής ακουμπά επάνω στο μαξιλαράκι. Μην τροποποιήσετε την κατεύθυνση του υποστηρίγματος χωρίς να απενεργοποιήσετε πρώτα τη διάταξη μπλοκαρίσματος. Η διάταξη ασφάλισης πνευματικού τύπου είναι ενεργή μόνο όταν το κύκλωμα του αέρα είναι υπό πίεση με το οδοντιατρικό σύστημα αναμμένο ΚΙΝΗΤΑ ΜΠΡΑΤΣΑ (ΠΡΟΑΙΡΕΤΙΚΟ) Ανάκληση του κινητού υποβραχιονίου. Περιστρέψτε δεξιόστροφα τον κινητό βραχίονα έως ότου φτάσει μέχρι κάτω για να διευκολυνθεί η πρόσβαση και η έξοδος του ασθενούς. Αφαίρεση του κινητού βραχίονα. Τοποθετήστε το βραχίονα σε κάθετη θέση και βγάλτε το από το κάθισμα. Μέγιστο εφικτό φορτίο στο βραχίονα της πολυθρόνας: 68 κιλά. EL 13

14 5. ΛΕΙΤΟΥΡΓΙΑ ΤΑΜΠΛΕΤΑΣ ΓΙΑΤΡΟΥ Διάταξη εργαλείων. Η διάταξη των εργαλείων επί της ταμπλέτας καθορίζεται από τον πελάτη τη στιγμή της παραγγελίας. Ενεργοποίηση των εργαλείων. Η σύριγγα είναι πάντα ενεργοποιημένη (βλ. παράγραφο 5.3). Η λάμπα πολυμερισμού ενεργοποιείται με το ειδικό κουμπί με βγαλμένο εργαλείο (βλ. παράγραφο 5.7). Η ενδοστοματική τηλεοπτική κάμερα ενεργοποιείται με βγαλμένο εργαλείο (βλέπε παράγραφο 5.8.). Ο ενσωματωμένος αισθητήρας ZEN-Xi, εφόσον είναι συνδεδεμένος σε εξωτερικό Η/Υ, είναι πάντα ενεργοποιημένος (βλ. παράγραφο 5.9.). Όλα τα υπόλοιπα εργαλεία, εφόσον εξαχθούν, ενεργοποιούνται με το ποδοχειριστήριο (βλ. παράγραφο 5.2). Αλληλεξάρτηση των εργαλείων. Η ταυτόχρονη χρήση των εργαλείων εμποδίζεται από μία διάταξη αλληλεξάρτησης. Το πρώτο βγαλμένο εργαλείο είναι λειτουργικό ενώ τα μεταγενέστερα είναι απενεργοποιημένα από τη διάταξη αλληλοεπίδρασης. Η διάταξη αλληλοεπίδρασης επιτρέπει την αντικατάσταση της φρέζας πάνω σε ένα εργαλείο ενώ το άλλο χρησιμοποιείται για τον ασθενή. Τοποθέτηση της ταμπλέτας ιατρού. Η ταμπλέτα ιατρού είναι κινητή προς όλες τις κατευθύνσεις. Για τη ρύθμιση του ύψους της ταμπλέτας ή/και του προσανατολισμού στο οριζόντιο επίπεδο αρκεί το πιάσιμο της λαβής ( a ). ΣΗΜΕΙΩΣΗ έκδοση CONTINENTAL: Για την απεμπλοκή του πνευματικού φρένου του βραχίονα με παντογράφο, πρέπει να πιάσετε τη χειρολαβή ακουμπώντας τον δείκτη στο σημείο ( Α ). ΣΗΜΕΙΩΣΗ έκδοση INTERNATIONAL: Για να ρυθμίσετε το ύψος πρέπει πρώτα να πατήσετε το ειδικό κουμπί απεμπλοκής ( βλ. παράγραφο 5.1). Διάταξη ακινητοποίησης βραχιόνων κλήσης οργάνων (μόνο έκδοση CONTINENTAL). Εφόσον προβλέπεται τέτοιο είδος διάταξη είναι εφικτή η εμπλοκή του βραχίονα επαναφοράς εργαλείου στη θέση του εξαγόμενου εργαλείου. Η εισαγωγή της διάταξης υπογραμμίζεται από ένα μηχανικό κλικ στα 2/3 περίπου της ολόκληρης κούρσας του βραχίονα. Για την επαναφορά στην αρχική κατάσταση αρκεί η μεταφορά του βραχίονα στο τέλος διαδρομής ( Β ). Δίσκος εργαλείων για ταμπλέτα έκδοσης CONTINENTAL. Ο δίσκος εργαλείων ( f ) είναι από ανοξείδωτο ατσάλι και μπορεί εύκολα να αφαιρεθεί από τη σχετική βάση στήριξης. Μέγιστο επιτρεπτό φορτίο στο δίσκο εργαλείων ( f ): 2 Kg κατανεμημένο. 14 EL

15 Δίσκος εργαλείων για ταμπλέτα έκδοσης INTERNATIONAL. Μέγιστο επιτρεπτό φορτίο στο δίσκο εργαλείων ( e ): 2 Kg κατανεμημένο. Αντιστροφή θέσης συγκροτήματος κονσόλας (μόνο με την αναστρεφόμενη κονσόλα). Πριν προχωρήσετε σε αυτή την ενέργεια, σβήστε το οδοντιατρικό συγκρότημα. ΜΗΝ ΑΦΑΙΡΕΙΤΕ ΤΗΝ ΚΟΝΣΟΛΑ ΑΠΟ ΤΗΝ ΤΑΜΠΛΕΤΑ ΑΝ ΤΟ ΟΔΟΝΤΙΑΤΡΙΚΟ ΣΥΓΚΡΟΤΗΜΑ ΕΙΝΑΙ ΑΝΑΜΜΕΝΟ. Για την αναστροφή της θέσης του συγκροτήματος κονσόλας στην ταμπλέτα του γιατρού, πρέπει να προχωρήσετε ως εξής: Αφαιρέστε το συγκρότημα της κονσόλας αφού ξεβιδώσετε τον αντίστοιχο κρίκο στερέωσης ( g ) περιστρέφοντας αριστερόστροφα. Αφαιρέστε την κουμπωτή τάπα ( s ) προστασίας του ταχυσυνδέσμου στην αριστερή πλευρά και τοποθετήστε την στη δεξιά πλευρά. Περιστρέψτε το βραχίονα στήριξης του συγκροτήματος κονσόλας κατά 180. Τοποθετήστε το συγκρότημα κονσόλας στον ταχυσύνδεσμο στην αριστερή πλευρά. Για να εντοπίσετε τη σωστή θέση του συγκροτήματος της κονσόλας, σπρώξτε μέχρι τέρμα το βραχίονα στο στήριγμα και ταυτόχρονα βιδώστε τον κρίκο κατά περίπου 1/3 της στροφής έως ότου μπλοκάρει χωρίς υπερβολικό σφίξιμο. Για να αποφύγετε να σας φύγει η ταμπλέτα από την αντίθετη πλευρά κατά τη διάρκεια αυτής της ενέργειας, συνιστάται να την περιστρέψετε από πριν κατά 90 σε σχέση με το βραχίονα στήριξής της (βλ. εικόνα). Στο σημείο αυτό μπορείτε να ανάψετε ξανά το οδοντιατρικό συγκρότημα. Κατά τη διάρκεια της διαδικασίας καθαρισμού της κονσόλας, μην ασκείτε υπερβολική πίεση στο πληκτρολόγιο για να αποφύγετε επιβλαβή τραντάγματα στις συνδέσεις. Σύνδεσμος USB. Η ταμπλέτα γιατρού διαθέτει μια θύρα USB τύπου "host", με σύνδεσμο τύπου A. Η θύρα μπορεί να παρέχει τροφοδοσία σε μια συνδεδεμένη περιφερική συσκευή, έως 500 ma. Για τη χρήση δείτε τις παραγράφους και Ο σύνδεσμος δεν προστατεύεται από τη διείσδυση υγρών. Μην τοποθετείτε μεταλλικά εξαρτήματα στο εσωτερικό του συνδέσμου εκτός από το σύνδεσμο USB τύπου A. Συνιστάται να καλύπτετε πάντα το σύνδεσμο με την ειδική λαστιχένια τάπα όταν δεν τον χρησιμοποιείται. Υποστηριζόμενες συσκευές: - στικάκια USB 2.0 ή 3.0 (USB flash drives) χωρητικότητας μεταξύ 128 MB και 64 GB, - εξωτερικοί σκληροί δίσκοι USB 2.0 ή 3.0 αρκεί να τροφοδοτούνται ξεχωριστά, - στικάκι ή σκληρός δίσκος με μορφοποίηση FAT και FAT32, έτσι όπως διατίθενται συνήθως στο εμπόριο, - δεν υποστηρίζονται συσκευές με μορφοποίηση NTFS. Η θύρα διαθέτει μια διάταξη περιορισμού του ρεύματος η οποία, σε περίπτωση τυχαίας σύνδεσης συσκευών που δυσλειτουργούν, εμποδίζει την πρόκληση ζημιάς στην κονσόλα. EL 15

16 Καθαρισμός ιατρικής ταμπλέτας. Καθαρίστε τη λαβή της ταμπλέτας χρησιμοποιώντας ένα κατάλληλο προϊόν (βλέπε παράγραφο 1.4). ΣΗΜΕΙΩΣΗ για ταμπλέτες της έκδοσης CONTINENTAL: Η βάση εργαλείων ( x ) μπορεί να αφαιρεθεί για να διευκολύνει τις εργασίες καθαρισμού, για να την αφαιρέσετε αρκεί να τη βγάλετε από την έδρα της γιατί είναι στερεωμένη με μαγνήτες. Η βάση εργαλείων ( u ) από σιλικόνη μπορεί να αποστειρωθεί σε αυτόκαυστο στους 121 (βλ. παράγραφο 1.5). Αφαιρούμενο κορδόνι εργαλείου. Όλα τα εργαλεία είναι εφοδιασμένα με αφαιρούμενο κορδόνι για να διευκολύνεται ο καθαρισμός τους. ΣΗΜΕΙΩΣΗ για ταμπλέτες της έκδοσης CONTINENTAL: Για να αφαιρέσετε το κορδόνι πρέπει πρώτα να αφαιρέσετε τη βάση εργαλείων και στη συνέχεια να ξεβιδώσετε τους σχετικούς πλαστικούς κρίκους στερέωσης. ΣΗΜΕΙΩΣΗ για ταμπλέτες της έκδοσης INTERNATIONAL: Για να αφαιρέσετε τα κορδόνια αρκεί να ξεβιδώσετε τους σχετικούς πλαστικούς κρίκους στερέωσης που υπάρχουν κάτω από την ταμπλέτα. Σβήστε τη χειρουργική μονάδα πριν προχωρήσετε σε αφαίρεση των κορδονιών του οργάνου. Αφού απενεργοποιήσετε τη χειρουργική μονάδα, αδειάστε τους αγωγούς της σύριγγας πιέζοντας τα σχετικά κουμπιά αέρα και νερού απευθείας στη λεκανίτσα έως το σημείο που δεν θα βγαίνει σπρέι νερού. Τα κορδόνια των οργάνων ΣΤΡΟΒΙΛΟΣ, ΜΙΚΡΟΚΙΝΗΤΗΡΑΣ και ΜΟΝΑΔΑ ΑΦΑΙΡΕΣΗΣ ΠΛΑΚΑΣ περιέχουν νερό, συνεπώς συστήνεται η αποσυναρμολόγηση του κορδονιού να γίνεται κρατώντας το άκρο στην πλευρά του χερόβολου τοποθετημένη στη λεκανίτσα. Κατά την επανατοποθέτηση του κορδονιού θα πρέπει να βεβαιώνεστε ότι οι ηλεκτρικές επαφές είναι στεγνές και ο πλαστικός κρίκος στερέωσης είναι καλά σφιγμένος. Κάθε κορδόνι πρέπει να τοποθετείται αποκλειστικά και μόνο στην υποδοχή του αντίστοιχου οργάνου. Καθαρίστε το κορδόνι οργάνου χρησιμοποιώντας ένα κατάλληλο προϊόν (βλέπε παράγραφο 1.4). Τα κορδόνια των οργάνων ΔΕΝ είναι κατάλληλα για τοποθέτηση σε αυτόκαυστο ούτε για αποστείρωση εν ψυχρώ με εμβάπτιση. 16 EL

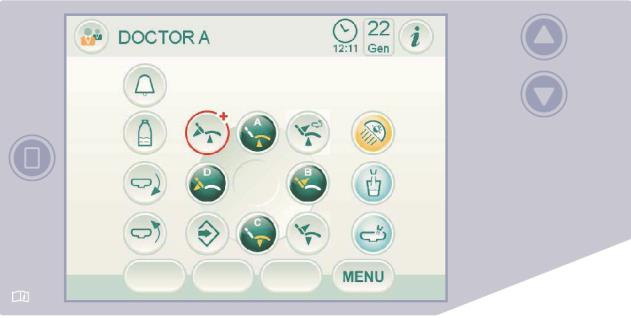

17 5.1. ΙΑΤΡΙΚΗ ΚΟΝΣΟΛΑ Τα οδοντιατρικά συγκροτήματα Α7 διαθέτουν μια ταμπλέτα γιατρού με διεπαφή οθόνη αφής, που αποτελείται από έναν χωρητικό πίνακα αφής οπίσθιας προβολής "multi touch" από γυαλί και έγχρωμη οθόνη TFT 5,7 ιντσών "wide", οπίσθιο φωτισμό με LED, ανάλυση 640x480 pixel και εικόνα με 16,7 εκατομμύρια χρώματα. (1) Πληκτρολόγιο για τα ακόλουθα μοντέλα: A7 CONTINENTAL (2) Πληκτρολόγιο για τα ακόλουθα μοντέλα: A7 INTERNATIONAL 1) Περιγραφή χωρητικών πλήκτρων: Πλήκτρο κλειδώματος οθόνης αφής. Πλήκτρο ανόδου ταμπλέτας ιατρού (έκδοση INTERNATIONAL). Πλήκτρο καθόδου ταμπλέτας ιατρού (έκδοση INTERNATIONAL). 2) Περιγραφή πλήκτρων εικόνας ορατά στον πίνακα αφής: Ανάκληση μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ. Αλλαγή χειριστή. Ανάκληση εικονιδίων επισήμανσης. Άναμμα/σβήσιμο χειρουργικής λυχνίας. Κλήση βοηθού. Ανάκληση θέσης μηδενισμού. Ενεργοποίηση/απενεργοποίηση συστήματος S.H.S Εντολή μετακίνησης λεκανίτσας αριστερόστροφα (ενεργό μόνο σε μηχανοκίνητη λεκανίτσα). Εντολή μετακίνησης λεκανίτσας δεξιόστροφα (ενεργό μόνο σε μηχανοκίνητη λεκανίτσα). Εντολή παροχής νερού στο ποτήρι. Εντολή παροχής νερού στη λεκανίτσα. Ανάκληση θέσης ξεπλύματος. Άνοδος καθίσματος και ανάκλησης προγραμματισμένης θέσης A. Άνοδος πλάτης και ανάκληση προγραμματισμένης θέσης B. Κάθοδος καθίσματος και ανάκληση προγραμματισμένης θέσης C. Κάθοδος πλάτης και ανάκληση προγραμματισμένης θέσης D. Αποθήκευση λειτουργιών πολυθρόνας. Ανάκληση θέσης έκτακτης ανάγκης. Λειτουργία των κουμπιών κίνησης πολυθρόνας. Σύντομη πίεση: ενεργοποίηση αυτόματης κίνησης ανάκλησης της προγραμματισμένης θέσης. Παρατεταμένη πίεση: ενεργοποίηση κίνησης μηχανικής τοποθέτησης. EL 17

18 Εικονίδια επισήμανσης. Αγγίζοντας το πλήκτρο εικονίδιο στην οθόνη αφής μπορείτε σε κάθε κίνηση να εμφανίσετε τα εικονίδια επισήμανσης που δείχνουν την κατάσταση λειτουργίας του οδοντιατρικού συγκροτήματος. Τα ορατά εικονίδια επισήμανσης είναι τα ακόλουθα: Σύστημα W.H.E. σε λειτουργία. Τροφοδοσία με αποσταγμένο νερό ενεργοποιημένη. Τροφοδοσία με νερό δικτύου ενεργοποιημένη. Περισταλτική αντλία ενεργοποιημένη με παρεχόμενη ποσότητα φυσιολογικού ορού ίση με 1. Περισταλτική αντλία ενεργοποιημένη με παρεχόμενη ποσότητα φυσιολογικού ορού ίση με 2. Περισταλτική αντλία ενεργοποιημένη με παρεχόμενη ποσότητα φυσιολογικού ορού ίση με 3. Περισταλτική αντλία ενεργοποιημένη με παρεχόμενη ποσότητα φυσιολογικού ορού ίση με 4. Περισταλτική αντλία ενεργοποιημένη με παρεχόμενη ποσότητα φυσιολογικού ορού ίση με 5. Δεξαμενή αποσταγμένου νερού σε ρεζέρβα. Δεξαμενή υγρού απολυμαντικού αγωγών σε ρεζέρβα. Κύκλος BIOSTER σε εξέλιξη. Πλύσιμο σωληνίσκων σε εξέλιξη. Διακοπή αναρρόφησης λόγω πληρότητας του δοχείου. Πράσινο χρώμα: Μπαταρία ασύρματου ποδοχειριστηρίου φορτισμένη. Πορτοκαλί χρώμα: Μπαταρία ασύρματου ποδοχειριστηρίου φορτισμένη στο 50%. Κόκκινο χρώμα: Μπαταρία ασύρματου ποδοχειριστηρίου αποφορτισμένη. Πράσινο χρώμα: Ασύρματο ποδοχειριστήριο συνδεδεμένο και ενεργό. Πορτοκαλί χρώμα: Ασύρματο ποδοχειριστήριο συνδεδεμένο αλλά όχι ενεργό. Κόκκινο χρώμα: Αναζήτηση σύνδεσης με το ασύρματο ποδοχειριστήριο. Θέση πολυθρόνας αυτόματου προγράμματος Β. Θέση πολυθρόνας αυτόματου προγράμματος C. Θέση πολυθρόνας αυτόματου προγράμματος D. Κινήσεις πολυθρόνας μπλοκαρισμένες. Θέση πολυθρόνας αυτόματου προγράμματος ξεπλύματος. Φρένο βραχίονα με παντογράφο μπλοκαρισμένο. Θέση πολυθρόνας αυτόματου προγράμματος μηδενισμού. Γαλάζιο χρώμα: ΚΡΥΟ νερό στο ποτήρι. Θέση πολυθρόνας αυτόματου προγράμματος έκτακτης ανάγκης. Πορτοκαλί χρώμα: ΧΛΙΑΡΟ νερό στο ποτήρι. Απομνημόνευση πολυθρόνας ενεργοποιημένης. Κόκκινο χρώμα: ΖΕΣΤΟ νερό στο ποτήρι. Θέση πολυθρόνας ρυθμισμένη μηχανικά. Θέση πολυθρόνας αυτόματου προγράμματος A. 18 EL

19 ΔΙΕΠΑΦΗ ΧΡΗΣΤΗ Μόλις ανάψει, το οδοντιατρικό συγκρότημα εκτελεί ένα σύντομο κύκλο αυτοδιάγνωσης που τελειώνει όταν στην οθόνη εμφανίζεται η κύρια οθόνη με το όνομα του τελευταίου χειριστή. Από αυτή τη στιγμή μπορείτε να αλλάξετε ορισμένες ρυθμίσεις της χειρουργικής μονάδας χρησιμοποιώντας ένα απλό σύστημα μενού (βλ. τις παραγράφους που ακολουθούν). Χειριστήρια πλοήγησης. Για πρόσβαση στο μενού ρυθμίσεων αγγίξτε το πλήκτρο με το εικονίδιο. Για πρόσβαση στα διάφορα υπομενού αρκεί να αγγίξετε το αντίστοιχο πλήκτρο με το εικονίδιο. Στο εσωτερικό ενός μενού, για να αλλάξετε μια ρύθμιση αρκεί να αγγίξετε το σχετικό πλήκτρο με το εικονίδιο. Στο εσωτερικό ενός μενού, για να αλλάξετε μια αριθμητική τιμή αρκεί να αγγίξετε τα σχετικά πλήκτρα με το εικονίδιο ή. Για έξοδο από το μενού αρκεί να αγγίξετε το πλήκτρο με το εικονίδιο. Μενού διεπαφής χρήστη. Ρυθμιζόμενες λειτουργίες: Επιλογή χειριστή (βλ. παράγραφο ). Γενικές ρυθμίσεις (βλ. παράγραφο ). Ρύθμιση κύκλου απολύμανσης BIOSTER (βλ. παράγραφο ). Ρύθμιση κύκλου FLUSHING (βλ. παράγραφο ). Άδειασμα δεξαμενής συστήματος W.H.E. (βλ. παράγραφο ). Ρύθμιση παροχής νερού στη λεκανίτσα (βλ. παράγραφο ). Ρύθμιση παροχής νερού στο ποτήρι (βλ. παράγραφο ). Διαχείριση κινήσεων λεκανίτσας (βλ. παράγραφο ). Ρύθμιση ποδοχειριστηρίου (βλ. παράγραφο ). Ρύθμιση χειρουργικής λυχνίας (βλ. παράγραφο ). Άλλες ρυθμίσεις (βλ. παράγραφο ). Ρύθμιση ώρας και ημερομηνίας (βλ. παράγραφο ). Χρονόμετρο (βλ. παράγραφο ). Εξατομίκευση πλήκτρων προτίμησης (βλ. παράγραφο ). Εισαγωγή μητρώου χειριστή (βλ. παράγραφο ). Επιλογή γλώσσας (βλ. παράγραφο ). Ρύθμιση USB (βλ. παράγραφο ). Διαχείριση εικόνων (βλ. παράγραφο ). Ρύθμιση APEX LOCATOR (βλ. παράγραφο ). Μηνύματα σφάλματος. Κατά τον αρχικό κύκλο αυτόματης διάγνωσης, το οδοντιατρικό συγκρότημα ενδέχεται να εντοπίσει δυσλειτουργίες στα εσωτερικά συστήματα. Σε αυτήν την περίπτωση προβάλλεται ένα μήνυμα σφάλματος (βλ. παράγραφο 10.) που παραμένει ορατό έως ότου ο χειριστής αγγίζει την ΟΘΟΝΗ ΑΦΗΣ. Αν η δυσλειτουργία δεν είναι επικίνδυνη το οδοντιατρικό συγκρότημα παραμένει σε λειτουργία. Κατάσταση αναμονής. Μετά από περίπου 10 λεπτά μη χρήσης το οδοντιατρικό συγκρότημα μπαίνει σε κατάσταση εξοικονόμησης ενέργειας (αναμονή). Η κατάσταση αυτή επισημαίνεται με την εμφάνιση του λογότυπου ANTHOS στην κονσόλα της οθόνης. Οποιαδήποτε ενέργεια επαναφέρει τη συσκευή σε κατάσταση λειτουργίας. EL 19

20 ΕΠΙΛΟΓΗ ΧΕΙΡΙΣΤΗ Η κονσόλα επιτρέπει τη διαχείριση 4 διαφορετικών χειριστών. Τα στοιχεία που μπορούν να ρυθμιστούν για κάθε χειριστή είναι τα ακόλουθα: Όνομα χειριστή. Ρύθμιση ισχύος στροβίλου και συστήματος αφαίρεσης πλάκας. 3 διαφορετικές λειτουργίες για τον ηλεκτρικό μικροκινητήρα. 4 διαφορετικές λειτουργίες για το σύστημα αφαίρεση πλάκας. Άναμμα και ρύθμιση των οπτικών ινών κάθε οργάνου. Αυξητικός έλεγχος ή λειτουργία ON/OFF της ισχύος του στροβίλου και του συστήματος αφαίρεσης πλάκας. Τα αυτόματα προγράμματα μετακίνησης της πολυθρόνας. Οι παράμετροι διαμόρφωσης του υδατικού συστήματος. Οι προτιμήσεις πλήκτρων. Η ρύθμιση χρόνου στο χρονόμετρο. Επιλογή χειριστή. Στην την κύρια οθόνη αγγίξτε το πλήκτρο με το εικονίδιο συνέχεια επιλέξτε το χειριστή ανάμεσα στους 4 διαθέσιμους. και στη ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ Στην κύρια οθόνη αγγίξτε το πλήκτρο με το εικονίδιο για να έχετε πρόσβαση στο μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ όπου υπάρχουν τα ακόλουθα πλήκτρα με εικονίδια: Ρύθμιση κύκλου απολύμανσης BIOSTER (μόνο εφόσον υπάρχει το σύστημα BIOSTER) (βλ. παράγραφο ) Ρύθμιση του κύκλου FLUSHING (μόνο εφόσον υπάρχει το σύστημα I.W.F.C. ) (βλ. παράγραφο ) Άδειασμα δεξαμενής συστήματος W.H.E. (μόνο εφόσον υπάρχει το σύστημα I.W.H.E.) (βλ. παράγραφο ) Ρύθμιση νερού στη λεκανίτσα (βλ. παράγραφο ) Ρύθμιση παροχής νερού στο ποτήρι (βλ. παράγραφο ) Ρύθμιση αυτόματων κινήσεων λεκανίτσας (μόνο με μηχανοκίνητη λεκανίτσα) (βλ. παράγραφο ) Ρύθμιση ποδοχειριστηρίου (βλ. παράγραφο ) Ρύθμιση χειρουργικής λυχνίας (βλ. παράγραφο ) Άλλες ρυθμίσεις (βλ. παράγραφο ) Ρύθμιση ώρας και ημερομηνίας (βλ. παράγραφο ) Χρονόμετρο (βλ. παράγραφο ) Προτιμήσεις πλήκτρων (βλ. παράγραφο ) Εισαγωγή μητρώου χειριστή (βλ. παράγραφο ) Επιλογή γλώσσας (βλ. παράγραφο ) ΡΥΘΜΙΣΗ USB (βλ. παράγραφο ) Διαχείριση εικόνων (βλ. παράγραφο ) Πρόσβαση στο βοηθητικό μενού (μόνο για την Τεχνική Υποστήριξη) Ρυθμίσεις APEX LOCATOR (μόνο εφόσον υπάρχει το APEX LOCATOR) (βλ. παράγραφο ) 20 EL

21 ΡΥΘΜΙΣΗ ΚΥΚΛΟΥ ΑΠΟΛΥΜΑΝΣΗΣ BIOSTER Αυτή η ρύθμιση είναι κοινή για όλους του χρήστες. Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ κάντε τις ακόλουθες ενέργειες: Αγγίξτε το πλήκτρο με το εικονίδιο για να μεταβείτε στο υπομενού "Ρύθμιση κύκλου απολύμανσης BIOSTER". Μπορείτε επίσης να έχετε πρόσβαση σε αυτό το υπομενού πιέζοντας για τουλάχιστον 2 δευτερόλεπτα το κουμπί BIO που βρίσκεται στην ταμπλέτα του βοηθού. Δεν μπορείτε να έχετε πρόσβαση σε αυτό το υπομενού αν η δεξαμενή απολυμαντικού υγρού βρίσκεται σε ρεζέρβα (βλ. παράγραφο 7.4), αν υπάρχει ένα βγαλμένο εργαλείο ή εάν το σύστημα W.H.E. βρίσκεται σε κατάσταση σφάλματος. Ένα ηχητικό σήμα (BEEP) επισημαίνει την αδυναμία πρόσβασης στο υπομενού. Ρυθμίστε το χρόνος παραμονής του απολυμαντικού υγρού αγγίζοντας τα πλήκτρα με το εικονίδιο ή. Ο χρόνος ρύθμισης διαφέρει από το ελάχιστο 5 λεπτών έως το μέγιστο 30 λεπτών με διαστήματα των 30 δευτερολέπτων. Συνιστώμενος χρόνος παραμονής με PEROXY Ag+: 10 λεπτά. Συνιστώμενος χρόνος παραμονής με οξυγονούχο νερό 3% (10 όγκοι): 10 λεπτά. Σε καμία περίπτωση δεν συνιστάται να αφήνετε να παραμένει στους αγωγούς το οξυγονούχο νερό για χρονικό διάστημα επαφής πάνω από 30 λεπτά. Βγάλτε τα εργαλεία που επιθυμείτε να επεξεργαστείτε (στην οθόνη θα εμφανιστεί το αντίστοιχο εικονίδιο): S1: σύριγγα στην ταμπλέτα γιατρού. A: εργαλείο στη θέση A B: εργαλείο στη θέση B C: εργαλείο στη θέση C D: εργαλείο στη θέση D S2: σύριγγα στην ταμπλέτα βοηθού. F: εργαλείο στην ταμπλέτα βοηθού. CA: σωληνίσκοι αναρρόφησης. BC: υδραγωγός στο ποτήρι. Αγγίζοντας το πλήκτρο με το εικονίδιο μπορείτε να επιλέξετε/αποεπιλέξετε την απολύμανση του υδραγωγού του ποτηριού. Αν είναι διαθέσιμο το σύστημα πλύσης σωληνίσκων αναρρόφησης, μπορείτε να επιλέξετε το πλύσιμό τους απλά με τοποθέτησή τους στους ειδικούς συνδέσμους (βλ. παράγραφο 7.5.). Για να ξεκινήσει ο κύκλος απολύμανσης αγγίξτε το πλήκτρο με το εικονίδιο (βλ. παράγραφο 7.4.). Ο κύκλος απολύμανσης μπορεί να ξεκινήσεις και μέσω μιας σύντομης πίεσης του πλήκτρου BIO που υπάρχει στην ταμπλέτα του βοηθού. EL 21

22 ΡΥΘΜΙΣΗ ΚΥΚΛΟΥ FLUSHING Αυτή η ρύθμιση είναι κοινή για όλους του χρήστες. Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ κάντε τις ακόλουθες ενέργειες: Αγγίξτε το πλήκτρο με το εικονίδιο "Ρύθμιση κύκλου FLUSHING". για να μεταβείτε στο υπομενού Δεν είναι δυνατή η πρόσβαση σε αυτό το μενού εάν η δεξαμενή αποσταγμένου νερού βρίσκεται στη ρεζέρβα (βλ. παράγραφο 7.2.). Ένα μήνυμα στην οθόνη της κονσόλας μαζί με ένα ηχητικό σήμα (BEEP) επισημαίνουν την αδυναμία πρόσβασης στο υπομενού. Ρυθμίστε το χρόνο διάρκειας της πλύσης αγγίζοντας τα πλήκτρα με το εικονίδιο ή. Ο χρόνος ρύθμισης διαφέρει από το ελάχιστο 1 λεπτών έως το μέγιστο 5 λεπτών με διαστήματα του 1 λεπτού. Με τη δεξαμενή αποσταγμένου νερού συνιστάται να μη ρυθμίζετε χρόνο μεγαλύτερο από 2 λεπτά. Βγάλτε τα εργαλεία που επιθυμείτε να επεξεργαστείτε (στην οθόνη θα εμφανιστεί το αντίστοιχο εικονίδιο): S1: σύριγγα στην ταμπλέτα γιατρού. A: εργαλείο στη θέση A B: εργαλείο στη θέση B C: εργαλείο στη θέση C D: εργαλείο στη θέση D S2: σύριγγα στην ταμπλέτα βοηθού. F: εργαλείο στην ταμπλέτα βοηθού. Ο κύκλος FLUSHING δεν ξεκινάει εάν δεν έχει επιλεχθεί τουλάχιστον ένα εργαλείο. Για να ξεκινήσει ο κύκλος FLUSHING αγγίξτε το πλήκτρο με το εικονίδιο (βλ. παράγραφο 7.6.) ΑΔΕΙΑΣΜΑ ΔΕΞΑΜΕΝΗΣ ΣΥΣΤΗΜΑΤΟΣ W.H.E. Η λειτουργία αυτή σας επιτρέπει να αδειάσετε το υδατικό κύκλωμα του συστήματος W.H.E. (βλ. παράγραφο 7.3.) στην περίπτωση που το οδοντιατρικό συγκρότημα πρέπει να παραμείνει σβηστό για πολλές ημέρες ή εάν επιθυμείτε να αδειάσετε το νερό που υπάρχεί μέσα στο ίδιο το σύστημα. Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ κάντε τις ακόλουθες ενέργειες: Αγγίξτε το πλήκτρο με το εικονίδιο για να μεταβείτε στο υπομενού "Άδειασμα δεξαμενής συστήματος W.H.E.". Εισάγετε κάτω από τη βρύση ποτηριού το σχετικό δοχείο ( e ) που σας παρέχεται. Αγγίξτε το πλήκτρο με το εικονίδιο αδειάσματος. για να ξεκινήσει ο κύκλος Ο κύκλος αδειάσματος δεν ξεκινάει αν είναι ενεργοποιημένο το σύστημα SANASPRAY ή αν το σύστημα W.H.E. βρίσκεται σε κατάσταση σφάλματος. Αφού ολοκληρωθεί ο κύκλος αδειάσματος μπορείτε να σβήσετε το οδοντιατρικό συγκρότημα ή να επαναφέρετε το σύστημα εάν θέλετε να συνεχίσετε να εργάζεστε. 22 EL

23 ΡΥΘΜΙΣΗ ΝΕΡΟΥ ΣΤΗ ΛΕΚΑΝΙΤΣΑ Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για να μεταβείτε στο υπομενού "Ρύθμιση νερού στη λεκανίτσα" όπου υπάρχουν τα ακόλουθα πλήκτρα με εικονίδιο: Αυτοματισμός πλύσης λεκανίτσας με κλήση θέσης ξεπλύματος για την πολυθρόνα με κλήση θέσης μηδενισμού της πολυθρόνας. Αυτοματισμός πλύσης λεκανίτσας. Αυτοματισμός πλύσης λεκανίτσας με επιστροφή από τη θέση ξεπλύματος για την πολυθρόνα. Αυτοματισμός πλύσης λεκανίτσας με κλήση ποτηριού. Ρύθμιση πλύσης λεκανίτσας χρονισμένη ή με λειτουργία ON/OFF. Χρόνος πλύσης λεκανίτσας (εκφράζεται σε δευτερόλεπτα). Για επιλογή/αποεπιλογή μιας λειτουργίας αγγίξτε το αντίστοιχο πλήκτρο με εικονίδιο. Για αλλαγή του χρόνου πλύσης της λεκανίτσας αγγίξτε τα πλήκτρα με το εικονίδιο ή. Για επιβεβαίωση των επιλεγμένων ρυθμίσεων αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο ΡΥΘΜΙΣΗ ΠΑΡΟΧΗΣ ΝΕΡΟΥ ΣΤΟ ΠΟΤΗΡΙ Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για να μεταβείτε στο υπομενού "Ρύθμιση νερού στη λεκανίτσα" όπου υπάρχουν τα ακόλουθα πλήκτρα με εικονίδιο: Επιλέξτε ΚΡΥΟ νερό στο ποτήρι. Επιλέξτε ΧΛΙΑΡΟ νερό στο ποτήρι. Επιλέξτε ΖΕΣΤΟ νερό στο ποτήρι. Χρόνος παροχής νερού στο ποτήρι. (εκφράζεται σε δευτερόλεπτα). Αυτοματισμός αποσυμπίεσης δεξαμενής αποσταγμένου νερού με κλήση θέσης μηδενισμού πολυθρόνας. Αυτοματισμός παροχής νερού στο ποτήρι με κλήση θέσης ξεπλύματος. Ενεργοποίηση/απενεργοποίηση αισθητήρα παρουσίας ποτηριού (μόνο εάν υπάρχει). Για επιλογή/αποεπιλογή μιας λειτουργίας αγγίξτε το αντίστοιχο πλήκτρο με εικονίδιο. Για αλλαγή του χρόνου παροχής νερού στο ποτήρι αγγίξτε τα πλήκτρα με το εικονίδιο ή. Ο χρόνος πλήρωσης του ποτηριού μπορεί να ρυθμιστεί από το ελάχιστο 1 λεπτού έως το μέγιστο 10 λεπτών με διαστήματα του 0,1 δευτερόλεπτου. Για επιβεβαίωση των επιλεγμένων ρυθμίσεων αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο. EL 23

24 ΡΥΘΜΙΣΗ ΑΥΤΟΜΑΤΩΝ ΚΙΝΗΣΕΩΝ ΛΕΚΑΝΙΤΣΑΣ Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για να μεταβείτε στο υπομενού "Ρύθμιση αυτόματων κινήσεων λεκανίτσας" όπου υπάρχουν τα ακόλουθα πλήκτρα με εικονίδιο: Αυτοματισμός περιστροφής λεκανίτσας με κλήση θέσης μηδενισμού για την πολυθρόνα. Αυτοματισμός περιστροφής λεκανίτσας με κλήση θέσης ξεπλύματος για την πολυθρόνα. Αυτοματισμός περιστροφής λεκανίτσας με κλήση αυτόματου προγράμματος πολυθρόνας. Για επιλογή/αποεπιλογή μιας λειτουργίας αγγίξτε το αντίστοιχο πλήκτρο με εικονίδιο. Για επιβεβαίωση των επιλεγμένων ρυθμίσεων αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο ΡΥΘΜΙΣΗ ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟΥ Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για να μεταβείτε στο υπομενού ΕΡΥΘΜΙΣΗ ΠΟΔΟΔΧΕΙΡΙΣΤΗΡΙΟΥ όπου υπάρχουν τα ακόλουθα πλήκτρα με εικονίδιο: Εικονίδιο επισήμανσης σύνδεσης μέσω καλωδίου (μόνο για ασύρματο ποδοχειριστήριο). Εικονίδιο επισήμανσης κατάστασης ασύρματης σύνδεσης (μόνο για ασύρματο ποδοχειριστήριο). Ποσοστό φόρτισης της μπαταρίας (μόνο για ασύρματο ποδοχειριστήριο). Ρύθμιση λειτουργίας χειριστηρίου ελέγχου ποδοχειριστηρίου με το εργαλείο βγαλμένο. Τα 3 πρώτα εικονίδια είναι μόνο για επισήμανση ενώ το τέταρτο επιτρέπει την επιλογή/αποεπιλογή του τύπου λειτουργίας του άνω χειριστηρίου ελέγχου του ποδοχειριστηρίου. Αυτή η ρύθμιση είναι κοινή για όλους του χρήστες. Για επιλογή/αποεπιλογή του τρόπου λειτουργίας του χειριστηρίου ελέγχου του ποδοχειριστηρίου αρκεί να αγγίξετε το αντίστοιχο πλήκτρο με εικονίδιο : Το χειριστήριο ενεργοποιεί τις μηχανικές κινήσεις της πολυθρόνας (προεπιλογή). Το χειριστήριο ελέγχει τις ακόλουθες λειτουργίες. Λειτουργία ON/OFF αναστροφής φοράς περιστροφής μικροκινητήρα, ενεργοποίηση λειτουργίας ENDO και συστήματος αφαίρεσης πλάκας, ενεργοποίηση λειτουργίας MIRROR της κάμερας. Χειριστήριο ON/OFF ενεργοποίησης περισταλτικής αντλίας. Χειριστήριο ON/OFF ανάμματος χειρουργικής λυχνίας. Αλλαγή μνήμης εργαλείου. Για επιβεβαίωση των επιλεγμένων ρυθμίσεων αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο. 24 EL

25 ΡΥΘΜΙΣΗ ΧΕΙΡΟΥΡΓΙΚΗΣ ΛΥΧΝΙΑΣ Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για να μεταβείτε στο υπομενού ΡΥΘΜΙΣΗ ΧΕΙΡΟΥΡΓΙΚΗΣ ΛΥΧΝΙΑΣ όπου υπάρχουν τα ακόλουθα πλήκτρα με εικονίδιο: Αυτοματισμός σβησίματος λυχνίας με κλήση θέσης ξεπλύματος για την πολυθρόνα. Αυτοματισμός σβησίματος λυχνίας με κλήση θέσης μηδενισμού για την πολυθρόνα. Αυτοματισμός μείωσης έντασης φωτός της λυχνίας με εξαγωγή εργαλείου λάμπας πολυμερισμού (μόνο με λάμπα τύπου led VENUS PLUS -L). Με τον αυτοματισμό σβησίματος ενεργοποιημένο, για να ανάψει ξανά η χειρουργική λυχνία αρκεί μια οποιαδήποτε κίνηση της πολυθρόνας. Με τον αυτοματισμό μείωσης της έντασης του φωτός ενεργοποιημένο, αρκεί να αφήσετε στη θέση του το εργαλείου λάμπας πολυμερισμού για να ενεργοποιηθεί η ένταση που ρυθμίσατε. Για επιλογή/αποεπιλογή ενός αυτοματισμού αγγίξτε το αντίστοιχο πλήκτρο με εικονίδιο. Για επιβεβαίωση των επιλεγμένων ρυθμίσεων αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο ΑΛΛΕΣ ΡΥΘΜΙΣΕΙΣ Αυτές οι ρυθμίσεις είναι κοινές για όλους του χρήστες. Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για να μεταβείτε στο υπομενού ΑΛΛΕΣ ΡΥΘΜΙΣΕΙΣ όπου υπάρχουν τα ακόλουθα πλήκτρα με εικονίδιο: Ενεργοποίηση/απενεργοποίηση απεμπλοκής φρένου βραχίονα με παντογράφο (μόνο για το μοντέλο A7 Plus CONTINENTAL). Ενεργοποίση/απενεργοποίηση ηχητικού σήματος αγγίγματος οθόνης. Ενεργοποίηση/απενεργοποίηση κινήσεων πολυθρόνας. Ρύθμιση ευαισθησίας φρένου (μόνο για το μοντέλο A7 Plus CONTINENTAL). Ρύθμιση φωτεινότητας οθόνης. Για να ενεργοποιήσετε ή να απενεργοποιήσετε την απεμπλοκή του φρένου του βραχίονα με παντογράφο αγγίξτε το αντίστοιχο πλήκτρο με εικονίδιο. Η κατάσταση φρένου που δεν μπορεί να ξεμπλοκαριστεί επισημαίνεται με το εικονίδιο στην ΟΘΟΝΗ ΑΦΗΣ (βλ. παράγραφο 5.1.). Για μεγαλύτερη ασφάλεια στην εργασία, η ενέργεια αυτή είναι υποχρεωτική όταν πρέπει να χρησιμοποιήσετε ένα εξωτερικό ηλεκτρικό μαχαιρίδιο διαθερμίας. Για την ενεργοποίηση ή απενεργοποίηση ενός ηχητικού σήματος κάθε φορά που αγγίζετε την ΟΘΟΝΗ ΑΦΗΣ. Για να ενεργοποιήσετε ή να απενεργοποιήσετε τις κινήσεις της πολυθρόνας αγγίξτε το αντίστοιχο πλήκτρο με εικονίδιο. Η κατάσταση μπλοκαρισμένης πολυθρόνας επισημαίνεται με το εικονίδιο στην ΟΘΟΝΗ ΑΦΗΣ (βλ. παράγραφο 5.1.). Για μεγαλύτερη ασφάλεια στην εργασία, η ενέργεια αυτή είναι υποχρεωτική όταν πρέπει να χρησιμοποιήσετε ένα εξωτερικό ηλεκτρικό μαχαιρίδιο διαθερμίας. EL 25

26 Για να ρυθμίσετε την ευαισθησία ενεργοποίησης του φρένου αγγίξτε τα αντίστοιχα πλήκτρο με το εικονίδιο ή. Η τιμή ρύθμισης κυμαίνεται από 1 έως 5. Για να ρυθμίσετε τη φωτεινότητα της οθόνης αγγίξτε τα πλήκτρα με το εικονίδιο ή. Η τιμή ρύθμισης κυμαίνεται από 1 έως 10. Για επιβεβαίωση των επιλεγμένων ρυθμίσεων αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο ΡΥΘΜΙΣΗ ΗΜΕΡΟΜΗΝΙΑΣ ΚΑΙ ΩΡΑΣ Αυτή η ρύθμιση είναι κοινή για όλους του χρήστες. Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για είσοδο στο υπομενού ΡΥΘΜΙΣΕΙΣ ΩΡΑΣ ΚΑΙ ΗΜΕΡΟΜΗΝΙΑΣ. Για να αλλάξετε τα ορατά δεδομένα αγγίξτε τα πλήκτρα με το εικονίδιο ή. Για επιλογή του τρόπου εμφάνισης της ώρας αρκεί να αγγίξετε το αντίστοιχο πλήκτρο με εικονίδιο : Εμφάνιση AM / PM. Εμφάνιση 24 ωρών. Για επιβεβαίωση των επιλεγμένων ρυθμίσεων αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο ΧΡΟΝΟΜΕΤΡΟ Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για είσοδο στο υπομενού ΧΡΟΝΟΜΕΤΡΟ. Για να αλλάξετε τα ορατά δεδομένα αγγίξτε τα αντίστοιχα πλήκτρα με το εικονίδιο ή. 26 EL Ο χρόνος που μπορεί να ρυθμιστεί κυμαίνεται από 00:00:00 έως 10:59:59. Αφού ρυθμίσετε το χρόνο αγγίξτε το πλήκτρο με το εικονίδιο ξεκινήσει η αντίστροφη μέτρηση. για να στο σημείο αυτό μπορείτε να βγείτε από αυτό το μενού αγγίζοντας το πλήκτρο με το εικονίδιο μέτρηση. χωρίς να διακοπεί η αντίστροφη Για να αναστείλετε την αντίστροφη μέτρηση αγγίξτε το πλήκτρο με το εικονίδιο. Για να διακόψετε την αντίστροφη μέτρηση επαναφέροντας το χρονόμετρο στον τελευταίο ρυθμισμένο χρόνο αγγίξτε το πλήκτρο με το εικονίδιο. Μόλις λήξει ο ρυθμισμένος χρόνος το οδοντιατρικό συγκρότημα εκπέμπει ένα διακεκομμένο ηχητικό σήμα και στην ΟΘΟΝΗ ΑΦΗΣ εμφανίζεται ξανά το μενού ΧΡΟΝΟΜΕΤΡΟ. Για να διακόψετε το διακεκομμένο σήμα αγγίξτε το πλήκτρο με το εικονίδιο ή οποιοδήποτε πλήκτρο της κονσόλας. Ο τελευταίος ρυθμισμένος χρόνος παραμένει αποθηκευμένος στη μνήμη.

27 ΠΡΟΤΙΜΗΣΕΙΣ ΠΛΗΚΤΡΩΝ Αυτό το υπομενού επιτρέπει την επιλογή μιας λειτουργίας που θα αποδώσετε σε άλλα εικονίδια κατώτερα ορατά στην κύρια οθόνη. Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για είσοδο στο υπομενού ΠΡΟΤΙΜΗΣΕΙΣ ΠΛΗΚΤΡΩΝ όπου είναι ορατές οι θέσεις που μπορούν να τροποποιηθούν με τα εικονίδια των ρυθμισμένων τρεχουσών λειτουργιών. Για αλλαγή της λειτουργίας λόγω μιας ειδικής θέσης, αρκεί να αγγίξετε τα αντίστοιχα πλήκτρα με τα εικονίδια ή. Οι λειτουργίες που μπορούν να ρυθμιστούν είναι οι ακόλουθες: Κενό. Άλλες ρυθμίσεις. Χρονόμετρο. Ρύθμιση κύκλου απολύμανσης BIOSTER (μόνο εφόσον υπάρχει το σύστημα BIOSTER). Ρύθμιση του κύκλου FLUSHING (μόνο εφόσον υπάρχει το σύστημα I.W.F.C. ). Ρύθμιση ποδοχειριστηρίου. Άδειασμα δεξαμενής συστήματος W.H.E. (μόνο εφόσον υπάρχει το σύστημα W.H.E.). Ρυθμίσεις APEX LOCATOR (μόνο εφόσον υπάρχει το APEX LOCATOR). Για επιβεβαίωση των επιλεγμένων ρυθμίσεων αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο ΕΙΣΑΓΩΓΗ ΜΗΤΡΩΟΥ ΧΕΙΡΙΣΤΗ Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για είσοδο στο υπομενού ΕΙΣΑΓΩΓΗ ΜΗΤΡΩΟΥ ΧΡΗΣΤΗ. Το τροποποιημένο μητρώο αναφέρεται στο ρυθμισμένο χειριστή στην κύρια οθόνη. Για εισαγωγή του επιθυμητού κειμένου αγγίξτε τα πλήκτρα με εικονίδιο των διαφόρων γραμμάτων (μέγ. 20 χαρακτήρες). Για εισαγωγή κεφαλαίων αγγίξτε το πλήκτρο με το εικονίδιο. Για εισαγωγή αριθμών ή ειδικών χαρακτήρων αγγίξτε το πλήκτρο με το εικονίδιο. Για διαγραφή τυχόν σφαλμάτων αγγίξτε το πλήκτρο με το εικονίδιο διαγράφοντας από αριστερά προς τα δεξιά. Αφού πληκτρολογήσετε το κείμενο, αγγίξτε το πλήκτρο με το εικονίδιο για έξοδο από το υπομενού με αυτόματη αποθήκευσης. Αγγίξτε το πλήκτρο με το εικονίδιο τροποποιήσεις. για έξοδο από το μενού χωρίς EL 27

28 ΕΠΙΛΟΓΗ ΓΛΩΣΣΑΣ Αυτή η ρύθμιση είναι κοινή για όλους του χρήστες. Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για είσοδο στο υπομενού ΕΠΙΛΟΓΗ ΓΛΩΣΣΑΣ. Για αλλαγή γλώσσας αγγίξτε το πλήκτρο με το εικονίδιο της αντίστοιχης σημαίας. Για επιβεβαίωση των επιλεγμένων ρυθμίσεων αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο ΡΥΘΜΙΣΗ USB Η οθόνη Ρύθμιση USB επιτρέπει τη διαχείριση των παρακάτω δραστηριοτήτων: αποθήκευση σε στικάκι USB του προφίλ του τρέχοντος χρήστη, φόρτωση από το στικάκι USB ενός προφίλ χρήστη για το χειριστή "φιλοξενούμενο". Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για είσοδο στο υπομενού ΡΥΘΜΙΣΗ USB. Προχωρήστε ως εξής: Τοποθετήστε το στικάκι USB στην ειδική θύρα της κονσόλας στην ταμπλέτα γιατρού (βλ. παράγραφο 5.). Αγγίξτε το πλήκτρο με το εικονίδιο για να φορτωθεί από το στικάκι USB ένα προφίλ "φιλοξενούμενου" χρήστη. Το προφίλ "φιλοξενούμενου" θα φορτωθεί αυτόματα στη θέση τέταρτου χειριστή διαγράφοντας το ενδεχόμενο υπάρχον προφίλ. Αγγίξτε το πλήκτρο με το εικονίδιο στικάκι USB ένα προφίλ τρέχοντος χρήστη. για να αποθηκεύσετε στο Θα αποθηκευτούν όλες οι ρυθμίσεις των εργαλείων στην ταμπλέτα ιατρού, του χρονόμετρου, της λυχνίας και του ποδοχειριστηρίου. 28 EL

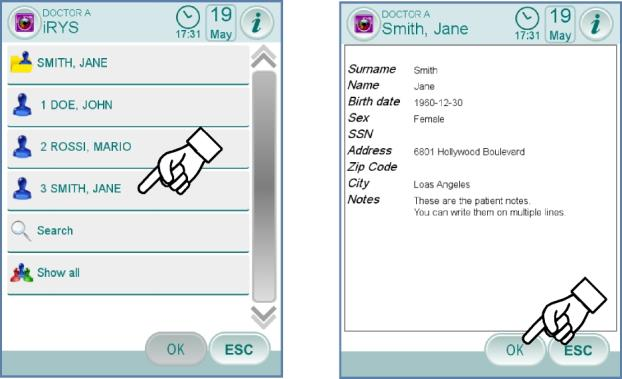

29 ΔΙΑΧΕΙΡΙΣΗ ΕΙΚΟΝΩΝ Η οθόνη "Διαχείριση εικόνων" επιτρέπει την πρόσβαση σε λειτουργίες εμφάνισης και επεξεργασίας οδοντιατρικών εικόνων. Μπορείτε να διαχειριστείτε τις εικόνες που υπάρχουν στην τοπική μνήμη του οδοντιατρικού συγκροτήματος ή σε μια μονάδα USB και μπορείτε να διασυνδεθείτε με το λογισμικό διαχείρισης εικόνων irys του MYRAY (βλ. παράγραφο ). Υποστηρίζονται τα μορφότυπα PNG τόσο 8 bit / pixel όσο και 16 bit / pixel, JPG, ή TIFF, με ανάλυση μεταξύ 640x480 και 2500x2500 pixel. Μνήμη που χρησιμοποιείται. Ανάλογα με τη μνήμη που χρησιμοποιείται εμφανίζονται τα ακόλουθα εικονίδια: Μονάδα USB τοποθετημένη. Σύνδεση στον Η/Υ μέσω irys. Τοπική μνήμη. Αλλαγή μνήμης που χρησιμοποιείται. Μπορείτε πάντα να αλλάξετε τη μνήμη που χρησιμοποιείται ως εξής: Αγγίξτε το εικονίδιο επάνω αριστερά στην οθόνη. Επιλέξτε τη μνήμη που θέλετε να χρησιμοποιείται. το εικονίδιο επάνω αριστερά δείχνει τη μνήμη που χρησιμοποιείται. Λειτουργία με μονάδα USB. Προχωρήστε ως εξής: Τοποθετήστε το στικάκι USB στην ειδική θύρα της κονσόλας στην ταμπλέτα γιατρού (βλ. παράγραφο 5.). Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για είσοδο στο υπομενού USB ΕΙΚΟΝΕΣ. Το περιεχόμενο στο στικάκι σαρώνεται και εμφανίζεται μια λίστα με τους φακέλους που περιέχει. η ενέργεια αυτή ενδέχεται να απαιτήσει κάποιο χρονικό διάστημα ανάλογα με το μέγεθος της μνήμης και τον αριθμό εικόνων που περιέχονται στο στικάκι. το στικάκι USB πρέπει να παραμείνει συνδεδεμένο ενώ προβάλλονται οι εικόνες. Οθόνη "κατάλογος". Αγγίξτε ένα φάκελο για να εμφανιστεί ο κατάλογος εικόνων που περιέχει. Αγγίξτε την πλευρική μπάρα για κύλιση της λίστας εικόνων. Αγγίξτε το στοιχείο BACK (Πίσω), που βρίσκεται πάντα στην κορυφή της λίστας, για επιστροφή στον προηγούμενο φάκελο. Διαθέσιμες εντολές: Εμφάνιση άλλων διαθέσιμων επιλογών. Δημιουργία νέου φακέλου. Εμφάνιση μικρογραφιών των εικόνων που περιέχονται στον τρέχοντα φάκελο. Οθόνη "μικρογραφιών". Κυλήστε τις μικρογραφίες των εικόνων αγγίζοντας αριστερά ή δεξιά της κεντρικής εικόνας. Αγγίξτε την εικόνα για να εμφανιστεί σε πλήρη οθόνη. Διαθέσιμες εντολές: Αντιστροφή εικόνας. Περιστρέψτε την εικόνα δεξιόστροφα. Προβολή των βασικών εντολών της κύριας οθόνης. Διαγραφή εικόνων (θα σας ζητηθεί επιβεβαίωση). EL 29

30 Επιστροφή στην οθόνη "κατάλογος". Προβολή εικόνων στο monitor (μόνο με το monitor συνδεδεμένο στη μονάδα κάμερας). Οθόνη "εικόνα". Αγγίξτε την εικόνα για μεγέθυνση και πλευρική μετακίνηση. Διαθέσιμες εντολές: Αυτόματη βελτίωση εικόνας. Αύξηση φωτεινότητας εικόνας. Μείωση φωτεινότητας εικόνας. Επαναφορά εικόνας στην αρχική κατάσταση. Επιστροφή στην οθόνη "μικρογραφίες". Οι αλλαγές στην εικόνα αποθηκεύονται αυτόματα. Αφαίρεση μνήμης USB. Πριν αφαιρέσετε το στικάκι USB, επιστρέψτε στο μενού γενικών παραμέτρων ή σε άλλες οθόνες λειτουργίας. Λειτουργία με τοπική μνήμη. Η λειτουργία με την τοπική μνήμη είναι ίδια με αυτήν με τη μονάδα USB ΔΙΑΧΕΙΡΙΣΗ ΕΙΚΟΝΩΝ ΜΕ irys Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για είσοδο στο αρχείο irys. για τη σωστή σύνδεση με τον Η/Υ ανατρέξτε στο εγχειρίδιο χρήσης που παρέχεται με το irys. το πλήκτρο irys δεν είναι ορατό στην περίπτωση που είναι τοποθετημένη η μονάδα USB. Οθόνη "κατάλογος". Στην οθόνη κατάλογος εμφανίζεται ο φάκελος του ασθενή ενδεχομένως ανοιγμένος με το irys καθώς και οι 3 τελευταίοι ασθενείς που ανοίξατε. Επίσης, είναι διαθέσιμες οι ακόλουθες εντολές: Αναζήτηση φακέλου ασθενή με εισαγωγή του ονόματος. 30 EL Εμφάνιση όλων των διαθέσιμων φακέλων ασθενή σε αλφαβητική σειρά. το πλήκτρο "Show All" (Εμφάνιση όλων) εμφανίζεται μόνο εάν ο συνολικός αριθμός ασθενών είναι μικρότερος από 100. από την κονσόλα δεν μπορείτε να δημιουργήσετε ένα νέο φάκελο ασθενή στο irys. Επιλέξτε τον ασθενή που θέλετε και θα εμφανιστεί για έλεγχο η αντίστοιχη κάρτα γενικών στοιχείων. Αγγίξτε το πλήκτρο με το εικονίδιο "μικρογραφίες". για να εισέλθετε στην οθόνη

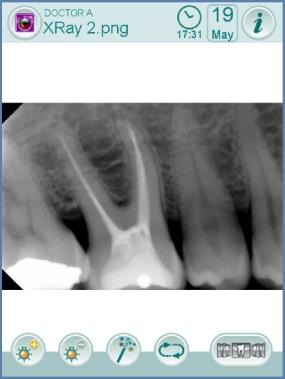

31 Οθόνη "μικρογραφιών". Κυλήστε τις μικρογραφίες των εικόνων αγγίζοντας αριστερά ή δεξιά της κεντρικής εικόνας. Αγγίξτε την εικόνα για να εμφανιστεί σε πλήρη οθόνη. Διαθέσιμες εντολές: Αντιστροφή εικόνας. Περιστρέψτε την εικόνα δεξιόστροφα. Προβολή των βασικών εντολών της κύριας οθόνης. Φορτώστε ξανά όλες τις διαθέσιμες εικόνες στο φάκελο ασθενή του irys. Επιστροφή στην οθόνη "κατάλογος". Προβολή εικόνων στο monitor (μόνο με το monitor συνδεδεμένο στη μονάδα κάμερας). Κυλήστε τις μικρογραφίες των εικόνων αγγίζοντας αριστερά ή δεξιά της κεντρικής εικόνας. Αγγίξτε την εικόνα για να εμφανιστεί σε πλήρη οθόνη. οι αλλαγές στην εικόνα που θα γίνουν από την κονσόλα ΔΕΝ αποθηκεύονται στο irys. Οθόνη "εικόνα". Αγγίξτε την εικόνα για μεγέθυνση και πλευρική μετακίνηση. Διαθέσιμες εντολές: Αυτόματη βελτίωση εικόνας. Αύξηση φωτεινότητας εικόνας. Μείωση φωτεινότητας εικόνας. Επαναφορά εικόνας στην αρχική κατάσταση. Επιστροφή στην οθόνη "μικρογραφίες". οι αλλαγές στην εικόνα που θα γίνουν από την κονσόλα ΔΕΝ αποθηκεύονται στο irys. EL 31

32 ΡΥΘΜΙΣΕΙΣ APEX LOCATOR Αυτό το υπομενού επιτρέπει να ρυθμιστεί το όριο συναγερμού του ηλεκτρονικού συστήματος εντοπισμού του ακρορριζίου APEX LOCATOR (βλ. παράγραφο 5.11.). Από το μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ αγγίξτε το πλήκτρο με το εικονίδιο για είσοδο στο υπομενού ΡΥΘΜΙΣΗ APEX LOCATOR. Ρυθμίστε το όριο συναγερμού χρησιμοποιώντας τα πλήκτρα με το εικονίδιο ή. Μια πορτοκαλί παύλα τοποθετημένη στο αριστερό ραβδογράφημα θα εμφανίσει την επιλεγμένη τιμή. Η τιμή ρύθμισης κυμαίνεται από 0 έως +2. Αγγίζοντας το πλήκτρο με το εικονίδιο μπορείτε να ενεργοποιήσετε/απενεργοποιήσετε το σήμα συναγερμού μόλις επιτευχθεί το ρυθμισμένο όριο: Συναγερμός ενεργός. Συναγερμός ανενεργός. Για επιβεβαίωση των επιλεγμένων ρυθμίσεων αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο ΡΥΘΜΙΣΗ ΤΗΣ "ΘΕΣΗΣ ΞΕΠΛΥΜΑΤΟΣ" ΚΑΙ "ΑΥΤΟΜΑΤΗΣ ΕΠΑΝΑΦΟΡΑΣ" ΠΟΛΥΘΡΟΝΑΣ Αυτή η ρύθμιση είναι ξεχωριστή για κάθε χειριστή. Από την κύρια οθόνη προχωρήστε στις ακόλουθες ενέργειες: Ρυθμίστε την πολυθρόνα στην επιθυμητή θέση χρησιμοποιώντας τα πλήκτρα με εικονίδιο χειροκίνητης μετακίνησης. στη θέση ξεπλύματος το μέγιστο ύψος του καθίσματος που μπορεί να αποθηκευτεί στη μνήμη είναι το ύψος ασφαλείας (απουσία παρεμβολής μεταξύ του καθίσματος και της λεκανίτσας). Αν η λεκανίτσα είναι μηχανοκίνητη, αποθηκεύεται και η θέση της. ΣΗΜΕΙΩΣΗ για μοντέλα L9 SIDE DELIVERY: η θέση της ταμπλέτας γιατρού δεν μπορεί να αποθηκευτεί στη μνήμη. Ενεργοποιήστε τη λειτουργία αποθήκευσης πιέζοντας το πλήκτρο με το εικονίδιο για τουλάχιστον 2 δευτερόλεπτα. Η ενεργοποίηση του τρόπου αποθήκευσης επισημαίνεται από ένα σύντομο ηχητικό σήμα (ΜΠΙΠ) και από το αντίστοιχο εικονίδιο ( Α ) στην ΟΘΟΝΗ ΑΦΗΣ. Για έξοδο από τη λειτουργία αποθήκευσης χωρίς να αποθηκευτούν οι αλλαγές αρκεί να πατήσετε ξανά το πλήκτρο με το εικονίδιο για τουλάχιστον 2 δευτερόλεπτα. Πατήστε τα πλήκτρα με το εικονίδιο Θέση μηδενισμού ή Θέση ξεπλύματος για την αντιστοίχιση της θέσης του πλήκτρου. Η εμφάνιση του εικονιδίου ( B ) στην ΟΘΟΝΗ ΑΦΗΣ που αναφέρεται στο επιλεγμένο πρόγραμμα επιβεβαιώνει την ολοκλήρωση της αποθήκευσης. Το πλήκτρο με το εικονίδιο Θέση ξεπλύματος φέρνει την πλάτη και τ κάθισμα σε θέση ξεπλύματος. Πατώντας ξανά το πλήκτρο με το εικονίδιο Θέση ξεπλύματος η πλάτη και το κάθισμα επιστρέφουν στην προηγούμενη θέση. Για επιστροφή στη θέση εργασίας από τη "Θέση μηδενισμού" αρκεί να πατήσετε μια οποιαδήποτε προγραμματισμένη θέση εργασίας. ΣΗΜΕΙΩΣΗ για μοντέλα L9 SIDE DELIVERY: εάν έχει ρυθμιστεί (βλ. παράγραφο ), πιέζοντας το πλήκτρο με το εικονίδιο "Θέση μηδενισμού" η ταμπλέτα γιατρού πηγαίνει αυτόματα σε θέση εντελώς πάνω. 32 EL

33 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΩΝ ΘΕΣΕΩΝ ΤΗΣ ΠΟΛΥΘΡΟΝΑΣ Αυτή η ρύθμιση είναι ξεχωριστή για κάθε χειριστή. Από την κύρια οθόνη προχωρήστε στις ακόλουθες ενέργειες: Ρυθμίστε την πολυθρόνα στην επιθυμητή θέση χρησιμοποιώντας τα πλήκτρα με εικονίδιο χειροκίνητης μετακίνησης. Ενεργοποιήστε τη δυνατότητα αποθήκευσης πιέζοντας το πλήκτρο με το εικονίδιο για τουλάχιστον 2 δευτερόλεπτα. Η ενεργοποίηση του τρόπου αποθήκευσης επισημαίνεται από ένα σύντομο ηχητικό σήμα (ΜΠΙΠ) και από το αντίστοιχο εικονίδιο ( Α ) στην ΟΘΟΝΗ ΑΦΗΣ. Πατήστε τα πλήκτρα με τα εικονίδια ( A ) ή ( B ) ή ( C ) ή ( D ) για να συνδεθεί η θέση του πλήκτρου (π.χ. C). Η εμφάνιση του εικονιδίου ( B ) στην ΟΘΟΝΗ ΑΦΗΣ που αναφέρεται στο επιλεγμένο πρόγραμμα (π.χ. C) επιβεβαιώνει την ολοκλήρωση της αποθήκευσης. Για να ανακαλέσετε μια προγραμματισμένη θέση αρκεί μια σύντομη πίεση στο πλήκτρο με εικονίδιο όπου προηγουμένως είχε αποθηκευτεί αυτή η θέση ΚΟΥΜΠΙ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ Το συγκεκριμένο κουμπί μπορεί να χρησιμοποιηθεί στις περιπτώσεις έκτακτης ανάγκης για να τοποθετηθεί ο ασθενής στη θέση Trendelemburg. Η θέση Trendelemburg έχει ήδη καθοριστεί και δεν μπορεί να τροποποιηθεί ΠΛΗΚΤΡΟ ΚΛΕΙΔΩΜΑΤΟΣ ΟΘΟΝΗΣ ΑΦΗΣ Αυτό το πλήκτρο επιτρέπει την ενεργοποίηση/απενεργοποίηση της ΟΘΟΝΗΣ ΑΦΗΣ για να μπορούν να γίνονται εύκολα οι εργασίες καθαρισμού της κονσόλας. Η κατάσταση κλειδωμένης οθόνης επισημαίνεται από ένα μήνυμα στην ΟΘΟΝΗ ΑΦΗΣ. EL 33

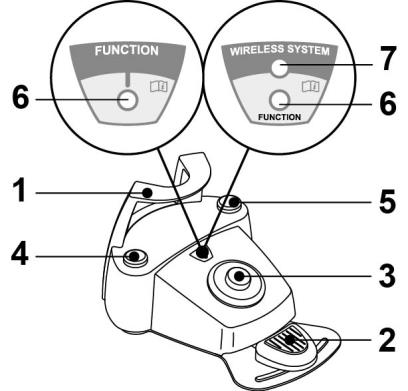

34 5.2. ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ Το ποδοχειριστήριο μπορεί να είναι 3 τύπων: (1) Ποδοχειριστήριο "πολλαπλών λειτουργιών". (2) Ποδοχειριστήριο "πίεσης". (3) Ποδοχειριστήριο "Power Pedal". Τα ποδοχειριστήρια "πολλαπλών λειτουργιών" και "πίεσης" παρέχονται επίσης και στην ΑΣΥΡΜΑΤΗ έκδοση ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ "ΠΟΛΛΑΠΛΩΝ ΛΕΙΤΟΥΡΓΙΩΝ Περιγραφή των μερών. 1 Χειρολαβή. 2 Λαβή χειρισμού. 3 Χειριστήριο κίνησης πολυθρόνας. 4 Χειριστήριο Chip-air/Ανάκληση θέσης ξεπλύματος ασθενούς. 5 Χειριστήριο Water Clean System /Αυτόματη επαναφορά της πολυθρόνας. 6 LED (μη ενεργό). 7 LED επισήμανσης κατάσταση φόρτισης της μπαταρίας (μόνο έκδοση WIRELESS). Λαβή χειρισμού ( 2 ). Με βγαλμένο εργαλείο Ενεργοποιεί το εργαλείο. Ρυθμίζει τον αριθμό στροφών των περιστρεφόμενων εργαλείων. Προς δεξιά: λειτουργία με spray (εφόσον διατίθεται από το επιλεγμένο εργαλείο). στο τέλος της εργασίας ενεργοποιείται αυτόματα ένα φύσημα αέρα για να εξαφανίζεται η ενδεχόμενη σταγόνα υγρού εντός των αγωγών των spray. Αυτές οι λειτουργίες της πολυθρόνας ενεργοποιούνται διατηρώντας τη θέση τέλους διαδρομής για τουλάχιστον 2 δευτερόλεπτα. Λειτουργία χειριστηρίου κινήσεων πολυθρόνας ( 3 ). Ελέγχει τις παρακάτω κινήσεις: Άνοδος καθίσματος πολυθρόνας. Άνοδος πλάτης πολυθρόνας. Κάθοδος καθίσματος πολυθρόνας. Κάθοδος πλάτης πολυθρόνας. Για την διακοπή της κίνησης αφήστε το χειριστήριο. όλα τα χειριστήρια κίνησης της πολυθρόνας προκύπτουν μπλοκαρισμένα όταν ένα εργαλείο έχει εξαχθεί και είναι ενεργοποιημένο το ποδοχειριστήριο. Μπορείτε να τροποποιήσετε τη λειτουργία του χειριστηρίου με το εργαλείο βγαλμένο (βλ. παράγραφο ). 34 EL

35 Λειτουργία αριστερού κουμπιού ( 4 ). Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με βγαλμένο εργαλείο: Χειριστήριο Chip-air: αποστέλλει μία ριπή αέρα στο στρόβιλο ή στο μικροκινητήρα. Η παροχή αέρα πραγματοποιείται πιέζοντας το κουμπί, η ριπή αέρα διακόπτεται όταν αφήσετε το κουμπί. Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με εργαλεία σε ανάπαυση: Ενεργοποίηση του προγράμματος "Θέση ξεπλύματος ασθενή με νερό. Μία δεύτερη πίεση του κουμπιού επαναφέρει τη πολυθρόνα στη θέση εργασίας. Λειτουργία δεξιού κουμπιού ( 5 ). Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με βγαλμένο εργαλείο: Εντολή Water Clean System: στέλνει μία ρίψη τρεχούμενου νερού στα εργαλεία στρόβιλο, μικροκινητήρα και εργαλείο καθαρισμού πλάκας για το ξέπλυμα των αγωγών των spray. Η παροχή νερού πραγματοποιείται πιέζοντας το κουμπί. Όταν το κουμπί απελευθερώνεται η ρίψη νερού διακόπτεται και ενεργοποιείται αυτομάτως ένα φύσημα αέρα για την εξαφάνιση της υπόλοιπης υπάρχουσας σταγόνας υγρού στους αγωγούς των spray. Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με εργαλεία σε ανάπαυση: Ενεργοποίηση του προγράμματος "Αυτόματη επαναφορά της πολυθρόνας. Έκδοση WIRELESS. Ο ποδοδιακόπτης αυτός μπορεί να παρέχεται και στην έκδοση WIRELESS (βλέπε παράγραφο 5.2.4). Προστασία από τη διείσδυση υγρών. Το ποδοχειριστήριο προστατεύεται από τη διείσδυση υγρών. Βαθμός προστασίας: ΙΡΧ1. Καθαριότητα. Καθαρίστε το ποδοχειριστήριο χρησιμοποιώντας ένα κατάλληλο προϊόν (βλέπε παράγραφο 1.4). οταν το ποδοχειριστήριο γλιστράει στο δάπεδο καθαρίσατε από τη σκόνη με ένα στεγνό πανί το αντιολισθηκό λάστιχο που βρίσκεται κάτω από τη βάση ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ "ΠΙΕΣΗΣ" Περιγραφή των μερών. 1 Χειρολαβή. 2 Λαβή χειρισμού. 3 Χειριστήριο κίνησης πολυθρόνας. 4 Χειριστήριο Chip-air/Ανάκληση θέσης ξεπλύματος ασθενούς. 5 Χειριστήριο Water Clean System /Αυτόματη επαναφορά της πολυθρόνας. 6 LED επισήμανσης λειτουργίας με σπρέι. 7 LED επισήμανσης κατάσταση φόρτισης της μπαταρίας (μόνο έκδοση WIRELESS). EL 35

36 Λαβή χειρισμού ( 2 ). Λειτουργία: Εξάγετε το εργαλείο. Ενεργοποιήσατε το εργαλείο πιέζοντας το μικρό πεντάλ ( a ). Ρυθμίσατε τον αριθμό στροφών/ τη δύναμη του εργαλείου με το μοχλό χειρισμού: - προς τα δεξιά: αυξάνεται, - προς τα αριστερά: μειώνεται. ο μοχλός χειρισμού ρυθμίζει την ταχύτητα/δύναμη του εργαλείου από το ελάχιστο στο μέγιστο που διατυπώθηκε από την ταμπλέτα ιατρού. Για τη διακοπή της λειτουργίας του εργαλείου αρκεί η απελευθέρωση του μικρού πεντάλ ( a ). με σπρέι ενεργό, στο τέλος εργασίας ενεργοποιείται αυτόματα ένα φύσημα αέρα για την απομάκρυνση της ενδεχόμενης σταγόνας υγρού που έχει απομείνει στους αγωγούς. Η ενεργοποίηση και η απενεργοποίηση του σπρέι στα όργανα γίνεται πατώντας τα κουμπιά ( 4 ) ή ( 5 ). Ένας σύντομος ήχος σήματος προειδοποιεί για την πραγματοποίηση της μετατροπής. Το LED ( 6 ) αναμμένο επισημαίνει τη λειτουργία με σπρέι. Λειτουργία χειριστηρίου κινήσεων πολυθρόνας ( 3 ). Ελέγχει τις παρακάτω κινήσεις: Άνοδος καθίσματος πολυθρόνας. Άνοδος πλάτης πολυθρόνας. Κάθοδος καθίσματος πολυθρόνας. Κάθοδος πλάτης πολυθρόνας. Για την διακοπή της κίνησης αφήστε το χειριστήριο. όλα τα χειριστήρια κίνησης της πολυθρόνας προκύπτουν μπλοκαρισμένα όταν ένα εργαλείο έχει εξαχθεί και είναι ενεργοποιημένο το ποδοχειριστήριο. Μπορείτε να τροποποιήσετε τη λειτουργία του χειριστηρίου με το εργαλείο βγαλμένο (βλ. παράγραφο ). Λειτουργία αριστερού κουμπιού ( 4 ). Λειτουργία: Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με εργαλεία σε ανάπαυση: Ενεργοποίηση του προγράμματος "Θέση ξεπλύματος ασθενή. Μία δεύτερη πίεση του κουμπιού επαναφέρει τη πολυθρόνα στη θέση εργασίας. Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με βγαλμένο εργαλείο: Χειριστήριο Chip-air: στέλνει ένα ρεύμα αέρα στην Τουρμπίνα ή στον Μικροκινητήρα. Η παροχή αέρα πραγματοποιείται πιέζοντας το κουμπί, η ριπή αέρα διακόπτεται όταν αφήσετε το κουμπί. Το χειριστήριο λειτουργεί μόνο με στρόβιλο και μικροκινητήρα όταν βρίσκονται σε θέση λειτουργίας. Σύντομο πάτημα του κουμπιού με όργανο βγαλμένο: Ενεργοποίηση ή απενεργοποίηση του σπρέι στα όργανα. Ένας σύντομος ήχος σήματος προειδοποιεί για την πραγματοποίηση της μετατροπής. Το LED ( 6 ) αναμμένο επισημαίνει τη λειτουργία με σπρέι. 36 EL

37 Λειτουργία δεξιού κουμπιού ( 5 ). Λειτουργία: Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με εργαλεία σε ανάπαυση: Ενεργοποίηση του προγράμματος "Αυτόματη επαναφορά της πολυθρόνας. Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με βγαλμένο εργαλείο: Εντολή Water Clean System: στέλνει μία ρίψη τρεχούμενου νερού στα εργαλεία στρόβιλο, μικροκινητήρα και εργαλείο καθαρισμού πλάκας για το ξέπλυμα των αγωγών των spray. Η παροχή νερού πραγματοποιείται πιέζοντας το κουμπί. Όταν το κουμπί απελευθερώνεται η ρίψη νερού διακόπτεται και ενεργοποιείται αυτομάτως ένα φύσημα αέρα για την εξαφάνιση της υπόλοιπης υπάρχουσας σταγόνας υγρού στους αγωγούς των spray. Σύντομο πάτημα του κουμπιού με όργανο βγαλμένο: Ενεργοποίηση ή απενεργοποίηση του σπρέι στα όργανα. Ένας σύντομος ήχος σήματος προειδοποιεί για την πραγματοποίηση της μετατροπής. Το LED ( 6 ) αναμμένο επισημαίνει τη λειτουργία με σπρέι. Έκδοση WIRELESS. Αυτό το ποδοχειριστήριο παρέχεται επίσης και στην έκδοση WIRELESS (βλ. παράγραφο Ποδοχειριστήριο έκδοση WIRELESS ). Προστασία από τη διείσδυση υγρών. Το ποδοχειριστήριο προστατεύεται από τη διείσδυση υγρών. Βαθμός προστασίας: ΙΡΧ1. Καθαριότητα. Καθαρίστε το ποδοχειριστήριο χρησιμοποιώντας ένα κατάλληλο προϊόν (βλέπε παράγραφο 1.4). οταν το ποδοχειριστήριο γλιστράει στο δάπεδο καθαρίσατε από τη σκόνη με ένα στεγνό πανί το αντιολισθηκό λάστιχο που βρίσκεται κάτω από τη βάση ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ "POWER PEDAL" Περιγραφή των μερών. 1 Χειρολαβή. 2 Πεντάλ ελέγχου. 3 Χειριστήριο κίνησης πολυθρόνας. 4 Χειριστήριο Chip-air ή ενεργοποίηση/απενεργοποίηση λειτουργίας σπρέι στα όργανα. 5 Χειριστήριο Water Clean System ή ενεργοποίηση/απενεργοποίηση λειτουργίας σπρέι στα όργανα. 6 Ενεργοποίηση αυτόματης επαναφοράς πολυθρόνας ή αναζήτησης προγράμματος "Β". 7 Ενεργοποίηση θέσης ξεπλύματος ασθενή ή αναζήτηση προγράμματος "Α". 8 LED επισήμανσης λειτουργίας με σπρέι. Λειτουργία πεντάλ εντολής ( 2 ). Με βγαλμένο εργαλείο - Πατώντας το πεντάλ ( a ) εκκινεί το όργανο. Η ρύθμιση στροφών (ή η ισχύς) του εργαλείου μπορεί να γίνει συντονίζοντας τη πίεση στο πεντάλ. το μικρό πεντάλ ρυθμίζει την ταχύτητα/ισχύ του εργαλείου από το ελάχιστο στο μέγιστο ρυθμισμένο από την ταμπλέτα ιατρού. - Για διακοπή της λειτουργίας του εργαλείου αρκεί η απελευθέρωση του πεντάλ. με σπρέι ενεργό, στο τέλος εργασίας ενεργοποιείται αυτόματα ένα φύσημα αέρα για την απομάκρυνση της ενδεχόμενης σταγόνας υγρού που έχει απομείνει στους αγωγούς. Με εργαλείο σε ανάπαυση Η πίεση του πεντάλ εντολής μπλοκάρει άμεσα οποιαδήποτε αυτόματη κίνηση της πολυθρόνας. EL 37

38 Λειτουργία χειριστηρίου κινήσεων πολυθρόνας ( 3 ). Ελέγχει τις παρακάτω κινήσεις: Άνοδος καθίσματος πολυθρόνας. Άνοδος πλάτης πολυθρόνας. Κάθοδος καθίσματος πολυθρόνας. Κάθοδος πλάτης πολυθρόνας. Για την διακοπή της κίνησης αφήστε το χειριστήριο. όλες οι εντολές κίνησης της πολυθρόνας προκύπτουν μπλοκαρισμένες όταν ένα εργαλείο είναι ενεργό ή είναι σε λειτουργία το σύστημα BIOSTER. Μπορείτε να τροποποιήσετε τη λειτουργία του χειριστηρίου με το εργαλείο βγαλμένο (βλ. παράγραφο ). Λειτουργία αριστερού κουμπιού ( 4 ). Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με βγαλμένο εργαλείο: Χειριστήριο Chip-air: στέλνει ένα ρεύμα αέρα στην Τουρμπίνα ή στον Μικροκινητήρα. Η παροχή αέρα πραγματοποιείται πιέζοντας το κουμπί, η ριπή αέρα διακόπτεται όταν αφήσετε το κουμπί. Σύντομο πάτημα του κουμπιού με όργανο βγαλμένο: Ενεργοποίηση ή απενεργοποίηση σπρέι στο όργανο. 38 EL Ένας σύντομος ήχος σήματος προειδοποιεί για την πραγματοποίηση της μετατροπής. Το LED ( 8 ) αναμμένο επισημαίνει τη λειτουργία με σπρέι. Λειτουργία δεξιού κουμπιού ( 5 ). Παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) του κουμπιού με βγαλμένο εργαλείο: Χειριστήριο Water Clean System: στέλνει έναν πίδακα τρεχούμενου νερού στα όργανα όπως η Τουρμπίνα, ο Μικροκινητήρας και το Κοχλιάριο για το ξέπλυμα των αγωγών των σπρέι. Η παροχή νερού γίνεται πατώντας το κουμπί ( 5 ), όταν το κουμπί αφήνεται ο πίδακας νερού διακόπτεται και ενεργοποιείται αυτόματα ένα φύσημα αέρα για την απομάκρυνση ενδεχόμενων σταγόνων που παρέμειναν στους αγωγούς των σπρέι. Σύντομο πάτημα του κουμπιού με όργανο βγαλμένο: Ενεργοποίηση ή απενεργοποίηση σπρέι στο όργανο. Ένας σύντομος ήχος σήματος προειδοποιεί για την πραγματοποίηση της μετατροπής. Το LED ( 8 ) αναμμένο επισημαίνει τη λειτουργία με σπρέι. Λειτουργία μοχλού δεξιά ( 6 ). Ο μοχλός λειτουργεί μόνο όταν τα εργαλεία βρίσκονται σε θέση ανάπαυσης. Για λόγους ασφαλείας η επιλεγμένη εντολή ενεργοποιείται μόνο με σύντομη ενεργοποίηση του μοχλού και την επόμενη απελευθέρωση. Κίνηση μοχλού προς τα κάτω: Ενεργοποίηση του προγράμματος "Αυτόματη επαναφορά της πολυθρόνας. Κίνηση μοχλού προς τα επάνω: Ενεργοποίηση του προγράμματος "Β" της πολυθρόνας. Λειτουργία αριστερού μοχλού ( 7 ). Ο μοχλός λειτουργεί μόνο όταν τα εργαλεία βρίσκονται σε θέση ανάπαυσης. Για λόγους ασφαλείας η επιλεγμένη εντολή ενεργοποιείται μόνο με σύντομη ενεργοποίηση του μοχλού και την επόμενη απελευθέρωση. Κίνηση μοχλού προς τα κάτω:

39 Ενεργοποίηση του προγράμματος "Θέση ξεπλύματος με νερό ασθενή. Μία δεύτερη ενεργοποίηση του μοχλού επαναφέρει την πολυθρόνα στη θέση εργασίας. Κίνηση μοχλού προς τα επάνω: Ενεργοποίηση του προγράμματος "Α" της πολυθρόνας. Προστασία από τη διείσδυση υγρών. Το ποδοχειριστήριο προστατεύεται από τη διείσδυση υγρών. Βαθμός προστασίας: ΙΡΧ1. Καθαριότητα. Καθαρίστε το ποδοχειριστήριο χρησιμοποιώντας ένα κατάλληλο προϊόν (βλέπε παράγραφο 1.4). Όταν η διαταγή ποδιού γλιστράει στο δάπεδο καθαρίσατε από τη σκόνη με ένα υγρό πανί το αντιολισθητικό λάστιχο που βρίσκεται κάτω από τη βάση ΠΟΔΟΧΕΙΡΙΣΤΗΡΙΟ ΕΚΔΟΣΗ WIRELESS Οι ποδοδιακόπτες "με πλευρική διαδρομή" και "πίεσης" μπορούν να παρέχονται και στην έκδοση WIRELESS. Ο ποδοδιακόπτης έκδοσης WIRELESS περιέχει ένα στοιχείο μετάδοσης ZIGBEE (στοιχείο πιστοποιημένο για Ευρώπη, Καναδά και ΗΠΑ). Προειδοποιήσεις για τη χρήση. Αποφύγετε να κρατάτε τον ποδοδιακόπτη έκδοσης WIRELESS πλησίον άλλων πηγών RF όπως κάρτες wireless LAN, άλλες ραδιοσυσκευές, διατάξεις Home RF, φούρνοι μικροκυμάτων. Προτεινόμενη απόσταση τουλάχιστον 2 μέτρα στην περίπτωση φούρνων μικροκυμάτων και 1 μέτρο σε όλες τις άλλες περιπτώσεις. Παρόλο ότι θεωρείται ασήμαντο το ηλεκτρομαγνητικό πεδίο του ποδοχειριστηρίου, συνιστάται να ΜΗΝ το χρησιμοποιείτε κοντά σε συσκευές υποστήριξης της ζωής (π.χ. βηματοδότες ή καρδιακούς διεγέρτες) και ακουστικά βαρυκοΐας. Στις υγειονομικές δομές, πριν χρησιμοποιήσετε οποιαδήποτε ηλεκτρονική συσκευή θα πρέπει να βεβαιώνεστε πάντα ότι είναι συμβατή με τις άλλες υπάρχουσες συσκευές. Χρησιμοποιήστε αποκλειστικά το οδοντιατρικό συγκρότημα για τη φόρτιση της μπαταρίας του ποδοδιακόπτη έκδοση WIRELESS. Η εσωτερική μπαταρία μπορεί να αντικατασταθεί μόνο από ειδικευμένο τεχνικό. Προειδοποιήσεις πρώτης χρήσης. Συστήνεται η εκτέλεση ενός πλήρους κύκλου φόρτισης της μπαταρίας του ποδοδιακόπτη πριν προχωρήσετε στην πρώτη χρησιμοποίησή του. Λειτουργία ποδοδιακόπτη έκδοση WIRELESS. Η λειτουργία του ποδοδιακόπτη έκδοσης WIRELESS είναι ίδια με εκείνη της έκδοσης με καλώδιο και συνεπώς ανατρέξτεστις προηγούμενες παραγράφους προσέχοντας το χρησιμοποιούμενο συγκεκριμένο μοντέλο. Ο ποδοδιακόπτης έκδοσης WIRELESS επιπλέον διαθέτει ένα ειδικό LED ( 7 ) που επισημαίνει τη φόρτιση της μπαταρίας και την κατάσταση των επικοινωνιών με το οδοντιατρικό συγκρότημα. Επισημάνσεις LED ( 7 ). Το χρώμα του LED επισημαίνει τη φόρτιση της μπαταρίας, ενώ ο τύπος αναβοσβησίματος επισημαίνει την κατάσταση των επικοινωνιών με το οδοντιατρικό συγκρότημα. Φόρτιση της μπαταρίας: ΧΡΩΜΑ ΠΡΑΣΙΝΟ ΠΟΡΤΟΚΑΛΙ ΚΟΚΚΙΝΟ Σβηστό Κατάσταση των επικοινωνιών: ΑΝΑΒΟΣΒΗΜΑ Αργό Γρήγορο Διπλό Σταθερό ΠΕΡΙΓΡΑΦΗ ( ΚΑΛΩΔΙΟ ΑΠΟΣΥΝΔΕΔΕΜΕΝΟ ) Μπαταρία φορτισμένη (>75%) Μπαταρία φορτισμένη (>50%) Μπαταρία προς φόρτιση (<25%) Μπαταρία αφόρτιστη ΠΕΡΙΓΡΑΦΗ ( ΚΑΛΩΔΙΟ ΣΥΝΔΕΔΕΜΕΝΟ ) Μπαταρία φορτισμένη Μπαταρία σε φόρτιση Σφάλμα φόρτισης μπαταρίας Οδοντιατρικό συγκρότημα σβηστό ή ποδοδιακόπτης χαλασμένος ΠΕΡΙΓΡΑΦΗ Σύνδεση ενεργή σε τρόπο wireless Σύνδεση ενεργή με καλώδιο φόρτισης συνδεδεμένο Αναζήτηση σύνδεσης Σφάλμα επικοινωνίας EL 39

40 Αυτές οι πληροφορίες εμφανίζονται και στην ΟΘΟΝΗ ΑΦΗΣ μέσω των ειδικών εικονιδίων ( A ) ή ( B ) (βλ. παράγραφο 5.1.) ή στο ειδικό μενού ελέγχου του ποδοχειριστηρίου (βλ. παράγραφο ). Χαρακτηριστικά της μπαταρίας. Το ποδοχειριστήριο έκδοσης WIRELESS διαθέτει επαναφορτιζόμενη μπαταρία Λιθίου-Πολυμερών ( Li-Poly, 3.7V, 5200 mah τύπου Guangzhou Markyn Battery Co. Μοντέλο ). Η χωρητικότητα της μπαταρίας επιτρέπει μια αυτονομία περίπου 2 μηνών (εκτιμώντας 8 συνεχείς ώρες ημερήσιας λειτουργίας). Η αυτονομία αυτή επιτυγχάνεται με μπαταρία σε πλήρη αποδοτικότητα και τελείως φορτισμένη. Η αποδοτικότητα των μπαταριών μειώνεται με τη γήρανση. Εκτιμάται ότι μετά από περίπου 500 κύκλους πλήρους φόρτισης, η απόδοση μειώνεται στο 60%. Και στην περίπτωση αυτή, η μπαταρία θα πρέπει να εξασφαλίζει αυτονομία περίπου 1 μήνα. όταν η αποδοτικότητα της μπαταρίας μειωθεί τόσο που να θεωρείται ανεπαρκής να υποστηρίζει τους ημερήσιους ρυθμούς χρήσης, ζητήστε την αντικατάστασή της από έναν ειδικευμένο τεχνικό (γνήσιο ανταλλακτικό κωδ ). Μην προσπαθήσετε να αλλάξετε μόνοι σας τη μπαταρία. Περιορισμός εγγύησης στη μπαταρία. Η μπαταρία που υπάρχει μέσα στο ποδοχειριστήριο καλύπτεται από εγγύηση 6 μηνών από την ημερομηνία εγκατάστασης. Επαναφόρτιση μπαταρίας. Όταν απαιτείται επαναφορτίστε τις μπαταρίες του ποδοχειριστηρίου WIRELESS. Προχωρήστε ως εξής: Ανοίξτε το προστατευτικό καπάκι του συνδετήρα που βρίσκεται στην πίσω πλευρά του ποδοχειριστηρίου και συνδέστε το καλώδιο φόρτισης. Συνδέστε το άκρο του καλωδίου φόρτισης στο οδοντιατρικό συγκρότημα (βλ. εικόνα). Στο σημείο αυτό το ποδοχειριστήριο βρίσκεται σε φόρτιση μπαταρίας (LED επισήμανσης φόρτισης μπαταρίας αναμμένο) παραμένοντας ωστόσο σε πλήρη λειτουργία. η πλήρης φόρτιση της μπαταρίας διαρκεί 6 ώρες. Χρησιμοποιήστε αποκλειστικά το οδοντιατρικό συγκρότημα για τη φόρτιση της μπαταρίας του ποδοχειριστηρίου έκδοση WIRELESS. Φυσιολογική αποφόρτιση της μπαταρίας. Όταν δεν χρησιμοποιείται για μεγάλες περιόδους, η μπαταρία ενδέχεται σιγά σιγά να αποφορτιστεί. Έπειτα από μεγάλες περιόδους που δεν το χρησιμοποιείτε, συνιστούμε να κάνετε έναν πλήρη κύκλο φόρτισης πριν από τη χρήση. Συντήρηση και απόρριψη Το ποδοχειριστήριο WIRELESS δεν περιέχει μέρη που μπορούν να επισκευαστούν απευθείας από το χρήστη. Σε επρίπτωση δυσλειτουργίας, μην προσπαθήσετε να κάνετε συντήρηση, αλλά επικοινωνήστε απευθεάις με τον κατασκευαστή ή τον τοπικό διανομέα στους αριθμούς που αναφέρονται στο πιστοποιητικό εγγύησης. Στο τέλος της διάρκειας ζωής, η εσωτερική μπαταρία, πρέπει να αντικατασταθεί από έναν εξειδικευμένο τεχνικό σε ένα κέντρο Σέρβις. 40 EL

41 5.3. ΣΥΡΙΓΓΑ Περιγραφή του εργαλείου. a Στόμιο. b Χειρολαβή. c Κουμπί αφαίρεσης σύριγγας. d Κουμπί αέρα. e Κουμπί νερού. f Επιλογέας ζεστό/κρύο (μόνο σύριγγα 6 λειτουργιών). g Ενδεικτικό LED ζεστό/κρύο (μόνο σύριγγα 6 λειτουργιών). Το εξάρτημα δεν παραδίδεται αποστειρωμένο. Συστήνεται η χρήση προστατευτικών και στόμια μιας χρήσης. Τεχνικά χαρακτηριστικά. Χρόνος λειτουργίας: - σύριγγα 3F: συνεχής λειτουργία, - σύριγγα 6F: λειτουργία 5 δευτ., ανάπαυση 10 δευτ., - σύριγγα 6F-L (με οπτικές ίνες): λειτουργία 5 δευτ., ανάπαυση 10 δευτ., Τροφοδοσία: - σύριγγα 6F και 6F-L (μοντέλα CEFLA s.c.): 24 Vac, 50/60 Hz, 2 A, 50 W. Ταξινόμηση σύμφωνα με το πρότυπο EN : - σύριγγα 6F και 6F-L (μοντέλα CEFLA s.c.): ΚΑΤΗΓΟΡΙΑ II, Τύπος B. Διάγραμμα εγκατάστασης: συμβουλευτείτε το τεχνικό εγχειρίδιο εγκατάστασης (βλ. παράγραφο 11.). Χρήση. Φέρατε το εργαλείο σε θέση εργασίας. Η ενεργοποίηση του εργαλείο επισημαίνεται με την εμφάνιση στην ΟΘΟΝΗ ΑΦΗΣ της οθόνης διαχείρισης. Κουμπί ( e ) = νερό, Κουμπί ( d ) = αέρα, Κουμπί ( e + d ) = σπρέι. Σύριγγα 6F, λειτουργία με νερό, αέρα και σπρέι ζεστά: περιστρέψτε τον επιλογέα ( f ) δεξιόστροφα (LED g αναμμένο). Σύριγγα 6F, λειτουργία με νερό, αέρα και σπρέι κρύα: περιστρέψτε τον επιλογέα ( f ) αριστερόστροφα (LED g σβηστό). Τα διαθέσιμα πλήκτρα με εικονίδιο στην ΟΘΟΝΗ ΑΦΗΣ είναι τα ακόλουθα: Άναμμα/σβήσιμο οπτικών ινών (μόνο για τη σύριγγα 6F-L). Επιλογή/αποεπιλογή ανεξάρτητης τροφοδοσίας νερού (μόνο με το σύστημα SANASPRAY). Προβολή εντολών κύριας οθόνης. Ρύθμιση έντασης φωτός στην οπτική ίνα. Για να ρυθμίσετε την ένταση φωτός της οπτικής ίνας πρέπει να αγγίξετε παρατεταμένα (τουλάχιστον 2 δευτερόλεπτα) το πλήκτρο με το εικονίδιο. Ρυθμίστε το επίπεδο έντασης του φωτός αγγίζοντας τα πλήκτρα με το εικονίδιο ή ή σύροντας το δάχτυλο στο αντίστοιχο ραβδογράφημα. Η τιμή ρύθμισης κυμαίνεται από 1 έως 16. Για επιβεβαίωση της επιλεγμένης έντασης αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο. Μετά από 30 δευτερόλεπτα οι οπτικές ίνες σβήνουν αυτόματα. EL 41

42 Αφαίρεση της χειρολαβής. Το στόμιο ( a ) είναι κουμπωτό στη χειρολαβή ( b ). Για εξαγωγή της χειρολαβής από το σώμα της σύριγγας περιστρέψτε τον επιλογέα αριστερόστροφα (LED g σβηστό) και πατήστε το πλήκτρο ( c ). Αφαιρούμενο κορδόνι σύριγγας. Η σύριγγα είναι εφοδιασμένη με ένα αφαιρούμενο κορδόνι για να διευκολύνει τις εργασίες καθαρισμού (βλ. παράγραφο 5.). Καθαριότητα. Απαλό χαρτί μίας χρήσεως να υγραίνεται με καθαριστικά/απολυμαντικά προϊόντα. Μην βυθίζετε τη σύριγγα σε απολυμαντικά ή απορρυπαντικά υγρά. Μη συνιστώμενα προϊόντα: διαβρωτικά προϊόντα ή/και που περιέχουν ακετόνη, χλώριο και υποχλωριώδες νάτριο. Αποστείρωση. Λαβή και στόμιο σύριγγας: δείτε την παράγραφο 1.5. Συσκευάσατε σε φάκελο πριν από την αποστείρωση ΣΤΡΟΒΙΛΟΣ Σύνδεση χερόβολου και αλλαγή φρέζας. Ανατρέξτε στις ειδικές συνημμένες οδηγίες του χερόβολου. Χρήση. Δώστε προσοχή στις οδηγίες χρήσης που σχετίζονται με τους διάφορους στρόβιλους. Χρόνοι λειτουργίας: εργασία 5 λεπτά, ανάπαυση 5 λεπτά. Η στρόφιγγα ( f ) ρυθμίζει την ποσότητα νερού στον ψεκαστήρα. Η στρόφιγγα ( e ) ρυθμίζει την ποσότητα αέρα σπρέι για όλα τα εργαλεία. Φέρατε το εργαλείο σε θέση εργασίας. Η ενεργοποίηση του εργαλείο επισημαίνεται με την εμφάνιση στην ΟΘΟΝΗ ΑΦΗΣ της οθόνης διαχείρισης. Τα διαθέσιμα πλήκτρα με εικονίδιο στην ΟΘΟΝΗ ΑΦΗΣ είναι τα ακόλουθα: Αύξηση των ρυθμιζόμενων τιμών. Μείωση των ρυθμιζόμενων τιμών. Επιλογή του επιπέδου περιστροφής του στροβίλου. Άναμμα/σβήσιμο οπτικών ινών. Επιλογή/αποεπιλογή ανεξάρτητης τροφοδοσίας νερού (μόνο με το σύστημα SANASPRAY). Ενεργοποίηση και επιλογή τύπου παρεχόμενου σπρέι στο εργαλείο. Προβολή εντολών κύριας οθόνης. Ταχεία επιλογή 1% του μέγιστου επιπέδου περιστροφής του στροβίλου. Ταχεία επιλογή 50% του μέγιστου επιπέδου περιστροφής του στροβίλου. 42 EL

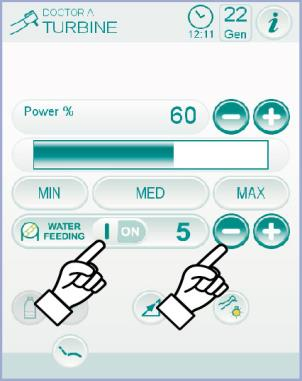

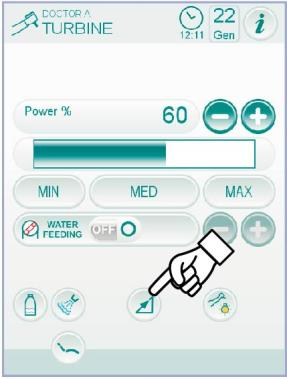

43 Ταχεία επιλογή 100% του μέγιστου επιπέδου περιστροφής του στροβίλου. Ενεργοποίηση/απενεργοποίηση περισταλτικής αντλίας (μόνο εφόσον υπάρχει). Για να αλλάξετε την ταχύτητα περιστροφής του στροβίλου αγγίξτε τα πλήκτρα με το εικονίδιο ή ή σύρετε το δάχτυλο στο αντίστοιχο ραβδογράφημα. Για την εκκίνηση του εργαλείου προβείτε επί του μοχλού της διαταγής ποδιού (βλέπε παράγραφο 5.2.). Στο κορδόνι της τουρμπίνας μπορείτε να συνδέσετε και τους αερομικροκινητήρες που διαθέτουν σύνδεσμο 4-οδών και σύμφωνους με το πρότυπο ISO Dental Air Motor. Το εξάρτημα δεν παραδίδεται αποστειρωμένο. Ρύθμιση έντασης φωτός στην οπτική ίνα. Για να ρυθμίσετε την ένταση φωτός της οπτικής ίνας πρέπει να αγγίξετε παρατεταμένα (τουλάχιστον 2 δευτερόλεπτα) το πλήκτρο με το εικονίδιο. Ρυθμίστε το επίπεδο έντασης του φωτός αγγίζοντας τα πλήκτρα με το εικονίδιο ή ή σύροντας το δάχτυλο στο αντίστοιχο ραβδογράφημα. Η τιμή ρύθμισης κυμαίνεται από 1 έως 16. Για επιβεβαίωση της επιλεγμένης έντασης αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο. Μετά 30 δευτερόλεπτα μη χρήσης του εργαλείου (μοχλός ποδοχειριστηρίου απενεργοποιημένος) η οπτική ίνα σβήνει. Μεταβολή του επιπέδου περιστροφής του στροβίλου. Με το εργαλείο σε θέση εργασίας, επιλέξτε τον τρόπο μεταβολής του επιπέδου περιστροφής του στροβίλου αγγίζοντας τα παρακάτω πλήκτρα με εικονίδιο: Γραμμική μεταβολή, ανάλογη της μετακίνησης του μοχλού ελέγχου του ποδοχειριστηρίου. Μεταβολή ON/OFF που επιφέρει την παροχή στη μέγιστη ρυθμισμένη ισχύ του μοχλού ελέγχου του ποδοχειριστηρίου. Στην ΟΘΟΝΗ ΑΦΗΣ εμφανίζεται το εικονίδιο σχετικά με τον ενεργό τρόπο λειτουργίας. Η καταχώρηση στη μνήμη των διατυπωμένων δεδομένων γίνεται αυτομάτως. Πλήκτρο ελέγχου σπρέι στο εργαλείο. Με το εργαλείο σε θέση εργασίας, επιλέξτε τον τύπο ψεκασμού στο εργαλείο αγγίζοντας τα παρακάτω πλήκτρα με εικονίδιο: Λειτουργία με ψεκασμό νερού + αέρα. Λειτουργία με ψεκασμό μόνο νερού. Λειτουργία χωρίς ψεκασμό. Η μεταβολή είναι κυκλική με κάθε άγγιγμα και στην ΟΘΟΝΗ ΑΦΗΣ εμφανίζεται το εικονίδιο σχετικά με τον ενεργό τρόπο λειτουργίας. Η καταχώρηση στη μνήμη των διατυπωμένων δεδομένων γίνεται αυτομάτως. EL 43

44 Ενεργοποίηση/απενεργοποίηση περισταλτικής αντλίας (μόνο εφόσον υπάρχει). Για ενεργοποίηση/απενεργοποίηση της περισταλτικής αντλίας αρκεί να αγγίξετε το αντίστοιχο πλήκτρο με το εικονίδιο. Περισταλτική αντλία μη ενεργή. Περισταλτική αντλία ενεργή με τιμή 5 παρεχόμενου φυσιολογικού ορού. Η ενεργοποίηση επιβεβαιώνεται από την εμφάνιση στο πλαίσιο δίπλα στην τιμή του παρεχόμενου φυσιολογικού ορού. Πατήστε το πλήκτρο με το εικονίδιο ή για να αλλάξετε την ποσότητα παρεχόμενου φυσιολογικού ορού από την περισταλτική αντλία. Η τιμή ρύθμισης κυμαίνεται από 1 έως 5. Η ποσότητα παρεχόμενου διαλύματος που αντιστοιχεί στις ρυθμιζόμενες τιμές είναι η ακόλουθη: - τιμή 1: 35 cc/λεπτό περίπου, - τιμή 2: 50 cc/λεπτό περίπου, - τιμή 3: 70 cc/λεπτό περίπου, - τιμή 4: 90 cc/λεπτό περίπου, - τιμή 5: 100 cc/λεπτό περίπου, Μπορείτε να αλλάξετε την ποσότητα παρεχόμενου φυσιολογικού ορού από την περισταλτική αντλία ακόμα και όταν το εργαλείο είναι ενεργό. Αφαιρούμενο κορδόνι. Ο στρόβιλος είναι εφοδιασμένος με ένα αφαιρούμενο κορδόνι για να διευκολύνει τις εργασίες καθαρισμού (βλ. παράγραφο 5.). Καθαριότητα και συντήρηση. Ανατρέξτε στις ειδικές συνημμένες οδηγίες του χερόβολου. Για τη λίπανση, συστήνεται η χρήση του Daily Oil (CEFLA s.c.). Αποστείρωση. Μόνο το χερόβολο εργαλείου: βλ. παράγραφο 1.5. Προτού εκτέλεσετε τη φάση αποστείρωσης συμβουλευθείτε τις συνημμένες ειδικές οδηγίες χρήσης του εργαλείου. Προειδοποιήσεις για τη χρήση. Ο στρόβιλος δεν πρέπει να τίθεται σε λειτουργία χωρίς να έχει εισαχθεί η φρέζα ή ψευδοφρέζα. Το κουμπί ξεμπλοκαρίσματος της φρέζας δεν πρέπει να πιέζεται κατά τη διάρκεια της λειτουργίας! Η τριβή μεταξύ κουμπιού και στροφέα του μικροκινητήρα υπερθερμαίνει την κεφαλή και μπορεί να προκαλέσει καψίματα. Οι εσωτερικοί ιστοί του ασθενή (γλώσσα, μάγουλα, χείλη, κλπ...) πρέπει να προστατεύονται από την επαφή με το κουμπί με τα κατάλληλα εργαλεία (καθρεφτάκια, κλπ...). Οι φρέζες και τα διάφορα εργαλεία που τοποθετούνται στα χερόβολα πρέπει να συμμορφώνονται με το Πρότυπο Βιοσυμβατότητας ISO EL

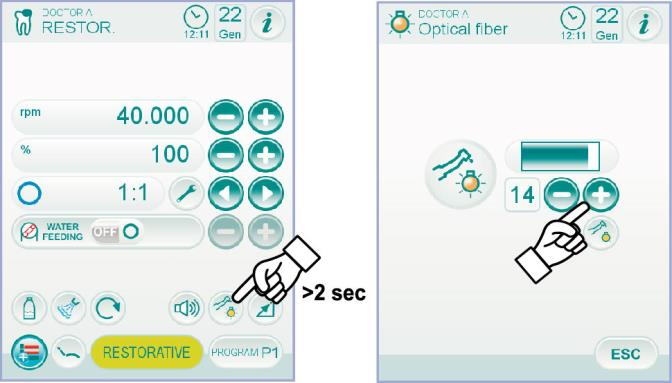

45 5.5. ΗΛΕΚΤΡΙΚΟΣ ΜΙΚΡΟΚΙΝΗΤΗΡΑΣ Ζεύξη χερόβολων και αλλαγή φρέζας. Ανατρέξτε στις ειδικές συνημμένες οδηγίες του μικροκινητήρα και των διάφορων χερόβολων. Χρήση. Δώστε προσοχή και στις οδηγίες χρήσης που σχετίζονται με τους διάφορους κινητήρες. Το εξάρτημα δεν παραδίδεται αποστειρωμένο. Χρόνοι λειτουργίας: εργασία 5 λεπτά, ανάπαυση 5 λεπτά. Η στρόφιγγα ( f ) ρυθμίζει, ανάλογα με το εργαλείο, την ποσότητα νερού στον ψεκαστήρα. Η στρόφιγγα ( e ) ρυθμίζει την ποσότητα αέρα σπρέι για όλα τα εργαλεία. Φέρατε το εργαλείο σε θέση εργασίας. Η ενεργοποίηση του εργαλείο επισημαίνεται με την εμφάνιση στην ΟΘΟΝΗ ΑΦΗΣ της οθόνης διαχείρισης. Τα κυριότερα πλήκτρα με εικονίδιο στην ΟΘΟΝΗ ΑΦΗΣ είναι τα ακόλουθα: Αύξηση των ρυθμιζόμενων τιμών. Μείωση των ρυθμιζόμενων τιμών. Επιλογή αναλογίας μείωσης. Επιλογή αναλογίας μείωσης. Επιλογή του επιπέδου περιστροφής του στροβίλου. Επιλογή φοράς περιστροφής του μικροκινητήρα. Ενεργοποίηση και επιλογή τύπου παρεχόμενου σπρέι στο εργαλείο. Προβολή εντολών κύριας οθόνης. Ενεργοποίηση/απενεργοποίηση σήματος συναγερμού. Ρύθμιση αναλογίας μείωσης (βλ. παράγραφο ). Άναμμα/σβήσιμο οπτικών ινών. Επιλογή/αποεπιλογή ανεξάρτητης τροφοδοσίας νερού (μόνο με το σύστημα SANASPRAY). Απλοποιημένη εμφάνιση του μενού. Ενεργοποίηση/απενεργοποίηση περισταλτικής αντλίας (μόνο εφόσον υπάρχει). Επιλογή τρόπου λειτουργίας του μικροκινητήρα. Επιλογή προγράμματος λειτουργίας του μικροκινητήρα. Για την εκκίνηση του εργαλείου χρησιμοποιήστε το μοχλό του ποδοχειριστηρίου (βλ. παράγραφο 5.). Ρύθμιση έντασης φωτός στην οπτική ίνα. Για να ρυθμίσετε την ένταση φωτός της οπτικής ίνας πρέπει να αγγίξετε παρατεταμένα (τουλάχιστον 2 δευτερόλεπτα) το πλήκτρο με το εικονίδιο. Ρυθμίστε το επίπεδο έντασης του φωτός αγγίζοντας τα πλήκτρα με το εικονίδιο ή ή σύροντας το δάχτυλο στο αντίστοιχο ραβδογράφημα. Η τιμή ρύθμισης κυμαίνεται από 1 έως 16. Για επιβεβαίωση της επιλεγμένης έντασης αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο. Μετά 30 δευτερόλεπτα μη χρήσης του εργαλείου (μοχλός ποδοχειριστηρίου απενεργοποιημένος) η οπτική ίνα σβήνει. EL 45

46 Πλήκτρο ελέγχου σπρέι στο εργαλείο. Με το εργαλείο σε θέση εργασίας, επιλέξτε τον τύπο ψεκασμού στο εργαλείο αγγίζοντας τα παρακάτω πλήκτρα με εικονίδιο: Λειτουργία με ψεκασμό νερού + αέρα. Λειτουργία με ψεκασμό μόνο νερού. Λειτουργία χωρίς ψεκασμό. Η μεταβολή είναι κυκλική με κάθε άγγιγμα και στην ΟΘΟΝΗ ΑΦΗΣ εμφανίζεται το εικονίδιο σχετικά με τον ενεργό τρόπο λειτουργίας. Η καταχώρηση στη μνήμη των διατυπωμένων δεδομένων γίνεται αυτομάτως. Επιλογή τρόπου μεταβολής ταχύτητας περιστροφής. Με το εργαλείο σε θέση λειτουργίας, επιλέξτε τον τρόπο μεταβολής της ταχύτητας περιστροφής αγγίζοντας τα παρακάτω πλήκτρα με εικονίδιο: Γραμμική μεταβολή, ανάλογη της μετακίνησης του μοχλού ελέγχου του ποδοχειριστηρίου. Μεταβολή ON/OFF που επιφέρει την παροχή στη μέγιστη ρυθμισμένη ισχύ του μοχλού ελέγχου του ποδοχειριστηρίου. Στην ΟΘΟΝΗ ΑΦΗΣ εμφανίζεται το εικονίδιο σχετικά με τον ενεργό τρόπο λειτουργίας. Η αποθήκευση στη μνήμη γίνεται αυτόματα. Αντιστροφή της φοράς περιστροφής του ηλεκτρικού μικροκινητήρα. Επιλέξτε τη φορά περιστροφής του μικροκινητήρα αγγίζοντας το αντίστοιχο πλήκτρο με εικονίδιο: Κανονική φορά περιστροφής. Αντίθετη φορά περιστροφής. Η αντίθετη φορά περιστροφής επισημαίνεται με ένα ηχητικό σήμα (3 ΜΠΙΠ). Στη συνέχεια, με την εξαγωγή του μικροκινητήρα, ένα ηχητικό σήμα (3 ΜΠΙΠ) ειδοποιεί αν έχει αλλάξει η φορά περιστροφής. Με το μοχλό του ρεοστάτη ενεργοποιημένο η εντολή αντιστροφής της φοράς περιστροφής του μικροκινητήρα είναι απενεργοποιημένη. Επιλογή τρόπου λειτουργίας του μικροκινητήρα. Ο μικροκινητήρας διαθέτει 3 διαφορετικούς τρόπους λειτουργίας που επιλέγονται αγγίζοντας το αντίστοιχο πλήκτρο με εικονίδιο: Λειτουργία RESTORATIVE (βλ. παράγραφο ). Λειτουργία ENDODONTIC (βλ. παράγραφο ). Λειτουργία IMPLANT (βλ. παράγραφο ). Η μεταβολή γίνεται με κυκλικό τρόπο. 46 EL

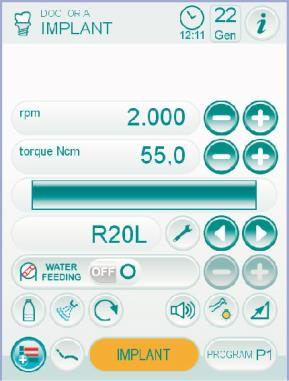

47 Επιλογή προγράμματος λειτουργίας του μικροκινητήρα. Ο μικροκινητήρας διαθέτει 7 διαφορετικούς τρόπους λειτουργίας που επιλέγονται αγγίζοντας το αντίστοιχο πλήκτρο με εικονίδιο. Πιέζοντας παρατεταμένα το πλήκτρο με το εικονίδιο (τουλάχιστον 2 δευτερόλεπτα) εμφανίζεται η οθόνη με τα 7 διαθέσιμα προγράμματα. Κάθε πρόγραμμα λειτουργίας αποθηκεύει στη μνήμη τα ακόλουθα δεδομένα: - τρόπος λειτουργίας, - μέγιστη ταχύτητα περιστροφής.τιμή ροπής, - οπτική ίνα on/off, - ένταση φωτός οπτικής ίνας, - αναστροφή φοράς περιστροφής on/off, - τύπος παρεχόμενου σπρέι, - περισταλτική αντλία on/off (εφόσον υπάρχει), - αναλογία μείωσης χερόβολου. Επιλογή αναλογίας μείωσης. Χρησιμοποιώντας τα πλήκτρα με το εικονίδιο ή μπορείτε να επιλέξετε την επιθυμητή αναλογία μείωσης από αυτές που είναι αποθηκευμένες στη μνήμη. Η τιμή ροπής (ρυθμισμένη ή τρέχουσα) εκφράζεται σε ποσοστό επί τοις % ή σε Ncm για πιστοποιημένους μειωτήρες. Δίπλα από την τιμή ροπής εμφανίζεται ένα εικονίδιο που αντιστοιχεί στην ανοχή ανάγνωσης της προβαλλόμενης τιμής: ανοχή ίση με ±10% ανοχή ίση με ±20% Η καταχώρηση στη μνήμη των διατυπωμένων δεδομένων γίνεται αυτομάτως. Ενεργοποίηση/απενεργοποίηση σήματος συναγερμού. Για την ενεργοποίηση/απενεργοποίηση ενός σήματος συναγερμού μόλις επιτευχθεί η μέγιστη ρυθμισμένη ροπή αρκεί να αγγίξετε το αντίστοιχο πλήκτρο με εικονίδιο: Συναγερμός ενεργός. Συναγερμός ανενεργός. Η αποθήκευση στη μνήμη γίνεται αυτόματα. Ενεργοποίηση/απενεργοποίηση περισταλτικής αντλίας (μόνο εφόσον υπάρχει). Για ενεργοποίηση/απενεργοποίηση της περισταλτικής αντλίας αρκεί να αγγίξετε το αντίστοιχο πλήκτρο με το εικονίδιο. Περισταλτική αντλία μη ενεργή. Περισταλτική αντλία ενεργή με τιμή 5 παρεχόμενου φυσιολογικού ορού. Η ενεργοποίηση επιβεβαιώνεται από την εμφάνιση στο πλαίσιο δίπλα στην τιμή του παρεχόμενου φυσιολογικού ορού. Πατήστε το πλήκτρο με το εικονίδιο ή για να αλλάξετε την ποσότητα παρεχόμενου φυσιολογικού ορού από την περισταλτική αντλία. Η τιμή ρύθμισης κυμαίνεται από 1 έως 5. Η ποσότητα παρεχόμενου διαλύματος που αντιστοιχεί στις ρυθμιζόμενες τιμές είναι η ακόλουθη: - τιμή 1: 35 cc/λεπτό περίπου, - τιμή 2: 50 cc/λεπτό περίπου, - τιμή 3: 70 cc/λεπτό περίπου, - τιμή 4: 90 cc/λεπτό περίπου, - τιμή 5: 100 cc/λεπτό περίπου, EL 47

48 Μπορείτε να αλλάξετε την ποσότητα παρεχόμενου φυσιολογικού ορού από την περισταλτική αντλία ακόμα και όταν το εργαλείο είναι ενεργό. Αφαιρούμενο κορδόνι. Ο μικροκινητήρας είναι εφοδιασμένος με ένα αφαιρούμενο κορδόνι για να διευκολύνει τις εργασίες καθαρισμού (βλ. παράγραφο 5.). Καθαριότητα και συντήρηση. Ανατρέξτε στις συνημμένες ειδικές οδηγίες του εργαλείου. Για τη λίπανση, συστήνεται η χρήση του Daily Oil (CEFLA s.c.). Μην βυθίζετε τη εργαλείο σε απολυμαντικά ή απορρυπαντικά υγρά. Μη συνιστώμενα προϊόντα: διαβρωτικά προϊόντα ή/και που περιέχουν ακετόνη, χλώριο και υποχλωριώδες νάτριο. Αποστείρωση. Μόνο το χερόβολο εργαλείου: βλ. παράγραφο 1.5. Προτού εκτέλεσετε τη φάση αποστείρωσης συμβουλευθείτε τις συνημμένες ειδικές οδηγίες χρήσης του εργαλείου. Προειδοποιήσεις για τη χρήση. Δεν πρέπει ποτέ να τοποθετείται η κόντρα γωνία πάνω σε μικροκινητήρα σε λειτουργία. Το κουμπί ξεμπλοκαρίσματος της φρέζας δεν πρέπει να πιέζεται κατά τη διάρκεια της λειτουργίας! Η τριβή μεταξύ κουμπιού και στροφέα του μικροκινητήρα υπερθερμαίνει την κεφαλή και μπορεί να προκαλέσει καψίματα. Οι εσωτερικοί ιστοί του ασθενή (γλώσσα, μάγουλα, χείλη, κλπ...) πρέπει να προστατεύονται από την επαφή με το κουμπί με τα κατάλληλα εργαλεία (καθρεφτάκια, κλπ...). Οι φρέζες και τα διάφορα εργαλεία που τοποθετούνται στα χερόβολα πρέπει να συμμορφώνονται με το Πρότυπο Βιοσυμβατότητας ISO ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ RESTORATIVE Χαρακτηριστικά λειτουργίας RESTORATIVE. - ρυθμιζόμενη ταχύτητα από 100 έως Rpm (χερόβολο 1:1 ), - ρυθμιζόμενη ταχύτητα από 1 έως 100%, - εξατομικευμένη λίστα των αναλογιών μείωσης, - τρόπος μεταβολής του επιπέδου περιστροφής που μπορεί να ρυθμιστεί από μεταβλητό σε σταθερό και αντίστροφα, - σήμα συναγερμού με την επίτευξη της μέγιστης ροπής, - ταχεία σύλληψη της μέγιστης ταχύτητας κατά τη διάρκεια περιστροφής του μοτέρ. Μενού με μικροκινητήρα εκτός θέσεως αλλά μη ενεργό. Όλα τα πλήκτρα με εικονίδια είναι ενεργά και κάθε διαθέσιμη λειτουργία μπορεί να μεταβληθεί (βλ. παράγραφο 5.5.). Κάθε ρύθμιση ή τιμή που μεταβάλλεται αποθηκεύεται αυτόματα στο επιλεγμένο πρόγραμμα λειτουργίας (π.χ. Ρ1). Μενού με μικροκινητήρα εκτός θέσεως και ενεργό. Οι λειτουργίες που μπορούν να τροποποιηθούν είναι οι ακόλουθες: η μέγιστη ταχύτητα περιστροφής της φρέζας χρησιμοποιώντας τα πλήκτρα με τα εικονίδια ή, το πάγωμα της τρέχουσας ταχύτητα χρησιμοποιώντας το παρακάτω πλήκτρο με εικονίδιο: Ρυθμίζει την τρέχουσα ταχύτητα περιστροφής ως μέγιστη ταχύτητα. 48 EL

49 ο τρόπος μεταβολής του μοχλού ελέγχου του ποδοχειριστηρίου χρησιμοποιώντας τα ακόλουθα πλήκτρα με εικονίδιο: Ρυθμίζει την τρέχουσα ταχύτητα περιστροφής ως μέγιστη ταχύτητα ενεργοποιώντας ταυτόχρονα έναν τρόπο μεταβολής ON/OFF του μοχλού ελέγχου του ποδοχειριστηρίου. Επαναφέρει τον τρόπο μεταβολής του μοχλού ελέγχου του ποδοχειριστηρίου από ON/OFF σε γραμμική: ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ENDODONTIC Χαρακτηριστικά λειτουργίας ENDODONTIC. - ρυθμιζόμενη ταχύτητα από 100 έως 600 Rpm με τιμή που αναφέρεται πάντα στη φρέζα ανεξάρτητα από την αναλογία μείωσης, - ρυθμιζόμενη ροπή από 0,1 έως 5,0 Ncm, εκτός από το μειωτήρα 1:1 (4,5 Ncm), - εξατομικευμένη λίστα των αναλογιών μείωσης, - εξατομικευμένη λίστα για τη διαχείριση των φρεζών ενδοδοντικής, - τρόπος μεταβολής του επιπέδου περιστροφής του κινητήρα που μπορεί να ρυθμιστεί από μεταβλητό σε σταθερό και αντίστροφα, - προοδευτικό σήμα συναγερμού με την επίτευξη του 60% της μέγιστης ροπής, - πλήκτρο βαθμονόμησης κατά τη διάρκεια περιστροφής του κινητήρα. Μενού με μικροκινητήρα εκτός θέσεως αλλά μη ενεργό. Όλα τα πλήκτρα με εικονίδια είναι ενεργά και κάθε διαθέσιμη λειτουργία μπορεί να μεταβληθεί (βλ. παράγραφο 5.5.). Εκτός από τις τυπικές ρυθμίσεις, στην λειτουργία ENDODONTIC μπορείτε να ρυθμίσετε και τις ακόλουθες λειτουργίες: Κάθε ρύθμιση ή τιμή που μεταβάλλεται αποθηκεύεται αυτόματα στο επιλεγμένο πρόγραμμα λειτουργίας (π.χ. Ρ1). Λειτουργία με επίτευξη της μέγιστης ροπής. Μπλοκάρισμα περιστροφής. Μπλοκάρισμα περιστροφής και επακόλουθη αναστροφή της φοράς περιστροφής. Μπλοκάρισμα περιστροφής, αναστροφή της κανονικής φοράς περιστροφής και επακόλουθη επαναφορά της κανονικής φοράς περιστροφής. Εξατομίκευση λίστας για τη διαχείριση των φρεζών ενδοδοντικής. - Πιέζοντας τα πλήκτρα με το εικονίδιο ή μπορείτε να κυλήσετε τη λίστα προεπιλεγμένων φρεζών ενδοδοντικής. Με την επιλογή της νέας φρέζας, θα ρυθμιστούν αυτόματα οι αντίστοιχες τιμές ταχύτητας και ροπής. - Πιέζοντας το πλαίσιο που αντιστοιχεί στη ρυθμισμένη φρέζα έχετε πρόσβαση στη σελίδα με τη λίστα όλων των διαθέσιμων φρεζών. Εδώ μπορείτε να κυλήσετε τη λίστα, επιλέγοντας την επιθυμητή φρέζα, ή και να δημιουργήσετε μία προσωπική (βλ. παράγραφο ). Στην περίπτωση τροποποίησης των τιμών ταχύτητας και ροπής σε σχέση με τις ρυθμισμένες στη λίστα, το φόντο του πλαισίου χρωματίζεται κίτρινο, για να ειδοποιήσει το γιατρό ότι ΔΕΝ χρησιμοποιούνται πλέον οι τιμές που συνιστώνται από τον κατασκευαστή. Αν πιέσετε το πλαίσιο σχετικό με τη ρυθμισμένη φρέζα όταν είναι ΚΙΤΡΙΝΗ ρυθμίζονται εκ νέου οι ιδανικές τιμές που υπάρχουν στη λίστα και το φόντο επανέρχεται στο κανονικό του χρώμα. EL 49

50 Προρυθμισμένη λίστα σχετικά με τις πιστοποιημένες κόντρα γωνίες. - Πιέζοντας τα πλήκτρα με το εικονίδιο ή μπορείτε να κυλήσετε τη λίστα πιστοποιημένων κόντρα γωνιών. Κείμενο οθόνης Αναλογία Ροπή οθόνης Ανοχή ροπής στη φρέζα Κόντρα γωνίες αναφοράς 128:1 128:1 100% ±20% Όλες οι μάρκες 120:1 120:1 100% ±20% Όλες οι μάρκες 64:1 64:1 100% ±20% Όλες οι μάρκες 40:1 40:1 100% ±20% Όλες οι μάρκες 18:1 18:1 100% ±20% Όλες οι μάρκες 16:1 16:1 5 Ncm ±20% Όλες οι μάρκες E16 16:1 5 Ncm ±10% Castellini E16 EVO E16 16:1 5 Ncm ±10% Goldspeed EVO E16 10:1 10:1 5 Ncm ±20% Όλες οι μάρκες ER10 10:1 5 Ncm ±10% NSK ER10 9,5:1 9,5:1 5 Ncm ±20% Όλες οι μάρκες S6:1 6:1 5 Ncm ±10% K5,4:1 5,4:1 5 Ncm ±10% Sirona Endo 6:1 Kavo IntraC 0767 LHC 4:1 4:1 5 Ncm ±20% Όλες οι μάρκες ER4 4:1 5 Ncm ±10% NSK ER4 K2,7:1 2,7:1 5 Ncm ±10% WD- 79M 2:1 5 Ncm ±10% Kavo LUX 7LP Kavo IntraC 0768 LHC W&H WD-79M W&H EB-79M 1:1 1:1 4,5 Ncm ±10% Όλες οι μάρκες - Αγγίζοντας το πλήκτρο με το εικονίδιο μπορείτε να αλλάξετε την αναλογία μείωσης (βλ. παράγραφο ). Μενού με μικροκινητήρα εκτός θέσεως και ενεργό. Οι λειτουργίες που μπορούν να τροποποιηθούν είναι οι ακόλουθες: η μέγιστη ταχύτητα περιστροφής της φρέζας χρησιμοποιώντας τα πλήκτρα με τα εικονίδια ή, τη βαθμονόμηση του χερόβολου χρησιμοποιώντας το πλήκτρο με το εικονίδιο: Ρυθμίζει την τρέχουσα τιμή ροπής ως τιμή 0. Συνιστάται να εκτελείτε αυτή την ενέργεια ενώ θα λειτουργείτε το χερόβολο στη μέγιστη τιμή και με κενό. ο τρόπος μεταβολής του μοχλού ελέγχου του ποδοχειριστηρίου χρησιμοποιώντας τα ακόλουθα πλήκτρα με εικονίδιο: Ρυθμίζει την τρέχουσα ταχύτητα περιστροφής ως μέγιστη ταχύτητα ενεργοποιώντας ταυτόχρονα έναν τρόπο μεταβολής ON/OFF του μοχλού ελέγχου του ποδοχειριστηρίου. Επαναφέρει τον τρόπο μεταβολής του μοχλού ελέγχου του ποδοχειριστηρίου από ON/OFF σε γραμμική: 50 EL

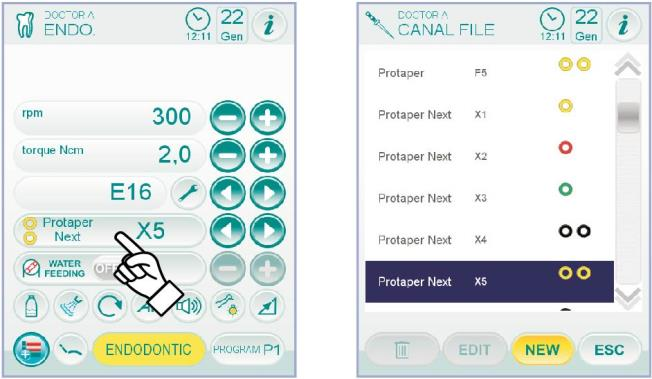

51 ΜΕΝΟΥ ΕΞΑΤΟΜΙΚΕΥΣΗΣ ΦΡΕΖΩΝ ΕΝΔΟΔΟΝΤΙΚΗΣ Από το μενού σχετικά με το μικροκινητήρα αλλά όχι ενεργό, αγγίξτε το πλαίσιο σχετικό με τη ρυθμισμένη φρέζα για να έχετε πρόσβαση στη σελίδα με τη λίστα όλων των φρεζών ενδοδοντικής που είναι διαθέσιμες όπου υπάρχουν τα ακόλουθα πλήκτρα με εικονίδιο: Αφαίρεση εξατομικευμένης φρέζας. Αλλαγή μιας εξατομικευμένης φρέζας. Δημιουργία μιας εξατομικευμένης φρέζας. Έξοδο από το μενού με αποθήκευση των ρυθμισμένων δεδομένων στη μνήμη. Δημιουργία εξατομικευμένης φρέζας. Για να δημιουργήσετε μία ή περισσότερες φρέζες ενδοδοντικής αρκεί να αγγίξετε το πλήκτρο με το εικονίδιο οθόνη EDITING: αγγίξτε το πλήκτρο με το εικονίδιο τον κωδικό της εξατομικευμένης φρέζας, για να έχετε πρόσβαση στην για να εισάγετε το όνομα και αγγίξτε τα πλήκτρα με το εικονίδιο ή για να αυξήσετε ή να μειώσετε την τιμή της ταχύτητας ή της ροπής που θέλετε να συνδέσετε στην εξατομικευμένη φρέζα, αγγίξτε τα πλήκτρα με το εικονίδιο ή για να επιλέξετε τα χρώματα των ενδεχόμενων δακτυλίων σχετικά με την εξατομικευμένη φρέζα, για επιβεβαίωση των επιλεγμένων δεδομένων αρκεί να βγείτε από την οθόνη EDITING αγγίζοντας το πλήκτρο με το εικονίδιο. Τροποποίηση ή/και διαγραφή εξατομικευμένης φρέζας. Μόνο οι εξατομικευμένες φρέζες μπορούν να τροποποιηθούν ή/και να διαγραφούν. επιλέξτε την εξατομικευμένη φρέζα που θέλετε να τροποποιήσετε ή να διαγράψετε, αγγίξτε το πλήκτρο με το εικονίδιο για να έχετε πρόσβαση στην οθόνη EDITING και να τροποποιήσετε τα δεδομένα της φρέζας, αγγίξτε το πλήκτρο με το εικονίδιο εξατομικευμένη φρέζα. για να διαγράψετε την ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ IMPLANT Χαρακτηριστικά λειτουργίας IMPLANT. - ρυθμιζόμενη ταχύτητα από 5 έως Rpm με τιμή που αναφέρεται πάντα στη φρέζα ανεξάρτητα από την αναλογία μείωσης (μειωτήρες από 20:1 έως 1000:1), - ρυθμιζόμενη ροπή από 0,5 έως 55,0 Ncm για πιστοποιημένους μειωτήρες ή από 1 έως 100%, - εξατομικευμένη λίστα των αναλογιών μείωσης, - σήμα συναγερμού με την επίτευξη της μέγιστης ροπής, - πλήκτρο βαθμονόμησης κατά τη διάρκεια περιστροφής του κινητήρα. Μενού με μικροκινητήρα εκτός θέσεως αλλά μη ενεργό. Όλα τα πλήκτρα με εικονίδια είναι ενεργά και κάθε διαθέσιμη λειτουργία μπορεί να μεταβληθεί (βλ. παράγραφο 5.5.). Κάθε ρύθμιση ή τιμή που μεταβάλλεται αποθηκεύεται αυτόματα στο επιλεγμένο πρόγραμμα λειτουργίας (π.χ. Ρ1). EL 51

52 Ακολουθεί η λίστα των συμβόλων σχετικά με τους πιστοποιημένους τύπους κόντρα γωνίας που υποδεικνύονται στην ΟΘΟΝΗ ΑΦΗΣ: Κείμενο οθόνης Αναλογία Ροπή οθόνης Ανοχή ροπής στη φρέζα Κόντρα γωνίες αναφοράς 1000:1 1000:1 50 Ncm ±20% Όλες οι μάρκες 256:1 256:1 50 Ncm ±20% Όλες οι μάρκες 120:1 120:1 50 Ncm ±20% Όλες οι μάρκες ATR80I 80:1 70 Ncm ±10% ATR ATR80I ER64 64:1 55 Ncm ±10% ER32 32:1 55 Ncm ±10% K27:1 27:1 55 Ncm ±10% NSK SGM- ER64i NSK SGM- ER32i Kavo IntraLux CL09 + Testina CL3 20:1 20:1 50 Ncm ±20% Όλες οι μάρκες 75EKM 20:1 55 Ncm ±10% R20L 20:1 55 Ncm ±10% W&H WI- 75E/KM W&H WS-75E/KM Castellini R20L NSK X-SG20L NSK S-Max SG20 NSK SGM ER20i ATR20I 20:1 70 Ncm ±10% ATR ATR20I WS75 20:1 70 Ncm ±10% CA20L 20:1 55 Ncm ±10% W&H WS-75 W&H WI 75E/KM Bien-Air CA20:1L 16:1 16:1 ±10% Όλες οι μάρκες K12:1 12:1 40 Ncm ±10% Kavo IntraLux CL04 + Testina CL3 Μενού με μικροκινητήρα εκτός θέσεως και ενεργό. Οι λειτουργίες που μπορούν να τροποποιηθούν είναι οι ακόλουθες: η μέγιστη ταχύτητα περιστροφής της φρέζας χρησιμοποιώντας τα πλήκτρα με τα εικονίδια ή, τη βαθμονόμηση του χερόβολου χρησιμοποιώντας το πλήκτρο με το εικονίδιο: Ρυθμίζει την τρέχουσα τιμή ροπής ως τιμή 0. Συνιστάται να εκτελείτε αυτή την ενέργεια ενώ θα λειτουργείτε το χερόβολο στη μέγιστη τιμή και με κενό. ο τρόπος μεταβολής του μοχλού ελέγχου του ποδοχειριστηρίου χρησιμοποιώντας τα ακόλουθα πλήκτρα με εικονίδιο: Ρυθμίζει την τρέχουσα ταχύτητα περιστροφής ως μέγιστη ταχύτητα ενεργοποιώντας ταυτόχρονα έναν τρόπο μεταβολής ON/OFF του μοχλού ελέγχου του ποδοχειριστηρίου. Επαναφέρει τον τρόπο μεταβολής του μοχλού ελέγχου του ποδοχειριστηρίου από ON/OFF σε γραμμική: 52 EL

53 ΜΕΝΟΥ ΡΥΘΜΙΣΗΣ ΑΝΑΛΟΓΙΑΣ ΜΕΙΩΣΗΣ Από το μενού του μικροκινητήρα, βγαλμένος αλλά όχι ενεργός, αγγίξτε το πλήκτρο με το εικονίδιο για να μεταβείτε στο υπομενού ΡΥΘΜΙΣΗ ΑΝΑΛΟΓΙΑΣ ΜΕΙΩΣΗΣ όπου υπάρχουν τα ακόλουθα πλήκτρα με εικονίδιο: Επιλογή αποθηκευμένων αναλογιών μείωσης. Έξοδος από το μενού με αποθήκευσης της επιλεγμένης αναλογίας. Δημιουργία μιας εξατομικευμένης αναλογίας μείωσης. Τροποποίηση μιας εξατομικευμένης αναλογίας μείωσης. Το εικονίδιο Rpm δεν είναι ένα πεδίο που μπορεί να τροποποιηθεί γιατί εμφανίζει μόνο τη μέγιστη ταχύτητα π[ου μπορεί να επιτευχθεί με την επιλεγμένη αναλογία μείωσης. Πώς να δημιουργήσετε εξατομικευμένες αναλογίες μείωσης. Για να δημιουργήσετε και να αποθηκεύσετε στη μνήμη εξατομικευμένες αναλογίες μείωσης αρκεί να αγγίξετε το πλήκτρο με το εικονίδιο για να έχετε πρόσβαση στο υπομενού όπου υπάρχουν τα ακόλουθα πλήκτρα με εικονίδιο: Αύξηση/μείωση των δεκάτων ή των μονάδων. Αποθήκευση της αναλογίας που δημιουργήσατε/τροποποιήσατε. Επαναφορά της προεπιλεγμένης αναλογίας μείωσης. Διαγραφή της εξατομικευμένης αναλογίας μείωσης. Πώς να τροποποιήσετε ή/και διαγράψετε εξατομικευμένες αναλογίες μείωσης. Μόνο εξατομικευμένες αναλογίες μείωσης μπορούν να τροποποιηθούν ή/και να διαγραφούν. Αγγίξτε τα πλήκτρα με το εικονίδιο ή για να κυλήσετε τις αποθηκευμένες αναλογίες μείωσης. Αφού επιλέξετε την αναλογία μείωσης, αγγίξτε το πλήκτρο με το εικονίδιο για να έχετε πρόσβαση στο υπομενού τροποποίησης. Η λειτουργία του υπομενού τροποποίησης είναι ακριβώς το ίδιο με το υπομενού δημιουργίας. EL 53

54 5.6. ΣΥΣΤΗΜΑ ΑΦΑΙΡΕΣΗΣ ΠΛΑΚΑΣ Σύνδεση χερόβολου και ένθετου. Ανατρέξτε στις ειδικές συνημμένες οδηγίες του χερόβολου. Πριν συνδέσετε τη χειρολαβή ελέγξτε αν οι επαφές είναι τελείως στεγνές. Αν χρειαστεί, στεγνώστε τις με τον αέρα της σύριγγας. Προειδοποιήσεις χρήσης. Ελέγξτε αν τα σπειροειδή μέρη του ένθετου και της χειρολαβής είναι τελείως καθαρά. Μην τροποποιείτε το σχήμα του ένθετου. Να ελέγχετε περιοδικά την κατάσταση φθοράς του ένθετου και να το αντικαθιστάτε στις ακόλουθες περιπτώσεις: - εμφανής φθορά, - πτώση των επιδόσεων, - παραμόρφωση ή χτύπημα. Σημειώσεις για τα συστήματα αφαίρεσης πλάκας U-PZ7: - συσκευή LED Κατηγορίας 1, - σε περίπτωση καθαρισμού και συντήρησης να αποφεύγετε να κατευθύνετε τη φωτεινή δέσμη στα μάτια (συνιστάται να διατηρείτε τις οπτικές ίνες σβηστές). Χρήση. Χρόνοι λειτουργίας: βλέπε οδηγίες χρήσης συνημμένες στο χερόβολο. Η στρόφιγγα [ f ], στο εργαλείο, ρυθμίζει την ποσότητα του νερού ψύξης. Φέρατε το εργαλείο σε θέση εργασίας. Η ενεργοποίηση του εργαλείο επισημαίνεται με την εμφάνιση στην ΟΘΟΝΗ ΑΦΗΣ της οθόνης διαχείρισης. Τα διαθέσιμα πλήκτρα με εικονίδιο στην ΟΘΟΝΗ ΑΦΗΣ είναι τα ακόλουθα: Αύξηση των ρυθμιζόμενων τιμών. Μείωση των ρυθμιζόμενων τιμών. Επιλογή της λειτουργίας μεταβολής της ισχύος της συσκευής αφαίρεσης πλάκας. Άναμμα/σβήσιμο οπτικών ινών. Επιλογή/αποεπιλογή ανεξάρτητης τροφοδοσίας νερού (μόνο με το σύστημα S.H.S.). Ενεργοποίηση νερού ψύξης. Προβολή εντολών κύριας οθόνης. Επιλογή τρόπου λειτουργίας της συσκευής αφαίρεσης πλάκας. Επιλογή προγράμματος λειτουργίας της συσκευής αφαίρεσης πλάκας. Για να αλλάξετε την ισχύ της συσκευής αφαίρεσης πλάκας αγγίξτε τα πλήκτρα με το εικονίδιο ή ή σύρετε το δάχτυλο στο αντίστοιχο ραβδογράφημα. Για την εκκίνηση του εργαλείου προβείτε επί του μοχλού της διαταγής ποδιού (βλέπε παράγραφο 5.2.). Το εξάρτημα δεν παραδίδεται αποστειρωμένο. 54 EL

55 Ρύθμιση έντασης φωτός στην οπτική ίνα. Για να ρυθμίσετε την ένταση φωτός της οπτικής ίνας πρέπει να αγγίξετε παρατεταμένα (τουλάχιστον 2 δευτερόλεπτα) το πλήκτρο με το εικονίδιο. Ρυθμίστε το επίπεδο έντασης του φωτός αγγίζοντας τα πλήκτρα με το εικονίδιο ή σύροντας το δάχτυλο στο αντίστοιχο ραβδογράφημα. Η τιμή ρύθμισης κυμαίνεται από 1 έως 16. Για επιβεβαίωση της επιλεγμένης έντασης αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο. Μετά από 30 δευτερόλεπτα μη χρήσης του εργαλείου (μοχλός ποδοχειριστηρίου απενεργοποιημένος) η οπτική ίνα σβήνει. Επιλογή της λειτουργίας μεταβολής της ισχύος της συσκευής αφαίρεσης πλάκας. Με το εργαλείο σε θέση λειτουργίας, επιλέξτε τον τρόπο μεταβολής της ισχύος της συσκευής αφαίρεσης πλάκας αγγίζοντας τα παρακάτω πλήκτρα με εικονίδιο: Γραμμική μεταβολή, ανάλογη της μετακίνησης του μοχλού ελέγχου του ποδοχειριστηρίου. Μεταβολή ON/OFF που επιφέρει την παροχή στη μέγιστη ρυθμισμένη ισχύ του μοχλού ελέγχου του ποδοχειριστηρίου. Στην ΟΘΟΝΗ ΑΦΗΣ εμφανίζεται το εικονίδιο σχετικά με τον ενεργό τρόπο λειτουργίας. Η καταχώρηση στη μνήμη των διατυπωμένων δεδομένων γίνεται αυτομάτως. Ενεργοποίηση νερού ψύξης. Με το εργαλείο σε θέση λειτουργίας, επιλέξτε την παροχή ή όχι νερού από το εργαλείο αγγίζοντας τα παρακάτω πλήκτρα με εικονίδιο: Λειτουργία με νερό. Λειτουργία χωρίς νερό. Η μεταβολή είναι κυκλική με κάθε άγγιγμα και στην ΟΘΟΝΗ ΑΦΗΣ εμφανίζεται το εικονίδιο σχετικά με τον ενεργό τρόπο λειτουργίας. Κατά τη διάρκεια λειτουργίας χωρίς νερό, η μέγιστη παρεχόμενη ισχύς είναι ίση με το 50% της μέγιστης ρυθμιζόμενης ισχύος. Η καταχώρηση στη μνήμη των διατυπωμένων δεδομένων γίνεται αυτομάτως. Επιλογή τρόπου λειτουργίας της συσκευής αφαίρεσης πλάκας. Με το εργαλείο σε θέση λειτουργίας, επιλέξτε τον τρόπο λειτουργίας της συσκευής αφαίρεσης πλάκας αγγίζοντας τα παρακάτω πλήκτρα με εικονίδιο: Κανονική λειτουργία. Λειτουργία ENDO. Λειτουργία PARO (ENDO με μειωμένη ισχύ κατά 40%). Η μεταβολή είναι κυκλική με κάθε άγγιγμα και στην ΟΘΟΝΗ ΑΦΗΣ εμφανίζεται το εικονίδιο σχετικά με τον ενεργό τρόπο λειτουργίας. Με το μοχλό του ποδοχειριστηρίου ενεργό δεν μπορείτε να αλλάξετε τη λειτουργία. Η καταχώρηση στη μνήμη των διατυπωμένων δεδομένων γίνεται αυτομάτως. EL 55

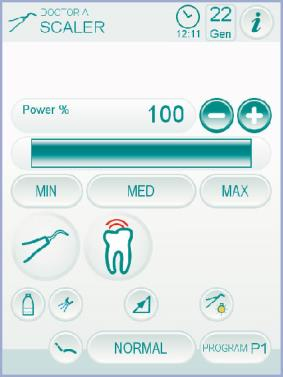

56 Επιλογή προγράμματος λειτουργίας της συσκευής αφαίρεσης πλάκας. Η συσκευή αφαίρεσης πλάκας διαθέτει 4 διαφορετικούς τρόπους λειτουργίας P1, P2, P3, P4 που επιλέγονται αγγίζοντας το αντίστοιχο πλήκτρο με εικονίδιο. Κάθε πρόγραμμα λειτουργίας αποθηκεύει στη μνήμη τα ακόλουθα δεδομένα: - μέγιστη ισχύς, - οπτική ίνα on/off, - ένταση φωτός οπτικής ίνας, - τύπος παρεχόμενου σπρέι, - τρόπος μεταβολής της ισχύος. Η μεταβολή γίνεται με κυκλικό τρόπο. Αφαιρούμενο κορδόνι. Η συσκευή αφαίρεσης πλάκας είναι εφοδιασμένη με ένα αφαιρούμενο κορδόνι για να διευκολύνει τις εργασίες καθαρισμού (βλ. παράγραφο 5.). Καθαριότητα και συντήρηση. Ανατρέξτε στις συνημμένες ειδικές οδηγίες του εργαλείου. Μη βουτάτε το εργαλείο σε απολυμαντικά ή καθαριστικά διαλύματα. Αποστείρωση. Δυναμόκλειδο, βελόνες εργαλείου αφαίρεσης πλάκας και χερόβολο εργαλείου αφαίρεσης πλάκας: αυτόκαυστο με υδρατμό σε 135 C (2 bar) ακολουθώντας τις οδηγίες της συσκευής. Προτού εκτέλεσετε τη φάση αποστείρωσης συμβουλευθείτε τις συνημμένες ειδικές οδηγίες χρήσης του εργαλείου. Κανόνες για την ασφάλεια. Για την αποφυγή επικίνδυνων καταστάσεων ή δυσλειτουργιών, κατά τη σύνδεση στην ταμπλέτα, μην αντιστρέφετε τις θέσεις κορδονιών σχετικών με τα όργανα αφαίρεσης τρυγίας διαφορετικών μαρκών. Τα ένθετα που εφαρμόζονται στη χειρολαβή θα πρέπει να είναι σύμφωνα με την Προδιαγραφή περί Βιοσυμβατότητας ISO ΛΥΧΝΙΑ ΠΟΛΥΜΕΡΙΣΜΟΥ T-LED Τεχνικά χαρακτηριστικά. Τάση τροφοδοσίας: Vdc Μέγιστη απορροφούμενη ισχύς: 6 VA Φωτεινή πηγή: 1 Led των 5 W Μήκος κύματος: nm Ηχητικά σήματα: στην αρχή, κάθε 5 δευτ. και στο τέλος του κύκλου Τύπος λειτουργίας: διακεκομμένος (εργασία για 3 συνεχείς κύκλους - ανάπαυαση 60 δευτ.) Προγράμματα: 6 ( ήδη ρυθμισμένα). Γενική περιγραφή της λάμπας. a Χειρολαβή λάμπας. b Περιστρεφόμενο τερματικό μέρος. c Οπτική ίνα. d Προστασία ματιών. e Καλώδιο τροφοδοσίας. f Πληκτρολόγιο διαταγής. η λάμπα πολυμερισμού μπορεί και χρησιμοποιείται με διάφορες διαρθρώσεις (ράβδος, πιστόλι ή οποιαδήποτε ενδιάμεση θέση) για να διευκολύνεται η ενέργεια του χειριστή. η λάμπα πολυμερισμού παραδίδεται σε γνήσιο δοχείο το οποίο πρέπει να φυλάσσεται για τις ενδεχόμενες μεταγενέστερες μεταφορές. 56 EL

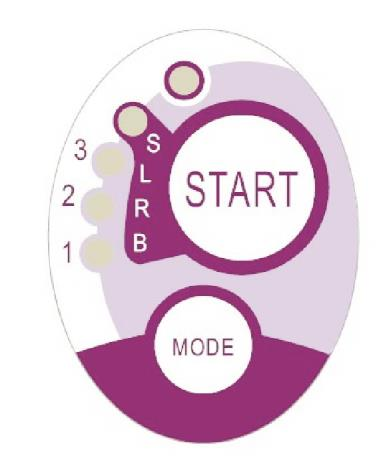

57 Περιγραφή του πληκτρολογίου εντολών. 1 LED 1 (κύκλος STANDARD): Εκπομπή 1000 mw/cm2 για 20 δευτερόλεπτα (αυτός ο κύκλος είναι ο κύκλος προεπιλογής τη στιγμή της πώλησης). 2 LED 2 (κύκλος FAST): Εκπομπή 1600 mw/cm2 για 15 δευτερόλεπτα. 3 LED 3 (κύκλος STRONG): Εκπομπή 1800 mw/cm2 για 20 δευτερόλεπτα. 4 LED S: Όταν φωτίζεται το LED S εισέρχεστε στον τρόπο των διαδοχικών κύκλων και ταυτόχρονα ανάβουν τα led δίπλα στα γράμματα B, R και L: [ LED S + LED 1 ] κύκλος διαδοχής B (BONDING): Κύκλος διαδοχής με εκπομπή 500 mw/cm2 για 5 δευτερόλεπτα, διαδοχή από 500 σε 1000 mw/cm2 για 5 δευτερόλεπτα και 1000 mw/cm2 για 5 δευτερόλεπτα, για ένα σύνολο 15 δευτερολέπτων. [ LED S + LED 2 ] κύκλος διαδοχής R (RAPID RESTORATION): Κύκλος διαδοχής με εκπομπή 500 mw/cm2 για 5 δευτερόλεπτα, διαδοχή από 500 σε 2200 mw/cm2 για 5 δευτερόλεπτα και 2200 mw/cm2 για 5 δευτερόλεπτα, για ένα σύνολο 15 δευτερολέπτων. [ LED S + LED 3 ] κύκλος διαδοχής L (LONG RESTORATION): Κύκλος διαδοχής με εκπομπή 500 mw/cm2 για 5 δευτερόλεπτα, διαδοχή από 500 σε 1800 mw/cm2 για 5 δευτερόλεπτα και 1800 mw/cm2 για 10 δευτερόλεπτα, για ένα σύνολο 20 δευτερολέπτων. 5 LED επισήμανσης ανωμαλιών: Αυτό το κόκκινο LED ανάβει μόνο σε περίπτωση ανωμαλίας λειτουργίας. 6 Κουμπί START: Το κουμπί START εκκινεί τον κύκλο που επελέγη τη στιγμή εκείνη (επισημαίνεται από το LED δείκτη αναμμένου κύκλου). Αν πατηθεί εκ νέου σε οποιαδήποτε στιγμή του κύκλου, η εκπομπή του φωτός διακόπτεται στιγμιαία. 7 Κουμπί MODE: Το κουμπί αυτό χρησιμεύει για την επιλογή του κύκλου που σκοπεύετε να εκτελέσετε. Επιτρέπει το πέρασμα από τον κύκλο στον οποίο βρίσκεται τη στιγμή εκείνη στον αμέσως επόμενο κύκλο. Οι πρώτοι τρεις κύκλοι (1, 2 και 3) είναι σε σταθερή ισχύ και τα led ανάβουν ατομικά. Όταν φωτίζεται το LED S τίθεται σε τρόπο των διαδοχικών κύκλων και ταυτόχρονα ανάβουν τα led δίπλα στα γράμματα B, R και L. Αφού ανάψει το LED του κύκλου που σκοπεύετε να χρησιμοποιήσετε η λυχνία είναι έτοιμη για τη χρήση. Ωθώντας το κουμπί START ενεργοποιείται η εκπομπή του φωτός σύμφωνα με τον επιλεγμένο κύκλο. η επιλογή του κύκλου είναι εφικτή και το κουμπί είναι ενεργοποιημένο, μόνο όταν η λάμπα δεν εκπέμπει φώς. Οταν το κουμπί πιέζεται συμπτωματικά κατά την εκπομπή φωτός, δεν υφίσταται αποτέλεσμα. Κύκλος LED Total ime Ø8 mm Total energy STANDARD 1 20" mw/cm mj FAST 2 15" mw/cm mj STRONG 3 20" mw/cm mj BONDING S+1 15" ramp cycle mj RAPID REST. S+2 15" ramp cycle mj LONG REST. S+3 20" ramp cycle mj Λειτουργία.. Το εξάρτημα δεν παραδίδεται αποστειρωμένο. Πριν τη χρήση απολυμάνετε τη λαβή λυχνίας. Η οπτική ίνα και το προστατευτικό ματιών μπορούν να απολυμαίνονται σε αυτόκαυστο με υδρατμό σε135 C. Εισάγετε την οπτική ίνα ( c ) στο βάθος της έδρας του μέχρι που θα ακουστεί ένα κλίκ. Εισάγετε το χερόβολο της λάμπας πολυμερισμού στα άκρα του καλωδίου της τροφοδοσίας και βιδώσατε το στερεωτικό κρίκο ( e ). Βγάλτε τη λάμπα από την έδρα της στην ταμπλέτα βοηθού ή ιατρού. Η ενεργοποίηση του εργαλείου επισημαίνεται με την εμφάνιση στην ΟΘΟΝΗ ΑΦΗΣ της οθόνης διαχείρισης. EL 57

58 Περιστρέφετε το εμπρόσθιο μέρος της λάμπας και/ή την οπτική ίνα στην πιό λειτουργική διάρθρωση για τον φωτοπολυμερισμό (ράβδος, πιστόλι ή ενδιάμεσες θέσεις). Επιλέγξτε τον κύκλο που επιθυμείται για χρήση με το κουμπί MODE όπως προαναφέρθηκε (ο επιλεγμένος κύκλος δείχνεται πάντα από το αντίστοιχο φωτισμένο LED). 58 EL η λάμπα διαθέτει μόνιμη μνήμη, για αυτό στην επόμενη χρήση θα παρουσιάζεται πάντα ο τελευταίος χρησιμοποιημένος κύκλος. Τοποθετήσατε την οπτική ίνα στην κατάλληλη θέση για πολυμερισμό. η οπτική ίνα πρέπει να τοποθετείται στο πλησιέστερο σημείο του υλικού για πολυμερισμό, χωρίς όμως να το ακουμπάει. Προβείτε στην εκκίνηση του κύκλου με το κουμπί START. Τρόπος χρήσης: εργασία 2 διαδοχικοί κύκλοι, ανάπαυση 60 δευτ. όταν ενεργοποιείται ένας προγραμματισμένος κύκλος τα LED (1, 2, 3, B, R, L) επισημαίνουν (σε πολλαπλά ανάμματα 5 δευτερολέπτων) το πε ρασμα του χρόνου σβήνοντας κάθε 5 δφευτερόλεπτα εργασίας. Η λάμπα διαθέτει επίσης έναν ακουστικό σηματοδότη που εκπέμπει ένα BEEP με την εκκίνηση του κύκλου, ένα BEEP κάθε 5 δευτερόλεπτα λειτουργίας και τέλος 2 BEEP στο τέλος του κύκλου εργασίας. Αφήστε την παροχή φωτός να διακοπεί αφθόρμητα. Ωστόσο εάν θέλετε μπορείτε να τη διακόψετε σε οποιαδήποτε στιγμή πατώντας ξανά το κουμπί START. Η λάμπα διαθέτει ένα σύστημα επισήμανσης το οποίο με το άναμμα των LED με διάφορους συνδυασμούς επισημαίνει την ενδεχόμενη δυσλειτουργία (βλέπε επόμενη παράγραφο). Η λάμπα διαθέτει μία θερμική προστασία. Επισημάνσεις. Σε περίπτωση δυσλειτουργίας της λάμπας πολυμερισμού έχουν προβλεφθεί οι παρακάτω επισημάνσεις στο πληκτρολόγιο διαταγής: LED 5 και LED 1 πράσινο συνέχεια αναμμένο. Απουσία εκπομπής φωτός από τη λάμπα. Επικοινωνήσατε με την Τεχνική Βοήθεια. LED 5 και LED 2 πράσινο συνέχεια αναμμένο. Δυσλειτουργία μικροελεγκτή ενεργοποίησης εργαλείου. Επικοινωνήσατε με την Τεχνική Βοήθεια. LED 5 και LED 3 πράσινο συνέχεια αναμμένο. Ανεπαρκής τροφοδοσία. Επικοινωνήσατε με την Τεχνική Βοήθεια. LED 5 και LED 4 αναβοσβήνουν ταυτόχρονα. Επέμβαση της θερμικής προστασίας του χερόβολου. Τα συγκεκριμένα LED θα συνεχίσουν να αναβοσβήνουν μέχρι που η λάμπα κρυώσει αρκετά (περίπου 5 λεπτά) για να μπορεί να ξαναχρησιμοποιηθεί. Εφόσον το πρόβλημα συνεχίζεται, επικοινωνήσατε με την Τεχνική Βοήθεια. Μέγιστο πάχος με δυνατότητα να πολυμεριστεί. Το μέγιστο πάχος για πολυμερισμό με κάθε κύκλο είναι 3 mm (ανατρέξτε και στις οδηγίες του χρησιμοποιημένου σύνθετου). Το συγκεκριμένο πάχος δεν πρέπει να υπερβαίνεται, διαφορετικά είναι πιθανός ο ελλιπής πολυμερισμός της στρώσης. Γενικές προειδοποιήσεις για τη χρήση. Το LED πηγή φωτός είναι μια πηγή κατηγορίας 2 σύμφωνα με την προδιαγραφή IEC ΜΗ ΦΙΞΑΡΕΤΕ ΤΗ ΔΕΣΜΗ. Η εκπομπή φωτός μπορεί να προκαλέσει ζημιά στα μάτια σε περίπτωση άμεσων ακτινοβολιών άνευ προστασίας. Χρησιμοποιήσατε πάντα τη λάμπα με τα προστατευτικά ματιών και προσέξτε να μην κατευθύνεται η δέσμη φωτός στα μάτια. Η εκπομπή φωτός μπορεί να προκαλέσει ζημιά στους μαλακούς ιστούς (στοματικό βλεννογόνο, ούλο, επιδερμίδα). Προσέξτε όπως κατευθύνετε με ακρίβεια την ακτίνα προς το υλικό για πολυμερισμό. Οι άνθρωποι που παρουσιάζουν οφθαλμικές παθολογίες, όπως τα άτομα που υπέστησαν επέμβαση για αφαίρεση καταρράκτη ή παθολογίες του αμφιβληστροειδή χιτώνα, πρέπει να προστατεύονται κατά τη χρήση της λάμπας, π.χ. με κατάλληλα προστατευτικά γυαλιά. Το τερματικό περιστρεφόμενο σημείο μπορεί και στρέφεται για 180 σε σχέση με τη χειρολαβή προς αριστερά για να περάσει από διάρθρωση σε ράβδο σε εκείνη πιστολιού. Για την επιστροφή στην διαμόρφωση σε ράβδο η περιστροφή είναι προς δεξιά. Η επίτευξη των δύο ακραίων θέσεων επισημαίνεται από ένα κλικ, μην πιέζετε την περιστροφή πέραν αυτού του κλικ.

59 Οι ενδιάμεσες θέσεις είναι εφικτές έστω και χωρίς το κλικ. Επανατοποθετήσατε σωστά την οπτική ίνα μετά την περιστροφή του περιστρεφόμενου τερματικού σημείου. Μη τραβάτε τα καλώδια τροφοδοσίας. Μην υποβάλετε το χερόβολο σε υπερβολικούς κραδασμούς. Προσοχή όπως μην πέσει το χερόβολο και ειδικά η οπτική ίνα. Η λάμπα μπορεί να σπάσει σε περίπτωση δαγκώματος ή απρόβλεπτων συγκρούσεων. Εξακριβώστε την ακεραιότητα του χερόβολου μετά από σύγκρουση ή πτώση προτού προβείτε στη χρήση της λάμπας πολυμερισμού. Δοκιμάστε να ανάψτε τη λάμπα και εξακριβώστε τη λειτουργία άνευ χρήσης με κάποιο ασθενή. Σε περίπτωση ραγίσματος ή σπασίματος, η άλλης ανωμαλίας, μη χρησιμοποιείτε τη λάμπα με κάποιο ασθενή και επικοινωνήσατε την τεχνική βοήθεια. Η οπτική ίνα είναι ιδιαίτερα ευαίσθητη και σε περίπτωση σύγκρουσης μπορεί να ραγίσει ή να σπάσει, διακινδυνεύοντας την τελική ποσότητα παρεχόμενου φωτός. Σε περίπτωση πτώσης, συστήνεται η προσεχτική παρακολούθηση της οπτικής ίνας για εξακρίβωση ενδεχόμενων ραγισμάτων ή σπασιμάτων. Σε περίπτωση σχισμής, εμφανίζεται ένα εντατικό φως στο σημείο όπου η ίνα έχει σχισμή. Σε όλες αυτές τις περιπτώσεις η οπτική ίνα πρέπει να αντικατασταθεί. Το χερόβολο της λάμπας πολυμερισμού (το οποίο πιθανώς πωλήθηκε σε ξεχωριστή σκευασία) μπορεί και συνδέεται αποκλειστικά σε οδοντιατρικά σύνθετα με προετοιμασμένη υποδοχή για το συγκεκριμένο χερόβολο λάμπας. Η σύνδεση σε οποιαδήποτε άλλη συσκευή ενδεχομένως προκαλέσει ζημιά στα εσωτερικά κυκλώματα της λάμπας και σοβαρούς κινδύνους για την ασφάλεια του χειριστή και του ασθενή. Το χερόβολο της λάμπας πολυμερισμού δεν προστατεύεται από την εισχώρηση υγρών. Η χειρολαβή της λυχνίας πολυμερισμού δεν είναι κατάλληλο για τη χρησιμοποίηση παρουσίας μιγμάτων αναισθητικού αερίου, οξυγόνου ή μονοξειδίου του αζώτου (N 2O). Καθαριότητα. Η λάμπα πολυμερισμού μπορεί να αποτελέσει μεταδοτικό μέσο σταυρωτών μολύνσεων από ασθενή σε ασθενή. Τα σημεία που είναι περισσότερο μολυσμένα είναι η οπτική ίνα και η προστασία των ματιών. Πριν από την αποστείρωση, βεβαιωθείτε ότι δεν υπάρχουν υπολείμματα πολυμερισμένων προϊόντων: ενδεχομένως καθαρίστε τα με αλκοόλη ή με μια πλαστική σπάτουλα. Για την αποστείρωση της οπτικής ίνας και της προστασίας για τα μάτια να χρησιμοποιείτε αποκλειστικά το αυτόκλειστο με θερμοκρασία αποστείρωσης τουλάχιστον 134 C. Η οπτική ίνα είναι σε θέση να αντέξει 500 κύκλους σε κλίβανο, μετά από αυτό τείνει σε αδιαφάνεια, και ενδεχομένως να εκπέμπει κατώτερη ποσότητα φωτός. Και για η προστασία των ματιών πρέπει να αντικατασταθεί μετά 500 κύκλους. Συνιστάται να απευθύνεστε στον κατασκευαστή για την αγορά γνήσιων ανταλλακτικών (οπτικές ίνες + προστατευτικά ματιών: κωδικός παραγγελίας ). Το χερόβολο δεν μπορεί να μπει σε αυτόκαυστο, συνιστάται να το απολυμαίνετε εξωτερικά με τα κατάλληλα προϊόντα και ενδεχομένως να το χρησιμοποιείτε καλύπτοντάς το με μεμβράνη μιας χρήσης. Για την απολύμανση του χερόβολου χρησιμοποιήσατε απαλό χαρτί μίας χρήσεως, αποφεύγοντας τη χρήση διαβρωτικών ουσιών και βύθιση εντός υγρών. Το χερόβολο της λάμπας ΔΕΝ είναι κατάλληλο για τοποθέτηση σε αυτόκαυστο. Το χερόβολο της λάμπας δεν προστατεύεται από την εισχώρηση υγρών, συνεπώς ΔΕΝ είναι κατάλληλο για αποστείρωση εν ψυχρώ με βύθιση. Όταν η λάμπα απολυμαίνεται εξωτερικά, συστήνεται η εκτέλεση της συγκεκριμένης ενέργειας με την οπτική ίνα συνδεδεμένη. Μη χρησιμοποιείτε κανενός είδους απολυμαντικό στην εκτεθειμένη οπτική επιφάνεια του χερόβολου όταν έχει εξαχθεί η ίνα. Η επαφή με απολυμαντικού με αυτήν την επιφάνεια την καθιστά αδιαφανή ανεπανόρθωτα. Συντήρηση. Δεν απαιτείται ιδιαίτερη συντήρηση για την συγκεκριμένη συσκευή. Οποιαδήποτε αντικατάσταση και/ή επισκευή, είτε στο χερόβολο είτε στο σύνθετο, πρέπει να εκτελείται από τους εξουσιοδοτημένους τεχνικούς του Κατασκευαστή. Το χερόβολο κατασκευάστηκε σκοπίμως ώστε να απαιτεί ειδικά εργαλεία για το άνοιγμα και συνεπώς δεν μπορεί να αποσυναρμολογηθεί από το χρήστη. Η παραβίαση του χερόβολου προκαλεί την αυτόματη κατάπτωση της εγγύησης. Επίλυση των προβλημάτων. Με τη λάμπα βγαλμένη, η λάμπα δεν ανάβει (κανένα αναμμένο led στο πληκτρολόγιο). Ελέγξτε ότι η υποδοχή Midwest είναι σωστά συνδεδεμένη στο καλώδιο τροφοδοσίας. Βιδώσατε προσεχτικά το κρίκο και ύστερα δοκιμάστε εκ νέου να την βγάλετε. Εφόσον το πρόβλημα συνεχίζεται, επικοινωνήσατε με την Τεχνική Βοήθεια. Εκπομπή μειωμένης ποσότητας φωτός. - Βεβαιωθείτε ότι δεν έχει ραγίσει η οπτική ίνα ή ότι δεν έχει καταστραφεί, διαφορετικά αντικαταστήστε την. Απευθυνθείτε στον κατασκευαστή για την προμήθεια γνήσιων ανταλλακτικών. - Βεβαιωθείτε ότι δεν υπάρχουν υπολείμματα πολυμερισμού στη μύτη της οπτικής ίνας, αν υπάρχουν αφαιρέστε τα μηχανικά τρίβοντας με αλκοόλη ή με μια πλαστική σπάτουλα. Εφόσον χρειαστεί η επιστροφή του χερόβολου, παρακαλείσθε όπως προβείτε πρώτα σε απολύμανση. Συστήνεται επίσης να αποσταλεί στην αρχική του συσκευασία. Παρακαλείσθε επίσης να επισυνάπτεται στο δελτίο αποστολής η περιγραφή της σχετικής βλάβης. EL 59

60 5.8. ΕΝΔΟΣΤΟΜΑΤΙΚΗ ΚΑΜΕΡΑ C-U2 Η C-U2 είναι μία κάμερα ενδοστοματική ειδικά σχεδιασμένη για απλή χρήση στην ενδοστοματική οδοντική εξέταση, με ένα χερόβολο άκρως ελαφρύς, αυτόματος έλεγχος έκθεσης και σταθερή εστίαση. Επινοήθηκε για να βοηθήσει τον οδοντίατρο στην επικοινωνία με τον ασθενή, για να εξηγεί και να αιτιολογεί την προβλεπόμενη θεραπεία και να βελτιώσει το επίπεδο ενημέρωσης του ασθενούς. Το σύστημα C-U2 επιτρέπει τη βιντεοσκόπηση και φωτογράφιση σε υψηλή ανάλυση (1280x720) των εικόνων μεγαλύτερου ενδιαφέροντος μέσω της αντίστοιχης περιοχής πάνω στο σώμα που είναι ευαίσθητη στο άγγιγμα και απεικονίζει τις ενδοστοματικές εικόνες πάνω σε κατάλληλη οθόνη ή υπολογιστή. Η τηλεοπτική κάμερα μπορεί να χρησιμοποιηθεί ως επικουρικό μέσο για τη διάγνωση αλλά το αποτέλεσμα πρέπει να συγκριθεί με την άμεση παρατήρηση ή/και άλλες διαγνωστικές ενδείξεις. Το να βασίζεστε μόνο στην εικόνα η οποία προέρχεται από την τηλεοπτική κάμερα θα μπορούσε να οδηγήσει σε μια κακή εκτίμηση επειδή τα χρώματα και οι μορφές από ηλεκτρονική επεξεργασία θα μπορούσαν να μην ανταποκριθούν πιστά στην πραγματικότητα. Προειδοποιήσεις για τη χρήση. Ο εξωτερικός Η/Υ και η εξωτερική οθόνη πρέπει να είναι ιατρικού βαθμού, δηλαδή να είναι πιστοποιημένα και να συμμορφώνονται με το πρότυπο IEC a Έκδ. Συνεπώς, πρέπει να είναι σε θέση να εξασφαλίζουν διπλό επίπεδο μόνωσης για τον ασθενή (2 MOPP) και το χειριστή (2 MOOP): - σε σχέση με το δίκτυο τροφοδοσίας. - προς όλες τις θύρες I/O (USB, LAN) που τροφοδοτούνται με τάση Safety Extra Low Voltage (SELV). Παρά τη σημασία του ηλεκτρομαγνητικού πεδίου που εκπέμπεται από τη συσκευή, συνιστάται να μην το χρησιμοποιείτε κοντά σε συσκευής υποστήριξης της ζωής (π.χ. βηματοδότες ή καρδιακούς διεγέρτες) σύμφωνα με όσα αναφέρονται στα εγχειρίδια αυτών των συσκευών. Είναι απαραίτητη η χρήση της συσκευής με το αντίστοιχο προστατευτικό μιας χρήσης, το οποίο αντικαθίσταται για κάθε καινούριο ασθενή. Αφού τοποθετήθηκε ένα καινούριο προστατευτικό μιας χρήσης, βεβαιωθείτε για την καλή κατάστασή του πριν χρησιμοποιήσετε την τηλεοπτική κάμερα, ελέγχοντας αν υπάρχουν ενδείξεις ρήξης. Σ αυτή την περίπτωση, αφαιρέστε το και τοποθετήστε ένα καινούριο. Το σώμα της κάμερας δεν πρέπει να τοποθετηθεί ποτέ μέσα σε υγρά ή σε αυτόκαυστο για κανένα λόγο. Διατηρήστε το χερόβολο σε καθαρό και ξηρό μέρος. Μην αναγκάζετε το καλώδιο σύνδεσης να διπλωθεί υπερβολικά. Προσέξτε να μην αφήσετε το σώμα της κάμερας να πέσει και να μην το εκθέσετε σε υπερβολικές δονήσεις. Μη χρησιμοποιείτε το χερόβολο εάν έχει υποστεί ζημιά, να βεβαιώνεστε ότι η κάμερα είναι σε καλή κατάσταση και ότι δεν παρουσιάζει αιχμηρά σημεία, πριν από τη χρήση. Σε περίπτωση αμφιβολίας, μη χρησιμοποιήσετε το σώμα της κάμερας, εναποθέστε το προσεκτικά και επικοινωνήστε με την τεχνική εξυπηρέτηση. Πριν από τη χρήση, ελέγξτε την κατάσταση του τζαμιού προστασίας του φακού. Μην σημαδεύετε απευθείας με την πηγή φωτός τα μάτια του χειριστή ή του ασθενούς κατά τη χρήση. Με συνεχιζόμενη χρήση (για παράδειγμα πάνω από 10 συνεχόμενα λεπτά) είναι φυσιολογικό η θερμοκρασία της άκρης της τηλεοπτικής κάμερας να αυξηθεί σημαντικά. Αν αυτό προκαλεί πρόβλημα, ακουμπήστε κάτω το σώμα για λίγα λεπτά για να κρυώσει η πηγή φωτός. Για μεγαλύτερες περιόδους χρήσης πρέπει να μειωθεί η ένταση του φωτισμού με τον αντίστοιχο συρτό διακόπτη ο οποίος είναι διαθέσιμος στον Πίνακα Ελέγχου OSD (βλέπε παράγραφο 5.8.1). Αν αφήσετε τη συσκευή να λειτουργεί για μεγάλα διαστήματα, πριν από τη χρήση βεβαιωθείτε ότι η άκρη της είναι σε αποδεκτή θερμοκρασία, αγγίζοντας σύντομα με ένα δάκτυλο το διαφανές πλαστικό μέρος, προσέχοντας να μην αγγίζετε τον φακό ο οποίος βρίσκεται στη μέση. Σε καμία περίπτωση μην προσπαθήσετε α λυγίσετε, τραβήξετε ή αποσυναρμολογήσετε το χερόβολο. Σύνδεση χερόβολου. Εισάγετε το χερόβολο της τηλεοπτικής κάμερας C-U2 ( a ) στην άκρη του καλωδίου και βιδώστε το κρίκο ( b ). Βεβαιωθείτε ότι το καλώδιο είναι καλά βιδωμένο πάνω στο χερούλι. Χρήση της κάμερας. Φέρατε το εργαλείο σε θέση εργασίας. Στο σημείο αυτό η κάμερα είναι ενεργοποιημένη και παρουσιάζεται σε κατάσταση LIVE (η οθόνη δείχνει εικόνες "σε κίνηση") ή σε κατάσταση FREEZE (η οθόνη δείχνει την τελευταία εικόνα). 60 EL

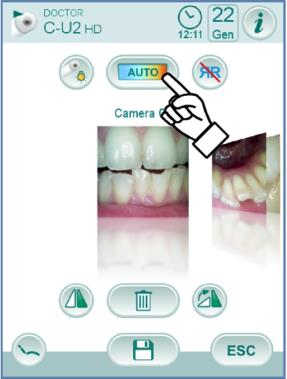

61 Τα κυριότερα πλήκτρα με εικονίδιο στην ΟΘΟΝΗ ΑΦΗΣ είναι τα ακόλουθα: Ρύθμιση του προφίλ χρώματος (μόνο εφόσον έχει εξαχθεί η κάμερα και βρίσκεται σε κατάσταση LIVE). Άναμμα/σβήσιμο led κάμερας (μόνο εφόσον έχει εξαχθεί η κάμερα). Ενεργοποίηση/απενεργοποίηση λειτουργίας MIRROR (μόνο εφόσον έχει εξαχθεί η κάμερα και βρίσκεται σε κατάσταση LIVE). Ανατροπή ληφθείσας εικόνας. Περιστρέψτε δεξιόστροφα την ληφθείσα εικόνα. Προβολή των βασικών εντολών της κύριας οθόνης. Διαγραφή ληφθείσας εικόνας. Μετακίνηση των εικόνων που έχουν ληφθεί σε ένα φάκελο της εσωτερικής μνήμης ή της μνήμης USB (μόνο εφόσον έχει εναποτεθεί η κάμερα). Μετακίνηση των εικόνων που έχουν ληφθεί σε ένα φάκελο irys (μόνο εφόσον έχει εναποτεθεί η κάμερα και ο Η/Υ είναι συνδεδεμένος με το IRYS). Μετακίνηση των εικόνων που έχουν ληφθεί στον Η/Υ (μόνο εφόσον έχει εναποτεθεί η κάμερα και ο Η/Υ συνδέεται με το icapture). Επιστροφή στην αρχική οθόνη χωρίς μετακίνηση των ληφθέντων εικόνων. Με σύντομη πίεση του πλήκτρο αφής στο χερόβολο της κάμερας ή ενεργοποιώντας το ποδοχειριστήριο, μπορείτε να κάνετε σύλληψη εικόνων ορατή στην οθόνη. Για επιστροφή στις εικόνες "σε κίνηση" αρκεί να αγγίξετε ξανά το πλήκτρο αφής στο χερόβολο της κάμερας ή να ενεργοποιήσετε ξανά το ποδοχειριστήριο. Εναποθέτοντας την κάμερα στην ΟΘΟΝΗ ΑΦΗΣ, παραμένουν οι ληφθείσες εικόνες, για επιστροφή στην κύρια οθόνη αρκεί να αγγίξετε το πλήκτρο με το εικονίδιο. Ρύθμιση έντασης φωτός led κάμερας. Για να ρυθμίσετε την ένταση φωτός του led κάμερας πρέπει να αγγίξετε παρατεταμένα (τουλάχιστον 2 δευτερόλεπτα) το πλήκτρο με το εικονίδιο. Ρυθμίστε το επίπεδο έντασης του φωτός αγγίζοντας τα πλήκτρα με το εικονίδιο ή ή σύροντας το δάχτυλο στο αντίστοιχο ραβδογράφημα. Η τιμή ρύθμισης κυμαίνεται από 1 έως 16. Για επιβεβαίωση της επιλεγμένης έντασης αρκεί να βγείτε από το υπομενού αγγίζοντας το πλήκτρο με το εικονίδιο. Ρύθμιση του προφίλ χρώματος. Αγγίζοντας το πλήκτρο με το εικονίδιο μπορείτε να περάσετε βαθμιαία από ένα πιο "κρύο" προφίλ χρώματος σε ένα πιο ζεστό. Η κατάσταση AUTO ενεργοποιεί τη λειτουργία αυτόματης εξισορρόπησης του λευκού, για χρήση σε ιδιαίτερες καταστάσεις όπου τα προηγούμενα προφίλ δεν είναι ικανοποιητικά. EL 61

62 Λειτουργία MIRROR. Αγγίζοντας το πλήκτρο με το εικονίδιο μπορείτε να περάσετε από την προβολή πραγματικών εικόνων σε κατοπτρικές εικόνες. Στην ΟΘΟΝΗ ΑΦΗΣ εμφανίζεται το εικονίδιο σχετικά με τον ενεργό τρόπο λειτουργίας: Πραγματική εικόνα. Κατοπτρική εικόνα. Η λειτουργία αυτή είναι δυνατή μόνο με τη λειτουργία LIVE. Λειτουργία FREEZE (Πάγωμα εικόνας). Με αυτήν την κάμερα παρέχεται η δυνατότητα παύσης (παγώματος) των εικόνων στην οθόνη. Αυτή η λειτουργία μπορεί να ενεργοποιηθεί με 2 τρόπους: πατώντας το πλήκτρο αφής ( g ) στο χερόβολο κάμερας ή ενεργοποιώντας το ποδοχειριστήριο (βλ. παράγραφο 5.2.). Κάθε συλληφθείσα εικόνα αποθηκεύεται αυτόματα στην εσωτερική μνήμη της κονσόλας. στο τέλος κάθε επίσκεψης, συνιστάται να μετακινήσετε όλες τις συλληφθείσες εικόνες στο εσωτερικό ενός ειδικού φακέλου που συνδέεται με τον ασθενή. Εμφάνιση συλληφθέντων εικόνων. Για να εμφανίσετε σε πλήρη οθόνη μια συλληφθείσα εικόνα προχωρήστε ως εξής: Κυλήστε τις αποθηκευμένες εικόνες αγγίζοντας τις πλευρικές μικρογραφίες. Αγγίξτε την κεντρική εικόνα για να εμφανιστεί σε πλήρη οθόνη. Στο σημείο αυτό στην ΟΘΟΝΗ ΑΦΗΣ είναι διαθέσιμα τα ακόλουθα πλήκτρα με εικονίδιο: Αυτόματη βελτίωση εικόνας. Αύξηση φωτεινότητας εικόνας. Μείωση φωτεινότητας εικόνας. Επαναφορά εικόνας στην αρχική κατάσταση. Επιστροφή στην οθόνη "μικρογραφίες". Οι αλλαγές στην εικόνα αποθηκεύονται αυτόματα. 62 EL

63 Μετακίνηση των ληφθέντων εικόνων στην εσωτερική μνήμη ή στη μονάδα USB. Κάθε συλληφθείσα εικόνα αποθηκεύεται αυτόματα στην εσωτερική μνήμη της κονσόλας. Για να μετακινήσετε όλες τις συλληφθείσες εικόνες σε έναν ειδικό φάκελο εργασίας πρέπει να προχωρήσετε ως εξής: Εναποθέστε το χερόβολο της κάμερας. Αγγίξτε το πλήκτρο με το εικονίδιο για να μπείτε στην οθόνη πλοήγησης. Στο σημείο αυτό στην ΟΘΟΝΗ ΑΦΗΣ είναι διαθέσιμα τα ακόλουθα πλήκτρα με εικονίδιο: Εμφάνιση άλλων διαθέσιμων επιλογών. Επιστροφή στην οθόνη "μικρογραφίες". Επιβεβαίωση μετακίνησης εικόνων στον επιλεγμένο φάκελο. Δημιουργία νέου φακέλου. Αγγίξτε το φάκελο που θέλετε να επιλέξετε ή δημιουργήστε έναν καινούργιο φάκελο αγγίζοντας το εικονίδιο. Δώστε ένα όνομα στο νέο φάκελο και επιβεβαιώστε αγγίζοντας το πλήκτρο με το εικονίδιο. Στο σημείο αυτό αρκεί να αγγίξετε το πλήκτρο με το εικονίδιο για να μετακινήσετε όλες τις εικόνες που υπάρχουν στην εσωτερική μνήμη της κονσόλας στον επιλεγμένο φάκελο. Οι εικόνες μετακινούνται μαζικά, για το λόγο αυτό συνιστάται αυτή η ενέργεια να γίνεται μετά από κάθε ασθενή. Ανά πάσα στιγμή παρέχεται η δυνατότητα αντιγραφή σε μνήμη USB των φακέλων με τις αποθηκευμένες εικόνες στην εσωτερική μνήμη της κονσόλας (βλ. παράγραφο ). Η εσωτερική μνήμη της κονσόλας μπορεί να περιλάβει έως περίπου εικόνες που έχουν συλληφθεί με την κάμερα. Ένα μήνυμα προειδοποίησης εμφανίζεται στην ΟΘΟΝΗ ΑΦΗΣ όταν εξαντληθεί ο διαθέσιμος χώρος. Μετακίνηση ληφθέντων εικόνων στο irys. Για να μετακινήσετε όλες τις ληφθείσες εικόνες σε έναν ειδικό φάκελο ασθενούς στο irys πρέπει να προχωρήσετε ως εξής: Εναποθέστε το χερόβολο της κάμερας. Αγγίξτε το πλήκτρο με το εικονίδιο για να μπείτε στην οθόνη πλοήγησης. Επιλέξτε το φάκελο ασθενούς που επιθυμείτε χρησιμοποιώντας τις διάφορες λειτουργίες αναζήτησης (βλ. παράγραφο ). Στο σημείο αυτό αρκεί να αγγίξετε το πλήκτρο με το εικονίδιο για να μετακινήσετε όλες τις εικόνες που υπάρχουν στην εσωτερική μνήμη της κονσόλας στον επιλεγμένο φάκελο. Οι εικόνες μετακινούνται μαζικά, για το λόγο αυτό συνιστάται αυτή η ενέργεια να γίνεται μετά από κάθε ασθενή. Μετακίνηση των ληφθέντων εικόνων στον Η/Υ με λογισμικό διαχείρισης εικόνων. Για να μετακινήσετε όλες τις ληφθείσες εικόνες σε έναν Η/Υ που διαθέτει γενικό λογισμικό διαχείρισης των εικόνων πρέπει να προχωρήσετε ως εξής: Εναποθέστε το χερόβολο της κάμερας. Αγγίξετε το πλήκτρο με το εικονίδιο για να μετακινήσετε όλες τις εικόνες που υπάρχουν στην εσωτερική μνήμη της κονσόλας στον προεπιλεγμένο φάκελο του Η/Υ. η ρύθμιση του φακέλου αποθήκευσης στον Η/Υ πραγματοποιείται μέσω του προγράμματος icapture (βλ. εγχειρίδιο χρήσης που επισυνάπτεται στο πρόγραμμα). EL 63

64 Κατάσταση χερόβολου Στην περιοχή του κουμπιού ελέγχου ( g ) υπάρχει ένας οπτικός οδηγός που φωτίζεται από LED πολλαπλών χρωμάτων που δείχνει την κατάσταση του χερόβολου κατά τη διάρκεια χρήσης σύμφωνα με τον ακόλουθο πίνακα: Χρώμα Σύντομοι παλμοί μπλε πολύ αργοί Γαλάζιο σταθερό Αναβόσβημα μπλε/γαλάζιο Σύντομοι παλμοί κόκκινοι 64 EL Κατάσταση Χερόβολο σε αναμονή Χερόβολο ενεργό, εμφανιζόμενες ζωντανές εικόνες βίντεο Χερόβολο σε πάγωμα εικόνας Εσωτερικό σφάλμα διάγνωσης: επικοινωνήστε με την τεχνική υποστήριξη MyRay icapture. Το συγκεκριμένο πρόγραμμα επιτρέπει τη ρύθμιση της τηλεοπτικής κάμερας C-U2 όταν συνδέεται σε PC/WORKSTATION. Για ολοκληρωμένη περιγραφή για τη λειτουργία του προγράμματος MyRay icapture γίνεται αναφορά στις ειδικές συνημμένες οδηγίες, σε ηλεκτρονική μορφή, στο χερόβολο C-U2. Προστατευτικά υγιεινής μιας χρήσης. Η τηλεοπτική κάμερα μπορεί να αποτελέσει μέσω μετάδοσης μολύνσεων από ασθενή σε ασθενή. Για το λόγο αυτό συνιστάται να την χρησιμοποιείτε πάντα με προστατευτικό μιας χρήσης (κωδ ) και να την απολυμαίνετε εξωτερικά κάθε μέρα μετά το τέλος της χρήσης. Το προστατευτικό (με το λευκό γλωσσίδι) βρίσκεται μέσα σε προστατευτική μεμβράνη: μία εμπρός, διαφανή, με ένα μπλε γλωσσίδι, και μία πίσω, από χαρτί. Για τη σωστή τοποθέτηση του προστατευτικού μέσου μιας χρήσης ακολουθήστε τα εξής βήματα: 1 Τοποθετήστε την απόληξη του σώματος της κάμερας ανάμεσα στη μεμβράνη με το λευκό γλωσσίδι και την οπίσθια χάρτινη μεμβράνη. Ο φακός, με τις φωτεινές ενδείξεις γύρω του, πρέπει να είναι γυρισμένος προς τα κάτω, προς την οπίσθια χάρτινη μεμβράνη. Τοποθετήστε απαλά μέσα το σώμα της κάμερας, μέχρι να μπει βαθιά. 2 Αφαιρέστε τις προστατευτικές μεμβράνες τραβώντας το μπλε γλωσσίδι. 3 Η τηλεοπτική κάμερα είναι τώρα έτοιμη για χρήση. Βεβαιωθείτε πάντα ότι το σώμα της κάμερας έχει τοποθετηθεί σωστά μέσα στο προστατευτικό μέσο. Για να εξασφαλιστεί η υγιεινή των χρηστών, συνιστάται να αλλάζετε το προστατευτικό μιας χρήσης μετά από κάθε χρήση. Διάθεση: τα προστατευτικά υγείας μιας χρήσης πρέπει να αντιμετωπίζονται ως ειδικά απορρίμματα (όπως τα χειρουργικά γάντια). Καθαρισμός και απολύμανση. Καθαρίστε το χερόβολο μετά από κάθε χρήση χρησιμοποιώντας το κατάλληλο προϊόν: ανατρέξτε στην παράγραφο 1.4. Η τηλεοπτική κάμερα δεν είναι σχεδιασμένη για κρύα αποστείρωση με βύθιση, όπως για παράδειγμα σε διαλύματα όπως γλουταρική αλδεΰδη, ή διαλύματα υπεροξειδίου του υδρογόνου (οξυγονούχου νερού). Η χρήση οποιουδήποτε προϊόντος πρέπει να γίνει με σεβασμό για τους όρους τους οποίους παρέχει ο κατασκευαστής. Αυτό που χρησιμοποιείται για τον καθαρισμό και την απολύμανση θα πρέπει να απορρίπτεται στο τέλος της διεργασίας. Συντήρηση και επισκευή. Για την κάμερα C-U2 δεν είναι απαραίτητη καμία συγκεκριμένη συντήρηση. Σε περίπτωση βλάβης παρακαλούμε να στείλετε ολόκληρο το σώμα της κάμερας. Δεν υπάρχουν μέρη επισκευάσιμα επί τόπου. Οπότε παρουσιαστεί ένα ελάττωμα στη λειτουργία της συσκευής, παρακαλούμε να επικοινωνήσετε με έναν εξουσιοδοτημένο πωλητή. Διαχείριση των επιστροφών. Παρακαλούμε να μας στείλετε πίσω τυχόν ελαττωματικές συσκευές χρησιμοποιώντας την αρχική τους συσκευασία. Μην ξαναχρησιμοποιήσετε συσκευασίες οι οποίες έχουν υποστεί ζημία. Λόγω του κινδύνου επιμόλυνσης είναι υποχρεωτικό να απολυμάνετε τη συσκευή πριν από την αποστολή της. Σώματα κάμερας τα οποία δεν έχουν καθαριστεί και απολυμανθεί κατάλληλα δε θα γίνουν δεκτά. Ο αποστολέας αναλαμβάνει την ευθύνη για τυχόν ζημίες στη συσκευή οι οποίες οφείλονται στη μεταφορά, για συσκευές εντός ή εκτός της περιόδου εγγύησης.

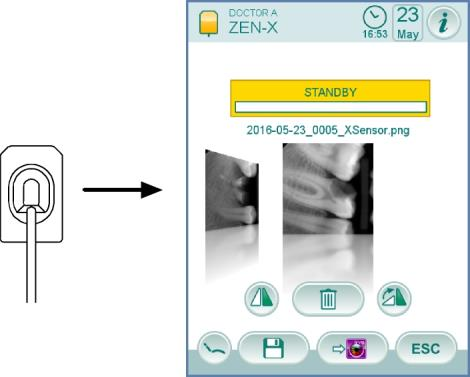

65 5.9. ΕΝΣΩΜΑΤΩΜΕΝΟΣ ΑΙΣΘΗΤΗΡΑΣ ZEN-Xi Ο ενσωματωμένος αισθητήρας ZEN-Xi είναι μια ιατρική συσκευή για την απόκτηση σε ηλεκτρονική μορφή ενδοστοματικών ακτινογραφιών μέσω διασύνδεσης με την κονσόλα FULL TOUCH ή έναν Ηλεκτρονικό Υπολογιστή. Χρήση Μην χρησιμοποιείτε το σύστημα για χρήσεις διαφορετικές από τη λήψη ενδοστοματικών ακτινογραφιών και μην το χρησιμοποιείτε εάν δεν έχετε τις κατάλληλες γνώσεις στον οδοντιατρικό ή ακτινολογικό τομέα. Οι οδηγίες χρήσης και συντήρησης του ενσωματωμένου αισθητήρα ZEN-Xi επισυνάπτονται με τη συσκευή. Συνιστάται να διαβάσετε προσεκτικά τις προειδοποιήσεις χρήσης πριν ανάψετε τον αισθητήρα. Παρακάτω παρουσιάζονται μόνο οι πιθανές αλληλεπιδράσεις με την κονσόλα FULL TOUCH: Ανάψτε τον ZEN-Xi (δείτε τις οδηγίες χρήσης). Αν ο αισθητήρας είναι συνδεδεμένος, μετά από μερικά δευτερόλεπτα στην ΟΘΟΝΗ ΑΦΗΣ το εικονίδιο επάνω αριστερά γίνεται πράσινο και το σύστημα ZEN-Xi θα είναι έτοιμο για τη λήψη μιας ακτινογραφίας. Τοποθετήστε τον ακτινογραφικό αισθητήρα στη στοματική κοιλότητα του ασθενούς και στη συνέχεια προχωρήστε σε έκθεση στις ακτίνες X (δείτε τις οδηγίες χρήσης). Πριν από οποιαδήποτε έκθεση στις ακτίνες Χ να βεβαιώνεστε ότι η ενδεικτική λυχνία κατάστασης στο ZEN-Xi είναι πράσινη. Μετά από μερικά δευτερόλεπτα η εικόνα εμφανίζεται στην ΟΘΟΝΗ ΑΦΗΣ και στην οθόνη της συνδεδεμένης οθόνης. Όταν γίνεται δοκιμή του συστήματος για πρώτη φορά ή εάν θέλετε να ελέγξετε τη σωστή λειτουργία, μην βγάζετε ακτινογραφίες σε έναν ασθενή αλλά κάντε εξάσκηση με άψυχα αντικείμενα. Τα κυριότερα πλήκτρα με εικονίδιο στην ΟΘΟΝΗ ΑΦΗΣ είναι τα ακόλουθα: Ανατροπή ληφθείσας εικόνας. Περιστρέψτε δεξιόστροφα την ληφθείσα εικόνα. Προβολή των βασικών εντολών της κύριας οθόνης. Διαγραφή ληφθείσας εικόνας (θα ζητηθεί επιβεβαίωση). Μετακίνηση των εικόνων που έχουν ληφθεί σε ένα φάκελο της εσωτερικής μνήμης ή της μνήμης USB (μόνο με αισθητήρα σβηστό ή σε αναμονή). Μετακίνηση των εικόνων που έχουν ληφθεί σε ένα φάκελο irys (μόνο με αισθητήρα σβηστό ή σε αναμονή). Μετακίνηση των ληφθέντων εικόνων στον Η/Υ (μόνο με αισθητήρα σβηστό ή σε αναμονή). Επιστροφή στην αρχική οθόνη χωρίς μετακίνηση των ληφθέντων εικόνων. Μετά από την πρώτη ακτινογραφία, μπορείτε να κάνετε λήψη άλλων εικόνων χωρίς να κάνετε άλλες ενέργειες. Κάθε ακτινογραφία αποθηκεύεται αυτόματα στην εσωτερική μνήμη της κονσόλας. Στο τέλος κάθε επίσκεψης, συνιστάται να μετακινήσετε όλες τις ακτινογραφικές εικόνες στο εσωτερικό ενός ειδικού φακέλου που συνδέεται με τον ασθενή. Η εσωτερική μνήμη της κονσόλας μπορεί να περιλάβει έως περίπου ακτινογαρφικές εικόνες. Ένα μήνυμα προειδοποίησης εμφανίζεται στην ΟΘΟΝΗ ΑΦΗΣ όταν εξαντληθεί ο διαθέσιμος χώρος. EL 65

66 Σβήνοντας ή βάζοντας σε αναμονή το ZEN-Xi στην ΟΘΟΝΗ ΑΦΗΣ παραμένει η οθόνη των ακτινογραφιών που πραγματοποιήθηκαν, για επιστροφή στην κύρια οθόνη αρκεί να αγγίξετε το πλήκτρο με το εικονίδιο. Εμφάνιση ακτινογραφικών εικόνων. Η λειτουργία εμφάνισης ακτινογραφικών εικόνων είναι η ίδια που παρουσιάστηκε για τις ληφθείσες εικόνες με την κάμερα C-U2 (βλ. παράγραφο 5.8.). Μετακίνηση ακτινογραφικών εικόνων. Η λειτουργία μετακίνησης ακτινογραφικών εικόνων είναι η ίδια που παρουσιάστηκε για τις ληφθείσες εικόνες με την κάμερα C-U2 (βλ. παράγραφο 5.8.) ΠΕΡΙΣΤΑΛΤΙΚΗ ΑΝΤΛΙΑ Αυτή η συσκευή επιτρέπει τη διανομή φυσιολογικού ορού μέσω της γραμμής ψεκασμού μιας χρήσης χωρίς επαφή. Η συσκευή αυτή προβλέπεται σε συνδυασμό μόνο με τον μικροκινητήρα. Για τη χρήση του μικροκινητήρα είναι απαραίτητη η χρήση κόντρα γωνιών με εξωτερική ψύξη ή για κοίλες φρέζες (τύπου R20-L). Περιγραφή των συμβόλων που υπάρχουν στη συσκευή. 1 Υλικό σύμφωνα με τις προϋποθέσεις που ορίζονται από την Οδηγία 93/42/ΕΟΚ του Συμβουλίου και των επακόλουθων μεταβολών. 2 Κίνδυνος σύνθλιψης. Μην βάζετε τα δάχτυλα στα περιστρεφόμενα στοιχεία. 3 Υλικό αποστειρωμένο με οξείδιο του αιθυλενίου. 4 Ημερομηνία λήξης (εεεε-μμ). 5 Υλικό μιας χρήσης μόνο. 6 Κωδικός αναγνώρισης υλικού. Έναρξη λειτουργίας. Γυρίστε και εισάγετε τη ράβδο στήριξης ενδοφλέβιας ( a ) στην ειδική υποδοχή και κρεμάστε το φιαλίδιο ή τη φιάλη ( b ) που περιέχει τον φυσιολογικό ορό. Ανοίξτε τη συσκευασία της στείρας γραμμής ψεκασμού ( c ) και βγάλτε το περιεχόμενο. 66 EL Χρησιμοποιείτε στείρα γάντια μιας χρήσης. Ελέγξτε την ακεραιότητα της συσκευασίας, καθώς και τη λήξη της γραμμής παροχή. Μόνο τα κιτ παροχής CEFLA s.c. εξασφαλίζουν λειτουργία χωρίς προβλήματα. Οι γραμμές αυτές είναι στείρες και μιας χρήσης, η ενδεχόμενη επαναχρησιμοποίησή τους μπορεί να προκαλέσει τη μικροβιολογική επιμόλυνση του ασθενούς. Ανοίξτε το καπάκι ( d ) της περισταλτικής αντλίας περιστρέφοντας προς τα επάνω. Εισάγετε τον εύκαμπτο σωλήνα, με προσοχή ώστε να τοποθετήσετε το τμήμα με μεγαλύτερη διάμετρο στο εσωτερικό των εδρών σχήματος V στην αντλία. Η περιστροφή της αντλίας γίνεται δεξιόστροφα. Τοποθετήστε το σωλήνα με τρόπο ώστε το τμήμα που προέρχεται από τον ασκό να μπαίνει από την αριστερή πλευρά της αντλίας (βλ. εικόνα). Κλείστε το καπάκι ( d ). Αν το κλείσιμο παρουσιάζει αντίσταση, ανοίξτε ξανά το καπάκι και ελέγξτε τη θέση του σωλήνα. Μην θέτετε σε λειτουργία την αντλία με το καπάκι ( d ) ανοιχτό, κίνδυνος σύνθλιψης των δακτύλων. Τρυπήστε την τάπα της φιάλης ( b ) φυσιολογικού ορού με το μυτερό άκρο της γραμμής ψεκασμού ( c ). Στερεώστε το σωλήνα της γραμμής ψεκασμού στο κορδόνι του εργαλείου χρησιμοποιώντας τα ειδικά πλαστικά κλιπ που παρέχονται στο εσωτερικό του στείρου κιτ.

67 Χρησιμοποιήστε τον τύπο Α για το κορδόνι της συσκευής αφαίρεσης πλάκας και τον τύπο Β για το κορδόνι του μικροκινητήρα. Λειτουργία. Για την ενεργοποίηση/απενεργοποίηση της λειτουργίας της περισταλτικής αντλίας, πρέπει να αφαιρέσετε τον μικροκινητήρα και να αγγίξετε το αντίστοιχο πλήκτρο με εικονίδιο. Περισταλτική αντλία μη ενεργή. Περισταλτική αντλία ενεργή με τιμή 5 παρεχόμενου φυσιολογικού ορού. Η ενεργοποίηση επιβεβαιώνεται από έναν ήχο ΜΠΙΠ και με την εμφάνιση του πλαισίου δίπλα στην τιμή του παρεχόμενου φυσιολογικού ορού. Η ενεργοποίηση της περισταλτικής αντλίας επισημαίνεται στην ΟΘΟΝΗ ΑΦΗΣ και από ένα ειδικό εικονίδιο επισήμανσης (βλ. παράγραφο 5.1.) που εμφανίζει και την τιμή σχετικά με την ποσότητα ψεκαζόμενου φυσιολογικού ορού. Όταν χρειαστεί, πατήστε τα πλήκτρα με το εικονίδιο ή για να αλλάξετε την ποσότητα παρεχόμενου φυσιολογικού ορού από την περισταλτική αντλία. Η τιμή ρύθμισης κυμαίνεται από 1 έως 5. Η ποσότητα παρεχόμενου ορού που αντιστοιχεί στις ρυθμιζόμενες τιμές είναι η ακόλουθη: - τιμή 1: 35 cc/λεπτό περίπου, - τιμή 2: 50 cc/λεπτό περίπου, - τιμή 3: 70 cc/λεπτό περίπου, - τιμή 4: 90 cc/λεπτό περίπου, - τιμή 5: 100 cc/λεπτό περίπου, Μπορείτε να αλλάξετε την ποσότητα παρεχόμενου φυσιολογικού ορού από την περισταλτική αντλία ακόμα και όταν το εργαλείο είναι ενεργό ΗΛΕΚΤΡΟΝΙΚΟ ΣΥΣΤΗΜΑ ΕΝΤΟΠΙΣΜΟΥ ΑΚΡΟΡΡΙΖΙΟΥ Το APEX LOCATOR, με ανάλυση συγκεκριμένων μεταβολών των ηλεκτρικών σημάτων, είναι σε θέση να διευκολύνει τον εντοπισμό του ακρορριζίου. Αν χρησιμοποιείται σε συνδυασμό με ένα αρχείο (δεν παρέχεται) για τη μηχανική αγωγή αποτελεί σημαντική βοήθεια στη μέτρηση του μήκους του καναλιού. Πέραν της τυπικής χρήσης αυτού του οδοντιατρικού σύνθετου το σύστημα εντοπισμού ακρορριζίου μπορεί να χρησιμοποιηθεί και σε συνδυασμό με τη λειτουργία "ENDO" των μικροκινητήρων και του εργαλείου αφαίρεσης πλάκας. Μπορείτε να παρακολουθείτε τη θέση των εργαλείων που χρησιμοποιείτε στα χερόβολα γιατί, μέσω των κορδονιών των εργαλείων, τα σήματα του APEX LOCATOR μεταφέρονται απευθείας στα αρχεία, επιτρέποντας την παρακολούθηση της θέσης της κοιλότητας κατά τη διάρκεια της αγωγής. Περιγραφή εξαρτημάτων 1 Εξωτερική καλωδίωση APEX LOCATOR. 1.1 Εξωτερική καλωδίωση APEX LOCATOR - αρνητικός πόλος. 1.2 Εξωτερική καλωδίωση APEX LOCATOR - ενεργός πόλος. 2 Ηλεκτρόδιο με γάντζο. 3 Αισθητήρας. 4 Λαβίδα σύνδεσης κλιπ APEX LOCATOR. 5 Πρίζα εξωτερικής καλωδίωσης APEX LOCATOR. Λειτουργία. Στο παρόν οδοντιατρικό σύνθετο το APEX LOCATOR ενεργοποιείται αυτόματα με την εισαγωγή της εξωτερικής καλωδίωσης ( 1 ) στην ειδική πρίζα ( 5 ) τοποθετημένη κάτω από την ταμπλέτα γιατρού. Με την ενεργοποίηση της οθόνης εμφανίζεται το αντίστοιχο μενού ρύθμισης του ορίου συναγερμού (βλ. παράγραφο ). EL 67

68 Εφαρμογή ηλεκτροδίων: - Συνδέστε τον ουδέτερο πόλο ( 1.1 ) το ηλεκτρόδιο με γάντζο ( 2 ) και τοποθετήστε το στο χείλος του ασθενούς. - Συνδέστε τον αρνητικό πόλο ( 1.2 ) στο αρχείο (δεν παρέχεται) τοποθετημένο στη ριζική κοιλότητα. Η σύνδεση στο αρχείο μπορεί να πραγματοποιηθεί μέσω του αισθητήρα ( 3 ) ή μέσω της ειδικής λαβίδας ( 4 ) ή μέσω προεγκαταστάσεων στα χερόβολα. Τα ηλεκτρόδια δεν παρέχονται στείρα. Ενδείξεις στην οθόνη. Το ραβδογράφημα αριστερά της οθόνης επισημαίνει τη θέση του αρχείου σε σχέση με τη ρίζα. Οι αριθμητικές ενδείξεις "1, 2, 3" αντιπροσωπεύουν την απόσταση ανάμεσα στο εργαλείο και τη ρίζα. Το εικονίδιο APEX εμφανίζει τη απόσταση του εργαλείου από τη ρίζα. Η ένδειξη " > 4 " επισημαίνει ότι το αρχείο είναι πολύ μακριά από τη ρίζα για να μπορεί να μετρηθεί. Το εικονίδιο ALARM εμφανίζει το επιλεγμένο όριο συναγερμού. Το όριο συναγερμού αναγνωρίζει την απόσταση ανάμεσα στο εργαλείο και τη ρίζα πέραν του οποίου παράγεται ένα ηχητικό σήμα που αυξάνει προοδευτικά καθώς το χέρι πλησιάζει στη ρίζα. Για τη ρύθμιση του ορίου συναγερμού βλ. παράγραφο Κατά την εισαγωγή του αρχείου στην κοιλότητα οι ενδείξεις γραφικών και αριθμών ενημερώνονται συνεχώς. APEX LOCATOR σε συνδυασμό με ηλεκτρικό μικροκινητήρα. Μπορείτε να χρησιμοποιήσετε το APEX LOCATOR και σε συνδυασμό με τον ηλεκτρικό μικροκινητήρα όταν βρίσκεται σε λειτουργία ENDO. Όταν το APEX LOCATOR είναι ενεργοποιημένο, αν βγάλετε τον ηλεκτρικό μικροκινητήρα στη λειτουργία ENDO στην οθόνη εμφανίζονται ταυτόχρονα οι πληροφορίες σχετικά με τον μικροκινητήρα και οι πληροφορίες σχετικά με το APEX LOCATOR (ραβδογράφημα και τιμή APEX). Κατά τη διάρκεια λειτουργίας του ηλεκτρικού μικροκινητήρα τα πλήκτρα συνδέονται με τις λειτουργίες του εργαλείου και κατά συνέπεια δεν μπορεί να μεταβληθεί το όριο συναγερμού του APEX LOCATOR παρά μόνο επανατοποθετώντας το εργαλείο. Εντοπισμός μήκους της ριζικής κοιλότητας. Η χρήση του μηχανικού file είναι πρωταρχικής σημασίας για τον εντοπισμό της κοιλότητας. Η σωστή διαδικασία προβλέπει την εισαγωγή του file μέσα στην κοιλότητα και την προώθηση έως ότου επιτευχθεί η ένδειξη 0.5. προωθήστε περαιτέρω το file με αργή περιστροφή δεξιόστροφα έως ότου επιτευχθεί η ένδειξη APEX στο εργαλείο. Αφού επιτευχθεί η ένδειξη APEX τραβήξτε το file περιστρέφοντας αριστερόστροφα έως ότου επιτευχθεί πάλι η τιμή 0.5. Τοποθετήστε το λαστιχένιο στοπ στη μασητική επιφάνεια ως σημείο αναφοράς για τον προσδιορισμό του μήκους εργασίας στο εσωτερικό της ριζικής κοιλότητας. Πραγματοποιήστε ακτινογραφία για να ελέγξετε τη σωστή τοποθέτηση του file. Βγάλτε το file από την κοιλότητα και μετρήστε το μήκος εργασίας με έναν κανόνα. Αφαιρέστε από τη μετρημένη διάσταση μια τιμή ασφαλείας 0,5-1 mm Χρησιμοποιείτε το APEX LOCATOR πάντα σε συνδυασμό με την ακτινογραφική έρευνα προκειμένου να προσδιορίσετε με τη μέγιστη ακρίβεια τη θέση της ρίζας. Διαφορετικές μορφολογικές καταστάσεις που δεν μπορούν πάντα να προβλεφθούν, μπορεί να οδηγήσουν σε ενδείξεις όχι πάντα ακριβείς. Για παράδειγμα: - εξαιρετικά πλατιά ριζική κοιλότητα, - επαναθεραπείες, - σπασμένες ρίζες, - παρουσία μεταλλικών κορωνών. 68 EL

69 6. ΛΕΙΤΟΥΡΓΊΑ ΠΛΆΚΑΣ ΒΟΗΘΟΎ Βασικά χαρακτηριστικά. Η ταμπλέτα ( a ) δεσμεύεται με την υδατική μονάδα ( b ) μέσω δύο εύκαμπτων βραχιόνων που επιτρέπουν την τοποθέτηση στην ιδανική θέση για τον χειριστή. Ο σταθερός βραχίονας ( c ) μπορεί να περιστραφεί κατά 120. Ο βραχίονας παντογράφου ( g ) επιτρέπει μια κατακόρυφη διαδρομή της ταμπλέτας βοηθού κατά 335 mm διαμέσου 6 θέσεων εργασίας. Για την επαναφορά της ταμπλέτας βοηθού σε θέση εντελώς κάτω αρκεί να την σηκώσετε ώστε να φτάσει σε θέση εντελώς ψηλά και στη συνέχεια να την κατεβάσετε. Η ταμπλέτα ( a ) διαθέτει μία κονσόλα διαταγών ( d ) με πλήκτρα για τον έλεγχο των λειτουργιών της πολυθρόνας και της υδατικής μονάδας. Ο δίσκος του βοηθού μπορεί να εξοπλιστεί με 2 σωληνίσκους αναρρόφησης και 3 εργαλεία. Η ταμπλέτα βοηθού διαθέτει κυλιόμενους κυλίνδρους ( f ) για την οδήγηση και στήριξη των αγωγών των σωληνίσκων αναρρόφησης. Καθαριότητα κυλιόμενων κυλίνδρων. Αφαιρέστε τους κυλιόμενους κυλίνδρους ( f ) πιέζοντας προς τα κάτω. Καθαρίστε τους κυλιόμενους κυλίνδρους χρησιμοποιώντας το κατάλληλο προϊόν: ανατρέξτε στην παράγραφο ΚΟΝΣΟΛΑ ΤΑΜΠΛΕΤΑΣ ΒΟΗΘΟΥ Περιγραφή πλήκτρων: Κουμπί ανάμματος/σβησίματος λυχνίας χειρουργείου. Κουμπί εντολής παροχής νερού στο ποτήρι. Κουμπί εντολής παροχής νερού στη λεκάνη. Κουμπί ανάκλησης θέσης μηδέν. Κουμπί ανάκλησης θέσης ξεπλύματος. Κουμπί ανόδου καθίσματος και ανάκλησης προγραμματισμένης θέσης A. Κουμπί ανόδου πλάτης και ανάκλησης προγραμματισμένης θέσης B. Κουμπί καθόδου καθίσματος και ανάκλησης προγραμματισμένης θέσης C. Κουμπί καθόδου πλάτης και επαναφοράς προγραμματισμένης θέσης D. Κουμπί ταχείας ενεργοποίησης κύκλου BIOSTER (με σχετική ενδεικτική λυχνία τύπου LED). Κουμπί ενεργοποίησης/αποκλεισμού συστήματος S.H.S. (με σχετική ενδεικτική λυχνία τύπου LED). EL 69

70 Λειτουργία των κουμπιών κίνησης πολυθρόνας: Σύντομη πίεση: ενεργοποίηση αυτόματης κίνησης ανάκλησης της προγραμματισμένης θέσης. Παρατεταμένη πίεση: ενεργοποίηση κίνησης μηχανικής τοποθέτησης ΣΥΡΙΓΓΑ Για την λειτουργία του συγκεκριμένου εργαλείου βλέπε παράγραφο ΛΥΧΝΙΑ ΠΟΛΥΜΕΡΙΣΜΟΥ T-LED Για την λειτουργία του συγκεκριμένου εργαλείου βλέπε παράγραφο ΕΝΔΟΣΤΟΜΑΤΙΚΗ ΚΑΜΕΡΑ C-U2 Για την λειτουργία του συγκεκριμένου εργαλείου βλέπε παράγραφο EL

71 6.5. ΣΩΛΗΝΕΣ ΑΝΑΡΡΟΦΗΣΗΣ Η μονάδα αναρρόφησης μπαίνει σε λειτουργία εξάγοντας το σωλήνα από το στήριγμα. Για να διαφοροποιείται η δύναμη αναρρόφησης προβείτε επί του δρομέα ( a ) τοποθετημένο στη χειρολαβή του τερματικού φορέα του σωληνίσκου. Το χειριστήριο αναρρόφησης των σωληνίσκων μπορεί να εκκινηθεί/σταματήσει πατώντας το πεντάλ ( o ) που βρίσκεται στη βάση του υδατικού συστήματος. Εναποθέτοντας το σωλήνα στο στήριγμα επιτυγχάνεται η ακινητοποίηση του απορροφητήρα με καθυστέρηση 2 περίπου δευτερολέπτων. Η συγκεκριμένη καθυστέρηση προβλέπεται για να επιτρέπεται το στέγνωμα των σωλήνων αναρρόφησης. Αποσυναρμολόγηση σωλήνων αναρρόφησης. Προχωρήστε στην αποσυναρμολόγηση των σωληνίσκων φορώντας γυαλιά και γάντια για την αποφυγή ενδεχόμενων επαφών με μολυσμένο υλικό. Εξάγετε τους σωλήνες αναρρόφησης από τις ειδικές υποδοχές της μεταφορικής ταινίας με έναν ελιγμό περιστροφής και έλξης επί της υποδοχής του σωλήνα. Χωρίστε τους σωλήνες αναρρόφησης από τα τερματικά φορείς σωληνίσκων πραγματοποιώντας έναν ελιγμό περιστροφής και έλξης επί της υποδοχής του σωλήνα. Η συγκεκριμένη ενέργεια δεν πρέπει ποτέ να πραγματοποιείται λαμβάνοντας απευθείας το σωλήνα αναρρόφησης. Πλύσιμο σωληνίσκων. Δεδομένου ότι στα σύνθετα υπάρχει δυνατότητα συναρμολόγησης διάφορων συστημάτων αναρρόφησης (ρευστού ή υγρού δακτυλίου, αέρος), για την απολύμανση της εγκατάστασης αναρρόφησης συστήνεται η ρητή τήρηση των οδηγιών του κατασκευαστή του συστήματος αναρρόφησης, όσο αφορά είτε το προϊόν για χρήση, είτε οι χρόνοι και οι τρόποι χρήσης. Για τον καθαρισμό του συστήματος αναρρόφησης συστήνεται η χρήση STER 3 PLUS (CEFLA s.c.) αραιωμένου σε διάλυμα 6% (ισοδύναμο με 60 ml προϊόντος σε 1 λίτρο νερού). Αποστείρωση. Άκρα σύνδεσης σωληνίσκου: αυτόκαυστος υδρατμού σε 135 C (2 bar) σύμφωνα με τις οδηγίες της συσκευής. Σωλήνες αναρρόφησης: αποστείρωση εν ψυχρώ με εμβάπτιση. Μην υποβάλετε τους σωλήνες σε διαδικασίες που προβλέπουν θερμοκρασίες μεγαλύτερες των 55 C. Συντήρηση. Να λιπαίνετε περιοδικά τις τσιμούχες O-Ring των τερματικών που φέρουν τους σωληνίσκους (βλέπε παράγραφο 9.4.) χρησιμοποιώντας το λιπαντικό S1-Προστατευτικό για O-Ring (CEFLA s.c.). Σημειώσεις για την βιοσυμβατότητα. Πρέπει να γίνει χρήση μόνο των σωληνίσκων που προμηθεύονται σαν εξοπλισμό και έπειτα μόνο γνήσιους σωληνίσκους ως ανταλλακτικά. Οι σωληνίσκοι αναρρόφησης πρέπει να είναι σύμφωνα με τον Κανόνα Βιοσυμβατότητας ISO EL 71

72 6.6. ΔΙΣΚΟΣ ΕΡΓΑΛΕΙΩΝ Ο δίσκος εργαλείων ( a ) είναι από ανοξείδωτο ατσάλι και μπορεί εύκολα να αφαιρεθεί από τη σχετική βάση στήριξης. Η βάση του δίσκου μπορεί να περιστρέφεται τόσο δεξιόστροφα όσο και αριστερόστροφα προκειμένου να επιτρέπει την τοποθέτησή της στην ιδανική περιοχή για το χειριστή. Για την εμπλοκή/απεμπλοκή της βάσης του δίσκου αρκεί να χρησιμοποιήσετε το πόμολο λειτουργίας ( b ). Μέγιστο επιτρεπτό φορτίο στο δίσκο εργαλείων: 1 Kg κατανεμημένο ΥΔΡΑΥΛΙΚΟ ΣΥΣΤΗΜΑ ΑΝΑΡΡΟΦΗΣΗΣ ΣΙΕΛΟΥ Η υδραυλική μονάδα αναρρόφησης σαλιού μπαίνει σε λειτουργία βγάζοντας το σωλήνα από το στήριγμα. Καθαριότητα μετά από χρήση. Απορροφήστε περίπου μισό λίτρο STER 3 PLUS (CEFLA s.c.) αραιωμένο σε διάλυμα 6% (ισοδύναμο με 60 ml προϊόντος σε 1 λίτρο νερού). Καθαριότητα φίλτρου αναρρόφησης σαλιού. Αυτή η ενέργεια πρέπει να πραγματοποιείται σε καθημερινή βάση στο τέλος της εργατικής ημέρας. Φοράτε γάντια και γυαλιά πριν προχωρήσετε σε αυτήν την εργασία! Απορροφήστε περίπου μισό λίτρο STER 3 PLUS αραιωμένο σε διάλυμα 6% (ισοδύναμο με 60 ml προϊόντος σε 1 λίτρο νερού). Για την αποσόβηση ενδεχόμενων σταξιμάτων υγρών και εκκρίσεων από το φίλτρο ( b ) που θα εξαχθεί, απορροφήστε μόνο αέρα για περίπου 5 δευτερόλεπτα. Αφαιρέσατε το τερματικό ( a ) με έναν ελιγμό ταυτόχρονης περιστροφής και έλξης. Βγάλτε το φίλτρο ( b ). Καθαρίσατε/αντικαταστήσατε το φίλτρο (κωδικός ). Τοποθετήσατε πάλι φίλτρο και τερματικό. για την αποφυγή πιθανών σταγόνων υγρών και εκκρίσεων από το φίλτρο που εξάγεται, αποτελεί καλός κανόνας, προτού προβείτε στην εκτέλεση των συγκεκριμένων ενεργειών, απορροφήσατε μόνο αέρα για 5 δευτερόλεπτα περίπου. Περιοδική συντήρηση. Λιπάνετε το παρέμβυσμα O/Ring ( c ) χρησιμοποιώντας S1 Προστατευτικό για O-Ring. 72 EL

73 7. ΛΕΙΤΟΡΥΓΙΑ ΥΔΑΤΙΚΗΣ ΜΟΝΑΔΑΣ 7.1. ΛΕΚΑΝΙΤΣΑ ΚΑΙ ΓΕΜΙΣΜΑ ΠΟΤΗΡΙΟΥ Η λεκανίτσα μπορεί να περιστρέφεται ελεύθερα στο υδατικό σύστημα κατά 305 με χειροκίνητη ή μηχανοκίνητη κίνηση (προαιρετικό). Η λεκανίτσα και η βρύση που παρέχει νερό στο ποτήρι αφαιρούνται για τη διευκόλυνσή σας κατά τον καθαρισμό. Πλήκτρα εικονιδίου χειρισμού. Πλήκτρο εικονιδίου εντολής παροχής νερού στο ποτήρι. Πλήκτρο εικονιδίου εντολής παροχής νερού στη λεκανίτσα. Αισθητήρας ποτηριού. Στη βάση της βρύσης μπορεί να τοποθετηθεί ένας οπτικός αισθητήρας που εντοπίζει την παρουσία ποτηριού και ενεργοποιεί αυτόματα το γέμισμά του. Η λειτουργία του αισθητήρα είναι η ακόλουθη: εφόσον τοποθετηθεί το ποτήρι κάτω από τη βρύση, μετά από 2 δευτερόλεπτα αρχίζει η παροχή νερού για διάρκεια 2 δευτερολέπτων (ο χρόνος αυτός μπορεί να τροποποιηθεί), μόλις αφαιρεθεί το ποτήρι, ο κύκλος πλήρωσης μπορεί να επαναληφθεί μόνο μετά από 3 δευτερόλεπτα, κατά τη διάρκεια του κύκλου πλήρωσης, αφαιρώντας το ποτήρι ή/και πατώντας το κουμπί "Παροχή νερού στο ποτήρι" διακόπτεται αυτόματα η παροχή νερού. Για την απενεργοποίηση του αισθητήρα ποτηριού δείτε την παράγραφο Ρύθμιση στάθμης νερού στο ποτήρι. Δείτε την παράγραφο Ρύθμιση θερμοκρασίες νερού στο ποτήρι. Δείτε την παράγραφο Ρύθμιση πλύσης λεκανίτσας. Η παροχή νερού στη λεκανίτσα μπορεί να γίνεται με χρονοδιακόπτη ή χειροκίνητα (λειτουργία παροχής ON/OFF με μια σύντομη πίεση του σχετικού πλήκτρου εντολής). Για τη ρύθμιση της επιθυμητής λειτουργίας και του χρόνου παροχής νερού, βλ. παράγραφο Ρύθμιση αυτόματης λειτουργίας πλύσης της λεκανίτσας. Το πλύσιμο λεκανίτσας ενεργοποιείται με αυτόματο τρόπο στις παρακάτω περιπτώσεις: Πιέζοντας το κουμπί "Παροχή νερού στο ποτήρι, Πιέζοντας το κουμπί Θέση μηδέν για την πολυθρόνα, Πιέζοντας το κουμπί Θέση ξεπλύματος για την πολυθρόνα. Για την τροποποίηση της λειτουργίας δείτε την παράγραφο Μετακίνηση μηχανοκίνητης λεκανίτσας. Κουμπί μετακίνησης λεκανίτσας αριστερόστροφα. Κουμπί μετακίνησης λεκανίτσας δεξιόστροφα. Η λεκανίτσα μπορεί να κινηθεί χειροκίνητα πιάνοντας απευθείας τη λεκανίτσα. Αυτόματες κινήσεις λεκανίτσας (μόνο με μηχανοκίνητη λεκανίτσα). Η λεκανίτσα κινείται αυτόματα στις ακόλουθες περιπτώσεις: πατώντας το κουμπί Θέση ξεπλύματος για την πολυθρόνα, Σε αυτήν την περίπτωση η θέση της λεκανίτσας μπορεί και να ρυθμιστεί (βλ. παράγραφο ). Πιέζοντας το κουμπί Θέση μηδέν για την πολυθρόνα, Για την τροποποίηση της λειτουργίας δείτε την παράγραφο EL 73

74 Αποσυναρμολόγηση παροχών νερού, λεκάνης και φίλτρου λεκάνης. Αφαιρέστε τη βρύση ( l ) ανυψώνοντας προς τα επάνω. Αφαιρέστε το φίλτρο ( q ) και το καπάκι ( p ) από τη λεκάνη ανυψώνοντας προς τα επάνω. Αφαιρέστε τη λεκανίτσα ( m ) ανυψώνοντας προς τα επάνω αφού πρώτα την απαγκιστρώσετε περιστρέφοντας αριστερόστροφα. Απολύμανση και καθαρισμός. Προχωρήστε στις εργασίες καθαρισμού της λεκανίτσας του και φίλτρου απορρόφησης φορώντας γάντια για την αποφυγή ενδεχόμενων επαφών με μολυσμένο υλικό. Οι εργασίες καθαρισμού πρέπει να γίνονται καθημερινά μετά την ημερήσια εργασία. Κεραμικές βρύσες και λεκανίτσα: πλένετε προσεκτικά με το ειδικό προϊόν απομάκρυνσης αλάτων (π.χ. MD 550 Orotol Dürr). Φίλτρο λεκανίτσας: καθαρίστε κάτω από τρεχούμενο νερό με απορρυπαντικά της αγοράς. Μη χρησιμοποιείτε διαβρωτικές ουσίες ή οξέα ΣΥΣΤΗΜΑ S.Η.S. Περιγραφή του συστήματος. Το σύστημα S.H.S. διαθέτει μια δεξαμενή ( a ) κατάλληλη να περιέχει αποσταγμένο νερό. Η δεξαμενή έχει συνολική χωρητικότητα 1,8 λίτρου. Το αποσταγμένο νερό τροφοδοτεί: τα σπρέι όλων των οργάνων που βρίσκονται στην ιατρική ταμπλέτα και σε εκείνη του βοηθού, τη σύριγγα που βρίσκεται στην ταμπλέτα βοηθού, την πλήρωση του ποτηριού, τον ταχυσύνδεσμο του νερού (αν υπάρχει). Το πλήκτρο με εικονίδιο στην ΟΘΟΝΗ ΑΦΗΣ (βλ. παράγραφο ) ή το πλήκτρο που υπάρχει στο πληκτρολόγιο της ταμπλέτας βοηθού επιτρέπουν την εισαγωγή/διακοπή της τροφοδοσίας με αποσταγμένο νερό. Η κατάσταση τροφοδοσίας αποσταγμένου νερού επισημαίνεται από την παρουσία του εικονιδίου ( Α ) στην οθόνη της κονσόλας. Επισήμανση ρεζέρβας δοχείου. Όταν το υγρό στο δοχείο πέσει κάτω από το επίπεδο ρεζέρβας, στην κονσόλα της ταμπλέτα γιατρού εμφανίζεται ένα ειδικό εικονίδιο επισήμανσης ( B ). Γέμισμα ρεζερβουάρ. Με την επίτευξη της ελάχιστης στάθμης της δεξαμενής (περίπου 500 cc.), πρέπει να προχωρήσετε στην πλήρωσή της ενεργώντας ως εξής: Αποκλείστε το σύστημα S.H.S. αγγίζοντας το πλήκτρο με το εικονίδιο. ή πατώντας το πλήκτρο που υπάρχει στο πληκτρολόγιο της ταμπλέτας βοηθού. Επαληθεύστε την εξαφάνιση του εικονιδίου ( B ) στην οθόνη της κονσόλας Κατά τη διάρκεια της συγκεκριμένης ενέργειας ο περιεχόμενος στο ρεζερβουάρ αέρας υπό πίεση θα ξεφορτωθεί αυτομάτως προς τα έξω. Αφαιρέσατε το ρεζερβουάρ ( a ) περιστρέφοντας προς αριστερά. Ρίξτε στη δεξαμενή αποσταγμένο νερό μέχρι την επίτευξη της μέγιστης στάθμης. Χρησιμοποιήστε μόνο αποσταγμένο νερό, στο οποίο, για μεγαλύτερη εγγύηση υγιεινής, μπορεί να προστεθούν 600 μέρη ανά εκατομμύριο υπεροξείδιο του υδρογόνου (ppm) χρησιμοποιώντας 20 ml Peroxy Ag+ ανά λίτρο αποσταγμένου νερού (20 ml υπεροξειδίου του υδρογόνου 3% για 1 λίτρο αποσταγμένου νερού). 74 EL

75 Μοντάρετε εκ νέου τη δεξαμενή στρέφοντάς την αριστερόστροφα. Βεβαιωθείτε ότι η δεξαμενή είναι σωστά σφιγμένη. Αγγίξτε το πλήκτρο με το εικονίδιο ή πατήστε το κουμπί για εκ νέου εισαγωγή του συστήματος S.H.S. και επιβεβαιώστε το γέμισμα. Επαληθεύστε την ύπαρξη του εικονιδίου ( Α ) στην οθόνη της κονσόλας Σε περίπτωση μακράς απουσίας από το ιατρείο (διακοπές) χρειάζεται, πριν την αναχώρηση, να αδειάσετε τελείως τη δεξαμενή ( a ). Καθαρισμός της δεξαμενής. Συστήνεται να αποστειρώνετε περιοδικά (τουλάχιστον 1 φορά το μήνα) εν ψυχρώ μόνο τη δεξαμενή χρησιμοποιώντας ένα προϊόν με βάση το υπεροξεικό οξύ ως ακολούθως: βγάλτε τη δεξαμενή από το σύστημα και αδειάστε την τελείως, ετοιμάστε το διάλυμα του προϊόντος με βάση το υπεροξεικό οξύ ακολουθώντας τις οδηγίες του παραγωγού, γεμίστε τη δεξαμενή μέχρι το χείλος με το διάλυμα υπεροξεικού οξέως, αφήστε να παραμείνει το διάλυμα υπεροξεικού οξέως εντός της δεξαμενής για το χρόνο που υποδεικνύεται από τον παραγωγό, αδειάστε τη δεξαμενή από το διάλυμα υπεροξεικού οξέως, ξεπλύνετε τη δεξαμενή με αποσταγμένο νερό, γεμίστε τη δεξαμενή με αποσταγμένο νερό με ενδεχόμενη προσθήκη όπως αναφέρεται προηγουμένως, επανατοποθετήστε τη δεξαμενή στην ειδική έδρα του συστήματος ΣΥΣΤΗΜΑ W.H.E. (WATER HYGIENISATION EQUIPMENT) Το σύστημα W.H.E. εξασφαλίζει τον ασφαλή οριστικό διαχωρισμό του υδατικού συστήματος από το δημόσιο δίκτυο ύδρευσης, χάρη σε ένα τμήμα ελεύθερης πτώσης του νερού (σύμφωνα με το πρότυπο EN 1717). Επίσης, το σύστημα πραγματοποιεί συνεχή εισαγωγή υπεροξειδίου του υδρογόνου στο υδατικό κύκλωμα με τελική συγκέντρωση στους αγωγούς ίση με 0,06% (600 ppm), ιδανική για την πραγματοποίηση της βακτηριόστασης. Για το σκοπό αυτό, συστήνεται η χρήση του PEROXY Ag+ (CEFLA S.C), ωστόσο, μπορείτε να χρησιμοποιήσετε και οξυγονούχο νερό στο 3%. Περιγραφή του συστήματος. Το σύστημα W.H.E. είναι τοποθετημένο στο εσωτερικό της κασέτας συνδέσεων και είναι πάντα ενεργό. Επίσης, το σύστημα είναι εφοδιασμένο με δεξαμενή ( a ) τοποθετημένη στο εσωτερικό του υδατικού συστήματος και είναι κατάλληλο για περίπου 590 cc. οξυγονούχου νερού. Ένα ειδικό εικονίδιο ( A ) επισημαίνει στην οθόνη της ιατρικής κονσόλας ότι η εγκατάσταση WHE βρίσκεται σε λειτουργία. Το σύστημα W.H.E. απενεργοποιείται αυτόματα όταν ενεργοποιείται το σύστημα S.H.S. (αν υπάρχει). Επισήμανση εξάντλησης απολυμαντικού υγρού. Όταν το απολυμαντικό υγρό που υπάρχει στη δεξαμενή ( a ) τείνει να εξαντληθεί, στην ΟΘΟΝΗ ΑΦΗΣ εμφανίζεται ένα ειδικό εικονίδιο επισήμανσης ( Η ) στην οθόνη εμφανίζεται ένα μήνυμα σφάλματος και εκπέμπονται 3 ΜΠΙΠ προειδοποιητικά που επαναλαμβάνονται σε κάθε ενεργοποίηση του οδοντιατρικού συγκροτήματος. Σε περίπτωση εξάντλησης του απολυμαντικού υγρό, η χειρουργική μονάδα παραμένει σε λειτουργία αλλά χρησιμοποιεί το νερό του δικτύου ΧΩΡΙΣ επεξεργασία. Συνιστάται η άμεση παρέμβαση και η πλήρωση της δεξαμενής απολυμαντικού το συντομότερο δυνατό. EL 75

76 Πλήρωση δεξαμενής που περιέχει απολυμαντικό υγρό. Όταν εξαντληθεί το απολυμαντικό υγρό στη δεξαμενή, πρέπει να προχωρήσετε ως εξής: Ανοίξτε το πλάγιο υδατικό κάρτερ (βλέπε παράγραφο 7.7.). Περιστρέψτε τη δεξαμενή ( a ). Αφαιρέστε την τάπα ξεβιδώνοντας αριστερόστροφα και ρίξτε απολυμαντικό υγρό στη δεξαμενή έως ότου γεμίσει εντελώς. Επανατοποθετήστε την τάπα και τη δεξαμενή. Τέλος κλείσατε ξανά το πλαϊνό κάρτερ του υδατικού συστήματος. Για τον ανεφοδιασμό χρησιμοποιείτε μόνο PEROXY Ag+ ή οξυγονούχο νερό σε ποσοστό 3% (10 όγκοι) καθαρό, χωρίς αραίωση. Εκκένωση υδραυλικού κυκλώματος του συστήματος W.H.E. Η λειτουργία αυτή επιτρέπει το άδειασμα του υδραυλικού κυκλώματος του συστήματος W.H.E. όταν το οδοντιατρικό συγκρότημα πρέπει να παραμείνει απενεργοποιημένο για πολλές ημέρες. Για τη διαδικασία αδειάσματος δείτε την παράγραφο Μηνύματα σφάλματος στην οθόνη της κονσόλας. Αν το σύστημα εντοπίσει μια ανώμαλη κατάσταση λειτουργίας, εμφανίζει στην οθόνη ένα μήνυμα σφάλματος (βλ. παράγραφο 10.). Αν το σφάλμα είναι μικρής σημασίας, το οδοντιατρικό συγκρότημα παραμένει σε λειτουργία, αν αντίθετα το σφάλμα είναι σοβαρό, το οδοντιατρικό συγκρότημα παραμένει μπλοκαρισμένο και πρέπει να καλέσετε την Τεχνική Υποστήριξη. Διατήρηση του PEROXY Ag+. Για τη σωστή διατήρηση του PEROXY Ag+ ακολουθήστε τις οδηγίες του κατασκευαστή που αναγράφονται στη συσκευασία. Είναι σημαντικό να διατηρείτε τη συσκευασία καλά κλειστή και να την αποθηκεύετε σε χώρο δροσερό (θερμοκρασία όχι μεγαλύτερη των 25 C). Μην αφήνετε το PEROXY Ag+ ή το οξυγονούχο νερό περισσότερο από ένα μήνα εντός της δεξαμενής ( a ). Σε περίπτωση μακράς απουσίας από το ιατρείο (διακοπές) χρειάζεται, πριν την αναχώρηση, να αδειάσετε τελείως τη δεξαμενή ( a ). Για το άδειασμα της δεξαμενής συνιστάται να χρησιμοποιείτε μια κάνουλα αναρρόφησης ΑΥΤΟΜΑΤΟ ΣΥΣΤΗΜΑ ΑΠΟΛΥΜΑΝΣΗΣ BIOSTER Περιγραφή του συστήματος. Αυτό το σύστημα επιτρέπει την πραγματοποίηση του αυτόματου κύκλου απολύμανσης των κυκλωμάτων των ακόλουθων εργαλείων: όλα τα εργαλεία που βρίσκονται στην ταμπλέτα γιατρού, τη σύριγγα που βρίσκεται στην ταμπλέτα βοηθού, οι σωληνίσκοι αναρρόφησης (αν υπάρχει το σύστημα πλύσης των σωληνίσκων αναρρόφησης), οι υδραγωγοί στο ποτήρι. Επίσης, το σύστημα είναι εφοδιασμένο με δεξαμενή ( a ) τοποθετημένη στο εσωτερικό του υδατικού συστήματος και είναι κατάλληλο για περίπου 590 cc. οξυγονούχου νερού. Ο κύκλος απολύμανσης μπορεί να ρυθμιστεί και διαθέτει ένα ηλεκτρονικό σύστημα ασφαλείας που συμμορφώνονται με την Οδηγία Ιατροτεχνολογικών Προϊόντων 93/42 ΕΟΚ και ακόλουθες τροποποιήσεις. Να πραγματοποιήσετε έναν κύκλο απολύμανσης στο τέλος κάθε ημέρας εργασίας. Επισήμανση εξάντλησης απολυμαντικού υγρού. Όταν το απολυμαντικό υγρό που υπάρχει στη δεξαμενή ( a ) τείνει να εξαντληθεί, στην ΟΘΟΝΗ ΑΦΗΣ εμφανίζεται ένα ειδικό εικονίδιο επισήμανσης ( Η ) στην οθόνη εμφανίζεται ένα μήνυμα σφάλματος και εκπέμπονται 3 ΜΠΙΠ προειδοποιητικά που επαναλαμβάνονται σε κάθε ενεργοποίηση του οδοντιατρικού συγκροτήματος. Πλήρωση δεξαμενής που περιέχει απολυμαντικό υγρό. Όταν εξαντληθεί το απολυμαντικό υγρό στη δεξαμενή, πρέπει να προχωρήσετε με τον τρόπο που περιγράφεται στην παράγραφο 7.3. Για τον ανεφοδιασμό χρησιμοποιείτε μόνο PEROXY Ag+ ή οξυγονούχο νερό σε ποσοστό 3% (10 όγκοι) καθαρό, χωρίς αραίωση. 76 EL

77 Ρύθμιση του κύκλου απολύμανσης. Ελέγξτε τη στάθμη απολυμαντικού υγρού στη δεξαμενή και, αν είναι απαραίτητο, προσθέστε. Ο κύκλος απολύμανσης δεν ενεργοποιείται αν η στάθμη υγρού στη δεξαμενή βρίσκεται κάτω από τη ρεζέρβα. Χρησιμοποιώντας την ΟΘΟΝΗ ΑΦΗΣ ή με παρατεταμένη πίεση (τουλάχιστον 2 δευτερόλεπτα) το πλήκτρο BIO στην ταμπλέτα βοηθού, αποκτήστε πρόσβαση στο μενού Ρυθμίσεις κύκλου απολύμανσης BIOSTER και ρυθμίστε το χρόνο παραμονής του υγρού στους υδραγωγούς των εργαλείων (βλ. παράγραφο ). Τοποθετήστε πάνω από τη λεκανίτσα το σχετικό δοχείο ( d ) των εργαλείων προς απολύμανση. Εισάγετε στο δοχείο τα κορδόνια των οργάνων προς απολύμανση. Για το όργανο σύριγγας θα πρέπει να χρησιμοποιήσετε τον σχετικό προσαρμογέα ( f ) και θα πρέπει να έχετε το σύστημα θέρμανσης σβηστό. Το κορδόνι του μικροκινητήρα θα πρέπει να εισαχθεί μαζί με το σώμα κινητήρα. Το κορδόνι στου στροβίλου και του συστήματος αφαίρεσης πλάκας πρέπει να εισαχθεί χωρίς χερόβολο. Αν θέλετε να απολυμάνετε τους σωληνίσκους αναρρόφησης, εισάγετε τα άκρα των σωληνίσκων στους ειδικούς συνδέσμους που βρίσκονται κάτω από το συλλέκτη (βλ. παράγραφο 7.5.). Βεβαιωθείτε ότι τα άκρα των σωληνίσκων είναι ανοιχτά. Αν είναι επιλεγμένη η απολύμανση του υδραγωγού του ποτηριού, τοποθετήστε κάτω από τη βρύση το ειδικό παρεχόμενο δοχείο ( e ). Βεβαιωθείτε ότι οι στρόφιγγες των ψεκαστήρων ( g ), που βρίσκονται στην κάτω πλευρά της ταμπλέτας, είναι ανοιχτές. Εκτέλεση του κύκλου απολύμανσης. Εκκινήστε τον αυτόματο κύκλο απολύμανσης αγγίζοντας το πλήκτρο με εικονίδιο (βλ. παράγραφο ) στην ΟΘΟΝΗ ΑΦΗΣ ή πιέζοντας το πλήκτρο BIO στην ταμπλέτα βοηθού. Στο σημείο αυτό, το σύστημα εκτελεί αυτόματα τις ακόλουθες φάσεις: - άδειασμα των υδραγωγών των εργαλείων με αέρα, - εισαγωγή απολυμαντικού υγρού και έναρξη μέτρησης του αντίστοιχου χρόνου παραμονής που έχει προηγουμένως ρυθμιστεί, - αφού περάσει αυτό το χρονικό διάστημα, έναρξη νέας φάσης αδειάσματος των υδραγωγών με αέρα, - πλύση των αγωγών με νερό ή με αποσταγμένο νερό (μόνο εφόσον υπάρχει και είναι ενεργό το σύστημα τροφοδοσίας αποσταγμένου νερού). Στο τέλος της φάσης απολύμανσης (στην ΟΘΟΝΗ ΑΦΗΣ εμφανίζεται η ένδειξη Τέλος κύκλου: εναποθέστε τα εργαλεία ) αρκεί να εναποθέσετε τα βγαλμένα εργαλεία για να επιστρέψετε σε κατάσταση λειτουργίας. Διακοπή του κύκλου απολύμανσης. Αγγίζοντας το πλήκτρο με το εικονίδιο μπορείτε ανά πάσα στιγμή να διακόψετε τον κύκλο απολύμανσης. Στην οθόνη της κονσόλας εμφανίζεται ένα μήνυμα επιβεβαίωσης: - αγγίζοντας το πλήκτρο με το εικονίδιο δεν αποδέχεστε το μπλοκάρισμα της απολύμανσης και επανεμφανίζεται το μενού του κύκλου. - αγγίζοντας το πλήκτρο με το εικονίδιο ο κύκλος απολύμανσης διακόπτεται και στην οθόνη εμφανίζεται ένα ενδιάμεσο μενού που εμφανίζει το ρυθμισμένο χρόνο και τα βγαλμένα εργαλεία. Στο σημείο αυτό το οδοντιατρικό σύνθετο είναι μπλοκαρισμένο. Τώρα μπορούν να γίνουν οι ακόλουθες επιλογές: - αγγίζοντας το πλήκτρο με το εικονίδιο επιστρέφετε στο αρχικό μενού ρυθμίσεων από όπου μπορείτε να ξεκινήσετε από την αρχή τον κύκλο απολύμανσης τροποποιώντας, αν θέλετε, το χρόνο παραμονής του απολυμαντικού ή/και προσθέτοντας εργαλεία για απολύμανση, EL 77

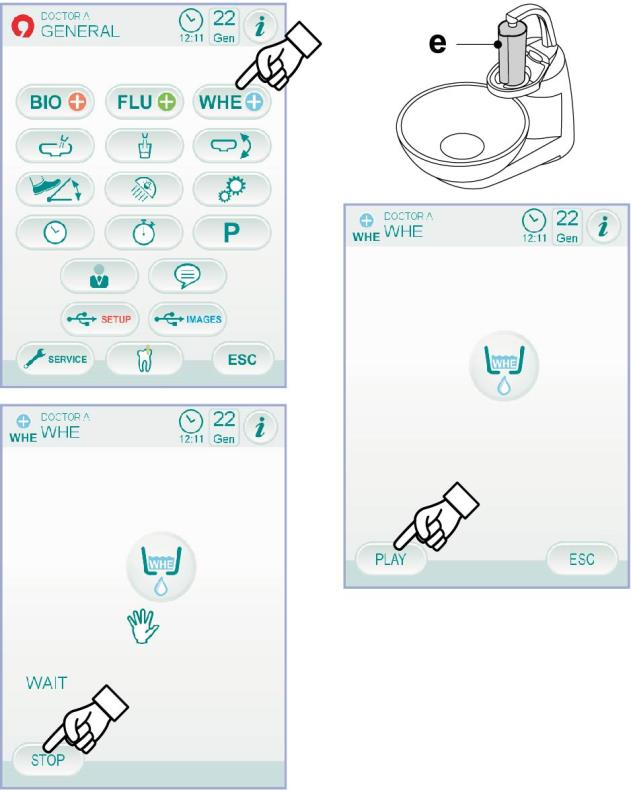

78 - αγγίζοντας το πλήκτρο με το εικονίδιο μπαίνετε στο μενού "Πλύση εργαλείων" για τη διεξαγωγή πλύσης των αγωγών των βγαλμένων εργαλείων, - αγγίζοντας το πλήκτρο με το εικονίδιο επανέρχεται ο κύκλος απολύμανσης από το σημείο από οποίο είχε διακοπεί. Στο μενού Πλύση εργαλείων : - αγγίζοντας το πλήκτρο με το εικονίδιο επιστρέφετε στο αρχικό μενού ρυθμίσεων από όπου μπορείτε να ξεκινήσετε από την αρχή τον κύκλο απολύμανσης τροποποιώντας, αν θέλετε, το χρόνο παραμονής του απολυμαντικού ή/και προσθέτοντας εργαλεία για απολύμανση, - αγγίζοντας το πλήκτρο με το εικονίδιο ενεργοποιείται ο κύκλος αδειάσματος και πλύσης των αγωγών των βγαλμένων εργαλείων χρησιμοποιώντας νερό δικτύου ή αποσταγμένο νερό (εάν υπάρχει το σύστημα SANASPRAY), - αγγίζοντας το πλήκτρο με το εικονίδιο επιστρέφετε στο προηγούμενο μενού. Στο τέλος της φάσης πλύσης στην οθόνη εμφανίζεται η ένδειξη Τέλος κύκλου: εναποθέστε τα εργαλεία, στο σημείο αυτό αρκεί να εναποθέσετε τα βγαλμένα εργαλεία για να επιστρέψετε σε κατάσταση λειτουργίας. Διατήρηση του PEROXY Ag+. Για τη σωστή διατήρηση του PEROXY Ag+ ακολουθήστε τις οδηγίες του κατασκευαστή που αναγράφονται στη συσκευασία. Είναι σημαντικό να διατηρείτε τη συσκευασία καλά κλειστή και να την αποθηκεύετε σε χώρο δροσερό (θερμοκρασία όχι μεγαλύτερη των 25 C). Μην αφήνετε το PEROXY Ag+ ή το οξυγονούχο νερό περισσότερο από ένα μήνα εντός της δεξαμενής ( a ). Σε περίπτωση μακράς απουσίας από το ιατρείο (διακοπές) χρειάζεται, πριν την αναχώρηση, να αδειάσετε τελείως τη δεξαμενή ( a ). Για το άδειασμα της δεξαμενής συνιστάται να χρησιμοποιείτε μια κάνουλα αναρρόφησης. Μηνύματα σφάλματος στην οθόνη της κονσόλας. Αν το σύστημα εντοπίσει μια ανώμαλη κατάσταση λειτουργίας, εμφανίζει στην οθόνη ένα μήνυμα σφάλματος (βλ. παράγραφο 10.). Σε περίπτωση ανώμαλης διακοπής του κύκλου απολύμανσης, η συσκευή παραμένει μπλοκαρισμένη έως ότου εκτελεστεί ξανά ένας κύκλος απολύμανσης ή ένας κύκλος πλύσης. 78 EL

79 7.5. ΑΥΤΟΜΑΤΟΣ ΚΥΚΛΟΣ ΠΛΥΣΙΜΑΤΟΣ ΕΡΓΑΛΕΙΩΝ Περιγραφή του συστήματος. Ο αυτόματος κύκλος FLUSHING επιτρέπει την εκτέλεση ενός αυτόματου κύκλου πλύσης για την ανανέωση του νερού που υπάρχει στους υδραγωγούς των οργάνων που βρίσκονται στην ταμπλέτα γιατρού και στην ταμπλέτα βοηθού καθώς και στους υδραγωγούς στο ποτήρι. Η πλύση μπορεί να γίνει με νερό δικτύου, με επεξεργασμένο νερό (αν υπάρχει το σύστημα W.H.E.) ή με αποσταγμένο νερό (αν υπάρχει το σύστημα S.Η.S.) Ο χρόνος διάρκειας κύκλου μπορεί να ρυθμιστεί από 1 έως 5 λεπτά. Συστήνεται η εκτέλεση ενός κύκλου FLUSHING πριν την έναρξη της ημέρας εργασίας και στο διάστημα μεταξύ ενός ασθενούς και του άλλου. Ρύθμιση του κύκλου FLUSHING. Αν υπάρχει το σύστημα SANASPRAY και θέλετε να κάνετε έναν κύκλο πλύσης με αποσταγμένο νερό, βεβαιωθείτε ότι στην οθόνη της κονσόλας είναι αναμμένο το σχετικό εικονίδιο ( Α ) (βλ. παράγραφο 7.2. ). Συστήνεται η εκτέλεση του κύκλου πλύσης με τη δεξαμενή τελείως γεμάτη με αποσταγμένο νερό. Χρησιμοποιώντας την ΟΘΟΝΗ ΑΦΗΣ, αποκτήστε πρόσβαση στο μενού Ρύθμιση κύκλου FLUSHING και ρυθμίστε τη διάρκεια του κύκλου (βλ. παράγραφο ). Τοποθετήστε πάνω από τη λεκανίτσα το σχετικό δοχείο ( d ) των εργαλείων προς απολύμανση. Εισάγετε στο δοχείο τα κορδόνια των οργάνων προς απολύμανση. Για το όργανο σύριγγας θα πρέπει να χρησιμοποιήσετε τον σχετικό προσαρμογέα ( f ) και θα πρέπει να έχετε το σύστημα θέρμανσης σβηστό. Το κορδόνι του μικροκινητήρα θα πρέπει να εισαχθεί μαζί με το σώμα κινητήρα. Το κορδόνι στου στροβίλου και του συστήματος αφαίρεσης πλάκας πρέπει να εισαχθεί χωρίς χερόβολο. Εισάγετε κάτω από τη βρύση ποτηριού το σχετικό δοχείο ( e ) που σας παρέχεται. Βεβαιωθείτε ότι οι στρόφιγγες των ψεκαστήρων ( g ), που βρίσκονται στην κάτω πλευρά της ταμπλέτας, είναι ανοιχτές. Εκτέλεση του κύκλου FLUSHING. Ξεκινήστε τον κύκλο πλύσης αγγίζοντας το πλήκτρο με το εικονίδιο στην ΟΘΟΝΗ ΑΦΗΣ (βλ. παράγραφο ). Στο τέλος της φάσης πλύσης (στην ΟΘΟΝΗ ΑΦΗΣ εμφανίζεται η ένδειξη Τέλος κύκλου: εναποθέστε τα εργαλεία ) αρκεί να εναποθέσετε τα βγαλμένα εργαλεία για να επιστρέψετε σε κατάσταση λειτουργίας. Διακοπή του κύκλου FLUSHINS. Αγγίζοντας το πλήκτρο με το εικονίδιο μπορείτε ανά πάσα στιγμή να διακόψετε τον κύκλο πλύσης και να επιστρέψετε στο αρχικό μενού ρύθμισης κύκλου. Μηνύματα σφάλματος στην οθόνη της κονσόλας. Αν το σύστημα εντοπίσει μια ανώμαλη κατάσταση λειτουργίας, εμφανίζει στην οθόνη ένα μήνυμα σφάλματος (βλ. παράγραφο 10.). EL 79

80 7.6. ΣΥΣΤΗΜΑ A.C.V.S. (AUTOMATIC CLEANING VACUUM SYSTEM) Περιγραφή του συστήματος. Αυτό το σύστημα επιτρέπει τον καθαρισμό του κυκλώματος χειρουργικής αναρρόφησης. Το σύστημα είναι εφοδιασμένο με μια δεξαμενή ( c ) που περιέχει υγρό απορρυπαντικό και από δύο συνδέσμους ( d ) που χρησιμοποιούνται για το πλύσιμο των σωληνίσκων αναρρόφησης. Η δεξαμενή που περιέχει το απορρυπαντικό έχει συνολική χωρητικότητα 500 cc. Ο κύκλος πλύσης είναι αυτόματος και συνήθως πρέπει να εκτελείται στο τέλος κάθε επέμβασης μόλις ολοκληρωθεί η περίοδος καθαρισμού και απολύμανσης της χειρουργικής μονάδας. Ως υγρό απορρυπαντικό συστήνεται η χρήση του STER 3 PLUS (CEFLA s.c.) αραιωμένο σε διάλυμα 6% (ισοδύναμο με 60 ml προϊόντος σε 1 λίτρο νερού). Πώς θα ξεκινήσετε τον κύκλο πλύσης. Για να εκτελέσετε τον κύκλο πλύσης ενεργήστε ως εξής: Ελέγξτε αν στη δεξαμενή ( c ) υπάρχει επαρκής ποσότητα υγρού απορρυπαντικού (τουλάχιστον η μισή δεξαμενή). Αφαιρέστε και τις δύο απολήξεις του σωληνίσκου από της βάσεις της ταμπλέτας βοηθού και βεβαιωθείτε ότι ο κινητήρας αναρρόφησης τίθεται σε λειτουργία. Ανοίξτε τα μηχανικά κλεισίματα των απολήξεων των σωληνίσκων. Τοποθετήστε τις απολήξεις των σωληνίσκων στους αντίστοιχους συνδέσμους ( d ) που υπάρχουν κάτω από το συλλέκτη. Η υποπίεση που δημιουργείται στα παροχόμετρα Venturi ενεργοποιεί την έναρξη του κύκλου πλύσης. Φάσεις λειτουργίας του κύκλου πλύσης: - παροχή νερού από το δίκτυο ύδρευσης για 50 sec. με διακεκομμένη λειτουργία (2 δευτ. ON - 1 δευτ. OFF), - μπλοκάρισμα της ροής νερού και εισαγωγή 10cc. υγρού απολυμαντικού, - διακοπή εισαγωγής υγρού απολυμαντικού και συνέχιση της αναρρόφησης για 10 δευτ. Η διακοπή του ρεύματος αναρρόφησης με τη σχετική διακοπή λειτουργίας του κινητήρα προσδιορίζει το τέλος του κύκλου πλύσης. Στην οθόνη εμφανίζεται η ένδειξη "Εναποθέστε τους σωληνίσκους αναρρόφησης". Στο σημείο αυτό αρκεί να εναποθέσετε τις απολήξεις των σωληνίσκων στις αντίστοιχες βάσεις της ταμπλέτας βοηθού για να επιστρέψετε στις συνθήκες εργασίας. Γέμισμα ρεζερβουάρ. Όταν το υγρό απορρυπαντικό στη δεξαμενή ( c ) πέσει κάτω από την ελάχιστη στάθμη προχωρήστε ως εξής: Φέρατε την πολυθρόνα στο μέγιστο ύψος. Αφαιρέσατε το ρεζερβουάρ περιστρέφοντας προς αριστερά. Αφαιρέστε την τάπα και ρίξτε απολυμαντικό υγρό στη δεξαμενή έως ότου γεμίσει εντελώς. Μοντάρετε εκ νέου τη δεξαμενή στρέφοντάς την προς τα δεξιά. Διακοπή του κύκλου πλύσης. Αν το σύστημα εντοπίσει μια ανώμαλη κατάσταση λειτουργίας, εμφανίζει στην οθόνη ένα μήνυμα σφάλματος (βλ. παράγραφο 10.). Αποκαθιστώντας την αιτία μπλοκαρίσματος ο κύκλος πλύσης επανενεργοποιείται αυτόματα. 80 EL

81 7.7. ΑΝΟΙΓΜΑ/ΚΛΕΙΣΙΜΟ ΠΛΕΥΡΙΚΟΥ ΚΑΡΤΕΡ ΝΕΡΟΥ Άνοιγμα κάρτερ: περιστρέψτε το πλευρικό υδατικό κάρτερ ( a ) αφού πρώτα απαγκιστρώσετε τη σχετική χειρολαβή εμπλοκής ( h ), σύρετε το κάρτερ προς τα αριστερά (βλ. εικόνα) και γυρίστε μέχρι το πλήρες άνοιγμα. Κλείσιμο κάρτερ: κλείστε το πλευρικό υδατικό κάρτερ κρατώντας το όπως στην εικόνα, μπλοκάρετε το κάρτε σύροντας προς τα δεξιά μέχρι το μηχανικό τέλος διαδρομής. EL 81

82 8. ΕΞΑΡΤΗΜΑΤΑ 8.1. ΧΕΙΡΟΥΡΓΙΚΗ ΛΥΧΝΙΑ Η λυχνία χειρουργικής μονάδας μπορεί να είναι σε 2 μοντέλα: (1) Λυχνία με φωτεινή πηγή αλογόνου μοντέλου VENUS. (2) Λυχνία με φωτεινή πηγή LED μοντέλο VENUS PLUS -L. Οι οδηγίες χρήσης και συντήρησης των λυχνιών διατίθενται σε μορφή PDF που μπορείτε να κατεβάσετε από την ιστοσελίδα Κατά τις αυτόματες μετακινήσεις της πολυθρόνας η λυχνία σβήνει αυτόματα για να αποτραπεί η «τύφλωση» του ασθενούς ΜΟΝΙΤΟΡ ΣΕ ΣΤΥΛΟ ΛΥΧΝΙΑΣ Οι οδηγίες χρήσης και συντήρησης του monitor προσαρτώνται στο οδοντιατρικό σύστημα ΑΡΝΗΤΙΚΟΣΚΟΠΙΟ ΓΙΑ ΠΑΝΟΡΑΜΙΚΕΣ Σε όλους τους δίσκους του ιατρού στην έκδοση INTERNATIONAL και στους βοηθητικούς δίσκους μεταφοράς μπορεί να τοποθετηθεί ένα αρνητικοσκόπιο για πανοραμικές ακτινογραφίες. Οι διαστάσεις της οθόνης είναι οι ακόλουθες: H=210mm, L=300mm. Για να ανάψετε το διαφανοσκόπιο αρκεί να πιέσετε τον αντίστοιχο διακόπτη ( a ): Διαφανοσκόπιο αναμμένο. Διαφανοσκόπιο σβησμένο. 82 EL

83 8.4. ΤΑΧΥΣΥΝΔΕΣΜΟΙ ΑΕΡΑ/ΝΕΡΟΥ / 230V Οι ταχυσύνδεσμοι νερού/αέρα/230v βρίσκονται πλάγια το κιβώτιο συνδέσεων. Κλείστε τον εξοπλισμό πριν συνδέσετε ή αποσυνδέσετε τις λήψεις αέρα / νερού. Τεχνικά στοιχεία. Ηλεκτρική πρίζα: 230Vac 2A σύμφωνα με την προδιαγραφή IEC/EN /F (μόνο σε οδοντιατρικά συστήματα με τροφοδοσία σε 230Vac). Πίεση ταχεία σύνδεση αέρα: 6 Bar. Πίεση ταχεία σύνδεση νερού: - με νερό δικτύου, 2,5 Bar - με το σύστημα S.Η.S., 1,8 Bar - με το σύστημα W.H.E., 3 Bar Παροχή πεπιεσμένου νερού: - με νερό από το δίκτυο, 1800 ml/min - με το σύστημα S.H.S., 950 ml/min - με το σύστημα W.H.E., 400 ml/min με το σύστημα S.Η.S, για να χρησιμοποιήσετε τον ταχυσύνδεσμο με νερό του δικτύου πρέπει να απενεργοποιήσετε τη δεξαμενή του αποστειρωμένου νερού (βλέπε παράγραφο 7.2.) ΤΑΜΠΛΕΤΑ ΕΦΕΔΡΙΚΗ ΜΕΔΙΣΚΟ Εφαρμόζεται μόνο στα μοντέλα A7 Plus SIDE DELIVERY. Ο δίσκος μεταφοράς μπορεί να περιέχει δύο δίσκους κανονικής μορφής. Προβείτε πάνω στο χερούλι ( b ) για να ρυθμίζεται η κάθετη κίνηση σύμφωνα με το φορτίο: γυρίστε τους με τη φορά των δεικτών του ρολογιού για να αυξήσετε την αντίσταση (βαριά φορτία). περιστρέψτε δεξιόστροφα για μείωση της αντίστασης (ελαφριά φορτία). Μέγιστο επιτρεπόμενο φορτίο στο δίσκο: 3,5 κιλά (χωρίς διαφανοσκόπιο) ή 2,5 κιλά (με διαφανοσκόπιο). EL 83

84 9. ΣΥΝΤΉΡΗΣΗ Προληπτική συντήρηση H CEFLA s.c., ως κατασκευάστρια οδοντιατρικών συγκροτημάτων, σύμφωνα με τις διατάξεις του κλάδου IEC a Ed , IEC και Διάταξη MDD 93/42, του Συμβουλίου και των επακόλουθων μεταβολών, σχετικά με τις ιατρικών συσκευές, καθορίζει ότι οι έλεγχοι προληπτικής συντήρησης, που αναγράφονται στο Εγχειρίδιο Τεχνικής Εξυπηρέτησης και στο Βιβλιάριο Εγγύησης και Συντήρησης συνημμένο στο οδοντιατρικό συγκρότημα, πρέπει να εκτελούνται από τεχνικό εξουσιοδοτημένο προσωπικό, τουλάχιστον μία φορά ανά 12 μήνες. Ενδεχόμενες επισκευές, τροποποιήσεις ή παραβιάσεις, κατά τη διάρκεια της εγγύησης, οι οποίες εκτελούνται από μή εξουσιοδοτημένο προσωπικό της CEFLA s.c., προκαλούν την κατάπτωση της συγκεκριμένης εγγύησης. Ελεγχοι ασφαλείας. Σύμφωνα με τον κανόνα IEC 62353, οι έλεγχοι ασφαλείας, που αναγραφονται στο Εγχειρίδιο Τεχνικής Εξυπηρέτησης και στο Βιβλιάριο Εγγύησης και Συντήρησης συνημμένο στο οδοντιατρικό συγκρότημα, θα πρέπει να εκτελούνται σε περιοδικά χρονικά διαστήματα σύμφωνα με την ισχύουσα τοπική νομοθεσία. Σε περίπτωση απουσίας ειδικών ενδείξεων, η CEFLA s.c., ως κατασκευάστρια οδοντιατρικών συγκροτημάτων, συστήνει έναν έλεγχο τουλάχιστον κάθε 24 μήνες της εγκατάστασης και μετά από κάθε επέμβαση επισκευής/ενημέρωσης επί των ηλεκτρικών σημείων εφαρμογής της τάσης δικτύου. Η μή τήρηση των συγεκριμένων προδιαγραφών μπορεί να προκαλέσει την κατάπτωση της ευθύνης του κατασκευαστή για ενδεχόμενες ζημιές ή δυσλειτουργίες των συσκευών ΣΥΝΤΗΡΗΣΗ ΕΡΓΑΛΕΙΩΝ Οι οδηγίες συντήρησης των εργαλείων επισυνάπτονται σε κάθε εργαλείο. Συστήνεται η εκτέλεση των ενεργειών συντήρησης των εργαλείων με σβησμένη τη συσκευή ΕΚΚΕΝΩΣΗ ΣΥΜΠΥΚΝΩΜΑΤΟΣ Αυτή η διαδικασία πρέπει να πραγματοποιείται καθημερινά πριν αρχίσετε την εργασία. Προχωρήστε ως εξής: τοποθετήστε ένα δοχείο κάτω από τη βρύση ( a ) η οποία βρίσκεται κάτω από το μέρος του υδατικού, ξεβιδώστε το πόμολο της βρύσης, αφού σταματήσει να στάζει, κλείστε καλά το στόμιο. 84 EL

85 9.3. ΚΑΘΑΡΙΣΜΟΣ ΦΙΛΤΡΟΥ ΧΕΙΡΟΥΡΓΙΚΗΣ ΑΝΑΡΡΟΦΗΣΗΣ Η εργασία αυτή διενεργείται καθημερινά, στο τέλος της εργάσιμης ημέρας. Προχωρήστε στις εργασίες καθαρισμού του φίλτρου απορρόφησης φορώντας γυαλιά και γάντια για την αποφυγή ενδεχόμενων επαφών με μολυσμένο υλικό. Προχωρήστε ως εξής: βγάλτε το φίλτρο ( d ) ένα κάθε φορά, καθαρίσατε/αντικαταστήστε το φίλτρο (κωδικός ), τοποθετήστε ξανά το φίλτρο. Πριν κάνετε αυτήν την τελευταία εργασία αφαιρέστε τυχόν υπολείμματα κράματος από το στόμιο της υποδοχής του φίλτρου. Για την αποφυγή ενδεχόμενων σταξιμάτων υγρών και εκκριμάτων από το φίλτρο που εξάγεται, είναι καλό να εκτελείτε τις εν λόγω εργασίες με το σωληνίσκο σε λειτουργία ΧΕΙΡΟΥΡΓΙΚΗ ΑΝΑΡΡΟΦΗΣΗ Η χειρουργική αναρρόφηση θα πρέπει να εξυγιανθεί χρησιμοποιώντας ένα κατάλληλο προϊόν για τη χρήση αυτή. Για τον καθαρισμό του συστήματος αναρρόφησης συστήνεται η χρήση STER 3 PLUS (CEFLA s.c.) αραιωμένου σε διάλυμα 6% (ισοδύναμο με 60 ml προϊόντος σε 1 λίτρο νερού). Στο τέλος κάθε χειρουργικής επέμβασης. Αναρροφήσατε με το κάθε χρησιμοποιημένο σωληνίσκο περίπου μισό λίτρο διαλύματος που ετοιμάστηκε με το απολυμαντικό επιλογής. Αποστειρώστε τα τερματικά φορέα-στομίου σε αυτόκαυστο υδρατμού 135 C (2 bar) σύμφωνα με τις οδηγίες της συσκευής. Στο τέλος κάθε εργασιακής ημέρας. Αναρροφήσατε με κάθε σωληνίσκο 1 λίτρο νερό εναλλάσσοντας νερό και αέρα (κρατώντας το σωληνίσκο εναλλακτικά βυθισμένο στο νερό και εκτός νερού). Εφόσον ολοκληρωθεί το ξέπλυμα με νερό, αναρροφήσατε με το κάθε χρησιμοποιημένο σωληνίσκο περίπου μισό λίτρο διαλύματος που ετοιμάστηκε με το απολυμαντικό επιλογής. Η χρήση κάθε απολυμαντικού προϊόντος πρέπει να γίνεται τηρώντας τις διατάξεις του κατασκευαστή. στο τέλος των εργασιών αυτών είναι καλό να απορροφάτε μόνο αέρα για να στεγνώστε όλο το σύστημα απορρόφησης (5 λεπτά). Μια φορά την εβδομάδα. Βγάλτε το σώμα του σωληνίσκου από το σύνδεσμό κορδονιού και λιπάνετε τις τσιμούχες O-Ring ( o ) χρησιμοποιώντας S1-Προστατευτικό για O-Ring (CEFLA s.c.). Μία φορά το χρόνο. Προβείτε στην αντικατάσταση των αγωγών αναρρόφησης και τερματικών μεταφοράς σωληνίσκων. EL 85

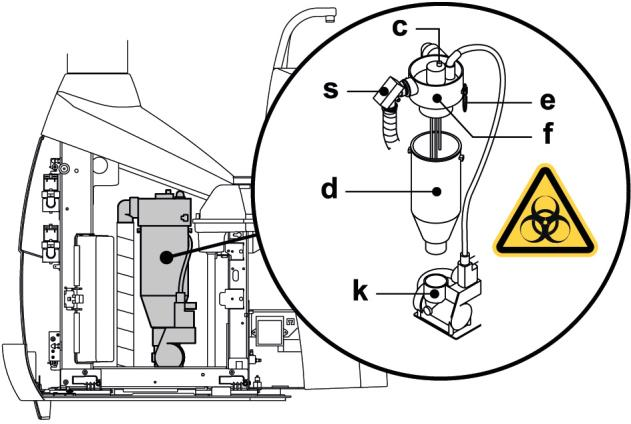

86 9.5. ΔΙΑΧΩΡΙΣΤΗΣ ΑΠΟΡΡΟΦΗΣΗΣ CATTANI. Στην αρχή κάθε εργάσιμης ημέρας. Εισάγετε εντός του φίλτρου ( d ) μια παστίλια ( v ) VF CONTROL PLUS (CEFLA s.c.). Εκτελείτε τις εργασίες αυτές φορώντας ΠΑΝΤΑ τα γάντια για την αποφυγή επαφής με μολυσμένο υλικό. Στο τέλος κάθε χειρουργικής επέμβασης. Αναρροφήσατε με το κάθε χρησιμοποιημένο σωληνίσκο περίπου μισό λίτρο διαλύματος που ετοιμάστηκε με το απολυμαντικό επιλογής. Αποστειρώστε τα τερματικά φορέα-στομίου σε αυτόκαυστο υδρατμού 135 C (2 bar) τηρώντας τις οδηγίες της συσκευής. Στο τέλος κάθε εργασιακής ημέρας. Αναρροφήσατε με κάθε σωληνίσκο 1 λίτρο νερό εναλλάσσοντας νερό και αέρα (κρατώντας το σωληνίσκο εναλλακτικά βυθισμένο στο νερό και εκτός νερού). Εφόσον ολοκληρωθεί το ξέπλυμα με νερό, αναρροφήσατε με το κάθε χρησιμοποιημένο σωληνίσκο περίπου μισό λίτρο διαλύματος που ετοιμάστηκε με το απολυμαντικό επιλογής. στο τέλος των εργασιών αυτών είναι καλό να απορροφάτε μόνο αέρα για να στεγνώστε όλο το σύστημα απορρόφησης (5 λεπτά). Κάθε 15 ημέρες. Καθαρίσατε το αγγείο του διαχωριστής και τους καθετήρες με ένα σφουγγάρι μη διαβρωτικό και ουδέτερο σαπούνι. Καθαρίσατε τη βαλβίδα εκκένωσης του αγγείου του διαχωριστής με την ειδική ψήκτρα. Μία φορά το χρόνο. Από τον τεχνικό: έλεγχος των σιφονιών και εκκενώσεων, έλεγχος όλων των εσωτερικών αγωγών, πλαστικών και ελαστικών που υποβάλλονται σε παλαίωση. Προτού απουσιάσετε από το ιατρείο για μερικές ημέρες. Εκκίνησατε τον απορροφητήρα, αφήστε σε λειτουργία για λεπτά χωρίς αναρρόφηση υγρών. Η αναρροφητική ομάδα θα στεγνώσει τελείως. Θα αποφευχθούν οι σχηματισμοί αλάτων που προκαλούν υγρασία και οι βασικές ουσίες, άλατα τα οποία μερικές φορές προκαλούν τη σύλληψη της φτερωτής και κατά συνέπεια το μπλοκάρισμα του κινητήρα. Πώς αποσυναρμολογείται το αγγείο του διαχωριστή. Εκτελείτε τις εργασίες αυτές φορώντας πάντα τα γάντια για την αποφυγή επαφής με μολυσμένο υλικό. Φέρατε την πολυθρόνα στο μέγιστο ύψος. Ανοίξτε το πλάγιο υδατικό κάρτερ (βλέπε παράγραφο 7.7.). Περιστρέψτε το κιβώτιο ηλεκτρικών εξαρτημάτων ( b ) και, αν υπάρχει τη δεξαμενή ( a ) οξυγονούχου νερού. Αδειάστε τελείως το αγγείο του διαχωριστή πιέζοντας το ειδικό κουμπί χρονοδιακόπτη ( c ) τοποθετημένο στο κάλυμμα. Εφόσον υπάρχει, τραβήξτε τη βαλβίδα ( s ) για εγκαταστάσεις κεντρικού ελέγχου. Περιστρέψτε και σηκώστε το δοχείο μέχρι την απόσπαση του από την αντλία εκκένωσης ( k ). Αποσυνδέστε το δοχείο ( d ) από το κάλυμμα ( f ) σηκώνοντας τα δύο πλάγια λάστιχα ( e ). Αφού ολοκληρώσετε τις εργασίες καθαρισμού επανασυναρμολογήστε το δοχείο ( d ) λιπαίνοντας προκαταρκτικά τις τσιμούχες O-Ring με S1- Προστατευτικό για O-ring (CEFLA s.c.). Τέλος, τοποθετήστε ξανά το κιβώτιο ηλεκτρικών εξαρτημάτων, τη δεξαμενή και κλείστε το πλευρικό υδατιό άρτερ. 86 EL
