1 Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση. Η εταιρεία Honda Motor Co., Ltd. διατηρεί το δικαίωμα να προβαίνει σε αλλαγές, οποιαδήποτε στιγμή, χωρίς προηγούμενη ειδοποίηση και χωρίς καμία υποχρέωση. Δεν επιτρέπεται η ανατύπωση μέρους ή όλου του παρόντος εντύπου χωρίς προηγούμενη έγγραφη έγκριση. Το όχημα που απεικονίζεται στο παρόν εγχειρίδιο κατόχου, ενδέχεται να μην αντιστοιχεί στο δικό σας όχημα Honda Motor Co., Ltd.

2 Καλωσορίσατε Συγχαρητήρια για την αγορά της νέας σας μοτοσυκλέτας Honda. Με την επιλογή μιας Honda, γίνεστε μέλος μιας παγκόσμιας οικογένειας ικανοποιημένων πελατών που εκτιμούν τη φήμη της Honda όσον αφορά την ποιότητα κατασκευής σε κάθε προϊόν της. Για να εξασφαλιστεί η ασφάλεια και η οδηγική σας απόλαυση: Διαβάστε προσεκτικά το παρόν εγχειρίδιο κατόχου. Ακολουθήστε όλες τις συστάσεις και τις διαδικασίες που περιλαμβάνονται σε αυτό το εγχειρίδιο. Δώστε ιδιαίτερη προσοχή στα μηνύματα ασφαλείας που περιέχονται σε αυτό το εγχειρίδιο και στη μοτοσυκλέτα. Οι κωδικοί που χρησιμοποιούνται σε αυτό το εγχειρίδιο για τις διάφορες χώρες είναι οι παρακάτω. Οι εικόνες που υπάρχουν εδώ, βασίζονται στον τύπο ED του CB500XA. Κωδικοί χωρών Κωδικός CB500X ll KO CB500XA ED, lll ED Χώρα Κορέα Άμεσες πωλήσεις στην Ευρώπη U, ll U Αυστραλία, Νέα Ζηλανδία * Οι προδιαγραφές μπορούν να διαφέρουν από χώρα σε χώρα.

3 Λίγα λόγια για την ασφάλεια Η ασφάλειά σας και η ασφάλεια των άλλων είναι πολύ σημαντική. Η ασφαλής λειτουργία της μοτοσυκλέτας είναι σοβαρή ευθύνη. Για να σας βοηθήσουμε να πληροφορηθείτε για την ασφάλεια σάς παρέχουμε ετικέτες ασφαλείας σ' αυτό το εγχειρίδιο για τις διαδικασίες λειτουργίας και άλλες πληροφορίες. Οι πληροφορίες αυτές σας εφιστούν την προσοχή σε ενδεχόμενους κινδύνους που μπορεί να προκαλέσουν σωματική βλάβη σε σας ή σε άλλους. Φυσικά, δεν είναι πρακτικό ή δυνατό να σας προειδοποιήσουμε για όλους τους σχετικούς κινδύνους με τη λειτουργία ή τη συντήρηση μιας μοτοσυκλέτας. Θα πρέπει να χρησιμοποιήσετε την ορθή σας κρίση. Θα βρείτε διάφορες σημαντικές πληροφορίες σχετικά με την ασφάλειά σας, όπως: Ετικέτες ασφαλείας στη μοτοσυκλέτα Στις οδηγίες ασφαλείας προηγείται ένα σύμβολο κινδύνου και μια από τις τρεις ακόλουθες ενδείξεις: ΚΙΝΔΥΝΟΣ, ΠΡΟΕΙΔΟΠΟΙΗΣΗ ή ΠΡΟΣΟΧΗ. Αυτές οι ενδείξεις σημαίνουν: 3ΚΙΝΔΥΝΟΣ Επίκειται ΘΑΝΑΤΟΣ ή ΣΟΒΑΡΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ εάν δεν ακολουθήσετε τις οδηγίες. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΘΑΝΑΤΟΥ ή ΣΟΒΑΡΟΥ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. 3ΠΡΟΣΟΧΗ Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. Άλλες σημαντικές πληροφορίες παρέχονται με τους ακόλουθους τίτλους: ΣΗΜΕΙΩΣΗ Πληροφορίες που έχουν σκοπό να σας βοηθήσουν να αποφύγετε τυχόν ζημιές στη μοτοσυκλέτα σας, σε ξένη ιδιοκτησία ή στο περιβάλλον.

4 Περιεχόμενα Ασφάλεια μοτοσυκλέτας Σ. 2 Εγχειρίδιο χειρισμού Σ. 16 Συντήρηση Σ. 39 Αντιμετώπιση προβλημάτων Σ. 84 Πληροφορίες Σ. 102 Προδιαγραφές Σ. 115 Ευρετήριο Σ. 118

5 Ασφάλεια μοτοσυκλέτας Αυτή η ενότητα περιέχει σημαντικές πληροφορίες που αφορούν την ασφαλή οδήγηση της μοτοσυκλέτας σας. Διαβάστε αυτήν την ενότητα προσεκτικά. Οδηγίες για την ασφάλεια... Σ. 3 Εικονογραφημένες ετικέτες... Σ. 6 Προφυλάξεις ασφαλείας... Σ. 10 Προφυλάξεις κατά την οδήγηση... Σ. 11 Αξεσουάρ και Τροποποιήσεις... Σ. 14 Φόρτωση... Σ. 15

6 Οδηγίες για την ασφάλεια Οδηγίες για την ασφάλεια Τηρήστε αυτές τις οδηγίες για να ενισχύσετε την ασφάλειά σας: Εκτελέστε όλους τους τακτικούς ελέγχους που περιγράφονται σε αυτό το εγχειρίδιο. Σβήστε τον κινητήρα και μην πλησιάζετε σε αυτόν σπίθες και φλόγες προτού γεμίσετε το ρεζερβουάρ. Μην λειτουργείτε τον κινητήρα σε κλειστούς ή μερικώς κλειστούς χώρους. Το μονοξείδιο του άνθρακα που υπάρχει στα καυσαέρια είναι τοξικό και μπορεί να προκαλέσει το θάνατο. Πάντα να φοράτε κράνος Είναι αποδεδειγμένο ότι: τα κράνη και ο προστατευτικός εξοπλισμός μειώνουν σημαντικά τον αριθμό και τη σοβαρότητα των τραυματισμών στο κεφάλι, καθώς και άλλων τραυματισμών. Συνεπώς, να φοράτε πάντα ένα εγκεκριμένο για μοτοσυκλέτες κράνος και προστατευτικό εξοπλισμό. 2 Σ. 10 Πριν την οδήγηση Βεβαιωθείτε πως είστε σε καλή φυσική κατάσταση, συγκεντρωμένοι και χωρίς να έχετε καταναλώσει αλκοόλ και/ή φάρμακα. Βεβαιωθείτε πως εσείς και ο συνεπιβάτης σας φοράτε εγκεκριμένο κράνος μοτοσυκλέτας και τον απαραίτητο προστατευτικό εξοπλισμό. Καθοδηγήστε το συνεπιβάτη σας να κρατά τη χειρολαβή ή τη μέση σας, το σώμα του να γέρνει με το δικό σας στις στροφές και να έχει τα πόδια του στα μαρσπιέ, ακόμα και όταν η μοτοσυκλέτα σας είναι σταματημένη. Χρειάζεστε χρόνο για να μάθετε και να εξασκηθείτε Ακόμα και αν έχετε οδηγήσει άλλες μοτοσυκλέτες, εξασκηθείτε στην οδήγηση σε ασφαλές μέρος προκειμένου να εξοικειωθείτε με τον τρόπο λειτουργίας και χειρισμού της μοτοσυκλέτας, καθώς και με το μέγεθος και το βάρος της μοτοσυκλέτας. Οδηγήστε προσεκτικά Να προσέχετε πάντοτε τα άλλα οχήματα γύρω σας και να μην υποθέτετε πως σας βλέπουν οι άλλοι οδηγοί. Να είστε προετοιμασμένοι για απότομο σταμάτημα ή ελιγμό αποφυγής. Ασφάλεια μοτοσυκλέτας συνέχεια 3

7 Οδηγίες για την ασφάλεια Ασφάλεια μοτοσυκλέτας Φροντίστε να είστε ευδιάκριτοι Γίνετε πιο ευδιάκριτοι, ειδικά τη νύχτα, φορώντας ρούχα που φωσφορίζουν, να στέκεστε σε κατάλληλα σημεία ώστε να είστε ορατοί στους άλλους οδηγούς, να χρησιμοποιείτε τα φλας προτού στρίψετε ή αλλάξετε λωρίδα και να χρησιμοποιείτε την κόρνα όποτε κριθεί απαραίτητο. Να οδηγείτε εντός των ορίων ταχύτητας Ποτέ μην οδηγείτε ξεπερνώντας τις προσωπικές σας δυνατότητες και ποτέ μην αυξάνετε ταχύτητα, όταν οι συνθήκες δεν το επιτρέπουν. Η κούραση και η έλλειψη προσοχής μπορεί να επηρεάσει αρνητικά την κρίση σας και την ασφαλή οδήγηση. Μην οδηγείτε υπό την επήρεια αλκοόλ Μην οδηγείτε μετά από κατανάλωση αλκοόλ. Ακόμα και ένα αλκοολούχο ποτό μπορεί να μειώσει την ικανότητα των αντανακλαστικών σας στις μεταβαλλόμενες συνθήκες και ο χρόνος αντίδρασης επιδεινώνεται με κάθε επιπλέον ποτό. Μην οδηγείτε αφού έχετε πιει και επίσης μην αφήνετε τους φίλους σας να οδηγούν ενώ έχουν πιει. Διατηρήστε τη Honda σας σε καλή κατάσταση Είναι σημαντικό να διατηρείτε τη μοτοσυκλέτα σας σωστά συντηρημένη και σε καλή κατάσταση για ασφαλή οδήγηση. Επιθεωρήστε τη μοτοσυκλέτα σας πριν από κάθε οδήγηση και πραγματοποιήστε όλες τις συνιστώμενες εργασίες συντήρησης. Ποτέ μην υπερβαίνετε τα όρια φορτίου (2 Σ. 15) και μην τροποποιείτε τη μοτοσυκλέτα σας ούτε να τοποθετείτε αξεσουάρ που θα μπορούσαν να καταστήσουν τη μοτοσυκλέτα σας επικίνδυνη (2 Σ. 14). Εάν αναμιχθείτε σε σύγκρουση Η ατομική ασφάλεια είναι η πρώτη σας προτεραιότητα. Εάν εσείς ή οποιοσδήποτε άλλος έχει τραυματιστεί, πάρτε το χρόνο για να αξιολογηθεί η δριμύτητα των τραυματισμών και εάν είναι ασφαλές να συνεχίσετε την οδήγηση. Καλέστε βοήθεια έκτακτης ανάγκης εάν είναι απαραίτητο. Επίσης ακολουθήστε τους ισχύοντες νόμους και κανονισμούς εάν ένα άλλο πρόσωπο ή όχημα εμπλέκεται στη σύγκρουση. Εάν αποφασίσετε να συνεχίσετε την οδήγηση, πρώτα απενεργοποιήστε τον κεντρικό διακόπτη και εκτιμήστε την κατάσταση της μοτοσυκλέτας σας. Ελέγξτε για 4

8 Οδηγίες για την ασφάλεια πιθανές διαρροές υγρών, ελέγξτε τη σύσφιξη των κύριων παξιμαδιών και βιδών, καθώς επίσης το τιμόνι, τις μανέτες, τα φρένα και τους τροχούς. Οδηγήστε αργά και προσεκτικά. Η μοτοσυκλέτα σας ενδέχεται να έχει υποστεί ζημιά που να μην έχει εκδηλωθεί άμεσα. Μεταβείτε σε ένα εξουσιοδοτημένο συνεργείο για διεξοδικό έλεγχο, όσο το δυνατόν πιο γρήγορα. Κίνδυνος από μονοξείδιο του άνθρακα Τα καυσαέρια περιέχουν δηλητηριώδες μονοξείδιο του άνθρακα, ένα άχρωμο και άοσμο αέριο. Η εισπνοή μονοξειδίου του άνθρακα μπορεί να προκαλέσει απώλεια των αισθήσεων και να οδηγήσει στο θάνατο. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το αέριο μονοξείδιο του άνθρακα είναι τοξικό. Η εισπνοή του μπορεί να προκαλέσει απώλεια των αισθήσεων, ακόμα και το θάνατο. Αποφύγετε περιοχές ή δραστηριότητες όπου κινδυνεύετε να εκτεθείτε σε μονοξείδιο του άνθρακα. Ασφάλεια μοτοσυκλέτας Εάν λειτουργείτε τον κινητήρα σε περιορισμένο ή μερικώς κλειστό χώρο, ο αέρας που αναπνέετε μπορεί να περιέχει επικίνδυνες ποσότητες μονοξειδίου του άνθρακα. Ποτέ μην λειτουργείτε τη μοτοσυκλέτα σας μέσα σε γκαράζ ή άλλο κλειστό χώρο. 5

9 Εικονογραφημένες ετικέτες Ασφάλεια μοτοσυκλέτας Εικονογραφημένες ετικέτες Στις ακόλουθες σελίδες, υπάρχουν επεξηγήσεις των ετικετών. Μερικές ετικέτες σας προειδοποιούν για τους πιθανούς κινδύνους που θα μπορούσαν να προκαλέσουν σοβαρό τραυματισμό. Άλλοι παρέχουν σημαντικές πληροφορίες ασφάλειας. Διαβάστε αυτές τις πληροφορίες προσεκτικά και μην αφαιρέστε τις ετικέτες. Εάν μια ετικέτα αποκολληθεί ή είναι δυσανάγνωστη, επικοινωνήστε με την αντιπροσωπεία για αντικατάσταση. Υπάρχει ένα ειδικό σύμβολο σε κάθε ετικέτα. Οι ερμηνείες κάθε συμβόλου και ετικέτας αναφέρονται παρακάτω. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο κατόχου. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο συνεργείου. Για λόγους ασφαλείας, τα σέρβις της μοτοσυκλέτας θα πρέπει να γίνονται μόνο σε Επίσημα Συνεργεία. ΚΙΝΔΥΝΟΣ (με ΚΟΚΚΙΝΟ φόντο) Επίκειται ΘΑΝΑΤΟΣ ή ΣΟΒΑΡΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ εάν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ (με ΠΟΡΤΟΚΑΛΙ φόντο) Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΘΑΝΑΤΟΥ ή ΣΟΒΑΡΟΥ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΣΟΧΗ (με ΚΙΤΡΙΝΟ φόντο) Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. 6

10 Εικονογραφημένες ετικέτες Για τύπο ED, lll ED, U, ll Για τύπο ll KO ΕΤΙΚΕΤΑ ΜΠΑΤΑΡΙΑΣ ΚΙΝΔΥΝΟΣ Μην πλησιάζετε στην μπαταρία φλόγες και σπίθες. Η μπαταρία παράγει εκρηκτικά αέρια που μπορεί να προκαλέσουν έκρηξη. Όταν χειρίζεστε την μπαταρία να φοράτε προστατευτικά γυαλιά και λαστιχένια γάντια, διαφορετικά μπορεί να υποστείτε έγκαυμα ή να χάσετε την όρασή σας εξαιτίας του ηλεκτρολύτη της μπαταρίας. Μην αφήνετε παιδιά και άλλους ανθρώπους να αγγίζουν την μπαταρία, εκτός και αν κατανοούν πολύ καλά τη σωστή χρήση και τους κινδύνους που ενέχει η μπαταρία. Διαχειριστείτε τον ηλεκτρολύτη της μπαταρίας με μεγάλη προσοχή, καθώς περιέχει αραιωμένο θειικό οξύ. Πιθανή επαφή με το δέρμα ή τα μάτια σας, μπορεί να προκαλέσει έγκαυμα ή απώλεια της όρασής σας. Διαβάστε προσεκτικά το παρόν εγχειρίδιο και κατανοήστε το πριν το χειρισμό της μπαταρίας. Η αγνόηση των οδηγιών μπορεί να προκαλέσει τραυματισμό και ζημιά στη μοτοσυκλέτα. Μην χρησιμοποιείτε μπαταρία της οποίας ο ηλεκτρολύτης έχει φθάσει στο σημάδι κατώτερης στάθμης ή και πιο χαμηλά. Μπορεί να εκραγεί και να προκληθεί σοβαρός τραυματισμός. Ασφάλεια μοτοσυκλέτας συνέχεια 7

11 Εικονογραφημένες ετικέτες Ασφάλεια μοτοσυκλέτας ΕΤΙΚΕΤΑ ΤΑΠΑΣ ΨΥΓΕΙΟΥ Εκτός από τύπο U, ll U, ll KO ΚΙΝΔΥΝΟΣ ΝΑ ΜΗΝ ΑΝΟΙΓΕΤΕ ΠΟΤΕ ΟΤΑΝ ΕΙΝΑΙ ΖΕΣΤΟ. Το ζεστό ψυκτικό υγρό θα σας προκαλέσει εγκαύματα. Η βαλβίδα εκτόνωσης πίεσης αρχίζει να ανοίγει στα 1,1 kgf/cm 2. ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΗ ΕΤΙΚΕΤΑ ΑΞΕΣΟΥΑΡ ΚΑΙ ΦΟΡΤΩΣΗΣ Εκτός από τύπο U, ll U, ll KO ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΑΞΕΣΟΥΑΡ ΚΑΙ ΦΟΡΤΩΣΗ Η ευστάθεια και ο χειρισμός αυτής της μοτοσυκλέτας ενδέχεται να επηρεαστούν από την προσθήκη αξεσουάρ και αποσκευών. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο κατόχου και στον οδηγό εγκατάστασης προτού τοποθετήσετε οποιοδήποτε αξεσουάρ. Το συνολικό βάρος των αξεσουάρ και των αποσκευών, μαζί με το βάρος του αναβάτη και του συνεπιβάτη, δεν θα πρέπει να υπερβαίνει τα 185 kg, που είναι το μέγιστο συνολικό επιτρεπόμενο φορτίο. Το βάρος των αποσκευών δεν πρέπει σε καμία περίπτωση να υπερβαίνει τα 11 kg. Δεν συνιστάται η τοποθέτηση μεγάλου φέρινγκ που να στερεώνεται στο πιρούνι ή στο τιμόνι. 8

12 Εικονογραφημένες ετικέτες ΕΤΙΚΕΤΑ ΣΤΟΙΧΕΙΩΝ ΕΛΑΣΤΙΚΩΝ Εκτός από τύπο ll KO Πίεση κρύων ελαστικών: [Οδηγός μόνο] Μπροστά 250 kpa (2,50 kgf/cm 2 ) Πίσω 290 kpa (2,90 kgf/cm 2 ) [Με οδηγό και συνεπιβάτη] Μπροστά 250 kpa (2,50 kgf/cm 2 ) Πίσω 290 kpa (2,90 kgf/cm 2 ) Διάσταση ελαστικών: Εμπρός 120/70ZR17M/C (58W) Πίσω 160/60ZR17M/C (69W) Μάρκα DUNLOP ελαστικού: Εμπρός D609F K Πίσω D609 K ΕΤΙΚΕΤΑ ΥΠΕΝΘΥΜΙΣΗΣ ΑΣΦΑΛΕΙΑΣ Εκτός από τύπο ll KO Για τη δική σας προστασία, να φοράτε πάντοτε κράνος και προστατευτικό ρουχισμό. ΕΤΙΚΕΤΑ ΚΑΥΣΙΜΟΥ Αμόλυβδη βενζίνη μόνο ΕΤΙΚΕΤΑ ΑΛΥΣΙΔΑΣ ΜΕΤΑΔΟΣΗΣ ΚΙΝΗΣΗΣ Εκτός από τύπο ll KO Να ρυθμίζετε και να λιπαίνετε την αλυσίδα. 35 έως 45 mm Τζόγος Ασφάλεια μοτοσυκλέτας 9

13 Προφυλάξεις ασφαλείας Ασφάλεια μοτοσυκλέτας Προφυλάξεις ασφαλείας Να οδηγείτε προσεκτικά και να έχετε τα χέρια σας στο τιμόνι και τα πόδια σας στα μαρσπιέ. Κατά τη διάρκεια της οδήγησης, ο συνεπιβάτης πρέπει να έχει τα χέρια του στη χειρολαβή ή στη μέση σας και τα πόδια του στα μαρσπιέ. Να λαμβάνετε πάντοτε υπόψη την ασφάλεια του συνεπιβάτη σας, καθώς και των υπόλοιπων οδηγών και αναβατών. Προστατευτικός εξοπλισμός Να φοράτε πάντοτε εσείς και ο συνεπιβάτης σας εγκεκριμένο κράνος μοτοσυκλέτας, προστατευτικά γυαλιά και ευδιάκριτο προστατευτικό ρουχισμό. Να οδηγείτε προσεκτικά, ανάλογα με τις καιρικές συνθήκες και τις συνθήκες του οδοστρώματος. Κράνος Πιστοποιημένο κατά τα πρότυπα ασφαλείας, ευδιάκριτο, με το σωστό μέγεθος για το κεφάλι σας Πρέπει να ταιριάζει άνετα αλλά με ασφάλεια, με δεμένο το λουρί για το πηγούνι Προστατευτικό κάλυμμα προσώπου με ανεμπόδιστη ορατότητα ή άλλα εγκεκριμένα προστατευτικά γυαλιά 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Με το να μη φοράτε κράνος αυξάνετε την πιθανότητα πρόκλησης σοβαρού τραυματισμού ή θανάτου από μια σύγκρουση. Να φοράτε πάντοτε εσείς και ο συνεπιβάτης σας εγκεκριμένο κράνος και προστατευτικό εξοπλισμό. Γάντια Δερμάτινα γάντια πλήρους κάλυψης δακτύλων (full finger) με υψηλή αντοχή στα γδαρσίματα Μπότες ή υποδήματα Ανθεκτικές μπότες με αντιολισθητικές σόλες και προστασία αστραγάλων Μπουφάν και παντελόνι Ευδιάκριτο προστατευτικό μπουφάν με μακριά μανίκια και ανθεκτικό παντελόνι αναβάτη (ή στολή προστασίας). 10

14 Προφυλάξεις κατά την οδήγηση Προφυλάξεις κατά την οδήγηση Περίοδος ρονταρίσματος Κατά τη διάρκεια των πρώτων 500 km διαδρομής, ακολουθήστε αυτές τις οδηγίες για τη διασφάλιση της μελλοντικής αξιοπιστίας και απόδοσης της μοτοσυκλέτας σας. Αποφύγετε τις εκκινήσεις με πλήρη ισχύ και την απότομη επιτάχυνση. Αποφύγετε το απότομο φρενάρισμα και τα γρήγορα κατεβάσματα σχέσης ταχύτητας. Να οδηγείτε συντηρητικά. Φρένα Να ακολουθείτε τις παρακάτω οδηγίες: Αποφύγετε το υπερβολικά απότομο φρενάρισμα και τα γρήγορα κατεβάσματα σχέσης ταχύτητας. u Το απότομο φρενάρισμα μπορεί να μειώσει την ευστάθεια της μοτοσυκλέτας. u Όπου είναι δυνατόν, μειώστε την ταχύτητα πριν τις στροφές, διαφορετικά, υπάρχει κίνδυνος ολίσθησης. Να προσέχετε κατά την οδήγηση σε επιφάνειες χαμηλής πρόσφυσης. u Τα ελαστικά ολισθαίνουν πολύ πιο εύκολα σε τέτοιου είδους επιφάνειες και οι αποστάσεις φρεναρίσματος είναι μεγαλύτερες. Αποφύγετε το συνεχές φρενάρισμα. u Το επαναλαμβανόμενο φρενάρισμα, όπως σε μεγάλες κατωφέρειες με κλίση, μπορεί να προκαλέσει σοβαρή υπερθέρμανση των φρένων, μειώνοντας την αποτελεσματικότητά τους. Χρησιμοποιήστε την πέδηση μέσω κινητήρα με διαλείπουσα χρήση των φρένων, ώστε να μειωθεί η ταχύτητα. Για πλήρη αποτελεσματικότητα της πέδησης, χειριστείτε τα εμπρός και πίσω φρένα μαζί. Ασφάλεια μοτοσυκλέτας συνέχεια 11

15 Προφυλάξεις κατά την οδήγηση Ασφάλεια μοτοσυκλέτας Σύστημα αντιμπλοκαρίσματος τροχών (ABS) Μόνο για CB500XA Το μοντέλο αυτό εξοπλίζεται με σύστημα αντιμπλοκαρίσματος των τροχών (ABS) το οποίο είναι σχεδιασμένο να βοηθά στην αποτροπή του μπλοκαρίσματος των φρένων κατά τη διάρκεια ενός απότομου φρεναρίσματος. Το ABS δεν μειώνει την απόσταση φρεναρίσματος. Σε ορισμένες περιπτώσεις, το ABS μπορεί να οδηγήσει σε μεγαλύτερη απόσταση ακινητοποίησης. Το ABS δεν λειτουργεί με ταχύτητες χαμηλότερες των 10 km/h. Κατά την εφαρμογή των φρένων, μπορεί να παρατηρηθεί ελαφρύ «κλώτσημα» στη μανέτα και στο πεντάλ φρένου. Αυτό είναι φυσιολογικό. Να χρησιμοποιείτε πάντοτε τα συνιστώμενα ελαστικά ώστε να διασφαλιστεί η σωστή λειτουργία του ABS. Πέδηση μέσω κινητήρα Η πέδηση μέσω κινητήρα βοηθά στην επιβράδυνση της μοτοσυκλέτας κατά την αποδέσμευση του γκαζιού. Για ακόμη μεγαλύτερη επιβράδυνση, κατεβάστε σε χαμηλότερη σχέση. Χρησιμοποιήστε την πέδηση μέσω κινητήρα με διαλείπουσα χρήση των φρένων, ώστε να μειωθεί η ταχύτητα σε μεγάλες κατωφέρειες με κλίση. Υγρές ή βροχερές συνθήκες Το βρεγμένο οδόστρωμα είναι ολισθηρό και τα υγρά φρένα μειώνουν την αποτελεσματικότητα του φρεναρίσματος. Να είστε ιδιαίτερα προσεκτικοί κατά το φρενάρισμα υπό υγρές συνθήκες. Εάν βραχούν τα φρένα, λειτουργήστε τα κατά την οδήγηση σε χαμηλή ταχύτητα για να τα βοηθήσετε να στεγνώσουν. 12

16 Προφυλάξεις κατά την οδήγηση Στάθμευση Σταθμεύστε σε μια σταθερή, επίπεδη ασφαλτοστρωμένη επιφάνεια. Εάν πρέπει να σταθμεύσετε σε επικλινές ή σαθρό έδαφος, σταθμεύστε με τέτοιο τρόπο ώστε να μην υπάρχει κίνδυνος μετακίνησης ή πτώσης της μοτοσυκλέτας. Φροντίστε τα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να μην έρχονται σε επαφή με εύφλεκτα υλικά. Μην αγγίζετε τον κινητήρα, το σιγαστήρα, τα φρένα και άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία, μέχρι να κρυώσουν. Προκειμένου να μειωθεί ο κίνδυνος κλοπής, να κλειδώνετε πάντοτε το τιμόνι και να παίρνετε το κλειδί μαζί σας όταν αφήνετε τη μοτοσυκλέτα χωρίς φύλαξη. Συνιστάται επίσης, η χρήση μιας αντικλεπτικής συσκευής. Στάθμευση με το πλαϊνό σταντ 1. Σβήστε τον κινητήρα. 2. Χαμηλώστε το πλαϊνό σταντ πατώντας το προς τα κάτω. 3. Γείρετε αργά τη μοτοσυκλέτα προς τα αριστερά, μέχρις ότου το βάρος της να «ακουμπήσει» στο πλαϊνό σταντ. 4. Στρίψτε το τιμόνι εντελώς προς τα αριστερά. u Το γύρισμα του τιμονιού προς τα δεξιά μειώνει την ευστάθεια και ενδέχεται να προκαλέσει την πτώση της μοτοσυκλέτας. 5. Γυρίστε τον κεντρικό διακόπτη στη θέση (LOCK) και αφαιρέστε το κλειδί. 2 Σ. 37 Οδηγίες ανεφοδιασμού και καυσίμων Ακολουθήστε αυτές τις οδηγίες για να προστατεύσετε τον κινητήρα και τον καταλυτικό μετατροπέα. Να χρησιμοποιείτε μόνο αμόλυβδη βενζίνη. Να χρησιμοποιείτε το συνιστώμενο αριθμό οκτανίων. Η χρήση βενζίνης με χαμηλότερο αριθμό οκτανίων από τον συνιστώμενο, θα οδηγήσει σε μειωμένη απόδοση του κινητήρα. Μην χρησιμοποιείτε καύσιμα που περιέχουν αλκοόλη σε υψηλή συγκέντρωση. 2 Σ. 116 Μην χρησιμοποιείτε πολύ παλιά ή ρυπασμένη βενζίνη ή μίγμα λαδιού/βενζίνης. Αποτρέψτε την εισροή ακαθαρσιών, σκόνης ή νερού στο ρεζερβουάρ καυσίμου. Ασφάλεια μοτοσυκλέτας 13

17 Αξεσουάρ και Τροποποιήσεις Ασφάλεια μοτοσυκλέτας Αξεσουάρ και Τροποποιήσεις Συνιστάται ιδιαίτερα να μην προσθέτετε αξεσουάρ που δεν είναι ειδικά σχεδιασμένα για τη μοτοσυκλέτα σας από τη Honda και να μην τροποποιείτε τη μοτοσυκλέτα σας με τέτοιο τρόπο που να υπάρχει απόκλιση από την αρχική της σχεδίαση. Εάν το κάνετε, η μοτοσυκλέτα μπορεί να γίνει επικίνδυνη. Η τροποποίηση της μοτοσυκλέτας σας μπορεί επίσης να ακυρώσει και την εγγύηση και να καταστήσει τη μοτοσυκλέτα σας παράνομη σε δημόσιες οδούς και αυτοκινητοδρόμους. Προτού αποφασίσετε να τοποθετήσετε αξεσουάρ στη μοτοσυκλέτα σας, πρέπει να σιγουρευτείτε πως η τροποποίηση είναι ασφαλής και νόμιμη. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα ακατάλληλα αξεσουάρ ή τυχόν τροποποιήσεις μπορούν να προκαλέσουν σύγκρουση, κατά την οποία μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλες τις οδηγίες αυτού του εγχειριδίου χρήστη που αφορούν τα αξεσουάρ και τις τροποποιήσεις. Η μοτοσυκλέτα αυτή δεν είναι κατάλληλη για τη ρυμούλκηση τρέιλερ ή για προσάρτηση καλαθιού. Η μοτοσυκλέτα σας δεν σχεδιάστηκε για τέτοιου είδους προσαρτούμενα εξαρτήματα και η χρήση τους μπορεί να δημιουργήσει σοβαρά προβλήματα στο χειρισμό της μοτοσυκλέτας σας. 14

18 Φόρτωση Φόρτωση Η μεταφορά επιπλέον βάρους επηρεάζει το χειρισμό, το φρενάρισμα και την ευστάθεια της μοτοσυκλέτας σας. Να οδηγείτε πάντοτε με ταχύτητα ασφαλή ανάλογα με το φορτίο που μεταφέρετε. Αποφύγετε τη μεταφορά υπερβολικού φορτίου και τηρήστε τα προκαθορισμένα όρια φορτίου. 2 Μέγιστο φορτίο / Μέγιστο βάρος αποσκευών Σ. 115 Δέστε καλά όλες τις αποσκευές ισοκατανεμημένα και κοντά στο κέντρο της μοτοσυκλέτας. Μην τοποθετείτε αντικείμενα κοντά στα φώτα ή στο σιγαστήρα. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η υπερφόρτωση ή η ακατάλληλη φόρτωση μπορεί να προκαλέσει σύγκρουση και μπορείτε να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλους τους κανόνες αναφορικά με τα όρια επιτρεπόμενου φορτίου και τις άλλες οδηγίες σχετικά με τη φόρτωση που εμπεριέχονται σε αυτό το εγχειρίδιο. Ασφάλεια μοτοσυκλέτας 15

19 Θέση εξαρτημάτων Εργαλειοθήκη (E38) Εγχειρίδιο χειρισμού Θήκη εγγράφων (E38) Πλαϊνό κάλυμμα (E72) Δοχείο υγρού μπροστινού φρένου (E81) Ρυθμιστής προφόρτισης ελατηρίου μπροστινής ανάρτησης (E98) Μανέτα μπροστινού φρένου (E97) Γκριπ γκαζιού (E94) Τάπα πλήρωσης λαδιού κινητήρα (E73) Παράθυρο επιθεώρησης στάθμης λαδιού κινητήρα (E73) Φίλτρο λαδιού κινητήρα (E76) Βίδα αποστράγγισης λαδιού κινητήρα (E75) Πεντάλ πίσω φρένου Κύρια ασφάλεια (E101) Δοχείο υγρού πίσω φρένου (E81) Βύσμα σύνδεσης δεδομένων 16

20 Ανεμοθώρακας (E100) Ρυθμιστής προφόρτισης ελατηρίου μπροστινής ανάρτησης (E98) Μανέτα συμπλέκτη (E91) Τάπα πλήρωσης καυσίμου (E36) Σέλα (E71) Μπαταρία (E68) Ασφαλειοθήκη (E100) Εγχειρίδιο χειρισμού Πλαϊνό κάλυμμα (E72) Αλυσίδα μετάδοσης κίνησης (E86) Ρυθμιστής προφόρτισης ελατηρίου πίσω ανάρτησης (E99) Δοχείο ψυκτικού υγρού (E78) Πλαϊνό σταντ (E85) Μοχλός αλλαγής σχέσεων ταχυτήτων (E35) Εξαεριστήρας στροφαλοθαλάμου (E95) 17

21 Όργανα Εγχειρίδιο χειρισμού κουμπί SEL κουμπί SEL Έλεγχος ενδείξεων Όταν ο κεντρικός διακόπτης τεθεί στη θέση ΟΝ, θα εμφανιστούν όλα τα τμήματα λειτουργίας και τα ψηφιακά τμήματα. Εάν κάποιο τμήμα από αυτές τις ενδείξεις δεν ανάψει όταν πρέπει, ζητήστε από το εξουσιοδοτημένο συνεργείο της Honda να πραγματοποιήσει έλεγχο για τυχόν προβλήματα. 18

22 Ταχύμετρο Στροφόμετρο ΣΗΜΕΙΩΣΗ Μην λειτουργείτε τον κινητήρα στην κόκκινη περιοχή του στροφόμετρου. Οι υπερβολικά αυξημένες στροφές του κινητήρα μπορούν να επηρεάσουν σημαντικά τη διάρκεια ζωής του. Κόκκινη ζώνη στροφόμετρου (περιοχή υπερβολικά υψηλών στροφών κινητήρα) Εγχειρίδιο χειρισμού Ρολόι (ένδειξη 12 ωρών) Για να ρυθμίσετε το ρολόι: (E25) Δείκτης καυσίμου Καύσιμο που απομένει κατά προσέγγιση, όταν αρχίσει να αναβοσβήνει μόνο το 1ο τμήμα (E): περίπου 2,8 litres Εάν τα ενδεικτικά του δείκτη στάθμης καυσίμου εξακολουθούν να αναβοσβήνουν ή σβήσουν: (E89) συνέχεια 19

23 Όργανα (Συνέχεια) Εγχειρίδιο χειρισμού Χιλιομετρητής [TOTAL] & Μερικός χιλιομετρητής [TRP A/B] & Μετρητής τρέχουσας χιλιομετρικής κατανάλωσης καυσίμου & Μετρητής μέσης χιλιομετρικής κατανάλωσης καυσίμου [AVG] & Μετρητής κατανάλωσης καυσίμου Το κουμπί επιλέγει το χιλιομετρητή, το μερικό χιλιομετρητή A, το μερικό χιλιομετρητή B, την τρέχουσα χιλιομετρική κατανάλωση καυσίμου, την μέση χιλιομετρική κατανάλωση καυσίμου και την κατανάλωση καυσίμου. u Για να μηδενίσετε τον μερικό χιλιομετρητή: (E22) Χιλιομετρητής Μερικός χιλιομετρητής Α Μερικός χιλιομετρητής Β Τρέχουσα χιλιομετρική κατανάλωση καυσίμου Μέση χιλιομετρική κατανάλωση καυσίμου Κατανάλωση καυσίμου Πατήστε το κουμπί Όταν αρχίσει να αναβοσβήνει το 1ο τμήμα (E) του δείκτη στάθμης καυσίμου Κατανάλωση καυσίμου ρεζέρβας (E23) 20

24 Η μέση χιλιομετρική κατανάλωση καυσίμου και η κατανάλωση καυσίμου θα βασίζονται στον μερικό χιλιομετρητή A. Τρέχουσα χιλιομετρική κατανάλωση καυσίμου: Τρέχουσα στιγμιαία χιλιομετρική κατανάλωση καυσίμου. Εάν η ταχύτητά σα είναι μικρότερη από 7 km/h, θα εμφανιστεί η ένδειξη. Όταν εμφανίζεται η ένδειξη σε ταχύτητες υψηλότερες των 7 km/h, επισκεφτείτε το Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. Μέση χιλιομετρική κατανάλωση καυσίμου: Μέση χιλιομετρική κατανάλωση καυσίμου από το μηδενισμό του μερικού χιλιομετρητή Α. Όταν εμφανίζεται η ένδειξη, επισκεφτείτε κάποιο Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. Κατανάλωση καυσίμου: Συνολική χιλιομετρική κατανάλωση καυσίμου από το μηδενισμό του μερικού χιλιομετρητή Α. Όταν εμφανίζεται η ένδειξη, επισκεφτείτε το Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. u Για να μηδενίσετε τη μέση χιλιομετρική κατανάλωση καυσίμου και την κατανάλωση καυσίμου: (E22) Εγχειρίδιο χειρισμού συνέχεια 21

25 Εγχειρίδιο χειρισμού 22 Όργανα (Συνέχεια) Για να μηδενίσετε το μερικό χιλιομετρητή, τη μέση χιλιομετρική κατανάλωση καυσίμου και την κατανάλωση καυσίμου!a Για να μηδενίσετε ταυτόχρονα το μερικό χιλιομετρητή A, τη μέση χιλιομετρική κατανάλωση καυσίμου και την κατανάλωση καυσίμου, πατήστε και κρατήστε πατημένο το κουμπί SET όταν εμφανίζεται η ένδειξη του μερικού χιλιομετρητή Α, της μέσης χιλιομετρικής κατανάλωσης καυσίμου ή της κατανάλωσης καυσίμου. Μερικός χιλιομετρητής Α ή Μέση χιλιομετρική κατανάλωση καυσίμου!b Μετά το μηδενισμό, εμφανίζεται το «0,0» σε κάθε ένδειξη. ή Κατανάλωση καυσίμου!c Στη συνέχεια, η οθόνη επιστρέφει στην τελευταία επιλεγμένη ένδειξη. ή!d Για το μηδενισμό του μερικού χιλιομετρητή B, πατήστε και κρατήστε πατημένο το κουμπί SET όταν εμφανίζεται η ένδειξη του μερικού χιλιομετρητή B. Επίσης, ο μερικός χιλιομετρητής A, η μέση χιλιομετρική κατανάλωση καυσίμου, και η κατανάλωση καυσίμου θα μηδενιστούν αυτόματα κατά τον ανεφοδιασμό με ποσότητα καυσίμου μεγαλύτερη της ποσότητας της ρεζέρβας και την οδήγηση της μοτοσυκλέτας σας για 0,1 km.και την οδήγηση της μοτοσυκλέτας σας για 0,1 km. Μπορείτε να ενεργοποιείτε ή να απενεργοποιείτε τη λειτουργία του αυτόματου μηδενισμού σε συνδυασμό με τον ανεφοδιασμό καυσίμου. (E27) ή Μερικός χιλιομετρητής Β

26 Εμφάνιση κατανάλωσης εφεδρικού καυσίμου Όταν ξεκινά να αναβοσβήνει το 1ο τμήμα (Ε) του δείκτη στάθμης καυσίμου, το οδόμετρο & ο μερικός χιλιομετρητής & μετρητής χιλιομετρικής κατανάλωσης καυσίμου & ο μετρητής κατανάλωσης καυσίμου, αλλάζουν σε ένδειξη κατανάλωσης εφεδρικού καυσίμου. Θα πρέπει να γεμίστε το ρεζερβουάρ το συντομότερο δυνατό. Όταν εμφανίζεται η ένδειξη, επισκεφτείτε κάποιο Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. Εμφάνιση κατανάλωσης εφεδρικού καυσίμου Αναβοσβήνει από «0,0» L ή gal. u Όταν η ποσότητα καυσίμου που καταναλώθηκε υπερβαίνει το 1,0 λίτρο, η ένδειξη αναβοσβήνει με ταχύ ρυθμό. u Σε περίπτωση που αλλάξετε την ένδειξη σε χιλιομετρητή, μερικό χιλιομετρητή, μετρητή χιλιομετρικής κατανάλωσης καυσίμου και μετρητή κατανάλωσης καυσίμου και ούτω καθεξής (E20), εάν στη συνέχεια δεν πατηθεί κάποιο κουμπί για 10 δευτερόλεπτα, η ένδειξη θα επιστρέψει αυτόματα στην ένδειξη κατανάλωσης εφεδρικού καυσίμου. Μετά από ανεφοδιασμό καυσίμου ποσότητας μεγαλύτερης από την εφεδρική, η οθόνη επιστρέφει στην κανονική εμφάνιση. Εγχειρίδιο χειρισμού συνέχεια 23

27 Εγχειρίδιο χειρισμού Όργανα (Συνέχεια) Ρύθμιση ένδειξης Τα ακόλουθα στοιχεία μπορούν να αλλάξουν διαδοχικά. Ρύθμιση ρολογιού Ρύθμιση έντασης φωτισμού Ενεργοποίηση/απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού του μερικού χιλιομετρητή A, της μέσης χιλιομετρικής κατανάλωσης καυσίμου και της κατανάλωσης καυσίμου Ρύθμιση της ένδειξης HSS Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης Αλλαγή των μονάδων του μετρητή χιλιομετρικής κατανάλωσης καυσίμου Κανονική ένδειξη Λειτουργία ρύθμισης Ρύθμιση ρολογιού Ρύθμιση έντασης φωτισμού Ενεργοποίηση/απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού του μερικού χιλιομετρητή A, της μέσης χιλιομετρικής κατανάλωσης καυσίμου και της κατανάλωσης καυσίμου Ρύθμιση της ένδειξης HSS Πατήστε και κρατήστε πατημένο το κουμπί SEL και το κουμπί SET Πατήστε το κουμπί SET Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης Αλλαγή των μονάδων του μετρητή χιλιομετρικής κατανάλωσης καυσίμου 24

28 Τα ακόλουθα μετατρέπουν τη συνηθισμένη ένδειξη σε ρύθμιση ένδειξης. Το κουμπί δεν πατιέται για περίπου 30 δευτερόλεπτα Γυρίστε τον Κεντρικό Διακόπτη στη θέση OFF και κατόπιν στη θέση ON 1 Ρύθμιση ρολογιού:!a Γυρίστε τον κεντρικό διακόπτη στη θέση (On).!b Πατήστε και κρατήστε πατημένο το κουμπί SEL και το κουμπί SET αρχίζουν να αναβοσβήνουν τα ψηφία της ώρας.!c Πατήστε το κουμπί SEL μέχρι να εμφανιστεί η επιθυμητή ώρα. u Πατήστε και κρατήστε το πατημένο για να προωθήσετε γρήγορα την ώρα.!d Πατήστε το κουμπί SET. Τα ψηφία των λεπτών αρχίζουν να αναβοσβήνουν.!e Πατήστε το κουμπί SEL μέχρι να εμφανιστούν τα επιθυμητά λεπτά. u Πατήστε και κρατήστε το πατημένο για να προωθήσετε γρήγορα τα λεπτά.!f Πατήστε το κουμπί SET. Το ρολόι έχει ρυθμιστεί και κατόπιν η ένδειξη μεταβαίνει στη ρύθμιση έντασης φωτισμού. Εγχειρίδιο χειρισμού συνέχεια 25

29 Εγχειρίδιο χειρισμού Όργανα (Συνέχεια) 2 Ρύθμιση έντασης φωτισμού: Μπορείτε να προσαρμόσετε τη φωτεινότητα σε ένα από τα πέντε επίπεδα.!a Πατήστε το κουμπί SEL. Η φωτεινότητα αλλάζει.!b Πατήστε το κουμπί SET. Η ένταση φωτισμού έχει ρυθμιστεί, και κατόπιν η ένδειξη μεταβαίνει στην ενεργοποίηση/απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού του μερικού χιλιομετρητή A, της μέσης χιλιομετρικής κατανάλωσης καυσίμου και της κατανάλωσης καυσίμου. 26

30 3 Ενεργοποίηση/απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού του μερικού χιλιομετρητή A, της μέσης χιλιομετρικής κατανάλωσης καυσίμου και της κατανάλωσης καυσίμου: Μπορείτε επίσης να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία αυτόματου μηδενισμού, μέσω του ανεφοδιασμού αφού έχει αρχίσει να αναβοσβήνει το 1ο τμήμα (E) του δείκτη στάθμης καυσίμου. Η αρχική ρύθμιση είναι απενεργοποίηση.!a Πατήστε το κουμπί SEL για να επιλέξετε (ενεργοποίηση) ή (απενεργοποίηση) στη λειτουργία αυτόματου μηδενισμού.!b Για να τερματίσετε την επιλογή, πατήστε το κουμπί SET. Η ενεργοποίηση/ απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού ρυθμίζεται και, στη συνέχεια, η ένδειξη επιστρέφει στην ενεργοποίηση/ απενεργοποίηση του αναβοσβησίματος της ενδεικτικής λυχνίας HSS (η ένδειξη HSS ανάβει). Εγχειρίδιο χειρισμού συνέχεια 27

31 Εγχειρίδιο χειρισμού Όργανα (Συνέχεια) 4 Ρύθμιση της ένδειξης HSS: Μπορείτε να επιλέξετε εάν η ένδειξη HSS θα αναβοσβήνει ή θα παραμένει σβηστή.!a Πατήστε το κουμπί SEL για να επιλέξετε (αναβοσβήνει) ή (σβηστή).!b Πατήστε το κουμπί SET. Η ένδειξη HSS έχει ρυθμιστεί και κατόπιν η ένδειξη μεταβαίνει στην αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης. 5 Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης:!a Πατήστε το κουμπί SEL για να επιλέξετε μεταξύ «km/h» και «km» ή «mph» και «mile».!b Πατήστε το κουμπί SET. Η μονάδα ταχύτητας και χιλιομετρικής απόστασης έχει ρυθμιστεί και κατόπιν η ένδειξη μεταβαίνει στην αλλαγή των μονάδων του μετρητή χιλιομετρικής κατανάλωσης καυσίμου. 28

32 6 Αλλαγή των μονάδων του μετρητή χιλιομετρικής κατανάλωσης καυσίμου:!a Πατήστε το κουμπί SEL για να επιλέξετε «km/l» ή «L/100 km». Εάν επιλεχθούν τα «mph» για την ταχύτητα και «mile» για τη χιλιομετρική απόσταση, η χιλιομετρική κατανάλωση καυσίμου εμφανίζεται σε «mile/l» ή «mile/gal».!b Για να τερματίσετε την επιλογή, πατήστε το κουμπί SET. Η οριζόμενη ρύθμιση μπορεί επίσης να ρυθμιστεί γυρίζοντας τον κεντρικό διακόπτη στη θέση (Off). Ο έλεγχος αλλάζει αυτόματα από τη λειτουργία ρύθμισης στην κανονική ένδειξη, εάν το κουμπί δεν πατηθεί για περίπου 30 δευτερόλεπτα. Ακόμα και στην περίπτωση αυτή, η ορισμένη ρύθμιση διατηρείται. Εγχειρίδιο χειρισμού 29

33 Εγχειρίδιο χειρισμού Ενδείξεις Εάν κάποια από αυτές τις ενδείξεις δεν ανάψει όταν πρέπει, ζητήστε από τον εξουσιοδοτημένο συνεργάτη να πραγματοποιήσει έλεγχο για τυχόν προβλήματα. Ένδειξη χαμηλής πίεσης λαδιού Ανάβει όταν ο κεντρικός διακόπτης τεθεί στη θέση ON. Σβήνει όταν ο κινητήρας τεθεί σε λειτουργία. Εάν ανάψει κατά τη διάρκεια λειτουργίας του κινητήρα: (E87) Ένδειξη ABS (Σύστημα αντιμπλοκαρίσματος τροχών) Ανάβει όταν ο κεντρικός διακόπτης τεθεί στη θέση ON. Σβήνει όταν η ταχύτητα φθάσει περίπου τα 10 km/h. Εάν ανάψει κατά την οδήγηση: (E88) Ένδειξη υψηλής θερμοκρασίας ψυκτικού Ανάβει στιγμιαία όταν ο κεντρικός διακόπτης τεθεί στη θέση ON. Εάν ανάψει κατά την οδήγηση: (E86) 30

34 Ένδειξη αριστερού φλας Ένδειξη νεκράς Ανάβει όταν το κιβώτιο ταχυτήτων είναι στη Νεκρά. Ένδειξη μεγάλης σκάλας προβολέων Ένδειξη HSS (E85) (E104) Ανάβει στιγμιαία όταν ο κεντρικός διακόπτης τεθεί στη θέση ON. Σβήνει εάν το κλειδί του κεντρικού διακόπτη διαθέτει τη σωστή κωδικοποίηση. Αναβοσβήνει κάθε 2 δευτερόλεπτα για 24 ώρες όταν ο κεντρικός διακόπτης τεθεί στη θέση OFF. Ένδειξη δεξιού φλας Εγχειρίδιο χειρισμού Ένδειξη δυσλειτουργίας PGM-F (Programmed Fuel njection Προγραμματιζόμενος ψεκασμός καυσίμου) (ML) Ανάβει στιγμιαία όταν ο κεντρικός διακόπτης είναι στη θέση ON με το διακόπτη διακοπής λειτουργίας του κινητήρα είναι στη θέση (Run). Ανάβει όταν ο κεντρικός διακόπτης είναι στη θέση ON με το διακόπτη διακοπής λειτουργίας του κινητήρα στη θέση (Off). Εάν ανάψει κατά τη διάρκεια λειτουργίας του κινητήρα: (E87) 31

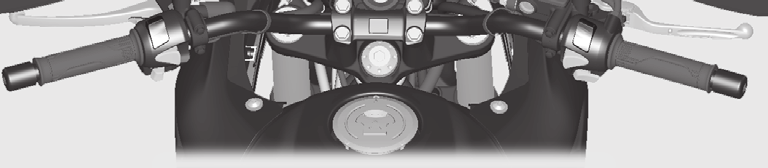

35 Διακόπτες Εγχειρίδιο χειρισμού Διακόπτης παύσης λειτουργίας του κινητήρα Κανονικά, θα πρέπει να παραμείνει στη θέση (Run). u Σε περίπτωση έκτακτης ανάγκης, γυρίστε τον στη θέση (Off) (η μίζα δεν θα λειτουργεί) για να σβήσετε τον κινητήρα. Κουμπί μίζας Κουμπί κόρνας Διακόπτης φώτων φλας u Με το πάτημα του διακόπτη, απενεργοποιείται το φως φλας. Διακόπτης σκάλας προβολέα : Μεγάλη σκάλα : Μικρή σκάλα Διακόπτης σινιάλου προσπέρασης Αναβοσβήνει τον προβολέα υψηλής σκάλας. Διακόπτης αλάρμ Η εναλλαγή είναι δυνατή όταν ο κεντρικός διακόπτης βρίσκεται στη θέση ON. Μπορεί να γυρίσει στη θέση OFF, ανεξάρτητα από τη θέση του κεντρικού διακόπτη. u Τα φλας συνεχίζουν να αναβοσβήνουν όταν ο Κεντρικός Διακόπτης τεθεί στη θέση (Off) ή (LOCK) αφού ενεργοποιηθεί ο διακόπτης αλάρμ. 32

36 Κεντρικός Διακόπτης Ενεργοποιεί/απενεργοποιεί το ηλεκτρικό σύστημα και κλειδώνει το τιμόνι. u Το κλειδί μπορεί να αφαιρεθεί όταν βρίσκεται στη θέση (Off) ή (LOCK). Κλειδαριά τιμονιού Να κλειδώνετε το τιμόνι κατά τη στάθμευση για να προστατεύσετε τη μοτοσυκλέτα από κλοπή. Επίσης, συνιστάται μια κλειδαριά τροχού σχήματος U ή παρόμοια διάταξη.!b Γυρίστε Πιέστε Κλειδί κεντρικού διακόπτη!a Κλείδωμα (Off) Θέτει τον κινητήρα εκτός λειτουργίας. (LOCK) Κλειδώνει το τιμόνι.!a Στρίψτε το τιμόνι εντελώς προς τα αριστερά.!b Πιέστε το κλειδί προς τα κάτω και γυρίστε τον κεντρικό διακόπτη στη θέση (LOCK). u Κουνήστε λίγο απότομα το τιμόνι, εάν η κλειδαριά είναι δύσκολο να εμπλακεί.!c Αφαιρέστε το κλειδί. (On) Ενεργοποιεί το ηλεκτρικό σύστημα για την εκκίνηση/ οδήγηση. Ξεκλείδωμα Εισαγάγετε το κλειδί, πιέστε το προς τα μέσα και γυρίστε τον κεντρικό διακόπτη στη θέση (Off). Εγχειρίδιο χειρισμού 33

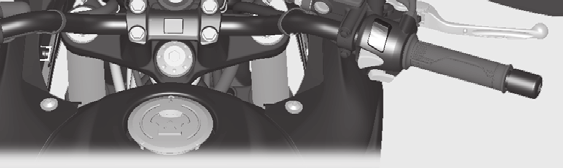

37 Εγχειρίδιο χειρισμού Εκκίνηση του κινητήρα Εκκινήστε τον κινητήρα, χρησιμοποιώντας την ακόλουθη διαδικασία, ανεξάρτητα από το εάν ο κινητήρας είναι κρύος ή ζεστός.!c!b!a!a Βεβαιωθείτε πως ο διακόπτης διακοπής λειτουργίας του κινητήρα βρίσκεται στη θέση (Run).!b Γυρίστε τον κεντρικό διακόπτη στη θέση (On).!c Επιλέξτε τη νεκρά στο κιβώτιο ταχυτήτων (Ανάβει η ένδειξη N ). Εναλλακτικά, τραβήξτε τη μανέτα του συμπλέκτη για να ξεκινήσετε τη μοτοσυκλέτα έχοντας επιλέξει σχέση ταχύτητας στο κιβώτιο, εφόσον το πλαϊνό σταντ είναι ανασηκωμένο.!d Πιέστε το κουμπί της μίζας έχοντας το γκριπ του γκαζιού εντελώς κλειστό. 34!d ΣΗΜΕΙΩΣΗ Εάν ο κινητήρας δεν τεθεί σε λειτουργία εντός 5 δευτερολέπτων, γυρίστε τον κεντρικό διακόπτη στη θέση OFF και περιμένετε 10 δευτερόλεπτα προτού δοκιμάσετε να εκκινήσετε και πάλι τον κινητήρα για την ανάκτηση της τάσης της μπαταρίας. Η παρατεταμένη χρήση του κινητήρα στο τσοκ και το μαρσάρισμα του κινητήρα μπορεί να προκαλέσει ζημιά στον κινητήρα και στο σύστημα εξάτμισης. Το απότομο άνοιγμα του γκαζιού ή η λειτουργία σε υψηλό ρελαντί για περισσότερο από 5 λεπτά, μπορεί να προκληθεί αποχρωματισμός του σωλήνα εξάτμισης. Ο κινητήρας δεν θα εκκινήσει αν το γκάζι είναι πλήρως ανοικτό. Εάν ο κινητήρας δεν τίθεται σε λειτουργία:!a Ανοίξτε το γκάζι εντελώς και πατήστε το κουμπί της μίζας για 5 δευτερόλεπτα.!b Επαναλάβετε την κανονική διαδικασία εκκίνησης του κινητήρα.!c Εάν ο κινητήρας τεθεί σε λειτουργία, ανοίξτε ελαφρά το γκάζι εάν το ρελαντί είναι ασταθές.!d Εάν ο κινητήρας δεν τίθεται σε λειτουργία, περιμένετε 10 δευτερόλεπτα προτού επιχειρήσετε και πάλι τα βήματα!a και!b. Εάν ο κινητήρας δεν τίθεται σε λειτουργία (E85)

38 Αλλαγή σχέσης ταχυτήτων Το κιβώτιο σχέσεων ταχυτήτων της μοτοσυκλέτας σας διαθέτει 6 σχέσεις ταχυτήτων εμπρόσθιας κίνησης σε διάταξη σχέσεων ταχυτήτων μία κάτω, πέντε επάνω Εγχειρίδιο χειρισμού 1 Εάν επιλέξετε σχέση στη μοτοσυκλέτα με το πλαϊνό σταντ κατεβασμένο, ο κινητήρας θα σβήσει. 35

39 Ανεφοδιασμός καυσίμου Κλειδί κεντρικού διακόπτη Πλάκα στάθμης κλειδί του κεντρικού διακόπτη και γυρίστε το δεξιόστροφα για να ανοίξετε την τάπα. Εγχειρίδιο χειρισμού 36 Κάλυμμα κλειδαριάς Τάπα πλήρωσης καυσίμου Μην γεμίσετε με βενζίνη πάνω από την πλάκα στάθμης. Τύπος καυσίμου: Αμόλυβδη βενζίνη μόνο Αριθμός οκτανίων καυσίμου: Η μοτοσυκλέτα σας έχει σχεδιαστεί να χρησιμοποιεί καύσιμο με αριθμό οκτανίων (RON) 91 ή υψηλότερο. Χωρητικότητα ρεζερβουάρ: 17,5 λίτρα Οδηγίες για τον ανεφοδιασμό και το καύσιμο (E13) Άνοιγμα της τάπας πλήρωσης καυσίμου Ανοίξτε το κάλυμμα της κλειδαριάς, εισαγάγετε το Κλείσιμο της τάπας πλήρωσης καυσίμου!a Μετά τον ανεφοδιασμό, πιέστε την τάπα πλήρωσης καυσίμου για να κλείσει, μέχρι να κλειδώσει.!b Αφαιρέστε το κλειδί και κλείστε το κάλυμμα της ασφάλειας. u Το κλειδί δεν μπορεί να αφαιρεθεί, εάν η τάπα δεν έχει κλειδώσει. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η βενζίνη είναι πολύ εύφλεκτη και εκρηκτική ουσία. Μπορεί να καείτε ή να τραυματιστείτε σοβαρά όταν έρχεστε σε επαφή με τα καύσιμα. Σβήστε τον κινητήρα και μην πλησιάζετε σε αυτόν σπίθες, φλόγες ή αναμμένα τσιγάρα. Να χειρίζεστε το καύσιμο μόνο σε εξωτερικό χώρο. Σκουπίστε αμέσως κάθε ίχνος καυσίμου που τυχόν έχει χυθεί.

40 Εξοπλισμός αποθήκευσης Στήριγμα κράνους Το στήριγμα κράνους βρίσκεται κάτω από τη σέλα. Στην εργαλειοθήκη διατίθεται ένα σετ καλωδίου για το κράνος. Ντίζα στήριξης κράνους Δακτύλιος D κράνους Ντίζα στήριξης κράνους Αφαίρεση της σέλας (P71) 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η οδήγηση με το κράνος κρεμασμένο στη κλειδαριά του μπορεί να προκαλέσει παρεμπόδιση στον πίσω τροχό ή στην πίσω ανάρτηση και να προκαλέσει σύγκρουση στην οποία μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Χρησιμοποιείτε το στήριγμα κράνους μόνο όταν η μοτοσυκλέτα είναι σταθμευμένη. Μην οδηγείτε με το κράνος ασφαλισμένο από το στήριγμά του. Εγχειρίδιο χειρισμού Στήριγμα κράνους u Χρησιμοποιήστε το στήριγμα κράνους μόνο όταν η μοτοσυκλέτα είναι σταθμευμένη. συνέχεια 37

41 Εγχειρίδιο χειρισμού Εξοπλισμός αποθήκευσης (Συνέχεια) Εργαλειοθήκη / Κλειδαριά σχήματος U Η εργαλειοθήκη βρίσκεται κάτω από τη σέλα. Υπάρχει επίσης χώρος για την αποθήκευση μιας κλειδαριάς σχήματος U. Ελαστικός ιμάντας Εργαλειοθήκη Θήκη εγγράφων Η θήκη εγγράφων βρίσκεται στο κάτω μέρος της σέλας. Θήκη εγγράφων Κλειδαριά σχήματος U u Η κλειδαριά σχήματος U δεν περιλαμβάνεται στη μοτοσυκλέτα. u Μερικές κλειδαριές σχήματος U μπορεί να μη χωράνε στο χώρο αυτόν, εξαιτίας του μεγέθους ή της σχεδίασής τους. Ελαστικός ιμάντας Αφαίρεση της σέλας (E71) 38

42 Συντήρηση Διαβάστε προσεκτικά τις ενότητες «Η σημασία της συντήρησης» και «Τα βασικά για τη συντήρηση», προτού επιχειρήσετε οποιαδήποτε εργασία συντήρησης. Ανατρέξτε στην ενότητα «Προδιαγραφές» για πληροφορίες σχετικά με τη συντήρηση. Η σημασία της συντήρησης...σ. 40 Πρόγραμμα συντήρησης...σ. 41 Τα βασικά για τη συντήρηση...σ. 44 Εργαλειοθήκη...Σ. 55 Αφαίρεση και τοποθέτηση περιφερειακών μερών του πλαισίου...σ. 56 Μπαταρία...Σ. 56 Κλιπ...Σ. 57 Σέλα...Σ. 58 Πλαϊνό κάλυμμα...σ. 59 Λάδι κινητήρα...σ. 60 Ψυκτικό υγρό...σ. 64 Φρένα...Σ. 66 Πλαϊνό σταντ...σ. 69 Αλυσίδα μετάδοσης κίνησης...σ. 70 Συμπλέκτης... Σ. 74 Γκάζι... Σ. 77 Εξαεριστήρας στροφαλοθαλάμου... Σ. 78 Άλλες ρυθμίσεις... Σ. 79 Ρύθμιση δέσμης προβολέα... Σ. 79 Μανέτα φρένου... Σ. 80 Μπροστινή ανάρτηση... Σ. 81 Πίσω Ανάρτηση... Σ. 82 Ύψος ανεμοθώρακα... Σ. 83

43 Η σημασία της συντήρησης Συντήρηση Η σημασία της συντήρησης Η καλή συντήρηση της μοτοσυκλέτας σας είναι απολύτως απαραίτητη για την ασφάλειά σας και για την προστασία της επένδυσής σας, την επίτευξη μέγιστης απόδοσης, την αποφυγή βλαβών και τον περιορισμό της μόλυνσης του αέρα. Η συντήρηση αποτελεί ευθύνη του κατόχου. Να ελέγχετε τη μοτοσυκλέτα σας πριν από κάθε οδήγηση και να εκτελείτε τους περιοδικούς ελέγχους που καθορίζονται στο Πρόγραμμα συντήρησης. 2 Σ. 41 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη σωστή συντήρηση της μοτοσυκλέτας ή η αδυναμία σας να διορθώσετε τυχόν προβλήματα πριν να την οδηγήσετε μπορεί να αποτελέσει αιτία πρόκλησης ατυχήματος, στο οποίο μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Να ακολουθείτε πάντοτε τις συστάσεις και τα προγράμματα ελέγχου και συντήρησης που περιέχονται σε αυτό το εγχειρίδιο χρήστη. Ασφάλεια συντήρησης Να διαβάζετε πάντα τις οδηγίες συντήρησης προτού ξεκινήσετε την κάθε εργασία και να βεβαιώνεστε ότι έχετε τα απαιτούμενα εργαλεία, εξαρτήματα και τις απαιτούμενες γνώσεις. Δεν μπορούμε να σας προειδοποιήσουμε για κάθε επικείμενο κίνδυνο που μπορεί να προκύψει κατά τη συντήρηση της μοτοσυκλέτας σας. Μόνον εσείς μπορείτε να αποφασίσετε αν θα προβείτε ή όχι σε μια δεδομένη ενέργεια. Να ακολουθείτε τις παρακάτω οδηγίες όταν εκτελείτε συντήρηση. Σβήστε τον κινητήρα και αφαιρέστε το κλειδί. Τοποθετήστε τη μοτοσυκλέτα σας σε σταθερή, επίπεδη επιφάνεια χρησιμοποιώντας το πλαϊνό σταντ ή ένα σταντ συντήρησης, για την υποστήριξή της. Αφήστε τον κινητήρα, το σιγαστήρα, τα φρένα και τα άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να κρυώσουν πριν από τη συντήρηση, καθώς μπορεί να πάθετε έγκαυμα. Λειτουργήστε τον κινητήρα μόνον κατόπιν οδηγίας και σε χώρο με καλό εξαερισμό. 40

44 Πρόγραμμα συντήρησης Το πρόγραμμα συντήρησης καθορίζει τις απαιτήσεις συντήρησης για τον ασφαλή, αξιόπιστο και σωστό έλεγχο εκπομπών. Η συντήρηση θα πρέπει να πραγματοποιείται σύμφωνα με τα πρότυπα και τις προδιαγραφές της Honda, από κατάλληλα εκπαιδευμένους και εξοπλισμένους τεχνικούς. Το εξουσιοδοτημένο συνεργείο πληροί όλες αυτές τις προϋποθέσεις. Να διατηρείτε ακριβές μητρώο συντήρησης, προκειμένου να διασφαλίσετε τη σωστή συντήρηση της μοτοσυκλέτας σας. Βεβαιωθείτε ότι όσοι εκτελούν εργασίες συντήρησης θα συμπληρώνουν αυτό το μητρώο. Όλες οι προγραμματισμένες εργασίες συντήρησης εντάσσονται στο φυσιολογικό κόστος λειτουργίας που αναλαμβάνει ο κάτοχος και θα χρεωθούν από το εξουσιοδοτημένο συνεργείο της Honda. Να φυλάτε τις αποδείξεις. Εάν πωλήσετε τη μοτοσυκλέτα, οι αποδείξεις αυτές θα πρέπει να μεταβιβαστούν μαζί με τη μοτοσυκλέτα στον νέο κάτοχο. Η Honda συνιστά μετά από κάθε περιοδική συντήρηση, να γίνεται δοκιμή της μοτοσυκλέτας στο δρόμο από το εξουσιοδοτημένο συνεργείο της Honda. Συντήρηση συνέχεια 41

45 16 CB500X XA-42MJWD000.book Page 42 Tuesday, November 3, :09 PM Πρόγραμμα συντήρησης Στοιχεία Έλεγχος πριν την οδήγηση 2 Σ. 44 Συχνότητα * km mi 0, Γραμμή καυσίμου Στάθμη καυσίμου Συντήρηση Λειτουργία γκαζιού R R Μπουζί R R Διάκενο βαλβίδων Φίλτρο αέρα * Εξαεριστήρας στροφαλοθαλάμου *3 Λάδι κινητήρα 78 Ψυκτικό υγρό ψυγείου *4 R R R Φίλτρο λαδιού κινητήρα Στροφές ρελαντί κινητήρα Σύστημα ψύξης Δευτερεύον σύστημα τροφοδοσίας αέρα Επίπεδο συντήρησης : Μέσο. Σας συνιστούμε η συντήρηση να γίνεται από εξουσιοδοτημένο συνεργείο της Honda, εκτός εάν έχετε οι ίδιοι τα απαραίτητα εργαλεία και τη μηχανολογική κατάρτιση. Οι διαδικασίες περιγράφονται στο επίσημο εγχειρίδιο συνεργείου της Honda. : Τεχνικό. Για λόγους ασφαλείας, πηγαίνετε τη μοτοσυκλέτα σας για σέρβις σε εξουσιοδοτημένο συνεργείο της Honda. 42 Τακτική Ανατρέξτε Ετήσιος αντικατάσ στη έλεγχος ταση σελίδα R R R R R 62 R 62 3 Χρόνια Λεζάντα συντήρησης : Επιθεώρηση (καθαρισμός, ρύθμιση, λίπανση ή αντικατάσταση, εάν απαιτείται) : Λίπανση R : Αντικατάσταση : Καθαρισμός 64

46 16 CB500X XA-42MJWD000.book Page 43 Tuesday, November 3, :09 PM Πρόγραμμα συντήρησης Στοιχεία Αλυσίδα μετάδοσης κίνησης Έλεγχος πριν την οδήγηση 2 P. 44 Γλίστρα αλυσίδας μετάδοσης κίνησης Φθορά τακακιών φρένων Σύστημα πέδησης Διακόπτης φωτός φρένου Ρύθμιση δέσμης προβολέα Φώτα/κόρνα Διακόπτης διακοπής λειτουργίας του κινητήρα Σύστημα συμπλέκτη Πλαϊνό σταντ Ανάρτηση Παξιμάδια, βίδες, ασφάλειες Τροχοί/Ελαστικά Ρουλεμάν λαιμού τιμονιού mi 0, Κάθε km: Τακτική Ανατρέξτε Ετήσιος αντικατάσ στη έλεγχος ταση σελίδα έτη Συντήρηση Υγρό φρένων *4 Συχνότητα * km Σημειώσεις: *1 : Όταν οι ενδείξεις του χιλιομετρητή είναι μεγαλύτερες, επαναλάβετε με τη συχνότητα που ορίζεται εδώ. *2 : Η συντήρηση πρέπει να γίνεται συχνότερα, όταν οδηγείτε σε περιοχές με ασυνήθιστη υγρασία ή σκόνη. *3 : Εάν οδηγείτε υπό βροχή ή με υψηλές στροφές του κινητήρα, το σέρβις θα πρέπει να γίνεται συχνότερα. *4 : Η αντικατάσταση απαιτεί μηχανολογικές γνώσεις. 43

47 Τα βασικά για τη συντήρηση Συντήρηση Έλεγχος πριν την οδήγηση Για λόγους ασφαλείας, αποτελεί δική σας ευθύνη η εκτέλεση ελέγχου πριν την οδήγηση και βεβαιωθείτε πως έχει επιλυθεί οποιοδήποτε πρόβλημα εντοπίσατε. Ο έλεγχος πριν την οδήγηση είναι υποχρεωτικός, όχι μόνο για λόγους ασφαλείας, αλλά για την αποφυγή βλαβών ή ακόμα και σκασμένου ελαστικού. Προτού οδηγήσετε τη μοτοσυκλέτα σας, ελέγξτε τα ακόλουθα στοιχεία: Στάθμη καυσίμων - Γεμίστε το ρεζερβουάρ όταν απαιτείται. 2 Σ. 36 Γκάζι - Βεβαιωθείτε ότι ανοίγει και κλείνει ομαλά σε όποια θέση και αν βρίσκεται το τιμόνι. 2 Σ. 77 Στάθμη λαδιού του κινητήρα - Συμπληρώστε λάδι εάν χρειάζεται. Ελέγξτε για τυχόν διαρροές. 2 Σ. 60 Στάθμη ψυκτικού υγρού - Συμπληρώστε ψυκτικό υγρό εάν απαιτείται. Ελέγξτε για τυχόν διαρροές. 2 Σ. 64 Αλυσίδα μετάδοσης κίνησης Ελέγξτε την κατάσταση και τον τζόγο, ρυθμίστε και λιπάνετε εάν χρειάζεται. 2 Σ. 70 Φρένα έλεγχος λειτουργίας Εμπρός και Πίσω: ελέγξτε τη στάθμη υγρού φρένων και τη φθορά στα τακάκια. 2 Σ. 66, 67 Φώτα και κόρνα - Βεβαιωθείτε ότι τα φώτα, οι ενδείξεις και η κόρνα λειτουργούν κανονικά. Διακόπτης παύσης κινητήρα-ελέγξτε για σωστή λειτουργία. 2 Σ. 32 Συμπλέκτης Έλεγχος λειτουργίας Ρυθμίστε τον τζόγο εάν απαιτείται. 2 Σ. 74 Σύστημα διακοπής της ανάφλεξης κατά την έκταση του πλαϊνού σταντ - Ελέγξτε για σωστή λειτουργία. 2 Σ. 69 Τροχοί και ελαστικά - Ελέγξτε την κατάσταση, την πίεση του αέρα και ρυθμίστε εάν χρειάζεται. 2 Σ

48 Τα βασικά για τη συντήρηση Αντικατάσταση εξαρτημάτων Να χρησιμοποιείτε πάντοτε γνήσια ανταλλακτικά της Honda ή αντίστοιχά τους, για τη διασφάλιση της αξιοπιστίας και της ασφάλειας. Όταν παραγγέλνετε βαμμένα εξαρτήματα, να καθορίζετε το όνομα του μοντέλου, το χρώμα και τον κωδικό που αναφέρεται στην ετικέτα χρώματος. Η ετικέτα χρώματος επικολλάται στο πίσω φτερό, κάτω από τη σέλα. 2 Σ. 58 Συντήρηση Ετικέτα κωδικού χρώματος 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η τοποθέτηση μη γνήσιων εξαρτημάτων της Honda μπορεί να καταστήσει τη μοτοσυκλέτα σας επικίνδυνη και να προκληθεί σοβαρό ή και θανατηφόρο ατύχημα. Να χρησιμοποιείτε πάντοτε γνήσια ανταλλακτικά της Honda ή αντίστοιχα ανταλλακτικά σχεδιασμένα και εγκεκριμένα για τη μοτοσυκλέτα σας. 45

49 Τα βασικά για τη συντήρηση Συντήρηση Μπαταρία Η μοτοσυκλέτα σας διαθέτει μπαταρία που δεν χρειάζεται συντήρηση. Δεν χρειάζεται να ελέγχετε τη στάθμη του ηλεκτρολύτη της μπαταρίας ή να προσθέτετε αποσταγμένο νερό. Καθαρίστε τους ακροδέκτες της μπαταρίας, εάν λερωθούν ή σκουριάσουν. Μην αφαιρέσετε τις τσιμούχες του πώματος της μπαταρίας. Δεν χρειάζεται να αφαιρεθεί το πώμα κατά τη φόρτιση. ΣΗΜΕΙΩΣΗ Η μπαταρία σας είναι τέτοιου τύπου που δεν χρειάζεται συντήρηση και μπορεί να καταστραφεί μόνιμα αν αφαιρεθεί η λωρίδα των πωμάτων της. Αυτό το σύμβολο στην μπαταρία σημαίνει ότι αυτό το προϊόν δε θα πρέπει να μεταχειριστεί σαν οικιακό απόρριμμα. ΣΗΜΕΙΩΣΗ Η λανθασμένη απόρριψη μιας μπαταρίας μπορεί να προκαλέσει μόλυνση στο περιβάλλον και στην υγεία του ανθρώπου. Πάντα να συμμορφώνεστε με την τοπική νομοθεσία για την απόρριψη των μπαταριών. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μπαταρία εκλύει εκρηκτικά αέρια υδρογόνου κατά την κανονική της λειτουργία. Μια σπίθα ή μια φλόγα μπορεί να προκαλέσει μια τόσο δυνατή έκρηξη στην μπαταρία, η οποία είναι ικανή να σας τραυματίσει σοβαρά ή και θανάσιμα. Να φοράτε προστατευτικά ρούχα και προστατευτικό κάλυμμα προσώπου ή να εμπιστεύεστε τη συντήρηση της μπαταρίας σας σε ειδικό μηχανικό. Καθαρισμός των ακροδεκτών της μπαταρίας 1. Αφαιρέστε την μπαταρία. 2 Σ Εάν οι ακροδέκτες αρχίσουν να σκουριάζουν και είναι επικαλυμμένοι με μια λευκή ουσία, πλύνετε με ζεστό νερό και σκουπίστε τους. 46

50 Τα βασικά για τη συντήρηση 3. Εάν οι ακροδέκτες έχουν διαβρωθεί σημαντικά, καθαρίστε και γυαλίστε τους με μια συρματόβουρτσα ή ένα γυαλόχαρτο. Να φοράτε γυαλιά ασφαλείας. Ασφάλειες Οι ασφάλειες προστατεύουν τα ηλεκτρικά κυκλώματα της μοτοσυκλέτας σας. Εάν κάποιο ηλεκτρικό εξάρτημα της μοτοσυκλέτας σας πάψει να λειτουργεί, ελέγξτε τις ασφάλειες και αντικαταστήστε τις καμένες. 2 Σ Μετά από τον καθαρισμό, επανατοποθετήστε την μπαταρία. Η μπαταρία διαθέτει περιορισμένη διάρκεια ζωής. Επικοινωνήστε με το εξουσιοδοτημένο συνεργείο σχετικά με το χρόνο αντικατάστασης της μπαταρίας. Να αντικαθιστάτε πάντοτε την μπαταρία με άλλη μπαταρία που να μην χρειάζεται συντήρηση, του ίδιου τύπου. ΣΗΜΕΙΩΣΗ Η τοποθέτηση ηλεκτρικών εξαρτημάτων που δεν είναι της Honda μπορεί να προκαλέσει υπερφόρτωση στο ηλεκτρικό σύστημα, αποφορτίζοντας την μπαταρία και, ενδεχομένως, προκαλώντας ζημιά στο σύστημα. Έλεγχος και αντικατάσταση ασφαλειών Γυρίστε τον κεντρικό διακόπτη στη θέση OFF για να αφαιρέσετε και να ελέγξετε τις ασφάλειες. Εάν κάποια ασφάλεια έχει καεί, αντικαταστήστε με μια ασφάλεια της ίδιας δυναμικότητας. Για τις τιμές δυναμικότητας των ασφαλειών, δείτε «Προδιαγραφές». 2 Σ. 117 Καμένη ασφάλεια ΣΗΜΕΙΩΣΗ Η αντικατάσταση μιας ασφάλειας με μια άλλη υψηλότερης τιμής αυξάνει σημαντικά την πιθανότητα πρόκλησης βλάβης στο ηλεκτρικό σύστημα. Συντήρηση συνέχεια 47

51 Τα βασικά για τη συντήρηση Συντήρηση Εάν κάποια ασφάλεια υποστεί επανειλημμένες βλάβες, μάλλον υπάρχει κάποια βλάβη στο ηλεκτρικό σύστημα. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο συνεργείο της Honda. Λάδι κινητήρα Η κατανάλωση λαδιού του κινητήρα διαφέρει και η ποιότητα του λαδιού επιδεινώνεται ανάλογα με τις συνθήκες οδήγησης και το χρόνο που έχει παρέλθει. Ελέγχετε τακτικά τη στάθμη λαδιού του κινητήρα και προσθέστε το συνιστώμενο λάδι, εάν χρειάζεται. Το μολυσμένο λάδι ή το παλιό λάδι θα πρέπει να αλλάζεται, όσο το δυνατόν συντομότερα. Επιλογή του λαδιού κινητήρα Για το συνιστώμενο λάδι κινητήρα, δείτε «Προδιαγραφές». 2 Σ. 116 Εάν χρησιμοποιείτε λάδι που δεν είναι της Honda, ελέγξτε την ετικέτα για να βεβαιωθείτε ότι το λάδι πληροί όλα τα παρακάτω πρότυπα: Πρότυπο JASO T 903 *1 : MA Πρότυπο SAE *2 : 10W-30 Κατηγορία AP *3 : SG ή υψηλότερη *1. Το πρότυπο JASO T 903 είναι ένας δείκτης για την επιλογή λαδιών κινητήρων για τετράχρονους κινητήρες μοτοσυκλετών. Υπάρχουν δύο κατηγορίες: MA και MB. Για παράδειγμα, η ακόλουθη ετικέτα δείχνει την κατάταξη ΜΑ. Κωδικός λαδιού Ταξινόμηση λαδιού *2. Το πρότυπο SAE αξιολογεί τους τύπους λαδιού ανάλογα με το ιξώδες. *3. Η ταξινόμηση AP καθορίζει την αξιολόγηση ποιότητας και την απόδοσης των λαδιών κινητήρα. Να χρησιμοποιείτε λάδια κατηγορίας SG ή υψηλότερης, με εξαίρεση τα λάδια που φέρουν την ένδειξη «Energy Conserving» ή «Resource Conserving» στο κυκλικό σύμβολο σέρβις AP. Δεν συνιστάται Συνιστώμενο 48

52 Τα βασικά για τη συντήρηση Υγρό φρένων Μην συμπληρώνετε και μην αντικαθιστάτε το υγρό των φρένων, παρά μόνον σε έκτακτη ανάγκη. Να χρησιμοποιείτε αποκλειστικά νέο υγρό φρένων, από σφραγισμένο δοχείο. Εάν συμπληρώσετε υγρό, φροντίστε να ελεγχθεί το σύστημα των φρένων από εξουσιοδοτημένο συνεργείο, το συντομότερο δυνατό. ΣΗΜΕΙΩΣΗ Το υγρό φρένων μπορεί να προκαλέσει βλάβη στις πλαστικές και τις βαμμένες επιφάνειες. Να σκουπίζετε το χυμένο υγρό αμέσως και να πλένετε σχολαστικά. Εάν η αλυσίδα δεν κινείται ομαλά, κάνει περίεργους θορύβους, έχει χαλασμένα κυλινδράκια, χαλαρούς άξονες, χαμένα O-ring ή κολλήματα, επιθεωρήστε την αλυσίδα σε κάποιο εξουσιοδοτημένο συνεργείο της Honda. Επιθεωρήστε επίσης το γρανάζι του κινητήρα και το γρανάζι του πίσω τροχού. Εάν κάποιο από τα δύο είναι φθαρμένο ή έχει υποστεί ζημιά, αντικαταστήστε το γρανάζι σε κάποιο εξουσιοδοτημένο συνεργείο της Honda. Συντήρηση Συνιστώμενο υγρό φρένων: Υγρό φρένων Honda DOT 4 ή αντίστοιχο Φυσιολογική (ΚΑΛΟ) Φθαρμένη (ΑΝΤΙΚΑΤΑΣΤΑΣΗ) Κατεστραμμένη (ΑΝΤΙΚΑΤΑΣΤΑΣΗ) Αλυσίδα μετάδοσης κίνησης Η αλυσίδα μετάδοσης κίνησης πρέπει να επιθεωρείται και να λιπαίνεται τακτικά. Επιθεωρήστε την αλυσίδα τακτικότερα εάν οδηγείτε συχνά σε κακούς δρόμους, εάν οδηγείτε με υψηλές ταχύτητες ή οδηγείτε με επαναλαμβανόμενες απότομες επιταχύνσεις. 2 Σ. 70 ΣΗΜΕΙΩΣΗ Η χρήση μιας καινούργιας αλυσίδας με φθαρμένα γρανάζια θα προκαλέσει ταχύτατη φθορά στην αλυσίδα. συνέχεια 49

53 Τα βασικά για τη συντήρηση Συντήρηση Καθαρισμός και λίπανση Μετά την επιθεώρηση του τζόγου, καθαρίστε την αλυσίδα και τα γρανάζια περιστρέφοντας τον πίσω τροχό. Χρησιμοποιήστε ένα στεγνό πανί με καθαριστικό αλυσίδας, σχεδιασμένο ειδικά για αλυσίδες με O-ring της αλυσίδας ή ουδέτερο απορρυπαντικό. Χρησιμοποιήστε μια μαλακή βούρτσα, στην περίπτωση που η αλυσίδα είναι βρώμικη. Μετά τον καθαρισμό, σκουπίστε και λιπάνετε με το συνιστώμενο λιπαντικό. Συνιστώμενο λιπαντικό: Λιπαντικό αλυσίδας μετάδοσης κίνησης σχεδιασμένο ειδικά για αλυσίδες με O-ring Εάν δεν υπάρχει διαθέσιμο, χρησιμοποιήστε βαλβολίνη SAE 80 ή 90. Μη χρησιμοποιήσετε μηχάνημα καθαρισμού με ατμό, μηχάνημα καθαρισμού με υψηλή πίεση, συρματόβουρτσα, πτητικά διαλυτικά όπως βενζίνη και βενζόλιο, καθαριστικό με αποξεστικά, καθαριστικό αλυσίδας ή λιπαντικό που ΔΕΝ είναι σχεδιασμένο ειδικά για αλυσίδες με O-ring, καθώς αυτά μπορεί να προκαλέσουν ζημιά στα O-ring. Φροντίστε ώστε να μην ακουμπήσει λιπαντικό στα φρένα ή τα ελαστικά. Αποφύγετε την εφαρμογή υπερβολικής ποσότητας λιπαντικού αλυσίδας ώστε να αποφύγετε τον ψεκασμό του στα ρούχα σας και τη μοτοσυκλέτα. Συνιστώμενο ψυκτικό Το Pro Honda HP είναι ένα προ-αναμεμιγμένο διάλυμα αντιψυκτικού και απεσταγμένου νερού. Συγκέντρωση: 50% αντιψυκτικό και 50% αποσταγμένο νερό Εάν η συγκέντρωση του αντιψυκτικού είναι μικρότερη από 40% δεν θα παρέχεται ικανοποιητική αντιδιαβρωτική προστασία και προστασία από τις χαμηλές θερμοκρασίες. 50

54 Τα βασικά για τη συντήρηση Μια συγκέντρωση έως και 60% θα παρέχει καλύτερη προστασία στα ψυχρότερα κλίματα. ΣΗΜΕΙΩΣΗ Η χρήση ψυκτικού που δεν προορίζεται συγκεκριμένα για κινητήρες αλουμινίου ή η χρήση νερού βρύσης ενδέχεται να προκαλέσει διάβρωση. Εξαεριστήρας στροφαλοθαλάμου Εάν κινείστε υπό βροχή, με υψηλές στροφές του κινητήρα ή μετά από πλύσιμο ή ανατροπή της μοτοσυκλέτας, το σέρβις θα πρέπει να γίνεται συχνότερα. Απαιτείται σέρβις εάν η στάθμη των καταλοίπων είναι ορατή στο διαφανές τμήμα του σωλήνα αποστράγγισης. Σε περίπτωση υπερχείλισης του σωλήνα αποστράγγισης, το φίλτρο αέρα μπορεί να λερωθεί με λάδι κινητήρα προκαλώντας κακή απόδοση του κινητήρα. 2 Σ. 78 Ελαστικά (Έλεγχος/Αντικατάσταση) Έλεγχος της πίεσης του αέρα Να ελέγχετε οπτικά τα ελαστικά σας και να χρησιμοποιείτε ένα μανόμετρο για να μετράτε την πίεση του αέρα τουλάχιστον μία φορά κάθε μήνα ή όποτε πιστεύετε ότι τα ελαστικά σας φαίνονται ξεφούσκωτα. Να ελέγχετε πάντοτε την πίεση του αέρα όταν τα ελαστικά είναι κρύα. Έλεγχος για ζημιές Να ελέγχετε τα ελαστικά για τομές, ανοίγματα ή ρωγμές που εκθέτουν τα λινά ή τα πλέγματα ή καρφιά ή άλλα ξένα αντικείμενα που έχουν ενσωματωθεί στο πλάι του ελαστικού ή στο πέλμα. Επίσης, να ελέγχετε για τυχόν ασυνήθιστα χτυπήματα ή εξογκώματα στα πλευρικά τοιχώματα των ελαστικών. Έλεγχος για μη φυσιολογική φθορά Να ελέγχετε τα ελαστικά για ενδείξεις μη φυσιολογικής φθοράς στην επιφάνεια επαφής. Συντήρηση συνέχεια 51

55 Τα βασικά για τη συντήρηση Συντήρηση Έλεγχος του βάθους του πέλματος Να ελέγχετε τις ενδείξεις φθοράς του πέλματος. Εάν γίνουν ορατές, αντικαταστήστε αμέσως τα ελαστικά. Για ασφαλή οδήγηση, θα πρέπει να αντικαθιστάτε τα ελαστικά, όταν επιτευχθεί το ελάχιστο βάθος πέλματος. Επισήμανση θέσης ένδειξης φθοράς 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η χρήση ελαστικών που είναι υπερβολικά φθαρμένα ή όχι καλά φουσκωμένα μπορεί να προκαλέσει σύγκρουση κατά την οποία μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλες τις οδηγίες αυτού του εγχειριδίου χρήστη που αφορούν το φούσκωμα και τη συντήρηση των ελαστικών. Γερμανία Η Γερμανική νομοθεσία απαγορεύει τη χρήση των ελαστικών με βάθος πέλματος μικρότερο από 1,6 mm. 52

56 Τα βασικά για τη συντήρηση Φροντίστε ώστε τα ελαστικά σας να αντικατασταθούν από εξουσιοδοτημένο συνεργείο. Για τα συνιστώμενα ελαστικά, τις πιέσεις και το ελάχιστο βάθος πέλματος, δείτε «Προδιαγραφές». 2 Σ. 116 Να ακολουθείτε αυτές τις οδηγίες όποτε αντικαθιστάτε τα ελαστικά. Να χρησιμοποιείτε τα συνιστώμενα ελαστικά ή αντίστοιχα των ίδιων διαστάσεων, κατασκευής, βαθμού ταχύτητας και εύρους φορτίου. Αφού τοποθετήσετε το ελαστικό, ζυγοσταθμίστε τον τροχό με γνήσια αντίβαρα της Honda ή αντίστοιχα. Μην τοποθετείτε σαμπρέλα μέσα σε ελαστικό άνευ σαμπρέλας σε αυτήν την μοτοσυκλέτα. Υπερβολική αύξηση της θερμοκρασίας μπορεί να προκαλέσει το σκάσιμο της σαμπρέλας. Χρησιμοποιείτε μόνο ελαστικά χωρίς σαμπρέλα γι' αυτή τη μοτοσυκλέτα. Οι ζάντες είναι σχεδιασμένες για ελαστικά χωρίς σαμπρέλα και τη στιγμή απότομης επιτάχυνσης ή φρεναρίσματος ένα ελαστικό με σαμπρέλα μπορεί να γλιστρήσει πάνω στη ζάντα και να προκαλέσει γρήγορη διαρροή αέρα από το ελαστικό. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η τοποθέτηση ακατάλληλων ελαστικών στη μοτοσυκλέτα σας μπορεί να επηρεάσει αρνητικά το χειρισμό και την ευστάθεια και να προκληθεί σοβαρό ή και θανατηφόρο ατύχημα. Να χρησιμοποιείτε πάντοτε ελαστικά μεγέθους και τύπου που συνιστώνται στο παρόν εγχειρίδιο χρήστη. Συντήρηση 53

57 Τα βασικά για τη συντήρηση Συντήρηση Φίλτρο αέρα Αυτή η μοτοσυκλέτα είναι εξοπλισμένη με ένα φίλτρο αέρα εμποτισμένο σε λάδι. Ο καθαρισμός με πεπιεσμένο αέρα ή άλλου είδους καθαρισμός μπορεί να μειώσει την απόδοση του εμποτισμένου στοιχείου και να οδηγήσει στην εισροή σκόνης. Μην εκτελείτε τη συντήρηση. Η συντήρηση θα πρέπει να γίνεται από εξουσιοδοτημένο συνεργείο της Honda. 54

58 Εργαλειοθήκη Η εργαλειοθήκη είναι κάτω από τη σέλα. 2 Σ. 38 Τα εργαλεία που περιέχονται στην εργαλειοθήκη επιτρέπουν την πραγματοποίηση έκτακτων επισκευών καθοδόν, μικρών ρυθμίσεων και αντικατάστασης τμημάτων της μοτοσυκλέτας. Για τύπο ED, lll Γαντζόκλειδο Πολυγωνικό κλειδί mm Κατσαβίδι Τυπικό/Phillips Λαβή κατσαβιδιού Ράβδος προέκτασης Εξαγωνικό κλειδί 5 mm Ντίζα στήριξης κράνους Εξολκέας ασφαλειών Τύπος U, ll U, ll KO Γαντζόκλειδο Πολυγωνικό κλειδί 8 12 mm Πολυγωνικό κλειδί mm Κατσαβίδι Τυπικό/Phillips Λαβή κατσαβιδιού Ράβδος προέκτασης Εξαγωνικό κλειδί 5 mm Γερμανικό κλειδί 19 mm Γερμανικό κλειδί 24 mm Ντίζα στήριξης κράνους Εξολκέας ασφαλειών Συντήρηση 55

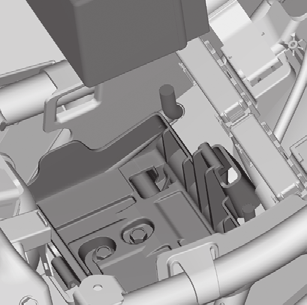

59 Αφαίρεση και τοποθέτηση περιφερειακών μερών του πλαισίου Συντήρηση Μπαταρία Ελαστικός ιμάντας Μπαταρία Θετικός ακροδέκτης Αρνητικός ακροδέκτης Αφαίρεση Βεβαιωθείτε ότι ο κεντρικός διακόπτης βρίσκεται στη θέση OFF. 1. Αφαιρέστε τη σέλα. 2 Σ Απαγκιστρώστε τον ελαστικό ιμάντα από την πίσω πλευρά. 3. Αποσυνδέστε τον αρνητικό - ακροδέκτη από την μπαταρία. 4. Αποσυνδέστε τον θετικό + ακροδέκτη από την μπαταρία. 5. Τραβήξτε έξω την μπαταρία προσέχοντας να μην σας πέσουν τα παξιμάδια των ακροδεκτών. Τοποθέτηση Τοποθετήστε τα εξαρτήματα, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Να συνδέετε πάντοτε τον θετικό + ακροδέκτη πρώτο. Φροντίστε οι βίδες και τα παξιμάδια να είναι σφιχτά. Βεβαιωθείτε ότι το ρολόι είναι ρυθμισμένο στη σωστή ώρα αφού συνδέσετε ξανά την μπαταρία. 2 Σ. 25 Για τη σωστή χρήση της μπαταρίας, ανατρέξτε στην ενότητα «Τα βασικά για τη συντήρηση». 2 Σ. 46 «Η μπαταρία εξαντλείται». 2 Σ

60 Αφαίρεση και τοποθέτηση περιφερειακών μερών του πλαισίου u Κλιπ Κλιπ Αφαίρεση 1. Πιέστε προς τα κάτω τον κεντρικό πείρο, για να ελευθερώσετε την ασφάλεια. 2. Τραβήξτε το κλιπ έξω από την οπή. Κεντρικός πείρος Συντήρηση Τοποθέτηση 1. Πιέστε τη βάση του κεντρικού πείρου. 2. Εισαγάγετε το κλιπ στην οπή. 3. Πιέστε προς τα κάτω τον κεντρικό πείρο, για να ασφαλίσετε το κλιπ. 57

61 Αφαίρεση και τοποθέτηση περιφερειακών μερών του πλαισίου u Σέλα Συντήρηση Σέλα Κλειδί κεντρικού διακόπτη Κλειδαριά σέλας Μπροστινή υποδοχή πλαισίου Γλωττίδα Εσοχή Μπροστινό άγκιστρο Πίσω υποδοχές πλαισίου Πίσω άγκιστρα Σέλα Αφαίρεση 1. Εισαγάγετε το κλειδί του κεντρικού διακόπτη στην κλειδαριά της σέλας. 2. Γυρίστε το κλειδί δεξιόστροφα και στη συνέχεια τραβήξτε τη σέλα πίσω και πάνω. Τοποθέτηση 1. Εισαγάγετε το μπροστινό και το πίσω άγκιστρο μέσα στην μπροστινή και την πίσω υποδοχή του πλαισίου και την εσοχή μέσα στη γλωττίδα. 2. Πιέστε προς τα εμπρός και προς τα κάτω το πίσω μέρος της σέλας μέχρι να κλειδώσει στη θέση του. Βεβαιωθείτε πως η σέλα είναι καλά ασφαλισμένη στη θέση της, τραβώντας την ελαφρά προς τα πάνω. Η σέλα ασφαλίζει αυτόματα όταν κλείσει. Προσέχετε να μην ξεχάσετε το κλειδί σας μέσα στον αποθηκευτικό χώρο κάτω από τη σέλα. 58

62 Αφαίρεση και τοποθέτηση περιφερειακών μερών του πλαισίου u Πλαϊνό κάλυμμα Πλαϊνό κάλυμμα Το δεξιό και αριστερό πλαϊνό κάλυμμα μπορούν να αφαιρεθούν με τον ίδιο τρόπο. Άγκιστρα ροδέλες ροδέλες Αφαίρεση 1. Αφαιρέστε τη βίδα Α και τη βίδα Β. 2. Αφαιρέστε τα άγκιστρα από τις ροδέλες. 3. Αφαιρέστε το πλαϊνό κάλυμμα απελευθερώνοντας το γλωσσίδι. Συντήρηση Τοποθέτηση Τοποθετήστε τα εξαρτήματα, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Βίδα A Βίδα B Άγκιστρα Γλωττίδα 59

63 Λάδι κινητήρα Έλεγχος του λαδιού κινητήρα Συντήρηση 1. Εάν ο κινητήρας είναι κρύος, αφήστε τον να λειτουργήσει στο ρελαντί για 3 με 5 λεπτά. 2. Γυρίστε τον κεντρικό διακόπτη στη θέση OFF και περιμένετε για 2 με 3 λεπτά. 3. Τοποθετήστε τη μοτοσυκλέτα σας σε όρθια θέση, σε μια σταθερή, επίπεδη επιφάνεια. 4. Βεβαιωθείτε ότι η στάθμη του λαδιού βρίσκεται μεταξύ των σημαδιών ανώτερης και κατώτερης στάθμης στο παράθυρο επιθεώρησης στάθμης λαδιού. Παράθυρο ελέγχου στάθμης λαδιού Ανώτερη στάθμη Τάπα πλήρωσης λαδιού Κατώτερη στάθμη 60

64 Λάδι κινητήρα u Προσθήκη λαδιού κινητήρα Προσθήκη λαδιού κινητήρα Εάν η στάθμη του λαδιού βρίσκεται χαμηλότερα ή κοντά στην ένδειξη της κατώτερης στάθμης, προσθέστε λάδι κινητήρα. 2 Σ. 48, Αφαιρέστε την τάπα πλήρωσης λαδιού. Προσθέστε το συνιστώμενο λάδι, ωσότου να φθάσει στην ανώτερη ένδειξη στάθμης. u Τοποθετήστε τη μοτοσυκλέτα σας σε όρθια θέση, σε μια σταθερή, επίπεδη επιφάνεια, όταν ελέγχετε τη στάθμη του λαδιού. u Μη γεμίζετε υπερβολικά, υπερβαίνοντας την ανώτερη ένδειξη στάθμης. u Φροντίστε να μην περάσουν ξένα αντικείμενα από το στόμιο πλήρωσης λαδιού. u Σκουπίστε αμέσως κάθε υγρό που θα χυθεί. 2. Τοποθετήστε με ασφάλεια την τάπα πλήρωσης λαδιού. ΣΗΜΕΙΩΣΗ Η υπερπλήρωση λαδιού ή η λειτουργία με ανεπαρκές λάδι μπορεί να προκαλέσει βλάβη στον κινητήρα σας. Μην αναμιγνύετε διαφορετικές μάρκες και τύπους λαδιού. Ενδέχεται να επηρεάσουν τη λίπανση και τη λειτουργία του συμπλέκτη. Για οδηγίες σχετικά με το συνιστώμενο λάδι και για την επιλογή του λαδιού, δείτε «Τα βασικά για τη συντήρηση». 2 Σ. 48 Συντήρηση 61

65 Λάδι κινητήρα u Αλλαγή λαδιού και φίλτρου λαδιού κινητήρα Αλλαγή λαδιού και φίλτρου λαδιού κινητήρα Συντήρηση 62 Η αλλαγή του λαδιού και του φίλτρου απαιτεί ειδικά εργαλεία. Σας συνιστούμε να πηγαίνετε τη μοτοσυκλέτα σας για σέρβις σε εξουσιοδοτημένο συνεργείο της Honda. Χρησιμοποιήστε ένα γνήσιο φίλτρο λαδιού της Honda ή αντίστοιχο, ειδικό για το δικό σας μοντέλο. ΣΗΜΕΙΩΣΗ Η χρήση λανθασμένου φίλτρου λαδιού μπορεί να προκαλέσει σοβαρή βλάβη στον κινητήρα. 1. Εάν ο κινητήρας είναι κρύος, αφήστε τον να λειτουργήσει στο ρελαντί για 3 με 5 λεπτά. 2. Γυρίστε τον κεντρικό διακόπτη στη θέση OFF και περιμένετε για 2 με 3 λεπτά. 3. Σταθμεύστε τη μοτοσυκλέτα σας σε μια σταθερή, επίπεδη επιφάνεια και κατεβάστε το πλαϊνό σταντ. 4. Τοποθετήστε ένα δοχείο αποστράγγισης κάτω από τη βίδα αποστράγγισης. Βίδα αποστράγγισης Ροδέλα στεγανοποίησης 5. Αφαιρέστε την τάπα πλήρωσης λαδιού, τη βίδα αποστράγγισης και τη ροδέλα στεγανοποίησης για την αποστράγγιση του λαδιού. 6. Αφαιρέστε το φίλτρο λαδιού με ένα κλειδί φίλτρου κι αφήστε να αποστραγγιστεί το υπόλοιπο λάδι. Βεβαιωθείτε ότι η προηγούμενη τσιμούχα δεν έχει κολλήσει στον κινητήρα. u Απορρίψτε το λάδι και το φίλτρο λαδιού σε εγκεκριμένο κέντρο ανακύκλωσης.

66 Λάδι κινητήρα u Αλλαγή λαδιού και φίλτρου λαδιού κινητήρα 9. Τοποθετήστε μια καινούρια ροδέλα στεγανοποίησης στη βίδα αποστράγγισης. Σφίξτε τη βίδα αποστράγγισης. Ροπή: 30 N m (3,1 kgf m). Ελαστική τσιμούχα 7. Απλώστε ένα λεπτό στρώμα λαδιού κινητήρα στην ελαστική τσιμούχα του καινούριου φίλτρου λαδιού. 8. Τοποθετήστε ένα νέο φίλτρο λαδιού και σφίξτε. Ροπή: 26 N m (2,7 kgf m). Φίλτρο λαδιού 10. Πληρώστε το στροφαλοθάλαμο με το συνιστώμενο λάδι (2 Σ. 48, 116) και τοποθετήστε την τάπα πλήρωσης λαδιού. Απαιτούμενο λάδι Κατά την αλλαγή λαδιού και φίλτρου λαδιού κινητήρα: 2,7 litres Κατά την αλλαγή μόνο λαδιού: 2,5 litres 11. Ελέγξτε τη στάθμη λαδιού. 2 Σ Βεβαιωθείτε ότι δεν υπάρχουν διαρροές λαδιού. Συντήρηση 63

67 Ψυκτικό υγρό Συντήρηση Έλεγχος του ψυκτικού υγρού Ελέγξτε τη στάθμη του ψυκτικού υγρού στο δοχείο ψυκτικού ενώ ο κινητήρας είναι κρύος. 1. Τοποθετήστε τη μοτοσυκλέτα σε σταθερή, επίπεδη επιφάνεια. 2. Συγκρατήστε τη μοτοσυκλέτα σας σε όρθια θέση. 3. Βεβαιωθείτε ότι η στάθμη του ψυκτικού υγρού βρίσκεται μεταξύ των ενδείξεων ανώτερης (UPPER) και κατώτερης (LOWER) στάθμης στο δοχείο ψυκτικού. Ανώτερη στάθμη Κατώτερη στάθμη (LOWER) Εάν η στάθμη του ψυκτικού πέσει σημαντικά ή εάν το ρεζερβουάρ είναι κενό, μάλλον έχετε σοβαρή διαρροή. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο συνεργείο της Honda. Προσθήκη ψυκτικού υγρού Εάν η στάθμη του ψυκτικού υγρού είναι κάτω από την ένδειξη της κατώτερης στάθμης LOWER, συμπληρώστε με το συνιστώμενο ψυκτικό υγρό (2 Σ. 50) μέχρι η στάθμη να φτάσει την ένδειξη της ανώτερης στάθμης UPPER. Προσθέστε υγρό μόνο μόνον από την τάπα πλήρωσης του δοχείου ψυκτικού υγρού και μην αφαιρέσετε την τάπα του ψυγείου. Δοχείο ψυκτικού υγρού 64

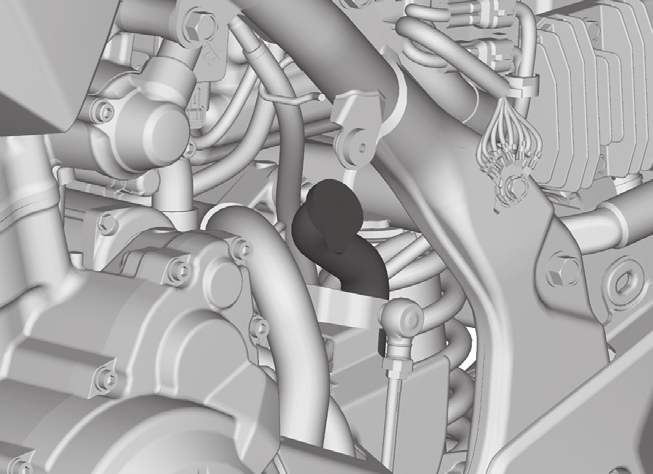

68 Ψυκτικό υγρό u Αλλαγή ψυκτικού υγρού 1. Αφαιρέστε το κάλυμμα της αριστερής πλευράς. 2 Σ Αφαιρέστε την τάπα του δοχείου ψυκτικού και προσθέστε υγρό, ενώ παρακολουθείτε τη στάθμη του ψυκτικού υγρού. u Μην την γεμίζετε υπερβολικά, υπερβαίνοντας την ένδειξη ανώτερης στάθμης (UPPER). u Βεβαιωθείτε ότι δεν θα περάσουν ξένα αντικείμενα από το άνοιγμα του δοχείου του ψυκτικού υγρού. 3. Επανατοποθετήστε και ασφαλίστε την τάπα. 4. Τοποθετήστε το κάλυμμα της αριστερής πλευράς. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αφαίρεση της τάπας του ψυγείου ενώ ο κινητήρας είναι ακόμα ζεστός μπορεί να προκαλέσει τον ψεκασμό του ψυκτικού υγρού και πιθανόν να σας προκαλέσει σοβαρά εγκαύματα. Να αφήνετε πάντα τον κινητήρα και το ψυγείο να κρυώσουν πριν να αφαιρέσετε την τάπα του ψυγείου. Τάπα δοχείου ψυκτικού υγρού Αλλαγή ψυκτικού υγρού Αναθέστε στο εξουσιοδοτημένο συνεργείο της Honda την αλλαγή του ψυκτικού υγρού, εκτός εάν έχετε τα κατάλληλα εργαλεία και μηχανολογική κατάρτιση. Συντήρηση 65

69 Φρένα Συντήρηση Έλεγχος του υγρού των φρένων 1. Τοποθετήστε τη μοτοσυκλέτα σας σε όρθια θέση, σε μια σταθερή, επίπεδη επιφάνεια. 2. Εμπρός Βεβαιωθείτε ότι το δοχείο υγρού φρένων είναι οριζόντιο και ότι η στάθμη του υγρού υπερβαίνει την κατώτερη ένδειξη στάθμης LWR. Πίσω Βεβαιωθείτε ότι το δοχείο υγρού φρένων είναι οριζόντιο και ότι η στάθμη του υγρού βρίσκεται ανάμεσα στην κατώτερη (LOWER) και την ανώτερη (UPPER) ένδειξη στάθμης. Εάν η στάθμη του υγρού φρένων και στα δύο ρεζερβουάρ βρίσκεται κάτω από την ένδειξη της κατώτερης στάθμης (LWR) ή την κατώτατη ένδειξη της μανέτας του φρένου (LOWER) ή ο τζόγος της μανέτας και του πεντάλ των φρένων γίνει υπερβολικός, επιθεωρήστε τα τακάκια των φρένων για φθορά. Εάν τα τακάκια δεν είναι φθαρμένα, μάλλον έχετε διαρροή. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο συνεργείο της Honda. Εμπρός Δοχείο υγρού μπροστινού φρένου Πίσω Δοχείο υγρού πίσω φρένου Ένδειξη LWR Ένδειξη ανώτερης στάθμης (UPPER) Ένδειξη κατώτερης στάθμης (LOWER) 66

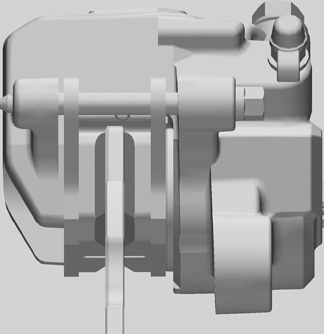

70 Φρένα u Επιθεώρηση των τακακιών φρένων Επιθεώρηση των τακακιών φρένων 2. Πίσω Να επιθεωρείτε τα τακάκια των φρένων από το πίσω δεξιό μέρος της μοτοσυκλέτας. Ελέγξτε την κατάσταση των δεικτών φθοράς των τακακιών των φρένων. Εάν κάποιο τακάκι φρένου έχει φθαρεί μέχρι το δείκτη φθοράς, τα τακάκια θα πρέπει να αντικατασταθούν. Εάν κριθεί απαραίτητο, φροντίστε να αντικατασταθούν τα τακάκια από εξουσιοδοτημένο συνεργείο. Να αντικαθιστάτε πάντοτε όλα τα τακάκια φρένων, αριστερά και δεξιά, ταυτόχρονα. Συντήρηση 1. Εμπρός Επιθεωρήστε τα τακάκια από το κάτω μέρος της δαγκάνας φρένου. Εμπρός Τακάκια Πίσω Τακάκια Δείκτης φθοράς Δίσκος Δείκτης φθοράς Δείκτης φθοράς Δίσκος Δείκτης φθοράς 67

71 Φρένα u Ρύθμιση του διακόπτη φωτός φρένου Ρύθμιση του διακόπτη φωτός φρένου Συντήρηση Ελέγξτε τη λειτουργία του διακόπτη φωτός φρένου. Συγκρατήστε το διακόπτη φωτός φρένου και περιστρέψτε το ρυθμιστικό παξιμάδι προς την κατεύθυνση A εάν ο διακόπτης ανταποκρίνεται πολύ αργά ή περιστρέψτε το παξιμάδι προς την κατεύθυνση B εάν ο διακόπτης ανταποκρίνεται πολύ γρήγορα. Διακόπτης φωτός φρένου B A Ρυθμιστικό παξιμάδι 68

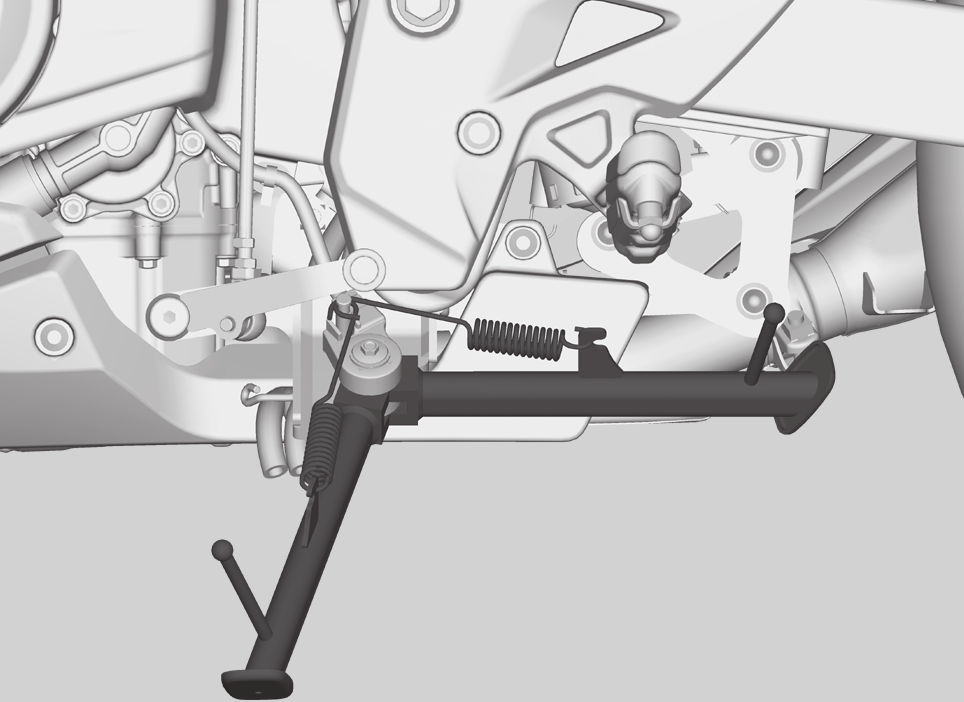

72 Πλαϊνό σταντ Έλεγχος του πλαϊνού σταντ 4. Εκκινήστε τον κινητήρα, πατήστε τη μανέτα του συμπλέκτη και επιλέξτε σχέση ταχύτητας στο κιβώτιο. 5. Κατεβάστε εντελώς το πλαϊνό σταντ. Ο κινητήρας θα πρέπει να σβήσει καθώς κατεβάζετε το πλαϊνό σταντ. Εάν ο κινητήρας δεν σβήσει, πηγαίνετε τη μοτοσυκλέτα στο εξουσιοδοτημένο συνεργείο για έλεγχο. Συντήρηση Ελατήριο πλαϊνού σταντ 1. Βεβαιωθείτε ότι το πλαϊνό σταντ λειτουργεί ομαλά. Εάν το πλαϊνό σταντ είναι δύσκαμπτο ή τρίζει, καθαρίστε την περιοχή περιστροφής και λιπάνετε την περιστρεφόμενη βίδα με καθαρό γράσο. 2. Ελέγξτε το ελατήριο για φθορά ή απώλεια τάσης. 3. Καβαλήστε τη μοτοσυκλέτα, βάλτε Νεκρά στο κιβώτιο και σηκώστε το πλαϊνό σταντ. 69

73 Αλυσίδα μετάδοσης κίνησης Επιθεώρηση του τζόγου της αλυσίδας μετάδοσης κίνησης Συντήρηση Ελέγξτε το τζόγο της αλυσίδας μετάδοσης κίνησης σε αρκετά σημεία κατά μήκος της αλυσίδας. Εάν ο τζόγος δεν είναι σταθερός σε όλα τα σημεία, ορισμένοι κρίκοι μπορεί να έχουν κολλήσει ή να έχουν παραμορφωθεί. Φροντίστε ώστε η αλυσίδα σας να επιθεωρηθεί από εξουσιοδοτημένο συνεργείο της Honda. 1. Επιλέξτε τη νεκρά στο κιβώτιο ταχυτήτων. Σβήστε τον κινητήρα. 2. Τοποθετήστε τη μοτοσυκλέτα σας στο πλαϊνό σταντ σε μια επίπεδη επιφάνεια. 3. Ελέγξτε το τζόγο στο κάτω μέρος της αλυσίδας, στο μεσοδιάστημα της απόστασης μεταξύ των γραναζιών. Τζόγος αλυσίδας μετάδοσης κίνησης: 35 έως 45 mm 4. Κυλήστε τη μοτοσυκλέτα προς τα εμπρός και ελέγξτε ότι η αλυσίδα κινείται ομαλά. 5. Επιθεωρήστε τα γρανάζια. 2 Σ Καθαρίστε και λιπάνετε την αλυσίδα μετάδοσης κίνησης. 2 Σ. 50 u Μην οδηγήσετε τη μοτοσυκλέτα σας εάν ο τζόγος υπερβαίνει τα 60 mm. 70

74 Αλυσίδα μετάδοσης κίνησης u Ρύθμιση του τζόγου της αλυσίδας μετάδοσης κίνησης Ρύθμιση του τζόγου της αλυσίδας μετάδοσης κίνησης Δακτύλιος παλμού Μόνο για CB500XA Αισθητήρας ταχύτητας τροχού Μόνο για CB500XA 0XA Η ρύθμιση της αλυσίδας απαιτεί τη χρήση ειδικών εργαλείων. Ρυθμίστε το τζόγο της αλυσίδας μετάδοσης κίνησης σε εξουσιοδοτημένο συνεργείο της Honda. Μόνο για CB500XA Κατά τη ρύθμιση του τζόγου της αλυσίδας μετάδοσης κίνησης, προσέξτε να μην προκαλέσετε ζημιά στον αισθητήρα ταχύτητας του τροχού και στο δακτύλιο παλμών. Ασφαλιστικό παξιμάδι Ρυθμιστικό παξιμάδι Παξιμάδι πίσω άξονα τροχού Συντήρηση 1. Επιλέξτε τη νεκρά στο κιβώτιο ταχυτήτων. Σβήστε τον κινητήρα. 2. Τοποθετήστε τη μοτοσυκλέτα σας στο πλαϊνό σταντ σε μια επίπεδη επιφάνεια. 3. Χαλαρώστε το παξιμάδι του πίσω άξονα. 4. Χαλαρώστε τα ασφαλιστικά παξιμάδια και στις δύο πλευρές του ψαλιδιού. Ρυθμιστικό παξιμάδι Πίσω άκρο εγκοπής ρύθμισης Ένδειξη ρυθμιστή αλυσίδας Ασφαλιστικό παξιμάδι συνέχεια 71

75 Αλυσίδα μετάδοσης κίνησης u Ρύθμιση του τζόγου της αλυσίδας μετάδοσης κίνησης Συντήρηση 5. Περιστρέψτε και τα δύο ρυθμιστικά παξιμάδια κατά ίσο αριθμό στροφών, ώσπου να επιτευχθεί ο σωστός τζόγος στην αλυσίδα μετάδοσης κίνησης. Περιστρέψτε τα ρυθμιστικά παξιμάδια δεξιόστροφα για να σφίξετε την αλυσίδα. Περιστρέψτε τα ρυθμιστικά παξιμάδια αριστερόστροφα για να δώσετε μεγαλύτερο τζόγο. Ρυθμίστε τον τζόγο της αλυσίδας στο μεσοδιάστημα της απόστασης μεταξύ του μπροστινού γραναζιού και του γραναζιού του πίσω τροχού. Ελέγξτε τον τζόγο της αλυσίδας μετάδοσης κίνησης. 2 Σ Ελέγξτε την ευθυγράμμιση του πίσω άξονα διασφαλίζοντας ότι τα σημάδια του ρυθμιστή της αλυσίδας ευθυγραμμίζονται με το πίσω άκρο των εγκοπών ρύθμισης. Και τα δύο σημάδια θα πρέπει να βρίσκονται σε αντιστοιχία. Σε περίπτωση λανθασμένης ευθυγράμμισης του άξονα, περιστρέψτε το δεξιό ή το αριστερό ρυθμιστικό παξιμάδι, μέχρις ότου τα σημάδια να ευθυγραμμιστούν και ελέγξτε εκ νέου τον τζόγο της αλυσίδας. 7. Σφίξτε το παξιμάδι του πίσω άξονα. Ροπή: 88 N m (9,0 kgf m). 8. Σφίξτε ελαφρά τα ρυθμιστικά παξιμάδια της αλυσίδας μετάδοσης κίνησης και κατόπιν συγκρατήστε τα ρυθμιστικά παξιμάδια και σφίξτε τα ασφαλιστικά παξιμάδια. Ροπή: 21 N m (2,1 kgf m). 9. Ελέγξτε ξανά τον τζόγο της αλυσίδας. Εάν δεν χρησιμοποιήσατε δυναμόκλειδο (ροπόκλειδο) για την τοποθέτηση, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο συνεργείο της Honda, για να ελεγχθεί ότι η τοποθέτηση έγινε σωστά. Μια λανθασμένη τοποθέτηση μπορεί να οδηγήσει σε απώλεια της αποτελεσματικότητας των φρένων. 72

76 Αλυσίδα μετάδοσης κίνησης u Έλεγχος της γλίστρας της αλυσίδας μετάδοσης κίνησης Έλεγχος της φθοράς της αλυσίδας μετάδοσης κίνησης Ελέγξτε την ετικέτα φθοράς της αλυσίδας κατά τη ρύθμιση της αλυσίδας μετάδοσης κίνησης. Σε περίπτωση που το σημάδι βέλους στην ροδέλα εισέρχεται στην κόκκινη ζώνη στην ετικέτα μετά τη ρύθμιση της αλυσίδας μετάδοσης κίνησης με τον κατάλληλο τζόγο, η αλυσίδα μετάδοσης κίνησης είναι υπερβολικά φθαρμένη και πρέπει να αντικατασταθεί. Αλυσίδα μετάδοσης κίνησης: DD520V0 Εάν κριθεί απαραίτητο, φροντίστε να αντικατασταθούν η αλυσίδα μετάδοσης κίνησης από εξουσιοδοτημένο συνεργείο της Honda. Έλεγχος της γλίστρας της αλυσίδας μετάδοσης κίνησης Ελέγξτε την κατάσταση της γλίστρας της αλυσίδας μετάδοσης κίνησης. Η γλίστρα της αλυσίδας μετάδοσης κίνησης πρέπει να αντικατασταθεί αν έχει φθαρεί μέχρι τη γραμμή ορίου φθοράς. Εάν κριθεί απαραίτητο, φροντίστε να αντικατασταθεί η γλίστρα της αλυσίδας μετάδοσης κίνησης από εξουσιοδοτημένο συνεργείο της Honda. Γλίστρα αλυσίδας μετάδοσης κίνησης Συντήρηση Κόκκινη ζώνη Γραμμή ορίου φθοράς Ένδειξη 73

77 Συμπλέκτης Συντήρηση Έλεγχος του συμπλέκτη Έλεγχος του τζόγου της μανέτας του συμπλέκτη Έλεγχος του τζόγου της μανέτας του συμπλέκτη. Τζόγος στη μανέτα του συμπλέκτη: 10 έως 20 mm Ελέγξτε τη ντίζα του συμπλέκτη για κολλήματα ή σημάδια φθοράς. Εάν κριθεί απαραίτητο, φροντίστε να αντικατασταθεί από εξουσιοδοτημένο συνεργείο της Honda. Λιπάνετε τη ντίζα του συμπλέκτη με ειδικό λιπαντικό εμπορίου, για να αποτρέψετε την πρόωρη φθορά και διάβρωση. ΣΗΜΕΙΩΣΗ Η ακατάλληλη ρύθμιση του τζόγου μπορεί να προκαλέσει πρόωρη φθορά του συμπλέκτη. Τζόγος Μανέτα συμπλέκτη 74

78 Συμπλέκτης u Ρύθμιση του τζόγου της μανέτας του συμπλέκτη Ρύθμιση του τζόγου της μανέτας του συμπλέκτη Άνω ασφαλιστικό παξιμάδι Άνω ρύθμιση Επιχειρήστε τη ρύθμιση πρώτα με τον άνω ρυθμιστή ντίζας συμπλέκτη. 1. Χαλαρώστε το άνω ασφαλιστικό παξιμάδι. 2. Περιστρέψτε τον άνω ρυθμιστή της ντίζας του συμπλέκτη μέχρις ότου ο τζόγος να γίνει 10 με 20 mm. 3. Σφίξτε το άνω ασφαλιστικό παξιμάδι και ελέγξτε ξανά το τζόγο. + Άνω ρυθμιστής ντίζας συμπλέκτη Συντήρηση Κάτω ρύθμιση Εάν ο άνω ρυθμιστής ντίζας συμπλέκτη ξεβιδωθεί μέχρι σχεδόν το όριό του ή εάν δεν μπορεί να επιτευχθεί ο σωστός τζόγος, επιχειρήστε τη ρύθμιση με το κάτω ρυθμιστικό παξιμάδι της ντίζας. συνέχεια 75

79 Συμπλέκτης u Ρύθμιση του τζόγου της μανέτας του συμπλέκτη Συντήρηση 1. Χαλαρώστε το άνω ασφαλιστικό παξιμάδι και περιστρέψτε τον άνω ρυθμιστή ντίζας συμπλέκτη τελείως προς τα μέσα (για να παρέχετε το μέγιστο τζόγο). Σφίξτε το άνω ασφαλιστικό παξιμάδι. 2. Χαλαρώστε το κάτω ασφαλιστικό παξιμάδι. 3. Περιστρέψτε το ρυθμιστικό παξιμάδι μέχρις ότου ο τζόγος της μανέτας του συμπλέκτη να γίνει 10 με 20 mm. 4. Σφίξτε το κάτω ασφαλιστικό παξιμάδι και ελέγξτε ξανά το τζόγο της μανέτας του συμπλέκτη. 5. Εκκινήστε τον κινητήρα, τραβήξτε τη μανέτα του συμπλέκτη και επιλέξτε σχέση ταχύτητας. Βεβαιωθείτε ότι ο κινητήρας δε σβήνει και η μοτοσυκλέτα δεν πατινάρει. Σταδιακά, αφήστε τη μανέτα του συμπλέκτη και ανοίξτε το σκριπ γκαζιού. Η μοτοσυκλέτα σας θα πρέπει να κινηθεί ομαλά και να επιταχύνει σταδιακά. Κάτω ασφαλιστικό παξιμάδι + Ρυθμιστικό παξιμάδι Σε περίπτωση που δεν μπορεί να επιτευχθεί η κατάλληλη ρύθμιση του συμπλέκτη ή αν ο συμπλέκτης δεν λειτουργεί σωστά, απευθυνθείτε σε εξουσιοδοτημένο συνεργείο της Honda. 76

80 Γκάζι Έλεγχος του γκαζιού Με τον κινητήρα σβηστό, βεβαιωθείτε ότι το γκάζι περιστρέφεται ομαλά από την πλήρως κλειστή στην πλήρως ανοιχτή θέση σε όλες τις θέσεις του τιμονιού και ότι ο τζόγος του γκαζιού είναι σωστός. Εάν το γκάζι δεν μετακινείται ομαλά, δεν κλείνει αυτόματα ή εάν η ντίζα έχει υποστεί ζημιά, πηγαίνετε τη μοτοσυκλέτα σας στο εξουσιοδοτημένο συνεργείο της Honda για έλεγχο. Τζόγος στο γκριπ του γκαζιού: 2 με 6 mm. Συντήρηση Τζόγος Άκρη γκριπ 77

81 Εξαεριστήρας στροφαλοθαλάμου Καθαρισμός του εξαεριστήρα του στροφαλοθαλάμου Συντήρηση 1. Τοποθετήστε ένα κατάλληλο δοχείο κάτω από το σωλήνα εξαεριστήρα στροφαλοθαλάμου. 2. Αφαιρέστε την τάπα του σωλήνα του εξαεριστήρα του στροφαλοθαλάμου από το σωλήνα. 3. Αποστραγγίστε τα κατάλοιπα σε ένα κατάλληλο δοχείο. 4. Τοποθετήστε την τάπα του σωλήνα του εξαεριστήρα του στροφαλοθαλάμου. Σωλήνας εξαεριστήρα στροφαλοθαλάμου Τάπα σωλήνα εξαεριστήρα στροφαλοθαλάμου 78

82 Άλλες ρυθμίσεις Προσαρμογή της δέσμης του προβολέα Μπορείτε να προσαρμόσετε την κατακόρυφη δέσμη του προβολέα, για σωστή ευθυγράμμιση. 1. Αφαιρέστε τα κλιπ (2 Σ. 57) και το καπάκι. 2. Περιστρέψτε το πινιόν προς τα μέσα ή προς τα έξω όπως απαιτείται, χρησιμοποιώντας ένα κατσαβίδι Phillips που παρέχεται στην εργαλειοθήκη. 2 Σ. 55 Να σέβεστε τους τοπικούς νόμους και κανονισμούς. Πινιόν Συντήρηση Καπάκι Κλιπ Κάτω Επάνω 3. Τοποθετήστε το καπάκι και τα κλιπ. 79

83 5 Άλλες ρυθμίσεις u Ρύθμιση της μανέτας φρένου Ρύθμιση της μανέτας φρένου Μπορείτε να ρυθμίσετε την απόσταση μεταξύ του άκρου της μανέτας του φρένου και του γκριπ. Ένδειξη Ρυθμιστής Μπροστά Συντήρηση Μέθοδος ρύθμισης Περιστρέψτε το ρυθμιστικό, ωσότου όλοι οι αριθμοί να ευθυγραμμιστούν με την ένδειξη, ωθώντας τη μανέτα προς τα εμπρός, στην επιθυμητή θέση Μετά τη ρύθμιση, ελέγξτε ότι η μανέτα λειτουργεί σωστά, πριν την οδήγηση. ΣΗΜΕΙΩΣΗ Μην περιστρέφετε το ρυθμιστικό πέρα από τα φυσικά του όρια. Γκριπ τιμονιού Μανέτα φρένου 80

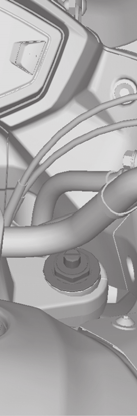

84 Άλλες ρυθμίσεις u Ρύθμιση της μπροστινής ανάρτησης Ρύθμιση της μπροστινής ανάρτησης Προφόρτιση ελατηρίου Μπορείτε να ρυθμίσετε την προφόρτιση του ελατηρίου με το ρυθμιστικό, ανάλογα με το φορτίο ή τον τύπο του οδοστρώματος. Περιστρέψτε δεξιόστροφα για αύξηση της προφόρτισης του ελατηρίου (σκληρό) ή αριστερόστροφα για μείωση της προφόρτισης του ελατηρίου (μαλακό). Η τυπική θέση είναι η 3η εγκοπή από την κορυφή, ευθυγραμμισμένη με την άνω επιφάνεια της βίδας του πιρουνιού. Βίδα πιρουνιού 3η εγκοπή Ρυθμιστές Συντήρηση ΣΗΜΕΙΩΣΗ Μην περιστρέφετε το ρυθμιστικό πέρα από τα όριά του. Ρυθμίστε το αριστερό και το δεξιό πιρούνι στην ίδια προφόρτιση ελατηρίου. 81

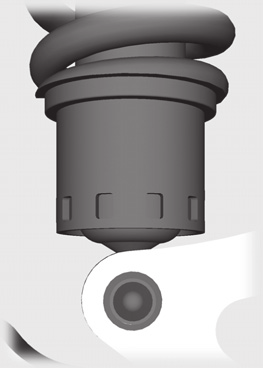

85 Άλλες ρυθμίσεις u Ρύθμιση της πίσω ανάρτησης Ρύθμιση της πίσω ανάρτησης Συντήρηση Προφόρτιση ελατηρίου Μπορείτε να ρυθμίσετε την προφόρτιση του ελατηρίου με το ρυθμιστικό, ανάλογα με το φορτίο ή τον τύπο του οδοστρώματος. Περιστρέψτε το ρυθμιστή χρησιμοποιώντας το γαντζόκλειδο και τη ράβδο προέκτασης που παρέχονται στην εργαλειοθήκη. 2 Σ. 55 Ο ρυθμιστής προφόρτισης διαθέτει 9 θέσεις. Η τυπική θέση είναι η 4η όταν η ένδειξη στον ρυθμιστή έχει ευθυγραμμιστεί με το αριστερό άκρο της κάτω βίδας στήριξης του πίσω αμορτισέρ. Περιστρέψτε το ρυθμιστή προς την κατεύθυνση A για να μειώσετε την προφόρτιση του ελατηρίου (μαλακό) (θέση 1 έως 3), ή περιστρέψτε το ρυθμιστή προς την κατεύθυνση B για να αυξήσετε την προφόρτιση του ελατηρίου (σκληρό) (θέση 5 έως 9). Εάν αποπειραθείτε να ρυθμίσετε απευθείας από το 1 στο 9 ή από το 9 στο 1, πιθανόν να προκληθεί ζημιά στο αμορτισέρ. Ένδειξη Ρυθμιστής Κάτω βίδα στήριξης Ράβδος προέκτασης A B Ευθυγράμμιση (Κανονική θέση) Γαντζόκλειδο 82

86 Άλλες ρυθμίσεις u Ρύθμιση του ύψους του ανεμοθώρακα Ρύθμιση του ύψους του ανεμοθώρακα 2. Τοποθετήστε όλες τις δεξιές και αριστερές βίδες στις οπές της χαμηλής θέσης ή στις οπές της υψηλής θέσης. Μπορείτε να ρυθμίσετε το ύψος του ανεμοθώρακα στην 1η ή 2η θέση. 1. Αφαιρέστε τον ανεμοθώρακα αφαιρώντας τις βίδες. Ανεμοθώρακας Συντήρηση Βίδες Βίδες Χαμηλή θέση Υψηλή θέση 83

87 Αντιμετώπιση προβλημάτων Ο κινητήρας δεν εκκινείται (Η ένδειξη του συστήματος HSS παραμένει αναμμένη)... P. 85 Υπερθέρμανση (Η ένδειξη υψηλής θερμοκρασίας ψυκτικού υγρού είναι αναμμένη)... P. 86 Προειδοποιητικές ενδείξεις αναμμένες ή αναβοσβήνουν... P. 87 Ένδειξη χαμηλής πίεσης λαδιού...p. 87 Ενδεικτική λυχνία δυσλειτουργίας PGM-F (ML) (Προγραμματιζόμενος ψεκασμός Λυχνία (ML)...P. 87 Ένδειξη ABS (Σύστημα αντιμπλοκαρίσματος τροχών)...p. 88 Άλλες ενδείξεις προειδοποίησης... P. 89 Ένδειξη βλάβης οργάνου μέτρησης στάθμης καυσίμου...p. 89 Διάτρηση ελαστικού...p. 90 Προβλήματα στο ηλεκτρικό σύστημα...p. 97 Η μπαταρία εξαντλείται...p. 97 Καμένος λαμπτήρας...p. 97 Καμένη ασφάλεια...p. 100

88 Ο κινητήρας δεν εκκινείται (Η ένδειξη του συστήματος HSS παραμένει αναμμένη) Η μίζα λειτουργεί αλλά ο κινητήρας δεν εκκινεί Ελέγξτε τα ακόλουθα στοιχεία: Ελέγξτε τη σωστή ακολουθία εκκίνησης του κινητήρα 2 Σ. 34 Βεβαιωθείτε ότι υπάρχει βενζίνη στο ρεζερβουάρ Ελέγξτε εάν είναι αναμμένη η ένδειξη δυσλειτουργίας (ML) PGM-F u Εάν η ένδειξη είναι αναμμένη, επικοινωνήστε με Εξουσιοδοτημένο Συνεργείο το συντομότερο δυνατό. Ελέγξτε εάν η ένδειξη του συστήματος HSS παραμένει αναμμένη (ΟΝ) u Γυρίστε τον κεντρικό διακόπτη στη θέση (Off) και αφαιρέστε το κλειδί. Τοποθετήστε και πάλι το κλειδί και γυρίστε τον κεντρικό διακόπτη στη θέση (On). Εάν η ένδειξη παραμένει αναμμένη, ελέγξτε τα ακόλουθα: Ελέγξτε ότι δεν υπάρχει κάποιο άλλο κλειδί HSS (συμπεριλαμβανομένου και του εφεδρικού κλειδιού) κοντά στον κεντρικό διακόπτη. Ελέγξτε ότι δεν υπάρχουν μεταλλικά αντικείμενα ή αυτοκόλλητα επάνω στο κλειδί. Εάν η ένδειξη HSS παραμένει αναμμένη, φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από κάποιο εξουσιοδοτημένο συνεργείο της Honda. Η μίζα δεν λειτουργεί Ελέγξτε τα ακόλουθα στοιχεία: Βεβαιωθείτε ότι ο διακόπτης διακοπής λειτουργίας του κινητήρα βρίσκεται στη θέση (Run) 2 Σ. 32 Βεβαιωθείτε ότι το πλαϊνό σταντ είναι ανεβασμένο. Ελέγξτε για καμένη ασφάλεια 2 Σ. 100 Ελέγξτε για χαλαρή σύνδεση της μπαταρίας ή για διάβρωση του ακροδέκτη της μπαταρίας 2 Σ. 46, 56 Ελέγξτε την κατάσταση της μπαταρίας 2 Σ. 97 Εάν το πρόβλημα παραμένει, φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από κάποιο εξουσιοδοτημένο συνεργείο της Honda. Αντιμετώπιση προβλημάτων 85

89 Υπερθέρμανση (Η ένδειξη υψηλής θερμοκρασίας ψυκτικού υγρού είναι αναμμένη) Αντιμετώπιση προβλημάτων 86 Ο κινητήρας υπερθερμαίνεται όταν συμβαίνουν τα παρακάτω: Ανάβει η ενδεικτική λυχνία υψηλής θερμοκρασίας ψυκτικού υγρού Η επιτάχυνση γίνεται νωθρή Εάν συμβαίνει αυτό, σταθμεύστε με ασφάλεια στην άκρη του δρόμου και εκτελέστε την ακόλουθη διαδικασία. Η παρατεταμένη λειτουργία σε υψηλό ρελαντί ενδέχεται να προκαλέσει το άναμμα της ενδεικτικής λυχνίας υψηλής θερμοκρασίας ψυκτικού υγρού. ΣΗΜΕΙΩΣΗ Εάν εξακολουθήσετε να οδηγείτε με υπερθερμασμένο κινητήρα, μπορεί να προκληθεί σοβαρή βλάβη στον κινητήρα. 1. Σβήστε τον κινητήρα με τον κεντρικό διακόπτη και κατόπιν γυρίστε τον κεντρικό διακόπτη στη θέση (On). 2. Βεβαιωθείτε ότι ο ανεμιστήρας του ψυγείου λειτουργεί, και κατόπιν γυρίστε τον κεντρικό διακόπτη στη θέση (Off). Εάν ο ανεμιστήρας δεν λειτουργεί: Θεωρήστε ότι υπάρχει βλάβη. Μην εκκινείτε τον κινητήρα. Μεταφέρετε τη μοτοσυκλέτα σας στο εξουσιοδοτημένο συνεργείο της Honda. Εάν ο ανεμιστήρας λειτουργεί: Αφήστε τον κινητήρα να κρυώσει με τον κεντρικό διακόπτη στη θέση (Off). 3. Αφού έχει ψυχθεί ο κινητήρας, επιθεωρήστε τους σωλήνες του ψυγείου και ελέγξτε για τυχόν διαρροή. 2 Σ. 64 Εάν υπάρχει διαρροή: Μην εκκινείτε τον κινητήρα. Μεταφέρετε τη μοτοσυκλέτα σας στο εξουσιοδοτημένο συνεργείο της Honda. 4. Ελέγξτε τη στάθμη του ψυκτικού υγρού στο δοχείο και προσθέστε ψυκτικό. σύμφωνα με τις ανάγκες. 2 Σ Εάν οι έλεγχοι 1-4 είναι φυσιολογικοί, μπορείτε να συνεχίσετε την οδήγηση, αλλά να παρακολουθείτε συνεχώς την ενδεικτική λυχνία υψηλής θερμοκρασίας ψυκτικού υγρού.

90 Προειδοποιητικές ενδείξεις αναμμένες ή αναβοσβήνουν Ένδειξη χαμηλής πίεσης λαδιού Εάν η ένδειξη χαμηλής πίεσης λαδιού ανάψει, σταθμεύστε με ασφάλεια στην άκρη του δρόμου και σβήστε τον κινητήρα. ΣΗΜΕΙΩΣΗ Εάν εξακολουθήσετε να οδηγείτε με χαμηλή πίεση λαδιού μπορεί να προκαλέσετε σοβαρή βλάβη στον κινητήρα. 1. Ελέγξτε τη στάθμη λαδιού του κινητήρα και προσθέστε λάδι, σύμφωνα με τις ανάγκες. 2 Σ Θέστε τον κινητήρα σε λειτουργία. u Συνεχίστε την οδήγηση μόνον εάν η ένδειξη χαμηλής πίεσης σβήσει. Η απότομη επιτάχυνση μπορεί να προκαλέσει το στιγμιαίο άναμμα της ένδειξης χαμηλής πίεσης λαδιού, ειδικά στην περίπτωση που η στάθμη του λαδιού είναι κοντά στη χαμηλότερη ένδειξη ή την έχει φθάσει. Στην περίπτωση που η ένδειξη χαμηλής πίεσης λαδιού παραμένει αναμμένη ενώ η στάθμη του λαδιού βρίσκεται στο σωστό επίπεδο, σβήστε τον κινητήρα και επικοινωνήστε με το εξουσιοδοτημένο συνεργείο της Honda. Εάν η στάθμη λαδιού του κινητήρα πέσει γρήγορα, η μοτοσυκλέτα σας ενδέχεται να έχει διαρροή ή κάποιο άλλο σημαντικό πρόβλημα. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο συνεργείο της Honda. Ενδεικτική λυχνία δυσλειτουργίας PGM-F (ML) (Προγραμματιζόμενος ψεκασμός Λυχνία (ML) Εάν η ένδειξη ανάψει κατά την οδήγηση, ενδέχεται να υπάρχει κάποιο σοβαρό πρόβλημα με το σύστημα PGM-F. Μειώστε ταχύτητα και φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από κάποιο εξουσιοδοτημένο συνεργείο της Honda, το συντομότερο δυνατό. 87 Αντιμετώπιση προβλημάτων

91 Αντιμετώπιση προβλημάτων Προειδοποιητικές ενδείξεις αναμμένες ή αναβοσβήνουν u Ένδειξη ABS (Σύστημα αντιμπλοκαρίσματος τροχών) Ένδειξη ABS (Σύστημα αντιμπλοκαρίσματος τροχών) Μόνο για Εάν η ένδειξη λειτουργεί με έναν από τους παρακάτω τρόπους, έχετε σοβαρό πρόβλημα με το σύστημα των φρένων. Μειώστε την ταχύτητά σας και φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από κάποιο εξουσιοδοτημένο συνεργείο της Honda, το συντομότερο δυνατό. Η ένδειξη ανάβει ή ξεκινά να αναβοσβήνει κατά την οδήγηση. Η ένδειξη δεν ανάβει όταν ο κεντρικός διακόπτης βρίσκεται στη θέση (On). Η ένδειξη δεν σβήνει με ταχύτητες χαμηλότερες των 10 km/h. Σε περίπτωση που η ένδειξη ABS παραμένει αναμμένη, τα φρένα σας θα συνεχίσουν να λειτουργούν όπως ένα συμβατικό σύστημα φρένων, αλλά χωρίς τη λειτουργία του αντιμπλοκαρίσματος. Η ένδειξη ABS μπορεί να αναβοσβήσει εάν περιστρέψετε τον πίσω τροχό ενώ η μοτοσυκλέτα σας είναι ανυψωμένη από το έδαφος. Σε αυτή την περίπτωση, γυρίστε τον κεντρικό διακόπτη στη θέση OFF και κατόπιν ξανά στη θέση ON. Η ενδεικτική λυχνία ABS θα σβήσει, αφού η ταχύτητά σας φθάσει τα 30 km/h. 88

92 Άλλες ενδείξεις προειδοποίησης Ένδειξη βλάβης οργάνου μέτρησης στάθμης καυσίμου Σε περίπτωση που το σύστημα καυσίμου παρουσιάζει κάποια βλάβη, οι ενδείξεις του μετρητή καυσίμου θα εμφανίζονται όπως φαίνεται στην εικόνα. Σε περίπτωση που συμβεί κάτι τέτοιο, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο συνεργείο της Honda. Αντιμετώπιση προβλημάτων 89

93 Διάτρηση ελαστικού Αντιμετώπιση προβλημάτων Η επισκευή κάποιας τρύπας σε ελαστικό ή η αφαίρεση του ελαστικού απαιτεί ειδικά εργαλεία και τεχνική κατάρτιση. Σας συνιστούμε η συγκεκριμένη επισκευή να γίνει από το Επίσημο Συνεργείο σας. Μετά από έκτακτη επισκευή, φροντίστε να γίνεται πάντα έλεγχος/αντικατάσταση του ελαστικού από εξουσιοδοτημένο συνεργείο. Επισκευή έκτακτης ανάγκης με τη χρήση ενός κιτ επισκευής ελαστικού Εάν το ελαστικό σας έχει τρυπηθεί ελάχιστα, μπορείτε να εκτελέσετε επισκευή έκτακτης ανάγκης χρησιμοποιώντας ένα κιτ επισκευής ελαστικού χωρίς σαμπρέλα (tubeless). Ακολουθήστε τις οδηγίες που συνοδεύουν το κιτ επισκευής ελαστικών έκτακτης ανάγκης. Η οδήγηση της μοτοσυκλέτας σας με προσωρινά επισκευασμένο ελαστικό είναι ιδιαίτερα επικίνδυνη. Μην υπερβαίνετε τα 50 km/h. Φροντίστε να επισκευαστεί το ελαστικό από εξουσιοδοτημένο συνεργείο, το συντομότερο δυνατό. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η οδήγηση της μοτοσυκλέτας σας με προσωρινά επισκευασμένο ελαστικό μπορεί να είναι επικίνδυνη. Εάν η προσωρινή επισκευή αστοχήσει, μπορεί να προκληθεί ατύχημα και να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Εάν πρέπει να οδηγείτε με προσωρινά επισκευασμένο ελαστικό, να οδηγείτε αργά και προσεκτικά και να μην υπερβαίνετε τα 50 km/h, ωσότου να αντικατασταθεί το ελαστικό. Αφαίρεση τροχών Εάν θέλετε να αφαιρέσετε κάποιον τροχό για να επισκευάσετε κάποιο τρύπημα, ακολουθήστε τις παρακάτω διαδικασίες. 90

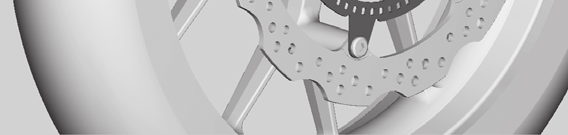

94 Διάτρηση ελαστικού u Αφαίρεση τροχών Μόνο για CB500XA Κατά την αφαίρεση και την τοποθέτηση του τροχού, προσέξτε να μην προκαλέσετε ζημιά στον αισθητήρα ταχύτητας του τροχού και στο δακτύλιο παλμών. u Προσέχετε ώστε να μην γρατζουνίσει η δαγκάνα του φρένου τον τροχό κατά την αφαίρεση. Ταινία ή πανί Βίδες στερέωσης Μπροστινός τροχός Αφαίρεση 1. Σταθμεύστε σε μια σταθερή, επίπεδη επιφάνεια. 2. Καλύψτε τη δεξιά πλευρά του μπροστινού τροχού και τη δαγκάνα του φρένου με προστατευτική ταινία ή ύφασμα. 3. Στη δεξιά πλευρά, αφαιρέστε τις βίδες στήριξης και τη δαγκάνα φρένου. u Στηρίξτε το συγκρότημα της δαγκάνας φρένων έτσι ώστε να μην κρέμεται από το σωληνάκι φρένων. Μην περιστρέφετε τον εύκαμπτο σωλήνα των φρένων. u Φροντίστε ώστε να μην ακουμπήσει γράσο, λάδι ή βρομιά στην επιφάνεια του δίσκου ή στα τακάκια. u Μην τραβάτε τη μανέτα του φρένου όταν η δαγκάνα του φρένου έχει αφαιρεθεί. Δαγκάνα Αισθητήρας ταχύτητας τροχού Μόνο για CB500XA Δακτύλιος παλμού Μόνο για CB500XA Κολάρο δεξιάς πλευράς Αντιμετώπιση προβλημάτων συνέχεια 91

95 Διάτρηση ελαστικού u Αφαίρεση τροχών Αντιμετώπιση προβλημάτων 4. Χαλαρώστε τη βίδα ασφάλισης του άξονα και τον μπροστινό άξονα τροχού. 5. Στηρίξτε την μοτοσυκλέτα με ασφάλεια και ανυψώστε τον μπροστινό τροχό από το έδαφος χρησιμοποιώντας ένα σταντ συντήρησης ή ένα παλάγκο. 6. Αφαιρέστε τον μπροστινό άξονα τροχού, τον μπροστινό τροχό και τα πλευρικά κολάρα. Κολάρο αριστερής πλευράς Μπροστινός άξονας τροχού Τοποθέτηση 1. Προσαρμόστε τα κολάρα της δεξιάς και της αριστερής πλευράς στην αρχική τους θέση στον τροχό. 2. Στην αριστερή πλευρά, τοποθετήστε τον τροχό μεταξύ του πιρουνιού και εισαγάγετε τον άξονα μέχρι το τέρμα της διαδρομής, μέσω του αριστερού πιρουνιού και του μουαγιέ του τροχού. 3. Σφίξτε τον άξονα. Ροπή: 54 N m (5,5 kgf m) Βίδα ασφάλισης άξονα 92

96 Διάτρηση ελαστικού u Αφαίρεση τροχών 4. Τοποθετήστε τη δαγκάνα του φρένου και σφίξτε τις βίδες στερέωσης. Ροπή: 30 N m (3,1 kgf m). u Προσέχετε ώστε να μην γρατζουνίσει η δαγκάνα του φρένου τον τροχό κατά την τοποθέτηση. u Χρησιμοποιήστε νέες βίδες στερέωσης κατά την τοποθέτηση της δαγκάνας του φρένου. ΣΗΜΕΙΩΣΗ Όταν τοποθετείτε τη δαγκάνα του φρένου στη θέση τους στο πιρούνι, να εφαρμόζετε προσεκτικά το δίσκο του φρένου ανάμεσα στα τακάκια, για να αποφύγετε τις γρατζουνιές. 5. Κατεβάστε τον μπροστινό τροχό στο έδαφος. 6. Πατήστε τη μανέτα του φρένου και συμπιέστε το πιρούνι αρκετές φορές. 7. Σφίξτε τη βίδα ασφάλισης του άξονα. Ροπή: 22 N m (2,2 kgf m). 8. Ανυψώστε ξανά τον μπροστινό τροχό από το έδαφος και βεβαιωθείτε ότι ο τροχός περιστρέφεται ελεύθερα, αφού ελευθερώσετε το φρένο. 9. Αφαιρέστε την προστατευτική ταινία ή το ύφασμα. Εάν δεν χρησιμοποιήσατε δυναμόκλειδο (ροπόκλειδο) για την τοποθέτηση, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο συνεργείο της Honda, για να ελεγχθεί ότι η τοποθέτηση έγινε σωστά. Μια λανθασμένη τοποθέτηση μπορεί να οδηγήσει σε απώλεια της αποτελεσματικότητας των φρένων. Αντιμετώπιση προβλημάτων συνέχεια 93

97 Διάτρηση ελαστικού u Αφαίρεση τροχών Αντιμετώπιση προβλημάτων Πίσω τροχός Αφαίρεση 1. Στηρίξτε την μοτοσυκλέτα με ασφάλεια και ανυψώστε τον πίσω τροχό από το έδαφος χρησιμοποιώντας ένα σταντ συντήρησης ή ένα παλάγκο. 2. Χαλαρώστε το παξιμάδι του πίσω άξονα, τα ασφαλιστικά παξιμάδια και περιστρέψτε τα ρυθμιστικά παξιμάδια έτσι ώστε ο πίσω τροχός να μπορεί να κινηθεί σε όλη του τη διαδρομή προς τα εμπρός, για μέγιστο τζόγο της αλυσίδας μετάδοσης κίνησης. 3. Αφαιρέστε την αλυσίδα μετάδοσης κίνησης από το γρανάζι του πίσω τροχού, σπρώχνοντας τον πίσω τροχό προς τα εμπρός. 4. Αφαιρέστε το παξιμάδι του πίσω άξονα και τη ροδέλα. Δακτύλιος παλμού Μόνο για CB500XA Ασφαλιστικό παξιμάδι Άξονας πίσω τροχού Ρυθμιστικό Αισθητήρας ταχύτητας τροχού Μόνο για CB500XA Κολάρο A Παξιμάδι πίσω άξονα τροχού Ροδέλα Ροδέλα Κολάρο Β Ρυθμιστικό παξιμάδι Αλυσίδα μετάδοσης κίνησης Ασφαλιστικό παξιμάδι 94

98 Διάτρηση ελαστικού u Αφαίρεση τροχών 5. Αφαιρέστε τον πίσω άξονα τροχού, τη ροδέλα, τη βάση της δαγκάνας φρένου, τον πίσω τροχό και τα πλευρικά κολάρα. u Στηρίξτε το συγκρότημα της δαγκάνας φρένων έτσι ώστε να μην κρέμεται από το σωληνάκι φρένων. Μην περιστρέφετε τον εύκαμπτο σωλήνα των φρένων. u Φροντίστε ώστε να μην ακουμπήσει γράσο, λάδι ή βρομιά στην επιφάνεια του δίσκου ή στα τακάκια. u Μην πατάτε το πεντάλ του φρένου όταν έχετε αφαιρέσει τον τροχό. Τοποθέτηση 1. Για να τοποθετήσετε τον πίσω τροχό, ακολουθήστε την αντίστροφη διαδικασία. u Προσέχετε ώστε να μην γρατζουνίσει η δαγκάνα του φρένου τον τροχό κατά την τοποθέτηση. ΣΗΜΕΙΩΣΗ Όταν τοποθετείτε τη δαγκάνα φρένου στη θέση της, να εφαρμόζετε προσεκτικά το δίσκο του φρένου ανάμεσα στα τακάκια, για να αποφύγετε τις γρατζουνιές. Αντιμετώπιση προβλημάτων συνέχεια 95

99 Διάτρηση ελαστικού u Αφαίρεση τροχών 2. Βεβαιωθείτε ότι η εγκοπή στη βάση της δαγκάνας φρένου είναι τοποθετημένη στην προεξοχή του ψαλιδιού. Βάση δαγκάνας φρένου 5. Σφίξτε ελαφρά τα ρυθμιστικά παξιμάδια της αλυσίδας μετάδοσης κίνησης και κατόπιν συγκρατήστε τα ρυθμιστικά παξιμάδια και σφίξτε τα ασφαλιστικά παξιμάδια. Ροπή: 21 N m (2,1 kgf m). Αντιμετώπιση προβλημάτων Ψαλίδι Ωτίδα 3. Ρυθμίστε την αλυσίδα μετάδοσης κίνησης. 2 Σ Σφίξτε το παξιμάδι του πίσω άξονα. Ροπή: 88 N m (9,0 kgf m). Εγκοπή 6. Αφού τοποθετήσετε τον τροχό, πατήστε το πεντάλ του φρένου αρκετές φορές και ελέγξτε ξανά αν ο τροχός περιστρέφεται ελεύθερα. Ελέγξτε ξανά τον τροχό αν το φρένο «κολλάει» ή αν ο τροχός δεν περιστρέφεται ελεύθερα. Εάν δεν χρησιμοποιήσατε δυναμόκλειδο (ροπόκλειδο) για την τοποθέτηση, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο συνεργείο της Honda, για να ελεγχθεί ότι η τοποθέτηση έγινε σωστά. Μια λανθασμένη τοποθέτηση μπορεί να οδηγήσει σε απώλεια της αποτελεσματικότητας των φρένων. 96

100 Προβλήματα στο ηλεκτρικό σύστημα Η μπαταρία εξαντλείται Καμένος λαμπτήρας Φορτίστε την μπαταρία χρησιμοποιώντας έναν φορτιστή μπαταρίας μοτοσυκλετών. Αφαιρέστε την μπαταρία από τη μοτοσυκλέτα πριν από τη φόρτιση. Μην χρησιμοποιείτε φορτιστή μπαταριών τύπου αυτοκινήτου, καθώς ενδέχεται να προκληθεί υπερθέρμανση και μόνιμη ζημιά στην μπαταρία της μοτοσυκλέτας. Εάν δεν αναπληρώνεται η ενέργεια της μπαταρίας μετά την επαναφόρτιση, επικοινωνήστε με το εξουσιοδοτημένο συνεργείο. ΣΗΜΕΙΩΣΗ Η εκκίνηση με τη χρήση μπαταρίας αυτοκινήτου δεν συνιστάται, γιατί μπορεί να προκληθεί βλάβη στο ηλεκτρικό σύστημα της μοτοσυκλέτας. Ακολουθήστε την παρακάτω διαδικασία για την αντικατάσταση καμένου λαμπτήρα. Γυρίστε τον κεντρικό διακόπτη στη θέση (Off) ή (LOCK). Αφήστε το λαμπτήρα να κρυώσει προτού τον αντικαταστήσετε. Μην χρησιμοποιείτε λαμπτήρες, διαφορετικούς από αυτούς που καθορίζονται. Ελέγξτε τη σωστή λειτουργία του ανταλλακτικού λαμπτήρα πριν την οδήγηση. Για την ισχύ του λαμπτήρα, δείτε «Προδιαγραφές». 2 Σ. 99 Αντιμετώπιση προβλημάτων συνέχεια 97

101 Προβλήματα στο ηλεκτρικό σύστημα u Καμένος λαμπτήρας Προβολέας/Φώτα θέσης Φώτα θέσης Φως φρένων/πίσω φως Φως φρένων/πίσω φως Αντιμετώπιση προβλημάτων Προβολέας Ο προβολέας/φώτα θέσης χρησιμοποιούν διάφορες λυχνίες LED. Εάν υπάρχει κάποιο LED που δεν ανάβει, επικοινωνήστε με το εξουσιοδοτημένο συνεργείο της Honda για την επισκευή του. Το φως φρένων και το πίσω φανάρι χρησιμοποιούν αρκετά LED. Εάν υπάρχει κάποιο LED που δεν ανάβει, επικοινωνήστε με το εξουσιοδοτημένο συνεργείο της Honda για την επισκευή του. 98

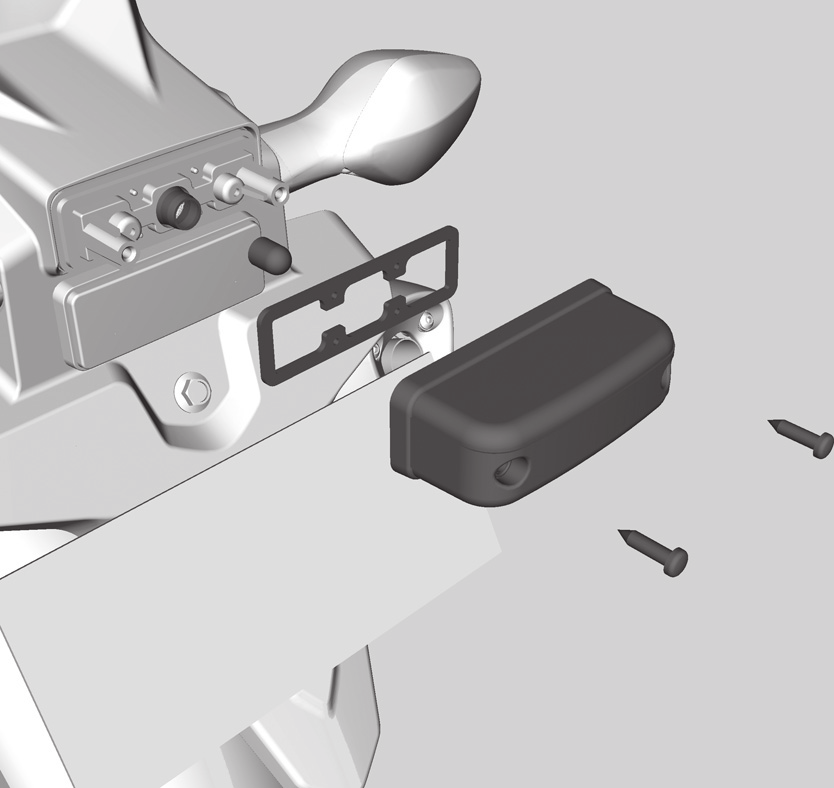

102 Προβλήματα στο ηλεκτρικό σύστημα u Καμένος λαμπτήρας Λαμπτήρας εμπρός/πίσω φλας 1. Αφαιρέστε τη βίδα και το κολάρο. 2. Αφαιρέστε το κρύσταλλο του φλας. 3. Πιέστε ελαφρώς το λαμπτήρα και στρέψτε τον προς τα αριστερά. Κρύσταλλο φλας Κολάρο Βίδα Λαμπτήρας 4. Τοποθετήστε έναν καινούργιο λαμπτήρα και ξαναβάλτε στη θέση τους τα εξαρτήματα ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. u Χρησιμοποιήστε λαμπτήρα πορτοκαλί χρώματος. Φως της πινακίδας κυκλοφορίας 1. Αφαιρέστε τις βίδες, το κάλυμμα του φωτός πινακίδας κυκλοφορίας και τη φλάντζα στεγανοποίησης του καλύμματος του φωτός πινακίδας κυκλοφορίας. 2. Τραβήξτε προς τα έξω τον λαμπτήρα χωρίς να τον περιστρέψετε. Λαμπτήρας Φλάντζα στεγανοποίησης καλύμματος Κάλυμμα φωτός πινακίδας κυκλοφορίας Βίδες 3. Τοποθετήστε έναν καινούργιο λαμπτήρα και ξαναβάλτε στη θέση τους τα εξαρτήματα ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Αντιμετώπιση προβλημάτων 99

103 Προβλήματα στο ηλεκτρικό σύστημα u Καμένη ασφάλεια Καμένη ασφάλεια Προτού ασχοληθείτε με τις ασφάλειες, δείτε «Έλεγχος και αντικατάσταση ασφαλειών». 2 Σ. 47 CB500X Καλύμματα ασφαλειοθήκης Αντιμετώπιση προβλημάτων Ασφάλειες ασφαλειοθήκης 1. Αφαιρέστε τη σέλα. 2 Σ Αφαιρέστε τα καλύμματα της ασφαλειοθήκης. 3. Τραβήξτε μία προς μία τις ασφάλειες με τον εξολκέα ασφαλειών που βρίσκεται στην εργαλειοθήκη και ελέγξτε για κάποια καμένη ασφάλεια. Να αντικαθιστάτε πάντα μια καμένη ασφάλεια με ανταλλακτική της ίδιας δυναμικότητας. 4. Επανατοποθετήστε τα καλύμματα των ασφαλειοθηκών. 5. Επανατοποθετήστε τη σέλα. CB500XA Καλύμματα ασφαλειοθήκης Εφεδρικές ασφάλειες Εφεδρικές ασφάλειες 100

104 Προβλήματα στο ηλεκτρικό σύστημα u Καμένη ασφάλεια Κύρια ασφάλεια Κεντρική ασφάλεια Φις καλωδίου Μαγνητικός διακόπτης μίζας 3. Τραβήξτε προς τα έξω την κεντρική ασφάλεια και ελέγξτε για καμένη ασφάλεια. Να αντικαθιστάτε πάντα μια καμένη ασφάλεια με ανταλλακτική της ίδιας δυναμικότητας. u Υπάρχει μια εφεδρική κεντρική ασφάλεια στο μαγνητικό διακόπτη της μίζας. 4. Ακολουθήστε την αντίστροφη σειρά για την τοποθέτηση των μερών. ΣΗΜΕΙΩΣΗ Εάν κάποια ασφάλεια υποστεί επανειλημμένες βλάβες, μάλλον αντιμετωπίζετε ηλεκτρικό πρόβλημα. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο συνεργείο της Honda. Αντιμετώπιση προβλημάτων Εφεδρική κύρια ασφάλεια 1. Αφαιρέστε το κάλυμμα της δεξιάς πλευράς. 2 Σ Αποσυνδέστε το φις του καλωδίου του μαγνητικού διακόπτη της μίζας. 101

105 Πληροφορίες Κλειδιά... Σ. 103 Όργανα, χειριστήρια και άλλα χαρακτηριστικά... Σ. 104 Φροντίδα της μοτοσυκλέτας σας... Σ. 106 Αποθήκευση της μοτοσυκλέτας σας... Σ. 109 Μεταφορά της μοτοσυκλέτας σας... Σ. 110 Εσείς και το περιβάλλον... Σ. 111 Αριθμοί Σειράς Παραγωγής... Σ. 112 Καύσιμα που περιέχουν αλκοόλη... P. 113 Καταλυτικός μετατροπέας... Σ. 114

106 Κλειδιά Κλειδιά Κλειδί του κεντρικού διακόπτη Αυτή η μοτοσυκλέτα έχει δύο κλειδιά κεντρικού διακόπτη και ένα πινακίδιο κλειδιών με έναν αριθμό κλειδιού και έναν γραμμικό κώδικα. Το κλειδί περιέχει ένα ειδικό κωδικοποιημένο chip, που αναγνωρίζεται από το σύστημα του immobilizer (HSS), προκειμένου να εκκινηθεί ο κινητήρας. Να μεταχειρίζεστε το κλειδί με προσοχή, για να αποφύγετε την πρόκληση βλαβών στα μέρη του συστήματος HSS. Μη λυγίζετε τα κλειδιά και μην τα υποβάλετε σε υπερβολική καταπόνηση. Αποφύγετε την παρατεταμένη έκθεση στο ηλιακό φως ή τις υψηλές θερμοκρασίες. Μην τροχίζετε, τρυπάτε ή αλλάζετε με οποιονδήποτε τρόπο το σχήμα τους. Μην τα εκθέτετε σε αντικείμενα με ισχυρό μαγνητικό πεδίο. αντίγραφο κλειδιού. Για να δημιουργήσετε ένα αντίγραφο κλειδιού και να το καταχωρήσετε στο σύστημα HSS, πηγαίνετε το εφεδρικό κλειδί, το πινακίδιο κλειδιών και τη μοτοσυκλέτα σε εξουσιοδοτημένο συνεργείο της Honda. u Φυλάξτε το πινακίδιο κλειδιών σε ασφαλές μέρος. Ένα μεταλλικό μπρελόκ ενδέχεται να προκαλέσει ζημιά στην περιοχή γύρω από τον κεντρικό διακόπτη. Κλειδί κεντρικού διακόπτη Πινακίδιο κλειδιών Πληροφορίες Αν χάσετε όλα τα κλειδιά και το πινακίδιο των κλειδιών, η μονάδα PGM-F/μονάδα ελέγχου ανάφλεξης, θα πρέπει να αντικατασταθεί από εξουσιοδοτημένο συνεργείο της Honda. Για να αποφύγετε κάτι τέτοιο, να κρατάτε ένα δεύτερο κλειδί. Εάν χάσετε ένα κλειδί, δημιουργήστε αμέσως ένα Αριθμός κλειδιού και γραμμικός κώδικας 103

107 Όργανα, χειριστήρια και άλλα χαρακτηριστικά Πληροφορίες Όργανα, χειριστήρια και άλλα χαρακτηριστικά Κεντρικός διακόπτης Όταν ο κεντρικός διακόπτης είναι στη θέση (On) ο προβολέας είναι πάντοτε αναμμένος. Εάν αφήσετε τον κεντρικό διακόπτη γυρισμένο στη θέση (On) με τον κινητήρα σβηστό, θα εξαντληθεί η μπαταρία. Μην γυρίζετε το κλειδί κατά την οδήγηση. Διακόπτης σβησίματος του κινητήρα Να μην χρησιμοποιείτε το διακόπτη διακοπής λειτουργίας του κινητήρα, παρά μόνον σε περίπτωση έκτακτης ανάγκης. Κάνοντας κάτι τέτοιο κατά την οδήγηση θα προκαλέσει το απότομο σβήσιμο του κινητήρα, καθιστώντας την οδήγηση ανασφαλή. Εάν σβήσετε τον κινητήρα χρησιμοποιώντας τον διακόπτη διακοπής λειτουργίας του κινητήρα, γυρίστε τον κεντρικό διακόπτη στη θέση OFF. Εάν δεν το κάνετε, η μπαταρία θα εξαντληθεί. Οδόμετρο Η ένδειξη κλειδώνει στο όταν η τιμή υπερβεί τα Μερικός χιλιομετρητής Ο μερικός χιλιομετρητής A και B επιστρέφει στην ένδειξη 0,0 όταν η ένδειξη υπερβεί τα 9,999,9. HSS Το Σύστημα Ηλεκτρονικής Ακινητοποίησης της Honda (Honda gnition Security System HSS) ακινητοποιεί το σύστημα ανάφλεξης του κινητήρα εάν επιχειρήσετε να εκκινήσετε τον κινητήρα με ένα κλειδί με ακατάλληλη κωδικοποίηση. Όταν ο κεντρικός διακόπτης γυρίσει στη θέση OFF, το σύστημα immobilizer του HSS ενεργοποιείται πάντοτε, ακόμα κι αν η ένδειξη HSS δεν αναβοσβήνει. Εάν γυρίσετε τον κεντρικό διακόπτη στη θέση ON με το διακόπτη διακοπής λειτουργίας κινητήρα στη θέση (RUN), η ένδειξη του συστήματος HSS ανάβει και σβήνει μετά από μερικά δευτερόλεπτα, προκειμένου να υποδείξει εάν είναι OK να εκκινήσετε τον κινητήρα 2 Η ένδειξη του συστήματος HSS δεν σβήνει Σ. 85 Η ένδειξη του συστήματος HSS αναβοσβήνει κάθε 2 δευτερόλεπτα επί 24 ώρες, αφού ο κεντρικός διακόπτης τεθεί στη θέση OFF. Μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε το χαρακτηριστικό αυτό. 2 Σ

108 Όργανα, χειριστήρια και άλλα χαρακτηριστικά Οδηγία ΕΚ Αυτό το σύστημα immobilizer πληροί την Οδηγία R & TTE (Εξοπλισμός Ραδιοεπικοινωνιών και Εξοπλισμός Τερματικών Τηλεπικοινωνιών και αμοιβαία αναγνώριση της συμβατότητάς τους). Μόνο για Μαρόκο Η δήλωση συμμόρφωσης με την Οδηγία R & TTE παρέχεται στον κάτοχο τη στιγμή της αγοράς. Η δήλωση συμμόρφωσης πρέπει να φυλάγεται σε ασφαλές μέρος. Αν η δήλωση συμμόρφωσης χαθεί ή δεν προσφερθεί, επικοινωνήστε με εξουσιοδοτημένο συνεργείο. Μόνον για τη Νότια Αφρική Μόνο για Σιγκαπούρη Θήκη εγγράφων Το εγχειρίδιο χρήστη, η άδεια κυκλοφορίας και τα χαρτιά της ασφαλείας μπορούν να αποθηκευτούν στην πλαστική θήκη εγγράφων που βρίσκεται κάτω από τη σέλα. 2 Σ. 38 Σύστημα διακοπής ανάφλεξης Ένας αισθητήρας γωνίας κλίσης σβήνει αυτόματα τον κινητήρα και την αντλία καυσίμου, εάν η μοτοσυκλέτα πέσει. Για την επαναφορά του αισθητήρα, πρέπει να γυρίσετε τον κεντρικό διακόπτη στη θέση (Off) και κατόπιν ξανά στη θέση (On) πριν από την επανεκκίνηση του κινητήρα. Πληροφορίες 105

109 Πληροφορίες 106 Φροντίδα της μοτοσυκλέτας σας Φροντίδα της μοτοσυκλέτας σας Ο συχνός καθαρισμός και το γυάλισμα είναι σημαντικά για τη διασφάλιση της μακροζωίας της Honda σας. Όταν η μοτοσυκλέτα είναι καθαρή, ο εντοπισμός πιθανών προβλημάτων καθίσταται ευκολότερος. Συγκεκριμένα, το θαλασσινό νερό και το αλάτι που χρησιμοποιείται για το λιώσιμο του πάγου στο οδόστρωμα, βοηθούν στο σχηματισμό σκουριάς. Να πλένετε πάντοτε τη μοτοσυκλέτα σας σχολαστικά, μετά από οδήγηση σε παραλιακές περιοχές ή σε δρόμους που έχουν καλυφθεί με αλάτι. Πλύσιμο Αφήστε τον κινητήρα, το σιγαστήρα, τα φρένα και τα άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να κρυώσουν πριν από το πλύσιμο. 1. Ξεπλύνετε τη μοτοσυκλέτα σας σχολαστικά, χρησιμοποιώντας ένα λάστιχο κήπου για να αφαιρέσετε την εύκολη βρωμιά. 2. Εάν κριθεί απαραίτητο, χρησιμοποιήστε ένα σπόγγο ή μια μαλακή πετσέτα με ήπιο καθαριστικό για να αφαιρέσετε τη μουντζούρα του οδοστρώματος. u Να καθαρίζετε τον ανεμοθώρακα, το προβολέα, τα πάνελ και τα άλλα πλαστικά μέρη με ιδιαίτερη προσοχή, για να αποφύγετε γρατζουνιές. Να αποφεύγετε να κατευθύνετε το νερό απευθείας στο φίλτρο αέρα, το σιγαστήρα και τα ηλεκτρικά μέρη. 3. Ξεπλύνετε σχολαστικά τη μοτοσυκλέτα σας με άφθονο, καθαρό νερό και στεγνώστε με ένα μαλακό, καθαρό πανί. 4. Αφού στεγνώσει η μοτοσυκλέτα σας, λιπάνετε τα κινούμενα μέρη. u Βεβαιωθείτε πως δεν χύθηκε λιπαντικό στα φρένα και τα ελαστικά. Τα δισκόφρενα ή τα τακάκια, τα τύμπανα ή τα πέδιλα φρένου που λερώνονται με λάδι θα υποστούν μείωση της αποτελεσματικότητας της πέδησης και ενδέχεται να προκληθεί σύγκρουση. 5. Λιπάνετε την αλυσίδα μετάδοσης κίνησης αμέσως μετά το πλύσιμο και στέγνωμα της μοτοσυκλέτας. 6. Απλώστε μια στρώση κεριού, για να αποφύγετε τη διάβρωση. u Αποφύγετε τα προϊόντα που περιέχουν ισχυρά διαβρωτικά ή χημικούς διαλύτες. Αυτά μπορεί να προκαλέσουν βλάβη στα μέταλλα, τη βαφή και τα πλαστικά της μοτοσυκλέτας σας. Κρατήστε τα ελαστικά και τα φρένα καθαρά από κερί. u Εάν η μοτοσυκλέτα σας διαθέτει εξαρτήματα με ματ βαφή, μην επιχειρήσετε να απλώνετε κερί στην επιφάνεια με τη ματ βαφή.

110 Φροντίδα της μοτοσυκλέτας σας Προφυλάξεις κατά το πλύσιμο Κατά το πλύσιμο, ακολουθήστε τις παρακάτω οδηγίες: Μην χρησιμοποιείτε πιεστικά πλυσίματος: u Τα πιεστικά πλυσίματος νερού μπορούν να προκαλέσουν βλάβη σε κινούμενα μέρη και ηλεκτρικά εξαρτήματα, έτσι ώστε να μην λειτουργούν. u Το νερό στην εισαγωγή αέρα μπορεί να εισχωρήσει στο σώμα της πεταλούδας γκαζιού ή/ και στο φίλτρο του αέρα. Μην κατευθύνετε νερό στο σιγαστήρα της εξάτμισης: u Το νερό στο σιγαστήρα μπορεί να αποτρέψει την εκκίνηση και να του προκαλέσει διάβρωση. Στεγνώνετε τα φρένα: u Το νερό επηρεάζει αρνητικά την αποτελεσματικότητα. Μετά από το πλύσιμο, να πατάτε τα φρένα διακεκομμένα, σε χαμηλή ταχύτητα, έτσι ώστε να στεγνώσουν καλύτερα. Μην κατευθύνετε νερό κάτω από το κάθισμα: u Το νερό στον αποθηκευτικό χώρο κάτω από το κάθισμα μπορεί να προκαλέσει βλάβη στα έγγραφά σας και τα άλλα πράγματά σας. Μην κατευθύνετε νερό στο φίλτρο αέρα: u Το νερό στο φίλτρο αέρα μπορεί να αποτρέψει την εκκίνηση του κινητήρα. Μην κατευθύνετε νερό κοντά στον προβολέα: u Οποιαδήποτε συμπύκνωση υδρατμών στο εσωτερικό του προβολέα θα εξατμιστεί μετά την πάροδο ορισμένων λεπτών λειτουργίας του κινητήρα. Μη χρησιμοποιείτε κεριά ή γυαλιστικές αλοιφές στις βαμμένες ματ επιφάνειες: u Για τον καθαρισμό των βαμμένων ματ επιφανειών, χρησιμοποιήστε ένα μαλακό πανί ή ένα σφουγγάρι, άφθονο νερό και ένα μαλακό απορρυπαντικό. Σκουπίστε με ένα μαλακό, καθαρό πανί. Εξαρτήματα αλουμινίου Το αλουμίνιο θα διαβρωθεί, όταν έρχεται σε επαφή με τη βρώμα, τη λάσπη ή το αλάτι στο δρόμο. Να καθαρίζετε τα μέρη από αλουμίνιο τακτικά και να ακολουθείτε τις παρακάτω οδηγίες για να αποφύγετε γρατζουνιές: Μην χρησιμοποιείτε σκληρές βούρτσες, ατσαλόσυρμα ή καθαριστικά που περιέχουν αποξεστικά. Αποφύγετε να ανεβαίνετε επάνω στα κράσπεδα. Πλαστικά πάνελ Για να αποφύγετε τις γρατζουνιές και τις κηλίδες, να ακολουθείτε τις παρακάτω οδηγίες: Πληροφορίες συνέχεια 107

111 Φροντίδα της μοτοσυκλέτας σας Πληροφορίες Πλύνετε απαλά χρησιμοποιώντας ένα μαλακό σπόγγο και άφθονο νερό. Για να αφαιρέσετε τους επίμονους λεκέδες, χρησιμοποιήστε απορρυπαντικό σε διάλυμα και ξεπλύνετε καλά με άφθονο νερό. Να αποφεύγετε την επαφή βενζίνης, υγρού φρένων ή απορρυπαντικών με τα όργανα, τα πλαστικά πάνελ και τον προβολέα. Ανεμοθώρακας Καθαρίστε τον ανεμοθώρακα με ένα μαλακό πανί ή σφουγγάρι, χρησιμοποιώντας άφθονο νερό. (Αποφύγετε τη χρήση απορρυπαντικών ή χημικών καθαριστικών κάθε είδους στον ανεμοθώρακα). Σκουπίστε με ένα μαλακό, καθαρό πανί. ΣΗΜΕΙΩΣΗ Για να αποφύγετε πιθανά γρατζουνίσματα ή άλλες φθορές, χρησιμοποιείτε μόνο νερό και μαλακό πανί ή σφουγγάρι για να καθαρίσετε τον ανεμοθώρακα. Αν ο ανεμοθώρακας είναι πολύ λερωμένος, χρησιμοποιήστε σφουγγάρι και ένα ουδέτερο απορρυπαντικό διαλυμένο σε άφθονο νερό. Φροντίστε να ξεπλύνετε όλο το απορρυπαντικό. (Τα υπολείμματα από το απορρυπαντικό μπορεί να προκαλέσουν ρωγμές στον ανεμοθώρακα). Αντικαταστήστε τον ανεμοθώρακα αν δεν μπορείτε να αφαιρέσετε τις γρατζουνιές και εμποδίζουν την καλή ορατότητά σας. Φροντίστε να μην λερώνετε τον ανεμοθώρακα και το διακοσμητικό στήριγμα ανεμοθώρακα με ηλεκτρολύτες μπαταρίας, υγρά φρένων ή άλλους χημικούς διαλύτες. Θα καταστρέψουν το πλαστικό. 108

112 Αποθήκευση της μοτοσυκλέτας σας Σωλήνας εξάτμισης και σιλανσιέ Ο σωλήνας και το σιλανσιέ της εξάτμισης είναι από ανοξείδωτο χάλυβα αλλά μπορεί να λεκιάσουν από την λάσπη ή την σκόνη. Για να απομακρύνετε τη λάσπη ή τη σκόνη, χρησιμοποιήστε υγρό σφουγγάρι και υγρό καθαριστικό κουζίνας και μετά ξεπλύνετε καλά με καθαρό νερό. Στεγνώστε με ένα κομμάτι δέρμα (σαμουά) ή μαλακή πετσέτα. Αν είναι απαραίτητο, απομακρύνετε λεκέδες θερμότητας χρησιμοποιώντας κάποια ψιλή αλοιφή του εμπορίου. Μετά ξεπλύνετε με τον ίδιο τρόπο όπως όταν βγάζετε λάσπη ή σκόνη. ΣΗΜΕΙΩΣΗ Παρόλο που η εξάτμιση είναι κατασκευασμένη από ανοξείδωτο χάλυβα, ενδέχεται να αποκτήσει κηλίδες. Αφαιρέστε όλες τις κηλίδες και τα στίγματα, αμέσως μόλις τα εντοπίζετε. Αποθήκευση της μοτοσυκλέτας σας Εάν φυλάτε τη μοτοσυκλέτα σας σε εξωτερικό χώρο, θα πρέπει να σκεφτείτε τη λύση μιας κουκούλας που καλύπτει ολόκληρη τη μοτοσυκλέτα. Εάν δεν πρόκειται να οδηγήσετε για παρατεταμένο χρονικό διάστημα, ακολουθήστε αυτές τις οδηγίες: Πλύνετε τη μοτοσυκλέτα σας και περάστε με κερί όλες τις βαμμένες επιφάνειες (με εξαίρεση τις ματ βαμμένες επιφάνειες). Απλώστε αντιδιαβρωτικό λάδι στα επιχρωμιωμένα εξαρτήματα. Λιπάνετε την αλυσίδα μετάδοσης κίνησης. 2 Σ. 50 Τοποθετήστε τη μοτοσυκλέτα σας σε ένα σταντ συντήρησης και τοποθετήστε έναν τάκο, ώστε κανένα ελαστικό να μην βρίσκεται σε επαφή με το έδαφος. Μετά από βροχή, αφαιρέστε την κουκούλα και αφήστε τη μοτοσυκλέτα να στεγνώσει. Αφαιρέστε την μπαταρία (2 Σ. 56) για να αποτρέψετε την αποφόρτιση. Να αλλάζετε την μπαταρία σε σκιερό χώρο με καλό εξαερισμό. u Εάν αφήσετε την μπαταρία τοποθετημένη, αποσυνδέστε τον αρνητικό - ακροδέκτη για να αποτρέψετε την αποφόρτιση. Πληροφορίες συνέχεια 109

113 Μεταφορά της μοτοσυκλέτας σας Αφού βγάλετε τη μοτοσυκλέτα σας από τη φύλαξη, επιθεωρήστε όλα τα στοιχεία συντήρησης που απαιτούνται από το χρονοδιάγραμμα συντήρησης. Μεταφορά της μοτοσυκλέτας σας Πληροφορίες Εάν χρειαστεί να μεταφέρετε τη μοτοσυκλέτα σας, θα πρέπει να μεταφερθεί επάνω σε ειδικό τρέιλερ για μοτοσυκλέτα ή σε φορτηγό με επίπεδη καρότσα που να διαθέτει ράμπα φόρτωσης ή πλατφόρμα ανύψωσης και ιμάντες πρόσδεσης της μοτοσυκλέτας. Ποτέ να μην επιχειρήσετε να ρυμουλκήσετε την μοτοσυκλέτα σας με κάποιον τροχό ή τροχούς στο έδαφος. ΣΗΜΕΙΩΣΗ Η ρυμούλκηση της μοτοσυκλέτας σας μπορεί να προκαλέσει σοβαρή ζημιά στο κιβώτιο ταχυτήτων. 110

114 Εσείς και το περιβάλλον Εσείς και το περιβάλλον Η κατοχή και η οδήγηση μιας μοτοσυκλέτας μπορεί να είναι απολαυστική, αλλά θα πρέπει να κάνετε κι εσείς ό,τι μπορείτε για την προστασία του περιβάλλοντος. χρησιμοποιημένο λάδι, η βενζίνη, το ψυκτικό υγρό και τα διαλυτικά καθαρισμού περιέχουν δηλητήρια που μπορούν να βλάψουν τους εργάτες των χωματερών και να μολύνουν το πόσιμο νερό, τις λίμνες, τα ποτάμια και τους ωκεανούς. Να επιλέγετε σωστά καθαριστικά Να πλένετε τη μοτοσυκλέτα σας με ένα βιοδιασπώμενο απορρυπαντικό. Να αποφεύγετε τα καθαριστικά σε σπρέι αερολύματος που περιέχουν χλωροφθοράνθρακες (CFC), οι οποίοι μπορούν να βλάψουν το προστατευτικό στρώμα όζοντος της ατμόσφαιρας. Πληροφορίες Να ανακυκλώνετε τα απόβλητα Να τοποθετείτε το λάδι και τα άλλα τοξικά απόβλητα σε εγκεκριμένα δοχεία και να τα μεταφέρετε σε κέντρο ανακύκλωσης. Καλέστε το τοπικό ή εθνικό γραφείο δημοσίων έργων ή περιβαλλοντικών υπηρεσιών για να εντοπίσετε ένα κέντρο ανακύκλωσης στην περιοχή σας, καθώς και για να πάρετε οδηγίες σχετικά με την απόρριψη μη ανακυκλώσιμων αποβλήτων. Να μην απορρίπτετε χρησιμοποιημένο λάδι στα απορρίμματα και να μην το χύνετε στις αποχετεύσεις ή στο έδαφος. Το 111

115 Αριθμοί Σειράς Παραγωγής Αριθμοί Σειράς Παραγωγής Πληροφορίες Ο Αναγνωριστικός Αριθμός Πλαισίου του Οχήματος (VN) και ο Αριθμός Σειράς Παραγωγής του Κινητήρα προσδιορίζουν με μοναδικό τρόπο τη μοτοσυκλέτα σας και είναι απαραίτητοι προκειμένου να ταξινομήσετε τη μοτοσυκλέτας σας. Ίσως να σας ζητηθούν κατά την παραγγελία ανταλλακτικών. Ο αριθμός πλαισίου είναι χαραγμένος στη δεξιά πλευρά του λαιμού του τιμονιού. Ο Αριθμός του Κινητήρα είναι χαραγμένος στο άνω μέρος του στροφαλοθαλάμου. Θα πρέπει να καταγράψετε αυτούς τους αριθμούς και να τους φυλάξετε σε ασφαλές μέρος. Αριθμός πλαισίου Αριθμός κινητήρα 112
