1 SURECON Compact Tailored Knowledge for the Construction Sector/Advisers to Building Owners Multiplikatorenausbildung für SURECON-Berater Κτίριο πρακτική Ημέρα 2 στο πλαίσιο της " NaSaBau " έργο Συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση: LEONARDO DA VINCI Transfer of Innovation Duration: 01/10/ /09/2015 National ID: DE/13/LLP-LdV/TOI/ EU-Disclaimer: This documents has been developed with the financial assistance of the European Union. The contents of this documents are the responsibility of the project consortium and can in no way be taken to reflect the views of the European Union.

2 3η ημέρα Παραγωγή και διανομή θερμότητας Εσωτερική θερμομόνωση Παραγωγή και εξοικονόμηση ηλεκτρικού ρεύματος Εξοικονόμηση ενέργειας σε 5 βαθμίδες surecon.eu 2

3 Περιεχόμενα: (1)Παραγωγή θερμότητας - ψύξης (2)Θερμαντικά σώματα (3)Δίκτυο διανομής (4)ΖΝΧ surecon.eu 3

4 Θέρμανση και ψύξη Με ποια ενέργεια πρέπει να θερμανθεί το σπίτι? Καύσιμες ύλες: Πετρέλαιο, Αέριο, Βιομάζα. Υπάρχει επίσης ζήτηση για: Ανάκτηση θερμότητας, Ηλιακά συστήματα, Συστήματα ΣΗΘ, Αντλίες θερμότητας κτλ. surecon.eu 4

5 Θερμοκρασία δωματίου 18 C με 24 C. Σκοπός είναι να ανακυκλώνουμε όσο δυνατόν περισσότερη θερμότητα και να την αποθηκεύουμε. Θερμοκρασία ΖΝΧ: Προσωπική υγιεινή περίπου. 42 C, Καθαριότητα περίπου 60 C Θέρμανση και ψύξη surecon.eu 5

6 Μια θέρμανση αποτελείται από Το σύστημα παραγωγής θερμότητας και τα εξαρτήματα του Το σύστημα τροφοδοσίας Τον κυκλοφορητή και το σύστημα ελέγχου Τις σωληνώσεις και τις τερματικές μονάδες Έχει επικρατήσει να χρησιμοποιούμε νερό για την μεταφορά και την αποθήκευση της παραγόμενης θερμότητας. Το νερό μπορεί να αποθηκεύσει περίπου 4000 φορές περισσότερη θερμότητα από ότι ο αέρας. KOMBAU.de 6

7 Καύσιμες ύλες Πετρέλαιο, Αέριο, Λιγνίτης, Ξύλο Όλες οι οργανικές καύσιμες ύλες έχουν απορροφήσει κατά τον κύκλο ζωής τους CO2 το οποίο απελευθερώνουν στο περιβάλλον με την καύση τους. Πρέπει να καίμε κάτι στους 1000 o C για να έχουμε 20 o C στο δωμάτιο? (θα μπορούσαμε να το εξοικονομήσουμε για άλλες διεργασίες, οι οποίες απαιτούν υψηλές θερμοκρασίες) Για κάθε λίτρο πετρελαίου που καταναλώνουμε θα πρέπει να περιμένουμε μερικά εκατομμύρια χρόνια για να ξαναδημιουργηθεί. Η φύση καθορίζει την απελευθέρωση και την δέσμευση CO2. Η διαδικασία αυτή για ένα δέντρο διαρκεί πολλά έτη εμείς με την καύση του επιταχύνουμε την απελευθέρωση του Εδώ και 100 χρόνια απελευθερώνουμε περισσότερο από ότι μπορεί να δεσμεύσει η γη. Κλιματική αλλαγή. KOMBAU.de 7

8 Θέρμανση και ψύξη Λέβητες αερίου / συμπυκνώσεως Ξύλο / συσσωματώματα / pellets Εξαερισμός συλλέκτες ΣΗΘ Αντλία θερμότητας τηλεθέρμανση surecon.eu 8

9 Διανομή θερμότητας Τερματικές μονάδες Ενδοδαπέδια / επιτοίχια Θέρμανση μάζας Θέρμανση αέρα Θέρμανση και ψύξη surecon.eu 9

10 Θέρμανση και ψύξη Μόνωση δικτύου Υδραυλική ισορροπία Κυκλοφορητές Θερμοστατικές κεφαλές Δίκτυο διανομής Μικρότεροι διάμετροι αποστάσεις surecon.eu 10

11 Εσωτερική θερμομόνωση Περιεχόμενα: (1)Που παραμονεύουν οι θερμογέφυρες? (2)Ισοθερμικές καμπύλες. (3)Σωστή τοποθέτηση. (4)Αποφυγή εμφάνισης μυκήτων. surecon.eu 11

12 Εσωτερική θερμομόνωση Η εσωτερική θερμομόνωση έρχεται στο προσκήνιο όταν δεν υπάρχει καμία άλλη δυνατότητα surecon.eu 12

13 Εσωτερική θερμομόνωση surecon.eu 13

14 Εσωτερική θερμομόνωση

15 Εσωτερική θερμομόνωση surecon.eu 15

16 Εσωτερική θερμομόνωση 16 surecon.eu

17 Εσωτερική θερμομόνωση Παράδειγμα: 24 cm Ασβεστόλιθου + 60 mm (EPS) 6 cm Η ισόθερμη 12,6 C βρίσκεται στην κόλλα του μονωτικού υλικού surecon.eu 17

18 Εσωτερική θερμομόνωση 8 cm 10 cm 12 cm surecon.eu 18

19 Isothermenverlauf: Monolithisches Mauerwerk Wandaufbau: 20 mm Kalkputz 365 mm Wärmedämmstein 15 mm Kalkputz λ: 0,14 λ: 0,12 λ: 0,10 λ: 0,09 λ: 0,08 λ: 0,07 Veränderung der Oberflächentemperatur Wanderung der 12,6 C Isotherme surecon.eu 19

20 Isothermen Innendämmung 20 mm Kalkputz - KS-Mauerwerk 240 mm 15 mm Kalkputz Innendämmung: 5 mm Lehm Holzweichfaserplatte 15 mm Lehm Innendämmung 0 mm Innendämmung 20 mm Innendämmung 40 mm Innendämmung 60 mm 1. Veränderung der Oberflächentemperatur der Mauer. 2. Veränderung der Oberflächentemperatur Innenputz. 3. Wanderung der Lage der 12,6 C Isotherme. surecon.eu 20

21 Παραγωγή και κατανάλωση ηλεκτρικού ρεύματος Περιεχόμενα (1)Παραγωγή. (2)Επισκόπηση των συσκευών κατανάλωσης. (3)Σύγκριση λαμπτήρων (4)Σύγκριση συστημάτων αυτοματισμού. surecon.eu 21

22 Τα τελευταία 111 χρόνια ο πληθυσμός της γης αυξήθηκε από 1 εκ. σε 7 εκ. Όλοι μας θέλουμε θερμαινόμενα ψυχωμένα σπίτια, όχι μόνο δωμάτια όπως στο παρελθόν Όλοι μας θέλουμε να μετακινηθούμε ανεξάρτητα από το Α στο Β. Πριν 111 χρόνια ήταν αδύνατον. Περιμένουμε όλες οι πρίζες να μας προμηθεύουν ηλεκτρισμό Όλα αυτά απαιτούν την καύση μιας πρώτης ύλης. Κάθε χρόνο στέλνουμε στην ατμόσφαιρα περίπου τόνους καυσαερίων Είναι δυνατόν να διατηρήσουμε το επίπεδο διαβίωσης μας, αλλά να μην επιβαρύνουμε με τον ίδιο ρυθμό το περιβάλλον? ΝΑΙ KOMBAU.de 22

23 Ηλεκτρισμός Αναγκαίος για τις περισσότερες δραστηριότητες του πολιτισμού μας Δυστυχώς δεν υπάρχει αποτελεσματικός τρόπος μακροπρόθεσμης αποθήκευσης της ηλεκτρικής ενέργειας Αδιάκοπη παραγωγή Πως παράγεται το ηλεκτρικό ρεύμα? Παράδειγμα το δυναμό του ποδηλάτου : κινητική ενέργεια μετατρέπεται μέσω ενός μαγνήτη και ενός πηνίου σε ηλεκτρισμό Η ίδια αρχή ισχύει σε όλα τα εργοστάσια παραγωγής ηλεκτρικής ενέργειας, μόνο σε μεγαλύτερη κλίμακα KOMBAU.de 23

24 Φωτοβολταϊκά Πάνελ Κρύσταλλοι οξειδίου του πυριτίου (SiO2) σε λεπτές στρώσεις. (Φ/Β στοιχείο) Πολλά Φ/Β στοιχεία ενωμένα μεταξύ τους (36 ή 72) σχηματίζουν ένα πάνελ. Παράγει συνεχές ρεύμα 12V ή 24V. Απαιτείται μετασχηματισμός για την κατανάλωση ή διοχέτευση στο ηλεκτρικό δίκτυο. Μονοκρυσταλλικό στοιχείο. Υψηλή καθαρότητα σε SiO2, απόδοση 16%-18% Πολυκρυσταλλικό στοιχείο. Μικρότερου μεγέθους κρύσταλλοι SiO2, φθηνότερη παραγωγή, απόδοση 13%-14% Άμορφο στοιχείο. Άμορφο SiO2, χωρίς κρυσταλλική μορφή, λιγότερο υλικό, φθηνότερη παραγωγή απόδοση 9%-11% KOMBAU.de 24

25 Ανεμογεννήτριες Αστικού τύπου Τρεις βασικοί τύποι, ανάλογα με την διαμόρφωση των πτερυγίων και του άξονα. Οριζόντιου άξονα, με τρία πτερύγια (κλασική ανεμογεννήτρια) Κάθετα πτερύγια, κάθετος άξονας (τύπου Η) Κοχλιωτά πτερύγια, κάθετος άξονας KOMBAU.de 25

26 Συμπαραγωγή Ηλεκτρισμού - Θερμότητας Ανάλογη λειτουργία με τον κινητήρα του αυτοκινήτου Διαστασιολόγηση με βάση το θερμικό φορτίο Παράγει 2/3 θερμότητα και 1/3 ηλεκτρισμό Συνδέεται με ένα μεγάλο δοχείο αδρανείας όπου αποθηκεύεται η θερμότητα έτσι ώστε να μην σταματά η λειτουργία του Ως καύσιμη ύλη χρησιμοποιείται Πετρέλαιο, Φυσικό Αέριο, βιοαέριο, κτλ. Ιδανική περίπτωση για κτήρια που έχουν απαίτηση για θέρμανση όλο το έτος. KOMBAU.de 26

27 Καταναλωτές ρεύματος surecon.eu 27

28 Κατανάλωση Ηλεκτρικού Ρεύματος Αντικατάσταση ενεργοβόρων ηλεκτρικών συσκευών KOMBAU.de 28

29 Φωτισμός Αντικατάσταση λαμπτήρων. Μικρότερη κατανάλωση ενέργειας, αλλά πολλές φορές και λιγότερος φωτισμός Η σύγκριση των λαμπτήρων θα πρέπει να γίνεται με βάση το φωτιστικό αποτέλεσμα (lumen) KOMBAU.de 29

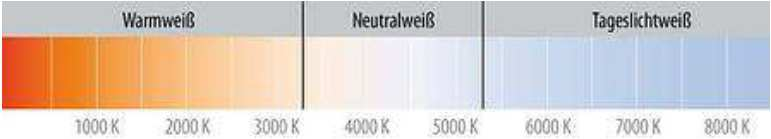

30 Φωτισμός Σημαντική παράμετρος: η θερμοκρασία του φωτισμού, (χρώμα) Λευκός ζεστός φωτισμός, μικρότερη από 3300 Ουδέτερος λευκός φωτισμός, από K Φωτισμός ημέρας, μεγαλύτερη από 5300 Κ Ο ζεστός, άνετος φωτισμός, παρόμοιος με αυτόν ενός κεριού βρίσκεται σε μια θερμοκρασία 2700 Κ KOMBAU.de 30

31 Κατανάλωση Ηλεκτρικού Ρεύματος Ενεργειακή σήμανση ηλεκτρικών συσκευών KOMBAU.de 31

32 Κατανάλωση Ηλεκτρικού Ρεύματος Οι ηλεκτρονικές συσκευές δεν θα πρέπει να παραμένουν σε κατάσταση αναμονής αλλά να απενεργοποιούνται Σύνδεση με πολύπριζα που διαθέτουν διακόπτη ενεργοποίησης KOMBAU.de 32

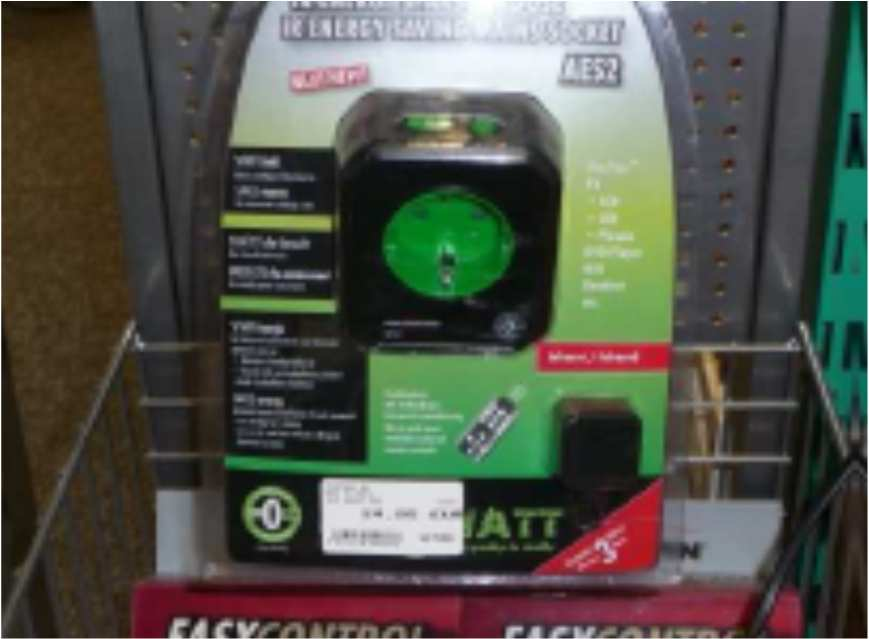

33 Κατανάλωση Ηλεκτρικού Ρεύματος Πρίζες με αυτόματη απενεργοποίηση. Όταν κλείνει η βασική συσκευή κλείνουν αυτόματα και οι υπόλοιπες συσκευές KOMBAU.de 33

34 Κατανάλωση Ηλεκτρικού Ρεύματος Ηλεκτρονικά Πάρτε έναν μετρητή ηλεκτρικής κατανάλωσης Πολλαπλασιάστε την ωριαία κατανάλωση επί 24 ώρες την ημέρα, επί 365 ημέρες τον χρόνο. Θα εκπλαγείτε!!! KOMBAU.de 34

35 Συστήματα επικοινωνίας Η επικοινωνία είναι η μεταφορά πληροφοριών με την μορφή εικόνας ή λόγου, η οποία πραγματοποιείται από στόμα σε στόμα ή μέσω καλωδίων και συχνοτήτων για μεγάλες αποστάσεις. Τα δεδομένα φτάνουν στα όρια της κατοικίας και διανέμονται Multimedia: Τηλέφωνο Τηλεόραση Ραδιόφωνο Ιντερνέτ Θυροτηλέφωνο / με ή χωρίς εικόνα Σε όλες αυτές τις περιπτώσεις απαιτείται ηλεκτρικό ρεύμα KOMBAU.de 35

36 Συστήματα επικοινωνίας Οι πληροφορίες διανέμονται μέσα στην κατοικία: Μέσω καλωδίων Ασύρματα Συνήθως χρησιμοποιείται συνδυασμός και των δύο, το ασύρματο σήμα δεν μπορεί να περάσει από όλους τους χώρους (τοίχοι, οροφές κτλ) Μέχρι τώρα χρησιμοποιούσαμε διαφορετικούς τύπους καλωδίου: Τηλέφωνο = Internet Κεραία : Ραδιόφωνο και Τηλεόραση Πιθανόν και δίκτυο (Network) Η αλλαγή της καλωδίωσης του σπιτιού θα πρέπει να προσανατολίζεται στις μελλοντικές ανάγκες και εξελίξεις. Καλωδιώσεις με οπτικές ίνες ή καλώδιο πολυμέσων. KOMBAU.de 36

37 Συστήματα επικοινωνίας Καλώδιο πολυμέσων. Αποτελεί την εξέλιξη του καλωδίου δικτύου. 2 από τα 8 καλώδια είναι ενισχυμένα για να μπορούν να λαμβάνουν το σήμα της τηλεόρασης Σε κάθε δωμάτιο που υπάρχει ανάγκη για τηλέφωνο, τηλεόραση κτλ. Τοποθετούνται 2 καλώδια. KOMBAU.de 37

38 Συστήματα επικοινωνίας POF = plastic-optical-fibre. Καλώδιο ακρυλικών οπτικών ινών το οποίο μπορεί να εγκατασταθεί σε μήκος μέχρι 100 μέτρων σε μια κατοικία Μπορεί να μεταφέρει ταυτόχρονα 6 τηλεοπτικά προγράμματα σε υψηλή ανάλυση 10 ευρυζωνικές συνδέσεις ιντερνέτ Εκατοντάδες τηλεφωνικές συνδιαλέξεις Μετατροπή των ηλεκτρικών παλμών σε οπτικούς παλμούς με ειδικές πρίζες KOMBAU.de 38

39 Συστήματα επικοινωνίας Υπάρχει ένας διανομέας, στον οποίο έρχονται όλα τα καλώδια σήματος (τηλέφωνο, κεραία, κτλ) και από τον οποίο φεύγουν όλα τα καλώδια πολυμέσων για τους χώρους της οικίας Από τον διανομέα, ο χρήστης καθορίζει ποια υπηρεσία θα λαμβάνει σε κάθε πρίζα KOMBAU.de 39

40 Περιερχόμενα Εξοικονόμηση ενέργειας Ένα πρόγραμμα 5 βαθμίδων κόστους Εξοικονόμηση ενέργειας με 0 Εξοικονόμηση ενέργειας με 100 Εξοικονόμηση ενέργειας μέχρι 1000 Εξοικονόμηση ενέργειας μέχρι Εξοικονόμηση ενέργειας πάνω από KOMBAU.de 40

41 1η βαθμίδα: εξοικονόμηση ενέργειας με 0 Αλλαγή συνηθειών δεν κοστίζει κανένα ευρώ! Σβήνουμε τα φώτα Δεν αφήνουμε συσκευές στην αναμονή Ελαττώνουμε την θερμοκρασία surecon.eu 41

42 1η Βαθμίδα - 0 Θέρμανση 1. Πρέπει να θερμαίνεται κάθε δωμάτιο? 2. Πρέπει να θερμαίνονται ταυτόχρονα όλα τα δωμάτια? Δεν πρέπει να κλείνουμε εντελώς όλα τα σώματα (μύκητες) Θερμός, υγρός αέρας σε κρύες επιφάνειες = υγροποίηση (αν παραμείνει η κατάσταση για αρκετές ημέρες, σχηματίζετε μούχλα) Οι πιθανότητες ελαχιστοποιούνται για θερμοκρασίες πάνω από 17 οc KOMBAU.de 42

43 Είναι ενοχλητικά? ναι! Αλλά λειτουργούν! surecon.eu 43

44 Κυκλοφορητής τριών βαθμίδων KOMBAU.de 44

45 Πρέπει να θερμαίνεται κάθε δωμάτιο? Πρέπει να θερμαίνεται κάθε στιγμή? Μην κλείνετε όλα τα σώματα, κίνδυνος εμφανίσεως μούχλας. surecon.eu 45

46 Με ένα ποσό επένδυσης 1000 ευρώ, μπορεί κανείς να Να θερμομονώσει το κτιριακό κέλυφος Να αντικαταστήσει τα κουφώματα Αντικαταστήσει το σύστημα θέρμανσης Εγκαταστήσει συστήματα διαχείρισης ενέργειας KOMBAU.de 46

47 Κανόνες της θερμομόνωσης: Κρατήστε την θερμότητα στα θερμαινόμενα δωμάτια = τυλίξτε τα με θερμομόνωση. Εμποδίστε τον ανεξέλεγκτο αερισμό, διαφορετικά η θερμότητα μεταφέρεται έξω. surecon.eu 47

48 Λίγη θερμομόνωση = μειωμένα προβλήματα με θερμογέφυρες, Πολύ θερμομόνωση = μεγάλα προβλήματα με θερμογέφυρες εκεί που δεν υπήρχαν. => Σκεφτείτε και σχεδιάστε ολοκληρωμένα. Μερική θερμομόνωση με υψηλής αξίας μονωτικά υλικά = θερμογέφυρες στα διπλανά δομικά υλικά. surecon.eu 48

49 4η Βαθμίδα Θερμομόνωση /m2 m2 Κόστος εφαρμογής Μόνωση Δώματος Μόνωση Πυλωτής Εξωτερική θερμομόνωση κελύφους Εσωτερική θερμομόνωση Κουφώματα Συρόμενα Κουφώματα Ανοιγόμενα Υαλοπίνακες Ενδεικτικές τιμές KOMBAU.de 49

50 surecon.eu 50

51 surecon.eu 51

52 5η Βαθμίδα > Με ένα ποσό επένδυσης πάνω από ευρώ, μπορεί κανείς να 1. Θερμομονώσει το κέλυφος του κτιρίου 2. Εξελιγμένα συστήματα θέρμανσης / ψύξης 3. Εγκατάσταση συστημάτων Α.Π.Ε. KOMBAU.de 52

53 4η Ημέρα Κλιματική αλλαγή Εμπόδια και ασφάλεια Τεκμηρίωση, Κτίσιμο χωρίς βλαπτικές ουσίες, Υποαλλεργικό κτίσιμο. Μαθαίνω να ζω surecon.eu 53

54 Κλιματική Αλλαγή Τα τελευταία χρόνια εμφανίζονται στον ευρωπαϊκό χώρο όλο και πιο συχνά ακραία καιρικά φαινόμενα. Θυελλώδεις άνεμοι (ακόμα και ανεμοστρόβιλοι) Ισχυρές καταιγίδες οι οποίες προκαλούν πλημμύρες Έντονες χιονοπτώσεις, χαλαζοπτώσεις Κύματα καύσωνα με υψηλές θερμοκρασίες. KOMBAU.de 54

55 Κλιματική Αλλαγή Αν σήμερα τα ακραία καιρικά φαινόμενα βρίσκονται στο 5% μέχρι το 2040 θα έχουν τετραπλασιαστεί. Στη νότια Ευρώπη φαινόμενα έντονης χιονόπτωσης, χαλαζόπτωσης Στην βόρια Ευρώπη υψηλές θερμοκρασίες το καλοκαίρι ακόμα και στην Μόσχα η θερμοκρασία ξεπέρασε τους 40 οc Στην ίδια περιοχή μπορεί να έχουμε εναλλαγή πλημμύρας και ξηρασίας. KOMBAU.de 55

56 Ανεμοθύελλες Ο αριθμός των ανεμοθυελλών έχει αυξηθεί με διαφορετική ένταση σε κάθε περιοχή Ένα απροστάτευτο σπίτι είναι πιο εκτεθειμένο στο φαινόμενο (πχ σπίτια σε χωριά) Ο άνεμος μπορεί να φυσάει κάτω από ένα αντικείμενο, να το ανασηκώσει και να το ξηλώσει. (χαρακτηριστικό παράδειγμα οι κεραμοσκεπές) Ο άνεμος μπορεί να απωθήσει ένα αντικείμενο. Όταν ο άνεμος προσπίπτει σε έναν τοίχο, διοχετεύεται σε όλες τις κατευθύνσεις και δημιουργείται ένα αντίθετο ρεύμα αέρα. Τα δύο ρεύματα αέρα στροβιλίζονται (αναρρόφηση) Η αναρρόφηση είναι 1,5 με 2 φορές πιο έντονη στις γωνίες του κτηρίου KOMBAU.de 56

57 Βροχόπτωση -Πλημμύρα Τα τελευταία χρόνια η ποσότητα βροχόπτωσης έχει αυξηθεί Ιδιαίτερα επιβαρυντικό, μεγάλη ποσότητα νερού σε μικρό χρονικό διάστημα Πόλεις καλυμμένες από άσφαλτο και μπετόν, δεν μπορούν να απορροφήσουν το νερό της βροχής Τα συστήματα όμβριων υδάτων είναι σχεδιασμένα για φυσιολογικές βροχοπτώσεις. KOMBAU.de 57

58 Βροχόπτωση -Πλημμύρα Προστασία από την υπερχείλιση του αποχετευτικού δικτύου KOMBAU.de 58

59 Καταιγίδα Χαλαζόπτωση. Δεν υπάρχει κάποιο μέτρο προστασίας Κεραυνοί. Ένταση ρεύματος Α Εξωτερική προστασία από την απευθείας πτώση κεραυνού = αλεξικέραυνο Εσωτερική προστασία από υπέρταση Ιδιαίτερη προσοχή και προστασία απαιτούν τα φωτοβολταϊκά συστήματα που είναι εγκατεστημένα σε δώματα στέγες KOMBAU.de 59

60 surecon.eu 60

61 Καταιγίδα Ακίδα σύλληψης του κεραυνού Καλωδίωση που μεταφέρει την ηλεκτρική τάση στη γη Γείωση Ασφάλειες που εμποδίζουν τις υπερτάσεις να εισέλθουν στο ηλεκτρικό δίκτυο της κατοικίας Εξισορρόπηση τάσης. Όλα τα μεταλλικά στοιχεία της κατοικίας γειώνονται. Μπαταρίες νιπτήρων μεταλλικοί σωλήνες, οπλισμός. KOMBAU.de 61

62 Καύσωνας Κατά τους καλοκαιρινούς μήνες η ισχυρή ηλιακή ακτινοβολία προκαλεί υψηλές θερμοκρασίες κάτω από τις σκεπές. Η λύση για εκτόνωση της θερμότητας είναι ο αερισμός. KOMBAU.de 62

63 surecon.eu 63

64 Καύσωνας Στην περίπτωση που υπάρχει δικέλυφη πρόσοψη, θα πρέπει να αερίζεται για να εκτονώνεται η θερμότητα KOMBAU.de 64

65 Καύσωνας Σκιάσεις ανοιγμάτων (ιδιαίτερα εκείνων με νότιο προσανατολισμό) Σκίαση προσόψεων κτηρίων Τέντες, πέργκολες KOMBAU.de 65

66 Εμπόδια - Ασφάλεια Αφαίρεση εμποδίων Όσο μεγαλώνουμε πληθαίνουν τα εμπόδια Ασφάλεια Αύξηση της εγκληματικότητας, προστασία της κατοικίας μας surecon.eu 66

67 Άνεση για όλες τις ηλικίες Ο SURECON Σύμβουλος θα πρέπει να εξετάζει το κτήριο από την οπτική γωνία ενός παιδιού και ενός ατόμου σε αναπηρικό καροτσάκι. Στην καθημερινή χρήση του κτηρίου εμφανίζονται εμπόδια Οριζόντια εμπόδια Κάθετα εμπόδια Χωρικά εμπόδια Εργονομικά εμπόδια Εμπόδια χειριστηρίων Εμπόδια αισθητηρίων KOMBAU.de 67

68 Οριζόντια Εμπόδια Πάρτε ένα μέτρο και διπλώστε το στα 80 εκ. Κρατήστε το από την μέση και περπατήστε από το από τον δρόμο στο σπίτι, μέσα στο σπίτι και στον κήπο (μπαλκόνι, γκαράζ κτλ) Φτάνετε από το οικόπεδο (δρόμο) στο σπίτι? Περνάτε από όλες τις πόρτες? Οι σκάλες έχουν αρκετό πλάτος? Περνάτε από όλους τους διαδρόμους? Φτάνετε σε όλους τους χώρους του σπιτιού? (αποθήκη, γκαράζ, κήπο κτλ?) Το πλάτος στους διαδρόμους των πολυκατοικιών θα πρέπει να επιτρέπει την διέλευση 2 αναπηρικών καροτσιών KOMBAU.de 68

69 Κάθετα Εμπόδια Υπάρχουν μεμονωμένα σκαλοπάτια ή σκάλες με 2-3 σκαλιά? Θα μπορούσε να αντικατασταθούν από μια ράμπα? Υπάρχουν κατώφλια στις πόρτες και στις μπαλκονόπορτες? Ένα κατώφλι 2 εκ. αποτελεί ένα σημαντικό εμπόδιο για άτομα με αναπηρικό καροτσάκι Θα μπορούσε να τοποθετηθεί εξωτερικός ανελκυστήρας? KOMBAU.de 69

70 Χωρικά Εμπόδια Το να κινηθείς με ένα παιδικό ή με ένα αναπηρικό καροτσάκι μέσα σε ένα σπίτι απαιτεί χώρο για ελιγμούς (περίπου 1,5 m2) Διπλώστε το μέτρο στα 1,4 μέτρα, φανταστείτε ότι κάθεστε σε ένα αναπηρικό καροτσάκι και κινηθείτε μέσα στο σπίτι. Υπάρχει αρκετός χώρος μπροστά και πίσω από κάθε πόρτα? Μπορείτε να ανοίξετε όλα τα έπιπλα Μπορείτε να στρίψετε μέσα στο μπάνιο? Μπορείτε να στρίψετε μέσα στην κουζίνα? Μπορείτε να στρίψετε μέσα στο μπάνιο των επισκεπτών? Μπορείτε να φτάσετε μέχρι το κρεβάτι? Μπορείτε να φτάσετε την αποθήκη? Μπορείτε να φτάσετε τις ντουλάπες? KOMBAU.de 70

71 Εργονομικά Εμπόδια Όλα τα χειριστήρια έχουν τοποθετηθεί για όρθιους ενήλικες. Χερούλια, διακόπτες, κουδούνια, πρίζες) Κρατήστε το δάχτυλο σας στο ύψος των 90 εκ. και μετρήστε όλα τα χειριστήρια Κατά την ανακαίνιση μπορούν ορισμένα από αυτά να τοποθετηθούν χαμηλότερα? Σε περίπτωση που αντικατασταθούν, παράθυρα, μπαλκονόπορτες, πόρτες ρωτήστε αν οι χειρολαβές μπορούν να τοποθετηθούν χαμηλότερα KOMBAU.de 71

72 Εμπόδια Αισθήσεων Όταν σκοντάφτουμε στις σκάλες αυτό συμβαίνει επειδή δεν τις αναγνωρίσαμε Μπορεί να διακρίνει κανείς τις σκάλες στο μισοσκόταδο? Ανάβει το φως όταν πλησιάζουμε την είσοδο του σπιτιού? Βρίσκει κανείς το κουδούνι στο σκοτάδι? Έχουν όλες οι σκάλες 2 κουπαστές? Είναι όλοι οι διάδρομοι φωτισμένοι? KOMBAU.de 72

73 Ασφάλεια Η κατοικία αποτελεί το «καταφύγιο» μας, τον χώρο στον οποίο αισθανόμαστε ασφάλεια Τα τελευταία χρόνια έχει ενταθεί το φαινόμενο των διαρρήξεων Μια διάρρηξη έχει συνέπειες τόσο υλικές όσο και ψυχολογικές Καταστροφές, αναστάτωση, Απώλεια αντικειμένων χρηματικής και συναισθηματικής αξίας Απώλεια του αισθήματος της ασφάλειας KOMBAU.de 73

74 Ασφάλεια Οι 6 συνηθέστερες αυταπάτες σχετικά με τους διαρρήκτες Σε εμένα δεν υπάρχει κάτι να κλέψουν Δεν το γνωρίζει όμως ο διαρρήκτης Αρκεί την νύχτα να είναι όλα καλά κλεισμένα Νωρίς το απόγευμα είναι πιο επικίνδυνα Σε εμάς προσέχουν οι γείτονες Ένας διαρρήκτης δεν αναγνωρίζετε εύκολα Έχω καλή ασφάλεια κλοπής Ευτυχώς καλύπτει και τον φόβο? Θα εμποδίσω τον διαρρήκτη κατά την διαφυγή Παρακαλώ όχι, παρατηρείστε και ειδοποιήστε Έχω σύστημα συναγερμού Δεν εμποδίζει ειδοποιεί KOMBAU.de 74

75 Προστασία από καπνό και πυρκαγιά Οι Ηλικιωμένοι και τα παιδιά διαθέτουν μειωμένα αντανακλαστικά, και δυνατότητες αντίδρασης Συνήθεις αιτίες πυρκαγιάς Μαγείρεμα Βραχυκυκλώματα Ανοικτές εστίες καύσης Ηλεκτρικές συσκευές (σίδερο ατμού) Τσιγάρο KOMBAU.de 75

76 Τεκμηρίωση Κτίσιμο χωρίς βλαβερές ουσίες Περιεχόμενα (1)Τεκμηρίωση Κτηρίου (2)Υποαλλεργική κατασκευή surecon.eu 76

77 surecon.eu 77

78 Στις κατοικίες υπάρχουν βλαβερές για την ανθρώπινη υγεία και για το περιβάλλον ουσίες Πως βρέθηκαν μέσα στο σπίτι μας? Από πού προέρχονται? Από το περιβάλλον Από τα δομικά υλικά του κτηρίου Από τον εξοπλισμό (έπιπλα, συσκευές) Από διεργασίες των κατοίκων (καθάρισμα) KOMBAU.de 78

79 Ποιος μπορεί να βοηθήσει? : surecon.eu 79

80 Περιεχόμενα (1)Το νερό είναι ο κύριος εχθρός. (2)Σωστός αερισμός. (3)Ορθή επίπλωση (4)Μύκητες μούχλας surecon.eu 80

81 Οι ιδιοκτήτες πρέπει να προσέχουν: 1. Τρύπες στις υδροροές : 2. Τρύπες στο κτιριακό κέλυφος: surecon.eu 3. Τρύπες στο κύκλωμα θέρμανσης: 4. Τρύπες στην ύδρευση: 81

82 5. Εισροή νερού από έξω : 6. Υγρασία σε τοίχους, οροφές, παράθυρα Diese Η συμπύκνωση νερού θα πρέπει Οπωσδήποτε να αποφευχθεί surecon.eu 82

83 surecon.eu 83

84 Σωστή επίπλωση: 1.Έπιπλα πριν τους εξωτερικούς τοίχους. 2.κουρτίνες. 3.Εσοχές θερμαντικών σωμάτων. Έπιπλα πριν τους εξωτερικούς τοίχους = εσωτερική θερμομόνωση -> περίπου στα 10 cm surecon.eu 84

85 surecon.eu 85

86 surecon.eu 86

87 Βιολογικοί παράγοντες Μύκητες μούχλας Δημιουργούνται κάτω από κατάλληλες συνθήκες υγρασίας θερμοκρασίας Τρεις κατηγορίες επικινδυνότητας A. Τοξικοί μύκητες. Δεν πρέπει να εμφανίζονται στον χώρο. Απαιτείται άμεση δράση B. Η ύπαρξη του μύκητα για μεγάλο χρονικό διάστημα βλάπτει την υγεία (παθολογικοί παράγοντες, αλλεργίες) C. Ο μύκητας δεν είναι επικίνδυνος για την υγεία, αλλά προκαλεί ζημίες στο κτήριο (κόστος) KOMBAU.de 87
