Άσκηση 3: Ηχώ και Αντήχηση (Echo and Reverberation)

Transcript

1 ΤΕΙ ΠΕΙΡΑΙΑ / ΣΤΕΦ / ΤΜΗΜΑ ΗΛΕΚΤΡΟΝΙΚΩΝ ΜΗΧΑΝΙΚΩΝ Τ.Ε. Μάθημα: ΨΗΦΙΑΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΣΗΜΑΤΟΣ (Εργαστήριο) Ε εξάμηνο Εξάμηνο: Χειμερινό Άσκηση 3: Ηχώ και Αντήχηση (Echo and Reverberation) Σκοπός της άσκησης Η κατανόηση των φαινομένων της ηχούς και της αντήχησης. Η ανάπτυξη εφαρμογής σε κώδικα C και η πειραματική επαλήθευση των μοντέλων των δύο φαινομένων, χρησιμοποιώντας την κάρτα της Texas Instruments TMS320C5505 USB Stick, ένα μικρόφωνο και ακουστικά ή ηχεία υπολογιστή. ΜΕΡΟΣ Ι: ΗΧΩ (ECHO) Ηχώ είναι το φαινόμενο όπου ο ακρoατής ακούει διακριτή επανάληψη του κυρίως ακουστικού σήματος που εκπέμπει μία πηγή ήχου, χωρίς αυτό να εκπεμφθεί ξανά από την πηγή. Οφείλεται στην ανάκλαση του ήχου σε φυσικά «εμπόδια». Ο ήχος που φτάνει στον ακροατή είναι υπέρθεση (άθροισμα) του κυρίως ακουστικού σήματος που διαδίδεται απευθείας από την πηγή στον ακροατή (direct sound path) και καθυστερημένων εκδοχών του, που φτάνουν στον ακροατή μετά από ανάκλαση σε φυσικά «εμπόδια» (echo paths). Η ηχώ είναι ευδιάκριτη (ακούγεται ως διακριτή επανάληψη του κυρίως ακουστικού σήματος, χωρίς επικάλυψη μ αυτό) επειδή η ταχύτητα διάδοσης του ήχου είναι σχετικά αργή, περίπου 340 μέτρα ανά δευτερόλεπτο, για διάδοση στον αέρα. Το αισθητήριο όργανο ακοής του ανθρώπου μπορεί να διακρίνει σε χρόνο ενός δευτερολέπτου το πολύ 10 διαδοχικούς επάλληλους ήχους. Αφού η ταχύτητα του ήχου στο 1/10 του δευτερολέπτου είναι 34 μέτρα, όταν το εμπόδιο βρίσκεται σε απόσταση τουλάχιστον 17 μέτρων, τότε το αυτί αντιλαμβάνεται διακριτά τον απευθείας ήχο και τον εξ ανακλάσεως, ο οποίος και λέγεται ηχώ. Αν το εμπόδιο βρίσκεται σε απόσταση μικρότερη των 17 μέτρων, τότε ο εξ ανακλάσεως ήχος φτάνει νωρίτερα, επικαλύπτεται χρονικά με τον απευθείας και έχουμε την αντήχηση. (A) Σύστημα με μία μόνο διαδρομή ηχούς (single echo path) Block Διάγραμμα του συστήματος Προς το παρόν, θα εξετάσουμε ένα σύστημα με ΜΟΝΟ ΜΙΑ διαδρομή ηχούς (single echo path). Output = Input + Delayed Input 1

2 Λόγω των απωλειών στην καθυστερημένη διαδρομή (echo path), το κέρδος είναι Gain < 1 (η ηχώ φτάνει στον ακροατή με απόσβεση). Σχέση εισόδου-εξόδου του συστήματος (απλουστευμένη περίπτωση μίας ηχούς) Στο πεδίο του (διακριτού) χρόνου n, η έξοδος δίνεται από τη σχέση y(n) = x(n)+g x(n-n) = x(n)*δ(n) + G x(n)*δ(n-n) = x(n) * [δ(n) + G δ(n-n)] = x(n) * h(n), όπου Ν τα χρονικά δείγματα καθυστέρησης, ή Ν Τ s = N / f s η καθυστέρηση σε sec, * η πράξη της συνέλιξης και h(n) = [1 δ(n)+g δ(n-n) ] η κρουστική απόκριση του συστήματος. Στο πεδίο της συχνότητας (δηλαδή στο πεδίο Ζ, αφού πρόκειται για ψηφιακό σύστημα) η συνάρτηση μεταφοράς του συστήματος είναι η H(z): H(z) = Z { h(n) } = 1 + G z -N, και η έξοδος λαμβάνεται ως γινόμενο της συνάρτησης μεταφοράς επί την είσοδο Χ(z): Y(z) = H(z) X(z) = [1 + G z -N ] X(z). Απόκριση συχνότητας του συστήματος (απλουστευμένη περίπτωση μίας ηχούς) Η απόκριση συχνότητας του απλουστευμένου συστήματος με μία ηχώ μπορεί να υπολογιστεί με το ακόλουθο αρχείο.m στο περιβάλλον Matlab. Eδώ έχουμε πολλαπλασιάσει αριθμητή και παρονομαστή της H(z) επί z N, ώστε να γίνει η H(z) ρητή συνάρτηση του z: H(z) = [1 + G z -N ] = [ z N + G ] / [z N ] = B(z) / A(z). Example 03: Echo and Reverberation. Simplified Transfer Function of system with (only one) echo path: H(z) = [1 + Gz^(-N)] = [z^n + G] / [z^n], where G = Gain of the echo path, with 0<G<1 (attenuation, here set to G=0.8) N = Time delay of the echo path (here set to N=24 samples) Calculating frequency response and poles / zeros of H(z) b = [ ]; Numerator polynomial a = 1; Denominator polynomial 2

3 Fs = 8000; Sampling frequency 8 KHz, good for telephone quality speech [H, f] = freqz(b, a, 1024, Fs); H_magn = 20*log10(abs(H)*1.8); subplot(2,1,1) plot(f,h_magn) grid on xlabel('frequency in Hz') ylabel('magnitude response in db') title('system with (one) echo path: freqeuncy response, G=0.8, N=24') subplot(2,1,2) zplane(b,a) Απόκριση συχνότητας (καμπύλη μέτρου μόνο) και διάγραμμα πόλων / μηδενικών (Β) Σύστημα με πολλαπλές διαδρομές της ηχούς (multiple echo paths) Πρακτικά σε έναν κλειστό χώρο (π.χ. σε ένα δωμάτιο) η ηχώ θα ακολουθήσει πολλαπλές διαδρομές, δηλαδή στον ακροατή θα φτάσει η υπέρθεση του κυρίως ακουστικού σήματος που εξέπεμψε η πηγή (direct sound path) και πολλών καθυστερημένων εκδοχών του (multiple echo paths) που οφείλονται σε ανακλάσεις σε διαφορετικά φυσικά «εμπόδια», καθένα από τα οποία μπορεί να αποτελείται από διαφορετικό υλικό και να απέχει και διαφορετική απόσταση από την πηγή και από τον ακροατή. Στο σχήμα φαίνεται παράδειγμα με δύο (2) διαφορετικές διαδρομές της ηχούς. Ανάλογα με την γεωμετρία του κλειστού χώρου, αυτό μπορεί να γενικευθεί για M > 2 διαφορετικές διαδρομές. 3

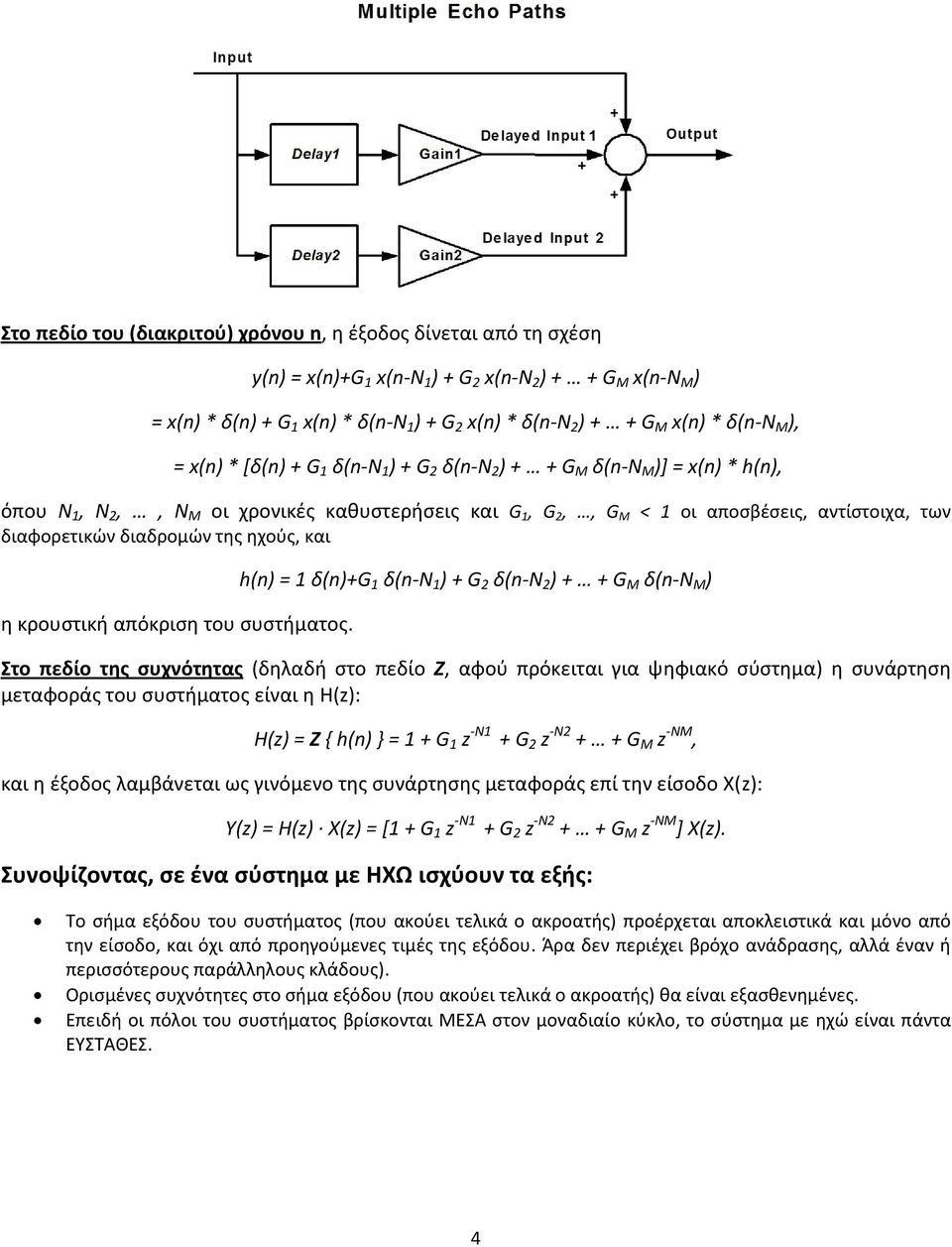

4 Στο πεδίο του (διακριτού) χρόνου n, η έξοδος δίνεται από τη σχέση y(n) = x(n)+g 1 x(n-n 1 ) + G 2 x(n-n 2 ) + + G M x(n-n M ) = x(n) * δ(n) + G 1 x(n) * δ(n-n 1 ) + G 2 x(n) * δ(n-n 2 ) + + G M x(n) * δ(n-n M ), = x(n) * [δ(n) + G 1 δ(n-n 1 ) + G 2 δ(n-n 2 ) + + G M δ(n-n M )] = x(n) * h(n), όπου Ν 1, N 2,, N M οι χρονικές καθυστερήσεις και G 1, G 2,, G M < 1 οι αποσβέσεις, αντίστοιχα, των διαφορετικών διαδρομών της ηχούς, και η κρουστική απόκριση του συστήματος. h(n) = 1 δ(n)+g 1 δ(n-n 1 ) + G 2 δ(n-n 2 ) + + G M δ(n-n M ) Στο πεδίο της συχνότητας (δηλαδή στο πεδίο Ζ, αφού πρόκειται για ψηφιακό σύστημα) η συνάρτηση μεταφοράς του συστήματος είναι η H(z): H(z) = Z { h(n) } = 1 + G 1 z -N1 + G 2 z -N2 + + G M z -NM, και η έξοδος λαμβάνεται ως γινόμενο της συνάρτησης μεταφοράς επί την είσοδο Χ(z): Y(z) = H(z) X(z) = [1 + G 1 z -N1 + G 2 z -N2 + + G M z -NM ] X(z). Συνοψίζοντας, σε ένα σύστημα με ΗΧΩ ισχύουν τα εξής: Το σήμα εξόδου του συστήματος (που ακούει τελικά ο ακροατής) προέρχεται αποκλειστικά και μόνο από την είσοδο, και όχι από προηγούμενες τιμές της εξόδου. Άρα δεν περιέχει βρόχο ανάδρασης, αλλά έναν ή περισσότερους παράλληλους κλάδους). Ορισμένες συχνότητες στο σήμα εξόδου (που ακούει τελικά ο ακροατής) θα είναι εξασθενημένες. Επειδή οι πόλοι του συστήματος βρίσκονται ΜΕΣΑ στον μοναδιαίο κύκλο, το σύστημα με ηχώ είναι πάντα ΕΥΣΤΑΘΕΣ. 4

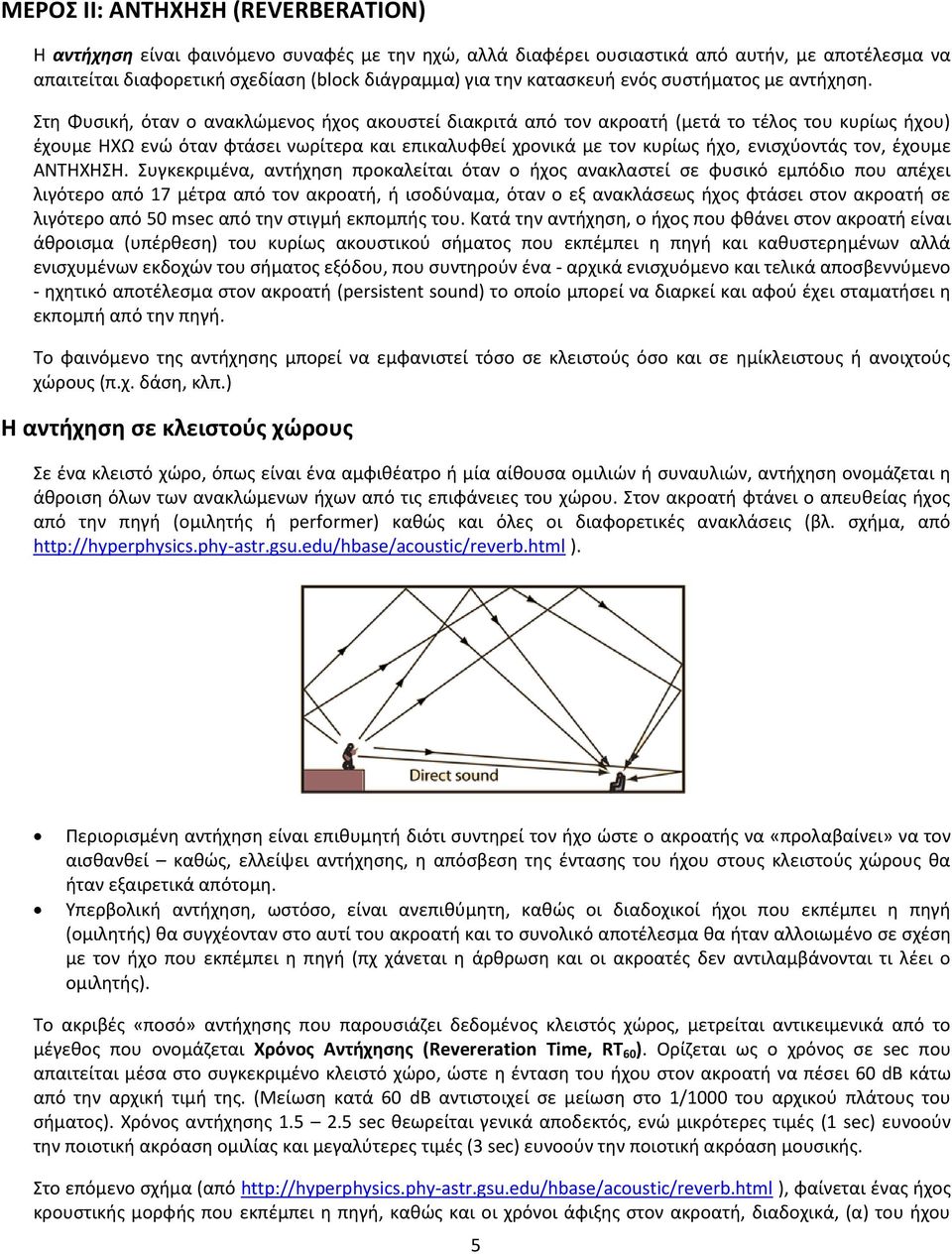

5 ΜΕΡΟΣ ΙΙ: ΑΝΤΗΧΗΣΗ (REVERBERATION) Η αντήχηση είναι φαινόμενο συναφές με την ηχώ, αλλά διαφέρει ουσιαστικά από αυτήν, με αποτέλεσμα να απαιτείται διαφορετική σχεδίαση (block διάγραμμα) για την κατασκευή ενός συστήματος με αντήχηση. Στη Φυσική, όταν ο ανακλώμενος ήχος ακουστεί διακριτά από τον ακροατή (μετά το τέλος του κυρίως ήχου) έχουμε ΗΧΩ ενώ όταν φτάσει νωρίτερα και επικαλυφθεί χρονικά με τον κυρίως ήχο, ενισχύοντάς τον, έχουμε ΑΝΤΗΧΗΣΗ. Συγκεκριμένα, αντήχηση προκαλείται όταν ο ήχος ανακλαστεί σε φυσικό εμπόδιο που απέχει λιγότερο από 17 μέτρα από τον ακροατή, ή ισοδύναμα, όταν ο εξ ανακλάσεως ήχος φτάσει στον ακροατή σε λιγότερο από 50 msec από την στιγμή εκπομπής του. Κατά την αντήχηση, ο ήχος που φθάνει στον ακροατή είναι άθροισμα (υπέρθεση) του κυρίως ακουστικού σήματος που εκπέμπει η πηγή και καθυστερημένων αλλά ενισχυμένων εκδοχών του σήματος εξόδου, που συντηρούν ένα - αρχικά ενισχυόμενο και τελικά αποσβεννύμενο - ηχητικό αποτέλεσμα στον ακροατή (persistent sound) το οποίο μπορεί να διαρκεί και αφού έχει σταματήσει η εκπομπή από την πηγή. Το φαινόμενο της αντήχησης μπορεί να εμφανιστεί τόσο σε κλειστούς όσο και σε ημίκλειστους ή ανοιχτούς χώρους (π.χ. δάση, κλπ.) Η αντήχηση σε κλειστούς χώρους Σε ένα κλειστό χώρο, όπως είναι ένα αμφιθέατρο ή μία αίθουσα ομιλιών ή συναυλιών, αντήχηση ονομάζεται η άθροιση όλων των ανακλώμενων ήχων από τις επιφάνειες του χώρου. Στον ακροατή φτάνει ο απευθείας ήχος από την πηγή (ομιλητής ή performer) καθώς και όλες οι διαφορετικές ανακλάσεις (βλ. σχήμα, από ). Περιορισμένη αντήχηση είναι επιθυμητή διότι συντηρεί τον ήχο ώστε ο ακροατής να «προλαβαίνει» να τον αισθανθεί καθώς, ελλείψει αντήχησης, η απόσβεση της έντασης του ήχου στους κλειστούς χώρους θα ήταν εξαιρετικά απότομη. Υπερβολική αντήχηση, ωστόσο, είναι ανεπιθύμητη, καθώς οι διαδοχικοί ήχοι που εκπέμπει η πηγή (ομιλητής) θα συγχέονταν στο αυτί του ακροατή και το συνολικό αποτέλεσμα θα ήταν αλλοιωμένο σε σχέση με τον ήχο που εκπέμπει η πηγή (πχ χάνεται η άρθρωση και οι ακροατές δεν αντιλαμβάνονται τι λέει ο ομιλητής). Το ακριβές «ποσό» αντήχησης που παρουσιάζει δεδομένος κλειστός χώρος, μετρείται αντικειμενικά από το μέγεθος που ονομάζεται Χρόνος Αντήχησης (Revereration Time, RT 60 ). Ορίζεται ως ο χρόνος σε sec που απαιτείται μέσα στο συγκεκριμένο κλειστό χώρο, ώστε η ένταση του ήχου στον ακροατή να πέσει 60 db κάτω από την αρχική τιμή της. (Μείωση κατά 60 db αντιστοιχεί σε μείωση στο 1/1000 του αρχικού πλάτους του σήματος). Χρόνος αντήχησης sec θεωρείται γενικά αποδεκτός, ενώ μικρότερες τιμές (1 sec) ευνοούν την ποιοτική ακρόαση ομιλίας και μεγαλύτερες τιμές (3 sec) ευνοούν την ποιοτική ακρόαση μουσικής. Στο επόμενο σχήμα (από ), φαίνεται ένας ήχος κρουστικής μορφής που εκπέμπει η πηγή, καθώς και οι χρόνοι άφιξης στον ακροατή, διαδοχικά, (α) του ήχου 5

6 που διαδίδεται απευθείας, (β) των πρώτων, διακριτών, ανακλάσεων, και (γ) των μετέπειτα πολυπληθών ανακλάσεων που συγχέονται μεταξύ τους και ονομάζονται συλλογικά «αντήχηση» του χώρου. Η αντήχηση στη σκηνή Ένας μουσικός ή τραγουδιστής στη σκηνή (performer) ή ένας παραγωγός μουσικής εκτός σκηνής, συχνά επιθυμεί να εισάγει επίτηδες αντήχηση στο ακουστικό σήμα που ακούν οι ακροατές του, για λόγους αισθητικής απόλαυσης και καλλιτεχνικής έκφρασης. Ως αποτέλεσμα, έχουν αναπτυχθεί διάφορα συστήματα για να δημιουργείται ή να προσομοιώνεται το αποτέλεσμα της αντήχησης. Σε ένα τέτοιο σύστημα, ο ήχος φθάνει στο μικρόφωνο τόσο από την πηγή (Performer) όσο και από τα μεγάφωνα (Loudspeakers), τα οποία μεταδίδουν ενισχυμένο τον ήχο του μικροφώνου. Η υπέρθεση αυτών των ήχων αποτελεί το σήμα που τελικά ακούει ο ακροατής (σήμα εξόδου του συστήματος με αντήχηση). Στο ακόλουθο σχήμα φαίνεται παράδειγμα με δύο (2) μεγάφωνα. (Δεν φαίνονται τα ηλεκτρονικά κυκλώματα ενίσχυσης κλπ. που οδηγούν από το μικρόφωνο πίσω προς τα μεγάφωνα.) (Α) Σύστημα με μία μόνο διαδρομή αντήχησης Block Διάγραμμα συστήματος Προς το παρόν, θα εξετάσουμε σύστημα με ΜΟΝΟ ΜΙΑ διαδρομή αντήχησης (single reverberation path). Output = Input + Delayed Output Στην καθυστερημένη διαδρομή (reverberation path), το κέρδος μπορεί να είναι Gain > 1 (οπότε η αντήχηση φτάνει στον ακροατή ενισχυμένη). 6

7 Σχέση εισόδου-εξόδου του συστήματος (απλουστευμένη περίπτωση μίας αντήχησης) Στο πεδίο του (διακριτού) χρόνου n, η έξοδος δίνεται από τη σχέση y(n) = x(n)+g y(n-n) = x(n) + G y(n) * δ(n-n) => y(n) G y(n) * δ(n-n) = x(n) => y(n) * [ δ(n) G δ(n-n)] = x(n), όπου Ν τα χρονικά δείγματα καθυστέρησης, ή Ν Τ s = N / f s η καθυστέρηση σε sec. Στο πεδίο της συχνότητας (δηλαδή στο πεδίο Ζ, αφού πρόκειται για ψηφιακό σύστημα) η συνέλιξη γίνεται πολλαπλασιασμός και η έξοδος δίνεται από τη σχέση Υ(z) [1 G z -N ] = X(z) => H(z) = Y(z) / X(z) = 1 / [1 G z -N ], όπου η συνάρτηση μεταφοράς του συστήματος H(z) είναι η H(z) = Z { h(n) } = 1 / [1 G z -N ]. Απόκριση συχνότητας του συστήματος (απλουστευμένη περίπτωση μίας αντήχησης) Η απόκριση συχνότητας του απλουστευμένου συστήματος με μία αντήχηση μπορεί να υπολογιστεί με το ακόλουθο αρχείο.m στο περιβάλλον Matlab. Eδώ έχουμε πολλαπλασιάσει αριθμητή και παρονομαστή της H(z) επί z N, ώστε να γίνει η H(z) ρητή συνάρτηση του z: H(z) = 1 / [1 G z -N ] =[z N ] / [ z N G ] / = B(z) / A(z). Example 03: Echo and Reverberation. Simplified Transfer Function of system with (only one) reverberation path. H(z) = 1 / [1 - Gz^(-N)] = [z^n] / [z^n - G], where G = Gain of the reverb path,(amplification - positive feedback, here set to G=0.8) N = Time delay of the reverb path (here set to N=24 samples) Calculating frequency response and poles / zeros of H(z) a = [ ]; Denominator b = 1; Numerator Fs = 8000; Sampling frequency 8 KHz [H, f] = freqz(b, a, 1024, Fs); H_magn = 20*log10(abs(H)); 7

8 subplot(2,1,1) plot(f,h_magn) grid on xlabel('frequency in Hz') ylabel('magnitude response in db') title('system with (one) reverb path: freqeuncy response, G=0.8, N=24') subplot(2,1,2) zplane(b,a) Απόκριση συχνότητας (καμπύλη μέτρου μόνο) και διάγραμμα πόλων / μηδενικών Συνοψίζοντας, σε ένα σύστημα με ΑΝΤΗΧΗΣΗ ισχύουν τα εξής: Το σήμα εξόδου του συστήματος, που ακούει τελικά ο ακροατής, προέρχεται όχι αποκλειστικά και μόνο από την είσοδο, αλλά από την είσοδο ΚΑΙ από προηγούμενες τιμές της εξόδου. Άρα περιέχει βρόχο ανάδρασης (feedback loop), σε αντίθεση με το σύστημα ηχούς, που περιείχε απλώς παράλληλους κλάδους. Ορισμένες συχνότητες στο σήμα εξόδου (που ακούει τελικά ο ακροατής) θα είναι ενισχυμένες. Επειδή οι πόλοι βρίσκονται ΠΑΝΩ στον μοναδιαίο κύκλο, το σύστημα με αντήχηση θεωρητικά είναι οριακά ευσταθές, αλλά στην πράξη μπορεί να γίνει ΑΣΤΑΘΕΣ. 8

9 ΜΕΡΟΣ ΙΙΙ: ΗΧΩ ΚΑΙ ΑΝΤΗΧΗΣΗ ΣΤΟΝ ΠΡΑΓΜΑΤΙΚΟ ΚΟΣΜΟ Πρακτικά σε ένα κλειστό χώρο (π.χ. σε ένα δωμάτιο) η ηχώ θα έρχεται στον ακροατή από πολλαπλές διαδρομές. Όταν ο ήχος ανακλάται από μια επιφάνεια ενός φυσικού εμποδίου στο χώρο (π.χ. τοίχοι / πετάσματα, δάπεδο / οροφή, έπιπλα, κλπ.) δημιουργείται «χρωματισμός» του ηχητικού σήματος, δηλαδή ορισμένες συχνότητες απορροφώνται από το εμπόδιο περισσότερο από άλλες, ανάλογα με τα χαρακτηριστικά του υλικού κατασκευής του. Επίσης για τον ίδιο λόγο θα υπάρξουν και αλλαγές φάσης στις διάφορες συχνοτικές συνιστώσες του σήματος. Επομένως, μια εμπορική / επαγγελματική μονάδα ηχούς και αντήχησης θα πρέπει να περιέχει πολλές διαφορετικές διαδρομές καθυστέρησης. (Α) Εισαγωγή στο εργαστήριο Σε αυτό το εργαστήριο θα προσομοιωθεί και θα λειτουργήσει μία τέτοια μονάδα ηχούς και αντήχησης, ως μία εφαρμογή σε κώδικα C για την ηχώ και την αντήχηση. Θα εκτελέσετε τον αντίστοιχο κώδικα ώστε να υλοποιήσετε τα διαφορετικά ακουστικά εφέ ηχούς και αντήχησης στην κάρτα TMS320C5505 USB stick. Θα χρησιμοποιήσετε ρυθμό δειγματοληψίας Fs = Hz αντί για Fs = Hz. Αυτό επιτρέπει να υλοποιηθούν μεγαλύτεροι χρόνοι καθυστέρησης. Οι buffers της ηχούς και της αντήχησης υλοποιούνται ως κυκλικοί buffers (circular buffers). (Β) Η συνδεσμολογία του TMS320C5505 (Γ) Συνοπτικά βήματα Χρησιμοποιήστε τα αρχεία προγράμματος (τον κώδικα) που δίνεται στην Άσκηση 3 «Ηχώ και Αντήχηση». Αν δεν υπάρχουν ήδη στο φάκελο Desktop -> My Documents -> Workspace -> example_03, δημιουργείστε το φάκελο αυτό και αντιγράψτε τα αρχεία της άσκησης μέσα σ αυτόν. Ακολουθήστε ΟΛΑ τα βήματα και τις ρυθμίσεις παραμέτρων που δίνονται στο φυλλάδιο «Εισαγωγή και Εκτέλεση Προγραμμάτων στο CCS». Συνοπτικά: 1) Πραγματοποιούμε την ζητούμενη συνδεσμολογία, που φαίνεται στο Σχήμα. 2) Ανοίγουμε το Code Composer Studio (CCS). 3) Εντοπίζουμε το EXAMPLE_03, και το θέτουμε SET AS ACTIVE PROJECT 4) Ανοίγουμε τα αρχεία της άσκησης επιλέγοντας το [+] 9

10 5) Κάνουμε διπλό κλικ στο main.c της άσκησης 6) Επιλέγουμε Target->Build Active project 7) Επιλέγουμε Target->Launch IT Debugger (ρυθμίσεις παραμέτρων από το Properties, όπως στην Εισαγωγή) 8) Επιλέγουμε Target->Debug active project 9) Επιλέγουμε Target->Run 10) Για να τερματίσουμε την εκτέλεση του προγράμματος, επιλέγουμε Target->Halt. (Δ) Εκτέλεση του κώδικα ως έχει: Στο Tab Console (Κονσόλα) η εικόνα επεξηγεί τη λειτουργία του προγράμματος, όταν εκτελείται ως έχει (χωρίς τροποποίηση του κώδικα): Συγκεκριμένα, όση ώρα εκτελείται το πρόγραμμα αυτό (μεταξύ RUN και HALT), η λειτουργία του είναι να μεταβαίνει κυκλικά μεταξύ τεσσάρων διαφορετικών configurations του συστήματος ηχούς και αντήχησης. Κάθε μετάβαση σηματοδοτείται ανάβοντας το LED πάνω στην κάρτα. 1 ο configuration: Ακούγεται στα ακουστικά μόνο ο απευθείας ήχος της πηγής (έχουν απενεργοποιηθεί τα φαινόμενα ηχούς και αντήχησης). 2 ο configuration: Ακούγεται στα ακουστικά το φαινόμενο της ηχούς, στο ένα μόνο κανάλι (αριστερό ακουστικό). 3 ο configuration: Ακούγεται στα ακουστικά το φαινόμενο της αντήχησης, στο ένα μόνο κανάλι (αριστερό ακουστικό). 4 ο configuration: Ακούγονται στα ακουστικά και τα δύο φαινόμενα, ηχούς και αντήχησης, στο ένα κανάλι (αριστερό ακουστικό) η ηχώ και στο άλλο (δεξί ακουστικό) η αντήχηση. 10

11 (Ε) Εκτέλεση του κώδικα μετά από τροποποίηση Συνοπτικά βήματα τροποποίησης του κώδικα και εκτέλεσης του προγράμματος 1) Με χρήση του editor, τροποποιούμε τον κώδικα C, κατά το επιθυμητό κάθε φορά. 2) Επιλέγουμε Target->Rebuild Active project. 3) Επιλέγουμε Target->Run. 4) Για να τερματίσουμε την εκτέλεση του προγράμματος, επιλέγουμε Target->Halt. ΤΡΟΠΟΠΟΙΗΣΗ 1 η : Αλλαγή του μήκους buffer της ηχούς Ρύθμιση του buffer της ηχούς Στο αρχείο echo.c, αλλάξτε την τιμή της παραμέτρου Ν, δηλαδή το μήκος του buffer καθυστέρησης της ηχούς. Δοκιμάστε διάφορες τιμές του Ν, μεγαλύτερες και μικρότερες της αρχικής. Κάθε φορά κάνετε rebuilt και run το project. Παρατηρείστε πώς αλλάζει η ηχώ καθώς το Ν μειώνεται ή αυξάνεται; Ποια είναι η μέγιστη τιμή του Ν που υποστηρίζεται από το hardware αυτής της κάρτας; 11

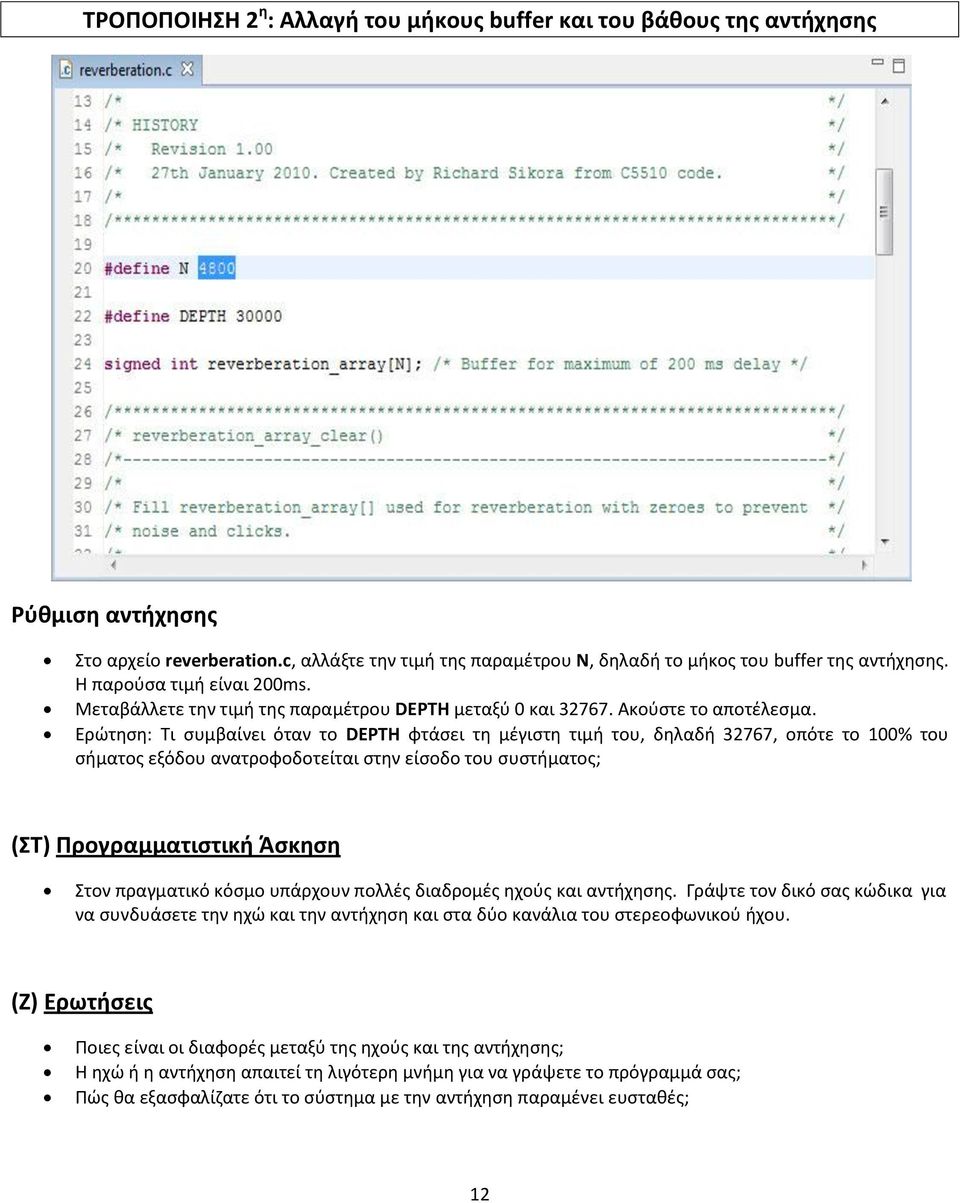

12 ΤΡΟΠΟΠΟΙΗΣΗ 2 η : Αλλαγή του μήκους buffer και του βάθους της αντήχησης Ρύθμιση αντήχησης Στο αρχείο reverberation.c, αλλάξτε την τιμή της παραμέτρου Ν, δηλαδή το μήκος του buffer της αντήχησης. Η παρούσα τιμή είναι 200ms. Μεταβάλλετε την τιμή της παραμέτρου DEPTH μεταξύ 0 και Ακούστε το αποτέλεσμα. Ερώτηση: Τι συμβαίνει όταν το DEPTH φτάσει τη μέγιστη τιμή του, δηλαδή 32767, οπότε το 100 του σήματος εξόδου ανατροφοδοτείται στην είσοδο του συστήματος; (ΣΤ) Προγραμματιστική Άσκηση Στον πραγματικό κόσμο υπάρχουν πολλές διαδρομές ηχούς και αντήχησης. Γράψτε τον δικό σας κώδικα για να συνδυάσετε την ηχώ και την αντήχηση και στα δύο κανάλια του στερεοφωνικού ήχου. (Ζ) Ερωτήσεις Ποιες είναι οι διαφορές μεταξύ της ηχούς και της αντήχησης; Η ηχώ ή η αντήχηση απαιτεί τη λιγότερη μνήμη για να γράψετε το πρόγραμμά σας; Πώς θα εξασφαλίζατε ότι το σύστημα με την αντήχηση παραμένει ευσταθές; 12
