ΠΕΡΙΕΧΟΜΕΝΑ ΤΕΧΝΙΚΗΣ ΠΕΡΙΓΡΑΦΗΣ ΤΟΥ ΕΡΓΟΥ

Transcript

1 1 ΠΕΡΙΕΧΟΜΕΝΑ ΤΕΧΝΙΚΗΣ ΠΕΡΙΓΡΑΦΗΣ ΤΟΥ ΕΡΓΟΥ 1. ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ ΕΙΣΑΓΩΓΗ ΣΚΟΠΟΣ ΙΑΡΘΡΩΣΗ ΤΟΥ ΚΥΤ ΣΤΑ ΙΑ ΥΛΟΠΟΙΗΣΗΣ ΤΟΥ ΕΡΓΟΥ ΟΡΙΑ ΤΟΥ ΕΡΓΟΥ Έργα Πολιτικού Μηχανικού (Ε.Π.Μ.) Η/Μ εξοπλισµός ισχύος Εξοπλισµός προστασίας, ελέγχου, µετρήσεων και επικοινωνίας του ΚΥΤ µε τα αποµακρυσµένα κέντρα ελέγχου Λοιπός Η/Μ εξοπλισµός Συνδέσεις µε τα δίκτυα της περιοχής Λοιπές Υποχρεώσεις ΠΡΟΓΡΑΜΜΑ ΕΚΤΕΛΕΣΗΣ ΕΡΓΟΥ ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΟ ΕΡΓΟ ΕΙΣΑΓΩΓΗ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΣΤΗΜΑΤΟΣ ΜΕΤΑΦΟΡΑΣ 400 KV ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΣΤΗΜΑΤΟΣ ΜΕΤΑΦΟΡΑΣ 150 KV ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΛΕΥΡΑΣ 30 kv ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΙΚΤΥΩΝ 20KV / 22KV ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΝΟΝΙΣΜΟΙ - ΕΓΚΡΙΣΕΙΣ ΣΤΑΤΙΚΗ ΚΑΙ ΣΕΙΣΜΙΚΗ AΣΦΑΛΕΙΑ ΚΤΙΡΙΩΝ ΚΑΙ Η/Μ ΕΞΟΠΛΙΣΜΟΥ MΕΛΕΤΕΣ Κατάλογος µελετών έργων Η/Μ Κατάλογος µελετών έργων Π/Μ ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΚΑΙ ΛΕΙΤΟΥΡΓΙΚΑ ΣΧΕ ΙΑ Κατάλογος σχεδίων έργων Η/Μ Κατάλογος σχεδίων έργων Π/Μ ΠΕΡΙΓΡΑΦΙΚΑ ΦΥΛΛΑ ΙΑ ΚΑΙ Ο ΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ, ΣΥΝΤΗΡΗΣΗΣ ΚΑΙ ΕΠΙΣΚΕΥΩΝ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ ΚΑΙ ΟΛΟΥ ΤΟΥ ΚΥΤ ΥΛΙΚΑ ΚΑΙ ΕΡΓΑΣΙΑ ΜΕΤΑΦΟΡΑ ΕΞΟΠΛΙΣΜΟΥ ΠΡΟΣΩΡΙΝΕΣ ΕΡΓΟΤΑΞΙΑΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΣ ΙΣΧΥΟΣ ΒΟΗΘΗΤΙΚΟΣ EΞΟΠΛΙΣΜΟΣ ΓΕΝΙΚΑ ΚΥΤ ΠΛΕΥΡΑΣ 400KV Πύλες 400KV Προδιαγραφές Εξοπλισµού 400KV ΚΥΤ ΠΛΕΥΡΑΣ 150KV...41

2 Πύλες 150KV Προδιαγραφές Εξοπλισµού 150KV ΚΥΤ ΠΛΕΥΡΑΣ 30KV Πύλη 30KV Προδιαγραφές εξοπλισµού 30KV Υ/Σ ΠΛΕΥΡΑΣ ΜΤ Μεταλλοεπενδεδυµένοι Πίνακες ΜΤ (20 και 22 KV) Λοιπός εξοπλισµός MT Μεταλλικές αντιστάσεις για γείωση ουδετέρων κόµβων των Μ/Σ Ισχύος KV/ΜΤ Μ/Σ Εγχύσεως Βαθµωτα Συγκροτήµατα Πυκνωτών Αντιστάθµισης 20 KV ιακόπτες 20 KV για ζεύξη απόζευξη Πυκνωτών Αυτεπαγωγές Ξηρού τύπου απόσβεσης ρευµάτων ηλέκτρισης Πυκνωτών KV Συστοιχίες Πυκνωτών Αντισταθµίσεως 22kV Μετασχηµατιστές έντασης κόµβου 1200/1Α Μετασχηµατιστές έντασης κόµβου 25/5-5Α Καλώδια Υ.Τ. 400 ΚV Καλώδια Υ.Τ. 150 ΚV Καλώδια M.T. 52 ΚV Καλώδια M.T. 20 και 22 kv Καλώδια Χ.Τ ΚΑΝΑΛΙΑ ΚΑΛΩ ΙΩΝ ΠΙΝΑΚΕΣ Χ.Τ ΜΕΤΑΛΛΙΚΑ ΙΚΡΙΩΜΑΤΑ ΣΦΙΓΚΤΗΡΕΣ ΗΛΕΚΤΡΙΚΩΝ ΣΥΝ ΕΣΕΩΝ ΑΓΩΓΩΝ ΧΑΛΚΟΥ ή/και ΑΛΟΥΜΙΝΙΟΥ ΙΑΤΑΞΕΙΣ ΠΕΠΙΕΣΜΕΝΟΥ ΑΕΡΑ Γενικά Αεροφυλάκια Βαλβίδες, δίκτυο σωληνώσεων και συνδέσεις Συµπιεστές ΕΛΕΓΧΟΣ ΠΡΟΣΤΑΣΙΑ ΜΕΤΡΗΣΕΙΣ - ΕΠΙΤΗΡΗΣΗ ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΛΕΓΧΟΣ ΚΑΙ ΕΠΟΠΤΕΙΑ Ιεραρχικά επίπεδα ελέγχου του ΚΥΤ Κεντρικός έλεγχος του ΚΥΤ (γ επίπεδο) Εποπτεία του εξοπλισµού στις οθόνες των Η/Υ ΑΛΛΗΛΑΣΦΑΛΙΣΕΙΣ ΑΥΤΟΜΑΤΟΣ ΣΥΓΧΡΟΝΙΣΜΟΣ Έλεγχος από το ΚΥΤ...74

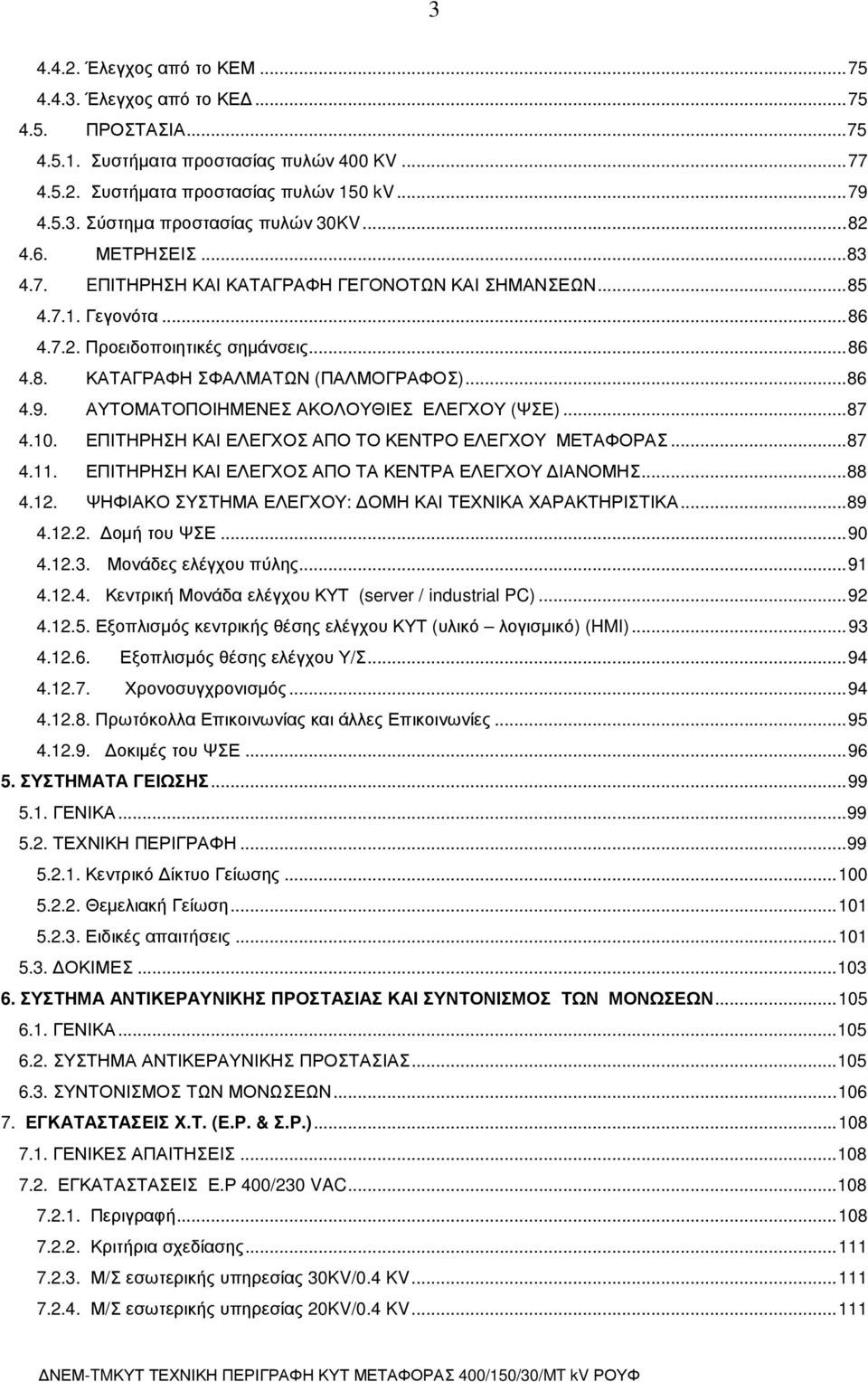

3 Έλεγχος από το ΚΕΜ Έλεγχος από το ΚΕ ΠΡΟΣΤΑΣΙΑ Συστήµατα προστασίας πυλών 400 KV Συστήµατα προστασίας πυλών 150 kv Σύστηµα προστασίας πυλών 30KV ΜΕΤΡΗΣΕΙΣ EΠΙΤΗΡΗΣΗ ΚΑΙ ΚΑΤΑΓΡΑΦΗ ΓΕΓΟΝΟΤΩΝ ΚΑΙ ΣΗΜΑΝΣΕΩΝ Γεγονότα Προειδοποιητικές σηµάνσεις ΚΑΤΑΓΡΑΦΗ ΣΦΑΛΜΑΤΩΝ (ΠΑΛΜΟΓΡΑΦΟΣ) ΑΥΤΟΜΑΤΟΠΟΙΗΜΕΝΕΣ ΑΚΟΛΟΥΘΙΕΣ ΕΛΕΓΧΟΥ (ΨΣΕ) ΕΠΙΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ ΑΠΟ ΤΟ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ ΜΕΤΑΦΟΡΑΣ ΕΠΙΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ ΑΠΟ ΤΑ ΚΕΝΤΡΑ ΕΛΕΓΧΟΥ ΙΑΝΟΜΗΣ ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ: ΟΜΗ ΚΑΙ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ οµή του ΨΣΕ Μονάδες ελέγχου πύλης Κεντρική Μονάδα ελέγχου ΚΥΤ (server / industrial PC) Εξοπλισµός κεντρικής θέσης ελέγχου ΚΥΤ (υλικό λογισµικό) (HMI) Εξοπλισµός θέσης ελέγχου Υ/Σ Χρονοσυγχρονισµός Πρωτόκολλα Επικοινωνίας και άλλες Επικοινωνίες οκιµές του ΨΣΕ ΣΥΣΤΗΜΑΤΑ ΓΕΙΩΣΗΣ ΓΕΝΙΚΑ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Κεντρικό ίκτυο Γείωσης Θεµελιακή Γείωση Ειδικές απαιτήσεις ΟΚΙΜΕΣ ΣΥΣΤΗΜΑ ΑΝΤΙΚΕΡΑΥΝΙΚΗΣ ΠΡΟΣΤΑΣΙΑΣ ΚΑΙ ΣΥΝΤΟΝΙΣΜΟΣ ΤΩΝ ΜΟΝΩΣΕΩΝ ΓΕΝΙΚΑ ΣΥΣΤΗΜΑ ΑΝΤΙΚΕΡΑΥΝΙΚΗΣ ΠΡΟΣΤΑΣΙΑΣ ΣΥΝΤΟΝΙΣΜΟΣ ΤΩΝ ΜΟΝΩΣΕΩΝ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Χ.Τ. (Ε.Ρ. & Σ.Ρ.) ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Ε.Ρ 400/230 VAC Περιγραφή Κριτήρια σχεδίασης Μ/Σ εσωτερικής υπηρεσίας 30KV/0.4 KV Μ/Σ εσωτερικής υπηρεσίας 20KV/0.4 KV...111

4 Ηλεκτροπαραγωγό ζεύγος Πίνακες διανοµής Ε.Ρ Μέσα Προστασίας και ιακοπής Ε.Ρ Μ/Σ Έντασης και όργανα µετρήσεων ΕΓΚΑΤΑΣΤΑΣΕΙΣ Σ.Ρ. 110 V Περιγραφή Κριτήρια Σχεδίασης Αίθουσα (ες) συσσωρευτών Συσσωρευτές και φορτιστές Σ.Ρ. 110V Πίνακες ιανοµής Σ.Ρ. 110V Μέσα Προστασίας και ιακοπής Σ.Ρ ΟΚΙΜΕΣ ΦΩΤΙΣΜΟΣ ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΑΡΧΕΣ ΚΑΙ Ε ΟΜΕΝΑ ΣΧΕ ΙΑΣΜΟΥ ΣΥΣΤΗΜΑΤΑ ΦΩΤΙΣΜΟΥ Περιµετρικός φωτισµός ΚΥΤ Εξωτερικός φωτισµός του γηπέδου του ΚΥΤ Φωτισµός κτιρίων του ΚΥΤ ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ Πίνακας και υποπίνακες φωτισµού Φωτιστικά εσωτερικού χώρου Φωτιστικά εξωτερικού χώρου ιακόπτες, ρευµατοδότες, εξαρτήµατα, καλωδιώσεις, µικροϋλικά Αντιστάθµιση και Παρεµβολές ΟΚΙΜΕΣ ΣΥΣΤΗΜΑΤΑ ΑΕΡΙΣΜΟΥ ΚΑΙ ΚΛΙΜΑΤΙΣΜΟΥ ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΑΠΑΙΤΗΣΕΙΣ ΚΑΙ Ε ΟΜΕΝΑ ΜΕΛΕΤΗΣ ΟΚΙΜΕΣ ΠΥΡΑΣΦΑΛΕΙΑ ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχεδιασµός του συστήµατος Σύστηµα αυτόµατης πυρανίχνευσης Σύστηµα Αυτόµατης Πυρανίχνευσης Αυτόµατης Πυρόσβεσης µε CO ΜΕΛΕΤΗ ΣΧΕ ΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΟΙΟΤΗΤΑ ΥΛΙΚΩΝ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ ΜΕΤΑΛΛΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ...139

5 Καλωδιώσεις Σωληνώσεις για προστασία των καλωδίων ΕΞΟΠΛΙΣΜΟΣ ΣΥΣΤΗΜΑΤΟΣ ΠΥΡΑΝΙΧΝΕΥΣΗΣ Γενικά Κεντρικός Πίνακας Πυρανίχνευσης (ΚΠΠ) Τοπικοί Πίνακες Πυρόσβεσης (ΤΠΠ) Ανιχνευτές καπνού οπτικοί Ανιχνευτές Θερµοδιαφορικοί Φωτεινοί Επαναλήπτες Κοµβία Συναγερµού Κοµβία χειροκίνητης κατάσβεσης Κοµβία καθυστέρησης της κατάσβεσης Φωτιστικά µε την ένδειξη κατάσβεση µε CO Σειρήνες συνεγερµού Συστοιχία συσσωρευτών, Φορτιστής Ανορθωτής ΕΞΟΠΛΙΣΜΟΣ ΣΥΣΤΗΜΑΤΟΣ ΠΥΡΟΣΒΕΣΗΣ Γενικά Κεντρική Εγκατάσταση Πυρόσβεσης ίκτυο σωληνώσεων Πυρόσβεσης µε CO Ακροφύσια CO Αποµανδαλωτής θυρών ΤΡΟΠΟΣ ΕΚΤΕΛΕΣΕΩΣ ΕΡΓΑΣΙΩΝ ΠΡΟΣΘΕΤΑ ΜΕΣΑ ΠΥΡΟΣΒΕΣΗΣ Πυρόσβεση µε νερό ΟΚΙΜΕΣ Ο ΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ ΠΡΟΓΡΑΜΜΑ ΕΚΠΑΙ ΕΥΣΗΣ ΠΡΟΣΩΠΙΚΟΥ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΑΣΘΕΝΩΝ ΡΕΥΜΑΤΩΝ ΤΗΛΕΦΩΝΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ Εγκατάσταση του ικτύου Πλήθος/Τύπος Τηλεφωνικών Συσκευών Σύστηµα Ενδοεπικοινωνίας ΠΡΟΜΗΘΕΙΑ - ΕΓΚΑΤΑΣΤΑΣΗ ΗΛΕΚΤΡΟΝΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΑΣΦΑΛΕΙΑΣ (ΣΥΝΑΓΕΡΜΟΣ) Κλειστό Κύκλωµα Τηλεόρασης Σύστηµα Συναγερµού Σύστηµα πρόσβασης του Κτιρίου των Πινάκων Μ.Τ Καλωδίωση, οκιµές, Γενικές Απαιτήσεις ΑΝΤΑΛΛΑΚΤΙΚΑ, ΕΡΓΑΛΕΙΑ, ΑΝΑΛΩΣΙΜΑ ΚΑΙ ΧΗΜΙΚΑ ΑΝΤΑΛΛΑΚΤΙΚΑ ΕΡΓΑΛΕΙΑ ΑΝΑΛΩΣΙΜΑ ΚΑΙ ΧΗΜΙΚΑ...168

6 6 13. ΟΚΙΜΕΣ ΓΕΝΙΚΑ ΟΚΙΜΕΣ ΕΞΟΠΛΙΣΜΟΥ ΟΚΙΜΕΣ ΣΥΣΤΗΜΑΤΩΝ ΟΚΙΜΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΑΝΥΨΩΤΙΚΕΣ ΙΑΤΑΞΕΙΣ ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΑΛΛΑ ΣΤΟΙΧΕΙΑ ΑΠΑΙΤΗΣΕΙΣ ΚΑΤΑΣΚΕΥΗΣ Απαιτήσεις Μελέτης και Λειτουργίας Κανονισµοί Μελέτης και Υπολογισµών Κανονισµοί Υλικών Άλλες απαιτήσεις Σύστηµα Πεδήσεως Ηλεκτρολογικός Εξοπλισµός ΑΝΕΛΚΥΣΤΗΡΑΣ Γενική Περιγραφή οκιµές ΕΡΓΑ ΠΟΛΙΤΙΚΟΥ ΜΗΧΑΝΙΚΟΥ ΓΕΝΙΚΑ ΜΕΛΕΤΕΣ ΚΑΙ ΟΚΙΜΕΣ Εδαφοτεχνικές έρευνες και µελέτες Τοπογραφικές µελέτες Μελέτες διαµόρφωσης χώρου Μελέτη κτιρίων Μελέτη βάσεων Α ΕΙΕΣ ΕΡΓΟΤΑΞΙΑΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Γενικά Εγκαταστάσεις Προετοιµασία του Χώρου ιαµόρφωση του γηπέδου Συστηµατικός καθαρισµός των εγκαταστάσεων του εργοταξίου Παράδοση του χώρου µετά την ολοκλήρωση των εργασιών ΚΤΙΡΙΑΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΤΟΥ ΚΥΤ Γενικά Ειδικές απαιτήσεις χώρων Ηλεκτροµηχανολογικές Εγκαταστάσεις Επίπεδα θορύβου ΕΚΣΚΑΦΕΣ ΕΠΙΧΩΣΕΙΣ Εκσκαφές Επιχώσεις...196

7 Κανονισµοί ΘΕΜΕΛΙΩΣΕΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΤΟΥ ΧΩΡΟΥ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΡΟΜΟΙ ΒΑΣΕΙΣ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΚΑΝΑΛΙΑ ΚΑΛΩ ΙΩΝ ΠΕΡΙΦΡΑΞΗ - ΕΙΣΟ ΟΣ ΥΠΟΧΡΕΩΣΕΙΣ...202

8 8 ΚΕΦΑΛΑΙΟ 1 ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ

9 9 1. ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ 1.1 ΕΙΣΑΓΩΓΗ Σύµφωνα µε τη Μελέτη Ανάπτυξης Συστήµατος Μεταφοράς (ΜΑΣΜ) που εκπόνησε ο ΕΣΜΗΕ προβλέπεται η κατασκευή και θέση σε λειτουργία ενός Κέντρου Υπερυψηλής Τάσης Μεταφοράς 400/150KV κλειστού τύπου, µε µόνωση αερίου (GIS) και µε ενσωµατωµένο Υποσταθµό (Υ/Σ) 150/MT στο Ρουφ του ήµου Αθηναίων που θα αναφέρεται εφ εξής ως ΚΥΤ. Το ΚΥΤ θα συνδεθεί στο ίκτυο Μεταφοράς (400 KV) και της ιανοµής (150KV & ΜΤ) της ΕΗ µε κατάλληλες τροποποιήσεις και επεκτάσεις (βλέπε παράρτηµα Α). Το ΚΥΤ θα κατασκευαστεί εντός του οικοπέδου ιδιοκτησίας ΕΗ Α.Ε., στο οποίο βρίσκονται διάφορες εγκαταστάσεις (συνεργεία, αποθήκες, γραφεία κλπ) και σε χώρο που σήµερα λειτουργεί ο Υ/Σ 150 kv/μτ Ρουφ. Η παρούσα κατάσταση φαίνεται στο σχέδιο ΝΕΜ 31161Α ΣΚΟΠΟΣ Η παρούσα Τεχνική Περιγραφή καλύπτει το σχεδιασµό, την εκπόνηση όλων των απαιτουµένων λειτουργικών και κατασκευαστικών ηλεκτροµηχανολογικών µελετών, την προµήθεια όλου του απαραίτητου ηλεκτροµηχανολογικού εξοπλισµού, τη µελέτη και κατασκευή όλων των σχετικών έργων Πολιτικού Μηχανικού, την ανέγερση, τις δοκιµές, την παραλαβή και την θέση σε λειτουργία του εν λόγω ΚΥΤ. Η παρούσα Τεχνική Περιγραφή καλύπτει επίσης τις διατάξεις πυλών 400KV, 150KV, 30KV και ΜΤ που θα εφαρµοστούν. Ο Ανάδοχος θα πρέπει να δείξει ιδιαίτερη προσοχή στα σχέδια του Παραρτήµατος Α του παρόντος Τόµου όπου υποδεικνύονται: οι διατάξεις για το συγκεκριµένο έργο οι τελικές θέσεις του ικτύου Μεταφοράς (400KV) και ικτύου ιανοµής (150KV και ΜΤ) που θα αποτελούν τα όρια παραγγελίας του έργου και οι τυχόν ειδικές απαιτήσεις για το έργο Ο Ανάδοχος πρέπει να εξασφαλίσει την κατασκευαστική και λειτουργική συµβατότητα του Έργου που θα σχεδιάσει, µε τις υπάρχουσες δυνατότητες, απαιτήσεις και τυποποιήσεις της ΕΗ ΙΑΡΘΡΩΣΗ ΤΟΥ ΚΥΤ Για τη διευκόλυνση της περιγραφής του Εργου και της καλύτερης κατανόησης των υποχρεώσεων του Αναδόχου, ορίζουµε τις ενότητες εξοπλισµού Υψηλής Τάσης (ΥΤ) και εξοπλισµού Μ/Σ ισχύος και Μέσης Τάσης (Υ/Σ). Εξοπλισµός ΥΤ : α). Εντός των κτιρίων θα εγκατασταθούν : Οι ζυγοί και οι πύλες 400 KV Οι ζυγοί και οι πύλες 150 KV

10 10 Ο ανωτέρω εξοπλισµός για τα 400 KV και για τα 150 KV θα είναι µόνωσης αερίου SF6 (Gas Insulated Substation GIS). Τόσο στην πλευρά των 400 KV όσο και σε εκείνη των 150 KV οι ζυγοί θα είναι δύο (2). Τα συγκροτήµατα βοηθητικών παροχών Χαµηλής Τάσης (Χ.Τ.) Ο εξοπλισµός προστασίας, ελέγχου, µετρήσεων καθώς και ο εξοπλισµός επικοινωνίας του ΚΥΤ µε το αποµακρυσµένο Κέντρο Ελέγχου Ενέργειας της Μεταφοράς. β. Εκτός των κτιρίων και περιµετρικά αυτών σε αίθριους ή ηµιυπαίθριους χώρους θα εγκατασταθούν : Οι Αυτοµετασχηµατιστές (ΑΜ/Σ) 400/150/30 KV Τα πηνία αντισταθµίσεως 400 kv µε τον εξοπλισµό τους (αλεξικέραυνα) Τα συγκροτήµατα διατάξεις των 30 KV (Αυτεπαγωγή, διακόπτης, αποζεύκτης, αλεξικέραυνα) Οι κάθε είδους Μ/Σ εσωτερικής υπηρεσίας (30/0,4 KV, 20/0,4 KV / 630KVA) για την εξυπηρέτηση των παροχών Ε.Ρ. του ΚΥΤ. Εξοπλισµός Υ/Σ : α). Εντός του κτιρίουθα εγκατασταθούν : Οι ζυγοί και οι πύλες ΜΤ. O ανωτέρω εξοπλισµός θα αναπτυχθεί σε κλειστούς µεταλλοεπενδεδυµένους πίνακες µονώσεως αέρα (metalglad) Οι Μ/Σ εσωτερικής Υπηρεσίας (20kV/0,4kV / 250KVA). Ο εξοπλισµός του συστήµατος ΤΑΣ (Ripple Control). Τα συγκροτήµατα πυκνωτών 22kV. Τα συγκροτήµατα βοηθητικών παροχών χαµηλής τάσης (ΧΤ). Ο εξοπλισµός προστασίας, ελέγχου, µετρήσεων καθώς και ο εξοπλισµός επικοινωνίας του Υ/Σ µε το αποµακρυσµένο Κέντρο Ελέγχου Ενέργειας της ιανοµής. β. Εκτός του κτιρίου θα εγκατασταθούν : Οι Μετασχηµατιστές ισχύος (Μ/Σ) 150kV/ΜΤ Οι αντιστάσεις γειώσεως ΜΤ. Τα συγκροτήµατα πυκνωτών 20kV. Στο σχέδιο ΝΕΜ/31161Β απεικονίζεται η προβλεπόµενη (τελική) ανάπτυξη του εν λόγω ΚΥΤ. Είναι δεσµευτικά: Ο χώρος ανάπτυξης του εξοπλισµού της ΕΗ/Μεταφοράς Y.T. (GIS 400kV, GIS 150kV, πηνία αντισταθµίσεως, διατάξεις 30kV, βοηθητικοί Μ/Σ 30kV/0,4kV και 20kV/0,4kV0 630 kva, Κτίριο Ελέγχου ΚΥΤ). Ο χώρος ανάπτυξης του εξοπλισµού της ΕΗ/ ιανοµής-y/σ (Μ/Σ 150kV/MT, αντιστάσεις γειώσεως, πυκνωτές 20kV, κτίριο πινάκων ΜΤ). Ο αριθµός των κτιρίων : ύο (2) κτίρια : - Το κτίριο που θα περιλαµβάνει GIS 400kV, GIS 150kV και κτίριο ελέγχου µε σαφώς διακεκριµένους χώρους όπως φαίνεται στο σχεδ. ΝΕΜ/31161Β και - Το κτίριο πινάκων ΜΤ.

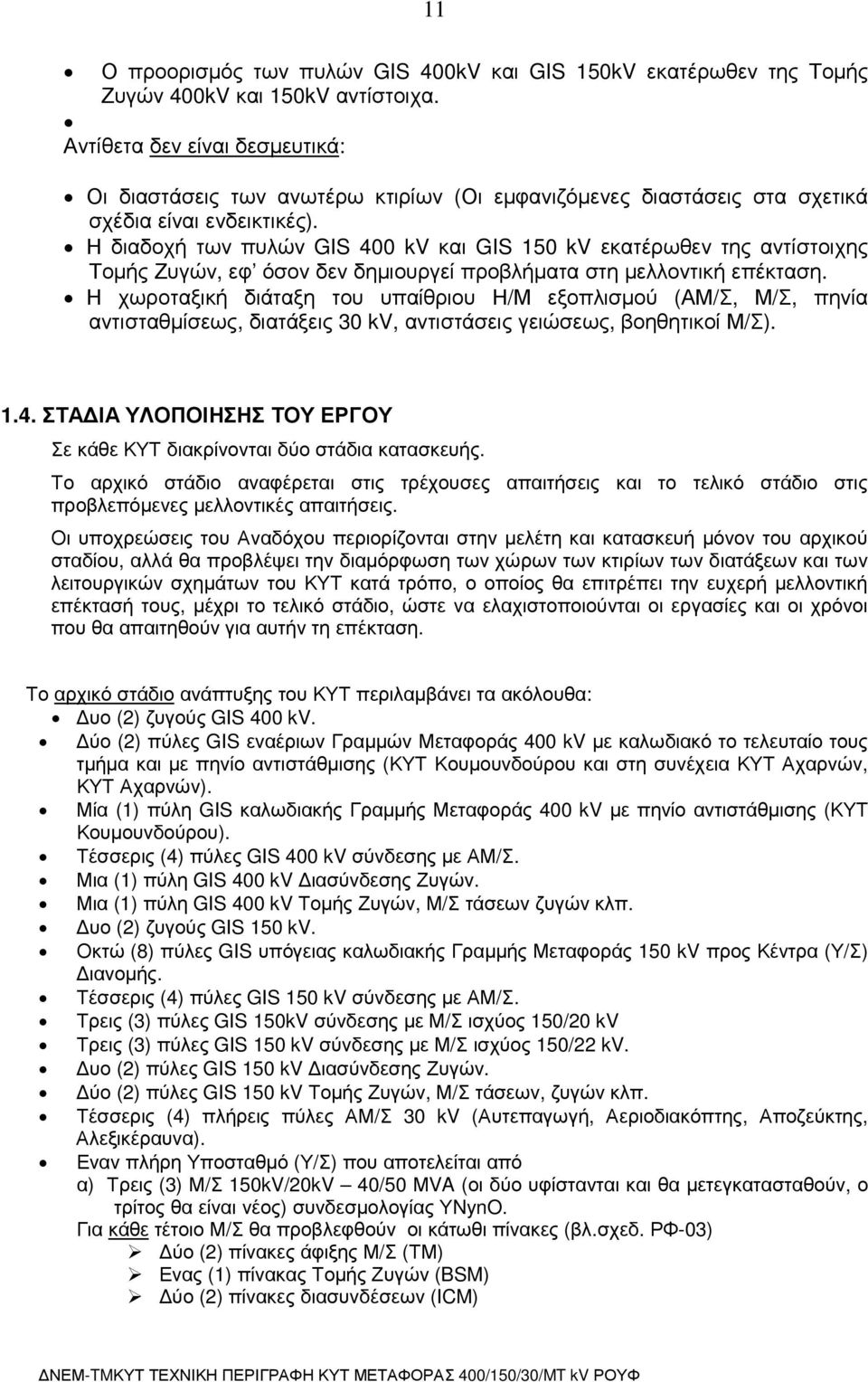

11 11 Ο προορισµός των πυλών GIS 400kV και GIS 150kV εκατέρωθεν της Τοµής Ζυγών 400kV και 150kV αντίστοιχα. Αντίθετα δεν είναι δεσµευτικά: Οι διαστάσεις των ανωτέρω κτιρίων (Οι εµφανιζόµενες διαστάσεις στα σχετικά σχέδια είναι ενδεικτικές). Η διαδοχή των πυλών GIS 400 kv και GIS 150 kv εκατέρωθεν της αντίστοιχης Τοµής Ζυγών, εφ όσον δεν δηµιουργεί προβλήµατα στη µελλοντική επέκταση. Η χωροταξική διάταξη του υπαίθριου Η/Μ εξοπλισµού (ΑΜ/Σ, Μ/Σ, πηνία αντισταθµίσεως, διατάξεις 30 kv, αντιστάσεις γειώσεως, βοηθητικοί Μ/Σ) ΣΤΑ ΙΑ ΥΛΟΠΟΙΗΣΗΣ ΤΟΥ ΕΡΓΟΥ Σε κάθε ΚΥΤ διακρίνονται δύο στάδια κατασκευής. Το αρχικό στάδιο αναφέρεται στις τρέχουσες απαιτήσεις και το τελικό στάδιο στις προβλεπόµενες µελλοντικές απαιτήσεις. Οι υποχρεώσεις του Αναδόχου περιορίζονται στην µελέτη και κατασκευή µόνον του αρχικού σταδίου, αλλά θα προβλέψει την διαµόρφωση των χώρων των κτιρίων των διατάξεων και των λειτουργικών σχηµάτων του ΚΥΤ κατά τρόπο, ο οποίος θα επιτρέπει την ευχερή µελλοντική επέκτασή τους, µέχρι το τελικό στάδιο, ώστε να ελαχιστοποιούνται οι εργασίες και οι χρόνοι που θα απαιτηθούν για αυτήν τη επέκταση. Το αρχικό στάδιο ανάπτυξης του ΚΥΤ περιλαµβάνει τα ακόλουθα: υο (2) ζυγούς GIS 400 kv. ύο (2) πύλες GIS εναέριων Γραµµών Μεταφοράς 400 kv µε καλωδιακό το τελευταίο τους τµήµα και µε πηνίο αντιστάθµισης (ΚΥΤ Κουµουνδούρου και στη συνέχεια ΚΥΤ Αχαρνών, ΚΥΤ Αχαρνών). Μία (1) πύλη GIS καλωδιακής Γραµµής Μεταφοράς 400 kv µε πηνίο αντιστάθµισης (ΚΥΤ Κουµουνδούρου). Τέσσερις (4) πύλες GIS 400 kv σύνδεσης µε ΑΜ/Σ. Μια (1) πύλη GIS 400 kv ιασύνδεσης Ζυγών. Μια (1) πύλη GIS 400 kv Τοµής Ζυγών, Μ/Σ τάσεων ζυγών κλπ. υο (2) ζυγούς GIS 150 kv. Οκτώ (8) πύλες GIS υπόγειας καλωδιακής Γραµµής Μεταφοράς 150 kv προς Κέντρα (Υ/Σ) ιανοµής. Τέσσερις (4) πύλες GIS 150 kv σύνδεσης µε ΑΜ/Σ. Τρεις (3) πύλες GIS 150kV σύνδεσης µε Μ/Σ ισχύος 150/20 kv Τρεις (3) πύλες GIS 150 kv σύνδεσης µε Μ/Σ ισχύος 150/22 kv. υο (2) πύλες GIS 150 kv ιασύνδεσης Ζυγών. ύο (2) πύλες GIS 150 kv Τοµής Ζυγών, Μ/Σ τάσεων, ζυγών κλπ. Τέσσερις (4) πλήρεις πύλες ΑΜ/Σ 30 kv (Αυτεπαγωγή, Αεριοδιακόπτης, Αποζεύκτης, Αλεξικέραυνα). Εναν πλήρη Υποσταθµό (Υ/Σ) που αποτελείται από α) Τρεις (3) Μ/Σ 150kV/20kV 40/50 ΜVA (οι δύο υφίστανται και θα µετεγκατασταθούν, ο τρίτος θα είναι νέος) συνδεσµολογίας ΥNynO. Για κάθε τέτοιο Μ/Σ θα προβλεφθούν οι κάτωθι πίνακες (βλ.σχεδ. ΡΦ-03) ύο (2) πίνακες άφιξης Μ/Σ (ΤΜ) Ενας (1) πίνακας Τοµής Ζυγών (BSM) ύο (2) πίνακες διασυνδέσεων (ICM)

12 12 εκαέξι (16) πίνακες υπογείων αναχωρήσεων (ULM) ύο (2) πίνακες πυκνωτών (CM) ύο (2) πίνακες µετρήσεων (ΜΜ) Κάθε πίνακας πυκνωτών (CM) θα τροφοδοτεί δύο (2) συστοιχίες πυκνωτών 20kV ισχύος 4MVAR εκάστη, β) Τρεις (3) Μ/Σ 150kV/22kV 40/50 ΜVA (νέοι Μ/Σ) συνδεσµολογίας Dyn1 Για το σύνολο των Μ/Σ αυτών θα προβλεφθούν οι κάτωθι πίνακες (βλ.σχεδ. ΡΦ-03) Εξι (6) πίνακες άφιξης Μ/Σ (ΤΜ) Εξι (6) πίνακες Τοµής Ζυγών (BSM) Εικοσιδύο (22) πίνακες υπογείων αναχωρήσεων (ULM) Εξι (6) πίνακες πυκνωτών (CM) Εξι (6) πίνακες µετρήσεων (ΜΜ) Η διάταξη των ανωτέρω πινάκων θα είναι σε σχήµα κλειστού Π. Κάθε πίνακας πυκνωτών (CM) θα τροφοδοτεί µία (1) συστοιχία πυκνωτών 22kV ισχύος 7,5ΜVAR, Βοηθητικές παροχές και εγκαταστάσεις Σ.Ρ. 110V και Ε.Ρ. 400/230V. Ολοκληρωµένο ψηφιακό σύστηµα προστασίας, ελέγχου και µετρήσεων του εξοπλισµού καθώς και σύστηµα επικοινωνίας (τηλεχειρισµοί, τηλεσηµάνσεις, τηλενδείξεις και τηλεµετρήσεις) µε το αποµακρυσµένο Κέντρο Ελέγχου Μεταφοράς και το αποµακρυσµένο Κέντρο Ελέγχου της ιανοµής. Το τελικό στάδιο ανάπτυξης του ΚΥΤ Ρουφ θα περιλαµβάνει επιπλέον τα ακόλουθα: ύο (2) πύλες GIS εναέριας Γραµµής Μεταφοράς 400 kv µε καλωδιακό το τελευταίο της τµήµα. υο (2) πύλες GIS υπόγειας καλωδιακής Γραµµής Μεταφοράς 400 kv. υο (2) πύλες GIS 400 kv σύνδεσης µε ΑΜ/Σ. Μια (1) πύλη GIS 400 kv ιασύνδεσης Ζυγών. Μία (1) πύλη GIS υπόγειας καλωδιακής Γραµµής Μεταφοράς 150 kv προς Κέντρο (Υ/Σ) ιανοµής. υο (2) πύλες GIS 150 kv σύνδεσης µε ΑΜ/Σ. υο (2) πλήρεις πύλες ΑΜ/Σ 30 kv (Αυτεπαγωγή, Αεροδιακόπτης, Αποζεύκτης, Αλεξικέραυνα). Η µετατροπή των γραµµών µεταφοράς από εναέριες σε υπόγειες καλωδιακές γίνεται εκτός του οικοπέδου του ΚΥΤ. Όλες οι Γραµµές Μεταφοράς 400 kv και 150 kv και ΜΤ παρούσες και µελλοντικές θα εισέρχονται στο χώρο του οικοπέδου καλωδιακά ΟΡΙΑ ΤΟΥ ΕΡΓΟΥ Υποχρέωση του Αναδόχου είναι η εκπόνηση όλων των απαραίτητων υπολογιστικών και κατασκευαστικών µελετών και η κατασκευή ολοκληρωµένου ΚΥΤ, που θα λειτουργεί µε ασφάλεια και αξιοπιστία, σύµφωνα µε τις προδιαγραφές του Έργου. Τα όρια του Έργου έχουν ως ακολούθως:

13 Έργα Πολιτικού Μηχανικού (Ε.Π.Μ.) Το αντικείµενο των Ε.Π.Μ. είναι ο ολοκληρωµένος σχεδιασµός, η µελέτη και η κατασκευή όλων των απαραίτητων δοµικών έργων του ΚΥΤ, συµπεριλαµβανοµένων των εσωτερικών τους εγκαταστάσεων, των διαµορφώσεων των χώρων, των βάσεων, των δρόµων, των περιφράξεων, όπως εµφανίζονται στα αντίστοιχα συνηµµένα σχέδια και περιγράφονται στα σχετικά κεφάλαια της παρούσας προδιαγραφής. Αναλυτικότερα, στις εργασίες Πολιτικού Μηχανικού περιλαµβάνονται τα ακόλουθα: Όλες οι προβλεπόµενες στην σχετική παράγραφο της παρούσας προδιαγραφής, µελέτες Ε.Π.Μ. του ΚΥΤ. Όλες οι απαιτούµενες εγκρίσεις και άδειες από τις αρχές τόσο για την ανέγερση του νέου ΚΥΤ όσο και για την αποξήλωση των υπαρχόντων κτισµάτων. Η καθαίρεση υπαρχόντων κτισµάτων ή βάσεων στον χώρο ανάπτυξης του ΚΥΤ, η µεταφορά των προϊόντων στον προβλεπόµενο, από την τοπική πολεοδοµία, χώρο και η προετοιµασία/διαµόρφωση του χώρου για την ανέγερση του νέου ΚΥΤ. Η κατασκευή των κτιρίων του ΚΥΤ µε όλες τις εγκαταστάσεις. ηλεκτροµηχανολογικές τους Η κατασκευή των ηµιυπαίθριων ή αίθριων χώρων µε όλες τις ηλεκτροµηχανολογικές τους εγκαταστάσεις Η µελέτη και κατασκευή των βάσεων στήριξης του ηλεκτροµηχανολογικού εξοπλισµού. Η αποστράγγιση του χώρου των εγκαταστάσεων και του οικοπέδου. Το σύστηµα αποστράγγισης ελαίων ΑΜ/Σ, Μ/Σ, και γενικά του εξοπλισµού που περιέχει ποσότητες ελαίου σύµφωνα µε τα προβλεπόµενα από τους σχετικούς κανονισµούς. Οι δρόµοι εντός του ΚΥΤ (ΕΛΟΤ HD 637 S1), για τη µεταφορά, εγκατάσταση και αντικατάσταση του ηλεκτρολογικού εξοπλισµού και την εξυπηρέτηση του κτιρίου. Η µελέτη και κατασκευή εντός του ΚΥΤ των ειδικών δρόµων προσπέλασης ΑΜ/Σ και Μ/Σ, οι θέσεις και οι διαστάσεις των οποίων καθορίζονται σε σχετικά σχέδια του Τόµου IV. Ο δρόµος προσπέλασης προς το ΚΥΤ, οι διαστάσεις του οποίου (εφόσον απαιτείται), καθορίζονται στο Παράρτηµα Α του παρόντος Τόµου Η διαµόρφωση χώρου στάθµευσης και πλατείας ελιγµών µεγάλου οχήµατος (15 m x 15 m, περίπου). Τα κανάλια οχετοί καλωδίων ισχύος 400 KV, 150 KV, 30 KV, Μ.Τ., τα κανάλια οχετοί των καλωδίων Χ.Τ. (πάσης φύσεως) όπως και τα αντίστοιχα των οπτικών ινών πλήρη µε τους µεταλλικούς φορείς και τα στηρίγµατα τους, όπως εµφανίζονται στα σχέδια του Τόµου IV και περιγράφονται στο κεφάλαιο 15 του παρόντος τόµου. Οι µεταλλικοί φορείς για όλες τις απαιτούµενες οδεύσεις καλωδίων, εντός του κτιρίου του ΚΥΤ, συµπεριλαµβανοµένων και των οδεύσεων καλωδίων προς εξοπλισµό που θα χορηγήσει η ΕΗ. Γενικά οποιαδήποτε χαντάκια, κανάλια και οχετοί απαιτηθούν, εντός του οικοπέδου του ΚΥΤ, προς εξυπηρέτηση του Έργου, θα κατασκευαστούν από τον Ανάδοχο. Ο Ανάδοχος θα εξασφαλίσει ότι, η διάταξη των κτιρίων, οι διαδροµές των καλωδίων και των σωληνώσεων ή κάθε άλλο Ε.Π.Μ. που περιλαµβάνεται στο Έργο, δεν θα επιφέρει είσοδο ή συσσώρευση νερού σε οποιαδήποτε περιοχή του χώρου του ΚΥΤ, των κτιρίων και κυρίως, όπου είναι εγκατεστηµένος ηλεκτρολογικός και µηχανολογικός εξοπλισµός ή διατάξεις ελέγχου και οργάνων. Όλο το σύστηµα χαντακιών, καναλιών και οχετών θα µελετηθεί και κατασκευαστεί µε κατάλληλες κλίσεις, ώστε τα τυχόν εισερχόµενα νερά να διοχετεύονται σε ειδικά φρεάτια αποστράγγισης, καταλλήλου µεγέθους και εφοδιασµένα µε αυτόµατο σύστηµα εκκένωσης. Τα παραπάνω θα αποδεικνύονται από κατάλληλη

14 14 µελέτη αποστράγγισης. Οι εργασίες που σχετίζονται µε την κατασκευή του δικτύου γείωσης συµπεριλαµβανοµένης της χαλικόστρωσης σύµφωνα µε τη µελέτη γείωσης. Οι περιφράξεις του οικοπέδου του ΚΥΤ, σύµφωνα µε τη σχετική ενότητα του κεφαλ. 15. Η δενδροφύτευση του ΚΥΤ εφόσον και όπως απαιτείται, από την αντίστοιχη περιβαλλοντική µελέτη που έχει εκπονηθεί για το ΚΥΤ καθώς και η εγκατάσταση συστήµατος αυτοµάτου ποτίσµατος. Όλες οι προσωρινές εργοταξιακές εγκαταστάσεις εν συµπεριλαµβάνονται στα Έργα Πολιτικού Μηχανικού εκείνα που σχετίζονται µε την εγκατάσταση µελλοντικών ΑΜ/Σ, Μ/Σ, Αυτεπαγωγών και διατάξεων 30KV, όπως βάσεις, σκάφες συλλογής ελαίου, στέγαστρα, τοίχοι πυρόσβεσης κλπ. Αντίθετα συµπεριλαµβάνονται όλα τα έργα που είναι απαραίτητα για την εύκολη και απρόσκοπτη εγκατάσταση του µελλοντικού ως άνω εξοπλισµού (π.χ. οπές στο κτίριο για την διέλευση του ηλεκτροµηχανολογικού εξοπλισµού, γειώσεις, εγκατάσταση ή/και αναµονές φωτισµού και πυροπροστασίας, κατασκευή φρεατίων για αποστράγγιση του ελαίου του συνόλου των ΑΜ/Σ και των Μ/Σ κλπ.) ιευκρινίζεται ότι η διαστασιολόγηση, µελέτη και κατασκευή των κτιρίων του ΚΥΤ και των Η/Μ εγκαταστάσεων του (φωτισµός, θέρµανση, αερισµός κλπ.) θα γίνουν µε σκοπό την εξυπηρέτηση των αναγκών του ΚΥΤ σε πλήρη ανάπτυξη (συµπεριλαµβανοµένης δηλαδή και της µελλοντικής). Οι εξωτερικές διαστάσεις των κτιρίων και οι επιµέρους απαιτήσεις για τις διάφορες αίθουσες καθορίζονται στο Παράρτηµα Α και στα σχέδια του Τόµου IV Η/Μ εξοπλισµός ισχύος Το Έργο περιλαµβάνει τη προµήθεια, µεταφορά, εγκατάσταση, δοκιµή και θέση σε λειτουργία όλου του εξοπλισµού που απαιτείται για ένα ΚΥΤ και περικλείεται (από ηλεκτρικής άποψης) µέσα στα πιο κάτω όρια : Από το σηµείο σύνδεσης των καλωδίων των Γ.Μ. 400kV µε τον εξοπλισµό GIS 400kV. Από το σηµείο σύνδεσης των καλωδίων XLPE των νέων Γ.Μ. 150kV µε τον εξοπλισµό GIS 150kV Από τον ακροδέκτη των ακροκεφαλών των καλωδίων ελαίου των υφιστάµενων Γ.Μ. 150kV. Μέχρι το σηµείο σύνδεσης των καλωδιακών Γραµµών ιανοµής Μ.Τ. (που εξέρχονται απο τον Υ/Σ του ΚΥΤ) µε τον εξοπλισµό των µεταλλοεπενδεδυµένων πινάκων. Στις υποχρεώσεις του Αναδόχου περιλαµβάνεται επίσης η κατασκευή των διατάξεων αυτεπαγωγών 400 KV. o Σχετικά µε τις καλωδιακές Γραµµές 400kV και τις εναέριες Γραµµές 400 KV µε καλωδιακό το τελευταίο τους τµήµα (στην περίπτωση αυτή οι τερµατικές διατάξεις βρίσκονται έξω από το οικόπεδο του ΚΥΤ), η προµήθεια και η εγκατάσταση των καλωδίων θα γίνει από τη ΕΗ. Το είδος των ανωτέρω καλωδίων φαίνεται στο παράρτηµα Α. ιευκρινίζεται ότι: Για τις ανωτέρω καλωδιακές Γραµµές ή το καλωδιακό τµήµα των εναέριων Γραµµών

15 15 (των οποίων οι τερµατικές διατάξεις βρίσκονται έξω από το οικόπεδο του ΚΥΤ), στις υποχρεώσεις του Αναδόχου περιλαµβάνεται η κατασκευή οχετού όδευσης των καλωδίων από το κτίριο του ΚΥΤ έως εξωτερικά της περίφραξης του οικοπέδου του ΚΥΤ, πλήρους µε τους µεταλλικούς φορείς και τα στηρίγµατα τους, σύµφωνα µε τα σχέδια του Τόµου IV. Επίσης περιλαµβάνονται η προµήθεια και η εγκατάσταση του εξοπλισµού σύνδεσης των καλωδίων 400 KV (sealing ends καλωδίων) στις αντίστοιχες πύλες GIS, καθώς και όλες οι εργασίες και τα αντίστοιχα υλικά (µεταλλικοί φορείς, στηρίγµατα κλπ.) για την όδευση και στήριξη των καλωδίων µέσα στο κτίριο του ΚΥΤ. O Ανάδοχος θα καθορίσει µε ακρίβεια το απαιτούµενο µήκος καλωδίων 400 ΚV, από την είσοδο των καλωδίων αυτών στο οικόπεδο του ΚΥΤ έως τα σηµεία σύνδεσης τους µε τις αντίστοιχες πύλες GIS και θα ενηµερώσει την ΕΗ (το συντοµότερο δυνατόν και το αργότερο κατά την υποβολή των σχεδίων Γενικής ιάταξης του ΚΥΤ) προκειµένου η τελευταία να προµηθευτεί το συνολικό απαιτούµενο µήκος καλωδίων. o Σχετικά µε τις νέες Καλωδιακές Γραµµές 150kV, η προµήθεια και η εγκατάσταση των καλωδίων θα γίνει από τη ΕΗ. Το είδος των ανωτέρω καλωδίων φαίνεται στο Παράρτηµα Α. Ο Ανάδοχος αναλαµβάνει τις ίδιες ως άνω υποχρεώσεις (όπως δηλαδή για τα καλώδια 400kV) ενώ θα πρέπει να δώσει ιδιαίτερη προσοχή στις αντίστοιχές παραγράφους του Παραρτήµατος Α. o Σχετικά µε την σύνδεση των καλωδίων ελαίου των υφιστάµενων Γραµµών 150kV πρέπει να ακολουθηθεί η διαδικασία που περιγράφεται στο Παράρτηµα Α απ όπου απορρέουν οι υποχεώσεις του Αναδόχου. o Σχετικά µε τις αναχωρήσεις ΜΤ της ιανοµής, η προµήθεια και η εγκατάσταση των καλωδίων αναχωρήσεων ΜΤ µέχρι τους µεταλοεπενδυµένους πίνακες ΜΤ θα γίνει από την ΕΗ. Τα ως άνω καλώδια θα είναι, ως επί το πλείστον, µονοπολικά, αλουµινίου, XLPE, διατοµής 240 mm 2, ο τελικός τύπος τους ωστόσο, θα επιβεβαιωθεί από την ΕΗ, κατά την φάση εκπόνησης της σχετικής µελέτης από τον Ανάδοχο. Στις υποχρεώσεις του Αναδόχου περιλαµβάνεται η προµήθεια των ακροκιβωτίων των καλωδίων ΜΤ, καθώς και η κατασκευή του οχετού ή σήραγγας όδευσης των καλωδίων αναχωρήσεων ιανοµής ΜΤ, σύµφωνα µε τα προβλεπόµενα στο Παράρτηµα Α και στα σχέδια του Τόµου IV. Η εγκατάσταση των ακροκεφαλών των καλωδίων αναχωρήσεων ιανοµής ΜΤ και η σύνδεση τους στους πίνακες ΜΤ θα γίνει από τον Ανάδοχο σε όσα καλώδια έχουν ήδη εγκατασταθεί από την ΕΗ µέχρι την ηµεροµηνία της πλήρους ηλέκτρισης του Υ/Σ (συµπεριλαµβανοµένων και των Ζυγών ΜΤ). Η εγκατάσταση των ακροκεφαλών των καλωδίων ΜΤ στα λοιπά (µελλοντικά) καλώδια θα γίνει από την ΕΗ Εξοπλισµός προστασίας, ελέγχου, µετρήσεων και επικοινωνίας του ΚΥΤ µε τα αποµακρυσµένα κέντρα ελέγχου Υποχρέωση του Αναδόχου είναι η µελέτη, προµήθεια εξοπλισµού, εγκατάσταση και δοκιµή ενός ολοκληρωµένου ψηφιακού συστήµατος ελέγχου, προστασίας και µετρήσεων του ΚΥΤ (αυτόµατου συστήµατος υποσταθµού), το οποίο θα είναι σε πλήρη συµφωνία µε τις απαιτήσεις του κεφαλαίου 4 του παρόντος Τόµου. Ενδεικτικά αναφέρεται ότι ο έλεγχος του εξοπλισµού του ΚΥΤ θα πραγµατοποιείται από τα παρακάτω επίπεδα: α) Τοπικά (επί του εξοπλισµού ισχύος), β) Από το επίπεδο ελέγχου πύλης (εξοπλισµός 400KV, 150kV, 30kV ή/και Μ.Τ.),

16 16 γ) Από το επίπεδο κεντρικού ελέγχου α) στην αίθουσα ελέγχου του ΚΥΤ, επί της οθόνης του Η/Υ (θέση 1) και β) από την αντίστοιχη θέση στην αίθουσα ελέγχου του κτιρίου πανάκων Μ.Τ. (θέση 2). δ) Από τα αποµακρυσµένα κέντρα ελέγχου (Κέντρο Ελέγχου Μεταφοράς kv και Κέντρο Ελέγχου ιανοµής 150kV-ΜΤ) του ΚΥΤ, µέσω τηλεµεταβιβαζόµενων εντολών Λοιπός Η/Μ εξοπλισµός Στις υποχρεώσεις του Αναδόχου περιλαµβάνονται η µελέτη, η προµήθεια εξοπλισµού, η εγκατάσταση και οι δοκιµές, για όλα τα υποστηρικτικά συστήµατα του ΚΥΤ, τα οποία περιγράφονται αναλυτικά στα επιµέρους κεφάλαια της παρούσας Τεχνικής Περιγραφής, όπως: ο περιµετρικός και ο εξωτερικός φωτισµός του γηπέδου του ΚΥΤ, οι ηλεκτροµηχανολογικές εγκαταστάσεις του κτιρίου (φωτισµός, κλιµατισµός, ύδρευση, αποχέτευση, ισχυρά και ασθενή ρεύµατα, ανυψωτικές διατάξεις, πυροπροστασία κλπ), η γείωση και η αντικεραυνική προστασία του ΚΥΤ Συνδέσεις µε τα δίκτυα της περιοχής Στις υποχρεώσεις του Αναδόχου περιλαµβάνονται όλες οι απαραίτητες ενέργειες για συνδέσεις µε τα δίκτυα της περιοχής (δίκτυο αποχέτευσης, ύδρευσης, πυρόσβεσης, τηλεφωνικό και ηλεκτρισµού) προκειµένου να εξασφαλιστούν οι απαραίτητες παροχές για τη σωστή λειτουργία του ΚΥΤ. Συγκεκριµένα περιλαµβάνονται η εκπόνηση όλων των σχετικών µελετών, η προµήθεια των υλικών, οι εργασίες εγκατάστασης και δοκιµών όλων των προαναφερθέντων Η/Μ εγκαταστάσεων µέχρι τα όρια του οικοπέδου του ΚΥΤ και οι εργασίες σύνδεσης των εγκαταστάσεων αυτών µε τα δίκτυα της περιοχής. Η ΕΗ θα µεριµνήσει για την άφιξη των δικτύων της περιοχής έως τα όρια του οικοπέδου του ΚΥΤ. Σχετικά µε την αποχέτευση των κτιρίων του ΚΥΤ, σε περίπτωση που δεν είναι εφικτή η σύνδεση µε παρακείµενο δίκτυο, προβλέπεται η κατασκευή συστήµατος βόθρων (σηπτικού και απορροφητικού), σύµφωνα µε τα προβλεπόµενα από τις κατά τόπους πολεοδοµικές διατάξεις. Σχετικά µε την ύδρευση του ΚΥΤ το δίκτυο που θα κατασκευάσει ο Ανάδοχος θα τροφοδοτείται από το δίκτυο ύδρευσης της περιοχής. Στις υποχρεώσεις του Αναδόχου περιλαµβάνεται η κατασκευή του τµήµατος του δικτύου ύδρευσης έως τον µετρητή, ο οποίος θα εγκατασταθεί σε θέση που θα υποδειχθεί από την Επίβλεψη. Σε περίπτωση εγκατάστασης από τις αρµόδιες υπηρεσίες, µεταλλικής σωλήνωσης ύδρευσης, στις υποχρεώσεις του Αναδόχου περιλαµβάνεται η αποµόνωση της εν λόγω σωλήνωσης από το δίκτυο γείωσης του ΚΥΤ, µε εγκατάσταση παρεµβαλλόµενου πλαστικού τµήµατος σωλήνωσης, το οποίο θα έχει µήκος αποµάκρυνσης από το πλέγµα γείωσης του ΚΥΤ τουλάχιστον 10 m, ώστε να αποφεύγεται η ανύψωση του δυναµικού εδάφους και η µεταφορά επικίνδυνων τάσεων επαφής σε αποµακρυσµένες, από το ΚΥΤ, θέσεις. Σχετικά µε το δίκτυο πυρόσβεσης, θα κατασκευαστεί σύµφωνα µε τις προδιαγραφές του αντίστοιχου κεφαλαίου του παρόντος Τόµου. Σχετικά µε την τηλεφωνική σύνδεση τoυ ΚΥΤ µε το δίκτυο του ΟΤΕ θα κατασκευαστεί σύµφωνα µε τις προδιαγραφές του αντίστοιχου κεφαλαίου του παρόντος Τόµου. Σχετικά µε την εξασφάλιση των βοηθητικών παροχών Ε.Ρ. από το δίκτυο της ΕΗ/ ιανοµής για την τροφοδότηση των φορτίων του ΚΥΤ, οι υποχρεώσεις του Αναδόχου περιγράφονται λεπτοµερώς στο Κεφάλαιο 7 (παρ ) του παρόντος Τόµου. Στις υποχρεώσεώις του Αναδόχου περιλαµβάνεται επίσης η κατασκευή, σε θέση που θα υποδειχθεί από την Επίβλεψη, βάσεων τοποθέτησης Μετρητών Ενέργειας για τις ως άνω παροχές.

17 17 Όλα τα προαναφερόµενα αφορούν στις υποχρεώσεις του Αναδόχου σχετικά µε τις µόνιµες παροχές του ΚΥΤ. Η εξασφάλιση των εργοταξιακών παροχών για όλο το διάστηµα ανέγερσης του ΚΥΤ µέχρι την ηλέκτριση του είναι αποκλειστική ευθύνη και οικονοµική επιβάρυνση του Αναδόχου Λοιπές Υποχρεώσεις Όλες οι έρευνες, οι απαραίτητες για τη διαπίστωση των χαρακτηριστικών και τον προσδιορισµό δεδοµένων που απαιτούνται για τον σωστό σχεδιασµό και µελέτη του Έργου, εντάσσονται στις υποχρεώσεις του Αναδόχου (γεωτεχνική έρευνα για τη σωστή έδραση και στατική επάρκεια των κατασκευών σε µόνιµες αλλά και σε σεισµικές καταπονήσεις, διερευνήσεις ηλεκτρικών χαρακτηριστικών εδάφους, ιδιαίτερες κλιµατολογικές συνθήκες της περιοχής κ.λ.π.). Επίσης στις υποχρεώσεις του Αναδόχου εντάσσεται η λήψη των απαιτουµένων αδειών από τις αρµόδιες αρχές για την κατασκευή του Έργου (π.χ. οικοδοµικές άδειες για την ανέγερση του νέου ΚΥΤ, άδεια αποξήλωσης των υπαρχόντων κτισµάτων κ.λ.π.). Επισηµαίνουµε οτι πριν από την υποβολή των σχετικών σχεδίων και µελετών στις αρµόδιες αρχές (Πολεοδοµία) θα πρέπει να υποβληθούν δύο (2) σειρές σχεδίων και µελετών στην ΕΗ/ ΝΕΜ για την λήψη της απαραίτητης προέγκρισης. Τέλος, στις υποχρεώσεις του Αναδόχου συµπεριλαµβάνεται η πλήρης συµµόρφωση και υλοποίηση των περιβαλλοντικών όρων, σύµφωνα µε τις αντίστοιχες εγκρίσεις των αρµοδίων αρχών ΠΡΟΓΡΑΜΜΑ ΕΚΤΕΛΕΣΗΣ ΕΡΓΟΥ Στο πρόγραµµα εκτέλεσης Έργου που θα υποβάλλει ο Ανάδοχος, σύµφωνα µε τα προβλεπόµενα στο Εµπορικό Τεύχος της Σύµβασης, περιλαµβάνονται το χρονοδιάγραµµα του Έργου και το επιµέρους αναλυτικό χρονοδιάγραµµα υποβολής µελετών και σχεδίων του Έργου. Το χρονοδιάγραµµα του Έργου θα καλύπτει µε πληρότητα και σαφήνεια όλες τις κατηγορίες και τις φάσεις των εργασιών που θα εκτελέσει ο Ανάδοχος, για να επιτύχει την έγκαιρη κατασκευή και παράδοση στην ΕΗ, του ΚΥΤ (µελέτη και κατασκευή Έργων Πολιτικού Μηχανικού, προµήθεια εξοπλισµού εργοστασιακής προέλευσης, κατασκευαστικές και λειτουργικές µελέτες ηλεκτροµηχανολογικών εγκαταστάσεων, ανέγερση και καλωδίωση εξοπλισµού, συρµάτωση διατάξεων προστασίας και ελέγχου, δοκιµές, παραλαβές κλπ). Το επιµέρους αναλυτικό χρονοδιάγραµµα υποβολής µελετών και σχεδίων του Έργου θα απαρτίζεται από πλήρεις καταλόγους που θα καταγράφουν όλα τα σχέδια και µελέτες που θα εκπονήσει ο Ανάδοχος για το Έργο. Στους καταλόγους αυτούς θα αναγράφεται ο τίτλος του σχεδίου/µελέτης, η αρίθµηση του κατά τον Ανάδοχο και η εκτιµώµενη ηµεροµηνία υποβολής του στην Επιχείρηση. Επίσης θα προβλεφθεί διαθέσιµος χώρος για συµπλήρωση από την ΕΗ, µίας επιπλέον αριθµοδότησης του κάθε εγγράφου που θα δοθεί εγκαίρως στον Ανάδοχο, ώστε να συµπεριληφθεί στην πινακίδα των σχεδίων στην «όπως η κατασκευή» έκδοση τους.

18 18 ΚΕΦΑΛΑΙΟ 2 ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΟ ΕΡΓΟ

19 2. ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΟ ΕΡΓΟ 2.1. ΕΙΣΑΓΩΓΗ 19 Η κατασκευή του ΚΥΤ θα γίνει σύµφωνα µε τις συνθήκες λειτουργίας, τα ηλεκτρικά χαρακτηριστικά του Συστήµατος Μεταφοράς 400 kv και 150 kv και του ικτύου ιανοµής, τις απαιτήσεις για στατική και σεισµική ασφάλεια κτιρίου και εξοπλισµού και τους κανονισµούς, όπως αυτά περιγράφονται στη συνέχεια. Επίσης, στο παρόν κεφάλαιο περιγράφονται οι µελέτες, τα σχέδια και φυλλάδια που απαιτούνται για το Έργο, καθώς και θέµατα σχετικά µε τη µεταφορά του εξοπλισµού και τις προσωρινές εργοταξιακές εγκαταστάσεις ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΣΤΗΜΑΤΟΣ ΜΕΤΑΦΟΡΑΣ 400 KV Σύµφωνα µε τα Άρθρα 247 (Προδιαγραφές λειτουργίας του Συστήµατος) και 274 (Γενικές προδιαγραφές σχεδιασµού και λειτουργίας) του Κώδικα ιαχείρισης Συστήµατος και Συναλλαγών Ηλεκτρικής Ενέργειας (ΦΕΚ 655/Β, ), τα βασικά ηλεκτρολογικά χαρακτηριστικά του ιασυνδεδεµένου Συστήµατος Μεταφοράς 400 kv για εξωτερικό εξοπλισµό (όχι GIS) είναι : Oνοµαστική τάση του Συστήµατος Mέγιστη τάση (για διαστασιολόγηση εξοπλισµού) Εύρος τάσης σε συνθήκες κανονικής λειτουργίας Εύρος τάσης σε έκτακτες συνθήκες (διαταραχές) Ονοµαστική συχνότητα Εύρος συχνότητας (σε κανονικές συνθήκες) Εύρος συχνότητας (διαταραχές) Εύρος συχνότητας (ακραίες διαταραχές) Oνοµαστικό ρεύµα ζυγών 400 kv Ονοµαστικό ρεύµα γραµµής 400 kv Στάθµη σφάλµατος (για διαστασιολόγηση εξοπλισµού 400 kv) Στάθµη σφάλµατος (για διαστασιολόγηση δικτύου γείωσης) Τάση αντοχής σε ατµοσφαιρικές κρουστικές υπερτάσεις (1.2/50 µs) για το ΚΥΤ Τάση αντοχής σε βιοµηχανική συχνότητα (1 min) Ουδέτερος ΑΜ/Σ Ελάχιστο µήκος ερπυσµού/ κατηγορία ρύπανσης (κατά IEC 815) 25mm/KV Βοηθητικές παροχές Σ.Ρ. Ε.Ρ. Απόσταση φάσεων στα τερµατικά ικριώµατα εισόδου των γραµµών 400 kv 400 kv 420 kv 380 kv 420 kv 350 kv 420 kv 50 Hz Hz Hz Hz Hz 49.5 Hz 50.5 Hz 3150 A 3150 A 40 ka 40 ka εκτός αν ορίζεται διαφορετικά στο Παράρτηµα Α 1550 kv (για εξαιρέσεις βλέπε άρθρο 274) 680 kv (για εξαιρέσεις βλέπε άρθρο 274) Γειωµένος 10500mm 110 V 230/400 V, 50 Hz : 6250 mm

20 20 Ελάχιστη απόσταση ασφαλείας µεταξύ φάσεων Ελάχιστη απόσταση ασφαλείας µεταξύ φάσεων & γης : 4200 mm : 3100 mm 2.3. ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΣΤΗΜΑΤΟΣ ΜΕΤΑΦΟΡΑΣ 150 KV Σύµφωνα µε τα Άρθρα 247 (Προδιαγραφές λειτουργίας του Συστήµατος) και 274 (Γενικές προδιαγραφές σχεδιασµού και λειτουργίας) του Κώδικα ιαχείρισης Συστήµατος και Συναλλαγών Ηλεκτρικής Ενέργειας (ΦΕΚ 655/Β 17/5/2005), τα βασικά ηλεκτρολογικά χαρακτηριστικά του ιασυνδεδεµένου Συστήµατος Μεταφοράς 150 kv για εξωτερικό εξοπλισµό (όχι GIS) είναι : Oνοµαστική τάση του Συστήµατος Mέγιστη τάση (για διαστασιολόγηση εξοπλισµού) Εύρος τάσης σε συνθήκες κανονικής λειτουργίας Εύρος τάσης σε έκτακτες συνθήκες (διαταραχές) Ονοµαστική συχνότητα Εύρος συχνότητας (σε κανονικές συνθήκες) Εύρος συχνότητας (διαταραχές) Εύρος συχνότητας (ακραίες διαταραχές) Oνοµαστικό ρεύµα ζυγών 150 kv Ονοµαστικό ρεύµα γραµµής 150 kv Στάθµη σφάλµατος (για διαστασιολόγηση εξοπλισµού 170 kv) Στάθµη σφάλµατος (για διαστασιολόγηση δικτύου γείωσης) Τάση αντοχής σε ατµοσφαιρικές κρουστικές υπερτάσεις (1.2/50 µs) για τον Υ/Σ Τάση αντοχής σε βιοµηχανικής συχνότητα (1 min) Ουδέτερος Μ/Σ Ελάχιστο µήκος ερπυσµού / κατηγορία ρύπανσης (κατά IEC 815) 25mm/KV Βοηθητικές παροχές Σ.Ρ. Ε.Ρ. Απόσταση φάσεων στα τερµατικά ικριώµατα εισόδου των γραµµών 150 kv 150 kv 170 kv 142,5 kv kv 135 kv kv 50 Hz Hz Ηz Hz Ηz 49.5 Hz 50.5 Ηz 1600 A 1250 A 31 ka 31 ka εκτός αν ορίζεται διαφορετικά στο Παράρτηµα Α 750 kv 325 kv Γειωµένος 4250mm 110 V 230/400 V, 50 Hz : 3000 mm Ελάχιστη απόσταση ασφαλείας µεταξύ φάσεων σταθερών Ελάχιστη απόσταση ασφαλείας µεταξύ φάσεων & γης : 1550 mm : 1550 mm

21 ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΛΕΥΡΑΣ 30 kv Ονοµαστική τάση 30 kv Μέγιστη τάση λειτουργίας 36 kv Στάθµη σφάλµατος (διαστασιολόγηση εξοπλισµού) 20 ka Τάση αντοχής σε υπερτάσεις κεραυνών 250 kv 2.5. ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΙΚΤΥΩΝ 20KV / 22KV Μ/Σ ισχύος µε ουδέτερο γειωµένο µε ωµική αντίσταση 12Ω 6Ω Τάση λειτουργίας 20KV 22KV Μέγιστη τάση λειτουργίας 24KV 24KV Κρουστική τάση (1,2/50 µs) για εξοπλισµό εσωτ. χώρου 125KV 125KV Κρουστική τάση (1,2/50 µs) για εξοπλισµό εξωτ. χώρου 150KV 150KV Ρεύµα µικρής διάρκειας (σε χρόνο 3s) 10KA 14,5KA Ρεύµα κορυφής 25KA 36KA Τα ως άνω χαρακτηριστικά των παραγράφων 2.2, 2.3, 2.4. και 2.5 θα ληφθούν υπόψη για το σχεδιασµό του ΚΥΤ εκτός εάν ορίζονται διαφορετικά στο Παράρτηµα Α ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Για το ΚΥΤ θα ληφθούν υπόψη τα παρακάτω περιβαλλοντικά στοιχεία, εκτός εάν διαφοροποιούνται στο Παράρτηµα Α του παρόντος Τόµου : ΠΕΡΙΒΑΛΛΟΝΤΙΚΑ ΣΤΟΙΧΕΙΑ Υψόµετρο Θερµοκρασία περιβάλλοντος Θερµοκρασία εσωτερικών xώρων Πάχος στρώµατος πάγου Ταχύτητα ανέµου Άλλες συνθήκες < 1000 m -25 C + 45 C -5 C + 40 C 13mm Σχετική υγρασία 95% 150km/h µέγιστη Χιόνι και οµίχλη 2.7. ΚΑΝΟΝΙΣΜΟΙ - ΕΓΚΡΙΣΕΙΣ Όλες οι εργασίες που θα εκτελεσθούν από τον Ανάδοχο για την ανέγερση του ΚΥΤ, είτε έχουν άµεση σχέση µε τον ΚΥΤ, είτε αφορούν έµµεση υποστήριξη της κατασκευής, πρέπει να είναι σύµφωνες µε την Ελληνική Νοµοθεσία, τους Ελληνικούς Κανονισµούς και να τύχουν της έγκρισης των Ελληνικών Αρχών, όπου απαιτείται. Σε περίπτωση αντίθεσης µεταξύ Ελληνικών και ιεθνών

22 22 κανονισµών θα υπερισχύουν οι Ελληνικοί. Είναι υποχρέωση του Αναδόχου, η έκδοση όλων των αδειών που θα απαιτηθούν για την ολοκλήρωση του Έργου ΣΤΑΤΙΚΗ ΚΑΙ ΣΕΙΣΜΙΚΗ AΣΦΑΛΕΙΑ ΚΤΙΡΙΩΝ ΚΑΙ Η/Μ ΕΞΟΠΛΙΣΜΟΥ Οι στατικοί και οι αντισεισµικοί υπολογισµοί, οι έλεγχοι και οι δοκιµές που θα διεξαχθούν, τόσο για τα κτιριακά έργα οπλισµένου σκυροδέµατος, ειδικότητας Πολιτικού Μηχανικού, όσο και για τον Η/Μ εξοπλισµό, θα στηριχθούν στους υπάρχοντες συναφείς κανονισµούς για ικανοποίηση των απαιτήσεων ασφαλείας στις σεισµικές και λοιπές παραµέτρους φόρτισης και των απαιτήσεων συµπεριφοράς, όπως αυτές παρέχονται στα επόµενα. Σε κάθε περίπτωση θα λαµβάνεται η δυσµενέστερη περιβάλλουσα εκ των δύο. Τυχόν επιπρόσθετες ειδικές σεισµικές απαιτήσεις για το ΚΥΤ, πέραν των προβλεπόµενων από τους κανονισµούς για την ζώνη σεισµικότητας που ανήκει, θα καθορίζονται στο Παράρτηµα Α του παρόντος Τόµου. Οι κανονισµοί που θα ακολουθηθούν στην εκπόνηση των στατικών και αντισεισµικών µελετών είναι οι ακόλουθοι: 1) Νέος Κανονισµός για την Μελέτη και Κατασκευή Έργων από Οπλισµένο Σκυρόδεµα, ΦΕΚ 227/Β/95. 2) Κανονισµός Τεχνολογίας Σκυροδέµατος 97, ΦΕΚ 315Β/17 Απριλίου 97. 3) Ελληνικός Αντισεισµικός Κανονισµός, τελευταία ισχύουσα έκδοση. 4) Κανονισµός Φορτίσεως οµικών Έργων, Β..10 εκεµβρίου 45, ΦΕΚ 171 Α/46. 5) DIN 1055 Φορτία Υπολογισµού των Κατασκευών. 6) ΙΕΕΕ (draft 6), (draft 1) Recommended Practices for Seismic Design of Substations MΕΛΕΤΕΣ Ο Ανάδοχος θα υποβάλει πλήρη κατάλογο των υπολογιστικών και υποστηρικτικών µελετών, τις οποίες θα εκπονήσει για να τεκµηριώσει τις επιλογές του, αναφορικά µε τον σχεδιασµό του ΚΥΤ και µε τον εξοπλισµό που θα χρησιµοποιήσει. Ο κατάλογος αυτός θα περιέχει κατ ελάχιστον τις µελέτες που προβλέπονται στις παραγράφους και και θα αναφέρει δίπλα σε κάθε µελέτη, την εκτιµώµενη από τον Ανάδοχο ηµεροµηνία υποβολής της στην ΕΗ. Η ΕΗ διατηρεί το δικαίωµα, αφενός να αποδεχτεί την πληρότητα του καταλόγου αυτού ή να απαιτήσει την περαιτέρω υποβολή και συµπληρωµατικών µελετών και αφετέρου να τροποποιήσει τους προβλεπόµενους χρόνους υποβολής, εφόσον θεωρεί ότι δεν εξυπηρετούν την οµαλή εξέλιξη του Εργου. Οι µελέτες υποστήριξης του σχεδιασµού θα αφορούν τα ηλεκτρικά και τα µηχανικά χαρακτηριστικά του ΚΥΤ, των επιµέρους στοιχείων του και του χρησιµοποιούµενου εξοπλισµού και θα αναφέρονται αφενός σε µόνιµη κατάσταση λειτουργίας και αφετέρου σε καταπονήσεις λόγω δυναµικών µηχανικών φαινοµένων ή σφαλµάτων και µεταβατικών καταστάσεων του ηλεκτρικού δικτύου και σε µηχανικές σεισµικές καταπονήσεις. Πλήρεις υπολογιστικές µελέτες θα υποβληθούν και για τα Ε.Π.Μ. Ο Ανάδοχος υποχρεούται να υποβάλλει στην ΕΗ, προς έγκριση, τις λεπτοµερείς υπολογιστικές µελέτες που αναφέρονται παραπάνω, σε τρία (3) αντίγραφα. Για όσες από τις προηγούµενες µελέτες έχει χρησιµοποιηθεί για την εκπόνησή τους Η/Υ, ο Ανάδοχος υποχρεούται να υποβάλει και ένα αντίτυπο της αντίστοιχης µελέτης σε ηλεκτρονική µορφή. Όσες µελέτες, εκπονούνται µέσω προγραµµάτων Η/Υ, θα υποβάλλονται προς έγκριση,

23 23 συνοδευόµενες απαραίτητα από τεκµηρίωση της αξιοπιστίας του εν λόγω προγράµµατος, ανάλυση και περιγραφή της δοµής και της λογικής του, καθώς επίσης και από επεξηγηµατικές αναφορές στα δεδοµένα και τα αποτελέσµατα του. Σε αντίθετη περίπτωση οι υποβαλλόµενες µελέτες δεν θα γίνονται αποδεκτές. Ο Ανάδοχος θα είναι απόλυτα υπεύθυνος για την πληρότητα και ορθότητα των στοιχείων που θα συλλέξει και θα χρησιµοποιήσει στις µελέτες του. Εάν κατά τη διάρκεια του σχεδιασµού, αποδειχθεί ότι απαιτούνται και πρόσθετες µελέτες, αυτές θα εκπονηθούν από τον Ανάδοχο, αδαπάνως για την ΕΗ. Η έγκριση των προηγούµενων µελετών από την ΕΗ δεν απαλλάσσει τον Ανάδοχο, ούτε και περιορίζει την ευθύνη του για την ορθότητα και πληρότητα των αποτελεσµάτων Κατάλογος µελετών έργων Η/Μ 1. Μελέτη γειώσεων, ανύψωσης δυναµικού εδάφους και υπολογισµού βηµατικές τάσεων και τάσεων επαφής. Θα εκπονηθεί σύµφωνα µε τον κανονισµό IEEE/ANSI Std Ως ρεύµα σφάλµατος προς γη θα ληφθεί η τιµή Ι =40 ka, εκτός αν προβλέπεται διαφορετικά στo Παράρτηµα Α του παρόντος Τόµου. Για την µελέτη γείωσης θα ληφθεί υπόψη η τιµή ειδικής αντίστασης εδάφους, που θα µετρήσει επιτόπου του Έργου, ο Ανάδοχος. Η µεθοδολογία µέτρησης και οι µετρούµενες τιµές της ειδικής αντίστασης εδάφους θα αποτελούν παράρτηµα της µελέτης γείωσης. Για τον προσδιορισµό της ειδικής αντίστασης εδάφους ρ (Ω-m) θα γίνουν µετρήσεις µε τη µέθοδο Wenner (τεσσάρων ηλεκτροδίων σε ίσες µεταξύ τους αποστάσεις) επί τριών τουλάχιστον διαφορετικών αξόνων του οικοπέδου, εφόσον η τιµή του ρ προκύπτει µικρότερη των 300 Ωm και επί πέντε τουλάχιστον αξόνων στην αντίθετη περίπτωση. Οι µετρήσεις σε κάθε άξονα θα γίνουν κατ ελάχιστον για αποστάσεις ηλεκτροδίων 2, 4, 8,12 και 16m. Για κάθε απόσταση ηλετροδίων θα υπολογίζεται ο µέσος όρος των τιµών µετρήσεως που γίνονται σε κάθε άξονα και στη συνέχεια Α) στην περίπτωση που οι τιµές των µετρήσεων δεν παρουσιάζουν µεγάλη διασπορά (δηλαδή το έδαφος παρουσιάζει οµοιογένεια ως προς το βάθος) ως ισοδύναµη ειδική αντίσταση του εδάφους θα λαµβάνεται ο µέσος όρος των τιµών που αντιστοιχούν σε κάθε απόσταση ηλεκτροδίων Β) στην περίπτωση που οι τιµές των µετρήσεων παρουσιάζουν µεγάλη διασπορά (δηλαδή το έδαφος παρουσιάζει ανοµοιογένεια ως προς το βάθος) θα γίνονται επιπλέον µετρήσεις σε όλους τους άξονες σε µεγαλύτερες αποστάσεις ηλεκτροδίων (20 και 24 m τουλάχιστον) και η ειδική αντίσταση εδάφους θα υπολογίζεται από το µοντέλο των δύο στρωµάτων εδάφους µε τιµές ρ1 και ρ2 και βάθος άνω στρώµατος h. Σε αυτή την περίπτωση η µελέτη του δικτύου γείωσης συνιστάται να εκπονείται µε κατάλληλο πρόγραµµα Η/Υ, το οποίο διαθέτει την δυνατότητα εκτίµησης µοντέλου εδάφους δύο στρωµάτων (ρ1, ρ2, h). Σε περίπτωση εκπόνησης υπολογιστικής µελέτης βασισµένης στις εξισώσεις του κανονισµού ΙΕΕΕ/ΑΝSI Std , ως ισοδύναµη ειδική αντίσταση του εδάφους για τους υπολογισµούς, θα λαµβάνεται η τιµή που προκύπτει από το ολοκλήρωµα ρ= 0 r ρ(x)d(x) όπου r η ακτίνα του περιγεγραµµένου, στο οικόπεδο, κύκλου και x η µεταβλητή του βάθους. Επίσης σε κάθε περίπτωση που η τιµή της ειδικής αντίστασης εδάφους προκύπτει µεγαλύτερη των 300Ωm, επιβάλλεται η χρήση προγραµµάτων Η/Υ για προσοµοίωση του δικτύου γείωσης µε πεπερασµένα στοιχεία. 2. Μελέτη βραχυκυκλωµάτων, σύµφωνα µε τον κανονισµό IEC Μελέτη αντικεραυνικής προστασίας του ΚΥΤ από άµεση προσβολή κεραυνών. Θα εκπονηθεί ως υποστηρικτική µελέτη, σύµφωνα µε τον κανονισµό DIN VDE 0101/89, για να τεκµηριώσει την επάρκεια της διάταξης αντικεραυνικής προστασίας που θα εγκαταστήσει ο Ανάδοχος για να προστατέψει όλον τον υπαίθριο εξοπλισµό και τα κτίρια του ΚΥΤ.

24 24 4. Μελέτη συντονισµού µονώσεων για την προστασία του ΚΥΤ από έµµεση προσβολή κρουστικών κεραυνικών κυµάτων που οδεύουν µέσω Γραµµών Μεταφοράς. Η εν λόγω µελέτη θα εκπονηθεί σύµφωνα µε τους κανονισµούς IEC-60071, DIN VDE0111. Ο Ανάδοχος µε τη µελέτη αυτή θα αποδεικνύει την επάρκεια ή µη των οριζόµενων από την παρούσα Τεχνική Περιγραφή αλεξικεραύνων. ΑΝ απαιτείται εγκατάσταση επιπλέον των οριζοµένων- αλεξικεραύνων, µε την ίδια µελέτη θα υποδεικνύεται η θέση τους και θα αποδεικνύεται η πλήρης προστασία του ΚΥΤ. 5. Μελέτη τεκµηρίωσης γεωµετρικού σχεδιασµού και επάρκειας αποστάσεων ασφαλείας της ηλεκτρολογικής διάταξης του ΚΥΤ, στις δυσµενέστερες περιβαλλοντικές και ηλεκτρολογικές συνθήκες, σύµφωνα µε τα προβλεπόµενα στον κανονισµό DIN VDE Οι εύκαµπτοι αγωγοί θα ελέγχονται για την τήρηση των επιτρεπόµενων αποστάσεων ασφαλείας σε κανονική λειτουργία και σε βραχυκύκλωµα (IEC 865). 6. Μελέτες ηλεκτρικής επάρκειας όλων των αγωγών ισχύος (ζυγών και αγωγών 400 kv, ζυγών και αγωγών 150 kv, ζυγών και αγωγών 30 kv, ζυγών και αγωγών ΜΤ, καθώς και των καλωδίων 400 kv, 150 kv, 30 kv και ΜΤ) σε συνθήκες ονοµαστικής λειτουργίας αλλά και σφάλµατος. Οι ικανότητες φόρτισης των αγωγών ισχύος θα υπολογίζονται για θερµοκρασία περιβάλλοντος 40 o C και ανύψωση σύµφωνα µε τα προβλεπόµενα στους κανονισµούς DIN και DIN για αγωγούς Cu ή Al αντίστοιχα. 7. Μελέτες µηχανικής αντοχής του εξοπλισµού (ζυγών, αγωγών Γ.Μ., µονωτήρων στήριξης-ανάρτησης, σφιγκτήρων) σε µέγιστες καταπονήσεις τόσο σε συνθήκες κανονικής λειτουργίας όσο και σε συνθήκες σφάλµατος. Από τις µελέτες αυτές θα πρέπει να προκύπτουν µε σαφήνεια και ακρίβεια, οι µέγιστες µηχανικές καταπονήσεις που στατικά ή κρουστικά µπορεί να µεταβιβαστούν επί των ικριωµάτων ή των διατάξεων ανάρτησης ή και επί των στοιχείων του εξοπλισµού στα σηµεία σύνδεσης των αγωγών. 8. Μελέτες ικριωµάτων (σε περίπτωση ύπαρξης ικριωµάτων στήριξης/ανάρτησης εξοπλισµού ισχύος είτε στο ύπαιθρο είτε εντός του κτιρίου). Θα µελετηθούν για στατικές και δυναµικές καταπονήσεις τόσο σε κανονικές συνθήκες λειτουργίας όσο και σε συνθήκες σφάλµατος ή σεισµού. Οι µελέτες ικριωµάτων θα εκπονηθούν σύµφωνα µε τους κανονισµούς DIN 18800, DIN VDE 0210 και EUROCODE 3. Στις µελέτες ικριωµάτων θα λαµβάνονται υπόψη τα παρακάτω κανονικά και δυναµικά φορτία, µε τους αναφερόµενους κατά περίπτωση συντελεστές ασφαλείας και θα υπολογίζονται όλοι οι συνδυασµοί δράσεων που εµφανίζονται στον πίνακα φορτίσεων που παρατίθεται: Κανονικά φορτία 1) Στατική τάνυση αγωγών αναρτηµένων στο ικρίωµα 2) Ιδιον βάρος 3) Βάρος φερόµενου εξοπλισµού 4) Βάρος ανθρώπου εργαζόµενου επί του ικριώµατος (1000 Ν) 5) Ανεµοπίεση στον φερόµενο εξοπλισµό (1200 N/m 2 ) 6) Ανεµοπίεση στο ικρίωµα (C * 1200 N/m 2, όπου C : συντελεστής σκίασης ικριώµατος τιµής, C = 2) 7) ύναµη λόγω ανεµοπίεσης στους αγωγούς (1200 N/m 2 ) υναµικά φορτία 1) υνάµεις από βραχυκύκλωµα (κατά IEC 865-1) 2) ύναµη από λειτουργία Α/ 400 και 150KV (από τα δεδοµένα του κατασκευαστή) 3) Φορτία από σεισµό (σύµφωνα µε τους πιο πάνω κανονισµούς και τον ισχύοντα Αντισεισµικό Κανονισµό)

25 25 Συντελεστές ασφαλείας Για όλα τα κανονικά φορτία θα ληφθεί συντελεστής ασφαλείας =2,5 Για όλα τα δυναµικά φορτία θα ληφθεί συντελεστής ασφαλείας =1,5 Πίνακας φορτίσεων Ιδιον βάρος Ανεµοπίεση στον εξοπλισµό Στατική τάνυση αγωγού Συνδυασµοί σεναρίων φορτίσεων υνάµεις από βραχ/µα υνάµεις από χειρισµούς Φορτίο εργαζοµένου στο ικρίωµα Φορτίο από σεισµό z x y x y x y x y z x y z X y z Συντ/στής ασφαλείας Σενάριο1 1 2,5 Σενάριο ,5 Σενάριο ,5 Σενάριο ,5 Σενάριο ,5 Σενάριο ,5 Σενάριο ,5 Σενάριο ,5 Σενάριο ,5 9. Μελέτες ηλεκτροµηχανολογικών εγκαταστάσεων κτιρίων ΚΥΤ (κλιµατισµός, αερισµός-εξαερισµός, πυρασφάλεια, ύδρευση, αποχέτευση, φωτισµός, ηλεκτρολογικές µελέτες ισχυρών και ασθενών ρευµάτων κλπ) σύµφωνα µε τα προβλεπόµενα στον ελληνικό κανονισµό και τις αντίστοιχες ΤΟΤΕΕ. 10. Φωτοµετρικές µελέτες για όλα τα συστήµατα φωτισµού (κανονικός φωτισµός κτιρίων, περιµετρικός φωτισµός, οδικός φωτισµός, φωτισµός ανάγκης κτιρίων, κανονικός εξωτερικός φωτισµός, εξωτερικός φωτισµός ανάγκης). Ενδείκνυται η εκπόνηση τους µε υπολογιστικό πρόγραµµα του υποπροµηθευτή των φωτιστικών σωµάτων που θα εγκατασταθούν στο Έργο ή άλλο παρόµοιο. 11. Μελέτες υπολογισµού φορτίων, σφαλµάτων, πτώσης τάσης και επιλογής διατοµών καλωδίων για όλα τα κυκλώµατα Χ.Τ. (ισχύος, ελέγχου, βοηθητικά κ.λ.π.) 12. Μελέτες υπολογισµού µέγιστου φορτίου και στάθµης σφάλµατος για όλους τους πίνακες βοηθητικών παροχών Χ.Τ. (Ε.Ρ & Σ.Ρ.) και διαστασιολόγηση των αντίστοιχων ζυγών, καλωδίων, οργάνων ζεύξης, προστασίας κ.λ.π. 13. Μελέτες απαιτούµενης χωρητικότητας συστοιχιών συσσωρευτών 110 V και ισχύος φορτιστών. 14. Μελέτες ανάλυσης βοηθητικών παροχών ΚΥΤ προς επιλογή ονοµαστικής ισχύος των Μ/Σ εσωτερικής υπηρεσίας.
