ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΚΑΤΑΣΚΕΥΗΣ ΟΙΚΟΔΟΜΙΚΟΥ ΕΡΓΟΥ

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΚΑΤΑΣΚΕΥΗΣ ΟΙΚΟΔΟΜΙΚΟΥ ΕΡΓΟΥ"

Transcript

1 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΠΜΣ «ΔΙΟΙΚΗΣΗ & ΔΙΑΧΕΙΡΙΣΗ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ» ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΚΑΤΑΣΚΕΥΗΣ ΟΙΚΟΔΟΜΙΚΟΥ ΕΡΓΟΥ Βασιλική Σαφαρίκα, Καθηγητής Α.Π.Θ. ΘΕΣΣΑΛΟΝΙΚΗ, ΝΟΕΜΒΡΙΟΣ 2007

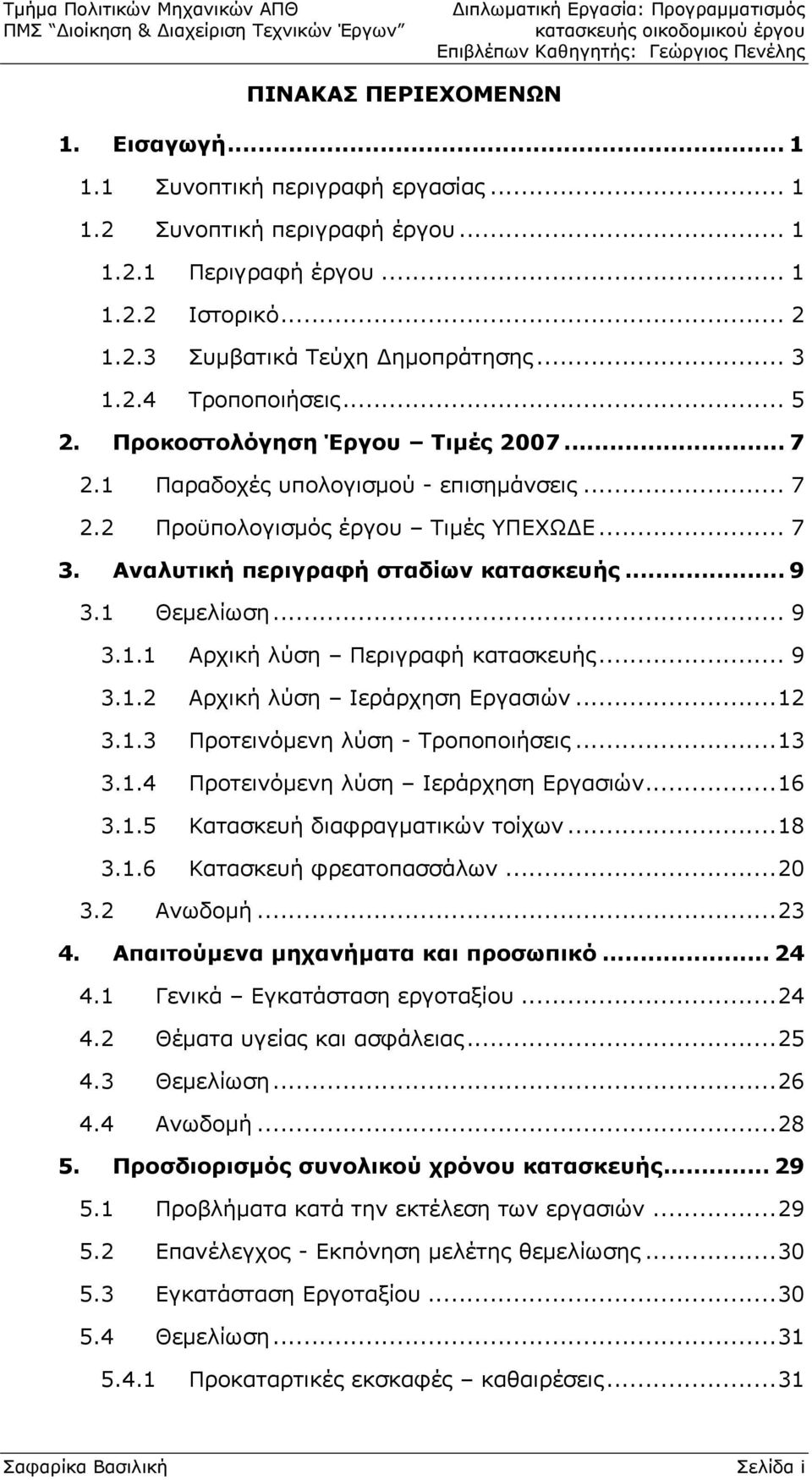

2 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ 1. Εισαγωγή Συνοπτική περιγραφή εργασίας Συνοπτική περιγραφή έργου Περιγραφή έργου Ιστορικό Συμβατικά Τεύχη Δημοπράτησης Τροποποιήσεις Προκοστολόγηση Έργου Τιμές Παραδοχές υπολογισμού - επισημάνσεις Προϋπολογισμός έργου Τιμές ΥΠΕΧΩΔΕ Αναλυτική περιγραφή σταδίων κατασκευής Θεμελίωση Αρχική λύση Περιγραφή κατασκευής Αρχική λύση Ιεράρχηση Εργασιών Προτεινόμενη λύση - Τροποποιήσεις Προτεινόμενη λύση Ιεράρχηση Εργασιών Κατασκευή διαφραγματικών τοίχων Κατασκευή φρεατοπασσάλων Ανωδομή Απαιτούμενα μηχανήματα και προσωπικό Γενικά Εγκατάσταση εργοταξίου Θέματα υγείας και ασφάλειας Θεμελίωση Ανωδομή Προσδιορισμός συνολικού χρόνου κατασκευής Προβλήματα κατά την εκτέλεση των εργασιών Επανέλεγχος - Εκπόνηση μελέτης θεμελίωσης Εγκατάσταση Εργοταξίου Θεμελίωση Προκαταρτικές εκσκαφές καθαιρέσεις...31 Σαφαρίκα Βασιλική Σελίδα i

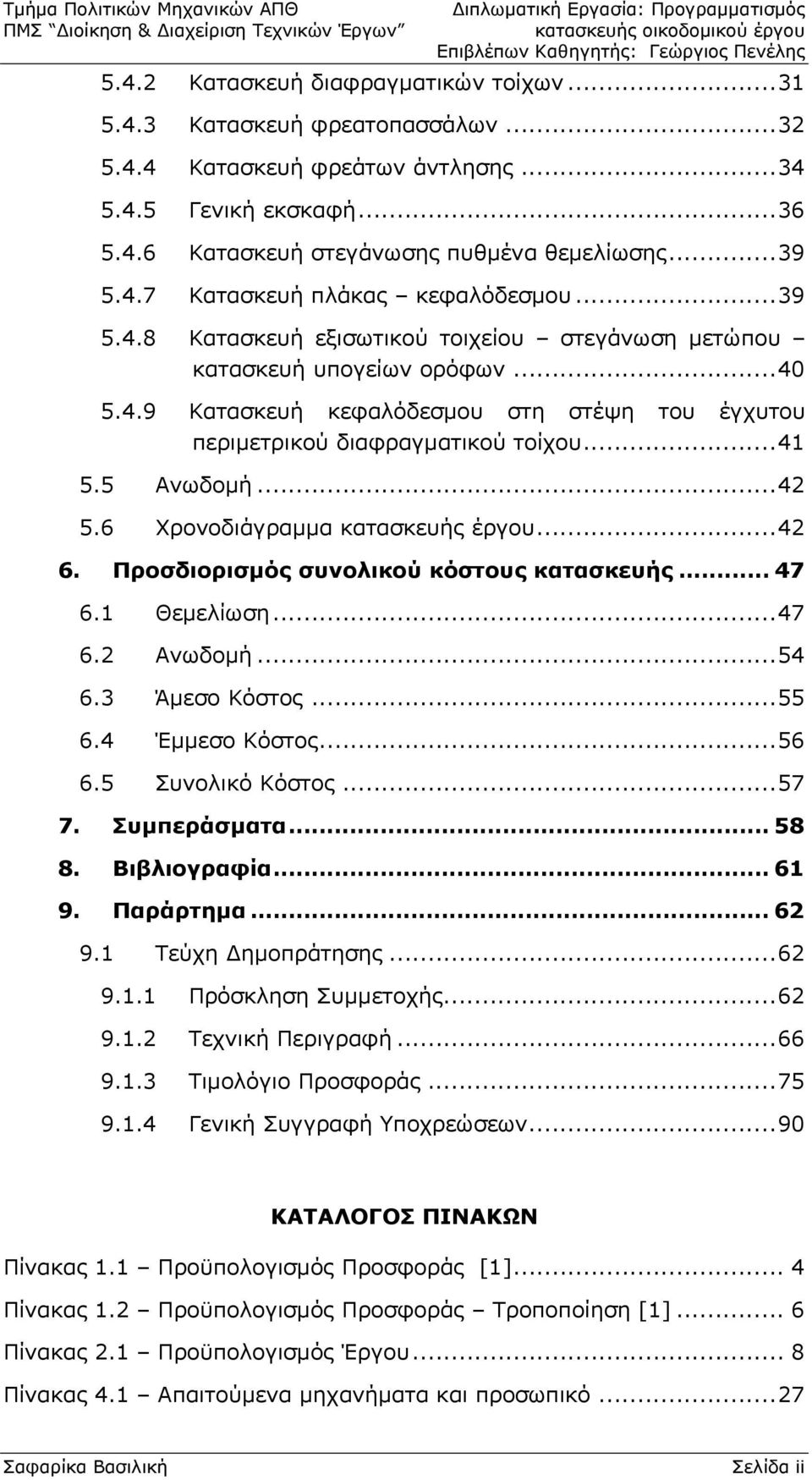

3 5.4.2 Κατασκευή διαφραγματικών τοίχων Κατασκευή φρεατοπασσάλων Κατασκευή φρεάτων άντλησης Γενική εκσκαφή Κατασκευή στεγάνωσης πυθμένα θεμελίωσης Κατασκευή πλάκας κεφαλόδεσμου Κατασκευή εξισωτικού τοιχείου στεγάνωση μετώπου κατασκευή υπογείων ορόφων Κατασκευή κεφαλόδεσμου στη στέψη του έγχυτου περιμετρικού διαφραγματικού τοίχου Ανωδομή Χρονοδιάγραμμα κατασκευής έργου Προσδιορισμός συνολικού κόστους κατασκευής Θεμελίωση Ανωδομή Άμεσο Κόστος Έμμεσο Κόστος Συνολικό Κόστος Συμπεράσματα Βιβλιογραφία Παράρτημα Τεύχη Δημοπράτησης Πρόσκληση Συμμετοχής Τεχνική Περιγραφή Τιμολόγιο Προσφοράς Γενική Συγγραφή Υποχρεώσεων...90 ΚΑΤΑΛΟΓΟΣ ΠΙΝΑΚΩΝ Πίνακας 1.1 Προϋπολογισμός Προσφοράς [1]... 4 Πίνακας 1.2 Προϋπολογισμός Προσφοράς Τροποποίηση [1]... 6 Πίνακας 2.1 Προϋπολογισμός Έργου... 8 Πίνακας 4.1 Απαιτούμενα μηχανήματα και προσωπικό...27 Σαφαρίκα Βασιλική Σελίδα ii

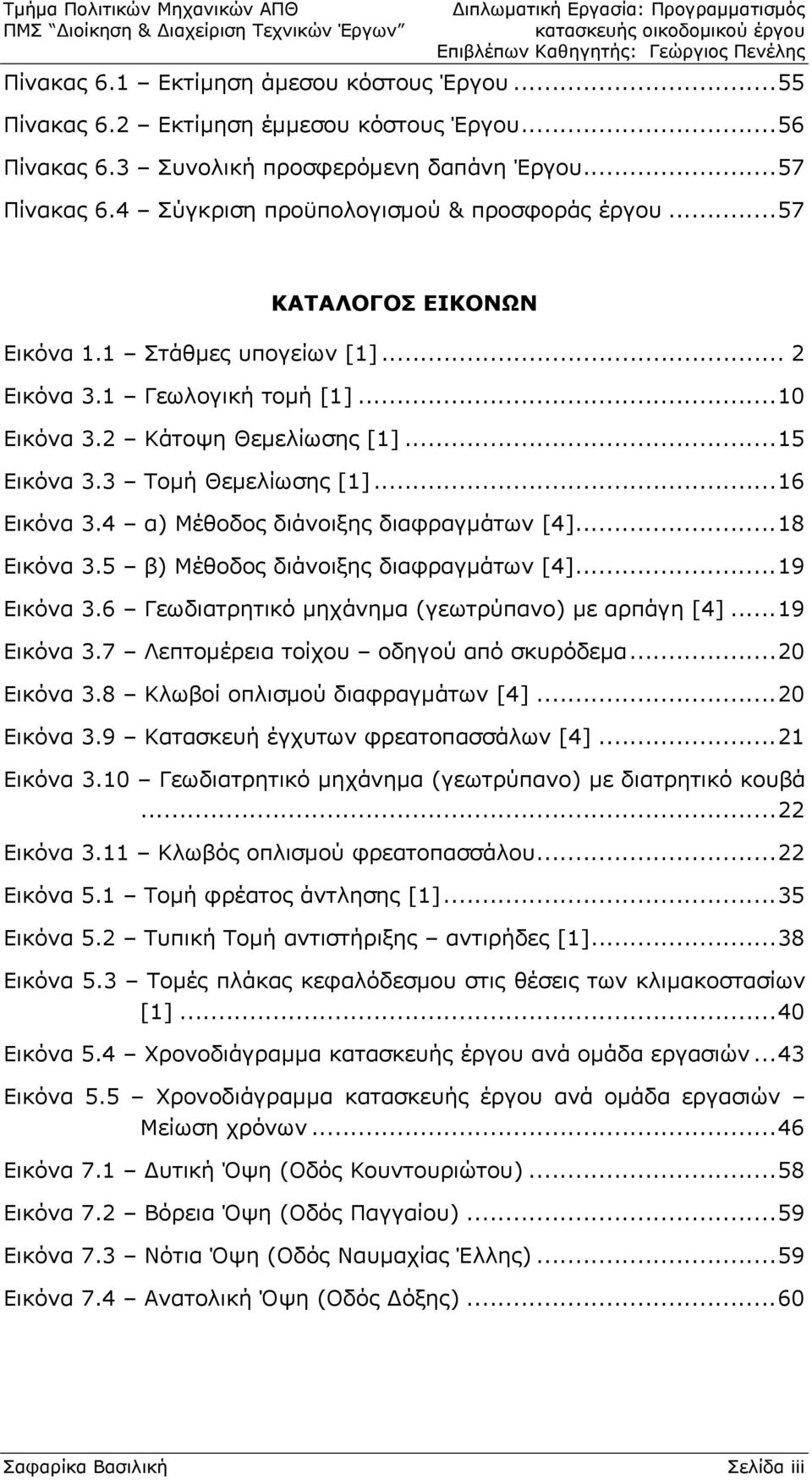

4 Πίνακας 6.1 Εκτίμηση άμεσου κόστους Έργου...55 Πίνακας 6.2 Εκτίμηση έμμεσου κόστους Έργου...56 Πίνακας 6.3 Συνολική προσφερόμενη δαπάνη Έργου...57 Πίνακας 6.4 Σύγκριση προϋπολογισμού & προσφοράς έργου...57 ΚΑΤΑΛΟΓΟΣ ΕΙΚΟΝΩΝ Εικόνα 1.1 Στάθμες υπογείων [1]... 2 Εικόνα 3.1 Γεωλογική τομή [1]...10 Εικόνα 3.2 Κάτοψη Θεμελίωσης [1]...15 Εικόνα 3.3 Τομή Θεμελίωσης [1]...16 Εικόνα 3.4 α) Μέθοδος διάνοιξης διαφραγμάτων [4]...18 Εικόνα 3.5 β) Μέθοδος διάνοιξης διαφραγμάτων [4]...19 Εικόνα 3.6 Γεωδιατρητικό μηχάνημα (γεωτρύπανο) με αρπάγη [4]...19 Εικόνα 3.7 Λεπτομέρεια τοίχου οδηγού από σκυρόδεμα...20 Εικόνα 3.8 Κλωβοί οπλισμού διαφραγμάτων [4]...20 Εικόνα 3.9 Κατασκευή έγχυτων φρεατοπασσάλων [4]...21 Εικόνα 3.10 Γεωδιατρητικό μηχάνημα (γεωτρύπανο) με διατρητικό κουβά...22 Εικόνα 3.11 Κλωβός οπλισμού φρεατοπασσάλου...22 Εικόνα 5.1 Τομή φρέατος άντλησης [1]...35 Εικόνα 5.2 Τυπική Τομή αντιστήριξης αντιρήδες [1]...38 Εικόνα 5.3 Τομές πλάκας κεφαλόδεσμου στις θέσεις των κλιμακοστασίων [1]...40 Εικόνα 5.4 Χρονοδιάγραμμα κατασκευής έργου ανά ομάδα εργασιών...43 Εικόνα 5.5 Χρονοδιάγραμμα κατασκευής έργου ανά ομάδα εργασιών Μείωση χρόνων...46 Εικόνα 7.1 Δυτική Όψη (Οδός Κουντουριώτου)...58 Εικόνα 7.2 Βόρεια Όψη (Οδός Παγγαίου)...59 Εικόνα 7.3 Νότια Όψη (Οδός Ναυμαχίας Έλλης)...59 Εικόνα 7.4 Ανατολική Όψη (Οδός Δόξης)...60 Σαφαρίκα Βασιλική Σελίδα iii

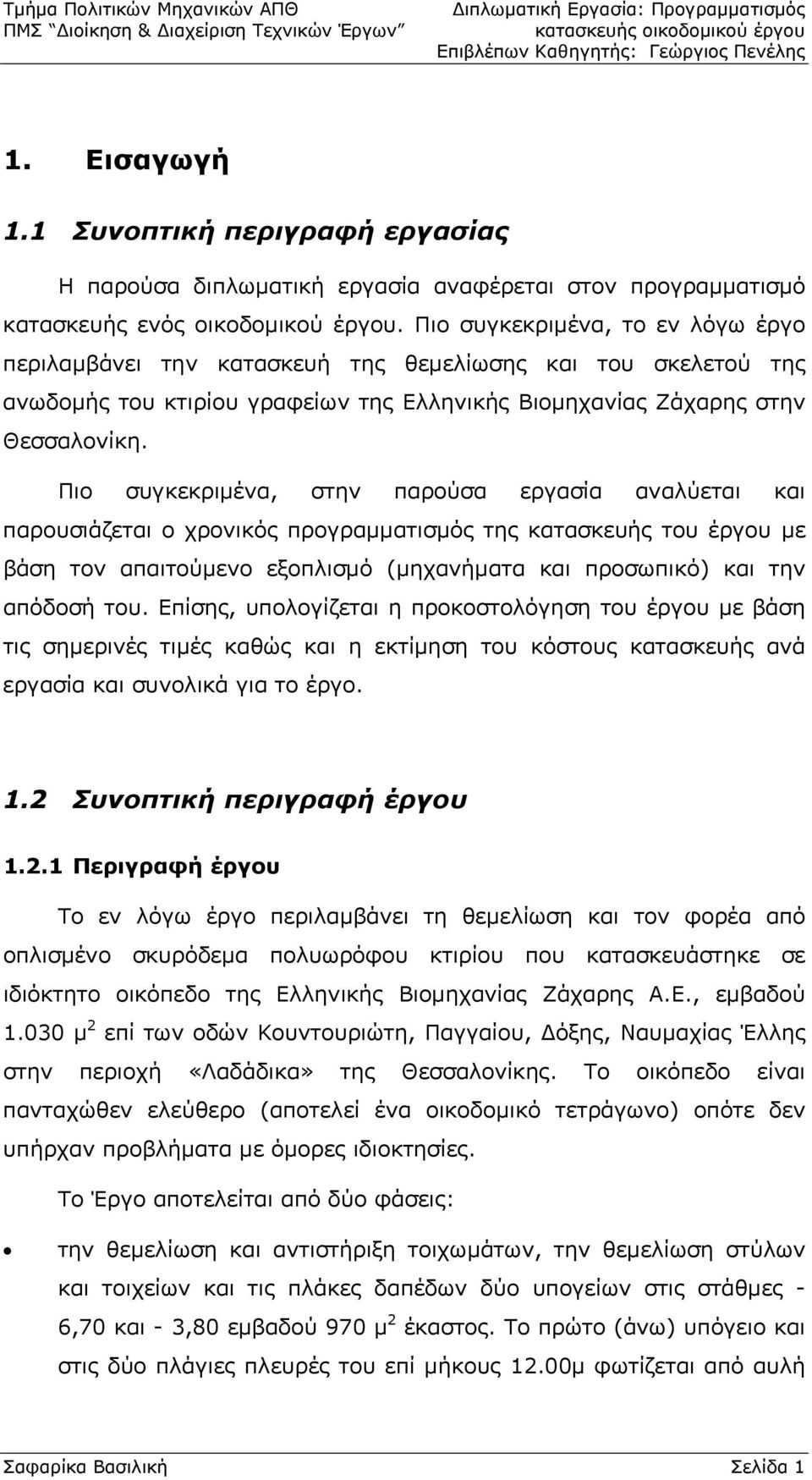

5 1. Εισαγωγή 1.1 Συνοπτική περιγραφή εργασίας Η παρούσα διπλωματική εργασία αναφέρεται στον προγραμματισμό κατασκευής ενός οικοδομικού έργου. Πιο συγκεκριμένα, το εν λόγω έργο περιλαμβάνει την κατασκευή της θεμελίωσης και του σκελετού της ανωδομής του κτιρίου γραφείων της Ελληνικής Βιομηχανίας Ζάχαρης στην Θεσσαλονίκη. Πιο συγκεκριμένα, στην παρούσα εργασία αναλύεται και παρουσιάζεται ο χρονικός προγραμματισμός της κατασκευής του έργου με βάση τον απαιτούμενο εξοπλισμό (μηχανήματα και προσωπικό) και την απόδοσή του. Επίσης, υπολογίζεται η προκοστολόγηση του έργου με βάση τις σημερινές τιμές καθώς και η εκτίμηση του κόστους κατασκευής ανά εργασία και συνολικά για το έργο. 1.2 Συνοπτική περιγραφή έργου Περιγραφή έργου Το εν λόγω έργο περιλαμβάνει τη θεμελίωση και τον φορέα από οπλισμένο σκυρόδεμα πολυωρόφου κτιρίου που κατασκευάστηκε σε ιδιόκτητο οικόπεδο της Ελληνικής Βιομηχανίας Ζάχαρης Α.Ε., εμβαδού μ 2 επί των οδών Κουντουριώτη, Παγγαίου, Δόξης, Ναυμαχίας Έλλης στην περιοχή «Λαδάδικα» της Θεσσαλονίκης. Το οικόπεδο είναι πανταχώθεν ελεύθερο (αποτελεί ένα οικοδομικό τετράγωνο) οπότε δεν υπήρχαν προβλήματα με όμορες ιδιοκτησίες. Το Έργο αποτελείται από δύο φάσεις: την θεμελίωση και αντιστήριξη τοιχωμάτων, την θεμελίωση στύλων και τοιχείων και τις πλάκες δαπέδων δύο υπογείων στις στάθμες - 6,70 και - 3,80 εμβαδού 970 μ 2 έκαστος. Το πρώτο (άνω) υπόγειο και στις δύο πλάγιες πλευρές του επί μήκους 12.00μ φωτίζεται από αυλή Σαφαρίκα Βασιλική Σελίδα 1

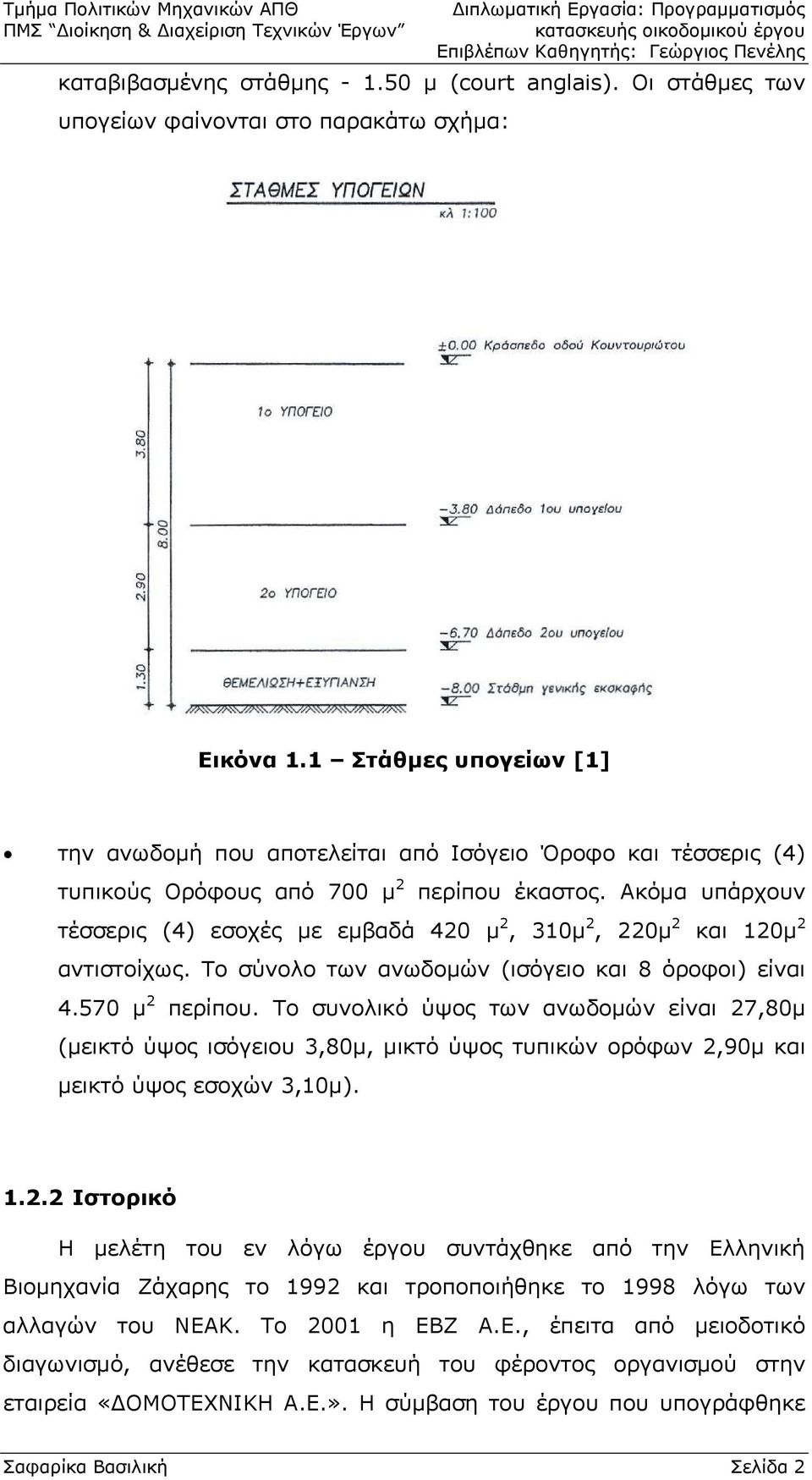

6 καταβιβασμένης στάθμης μ (court anglais). Οι στάθμες των υπογείων φαίνονται στο παρακάτω σχήμα: Εικόνα 1.1 Στάθμες υπογείων [1] την ανωδομή που αποτελείται από Ισόγειο Όροφο και τέσσερις (4) τυπικούς Ορόφους από 700 μ 2 περίπου έκαστος. Ακόμα υπάρχουν τέσσερις (4) εσοχές με εμβαδά 420 μ 2, 310μ 2, 220μ 2 και 120μ 2 αντιστοίχως. Το σύνολο των ανωδομών (ισόγειο και 8 όροφοι) είναι μ 2 περίπου. Το συνολικό ύψος των ανωδομών είναι 27,80μ (μεικτό ύψος ισόγειου 3,80μ, μικτό ύψος τυπικών ορόφων 2,90μ και μεικτό ύψος εσοχών 3,10μ) Ιστορικό Η μελέτη του εν λόγω έργου συντάχθηκε από την Ελληνική Βιομηχανία Ζάχαρης το 1992 και τροποποιήθηκε το 1998 λόγω των αλλαγών του ΝΕΑΚ. Το 2001 η ΕΒΖ Α.Ε., έπειτα από μειοδοτικό διαγωνισμό, ανέθεσε την κατασκευή του φέροντος οργανισμού στην εταιρεία «ΔΟΜΟΤΕΧΝΙΚΗ Α.Ε.». Η σύμβαση του έργου που υπογράφθηκε Σαφαρίκα Βασιλική Σελίδα 2

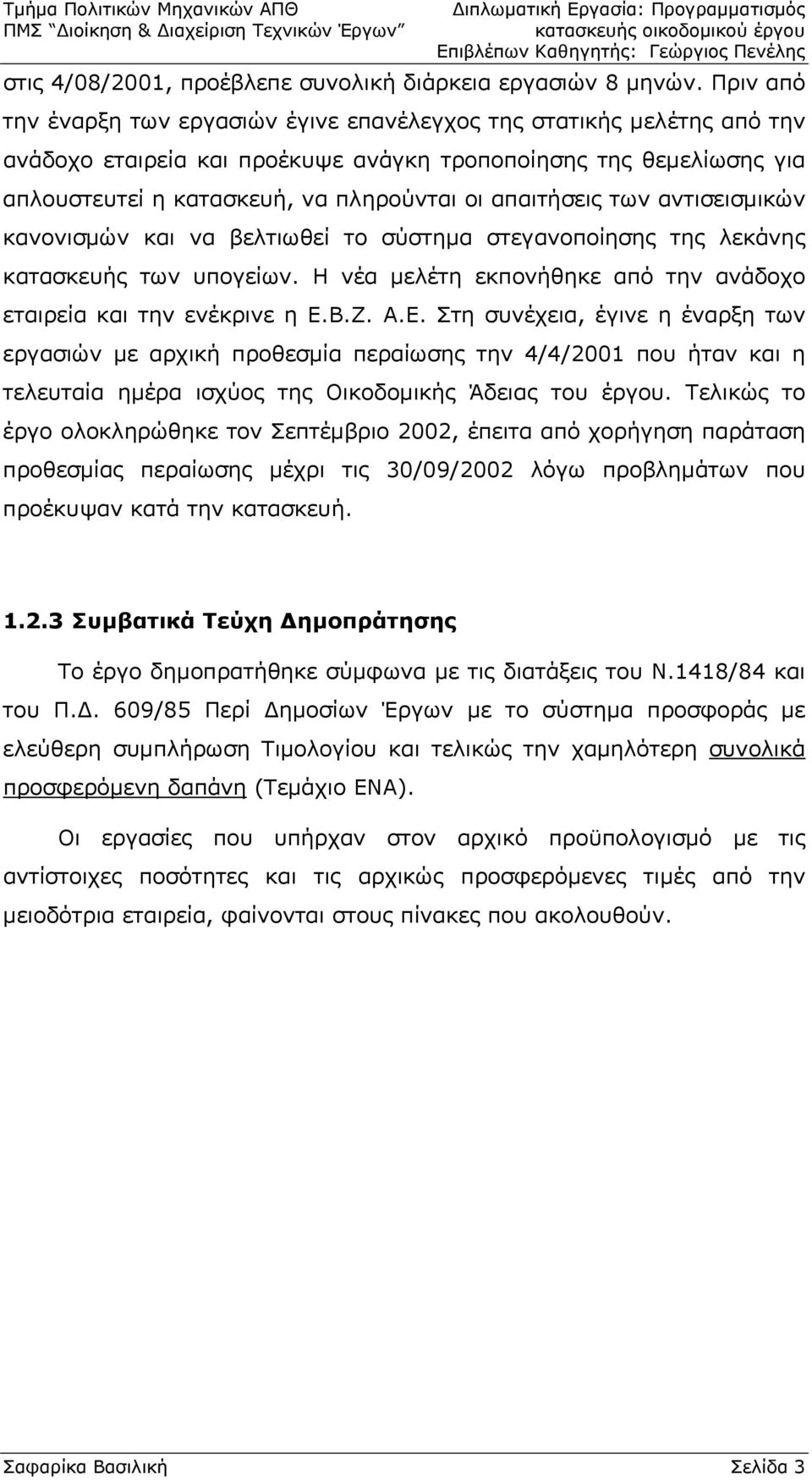

7 στις 4/08/2001, προέβλεπε συνολική διάρκεια εργασιών 8 μηνών. Πριν από την έναρξη των εργασιών έγινε επανέλεγχος της στατικής μελέτης από την ανάδοχο εταιρεία και προέκυψε ανάγκη τροποποίησης της θεμελίωσης για απλουστευτεί η κατασκευή, να πληρούνται οι απαιτήσεις των αντισεισμικών κανονισμών και να βελτιωθεί το σύστημα στεγανοποίησης της λεκάνης κατασκευής των υπογείων. Η νέα μελέτη εκπονήθηκε από την ανάδοχο εταιρεία και την ενέκρινε η Ε.Β.Ζ. Α.Ε. Στη συνέχεια, έγινε η έναρξη των εργασιών με αρχική προθεσμία περαίωσης την 4/4/2001 που ήταν και η τελευταία ημέρα ισχύος της Οικοδομικής Άδειας του έργου. Τελικώς το έργο ολοκληρώθηκε τον Σεπτέμβριο 2002, έπειτα από χορήγηση παράταση προθεσμίας περαίωσης μέχρι τις 30/09/2002 λόγω προβλημάτων που προέκυψαν κατά την κατασκευή Συμβατικά Τεύχη Δημοπράτησης Το έργο δημοπρατήθηκε σύμφωνα με τις διατάξεις του Ν.1418/84 και του Π.Δ. 609/85 Περί Δημοσίων Έργων με το σύστημα προσφοράς με ελεύθερη συμπλήρωση Τιμολογίου και τελικώς την χαμηλότερη συνολικά προσφερόμενη δαπάνη (Τεμάχιο ΕΝΑ). Οι εργασίες που υπήρχαν στον αρχικό προϋπολογισμό με τις αντίστοιχες ποσότητες και τις αρχικώς προσφερόμενες τιμές από την μειοδότρια εταιρεία, φαίνονται στους πίνακες που ακολουθούν. Σαφαρίκα Βασιλική Σελίδα 3

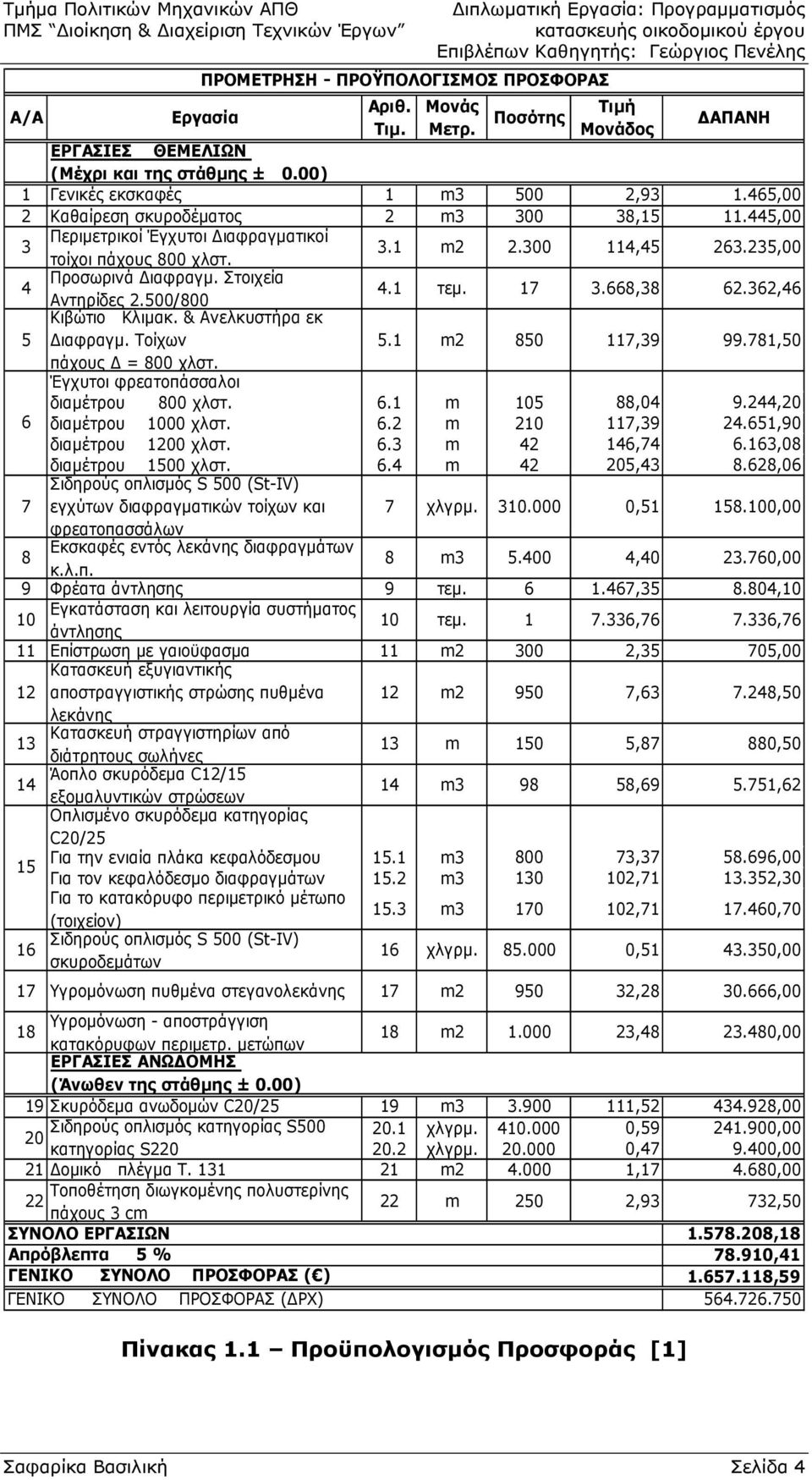

8 Α/Α ΠΡΟΜΕΤΡΗΣΗ - ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΠΡΟΣΦΟΡΑΣ Εργασία Αριθ. Τιμ. Μονάς Μετρ. Ποσότης Τιμή Μονάδος ΔΑΠΑΝΗ ΕΡΓΑΣΙΕΣ ΘΕΜΕΛΙΩΝ (Μέχρι και της στάθμης ± 0.00) 1 Γενικές εκσκαφές 1 m , ,00 2 Καθαίρεση σκυροδέματος 2 m , ,00 3 Περιμετρικοί Έγχυτοι Διαφραγματικοί τοίχοι πάχους 800 χλστ. 3.1 m , ,00 4 Προσωρινά Διαφραγμ. Στοιχεία Αντηρίδες 2.500/ τεμ , ,46 5 Κιβώτιο Κλιμακ. & Ανελκυστήρα εκ Διαφραγμ. Τοίχων 5.1 m , ,50 πάχους Δ = 800 χλστ. Έγχυτοι φρεατοπάσσαλοι διαμέτρου 800 χλστ. 6.1 m , ,20 6 διαμέτρου 1000 χλστ. 6.2 m , ,90 διαμέτρου 1200 χλστ. 6.3 m , ,08 διαμέτρου 1500 χλστ. 6.4 m , ,06 7 Σιδηρούς οπλισμός S 500 (St-IV) εγχύτων διαφραγματικών τοίχων και 7 χλγρμ , ,00 φρεατοπασσάλων 8 Εκσκαφές εντός λεκάνης διαφραγμάτων κ.λ.π. 8 m , ,00 9 Φρέατα άντλησης 9 τεμ , ,10 10 Εγκατάσταση και λειτουργία συστήματος άντλησης 10 τεμ , ,76 11 Επίστρωση με γαιοϋφασμα 11 m ,35 705,00 12 Κατασκευή εξυγιαντικής αποστραγγιστικής στρώσης πυθμένα 12 m , ,50 λεκάνης 13 Κατασκευή στραγγιστηρίων από διάτρητους σωλήνες 13 m 150 5,87 880,50 14 Άοπλο σκυρόδεμα C12/15 εξομαλυντικών στρώσεων 14 m , ,62 Οπλισμένο σκυρόδεμα κατηγορίας C20/25 15 Για την ενιαία πλάκα κεφαλόδεσμου 15.1 m , ,00 Για τον κεφαλόδεσμο διαφραγμάτων 15.2 m , ,30 Για το κατακόρυφο περιμετρικό μέτωπο (τοιχείον) 15.3 m , ,70 16 Σιδηρούς οπλισμός S 500 (St-IV) σκυροδεμάτων 16 χλγρμ , ,00 17 Υγρομόνωση πυθμένα στεγανολεκάνης 17 m , ,00 18 Υγρομόνωση - αποστράγγιση κατακόρυφων περιμετρ. μετώπων 18 m , ,00 ΕΡΓΑΣΙΕΣ ΑΝΩΔΟΜΗΣ (Άνωθεν της στάθμης ± 0.00) 19 Σκυρόδεμα ανωδομών C20/25 19 m , ,00 Σιδηρούς οπλισμός κατηγορίας S χλγρμ , ,00 20 κατηγορίας S χλγρμ , ,00 21 Δομικό πλέγμα Τ m , ,00 Τοποθέτηση διωγκομένης πολυστερίνης 22 πάχους 3 cm ΣΥΝΟΛΟ ΕΡΓΑΣΙΩΝ 22 m 250 2,93 732, ,18 Απρόβλεπτα 5 % ,41 ΓΕΝΙΚΟ ΣΥΝΟΛΟ ΠΡΟΣΦΟΡΑΣ ( ) ,59 ΓΕΝΙΚΟ ΣΥΝΟΛΟ ΠΡΟΣΦΟΡΑΣ (ΔΡΧ) Πίνακας 1.1 Προϋπολογισμός Προσφοράς [1] Σαφαρίκα Βασιλική Σελίδα 4

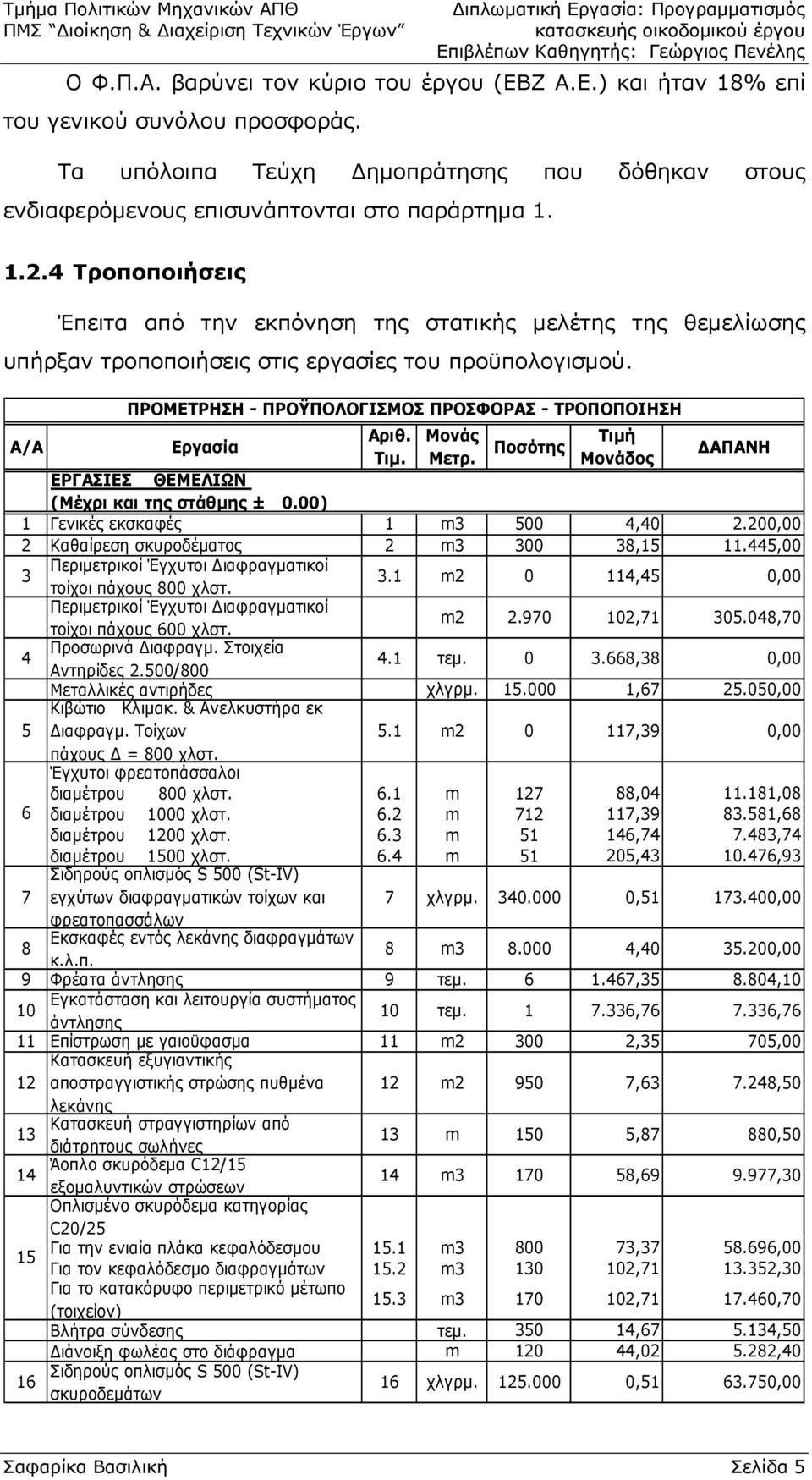

9 Ο Φ.Π.Α. βαρύνει τον κύριο του έργου (ΕΒΖ Α.Ε.) και ήταν 18% επί του γενικού συνόλου προσφοράς. Τα υπόλοιπα Τεύχη Δημοπράτησης που δόθηκαν στους ενδιαφερόμενους επισυνάπτονται στο παράρτημα Τροποποιήσεις Έπειτα από την εκπόνηση της στατικής μελέτης της θεμελίωσης υπήρξαν τροποποιήσεις στις εργασίες του προϋπολογισμού. Α/Α ΠΡΟΜΕΤΡΗΣΗ - ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΠΡΟΣΦΟΡΑΣ - ΤΡΟΠΟΠΟΙΗΣΗ Εργασία Αριθ. Τιμ. Μονάς Μετρ. Ποσότης Τιμή Μονάδος ΔΑΠΑΝΗ ΕΡΓΑΣΙΕΣ ΘΕΜΕΛΙΩΝ (Μέχρι και της στάθμης ± 0.00) 1 Γενικές εκσκαφές 1 m , ,00 2 Καθαίρεση σκυροδέματος 2 m , ,00 3 Περιμετρικοί Έγχυτοι Διαφραγματικοί τοίχοι πάχους 800 χλστ. 3.1 m ,45 0,00 Περιμετρικοί Έγχυτοι Διαφραγματικοί τοίχοι πάχους 600 χλστ. m , ,70 4 Προσωρινά Διαφραγμ. Στοιχεία Αντηρίδες 2.500/ τεμ ,38 0,00 Μεταλλικές αντιρήδες χλγρμ , ,00 5 Κιβώτιο Κλιμακ. & Ανελκυστήρα εκ Διαφραγμ. Τοίχων 5.1 m ,39 0,00 πάχους Δ = 800 χλστ. Έγχυτοι φρεατοπάσσαλοι διαμέτρου 800 χλστ. 6.1 m , ,08 6 διαμέτρου 1000 χλστ. 6.2 m , ,68 διαμέτρου 1200 χλστ. 6.3 m , ,74 διαμέτρου 1500 χλστ. 6.4 m , ,93 7 Σιδηρούς οπλισμός S 500 (St-IV) εγχύτων διαφραγματικών τοίχων και 7 χλγρμ , ,00 φρεατοπασσάλων 8 Εκσκαφές εντός λεκάνης διαφραγμάτων κ.λ.π. 8 m , ,00 9 Φρέατα άντλησης 9 τεμ , ,10 10 Εγκατάσταση και λειτουργία συστήματος άντλησης 10 τεμ , ,76 11 Επίστρωση με γαιοϋφασμα 11 m ,35 705,00 12 Κατασκευή εξυγιαντικής αποστραγγιστικής στρώσης πυθμένα 12 m , ,50 λεκάνης 13 Κατασκευή στραγγιστηρίων από διάτρητους σωλήνες 13 m 150 5,87 880,50 14 Άοπλο σκυρόδεμα C12/15 εξομαλυντικών στρώσεων 14 m , ,30 Οπλισμένο σκυρόδεμα κατηγορίας C20/25 15 Για την ενιαία πλάκα κεφαλόδεσμου 15.1 m , ,00 Για τον κεφαλόδεσμο διαφραγμάτων 15.2 m , ,30 Για το κατακόρυφο περιμετρικό μέτωπο (τοιχείον) 15.3 m , ,70 Βλήτρα σύνδεσης τεμ , ,50 Διάνοιξη φωλέας στο διάφραγμα m , ,40 16 Σιδηρούς οπλισμός S 500 (St-IV) σκυροδεμάτων 16 χλγρμ , ,00 Σαφαρίκα Βασιλική Σελίδα 5

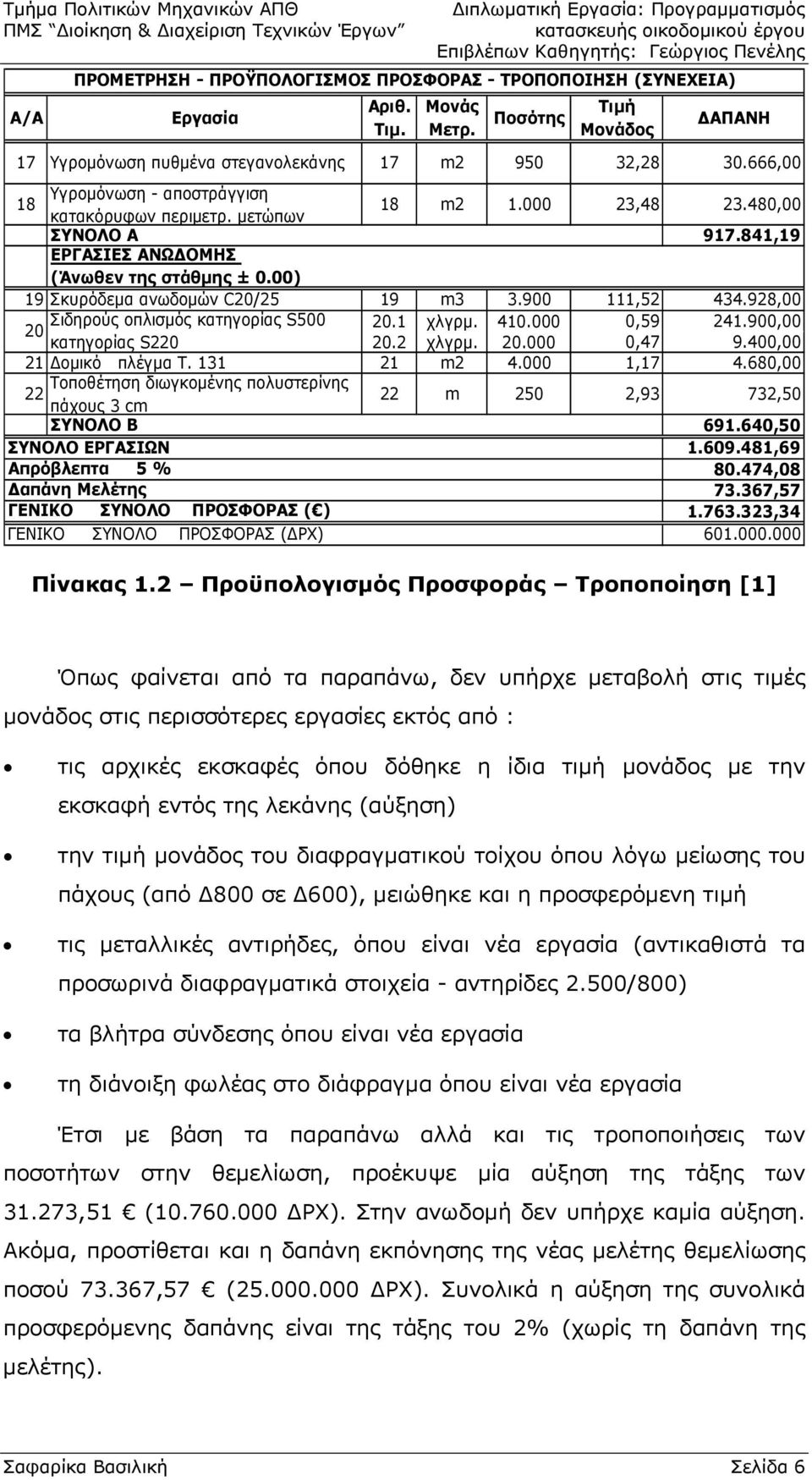

10 Α/Α Εργασία Αριθ. Τιμ. ΠΡΟΜΕΤΡΗΣΗ - ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΠΡΟΣΦΟΡΑΣ - ΤΡΟΠΟΠΟΙΗΣΗ (ΣΥΝΕΧΕΙΑ) Μονάς Μετρ. Ποσότης Τιμή Μονάδος ΔΑΠΑΝΗ 17 Υγρομόνωση πυθμένα στεγανολεκάνης 17 m , ,00 18 Υγρομόνωση - αποστράγγιση κατακόρυφων περιμετρ. μετώπων ΣΥΝΟΛΟ Α 18 m , , ,19 ΕΡΓΑΣΙΕΣ ΑΝΩΔΟΜΗΣ (Άνωθεν της στάθμης ± 0.00) 19 Σκυρόδεμα ανωδομών C20/25 19 m , ,00 Σιδηρούς οπλισμός κατηγορίας S χλγρμ , ,00 20 κατηγορίας S χλγρμ , ,00 21 Δομικό πλέγμα Τ m , ,00 Τοποθέτηση διωγκομένης πολυστερίνης 22 πάχους 3 cm ΣΥΝΟΛΟ Β ΣΥΝΟΛΟ ΕΡΓΑΣΙΩΝ 22 m 250 2,93 732, , ,69 Απρόβλεπτα 5 % ,08 Δαπάνη Μελέτης ,57 ΓΕΝΙΚΟ ΓΕΝΙΚΟ ΣΥΝΟΛΟ ΣΥΝΟΛΟ ΠΡΟΣΦΟΡΑΣ ( ) ΠΡΟΣΦΟΡΑΣ (ΔΡΧ) , Πίνακας 1.2 Προϋπολογισμός Προσφοράς Τροποποίηση [1] Όπως φαίνεται από τα παραπάνω, δεν υπήρχε μεταβολή στις τιμές μονάδος στις περισσότερες εργασίες εκτός από : τις αρχικές εκσκαφές όπου δόθηκε η ίδια τιμή μονάδος με την εκσκαφή εντός της λεκάνης (αύξηση) την τιμή μονάδος του διαφραγματικού τοίχου όπου λόγω μείωσης του πάχους (από Δ800 σε Δ600), μειώθηκε και η προσφερόμενη τιμή τις μεταλλικές αντιρήδες, όπου είναι νέα εργασία (αντικαθιστά τα προσωρινά διαφραγματικά στοιχεία - αντηρίδες 2.500/800) τα βλήτρα σύνδεσης όπου είναι νέα εργασία τη διάνοιξη φωλέας στο διάφραγμα όπου είναι νέα εργασία Έτσι με βάση τα παραπάνω αλλά και τις τροποποιήσεις των ποσοτήτων στην θεμελίωση, προέκυψε μία αύξηση της τάξης των ,51 ( ΔΡΧ). Στην ανωδομή δεν υπήρχε καμία αύξηση. Ακόμα, προστίθεται και η δαπάνη εκπόνησης της νέας μελέτης θεμελίωσης ποσού ,57 ( ΔΡΧ). Συνολικά η αύξηση της συνολικά προσφερόμενης δαπάνης είναι της τάξης του 2% (χωρίς τη δαπάνη της μελέτης). Σαφαρίκα Βασιλική Σελίδα 6

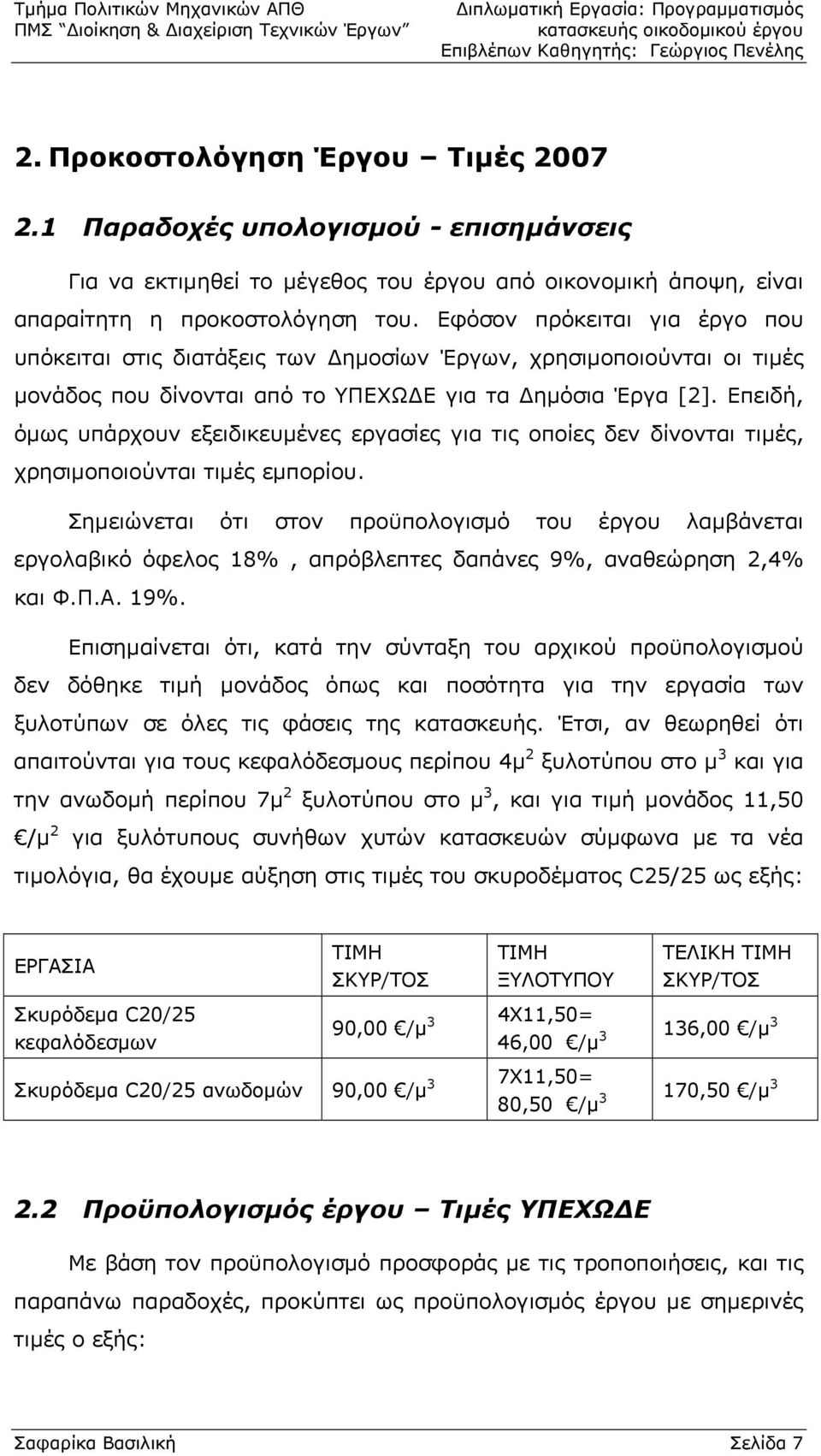

11 2. Προκοστολόγηση Έργου Τιμές Παραδοχές υπολογισμού - επισημάνσεις Για να εκτιμηθεί το μέγεθος του έργου από οικονομική άποψη, είναι απαραίτητη η προκοστολόγηση του. Εφόσον πρόκειται για έργο που υπόκειται στις διατάξεις των Δημοσίων Έργων, χρησιμοποιούνται οι τιμές μονάδος που δίνονται από το ΥΠΕΧΩΔΕ για τα Δημόσια Έργα [2]. Επειδή, όμως υπάρχουν εξειδικευμένες εργασίες για τις οποίες δεν δίνονται τιμές, χρησιμοποιούνται τιμές εμπορίου. Σημειώνεται ότι στον προϋπολογισμό του έργου λαμβάνεται εργολαβικό όφελος 18%, απρόβλεπτες δαπάνες 9%, αναθεώρηση 2,4% και Φ.Π.Α. 19%. Επισημαίνεται ότι, κατά την σύνταξη του αρχικού προϋπολογισμού δεν δόθηκε τιμή μονάδος όπως και ποσότητα για την εργασία των ξυλοτύπων σε όλες τις φάσεις της κατασκευής. Έτσι, αν θεωρηθεί ότι απαιτούνται για τους κεφαλόδεσμους περίπου 4μ 2 ξυλοτύπου στο μ 3 και για την ανωδομή περίπου 7μ 2 ξυλοτύπου στο μ 3, και για τιμή μονάδος 11,50 /μ 2 για ξυλότυπους συνήθων χυτών κατασκευών σύμφωνα με τα νέα τιμολόγια, θα έχουμε αύξηση στις τιμές του σκυροδέματος C25/25 ως εξής: ΕΡΓΑΣΙΑ Σκυρόδεμα C20/25 κεφαλόδεσμων ΤΙΜΗ ΣΚΥΡ/ΤΟΣ ΤΙΜΗ ΞΥΛΟΤΥΠΟΥ ΤΕΛΙΚΗ ΤΙΜΗ ΣΚΥΡ/ΤΟΣ 90,00 /μ 3 4Χ11,50= 46,00 /μ 3 136,00 /μ 3 Σκυρόδεμα C20/25 ανωδομών 90,00 /μ 3 7Χ11,50= 80,50 /μ 3 170,50 /μ Προϋπολογισμός έργου Τιμές ΥΠΕΧΩΔΕ Με βάση τον προϋπολογισμό προσφοράς με τις τροποποιήσεις, και τις παραπάνω παραδοχές, προκύπτει ως προϋπολογισμός έργου με σημερινές τιμές ο εξής: Σαφαρίκα Βασιλική Σελίδα 7

12 Α/Α Εργασία ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΕΡΓΟΥ - ΤΙΜΕΣ 2007 Αριθ. Τιμ. Μονάς Μετρ. Ποσότης Τιμή Μονάδος ΔΑΠΑΝΗ ΕΡΓΑΣΙΕΣ ΘΕΜΕΛΙΩΝ (Μέχρι και της στάθμης ± 0.00) 1 Γενικές εκσκαφές 1 m , ,00 2 Καθαίρεση σκυροδέματος 2 m , ,00 3 Περιμετρικοί Έγχυτοι Διαφραγματικοί τοίχοι πάχους 600 χλστ. 3 m , ,00 4 Μεταλλικές αντιρήδες 4 χλγρμ , ,00 Έγχυτοι φρεατοπάσσαλοι διαμέτρου 800 χλστ. 6.1 m , ,00 6 διαμέτρου 1000 χλστ. 6.2 m , ,00 διαμέτρου 1200 χλστ. 6.3 m , ,00 διαμέτρου 1500 χλστ. 6.4 m , ,00 7 Σιδηρούς οπλισμός S 500 (St-IV) εγχύτων διαφραγματικών τοίχων και 7 χλγρμ , ,00 φρεατοπασσάλων 8 Εκσκαφές εντός λεκάνης διαφραγμάτων κ.λ.π. 8 m , ,00 9 Φρέατα άντλησης 9 τεμ , ,00 10 Εγκατάσταση και λειτουργία συστήματος άντλησης 10 τεμ , ,00 11 Επίστρωση με γαιοϋφασμα 11 m , ,00 12 Κατασκευή εξυγιαντικής αποστραγγιστικής στρώσης πυθμένα 12 m , ,00 λεκάνης 13 Κατασκευή στραγγιστηρίων από διάτρητους σωλήνες 13 m , ,00 14 Άοπλο σκυρόδεμα C12/15 εξομαλυντικών στρώσεων 14 m , ,00 Οπλισμένο σκυρόδεμα κατηγορίας C20/25 15 Για την ενιαία πλάκα κεφαλόδεσμου 15.1 m , ,00 Για τον κεφαλόδεσμο διαφραγμάτων 15.2 m , ,00 Για το κατακόρυφο περιμετρικό μέτωπο (τοιχείον) 15.3 m , ,00 ΝΤ1 Βλήτρα σύνδεσης ΝΤ1 τεμ , ,00 ΝΤ2 Διάνοιξη φωλέας στο διάφραγμα ΝΤ2 m , ,00 16 Σιδηρούς οπλισμός S 500 (St-IV) σκυροδεμάτων 16 χλγρμ , ,00 17 Υγρομόνωση πυθμένα στεγανολεκάνης 17 m , ,00 18 Υγρομόνωση - αποστράγγιση κατακόρυφων περιμετρ. μετώπων ΣΥΝΟΛΟ Α 18 m , , ,00 ΕΡΓΑΣΙΕΣ ΑΝΩΔΟΜΗΣ (Άνωθεν της στάθμης ± 0.00) 19 Σκυρόδεμα ανωδομών C20/25 19 m , ,00 20 Σιδηρούς οπλισμός κατηγορίας S χλγρμ , ,00 κατηγορίας S χλγρμ , ,00 21 Δομικό πλέγμα Τ m , ,00 22 Τοποθέτηση διωγκομένης πολυστερίνης πάχους 3 cm ΣΥΝΟΛΟ Β 22 m 250 4, , ,00 Σ ύ ν ο λ ο Γ.Ε. & Ο.Ε. 18% Μερικό Σύνολο Απρόβλεπτα 9 % Αναθεώρηση Δαπάνη μελέτης , , , , , ,00 ΓΕΝΙΚΟ ΣΥΝΟΛΟ ΠΡΟΣΦΟΡΑΣ ,54 Φ.Π.Α. 19% ΣΥΝΟΛΙΚΗ ΔΑΠΑΝΗ ΕΡΓΟΥ , ,00 Πίνακας 2.1 Προϋπολογισμός Έργου Σαφαρίκα Βασιλική Σελίδα 8

13 3. Αναλυτική περιγραφή σταδίων κατασκευής 3.1 Θεμελίωση Αρχική λύση Περιγραφή κατασκευής Η Τεχνική Περιγραφή των τευχών δημοπράτησης [1], αναφέρει ότι : Σύμφωνα με τη διαθέσιμη γεωτεχνική πληροφορία (Ν.ΚΟΤΖΙΑΣ - Α.ΣΤΑΜΑΤΟΠΟΥΛΟΣ ΕΠΕ, 1978, "Νέο κτίριο στην οδό Κουντουριώτου - Θεσσαλονίκη. Μελέτη συνθηκών Θεμελιώσεως") στη θέση του έργου και στα 8,50 μ. περίπου, συναντάται ιλυώδης χαλαρή ΑΜΜΟΣ (SP). Εν συνεχεία και σε πάχος 2,50 μ. συναντάται αμμώδης ΙΛΥΣ και οργανική ΑΡΓΙΛΟΣ (ΜΗ-ΟΗ) με φυτικά και όστρακα. Βαθύτερα συναντάται στρώση συνεκτικής έως σκληρής ΑΡΓΙΛΟΥ (CL), πάχους 7,00 μ. περίπου που επικάθηται του υποβάθρου της πυκνής αργιλώδους ΑΜΜΟΥ (SC). Ο υπόγειος ορίζοντας βρίσκεται σε βάθος μόλις 1,20 μ. από την αρχική διαμόρφωση του εδάφους (-0,80 μ. απόλυτο υψόμετρο) και το στρώμα της ιλυώδους ΑΜΜΟΥ έχει μεγάλες διαπερατότητες (K>10-2 cm/s). Βαθύτερα οι διαπερατότητες των εδαφικών στρώσεων είναι της τάξης του 10-4 cm/s. Σχηματικά, η γεωλογική τομή φαίνεται στο παρακάτω σχήμα: Σαφαρίκα Βασιλική Σελίδα 9

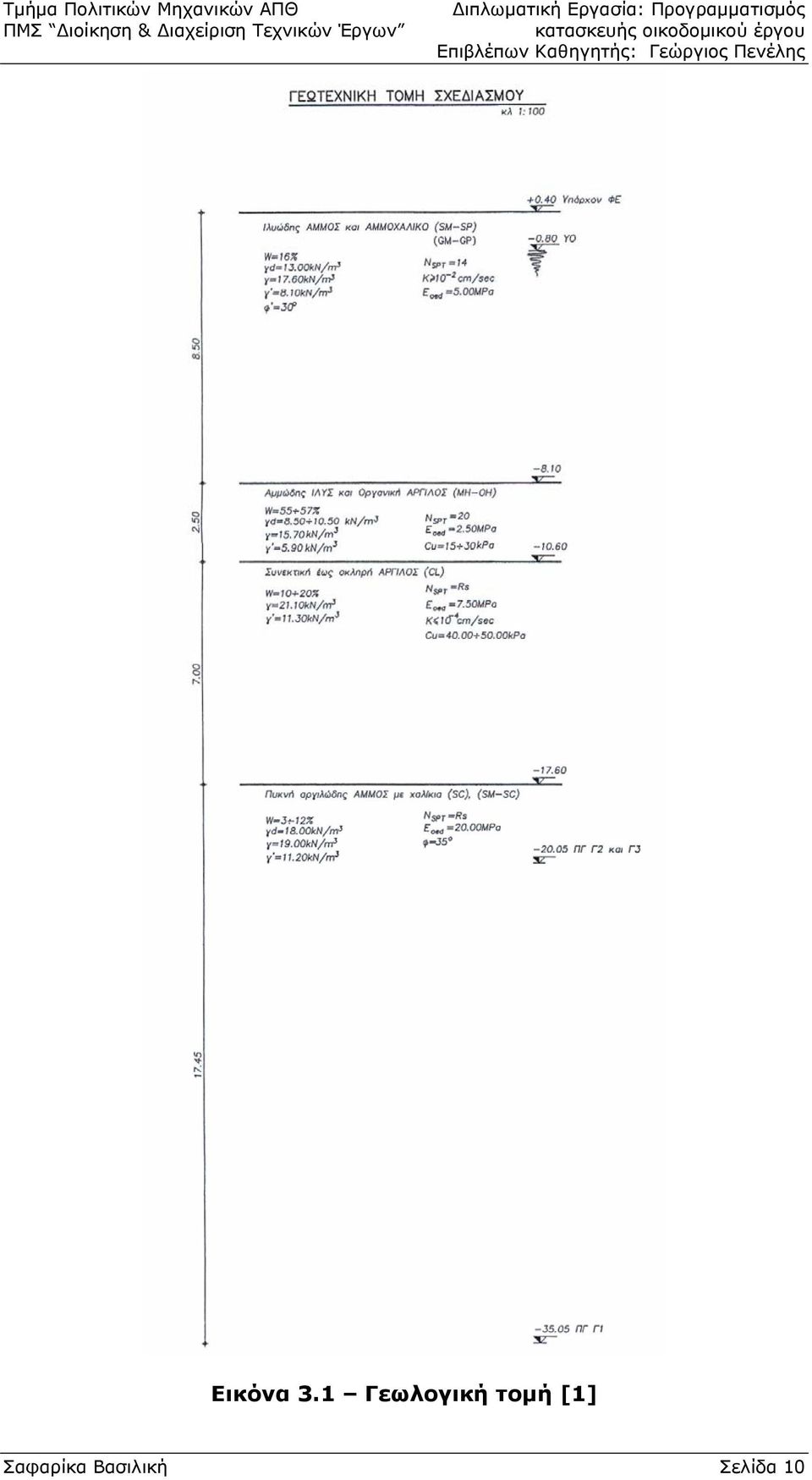

14 Εικόνα 3.1 Γεωλογική τομή [1] Σαφαρίκα Βασιλική Σελίδα 10

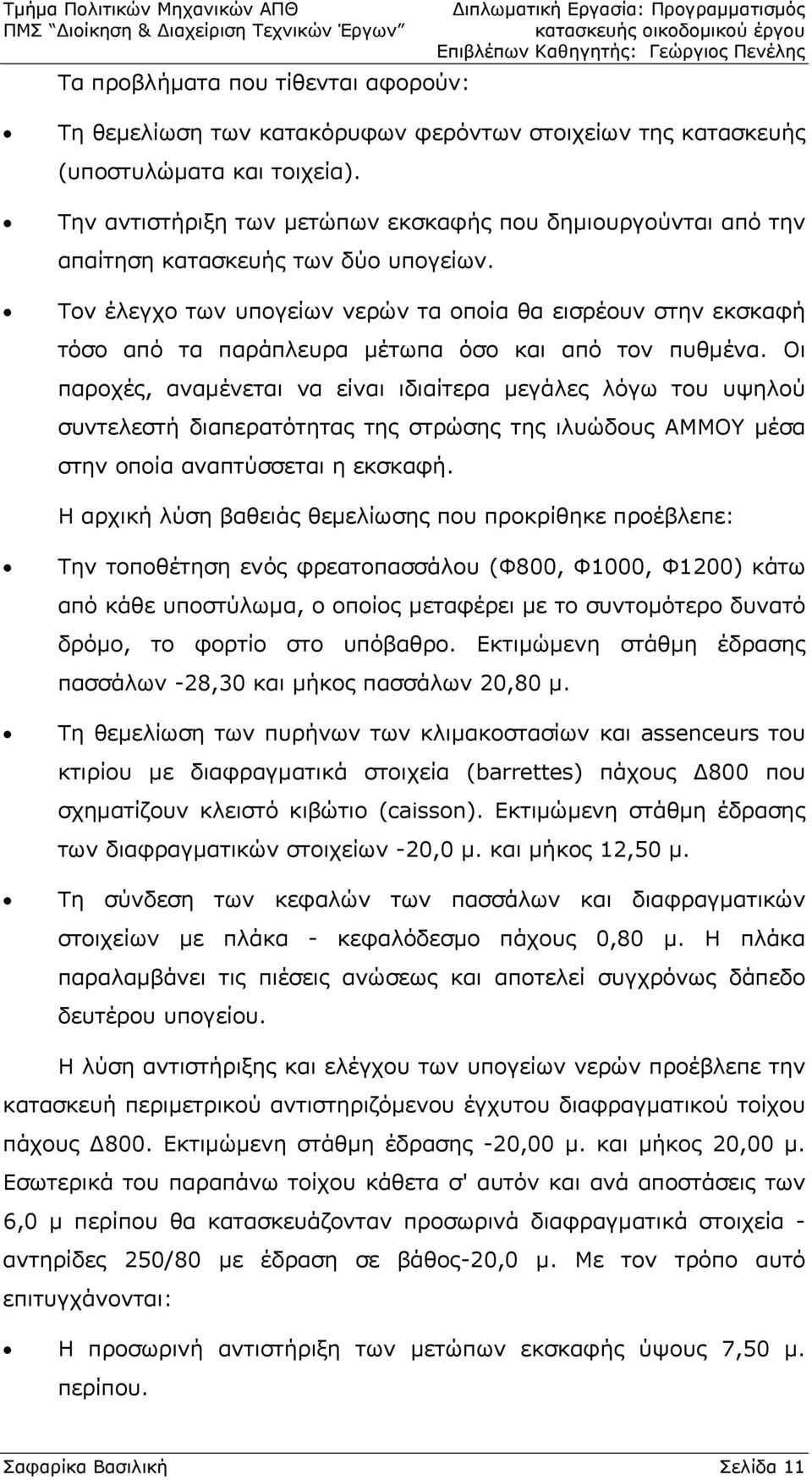

15 Τα προβλήματα που τίθενται αφορούν: Τη θεμελίωση των κατακόρυφων φερόντων στοιχείων της κατασκευής (υποστυλώματα και τοιχεία). Την αντιστήριξη των μετώπων εκσκαφής που δημιουργούνται από την απαίτηση κατασκευής των δύο υπογείων. Τον έλεγχο των υπογείων νερών τα οποία θα εισρέουν στην εκσκαφή τόσο από τα παράπλευρα μέτωπα όσο και από τον πυθμένα. Οι παροχές, αναμένεται να είναι ιδιαίτερα μεγάλες λόγω του υψηλού συντελεστή διαπερατότητας της στρώσης της ιλυώδους ΑΜΜΟΥ μέσα στην οποία αναπτύσσεται η εκσκαφή. Η αρχική λύση βαθειάς θεμελίωσης που προκρίθηκε προέβλεπε: Την τοποθέτηση ενός φρεατοπασσάλου (Φ800, Φ1000, Φ1200) κάτω από κάθε υποστύλωμα, ο οποίος μεταφέρει με το συντομότερο δυνατό δρόμο, το φορτίο στο υπόβαθρο. Εκτιμώμενη στάθμη έδρασης πασσάλων -28,30 και μήκος πασσάλων 20,80 μ. Τη θεμελίωση των πυρήνων των κλιμακοστασίων και assenceurs του κτιρίου με διαφραγματικά στοιχεία (barrettes) πάχους Δ800 που σχηματίζουν κλειστό κιβώτιο (caisson). Εκτιμώμενη στάθμη έδρασης των διαφραγματικών στοιχείων -20,0 μ. και μήκος 12,50 μ. Τη σύνδεση των κεφαλών των πασσάλων και διαφραγματικών στοιχείων με πλάκα - κεφαλόδεσμο πάχους 0,80 μ. Η πλάκα παραλαμβάνει τις πιέσεις ανώσεως και αποτελεί συγχρόνως δάπεδο δευτέρου υπογείου. Η λύση αντιστήριξης και ελέγχου των υπογείων νερών προέβλεπε την κατασκευή περιμετρικού αντιστηριζόμενου έγχυτου διαφραγματικού τοίχου πάχους Δ800. Εκτιμώμενη στάθμη έδρασης -20,00 μ. και μήκος 20,00 μ. Εσωτερικά του παραπάνω τοίχου κάθετα σ' αυτόν και ανά αποστάσεις των 6,0 μ περίπου θα κατασκευάζονταν προσωρινά διαφραγματικά στοιχεία - αντηρίδες 250/80 με έδραση σε βάθος-20,0 μ. Με τον τρόπο αυτό επιτυγχάνονται: Η προσωρινή αντιστήριξη των μετώπων εκσκαφής ύψους 7,50 μ. περίπου. Σαφαρίκα Βασιλική Σελίδα 11

16 Ο πλήρης έλεγχος των υπογείων νερών από τα μέτωπα της εκσκαφής. Δεδομένου ότι το διάφραγμα εισχωρεί σε ικανό βάθος μέσα στις εδαφικές στρώσεις που παρουσιάζουν μικρές διαπερατότητες, τα νερά από τον πυθμένα της εκσκαφής θα είναι περιορισμένα. Η θεμελίωση των περιμετρικών υποστυλωμάτων επί της οδού Κουντουριώτου διότι ο έγχυτος διαφραγματικός τοίχος είναι πακτωμένος μέσα στη στρώση της πυκνής αργιλώδους ΑΜΜΟΥ. Εσωτερικά του έγχυτου διαφραγματικού τοίχου, θα κατασκευάζονταν τοιχείο ελάχιστου πάχους 0,25 μ. επί του οποίου εδράζονται οι πλάκες και δοκοί των υπογείων τα οποία θα στεγανοποιούνταν πλήρως. Στη στέψη του περιμετρικού έγχυτου διαφραγματικού τοίχου, θα διαμορφώνονταν κεφαλόδεσμος διαστάσεων 105/100 ο οποίος θα ένωνε τα διαφραγματικά στοιχεία, το εσωτερικό τοιχείο πάχους 0,25 μ. και την πλάκα δαπέδου ισογείου Αρχική λύση Ιεράρχηση Εργασιών Οι φάσεις κατασκευής που περιγράφθηκαν στην τεχνική έκθεση είναι οι παρακάτω, [1]: Κατασκευή περιμετρικού έγχυτου διαφραγματικού τοίχου Δ800, διαφραγματικών στοιχείων - αντηρίδων 250/80 και εσωτερικών διαφραγματικών στοιχείων θεμελίωσης πυρήνων με κατάλληλο γεωδιατρητικό εξοπλισμό. Κατασκευή φρεστοπασσάλων Φ800, Φ 1000, Φ 1200 και Φ1500 με κατάλληλο γεωδιατρητικό εξοπλισμό. Γενική εκσκαφή μέχρι βάθους 7,50 μ. με παράλληλη άντληση των νερών του εσωτερικού του σκάμματος. Κατασκευή της πλάκας-κεφαλόδεσμου d ΠΛ =0,80 μ. Κατασκευή του εξισωτικού τοιχείου d Τ =0,25 μ. σταδιακά με τα υπόλοιπα φέροντα στοιχεία του διόροφου υπογείου. Κατασκευή του κεφαλόδεσμου 105/100 στη στέψη του έγχυτου περιμετρικού διαφραγματικού τοίχου Σαφαρίκα Βασιλική Σελίδα 12

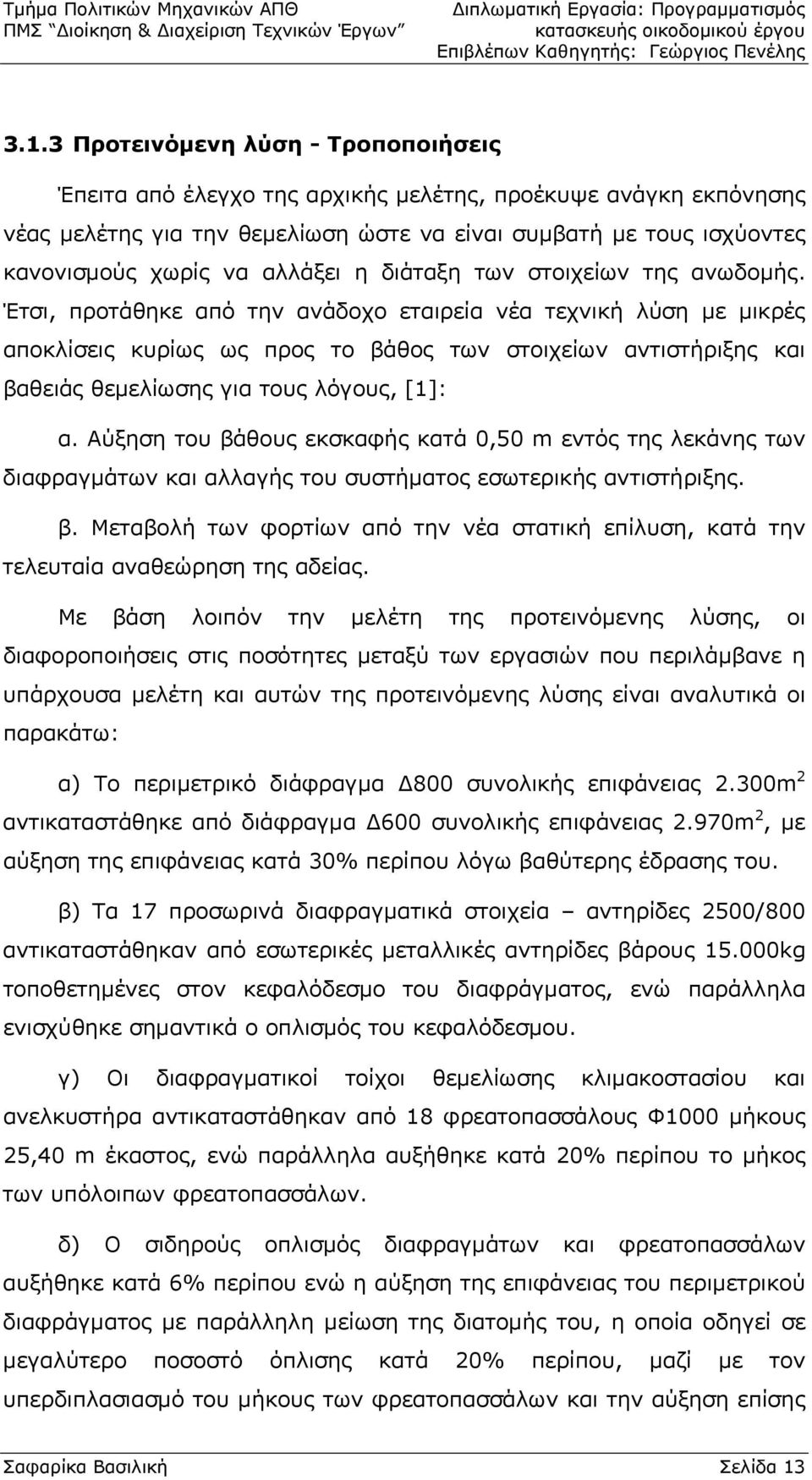

17 3.1.3 Προτεινόμενη λύση - Τροποποιήσεις Έπειτα από έλεγχο της αρχικής μελέτης, προέκυψε ανάγκη εκπόνησης νέας μελέτης για την θεμελίωση ώστε να είναι συμβατή με τους ισχύοντες κανονισμούς χωρίς να αλλάξει η διάταξη των στοιχείων της ανωδομής. Έτσι, προτάθηκε από την ανάδοχο εταιρεία νέα τεχνική λύση με μικρές αποκλίσεις κυρίως ως προς το βάθος των στοιχείων αντιστήριξης και βαθειάς θεμελίωσης για τους λόγους, [1]: α. Αύξηση του βάθους εκσκαφής κατά 0,50 m εντός της λεκάνης των διαφραγμάτων και αλλαγής του συστήματος εσωτερικής αντιστήριξης. β. Μεταβολή των φορτίων από την νέα στατική επίλυση, κατά την τελευταία αναθεώρηση της αδείας. Με βάση λοιπόν την μελέτη της προτεινόμενης λύσης, οι διαφοροποιήσεις στις ποσότητες μεταξύ των εργασιών που περιλάμβανε η υπάρχουσα μελέτη και αυτών της προτεινόμενης λύσης είναι αναλυτικά οι παρακάτω: α) Το περιμετρικό διάφραγμα Δ800 συνολικής επιφάνειας 2.300m 2 αντικαταστάθηκε από διάφραγμα Δ600 συνολικής επιφάνειας 2.970m 2, με αύξηση της επιφάνειας κατά 30% περίπου λόγω βαθύτερης έδρασης του. β) Τα 17 προσωρινά διαφραγματικά στοιχεία αντηρίδες 2500/800 αντικαταστάθηκαν από εσωτερικές μεταλλικές αντηρίδες βάρους kg τοποθετημένες στον κεφαλόδεσμο του διαφράγματος, ενώ παράλληλα ενισχύθηκε σημαντικά ο οπλισμός του κεφαλόδεσμου. γ) Οι διαφραγματικοί τοίχοι θεμελίωσης κλιμακοστασίου και ανελκυστήρα αντικαταστάθηκαν από 18 φρεατοπασσάλους Φ1000 μήκους 25,40 m έκαστος, ενώ παράλληλα αυξήθηκε κατά 20% περίπου το μήκος των υπόλοιπων φρεατοπασσάλων. δ) Ο σιδηρούς οπλισμός διαφραγμάτων και φρεατοπασσάλων αυξήθηκε κατά 6% περίπου ενώ η αύξηση της επιφάνειας του περιμετρικού διαφράγματος με παράλληλη μείωση της διατομής του, η οποία οδηγεί σε μεγαλύτερο ποσοστό όπλισης κατά 20% περίπου, μαζί με τον υπερδιπλασιασμό του μήκους των φρεατοπασσάλων και την αύξηση επίσης Σαφαρίκα Βασιλική Σελίδα 13

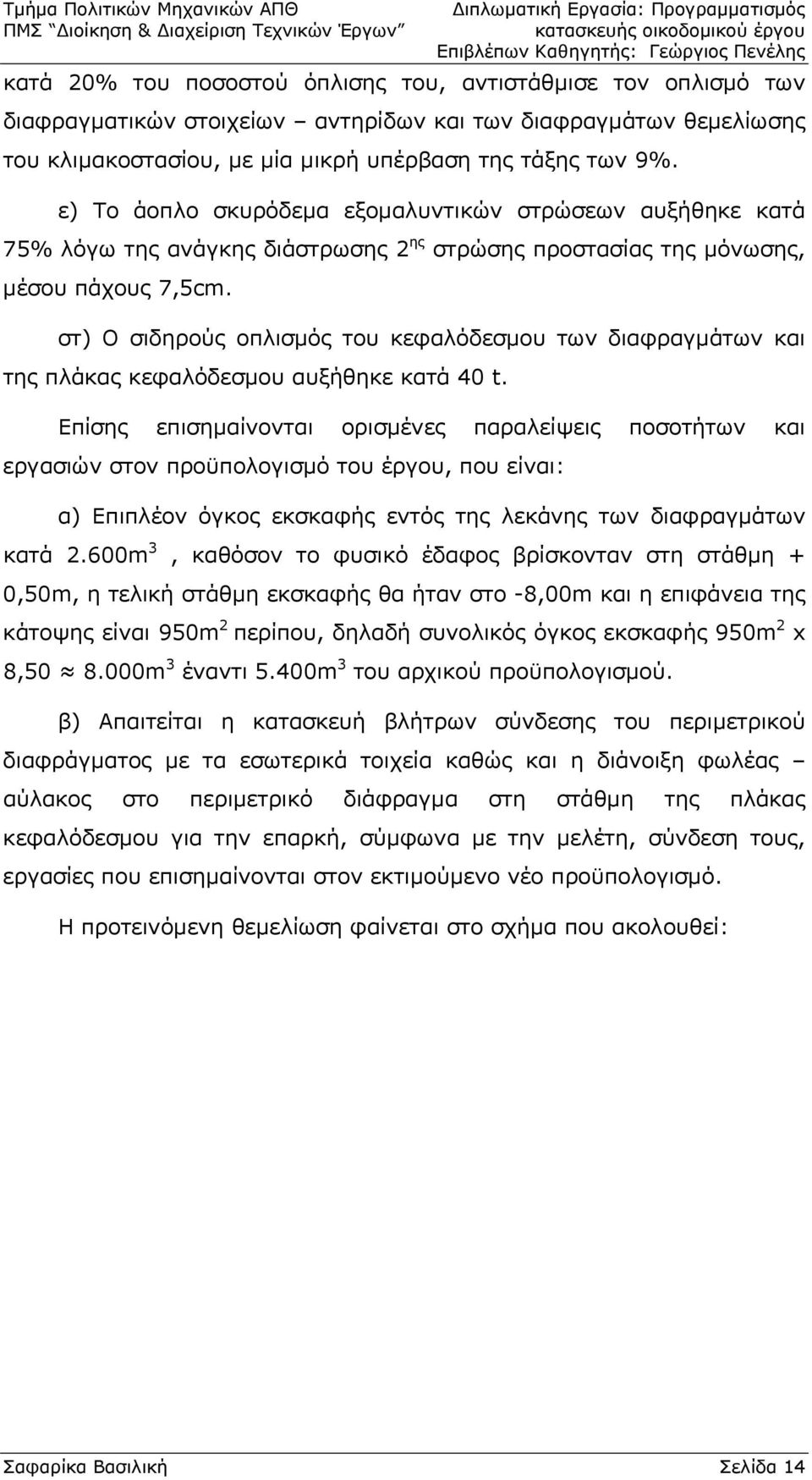

18 κατά 20% του ποσοστού όπλισης του, αντιστάθμισε τον οπλισμό των διαφραγματικών στοιχείων αντηρίδων και των διαφραγμάτων θεμελίωσης του κλιμακοστασίου, με μία μικρή υπέρβαση της τάξης των 9%. ε) Το άοπλο σκυρόδεμα εξομαλυντικών στρώσεων αυξήθηκε κατά 75% λόγω της ανάγκης διάστρωσης 2 ης στρώσης προστασίας της μόνωσης, μέσου πάχους 7,5cm. στ) Ο σιδηρούς οπλισμός του κεφαλόδεσμου των διαφραγμάτων και της πλάκας κεφαλόδεσμου αυξήθηκε κατά 40 t. Επίσης επισημαίνονται ορισμένες παραλείψεις ποσοτήτων και εργασιών στον προϋπολογισμό του έργου, που είναι: α) Επιπλέον όγκος εκσκαφής εντός της λεκάνης των διαφραγμάτων κατά 2.600m 3, καθόσον το φυσικό έδαφος βρίσκονταν στη στάθμη + 0,50m, η τελική στάθμη εκσκαφής θα ήταν στο -8,00m και η επιφάνεια της κάτοψης είναι 950m 2 περίπου, δηλαδή συνολικός όγκος εκσκαφής 950m 2 x 8, m 3 έναντι 5.400m 3 του αρχικού προϋπολογισμού. β) Απαιτείται η κατασκευή βλήτρων σύνδεσης του περιμετρικού διαφράγματος με τα εσωτερικά τοιχεία καθώς και η διάνοιξη φωλέας αύλακος στο περιμετρικό διάφραγμα στη στάθμη της πλάκας κεφαλόδεσμου για την επαρκή, σύμφωνα με την μελέτη, σύνδεση τους, εργασίες που επισημαίνονται στον εκτιμούμενο νέο προϋπολογισμό. Η προτεινόμενη θεμελίωση φαίνεται στο σχήμα που ακολουθεί: Σαφαρίκα Βασιλική Σελίδα 14

19 Εικόνα 3.2 Κάτοψη Θεμελίωσης [1] Σαφαρίκα Βασιλική Σελίδα 15

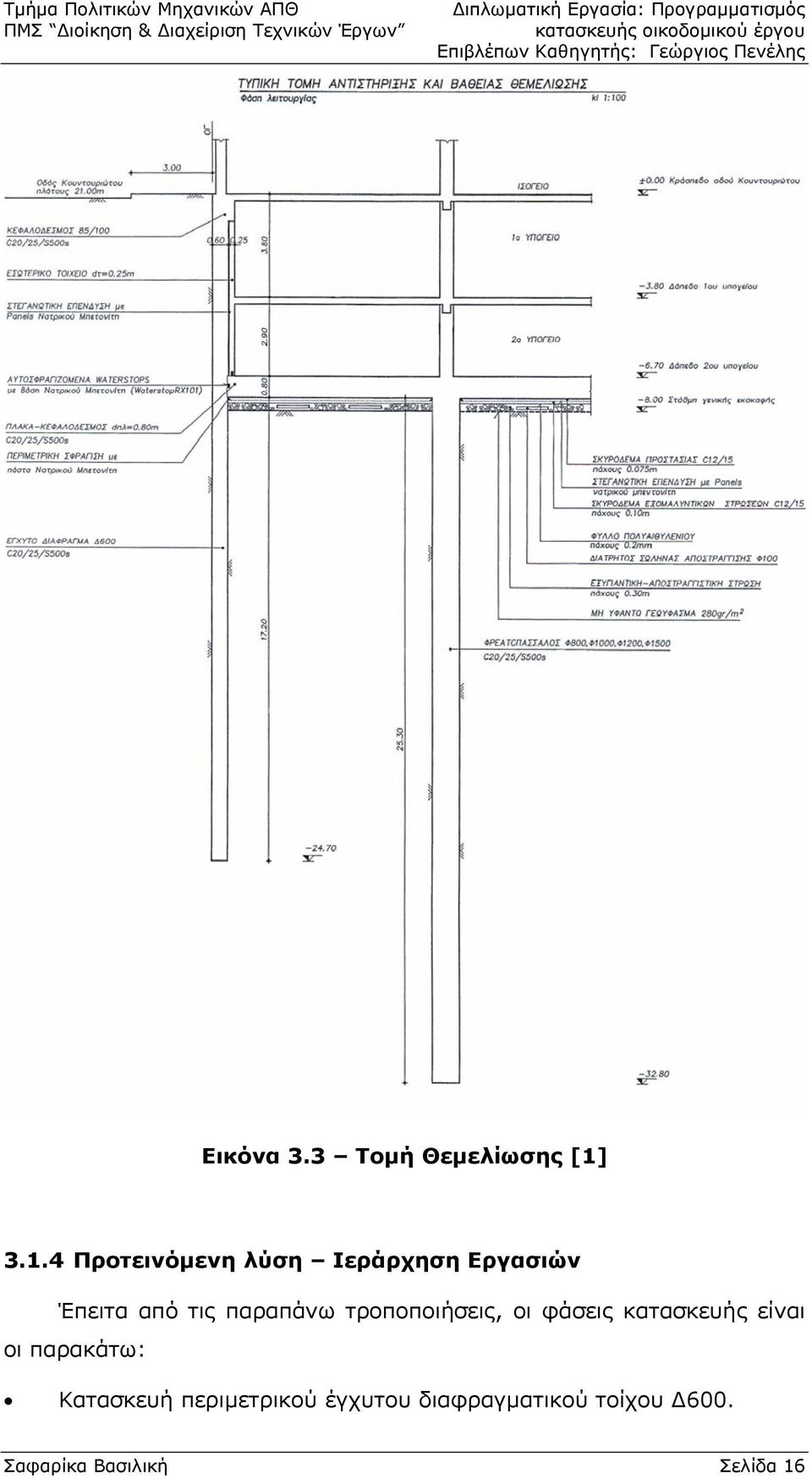

20 Εικόνα 3.3 Τομή Θεμελίωσης [1] Προτεινόμενη λύση Ιεράρχηση Εργασιών Έπειτα από τις παραπάνω τροποποιήσεις, οι φάσεις κατασκευής είναι οι παρακάτω: Κατασκευή περιμετρικού έγχυτου διαφραγματικού τοίχου Δ600. Σαφαρίκα Βασιλική Σελίδα 16

21 Κατασκευή φρεστοπασσάλων Φ800, Φ 1000, Φ 1200 και Φ1500 με κατάλληλο γεωδιατρητικό εξοπλισμό. Κατασκευή φρεάτων άντλησης και εγκατάσταση και λειτουργία του συστήματος άντλησης. Γενική εκσκαφή μέχρι βάθους 8,00 μ. με παράλληλη άντληση των νερών του εσωτερικού του σκάμματος και τοποθέτηση των μεταλλικών αντιρήδων. Κατασκευή της στεγάνωσης του πυθμένα της λεκάνης που περιλαμβάνει: 1. την τοποθέτηση του μη υφαντού γαιοϋφάσματος 280gr/m 2 2. την κατασκευή της εξυγιαντικής στρώσης από αδρανή υλικά (σκύρα λατομείου και κροκάλες) πάχους 0,30μ. 3. την τοποθέτηση του διάτρητου σωλήνα αποστράγγισης διαμέτρου Φ100 μέσα στην εξυγιαντική στρώση. 4. την υγρομόνωση του πυθμένα της στεγανολεκάνης που περιλαμβάνει την τοποθέτηση προστατευτικού φύλλου πολυαιθυλενίου πάχους 0,2mm, την κατασκευή εξομαλυντικής στρώσης άοπλου σκυροδέματος C12/15 πάχους 0,10μ, την τοποθέτηση της στεγανωτικής επένδυσης με panels νιτρικού μπετονίτη, την περιμετρική σφράγιση με πάστα νατρικού μπετονίτη και την κατασκευή της τελικής στρώσης προστασίας από άοπλο σκυρόδεμα C12/15 πάχους 0,075μ. Κατασκευή της πλάκας-κεφαλόδεσμου d ΠΛ =0,80 μ σε όλο το δάπεδο του υπογείου όπως και στους φρεατοπασσάλους των κλιμακοστασίων που είναι χαμηλότερα. Στεγάνωση της πλάκας στα σημεία που ενώνεται με το διάφραγμα. Κατασκευή του εξισωτικού τοιχείου d Τ =0,25 μ. ταυτόχρονα με την υγρομόνωση αποστράγγιση του μετώπου και σύνδεσή του με το διάφραγμα μέσω των βλήτρων. Η κατασκευή θα γίνεται σταδιακά με τα υπόλοιπα φέροντα στοιχεία του διόροφου υπογείου. Κατασκευή του κεφαλόδεσμου 85/100 στη στέψη του έγχυτου περιμετρικού διαφραγματικού τοίχου. Σαφαρίκα Βασιλική Σελίδα 17

22 Όσον αφορά στην κατασκευή των διαφραγματικών τοίχων και των φρεατοπασσάλων, ακολουθεί αναλυτικότερη περιγραφή παρακάτω μιας και αποτελούν ένα ιδιαίτερο τεχνικά μέρος της κατασκευής Κατασκευή διαφραγματικών τοίχων Οι έχγυτοι διαφραγματικοί τοίχοι του εν λόγω έργου, θα κατασκευαστούν με τη βοήθεια ειδικού κοπτικού μηχανήματος (μπένα), ο οποίος θα οδηγείται από ένα συνεχή οδηγό από σκυρόδεμα καθ όλο το μήκος του οδηγεί τη μπένα και εμποδίζει το αιώρημα μπετονίτη που χρησιμοποιείται για την αντιστήριξη των πρανών, να έχει επιφανειακές διαρροές και καταπτώσεις. [3] Περισσότερες τεχνικές λεπτομέρειες αναφέρονται στο Παράρτημα, στην Τεχνική Έκθεση των Τευχών Δημοπράτησης. Ενδεικτικά, στα παρακάτω σχήματα φαίνονται τα στάδια της κατασκευής των διαφραγματικών τοίχων όσον αφορά στο κάθε πανέλο όσο και στο σύνολο του, με το σύστημα του πρωτεύοντος δευτερεύοντος. Εικόνα 3.4 α) Μέθοδος διάνοιξης διαφραγμάτων [4] Σαφαρίκα Βασιλική Σελίδα 18

23 Εικόνα 3.5 β) Μέθοδος διάνοιξης διαφραγμάτων [4] Στις παρακάτω εικόνες φαίνεται ένα μηχάνημα διάνοιξης διαφραγμάτων (μπένα) όπως και κλωβοί οπλισμών. Εικόνα 3.6 Γεωδιατρητικό μηχάνημα (γεωτρύπανο) με αρπάγη [4] Σαφαρίκα Βασιλική Σελίδα 19

24 Εικόνα 3.7 Λεπτομέρεια τοίχου οδηγού από σκυρόδεμα Εικόνα 3.8 Κλωβοί οπλισμού διαφραγμάτων [4] Κατασκευή φρεατοπασσάλων Οι φρεατοπάσσαλοι του εν λόγω έργου θα κατασκευαστούν με την βοήθεια διατρητικού εξαρτήματος μη συνεχούς διάτρησης (διατρητικός κουβάς). Η διάτρηση θα γίνει χωρίς σωλήνωση προπορείας λόγω του μεγάλου βάθους, αλλά με χρήση αιωρήματος μπετονίτη ως στηρίζοντος διατρητικού υγρού. Επειδή η χαλάρωση του περιβάλλοντος γεωϋλικού υπό συνθήκες χωρίς σωλήνωση τείνει να αυξηθεί με τον χρόνο, πρέπει η σκυροδέτηση να ακολουθεί αμέσως μετά την διάτρηση (σύμφωνα με την μέθοδο βυθιζόμενου σωλήνα διάστρωσης TREMIE PIPE) και θα γίνεται κάτω από το νερό. Σαφαρίκα Βασιλική Σελίδα 20

25 Στην προκειμένη περίπτωση, επειδή η στάθμη του νερού είναι υψηλή, θα γίνει σωλήνωση μόνο για το επάνω τμήμα της διάτρησης μέχρι πάνω από το έδαφος για να ασκηθεί η απαιτούμενη υπερπίεση εντός της γεώτρησης. [3] Περισσότερες τεχνικές λεπτομέρειες αναφέρονται στο Παράρτημα, στην Τεχνική Έκθεση των Τευχών Δημοπράτησης. Ενδεικτικά, στο παρακάτω σχήμα φαίνεται η κατασκευή έγχυτων φρεατοπασσάλων με διάτρηση χωρίς σωλήνωση με χρήση μπετονίτη για την σταθεροποίηση των τοιχωμάτων και με εισαγωγή οπλισμού πριν την σκυροδέτηση. Εικόνα 3.9 Κατασκευή έγχυτων φρεατοπασσάλων [4] Σαφαρίκα Βασιλική Σελίδα 21

26 Στις παρακάτω εικόνες φαίνεται ένα μηχάνημα διάνοιξης φρεατοπασσάλου όπως και ένας κλωβός οπλισμού Φ1000. Εικόνα 3.10 Γεωδιατρητικό μηχάνημα (γεωτρύπανο) με διατρητικό κουβά Εικόνα 3.11 Κλωβός οπλισμού φρεατοπασσάλου Σαφαρίκα Βασιλική Σελίδα 22

27 3.2 Ανωδομή Οι εργασίες της ανωδομής περιλαμβάνουν την κατασκευή ανά όροφο των ξυλοτύπων, του σιδερώματος των στοιχείων και τελικώς της σκυροδέτησης τους με την εξής σειρά ανά όροφο: υποστυλώματα και τοιχεία δοκοί και πλάκες Τα υλικά που χρησιμοποιούνται είναι σκυρόδεμα ποιότητας C20/25 χάλυβας οπλισμού S500s. Επισημαίνεται ότι, λόγω των μεγάλων σχετικά ανοιγμάτων σε ορισμένες από τις πλάκες των ορόφων, πρέπει να υπάρξει προσωρινή υποστήριξη του ξυλότυπου με κολώνες των ικριωμάτων οι οποίες, σύμφωνα με τους κανονισμούς, να αφαιρεθούν του μετά από 28 ημέρες. Ο οπλισμός S200 χρησιμοποιείται βοηθητικά σε διάφορα σημεία της κατασκευής. Τέλος, τοποθετείται διογκωμένη πολυστερίνη πάχους 3cm για την δημιουργία αρμών διαστολής μεταξύ χώρων και τμημάτων της κατασκευής. Σαφαρίκα Βασιλική Σελίδα 23

28 4. Απαιτούμενα μηχανήματα και προσωπικό 4.1 Γενικά Εγκατάσταση εργοταξίου Για την σωστή λειτουργία του εργοταξίου είναι απαραίτητες οι εξής εγκαταστάσεις: Περίφραξη και σήμανση για την προστασία των εργαζομένων αλλά και των περαστικών, μιας και το έργο βρίσκεται στην καρδιά του κέντρου της Θεσσαλονίκης. Ένα λυόμενο οίκημα το οποίο θα λειτουργεί ως γραφείο και ως χώρος για το προσωπικό. Στο οίκημα θα υπάρχει και μικρό ιατρείο. Ένας μικρός αποθηκευτικός χώρος για βοηθητικό εξοπλισμό και μικροϋλικά. Εγκατάσταση παροχής ηλεκτρικού ρεύματος που θα τροφοδοτεί το οίκημα αλλά και το εργοτάξιο, για όποια εργασία το απαιτεί. Λόγω του μεγάλου ύψους της κατασκευής, του περιορισμένου χώρου του εργοταξίου και της ανάγκης μεταφοράς υλικών μεγάλων διαστάσεων (ξυλεία και οπλισμός) είναι απαραίτητο να υπάρχει δομικός πυργογερανός με στρεφόμενο πύργο ελάχιστου ωφέλιμου ύψους 40 μέτρων. Επί τόπου του έργου θα είναι καθημερινώς ο εργοταξιάρχης και ένας εργοδηγός για να συντονίζουν τα συνεργεία καθώς και ένας εργάτης γενικών καθηκόντων. Πρέπει να τονιστεί ότι, επειδή το έργο βρίσκεται δίπλα σε πολυσύχναστο δρόμο, πρέπει να τοποθετηθεί κατάλληλη σήμανση για τα οχήματα και να γίνει και κυκλοφοριακή ρύθμιση ώστε να είναι εύκολη η είσοδος και η έξοδος στο εργοτάξιο χωρίς να παρεμποδίζεται σημαντικά η κυκλοφορία επί της οδού. Αναφέρεται ακόμα ότι, λόγω του περιορισμένου χώρου του εργοταξίου και της θέσης του έργου το σκυρόδεμα θα έρχεται έτοιμο από εργοστάσιο παρασκευής σκυροδέματος συνοδευόμενο από την Σαφαρίκα Βασιλική Σελίδα 24

29 απαιτούμενη αντλία μεταφοράς του υλικού. Ιδιαίτερα στην σκυροδέτηση των διαφραγματικών τοίχων και των φρεατοπασσάλων θα υπάρχει συνεχόμενη παροχή υλικού. Αναφέρεται ότι η αντλία μεταφοράς σκυροδέματος θα είναι κατάλληλου ύψους ώστε να μπορεί να καλύψει όλη την κάτοψη και σε κάθε στάθμη χωρίς να απαιτείται η μετακίνησή της. Ως προτεινόμενη θέση για την τοποθέτησή της είναι επί της οδού Παγγαίου ώστε να μπορούν τα οχήματα μεταφοράς σκυροδέματος να είναι επί της οδού Κουντουριώτου και να τροφοδοτούν την αντλία με υλικά. Ο σιδηρούς οπλισμός των επιμέρους στοιχείων θα έρχεται έτοιμος στο εργοτάξιο προς συναρμολόγηση σε κάθε φάση και θα μεταφέρεται σε κάθε θέση με τον πυργογερανό. 4.2 Θέματα υγείας και ασφάλειας Λόγω των πολλών κινδύνων που υπάρχουν κατά την κατασκευή του έργου, πρέπει να ληφθούν μέτρα ασφάλειας και υγείας για τους εργαζομένους. Ορισμένα από αυτά είναι [3]: Παροχή μέσων ατομικής προστασίας στους εργαζομένους (κράνη, ζώνες, ακουστικά, κλπ). Τοποθέτηση κατάλληλης σήμανσης που θα επισημαίνει τους κινδύνους. Διευθέτηση κυκλοφορίας οχημάτων εντός του εργοταξίου για αποφυγή ατυχημάτων. Προστασία σε όλες τις φάσεις της κατασκευής όλων των επικίνδυνων σημείων σε πτώση με προσωρινά κιγκλιδώματα. Προστασία των εργαζομένων από κινδύνους οφειλόμενους σε χημικούς παράγοντες. Γενικά, πρέπει να τηρούνται όλες οι διατάξεις περί ασφάλειας και υγείας στο εργοτάξιο. Ακόμα, πρέπει να ληφθεί μέριμνα για την διαχείριση και απομάκρυνση των εξερχόμενων άχρηστων υλικών και για την αποφυγή μόλυνσης του περιβάλλοντος. Σαφαρίκα Βασιλική Σελίδα 25

30 4.3 Θεμελίωση Όσον αφορά στις εργασίες της θεμελίωσης, τα μηχανήματα και το προσωπικό που απαιτούνται ανά εργασία φαίνονται στον παρακάτω πίνακα: α/α Εργασία Μηχανήματα Προσωπικό 1 1 Φορτωτής τύπου Caterpillar 930 Γενικές εκσκαφές 1 χειριστής 5 Φορτηγά ανατρεπόμενα (βάθους 0,5μ) 5 οδηγοί τετραξονικά 1 Ερπυστριοφόρος εκσκαφέας με 2 υδραυλικό σφυρί Καθαίρεση 2 χειριστές 1 Φορτωτής τύπου Caterpillar 930 σκυροδέματος 1 οδηγός 1 Φορτηγό ανατρεπόμενο τετραξονικό 3 1 Γεωδιατρητικό μηχάνημα 2 χειριστές (γεωτρύπανο) με αρπάγη 1 βοηθός Περιμετρικοί Έγχυτοι 1 Συγκρότημα παρασκευής χειριστής γερ. Διαφραγματικοί τοίχοι μπετονίτη 1 αρχιεργάτης πάχους 600 χλστ. 1 Φορτωτής τύπου Caterpillar εργάτες 1 Φορτηγό ανατρεπόμενο 1 οδηγός τετραξονικό 4 Μεταλλικές αντιρήδες Εξοπλισμός συγκολλήσεων 4 εργάτες 5 1 Γεωδιατρητικό μηχάνημα 2 χειριστές (γεωτρύπανο) με διατρητικό κουβά 1 βοηθός 1 Συγκρότημα παρασκευής Έγχυτοι χειριστής γερ. μπετονίτη φρεατοπάσσαλοι 1 αρχιεργάτης 1 Φορτωτής τύπου Caterpillar εργάτες 1 Φορτηγό ανατρεπόμενο 1 οδηγός τετραξονικό Σιδηρούς οπλισμός S (St-IV) εγχύτων διαφραγματικών τοίχων και Εξοπλισμός συγκολλήσεων 1 χειριστής 1 αρχιεργάτης 10 εργάτες φρεατοπασσάλων 1 Ερπυστριοφόρος εκσκαφέας με 7 Εκσκαφές εντός ανεστραμμένο κάδο τύπου Volvo 1 χειριστής λεκάνης οδηγοί διαφραγμάτων κ.λ.π. 10 Φορτηγά ανατρεπόμενα τετραξονικά Σαφαρίκα Βασιλική Σελίδα 26

31 α/α Εργασία Μηχανήματα Προσωπικό 8 Φρέατα άντλησης 1 Γεωδιατρητικό μηχάνημα 2 χειριστές (γεωτρύπανο) με διατρητικό κουβά 1 αρχιεργάτης 1 Φορτωτής τύπου Caterpillar εργάτες 1 Φορτηγό ανατρεπόμενο 1 οδηγός τετραξονικό 9 Εγκατάσταση και λειτουργία Δεν απαιτείται ιδιαίτερος εξοπλισμός 4 εργάτες συστήματος άντλησης 10 Επίστρωση με γαιοϋφασμα Εξοπλισμός θερμοκόλλησης 6 εργάτες Κατασκευή 11 εξυγιαντικής 1 χειριστής αποστραγγιστικής 1 Μίνι φορτωτής τύπου Bobcat 1 εργάτης στρώσης πυθμένα λεκάνης 12 Κατασκευή 1 χειριστής στραγγιστηρίων από 1 Μίνι φορτωτής τύπου Bobcat 4 εργάτες διάτρητους σωλήνες 13 Άοπλο σκυρόδεμα C12/15 Εξοπλισμός λείανσης επιφάνειας εξομαλυντικών σκυροδέματος 8 εργάτες στρώσεων 14 Οπλισμένο σκυρόδεμα Δεν απαιτείται ιδιαίτερος εξοπλισμός 15 εργάτες κατηγορίας C20/25 15 Βλήτρα σύνδεσης Εξοπλισμός τοποθέτησης 4 εργάτες 16 Διάνοιξη φωλέας στο 2 χειριστές 2 Αεροσυμπιεστές διάφραγμα 2 εργάτες 17 Σιδηρούς οπλισμός S 500 (St-IV) Δεν απαιτείται ιδιαίτερος εξοπλισμός 10 εργάτες σκυροδεμάτων 18 Υγρομόνωση πυθμένα Εξοπλισμός θερμοκόλλησης στεγανολεκάνης 6 εργάτες Υγρομόνωση - 19 αποστράγγιση κατακόρυφων Εξοπλισμός θερμοκόλλησης 6 εργάτες περιμετρ. μετώπων Πίνακας 4.1 Απαιτούμενα μηχανήματα και προσωπικό Επιπλέον, εντός του εργοταξίου θα υπάρχει και βοηθητικός εξοπλισμός ο οποίος μπορεί να χρησιμοποιηθεί σε διάφορες φάσεις της Σαφαρίκα Βασιλική Σελίδα 27

32 κατασκευής. Ακόμα, καθημερινά θα υπάρχει και ένας εργάτης γενικών καθηκόντων για διευκόλυνση της κυκλοφορίας των οχημάτων και για άλλες εργασίες. Απαραίτητη βέβαια είναι και η παρουσία τοπογραφικού συνεργείου στις εργασίες των εκσκαφών και της χάραξης των σημείων όπου θα κατασκευαστούν οι διαφραγματικοί τοίχοι, οι φρεατοπάσσαλοι και τα φρέατα άντλησης. 4.4 Ανωδομή Για την κατασκευή του Φ.Ο. της ανωδομής, δεν απαιτείται ιδιαίτερος μηχανολογικός εξοπλισμός, λόγω του ότι το σκυρόδεμα θα είναι εργοστασιακό. Απαιτείται μόνο δονητικό μηχάνημα κατά την σκυροδέτηση. Η απαιτούμενη ξυλεία και τα ικριώματα θα καλύπτουν κάθε φορά τις ανάγκες του κάθε ορόφου. Το απαιτούμενο προσωπικό για την ολοκλήρωση των εργασιών είναι 15 άτομα για το προσωπικό των ξυλοτύπων και σκυροδεμάτων (συμπεριλαμβανομένου και του αρχιεργάτη) και 10 άτομα για το προσωπικό συναρμολόγησης του οπλισμού (συμπεριλαμβανομένου και του αρχιεργάτη), ώστε να μην υπάρχουν προβλήματα συνωστισμού στο εργοτάξιο. Η μεταφορά των υλικών από όροφο σε όροφο (ξυλεία, ικριώματα κλπ) όπως και η τοποθέτηση των οπλισμών στην στάθμη του κάθε ορόφου θα γίνεται με την βοήθεια του πυργογερανού. Αναφέρεται ότι η εκφόρτωση του οπλισμού πρέπει να γίνεται σε ώρες που να μην υπάρχει μεγάλη κίνηση οχημάτων. Σαφαρίκα Βασιλική Σελίδα 28

33 5. Προσδιορισμός συνολικού χρόνου κατασκευής 5.1 Προβλήματα κατά την εκτέλεση των εργασιών Η Γενική Συγγραφή Υποχρεώσεων και η Σύμβαση της εκτέλεσης του έργου περιέχει αυστηρές αποκλειστικές και ενδεικτικές τμηματικές προθεσμίες όπως και καταληκτική ημερομηνία περαίωσης του έργου. Αυτό σημαίνει ότι πρέπει να γίνει αυστηρός χρονικός προγραμματισμός της κατασκευής του έργου ώστε να τηρηθούν οι προθεσμίες και να μην υπάρχει επιβολή ποινικών ρητρών. Με την έναρξη των εργασιών διαπιστώθηκε ότι εντός του οικοπέδου και παράλληλα με την οδό Δόξης, περνούσε υπόγειος αγωγός ηλεκτρικού ρεύματος, ο οποίος έπρεπε να μεταφερθεί εκτός του οικοπέδου, προκειμένου να καταστεί δυνατή η κατασκευή του περιμετρικού διαφράγματος στην περιοχή αυτή. Η μεταφορά αγωγού ηλεκτρικού ρεύματος είναι αποκλειστικής αρμοδιότητας της Δημόσιας Επιχείρησης Ηλεκτρισμού και ήταν λόγος καθυστέρησης του έργου. Επειδή οι εργασίες των διαφραγματικών τοίχων ήταν υπό εκτέλεση τον Δεκέμβριο, υπήρξε μία καθυστέρηση 20 ημερών λόγω πολύ δυσμενών καιρικών συνθηκών. Ακόμα, διαπιστώθηκε η ύπαρξη μίας παλιάς υδρογεώτρησης περίπου στο κέντρο του οικοπέδου, η οποία μάλιστα εμφάνιζε και μικρό αρτεσιανισμό. Από την διερεύνηση της, επιφανειακά (μέχρι βάθος 3,50), διαπιστώθηκε ότι είχε μία κλίση ως προς την κατακόρυφο, η δε σωλήνωση της ήταν κατεστραμμένη σε κάθε σημείο σύνδεσης (μούφες). Αποτέλεσμα αυτού ήταν να καταστεί αδύνατη η αποστράγγιση του σκάμματος λόγω της συνεχούς τροφοδοσίας του από την υδρογεώτρηση. Τελικώς, το πρόβλημα αντιμετωπίστηκε με την κατασκευή βαθέος φρέατος άντλησης, βάθους 30m, για την άντληση των υδάτων της υδρογεώτρησης, με υποβρύχια αντλητικά συγκροτήματα 4. Επιπλέον, μετά την αποστράγγιση του σκάμματος, έγινε διάταξη για τον περιορισμό και κατά το δυνατό έλεγχο των εισερχόμενων υδάτων, δηλαδή τοποθέτηση περιφραγματικού σωλήνα Σαφαρίκα Βασιλική Σελίδα 29

34 Φ1300 μήκους 4,00m με οριζόντιο σωλήνα 4" προσωρινής εκτροπής και κατακόρυφου σωλήνα 4" μήκους 6,00m για την μελλοντική δυνατότητα άντλησης με αναρρόφηση. Το σύστημα ερματίσθηκε στο ανώτερο τμήμα του με οπλισμένο σκυρόδεμα συνολικού όγκου 20 μ 3. Όλες αυτές οι εργασίες είχαν ως αποτέλεσμα την καθυστέρηση του έργο κατά 45 ημέρες. Τελικά η κατασκευάστρια εταιρεία ζήτησε παράταση προθεσμίας περαίωσης μέχρι την 30 η Σεπτεμβρίου 2002 όπου και ολοκλήρωσε το έργο. Για λόγους απλοποίησης, στην παρούσα εργασία θεωρείται ότι δεν θα υπάρξουν προβλήματα κατά την κατασκευή που θα καθυστερήσουν το έργο. 5.2 Επανέλεγχος - Εκπόνηση μελέτης θεμελίωσης Μέσα στις συμβατικές υποχρεώσεις του αναδόχου είναι και ο επανέλεγχος της μελέτης θεμελίωσης όπως και η εκπόνση νέας, αν αυτό κριθεί απαραίτητο. Σύμφωνα με την Γενική Συγγραφή Υποχρεώσεων υπάρχει τμηματική προθεσμία 30 ημερών για την υποβολή των αντίστοιχων προτάσεων. Έτσι λαμβάνεται ως χρόνος εκτέλεσης της παραπάνω εργασίας 24 ημέρες ώστε να είναι ο Ανάδοχος εντός της προθεσμίας. 5.3 Εγκατάσταση Εργοταξίου Ο χρόνος που απαιτείται για να γίνει η εγκατάσταση του εργοταξίου (μεταφορά και εγκατάσταση γερανού, οικίσκου κλπ) είναι 7 ημέρες. Η εγκατάσταση μπορεί να γίνει παράλληλα με την εκπόνηση της μελέτης ώστε να τελειώσουν και οι δύο φάσεις ταυτόχρονα και να μην υπάρχει καθυστέρηση. Αναφέρεται ότι, λόγω της θέσης του έργου, τα προϊόντα εκσκαφών θα μεταφέρονται σε κατάλληλη τοποθεσία που θα υποδειχθεί από την Επιβλέπουσα Υπηρεσία. Σύμφωνα με τα δεδομένα της περιοχής, η θέση απόρριψης θα απέχει περίπου 5 χιλιόμετρα από την θέση του έργου. Δεδομένου και του κυκλοφοριακού προβλήματος της περιοχής εκτιμάται ότι ο χρόνος ενός δρομολογίου είναι περίπου 1 ώρα. Σαφαρίκα Βασιλική Σελίδα 30

35 5.4 Θεμελίωση Λόγω του ότι, αφενός η θεμελίωση του εν λόγω έργου είναι πολύπλοκη και αποτελεί πάνω από το 50% του συνολικού έργου, θα εξεταστεί κάθε φάση ξεχωριστά Προκαταρτικές εκσκαφές καθαιρέσεις Οι προκαταρτικές εκσκαφές βάθους περίπου 0,50μ, γίνονται για την μόρφωση και ισοπέδωση του γηπέδου ώστε να ακολουθήσουν οι υπόλοιπες εργασίες. Όπως αναφέρθηκε στο κεφάλαιο 4, θα χρησιμοποιηθεί ένας φορτωτής τύπου Caterpillar 930 ο οποίος έχει την δυνατότητα να εκτελέσει την εργασία μέσα σε 1 ημέρα μιας και το έδαφος δεν είναι σκληρό (Ιλυώδης άμμος και αμμοχάλικο). Βασική προϋπόθεση βέβαια είναι ότι θα υπάρχουν 5 φορτηγά ανατρεπόμενα χωρητικότητας 13m 3, τα οποία μέσα στο οκτάωρο θα μεταφέρουν τα προϊόντα εκσκαφής στον χώρο απόθεσης. Όσον αφορά στις καθαιρέσεις των κατασκευών που υπήρχαν στο οικόπεδο, αναφέρεται ως ποσότητα 300μ 3. Επειδή δεν είναι γνωστή η δυσκολία της εργασίας, θεωρείται ότι απαιτούνται 7 ημέρες για τις καθαιρέσεις με στόχο να τελειώσουν ταυτόχρονα με την εκσκαφή. Για την εργασία θα χρησιμοποιηθεί ένας ερπυστριοφόρος εκσκαφέας ο οποίος θα φέρει υδραυλικό σφυρί. Παράλληλα θα υπάρχει ο φορτωτής και ένα φορτηγό που θα βοηθούν στην μεταφορά των προϊόντων των καθαιρέσεων Κατασκευή διαφραγματικών τοίχων Έπειτα από έρευνα σε διάφορες κατασκευαστικές εταιρείες, λόγω της φύσης της εργασίας που είναι πολύ εξειδικευμένη, διαπιστώθηκε ότι η συνήθης πρακτική που ακολουθείται, είναι να κατασκευάζονται οι διαφραγματικοί τοίχοι και οι φρεατοπάσσαλοι από υπεργολάβο, που συνήθως είναι τεχνική εταιρεία που απασχολείται μόνο με ανάλογες γεωτεχνικές εργασίες. Ανάλογα με την συμφωνία που θα γίνει, στην τιμή Σαφαρίκα Βασιλική Σελίδα 31

36 περιλαμβάνεται η εργασία πλήρως περαιωμένη με ή χωρίς την προμήθεια του σιδηρού οπλισμού. Στην προκειμένη περίπτωση ο οπλισμός δεν συμπεριλαμβάνεται στην τιμή, όσον αφορά στην προμήθεια. Το συνεργείο που θα κάνει την εκσκαφή και την σκυροδέτηση των τοίχων θα τοποθετήσει και τον οπλισμό που θα είναι επί τόπου του έργου με την βοήθεια του γεωτρύπανου όπου στην περίπτωση αυτή θα λειτουργεί και ως γερανός. Στην προκειμένη περίπτωση, το συνολικό μήκος των διαφραγματικών τοίχων είναι 126,88μ με συνολικό βάθος εκσκαφής 24,70μ. Η κατασκευή θα ξεκινήσει από την ανατολική πλευρά (οδός Δόξης), μετά θα γίνει η νότια πλευρά (οδός Ναυμαχίας Έλλης), στην συνέχεια θα γίνει η βόρεια πλευρά (οδός Παγγαίου) και στο τέλος θα γίνει η δυτική πλευρά (οδός Κουντουριώτου). Το σύστημα θα είναι του πρωτεύοντος δευτερεύοντος. Η απόδοση του συνεργείου με τον διαθέσιμο εξοπλισμό είναι 80μ 2 περίπου την ημέρα. Αυτό σημαίνει ότι για βάθος διάτρησης 23,70μ και πλάτος εκσκαφής μπένας 2,5μ προκύπτει εμβαδό περίπου 60μ 2. Άρα ανά ημέρα μπορεί να γίνει ένας τοίχος των 2,5μ και το 33% της εργασίας του επόμενου τοίχου με ενδιάμεσο κενό 2,5μ (πρωτεύοντα ή δευτερεύοντα). Άρα, για την ολοκλήρωση του διαφράγματος συνολικά απαιτούνται 38 ημέρες (2970μ 2 /80μ 2 ). Πρέπει να αναφερθεί ότι απαιτούνται 5 ημέρες πριν και μετά την εκτέλεση της εργασίας για την μεταφορά και εγκατάσταση του απαιτούμενου εξοπλισμού (σύνολο 48 ημέρες). Από πλευράς αναδόχου θα βρίσκεται ο φορτωτής τύπου Caterpillar 930 ο οποίος θα φορτώνει τα προϊόντα εκσκαφών που θα βγάζει το γεωτρύπανο και θα τα φορτώνει σε ένα φορτηγό που θα τα μεταφέρει προς απόθεση. Η ημερήσια ποσότητα προς μεταφορά είναι 48μ Κατασκευή φρεατοπασσάλων Οι φρεατοπάσσαλοι θα κατασκευαστούν μετά την ολοκλήρωση του διαφράγματος από το ίδιο συνεργείο. Η διαδικασία κατασκευής τους και εδώ γίνεται με μπετονιτικό αιώρημα. Αναφέρεται ότι το γεωτρύπανο που θα Σαφαρίκα Βασιλική Σελίδα 32

37 επιλεγεί, θα μπορεί να σκάψει φρεατοπάσσαλο της μεγαλύτερης διαμέτρου και διαθέτει αντίστοιχο διατρητικό κουβά για κάθε διάμετρο που απαιτείται. Η σειρά με την οποία θα κατασκευαστούν οι φρεατοπάσσαλοι είναι : Ημέρα Κατασκευής Κωδικός Πασσάλου Διάμετρος πασσάλου Βάθος διάτρησης Ρ2 Φ800 1 η Ρ3 Φ800 2 η Ρ8 Φ800 3 η Ρ9 Φ1000 Ρ1 Φ η Ρ5 Φ1000 Ρ6 Φ η Ρ4 Φ1000 Ρ7 Φ η Ρ26 Φ1000 Ρ25 Φ η Ρ23 Φ1000 Ρ21 Φ η Ρ24 Φ1000 Ρ22 Φ η Ρ20 Φ1000 Ρ27 Φ η Ρ28 Φ1000 Ρ29 Φ η Ρ30 Φ1000 Ρ37 Φ1000 Μήκος διάτρησης 32,80μ Μήκος πασσάλου 25,30μ 12 η Ρ36 Φ1000 Ρ34 Φ η Ρ32 Φ1000 Ρ35 Φ η Ρ33 Φ1000 Ρ31 Φ η Ρ11 Φ800 Ρ10 Φ η Ρ12 Φ1500 Ρ13 Φ η Ρ17 Φ1200 Ρ16 Φ η Ρ19 Φ1000 Ρ18 Φ η Ρ15 Φ1000 Ρ14 Φ1000 Πίνακας 5.3 Σειρά κατασκευής πασσάλων Σαφαρίκα Βασιλική Σελίδα 33

38 Η αρίθμηση των πασσάλων στον παραπάνω πίνακα φαίνεται στο σχήμα της κάτοψης θεμελίωσης. Κάθε φορά που αλλάζει η διατομή, θα αλλάζει και η διάμετρος του διατρητικού κουβά. Αντίστοιχα με τους διαφραγματικούς τοίχους, από πλευράς αναδόχου θα βρίσκεται ο φορτωτής τύπου Caterpillar 930 ο οποίος θα φορτώνει τα προϊόντα εκσκαφών που θα βγάζει το γεωτρύπανο και θα τα φορτώνει σε ένα φορτηγό που θα τα μεταφέρει προς απόθεση. Η ημερήσια ποσότητα προς μεταφορά είναι 52,0μ 3 κατά μέσο όρο. Αναφέρεται ακόμα ότι, ενώ η εκσκαφή γίνεται μέχρι την στάθμη - 32,80μ (βάση πασσάλου), η σκυροδέτηση θα γίνει μέχρι την στάθμη - 7,50μ (στέψη). Το υπόλοιπο τμήμα μέχρι την στάθμη ±0,00 θα επιχωθεί με αδρανή υλικά για να μην υπάρξει κίνδυνος πτώσης. Ο χρόνος που απαιτείται για την ολοκλήρωσης των φρεατοπασσάλων είναι 19 ημέρες (απόδοση συνεργείου και εξοπλισμού = 2 πάσσαλοι ανά ημέρα σε σύνολο 37). Και εδώ απαιτούνται 5 ημέρες για την μεταφορά και εγκατάσταση του απαιτούμενου εξοπλισμού πριν και μετά την εκτέλεση της εργασίας. (σύνολο 29 ημέρες) Κατασκευή φρεάτων άντλησης Η εκσκαφή των φρεάτων άντλησης θα γίνει με το γεωτρύπανο που είναι ήδη στο έργο. Ακόμα, από πλευράς αναδόχου θα βρίσκεται ο φορτωτής τύπου Caterpillar 930, ο οποίος θα απομακρύνει τα προϊόντα εκσκαφών που θα βγάζει το γεωτρύπανο και θα τα φορτώνει σε ένα φορτηγό που θα τα μεταφέρει προς απόθεση. Η ημερήσια ποσότητα προς μεταφορά είναι 13,0μ 3. Επιτόπου του έργου θα βρίσκονται τα απαιτούμενα υλικά που τοποθετούνται εντός του φρέατος (διάτρημα Φ800min στον πυθμένα, αντλία βυθού 20m3/h με μανομετρικό ύψος 20,00m, υλικό φίλτρου, μεταλλικό σωλήνα Φ14 πάχους t=4mm διάτρητο σε όλο το μήκος του κάτω από τον υπόγειο ορίζοντα με κυκλικές οπές Φ5mm, μεταλλικό σωλήνα 2 στην στέψη και σωλήνα Φ2 από σκληρό PVC που θα μεταφέρει το νερό εκτός σκάμματος). Σε επιλεγμένο σημείο του οικοπέδου θα τοποθετηθεί το σύστημα άντλησης που θα μαζεύει όλα τα νερά και θα τα οδηγεί στο δίκτυο ομβρίων της οδού Κουντουριώτου. Θα υπάρχει Σαφαρίκα Βασιλική Σελίδα 34

39 κεντρικός πίνακας ελέγχου, αυτοματισμοί λειτουργίας και συναγερμού, εφεδρικές αντλίες αλλά και εφεδρικό σύστημα παραγωγής ηλεκτρικού ρεύματος. Το σύστημα αυτό θα λειτουργεί συνεχώς καθ όλη την φάση της θεμελίωσης μέχρι να ολοκληρωθεί η κατασκευή της στεγανολεκάνης, οπότε και καταργείται. Η τομή του φρέατος άντλησης φαίνεται στο ακόλουθο σχήμα: Εικόνα 5.1 Τομή φρέατος άντλησης [1] Ο χρόνος που απαιτείται για την ολοκλήρωση του συστήματος άντλησης είναι 3 ημέρες (2 φρέατα άντλησης ανά ημέρα και παράλληλη εγκατάσταση του συστήματος άντλησης). Σαφαρίκα Βασιλική Σελίδα 35

40 5.4.5 Γενική εκσκαφή Μετά την ολοκλήρωση της κατασκευής των διαφραγματικών τοίχων και των φρεατοπασσάλων, και αφού μπει σε λειτουργία το σύστημα άντλησης για τον καταβιβασμό της στάθμης του υπόγειου υδροφόρου ορίζοντα (βάθος 0,80μ), μπορούν να ξεκινήσουν οι εκσκαφές εντός της λεκάνης των διαφραγμάτων. Οι εκσκαφές θα ξεκινήσουν από την ανατολική πλευρά του οικοπέδου (οδός Δόξης) σε όλο το πλάτος του οικοπέδου και θα προχωρούν προς την δυτική πλευρά (οδό Κουντουρώτου) ώστε να μην εμποδίζουν την κυκλοφορία των αυτοκινήτων οι φορτώσεις των φορτηγών. Η εκσκαφή θα γίνεται κατά ζώνες και σε όλο το βάθος (8,00μ) ώστε να αποφεύγονται οι πολλές μετακινήσεις του ερπυστριοφόρου εκσκαφέα. Ακόμα, θα διαμορφώνονται κατάλληλες κλίσεις για να μην υπάρχουν υποχωρήσεις χωμάτων. Όπως αναφέρθηκε στο κεφάλαιο 4, θα χρησιμοποιηθεί ερπυστριοφόρος εκσκαφέας με ανεστραμμένο κάδο τύπου Volvo 650 ο οποίος έχει την δυνατότητα να εκτελέσει την εργασία από την στάθμη 0,00 λόγω του μεγάλου μήκους του βραχίονα του κάδου και έχει την δυνατότητα να ολοκληρώσει την εκσκαφή μέσα σε 7 ημέρες μιας και το έδαφος δεν είναι ιδιαίτερα σκληρό (Ιλυώδης άμμος και αμμοχάλικο, αμμώδης ίλυς και άργιλος). Βασική προϋπόθεση βέβαια είναι ότι θα υπάρχουν 10 φορτηγά ανατρεπόμενα χωρητικότητας 13m 3, τα οποία μέσα στο οκτάωρο θα μεταφέρουν τα προϊόντα εκσκαφής στον χώρο απόθεσης. Καλό είναι βέβαια ο εκσκαφέας να μεταφερθεί με την ειδική πλατφόρμα μεταφοράς βαρέων μηχανημάτων την προηγούμενη μέρα στο εργοτάξιο και μάλιστα σε ώρα όπου δεν υπάρχει κυκλοφοριακή συμφόρηση, ώστε να μην δημιουργηθούν προβλήματα με τα διερχόμενα οχήματα αλλά να υπάρχει και διαθέσιμος χώρος για την εκφόρτωση του μηχανήματος. Κατά την διαδικασία αυτή θα υπάρχει και βοηθητικό προσωπικό που θα διευκολύνει την διερχόμενη κυκλοφορία για την αποφυγή ατυχημάτων. Τονίζεται ότι θα υπάρχει και τοπογραφικό συνεργείο που θα δίνει κάθε φορά τα υψόμετρα ώστε να προχωρά ομαλά η διαδικασία, να αποφευχθούν Σαφαρίκα Βασιλική Σελίδα 36
