1 Τ.Ε.Ι. ΚΑΒΑΛΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΕΤΡΕΛΑΙΟΥ ΚΑΙ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΕΓΚΑΤΑΣΤΑΣΗ ΟΙΚΙΑΚΟΥ ΔΙΚΤΥΟΥ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΚΑΙ ΣΥΝΔΕΣΗ ΣΥΣΚΕΥΩΝ Σπουδαστές: Θεοδωρής Γ. Αινος Κουνάβας Γ. Παύλος Επιβλέπουσα Καθηγήτρια: Δρ. Παπαδοπούλου Μαρία Καβάλα Μάρτιος 2011

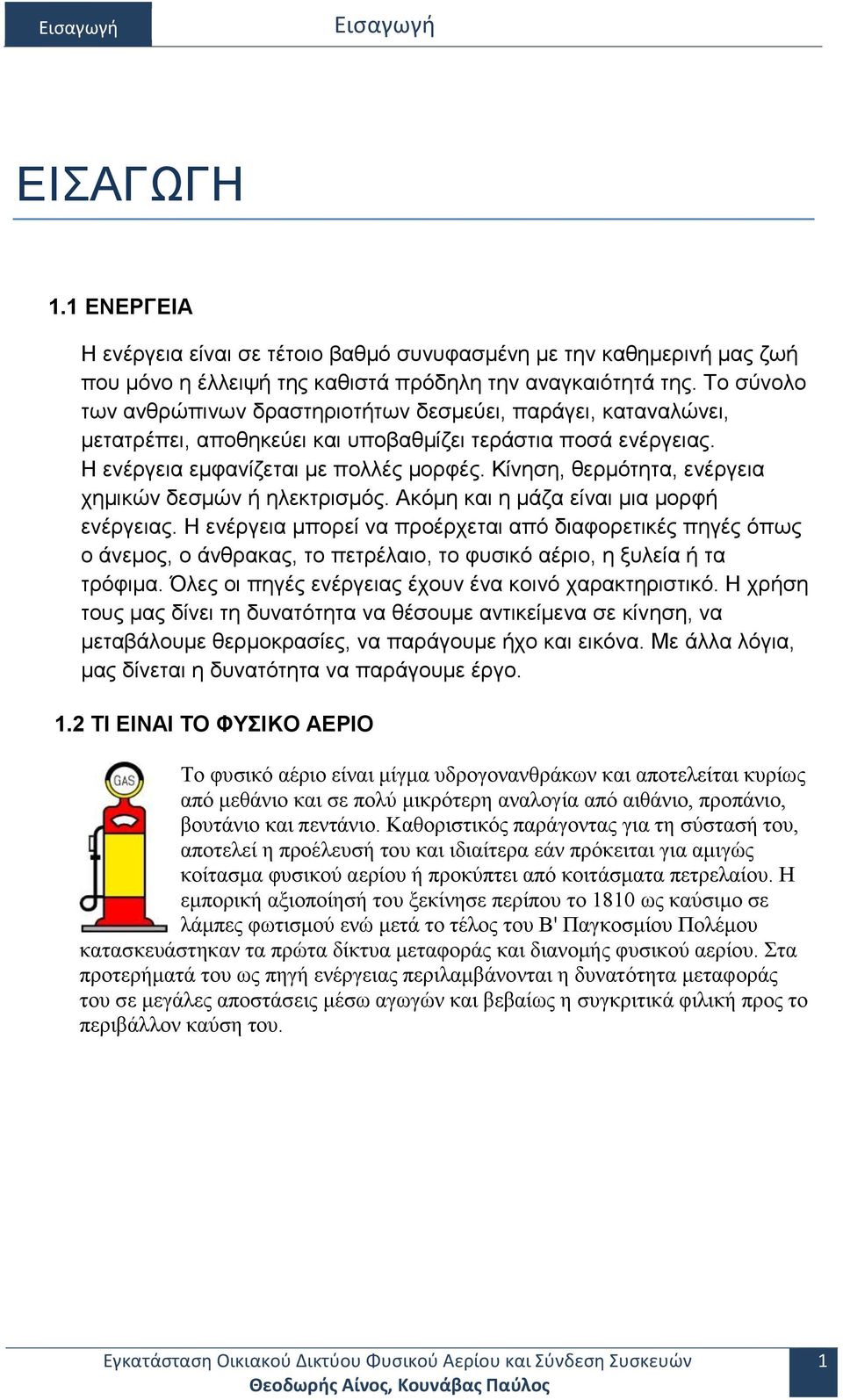

2 Εισαγωγή Εισαγωγή ΕΙΣΑΓΩΓΗ 1.1 ΕΝΕΡΓΕΙΑ Η ενέργεια είναι σε τέτοιο βαθμό συνυφασμένη με την καθημερινή μας ζωή που μόνο η έλλειψή της καθιστά πρόδηλη την αναγκαιότητά της. Το σύνολο των ανθρώπινων δραστηριοτήτων δεσμεύει, παράγει, καταναλώνει, μετατρέπει, αποθηκεύει και υποβαθμίζει τεράστια ποσά ενέργειας. Η ενέργεια εμφανίζεται με πολλές μορφές. Κίνηση, θερμότητα, ενέργεια χημικών δεσμών ή ηλεκτρισμός. Ακόμη και η μάζα είναι μια μορφή ενέργειας. Η ενέργεια μπορεί να προέρχεται από διαφορετικές πηγές όπως ο άνεμος, ο άνθρακας, το πετρέλαιο, το φυσικό αέριο, η ξυλεία ή τα τρόφιμα. Όλες οι πηγές ενέργειας έχουν ένα κοινό χαρακτηριστικό. Η χρήση τους μας δίνει τη δυνατότητα να θέσουμε αντικείμενα σε κίνηση, να μεταβάλουμε θερμοκρασίες, να παράγουμε ήχο και εικόνα. Με άλλα λόγια, μας δίνεται η δυνατότητα να παράγουμε έργο. 1.2 ΤΙ ΕΙΝΑΙ ΤΟ ΦΥΣΙΚΟ ΑΕΡΙΟ Το φυσικό αέριο είναι μίγμα υδρογονανθράκων και αποτελείται κυρίως από μεθάνιο και σε πολύ μικρότερη αναλογία από αιθάνιο, προπάνιο, βουτάνιο και πεντάνιο. Καθοριστικός παράγοντας για τη σύστασή του, αποτελεί η προέλευσή του και ιδιαίτερα εάν πρόκειται για αμιγώς κοίτασμα φυσικού αερίου ή προκύπτει από κοιτάσματα πετρελαίου. Η εμπορική αξιοποίησή του ξεκίνησε περίπου το 1810 ως καύσιμο σε λάμπες φωτισμού ενώ μετά το τέλος του Β' Παγκοσμίου Πολέμου κατασκευάστηκαν τα πρώτα δίκτυα μεταφοράς και διανομής φυσικού αερίου. Στα προτερήματά του ως πηγή ενέργειας περιλαμβάνονται η δυνατότητα μεταφοράς του σε μεγάλες αποστάσεις μέσω αγωγών και βεβαίως η συγκριτικά φιλική προς το περιβάλλον καύση του. 1

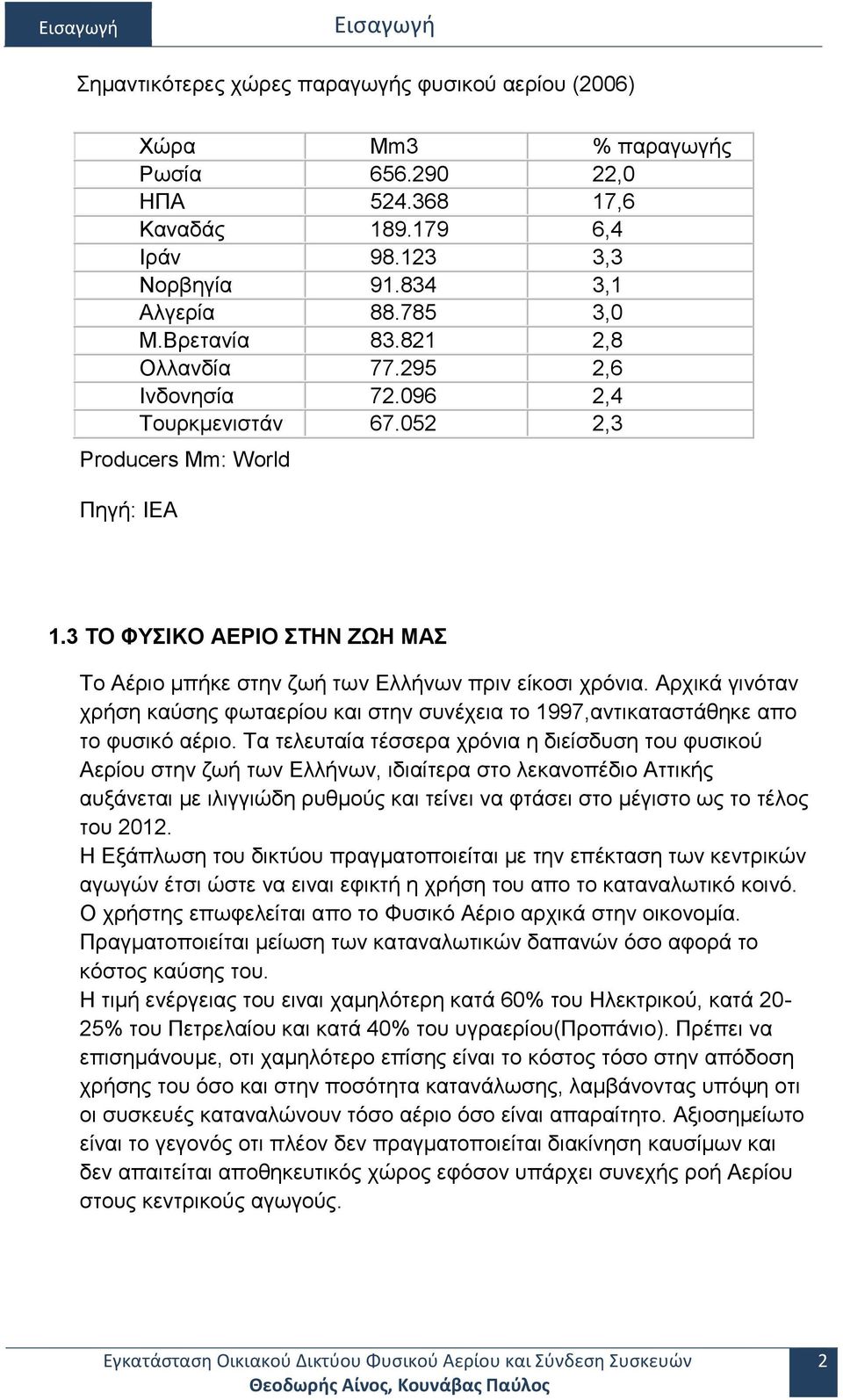

3 Εισαγωγή Εισαγωγή Σημαντικότερες χώρες παραγωγής φυσικού αερίου (2006) Producers Mm: World Πηγή: ΙΕΑ Χώρα Mm3 % παραγωγής Ρωσία ,0 ΗΠΑ ,6 Καναδάς ,4 Ιράν ,3 Νορβηγία ,1 Αλγερία ,0 Μ.Βρετανία ,8 Ολλανδία ,6 Ινδονησία ,4 Τουρκμενιστάν ,3 1.3 ΤΟ ΦΥΣΙΚΟ ΑΕΡΙΟ ΣΤΗΝ ΖΩΗ ΜΑΣ Το Αέριο μπήκε στην ζωή των Ελλήνων πριν είκοσι χρόνια. Αρχικά γινόταν χρήση καύσης φωταερίου και στην συνέχεια το 1997,αντικαταστάθηκε απο το φυσικό αέριο. Τα τελευταία τέσσερα χρόνια η διείσδυση του φυσικού Αερίου στην ζωή των Ελλήνων, ιδιαίτερα στο λεκανοπέδιο Αττικής αυξάνεται με ιλιγγιώδη ρυθμούς και τείνει να φτάσει στο μέγιστο ως το τέλος του Η Εξάπλωση του δικτύου πραγματοποιείται με την επέκταση των κεντρικών αγωγών έτσι ώστε να ειναι εφικτή η χρήση του απο το καταναλωτικό κοινό. Ο χρήστης επωφελείται απο το Φυσικό Αέριο αρχικά στην οικονομία. Πραγματοποιείται μείωση των καταναλωτικών δαπανών όσο αφορά το κόστος καύσης του. Η τιμή ενέργειας του ειναι χαμηλότερη κατά 60% του Ηλεκτρικού, κατά 20-25% του Πετρελαίου και κατά 40% του υγραερίου(προπάνιο). Πρέπει να επισημάνουμε, οτι χαμηλότερο επίσης είναι το κόστος τόσο στην απόδοση χρήσης του όσο και στην ποσότητα κατανάλωσης, λαμβάνοντας υπόψη οτι οι συσκευές καταναλώνουν τόσο αέριο όσο είναι απαραίτητο. Αξιοσημείωτο είναι το γεγονός οτι πλέον δεν πραγματοποιείται διακίνηση καυσίμων και δεν απαιτείται αποθηκευτικός χώρος εφόσον υπάρχει συνεχής ροή Αερίου στους κεντρικούς αγωγούς. 2

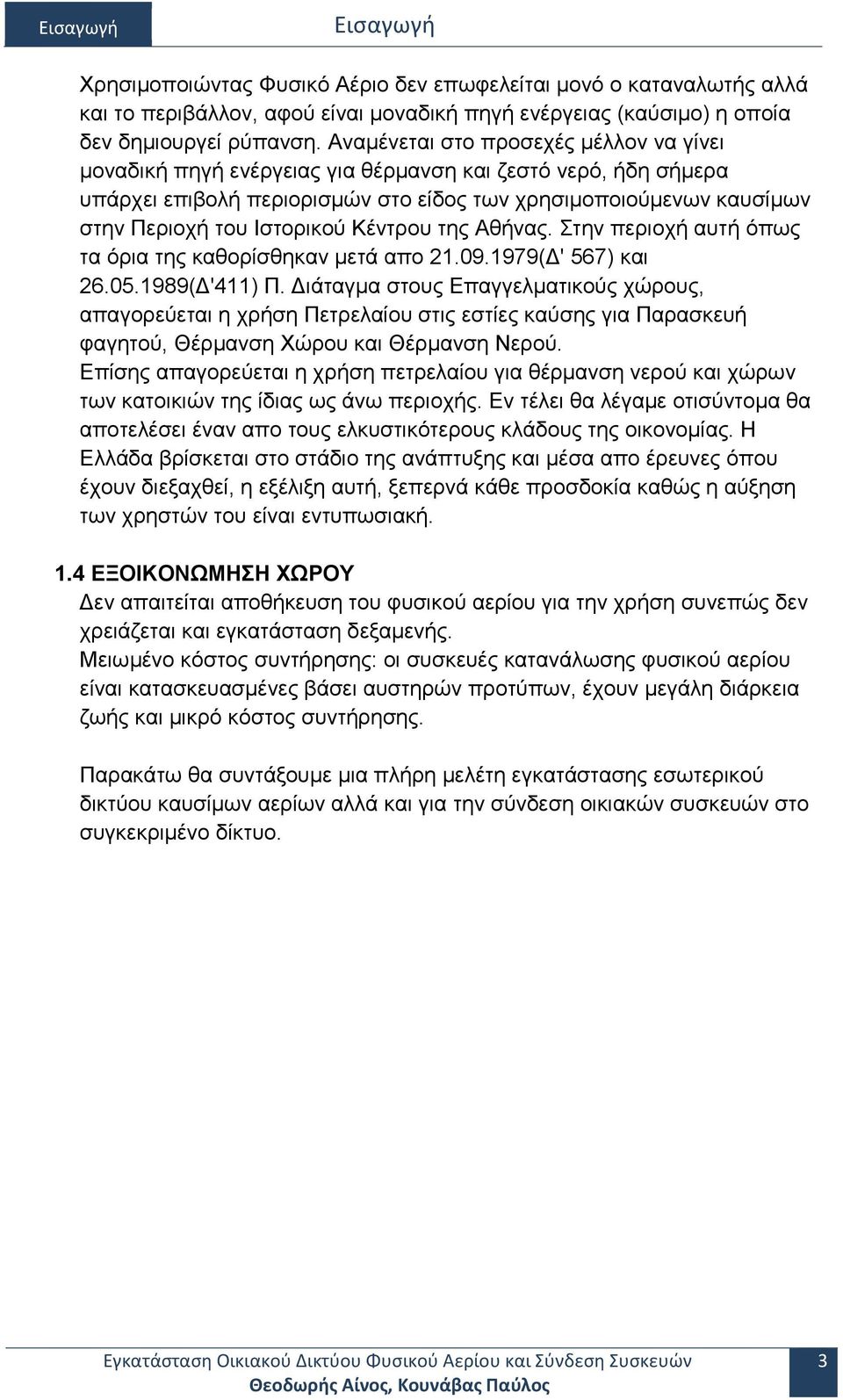

4 Εισαγωγή Εισαγωγή Χρησιμοποιώντας Φυσικό Αέριο δεν επωφελείται μονό ο καταναλωτής αλλά και το περιβάλλον, αφού είναι μοναδική πηγή ενέργειας (καύσιμο) η οποία δεν δημιουργεί ρύπανση. Αναμένεται στο προσεχές μέλλον να γίνει μοναδική πηγή ενέργειας για θέρμανση και ζεστό νερό, ήδη σήμερα υπάρχει επιβολή περιορισμών στο είδος των χρησιμοποιούμενων καυσίμων στην Περιοχή του Ιστορικού Κέντρου της Αθήνας. Στην περιοχή αυτή όπως τα όρια της καθορίσθηκαν μετά απο (Δ' 567) και (Δ'411) Π. Διάταγμα στους Επαγγελματικούς χώρους, απαγορεύεται η χρήση Πετρελαίου στις εστίες καύσης για Παρασκευή φαγητού, Θέρμανση Χώρου και Θέρμανση Νερού. Επίσης απαγορεύεται η χρήση πετρελαίου για θέρμανση νερού και χώρων των κατοικιών της ίδιας ως άνω περιοχής. Εν τέλει θα λέγαμε οτισύντομα θα αποτελέσει έναν απο τους ελκυστικότερους κλάδους της οικονομίας. Η Ελλάδα βρίσκεται στο στάδιο της ανάπτυξης και μέσα απο έρευνες όπου έχουν διεξαχθεί, η εξέλιξη αυτή, ξεπερνά κάθε προσδοκία καθώς η αύξηση των χρηστών του είναι εντυπωσιακή. 1.4 ΕΞΟΙΚΟΝΩΜΗΣΗ ΧΩΡΟΥ Δεν απαιτείται αποθήκευση του φυσικού αερίου για την χρήση συνεπώς δεν χρειάζεται και εγκατάσταση δεξαμενής. Μειωμένο κόστος συντήρησης: οι συσκευές κατανάλωσης φυσικού αερίου είναι κατασκευασμένες βάσει αυστηρών προτύπων, έχουν μεγάλη διάρκεια ζωής και μικρό κόστος συντήρησης. Παρακάτω θα συντάξουμε μια πλήρη μελέτη εγκατάστασης εσωτερικού δικτύου καυσίμων αερίων αλλά και για την σύνδεση οικιακών συσκευών στο συγκεκριμένο δίκτυο. 3

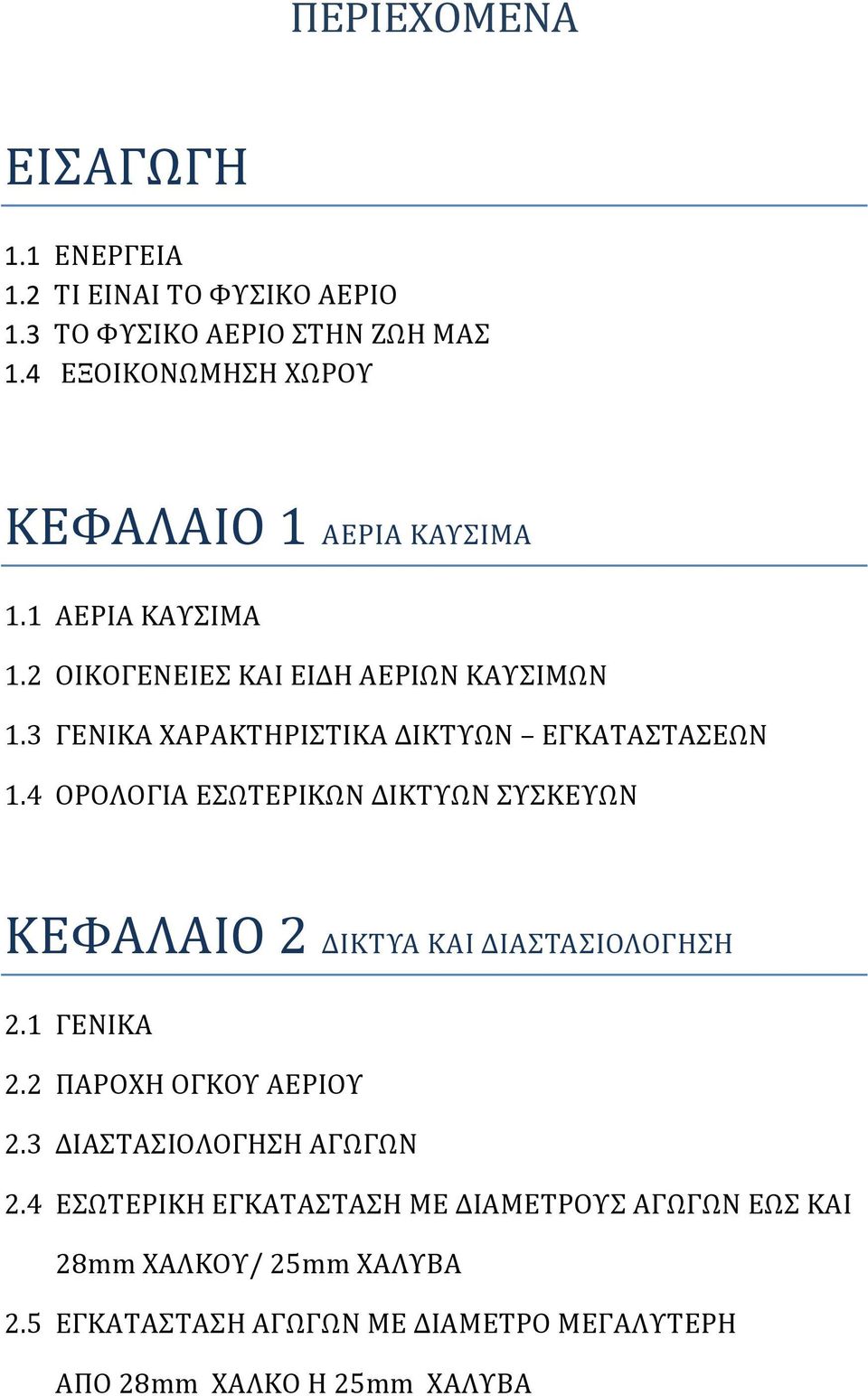

5 ΠΕΡΙΕΧΟΜΕΝΑ ΕΙΣΑΓΩΓΗ 1.1 ΕΝΕΡΓΕΙΑ 1.2 ΤΙ ΕΙΝΑΙ ΤΟ ΦΥΣΙΚΟ ΑΕΡΙΟ 1.3 ΤΟ ΦΥΣΙΚΟ ΑΕΡΙΟ ΣΤΗΝ ΖΩΗ ΜΑΣ 1.4 ΕΞΟΙΚΟΝΩΜΗΣΗ ΧΩΡΟΥ ΚΕΦΑΛΑΙΟ 1 ΑΕΡΙΑ ΚΑΥΣΙΜΑ 1.1 ΑΕΡΙΑ ΚΑΥΣΙΜΑ 1.2 ΟΙΚΟΓΕΝΕΙΕΣ ΚΑΙ ΕΙΔΗ ΑΕΡΙΩΝ ΚΑΥΣΙΜΩΝ 1.3 ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΙΚΤΥΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ 1.4 ΟΡΟΛΟΓΙΑ ΕΣΩΤΕΡΙΚΩΝ ΔΙΚΤΥΩΝ ΣΥΣΚΕΥΩΝ ΚΕΦΑΛΑΙΟ 2 ΔΙΚΤΥΑ ΚΑΙ ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ 2.1 ΓΕΝΙΚΑ 2.2 ΠΑΡΟΧΗ ΟΓΚΟΥ ΑΕΡΙΟΥ 2.3 ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ ΑΓΩΓΩΝ 2.4 ΕΣΩΤΕΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΜΕ ΔΙΑΜΕΤΡΟΥΣ ΑΓΩΓΩΝ ΕΩΣ ΚΑΙ 28mm ΧΑΛΚΟΥ/ 25mm ΧΑΛΥΒΑ 2.5 ΕΓΚΑΤΑΣΤΑΣΗ ΑΓΩΓΩΝ ΜΕ ΔΙΑΜΕΤΡΟ ΜΕΓΑΛΥΤΕΡΗ ΑΠΟ 28mm ΧΑΛΚΟ Η 25mm ΧΑΛΥΒΑ

6 ΚΕΦΑΛΑΙΟ 3 ΥΛΙΚΑ ΣΩΛΗΝΩΣΕΩΝ ΕΣΩΤΕΡΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ 3.1 ΓΕΝΙΚΑ 3.2 ΧΑΛΥΒΔΟΣΩΛΗΝΕΣ 3.3 ΣΥΝΔΕΣΕΙΣ ΧΑΛΥΒΔΟΣΩΛΗΝΩΝ 3.4 ΧΑΛΚΟΣΩΛΗΝΕΣ 3.5 ΣΥΝΔΕΣΕΙΣ ΧΑΛΚΟΣΩΛΗΝΩΝ 3.6 ΣΩΛΗΝΕΣ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ 3.7 ΑΓΩΓΟΙ ΣΥΝΔΕΣΗΣ ΓΙΑ ΣΥΣΚΕΥΕΣ ΑΕΡΙΟΥ 3.8 ΣΥΝΔΕΣΕΙΣ ΣΩΛΗΝΩΝ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ 3.9 ΕΞΟΠΛΙΣΜΟΣ ΤΩΝ ΣΩΛΗΝΩΣΕΩΝ ΚΕΦΑΛΑΙΟ 4 ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΣΩΛΗΝΩΣΕΩΝ ΑΕΡΙΩΝ ΚΑΥΣΙΜΩΝ 4.1 ΓΕΝΙΚΑ 4.2 ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΩΝ ΣΩΛΗΝΩΣΕΩΝ ΧΩΜΑΤΟΥΡΓΙΚΕΣ ΕΡΓΑΣΙΕΣ ΣΩΛΗΝΩΣΕΙΣ ΕΚΤΟΣ ΚΤΗΡΙΟΥ ΕΝΤΟΣ ΕΔΑΦΟΥΣ 4.3 ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΩΝ ΣΩΛΗΝΩΣΕΩΝ 4.4 ΠΡΟΣΤΑΣΙΑ ΔΙΚΤΥΩΝ ΑΕΡΙΩΝ ΑΠΟ ΤΗΝ ΔΙΑΒΡΩΣΗ ΓΕΝΙΚΑ ΤΑ ΕΙΔΗ ΠΑΘΗΤΙΚΗΣ ΑΝΤΙΔΙΑΒΡΩΤΙΚΗΣ ΠΡΟΣΤΑΣΙΑΣ

7 4.4.3 ΑΝΤΙΔΙΑΒΡΩΤΙΚΗ ΠΡΟΣΤΑΣΙΑ ΧΑΛΥΒΔΟΣΩΛΗΝΩΝ (ΑΓΩΓΟΙ ΑΕΡΙΟΥ ΘΑΜΜΕΝΟΙ Η ΕΓΚΑΤΕΣΤΗΜΕΝΟΙ ΚΑΤΩ ΑΠΟ ΣΟΒΑ) ΑΝΤΙΔΙΑΒΡΩΤΙΚΗ ΠΡΟΣΤΑΣΙΑ ΧΑΛΚΟΣΩΛΗΝΩΝ ΕΝΕΡΓΗΤΙΚΗ ΠΡΟΣΤΑΣΙΑ (ΚΑΘΟΔΙΚΗ ΠΡΟΣΤΑΣΙΑ) 4.5 ΠΡΟΦΥΛΑΞΗ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ 4.6 ΣΗΜΑΝΣΗ ΔΙΚΤΥΩΝ 4.7 ΕΡΓΑΣΙΕΣ ΣΕ ΣΩΛΗΝΩΣΕΙΣ ΑΕΡΙΟΥ ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΣΩΛΗΝΩΣΕΩΝ 4.8 ΔΟΚΙΜΕΣ ΠΙΕΣΗΣ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΓΕΝΙΚΑ ΔΙΚΤΥΑ ΣΩΛΗΝΟΣΕΩΝ ΜΕ ΠΙΕΣΕΙΣ ΛΕΙΤΟΥΡΓΕΙΑΣ ΕΩΣ 100 mbar ΔΙΚΤΥΑ ΣΩΛΗΝΩΣΕΩΝ ΜΕ ΠΙΕΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑΣ ΑΝΩ ΤΩΝ 100 mbar ΜΕΧΡΙ 1 bar ΕΛΕΓΧΟΣ ΣΥΝΔΕΣΕΩΝ ΜΕ ΠΙΕΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑΣ ΜΕΧΡΙ 1 bar ΕΡΓΑΣΙΕΣ ΕΚΠΛΥΣΕΙΣ ΣΩΛΗΝΩΣΕΩΝ ΣΗΜΕΙΑ ΕΚΠΛΥΣΗΣ ΕΞΑΕΡΙΣΤΙΚΑ ΣΗΜΕΙΑ ΕΛΕΓΧΟΥ ΠΙΕΣΗΣ

8 ΚΕΦΑΛΑΙΟ 5 ΣΥΣΚΕΥΕΣ ΠΟΥ ΣΥΝΔΕΟΝΤΑΙ ΣΤΟ ΟΙΚΙΑΚΟ ΔΙΚΤΥΟ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ 5.1 ΣΥΣΚΕΥΕΣ

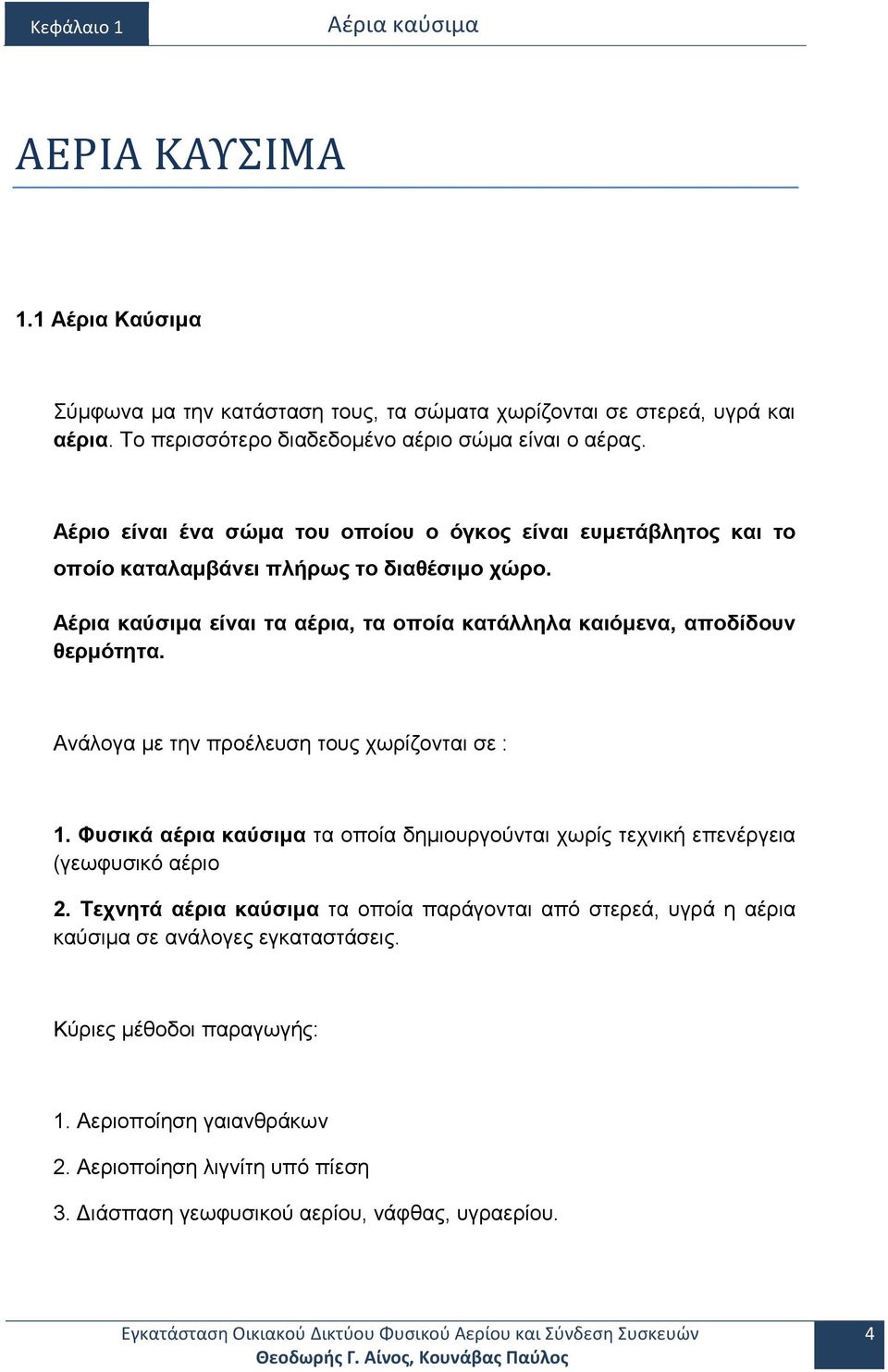

9 Κεφάλαιο 1 Αέρια καύσιμα ΑΕΡΙΑ ΚΑΥΣΙΜΑ 1.1 Αέρια Καύσιμα Σύμφωνα μα την κατάσταση τους, τα σώματα χωρίζονται σε στερεά, υγρά και αέρια. Το περισσότερο διαδεδομένο αέριο σώμα είναι ο αέρας. Αέριο είναι ένα σώμα του οποίου ο όγκος είναι ευμετάβλητος και το οποίο καταλαμβάνει πλήρως το διαθέσιμο χώρο. Αέρια καύσιμα είναι τα αέρια, τα οποία κατάλληλα καιόμενα, αποδίδουν θερμότητα. Ανάλογα με την προέλευση τους χωρίζονται σε : 1. Φυσικά αέρια καύσιμα τα οποία δημιουργούνται χωρίς τεχνική επενέργεια (γεωφυσικό αέριο 2. Τεχνητά αέρια καύσιμα τα οποία παράγονται από στερεά, υγρά η αέρια καύσιμα σε ανάλογες εγκαταστάσεις. Κύριες μέθοδοι παραγωγής: 1. Αεριοποίηση γαιανθράκων 2. Αεριοποίηση λιγνίτη υπό πίεση 3. Διάσπαση γεωφυσικού αερίου, νάφθας, υγραερίου. Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 4

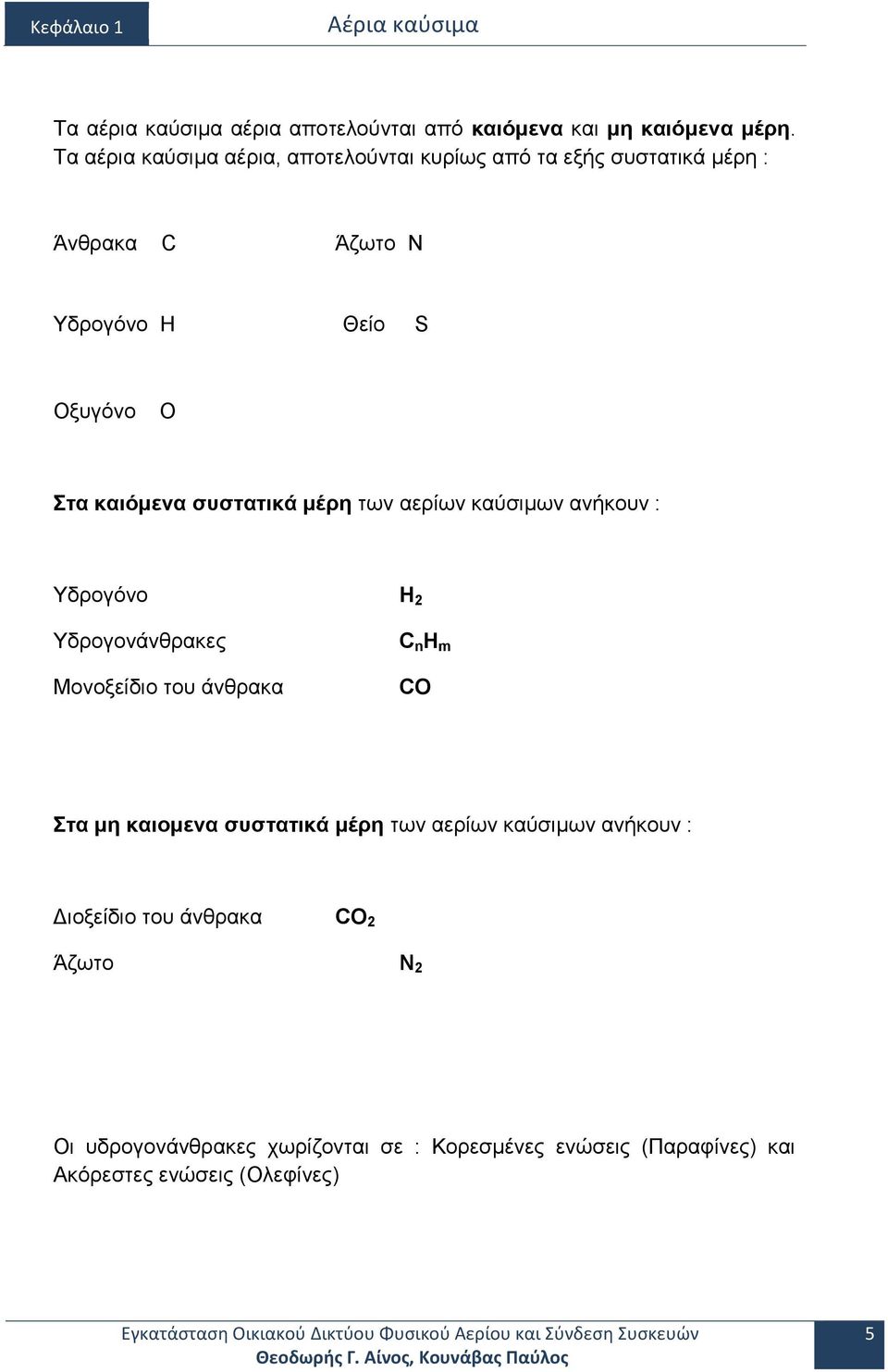

10 Κεφάλαιο 1 Αέρια καύσιμα Τα αέρια καύσιμα αέρια αποτελούνται από καιόμενα και μη καιόμενα μέρη. Τα αέρια καύσιμα αέρια, αποτελούνται κυρίως από τα εξής συστατικά μέρη : Άνθρακα C Άζωτο Ν Υδρογόνο Η Θείο S Οξυγόνο Ο Στα καιόμενα συστατικά μέρη των αερίων καύσιμων ανήκουν : Υδρογόνο Η 2 Υδρογονάνθρακες Μονοξείδιο του άνθρακα C n Η m CΟ Στα μη καιομενα συστατικά μέρη των αερίων καύσιμων ανήκουν : Διοξείδιο του άνθρακα CΟ 2 Άζωτο Ν 2 Οι υδρογονάνθρακες χωρίζονται σε : Κορεσμένες ενώσεις (Παραφίνες) και Ακόρεστες ενώσεις (Ολεφίνες) Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 5

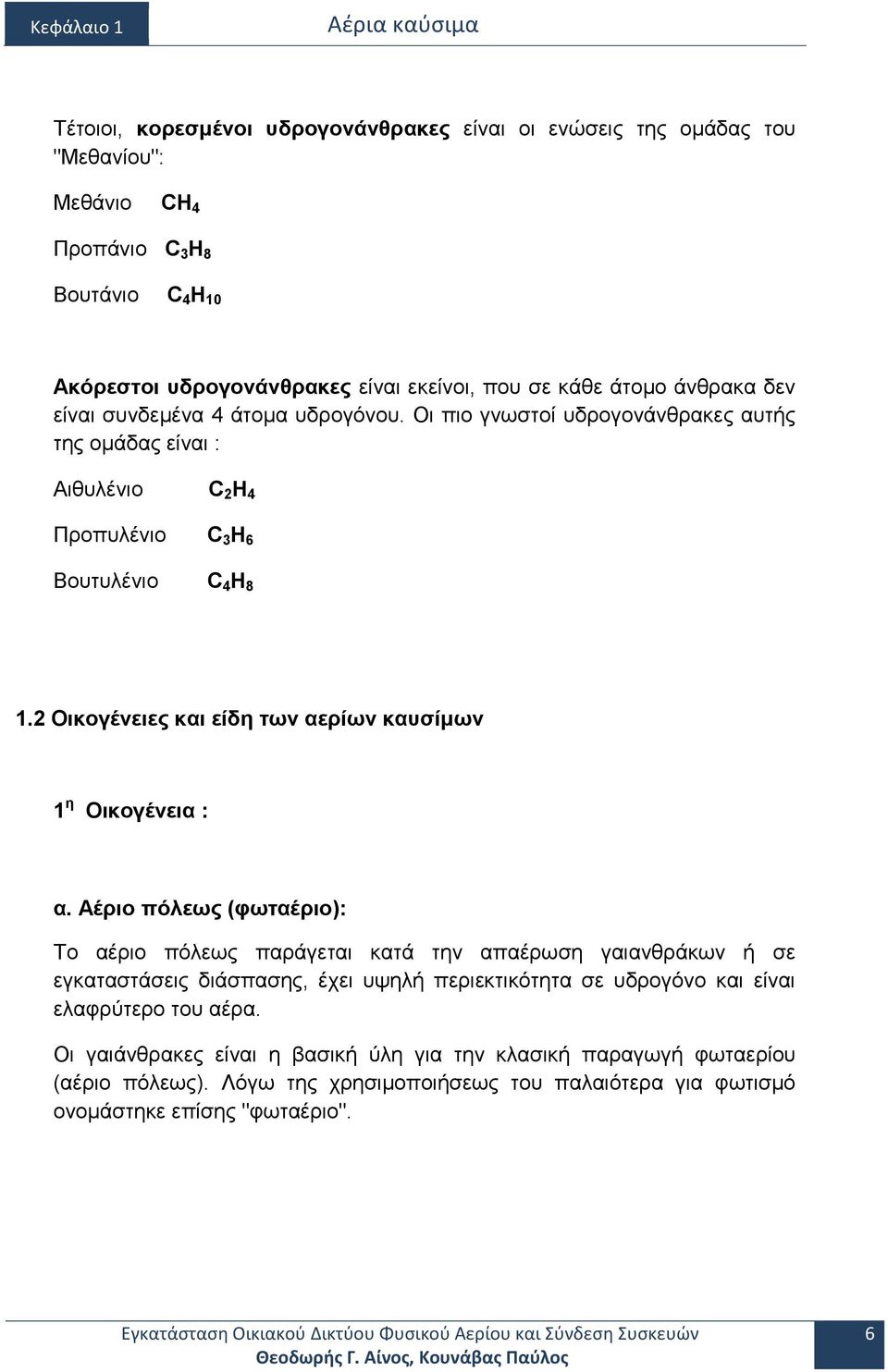

11 Κεφάλαιο 1 Αέρια καύσιμα Τέτοιοι, κορεσμένοι υδρογονάνθρακες είναι οι ενώσεις της ομάδας του "Μεθανίου": Μεθάνιο CΗ 4 Προπάνιo C 3 H 8 Βουτάνιο C 4 H 10 Ακόρεστοι υδρογονάνθρακες είναι εκείνοι, που σε κάθε άτομο άνθρακα δεν είναι συνδεμένα 4 άτομα υδρογόνου. Οι πιο γνωστοί υδρογονάνθρακες αυτής της ομάδας είναι : Αιθυλένιο C 2 Η 4 Προπυλένιο C 3 Η 6 Βουτυλένιο C 4 Η Οικογένειες και είδη των αερίων καυσίμων 1 η Οικογένεια : α. Αέριο πόλεως (φωταέριο): Το αέριο πόλεως παράγεται κατά την απαέρωση γαιανθράκων ή σε εγκαταστάσεις διάσπασης, έχει υψηλή περιεκτικότητα σε υδρογόνο και είναι ελαφρύτερο του αέρα. Οι γαιάνθρακες είναι η βασική ύλη για την κλασική παραγωγή φωταερίου (αέριο πόλεως). Λόγω της χρησιμοποιήσεως του παλαιότερα για φωτισμό ονομάστηκε επίσης "φωταέριο". Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 6

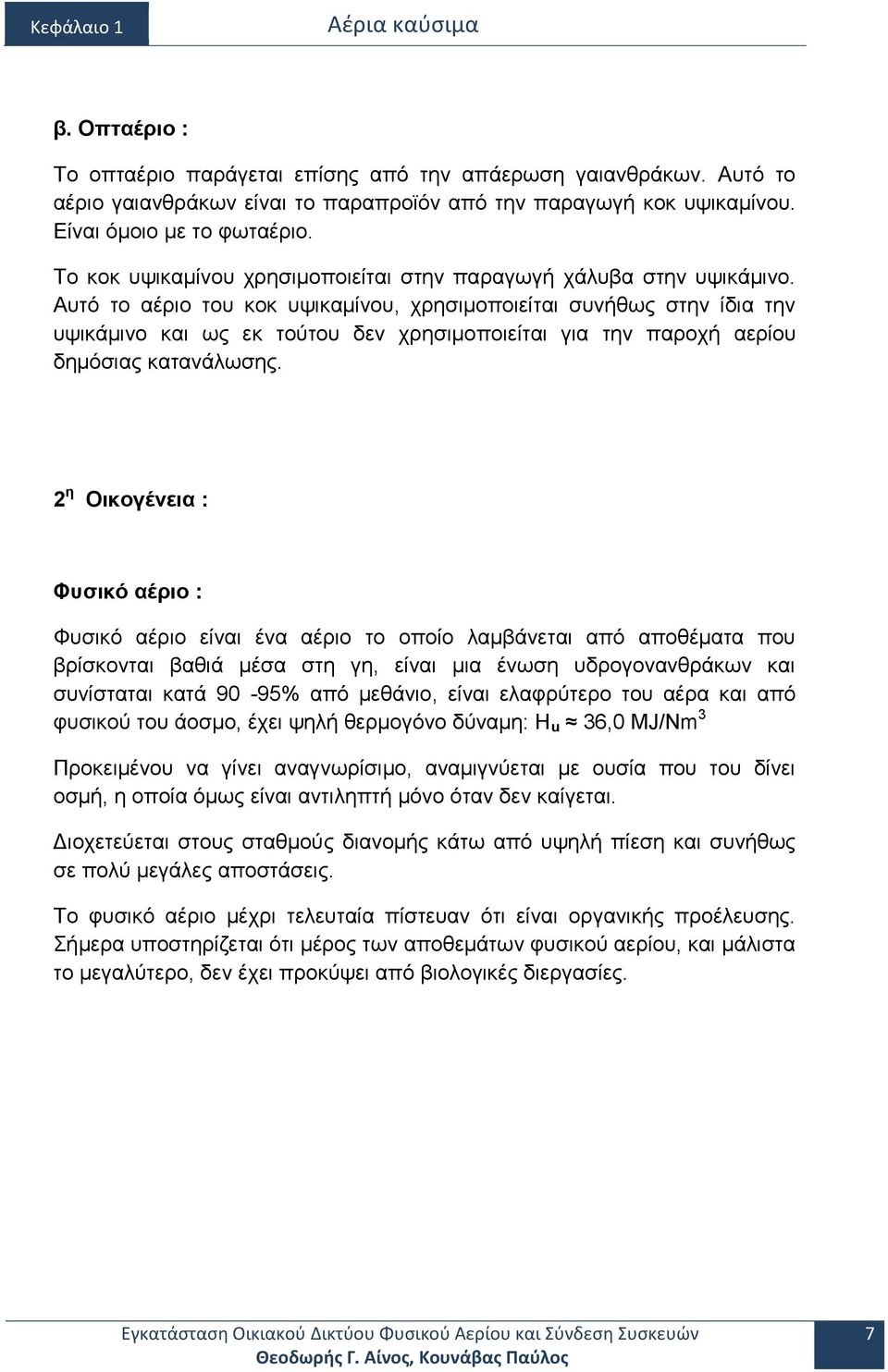

12 Κεφάλαιο 1 Αέρια καύσιμα β. Οπταέριο : Το οπταέριο παράγεται επίσης από την απάερωση γαιανθράκων. Αυτό το αέριο γαιανθράκων είναι το παραπροϊόν από την παραγωγή κοκ υψικαμίνου. Είναι όμοιο με το φωταέριο. Το κοκ υψικαμίνου χρησιμοποιείται στην παραγωγή χάλυβα στην υψικάμινο. Αυτό το αέριο του κοκ υψικαμίνου, χρησιμοποιείται συνήθως στην ίδια την υψικάμινο και ως εκ τούτου δεν χρησιμοποιείται για την παροχή αερίου δημόσιας κατανάλωσης. 2 η Οικογένεια : Φυσικό αέριο : Φυσικό αέριο είναι ένα αέριο το οποίο λαμβάνεται από αποθέματα που βρίσκονται βαθιά μέσα στη γη, είναι μια ένωση υδρογονανθράκων και συνίσταται κατά 90-95% από μεθάνιο, είναι ελαφρύτερο του αέρα και από φυσικού του άοσμο, έχει ψηλή θερμογόνο δύναμη: Η u 36,0 ΜJ/Νm 3 Προκειμένου να γίνει αναγνωρίσιμο, αναμιγνύεται με ουσία που του δίνει οσμή, η οποία όμως είναι αντιληπτή μόνο όταν δεν καίγεται. Διοχετεύεται στους σταθμούς διανομής κάτω από υψηλή πίεση και συνήθως σε πολύ μεγάλες αποστάσεις. Το φυσικό αέριο μέχρι τελευταία πίστευαν ότι είναι οργανικής προέλευσης. Σήμερα υποστηρίζεται ότι μέρος των αποθεμάτων φυσικού αερίου, και μάλιστα το μεγαλύτερο, δεν έχει προκύψει από βιολογικές διεργασίες. Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 7

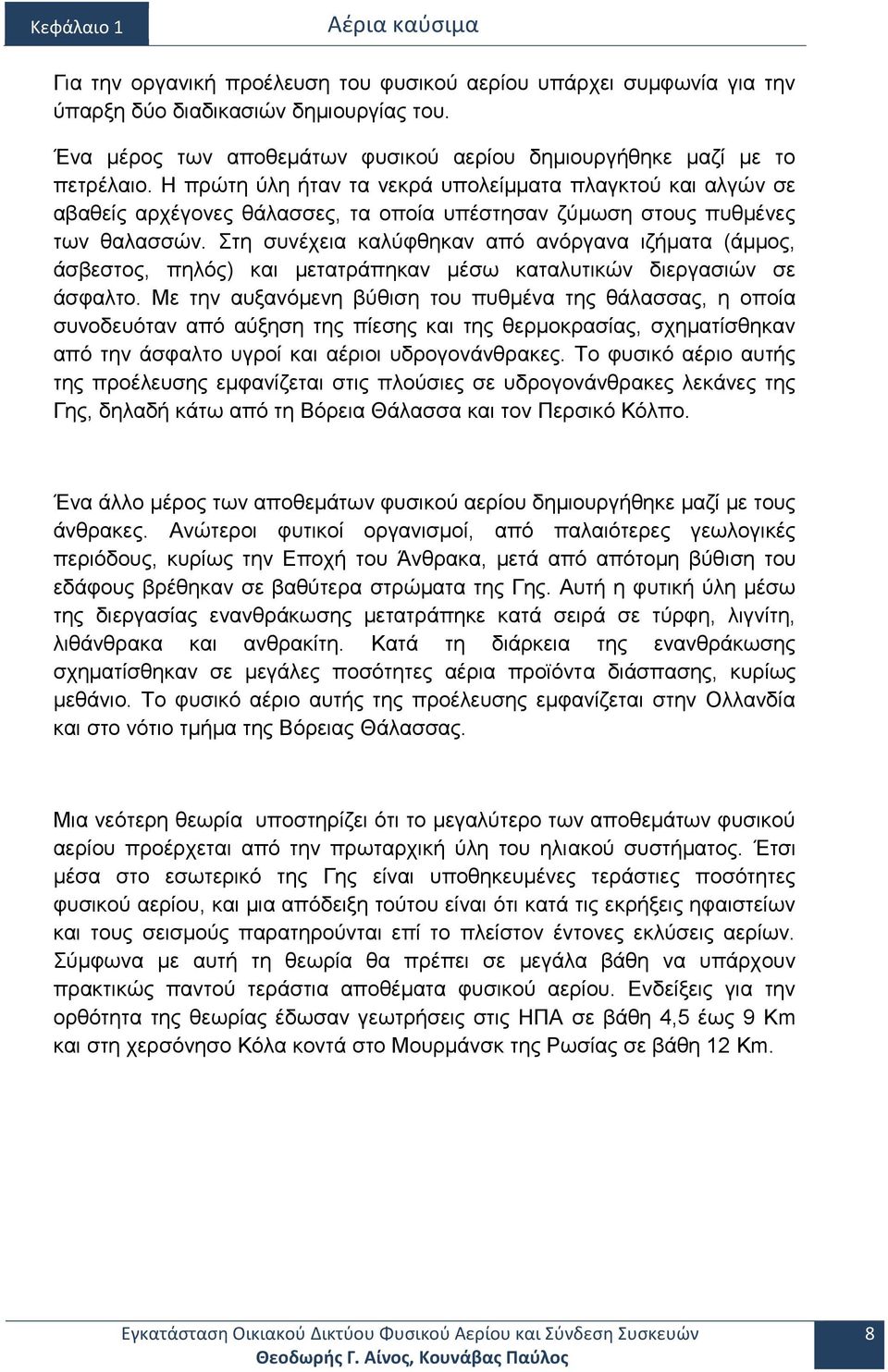

13 Κεφάλαιο 1 Αέρια καύσιμα Για την οργανική προέλευση του φυσικού αερίου υπάρχει συμφωνία για την ύπαρξη δύο διαδικασιών δημιουργίας του. Ένα μέρος των αποθεμάτων φυσικού αερίου δημιουργήθηκε μαζί με το πετρέλαιο. Η πρώτη ύλη ήταν τα νεκρά υπολείμματα πλαγκτού και αλγών σε αβαθείς αρχέγονες θάλασσες, τα οποία υπέστησαν ζύμωση στους πυθμένες των θαλασσών. Στη συνέχεια καλύφθηκαν από ανόργανα ιζήματα (άμμος, άσβεστος, πηλός) και μετατράπηκαν μέσω καταλυτικών διεργασιών σε άσφαλτο. Με την αυξανόμενη βύθιση του πυθμένα της θάλασσας, η οποία συνοδευόταν από αύξηση της πίεσης και της θερμοκρασίας, σχηματίσθηκαν από την άσφαλτο υγροί και αέριοι υδρογονάνθρακες. Το φυσικό αέριο αυτής της προέλευσης εμφανίζεται στις πλούσιες σε υδρογονάνθρακες λεκάνες της Γης, δηλαδή κάτω από τη Βόρεια Θάλασσα και τον Περσικό Κόλπο. Ένα άλλο μέρος των αποθεμάτων φυσικού αερίου δημιουργήθηκε μαζί με τους άνθρακες. Ανώτεροι φυτικοί οργανισμοί, από παλαιότερες γεωλογικές περιόδους, κυρίως την Εποχή του Άνθρακα, μετά από απότομη βύθιση του εδάφους βρέθηκαν σε βαθύτερα στρώματα της Γης. Αυτή η φυτική ύλη μέσω της διεργασίας ενανθράκωσης μετατράπηκε κατά σειρά σε τύρφη, λιγνίτη, λιθάνθρακα και ανθρακίτη. Κατά τη διάρκεια της ενανθράκωσης σχηματίσθηκαν σε μεγάλες ποσότητες αέρια προϊόντα διάσπασης, κυρίως μεθάνιο. Το φυσικό αέριο αυτής της προέλευσης εμφανίζεται στην Ολλανδία και στο νότιο τμήμα της Βόρειας Θάλασσας. Μια νεότερη θεωρία υποστηρίζει ότι το μεγαλύτερο των αποθεμάτων φυσικού αερίου προέρχεται από την πρωταρχική ύλη του ηλιακού συστήματος. Έτσι μέσα στο εσωτερικό της Γης είναι υποθηκευμένες τεράστιες ποσότητες φυσικού αερίου, και μια απόδειξη τούτου είναι ότι κατά τις εκρήξεις ηφαιστείων και τους σεισμούς παρατηρούνται επί το πλείστον έντονες εκλύσεις αερίων. Σύμφωνα με αυτή τη θεωρία θα πρέπει σε μεγάλα βάθη να υπάρχουν πρακτικώς παντού τεράστια αποθέματα φυσικού αερίου. Ενδείξεις για την ορθότητα της θεωρίας έδωσαν γεωτρήσεις στις ΗΠΑ σε βάθη 4,5 έως 9 Κm και στη χερσόνησο Κόλα κοντά στο Μουρμάνσκ της Ρωσίας σε βάθη 12 Km. Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 8

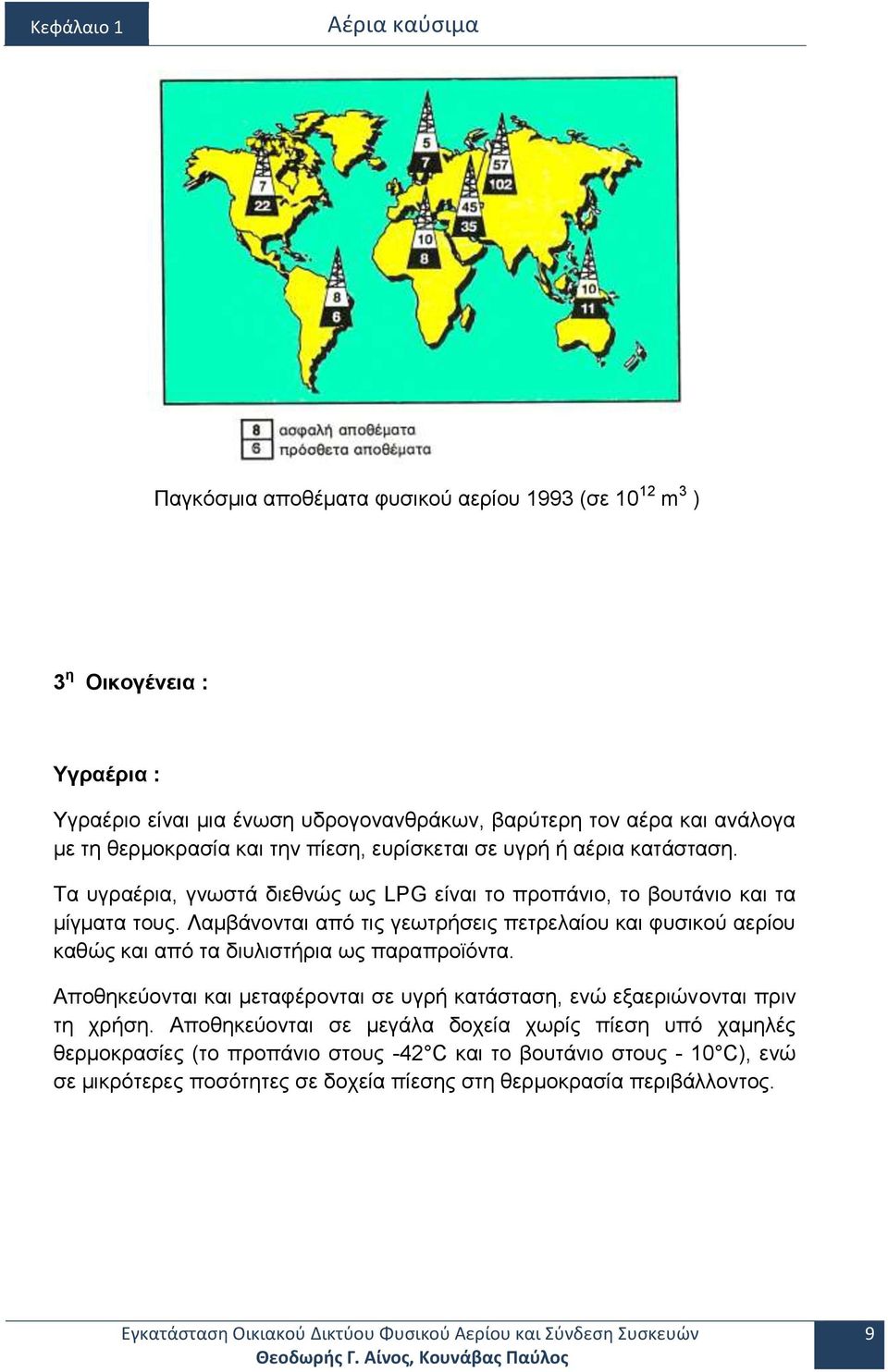

14 Κεφάλαιο 1 Αέρια καύσιμα Παγκόσμια αποθέματα φυσικού αερίου 1993 (σε m 3 ) 3 η Οικογένεια : Υγραέρια : Υγραέριο είναι μια ένωση υδρογονανθράκων, βαρύτερη τον αέρα και ανάλογα με τη θερμοκρασία και την πίεση, ευρίσκεται σε υγρή ή αέρια κατάσταση. Τα υγραέρια, γνωστά διεθνώς ως LPG είναι το προπάνιο, το βουτάνιο και τα μίγματα τους. Λαμβάνονται από τις γεωτρήσεις πετρελαίου και φυσικού αερίου καθώς και από τα διυλιστήρια ως παραπροϊόντα. Αποθηκεύονται και μεταφέρονται σε υγρή κατάσταση, ενώ εξαεριώνονται πριν τη χρήση. Αποθηκεύονται σε μεγάλα δοχεία χωρίς πίεση υπό χαμηλές θερμοκρασίες (το προπάνιο στους -42 C και το βουτάνιο στους - 10 C), ενώ σε μικρότερες ποσότητες σε δοχεία πίεσης στη θερμοκρασία περιβάλλοντος. Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 9

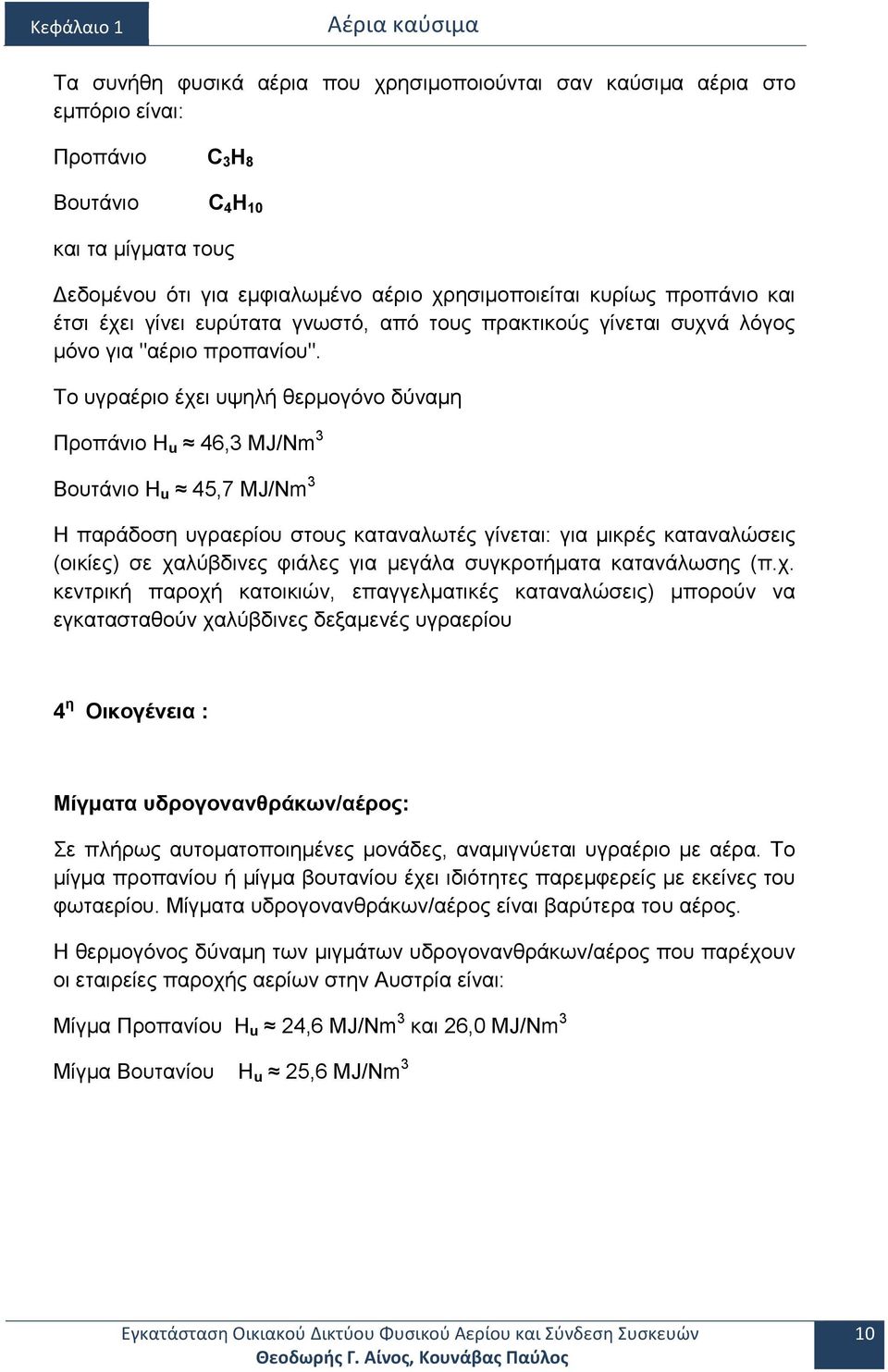

15 Κεφάλαιο 1 Αέρια καύσιμα Tα συνήθη φυσικά αέρια που χρησιμοποιούνται σαν καύσιμα αέρια στο εμπόριο είναι: Προπάνιο C 3 H 8 Βουτάνιο C 4 H 10 και τα μίγματα τους Δεδομένου ότι για εμφιαλωμένο αέριο χρησιμοποιείται κυρίως προπάνιο και έτσι έχει γίνει ευρύτατα γνωστό, από τους πρακτικούς γίνεται συχνά λόγος μόνο για "αέριο προπανίου". Το υγραέριο έχει υψηλή θερμογόνο δύναμη Προπάνιο Η u 46,3 ΜJ/Νm 3 Βουτάνιο Η u 45,7 ΜJ/Νm 3 Η παράδοση υγραερίου στους καταναλωτές γίνεται: για μικρές καταναλώσεις (οικίες) σε χαλύβδινες φιάλες για μεγάλα συγκροτήματα κατανάλωσης (π.χ. κεντρική παροχή κατοικιών, επαγγελματικές καταναλώσεις) μπορούν να εγκατασταθούν χαλύβδινες δεξαμενές υγραερίου 4 η Οικογένεια : Μίγματα υδρογονανθράκων/αέρος: Σε πλήρως αυτοματοποιημένες μονάδες, αναμιγνύεται υγραέριο με αέρα. Το μίγμα προπανίου ή μίγμα βουτανίου έχει ιδιότητες παρεμφερείς με εκείνες του φωταερίου. Μίγματα υδρογονανθράκων/αέρος είναι βαρύτερα του αέρος. Η θερμογόνος δύναμη των μιγμάτων υδρογονανθράκων/αέρος που παρέχουν οι εταιρείες παροχής αερίων στην Αυστρία είναι: Μίγμα Προπανίου Η u 24,6 ΜJ/Νm 3 και 26,0 ΜJ/Νm 3 Μίγμα Βουτανίου Η u 25,6 ΜJ/Νm 3 Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 10

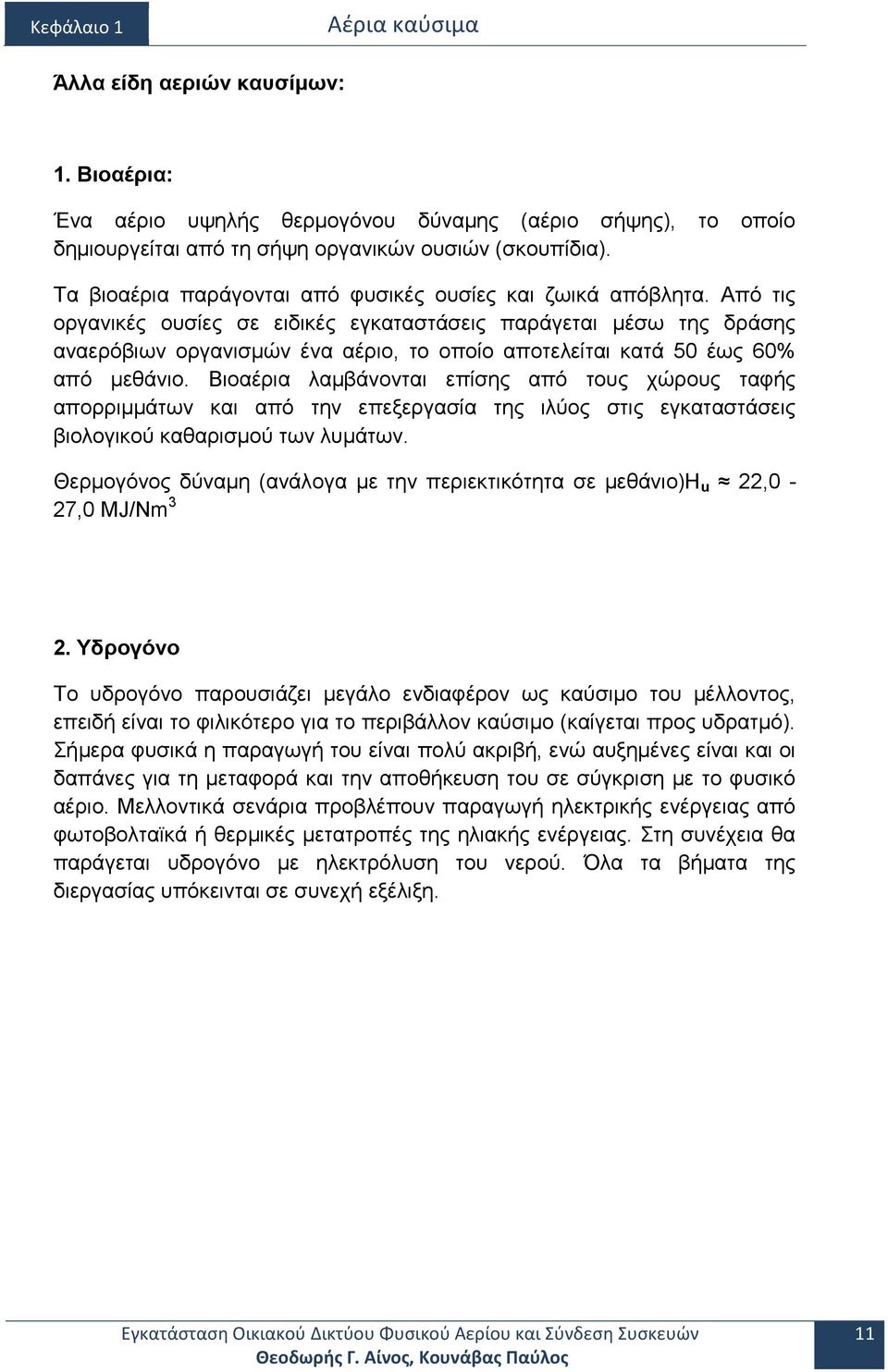

16 Κεφάλαιο 1 Αέρια καύσιμα Άλλα είδη αεριών καυσίμων: 1. Βιοαέρια: Ένα αέριο υψηλής θερμογόνου δύναμης (αέριο σήψης), το οποίο δημιουργείται από τη σήψη οργανικών ουσιών (σκουπίδια). Τα βιοαέρια παράγονται από φυσικές ουσίες και ζωικά απόβλητα. Από τις οργανικές ουσίες σε ειδικές εγκαταστάσεις παράγεται μέσω της δράσης αναερόβιων οργανισμών ένα αέριο, το οποίο αποτελείται κατά 50 έως 60% από μεθάνιο. Βιοαέρια λαμβάνονται επίσης από τους χώρους ταφής απορριμμάτων και από την επεξεργασία της ιλύος στις εγκαταστάσεις βιολογικού καθαρισμού των λυμάτων. Θερμογόνος δύναμη (ανάλογα με την περιεκτικότητα σε μεθάνιο)η u 22,0-27,0 ΜJ/Νm 3 2. Υδρογόνο Το υδρογόνο παρουσιάζει μεγάλο ενδιαφέρον ως καύσιμο του μέλλοντος, επειδή είναι το φιλικότερο για το περιβάλλον καύσιμο (καίγεται προς υδρατμό). Σήμερα φυσικά η παραγωγή του είναι πολύ ακριβή, ενώ αυξημένες είναι και οι δαπάνες για τη μεταφορά και την αποθήκευση του σε σύγκριση με το φυσικό αέριο. Μελλοντικά σενάρια προβλέπουν παραγωγή ηλεκτρικής ενέργειας από φωτοβολταϊκά ή θερμικές μετατροπές της ηλιακής ενέργειας. Στη συνέχεια θα παράγεται υδρογόνο με ηλεκτρόλυση του νερού. Όλα τα βήματα της διεργασίας υπόκεινται σε συνεχή εξέλιξη. Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 11

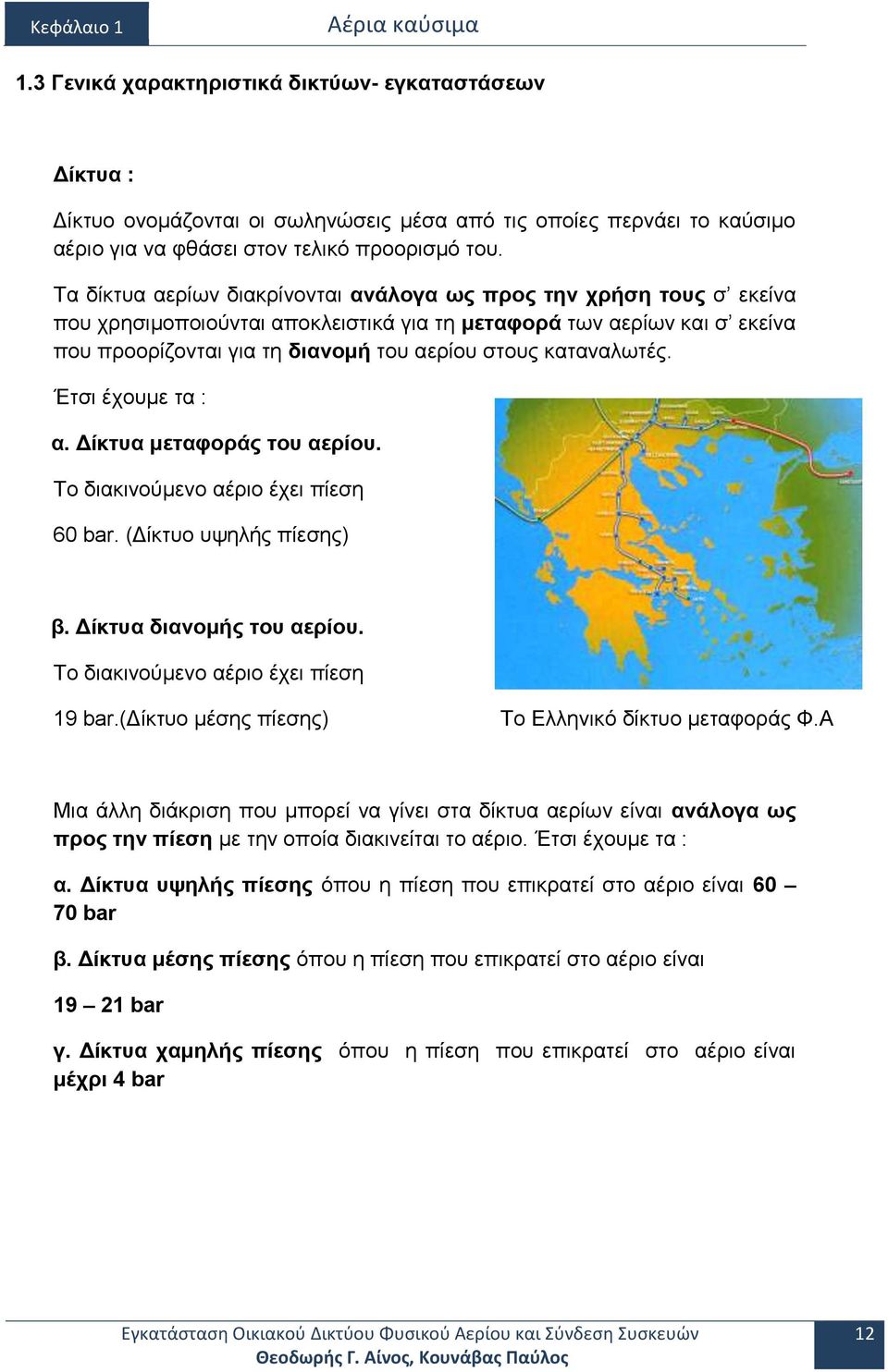

17 Κεφάλαιο 1 Αέρια καύσιμα 1.3 Γενικά χαρακτηριστικά δικτύων- εγκαταστάσεων Δίκτυα : Δίκτυο ονομάζονται οι σωληνώσεις μέσα από τις οποίες περνάει το καύσιμο αέριο για να φθάσει στον τελικό προορισμό του. Τα δίκτυα αερίων διακρίνονται ανάλογα ως προς την χρήση τους σ εκείνα που χρησιμοποιούνται αποκλειστικά για τη μεταφορά των αερίων και σ εκείνα που προορίζονται για τη διανομή του αερίου στους καταναλωτές. Έτσι έχουμε τα : α. Δίκτυα μεταφοράς του αερίου. To διακινούμενο αέριο έχει πίεση 60 bar. (Δίκτυο υψηλής πίεσης) β. Δίκτυα διανομής του αερίου. To διακινούμενο αέριο έχει πίεση 19 bar.(δίκτυο μέσης πίεσης) Το Ελληνικό δίκτυο μεταφοράς Φ.Α Μια άλλη διάκριση που μπορεί να γίνει στα δίκτυα αερίων είναι ανάλογα ως προς την πίεση με την οποία διακινείται το αέριο. Έτσι έχουμε τα : α. Δίκτυα υψηλής πίεσης όπου η πίεση που επικρατεί στο αέριο είναι bar β. Δίκτυα μέσης πίεσης όπου η πίεση που επικρατεί στο αέριο είναι bar γ. Δίκτυα χαμηλής πίεσης όπου η πίεση που επικρατεί στο αέριο είναι μέχρι 4 bar Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 12

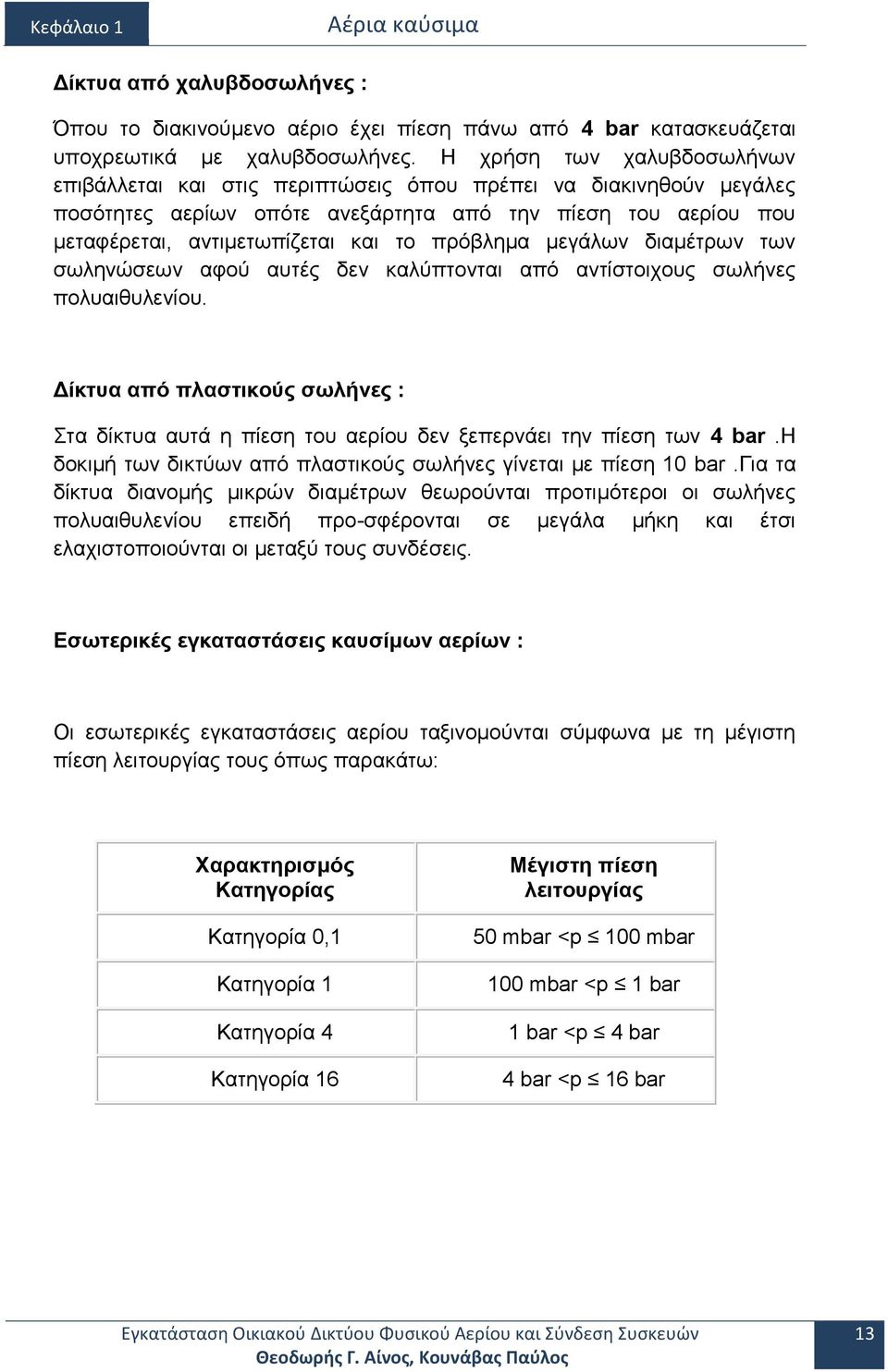

18 Κεφάλαιο 1 Αέρια καύσιμα Δίκτυα από χαλυβδοσωλήνες : Όπου το διακινούμενο αέριο έχει πίεση πάνω από 4 bar κατασκευάζεται υποχρεωτικά με χαλυβδοσωλήνες. Η χρήση των χαλυβδοσωλήνων επιβάλλεται και στις περιπτώσεις όπου πρέπει να διακινηθούν μεγάλες ποσότητες αερίων οπότε ανεξάρτητα από την πίεση του αερίου που μεταφέρεται, αντιμετωπίζεται και το πρόβλημα μεγάλων διαμέτρων των σωληνώσεων αφού αυτές δεν καλύπτονται από αντίστοιχους σωλήνες πολυαιθυλενίου. Δίκτυα από πλαστικούς σωλήνες : Στα δίκτυα αυτά η πίεση του αερίου δεν ξεπερνάει την πίεση των 4 bar.η δοκιμή των δικτύων από πλαστικούς σωλήνες γίνεται με πίεση 10 bar.για τα δίκτυα διανομής μικρών διαμέτρων θεωρούνται προτιμότεροι οι σωλήνες πολυαιθυλενίου επειδή προ-σφέρονται σε μεγάλα μήκη και έτσι ελαχιστοποιούνται οι μεταξύ τους συνδέσεις. Εσωτερικές εγκαταστάσεις καυσίμων αερίων : Οι εσωτερικές εγκαταστάσεις αερίου ταξινομούνται σύμφωνα με τη μέγιστη πίεση λειτουργίας τους όπως παρακάτω: Χαρακτηρισμός Κατηγορίας Κατηγορία 0,1 Κατηγορία 1 Κατηγορία 4 Κατηγορία 16 Μέγιστη πίεση λειτουργίας 50 mbar <p 100 mbar 100 mbar <p 1 bar 1 bar <p 4 bar 4 bar <p 16 bar Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 13

19 Κεφάλαιο 1 Αέρια καύσιμα 1 η Κατηγορία (Κατηγορία 0,1) Στην 1 η κατηγορία υπάγονται οι εγκαταστάσεις στις οποίες η πίεση του αερίου κυμαίνεται από 50 mbar μέχρι 100 mbar. Και σύμφωνα με τους Ελληνικούς κανονισμούς που ισχύουν ονομάζεται Κατηγορία 0,1. 2 η Κατηγορία (Κατηγορία 1) Στην 2 η κατηγορία που οι Ελληνικοί κανονισμοί την ονομάζουν Κατηγορία 1 περιλαμβάνονται οι εγκαταστάσεις στις οποίες η πίεση του αερίου κυμαίνεται από 100 mbar μέχρι 1 bar. 3 η Κατηγορία (Κατηγορία 4) Στην 3 η κατηγορία υπάγονται οι εγκαταστάσεις στις οποίες η πίεση του αερίου κυμαίνεται από 1 bar μέχρι 4 bar. Και σύμφωνα με τους Ελληνικούς κανονισμούς που ισχύουν ονομάζεται Κατηγορία 4, επειδή η πίεση δεν ξεπερνά τα 4 bar. 4 η Κατηγορία (Κατηγορία 16) Στην 4 η κατηγορία υπάγονται οι εγκαταστάσεις στις οποίες η πίεση του αερίου κυμαίνεται από 4 bar μέχρι 16 bar. Και σύμφωνα με τους Ελληνικούς κανονισμούς που ισχύουν ονομάζεται Κατηγορία 16, επειδή η πίεση δεν ξεπερνά τα 16 bar. Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 14

20 Κεφάλαιο 1 Αέρια καύσιμα Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 15

21 Κεφάλαιο 1 Αέρια καύσιμα 1.4 Ορολογία εσωτερικών δικτύων και συσκευών Εικόνα στοιχείου δικτύου ή συσκευής Σύμβολο Ονομασία - Περιγραφή στοιχείου δικτύου ή συσκευής Αγωγός Αντισεισμική βαλβίδα : Η βαλβίδα αυτή σε περί-πτωση σεισμού διακόπτει αυτόματα την παροχή του αερίου στο δίκτυο αν η ένταση του σεισμού είναι μεγαλύτερη από 5,2 R Ασφαλιστική βαλβίδα ανακούφισης : Βαλβίδα αυτόματης εκκένω-σης γραμμής αερίου με δυ-νατότητα προρύθμισης για την αποφυγή ανεπιθύμητης υπερπίεσης Βαλβίδα ασφαλείας με αντίβαρο. Βαλβίδα αντεπιστροφής: Βαλβίδα που επιτρέπει τη ροή του αερίου μόνο προς μία κατεύθυνση. Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 16

22 Κεφάλαιο 1 Αέρια καύσιμα Βαλβίδα στραγγαλισμού αερίου. Βάνα αυτόματης διακο-πής ή ηλεκτρομα-γνητική βαλβίδα ασφαλείας) : Ηλεκτρομαγνητική βάνα η οποία ενεργοποιείται από το σύστημα ελέγχου και ασφαλείας των συσκευών αερίου έτσι ώστε να επιτρέπει ή να σταματά αυτό-ματα τη ροή του αερίου. Εικόνα στοιχείου δικτύου ή συσκευής Σύμβολο Ονομασία - Περιγραφή στοιχείου δικτύου ή συσκευής Q F Bβαλβίδα διακοπής υπερβολικής ροής: Η βαλβίδα αυτή διακόπτει την ροή του αερίου σε περί-πτωση υπερβολικής πτώ-σης της πίεσης. Βαλβίδα θερμικής προστασίας: Η βαλβίδα αυτή διακόπτει αυτόματα τη ροή του αερίου όταν η θερμοκρασία της υπερβεί μια προκαθορισμέ-νη τιμή (100 ο C) Διακλάδωση Διασταύρωση αγωγών με σύνδεση Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 17

23 Κεφάλαιο 1 Αέρια καύσιμα Διασταύρωση αγωγών χωρίς σύνδεση Διαστολικό Εξαεριστικό Εύκαμπτος αγωγός σύνδεσης συσκευής Θερμόμετρο: Όργανο μέτρησης της θερμοκρασίας. Εικόνα στοιχείου δικτύου ή συσκευής Σύμβολο Ονομασία - Περιγραφή στοιχείου δικτύου ή συσκευής Θερμοστάτης Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 18

24 Κεφάλαιο 1 Αέρια καύσιμα Μανόμετρο: Όργανο μέτρησης της πίεσης. Μετρητής Αερίου: Μία διάταξη συνδεδεμένη στην έξοδο ενός παροχε-τευτικού αγωγού για να κα-τάγράφει την ποσότητα του αερίου, που διέρχεται από τον παροχετευτικό αγωγό και τροφοδοτείται σε μία εσωτερική εγκατάσταση. Παρέμβυσμα : Μια πλάκα που τοποθετεί-ται ανάμεσα στις δύο φλά-ντζες και εμποδίζει την δια-φυγή του αερίου. Πρεσσοστάτης (μανομετρικός διακόπτης): Μηχανισμός που επιτηρεί την πίεση σε μία εγκατά-σταση και ανάλογα με την ρύθμισή του, ανοιγοκλείνει τις επαφές του. Ρυθμιστής πίεσης : Συσκευή που ρυθμίζει την πίεση ή την παροχή σε προπιλεγμένο σημείο της ροής του αερίου. Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 19

25 Κεφάλαιο 1 Αέρια καύσιμα Σταθμός Μέτρησης - Ρύθμισης : Το σύνολο του εξοπλισμού που αποσκοπεί στη ρύθμι-ση της πίεσης του αερίου και την μέτρηση των διερ-χόμενων ποσοτήτων. Εικόνα στοιχείου δικτύου ή συσκευής Σύμβολο Ονομασία - Περιγραφή στοιχείου δικτύου ή συσκευής Σύνδεση κοχλιωτή Σύνδεση με κόλληση : Σύνδεση με μούφα : Ταχυσύνδεσμος Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 20

26 Κεφάλαιο 1 Αέρια καύσιμα Φίλτρο : Διάταξη από την οποία διέρχεται το αέριο για να καθαριστεί. Χειροκίνητη Βάνα Απομόνωσης : Μια χειροκίνητη βάνα που εγκαθίσταται στις σωληνώσεις για να μπορεί να διακόψει την παροχή του αερίου. Χιτώνιο : Διάταξη σωλήνα που τοποθετείται σε ειδικές κατάσκευές εσωτερικών εγκαταστάσεων και μέσα από τον οποίο διέρχεται μία σωλήνωση αερίου. Δείκτης Woobe (W 0 ) :.Ο λόγος της ανώτερης θερμογόνου δύναμης H o του αερίου προς την τετραγωνική ρίζα της σχετικής του πυκνότητας d v. W 0 = H o d v Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 21

27 Κεφάλαιο 1 Αέρια καύσιμα Διάμετρος : Για τον αγωγό από χάλυβα ο όρος «διάμετρος» αναφέρεται στην ονομαστική εσωτερική διάμετρο, ενώ για τους χάλκινους αγωγούς ως «διάμετρος» ορίζεται η ονομαστική εξωτερική διάμετρος. Δίκτυο : Σύστημα μεταφοράς ή διαδικασία διανομής αερίου διασυνδεδεμένο έτσι ώστε κατά τη λειτουργία του να επιτρέπεται πολλαπλή τροφοδότηση διαφόρων σημείων κατανάλωσης. Εγκατάσταση Σωληνώσεων : Όλες οι σωληνώσεις παροχής αερίου που βρίσκονται μετά την έξοδο του μετρητή, μέσα στο χώρο του καταναλωτή. Επικάλυψη Σωλήνων : Ομοιόμορφη προστατευτική κάλυψη μεταλλικών σωλήνων για αντιδιαβρωτική προστασία. Εσωτερικό Δίκτυο : Το σύνολο των σωληνώσεων, εξαρτημάτων και οργάνων που μεσολαβεί ανάμεσα στον Σταθμό Μέτρησης-Ρύθμισης και στις συσκευές χρήσης του Φυσικού Αερίου και βρίσκεται σχεδόν πάντα εντός της ιδιοκτησίας του καταναλωτή. Εξαρτήματα Αγωγών : Όλες οι ενώσεις, οι καμπύλες, οι γωνίες και τα ταυ που χρησιμοποιούνται για την διάταξη των αγωγών σε μία εγκατάσταση σωληνώσεων. Θερμογόνος Δύναμη (H) : Η ποσότητα θερμότητας που απελευθερώνεται κατά την πλήρη καύση συγκεκριμένης μοναδιαίας ποσότητας καυσίμου. Για αέρια καύσιμα εκφράζεται συνήθως σε kcal/m 3, ενώ για υγρά και στερεά καύσιμα σε kcal/kg. Ανώτερη Θερμογόνος Δύναμη (H ο ) : Η ποσότητα θερμότητας, η οποία ελευθερώνεται κατά την τέλεια καύση 1m 3 αερίου σε κανονικές συνθήκες, εάν η θερμοκρασία του αερίου καυσίμου πριν την καύση και των προϊόντων της καύσης είναι 25 O C και το νερό που σχηματίστηκε κατά την καύση είναι σε υγρή κατάσταση. Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 22

28 Κεφάλαιο 1 Αέρια καύσιμα Κατώτερη Θερμογόνος Δύναμη (H u ) : Η ποσότητα θερμότητας, η οποία ελευθερώνεται κατά την τέλεια καύση 1m 3 αερίου σε κανονικές συνθήκες, εάν η θερμοκρασία του αερίου καυσίμου πριν την καύση και των προϊόντων της καύσης είναι 25 O C και το νερό που σχηματίστηκε κατά την καύση είναι σε αέρια κατάσταση (υδρατμός). Καθοδική προστασία : Σύστημα για την προστασία μεταλλικών αντικειμένων τοποθετημένων κάτω από την επιφάνεια του εδάφους από την οξειδωτική επίδραση του περιβάλλοντος. Κανονικές συνθήκες αερίου : Είναι η κατάσταση του αερίου που χαρακτηρίζεται από τα παρακάτω μεγέθη : Θερμοκρασία : 0 o C (273,15 o K) Πίεση : 1013,25 mbar Περιεκτικότητα νερού : 0% (ξηρό) Πίεση Δοκιμής Στεγανότητας : Η πίεση που θα ασκηθεί κατά την διάρκεια της δοκιμής στεγανότητας και που θα είναι μεγαλύτερη από την πίεση λειτουργίας. Πίεση Λειτουργίας : Η πίεση που ασκείται μέσα στην σωλήνωση υπό κανονικές συνθήκες λειτουργίας. Πίεση Μανόμετρου : Η διαφορά της πίεσης του αερίου από την ατμοσφαιρική πίεση απεικονίζεται στην ένδειξη του μανόμετρου. Πίεση Παροχής : Η ονομαστική πίεση του αερίου που παρέχεται στην είσοδο του μετρητή ενός καταναλωτή. Πίεση Σφάλματος : Η μέγιστη πίεση που θα μπορούσε να ασκηθεί υπό συνθήκες δυσλειτουργίας και που θα είναι μεγαλύτερη της πίεσης σχεδιασμού. Πίεση Σχεδιασμού : Η μέγιστη πίεση, που κάθε μέρος ξεχωριστά ή όλο το σύστημα σωληνώσεων αερίου έχει σχεδιαστεί για να αντέχει, υπό προβλεπόμενες λειτουργικές συνθήκες. Η πίεση σχεδιασμού δεν θα πρέπει να είναι μικρότερη της πίεσης σφάλματος. Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 23

29 Κεφάλαιο 1 Αέρια καύσιμα Πυκνότητα (ρ) : Η πυκνότητα ενός αερίου, είναι ο λόγος της μάζας προς τον όγκο του, και εκφράζεται σε kg/m 3. Σχετική Πυκνότητα (d V ) : Η σχετική πυκνότητα εκφράζει το λόγο της πυκνότητας ενός ξηρού αερίου προς την πυκνότητα του ξηρού αέρα, κάτω από ίδιες συνθήκες (πίεση και θερμοκρασία). Η σχετική πυκνότητα είναι ένας αριθμός χωρίς διάσταση. Σταθμός συμπίεσης : Η εγκατάσταση συμπιεστή για την αύξηση της πίεσης του αερίου μέσα σε αγωγό μεταφοράς. Φρεάτιο : Ένας κλειστός χώρος που προσφέρεται για την εξυπηρέτηση διάφορων αναγκών ενός κτιρίου και βρίσκεται είτε στο εσωτερικό, είτε στο εξωτερικό του κτιρίου. Θεοδωρής Γ. Αίνος, Κουνάβας Παύλος 24

30 Κεφάλαιο 2 Δίκτυα και διαστασιολόγηση ΔΙΚΤΥΑ ΚΑΙ ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ 2.1 Γενικά Οι παράγοντες που θα πρέπει να ληφθούν υπ όψιν στον σχεδιασμό ενός εσωτερικού δικτύου, είναι η αντοχή των υλικών, η εμφάνιση, η θέση, το κόστος τους και το αν χρειάζονται προστασία ή όχι από τη διάβρωση. Κατά τον σχεδιασμό των συστημάτων σωληνώσεων, δέουσα προσοχή θα πρέπει να δίνεται στην πιθανότητα μελλοντικής επέκτασης λόγω πρόσθετων αναγκών του καταναλωτή. Επίσης προκειμένου να αναβαθμιστούν και να καλυφθούν βασικές απαιτήσεις ασφαλείας των ενοίκων ή ιδιοκτητών ενός κτιρίου θα πρέπει να υπάρχει ένα σχέδιο της εσωτερικής εγκατάστασης αερίου κοντά στον κύριο μετρητή αερίου. Ο σχεδιασμός, της εγκατάστασης και ο έλεγχος σφαλμάτων στα συστήματα αγωγών μέσα σε κτίρια εξαρτώνται από παράγοντες όπως, η πίεση και η διάμετρος του σωλήνα. 2.2 Παροχή όγκου αερίου Η απαιτούμενη μέγιστη παροχή όγκου του αερίου καθώς και η πιθανή μελλοντική ανάγκη αύξησης της παροχής θα πρέπει να λαμβάνεται υπ όψιν προκειμένου να γίνει σωστή επιλογή της διαμέτρου των σωληνώσεων. 26

31 Κεφάλαιο 2 Δίκτυα και διαστασιολόγηση 2.3 Διαστασιολόγηση αγωγών Η διαστασιολόγηση των αγωγών είναι η απαιτούμενη για την επαρκή τροφοδότηση κάθε συσκευής με αέριο. Υπάρχουν αρκετά θεωρητικά μοντέλα που μπορούν να χρησιμοποιηθούν ανάλογα με την πίεση, το μέγεθος της εγκατάστασης και τα πρότυπα που χρησιμοποιούνται ως σημεία αναφοράς. Οι μέθοδοι διαστασιολόγησης βασίζονται σε μια θεωρητική διάμετρο που απαιτείται για την παράδοση του απαραίτητου όγκου αερίου με μέγιστη απώλεια πίεσης 1mbar κατά μήκος του αγωγού. Στους παρακάτω υπολογισμούς λαμβάνονται υπ όψιν το μήκος των σωληνώσεων έως την κάθε συσκευή, ο αριθμός των συνδέσεων και η μέγιστη παροχή όγκου του αερίου που θα πρέπει να περάσει από κάθε τμήμα της εγκατάστασης. Οι πίνακες μετατρέπουν τα μήκη των αγωγών και τις διερχόμενες παροχές σε διαμέτρους αγωγών. 2.4 Εσωτερική Εγκατάσταση με διαμέτρους αγωγών έως και 28mm Χαλκού/ 25mm Χάλυβα Η θεωρητική διάμετρος του αγωγού θα πρέπει να καθορίζεται σύμφωνα με τους Πίνακες 1, 2 & 3. Είναι γνωστό ότι όταν το αέριο ρέει μέσα από συνδέσεις, υφίσταται απώλεια πίεσης λόγω τριβών. Ο ακόλουθος πίνακας 1 παρουσιάζει ισοδύναμα μήκη που πρέπει να προστεθούν στο μήκος των σωληνώσεων της εγκατάστασης έτσι ώστε να ισοσταθμιστεί η αντίσταση των γωνιών, καμπύλων και των ταυ, με εκείνη την αντίσταση που θα προκαλούνταν αν αντί γωνιών, καμπύλων και των ταυ είχαμε ευθύγραμμα τμήματα. 27

32 Κεφάλαιο 2 Δίκτυα και διαστασιολόγηση Πίνακας 1 Ισοδύναμο Μήκος Για xρήση στους υπολογισμούς της διαστασιολόγησης των αγωγών Ονομαστική Διάμετρος Χαλκού (mm) Επιπλέον μήκος κατά προσέγγιση για την αντιστάθμιση των Γωνιών, των Καμπύλων και των Ταυ 90o Καμπύλη Γωνία Ταυ Μέχρι Φ28 (m) (m) (m) 0,3 0,5 0,5 Το ισοδύναμο μήκος των σωληνώσεων μιας νέας εγκατάστασης καθορίζεται εάν προσθέσουμε στο πραγματικό μήκος των σωληνώσεων το ισοδύναμο των συνδέσεων που δίνεται στον Πίνακα 1. Γνωρίζοντας τη διερχόμενη ποσότητα του αερίου που απαιτείται από τις συσκευές χρησιμοποιείστε είτε τον Πίνακα 2 για τους χάλκινους αγωγούς, είτε τον Πίνακα 3 για τους χαλύβδινους αγωγούς για τον προσδιορισμό των κατάλληλων διαστάσεων του σωλήνα. Ακολούθως μέσα από τους πίνακες 2 ή 3 (αναλόγως του είδους της σωλήνωσης) και γνωρίζοντας την απαιτούμενη ποσότητα αερίου για κάθε συσκευή, είναι δυνατό να προσδιορισθεί η κατάλληλη διάμετρος για κάθε τμήμα της εγκατάστασης. 28

33 Κεφάλαιο 2 Δίκτυα και διαστασιολόγηση Πίνακας 2 Διερχόμενη Ποσότητα Αερίου από αγωγούς χαλκού βάση της μέγιστης παροχής για πτώση πίεσης 1mbar Χάλκινος Αγωγός σύμφωνα με τον ΕΛΟΤEN1057 Διάμετρος Αγωγού (mm) Μήκος Αγωγού (m) Διερχόμενη Ποσότητα (m 3 /ώρα) 12 0,86 0,57 0,50 0,37 0,30 0,22 0,18 0, ,50 1,00 0,85 0,82 0,69 0,52 0,41 0, ,90 1,90 1,50 1,30 1,10 0,95 0,92 0, ,70 5,80 4,60 3,90 3,40 2,90 2,50 2, ,00 12,00 9,40 8,00 7,00 5,90 5,20 4,70 29

34 Κεφάλαιο 2 Δίκτυα και διαστασιολόγηση Πίνακας 3 Διερχόμενη Ποσότητα Αερίού από αγωγούς χάλυβα βάση της μέγιστης παροχής για πτώση πίεσης 1mbar Χαλύβδινος Αγωγός σύμφωνα με τον ΕΛΟΤEN Διάμετρος Αγωγού (mm) Μήκος Χαλύβδινου Αγωγού (m) Διερχόμενη Ποσότητα (m 3 /ώρα) 6 0,29 0,14 0,09 0,07 0,05 8 0,80 0,53 0,49 0,36 0,29 0,22 0,17 0, ,10 1,40 1,10 0,93 0,81 0,70 0,69 0, ,30 2,90 2,30 2,00 1,70 1,50 1,40 1, ,70 6,60 5,30 4,50 3,90 3,30 2,90 2, ,00 12,00 10,00 8,50 7,50 6,30 5,60 5,00 Παράδειγμα Υπολογισμού κατά την Χρήση μιας Μόνο Συσκευής: Σύμφωνα με τους παραπάνω πίνακες 1,2,3 υπολογίζουμε την διάμετρο της σωλήνωσης 30

35 Κεφάλαιο 2 Δίκτυα και διαστασιολόγηση Προσδιορισμός ισοδύναμου μήκος του αγωγού: Τρεις γωνίες από τον πίνακα 1 δίνουν ένα ισοδύναμο μήκος (3 x 0.5) = 1.5m Επομένως το ισοδύναμο μήκος του χαλκού = Πραγματικό + Ισοδύναμο γωνίας 90o = = 11.5 m (χρήση 12 m) Από τον Πίνακα 2 και συσχετίζοντας την γραμμή μήκους (m) με την απαιτούμενη παροχή της συσκευής (m3/h). Είναι εμφανές ότι η κατάλληλη διατομή της σωλήνας είναι 22mm. ΠΡΟΣΟΧΗ Για 12 m χάλκινου σωλήνα και 1,3 m3/h η κατάλληλη διατομή σωλήνωσης είναι τα 18 mm που όμως δεν ικανοποιεί τα 1,5 m3/h που αποτελεί το ελάχιστο όριο παροχής της συσκευής του παραδείγματος. 2.5 Εγκατάσταση Αγωγών με διάμετρο Μεγαλύτερο από 28mm σε Χαλκό ή 25mm Χάλυβα Αντίστοιχα με την παράγραφο 2.4 η θεωρητική διάμετρος των σωληνώσεων για τις παραπάνω διαμέτρους θα πρέπει να καθορίζεται σύμφωνα με τους Πίνακες 4 & 5. Όπως διατυπώθηκε και στην προηγούμενη παράγραφο, όταν το αέριο περνά μέσα από εξαρτήματα και συνδέσεις, υφίσταται απώλειες πίεσης λόγω τριβών. Ο ακόλουθος πίνακας (4) δίνει ισοδύναμα μήκη, τα οποία θα προστεθούν στο μήκος της εγκατάστασης έτσι ώστε να ισοσταθμιστεί η αντίσταση στις γωνίες, τις καμπύλες και τα ταυ, με την αντίσταση (πτώση πίεσης) που θα είχαμε σε ευθύγραμμα τμήματα. Τα εξαρτήματα σύνδεσης για χάλκινους σωλήνες πρέπει να είναι σύμφωνα με τα πρότυπα ΕΛΟΤ ΕΝ

36 Κεφάλαιο 2 Δίκτυα και διαστασιολόγηση Πίνακας 4 Ισοδύναμο Μήκος Συνδέσεων Χαλκού και Χάλυβα Ονομαστικό Μέγεθος Αγωγού (mm) Χάλυβας Χαλκός o καμπύλη & ταυ 0,50 1,00 1,50 2,50 3,50 4,50 90 γωνία & τάπες 0,30 0,45 0,65 1,20 1,80 2,20 Το ισοδύναμο μήκος του αγωγού των νέων εγκαταστάσεων καθορίζεται από την πρόσθεση του πραγματικού μήκους των σωληνώσεων και του ισοδύναμου που προκύπτει από τον Πίνακα 4. Γνωρίζοντας την διερχόμενη ποσότητα αερίου που απαιτείται από τις συσκευές, και προκειμένου να προσδιορισθεί το κατάλληλο μέγεθος της σωλήνωσης χρησιμοποιείστε τον Πίνακα 5 32

37 Κεφάλαιο 2 Δίκτυα και διαστασιολόγηση Πίνακας 5 Διερχόμενη ποσότητα αερίου από αγωγούς Χαλκού/Χάλυβα βάση της μέγιστης παροχής για πτώση πίεσης 1mbar Ονομαστικό Μέγεθος Αγωγού (διάμετρος) (mm) Μήκος Αγωγού (m) Χάλυβας Χαλκός ,4 8 7,2 6 5,4 4,8 4 3, ,5 8,5 7,2 6, Διερχόμενη Ποσότητα (m 3 /ώρα) Παράδειγμα υπολογισμού χρησιμοποιώντας μια και μόνο συσκευή: Η Επιθυμητή διαδρομή αγωγού είναι 17μέτρα χάλυβα Η Παροχή όγκου είναι 17m3/ώρα Ο κατά προσέγγιση αριθμός των καμπύλων είναι 5 Χρησιμοποιώντας τον Πίνακα 5 βρίσκετε την κατάλληλη στήλη για το μήκος της διαδρομής του αγωγού (σε αυτό το στάδιο δεν χρειάζεται να αφήσετε περιθώριο για εξαρτήματα). 33

38 Κεφάλαιο 2 Δίκτυα και διαστασιολόγηση Για το δικό μας παράδειγμα βλέπετε ότι τα 17 μέτρα μας παραπέμπουν ανάμεσα σε δύο στήλες - 20 μέτρα και 15 μέτρα (οι δύο αριθμοί παρουσιάζονται σκιασμένοι στον Πίνακα 5). Παρατηρήστε τις στήλες των 15 και 20 μέτρων αγωγού ώστε να βρεθεί το φορτίο αερίου (στρογγυλοποιημένο) που θέλετε (π.χ. 17m3/h) και προσπαθήστε να βρείτε την διάμετρο του αγωγού που θα παρείχε το θερμικό φορτίο μέσα στα πλαίσια την μέγιστης επιτρεπόμενης πτώσης του 1 mbar. Για το παράδειγμά μας έχουμε 17 m3/ώρα επομένως μπορείτε να δείτε ότι 15 m αγωγού θα παρέχουν 22 m3/ώρα και τα 20 m θα παρέχουν 19 m3/ώρα (περισσότερο δηλαδή από το επιθυμητό) με ονομαστικό μέγεθος αγωγού 40 mm (εσωτερική διάμετρος). Μπορούμε να υποθέσουμε λοιπόν ότι τα 17 μέτρα θα παρείχαν ενδιάμεσα φορτία αυτών των αριθμών και θα μας παρείχαν το επιθυμητό φορτίο αερίου. (Το αμέσως μικρότερο μέγεθος αγωγού δεν θα μας παρείχε το επιθυμητό θερμικό φορτίο (δηλαδή13-11 m3/ώρα) το επόμενο μέγεθος αγωγού θα μας παρείχε μεγαλύτερο από το επιθυμητό φορτίο εάν υπάρχει πιθανότητα επέκτασης των σωληνώσεων ή προσθήκης νέων επιπλέον συσκευών, τότε σε αυτό το στάδιο θα πρέπει να αφήσετε περιθώριο στην διάμετρο των σωληνώσεων. Σημείωση: Η διάμετρος σε αυτούς τους πίνακες αφορούν την ονομαστική εσωτερική διάμετρο των χαλύβδινων σωληνώσεων και την ονομαστική εξωτερική διάμετρο για τις χάλκινες σωληνώσεις. Τώρα που ορίσαμε ότι ένας σωλήνας 40mm θα παρέχει τουλάχιστον 19 m3/ώρα θα πρέπει να ελέγξουμε τα εξαρτήματα. Ο πίνακας 4 θα καθορίσει τα ισοδύναμα μήκη του αγωγού που θα προκύψουν από τα επιλεγόμενα εξαρτήματα. Στο παράδειγμα δίνονται 17m υφιστάμενου σωλήνα και 5 καμπύλων. Κάθε καμπύλη υπό αυτές τις συνθήκες έχει ισοδύναμο μήκος 1m (βλέπε Πίνακα 4 ). Επομένως το συνολικό ισοδύναμο μήκος που προκύπτει είναι : Ισοδ. Μήκος = Παρόν (17) + Εξαρτήματα Ισοδ. (5 x 1) = = 22 μέτρα Σε αυτό το σημείο θα πρέπει να ανατρέξουμε στον αρχικό πίνακα για να διασφαλιστεί ότι τα 40 mm αγωγού θα εξακολουθήσουν να παρέχουν το απαραίτητο φορτίο αερίου μέσα στα πλαίσια των περιορισμών της μέγιστης πτώσης πίεσης. Προσθέτοντας λοιπόν στο σύνολο, τα επιπλέον μέτρα για τις συνδέσεις προκύπτει ένα σύνολο 22 μέτρων. 34

39 Κεφάλαιο 2 Δίκτυα και διαστασιολόγηση Χρησιμοποιώντας την ίδια τεχνική προσδιορίστε το θερμικό φορτίο κατά μήκος της γραμμής για αγωγό μεγέθους 40mm, όπως αντίστοιχα ενεργήσαμε για τους αγωγούς των 15m και 20m. Τώρα θα πρέπει αν στρογγυλοποιήσουμε τα 22 μέτρα (ισοδύναμό μήκος) και να ψάξουμε στην διπλανή στήλη των 25m. Εκεί θα δούμε ότι αυτή η διάμετρος θα μας δώσει παροχή αερίου 17 m3/ώρα με πτώση πίεσης μικρότερη από 1mbar. Επομένως το (ισοδύναμο) μήκος των 22m θα είναι αποδεκτό με έναν αγωγό μεγέθους 40 mm (εσωτερική διάμετρος). Ωστόσο, εάν η παροχή αερίου επρόκειτο να αυξηθεί σε 18 m3/ώρα τότε θα έπρεπε να αυξήσουμε το μέγεθος του αγωγού (διάμετρος) έτσι ώστε να εξυπηρετηθούν οι ανάγκες μας. Οι Πίνακες για τις διαμέτρους έχουν υπολογιστεί εκ των προτέρων έτσι ώστε να μπορούν να παρέχουν την κατά προσέγγιση διερχόμενη ποσότητα, ανάλογα πάντα με την διάμετρό τους και την δεδομένη απόσταση, με μέγιστη πτώση πίεσης 1 mbar. Σε περίπτωση που χρησιμοποιηθεί μικρότερο μήκος αγωγού, τότε όπως είναι φυσικό η πτώση της πίεσης θα είναι μικρότερη. Για την ακρίβεια η πτώση της πίεσης θα ήταν αναλογική του υφιστάμενου μήκούς του αγωγού που χρησιμοποιείται, για παράδειγμα: 12 μέτρα σωλήνα χαλκού των 22mm θα παρέχει 3.9m3/ώρα με μέγιστη πτώση πίεσης 1 mbar. Εάν επρόκειτο να χρησιμοποιηθεί μόνο 6 μέτρα αγωγού 22mm τότε η κατά προσέγγιση απώλεια πίεσης θα ήταν το μισό του 1 mbar δηλαδή 0.5 mbar. 35

40 ΥΛΙΚΑ ΣΩΛΗΝΩΣΕΩΝ ΕΣΩΤΕΡΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ 3.1 Γενικά Σε μια εγκατάσταση σωληνώσεων αερίου συναντάμε: Aκάλυπτες εξωτερικές σωληνώσεις Θαμμένες εξωτερικές σωληνώσεις. Εσωτερικές σωληνώσεις. Αγωγούς σύνδεσης των συσκευών αερίου. Οι σωληνώσεις εσωτερικών εγκαταστάσεων πρέπει να κατασκευάζονται έτσι, ώστε η όλη εγκατάσταση να είναι ασφαλής και λειτουργική. Η εγκατάσταση είναι ασφαλής όταν οι σωληνώσεις, στις οποίες συμπεριλαμβά-νονται τα στοιχεία σύνδεσης (γωνίες, Τ, φλάντζες κλπ), τα όργανα εξοπλισμού (φίλτρα, βάνες κλπ) καθώς και οι διάφορες διατάξεις ρύθμισης, ασφαλείας και μέτρησης, είναι στεγανές και αντέχουν στις καταπονήσεις, οι οποίες εμφανίζονται κατά τη λειτουργία. Προϋποτίθεται, βέβαια, και ότι η χρήση της εγκατάστασης είναι σύμφωνη με τους κανονισμούς και τις οδηγίες χρήσης των συσκευών. Επίσης οι σωληνώσεις μέσα στα κτίρια, στις οποίες συμπεριλαμβάνονται τα πιθανά περιβλήματα τους (π.χ. για αντιδιαβρωτική προστασία) πρέπει να μην εκθέτουν σε κίνδυνο την Πυροπροστασία και σε περίπτωση εκδήλωσης πυρκαγιάς να μην οδηγούν σε έκρηξη. 36

41 Οι σωληνώσεις και οι διατάξεις τους θεωρούνται ασφαλείς, αν μπορούν να αντέξουν τουλάχιστον μια θερμοκρασία 650 C για 30 λεπτά. Η θερμοκρασία των 650 C καθορίζεται από τη θερμοκρασία έναυσης του μίγματος φυσικού αερίου-αέρα, η οποία είναι περίπου 630 C. Η εγκατάσταση είναι λειτουργική όταν οι σωληνώσεις έχουν επαρκείς διαμέτρους, έτσι ώστε το καύσιμο αέριο να φθάνει στις συσκευές κατανάλωσης με την αναγκαία πίεση. Αν σωληνώσεις έχουν ανεπαρκείς διαμέτρους, με αποτέλεσμα μεγάλη πτώση πίεσης στο δίκτυο, η παροχή αερίου δεν θα επαρκεί για να δώσουν οι συσκευές κατανάλωσης όλη την ισχύ τους. Οι σωληνώσεις πρέπει να προστατεύονται εξωτερικά έναντι διάβρωσης. Δεν προβλέπεται εσωτερική αντιδιαβρωτική προστασία για τις σωληνώσεις φυσικού αερίου. Οι σωληνώσεις πρέπει επίσης να προστατεύονται έναντι κρούσεων και μηχανικών φθορών (π.χ. από οχήματα ή κινούμενα μέρη μηχανών). Σημαντικοί παράγοντες για την επιλογή του υλικού ενός δικτύου σωληνώσεων αερίων καυσίμων είναι : 1) Η μέγιστη επιτρεπόμενη πίεση λειτουργίας του δικτύου. 2) Οι χημικές επιδράσεις τόσο του μεταφερόμενου αερίου όσο και του περιβάλλοντος του δικτύου. 3) Η δυνατότητα κατεργασίας. Το επιλεγόμενο υλικό πρέπει να μπορεί εύκολα να διαμορφωθεί, να συγκολληθεί ή γενικά να συνδεθεί με κάποιο τρόπο ή να υποστεί, πιθανώς, θερμική κατεργασία. 4) Το είδος της εφαρμογής (αν πρόκειται για εγκατάσταση σε κτίρια ή για δίκτυο μεταφοράς ή διανομής) 5) Το υλικό του υπάρχοντος δικτύου (υφιστάμενο) αν πρόκειται για επέκταση παλαιού δικτύου. 6) Το κόστος κατασκευής, λειτουργίας και συντήρησης. Ευνόητο είναι ότι η επιλογή του υλικού πρέπει να υπόκειται και σε οικονομική θεώρηση. Η διαδικασία επιλογής θα πρέπει να οδηγήσει στο οικονομικότερο υλικό, το οποίο, όμως, θα ικανοποιεί τις απαιτήσεις ασφαλείας 37

42 Το υλικό κατασκευής των σωληνώσεων, οι οποίες είναι σήμερα εγκαταστημένες ή εγκαθίστανται, είναι : 1) Ο χυτοσίδηρος. 2) Ο χάλυβας 3) Τα συνθετικά υλικά (πλαστικά PE PVC) 4) Ο χαλκός. 5) Σε ελάχιστες περιπτώσεις αναφέρεται, διεθνώς, χρήση αλουμινίου σε εφαρμογές χαμηλής πίεσης (και μολύβδου παλαιότερα) Ο χυτοσίδηρος χρησιμοποιήθηκε σχεδόν αποκλειστικά στις αρχές του αιώνα μας λόγω του τότε επιπέδου της τεχνικής των σωληνώσεων. Από χυτοσίδηρο είναι κατασκευασμένο μέρους του δικτύου διανομής της ΔΕΦΑ. Όμως η ανάγκη αύξησης της πίεσης του μεταφερόμενου αερίου και η ευθραυστότητα του χυτοσιδήρου αναγκαστικά οδήγησε στη χρήση του ελαστικότερου και ανθεκτικότερου χάλυβα. Αν και σήμερα παράγονται σωλήνες από όλκιμο χυτοσίδηρο, ο χυτοσίδηρος υποχωρεί έναντι του χάλυβα και των συνθετικών υλικών και δεν αναμένεται να χρησιμοποιηθεί στη χώρα μας. Δεν επιτρέπεται να χρησιμοποιηθεί σε εσωτερικές εγκαταστάσεις και σε πιέσεις άνω των 16 bar. Ο χάλυβας στις διάφορες συστάσεις του αποτελεί πολύ αξιόπιστο και ευκατέργαστο υλικό, με απεριόριστο εύρος εφαρμογής. Επικρατεί αποκλειστικά στις εφαρμογές υψηλών πιέσεων, ενώ είναι διαδεδομένες και στις οικιακές εφαρμογές χαμηλών πιέσεων. Τα πλαστικά υλικά με την περαιτέρω τεχνική εξέλιξη τους (π.χ. βελτίωση της τεχνικής συνδέσεων) αποκτούν ευρεία διάδοση σε εφαρμογές μέχρι 5 bar, λόγω της οικονομικότητας τους, με τάση να διευρυνθεί το πεδίο εφαρμογής μέχρι τα 10 bar. 38

43 Τέλος ο χαλκός σήμερα αποτελεί ένα πολύ ελκυστικό υλικό στις οικιακές εφαρμογές χαμηλών πιέσεων λόγω της αντοχής του σε διάβρωση και της ευκολίας στην κατεργασία του. Στη χώρα μας : Oι αγωγοί μεταφοράς (μέχρι 60 bar) και οι δακτύλιοι κατανομής (19 bar) κατασκευάζονται από χαλυβδοσωλήνες. Τα αστικά δίκτυα διανομής (μέχρι 4 bar) κατασκευάζονται από πλαστικούς σωλήνες. Οι εγκαταστάσεις σε κτίρια με πίεση μέχρι 100 mbar κατασκευάζονται από χαλυβδοσωλήνες ή χαλκοσωλήνες. 39

44 3.2 Χαλυβδοσωλήνες Οι χαλυβδοσωλήνες για αγωγούς αερίου διακρίνονται: Ανάλογα με το είδος κατασκευής σε: 1) Σωλήνες χωρίς ραφή 2) Σωλήνες με ραφή. Ανάλογα με το είδος χρήσης σε 1) Σωλήνες μεταφοράς, 2) Σωλήνες διανομής, 3) Σωλήνες σύνδεσης με τον καταναλωτή και 4) Σωλήνες οικιακών εγκαταστάσεων. Ανάλογα με τους τεχνικούς όρους (Προδιαγραφές) παράδοσης σε: 1) Σωλήνες για αγωγούς αερίου με πίεση μεγαλύτερη από 16 bar(κατά DΙΝ ( ή ΑΡΙ Spec 5L) σε συνδυασμό με το DΙΝ 2470 ΤeίΙ 2.) 2) Σωλήνες για αγωγούς αερίου με πίεση μέχρι 16 bar (κατά DΙΝ 1626 ή DΙΝ 1629 ή DΙΝ 2442 σε συνδυασμό με το DΙΝ 2470 Τeil 1) 3) Σωλήνες για αγωγούς αερίου για οικιακές εγκαταστάσεις : χαλυβδοσωλήνες με σπείρωμα μεσαίου τύπου (κατά ΕΛΟΤ 269 DΙΝ 2440 ή ISO 65) χαλυβδοσωλήνες με σπείρωμα βαρέος τύπου (κατά ΕΛΟΤ 268 (DΙΝ 2441 ή ISO 65) χαλυβδοσωλήνες ποιότητας κατά DΙΝ 2442 σε συνδυασμό με το DΙΝ 1626 και το DΙΝ 1629 χαλυβδοσωλήνες χωρίς ραφή (κατά DΙΝ 2448 σε συνδυασμό με το DΙΝ 1629) χαλυβδοσωλήνες με ραφή (κατά DΙΝ 2458 σε συνδυασμό με το DΙΝ 1626) Καθώς και λοιποί χαλυβδοσωλήνες ακριβείας. 40

45 Σήμερα η Ευρωπαϊκή Επιτροπή Τυποποίησης CΕΝ επεξεργάζεται αριθμό προτύπων για τους χαλυβδοσωλήνες (π.χ. prεν 10208). Μέχρι τη θέσπιση και θέση αυτών των προτύπων σε ισχύ, τα σχέδια (Eλληνικών) Τεχνικών Κανονισμών για εγκαταστάσεις αερίου προδιαγράφουν ποιότητες χάλυβα κατά ISO : ISO χωρίς ραφή ISO με ραφή, οι ποιότητες ΤW 360 και ΤW 410 ISO / DIS με ραφή ή χωρίς ραφή, από την ποιότητα L 290 ΝΒ και άνω ISO / DIS χωρίς ραφή ISO / DIS με ραφή. Στις οικιακές σωληνώσεις χρησιμοποιούνται οι γνωστοί από τις υδραυλικές εγκαταστάσεις κατά ΕΛΟΤ οι οποίοι είναι κατάλληλοι για κοχλιοτόμηση (κοπή σπειρώματος) αλλά και συγκόλληση. Οι χαλυβδοσωλήνες κατά ΕΛΟΤ 269 στις θαμμένες εξωτερικές σωληνώσεις επιτρέ-πονται μόνον με συγκολλητές συνδέσεις. Οι κοχλιωτές συνδέσεις απαγορεύονται, επειδή το παραμένον πάχος τοιχώματος στην περιοχή του σπειρώματος είναι μικρό και ο σωλήνας μπορεί να παρουσιάσει ρήγματα λόγω αυξημένων καταπονήσεων. Στον πίνακα 6 δίνονται τα πάχη τοιχώματος (s) των αναφερομένων χαλυβδοσωλήνων. 41

46 Πίνακας 6 Εξωτερικές διάμετροι d a και πάχη τοιχώματος s χαλυβδοσωλήνων σε mm DN d a s s DN d a s s (διάμετρος) mm (εξωτερική) (διάμετρος) mm ΕΛΟΤ 269 (Πάχος) (τοιχώματος) ΕΛΟΤ 268 (Πάχος) (τοιχώματος) (διάμετρος) mm (εξωτερική) (διάμετρος) mm ΕΛΟΤ 269 (Πάχος) (τοιχώματος) ΕΛΟΤ 268 (Πάχος) (τοιχώματος) mm mm mm mm 15 21,3 2,65 3, ,1 3,65 4, ,9 2,65 3, ,9 4,05 4, ,7 3,25 4, ,3 4,50 5, ,4 3,25 4, ,7 4,85 5, ,3 3,25 4, ,3 4,85 5, ,3 3,65 4,50 Οι σωλήνες κατά ΕΛΟΤ 268 και ΕΛΟΤ 269 γενικά επιτρέπεται να κάμπτονται εν ψυχρώ με κατάλληλο κουραδόρο με ελάχιστες ακτίνες r min : για ονομαστική διάμετρο μέχρι και DN 25 : r min = 3 X d a για ονομαστική διάμετρο μέχρι και DN 50 : r min = 3,5 X d a όπου d a η εξωτ. διάμετρος (Πίνακας 6) Το νέο ευρωπαϊκό πρότυπο prεν διακρίνει σωλήνες : 1) Σωλήνες μέσου τύπου με σύμβολο Μ 2) Σωλήνες βαρέος τύπου με σύμβολο F. Αυτό προβλέπει μεγαλύτερες ελάχιστες ακτίνες r min για κάμψη εν ψυχρώ: 42

47 Πίνακας 7 Ελάχιστες ακτίνες r min κάμψης εν ψυχρώ σε mm. DN (διάμετρος) mm r min Επειδή οι ακτίνες καμπυλότητας είναι μεγάλες, για την αλλαγή πορείας χρησιμοποι-ούμε τυποποιημένες γωνίες. Πρακτικά, δηλαδή, απαγορεύεται η αλλαγή πορείας με κάμψη εν ψυχρώ ή θερμώ. Ακόμη επιτρέπεται να χρησιμοποιούνται χαλυβδοσωλήνες, οι οποίοι προβλέπονται για βιομηχανικές εγκαταστάσεις σωληνώσεων, δηλαδή χαλυβδοσωλήνες υψηλότερης ποι-ότητας κατά: ΕΝ (ISO , DIN 1629) χωρίς ραφή ΕΝ (ISO , DIN 1626) με ραφή, οι ποιότητες TW 360 και TW 410 ΕΝ ΕΝ ISO (ΑΡΙ 5L Grade B, DIN 17172) με ραφή ή χωρίς ραφή, από την ποιοτητα L 290 ΝΒ και άνω ISO χωρίς ραφή (DIN 17175) ISO με ραφή (DIN 17177). 43

48 Οι χαλυβδοσωλήνες αυτοί πρέπει να έχουν ελάχιστο πάχος το πάχος του πίνακα 8. Οι χαλυβδοσωλήνες αυτοί προορίζονται βασικά για συγκόλληση. Αν θέλουμε να κόψουμε σπείρωμα το πάχος του σωλήνα θα πρέπει να αυξηθεί (κατά περίπτωση μέχρι το πάχος σωλήνα κατά ΕΛΟΤ 268 ή ΕΛΟΤ 269, επειδή το σπείρωμα το μειώνει. Πίνακας 8 Ελάχιστα πάχη τοιχώματος χαλυβδοσωλήνων DN S DN S DN S (διάμετρος) (Πάχος) (τοιχώματος) (διάμετρος) (Πάχος) (τοιχώματος) (διάμετρος) (Πάχος) (τοιχώματος) mm mm mm mm mm mm 15 2,3 40 2, ,6 20 2,3 50 2, ,0 25 2,6 65 2, ,5 32 2,6 80 3, ,9 Επίσης επιτρέπεται να χρησιμοποιούνται άλλοι χαλυβδοσωλήνες με ελάχιστο πά-χος τοιχώματος τουλάχιστον ίσο με το πάχος των χαλυβδοσωλήνων κατά ΕΛΟΤ

49 3.3 Συνδέσεις Χαλυβδοσωλήνων Οι χαλυβδοσωλήνες μπορούν να συνδεθούν με : 1) Κοχλιωτές συνδέσεις. 2) Φλανζτωτές συνδέσεις. 3) Συγκολλητές συνδέσεις. 1) Κοχλιωτές συνδέσεις: Οι κοχλιωτές συνδέσεις είναι πολύ συνηθισμένες στις οικιακές εγκαταστάσεις αερίων Χρησιμοποιούνται σε χαλυβδοσωλήνες μέσου και βαρέος τύπου για : πιέσεις λειτουργίας έως 100 mbar και για ονομαστική διάμετρο έως DN 100 (4 ). πιέσεις λειτουργίας έως 1 bar και για ονομαστική διάμετρο έως DN 50 (2 ). Στις κοχλιωτές συνδέσεις χρησιμοποιούνται : Εξαρτήματα από μαλακτικοποιημένο χυτοσίδηρο κατά ΕΛΟΤ ΕΝ 10242(ΕΛΟΤ 567) Χαλύβδινα εξαρτήματα (fittings) με σπειρώματα κατά prεν

50 Δεν επιτρέπονται συνδέσεις με σπειρώματα στις θαμμένες εξωτερικές σωληνώσεις και σε σωληνώσεις κάτω από σοβά Εξαρτήματα από μαλακτικοποιημένο χυτοσίδηρο κατά ΕΛΟΤ ΕΝ 10242(ΕΛΟΤ567) 1. Γωνία γαλβανιζέ 3/4" 2. Σταυρός γαλβανιζέ 1/2 3. Ταυ γαλβανιζέ 1/2 4. Ρακόρ.γαβανιζέ 1/2 5. Γωνία μέσα έξω γαβανιζέ 1/2 6. Συστολή Αμερικής γαβανιζέ 3/4 1/2 7. Τάπα αρσενική γαλβανιζέ 3/4 8. Μούφα γαλβανιζέ 1/2 9. Τάπα θηλυκή γαλβανιζέ 3/4 10 Ημιγωνία γαλβανιζέ 1/2 46

51 Υπάρχουν μεγάλη ποικιλία εξαρτημάτων από χυτοσίδηρο!!! Τα σπειρώματα πρέπει να ικανοποιούν το ΕΛΟΤ (prεν , ISO 7.1 ή DΙΝ 2991 Τeil 1, σπειρώματα Whitworth). Η κοχλιωτή σύνδεση πρέπει γίνεται, με : εσωτερικό κυλινδρικό σπείρωμα στα εξαρτήματα (σύμβολο RP) και εξωτερικό κωνικό σπείρωμα στο σωλήνα (σύμβολο R). Το εξωτερικό κωνικό σπείρωμα έχει κλίση 1:16, κόβεται από τον εγκαταστάτη με τη βοήθεια χειροκίνητης ή ηλεκτροκίνητης φιλιέρας. Για την ψύξη και τη λίπανση απαιτείται η χρήση κατάλληλου λίπους κοχλιοτόμησης. Το λίπος είναι υδατοδιαλυτό, συνήθως έχει κόκκινο χρώμα και δεν είναι επικίνδυνο για την υγεία. 47

52 Ενώ το εσωτερικό κυλινδρικό εσωτερικό σπείρωμα στα εξαρτήματα κόβεται από τον κατασκευαστή τους. Χειροκίνητη φιλίερα Ηλεκτροκίνητη φιλιέρα Για κάθε διάμετρο σπειρώματος αντιστοιχεί και ένα χρήσιμο μήκος σπειρώματος, το οποίο πρέπει να τηρείται για να επιτευχθεί η στεγανότητα. Ένα μέρος του σπειρώματος κοχλιώνεται με το χέρι ενώ το υπόλοιπο με εργαλείο με ορισμένο αριθμό στροφών. Ποτέ δεν πρέπει να σφίγγετε μέχρι το τελείωμα του σπειρώματος 1. Μήκος κοχλίωσης με το χέρι. 2. Μήκος κοχλίωσης με το εργαλείο. 3. Τελείωμα του σπειρώματος. 4. Χρήσιμο μήκος κοχλίωσης. Το χρήσιμο μήκος σπειρώματος και τα λοιπά αντίστοιχα στοιχεία του σπειρώματος δίνεται στον πίνακα 9 48

53 Πίνακας 9 Μήκη κοχλίωσης (σε mm) DN 15 DN20 DN25 DΝ32 DΝ 40 DΝ 50 DΝ65 DΝ 80 DΝ 100 σπείρωμα R 1 /2 R 3 /4 R1 R1 1 /4 R1 1 /2 R2 R2 1 /2 R3 R4 χρήσιμο μήκος 15,0 16,3 19,1 21,4 21,4 25,7 30,2 33,3 39,3 μήκος κοχλίωσης με το χέρι στροφές με το εργαλείο μήκος κοχλίωσης με το εργαλείο 10,0 11,3 12,7 15,0 15,0 18,2 21,0 24,1 28,9 2 3 /4 2 3 /4 2 3 /4 2 3 /4 2 3 /4 3 1 / /2 5,0 5,0 6,4 6,4 6,4 7,5 9,2 9,2 10,4 Τα σωστά μήκη κοχλίωσης είναι απαραίτητος όρος για τη στεγανότητα. Μικρότερα ή μεγαλύτερα μήκη κοχλίωσης δημιουργούν προβλήματα. Τα λάθη σε κοχλιωτές συνδέσεις σπειρώματος Μέθοδος Επικάλυψης με ταινία τεφλόν 49

54 Για τη στεγανοποίηση των κοχλιωτών συνδέσεων πρέπει να χρησιμοποιούνται κα-τάλληλα συνθετικά στεγανοποιητικά ή κατάλληλες ταινίες. Αυτά πρέπει να χρησιμοποι-ούνται σύμφωνα με τις οδηγίες του κατασκευαστή τους. Τα συνθετικά στεγανοποιητικά είναι παχύρευστα υλικά, τα οποία προσφύονται καλά επάνω στα σπειρώματα. Κατά την κοχλίωση εξωθούνται μέχρι το τελευταίο βήμα και γεμίζουν τις τριχοειδείς κοιλότητες. Υπάρχουν μη σκληρυνόμενα και σκληρυνόμενα στεγανοποιητικά σπειρωμάτων. Στην πιάτσα μιλούν κακώς για "υγρό τεφλόν". Τεφλόν υπάρχει μόνο στερεό. Τα στεγανοποιητικά πρέπει να ικανοποιούν τα παρακάτω πρότυπα : ΕΝ (σκληρυνόμενα στεγανοποιητικά) ή ΕΝ της κλάσης ARP (μη σκληρυνόμενα στεγανοποιητικά) ή ΕΝ στις κλάσεις FRP ή GRP (ταινίες τεφλόν PTFΕ) και να φέρουν Σήμα Ελέγχου αναγνωρισμένου Οργανισμού Πιστοποίησης κράτους μέλους της Ευρωπαϊκής Ένωσης (π.χ. το Σήμα ελέγχου DIN - DVGW) Τα σκληρυνόμενα στεγανοποιητικά σπειρωμάτων κατά ΕΝ είναι υγρά ή παχύρευστα προϊόντα (πάστες), τα οποία σκληρύνονται μέσα στα διάκενα των σπειρωμάτων. Πρόκειται κατά κανόνα για κόλλες ενός συστατικού. Κατά την επαφή με το μέταλλο υπό έλλειψη αέρα σκληρύνονται και σχηματίζεται ένα πλαστικό υλικό. Έχουν το μειονέκτημα ότι σπάνε εύκολα σε περίπτωση στρέψης, επειδή είναι σκληρά. Ορισμένες χώρες, όπως η Γερμανία, τα απαγορεύουν για τη σύνδεση σωλήνων, ενώ τα επιτρέπουν για συνδέσεις μέσα σε συσκευές. Τα σκληρυνόμενα στεγανοποιητικά κατά ΕΝ επιτρέπεται να χρησιμο-ποιηθούν έως την ονομαστική διάμετρο DΝ 50. Τα μη σκληρυνόμενα στεγανοποιητικά σπειρωμάτων κατά ΕΝ είναι επίσης υγρά ή παχύρευστα προϊόντα. Από αυτά για το φυσικό αέριο κατάλληλα είναι όσα ανήκουν στην κλάση ARP (τα άλλα είναι για νερό ή υγραέριο). Στη σύνδεση πρέπει το στεγανοποιητικό να χρησιμοποιηθεί μαζί με κάναβη (το σύμβολο Α υποδεικνύει τη χρήση κάναβης). 50

55 Η ποσότητα της κάναβης δεν πρέπει να είναι μεγάλη, επειδή αυξάνει ο κίνδυνος διάβρωσης. Σε ορισμένες περιπτώσεις το προϊόν βρίσκεται με τη μορφή ινών διαποτισμένων με το στεγανοποιητικό Τα μη σκληρυνόμενα στεγανοποιητικά επιτρέπουν περιορισμένη στρέψη μέχρι 45. Είναι καταλληλότερα όσον αφορά τη στρέψη σε σχέση με τα σκληρυνόμενα στεγανο-ποιητικά και γι' αυτό συνιστώνται. Από τις στεγανοποιητικές ταινίες τεφλόν ΡΤΡΕ κατάλληλες για τα αέρια καύσιμα είναι όσες ανήκουν στις κλάσεις FRP ή GRP. Επιτρέπουν περιορισμένη στρέψη. Αν οι κοχλιωτές συνδέσεις προορίζονται να λύνονται, όπως πρόκειται για τις κοχλι-ωτές συνδέσεις με εξαρτήματα από μαλακτικοποιημένο χυτοσίδηρο κατά ΕΝ ή χαλύβδινα εξαρτήματα με σπείρωμα κατά ΕΝ (DΙΝ 2993) τότε στην κοχλίωση χρησιμοποιούνται παρεμβύσματα από ελαστομερή : αν η σωλήνωση είναι θαμμένη τότε τα παρεμβύσματα πρέπει να ικανοποιούν το ΕΝ 682,ενώ αν είναι ακάλυπτη τότε τα παρεμβύσματα πρέπει να ικανοποιούν το ΕΝ

56 Υπολογισμός απαιτούμενου μήκους χαλυβδοσωλήνα : Για τον ακριβή υπολογισμό του μήκους του σωλήνα l που πρέπει να κόψουμε, χρη-σιμοποιούμε τη μέθοδο των διαστάσεων Z Βάση της μεθόδου των διαστάσεων Z είναι η μέτρηση από το κέντρο ενός σωλήνα στο κέντρο του άλλου σωλήνα. Πίνακας 10 Διαστάσεις ειδικών εξαρτημάτων Με τη βοήθεια του πίνακα 10 μπορούμε να γνωρίζουμε τις διαστάσεις των εξαρτη-μάτων, καθώς και το μήκος των σπειρωμάτων τους. Ετσι, οι μετρήσεις μας για το απαιτού-μενο μήκος ενός κομματιού σωλήνα που θα συνδεθεί σε κάποια εξαρτήματα, θα γίνεται με μεγαλύτερη ακρίβεια και οι κατασκευές που θα προκύπτουν θα είναι ακριβώς αυτές που α-παιτεί η κάθε περίπτωση. 52

57 Ας δούμε πώς πρέπει να παίρνονται σωστά οι διαστάσεις σε μια απλή κατασκευή, όπως αυτή του παρακάτω σχήματος. Κατ' αρχή μετράμε την απόσταση κέντρο-κέντρο Μ-Μ, μετά προσδιορίζουμε τις διαστάσεις Z των εξαρτημάτων και αφαιρούμε τις διαστάσεις Z από την απόσταση κέντρο - κέντρο. Οι διαστάσεις Ζ για τα τυποποι-ημένα εξαρτήματα δίνονται στους πίνακες του κατασκευαστή ή λαμβάνονται από τους πίνακες των αντίστοιχων προτύπων, π.χ. πίνακας 10 για το παράδειγμά μας. ΠΑΡΑΔΕΙΓΜΑ : Απόσταση :Μ-Μ = 300 mm, Z 1 = 15 mm, Z 2 = 32 mm Μήκος κοπής :L= = 253 mm 53

58 2) Φαλντζωτές συνδέσεις : Οι φλαντζωτες συνδέσεις θεωρούνται λυτές και πρέπει να χρησιμοποιούνται μόνο για εγκατάσταση οργάνων ή συσκευών και όχι για σύνδεση σωλήνων. Οι συνδέσεις με φλάντζες στις υψηλές πιέσεις έχουν εκτοπισθεί από τις συγκολλήσεις και χρησιμο-ποιούνται μόνον σε οικιακές και λοιπές εφαρμογές χαμηλής πίεσης (μέχρι 1 bar). Στην φλαντζωτή σύνδεση για στεγανοποίηση χρη-σιμοποιούνται στεγανοποιητικοί δακτύλιοι (παρεμβύσμα- τα) από ελαστομερή. Οι επιτρεπόμενες συνδέσεις με φλάντζες είναι συνδέσεις με: 1) Κοχλιωτές φλάντζες με λαιμό (κατά DΙΝ 2566, μέχρι ΡΝ 10). ( Πρόκειται για μικτή σύνδεση, φλαντζωτή-κοχλιωτή). 2) Συγκολλητές φλάντζες (κατά DΙΝ 2631, μέχρι ΡΝ 6) 3) Ελεύθερες φλάντζες με στριφώματα 4) Ελεύθερες φλάντζες με συγκολλητά στριφώματα 5) Ελεύθερες φλάντζες με λείους συνδέσμους (κατά DΙΝ 2641, μέχρι ΡΝ 6) 6) Ελεύθερες φλάντζες με συγκολλητούς συνδέσμους (κατά DΙΝ 2673, μέχρι ΡΝ10) Για τους δακτυλίους στεγανοποίησης πρέπει να χρησιμοποιούνται ποιότητες υλικών, οι οποίες είναι κατάλληλες για όλα τα είδη αερίων καύσιμων. Οι απαιτήσεις δοκιμής και ποιότητας για τους δακτυλίους στεγανοποίησης καθορίζονται στο DΙΝ 3535 Τeil 3. 54

59 Κοχλιωτή φλάντζα με λαιμό Συγκολλητή φλάντζα Ελεύθερη φλάντζα με στριφώματα Ελεύθερη φλάντζα με συγκολλητά στριφώματα Ελεύθερη φλάντζα με λείους συνδέσμους Ελεύθερη φλάντζα με συγκολλητούς συνδέσμους 55

60 4) Συγκολλητές συνδέσεις : Στις εγκαταστάσεις αερίου επιτρέπονται μόνον συγκολλήσεις με τήξη. Δεν επιτρέπονται κολλήσεις σε χαλυβδοσωλήνες. Οι συγκολλητές συνδέσεις είναι επίσης πολύ συνηθισμένες σε οικιακές εγκαταστάσεις αερίων. Χρησιμοποιούνται σε όλα τα είδη χαλυβδοσωλήνων. Παλαιότερα χρησιμοποιούνταν σε μεγάλες διαμέτρους, ενώ σήμερα έχει διευρυνθεί το πεδίο εφαρμογής τους και σε μικρότερες. Συνιστάται όλες οι συνδέσεις σε θαμμένες σωληνώσεις να είναι συγκολλητές. Ως συγκολλητές συνδέσεις επιτρέπονται συνδέσεις με εσωρραφές (πρόσωπο με πρόσωπο) καθώς και συνδέσεις με εξωρραφές σε ραφές με μούφα,. Οι συνδέσεις με εσωρραφές γενικά προτιμώνται και σπάνια γίνονται συνδέσεις με εξωρραφές. Στις συγκολλητές συνδέσεις χαλυβδοσωλήνων πρέπει να χρησιμοποιούνται χαλύ-βδινα εξαρτήματα για συγκολλητές συνδέσεις κατά ΕΝ (ISO 3419), παλιότερα. DΙΝ τόξα σωλήνων DΙΝ και DΙΝ στοιχεία Τ (ταυ) DΙΝ και DΙΝ στοιχεία συστολής DΙΝ 2617 καπάκια DΙΝ 2618 περιστόμια DΙΝ 2619 τόξα 56

61 Δεν επιτρέπεται η κατασκευή από τον τεχνικό εξαρτημάτων με συγκόλληση τεμαχίων σωλήνα. Τα εξαρτήματα σύνδεσης, όπως προβλέπει ο κανονισμός, πρέπει να παραδίνονται από τον προμηθευτή με πιστοποιητικό (έκθεση δοκιμής σύμφωνα με το προτύπου ΕΛΟΤ ΕΝ 10204, 2.2) ή να φέρουν σήμανση σε εμφανές σημείο. Ο τρόπος εκτέλεσης των συγκολλήσεων περιγράφεται στα πρότυπα : ΕΛΟΤ ΕΝ (γενικά) και ΕΛΟΤ ΕΝ ειδικά για ηλεκτροσυγκολλήσεις. Αν οι καιρικές συνθήκες δεν είναι κατάλληλες (θερμοκρασίες γύρω στους 0 O C), γενικά δεν επιτρέπεται να γίνονται εργασίες συγκολλήσεων, εκτός εάν έχουν δημιουργηθεί συνθήκες εργασίας, οι οποίες καθιστούν δυνατή την άψογη εκτέλεση των ραφών. Για θερμοκρασίες γύρω στους 0 O C και χαμηλότερες μπορεί ανάλογα με το πάχος τοιχώματος, το υλικό του σωλήνα και τη μέθοδο συγκόλλησης να είναι αναγκαία η προθέρμανση των άκρων των σωλήνων. Όσο η ραφή δεν έχει ψυχθεί, πρέπει να παρεμποδίζονται άμεσες επιδράσεις ανέμου και βροχής επάνω στη ραφή. Για τις εγκαταστάσεις χαμηλών πιέσεων μέχρι 1 bar δεν απαιτείται να δοκιμάζονται οι συγκολλητές ραφές. Συνιστάται πάντως να επιθεωρούνται δειγματοληπτικά ή και όλες, και στις περιπτώσεις σχολείων, νοσοκομείων κλπ να δοκιμάζονται μη καταστρεπτικά. Ως μη καταστρεπτικές δοκιμές εφαρμόζονται μέθοδοι ακτινογραφιών και υπερ-ήχων. Η ποιότητα των ραφών πρέπει να αξιολογείται με βάση μια κλίμακα αξιολόγησης (π.χ. κατάλογος IIW- Catalogue : International Institute for Welding). 57

62 Προετοιμασία των άκρων: Τα άκρα των σωλήνων και των λοιπών στοιχείων που συγκολλούνται πρέπει να υφίστανται κατάλληλη προετοιμασία, π.χ. σύμφωνα με το DΙΝ 2559 Teil 1, πίνακας 11, ή κατά ΕΛΟΤ ΕΝ Στις εφαρμογές των χαμηλών πιέσεων συναντάμε πάχη από 2,3 έως 5,4 mm (βλέπε τους πίνακες 6 και 8). Έτσι στα μικρά πάχη μέχρι 3 mm έχουμε ραφές Ι, ενώ στα μεγαλύτερα ραφές V. Πίνακας 11 Προετοιμασία άκρων των σωλήνων. Είδος ραφής Σύμβολο Πάχος σωλήνα σε (mm) Μορφή ραφής σε τομή Γωνία α Πλάτος b (mm) Ραφή I II έως 3 - έως 3 60 Ο Ραφή V V έως 16 για Ε και G έως 3 Ιδιαίτερη προσοχή πρέπει να δίνεται κατά τη μετάβαση σε σωλήνες ή άλλα στοιχεία σωλήνωσης με μεγαλύτερο πάχος τοιχώματος. Στις περιπτώσεις αυτές το παχύτερο τοίχωμα ή και το λεπτότερο πρέπει να λοξοτομηθούν εσωτερικά υπό γωνία. 58

63 Προετοιμασία άκρων σωλήνων με άνισα πάχη Σε συγκολλήσεις με εσωρραφές τα άκρα των σωλήνων για μεγάλες διαμέτρους πριν από τη συγκόλληση πρέπει να ευθυγραμμίζονται με εσωτερικό ή εξωτερικό κεντράρισμα. Η μετατόπιση ακμών εσωτερικά πρέπει να είναι κατά το δυνατόν περιορισμένη. Μέθοδοι συγκόλλησης Από τις διάφορες μεθόδους συγκόλλησης στις εφαρμογές χαμηλών πιέσεων χρησι- μοποιούνται : 1) η συγκόλληση αερίου ή αυτογενής συγκόλληση (G), κοινώς οξυγονοκόλ-ληση, και 2) η ηλεκτροσυγκόλληση (Ε). Συγκόλληση αερίου: Η συγκόλληση αερίου (οξυγονοκόλληση) είναι κατάλληλη για τις μικρές διαμέ-τρους. Μπορεί να εφαρμοσθεί σε όλες τις θέσεις συγκόλλησης. Η θερμότητα που απαιτείται για την τήξη των μετάλλων παράγεται από την καύση μείγματος οξυγόνου και καύσιμου αερίου. Ως αέριο καύσης χρησιμοποιείται βασικά η ασετυλίνη (ακετυλένιο C 2 Η 2 ), επειδή με το οξυγόνο δίνει την υψηλότερη θερμοκρασία φλόγας, περίπου 3200 O C. Με την θερμότητα που παράγεται από την φλόγα οξυγόνου ασετυλίνης τα μεταλλικά κομμάτια που πρόκειται να συγκολληθούν, τήκονται στο σημείο συγκόλλησής τους και τα μόρια διεισδύουν στα μόρια του άλλου. Όταν αποψυχθούν, έχουν πια συγκολληθεί και συμπεριφέρονται σαν ένα σώμα (αυτογενής συγκόλληση). 59

64 (Β) (Α)Καυστήρας (σαλιµό) οξυγονοασετιλίνης Συσκευές Ο-Α (Οξυγόνου Ασετυλίνης) (Β) Εσωτερική δομή του καυστήρα (Γ) Σετ τεσσάρων ακροφυσίων (μπεκ) βιδωμένων στην ειδική βάση φύλαξής τους Το μέγεθος (αριθμός) του φλόγιστρου(μπεκ) επιλέγεται ανάλογα με τη διάμετρο του σωλήνα: 2 έως 4 για διάμετρο μέχρι DN έως 6 για διάμετρο > DN 100 έως DΝ

65 Στις οξυγονοσυγκολλήσεις αναλόγως προς το ποσοστό οξυγόνου ασετυλίνης στο καύσιμο μείγμα διακρίνουμε τρία είδη φλογών : 1) Ουδέτερη ή κανονική φλόγα. 2) Αναγωγική ή ανθρακωτική φλόγα (περίσσεια ασετυλίνης) 3) Οξειδωτική φλώγα Ουδέτερη φλόγα (περίσσεια οξυγόνου) Η ρύθμιση της φλόγας πρέπει να είναι ουδέτερη, με αναλογία οξυγόνου ασετυλίνης 1:1, δηλαδή χωρίς περίσσεια οξυγόνου ή ασετυλίνης, επειδή έτσι αποφεύγουμε την οξείδωση του τήγματος (λυωμένου χάλυβα). Αναγωγική φλόγα Η κατεύθυνση της συγκόλλησης πρέπει να είναι προς τα δεξιά, όπως ζητάει το πρότυπο ΕΛΟΤ ΕΝ 287. Η ράβδος συγκόλλησης (πρόσθετο υλικό) που ακολουθεί τη φλόγα, κάνει κυκλικές κινήσεις. Ο συγκολλητής μπορεί να βλέπει τη ρίζα της ραφής. Με αυτή τη μέθοδο η τήξη της ρίζας της ραφής είναι καλύτερη. Η συγκόλληση με αέριο μπορεί" για πάχος σωλήνα μέχρι 3,6 mm να εκτελείται με ένα πέρασμα και σε ειδικές περιπτώσεις μέχρι 6,5 mm. Γενικά συνιστάται η συγκόλληση με αέριο να γίνεται με δύο τουλάχιστον περάσματα. Χρησιμοποιούνται ράβδοι συγκόλλησης κατά DΙΝ ή το αντίστοιχο ευρωπαϊκό ΕΝ Το DΙΝ είχε 7 κλάσεις ράβδων συγκόλλησης (G Ι έως G VII) ενώ το ΕΝ έχει 6 κλάσεις (O Ι έως Ο VII). Για τις εφαρμογές των χαμηλών πιέσεων οι ράβδοι συγκόλλησης της κλάσης Ο III ή Ο III έχουν αποδειχθεί κατάλληλες 1. Κίνηση προς τα δεξιά. 2. Θέαση. 3. Κυκλική κίνηση ράβδου, 4. Ευθεία κίνηση καυστήρα. 5. Τήγμα. Ράβδοι συγκόλλησης ΕΝ Ο III 61

66 Προβλήµατα κατά τη χρήση της συσκευής Ο-Α Όπως σε όλες τις τεχνικές εργασίες, που χρησιµοποιούµε συσκευές ή μηχανές, δη-µιουργούνται προβλήματα κατά τη χρήση τους, έτσι και στην περίπτωση της χρήσης της συσκευής (Ο-Α) υπάρχουν τα σχετικά προβλήματα. Στον πίνακα (5-5) είναι συγκεντρωμένα μερικά από τα πλέον συνηθισμένα προβλήματα που αντιμετωπίζει ο συγκολλητής και οι πιθανές αιτίες που τα προκαλούν. Βέβαια, θα πρέπει εδώ να τονίσουμε ότι η χρήση της συσκευής συγκόλλησης (Ο-Α) σχετίζεται µε υψηλές θερμοκρασίες, µε αέριο που αναφλέγεται και σε ειδικές περιπτώσεις μπορεί να εκραγεί µε ανυπολόγιστες ζημιές αλλά και µε ανθρώπινα θύματα. 62

67 Γι αυτό ο τεχνίτης συγκολλητής θα πρέπει να έχει συγκεντρωμένη την προσοχή του στην εργασία που εκτελεί και να παρακολουθεί τη συμπεριφορά της συσκευής του για ασυνήθιστα φαινόμενα. Τέτοια ασυνήθιστα φαινόμενα μπορεί να είναι: Να διακόπτεται η φλόγα χωρίς λόγo. Να συμβαίνουν μικροεκρήξεις. Να γίνεται αναστροφή της φλόγας (φλογοεπιστροφή), προς τις φιάλες κτλ. Τα συµπτώµατα της φλογοεπιστροφής είναι: Ισχυρό ζέσταμα της λαβής του καυστήρα Ασυνήθιστο χαρακτηριστικό σφύριγμα στο ακροφύσιο (μπεκ). Στον πίνακα (5-6) που ακολουθεί περιγράφονται τα συνηθέστερα σφάλματα τα οποία εμφανίζονται κατά τις συγκολλήσεις αερίου. 63

68 Όσο εμπειρότερος και καλύτερα εκπαιδευμένος είναι ο τεχνίτης οξυγονοκολλητής, τό-σο λιγότερα είναι τα ελαττώματα στις εργασίες συγκόλλησης. Τα κύρια στοιχεία που επηρε-άζουν την ποιότητα συγκόλλησης είναι: Η επιλογή της μεθόδου συγκόλλησης Η ρύθμιση της πίεσης των αερίων και η σωστή ρύθμιση της φλόγας Η σωστή επιλογή του μεγέθους του ακροφυσίου (μπεκ) Το είδος και η διάσταση της κόλλησης Η δεξιοτεχνία του οξυγονοκολλητή Ηλεκτροσυγκόλληση: Για να γίνει συγκόλληση δύο μεταλλικών τεζαχιών, πρέπει να προκληθεί τήξη στα σημεία συγκόλλησης. Στη συγκόλληση ηλεκτρικού τόξου ή ηλεκτροσυγκόλληση, η θερμο-κρασία για την τήξη παράγεται µε τη δημιουργία ηλεκτρικού τόξου. Στο σχήμα, της επόμενης σελίδας φαίνεται ο τρόπος που δημιουργείται το ηλεκτρικό τόξο. Έχουμε µία πηγή ηλεκτρικού ρεύματος και το ηλεκτρικό τόξο δημιουργείται στο κενό που υπάρχει µμεταξύ δύο µμεταλλικών τεζαχιών. Το ένα ονομάζεται ηλεκτρόδιο και δημιουργεί το σπινθήρα και το άλλο ονομάζεται μέταλλο βάσης και αποτελείται από τα δύο προς συγκόλληση τεμάχια. 1. Μέταλλο βάσης ή βασικό υλικό 2. Ραφή 3. Τήγμα 4. Ηλεκτρόδιο 5. Επένδυση (Βόρακας) 6. Στερεή σκουριά 7. Υγρή σκουριά 8. Τόξο, σταγόνες μετάλλου 9. Αέρια μανδύα προστασίας 64

69 Η ηλεκτροσυγκόλληση, ή αλλιώς συγκόλληση τόξου, γίνεται δηλαδή με τη βοήθεια ηλεκτρικού ρεύματος. Η θερμοκρασία που αναπτύσσεται στο σημείο επαφής του ηλεκτρικού τόξου µε το μέταλλο βάσης φτάνει τους C. Εκεί δημιουργείται το λουτρό συγκόλλησης, δηλαδή µία περιοχή από τηγµένο μέταλλο, η οποία, όταν στερεοποιηθεί, προκαλεί τη συγκόλληση των δύο τεμαχίων. Μετακινώντας το ηλεκτρόδιο κατά μήκος της γραμμής επαφής των τεμαχίων, επιτυγχάνεται η συγκόλλησή τους. Το ηλεκτρικό τόξο συντηρείται από µόνο του, αρκεί να μην απομακρυνθεί πολύ το ηλεκτρόδιο από το μέταλλο βάσης. Για την έναρξή του όμως, εφαρμόζονται διάφορες τεχνικές. Οι πλέον διαδεδομένες είναι οι εξής : Με το τρίψιμο του ηλεκτροδίου πάνω στο μέταλλο βάσης. Θυμίζει τον τρόπο που ανάβει ένα σπίρτο και φαίνεται στην περίπτωση (Α) του σχήματος Περίπτωση (Α) Με το άγγιγμα του ηλεκτροδίου πάνω στο μέταλλο βάσης και το απότομο σήκωμα. Η διαδικασία αυτή φαίνεται στην περίπτωση (Β) του σχήματος Περίπτωση (Β) 65

70 Για τη δημιουργία του ηλεκτρικού τόξου της ηλεκτροσυγκόλλησης μπορεί να χρησιμοποιηθεί συνεχές ρεύμα (DC) ή εναλλασσόμενο ρεύμα (AC). Το ηλεκτρικό ρεύμα έχει υψηλή ένταση (μέχρι 1000 Α) η στάθμη της οποίας μπορεί να ρυθμίζεται ανάλογα με το πάχος και το είδος του υλικού. Η τάση του ρεύματος στο ηλεκτρικό τόξο είναι χαμηλή (από V). Η ραφή πρέπει να προστατεύεται έναντι εισόδου αέρα. Για το λόγο αυτό χρησιμοποιούνται κυρίως ηλεκτρόδια με κεραμική επένδυση ή εφαρμόζεται η μέθοδος συγκόλλησης με προστατευτικό αέριο. Τα είδη των ηλεκτροδίων : (Α) Επενδυµένα ηλεκτρόδια (ΜΜΑ) Για ηλεκτροσυγκόλλησης τύπου: (ΜΜΑ). (Β) Σύρµατα Για ηλεκτροσυγκόλλησης τύπου: (MIG/MAG, FCAW) (Γ) Ράβδοι Για απλές ηλεκτροσυγκόλλησης τύπου: (TIG) 66

71 Η επένδυση δημιουργεί κατά τη διαδικασία της συγκόλλησης μια ατμόσφαιρα αερίων,, (προστατευτικός μανδύας) η οποία κρατάει μακριά τον αέρα. Τα υπολείμματα της λειωμένης επένδυσης πρέπει να απομακρύνονται μετά το τέλος της εργασίας συγκόλλησης. Τα πρόσθετα υλικά των συγκολλήσεων πρέπει να είναι συμβατά τόσο προς το βασικό υλικό, όσο και μεταξύ τους, για να είναι εγγυημένες οι απαιτούμενες ιδιότητες της συγκολλητής σύνδεσης (αντοχή, ικανότητα παραμόρφωσης, ολκιμότητα). Το πρόσθετο υλικό πρέπει στη σύνδεση να έχει τουλάχιστον την ίδια αντοχή την εγγυημένη για το βασικό υλικό. Συσκευές ηλεκτροσυγκόλλησης Ηλεκτροσυγκολλήσεις υπενδεδυμένου ηλεκτροδίου τύπου : (ΜΜΑ) Τσιμπίδα Τα ηλεκτρόδια είναι τυποποιημένα. Στους κοινούς μη κραματωμένους χάλυβες (ανθρακοχάλυβες) χρησιμοποιούνται ηλεκτρό-δια με επένδυση κατά ΕΝ 499, το οποίο αντικαθιστά το παλιό DΙΝ 1913 Teil 1. Το DΙΝ 1913 ΤeiΙ 1 είναι συμβατό με το διεθνές πρότυπο ΙSΟ Θα δώσουμε και τις τρεις σημάνσεις επειδή το ΕΝ 499 είναι καινούργιο και στη αγορά βρίσκονται τα ηλεκτρόδια και με τις παλιές σημάνσεις. Συσκευές ηλεκτροσυγκόλλησης Τσιμπίδα Ηλεκτροσυγκολλήσεις προστατευτικού αερίου τύπου : (MIG - MAG) Συσκευή ηλεκτροσυγκόλλησης Τσιμπίδα Ηλεκτροσυγκολλήσεις προστατευτικού αερίου Τύπου : (TIG) 67

72 Σήμανση ηλεκτροδίου κατά DΙΝ 1913 ΤeiΙ 1 DΙΝ 1913 Ε R2-2,0 X 250 Το Ε : σημαίνει ηλεκτροσυγκόλληση Οι αριθμοί : καθορίζουν αντίστοιχα τις τιμές αντοχής του υλικού ποιο αναλυτικά: To 43 : (αντοχή εφελκυσμού 430 έως 550 Ν/mm 2 όριο ροής > 355 Ν/mm 2,ελάχιστη επιμήκυνση 22% σε δοκίμιο με L= 5d O ) To 3 : ελάχιστο έργο κρουστικής δοκιμής 28 J: στους -20 O C To 0 : ελάχιστο έργο κρουστικής δοκιμής 47 J: χωρίς στοιχεία Το τελευταίο σύμβολο R2 : ορίζει το είδος του περιβλήματος, εδώ ρουτίλιο λεπτού πάχους, (ΤίΟ2) Οι αριθμοί 2,0 X 250 : καθορίζουν τη διάμετρο και το μήκος του ηλεκτροδίου Το συγκεκριμένο ηλεκτρόδιο σύμφωνα με το DΙΝ 1913 ΤeiΙ 1 έχει λεπτό περίβλημα από ρουτίλιο, είναι κατάλληλο για όλες τις θέσης συγκόλλησης, πρέπει να έχει αρνητική πόλωση ηλεκτροδίου και τάση σε κενό για εναλλασσόμενο ρεύμα τουλάχιστον 70 V. Στον πίνακα 12 δίνονται οι ελάχιστες απαιτήσεις αντοχής για το υλικό του ηλεκτροδίου, ανάλογα με το βασικό υλικό (του σωλήνα). Το ίδιο ηλεκτρόδιο έχει αντίστοιχη σήμανση κατά ISO 2560 : ISO 2560 Ε 43 3 R 15 Το Ε : σημαίνει ηλεκτροσυγκόλληση Οι αριθμοί 43 3 : καθορίζουν αντίστοιχα τις τιμές αντοχής του υλικού To 43 : (αντοχή εφελκυσμού 430 έως 550 Ν/mm 2. To 3 : ελάχιστο έργο κρουστικής δοκιμής 28 J: στους -20 O C Το R : ορίζει το είδος του περιβλήματος (ρουτίλιο λεπτής επένδυσης), 68

73 Ο αριθμός 1 : καθορίζει τη θέση συγκόλλησης, για το συγκεκριμένο όλες οι θέσεις Ο αριθμός 5 : καθορίζει το είδος του ρεύματος, για το συγκεκριμένο αρνητική πόλωση ηλεκτροδίου και τάση σε κενό για εναλλασσόμενο ρεύμα τουλάχιστον 70 V. Με τη νέα τυποποίηση κατά το ευρωπαϊκό πρότυπο ΕΝ 499 το ηλεκτρόδιο θα έχει αντίστοιχη σήμανση με τις DΙΝ 1913 και ISO 2560 : ΕΝ 499 Ε 35 0 R 31 Το Ε : σημαίνει ηλεκτροσυγκόλληση Οι αριθμοί 35 0 : καθορίζουν αντίστοιχα τις τιμές αντοχής του υλικού To 35 : αντοχή εφελκυσμού 440 έως 570 Ν/mm 2, ελάχιστο όριο ροής 355 Ν/mm 2 To 0 : ελάχιστο έργο κρουστικής δοκιμής 47 J στους 0 O C Το R : ορίζει το είδος του περιβλήματος (ρουτίλιο λεπτής επένδυσης), Ο αριθμός 3 : καθορίζει το πάχος επένδυσης και είδος του ρεύματος: μέσο πάχος με εξωτ. διάμετρο > % του σύρματος και εναλλασσόμενο ή συνεχές ρεύμα. Ο αριθμός 1 : καθορίζει τη θέση συγκόλλησης, για το συγκεκριμένο όλες οι θέσεις. 69

74 Πίνακας 12 Ελάχιστες απαιτήσεις αντοχής για το υλικό του ηλεκτροδίου, ανάλογα με το βασικό υλικό (του σωλήνα). Χάλυβες κατά τυποποιηση Eίδος κατά DΙΝ (Υλικο σωλήνα) Eίδος κατά ΕΝ (Υλικο σωλήνα) Απαιτήσεις αντοχής για το υλικό του ηλεκτροδίου DΙΝ ΕΝ St 37-2, Ust 37-2, RSt 37-2, St 44-2 Fe 360 Β, Fe 360 BFU Fe 360 ΒFΝ, Fe 430 Β St 37-3 Fe St 44-3 St 52-3 Fe 430 Fe DΙΝ 1626 και DΙΝ 1629 USt 37.0 St 37.0 St 44.0 St 52.0 Fe 360 Fe 360 Fe 430 Fe

75 Oι παράμετροι της ηλεκτροσυγκόλλησης: Το ηλεκτρόδιο πρέπει να κινείται, µε σταθερό χέρι και σταθερό μήκος τόξου. Η καλή ποιότητα ηλεκτροσυγκόλλησης απαιτεί καλό συνδυασμό των παρακάτω παραμέτρων : 1) Του ηλεκτροδίου, δηλαδή της διαμέτρου, του είδους της πάστας, της χημικής σύστασης κτλ. 2) Της έντασης του ρεύματος (αναγράφεται στη συσκευασία των ηλεκτροδίων). 3) Του μήκους του τόξου. Στα περισσότερα είδη ηλεκτροδίων είναι περίπου όση και η διάμετρος του ηλεκτροδίου (Εκτός των βασικών που είναι στο μισό της διαμέτρου). 4) Της ταχύτητας και του τρόπου κίνησης του ηλεκτροδίου. Το ηλεκτρόδιο μπορεί να κινείται µε διάφορους τρόπους, οι κυριότεροι από τους οποίους φαίνονται στο σχήμα (7.3). Ο συνδυασμός όλων των παραπάνω φαίνεται στην αρχή δύσκολος. Όμως δεν είναι, επειδή η εμφάνιση της συγκόλλησης είναι αυτή που οδηγεί στο τι θα πρέπει να γίνει. 71

76 Η σωστή εμφάνιση πρέπει να είναι όπως στο σχήμα (7.4), περίπτωση (Α). Η επιφάνεια της ραφής είναι λεία, χωρίς πόρους, πιτσιλίσματα ή υπολείµµατα σκουριάς και η επικαλυπτική σκουριά πρέπει να αναιρείται εύκολα. Ανάλογα µε το σφάλμα που γίνεται, έχουμε διαφορετική εμφάνιση και προβαίνουμε σε αντίστοιχες διορθωτικές κινήσεις. Αναλυτικότερα: Αν η ταχύτητα κίνησης είναι μεγάλη, η ραφή θα είναι στενή, λεπτή και πολύ αντιαισθητική, όπως φαίνεται στην περίπτωση (Β1). Η σκουριά θα απομακρύνεται σχετικά δύσκολα. Αν η ταχύτητα κίνησης είναι μικρή (Β2), θα έχουμε µία πεπλατυσμένη αλλά σχετικά εµφανίσιµη και ανθεκτική ραφή. Γίνεται όμως σπατάλη υλικού και χρόνου. Αν το ύψος του τόξου είναι μεγάλο (Γ1), η ραφή θα είναι πλατειά µε πιτσιλίσματα. Επίσης, κατά την ηλεκτροσυγκόλληση, είναι πολύ πιθανό το τόξο να αποκλίνει από την πορεία του. Αν έχουμε μικρό ύψος τόξου (Γ2), η ραφή θα είναι στενή και αντιαισθητική. Η σκουριά θα απομακρύνεται δύσκολα και είναι πιθανό να αφήνει υπολείµµατα που να µην αναιρούνται. Αν η ένταση του ρεύματος είναι υψηλή (Δ1), θα υπάρχει ένας σχεδόν συνεχής κεντρικός κρατήρας κατά μήκος της ραφής. Επίσης, θα έχουμε πιτσιλίσματα. 72

77 Αν έχουμε χαμηλή ένταση ρεύματος (Δ2), η ραφή θα είναι στενή και ψηλή. Η πάστα θα απομακρύνεται σχετικά δύσκολα. Για την εκτέλεση καλής ραφής, ο ηλεκτροσυγκολλητής οφείλει, κατά διαστήματα, να α-φαιρεί την πάστα και να ελέγχει τη μορφή της ραφής. Αν χρειάζεται, εκτελεί τις τυχόν απαιτού-µενες διορθώσεις στις παραμέτρους που προαναφέρθηκαν : διάμετρος ηλεκτροδίου + ένταση ρεύματος + μήκος τόξου + κίνηση ηλεκτροδίου. Το πρόβλημα σε κάθε περίπτωση μπορεί να διορθωθεί µε έναν από τους εξής δύο τρόπους : Με την απευθείας διόρθωση της παραμέτρου που παρουσιάζει το πρόβλημα. Με την επέμβαση σε µία από τις άλλες παραμέτρους. Αν π.χ. η εμφάνιση της ραφής υποδηλώνει υψηλή ένταση ρεύματος, η προφανής λύση είναι η μείωση του ηλεκτρικού ρεύματος. Αν όμως θέλουμε να έχουμε υψηλό βαθμό παραγωγικότητας, μπορούμε να δοκιµάσουµε να διορθώσουμε την κατάσταση µε επέμβαση σε µία από τις άλλες παραμέτρους, π.χ. µε την ταχύτερη κίνηση του ηλεκτροδίου. Οι συγκολλήσεις με τόξο πρέπει να εκτελούνται τουλάχιστον με δύο περάσματα. Φυσικά στις συγκολλήσεις σωλήνων μπορούν να χρησιμοποιηθούν και μέθοδοι συγκόλλησης με προστατευτικό αέριο όπως αυτές που παρουσιάζονται στον πίνακα

78 Πίνακας 13 Μέθοδοι συγκόλλησης α/α Είδος - ονομασία ηλεκτροσυγκόλλησης Εφαρμογή - χρήση Προστασία ηλεκτροδίου Είδος ηλεκτροδίου 1 ΜΜΑ Για όλες της εφαρμογές Επένδυση Καταναλώσιμο επεν-δεδυμένο ηλεκτρόδιο 2 MIG Συγκόλληση : Ανοξείδωτων χαλύβων Μη σιδη-ρούχων μετάλλων όπως αλουμίνιο, χαλκός Προστατευτικά αδρανή αέ-ρια όπως : Αργό ή μείγμα αερίων αρ-γού - ηλίου Καταναλώσιμο μεταλλικό ηλεκτρόδιο σε μορφή συμπαγούς σύρματος 3 MAG Συγκόλληση : Κραμάτων χάλυβα με χαμηλά ποσοστά κραμάτωσης Προστατευτικά ενεργά αέ-ρια ή μείγμα ενεργών και αδρανών αερίων όπως : Διοξείδιο του άνθρακα Μείγμα διοξειδίου του αν-θρακα με αργό. Καταναλώσιμο μεταλλικό ηλεκτρόδιο σε μορφή συμπαγούς σύρματος Μείγμα αργού με οξυγόνο 4 TIG Συγκολλητές συνδέσεις πολύ υψηλής ποιότητας σε όλες τις εφαρμογές και κράματα. Προστατευτικά αδρανή αέ-ρια ή μείγμα αδρανών αερίων όπως : Αργό, ήλιο. Μείγμα αργό και ηλίου. Μη καταναλώσιμο ηλε-κτρόδιο βολφραμίου και προσθήκη υλικού σε μορφή ράβδου. 5 WP Πλάσμα Συγκολλήσεις μεγάλης ακριβείας, για όλες τις εφαρμογές Δυνατότητα και μικροσυγκολλή-σεων για πάχη ελασμάτων έως και 0,01 mm. Προστατευτικά αέρια : μεί-γμα αργού σε ποσοστό 5% και υδρογόνου σε ποσοστό 7%. Μη καταναλώσιμο ηλε-κτρόδιο βολφραμίου και προσθήκη υλικού σε μορφή ράβδου. 74

79 Πίνακας 14 Τρόποι σύνδεσης Αγωγών Χάλυβα και Εξαρτημάτων D Mέθοδοι Σύνδεσης Xαλυβδοσωλήνων Για δίκτυα σωληνώσεων σε : (mm) Κάτω από το έδαφος Πάνω από το έδαφος α) ψηλά κτίρια β) μέσα σε φρεάτια Μέγεθος Εξωτερικής έως έως έως έως έως έως έως έως έως Διαμέτρου Σωλήνα (bar) (bar) (bar) (bar) (bar) (bar) (bar) (bar) (bar) Έως έως έως Έως 100 Πάνω από 100 Σπείρωμα ή Συγκόλληση ΣΥΓΚΟΛΛΗΣΗ Συγκόλληση 75

80 3.4 Χαλκοσωλήνες Οι χαλκοσωλήνες για τις εσωτερικές εγκαταστάσεις φυσικού αερίου σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 1057 κατασκευάζονται από χαλκό καθαρό αποξειδωμένο (99,9% Cu+Ag), με ελάχιστο φωσφόρο (0,016 < Ρ < 0,04%) ως αντιοξειδωτικό. Ο χαλκός αυτός έχει πολύ καλές δυνατότητες μαλακής και σκληρής κόλλησης καθώς και αντοχή στο υδρογόνο. Οι χαλκοσωλήνες μπορεί να είναι σκληροί (R290), ημίσκληροι (R250) ή μαλακοί (R220). όπου το μέγεθος R (π.χ. 290) καθορίζει την ελάχιστη αντοχή σε εφελκυσμό: R m = 290 MPa (290 N/mm2) Οι χαλκοσωλήνες κατασκευάζονται χωρίς ραφή (διελκυσμένοι) με τη μέθοδο Mannesmann ή άλλη ανάλογη. Παραδίδονται σε ευθύγραμμα μήκη (βέργες) 3 ή 5 m. Για διαμέτρους έως Φ22 οι μαλακοί διατίθενται όμως και σε ρόλλους (κουλούρες), με ή χωρίς πλαστική επένδυση από PVC, συνολικού μήκους 25 ή 50 m, γεγονός το οποίο επιτρέπει εγκατάσταση μεγάλων μηκών σωλήνων χωρίς αναγκαίες συνδέσεις. Επιτρέπεται η χρήση χαλκοσωλήνων κατά ΕΛΟΤ ΕΝ 1057 με ελάχιστα ονομαστικά πάχη τοιχώματος αυτά που δίνονται στον πίνακα 15α για εγκαταστάσεις αερίων καυσίμων. 76

81 Πίνακας 15α Ελάχιστα πάχη τοιχώματος χαλκοσωλήνων (για εγκαταστάσεις αερίων καυσίμων) Εξωτερική διάμετρος Φ σε (mm) Πάχος τοιχώματος σωλήνα S σε (mm) Έως 22 1,00 Πάνω από 22 έως 42 1,50 Πάνω από 42 έως 89 2,00 Πάνω από 89 έως 108 2,50 Πάνω από 108 3,00 Τα κυριότερα πλεονεκτήματα, που παρουσιάζουν οι χαλκοσωλήνες είναι : 1) Παρουσιάζει μεγάλη αντοχή στις διαβρώσεις. 2) Δεν επηρεάζεται από σχεδόν κανένα οικοδομικό υλικό (ασβέστης, γύψος κ.τ.λ.) ή μεταφερόμενο ρευστό, εκτός από την αμμωνία. 3) Αντέχει σε μεγάλες πιέσεις. 4) Δουλεύεται εύκολα, χωρίς πολύπλοκα και ακριβά εργαλεία. 5) Παρουσιάζει πολύ μικρές απώλειες πίεσης λόγω τριβών και επομένως, για συγκεκριμένη ροή απαιτείται μικρότερης διαμέτρου σωλήνας απ' ότι σε χαλυβδοσωλήνες. 6) Δεν πιάνει άλατα στην εσωτερική του επιφάνεια και, επομένως, για πολλά χρόνια η εσωτερική του διάμετρος παραμένει σταθερή. 77

82 Σήμανση (μαρκάζ) χαλκοσωλήνων Όπως φαίνεται και στην παραπάνω εικόνα ο χαλκοσωλήνας θα πρέπει να είναι επι-σημασμένος (μαρκαρισμένος) ανά μισό μέτρο μήκους με τα εξής στοιχεία Εμπορική ονομασία. Διαστάσεις σωλήνα (διάμετρος Χ πάχος). Όνομα προδιαγραφής ΕΝ Μήνας και έτος κατασκευής. Όνομα κατασκευαστή. Για κάθε διάμετρο χαλκοσωλήνα κυκλοφορούν και τα αντίστοιχα εξαρτήματα (μού-φες, ταυ, γωνίες, κ.τ.λ.), κολλητά ή βιδωτά βλέπε πίνακα 15β Πίνακας 15β Εξαρτήματα χαλκού και ορειχάλκου χαλκοσωλήνων Καμπύλη χαλκού Φ18 Γωνία χαλκού Φ18 Ημιγωνία χαλκού Φ18 Ημιγωνία χαλκού μέσα έξω Φ18 Ταυ χαλκού Φ18 Ταυ χαλκού Φ18/15/15 Μούφα χαλκού Φ22 Συστολή χαλκού Φ18-15 Καμπύλη χαλκού 180 ο Φ15 Τάπα Θηλυκή χαλκού Φ 22 Ημιβέ χαλκού Φ 18 Ημιβέ χαλκού μέσα έξω Φ 18 Οριχάλκινος αρσενικός μαστός Φ18/ ½ Οριχάλκινος Θηλυκός μαστός Φ15/ ½ Οριχάλκινο ρακόρ Φ18 1/2" 78

83 Τα εξαρτήματα σύνδεσης για χαλκοσωλήνες γενικά πρέπει να ικανοποιούν τα πρότυπα ΕΛΟΤ ΕΝ , ΕΛΟΤ ΕΝ ή ΕΛΟΤ ΕΝ Τα αυξημένα πάχη χαλκοσωλήνων (σε σχέση με τις εγκαταστάσεις ύδρευσης) οφείλονται στην επιβολή της σκληρής κόλλησης, επειδή τα λεπτότερα τοιχώματα μπορούν να τρυπήσουν με τη σκληρή κόλληση. Οι χαλκοσωλήνες με εξωτερική διάμετρο έως 22 mm και ελάχιστο ονομαστικό πάχος τοιχώματος 1,0 mm επιτρέπεται να συνδέονται μόνο με τριχοειδή κόλληση με τυποποιημένα εξαρτήματα τριχοειδούς κόλλησης κατά ΕΛΟΤ ΕΝ : Στον πίνακα 15β, που ακολουθεί, φαίνονται οι τυποποιημένες διαστάσεις των χαλκοσωλήνων για τις χώρες τής Ε.Ε. Πίνακας 15β Τυποποιημένες διάμετροι και πάχη χαλκοσωλήνων για τις χώρες της Ε.Ε (προδιαγραφή CEN Pr EN 1057/93) 79

84 Οι χαλκοσωλήνες κατά ΕΛΟΤ ΕΝ 1057 δεν επιτρέπεται να κάμπτονται με ακτίνες καμπυλότητας μικρότερες από εκείνες που ορίζει ο κατασκευαστής τους. Ενδεικτικές ακτίνες δίνονται στον πίνακα 15 γ που ακολουθεί. Πίνακας 15 γ Χαλκοσωλήνας Ακτίνα κάμψης R (mm) DxS Σκληρότητα R290 Σκληρότητα R250 15x1, x1, x1, x1,5-114 Έτσι οι αλλαγές πορείας (γωνίες) πρέπει να γίνονται με τυποποιημένα εξαρτήματα και όχι με απλή κάμψη του σωλήνα. 80

85 3.5 Συνδέσεις Χαλκοσωλήνων Οι χαλκοσωλήνες μπορούν να συνδέονται με σταθερές και λυτές συνδέσεις. Οι σταθερές συνδέσεις στους χαλκοσωλήνες διακρίνονται σε : 1) συνδέσεις με σκληρή κόλληση, κοινή ή τριχοειδής (Θερμοκρασία συγκόλλησης πάνω από 450 Ο C) 2) συγκολλητές συνδέσεις (μαλακή κόλληση) (Θερμοκρασία συγκόλλησης κάτω από 450 Ο C)και 3) μηχανικές συνδέσεις με συμπίεση. Ως λυτές συνδέσεις μπορούν να χρησιμοποιηθούν μόνον φλαντζωτές συνδέσεις. Στα δίκτυα αερίων καυσίμων οι μαλακές κολλήσεις δεν επιτρέπονται στη χώρα μας. Συνιστάται να προτιμώνται οι συνδέσεις με σκληρή κόλληση σε συνδυασμό με εξαρτήματα τριχοειδούς κόλλησης. Συνδέσεις χαλκού με σκληρή τριχοειδή κόλληση: Οι χαλκοσωλήνες στις εγκαταστάσεις αερίου πρέπει να συνδέονται μεταξύ τους με σκληρές κολλήσεις μέσω στοιχείων σύνδεσης (μούφες, ταυ, γωνίες, συστολές) από χαλκό ή κράματα χαλκού. Τα χρησιμοποιούμενα στοιχεία σύνδεσης για τις κολλήσεις πρέπει να είναι τυποποιημένα κατά ΕΛΟΤ ΕΝ ή , δηλ. να κατασκευάζονται στο εργοστάσιο. 81

86 Από αυτά πρέπει να προτιμώνται τα εξαρτήματα κατά ΕΛΟΤ ΕΝ , επειδή τα εξαρτήματα κατά ΕΛΟΤ ΕΝ έχουν κοντά άκρα, οπότε η κόλληση είναι δυσκ-λότερη. Οι σκληρές κολλήσεις γίνονται σήμερα σύμφωνα με την αρχή της τριχοειδούς κόλλησης. Η διαφορά μεταξύ τριχοειδούς και κοινής κόλλησης έγκειται στο μέγεθος του διακένου μεταξύ εξωτερικού και εσωτερικού σωλήνα. Στην τριχοειδή κόλληση εκμεταλλευόμαστε το τριχοειδές φαινόμενο για τη διείσδυση του υλικού κόλλησης στο μικρό διάκενο μεταξύ σωλήνα και εξαρτήματος. Κατά το τριχοειδές φαινόμενο, το ρευστό κινείται λόγω των δυνάμεων συνάφειας μεταξύ ρευστού και επιφάνειας στερεών. Οι δυνάμεις αυτές είναι τέτοιες, ώστε η υγρή κόλληση απορροφάται στο διάκενο οποιαδήποτε και αν είναι η κλίση του σωλήνα, υπερνικώντας τη δύναμη της βαρύτητας Αν το διάκενο είναι μεγάλο, το τριχοειδές φαινόμενο δεν λειτουργεί. Στην τριχοειδή κόλληση το διάκενο μεταξύ εξαρτήματος και εσωτερικού σωλήνα πρέπει να έχει μέγιστη τιμή για : DΝ 15 έως DΝ 54 0,3 mm DΝ 64 έως DΝ 108 0,4 mm 82

ΧΑΛΥΒ ΟΣΩΛΗΝΕΣΓΙΑ ΕΓΚΑΤΑΣΤΑΣΕΙΣ LPG KATA ΕΛΟΤΕΝ 10255 / 2005 -Μ

ΧΑΛΥΒ ΟΣΩΛΗΝΕΣΓΙΑ ΕΓΚΑΤΑΣΤΑΣΕΙΣ LPG KATA ΕΛΟΤΕΝ 10255 / 2005 -Μ ΧΑΛΥΒ ΟΣΩΛΗΝΕΣΓΙΑ ΕΓΚΑΤΑΣΤΑΣΕΙΣ LPG KATA ΕΛΟΤΕΝ 10255 / 2005 -Μ 1 ΧΑΛΥΒ ΟΣΩΛΗΝΕΣ ΓΙΑ ΕΣΩΤΕΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ LPG ΕΛΟΤΕΝ 10255 / 2005 -Μ Xαλυβδοσωλήνες κατά ΕΛΟΤ EN 10255 / 2005 σειρά M κατάλληλοι για
