1 ΗΛΕΚΤΡΟΝΙΚΗ ΕΚΔΟΣΗ ΤΟΥ Ε.Ι.Α.Χ. ΑΥΓΟΥΣΤΟΣ 2014 ΤΕΥΧΟΣ 32 Χαλκός & Τεχνολογία O Κόσμος του Χαλκού Χαλκός & Αρχιτεκτονική Χαλκός & Υγεία

2 editorial Αναμφίβολα ο χαλκός αποτελεί ένα μέταλλο με συγκριτικά πλεονεκτήματα για κάθε επιχειρηματία που θα τον εντάξει στην παραγωγική του δράση. Το αιώνιο μέταλλο αποτελεί ένα χαρακτηριστικό παράδειγμα, του πως μια σωστή αξιοποίηση ενός συγκριτικού πλεονεκτήματος, μπορεί να το μεγιστοποιήσει. Το Ελληνικό Iνστιτούτο Ανάπτυξης Χαλκού θα συνεχίσει το έργο του με νέες πρωτοβουλίες για τη προώθηση του χαλκού, τόσο σε επαγγελματίες του κλάδου αλλά και στο ευρύτερο κοινό με στόχο την συνολική αναβάθμιση του ρόλου του χαλκού στη νέα εποχή. Πράγματι τα τελευταία χρόνια ο χαλκός έχει επιδείξει αξιοθαύμαστη αντοχή καθώς με τη νέα του αντιμικροβιακή ιδιότητα πολλοί επιχειρηματίες είδαν τις προοπτικές που ανοίγονται από την παραγωγή προϊόντων με συστατικό το χαλκό. Νίκος Βεργόπουλος Γενικός Διευθυντής Ε.Ι.Α.Χ. Οι προσδοκίες μας για το μέλλον είναι ακόμα υψηλότερες. Είναι πλέον αποδεκτό από όλους, ότι ο χαλκός με την αντιμικροβιακή του ιδιότητα θα αποτελέσει βασικό συστατικό στην καταπολέμιση των μικροβίων τόσο σε ενδονοσοκομειακά περιβάλλοντα όσο και στην υπόλοιπη κοινότητα. Είναι πρόδηλη η ανάγκη για νέα χάλκινα προϊόντα, νέες πρακτικές και κυρίως στρατηγική για την άμβλυνση των εφαρμογών με γνόμονα την υγιειηνή αλλά και την αισθητική. Το Ελληνικό Ινστιτούτο Ανάπτυξης Χαλκού στήριξε και συνεχίζει να στηρίζει σημαντικά τους επιχειρηματίες αλλά και τις εταιρείες στις οποίες σε σημαντικό βαθμό βασίζεται για την ολική επαναφορά του χαλκού στους παραδοσιακούς του χώρους και στην επίτευξη των σημαντικών στόχων που έχει θέσει. ΗΛΕΚΤΡΟΝΙΚΗ ΕΚΔΟΣΗ ΤΟΥ Ε.Ι.Α.Χ. Χαλκός Μηνιαία ηλεκτρονική έκδοση του Ε.Ι.Α.Χ. Πειραιώς Ταύρος Αθήνα Τηλ.: Fax: Ιδιοκτησία: Ελληνικό Ινστιτούτο Ανάπτυξης Χαλκού Εκδότης: Νίκος Βεργόπουλος Εκδοτικός Σύμβουλος & Επιμέλεια Έκδοσης: Action Global Communications Hellas 2

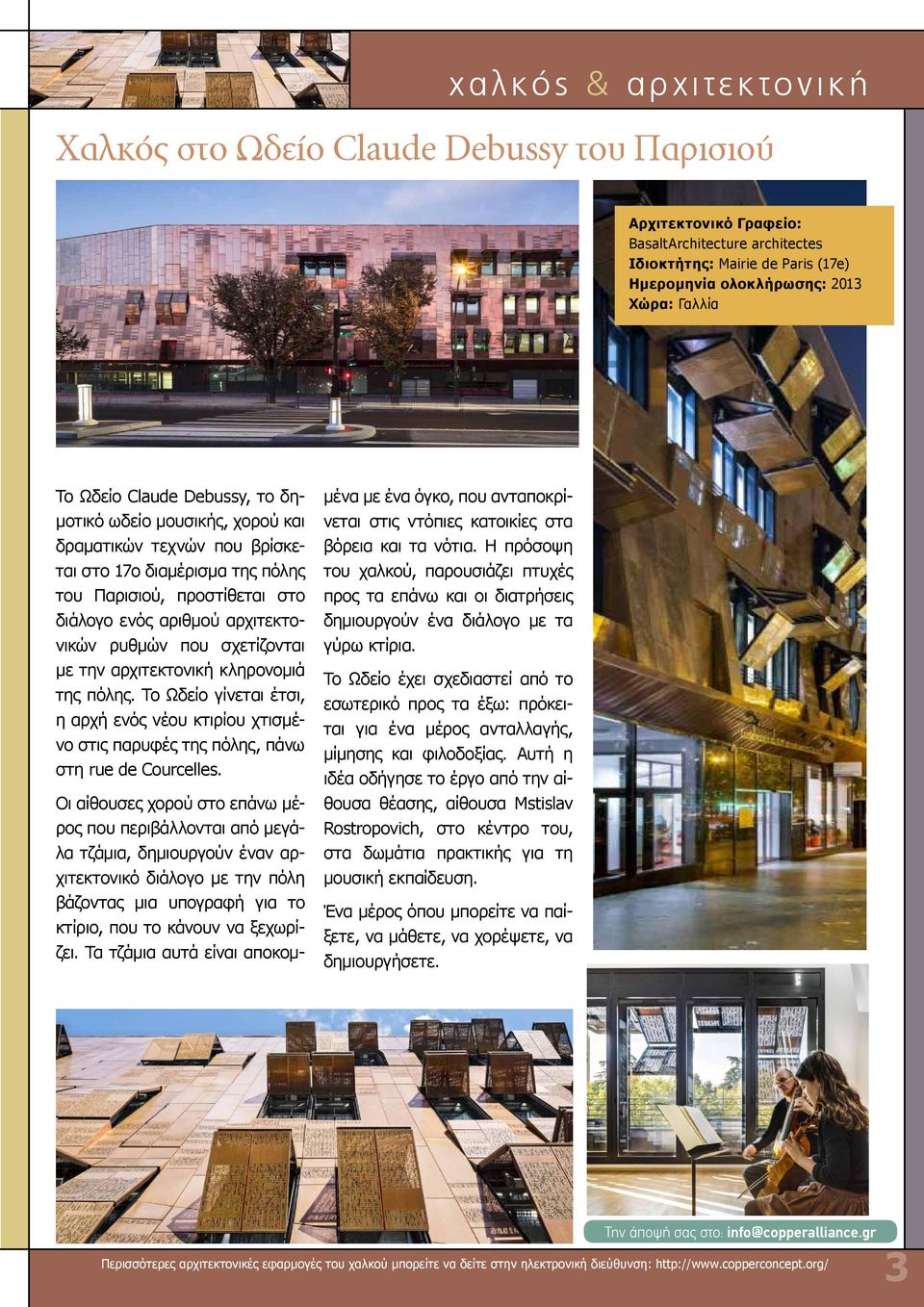

3 χαλκός & αρχιτεκτονική Χαλκός στο Ωδείο Claude Debussy του Παρισιού Αρχιτεκτονικό Γραφείο: BasaltArchitecture architectes Ιδιοκτήτης: Mairie de Paris (17e) Ημερομηνία ολοκλήρωσης: 2013 Χώρα: Γαλλία Tο Ωδείο Claude Debussy, το δημοτικό ωδείο μουσικής, χορού και δραματικών τεχνών που βρίσκεται στο 17ο διαμέρισμα της πόλης του Παρισιού, προστίθεται στο διάλογο ενός αριθμού αρχιτεκτονικών ρυθμών που σχετίζονται με την αρχιτεκτονική κληρονομιά της πόλης. Το Ωδείο γίνεται έτσι, η αρχή ενός νέου κτιρίου χτισμένο στις παρυφές της πόλης, πάνω στη rue de Courcelles. Οι αίθουσες χορού στο επάνω μέρος που περιβάλλονται από μεγάλα τζάμια, δημιουργούν έναν αρχιτεκτονικό διάλογο με την πόλη βάζοντας μια υπογραφή για το κτίριο, που το κάνουν να ξεχωρίζει. Τα τζάμια αυτά είναι αποκομμένα με ένα όγκο, που ανταποκρίνεται στις ντόπιες κατοικίες στα βόρεια και τα νότια. Η πρόσοψη του χαλκού, παρουσιάζει πτυχές προς τα επάνω και οι διατρήσεις δημιουργούν ένα διάλογο με τα γύρω κτίρια. Το Ωδείο έχει σχεδιαστεί από το εσωτερικό προς τα έξω: πρόκειται για ένα μέρος ανταλλαγής, μίμησης και φιλοδοξίας. Αυτή η ιδέα οδήγησε το έργο από την αίθουσα θέασης, αίθουσα Mstislav Rostropovich, στο κέντρο του, στα δωμάτια πρακτικής για τη μουσική εκπαίδευση. Ένα μέρος όπου μπορείτε να παίξετε, να μάθετε, να χορέψετε, να δημιουργήσετε. Την άποψή σας στο: Περισσότερες αρχιτεκτονικές εφαρμογές του χαλκού μπορείτε να δείτε στην ηλεκτρονική διεύθυνση: 3

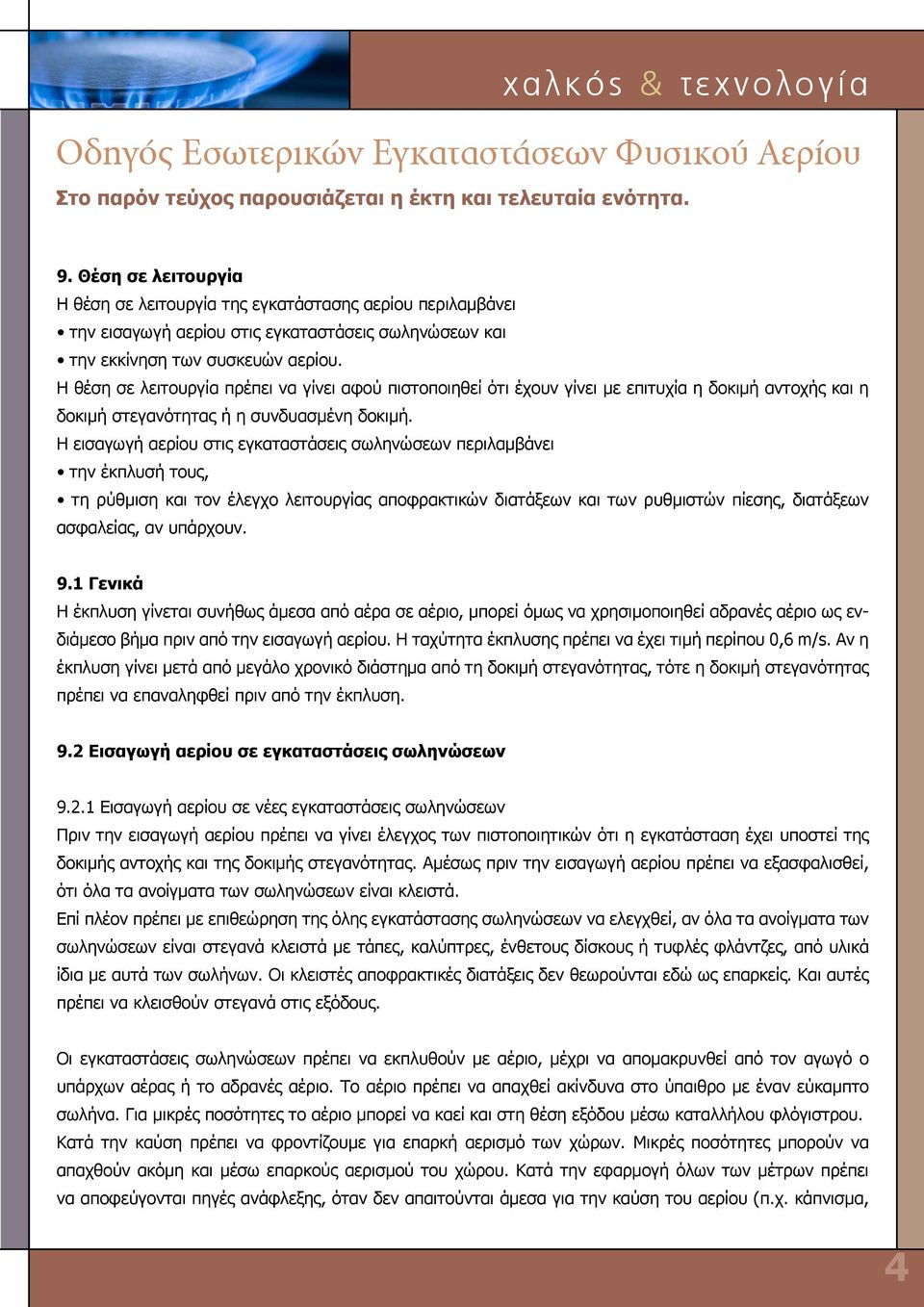

4 Οδηγός Εσωτερικών Εγκαταστάσεων Φυσικού Αερίου Στο παρόν τεύχος παρουσιάζεται η έκτη και τελευταία ενότητα. 9. Θέση σε λειτουργία Η θέση σε λειτουργία της εγκατάστασης αερίου περιλαμβάνει την εισαγωγή αερίου στις εγκαταστάσεις σωληνώσεων και την εκκίνηση των συσκευών αερίου. Η θέση σε λειτουργία πρέπει να γίνει αφού πιστοποιηθεί ότι έχουν γίνει με επιτυχία η δοκιμή αντοχής και η δοκιμή στεγανότητας ή η συνδυασμένη δοκιμή. Η εισαγωγή αερίου στις εγκαταστάσεις σωληνώσεων περιλαμβάνει την έκπλυσή τους, τη ρύθμιση και τον έλεγχο λειτουργίας αποφρακτικών διατάξεων και των ρυθμιστών πίεσης, διατάξεων ασφαλείας, αν υπάρχουν. 9.1 Γενικά H έκπλυση γίνεται συνήθως άμεσα από αέρα σε αέριο, μπορεί όμως να χρησιμοποιηθεί αδρανές αέριο ως ενδιάμεσο βήμα πριν από την εισαγωγή αερίου. Η ταχύτητα έκπλυσης πρέπει να έχει τιμή περίπου 0,6 m/s. Αν η έκπλυση γίνει μετά από μεγάλο χρονικό διάστημα από τη δοκιμή στεγανότητας, τότε η δοκιμή στεγανότητας πρέπει να επαναληφθεί πριν από την έκπλυση. 9.2 Eισαγωγή αερίου σε εγκαταστάσεις σωληνώσεων Eισαγωγή αερίου σε νέες εγκαταστάσεις σωληνώσεων Πριν την εισαγωγή αερίου πρέπει να γίνει έλεγχος των πιστοποιητικών ότι η εγκατάσταση έχει υποστεί της δοκιμής αντοχής και της δοκιμής στεγανότητας. Αμέσως πριν την εισαγωγή αερίου πρέπει να εξασφαλισθεί, ότι όλα τα ανοίγματα των σωληνώσεων είναι κλειστά. Eπί πλέον πρέπει με επιθεώρηση της όλης εγκατάστασης σωληνώσεων να ελεγχθεί, αν όλα τα ανοίγματα των σωληνώσεων είναι στεγανά κλειστά με τάπες, καλύπτρες, ένθετους δίσκους ή τυφλές φλάντζες, από υλικά ίδια με αυτά των σωλήνων. Oι κλειστές αποφρακτικές διατάξεις δεν θεωρούνται εδώ ως επαρκείς. Kαι αυτές πρέπει να κλεισθούν στεγανά στις εξόδους. Oι εγκαταστάσεις σωληνώσεων πρέπει να εκπλυθούν με αέριο, μέχρι να απομακρυνθεί από τον αγωγό ο υπάρχων αέρας ή το αδρανές αέριο. Tο αέριο πρέπει να απαχθεί ακίνδυνα στο ύπαιθρο με έναν εύκαμπτο σωλήνα. Για μικρές ποσότητες το αέριο μπορεί να καεί και στη θέση εξόδου μέσω καταλλήλου φλόγιστρου. Kατά την καύση πρέπει να φροντίζουμε για επαρκή αερισμό των χώρων. Mικρές ποσότητες μπορούν να απαχθούν ακόμη και μέσω επαρκούς αερισμού του χώρου. Kατά την εφαρμογή όλων των μέτρων πρέπει να αποφεύγονται πηγές ανάφλεξης, όταν δεν απαιτούνται άμεσα για την καύση του αερίου (π.χ. κάπνισμα, 4

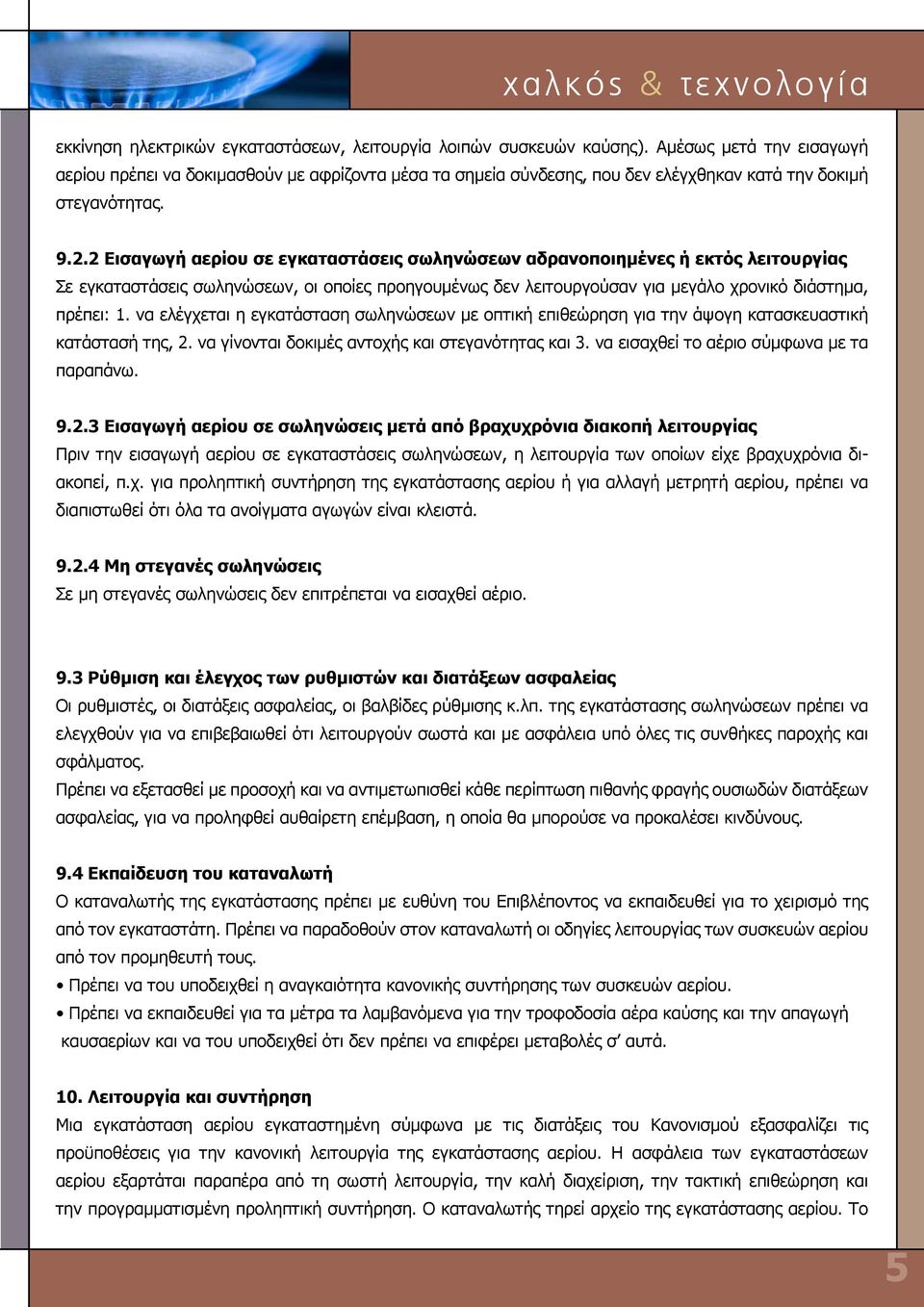

5 εκκίνηση ηλεκτρικών εγκαταστάσεων, λειτουργία λοιπών συσκευών καύσης). Aμέσως μετά την εισαγωγή αερίου πρέπει να δοκιμασθούν με αφρίζοντα μέσα τα σημεία σύνδεσης, που δεν ελέγχθηκαν κατά την δοκιμή στεγανότητας Eισαγωγή αερίου σε εγκαταστάσεις σωληνώσεων αδρανοποιημένες ή εκτός λειτουργίας Σε εγκαταστάσεις σωληνώσεων, οι οποίες προηγουμένως δεν λειτουργούσαν για μεγάλο χρονικό διάστημα, πρέπει: 1. να ελέγχεται η εγκατάσταση σωληνώσεων με οπτική επιθεώρηση για την άψογη κατασκευαστική κατάστασή της, 2. να γίνονται δοκιμές αντοχής και στεγανότητας και 3. να εισαχθεί το αέριο σύμφωνα με τα παραπάνω Eισαγωγή αερίου σε σωληνώσεις μετά από βραχυχρόνια διακοπή λειτουργίας Πριν την εισαγωγή αερίου σε εγκαταστάσεις σωληνώσεων, η λειτουργία των οποίων είχε βραχυχρόνια διακοπεί, π.χ. για προληπτική συντήρηση της εγκατάστασης αερίου ή για αλλαγή μετρητή αερίου, πρέπει να διαπιστωθεί ότι όλα τα ανοίγματα αγωγών είναι κλειστά Mη στεγανές σωληνώσεις Σε μη στεγανές σωληνώσεις δεν επιτρέπεται να εισαχθεί αέριο. 9.3 Ρύθμιση και έλεγχος των ρυθμιστών και διατάξεων ασφαλείας Οι ρυθμιστές, οι διατάξεις ασφαλείας, οι βαλβίδες ρύθμισης κ.λπ. της εγκατάστασης σωληνώσεων πρέπει να ελεγχθούν για να επιβεβαιωθεί ότι λειτουργούν σωστά και με ασφάλεια υπό όλες τις συνθήκες παροχής και σφάλματος. Πρέπει να εξετασθεί με προσοχή και να αντιμετωπισθεί κάθε περίπτωση πιθανής φραγής ουσιωδών διατάξεων ασφαλείας, για να προληφθεί αυθαίρετη επέμβαση, η οποία θα μπορούσε να προκαλέσει κινδύνους. 9.4 Eκπαίδευση του καταναλωτή O καταναλωτής της εγκατάστασης πρέπει με ευθύνη του Επιβλέποντος να εκπαιδευθεί για το χειρισμό της από τον εγκαταστάτη. Πρέπει να παραδοθούν στον καταναλωτή οι οδηγίες λειτουργίας των συσκευών αερίου από τον προμηθευτή τους. Πρέπει να του υποδειχθεί η αναγκαιότητα κανονικής συντήρησης των συσκευών αερίου. Πρέπει να εκπαιδευθεί για τα μέτρα τα λαμβανόμενα για την τροφοδοσία αέρα καύσης και την απαγωγή καυσαερίων και να του υποδειχθεί ότι δεν πρέπει να επιφέρει μεταβολές σ αυτά. 10. Λειτουργία και συντήρηση Mια εγκατάσταση αερίου εγκαταστημένη σύμφωνα με τις διατάξεις του Kανονισμού εξασφαλίζει τις προϋποθέσεις για την κανονική λειτουργία της εγκατάστασης αερίου. Η ασφάλεια των εγκαταστάσεων αερίου εξαρτάται παραπέρα από τη σωστή λειτουργία, την καλή διαχείριση, την τακτική επιθεώρηση και την προγραμματισμένη προληπτική συντήρηση. O καταναλωτής τηρεί αρχείο της εγκατάστασης αερίου. Το 5

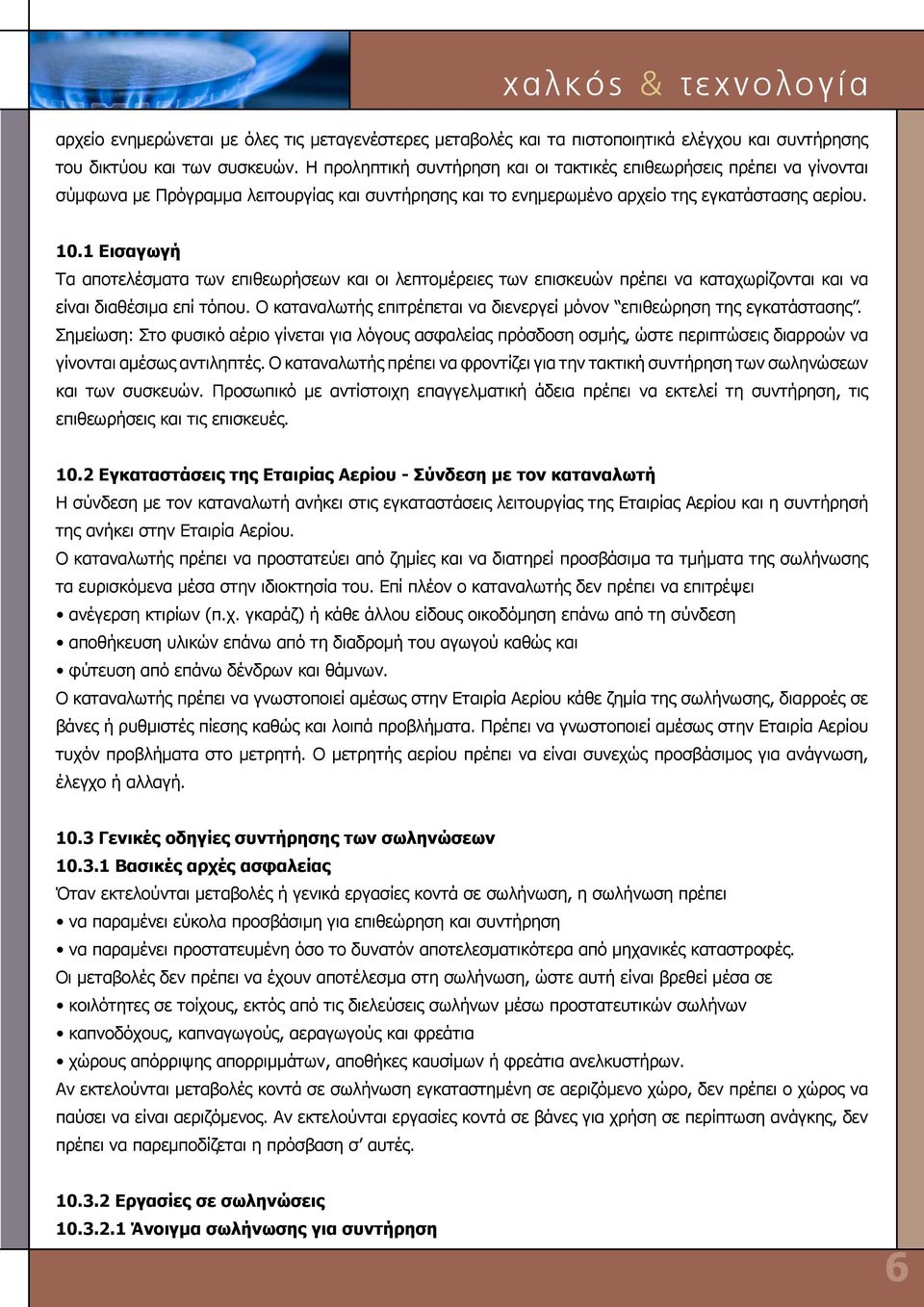

6 αρχείο ενημερώνεται με όλες τις μεταγενέστερες μεταβολές και τα πιστοποιητικά ελέγχου και συντήρησης του δικτύου και των συσκευών. Η προληπτική συντήρηση και οι τακτικές επιθεωρήσεις πρέπει να γίνονται σύμφωνα με Πρόγραμμα λειτουργίας και συντήρησης και το ενημερωμένο αρχείο της εγκατάστασης αερίου Εισαγωγή Τα αποτελέσματα των επιθεωρήσεων και οι λεπτομέρειες των επισκευών πρέπει να καταχωρίζονται και να είναι διαθέσιμα επί τόπου. O καταναλωτής επιτρέπεται να διενεργεί μόνον επιθεώρηση της εγκατάστασης. Σημείωση: Στο φυσικό αέριο γίνεται για λόγους ασφαλείας πρόσδοση οσμής, ώστε περιπτώσεις διαρροών να γίνονται αμέσως αντιληπτές. Ο καταναλωτής πρέπει να φροντίζει για την τακτική συντήρηση των σωληνώσεων και των συσκευών. Προσωπικό με αντίστοιχη επαγγελματική άδεια πρέπει να εκτελεί τη συντήρηση, τις επιθεωρήσεις και τις επισκευές Eγκαταστάσεις της Eταιρίας Aερίου - Σύνδεση με τον καταναλωτή H σύνδεση με τον καταναλωτή ανήκει στις εγκαταστάσεις λειτουργίας της Eταιρίας Aερίου και η συντήρησή της ανήκει στην Eταιρία Aερίου. Ο καταναλωτής πρέπει να προστατεύει από ζημίες και να διατηρεί προσβάσιμα τα τμήματα της σωλήνωσης τα ευρισκόμενα μέσα στην ιδιοκτησία του. Eπί πλέον ο καταναλωτής δεν πρέπει να επιτρέψει ανέγερση κτιρίων (π.χ. γκαράζ) ή κάθε άλλου είδους οικοδόμηση επάνω από τη σύνδεση αποθήκευση υλικών επάνω από τη διαδρομή του αγωγού καθώς και φύτευση από επάνω δένδρων και θάμνων. O καταναλωτής πρέπει να γνωστοποιεί αμέσως στην Eταιρία Aερίου κάθε ζημία της σωλήνωσης, διαρροές σε βάνες ή ρυθμιστές πίεσης καθώς και λοιπά προβλήματα. Πρέπει να γνωστοποιεί αμέσως στην Eταιρία Aερίου τυχόν προβλήματα στο μετρητή. O μετρητής αερίου πρέπει να είναι συνεχώς προσβάσιμος για ανάγνωση, έλεγχο ή αλλαγή Γενικές οδηγίες συντήρησης των σωληνώσεων Βασικές αρχές ασφαλείας Όταν εκτελούνται μεταβολές ή γενικά εργασίες κοντά σε σωλήνωση, η σωλήνωση πρέπει να παραμένει εύκολα προσβάσιμη για επιθεώρηση και συντήρηση να παραμένει προστατευμένη όσο το δυνατόν αποτελεσματικότερα από μηχανικές καταστροφές. Οι μεταβολές δεν πρέπει να έχουν αποτέλεσμα στη σωλήνωση, ώστε αυτή είναι βρεθεί μέσα σε κοιλότητες σε τοίχους, εκτός από τις διελεύσεις σωλήνων μέσω προστατευτικών σωλήνων καπνοδόχους, καπναγωγούς, αεραγωγούς και φρεάτια χώρους απόρριψης απορριμμάτων, αποθήκες καυσίμων ή φρεάτια ανελκυστήρων. Αν εκτελούνται μεταβολές κοντά σε σωλήνωση εγκαταστημένη σε αεριζόμενο χώρο, δεν πρέπει ο χώρος να παύσει να είναι αεριζόμενος. Αν εκτελούνται εργασίες κοντά σε βάνες για χρήση σε περίπτωση ανάγκης, δεν πρέπει να παρεμποδίζεται η πρόσβαση σ αυτές Εργασίες σε σωληνώσεις Άνοιγμα σωλήνωσης για συντήρηση 6

7 Πριν από το άνοιγμα της σωλήνωσης πρέπει να ληφθούν προφυλάξεις για να εξασφαλισθεί η ασφάλεια του προσωπικού, π.χ. με απομόνωση τμημάτων ή/και τη διενέργεια έκπλυσης. Όπου στοιχεία ή τμήματα της σωλήνωσης ανοίγονται ώστε να μπορεί να απαχθεί αέριο, πρέπει να ληφθούν προφυλάξεις για να εξασφαλισθεί ότι είτε το τμήμα έχει εκπλυθεί από αέριο, είτε ότι η απαγωγή αερίου δεν προκαλεί κίνδυνο. Με τη συμπλήρωση των εργασιών θα πρέπει να γίνει έλεγχος διαρροών στο σχετικό τμήμα της σωλήνωσης πριν από τη θέση πάλι σε λειτουργία Έκπλυση σωλήνωσης για θέση εκτός λειτουργίας Η διαδικασία έκπλυσης, αν θεωρηθεί αναγκαία, μπορεί να γίνει άμεσα από αέριο σε αέρα ή να χρησιμοποιήσει αδρανές αέριο ως ένα ενδιάμεσο βήμα πριν από την εισαγωγή αέρα. Η διαδικασία έκπλυσης έχει συμπληρωθεί όταν η μετρούμενη συγκέντρωση αερίου φθάσει το 40% του κατώτερου ορίου έκρηξης ή περισσότερο από 20% σε οξυγόνο. Το όργανο μέτρησης πρέπει να είναι βαθμονομημένο για χρήση με αυτά τα αέρια. Δεν επιτρέπονται να εκτελούνται κολλήσεις στη σωλήνωση, αν δεν περατωθεί η έκπλυση. Όπου η σωλήνωση πρέπει να τεθεί πάλι σε λειτουργία, τα νέα τμήματα πρέπει να υποστούν δοκιμές αντοχής και στεγανότητας. Η τελική σύνδεση πρέπει να δοκιμασθεί για στεγανότητα Εργασίες σε σωληνώσεις με αέριο σε λειτουργία Πριν από την έναρξη εργασιών σε αγωγούς με αέριο σε λειτουργία πρέπει να κλεισθεί η αντίστοιχη βάνα του αγωγού και να ασφαλισθεί έναντι ανοίγματος από αναρμόδιους (με αφαίρεση του μοχλού ή τροχού χειρισμού). Όπου εξέρχεται ή μπορεί να εξέλθει αέριο, πρέπει να ληφθεί μέριμνα να απάγεται το αέριο στο ύπαιθρο ακίνδυνα με εξαερισμό. H βάνα επιτρέπεται να ανοιχθεί πάλι μόνον τότε, όταν έχουν κλεισθεί στεγανά όλα τα ανοίγματα των φραγέντων αγωγών, μέσα από τους οποίους θα μπορούσε να εκρεύσει αέριο. Oι διαρροές σε αγωγούς που μεταφέρουν αέριο πρέπει να ανιχνεύονται μέσω καταλλήλων συσκευών ανίχνευσης αερίων ή με αφρίζοντα μέσα. Aπαγορεύεται η ανίχνευση με φλόγα. Oι μη στεγανοί αγωγοί πρέπει να επισκευάζονται αμέσως. Σε μεταλλικούς αγωγούς πρέπει πριν τη συναρμολόγηση ή αποσυναρμολόγηση τμημάτων σωλήνωσης, εξαρτημάτων, κ.λπ. να κατασκευασθεί ως προστασία έναντι ηλεκτρικής τάσης επαφής και δημιουργίας σπινθήρα μια μεταλλική ηλεκτρικά αγώγιμη γεφύρωση του σημείου διαχωρισμού. Ως αγωγός γεφύρωσης πρέπει να χρησιμοποιείται εύκαμπτος, μονωμένος χάλκινος αγωγός με διατομή τουλάχιστον 6 mm2 και μήκος το πολύ 3 m Προγραμματισμένες επιθεωρήσεις Οπτική επιθεώρηση Σκοπός της οπτικής επιθεώρησης είναι να αναγνωρίσει ορατά ελαττώματα στην εγκατάσταση σε ένα αρχικό στάδιο, έτσι ώστε να προληφθούν πιθανές επικίνδυνες καταστάσεις και διακοπές λειτουργίας της μονάδας. Πρέπει να διενεργείται οπτική επιθεώρηση όλης της εγκατάστασης. Κατά την οπτική επιθεώρηση πρέπει να ελεγχθούν τα ακόλουθα σημεία: 7

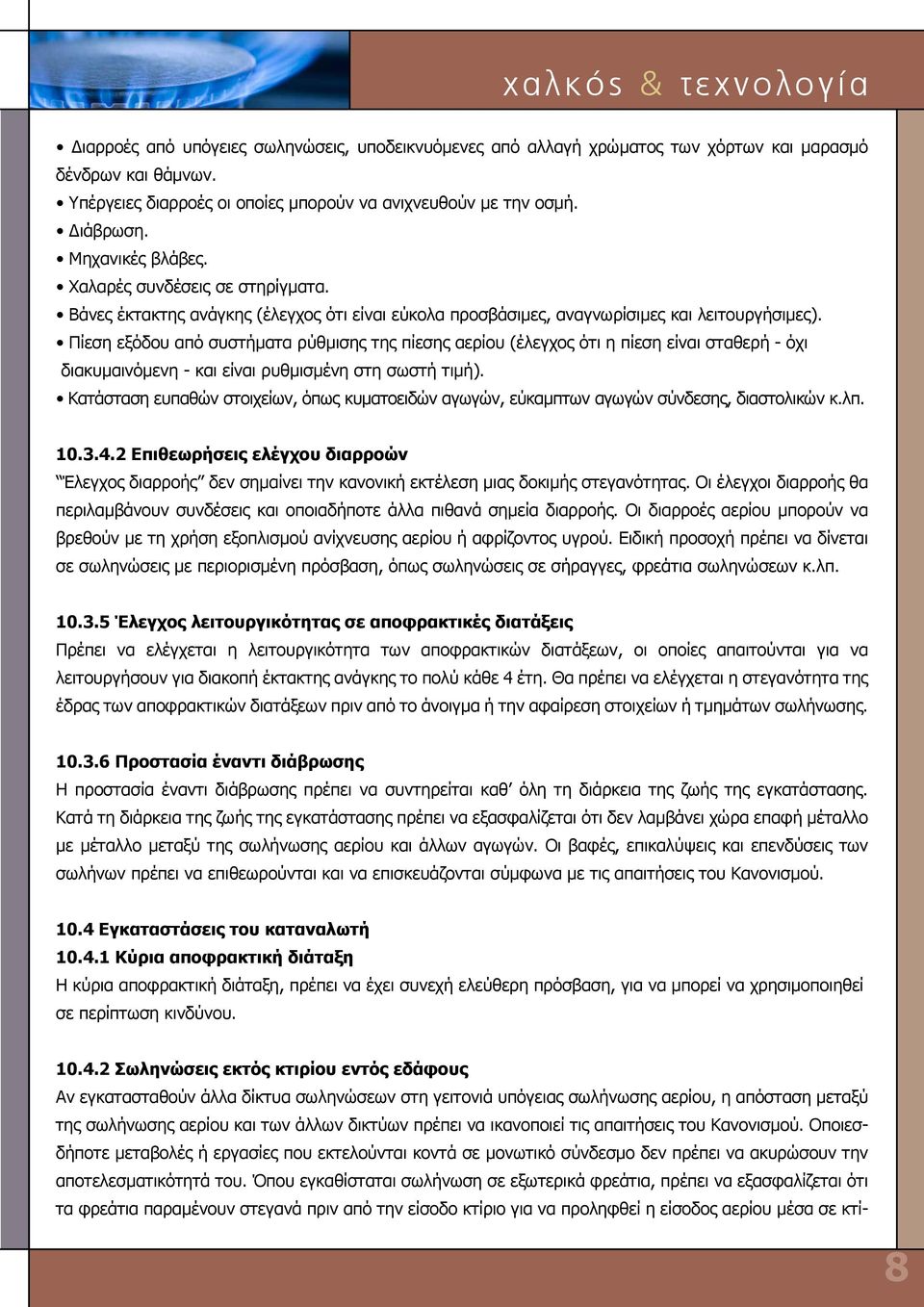

8 Διαρροές από υπόγειες σωληνώσεις, υποδεικνυόμενες από αλλαγή χρώματος των χόρτων και μαρασμό δένδρων και θάμνων. Υπέργειες διαρροές οι οποίες μπορούν να ανιχνευθούν με την οσμή. Διάβρωση. Μηχανικές βλάβες. Χαλαρές συνδέσεις σε στηρίγματα. Βάνες έκτακτης ανάγκης (έλεγχος ότι είναι εύκολα προσβάσιμες, αναγνωρίσιμες και λειτουργήσιμες). Πίεση εξόδου από συστήματα ρύθμισης της πίεσης αερίου (έλεγχος ότι η πίεση είναι σταθερή - όχι διακυμαινόμενη - και είναι ρυθμισμένη στη σωστή τιμή). Κατάσταση ευπαθών στοιχείων, όπως κυματοειδών αγωγών, εύκαμπτων αγωγών σύνδεσης, διαστολικών κ.λπ Επιθεωρήσεις ελέγχου διαρροών Έλεγχος διαρροής δεν σημαίνει την κανονική εκτέλεση μιας δοκιμής στεγανότητας. Οι έλεγχοι διαρροής θα περιλαμβάνουν συνδέσεις και οποιαδήποτε άλλα πιθανά σημεία διαρροής. Οι διαρροές αερίου μπορούν να βρεθούν με τη χρήση εξοπλισμού ανίχνευσης αερίου ή αφρίζοντος υγρού. Ειδική προσοχή πρέπει να δίνεται σε σωληνώσεις με περιορισμένη πρόσβαση, όπως σωληνώσεις σε σήραγγες, φρεάτια σωληνώσεων κ.λπ Έλεγχος λειτουργικότητας σε αποφρακτικές διατάξεις Πρέπει να ελέγχεται η λειτουργικότητα των αποφρακτικών διατάξεων, οι οποίες απαιτούνται για να λειτουργήσουν για διακοπή έκτακτης ανάγκης το πολύ κάθε 4 έτη. Θα πρέπει να ελέγχεται η στεγανότητα της έδρας των αποφρακτικών διατάξεων πριν από το άνοιγμα ή την αφαίρεση στοιχείων ή τμημάτων σωλήνωσης Προστασία έναντι διάβρωσης Η προστασία έναντι διάβρωσης πρέπει να συντηρείται καθ όλη τη διάρκεια της ζωής της εγκατάστασης. Κατά τη διάρκεια της ζωής της εγκατάστασης πρέπει να εξασφαλίζεται ότι δεν λαμβάνει χώρα επαφή μέταλλο με μέταλλο μεταξύ της σωλήνωσης αερίου και άλλων αγωγών. Οι βαφές, επικαλύψεις και επενδύσεις των σωλήνων πρέπει να επιθεωρούνται και να επισκευάζονται σύμφωνα με τις απαιτήσεις του Κανονισμού Eγκαταστάσεις του καταναλωτή Κύρια αποφρακτική διάταξη Η κύρια αποφρακτική διάταξη, πρέπει να έχει συνεχή ελεύθερη πρόσβαση, για να μπορεί να χρησιμοποιηθεί σε περίπτωση κινδύνου Σωληνώσεις εκτός κτιρίου εντός εδάφους Αν εγκατασταθούν άλλα δίκτυα σωληνώσεων στη γειτονιά υπόγειας σωλήνωσης αερίου, η απόσταση μεταξύ της σωλήνωσης αερίου και των άλλων δικτύων πρέπει να ικανοποιεί τις απαιτήσεις του Κανονισμού. Οποιεσδήποτε μεταβολές ή εργασίες που εκτελούνται κοντά σε μονωτικό σύνδεσμο δεν πρέπει να ακυρώσουν την αποτελεσματικότητά του. Όπου εγκαθίσταται σωλήνωση σε εξωτερικά φρεάτια, πρέπει να εξασφαλίζεται ότι τα φρεάτια παραμένουν στεγανά πριν από την είσοδο κτίριο για να προληφθεί η είσοδος αερίου μέσα σε κτί- 8

9 ριο. Πρέπει να ελέγχεται η στεγανότητα των σωληνώσεων εκτός κτιρίου εντός εδάφους κάθε 4 έτη από ένα αδειούχο τεχνικό. Πρέπει να εκδίδεται αντίστοιχο πιστοποιητικό επανελέγχου Σωληνώσεις εκτός κτιρίου εκτός εδάφους Oι σωληνώσεις εκτός κτιρίου εκτός εδάφους χρειάζονται προστασία έναντι μηχανικών ζημιών, καιρικών επιδράσεων και βλαβών λόγω διάβρωσης, ειδικά στις διελεύσεις τοίχων. Oι βάνες πρέπει να είναι ικανές για λειτουργία και να μπορούν να χρησιμοποιηθούν κάθε στιγμή. Πρέπει να διατηρείται μονίμως η άρτια, σταθερή στήριξη των σωλήνων. Πρέπει: να ελέγχονται προσεκτικά οι προαναφερόμενες απαιτήσεις με ένα οπτικό έλεγχο, να γίνεται ο έλεγχος της στεγανότητας κάθε 4 έτη με κατάλληλα μέτρα (π.χ. με αφρίζον μέσο υπό πίεση λειτουργίας) από ένα αδειούχο τεχνικό, να εκδίδεται αντίστοιχο πιστοποιητικό επανελέγχου. Bαφές και παρόμοιες εξωτερικές εργασίες μπορεί να εκτελέσει και ο ίδιος ο καταναλωτής Σωληνώσεις εντός κτιρίου Oι σωληνώσεις εντός κτιρίου αποτελούνται κατά κανόνα από αγωγούς κατανάλωσης, διακλάδωσης και σύνδεσης συσκευών. Oι αγωγοί πρέπει να προστατεύονται έναντι μηχανικών καταπονήσεων και ζημιών καθώς και έναντι διάβρωσης. Πρέπει να διατηρείται μονίμως άψογη και σταθερή η στήριξη των σωλήνων. Aν γίνει μεταγενέστερη επένδυση ακάλυπτων εσωτερικών σωληνώσεων, τότε πρέπει να ληφθεί μέριμνα για επαρκή προσαγωγή και απαγωγή αέρα από τις κοιλότητες που δημιουργήθηκαν. Tα τερματικά ανοίγματα των αγωγών πρέπει να κλείνονται με τάπες, καλύπτρες, ένθετους δίσκους ή τυφλές φλάντζες από μεταλλικά υλικά - μια κλειστή αποφρακτική διάταξη δεν επαρκεί. Kατά την αλλαγή χρήσης χώρων πρέπει να ελεγχθούν οι ενδεχόμενες επιπτώσεις επί των υφισταμένων εγκαταστάσεων αγωγών από άτομο με προσόντα Επιβλέποντος Aερίου. Θα πρέπει να είναι γνωστή η διαδρομή καλυμμένων αγωγών με αποτύπωση σε κατάλληλα σχέδια. Oι εύκαμπτοι αγωγοί σύνδεσης συσκευών πρέπει να χρησιμοποιούνται χωρίς τάσεις, δίπλωση και στρέψη και, όπως τα εξαρτήματα σύνδεσης των συσκευών, δεν επιτρέπεται να έρχονται σε επαφή με τα θερμά καυσαέρια. Oι αποφρακτικές διατάξεις πρέπει να είναι ικανές για λειτουργία και με συνεχή δυνατότητα χρήσης. Πρέπει: να ελέγχονται προσεκτικά οι προαναφερόμενες απαιτήσεις με ένα οπτικό έλεγχο συγχρόνως πρέπει να δίνεται προσοχή για τυχόν οσμή αερίου, να γίνεται έλεγχος της στεγανότητας κάθε 4 έτη με κατάλληλα μέτρα (π.χ. με αφρίζον μέσο υπό πίεση λειτουργίας για ακάλυπτες και προσπελάσιμες εσωτερικές σωληνώσεις) από ένα αδειούχο τεχνικό. Πρέπει να εκδίδεται αντίστοιχο πιστοποιητικό επανελέγχου. Bαφές και παρόμοιες εξωτερικές εργασίες μπορεί να εκτελέσει και ο ίδιος ο καταναλωτής Ρυθμιστές πίεσης και συστήματα ασφαλείας και ελέγχου Οι διαδικασίες συντήρησης πρέπει να εξετάζουν τον έλεγχο της λειτουργία και της ρύθμισης των ρυθμιστών 9

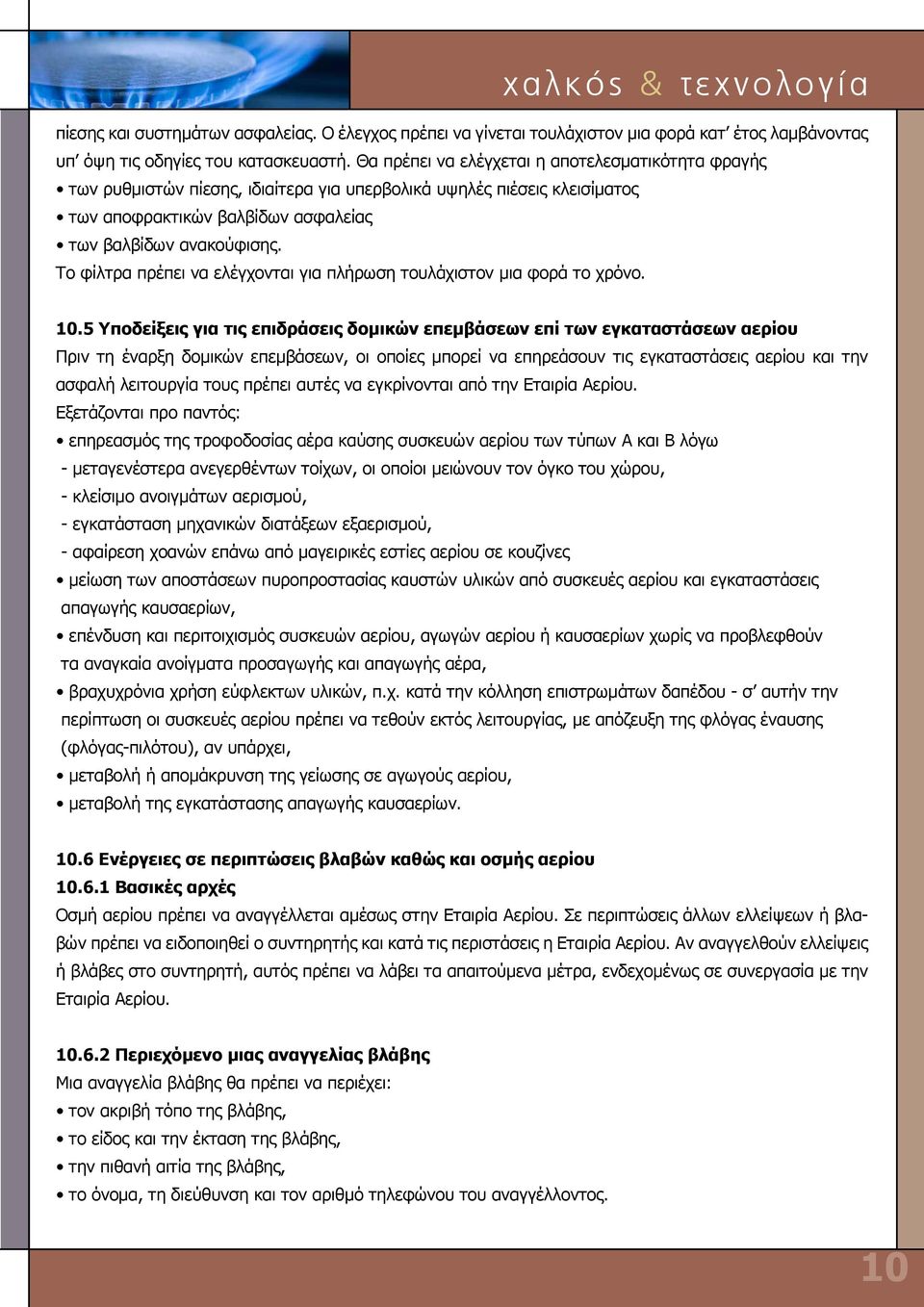

10 πίεσης και συστημάτων ασφαλείας. Ο έλεγχος πρέπει να γίνεται τουλάχιστον μια φορά κατ έτος λαμβάνοντας υπ όψη τις οδηγίες του κατασκευαστή. Θα πρέπει να ελέγχεται η αποτελεσματικότητα φραγής των ρυθμιστών πίεσης, ιδιαίτερα για υπερβολικά υψηλές πιέσεις κλεισίματος των αποφρακτικών βαλβίδων ασφαλείας των βαλβίδων ανακούφισης. Το φίλτρα πρέπει να ελέγχονται για πλήρωση τουλάχιστον μια φορά το χρόνο Yποδείξεις για τις επιδράσεις δομικών επεμβάσεων επί των εγκαταστάσεων αερίου Πριν τη έναρξη δομικών επεμβάσεων, οι οποίες μπορεί να επηρεάσουν τις εγκαταστάσεις αερίου και την ασφαλή λειτουργία τους πρέπει αυτές να εγκρίνονται από την Eταιρία Aερίου. Eξετάζονται προ παντός: επηρεασμός της τροφοδοσίας αέρα καύσης συσκευών αερίου των τύπων Α και Β λόγω - μεταγενέστερα ανεγερθέντων τοίχων, οι οποίοι μειώνουν τον όγκο του χώρου, - κλείσιμο ανοιγμάτων αερισμού, - εγκατάσταση μηχανικών διατάξεων εξαερισμού, - αφαίρεση χοανών επάνω από μαγειρικές εστίες αερίου σε κουζίνες μείωση των αποστάσεων πυροπροστασίας καυστών υλικών από συσκευές αερίου και εγκαταστάσεις απαγωγής καυσαερίων, επένδυση και περιτοιχισμός συσκευών αερίου, αγωγών αερίου ή καυσαερίων χωρίς να προβλεφθούν τα αναγκαία ανοίγματα προσαγωγής και απαγωγής αέρα, βραχυχρόνια χρήση εύφλεκτων υλικών, π.χ. κατά την κόλληση επιστρωμάτων δαπέδου - σ αυτήν την περίπτωση οι συσκευές αερίου πρέπει να τεθούν εκτός λειτουργίας, με απόζευξη της φλόγας έναυσης (φλόγας-πιλότου), αν υπάρχει, μεταβολή ή απομάκρυνση της γείωσης σε αγωγούς αερίου, μεταβολή της εγκατάστασης απαγωγής καυσαερίων Eνέργειες σε περιπτώσεις βλαβών καθώς και οσμής αερίου Bασικές αρχές Oσμή αερίου πρέπει να αναγγέλλεται αμέσως στην Eταιρία Aερίου. Σε περιπτώσεις άλλων ελλείψεων ή βλαβών πρέπει να ειδοποιηθεί ο συντηρητής και κατά τις περιστάσεις η Eταιρία Aερίου. Aν αναγγελθούν ελλείψεις ή βλάβες στο συντηρητή, αυτός πρέπει να λάβει τα απαιτούμενα μέτρα, ενδεχομένως σε συνεργασία με την Eταιρία Aερίου Περιεχόμενο μιας αναγγελίας βλάβης Mια αναγγελία βλάβης θα πρέπει να περιέχει: τον ακριβή τόπο της βλάβης, το είδος και την έκταση της βλάβης, την πιθανή αιτία της βλάβης, το όνομα, τη διεύθυνση και τον αριθμό τηλεφώνου του αναγγέλλοντος. 10

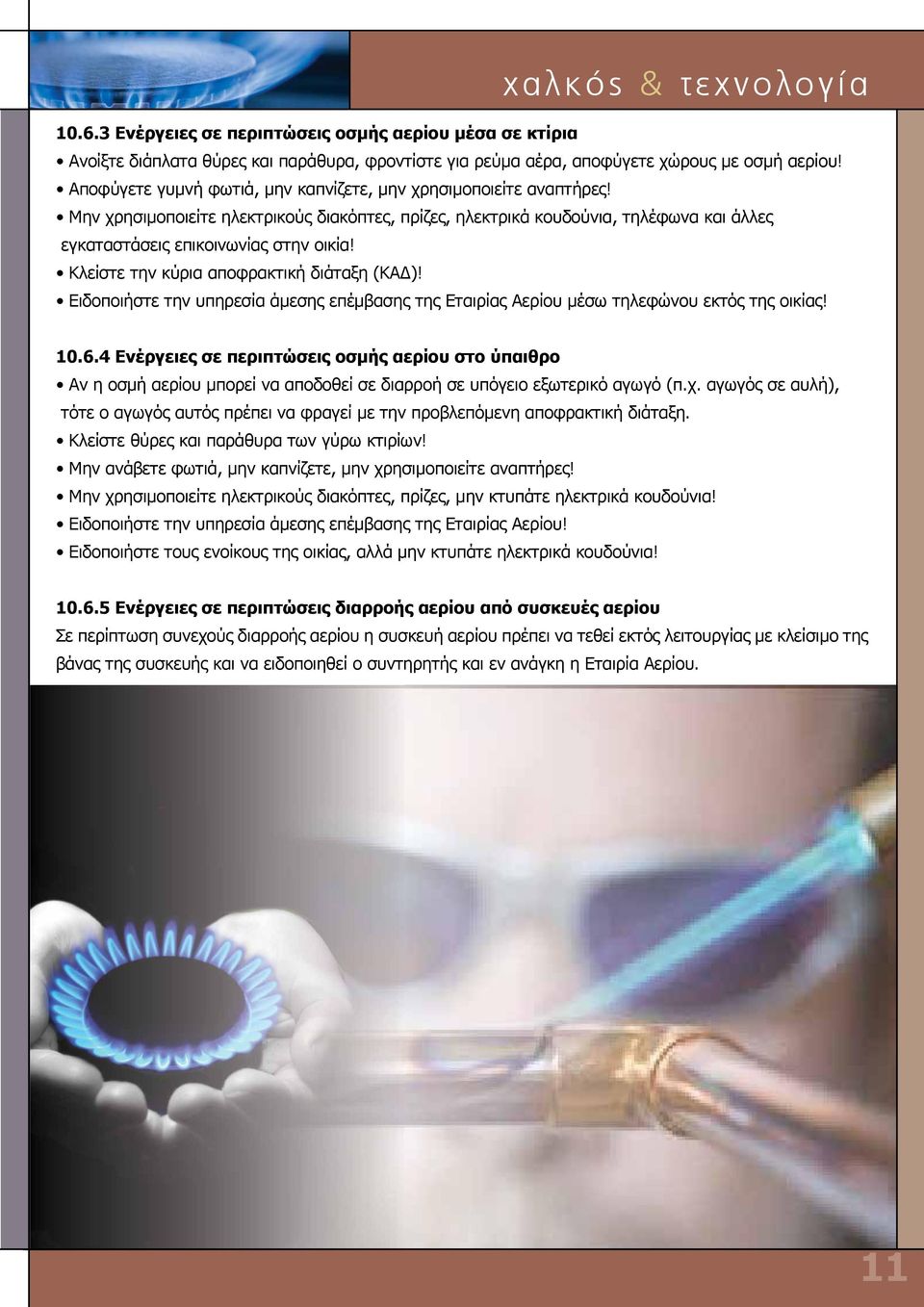

11 Eνέργειες σε περιπτώσεις οσμής αερίου μέσα σε κτίρια Aνοίξτε διάπλατα θύρες και παράθυρα, φροντίστε για ρεύμα αέρα, αποφύγετε χώρους με οσμή αερίου! Aποφύγετε γυμνή φωτιά, μην καπνίζετε, μην χρησιμοποιείτε αναπτήρες! Mην χρησιμοποιείτε ηλεκτρικούς διακόπτες, πρίζες, ηλεκτρικά κουδούνια, τηλέφωνα και άλλες εγκαταστάσεις επικοινωνίας στην οικία! Kλείστε την κύρια αποφρακτική διάταξη (KAΔ)! Eιδοποιήστε την υπηρεσία άμεσης επέμβασης της Eταιρίας Aερίου μέσω τηλεφώνου εκτός της οικίας! Eνέργειες σε περιπτώσεις οσμής αερίου στο ύπαιθρο Aν η οσμή αερίου μπορεί να αποδοθεί σε διαρροή σε υπόγειο εξωτερικό αγωγό (π.χ. αγωγός σε αυλή), τότε ο αγωγός αυτός πρέπει να φραγεί με την προβλεπόμενη αποφρακτική διάταξη. Kλείστε θύρες και παράθυρα των γύρω κτιρίων! Μην ανάβετε φωτιά, μην καπνίζετε, μην χρησιμοποιείτε αναπτήρες! Mην χρησιμοποιείτε ηλεκτρικούς διακόπτες, πρίζες, μην κτυπάτε ηλεκτρικά κουδούνια! Eιδοποιήστε την υπηρεσία άμεσης επέμβασης της Eταιρίας Aερίου! Eιδοποιήστε τους ενοίκους της οικίας, αλλά μην κτυπάτε ηλεκτρικά κουδούνια! Eνέργειες σε περιπτώσεις διαρροής αερίου από συσκευές αερίου Σε περίπτωση συνεχούς διαρροής αερίου η συσκευή αερίου πρέπει να τεθεί εκτός λειτουργίας με κλείσιμο της βάνας της συσκευής και να ειδοποιηθεί ο συντηρητής και εν ανάγκη η Eταιρία Aερίου. 11

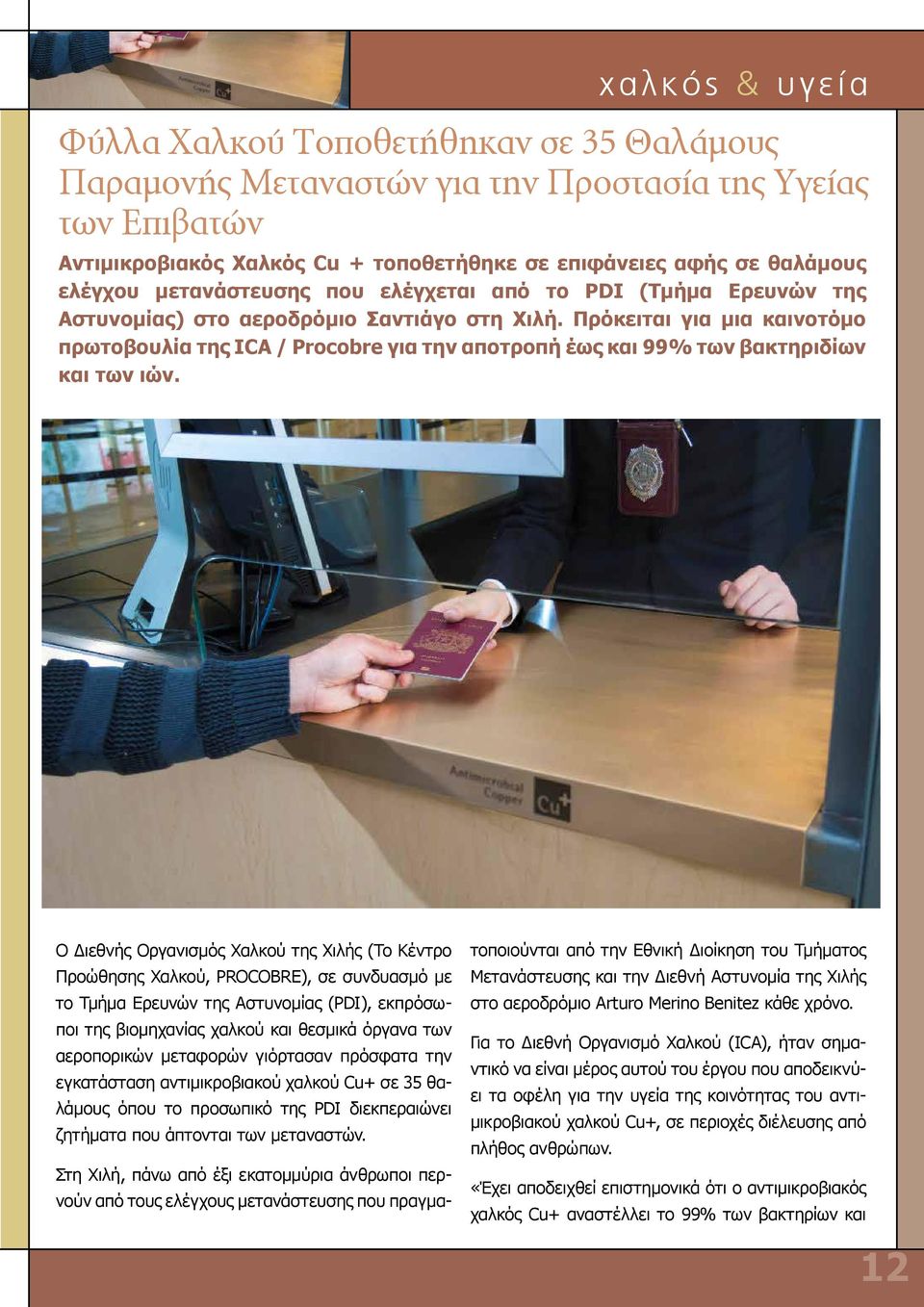

12 χαλκός & υγεία Φύλλα Χαλκού Τοποθετήθηκαν σε 35 Θαλάμους Παραμονής Μεταναστών για την Προστασία της Υγείας των Επιβατών Αντιμικροβιακός Χαλκός Cu + τοποθετήθηκε σε επιφάνειες αφής σε θαλάμους ελέγχου μετανάστευσης που ελέγχεται από το PDI (Τμήμα Ερευνών της Αστυνομίας) στο αεροδρόμιο Σαντιάγο στη Χιλή. Πρόκειται για μια καινοτόμο πρωτοβουλία της ICA / Procobre για την αποτροπή έως και 99% των βακτηριδίων και των ιών. Ο Διεθνής Οργανισμός Χαλκού της Χιλής (Το Κέντρο Προώθησης Χαλκού, PROCOBRE), σε συνδυασμό με το Τμήμα Ερευνών της Αστυνομίας (PDI), εκπρόσωποι της βιομηχανίας χαλκού και θεσμικά όργανα των αεροπορικών μεταφορών γιόρτασαν πρόσφατα την εγκατάσταση αντιμικροβιακού χαλκού Cu+ σε 35 θαλάμους όπου το προσωπικό της PDI διεκπεραιώνει ζητήματα που άπτονται των μεταναστών. Στη Χιλή, πάνω από έξι εκατομμύρια άνθρωποι περνούν από τους ελέγχους μετανάστευσης που πραγματοποιούνται από την Εθνική Διοίκηση του Τμήματος Μετανάστευσης και την Διεθνή Αστυνομία της Χιλής στο αεροδρόμιο Arturo Merino Benitez κάθε χρόνο. Για το Διεθνή Οργανισμό Χαλκού (ICA), ήταν σημαντικό να είναι μέρος αυτού του έργου που αποδεικνύει τα οφέλη για την υγεία της κοινότητας του αντιμικροβιακού χαλκού Cu+, σε περιοχές διέλευσης από πλήθος ανθρώπων. «Έχει αποδειχθεί επιστημονικά ότι ο αντιμικροβιακός χαλκός Cu+ αναστέλλει το 99% των βακτηρίων και 12

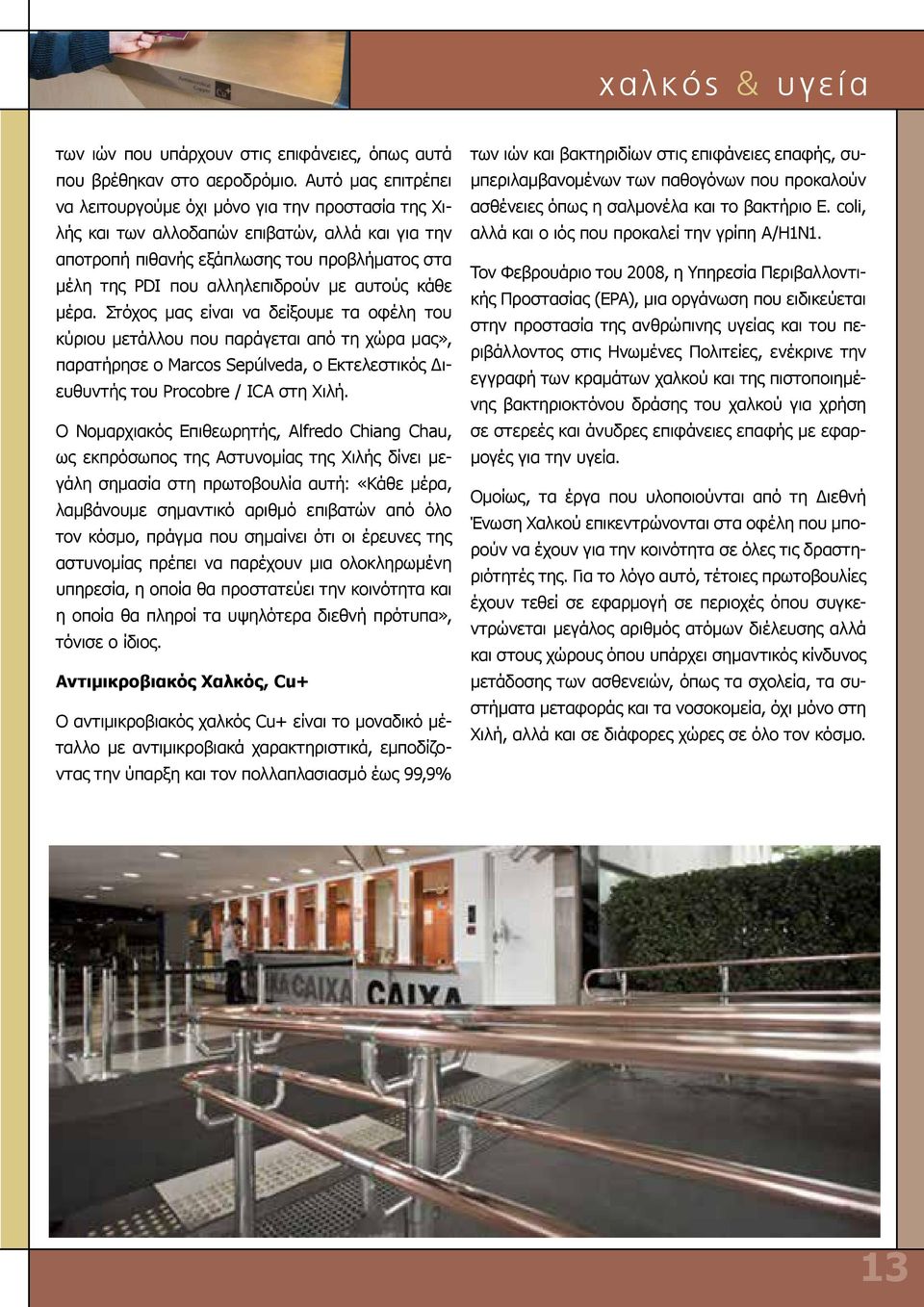

13 χαλκός & υγεία των ιών που υπάρχουν στις επιφάνειες, όπως αυτά που βρέθηκαν στο αεροδρόμιο. Αυτό μας επιτρέπει να λειτουργούμε όχι μόνο για την προστασία της Χιλής και των αλλοδαπών επιβατών, αλλά και για την αποτροπή πιθανής εξάπλωσης του προβλήματος στα μέλη της PDI που αλληλεπιδρούν με αυτούς κάθε μέρα. Στόχος μας είναι να δείξουμε τα οφέλη του κύριου μετάλλου που παράγεται από τη χώρα μας», παρατήρησε ο Marcos Sepúlveda, ο Εκτελεστικός Διευθυντής του Procobre / ICA στη Χιλή. Ο Νομαρχιακός Επιθεωρητής, Alfredo Chiang Chau, ως εκπρόσωπος της Αστυνομίας της Χιλής δίνει μεγάλη σημασία στη πρωτοβουλία αυτή: «Κάθε μέρα, λαμβάνουμε σημαντικό αριθμό επιβατών από όλο τον κόσμο, πράγμα που σημαίνει ότι οι έρευνες της αστυνομίας πρέπει να παρέχουν μια ολοκληρωμένη υπηρεσία, η οποία θα προστατεύει την κοινότητα και η οποία θα πληροί τα υψηλότερα διεθνή πρότυπα», τόνισε ο ίδιος. Αντιμικροβιακός Χαλκός, Cu+ O αντιμικροβιακός χαλκός Cu+ είναι το μοναδικό μέταλλο με αντιμικροβιακά χαρακτηριστικά, εμποδίζοντας την ύπαρξη και τον πολλαπλασιασμό έως 99,9% των ιών και βακτηριδίων στις επιφάνειες επαφής, συμπεριλαμβανομένων των παθογόνων που προκαλούν ασθένειες όπως η σαλμονέλα και το βακτήριο Ε. coli, αλλά και ο ιός που προκαλεί την γρίπη Α/Η1Ν1. Τον Φεβρουάριο του 2008, η Υπηρεσία Περιβαλλοντικής Προστασίας (EPA), μια οργάνωση που ειδικεύεται στην προστασία της ανθρώπινης υγείας και του περιβάλλοντος στις Ηνωμένες Πολιτείες, ενέκρινε την εγγραφή των κραμάτων χαλκού και της πιστοποιημένης βακτηριοκτόνου δράσης του χαλκού για χρήση σε στερεές και άνυδρες επιφάνειες επαφής με εφαρμογές για την υγεία. Ομοίως, τα έργα που υλοποιούνται από τη Διεθνή Ένωση Χαλκού επικεντρώνονται στα οφέλη που μπορούν να έχουν για την κοινότητα σε όλες τις δραστηριότητές της. Για το λόγο αυτό, τέτοιες πρωτοβουλίες έχουν τεθεί σε εφαρμογή σε περιοχές όπου συγκεντρώνεται μεγάλος αριθμός ατόμων διέλευσης αλλά και στους χώρους όπου υπάρχει σημαντικός κίνδυνος μετάδοσης των ασθενειών, όπως τα σχολεία, τα συστήματα μεταφοράς και τα νοσοκομεία, όχι μόνο στη Χιλή, αλλά και σε διάφορες χώρες σε όλο τον κόσμο. 13

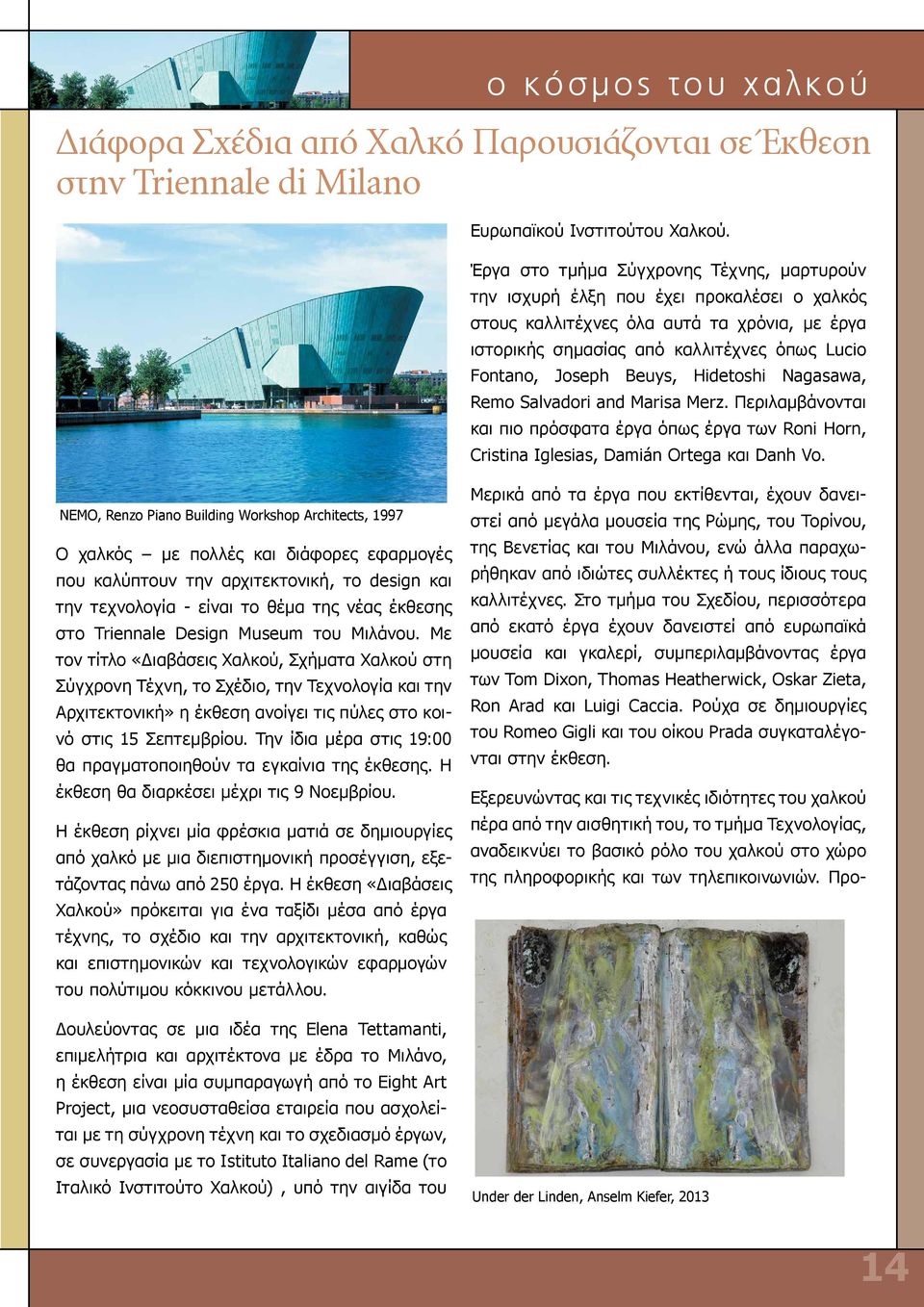

14 Μερικά από τα έργα που εκτίθενται, έχουν δανειστεί από μεγάλα μουσεία της Ρώμης, του Τορίνου, της Βενετίας και του Μιλάνου, ενώ άλλα παραχωρήθηκαν από ιδιώτες συλλέκτες ή τους ίδιους τους καλλιτέχνες. Στο τμήμα του Σχεδίου, περισσότερα από εκατό έργα έχουν δανειστεί από ευρωπαϊκά μουσεία και γκαλερί, συμπεριλαμβάνοντας έργα των Tom Dixon, Thomas Heatherwick, Oskar Zieta, Ron Arad και Luigi Caccia. Ρούχα σε δημιουργίες του Romeo Gigli και του οίκου Prada συγκαταλέγονται στην έκθεση. Εξερευνώντας και τις τεχνικές ιδιότητες του χαλκού πέρα από την αισθητική του, το τμήμα Τεχνολογίας, αναδεικνύει το βασικό ρόλο του χαλκού στο χώρο της πληροφορικής και των τηλεπικοινωνιών. Προ- Under der Linden, Anselm Kiefer, 2013 ο κόσμος του χαλκού Διάφορα Σχέδια από Χαλκό Παρουσιάζονται σε Έκθεση στην Triennale di Milano Ευρωπαϊκού Ινστιτούτου Χαλκού. Έργα στο τμήμα Σύγχρονης Τέχνης, μαρτυρούν την ισχυρή έλξη που έχει προκαλέσει ο χαλκός στους καλλιτέχνες όλα αυτά τα χρόνια, με έργα ιστορικής σημασίας από καλλιτέχνες όπως Lucio Fontano, Joseph Beuys, Hidetoshi Nagasawa, Remo Salvadori and Marisa Merz. Περιλαμβάνονται και πιο πρόσφατα έργα όπως έργα των Roni Horn, Cristina Iglesias, Damián Ortega και Danh Vo. NEMO, Renzo Piano Building Workshop Architects, 1997 Ο χαλκός με πολλές και διάφορες εφαρμογές που καλύπτουν την αρχιτεκτονική, το design και την τεχνολογία - είναι το θέμα της νέας έκθεσης στο Triennale Design Museum του Μιλάνου. Με τον τίτλο «Διαβάσεις Χαλκού, Σχήματα Χαλκού στη Σύγχρονη Τέχνη, το Σχέδιο, την Τεχνολογία και την Αρχιτεκτονική» η έκθεση ανοίγει τις πύλες στο κοινό στις 15 Σεπτεμβρίου. Την ίδια μέρα στις 19:00 θα πραγματοποιηθούν τα εγκαίνια της έκθεσης. Η έκθεση θα διαρκέσει μέχρι τις 9 Νοεμβρίου. Η έκθεση ρίχνει μία φρέσκια ματιά σε δημιουργίες από χαλκό με μια διεπιστημονική προσέγγιση, εξετάζοντας πάνω από 250 έργα. Η έκθεση «Διαβάσεις Χαλκού» πρόκειται για ένα ταξίδι μέσα από έργα τέχνης, το σχέδιο και την αρχιτεκτονική, καθώς και επιστημονικών και τεχνολογικών εφαρμογών του πολύτιμου κόκκινου μετάλλου. Δουλεύοντας σε μια ιδέα της Elena Tettamanti, επιμελήτρια και αρχιτέκτονα με έδρα το Μιλάνο, η έκθεση είναι μία συμπαραγωγή από το Eight Art Project, μια νεοσυσταθείσα εταιρεία που ασχολείται με τη σύγχρονη τέχνη και το σχεδιασμό έργων, σε συνεργασία με το Istituto Italiano del Rame (το Ιταλικό Ινστιτούτο Χαλκού), υπό την αιγίδα του 14

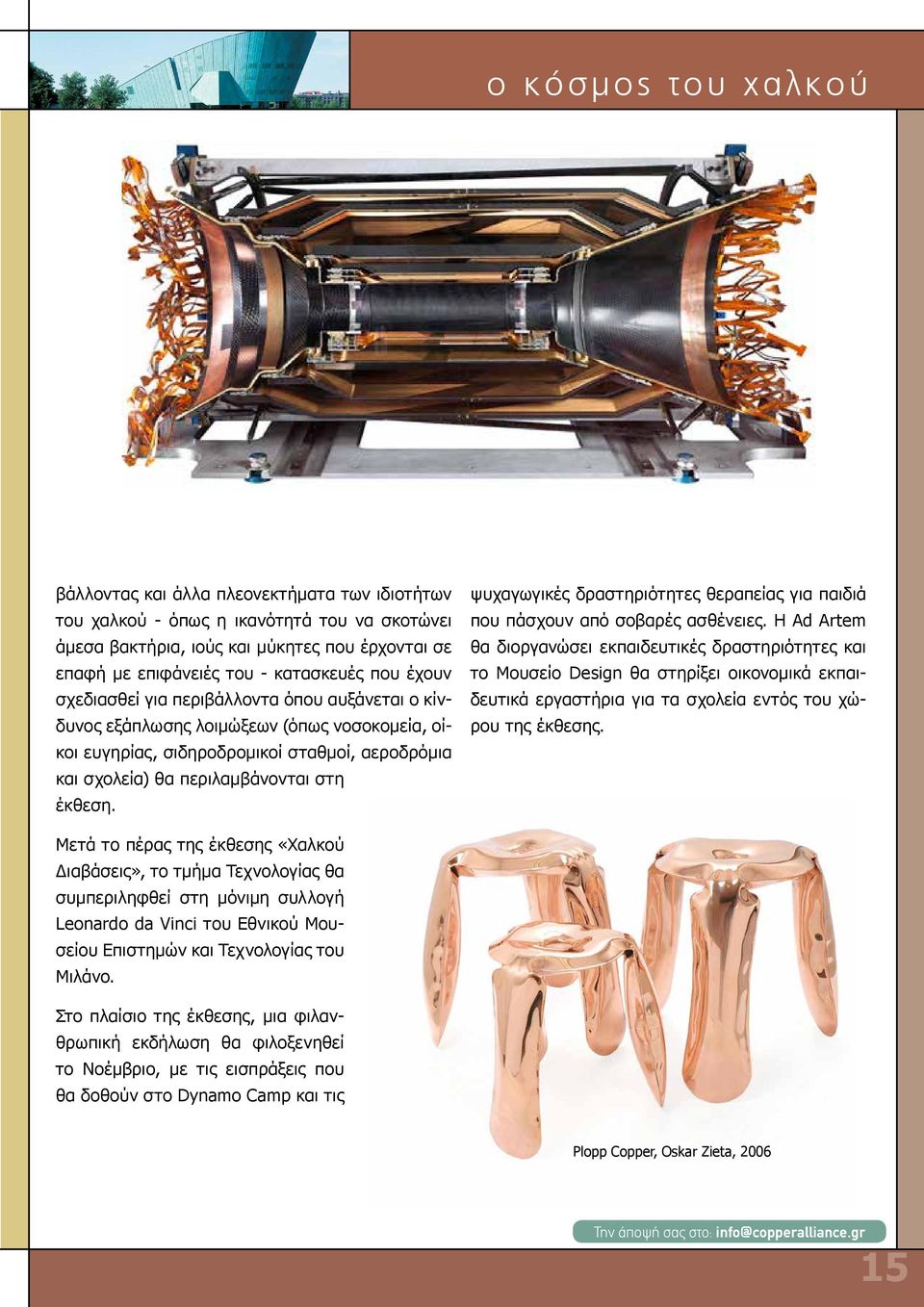

15 ο κόσμος του χαλκού βάλλοντας και άλλα πλεονεκτήματα των ιδιοτήτων του χαλκού - όπως η ικανότητά του να σκοτώνει άμεσα βακτήρια, ιούς και μύκητες που έρχονται σε επαφή με επιφάνειές του - κατασκευές που έχουν σχεδιασθεί για περιβάλλοντα όπου αυξάνεται ο κίνδυνος εξάπλωσης λοιμώξεων (όπως νοσοκομεία, οίκοι ευγηρίας, σιδηροδρομικοί σταθμοί, αεροδρόμια και σχολεία) θα περιλαμβάνονται στη έκθεση. ψυχαγωγικές δραστηριότητες θεραπείας για παιδιά που πάσχουν από σοβαρές ασθένειες. Η Ad Artem θα διοργανώσει εκπαιδευτικές δραστηριότητες και το Μουσείο Design θα στηρίξει οικονομικά εκπαιδευτικά εργαστήρια για τα σχολεία εντός του χώρου της έκθεσης. Μετά το πέρας της έκθεσης «Χαλκού Διαβάσεις», το τμήμα Τεχνολογίας θα συμπεριληφθεί στη μόνιμη συλλογή Leonardo da Vinci του Εθνικού Μουσείου Επιστημών και Τεχνολογίας του Μιλάνο. Στο πλαίσιο της έκθεσης, μια φιλανθρωπική εκδήλωση θα φιλοξενηθεί το Νοέμβριο, με τις εισπράξεις που θα δοθούν στο Dynamo Camp και τις Plopp Copper, Oskar Zieta, 2006 Την άποψή σας στο: info@copperalliance.gr 15
