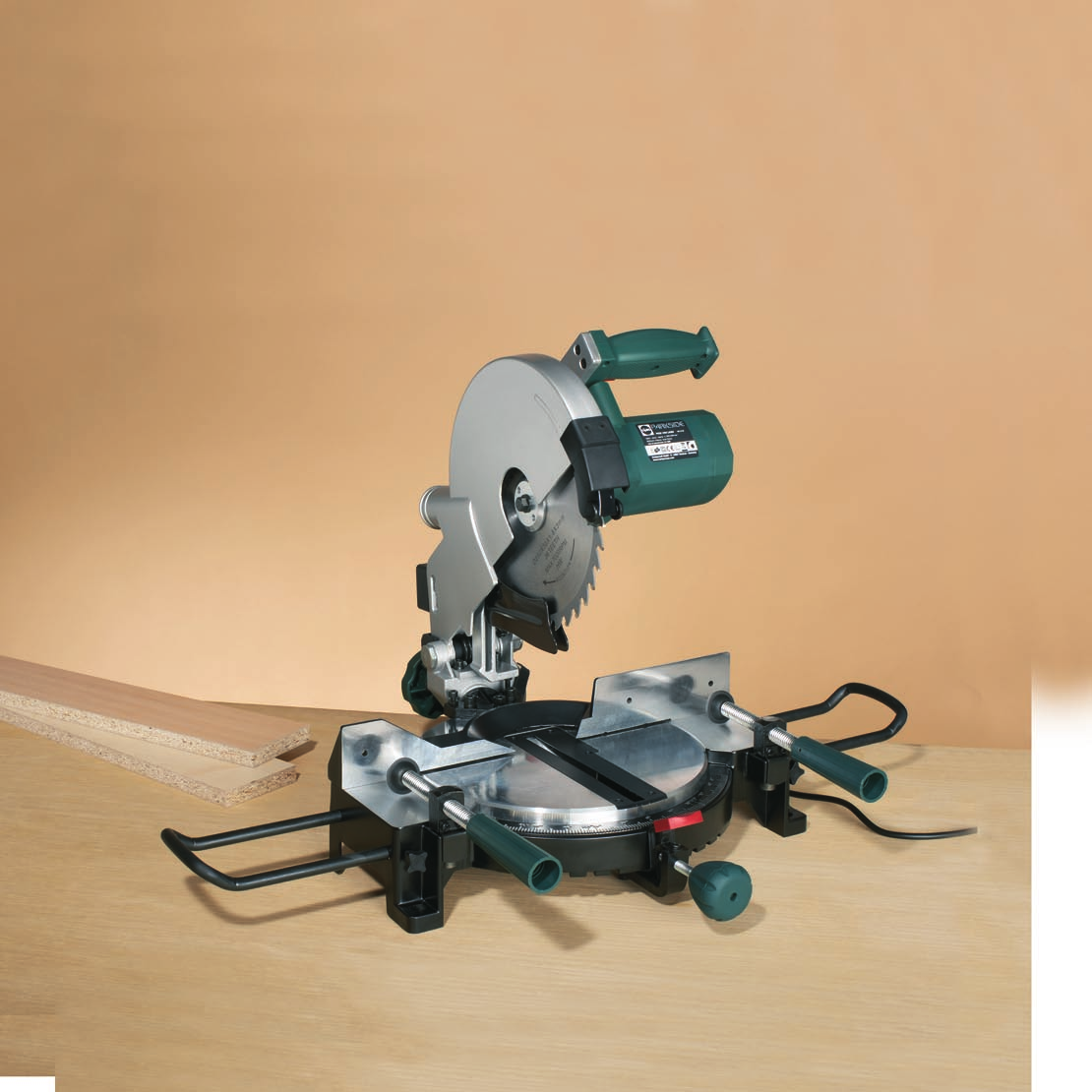

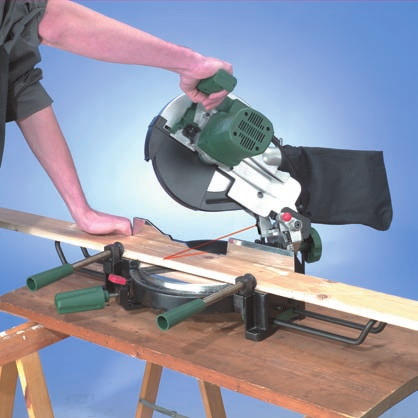

1 ΠΡΙΟΝΙ ΛΟΞΟΤΟΜΗΣΗΣ Ανοίξτε πριν από την ανάγνωση τη σελίδα με τις εικόνες και εν συνεχεία εξοικειωθείτε με όλες τις λειτουργίες της συσκευής. Kompernaß GmbH Burgstraße 21 D Bochum (Γερμανία) ΠΡΙΟΝΙ ΛΟΞΟΤΟΜΗΣΗΣ PKGS 1450 ΛΕΪΖΕΡ Υποδείξεις χειρισμού και ασφαλείας GR Υποδείξεις χειρισμού και ασφαλείας: Σελίδα 5 Κατάσταση των πληροφοριών: 07 / 2007 Αρ. αναγνώρ.: PKGS1450 Λέϊζερ / GR

2 t y u Q W E r R e w T Y q U I } O { Y U P } o A B C H p A G S [ ] D E F D F i a b Y c d e f

3 Ανοίξτε πριν από την ανάγνωση τη σελίδα με τις εικόνες και εν συνεχεία εξοικειωθείτε με όλες τις λειτουργίες της συσκευής. Σε αυτή την οδηγία χρήσεως χρησιμοποιούνται τα ακόλουθα σύμβολα εικονοδιαγραμμάτων: Διαβάστε την οδηγία χρήσεως! W Watt (Αποτελεσματική ισχύς) Προσέχετε τις προειδοποιητικές Αριθμός στροφών εν κενώ υποδείξεις και τις υποδείξεις n ασφαλείας! 0 μέτρησης Περιεχόμενα Προσοχή για ηλεκτροπληξία! Επικίνδυνη ηλεκτρική τάση Κίνδυνος ζωής! Λέιζερ! Μην εκτίθεστε στην ακτινοβολία λέιζερ. V~ Εναλλασσόμενη τάση Φοράτε προστασία για την ακοή, μάσκα προστασίας για την αναπνοή / από τη σκόνη και γυαλιά προστασίας. Κατηγορία προστασίας II Υπόδειξη! Έτσι συμπεριφέρεστε σωστά: Εισαγωγή Για την ασφάλειά σας...σελίδα 6 Χρήση σύμφωνη με τους κανονισμούς...σελίδα 6 Εξοπλισμός...Σελίδα 6 Σύνολο αποστολής...σελίδα 6 Εξαρτήματα που αντικαθίστανται...σελίδα 7 Τεχνικά δεδομένα...σελίδα 7 Ασφάλεια Υπόδειξη ασφαλείας ειδική για τη συσκευή...σελίδα 7 Χειρισμός Μοντάρισμα...Σελίδα 9 Έλεγχος και ρύθμιση...σελίδα 9 Λειτουργία...Σελίδα 11 Σύνδεση απορρόφησης σκόνης...σελίδα 11 Απασφάλιση μηχανής και ενεργοποίηση / απενεργοποίηση...σελίδα 11 Ενεργοποίηση / απενεργοποίηση λέιζερ και ρύθμιση...σελίδα 11 Ρύθμιση αριθμού στροφών...σελίδα 11 Μεταφορά μηχανής...σελίδα 12 Μοντάρισμα εξαρτήματος κοπής λαμινέϊτ και κοπή λαμινέϊτ...σελίδα 12 Κοπές λοξοτόμησης Περιστροφή τραπεζιού πριονίσματος...σελίδα 12 Λοξές κοπές κάμψη μονάδας μοτέρ πριονίσματος...σελίδα 12 Διεξαγωγή κοπών συνδυασμού...σελίδα 12 Αλλαγή λεπίδας πριονιού...σελίδα 12 Υποδείξεις και τρικ...σελίδα 13 Καθαρισμός Συντήρηση και καθαρισμός...σελίδα 13 Απόρριψη...Σελίδα 14 Πληροφορίες Σέρβις...Σελίδα 14 Δήλωση συμμόρφωσης / Κατασκευαστής...Σελίδα 14 GR 5

4 Εισαγωγή Πριόνι λοξοτόμησης PKGS 1450 LASER Κοπές τεμαχισμού, λοξοτόμησης και συνδυαζόμενες κοπές L Εισαγωγή L Για την ασφάλεια σας Πριν από την πρώτη θέση σε λειτουργία εξοικειωθείτε με τις λειτουργίες της συσκευής και ενημερωθείτε για τη σωστή μεταχείριση των ηλεκτρικών εργαλείων. Για αυτό διαβάστε την ακόλουθη οδηγία χρήσεως. Συμπληρωματικά πρέπει να ακολουθούνται και οι γενικές υποδείξεις ασφαλείας στο συνημμένο τετράδιο. Φυλάξτε αυτή την οδηγία καλά. Παραδώστε όλα τα έγγραφα σε περίπτωση παράδοσης της συσκευής σε τρίτους. L Χρήση σύμφωνη με τους κανονισμούς Πριόνισμα μασίφ ξύλου, σανίδων και συνθετικών υλών. Με μονταρισμένο εξάρτημα κοπής λαμινέϊτ { το μηχάνημα προβλέπεται για λαμινέϊτ και για ένα πλάτος υλικού 20 εκ. Εδώ λαμβάνετε υπόψη ότι η προμονταρισμένη λεπίδα ενδείκνυται μόνο για τη χρήση με ξύλο. Κάθε άλλη χρήση ή μετατροπή του μηχανήματος ισχύει ως μη σύμφωνη με τους κανονισμούς και κρύβει σημαντικούς κινδύνους ατυχημάτων. Για βλάβες από χρήση μη σύμφωνη με τους κανονισμούς ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη. Η συσκευή δεν προορίζεται για την επαγγελματική χρήση. L Εξοπλισμός Q Μονάδα μοτέρ πριονιού W Λαβή διακόπτη E Μοχλός ασφάλισης R Κύλινδρος ολίσθησης (με αιωρούμενο προστατευτικό κάλυμμα) T Τραπέζι πριονιού Y Πλευρικά τόξα απόθεσης U Βίδες σύσφιξης για πλευρικά τόξα απόθεσης I Ασφάλιση γωνίας λοξοτόμησης 6 GR O Τροχός στερέωσης τραπεζιού πριονιού P Διαβάθμιση για γωνία λοξοτόμησης { Εξάρτημα κοπής λαμινέϊτ } Διατρήσεις μονταρίσματος q Βάση αναστολέα w Βίδα σύσφιξης μονάδας μοτέρ πριονιού e Πίσω τόξο απόθεσης r Εκτόξευση για ροκανίδια t Έξοδος ακτίνας λέιζερ y Βίδα (για τη στερέωση λεπίδας πριονιού) u Εξωτερική φλάντζα i Διακόπτης on / off λέιζερ (Εικ. C) o Ασφάλιση μεταφοράς (Εικ. A) p Βίδα ρύθμισης (Εικ. A) για την προσαρμογή βάθους λεπίδας πριονιού [ Διαβάθμιση στη μονάδα μοτέρ πριονιού (Εικ. A) ] Βίδα ρύθμισης (Εικ. A) προσαρμογής γωνίας λοξοτόμησης / 0 A Βίδες μονταρίσματος μονάδας μοτέρ πριονιού (Εικ. A) S Βίδα ρύθμισης (Εικ. Β) προσαρμογής γωνίας λοξοτόμησης / 45 D Διακόπτης on/off (Εικ. C) F Τροχός ρύθμισης προεπιλογής αριθμού στροφών (Εικ. C) G Εξάρτημα τραπεζιού (Εικ. B) H Βίδα ρύθμισης λέιζερ (Εικ. B) L Σύνολο αποστολής 1 Πριόνι λοξοτόμησης 1 Εξάρτημα κοπής λαμινέϊτ { 2 Πλευρικά τόξα απόθεσης Y 1 Σάκος συλλογής για ρινίδια (a) 2 Μέγγενες (b) 2 Ψήκτρες (c) (βλέπε επίσης "Συντήρηση") 2 Εσωτερικά εξάγωνα κλειδιά (d), μέγεθος 5 χιλ. και 6 χιλ. 1 Κλειδί μέτρησης (e) 1 Σωληνωτό μηχανικό κλειδί (13 χιλ.) (f) 1 Λεπίδα πριονιού γενικής χρήσεως: 250 x 30 x 2,35 χιλ., 80 HM - οδοντώσεις (3,2 χιλ.) 1 Λεπίδα πριονιού για ξύλο (ενσωματωμένη): 250 x 30 x 1,8 χιλ., 36 HM - οδοντώσεις (3,0 χιλ.) 1 Οδηγία χρήσης 1 Βιβλιαράκι Εγγύηση και σέρβις 1 Βιβλιαράκι Γενικές υποδείξεις ασφαλείας

5 Εισαγωγή / Ασφάλεια L Εξαρτήματα που αντικαθίστανται L Ασφάλεια Τα ακόλουθα εξαρτήματα μπορείτε να τα αντικαταστήσετε οι ίδιοι. Για αυτό προσέξτε απαραίτητα τις αντίστοιχες υποδείξεις χειρισμού και ασφαλείας. - Σάκος συλλογής για ρινίδια (a) - Εξάρτημα κοπής λαμινέϊτ { - Βάση αναστολέα q - Λεπίδα πριονιού Άλλες εργασίες συντήρησης και επισκευών πρέπει να διεξάγονται αποκλειστικά μέσω του τμήματος εξυπηρέτησης ή ενός αναγνωρισμένου ειδικού συνεργείου. L Τεχνικές πληροφορίες Ονομαστική ισχύς: 1450 W Ονομαστική τάση: 230 V ~ 50 Hz Αριθμός στροφών ρελαντί: n min -1 Ταχύτητα κυκλοφορίας: 24 m / s - 55 m / s Βάρος : 14,5 κιλά Κατηγορία προστασίας: II / & Στάθμη ηχητικής πίεσης: Lp = 95,5 db (A) Επιτρεπόμενη στάθμη θορύβου: Lw = 108,5 db (A) Δόνηση: 2,5 m / s 2 Λεπίδα πριονιού για ξύλο (ενσωματωμένη): Λεπίδα πριονιού γενικής χρήσεως: Απόδοση κοπής: Πλάτος κοπής: Βάθος κοπής: 250 x 30 x 1,8 χιλ., 36 HM - οδοντώσεις (3,0 χιλ.) 250 x 30 x 2,35 χιλ., 80 HM - οδοντώσεις (3,2 χιλ.) μέγ. 140 χιλ. (χωρίς εξάρτημα κοπής λαμινέϊτ) μέγ. 200 χιλ. (με εξάρτημα κοπής λαμινέϊτ) μεγ. 65 χιλ. Υπόδειξη ασφαλείας ειδική για τη συσκευή Εξασφαλίζετε ότι θέτουν σε λειτουργία τη συσκευή μόνο άτομα άνω των 18 ετών, σύμφωνα με τις υποδείξεις σε αυτή την οδηγία χρήσεως! Κρατάτε τα παιδιά μακριά από τη συσκευή. Φυλάτε τη συσκευή σε έναν στεγνό, κλειστό χώρο, μη προσβάσιμο από παιδιά. Πριν από την πρώτη θέση σε λειτουργία διαβάστε συμπληρωματικά τις υποδείξεις στο συνημμένο βιβλιαράκι "Υποδείξεις ασφαλείας". Ελέγχετε εάν τα κινούμενα τμήματα λειτουργούν άψογα και δεν κολλάνε ή εάν τα εξαρτήματα έχουν βλάβη. Όλα τα εξαρτήματα πρέπει να είναι σωστά μονταρισμένα και να πληρούν όλες τις προϋποθέσεις ώστε να εξασφαλίζεται μια άψογη λειτουργία του ηλεκτρικού εργαλείου. Ελέγχετε πριν από κάθε χρήση: - το πριόνι για φθαρμένα εξαρτήματα / διατάξεις προστασίας και παραδώστε τα για αντικατάσταση εάν απαιτείται μέσω ειδικού ηλεκτρολογικού προσωπικού. - τη λεπίδα πριονιού για την ποιότητα / κατάσταση, αιχμηρότητα και ελεύθερη δυνατότητα κίνησης. - την ελεύθερη και χωρίς αναπηδήσεις κοχλίωση της λεπίδας πριονιού. Στερεώνετε τη λεπίδα πριονιού, τοποθετώντας το κλειδί μέτρησης (e) στην εξωτερική φλάντζα u και σφίγγοντας τη βίδα για τη στερέωση λεπίδας πριονιού y αντίθετα από τους δείκτες του ρολογιού. Αποφεύγετε κίνδυνο ζωής μέσω ηλεκτροπληξίας: Μην λειτουργείτε τη συσκευή με φθαρμένο καλώδιο δικτύου ή βύσμα. Προσοχή! Τα φθαρμένα καλώδια δικτύου σημαίνουν κίνδυνο ζωής από ηλεκτροπληξία. Θα βρείτε την υπεύθυνη θέση του σέρβις της χώρας σας στα έγγραφα της εγγύησης. Επιτρέπετε τις επισκευές αποκλειστικά από GR 7

6 Ασφάλεια έναν ειδικό ή από την υπεύθυνη θέση του σέρβις. Μην λειτουργείτε τη συσκευή όταν έχει υγρασία και όταν βρίσκεται σε υγρό περιβάλλον. Προστατεύεστε από την ακτινοβολία λέιζερ: Υπόδειξη: Αυτή η συσκευή έχει ταξινομηθεί στην Κατηγορία 1 Λέιζερ / Κατηγορία προστασίας III. Η απόδοση ακτινοβολίας δεν αποτελεί κανενός είδους κίνδυνο όταν γίνεται σωστή χρήση. Το πριόνι λοξοτόμησης είναι εξοπλισμένο με ένα λέιζερ. Αυτό το λέιζερ δεν επιτρέπεται να αντικαθίσταται με λέιζερ ενός άλλου τύπου. Οι επισκευές επιτρέπεται να διεξάγονται μόνο μέσω του εξουσιοδοτημένου μας συνεργάτη του σέρβις. Μην κοιτάτε απευθείας στην ακτίνα λέιζερ ή στο άνοιγμα από το οποίο βγαίνει. Ποτέ μην κατευθύνετε την ακτίνα λέιζερ σε ανακλώμενες επιφάνειες, άτομα ή ζώα. Μόνο μια σύντομη οπτική επαφή με την ακτίνα λέιζερ μπορεί να οδηγήσει σε βλάβες στα μάτια. Ποτέ μην ανοίγετε το περίβλημα ενθέματος λέιζερ. Αποφεύγετε τον κίνδυνο τραυματισμού και πυρκαγιάς καθώς και κινδύνους για την υγεία: Ελέγχετε τη συσκευή πάντα πρώτα στο ρελαντί. Σε άγνωστους θορύβους ή κραδασμούς απενεργοποιείτε αμέσως τη συσκευή και τραβάτε το βύσμα δικτύου. Σε τέτοιου είδους προβλήματα ποτέ μην θέτετε τη συσκευή σε λειτουργία, αλλά ελέγχετε τη μέσω ενός ειδικού ηλεκτρολόγου και εάν απαιτείται διεξάγετε επισκευή. Χρησιμοποιείτε τη μηχανή μόνο για υλικά τα οποία αναφέρονται στη Σύμφωνη με τους κανονισμούς χρήση. Προσέχετε ώστε η μονάδα μοτέρ πριονιού Q να είναι στερεωμένη με ασφάλεια. Χρησιμοποιείτε τη μηχανή μόνο όταν οι διατάξεις προστασίας βρίσκονται στην προβλεπόμενη θέση, η μηχανή είναι σε καλή κατάσταση και έχει συντηρηθεί σωστά. 8 GR Κρατάτε πάντα το καλώδιο σύνδεσης μακριά από τον κύκλο εργασίας της μηχανής και οδηγείτε το πίσω και μακριά από αυτήν. Προστατεύετε την υγεία σας και φοράτε προστασία για την ακοή, γυαλιά προστασίας και μια μάσκα για την αναπνοή και τη σκόνη. Ποτέ μην πιάνετε στο πίσω μέρος του πριονιού. Απομακρύνετε υπόλοιπα κοπής, τεμάχια επεξεργασίας ή τεμάχια που έχουν κολλήσει όταν το βύσμα της μηχανής έχει τραβηχτεί και η λεπίδα πριονιού είναι ακινητοποιημένη. Μην κόβετε τα τεμάχια επεξεργασίας πολύ μικρά. Το χέρι σας πρέπει να μένει τουλάχιστο 10 εκ. μακριά από τη λεπίδα πριονιού. Μην προσπαθείτε να πριονίζετε εξαιρετικά μικρά τεμάχια επεξεργασίας. Φροντίζετε για έναν καλό φωτισμό του πεδίου εργασίας ( Lux). Μην χρησιμοποιείτε τη συσκευή σε σημεία όπου υπάρχει κίνδυνος πυρκαγιάς ή έκρηξης, π.χ. κοντά σε εύφλεκτα υγρά ή αέρια. Αλλάζετε το ένθεμα τραπεζιού G σε περίπτωση βλάβης αμέσως. Κίνδυνος! Σε ένα ένθεμα τραπεζιού με βλάβη υπάρχει ο κίνδυνος να κολλήσουν μικρά αντικείμενα μεταξύ του ενθέματος τραπεζιού G και της λεπίδας πριονιού και να μπλοκάρει η λεπίδα πριονιού. Τα φθαρμένα ενθέματα τραπεζιού πρέπει να αντικαθίστανται αμέσως μέσω του τμήματος εξυπηρέτησης πελατών. Έτσι συμπεριφέρεστε σωστά: Χρησιμοποιείτε τη μηχανή μόνο για τα δοθέντα πεδία χρήσης και απόδοσης. Μην φορτώνετε το μηχάνημα. Κρατάτε τις χειρολαβές στεγνές, καθαρές και ελεύθερες από λάδι και λίπος. Εξασφαλίζετε ότι το αιωρούμενο προστατευτικό κάλυμμα R λειτουργεί σωστά και μπορεί να κινηθεί ελεύθερα. Μην στερεώνετε το αιωρούμενο προστατευτικό κάλυμμα ποτέ όταν είναι ανοιχτό. Επιλέγετε πάντα μια κατάλληλη λεπίδα για το προς κοπή τεμάχιο επεξεργασίας. Στερεώνετε μακρύτερα τεμάχια επεξεργασίας

7 έτσι ώστε αυτά να βρίσκονται στο ίδιο ύψος με την επιφάνεια του τραπεζιού πριονίσματος T. Ασφαλίζετε τη μηχανή μετά τη χρήση μέσω της ασφάλισης μεταφοράς o. Χρησιμοποιείτε τις μέγγενες (b) ή διατάξεις στερέωσης ώστε το (π.χ. ογκώδες) τεμάχιο επεξεργασίας να μην πάρει κλίση ή μετατοπιστεί κατά την κοπή. Το τεμάχιο επεξεργασίας πρέπει να έχει τεντωθεί καλά αντίθετα από τη βάση του τραπεζιού και τη βάση αναστολέα, έτσι ώστε μεταξύ του περιστρεφόμενου τραπεζιού και του τεμαχίου επεξεργασίας καθώς και μεταξύ της βάσης αναστολέα και του τεμαχίου επεξεργασίας να μην υπάρχουν κενά. Βεβαιώνεστε πάντα ότι όλες οι διατάξεις στερέωσης και οι ασφαλίσεις έχουν σταθεροποιηθεί. Ποτέ μην κόβετε περισσότερα από ένα τεμάχιο επεξεργασίας μεμιάς. Φροντίζετε ώστε η λεπίδα πριονιού πριν από τη διαδικασία κοπής να έχει επιτύχει την πλήρη ταχύτητα και μην εργάζεστε με πολύ δύναμη. Έτσι αποφεύγετε ένα μάγκωμα της λεπίδας πριονιού. Ασφάλεια / Χειρισμός θέση εξόδου (θέση 0 ). 4. Όταν η ασφάλιση γωνίας λοξοτόμησης I έχει κουμπώσει στη θέση εξόδου (θέση 0 ), στρέψτε τη βίδα σύσφιξης τραπεζιού πριονιού O πάλι σφιχτά. 5. Πιέστε τη λαβή W ελαφρώς προς τα κάτω και τραβήξτε έξω την ασφάλιση μεταφοράς o. Η μονάδα μοτέρ πριονιού Q ανοίγει προς τα επάνω. 6. Φροντίζετε για μια σταθερή θέση της μηχανής και βεβαιώνεστε ότι το δάπεδο γύρω από τη μηχανή είναι ίσιο, καθαρό και ελεύθερο από χαλαρά σωματίδια όπως π.χ. ροκανίδια και υπόλοιπα κοπής. Στερεώνετε το πριόνι λοξοτόμησης μέσω των για αυτό προβλεπόμενων τεσσάρων διατρήσεων μονταρίσματος } σε μια σταθερή, επίπεδη επιφάνεια. 7. Όταν δεν έχετε μοντάρει τη μηχανή σταθερά επάνω σε μια επιφάνεια εργασίας, τραβήξτε για τη μέγιστη στερέωση της μηχανής το πίσω τόξο απόθεσης e όσο γίνεται προς τα έξω. L Έλεγχος και ρύθμιση L Χειρισμός L Μοντάρισμα Συνδέετε το πριόνι λοξοτόμησης στο δίκτυο ρεύματος μόνο όταν έχετε διεξάγει τις ακόλουθες υποδείξεις μονταρίσματος και η συσκευή έχει συναρμολογηθεί πλήρως. 1. Ωθείτε τα πλευρικά τόξα απόθεσης Y στα προβλεπόμενα ανοίγματα αριστερά και δεξιά στο τραπέζι πριονιού T έως τον αναστολέα και σφίξτε τις βίδες σύσφιξης U. 2. Βιδώστε καλά τη βίδα σύσφιξης τραπεζιού πριονιού O στην για αυτή προβλεπόμενη οπή σπειρώματος. 3. Λασκάρετε πάλι τη βίδα σύσφιξης τραπεζιού πριονιού O. Πιέστε την ασφάλιση γωνίας λοξοτόμησης I και περιστρέψτε το τραπέζι πριονίσματος T στη βίδα σύσφιξης τραπεζιού πριονιού O στη Προειδοποίηση! Απενεργοποιείτε πάντα το ρεύμα (τραβήξτε το βύσμα), όταν διεξάγετε ρυθμίσεις ή ελέγχετε την κατάσταση της μηχανής. 1. Παράλληλη λεπίδα πριονιού Ελέγχετε εάν η λεπίδα πριονιού έχει ρυθμιστεί σωστά; πρέπει να είναι παράλληλη προς την εγκοπή πριονίσματος του τραπεζιού. Για να διεξάγετε μια απαραίτητη ρύθμιση ακολουθήστε την εξής διαδικασία: Θέστε το τραπέζι πριονιού T στη θέση εξόδου (θέση 0 ). Λασκάρετε εάν απαιτείται την ασφάλεια μεταφοράς πιέζοντας ελαφρώς τη μονάδα μοτέρ πριονιού Q προς τα κάτω και τραβώντας προς τα έξω την ασφάλιση μεταφοράς o. Απασφαλίστε τη μηχανή, πιέζοντας προς τα δεξιά τον μοχλό ασφάλισης E. Βυθίστε τη μονάδα μοτέρ πριονιού Q και συγκρίνετε την πλευρική επιφάνεια της λεπίδας πριονιού με την αριστερή γωνία της εγκοπής πριονιού στο τραπέζι. Η λεπίδα και η ακμή πρέπει να είναι απόλυτα παράλληλες μεταξύ τους. Αλλάξτε GR 9

8 Χειρισμός εάν απαιτείται τη ρύθμιση, χαλαρώνοντας τις τρεις βίδες μονταρίσματος A απευθείας πίσω από τη λεπίδα πριονιού (βλέπε επίσης Εικ. A) με το απεσταλμένο εσωτερικό εξάγωνο κλειδί (d), μέγεθος 6 χιλ. και θέτοντας τη μονάδα μοτέρ πριονιού Q σε παράλληλη θέση. Στη συνέχεια τραβήξτε τις βίδες μονταρίσματος πάλι σφιχτά. 2. Βάση αναστολέα Ελέγξτε τη βάση αναστολέα q κυρίως, όταν έχει απομακρυνθεί και πάλι μονταριστεί στη μηχανή. Η βάση αναστολέα πρέπει να είναι σε δεξιά γωνία (90 ) προς τη λεπίδα πριονιού. Αυτή η ρύθμιση μπορεί να διεξαχθεί μόνο αφότου η λεπίδα πριονιού έχει ρυθμιστεί όπως περιγράφηκε ανωτέρω. Για να ελέγξετε τη βάση αναστολέα q, προτείνουμε τη χρήση μιας γωνίας. Θέστε το ένα άκρο της γωνίας αντίθετα από τη βάση αναστολέα, το άλλο στην πλευρική επιφάνεια της λεπίδας πριονιού. Εάν απαιτείται διεξάγετε μια αλλαγή της ρύθμισης ως ακολούθως: Χαλαρώστε τις δύο βίδες στην πίσω πλευρά της βάσης αναστολέα q με το απεσταλμένο εσωτερικό εξαγωνικό κλειδί (d), μέγεθος 6 χιλ. και φέρνετε τη βάση αναστολέα q 90 προς την πλευρική επιφάνεια της λεπίδας πριονιού. Στη συνέχεια τραβήξτε τις βίδες πάλι σφιχτά. 3. Βάθος της λεπίδας πριονιού Φοράτε προστατευτικά γάντια! Ελέγχετε το βάθος της λεπίδας πριονιού χαμηλώνοντας τη μονάδα μοτέρ πριονιού Q όσο πιο πολύ γίνεται. Για αυτό στρέψτε τη λεπίδα πριονιού χειροκίνητα. Πρέπει να περιστρέφεται ελεύθερα. Εάν η λεπίδα πριονιού δεν κινείται ελεύθερα, διεξάγετε μέσω συστροφής της βίδας ρύθμισης p την αντίστοιχη ρύθμιση. 4a. Ρύθμιση λοξοτόμησης 0 Εάν απαιτείται μπορείτε να ρυθμίσετε τον αναστολέα λοξοτόμησης 0. Θέστε το τραπέζι πριονιού T στη θέση εξόδου (θέση 0 ). Χρησιμοποιήστε τη σιδερογωνιά και συγκρίνετε σε χαμηλωμένη μονάδα μοτέρ πριονιού Q την 10 GR πλευρική επιφάνεια της λεπίδας πριονιού με την επιφάνεια απόθεσης του τραπεζιού. Λασκάρετε το παξιμάδι ασφάλισης της βίδας ρύθμισης για την προσαρμογή ] (βλέπε επίσης Εικ. A) και περιστρέψτε τη βίδα με το απεσταλμένο εσωτερικό εξάγωνο κλειδί (d), μέγεθος 5 χιλ. Απομακρύνετε το εσωτερικό εξάγωνο κλειδί ρυθμίζετε τόσο έως ότου η λεπίδα πριονιού 90 βρίσκεται στο τραπέζι πριονιού. Σφίξτε το παξιμάδι ασφάλισης της βίδας ρύθμισης ]. Η λεπίδα πριονιού πρέπει να βρίσκεται στη δεξιά γωνία στο τραπέζι πριονιού και η διαβάθμιση στη μονάδα μοτέρ πριονιού Q στις 0. 4b. Ρύθμιση λοξοτόμησης 45 (ρύθμιση λοξής κοπής) Θέστε το τραπέζι πριονιού T στη θέση εξόδου (θέση 0 ). Λασκάρετε τη βίδα ρύθμισης w και γέρνετε τη μονάδα μοτέρ πριονιού Q έως τη ρύθμιση 45 της διαβάθμισης στη μονάδα μοτέρ πριονιού [. Σφίξτε πάλι τη βίδα ρύθμισης w και χαμηλώστε τη μονάδα μοτέρ πριονιού Q. Χρησιμοποιήστε για τον έλεγχο μια γωνιά συνδυασμού και συγκρίνετε την πλευρική επιφάνεια της λεπίδας πριονιού με την επιφάνεια απόθεσης του τραπεζιού πριονιού. Λασκάρετε το παξιμάδι ασφάλισης της βίδας ρύθμισης για την προσαρμογή S (βλέπε επίσης Εικ. Β) και περιστρέψτε τη βίδα με το απεσταλμένο εσωτερικό εξάγωνο κλειδί (d), μέγεθος 5 χιλ. Απομακρύνετε το εσωτερικό εξάγωνο κλειδί ρυθμίζετε τόσο έως ότου η λεπίδα πριονιού βρίσκεται 45 προς το τραπέζι πριονιού. Σφίξτε το παξιμάδι ασφάλισης της βίδας ρύθμισης S. 5. Ρύθμιση του δείκτη [ Εάν ο δείκτης στη βασική ρύθμιση δεν βρίσκεται σε μια γραμμή με το σύμβολο 0 της διαβάθμισης, ρυθμίστε τον δείκτη ως ακολούθως: Πρώτα εξασφαλίζετε ότι οι βασικές ρυθμίσεις 0 και 45 έχουν διεξαχθεί σωστά όπως περιγράφηκε στο Κεφάλαιο 4a και 4b. Λασκάρετε τη βίδα ρύθμισης w και γέρνετε τη μονάδα μοτέρ πριονιού Q στη ρύθμιση 45. Λασκάρετε τη βίδα του δείκτη με ένα σταυρωτό κατσαβίδι ρυθμίστε τον δείκτη σε μια γραμμή με το σύμβολο 45 και σφίξτε πάλι τη βίδα.

9 Χειρισμός Αφότου έχετε τώρα φέρει τη μονάδα μοτέρ πριονιού Q πάλι στη θέση 0, πρέπει ο δείκτης να βρίσκεται πάλι αντιστοίχως και ακριβώς σε μια γραμμή με το σύμβολο 0 της διαβάθμισης. Διεξάγετε τη διαδικασία ρύθμισης τόσο έως ότου ο δείκτης έχει ρυθμιστεί σωστά. L Λειτουργία Προσέξτε την τάση δικτύου! Η τάση πρέπει να συμφωνεί με τις πληροφορίες στην πινακίδα τύπου της συσκευής (συσκευές οι οποίες έχουν χαρακτηρισμό 230 V, μπορούν να συνδεθούν και με 220 V). L Σύνδεση απορρόφησης σκόνης Οι σκόνες που δημιουργούνται μπορούν να είναι εύφλεκτες, εκρηκτικές και επικίνδυνες για την υγεία.μερικές σκόνες είναι καρκινογόνες. Χρησιμοποιείτε μια κατάλληλη διάταξη απορρόφησης σκόνης και φοράτε μια μάσκα προστασίας από τη σκόνη. Φοράτε μάσκα προστασίας από τη σκόνη! Εξωτερική διάταξη απορρόφησης: Συνδέστε στην εκτόξευση για ρινίδια r μια επιτρεπτή για την απορρόφηση σκόνης, διάταξη απορρόφησης. Εξασφαλίζετε ότι αυτή έχει συνδεθεί σωστά και ότι χρησιμοποιείται με το σωστό τρόπο. Σάκος συλλογής για ρινίδια (a) Στερεώστε το σάκο συλλογής για ρινίδια (a) στην εκτόξευση για ρινίδια r, πιέζοντας μαζί τους αμφιδέτες του δακτύλιου ασφαλείας. Κουμπώνετε τον δακτύλιο ασφαλείας στην για αυτόν προβλεπόμενη εγκοπή της εκτόξευσης για ρινίδια. Πιέστε επίσης για την αφαίρεση του σάκου συλλογής για ρινίδια (a) στην εκτόξευση για ρινίδια r τους αμφιδέτες του δακτύλιου ασφαλείας μαζί και αδειάζετε τακτικά το σάκο συλλογής για ρινίδια. Για αυτό ανοίξτε το φερμουάρ. L Απασφάλιση μηχανής και ενεργοποίηση / απενεργοποίηση Απασφαλίστε τη μηχανή, πιέζοντας προς τα δεξιά το μοχλό ασφάλισης E. Ενεργοποίηση: Πατήστε τον διακόπτη on / off D και κρατήστε τον πατημένο. Υπόδειξη: Η μηχανή ξεκινά με επιβράδυνση. Απενεργοποίηση: Αφήστε τον διακόπτη on / off D. Ασφαλίστε πάλι τη μηχανή οδηγώντας τη μονάδα μοτέρ πριονιού Q προς τα κάτω και πιέζοντας την ασφάλιση μεταφοράς o προς τα αριστερά. L Ενεργοποίηση / απενεργοποίηση λέιζερ και ρύθμιση Προστατεύεστε από την ακτίνα λέιζερ! Η ακτίνα λέιζερ σας δείχνει τη γραμμή κοπής της λεπίδας πριονιού. Κατευθύνετε το σύμβολο του τεμαχίου επεξεργασίας αντιστοίχως στην ακτίνα λέιζερ. Ενεργοποίηση: Πατήστε τον διακόπτη λέιζερ on / off i στη θέση I. Απενεργοποίηση: Πατήστε τον διακόπτη λέιζερ on / off i στη θέση 0. Ρύθμιση ακτίνας λέιζερ: Περιστρέψτε τη βίδα ρύθμισης λέιζερ H, ώστε να ρυθμίσετε την ακτίνα λέιζερ. L Ρύθμιση αριθμού στροφών Μπορείτε να προεπιλέξετε τον αριθμό στροφών με τον ρυθμιστικό τροχό για την προεπιλογή του GR 11

10 Χειρισμός αριθμού στροφών F ανάλογα με την απαίτηση. Αύξηση αριθμού στροφών: Περιστρέψτε τον ρυθμιστικό τροχό για την προεπιλογή αριθμού στροφών F στην κατεύθυνση 6 ή στην κατεύθυνση + (6= υψηλότερος αριθμός στροφών). Μείωση αριθμού στροφών: Περιστρέψτε τον ρυθμιστικό τροχό για την προεπιλογή αριθμού στροφών F στην κατεύθυνση 1 ή στην κατεύθυνση - (χαμηλότερος αριθμός στροφών). L Μεταφορά μηχανής L Κοπές λοξοτόμησης Περιστροφή τραπεζιού πριονίσματος Λασκάρετε τη βίδα ρύθμισης τραπεζιού πριονιού O. Πιέστε την ασφάλιση γωνίας λοξοτόμησης I και περιστρέψτε το τραπέζι πριονιού T στη βίδα ρύθμισης τραπεζιού πριονιού O προς τα αριστερά ή δεξιά στην επιθυμητή θέση. Αφήστε πάλι την ασφάλιση γωνίας λοξοτόμησης I και σφίξτε τη βίδα ρύθμισης τραπεζιού πριονιού O. Για πρότυπες κοπές η διαβάθμιση διαθέτει για γωνία λοξοτόμησης P στις τρέχουσες θέσεις, σε 0, 15, 22,5, 30 και 45, σταθερά σημεία αναστολέα τα οποία μπορούν να κουμπώσουν χωρίς πρόβλημα. Στερεώνετε κατά τη μεταφορά πάντα την ασφάλεια μεταφοράς, κουμπώνοντας σε χαμηλωμένη μονάδα μοτέρ πριονιού Q την ασφάλιση μεταφοράς o. Κρατάτε τη μηχανή κατά τη μεταφορά αποκλειστικά στη βάση. L Λοξές κοπές κάμψη μονάδας μοτέρ πριονίσματος Με το PKGS 1450 LASER μπορούν να διεξαχθούν λοξές κοπές στο πεδίο 90 έως 45. L Μοντάρισμα εξαρτήματος κοπής λαμινέϊτ και κοπή λαμινέϊτ Με το πατενταρισμένο εξάρτημα κοπής λαμινέϊτ { μπορείτε γρήγορα και καθαρά να πριονίσετε σωστά στην αναγκαία γραμμή. Προσέχετε απαραίτητα ότι το εξάρτημα κοπής λαμινέϊτ { προβλέπεται αποκλειστικά για λαμινέϊτ και για ένα πλάτος υλικού μέγ. 20 εκ. Ενδείκνυται έτσι σχεδόν για όλες τις επικαλύψεις δαπέδου λαμινέϊτ του εμπορίου. Λασκάρετε τις δύο βίδες ρύθμισης της βάσης αναστολέα q με το απεσταλμένο εσωτερικό εξάγωνο κλειδί (d), μέγεθος 6 χιλ. και αφαιρέστε τη βάση αναστολέα. Αντ'αυτού τοποθετήστε το εξάρτημα κοπής λαμινέϊτ { και βιδώστε το με το τραπέζι πριονιού T. Τοποθετήστε το λαμινέϊτ επακριβώς στην άκρη αναστολέα του εξαρτήματος κοπής λαμινέϊτ {. 12 GR Λασκάρετε τη βίδα ρύθμισης w και καθορίστε με τη βοήθεια της διαβάθμισης της μονάδας μοτέρ πριονιού [ τη γωνία για την λοξή σας κοπή. Αφότου έχετε καθορίσει τη γωνία και πριν διεξάγετε τις κοπές, πρέπει η βίδα ρύθμισης w να σφιχτεί πάλι. L Διεξαγωγή κοπών συνδυασμού Για να διεξάγετε μια κοπή συνδυασμού πρέπει να γείρετε και τη μονάδα μοτέρ πριονιού Q αλλά και να περιστρέψετε το τραπέζι πριονιού (βλέπε επίσης στο Κεφάλαιο»Κοπές λοξοτόμησης«και»λοξές κοπές«). L Αλλαγή λεπίδας πριονιού Προειδοποίηση! Πριν από όλες τις εργασίες στη συσκευή τραβάτε πάντα το βύσμα από την πρίζα! Ασφαλίζετε πρώτα τη μηχανή κουμπώνοντας σε χαμηλωμένη μονάδα μοτέρ πριονιού την ασφάλιση μεταφοράς o.

11 Χρησιμοποιείτε μόνο λεπίδες όπως περιγράφεται στο Κεφάλαιο "Σύνολο αποστολής", αντιστοιχώ που αντιστοιχούν στο EN και εφόσον έχουν τροχιστεί σωστά. Εργάζεστε αποκλειστικά με λεπίδες πριονιών οι οποίες έχουν μια διάμετρο 250 χιλ. και τις προδιαγεγραμμένες φλάντζες λεπίδων για το πριόνι. Λεπίδες πριονιών οι οποίες είναι εξοπλισμένες με σκληρό μέταλλο, πρέπει να έχουν μια θετική γωνία τάνυσης. Μην χρησιμοποιείτε λεπίδες πριονιών οι οποίες έχουν βαθιές οδοντώσεις. Μην χρησιμοποιείτε λεπίδες πριονιών οι οποίες προτείνονται για μια λειτουργία μικρότερη των 4500 περιστροφών ανά λεπτό. Μην χρησιμοποιείτε λεπίδες πριονιών οι οποίες έχουν κατασκευαστεί από ταχυχάλυβα HSS. Μην χρησιμοποιείτε λεπίδες πριονιών οι οποίες έχουν φθαρεί ή έχουν παραμορφωθεί. Μην χρησιμοποιείτε δακτύλιους απόστασης ή δακτύλιους ατράκτων για να μοντάρετε άλλα μεγέθη λεπίδων πριονιών. Οι λεπίδες πριονιών πρέπει σε μια μεταφορά να είναι έτσι προστατευμένες ώστε να αποκλείεται ένας τραυματισμός. Φοράτε προστατευτικά γάντια! Τοποθετήστε το κλειδί μέτρησης (e) στην εξωτερική φλάντζα u και κρατήστε το. Τοποθετήστε το μηχανικό κλειδί (f) στην κεφαλή βίδας και λασκάρετε τις βίδες δεξιόστροφα. Αφαιρέστε τη βίδα y και την εξωτερική φλάντζα u. Απασφαλίστε τη συσκευή, τραβώντας την ασφάλιση μεταφοράς o προς τα έξω και περιστρέφοντας τη μονάδα μοτέρ πριονιού Q προσεκτικά προς τα επάνω. Προσοχή κίνδυνος τραυματισμού! Η λεπίδα μπορεί να λασκάρει. Απασφαλίστε το αιωρούμενο προστατευτικό κάλυμμα R, ωθώντας το μοχλό ασφάλισης E προς τα δεξιά. Ωθήστε το αιωρούμενο προστατευτικό κάλυμμα R προς τα επάνω. Τώρα μπορείτε να αφαιρέσετε τη λεπίδα πριονιού προς τα κάτω. Ακολουθήστε την αντίστοιχη αντίστροφη διαδικασία για την τοποθέτηση μιας λεπίδας πριονιού (τοποθέτηση φλάντζας, σφίξιμο βίδας αριστερόστροφα). Εδώ προσέχετε απαραίτητα ότι η λεπίδα πριονιού έχει μονταριστεί στη σωστή κατεύθυνση ροής. Θα βρείτε αντίστοιχα σύμβολα στη λεπίδα πριονιού και στη μονάδα μοτέρ πριονιού Q. Πληροφορίες για τη λεπίδα πριονιού: Διάμετρος x Διάτρηση: 250 x 30 χιλ. Πάχος λεπίδας: 1,8-2,35 χιλ. Πλάτος οδόντωσης: μέγ. 3,0-3,2 χιλ. L Υποδείξεις και τρικ Ποτέ μην τοποθετείτε λυγισμένα τεμάχια επεξεργασίας έτσι ώστε να λυγίζουν από τη βάση αναστολέα q. Ένα κενό μεταξύ της βάσης αναστολέα και του τεμαχίου επεξεργασίας θα επέφερε μπλοκάρισμα της λεπίδας πριονιού κατά τη διαδικασία κοπής. Περαιτέρω πρακτικές υποδείξεις για ηλεκτρικά εργαλεία θα βρείτε επίσης στο εσώκλειστο βιβλιαράκι "Υποδείξεις ασφαλείας". L Καθαρισμός Χειρισμός / Καθαρισμός L Συντήρηση και καθαρισμός Προειδοποίηση! Πριν από όλες τις εργασίες στη συσκευή τραβάτε πάντα το βύσμα από την πρίζα! Οι εσώκλειστες εφεδρικές ψήκτρες (c) πρέπει πάντα να αντικαθίστανται και να τοποθετούνται μόνο από εξουσιοδοτημένο ειδικό προσωπικό. Καθαρίζετε τους κυλίνδρους ολίσθησης και το αιωρούμενο προστατευτικό κάλυμμα R, έτσι ώστε να κινούνται ελεύθερα. Δεν επιτρέπεται να φτάνουν υγρά στο εσωτερικό της μηχανής. Για τον καθαρισμό του περιβλήματος χρησιμοποιείτε ένα πανί ή ένα πινέλο. Απομακρύνετε τη σκόνη / τα ρινίδια μέσω φυσήματος με πεπιεσμένο αέρα. GR 13

12 Απόρριψη / Πληροφορίες L Απόρριψη Η συσκευασία αποτελείται από φιλικά προς το περιβάλλον υλικά τα οποία μπορείτε να απορρίψετε μέσω των τοπικών θέσεων ανακύκλωσης. Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα! Σύμφωνα με την Ευρωπαϊκή Κατευθυντήρια γραμμή 2002 / 96 / E.Ε. περί ηλεκτρικών και ηλεκτρονικών παλαιών συσκευών και εφαρμογής στο εθνικό δίκαιο πρέπει τα χρησιμοποιημένα ηλεκτρικά εργαλεία να συλλέγονται και να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση. Θα ενημερωθείτε για δυνατότητες απόρριψης για τα χρησιμοποιημένα ηλεκτρικά εργαλεία στη διαχείριση της κοινότητας ή της πόλης σας. L Πληροφορίες Εφαρμοσμένα εναρμονισμένα πρότυπα: EN EN EN EN EN EN EN EN EN Περιγραφή του προϊόντος: Πριόνι λοξοτόμησης PKGS 1450 LASER Bochum, Hans Kompernaß - Διευθυντής - L Σέρβις Θα βρείτε την υπεύθυνη θέση του σέρβις της χώρας σας στα έγγραφα της εγγύησης. L Δήλωση συμμόρφωσης / Κατασκευαστής Εμείς η Kompernaß GmbH, Burgstr. 21, D Bochum, Γερμανία δηλώνουμε δια της παρούσης για αυτό το προϊόν τη Συμφωνία με τις ακόλουθες Οδηγίες Ε.Ε.: Οδηγία περί μηχανών: (98 / 37 / Ε.Ε.) Οδηγία περί χαμηλής τάσης Ε.Ε.: (2006 / 95 / Ε.Ε.) Ηλεκτρομαγνητική συμβατότητα: (89 / 336 / ΕΟΚ) Με την επιφύλαξη τεχνικών αλλαγών υπό την έννοια της συνεχούς ανάπτυξης. 14 GR
