1 OHRIEVAČE VODY 2015 OHREV VODY I VYKUROVANIE I OBNOVITELNÉ ZDROJE

2 80 ROKOV RASTU NA ZÁKLADE INOVÁCÍÍ V roku 1930 založil Aristide Merloni spoločnosť Industrie Merloni v regióne Marche v Taliansku a začal s výrobou váh. V roku 1960 je založená značka ARISTON, ktorá sa zameriava na výrobu elektrických ohrievačov vody až dodnes. Produkty spoločnosti Ariston sa vyrábajú v niekoľkých závodoch v Taliansku: prvý bol otvorený v roku 1960 a je stále hlavným výrobným centrom spoločnosti. V 80. rokoch spoločnosť ARISTON upevnila svoje vedúce postavenie na trhu s ohrievačmi vody a začala s výrobou plynových kotlov. Ariston vyrobil v roku 2014 viac ako elektrických ohrievačov vody. ARISTON je jednou z popredných značiek v oblasti prípravy teplej vody a vykurovania a má zastúpenie vo viac ako 150 štátoch. 2 /

3 KVALITA ARISTON: VYROBENÉ V TALIANSKU 3 MILNÍKY KVALITY Spokojnosť zákazníkov je hlavným záujmom spoločnosti Ariston, a to je dôvod prečo je kvalita neustále monitorovaná prostredníctvom nasledujúcich postupov: / Vstupná kontrola surovín a komponentov / Výrobná kontrola zameraná na zistenie potenciálnych vád v skorých štádiách výrobného procesu / 100% testovanie výrobkov z linky pre zabezpečenie správneho fungovania výrobkov MEZINÁRODNÝ CERTIFIKÁT KVALITY Všetky výrobné závody sú certifi kované CSQ, členom medzinárodnej certifi kačnej siete International Certifi cation Network IQNet. Preto sú všetky výrobky Ariston vyrobené v súlade s najvyššími štandardmi, ktoré zaručujú spoľahlivosť a vysokú kvalitu. Každý rok sú všetky závody zapojené do súťaže, ktorej cieľom je zlepšiť úroveň kvality výroby. TALIANSKA TECHNOLÓGIA & DESIGN Neustály vývoj a inovácie posúvajú vývojové oddelenia spoločnosti Ariston k návrhu účinnejších, ekologicky šetrnejších a spoľahlivejších výrobkov, vždy s kvalitou a designom, ktorý je pre taliansku tradíciu výroby typický. / 3

4 OBSAH: ELEKTRICKÉ OHRIEVAČE VODY MALÉ 22 / ANDRIS LUX ECO 23 / ANDRIS LUX 24 / ANDRIS R ELEKTRICKÉ OHRIEVAČE VODY STREDNÉ A VEĽKÉ 30 / VELIS PLUS 31 / VELIS 33 / SHAPE PREMIUM 34 / SHAPE ECO EVO 35 / PRO ECO EVO 36 / PRO R 37 / ARI VERT ELEKTRICKÉ OHRIEVAČE VODY INOX 39 / VELIS INOX 40 / PLT R PLYNOVÉ OHRIEVAČE VODY 42 / V CA 43 / V CA-E 44 / P CA 45 / SGA MICRO C45 46 / V FB 47 / P-FB KOMBINOVANÉ OHRIEVAČE VODY A ZÁSOBNÍK VODY K PLYNOVÝM KOTLOM 48 / BDR E CDE 120/150/ / BCH CD1 120 ARI TEPELNÉ ČERPADLÁ PRE OHREV VODY 54 / NUOS EVO 56 / NUOS STACIONÁRNY PRÍSLUŠENSTVO 58 / PRÍSLUŠENSTVO K OHRIEVAČOM VODY 59 / PRÍSLUŠENSTVO K TEPELNÝM ČERPADLÁM Pre podrobnejšie informáce o výrobkoch Ariston prosím navštívte naše internetové stránky. quadroflex.sk 4 /

5 AKO ČÍTAŤ SYMBOLY Symboly boli navrhnuté tak, aby poskytovali informácie o všetkých vlastnostiach výrobku. Umožňujú jednoducho a rýchlo zistiť úroveň výkonu, rozpoznať typovú radu a zhodnotiť kritéria pre nákup výrobku. TITANIUM PLUS Dlhšia životnosť a odolnosť nádrže proti korózií s použitím titánového smaltu PLOCHÉ PREVEDENIE Malá hĺbka pre úsporu miesta a jednoduchú inštaláciu FUNKCIA ECO EVO Automatické nastavenie teploty na základe vašich zvyklostí a potreby teplej vody UNIVERZÁLNA INŠTALÁCIA Možnosť inštalácie vo zvislej aj vodorovnej polohe DISPLEJ ECO Čelný LED ovládací panel s inteligentným teplomerom ENERGETICKY ÚČINNÉ Lepšie využívanie energie a obnoviteľných zdrojov, zvýšený výkon ELEKTRONICKÁ REGULÁCIA TEPLOTY Elektronické ovládanie pre presné nastavenie a riadenie teploty PROTIKORÓZNE Dlhšia životnosť pomocou technológie Pro-tec BEZPEČNOSTNÝ BALÍČEK Sada funkcií zabezpečujúca spoľahlivé fungovanie výrobku v prípade výpadku energie alebo odstavenia vody SOLÁRNA INTEGRÁCIA Možnosť zapojenia do systému so solárnymi výrobkami značky Ariston TALIANSKÝ DESIGN Elegantná estetika navrhnutá v spolupráci s talianskými designérmi SUPER TICHÝ Nízka úroveň hluku počas prevádzky EXTERNÁ REGULÁCIA TEPLOTY Jednoduché nastavenie teploty pomocou vonkajšieho ovládača SYSTÉM PROTI ZAMRZNUTIU Chráni ohrievač proti zamrznutiu FUNKCE ECO Elektronické ovládanie so samoučiacim softwarom, ktorý umožňuje vyššiu úsporu energie 5 DĹŽKA ZÁRUKY Celková dĺžka záruky vrátane predĺženej záruky na prehrdzavenie nádrže v dĺžke 24 mesiacov SHOWER READY PRIPRAVENÉ K SPRCHOVANIU Zobrazí sa, pokiaľ je k dispozícií dostatok vody ku jednej sprche VÝHODY PODROBNE Extra hrubá izolácia Vrstva polyuretánovej peny s vysokou hustotou, ktorá zaručuje dobrú tepelnú izoláciu. Vysoko kvalitné komponenty Komponenty sú navrhnuté a vyrobené v spoločnosti Ariston, kde sú aplikované veľmi prísne metódy kontroly, aby sa zabezpečil bezporuchový chod a to aj po niekoľkých rokoch. Technológie šetrné k životnému prostrediu Spoločnosť Ariston v procese výroby vždy dbala na ochranu životného prostredia. Výsledkom je eliminácia chlorfluoruhlovodíku (CFC) z izolácie a maximálna pozornosť bola venovaná aj výberu recyklovateľných komponentov. Veľká horčíková anóda Zabezpečuje dlhodobú a efektívnu ochranu nádrže proti prehrdzaveniu / 5

6 ENERGETICKÉ ŠTÍTKY A EKODESIGN Vykurovanie a ohrev vody v európskych domácnostiach predstavuje približne 30% celkovej spotreby energie. Vývoj ekologických výrobkov a podpora technológií s vysokým výkonom pre koncového spotrebiteľa do roku 2020 má tento dopad: / Ročne bude úspora energie 56 miliónov ton ropného ekvivalentu čo zodpovedá spotrebe energie určenej na vykurovanie a ohrev vody dvoch štátov o veľkosti Talianska. Od 26. septembra 2015 platí smernica ES o ekodesigne (ErP) a o označovaní výrobkov energetickými štítkami, ktoré sú určené pre vykurovanie a ohrev vody (kotle, tepelné čerpadlá, mikro kogeneračné jednotky, ohrievače vody a zásobníky). A B C D E F G ENERGETICKÉ ŠTÍTKY: Výrobky pre ohrev vody a vykurovanie pre domácnosti musia byť označené energetickým štítkom na ktorom je uvedená energetická trieda a ďalšie dôležité parametre výrobku. Energetická trieda musí byť uvedená aj v technickej dokumentácií, reklamných a propagačných materiáloch. EKODESIGN (ErP): Smernica ErP stanovuje minimálnu energetickú úroveň, ktorú musia výrobky pre ohrev vody a vykurovanie spĺňať pre označenie CE. Nové štandardy vylúčia z trhu najmenej výkonné technológie, čo bude mať za následok rozšírenie ponuky energeticky úsporných výrobkov. ELEKTRICKÉ ZÁSOBNÍKOVÉ OHRIEVAČE VODY EKODESIGN (ErP) A ENERGETICKÉ ŠTÍTKY Deklarovaný záťažový profil A B C D E F MALÉ Deklarovaný záťažový profil B C D E F STREDNÉ Deklarovaný záťažový profil C D E F VELKÉ Nejlepša dosiahnuteľná trieda 2. LIMIT (2017) 1. LIMIT (2015) Všetky ohrievače vody podliehajú testovaniu pre deklarovaný záťažový profi l, ktorý reprezentuje obvyklé použitie v danej objemovej triede. V závislosti na objeme ohrievača (s pripojeným prietokovým profi lom) môže výrobok dosahovať danú maximálnu energetickú triedu. 6 /

7 ENERGETICKÝ ŠTÍTOK VÝROBKU Trieda A označuje výrobky s najvyššou účinnosťou. Okrem energetickej triedy poskytujú štítky aj ďalšie informácie pre užívateľa, ktoré môžu byť užitočné pri výbere najúčinnejšieho výrobku a produktu s najmenším dopadom na životné prostredie. Značka- Model- Deklarovaný záťažový profi l Energetická trieda Hladina akustického výkonu Ročná spotreba elektrickej energie AKÉ SÚ POVINNOSTI OBCHODNÍKA? / Označiť štítkami na viditeľnom mieste všetky vystavované výrobky, alebo systémy / Zabezpečiť, aby boli výrobky predávané s informáciami o energetickej účinnosti / Zabezpečiť, aby všetky marketingové a propagačné materiály, ktoré obsahujú cenu, obsahovali zároveň informáciu o energetickej triede. AKÉ SÚ POVINNOSTI SPOLOČNOSTI ARISTON AKO DODÁVATEĽA? Dodávateľ (osoba zodpovedná za uvedenie na trh v EU) je zodpovedný za poskytnutie nasledujúcej dokumentácie k výrobkom: / Energetického štítku výrobku / Technického informačného listu / Energetického štítku zostavy / 7

8 Komfort, výkon a elegantný design. Široká ponuka uspokojí všetky požiadavky pre výber toho správneho ohrievača vody. ELEKTRICKÉ OHRIEVAČE VODY

9 STVORENÝ PRE MAXIMÁLNU ÚSPORU Posledná generácia samoučiaceho softwaru ECO EVO, ktorý je vylepšený novým zlepšeným elektronickým termostatom Ariston CoreTech riadi teplotu vody nezávisle tak, že si pamätá zvyklosti užívateľov čo sa týka množstva vody, ako aj načasovania a to aj v prípade nepatrnej spotreby. Tým je dosiahnutá maximálna úspora energie bez obmedzenia komfortu spotreby teplej vody. Elektronický termostat okrem toho presne sníma teplotu vody a reaguje aj na najmenšie zmeny teploty. ÚSPORA ENERGIE ECO EVO SA UČÍ VAŠE ZVYKLOSTI DEŇ ZA DŇOM Pamätá si zvyklosti pri spotrebe vody, čím je možné ušetriť až 14% elektrickej energie Riadené systémom Nový vylepšený elektronický termostat Funkcia ECO EVO udržuje v ohrievači mimo naprogramovaných intervalov teplotu vody na 45 C. To znamená, že určité pohotovostné množstvo vody je vždy k dispozícií pre potreby okamžitej spotreby. UŠETRITE S PRO ECO EVO NA ROČNOM VYÚČTOVANÍ ZA ENERGIU AŽ 259 kwh = 14 % ŠTANDARDNÝ OHRIEVAČ = Ročná spotreba energie S NOVÝM PRO ECO EVO ÚSPORA = PEVÁDZKA CHLADNIČKY TRIEDY A++ PO CELÝ ROK ZDARMA / 9

10 KAŽDÝ DEŇ JEDNA SPRCHA ZDARMA TECHNOLÓGIA NANOMIX Pri odbere teplej vody je celkový objem vody doplňovaný studenou vodou. Technológia Nanomix zamedzí, aby sa dopustená voda miešala s ohriatou vodou v zásobníku. Voda sa tak ohrieva efektívnejšie a ohrievač sa zbytočne nezapína. SYSTÉM NANOMIX Systém Nanomix, ktorý sa dodáva s novými deflektormi vody, umožňuje produkovať až o 10 % viac horúcej vody ako bežný ohrievač vody s rovnakou kapacitou. Na konci každého cyklu ohrevu dodá až o 15 l viac vody s teplotou 40 C. 15 l HORÚCEJ VODY 10 /

11 NAJLEPŠIA ELEKTRONIKA Elektronická mikroprocesorová karta spolupracuje s NTC sondou rýchlo, čo zabezpečí vyššiu presnosť nastavenia. Presný termostat priebežne vyhodnocuje momentálnu teplotu a potrebu teplej vody a na základe toho riadi ohrev vody. Vysoká presnosť a spoľahlivosť mikroprocesorovej karty umožňuje ohrievať vodu v zásobníku až na 80 C. SYSTÉM NANOMIX+BEST Riešenie Nanomix+Best kombinuje výhody výkonu elektronickej karty Best s novou technologiou Nanomix. To umožňuje dosiahnúť až o 30 % vyšší výkon oproti tradičnému ohrievaču vody s rovnakou kapacitou. To znamená, že na konci každého cyklu ohrevu je možné dodať až o 15 l viac vody s teplotou 40 C. +1 SPRCHA ZDARMA KAŽDÝ DEŇ Systém Nanomix, ktorý sa dodáva s novými deflektormi vody, umožňuje produkovať až o 10 % viac horúcej vody ako bežný ohrievač vody s rovnakou kapacitou. To umožňuje menej časté zapínanie ohrievača vody, výsledkom čoho je výrazná úspora energie a tým aj peňazí. Nové výrobky Ariston ponúkajú: viac teplej vody, vätšie pohodlie a vyššie úspory. Naviac technológia Best pomáha znižovať spotrebu energie pomocou nepretržitého sledovania teploty, čím sa minimalizujú teplotné disperzie. Vyšší výkon aj úspory / 11

12 BEZPEČNÉ VÝROBKY, BEZPEČNÉ POUŽÍVANIE Balíček ABS ponúka skupinu systémov za účelom maximalizácie bezpečnosti užívateľa a výrobku. To umožňuje používať ohrievač vody bezpečným spôsobom a znižuje sa možnosť nesprávneho fungovania. Balíček ABS robí ohrievače vody Ariston ešte bezpečnejšími BEZPEČNOSTNÝ BALÍČEK 12 /

13 PRE OCHRANU VÁŠHO POHODLIA AKTÍVNY ELEKTRICKÝ BEZPEČNOSTNÝ SYSTÉM Na konci každého cyklu ohrevu vody sa ohrievač odpojí od prívodu elektriky.to je zárukou dokonalej bezpečnosti. SYSTÉM PROTI PREHRIATIU V prípade poruchy termostatu prestane ohrievač pracovať a tým zabráni prehriatiu vody. ANTI-LEGIONELLA SYSTEM V zásobníku vody môže dôjsť k rozmnoženiu baktérie Legionella. Pre zabezpečenie maximálnej bezpečnosti a hygieny sú nové výrobky Ariston dodávané so systémom anti-legionella. Pokiaľ sa voda v zásobníku neohreje po dobu 30 dni za sebou na teplotu min. 65 C, systém automaticky jednorazovo zvýši teplotu pre zneškodnenie baktérií. PRE OCHRANU VÝROBKU SYSTÉM PROTI ZAMRZNUTIU Pokiaľ je výrobok zapojený do elektrickej siete, začne ohrevné teleso ohrievať, keď poklesne teplota vody v zásobníku pod 5 C a tým zabráni možnému zničeniu nádrže. AUTODIAGNOSTICKÝ SYSTÉM V prípade poruchy sa zobrazí na čelnom panely ohrievača chybový kód poruchy, čo umožní jej rýchlejšie a jednoduchšie odstránenie. (Platí pre výrobky s elektronickým ovládaním) SYSTÉM PROTI CHODU NA SUCHO Ochranný systém, ktorý zabráni zapnutiu ohrievača v prípade, že v ohrievači nie je voda. Takto sa zabráni prehriatiu a zničeniu elektrických súčastí ohrievača. / 13

14 AKO VYBRAŤ TEN SPRÁVNY OHRIEVAČ ARISTON Pri výbere ohrievača vody sú rozhodujúce dva parametre: / Počet a typ odberných miest v domácnosti / Počet osôb v domácnosti Pri výbere je vždy potrebné zohľadniť plnú prevádzku odberných miest, čiže stav, keď budete odoberať teplú vodu súčasne na všetkých odberných miestach (sprcha, umývadlo, vaňa, drez atď). V nákrese sú uvedené rôzne typy odberných miest a minimálny objem ohrievača potrebného pre zabezpečenie dostatku teplej vody. Podcenenie správnej veľkosti ohrievača má za následok rapídne zníženie životnosti ohrievača a znížený komfort používania. POČET SÚČASNÝCH UŽÍVATEĽOV 1 ODPORUČENÁ VEĽKOSŤ OHRIEVAČA LITROV POČET SÚČASNÝCH UŽÍVATEĽOV 2 ODPORUČENÁ VEĽKOSŤ OHRIEVAČA 50 LITROV 14 /

15 POČET SÚČASNÝCH UŽÍVATEĽOV 3 ODPORUČENÁ VEĽKOSŤ OHRIEVAČA LITROV POČET SÚČASNÝCH UŽÍVATEĽOV 3 ODPORUČENÁ VEĽKOSŤ OHRIEVAČA LITROV POČET SÚČASNÝCH UŽÍVATEĽOV 4 ODPORUČENÁ VEĽKOSŤ OHRIEVAČA LITROV / 15

16 ELEKTRICKÉ OHRIEVAČE VODY MALÉ l Elegancia s maximálnym komfortom / ANDRIS LUX ECO Design a výkon / ANDRIS LUX Každodenný komfort / ANDRIS R / ARKSH 16 /

17 STREDNÉ l VEĽKÉ / VELIS PLUS / VELIS, VELIS INOX / PRO ECO / PLT R / PRO R / PRO R / ARI VERT / 17

18 KOMPAKTNÁ VELKOSŤ, VYSOKÝ VÝKON / ANDRIS LUX ECO litrov / ANDRIS LUX litrov / ANDRIS R litrov Vysoká kvalita a výkon ohrievačov vody Ariston sú teraz k dispozícií aj v kompaktnom riešení. / MALÉ ROZMERY Systém mini nádrže zabezpečuje vysoký komfort a rýchlu dodávku teplej vody. / KVALITA MATERIÁLOV A VYHOTOVENIA Dlhú životnosť ohrievačov rady ANDRIS zabezpečuje kvalitná oceľová nádrž s použitím špeciálneho titánového smaltu Medené ohrevné teleso zabezpečuje rýchle a účinné odovzdanie tepla a je odolné voči korózií 18 /

19 / /MAXIMÁLNY KOMFORT Ohrievače ANDRIS udžia vodu teplú pomocou kvalitnej izolácie. Presný termostat umožňuje rýchlu odozvu na zmenu teploty vody čo umožňuje presnú reguláciu teploty vody. / DESIGN Elegancia dosiahnutá spoluprácou s talianskými designermi umožňuje ohrievačom Andris vyniknúť. / ABSOLÚTNA BEZPEČNOSŤ A HYGIENA Všetky ohrievače ARISTON vyhovujú prísnym bezpečnostným normám a sú v súlade s predpismi CE. Ohrevné teleso z mede a smaltovaná nádoba zabezpečujú vysokú hygienu a čistotu ohrievanej vody. / 19

20 UNIVERZÁLNA INŠTALÁCIA Kompaktná veľkosť ohrievačov umožňuje inštalovať ANDRIS práve tam, kde ho potrebujete využiť. Všetky rady ohrievačov ANDRIS majú verziu nad, alebo pod umývadlo. ANDRIS je ideálny lokálny zdroj teplej vody a je možné ho použiť aj pre zvýšenie výkonu centrálneho zdroja teplej vody. 20 /

21 MALÉ ELEKTRICKÉ OHRIEVAČE VODY / ANDRIS / ANDRIS / ANDRIS LUX ECO LUX R litrov litrov litrov KOMFORT PRÍPRAVY TEPLEJ VODY BEZPEČNOSŤ A HYGIENA V súlade s požiadavkami CE Balíček ABS: Ochrana proti prehriatiu Ochrana proti zamrznutiu Ochrana proti Legionelle Ochrana proti chodu nasucho V súlade s požiadavkami CE V súlade s požiadavkami CE KVALITA Titánový smalt Medená špirála Robustná príruba Titánový smalt Medená špirála Robustná príruba Titánový smalt Medená špirála Robustná príruba ÚSPORA ENERGIE 15% úspora energie s funkciou ECO OVLÁDANIE LED displej Jednoduchá regulácia teploty Jednoduchá regulácia teploty DESIGN Prémiový design s čiernym predným panelom Prémiový design s čiernym predným panelom Moderný design so šedým predným panelom / 21

22 ZÁVESNÝ ELEKTRICKÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY 10 / 15 / 30 ANDRIS LUX ECO DĹŽKA ZÁRUKY* TITANIUM PLUS FUNKCIA ECO EVO DISPLEJ ECO ELEKTRONICKÁ REGULÁCIA TEPLOTY BEZPEČNOSTNÝ BALÍČEK VYROBENÉ V TALIANSKU KOMFORT Elektronický termostat LED indikácia teploty Digitálna regulácia teploty ÚČINNOSŤ A ÚSPORA ENERGIE Funkcia ECO EVO pre úsporu energie až o 15% Ekologická polyuretánová izolácia KVALITA Bezpečnostný balíček ABS Oceľový zásobník s titánovým smaltom, testovaný na 16 bar Veľká horčíková anóda Medené ohrevné teleso Robustná príruba Poistný ventil ako príslušenstvo úspora energie až o 15 % design a úspora energie DESIGN Elegantný displej s LED indikáciou teploty Prémiový design TECHNICKÉ ÚDAJE ANDRIS LUX ECO 10 ANDRIS LUX ECO 10U ANDRIS LUX ECO 15 ANDRIS LUX ANDRIS LUX ECO 15U ECO 30 a c a 62 Objem l Inštalácia horná dolná horná dolná horná Výkon kw 2,0 2,0 2,0 2,0 2,0 Napätie V Doba ohrevu (ΔT = 45 C) h, min 0,17 0,17 0,26 0,26 0,53 Teplotné straty pri 65 C kwh/24 0,43 0,55 0,53 0,65 0,61 Max. prevádzkový tlak bar Max. prevádzková teplota C Hmotnosť kg 6,6 6,6 7,4 7,4 12,8 Krytie IP IPX4 IPX4 IPX4 IPX4 IPX4 ROZMERY a mm b mm d mm b OBJEDNÁVKOVÝ KÓD Erp trieda A A A A A Deklarovaný záťažový profil XXS XXS XXS XXS S G 1/2" d 22 /

23 ZÁVESNÝ ELEKTRICKÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY 10 / 15 / 30 ANDRIS LUX DĹŽKA ZÁRUKY* TITANIUM PLUS EXTERNÁ REGULÁCIA TEPLOTY VYROBENÉ V TALIANSKU KOMFORT Pohodlná regulácia teploty otočným ovládačom ÚČINNOST A ÚSPORA ENERGIE Ekologická polyuretánová izolácia KVALITA Oceľový zásobník s titánovým smaltom, testovaný na 16 bar Veľká horčíková anóda Medené ohrevné teleso Robustná príruba Poistný ventil ako príslušenstvo DESIGN Prémiový design elegantný a výkonný TECHNICKÉ ÚDAJE ANDRIS LUX 10 ANDRIS LUX 10 U ANDRIS LUX 15 ANDRIS LUX 15 U ANDRIS LUX 30 a c a 62 Objem l Inštalácia horná dolná horná dolná horná Výkon kw 2,0 2,0 2,0 2,0 2,0 Napätie V Doba ohrevu (ΔT = 45 C) h,min 0,17 0,17 0,26 0,26 0,53 Teplotné straty pri 65 C kwh/24h 0,43 0,55 0,53 0,65 0,61 Max. prevádzkový tlak bar Max. prevádzková teplota C Hmotnosť kg 6,6 6,6 7,4 7,4 12,8 Krytie IP IPX4 IPX4 IPX4 IPX4 IPX4 ROZMERY a mm b mm d mm b OBJEDNÁVKOVÝ KÓD Erp trieda A B A B C Deklarovaný záťažový profil XXS XXS XXS XXS S d G 1/2" / 23

24 ZÁVESNÝ ELEKTRICKÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY 10 / 15 / 30 ANDRIS R DĹŽKA ZÁRUKY EXTERNÁ REGULÁCIA TEPLOTY VYROBENÉ V TALIANSKU KOMFORT Pohodlná regulácia teploty otočným ovládačom ÚČINNOSŤ A ÚSPORA ENERGIE Ekologická polyuretánová izolácia KVALITA Oceľový zásobník s titánovým smaltom, testovaný na 16 bar Veľká horčíková anóda Medené ohrevné teleso Robustná príruba Poistný ventil ako príslušenstvo DESIGN Moderný design, bielá farba moderný a praktický TECHNICKÉ ÚDAJE ANDRIS R 10 ANDRIS R 10U ANDRIS R 15 ANDRIS R 15U ANDRIS R 30 A C A 62 Objem l Inštalácia horná dolná horná dolná horná Výkon kw 1,2 1,2 1,2 1,2 1,5 Napätie V Doba ohrevu (ΔT = 45 C) h,min 0,29 0,29 0,44 0,44 1,1 Teplotné straty pri 65 C kwh/24h 0,43 0,55 0,53 0,65 0,61 Max. prevádzkový tlak bar Max. prevádzková teplota C Hmotnosť kg 6,6 6,6 7,4 7,4 12,8 Krytie IP IPX1 IPX1 IPX1 IPX1 IPX1 ROZMERY a mm b mm d mm B OBJEDNÁVKOVÝ KÓD Erp trieda A B A B C Deklarovaný záťažový profil XXS XXS XXS XXS S G 1/2" D 24 /

25 ARKSH BEZTLAKOVÝ ZÁVESNÝ ELEKTRICKÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY 5 DĹŽKA ZÁRUKY EXTERNÁ REGULÁCIA TEPLOTY KOMFORT Vonkajšia regulácia teploty Kontrolka ohrevu KVALITA Vnútorná nádrž z plastu Beztlakové prevedenie Bezpečnostný systém proti prehriatiu termostatu Odvzdušnený zásobník Anti-vakuum systém Reset systém Dodávka vrátane špeciálnej vodovodnej batérie DESIGN Kompaktné rozmery jedno odberné miesto TECHNICKÉ ÚDAJE ARKSH 5U EU ARKSH 5O EU 100 b ARKS-ARKSH 5 U G 3/8 54,5 Objem l 5 5 Inštalácia dolná horná Výkon kw 2 2 Napätie V Doba ohrevu (ΔT = 45 C) h:m 9 9 Teplotné straty pri 65 C C Max. prevádzkový tlak kwh/24h 0,25 0,25 Max. prevádzková teplota bar 0 0 Hmotnosť kg 3,3 3,3 ROZMERY a mm b mm c mm d mm a a c c OBJEDNÁVKOVÝ KÓD Erp trieda A A Deklarovaný záťažový profil XXS XXS b ,5 G ½ ARKS-ARKSH 5 O / 25

26 STREDNÉ A VEĽKÉ ELEKTRICKÉ OHRIEVAČE VODY / VELIS, VELIS INOX litrov / SHAPE litrov / PRO ECO EVO litrov KOMFORT BEZPEČNOSŤ V súlade s požiadavkami CE Balíček ABS: Ochrana proti prehriatiu Ochrana proti zamrznutiu Ochrana proti Legionelle V súlade s požiadavkami CE Balíček ABS: Ochrana proti prehriatiu Ochrana proti zamrznutiu Ochrana proti Legionelle V súlade s požiadavkami CE Balíček ABS: Ochrana proti prehriatiu Ochrana proti zamrznutiu Ochrana proti Legionelle KVALITA Nádrž s titánovým smaltom Robustná príruba Nádrž s titánovým smaltom Robustná príruba Nádrž s titánovým smaltom Robustná príruba ÚSPORA ENERGIE Funkcia ECO EVO Funkcia ECO EVO Systém CoreTech Funkcia ECO EVO Systém CoreTech OVLÁDANIE Vizualizácia teploty Elektronická regulácia teploty Vizualizácia teploty Elektronická regulácia teploty LED vizualizácia teploty Elektronická regulácia teploty DESIGN Prémiový plochý design Elegantný design Moderný design 26 /

27 / PRO R litrov / PLT R litrov / ARI VERT 200 litrov V súlade s požiadavkami CE Ochrana proti prehriatiu Ochrana proti zamrznutiu V súlade s požiadavkami CE Ochrana proti prehriatiu Ochrana proti zamrznutiu V súlade s požiadavkami CE Ochrana proti prehriatiu Ochrana proti zamrznutiu Nádrž s titánovým smaltom Robustná príruba Nerzová nádrž Robustná príruba Nádrž s titánovým smaltom Robustná príruba Systém CoreTech Vizualizácia teploty Mechanická regulácia teploty Vizualizácia teploty Mechanická regulácia teploty Mechanická regulácia teploty Moderný design Moderný design Klasický design / 27

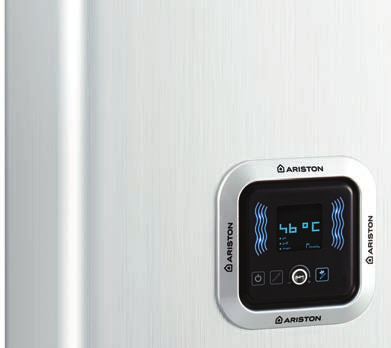

28 VELIS VIAC PRIESTORU, ÚSPORA ČASU Velis je ohrievač s jedinečným designom a plochým tvarom s hĺbkou len 27cm. Okrem funkcie ECO, ktorá prispôsobí ohrev vody zvyklostiam odberateľa, disponuje VELIS PLUS aj možnosťou denného programovania. Design so vzhľadom kartáčovaného kovu zaručuje ohrievaču VELIS PLUS exkluzívny vzhľad. PROGRAMOVANIE VELIS PLUS ponúka tri pracovné programy pre prípravu teplej vody. Programy sú nastaviteľné jednoduchým stlačením tlačítka MODE : - Program MANUAL zodpovedá bežnej činnosti ohrievača - Programy P1 a P2 sú inteligentné časovače pomocou ktorých je možné naprogramovať časy hlavných odberov teplej vody. Mimo zvolených časov ohrevu, ohrievač udržuje teplotu vody na 40 C. Toto má za dôsledok značné úspory energie a tým aj peňazí.. 27 cm HĹBKA LEN 27 CM VELIS JE MOŽNÉ INŠTALOVAŤ VO ZVISLEJ AJ LEŽATEJ POLOHE. IDEÁLNA KOMBINÁCIA DESIGNU A VÝKONU 28 /

29 VÝKON A ŠTÝL DOBA OHREVU 50 l Časová úspora -21 % PRIPRAVENÉ KU SPRCHOVANIU VELIS umožňuje ideálne vrstvenie vody čo je spôsobené dvoma samostatnými vnútornými zásobníkmi, ktoré sú navzájom hydraulicky prepojené. Tento systém usporiadania zásobníkov znižuje dobu ohrevu potrebnú pre prvé sprchovanie. Nahriatie vody potrebnej ku jedenej sprche je vizuálne indikované rozsvietením kontrolky SHOWER READY. V závislosti na kapacite Vášho ohrievača VELIS môžete ušetriť v porovnaní s bežným ohrievačom: / 15 minút v prípade 50l verzie, čo znamená 21% úsporu času / 1 hodinu v prípade 80l verzie, čo znamená 51% úsporu času / 1,3 hodiny v prípade 100l verzie, čo znamená 60% úsporu času INTELIGENTNÝ TEPLOMER VELIS je vybavený spoľahlivým displejom, ktorý umožňuje jednoduché a rýchle použitie. Má zabudovaný inteligentný LED displej s indikáciou teploty a dotykovými tlačítkami pre voľbu režimu práce. Displej zobrazuje okrem teploty vody aj aktuálny pracovný režim. Displej dokáže prostredníctvom vizuálneho zobrazenia indikovať aj prípadnú poruchu ohrievača. 80 l Časová úspora -51 % 100 l Časová úspora -60 % VELIS BEŽNÝ DVOJITÝ ZÁSOBNÍK, DVOJITÝ KOMFORT Velis predstavuje pre svoju konštrukciu ideálnu kombináciu designu a komfortu. Inovatívne vnútorné usporiadanie umožňuje takmer úplné odstránenie nežiadúceho premiešavania teplej a studenej vody, čím je dosiahnutý komfort porovnateľný s ohrievačmi vybavenými rýchloohrevom. Každý zo zásobníkov má samostatnú prírubu s ohrevným telesom s výkonom 1500W a 1000W a anódovou ochranou. Konštrukcia s dvoma zásobníkmi znamená: / flexibilitu ohrievacích cyklov / skrátenie doby ohrevu / plochý a veľmi kompaktný tvar / 29

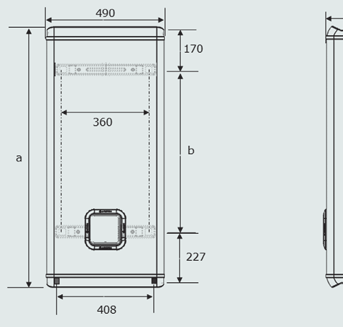

30 ZÁVESNÝ ELEKTRICKÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY 50 / 80 / 100 VELIS PLUS DĹŽKA ZÁRUKY* FUNKCIA ECO EVO BEZPEČNOSTNÝ BALÍČEK SHOWER READY TITANIUM PLUS PLOCHÉ PREVEDENIE UNIVERZÁLNE ZAVESENIE KOMFORT Funkcia veľmi rýchleho ohrevu pre prvú sprchu Digitálna regulácia teploty Presné NTC teplotné snímače ÚČINNOSŤ A ÚSPORA ENERGIE Funkcia ECO Denné programovanie Ekologická polyuretánová izolácia KVALITA Dve oceľové nádrže s titánovým smaltom testované na 16 bar Dve horčíkové anódy Dve príruby Bezpečnostný balíček ABS Poistný ventil ako príslušenstvo inovácia a štýl DESIGN Nový exkluzívny panel z kartáčovaného kovu LED displej Zvislá alebo vodorovná inštalácia Hĺbka len 27cm Exkluzívny design TECHNICKÉ ÚDAJE VLS PLUS 50 VLS PLUS 80 VLS PLUS 100 * Objem l Inštalácia V V V Výkon kw 1,5+1,0 1,5+1,0 1,5+1,0 Napätie V Doba ohrevu (ΔT = 45 C) h,min 2,02 2,56 3,42 Max. prevádzkový tlak bar Max. prevádzková teplota C Hmotnosť kg 20 A26 30 Krytie IP IPX4 IPX4 IPX4 ROZMERY a mm b mm OBJEDNÁVKOVÝ KÓD Erp trieda D D D Deklarovaný záťažový profil M M L * 300 mm vrátane displeja LEGENDA Vstup studenej vody G 1/2 Výstup teplej vody G 1/2 30 /

31 ZÁVESNÝ ELEKTRICKÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY 50 / 80 / 100 VELIS DĹŽKA ZÁRUKY* FUNKCIA ECO EVO BEZPEČNOSTNÝ BALÍČEK DISPLEJ ECO SHOWER READY TITANIUM PLUS PLOCHÉ PREVEDENIE UNIVERZÁLNE ZAVESENIE KOMFORT Funkcia veľmi rýchleho ohrevu pre prvú sprchu Digitálna regulácia teploty Presné NTC teplotné snímače ÚČINNOSŤ A ÚSPORA ENERGIE Funkcia ECO Ekologická polyuretánová izolácia KVALITA Zásobník s titanovým smaltováním testovaný na 16 bar Dve horčíkové anódy Dve príruby s 5 skrukami Bezpečnostný balíček ABS design a výkon DESIGN LED displej Zvislá alebo vodorovná inštalácia Hĺbka len 27cm Exkluzívny design TECHNICKÉ ÚDAJE VLS 50 VLS 80 VLS 100 * Objem l Inštalácia V V V Výkon kw 1,5+1,0 1,5+1,0 1,5+1,0 Napätie V Doba ohrevu (ΔT = 45 C) h,min 2,02 2,56 3,42 Max. prevádzkový tlak bar Max. prevádzková teplota C Hmotnosť kg Krytie IP IPX4 IPX4 IPX4 ROZMERY a mm b mm OBJEDNÁVKOVÝ KÓD Erp trieda D D D Deklarovaný záťažový profil M M L * 281 mm vrátane displeja LEGENDA Vstup studenej vody G 1/2 Výstup teplej vody G 1/2 / 31

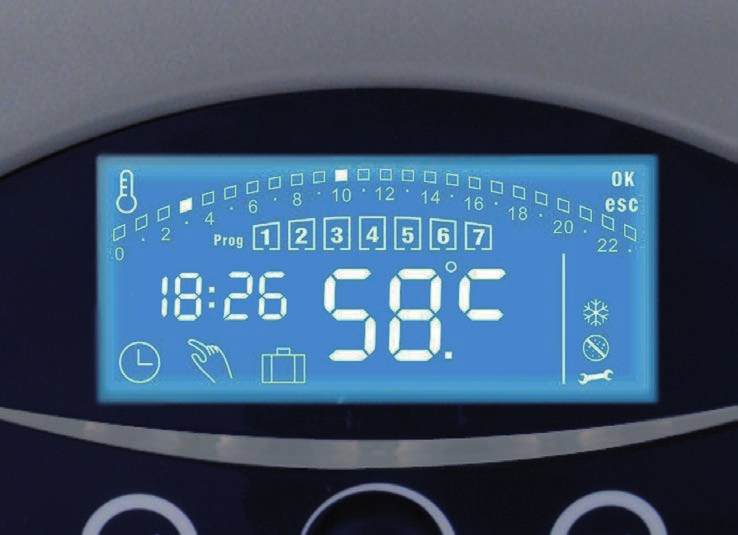

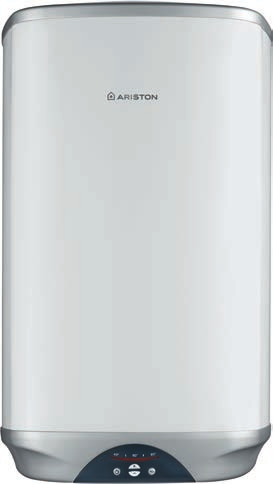

32 SHAPE PREMIUM JEDNODUCHO GENIÁLNY % ÚSPORA ENERGIE 1 / Režim programovania: plná flexibilita programovania pre denné aj týždenné nastavenie teploty 2 / Ručný režim: použitie ako štandardný ohrievač SHAPE PREMIUM je nový ohrievač vody s novým tvarom, ešte jednoduchším ovládaním a množstvom funkcií, ktorý umožňuje maximálnu úsporu energie až do 20%. Shape Premium má technicky vyspelý panel s LCD displejom, ktorý je jednoduchý a užívateľsky prívetivý. 3 / Režim Dovolenka : pri aktívnej funkcii je ohrievač prakticky vypnutý. Po vypršaní zadaného časového rozmedzia sa ohrievač zapne do obvyklého pracovného režimu 4 / Ikona ochrany proti zamrznutiu 5 / Ikona aktívnej funkcie Antilegionella 6 / Ikona ktorá upozorňuje na možnú poruchu 7 / Zobrazenie teploty vody 8 / Zobrazenie aktuálneho času 9 / Časová os pre nastavenie programovania 10 / Zobrazenie jednotlivých dní v týždni 32 /

33 SHAPE PREMIUM ZÁVESNÝ ELEKTRICKÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY 50 / 80 / 100 DĹŽKA ZÁRUKY* FUNKCIA ECO EVO BEZPEČNOSTNÝ BALÍČEK TITANIUM PLUS KOMFORT Digitálna regulácia teploty Presné NTC teplotné snímače ÚČINNOSŤ A ÚSPORA ENERGIE Funkcia ECO Možnosť programovania teploty a režimu ohrevu Ekologická polyuretánová izolácia KVALITA Oceľová nádrž s titánovým smaltom testovaná na 16 bar Veľká horčíková anóda Bezpečnostný balíček ABS Poistný ventil ako príslušenstvo CATEGORY BEST ENERGY CLASS* ÚSPORA ENERGIE AŽ DO kwh ZA ROK** Riadené systémom Nový vylepšený elektronický termostat DESIGN LED displej Zvislé prevedenie Exkluzívny design design a technológia TECHNICKÁ DATA SHP PREMIUM 50 V SHP PREMIUM 80 V SHP PREMIUM 100 V Objem l Inštalácia V V V Výkon kw 1,8 1,8 1,8 Napätie V Doba ohrevu (ΔT = 45 C) h,min 1:32 2:27 3:03 Teplotné straty pri 65 C kwh/24h 0,80 0,94 1,08 Max. prevádzkový tlak bar Max. prevádzková teplota C Hmotnosť kg 19 23,5 27 Krytie IP IPX4 IPX4 IPX4 ROZMERY a mm b mm c mm OBJEDNACÍ KÓD Erp trieda B B B Deklarovaný záťažový profil M M M LEGENDA Vstup studenej vody G 1/2 Výstup teplej vody G 1/2 / 33

34 SHAPE ECO EVO ZÁVESNÝ ELEKTRICKÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY 50 / 80 / 100 DĹŽKA ZÁRUKY* FUNKCIA ECO EVO BEZPEČNOSTNÝ BALÍČEK TITANIUM PLUS DISPLEJ ECO KOMFORT Digitálna regulácia teploty Presné NTC teplotné snímače ÚČINNOSŤ A ÚSPORA ENERGIE Funkcia ECO Ekologická polyuretánová izolácia KVALITA Oceľová nádrž s titánovým smaltom testovaná na 16 bar Veľká horčíková anóda Bezpečnostný balíček ABS Poistný ventil ako príslušenstvo CATEGORY BEST ENERGY CLASS* ÚSPORA ENERGIE AŽ DO kwh ZA ROK** Riadené systémom Nový vylepšený elektronický termostat DESIGN LED displej Zvislé prevedenie Nový vylepšený elektronický termostat Exkluzívny design maximálny výkon TECHNICKÉ ÚDAJE SHP ECO 50 V SHP ECO 80 V SHP ECO 100 V SHP ECO 80 H SHP ECO 100 H Objem l Inštalácia V V V H H Výkon kw 1,8 1,8 1,8 1,8 1,8 Napätie V Doba ohrevu (ΔT = 45 C) h,min 1:32 2:27 3:03 2:27 3:03 Teplotné straty pri 65 C kwh/24h 0,8 0,94 1,08 1,14 1,25 Max. prevádzkový tlak bar Max. prevádzková teplota C Hmotnosť kg 19 23, ,5 27 Krytie IP IPX4 IPX4 IPX4 IPX4 IPX4 ROZMERY a mm b mm c mm OBJEDNÁVKOVÝ KÓD Erp trieda B B B C C Deklarovaný záťažový profil M M M M L V = vertikálna inštalácia H = horizontálna inštalácia LEGENDA Vstup studenej vody G 1/2 Výstup teplej vody G 1/2 34 /

35 PRO ECO EVO ZÁVESNÝ ELEKTRICKÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY 50 / 80 / 100 DĹŽKA ZÁRUKY* FUNKCIA ECO EVO BEZPEČNOSTNÝ BALÍČEK TITANIUM PLUS DISPLEJ ECO KOMFORT Digitálna regulácia teploty Presné NTC teplotné snímače Autodiagnostický systém zobrazí vadu ohrevného telesa prostredníctvom LED diód ÚČINNOSŤ A ÚSPORA ENERGIE Funkcia ECO Ekologická polyuretánová izolácia KVALITA Oceľová nádrž s titánovým smaltom testovaná na 16 bar Veľká horčíková anóda Bezpečnostný balíček ABS Poistný ventil ako príslušenstvo DESIGN LED displej Zvislé prevedenie Nový vylepšený elektronický termostat Exkluzívny design CATEGORY BEST ENERGY CLASS* ÚSPORA ENERGIE AŽ DO kwh ZA ROK** Riadené systémom Nový vylepšený elektronický termostat komfort a úspora TECHNICKÉ ÚDAJE PRO ECO 50 V PRO ECO 80 V PRO ECO 100 V PRO ECO 120 V PRO ECO 80 H PRO ECO 100 H Objem l Výkon kw 2,0 2,0 2,0 1,8 1,8 1,8 Napätie V Doba ohrevu (ΔT = 45 C) h,min 1:22 2:12 2:45 3:40 2:27 3:03 Teplotné straty pri 65 C kwh/24h 0,96 1,22 1,39 1,6 1,48 1,65 Max. prevádzkový tlak bar Max. prevádzková teplota C Hmotnosť kg 16, ,5 35, ,5 Krytie IP IPX3 IPX3 IPX3 IPX3 IPX1 IPX1 ROZMERY a mm b mm c mm d mm OBJEDNÁVKOVÝ KÓD Erp trieda B B B C D D Deklarovaný záťažový profil M M M L M M V = vertikálna inštalácia H = horizontálna inštalácia LEGENDA Vstup studenej vody G 1/2 Výstup teplej vody G 1/2 / 35

36 PRO R ZÁVESNÝ ELEKTRICKÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY 50 / 80 / 100 DĹŽKA ZÁRUKY* TITANIUM PLUS EXTERNÁ REGULÁCIA TEPLOTY KOMFORT Vonkajšia regulácia teploty ÚČINNOSŤ A ÚSPORA ENERGIE Ekologická polyuretánová izolácia KVALITA Oceľová nádrž s titánovým smaltom testovaná na 16 bar Veľká horčíková anóda Napájací kábel s vidlicou Poistný ventil ako príslušenstvo DESIGN Závesné prevedenie Jednoduchá obsluha TECHNICKÉ ÚDAJE PRO R 50 V 1,8K PRO R 80 V 1,8K PRO R 100 V 1,8K PRO R 120 V 1,8K PRO R 150 V 2K Objem l Inštalácia V V V V V Výkon kw 1,8 1,8 1,8 1,8 2,0 Napätie V Doba ohrevu (ΔT = 45 C) h,min 1:22 2:12 2:45 3:18 4:07 Teplotné straty pri 65 C kwh/24h 0,96 1,22 1,39 1,6 1,65 Max. prevádzkový tlak bar Max. prevádzková teplota C Hmotnosť kg 16, , ,5 Krytie IP IPX3 IPX3 IPX3 IPX4 IPX4 ROZMERY a mm b mm c mm d mm OBJEDNÁVKOVÝ KÓD Erp trieda D D D D E Deklarovaný záťažový profil M M L M L V = vertikálna inštalácia H = horizontálna inštalácia LEGENDA Vstup studenej vody G 1/2 Výstup teplej vody G 1/2 36 /

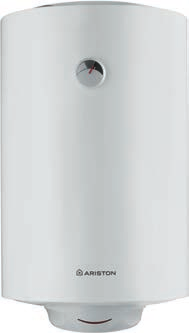

37 ARI VERT ZÁVESNÝ ELEKTRICKÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY 50 / 80 / 100 DĹŽKA ZÁRUKY* TITANIUM PLUS EXTERNÁ REGULÁCIA TEPLOTY KOMFORT Vnútorná regulácia teploty ÚČINNOSŤ A ÚSPORA ENERGIE Ekologická polyuretánová izolácia KVALITA Oceľová nádrž s titánovým smaltom testovaná na 16 bar Veľká horčíková anóda Poistný ventil ako príslušenstvo DESIGN Závesné prevedenie Jednoduchosť a bezpečnosť TECHNICKÉ ÚDAJE ARI 200 V F G E 440 Objem l 200 Inštalácia V Výkon kw 2,2 Napätie V 230 Doba ohrevu (ΔT = 45 C) h,min 5:35 Teplotné straty pri 65 C kwh/24h 1,85 Max. prevádzkový tlak bar 8 Max. prevádzková teplota C 65 Hmotnosť kg 45 Krytie IP IP25D D 440 H ROZMERY a mm 1335 b mm 980 OBJEDNÁVKOVÝ KÓD Erp trieda C Deklarovaný záťažový profil L LEGENDA Vstup studenej vody G 1/2 Výstup teplej vody G 1/2 / 37

38 OCHRANA INOX Zásobník z nerezovej ocele pre najlepšiu ochranu proti korózií. Inovatívne materiály a najnovšie technológie zvarovania pre trvanlivý výrobok. ELEKTRICKÉ OHRIEVAČE VODY INOX

39 ZÁVESNÝ ELEKTRICKÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY 50 / 80 / 100 VELIS INOX DĹŽKA ZÁRUKY* FUNKCIA ECO EVO BEZPEČNOSTNÝ BALÍČEK DISPLEJ ECO SHOWER READY TITANIUM PLUS PLOCHÉ PREVEDENIE UNIVERZÁLNE ZAVESENIE KOMFORT Funkcia veľmi rýchleho ohrevu pre prvú sprchu Digitálna regulácia teploty Presné NTC teplotné snímače ÚČINNOSŤ A ÚSPORA ENERGIE Funkcia ECO Denné programovanie Ekologická polyuretánová izolácia KVALITA Dve nerezové nádrže testované na 16 bar Dve horčíkové anódy Dve príruby Bezpečnostný balíček ABS Poistný ventil ako príslušenstvo design a materiál DESIGN LED displej Zvislá alebo vodorovná inštalácia Hĺbka len 27cm Exkluzívny design TECHNICKÉ ÚDAJE VLS INOX 50 VLS INOX 80 VLS INOX 100 * Objem l Inštalácia V V V Výkon kw 1,5+1,0 1,5+1,0 1,5+1,0 Napätie V Doba ohrevu (ΔT = 45 C) h,min 2,02 2,56 3,42 Max. prevádzkový tlak bar Max. prevádzková teplota C Hmotnosť kg Krytie IP IPX4 IPX4 IPX4 ROZMERY a mm b mm * 281 mm vrátane displeja OBJEDNÁVKOVÝ KÓD Erp trieda D D D Deklarovaný záťažový profil M M L LEGENDA Vstup studenej vody G 1/2 Výstup teplej vody G 1/2 / 39

40 PLT R ZÁVESNÝ ELEKTRICKÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY 120 / 150 DĹŽKA ZÁRUKY* EXTERNÁ REGULÁCIA TEPLOTY KOMFORT Jednoduchá regulácia teploty ÚČINNOSŤ A ÚSPORA ENERGIE Ekologická polyuretánová izolácia KVALITA Zásobník z nerezovej ocele Veľká horčíková anóda Nízka hmotnosť Poistný ventil ako príslušenstvo DESIGN Závesné prevedenie dlhá životnosť TECHNICKÉ ÚDAJE PLT R 120 V PLT R 150 V A D B 450 F Objem l Inštalácia V V Výkon kw 2,0 2,0 Napätie V Doba ohrevu (ΔT = 45 C) h,min 3,18 4,07 Max. prevádzkový tlak bar 6,5 6,5 Max. prevádzková teplota C Hmotnosť kg 21,55 27,85 Krytie IP IPX4 IPX U E ROZMERY a mm b mm c mm d mm OBJEDNÁVKOVÝ KÓD Erp trieda D E Deklarovaný záťažový profil L L LEGENDA Vstup studenej vody G 1/2 Výstup teplej vody G 1/2 40 /

41 Sortiment plynových zásobníkových ohrievačov vody doplňuje širokú ponuku ohrievačov pre uspokojenie potrieb všetkých užívateľov. PLYNOVÉ OHRIEVAČE VODY

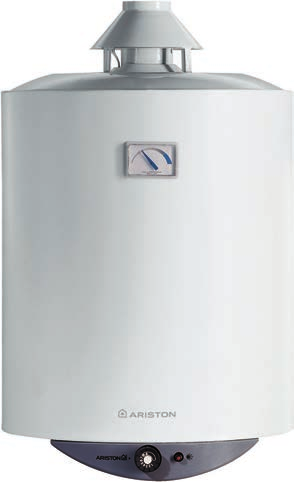

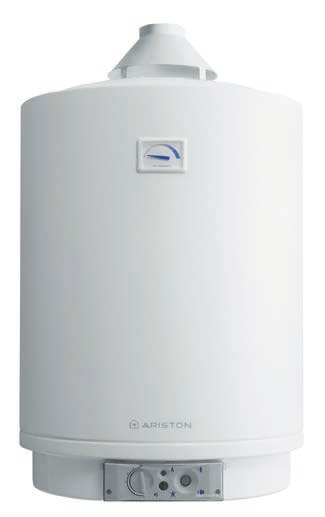

42 d a c b max V CA NÁSTENNÝ PLYNOVÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY S ODŤAHOM SPALÍN DO KOMÍNA 50 / 80 / 100 / 120 DĹŽKA ZÁRUKY* EXTERNÁ REGULÁCIA TEPLOTY KOMFORT Regulácia teploty Piezoelektrické zapaľovanie ÚČINNOSŤ A ÚSPORA ENERGIE Ekologická polyuretánová izolácia KVALITA Zásobník s titánovým smaltom testovaný na 16 bar Plynová armatúra s tromi poistkami Veľká magnéziová anóda Vysoká bezpečnosť prevádzky bez elektriny TECHNICKÉ ÚDAJE 50 V CA 80 V CA 100 V CA 120 V CA 495 F 150 min. 310 max G 3/4" F 255 Objem l Príkon kw 3,5 5,2 5,2 6,8 Výkon kw 2,95 4,4 4,4 5,8 Doba ohrevu (ΔT = 45 C) h, min. 1,01 1,0 1,17 5,8 Množstvo 40 C vody v 1. hod. l Spotreba ZP m 3 /h 0,370 0,550 0,550 0,720 Spotreba PB kg/h 0,275 0,410 0,410 0,486 Max. prevádzkový tlak bar Hmotnosť kg G 3/4" ROZMERY a mm b mm 360 max. 305 max. 315 max. 495 max. 100 E U G G 115 OBJEDNÁVACÍ KÓD Erp trieda B B B B Deklarovaný záťažový profil M M M L LEGENDA Vstup studenej vody G 3/4 G Prívod plynu G 1/2 Výstup teplej vody G 3/4 F Oddymenie Ø 81 mm 42 /

43 a c d b NÁSTENNÝ PLYNOVÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY S ODŤAHOM SPALÍN DO KOMÍNA S ELEKTRONICKÝM ZAPAĽOVANÍM 50 / 80 / 100 / 120 V CA-E DĹŽKA ZÁRUKY* EXTERNÁ REGULÁCIA TEPLOTY ELEKTRONICKÁ REGULACIA TEPLOTY KOMFORT Regulácia teploty Piezoelektrické zapaľovanie Prehľadný ovládací panel ÚČINNOSŤ A ÚSPORA ENERGIE Ekologická polyuretánová izolácia Možnosť pripojenia spínacích hodín Výrazná úspora plynu KVALITA Zásobník s titánovým smaltom testovaný na 16 bar Plynová armatúra s tromi poistkami Veľká magnéziová anóda elektronické zapaľovanie TECHNICKÉ ÚDAJE CA-E 50 CA-E 80 CA-E 100 CA-E F int. 255 Objem l Výkon kw 3,1 4,5 4,5 5,4 Doba ohrevu (ΔT = 45 C) h, min ,16 1,11 Množstvo 40 C vody v 1. hod. l Max. prevádzkový tlak bar Hmotnosť kg , min. 310 max ROZMERY a mm b mm c mm d mm E U G max OBJEDNÁVACÍ KÓD Erp trieda B A A B Deklarovaný záťažový profil M M M L LEGENDA Vstup studenej vody G 3/4 G Prívod plynu G 1/2 Výstup teplej vody G 3/4 F Oddymenie Ø 81 mm / 43

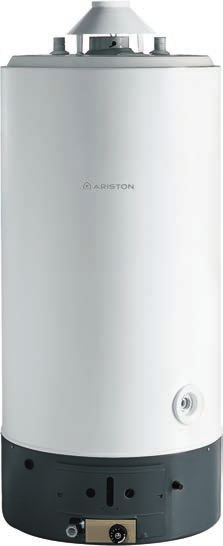

44 P CA STACIONÁRNY PLYNOVÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY S ODŤAHOM SPALÍN DO KOMÍNA 120 / 150 / 200 / 300 DĹŽKA ZÁRUKY* TITANIUM PLUS EXTERNÁ REGULÁCIA TEPLOTY KOMFORT Regulácia teploty Piezoelektrické zapaľovanie Veľké množstvo teplej vody k dispozícii Možnosť kaskádového zapojenia ÚČINNOSŤ A ÚSPORA ENERGIE Ekologická polyuretánová izolácia KVALITA Zásobník s titánovým smaltom testovaný na 16 bar Plynová armatúra s tromi poistkami Veľká magnéziová anóda množstvo horúcej vody TECHNICKÉ ÚDAJE 120P CA 150P CA 200P CA 300P CA Objem l Príkon kw 7,5 8,4 10,1 16,7 Výkon kw 6,4 7,2 8,6 14,2 Doba ohrevu (ΔT = 45 C) h, min. 1,03 1,13 1,13 1,05 Množstvo 40 C vody v 1. hod. l Spotreba ZP m 3 /h 0,794 0,889 1,069 1,768 Spotreba PB kg/h 0,591 0,662 0,795 1,315 Max. prevádzkový tlak bar Hmotnosť kg ROZMERY a mm b mm c mm d mm e mm f mm g mm h mm i mm OBJEDNÁVACÍ KÓD ErP trieda B B B C Deklarovaný záťažový profil L L XL XXL f 8 e U G b c F S/ RC E g G F E d a f 0 a e U b F E G 88 d 116 RC c S 30 Anode i c d e h f b g a LEGENDAA E Vstup studenej vody G 3/4 (G 1 300l) G Prívod plynu G 1/2 U Výstup teplej vody G 3/4 (G 1 300l) F Oddymenie Ø 81 mm S Recirkulácia G 3/4 Vypúštací otvor G 3/4 44 /

45 SGA MICRO C 45 PLYNOVÝ ZÁSOBNÍKOVÝ NÁSTENNÝ OHRIEVAČ VODY S ODŤAHOM SPALÍN DO KOMÍNA 45 DĹŽKA ZÁRUKY* TITANIUM PLUS PLOCHÝ EXTERNÁ REGULÁCIA TEPLOTY KOMFORT Regulácia teploty Piezoelektrické zapaľovanie ÚČINNOSŤ A ÚSPORA ENERGIE Ekologická polyuretánová izolácie KVALITA Zásobník s titánovým smaltom testovaný na 16 bar Plynová armatúra s tromi poistkami Vysoká bezpečnosť prevádzky DESIGN Kompaktný hranatý tvar úspora miesta TECHNICKÉ ÚDAJE SGA MICRO C 45 Objem l 42 Príkon kw 5,2 Výkon kw 4,4 Doba ohrevu min 32 Doba ohrevu ((ΔT = 25 C) 42 l) min 18 Množstvo užit. vody pri teplote 45 C (ΔT = 30 C) l/h 126 Množstvo užit. vody pri teplote 60 C (ΔT = 45 C) l/h 84 Spotreba ZP m 3 /h 0,55 Spotreba PB kg/h 410 Max. prevádzkový tlak bar 8 Hmotnosť kg 22 ROZMERY a mm 937 b mm 400 c mm 346 OBJEDNÁVACÍ KÓD ErP trieda B Deklarovaný záťažový profil M LEGENDAA Vstup studenej vody G 3/4 G Prívod plynu G 1/2 Výstup teplej vody G 3/4 F Oddymenie Ø 81 mm / 45

46 V FB NÁSTENNÝ PLYNOVÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY S ODŤAHOM SPALÍN CEZ STENU FALOŠNÉ TURBO 80 / 100 DĹŽKA ZÁRUKY* TITANIUM PLUS EXTERNÁ REGULÁCIA TEPLOTY KOMFORT Regulácia teploty Piezoelektrické zapaľovanie ÚČINNOSŤ A ÚSPORA ENERGIE Ekologická polyuretánová izolácia KVALITA Zásobník s titánovým smaltom testovaný na 16 bar Plynová armatúra s tromi poistkami Vysoká bezpečnosť prevádzky Veľká magnéziová anóda Pre miesta bez možnosti napojenia do komína odvod spalín cez stenu TECHNICKÉ ÚDAJE 80 V FB 100 V FB c 495 F 150 min. d a 900 max 255 min Objem l Príkon kw 3,3 3,3 Výkon kw 2,9 2,9 Doba ohrevu (ΔT = 45 C) h, min. 1,24 1,47 Množstvo 40 C vody v 1. hod. l Spotreba ZP m 3 /h 0,350 0,350 Spotreba PB kg/h 0,260 0,260 Max. prevádzkový tlak bar 8 8 Hmotnost kg b E 310 max G 100 U U 115 ROZMERY a mm b mm c mm d mm position A 90 position C OBJEDNACÍ KÓD ErP trieda B B Deklarovaný záťažový profil M M 90 position B Pozn.: koaxiálny dymovod s kolenom (704760) nie je súčasťou ohrievača 46 / LEGENDAA Vstup studenej vody G 3/4 G Prívod plynu G 1/2 Výstup teplej vody G 3/4 F Oddymenie Ø 81 mm

47 P FB STACIONÁRNY PLYNOVÝ ZÁSOBNÍKOVÝ OHRIEVAČ VODY S ODŤAHOM SPALÍN CEZ STENU FALOŠNÉ TURBO 120 / 150 / 200 DĹŽKA ZÁRUKY* TITANIUM PLUS EXTERNÁ REGULÁCIA TEPLOTY KOMFORT Regulácia teploty Piezoelektrické zapaľovanie ÚČINNOSŤ A ÚSPORA ENERGIE Ekologická polyuretánová izolácia KVALITA Zásobník s titánovým smaltom testovaný na 16 bar Plynová armatúra s tromi poistkami Vysoká bezpečnosť prevádzky Veľká magnéziová anóda Pre miesta bez možnosti napojenia do komína Príprava na cirkuláciu odvod spalín cez stenu TECHNICKÉ ÚDAJE 120 P FB 150 P FB 200 P FB U F E 900 max 255 min 175 min U F Objem l Príkon kw 4,3 4,7 5,2 Výkon kw 3,6 4,0 4,5 Doba ohrevu (ΔT = 45 C) h, min. 1,45 2,06 2,22 Množstvo 40 C vody v 1. hod. l Spotreba ZP m 3 /h 0,455 0,497 0,550 Spotreba PB kg/h 0,338 0,370 0,409 Max. prevádzkový tlak bar Hmotnost kg a b c 64 G S/ RC 299 ROZMERY a mm b mm c mm G Pozn.: koaxiálny dymovod s kolenom (704760) nie je súčasťou ohrievača OBJEDNACÍ KÓD ErP trieda B B B Deklarovaný záťažový profil L L XL LEGENDA E Vstup studenej vody G 3/4 G Prívod plynu G 1/2 U Výstup teplej vody G 3/4 F Oddymenie Ø 81 mm Recirkulácia G 3/4 S Vypúšťací otvor G 3/4 / 47

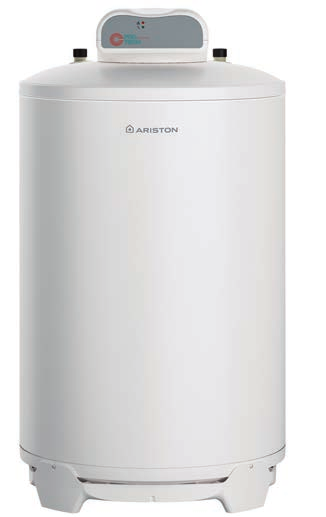

48 ZÁSOBNÍK VODY S NEPRIAMYM OHREVOM K PLYNOVÝM KOTLOM 120 BCH DĹŽKA ZÁRUKY AKTÍVNA ANÓDA VYROBENÉ V EURÓPE Zásobník TV s vykurovacím hadom s horným pripojením k závesným kotlom Jednoduché pripojenie pre všetky typy nástenných kotlov Výmenník v celej výške zásobníka zabezpečuje rovnomerný a rýchly ohrev Vysoký výkon a účinnosť výmenníka Aktívna anóda bez údržby Možnosť stacionárnej alebo závesnej inštalácie Kombinácia so závesným kotlom TECHNICKÉ ÚDAJE BCH 120 L Objem l 120 Plocha výmenníka m 2 0,7 Max. výkon výmenníka kw 25 Doba ohrevu min 21 Produkcia TV ΔT = 30 C l/h 717 ΔT = 45 C l/h 478 Tlaková strata výmenníka mbar 40 Max. prevádzkový tlak bar 7 Teplotná strata kwh/24h 1,4 Max. prevádzková teplota C 90 Hmotnosť kg 44 ROZMERY A mm 560 B mm 880 C mm 967 D mm 745 E mm 500 F mm 988 G mm 900 H mm 627,5 I mm 365 J mm 262,5 K mm 198 L mm 145 M mm 572 OBJEDNÁVKOVÝ KÓD Erp trieda C LEGENDA E U M R Vstup studenej vody G 3/4 Výstup teplej vody G 3/4 Recirkulácia G 3/4 Vstup vykur. okruhu G 3/4 Výstup vykur. okruhu G 3/4 * Povinné doplnky pre instaláciu: závesné , stacionárne Celý zoznam doplnkov nájdete na strane /

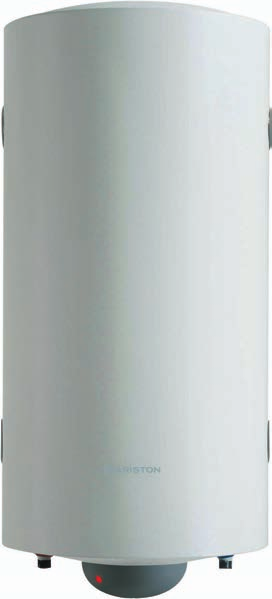

49 KOMBINOVANÝ OHRIEVAČ 120 / 150 / 200 BDR DĹŽKA ZÁRUKY EXTERNÁ REGULÁCIA TEPLOTY VYROBENÉ V EURÓPE Ohrievač vody s dvojplášťovým výmenníkom a elektrickou špirálou Výkonný výmenník zabezpečuje rýchly ohrev Ideálny do systémov so samotiažou Horčíková anóda Možnosť zvislej alebo ležatej inštalácie Kombinácia s kotlom na tuhé palivo TECHNICKÉ ÚDAJE BDR 120 L BDR 150 L BDR 200 L Objem l Plocha výmenníka m 2 0,99 1,12 1,49 Max. výkon výmenníka kw 18,1 18,8 24,1 Doba ohrevu min Produkcia TV ΔT = 30 C l/h 4,25 5,3 4,25 ΔT = 45 C l/h Tlaková strata výmenníka mbar x x x Max. prevádzkový tlak bar 0,8 0,8 0,8 Teplotná strata kwh/24h 1,3 1,87 2,25 Max. prevádzková teplota C Hmotnosť kg ROZMERY A mm B mm C mm D mm E mm F mm G mm LEGENDA E U M R Vstup studenej vody G 3/4 Výstup teplej vody G 3/4 Recirkulácia G 3/4 Vstup vykur. okruhu G 5/4 Výstup vykur. okruhu G 5/4 OBJEDNÁVKOVÝ KÓD Erp trieda C / 49

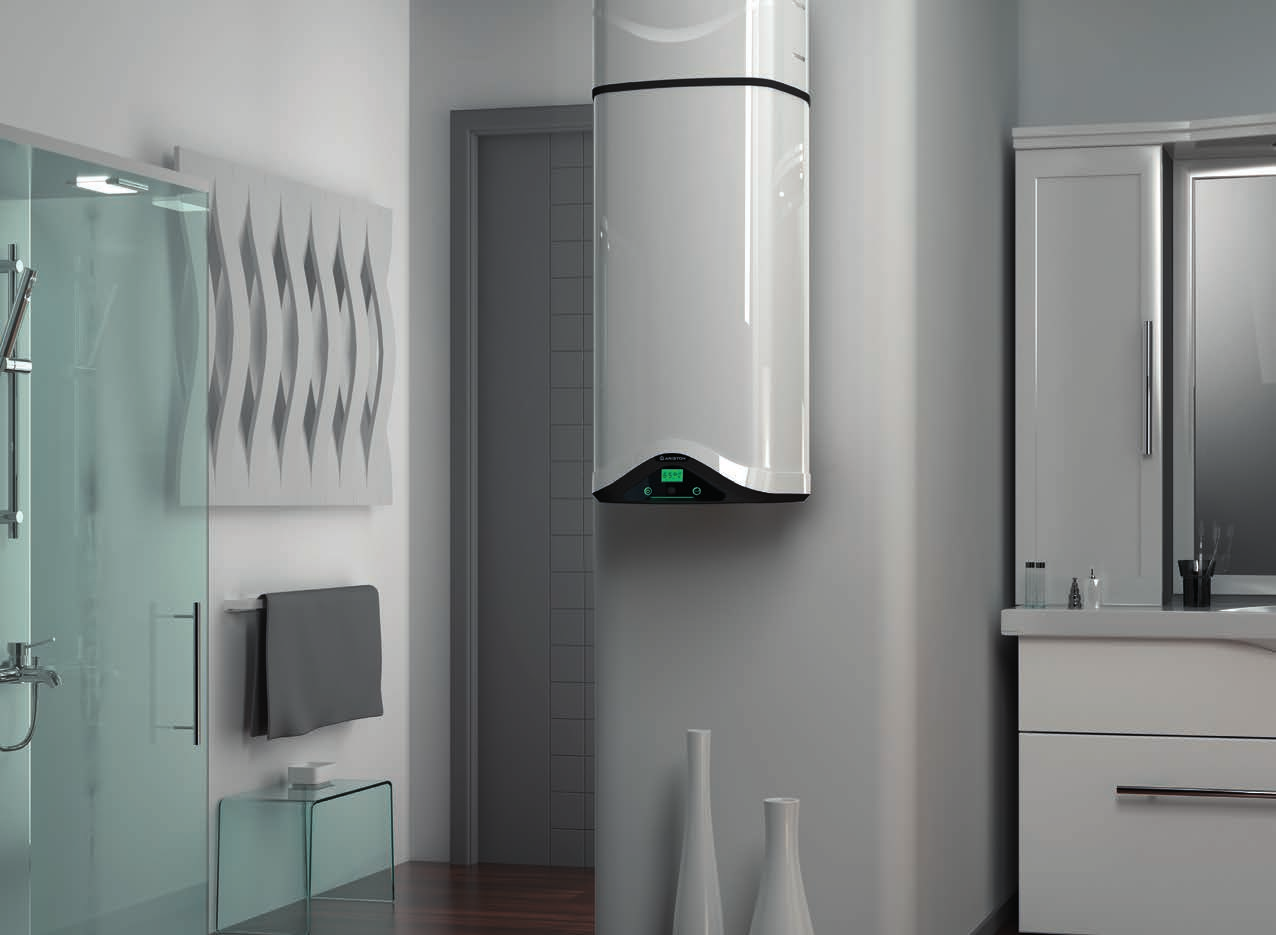

50 BUDÚCNOSŤ JE PRÍTOMNÁ UŽ DNES TEPELNÉ ČERPADLÁ PRE OHREV VODY K ohrevu vody je využitý vzduch Komfort s rešpektom k životnému prostrediu TECHNOLÓGIA TEPELNÝCH ČERPADIEL Tepelné čerpadlá rady NUOS využívajú k ohrevu vody termodynamický cyklus, kde je pri nasávanom vzduchu technologicky obrátené prirodzené tepelné prúdenie. Chladiaca kvapalina (R134A) prostredníctvom zmien stavu, kompresných a expanzných cyklov odoberá teplo zo vzduchu v nízkej teplote a odovzdáva ho pri vyššej teplote teplej vode. Jedná sa o reverzný mechanizmus, ktorý bol v obrátenom smere použitý v chladničkách. ENERGETICKÝ VZOREC ČERPADLA NUOS 100 = teplá voda elektrická energia teplo zo vzduchu Výrobok potrebuje elektrickú energiu len pre ventilátor, ktorý privádza vzduch, a kompresor, ktorý umožňuje cirkuláciu chladiacej kvapaliny v systéme. elektrická energia obnovitelná energia teplo prenesené do vody 50 /

51 NUOS VEĽA VÝHOD PRE VÁS AJ PRE ŽIVOTNÉ PROSTREDIE OBNOVITEĽNÁ ENERGIA Najväčšie inovácie sú obvykle skryté v tom, čo nás obklopuje každý deň. Napríklad vzduch obsahuje využiteľné teplo, a je dostupným a obnoviteľným zdrojom energie zo slnečného žiarenia. NUOS dokáže extrahovať túto čistú energiu zo vzduchu a využiť ju k ohrevu vody. Týmto spôsobom môžete znížiť spotrebu elektrickej energie a ušetriť životné prostredie bez obmedzenia Vášho komfortu. NUOS: EKO-VODA ÚSPORNÉ A VÝKONNÉ VÝROBKY NUOS používa len 1/3 elektrickej energie potrebnej na ohrev vody v porovnaním s tradičným ohrievačom vody. C.O.P. (koefi cient výkonnosti) defi nuje účinnosť tepelného čerpadla ako pomer prijatej a vydanej energie. Tento parameter je vysoko nad hodnotou jedna, čo dokladuje veľkú účinnosť čerpadla NUOS. Na každých 100 jednotiek tepla pre ohrev vody, je potrebné len 30 jednotiek elektrickej energie, zatiaľ čo ostatných 70 jednotiek je získané zo vzduchu. C.O.P. > 3* FLEXIBILITA INŠTALÁCIE NUOS má širokú škálu príslušenstva pre najrôznejšie spôsoby montáže. Ak už plánujete inštalovať stacionárny alebo závesný model, s kanalizáciou alebo bez nej, pre ohrievač NUOS je k dispozícii rôzne zodpovedajúce príslušenstvo. Okrem toho naviac získate pozitívny aspekt vo forme prirodzenej ventilácie miestnosti, a zvýšenej kvality prostredia vďaka odvlhčeniu vzduchu. NUOS: NÁDYCH ČERSTVÉHO VZDUCHU *C.O.P. vzduch 20 C, voda C (EN 255-3) C.O.P. Koefi cient výkonnosti (C.O.P.) vyjadruje účinnosť čerpadiel ako pomer medzi vyrobenou a spotrebovanou elektrickou energiou. C.O.P = Vydaná energia Spotrebovaná energie Tepelné čerpadlá môžu využiť voľnú tepelnú energiu z okolitého prostredia, ktorá je dostupná vo veľkom množstve. Množstvo spotrebovanej energie preto môže byť veľmi nízke. / 51

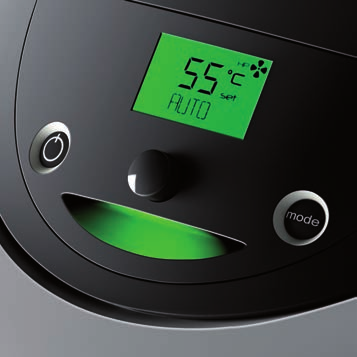

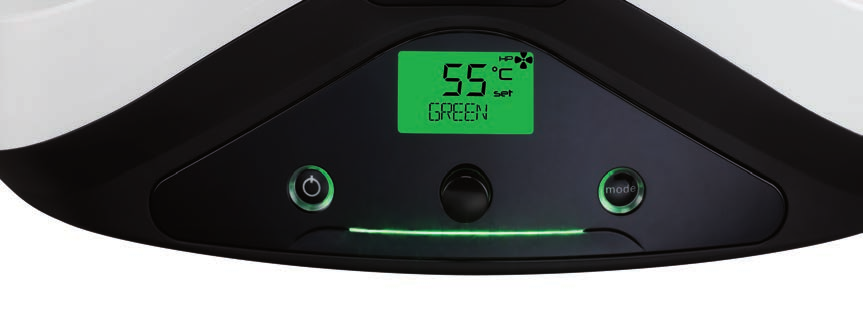

52 S NUOSOM SA ĽAHKO DOHOVORÍTE 1 ON/OF 2 Displej 3 Otočný volič 4 LED kontrolka 5 Režim rozhranie: ovládací panel s jednoduchým a intuitívnym ovládaním všetkých funkcií. FUNKCIA GREEN Funkcia, ktorá maximalizuje úspory energie. NUOS funguje výlučne v režime tepelného čerpadla s ohrevom vody až na 62 C. FUNKCIA BOOST Funkcia, ktorá minimalizuje dobu ohrevu pre zvýšenie komfortu. NUOS pracuje súčasne s tepelným čerpadlom a s vykurovacím prvkom pre urýchlenie ohrevu. Po prekročení maximálnej prevádzkovej teploty tepelného čerpadla, vodu ďalej ohrieva vykurovacie teleso, pokiaľ teplota vody nedosiahne požadovanú teplotu. PROGRAMOVANIE Táto funkcia umožňuje nastaviť čas a teplotu vody. Ohrievač dosiahne zvolenú teplotu v nastavenom čase (môžete nastaviť dva časy). Pro ohrev bude prednostne využité tepelné čerpadlo a len v prípade nutnosti bude voda doohrievaná vykurovacím prvkom. FUNKCIA AUTO Funkcia, ktorá zabezpečuje najlepší kompromis medzi pohodlím a úsporou. NUOS optimalizuje spínaciu logiku tepelného čerpadla a vykurovacieho telesa. FUNKCIA ANTI-LEGIONELLA Táto funkcia zaisťuje automatický dezinfekčný cyklus. Každý mesiac, NUOS urobí kontrolu režimu ohrevu a ak je to nevyhnutné, ohrieva vodu až na 65 C a udržuje túto teplotu po dostatočnú dobu pre likvidáciu prípadných baktérií Legionella v zásobníku. Spotreba (kwh) SPOTREBA ENERGIE PRI TEPLOTE VODY C (EN 255-3) 4,00 Tradičný elektrický ohrievač vody (1200 W) 3,50 3,00 2,50 2,00 funkcia BOOST 1,50 1,00 funkcia GREEN 0,50 Čas (h,min) DOBA OHREVU PRI TEPLOTE VODY C (EN 255-3) 05:16 04:48 04:19 funkcia GREEN 03:50 03:21 Tradičný elektrický ohrievač vody (1200 W) 02:52 02:24 01:55 funkcia BOOST 01:20 0, Izbová teplota ( C) 00: Izbová teplota ( C) 52 /

53 EKOLOGICÁ EVOLÚCIA JE ÚSPOROU PRE KAŽDÉHO Podľa Európskeho štandardu je odhadovaná ročná spotreba energie spotrebovaná na prípravu teplej vody pre trojčlennú rodinu kwh. Pri využití čerpadla NUOS EVO pri priemernej účinnosti, odhadovanej na základe priemernej ročnej teploty privádzaného vzduchu rovnajúceho sa 15 C, je možné ušetriť až 1352 kwh/rok v porovnaní s tradičným ohrievačom vody s rovnakou kapacitou. A to už je viditeľná a podstatná úspora na účte za elektrinu. Rýchla návratnosť investície Tradičný ohrievač vody 80 l ROČNÁ SPOTREBA ENERGIE PRE OHREV TV (kwh/rok) ÚČINNOSŤ VÝROBKU (v %) ROČNÁ SPOTREBA ENERGIE OHRIEVAČA (kwh/rok) % NUOS EVO 80 ÚSPORA % SPOTREBA 250 W 2,5 100 W MÚDRA INVESTÍCIA Účinnosť znamená nižšiu spotrebu: tepelné čerpadlo pre ohrev vody zabezpečuje úsporu nákladov s veľmi krátkou dobou návratnosti pokiaľ porovnáme jehovýkon s elektrickým ohrievačom vody s rovnakou kapacitou. Vzhľadom k rastúcim nákladom na elektrinu, bude účinnosť hrať stále významnejšiu rolu pri nákupe ohrievača vody: v tomto scenári NUOS predstavuje najmúdrejšiu investíciu. / 53

54 NUOS EVO KOMFORT Funkcia green, boost, auto, dovolenka, boost2, anti-legionella a časovač Tichý chod (funkcia ticho) Prídavné vykurovacie teleso 1200 W ÚČINNOSŤ A ÚSPORA ENERGIE COP 3,4 pri teplote vzduchu 20 C (EN 255-3) COP 2,6 pri teplote 7 C (EN 255-3) Ekologický plyn R134A dosahuje v pracovnom režime tepelného čerpadla teplotu až do 62 C Pracovný režim tepelného čerpadla pri teplote vzduchu od 5 do 42 C KVALITA Aktívna Protech anóda a magnéziová anóda Zásobník s titánovým smaltom DESIGN LCD displej TECHNICKÉ ÚDAJE NUOS EVO 80 NUOS EVO 110 COP 20 C (EN 16147) 2,7 2,7 COP 7 C (EN 16147) 2,15 2,33 COP 20 C (EN 255-3) 3,4 3,4 Doba ohrevu pri 7 C (EN 16147) h:min 6:42 9:03 Min/max teplota vzduchu C 7/42 7/42 Hladina hluku db(a) Priemerná absorbovaná energia (*) W Max. objem teplé vody pri 40 C (**) l Objem zásobníku l Max. prevádzkový tlak bar 8 8 Napájanie/max. spotreba energie (*) V/W / /1550 Výkon vykurovacieho telesa W Menovitý prietok vzduchu m 3 /h Min. požadovaný objem miestnosti inštalácie (***) m Hmotnosť prázdného výrobku kg Krytie IP24 IP24 Hrúbka izolácie mm Priemer hydraulických pripojení " 1/2 M 1/2 M Min. požadovaná teplota miestnosti pre zásobník C 1 1 Závesný model čerpadla. Objem 80 a 110 litrů. Výnimočne kompaktný zdroj využívajúci obnoviteľnú energiu. (*) Teplota vody C pri teplote vzduchu 20 C (EN 16147) (**) Teplota vody C pri teplote vzduchu 20 C (EN 16147) (***) Minimálny objem miestnosti v prípade inštalácie bez kanalizácie OBJEDNÁVACÍ KÓD ErP trieda Deklarovaný záťažový profil M M 54 /

55 ZÁVESNÉ TEPELNÉ ČERPADLO PRE OHREV VODY 80 / 110 DÉLKA ZÁRUKY* ENERGETICKY ÚČINNÉ PROTIKORÓZNE 100 Rozmery 184 IN OUT B a mm b mm c mm C A IN vstup SV G 1/2 OUT výstup TV G 1/2 Čas [hh.mm] NUOS EVO 80 08:38 07:26 06:14 05:02 03:50 02:38 02: Teplota vzduchu ( C) Teplota vody C (EN 255-3) COPt 4,5 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0,0 VENTILÁTOR KOMPRESOR EXPANZNÝ VENTIL VÝPARNÍK Čas [hh.mm] NUOS EVO :31 10:19 09:07 07:55 06:43 05:31 04: Teplota vzduchu ( C) COPt 4,5 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0,0 KONDENZÁTOR Teplota vody C (EN 255-3) / 55

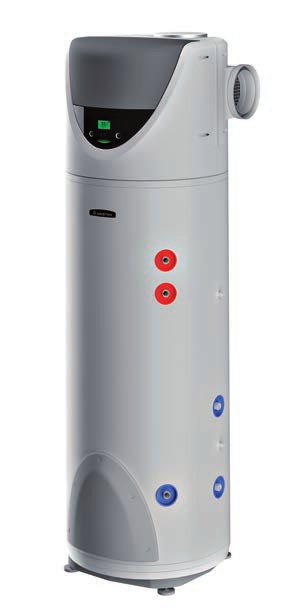

56 NUOS STACIONÁRNY KOMFORT Funkcia green, boost, auto, dovolenka, boost2, anti-legionella a časovač Výmenník pre integráciu solárneho zdroja (u verzie SOL) Tichý chod (funkcia ticho) Doplnkové suché vykurovacie teleso 1200 W s dvojnásobným výkonom ÚČINNOSŤ A ÚSPORA ENERGIE COP 3,7 pri teplote vzduchu 20 C (EN 255-3) COP 3,1 pri teplote 7 C (EN 255-3) Ekologický plyn R134A dosahuje v pracovnom režime tepelného čerpadla teplotu až do 62 C Pracovný režim tepelného čerpadla pri teplote vzduchu od 5 do 42 C KVALITA Aktívna Protech anóda a magnéziová anóda Zásobník s titánovým smaltom DESIGN LCD displej Integrovaná viacrozmerná prechodka pre vývod vzduchu Integrované úchyty pre manipuláciu TECHNICKÉ ÚDAJE NUOS 200 NUOS 250 NUOS 250 SOL COP 20 C (EN 16147) 2,6 2,8 2,8 COP 7 C (EN 16147) 3,1 3,1 3,1 COP 20 C (EN 255-3) 3,7 3,7 3,7 Doba ohrevu pri 7 C (EN 16147) h:min 5:02 6:29 06:29 Min/max teplota vzduchu C 5/42 5/42 5/42 Hladina hluku db(a) Priemerná absorbovaná energia (*) W Max. objem teplé vody pri 40 C (**) l Objem zásobníku l Max. prevádzkový tlak bar Napájanie/max. spotreba energie (*) V/W / / /1950 Výkon vykurovacieho telesa W Menovitý prietok vzduchu m 3 /h Min. požadovaný objem miestnosti inštalácie (***) m Hmotnosť prázdného výrobku kg Krytie IPX4 IPX4 IPX4 Hrúbka izolácie mm Priemer hydraulických pripojení " 3/4M 3/4M 3/4M Min. požadovaná teplota miestnosti pre zásobník C Plocha výměníku m ,65 Displej pre jednoduché ovládanie. Minimálna teplota vzduchu 5 C. Využitie obnoviteľnej energie. (*) Teplota vody C pri teplote vzduchu 20 C (EN 16147) (**) Teplota vody C pri teplote vzduchu 20 C (EN 16147) (***) Minimálny objem miestnosti v prípade inštalácie bez kanalizácie OBJEDNÁVACÍ KÓD ErP trieda A A A Deklarovaný záťažový profil M M M 56 /

57 STACIONÁRNE TEPELNÉ ČERPADLO PRE OHREV VODY 200 / 250 / 250 SOL DĹŽKA ZÁRUKY* ENERGETICKY ÚČINNÉ PROTIKORÓZNE SOLÁRNA INTEGRÁCIA SYSTÉM PROTI ZAMRZNUTIU ø 150 ø 160 ø 200 Rozmery (SOL) H mm G mm L mm P B R 650 E D C A 105 H G L ø 150 ø 160 ø A Vstup studenej vody Ø 3/4 B Výstup teplej vody Ø 3/4 C Prípojka pre odtok kondenzátu Ø 1/2 F D Pripojenie solárného okruhu vstup Ø 3/4 (len u verzie SOL) E Pripojenie solárného okruhu - výstup Ø 3/4 (len u verzie SOL) R Recirkulácia Ø 3/4 (len u verzie SOL) P Otvor pre NTC snímač 600 Čas [hh.mm] NUOS Teplota vzduchu ( C) COPt 5,0 4,5 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0,0 KOMPRESOR EXPANZNÝ VENTIL VENTILÁTOR VÝPARNÍK Teplota vody C (EN 255-3) KONDENZÁTOR Čas [hh.mm] NUOS 250 COPt 09:36 5,0 08:24 4,5 4,0 07:12 3,5 3,0 06:00 2,5 2,0 04:48 1,5 03:36 1,0 0,5 02:24 0, Teplota vzduchu ( C) VÝMENNÍK Teplota vody C (EN 255-3) / 57

58 Príslušenstvo k ohrievačom vody PRÍSLUŠENSTVO K ZAVESENIU ELEKTRICKÝCH OHRIEVAČOV VODY 50 AŽ 200 LITROV Záves A Univerzálny záves na jednoduchú zámenu za staršie typy ohrievačov Závesy VELIS, VELIS PLUS a VELIS INOX 2 ploché konzoly k upevneniu na stenu s predvŕtanými otvormi PRÍSLUŠENSTVO K PLYNOVÝM OHRIEVAČOM VODY S VYROVNANÝM ODŤAHOM SPALÍN ( FALOŠNÉ TURBO ) Koaxiálne oddymenie s kolenom kompletná koaxiálna sada s dľžkou 90 cm PRÍSLUŠENSTVO K NEPRIAMOOHRIEVANÝM ZÁSOBNÍKOM VODY BCH Záves pre upevnenie na stenu pre BCH 2 konzoly k upevneniu na stenu Stojan pre inštaláciu na podlahu pre BCH podstavec na zem /

59 Príslušenstvo k tepelným čerpadlám PRÍSLUŠENSTVO TEPELNÉHO ČERPADLA NUOS EVO Objednávací kód Sada pre inštaláciu na vonkajšiu stenu sada pre pripojenie ABS s priemerom 125 mm/dĺžka 1 m, trubka PVC s kruhovým prierezom s priemerom 125 mm. Flexibilné mriežky s pružinou 186 mm pre otvor 100 až 160 mm. Hrúbka 15 mm Sada vzduchovodu pre inštaláciu NUOS na vnútornú stenu sada ABS so zvislým prechodom s priemerom 125 mm na obdĺžnik mm/dĺžka 1,5 m; trubka PVC s obdĺž. prierezom mm, vodorovný prechod ABS z priemeru 125 mm na obdĺžnikový prierez mm/dĺžka 1,5 m; trubka PVC o priemerom 125 mm. Flexibilné mriežky s pružinou 186 mm pre otvor 100 až 160 mm. Hrúbka 15 mm; 2 nástenné príchytky pre trubku mm so skrutkami Trubka priemeru 125 mm/dľžka 1,5 m Trubka priemeru 125 mm/dĺžka 1 m Spojka ABS s priemerom 125 mm pre trubku s kruhovým prierezom Flexibilná spojka pre trubky s priemerom 125 mm Koleno ABS 90 pre trubky s priemerom 125 mm nástenné príchytky pre trubku s priemerom 125 mm so skrutkami Kryt ABS mm pre trubku s priemerom 125 mm Zvislý prechod ABS z priemeru 125 mm na obdĺžnik mm Vodorovný prechod ABS z priemeru 125 mm na obdĺžnik mm Trubka s obdĺžnikovým prierezom mm/dĺžka 1,5 m Vodorovná spojka ABS pre trubky s obdĺžnikovým prierezom mm Zvislé koleno ABS pre trubky s obdĺžnikovým prierezom mm Vodorovná spojka ABS pre trubky s obdĺžnikovým prierezom mm nástenné príchytky pre trubku s obdĺžnikovým prierezom mm so skrutkami Flexibilné mriežky s pružinou 186 mm pre otvor 100 až 160 mm Hrúbka 15 mm Flexibilná spojka Poistný ventil 1/2" pre NUOS 80 / 100 / / 59

60 Príslušenstvo k tepelným čerpadlám PRÍSLUŠENSTVO TEPELNÉHO ČERPADLA NUOS SOL Objednávací kód Sada s neohybnou trubkou s priemerom 150 (2,5 m). Sada sa skladá z fl exibilnej mriežky s pružinou, dvoch neohybných trubiek (1 m a 1,5 m) a prípojky Sada s ohybnou trubkou s priemerom 150. Sada pozostáva z jednej fl exibilnej mriežky s pružinou, jednej fl exibilnej trubky, dvoch neohybných trubiek (0,1 m a 1m) a 3 konzol na stenu Trubka s priemerom 150/dĺžka 1 m Trubka s priemerom 150/dĺžka 1,5 m Trubka s priemerom 150/dĺžka 0,1 m Spojka s priemerom 150 mm Koleno s priemerom 150 mm nástenné príchytky s priemerom 150 mm Flexibilná trubka s priemerom 150 mm Flexibilné mriežky s pružinou 186 mm pre otvor 100 až 160 mm Hrúbka 15 mm Flexibilná spojka Poistný ventil 3/4" Sifon 1" /

61 ARISTON PONÚKA ÚPLNÚ SPOKOJNOSŤ ZÁKAZNÍKA Podrobnejšie informácie o výrobkoch Ariston, aktuality a zoznam servisních partnerov nájdete na našich internetových stránkach. Tu nájdete všetky informácie, ktoré súvisia s katalógom výrobkov - popis a technické detaily ku výrobkom, montážne a užívatelské návody a v sekcií určenej pre profesionálnych partnerov podrobnú technickú dokumentáciu určenú pre projektantov, alebo servisných partnerov. quadroflex.sk SERVIS Popredajná podpora a servis výrobkov Ariston je zabezpečený prostredníctvom širokej siete profesionálnych partnerov. Najbližšieho servisného partnera si vyhľadajte v zozname uvedenom na internetových stránkách, alebo sa informujte na zelenom telefónnom čísle / 61

62 62 /

63 OBJAVTE ARISTON quadroflex.sk / 63
