1 Εκτίμηση Πλημμυρικού Κινδύνου με τη Χρήση Γ.Σ.Π. στην Ευρύτερη Λεκάνη της Περιοχής του Βόλου (Ν. Μαγνησίας) ΙΝΣΤΙΤΟΥΤΟ ΓΕΩΛΟΓΙΚΩΝ & ΜΕΤΑΛΛΕΥΤΙΚΩΝ ΕΡΕΥΝΩΝ (Ι.Γ.Μ.Ε.) Ν.Π.Ι.Δ. ΕΠΟΠΤΕΥΟΜΕΝΟ ΑΠΟ ΤΟ ΥΠΟΥΡΓΕΙΟ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΕΝΕΡΓΕΙΑΣ (Ν. 272/76 και ΚΥΑ ΦΕΚ 1247/Β/ ) Σπ. Λούη 1, Ολυμπιακό Χωριό, Αχαρναί Τ.Κ , Τηλ , Fax ΔΙΕΥΘΥΝΣΗ ΓΕΝΙΚΗΣ ΓΕΩΛΟΓΙΑΣ ΚΑΙ ΓΕΩΛΟΓΙΚΩΝ ΧΑΡΤΟΓΡΑΦΗΣΕΩΝ ΕΚΤΙΜΗΣΗ ΠΛΗΜΜΥΡΙΚΟΥ ΚΙΝΔΥΝΟΥ ΜΕ ΤΗ ΧΡΗΣΗ Γ.Σ.Π. ΣΤΗΝ ΕΥΡΥΤΕΡΗ ΥΔΡΟΛΟΓΙΚΗ ΛΕΚΑΝΗ ΤΗΣ ΗΓΟΥΜΕΝΙΤΣΑΣ από Μπαρσάκη Βασιλική M.Sc Γεωλόγο ΔΙΕΥΘΥΝΣΗ ΓΕΝΙΚΗΣ ΓΕΩΛΟΓΙΑΣ & ΓΕΩΛΟΓΙΚΩΝ ΧΑΡΤΟΓΡΑΦΗΣΕΩΝ Έργο : ΓΕΩΛΟΓΙΚΗ ΠΟΛΥΘΕΜΑΤΙΚΗ ΧΑΡΤΟΓΡΑΦΗΣΗ ΣΕ ΣΤΡΑΤΗΓΙΚΕΣ ΚΑΙ ΕΠΙΧΕΙΡΗΣΙΑΚΕΣ ΚΛΙΜΑΚΕΣ ΓΙΑ ΕΠΙΛΟΓΕΣ ΑΝΑΠΤΥΞΙΑΚΩΝ, ΠΕΡΙΒΑΛΛΟΝΤΙΚΩΝ ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΩΝ ΣΤΟΧΩΝ Υπεύθυνος: Γαλανάκης Δ., Δρ. Γεωλόγος Υποέργο : ΓΕΩΛΟΓΙΚΗ, ΓΕΩΘΕΜΑΤΙΚΗ ΧΑΡΤΟΓΡΑΦΗΣΗ ΜΕΓΑΛΗΣ ΚΛΙΜΑΚΑΣ (1:5.000) ΠΕΡΙΟΧΗΣ ΗΓΟΥΜΕΝΙΤΣΑΣ (ΑΣΤΗΓ) Υπεύθυνος: Γεωργίου Χαρ., Γεωλόγος M.Sc Κωδικός ΟΠΣ: ΕΘΝΙΚΟ ΣΤΡΑΤΗΓΙΚΟ ΠΛΑΙΣΙΟ ΑΝΑΦΟΡΑΣ Ε.Σ.Π.Α ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ ΑΝΤΑΓΩΝΙΣΤΙΚΟΤΗΤΑ & ΕΠΙΧΕΙΡΗΜΑΤΙΚΟΤΗΤΑ Αθήνα, Φεβρουάριος 2016

2 ΙΝΣΤΙΤΟΥΤΟ ΓΕΩΛΟΓΙΚΩΝ ΚΑΙ ΜΕΤΑΛΛΕΥΤΙΚΩΝ ΕΡΕΥΝΩΝ (Ι.Γ.Μ.Ε.) Ν.Π.Ι.Δ. ΕΠΟΠΤΕΥΟΜΕΝΟ ΑΠΟ ΤΟ ΥΠΟΥΡΓΕΙΟ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΕΝΕΡΓΕΙΑΣ (Ν. 272/76 και ΚΥΑ ΦΕΚ 1247/Β/ ) Σπ. Λούη 1, Ολυμπιακό Χωριό, Αχαρναί Τ.Κ , Τηλ , Fax Ε.Π.Α.Ε. Επιχειρησιακό Πρόγραμμα «Ανταγωνιστικότητα & Επιχειρηματικότητα» ΕΥΡΩΠΑΪΚΗ ΕΠΙΤΡΟΠΗ ΕΥΡΩΠΑΪΚΟ ΤΑΜΕΙΟ ΠΕΡΙΦΕΡΕΙΑΚΗΣ ΑΝΑΠΤΥΞΗΣ Το Ταμειακό Επιχειρησιακό Πρόγραμμα «Ανταγωνιστικότητα & Επιχειρηματικότητα» (Ε.Π.Α.Ε.) συγχρηματοδοτήθηκε από την Ευρωπαϊκή Ένωση (Ε.Σ.Π.Α. - Εθνικό Στρατηγικό Πλαίσιο Αναφοράς ), στο πλαίσιο των παρεμβάσεων των Διαρθρωτικών Ταμείων για την κοινωνική και οικονομική συνοχή και στόχευε στη βελτίωση της ανταγωνιστικότητας και της εξωστρέφειας των επιχειρήσεων και του παραγωγικού συστήματος, με έμφαση στη διάσταση της καινοτομικότητας. Ο στόχος αυτός επιτεύχθηκε με δράσεις που υποστήριζαν : την επιτάχυνση της μετάβασης στην οικονομία της γνώσης, την ανάπτυξη της υγιούς, αειφόρου και εξωστρεφούς επιχειρηματικότητας, και την ενίσχυση της ελκυστικότητας της Ελλάδας ως τόπου ανάπτυξης επιχειρηματικής δραστηριότητας με σεβασμό στο περιβάλλον. Η Πράξη που περιγράφεται στην παρούσα έκθεση είχε ενταχθεί στο παραπάνω αναφερόμενο Επιχειρησιακό Πρόγραμμα. Οι Πράξεις των Δράσεων αυτού του Προγράμματος συγχρηματοδοτήθηκαν από το Ευρωπαϊκό Ταμείο Περιφερειακής Ανάπτυξης (Ε.Τ.Π.Α.), το οποίο συμβάλλει στην άμβλυνση των ανισοτήτων μεταξύ των περιφερειών της Ευρωπαϊκής Ένωσης και από το Ελληνικό Δημόσιο. Μπαρσάκη Βασιλική (2014), «Εκτίμηση Πλημμυρικού Κινδύνου με τη Χρήση Γ.Σ.Π. στην Ευρύτερη Υδρολογική Λεκάνη της Ηγουμενίτσας» Ι.Γ.Μ.Ε., ΕΣΠΑ /Επιχειρησιακό Πρόγραμμα «Ανταγωνιστικότητα και Επιχειρηματικότητα»/Έργο ΓΕΩΛΟΓΙΚΗ ΠΟΛΥΘΕΜΑΤΙΚΗ ΧΑΡΤΟΓΡΑΦΗΣΗ ΣΕ ΣΤΡΑΤΗΓΙΚΕΣ ΚΑΙ ΕΠΙΧΕΙΡΗΣΙΑΚΕΣ ΚΛΙΜΑΚΕΣ ΓΙΑ ΕΠΙΛΟΓΕΣ ΑΝΑΠΤΥΞΙΑΚΩΝ, ΠΕΡΙΒΑΛΛΟΝΤΙΚΩΝ ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΩΝ ΣΤΟΧΩΝ Αθήνα, 54 σελ.

3 1 Πίνακας περιεχομένων 2 ΣΚΟΠΟΣ ΠΕΡΙΛΗΨΗ ΓΕΝΙΚΑ ΠΕΡΙ ΠΛΗΜΜΥΡΩΝ ΠΕΡΙΓΡΑΦΗ ΠΕΡΙΟΧΗΣ ΜΕΛΕΤΗΣ - ΕΙΣΑΓΩΓΗ ΠΛΗΜΜΥΡΙΚΟ ΙΣΤΟΡΙΚΟ ΣΤΑΤΙΣΤΙΚΗ ΑΝΑΛΥΣΗ ΣΥΧΝΟΤΗΤΑΣ ΒΡΟΧΟΠΤΩΣΕΩΝ Προσδιορισμός χρόνου επανάληψης πλημμυρικών συμβάντων εφαρμογή εξίσωσης Weibull Θεωρητικές κατανομές πιθανότητας Κατανομή ακραίων τιμών τύπου Ι (Gumbel) Κατανομή λογαριθμική Pearson III (log Pearson ΙΙΙ) Συμπεράσματα ΕΠΕΞΕΡΓΑΣΙΑ ΤΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΤΗΣ ΥΔΡΟΛΟΓΙΚΗΣ ΛΕΚΑΝΗΣ ΤΗΣ ΗΓΟΥΜΕΝΙΤΣΑΣ ΣΕ ΠΕΡΙΒΑΛΛΟΝ GIS Απομάκρυνση των Κοιλωμάτων του ΨΜΕ Προσομοίωση επιφανειακής απορροής διεύθυνση ροής Συσσώρευση της απορροής Παραγωγή πλέγματος σύνδεσης ρεμάτων Παραγωγή Υδρογραφικού δικτύου διανυσματικής μορφής Παραγωγή Υδρολογικών Λεκανών Υπολογισμός παραμέτρων ΠΟΛΥΠΑΡΑΓΟΝΤΙΚΗ ΜΟΡΦΟΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ ΑΝΑΓΛΥΦΟΥ ΚΑΙ ΠΑΡΑΓΩΓΗ ΧΑΡΤΩΝ ΠΛΗΜΜΥΡΙΚΗΣ ΕΠΙΔΕΚΤΙΚΟΤΗΤΑΣ (SUSCEPTIBILITY MAP) ΚΑΙ ΠΛΗΜΜΥΡΙΚΗΣ ΕΠΙΚΙΝΔΥΝΟΤΗΤΑΣ (RISK MAP) Θεωρία Μεθοδολογία Παραγωγή θεματικών χαρτών Παραγωγή χάρτη πλημμυρικής επιδεκτικότητας (susceptibility map) Παραγωγή χάρτη πλημμυρικής επιδεκτικότητας αναγλύφου Σελίδα 1

4 8.2.3 Παραγωγή χάρτη πλημμυρικής επικινδυνότητας (επιδεκτικότητας - αναγλύφου τρωτότητας) ΣΥΜΠΕΡΑΣΜΑΤΑ ΠΑΡΑΤΗΡΗΣΕΙΣ ΒΙΒΛΙΟΓΡΑΦΙΑ Ξενόγλωσση βιβλιογραφία Ελληνική βιβλιογραφία Ιστοσελίδες ΠΑΡΑΡΤΗΜΑ Ι Σελίδα 2

5 2 ΣΚΟΠΟΣ ΠΕΡΙΛΗΨΗ Στο πλαίσιο του επιχειρησιακού προγράμματος ΕΣΠΑ «ΑΝΤΑΓΩΝΙΣΤΙ- ΚΟΤΗΤΑ & ΕΠΙΧΕΙΡΗΜΑΤΙΚΟΤΗΤΑ» και συγκεκριμένα στο έργο «Γεωλογική πολυθεματική χαρτογράφηση σε στρατηγικές και επιχειρησιακές κλίμακες για επιλογές αναπτυξιακών, περιβαλλοντικών και πολιτιστικών στόχων», έγινε η μελέτη εκτίμησης του πλημμυρικού κινδύνου στην ευρύτερη υδρολογική λεκάνη της Ηγουμενίτσας, του νομού Θεσπρωτίας. Η μελέτη αυτή αποτελεί εργαλείο για την πρόληψη των καταστροφικών φαινομένων που προκαλούνται από τις πλημμύρες στην περιοχή μελέτης, την ανάδειξη των εν γένει επικίνδυνων περιοχών (δηλαδή τις θέσεις υψηλού φυσικού κινδύνου εκδήλωσης πλημμυρών) και τα σημεία στα οποία πρέπει να γίνει επέμβαση από τις αρμόδιες αρχές για τη διατήρηση της ασφάλειας των ανθρώπων που κατοικούν στην περιοχή. Τα τελευταία χρόνια οι φυσικές καταστροφές σε παγκόσμιο επίπεδο παρουσιάζουν αυξητική τάση και απειλούν τις σύγχρονες κοινωνίες προκαλώντας απώλειες τόσο σε οικονομικό επίπεδο όσο και σε ανθρώπινες ζωές. Το γεγονός αυτό έχει προκαλέσει την ανάγκη εξεύρεσης νέων τρόπων και μεθόδων που να μπορέσει ο άνθρωπος να κατανοήσει τον κίνδυνο από τις φυσικές καταστροφές και να προβλέψει την ένταση και την κατανομή των καταστροφικών φαινομένων. Μεθοδολογιών που να μοντελοποιούν και να χαρτογραφούν τον κίνδυνο με αξιόπιστα και γρήγορα αποτελέσματα. Συνεπώς στην παρούσα μελέτη έγινε χαρτογράφηση του πλημμυρικού κινδύνου με την χρήση της πολυπαραγοντικής, μορφομετρικής ανάλυσης υδρολογικής λεκάνης σε περιβάλλον GIS, που περιγράφεται σε επόμενο κεφάλαιο, και σύγκριση των αποτελεσμάτων με χάρτες καταγεγραμμένων πλημμυρικών συμβάντων, ούτως ώστε να δοκιμαστούν οι μεθοδολογίες και να γίνει αξιολόγηση των αποτελεσμάτων με τελικό σκοπό την παραγωγή ενός πιο αξιόπιστου χάρτη πλημμυρικής επιδεκτικότητας και επικινδυνότητας. Ταυτόχρονα έγινε στατιστική ανάλυση συχνότητας των ακραίων καιρικών φαινομένων που έχουν πλήξει την περιοχή την τελευταία δεκαετία για να γίνει εκτίμηση του χρόνου επανάληψης των φαινομένων αυτών και να μελετηθούν συνδυαστικά τα πλημμυρικά φαινόμενα. 3 ΓΕΝΙΚΑ ΠΕΡΙ ΠΛΗΜΜΥΡΩΝ Γενικά, ως πλημμύρα ορίζεται κάθε µη συνήθης υψηλή ροή σε ένα ρεύμα (ποτάμι) που υπερβαίνει τις φυσικά διαμορφωμένες όχθες του. Κατά τον Chow (1956) ποτάμια πλημμύρα είναι η ασυνήθιστα υψηλή στάθμη του νερού που υπερβαίνει τα όρια του φυσικού καναλιού επιφανειακής απορροής. Ένας άλλος ορισμός για τις ποτάμιες πλημμύρες έχει αποδοθεί από τους Rostvedt και συνεργάτες (1968), κατά τον οποίο πλημμύρα έχουμε όταν οποιοδήποτε ρεύμα νερού υπερχειλίζει των φυσικών ή τεχνητών του οχθών. Οι πλημμύρες εκδηλώνονται είτε ως βραδείας εξέλιξης (ετήσιες) πλημμύρες, οι οποίες δεν προκαλούν μεγάλες καταστροφές είτε ως ξαφνικά γεγονότα (flash floods) που έχουν σοβαρές επιπτώσεις στις ανθρώπινες κοινωνίες που πλήττουν. Οι ξαφνικές πλημμύρες (flash floods) είναι τοπικού χαρακτήρα, μεγάλου όγκου και μικρής διάρκειας. Μία ξαφνική πλημμύρα προκύπτει από την βροχόπτωση σε ένα χείμαρρο ή ένα «κατακλυσμό» σε σχετικά μικρούς και διάσπαρτους κλάδους του υδρογραφικού δικτύου. Η απορροή του νερού της έντονης βροχόπτωσης δημιουργεί μεγάλα κύματα πλημμυρών. Οι πλημμυρικές ροές αρκετά συχνά περιλαμβάνουν και μεταφέρουν Σελίδα 3

6 πολύ μεγάλες συγκεντρώσεις ιζημάτων και θραυσμάτων (κροκαλών ή και ογκολίθων). Οι ξαφνικές πλημμύρες μπορούν επίσης να προκύψουν από την καταστροφή (αστοχία) ενός φράγματος ή από το απότομο λιώσιμο του χιονιού ή των πάγων. Είναι συνήθεις στις ορεινές και τις ερημικές περιοχές, αλλά γενικά αποτελούν ένα εν δυνάμει κίνδυνο για κάθε περιοχή που έχει απότομο ανάγλυφο, οι επιφανειακές απορροές είναι μεγάλες, τα ρεύματα ρέουν σε στενές κοιλάδες και έχουμε μεγάλες καταιγίδες (Φουντούλης Ι., 2007). Οι παράγοντες που ελέγχουν τις καταστροφές που προκαλούνται από πλημμύρες είναι οι ακόλουθοι: Η χρήση γης της περιοχής. Οι αγροτικές καλλιέργειες και η αστικοποίηση αυξάνουν την επιφανειακή απορροή γιατί μικρότερη ποσότητα νερού διεισδύει στο έδαφος, συνεπώς ισχυρές βροχοπτώσεις (καταιγίδες) που δεν θα είχαν προκαλέσει προηγουμένως πλημμύρες, σήμερα πλημμυρίζουν μεγάλες εκτάσεις. Η κλιματική αλλαγή που επιφέρει την εμφάνιση ακραίων καιρικών φαινομένων σε πιο συχνά χρονικά διαστήματα. Οι ραγδαίες βροχοπτώσεις που προσφέρουν στα ποτάμια συστήματα μεγάλο όγκο νερού σε μικρό χρονικό διάστημα είναι καθοριστικός παράγοντας για την εκδήλωση πλημμυρών. Ο δραστικός περιορισμός της κοίτης των ρεμάτων ή ακόμα και ο φραγμός της στις οικιστικές περιοχές λόγω της ανεξέλεγκτης δόμησης που επιφέρει η αστικοποίηση. Ο φραγμός των κοιτών από την απόρριψη αδρανών υλικών ή και την άστοχη κατασκευή τεχνικών έργων (π.χ. οδικοί άξονες, γέφυρες κ.ο.κ.). Η καταστροφή των δασών που βρίσκονται προς τα ανάντη μέσα στη λεκάνη απορροής, από τις πυρκαγιές και την αποψίλωση. Η άστοχη κατασκευή αντιπλημμυρικών έργων που δεν είναι συμβατά με το περιβάλλον και τις εξελισσόμενες κλιματολογικές διεργασίες στην επιφάνεια. Οι παράγοντες που καθορίζουν τη θέση που θα εκδηλωθούν τα πλημμυρικά φαινόμενα είναι: Η μορφολογία της λεκάνης απορροής που ευνοεί σε περιοχές με μικρή μορφολογική κλίση την εξάπλωση του νερού. Τα υδρολιθολογικά χαρακτηριστικά των σχηματισμών που απαντώνται στην υδρολογική λεκάνη και συγκεκριμένα η περατότητα των πετρωμάτων που επιτρέπει ή όχι την επιφανειακή απορροή του νερού. Η μορφολογία του υδρογραφικού δικτύου. Στα σημεία που συγκλίνουν κλάδοι μεγάλης τάξης, η παροχή αυξάνεται απότομα και σε συνδυασμό με τα ατμοσφαιρικά κατακρημνίσματα μπορεί να ξεπεραστεί η παροχετευτική ικανότητα του υδρογραφικού δικτύου και να σημειωθούν πλημμυρικά φαινόμενα. Επίσης στις θέσεις που η κοίτη μεταβάλει το πλάτος της λόγω τοπογραφίας, ενισχύεται η πιθανότητα πλημμυρών, καθώς η ίδια ποσότητα νερού δεν μπορεί να παροχετευτεί στα σημεία που η κοίτη στενεύει και κατά συνέπεια ανεβαίνει η στάθμη του νερού και κατακλύζει τις γειτνιάζουσες περιοχές. Οι χρήσεις γης. Σελίδα 4

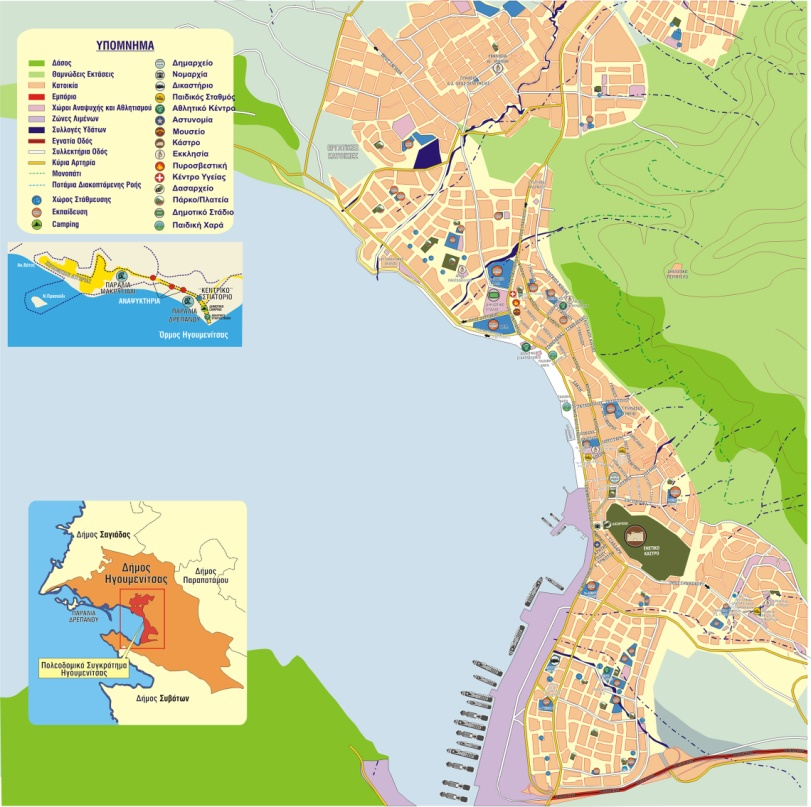

7 4 ΠΕΡΙΓΡΑΦΗ ΠΕΡΙΟΧΗΣ ΜΕΛΕΤΗΣ - ΕΙΣΑΓΩΓΗ Η περιοχή μελέτης αποτελείται από την ευρύτερη υδρολογική λεκάνη της Ηγουμενίτσας του νομού Θεσπρωτίας (η οποία ορίστηκε με τη χρήση του Ψηφιακού Μοντέλου Εδάφους της ευρύτερης περιοχής, έκτασης 6617 km 2 που είναι διαθέσιμο από την Ευρωπαϊκή Στατιστική Υπηρεσία και βασίζεται σε βελτίωση του Ψηφιακού Αναγλύφου που έχει δημιουργηθεί για το Παγκόσμιο Σύστημα από τα δεδομένα του ASTER δορυφορικού συστήματος μετά από συνεργασία Ιαπωνίας και Αμερικής και σε σύγκριση με τους αντίστοιχους τοπογραφικούς χάρτες κλίμακας 1:50000 της Γ.Υ.Σ. 1 ). Έχει έκταση 63,79 km 2 και περιλαμβάνει τα υδρογραφικά δίκτυα των χειμάρρων Ξηροπόταμος, Λάκκος και Τσιμπούρι, καθώς και ανεξάρτητους κλάδους που εκβάλουν στην οριοθετημένη περιοχή μελέτης, όπως φαίνεται στον χάρτη που ακολουθεί (χάρτης 1). Τα υδρογραφικά δίκτυα αναλυτικά είναι: α) του Ξηροπόταμου με έκταση λεκάνης 24,75km 2, που εκτείνεται από το Ψηλό Βουνό και το όρος Σιγγάνη, νοτιοανατολιά της υδρολογικής λεκάνης και εκβάλει στο νέο λιμάνι της Ηγουμενίτσας. Είναι III τάξης κατά Strahler β) του Λάκκου που πηγάζει από τις κορυφές Βαστάνη, Μαυροβούνι, Ασπροβούνι και Βάραθρο, διατρέχει το μεγαλύτερο τμήμα της λεκάνης με διεύθυνση Α-Δ και εκβάλει λίγο βορειότερα από τον Ξηροπόταμο. Το υδρογραφικό δίκτυο είναι IV τάξης κατά Strahler και παρουσιάζει χαρακτηριστικά χειμάρρου, ενώ η υδρολογική λεκάνη έχει έκταση 16,74km 2 γ) του χειμάρρου Τσιμπούρι με υδρολογική λεκάνη έκτασης 4,13km 2 και διεύθυνση ΔΝΔ-ΑΒΑ. Πηγάζει από την ομώνυμη κορυφή Τσιμπούρι και το ύψωμα με κορυφή Αυγό και εκβάλει μεταξύ Ηγουμενίτσας και Ν. Σελεύκειας. Είναι ΙΙΙ τάξης κατά Strahler δ) και του χειμάρρου που διέρχεται πλευρικά της Ε.Ο. Ηγουμενίτσας-Ιωαννίνων και εκβάλει νότια της Ν.Σελεύκειας. Η υδρολογική λεκάνη έχει έκταση 9,29km 2 και είναι IV τάξης κατά Strahler. Αξίζει να σημειωθεί πως έχουν γίνει αντιπλημμυρικά έργα στην πόλη της Ηγουμενίτσας τα οποία όμως αστόχησαν σε συνδυασμό με τη ραγδαία ανάπτυξη της πόλης και τη δημιουργία του νέου λιμανιού. Μέριμνα ακόμη δεν έχει ληφθεί, ωστόσο έχουν εγκριθεί δαπάνες ύψους ευρώ από τον προϋπολογισμό του δήμου (απόφαση 190/2013) για την αποκατάσταση των καταστροφών και την εκτέλεση νέων αντιπλημμυρικών κατασκευών. Ακολουθεί χάρτης με απεικόνιση του ταξινομημένου κατά Strahler, υδρογραφικού δικτύου της ευρύτερης λεκάνης απορροής. 1 Το βελτιωμένο Ψηφιακό Ανάγλυφο είναι διαθέσιμο για όλες τις χώρες της Ευρώπης και έχει διαστάσεις εικονοστοιχείου 23,82 μ -στήλη * 30,84 μ γραμμή και προβολικό σύστημα Γεωγραφικό / WGS84. Σελίδα 5

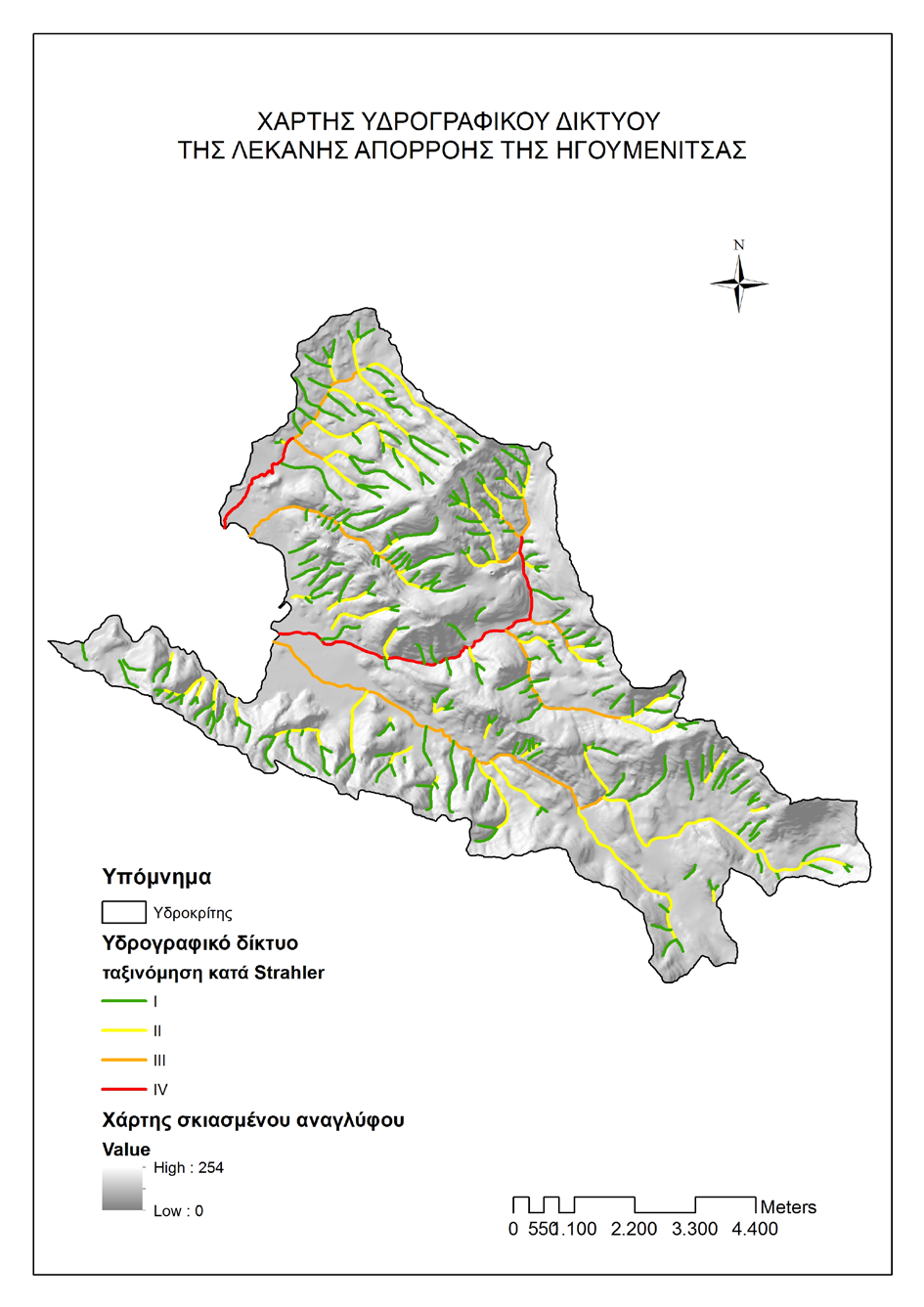

8 Χάρτης 1: Υδρογραφικό δίκτυο της ευρύτερης λεκάνης απορροής της πόλης της Ηγουμενίτσας, Ν. Θεσπρωτίας. Σελίδα 6

9 Μορφολογικά η υπό μελέτη περιοχή παρουσιάζει μεγάλο ενδιαφέρον. Το μέσο απόλυτο υψόμετρο είναι 292m, ενώ το μέγιστο είναι 957m. Το ανάγλυφο στο μεγαλύτερο τμήμα της υδρολογικής λεκάνης είναι έντονο με χαμηλούς ορεινούς όγκους που δεν ξεπερνούν τα 1000m, αλλά παρουσιάζουν απότομα πρανή. Οι μεγαλύτερες κλίσεις εμφανίζονται στην κοιλάδα του Ξηροπόταμου. Όπου η λιθολογία και ο τεκτονισμός δημιουργούν τις κατάλληλες συνθήκες, συντελείται κατά βάθος διάβρωση και οι κλάδοι του υδρογραφικού δικτύου είναι επιμήκεις, ενώ στις περιοχές που απαντώνται αδιαπέρατα πετρώματα το ανάγλυφο είναι πιο ήπιο και η ανάπτυξη του υδρογραφικού δικτύου είναι δενδροειδής. Χαρακτηριστική είναι η μορφή του υδρογραφικού δικτύου του χειμάρρου που ρέει παράλληλα με την Ε.Ο. Ηγουμενίτσας-Ιωαννίνων, όπου οι κλάδοι νότια της κύριας κοίτης είναι επιμήκεις, ενώ οι κλάδοι στο βόρειο τμήμα του χειμάρρου είναι πιο πυκνοί και με μικρότερο μήκος. Στα κατάντη της λεκάνης και ειδικά πλησιάζοντας στα δέλτα των ρεμάτων το ανάγλυφο ταπεινώνεται και εκεί ουσιαστικά αναπτύσσεται το μεγαλύτερο μέρος του οικιστικού ιστού. Ακολουθεί ο χάρτης ψηφιακού μοντέλου εδάφους της λεκάνης και ο χάρτης μορφολογικών κλίσεων, που απεικονίζουν όσα περιγράφηκαν. Σελίδα 7

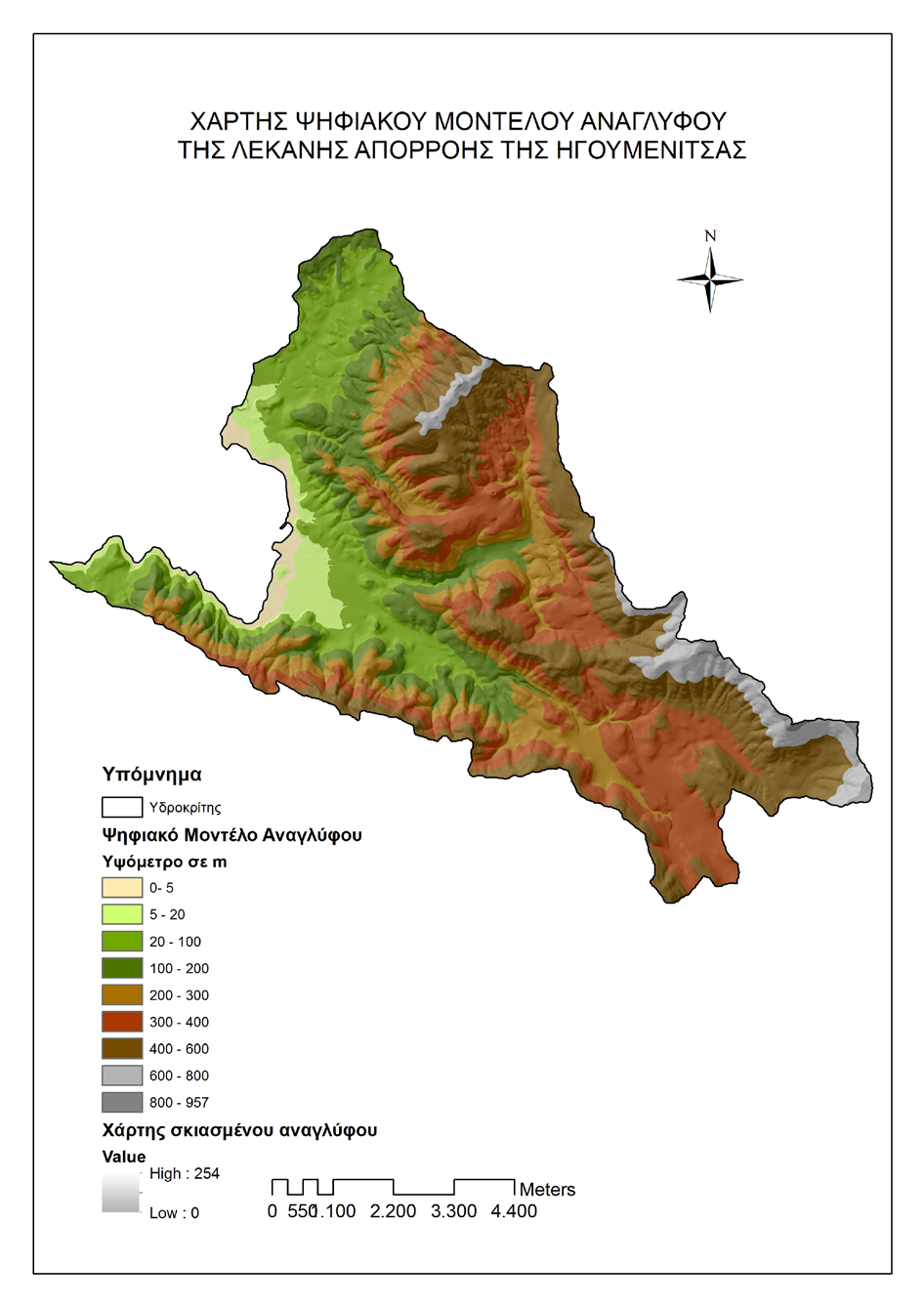

10 Χάρτης 2: Χάρτης Ψηφιακού Μοντέλου Εδάφους της ευρύτερης υδρολογικής λεκάνης της Ηγουμενίτσας, Ν.Θεσπρωτίας. Σελίδα 8

11 Χάρτης 3: Χάρτης Μορφολογικών Κλίσεων της ευρύτερης υδρολογικής λεκάνης της πόλης της Ηγουμενίτσας, Ν.Θεσπρωτίας. Σελίδα 9

12 Η δόμηση στην περιοχή μελέτης είναι ιδιαίτερα ανεπτυγμένη εδώ και δεκαετίες, καθώς ο πληθυσμός του Δήμου Ηγουμενίτσας σύμφωνα με την Απογραφή Πληθυσμού του 2011 της Ελληνικής Στατιστικής Υπηρεσίας, ανέρχεται στους μόνιμους κάτοικους και ο δήμος αποτελείται από 24 τοπικές κοινότητες.. Την τελευταία δεκαετία η έκταση της πόλης υπερδιπλασιάστηκε και η πόλη επεκτάθηκε προς όλες τις κατευθύνσεις, συμπεριλαμβάνοντας στο ενιαίο οικιστικό σύνολο τα τοπικά διαμερίσματα της Ν. Σελεύκειας (μαζί με τους οικισμούς Εθνικής Αντιστάσεως και Αμπελιών), του Λαδοχωρίου και του Γραικοχωρίου, τα οποία και αποτελούν τους νέους οικιστικούς υποδοχείς του πολεοδομικού συγκροτήματος της Ηγουμενίτσας. Τη ραγδαία ανάπτυξή της τη βοήθησαν δύο κυρίως παράγοντες. Η κατασκευή του νέου λιμανιού, το οποίο αποτελεί πλέον το δεύτερο μεγαλύτερο λιμάνι της Ελλάδας, και η κατασκευή της Εγνατίας οδού, του οδικού άξονα που συνδέει την Ηγουμενίτσα με τα Ιωάννινα κατά κύριο λόγο, αλλά και με τη Θεσσαλονίκη και την Αλεξανδρούπολη. Χάρτης 4: Χάρτης πολεοδομικού συγκροτήματος Ηγουμενίτσας και όρια δήμου (πηγή: σελίδα δήμου Ηγουμενίτσας στο διαδίκτυο Όσον αφορά τις χρήσεις γης στην περιοχή μελέτης, που διαδραματίζουν σημαντικό ρόλο τόσο στην πιθανότητα εκδήλωσης πλημμυρών όσο και στο σχεδιασμό για την πρόληψη των πλημμυρικών καταστροφών (βλ. Κεφάλαιο 3), ακολουθεί ένα στατιστικό διάγραμμα που έχει προέλθει από την πληροφοριακή βάση Corine Land Cover 2000, με τελευταία ενημέρωση στις 2/7/2010 και ο αντίστοιχος χάρτης. Πρέπει να επισημανθεί πως από τον χάρτη λείπουν οι αποτεφρωμένες Σελίδα 10

13 εκτάσεις της τελευταίας τετραετίας γεγονός που επηρεάζει τα αποτελέσματα της μελέτης. Από οικονομικής ανάπτυξης, σήμερα η Ηγουμενίτσα είναι οικιστικό κέντρο νομαρχιακού επιπέδου με κυρίαρχο τον τριτογενή τομέα, ο οποίος σχετίζεται κυρίως με τις μεταφορικές και τουριστικές δραστηριότητες που επικεντρώνονται στο νέο λιμένα. Διάγραμμα 1: Απεικόνιση των χρήσεων γης της ευρύτερης υδρολογικής λεκάνης της Ηγουμενίτσας, Ν.Θεσπρωτίας. Σελίδα 11

14 Χάρτης 5: Χάρτης χρήσεων γης της ευρύτερης υδρολογικής λεκάνης Ηγουμενίτσας, Ν.Θεσπρωτίας (Corine 2000). Σελίδα 12

15 Συνοψίζοντας λοιπόν, στο πλαίσιο του επιχειρησιακού προγράμματος ΕΣΠΑ «ΑΝΤΑΓΩΝΙΣΤΙΚΟΤΗΤΑ & ΕΠΙΧΕΙΡΗΜΑΤΙΚΟΤΗΤΑ» που διεξάγει το Ε.Κ.Β.Α.Α.- Ι.Γ.Μ.Ε.Μ., εφαρμόστηκαν σύγχρονες μεθοδολογίες για την εκτίμηση του πλημμυρικού κινδύνου και χρησιμοποιήθηκαν στοιχεία και δεδομένα από τους αντίστοιχους αρμόδιους φορείς όπως αναγράφονται παρακάτω: Τοπογραφικοί χάρτες της Γ.Υ.Σ. κλίμακας 1:50000 Φύλλο Σαγιάδα Φύλλο Πάργα Φύλλο Φιλιάτες Φύλλο Λευκίμη και κλίμακας 1:5000 Φύλλα 41905, 41906, 41908, 51001, Ψηφιοποιημένα αρχεία ισοϋψών, υψομετρικών σημείων και υδρογραφικού δικτύου που υπήρχαν στην κατοχή του Ι.Γ.Μ.Ε.Μ. από χάρτες κλίμακας 1:50000 της Γ.Υ.Σ. Μετεωρολογικά δεδομένα από την Ε.Μ.Υ. (σταθμός Κέρκυρας). Αρχείο κλήσεων άντλησης υδάτων της Πυροσβεστικής Υπηρεσίας Ηγουμενίτσας (αναζήτηση πλημμυρικού ιστορικού). Γεωλογικοί χάρτες του Ι.Γ.Μ.Ε.Μ. κλίμακας 1:50000: Φύλλο Σαγιάδα, υπό του R. PERRIER του Γαλλικού Ινστιτούτου Πετρελαίων και του Κ.ΚΟΥΚΟΥZA γεωλόγου του Ινστιτούτου Γεωλογίας και Ερευνών Υπεδάφους. Στρωματογραφία: G. BIZON. Φύλλο Πάργα, υπό του R. PERRIER του Γαλλικού Ινστιτούτου Πετρελαίων και του Κ.ΚΟΥΚΟΥZA γεωλόγου του Ινστιτούτου Γεωλογίας και Ερευνών Υπεδάφους. Στρωματογραφία: G. BIZON. Φύλλο Φιλιάτες, , R. PERRIER του Γαλλικού Ινστιτούτου Πετρελαίων και Κ.ΚΟΥΚΟΥZA του Ινστιτούτου Γεωλογίας και Ερευνών Υπεδάφους. Στρωματογραφία: G. BIZON. CORINE LAND COVER Το Ψηφιακό Μοντέλο Εδάφους της ευρύτερης περιοχής, έκτασης 6617 km 2 που είναι διαθέσιμο από την Ευρωπαϊκή Στατιστική Υπηρεσία και βασίζεται σε βελτίωση του Ψηφιακού Αναγλύφου που έχει δημιουργηθεί για το Παγκόσμιο Σύστημα από τα δεδομένα του ASTER δορυφορικού συστήματος. 5 ΠΛΗΜΜΥΡΙΚΟ ΙΣΤΟΡΙΚΟ Προκειμένου να αναγνωριστεί ο κίνδυνος στην ευρύτερη λεκάνη της Ηγουμενίτσας πρέπει να εξεταστεί το ιστορικό σε πλημμυρικές καταστροφές. Στον Σελίδα 13

16 πίνακα που ακολουθεί αναγράφονται τα πλημμυρικά επεισόδια που συλλέχθηκαν από την Πυροσβεστική Υπηρεσία του δήμου, για ομαδικές κλήσεις όσον αφορά την άντληση υδάτων (που σχετίζονται δηλαδή με έντονες βροχοπτώσεις) την χρονική περίοδο , καθώς επίσης από την Υπηρεσία Αποκατάστασης Σεισμοπλήκτων και από αναζήτηση δεδομένων στο διαδίκτυο (π.χ. τοπικές εφημερίδες με διαθέσιμο αρχείο αναζήτησης). Πλημμυρικά επεισόδια Καταστροφές Προβλήματα σε Ε.Ο. Ηγουμενίτσας- Ιωαννίνων και Ε.Ο. Ηγουμενίτσας-Πρέβεζας, καταστροφές σε τέσσερις κοινότητες του δήμου, στην πόλη της Ηγουμενίτσας (πλημμύρισαν οικίες, οδικά δίκτυα και προβλήματα στο δίκτυο ύδρευσης και στο νέο λιμάνι). Καταστροφές σε Ν. Σελεύκεια, Λαδοχώρι, Γραικοχώρι και Ηγουμενίτσα. Επλήγησαν κυρίως περιοχές στο δυτικό τμήμα της λεκάνης, από τη διασταύρωση της Ν. Σελεύκειας μέχρι το Μαυρούδι, όπου τρία ρέματα υπερχείλισαν. Προβλήματα και στην Ε.Ο. Ηγουμενίτσας-Ιωαννίνων. Πηγή Πυροσβεστική Υπηρεσία Ηγουμενίτσας εφημερίδα «Ριζοσπάστης». Πυροσβεστική Υπηρεσία Ηγουμενίτσας. Πυροσβεστική Υπηρεσία Ηγουμενίτσας εφημερίδα «Ριζοσπάστης». Πίνακας 1: Πίνακας καταγραφής των σημαντικότερων πλημμυρικών φαινομένων στην ευρύτερη υδρολογική λεκάνη της Ηγουμενίτσας για την περίοδο Το πλημμυρικό ιστορικό θα μπορούσε να γίνει πιο πλήρες εφόσον το επέτρεπε το χρονοδιάγραμμα διεξαγωγής της μελέτης, με αναζήτηση στα αρχεία του εγχώριου τύπου και σε βάθος χρόνου τουλάχιστον 30ετίας. Από τα παραπάνω λοιπόν πλημμυρικά συμβάντα αξίζει να αναφερθούμε λεπτομερέστερα στις πλημμύρες 1. του έτους 2003, όπου η καταστροφή ήταν απροσδόκητη. Στην πόλη της Ηγουμενίτσας είχε μόλις εγκαινιαστεί το νέο λιμάνι και η βροχόπτωση του μήνα Οκτωβρίου, ισοπέδωσε μεγάλα τμήματα της πόλης αλλά και των γύρω περιοχών, εξαιτίας των αστοχιών των έργων. Η θάλασσα μπαζώθηκε σε κάποια σημεία, όπως και κάποια ρέματα του υδρογραφικού δικτύου για την εκτέλεση των έργων και λόγω της μεγάλης οικιστικής ανάπτυξης, ολόκληρα οικοδομικά τετράγωνα κατασκευάζονταν κάτω από το επίπεδο του οδικού άξονα, με αποτέλεσμα στην πρώτη έντονη βροχόπτωση (57mm σε 24h) να δημιουργηθούν ανυπολόγιστες ζημιές. Περισσότερες από 250 κλήσεις δέχθηκε συνολικά η Πυροσβεστική Υπηρεσία και σε διάρκεια τεσσάρων ημερών από τη λήξη του φαινομένου, για απεγκλωβισμό ανθρώπων και άντληση υδάτων (εφημερίδα «Ριζοσπάστης») 2. του έτους 2012 και μήνα Ιουνίου, όπου η μεγάλης έντασης και μικρής διάρκειας βροχόπτωση (1 ώρα) προκάλεσε χάος στην πόλη της Ηγουμενίτσας. Τα περισσότερα προβλήματα εντοπίστηκαν στους οικισμούς της δυτικής Σελίδα 14

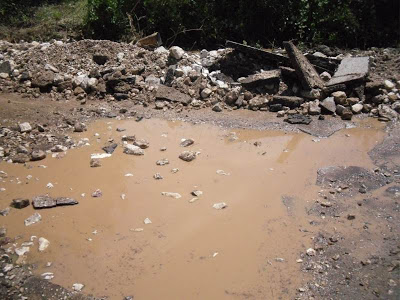

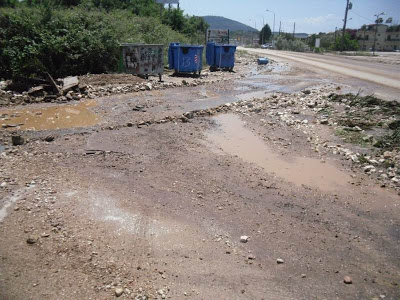

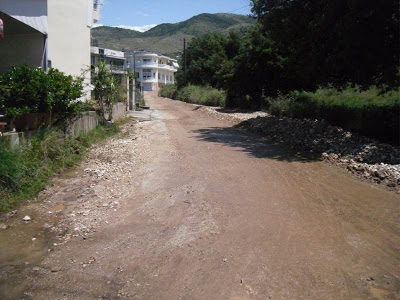

17 πλευράς της λεκάνης (βλ. πίνακα 1) όπου οικίες και καταστήματα θάφτηκαν κάτω από τόνους λάσπης. Ανθρώπινα θύματα δεν υπήρχαν. Εικόνα 1: Φερτά υλικά από τα ρέματα της ευρύτερης περιοχής της πόλης Ηγουμενίτσας κατά τη διάρκεια της πλημμύρας του έτους Εικόνα 2: Φωτογραφία από τις καταστροφές του 2003 στην πόλη της Ηγουμενίτσας. Σελίδα 15

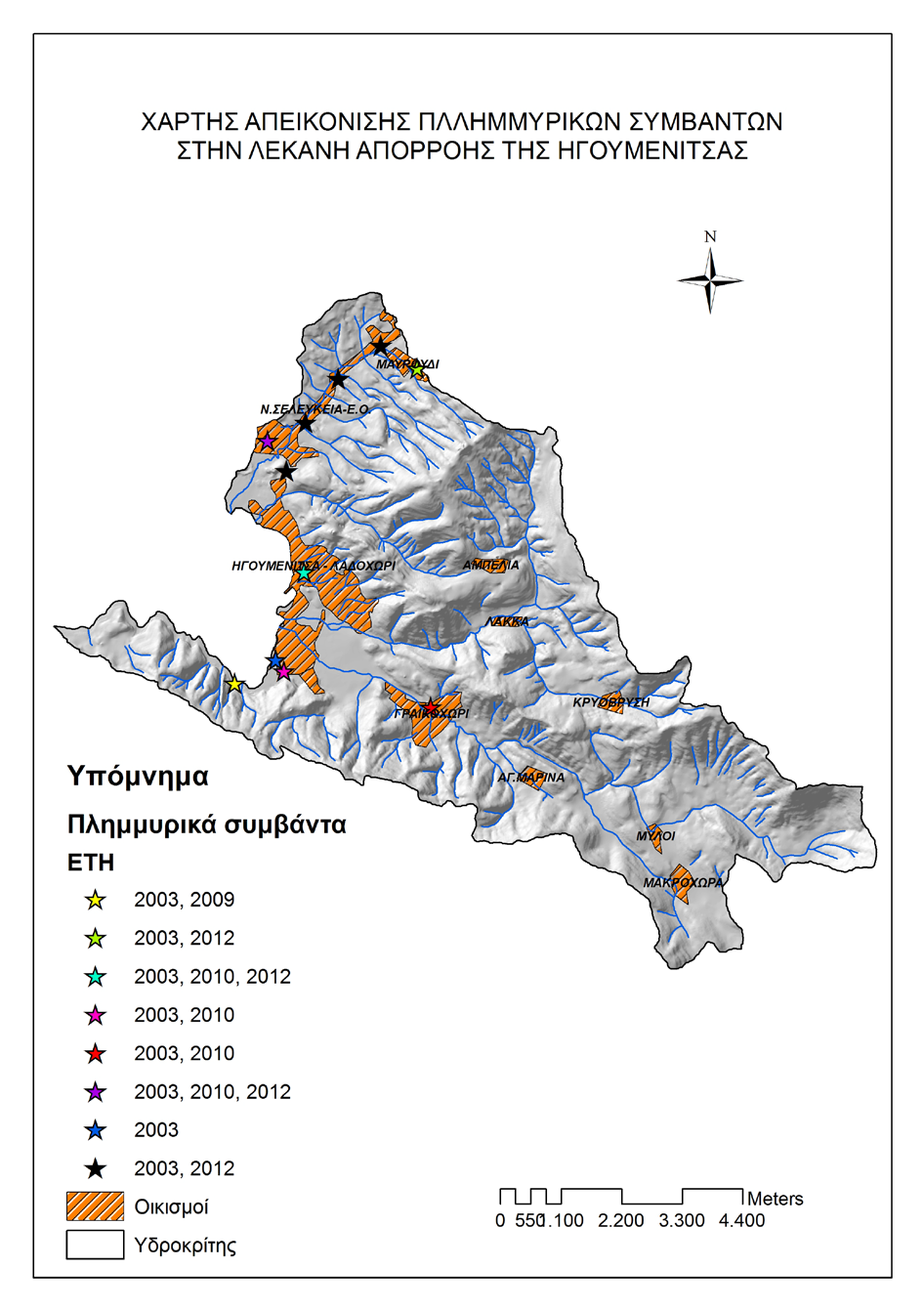

18 Ακολουθεί ο χάρτης με την αποτύπωση των περιοχών που είχαν καταστροφές από πλημμύρες. Χάρτης 6: Χάρτης απεικόνισης πλημμυρικών συμβάντων στην ευρύτερη υδρολογική λεκάνη της Ηγουμενίτσας, Ν.Θεσπρωτίας. Σελίδα 16

19 6 ΣΤΑΤΙΣΤΙΚΗ ΑΝΑΛΥΣΗ ΣΥΧΝΟΤΗΤΑΣ ΒΡΟΧΟΠΤΩΣΕΩΝ Η στατιστική ανάλυση συχνότητας είναι μία μέθοδος που συσχετίζει το μέγεθος των ακραίων καιρικών φαινομένων με τη συχνότητα εμφάνισής τους μέσω στατιστικών κατανομών. Η ανάλυση συχνότητας των υδρολογικών φαινομένων προϋποθέτει ότι οι παρατηρήσεις είναι τυχαίες με τη στατιστική έννοια του όρου και ομογενείς (χωρίς δηλαδή να έχει επέλθει καμία μεταβολή κατά την διάρκεια της περιόδου των παρατηρήσεων). Οι χρονοσειρές στην υδρολογία είναι συνήθως ανοιχτές (υπάρχει δηλαδή πιθανότητα να εμφανιστεί κάποιο μέγεθος έξω από τα όρια της μεταβλητής του δείγματος σ ένα άλλο δείγμα ή στο μέλλον) γι αυτό έγινε υπολογισμός της περιόδου επαναφοράς με την εξίσωση Weibull (1939) και επειδή η περίοδος επαναφοράς των ακραίων καιρικών φαινομένων είναι συνήθως μεγαλύτερη από το μέγεθος του δείγματος, έγινε στατιστική ανάλυση με τη χρήση των εξής θεωρητικών κατανομών πιθανότητας: α) κατανομή ακραίων τιμών τύπου Ι (Gumbel) β) κατανομή λογαριθμική Pearson III (log Pearson ΙΙΙ) Για την εφαρμογή της στατιστικής ανάλυσης συχνότητας στην ευρύτερη υδρολογική λεκάνης της Ηγουμενίτσας, τα δεδομένα που χρησιμοποιήθηκαν είναι χρονοσειρές (μετρήσεις διαταγμένες κατά χρονολογική σειρά) ημερήσιων υψών βροχόπτωσης που προήλθαν από το σταθμό Κέρκυρας. Ο σταθμός ανήκει στην Ε.Μ.Υ., λειτουργεί από το σε υψόμετρο 4m και με γεωγραφικές συντεταγμένες 39,37 ο μήκος και 19,55 ο πλάτος. Είναι ο μόνος σταθμός που είναι σε λειτουργία για χρονικό διάστημα μεγαλύτερο της δεκαετίας ούτως ώστε να μπορούν να αξιοποιηθούν τα δεδομένα για στατιστική ανάλυση (για να εφαρμοστούν όλες οι παραπάνω στατιστικές μέθοδοι ανάλυσης συχνότητας βροχόπτωσης χρειάζονται δεδομένα σε βάθος χρόνου τουλάχιστον 30ετίας). Αντιμετωπίστηκαν ωστόσο αρκετά προβλήματα με τα δεδομένα, καθώς η χρονοσειρά δεν ήταν συνεχής, απουσίαζαν δηλαδή δεδομένα από αρκετούς μήνες κατ έτος, συνήθως δεδομένα των βροχερών μηνών, σε ορισμένες περιπτώσεις τα δεδομένα ολόκληρου του μήνα και προκάλεσαν βέβαιο σφάλμα στην επιλογή των μεγίστων υψών υετού. Επίσης πρέπει να σημειωθεί πως ο μετεωρολογικός σταθμός ανήκει σε άλλη υδρολογική λεκάνη και έτσι τα αποτελέσματα της επεξεργασίας έχουν μόνο ποιοτική αξία και όχι ποσοτική. Εν κατακλείδι, το πλημμυρικό συμβάν του έτους 2003, που ήταν και το μεγαλύτερο σε έκταση κατά τη διάρκεια της τελευταίας 15ετίας (χρονικό διάστημα στο οποίο έγινε η αναζήτηση του πλημμυρικού ιστορικού της περιοχής) έχει καταγραφεί από μετεωρολογικό σταθμό που ανήκε στο Υπουργείο Δημοσίων Έργων (ΥΠ.Δ.Ε.) 2, όμως τα δεδομένα είναι μηνιαία και δεν μπορεί να γίνει ακριβής προσδιορισμός του ρυθμού επανάληψης του φαινομένου, μόνο κατά προσέγγιση. 2 Ο μετεωρολογικός σταθμός λειτουργούσε για τη χρονική περίοδο ήταν εγκατεστημένος σε υψόμετρο 15m σε γεωραφικές συντεταγμένες: μήκος 20 ο 16 και πλάτος 39 ο 30. Τον Οκτώβριο του 2003 κατέγραψε συνολικό ύψος υετού 57mm. Σελίδα 17

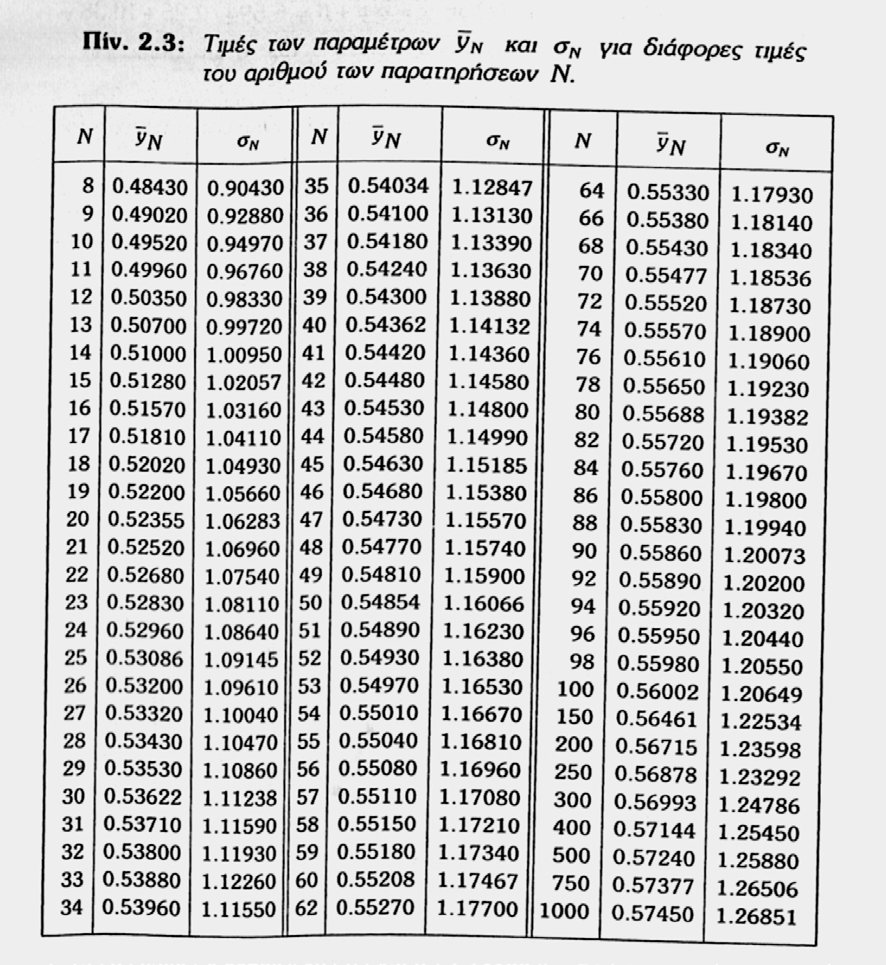

20 6.1 Προσδιορισμός χρόνου επανάληψης πλημμυρικών συμβάντων εφαρμογή εξίσωσης Weibull Με την εφαρμογή της εξίσωσης Weibull υπολογίστηκαν: ο χρόνος επανάληψης και η ετήσια πιθανότητα υπέρβασης ενός πλημμυρικού φαινομένου. Συγκεκριμένα για τον προσδιορισμό του χρόνου επανάληψης αρχικά ταξινομήθηκαν οι τιμές του μέγιστου ημερήσιου ύψους βροχής από κάθε έτος της δεδομένης χρονοσειράς, από τη μεγαλύτερη στη μικρότερη (πίν. 2). Στη συνέχεια βαθμονομήθηκαν με μία βαθμονόμηση m, όπου m = 1 που αντιστοιχεί στο μέγιστο ύψος βροχής της χρονοσειράς, m = 2 που αντιστοιχεί στη δεύτερη μεγαλύτερη τιμή ύψους βροχής, m = 3 που αντιστοιχεί στην τρίτη μεγαλύτερη τιμή της χρονοσειράς κλπ. Η μικρότερη τιμή θα βαθμονομηθεί με τον συνολικό αριθμό των ετών που έχουμε μετρήσεις n. Επομένως, το ύψος βροχής με τη μικρότερη τιμή θα έχει m = n. Ο αριθμός των ετών των μετρήσεων, n, και η βαθμονόμηση για κάθε μέγιστη τιμή χρησιμοποιούνται για τον υπολογισμό του χρόνου επανάληψης, R από την ακόλουθη εξίσωση που αποκαλείται και εξίσωση Weibull: Εξίσωση 1 R = (n+1)/m Η ετήσια πιθανότητα υπέρβασης Pe μιας βροχόπτωσης υπολογίζεται χρησιμοποιώντας την αναστροφή της εξίσωσης Weibull: Εξίσωση 2 Pe = m/(n+1) Κατόπιν κατασκευάζεται η γραφική παράσταση του χρόνου επανάληψης, όπως φαίνεται παρακάτω και προβάλλουμε τη βέλτιστη γραμμή συσχέτισης όλων των σημείων. Με βάση αυτή τη γραμμή είναι δυνατός ο προσδιορισμός του χρόνου επανάληψης κάθε ζητούμενης βροχόπτωσης. ΕΞΙΣΩΣΗ WEIBULL A/A ΕΤΟΣ ΜΕΓΙΣΤΟ ΗΜΕΡΗΣΙΟ ΥΨΟΣ ΥΕΤΟΥ(mm) R P P% ,3 58,00 0, ,5 29,00 0, ,6 19,33 0, ,1 14,50 0, ,9 11,60 0, ,8 9,67 0, ,2 8,29 0, ,4 7,25 0, ,3 6,44 0, ,9 5,80 0, ,8 5,27 0, ,9 4,83 0,21 21 Σελίδα 18

21 ,4 4,46 0, ,9 4,14 0, ,9 3,87 0, ,5 3,63 0, ,1 3,41 0, ,7 3,22 0, ,3 3,05 0, ,6 2,90 0, ,76 0, ,9 2,64 0, ,2 2,52 0, ,42 0, ,9 2,32 0, ,3 2,23 0, ,9 2,15 0, ,7 2,07 0, ,4 2,00 0, ,3 1,93 0, ,1 1,87 0, ,9 1,81 0, ,8 1,76 0, ,7 1,71 0, ,7 1,66 0, ,6 1,61 0, ,3 1,57 0, ,53 0, ,49 0, ,8 1,45 0, ,4 1,41 0, ,38 0, ,8 1,35 0, ,5 1,32 0, ,7 1,29 0, ,2 1,26 0, ,1 1,23 0, ,1 1,21 0, ,3 1,18 0, ,5 1,16 0, ,4 1,14 0, ,7 1,12 0, ,4 1,09 0, Το μέγιστο ημερήσιο ύψος βροχόπτωσης που έχει σημειωθεί για το έτος 2003 δεν αντιστοιχεί στο μήνα Οκτώβριο που συνέβησαν οι πλημμύρες, καθώς ο μετεωρολογικός σταθμός δεν λειτουργούσε εκείνη τη χρονική περίοδο. Σελίδα 19

22 ,07 0, ,9 1,05 0, ,9 1,04 0, ,2 1,02 0,98 98 Πίνακας 2: Πίνακας μεγίστων ημερήσιων υψών βροχόπτωσης μετεωρολογικού σταθμού Κέρκυρας και αποτελέσματα εξίσωσης Weibull. Διάγραμμα 2: Διάγραμμα κατανομής του χρόνου επανάληψης των μεγίστων ημερήσιων υψών υετού του Μ.Σ. Κέρκυρας από την εξίσωση Weibull γραμμή συσχέτισης. Τα αποτελέσματα από την εφαρμογή της μεθόδου δίνουν πως ο ρυθμός επανάληψης του πλημμυρικού συμβάντος του έτους 2010 είναι κάθε 5,27 έτη, ενώ η πιθανότητα εμφάνισης ενός αντίστοιχου γεγονότος ή και μεγαλύτερης έντασης (μεγαλύτερου ύψους βροχής) είναι 19% κατά έτος. Αντίστοιχα για το πλημμυρικό συμβάν του έτους 2012, ο ρυθμός επανάληψης υπολογίστηκε στα 1,87 έτη και η πιθανότητα εκδήλωσης αντίστοιχου ή και μεγαλύτερης έντασης φαινομένου είναι 53% κατά έτος. Για την πλημμύρα της 23 ης Οκτωβρίου 2003 εκτιμάται πως ο ρυθμός επανάληψης είναι περίπου κάθε 1,2 έτη και η πιθανότητα εκδήλωσης αντίστοιχου φαινομένου ή και μεγαλύτερης έντασης είναι 83% κατά έτος. 6.2 Θεωρητικές κατανομές πιθανότητας Με την προϋπόθεση ότι οι τιμές ενός υδρολογικού φαινομένου είναι τυχαίες και ανεξάρτητες, η κατανομή πιθανότητας εμφανίσεώς των μπορεί να περιγραφεί από τις θεωρητικές κατανομές πιθανότητας. Η βροχόπτωση είναι ένα φαινόμενο του οποίου οι τιμές είναι ανεξάρτητες εφόσον προέρχονται από διαφορετικές ατμοσφαιρικές διαταράξεις. Με θεμελιώδεις όμως παραδοχές μπορεί να παρεκκλίνει κανείς από την αυστηρή απαίτηση των ανεξάρτητων παρατηρήσεων με τη γνώση βέβαια ότι τα αποτελέσματα μπορεί να είναι εσφαλμένα. Έχουν προταθεί αρκετές κατανομές πιθανότητας, στην εργασία αυτή γίνεται χρήση της κατανομής ακραίων τιμών τύπου Ι (Gumbel) και της λογαριθμικής κατανομής Pearson III για μέγιστα ημερήσια ύψη βροχής, καθώς το όριο των Σελίδα 20

23 υδρολογικών μεταβλητών είναι συνήθως το μηδέν και επομένως δεν υπάρχει όριο προς την κατεύθυνση των μεγίστων ακραίων τιμών Κατανομή ακραίων τιμών τύπου Ι (Gumbel) Με τη μέθοδο του παράγοντα συχνότητας για πολύ μεγάλο δείγμα (Ν ) έχει προκύψει αναλυτικά η σχέση μεταξύ παράγοντα συχνότητας και περιόδου επαναφοράς: Εξίσωση 3 Για μικρά σχετικά δείγματα (Ν<100) ο παράγοντας συχνότητας υπολογίζεται ως εξής: Εξίσωση 4 όπου ȳ N και σ Ν (μέσος όρος και τυπική απόκλιση της ανοιγμένης μεταβλητής y) βρίσκονται από τον πίνακα 7 (Παράρτημα Ι) με βάση τον αριθμό των παρατηρήσεων του δείγματος, που είναι διαφορετικός για κάθε μετεωρολογικό σταθμό. Εφαρμόζοντας τη μεθοδολογία του παράγοντα συχνότητας με βάση τα δεδομένα του Μ.Σ. της Κέρκυρας για ȳ N = 0,5511 και σ Ν = , όπου Ν = 57, προκύπτει το διάγραμμα κατανομής Gumbel για περιόδους επαναφοράς 2, 5, 10, 20, 50, 100, 200, 400 έτη. Διάγραμμα 3: Διάγραμμα κατανομής Gumbel και μεγίστων ημερησίων υψών βροχόπτωσης του Μ.Σ. Κέρκυρας Σειρά 1: πραγματικά μέγιστα ημερήσια ύψη βροχόπτωσης (mm) Σειρά 2: μέγιστα ημερήσια ύψη βροχόπτωσης (mm) κατανομής Gumbel. Σελίδα 21

24 Όπως παρατηρεί κανείς η κατανομή Gumbel δεν ακολουθεί την κατανομή των πραγματικών ημερήσιων υψών βροχόπτωσης και κατά συνέπεια δεν μπορεί να γίνει υπολογισμός της περιόδου επανάληψης των πλημμυρικών φαινομένων. Η αστοχία της μεθόδου οφείλεται σε όλα τα προβλήματα των πρωτογενών δεδομένων που έχουν ήδη αναφερθεί Κατανομή λογαριθμική Pearson III (log Pearson ΙΙΙ) Όταν μια σειρά από παρατηρήσεις περιγράφεται ικανοποιητικά από τη λογαριθμική κατανομή Pearson III σημαίνει ότι οι λογάριθμοι των παρατηρήσεων περιγράφονται από την κατανομή Pearson III. Επομένως η διαδικασία που ακολουθείται περιλαμβάνει: Αντικατάσταση των τιμών των παρατηρήσεων x i από τους λογάριθμους y i,όπου Εξίσωση 5 Υπολογισμό του μέσου όρου ȳ, της τυπικής απόκλισης σ y και του συντελεστή ασυμμετρίας ĝ y. Εξίσωση 6 Υπολογισμό του μεγέθους y T περιόδου επαναφοράς Τ ετών με τη μέθοδο του παράγοντα συχνότητας Κ Τ. Εξίσωση 7 όπου Κ Τ βρίσκεται από πίνακες της κατανομής Pearson III. Για αρνητικές τιμές του συντελεστή ασυμμετρίας η τιμή του παράγοντα συχνότητας βρίσκεται ως εξής: πρώτα επιλέγεται η τιμή που αντιστοιχεί στην αντίστοιχη θετική τιμή και στην αθροιστική πιθανότητα 1 Ρ(χ). Στην τιμή του παράγοντα συχνότητας που προκύπτει από τον αντίστοιχο πίνακα αλλάζει το πρόσημο (βλέπε Τσακίρης Γ. Υδατικοί Πόροι: Ι.Τεχνική Υδρολογία, Κεφ.2 ο, σελ 49-57, πίν. 6, Παράρτημα Ι). Υπολογισμό του μεγέθους χ Τ. Εξίσωση 8 Εφαρμόζοντας τη μεθοδολογία της κατανομής log Pearson III προκύπτουν τα εξής: Σελίδα 22

25 ΚΑΤΑΝΟΜΗ LOG PEARSON III Συντελεστής ασυμμετρίας (ĝ y) Μέσος όρος των λογαρίθμων (ȳ T ) 0,0001 1,89 Τυπική απόκλιση σ y 0,15 Πίνακας 3: Παράμετροι της κατανομής Log Pearson III για τα μετεωρολογικά δεδομένα του μετεωρολογικού σταθμού Κέρκυρας. Για περιόδους επαναφοράς 2, 5, 10, 20, 50, 100, 200, 400 έτη προκύπτει το διάγραμμα κατανομής. Διάγραμμα 4: Διάγραμμα κατανομής Log Pearson III και μεγίστων ημερησίων υψών βροχόπτωσης(mm) του Μ.Σ. Κέρκυρας Σειρά 1: μέγιστα ημερήσια ύψη βροχόπτωσης (mm) κατανομής Log Pearson III Σειρά 2: πραγματικά μέγιστα ημερήσια ύψη βροχόπτωσης (mm). Παρατηρούμε πως τα ύψη βροχής 24ώρης διάρκειας ακολουθούν σε ένα βαθμό την κατανομή μεγίστων τιμών περιόδου επαναφοράς Τ της κατανομής log Pearson III. Συνεπώς για τη βροχόπτωση του έτους 2010 η κατανομή δίνει περίοδο επαναφοράς τα 6 έτη, για τη βροχόπτωση του έτους 2012 υπολογίζει περίοδο επαναφοράς 1,8 έτη και για το έτος 2003 μία εκτίμηση της τάξης του ενός έτους. Σελίδα 23

26 6.3 Συμπεράσματα Συγκριτικά οι τρεις μέθοδοι στατιστικής ανάλυσης συχνότητας έδωσαν τα εξής αποτελέσματα: Έτος Χρόνος επανάληψης από κατανομή συχνότητας Weibull (έτη) Χρόνος επανάληψης από κατανομή συχνότητας Gumbel I (έτη) Χρόνος επανάληψης από κατανομή συχνότητας Log Pearson III (έτη) , , ,87-1,8 Πίνακας 4: Συγκεντρωτικός πίνακας αποτελεσμάτων στατιστικών μεθόδων συχνότητας. Παρατηρείται λοιπόν, πως οι βροχοπτώσεις που προκάλεσαν τις καταστροφές στην λεκάνη απορροής της Ηγουμενίτσας δεν ανήκουν στην κατηγορία των ακραίων καιρικών φαινομένων με μικρή συχνότητα εμφάνισης, αντίθετα πρόκειται για καιρικές συνθήκες και ύψη βροχόπτωσης συνηθισμένα για την περιοχή, με περιόδους επαναφοράς από ένα μέχρι έξι έτη. Το σφάλμα υπολογισμού του ρυθμού επανάληψης των πλημμυρικών φαινομένων μπορεί να είναι μεγάλο (βλ. Κεφ.6 εισαγωγή), αλλά ποιοτικά φαίνεται πως η λεκάνη της Ηγουμενίτσας δεν πλήττεται από έντονα καιρικά φαινόμενα. Τα αίτια λοιπόν που προκαλούν καταστροφές στην περιοχή πρέπει να αναζητηθούν μεταξύ των υπολοίπων παραγόντων δημιουργίας πλημμυρικών φαινομένων (βλ. Κεφ.3). 7 ΕΠΕΞΕΡΓΑΣΙΑ ΤΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΤΗΣ ΕΥΡΥΤΕΡΗΣ ΥΔΡΟΛΟΓΙΚΗΣ ΛΕΚΑΝΗΣ ΤΗΣ ΗΓΟΥΜΕΝΙΤΣΑΣ ΣΕ ΠΕΡΙΒΑΛΛΟΝ GIS Για την εφαρμογή της μεθόδου Πολυπαραγοντική Μορφομετρική Ανάλυση με σκοπό την χαρτογράφηση του πλημμυρικού κινδύνου, έπρεπε να γίνει μία επεξεργασία των πρωτογενών δεδομένων σε περιβάλλον GIS για την παραγωγή α) ενός Ψηφιακού Μοντέλου Εδάφους (DEM), β) του ψηφιακού υδρογραφικού δικτύου και γ) των αντίστοιχων ψηφιακών υπολεκανών, ούτως ώστε εν συνεχεία, με τη βοήθεια της εξωτερικής εργαλειοθήκης ArcHydro, να γίνουν οι απαραίτητοι υπολογισμοί των υδρογεωλογικών εκείνων παραμέτρων που θα δώσουν τους χάρτες πλημμυρικής επιδεκτικότητας. Για την παραγωγή αξιόπιστων θεματικών χαρτών από παράγωγα του ψηφιακού μοντέλου εδάφους της λεκάνης, κρίθηκε απαραίτητη η παραγωγή ενός DEM με μέγεθος κυψέλης 4μ., ούτως ώστε να προσεγγιστεί καλύτερα η πραγματική εικόνα της υδρολογικής λεκάνης. Η δημιουργία του ψηφιακού μοντέλου εδάφους πραγματοποιήθηκε με το εργαλείο του ArcToolbox, topo to raster (Interpolation) του Spatial Analyst από τα εξής αρχεία: α) ψηφιοποιημένο αρχείο των ισοϋψών καμπύλων των τοπογραφικών χαρτών της Γ.Υ.Σ. κλίμακας 1:50.000, έπειτα από έλεγχο, διόρθωση και συμπλήρωση. Στα σημεία που οι ισοϋψείς δεν ήταν αρκετά πυκνές, όπως στα κατάντη των υδρολογικών λεκανών και στην αστική περιοχή, που η μορφολογική κλίση είναι μικρή, Σελίδα 24

27 ψηφιοποιήθηκαν ισοϋψείς από τους αντίστοιχους τοπογραφικούς χάρτες με κλίμακα 1: β) ψηφιοποιημένο υδρογραφικό δίκτυο της ευρύτερης λεκάνης έπειτα από έλεγχο, διόρθωση και ταξινόμηση κατά Strahler. γ) ψηφιοποιημένα υψομετρικά σημεία έπειτα από συμπλήρωση του αρχείου ειδικά σε περιοχές με αραιές ισοϋψείς και δ) ψηφιοποιημένο όριο της περιοχής μελέτης - υδροκρίτης. Για πιο αξιόπιστα αποτελέσματα θα ήταν χρήσιμο να είχαν ψηφιοποιηθεί όλα τα δεδομένα από τους τοπογραφικούς χάρτες κλίμακας 1:5000. Το χρονοδιάγραμμα της συγκεκριμένης μελέτης δεν επέτρεπε την εκ νέου ψηφιοποίηση των ισοϋψών και του υδρογραφικού δικτύου, παρά μόνο τη χρήση των διαθέσιμων, από τον φορέα, αρχείων. Στη συνέχεια περιγράφονται αναλυτικά οι διάφορες φάσεις εργασίας που ακολουθήθηκαν προκειμένου να καταλήξουμε σε ένα ικανοποιητικό αποτέλεσμα, δηλαδή σε ένα χάρτη ροής που να αναπαριστά όσο το δυνατό καλύτερα την κίνηση των επιφανειακών υδάτων στις λεκάνες της περιοχής μελέτης. Η παραγωγή του ψηφιακού υδρογραφικού δικτύου διανυσματικής μορφής βασίστηκε εξολοκλήρου στην χρήση εξειδικευμένων εργαλείων και συγκεκριμένα της εργαλειοθήκης Hydrology Tools και Arc Hydro Tools της ESRI. Θα πρέπει να διευκρινιστεί ότι οι μέθοδοι και οι αλγόριθμοι που αναφέρονται παρακάτω, εφαρμόζονται αποκλειστικά σε ψηφιακά μοντέλα εδάφους με δομή πλέγματος (GRID). 7.1 Απομάκρυνση των Κοιλωμάτων του ΨΜΕ Αρχικά έγινε τροποποίηση του υπάρχοντος ψηφιακού μοντέλου εδάφους με την επιβολή των γραμμικών χαρακτηριστικών του ψηφιοποιημένου υδρογραφικού δικτύου, γιατί στις περιοχές με χαμηλό ανάγλυφο όπου οι ψηφιοποιημένες ισοϋψείς είναι αραιές και οι κοίτες των ποταμών διευθετημένες, οι αλγόριθμοι αδυνατούν να υπολογίσουν σωστά την πραγματική επιφανειακή γραμμική ροή. Η τροποποίηση έγινε με την εντολή Dem Manipulation και Dem Reconditioning του μενού Terrain Processing του ArcHydro. Το βασικότερο πρόβλημα που συναντάται κατά την καταγραφή της διεύθυνσης ροής είναι η παρουσία κοιλωμάτων, τοπικών δηλαδή ταπεινώσεων του αναγλύφου, στο ψηφιακό μοντέλο εδάφους. Τα βυθίσματα αυτά, υπαρκτά ή μη στην μορφολογία της περιοχής, προκαλούν κλειστούς βρόγχους όπου δεσμεύεται μέρος της απορροής με αποτέλεσμα να μην φτάνει ποτέ στο στόμιο των λεκανών, προκαλώντας έτσι την αστοχία των αλγορίθμων. Ανεξάρτητα αν πρόκειται για φυσικά χαρακτηριστικά του αναγλύφου ή σφάλματα των ΨΜΕ, τα κοιλώματα αυτά θα πρέπει να απομακρυνθούν, στοχεύοντας πάντα στην ομαλή εκτίμηση της διεύθυνσης της ροής. Η διόρθωση του ΨΜΕ της περιοχής μελέτης πραγματοποιήθηκε με την χρήση του Dem Manipulation του ArcHydro και του εργαλείου Fill Sinks από το μενού Terrain Preprocessing. 7.2 Προσομοίωση επιφανειακής απορροής διεύθυνση ροής Το ΨΜΕ που παράχθηκε από την παραπάνω διαδικασία χρησιμοποιήθηκε για την παραγωγή του χάρτη διεύθυνσης ροής με την χρήση του εργαλείου Flow Direction Grid (μενού Terrain Preprocessing). Η λειτουργία Flow Direction υπολογίζει την κατεύθυνση ροής για ένα δεδομένο πλέγμα, όπου το νερό που είναι Σελίδα 25

28 αποθηκευμένο σε κάθε κελί θα κυλήσει προς τα γειτονικά κελιά με το χαμηλότερο υψόμετρο. Το αποτέλεσμα φαίνεται στην εικόνα Συσσώρευση της απορροής Ο όρος συσσώρευση της ροής αναφέρεται στην αθροιστική συσσώρευση της επιφανειακής απορροής σε μία υδρολογική λεκάνη και είναι ιδιαίτερα σημαντική, μιας και επιτρέπει την εξαγωγή του υδρογραφικού δικτύου αλλά και τους επιμέρους υδροκρίτες των υδρολογικών λεκανών χρησιμοποιώντας αποκλειστικά τα αρχικά υψομετρικά δεδομένα του ΨΜΕ. Η παραγωγή του χάρτη συσσώρευση ροής πραγματοποιήθηκε με την χρήση του εργαλείου Flow Accumulation Grid από το μενού Terrain Preprocessing (εικόνα 3). 7.4 Παραγωγή πλέγματος σύνδεσης ρεμάτων Βασικός παράγοντας υπολογισμού του πλέγματος σύνδεσης ρεμάτων, είναι η πληροφορία της συσσώρευσης ροής σε κάθε κελί του πλέγματος, βάση της οποίας είναι δυνατός ο προσδιορισμός των διαδρομών των ρεμάτων, καθώς και η επιλογή του ορίου συσσώρευσης κατά τη διαδικασία δημιουργίας του πλέγματος. Ο προσδιορισμός των κελιών από τα οποία διέρχεται το ρέμα συσχετίζεται άμεσα με τον εντοπισμό των κελιών μεγάλης απορροής. Ορίζοντας λοιπόν μία τιμή συσσώρευσης ροής ως όριο, πάνω από το οποίο γίνεται αποδεκτή η ύπαρξη ρέματος, έχουμε ένα πρώτο προσδιορισμό των διαδρομών των ρεμάτων. Όσο μικρότερο είναι το κατώτατο όριο τόσο πυκνότερο σχεδιάζεται το υδρογραφικό δίκτυο. Ο καθορισμός των ορίων γίνεται με την εισαγωγή αριθμού κελιών. Στην παρούσα εργασία έπειτα από δοκιμές με σκοπό την καλύτερη προσομοίωση του ψηφιακού με το πραγματικό υδρογραφικό δίκτυο, επιλέχθηκε ο αριθμός των 999 φατνίων ή 0, km 2. Ο υπολογισμός αυτού του πλέγματος έγινε με την χρήση του εργαλείου Stream Definition του μενού Terrain Preprocessing (εικόνα 3). Εικόνα 3: Διαδικασία παραγωγής διανυσματικού υδρογραφικού δικτύου: 1.παραγωγή χάρτη διεύθυνσης ροής 2. παραγωγή χάρτη συσσώρευσης ροής 3. παραγωγή πλέγματος σύνδεσης ρεμάτων (grid). 7.5 Παραγωγή Υδρογραφικού δικτύου διανυσματικής μορφής Σκοπός των παραπάνω εργασιών είναι η απόδοση του υδρογραφικού δικτύου της περιοχής μελέτης σε ανυσματική μορφή. Σε αυτό το βήμα χρησιμοποιήθηκε το εργαλείο Drainage Line Processing του μενού Terrain Preprocessing. Η λειτουργία Drainage Line Processing μετατρέπει το εισαγόμενο πλέγμα σύνδεσης ρεμάτων σε Σελίδα 26

29 μια κατηγορία γραμμικής αποστράγγισης, σε κλάδους δηλαδή, ενός διανυσματικού υδρογραφικού δικτύου (χάρτης 8). Χάρτης 7: Χάρτης διανυσματικού υδρογραφικού δικτύου της ευρύτερης υδρολογικής λεκάνης της Ηγουμενίτσας, Ν.Θεσπρωτίας, παραγόμενο από το Ψ.Μ.Ε. Σελίδα 27

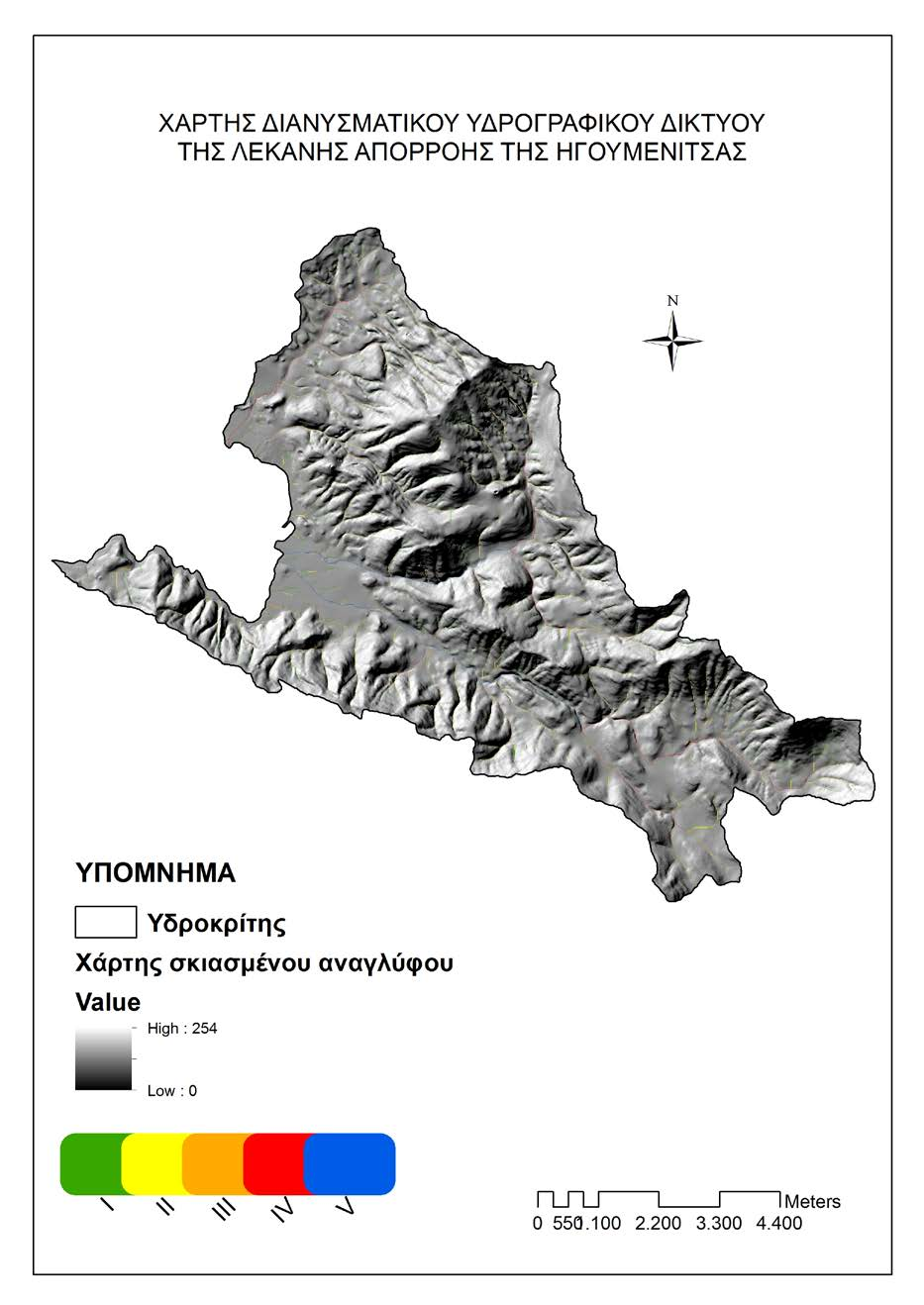

30 Χάρτης 8: Χάρτης παραγόμενου διανυσματικού υδρογραφικού δικτύου της ευρύτερης λεκάνης απορροής της Ηγουμενίτσας. Χάρτης 9: Χάρτης πραγματικού υδρογραφικού δικτύου της ευρύτερης λεκάνης απορροής της Ηγουμενίτσας. Σελίδα 28

31 Το αποτέλεσμα κρίνεται ικανοποιητικό αν και παρουσιάζει αποκλίσεις από το πραγματικό καθεστώς του υδρογραφικού δικτύου. Οι αποκλίσεις αυτές σχετίζονται με την αδυναμία της μεθόδου να αποδώσει την σωστή τάξη του υδρογραφικού δικτύου (γεγονός που επιφέρει αλλοιώσεις στον υπολογισμό του πλημμυρικού κινδύνου σε επόμενο βήμα) και την ακριβή αποτύπωση της πραγματικής εικόνας. Συνήθως δημιουργείται πιο πυκνό υδρογραφικό δίκτυο στις κατάντη περιοχές, ενώ κάτι τέτοιο δεν υφίσταται, καθώς το Ψ.Μ.Ε. δεν μπορεί να αποδώσει με σωστή πυκνότητα τους κλάδους πρώτης τάξης στις περιοχές με μεγάλο υψόμετρο και αδυνατεί να υπολογίσει γραμμική ροή στην κατάντη περιοχή λόγω της μορφολογίας της λεκάνης και της ανθρώπινης παρέμβασης (αντιπλημμυρικά έργα διευθέτησης ποταμών). Στην υδρολογική λεκάνη της Ηγουμενίτσας οι αλγόριθμοι αδυνατούν να αποδώσουν σωστά την τάξη των δύο μεγάλων χειμάρρων, του Ξηροπόταμου και του Λάκκου. Στην πραγματικότητα είναι IIIης και IVης τάξης κατά Strahler αντίστοιχα, όμως το πρόγραμμα προσομοίωσης δημιουργεί δίκτυα Vης τάξης. Το σφάλμα οφείλεται στην αδυναμία του προγράμματος να συνυπολογίσει την λιθολογία μίας περιοχής σαν παράγοντα μορφοποίησης και ανάπτυξης του υδρογραφικού δικτύου. Ως ένα βαθμό τα σφάλματα αυτά θα μπορούσαν να είχαν υπερκεραστεί με την χρήση τοπογραφικών χαρτών μεγαλύτερης κλίμακας στην αρχή της διαδικασίας παραγωγής του ψηφιακού μοντέλου εδάφους, εφόσον υπήρχε το απαιτούμενο χρονικό διάστημα (η πυκνότητα του υδρογραφικού δικτύου έχει προκύψει από την ψηφιοποίηση τοπογραφικών χαρτών μικρής κλίμακας, συνεπώς έχουν παραληφθεί δεδομένα-κλάδοι), με αποτέλεσμα οι δύο εικόνες να συγκλίνουν περισσότερο. Ωστόσο πάντα υπάρχουν αποκλίσεις από την πραγματικότητα, καθώς τα ψηφιακά μοντέλα εδάφους δεν υπολογίζουν τη λιθολογία μιας περιοχής (διαπερατά, ημιπερατά και αδιαπέρατα πετρώματα) και δημιουργούνται διαφορές στη απόδοση της πυκνότητας και του μήκους των κλάδων. 7.6 Παραγωγή Υδρολογικών Λεκανών Για την παραγωγή των λεκανών απορροής χρησιμοποιήθηκε τo εργαλείο Point Delineation της εργαλειοθήκης του Arc Hydro. Η λειτουργία του εργαλείου Point Delineation απαιτεί τον χωρικό προσδιορισμό των στομίων των λεκανών ως σημειακά συμβάντα από όπου ενεργοποιείται ο αυτόματος προσδιορισμός του υδροκρίτη των λεκανών, με τον συνυπολογισμό των δεδομένων διεύθυνσης ροής και κλάδων ροής. Η παραπάνω διαδικασία εφαρμόσθηκε για τον υπολογισμό όλων των υπολεκανών, όλων των τάξεων, όλων των υδρογραφικών δικτύων της περιοχής μελέτης. Στην περίπτωση που η παραγόμενη υδρολογική λεκάνη δεν συμφωνούσε με την πραγματική λεκάνη του αντίστοιχου κλάδου και μπορούσε να γίνει διόρθωση χωρίς να αλλοιώνει τα αποτελέσματα, έγινε με το εργαλείο editor του ArcMap (βλ. χάρτη 10). Σελίδα 29

32 Χάρτης 10: Χάρτης ψηφιακών υδρολογικών υπολεκανών της ευρύτερης λεκάνης απορροής της Ηγουμενίτσας, Ν.Θεσπρωτίας. Σελίδα 30

33 7.7 Υπολογισμός παραμέτρων Τα μεγέθη που υπολογίσθηκαν σε κάθε υπολεκάνη ούτως ώστε να αυτοματοποιηθούν σε μεγάλο βαθμό οι υπολογισμοί στην εφαρμογή της μεθόδου Πολυπαραγοντικής Μορφομετρικής Ανάλυσης, ήταν το μέσο, το ελάχιστο και το μέγιστο υψόμετρο, η μέση κλίση, το ολικό ανάγλυφο και η έκταση όλων των υπολεκανών. Οι υπολογισμοί έγιναν από το μενού Attribute Tools του ArcHydro και την εντολή Compute Local Parameters. 8 ΠΟΛΥΠΑΡΑΓΟΝΤΙΚΗ ΜΟΡΦΟΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ ΑΝΑΓΛΥΦΟΥ ΚΑΙ ΠΑΡΑΓΩΓΗ ΧΑΡΤΩΝ ΠΛΗΜΜΥΡΙΚΗΣ ΕΠΙΔΕΚΤΙΚΟΤΗΤΑΣ (SUSCEPTIBILITY MAP) ΚΑΙ ΠΛΗΜΜΥΡΙΚΗΣ ΕΠΙΚΙΝΔΥΝΟΤΗΤΑΣ (RISK MAP) 8.1 Θεωρία Όπως έχει ήδη αναφερθεί, σκοπός της παρούσας μελέτης είναι ο προσδιορισμός των περιοχών αυξημένου πλημμυρικού κινδύνου και η τελική δημιουργία ενός χάρτη πλημμυρικής επικινδυνότητας, που θα αφορά το σύνολο της περιοχής ενδιαφέροντος, και συγκεκριμένα την ευρύτερη υδρολογική λεκάνη του δήμου Ηγουμενίτσας, Ν. Θεσπρωτίας. Η μέθοδος υπολογισμού του πλημμυρικού κινδύνου της περιοχής μελέτης που επιλέχθηκε, βασίζεται στην εκτίμηση της πλημμυρικής επιδεκτικότητας με βάση τα γεωμετρικά χαρακτηριστικά του αναγλύφου της περιοχής μελέτης και των υδρολογικών λεκανών απορροής, μη λαμβάνοντας υπόψη εξωγενείς παράγοντες όπως η ενεργός βροχόπτωση, που για τον υπολογισμό της υπεισέρχονται υποκειμενικοί παράγοντες και απαιτούνται στοιχεία μακροχρόνιων μετρήσεων. Το γεγονός ότι οι πλημμύρες εκδηλώνονται σε συγκεκριμένες περιοχές δείχνει ότι αυτές δεν είναι τυχαίες, και μάλιστα είναι αποτυπωμένες στη γεωλογία και τη γεωμορφολογία της υδρολογικής λεκάνης με τις χαρακτηριστικές γεωμορφές των αναβαθμίδων και των ριπιδίων. Η ανύψωση της στάθμης του νερού σε κάποιο σημείο, σημαίνει ότι αυξάνεται η μάζα που διέρχεται σε συγκεκριμένο χρόνο από τη συγκεκριμένη διατομή. Στην πραγματικότητα, κατά την πορεία του νερού από τις υψηλές προς τις χαμηλές περιοχές, συμβαίνει μια κρίσιμη μεταβολή, που δεν είναι άλλη από τη μεταβολή της κλίσης της μορφολογίας. Από ανάλυση της πορείας της υδάτινης μάζας, και σε σύγκριση με την μορφολογική κλίση των σημείων της διαδρομής, προκύπτει ότι η στάθμη της μάζας εξαρτάται σημαντικά από την κλίση της μορφολογίας της περιοχής. Συγκεκριμένα προκύπτει η διαπίστωση ότι ανεξάρτητα από την τραχύτητα του εδάφους (δηλαδή ανεξάρτητα από το συντελεστή τριβής) η μάζα (στάθμη) αυξάνεται όσο μειώνεται η κλίση της μορφολογίας. Εφόσον λοιπόν το πλημμυρικό φαινόμενο εκδηλώνεται εκεί που συνδυάζεται ο υψηλός ρυθμός εκτόνωσης της ενέργειας του νερού της βροχόπτωσης με τις ευνοϊκές μορφολογικές συνθήκες, τότε ένα μέγεθος που περιγράφει αντικειμενικά την πλημμυρική επικινδυνότητα, είναι ουσιαστικά το πηλίκο ΔΕ/(ημφ *Δt). Σελίδα 31

34 ΔΕ/(ημφ *Δt), όπου: ΔΕ = συνολικό ποσό ενέργειας φ = γωνία κλίσης εδάφους Δt = χρόνος μεταβολής Το πηλίκο ΔΕ/Δt είναι μοναδικό για κάθε σημείο της μορφολογίας, για μια δεδομένη μάζα βροχόπτωσης γι αυτό επιλέγονται όλα τα στόμια όλων των λεκανών κάθε τάξης για τον υπολογισμό της ποσότητας ΔΕ/(ημφ*Δt). Στη συνέχεια γίνεται στατιστική προβολή στα μεσοδιαστήματα μεταξύ των σημείων. Σε κάθε στόμιο λεκάνης δηλαδή, εκτελούνται οι υπολογισμοί ως προς ολόκληρη την ανάντη περιοχή, ανεξάρτητα με τις υπολεκάνες που περιέχονται σ αυτήν. Είναι προφανές ότι όσο πιο λεπτομερές είναι το αρχικό τοπογραφικό υπόβαθρο που χρησιμοποιείται, και όσο μικρότερης τάξης λεκάνες χρησιμοποιούνται στην ανάλυση, τόσο πιο ακριβείς είναι οι υπολογισμοί. Επειδή ο υπολογισμός της μεταβολής της δυναμικής ενέργειας δεν είναι εύκολος για κάθε σημείο, αλλά είναι εύκολη η εκτίμηση των παραγόντων που προκαλούν αυτή τη μεταβολή, με τους οποίους η δυναμική ενέργεια μεταβάλλεται ανάλογα, γίνεται υπολογισμός αυτών των παραμέτρων. Οι παράγοντες αυτοί είναι: η δεδομένη μάζα του νερού που πέφτει σε μια λεκάνη, η οποία μάζα νερού εξαρτάται και πάλι ανάλογα, από την έκταση και το μέσο υψόμετρο της λεκάνης, λόγω της μεταβολής των βροχοπτώσεων με το υψόμετρο και η υψομετρική διαφορά από το επίπεδο βάσης, που εκφράζεται με ένα προσεγγιστικό τρόπο από το ολικό ανάγλυφο της περιοχής (μέσο μείον ελάχιστο υψόμετρο λεκάνης). Εν συνεχεία ο υπολογισμός του χρόνου απόκρισης της λεκάνης (είτε εκφράζεται ως χρόνος συγκέντρωσης των υδάτων είτε ως χρόνος διαδρομής ροής), γίνεται με την εμπειρική εξίσωση του Kirpich ή με την προσέγγιση του Giandotti. Οι εμπειρικές αυτές σχέσεις λαμβάνουν υπόψη είτε τη μέση κλίση της λεκάνης, είτε το ολικό ανάγλυφο, που υπεισέρχονται με αντίστροφο τρόπο στο μέγεθος του χρόνου συγκέντρωσης. Σε κάθε περίπτωση δηλαδή, το μέτρο του ρυθμού εκτόνωσης της ενέργειας στο στόμιο κάθε λεκάνης, (ΔΕ/Δt), αυξάνεται σε βαθμό τουλάχιστον ανάλογο προς τα παρακάτω μεγέθη: Έκταση λεκάνης Μέσο υψόμετρο λεκάνης Μέση κλίση λεκάνης Ολικό ανάγλυφο Για να μεγιστοποιηθούν οι διαφοροποιήσεις μεταξύ των στομίων των λεκανών, αυτοί οι παράγοντες ενσωματωθήκαν σε ένα γινόμενο, λειτουργώντας ως «ενισχυτές» Σελίδα 32

35 ο καθένας για το σύνολο και με στατιστική προβολή στα μεσοδιαστήματα παράχθηκε ο χάρτης πλημμυρικής επιδεκτικότητας (του ενδογενούς - φυσικού κινδύνου της υδρολογικής λεκάνης). Το γινόμενο αυτό δεν αποτελεί το μέτρο του ρυθμού εκτόνωσης της ενέργειας στο στόμιο κάθε λεκάνης, αποτελεί όμως ένα πολύ καλά καθορισμένο ποσοτικό μέτρο σύγκρισης μεταξύ των λεκανών (Andreadakis Ε., Fountoulis Ι., 2007). 8.2 Μεθοδολογία Παραγωγή θεματικών χαρτών Παραγωγή χάρτη πλημμυρικής επιδεκτικότητας (susceptibility map) Για τη παραγωγή του χάρτη πλημμυρικής επιδεκτικότητας δημιουργήθηκαν θεματικά αρχεία σε περιβάλλον Γεωγραφικών Συστημάτων Πληροφοριών. Αρχικά δημιουργήθηκε το Ψηφιακό Μοντέλο Εδάφους της λεκάνης της περιοχής μελέτης. Στη συνέχεια παράχθηκαν όλες οι υπολεκάνες όλων των υδρογραφικών δικτύων από Ι τάξης έως και V τάξης, με το εργαλείο point delineation του ArcHydro και έγινε αυτόματη ενημέρωση της έκτασης κάθε λεκάνης. Με την εφαρμογή Attribute Tools του ArcHydro και Compute Local Parameters έγινε υπολογισμός του μέσου και του ελάχιστου υψομέτρου κάθε λεκάνης ούτως ώστε να γίνει ο υπολογισμός του ολικού αναγλύφου, του μέσου υψομέτρου και της μέσης κλίσης. Με όλους τους «ενισχυτές» γνωστούς λοιπόν, δημιουργήθηκε ένα σημειακό αρχείο με τα στόμια κάθε υπολεκάνης και αντιστοιχήθηκε σε κάθε σημείο μία τιμή του γινομένου των τεσσάρων παραγόντων. Στη συνέχεια με την επιλογή Interpolate to Raster του 3D Analyst της εργαλειοθήκης του ArcGIS και τη μέθοδο IDW (Inverse Distance Weighted) έγινε παρεμβολή των σημείων και δημιουργήθηκε ένα καναβικό αρχείο, στο οποίο κάθε κελί έχει και μία τιμή του γινομένου. Για την σωστή κατηγοριοποίηση της πλημμυρικής επιδεκτικότητας και την καλύτερη απεικόνισή της στον παραγόμενο χάρτη (χάρτης 11), επιλέχθηκαν τέσσερις κατηγορίες κινδύνου (χαμηλή - μέτρια - υψηλή - πολύ υψηλή) από την εφαρμογή Classification του Symbology. Η κατηγοριοποίηση έγινε με τη μέθοδο των Φυσικών Ορίων Τιμών (Natural Breaks), για την ανάδειξη των φυσικών διαφορών μεταξύ των γινομένων των ενισχυτών. Σελίδα 33

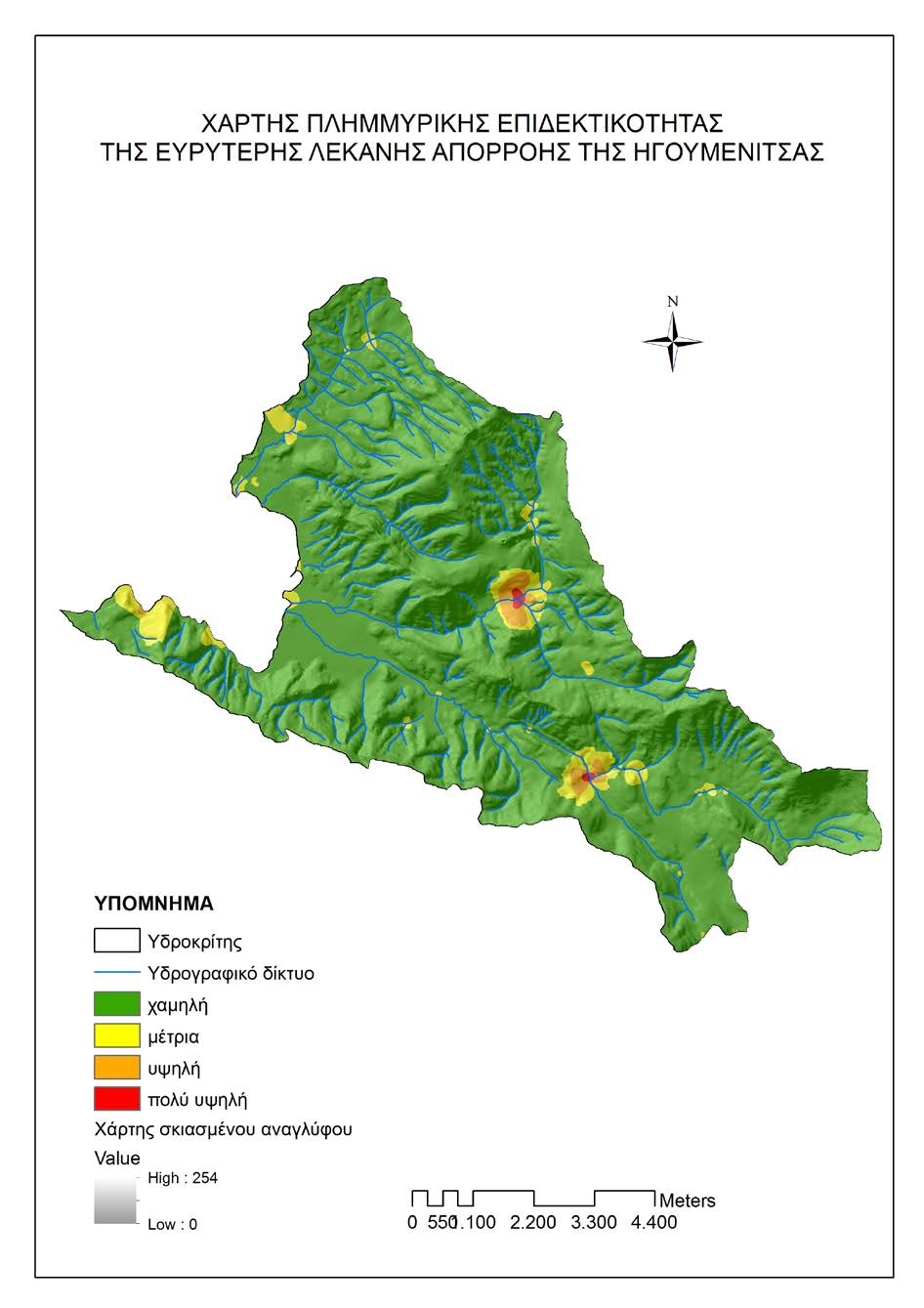

36 Χάρτης 11: Χάρτης πλημμυρικής επιδεκτικότητας στην ευρύτερη υδρολογική λεκάνη της Ηγουμενίτσας, Ν.Θεσπρωτίας. Σελίδα 34

37 8.2.2 Παραγωγή χάρτη πλημμυρικής επιδεκτικότητας αναγλύφου Για την παραγωγή του χάρτη πλημμυρικής επιδεκτικότητας, όπως περιγράφηκε παραπάνω, το ανάγλυφο και συγκεκριμένα η μορφολογική κλίση ορίστηκε ως ένας από τους «ενισχυτές» που επηρεάζουν την δυναμική ενός ποτάμιου συστήματος σε σχέση με τα πλημμυρικά του επεισόδια. Όμως χρησιμοποιήθηκε η μέση κλίση κάθε υπολεκάνης του υδρογραφικού δικτύου και όχι η καθεαυτό μορφολογική κλίση σε κάθε σημείο. Με τη λογική ότι πλημμυρικά συμβάντα σημειώνονται σε περιοχές με ταπεινό ανάγλυφο (με κλίση < 8%), κρίθηκε αναγκαίος ένας επιπλέον υπολογισμός με σκοπό να «σταθμιστεί» ο προηγούμενος χάρτης και να προκύψουν πιο αξιόπιστα αποτελέσματα. Ο υπολογισμός έγινε σε περιβάλλον GIS με πολλαπλασιασμό του χάρτη πλημμυρικής επιδεκτικότητας και του χάρτη των μορφολογικών κλίσεων (κλίσεις επί τοις εκατό), μέσω της επιλογής Times του εργαλείου Math των Spatial Analyst Tools. Αρχικά ο χάρτης των μορφολογικών κλίσεων κατηγοριοποιήθηκε σε πέντε κλάσεις, όπου κάθε κλάση αντιστοιχούσε σε κλίσεις 0-2%, 2-4%, 4-6%, 6-8% και >8% και εν συνεχεία με την εντολή Reclassify του εργαλείου 3D Analyst δημιουργήθηκε το τελικό αποτέλεσμα, ένα καναβικό αρχείο με παράγοντες ενίσχυσης αρχικά τη μονάδα για μορφολογικές κλίσεις μεγαλύτερες από 8% και αντίστοιχα μέχρι τη τιμή 5 για κλίσεις από 0% έως 2%. Σελίδα 35

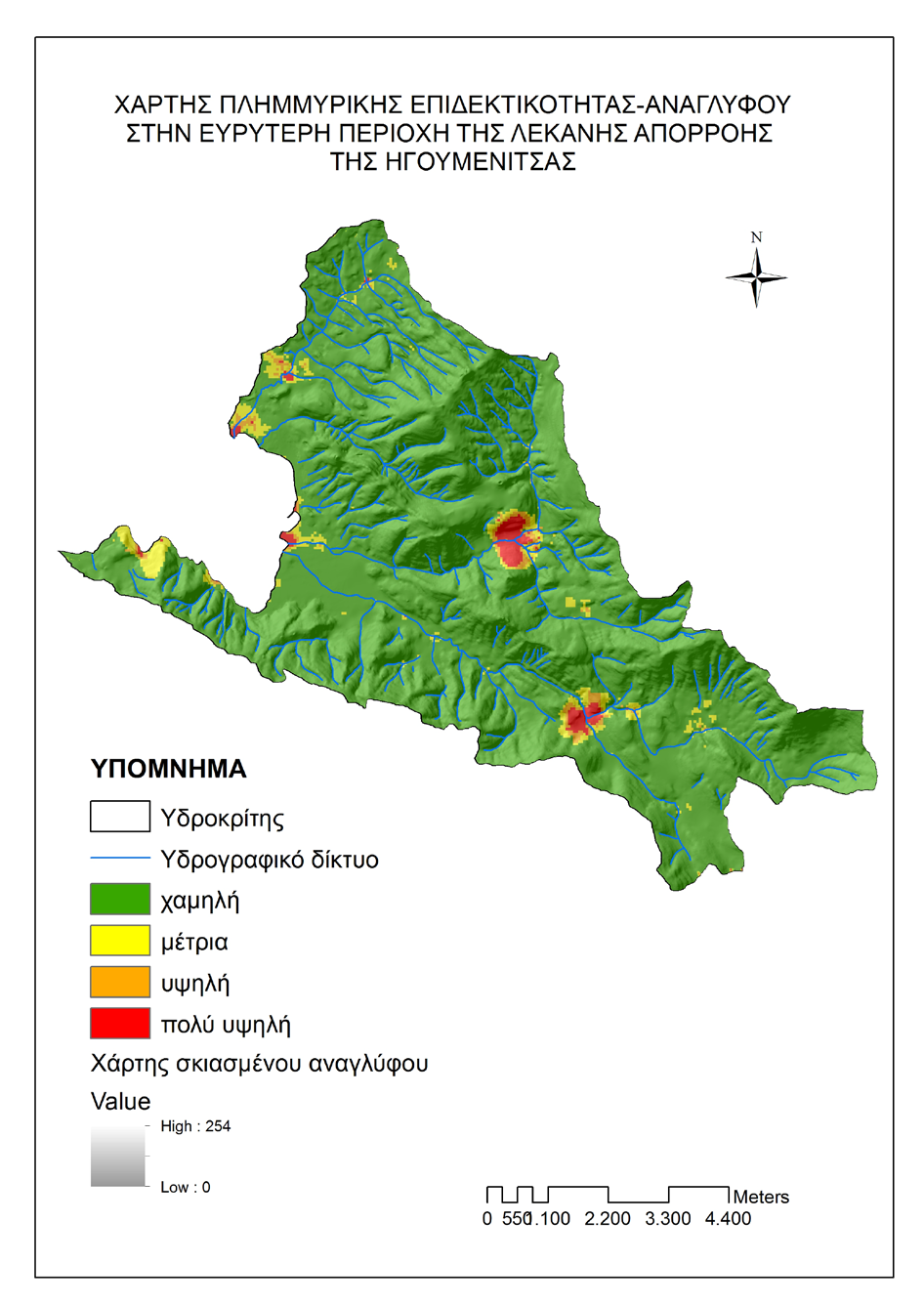

38 Χάρτης 12: Χάρτης πλημμυρικής επιδεκτικότητας αναγλύφου της ευρύτερης υδρολογικής λεκάνης της περιοχής Ηγουμενίτσας, Ν. Θεσπρωτίας. Σελίδα 36

39 8.2.3 Παραγωγή χάρτη πλημμυρικής επικινδυνότητας (επιδεκτικότητας - αναγλύφου τρωτότητας) Οι πλημμύρες όμως με την έννοια του καταστροφικού φαινομένου έχουν νόημα μόνο σε σχέση με την ανθρώπινη δραστηριότητα. Ένας χάρτης πλημμυρικής επιδεκτικότητας λοιπόν, έχει χρησιμότητα μόνο εφόσον εμπεριέχει σαν πληροφορία την ανθρώπινη δράση και κατά συνέπεια την ανθρώπινη επέμβαση στο φυσικό περιβάλλον. Για τον λόγο αυτό στο χάρτη πλημμυρικής επιδεκτικότητας αναγλύφου προστέθηκε άλλος ένας ενισχυτής, οι χρήσεις γης. Άλλωστε οι χρήσεις γης διαδραματίζουν σημαντικό ρόλο στην εκδήλωση πλημμύρας, καθώς άλλοτε δρουν προστατευτικά (π.χ. φυτοκάλυψη, δάση κ.α.) και άλλοτε επιτείνουν το καταστροφικό φαινόμενο (π.χ. καμένες εκτάσεις, τσιμεντοποίηση από ανθρώπινη παρέμβαση κ.τ.λ., βλ. Κεφάλαιο 3). Ο τρόπος με τον οποίο έγινε ο υπολογισμός της επίδρασης των χρήσεων γης στην πλημμυρική επιδεκτικότητα είναι ακριβώς ο ίδιος με τον υπολογισμό της επίδρασης του αναγλύφου που περιγράφηκε παραπάνω. Το καναβικό αρχείο όμως που χρειάστηκε να παραχθεί για να πολλαπλασιαστεί στη συνέχεια με τον χάρτη πλημμυρικής επιδεκτικότητας αναγλύφου, προέκυψε από το ψηφιοποιημένο αρχείο των χρήσεων γης (Corine 2000 σε συνδυασμό με την ψηφιοποίηση όλων των οικισμών της ευρύτερης λεκάνης) και την χρήση του συντελεστή Manning περί χερσαίας ροής. Χερσαία ή επιφανειακή είναι η ροή που σχηματίζεται στην επιφάνεια του εδάφους, εκτός του υδρογραφικού δικτύου. Ο συντελεστής Manning ή συντελεστής τραχύτητας είναι ένα μέγεθος που περιγράφει την αντίσταση που συναντά το νερό σε κάθε είδους επιφάνειας απορροής. Έτσι αντιστοιχίζοντας ένα συντελεστή τραχύτητας σε κάθε είδος χρήσης γης εντοπίζονται οι περιοχές που ευνοούν την εμφάνιση πλημμυρών και οι περιοχές που εμποδίζουν τέτοιου είδους φαινόμενα. Ο συντελεστής Manning προκύπτει με βάση το καναβικό αρχείο των χρήσεων γης της λεκάνης αποστράγγισης και δεδομένα από τη βιβλιογραφία (παράρτημα Ι, πίν. 8). Με απλή μέθοδο των τριών υπολογίστηκε η σχετική αναλογία μεταξύ των συντελεστών τραχύτητας, όπως φαίνεται στον πίνακα 5 και για τη μετατροπή του χάρτη χρήσεων γης σε χάρτη τραχύτητας επιφανειών, δόθηκαν στο καναβικό αρχείο ακέραιες τιμές, αναλογικά, ξεκινώντας από παράγοντα ενίσχυσης ίσο με τη μονάδα για επιφάνειες με το μεγαλύτερο συντελεστή τραχύτητας και καταλήγοντας σε παράγοντα ενίσχυσης με αριθμητική τιμή 13,3 για επιφάνειες με το μικρότερο συντελεστή τραχύτητας. Συντελεστής Manning Σχετική αναλογία μεταξύ συντελεστών Συντελεστής βαρύτητας raster Πίνακας 5: Πίνακας μετατροπής του συντελεστή Manning σε συντελεστή βαρύτητας για την παραγωγή θεματικού χάρτη (raster) τραχύτητας επιφανειών απορροής. Σελίδα 37

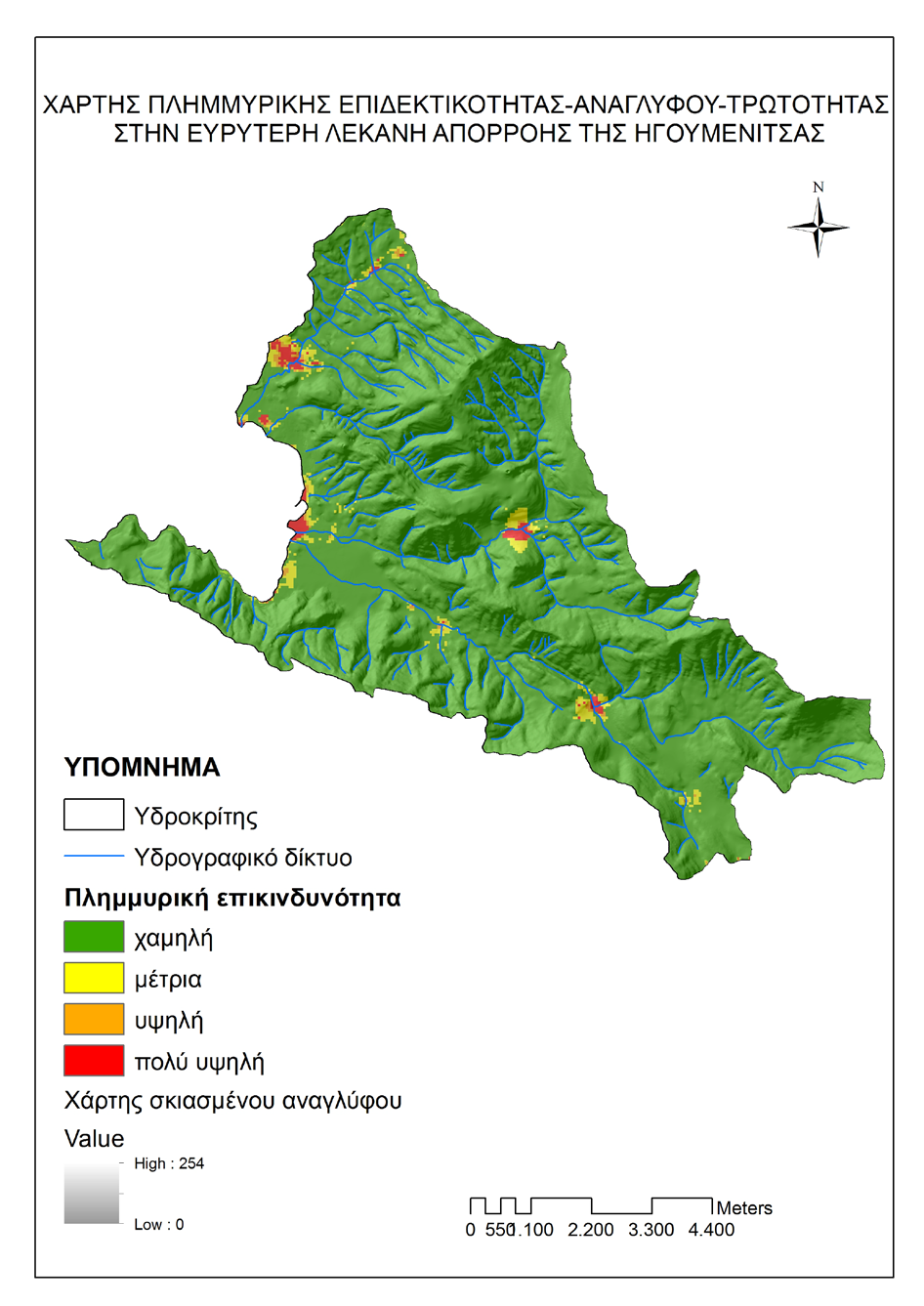

40 Χάρτης 13: Χάρτης πλημμυρικής επικινδυνότητας (επιδεκτικότητας αναγλύφου τρωτότητας (χρήσεων γης)) της ευρύτερης λεκάνης της Ηγουμενίτσας, Ν.Θεσπρωτίας. Σελίδα 38

41 8.3 ΣΥΜΠΕΡΑΣΜΑΤΑ ΠΑΡΑΤΗΡΗΣΕΙΣ Τα συμπεράσματα που προκύπτουν από τους τρεις χάρτες εκτίμησης του πλημμυρικού κινδύνου είναι πως στο σύνολό της η ευρύτερη λεκάνη στην πόλη της Ηγουμενίτσας, του Ν.Θεσπρωτίας, προκαλεί πλημμυρικά φαινόμενα σε λίγες περιοχές. Συγκεκριμένα, από τον χάρτη επιδεκτικότητας - αναγλύφου, που απεικονίζει το φυσικό κίνδυνο εκδήλωσης πλημμυρών εντοπίζονται τέσσερα μόνο σημεία με υπαρκτό κίνδυνο (υψηλό πολύ υψηλό). Δύο σημεία ανήκουν στον χείμαρρο που διέρχεται παράλληλα με την Ε.Ο. Ηγουμενίτσας Ιωαννίνων και βρίσκονται στη συμβολή των δύο κλάδων IIIης τάξης και στην εκβολή του χειμάρρου αντίστοιχα, ένα σημείο στον χείμαρρο Λάκκο, στο σημείο που συμβάλει ο κλάδος IVης τάξης με τον IIIης και μία περιοχή στον χείμαρρο Ξηροπόταμο, όπου η κύρια κοίτη διέρχεται από μία διαπλάτυνση και εν συνεχεία από μορφολογικό στένεμα, δημιουργώντας το φαινόμενο του στομίου μπουκαλιού. Το σημείο με υψηλό κίνδυνο που εντοπίζεται στο νότιο τμήμα του κόλπου της Ηγουμενίτσας, δεν λαμβάνεται υπόψη γιατί οφείλεται σε αστοχία του προγράμματος να αποδώσει σωστά το υδρογραφικό δίκτυο και παράγει πυκνότερο δίκτυο κλάδων από το πραγματικό. Από τον χάρτη πλημμυρικής επικινδυνότητας, που περιλαμβάνει την ανθρώπινη δραστηριότητα, εντοπίζονται με μεγαλύτερη ακρίβεια οι περιοχές με πολύ υψηλό πλημμυρικό κίνδυνο. Συγκεκριμένα η παραλιακή περιοχή που εκτείνεται η πόλη της Ηγουμενίτσας, η περιοχή που κατασκευάστηκε το νέο λιμάνι, η Ε.Ο. Ηγουμενίτσας-Ιωαννίνων, ο οικισμός της Ν.Σελεύκειας και τα δύο σημεία που έχουν ήδη αναφερθεί, στους χειμάρρους Λάκκο και Ξηροπόταμο, είναι οι περιοχές που χρειάζεται παρέμβαση για την αντιμετώπιση πλημμυρικών φαινομένων. Τα αποτελέσματα επιβεβαιώνονται εάν προβάλει κανείς τα πλημμυρικά συμβάντα στον χάρτη πλημμυρικής επικινδυνότητας (χάρτης 14). Συγκρίνοντας τους δύο χάρτες, πλημμυρικής επιδεκτικότητας και πλημμυρικής επικινδυνότητας, γίνεται εμφανές πως η επέμβαση του ανθρώπου στην περιοχή μελέτης και ειδικά στην ευρύτερη περιοχή της πόλης της Ηγουμενίτσας, με τη ραγδαία ανάπτυξη, ήταν καθοριστική για την εκδήλωση πλημμυρικών φαινομένων. Ειδικά στην περιοχή που κατασκευάστηκε ο νέος λιμένας, ενώ η περιοχή στη φυσική της κατάσταση παρουσίαζε χαμηλή επιδεκτικότητα στις πλημμύρες, με την ανθρώπινη παρέμβαση μετατράπηκε σε περιοχή πολύ υψηλού κινδύνου. Και συγκριτικά με τα αποτελέσματα της στατιστικής ανάλυσης συχνότητας βροχόπτωσης (για τα καιρικά φαινόμενα που προκάλεσαν πλημμυρικές καταστροφές), που ανέδειξαν το γεγονός πως δεν επρόκειτο για ακραία καιρικά φαινόμενα που έπληξαν την περιοχή, συμπεραίνουμε πως ο κύριος παράγοντας είναι η ανθρώπινη επέμβαση στο περιβάλλον. Επομένως, είναι πολύ σημαντικό, να υπάρχει πληροφορία στους αρμόδιους φορείς, για τα τρωτά σημεία μίας περιοχής (συγκεκριμένα όσον αφορά τις πλημμύρες), όπως τα υποδεικνύει ένας χάρτης πλημμυρικής επιδεκτικότητας και ένας χάρτης πλημμυρικής επικινδυνότητας, ούτως ώστε ο άνθρωπος να προσαρμόζεται σωστά στο περιβάλλον όπου ζει και όχι να προσπαθεί να προσαρμόσει το περιβάλλον στα δικά του μέτρα και σταθμά με αποτέλεσμα την πρόκληση «φυσικών» καταστροφών. Σελίδα 39

42 Χάρτης 14: Χάρτης πλημμυρικής επικινδυνότητας της ευρύτερης λεκάνης της Ηγουμενίτσας, Ν.Θεσπρωτίας και πλημμυρικών συμβάντων. Σελίδα 40

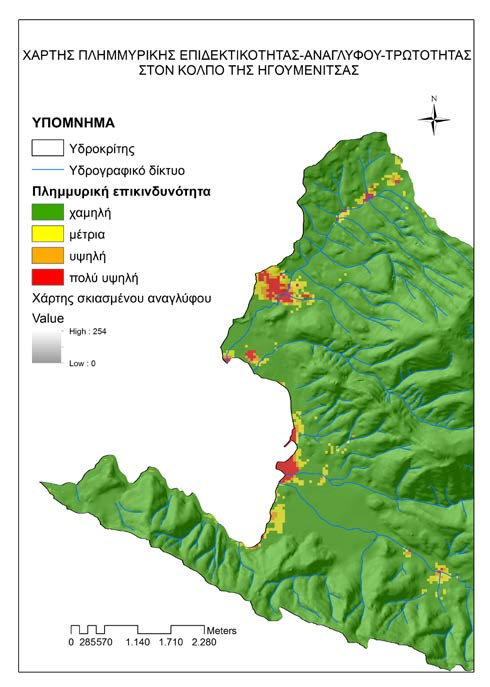

43 Χάρτης 15:Χάρτης πλημμυρικής επικινδυνότητας και χάρτης πλημμυρικής επιδεκτικότητας στην κατάντη περιοχή της περιοχής μελέτης. Σελίδα 41

44 Πρέπει να σημειωθεί πως η παρούσα μελέτη αποτελεί μία εκτίμηση του πλημμυρικού κινδύνου στην ευρύτερη λεκάνη της πόλης της Ηγουμενίτσας, του Ν.Θεσπρωτίας. Για ακριβέστερα αποτελέσματα πρέπει να διεξαχθεί λεπτομερέστερη μελέτη χρησιμοποιώντας καλύτερα πρωτογενή δεδομένα και επικαιροποιημένα (όπως ψηφιοποιημένα αρχεία μεγάλης κλίμακας, αναζήτηση πλημμυρικού ιστορικού σε μεγαλύτερο βάθος χρόνου για να εντοπιστούν ακραία καιρικά φαινόμενα και η περίοδος επανάληψής τους, πλήρεις χρονοσειρές μετεωρολογικών δεδομένων, επικαιροποίηση του οδικού δικτύου και της δόμησης μίας περιοχής κ.ο.κ.). Επίσης πρέπει να συμπεριληφθούν δεδομένα από το δασαρχείο με τις πρόσφατα αποτεφρωμένες εκτάσεις και αρχείο με αποτύπωση των χρήσεων γης με μεγαλύτερη ακρίβεια και υπαίθριες παρατηρήσεις. Ολοκληρώνοντας, μία μελέτη πλημμυρικού κινδύνου πρέπει να εμπεριέχει στοιχεία υδρογεωλογικά, καθώς ένα ποτάμιο σύστημα αποτυπώνει στην λιθολογία της λεκάνης του τα πλημμυρικά του πεδία, το μέγιστο ύψος της στάθμης του και γενικότερα τη «συμπεριφορά» του, στοιχεία που είναι απαραίτητα για την παραγωγή χαρτών μεγάλης ακρίβειας. 9 ΒΙΒΛΙΟΓΡΑΦΙΑ 9.1 Ξενόγλωσση βιβλιογραφία ArcGIS desktop Help, ESRI ArcGIS Desktop 9.3. ArcHYDRO: GIS for Water Resources Tutorial: Watershed and Stream Network Delineation, ESRI. Andreadakis Ε., Fountoulis Ι.(2007): «flood hazard assessment in tectonically active areas». Corine 2000 Fountoulis I., Andreadakis Emm., and Diakakis M.: «Flash Flood Analysis, Hazard Analysis and Damage Assessment The Potamoula Case Study (W. Greece)». Guide for Selecting Manning's Roughness Coefficients for Natural Channels and Flood Plains, United States Geological Survey Water-supply Paper Jonew R. (2002): Algorithms for using a DEM for mapping catchment areas of stream sediment samples. Computer & Geosciences 28, Li Z. & Zhang J., (2001): Calculation of field Manning s roughness coefficient, Agricultural Water Management 49: Karagiozi E., Fountoulis I., Konstantinidis A., Andreadakis E., Ntouros K. (2011): «Flood hazard assessment based on geomorphological analysis with gis tools - the case of Laconia (Peloponnesus, Greece)», proceedings, symposium GIS Ostrava Montgomery D., (2003): Modeling large scale fluvial erosion in geographic information systems. Geomorphology, 53, Σελίδα 42

45 R. PERRIER, Γαλλικό Ινστιτούτο Πετρελαίων και Κ.ΚΟΥΚΟΥZA γεωλόγος του Ινστιτούτου Γεωλογίας και Ερευνών Υπεδάφους. G. BIZON,στρωματογράφος ( ), γεωλογικοί χάρτες φύλλα Σαγιάδα, Πάργα και Φιλιάτες. 9.2 Ελληνική βιβλιογραφία Γεωργακόπουλος Α. (2010): «Εκτίμηση πλημμυρικού κινδύνου με τη χρήση GIS στη Μάνδρα Αττικής». Γεωγραφική Υπηρεσία Στρατού (Γ.Υ.Σ.), τοπογραφικοί χάρτες κλίμακας 1:50000, Φύλλα Σαγιάδα, Φιλιάτες, Πάργα και Λευκίμη και τοπογραφικοί χάρτες κλίμακας 1:5000 με κωδικό και Διακάκης Μ., Μαυρούλης Σ., Δεληγιαννάκης Γ. (2012): Floods in Greece, a statistical and spatial approach, Nat Hazards 62: Εθνική Μετεορολογική Υπηρεσία, ημερήσια ύψη βροχόπτωσης μετεωρολογικού σταθμού Κέρκυρας. Εθνικό Αστεροσκοπείο Αθηνών, ημερήσια ύψη βροχόπτωσης μετεωρολογικού σταθμού Ηγουμενίτσας. Καραγεωργίου Μελαχροινή-Μιχαέλα (2005): «Διαχρονική εκτίμηση των μεταβολών της ακτογραμμής του δέλτα του ποταμού Καλαμά», διπλωματική εργασία για το τμήμα Γεωγραφίας του Χαροκόπειου Πανεπιστημίου, τριμελής επιτροπή: Καρύμπαλης Ευθύμιος (επιβλέπων καθηγητής), Παυλόπουλος Κοσμάς, Παρχαρίδης Ισαάκ. Καραγκιόζη Ε. (2008): «Ανάλυση και εκτίμηση φυσικών κινδύνων στο Ν. Λακωνίας με τη χρήση Γ.Σ.Π. μέσω διαδικτύου». Kilgore J. L. (1997): Development and evaluation of a GIS-based spatially distributed unit hydrograph model. MS thesis, Biological Systems Engineering Dept., Faculty of the Virginia Polytechnic Institute and State University, Blacksburg. Κουτσογιάννης Δ., Ξανθόπουλος Θ.(1999): «Τυπικές συναρτήσεις κατανομής στην τεχνική υδρολογία», ΕΜΠ. Λέκκας Ε. (2000): «Φυσικές και τεχνολογικές καταστροφές» Β Έκδοση, Αθήνα. Μ.Α. Μιμίκου, Φωτόπουλος Φ.Σ. σημειώσεις μαθήματος «Υδατικό περιβάλλον και ανάπτυξη» μεταπτυχιακού προγράμματος ΕΜΠ «Περιβάλλον και ανάπτυξη», 2004 Τσακίρης Γ. (1995): «Υδατικοί Πόροι: Τεχνική Υδρολογία», εκδόσεις Συμμετρία. Φουντούλης, Ι., Μαυρούλης, Σ. (2008): «Εκτίμηση πλημμυρικού κινδύνου στην υδρολογική λεκάνη του Ποταμού Κλαδέου (Ολυμπία Δυτική Πελοπόννησος)», 8 ο Διεθνές υδρογεωλογικό συνέδριο Αθήνας, 3rd MEM Workshop on Fissured Rocks Hydrology. Σελίδα 43

46 Φουντούλης Ι. (2007): σημειώσεις μαθήματος «Φυσικές Και Τεχνολογικές Καταστροφές» του Δι-ιδρυματικού προγράμματος μεταπτυχιακών σπουδών «Πρόληψη και διαχείριση φυσικών καταστροφών». Χριστοφίδης Α.(2008): «Ανάπτυξη μοντέλου βροχής - απορροής σε σύστημα γεωγραφικών πληροφοριών (GIS)». 9.3 Ιστοσελίδες &catid=37%3akentrikiselida&itemid= fm.blogspot.com/2012/06/blog-post_3321.html Σελίδα 44

47 10 ΠΑΡΑΡΤΗΜΑ Ι Σελίδα 45

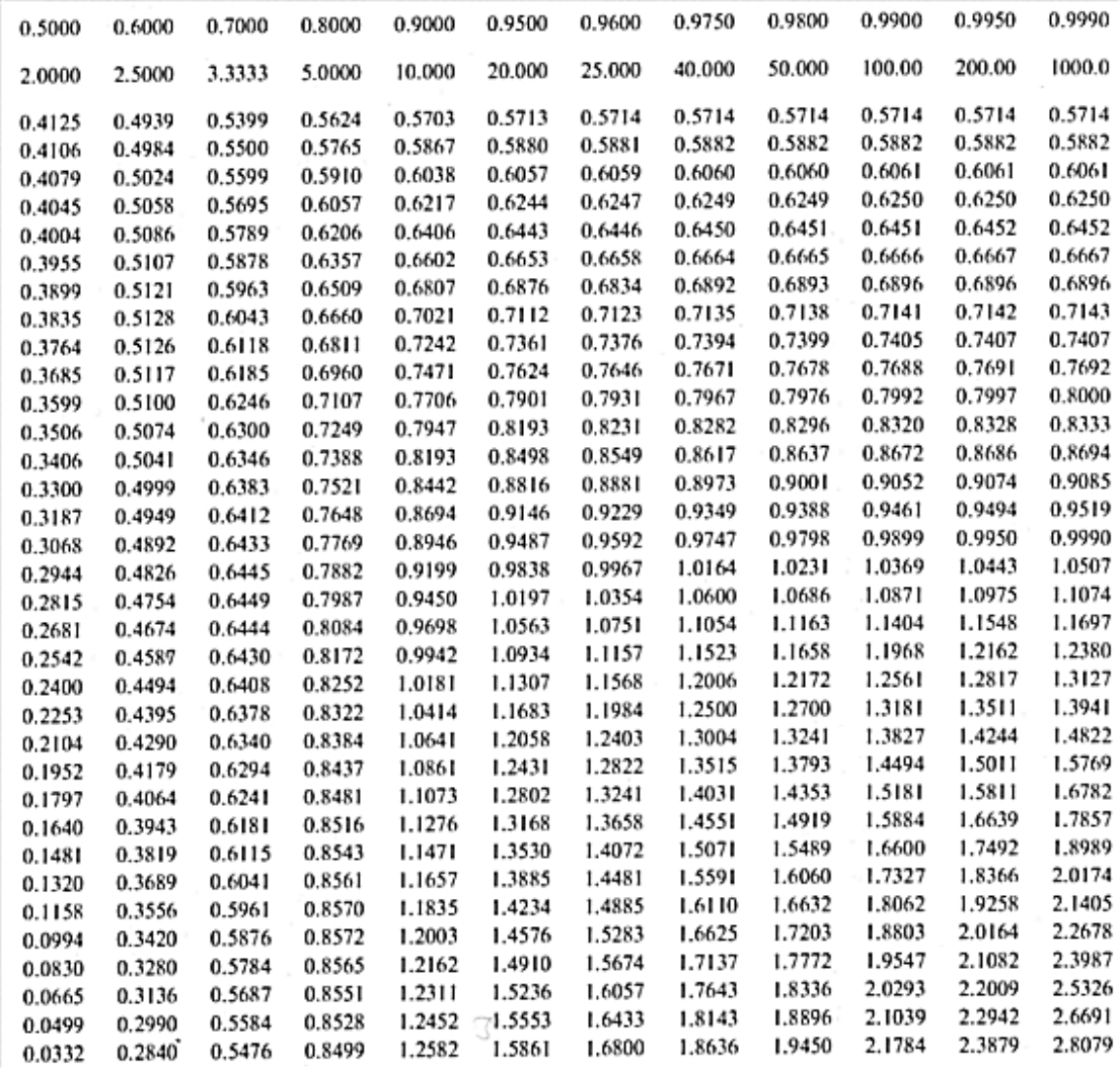

48 Πίνακας 6: Δείκτης συχνότητας Κ (Τ) Pearson III. Σελίδα 46

49 Πίνακας 7: Πίνακας παραμέτρων στατιστικής ανάλυσης συχνότητας κατανομής Gumbel I. Σελίδα 47

50 ΛΕΚΑΝΗ ΤΗΣ ΗΓΟΥΜΕΝΙΤΣΑΣ Κατηγορίες χρήσεων γης Συντελεστής Manning Ασυνεχής αστικός ιστός 0,015 Γη που χρησιμοποιείται κυρίως για γεωργία μαζί με σημαντικά τμήματα φυσικής βλάστησης 0,1 Δάσος κωνοφόρων 0,2 Δάσος πλατύφυλλων 0,2 Εκτάσεις με αραιή βλάστηση 0,1 Επιφάνειες στάσιμου ύδατος 0,08 Λιβάδια 0,1 Μικτό δάσος 0,2 Μεταβατικές δασώδεις και θαμνώδεις εκτάσεις 0,2 Μη αρδευόμενη αρόσιμη γη 0,1 Μόνιμα αρδευόμενη γη 0,1 Οδικά και σιδηροδρομικά δίκτυα 0,02 Σκληροφυλλική βλάστηση 0,2 Σύνθετες καλλιέργειες 0,1 Φυσικοί βοσκότοποι 0,046 Χώροι οικοδόμησης 0,015 Καμένες εκτάσεις 0,015 Παραλίες, αμμόλοφοι, αμμουδιές 0,01 Πίνακας 8: Πίνακας συντελεστή Manning από τη μεταπτυχιακή διατριβή με τίτλο «Ανάπτυξη μοντέλου βροχής απορροής σε συστήματα γεωγραφικών πληροφοριών» 2008 του Χριστοφίδη Α., εμπλουτισμένος από βιβλιογραφία. Σελίδα 48

51 ΛΕΚΑΝΗ ΤΗΣ ΗΓΟΥΜΕΝΙΤΣΑΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ηγουμενίτσα ΥΠΟΥΡΓΕΙΟ ΔΗΜΟΣΙΑΣ ΤΑΞΗΣ ΚΑΙ ΠΡΟΣΤΑΣΙΑΣ ΤΟΥ ΠΟΛΙΤΗ ΓΕΝΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΠΟΛΙΤΙΚΗΣ ΠΡΟΣΤΑΣΙΑΣ ΑΡΧΗΓΕΙΟ ΠΥΡΩΣΒΕΣΤΙΚΟΥ ΣΩΜΑΤΟΣ ΠΡΟΣ: ( Ε.Κ.Β.Α.Α. ) ΠΕΡ/ΚΗ ΠΥΡ/ΚΗ Δ/ΣΗ ΗΠΕΙΡΟΥ ΠΕΡΙΦΕΡΕΙΑΚΗ ΜΟΝΑΔΑ ΗΠΕΙΡΟΥ ΠΥΡ/ΚΗ ΥΠΗΡ.ΗΓΟΥΜΕΝΙΤΣΑΣ Ελαιώνας, ΠΡΕΒΕΖΑ Ταχ. Δ/νση : 28 ης Οκτωβρίου Ηγουμενίτσα Γραφείο Ανακριτικού Τηλ: Fax: Αριθ.Πρωτ: 1742 Φ ΘΕΜΑ: «Χορήγηση στοιχείων». Σχετική : Το υπ αριθμ. 227 / έγγραφο σας Σε εκτέλεση της παραπάνω σχετικής σας αποστέλλουμε πίνακα με συμβάντα άντλησης υδάτων στο Δήμο Ηγουμενίτσας λόγω έντονων βροχοπτώσεων που έχει επέμβει η Υπηρεσία μας από τα έτη 2003 έως και Α/Α ΗΜΕΡΟΜΗΝΙΑ ΔΙΕΥΘΥΝΣΗ ΠΕΡΙΓΡΑΦΗ ΧΩΡΟΥ 01 19/10/2003 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΥΠΟΓΕΙΟ 02 19/10/2003 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΥΠΟΓΕΙΟ ΣΥΝΕΡΓΕΙΟΥ 03 19/10/2003 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 04 19/10/2003 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΥΠΟΓΕΙΟ 05 19/10/2003 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 06 19/10/2003 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 07 19/10/2003 Δ.Δ ΛΑΔΟΧΩΡΙΟΥ ΥΠΟΓΕΙΟ ΑΠΟΘΗΚΗ 08 19/10/2003 Δ.Δ ΛΑΔΟΧΩΡΙΟΥ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 09 19/10/2003 Δ.Δ ΛΑΔΟΧΩΡΙΟΥ ΥΠΟΓΕΙΟ 10 19/10/2003 ΝΕΟ ΛΙΜΑΝΙ ΗΓΟΥΜΕΝΙΤΣΑΣ ΥΠΟΓΕΙΟ 11 19/10/2003 ΝΕΟ ΛΙΜΑΝΙ ΗΓΟΥΜΕΝΙΤΣΑΣ ΥΠΟΓΕΙΟ Σελίδα 49

52 ΛΕΚΑΝΗ ΤΗΣ ΗΓΟΥΜΕΝΙΤΣΑΣ 12 19/10/2003 ΝΕΟ ΛΙΜΑΝΙ ΗΓΟΥΜΕΝΙΤΣΑΣ ΥΠΟΓΕΙΟ ΕΣΤΙΑΤΟΡΙΟΥ 13 19/10/2003 Δ.Δ ΓΡΑΙΚΟΧΩΡΙΟΥ ΗΜΙΥΠΟΓΕΙΟ ΕΠΙΧΕΙΡΗΣΗΣ 14 19/10/ Ο ΧΛΜ Ε.Ο ΗΓΤΣΑΣ-ΙΩΑΝΝΙΝΩΝ ΥΠΟΓΕΙΟ ΕΠΙΧΕΙΡΗΣΗΣ 15 19/10/2003 ΓΡ. ΛΑΜΠΡΑΚΗ 27 ΗΓΤΣΑ ΚΑΤΑΣΤΗΜΑ ΡΟΥΧΩΝ 16 19/10/2003 ΠΑΡΓΗΣ 37 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 17 19/10/2003 ΧΑΡ. ΤΡΙΚΟΥΠΗ 5 ΗΓΤΣΑ ΥΠΑΙΘΡΙΟΣ ΧΩΡΟΣ 18 19/10/2003 ΕΘ. ΑΝΤΙΣΤΑΣΕΩΣ 150 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 19 19/10/ ΜΑΡΤΥΡΩΝ 165 ΗΓΤΣΑ ΥΠΟΓΕΙΟ 20 20/10/2003 ΠΑΡΓΑΣ ΗΓΟΥΜΕΝΙΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 21 20/10/ Ο ΧΛΜ ΗΓΤΣΑΣ ΙΩΑΝΝΙΝΩΝ ΥΠΟΓΕΙΟ 22 20/10/ Ο ΧΛΜ ΗΓΤΣΑΣ ΙΩΑΝΝΙΝΩΝ ΥΠΟΓΕΙΟ 23 20/10/2003 ΑΓ. ΑΠΟΣΤΟΛΩΝ ΗΓΤΣΑ ΜΑΝΤΡΑ ΕΠΙΧΕΙΡΗΣΗΣ 24 20/10/2003 ΑΓ. ΑΠΟΣΤΟΛΩΝ ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΣΔΟΕ 25 20/10/ ΜΑΡΤΥΡΩΝ ΗΓΤΣΑ ΥΠΟΓΕΙΟ 26 20/10/2003 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΥΠΟΓΕΙΟ ΓΚΑΡΑΖ 27 20/10/2003 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΥΠΟΓΕΙΟ 28 20/10/2003 Δ.Δ ΛΑΔΟΧΩΡΙΟΥ ΥΠΟΓΕΙΟ & ΠΡΟΑΥΛΙΟ 29 20/10/2003 Δ.Δ ΛΑΔΟΧΩΡΙΟΥ ΥΠΟΓΕΙΟ 30 20/10/2003 Δ.Δ ΛΑΔΟΧΩΡΙΟΥ ΚΑΤΑΣΤΗΜΑ 31 20/10/2003 Δ.Δ ΛΑΔΟΧΩΡΙΟΥ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 32 20/10/2003 Δ.Δ ΛΑΔΟΧΩΡΙΟΥ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 33 20/10/2003 Δ.Δ ΓΡΑΙΚΟΧΩΡΙΟΥ ΥΠΟΓΕΙΟ 34 20/10/ Ο ΧΛΜ Ε.Ο ΗΓΤΣΑΣ ΠΡΕΒΕΖΑΣ ΙΣΟΓΕΙΟ ΟΙΚΙΑΣ 35 20/10/2003 ΚΥΠΡΟΥ 143 ΗΓΤΣΑ ΥΠΟΓΕΙΟ 36 20/10/2003 ΟΙΚΙΣΜΟΣ ΖΕΡΒΑ ΜΑΥΡΟΥΔΙ ΥΠΟΓΕΙΟ 37 20/10/2003 ΝΕΟ ΛΙΜΑΝΙ ΗΓΟΥΜΕΝΙΤΣΑΣ ΥΠΟΓΕΙΟ 38 21/10/2003 Δ.Δ ΛΑΔΟΧΩΡΙΟΥ ΥΠΟΓΕΙΟ 39 21/10/2003 Δ.Δ ΛΑΔΟΧΩΡΙΟΥ ΥΠΟΓΕΙΟ 40 21/10/2003 ΑΓ. ΑΠΟΣΤΟΛΩΝ ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΞΕΝΟΔΟΧΕΙΟΥ 41 21/10/2003 ΑΓ. ΑΠΟΣΤΟΛΩΝ ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 42 21/10/2003 ΚΥΠΡΟΥ 32 ΗΓΤΣΑ ΘΕΜΕΛΙΑ ΟΙΚΟΔΟΜΗΣ 43 21/10/2003 Β. ΠΥΡΡΟΥ 18 ΗΓΤΣΑ ΦΡΕΑΤΙΟ ΑΝΕΛΚΥΣΤΗΡΑ 44 21/10/2003 ΟΙΚΙΣΜΟΣ ΖΕΡΒΑ ΜΑΥΡΟΥΔΙ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 45 21/10/ Ο ΧΛΜ Ε.Ο ΗΓΤΣΑΣ ΙΩΑΝΝΙΝΩΝ ΥΠΟΓΕΙΟ ΓΚΑΡΑΖ 46 22/10/2003 ΠΑΡΓΑΣ 8 ΗΓΤΣΑ ΦΡΕΑΤΙΟ ΑΝΕΛΚΥΣΤΗΡΑ 47 22/10/2003 ΝΕΟ ΛΙΜΑΝΙ ΗΓΟΥΜΕΝΙΤΣΑΣ ΠΡΟΑΥΛΙΟ ΟΙΚΙΑΣ 48 23/10/2003 Δ.Δ ΛΑΔΟΧΩΡΙΟΥ ΚΑΤΑΣΤΗΜΑ 49 23/10/2003 Δ.Δ ΛΑΔΟΧΩΡΙΟΥ ΠΡΟΑΥΛΙΟΣ ΧΩΡΟΣ 50 24/10/2003 ΝΕΟ ΛΙΜΑΝΙ ΗΓΟΥΜΕΝΙΤΣΑΣ ΠΡΟΑΥΛΙΟ ΜΑΝΤΡΑΣ Σελίδα 50

53 ΛΕΚΑΝΗ ΤΗΣ ΗΓΟΥΜΕΝΙΤΣΑΣ 2006 Α/Α ΗΜΕΡΟΜΗΝΙΑ ΔΙΕΥΘΥΝΣΗ ΠΕΡΙΓΡΑΦΗ ΧΩΡΟΥ 01 10/08/ ΜΑΡΤΥΡΩΝ ΗΓΤΣΑ ΥΠΟΓΕΙΟ 02 10/08/ ΜΑΡΤΥΡΩΝ ΗΓΤΣΑ ΥΠΟΓΕΙΟ 03 10/08/2006 ΝΕΟ ΛΙΜΑΝΙ ΗΓΟΥΜΕΝΙΤΣΑΣ ΥΠΟΓΕΙΟ 04 10/08/ Ο ΧΛΜ Ε.Ο ΗΓΤΣΑΣ ΙΩΑΝΝΙΝΩΝ ΥΠΟΓΕΙΟ ΓΚΑΡΑΖ 05 27/09/2006 Δ.Δ ΛΑΔΟΧΩΡΙΟΥ ΠΡΟΑΥΛΙΟΣ ΧΩΡΟΣ 06 27/09/2006 Δ.Δ ΓΡΑΙΚΟΧΩΡΙΟΥ ΠΡΟΑΥΛΙΟΣ ΧΩΡΟΣ 07 27/09/2006 ΑΓ. ΑΠΟΣΤΟΛΩΝ 145 ΗΓΤΣΑ ΦΡΕΑΤΙΟ ΑΝΕΛΚΥΣΤΗΡΑ 08 28/09/2006 ΑΓ. ΑΠΟΣΤΟΛΩΝ ΗΓΤΣΑ ΥΠΟΓΕΙΟ 09 28/09/2006 ΕΘ. ΑΝΤΙΣΤΑΣΕΩΣ 98 ΗΓΤΣΑ ΠΡΟΑΥΛΙΟΣ ΧΩΡΟΣ 10 28/09/ Ο ΧΛΜ Ε.Ο ΗΓΤΣΑΣ ΙΩΑΝΝΙΝΩΝ ΠΡΟΑΥΛΙΟΣ ΧΩΡΟΣ 11 28/09/2006 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 2008 Α/Α ΗΜΕΡΟΜΗΝΙΑ ΔΙΕΥΘΥΝΣΗ ΠΕΡΙΓΡΑΦΗ ΧΩΡΟΥ 01 10/09/2008 ΤΣΑΚΑΛΩΦ 3 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 02 15/09/2008 ΑΓ. ΑΠΟΣΤΟΛΩΝ 145 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 03 15/09/2008 Δ.Δ ΜΑΥΡΟΥΔΙΟΥ ΥΠΟΓΕΙΟ ΓΚΑΡΑΖ 04 04/10/2008 ΑΓ. ΑΠΟΣΤΟΛΩΝ 145 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 05 04/10/2008 ΑΓ. ΑΠΟΣΤΟΛΩΝ 39 ΗΓΤΣΑ ΕΡΓΑΤΑΞΙΟ 06 04/10/2008 ΑΓ. ΑΠΟΣΤΟΛΩΝ ΗΓΤΣΑ ΑΠΟΘΗΚΗ 07 04/10/2008 Δ.Δ ΓΡΑΙΚΟΧΩΡΙΟΥ ΑΠΟΘΗΚΗ 08 04/10/ ΜΑΡΤΥΡΩΝ 65 ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 2009 Α/Α ΗΜΕΡΟΜΗΝΙΑ ΔΙΕΥΘΥΝΣΗ ΠΕΡΙΓΡΑΦΗ ΧΩΡΟΥ 01 03/11/2009 ΑΓ. ΑΠΟΣΤΟΛΩΝ 145 ΗΓΤΣΑ ΟΔΟΣ 02 03/11/2009 ΑΓ. ΑΠΟΣΤΟΛΩΝ ΗΓΤΣΑ ΟΔΟΣ 03 05/11/2009 ΑΓ. ΑΠΟΣΤΟΛΩΝ 145 ΗΓΤΣΑ ΟΔΟΣ 04 07/11/2009 ΑΓ. ΑΠΟΣΤΟΛΩΝ 147 ΗΓΤΣΑ ΞΕΝΟΔΟΧΕΙΟ 05 07/11/2009 ΑΓ. ΑΠΟΣΤΟΛΩΝ ΗΓΤΣΑ ΚΑΤΑΣΤΗΜΑ 06 07/11/2009 ΑΓ. ΑΠΟΣΤΟΛΩΝ 149 ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 07 07/11/2009 1ο ΧΛΜ Ε.Ο ΗΓΤΣΑΣ ΠΡΕΒΕΖΑΣ ΜΟΝΟΚΑΤΟΙΚΙΑ 08 07/11/2009 1ο ΧΛΜ Ε.Ο ΗΓΤΣΑΣ ΠΡΕΒΕΖΑΣ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 09 07/11/2009 Δ.Δ ΜΑΥΡΟΥΔΙΟΥ ΜΟΝΟΚΑΤΟΙΚΙΑ 10 07/11/2009 ΕΛΕΥΘΕΡΙΑΣ 35 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 11 08/11/ Ο ΧΛΜ Ε.Ο ΗΓΤΣΑΣ ΙΩΑΝΝΙΝΩΝ ΚΑΤΑΣΤΗΜΑ 12 08/11/2009 ΝΕΕΣ ΕΡΓΑΤΙΚΕΣ ΚΑΤΟΙΚΙΕΣ ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ Σελίδα 51

54 ΛΕΚΑΝΗ ΤΗΣ ΗΓΟΥΜΕΝΙΤΣΑΣ 13 11/11/2009 ΝΕΕΣ ΕΡΓΑΤΙΚΕΣ ΚΑΤΟΙΚΙΕΣ ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 14 11/11/2009 Δ.Δ ΛΑΔΟΧΩΡΙΟΥ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 15 11/11/2009 ΑΘΗΝΑΣ 3 ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 16 11/11/2009 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 17 12/11/2009 ΚΩΝ. ΚΑΝΑΡΗ 4 ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 18 12/11/2009 ΚΩΝ. ΚΑΝΑΡΗ 2 ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 19 12/11/2009 Δ.Δ ΜΑΥΡΟΥΔΙΟΥ ΜΟΝΟΚΑΤΟΙΚΙΑ 20 13/11/2009 ΠΕΡΙΟΧΗ ΝΕΚΡΟΤΑΦΕΙΟ ΜΟΝΟΚΑΤΟΙΚΙΑ 21 15/11/2009 ΕΡΓΑΤΙΚΕΣ ΚΑΤΟΙΚΙΕΣ ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 22 23/11/2009 ΑΓ. ΤΡΙΑΔΟΣ 10 ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 23 28/11/2009 ΕΛΛΗΣΠΟΝΤΟΥ & ΠΕΡΙΑΝΔΡΟΥ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 2010 Α/Α ΗΜΕΡΟΜΗΝΙΑ ΔΙΕΥΘΥΝΣΗ ΠΕΡΙΓΡΑΦΗ ΧΩΡΟΥ 01 06/10/2010 ΑΓ. ΑΠΟΣΤΟΛΩΝ 145 ΗΓΤΣΑ ΚΑΤΑΣΤΗΜΑ 02 06/10/2010 ΑΓ. ΑΠΟΣΤΟΛΩΝ ΗΓΤΣΑ ΜΠΑΡ -ΚΑΦΕ 03 06/10/2010 ΑΓ. ΑΠΟΣΤΟΛΩΝ ΗΓΤΣΑ ΞΕΝΟΔΟΧΕΙΟ 04 06/10/2010 ΑΓ. ΑΠΟΣΤΟΛΩΝ ΗΓΤΣΑ ΚΑΤΑΣΤΗΜΑ 05 06/10/ ΜΑΡΤΥΡΩΝ 65 ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 06 06/10/ ΜΑΡΤΥΡΩΝ 165 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 07 06/10/ ΜΑΡΤΥΡΩΝ 165 ΗΓΤΣΑ ΟΙΚΟΠΕΔΙΚΟΣ ΧΩΡΟΣ 08 06/10/ ΜΑΡΤΥΡΩΝ ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 09 06/10/2010 ΧΑΡ. ΤΡΙΚΟΥΠΗ ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 10 06/10/2010 ΑΡΧΙΜΗΔΟΥΣ & ΠΙΤΑΚΟΥ ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 11 06/10/2010 ΠΕΤΡΟΥ ΚΑΙ ΠΑΥΛΟΥ ΛΑΔΟΧΩΡΙ ΜΟΝΟΚΑΤΟΙΚΙΑ 12 06/10/2010 ΑΛΚΙΒΙΑΔΗ ΗΓΤΣΑ ΚΑΤΑΣΤΗΜΑ 13 06/10/2010 ΑΛΚΙΒΙΑΔΗ ΗΓΤΣΑ ΚΑΤΑΣΤΗΜΑ 14 06/10/ Ης ΦΕΒΡΟΥΑΡΙΟΥ ΗΓΤΣΑ ΚΑΤΑΣΤΗΜΑ 15 06/10/2010 ΠΑΡΓΗΣ ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 16 06/10/2010 ΙΩΑΝΝΙΝΩΝ 16 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 17 06/10/2010 ΒΟΡ. ΗΠΕΙΡΟΥ 31 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 18 06/10/2010 ΡΕΑΣ 9 ΓΡΑΙΚΟΧΩΡΙ ΜΟΝΟΚΑΤΟΙΚΙΑ 19 06/10/2010 ΠΑΝ. ΤΣΑΛΔΑΡΗ 31 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 20 07/10/2010 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΑΠΟΘΗΚΗ 21 15/10/2010 ΚΥΠΡΟΥ 22 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 22 17/10/2010 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 23 17/10/2010 ΕΥΚΛΕΙΔΗ ΓΡΑΙΚΟΧΩΡΙ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 24 17/10/2010 ΕΥΚΛΕΙΔΗ ΓΡΑΙΚΟΧΩΡΙ ΚΑΤΑΣΤΗΜΑ Σελίδα 52

55 ΛΕΚΑΝΗ ΤΗΣ ΗΓΟΥΜΕΝΙΤΣΑΣ 25 17/10/ ΜΑΡΤΥΡΩΝ 176 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 26 19/10/2010 ΧΑΡ. ΤΡΙΚΟΥΠΗ 10 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 27 19/10/2010 ΚΩΝ. ΠΑΛΑΙΟΛΟΓΟΥ ΗΓΤΣΑ ΟΙΚΟΠΕΔΙΚΟΣ ΧΩΡΟΣ 28 20/10/2010 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΜΟΝΟΚΑΤΟΙΚΙΑ 29 22/10/2010 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΚΑΤΑΣΤΗΜΑ 30 24/10/2010 Δ.Δ ΓΡΑΙΚΟΧΩΡΙΟΥ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 31 27/10/2010 ΙΟΝΙΟΥ ΠΕΛΑΓΟΥΣ ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 32 27/10/2010 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΑΠΟΘΗΚΗ 33 27/10/2010 Δ.Δ ΓΡΑΙΚΟΧΩΡΙΟΥ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 34 28/10/2010 ΑΓ. ΔΗΜΗΤΡΙΟΥ 10 ΓΡΑΙΚΟΧΩΡΙ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 35 30/10/2010 ΣΟΛΩΜΟΥ ΚΑΙ ΛΥΡΙΚΩΝ ΠΟΙΗΤΩΝ ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 2011 Α/Α ΗΜΕΡΟΜΗΝΙΑ ΔΙΕΥΘΥΝΣΗ ΠΕΡΙΓΡΑΦΗ ΧΩΡΟΥ 01 08/10/2011 ΑΓ. ΑΠΟΣΤΟΛΩΝ ΗΓΤΣΑ ΚΑΤΑΣΤΗΜΑ 02 08/10/2011 ΑΓ. ΑΠΟΣΤΟΛΩΝ 45 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 03 08/10/2011 ΕΥΚΛΕΙΔΗ ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 04 08/10/2011 ΕΥΚΛΕΙΔΗ ΗΓΤΣΑ ΚΑΤΑΣΤΗΜΑ 05 08/10/2011 ΣΕΛΛΩΝ 37 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 06 08/10/2011 ΔΩΔΩΝΗΣ 20 ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 07 08/10/ ΜΑΡΤΥΡΩΝ ΚΑΙ ΑΘΗΝΑΣ ΗΓΤΣΑ ΥΠΟΓΕΙΟ ΟΙΚΙΑΣ 2012 Α/Α ΗΜΕΡΟΜΗΝΙΑ ΔΙΕΥΘΥΝΣΗ ΠΕΡΙΓΡΑΦΗ ΧΩΡΟΥ 01 05/06/2012 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΜΟΝΟΚΑΤΟΙΚΙΑ 02 05/06/2012 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΜΟΝΟΚΑΤΟΙΚΙΑ 03 05/06/2012 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΜΟΝΟΚΑΤΟΙΚΙΑ 04 05/06/2012 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΜΟΝΟΚΑΤΟΙΚΙΑ 05 05/06/2012 Δ.Δ ΝΕΑΣ ΣΕΛΕΥΚΕΙΑΣ ΜΟΝΟΚΑΤΟΙΚΙΑ 06 05/06/2012 ΕΘΝ. ΑΝΤΙΣΤΑΣΕΩΣ 50 ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 07 05/06/2012 ΕΘΝ. ΑΝΤΙΣΤΑΣΕΩΣ 150 ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 08 05/06/2012 ΚΥΠΡΟΥ 70 ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 09 05/06/2012 ΚΥΠΡΟΥ 123 ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 10 05/06/2012 ΓΡΗΓΟΡΙΟΥ ΛΑΜΠΡΑΚΗ 27 ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 11 05/06/2012 ΓΡΗΓΟΡΙΟΥ ΛΑΜΠΡΑΚΗ 34Α ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 12 05/06/2012 ΠΑΝΕΛΛΗΝΙΩΝ ΜΕΤΑΦΟΡΙΚΗ ΗΓΤΣΑ ΚΑΤΑΣΤΗΜΑ Σελίδα 53

56 ΛΕΚΑΝΗ ΤΗΣ ΗΓΟΥΜΕΝΙΤΣΑΣ 13 05/06/ Ο ΧΛΜ Ε.Ο ΗΓΤΣΑΣ ΙΩΑΝΝΙΝΩΝ ΜΟΝΟΚΑΤΟΙΚΙΑ 14 05/06/ Ο ΧΛΜ Ε.Ο ΗΓΤΣΑΣ ΙΩΑΝΝΙΝΩΝ ΜΟΝΟΚΑΤΟΙΚΙΑ 15 05/06/ Ο ΧΛΜ Ε.Ο ΗΓΤΣΑΣ ΙΩΑΝΝΙΝΩΝ ΚΑΤΑΣΤΗΜΑ 16 05/06/ Ο ΧΛΜ Ε.Ο ΗΓΤΣΑΣ ΙΩΑΝΝΙΝΩΝ ΜΟΝΟΚΑΤΟΙΚΙΑ 17 05/06/2012 ΤΖΑΒΕΛΕΝΑΣ 8 ΗΓΤΣΑ ΜΟΝΟΚΑΤΟΙΚΙΑ 18 05/06/2012 ΑΓ. ΑΠΟΣΤΟΛΩΝ ΗΓΤΣΑ ΚΑΤΑΣΤΗΜΑ 19 05/06/2012 ΟΙΚΙΣΜΟΣ ΖΕΡΒΑ ΜΑΥΡΟΥΔΙ ΜΟΝΟΚΑΤΟΙΚΙΑ 20 05/06/2012 ΟΙΚΙΣΜΟΣ ΖΕΡΒΑ ΜΑΥΡΟΥΔΙ ΜΟΝΟΚΑΤΟΙΚΙΑ 21 05/06/2012 ΟΙΚΙΣΜΟΣ ΖΕΡΒΑ ΜΑΥΡΟΥΔΙ ΜΟΝΟΚΑΤΟΙΚΙΑ 22 05/06/2012 ΕΜΠΟΡΙΚΟ ΚΕΝΤΡΟ ΗΓΤΣΑΣ ΚΑΤΑΣΤΗΜΑ Ο Διοικητής Λεωνίδας Β. Γκιόκας Αντιπύραρχος Έγγραφο Πυροσβεστικής Υπηρεσίας Ηγουμενίτσας απάντηση σε αίτημα αναζήτησης του πλημμυρικού ιστορικού της περιοχής μελέτης. Σελίδα 54
