1 Οδηγός Προϊόντων 2014 Ισχύς από

2 Είμαστε ικανοποιημένοι, μόνο Νέος στόχος της Reflex είναι να υποστηρίζει τους πελάτες της με ολοκληρωμένες λύσεις. Ό,τι κι αν σκέφτεστε να κάνετε σε μία εγκατάσταση, μπορείτε να στηριχτείτε σε ένα ευρύ φάσμα προϊόντων, αλλά και σε εξειδικευμένες λύσεις, σχεδιασμένες στα μέτρα κάθε εγκατάστασης. Έτσι, ό,τι κι αν επιλέξετε από τα προϊόντα της Reflex, θα έχετε κάνει σίγουρα την σωστή επιλογή - από την μελέτη και τις τεχνικές συμβουλές, μέχρι το κατάλληλο προϊόν και την θέση του σε λειτουργία. Το νέο σλόγκαν της Reflex, Thinking solutions αποτυπώνει τον νέο της στόχο. Άλλωστε, το να δίνουμε λύσεις αποτελεί το δυνατό μας σημείο. Η Reflex αναπτύσσει ιδέες, βασισμένες σε εμπειρία δεκαετιών και βαθιά τεχνική γνώση, δίνοντάς σας λύσεις που σας πάνε μπροστά! 2

3 αν είστε κι εσείς. Όλα ταιριάζουν μεταξύ τους! Θέρμανση, ύδρευση, παροχή ζεστού νερού - οι απαιτήσεις των τεχνικών εγκαταστάσεων είναι πολύπλευρες και πολύπλοκες. Όλα όμως γίνονται ευκολότερα, όταν έχει κανείς προϊόντα που ταιριάζουν και μπορούν να συνδεθούν μεταξύ τους. Στην Reflex θα βρείτε τα κατάλληλα προϊόντα για κάθε είδος εγκατάστασης και μπορείτε παράλληλα να είστε σίγουροι, ότι θα μπορέσουν να προσαρμοστούν εύκολα και να ενσωματωθούν σε οποιαδήποτε μελέτη. Το αποτέλεσμα είναι, τόσο καλά σχεδιασμένα συστήματα, που αποδίδουν καλύτερα από ποτέ. Περιεχόμενα για εγκαταστάσεις θέρμανσης/ψύξης και ηλιακά συστήματα Reflex N και NG 7 Reflex F 8 Reflex C 8 Reflex G 9 Reflex S 10 Ενδιάμεσα δοχεία V 11 Εξαρτήματα για τα Reflex για εγκαταστάσεις πόσιμου νερού, πιεστικά συγκροτήματα και συστήματα παραγωγής ζεστού νερού. Refix DD 15 Refix DT Refix DE Refix DC 24 Refix W 26 Συστήματα ελεγχόμενα από συμπιεστή Reflexomat (& εξαρτήματα) Συστήματα ελεγχόμενα από αντλία Variomat (& εξαρτήματα) Variomat Giga (& εξαρτήματα) Fillset Fillcontrol Fillsoft 50 Συστήματα απαέρωσης & Διαχωριστές Servitec Exvoid Exdirt Extwin Εξαρτήματα, Δοχεία συλλογής ρύπων 63 Δοχεία διαχωρισμού αέρα 64 Δοχεία εκτόνωσης 64 Σ αυτόν τον Οδηγό Προϊόντων έχουμε συμπεριλάβει όλο το φάσμα προϊόντων μας (από ), για την δική σας ευκολία. Έτσι, μπορείτε να πληροφορηθείτε για όλα τα διαθέσιμα προϊόντα, τα μοντέλα και τα τεχνικά στοιχεία που χρειάζεστε, εύκολα και γρήγορα. Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm eat Δοχεία αδρανείας Storatherm eat Combi 69 Εξαρτήματα για τα θερμοδοχεία Storatherm Aqua Εξαρτήματα για τα Storatherm Aqua Longtherm Εναλλάκτες Εξαρτήματα για τους Longtherm Υπηρεσίες Επικοινωνία Γενικοί Όροι Συναλλαγών & Πωλήσεων 94 3

4 ighlights 2014 Reflex Control Η επανάσταση στο χειρισμό και τον έλεγχο των Συστημάτων πλήρωσης, Διατήρησης πίεσης αλλά και απαέρωσης. Του απονεμήθηκε το διεθνούς κύρους Βραβείο Plus X για την λειτουργικότητα και την ευκολία στην χρήση! Απλουστευμένος χειρισμός Δυνατότητα ποικίλων συνδέσεων Ευελιξία στη συνδεσμολογία Οθόνη αφής ευκρινούς κειμένου (Control Touch) Οπτικοποίηση διεργασιών (Control Touch) Ενσωματωμένο μενού service και ρυθμίσεων (Control Touch) Πληροφορίες στη σελ. 28 καθώς και στις υποκατηγορίες των ακόλουθων προϊόντων Reflex: Fillcontrol Plus (από σελ. 48) Fillcontrol Auto Compact (από σελ. 49) Servitec (από σελ. 52) Reflexomat (από σελ. 29) Variomat (από σελ. 35) Reflex Exferro Για την αξιόπιστη προστασία των αντλιών υψηλών αποδόσεων Αποτελεσματικός διαχωρισμός σιδηρομαγνητικών ουσιών στη ροή νερού Διατίθεται για τους διαχωριστές σωματιδίων και λάσπης Exdirt, καθώς και για τους συνδυαστικούς διαχωριστές αέρα, σωματιδίων και λάσπης Extwin. Περισσότερες πληροφορίες στις σελίδες 59, 61 και 63 Reflex Storatherm eat Combi Θερμοδοχείο Combi νέας γενιάς: Θερμοδοχείο με ανοξείδωτο κυματοειδή εναλλάκτη σε 4 μεγέθη: 500 l, 800 l, 1000 l και 1500 l Μόνωση 120 Διατίθεται με έναν ή δύο εναλλάκτες για αποδοτικότερη σύνδεση περισσοτέρων πηγών ενέργειας Περισσότερες πληροφορίες στη σελίδα 69 4

5

6 Reflex Συνήθης λειτουργία = Διατήρηση πίεσης Κυκλοφορητής στην προσαγωγή Δοχείο διαστολής στην επιστροφή pst, Ορισμός κατά DIN EN και σύμφωνα με DIN 4807 T1/T2, παράδειγμα εγκατάστασης θέρμανσης με δοχείο διαστολής psv PAZ + pe Πίεση βαλβίδας ασφαλείας = DBmax μέγιστη πίεση Τελική πίεση Διαφορά από την πίεση κλεισίματος = ASV 0,2 bar Η μέγ. επιτρ. πίεση λειτουργίας δεν πρέπει να ξεπεραστεί σε κανένα σημείο της εγκατάστασης Πίεση της εγκατάστασης στη μέγιστη θερμοκρασία DBmax απαιτείται κατά DIN EN 12828, σε λέβητες ισχύος > 300 kw pf pa p0 PAZ pst Πίεση πλήρωσης Αρχική πίεση ελάχιστη πίεση λειτουργίας = προρύθμιση στο δοχείο διαστολής = DBmin ρύθμιση κατώτατης πίεσης στατική πίεση Επιθυμητή περιοχή διατήρησης της πίεσης = πίεση αδράνειας 0,3 bar 0,2 bar + pd Ve Διαστολικός όγκος VV Απόθεμανερού Πίεση στην εγκατάσταση κατά την θερμοκρασία πλήρωσης Πίεση στην εγκατάσταση κατά την χαμηλότερη θερμοκρασία Ελάχιστη πίεση προς αποφυγή - δημιουργίας υποπίεσης - ατμοποίησης - σπηλαίωσης Πίεση στην υδάτινη στήλη, σύμφωνα με το στατικό ύψος () Περιοχή αδρανούς πίεσης = επιθυμητή διατήρηση πίεσης, ανάμεσα σε pa και pe Απόθεμα νερού VV για κάλυψη απωλειών νερού στο κύκλωμα DBmin κατά DIN EN 12828, για την διασφάλιση της p0 στα κυκλώματα θέρμανσης, συστήνεται η τοποθέτηση εξαρτημάτων αυτόματης πλήρωσης ή ιδανικά ενός ρυθμιστή κατώτατης πίεσης. 6

7 Reflex N και NG για κλειστά κυκλώματα θέρμανσης/ψύξης σύνδεση με σπείρωμα από 35 λίτρα με ποδαράκια μεμβράνη κατά DIN EN 13831, επιτρ. θερμοκρ. στη μεμβρ. 70 ºC για προσθήκη αντιψυκτικού έως 50 % πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση A 8 25 λίτρα λίτρα h h λίτρα 6 bar Τύπος Κωδικός Αριθμός Συσκ. Βάρος h A Προρύθμ. 6 bar /120 C γκρι λευκό kg bar NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R 1 1,5 NG , R 1 1,5 NG , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 Vn Ονομαστικός όγκος / λίτρα 7

8 Reflex F επίπεδο δοχείο διαστολής για συστήματα θέρμανσης και ψύξης, ειδικά για ενσωμάτωση σε μονάδα για προσθήκη αντιψυκτικού έως 50 % μεμβράνη κατά DIN EN 13831,επιτρ. θερμοκρ. 70 ºC από 18 λίτρα με υποδοχείς στερέωσης πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση B T B A A 8 λίτρα λίτρα T 3 bar 3 bar Τύπος 3 bar /120 C Reflex C Κωδικός λευκό Αριθμός Συσκ. Βάρος kg B T A F , G 0,75 F , G ½ 1,0 F , G ¾ 1,0 F , G ¾ 1,0 F , G ¾ 1,0 Vn Ονομαστικός όγκος / λίτρα για συστήματα θέρμανσης/ψύξης για προσθήκη αντιψυκτικού έως 50 % με υποδοχείς στερέωσης για εύκολη τοποθέτηση βουτυλική μεμβράνη κατά DIN EN 13831, επιτρ. θερμοκρ. στη μεμβράνη 70 ºC πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση Τύπος 3 bar /120 C Προρύθμ. bar Κωδικός γκρι Αριθμός Συσκ. Βάρος kg T B A C , G ½ 1,0 C , G ½ 1,0 C , G ¾ 1,0 C , G ¾ 1,0 C , G ¾ 1,0 C , G ¾ 1,5 C , G ¾ 1,5 A Προρύθμ. bar T B Vn Ονομαστικός όγκος / λίτρα 8

9 Reflex G για συστήματα θέρμανσης/ψύξης έως 1000 l / Ø 740 σύνδεση με σπείρωμα από 1000 l / Ø 1000 σύνδεση με φλάντζα DN 65 μεμβράνη κατά DIN EN 13831,επιτρ. θερμοκρ. στη μεμβράνη 70 ºC πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση με θυρίδα επιθεώρησης με ενσωματωμένο μανόμετρο το μανόμετρο και η βαλβίδα προστατεύονται από μεταλλική εξοχή αντικαθιστόμενη μεμβράνη h λίτρα h λίτρα Ø 740 h λίτρα Ø bar Τύπος 6 bar /120 C Κωδικός γκρι Αριθμός Βάρος kg h A Προρύθμ. bar G , G 1 3,5 G , G 1 3,5 G , G 1 3,5 G , G 1 3,5 G 1000 Ø , G 1 3,5 G 1000 Ø , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 10 bar Τύπος 10 bar /120 C Κωδικός γκρι Αριθμός Βάρος kg h A Προρύθμ. bar G , G 1 3,5 G , G 1 ¼ 3,5 G , G 1 ¼ 3,5 G , G 1 ¼ 3,5 G , G 1 ¼ 3,5 G , G 1 ½ 3,5 G , G 1 ½ 3,5 G 1000 Ø , G 1 ½ 3,5 G 1000 Ø , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 Vn Ονομαστικός όγκος / λίτρα Κατόπιν ζήτησης Διεξαγωγή ελέγχου από TÜV βάσει 97/23/EG για μεμονωμένα παραγγελθέντα προϊόντα από 1000 λίτρα/ø 1000 με αναμονή για σύνδεση της Συσκευής Ελέγχου Μεμβράνης Ειδικά μοντέλα > 10 bar 9

10 Reflex S Reflex S σε ένα ηλιακό σύστημα Reflex Ενδιάμεσο δοχ. Reflex S Συμβουλές για τον τεχνικό Ο κυκλοφορητής και το Reflex S πρέπει να τοποθετούνται στην επιστροφή των συλλεκτών προκειμένου να προφυλαχθούν από υψηλές θερμοκρασίες. Έτσι, το δοχείο διαστολής συνδέεται αναγκαστικά στην κατάθλιψη του κυκλοφορητή. Γι αυτό το λόγο θα πρέπει να λαμβάνεται υπόψη η πίεση του κυκλοφορητή στον υπολογισμό της προρύθμισης p0 του δοχείου. Η τοποθέτηση ενός ενδιάμεσου δοχείου V μπορεί να αποφευχθεί μόνο αν η θερμοκρασία στο δοχείο δεν θα ξεπερνά τους 70 C. για θέρμανση, ψύξη και ηλιακά συστήματα για προσθήκη αντιψυκτικού έως 50 % σύνδεση με σπείρωμα μεμβράνη κατά DIN EN 13831, επιτρ. θερμοκρ. στη μεμβράνη 70 ºC πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση 33 λίτρα με υποδοχείς στερέωσης, από 50 λίτρα με ποδαράκια A λίτρα λίτρα h λίτρα h 10 bar Τύπος 10 bar /120 C Κωδικός Αριθμός Συσκ. Βάρος h A γκρι λευκό kg S , G ¾ 0,5 S , G ¾ 1,5 S , G ¾ 1,5 S , G ¾ 1,5 S , G ¾ 1,5 S , G ¾ 1,5 Προρύθμ. bar S , R ¾ 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 Vn Ονομαστικός όγκος / λίτρα 10

11 Ενδιάμεσα δοχεία V απαραίτητα σε εγκαταστάσεις με θερμοκρασίες επιστροφής > 70 C ή σε εγκαταστάσεις ψύξης 0 C πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση εφαρμογή και ως δοχείο αποθήκευσης h A A h h h A A A A 6 20 λίτρα 40 λίτρα λίτρα λίτρα λίτρα λίτρα h 10 bar Τύπος Κωδικός Αριθμός Συσκ. Βάρος h A 10 bar /120 C γκρι kg V , R ¾ V , R ¾ V , R ¾ V , R 1 V , R 1 V , DN 40/PN 16 V , DN 40/PN 16 V , DN 40/PN 16 V , DN 65/PN 16 V , DN 65/PN 16 V , DN 65/PN 16 V , DN 65/PN 16 V , DN 65/PN 16 V , DN 65/PN 16 6 bar Τύπος Κωδικός Αριθμός Συσκ. Βάρος h A 6 bar /120 C γκρι kg V , DN 40/PN 6 V , DN 40/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 Vn Ονομαστικός όγκος / λίτρα Kατόπιν ζήτησης Διεξαγωγή ελέγχου από TÜV βάσει 97/23/EG για μεμονωμένα παραγγελθέντα προϊόντα Ειδικά μοντέλα > 10 bar 11

12 Reflex Βάσεις για επιτοίχια στήριξη Κονσόλα με πολλαπλές εισόδους για τα Reflex 8 25 λίτρων σύνδεση του δοχείου από την κάτω πλευρά Σύνδεση για πλήρωση Rp ½ 95 Υποδοχή για μανόμετρο Rp Σύνδεση για εξαέρωση Rp 95 Κωδικός: ΑΟ 75 Συσκ. 36 Σύνδεση της γραμμής διαστολής Rp ¾ Σύνδεση του δοχείου διαστολής Rp ¾ 30 DN 32 Τσέρκι για τα Reflex 8 25 λίτρων, κάθετη τοποθέτηση Κωδικός: ΑΟ 75 Συσκ. 36 Συσκευή ελέγχου ειδοποιεί για την καταστροφή της στα Refix DT, DE και Reflex G από 60 λίτρα αποτελείται από ένα ηλεκτρόδιο και το αντίστοιχο ρελέ (τοποθετημένο στο δοχείο) τροφοδοσία ρεύματος 230 V/50 z ψυχρή επαφή (μετασχηματιστής) πωλείται μόνο σε συνδυασμό με δοχείο Κωδικός: ΑΟ 86 12

13 Εξάρτημα σύνδεσης και απόφραξης για την γρήγορη τοποθέτηση και συντήρηση των δοχείων διαστολής με βάνα αποκοπής και κυρτό σωλήνα για την σύνδεση δοχείου με ρακόρ με έξοδο εκκένωσης G ½ και στόμιο για εύκαμπτο σωλήνα κατά DIN EN PN 16/120 C ενδείκνυται για τις σειρές N και S ιδανικό για τα G Ø 740 Περιγραφή Κωδικός Αριθμός Εξάρτημα σύνδεσης Εξάρτημα σύνδεσης 1 ¼ Εξάρτημα σύνδεσης 1 ½ Ταχυσύνδεσμος εξάρτημα σύνδεσης και αποκοπής για την σύνδεση και την συντήρηση των δοχείων διαστολής έξοδος εκκένωσης κατά DIN EN PN 10 / 120 C Περιγραφή Κωδικός Αριθμός Ταχυσύνδεσμος R ¾ Ταχυσύνδεσμος R

14 Πίνακας γρήγορης επιλογής δοχείων διαστολής Εγκατάσταση θέρμανσης: 90/70 C Λεπτομερή υπολογισμό μπορείτε να βρείτε στο έντυπο Συστήματα διατήρησης πίεσης - Μελέτη - Υπολογισμός - Προϊόντα ή να χρησιμοποιήσετε το πρόγραμμα Reflex Pro στη σελίδα Βαλβίδαασφαλείας pβα bar 2,5 Vn 3,0 Vn 4,0 Vn 5,0 Vn Προρύθμ. p0 bar 1,0 1,5 Λίτρα 0,5 1,0 1,5 1,8 Λίτρα 1,5 2,0 2,5 3,0 Λίτρα 2,0 2,5 3,0 3,5 4,0 Λίτρα Όγκος VA λίτρα S S N N N N Όγκος νερού κατά προσέγγιση: Σώματα παλαιού τύπου (φέτες) VA = Q[kW] x 13,5 l/kw Σώματα πάνελ VA = Q[kW] x 8,5 l/kw Παράδειγμα επιλογής pβα = 3 bar = 13 m Q = 40 kw (πάνελ 90/70 C) VP = 1000 l (V Δοχ. αδρανείας) Υπολογισμός: VA = 40 kw x 8,5 l/kw = 1340 l 13 p0 ( + 0,2 bar = 1,5 bar 10 ) Από τον πίνακα: με pβα = 3 bar, p0 = 1,5 bar, VA = 1340 l Vn = 250 l (για VA max. 1360) επιλέχθηκε: 1 x Reflex N 250, 6 bar Σελ. 7 1 x Ταχυσύνδε σμος Σελ. 13 Τι πρέπει να προσέχετε: - Επιλέξτε επαρκώς υψηλή ρύθμιση της βαλβ. ασφαλ. : pβα p0 + 1,5 bar - Αν είναι εφικτό, να προστίθενται στον υπολογισμό της προρύθμισης του δοχείου 0,2 bar: p0 [m] + 0,2 bar 10 - Για να διασφαλίζεται η απαιτούμενη πίεση για την λειτουργία του κυκλοφορητή, να υπολογίζεται προρύθμιση τουλάχιστον 1 bar: p0 1 bar - Ρυθμίστε την πίεση πλήρωσης (σε κρύα και εξαερωμένη εγκατάσταση), τουλάχιστον 0,3 bar πάνω από την προρύθμιση του δοχείου pf p0 + 0,3 bar 14

15 Refix Ολοκληρωμένη λύση: Refix DD με ειδικό ταχυσύνδεσμο Flowjet. Το Flowjet εγγυάται την εύκολη και κατά DIN εγκατάσταση του δοχείου, καθώς διασφαλίζει την δυνατότητα αποκοπής και εκκένωσης του δοχείου, αλλά και την εξαναγκασμένη κυκλοφορία του νερού μέσα σε αυτό.. Συμβουλές για τον τεχνικό: Ρυθμίστε την πίεση στο δοχείο, αφότου έχετε ενημερωθεί για την πίεση του δικτύου πόλεως. Κριτήρια Refix DD Κατά την εκκίνηση ή την διακοπή λειτουργίας μιας αντλίας, η ταχύτητα ροής του νερού δεν πρέπει να μεταβάλλεται περισσότερο από 0,15 m/s, ή περισσότερο από 0,5 m/s σε περίπτωση διακοπής λειτουργίας όλων των αντλιών. Κατά την διάρκεια λειτουργίας της αντλίας η ελάχιστη πίεση pminv δεν πρέπει να πέσει κάτω από το 50% και πρέπει να είναι τουλάχιστον 1 bar. για εγκαταστάσεις πόσιμου νερού, θέρμανσης νερού και πιεστικά συγκροτήματα κατά DIN Σύνδεση από ανοξείδωτο χάλυβα με διάταξη για εξαναγκασμένη κυκλοφορία νερού, κατά της λεγιονέλλας μεμβράνη κατά DIN EN 13831,DIN 4807 T5, KTW-C και W 270 κατασκευή και έλεγχος κατά DIN 4807 T5, DIN DVGW Reg.-Nr. NW-0411AT2534 πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση εξωτερική και εσωτερική επικάλυψη κατά KTW-A προρύθμιση 4 bar συνδυάζεται με τον ειδικό ταχυσύνδεσμο Flowjet 33 λίτρα με υποδοχείς στερέωσης ACS 8-25 λίτρα A 33 λίτρα με υποδοχείς στερέωσης (πίσω όψη) Εξάρτημα ταφ Rp ¾ στη συσκευασία (για DD 8-33 l) A 25 bar 10 bar Τύπος Κωδικός Αριθμός Συσκ. Βάρος D A 10 bar /70 C πράσινο λευκό kg DD 2 1) , G ¾ DD , G ¾ DD , G ¾ DD , G ¾ DD , G ¾ DD , G ¾ Τύπος Κωδικός Αριθμός Συσκ. Βάρος D A 25 bar /70 C πράσινο λευκό kg DD , G ¾ Vn Ονομαστικός όγκος / λίτρα 1) χωρίς ταφ 15

16 Ταχυσύνδεσμος Flowjet ¾ για δοχεία με διάταξη εξαναγκασμένης κυκλοφορίας εξάρτημα αποκοπής και εκκένωσης για τα δοχεία Refix DD κατά DIN 4807 T5 μέγ. επιτρ. πίεση λειτουργίας 16 bar επιτρ. θερμοκρασία λειτουργίας 70 C συνδέσεις αμφίπλευρα G ¾, Θ/Α σπείρωμα συνδυάζεται και με το ταφ 1 που συμπεριλαμβάνεται στη συσκευασία των δοχείων DD Κωδικός: ΑΟ 85 Τσέρκι Reflex τσέρκι για στήριξη δοχείων 8 25 λίτρων μεγάλη ευκολία στην τοποθέτηση Κωδικός: ΑΟ 75 Συσκ

17 Refix DT για εγκαταστάσεις πόσιμου νερού, θέρμανσης νερού και πιεστικά συγκροτήματα κατά DIN 1988 με ταχυσύνδεσμο Flowjet ή σύνδεση με διπλή φλάντζα Duo μεμβράνη κατά DIN EN 13831,DIN 4807 T5, KTW-C και W 270 με διάταξη για εξαναγκασμένη κυκλοφορία νερού, κατά της λεγιονέλλας κατασκευή και έλεγχος κατά DIN 4807 T5, DIN DVGW πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση εξωτερική και εσωτερική επικάλυψη κατά KTW-A προρύθμιση 4 bar αντικαθιστόμενη μεμβράνη με ενσωματωμένο μανόμετρο το μανόμετρο και η βαλβίδα προστατεύονται από μεταλλική εξοχή h λίτρα (με Flowjet) A h (Ø 740) λίτρα 10 bar Τύπος Σύνδεση Κωδικός Αριθμός Βάρος h 10 bar /70 C πράσινο kg DT 60 Flowjet RP 1 ¼ , DT 80 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 100 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 200 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 300 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 400 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 500 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 600 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 800 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 1000 Ø 740 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 1000 Ø 1000 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 1500 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 2000 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 3000 DN 65/PN 16 DN 80/PN 16 DN 100/PN ,5 23,0 24,0 26,0 18,6 26,0 27,0 28,0 37,0 53,0 54,0 57,0 43,5 59,0 60,0 63,0 73,0 79,0 80,0 83,0 69,0 85,0 86,0 89,0 164,0 165,0 177,4 204,0 205,0 208,0 244,0 245,0 248,0 386,2 386,2 386,2 502,4 502,4 502,4 686,5 686,5 686,5 1054,0 1057,0 1057, Vn Ονομαστικός όγκος / λίτρα 17

18 Refix DT (συνέχεια) h A 1000 (Ø 1000) 2000 λίτρα h A 3000 λίτρα 16 bar Τύπος Σύνδεση Κωδικός Αριθμός Βάρος h 16 bar /70 C πράσινο kg DT 80 Flowjet RP 1 ¼ , DN 50/PN , DN 65/PN , DN 80/PN , DT 100 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 200 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 300 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 400 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 500 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 600 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 800 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 1000 Ø 740 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 1000 Ø 1000 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 1500 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 2000 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 3000 DN 65/PN 16 DN 80/PN 16 DN 100/PN ,0 34,0 35,0 37,0 55,0 61,0 62,0 65,0 64,0 70,0 71,0 74,0 113,0 119,0 122,0 130,0 131,0 134,0 174,0 175,0 178,0 224,0 225,0 228,0 259,0 260,0 263,0 488,0 488,0 488,0 630,0 630,0 630,0 850,0 850,0 850,0 1240,0 1240,0 1200, Vn Ονομαστικός όγκος / λίτρα Ειδικά μοντέλα > 16 bar κατόπιν ζήτησης από 1000 λίτρα/ø 1000 με αναμονή για σύνδεση Συσκευής Ελέγχου Μεμβράνης

19 Παραδείγματα εφαρμογών για δοχεία διαστολής Προϊόντα Reflex με γεωθερμικές αντλίες θερμότητας Refix DE για ένα ηλιακό κύκλωμα με υψηλό δείκτη διάβρωσης 2 Reflex NG/N για το κύκλωμα θέρμανσης 3 Storatherm Aqua eat Pump για την θέρμανση πόσιμου νερού μέσω ηλιοθερμίας και αντλίας θερμότητας 4 Refix DD για την παροχή πόσιμου νερού 5 Exvoid για την συνεχή απαέρωση του ηλιακού κυκλώματος 6 Reflex S στην επιστροφή του ηλιακού κυκλώματος. 4 Refix σε πιεστικό συγκρότημα Refix στην κατάθλιψη του πιεστικού Refix DT Σ αυτή τη διάταξη τα προϊόντα Refix οδηγούν στην μείωση του αριθμού εκκινήσεων της αντλίας. Αυτή η διάταξη επιλέγεται, όταν η ζήτηση είναι συνεχώς μεγαλύτερη από τις δυνατότητες της αντλίας Σε περίπτωση πρόσκαιρων διακυμάνσεων στην πίεση ή στον όγκο νερού, το Refix τοποθετείται στην προσαγωγή της αντλίας και την προστατεύει από τις πτώσεις πίεσης. Τα δοχεία Refix μπορούν να τοποθετηθούν ταυτόχρονα και στην αναρρόφηση και στην κατάθλιψη της αντλίας Refix DD 19

20 Refix DE 10 bar για εγκαταστάσεις που δεν υπόκεινται στις διατάξεις του DIN 1988, π.χ. πυροσβεστικά και πιεστικά συγκροτήματα, ενδοδαπέδιες θερμάνσεις, γεωθερμία χωρίς διάταξη εξαναγκασμένης κυκλοφορίας νερού μεμβράνη κατά DIN EN 13831/αντικαθιστόμενη από 50 λίτρα αντιδιαβρωτική προστασία στα μέρη που έρχονται σε επαφή με το νερό πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση προρύθμ. 4 bar 33 λίτρα με υποδοχείς στερέωσης από Ø 1000 με ενσωματωμένο μανόμετρο το μανόμετρο και η βαλβίδα προστατεύονται από μεταλλική εξοχή ACS Τύπος Κωδικός Αριθμός Συσκ. Βάρος h A 10 bar/70 C μπλε kg DE , G ¾ DE , G ¾ DE , G ¾ DE , G ¾ DE , G ¾ DE , G ¾ DE 33 1) , G ¾ A A h A 2 25 λίτρα 33 λίτρα λίτρα DE , G 1 DE , G 1 DE , G 1 DE , G 1 DE , G 1 ¼ DE , G 1 ¼ DE , G 1 ¼ DE , G 1 ¼ DE , G 1 ½ DE , G 1 ½ DE 1000 Ø , G 1 ½ DE 1000 Ø , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 Vn Ονομαστικός όγκος / λίτρα * το σύμβολο ACS ισχύει για τα δοχεία DE ) μοντέλο με ποδαράκια 20

21 Refix DE (συνέχεια) h A h A h A λίτρα Ø λίτρα Ø λίτρα 25 bar 16 bar Τύπος Κωδικός Αριθμός Συσκ. Βάρος h A 16 bar/70 C μπλε kg DE , G ¾ DE , G ¾ DE , G ¾ DE , G 1 DE , G 1 DE , G 1 ¼ DE , G 1 ¼ DE , G 1 ½ DE , G 1 ½ DE , G 1 ½ DE , G 1 ½ DE 1000 Ø , G 1 ½ DE 1000 Ø , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 Τύπος Κωδικός Αριθμός Συσκ. Βάρος h A 25 bar/70 C μπλε kg DE , G ¾ DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE 1000 Ø , DN 50/PN 40 DE 1000 Ø , DN 65/PN 40 DE , DN 65/PN 40 DE , DN 65/PN 40 DE , DN 65/PN 40 Vn Ονομαστικός όγκος / λίτρα Ειδικά μοντέλα > 25 bar κατόπιν ζήτησης 21

22 Πίνακας γρήγορης επιλογής Refix Επιλογή σύμφωνα με το ονομαστικό όγκο Vn 10 C Θερμοκρασία νερού εισαγωγής V pa pba Vn p0 Vboiler 60 C Θερμοκρασία θερμοδοχείου V S Προρύθμιση p0 = 3,0 bar Προρύθμιση p0 = 4,0 bar = εργοστασιακή Ρύθμιση μειωτή πίεσης pa 3,2 bar Ρύθμιση μειωτή πίεσης pa 4,2 bar pba [bar] Vboiler [λίτρα] Ονομαστικός όγκος Refix [λίτρα] DD DT pba [bar] Vboiler [λίτρα] Ονομαστικός όγκος Refix [λίτρα] DD DT Επιλεγμένο παράδειγμα Όγκος θερμοδοχείου (Vboiler) 900 λίτρα Θερμοκρασία ζεστού νερού (Tww) 60 C Ρύθμιση μειωτή πίεσης (pa) 4,2 bar Βαλβίδα ασφαλείας (pba) 10,0 bar Δείκτης διαστολής (60 C/10 C) (n) 1,7 % Προρύθμιση (p0) 4,0 bar Ονομαστικός όγκος (Vn) 31,5 λίτρα επιλέχθηκε 22

23 Επιλογή σύμφωνα με την μέγιστη ταχύτητα ροής Vs Αφότου επιλεγεί το μέγεθος του Refix, στα δοχεία με εξαναγκασμένη κυκλοφορία, πρέπει να ελεγχθεί αν το Refix μπορεί να απορροφήσει τη μέγιστη ροή V s, που αντιστοιχεί στο μέγεθος των σωληνώσεων του δικτύου. Αν αυτό δεν συμβαίνει, τότε, αντί ενός DD 8 33 λίτρα, μπορεί να τοποθετηθεί ένα Refix DT 60 λίτρα για μεγαλύτερη ροή. Εναλλακτικά θα μπορούσε να τοποθετηθεί το Refix DD με ένα ταφ μεγαλύτερης διατομής. Flowjet ταφ Duo-Φλάντζα V S V V S V διαθέσιμα μεγέθη μέγιστη προτεινόμενη πραγματική απώλεια πίεσης ταχύτητα ροής V S * με ροή V Refix DD 8 33 λίτρα Δp = 0,03 bar V [m³/h] με ή χωρίς Flowjet Rp ¾ = Standard 2,5 m³/h 2,5 m³/h Διατομή ταφ Rp 1 4,2 m³/h αμελητέα Refix DT λίτρα V [m³/h] με Flowjet Rp 1¼ 7,2 m³/h Δp = 0,04 bar 7,2 m³/h Refix DT Duo-Φλάντζα DN 50 Duo-Φλάντζα DN 65 Duo-Φλάντζα DN 80 Duo-Φλάντζα DN 100 Refix DE, DC (χωρίς εξαναγκασμένη κυκλοφορία) λίτρα 15 m³/h 27 m³/h 36 m³/h 56 m³/h απεριόριστη Δp = 0 Δp = 0,14 bar Δp = 0,11 bar αμελητέα ( ) 2 ( ) 2 ( ) 2 ( ) 2 V [m³/h] 15 m³/h V [m³/h] 27 m³/h * υπολογίζεται για ταχύτητα 2 m/s Μπορείτε να δείτε τον λεπτομερή υπολογισμό στο έντυπο Συστήματα διατήρησης πίεσης - Μελέτη - Υπολογισμός - Προϊόντα ή να χρησιμοποιήσετε το πρόγραμμα υπολογισμού Reflex Pro στη σελίδα 23

24 Refix DC για εγκαταστάσεις που δεν υπόκεινται στις διατάξεις του DIN 1988, π.χ. πυροσβεστικά και πιεστικά συγκροτήματα, ενδοδαπέδιες θερμάνσεις χωρίς διάταξη εξαναγκασμένης κυκλοφορίας νερού διάφραγμα κατά DIN EN αντιδιαβρωτική προστασία στα μέρη που έρχονται σε επαφή με το νερό πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση μη αντικαθιστόμενη μεμβράνη ACS h A λίτρα h A λίτρα 10 bar Τύπος 10 bar /70 C Κωδικός blau Αριθμός Βάρος (kg) () () h () A Προρύθμ. (bar) DC , G 1 2,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 Vn Ονομαστικός όγκος / λίτρα 24

25 Αντιπληγματικό π.χ. για χρήση σε πλυντήρια ρούχων ή πιάτων, σε αυτόματα ποτιστικά, ή σε συνδυαστικούς λέβητες αερίου κλπ. για συσκευές με απότομη διακοπή ροής, πχ. πλυντήρια πιάτων ή ρούχων πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση συνολικός όγκος 165 cm³ προρύθμιση 4 bar 10 bar / 70 C Κωδικός: ΑΟ G ½ 25

26 Refix W ως δοχείο αποθήκευσης σε μικρά πιεστικά συγκροτήματα που δεν υπόκεινται στις διατάξεις του DIN η επιφάνεια του δοχείου και τα μέρη που έρχονται σε επαφή με το νερό φέρουν αντιδιαβρωτική συνθετική επίστρωση αντικαθιστόμενη μεμβράνη στα W 50 W 100 προρύθμιση 2 bar ACS L2 L A W2 W 10 bar Τύπος Κωδικός Αριθμός Συσκ. Βάρος L F B C A 10 bar /70 C μπλε kg W , , G ¾ W , G ¾ W , G 1 W , G 1 Vn Ονομαστικός όγκος / λίτρα Ψηφιακό αερόμετρο Ψηφιακό αερόμετρο Reflex, ένδειξη έως 9 bar Κωδικός: ΑΟ 86 Συσκευή ελέγχου ειδοποιεί για την καταστροφή της στα Refix DT, DE και Reflex G από 60 λίτρα αποτελείται από ένα ηλεκτρόδιο και το αντίστοιχο ρελέ (τοποθετημένο στο δοχείο) Τροφοδοσία ρεύματος 230 V/50 z ψυχρή επαφή (μετασχηματιστής) πωλείται μόνο σε συνδυασμό με δοχείο Κωδικός: ΑΟ 86 26

27

28 Χειριστήρια ελέγχου Χειριστήριο Control Basic Χειριστήριο Control Touch Οθόνη LCD (δίγραμμη) 8 πλήκτρα χειρισμού 2 καταγραφές κατάστασης ενσωματωμένος χειρισμός της πίεσης, της απαέρωσης και της πλήρωσης του κυκλώματος χειροκίνητη ή αυτόματη λειτουργία δυνατότητα απομακρυσμένης καταγραφής βλαβών μέσω ψυχρής επαφής είσοδος ψυχρής επαφής, πχ. για ηλεκτρ. υδρόμετρο έξοδος RS-485 για σύνδεση με τη βάση της μονάδας ελέγχου Έγχρωμη οθόνη αφής 4,3 επιφάνεια αφής χειρισμού γραφικών απλουστευμένο μενού κειμένων με ενσωματωμένες οδηγίες χρήσης και επεξηγηματικά βοηθητικά κείμενα ενσωματωμένος χειρισμός της πίεσης, της απαέρωσης και της πλήρωσης του κυκλώματος χειροκίνητη ή αυτόματη λειτουργία μόνιμη ένδειξη των βασικών παραμέτρων λειτουργίας επάνω στο γράφημα του συστήματος έξυπνο σύστημα λειτουργίας Plug-and-Play Αξιολόγηση και αποθήκευση των σημαντικότερων δεδομένων λειτουργίας δυνατότητα μεγάλης ποικιλίας συνδέσεων: 1 x είσοδος ψυχρής επαφής, πχ. για ηλεκτρ. υδρόμετρο 2 x έξοδοι ψυχρής επαφής για καταγραφή βλαβών 2 x αναλογικές παραμετροποιήσιμες έξοδοι για πίεση και στάθμη 2 x έξοδοι RS-485 για σύνδεση με τη βάση της μονάδας ελέγχου και περαιτέρω δικτύωση κλέμες για Bluetooth, δίκτυα MS και KNX, υποδοχή για κάρτα SD 28

29 Reflexomat Reflexomat με έναν συμπιεστή για συστήματα έως 12 MW Νερό πλήρωσης Reflex Fillset Reflex ηλεκτρομαγν. βαλβίδα με σφαιρικό κρουνό NS RS Μονάδα ελέγχου RG Βασικό δοχείο RS 90/1 230 V / 50 z από RS 150/1 400 V, 50 z παραμετροποιήσιμη ψυχρή επαφή για καταγραφή βλαβών + RS-485 (από RS 90/2) P Γραμμή διαστολής PIS Διατήρηση πίεσης, αντιστάθμιση διαστολικού όγκου Ο συμπιεστής και η ηλεκτρομαγνητική βαλβίδα λειτουργούν έτσι, ώστε να αντισταθμίζεται ο διαστολικός όγκος μέσα στο βασικό δοχείο, διατηρώντας έτσι μια σταθερότητα ± 0,1 bar, στην πίεση του κυκλώματος. Δεδομένου ότι η πίεση αποθηκεύεται υπό την μορφή ενός μαξιλαριού αέρα μέσα στο δοχείο διαστολής (βασικό δοχείο), το αποτέλεσμα είναι μια πολύ ήπια και ομαλή λειτουργία. Τα Reflexomat με δύο συμπιεστές έχουν εναλλασσόμενη λειτουργία βάσει φορτίου και αυτόματη εναλλαγή σε περίπτωση βλάβης. LIS Πλήρωση Η λειτουργία πλήρωσης λόγω απωλειών στο κύκλωμα, συμπεριλαμβάνεται ως επιλογή στη μονάδα ελέγχου. Πραγματοποιείται βάσει της στάθμης του νερού στο βασικό δοχείο. Ο υπολογισμός της στάθμης του νερού στο δοχείο επιτυγχάνεται μέσω της αποτίμησης του βάρους του. Η ηλεκτρομαγνητική βαλβίδα για την πλήρωση και το Reflex Fillset με το υδρόμετρο και τον διαχωριστή κυκλωμάτων παραγγέλνονται προαιρετικά. Η πλήρωση ελέγχεται από σύστημα ελέγχου διαρροών και διακόπτεται σε περίπτωση διαρροής ή βλάβης. Τα σήματα ενός ηλεκτρονικού υδρομέτρου μπορούν να αξιολογηθούν από τη μονάδα ελέγχου (Reflex Fillset με ηλεκτρ. υδρόμετρο). Για συστήματα με πολύ υψηλές πιέσεις διατίθεται η μονάδα πλήρωσης Reflex Fillcontrol Auto με ενσωματωμένη αντλία. 29

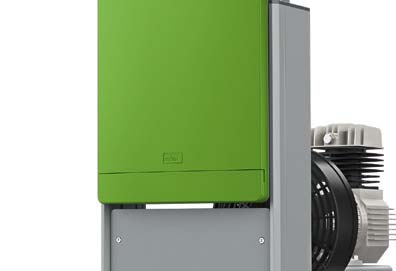

30 Reflexomat δυναμική διατήρηση πίεσης μέσω συμπιεστή ένα Reflexomat αποτελείται πάντα από μία μονάδα ελέγχου και ένα δοχείο διαστολής στα συστήματα με δοχείο έως 600 l, η μονάδα ελέγχου με τον συμπιεστή είναι τοποθετημένη επάνω στο δοχείο για μεγαλύτερους όγκους διαστολής χρησιμοποιούνται είτε μεγάλα δοχεία, είτε ένα βασικό δοχείο και ένα ή περισσότερα συμπληρωματικά δοχεία εν σειρά διατίθεται και Reflexomat χωρίς συμπιεστή, όταν υπάρχει συμπιεστής αέρα διαθέσιμος στην εγκατάσταση Reflexomat με μονάδα ελέγχου RS 300/1 και Βασικό δοχείο RG

31 Reflexomat Compact σταθεροποιητής πίεσης μικρού μεγέθους, ελεγχόμενος από συμπιεστή για συστήματα θέρμανσης/ψύξης πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση διάφραγμα κατά DIN EN μέγ. επιτρ. πίεση λειτουργίας 6 bar επιτρ. θερμοκρασία προσαγωγής 120 ºC* επιτρ. θερμοκρασία λειτουργίας 70 ºC** επιτρ. θερμοκρασία περιβάλλοντος 0 45 ºC βαθμός προστασίας: IP 54 με χειριστήριο Control Basic τροφοδοσία ρεύματος 230 V καταγραφή βλαβών και έξοδος RS-485 h Τύπος Κωδικός Αριθμός h Σύνδεση- Βάρος kg RC R 1 52,0 RC R 1 69,0 RC R 1 80,0 RC R 1 93,0 * αντίστοιχα μέγιστη τιμή στον θερμοστάτη 105 ºC, κατά DIN EN ** τοποθέτηση στην επιστροφή, θερμοκρασία στη μεμβράνη του δοχείου max. 70 ºC. Για σταθερές θερμοκρασίες 0 ºC παρακαλούμε επικοινωνήστε μαζί μας Θέση σε λειτουργία (προαιρετικά) από Κωδικός: εξουσιοδοτημένους τεχνικούς της Reflex 1) Οι υπηρεσίες δεν είναι αντικείμενο εκπτώσεων 31

32 Μονάδες ελέγχου Reflexomat σταθεροποιητής πίεσης ελεγχόμενος από συμπιεστή για συστήματα θέρμανσης/ψύξης επιτρ. θερμοκρασία προσαγωγής 120 ºC* επιτρ. θερμοκρασία λειτουργίας 70 ºC** επιτρ. θερμοκρασία περιβάλλοντος 0 45 ºC βαθμός προστασίας: IP 54 τροφοδοσία ρεύματος 230 V καταγραφή βλαβών και έξοδος RS-485 με χειριστήριο Control Touch από RS 150 Control Touch: επιφάνεια χειρισμού γραφικών, μόνιμη ένδειξη των βασικών παραμέτρων, ποικίλες δυνατότητες σύνδεσης, πχ. για συσκευές κτηριακού ελέγχου, ελέγχου εξ αποστάσεως και επέκτασης συστήματος το RS 90 διατίθεται εναλλακτικά και με Control Touch Π Β Υ Μονάδα ελέγχου RS με ένα συμπιεστή Τύπος Κωδικός Αριθμός Ύψος Πλάτος Βάθος Βάρος kg RS 90/ ,0 RS 90/ ,0 RS 150/ ,0 RS 300/ ,0 RS 400/ ,0 RS 580/ ,0 Συμπιεστής έως 600 l RS 90/1 επάνω στο βασικό δοχείο από 800 l RS 90/1 δίπλα στο βασικό δοχείο τοποθέτηση δίπλα στο δοχείο Μονάδα ελέγχου RS με 2 συμπιεστές Τύπος Κωδικός Αριθμός Ύψος Πλάτος Βάθος Βάρος kg RS 90/ ,0 RS 150/ ,0 RS 300/ ,0 RS 400/ ,0 RS 580/ ,0 Συμπιεστές τοποθέτηση δίπλα στο δοχείο Τροφοδοσία ρεύματος 230 V/50 Z; από RS V/50 z * αντίστοιχα μέγιστη τιμή στον θερμοστάτη 105 ºC, κατά DIN EN ** τοποθέτηση στην επιστροφή, θερμοκρασία στη μεμβράνη του δοχείου max. 70 ºC. Για σταθερές θερμοκρασίες 0 ºC παρακαλούμε επικοινωνήστε μαζί μας Επιτοίχια βάση στήριξης για την ιδανική τοποθέτηση της μονάδας ελέγχου RS σε συνδυασμό με Βασικά δοχεία RG 600 (λάβετε υπόψη το ύψος /G) περιλαμβάνει 3 m εύκαμπτου σωλήνα Κωδικός: ΑΟ 35 32

33 6 bar Δοχεία Reflexomat αντικαθιστόμενη μεμβράνη κατά DIN EN πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση RG Βασικό δοχείο Τύπος 6 bar h Κωδικός h 1 Κωδικός Αριθμός Σύνδεση G * Βάρος kg R , R , R , R , R , R 1 110, DN , DN , DN , DN , DN , DN ,0 G h h A A h 1 Reflexomat RG Βασικό δοχείο RF Συμπληρωματικό δοχείο RF Συμπληρ. δοχείο (προαιρ.) 10 bar 10 bar DN , DN , DN , DN , DN , DN , DN , DN , DN ,0 * συνολικό ύψος μαζί με τη μονάδα ελέγχου επάνω στο δοχείο (από l) Θέση σε λειτουργία (προαιρετικά) από εξουσιοδοτημένους τεχνικούς της Reflex Για μονάδα με 1 συμπιεστή Κωδικός: Για μονάδα με 2 συμπιεστές Κωδικός: ) Οι υπηρεσίες δεν είναι αντικείμενο εκπτώσεων 33

34 Μονάδα ελέγχου Reflexomat χωρίς συμπιεστή (για τροφοδοσία αέρα στην εγκατάσταση) Τύπος Κωδικός Αριθμός Υ/Π/Β ()* Βάρος (kg)* έως 600 l RS 90/ /395/520 9,0 από 800 l RS 90/ /395/345 9,0 * χωρίς συμπιεστή Ηλεκτρομαγνητική βαλβίδα για πλήρωση αέρα στην εγκατάσταση (έτοιμη για σύνδεση, τοποθετημένη στην μονάδα RS 90/1 χωρίς συμπιεστή) MV ¼ Κωδικός: Τιμή/τμχ.: 200,00 ΑΟ 35 Συσκευή ελέγχου ειδοποιεί για την καταστροφή της στα Refix DT, DE και Reflex G από 60 λίτρα αποτελείται από ένα ηλεκτρόδιο και το αντίστοιχο ρελέ (τοποθετημένο στο δοχείο) τροφοδοσία ρεύματος 230 V/50 z ψυχρή επαφή (μετασχηματιστής) πωλείται μόνο σε συνδυασμό με δοχείο Κωδικός: ΑΟ 86 I/O-Κονσόλα επέκτασης δύο επιπλέον αναλογικές έξοδοι για τον έλεγχο της πίεσης και της στάθμης έξι προγραμματιζόμενες ψηφιακές είσοδοι έξι προγραμματιζόμενες έξοδοι ψυχρής επαφής Κωδικός: ΑΟ 35 Σύνδεση Master-Slave Software για την λειτουργία εώς και 10 μονάδων Reflexomat με μία υδραυλική σύνδεση σε απόσταση 1000 m Κωδικός: ΑΟ 35 Αναμεταδότες Bus για την ανταλλαγή δεδομένων ανάμεσα στη μονάδα ελέγχου (RS-485) και στα κεντρικά συστήματα κτηριακού ελέγχου Lonworks Digital Κωδικός: ΑΟ 86 Lonworks Κωδικός: ΑΟ 86 Profibus-DP Κωδικός: ΑΟ 86 Ethernet Κωδικός: ΑΟ 86 Οι λειτουργίες προσαρμόζονται ανάλογα με τις τοπικές συνθήκες 34

35 Variomat Variomat 1 με μία αντλία και Βασικό δοχείο σε ένα σύστημα θέρμανσης έως 2 MW TIME Απαέρωση Ένα μέρος του νερού του κυκλώματος αποσυμπιέζεται μέσα στο βασικό δοχείο κι έτσι απαερώνεται. Η λειτουργία απαέρωσης μπορεί να ρυθμιστεί ως εξής: Απαέρωση διαρκείας: συνεχής απαέρωση μετά την θέση σε λειτουργία και μετά από εργασίες συντήρησης στο δίκτυο, έτσι ώστε να απομακρυνθεί το συντομότερο ο αέρας που έχει εισχωρήσει στο κύκλωμα. Διακοπτόμενη απαέρωση: ενεργοποιείται αυτόματα μετά την απαέρωση διαρκείας και διακόπτεται κάθε φορά που λειτουργεί η αντλία. Προγραμματισμένη απαέρωση: γίνεται ανά προρυθμισμένα τακτά διαστήματα. PIS Διατήρηση πίεσης, αντιστάθμιση διαστολικού όγκου LIS Πλήρωση Η αντλία και η βαλβίδα διαφορικής πίεσης ρυθμίζονται έτσι, ώστε η πίεση να παραμένει σταθερή ±0,2 bar. Ο διαστολικός όγκος του νερού εισέρχεται στο δοχείο μέσα από έναν αγωγό και εξέρχεται από έναν άλλο. Το βασικό δοχείο έχει ατμοσφαιρική πίεση. Ο όγκος που χάνεται λόγω της εξαέρωσης ή διαφόρων απωλειών νερού, αναπληρώνεται αυτόματα. Ο υπολογισμός της στάθμης επιτυγχάνεται μέσω αποτίμησης του βάρους του δοχείου. Η πλήρωση, που γίνεται σε συνάρτηση με τη στάθμη νερού στο δοχείο, ελέγχεται από σύστημα ελέγχου διαρροών και διακόπτεται σε περίπτωση βλάβης. Στο Variomat 2 μπορούν επίσης να αξιολογηθούν τα σήματα ενός ηλεκτρονικού υδρομέτρου (Reflex Fillset με ηλεκτρονικό υδρόμετρο). Variomat δυναμική διατήρηση της πίεσης μέσω αντλίας σταθεροποιητής πίεσης ελεγχόμενος από αντλία, με ενσωματωμένη λειτουργία πλήρωσης και απαέρωσης για συστήματα θέρμανσης/ψύξης ένα Variomat αποτελείται πάντα από μία μονάδα ελέγχου, ένα δοχείο διαστολής και ένα σετ σύνδεσης. για μεγαλύτερους όγκους διαστολής χρησιμοποιούνται είτε μεγάλα δοχεία, είτε ένα βασικό δοχείο και ένα ή περισσότερα συμπληρωματικά δοχεία εν σειρά Variomat με μονάδα ελέγχου VS 2-2/60 και Βασικό δοχείο VG

36 Μονάδες ελέγχου Variomat πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση μονάδα Variomat VS 1 με χειριστήριο Control Basic μονάδα Variomat VS 2 με χειριστήριο Control Touch και λειτουργία soft start (διατίθεται εναλλακτικά και για την μονάδα VS 1) επιτρ. θερμοκρασία προσαγωγής 120 ºC* επιτρ. θερμοκρασία λειτουργίας 70 ºC** επιτρ. θερμοκρασία περιβάλλοντος 0 45 ºC επίπεδο θορύβου 55 db βαθμός προστασίας: IP 54 σύνδεση πλήρωσης Rp ½ σύνδεση αντλίας / βαλβ. διαφορ. πίεσης Rp 1/Rp 1 καταγραφή βλαβών και έξοδος RS-485 Μονάδα ελέγχου με 1 αντλία Π Β Π Variomat VS 2-1/60 Variomat VS 2-2/95 Υ Β Υ Τύπος Κωδικός Αριθμός p 0 bar Ύψος Πλάτος Βάθος Βασικό δοχείο Βάρος kg VS , x G 1 25,0 VS 2-1/ , x G 1 33,0 VS 2-1/ , x G 1 35,0 VS 2-1/ , x G 1 37,0 Μονάδα ελέγχου με 2 αντλίες Τύπος Κωδικός Αριθμός p 0 bar Ύψος Πλάτος Βάθος Βασικό δοχείο Βάρος kg VS 2-2/ , x G 1 ¼ 54,0 VS 2-2/ , x G 1 ¼ 58,0 VS 2-2/ , x G 1 ¼ 72,0 VS 2-2/ , x G 1 ¼ 76,0 p0 = τιμή ρύθμισης στη μονάδα = στατικό ύψος + πίεση ατμοποίησης + 0,2 bar (προτείνεται) * αντίστοιχα μέγιστη τιμή στον θερμοστάτη 105 ºC, κατά DIN EN ** τοποθέτηση στην επιστροφή, θερμοκρασία στη μεμβράνη του δοχείου max. 70 ºC. Για σταθερές θερμοκρασίες 0 ºC παρακαλούμε επικοινωνήστε μαζί μας 36

37 Δοχεία Variomat πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση αντικαθιστόμενη μεμβράνη κατά DIN EN VG Βασικό δοχείο h VF Συμπληρωματικό δοχείο h Τύπος Κωδικός Κωδικός Αριθμός h Σύνδεση Βάρος kg G 1 41, G 1 52, G 1 72, G 1 81, G 1 96, G 1 109, Ø G 1 156, Ø G 1 292, G 1 320, G 1 565, G 1 795, G , G ,0 * προαιρετικά VG Βασικό δοχείο VF Συμπληρωματικό δοχείο* 37

38 Σετ σύνδεσης Variomat για την σύνδεση των βασικών δοχείων VG με τις μονάδες ελέγχου με 1 αντλία. Με βάνες αποκοπής και ρακόρ Σετ σύνδεσης Variomat G 1 VG-δοχείο (Ø/) Κωδικός Αριθμός Βάρος (kg) , ,0 για την σύνδεση των βασικών δοχείων VG με τις μονάδες ελέγχου με 2 αντλίες VG-δοχείο (Ø/) Κωδικός Αριθμός Βάρος (kg) , ,0 I/O Κονσόλα επέκτασης δύο επιπλέον αναλογικές έξοδοι για τον έλεγχο της πίεσης και της στάθμης έξι προγραμματιζόμενες ψηφιακές είσοδοι έξι προγραμματιζόμενες έξοδοι ψυχρής επαφής βασικός εξοπλισμός στη μονάδα ελέγχου Variomat Giga GS 3 Κωδικός: ΑΟ 39 38

39 Μόνωση για τα δοχεία Variomat Μόνωση από μαλακό αφρό 50 με φορετή επένδυση PE με φερμουάρ σε γκρι χρώμα VW μόνωση* για βασικό δοχείο VG Variomat VS 2-2/60 με Βασικό δοχείο VG 500 και μόνωση VW 500 Τύπος Κωδικός Αριθμός h Σύνδεση Βάρος kg G 1 3, G 1 3, G 1 4, G 1 5, G 1 6, G 1 8, Ø G 1 8, Ø G 1 10, G 1 12, G 1 15, G 1 16, G 1 18, G 1 24,0 * προαιρετικά Θέση σε λειτουργία (προαιρετικά) από εξουσιοδοτημένους τεχνικούς της Reflex Μονάδα με 1 αντλία Κωδικός: Μονάδα με 2 αντλίες Κωδικός: ) ) Οι υπηρεσίες δεν είναι αντικείμενο εκπτώσεων 39

40 Επιλογή μονάδων ελέγχου Variomat l για τον υπολογισμό της μονάδας ελέγχου σε συστήματα κρύου νερού έως 30 C να λαμβάνεται υπόψη μόνο το 50 % της ονομαστικής ισχύος στην πράσινη περιοχή αποδόσεων 500 kw και Vn < 200 λίτρα προτείνουμε εναλλακτικά Reflex Servitec + δοχείο Reflex ελάχιστη πίεση λειτουργίας p0/bar επιτρ. θερμοκρασία λειτουργίας 70 C p0 bar Variomat 1, Variomat 2-1 Μονάδα ελέγχου με 1 αντλία Variomat 2-1/95* Variomat 2-1/75* για ισχείς > 2 MW προτείνουμε μονάδα με 2 αντλίες p0 bar Variomat 2-2 Μονάδα ελέγχου με 2 αντλίες ανά αντλία και βαλβ. διαφορ. πίεσης 50 % της συνολικής ισχύος Variomat 2-2/95* Variomat 2-2/75* Ύψος x Πλάτος x Βάθος 304 x 291 x 91 0,2 bar [ 100 C] Variomat 2-1/60 Variomat 2-2/60 p0 [m] ,5 bar [ 105 C] 0,7 bar [ 110 C] 1,2 bar [ 120 C] Variomat 2-2/35 Θερμοκρασία ασφαλείας = στατικό ύψος Variomat 1 p0 = 1,3 bar ελάχ. τιμή ρύθμισης για την λειτουργία απαέρωσης διαρκείας p0 = 1,3 bar ελάχ. τιμή ρύθμισης για την λειτουργία απαέρωσης διαρκείας Q/MW Συνολική ισχύς της εγκατάστασης παραγωγής θερμότητας Q/MW Επιλογή Βασικών και Συμπληρωματικών δοχείων Variomat ονομαστικός όγκος Vn κατά προσέγγιση από το διάγραμμα ή υπολογισμός βάσει τύπου Vn λίτρα Βασικά και συμπληρωματικά δοχεία Τιμές για εγκαταστάσεις θέρμανσης 90/70 C 0,2 0,031 bar [ [ C] p0 [m] ,5 0,045 bar [ C] Vn VA x 0,7 0,054 bar [ 100 C] 1,2 0,063 bar [ C] Τιμή θερμοκρ. προσαγωγής για τον υπολογισμό Vn = ονομαστικός όγκος VA = όγκος νερού της εγκατάστασης ο ονομαστικός όγκος μπορεί να διαμοιραστεί σε περισσότερα δοχεία(βασικό δοχείο VG και συμπλ. δοχεία VF). Παράδειγμα επιλογής 20 l/kw - θερμική ισχύς λέβητα Q = 1000 kw - όγκος νερού VA = άγνωστο κατά προσέγγιση υπολογισμός από την θερμ. ισχύ του λέβητα Q = 1000 kw, απλά σώματα, 90/70 C - θερμοκρασία υπολογισμού = 90 C - θερμοκρασία ασφάλειας = 110 C - στατικό ύψος = 25 m p0 p0 [m] bar + 0,7 bar [110 C] bar + 0,7 bar = 3,2 bar 13,5 l/kw απλά σώματα 6 l/kw κονβέκτορες 8,5 l/kw πάνελ / αέρας θερμαντική ισχύς των εγκατεστημένων σωμάτων Q/MW επιλέχθηκε: Μονάδα ελέγχου Variomat 2-1/60 + Βασικό δοχείο 600 Σελ Reflex Fillset Σελ. + Σετ σύνδεσης Σελ. 38 από 2 MW προτείνουμε μονάδες ελέγχου με 2 αντλίες τα συμπληρωματικα δοχεία δεν χρειάζονται μόνωση 40 Vn από το διάγραμμα = 600 λίτρα

41 Variomat Giga Variomat Giga με Βασικό και Συμπληρωματικό δοχείο σε εγκατάσταση θέρμανσης Variomat Giga διατήρηση πίεσης με χρήση αντλιών για εγκαταστάσεις με ιδιαίτερα υψηλές πιέσεις, πχ. τηλεθέρμανση, βιομηχ. θέρμανση/ψύξη σχεδιασμένο για απόλυτη αξιοπιστία στη λειτουργία, με εφεδρική λειτουργία εξαρτημάτων ειδικά μοντέλα για θερμοκρασίες > 110 C και για δοχεία έως λίτρα ένα Variomat Giga αποτελείται πάντα από μια μονάδα ελέγχου, από μία υδραυλική μονάδα, για μεγαλύτερους όγκους διαστολής χρησιμοποιούνται είτε μεγάλα δοχεία, είτε ένα βασικό δοχείο και ένα ή περισσότερα συμπληρωματικά δοχεία εν σειρά 41

42 Μονάδες ελέγχου Variomat Giga σταθεροποιητής πίεσης ελεγχόμενος από αντλία με ενσωματωμένη λειτουργία πλήρωσης και απαέρωσης (RL 70 C) για συστήματα θέρμανσης/ψύξης με 2 αντλίες και 2 βαλβίδες διαφορικής πίεσης μέγ. επιτρ. πίεση λειτουργίας 16 bar επιτρ. θερμοκρασία προσαγωγής 120 ºC* επιτρ. θερμοκρασία λειτουργίας 0 70 ºC** επίπεδο θορύβου 55 db σύνδεση αντλίας DN 80/PN 16 σύνδεση βασικού δοχείου DN 80/PN 6 σύνδεση πλήρωσης Rp ½ χειριστήριο Control Touch σε όλα τα μοντέλα Υ Μονάδες ελέγχου Π Β Τύπος Κωδικός Αριθμός ηλεκτρ. Τροφοδοσία για την υδραυλική Ύψος Πλάτος Βάθος ισχύς kw ρεύματος μονάδα GS 1, , V/50z G 50/G GS , V/50z G 90/G Υδραυλικές μονάδες Τύπος Κωδικός Αριθμός p 0 bar Ύψος Πλάτος Βάθος G , G , G , G , p0 = τιμή ρύθμισης στη μονάδα = στατικό ύψος + πίεση ατμοποίησης + 0,2 bar (προτείνεται) * αντίστοιχα μέγιστη τιμή στον θερμοστάτη 105 ºC, κατά DIN EN ** τοποθέτηση στην επιστροφή, θερμοκρασία στη μεμβράνη του δοχείου max. 70 ºC. Για σταθερές θερμοκρασίες 0 ºC παρακαλούμε επικοινωνήστε μαζί μας 42

43 Δοχεία Variomat Giga πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση αντικαθιστόμενη μεμβράνη κατά DIN EN h h1 GG Βασικό δοχείο GF Συμπληρωματικό δοχείο GG Βασικό δοχείο GF Συμπληρωματικό δοχείο* Τύπος Κωδικός Κωδικός Αριθμός h h1 A Βάρος kg DN 65 / PN 6 330, DN 65 / PN 6 465, DN 65 / PN 6 565, DN 65 / PN 6 795, DN 65 / PN , DN 65 / PN ,0 * προαιρετικά Θέση σε λειτουργία (προαιρετικά) από εξουσιοδοτημένους τεχνικούς της Reflex Κωδικός: ) οι υπηρεσίες δεν είναι αντικείμενο εκπτώσεων I/O-Κονσόλα επέκτασης δύο επιπλέον αναλογικές έξοδοι για τον έλεγχο της πίεσης και της στάθμης έξι προγραμματιζόμενες ψηφιακές είσοδοι έξι προγραμματιζόμενες έξοδοι ψυχρής επαφής βασικός εξοπλισμός στη μονάδα ελέγχου Variomat Giga GS 3 Κωδικός: ΑΟ 39 Master-Slave-Connect Software για την λειτουργία εώς και 10 μονάδων Variomat με μία υδραυλική σύνδεση σε απόσταση 1000 m Κωδικός: ΑΟ 39 43

44 Βαλβίδα ασφαλείας SV1 για επιπρόσθετη ασφάλεια των δοχείων GG και GF σε θερμαντικές ισχύες > 10,5 MW Κωδικός: ΑΟ 81 Giga-Connect για την επέκταση των δυνατοτήτων και την παράλληλη σύνδεση 2 υδραυλικά άμεσα συνδεδεμένων μονάδων Variomat Giga Κατόπιν ζήτησης Αναμεταδότες Bus για την ανταλλαγή δεδομένων ανάμεσα στη μονάδα ελέγχου (RS-485) και στα κεντρικά συστήματα κτηριακού ελέγχου Lonworks Digital Κωδικός: ΑΟ 86 Lonworks Κωδικός: ΑΟ 86 Profibus-DP Κωδικός: ΑΟ 86 Ethernet Κωδικός: ΑΟ 86 Ταχυσύνδεσμος (προαιρετικά) Εξάρτημα ασφαλούς αποκοπής των συμπληρωματικών δοχείων, PN 10/120 C R 1 x 1 Κωδικός: ΑΟ 84 Συσκευή ελέγχου ειδοποιεί για την καταστροφή της στα Refix DT, DE και Reflex G από 60 λίτρα αποτελείται από ένα ηλεκτρόδιο και το αντίστοιχο ρελέ (τοποθετημένο στο δοχείο) τροφοδοσία ρεύματος 230 V/50 z ψυχρή επαφή (μετασχηματιστής) πωλείται μόνο σε συνδυασμό με δοχείο Κωδικός: ΑΟ 86 44

45

46 Επισκόπηση συστημάτων πλήρωσης Reflex Διαχωρισμός συστημάτων κατά DVGW Fillset Compact Εξαρτήματα πλήρωσης Fillset Fillset Impuls Συστήματα αυτοματοποιημένης πλήρωσης Fillcontrol Plus Fillcontrol Plus Compact X X X X Συστήματα αυτοματοποιημένης πλήρωσης με αντλία Fillcontrol Auto Compact Δοχείο διαχωρισμού συστήματος 5 λίτρων Fillcontrol Auto Ταχύτητα ροής 1,5 m 3 /h 1,5 m 3 /h 1,5 m 3 /h 1,4 m 3 /h 0,4 m 3 /h 0,18 m 3 /h 0,18 m 3 /h Αντλία 8,5 bar 8,5 bar Ενσωματ. βάνα αποκοπής X X X X X X X Επιτοίχια στήριξη X X X X Αυτόματη πλήρωση λειτουργία βάσει διάρκειας, συχνότητας ή συνολικής ποσότητας Level-Control λειτ. βάσει στάθμης, για σύνδεση με σταθεροποιητή Magcontrol λειτ. βάσει πίεσης, για σύνδεση με δοχείο διαστολής Magcontrol λειτ. βάσει πίεσης, για σύνδεση με δοχείο διαστολής λειτουργία βάσει διάρκειας, συχνότητας ή συνολικής ποσότητας λειτουργία βάσει διάρκειας, συχνότητας ή συνολικής ποσότητας Level-Control Level-Control λειτ. βάσει στάθμης, λειτ. βάσει στάθμης, για σύνδεση με για σύνδεση με σταθεροποιητή σταθεροποιητή Magcontrol λειτ. βάσει πίεσης, για σύνδεση με δοχείο διαστολής Magcontrol λειτ. βάσει πίεσης, για σύνδεση με δοχείο διαστολής Ειδοποίηση βλαβών X X X X Υδρόμετρο X ηλεκτρονικό υδρόμετρο Αξιολόγηση δεδομένων αποσκληρυντή ηλεκτρονικό υδρόμετρο ηλεκτρονικό υδρόμετρο ηλεκτρονικό υδρόμετρο 46

47 Fillset Fillset Compact συνδετικό εξάρτημα σύνδεσης για πλήρωση κατά DIN 1988 και DIN EN 1717 για άμεση σύνδεση στο δίκτυο πόσιμου νερού με διαχωριστή κυκλωμάτων τύπου BA με πιστοποίηση DVGW βάνες αποκοπής στην είσοδο και έξοδο χωρίς μετρητή νερού Κωδικός Αριθμός 70 Μέγ. επιτρ. πίεση λειτουργίας 10 bar Επιτρ. θερμοκρασία λειτουργίας 60 C Πλάτος x Ύψος 175 x 214 Βάρος 0,9 kg Σύνδεση είσοδος/έξοδος R ½/R ½ Ελάχ. πίεση λειτουργίας ) p 0 + 1,3 bar Συντελεστής ροής 2) k vs 0,8 m 3 /h Συντελεστής ροής 3) k vs 0,7 m 3 /h 1) p 0 = προρύθμιση στο δοχείο διαστολής = ελάχ. πίεση λειτουργίας της εγκατάστασης 2) όταν υπάρχει μόνο το Fillset Compact 3) όταν συνδυάζεται με Fillcontrol Plus, Variomat, Reflexomat ή Servitec Fillset συνδετικό εξάρτημα σύνδεσης για πλήρωση κατά DIN 1988 και DIN EN 1717 για άμεση σύνδεση στο δίκτυο πόσιμου νερού με διαχωριστή κυκλωμάτων τύπου BA με πιστοποίηση DVGW βάνες αποκοπής στην είσοδο και έξοδο με απλό ή ηλεκτρονικό υδρόμετρο και επιτοίχια στήριξη Fillset με απλό υδρόμετρο Fillset με ηλεκτρ. υδρόμετρο Κωδικός Αριθμός Μέγ. επιτρ. πίεση λειτουργίας 10 bar 10 bar Επιτρ. θερμοκρασία λειτουργίας 60 C 60 C Πλάτος x Ύψος 293 x x 230 Βάρος 1,7 kg 1,7 kg Σύνδεση είσοδος/έξοδος R ½/R ½ R ½/R ½ Ελάχ. πίεση λειτουργίας ) p 0 + 1,3 bar p 0 + 1,3 bar Συντελεστής ροής 2) k vs 0,8 m 3 /h 0,8 m 3 /h Συντελεστής ροής 3) k vs 0,7 m 3 /h 0,7 m 3 /h 1) p 0 = προρύθμιση στο δοχείο διαστολής = ελάχ. πίεση λειτουργίας της εγκατάστασης 2) όταν υπάρχει μόνο το Fillset 3) όταν συνδυάζεται με Fillsoft

48 Fillcontrol Fillcontrol Plus Compact συσκευή αυτοματοποιημένης πλήρωσης 1), για τοποθέτηση σε εγκαταστάσεις με δοχεία διαστολής κατά DIN 1988 και DIN EN 1717 με διαχωριστή κυκλωμάτων τύπου BA ελεγχόμενη πλήρωση δυνατότητα πλήρωσης περ. 0,5 m 3 /h για Δp = 1,5 bar Κωδικός Αριθμός 79 Επιτρ. θερμοκρασία λειτουργίας 70 C Ύψος x Πλάτος x Βάθος 304 x 240 x 91 Βάρος 3 kg Σύνδεση είσοδος/έξοδος R ½/R ½ Ελάχ. πίεση λειτουργίας ) p 0 + 1,3 bar Πίεση εξόδου 3) 0,5 5 bar Πίεση εισόδου max. 10 bar Τροφοδοσία ρεύματος 230 V/50 z 1) όταν συνδυάζεται με το Fillsoft πρέπει να τοποθετείται ένας εξωτερικός αισθητήρας πίεσης 2) p 0 = p st + 0,2 (συστήνεται), στατική πίεση (= στατ. ύψος [m]/10) 3) πίεση εγκατάστασης, εργοστασιακή ρύθμιση στα 3 bar Fillcontrol Plus Μονάδα αυτοματοποιημένης πλήρωσης χωρίς αντλία για την παρακολούθηση των δοχείων διαστολής και την πλήρως αυτοματοποιημένη πλήρωση στην προρυθμισμένη πίεση συμπερ. επιτοίχια βάση στήριξης με χειριστήριο Control Basic έξοδος RS-485 και δυνατότητα σύνδεσης με κονσόλες επέκτασης και σύστημα Bus δυνατότητα ελέγχου της υπολειπόμενης ικανότητας του αποσκληρυντή Fillsoft Απλό Ανοξείδωτο Κωδικός Αριθμός Επιτρ. θερμοκρασία λειτουργίας 90 C 90 C Ύψος x Πλάτος x Βάθος 320 x 340 x x 340 x 190 Βάρος 2,5 kg 2,5 kg Σύνδεση είσοδος/έξοδος G ¾/G ½ G ¾/G ½ Μέγ. επιτρ. πίεση λειτουργίας 10 bar 10 bar Πίεση εισόδου max. 10 bar max. 10 bar Ελάχ. πίεση λειτουργίας p p 0 + 1,3 bar 1) p 0 + 1,3 bar 1) max. πίεση εν ηρεμία p bar 2) p bar 2) Τροφοδοσία ρεύματος 230 V/50 z 230 V/50 z Συντελεστής ροής 3) k vs 1,4 m 3 /h 1,4 m 3 /h Συντελεστής ροής 4) k vs 0,7 m 3 /h 0,7 m 3 /h 1) 1) p 0 = προρύθμιση στο δοχείο διαστολής = ελάχ. πίεση λειτουργίας της εγκατάστασης 2) σε περίπτωση υπέρβασης να τοποθετείται μειωτής πίεσης 3) όταν υπάρχει μόνο το Fillcontrol Plus 4) όταν συνδυάζεται με το Fillset 48

49 Fillcontrol Auto Μονάδα αυτοματοποιημένης πλήρωσης με αντλία μονάδα πλήρως αυτοματοποιημένης πλήρωσης με ενσωματωμένη αντλία Fillcontrol Auto Compact με ενσωματωμένο ενδιάμεσο δοχείο για διαχωρισμό κυκλωμάτων Fillcontrol Auto για πλήρωση πχ. από δεξαμενή πρόσμιξης ή από συστήματα κλιματισμού με χειριστήριο Control Basic για εύκολο και ολοκληρωμένο χειρισμό έξοδος RS-485 και δυνατότητα σύνδεσης με κονσόλες επέκτασης και σύστημα Bus δυνατότητα ελέγχου της υπολειπόμενης ικανότητας του αποσκληρυντή Fillsoft στο Fillcontrol Auto Compact συμπερ. διαχωρισμός κυκλωμάτων κατά DIN 1988 DIN EN 1717 Fillcontrol Auto: ενδείκνυται για χρήση με προσθήκη αντιψυκτικού max. 50 % Fillcontrol Auto Compact Κωδικός Fillcontrol Auto για μείγμα γλυκόλης Fillcontrol Auto Compact Αριθμός Μέγ. επιτρ. πίεση λειτουργίας 10 bar 8 bar Επιτρ. θερμοκρασία λειτουργίας 30 C 30 C Ύψος x Πλάτος x Βάθος 620 x 580 x x 0 x 440 Βάρος 17,5 kg 1) 25 kg 1) Πίεση κατάθλιψης max. 8,5 bar max. 5,5 bar Σύνδεση γραμμής θέρμανσης G ½ G 1 Σύνδεση δικτύου G ½ Σύνδεση υπερχείλισης DN 32 Πίεση προσαγωγής max. 5,5 bar 2) Απόδοση l/h 4 m 3 /h ελάχ. ροή στην προσαγωγή min. 360 l/h min. 360 l/h Σύνδεση με δεξαμενή 1 ¼ Fillcontrol Auto 1) χωρίς νερό 2) σε περίπτωση υπέρβασης απαιτείται η τοποθέτηση μειωτή πίεσης Πιθανοί συνδυασμοί εναλλακτικά προαιρετικά Reflex Fillset Compact σελ. Reflex Softmix πχ. Reflex Reflex Fillsoft Reflex Fillmeter Reflex Fillcontrol σελ. 48 Reflex εξωτ. αισθητήρας πίεσης πχ. Reflex Reflexomat σελ. 29 Reflex Reflexomat Compact σελ. 31 Reflex Variomat σελ. 35 Reflex Servitec σελ. 52 Reflex Softmix Reflex Magcontrol Reflex Fillset σελ. Reflex Fillsoft Reflex ή Συστήματα απαέρωσης 49

50 Fillsoft Fillsoft I/II συσκευή αποσκλήρυνσης νερού για το πρώτο γέμισμα και την πλήρωση των κυκλωμάτων θέρμανσης Fillsoft I: δυνατότητα απόδοσης μαλακού νερού: 6000 l x d Fillsoft II: δυνατότητα απόδοσης μαλακού νερού: l x d συμπερ. βάνα αποκοπής (με πρόσθετη βάνα για λήψη δείγματος) και ρακόρ * Fillset I συμπερ. ρυθμιστή ροής Fillsoft I Fillsoft II Κωδικός Αριθμός Μέγ. επιτρ. πίεση λειτουργίας 8 bar 8 bar Επιτρ. θερμοκρασία λειτουργίας 40 C 40 C Ύψος Πλάτος Μεγ. συνεχόμενη ροή 0,4 m 3 /h 0,4 m 3 /h Βάρος 4,1 kg 7,6 kg Σύνδεση είσοδος/έξοδος Rp ½/Rp ½ Rp ½/Rp ½ Απόδοση 6000 l x d l x d Για τον έλεγχο της υπολειπόμενης ικανότητας παροχής μαλακού νερού του αποσκληρυντή απαιτείται ένα υδρόμετρο, πχ. ένα Fillmeter. Fillsoft I Fillsoft II * για διαχωρισμό κυκλωμάτων κατά DIN EN 1717 και DIN 1988 προτείνουμε τη χρήση ενός Fillset Compact ( σελ. ) Εξαρτήματα Fillmeter υδρόμετρο Κωδικός: ΑΟ 78 Softmix βαλβίδα ανάμειξης Κωδικός: ΑΟ 78 Εξωτερικός αισθητήρας πίεσης Κωδικός: ΑΟ 86 Fillsoft Ανταλλακτικό Κωδικός: ΑΟ 86 Τεστ ολικής σκληρότητας νερού Κωδικός: ΑΟ 86 Για σύνδεση με το Fillcontrol απαιτείται εξωτερικός αισθητήρας πίεσης Softmix βαλβίδα ανάμειξης Fillsoft ανταλλακτικό Αισθητήρας πίεσης Fillmeter υδρόμετρο Τεστ ολικής σκληρότητας νερού 50

51 Συστήματα απαέρωσης & Διαχωριστές Συστήματα απαέρωσης & Διαχωριστές

52 Συστήματα απαέρωσης & Διαχωριστές Servitec Reflex Servitec σε λειτουργία Magcontrol για εφαρμογή σε εγκαταστάσεις με δοχεία διαστολής PIS Γέμισμα και πλήρωση βάσει πίεσης η πίεση εμφανίζεται στην οθόνη ειδοποίηση όταν η πίεση αποκλίνει από την ρυθμισμένη τιμή της εκκίνηση αυτόματης, ελεγχόμενης πλήρωσης, όταν προκύψει πτώση της προρυθμισμένης πίεσης κατά 0,2 bar απάερωση μέσω Servitec κατά το γέμισμα και την πλήρωση της εγκατάστασης TIME Απαέρωση Servitec Απαέρωση του νερού του κυκλώματος σε κενό αέρος, με χρονοδιάγραμμα και δυνατότητα επιλογής ακόλουθων λειτουργιών: Απαέρωση διαρκείας (μετά την εκκίνηση λειτουργίας) Διακοπτόμενη απαέρωση (ενεργοποιείται αυτόματα μετά την απαέρωση διαρκείας) Συστήματα απαέρωσης & Διαχωριστές απαέρωση μέσω μικροψεκασμού του νερού του κυκλώματος εντός σωλήνα με κενό αέρος, με ενσωματωμένη λειτουργία πλήρωσης για εγκαταστάσεις με δοχεία διαστολής ή με σταθεροποιητές πίεσης δυνατότητα επιλογής λειτουργίας Servitec Magcontrol (έλεγχος πίεσης) ή Levelcontrol (έλεγχος στάθμης) κεντρική απαέρωση σε όλο το νερό της εγκατάστασης, αλλά και στο νερό πλήρωσης μέγ. πίεση λειτουργίας: 8 bar Τύπος 30, 35, bar Τύπος 75, 95, 120 μέγ. επιτρ. θερμοκρασία προσαγωγής 120 C χειριστήριο μικροεπεξεργαστή με ένδειξη της πίεσης στην οθόνη ψυχρή επαφή για καταγραφή βλαβών εύκολη θέση σε λειτουργία με Auto-Setup πατενταρισμένη, πλήρως αυτοματοποιημένη ρύθμιση διαφορικής πίεσης Safe Control (πλήρωση μέσω ηλεκτροβάνας) δυνατότητα πλήρωσης από δεξαμενή χειριστήριο Control Touch στο Servitec 120 Υ Servitec 30 Servitec 35 Servitec 60 Π Servitec 95 Β 52

53 Συστήματα απαέρωσης & Διαχωριστές Servitec (συνέχεια) Μέγιστη επιτρεπόμενη θερμοκρασία λειτουργίας: 70 C Τύπος Servitec Κωδικός Αριθμός Όγκος συστήματος V A (m 3 ), 70 C Πίεση λειτ. (bar), 70 C Ικανότητα πλήρωσης (m 3 /h) Υ x Π x Β () έως 12 0,5 έως 2,5 έως 0, x 545 x , * 71 έως 220 0,5 έως 2,5 έως 0, x 620 x , * 71 έως 220 0,5 έως 4,5 έως 0, x 685 x , * 71 έως 220 0,5 έως 5,4 έως 0, x 600 x , * 71 έως 220 0,5 έως 7,2 έως 0, x 600 x ,0 Magcontrol έως 220 1,3 έως 9,0 έως 0, x 600 x ,0 Levelcontrol έως 220 1,3 έως 9,0 έως 0, x 600 x ,0 Βάρος (kg) * Μοντέλα με πίεση λειτουργίας από 0,5 bar και πίεση πλήρωσης > 0,1 bar Ειδικά μοντέλα για μέγιστη επιτρεπόμενη θερμοκρασία λειτουργίας 90 C Τύπος Κωδικός Αριθμός Όγκος συστήματος Πίεση λειτ. Ικανότητα πλήρωσης Υ x Π x Β Βάρος Servitec V A (m 3 ), 90 C (bar), 90 C (m 3 /h) () (kg) έως 220 1,3 έως 5,4 έως 0, x 600 x , έως 220 1,3 έως 7,2 έως 0, x 600 x ,0 Magcontrol έως 220 1,3 έως 9,0 έως 0, x 600 x ,0 Levelcontrol έως 220 1,3 έως 9,0 έως 0, x 600 x ,0 Ειδικά μοντέλα για μείγματα γλυκόλης και μέγιστη επιτρεπόμενη θερμοκρασία λειτουργίας 70 C Τύπος Κωδικός Αριθμός Όγκος συστήματος Πίεση λειτ. Ικανότητα πλήρωσης Υ x Π x Β Βάρος Servitec V A (m 3 ), 70 C, gl* (bar), 70 C, gl* (m 3 /h) () (kg) 30 gl έως 4 0,5 έως 2,5 έως 0, x 545 x ,0 60 gl * 71 έως 50 1,3 έως 4,5 έως 0, x 685 x ,0 75 gl έως 50 1,3 έως 4,9 έως 0, x 600 x ,0 95 gl έως 50 1,3 έως 6,7 έως 0, x 600 x ,0 Magcontrol 120 gl έως 50 1,3 έως 8,3 έως 0, x 600 x ,0 Levelcontrol 120 gl έως 50 1,3 έως 8,3 έως 0, x 600 x ,0 Συστήματα απαέρωσης & Διαχωριστές * * Μοντέλο με πίεση λειτουργίας από 0,5 bar και πίεση πλήρωσης > 0,1 bar 53

54 Συστήματα απαέρωσης & Διαχωριστές Αναμεταδότες Bus για την ανταλλαγή δεδομένων ανάμεσα στη μονάδα ελέγχου (RS-485) και στα κεντρικά συστήματα κτηριακού ελέγχου Lonworks Digital Κωδικός: ΑΟ 86 Lonworks Κωδικός: ΑΟ 86 Profibus-DP Κωδικός: ΑΟ 86 Ethernet Κωδικός: ΑΟ 86 Ειδικά μοντέλα κατόπιν ζήτησης για εγκαταστάσεις > 220 m³ για πίεση λειτουργίας > 9,0 bar Συστήματα απαέρωσης & Διαχωριστές I/O Κονσόλα επέκτασης δύο επιπλέον αναλογικές έξοδοι για τον έλεγχο της πίεσης και της στάθμης έξι προγραμματιζόμενες ψηφιακές είσοδοι έξι προγραμματιζόμενες έξοδοι ψυχρής επαφής Κωδικός: ΑΟ 39 Θέση σε λειτουργία Κωδικός: ΑΟ 95 1) Οι υπηρεσίες δεν είναι αντικείμενο εκπτώσεων 54

55 Συστήματα απαέρωσης & Διαχωριστές Exvoid Exvoid T για την εξαέρωση του συστήματος, πχ. μετά το γέμισμα Exvoid T Exvoid T Exvoid T Exvoid T Reflex Reflex Exvoid Διαχωριστής μικροφυσαλίδων αέρα απομακρύνει μέσω στροβιλισμού τις ελεύθερες μικροφυσαλίδες αέρα αυτόματη, συνεχής λειτουργία προκαλεί ελάχιστη πτώση πίεσης, χωρίς διακυμάνσεις ενδείκνυται για χρήση αντιψυκτικού έως 50 % επιταχύνει αισθητά την υδραυλική εξισορρόπηση μετά το γέμισμα της εγκατάστασης προλαμβάνει τη δημιουργία θορύβων, τη φθορά της εγκατάστασης λόγω διάβρωσης και την μείωση της απόδοσής της, λόγω συγκέντρωσης μεγάλων ποσοτήτων αέρα πλήρες φάσμα προϊόντων για διάφορες πιέσεις, θερμοκρασίες και υλικά κατασκευής Συστήματα απαέρωσης & Διαχωριστές Αυτόματο εξαεριστικό T, μπρούτζινο 110 C, 10 bar Τύπος Κωδικός Αριθμός Σύνδεση Ø () () T 1/ Rp ½ Αυτόματο εξαεριστικό T Solar, μπρούτζινο 180 C, 10 bar Ø Τύπος Κωδικός Αριθμός Σύνδεση Ø () () T 1/2 S Rp ½ Ø 55

56 Συστήματα απαέρωσης & Διαχωριστές Exvoid π.χ. σε υψηλά τοποθετημένο λεβητοστάσιο με μικρό διαφορικό στατικό ύψος από τον διαχωριστή Exvoid σε εγκατάσταση με επιτοίχιο λέβητα σε υψηλά τοποθετημένο λεβητοστάσιο Exvoid Reflex Exvoid Reflex Exvoid (συνέχεια) Exvoid Solar, μπρούτζινο 180 C, 10 bar Συστήματα απαέρωσης & Διαχωριστές Τύπος Κωδικός Αριθμός Σύνδεση V max (m 3 /h) L () Ø () () A 22 S ) 1, ) A 3/4 S Rp ¾ 1, ) A 1 S Rp 1 2, ) A 1 1/4 S Rp 1 ¼ 3, ) A 1 1/2 S Rp 1 ½ 5, ) Exvoid Solar, μπρούτζινο, κάθετο 180 C, 10 bar Τύπος Κωδικός Αριθμός Σύνδεση V max (m 3 /h) L () Ø () () A 22 SV ) 1, ) A 3/4 SV Rp ¾ 1, ) A 1 SV Rp 1 2, ) L Ø Ø L Exvoid μπρούτζινο 110 C, 10 bar Τύπος Κωδικός Αρ. Σύνδεση V max (m 3 /h) L () Ø () () A ) 1, ) A 3/ Rp ¾ 1, ) A Rp 1 2, ) A 1 1/ Rp 1 ¼ 3, ) A 1 1/ Rp 1 ½ 5, ) A Rp 2 8, Ø L 1) συσφιγκτικός δακτύλιος 2) διατίθεται μόνωση 56

57 Συστήματα απαέρωσης & Διαχωριστές Exdirt Exvoid (συνέχεια) Μπρούτζινο, κάθετο 110 C, 10 bar Τύπος Κωδικός Αριθμός Σύνδεση V max (m 3 /h) L () Ø () () A 22 V ) 1, ) A 3/4 V Rp ¾ 1, ) A 1 V Rp 1 1, ) 1) συσφιγκτικός δακτύλιος 2) διατίθεται μόνωση L Ø Χαλύβδινο με συγκολλητή σύνδεση 110 C, 10 bar Τύπος Κωδικός Αριθμός 1) διατίθεται μόνωση Χαλύβδινο με φλαντζωτή σύνδεση 110 C, 10 bar Σύνδεση () V max (m 3 /h) L () Ø () () A () A ,3 12, ) 145 A ,1 20, ) 155 A ,9 27, ) 151 A ,3, ) 161 A ,7 72, ) 206 A ,3 108, ) 221 A ,1 180, A ,0 288, A ,9 405, min. 50 A min. 50 Ø L Συστήματα απαέρωσης & Διαχωριστές Τύπος Κωδικός Αριθμός Σύνδεση V max (m 3 /h) L () Ø () () A () A DN 50/PN 16 12, ) 145 A DN 65/PN 16 20, ) 155 A DN 80/PN 16 27, ) 151 A DN 100/PN 16, ) 161 A DN 125/PN 16 72, ) 206 A DN 150/PN , ) 221 A DN 200/PN , A DN 250/PN , A DN 300/PN , A Ø L 1) διατίθεται μόνωση Ειδικά μοντέλα για μεγαλύτερες ταχύτητες ροής κατόπιν ζήτησης 57

58 Συστήματα απαέρωσης & Διαχωριστές Exdirt Exdirt για την αποφυγή συσσωρεύσεων λάσπης σε εγκατάσταση με πολλούς λέβητες Exdirt τοποθετημένο στην γραμμή προς ευαίσθητες τερματικές συσκευές, όπως fan coils, βαλβίδες μικρορύθμισης κλπ. Exdirt Exdirt Reflex Reflex Exdirt Reflex Exdirt Συστήματα απαέρωσης & Διαχωριστές Διαχωριστές σωματιδίων και λάσπης απομακρύνουν μέσω στροβιλισμού τα σωματίδια και την λάσπη που κυκλοφορούν ελεύθερα στο κύκλωμα αυτόματη, συνεχής λειτουργία προκαλεί ελάχιστη πτώση πίεσης, χωρίς διακυμάνσεις συντήρηση σε μόνο 5 δευτερόλεπτα μόνιμα ελεύθερο άνοιγμα για την διέλευση του νερού δεν απαιτείται αποφρακτική βαλβίδα ούτε by pass δυνατότητα καθαρισμού της λάσπης κατά την διάρκεια λειτουργίας πλήρες φάσμα προϊόντων για διάφορες πιέσεις, θερμοκρασίες και υλικά κατασκευής διασφαλίζει την μακροχρόνια απρόσκοπτη λειτουργία των συσκευών παραγωγής θερμότητας, των θερμοστατ. βαλβίδων κλπ. μειώνει για μεγάλο χρονικό διάστημα τον κίνδυνο βλαβών και φθορών Exdirt μπρούτζινο 110 C, 10 bar L Τύπος Κωδικός Αριθμός Σύνδεση V max (m 3 /h) L () Ø () () D ) 1, ) D 3/ Rp ¾ 1, ) D Rp 1 2, ) D 1 1/ Rp 1 ¼ 3, ) D 1 1/ Rp 1 ½ 5, ) D Rp 2 8, Ø 1) συσφιγκτικός δακτύλιος 2) διατίθεται μόνωση 58

59 Συστήματα απαέρωσης & Διαχωριστές Exdirt (συνέχεια) Exdirt M με ένθετο μαγνήτη, μπρούτζινο 110 C, 10 bar NEΟ! Τύπος Κωδικός Αρ. Σύνδεση V max (m 3 /h) L () Ø () () D 22 M ) 1, ) D 3/4 M Rp ¾ 1, ) D 1 M Rp 1 2, ) D 1 1/4 M Rp 1 ¼ 3, ) D 1 1/2 M Rp 1 ½ 5, ) D 2 M Rp 2 8, Ø L Exdirt μπρούτζινο, κάθετο 110 C, 10 bar Τύπος Κωδικός Αρ. Σύνδεση V max (m 3 /h) L () Ø () () D 22 V ) 1, ) D 3/4 V Rp ¾ 1, ) D 1 V Rp 1 1, ) Exdirt M με ένθετο μαγνήτη, μπρούτζινο, κάθετο 110 C, 10 bar NEΟ! L Ø Τύπος Κωδικός Αρ. Σύνδεση V max (m 3 /h) L () Ø () () D 22 V-M ) 1, ) D 3/4 V-M Rp ¾ 1, ) D 1 V-M Rp 1 1, ) Exdirt χαλύβδινο με συγκολλητή σύνδεση 110 C, 10 bar L Ø Συστήματα απαέρωσης & Διαχωριστές Τύπος Κωδικός Αριθμός Σύνδεση V max L Ø B() () (m 3 /h) () () () D ,3 12, ) 370 D ,1 20, ) 370 D ,9 27, ) 430 D ,3, ) 430 D ,7 72, ) 550 D ,3 108, ) 550 D ,1 180, D ,0 288, D ,9 405, B Ø L 1) συσφιγκτικός δακτύλιος 2) διατίθεται μόνωση 59

60 Συστήματα απαέρωσης & Διαχωριστές Exdirt (συνέχεια) Συστήματα απαέρωσης & Διαχωριστές Χαλύβδινο με φλαντζωτή σύνδεση 110 C, 10 bar Τύπος Κωδικός Αριθμός Σύνδεση V max (m 3 /h) L () Ø () () B () D DN 50/PN 16 12, ) 370 D DN 65/PN 16 20, ) 370 D DN 80/PN 16 27, ) 430 D DN 100/PN 16, ) 430 D DN 125/PN 16 72, ) 550 D DN 150/PN , ) 550 D DN 200/PN , D DN 250/PN , D DN 300/PN , Χαλύβδινο με συγκολλητή σύνδεση και θυρίδα καθαρισμού 110 C, 10 bar, Τύπος Κωδικός Αριθμός Σύνδεση () V max (m 3 /h) L () Ø () () B () D 60.3 R ,3 12, ) 370 D 76.1 R ,1 20, ) 370 D 88.9 R ,9 27, ) 430 D R ,3, ) 430 D R ,7 72, ) 550 D R ,3 108, ) 550 D R ,1 180, D R ,0 288, D R ,9 405, Χαλύβδινο με φλαντζωτή σύνδεση και θυρίδα καθαρισμού 110 C, 10 bar Τύπος Κωδικός Αριθμός Σύνδεση V max (m 3 /h) L () Ø () () B () D 50 R DN 50/PN 16 12, ) 370 D 65 R DN 65/PN 16 20, ) 370 D 80 R DN 80/PN 16 27, ) 430 D 100 R DN 100/PN 16, ) 430 D 125 R DN 125/PN 16 72, ) 550 D 150 R DN 150/PN , ) 550 D 200 R DN 200/PN , D 250 R DN 250/PN , D 300 R DN 300/PN , B B B Ø L Ø L Ø L 1) διατίθεται μόνωση Ειδικά μοντέλα για μεγαλύτερες ταχύτητες ροής κατόπιν ζήτησης 60

61 Συστήματα απαέρωσης & Διαχωριστές Extwin Extwin σε υψηλά τοποθετημένο λεβητοστάσιο για απαέρωση στο υψηλό σημείο της εγκατάστασης και ταυτόχρονη απομάκρυνση σωματιδίων και λάσπης. Extwin Reflex Extwin Συνδυασμός Exvoid και Exdirt συνδυάζει τις λειτουργίες ενός Reflex Exvoid και ενός Exdirt σε ένα εξάρτημα εύκολη τοποθέτηση, διπλό αποτέλεσμα αποτελεί οικονομικότερη λύση σε σύγκριση με την αγορά των επιμέρους εξαρτημάτων ξεχωριστά πλήρες φάσμα προϊόντων για διάφορες πιέσεις, θερμοκρασίες και υλικά κατασκευής μόνωση Exiso στην εγκατάσταση Μπρούτζινο 110 C, 10 bar Τύπος Κωδικός Αρ. Σύνδεση V max (m 3 /h) L () Ø () () TW ) 1, TW Rp 1 2, ) συσφιγκτικός δακτύλιος M με ένθετο μαγνήτη, μπρούτζινο 110 C, 10 bar NΕΟ! L Ø Ø Συστήματα απαέρωσης & Διαχωριστές Τύπος Κωδικός Αρ. Σύνδεση V max (m 3 /h) L () Ø () () TW 22 M ) 1, TW 1 M Rp 1 2, ) συσφιγκτικός δακτύλιος L Μπρούτζινο, κάθετο 110 C, 10 bar Ø Τύπος Κωδικός Αρ. Σύνδεση V max (m 3 /h) L () Ø () () 1) Klering TW 22 V ) 1, ) συσφιγκτικός δακτύλιος L M με ένθετο μαγνήτη, μπρούτζινο, κάθετο 110 C, 10 bar NEΟ! Ø Τύπος Κωδικός Αρ. Σύνδεση V max (m 3 /h) L () Ø () () TW 22 V-M ) 1, ) συσφιγκτικός δακτύλιος L 61

62 Συστήματα απαέρωσης & Διαχωριστές Extwin (συνέχεια) Χαλύβδινο με συγκολλητή σύνδεση 110 C, 10 bar Τύπος Κωδικός Αριθμός Σύνδεση () V max (m 3 /h) L () Ø () () B () TW ,3 12, TW ,1 20, TW ,9 27, TW ,3, TW ,7 72, TW ,3 108, TW ,1 180, TW ,0 288, TW ,9 405, min. 50 B Ø L Συστήματα απαέρωσης & Διαχωριστές Χαλύβδινο με φλαντζωτή σύνδεση 110 C, 10 bar Τύπος Κωδικός Αριθμός Σύνδεση V max (m 3 /h) L () Ø () () B () TW DN 50/PN 16 12, TW DN 65/PN 16 20, TW DN 80/PN 16 27, TW DN 100/PN 16, TW DN 125/PN 16 72, TW DN 150/PN , TW DN 200/PN , TW DN 250/PN , TW DN 300/PN , Χαλύβδινο με συγκολλητή σύνδεση και θυρίδα καθαρισμού 110 C, 10 bar Τύπος Κωδικός Αριθμός Σύνδεση () V max (m 3 /h) L () Ø () () B () TW 60.3 R ,3 12, TW 76.1 R ,1 20, TW 88.9 R ,9 27, TW R ,3, TW R ,7 72, TW R ,3 108, TW R ,1 180, TW R ,0 288, TW R ,9 405, Χαλύβδινο με φλαντζωτή σύνδεση και θυρίδα καθαρισμού 110 C, 10 bar Τύπος Κωδικός Αριθμός Σύνδεση V max (m 3 /h) L () Ø () () B () TW 50 R DN 50/PN 16 12, TW 65 R DN 65/PN 16 20, TW 80 R DN 80/PN 16 27, TW 100 R DN 100/PN 16, TW 125 R DN 125/PN 16 72, TW 150 R DN 150/PN , TW 200 R DN 200/PN , TW 250 R DN 250/PN , TW 300 R DN 300/PN , min. 50 B B min. 50 B min. 50 Ø L Ø L Ø L 62

63 Συστήματα απαέρωσης & Διαχωριστές Εξαρτήματα Exferro ένθετος μαγνήτης για τοποθέτηση στους διαχωριστές σωματιδίων και λάσπης 110 C/10 bar η μαγνητική ράβδος είναι βιδωμένη σε ταφ και τοποθετείται εντός του διαχωριστή συγκρατεί όλα τα σιδηρομαγνητικά σώματα Τύπος Κωδικός Πεδίο εφαρμογής Μήκος () D 50/ DN 50 DN D 125/ DN 125 DN D 250/ DN 250 DN D 350/ > DN Exiso Μόνωση για τα Exvoid A 22 - A1 ½ και Exdirt D 22-D1 ½ Τύπος Κωδικός Αρ. Πάχος () Ø () () A/D 22 1 ½ Μόνωση για τις χαλύβδινες εκδόσες των Exvoid και Exdirt Τύπος Κωδικός Αρ. Πάχος () Ø () () , , , Δοχεία συλλογής ρύπων τοποθέτηση σε κλειστά κυκλώματα υγρών για την συλλογή ελεύθερα πλεούμενων σωματιδίων επίστρωση σε γκρι χρώμα A1 A1 A1 Συστήματα απαέρωσης & Διαχωριστές A1 h h A2 30 λίτρα A λίτρα 6 bar 10 bar Τύπος 10 bar / 120 C Κωδικός Αριθμός EB R 1 ¼ R 1 EB DN 50 / PN 16 R 1 EB DN 65 / PN 16 R 1 EB DN 80 / PN 16 R 1 6 bar / 120 C EB DN 100 / PN 6 R 1 EB DN 125 / PN 6 R 1 EB DN 150 / PN 6 R 1 EB DN 250 / PN 6 R 1 h A1 A2 63

64 Συστήματα απαέρωσης & Διαχωριστές Δοχεία διαχωρισμού αέρα 10 bar για τον διαχωρισμό του εγκλωβισμένου αέρα στα κυκλώματα, ειδικά σε περιπτώσεις χαμηλής στατικής πίεσης με συγκολλητή σύνδεση Τύπος 10 bar / 120 C Κωδικός Αριθμός L LA DN 32 LA DN 40 LA DN 50 LA DN 65 LA DN 80 LA DN 100 LA DN 125 LA DN 150 LA DN 200 h D A Είσοδος Rp 3 /8 h D A B L B L LA 32 LA 50 LA 65 LA 200 A Είσοδος Rp 3 /8 h Συστήματα απαέρωσης & Διαχωριστές Δοχεία εκτόνωσης συνδέεεται με την βαλβίδα ασφαλείας των θερμοδοχείων για τον διαχωρισμό νερού / ατμού κατά DIN EN εξωτερική επικάλυψη σε γκρι χρώμα μέγ. θερμοκρασία λειτουργίας 120 C A 2 A 1 h A 3 Τύπος Κωδικός Αριθμός T T T T T h A 1 DN A 2 DN A 3 DN 64

65 Θερμοδοχεία & Εναλλάκτες θερμότητας Θερμοδοχεία & Εναλλάκτες θερμότητας Συστήματα απαέρωσης & Διαχωριστές 65

66 Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm eat Storatherm eat Δοχεία αδρανείας θερμοδοχεία από χάλυβα υψηλής ποιότητας S235JRG2 (RSt 37-2) έως 2000 l με αφαιρούμενη μόνωση μαλακού αφρού PU 90 και λευκό ή ασημί περίβλημα για εγκαταστάσεις ψύξης, τα δοχεία αδρανείας Storatherm διατίθενται χωρίς μόνωση (Τύπος ). εσωτερικά ακατέργαστα, εξωτερικά με συνθετική επίστρωση μέγ. επιτρ. πίεση λειτουργίας θερμοδοχείου 3 bar (από 1500 λίτρα, 6 bar) μέγ. επιτρ. πίεση λειτουργίας εναλλάκτη 16 bar επιτρ. θερμοκρασία λειτουργίας θερμοδοχείου 95 C επιτρ. θερμοκρασία λειτουργίας εναλλάκτη 110 C Storatherm eat F... και... Βασικό μοντέλο Storatherm eat F... /R και... /R: Μοντέλο με θυρίδα επιθεώρησης, LK 150 Storatherm eat F... /1 και... /1: Μοντέλο με έναν εναλλάκτη για σύνδεση με μία επιπρόσθετη πηγή ενέργειας Storatherm eat F... /2 και... /2: Μοντέλο με δύο εναλλάκτες για σύνδεση με δύο επιπρόσθετες πηγές ενέργειας Τύπος F: Μοντέλο με ενσωματωμένη μόνωση Τύπος : Μοντέλο χωρίς μόνωση για χρήση σε εγκαταστάσεις ψύξης. Για τα μεγέθη 3000, 4000 και 5000 λίτρων η μόνωση για εγκαταστάσεις θέρμανσης πωλείται χωριστά (βλ. σελ. 68) Συστήματα απαέρωσης & Διαχωριστές Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm eat, Δοχεία αδρανείας, απλά Τύπος Κωδικός λευκό ασημί Αριθμός Ύψος Συνδέσεις 9 x Ύψος διαγωνίου σε κλίση 2) Βάρος kg F 200 1) ) 1500 Rp 1 ½ ,0 1) F 300 1) ) 1320 Rp 1 ½ ,0 1) F 500 1) ) 1950 Rp 1 ½ ,0 1) F 800 1) ) 1825 Rp 1 ½ ,0 1) F ) ) 2115 Rp 1 ½ ,0 1) F ) ) 2120 Rp 1 ½ ,0 1) F ) ) 2122 Rp 1 ½ ,0 1) 200 2) ) 1500 Rp 1 ½ 1525,0 2) 300 2) ) 1320 Rp 1 ½ ,0 2) 500 2) ) 1950 Rp 1 ½ ,0 2) 800 2) ) 1825 Rp 1 ½ ,0 2) ) ) 2115 Rp 1 ½ ,0 2) ) ) 2120 Rp 1 ½ ,0 2) ) ) 2122 Rp 1 ½ ,0 2) ) ) 2101 Rp ,0 2) ) ) 2676 Rp ,0 2) ) ) 3211 Rp ,0 2) 1) με μόνωση 2) χωρίς μόνωση 66

67 Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm eat Δοχεία αδρανείας (συνέχεια) Storatherm eat Δοχεία αδρανείας με θυρίδα επιθεώρησης, LK 150 Τύπος Κωδικός λευκό ασημί Αριθμός Ύψος Συνδέσεις 9 x Ύψος διαγωνίου σε κλίση 2) Βάρος kg F 300/R 1) ) 1320 Rp 1 ½ ,0 1) F 500/R 1) ) 1950 Rp 1 ½ ,0 1) F 800/R 1) ) 1825 Rp 1 ½ ,0 1) F 1000/R 1) ) 2115 Rp 1 ½ ,0 1) F 1500/R 1) ) 2120 Rp 1 ½ ,0 1) F 2000/R 1) ) 2122 Rp 1 ½ ,0 1) 300/R 2) ) 1320 Rp 1 ½ ,0 1) 500/R 2) ) 1950 Rp 1 ½ ,0 1) 800/R 2) ) 1825 Rp 1 ½ ,0 1) 1000/R 2) ) 2115 Rp 1 ½ ,0 1) 1500/R 2) ) 2120 Rp 1 ½ ,0 1) 2000/R 2) ) 2122 Rp 1 ½ ,0 1) 3000/R 2) ) 2101 Rp ,0 1) 4000/R 2) ) 2676 Rp ,0 1) 5000/R 2) ) 3211 Rp ,0 1) 1) με μόνωση 2) χωρίς μόνωση Δυνατή η τοποθέτηση ηλεκτρικής φλαντζωτής αντίστασης EFR και σπειροειδούς εναλλάκτη RWT1 Storatherm eat Δοχεία αδρανείας με έναν εναλλάκτη Τύπος Κωδικός λευκό ασημί Αριθμός Ύψος Συνδέσεις 9 x Ύψος διαγωνίου σε κλίση 2) Βάρος kg Επιφάνεια εναλλάκτη m 2 F 300/1 1) ) 1320 Rp 1 ½ ,0 1) 1,34 F 500/1 1) ) 1950 Rp 1 ½ ,0 1) 1,88 F 800/1 1) ) 1825 Rp 1 ½ ,0 1) 3,76 F 1000/1 1) ) 2115 Rp 1 ½ ,0 1) 4,48 F 1500/1 1) ) 2120 Rp 1 ½ ,0 1) 4,48 F 2000/1 1) ) 2122 Rp 1 ½ ,0 1) 4,48 300/1 2) ) 1320 Rp 1 ½ ,0 2) 1,34 500/1 2) ) 1950 Rp 1 ½ ,0 2) 1,88 800/1 2) ) 1925 Rp 1 ½ ,0 2) 3, /1 2) ) 2115 Rp 1 ½ ,0 2) 4, /1 2) ) 2120 Rp 1 ½ ,0 2) 4, /1 2) ) 2122 Rp 1 ½ ,0 2) 4, /1 2) ) 2101 Rp ,0 2) 5, /1 2) ) 2676 Rp ,0 2) 6, /1 2) ) 3211 Rp ,0 2) 7,00 1) με μόνωση 2) χωρίς μόνωση Συστήματα απαέρωσης & Διαχωριστές Θερμοδοχεία & Εναλλάκτες θερμότητας 67

68 Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm eat Δοχεία αδρανείας (συνέχεια) Storatherm eat Δοχεία αδρανείας με δύο εναλλάκτες Τύπος Κωδικός λευκό ασημί Αριθμός Reflex WF συνθετικό περίβλημα Ύψος Συνδέσεις 9 x Ύψος διαγωνίου σε κλίση 2) Βάρος kg Επιφάνεια εναλλακτών m 2 F 500/2 1) ) 1950 Rp 1 ½ ) 1,17/1,88 F 800/2 1) ) 1825 Rp 1 ½ ) 1,86/2, F 1000/2 1) ) 2115 Rp 1 ½ ) 2,/3,10 F 1500/2 1) ) 2120 Rp 1 ½ ) 2,37/3,72 F 2000/2 1) ) 2122 Rp 1 ½ ) 2,05 /3,72 500/2 2) ) 1950 Rp 1 ½ ) 1,17 / 1,88 800/2 2) ) 1825 Rp 1 ½ ) 1,86 / 2, 1000/2 2) ) 2115 Rp 1 ½ ) 2, / 3,1 1500/2 2) ) 2120 Rp 1 ½ ) 2,37 / 3, /2 2) ) 2122 Rp 1 ½ ) 2,05 / 3,72 1) με μόνωση 2) χωρίς μόνωση Συστήματα απαέρωσης & Διαχωριστές φορετό συνθετικό περίβλημα για τα δοχεία αδρανείας σε διάφορα χρώματα Τύπος Κωδικός μπλε ασημί πορτοκαλί Αριθμός WF WF WF WF WF WF WF Θερμοδοχεία & Εναλλάκτες θερμότητας Μόνωση για τα δοχεία αδρανείας Storatherm eat 3000, 4000 και 5000 λίτρων από μαλακό αφρό PU 90 με φορετό συνθετικό περίβλημα αφαιρούμενη, τοποθέτηση στην εγκατάσταση Τύπος Κωδικός λευκό πορτοκαλί μπλε ασημί Αριθμός W W W

69 Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm eat Combi θερμοδοχείο για ταυτόχρονη παραγωγή ζεστού νερού χρήσης και υποστήριξη της θέρμανσης από χάλυβα υψηλής ποιότητας S235JRG2 (RSt 37-2) παραγωγή ζεστού νερού χρήσης σε μεγάλης χωρητικότητας ανοξείδωτο κυματοειδή εναλλάκτη προσθήκη πρόσθετων πηγών ενέργειας μέσω ενός (C.../1) ή δύο (C.../2) εναλλακτών με αναμονή 1 ½ για προαιρετική τοποθέτηση ηλεκτρικής αντίστασης με πολυεστερική μόνωση 120 και εξωτερικό περίβλημα PS εσωτερικά ακατέργαστο, εξωτερικά με συνθετική επίστρωση επιτρ. πίεση/θερμοκρασία στους εναλλάκτες: max. 10 bar/110 C επιτρ. πίεση/θερμοκρασία στο θερμοδοχείο: max. 3 bar/95 C επιτρ. πίεση/θερμοκρασία στον ανοξείδωτο εναλλάκτη: 6 bar/95 C C.../1 C.../2 Τύπος Κωδικός Αριθμός Περιεκτικότητα ανοξ. εναλλ. l 1) Ύψος Βάρος kg Ύψος διαγωνίου σε κλίση 2) Επιφάνεια εναλλακτών m 2 C 500/ ,60 C 800/ ,60 C 1000/ ,60 C 1500/ ,15 C 500/ ,14 / 1,60 C 800/ ,75 / 2,60 C 1000/ ,2 / 2,6 C 1500/ ,50 / 2,15 1) με μόνωση 2) χωρίς μόνωση Reflex EFR ηλεκτρική φλαντζωτή αντίσταση χρήση ως επιπρόσθετη πηγή ηλεκτρικής θέρμανσης πιστοποιημένη για συνεχή λειτουργία ενδείκνυται για τους τύπους: Storatherm eat F.../R Storatherm eat.../r εύκολη τοποθέτηση μέσω της θυρίδας επιθεώρησης του δοχείου LΚ βαθμίδες απόδοσης με θερμοστάτη έως 95 C θερμικό ασφαλείας 120 C ηλεκτρική σύνδεση στην εγκατάσταση με φλάντζα και στεγανοποιητικό δακτύλιο Τύπος Κωδικός Αριθμός Θερμοδοχείο λίτρα Ισχύς kw Τάση V D Εισερχ. μήκος εισερχόμενο μήκος B D B Συστήματα απαέρωσης & Διαχωριστές Θερμοδοχεία & Εναλλάκτες θερμότητας EFR 4, ,0 / 2,7 / 2, EFR 6, ,0 / 4,0 / 3, EFR 8, ,0 / 5,5 / 4, EFR 10, ,0 / 6,7 / 5,

70 Θερμοδοχεία & Εναλλάκτες θερμότητας Reflex EER ηλεκτρική βιδωτή αντίσταση 1 ½ χρήση ως επιπρόσθετη πηγή ηλεκτρικής θέρμανσης τοποθέτηση σε αναμονή 1 ½ ενδείκνυται για τους τύπους: Storatherm eat Combi C.../1 Storatherm eat Combi C.../2 θερμικό ασφαλείας 120 C λυχνία ένδειξης λειτουργίας βαθμός προστασίας IP 54 ηλεκτρική σύνδεση στην εγκατάσταση δεν ενδείκνυται για συνεχή λειτουργία σκληρότητα νερού max. 14 d 90 G 1 ½, ίσιο σπείρωμα L 125 Τύπος Κωδικός Αριθμός Όγκος θερμοδοχείου λίτρα Ισχύς kw Τάση V Εισερχ. μήκος EER 3, > 100 3, EER 4, > 300 4, EER > 300 6, EER 8, > 750 8, EER 10, > , Συστήματα απαέρωσης & Διαχωριστές Θερμοδοχεία & Εναλλάκτες θερμότητας Χρόνος θέρμανσης μέσω ηλεκτρικής αντίστασης Λίτρα 5 kw 10 kw 15 kw 20 kw 25 kw 100 1:09 0:34 0:23 0:17 0: :19 1:44 1:09 0:52 0: :48 2:54 1:56 1:27 1: :38 4:38 3:05 2:19 1: :16 5:48 3:52 2:54 2: :24 8:42 5:48 4:21 3:28 Προσοχή: οι ηλεκτρικές βιδωτές αντιστάσεις EFR δεν είναι πιστοποιημένες για συνεχή λειτουργία. 70

71 Θερμοδοχεία & Εναλλάκτες θερμότητας Reflex RWT 1 σπειροειδής εναλλάκτης για την σύνδεση μιας επιπρόσθετης πηγής θέρμανσης, π.χ. ηλιακό κύκλωμα ενδείκνυται για τους τύπους: Storatherm eat F.../R Storatherm eat.../r συμπερ. φλάντζα και στεγανοποιητικός δακτύλιος LK 150 πιστοποιημένος για νερό θέρμανσης και για μείγμα ηλιακού κυκλώματος από χάλκινο σπειροειδή σωλήνα μεγ. επιτρ. πίεση λειτουργίας 10 bar επιτρ. θερμοκρασία λειτουργίας 90 C D1 Εισερχ. μήκος G ¾ B Τύπος Κωδικός Αριθμός Ισχύς 1) Επιφάνεια Εισερχ. μήκος B D1 kw m 2 RWT ,0-11,0 1, ) Αποδόσεις για θερμοκρασία προσαγωγής C με 0,65 m 3 /n. Νερό χρήσης από 10 C στους 45 C Φλάντζες και στεγανοποιητικοί δακτύλιοι για τα δοχεία αδρανείας Storatherm eat F. /R και. /R Τύπος Κωδικός λευκό Αριθμός Φλάντζα LK Στεγαν. δακτύλιος LK Ανταλλακτικά για την ηλεκτρική φλαντζωτή αντίσταση EFR Περιγραφή Κωδικός Αριθμός Στεγανοπ. φλάντζας LK 150 (ίσιο σπείρωμα) Θερμοστάτης Συστήματα απαέρωσης & Διαχωριστές Ανταλλακτικά για την ηλεκτρική βιδωτή αντίσταση EER G 1½ Περιγραφή Κωδικός Αριθμός Στεγανοποιητικό 1½ Θερμοστάτης (πράσινη θήκη) Ανταλλακτικά για τον σπειροειδή εναλλάκτη RWT 1 Θερμοδοχεία & Εναλλάκτες θερμότητας Περιγραφή Κωδικός Αριθμός Καπάκι φλάντζας LK 150, εμαγιέ, με 2 τρύπες για RWT Στεγανοποιητικό φλάντζας LK 150 (ίσιο σπείρωμα)

72 Θερμοδοχεία & Εναλλάκτες θερμότητας Συστήματα απαέρωσης & Διαχωριστές Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm Aqua Storatherm Aqua θερμοδοχείο για πόσιμο νερό, κατάλληλο για όλες τις εγκαταστάσεις θέρμανσης επισμάλτωση κατά DIN 53 T3 με ανόδιο μαγνησίου, θερμόμετρο και ποδαράκια στήριξης μεγέθη 750 και 1000 λίτρων: 2 ανόδια μαγνησίου, τοποθετημένα πλευρικά μεγέθη 1500, 2000 και 3000 λίτρων με 1 εξωτ. ηλεκτρικό ανόδιο από 150 l με θυρίδα επιθεώρησης, στην οποία τοποθετείται προαιρετικά επιπρόσθετη ηλεκτρική αντίσταση ή σπειροειδής εναλλάκτης τύπος AF.../1: έως 500 λίτρα με μόνωση σκληρού αφρού PU, χωρίς FCKW και συνθετικό περίβλημα τύπος AF.../1 από 750 λίτρα με αφαιρούμενη μόνωση μαλακού αφρού PU, χωρίς FCKW και λευκό συνθετικό περίβλημα (τοποθέτηση στην εγκατάσταση) τύπος AF.../1-M με επιπλέον αναμονή Rp 1½ για προαιρετική τοποθέτηση πρόσθετης ηλεκτρικής αντίστασης πάνω από τον εναλλάκτη μέγ. επιτρ. πίεση λειτουργίας: στον εναλλάκτη 16 bar, στο θερμοδοχείο 10 bar επιτρ. θερμοκρασία λειτουργίας: στον εναλλάκτη 110 C, στο θερμοδοχείο 95 C Τύπος Κωδικός μπλε ασημί λευκό Αριθμός Ύψος Βάρος Ύψος διαγωνίου kg σε κλίση 1) Επιφάνεια εναλλ. m 2 AF 150/ ,75 AF 200/ ,95 AF 300/ ,45 AF 400/ ,80 AF 500/ ,90 AF 200/1-M ,95 AF 300/1-M ,45 AF 400/1-M ,80 AF 500/1-M ,90 AF 750/ AF 1000/ AF 1500/ AF 2000/ AF 3000/ ) / ) / ) / ) / ) / ) / ) / ) / ) / ) / , , , , ,50 1) με μόνωση από 150 λίτρα, δυνατή η τοποθέτηση μιας ηλεκτρικής φλαντζωτής αντίστασης EFR από 300 λίτρα, δυνατή η τοποθέτηση ενός εναλλάκτη RWT 72

73 Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm Aqua Compact οριζόντιο θερμοδοχείο ζεστού νερού χρήσης για τοποθέτηση κάτω από λέβητα κατάλληλο για τοποθέτηση σε όλες τις εγκαταστάσεις θέρμανσης τύποι AC 150/1 και AC 250/1 ενδείκνυνται για τοποθέτηση κάτω από λέβητα με μέγ. βάρος 300 kg τύπος AC 120/1 ενδείκνυται για τοποθέτηση σε συνδυασμό με επιτοίχιο λέβητα επισμάλτωση κατά DIN 53 T3 με ανόδιο μαγνησίου, θερμόμετρο και ποδαράκια στήριξης μόνωση: τύποι AC 150/1 και AC 250/1: σκληρός αφρός PU (45 ) χωρίς FCKW με χρωματιστό χαλύβδινο περίβλημα τύπος AC 120/1: σκληρός αφρός PU (30 ) χωρίς FCKW με λευκό συνθετικό περίβλημα AC 250/1 μέγ. επιτρ. πίεση λειτουργίας: στον εναλλάκτη 16 bar, στο θερμοδοχείο 10 bar επιτρ. θερμοκρασία λειτουργίας: στον εναλλάκτη 110 C, στο θερμοδοχείο 95 C AC 120/1 Τύπος Κωδικός μπλε πορτοκαλί ασημί λευκό Αριθμός Ø / Πλάτος Ύψος Βάθος Βάρος 1) Ύψος διαγωνίου Επιφάνεια kg σε κλίση εναλλ. m 2 AC 150/ ,9 AC 250/ ,9 AC 120/ ,71 1) με την συσκευασία Storatherm Aqua Load θερμοδοχείο για την αποθήκευση / παραγωγή ζεστού νερού χρήσης επισμάλτωση κατά DIN 53 T3 με ανόδιο μαγνησίου, θερμόμετρο και ποδαράκια στήριξης μεγέθη από 1500 λίτρα με 2 ανόδια μαγνησίου, τοποθετημένα πλευρικά μεγέθη 1500/2000/3000 λίτρων προαιρετικά με 3 θυρίδες επιθεώρησης για τοποθέτηση επιπρόσθετης ηλεκτρικής θέρμανσης ή σπειροειδούς εναλλάκτη μόνωση: έως 500 l: από σκληρό αφρό PU (80 ) χωρίς FCKW με λευκό συνθετικό περίβλημα από 750 l: αφαιρούμενη, από μαλακό αφρό PU (80 ) χωρίς FCKW με λευκό συνθετικό περίβλημα (παραδίδεται ξεχωριστά για τοποθέτηση στην εγκατάσταση) τύπος AL.../R με μία θυρίδα επιθεώρησης τύπος AL.../R2 με δύο θυρίδες επιθεώρησης τύπος AL.../R3 με τρεις θυρίδες επιθεώρησης μέγ. επιτρ. πίεση λειτουργίας: 10 bar επιτρ. θερμοκρασία λειτουργίας: 95 C Τύπος Κωδικός Αριθμός 1) με μόνωση 2) χωρίς μόνωση με μόνωση χ. μόνωση Ύψος με μόνωση Ύψος χ. μόνωση Βάρος kg Υψος διαγωνίου σε κλίση 2) AL 300/R AL 500/R AL 750/R AL 1000/R AL 1500/R AL 2000/R AL 3000/R AL 1500/R AL 2000/R AL 3000/R Συστήματα απαέρωσης & Διαχωριστές Θερμοδοχεία & Εναλλάκτες θερμότητας 73

74 Θερμοδοχεία & Εναλλάκτες θερμότητας Συστήματα απαέρωσης & Διαχωριστές Storatherm Aqua Solar θερμοδοχείο πόσιμου νερού με επιπρόσθετο εναλλάκτη για σύνδεση με ηλιακό κύκλωμα επισμάλτωση κατά DIN 53 T3 με ανόδιο μαγνησίου, θερμόμετρο και ποδαράκια στήριξης μεγέθη 1500, 2000 και 3000 λίτρων με 1 εξωτ. ηλεκτρικό ανόδιο με επιπλέον αναμονή Rp 1½ για προαιρετική τοποθέτηση επιπρόσθετης ηλεκτρικής αντίστασης με θυρίδα επιθεώρησης, στην οποία τοποθετείται προαιρετικά επιπρόσθετη ηλεκτρική αντίσταση ή σπειροειδής εναλλάκτης τύπος AF.../2 έως 500 λίτρα με μόνωση σκληρού αφρού PU, χωρίς FCKW και χρωμ. συνθ. περίβλημα τύπος AF.../2 από 750 λίτρα με αφαιρούμενη μόνωση μαλακού αφρού PU, χωρίς FCKW και λευκό συνθετικό περίβλημα (τοποθέτηση στην εγκατάσταση) μέγ. επιτρ. πίεση λειτουργίας: στον εναλλάκτη 16 bar, στο θερμοδοχείο 10 bar επιτρ. θερμοκρασία λειτουργίας: στον εναλλάκτη 110 C, στο θερμοδοχείο 95 C Τύπος Κωδικός μπλε ασημί λευκό Αριθμός 1) Ύψος Βάρος 2) kg Ύψος διαγωνίου σε κλίση Επιφάνεια εναλλακτών m 2 AF 200/ ,7/0,95 AF 300/ ,8/1,55 AF 300/2 3) ,85 / 1,45 AF 400/ ,05/1,80 AF 500/ ,30/1,90 AF 750/ ) / )/ ,17/1, AF 1000/ ) / )/ ,17/2, AF 1500/ ) / )/ ,9/3, AF 2000/ ) / )/ ,25/4, AF 3000/ ,4/6,8 Θερμοδοχεία & Εναλλάκτες θερμότητας 1) με μόνωση 2) με συσκευασία 3) ειδικό μοντέλο, διάμετρος 700 Χρήση MTW από 300 l 74

75 Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm Aqua eat Pump θερμοδοχείο νερού χρήσης υψηλών αποδόσεων με μεγάλο εναλλάκτη, ειδικό για τοποθέτηση σε συστήματα με αντλίες θερμότητας επισμάλτωση κατά DIN 53 T3 με ανόδιο μαγνησίου και θερμόμετρο θυρίδα επιθεώρησης και αναμονή 1 ½ για προαιρετική τοποθέτηση επιπρόσθετης ηλεκτρικής θέρμανσης ή σπειροειδούς εναλλάκτη μόνωση: έως 500 l με μόνωση σκληρού αφρού PU, χωρίς FCKW και χρωματιστό συνθετικό περίβλημα από 750 l με μόνωση μαλακού αφρού PU, χωρίς FCKW και λευκό συνθετικό περίβλημα (παραγγέλνεται ξεχωριστά για τοποθέτηση στην εγκατάσταση) τύπος A.../1 με έναν εναλλάκτη τύπος A.../2 με δύο εναλλάκτες μέγ. επιτρ. πίεση λειτουργίας: στον εναλλάκτη 10 bar, στο θερμοδοχείο 10 bar επιτρ. θερμοκρασία λειτουργίας: στον εναλλάκτη 110 C, στο θερμοδοχείο 95 C Τύπος Κωδικός Αριθμός 1) με μόνωση Δυνατή η τοποθέτηση ηλεκτρικής αντίστασης EFR έως 6 kw 1) Ύψος Βάρος kg Ύψος διαγωνίου 1) σε κλίση Επιφάνεια εναλλακτών m 2 A 300/ ,2 A 400/ ,0 A 500/ ,2 A 750/ (2173) 7,0 A 1000/ (2226) 9,2 A 300/ ,4 / 1,1 A 400/ ,2 / 1,4 A 500/ ,3 / 1,6 A 750/ (2173) 5,2 / 2,2 A 1000/ (2226) 6,1 / 3,1 Μόνωση για τα Storatherm Aqua eat Pump 750 λίτρων και 1000 λίτρων, (παραγγέλνονται ξεχωριστά) Τύπος Κωδικός Αριθμός AW 750/ AW 750/ AW 1000/ AW 1000/ Συστήματα απαέρωσης & Διαχωριστές Θερμοδοχεία & Εναλλάκτες θερμότητας 75

76 Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm Aqua Combi θερμοδοχείο tank-in-tank για την παραγωγή ζεστού νερού χρήσης και την παράλληλη υποστήριξη της θέρμανσης παραγωγή ζεστού νερού χρήσης σε εσωτερικό επισμαλτωμένο δοχείο επισμάλτωση κατά DIN 53 T3 με ανόδιο μαγνησίου και ποδαράκια στήριξης ράγες τοποθέτησης αισθητηρίων η μόνωση παραγγέλνεται ξεχωριστά μέγ. επιτρ. πίεση λειτουργίας: στο δοχείο αδρανείας 3 bar στο θερμοδοχείο πόσιμου νερού 10 bar, στον εναλλάκτη ηλιακού 16 bar επιτρ. θερμοκρασία λειτουργίας: στο δοχείο αδρανείας 95 C στο θερμοδοχείο πόσιμου νερού 95 C στον εναλλάκτη ηλιακού 110 C Τύπος Κωδικός Αριθμός AC 600/ ) / 700 AC 750/ ) / 790 AC 900/ ) / 790 1) με μόνωση 2) με συσκευασία Ύψος ) / ) / ) / 2006 Βάρος 2) kg Ύψος διαγωνίου σε κλίση Επιφάνεια εναλλ. m , , ,0 Συστήματα απαέρωσης & Διαχωριστές Μόνωση για τα Storatherm Aqua Combi μόνωση για Storatherm Aqua Combi /200 από μαλακό αφρό PU (100 ) χωρίς FCKW η μόνωση ACW εφαρμόζεται μόνο σε εγκαταστάσεις θέρμανσης Τύπος Κωδικός Αριθμός ACW 600/ ACW 750/ ACW 900/ Θερμοδοχεία & Εναλλάκτες θερμότητας 76

77 Θερμοδοχεία & Εναλλάκτες θερμότητας Reflex EER ηλεκτρική βιδωτή αντίσταση 1 ½ ως επιπρόσθετη ηλεκτρική θέρμανση ενδείκνυται για τους τύπους: Storatherm Aqua eat Pump Storatherm Aqua Solar Storatherm Aqua AF... /1-M για τοποθέτηση σε φλάντζα, διατίθεται στεγαν. δακτύλιος και καπάκι θερμικό ασφαλείας 120 C λυχνία ένδειξης λειτουργίας βαθμός προστασίας IP 54 ηλεκτρική σύνδεση στην εγκατάσταση δεν ενδείκνυται για συνεχή λειτουργία σκληρότητα νερού max. 14 d 90 G 1 ½, ίσιο σπείρωμα L 125 Τύπος Κωδικός Αριθμός Μέγεθος δοχείου Ισχύς Τάση Εισερχ. μήκος λίτρα kw V EER 1, > 100 1, EER 2, > 100 2, EER 3, > 100 3, EER 4, > 300 4, EER 6.0 1) > 300 6, EER 8, > 750 8, EER 10, > , ) όχι για τους τύπους AB/AF 300/2 Ø 600 Reflex φλάντζα με αναμονή για την ηλεκτρική αντίσταση EER για την προαιρετική τοποθέτηση μιας ηλεκτρικής βιδωτής αντίστασης 1 ½ EER η φλάντζα με αναμονή αντικαθιστά την φλάντζα στη θυρίδα επιθεώρησης του δοχείου ο στεγανοποιητικός δακτύλιος παραγγέλνεται ξεχωριστά Φλάντζα με αναμονή: Κωδικός Αριθμός Μέγεθος δοχείου λίτρα LK Στεγανοποιητικός δακτύλιος: Κωδικός Αριθμός Μέγεθος δοχείου λίτρα LK Συστήματα απαέρωσης & Διαχωριστές Θερμοδοχεία & Εναλλάκτες θερμότητας 77

78 Θερμοδοχεία & Εναλλάκτες θερμότητας Reflex EFR ηλεκτρική φλαντζωτή αντίσταση Συστήματα απαέρωσης & Διαχωριστές ως επιπρόσθετη ηλεκτρική θέρμανση πιστοποιημένη για συνεχή λειτουργία ενδείκνυται για τους τύπους: Storatherm Aqua eat Pump Storatherm Aqua Solar Storatherm Aqua Storatherm Aqua Load εύκολη σύνδεση μέσω της θυρίδας επιθεώρησης του θερμοδοχείου έως 10,0 kw LK > 500 λίτρα χωρητικότητα δοχείου από 16,0 kw LK > > 500 λίτρα χωρητικότητα δοχείου 3 βαθμίδες απόδοσης με θερμοστάτη έως 95 C θερμικό ασφαλείας 120 C ηλεκτρική σύνδεση στην εγκατάσταση με φλάντζα και στεγανοποιητικό δακτύλιο Τύπος Κωδικός Αριθμός Μέγεθος δοχ. λίτρα Ισχύς kw Τάση V Εισερχ. μήκος B D EFR 4, ,0 / 2,7 / 2, EFR 6, ,0 / 4,0 / 3, EFR 8,0 1) ,0 / 5,5 / 4, EFR 10,0 1) ,0 / 6,7 / 5, EFR 16,0 2) ,0 / 11,0 / 8, EFR 19,0 2) ,0 / 12,7 / 9, EFR 25,0 2) ,0 / 18,8 / 12, ) όχι για τους τύπους AB/AF 300/2 Ø 600; A 300/1 και /2; A 500/1 και /2 2) όχι για τους τύπους A 750/1 και /2; A 1000/1 και /2 D εισερχ. μήκος B Θερμοδοχεία & Εναλλάκτες θερμότητας 78

79 BG ¾ Θερμοδοχεία & Εναλλάκτες θερμότητας Χρόνος θέρμανσης μέσω ηλεκτρικής αντίστασης Λίτρα 5kW 10kW 15kW 20kW 25kW 100 1:09 0:34 0:23 0:17 0: :19 1:44 1:09 0:52 0: :48 2:54 1:56 1:27 1: :38 4:38 3:05 2:19 1: :16 5:48 3:52 2:54 2: :24 8:42 5:48 4:21 3:28 Προσοχή: Οι ηλεκτρικές βιδωτές αντιστάσεις EFR δεν είναι πιστοποιημένες για συνεχή λειτουργία. Reflex σπειροειδείς εναλλάκτες για την σύνδεση μιας επιπρόσθετης πηγής θερμότητας, π.χ. ηλιακό κύκλωμα ενδείκνυται για τους τύπους: Storatherm Aqua eat Pump Storatherm Aqua Solar Storatherm Aqua Storatherm Aqua Load με φλάντζα και στεγανοποιητικό δακτύλιο D1 RWT1: LK > 500 λίτρα χωρητικότητα δοχείου RWT2: LK > > 500 λίτρα χωρητικότητα δοχείου πιστοποιημένοι για νερό θέρμανσης και μείγματα ηλιακών κυκλωμάτων από χάλκινο σπειροειδή σωλήνα ηλεκτρικά μονωμένες συνδέσεις μέγ. επιτρ. πίεση λειτουργίας 10 bar επιτρ. θερμοκρασία λειτουργίας 90 C Εισερχ. μήκος Συστήματα απαέρωσης & Διαχωριστές Τύπος Κωδικός Αριθμός Ισχύς 1) kw Επιφάνεια m 2 Εισερχ. μήκος B D1 RWT ,00-11,00 1, RWT ,00-39,00 2, ) Απόδοση για θερμοκρασία προσαγωγής C με 0,65 m 3 /h; νερό χρήσης από 10 C στους 45 C Θερμοδοχεία & Εναλλάκτες θερμότητας 79

80 Θερμοδοχεία & Εναλλάκτες θερμότητας Ανόδια μαγνησίου για αντιδιαβρωτική προστασία των θερμοδοχείων όλα τα θερμοδοχεία νερού χρήσης Storatherm Aqua είναι εργοστασιακά εξοπλισμένα με ανόδια μαγνησίου από τους τύπους AF 750/1, AF 750/2, AL 1500/R2, A 750/1 και A 750/2 και άνω με διπλό ανόδιο μαγνησίου Τύπος Κωδικός Αριθμός Πληροφορίες Ανόδιο μαγνησίου G 1 x 26 x 400 AF/AB 100/1 Τύπος θερμοδοχείου Ανόδιο μαγνησίου M 8 x 26 x 420 AC 120/1 Συστήματα απαέρωσης & Διαχωριστές Θερμοδοχεία & Εναλλάκτες θερμότητας Ανόδιο μαγνησίου G 1 x 26 x 480 AC 150/1; AF/AB 150/1 Ανόδιο μαγνησίου G 1 x 26 x 550 AF/AB 200/1, AF/AB 200/2, AC /200 Ανόδιο μαγνησίου G 1 x 26 x 800 AL 300/R; AF/AB 300/1, AF/AB 300/2 Ø 700 Ανόδιο μαγνησίου G 1 x 26 x 900 AL 300/R - AL 500/R; AF/AB 400/1, AF/ AB 300/1 Ø 600; AF/AB 400/2 Ανόδιο μαγνησίου G 1 x 26 x 1100 AL 500/R; AF/AB 500/1, AF/AB 500/2 Ανόδιο μαγνησίου Ανόδιο μαγνησίου G 1 ¼ x 33 x 530; απαιτούνται 2 τμχ. G 1 ¼ x 33 x 625; απαιτούνται 2 τμχ. Ανόδιο μαγνησίου G 1 ¼ x 33 x 1060 Ανόδιο μαγνησίου G 1 ¼ x 33 x 1250 Ανόδιο μαγνησίου G ¾ x 22 x 790 AC 250/1 Ανόδιο μαγνησίου G 1 ¼ x 33 x 590 Ανόδιο μαγνησίου G 1 ¼ x 33 x 690 AL 1000/R2 Ανόδιο μαγνησίου Σπαστό ανόδιο G 1 ¼ x 33 x 530; απαιτούνται 2 τμχ. για αντικατάσταση του ανοδίου σε χώρους με περιορισμένο ύψος Περιγραφή Κωδικός Αριθμός Σπαστό ανόδιο, G1 x 22 x AF 750/1 (απαιτούνται 2 τμχ.) A 300/1; A 300/2; AF 1000/1 (απαιτούνται 2 τμχ.) A 400/1; A 400/2; AF 750/2; A 750/1; A 750/2 A 500/1; A 500/2, AF 1000/2; A 1000/1; A 1000/2 AL 750/R; A 750/1; A 750/2; A 1000/1; A 1000/2 AL 1500/R2 - AL 3000/R2; AL 1500/R2 - AL 3000/R2 Πληροφορίες δεν ενδείκνυται για τους τύπους AC 120/1; AC 150/1; AC 250/1; AF 750/ 1 - AF 3000/1; AL 750/R - AL 3000/ R2: A 750/1; A 1000/1; A 750/2; A 1000/2 80

81 Θερμοδοχεία & Εναλλάκτες θερμότητας Ηλεκτρικά ανόδια συνεχής προστασία χωρίς ανάγκη συντήρησης κατά DIN 53 T3 και T6 ψυχρή επαφή για ηλεκτρική τροφοδοσία 230 V; 50/60 z ανθεκτικό ηλεκτρόδιο τιτανίου βαθμός προστασίας II συστολικό εξάρτημα G 1 G ¾ στην εγκατάσταση Περιγραφή Κωδικός Αριθμός Ηλεκτρικό ανόδιο, G ¾ x 400, 230 V Ηλεκτρικό ανόδιο, G ¼ x 800, 230 V Ανταλλακτικά για την ηλεκτρική φλαντζωτή αντίσταση EFR Πληροφορίες όχι για το AC 120/1, Συστολικό G 1 G ¾ στην εγκατάσταση όχι για τα AF Περιγραφή Κωδικός Αριθμός Στεγανοποιητικό φλάντζας LK 150 (ίσιο σπείρωμα) Στεγανοποιητικό φλάντζας LK 225 (ίσιο σπείρωμα) Θερμοστάτης Ανταλλακτικά για την ηλεκτρική βιδωτή αντίσταση EER G 1½ Περιγραφή Κωδικός Αριθμός Στεγανοποιητικό 1 ½ Καπάκι φλάντζας LK 150, επισμαλτωμένο με αναμονή Rp 1 ½ Στεγανοποιητικό LK 150 για το καπάκι της φλάντζας με αναμονή Καπάκι φλάντζας LK 225, επισμαλτωμένο με αναμονή Rp 1 ½ Στεγανοποιητικό LK 225 για το καπάκι της φλάντζας με αναμονή Θερμοστάτης (πράσινη θήκη) Συστήματα απαέρωσης & Διαχωριστές Ανταλλακτικά για τους σπειροειδείς εναλλάκτες RWT Περιγραφή Κωδικός Αριθμός Καπάκι φλάντζας LK 150, επισμαλτωμένο με δύο τρύπες για RWT Στεγανοποιητικό LK 150 (ίσιο σπείρωμα) Καπάκι φλάντζας LK 225, επισμαλτωμένο με δύο τρύπες για RWT Στεγανοποιητικό LK 225 (ίσιο σπείρωμα) Θερμοδοχεία & Εναλλάκτες θερμότητας Διάφορα Περιγραφή Κωδικός Αριθμός Καπάκι φλάντζας LK 150, επισμαλτωμένο με αναμονή Rp Στεγανοποιητικό LK 150 για το καπάκι της φλάντζας με αναμονή Θερμοστάτης

82 Θερμοδοχεία & Εναλλάκτες θερμότητας Longtherm Longtherm - συνδέσεις με σπείρωμα πλακοειδείς εναλλάκτες θερμότητας από ανοξείδωτες πλάκες συγκολλημένες με χαλκό χωρίς φλάντζες, βίδες και στεγανοποιητικά πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση εξαρτήματα σύνδεσης, σελ. 86 επιτρ. θερμοκρασία λειτουργίας 195 C μέγ. επιτρ. πίεση λειτουργίας 30 bar Συστήματα απαέρωσης & Διαχωριστές Θερμοδοχεία & Εναλλάκτες θερμότητας rhc 15 rhc 40 rhc 60 Μορφή καναλιών & μέγεθος Αριθμός πλακών Κωδικός rhc Κωδικός rlc Αριθμός Μήκος L rhc 15 Πλάτος B/b Ύψος /h Βάρος kg Σύνδεση rhc 40 rhc 60 Περιεκτ. s1/s2 σε l Περιεκτ. s3/s4 σε l rhc /40 204/170 1,4 0,10 0,13 rhc /40 204/170 1,9 G ¾ 0,23 0,25 rhc /40 204/170 2,4 0,35 0,38 rhc /73 335/281 3,2 0,26 0,33 rhc /73 335/281 4,5 0,59 0,65 rhc /73 335/281 5,8 0,91 0,98 G 1 rhc /73 335/281 7,1 1,24 1,30 rhc /73 335/281 8,4 1,56 1,63 rhc /73 335/281 9,7 1,89 1,95 rhc /73 532/8 3,7 0,20 0,30 rhc /73 532/8 3,9 0,30 0,40 rhc /73 532/8 4,4 0,40 0,50 rhc /73 532/8 5,2 0,60 0,70 rhc /73 532/8 6,5 0,90 1,00 rhc /73 532/8 7,3 1,10 1,20 G 1 ¼ rhc /73 532/8 8,6 1,40 1,50 rhc /73 532/8 10,7 1,90 2,00 rhc /73 532/8 12,8 2,40 2,50 rhc /73 532/8 14,9 2,90 3,00 rhc /73 532/8 19,1 3,90 4,00 rhc /73 532/8 23,3 4,90 5,00 82

83 Θερμοδοχεία & Εναλλάκτες θερμότητας Longtherm - συνδέσεις με σπείρωμα (συνέχεια) B L r c 85 rhc 150 rhc 200 Μορφή καναλιών & μέγεθος rhc 85 rhc 150 rhc 200 Αριθμός πλακών Κωδικός rhc Κωδικός rlc Αριθμός Μήκος L Πλάτος B/b Ύψος /h Βάρος kg Σύνδεση Περιεκτ. s1/s2 σε l Περιεκτ. s3/s4 σε l r...c G / /460 27,6 3,22 3,45 r...c G / /460 33,0 4,37 4,60 r...c G / /460 38,4 5,52 5,75 r...c G / /460 43,8 G 2 6,67 6,90 r...c G / /460 54,6 8,97 9,20 r...c G / /460 65,4 11,27 11,50 r...c G / /460 76,2 13,57 13,80 rhc G 2 ½ / /421 39,4 5,30 5,53 rhc G 2 ½ / /421 44,8 6,41 6,63 rhc G 2 ½ / /421 55,6 8,62 8,84 rhc G 2 ½ / /421 66,4 10,83 11,05 G 2 ½ rhc G 2 ½ / /421 77,2 13,04 13,26 rhc G 2 ½ / /421 93,4 16,35 16,58 rhc G 2 ½ / / ,6 19,67 19,89 rhc G 2 ½ / / ,4 21,88 22,10 rhc G 2 ½ / /690 53,9 9,58 9,98 rhc G 2 ½ / /690 61,9 11,57 11,97 rhc G 2 ½ / /690 77,9 15,56 15,96 rhc G 2 ½ / /690 93,9 19,55 19,95 G 2 ½ rhc G 2 ½ / / ,9 23,54 23,94 rhc G 2 ½ / / ,9 29,53 29,93 rhc G 2 ½ / / ,9 35,51 35,91 rhc G 2 ½ / / ,9 39,50 39,90 Συστήματα απαέρωσης & Διαχωριστές Θερμοδοχεία & Εναλλάκτες θερμότητας 83

84 Θερμοδοχεία & Εναλλάκτες θερμότητας Longtherm - συνδέσεις με φλάντζα πλακοειδείς εναλλάκτες θερμότητας από ανοξείδωτες πλάκες συγκολλημένες με χαλκό συνδέσεις με φλάντζα, από rhc 150 ειδικές φλάντζες πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση επιτρ. θερμοκρασία λειτουργίας 195 C μέγ. επιτρ. πίεση λειτουργίας 30 bar Συστήματα απαέρωσης & Διαχωριστές Θερμοδοχεία & Εναλλάκτες θερμότητας r...c 85 rhc 150 Μορφή καναλιών & μέγεθος Αριθμός πλακών Κωδικός rhc Κωδικός rlc Αριθμός r...c / /460 38,0 3,22 3,45 r...c / /460 43,4 4,37 4,60 r...c / /460 48,8 Φλάντζα 5,52 5,75 r...c / /460 54,2 DN 50/ 6,67 6,90 r...c / /460 65,0 PN 40 8,97 9,20 r...c / /460 75,8 11,27 11,50 r...c / /460 86,6 13,57 13,80 rhc / /421 45,8 5,30 5,53 rhc / /421 51,2 6,41 6,63 rhc / /421 62,0 8,62 8,84 Φλάντζα rhc / /421 72,8 10,83 11,05 DN 65/ rhc / /421 83,6 13,04 13,26 PN 40 rhc / /421 99,8 16,35 16,58 rhc / / ,0 19,67 19,89 rhc / / ,8 21,88 22,10 1) μήκος rhc 150, rhc 200, rhc 300 χωρίς φλάντζα Συνιστάται η παραγγελία 2 σετ φλαντζών (4 τμχ.) ανά εναλλάκτη Μήκος L 1) Πλάτος B/b Ύψος /h Βάρος kg rhc 150* Σύνδεση Από το μέγεθος rhc 150 και άνω, απαιτείται η παραγγελία 2 σετ φλαντζών (4 τμχ.) ανά εναλλάκτη. Περιεκτ. s1/s2 σε l Περιεκτ. s3/s4 σε l * η βάση στήριξης και ο υποδοχέας για μεταφορά δεν συμπεριλαμβάνονται στον βασικό εξοπλισμό 84

85 Θερμοδοχεία & Εναλλάκτες θερμότητας Longtherm - συνδέσεις με φλάντζα (συνέχεια) h B b L rhc 200 rhc 300 rhc 200* Μορφή καναλιών & μέγεθος Αριθμός πλακών Κωδικός rhc rhc 300 Κωδικός rlc Αριθμός Μήκος L Πλάτος B/b Ύψος /h Βάρος kg Σύνδεση Περιεκτ. s1/s2 σε l Από το μέγεθος rhc 150 και άνω, απαιτείται η παραγγελία 2 σετ φλαντζών (4 τμχ.) ανά εναλλάκτη (σελ. 86). Περιεκτ. s3/s4 σε l rhc / /690 60,3 9,58 9,98 rhc / /690 68,3 11,57 11,97 rhc / /690 84,3 15,56 15,96 Φλάντζα rhc / / ,3 19,55 19,95 DN 65/ rhc / / ,3 23,54 23,94 PN 40 rhc / / ,3 29,53 29,93 rhc / / ,3 35,51 35,91 rhc / / ,3 39,50 39,90 rhc / / ,5 14,40 15,00 rhc / / ,0 17,40 18,00 rhc / / ,0 23,40 24,00 Φλάντζα rhc / / ,0 29,40 30,00 DN 100/ rhc / / ,0 35,40 36,00 PN 40 rhc / / ,5 44,40 45,00 rhc / / ,0 53,40 54,00 rhc / / ,0 59,40 60,00 Συστήματα απαέρωσης & Διαχωριστές Θερμοδοχεία & Εναλλάκτες θερμότητας * η βάση στήριξης και ο υποδοχέας για μεταφορά δεν συμπεριλαμβάνονται στον βασικό εξοπλισμό 85

86 Θερμοδοχεία & Εναλλάκτες θερμότητας Longtherm Παραλλαγές σύνδεσης Συστήματα απαέρωσης & Διαχωριστές ρακόρ σύνδεσης ίσιο, με στεγανοποιητικό δακτύλιο, σύνδεση στο σύστημα με αρσενικό σπείρωμα ή συγκολλητά άκρα από μέγεθος rhc 150 και άνω οι εναλλάκτες είναι εξοπλισμένοι με ειδικές φλάντζες αποτελείται από 2 τεμάχια, σε σετ. Ρακόρ σύνδεσης αρσενικό - μπρούτζινο Ρακόρ για μοντέλα: Κωδικός Αριθμός G 1 G 2 L rhc ¾ ½ 36 rhc ¾ 41 rhc ¼ 1 51 r...c ½ 60 rhc ½ 2 66 rhc ½ 2 66 Ρακόρ σύνδεσης με συγκολλητό χαλύβδινο άκρο Ρακόρ για μοντέλα: Κωδικός Αριθμός G 1 Ø L rhc ¾ 21,2 30 rhc ,9 30 rhc ¼ 33,7 40 r...c ,3 40 rhc ½ 60,3 50 rhc ½ 60,3 50 Ρακόρ σύνδεσης με συγκολλητό μπρούτζινο άκρο Ρακόρ για μοντέλα: Κωδικός Αριθμός G 1 Ø L rhc ¾ rhc rhc ¼ G1 G G L L L Ø G2 Ø Φλάντζα - ανοξείδωτη Θερμοδοχεία & Εναλλάκτες θερμότητας Φλάντζα για μοντέλα: Κωδικός Αριθμός DN Ø rhc ,1 rhc ,1 rhc ,3 Φλάντζα - χαλύβδινη Φλάντζα για μοντέλα: Κωδικός Αριθμός DN Ø rhc ,1 rhc ,1 rhc ,3 Ø Συνιστάται η παραγγελία 2 σετ (αντιστοιχούν σε 4 τεμάχια) ανά εναλλάκτη. 86

87 Θερμοδοχεία & Εναλλάκτες θερμότητας Μόνωση για εναλλάκτες Longtherm Longtherm μόνωση από 20 σκληρό αφρό πολυουρεθάνης για ελαχιστοποιημένες απώλειες στη θέρμανση αποτελείται από δυο μισά συμπαγή κελύφη που συνδέονται εύκολα μεταξύ τους επικάλυψη με μανδύα PS για μέγιστη προστασία μέγιστη θερμοκρασία λειτουργίας 135 C από τον τύπο rhc 150/180 και άνω, μόνωση από 40 πετροβάμβακα και επικάλυψη αλουμινίου Τύπος Αριθμός πλακών Κωδικός Αριθμός Διαστάσεις Μ x Π x Υ σε rhc x 127 x 282 rhc x 127 x 282 rhc x 179 x 400 rhc x 179 x 400 rhc x 179 x 400 rhc x 179 x 600 rhc x 179 x 600 rhc x 179 x 600 rhc x 179 x 600 r...c x 325 x 600 r...c x 325 x 600 r...c x 325 x 600 r...c x 325 x 600 rhc x 325 x 600 rhc x 325 x 600 rhc x 325 x 600 rhc x 358 x 620 rhc x 358 x 890 rhc x 358 x 890 rhc x 358 x 890 rhc x 358 x 890 rhc x 520 x 980 rhc x 520 x 980 rhc x 520 x 980 Συστήματα απαέρωσης & Διαχωριστές Η μόνωση δεν ενδείκνυται για συστήματα ψύξης Longtherm Βάση στήριξης Για τα μεγέθη 85 και 150 διατίθεται μία σταθερή βάση στήριξης με ποδαράκια. Για το μέγεθος 200 διατίθεται η βάση στήριξης μαζί με τον υποδοχέα για μεταφορά, ο οποίος μπορεί να αφαιρεθεί μετά την εγκατάσταση. Ο τύπος rhc 300 παραδίδεται με την βάση στήριξης και τον υποδοχέα για μεταφορά Τύπος Κωδικός Αριθμός a b c r...c rhc rhc rhc 300 1) b a c Θερμοδοχεία & Εναλλάκτες θερμότητας 1) συμπεριλαμβάνεται στον εξοπλισμό του rhc

88 Πίνακας γρήγορης επιλογής για τους εναλλάκτες Reflex Longtherm Τηλεθέρμανση πρωτεύον 130/55 C 130/55 C 130/60 C 110/55 C 110/55 C 110/60 C δευτερεύον 50/90 C 35/45 C 40/45 C 30/40 C 50/70 C 55/75 C Τύπος Κωδικός Ισχύς Κωδικός εναλλάκτη εναλλάκτη kw kw kw kw kw kw μόνωσης rhc 15/ rhc 15/ rhc 15/ rhc 40/ rhc 40/ rhc 40/ rhc 40/ rhc 40/ rhc 40/ rhc 60/ rhc 60/ rhc 60/ rhc 60/ rhc 60/ Υπολογισμός για μέγιστες απώλειες πίεσης: 20 kpa (2 mws) Συστήματα απαέρωσης & Διαχωριστές Τον λεπτομερή υπολογισμό μπορείτε να τον βρείτε στο έντυπο Συστήματα διατήρησης πίεσης Μελέτη, Υπολογισμός, Προϊόντα ή εναλλακτικά χρησιμοποιείστε το πρόγραμμα υπολογισμού Reflex Pro στη ιστοσελίδα Θερμοδοχεία & Εναλλάκτες θερμότητας 88

89 Υπηρεσίες Υπηρεσίες Θερμοδοχεία & Εναλλάκτες θερμότητας Συστήματα απαέρωσης & Διαχωριστές

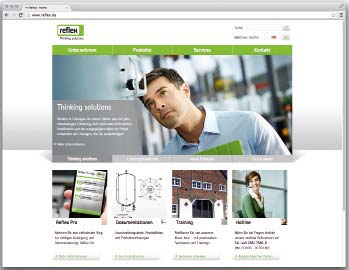

90 Υπηρεσίες Βασιστείτε σε μας - από την αρχική Συστήματα απαέρωσης & Διαχωριστές Η Reflex προσφέρει μία ποικιλία υπηρεσιών που σας συνοδεύουν μέχρι την εύρεση της ιδανικής λύσης. Βασιστείτε στον συνδυασμό των γνώσεων και της εμπειρίας μας και ανακαλύψτε μαζί μας τις σωστές και μέχρι την τελευταία λεπτομέρεια προσεγμένες επαγγελματικές λύσεις. Εξατομικευμένος υπολογισμός: με το πρόγραμμα υπολογισμού Reflex Pro Χρησιμοποιήστε τον ευκολότερο τρόπο για σωστό υπολογισμό και διαστασιολόγηση: το συνεχώς αναβαθμιζόμενο πρόγραμμα υπολογισμού Reflex Pro είναι ο πιο σίγουρος τρόπος για να έχετε ακριβή και σωστά αποτελέσματα. Το πρόγραμμα υπάρχει σε τρεις εκδόσεις και επιπλέον διατίθενται τα σχέδια CAD των προϊόντων μας, για την ενσωμάτωση και σύζευξή τους στα κατασκευαστικά προγράμματα. Περισσότερες πληροφορίες και δωρεάν κατέβασμα των εφαρμογών θα βρείτε στο Θερμοδοχεία & Εναλλάκτες θερμότητας Reflex Pro Web Το υπολογιστικό πρόγραμμα σε on line έκδοση για τον υπολογισμό συστημάτων διατήρησης πίεσης και εναλλαγής θερμότητας, απευθείας στην ιστοσελίδα μας. Το αποτέλεσμα του υπολογισμού βγαίνει σε αρχείο pdf ή σε μορφή κειμένου για περαιτέρω χρήση και εφαρμογή. Reflex Pro App Το πρόγραμμα Reflex Pro και ως εφαρμογή για iphone, ipad και ipod touch! Είτε πρόκειται για έναν γρήγορο υπολογισμό επί τόπου, είτε για σχεδιασμό των προϊόντων ενός έργου με την εφαρμογή Reflex Pro App θα αφήσετε στους πελάτες σας τις καλύτερες εντυπώσεις. Reflex Pro Win Το πλήρες πρόγραμμα υπολογισμού με όλες τις δυνατότητες, για χρήση και χωρίς σύνδεση στο internet. Κατεβάστε το πρόγραμμα σε υπολογιστή Windows και εκμεταλλευτείτε όλες τις δυνατότητες που σας δίνει για εύκολο και επαγγελματικό υπολογισμό χωρίς κανένα κόπο. Υπηρεσίες 90

91 Υπηρεσίες ιδέα μέχρι την ιδανική λύση. Πάντα δίπλα σας! Οι πωλητές της Reflex θα είναι πάντα δίπλα σας όταν χρειάζεστε εξειδικευμένες συμβουλές: επιλογή κατάλληλου προϊόντος, σχεδιασμός, μελέτη, υπολογισμός, υποστήριξη για σύνταξη προσφορών. Βασιστείτε στους ειδικούς μας! Βρείτε τον πωλητή της περιοχής σας καλώντας στο τηλεφωνικό μας κέντρο ή αναζητώντας τον στην ιστοσελίδα μας (και στα ελληνικά) Τα τεχνικά μας έντυπα - σχεδιασμένα για χρήση! Χρησιμοποιήστε τις σωστές βάσεις για την εύρεση λύσεων σε κάθε σας βήμα με τα τεχνικά έντυπα της Reflex. Εκεί, καθώς και στην ιστοσελίδα μας, θα βρείτε όλα όσα χρειάζεστε για τα προϊόνα μας. Από την γενική εικόνα, μέχρι την παραμικρή τεχνική λεπτομέρεια. Αναζητήστε τα νέα έντυπα της Reflex απευθείας από τον πωλητή της περιοχής σας, επικοινωνώντας μαζί μας, ή ακόμη ευκολότερα online ως αρχείο PDF στο Συστήματα απαέρωσης & Διαχωριστές Θερμοδοχεία & Εναλλάκτες θερμότητας 91 Υπηρεσίες
