1 Η επίδραση των αυτοµατισµών και των λειτουργιών ελέγχου στην ενεργειακή αποδοτικότητα των κτιρίων (ΕΝ15232) Σελ. 1 Επίδραση των αυτοµατισµών

2 Η ενέργεια αποτελεί ένα επίµαχο θέµα για την Ευρωπαϊκή Ένωση Πρωτογενής κατανάλωση ενέργειας στην Ευρώπη Μεταφορές 28% Κτίρια 41% Βιοµηχανία 31% Επίδραση αυτοµατισµών κτιρίου Η βελτίωση της αποδοτικότητας µπορεί να εξοικονοµήσει µέχρι και 30 % Εξάρτηση Χωρίς νοµοθετικές διατάξεις, η ενεργειακή εξάρτηση θα αυξηθεί στο 70% Περιβάλλον Η παραγωγή και κατανάλωση ενέργειας δηµιουργεί το 94% εκποµπών CO 2 Προµήθεια Η επίδραση στην παροχή ενέργειας είναι περιορισµένη Κόστος Ιδιαίτερη αύξηση στα επόµενα χρόνια 2

3 Ενεργειακή Εξάρτηση Πετρέλαιο 57% Φυσικό αέριο 12% Άνθρακας 1% Πυρηνική 10% 80% Ορυκτά καύσιµα Βιοµάζα 3% Βιοαέριο <1% Υδάτινη 14% Παλιρροϊκή στην Ε.Ε.: 80% 0% 2/3 εισαγωγή! 18% Ηλιακή <1% Αιολική <1% Γεωθερµία <1% Μπαλαντέρ Αποδοτικότητα 2% Πηγή: Endenergieverbrauch CH; Στοιχεία: BFE Gesamtenergiestatistik 2006; Πίνακας: Zwölferspiel nach Dr. Daniele Ganser, Universität Basel 3

4 Νοµοθεσία, τυποποίηση & πιστοποίηση Η ΕΕ ανέθεσε στην CEN να τυποποιήσει µεθόδους υπολογισµού για την βελτίωση της ενεργειακής απόδοσης EPBD CEN TC247 ετοίµασε και ενέκρινε τα EN15232 Επίδραση των λειτουργιών BACS στην ενεργειακή αποδοτικότητα Πρότυπα προϊόντων µε κριτήρια ενεργειακών επιδόσεων (π.χ. EN 15500) eu.bac ετοίµασε τη διαδικασία πιστοποίησης και τη µεθοδολογία δοκιµών και την πρότεινε στην Ευρωπαϊκή Κοινότητα CEN: EN: European Committee for Standardization European Norm 4

5 Ευρωπαϊκή Νοµοθεσία για τους Κτιριακούς Αυτοµατισµούς Product System Building EN Electronic individual zone control equipment EN Control equipment for hot water heating systems Products are certified by eu.bac ISO EN Building automation and control systems, incl. BACnet protocol ISO/IEC DIS LonTalk protocol EN13321, EN50090 KNX protocol EN Impact Building Automation on energy efficiency European Directive 2002/91/EC Main legislative instrument to achieve energy performance in buildings 5

6 ιαδικασίες υπολογισµούβασισµένες στον παράγοντα αποδοτικότητας BAC EN Κλάσεις ενεργειακής απόδοσης BACS A B C D Κλάση A: BACSκαι TBMυψηλής ενεργειακής απόδοσης Κλάση B: Προηγµένα BACS και TBM Κλάση C: Τυπικά BACS (χρησιµοποιούνται ως αναφορά) Κλάση D: BACS χωρίς ενεργειακή απόδοση BACS Building Automation and Controls System TBM Technical Buildιng Management Systems 6

7 Ενεργειακή αποδοτικότητα EN 15232: Στόχος είναι η ενσωµάτωση του αυτοµατισµού χώρου Έλεγχος ζήτησης workspace with machinery Conference room Office Ο έλεγχος της παραγωγής ενέργειας βασίζεται στην ζήτηση των χώρων για επίτευξη υψηλής ενεργειακής απόδοσης! 7

8 Λίστα λειτουργιών και σύνδεσή τους µε τις ενεργειακές κλάσεις EN Αυτόµατος έλεγχος Έλεγχος θέρµανσης Κατοικίες Κλάση Λοιπές χρήσεις D C B A D C B A Το σύστηµα ελέγχου είναι εγκατεστηµένο στο ποµπό θέρµανσης ή στο δωµάτιο, για την περίπτωση 1 ένας ελεγκτής ελέγχει παραπάνω από 1 δωµάτια 0 Χωρίς αυτόµατο έλεγχο 1 Κεντρικός αυτόµατος έλεγχος Αυτόµατος έλεγχος σε επίπεδο δωµατίου µε θερµοστατικές κεφαλές ή 2 ηλεκτρονικούς ελεγκτές 3 Αυτόµατος έλεγχος σε επίπεδο δωµατίου µε επικοινωνία των ελεγκτών και το ΚΣΕ 4 Αυτόµατος έλεγχος σε επίπεδο δωµατίου που συµπεριλαµβάνει απαίτηση θέρµανσης (µε έλεγχο παρουσίας, ποιότητα αέρα, κλπ.) Έλεγχος του συστήµατος διανοµής του ζεστού νερού (προσαγωγή ή επιστροφή) 0 Χωρίς αυτόµατο έλεγχο 1 Έλεγχος µε αντιστάθµιση εξωτερικής θερµοκρασίας 2 Έλεγχος που συµπεριλαµβάνει την θερµοκρασία του χώρου Το ελάχιστο επίπεδο λειτουργιών που θα υλοποιηθούν πρέπει να αντιστοιχεί στην ενεργειακή κλάση C εκτός εάν ορίζεται κάτι διαφορετικό από τη νοµοθεσία. Οι δηµόσιες αρχές που επιθυµούν την αλλαγή των ελάχιστων απαιτήσεων πρέπει να προσαρµόσουν τον πίνακα αυτό. 8

9 Προφίλ χρήσεων για διάφορες κατηγορίες κτιρίων EN Τα προφίλ αυτά όπως ορίζονται στο EN Αµφιθέταρα Ξενοδοχεία Γραφεία Εστιατόρια Σχολεία Νοσοκοµεία Καταστήµατα 9

10 Ενεργειακοί παράγοντες BACS EN Θερµική ενέργεια Ηλεκτρική ενέργεια Κλάση D C B A D C B A Γραφεία 1,51 1 0,80 0,70 1,10 1 0,93 0,87 Αίθουσα διαλέξεων 1,24 1 0,75 0,50 1,06 1 0,94 0,89 Σχολεία 1,20 1 0,88 0,80 1,07 1 0,93 0,86 Νοσοκοµεία 1,31 1 0,91 0,86 1,05 1 0,98 0,96 Ξενοδοχεία 1,31 1 0,85 0,68 1,07 1 0,95 0,90 Εστιατόρια 1,23 1 0,77 0,68 1,04 1 0,96 0,92 Καταστήµατα 1,56 1 0,73 0,60 1,08 1 0,95 0,91 Κατοικίες 1,10 1 0,88 0,81 1,08 1 0,93 0,92 10

11 BACS * είναι ο εγκέφαλος του κτιρίου Το σύστηµα BACS επιβλέπει, βελτιστοποιεί, κλειδώνει και ελέγχει τα συστήµατα: Θέρµανσης, Κλιµατισµού, Ψύξης, Φωτισµού και περσίδων, Πυροπροστασίας και ασφάλειας, Ανελκυστήρων κτλ. Στην ουσίατα συστήµατα BACS ενσωµατώνουν τις σηµαντικές πληροφορίες του τεχνολογικού εξοπλισµού του κτιρίου και δρουν πλέον ως ο εγκέφαλος του. Οι λειτουργίες BACS επιδρούν Στον υπολογισµό της ενεργειακής αποδοτικότητας Στην πραγµατική χρήση της ενέργειας * BACS: Building Automation and Controls System 11

12 Τυπική κατηγοριοποίηση των δυνατοτήτων εξοικονόµησης ενέργειας στα κτίρια Κατηγορία Μέτρα, π.χ. υνατότητα εξοικονόµησ ης (%) Απόσβεση (έτη) Αυτοµατισµός κτιρίου Τεχνική εγκατάσταση Εγκατάσταση και βέλτιστη ρύθµιση των λειτουργιών που σχετίζονται µε την ενέργεια Βελτιστοποίηση κατά τη διάρκεια της λειτουργίας µε Αποδοτική χρήση των BACS και ανάλυση των αδύνατων σηµείων υναµική διαχείριση ενέργειας HVAC, ψύξη, φωτισµός Ελεγκτές, µηχανές, κινητήρες, Ισχύς παραγωγής Κέλυφος κτιρίου Μόνωση, παράθυρα, Θερµικές γέφυρες,φυσική κατασκευών > Συµπέρασµα: Η επένδυση σε αυτοµατισµούς κτιρίων έχει ως αποτέλεσµα τη µεγαλύτερη επιστροφή επένδυσης (ROI) σε συντοµότερο χρονικό διάστηµα 12

13 BACS = δυνατότητα εξοικονόµησης µε έξυπνη χρήση κτιριακού αυτοµατισµού (EN 15232) Ξενοδοχεία Εκπαίδευση Νοσοκοµεία Κατοικίες 25% 34% 18% 27% Εστιατόρια Εµπ. Κέντρα Γραφεία 31% 49% Καθορισµένη βάσει της εξοµοίωσης κτιρίων / FH Aachen DE 39% 13

14 Ένα νέο φυλλάδιο της Siemens: Υποστηρίζει των αυτοµατισµού κτιρίου στη φάση σχεδιασµού Απευθύνεται: Σε όλους όσους αναµειγνύονται στη φάση σχεδιασµού των κτιρίων και ιδιαίτερα των αυτοµατισµών τους Στοχεύει: Στην εξοικείωση µε το EN «Ενεργειακή απόδοση των κτιρίων» «Επίδραση των αυτοµατισµών κτιρίου, ελέγχου και διαχείρισής του» Στην εξοικείωση µε τα οφέλη της πιστοποίησης προϊόντων από το eu.bac (European Building Automation Controls Association) Στην διευκόλυνση επιλογής των λειτουργιών BAC σύµφωνα µε την επίδρασή τους στην ενεργειακή αποδοτικότητα των κτιρίων 14

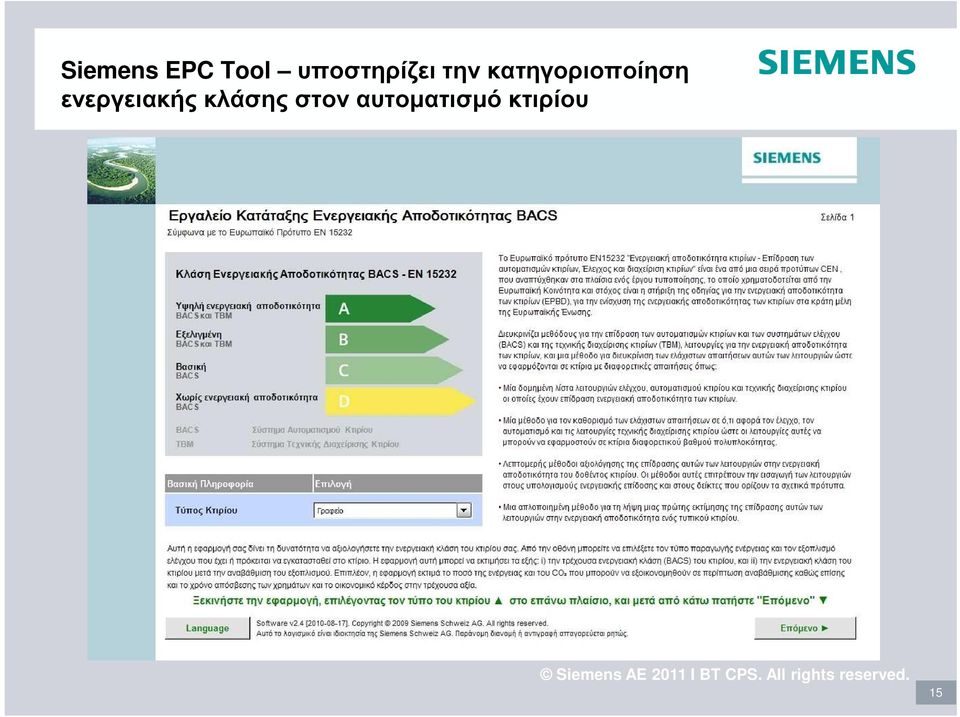

15 Siemens EPC Tool υποστηρίζει την κατηγοριοποίηση ενεργειακής κλάσης στον αυτοµατισµό κτιρίου 15

16 Siemens STS Tool κατάρτιση προδιαγραφών συστηµάτων κτιριακών αυτοµατισµών κατά το πρότυπο ΕΝ

17 Κύκλος ζωής του αυτοµατισµού κτιρίων και τηςδιαχείρισης αυτών Προσαρµογήτων λειτουργικών παραµέτρων Απόφασηγια επιπλέον αυτοµατισµό Επίβλεψη και ανάλυση της λειτουργίας του κτιρίου και της τεχνικής εγκατάστασης Προσδιορισµός και εγκατάσταση Λειτουργιών ενέργειας µε BACS (EN15232) και συσκευές µε. Definition of classes Residential Non residential D C B A D C B A Automatic control Heating control Emission control The control system is installed at the emitter or room level, for case 1 one system can control several rooms 0 No automatic control 1 Central automatic control 2 Individual room automatic control by thermostatic valves or electronic controller 3 Individual room control with communication between controllers and to BACS Integrated individual room control including demand control 4 (by occupancy, air quality, etc.) Control of distribution network hot water temperature (supply or return) Similar function can be applied to the control of direct electric heating networks 0 No automatic control 1 Outside temperature compensated control 2 Indoor temperature control 17

18 Βελτίωση της ενεργειακής αποδοτικότητας των δηµοσίων κτιρίων Οι τοµείς στους οποίους οι αυτοµατισµοί κτιρίων έχουν τη δυνατότητα να βελτιώσουν την ενεργειακή αποδοτικότητα ενός κτιρίου είναι: Φωτισµός Τεχνική ιαχείριση Κτιρίου Θέρµανση - Ψύξη Κλιµατισµός -Αερισµός ιανοµή ιαχείριση Ηλεκτρικής Ενέργειας 18

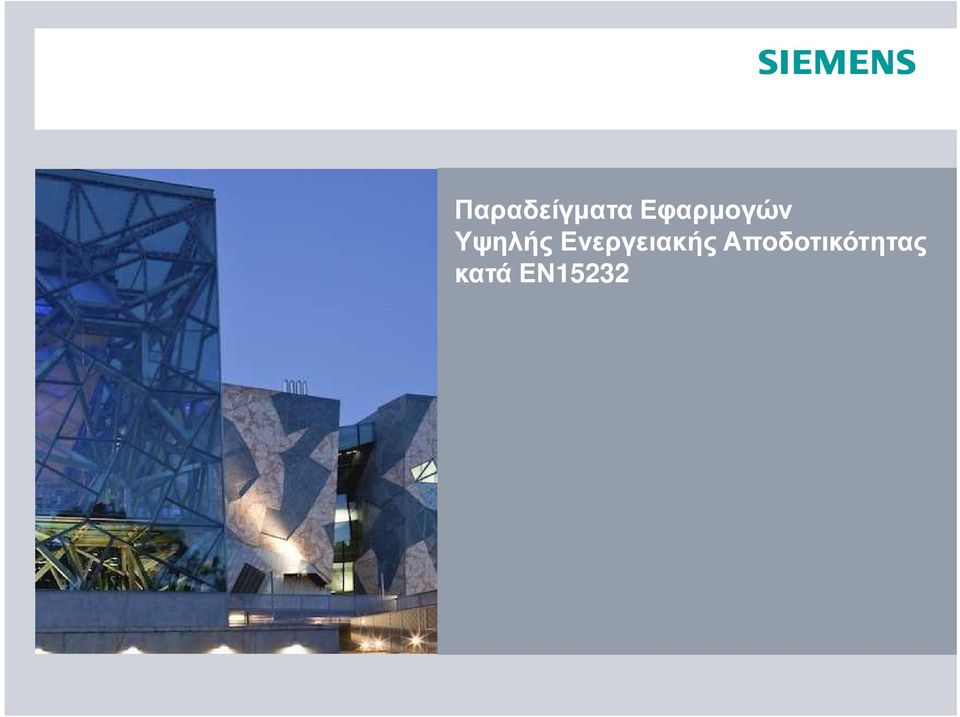

19 Παραδείγµατα Εφαρµογών Υψηλής Ενεργειακής Αποδοτικότητας κατά ΕΝ15232

20 Έλεγχος φωτισµού σε συνάρτηση του ηµερήσιου φωτισµού, συνεχή ρύθµιση του επιπέδου φωτισµού και ανίχνευση παρουσίας light-band 2nd light-band 3rd light-band 2 Receiver 26 % 48 % 70 % 7.00 h h h 1 18 % 2 3 Central OFF 17 % Constant light level contr. 9 % Presence Εξοικονόµηση ενέργειας έως 44 % e.g. 70 % e.g. 100 % Required level of lighting 500 lx Required artificial light Existing daylight share Sources of the calculation data for all the illustrated graphics based on the example of office buildings, Germany: DIN V 18599, Osram, Intep Integrale Planungs GmbH Λειτουργικότητα 20

21 Synco 700 Controllers Επικοινωνία ΚΝΧ Οµάδα χώρων 1 Οµάδα χώρων 2 f f p M p T p T M RMH760B Ο RMH παρέχει θέρµανση, µόνο όταν υπάρχει ζήτηση από τον καταναλωτή p M M T M f f p T p RMB795 Ο RMB διανέµει τους τρτόπους λειτουργίας στους θερµοστάτες RMU720B χώρων, για κάθε οµάδα χωριστά Ο RMU λαµβάνει ζητήσεις αερισµού από τους θερµοστάτες χώρων και υπολογίζει τη βέλτιστη επιθυµητή τιµή της θερµοκρασίας αέρα προσαγωγής. Εάν είναι αναγκαίο, ο RMU αποστέλλει ζήτηση θέρµανσης στην εγκατάσταση παραγωγής θέρµανσης RMU720B Ο RMU παρέχει ψύξη, µόνο όταν υπάρχει ζήτηση από τον καταναλωτή 21

22 Εφαρµογή διαχείρισης Economizer tx2 Βέλτιστος ενεργειακός έλεγχος για εγκαταστάσεις κλιµατισµού οκιµασµένη εφαρµογή, σχεδιασµένη για µείωση της κατανάλωσης ενέργειας και του λειτουργικού κόστους σε εγκαταστάσεις κλιµατισµού, εξασφαλίζοντας τις βέλτιστες συνθήκες άνεσης των χώρων: Έλεγχος της θερµοκρασίας και της υγρασίας ως ακολουθία διαχείρισης αέρα απαγωγής αέρα προσαγωγής Έλεγχος της απόλυτης υγρασίας µέσω κλίµακας επιθυµητής τιµής tx2-βελτιστοποίηση του κόστους ενέργειας για ανάκτηση ενέργειας ή διαφράγµατα αέρα µίξης Comfort conditions Well-being Βέλτιστη άνεση µε ενεργειακή εξοικονόµηση έως και 50%, χάρις στην πρωτοποριακή στρατηγική ελέγχου Ελαχιστοποιηµένο κόστος ενέργειας µε εξασφάλιση των βέλτιστων συνθηκών άνεσηςσε εγκαταστάσεις κλιµατισµού Coordination Control Cost-optimized energy usage Control Προστασία της επένδυσηςχάρις στις τυποποιηµένες Ευρωπαϊκές ενεργειακές κλάσεις Energy-saving functions Μικροί χρόνοι απόσβεσης λόγω του χαµηλού κόστους προγραµµατισµού

23 Εφαρµογή διαχείρισης AirOptiControl Μέγιστη βελτιστοποίηση της παροχής αέρα Βελτιστοποιηµένη παροχή αέρα µε διατήρηση των απαιτήσεων άνεσης: Το υψηλότερο επίπεδο ενεργειακά αποδοτικής λειτουργίας αερισµού και κλιµατισµού για εγκαταστάσεις µε έως και 10 χώρους. Ενεργειακά αποδοτικός έλεγχος: λαµβάνει υπόψη τις ζώνες ορίων άνεσης για θέρµανση και ποιότητα αέρα Οµαδοποίηση: αναγνωρίζει και συντονίζει τις απαιτήσεις των χώρων Έλεγχος ανεµιστήρων: δυναµικά προσαρµοσµένος βάσει της απαίτησης των χώρων Αποδοτικότερη από την ενεργειακή κλάση A κατά EN

24 Εφαρµογή διαχείρισης AirOptiControl Εξοικονόµηση χρηµάτων σε όλο τον χρόνο διάρκειας ζωής Μικρός χρόνος απόσβεσης λόγω: Μεγάλων δυνατοτήτων εξοικονόµησης ενέργειας Χαµηλού κόστους επένδυσης (δεν απαιτούνται επιπλέον υλικά, µόνο αλλαγή του τρόπου ελέγχου) Κατάλληλη για αναβάθµιση υπαρχουσών εγκαταστάσεων για επίτευξη εξοικονόµησης ενέργειας Παράδειγµα: Η εφαρµογή AirOptiControl επιτυγχάνει εξοικονόµηση ενέργειας 50%σε σχέση µε έλεγχο βάσει της ζήτησης σε εγκατάσταση VAV σε εκπαιδευτικό ίδρυµα µε 10 αίθουσες διδασκαλίας. Η σύγκριση βασίζεται σε πραγµατικές µετρήσεις και εξοµοιώσεις. 24

25 Siemens Building Technologies Προϊόντα ενεργειακής κλάσης Α (EN15232)και µε πιστοποιητικό eu.bac Παρέχει ακόµα υψηλότερης απόδοσης συστήµατα από εκείνα που απαιτούνται για την κλάση A (EN15232) 25

26 CPS Προϊόντα και συστήµατα αυτοµατισµού κτιρίων Building Automation System Θερµοστάτες Standard συστήµατα/ελεγκτές Αισθητήρια Βάνες και κινητήρες Κινητήρες διαφραγµάτων Ρυθµιστές στροφών Κατανοµή δαπανών 26

27 Νέοι θερµοστάτες χώρου µε επικοινωνία ΚΝΧ (ηµι-εντοιχιζόµενοι) Fan Coil Unit & Heat Pump VAV Έξοδοι ASN RDF301 S55770-T104 2 x on/off ή 1 x 3-position RDF S55770-T105 2 x on/offή 1 x 3-pos RDU341 S55770-T106 1 x DC V 1x on/off Με πλήκτρα για έλεγχο σε φώτα και περσίδες 27

28 Synco TM Τρεις ανεξάρτητες οικογένειες προϊόντων Synco 100 Synco 200 Synco 700 Ελεγκτές µε ενσωµατωµένο αισθητήριο θερµοκρασίαςγια απευθείας σύνδεση στην εγκατάσταση. Ελεγκτές πολλαπλής χρήσης για τµηµατικό και πλήρη έλεγχο εγκαταστάσεων HVAC. Επεκτάσιµοι ελεγκτές HVAC µε επικοινωνία για πλήρη κτιριακό έλεγχο. Εξοικονοµούν κόστος σε εγκατάσταση και πίνακες, απλή ρύθµιση και έλεγχος. Καθορισµένοι τύποι για αέρα, νερό και δωµάτια. Παρέχουν έλεγχο όλων των µετρήσιµων µεγεθών σε µίας εγκατάστασης HVAC (θερµοκρασία, υγρασία, πίεση, ποιότητα αέρα κ.λ.π.) Οι πρώτοι παγκοσµίως ελεγκτές που επικοινωνούν µε πρωτόκολλο KNX µαζί µε ελεγκτές δωµατίου και ηλεκτρολογικές συσκευές. 28

29 Synco ΤΜ living Εξασφαλίστε την άνεσή σας Σχεδιασµένο ειδικά για κατοικίες Ενεργειακή εξοικονόµηση µε τον ακριβή έλεγχο των συνθηκών ανά χώρο Ελκυστικός σχεδιασµόςγια αρµονική ενσωµάτωση στις σύγχρονες κατοικίες Συνδυάζειθέρµανση, ventilation, θέρµανση ζ.ν.χ, φωτισµό, περσίδες, ασφάλεια κ.α. Ευκολία ελέγχου δια µέσω διαισθητικής κεντρικής µονάδας Εύκολη διασύνδεση δια µέσω καλωδιακών ή ασύρµατων συνδέσεων Απλά θέστε το σε λειτουργία χωρίς επιπλέον εργαλεία απλά πατώντας πλήκτρα (pushbutton mode) στη κεντρική µονάδα 29

30 Siemens KNX Instabus Ελάχιστη κατανάλωση ενέργειας µε τη µέγιστη δυνατή άνεση και ασφαλή λειτουργία Οπτικοποίηση A B Shading Temperature control Lighting Energy costs Comfort Visualization Έλεγχος φωτισµού/ρύθµιση Έλεγχος ηλιακής προστασίας/ρύθµιση A B C A B Ρύθµιση θερµοκρασίας Συντονισµός χώρων και διαχείριση ενέργειας A B C A Λειτουργικότητα 30

31 Συστήµατα µέτρησης θερµικής και ηλεκτρικής ενέργειας Γνωρίζοντας πότε, που και πόση ενέργεια καταναλώνεται, πετυχαίνουµε µείωση του κόστους µέσω του εξορθολογισµούτης χρήσης της Προσδιορισµός του δυναµικού εξοικονόµησης ενέργειας µέσω της διαφάνειας των ροών ενέργειας Αξιόπιστη µέτρηση και απεικόνιση των δεδοµένων κατανάλωσης Κεντρική απεικόνιση και αξιολόγηση των τιµών µέτρησης Βελτιστοποίηση της διαθεσιµότητας του συστήµατος χάρη στην συνεχή παρακολούθησή του 31

32 Κεντρικά Συστήµατα Ελέγχου (B.M.S.) DESIGO V4.1 32

33 DESIGO V4.1 Επισκόπηση συστήµατος Επίπεδο ιαχείρισης DESIGO INSIGHT DESIGO PX Integration INSIGHT / OPEN BACnet / IP Ethernet DESIGO Terminal Server with high availability solution DESIGO INSIGHT DESIGO WEB Web Client BACnet / IP BACnet / LonTalk Επίπεδο Αυτοµατισµού DESIGO RX System controller PX OPEN Integration PX WEB TX-I/O module PX compact Integration DESIGO S7 PX modular TX-I/O module System controller PX compact Integration RXC RXC QAX Integration RXB RXB Synco

34 DESIGO ΤΜ INSIGHT Γενική επισκόπηση Εφαρµογές Plant Viewer Time Scheduler Alarm Viewer Alarm Router Ευέλικτος και κλιµακούµενα σχεδιασµένος έλεγχος των κτιριακών εγκαταστάσεων. Κεντρικός προγραµµατισµός όλων των χρονικά προγραµµατιζόµενων λειτουργιών ενός κτιρίου. Λεπτοµερής επισκόπηση των συναγερµών. Ευέλικτη προώθηση των συναγερµών σε εκτυπωτή, fax, κινητό, κλπ. Trend Viewer Object Viewer Log Viewer Report Viewer Εύχρηστη ανάλυση των καταγραφών ιστορικού για τη βελτίωση της λειτουργίας της εγκατάστασης. Περιήγηση στα σηµεία ελέγχου του συστήµατος µέσω ιεραρχηµένης δενδροειδούς δοµής. Χρονολογική καταγραφή και απεικόνιση των συναγερµών, βλαβών και ενεργειών από το χρήστη. ηµιουργία αναφορών για πληροφόρηση, ανάλυση εγκαταστάσεων, όπως και για λόγους αξιολόγησης και τεκµηρίωσης. 34

35 DESIGO ΤΜ INSIGHT Εξοικονόµηση µέσα από την έξυπνη διαχείριση ενέργειας Εύκολος υπολογισµός της συνολικής κατανάλωσης ενέργειας ενός κτιρίου. Κατηγοριοποίηση κτιρίων βάσει του προτύπου EN 15217, µε χρήση των συλλεγόµενων στοιχείων. Ενεργειακή εξοικονόµηση µέσα από την ανάλυση του κτιρίου και την πλήρη διαφάνεια στη φύση των καταναλώσεων. Συνεχής ενεργειακή βελτιστοποίηση µέσω της ολοκληρωµένης καταγραφής των δεδοµένων κατανάλωσης. 35

36 Αναφορά έργου της Siemens: Σχολικό συγκρότηµα Erikslund (Σουηδία, Πόλη Boras) Μέτρα που λήφθηκαν: Βελτιστοποιήθηκαν οι παράµετροι ελέγχου και οι επιθυµητές τιµές, ενώ προσαρµόστηκαν και τα χρονοπρογράµµατα Παραγωγή ενέργειας βάσει ελέγχου απαίτησης:η κεντρική θέρµανση είναι κλειστή όταν δεν υπάρχει ζήτηση Αντικαταστάθηκαν κάποια εκτός λειτουργίας damperτα οποία επέτρεπαν την είσοδο µεγάλου όγκου εξωτερικού αέρα Σχολείο µε περίπου µαθητές και θερµαινόµενη περιοχή m 2 Αποτέλεσµα: Μείωση ενέργειας για Θέρµανση : kwh 32% Ηλεκτρική: kwh 14% CO2: - 824t Απόσβεση < 1 έτος 36

37 Αναφορά έργου της Siemens: Νοσοκοµείο στο Βέλγιο - Algemeen Stedelijk Ziekenhuis Aalst Μέτρα που λήφθηκαν : Προσαρµόστηκαν οι επιθυµητές τιµές και τα χρονοπρογράµµατα Βελτιστοποίηση ελέγχου των εναλλακτώνθερµότητας, αντλιών και βανών Βελτιωµένη στρατηγική ελέγχου παραγωγής και διανοµής ψύξης Πολυκλινική: m 2 Απόσβεση σε 6 µήνες Αποτέλεσµα: Μείωση ενέργειας για Θέρµανση: kwh 35.7% Ηλεκτρική: kwh 15.8% CO2: - 22% 37

38 Χρήσιµα links Μπουλταδάκης Σταύρος Tel: Fax: Σελ. 38 Επίδραση των αυτοµατισµών
