ΟΡΘΗ ΕΠΑΝΑΛΗΨΗ ΙΑΚΗΡΥΞΗ (ΑΡ. ΙΑΚ. 38 / 2014) ΠΡΟΧΕΙΡΟΥ ΜΕΙΟ ΟΤΙΚΟΥ ΙΑΓΩΝΙΣΜΟΥ

Transcript

1 ΑΝΑΡΤΗΤΕΟ ΣΤΟ ΙΑ ΙΚΤΥΟ Α..Α: ΑΠΟΦΑΣΗ ΑΝΑΛΗΨΗΣ ΥΠΟΧΡΕΩΣΗΣ ΥΠ ΑΡΙΘ:1521/2014 Α..Α:BIYH46906Ψ-ΡΝΥ ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ 2 η Υ.ΠΕ. ΠΕΙΡΑΙΩΣ & ΑΙΓΑΙΟΥ ΝΙΚΑΙΑ: ΓΕΝΙΚΟ ΝΟΣΟΚΟΜΕΙΟ ΝΙΚΑΙΑΣ ΠΕΙΡΑΙΑ ΑΡ.ΠΡΩΤ:27587 "ΑΓΙΟΣ ΠΑΝΤΕΛΕΗΜΩΝ" & Γ.Ν ΥΤΙΚΗΣ ΑΤΤΙΚΗΣ «Η ΑΓ.ΒΑΡΒΑΡΑ» /ΝΣΗ :. Π. ΜΑΝΤΟΥΒΑΛΟΥ ΝΙΚΑΙΑ ΤΗΛ : & 408 FAX : ΗΛ/ΚΗ /ΝΣΗ : E MAIL : prom@nikaia-hosp.gr ΠΛΗΡΟΦΟΡΙΕΣ : Χαραλάµπους Β. ΟΡΘΗ ΕΠΑΝΑΛΗΨΗ ΙΑΚΗΡΥΞΗ (ΑΡ. ΙΑΚ. 38 / 2014) ΠΡΟΧΕΙΡΟΥ ΜΕΙΟ ΟΤΙΚΟΥ ΙΑΓΩΝΙΣΜΟΥ Για ανάδειξη αναδόχου για ΕΚΤΕΛΕΣΗ ΕΡΓΑΣΙΩΝ ΥΠΟ ΟΜΗΣ ΠΥΡΑΣΦΑΛΕΙΑΣ ΤΩΝ ΧΩΡΩΝ ΤΟΥ ΝΟΣΟΚΟΜΕΙΟΥ ΚΑΙ ΤΟΥ Κ.Υ.ΣΑΛΑΜΙΝΑΣ ΠΡΟΫΠΟΛΟΓΙΣΘΕΙΣΑ ΑΠΑΝΗ: ,00 συµπεριλαµβανοµένου του Φ.Π.Α. ΗΜΕΡΟΜΗΝΙΑ ΩΡΑ ΙΕΝΕΡΓΕΙΑΣ: , ηµέρα ευτέρα και ώρα π.µ. ΚΩ ΙΚΟΣ CPV: ΤΟΠΟΣ ΙΕΝΕΡΓΕΙΑΣ: Γενικό Νοσοκοµείο Νίκαιας «Άγιος Παντελεήµων» - Γραφείο Προµηθειών ΗΜΕΡΟΜΗΝΙΑ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΩΝ: Οι προσφορές υποβάλλονται στο Πρωτόκολλο του Νοσοκοµείου έως την 30 η Ιουνίου 2014 και ώρα 10:00π.µ Προσφορές οι οποίες υποβάλλονται µετά την παρέλευση της προαναφερθείσας ηµεροµηνίας και ώρας, δεν αποσφραγίζονται αλλά παραδίδονται στην Υπηρεσία για επιστροφή, ως εκπρόθεσµες. ΕΓΓΥΗΤΙΚΕΣ ΕΠΙΣΤΟΛΕΣ: ΣΥΜΜΕΤΟΧΗΣ ΟΧΙ ΚΑΛΗΣ ΕΚΤΕΛΕΣΗΣ ΟΧΙ Ο διαγωνισµός διενεργείται σύµφωνα µε τα εγκριθέντα των υπ αριθ 13, 28 & 28 1

2 Αποφάσεων του ιοικητικού Συµβουλίου του Νοσοκοµείου, των από 4/ , 7/ & 12/ Συνεδριάσεών του, σε εφαρµογή του Ν.3867/10 (ΦΕΚ 128/3-8-10) άρθρο 27,παρ.11. ΚΑΤΑΡΤΙΣΗ ΚΑΙ ΥΠΟΒΟΛΗ ΠΡΟΣΦΟΡΩΝ Η προσφορά πρέπει να είναι δακτυλογραφηµένη και υποβάλλεται σε δύο αντίγραφα (πρωτότυπο ακριβές αντίγραφο). Με ποινή να µην γίνει δεκτή η προσφορά υποβάλλεται: o µέσα σε σφραγισµένο φάκελο, o στην Ελληνική γλώσσα, o µε πλήρη αρίθµηση των σελίδων, o καθαρογραµµένη και χωρίς ξέσµατα, σβησίµατα, προσθήκες, διορθώσεις. Στον φάκελο κάθε προσφοράς πρέπει να αναγράφονται ευκρινώς: 1. Τα στοιχεία του αποστολέα (επωνυµία, διεύθυνση, τηλέφωνο, fax). 2. Η φράση «ΠΡΟΣΦΟΡΑ για ΙΑΓΩΝΙΣΜΟ» µε κεφαλαία γράµµατα. 3. Ο πλήρης τίτλος της αρµόδιας Υπηρεσίας που διενεργεί την προµήθεια. 4. Ο αριθµός της διακήρυξης. 5. Η ηµεροµηνία διενέργειας του διαγωνισµού. 6. Η ένδειξη «Κύριος φάκελος». 7. Το περιεχόµενο του φακέλου (περιλαµβάνει ΤΕΧΝΙΚΗ και ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ). Μέσα στον κύριο φάκελο της προσφοράς τοποθετούνται όλα τα σχετικά µε την προσφορά στοιχεία και ειδικότερα ως εξής: 1. Τα τεχνικά στοιχεία της προσφοράς τοποθετούνται σε χωριστό σφραγισµένο φάκελο, µέσα στον κυρίως φάκελο, µε την ένδειξη «ΤΕΧΝΙΚΗ ΠΡΟΣΦΟΡΑ». 2. Τα οικονοµικά στοιχεία τοποθετούνται, επί ποινή απορρίψεως, σε χωριστό σφραγισµένο φάκελο µέσα στον κυρίως φάκελο, µε την ένδειξη «ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ». 3. Οι φάκελοι τεχνικής και οικονοµικής προσφοράς φέρουν και τις ενδείξεις του κυρίως φακέλου. 4. Σε περίπτωση που τα τεχνικά στοιχεία της προσφοράς δεν είναι δυνατόν, λόγω µεγάλου όγκου να τοποθετούνται στον κυρίως φάκελο τότε αυτά συσκευάζονται ιδιαίτερα και ακολουθούν τον κυρίως φάκελο µε την ένδειξη «ΠΑΡΑΡΤΗΜΑ ΠΡΟΣΦΟΡΑΣ» και τις λοιπές ενδείξεις του κυρίως φακέλου. Επισηµαίνεται ότι: Αντιπροσφορές ή εναλλακτικές προσφορές δεν γίνονται δεκτές και απορρίπτονται ως απαράδεκτες. ιευκρινίσεις που δίδονται από τους προσφέροντες οποτεδήποτε µετά την λήξη του χρόνου κατάθεσης των προσφορών τους δεν γίνονται δεκτές και απορρίπτονται ως απαράδεκτες. ιευκρινήσεις δίδονται µόνο όταν ζητούνται από συλλογικό όργανο, είτε ενώπιον του είτε ύστερα από έγγραφο της υπηρεσίας µετά από σχετική γνωµοδότηση του συλλογικού οργάνου. Σηµειώνεται ότι από τις διευκρινίσεις που δίδονται, σύµφωνα µε τα παραπάνω, λαµβάνονται υπόψη µόνο εκείνες που αναφέρονται στα σηµεία που ζητήθηκαν. Ο προσφέρων θα δηλώνει στην προσφορά του ότι: «έλαβε γνώση των όρων της διακήρυξης τους οποίους αποδέχεται πλήρως και ανεπιφύλακτα». 2

3 ΙΚΑΙΟΛΟΓΗΤΙΚΑ Οι προσφέροντες υποβάλλουν, µε την προσφορά τους, στον κυρίως φάκελο, τα παρακάτω δικαιολογητικά: 1. Υπεύθυνη δήλωση, µε θεώρηση του γνήσιου υπογραφής, στην οποία: Να αναγράφονται τα στοιχεία του διαγωνισµού στον οποίο συµµετέχουν Να δηλώνεται ότι, µέχρι και την ηµέρα υποβολής της προσφοράς τους : o δεν έχουν καταδικασθεί, µε αµετάκλητη δικαστική απόφαση, για συµµετοχή σε εγκληµατική οργάνωση, δωροδοκία, υπεξαίρεση, απάτη, εκβίαση, πλαστογραφία, ψευδορκία, δόλια χρεωκοπία, νοµιµοποίηση εσόδων από παράνοµες δραστηριότητες ή για κάποιο από τα αδικήµατα του Αγορανοµικού Κώδικα, σχετικό µε την άσκηση της επαγγελµατικής τους δραστηριότητας. o εν τελούν σε πτώχευση και επίσης ότι δεν τελούν σε διαδικασία κήρυξης πτώχευσης. o εν τελούν υπό κοινή εκκαθάριση ή ειδική εκκαθάριση και ότι δεν τελούν υπό διαδικασία έκδοσης απόφασης κοινής ή ειδικής εκκαθάρισης ή υπό άλλες ανάλογες καταστάσεις. o Είναι ενήµεροι ως προς τις υποχρεώσεις τους που αφορούν τις εισφορές κοινωνικής ασφάλισης (κύριας και επικουρικής) και ως προς τις φορολογικές υποχρεώσεις τους. o Είναι εγγεγραµµένοι στο οικείο Επιµελητήριο σύµφωνα µε το επάγγελµά τους. 2. Παραστατικό εκπροσώπησης, εάν οι ανάδοχοι συµµετέχουν στον διαγωνισµό µε αντιπρόσωπό τους. ΙΣΧΥΣ ΠΡΟΣΦΟΡΑΣ Ο χρόνος ισχύος των προσφορών είναι εκατόν ογδόντα (180) ηµερολογιακές ηµέρες, ή αλλιώς έξι (6) µήνες, προσµετρούµενες από την επόµενη της ηµέρας διενέργειας διαγωνισµού. Προσφορά που ορίζει χρόνο ισχύος µικρότερο του παραπάνω αναφερόµενου απορρίπτεται ως απαράδεκτη. ΑΠΟΣΦΡΑΓΙΣΗ ΠΡΟΣΦΟΡΩΝ Η αποσφράγιση των προσφορών γίνεται δηµόσια ενώπιον του αρµοδίου οργάνου παραλαβής και αποσφράγισης τους. Το αρµόδιο όργανο παραλαβής και αποσφράγισης προσφορών προβαίνει στην έναρξη της διαδικασίας αποσφράγισης των προσφορών την ηµεροµηνία και ώρα που ορίζεται από την διακήρυξη. Κατά την αποσφράγιση των προσφορών, το αρµόδιο όργανο, ακόµη κι αν το ίδιο είναι αρµόδιο και για την αξιολόγησή τους, δεν είναι υποχρεωµένο να ελέγχει την συµµόρφωση των διαγωνιζοµένων ή των προσφορών τους ως προς τους όρους της διακήρυξη. Η αποσφράγιση γίνεται µε την παρακάτω διαδικασία. 1. Μονογράφεται και αποσφραγίζεται ο κυρίως φάκελος καθώς και ο φάκελος της τεχνικής προσφοράς, µονογράφεται δε και σφραγίζεται, από την αρµόδια επιτροπή διενέργειας, η τεχνική προσφορά ανά φύλλο. 2. Ο φάκελος της οικονοµικής προσφοράς θα αποσφραγιστεί µετά την ολοκλήρωση της τεχνικής αξιολόγησης, από την αρµόδια επιτροπή διενέργειας και στη συνέχεια καλούνται οι πληρούντες των τεχνικών προδιαγραφών για την αποσφράγιση των οικονοµικών τους προσφορών. 4. Υποβολή ενιαίου πρακτικού (τεχνικής και οικονοµικής αξιολόγησης) προς έγκριση στο αρµόδιο συλλογικό όργανο ιοίκησης και τη σχετική ενηµέρωση των συµµετεχόντων στο διαγωνισµό, σε ηµεροµηνία και ώρα που θα γνωστοποιηθεί σε αυτούς που έλαβαν µέρος στο διαγωνισµό µε σχετική ανακοίνωση. 4. Οι φάκελοι των οικονοµικών προσφορών, για όσες προσφορές δεν κρίθηκαν κατά 3

4 την αξιολόγηση των τεχνικών τελικών στοιχείων αποδεκτές, δεν αποσφραγίζονται αλλά επιστρέφονται στις εταιρείες που ανήκουν. Οι συµµετέχοντες δικαιούνται να παραβρίσκονται στην διαδικασία αποσφράγισης των προσφορών, η οποία τελείται δηµόσια, λαµβάνουν γνώση των υπολοίπων συµµετασχόντων στον διαγωνισµό, καθώς επίσης και των τιµών που προσφέρθηκαν, κατά το στάδιο αποσφράγισης των οικονοµικών προσφορών. Οι νοµίµως εξουσιοδοτηµένοι εκπρόσωποι των συµµετεχουσών εταιρειών, µπορούν να λάβουν γνώση του περιεχοµένου όλων των προσφορών που υποβάλλονται στον διαγωνισµό, µετά την ολοκλήρωση της αποσφράγισής τους από το αρµόδιο όργανο ή σε σχετική ηµεροµηνία που θα τους γνωστοποιηθεί, εγγράφως, από την αρµόδια Υπηρεσία. ΑΞΙΟΛΟΓΗΣΗ ΠΡΟΣΦΟΡΩΝ ΚΑΤΑΚΥΡΩΣΗ ΙΑΓΩΝΙΣΜΟΥ Η κατακύρωση του διαγωνισµού θα γίνει µε βάση την χαµηλότερη τιµή. Η κατακύρωση τελικά γίνεται στον Ανάδοχο µε τη χαµηλότερη τιµή, εκ των οποίων οι προσφορές έχουν κριθεί ως αποδεκτές, µε βάση τις τεχνικές προδιαγραφές και τους όρους της διακήρυξης. Ισότιµες ή ισοδύναµες θεωρούνται οι προσφορές µε την αυτή ακριβώς τιµή και που είναι σύµφωνες µε τους όρους και τις τεχνικές προδιαγραφές της διακήρυξης και της πρόσκλησης. Εφόσον υπάρχουν ισότιµες ή ισοδύναµες προσφορές, τελικός Προµηθευτής επιλέγεται ο µειοδότης που προκύπτει κατόπιν διαπραγµάτευσης, αφού κληθούν όλοι οι προσφέροντες που είχαν ισότιµες ή ισοδύναµες προσφορές. Προσφορές που είναι αόριστες και ανεπίδεκτες εκτίµησης ή είναι υπό αίρεση, απορρίπτονται ως απαράδεκτες, µετά από προηγούµενη γνωµοδότηση του αρµοδίου για την αξιολόγηση των αποτελεσµάτων του διαγωνισµού οργάνου. Ως απαράδεκτες απορρίπτονται, επίσης, οι προσφορές που παρουσιάζουν αποκλίσεις από τις τεχνικές προδιαγραφές της διακήρυξης. Το Νοσοκοµείο διατηρεί το αποκλειστικό δικαίωµα να µαταιώσει και να επαναλάβει τον διαγωνισµό, µε τροποποίηση ή µη των όρων και των τεχνικών προδιαγραφών της διακήρυξης, χωρίς καµία απαίτηση ή δικαίωµα οιουδήποτε εκ των συµµετεχόντων. Επίσης τα αποτελέσµατα του διαγωνισµού µαταιώνονται, µεταξύ άλλων, σύµφωνα µε τα οριζόµενα στο Π..118/07 και τις οδηγίες των αναθετουσών αρχών του, και στις περιπτώσεις: ιενέργειας σχετικού διαγωνισµού, σε κεντρικό ή περιφερειακό επίπεδο. Όταν ο φορέας δεν χρειάζεται πλέον την υπηρεσία ή το υλικό, είτε λόγω αλλαγών στην τεχνολογία, είτε λόγω διακοπής ή περιορισµού της δραστηριότητας για την οποία επρόκειτο αυτό να χρησιµοποιηθεί. Όταν συντρέχουν λόγοι δηµοσίου συµφέροντος που επιβάλλουν τη µαταίωση. Όταν υποβληθεί µία µόνο προσφορά ή τελικά γίνεται αποδεκτή µία µόνο προσφορά και εφόσον δεν υπάρχουν συγκριτικά στοιχεία τιµών, είτε προηγούµενων διαγωνισµών είτε της αγοράς, που να επιβεβαιώνονται µε παραστατικά. 4

5 ΤΙΜΗ Η τιµή θα δοθεί σε ΕΥΡΩ, συµπεριλαµβανοµένων τυχόν κρατήσεων υπέρ τρίτων και κάθε άλλης επιβάρυνσης, εκτός από το Φ.Π.Α., για παράδοση του µηχανήµατος στον τόπο και µε τον τρόπο που ορίζει η παρούσα. Οι προσφέροντες πρέπει να αναφέρουν στην προσφορά τους: Α. Την τιµή των προσφεροµένων ειδών µε κρατήσεις χωρίς Φ.Π.Α. που βαραίνει το Νοσοκοµείο. Β. Το ποσοστό Φ.Π.Α. επί τοις % στο οποίο υπάγεται το είδος. Προσφορές που δεν δίνουν τις τιµές σε ΕΥΡΩ ή που καθορίζουν σχέση ΕΥΡΩ προς ΞΕΝΟ ΝΟΜΙΣΜΑ θα απορρίπτονται ως απαράδεκτες. Απορρίπτεται ως απαράδεκτη προσφορά που δεν προκύπτει µε σαφήνεια η προσφερόµενη τιµή ή θέτει όρο αναπροσαρµογής της τιµής. ΙΑΡΚΕΙΑ ΣΥΜΒΑΣΗΣ Η διάρκεια της σύµβασης θα ισχύει από την ηµεροµηνία που ορίζεται στη σχετική ανακοίνωση ανάθεσης που θα αποσταλεί στον ανάδοχο και θα λήξει αυτοδικαίως και χωρίς άλλη όχληση από πλευράς Νοσοκοµείου µε τη συµπλήρωση του χρονικού διαστήµατος που έχει υποβάλλει στη προσφορά του και τη παράδοση του σχετικού πιστοποιητικού. Η σύµβαση θεωρείται ότι εκτελέστηκε, όταν: - Παραλήφθηκε οριστικά η υπηρεσία που παραδόθηκε. - Έγινε αποπληρωµή του συµβατικού τιµήµατος, αφού προηγούµενα επιβλήθηκαν τυχόν κυρώσεις ή εκπτώσεις. - Εκπληρώθηκαν και οι τυχόν λοιπές συµβατικές υποχρεώσεις και από τα δύο συµβαλλόµενα µέρη. Ο φορέας διατηρεί το δικαίωµα να διακόψει τη σύµβαση όταν προκύψουν λόγοι ανωτέρας βίας ή όταν διενεργηθεί σχετικός διαγωνισµός και υπογραφούν συµβάσεις σε κεντρικό ή περιφερειακό επίπεδο. Προς τούτο θα ειδοποιήσει τον ανάδοχο δεκαπέντε (15) ηµέρες νωρίτερα. ΥΠΟΓΡΑΦΗ ΣΥΜΒΑΣΗΣ Οι εργασίες θα πραγµατοποιηθούν σύµφωνα µε το κείµενο της σύµβασης που επισυνάπτεται στην παρούσα διακήρυξη, στην οποία θα συµπληρωθούν τα στοιχεία της προσφοράς του αναδόχου, µε την οποία συµµετείχε στον διαγωνισµό. Στο κείµενο της σύµβασης δεν χωρεί οποιαδήποτε διαπραγµάτευση, ούτε καθ οιονδήποτε τρόπο τροποποίηση ή συµπλήρωση της προσφοράς του αναδόχου. Σε όποιον ανάδοχο κατακυρωθούν οι υπηρεσίες, το Νοσοκοµείο αποστέλλει σχετική ανακοίνωση που αναφέρει, µεταξύ άλλων, και την προθεσµία υπογραφής της σύµβασης. Η σύµβαση θεωρείται ως συναφθείσα µε την ανακοίνωση, το δε έγγραφο της σύµβασης που ακολουθεί έχει αποδεικτικό µόνο χαρακτήρα. Ο Ανάδοχος στον οποίο ανατέθηκε η υπηρεσία, υποχρεούται να προσέλθει σε (10) ηµέρες από την ηµεροµηνία κοινοποίησης της ανακοίνωσης, για την υπογραφή της σχετικής σύµβασης. Εάν ο Ανάδοχος στον οποίο έγινε η ανακοίνωση δεν προσέλθει για να υπογράψει τη 5

6 σύµβαση, κηρύσσεται έκπτωτος. Στον Ανάδοχο που κηρύσσεται έκπτωτος µε απόφαση του αρµοδίου για τη ιοίκηση του φορέα οργάνου, ύστερα από γνωµοδότηση του αρµοδίου οργάνου, το οποίο υποχρεωτικά καλεί τον ενδιαφερόµενο προς παροχή εξηγήσεων, αθροιστικά ή διαζευκτικά επιβάλλονται οι κυρώσεις που προβλέπονται από το άρθρο 34 του Π../τος 118/07. ΑΝΩΤΕΡΑ ΒΙΑ Ο Ανάδοχος που επικαλείται ανωτέρα βία, υποχρεούται, µέσα σε είκοσι (20) ηµέρες από τότε που συνέβησαν τα περιστατικά που συνιστούν την ανωτέρα βία, να αναφέρει εγγράφως αυτά και να προσκοµίσει στην Υπηρεσία τα απαραίτητα αποδεικτικά στοιχεία. Μετά το πέρας της ανωτέρω προθεσµίας δεν έχει το δικαίωµα να επικαλεσθεί την ανώτερη βία και τα νόµιµα δικαιώµατα που προκύπτουν από αυτήν. ΙΟΙΚΗΤΙΚΕΣ ΠΡΟΣΦΥΓΕΣ A. Σύµφωνα µε το άρθρο 15 του Π.. 118/07: 1. Κατά της διακήρυξης του διαγωνισµού, της συµµετοχής προµηθευτή σ αυτόν και της διενέργειάς του, έως και την κατακυρωτική απόφαση, επιτρέπεται ένσταση για λόγους νοµιµότητας και ουσίας (ενδικοφανής προσφυγή). Με την ένσταση που ασκείται κατά της κατακυρωτικής απόφασης επιτρέπεται και η προβολή λόγων που αφορούν την πληρότητα και νοµιµότητα των δικαιολογητικών, τα οποία προσκοµίζει ο προσφέρων προς τον οποίο πρόκειται να γίνει η κατακύρωση, δυνάµει των άρθρων 6, 8 και 8α του Π../τος 118/ Οι ανωτέρω ενστάσεις υποβάλλονται εγγράφως στο αρµόδιο για τη διενέργεια του διαγωνισµού όργανο του φορέα ως εξής: α) Κατά της διακήρυξης του διαγωνισµού, Στον ανοιχτό διαγωνισµό µέσα στο µισό του χρονικού διαστήµατος από τη δηµοσίευση της ιακήρυξης µέχρι την ηµεροµηνία λήξεως της προθεσµίας υποβολής των προσφορών. Για τον καθορισµό της προθεσµίας αυτής συνυπολογίζονται και οι ηµεροµηνίες της δηµοσίευσης και της υποβολής των προσφορών. Στον κλειστό διαγωνισµό, µόνο από εκείνους που επιλέχθηκαν να υποβάλουν προσφορά, µέσα στο µισό του χρονικού διαστήµατος από την ηµεροµηνία αποστολής σ αυτούς της διακήρυξης, µέχρι την ηµεροµηνία λήξεως της προθεσµίας υποβολής των προσφορών. Για τον καθορισµό της προθεσµίας αυτής συνυπολογίζονται και οι ηµεροµηνίες αποστολής της διακήρυξης και της διενέργειας του διαγωνισµού. Η ένσταση εξετάζεται από το αρµόδιο γνωµοδοτικό συλλογικό όργανο του φορέα που διενεργεί το διαγωνισµό και το αποφασίζον όργανο εκδίδει τη σχετική απόφασή του το αργότερο πέντε (5) εργάσιµες ηµέρες πριν από τη διενέργεια του διαγωνισµού. β) Κατά των πράξεων ή παραλείψεων της αναθέτουσας αρχής που αφορούν την συµµετοχή οποιουδήποτε προµηθευτή στον διαγωνισµό ή την διενέργεια του διαγωνισµού ως προς τη διαδικασία παραλαβής και αποσφράγισης των προσφορών, κατά την διάρκεια διεξαγωγής του ίδιου του διαγωνισµού και εντός της επόµενης εργάσιµης ηµέρας από αυτήν κατά την οποία ο ενιστάµενος έλαβε γνώση του σχετικού φακέλου. Στον κλειστό διαγωνισµό δικαίωµα ένστασης στην περίπτωση αυτή έχουν µόνο 6

7 όσοι επιλέχθηκαν να υποβάλουν προσφορά. Η ένσταση αυτή δεν επιφέρει αναβολή ή διακοπή του διαγωνισµού αλλά εξετάζεται κατά την αξιολόγηση των αποτελεσµάτων του διαγωνισµού από το αρµόδιο συλλογικό όργανο και εκδίδεται η σχετική απόφαση µετά από γνωµοδότηση αυτού. Η ένσταση κατά της συµµετοχής προµηθευτή σε διαγωνισµό κοινοποιείται υποχρεωτικά σε αυτόν κατά του οποίου στρέφεται, εντός δύο (2) ηµερών από της υποβολής της. γ) Κατά της διενέργειας του διαγωνισµού (ανοιχτού και κλειστού) έως και την κατακυρωτική απόφαση, µέσα σε χρονικό διάστηµα τριών (3) εργασίµων ηµερών, αφότου ο ενδιαφερόµενος προµηθευτής έλαβε γνώση της σχετικής πράξεως ή παραλείψεως της αναθέτουσας αρχής. Στον κλειστό διαγωνισµό δικαίωµα ένστασης στην περίπτωση αυτή έχουν µόνο όσοι επιλέχθηκαν να υποβάλουν προσφορά. Η ένσταση αυτή κοινοποιείται υποχρεωτικά, εντός δύο (2) ηµερών από την υποβολή της, σε αυτόν κατά του οποίου στρέφεται. Η ένσταση αυτή εξετάζεται από το αρµόδιο γνωµοδοτικό συλλογικό όργανο και το αποφασίζον όργανο εκδίδει την σχετική απόφασή του, το αργότερο σε δέκα (10) εργάσιµες ηµέρες από τη λήξη της προθεσµίας υποβολής ενστάσεων. δ) Εκτός των ανωτέρω περιπτώσεων, κατά της κατακυρωτικής απόφασης, όσον αφορά την νοµιµότητα και πληρότητα των δικαιολογητικών των άρθρων 6,8 και 8α του Π../τος 118/07, µέσα σε χρονικό διάστηµα τριών (3) εργασίµων ηµερών, αφότου ο ενδιαφερόµενος προµηθευτής έλαβε γνώση της ανωτέρω κατακυρωτικής απόφασης και των ως άνω δικαιολογητικών. Η ένσταση αυτή κοινοποιείται υποχρεωτικά, εντός δύο (2) ηµερών από την υποβολή της στον µειοδότη κατά του οποίου στρέφεται. Η ένσταση εξετάζεται από το αρµόδιο γνωµοδοτικό συλλογικό όργανο και το αποφασίζον όργανο εκδίδει την σχετική απόφασή του, το αργότερο σε δέκα (10) εργάσιµες ηµέρες από τη λήξη της ανωτέρω τριηµέρου προθεσµίας 3. Ενστάσεις που υποβάλλονται για οποιουσδήποτε άλλους, εκτός από τους προαναφερόµενους, δεν γίνονται δεκτές. 4. Η σχετική απόφαση επί της ενστάσεως κοινοποιείται στους ενιστάµενους χωρίς υπαίτια καθυστέρηση της Υπηρεσίας. Οι ενιστάµενοι λαµβάνουν πλήρη γνώση της σχετικής απόφασης, µετά την κοινοποίηση του σώµατός της σε αυτούς, από την αναθέτουσα αρχή, µε φροντίδα τους. 5. Ο Ανάδοχος µπορεί κατά των αποφάσεων που επιβάλλουν σε βάρος του κυρώσεις, δυνάµει των άρθρων 18, 20, 26, 32, 33, 34 και 39 του Π../τος 118/07, να υποβάλλει προσφυγή για λόγους νοµιµότητας και ουσίας, µέσα σε ανατρεπτική προθεσµία τριάντα (30) ηµερών από την ηµεροµηνία που έλαβε γνώση της σχετικής απόφασης από την αναθέτουσα αρχή. Επί της προσφυγής αποφασίζει ο αρµόδιος Υπουργός ή το αρµόδιο για τη διοίκηση του φορέα όργανο, ύστερα από γνωµοδότηση του αρµόδιου συλλογικού οργάνου. Η εν λόγω απόφαση δεν επιδέχεται προσβολή µε άλλη οιασδήποτε φύσεως διοικητική προσφυγή. Για το παραδεκτό της άσκησης ένστασης σύµφωνα µε τις παραγράφους (1) και (2), προσκοµίζεται παράβολο κατάθεσης υπέρ του ηµοσίου, ποσού ίσου µε το 0,10 επί τοις εκατό (0,10%) επί της προϋπολογισµένης αξίας του υπό προµήθεια είδους, το ύψος του οποίου δεν µπορεί να είναι µικρότερο των χιλίων (1.000) και µεγαλύτερο των πέντε χιλιάδων (5.000) ευρώ. 7

8 ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΕΡΓΑΣΙΩΝ Η παρακολούθηση των προσφερόµενων υπηρεσιών, καθώς και ο ποιοτικός και ποσοτικός έλεγχος αυτών, θα γίνει από επιτροπή που θα συσταθεί για το σκοπό αυτό από τη ιοίκηση του Νοσοκοµείου. ΥΠΟΧΡΕΩΣΕΙΣ ΑΣΦΑΛΙΣΗΣ Ο Ανάδοχος υποχρεούται να λαµβάνει κάθε πρόσφορο µέτρο ασφάλειας και προστασίας για την αποτροπή ζηµιών ή φθορών και είναι υπεύθυνος για κάθε ζηµία ή βλάβη προσώπων, πραγµάτων ή εγκαταστάσεων της Αναθέτουσας Αρχής, του προσωπικού της ή τρίτων και για την αποκατάσταση κάθε τέτοιας βλάβης ή ζηµίας που είναι δυνατόν να προξενηθεί κατά ή επ ευκαιρία της εκτέλεσης της υπηρεσίας από τον Ανάδοχο, εφ όσον οφείλεται σε πράξη ή παράλειψη αυτού. Ο Ανάδοχος υποχρεούται να ασφαλίσει και να διατηρεί ασφαλισµένο το προσωπικό του στους αρµόδιους ασφαλιστικούς οργανισµούς καθ όλη τη διάρκεια εκτέλεσης των εργασιών. Η Αναθέτουσα Αρχή λαµβάνει όλα τα ενδεδειγµένα µέτρα για την προστασία και ασφάλεια του προσωπικού του Αναδόχου. ΠΛΗΡΩΜΗ Η πληρωµή θα γίνει σύµφωνα µε τα οριζόµενα στη σχετική νοµοθεσία και στο Ν.4152 (ΦΕΚ 107/ ) «Επείγοντα µέτρα εφαρµογής των νόµων 4046/2012, 4093/2012 και 4127/2013», µετά την υποβολή του τιµολογίου παροχής υπηρεσιών. Επισηµαίνεται ότι η υποβολή του τιµολογίου δεν µπορεί να γίνει προ της ηµεροµηνίας εκδόσεως του πρωτοκόλλου οριστικής ποιοτικής και ποσοτικής παραλαβής Τα δικαιολογητικά πληρωµής, που θα υποβάλλονται από τον Ανάδοχο, είναι αυτά που καθορίζονται από τις ισχύουσες διατάξεις. ΚΡΑΤΗΣΕΙΣ: Οι κρατήσεις επί της αξίας των χορηγουµένων υπηρεσιών, οι οποίες βαρύνουν τον Ανάδοχο, είναι αυτές που καθορίζονται από τις ισχύουσες διατάξεις. Μεταξύ των κρατήσεων ισχύει κράτηση: - ποσοστού 2% υπέρ των Οργανισµών Ψυχικής Υγείας, που εποπτεύονται από το Υ.Υ. & Κ.Α., σύµφωνα µε τα οριζόµενα του Ν.3580/07, την υπ αριθµ. Υ6α/Γ.Π./οικ / Κ.Υ.Α. του Υ.Υ. & Κ.Α. και την υπ αριθµ. Υ6α/οικ.75262/ εγκύκλιο της Κ.Υ. του Υ.Υ. & Κ.Α. - ποσοστού 0,10% επί της αξίας κάθε σύµβασης (εκτός του Φ.Π.Α) υπέρ της Ενιαίας Ανεξάρτητης Αρχής ηµοσίων Συµβάσεων, σύµφωνα µε τα οριζόµενα στην παρ.3 του άρθρου 4 του Ν.4013/11, όπως τροποποιήθηκε και ισχύει µε το άρθρο 238 του Ν.4072/12. Το Νοσοκοµείο επιβαρύνεται µε το Φ.Π.Α. Για ότι δεν προβλέπεται από την παρούσα διακήρυξη ισχύουν τα οριζόµενα στο Π..118/07. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ- ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ Όλοι οι όροι των τεχνικών προδιαγραφών που ορίζονται στην παρούσα, είναι απαράβατοι και η οποιαδήποτε µη συµµόρφωση προς αυτούς συνεπάγεται απόρριψη της σχετικής προσφοράς. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 8

9 1. ΕΡΓΑΣΙΩΝ «ΥΠΟΔΟΜΗΣ ΠΥΡΑΣΦΑΛΕΙΑΣ ΤΟΥ ΤΕΠ» ΠΙΝΑΚΑΣ ΕΡΓΑΣΙΩΝ Α/Α ΕΡΓΑΣΙΑ ΠΟΣΟΤΗΤΑ ΠΕΡΙΓΡΑΦΗ 1. Αυτόματο σύστημα κατάσβεσης. Βάση των εγκεκριμένων τεχνικών περιγράφων και σχεδίων. Θα γίνει τοποθέτηση των συστημάτων κατάσβεσης στους χώρους των υπογείων και του δώματος. 2. Φωτιστικά ασφαλείας. Βάση των εγκεκριμένων τεχνικών περιγράφων και Θα τοποθετηθούν φωτιστικά ασφαλείας σε χώρους του νοσοκομείου. σχεδίων. 3. Χειροκίνητο σύστημα κατάσβεσης και χειροκίνητο σύστημα ακύρωσης. Βάση των εγκεκριμένων τεχνικών περιγράφων και σχεδίων Θα τοποθετηθούν κομβία χειροκίνητης λειτουργίας και χειροκίνητης ακύρωσης των συστημάτων κατάσβεσης. 4. Πίνακας κατάσβεσης. 2 τεμάχια. Θα τοποθετηθούν δύο πίνακες κατάσβεσης. 5. Πυρανιχνευτές καπνού. 3 τεμάχια Θα τοποθετηθούν πυρανιχνευτές καπνού σύμφωνα με την μελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριμένα σχέδια. 6. Πυρανιχνευτές θερμοδιαθορικοί. 3 τεμάχια Θα τοποθετηθούν πυρανιχνευτές θερμοδιαθορικοί σύμφωνα με την μελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριμένα σχέδια. 7. Φωτισμός ασφαλείας 10 τεμάχια Θα τοποθετηθούν φωτιστικά ασφαλείας σύμφωνα με την μελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριμένα σχέδια. 8. Κομβία χειροκίνητης κατάσβεσης. 2 τεμάχια Θα τοποθετηθούν Κομβία χειροκίνητης κατάσβεσης. 9. Κομβία χειροκίνητης ακύρωσης. 2 τεμάχια Θα τοποθετηθούν Κομβία χειροκίνητης ακύρωσης. 10. Φωτεινός και ηχητικός αγγελτήρας πυρκαγιάς (φαροσειρήνες) εσωτερικού χώρου. 11. Φωτεινός και ηχητικός αγγελτήρας πυρκαγιάς (φαροσειρήνες) εξωτερικού χώρου. 1 τεμάχιο 1 τεμάχιο Θα τοποθετηθεί φωτεινός και ηχητικός αγγελτήρας πυρκαγιάς σύμφωνα με την μελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριμένα σχέδια. Θα τοποθετηθεί φωτεινός και ηχητικός αγγελτήρας πυρκαγιάς σύμφωνα με την μελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριμένα σχέδια. 12. Πυροκροτητές ενεργοποίησης 3 τεμάχια Θα τοποθετηθούν στα κλείστρα ενεργοποίησης των φιαλών Co2 13. Φωτιστικό ένδειξης STOP GAS 3 τεμάχια Θα τοποθετηθούν στις εισόδους των χώρων κατάκλισης 14. Πυράντοχη θήρα αντοχής 2 ωρών στην πυρκαγιά δίφυλλη. 1 Τεμάχιο Θα τοποθετηθούν μία πυράντοχη θήρα στον χώρο του Νοσοκομείου. 15. Πυράντοχες θήρες αντοχής 2 ωρών στην πυρκαγιά μονόφυλες. 2 Τεμάχια Θα τοποθετηθούν δύο πυράντοχες θήρες στον χώρο του Νοσοκομείου. 16. Φιάλες Co2 45 kgr αναγόμωση και υδραυλική δοκιμή 6 τεμάχια Θα τοποθετηθούν στο υπόγειο χώρο του νοσοκομείου 17. Στεγανό ερμάριο IP56 1 τεμάχιο Θα τοποθετηθεί στο χώρο του δώματος για την φύλαξη του πίνακα κατάσβεσης 18. Εργασία ηλεκτρονικού 1 τεμάχιο Εργασία εγκατάστασης και προγραμματισμού των συστημάτων κατάσβεσης 19. Παράδοση τεχνικών περιγραφών σε ηλεκτρονική μορφή. 1 CD Για όλα το μόνιμα συστήματα που προαναφέρθηκαν 1.1 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΑΥΤΟΜΑΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΑΤΑΣΒΕΣΗΣ Το αυτόματο σύστημα θα περιλαμβάνει τα ακόλουθα: Ι) Τον πίνακα κατάσβεσης με: 1. Ισάριθμες φωτεινές ενδείξεις για κάθε ζώνη (4 ζώνες), ξεχωριστή ένδειξη για το συναγερμό (ALARM) και μια επίσης για βλάβη ζώνης (FAULT). Φωτεινή ένδειξη για την παροχή ηλεκτρικού ρεύματος 220 V AC. Φωτεινή ένδειξη για παροχή 24 V DC από το συσσωρευτή. 9

10 2. Βασική πηγή τροφοδοσίας 220V από το δίκτυο της ΔΕΗ και μια εφεδρική από μπαταρία 24V. Η εφεδρική τροφοδοσία επαρκεί για συναγερμό 30min. Η μεταγωγή από τη βασική πηγή στην εφεδρική γίνεται αυτόματα. 3. Σύστημα αυτόματης επανάταξης. 4. Σύστημα επιτήρησης γραμμών με επιλογικό διακόπτη εντοπισμού βλάβης. 5. Σύστημα αφεσβέσεως φωτεινών επαναληπτών. 6. Ηχητικά όργανα συναγερμού. ΙΙ) Καλωδιώσεις καταλλήλων διαστάσεων τύπου ΝΥΑ, ΝΥΜ και ΝΥΥ, που αποτελούν τελείως ανεξάρτητο δίκτυο. ΙΙΙ) Πυρανιχνευτές. Υπόγειο Ιονισμού 2 τεμ. Υπόγειο Θερμοδιαφορι κοί 2 τεμ. Δώμα Ιονισμού 1 τεμ. Δώμα Θερμοδιαφορι κοί 1 τεμ. Σύνολο 6 τεμ. ΙV) Σειρήνες συναγερμού τοποθετημένες σε εμφανές σημείο ως εξής: Υπόγειο Δώμα Σύνολο 1 τεμ. 1 τεμ. 2 τεμ. V) Μπουτόν χειροκίνητης λειτουργίας τοποθετημένα σε εμφανές σημείο ως εξής: Υπόγειο Δώμα Σύνολο 1 τεμ. 1 τεμ. 2 τεμ. VΙ) Μπουτόν χειροκίνητης ακύρωσης τοποθετημένα σε εμφανές σημείο ως εξής: Υπόγειο Δώμα Σύνολο 1 τεμ. 1 τεμ. 2 τεμ. Πυρανιχνευτές (Ιονισμού - καπνού). Στους χώρους του νοσοκομείου θα τοποθετηθούν κατάλληλοι πυρανιχνευτές (ιονισμού). Η απόσταση μεταξύ των ανιχνευτών δε θα υπερβαίνει τα 9m, κάθε ανιχνευτής καλύπτει επιφάνεια 50 m2. Οι ανιχνευτές αυτοί αντιδρούν στα ορατά και αόρατα προϊόντα της καύσης. Ανιχνεύουν το καπνό σε χώρους με καθαρή ατμόσφαιρα (σχετική υγρασία μικρότερη από 95% ταχύτητα αέρα 5 m/sec) και δίνουν έγκαιρα διέγερση. Οι ανιχνευτές καπνού (ιονισμού) θα έχουν μέγιστη ποσότητα εκπομπής ραδιενέργειας μικρότερη από 0,01 microcurie. Πυρανιχνευτές (Θερμοδιαφορικός). 10

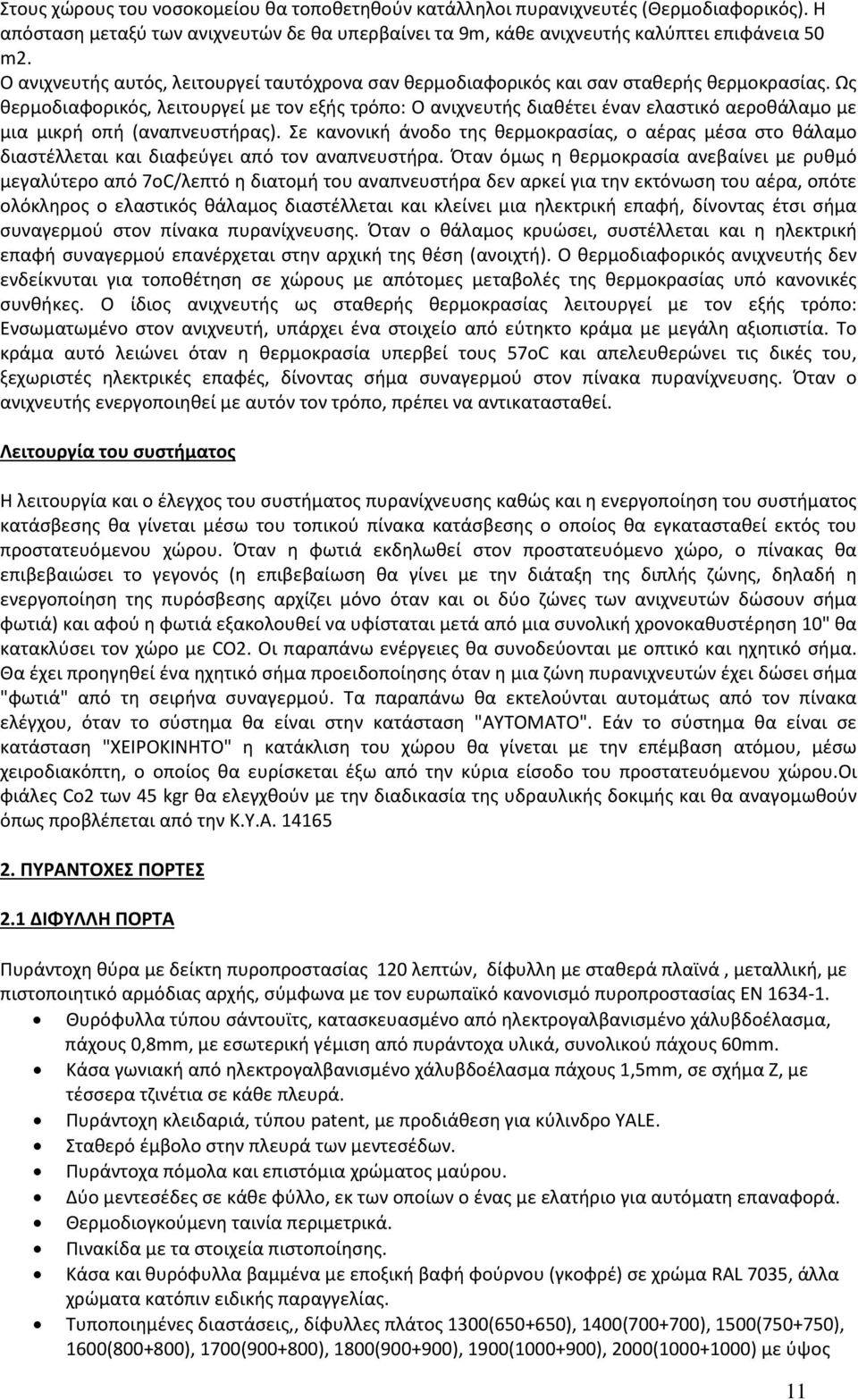

11 Στους χώρους του νοσοκομείου θα τοποθετηθούν κατάλληλοι πυρανιχνευτές (Θερμοδιαφορικός). Η απόσταση μεταξύ των ανιχνευτών δε θα υπερβαίνει τα 9m, κάθε ανιχνευτής καλύπτει επιφάνεια 50 m2. Ο ανιχνευτής αυτός, λειτουργεί ταυτόχρονα σαν θερμοδιαφορικός και σαν σταθερής θερμοκρασίας. Ως θερμοδιαφορικός, λειτουργεί με τον εξής τρόπο: Ο ανιχνευτής διαθέτει έναν ελαστικό αεροθάλαμο με μια μικρή οπή (αναπνευστήρας). Σε κανονική άνοδο της θερμοκρασίας, ο αέρας μέσα στο θάλαμο διαστέλλεται και διαφεύγει από τον αναπνευστήρα. Όταν όμως η θερμοκρασία ανεβαίνει με ρυθμό μεγαλύτερο από 7οC/λεπτό η διατομή του αναπνευστήρα δεν αρκεί για την εκτόνωση του αέρα, οπότε ολόκληρος ο ελαστικός θάλαμος διαστέλλεται και κλείνει μια ηλεκτρική επαφή, δίνοντας έτσι σήμα συναγερμού στον πίνακα πυρανίχνευσης. Όταν ο θάλαμος κρυώσει, συστέλλεται και η ηλεκτρική επαφή συναγερμού επανέρχεται στην αρχική της θέση (ανοιχτή). Ο θερμοδιαφορικός ανιχνευτής δεν ενδείκνυται για τοποθέτηση σε χώρους με απότομες μεταβολές της θερμοκρασίας υπό κανονικές συνθήκες. Ο ίδιος ανιχνευτής ως σταθερής θερμοκρασίας λειτουργεί με τον εξής τρόπο: Ενσωματωμένο στον ανιχνευτή, υπάρχει ένα στοιχείο από εύτηκτο κράμα με μεγάλη αξιοπιστία. Το κράμα αυτό λειώνει όταν η θερμοκρασία υπερβεί τους 57οC και απελευθερώνει τις δικές του, ξεχωριστές ηλεκτρικές επαφές, δίνοντας σήμα συναγερμού στον πίνακα πυρανίχνευσης. Όταν ο ανιχνευτής ενεργοποιηθεί με αυτόν τον τρόπο, πρέπει να αντικατασταθεί. Λειτουργία του συστήματος Η λειτουργία και ο έλεγχος του συστήματος πυρανίχνευσης καθώς και η ενεργοποίηση του συστήματος κατάσβεσης θα γίνεται μέσω του τοπικού πίνακα κατάσβεσης ο οποίος θα εγκατασταθεί εκτός του προστατευόμενου χώρου. Όταν η φωτιά εκδηλωθεί στον προστατευόμενο χώρο, ο πίνακας θα επιβεβαιώσει το γεγονός (η επιβεβαίωση θα γίνει με την διάταξη της διπλής ζώνης, δηλαδή η ενεργοποίηση της πυρόσβεσης αρχίζει μόνο όταν και οι δύο ζώνες των ανιχνευτών δώσουν σήμα φωτιά) και αφού η φωτιά εξακολουθεί να υφίσταται μετά από μια συνολική χρονοκαθυστέρηση 10" θα κατακλύσει τον χώρο με CO2. Οι παραπάνω ενέργειες θα συνοδεύονται με οπτικό και ηχητικό σήμα. Θα έχει προηγηθεί ένα ηχητικό σήμα προειδοποίησης όταν η μια ζώνη πυρανιχνευτών έχει δώσει σήμα "φωτιά" από τη σειρήνα συναγερμού. Τα παραπάνω θα εκτελούνται αυτομάτως από τον πίνακα ελέγχου, όταν το σύστημα θα είναι στην κατάσταση "ΑΥΤΟΜΑΤΟ". Εάν το σύστημα θα είναι σε κατάσταση "ΧΕΙΡΟΚΙΝΗΤΟ" η κατάκλιση του χώρου θα γίνεται με την επέμβαση ατόμου, μέσω χειροδιακόπτη, ο οποίος θα ευρίσκεται έξω από την κύρια είσοδο του προστατευόμενου χώρου.οι φιάλες Co2 των 45 kgr θα ελεγχθούν με την διαδικασία της υδραυλικής δοκιμής και θα αναγομωθούν όπως προβλέπεται από την Κ.Υ.Α ΠΥΡΑΝΤΟΧΕΣ ΠΟΡΤΕΣ 2.1 ΔΙΦΥΛΛΗ ΠΟΡΤΑ Πυράντοχη θύρα με δείκτη πυροπροστασίας 120 λεπτών, δίφυλλη με σταθερά πλαϊνά, μεταλλική, με πιστοποιητικό αρμόδιας αρχής, σύμφωνα με τον ευρωπαϊκό κανονισμό πυροπροστασίας ΕΝ Θυρόφυλλα τύπου σάντουϊτς, κατασκευασμένο από ηλεκτρογαλβανισμένο χάλυβδοέλασμα, πάχους 0,8mm, με εσωτερική γέμιση από πυράντοχα υλικά, συνολικού πάχους 60mm. Κάσα γωνιακή από ηλεκτρογαλβανισμένο χάλυβδοέλασμα πάχους 1,5mm, σε σχήμα Ζ, με τέσσερα τζινέτια σε κάθε πλευρά. Πυράντοχη κλειδαριά, τύπου patent, με προδιάθεση για κύλινδρο YALE. Σταθερό έμβολο στην πλευρά των μεντεσέδων. Πυράντοχα πόμολα και επιστόμια χρώματος μαύρου. Δύο μεντεσέδες σε κάθε φύλλο, εκ των οποίων ο ένας με ελατήριο για αυτόματη επαναφορά. Θερμοδιογκούμενη ταινία περιμετρικά. Πινακίδα με τα στοιχεία πιστοποίησης. Κάσα και θυρόφυλλα βαμμένα με εποξική βαφή φούρνου (γκοφρέ) σε χρώμα RAL 7035, άλλα χρώματα κατόπιν ειδικής παραγγελίας. Τυποποιημένες διαστάσεις,, δίφυλλες πλάτος 1300( ), 1400( ), 1500( ), 1600( ), 1700( ), 1800( ), 1900( ), 2000( ) με ύψος 11

12 2050, Άλλες διαστάσεις με ακριβή μέτρα ευθύνη του αναδόχου. 2.2 ΜΟΝΟΦΥΛΛΗ ΠΟΡΤΑ Πυράντοχη θύρα με δείκτη πυροπροστασίας 120 λεπτών, μονόφυλλη (αντιστρέψιμη), μεταλλική, με πιστοποιητικό αρμόδιας αρχής, σύμφωνα με τον ευρωπαϊκό κανονισμό πυροπροστασίας ΕΝ Θυρόφυλλα τύπου σάντουϊτς, κατασκευασμένο από ηλεκτρογαλβανισμένο χάλυβδοέλασμα, πάχους 0,8mm, με εσωτερική γέμιση από πυράντοχα υλικά, συνολικού πάχους 60mm. Κάσα γωνιακή από ηλεκτρογαλβανισμένο χάλυβδοέλασμα πάχους 1,5mm, σε σχήμα Ζ, με τέσσερα τζινέτια σε κάθε πλευρά. Πυράντοχη κλειδαριά, τύπου patent, με προδιάθεση για κύλινδρο YALE. Σταθερό έμβολο στην πλευρά των μεντεσέδων. Πυράντοχα πόμολα και επιστόμια χρώματος μαύρου. Δύο μεντεσέδες σε κάθε φύλλο, εκ των οποίων ο ένας με ελατήριο για αυτόματη επαναφορά. Θερμοδιογκούμενη ταινία περιμετρικά. Πινακίδα με τα στοιχεία πιστοποίησης. Κάσα και θυρόφυλλα βαμμένα με εποξική βαφή φούρνου (γκοφρέ) σε χρώμα RAL 7035, άλλα χρώματα κατόπιν ειδικής παραγγελίας. Τυποποιημένες διαστάσεις, μονόφυλλες πλάτος 800, 900, 1000, 1100, 1200, 1300 & 1350 με ύψος 2050, ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 2. ΕΡΓΑΣΙΩΝ «ΥΠΟΔΟΜΗΣ ΠΥΡΑΣΦΑΛΕΙΑΣ ΣΤΕΦΑΝΙΟΓΡΑΦΟΥ & ΗΛΕΚΤΡΟΦΥΣΙΟΛΟΓΙΑΣ» ΠΙΝΑΚΑΣ ΕΡΓΑΣΙΩΝ Α/Α ΕΡΓΑΣΙΑ ΠΟΣΟΤΗΤΑ ΠΕΡΙΓΡΑΦΗ 1. Αυτόματο σύστημα πυρανίχνευσης. Βάση των εγκεκριμένων τεχνικών περιγράφων και Θα γίνει τοποθέτηση του συστήματος πυρανίχνευσης. σχεδίων. 2. Φωτιστικά ασφαλείας. Βάση των εγκεκριμένων τεχνικών περιγράφων και Θα τοποθετηθούν φωτιστικά ασφαλείας σε χώρους του νοσοκομείου. σχεδίων. 3. Χειροκίνητο σύστημα αναγγελίας πυρκαγιάς. Βάση των εγκεκριμένων τεχνικών περιγράφων και σχεδίων Θα τοποθετηθούν κομβία χειροκίνητης σύστημα αναγγελίας πυρκαγιάς. 4. Απλό υδροδοτικό δίκτυο Βάση των εγκεκριμένων τεχνικών περιγράφων και σχεδίων Θα τοποθετηθούν πυροσβεστικές φωλιές συνδεδεμένες με το δίκτυο της Ε.ΥΔ.Α.Π. 5. Πυροσβεστικές Φωλιές 2 τεμάχια Θα τοποθετηθούν δύο πυροσβεστικές φωλιές συνδεδεμένες με το δίκτυο της Ε.ΥΔ.Α.Π. 6. Πίνακας Πυρανίχνευσης. 1 τεμάχιο. Θα τοποθετηθεί ένας πίνακας πυρανίχνευσης. 7. Πυρανιχνευτές καπνού. 17 τεμάχια Θα τοποθετηθούν πυρανιχνευτές καπνού σύμφωνα με την μελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριμένα σχέδια. 8. Φωτισμός ασφαλείας 6 τεμάχια Θα τοποθετηθούν φωτιστικά ασφαλείας σύμφωνα με την μελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριμένα σχέδια. 9. Κομβία χειροκίνητης αναγγελίας. 3 τεμάχια Θα τοποθετηθούν Κομβία χειροκίνητης κατάσβεσης. 10. Φωτεινός και ηχητικός αγγελτήρας πυρκαγιάς (φαροσειρήνες) εσωτερικού χώρου. 11. Πυράντοχη θήρα αντοχής 2 ωρών στην πυρκαγιά. Θα τοποθετηθεί φωτεινός και ηχητικός 3 τεμάχια αγγελτήρας πυρκαγιάς σύμφωνα με την μελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριμένα σχέδια. 4 Τεμάχια Θα τοποθετηθούν τέσσερεις πυράντοχες θήρες στον χώρο του Νοσοκομείου. 12

13 12. Εργασία ηλεκτρονικού 1 τεμάχιο Εργασία εγκατάστασης και προγραμματισμού του συστήματος πυρανίχνευσης. 13. Εργασία Υδραυλικού 1 τεμάχιο Εργασία εγκατάστασης του απλού υδροδοτικού δικτύου. 14. Παράδοση τεχνικών περιγραφών σε ηλεκτρονική μορφή. 1 CD Για όλα το μόνιμα συστήματα που προαναφέρθηκαν 1. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΑΥΤΟΜΑΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΠΥΡΑΝΙΧΝΕΥΣΗΣ Το αυτόµατο σύστηµα πυρανίχνευσης είναι σύµφωνο µε το ευρωπαϊκό πρότυπο EN-54 και περιλαµβάνει τα ακόλουθα: Ι) Τον πίνακα πυρανίχνευσης µε: 1. Ισάριθµες φωτεινές ενδείξεις για κάθε ζώνη (2 ζώνες), ξεχωριστή ένδειξη για το συναγερµό (ALARM) και µια επίσης για βλάβη ζώνης (FAULT). Φωτεινή ένδειξη για την παροχή ηλεκτρικού ρεύµατος 220 V AC. Φωτεινή ένδειξη για παροχή 24 V DC από το συσσωρευτή. 2. Βασική πηγή τροφοδοσίας 220V από το δίκτυο της ΕΗ και µια εφεδρική από µπαταρία 24V. Η εφεδρική τροφοδοσία επαρκεί για συναγερµό 30min. Η µεταγωγή από τη βασική πηγή στην εφεδρική γίνεται αυτόµατα. 3. Σύστηµα αυτόµατης επανάταξης. 4. Σύστηµα επιτήρησης γραµµών µε επιλογικό διακόπτη εντοπισµού βλάβης. 5. Σύστηµα αφεσβέσεως φωτεινών επαναληπτών. 6. Ηχητικά όργανα συναγερµού. ΙΙ) Καλωδιώσεις καταλλήλων διαστάσεων τύπου ΝΥΑ, ΝΥΜ και ΝΥΥ, που αποτελούν τελείως ανεξάρτητο δίκτυο. ΙΙΙ) Πυρανιχνευτές. Ισόγειο Ιονισµού 17 Σύνολο 17 ΙV) Φωτεινούς επαναλήπτες τοποθετηµένους σε εµφανές σηµείο ως εξής: Ισόγειο 3 Σύνολο 3 V) Σειρήνες συναγερµού τοποθετηµένες σε εµφανές σηµείο ως εξής: Ισόγειο 3 Σύνολο 3 VI) Μπουτόν χειροκίνητης αναγγελίας τοποθετηµένα σε εµφανές σηµείο ως εξής: Ισόγειο 3 13

14 Σύνολο 3 Πυρανιχνευτές. Στους κοινόχρηστους και επικίνδυνους χώρους του τµήµατος θα τοποθετηθούν κατάλληλοι πυρανιχνευτές (καπνού). Η απόσταση µεταξύ των ανιχνευτών δε θα υπερβαίνει τα 9m, κάθε ανιχνευτής καλύπτει επιφάνεια 50 m 2. Οι ανιχνευτές αυτοί αντιδρούν στα ορατά και αόρατα προϊόντα της καύσης. Ανιχνεύουν το καπνό σε χώρους µε καθαρή ατµόσφαιρα (σχετική υγρασία µικρότερη από 95% ταχύτητα αέρα 5 m/sec) και δίνουν έγκαιρα διέγερση. Οι ανιχνευτές καπνού (ιονισµού) θα έχουν µέγιστη ποσότητα εκποµπής ραδιενέργειας µικρότερη από 0,01 microcurie. Λειτουργία Συστήµατος Πυρανίχνευσης. Οι ανιχνευτές συνδέονται µε ηλεκτρικούς αγωγούς µε τον κεντρικό πίνακα ελέγχου στο ΙΣΟΓΕΙΟ και αποτελούν ανεξάρτητο δίκτυο. Κάθε πυρανιχνευτής διαρρέεται µόνιµα από συνεχές ρεύµα. Κάθε ανιχνευτής φέρει ενσωµατωµένο στη βάση του ενδεικτικό λαµπτήρα "νέον" που αναβοσβήνει κι ο οποίος τίθεται σε τάση αµέσως µόλις διεγερθεί ο ανιχνευτής, ώστε να εντοπίζεται εύκολα η πηγή της διέγερσης και συνεπώς η εστία πυρκαγιάς. Με την διέγερση λοιπόν ενός ανιχνευτή µεταφέρεται η πληροφορία στον κεντρικό πίνακα µε άµεσο αποτέλεσµα οπτική και ακουστική σήµανση µέσω των φωτεινών επαναληπτών και σειρήνων, που είναι συνδεδεµένοι στο σύστηµα. Αφού εξαλειφθεί η αιτία που προκάλεσε την ενεργοποίηση του συστήµατος, το σύστηµα επαναφέρεται µε επέµβαση του κέντρου ελέγχου (πίνακας πυρανίχνευσης).οι ηλεκτρικοί αγωγοί του συστήµατος πυρανίχνευσης δεν πρέπει να οδεύουν παράλληλα µε αγωγούς τάσης άνω των 220V, για αποφυγή επαγωγικών ρευµάτων που θα µπορούσαν να προκαλέσουν λανθασµένους συναγερµούς. Η κατανοµή των ανιχνευτών στο κτίριο είναι η ακόλουθη: Ζ Ω Ν Ε Σ Χ Ω Ρ Ο Ι Α Ν Ι Χ Ν Ε Υ Τ Ε Σ Ζ1 Ισόγειο Όλοι οι χώροι Ζ2 Πλησίον των εξόδων Ανιχνευτής καπνού: 17 Αγγελτηρας πυρκαγιάς: 3 Η ακουστική και οπτική σήµανση πραγµατοποιείται σε 3 ζεύγη φάρου-σειρήνας, στις θέσεις που φαίνονται στα σχέδια, ώστε να γίνεται παντού αντιληπτός ο συναγερµός σε περίπτωση πυρκαγιάς. 2. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΣΥΣΤΗΜΑΤΟΣ ΧΕΙΡΟΚΙΝΗΤΗΣ ΑΝΑΓΓΕΛΙΑΣ ΦΩΤΙΑΣ Το σύστηµα αποτελείται από συσκευές παραγωγής ηχητικών και οπτικών σηµάτων, από ηλεκτρικά κοµβία µε γυάλινο κάλυµµα (αγγελτήρες) και τις απαραίτητες ηλεκτρικές συνδέσεις µε αγωγούς υψηλού δείκτη πυραντίστασης. Η τοποθέτηση των αγγελτήρων γίνεται στη φυσική διαδροµή αποµάκρυνσης από τους χώρους του κτιρίου κοντά στις εξόδους διαφυγής σε σηµεία εύκολης προσέγγισης, χωρίς την παρεµβολή εµποδίων. Η ενεργοποίηση του συστήµατος επιτυγχάνεται µε πίεση του ηλεκτρικού κοµβίου (αγγελτήρα) ύστερα από σπάσιµο του γυάλινου καλύµµατός του, οπότε τίθενται σε λειτουργία οι σειρήνες συναγερµού και οι φωτεινοί επαναλήπτες που είναι συνδεδεµένοι στο κύκλωµα. Η τοποθέτηση των αγγελτήρων στην επιχείρηση είναι τέτοια ώστε κανένα σηµείο του κάθε επιπέδου να µην απέχει απόσταση µεγαλύτερη από 61m από τον κάθε 14

15 αγγελτήρα. Επειδή η επιχείρηση διαθέτει και αυτόνοµο σύστηµα πυρανίχνευσης µέσω ανιχνευτών, το σύστηµα χειροκίνητης αναγγελίας πυρκαγιάς θα ενεργοποιεί τις συσκευές αναγγελίας (σειρήνες, φωτεινοί επαναλήπτες) του συστήµατος πυρανίχνευσης. Τοποθετούνται: Επίπεδο Αγγελτήρες (µπουτόν) Φωτεινοί επαναλήπτες Σειρήνες συναγερµού Ισόγειο Σύνολο ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΑΠΛΟΥ Υ ΡΟ ΟΤΙΚΟΥ ΙΚΤΥΟΥ Στους χώρους του κτιρίου θα τοποθετηθεί εύκαµπτος ελαστικός σωλήνας µήκους 20 µ. και διατοµής 1/2 µε ακροφύσιο ο οποίος στο ένα άκρο είναι µονίµως συνδεδεµένος µε τον κρουνό της εσωτερικής υδραυλικής εγκατάστασης. Συνολικά θα τοποθετηθούν 2 Π.Φ. στο τµήµα του Ισογείου εντός ειδικού µεταλλικού ερµαρίου στα σηµεία που απεικονίζονται στα σχέδια. 4. ΦΟΡΗΤΑ ΜΕΣΑ: ΕΠΙΠΕ Α ΦΟΡΗΤΟΣ ΞΗΡΗΣ ΣΚΟΝΗΣ ΡΑ 6 Kgr ΦΟΡΗΤΟΣ ΙΟΞΕΙ ΙΟΥ ΤΟΥ ΑΝΘΡΑΚΑ CO2 5 Kgr Ισόγειο 2 2 Σύνολο ΦΩΤΙΣΜΟΣ ΑΣΦΑΛΕΙΑΣ: Θα χρησιµοποιηθούν αυτόνοµα φωτιστικά ασφαλείας φθορίου, 6W το καθένα. Η κατανοµή των φωτιστικών ασφαλείας στο κτίριο είναι η ακόλουθη: ΕΠΙΠΕ Α ΦΩΤΙΣΤΙΚΑ ΑΣΦΑΛΕΙΑΣ Ισόγειο 6 Σύνολο 6 2. ΠΥΡΑΝΤΟΧΕΣ ΠΟΡΤΕΣ 2.1 ΜΟΝΟΦΥΛΛΗ ΠΟΡΤΑ Πυράντοχη θύρα με δείκτη πυροπροστασίας 120 λεπτών, μονόφυλλη (αντιστρέψιμη), μεταλλική, με πιστοποιητικό αρμόδιας αρχής, σύμφωνα με τον ευρωπαϊκό κανονισμό πυροπροστασίας ΕΝ Θυρόφυλλα τύπου σάντουϊτς, κατασκευασμένο από ηλεκτρογαλβανισμένο χάλυβδοέλασμα, 15

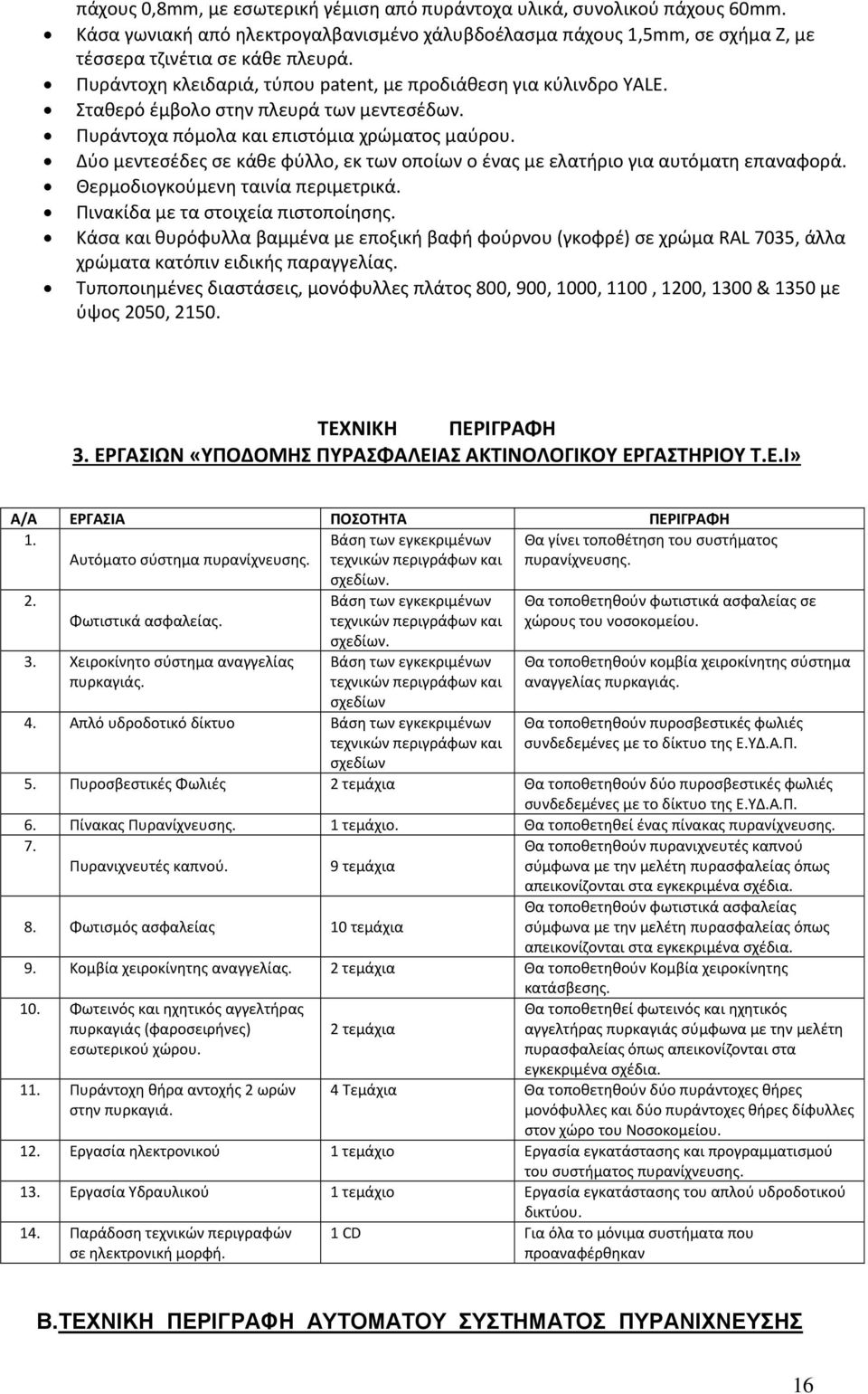

16 πάχους 0,8mm, με εσωτερική γέμιση από πυράντοχα υλικά, συνολικού πάχους 60mm. Κάσα γωνιακή από ηλεκτρογαλβανισμένο χάλυβδοέλασμα πάχους 1,5mm, σε σχήμα Ζ, με τέσσερα τζινέτια σε κάθε πλευρά. Πυράντοχη κλειδαριά, τύπου patent, με προδιάθεση για κύλινδρο YALE. Σταθερό έμβολο στην πλευρά των μεντεσέδων. Πυράντοχα πόμολα και επιστόμια χρώματος μαύρου. Δύο μεντεσέδες σε κάθε φύλλο, εκ των οποίων ο ένας με ελατήριο για αυτόματη επαναφορά. Θερμοδιογκούμενη ταινία περιμετρικά. Πινακίδα με τα στοιχεία πιστοποίησης. Κάσα και θυρόφυλλα βαμμένα με εποξική βαφή φούρνου (γκοφρέ) σε χρώμα RAL 7035, άλλα χρώματα κατόπιν ειδικής παραγγελίας. Τυποποιημένες διαστάσεις, μονόφυλλες πλάτος 800, 900, 1000, 1100, 1200, 1300 & 1350 με ύψος 2050, ΤΕΧΝΙΚH ΠΕΡΙΓΡΑΦΗ 3. ΕΡΓΑΣΙΩΝ «ΥΠΟΔΟΜΗΣ ΠΥΡΑΣΦΑΛΕΙΑΣ ΑΚΤΙΝΟΛΟΓΙΚΟΥ ΕΡΓΑΣΤΗΡΙΟΥ Τ.Ε.Ι» Α/Α ΕΡΓΑΣΙΑ ΠΟΣΟΤΗΤΑ ΠΕΡΙΓΡΑΦΗ 1. Βάση των εγκεκριμένων Θα γίνει τοποθέτηση του συστήματος Αυτόματο σύστημα πυρανίχνευσης. τεχνικών περιγράφων και πυρανίχνευσης. σχεδίων. 2. Βάση των εγκεκριμένων Θα τοποθετηθούν φωτιστικά ασφαλείας σε Φωτιστικά ασφαλείας. τεχνικών περιγράφων και χώρους του νοσοκομείου. σχεδίων. 3. Χειροκίνητο σύστημα αναγγελίας πυρκαγιάς. Βάση των εγκεκριμένων τεχνικών περιγράφων και σχεδίων Θα τοποθετηθούν κομβία χειροκίνητης σύστημα αναγγελίας πυρκαγιάς. 4. Απλό υδροδοτικό δίκτυο Βάση των εγκεκριμένων τεχνικών περιγράφων και σχεδίων Θα τοποθετηθούν πυροσβεστικές φωλιές συνδεδεμένες με το δίκτυο της Ε.ΥΔ.Α.Π. 5. Πυροσβεστικές Φωλιές 2 τεμάχια Θα τοποθετηθούν δύο πυροσβεστικές φωλιές συνδεδεμένες με το δίκτυο της Ε.ΥΔ.Α.Π. 6. Πίνακας Πυρανίχνευσης. 1 τεμάχιο. Θα τοποθετηθεί ένας πίνακας πυρανίχνευσης. 7. Πυρανιχνευτές καπνού. 9 τεμάχια Θα τοποθετηθούν πυρανιχνευτές καπνού σύμφωνα με την μελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριμένα σχέδια. 8. Φωτισμός ασφαλείας 10 τεμάχια Θα τοποθετηθούν φωτιστικά ασφαλείας σύμφωνα με την μελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριμένα σχέδια. 9. Κομβία χειροκίνητης αναγγελίας. 2 τεμάχια Θα τοποθετηθούν Κομβία χειροκίνητης κατάσβεσης. 10. Φωτεινός και ηχητικός αγγελτήρας πυρκαγιάς (φαροσειρήνες) εσωτερικού χώρου. 11. Πυράντοχη θήρα αντοχής 2 ωρών στην πυρκαγιά. Θα τοποθετηθεί φωτεινός και ηχητικός 2 τεμάχια αγγελτήρας πυρκαγιάς σύμφωνα με την μελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριμένα σχέδια. 4 Τεμάχια Θα τοποθετηθούν δύο πυράντοχες θήρες μονόφυλλες και δύο πυράντοχες θήρες δίφυλλες στον χώρο του Νοσοκομείου. 12. Εργασία ηλεκτρονικού 1 τεμάχιο Εργασία εγκατάστασης και προγραμματισμού του συστήματος πυρανίχνευσης. 13. Εργασία Υδραυλικού 1 τεμάχιο Εργασία εγκατάστασης του απλού υδροδοτικού δικτύου. 14. Παράδοση τεχνικών περιγραφών σε ηλεκτρονική μορφή. 1 CD Για όλα το μόνιμα συστήματα που προαναφέρθηκαν Β.ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΑΥΤΟΜΑΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΠΥΡΑΝΙΧΝΕΥΣΗΣ 16

17 Το αυτόµατο σύστηµα πυρανίχνευσης να είναι σύµφωνο µε το ευρωπαϊκό πρότυπο EN- 54 και να περιλαµβάνει τα ακόλουθα: Ι) Τον πίνακα πυρανίχνευσης µε: 1. Ισάριθµες φωτεινές ενδείξεις για κάθε ζώνη (2 ζώνες), ξεχωριστή ένδειξη για το συναγερµό (ALARM) και µια επίσης για βλάβη ζώνης (FAULT). Φωτεινή ένδειξη για την παροχή ηλεκτρικού ρεύµατος 220 V AC. Φωτεινή ένδειξη για παροχή 24 V DC από το συσσωρευτή. 2. Βασική πηγή τροφοδοσίας 220V από το δίκτυο της ΕΗ και µια εφεδρική από µπαταρία 24V. Η εφεδρική τροφοδοσία επαρκεί για συναγερµό 30min. Η µεταγωγή από τη βασική πηγή στην εφεδρική γίνεται αυτόµατα. 3. Σύστηµα αυτόµατης επανάταξης. 4. Σύστηµα επιτήρησης γραµµών µε επιλογικό διακόπτη εντοπισµού βλάβης. 5. Σύστηµα αφεσβέσεως φωτεινών επαναληπτών. 6. Ηχητικά όργανα συναγερµού. ΙΙ) Καλωδιώσεις καταλλήλων διαστάσεων τύπου ΝΥΑ, ΝΥΜ και ΝΥΥ, που αποτελούν τελείως ανεξάρτητο δίκτυο. ΙΙΙ) Πυρανιχνευτές Ισόγειο Ιονισµού 9 Σύνολο 9 ΙV) Φωτεινούς επαναλήπτες τοποθετηµένους σε εµφανές σηµείο ως εξής: Ισόγειο 2 Σύνολο 2 V) Σειρήνες συναγερµού τοποθετηµένες σε εµφανές σηµείο ως εξής: Ισόγειο 2 Σύνολο 2 VI) Μπουτόν χειροκίνητης αναγγελίας τοποθετηµένα σε εµφανές σηµείο ως εξής: Ισόγειο 2 Σύνολο 2 Πυρανιχνευτές. Στους κοινόχρηστους και στους επικίνδυνους χώρους του τµήµατος θα τοποθετηθούν κατάλληλοι πυρανιχνευτές (καπνού). Η απόσταση µεταξύ των ανιχνευτών δε θα υπερβαίνει τα 9m, κάθε ανιχνευτής καλύπτει επιφάνεια 50 m 2. Οι ανιχνευτές αυτοί αντιδρούν στα ορατά και αόρατα προϊόντα της καύσης. Ανιχνεύουν το καπνό σε χώρους µε καθαρή ατµόσφαιρα (σχετική υγρασία µικρότερη από 95% ταχύτητα αέρα 5 m/sec) και δίνουν έγκαιρα διέγερση. Οι ανιχνευτές καπνού (ιονισµού) θα έχουν µέγιστη ποσότητα εκποµπής ραδιενέργειας µικρότερη από 0,01 microcurie. 17

18 Λειτουργία Συστήµατος Πυρανίχνευσης. Οι ανιχνευτές συνδέονται µε ηλεκτρικούς αγωγούς µε τον κεντρικό πίνακα ελέγχου στο ΙΣΟΓΕΙΟ και αποτελούν ανεξάρτητο δίκτυο. Κάθε πυρανιχνευτής διαρρέεται µόνιµα από συνεχές ρεύµα. Κάθε ανιχνευτής φέρει ενσωµατωµένο στη βάση του ενδεικτικό λαµπτήρα "νέον" που αναβοσβήνει κι ο οποίος τίθεται σε τάση αµέσως µόλις διεγερθεί ο ανιχνευτής, ώστε να εντοπίζεται εύκολα η πηγή της διέγερσης και συνεπώς η εστία πυρκαγιάς. Με την διέγερση λοιπόν ενός ανιχνευτή µεταφέρεται η πληροφορία στον κεντρικό πίνακα µε άµεσο αποτέλεσµα οπτική και ακουστική σήµανση µέσω των φωτεινών επαναληπτών και σειρήνων, που είναι συνδεδεµένοι στο σύστηµα. Αφού εξαλειφθεί η αιτία που προκάλεσε την ενεργοποίηση του συστήµατος, το σύστηµα επαναφέρεται µε επέµβαση του κέντρου ελέγχου (πίνακας πυρανίχνευσης).οι ηλεκτρικοί αγωγοί του συστήµατος πυρανίχνευσης δεν πρέπει να οδεύουν παράλληλα µε αγωγούς τάσης άνω των 220V, για αποφυγή επαγωγικών ρευµάτων που θα µπορούσαν να προκαλέσουν λανθασµένους συναγερµούς. Η κατανοµή των ανιχνευτών στο κτίριο είναι η ακόλουθη: Ζ Ω Ν Ε Σ Χ Ω Ρ Ο Ι Α Ν Ι Χ Ν Ε Υ Τ Ε Σ Ζ1 Ισόγειο Όλοι οι χώροι Ανιχνευτής καπνού: 9 Ζ2 Πλησίον των εξόδων Αγγελτηρας πυρκαγιάς: 2 Η ακουστική και οπτική σήµανση πραγµατοποιείται σε 2 ζεύγη φάρου-σειρήνας, στις θέσεις που φαίνονται στα σχέδια, ώστε να γίνεται παντού αντιληπτός ο συναγερµός σε περίπτωση πυρκαγιάς. Γ.ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΣΥΣΤΗΜΑΤΟΣ ΧΕΙΡΟΚΙΝΗΤΗΣ ΑΝΑΓΓΕΛΙΑΣ ΦΩΤΙΑΣ Το σύστηµα αποτελείται από συσκευές παραγωγής ηχητικών και οπτικών σηµάτων, από ηλεκτρικά κοµβία µε γυάλινο κάλυµµα (αγγελτήρες) και τις απαραίτητες ηλεκτρικές συνδέσεις µε αγωγούς υψηλού δείκτη πυραντίστασης. Η τοποθέτηση των αγγελτήρων γίνεται στη φυσική διαδροµή αποµάκρυνσης από τους χώρους του κτιρίου κοντά στις εξόδους διαφυγής σε σηµεία εύκολης προσέγγισης, χωρίς την παρεµβολή εµποδίων. Η ενεργοποίηση του συστήµατος επιτυγχάνεται µε πίεση του ηλεκτρικού κοµβίου (αγγελτήρα) ύστερα από σπάσιµο του γυάλινου καλύµµατός του, οπότε τίθενται σε λειτουργία οι σειρήνες συναγερµού και οι φωτεινοί επαναλήπτες που είναι συνδεδεµένοι στο κύκλωµα. Η τοποθέτηση των αγγελτήρων στην επιχείρηση είναι τέτοια ώστε κανένα σηµείο του κάθε επιπέδου να µην απέχει απόσταση µεγαλύτερη από 61m από τον κάθε αγγελτήρα. Επειδή η επιχείρηση διαθέτει και αυτόνοµο σύστηµα πυρανίχνευσης µέσω ανιχνευτών, το σύστηµα χειροκίνητης αναγγελίας πυρκαγιάς θα ενεργοποιεί τις συσκευές αναγγελίας (σειρήνες, φωτεινοί επαναλήπτες) του συστήµατος πυρανίχνευσης. Τοποθετούνται: 18

19 Επίπεδο Αγγελτήρες (µπουτόν) Φωτεινοί επαναλήπτες Ισόγειο Σειρήνες συναγερµού Σύνολο ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΑΠΛΟΥ Υ ΡΟ ΟΤΙΚΟΥ ΙΚΤΥΟΥ Στους χώρους του κτιρίου θα τοποθετηθεί εύκαµπτος ελαστικός σωλήνας µήκους 20 µ. και διατοµής 1/2 µε ακροφύσιο ο οποίος στο ένα άκρο είναι µονίµως συνδεδεµένος µε τον κρουνό της εσωτερικής υδραυλικής εγκατάστασης. Συνολικά θα τοποθετηθούν 2 Π.Φ. στο τµήµα του Ισογείου εντός ειδικού µεταλλικού ερµαρίου στα σηµεία που απεικονίζονται στα σχέδια. Ε.ΦΟΡΗΤΑ ΜΕΣΑ: ΕΠΙΠΕ Α ΦΟΡΗΤΟΣ ΞΗΡΗΣ ΣΚΟΝΗΣ ΡΑ 6 Kgr ΦΟΡΗΤΟΣ ΙΟΞΕΙ ΙΟΥ ΤΟΥ ΑΝΘΡΑΚΑ CO2 5 Kgr Ισόγειο 3 1 Σύνολο 3 1 ΣΤ.ΦΩΤΙΣΜΟΣ ΑΣΦΑΛΕΙΑΣ: Θα χρησιµοποιηθούν αυτόνοµα φωτιστικά ασφαλείας φθορίου, 6W το καθένα. Η κατανοµή των φωτιστικών ασφαλείας στο κτίριο είναι η ακόλουθη: ΕΠΙΠΕ Α ΦΩΤΙΣΤΙΚΑ ΑΣΦΑΛΕΙΑΣ Ισόγειο 10 Ζ.ΠΥΡΑΝΤΟΧΕΣ ΠΟΡΤΕΣ ΔΙΦΥΛΛΗ ΠΟΡΤΑ Σύνολο 10 Πυράντοχη θύρα με δείκτη πυροπροστασίας 120 λεπτών, δίφυλλη με σταθερά πλαϊνά, μεταλλική, με πιστοποιητικό αρμόδιας αρχής, σύμφωνα με τον ευρωπαϊκό κανονισμό πυροπροστασίας ΕΝ Θυρόφυλλα τύπου σάντουϊτς, κατασκευασμένο από ηλεκτρογαλβανισμένο χάλυβδοέλασμα, πάχους 0,8mm, με εσωτερική γέμιση από πυράντοχα υλικά, συνολικού πάχους 60mm. Κάσα γωνιακή από ηλεκτρογαλβανισμένο χάλυβδοέλασμα πάχους 1,5mm, σε σχήμα Ζ, με τέσσερα τζινέτια σε κάθε πλευρά. Πυράντοχη κλειδαριά, τύπου patent, με προδιάθεση για κύλινδρο YALE. Σταθερό έμβολο στην πλευρά των μεντεσέδων. Πυράντοχα πόμολα και επιστόμια χρώματος μαύρου. Δύο μεντεσέδες σε κάθε φύλλο, εκ των οποίων ο ένας με ελατήριο για αυτόματη επαναφορά. Θερμοδιογκούμενη ταινία περιμετρικά. 19

20 Πινακίδα με τα στοιχεία πιστοποίησης. Κάσα και θυρόφυλλα βαμμένα με εποξική βαφή φούρνου (γκοφρέ) σε χρώμα RAL 7035, άλλα χρώματα κατόπιν ειδικής παραγγελίας. Τυποποιημένες διαστάσεις,, δίφυλλες πλάτος 1300( ), 1400( ), 1500( ), 1600( ), 1700( ), 1800( ), 1900( ), 2000( ) με ύψος 2050, Άλλες διαστάσεις με ακριβή μέτρα ευθύνη του αναδόχου. Ζ.2 ΜΟΝΟΦΥΛΛΗ ΠΟΡΤΑ Πυράντοχη θύρα με δείκτη πυροπροστασίας 120 λεπτών, μονόφυλλη (αντιστρέψιμη), μεταλλική, με πιστοποιητικό αρμόδιας αρχής, σύμφωνα με τον ευρωπαϊκό κανονισμό πυροπροστασίας ΕΝ Θυρόφυλλα τύπου σάντουϊτς, κατασκευασμένο από ηλεκτρογαλβανισμένο χάλυβδοέλασμα, πάχους 0,8mm, με εσωτερική γέμιση από πυράντοχα υλικά, συνολικού πάχους 60mm. Κάσα γωνιακή από ηλεκτρογαλβανισμένο χάλυβδοέλασμα πάχους 1,5mm, σε σχήμα Ζ, με τέσσερα τζινέτια σε κάθε πλευρά. Πυράντοχη κλειδαριά, τύπου patent, με προδιάθεση για κύλινδρο YALE. Σταθερό έμβολο στην πλευρά των μεντεσέδων. Πυράντοχα πόμολα και επιστόμια χρώματος μαύρου. Δύο μεντεσέδες σε κάθε φύλλο, εκ των οποίων ο ένας με ελατήριο για αυτόματη επαναφορά. Θερμοδιογκούμενη ταινία περιμετρικά. Πινακίδα με τα στοιχεία πιστοποίησης. Κάσα και θυρόφυλλα βαμμένα με εποξική βαφή φούρνου (γκοφρέ) σε χρώμα RAL 7035, άλλα χρώματα κατόπιν ειδικής παραγγελίας. Τυποποιημένες διαστάσεις, μονόφυλλες πλάτος 800, 900, 1000, 1100, 1200, 1300 & 1350 με ύψος 2050, ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 4. ΕΡΓΑΣΙΩΝ «ΥΠΟΔΟΜΗΣ ΠΥΡΑΣΦΑΛΕΙΑΣ ΤΟΥ ΦΑΡΜΑΚΕΙΟΥ ΣΤΟ ΙΣΟΓΕΙΟ ΤΟΥ ΚΕΝΤΡΙΚΟΥ ΚΤΙΡΙΟΥ» ΠΙΝΑΚΑΣ ΕΡΓΑΣΙΩΝ Α/Α ΕΡΓΑΣΙΑ ΠΟΣΟΤΗΤΑ ΠΕΡΙΓΡΑΦΗ 1. Επέκταση του αυτόματου συστήματος πυρανίσνευσης. Βάση της έκθεσης επιθεώρησης που διενήργησε η Π.Υ. 2. Φωτιστικά ασφαλείας. 3. Τοποθέτηση μανόμετρου στο μόνιμο υδροδοτικό δύκτιο. 4. Τοποθέτηση πυράντοχων υλικών (Θύρες, Γυψοσανίδες, Υαλοπίνακας). 5. Πυρανιχνευτές καπνού. Βάση της έκθεσης επιθεώρησης που διενήργησε η Π.Υ. Βάση της έκθεσης επιθεώρησης που διενήργησε η Π.Υ. Βάση της έκθεσης επιθεώρησης που διενήργησε η Π.Υ. 16 τεμάχια Θα γίνει επέκταση του δικτύου πυρανίχνευσης. Θα τοποθετηθούν φωτιστικά ασφαλείας σε χώρους του φαρμακείου. Θα τοποθετηθεί μανόμετρο στην δυσμενέστερη πυροσβεστική φωλιά του μόνιμου υδροδοτικού δικτύου. Θα τοποθετηθούν πυράντοχες θύρες καθώς και πυράντοχος υαλοπίνακας προκειμένου να επιτευχθεί ο απαιτούμενος πυράντοχος διαχωρισμός. Θα τοποθετηθούν πυρανιχνευτές καπνού 20

21 6. Φωτισμός ασφαλείας 7. Μανόμετρο πυροσβεστικών φωλεών του μονίμου υδροδοτικού δικτύου. 8. Πυράντοχες Θύρες. 9. Πυράντοχος υαλοπίνακας 15 τεμάχια 1 τεμάχιο 6 τεμάχια 1 τεμάχιο σύμφωνα με την έκθεση επιθεώρησης. Θα τοποθετηθούν φωτιστικά ασφαλείας σύμφωνα με την έκθεση επιθεώρησης. Θα τοποθετηθεί μανόμετρο στη δυσμενέστερη πυροσβεστική φωλιά. Θα τοποθετηθούν συνολικά 3 πυράντοχες θύρες με δείκτη πυραντίστασης 120min και διαστάσεων: 1 Τεμ.: 1,80m X 2,15m 2 Τεμ.: 1,20m X 2,15m 2 Τεμ.: 0,90m X 2,15m Θα τοποθετηθούν επίσης και οι απαιτούμενες πυράντοχες γυψοσανίδες περιμετρικά των ανοιγμάτων προκειμένου να επιτευχθεί ο πυράντοχος διαχωρισμός. Θα τοποθετηθεί πυράντοχος υαλοπίνακας προκειμένου να επιτευχθεί ο πυράντοχος διαχωρισμός διαστάσεων: 1 Τεμ.: 0,80m X 1,00m ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 5. ΕΡΓΑΣΙΩΝ «ΥΠΟΔΟΜΗΣ ΠΥΡΑΣΦΑΛΕΙΑΣ ΤΟΥ Κ.ΥΓΕΙΑΣ ΣΑΛΑΜΙΝΟΣ» Α. ΓΕΝΙΚΑ Αφορά την, εγκατάσταση δικτύου Πυρανίχνευσης του συστήματος αναγγελίας πυρκαγιάς την τοποθέτηση φωτιστικών ασφαλείας καθώς και την εγκατάσταση απλού υδροδοτικού δικτύου που απαιτούνται έπειτα από την έκθεση επιθεώρησης που διενήργησε η Πυροσβεστική Υπηρεσία, σε όλους τους χώρους του ΚΥΣ, το οποίο αποτελείται από τα επίπεδα του Ισογείου και του Α Ορόφου. 21

22 Β. ΑΝΤΙΚΕΙΜΕΝΟ Ο ανάδοχος εγκαταστάτης θα έχει την ευθύνη των απαραίτητων ενεργειών για: Την πλήρη εγκατάσταση των δικτύων Πυρανίχνευσης του συστήματος αναγγελίας πυρκαγιάς την τοποθέτηση φωτιστικών ασφαλείας καθώς και την εγκατάσταση απλού υδροδοτικού δικτύου, όπως αυτή έχει εγκριθεί και προταθεί από την Πυροσβεστική υπηρεσία Πειραιά. Ο ανάδοχος θα έχει την ευθύνη καλής λειτουργίας των τμημάτων που θα εγκαταστήσει για ένα έτος. Γ. ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ ΤΩΝ ΕΡΓΑΣΙΩΝ Πεδίο εφαρμογής των εργασιών είναι η τοποθέτηση των δικτύων Πυρανίχνευσης του συστήματος αναγγελίας πυρκαγιάς την τοποθέτηση φωτιστικών ασφαλείας καθώς και την εγκατάσταση απλού υδροδοτικού δικτύου στους χώρους του κτηρίου που απαιτούνται. Α/ Α 1. ΠΙΝΑΚΑΣ ΕΡΓΑΣΙΩΝ ΕΡΓΑΣΙΑ ΠΟΣΟΤΗΤΑ ΠΕΡΙΓΡΑΦΗ Εγκατάσταση του αυτόματου συστήματος πυρανίχνευσης. 2. Φωτιστικά ασφαλείας Εγκ/ση χειροκίνητου συστήματος αναγγελίας πυρκαγιάς. Εγκατάσταση απλού υδροδοτικού δικτύου. Πίνακας Πυρανίχνευσης 6. Πυρανιχνευτές καπνού. Βάση της έκθεσης επιθεώρησης που διενήργησε η Π.Υ. Βάση της έκθεσης επιθεώρησης που διενήργησε η Π.Υ. Βάση της έκθεσης επιθεώρησης που διενήργησε η Π.Υ. Βάση της έκθεσης επιθεώρησης που διενήργησε η Π.Υ. Θα γίνει εγκατάσταση του αυτόματου συστήματος πυρανίχνευσης. Θα εγκατασταθούν φωτιστικά ασφαλείας σε όλους τους χώρους του ΚΥΣ. Θα γίνει εγκατάσταση χειροκίνητου συστήματος αναγγελίας πυρκαγιάς. Θα εγκατασταθεί απλό υδροδοτικό δίκτυο το οποίο θα καλύπτει όλους τους χώρους του ΚΥΣ. 1 τεμάχιο Θα τοποθετηθεί πίνακας πυρανίχνευσης 4 ζωνών. Θα τοποθετηθούν πυρ/τές 63 τεμάχια καπνού σύμφωνα με την έκθεση επιθεώρησης. 22
