GVC225SP. ΗΛΕΚΤΡΙΚΗ ΣΚΟΥΠΑ vacuum cleaner

Transcript

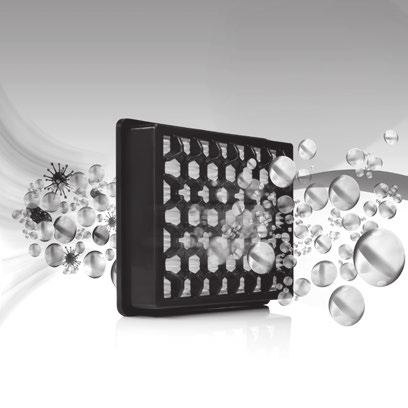

1 1 2 GVC225SP ΗΛΕΚΤΡΙΚΗ ΣΚΟΥΠΑ vacuum cleaner GVC225SP ΗΛΕΚΤΡΙΚΗ ΣΚΟΥΠΑ vacuum cleaner A EL 1. Σύστημα φιλτραρίσματος EPA Ε11 σταματά μέχρι και το 95% της γύρης, των βακτηριδίων, ακάρεων κλπ 2. Το φίλτρο EPA βρίσκεται πριν από τον κινητήρα - για αέρα χωρίς δυσάρεστες οσμές περιστρεφόμενος ελαστικός σωλήνας - ευκολία χειρισμού. Ηλεκτρονικός έλεγχος ισχύος EN 1. EPA E11 fi ltration system stops up to 95% pollen, bacteria, mites excrements etc. 2. The EPA fi lter before the motor - the air without unpleasant odours rotatable hose - easy to manipulate. Electronic power control GVC225SP-001PI_v01 GVC225SP EL EN ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΗΛΕΚΤΡΙΚΗ ΣΚΟΥΠΑ USER MANUAL VACUUM CLEANER

2 B C A B max. min D E F A EL Αγαπητοί πελάτες! Σας ευχαριστούμε πολύ που επιλέξατε τη συσκευή αυτή και σας καλωσορίζουμε στην οικογένεια μικροσυσκευών PITSOS. Για να επιτύχετε τα βέλτιστα αποτελέσματα σας συστήνουμε να χρησιμοποιείτε αποκλειστικά τα αυθεντικά εξαρτήματα PITSOS. Είναι σχεδιασμένα ειδικά για αυτό το προϊόν. Διαβάστε αυτό το εγχειρίδιο οδηγιών προσεκτικά. Δείξτε ιδιαίτερη προσοχή στις σημαντικές οδηγίες ασφάλειας. Φυλάξτε αυτό το Εγχειρίδιο χρήστη για μελλοντική αναφορά. Σημαντικές οδηγίες ασφάλειας ΚΙΝΔΥΝΟΣ! / ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος για την υγεία Μη λειτουργείτε τη συσκευή αν το καλώδιο, το περίβλημα ή η λαβή παρουσιάζει εμφανή ζημιά. Σε αυτή την περίπτωση, επιστρέψτε τη συσκευή σε ένα κέντρο σέρβις. Αν το καλώδιο τροφοδοσίας υποστεί βλάβη, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον εκπρόσωπο σέρβις ή από εξίσου εξειδικευμένα άτομα προκειμένου να αποφευχθεί οποιοσδήποτε κίνδυνος. Η επισκευή της συσκευής μπορεί να πραγματοποιηθεί μόνο από εξειδικευμένο και εξουσιοδοτημένο προσωπικό σέρβις. Η εσφαλμένη επισκευή μπορεί να αποτελέσει σοβαρή απειλή για το χρήστη. Σε περίπτωση ελαττώματος, επικοινωνήστε με εξειδικευμένο και εξουσιοδοτημένο κέντρο σέρβις. Πάντοτε αποσυνδέετε τη συσκευή από το ρεύμα πριν από τον καθαρισμό, τη συναρμολόγηση ή αποσυναρμολόγησή της. Απενεργοποιείτε και αποσυνδέετε τη συσκευή από το ρεύμα πριν από αντικατάσταση του εξοπλισμού ή αν πλησιάζετε σε κινούμενα μέρη της κατά τη χρήση. Μη χρησιμοποιείτε την ηλεκτρική σκούπα για τον καθαρισμό ανθρώπων ή ζώων, προσέξτε μάλιστα ιδιαίτερα να κρατάτε τα ακροφύσια μακριά από τα μάτια και τα αυτιά. Μη χρησιμοποιείτε την ηλεκτρική σκούπα για να σκουπίζετε υγρά ή υγρή σκόνη. Η συσκευή αυτή μπορεί να χρησιμοποιείται από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή από όσους δεν έχουν εμπειρία ή γνώση, εφόσον τους παρέχεται επίβλεψη ή καθοδηγία σχετικά με την ασφαλή χρήση της συσκευής και εφόσον κατανοούν τους κινδύνους που περιλαμβάνονται. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να εκτελείται από παιδιά χωρίς επίβλεψη. ΠΡΟΣΟΧΗ! Η μη τήρηση των οδηγιών μπορεί να έχει ως αποτέλεσμα υλικές ζημιές Συνδέστε την ηλεκτρική σκούπα μόνο σε παροχή ρεύματος 230 V με ασφάλεια 16 A. Μην αποσυνδέετε τη συσκευή τραβώντας το καλώδιο. Μην περνάτε την ηλεκτρική σκούπα ή τις βούρτσες πάνω από το καλώδιο, μπορεί να προκληθεί ζημιά στη μόνωση του καλωδίου. Μη χρησιμοποιείτε την ηλεκτρική σκούπα χωρίς τη σακούλα σκόνης και τα φίλτρα, ή εφόσον αυτά είναι φθαρμένα. Μην τη χρησιμοποιείτε για να μαζέψετε: σπίρτα, αποτσίγαρα, ζεστή στάχτη. Αποφεύγετε να μαζεύετε αιχμηρά αντικείμενα. Ελέγχετε τον εύκαμπτο σωλήνα αναρρόφησης, τους σωλήνες και τα ακροφύσια - αφαιρείτε τη σκόνη από το εσωτερικό. Σημειώσεις / Notes 6 GVC225SP-001PI_v01

3 Μη χρησιμοποιείτε την ηλεκτρική σκούπα για να σκουπίσετε πολύ λεπτή σκόνη όπως: αλεύρι, τσιμέντο, γύψο, γραφίτη εκτυπωτή και φωτοαντιγραφικού μηχανήματος κ.τ.λ. Δεν επιτρέπεται η κάλυψη των οπών εξαγωγής αέρα της ηλεκτρικής σκούπας κατά τη διάρκεια της λειτουργίας της. Διαφορετικά, ο θερμός αέρας δεν μπορεί να εξέλθει από την ηλεκτρική σκούπα και αυτό μπορεί να έχει ως αποτέλεσμα την υπερθέρμανση του κινητήρα προκαλώντας βλάβη ή παραμόρφωση στα πλαστικά μέρη. GVC225SP-001PI_v01 ΣΥΣΤΑΣΗ Πληροφορίες σχετικά με το προϊόν και συστάσεις για τη χρήση του Η ηλεκτρική σκούπα προορίζεται μόνο για οικιακή χρήση. Λειτουργείτε τη συσκευή μόνο σε εσωτερικούς χώρους και μόνο σε στεγνές επιφάνειες. Πριν σκουπίσετε πλυμένα χαλιά, βεβαιωθείτε πως είναι στεγνά. Η ηλεκτρική σκούπα είναι μια συσκευή γενικής χρήσης με μετατρεπόμενο πέλμα που διαθέτει εναλλάξιμο ακροστόμιο βούρτσας το οποίο χρησιμοποιείται για το σκούπισμα σκληρών δαπέδων και χαλιών. Με την ηλεκτρική σκούπα παρέχεται φύλλο δεδομένων του προϊόντος που παρουσιάζει τις τεχνικές παραμέτρους και αποτελεί αναπόσπαστο τμήμα του εγχειριδίου οδηγιών. Τεχνικές παράμετροι Ο τύπος της ηλεκτρικής σκούπας και οι τεχνικές παράμετροι υποδεικνύονται στην ετικέτα ονομαστικών δεδομένων. Ασφάλεια παροχής ρεύματος 16 A. Δεν προκαλεί παρεμβολές σε συσκευές ήχου/εικόνας. Δεν απαιτεί γείωση. Οι ηλεκτρικές σκούπες πληρούν τις απαιτήσεις των κανονισμών που βρίσκονται σε ισχύ. Η συσκευή βρίσκεται σε συμμόρφωση με τις απαιτήσεις των ακόλουθων οδηγιών: Ηλεκτρικός εξοπλισμός που σχεδιάζεται για χρήση με τάση εντός συγκεκριμένων ορίων (LVD) 2006/95/EΚ. Ηλεκτρομαγνητική συμβατότητα (ΗΜΣ) 200/108/ΕΚ. Η συσκευή πληροί τις απαιτήσεις του Ευρωπαϊκού Κανονισμού (ΕΕ) Αρ. 666/2013 αναφορικά με την εφαρμογή της Οδηγίας του ευρωπαϊκού κοινοβουλίου και Συμβουλίου 2009/125/ΕΚ σχετικά με τις απαιτήσεις οικολογικού σχεδιασμού για ηλεκτρικές σκούπες. Η συσκευή πληροί τις απαιτήσεις του κατ εξουσιοδότηση κανονισμού (ΕΕ) Αρ. 665/2013 που συμπληρώνει την Οδηγία του Ευρωπαϊκού κοινοβουλίου και συμβουλίου 2010/30/ΕΚ αναφορικά με την ενεργειακή σήμανση για ηλεκτρικές σκούπες. Επίπεδο θορύβου: 78 db(a). Η συσκευή φέρει το σήμα CE στην ετικέτα ονομαστικών δεδομένων. Στατικός ηλεκτρισμός Κατά τη χρήση της ηλεκτρικής σκούπας σε ορισμένες επιφάνειες σε περιοχές χαμηλής ατμοσφαιρικής υγρασίας, η συσκευή μπορεί να συγκεντρώσει ηλεκτρικό φορτίο. Αυτό είναι ένα φυσικό φαινόμενο - δεν προκαλεί ζημιά στη συσκευή και δεν αποτελεί βλάβη. Προκειμένου να ελαχιστοποιήσετε το φαινόμενο, συστήνουμε να: αποφορτίζετε τη συσκευή φέρνοντας το σωλήνα σε επαφή με μεταλλικά αντικείμενο μέσα στο χώρο, αυξήσετε την ατμοσφαιρική υγρασία στο χώρο, χρησιμοποιείτε αντιστατικά μέσα που είναι ευρέως διαθέσιμα. Στοιχεία συσκευής 1 Βάση στερέωσης του πέλματος 2 Φις με καλώδιο 3 Κουμπί για το τύλιγμα του καλωδίου Κουμπί On/off (Ενεργοποίησης/απενεργοποίησης) και στροφέας ελέγχου ισχύος αναρρόφησης 5 Ένδειξη γεμάτης σακούλας 6 Στερέωση του άνω καλύμματος 7 Λαβή 8 Συρόμενος ρυθμιστής μηχανικός έλεγχος της αναρροφητικής ισχύος 9 Εύκαμπτος σωλήνας αναρρόφησης 10 Τηλεσκοπικός σωλήνας αναρρόφησης 11 Φίλτρο εισαγωγής (EPA E11) 12 Ελαστικό αφρώδες κάλυμμα 13 Σακούλα τύπου SAFBAG (1 τεμάχιο) 1 Μετατρεπόμενο πέλμα με εναλλάξιμη συνδυαστική βούρτσα 15 Μικρό ακροφύσιο 16 Ακροφύσιο για χαραμάδες 17 Μικρό ακροφύσιο 18 Βούρτσα για παρκέ «BNB» Πριν από την πρώτη χρήση Πριν εκκινήσετε την ηλεκτρική σκούπα, βεβαιωθείτε οτι η σακούλα SAFBAG έχει εγκατασταθεί σωστά μέσα στο θάλαμο της ηλεκτρικής σκούπας καθώς και ότι όλα τα φίλτρα βρίσκονται στη θέση τους. 1 Τοποθετήστε το άκρο του εύκαμπτου σωλήνα στο άνοιγμα της ηλεκτρικής σκούπας και πιέστε το ελαφρά. Ο χαρακτηριστικός ήχος «κλικ» σηματοδοτεί τη σωστή εγκατάσταση του εύκαμπτου σωλήνα. 2 Συνδέστε το άλλο άκρο του εύκαμπτου σωλήνα (λαβή) με τον τηλεσκοπικό σωλήνα αναρρόφησης. Για να το κάνετε αυτό, πιέστε τον μηχανισμό κλειδώματος «A» και σύρετε το σωλήνα A B 7

4 μέσα στη λαβή του εύκαμπτου σωλήνα ώστε ο μηχανισμός κλειδώματος «A» να σφηνώσει στο άνοιγμα «B». 3 Επιλέξτε το απαιτούμενο μήκος του τηλεσκοπικού σωλήνα αναρρόφησης μετακινώντας τον συρόμενο ρυθμιστή σύμφωνα με το βέλος και τραβώντας προς τα έξω/ μέσα το σωλήνα. Τοποθετήστε ένα ακροφύσιο, πέλμα ή μια βούρτσα στο άλλο άκρο του σωλήνα αναρρόφησης. 5 Χρησιμοποιήστε τη συνδυαστική βούρτσα χαλιών και δαπέδων για να σκουπίσετε τόσο σκληρές επιφάνειες όσο και χαλιά. Για να καθαρίσετε σκληρές επιφάνειες ξύλινα δάπεδα, πλαστικά δάπεδα, κεραμικά πλακίδια κ.τ.λ. τραβήξτε προς τα έξω τη βούρτσα πιέζοντας το διακόπτη στη συνδυαστική βούρτσα σύμφωνα με την εικόνα. Αποσύρετε τη βούρτσα κατά το σκούπισμα χαλιών (θέστε το διακόπτη στη θέση ). 6 Κρατήστε το βύσμα του καλωδίου (2), και τραβήξτε το ώστε να βγει από την ηλεκτρική σκούπα. Καθώς τραβάτε το καλώδιο, προσέξτε την κίτρινη ταινία που επισημαίνει το τέλος του καλωδίου. Οποιαδήποτε απόπειρα να ξετυλίξετε περαιτέρω το καλώδιο (ειδικά αν το τραβήξετε βίαια) μπορεί να οδηγήσει σε βλάβη του καλωδίου. 7 Τοποθετήστε το φις του καλωδίου σε ηλεκτρική πρίζα. 8 Πατήστε το διακόπτη on/off για να αρχίσει η λειτουργία της ηλεκτρικής σκούπας. 9 Η ηλεκτρική σκούπα διαθέτει ηλεκτρονικό έλεγχο της ισχύος αναρρόφησης, που επιτρέπει την ομαλή ρύθμιση της ισχύος αναρρόφησης της ηλεκτρικής σκούπας. Περιστρέφοντας τον στροφέα () κατά τη φορά των δεικτών του ρολογιού ή αντίστροφα, μπορείτε να αυξήσετε ή να μειώσετε την ισχύ αναρρόφησης. 10 Η ηλεκτρική σκούπα διαθέτει επίσης μηχανικό έλεγχο της ισχύος αναρρόφησης (8), που βρίσκεται στη λαβή του εύκαμπτου σωλήνα. Μπορείτε να τον χρησιμοποιήσετε για να ρυθμίσετε ελαφρώς την ισχύ αναρρόφησης χωρίς να χρειάζεται να χρησιμοποιήσετε τον στροφέα (). Αφαίρεση της σακούλας τύπου SAFBAG Η ηλεκτρική σκούπα διαθέτει σακούλα SAFBAG (1 τεμάχιο). Η ηλεκτρική σκούπα διαθέτει μια βαλβίδα ασφάλειας που βρίσκεται στο θάλαμο του δοχείου σκόνης (σακούλα). Ανοίγει αυτόματα σε περίπτωση πλήρους διακοπής της αναρρόφησης στον εύκαμπτο σωλήνα ή στα στοιχεία του εξοπλισμού που έχουν συνδεθεί σε αυτόν, καθώς και σε περίπτωση υπερπλήρωσης της σακούλας. Μετά το άνοιγμα της βαλβίδας ακούγεται ένας χαρακτηριστικός θόρυβος βόμβου μέσα στην ηλεκτρική σκούπα. 1 Η ηλεκτρική σκούπα διαθέτει ένδειξη γεμάτης σακούλας (5). Όταν ανάψει η ένδειξη κατά τη διάρκεια C της λειτουργίας (το ακροφύσιο, το πέλμα ή μια βούρτσα βρίσκονται ήδη επάνω στην επιφάνεια καθαρισμού), αυτό σημαίνει πως η σακούλα πρέπει να αντικατασταθεί. Η ένδειξη γεμάτης σακούλας (5) μπορεί επίσης να ανάψει όταν ο εύκαμπτος σωλήνας αναρρόφησης ή άλλα εξαρτήματα που έχουν συνδεθεί σε αυτόν φράξουν. 2 Πατήστε το διακόπτη on/off () για να σταματήσετε τη λειτουργία της ηλεκτρικής σκούπας. Αποσυνδέστε το φις του καλωδίου από την πρίζα. 3 Πατήστε τα δύο πλευρικά κουμπιά που βρίσκονται στο άκρο του εύκαμπτου σωλήνα και αφαιρέστε το άκρο του εύκαμπτου σωλήνα από την εισαγωγή της ηλεκτρικής σκούπας. Απελευθερώστε τη στερέωση του άνω καλύμματος (6) και ανοίξτε το. 5 Κλείστε το άνοιγμα της σακούλας με το ειδικό πώμα (μοιάζει με γλωσσίδιο). 6 Λυγίστε προς τα πίσω τη λαβή της σακούλας στην κατεύθυνση της λαβής της ηλεκτρικής σκούπας (7). 7 Κρατήστε την πλάτη της σακούλας, τραβήξτε την έξω από τη λαβή και, στη συνέχεια, αφαιρέστε όλη τη σακούλα προς τα πάνω. 8 Τοποθετήστε την πλάτη μιας νέας σακούλας μέσα στους οδηγούς της λαβής SAFBAG και σύρετέ την ως το τέρμα. 9 Λυγίστε προς τα πίσω τη λαβή της σακούλας προς την κατεύθυνση του στροφέα ελέγχου (). 10 Κλείστε το κάλυμμα πιέζοντάς το, ώσπου να ακούσετε ένα χαρακτηριστικό «κλικ» προσέχετε να μη μαγκώσετε τη σακούλα. Μην αρχίζετε τη λειτουργία της ηλεκτρικής σκούπας χωρίς τη σακούλα τύπου SAFBAG. Η απουσία σακούλας SAFBAG καθιστά αδύνατο το κλείδωμα του άνω καλύμματος της ηλεκτρικής σκούπας. Πρέπει να αντικαταστήσετε τη σακούλα, αν: α) ανάψει η ένδειξη της γεμάτης σακούλας, β) έχει μειωθεί η απόδοση λειτουργίας της ηλεκτρικής σκούπας, c) η σακούλα είναι γεμάτη. Αφαίρεση του φίλτρου εισαγωγής αέρα EPA και του αφρώδους ελαστικού καλύμματος Πριν αντικαταστήσετε το φίλτρο εισαγωγής αέρα EPA και το αφρώδες ελαστικό, βεβαιωθείτε πως η ηλεκτρική σκούπα είναι απενεργοποιημένη και πως το βύσμα του καλωδίου δεν έχει συνδεθεί στην πρίζα. ΦΙΛΤΡΟ ΕΙΣΑΓΩΓΗΣ (EPA) D Οι ηλεκτρικές σκούπες διαθέτουν ένα φίλτρο εισαγωγής αέρα EPA κλάσης E11. 1 Απελευθερώστε τη στερέωση του άνω καλύμματος (6) και ανοίξτε το. 2 Απελευθερώστε τη σακούλα τύπου SAFBAG (13) από το θάλαμο της ηλεκτρικής σκούπας. 8 GVC225SP-001PI_v01

5 3 Τραβήξτε προς τα έξω την εισαγωγή EPA (11) από τους οδηγούς που βρίσκονται στην πλάτη του θαλάμου της ηλεκτρικής σκούπας. Τοποθετήστε το νέο φίλτρο μέσα στους οδηγούς που βρίσκονται στην πλάτη του θαλάμου της ηλεκτρικής σκούπας. Πάντοτε να αντικαθιστάτε τα φθαρμένα φίλτρα εισαγωγής EPA (11) με νέα, αυθεντικά φίλτρα. Το φίλτρο εισαγωγής EPA εγγυάται την αποδοτική λειτουργία της ηλεκτρικής σκούπας για περ. ένα χρόνο. 5 Τοποθετήστε τη σακούλα τύπου SAFBAG μέσα στο θάλαμο της ηλεκτρικής σκούπας. 6 Κλείστε το κάλυμμα πιέζοντάς το, ώσπου να ακούσετε ένα χαρακτηριστικό «κλικ». ΑΦΡΩΔΕΣ ΕΛΑΣΤΙΚΟ ΚΑΛΥΜΜΑ 1 Απελευθερώστε τη στερέωση του άνω καλύμματος (6) και ανοίξτε το. 2 Αφαιρέστε το αφρώδες ελαστικό κάλυμμα (12) από τα τρία στοιχεία στερέωσης του άνω καλύμματος. 3 Αντικαταστήστε το παλαιό αφρώδες ελαστικό κάλυμμα με νέο (12) έτσι ώστε οι τρεις τομές του αφρώδους ελαστικού καλύμματος να αντιστοιχούν στα τρία στοιχεία στερέωσης του άνω καλύμματος. Πάντοτε να αντικαθιστάτε ένα φθαρμένο αφρώδες ελαστικό κάλυμμα (12) με νέο, αυθεντικό. Κλείστε το κάλυμμα πιέζοντάς το, ώσπου να ακούσετε ένα χαρακτηριστικό «κλικ». Διαδικασίες μετά τη λειτουργία, καθαρισμός και συντήρηση 1 Πατήστε το διακόπτη on/off () για να σταματήσετε τη λειτουργία της ηλεκτρικής σκούπας. 2 Αποσυνδέετε το φις του καλωδίου από την πρίζα. 3 Τυλίξτε το καλώδιο πατώντας το κουμπί τυλίγματος του καλωδίου (3). Κρατάτε το καλώδιο κατά τη διάρκεια της ενέργειας αυτής για να αποφευχθεί το μπέρδεμα του καλωδίου ή το κτύπημα του βύσματος επάνω στην ηλεκτρική σκούπα. Αποσυνδέστε τον τηλεσκοπικό σωλήνα από το ακροφύσιο, το πέλμα ή τη βούρτσα. 5 Αποσυνδέστε τον τηλεσκοπικό σωλήνα από τον εύκαμπτο σωλήνα. Για να αφαιρέσετε το σωλήνα από τη λαβή του εύκαμπτου σωλήνα, πιέστε τον μηχανισμό κλειδώματος «A» και τραβήξτε το σωλήνα κατά τη φορά του βέλους. 6 Πατήστε τα δύο πλευρικά κουμπιά που βρίσκονται στο άκρο του εύκαμπτου σωλήνα και αφαιρέστε το άκρο του εύκαμπτου σωλήνα από την εισαγωγή της ηλεκτρικής σκούπας. 7 Η ηλεκτρική σκούπα, μαζί με τα εξαρτήματα που έχουν συνδεθεί σε αυτήν, μπορεί να αποθηκευτεί σε κατακόρυφη ή σε οριζόντια θέση. Για να το κάνετε αυτό, τοποθετήστε το άγκιστρο του πέλματος στη βάση στερέωσης. Ο εύκαμπτος σωλήνας μπορεί να στερεωθεί στην ηλεκτρική σκούπα εφόσον δεν τσακίζεται κατά την αποθήκευση. GVC225SP-001PI_v01 E F 8 Αν είναι απαραίτητο, καθαρίστε το περίβλημα και το θάλαμο της ηλεκτρικής σκούπας με ένα νωπό πανί (μπορείτε να το βρέξετε με καθαριστικό υγρό πιάτων), στεγνώστε το και σκουπίστε το. Μη χρησιμοποιείτε επιθετικά μέσα και διαλύτες. Παραδείγματα προβλημάτων κατά τη χρήση της ηλεκτρικής σκούπας ΠΡΟΒΛΗΜΑ Ακούγεται ένας χαρακτηριστικός ήχος βόμβου στην ηλεκτρική σκούπα. Η σακούλα σκόνης έχει φθαρεί. Έχει πέσει η ασφάλεια της ηλεκτρικής εγκατάστασης. Η ηλεκτρική σκούπα δε λειτουργεί, το περίβλημα ή το καλώδιο είναι φθαρμένα. Η αναρροφητική ισχύς της ηλεκτρικής σκούπας είναι εξασθενημένη. ΕΝΕΡΓΕΙΑ Ελέγξτε τη σακούλα σκόνης και τα εξαρτήματα, αφαιρέστε τα αντικείμενα που φράζουν ή αντικαταστήστε τη σακούλα σκόνης με νέα. Καθαρίστε το θάλαμο της ηλεκτρικής σκούπας και το φίλτρο. Αφαιρέστε τη σακούλα σκόνης και τα φίλτρα. Ελέγξτε αν έχουν συνδεθεί άλλες συσκευές στο ίδιο ηλεκτρικό κύκλωμα με την ηλεκτρική σκούπα. Αν η ασφάλεια πέφτει επανειλημμένα, επιστρέψτε την ηλεκτρική σκούπα σε ένα κέντρο σέρβις. Επιστρέψτε την ηλεκτρική σκούπα σε ένα κέντρο σέρβις. Αντικαταστήστε τη σακούλα σκόνης και τα φίλτρα, ελέγξτε το σωλήνα αναρρόφησης, τον εύκαμπτο σωλήνα και το ακροστόμιο αφαιρέστε την αιτία του φραξίματος. Οικολογική περιβαλλοντική προστασία Κάθε χρήστης μπορεί να συντελέσει στην προστασία του περιβάλλοντος. Δεν είναι δύσκολο ούτε κοστίζει. Για να το κάνετε αυτό: Επιστρέφετε τις χαρτονένιες συσκευασίες στα σημεία ανακύκλωσης. Απορρίπττετε τις σακούλες πολυαιθυλενίου (PE) στα κατάλληλα δοχεία. Επιστρέφετε τη φθαρμένη συσκευή σε κατάλληλο σημείο συλλογής, καθώς τα εξαρτήματα της συσκευής μπορούν να αποτελέσουν απειλή για το περιβάλλον. Μην απορρίπτετε τη συσκευή με τα δημοτικά (οικιακά) απορρίμματα! Ο εισαγωγέας/κατασκευαστής δεν αποδέχεται ουδεμία ευθύνη για τυχόν ζημιές που προκύπτουν από μη προβλεπόμενη χρήση ή από εσφαλμένο χειρισμό. Ο εισαγωγέας/κατασκευαστής διατηρεί το δικαίωμά του να τροποποιεί το προϊόν σε οποιαδήποτε χρονική στιγμή χωρίς πρότερη ειδοποίηση, προκειμένου να το προσαρμόσει στους ισχύοντες νόμους, κανονισμούς, οδηγίες, ή για κατασκευαστικούς, εμπορικούς, αισθητικούς ή άλλους λόγους. 9

6 EN Dear Customers! Congratulations on your choice of our appliance, and welcome among the users of PITSOS products. In order to achieve best possible results we recommend using exclusively original PITSOS accessories. They have been specially designed for this product. Please read this instruction manual carefully. Pay special attention to important safety instructions. Keep this User s Guide for future reference. Important safety instructions DANGER! / WARNING! Health hazard Do not operate the appliance if the cord, the housing or the handle is visibly damaged. In such a case, return the appliance to a service center. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard. The appliance can only be repaired by qualified service personnel. Improper servicing may cause a serious hazard to the user. In case of defects please contact a qualified service center. Always unplug the appliance before cleaning, assembling or dismantling. Turn off the device and unplug it from an outlet before replacing the equipment or approaching moving parts during use. Do not use the vacuum cleaner to clean people or animals, pay special attention to keep the nozzles away from eyes and ears. Do not use the vacuum cleaner to clean liquids or other damp dirt. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision. CAUTION! Not observance can result in damage to possessions Connect the vacuum cleaner only to a 230 V mains supply equipped with a 16 A fuse. Do not unplug by pulling on cord. Do not run the vacuum cleaner or the brushes over the cord, it may cause damage to the cord insulation. Do not vacuum without the dust bag and the filters or if they are damaged. Do not pick up: matches, cigarette butts, hot ash. Avoid picking up sharp objects. Check the suction hose, the tubes and the nozzles remove the dirt from the inside. Do not vacuum fine dust such as: flour, cement, gypsum, toners for printers and copy machines etc. It is forbidden to cover up the air holes of the vacuum cleaner while it is working. Otherwise, the hot air has no way of exiting the vacuum cleaner, and this may lead to motor overheating causing a failure or a deformation of the plastic parts. SUGGESTION Information on the product and suggestions for its use The vacuum cleaner is for household use only. Operate the appliance only in indoor spaces and vacuum only dry surfaces. Before vacuuming dry the carpets that were wet cleaned. Vacuum cleaner is a universal device with a switchable sucking brush nozzle, which is used for vacuuming hard floors and carpets. Product data sheet provided with the vacuum cleaner showing the technical parameters is an integral part of the instruction manual. 10 GVC225SP-001PI_v01

7 Technical parameters The type of the vacuum cleaner and the technical parameters are indicated on the rating label. Mains protection 16 A. Does not cause interferences with audio/video devices. Does not require grounding. Vacuum cleaners meet the requirements of the applicable norms. The appliance is in conformity with the requirements of the directives: Electrical equipment designed for use within specific voltage limits (LVD) 2006/95/EC. Electromagnetic compatibility (EMC) 200/108/EC. The device meets the requirements of Commission Regulation (EU) No. 666/2013 on implementing the Directive of the European Parliament and of the Council 2009/125/EC with regard to eco-design requirements for vacuum cleaners. The device complies with the requirements of the Commission Delegated Regulation (EU) No. 665/2013 supplementing Directive of the European Parliament and of the Council 2010/30/EU with regard to energy labelling of vacuum cleaners. Noise level: 78 db(a). The appliance was marked by a CE sign on the rating label. Static electricity In the process of vacuuming of some surfaces in areas of low air humidity the device may become electrically charged. It is a natural phenomenon it does not damage the device, and it is not considered to be a fault. In order to minimize the phenomenon, we recommend you to: discharge the device by touching metal items in the room with the pipe, increase air humidity in the room, use widely available antistatic agents. Appliance elements 1 Fastening for nozzle brush 2 Plug with the cord 3 Cord winder button On/off button and suction power control knob in one 5 Full bag indicator 6 Fastening of the upper cover 7 Handle 8 Bolt a mechanic controller of suction power 9 Suction hose 10 Telescopic suction pipe 11 Intake filter (EPA E11) 12 Foam rubber cover 13 SAFBAG-type bag (1 piece) 1 Switchable combination brush A 15 Small nozzle 16 Crevice nozzle 17 Small brush 18 Parquet brush BNB Before first use Before starting the vacuum cleaner make sure, whether the SAFBAG is properly installed in the chamber of the vacuum cleaner, and whether all filters are in place as well. 1 Place the end of the hose in the opening of the vacuum cleaner, and gently press it. A characteristic click signalizes the hose has been properly installed. 2 Connect the other end of the hose (handle) with the telescopic suction tube. In order to do so press the locking device A and slide the tube into the hose handle so that the locking device A is blocked in opening B. 3 Select the needed length of the telescopic suction pipe by sliding the slider according to the arrow, and pulling out/in the pipe. Install a nozzle or a brush on the other end of the suction pipe. 5 Use combination carpet & floor brush for vacuuming both hard surfaces and carpets. To clean hard surfaces wooden floors, plastic floors, ceramic tiles etc. pull out the brush by pressing the switch on the combination brush according to the figure. Retract the brush when vacuuming carpets (set the switch in ). 6 Grab the plug of the cord (2), and pull it out of the vacuum cleaner. B When pulling out the cord pay attention to the yellow band which marks the end of the cord. Any attempts to unwind the cord further (especially forcefully pulling on it) may lead to damaging it. 7 Put the plug of the cord in an electric socket. 8 Press the on/off switch to start the vacuum cleaner. 9 The vacuum cleaner is equipped with an electronic controller of suction power, which enables smooth regulation of suction power of the vacuum cleaner. By turning the knob () clockwise or counterclockwise you may increase or decrease the suction power. 10 The vacuum cleaner is also equipped with a mechanic suction power controller (8), which is situated on the hose handle. You may use it to slightly regulate the suction power without the need to use the knob (). GVC225SP-001PI_v01 11

8 (De)installing the SAFBAG-type bag Vacuum cleaner is equipped with SAFBAG bag (1 piece). C The vacuum cleaner is equipped with safety valve located in chamber of dust container (bag). It opens automatically in case of total stopping of suction hose or total stopping of equipment elements connected thereto, as well as in case of overfill of dust bag. After opening the valve one can hear characteristic whirr sound inside the vacuum cleaner. 1 The vacuum cleaner is equipped with a full bag indicator (5). When the indicator light is on during work (a nozzle or brush is over a cleaned surface), it means the bag needs to be replaced. The full bag indicator (5) may also be on when the suction hose or other accessories linked to it are clogged up. 2 Press the on/off switch () to stop the vacuum cleaner. Remove the plug of the cord from the socket. 3 Press both of the side buttons situated on the end of the hose, and remove the end of the hose from the inlet of the vacuum cleaner. Release the fastening of the upper cover (6), and open it. 5 Close the opening of the bag by means of a stopper. 6 Bend back the bag handle in the direction of the vacuum cleaner handle (7). 7 Grab the bag plate, pull it out of the handle, and then remove the entire bag upwards. 8 Place the bag plate of a new bag into the guides of the SAFBAG handle, and slide it to the limit. 9 Bend back the bag handle in the direction of the control knob (). 10 Close the cover by pressing it, until you hear a characteristic click be careful not to trap the bag. Do not start vacuuming without the SAFBAGtype bag. No SAFBAG-type bag makes it impossible to lock the upper cover of the vacuum cleaner. You have to replace the bag, if: a) the full bag indicator is on, b) the vacuum cleaner works less efficiently, c) the bag is full. (De)installing the EPA inlet filter and the foam rubber Before replacing the EPA inlet filter and the foam rubber, make sure the vacuum cleaner is turned off, and the plug of the cord is out of the electrical socket. INTAKE FILTER (EPA) D The vacuum cleaners are equipped with a EPA E11-class inlet filter. 1 Release the fastening of the upper cover (6), and open it. 2 Remove the SAFBAG-type bag (13) from the chamber of the vacuum cleaner. 3 Pull out the EPA intake (11) from the guides situated at the back wall of the chamber of the vacuum cleaner. Put the new filter into the guides situated at the back wall of the chamber of the vacuum cleaner. Always replace a damaged EPA intake filter (11) with a brand new, original one. The EPA intake filter is guaranteed to make the vacuum cleaner to work efficiently for ca. a year. 5 Place the SAFBAG-type bag into the chamber of the vacuum cleaner. 6 Close the cover by pressing it, until you hear a characteristic click. FOAM RUBBER COVER 1 Release the fastening of the upper cover (6), and open it. 2 Remove the foam rubber cover (12) from the three fastenings of the upper cover. 3 Replace the old foam rubber cover with a new one (12) in such a way that the three incisions on the foam rubber cover find the three fastenings of the upper cover. Always replace a damaged foam rubber cover (12) with a brand new, original one. Close the cover by pressing it, until you hear a characteristic click. After-work procedures, cleaning and maintenance 1 Press the on/off switch () to stop the vacuum cleaner. 2 Remove the plug of the cord from the socket. 3 Wind the cord by pressing the cord winder button (3). Hold the cord when doing it to avoid tangling the cord up or letting the plug hit the vacuum cleaner. Disconnect the telescopic pipe from the nozzle or brush. 5 Disconnect the telescopic tube from the hose. In order to remove the tube from the hose handle press the A locking device and pull the tube in the direction of the arrow. 6 Press both of the side buttons situated on the end of the hose, and remove the end of the hose from the inlet of the vacuum cleaner. 7 The vacuum cleaner together with its attached accessories may be stored in a vertical or horizontal position. In order to this, place the hook of the nozzle brush into the fastening for the nozzle brush. The hose may stay attached to the vacuum cleaner as long as it is not bent too much during storage. 8 If necessary, clean the casing and the chamber of the vacuum cleaner with a damp cloth (it may be damped in dishwashing liquid), dry it off, and wipe it dry. Do not use any scrubbing agents or solvents. E F 12 GVC225SP-001PI_v01

9 Examples of problems while operating the vacuum cleaner PROBLEM A characteristic fluttering of the vacuum cleaner is heard. The dust bag is damaged. The electrical installation fuse went out. The vacuum cleaner does not operate; the housing or the cord is damaged. The suction power of the vacuum cleaner is weak. ACTION Check the dust bag and the accessories, remove the cause of the clogging or replace the dust bag with a new one. Clean the vacuum cleaner chamber and the filter. Remove the dust bag and the filters. Check if other appliances are not plugged to the same electrical circuit as the vacuum cleaner. If the fuse goes out repeatedly, return the vacuum cleaner to a service point. Return the vacuum cleaner to a service point. Replace the dust bag and the filters, check the suction tube, the hose and the nozzle remove the cause of the clogging. Ecology Environmental protection Each user can contribute to protect the environment. It is neither difficult nor expensive. In order to do so: Return cardboard packages to recycling points. Throw polyethylene (PE) bags into appropriate containers. Return a worn out appliance to an appropriate collecting point as the components of the appliance may pose a threat to the environment. Do not dispose the appliance with the municipal waste! The importer/manufacturer does not accept any liability for any damages resulting from unintended use or improper handling. The importer/manufacturer reserves his rights to modify the product any time in order to adjust it to law regulations, norms, directives, or due to construction, trade, aesthetic or other reasons, without notifying in advance. GVC225SP-001PI_v01 13

10 EL Όροι Εγγύησης 1. Η Εγγύηση καλής λειτουργίας των προϊόντων μας παρέχεται για χρονικό διάστημα είκοσι τεσσάρων (2) μηνών από την ημερομηνία της πρώτης αγοράς που αναγράφεται στη θεωρημένη απόδειξη αγοράς. Για την παροχή της εγγύησης απαιτείται η επίδειξη της θεωρημένης απόδειξης αγοράς στην οποία αναγράφεται ο τύπος και το μοντέλο του προϊόντος. 2. Η εταιρεία μέσα στα ανωτέρω χρονικά όρια, σε περίπτωση πλημμελούς λειτουργίας της συσκευής, αναλαμβάνει την υποχρέωση της επαναφοράς της σε ομαλή λειτουργία και της αντικατάστασης κάθε τυχόν ελαττωματικού μέρους (πλην των αναλώσιμων και των ευπαθών, όπως τα γυάλινα, λαμπτήρες κλπ). Απαραίτητη προϋπόθεση για να ισχύει η εγγύηση είναι η μη λειτουργία της συσκευής να προέρχεται από την πολυμελή κατασκευή της και όχι επί παραδείγματι από κακή χρήση, λανθασμένη εγκατάσταση, μη τήρηση των οδηγιών χρήσης της συσκευής, ακατάλληλη συντήρηση από πρόσωπα μη εξουσιοδοτημένα από την BSH Ελλάς ΑΒΕ ή από εξωγενείς παράγοντες όπως διακοπές ηλεκτρικού ρεύματος ή διαφοροποίησης της τάσης κλπ. 3. Στην περίπτωση που το προϊόν δεν λειτουργεί σωστά λόγω της κατασκευής του και εφόσον η πλημμελής λειτουργία εκδηλώθηκε κατά την περίοδο εγγύησης, το Εξουσιοδοτημένο Σέρβις (η το εξουσιοδοτημένο συνεργείο) της BSH Ελλάς ΑΒΕ θα το επισκευάσει με σκοπό τη χρήση για την οποία κατασκευάστηκε, χωρίς να υπάρξει χρέωση για ανταλλακτικά ή την εργασία.. Δεν καλύπτονται από την εγγύηση οι χρεώσεις και οι κίνδυνοι που σχετίζονται με τη μεταφορά του προϊόντος προς επισκευή στον μεταπωλητή ή προς το Εξουσιοδοτημένο Σέρβις της BSH Ελλάς ΑΒΕ 5. Όλες οι επισκευές της εγγύησης πρέπει να γίνονται από το Εξουσιοδοτημένο Σέρβις (η το εξουσιοδοτημένο συνεργείο) της BSH Ελλάς ΑΒΕ. 6. Η εγγύηση δεν καλύπτει κανένα προϊόν που χρησιμοποιείται πέραν των προδιαγραφών για τις οποίες κατασκευάστηκε (π.χ. οικιακή χρήση). 7. Η εγγύηση καλής λειτουργίας που παρέχεται από τον κατασκευαστή παύει αν αποκολληθούν, αλλοιωθούν ή τροποποιηθούν με οποιοδήποτε τρόπο οι ταινίες ασφαλείας ή οι ειδικές διακριτικές αυτοκόλλητες ετικέτες επί των οποίων αναγράφεται ο αριθμός σειράς ή η ημερομηνία αγοράς. 8. Η εγγύηση δεν καλύπτει: Επισκευές, μετατροπές ή καθαρισμούς που έλαβαν χώρα σε κέντρο service μη εξουσιοδοτημένο από την BSH Ελλάς ΑΒΕ. Λάθος χρήση, υπερβολική χρήση, χειρισμό ή λειτουργία του προϊόντος κατά τρόπο μη σύμφωνο με τις οδηγίες που περιέχονται στα εγχειρίδια χρήσης και/ή στα σχετικά έγγραφα χρήσης, συμπεριλαμβανομένων της πλημμελούς φύλαξης της συσκευής, της πτώσης της συσκευής κλπ. Προϊόντα με δυσανάγνωστο αριθμό σειράς. Ζημιές που προκαλούνται ενδεικτικά από αστραπές, νερό ή υγρασία, φωτιά, πόλεμο, δημόσιες αναταραχές, λάθος τάσεις του δικτύου παροχής ρεύματος, ή οποιοδήποτε λόγο που είναι πέραν από τον έλεγχο του κατασκευαστή ή του εξουσιοδοτημένου συνεργείου. 9. Η εγγύηση που προσφέρεται παύει να ισχύει εφόσον η κυριότητα της συσκευής μεταβιβαστεί σε τρίτο πρόσωπο από τον αρχικό αγοραστή το όνομα του οποίου αναγράφεται στο παραστατικό αγοράς της συσκευής. 10. Αντικατάσταση της συσκευής γίνεται μόνο εφόσον δεν είναι δυνατή η επιδιόρθωση της κατόπιν πιστοποίησης της αδυναμίας επισκευής από το Εξουσιοδοτημένο Σέρβις (η το εξουσιοδοτημένο συνεργείο) της BSH Ελλάς ΑΒΕ. 11. Η κάθε επισκευή ή η αντικατάσταση ελαττωματικού μέρους δεν παρατείνει τον χρόνο εγγύησης του προϊόντος. 12. Εξαρτήματα και υλικά που αντικαθιστώνται κατά τη διάρκεια της εγγύησης επιστρέφονται στο συνεργείο. BSH Α.Β.Ε. 17ο χλμ Εθνικής οδού Αθηνών Λαμίας & Ποταμού 20, Κηφισιά SERVICE Πανελλήνιο τηλέφωνο εξυπηρέτησης πελατών: (αστική χρέωση) Αθήνα: 17ο χλμ. Εθνικής οδού Αθηνών Λαμίας & Ποταμού 20, Κηφισιά τηλ.: Θες/νίκη: Χάλκης Πατριαρχικό Πυλαίας, , Περιοχή Θέρμη τηλ.: Πάτρα: Χαραλάμπη 57 & Ερενστρώλε, Ψηλά Αλώνια τηλ.: Κρήτη: Εθνικής Αντιστάσεως 23 & Καλαμά, Ηράκλειο τηλ.: Κύπρος: Αρχ. Μακαρίου Γ 39, 207 Εγκώμη Λευκωσία Κύπρος τηλ.: EN Guarantee The guarantee conditions for this appliance are as defined by our representative in the country in which it is sold. Details regarding these conditions can be obtained from the dealer from whom the appliance was purchased. The bill of sale or receipt must be produced when making any claim under the terms of this guarantee. SERVICE National customer service line: (local charges apply).
