1 ΤΕΧΝΙΚΟ ΕΓΧΕΙΡΙΔΙΟ ΠΡΟΪΟΝΤΩΝ ΑΕΡΙΟΥ ΤΗΛΕΘΕΡΜΑΝΣΗ ΕΠΕ ΠΡΩΤΟΠΑΠΠΑ 8 ΗΛΙΟΥΠΟΛΗ-ΑΘΗΝΑ ΤΗΛ & Thermona spol. s r. o. Stará osada 258 Zastávka u Brna tel.: 0502/ fax.:0502/

2 ΠΕΡΙΕΧΟΜΕΝΑ: 2

3 1. ΕΙΣΑΓΩΓΗ Αυτά τα τεχνικά εγχειρίδια έχουν γραφεί σαν πρόσθετο βοήθημα για την λειτουργία κάθε τύπου επιτοίχιας μονάδας-λέβητα πού έχει κατασκευαστεί από την εταιρία Thermona. Αυτά τα εγχειρίδια μπορούν να χρησιμοποιηθούν και ως εκπαιδευτικό υλικό για τα σεμινάρια, που λαμβάνουν χώρα στα γραφεία της εταιρείας στη Zastavka στο Brna και του αντιπροσώπου της. Περισσότερες πληροφορίες μπορείτε να βρείτε στην ηλεκτρονική σελίδα της εταιρίας και στην 3

4 2. ΟΡΟΙ ΛΕΙΤΟΥΡΓΙΑΣ 2.1. ΘΕΡΜΑΝΣΗ ΚΑΙ ΖΕΣΤΟ ΝΕΡΟ Oι μονάδες THERM είναι εφοδιασμένες με το δικό τους κυκλοφορητή και μπορούν να συνδεθούν τόσο με το κύκλωμα θέρμανσης, όσο και με το κύκλωμα νερού χρήσης. Προτείνουμε να χρησιμοποιείται χαμηλή ρύθμιση θέρμανσης ζεστού νερού και μικρής διαμέτρου σωληνώσεις για καινούριες εγκαταστάσεις, επειδή έτσι μπορεί να φθάσει στην απαιτούμενη θερμοκρασία σε μικρότερο χρονικό διάστημα. Έχοντας υπ όψιν την κατανάλωση και το προτεινόμενο εύρος κυκλοφορίας του νερού στο κύκλωμα της θέρμανσης μπορούμε να τα προσαρμόσουμε στην εγκατάσταση. Συστήνουμε ολοκληρωτικό καθάρισμα του κυκλώματος θέρμανσης πριν συνδέσουμε την επιτοίχια μονάδα, επειδή και η παραμικρή βρωμιά και λάσπη μπορούν να καταστρέψουν τον εναλλάκτη και να επηρεάσουν αρνητικά τη λειτουργία του. Ο καθαρισμός πρέπει να γίνει σύμφωνα με την ακόλουθη διαδικασία: πρώτα με κρύο νερό και έπειτα με ζεστό νερό, ενώ το σύστημα θα λειτουργεί με τη μέγιστη θερμοκρασία. Η ίδια διαδικασία πρέπει να επαναλαμβάνεται μέχρι να φθάσουμε στο επιθυμητό αποτέλεσμα, γιατί στην αντίθετη περίπτωση, αν δεν είναι καθαρό το κύκλωμα και έχει παραμείνει λάσπη, δεν είναι δυνατή η λειτουργία της μονάδος και η εγγύηση δεν ισχύει. Η επιτοίχια μονάδα πρέπει να εφοδιαστεί με το κατάλληλο φίλτρο στην είσοδο της μονάδας για το κύκλωμα της θέρμανσης και με το αντίστοιχο φίλτρο στο κύκλωμα του νερού χρήσης. Η εγκατάσταση πρέπει να γίνει σύμφωνα με τους κανονισμούς σχεδίασης και λειτουργίας της κεντρικής θέρμανσης, καθώς και με τους κανονισμούς για την ασφαλή λειτουργία του ζεστού νερού. Για να εξασφαλίσουμε τη μέγιστη απόδοση του εναλλάκτη πρέπει το σύστημα να λειτουργεί στην ελάχιστη πίεση 0.8 bars, ώστε να διασφαλίζεται η σωστή λειτουργία του και η μακροβιότητα του μηχανήματος. Η μέγιστη πίεση του κυκλώματος καθορίζεται από την κατασκευή και τη βαλβίδα ασφαλείας της μονάδας και φθάνει τα 3 bars. Ένας διακόπτης πίεσης στις μονάδες CX και TCX μετράει την πίεση του κυκλώματος. Η ελάχιστη παροχή του ζεστού νερού του κυκλώματος θέρμανσης που μπορεί να αποδώσει ο εναλλάκτης ( με βάσει τη διαφορά θερμοκρασίας μεταξύ εισόδου και εξόδου) είναι 20 o C, και φαίνεται στον πίνακα 1. Πίνακας 1 παροχή [m 3 /hod.] Απόδοση [kw]

5 O διακόπτης ροής που υπάρχει στις μονάδες LX, LXZ, TLX, TLXZ, KX, TKX και DUO 50 ελέγχει την ελάχιστη παροχή. Ο διακόπτης ανάβει όταν η ροή είναι μεγαλύτερη από 300 l/h. Εμπεριέχεται στο εξάρτημα η βαλβίδα αυτόματης πλήρωσης και η βαλβίδα ασφάλειας. Η πλήρωση συνδέεται απευθείας με την είσοδο των σωλήνων στις μονάδες CX, TCX, KX και TKX. Στις υπόλοιπες μονάδες ο σωλήνας πλήρωσης βγαίνει στο κατώτερο τμήμα της συσκευής. Υπάρχει μια βαλβίδα by-pass η οποία τίθεται σε λειτουργία όταν η διαφορά πίεσης είναι μεγαλύτερη από Δρ>0,35bar. Πρέπει να τονίσουμε ότι με αυτό τον τρόπο εξασφαλίζεται ακόμη μεγαλύτερη προστασία από πιθανή αύξηση της πίεσης στο κύκλωμα της θέρμανσης. Όταν η βαλβίδα by-pass λειτουργεί, και η ενέργεια που παράγεται από την επιτοίχια μονάδα δεν διοχετεύεται στο κύκλωμα της θέρμανσης το μικροκύκλωμα της by-pass θερμαίνεται και η μονάδα ρυθμίζεται στην ελάχιστη λειτουργία της. Αν ο αντικυκλικός χρόνος δεν έχει ρυθμιστεί σωστά η μονάδα τίθεται εντός η εκτός λειτουργίας σε μικρά χρονικά διαστήματα, με αποτέλεσμα να μειώνεται η αποδοτικότητα και η σωστή λειτουργία της. Το μέγεθος της πίεσης που απαιτείται για την σωστή εγκατάσταση στα κυκλώματα της θέρμανσης αναφέρονται συνοπτικά σε πίνακες με διαγράμματα του αντιστοίχου τεχνικού εγχειριδίου της κάθε μονάδος. Στα διαγράμματα αυτά υπολογίζουμε την πίεση της βαλβίδας αφαιρώντας τις απώλειες του κυκλώματος. Αν ο τεχνικός υπολογίσει τις απώλειες της θέρμανσης μπορεί να τις αναγάγει έπειτα απευθείας στο διάγραμμα και να υπολογίσει την πτώση πίεσης του νερού με τη δεδομένη καμπύλη. Ο σκοπός αυτός είναι να εξασφαλιστεί η μέγιστη ροή ζεστού νερού μέσα στον εναλλάκτη, και πρέπει να πλησιάζει στις τιμές που περιγράφονται στον πίνακα 1. Μόνο αντιψυκτικά υγρά που η χημική τους σύνθεση αποκλείει κάθε χημική αντίδραση συνίσταται να χρησιμοποιούνται στις μονάδες και στην υπόλοιπη εγκατάσταση. Το εργοστάσιο προτείνει το αντιψυκτικό FRITERM γιατί προστατεύει το κύκλωμα όταν η θερμοκρασία πέσει κάτω από 0 o C και μετατρέπεται σε μορφή ζελέ (βλέπε πίνακα). Ανάλογα με την θερμοκρασία που θέλουμε να επιτύχουμε, χρησιμοποιούμε διάλυμα (όγκος νερού-όγκος αντιψυκτικού). Μέσα στη παρένθεση βλέπεται το ειδικό βάρος του μίγματος (νερό-αντιψυκτικό). 18 : 82 = -5 C (1.014) 27 : 73 = -10 C (1.027) 35 : 65 = -15 C (1.035) 40 : 60 = -20 C (1.039) 44 : 56 = -25 C (1.042) 50 : 50 = -32 C (1.045) Σε περίπτωση που το αντιψυκτικό μίγμα αναμειχθεί με το ζεστό νερό ενδέχεται να συμβούν ορισμένα ακραία φαινόμενα, όπως η μονάδα να μειώσει την απόδοση της η ακόμα και να σταματήσει και ο εναλλάκτης να γίνει πιο θορυβώδης κατά την λειτουργία του. Αυτά τα φαινόμενα μπορούν να ξεπεραστούν ακολουθώντας τα παρακάτω: 1) Αύξηση της πίεσης με αποτέλεσμα την αύξηση του σημείου βρασμού και την βελτίωση της απόδοσης της μονάδος. 2) Αύξηση της παροχής της θέρμανσης, ταχύτητα του κυκλοφορητή στη μέγιστη τιμή, άνοιγμα όλων των βανών, και καθαρισμός φίλτρων. Μείωση της πυκνότητας του αντιψυκτικού υγρού. 3) Μείωση του μεγίστου ορίου θερμότητας από το trimmer P6. Κατά την διάρκεια πλήρωσης της εγκατάστασης η μονάδα πρέπει να έχει αποσυνδεθεί από την παροχή (να βγει από την πρίζα). Η πλήρωση γίνεται όταν το σύστημα είναι σε κρύα κατάσταση και πρέπει να είναι μεταξύ 1-1,5 bar και πρέπει να γίνεται σιγά-σιγά για να φεύγει ο αέρας από τα αυτόματα εξαεριστικά. Το νερό για την πρώτη πλήρωση αλλά και για την επανάληψη του θα πρέπει να πληρεί ορισμένες προϋποθέσεις, να είναι καθαρό, άχρωμο χωρίς πρόσθετα υλικά π.χ λίπος, χημικά, λάσπες, πέτρες και να 5

6 μην είναι όξινο (δηλ. ph μικρότερο από 7 ) με ελάχιστη σκληρότητα ( max. 3,5 mval/l ). Αν είναι απαραίτητη η αλλαγή σκληρότητας μόνο τα προτεινόμενα μέσα / διαλύτες μπορούν να χρησιμοποιηθούν. Η εγγύηση δεν καλύπτει κατεστραμμένα μέρη από περιπτώσεις που έχουν αναφερθεί παραπάνω. Για την πλήρωση του συστήματος μπορεί να χρησιμοποιηθεί η βαλβίδα ασφάλειας που βρίσκεται στο κάτω μέρος της μονάδος. Μετά την πλήρωση του συστήματος η βαλβίδα ασφαλείας θα πρέπει να κλείσει ΌΓΚΟΣ ΔΟΧΕΙΟΥ ΔΙΑΣΤΟΛΗΣ Το δοχείο διαστολής χρησιμεύει για να ισορροπεί το δίκτυο όταν η θερμοκρασία του κυκλώματος αλλάζει. Η σωστή πίεση στο δοχείο μπορεί να ρυθμιστεί με 2 τρόπους. Ο πρώτος τρόπος είναι όταν το δοχείο είναι άδειο και δεν υπάρχει νερό στην εγκατάσταση τότε εισάγουμε αέριο στο δοχείο τόσο ώστε να μας καλύπτει τις ανάγκες της εγκατάστασης βάσει πίνακα. Ο δεύτερος τρόπος είναι όταν το δοχείο είναι συνδεδεμένο στο κύκλωμα τότε εισάγουμε αέριο τόσο ώστε να έχουμε πίεση 0,1-0,2 bar μεγαλύτερη από την πίεση του νερού σε κρύα κατάσταση. Όταν η πίεση στο δοχείο έχει ελεγχθεί τότε μπορεί να συνδεθεί. Ο απαιτούμενος όγκος δοχείου διαστολής που χρειάζεται για κάθε μονάδα βρίσκεται από την ακόλουθη εξίσωση: V c = V χ 0,0712 V c μέγεθος δοχείου (m 3 ) V όγκος εγκατάστασης (m 3 ) 0,0712 σταθερή τιμή ( αναφέρεται στην διαστολή του νερού όταν φθάνει στους 80 o C με αύξηση πίεσης κατά 0,5 bar ). Ο υπολογιζόμενος όγκος στο δοχείο διαστολής είναι ο ελάχιστος που γίνεται αποδεκτός. Αν η εγκατάσταση θέλει μεγαλύτερο όγκο τότε θα πρέπει να προσθέσουμε και άλλο ένα δοχείο. Λίτρα Λίτρα δοχείου εγκατάστασης ΣΥΝΔΕΣΗ ΝΕΡΟΥ ΧΡΗΣΗΣ Το πιο σημαντικό πλεονέκτημα των μονάδων CX και TCX είναι ότι το νερό ζεσταίνεται απευθείας 6

7 στον εναλλάκτη και όχι εξ επαγωγής. Απαιτείται όμως υψηλή ρυθμιστική ακρίβεια της μονάδος ώστε η θερμοκρασία του νερού χρήσης να είναι σταθερή κατά το ξεκίνημα της παραγωγής του και κατόπιν της συνεχόμενης ροής του. Ένας μικροϋπολογιστής δίνει πληροφορίες για τις θερμοκρασίες του εναλλάκτη την απαιτούμενη θερμοκρασία και την πραγματική ροή του ζεστού νερού με την βοήθεια ενός εξειδικευμένου προγράμματος. Αυτός ξεχωρίζει την ταχύτητα ροής, την αποτελεσματική θέρμανση του νερού χρήσης και την σημαντική μείωση του κόστους. Το νερό χρήσης αρχίζει να λειτουργεί και όταν ο δείκτης ροής δείξει ροή μεγαλύτερη από 3 lit/min τότε σταματάει ο κυκλοφορητής. Μετά το ξεκίνημα της λειτουργίας της μονάδος η αρχική ισχύς διατηρείται για 2 δευτερόλεπτα ( ρύθμιση από το trimmer P7 ). Έπειτα η ενέργεια καθορίζεται σύμφωνα με τo software PID με βάση την ροή του νερού χρήσης και την θερμοκρασία ώστε να φθάσει όσο πιο γρήγορα γίνεται σε αυτή. Το νερό χρήσης σταματάει όταν η ροή είναι χαμηλότερη από 2,7 lit/min. Τότε αρχίζει να λειτουργεί για μικρό χρονικό διάστημα ο κυκλοφορητής και έτσι μειώνεται η δημιουργία των ασβεστωδών ιζημάτων. Η λειτουργία του κυκλοφορητή είναι από 0,4 έως 2 δευτερόλεπτα και ο χρόνος εξαρτάται από την θερμοκρασία του συστήματος. Αν ζητηθεί την ίδια στιγμή και θέρμανση η παύση του κυκλοφορητή ελέγχεται από τις ρυθμίσεις του trimmer P1. Όταν η μονάδα λειτουργεί στην θέρμανση με υψηλότερη από 60 o C και υπάρχει μια ελάχιστη κατανάλωση ζεστού νερού γύρω στα 0,3 έως 3 lit/min η μονάδα συνεχίζει να λειτουργεί αλλά η θερμοκρασία του ζεστού νερού μειώνεται στους 60 o C. Αυτή η λειτουργία προστατεύει τον καταναλωτή από την υψηλή θερμοκρασία και ταυτόχρονα μειώνει την πιθανότητα δημιουργίας ιζημάτων στον εναλλάκτη. Όλες οι λειτουργίες συντελούν στην παράταση της ζωής του εναλλάκτη. Αν ζητούνται και οι 2 λειτουργίες την ίδια στιγμή, δίνεται προτεραιότητα στο νερό χρήσης ΣΥΝΔΕΣΗ ΝΕΡΟΥ ΧΡΗΣΗΣ Το πιο σημαντικό πλεονέκτημα των μονάδων CX και TCX είναι ότι το νερό ζεσταίνεται απευθείας στον εναλλάκτη και όχι εξ επαγωγής. Απαιτείται όμως υψηλή ρυθμιστική ακρίβεια της μονάδος ώστε η θερμοκρασία του νερού χρήσης να είναι σταθερή κατά το ξεκίνημα της παραγωγής του και κατόπιν της συνεχόμενης ροής του. Ένας μικροϋπολογιστής δίνει πληροφορίες για τις θερμοκρασίες του εναλλάκτη την απαιτούμενη θερμοκρασία και την πραγματική ροή του ζεστού νερού με την βοήθεια ενός εξειδικευμένου προγράμματος. Αυτός ξεχωρίζει την ταχύτητα ροής, την αποτελεσματική θέρμανση του νερού χρήσης και την σημαντική μείωση του κόστους. Το νερό χρήσης αρχίζει να λειτουργεί και όταν ο δείκτης ροής δείξει ροή μεγαλύτερη από 3 lit/min τότε σταματάει ο κυκλοφορητής. Μετά το ξεκίνημα της λειτουργίας της μονάδος η αρχική ισχύς διατηρείται για 2 δευτερόλεπτα ( ρύθμιση από το trimmer P7 ). Έπειτα η ενέργεια καθορίζεται σύμφωνα με τον κανονισμό PID με βάση την ροή του νερού χρήσης και την θερμοκρασία ώστε να φθάσει όσο πιο γρήγορα γίνεται σε αυτή. Το νερό χρήσης σταματάει όταν η ροή είναι χαμηλότερη από 2,7 lit/min. Τότε αρχίζει να λειτουργεί για μικρό χρονικό διάστημα ο κυκλοφορητής και έτσι μειώνεται η δημιουργία των ασβεστωδών ιζημάτων. Η λειτουργία του κυκλοφορητή είναι από 0,4 εως 2 δευτερόλεπτα και ο χρόνος εξαρτάται από την θερμοκρασία του συστήματος. Αν ζητηθεί την ίδια στιγμή και θέρμανση η παύση του κυκλοφορητή ελέγχεται από τις ρυθμίσεις του trimmer P1. Όταν η μονάδα λειτουργεί στην θέρμανση με υψηλότερη από 60 o C και υπάρχει μια ελάχιστη κατανάλωση ζεστού νερού γύρω στα 0,3 εως 3 lit/min η μονάδα συνεχίζει να λειτουργεί αλλά η θερμοκρασία του ζεστού νερού μειώνεται στους 60 o C. Αυτή η λειτουργία προστατεύει τον καταναλωτή από την υψηλή θερμοκρασία και ταυτόχρονα μειώνει την πιθανότητα δημιουργίας ιζημάτων στον εναλλάκτη. Όλες οι λειτουργίες συντελούν στην παράταση της ζωής του εναλλάκτη. Αν ζητούνται και οι 2 λειτουργίες την ίδια στιγμή, δίνεται προτεραιότητα στο νερό χρήσης. 7

8 Αν οι σωλήνες του νερού χρήσης συνδέονται κατευθείαν στην κατανάλωση, συνίσταται να εφοδιαστεί η είσοδος με φίλτρο και η έξοδος με βαλβίδα ασφάλειας 6 bar.το φίλτρο χρησιμεύει κυρίως εκεί όπου το νερό αντλείται από τοπικές πήγες και η παρουσία λάσπης και πέτρας είναι αξιοσημείωτη. Αυτή η λάσπη φράζει κυρίως τη φτερωτή του δείκτη ροής. Ο δείκτης ροής είναι εξάρτημα τοποθετημένο στην είσοδο της σωλήνας του ζεστού νερού και πληροφορεί τον μικροϋπολογιστή για την ροή του ζεστού νερού. Αν η μονάδα δεν ανταποκρίνεται στο άνοιγμα της βαλβίδας νερού χρήσης πρέπει να κάνουμε ορισμένες δόκιμες στο διακόπτη ώστε ο τεχνικός να εντοπίσει την δυσλειτουργία. Η διάφορα δυναμικού (τάση) μετριέται μεταξύ του μαύρου και του κόκκινου καλωδίου. Το κόκκινο καλώδιο + 5V και το μαύρο 0V. Η απαιτούμενη τάση έχει ένα επιτρεπτό όριο +/- 10%, ενώ στους παλαιότερους τύπους των πλακετών ήταν 12 volt. Το αισθητήριο στέλνει τις πληροφορίες στον μικροϋπολογιστή ( το σήμα λαμβάνεται μεταξύ του μαύρου και του καφέ καλωδίου). + red +5V 36 Signal - brown - black 0V or 5V at rest 18 2,3V - 2,5V in movement Προτείνεται το σήμα να μετράται με ηλεκτρονικό παλμογράφο. Ένα ορθογώνιο σήμα με ελάχιστο όριο στα 0 volt και μέγιστο στα +5 volt πρέπει να φαίνεται στην οθόνη. Η πληροφορία για τη ροή του νερού χρήσης φαίνεται από την αλλαγή της συχνότητας της διαφοράς δυναμικού. Για τη μέγιστη ροή του ζεστού νερού χρήσης η συχνότητα του σήματος πρέπει να κυμαίνεται μεταξύ 20 και 150 Ηz. 8

9 Graf závislosti frekvence na průtoku průtokového senzoru Frekvence (Hz) ,4 1,7 2,9 4,2 5,4 6,7 7,9 9,2 10,4 11,7 12,9 14,2 15,4 Průtok (l/min) Εάν χρειάζεται ταχύτερο μέτρημα αρκεί ένα απλό βολτόμετρο. Θα πρέπει να μετρά τη σταθερή αξία των 0V ή 5V αν το ζεστό νερό χρήσης σταματήσει. Τα V εξαρτώνται από τη θέση του μαγνήτη. Αν ο μαγνήτης της φτερωτής σταματούσε κατά τύχη κάτω από τον δείκτη η τάση θα είναι 5V. Αν δεν σταματούσε ο μαγνήτης κάτω από το δείκτη η τάση θα είναι 0V. Αν μία βρύση του ζεστού νερού χρήσης είναι ανοικτή η τάση μεταξύ του καφέ και του άσπρου καλωδίου είναι μεταξύ 2,3V και 2,5V. Αυτή η μέτρηση αξίζει περισσότερο σαν πληροφορία και κυρίως ψηφιακά μηχανήματα μετρούν αυτή την πληροφορία με μεγάλο περιθώριο ανάλογα με την μέθοδο ψηφιακής ακρίβειας. Είναι σημαντικό οι ενδείξεις του βολτομέτρου να αντιστοιχούν στο άνοιγμα και τις αλλαγές της ροής του ζεστού νερού χρήσης. 9

10 Οι μονάδες LXZ, TLXZ, KX, και TKX προετοιμάζουν το ζεστό νερό χρήσης της δεξαμενής και είναι εφοδιασμένες από μία τρίοδη αναμεικτική βαλβίδα. Μόλις ζητηθεί η θέρμανση της δεξαμενής του ζεστού νερού η μονάδα σβήνει τον καυστήρα, κλείνει τον κυκλοφορητή και ανοίγει μέσω ρελέ την τρίοδη βαλβίδα η οποία αλλάζει την κατεύθυνση της θέρμανσης στην δεξαμενή ζεστού νερού. Ο χρόνος για την μετατροπή της βαλβίδας είναι max. 8 sec. Μετά η μονάδα ανοίγει τον κυκλοφορητή και ανάβει τον καυστήρα. Όταν θερμανθεί η δεξαμενή κλείνει ο θερμοστάτης και η μονάδα σταματά να λειτουργεί. Ύστερα από 10 sec. ο κυκλοφορητής σταματά και κλείνει την τρίοδη και έτσι γυρίζει στη θέση της θέρμανσης. Κατά το διάστημα κατά το οποίο η τρίοδη βαλβίδα αλλάζει λειτουργία (περ. 8 sec.) κάθε προσπάθεια για να ανάψει μπλοκάρει. Μετά η μονάδα μπορεί να συνεχίσει τη θέρμανση σύμφωνα με τις απαιτήσεις. ( JP3 θέτει σε λειτουργία την ακολουθία προγράμματος του μικροϋπολογιστή ). Ο θερμοστάτης της δεξαμενής ζεστού νερού είναι 24V. Η διατομή σύνδεσης της δεξαμενής πρέπει να είναι ίση η και μεγαλύτερη από την έξοδο της μονάδος. Η θερμοκρασία της δεξαμενής καθορίζεται σύμφωνα με τους κανονισμούς μεταξύ 60 o C και 65 o C. H θερμοκρασία κάτω από τους 60 o C επιτρέπει την εμφάνιση ιών και κυρίως των λεγεωνάριων. Μπορεί να εισέλθει στον ανθρώπινο οργανισμό με την αναπνοή που δημιουργείται από την ροή του τηλεφώνου του ντους. Με την θερμοκρασία πάνω από 65 o C βαθμούς ο χρήστης μπορεί να καεί. Σε μεγαλύτερα συστήματα (σχολεία, ξενοδοχεία, διοικητικά κτίρια κ.λ.π. ) είναι απαραίτητο να υπερθερμαίνονται οι δεξαμενές του ζεστού νερού χρήσης και οι σωληνώσεις σε θερμοκρασίες πάνω από 70 o C και έτσι απολυμαίνεται όλο το κύκλωμα των σωληνώσεων. Απαραίτητα είναι τα μέτρα για την κυκλοφορία του νερού και την ασφάλεια των χρηστών. Η σύνδεση του νερού χρήσης πρέπει να γίνεται με τα υπάρχοντα στάνταρντς και τα απαιτούμενα εξαρτήματα. Η ποιότητα του ζεστού νερού χρήσης επηρεάζει σημαντικά την πιθανότητα μόλυνσης της δεξαμενής κυρίως με ασβεστώδη ιζήματα Πρέπει να πληρεί τα standards του πόσιμου νερού σε ότι αφορά την σκληρότητα ( συγκέντρωση ασβεστίου και μαγνησίου < 2.5 mmol/l). Μετά τον πρώτο χρόνο λειτουργίας πρέπει να ελέγξουμε το ανόδιο και μετά σε τακτά χρονικά διαστήματα, σύμφωνα με το επίπεδο χρήσης για την εξασφάλιση της μακροβιότητας της δεξαμενής ΗΛΕΚΤΡΟΛΟΓΙΚΗ ΣΥΝΔΕΣΗ Τα ηλεκτρονικά της μονάδας μπορούν να συνδεθούν με εναλλασσόμενη τάση 230V (+/- 10%). Yπάρχει ένας επιτηρητής τάσης συνδεδεμένος σε σειρά για την προστασία της μονάδος από υπέρταση και παράλληλα με το κύκλωμα έναυσης ( ignition). Για την σύνδεση της πρίζας πρέπει να ακολουθηθούν τα σχετικά στάνταρντς. Αν θέλετε η μονάδα να λειτουργήσει κανονικά το καλώδιο της φάσης πρέπει να συνδεθεί στην αριστερή πλευρά όπως φαίνεται στην εικόνα. Η πρίζα στο μπάνιο πρέπει να είναι τουλάχιστον 60 cm από την άκρη της καμπίνας της ντουζιέρας ή της μπανιέρας. 10

11 Αν η μονάδα εγκατασταθεί στο μπάνιο πρέπει να τηρηθούν όλοι οι κανονισμοί. Όσες μονάδες έχουν βαθμό προστασίας (ηλεκτρικά ΙΡ) μπορούν να εγκατασταθούν στις προαναφερόμενες θέσεις. Βλέπε ακόλουθο πίνακα: IP 44(D) THERM PRO 14 zone 2 IP 41 THERM 20 a 28, DUO 50, standing boilers zone 3 ΙΡ 44 = Έξω από την μπανιέρα ή στην άκρη της ντουζιέρας ΙΡ 41= Τουλάχιστον 60 cm από την άκρη της μπανιέρας ή ντουζιέρας. Αν η μονάδα τοποθετηθεί στο μπάνιο θα πρέπει όλα τα ηλεκτρολογικά εξαρτήματα να έχουν γείωση με χρώμα καλωδίου πράσινο / κίτρινο. Η διατομή του καλωδίου πρέπει να είναι 4 mm αν ενσωματωθεί μέσα στον τοίχο και 6 mm αν είναι εξωτερικό. Όλα τα μεταλλικά μέρη στο μπάνιο πρέπει να είναι γειωμένα. Ένας αδειούχος ηλεκτρολόγος πρέπει να κάνει την εγκατάσταση της πρίζας, την σύνδεση του θερμοστάτη και την συντήρηση των ηλεκτρολογικών εξαρτημάτων της μονάδος Χώρος τοποθέτησης της μονάδος Οι μονάδες THERM μπορούν να τοποθετηθούν σε εσωτερικό η εξωτερικό χώρο και είναι σχεδιασμένες για κατοικημένες περιοχές. Αν η μονάδα τοποθετηθεί μέσα σε διαμέρισμα προτείνεται η μέγιστη απόδοση να ρυθμιστεί στο κατώτερο όριο των απωλειών γιατί ο θόρυβος μειώνεται. Το δωμάτιο στο οποίο θα τοποθετηθεί η μονάδα πρέπει (σύμφωνα με τους κανονισμούς) να είναι χώρος προστατευμένος από παγετό, με θερμοκρασία που να κυμαίνεται από +5 o C εως +35 o C και με σχετική υγρασία λιγότερο από 80%. Ο αέρας που καταναλώνεται δεν πρέπει να περιέχει κορεσμένους υδρογονάνθρακες, ούτε συμπυκνώματα διαβρωτικών συστατικών ή υψηλή υγρασία και σκόνη. Οι διαστάσεις του δωματίου και ο εξαερισμός του πρέπει να ακολουθούν τους σχετικούς κανονισμούς. Τα εύφλεκτα υλικά, όπως ορίζεται από τους σχετικούς κανονισμούς, δεν πρέπει όταν τοποθετούνται να ξεπερνούν τα παρακάτω όρια: 100mm-απευθύνεται σε αντικείμενα λιγότερο εύφλεκτα και μεσαία εύφλεκτα 200mm-απευθύνεται σε πολύ εύφλεκτα υλικά (όπως πολυαιθυλένιο, P.V.C., πορώδη υλικά, πολυουρεθάνη, βερνίκια κ.ά.) Σαν συνέχεια, πρέπει να ακολουθούν όλα τα σχετικά στάνταρτ. 1.) 0,8 m 3 αέρας πρέπει να είναι διαθέσιμος για κάθε 1 KW-εξωτερική τοποθέτηση. 2.) Σε περίπτωση που ο λέβητας τοποθετηθεί σε μικρότερο δωμάτιο θα πρέπει να ανοιχθεί ένα στόμιο εισαγωγής αέρα με μέγεθος 0,001 m 2 για κάθε 1KW εγκατεστημένης ισχύος. 3.) Αν ο αεριζόμενος χώρος με ελάχιστη παροχή αέρα 1,6 m 3 είναι διαθέσιμος για κάθε 1 KW, τότε το ελεύθερο άνοιγμα καταργείται. 11

12 Σε περίπτωση που θα ξεκινήσει κάποια εργασία (π.χ βάψιμο-κόλληση) δίπλα στην μονάδα αερίου η οποία θα επηρεάσει το περιβάλλον της, θα πρέπει να κλείνεται ηλεκτρικά η μονάδα. Παρατήρηση: Αντικείμενα από εύφλεκτα υλικά δεν πρέπει να τοποθετούνται κοντά η επάνω στη μονάδα σε μικρότερη απόσταση από την απόσταση ασφαλείας (η μικρότερη απόσταση ασφαλείας μίας συσκευής από ένα εύφλεκτο υλικό είναι 50 mm αν πρόκειται για βασική εστία θερμότητας και 10 mm για υπόλοιπες συσκευές) ΣΥΝΔΕΣΗ ΤΗΣ ΜΟΝΑΔΟΣ ΜΕ ΤΗΝ ΚΑΜΙΝΑΔΑ Η μονάδα συνδέεται με μια ειδική καμινάδα (σωλήνα εξαερισμού) της οποίας η διάμετρος πρέπει να είναι αντίστοιχη με την απόδοση της και να ευθυγραμμίζεται στην έξοδο της. Η μονάδα είναι εφοδιασμένη με ένα αισθητήριο στο χώρο της εξαγωγής καυσαερίων και η προτεινόμενη εξαέρωση της είναι από 3 έως 5 Pa. Οι μονάδες με ανοιχτό θάλαμο καύσης μπορούν να έχουν εξαέρωση έως και 20 Pa. Το μέγεθος της εξαέρωσης καθορίζεται από το ύψος της καμινάδας και της απόδοσης του λέβητα. Προτείνουμε η καμινάδα να τρέχει κάθετα όσο πιο γρήγορα γίνεται έξω από το διαμέρισμα. Η καμινάδα πρέπει να πληρεί τις ακόλουθες προϋποθέσεις: Το υλικό της καμινάδας πρέπει να είναι υδατοστεγές και ανθεκτικό στις υγροποιήσεις. Η καμινάδα πρέπει να είναι στέρεη και να προστατεύεται από παγετό με κτίσιμο η να είναι μονωμένη. Η έξοδος της καμινάδας θα πρέπει να είναι τουλάχιστον 0,65m πάνω από το ψηλότερο σημείο της κεραμοσκεπής και 1 m τουλάχιστον από το ψηλότερο σημείο της ταράτσας. Επιπλέον όλες οι καμινάδες των μονάδων πρέπει να διατηρούνται καθαρές και οι ιδιοκτήτες θα πρέπει να γνωρίζουν ότι αν βουλώσουν η ποσότητα CO και NO X θα αυξηθεί απότομα και γιαυτο θα πρέπει να ελέγχονται σε κάθε εξέταση της μονάδος. Οι κανονισμοί απαγορεύουν την εγκατάσταση της μονάδος στον ίδιο χώρο με την εξάτμιση της (π.χ δωμάτιο). Ο μόνος τρόπος είναι να χρησιμοποιεί ηλεκτρονική ασφάλεια ούτως ώστε η μονάδα να σταματάει όταν αρχίζει η εξάτμιση. Επίσης τα δωμάτια που έχουν βεβιασμένη κυκλοφορία αέρα μέσω αεραγωγών θεωρούνται επικίνδυνα, γιατί οι αεραγωγοί μπορούν να αλλάξουν την κατεύθυνση της εξαγωγής των καυσαερίων και να μπουκώσουν. 12

13 Όλες οι μονάδες είναι εφοδιασμένες από θερμοστάτη και αισθητήριο καυσαερίων για να διακόπτει την λειτουργία της. Τα ασφαλιστικά αυτά κλείνουν αυτόματα την μονάδα μέσα σε 2 min όταν πάρουν 13

14 εντολή και όταν η απόδοση της μονάδος είναι στο μέγιστο και η θερμοκρασία του νερού είναι 55 o C. Ο χρόνος για το κλείσιμο της μονάδος υπολογίζεται από τον ακόλουθο τύπο: t OFF. = 2 P P max min Εξαρτήματα καμινάδων Exhaust100/60 - vertical Maximum lenght type 14, 20 a 28 = 2.70 m max. pressurelossofexhaust80pa Components for escape of cendensates Shorteningofthemaximum length with thehelp ofanelbow: 90 = -75 cm 45 = -50 cm Exhaust 100/60 - horizontal TPG Maximum length type 14, 20 a 28= 3.00 m max. pressure loss ofexhaust 80Pa gradient 0,3 in the direction from the boiler Shorteningofmax. length with thehelp ofanelbow: 90 = -75 cm 45 = -50 cm 14

15 Η THERMONA παρέχει δυο τύπους καμινάδων βεβιασμένης κυκλοφορίας (turbo). Ο ένας τύπος είναι για κάθετη έξοδο καυσαερίων με εξωτερική διάμετρο 100mm και εσωτερική διάμετρο 60mm. Ο άλλος τύπος είναι οριζόντιος με τις ίδιες διαμέτρους. Το μέγιστο μήκος της κάθετης καμινάδας είναι 2,70 μέτρα ενώ για τις οριζόντιες καμινάδες το μέγιστο μήκος είναι 3,00 μέτρα πρέπει να υπολογίσουμε τις καμπύλες που θα τοποθετήσουμε. Για κάθε μια κλειστή καμπύλη 90 o αφαιρούμε 0,75 μέτρα, ενώ για κάθε μια ανοικτή καμπύλη 45 o αφαιρούμε 0,50 μέτρα. Στις οριζόντιες καμινάδες θα πρέπει να προσέξουμε λίγο την κλίση για να μην μένει υγρασία στο εσωτερικό της. Η γωνία κλίσης είναι 0,3 o δηλαδή 5mm για κάθε τρέχον μέτρο καμινάδας. Στην άκρη της καμινάδας θα δείτε μια πλαστική κατάληξη. Αυτή θα πρέπει να τοποθετείται προς τα κάτω γιατί η εσωτερική σωλήνα της έχει κλίση για να φεύγουν οι υγροποιήσεις που μπορεί να δημιουργηθούν. Σε περίπτωση τοποθέτησης καμινάδας μεγαλύτερου μήκους από 3 μέτρα θα πρέπει να την μονώσουμε πολύ καλά με θερμομονωτικό υλικό για την αποφυγή υγροποιήσεων. Η μονάδα DUO 50Τ έχει μοτέρ βεβιασμένης απαγωγής καυσαερίων Φ57. Γιαυτο το λόγο χρησιμοποιούμε συστολή από 57 σε 80 (κωδικός 21956). Η μονάδα αυτή έχει σχεδιαστεί για καμινάδα με διάμετρο Φ80. Στα σημεία όπου η καμινάδα περνάει από τον τοίχο αφήνουμε ένα κενό διαμέτρου Φ100 για ευκολία συναρμολόγησης το οποίο μπορούμε να το καλύψουμε με μια πλαστική ροζέτα διαμέτρου Φ104. Για την κάθετη καμινάδα χρησιμοποιούμε εξαρτήματα που θα απελευθερώνουν τις υγροποιήσεις (κωδικός 22018). Την κατάληξη αυτού του εξαρτήματος την ενώνουμε με ένα σιφώνι (για την αποφυγή οσμών ) και μετά στη αποχέτευση για να φεύγουν οι υγροποιήσεις. Το σιφώνι πρέπει πάντα να έχει νερό για να μην μυρίζουν τα απόβλητα. Exhaust THERM DUO 50 (T) 80/outlet reducer maximum length 5 m max. pressure loss of exhaust 60Pa outlet/suction from the room(combustionchamber opened) Components for escape of condensates 15

16 Επεξηγήσεις του σχεδίου : Αφορά συνθήκες που έχουμε πρόβλημα από καιρικές συνθήκες (π.χ βοριάς) C 12 μονάδα με δυο καμινάδες και λίγο πριν φθάσει στον τοίχο να γίνεται διπλή (όχι μεγαλύτερη απόσταση από 50cm μεταξύ τους) η να παραμείνουν δυο καμινάδες η μια διπλή ομόκεντρη. C 32 μονάδα με κάθετη καμινάδα με έξοδο από την σκεπή με μια διπλή ομόκεντρη. 16

17 C 42 μονάδα με κάθετη καμινάδα με έξοδο από την σκεπή με δυο καμινάδες (όχι μεγαλύτερη απόσταση από 50cm μεταξύ τους). C 52 μονάδα με χωριστές καμινάδες με έξοδο από τον τοίχο η την οροφή με διαφορετικές κατευθύνσεις αλλά ποτέ αντίθετες. Η μεταξύ τους γωνία δεν πρέπει να ξεπερνά τις 90 o. C 82 μονάδα με χωριστές καμινάδες με έξοδο μια στον τοίχο και μια στην οροφή. Η είσοδος του αέρα θα πρέπει να είναι από τον τοίχο Μονάδες turbo διαδικασία εκκίνησης. 1) pump spin για να λειτουργήσει ο καυστήρας ο μικροϋπολογιστής πρώτα κλείνει την τροφοδοσία του κυκλοφορητή και μετά ελέγχει τον διακόπτη ροής του ζεστού νερού χρήσης η της πίεσης στον τύπο TCX. 2) ignition automatics relay closing αφού έχει ελέχθη η λειτουργία Pump spin κλείνουν οι επαφές του ρελέ Ignition και ξεκινάει η λειτουργία του καυστήρα (έναυση). 3) testing manostat rest contacts η αυτόματη έναυση πρώτα ελέγχει αν είναι σε θέση λειτουργίας η όχι το μανόμετρο καυσαερίων της καμινάδας. 4) ventilator spin αν το μανόμετρο καυσαερίων της καμινάδας είναι σε θέση λειτουργίας δίνει παροχή στο μοτέρ να λειτουργήσει. 5) testing manostat-working contacts όταν λειτουργεί το μοτέρ και η καμινάδα είναι ελεύθερη τότε το μανόμετρο καυσαερίων της καμινάδας γυρίζει στη θέση λειτουργίας. Η διαφορά πίεσης στην είσοδο του μανομέτρου καυσαερίων πρέπει να είναι μεγαλύτερη από 80Pa. 6) solenoids of the gas valve are opened η βαλβίδα αερίου ανοίγει. 7) burner ignition το σημείο 3) κυρίως απασχολεί συχνά τους τεχνικούς συντήρησης. Αυτό συμβαίνει όταν το μανόμετρο καυσαερίων δεν βρίσκεται στη θέση εκτός λειτουργίας αλλά σε θέση λειτουργίας λόγω δυσλειτουργίας είτε εξαιτίας ακατάλληλων συνθηκών πίεσης στην άκρη της καμινάδας. Η μονάδα δεν δείχνει κανένα λάθος και περιμένει μέχρι το μανόμετρο καυσαερίων της καμινάδας να έρθει στη θέση εκτός λειτουργίας (rest). Αν η καμινάδα μπλοκάρει κατά την διάρκεια της λειτουργίας της η μονάδα σβήνει τον καυστήρα και δεν ξανακάνει τον κύκλο εργασιών της, μόνο ο κυκλοφορητής και το μοτέρ της καμινάδας λειτουργούν. 3. ΠΙΝΑΚΕΣ ΕΛΕΓΧΟΥ 3.1. Πίνακας έλεγχου MLC 1. Διακόπτης επιλογής για να επιλέγει τη θέση λειτουργίας. Control panels Mode switch Heating water temperature heating curve DHW temperature 17

18 Θέση 0 κλείνει την μονάδα. Μόνο ο μικροϋπολογιστής αποσυνδέεται. Τα αλλά ηλεκτρονικά εξαρτήματα είναι σε τάση 220V. Γιαυτο το λόγο πρέπει να αποσυνδέσουμε την μονάδα από την πρίζα όταν χρειάζεται να γίνουν κάποιες εργασίες. Sensor rezistance ( Ω ) Sensor temperature ( C) Θέση θερινή λειτουργία. Μόνο η θέρμανση του ζεστού νερού χρήσης λειτουργεί. Επίσης η μονάδα εξασφαλίζει το Pump spin του κυκλοφορητή για 3 λεπτά κάθε 24ωρο καθώς και την αντιπαγωτική λειτουργία. Αυτό ισχύει ακόμα και για τις μονάδες που χρησιμοποιούνται μόνο για θέρμανση π.χ LX, TLX και DUO. Θέση *. χειμερινή λειτουργία Τόσο η θέρμανση του ζεστού νερού χρήσης όσο και η ίδια η θέρμανση λειτουργεί. Επίσης η μονάδα εξασφαλίζει το Pump spin του κυκλοφορητή για 3 λεπτά κάθε 24ωρο καθώς και την αντιπαγωτική λειτουργία σε όλους τους τύπους των μονάδων. Θέση ξεμπλοκάρει την μονάδα ύστερα από δυσλειτουργία. Αυτό συμβαίνει 10sec αργότερα από την στιγμή που θα εκδηλωθεί η βλάβη. 2. Μεσαίος διακόπτης για την ρύθμιση της θερμοκρασίας του νερού. Αν δεν χρησιμοποιείται εξωτερικό αισθητήριο η θερμοκρασία του ζεστού νερού ρυθμίζεται απευθείας από αυτό το διακόπτη. Αν χρησιμοποιείται εξωτερικό αισθητήριο THERM Q 01 η μονάδα ελέγχεται με βάσει τις καιρικές συνθήκες. Το εξωτερικό αισθητήριο συνδέεται στις επαφές J5 και η γέφυρα JP2 πρέπει να συνδεθεί μαζί του. Αυτός ο διακόπτης καθορίζει την κλίση της καμπύλης σύμφωνα με τις καιρικές συνθήκες. 18

19 3. Δεξιός διακόπτης ρύθμιση της θερμοκρασίας του ζεστού νερού χρήσης. Η θερμοκρασία του ζεστού νερού χρήσης ρυθμίζεται από 40 o C εως 60 o C. Ένα επιπλέον αισθητήριο τοποθετείται στον πίνακα έλεγχου των μονάδων με αποθήκη ζεστού νερού χρήσης και η θερμοκρασία του ρυθμίζεται από 60 o C εως 65 o C. Χαμηλότερη θερμοκρασία επιτρέπει την ανάπτυξη του ιού των λεγεωνάριων. Με υψηλότερη θερμοκρασία ο χρηστής μπορεί να καεί. Σε μεγαλύτερα συστήματα (σχολεία, ξενοδοχεία, διοικητικά κτίρια κ.λ.π. ) είναι απαραίτητο να υπερθερμαίνεται η δεξαμενή του ζεστού νερού χρήσης και οι σωληνώσεις σε θερμοκρασίες πάνω από 70 o C και έτσι απολυμαίνεται όλο το κύκλωμα των σωληνώσεων μια φορά την εβδομάδα. 4. Ενδεικτικές λυχνίες led Επάνω λυχνία κόκκινη - δείχνει την δυσλειτουργία της μονάδος Μεσαία λυχνία πράσινη - δείχνει την λειτουργία της μονάδος Κάτω λυχνία πράσινη - δείχνει την λειτουργία του καυστήρα Αναφορές αποτυχίας για THERM 14, 20, 28 και DUO 50 Επάνω λυχνία - δυσλειτουργία Όταν είναι αναμμένο δείχνει την αποτυχημένη προσπάθεια να λειτουργήσει η μονάδα. Όταν φλασάρει σε αραιά διαστήματα σημαίνει είτε ανεπαρκή πίεση δικτύου (αφορά μονάδες CX και TCX) είτε χαμηλή ροή ζεστού νερού στην μονάδα (αφορά μονάδες LX, LXZ, TLX και TLXZ). Όταν φλασάρει σε πυκνά διαστήματα σημαίνει ανεπαρκή ροή. Ο διακόπτης ροής δεν ξεκινάει ακόμη και μετά από 10 προσπάθειες. Περαιτέρω έλεγχος του διακόπτη ροής ενεργοποιείται αν αυτός δεν λειτουργήσει μέσα σε 15 sec μετά την εκκίνηση του κυκλοφορητή. Τότε ο κυκλοφορητής σταματάει και γίνεται μια ακόμη προσπάθεια μετά από 45 sec. Αυτή η διαδικασία γίνεται 10 φορές. Αφού λυθεί το πρόβλημα, μόνο τότε η μονάδα πρέπει να σβήσει και να ανάψει από τον διακόπτη επιλογής. Λόγοι δυσλειτουργίας: όχι αρκετό νερό στην εγκατάσταση της θέρμανσης, βρώμικο φίλτρο, παγιδευμένος αέρας η βρώμια στον εναλλάκτη, χαμηλή απόδοση του κυκλοφορητή, βλάβη του κυκλοφορητή, υψηλή πυκνότητα αντιψυκτικού υγρού, θερμοστάτης να είναι κλειστός, η ύπαρξη φλάντζας ασφαλείας μεταφοράς στην είσοδο των σωληνώσεων (δηλ. να μην έχει αφαιρεθεί), πίεση του διακόπτη ροής εκτός λειτουργίας. Μεσαία λυχνία λειτουργία : Όταν φλασάρει σε αραιά διαστήματα σημαίνει υπερθέρμανση της μονάδος πάνω από 85 o C. Παρόλα αυτά ο θερμοστάτης ασφαλείας δεν έχει λειτουργήσει. Ο μικροϋπολογιστής δεν μπορεί να ελέγξει την μονάδα και δίνει εντολή δυσλειτουργία. Όταν φλασάρει σε πυκνά διαστήματα σημαίνει ζημία ορισμένων οργάνων αισθητηρίων 19

20 θερμοκρασίας (νερού θέρμανσης, ζεστό νερό χρήσης, εξωτερικό αισθητήριο) Ένα παραπάνω διάγραμμα δείχνει την ωμική αντίσταση του αισθητήριου σε σχέση με την θερμοκρασία. Το διάγραμμα αυτό ισχύει για όλα τα αισθητήρια που χρησιμοποιούν οι μονάδες. λυχνία δυσλειτουργία και λειτουργία μαζί : Όταν και οι 2 λυχνίες αναβοσβήνουν δείχνουν την αντίδραση του αισθητηρίου ροής η του θερμοστάτη ασφαλείας Περιγραφή ρυθμίσεων στην πλακέτα trimmer P1 καθορίζει τον χρόνο (by-pass) της λειτουργίας του κυκλοφορητή από 0 έως 10 λεπτά. Ο κυκλοφορητής σταματάει όταν οι επαφές του θερμοστάτη χώρου ανοίξουν και επίσης σταματάει και η μονάδα. Ο χρόνος κατά τον οποίο σταματάει ο κυκλοφορητής είναι αυτός που έχει ρυθμιστεί από το trimmer P1 και θα πρέπει να είναι πάνω από 0 λεπτά. Αυτή η διαδικασία γίνεται για 2 λόγους : α) πρώτα κρυώνει ο εναλλάκτης γιατί η ενέργεια που συγκεντρώνεται στον εναλλάκτη θα τον υπερθερμάνει χωρίς λόγο. β) κατά την διάρκεια του χρόνου που λειτουργεί ο κυκλοφορητής η θερμοκρασία από τον εναλλάκτη μεταφέρεται στα σώματα. Σε περίπτωση που η διάρκεια του χρόνου είναι μεγάλη το ζεστό νερό που φεύγει από τον εναλλάκτη κρυώνει και έτσι μειώνεται η αποδοτικότητα του συστήματος. Η καλύτερη ρύθμιση είναι κατά προσέγγιση : σε μικρό διαμέρισμα 2 λεπτά & σε μικρό σπίτι 3 λεπτά & σε μεγάλο σπίτι 5-10 λεπτά. trimmer P2 ρυθμίζει τον αντικυκλικό χρόνο της λειτουργίας του κυκλοφορητή από 0 έως 10 λεπτά. Ο αντικυκλικός χρόνος αρχίζει όταν η θερμοκρασία του ζεστού νερού υπερβαίνει αυτήν την οποίαν έχει ρυθμιστεί από τον θερμοστάτη της μονάδος κατά 2 εως 3 o C. Ο μικροϋπολογιστής έχει ήδη ρυθμιστεί στην ελάχιστη κατανάλωση και έχει σβήσει. Σε αυτό το διάστημα η μονάδα έχει κλείσει και δεν πρέπει να ξεκινήσει παρόλο που το ζεστό νερό έχει κρυώσει. Για παράδειγμα, όταν ένας πιο αποδοτικός μηχανισμός με καλύτερο σύστημα ζεστού νερού χρήσης τοποθετηθεί σε μικρό διαμέρισμα αυτά τα trimmers μπορούν να προσαρμόσουν την μονάδα ώστε να μην κάνει χωρίς λόγο κύκλο καθώς ζεσταίνει το κύκλωμα. 20

21 Graph for setting output of THERM 20 (natural gas), nozzles m m Gas pressure (mbar) Boiler output (kw) Ρύθμιση ισχύος της μονάδος για θέρμανση Τα trimmers Ρ3 και Ρ6 καθορίζουν το ελάχιστη / μέγιστη ισχύ της μονάδος. Οι ρυθμίσεις γίνονται σύμφωνα με το διάγραμμα εξόδου ισχύος που βλέπεται. Η σχέση της πίεσης του αερίου που τοποθετούμε στα μπεκ με την θερμαντική ισχύ εξόδου της μονάδος φαίνεται από μια καμπύλη η οποία π.χ για την μονάδα THERM 20CX κυμαίνεται από 6 εως 20KW. Η βαλβίδα αερίου πρέπει πάντα να ρυθμίζεται (μηχανικά ) από τον τεχνικό στην ελάχιστη / μέγιστη έξοδο θερμαντικής ικανότητας της μονάδος. Επίσης η θερμαντική ικανότητα εξόδου του ζεστού νερού χρήσης πρέπει να κυμαίνεται στο ίδιο εύρος. Ο κατασκευαστής όμως αναφέρει ότι η μονάδα δουλεύει από 8 εως 20 KW. Η ισχύς εξόδου προς τα σώματα μπορεί να ρυθμιστεί έτσι ώστε να κυμαίνεται σε όλο το μήκος της καμπύλης (π.χ 8 εως 20 KW για αυτή τη μονάδα ). Κατά συνέπεια η ελάχιστη έξοδος για θέρμανση δεν πρέπει ποτέ να κυμαίνεται στο διάστημα της διακεκομμένης καμπύλης. Για τις μονάδες χωρίς διακόπτη ροής π.χ THERM 20LX(Z) η ελάχιστη ισχύς εξόδου είτε ηλεκτρονικά είτε μηχανικά θα πρέπει να είναι ίδια και θα πρέπει να είναι τουλάχιστον μέχρι 8 KW γιαυτο το λόγο δεν υπάρχει trimmer P3 σε αυτές τις μονάδες.η μέγιστη ισχύς εξόδου ρυθμίζεται ( ηλεκτρονικά από το trimmer P6 ) σύμφωνα με τις ανάγκες του κάθε διαμερίσματος. Αν υπάρχει κίνδυνος η μονάδα να κάνει κύκλους πρέπει η μέγιστη ισχύς εξόδου να τεθεί στο χαμηλότερο επίπεδο. Σημείωση : Πριν ο τεχνικός ρυθμίσει τα trimmer P3και P6 πρέπει να ελέγξει αν η βαλβίδα αερίου έχει εύρος ανάλογο με το διάγραμμα ισχύος εξόδου. Διαδικασία ρύθμισης ισχύος της μονάδος για θέρμανση 1) Γυρίστε τα trimmer P3 και P6 δεξιά. Έτσι η ελάχιστη έξοδος είναι στο μέγιστο της και η μέγιστη έξοδος είναι στο ελάχιστο της. 2) Ρυθμίζουμε την ελάχιστη ισχύ εξόδου για την θέρμανση από το trimmer P3.Πρέπει να φθάσουμε το trimmer P3 στην απαιτούμενη ελάχιστη ισχύ εξόδου. Αν το όριο αυτό ξεπεραστεί κατά λάθος πρέπει να φθάσουμε 2 εως 3 mbar ψηλότερα από το απαιτούμενο ελάχιστο που φαίνεται στο αντίστοιχο διάγραμμα. Αυτό είναι απαραίτητο να ρυθμιστεί στη βαλβίδα αερίου. 3) Ρυθμίζουμε την μέγιστη ισχύ εξόδου για την θέρμανση από το trimmer P6. Εδώ ακολουθείτε η αντίθετη διαδικασία. Πρέπει να κινήσετε το trimmer P6 σιγά-σιγά από το ελάχιστο στο απαιτούμενο μέγιστο της μονάδος για την θέρμανση. Αν ξεπεραστεί το όριο πρέπει να επαναλάβετε την διαδικασία, γυρίστε πιο χαμηλά και γυρίστε εως ότου φθάσετε στο μέγιστο ούτως ώστε να βρίσκεται μέσα στη απαιτούμενη χαρακτηριστική καμπύλη. 21

22 P(kW) ignition power ionisation current 40 s PID 2 s 10 s t(s) Jumper JP1 έναρξη ισχύος Διάγραμμα χρόνου εκκίνησης της μονάδος Όταν ξεκινήσει η λειτουργία της μονάδος THERM πρέπει να γίνουν τα εξής βήματα: 1) Ο μικροϋπολογιστής δίνει την αρχική εντολή στο πηνίο της βαλβίδας αερίου. 2) Η βαλβίδα αερίου ανοίγει και το ηλεκτρόδιο έναυσης αρχίζει να σπινθηρίζει. 3) Η φλόγα καίει και ξεκινάει το ηλεκτρόδιο ιονισμού. 4) Η ισχύς εξόδου της μονάδος αμέσως πέφτει στο ελάχιστο ώστε να μην καταπονείται η μονάδα και οι διάφορες διαστολές που δημιουργούνται στα εξαρτήματα εξισορροπούνται στο θάλαμο καύσης και στον εναλλάκτη. 5) Μετά από 10 δευτερόλεπτα το επιβεβλημένο ελάχιστο της ισχύος εξόδου αυξάνεται σταδιακά για 40 δευτερόλεπτα μέχρι να φθάσει στην απαιτούμενη ισχύ εξόδου όπως αυτό υπολογίζεται από το software PID. Αν η θέρμανση του ζεστού νερού χρήσης ζητηθεί μετά το άναμμα της μονάδος, η ισχύς εξόδου της μονάδος φθάνει στην υπολογισμένη άξια και δεν περιμένει τα προαναφερθέντα 50 δευτερόλεπτα. Όπως φαίνεται στο γράφημα, η αρχική ενέργεια διαρκεί για λίγο διάστημα κατά το οποίο δεν μπορεί να μετρηθεί ακριβώς η ρύθμιση του. Έπειτα είναι απαραίτητο το μηχάνημα να δουλέψει με την αρχική ενέργεια του για περισσότερο διάστημα το οποίο επιτυγχάνεται με τα ακόλουθα βήματα : 22

23 Διαδικασία ρύθμισης της αρχικής ενέργειας 1. Κλείστε την μονάδα 2. Συνδέστε το Jumper JP1 3. Ανάψτε την μονάδα 4. Ρυθμίστε την αρχική ενέργεια με το trimmer P7 5. Αποσυνδέστε το Jumper JP1 Η αρχική ισχύς εξόδου των μονάδων THERM 20 και 28 πρέπει να βρίσκεται στη μέση της χαρακτηριστικής καμπύλης του αντίστοιχου τύπου μονάδος. Για τους τύπους με χαμηλά NO X καυστήρα μόνο το σημείο της αρχικής ενέργειας δίνεται στο διάγραμμα. Αν ακούγεται το κτύπημα του νερού από πίεση κατά την διαδικασία του ανάμματος αυτό σημαίνει ότι το ηλεκτρόδιο έναυσης (ignition) έχει πιθανώς τοποθετηθεί λάθος. Αυτό πρέπει να τοποθετηθεί 2 εως 3 χιλιοστά μακριά από την άκρη του καυστήρα πάνω από την έξοδο του αερίου στις μονάδες με κοινό καυστήρα. Για τους τύπους με χαμηλά NO X καυστήρα 2 ηλεκτρόδια έναυσης (ignition) χρησιμοποιούνται και πρέπει να είναι 5 χιλιοστά πάνω από την επιφάνεια του καυστήρα και 2 εως 3 χιλιοστά μεταξύ τους. Αν το διάστημα μεταξύ των ηλεκτρόδιων έχει καθοριστεί σωστά, τότε η αρχική πίεση αερίου ρυθμίζεται σωστά. Μπορεί να είναι είτε πολύ μεγάλη (πριν από το άναμμα του καυστήρα μπαίνει στο θάλαμο μεγάλη ποσότητα αερίου ) είτε πολύ μικρή αυτό αφορά κυρίως το προπάνιο, το οποίο είναι βαρύτερο από τον αέρα και μένει στα χαμηλότερα επίπεδα του καυστήρα. Οι καυστήρες με χαμηλά NO X στις μονάδες THERM PRO 14 και THERM DUO 50 είναι εφοδιασμένες με 3 ηλεκτρόδια. Το ένα είναι το ηλεκτρόδιο του ιονισμού και τα άλλα δυο είναι της έναυσης. Επειδή αυτός ο τύπος καυστήρα καίει ανάμικτο αέριο θα πρέπει τα ηλεκτρόδια έναυσης να ανάβουν ψηλά στα 5 χιλιοστά. Τα ηλεκτρόδια έναυσης πρέπει να είναι 5 χιλιοστά πάνω από τον καυστήρα και 2 εως 3 χιλιοστά μεταξύ τους. Jumper JP2 ρυθμιστής εξωτερικής θερμοκρασίας καιρού Το τμήμα του προγράμματος του μικροϋπολογιστή που αφορά την ρύθμιση της εξωτερικής θερμοκρασίας καιρού ενεργοποιείται από την σύνδεση του Jumper JP2. Εάν το Jumper JP2 συνδεθεί και το εξωτερικό αισθητήριο THERM Q01 συνδεθεί στην κλέμμα J5 η μονάδα ρυθμίζει την θερμοκρασία χώρου σε σχέση με το εξωτερικό αισθητήριο. Αν η εξωτερική θερμοκρασία αυξάνεται η μονάδα αυτόματα μειώνει την θερμοκρασία παραγωγής ζεστού νερού θέρμανσης. Η μονάδα χρησιμοποιεί το πρόγραμμα ρύθμισης από εξωτερική θερμοκρασία η την καμπύλη θέρμανσης για να μειώνει σωστά την παραγωγή θέρμανσης ( βλέπε γράφημα). Η καμπύλη Κ ρυθμίζεται από το κουμπί του θερμοστάτη στο εύρος από την καμπύλη 0,5 εως 6. 23

24 Η καμπύλη Κ καθορίζει την κλίση της ρύθμισης της εξωτερικής θερμοκρασίας καιρού. Η θερμοκρασία του νερού θέρμανσης υπολογίζεται με τον παρακάτω τύπο: Ttop ( o C) Text ( o C) T top = θερμοκρασία νερού θέρμανσης T ext = εξωτερική θερμοκρασία T top = (20 T ext ) * K + 20 o C Διαδικασία ρύθμισης εξωτερικής θερμοκρασίας καιρού Η αρχική θέση για την ρύθμιση της εξωτερικής θερμοκρασίας καιρού είναι το κέντρο του εύρους του κομβίου του θερμοστάτη. Ο συντελεστής Κ είναι 1,8. Για την ρύθμιση θα πρέπει να συνυπολογισθούν πολλοί παράγοντες όπως οι απώλειες του κτιρίου και η απαιτούμενη θερμοκρασία χώρου. Όταν η καμπύλη έχει μεγάλη κλίση, τότε η ρύθμιση δεν θα γίνει σύμφωνα με την εξωτερική θερμοκρασία αλλά σύμφωνα με τον θερμοστάτη χώρου. Το πλεονέκτημα της ρύθμισης της εξωτερικής θερμοκρασίας καιρού βάσει του εξωτερικού αισθητηρίου είναι ότι το νερό θέρμανσης μπορεί να ζεσταίνεται σε χαμηλότερη θερμοκρασία αυξάνοντας με αυτό τον τρόπο την απόδοση της μονάδος καθώς και τα σώματα είναι πάντα ζεστά και η θερμοκρασία χώρου είναι σταθερή σε αντίθεση με την θέρμανση από βεβιασμένη κυκλοφορία αέρα. Γιαυτο το λόγο είναι απαραίτητο ο θερμοστάτης της μονάδος να κλείσει όσες περισσότερες φορές γίνεται στη θέση comfort. Ο καλύτερος τρόπος είναι όταν ο θερμοστάτης χώρου δεν κλείνει όταν είναι στην θέση comfort και η μονάδα μπορεί να ζεσταθεί στη θερμοκρασία του νερού θέρμανσης όπως αυτή καθορίζεται από την ρυθμισμένη καμπύλη. Πρέπει να παρακολουθήσετε μια η δυο μέρες αυτήν την λειτουργία στη ανταπόκριση του διαμερίσματος και να είστε σίγουροι ότι ο θερμοστάτης χώρου δεν σβήνει χωρίς λόγο. Αν ο θερμοστάτης χώρου είναι αυτός που ρυθμίζει κατά κύριο λόγο την θερμοκρασία του διαμερίσματος τότε πρέπει να μειώσετε την κλίση της καμπύλης στο ρυθμιστή εξωτερικής θερμοκρασίας καιρού. Τοποθετώντας το εξωτερικό αισθητήριο Το εξωτερικό αισθητήριο τοποθετείται συνήθως στην βορειότερη πλευρά του κτιρίου διαμερίσματος. Αν η θερμοκρασία του διαμερίσματος πρόκειται να επηρεαστεί από τον ήλιο, πρέπει το αισθητήριο να τοποθετηθεί στην πλευρά που έχει περισσότερες ώρες ηλιοφάνειας ώστε η μονάδα να μην ζεσταίνει χωρίς λόγο το διαμέρισμα. Ο κύριος λόγος του εξωτερικού αισθητηρίου είναι να μειώσει την παραγωγή του ζεστού νερού της μονάδος και όχι η παραγωγή του ζεστού νερού της μονάδος να ρυθμίζεται από τον θερμοστάτη χώρου. Θα ήταν καλύτερα το αισθητήριο να καλύπτεται με ένα κάλυμμα ώστε να μετράει την πραγματική θερμοκρασία του αέρα και να μην επηρεάζεται π.χ από ένα μικρής διάρκειας ρεύμα ηλιακού φωτός. 24

25 Τύποι θερμοστατών χώρου για ανεξάρτητες κατοικίες. 1) Ρύθμιση χωρίς εξωτερικό αισθητήριο Αν δεν υπάρχει εξωτερικό αισθητήριο για την ρύθμιση της θέρμανσης τότε θα πρέπει να χρησιμοποιηθεί ένας όσο το δυνατό πιο σύνθετος θερμοστάτης ρυθμιστής χώρου. Θα πρέπει επίσης να περιλαμβάνει εβδομαδιαίο πρόγραμμα λειτουργίας. Ένας καλός θερμοστάτης χώρου δουλεύει με ένα είδος πρόβλεψης δηλ. κλείνει λίγο πριν το δωμάτιο υπερθερμανθεί και ανοίγει λίγο πριν το δωμάτιο κρυώσει τελείως. Συνιστώμενοι τύποι CM 27, CM 67, REV 22. 2) Ρύθμιση με εξωτερικό αισθητήριο Αν υπάρχει εξωτερικό αισθητήριο για την ρύθμιση της θέρμανσης τότε θα ήταν καλύτερο να χρησιμοποιηθεί ένας όσο το δυνατό πιο απλός τύπος θερμοστάτη χώρου. Φυσικά θα πρέπει να υπάρχει ημερήσιο νυκτερινό πρόγραμμα στον θερμοστάτη και αυτό για το λόγο να μην θερμαίνεται το διαμέρισμα υπερβολικά κατά την νύχτα. Συνιστώμενοι τύποι Euro 2000, Eberle, Digistat, Stiebel, Fantini-Cosmi. 3) Ρύθμιση με ένα έξυπνο θερμοστάτη χώρου CX51MC Το πλεονέκτημα αυτού του θερμοστάτη είναι η ψηφιακή επικοινωνία μεταξύ του θερμοστάτη χώρου και του μικροϋπολογιστή της μονάδος η οποία επιτρέπει τον έλεγχο της μονάδος απευθείας από το εσωτερικό του θερμαινόμενου διαμερίσματος. Το σύστημα προσαρμόζεται στις συνθήκες του συγκεκριμένου διαμερίσματος και έχει δυνατότητα αυτόματης διόρθωσης. Η λειτουργία είναι η ακόλουθη: Οι ενδείξεις για την θερμοκρασία από το εξωτερικό αισθητήριο THERM Q01 επεξεργάζονται ψηφιακά από τον μικροϋπολογιστή ο οποίος τις στέλνει στον θερμοστάτη χώρου CX51MC διάμεσου του επεξεργαστή IU02. Ο θερμοστάτης χώρου CX51MC υπολογίζει την θερμοκρασία του νερού θέρμανσης και στέλνει πίσω μέσω του επεξεργαστή IU02 στον μικροϋπολογιστή. Ο μικροϋπολογιστής επιλέγει την καλύτερη θερμοκρασία εξόδου που πρέπει να φθάσει το νερό της θέρμανσης. Αυτό το σύστημα μπορεί να δουλέψει χωρίς το εξωτερικό αισθητήριο δηλ. να ρυθμίζει μόνο την 25

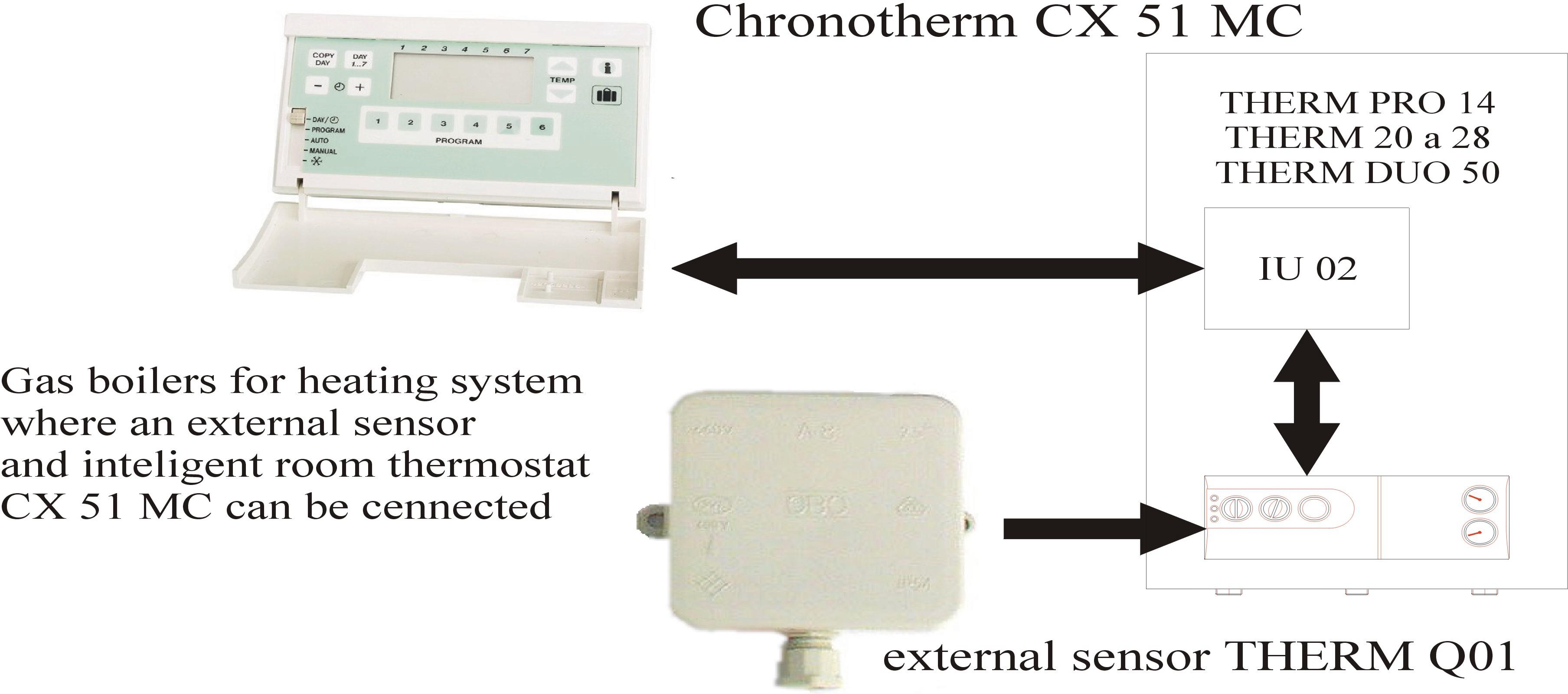

26 θερμοκρασία του νερού θέρμανσης από τον θερμοστάτη χώρου. Αυτός ο τρόπος ρύθμισης συστήνεται μόνο ως προσωρινή λύση για νεόκτιστα σπίτια όπου οι απώλειες είναι διαφορετικές από τις ήδη υπολογισμένες. Ο θερμοστάτης χώρου σύστημα cascade. CX51MC μπορεί επίσης να χρησιμοποιηθεί και στις μονάδες με το Jumper JP3 Καθορίζει την συμπεριφορά του υπολογιστή ώστε να αντιδρά η όχι στο θερμοστάτη της δεξαμενής νερού. Αυτό σημαίνει ότι μετά την μικρή μετάδοση θερμότητας στη δεξαμενή η μονάδα θα αντιδράσει στο θερμοστάτη της δεξαμενής νερού. Σημείωση: Λόγω απαραίτητων απαιτήσεων στα συστήματα cascade οι μονάδες εφοδιάζονται με μια νέα έκδοση μικροϋπολογιστή V11.xx. Το Jumper JP3 για την δεξαμενή νερού δεν υπάρχει σε αυτές τις εκδόσεις. Αν χρησιμοποιηθεί ο τύπος μικροϋπολογιστή V11.xx το Jumper JP3 συνδέεται μόνο με την μονάδα που είναι master στο σύστημα cascade. Επιλογή τοποθέτησης Jumper Το Jumper JP5 στις μονάδες THERM 14, 20, 28 και DUO 50 επιλέγει το αέριο προπάνιο για καύση όταν εισαχθεί. Σε περίπτωση που θέλουμε να αλλάξουμε το αέριο από φυσικό σε προπάνιο η ανάποδα ανακατασκευάζουμε τις επιλεγμένες ρυθμίσεις των μονάδων THERM 14, 20, 28 και DUO 50 ως ακολούθως: 1. αλλάχτε τα μπεκ της μονάδος που αντιστοιχούν στο αέριο που θα χρησιμοποιηθεί 2. συνδέστε η αποσυνδέστε το Jumper JP5 (όταν γίνεται αλλαγή σε προπάνιο όχι σύνδεση του Jumper JP5) 3. συνδέστε το Jumper JP1 και μετά ανάψτε τη μονάδα από τον διακόπτη επιλογής.(mode) 4. καθορίστε το ελάχιστο και το μέγιστο της ισχύς εξόδου της μονάδος από την βαλβίδα αερίου. Το μέγιστο της ισχύς εξόδου της μονάδος μπορεί να επιτευχθεί γυρνώντας το trimmer P7 προς τα αριστερά. Ακολουθώντας το γράφημα της αντίστοιχης μονάδος ρεγουλάρετε προς τα αριστερά τη βίδα της βαλβίδας αερίου. Το ελάχιστο της ισχύς εξόδου της μονάδος μπορεί να επιτευχθεί γυρνώντας το trimmer P7 προς τα δεξιά. Ακολουθώντας πάλι το γράφημα της αντίστοιχης μονάδος ρεγουλάρετε προς τα δεξιά τη βίδα της βαλβίδας αερίου. 5. με το trimmer P7 δώστε την αρχική ενέργεια σύμφωνα με την προαναφερθείσα διαδικασία 6. αποσυνδέστε το Jumper JP1 7. ρυθμίστε το ηλεκτρονικό ελάχιστο και μέγιστο της ισχύς εξόδου της μονάδος από τα trimmer P3 και P6 σύμφωνα με την προαναφερθείσα διαδικασία 26

27 4. Επιτοίχιες μονάδες Cascade. Οι επιτοίχιες μονάδες THERM DUO 50 κατασκευάζονται σαν χωριστές μονάδες αλλά και σαν σύνολο με μεταξύ τους επικοινωνία με πλακέτες και έτσι συμπεριφέρονται σαν ένα σύνθετο σύστημα αυξάνοντας την συνολική ισχύς τους (αυτό το σύστημα ονομάζεται cascade). Με αυτό τον τρόπο το σύστημα cascade μπορεί να ρυθμιστεί αναλογικά από τα Jumper και μπορεί να αλλάξει την συμπεριφορά του όπως επιθυμεί το κτίριο. Ο τύπος ρύθμισης δημιουργεί τον κύριο διαχωρισμό: 1) Ρύθμιση σταθερής θερμοκρασίας του νερού θέρμανσης. Μόνο το Jumper JP3 υπάρχει στην επιτοίχια master. Συστήματα αισθητήριων και ο κυκλοφορητής συνδέονται εδώ. Το Jumper JP3 δεν συνδέεται στις επιτοίχιες slave. Πλακέτες IU υπάρχουν σε όλες τις μονάδες. 2) Ρύθμιση βάσει της εξωτερικής θερμοκρασίας. Το Jumper JP2 και το Jumper JP3 υπάρχουν στην επιτοίχια master. Τότε το εξωτερικό αισθητήριο THERM Q 01 και ο κυκλοφορητής συνδέονται εδώ. Το Jumper JP3 δεν συνδέεται στις άλλες επιτοίχιες slave μονάδες. Πλακέτες IU υπάρχουν σε όλες τις μονάδες. 3) Ρύθμιση βάσει της εξωτερικής θερμοκρασίας και με θερμοστάτη χώρου CX51MC. Το Jumper JP2 και το Jumper JP3 υπάρχουν στην επιτοίχια master. Τότε το εξωτερικό αισθητήριο THERM Q 01 και ο κυκλοφορητής συνδέονται εδώ. Το Jumper JP3 δεν συνδέεται στις άλλες επιτοίχιες slave μονάδες. Πλακέτα IU 05 υπάρχει μόνο στην επιτοίχια master και πλακέτες IU υπάρχουν σε όλες τις slave μονάδες. Οι επιτοίχιες μονάδες συστήματος cascade χωρίς χρονοθερμοστάτη, όλες επικοινωνούν μεταξύ τους με τις πλακέτες IU και υπάρχει ένας διακόπτης ρολογιού. Το όλο σύστημα συνδέεται με την μονάδα master, όπως επίσης και τα εξωτερικά αισθητήρια, τα αισθητήρια θερμοκρασιών και το ρελέ του κυκλοφορητή. Το σύστημα της δεξαμενής του ζεστού νερού χρήσης δεν πρέπει να συνδεθεί με την μονάδα master. 27

28 Οι επιτοίχιες μονάδες συστήματος cascade ελέγχονται από τον χρονοθερμοστάτη CX51MC (η επιτοίχια master με την πλακέτα IU 05 και οι επιτοίχιες slave με την πλακέτα IU ). Όλο το σύστημα με τις επιτοίχιες συνδέεται όπως βλέπεις στο σχέδιο δηλ. τα εξωτερικά αισθητήρια,ο χρονοθερμοστάτης και το ρελέ κυκλοφορητή. Το σύστημα της δεξαμενής του ζεστού νερού χρήσης δεν πρέπει να συνδεθεί με την μονάδα master. Οι επιτοίχιες μονάδες slave μπορούν να χρησιμοποιήσουν μόνο τις πλακέτες IU Το σύστημα της δεξαμενής του ζεστού νερού χρήσης μπορεί να συνδεθεί με όλες αυτές. Αν το νερό χρήσης είναι κρύο τότε η επιτοίχια μονάδα slave αποσυνδέεται από το κύκλωμα και η τρίοδη βάνα γυρίζει για να στείλει θέρμανση στο μπόϊλερ. Μια πλακέτα twin-lead συνδέεται σε κάθε πλακέτα και δουλεύει σαν μεταφορέας εντολών. Δώστε προσοχή στη σύνδεση της πολικότητας γιατί η τερματική επαφή HI σε μια μονάδα πρέπει να συνδεθεί όμοια από πλευράς πολικότητας στις άλλες μονάδες. Σε όλους τους μικροδιακόπτες που ρυθμίζουμε οι πιθανοί συνδυασμοί σχεδιάζονται και περιγράφονται: Ο πρώτος μικροδιακόπτης επιλέγει ποιος θα είναι ο master και βάζουμε την θέση ΟΝ. Έτσι ο μικροϋπολογιστής ειδοποιείται για την λειτουργία του master. Επιπλέον ο αριθμός των μονάδων slave ρυθμίζεται στη μονάδα master και είναι στο δυαδικό κωδικό. Ο πρώτος μικροδιακόπτης των μονάδων slave μένει στη θέση OFF και οι υπόλοιποι τέσσερις ρυθμίζονται κατ εντολήν του συστήματος cascade. 28

29 Ένας δικάναλος χρονοδιακόπτης ελέγχει την επιλογή της κλειστής η ανοικτής λειτουργίας στις τερματικές συνδέσεις ΤΖ (ΤΖ είναι ο θερμοστάτης της δεξαμενής του νερού) στη μονάδα master. Εάν ο χρονοδιακόπτης αυτός δεν χρησιμοποιείται (για τη μείωση της καμπύλης θέρμανσης) η τερματική σύνδεση ΤΖ πρέπει να συνδέεται στη μονάδα master. Η ρύθμιση της θερμοκρασίας του ζεστού νερού χρήσης γίνεται με το δεξί κουμπί που γράφει DHW πάνω στη μονάδα master. Η ρύθμιση της καμπύλης θέρμανσης γίνεται από τον μικροϋπολογιστή της μονάδος και κυμαίνεται από 0 εως 30 o C. Προτείνεται η μετακίνηση της καμπύλης θέρμανσης να γίνεται μόνο κατά μερικούς βαθμούς ανάλογα με το μέγεθος του κτηρίου. Εάν ο χρονοθερμοστάτης χρησιμοποιείται, ο χρονοδιακόπτης δεν χρησιμοποιείται γιατί μπορεί να αντικατασταθεί από το πρόγραμμα του θερμοστάτη χώρου CX51MC. Εάν θέλουμε τη σωστή λειτουργία του συστήματος cascade είναι απαραίτητη η χρήση υδραυλικών βραχυκυκλωμάτων για χρήση by-pass ώστε να εξισορροπείται η διαφορά της ροής του νερού θέρμανσης στο κύκλωμα όταν όλες οι μονάδες η μόνο μια δουλεύει. Το σύστημα αυτό θα ονομάζεται στο εξής HVDT και αποτελείται από τον συλλέκτη προσαγωγής και τον συλλέκτη επιστροφής οι οποίοι συνδέονται με τις μονάδες. Στο τέλος υπάρχει ένας κύλινδρος με 4 αναμονές. Οι αναμονές από αριστερά παίρνουν την προσαγωγή και επιστροφή όλων των επιτοίχιων μονάδων και οι αναμονές από δεξιά συνδέουν την προσαγωγή και επιστροφή της θέρμανσης του κτιρίου. Όταν όλες οι μονάδες λειτουργούν το νερό θέρμανσης ρέει μέσα στο σύστημα HVDT και κατευθείαν στο σύστημα της θέρμανσης του κτιρίου. Όταν μόνο μια μονάδα δουλεύει το νερό θέρμανσης οδηγούμενο από τον κυκλοφορητή επιστρέφει στο σύστημα μέσω του HVDT στην αντίστοιχη μονάδα. Το HVDT εξασφαλίζει την ροή του νερού θέρμανσης στο σύστημα.. Το αισθητήριο θερμοκρασίας πρέπει να τοποθετείται στην προσαγωγή του κυκλώματος της θέρμανσης του κτιρίου όπως βλέπεις στο σχέδιο και σε οριζόντια θέση (version IU 04) επειδή υπάρχει πιθανότητα διαφοράς θερμοκρασίας μέσα στο κύλινδρο HVDT. Η μονάδα slave που θερμαίνει επίσης και την δεξαμενή ζεστού νερού χρήσης θα πρέπει να τοποθετηθεί όπως δείχνει το σχέδιο. Οι σωλήνες επιστροφής και προσαγωγής της δεξαμενής θα πρέπει να συνδέονται όσο το δυνατόν πιο κοντά στις εξόδους της μονάδος slave. Εάν χρησιμοποιούνται αισθητήρια IU 04 και V11.01 θα πρέπει να είναι ενδιάμεσα της μονάδος και του συστήματος HVDT. Κάθε μονάδα πρέπει να έχει φίλτρο στην επιστροφή και μια ανεπίστροφη βαλβίδα. Όταν η δεξαμενή του ζεστού νερού χρήσης θερμανθεί τότε η μονάδα slave ξαναγυρνάει στο κύκλωμα θέρμανσης παίρνοντας διαταγή από την μονάδα master. Σημείωση: Το Jumper JP3 στη μονάδα slave παραμένει ανοικτό. 29

30 4.1. ΜΠΛΟΚΑΡΊΣΜΑΤΑ Μπλοκάρισμα επικοινωνίας Κάθε μονάδα που δεν λαμβάνει σήμα από το σύστημα, μέσα σε 1 λεπτό γυρίζει στη λειτουργία τοπικής επιλογής Καταστροφή αισθητήριων θερμοκρασίας Αν το αισθητήριο θερμοκρασίας του συστήματος θέρμανσης μπλοκάρει (κομμένο, σφάλμα) η σειριακή επικοινωνία συνεχίζεται και το σύστημα cascade διατηρεί την θερμοκρασία χωρίς αυτό σύμφωνα με την μονάδα master. Το ζεστό νερό χρήσης θερμαίνεται από την επιλεγμένη μονάδα. Αν το ενσωματωμένο αισθητήριο θερμοκρασίας αποτύχει η μονάδα που επηρεάζεται (master η slave) αποσυνδέεται από το σύστημα cascade (βλέπε το εγχειρίδιο). Αν το εξωτερικό αισθητήριο θερμοκρασίας αποτύχει, ο έλεγχος του συστήματος θερμοκρασίας ρυθμίζεται με βάσει τις ρυθμίσεις του master. 30
