Οδηγίες λειτουργίας. Tροφοδοσία ενέργειας Μονάδα µετατροπέων MOVITRANS THM10E. Έκδοση 06/2005 GC / EL

Transcript

1 Ηλεκτροµειωτήρες \ Βιοµηχανικοί µειωτήρες \ Ηλεκτρονικά κινητήριων µηχανισµών \ Αυτοµατισµοί \ Υπηρεσίες Tροφοδοσία ενέργειας Μονάδα µετατροπέων MOVITRANS THM10E GC Έκδοση 06/ / EL Οδηγίες λειτουργίας

2 SEW-EURODRIVE Driving the world

3 Περιεχόµενα 1 Σηµαντικές επισηµάνσεις Οδηγίες ασφαλείας Εγκατάσταση Περιγραφή τύπου, πινακίδες αναγνώρισης και περιεχόµενα στη συσκευασία οµή συσκευής THM10E Υποδείξεις συναρµολόγησης και εγκατάστασης THM10E Σχεδιάγραµµα συνδεσµολογίας THM10E kva f i n P Hz 4 Τεχνικά χαρακτηριστικά Γενικά τεχνικά χαρακτηριστικά THM10E Τεχνικά χαρακτηριστικά αγωγού γραµµής Στοιχεία συσκευής THM10E Σχέδιο διαστάσεων THM10E Ευρετήριο Oδηγίες Λειτουργίας Μονάδα µετατροπέων MOVITRANS THM10E 3

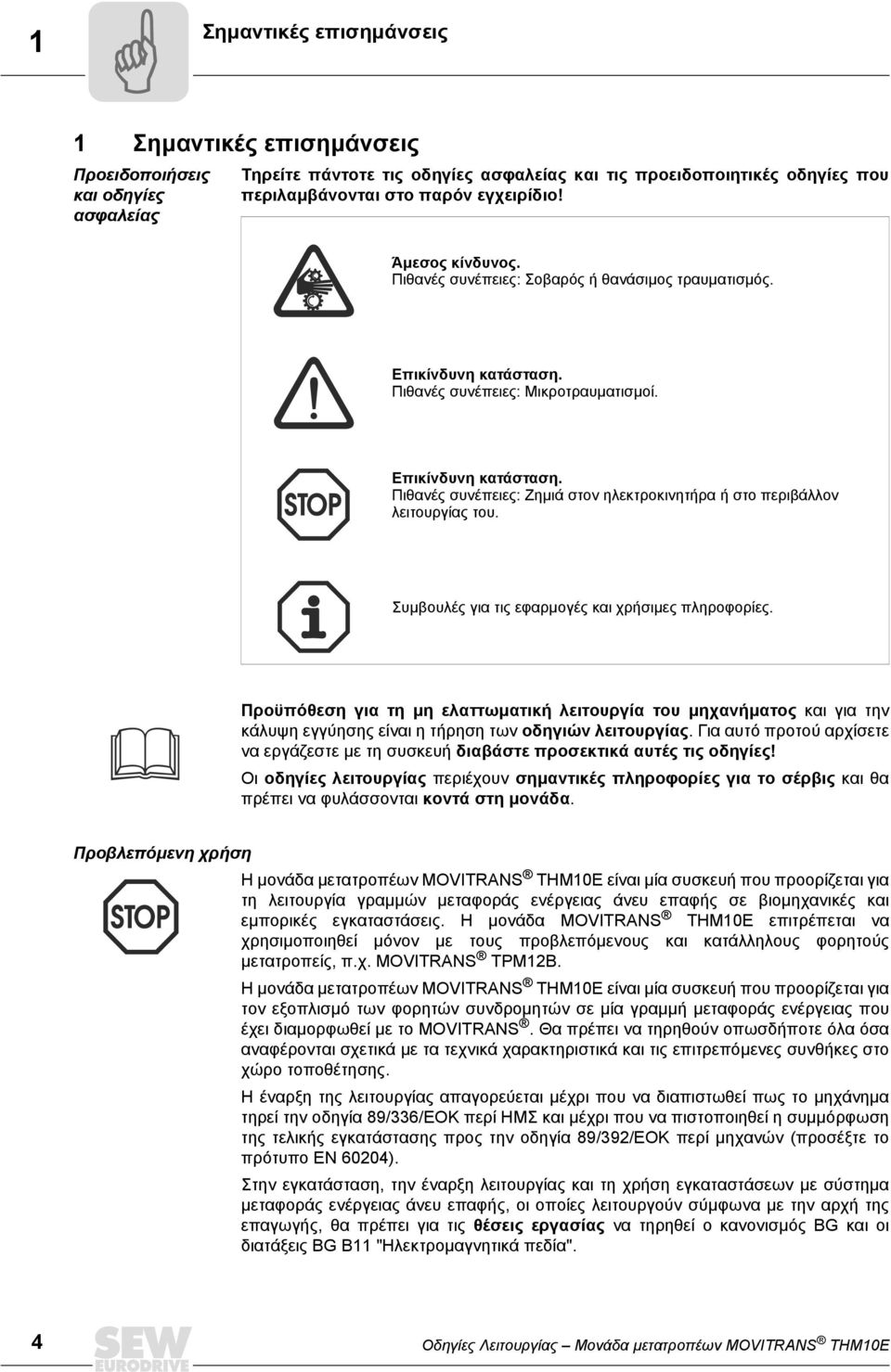

4 1 Σηµαντικές επισηµάνσεις 1 Σηµαντικές επισηµάνσεις Προειδοποιήσεις και οδηγίες ασφαλείας Τηρείτε πάντοτε τις οδηγίες ασφαλείας και τις προειδοποιητικές οδηγίες που περιλαµβάνονται στο παρόν εγχειρίδιο! Άµεσος κίνδυνος. Πιθανές συνέπειες: Σοβαρός ή θανάσιµος τραυµατισµός. Επικίνδυνη κατάσταση. Πιθανές συνέπειες: Μικροτραυµατισµοί. Επικίνδυνη κατάσταση. Πιθανές συνέπειες: Ζηµιά στον ηλεκτροκινητήρα ή στο περιβάλλον λειτουργίας του. Συµβουλές για τις εφαρµογές και χρήσιµες πληροφορίες. Προϋπόθεση για τη µη ελαττωµατική λειτουργία του µηχανήµατος και για την κάλυψη εγγύησης είναι η τήρηση των οδηγιών λειτουργίας. Για αυτό προτού αρχίσετε να εργάζεστε µε τη συσκευή διαβάστε προσεκτικά αυτές τις οδηγίες! Οι οδηγίες λειτουργίας περιέχουν σηµαντικές πληροφορίες για το σέρβις και θα πρέπει να φυλάσσονται κοντά στη µονάδα. Προβλεπόµενη χρήση Η µονάδα µετατροπέων MOVITRANS THM10E είναι µία συσκευή που προορίζεται για τη λειτουργία γραµµών µεταφοράς ενέργειας άνευ επαφής σε βιοµηχανικές και εµπορικές εγκαταστάσεις. Η µονάδα MOVITRANS THM10E επιτρέπεται να χρησιµοποιηθεί µόνον µε τους προβλεπόµενους και κατάλληλους φορητούς µετατροπείς, π.χ. MOVITRANS TPM12B. Η µονάδα µετατροπέων MOVITRANS THM10E είναι µία συσκευή που προορίζεται για τον εξοπλισµό των φορητών συνδροµητών σε µία γραµµή µεταφοράς ενέργειας που έχει διαµορφωθεί µε το MOVITRANS. Θα πρέπει να τηρηθούν οπωσδήποτε όλα όσα αναφέρονται σχετικά µε τα τεχνικά χαρακτηριστικά και τις επιτρεπόµενες συνθήκες στο χώρο τοποθέτησης. Η έναρξη της λειτουργίας απαγορεύεται µέχρι που να διαπιστωθεί πως το µηχάνηµα τηρεί την οδηγία 89/336/EΟΚ περί ΗΜΣ και µέχρι που να πιστοποιηθεί η συµµόρφωση της τελικής εγκατάστασης προς την οδηγία 89/392/ΕΟΚ περί µηχανών (προσέξτε το πρότυπο EN 60204). Στην εγκατάσταση, την έναρξη λειτουργίας και τη χρήση εγκαταστάσεων µε σύστηµα µεταφοράς ενέργειας άνευ επαφής, οι οποίες λειτουργούν σύµφωνα µε την αρχή της επαγωγής, θα πρέπει για τις θέσεις εργασίας να τηρηθεί ο κανονισµός BG και οι διατάξεις BG B11 "Ηλεκτροµαγνητικά πεδία". 4 Oδηγίες Λειτουργίας Μονάδα µετατροπέων MOVITRANS THM10E

5 Σηµαντικές επισηµάνσεις 1 Περιβάλλον χρήσης Απαγορεύεται η χρήση, εκτός και εάν δεν αναφέρεται ρητά: Σε περιοχές που απαγορεύονται οι εκρήξεις Σε περιβάλλοντα µε επικίνδυνα λάδια, οξέα, αέρια, ατµούς, σκόνες, ακτινοβολίες κλπ. Απόρριψη Πρέπει να τηρούνται οι ισχύοντες κανονισµοί: Ανακυκλώστε σύµφωνα µε τους υπάρχοντες κανονισµούς και ανάλογα µε τα υλικά π.χ.: Σκραπ ηλεκτρονικών κυκλωµάτων (πλακέτες τυπωµένων κυκλωµάτων) Πλαστικό Λαµαρίνες Χαλκός κλπ. Oδηγίες Λειτουργίας Μονάδα µετατροπέων MOVITRANS THM10E 5

6 2 Οδηγίες ασφαλείας 2 Οδηγίες ασφαλείας Εγκατάσταση και έναρξη λειτουργίας Μην εγκαθιστάτε και µη λειτουργείτε κατεστραµµένα προϊόντα. Σε περίπτωση ζηµιάς, παρακαλούµε να υποβάλλετε αµέσως καταγγελία στην εταιρεία µεταφοράς. Οι εργασίες εγκατάστασης, έναρξης λειτουργίας και συντήρησης επιτρέπεται να πραγµατοποιηθούν µόνον από εξειδικευµένους ηλεκτρολόγους που έχουν εκπαιδευτεί σε θέµατα πρόληψης ατυχηµάτων, και πάντοτε σύµφωνα µε τις ισχύουσες διατάξεις (π.χ. EN 60204, VBG 4, DIN-VDE 0100/0113/0160). Κατά την εγκατάσταση και την έναρξη λειτουργίας των υπόλοιπων µονάδων θα πρέπει να τηρήσετε τις αντίστοιχες οδηγίες χρήσης! Βεβαιωθείτε ότι τα προληπτικά µέτρα και τα προστατευτικά συστήµατα ανταποκρίνονται στις ισχύουσες διατάξεις (π.χ. EN ή EN 50178). Απαραίτητα µέτρα προστασίας: Συνδέστε το MOVITRANS THM10E µε τη γείωση του οχήµατος. Η µονάδα MOVITRANS THM10E επιτρέπεται να συνδεθεί ή να αποσυνδεθεί από το φορητό µετατροπέα MOVITRANS TPM12B µόνον εάν ο αγωγός γραµµής δε φέρει ρεύµα. Οι ανεπίτρεπτες ενέργειες οδηγούν σε καταστροφή των ρευµατοφόρων επαφών. 6 Oδηγίες Λειτουργίας Μονάδα µετατροπέων MOVITRANS THM10E

7 Εγκατάσταση Περιγραφή τύπου, πινακίδες αναγνώρισης και περιεχόµενα στη συσκευασία 3 3 Εγκατάσταση 3.1 Περιγραφή τύπου, πινακίδες αναγνώρισης και περιεχόµενα στη συσκευασία Παράδειγµα περιγραφής τύπου MOVITRANS THM10E T H M 10 E Τύπος: 1 = επιλογή πελάτη 2 = µε έγκριση UL Χωρητικότητα αντιστάθµισης: 000 = δεν έχει ενσωµατωθεί Αυτεπαγωγή: 009 = 95 µh Ονοµαστική ισχύς: 015 = 1,5 kw Τύπος µονάδας µετατροπέων: E = επίπεδη Κατασκευαστική σειρά και γενιά Τύπος τοποθέτησης: M = φορητό Εξαρτήµατα: H = Μονάδα µετατροπέων Τύπος: T = MOVITRANS Παράδειγµα πινακίδας τύπου Εικόνα 1: Πινακίδα τύπου MOVITRANS THM10E (παράδειγµα) 56959AXX Περιεχόµενα συσκευασίας Επίπεδη µονάδα µετατροπέων MOVITRANS THM10E µε σταθερό καλώδιο σύνδεσης (µέγ/ µήκος 6 m) µε βύσµα HAN Q4/2M. Oδηγίες Λειτουργίας Μονάδα µετατροπέων MOVITRANS THM10E 7

8 3 Εγκατάσταση οµή συσκευής THM10E 3.2 οµή συσκευής THM10E [2] [1] [3] Εικόνα 2: οµή µονάδας µετατροπέων MOVITRANS THM10E 53901AXX [1] Επίπεδη µονάδα µετατροπέων [2] Σταθερό καλώδιο σύνδεσης (µήκος 6 m) µε βύσµα HANQ4/2M [3] 4 διαµπερείς οπές M8 για τη στερέωση της µονάδας µετατροπέων 8 Oδηγίες Λειτουργίας Μονάδα µετατροπέων MOVITRANS THM10E

9 Εγκατάσταση Υποδείξεις συναρµολόγησης και εγκατάστασης THM10E Υποδείξεις συναρµολόγησης και εγκατάστασης THM10E Κατά την εγκατάσταση, τηρήστε οπωσδήποτε τις οδηγίες ασφάλειας! Οδηγίες εγκατάστασης Η SEW προτείνει τη χρήση της επίπεδης µονάδας µετατροπέων MOVITRANS THM10E. Στη συναρµολόγηση της µονάδας µετατροπέων THM10E προσέξτε τα εξής σηµεία: [Z] [Z] [1] [2] [3] = = = = max. 20mm 140mm [4] Εικόνα 3: Υποδείξεις συναρµολόγησης µονάδας µετατροπέων MOVITRANS THM10E 55508AXX [1] Βίδα στερέωσης M8 [2] Ράγα συγκράτησης [3] Μονάδα µετατροπέων MOVITRANS THM10E [4] Αγωγός γραµµής Τοποθετήστε τη µονάδα µετατροπέων MOVITRANS THM10E στο κέντρο και παράλληλα προς τον τοποθετηµένο αγωγό γραµµής. Στην τοποθέτηση αποφύγετε οπωσδήποτε την πλευρική και γωνιακή µετατόπιση της µονάδας µετατροπέων, διαφορετικά θα µειωθεί σηµαντικά η µεταφερόµενη ισχύς. Η απόσταση µεταξύ του αγωγού γραµµής [4] και της µονάδας µετατροπέων THM10E [3] θα πρέπει, χωρίς απώλειες ισχύος, να ανέρχεται σε 20 mm το πολύ. Η SEW-EURODRIVE προτείνει για τη λειτουργία µε το φορητό µετατροπέα TPM12B µία απόσταση mm µεταξύ του αγωγού γραµµής και της µονάδας µετατροπέων. Οι ράγες συγκράτησης [2] επιτρέπεται να στερεωθούν µόνον επάνω από τη µονάδα THM10E. Οι ράγες συγκράτησης δεν επιτρέπεται να στερεωθούν στο πλάι. Οι βίδες στερέωσης [1] M8 δεν επιτρέπεται να προεξέχουν από τις οπές. Ο χώρος µεταξύ της µονάδας µετατροπέα [3] και του αγωγού γραµµής [4] θα πρέπει να είναι πάντοτε ελεύθερος από µεταλλικά υλικά. Γύρω από τον αγωγό γραµµής θα πρέπει, σε όλο το πλάτος να υπάρχει µία περιοχή cm χωρίς σιδερένια εξαρτήµατα. Oδηγίες Λειτουργίας Μονάδα µετατροπέων MOVITRANS THM10E 9

10 3 Εγκατάσταση Σχεδιάγραµµα συνδεσµολογίας THM10E Αντιστάθµιση δυναµικού THM10E Μεταξύ των φορητών ηλεκτρικών συσκευών θα πρέπει να υπάρχει µία τοπική αντιστάθµιση δυναµικού, προκειµένου να αποτραπεί η εµφάνιση υψηλής τάσης αφής στην περίπτωση σφάλµατος. Συνδέστε τη µονάδα MOVITRANS THM10E και όλες τις πρόσθετες συσκευές, ανάλογα µε τις υψηλές συχνότητες, στο δυναµικό αναφοράς της φορητής µονάδας (επιφανειακή, µεταλλική επαφή του περιβλήµατος της συσκευής µε το άβαφο µεταλλικό σώµα της φορητής µονάδας). Θα πρέπει µεταξύ της µονάδας µετατροπέα THM10E και του µεταλλικού ελάσµατος (ή πλαισίου) συναρµολόγησης να δηµιουργήσετε σε µία βίδα στερέωσης του THM10E µία αντιστάθµιση δυναµικού χαµηλής αντίστασης µέσω κοχλιωτής σύνδεσης µε οδοντωτή ροδέλα στη µία πλευρά (Æ εικόνα που ακολουθεί). [1] [2] [3] [4] 5510AXX Εικόνα 4: Αντιστάθµιση δυναµικού χαµηλής αντίστασης µε κοχλιωτή σύνδεση και οδοντωτές ροδέλες στη µία πλευρά [1] Μπουλόνι [2] Οδοντωτή ροδέλα [3] Πλάκα συναρµολόγησης η οποία συνδέεται µε την κεντρική αντιστάθµιση δυναµικού [4] MOVITRANS THM10E µε σπείρωµα 3.4 Σχεδιάγραµµα συνδεσµολογίας THM10E MOVITRANS TPM12B X22 X32 THM10E THM10E Εικόνα 5: Σχεδιάγραµµα συνδεσµολογίας MOVITRANS THM10E 53905AXX 10 Oδηγίες Λειτουργίας Μονάδα µετατροπέων MOVITRANS THM10E

11 Τεχνικά χαρακτηριστικά Γενικά τεχνικά χαρακτηριστικά THM10E kva i P f n Hz 4 4 Τεχνικά χαρακτηριστικά 4.1 Γενικά τεχνικά χαρακτηριστικά THM10E MOVITRANS THM10E Ατρωσία σε ηλεκτροµαγνητικές παρεµβολές Ικανοποιεί το EN Εκποµπή παρεµβολών σε εγκατάσταση που καλύπτει τις απαιτήσεις ηλεκτροµαγνητικής συµβατότητας Θερµοκρασία περιβάλλοντος â Κατηγορία κλίµατος Σύµφωνα µε την κατηγορία οριακών τιµών A κατά EN και EN 55014, καλύπτει το ΕΝ C C EN , Κατηγορία 3K3 Θερµοκρασία αποθήκευσης και µεταφοράς â L 0 C C Βαθµός προστασίας IP65 Κατηγορία ρύπανσης 2 κατά IEC (VDE ) Βάρος (µε καλώδιο σύνδεσης) 7,2 kg Σχετική υγρασία ατµοσφαιρικού αέρα 95%, δεν επιτρέπεται η δηµιουργία συµπυκνωµάτων 4.2 Τεχνικά χαρακτηριστικά αγωγού γραµµής Τα αναφερόµενα χαρακτηριστικά της συσκευής (Æ Κεφάλαιο "Στοιχεία συσκευής THM10E") ισχύουν για αγωγούς γραµµής στην έκδοση καλωδίων στρογγυλής διατοµής για την τοποθέτηση στο δάπεδο. Αγωγός γραµµής στρογγυλής διατοµής Ονοµαστικό ρεύµα I N AC 85 A Συχνότητα ρεύµατος αγωγού γραµµής 25 khz Απόσταση µεταξύ αγωγού τροφοδοσίας και αγωγού επαναφοράς 140 mm Μέγ. απόσταση µεταξύ του THM10E και του αγωγού γραµµής 20 mm 4.3 Στοιχεία συσκευής THM10E Μονάδα µετατροπέων THM10E Καλώδιο σύνδεσης MOVITRANS THM10E Κωδικός THM10E (χωρίς έγκριση UL) Κωδικός THM10E (µε έγκριση UL) Αυτεπαγωγή 95 µh Μέγιστη τάση εξόδου U A AC 550 V Μέγιστο ρεύµα στον αγωγό τροφοδοσίας AC 33 A Ονοµαστική ισχύς εξόδου µε ρεύµα αγωγού γραµµής 85 A P N 1500 W Ονοµαστική ισχύς εξόδου µε ρεύµα αγωγού γραµµής 60 A P N 950 W Μέγιστες απώλειες ισχύος P V 60 W Θερµική µεταβατική αντίσταση της αλουµινένιας πλάκας Περ. 1 K/W σε οριζόντια θέση Καλώδιο σύνδεσης Τύπος καλωδίου χωρίς έγκριση UL Τύπος Olflex-Classic 190 Τύπος καλωδίου µε έγκριση UL Καλώδιο 5 κλώνων, τύπος Olflex-FD 891 5G2,5 ιατοµή αγωγών 5 x 2,5 mm 2 Μήκος καλωδίου Τύπος βύσµατος Ελάχιστη ακτίνα κάµψης 3,5 m, µέγ. 6 m (ανάλογα µε την παραγγελία) Harting HAN Q4/2M (επαφές διαµορφωµένες ως ακίδες) 60 mm Oδηγίες Λειτουργίας Μονάδα µετατροπέων MOVITRANS THM10E 11

12 M8 (4x) 4 kva i P f n Hz Τεχνικά χαρακτηριστικά Σχέδιο διαστάσεων THM10E Σχεδιάγραµµα συνδεσµολογίας HAN Q4/2M BK/3 BK/1 GNYE BK/2 BK/ PE Εικόνα 6: Σχεδιάγραµµα συνδεσµολογίας HAN Q4/2M Όψη πλευράς σύνδεσης 53936AXX Αρ. επαφής Χρώµα / περιγραφή κλώνου Αντιστοίχηση 1 bk/1 Πόλος 1 2 bk/2 Πόλος 1 3 bk/3 Πόλος 2 4 bk/4 Πόλος 2 PE gnye PE 11, 12 Ελεύθερος 4.4 Σχέδιο διαστάσεων THM10E Ø Εικόνα 7: Σχέδιο διαστάσεων µονάδας µετατροπέων MOVITRANS THM10E 53896AXX 12 Oδηγίες Λειτουργίας Μονάδα µετατροπέων MOVITRANS THM10E

13 Ευρετήριο 5 5 Ευρετήριο Α Αγωγός γραµµής Τεχνικά χαρακτηριστικά...11 Αντιστάθµιση δυναµικού...10 Απόρριψη...5 οµή συσκευής THM10E...8 Κ Καλώδιο σύνδεσης THM10E...11 Ο Οδηγίες ασφαλείας...4 Εγκατάσταση και έναρξη λειτουργίας...6 Π Περιβάλλον χρήσης...5 Περιγραφή τύπου THM10E...7 Περιεχόµενα συσκευασίας...7 Πινακίδα τύπου THM10E...7 Προβλεπόµενη χρήση...4 Προειδοποιήσεις...4 Σ Στοιχεία συσκευής THM10E...11 Συναρµολόγηση THM10E...9 Σχεδιάγραµµα συνδεσµολογίας HAN Q4/2M...12 THM10E...10 Σχέδιο διαστάσεων THM10E...12 Τ Τεχνικά χαρακτηριστικά αγωγού γραµµής Τεχνικά χαρακτηριστικά THM10E Γενικά Καλώδιο σύνδεσης Μονάδα µετατροπέα Στοιχεία συσκευής Σύνδεση HAN Q4/2M Σχέδιο διαστάσεων Υ Υποδείξεις συναρµολόγησης και εγκατάστασης.. 9 T THM10E Αντιστάθµιση δυναµικού οµή συσκευής... 8 Οδηγίες εγκατάστασης... 9 Περιγραφή τύπου... 7 Πινακίδα τύπου... 7 Στοιχεία συσκευής Σχεδιάγραµµα συνδεσµολογίας HAN Q4/2M Σχέδιο διαστάσεων Τεχνικά χαρακτηριστικά καλωδίου σύνδεσης Oδηγίες Λειτουργίας Μονάδα µετατροπέων MOVITRANS THM10E 13

14 Λίστα διευθύνσεων Λίστα διευθύνσεων Germany Headquarters Production Competence Center France Production Bruchsal Central Gear units / Motors Central Electronics North East South SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42 D Bruchsal P.O. Box Postfach 3023 D Bruchsal SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 1 D Graben-Neudorf SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42 D Bruchsal SEW-EURODRIVE GmbH & Co KG Alte Ricklinger Straße D Garbsen (near Hannover) SEW-EURODRIVE GmbH & Co KG Dänkritzer Weg 1 D Meerane (near Zwickau) SEW-EURODRIVE GmbH & Co KG Domagkstraße 5 D Kirchheim (near München) West SEW-EURODRIVE GmbH & Co KG Siemensstraße 1 D Langenfeld (near Düsseldorf) Drive Hotline / 24 Hour Additional addresses for service in Germany provided on request! Haguenau Bordeaux Lyon Paris SEW-USOCOME 48-54, route de Soufflenheim B. P F Haguenau Cedex SEW-USOCOME Parc d activités de Magellan 62, avenue de Magellan - B. P. 182 F Pessac Cedex SEW-USOCOME Parc d Affaires Roosevelt Rue Jacques Tati F Vaulx en Velin SEW-USOCOME Zone industrielle 2, rue Denis Papin F Verneuil I Etang Additional addresses for service in France provided on request! Tel Fax sew@sew-eurodrive.de Tel Fax sc-mitte-gm@sew-eurodrive.de Tel Fax sc-mitte-e@sew-eurodrive.de Tel Fax sc-nord@sew-eurodrive.de Tel Fax sc-ost@sew-eurodrive.de Tel Fax sc-sued@sew-eurodrive.de Tel Fax sc-west@sew-eurodrive.de SEWHELP Tel Fax sew@usocome.com Tel Fax Tel Fax Tel Fax Algeria Alger Réducom 16, rue des Frères Zaghnoun Bellevue El-Harrach Alger Tel Fax Argentina Buenos Aires SEW EURODRIVE ARGENTINA S.A. Centro Industrial Garin, Lote 35 Ruta Panamericana Km 37, Garin Tel Fax sewar@sew-eurodrive.com.ar 14 06/2005

15 Λίστα διευθύνσεων Australia Melbourne SEW-EURODRIVE PTY. LTD. 27 Beverage Drive Tullamarine, Victoria 3043 Tel Fax enquires@sew-eurodrive.com.au Sydney SEW-EURODRIVE PTY. LTD. 9, Sleigh Place, Wetherill Park New South Wales, 2164 Tel Fax enquires@sew-eurodrive.com.au Austria Wien SEW-EURODRIVE Ges.m.b.H. Richard-Strauss-Strasse 24 A-1230 Wien Tel Fax sew@sew-eurodrive.at Belgium Brüssel SEW Caron-Vector S.A. Avenue Eiffel 5 B-1300 Wavre Tel Fax info@caron-vector.be Brazil Production Sao Paulo SEW-EURODRIVE Brasil Ltda. Avenida Amâncio Gaiolli, 50 Caixa Postal: Guarulhos/SP - Cep.: Additional addresses for service in Brazil provided on request! Tel Fax sew@sew.com.br Bulgaria Sofia BEVER-DRIVE GMBH Bogdanovetz Str.1 BG-1606 Sofia Cameroon Douala Electro-s Rue Drouot Akwa B.P Douala Tel Fax bever@mbox.infotel.bg Tel Fax Canada Toronto Vancouver SEW-EURODRIVE CO. OF CANADA LTD. 210 Walker Drive Bramalea, Ontario L6T3W1 SEW-EURODRIVE CO. OF CANADA LTD Honeyman Street Delta. B.C. V4G 1 E2 Montreal SEW-EURODRIVE CO. OF CANADA LTD Rue Leger Street LaSalle, Quebec H8N 2V9 Additional addresses for service in Canada provided on request! Tel Fax l.reynolds@sew-eurodrive.ca Tel Fax b.wake@sew-eurodrive.ca Tel Fax a.peluso@sew-eurodrive.ca Chile Santiago de Chile SEW-EURODRIVE CHILE LTDA. Las Encinas 1295 Parque Industrial Valle Grande LAMPA RCH-Santiago de Chile P.O. Box Casilla 23 Correo Quilicura - Santiago - Chile Tel Fax sewsales@entelchile.net 06/

16 Λίστα διευθύνσεων China Production Tianjin SEW-EURODRIVE (Tianjin) Co., Ltd. No. 46, 7th Avenue, TEDA Tianjin Tel Fax Suzhou SEW-EURODRIVE (Suzhou) Co., Ltd. 333, Suhong Middle Road Suzhou Industrial Park Jiangsu Province, P. R. China Tel Fax Colombia Bogotá SEW-EURODRIVE COLOMBIA LTDA. Calle 22 No Bodega 6, Manzana B Santafé de Bogotá Tel Fax sewcol@sew-eurodrive.com.co Croatia Zagreb KOMPEKS d. o. o. PIT Erdödy 4 II HR Zagreb Tel Fax kompeks@net.hr Czech Republic Praha SEW-EURODRIVE CZ S.R.O. Business Centrum Praha Lužná 591 CZ Praha 6 - Vokovice Tel Fax sew@sew-eurodrive.cz Denmark Kopenhagen SEW-EURODRIVEA/S Geminivej 28-30, P.O. Box 100 DK-2670 Greve Tel Fax sew@sew-eurodrive.dk Estonia Tallin ALAS-KUUL AS Paldiski mnt.125 EE 0006 Tallin Tel Fax veiko.soots@alas-kuul.ee Finland Lahti SEW-EURODRIVE OY Vesimäentie 4 FIN Hollola 2 Tel Fax sew@sew.fi Gabon Libreville Electro-s B.P Libreville Tel Fax Great Britain Normanton SEW-EURODRIVE Ltd. Beckbridge Industrial Estate P.O. Box No.1 GB-Normanton, West- Yorkshire WF6 1QR Tel Fax info@sew-eurodrive.co.uk Greece (Ελλάδα) Πωλήσεις Ανταλλακτικά Πειραιάς ΧΡ. ΜΠΟΖΝΟΣ & ΥΙΟΣ Α.Ε. Κ. Μαυροµιχάλη 12 P.O. Box 80136, Πειραιάς Θεσσαλονίκη Μαιάνδρου Θεσσαλονίκη Tηλ Τelefax info@boznos.gr Tηλ Telefax /2005

17 Λίστα διευθύνσεων Hong Kong Hong Kong SEW-EURODRIVE LTD. Unit No , 8th Floor Hong Leong Industrial Complex No. 4, Wang Kwong Road Kowloon, Hong Kong Tel Fax sew@sewhk.com Hungary Budapest SEW-EURODRIVE Kft. H-1037 Budapest Kunigunda u. 18 Tel Fax office@sew-eurodrive.hu India Baroda SEW-EURODRIVE India Pvt. Ltd. Plot No. 4, Gidc Por Ramangamdi Baroda Gujarat Technical Offices Bangalore SEW-EURODRIVE India Private Limited 308, Prestige Centre Point 7, Edward Road Bangalore Mumbai SEW-EURODRIVE India Private Limited 312 A, 3rd Floor, Acme Plaza Andheri Kurla Road, Andheri (E) Mumbai Tel Fax mdoffice@seweurodriveindia.com Tel Fax salesbang@seweurodriveindia.com Tel Fax salesmumbai@seweurodriveindia.com Ireland Dublin Alperton Engineering Ltd. 48 Moyle Road Dublin Industrial Estate Glasnevin, Dublin 11 Tel Fax Israel Tel Aviv Liraz Handasa Ltd. Ahofer Str 34B / Holon Tel Fax lirazhandasa@barak-online.net Italy Milano SEW-EURODRIVE di R. Blickle & Co.s.a.s. Via Bernini,14 I Solaro (Milano) Tel Fax sewit@sew-eurodrive.it Ivory Coast Abidjan SICA Ste industrielle et commerciale pour l Afrique 165, Bld de Marseille B.P. 2323, Abidjan 08 Tel Fax Japan Toyoda-cho SEW-EURODRIVE JAPAN CO., LTD 250-1, Shimoman-no, Iwata Shizuoka Tel Fax sewjapan@sew-eurodrive.co.jp Korea Ansan-City SEW-EURODRIVE KOREA CO., LTD. B 601-4, Banweol Industrial Estate Unit , Shingil-Dong Ansan Tel Fax master@sew-korea.co.kr 06/

18 Λίστα διευθύνσεων Latvia Riga SIA Alas-Kuul Katlakalna 11C LV-1073 Riga Lebanon Beirut Gabriel Acar & Fils sarl B. P Bourj Hammoud, Beirut Lithuania Alytus UAB Irseva Merkines g. 2A LT Alytus Tel Fax Tel Fax gacar@beirut.com Tel Fax info@irseva.lt Luxembourg Brüssel CARON-VECTOR S.A. Avenue Eiffel 5 B-1300 Wavre Tel Fax info@caron-vector.be Malaysia Johore SEW-EURODRIVE SDN BHD No. 95, Jalan Seroja 39, Taman Johor Jaya Johor Bahru, Johor West Malaysia Tel Fax kchtan@pd.jaring.my Mexico Queretaro SEW-EURODRIVE, and Distribution, S. A. de C. V. Privada Tequisquiapan No. 102 Parque Ind. Queretaro C. P Queretaro, Mexico Tel Fax scmexico@seweurodrive.com.mx Morocco Casablanca S. R. M. Société de Réalisations Mécaniques 5, rue Emir Abdelkader 05 Casablanca Tel Fax srm@marocnet.net.ma Netherlands Rotterdam VECTOR Aandrijftechniek B.V. Industrieweg 175 NL-3044 AS Rotterdam Postbus NL-3004 AB Rotterdam Tel Fax info@vector.nu New Zealand Auckland SEW-EURODRIVE NEW ZEALAND LTD. P.O. Box Greenmount drive East Tamaki Auckland Tel Fax sales@sew-eurodrive.co.nz Christchurch SEW-EURODRIVE NEW ZEALAND LTD. 10 Settlers Crescent, Ferrymead Christchurch Tel Fax sales@sew-eurodrive.co.nz 18 06/2005

19 Λίστα διευθύνσεων Norway Moss SEW-EURODRIVE A/S Solgaard skog 71 N-1599 Moss Tel Fax Peru Lima SEW DEL PERU MOTORES REDUCTORES S.A.C. Los Calderos # Urbanizacion Industrial Vulcano, ATE, Lima Tel Fax sewperu@sew-eurodrive.com.pe Poland Lodz SEW-EURODRIVE Polska Sp.z.o.o. ul. Techniczna 5 PL Lodz Tel Fax sew@sew-eurodrive.pl Portugal Coimbra SEW-EURODRIVE, LDA. Apartado 15 P Mealhada Tel Fax infosew@sew-eurodrive.pt Romania Bucuresti Sialco Trading SRL str. Madrid nr Bucuresti Tel Fax sialco@sialco.ro Russia St. Petersburg ZAO SEW-EURODRIVE P.O. Box 263 RUS St. Petersburg Senegal Dakar SENEMECA Mécanique Générale Km 8, Route de Rufisque B.P. 3251, Dakar Serbia and Montenegro Beograd DIPAR d.o.o. Kajmakcalanska 54 SCG Beograd Tel Fax sew@sew-eurodrive.ru Tel Fax senemeca@sentoo.sn Tel Fax dipar@yubc.net Singapore Singapore SEW-EURODRIVE PTE. LTD. No 9, Tuas Drive 2 Jurong Industrial Estate Singapore Tel Fax sales@sew-eurodrive.com.sg Slovakia Sered SEW-Eurodrive SK s.r.o. Trnavska 920 SK Sered Tel Fax sew@sew-eurodrive.sk 06/

20 Λίστα διευθύνσεων Slovenia Celje Pakman - Pogonska Tehnika d.o.o. UI. XIV. divizije 14 SLO 3000 Celje Tel Fax pakman@siol.net South Africa Johannesburg SEW-EURODRIVE (PROPRIETARY) LIMITED Eurodrive House Cnr. Adcock Ingram and Aerodrome Roads Aeroton Ext. 2 Johannesburg 2013 P.O.Box Bertsham 2013 Tel Fax dross@sew.co.za Capetown SEW-EURODRIVE (PROPRIETARY) LIMITED Rainbow Park Cnr. Racecourse & Omuramba Road Montague Gardens Cape Town P.O.Box Chempet 7442 Cape Town Tel Fax Telex dswanepoel@sew.co.za Durban SEW-EURODRIVE (PROPRIETARY) LIMITED 2 Monaceo Place Pinetown Durban P.O. Box 10433, Ashwood 3605 Tel Fax dtait@sew.co.za Spain Bilbao SEW-EURODRIVE ESPAÑA, S.L. Parque Tecnológico, Edificio, 302 E Zamudio (Vizcaya) Tel Fax sew.spain@sew-eurodrive.es Sweden Jönköping SEW-EURODRIVE AB Gnejsvägen 6-8 S Jönköping Box 3100 S Jönköping Tel Fax info@sew-eurodrive.se Switzerland Basel Alfred lmhof A.G. Jurastrasse 10 CH-4142 Münchenstein bei Basel Tel Fax info@imhof-sew.ch Thailand Chon Buri SEW-EURODRIVE (Thailand) Ltd. Bangpakong Industrial Park 2 700/456, Moo.7, Tambol Donhuaroh Muang District Chon Buri Tel Fax sewthailand@sew-eurodrive.co.th Tunisia Tunis T. M.S. Technic Marketing 7, rue Ibn EI Heithem Z.I. SMMT 2014 Mégrine Erriadh Tel Fax Turkey Istanbul SEW-EURODRIVE Hareket Sistemleri Sirketi Bagdat Cad. Koruma Cikmazi No. 3 TR Maltepe ISTANBUL Tel Fax sew@sew-eurodrive.com.tr 20 06/2005

21 Λίστα διευθύνσεων USA Production Greenville San Francisco Philadelphia/PA Dayton SEW-EURODRIVE INC Old Spartanburg Highway P.O. Box 518 Lyman, S.C SEW-EURODRIVE INC San Antonio St. Hayward, California SEW-EURODRIVE INC. Pureland Ind. Complex 2107 High Hill Road, P.O. Box 481 Bridgeport, New Jersey SEW-EURODRIVE INC West Main Street Troy, Ohio Dallas SEW-EURODRIVE INC Platinum Way Dallas, Texas Additional addresses for service in the USA provided on request! Tel Fax Fax Manuf Fax Ass Telex Tel Fax Tel Fax Tel Fax Tel Fax Venezuela Valencia SEW-EURODRIVE Venezuela S.A. Av. Norte Sur No. 3, Galpon Zona Industrial Municipal Norte Valencia, Estado Carabobo Tel Fax /

22
