1 Αξιολόγηση του ΕΓΣΑ87 μέσω ενός σύγχρονου γεωδαιτικού μοντέλου ταχυτήτων για τον Ελλαδικό χώρο M. Χατζηνίκος & X. Κωτσάκης Τμήμα Αγρονόμων & Τοπογράφων Μηχανικών Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης 4 ο Πανελλήνιο Συνέδριο ΑΤΜ Ο ρόλος του ΑΤΜ στην ανασυγκρότηση της χώρας Σεπτεμβρίου 2014, Θεσσαλονίκη 1

2 Εισαγωγή Το ΕΓΣΑ87 υλοποιήθηκε το 1990 από: σημεία (δίκτυα Ι, ΙΙ, ΙΙΙ και IV τάξης). Γεωδαιτικές μετρήσεις τη περίοδο Δορυφορικές παρατηρήσεις 30 σημείων (δίκτυο Ι τάξης, ΕΜΠ). Τον προσανατολισμό του ITRF87. Στόχοι: Αξιολόγηση της επιρροής των παραμορφώσεων του ελληνικού γήινου φλοιού στην ακρίβεια του ΕΓΣΑ87. Υπολογισμός συστηματικών σφαλμάτων του ΕΓΣΑ Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 2

3 Η τεκτονική συμπεριφορά της Ελλάδας Ο γήινος φλοιός της Ελλάδας: Κανονικά ρήγματα Κορινθιακός Κόλπος Πατραϊκός Κόλπος Σαρωνικός Κόλπος Θεσσαλία Νότιο Αιγαίο Ανάστροφα ρήγματα Ελληνικό τόξο Δυτικά των Ιόνιων νησιών Οροσειρά Πίνδου Οριζόντιας μετατόπισης ρήγματα Τάφρος του Βορείου Αιγαίου Κεφαλονιά Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 3

4 Δίκτυο μελέτης των μετακινήσεων του ελληνικού γήινου φλοιού 125 μόνιμοι σταθμοί GPS: 17 σταθμοί IGS/EPN 108 σταθμοί στην Ελλάδα Δίκτυα: EPN LEICA SMARTNET-GREECE (ΜΕΤRΙCΑ S.A) HEPOS (ΕΚΧA Α.Ε) NOA (Ε.Α.Α) HERMES (TATM/ΑΠΘ) Χρονικό διάστημα δεδομένων: Συνεχόμενα δεδομένα ανά σταθμό: 3 με 6 χρόνια Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 4

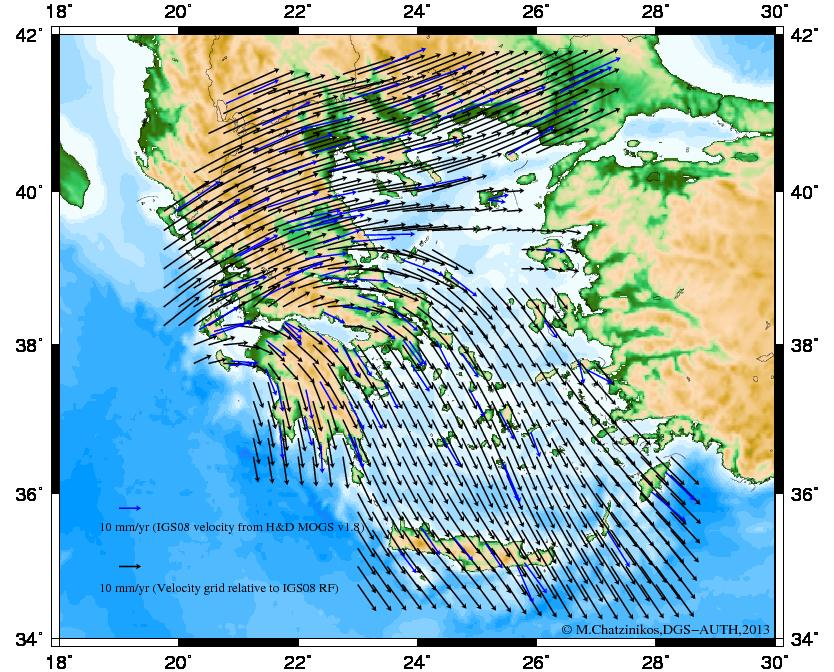

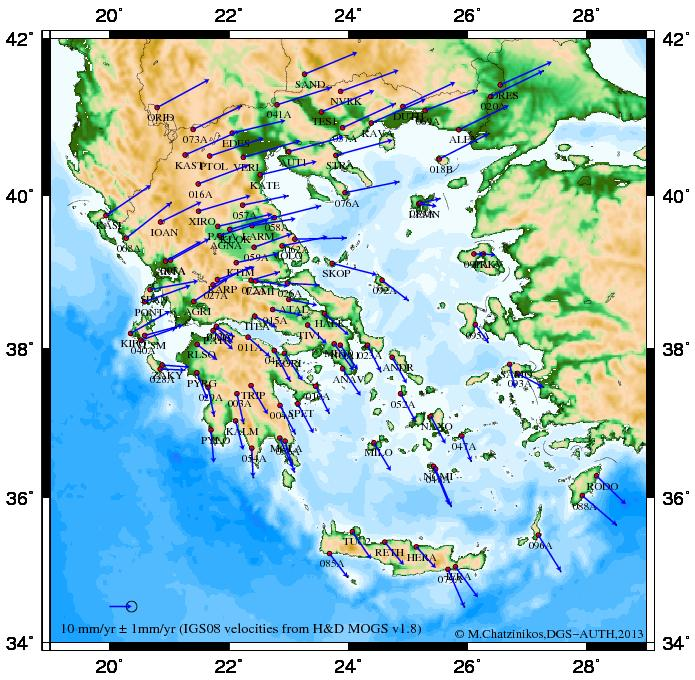

5 Γεωδαιτικό μοντέλο οριζόντιων ταχυτήτων μετακίνησης της Ελλάδας (HGVM2013) Ταχύτητες μετακίνησης στο ITRF Euler pole + 2. Σημειακή προσαρμογή (LS Collocation) HGVM2013 Χατζηνίκος 2013 Μελέτη των μετακινήσεων του γήινου φλοιού στον ελλαδικό χώρο με ανάλυση δορυφορικών δεδομένων GNSS Chatzinikos et al The realization of a semi-dynamic datum in Greece including a new velocity model Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 5

6 Το Γεωδαιτικό Δίκτυο της ΓΥΣ Το έτος 2007: Μετρήθηκαν (GPS) 2470 σημεία Συντ/νες: ITRF2000 εποχή Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 6

7 Παρεμβολή ταχυτήτων HGVM Δίκτυο ΓΥΣ Ταχύτητες μετακίνησης: ITRF2008 Β. Ελλάδα: κινείται ΒΑ (2.6 cm/yr) Ν. Ελλάδα: απομακρύνεται cm/yr ως προς τη Βόρεια ΒΔ & Κ Ελλάδα: έντονες μεταβολές στο πεδίο ταχυτήτων Λήμνος & Μυτιλήνη: κινούνται ανεξάρτητα από την υπόλοιπη Ελλάδα Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 7

8 Διαδικασία αξιολόγησης ακρίβειας ΕΓΣΑ87 μέσω του HGVM2013 Συντεταγμένες 2470 σημεία του δικτύου ΓΥΣ ITRF2000 Epoch: Cartesian Coord. (X Y Z) ITRF2008 Epoch: Cartesian Coord. (X Y Z) Ταχύτητες μετακίνησης 2470 σημεία του δικτύου ΓΥΣ HGVM2013 ITRF2008 Vnorth Veast ITRF2008 Epoch: Geodetic Coord. (φ λ h) ITRF2008 Epoch: XXXX Geodetic Coord. (φ, λ ) Αλλαγή Εποχής HGVM2013 ITRF2008 Vφ Vλ παραμετρικός μετασχηματισμός ως προς το ΕΓΣΑ87 (φ, λ) Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 8

9 meters Εποχή αναφοράς του ΕΓΣΑ87 (?) RMS μετασχηματισμού: ITRF2008 εποχή ΧΧΧΧ vs ΕΓΣΑ Year 7 Parameters 6 Parameters 3 Parameters Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 9

10 meters Εποχή αναφοράς του ΕΓΣΑ87 (?) 0.7 Το 1969 παρουσιάζονται οι ελάχιστες τιμές RMS Year 7 Parameters 6 Parameters 3 Parameters Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 10

11 Αξιολόγηση ακρίβειας ΕΓΣΑ87 στο σύνολο του ελληνικού γήινου φλοιού 6-παραμετρικός μετασχηματισμός Μετασχηματισμός / Σφάλματα (m) min max mean RMS ΕΓΣΑ87 vs ITRF2008_ ΕΓΣΑ87 vs ITRF2008_ Μείωση ακρίβειας του ΕΓΣΑ87 κατά 18% (10 cm) λόγω των μετακινήσεων στη περίοδο Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 11

12 Αξιολόγηση ακρίβειας ΕΓΣΑ87 στο σύνολο του ελληνικού γήινου φλοιού 3-παραμετρικός μετασχηματισμός Μετασχηματισμός / Σφάλματα (m) min max mean RMS ΕΓΣΑ87 vs ITRF2008_ ΕΓΣΑ87 vs ITRF2008_ Μείωση ακρίβειας του ΕΓΣΑ87 κατά 22% (15 cm) λόγω των μετακινήσεων στη περίοδο Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 12

13 RMS (m) Αξιολόγηση ακρίβειας ΕΓΣΑ87 Περιοχές ομοιογενούς μετακίνησης RMS 6-παραμετρικού μετασχηματισμού (Ξεχωριστή εφαρμογή σε κάθε περιοχή) IΤRF2008 εποχή: Vs ΕΓΣΑ IΤRF2008 εποχή:1969 Vs ΕΓΣΑ Β Ελλάδα ΒΔ Ελλάδα Κ Ελλάδα Πελοπόννησος Ν Αιγαίο Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 13

14 RMS (m) Αξιολόγηση ακρίβειας ΕΓΣΑ87 Περιοχές ανομοιογενούς μετακίνησης 0.45 RMS 6-παραμετρικού μετασχηματισμού (Ξεχωριστή εφαρμογή σε κάθε περιοχή) 0.4 IΤRF2008 εποχή: Vs ΕΓΣΑ IΤRF2008 εποχή:1969 Vs ΕΓΣΑ ΒΔ Ελλάδα ΒΔ Ελλάδα + Κ Ελλάδα ΒΔ Ελλάδα + Κ Ελλάδα + Πελοπόννησος Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 14

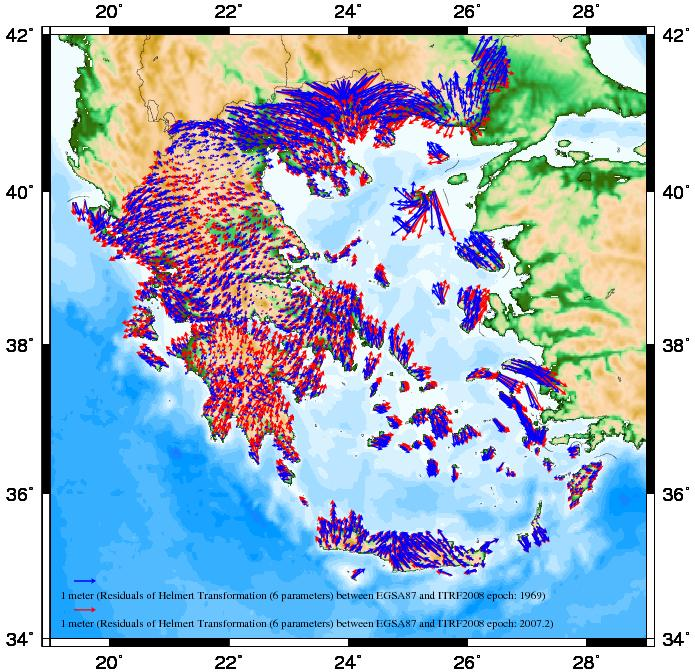

15 Αξιολόγηση ακρίβειας ΕΓΣΑ87 Δυτική vs Ανατολική Ελλάδα Residuals 6-παραμετρικού μετασχηματισμού (Ξεχωριστή εφαρμογή για τη Δυτική και Ανατολική Ελλάδα) Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 15

16 Αριθμός Σημείων Αξιολόγηση ακρίβειας ΕΓΣΑ87 Δυτική vs Ανατολική Ελλάδα Αριθμός Σημείων Residuals μετασχηματισμού Μετασχηματισμός / Σφάλματα (m) ΕΓΣΑ87 vs ITRF2008_1969 ΕΓΣΑ87 vs ITRF2008_ min max mean RMS Μετασχηματισμός / Σφάλματα (m) ΕΓΣΑ87 vs ITRF2008_1969 ΕΓΣΑ87 vs ITRF2008_ min max mean RMS ΕΓΣΑ87 vs ITRF2008 Δυτική Ελλάδα (19<λ<24) Εποχή 1969 Εποχή ΕΓΣΑ87 vs ITRF2008 Ανατολική Ελλάδα (24<λ<29) Εποχή 1969 Εποχή Σφάλματα Οριζόντιου Επιπέδου (m) Σφάλματα Οριζόντιου Επιπέδου (m) Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 16

17 RMS (m) Συμπερασματικά Το μειώθηκε 20% η ακρίβεια του ΕΓΣΑ87 λόγω των μετακινήσεων. Δ. Ελλάδα: μείωση ακρίβειας ΕΓΣΑ87 κατά 30-40% λόγω των μετακινήσεων. Α. Ελλάδα: η ακρίβεια του ΕΓΣΑ87 είναι δύο φορές χειρότερη από την Δυτική & εξαρτάται από τα συστηματικά σφάλματα Parameters Περαιτέρω μείωση της ακρίβειας του ΕΓΣΑ87 κατά ~7 cm έως το 2020!!! Σεπτεμβρίου 2014, Θεσσαλονίκη 4 ο Πανελλήνιο Συνέδριο ΑΤΜ 17

18 Σας ευχαριστώ για την προσοχή σας! & 4 ο Πανελλήνιο Συνέδριο ΑΤΜ Ο ρόλος του ΑΤΜ στην ανασυγκρότηση της χώρας Σεπτεμβρίου 2014, Θεσσαλονίκη 18
