1 VÝROKY PRE SOLÁRNE SYSTÉMY Your reliable partner Flamco Výrobky pre solárne systémy FLEXCON SOLR FLEXCON V- PRESCOR SOLR FLEXVENT TOP SOLR FLMCOVENT SOLR V DUO SOLR VYDNIE SK 2010

2 Solárne produkty od Flamco: najlepšia vo ba, akú môžete urobi! Flamco je významný dodávate mnohých produktov pre solárne systémy a popredným výrobcom solárnych kombinovaných zásobníkov na ohrev vody. Táto škála obsahuje nasledujúce produkty a skupiny produktov: Ohrievače vody, zásobníky a príslušenstvo. Expanzné nádoby. Poistné ventily. Kombinované tlakomery/teplomery. Plniace súpravy. Separátory vzduchu a automatické odvzdušňovacie ventily. Iné potrubné armatúry. Produkty Flamco plne spĺňajú požiadavky, kladené na tlak a teplotu: Prescor Solar informačný list 100 ( ) ods normy VdTÜV. Expanzné nádoby (Flexcon Solar 8 80 litrov) smernica 97/23/ES o tlakových zariadeniach. Ohrievače vody a zásobníky pitnej vody všetky časti, ktoré prichádzajú do kontaktu s vodou, musia by smaltované v súlade s normou DIN 4753/3 o hygienickom ohreve vody. Iné systémy Mnohé krajiny využívajú princíp spätného toku. Tento princíp sa prejaví v zásobníku len vtedy, ak je dostatok slnka a zásobník môže neustále absorbova teplo. Najväčším prínosom tohto systému je skutočnos, že do vody netreba pridáva prostriedok proti zamŕzaniu a nie je potrebný istič s tepelnou ochranou. Nevýhodou je, že ak sa zastaví čerpadlo, voda musí vo ne tiec spä do zásobníka. Rúrky musia by spádované smerom do zásobníka. To nie je problém, ak sa zásobník nachádza v blízkosti kolektora, opatrenia treba prija, ak sa zásobník nachádza v inej časti domu alebo dokonca v pivnici. V krajinách, kde je zásobník umiestnený v pivnici, sa často využíva systém s nemrznúcou zmesou. Ďalšou možnos ou je systém so samočinným obehom vody. V takých prípadoch je zásobník umiestnený nad kolektorom a nako ko pri ohreve je ahší, voda automaticky tečie do zásobníka. Prevádzka Solárny zásobník využíva teplo zo slnka. Teplo potom cirkuluje v teplovodnej vykurovacej sústave zákazníka. Pri použití solárneho systému môžete zníži náklady na energie takmer o polovicu (v priemere o 45 %) pokia ide o vykurovaciu vodu. Navyše, ide o výnimočne šetrné zariadenie k životnému prostrediu, pretože solárny systém významne prispieva k znižovaniu emisií CO 2 z domácností ( v priemere 280 kg ročne!). Solárny kolektor prijíma teplo zo slnečného žiarenia a prenáša ho do kvapaliny (voda s nemrznúcimi zmesami), ktorá je ukrytá pod zásobník na vodu. Takýmto spôsobom môže teplo cirkulova vo všetkých častiach systému a ohrieva vodu. Zohriata voda je sa následne privádza cez iný ohrievač do domu, kde ju možno použi. Správne pracujúci solárny systém je zárukou bezproblémovej prevádzky počas celej životnosti zásobníka. Približne po desiatich rokoch možno bude treba vymeni čerpadlo. Výkon solárneho zásobníka sa znate ne nezníži. 2

3 Poistné ventily Prescor Solar na ochranu vášho systému Poistné ventily Prescor Solar sa používajú na udržanie prípustnej úrovne tlaku v uzavretých, solárnych vykurovacích systémoch so zmesou vody/glykolu s obsahom glykolu do 50 %. Povolená teplota kvapaliny 120 C a najvyššia tepelná odolnos do 160 C. Maximálny pracovný pretlak (reakčný tlak): 3, 6, 8 a 10 barov. Tlak zariadenia a maximálny výkon vyhovujúci ventilu sú vyznačené na ventile. Pred výberom správneho poistného ventilu Prescor skontrolujte menovitý výkon kotla. Certifikované pod a TÜV.SV SOL.N.p. PRESCOR SOLR 3 / 4 Nezničite né plastové zakončenie na zdvíhanie doštičky ventilu. Masívne medené teleso. PRESCOR SOLR 1 VÝODY PRESCOR SOLR: Tesnenie vyrobené z vysokoakostnej gumy, ktorá sa neprilepí k sedlu ventila. S vysokým zdvihom": ve ký výkon vypúš ania, rýchle zníženie pretlaku. Deliaca membrána chráni vnútorné časti pred nečistotami a vápenatením. Vzh adom na to, že pružina je vyrobená z vysokokvalitného materiálu, napätie pružiny sa časom neuvo ňuje. Firma Flamco bola jedným z prvých výrobcov poistných ventilov, ktoré vyhovujú štandardom v Smernici o tlakových zariadeniach (značka typového schválenia ES). ezpečnos Prescor posledné slovo v oblasti bezpečnosti 3

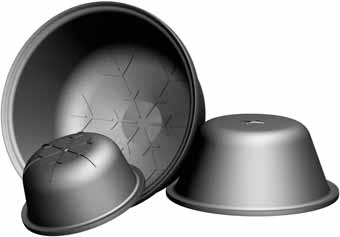

4 Expanzné nádoby Flexcon Solar s tlakovou membránou pre uzavreté solárne zariadenia Nádoby Flexcon Solar sú vyrobené z najkvalitnejšej uš achtilej ocele a sú povrchovo upravené lesklým epoxidovým lakom, ktorý zabezpečuje ochranu a vysokokvalitné spracovanie. S ahovací zverný kruh s dokázate ne účinnou membránou sa neustále podrobuje testom a má dlhú životnos aj pri ve kej zá aži. Optimálne rozdelenie síl pôsobiacich na membránu s extrémne nízkou priepustnos ou je základným predpokladom dlhej životnosti nádob Flexcon Solar. Kvalita Flexcon Solar je výsledkom polstoročných skúseností a know-how! Nádoby Flexcon Solar sa dodávajú pripravené na inštaláciu v stohovate ných škatuliach s držadlami. Ku každej škatuli je pribalený podrobný návod na inštaláciu a prevádzku. Pripojovací závit je bez náteru, aby sa dosiahol vodotesný spoj. Membrána sa roluje hore a dole, aby sa nevystavovala za aženiu v ahu. To významne predlžuje jej prevádzkovú životnos. Jedinečná konštrukcia zverného kruhu zaručuje nepoškodite nos membrány a oboch polovíc nádoby. Dusíkový ventil nádob Flexcon Solar s kapacitou od 8 do 80 litrov zapadne do drážky, a tam je chránený proti poškodeniu protiprachovým uzáverom a dodatočným ochranným krytom. Expanzné nádoby Flexcon spĺňajú požiadavky európskych smerníc, a preto sú označené značkou ES. Dokázate ne účinná membrána uzáveru sa trvalo presadzuje v testoch a v praxi svojou dlhou životnos ou. Tabu ky s typmi a technickými parametrami: strana 12. 4

5 Flamco poskytuje 5-ročnú záruku na nádoby Flexcon Solar! FLEXCON SOLR 8-25 FLEXCON SOLR FLEXCON SOLR Expanzné nádoby Flexcon Solar s tlakovou membránou sú vhodné pre uzavreté solárne systémy. Pracovná teplota membrány môže dosiahnu maximálne 110 C (8 80 litrov). V prípade vyšších teplôt odporúčame prija vhodné opatrenia na zníženie teploty. Expanzná nádoba Flexcon Solar je vhodná pre nemrznúce zmesi s obsahom glykolu do 50 %. Produkty Flamco používané v zariadeniach na solárnu energiu 1. Solárny kolektor. 2. Výmenník tepla. 3. Čerpadlo. 4. Odvzdušňovací ventil Flamco a vzduchový zásobník Flamco.. Flamcovent Solar.. Flexvent Top Solar. C. Flexvent Solar. 5. Tlakomer. 6. Poistný ventil a hrdlo Flamco. 7. Prepadová nádoba. 8. Expanzná nádoba Flexcon Solar. 9. Flexcon VSV alebo predradená nádoba Flexcon V- (potrebná, ak je teplota v nádobe Flexcon príliš vysoká). Kvalita Flexcon Solar je výsledkom polstoročných skúseností a know-how! 5

6 Na zníženie teploty membrány v expanznej nádobe treba nainštalova predradenú nádobu V uzavretých solárnych zariadeniach môže teplota média značne prekroči dovolenú teplotu na membráne expanznej nádoby. Stála teplota membrány v nádobách Flexcon Solar môže dosiahnu maximálne 110 C (8 80 litrov) v súlade s príslušnými normami. Na zníženie teploty na túto hodnotu treba nainštalova predradenú nádobu. Maximálne prípustná teplota prívodnej vody pre predradenú nádobu Flexcon je 160 C. ko dlho voda chladne, závisí od objemu nádoby. Nádoba musí by osadená tak, aby dokonale zabezpečovala funkcie a bola prístupná na údržbu. Nádobu je potrebné nainštalova najmenej 400 mm od steny a ostatných komponentov. Nádobu neizolujte. FLEXCON V- FLEXCON VSV Predradená nádoba musí by nainštalovaná tak, aby teplota membrány v expanznej nádobe Flexcon Solar neprekročila vo väčších zariadeniach teplotu 110 C. Predradené nádoby Flexcon V- sú vhodné zariadenia na zníženie teploty v expanznej nádobe. Prehriata voda tečie zo systému do najvyššieho bodu predradenej nádoby. orúca voda sa zmieša s kondenzátom, ktorý ostal v predradenej nádobe. Ochladená voda je vedená do expanznej nádoby zo spodnej časti nádoby. Schéma zapojenia pre predradenú nádobu Flexcon. S predradenou nádobou Flexcon V- / Flexcon VSV sa vyhnete zbytočnému poškodeniu membrány pri príliš vysokých teplotách. Tabu ky s typmi a technickými parametrami: strana 13. 6

7 Príslušenstvo expanzných nádob Flexcon Solar Flamco dodáva príslušenstvo na mnohé účely, napríklad upevnenia nádob Flexcon Solar na stenu, čo zároveň u ahčuje kontrolu plnenia plynu do nádob Flexcon Solar, ako aj výmenu nádob Flexcon Solar, pričom zariadenie nie je potrebné vypusti. Na tejto strane nájdete krátky preh ad príslušenstva nádob Flexcon. Skúšobný tlakomer Pomocou skúšobného tlakomeru Flamco sa dá ahko skontrolova nastavený tlak expanzných nádob Flexcon Solar. Rozsah tlaku je od 0,4 do 6,8 baru. FlexControl FlexControl zabezpečuje spojenie medzi expanznou nádobou Flexcon Solar na jednej strane a solárnym zariadením na strane druhej. Pomocou FlexControl sa dá riadi predtlakovanie expanznej nádoby alebo vymeni expanznú nádobu bez vypustenia alebo odtlakovania systému. Maximálny prevádzkový tlak je 10 barov Flexcon GV 90 Praktický predlžovací diel s 90 uhlom. Flexcon GV 90 treba naskrutkova na ventil stredne ve kých nádob Flexcon s objemom litrov. Predlžovací diel zabezpečuje jednoduchší prístup k ventilu. Záves nádoby Flexcon M Záves nádoby Flexcon M je namontovaný na stenu pomocou dodaných závitových úchytných kolíkov a príchytiek. Flexcon M 3 má otvor s pružinou, do ktorého presne zapadne svorka nádoby. Naskrutkovaním na oba kolíky nádrž upevníte na miesto. Flexcon M je vhodný na upevnenie nádob Flexcon Solar s objemom nad 25 litrov na stenu. Flamco u ahčuje inštaláciu a prevádzku praktickým príslušenstvom! Tabu ky s typmi a technickými parametrami: strana 15. 7

8 Rad úsporných, vysokovýkonných ohrievačov vody horúcou vodou Ohrievače vody, zásobníky a kombinované nádrže Flamco s glazúrou sú najlepšou vo bou pri výbere vysokokvalitných, ahko ovládate ných produktov. Vyrobili ich odborníci v moderných výrobných závodoch. Flamco ponúka kompletnú škálu úsporných zásobníkov s najlepšou ochranou proti korózii a tepelnou izoláciou šetrnou k životnému prostrediu. ORIEVČ VODY DUO LS SOLR Duo LS Solar Vysokokvalitná povrchová glazúra na hygienické zásobovanie vodou s najvyššou úrovňou ochrany proti korózii so zabudovanou horčíkovou anódou. orúca voda. Prívodné potrubie tepelného čerpadla. Obeh. Spiatočka tepelného čerpadla. Solárna vetva - privod. Solárna vetva - spiatočka. Studená voda. Vysokovýkonná solárna nádrž Flamco LS Nepriamo vyhrievaná nádrž pre kombinácie tepelného čerpadla so solárnymi zariadeniami, so širokým dvoj-rúrkovým výmenníkom na vykurovanie z tepelného čerpadla a prídavným plochým rúrkovým výmenníkom tepla v spodnej časti na napojenie solárneho zariadenia. Na pripojenie prídavných zdrojov tepla (elektrický ohrievač, at.) sa dá použi kontrolná príruba, možno doobjedna. Mohutná a ahko inštalovate ná konštrukcia. Možno ju kombinova so všetkými modernými vykurvacími systémami. Vybavená teplomerom a ponornou rúrkou na snímač teploty. Volite né nastavenie výšky spodnej časti. ivalentný zásobník vody Duo Solar Škála úsporných, vysokovýkonných bivalentných zásobníkov vody (s vysokokvalitnou glazúrou) na prípravu teplej vody zo solárnych zariadení. Tabu ky s typmi a technickými parametrami: strana

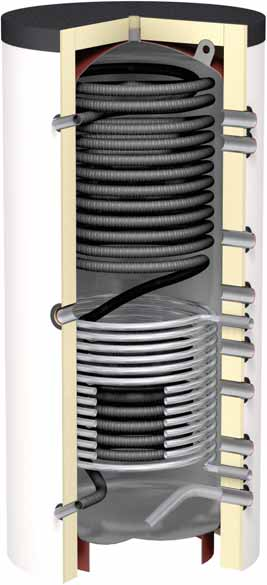

9 zásobovaných zo solárnych zariadení ORIEVČ VODY DUO SOLR KOMINOVNÝ ZÁSONÍK DUO FWS ORIEVČ VODY FWP KOMINOVNÝ ZÁSONÍK KPS Duo FWS Teplá voda. Spiatočka pre olejový/ plynový kotol na pitnú vodu alebo kotol na pelety vetva vykurovania (alternatíva). Závit pre vykurovací prvok. Spiatočka (alternatíva). Prívodná vetva vykurovacej vody (so zásobníka) a vypúš anie. Prívodná vetva okruhu, kotol na biomasu/ pelety. Prívodná vetva okruhu, olejový/plynový kotol na ohrev pitnej vody. Prívodná vetva okruhu, kotol na pelety. Prívod so solárneho okruhu. Prívodná vetva okruhu, olejový/plynový kotol na ohrev pitnej vody (alternatíva). Spiatočková vetva okruhu, olejový/plynový kotol na ohrev pitnej vody. ivalentné zásobníky Duo FWS Nový typ zásobníka Duo FWS so zabudovaných ohrievačom teplej vody bol špeciálne vyvinutý pre kombinované vykurovacie systémy- solárne zariadenia s kotlami na tuhé palivo alebo pelety. Srdcom zásobníka je ve ký vlnitý rúrkový výmenník tepla so 7 m 2 povrchovou plochou, ktorý hygienicky a účinne zvyšuje teplotu TÚV na správnu hodnotu. Kombinovaný zásobník Duo FWS obsahuje tiež solárny výmenník a dá sa pripoji až na osem plochých kolektorov v závislosti od ve kosti kombinovanej nádrže. Vzh adom na malý priemer 750 mm alebo 800 mm je inštalácia zásobníka Duo FWS ahká a to aj v stiesnených podmienkach. Pri inštalácii, ktorá usporí priestor, možno nainštalova nádrž do rohu budovy, ak sa prípojky otočia o 90. Studená voda. Spiatočka solárneho okruhu. Spiatočka okruhu, kotol na biomasu s vypúš aním. Zásobník Flamco FWP Zásobník vhodný na pripojenie k tepelnému čerpadlu s hygienickým ohrevom pitnej vody vo ve kom výmenníku tepla z ve kých nerezových vlnitých rúrok. Solárny ohrev vody sa zabezpečuje cez externý výmenník tepla a dajú sa pripoji aj alšie zdroje tepla. Kombinovaný zásobník KPS Zásobník KPS je vhodný pre vykurovacie systémy na biomasu, systémy na olej a plyn a solárne systémy v kombinácii medzi sebou. Obsahuje zabudovanú zásobnú nádržou na ohrev pitnej vody. Princíp kotla s vyrovnávacím zásobníkom zabezpečuje vysokú úroveň komfortu vzh adom na stály dostatok teplej vody. 9

10 k potrebujete kvalitne odvzdušni solárny systém odborníkov z Flamca Ke je solárny systém správne odvzdušnený, zvýši sa jeho výkon a predĺži sa jeho životnos, ako aj jeho jednotlivých súčastí. Do systému môžu vnika plyny vrátane vzduchu ktorýmko vek z nasledovných spôsobov: Pred a po napĺňaní je v systéme prítomný atmosférický vzduch. Vzduchové bubliny, ktoré sa už vo vode nachádzajú počas procesu napĺňania. Vzduch rozpustený vo vode v solárnom systéme. Cez tesnenia a spoje. Pri používaní expanzných nádob horšej kvality. FLMCOVENT SOLR EPP ochranná izolácia. Priestor pre vzduch. Uzatvárací ventil. Medzi nepriaznivé dôsledky plynov v systéme patrí: Znervózňujúci hluk a prerušovanie obehu. Znížený tepelný výkon. Skrátenie životnosti solárneho systému spôsobené vnútornou koróziou. Možné kavitačné poškodenie obehového čerpadla. Ochranná prepážka Teleso (mosadz). PLL krúžky. (μm) Flamcovent Flamcovent Solar a Flamcovent Solar V Odplyňovače Flamcovent Solar sa môžu používa v uzavretých solárnych systémoch až do maximálnej teploty 200 C (473 K) a pretlaku 10 barov. Mosadzné teleso s lisovanou prípojkou. Neobsahuje žiadne plastové diely, je naplnené PLL krúžkami s ve mi ve kou styčnou plochou na bezchybné odplynenie, ktoré sú vyrobené z V2; vybavený je uzatváracím odvzdušňovacím ventilom. Odplyňovače Flamcovent Solar a Flamcovent Solar V sa dodávajú s ochrannou tepelnou izoláciou EPP. Vhodné pre nemrznúce zmesi s obsahom až 50 % glykolu. Je dokázané, že absorpčné odplyňovače Flamcovent sú lepšie! Skúškami, ktoré vykonala Vysoká škola technická v Delft, sa jasne preukázalo, že odplyňovače Flamcovent odstraňujú všetky mikroskopické bublinky ve kosti µm a viac. Toto je trikrát lepší výsledok ako u porovnate ných odplyňovačov vzduchu! Tabu ky s typmi a technickými parametrami: strana

11 obrá te sa na FLMCOVENT SOLR V FLEXVENT TOP SOLR FLMCO LT Ke je v hornej časti systému na využívanie slnečnej energie namontovaný odlučovač, systém sa nesmie automaticky odvzdušňova. Je to z toho dôvodu, že v tejto časti systému sa môže počas prevádzky tvori para a tá by mohla zo systému úplne uniknú cez automatický odvzdušňovací ventil. Preto sa na slnečný konvertor Flamcovent Solar montuje manuálny odvzdušňovací ventil. utomatické odvzdušňovanie sa aktivuje len vtedy, ke je do systému doplnená voda alebo počas údržby. Mikrobublinky plynu, ktoré sa nachádzajú v kvapaline, sa zachytávajú na ve kých styčných plochách PLL krúžkov. Efekt zlučovania spôsobuje, že tieto mikrobublinky sa zväčšujú a potom stúpajú nahor a hromadia sa v priestore pre vzduch. Jedno zariadenie Flamcovent Solar, ke je nainštalované na správnom mieste, postačuje na odvedenie vzduchu a mikrobublín zo solárneho systému. Spoločnos Flamco tiež ponúka na požiadanie pre váš slnečný kolektor zariadenie Flamcovent Solar pre zvislé potrubia. Praktická rada spolo nosti Flamco: Do solárneho systému sa musí nainštalova absorpčný odplyňovač s uzatváracím ventilom! Kvapalina v solárnom systéme môže počas horúcich dní zovrie, alebo sa môže odpari. V takomto prípade sa kvapalina uvo ní z otvoreného odplyňovača vo forme pary, čo spôsobí, že solárny systém nebude prevádzky Vysoká účinnos krúžkov PLL vychádza zo špeciálnych vlastností: Ve ká styčná plocha. Ve mi dobré nárazové a pri navé vlastnosti. Nízky odpor prúdenia. Flexvent Top Solar utomatický odvzdušňovací ventil Flexvent s uzatváracím ventilom pre solárne systémy. Poniklované telo z bronzu. Prípojka, 3 /8 vonkajší závit. Prevádzková teplota od 30 do 180 C. Vhodné pre nemrznúce zmesi s obsahom glykolu až 50 %. Zásobníky vzduchu Flamco LT Zásobník vzduchu Flamco je namontovaný na stúpacom potrubí na strane prívodného alebo spätného potrubia. Voda môže zosta v zásobníku vzduchu a vzduchové bubliny obsiahnuté v tejto vode môžu vystúpi k hornej časti nádržky. Vzduch sa môže vypusti cez zariadenie Flexvent, ktoré je namontované v hornej časti zásobníka vzduchu. schopný. V solárnych systémoch sa zachytáva vzduch z kvapaliny počas prevádzky na vopred určených miestach, napríklad v priestore pre vzduch vo absorpčnom odplyňovači Flamcovent Solar alebo v odvzdušňovacej nádobke, odkia sa pravidelne manuálne vypúš a otvorením uzatváracieho ventilu. 11

12 Membránové tlakové expanzné nádoby Flexcon Solar pre uzavreté solárne systémy Úradne povolené v súlade so smernicou EU číslo 97/23/EC o tlakových zariadeniach. Prevádzková teplota na membráne môže dosahova až 110 C (8 80 litrov); pri vyšších teplotách odporúčame vykona vhodné opatrenia na zníženie teploty. Vhodné pre nemrznúce zmesi s obsahom až 50 % glykolu. Membrána je vyrobená z butylkaučuku. Nádoby sú farbené práškovou farbou, biely odtieň RL 9010 (8 80 litrov), čverný RL 3002 ( litrov). Prevedenia a rozmery 8-barových nádob Flexcon Solar Vstupný Rozmery v mm Prípojka motnos v (vonkajší závit) v baroch Ø Ø C D kg Prevedenia a rozmery 10-barových nádob Flexcon Solar Vstupný Rozmery v mm Prípojka motnos v (vonkajší závit) v baroch Ø Ø C D kg Objednávacie císlo Flexcon Solar 8 2, /4 3, Flexcon Solar 12 2, /4 4, Flexcon Solar 18 2, /4 5, Flexcon Solar 25 2, /4 7, Flexcon Solar 35 2, /4 8, Flexcon Solar 50 2, /4 11, Flexcon Solar 80 2, Objednávacie císlo Flexcon Solar 110 2, , Flexcon Solar 140 2, , Flexcon Solar 200 2, , Flexcon Solar 300 2, , Flexcon Solar 425 2, , Flexcon Solar 600 2, Flexcon Solar 800 2, , Flexcon Solar , FLEXCON SOLR 8-25 Ø FLEXCON SOLR D E Ø C Ø FLEXCON SOLR

13 Predradené nádoby Flexcon VSV / Flexcon V- Predradené nádoby Flexcon VSV / Flexcon V- na chladenie expanznej vody. Schválené CE. Nádoby Flexcon VSV / Flexcon V- s objemom litrov s maximálnym pracovným tlakom 6, resp. 10 barov. Pri teplote plnenia C musí by kapacita predradenej nádoby Flexcon 15 % čistého expanzného objemu. Pri teplote plnenia C je to 25 % a pri teplote plnenia C je to 40 %. Prevedenia predradených nádob Flexcon VSV Rozmery predradených nádob Flexcon VSV Rozmery v mm Prípojka Ø D c ds de Flexcon VSV /2 vonkajšia 1 1 /2 vnútorná Flexcon VSV /2 vonkajšia 1 1 /2 vnútorná Flexcon VSV /2 vonkajšia 1 1 /2 vnútorná Flexcon VSV /2 vonkajšia 1 1 /2 vnútorná Flexcon VSV vonkajšia 2 vnútorná Flexcon VSV vonkajšia 2 vnútorná Flexcon VSV vonkajšia 2 vnútorná Prevedenia predradených nádob Flexcon V- Objem typu v Objem typu v motnos 6 barovej verzie motnos 6 barovej verzie Rozmery predradených nádob Flexcon V- Waga naczynia 10 barów Waga naczynia 10 barów Objednávacie císlo 6 barovej Objednávacie císlo 6 barovej Objednávacie císlo 10 barovej litroch v kg w kg verzie verzie Flexcon VSV Flexcon VSV Flexcon VSV Flexcon VSV Flexcon VSV Flexcon VSV Flexcon VSV Max. teplota Flexcon VSV: 160 C. Objednávacie císlo 10 barovej litroch v kg w kg verzie verzie Flexcon V Flexcon V Rozmery v mm Prípojka Ø D c ds de Flexcon V vonkajšia 2 vnútorná Flexcon V vonkajšia 2 vnútorná Max. teplota Flexcon V- 6 barov: 120 C. Max. teplota Flexcon V- 10 barov: 160 C. FLEXCON VSV FLEXCON V- 13

14 Poistný ventil Prescor Solar pre uzavreté solárne systémy k by bol v systéme príliš vysoký tlak, poistný ventil Prescor umožní bezpečné vypustenie prebytočnej vody a pary. Vopred nastavený tlak, pevne nastavené, membránové tesnenie, rýchle otvorenie. Prevedenia a rozmery poistných ventilov Prescor Solar Nastavený tlak Vypúš ací výkon Prípojenie Rozmery v mm Objednávacie císlo (v baroch) v kw C D Prescor Solar 1 /2 3, /2 vnút. 3 /4 vnút Prescor Solar 1 /2 6, /2 vnút. 3 /4 vnút Prescor Solar 1 /2 8, /2 vnút. 3 /4 vnút Prescor Solar 1 /2 10, /2 vnút. 3 /4 vnút Prescor Solar 3 /4 3, /4 vnút. 1 vnút Prescor Solar 3 /4 6, /4 vnút. 1 vnút Prescor Solar 3 /4 8, /4 vnút. 1 vnút Prescor Solar 3 /4 10, /4 vnút. 1 vnút Prescor Solar 1 3, vnút. 1 1 /4 vnút Prescor Solar 1 6, vnút. 1 1 /4 vnút Prescor Solar 1 8, vnút. 1 1 /4 vnút Prescor Solar 1 10, vnút. 1 1 /4 vnút PRESCOR SOLR C D 14

15 Flexcon M, Flexcon GV, skúšobný tlakomer a FlexControl FlexControl pre jednoduchú a účinnú kontrolu alebo úpravu nádoby Flexcon Solar bez nutnosti zníženia tlaku v systéme alebo vypustenia vody zo systému. Model a rozmery Flexcon M Vhodná pre Rozmery v mm Objednávacie císlo C Montážna konzola M 2 pre nádobu Flexcon Flexcon Solar Montážna konzola M 3 pre nádobu Flexcon Flexcon Solar M 3 Model Flexcon GV Prípojenie Objednávacie císlo Vnútorný priemer Vonkajší priemer Flexcon GV Vg 8 vnútorná Vg 8 vonkajšia Modely, skúšobný tlakomer Zníženie tlaku Objednávacie císlo Skúšobný tlakomer 0,4 6,8 baroch C FLEXCON GV Model a rozmer FlexControl Prípojenie Objednávacie císlo FlexControl 3 /4 3 /4 vnútorná 3 /4 vonkajšia SKÚŠONÝ TLKOMER FLEXCONTROL

16 Ohrievače vody Flamco Duo-Solar a Duo LS Solar Prevedenia a rozmery Duo-Solar Izolácia Duo-Solar (modely s objemom do 500 litrov: izolácia (bez obsahu chloroformuhlíka) s tepelnoizolačným krytom. Duo Solar (modely s objemom od 750 l l vrátane): ahko montovate ná 80 mm hrubá pena bez obsahu chloroformuhlíka (s ahko čistiacim syntetickým tepelnoizolačným krytom). Maximálny pracovný tlak zariadenia Duo-Solar: nádrž/špirálové vinutie: barov. Maximálna prevádzková teplota zariadenia Duo-Solar: vyrovnávacia nádrž/špirálové vinutie: 95/110 C (368 K/383 K). Duo LS Solar: Nepriamo vyhrievaná stojatá nádrž s ve mi ve kými zváranými výmenníkmi tepla. S revíznym otvorom DN 110 na bočnej strane na pripojenie prídavných vyhrievacích zdrojov. Môže sa používa v kombinácii so všetkými modernými vykurovacími systémami. Je vybavená teplomerom a ponorným potrubím na snímač teploty. Objem v Prevádzkový koeficient Plocha špirálového vinutia Rozmery v mm od objemu 750 l bez izolácie litroch NL* v m 2 Ø D Rozmer najvyššieho bodu Duo-Solar ,5 / 8,1 0,8 / 1, Duo-Solar ,5 / 8,1 0,8 / 1, Duo-Solar ,5 / 8,1 0,8 / 1, Duo-Solar ,4 / 14 1,0 / 1, Duo-Solar ,4 / 14 1,0 / 1, Duo-Solar ,4 / 14 1,0 / 1, Duo-Solar ,3 / 20 1,0 / 2, Duo-Solar ,3 / 20 1,0 / 2, Duo-Solar ,3 / 20 1,0 / 2, Duo-Solar / 29 2,0 / 2, Duo-Solar / 42 2,1 / 3, DUO-SOLR DUO LS SOLR Prevedenia a rozmery Duo-Solar Svetlá výška od podlahy po pripájacie otvory v mm motnos Farba Objednávacie F D C G E v kg izolácie císlo Duo-Solar oranžová Duo-Solar biela Duo-Solar hliníková biela Duo-Solar oranžová Duo-Solar biela Duo-Solar hliníková biela Duo-Solar oranžová Duo-Solar biela Duo-Solar hliníková biela Duo-Solar * Duo-Solar * Prevedenia a rozmery Duo LS Solar * orná/dolná výhrevná plocha. Objem Výhrevná plocha špirálového vinutia v litroch v m 2 Ø D Rozmery v mm z izolacją Svetlá výška od podlahy po pripájacie otvory v mm Rozmer najvyššieho bodu F D G C E v kg Farba izolácie motnos Objednávacie císlo Duo LS Solar biela Duo LS Solar biela Špeciálne farby na požiadanie. SCÉM DUO SOLR E C G D F SCÉM DUO SOLR E G C D F SCÉM DUO LS E C G F D F 16

17 Zlučovacie nádrže Flamco Duo FWS a FWP Duo FWS: bivalentný zásobník. Je určený pre napojenie nieko kých typov vykurovacích systémov, napríklad biomotnos, vykurovacia nafta, plyn alebo slnečná energia. Vybavená je druhým vinutím na samostatné ohrievanie úžitkovej vody pomocou solárneho systému. FWP sa môže pripoji na tepelné čerpadlo na hygienické ohrievanie pitnej vody v zabudovanom rebrovom špirálovom hade z nerezovej ocele (výhrevná plocha: 7m 2 ). Prevedenia a rozmery Duo FWS Objem v Výhrevná plocha špirálového vinutia Výhrevná plocha slnečného kolektora Rozmery v mm bez izolácie litroch v m 2 v m 2 Ø D Rozmer najvyššieho bodu Duo FWS , Duo FWS , DUO FWS Prevedenia a rozmery Duo FWS Svetlá výška od podlahy po pripájacie otvory v mm motnos Objednávacie F D C G J E I K L M v kg císlo Duo FWS Duo FWS Prevedenia a rozmery FWP Objem v Výhrevná plocha špirálového vinutia Rozmery v mm bez izolácie litroch v m 2 Ø D Rozmer najvyššieho bodu FWP FWP Prevedenia a rozmery FWP Svetlá výška od podlahy po pripájacie otvory v mm motnos Objednávacie F G J E I K L M v kg císlo FWP FWP SCÉM DUO FWS E C G J L F D SCÉM DUO FWS Izolácia z mäkkej peny pre Duo FWS a FWP Objednávacie císlo Duo FWS / FWP 750 izolácia z mäkkej peny, 80 mm Duo FWS / FWP 750 izolácia z mäkkej peny, 120 mm Duo FWS / FWP 1000 izolácia z mäkkej peny, 80 mm Duo FWS / FWP 1000 izolácia z mäkkej peny, 120 mm K M I SCÉM FWP SCÉM FWP DUO FWP E K J G F L M I 17

18 Flamco KPS KPS: maximálny dovolený pracovný tlak: vyrovnávacia nádrž/nádrž na vodu: 3 10 barov. KPS: maximálny dovolený pracovný tlak špirálové vinutie: 10 barov. KPS: maximálna dovolená prevádzková teplota: 95 C (368 K). Prevedenia a rozmery KPS Objem v litroch Výhrevná plocha Rozmery v mm bez izolácie Celkový Voda špirálového vinutia v m 2 Ø D Rozmer najvyššieho bodu KPS 500/ KPS 750/ , KPS 1000/ , Prevedenia a rozmery KPS Svetlá výška od podlahy po pripájacie otvory v mm motnos Objednávacie F D C G E I J v kg císlo KPS 500/ KPS 750/ KPS 1000/ Štandardné farby: oranžová RL 2004 a biela RL Špeciálne odtiene na požiadanie. Uve te, akú farbu izolácie požadujete. KPS SCÉM KPS 500 E I C G D F SCÉM KPS I E C G J F D 18

19 Odplyňovacie zariadenia Flamcovent Solar sú určené na použitie pre solárne systémy spolu so zásobníkmi vzduchu LT Mosadzné zvislé odplyňovače Flamcovent Solar sú vhodné na používanie vo zvislých potrubiach v uzavretých systémoch s maximálnou teplotou vody 120 C a maximálnym tlakom 10 barov. Tieto odplyňovače majú závitové alebo lisované prípojky. Sú vhodné pre kvapaliny s 50 % obsahom glykolu. Nie sú určené na používanie so zásobníkmi vody. Odplyňovač Flamcovent Solar je špeciálne navrhnutý na používanie so solárnymi systémami. Odplyňovač Flamcovent Solar je štandardne vybavený izolačným styroporovým krytom. Tieto odplyňovače sú dimenzované na maximálnu teplotu 200 C. Prevedenia a rozmery Flamcovent Solar Prípojka Rozmery v mm Izolácie motnos Objednávacie Ø C Ø d E F v mm v kg císlo Flamcovent Solar mm komp x188x102 1, Flamcovent Solar 3 /4 3 / / x188x102 1, Flamcovent Solar x206x110 1, Flamcovent Solar 1 1 /4 1 1 / / x226x116 2, Flamcovent Solar 1 1 /2 1 1 / / x226x116 2, Flamcovent Solar x258x125 2, Prevedenia a rozmery Flamcovent Solar V Prípojka Rozmery v mm Izolácie motnos Objednávacie Ø C Ø d E F v mm v kg císlo Flamcovent Solar V mm komp x215x Flamcovent Solar V 3 /4 3 / / x215x Flamcovent Solar V x227x Flamcovent Solar V 1 1 /4 1 1 / / x227x E FLMCOVENT SOLR ØC F Ød FLMCOVENT SOLR V ØC Flexvent Solar a Flexvent Top Solar Prípojka Rozmery v mm Objednávacie císlo Ø Flexvent Solar 3 /8 vonkajšia Flexvent Top Solar* 3 /4 vonkajšia Ød F * Floatvent s uzatváracím ventilom. Prevedenia a rozmery Flamco LT Objem v Prípojenie izolácie Pripojenie vyp. trubky Rozmery v mm Materiál motnos Objednávacie císlo litroch Ø v kg Flamco LT 1 1 G 1 /2 G 3 / Rst , Flamco LT 2 1,6 G 1 /2 G 3 / Rst , Flamco LT 5 5 G 1 /2 G 1 / Rst Ød 63 E FLEXVENT SOLR 3 /8 Ø 30 FLMCO LT FLEXVENT TOP SOLR 130 Ø D 3 /4 Ø 52 19

20 FLEXCON SOLR VÝROKY PRE SOLÁRNE SYSTÉMY FLEXCON V- OS STRN PRESCOR SOLR FLEXVENT TOP SOLR Výrobky pre solárne systémy 2 Poistné ventily Prescor Solar 3 Nádoby Flexcon Solar 4/5 Predradené nádoby Flexcon V- 6 Príslušenstvo 7 Zásobníky TUV, kombinované 8/9 Odplyňovacie zariadenia 10/11 Tabu ky s typmi a technickými parametrami 12/19 Certima s.r.o. Prí Šajbách ratislava T: F: E: Certima@certima.sk I: FLMCOVENT SOLR V Copyright Flamco b.v., Gouda, olandsko. Žiadnu čas tejto publikácie nie je možné reprodukova ani zverejňova žiadnym spôsobom bez výhradného súhlasu zdroja. Uvedené údaje je možné aplikova výhradne na výrobky Flamco. Flamco b.v. neprevezme žiadnu zodpovednos za nesprávne používanie, aplikovanie alebo vysvetlenie si technických informácií. Flamco b.v. si vyhradzuje právo vykona technické zmeny. Flamco b.v. vám alej odporúča pozrie si medzinárodné predajné a dodacie podmienky, ktoré vypracoval Orgalime. DUO SOLR
