Aυτόνομη συσκευή καταγραφής παρακολούθησης.

Transcript

1 Aυτόνομη συσκευή καταγραφής παρακολούθησης. 1. Χαρακτηριστικά του DVR 4 είσοδοι (κανάλια) για σύνδεση με κάμερες. 2 έξοδοι σήματος βίντεο για σύνδεση με οθόνες. Έξοδος εικόνας VGA (προαιρετικά). Μία είσοδος ήχου & μία έξοδος ήχου με ακροδέκτες RCA (προαιρετικά). Βίντεο σήμα σε NTSC ή PAL. Σήμα ειδοποίησης σε περίπτωση απώλειας του οπτικού σήματος. Αλγόριθμος ανίχνευσης κίνησης με δυνατότητα καθορισμού της περιοχής ανίχνευσης. Δυνατότητα ελέγχου τηλεχειριζόμενων καμερών μέσω θύρας RS 485. Δυνατότητα σύνδεσης με υπολογιστή μέσω θύρας USB. 4 σετ επαφών NO ή NC. Ένα ρελέ με επαφή 2 Α - 28V DC / 2 A -125V AC. Δυνατότητα προγραμματισμού εγγραφής. Τηλεχειριστήριο. 2. Κουμπιά και χειριστήρια που υπάρχουν στην πρόσοψη της συσκευής (Τα σχήματα είναι ενδεικτικά) Πρόσοψη συσκευής με σταθερό σκληρό δίσκο 1 Ενδεικτικό led λειτουργίας (POWER). 2. Ενδεικτικό led. λειτουργίας σκληρού δίσκου (HDD). 3. Κανάλι Κανάλι Κανάλι Κανάλι Απεικόνιση και των τεσσάρων καναλιών στην οθόνη. 8. MENU / EXIT (Επιλογή μενού / έξοδος). 9. Kίνηση προς τα πάνω 10. Select / Edit (Eπιλογή / τροποποίηση). 11. Αισθητήρας υπερύθρων (τηλεχειριστηρίου). 12. Κίνηση προς τα πίσω. 13. Παύση. 14. Αναπαραγωγή. 15. Κίνηση προς τα εμπρός. 16. Σταμάτημα. 17. Εγγραφή. 18. Κίνηση προς τα κάτω. 19. Διακόπτης ενεργοποίησης ελέγχου τηλεχειριζόμενης κάμερας. 1

2 2.1.2 Πρόσοψη συσκευής με αφαιρούμενο σκληρό δίσκο 1. Πόρτα φορέα σκληρού δίσκου. 2. Ενδεικτικό led λειτουργία (POWER). 3. Ενδεικτικό led. λειτουργίας σκληρού δίσκου (HDD). 4. Κανάλι Κανάλι Κανάλι Κανάλι Απεικόνιση και των τεσσάρων καναλιών. 2.2 Πίσω όψη 9. Κίνηση προς τα πάνω. 10. Αισθητήρας υπερύθρων (τηλεχειριστηρίου). 11. Κίνηση προς τα πίσω. 12. Παύση. 13. Αναπαραγωγή. 14. Κίνηση προς τα εμπρός. 15. Σταμάτημα. 16. Εγγραφή. 17. MENU / EXIT (Επιλογή μενού / έξοδος). 18. Κίνηση προς τα κάτω. 19. Select / Edit (Eπιλογή / τροποποίηση). 20. Σχισμές εξαερισμού. 21. Κλείδωμα λειτουργιών. 22. Ασφάλεια πόρτας. 23. Λαβή συρταριού σκληρού δίσκου. 24. Κλειδί. 25. Διακόπτης ενεργοποίησης ελέγχου τηλεχειριζόμενης κάμερας. 1. Είσοδος και έξοδος ηχητικού σήματος (προαιρετικά). 2. Έξοδος σήματος βίντεο. 3. Έξοδος VGA (Προαιρετικά). 4. Διακόπτης ενεργοποίησης. 5. Θύρα USB. 6. Είσοδος σήματος βίντεο. 7. Θύρα RS 485 / Είσοδοι αισθητήρων / Έξοδος συναγερμού. 8. Είσοδος τάσης τροφοδοσίας. 9. Τερματικό γείωσης σασί. 2

3 2.3 Τηλεχειριστήριο CH 1: Επιλέξτε ή μεγεθύνετε την εικόνα από το κανάλι 1. CH 2: Επιλέξτε ή μεγεθύνετε την εικόνα από το κανάλι 2. CH 3: Επιλέξτε ή μεγεθύνετε την εικόνα από το κανάλι 3. CH 4: Επιλέξτε ή μεγεθύνετε την εικόνα από το κανάλι 4. QUAD: Απεικόνιση και των τεσσάρων καναλιών. Γρήγορη αναπαραγωγή προς τα πίσω. Αναπαραγωγή. Γρήγορη αναπαραγωγή προς τα εμπρός. Εγγραφή Ι Ι Παύση 3. Εγκατάσταση 3.1 Εγκατάσταση του μη αποσπώμενου σκληρού δίσκου. Συνδέστε τα καλώδια τροφοδοσίας καθώς και την καλωδιοταινία μεταφοράς των δεδομένων με τον σκληρό δίσκο. Χρησιμοποιήστε τις κατάλληλες βίδες για να στερεώσετε τον σκληρό δίσκο στην υποδοχή που υπάρχει στο περίβλημα του DVR. Προσοχή Ποτέ μην ανοίγετε το περίβλημα της συσκευής ενώ βρίσκεται σε λειτουργία. 3.2 Εγκατάσταση του αποσπώμενου δίσκου και του συρταριού του. 1.Ενδεικτικό λειτουργίας. 2.Ενδεικτικό λειτουργίας του σκληρού δίσκου. 3.Κλειδί ασφάλισης του σκληρού δίσκου. 4.Πλαστικό περίβλημα. 5.Λαβή του συρταριού. 6.Σχισμές εξαερισμού. 7.Καλωδιοταινία μεταφοράς δεδομένων. 8.Καλώδιο τροφοδοσίας. 3

4 Εικόνα 1 Τραβήξτε το φορέα του δίσκου έξω από το πλαστικό πλαίσιο του συρταριού (Βλέπε και εικόνα 1). Συνδέστε την καλωδιοταινία μεταφοράς των δεδομένων και το καλώδιο τροφοδοσίας στον σκληρό δίσκο (Βλέπε και εικόνα 2). Εικόνα 2 Εικόνα 3 Πιέστε το φορέα του σκληρού δίσκου μέσα στην υποδοχή του συρταριού εωσότου η πρόσοψη του φορέα έρθει πρόσωπο με την υποδοχή του συρταριού. Πιέστε ελαφρά τη λαβή προς τα κάτω. Ασφαλίστε (από την κλειδαριά) τον φορέα στην υποδοχή του συρταριού και τροφοδοτήστε την συσκευή. Αν χρησιμοποιείτε ένα νέο σκληρό πρέπει να είναι διαμορφωμένος (να έχει γίνει φορμά). (Σχετικά με την εικόνα 4) A: To συρτάρι είναι κλειδωμένο (ο φορέας του δίσκου δεν μπορεί να αποσπαστεί) B: To συρτάρι δεν είναι κλειδωμένο (O φορέας του δίσκου μπορεί να αποσπαστεί από το συρτάρι). Εικόνα Σύνδεση καμερών και οθόνης. Η συσκευή προσφέρει 4 εισόδους για κάμερες και 2 εξόδους (με ακροδέκτες BNC) για σύνδεση οθόνων. 3.4 Έξοδος VGA (Προαιρετικά) Μπορεί να υπάρχει μια έξοδος για σύνδεση οθόνης που έχει είσοδο VGA. 3.5 Ακροδέκτης τάσης τροφοδοσίας ΠΡΟΣΟΧΗ : Nα χρησιμοποιείται μόνο το τροφοδοτικό που συνοδεύει το DVR. 4

5 4. Εκκίνηση του DVR 4.1 Ανίχνευση του σκληρού δίσκου. Μετά την ενεργοποίηση του DVR η συσκευή θα ξεκινήσει ανιχνεύοντας τον εγκατεστημένο σκληρό δίσκο. Στην οθόνη θα εμφανιστούν πληροφορίες για το κυρίως δίσκο (Master) καθώς και για τον δευτερεύοντα (Slave). Παρακαλούμε να ανατρέξετε στις οδηγίες χρήσης των σκληρών δίσκων που έχετε εγκαταστήσει για να ρυθμίσετε σωστά την αλληλουχία που οι δίσκοι θα δίνουν δεδομένα. (Πρέπει να ορίσετε ποιος σκληρός θα είναι Master και ποιος Slave). 4.2 Ανάκτηση δεδομένων που έχουν χαθεί Μια απρόσμενη διακοπή της τροφοδοσίας της συσκευής μπορεί να προκαλέσει απώλεια δεδομένων. Όταν επανέλθει σε λειτουργία το σύστημα στην οθόνη θα εμφανιστεί το μήνυμα Recover HDD? Πιέστε [ SEL / EDIT] για να ανακτηθούν τα δεδομένα. Πιέστε MENU για να μην ανακτηθούν τα δεδομένα και το σύστημα να έλθει σε λειτουργική κατάσταση πιο γρήγορα. 4.3 Αποκατάσταση της διαδικασίας εγγραφής Αν διακοπεί η τροφοδοσία της συσκευής κατά την διάρκεια που η συσκευή καταγράφει δεδομένα όταν επανέλθει η τροφοδοσία το σύστημα θα συνεχίσει αυτόματα την διαδικασία της εγγραφής. 4.4 Κύρια οθόνη 5. Ρυθμίσεις του DVD 5.1 Κυρίως μενού Σε κανονική κατάσταση λειτουργίας το DVR δέχεται σήμα από τις τέσσερεις συνδεδεμένες κάμερες. Το σήμα από κάθε μια από αυτές εμφανίζεται σε ένα τεταρτημόριο της οθόνης. Πάνω αριστερά : εμφανίζεται ο χώρος του σκληρού δίσκου που έχει χρησιμοποιηθεί. Στο μέσον: Εμφανίζεται ο αριθμός του καναλιού. Κάτω δεξιά: Εμφανίζονται οι ενδείξεις ώρας και ημερομηνίας. Το DVR περιμένει να δεχτεί κάποια εντολή. Πιέστε το κουμπί MENU για να ενεργοποιήσετε το μενού ρυθμίσεων της συσκευής. Πατήστε [ΜENU] για να μπείτε στο κυρίως μενού. Χρησιμοποιήστε τα κουμπιά και για να επιλέξετε την λειτουργική παράμετρο που θέλετε. Πιέστε [ SEL / EDIT ]για να αλλάξετε την λειτουργία ή την τιμή της παραμέτρου και στην συνέχεια πιέστε [MENU] για να αποθηκευτεί στην μνήμη η αλλαγή και για βγείτε από το μενού. 5

6 Δομή του μενού 5.2 Camera Select / Επιλογή κάμερας. Το DVR μπορεί να απεικονίσει σήμα έως και από 4 κάμερες σε μια οθόνη. Μπορείτε να επιλέξετε ποια/ες κάμερα/ες θα απεικονίζουν το σήμα τους στην οθόνη. Πιέστε [ SEL / EDIT ] για να αλλάξετε τις ρυθμίσεις απεικόνισης ή πιέστε CH1, CH2, CH3, CH4 για να ρυθμίσετε το κάθε κανάλι (εικόνα από κάμερα) ανεξάρτητα. Αν ένα κανάλι δεν χρησιμοποιείτε στην εικόνα που αντιστοιχεί σε αυτό το κανάλι θα υπάρχει η ένδειξη OFF. 5.3 Record Select / Επιλογή λειτουργιών εγγραφής Επιλέξτε ποια κανάλια θα εγγράφονται στον σκληρό δίσκο. 5.4 Record Mode / Λειτουργίες εγγραφής Εach Mode (Ανεξάρτητη εγγραφή- απεικόνιση): Κάθε κανάλι συμπιέζεται και γράφεται ανεξάρτητα. Ο χρήστης έχει την δυνατότητα να μεγεθύνει την εικόνα ενός καναλιού έτσι ώστε να καταλαμβάνει ολόκληρη την οθόνη. Για παράδειγμα ο χρήστης μπορεί να απενεργοποιήσει την λειτουργία εγγραφής για τα κανάλια 1 και 2 και έτσι η συσκευή να καταγράφει το σήμα μόνο από τα κανάλια 3 και 4. Πιέστε CH1, CH2, CH3 CH 4, για να επιλέγετε το κανάλι που θα εμφανίζεται στην οθόνη κατά την διάρκεια αναπαραγωγής ενός αρχείου που έχει εγγραφεί. Μόνο όταν έχετε επιλέξει αυτόν τον τρόπο λειτουργίας πιέζοντας το κουμπί [ QUAD] για περισσότερο από 3 δευτερόλεπτα η εικόνα κάθε καναλιού θα καταλαμβάνει όλη την οθόνη και στην συνέχεια θα εμφανίζονται και τα 4 κανάλια ταυτόχρονα. Αυτή η λειτουργία θα εναλλάσσει πλήρη απεικόνιση (διαδοχικά των καναλιών) και ταυτόχρονη απεικόνιση των τεσσάρων καναλιών διαρκώς εωσότου πιέσετε κάποιο άλλο κουμπί της συσκευής. QUAD MODE (Τετραπλή απεικόνιση): Η εικόνα και από τα τέσσερα κανάλια συμπιέζεται και εγγράφεται σε ένα κοινό αρχείο. Σε αυτόν τον τρόπο λειτουργίας ο χρήστης δεν μπορεί να παρακολουθήσει ένα κανάλι, μόνο του, σε όλη την οθόνη. Ο χρήστης δεν μπορεί να χρησιμοποιήσει την εγγραφή μεμονωμένων καναλιών (Each Mode) όταν έχει επιλέξει αυτόν τον τρόπο λειτουργίας. 6

7 5.5 Record Frame Rate / Ρυθμός ανανέωσης πλαισίων Ο ρυθμός ανανέωσης πλαισίων που επιλέγεται επηρεάζει την απόδοση της κίνησης των αντικειμένων. Μεγαλύτερος ρυθμός ανανέωσης πλαισίων σημαίνει καλύτερη απόδοση της κίνησης αλλά τα αρχεία που δημιουργούνται καταλαμβάνουν περισσότερο χώρο στο σκληρό δίσκο. Η εργοστασιακή ρύθμιση για τον ρυθμό ανανέωσης πλαισίων είναι 25fps (Αυτό σημαίνει πως καταγράφονται 25 πλαίσια εικόνας το δευτερόλεπτο). Οι επιλογές που έχετε για αυτή την ρύθμιση είναι 25, 12, 8, 6, 4, 3, 1 πλαίσια ανά δευτερόλεπτο. Αν έχετε ενεργοποιήσει και την εγγραφή ήχου (AUDIO RECORD) από το αντίστοιχο υπομενού οι επιλογές για τον ρυθμό ανανέωσης πλαισίων που θα έχετε είναι 25, 12, 8, 6 και 4. (Ανατρέξτε και στην παράγραφο 5.8) 5.6 Record Video Quality / Ποιότητα εγγραφόμενου σήματος (βίντεο) Προσφέρονται τρεις διαφορετικές ρυθμίσεις που καθορίζουν την ποιότητα του εγγραφόμενου σήματος: High (Υψηλή), Normal (Κανονική) και Low (Χαμηλή). Όσο υψηλότερη είναι η ποιότητα εγγραφής που επιλέγετε τόσο περισσότερο χώρο στο σκληρό δίσκο θα καταλαμβάνει το εγγραφόμενο αρχείο. Οι επιλογές της ποιότητας εγγραφής και του ρυθμού ανανέωσης πλαισίων καθώς και η χωρητικότητα του σκληρού δίσκου καθορίζουν τον συνολικό χρόνο εγγραφής που είναι διαθέσιμος στην συσκευή. 5.7 Record Schedule / Προγραμματισμός εγγραφής. Μπορείτε να καθορίσετε (ανά ώρα) τον τρόπο με τον οποία θα ξεκινά η εγγραφή ενός αρχείου είτε μέσω µχρονοδιακόπτη είτε μέσω αισθητήρα είτε μέσω του προγράμματος ανίχνευσης κίνησης. Η λειτουργία εγγραφής είναι απενεργοποιημένη. T H λειτουργία εγγραφής είναι διαρκώς ενεργοποιημένη. A H εγγραφή ενεργοποιείται μέσω αισθητήρα ή μέσω του προγράμματος ανίχνευσης κίνησης. Το DVR μπορεί να συνεργαστεί με πολλών ειδών εξωτερικούς αισθητήρες (Ανίχνευσης κίνησης, Ανίχνευσης θερμοκρασίας, Ανίχνευσης αερίων κλπ). Αν για μια συγκεκριμένη χρονική περίοδο έχετε επιλέξει A το DVR δεν θα καταγράφει βίντεο σήμα εωσότου ένας αισθητήρας δώσει σήμα διέγερσης. Λειτουργίες κουμπιών: Mε τα κουμπιά [ UP] και [ DOWN] κινείτε τον κέρσορα. 5.8 Sub Menu Audio Record / Υπομενού εγγραφής ήχου Όταν επιλέγετε ON ένα ηχητικό κανάλι μπορεί να εγγραφεί. Όταν επιλέγετε OFF δεν μπορεί να εγγραφεί ηχητικό σήμα. 5.9 Sub Menu Audio Mute / Υπομενού σίγασης ήχου. Όταν επιλέγετε ON η έξοδος ήχου του DVR θα σιγεί. Όταν επιλέγετε OFF η έξοδος ήχου της συσκευής θα λειτουργεί κανονικά Sub Menu Auto Record / Υπομενού αυτόματης εγγραφής. Όταν επιλέγετε ON το DVR θα περνά αυτόματα σε λειτουργία εγγραφής αν δεν πειράξετε κάποιο χειριστήριο του για 5 λεπτά. Όταν επιλέγετε OFF για να περάσει σε διαδικασία εγγραφής το DVR θα πρέπει να πατήσετε το κουμπί [ RECORD]. 7

8 5.11 Sub Menu Pasword Setup / Ενεργοποίηση του κωδικού πρόσβασης. Όταν αυτή η παράμετρος είναι ΟΝ για να σταματήσετε την εγγραφή ή για να μπείτε στο μενού τη συσκευή θα πρέπει να εισάγετε τον κωδικό πρόσβασης. Όταν αυτή η παράμετρος είναι ΟFF δεν απαιτείτε η πληκτρολόγηση κάποιου κωδικού πρόσβασης Sub Menu Password Change / Υπομενού αλλαγή κωδικού πρόσβασης Πιέστε έξι συνεχόμενες φορές το κουμπί [ CH1]. Όλα τα κουμπιά (με εξαίρεση το κουμπί MENU) μπορεί να χρησιμοποιηθούν σαν χαρακτήρες του κωδικού που θα εισάγετε. Όταν έχετε εισάγει τον κωδικό που επιθυμείτε πρέπει να πατήσετε το κουμπί MENU για να επιβεβαιώσετε την αλλαγή του κωδικού πρόσβαση και ο νέος κωδικός να αποθηκευτεί στην μνήμη του DVR Sub Menu Picture Setup (Μενού εικόνας) HUE (Απόχρωση): 0 έως 99 SATURATION (Κορεσμός χρώματος): 0 έως 99 CONTRAST (Αντίθεση): 0 έως 99 BRIGHTNESS (Φωτεινότητα): 0 έως 99 Λειτουργίες κουμπιών: [ UP] και [ DOWN]: Kινείτε τον κέρσορα. [ REW] : Αύξηση της τιμής μιας ρύθμισης [ FORWARD] : Μείωση της τιμής μιας ρύθμισης [CH1-CH4, QUAD] : Επιλογή καναλιού [ΜENU] : Έξοδος από τις ρυθμίσεις Sub Menu Τime Setup (Μενού ρυθμίσεων χρόνου) Μέσω αυτού του μενού μπορείτε να ρυθμίσετε το χρόνο και την ημερομηνία της συσκευής. Πιέστε τα κουμπιά [ UP] και [ DOWN] για να κινήσετε τον κέρσορα στην ένδειξη που θέλετε και στην συνέχεια πατήστε [ SEL / EDIT ] για να αλλάξετε την ένδειξη. Πιέστε [MENU] για να αποθηκευτούν οι νέες ρυθμίσεις και να βγείτε από το μενού Sub Menu PTZ Setup (Μενού ρυθμίσεων τηλεχειριζόμενης κάμερας) CHANNEL (Αριθμός καναλιού): O αριθμός του καναλιού που είναι συνδεδεμένη η τηλεχειριζόμενη κάμερα. ADDRESS (Διεύθυνση κάμερας): Η διεύθυνση που έχετε ορίσει στην συγκεκριμένη κάμερα (από 1 έως 255). PROTOCOL (Πρωτόκολλο ελέγχου): Τα πρωτόκολλα ελέγχου που υποστηρίζει το DVR είναι : PELCO D, PELCO P, SAMSUNG, BO1, NEON και CTNCOM. Πρέπει να επιλέξετε το πρωτόκολλο ελέγχου που χρησιμοποιεί η κάμερα που έχετε συνδέσει. BAUD RATE (Ρυθμός μεταγωγής δεδομένων): Πιέστε το κουμπί [ SEL / EDIT ] για να επιλέξετε μια από τις ακόλουθες ρυθμίσεις : 1200, 2400, 4800, 9600 και bps. 8

9 Αν έχετε συνδέσει με το DVR μια συμβατή τηλεχειριζόμενη κάμερα πιέστε το κουμπί PTZ και επιλέξτε τον αριθμό (διεύθυνση) της κάμερας που θέλετε να ελέγξετε. Μπορείτε να χρησιμοποιήσετε τα κουμπιά UP, DOWN, LEFT και RIGHT για να ελέγξετε την θέση της κάμερας στους δύο άξονες ενώ με τα κουμπιά REW, FWD, PAUSE και PLAY μπορείτε να ελέγχετε την εστίαση και την μεγέθυνση (ZOOM) της κάμερας. Σημείωση: Βεβαιωθείτε πως οι συνδέσεις της κάμερας έχουν γίνει σωστά και πως οι ρυθμίσεις ADDRESS, PROTOCOL και BAUD RATE έχουν γίνει σωστά και σύμφωνα με τις οδηγίες του κατασκευαστή της κάμερας Sub Menu VGA Setup (Μενού ρύθμισης ανάλυσης της εξόδου VGA) Μπορείτε να επιλέξετε την ανάλυση της εξόδου VGA. Υπάρχουν δύο διαθέσιμες αναλύσεις: 800 x και 1024 x 75Hz. Μπορείτε να επιλέξετε πιέζοντας το κουμπί [ SEL / EDIT ] 5.17 HARD DISK Setup (Μενού ρυθμίσεων του σκληρού δίσκου) OVERWRITE ENABLE (Εγγραφή πάνω σε παλιά αρχεία): Aν επιλέξετε YES όταν ο σκληρός δίσκος γεμίσει η εγγραφή συνεχίζεται και η εικόνα γράφεται πάνω από προηγούμενα αρχεία. Αν επιλέξετε NO η εγγραφή σταματά μόλις γεμίσει ο σκληρός δίσκος (ή οι σκληροί δίσκοι). MASTER HDD SIZE (Χωρητικότητα κυρίως σκληρού δίσκου): Εμφανίζεται η χωρητικότητα του δίσκου που έχετε ορίσει ως MASTER. MASTER HDD USED (Κατειλημμένος χώρος κυρίως σκληρού δίσκου): Εμφανίζεται ο χώρος που καταλαμβάνουν τα αρχεία που έχουν εγγραφεί στον MASTER δίσκο καθώς και το ποσοστό που αντιπροσωπεύει αυτό επί της συνολικής χωρητικότητας του. MASTER HDD FORMAT (Διαμόρφωση του σκληρού δίσκου): Αν διαμορφώσετε την επιφάνεια του σκληρού δίσκου (κάνετε φορμά) θα σβηστούν όλες οι πληροφορίες που τυχόν έχουν αποθηκευτεί σε αυτόν. Σημείωση: Όταν για πρώτη φορά χρησιμοποιείτε έναν σκληρό δίσκο στο DVR πρέπει να ενεργοποιήσετε την παραπάνω λειτουργία (να κάνετε φορμά). Σε αντίθετη περίπτωση ο σκληρός δίσκος δεν θα αναγνωρίζεται από το PC όταν συνδέεται το DVR μέσω ενός καλωδίου USB. SLAVE HDD SIZE (Χωρητικότητα δευτερεύοντος σκληρού δίσκου): Εμφανίζεται η χωρητικότητα του δίσκου που έχετε ορίσει ως SLAVE. SLAVE HDD USED (Κατειλημμένος χώρος δευτερεύοντος σκληρού δίσκου): Εμφανίζεται ο χώρος που καταλαμβάνουν τα αρχεία που έχουν εγγραφεί στον SLAVE δίσκο καθώς και το ποσοστό που αντιπροσωπεύει αυτό επί της συνολικής χωρητικότητας του. SLAVE HDD FORMAT (Διαμόρφωση του δευτερεύοντος δίσκου): Αν διαμορφώσετε την επιφάνεια του σκληρού δίσκου (κάνετε φορμά) θα σβηστούν όλες οι πληροφορίες που τυχόν έχουν αποθηκευτεί σε αυτόν Alarm Setup (Μενού Ρυθμίσεων Συναγερμού). Alarm Record Duration (Διάστημα εγγραφής μετά από ένα συναγερμό): O αριθμός δηλώνει για πόσο χρονικό διάστημα θα συνεχίζεται η εγγραφή σήματος από την στιγμή που ένας αισθητήρας θα διεγερθεί ή θα ανιχνευθεί κίνηση μπροστά από μια κάμερα (από το λογισμικό ανίχνευσης κίνησης). Alarm Duration (Διάρκεια συναγερμού) : Ελέγχει για πόσο διάστημα (σε δευτερόλεπτα) θα διατηρείται η κατάσταση συναγερμού μετά την διέγερση ενός αισθητήρα. Buzzer Duration (Διάρκεια βομβητή): Mπορείτε να καθορίσετε την χρονική διάρκεια που θα είναι ενεργοποιημένος ο βομβητής της 9

10 συσκευής. (OFF, 05, 10, 15, 20, 25, 30 δευτερόλεπτα και CONT - διαρκής). Μπορείτε πιέζοντας [ SEL / EDIT ] να καθορίσετε την διάρκεια λειτουργίας του βομβητή. Όταν έχετε επιλέξει OFF όλοι οι βομβητές θα είναι απενεργοποιημένοι. Όταν έχετε επιλέξει CONT (διαρκής) όλες οι βομβητές θα λειτουργούν συνεχόμενα. Sensor Setup ( Ρυθμίσεις αισθητήρων): Υπάρχουν τρεις διαφορετικές ρυθμίσεις των αισθητήρων (σχετικά με τον τύπο επαφής που χρησιμοποιούν) που μπορεί να είναι εγκατεστημένοι στο DVR (ΝΟΤ INTSALLED, NORMAL CLOSE, NORMAL OPEN). Η επιλογή που θα ορίσετε εξαρτάται από τον τύπο αισθητήρων που χρησιμοποιείτε. Αν για παράδειγμα χρησιμοποιείτε αισθητήρες που έχουν επαφές τύπου Normal Open τότε επιλέξτε NORMAL OPEN. Αν ο αισθητήρας διεγερθεί από έναν εισβολέα τότε μέσω του καλωδίου που είναι συνδεδεμένος (o αισθητήρας) με το DVR θα δώσει ένα σήμα διέγερσης και η συσκευή θα αρχίσει να καταγράφει. Το DVR υποστηρίζει ζεύγη εισόδων για σύνδεση των επαφών ισάριθμων αισθητήρων. Πιέστε το κουμπί απασφάλισης πάνω από την τρύπα κάθε καλωδίου για να βάλετε ή βγάλετε το καλώδιο σύνδεσης του αισθητήρα. Παράδειγμα συνδέσεων εγκατάστασης: Διάγραμμα σύνδεσης αισθητήρων PIR με επαφές NO/NC με τους ακροδέκτες του DVR. (Μέγιστη τάση 5V). 10

11 Motion Setup (Ρυθμίσεις ανίχνευσης κίνησης): To πρώτο βήμα που πρέπει να κάνετε - για να ρυθμίσετε την λειτουργία εγγραφής εικόνας, ώστε να ενεργοποιείται από την ανίχνευση κίνησης (Motion Triggered) - αναφέρεται στην παράγραφο 5.7. Παρακαλούμε ανατρέξτε σε αυτήν την παράγραφο. CHANNEL 1-4 SENSITIVITY (Ρύθμιση της ευαισθησίας): Mπορείτε να πιέσετε επαναλαμβανόμενα το κουμπί [ SEL / EDIT ] για να ρυθμίσετε την ευαισθησία του αλγόριθμου ανίχνευσης κίνησης. Οι επιλογές που έχετε είναι: 1, 2, 3, 4, 5, 6, 7, 8, 9 και OFF. Αν επιλέξετε OFF το συγκεκριμένο κανάλι δεν διεγείρεται με την ανίχνευση κίνησης. CHANNEL 1-4 AREA SET (Καθορισμός περιοχής ενεργοποίησης): Πιέστε [ SEL / EDIT ] για να ορίσετε την περιοχή ρυθμίσεων. Η εικόνα του καναλιού που επιλέξατε διαιρείτε σε 144 (12 Χ 12) τετράγωνα. Στην συνέχεια πιέστε CH 1 για να κινηθείτε αριστερά ή CH 2 για να κινηθείτε δεξιά. Πιέστε [ UP] για να κινηθείτε προς τα πάνω, πιέστε [ DOWN] για να κινηθείτε προς τα κάτω. Πιέστε [ SEL / EDIT ] για να καθορίσετε αν ένα τετράγωνο είναι ενεργό ή όχι. Όταν ένα τετράγωνο είναι διάφανο τότε αν ανιχνευθεί κίνηση σε αυτό ενεργοποιείται η εγγραφή. Αν είναι σκιασμένο δεν ενεργοποιείται λειτουργία εγγραφής αν ανιχνευθεί κίνηση σε αυτό. Όταν ολοκληρώσετε τις ρυθμίσεις μπορείτε να βγείτε από το μενού και πιέζοντας το κουμπί [REC] να ενεργοποιήσετε την λειτουργία εγγραφής με ανίχνευση κίνησης Επιλογή NTSC ή PAL. Αποσυνδέστε το τροφοδοτικό. Αλλάξτε την θέση του βραχυκυκλωτήρα JS1 για να επιλέξετε αν ή έξοδος εικόνας θα είναι σε τηλεοπτικό σύστημα PAL ή NTSC. H θέση του βραχυκυκλωτήρα για κάθε τύπο εξόδου υποδεικνύεται με γράμματα που είναι τυπωμένα πάνω στην πλακέτα του κυκλώματος Restore Factory Default (Επαναφορά των εργοστασιακών ρυθμίσεων). Πιέστε το κουμπί [ EDIT ] για να φορτώσετε, εκ νέου, τις ρυθμίσεις που έχουν ορισθεί από το εργοστάσιο για την λειτουργία της συσκευής. 6. Εγγραφή 6.1 Εκκίνηση λειτουργίας εγγραφής Πιέστε το κουμπί [ REC] για να ξεκινήσει η εγγραφή. Η συσκευή θα εμφανίσει κάποιες πληροφορίες στην οθόνη. Μόνο αν έχετε επιλέξει σαν τρόπο λειτουργίας EACH MODE μπορείτε να μεγεθύνετε την εικόνα ενός καναλιού ώστε να καταλαμβάνει ολόκληρη την οθόνη. 11

12 1 Χώρος του σκληρού που έχει χρησιμοποιηθεί 2 R σύμβολο που δείχνει πως η εγγραφή είναι ενεργοποιημένη 3 Όνομα του καναλιού 4 Τρόπος λειτουργίας (QUAD ή EACH) 5 Κατάσταση λειτουργίας ( REC, Play, FF1, FF2, FF3, REW, PAUSE) 6 Πληροφορίες σχετικά με τον σκληρό δίσκο (Το σύμβολο M σημαίνει πως χρησιμοποιείται ο κυρίως δίσκος) 7 Τρόπος ενεργοποίησης εγγραφής (T /συνεχής εγγραφή, A εγγραφή όταν ενεργοποιείται ο αισθητήρας ή το σύστημα ανίχνευσης κίνησης, - / η εγγραφή δεν είναι ενεργοποιημένη). 8 Ένδειξη ώρας και ημερομηνίας 6.2 Σταμάτημα εγγραφής Πιέστε το κουμπί [STOP] για να σταματήσει η εγγραφή. Η συσκευή μπορεί να σας ζητήσει να πληκτρολογήσετε τον κωδικό πρόσβασης (αν έχετε ενεργοποιήσει αυτή την επιλογή). 6.3 Διάρκεια εγγραφής Ο παρακάτω πίνακας βασίζεται στην χρήση ενός σκληρού χωρητικότητας 120GB σε λειτουργία QUAD Φορμά Ποιότητα Ρυθμός ανανέωσης πλαισίων NTSC HIGH 20K / frame (ΩΡΕΣ) NORMAL 15K / frame LOW 12K / frame PAL (ΩΡΕΣ) HIGH 20K / frame NORMAL 15K / frame LOW 12K / frame Αναπαραγωγή 7. Αναπαραγωγή Πατήστε το κουμπί [ PLAY]. Στην οθόνη θα εμφανιστεί μια λίστα με τα αρχεία που έχουν εγγραφεί. Το πιο πρόσφατο αρχείο που έχει εγγραφεί θα εμφανίζεται στο πάνω μέρος της λίστας. Πιέστε [ UP] ή [ DOWN] για να επιλέξετε το αρχείο που θέλετε (βάση του χρόνου εγγραφής) και στην συνέχεια πατήστε πάλι το κουμπί [ PLAY] για να ξεκινήσει η αναπαραγωγή του συγκεκριμένου αρχείου. 1 Πληροφορίες σχετικά με τον σκληρό δίσκο 2 Χρόνος έναρξης 3 Χρόνος λήξης 4 TIME: Αρχείο που έχει καταγραφεί σε συνέχεια 5 ALARM: Αρχείο με εικόνες που έχουν καταγραφεί μόνο όταν ενεργοποιούνταν ο αισθητήρας. Ένας άλλος τρόπος για να αναζητήσετε ένα αρχείο είναι να εισάγετε άμεσα την χρονική περίοδο που έγινε η εγγραφή του αρχείου. Πιέστε [ FWD] και στην συνέχεια πιέστε [ UP] ή [ DOWN] για να κινήσετε τον κέρσορα. Πιέστε [ SEL / EDIT ] για να εισάγετε την χρονική περίοδο που θέλετε και στην συνέχεια πιέστε [ PLAY] για να αναπαραχθεί το αρχείο που εγγράφηκε την χρονική περίοδο που επιλέξατε. Σημείωση: Μπορείτε να πιέσετε το κουμπί [ Ι Ι PAUSE] κατά την διάρκεια της αναπαραγωγής για να παγώσετε την εικόνα. 12

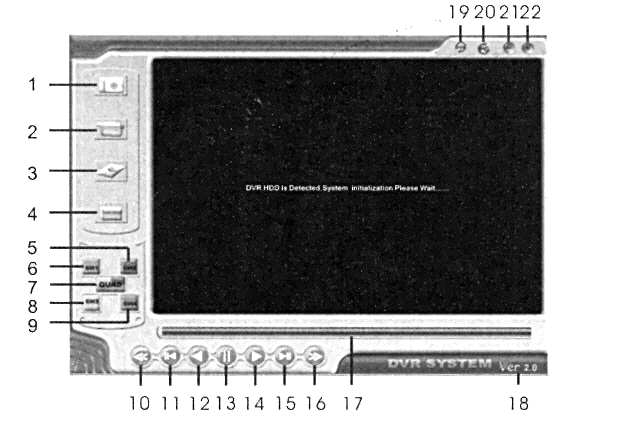

13 Προγραμματισμός της θύρας USB 8.Προγραμματισμός USB 8.1 Εγκατάσταση 1.Βάλτε το CD ROM με τα προγράμματα οδηγούς (DRIVERS) στο CD ROM του υπολογιστή σας. 2.Αν το CD ROM δεν εκκινεί αυτόματα το πρόγραμμα εγκατάστασης μέσα από το εικονίδιο My Computer ( O υπολογιστής μου) επιλέξτε το CD ROM και στην συνέχεια τρέξτε το αρχείο setup.exe που υπάρχει μέσα στον δίσκο CD. 3.Ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη του υπολογιστή σας για να ολοκληρώσετε την εγκατάσταση. 8.2 Περιβάλλον και εντολές του προγράμματος Για να τρέξετε το πρόγραμμα κάντε διπλό κλικ στο εικονίδιο που υπάρχει στην επιφάνεια εργασίας. Ο υπολογιστής θα ανιχνεύσει αυτόματα τον σκληρό δίσκο του DVR μόλις το συνδέσετε με τον υπολογιστή διαμέσου του καλωδίου USB. Aν ο σκληρός δίσκος του DVR δεν αναγνωριστεί από τον υπολογιστή παρακαλούμε κάντε τα ακόλουθα βήματα. Κλείστε το παράθυρο του προγράμματος USB και αποσυνδέστε το καλώδιο Πατήστε το κουμπί [ PLAY] δύο φορές για να ενεργοποιηθεί η λειτουργία αναπαραγωγής στο DVR. Συνδέστε πάλι το καλώδιο USB. Περιμένετε 30 δευτερόλεπτα για να εμφανισθεί το αρχείο που αναπαράγει το DVR στην οθόνη του υπολογιστή. Λειτουργίες των κουμπιών: 1. Αποθήκευση πλαισίου εικόνας 12. Ανάστροφη αναπαραγωγή 2. Αποθήκευση αρχείου εικόνας 13. Προσωρινή παύση 3. Ρύθμιση λειτουργιών 14. Αναπαραγωγή 4. Λίστα συμβάντων 15.Εμπρός κατά ένα πλαίσιο 5. Κανάλι Γρήγορη κίνηση προς τα εμπρός 6. Κανάλι Μπάρα ένδειξης 7. Λειτουργία QUAD 18. Έκδοση του προγράμματος 8. Κανάλι Αναπαραγωγή αρχείο εικόνας από το DVR 9. Κανάλι Aναπαραγωγή αρχείου εικόνας από το PC 10. Γρήγορη κίνηση προς τα πίσω 21. Ελαχιστοποίηση παραθύρου 11. Πίσω κατά ένα πλαίσιο 22. Κλείσιμο παραθύρου 13

14 Πιέστε το 4 (αριθμός εικονιδίου που αναφέρεται στον παραπάνω πίνακα και στην αντίστοιχη εικόνα) για να εμφανιστεί η λίστα συμβάντων Πιέστε το 3 (αριθμός εικονιδίου που αναφέρεται στον παραπάνω πίνακα και στην αντίστοιχη εικόνα) για να ρυθμίσετε τις λειτουργίες αναπαραγωγής του DVR Πιέστε το 14 (αριθμός εικονιδίου που αναφέρεται στον παραπάνω πίνακα και στην αντίστοιχη εικόνα) για να αναπαραχθεί ένα αρχείο. 14
