1 Συσχέτιση προσεισμικού και μετασεισμικού ελέγχου δημοσίων κτιρίων Ληξουρίου Αναστάσιος Σέξτος Κοσμάς Στυλιανίδης Ημερίδα: Εμπειρίες και διδάγματα από τους σεισμούς της Κεφαλονιάς 2014 Θεσσαλονίκη, 2/7/2014 Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης

2 Προσεισμικός έλεγχος δημοσίων κτιρίων Κεφαλονιάς Σεισμική Επικινδυνότητα (Seismic Hazard - SH): Είναι η μέγιστη αναμενόμενη τιμή μιας σεισμικής παραμέτρου (μέτρου έντασης) για δεδομένη περίοδο επανάληψης ή για συγκεκριμένη πιθανότητα μη υπέρβασης και συγκεκριμένο χρονικό διάστημα Τρωτότητα (Vulnerability - V): Η πιθανότητα μια κατασκευή να υποστεί ένα συγκεκριμένο επίπεδο βλάβης υπό ένα δεδομένο επίπεδο σεισμικών δυνάμεων. Σεισμική Διακινδύνευση (Seismic Risk - SR): Το επίπεδο απώλειας ή βλάβης που σχετίζεται με μια ομάδα κατασκευών οι οποίες είναι εκτεθειμένες σε συγκεκριμένο επίπεδο σεισμικής επικινδυνότητας δοθείσας της τρωτότητάς τους. Διακινδύνευση = Σεισμ. Επικινδυνότητα * Τρωτότητα * Σπουδαιότητα * Χρήση

3 ΠΡΩΤΟΒΑΘΜΙΟΣ ΠΡΟΣΕΙΣΜΙΚΟΣ ΕΛΕΓΧΟΣ ΔΕΥΤΕΡΟΒΑΘΜΙΟΣ ΠΡΟΣΕΙΣΜΙΚΟΣ ΕΛΕΓΧΟΣ Πλαίσιο Προσεισμικού Ελέγχου Σκοπός είναι η καταγραφή και η πρώτη αποτίμηση της σεισμικής τους διακινδύνευσης προκειμένου να καθοριστούν οι προτεραιότητες σε εθνικό επίπεδο για τον περαιτέρω έλεγχο και τη λήψη μέτρων προστασίας. Ταχύς οπτικός έλεγχος Συμπλήρωση δελτίου δομικής τρωτότητας Βαθμολογία σεισμικής διακινδύνευσης Ιεράρχηση κτιρίων Αυτόματος λογικός έλεγχος του δελτίου Εισαγωγή στην ηλεκτρονική βάση δεδομένων προσεγγιστική αποτίμηση της σεισμικής ικανότητας Μελέτη αποκατάστασης

4 Πλαίσιο Προσεισμικού Ελέγχου κτίρια (2014)

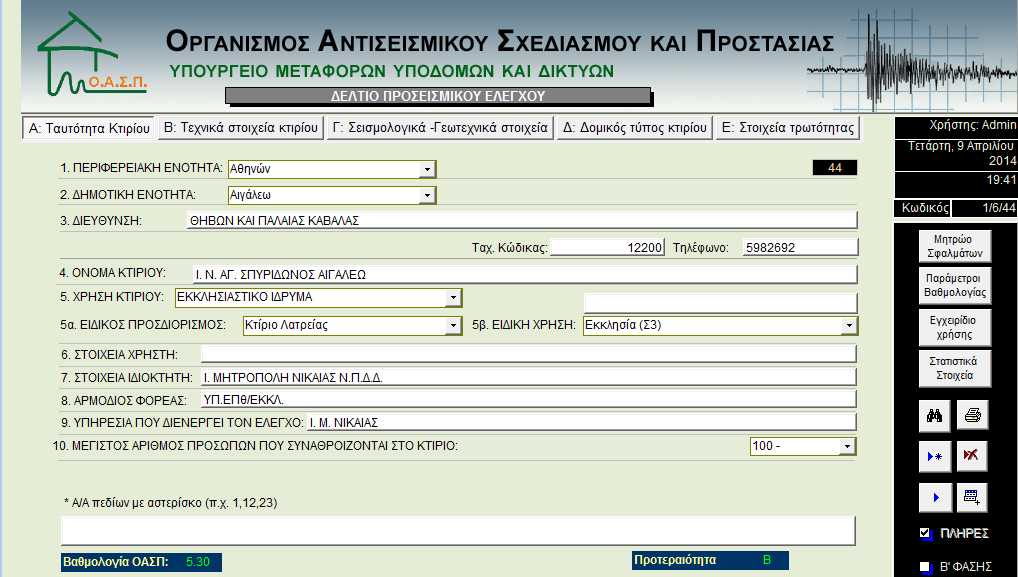

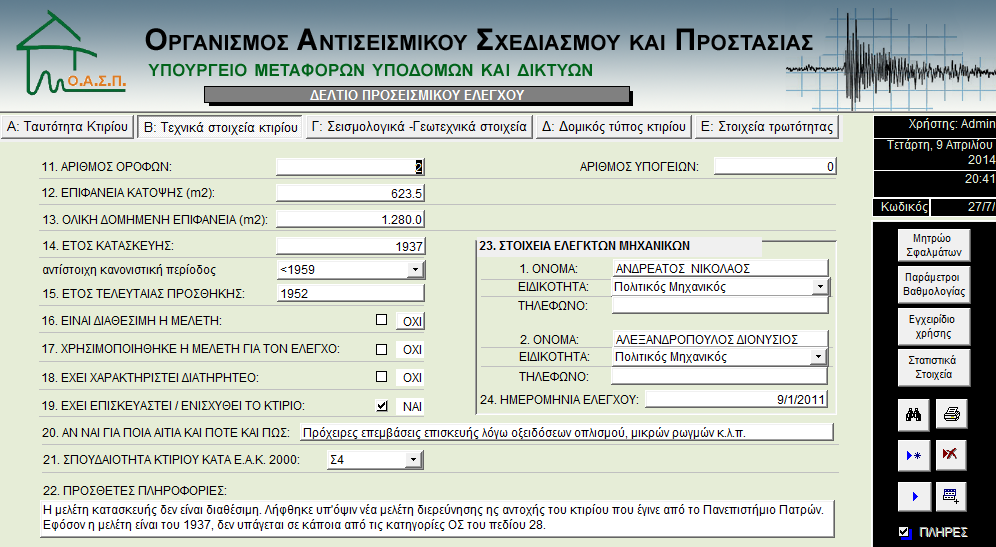

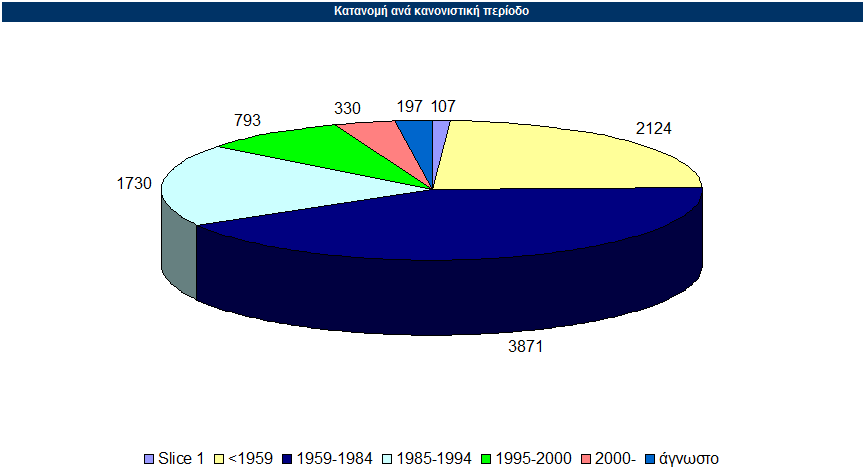

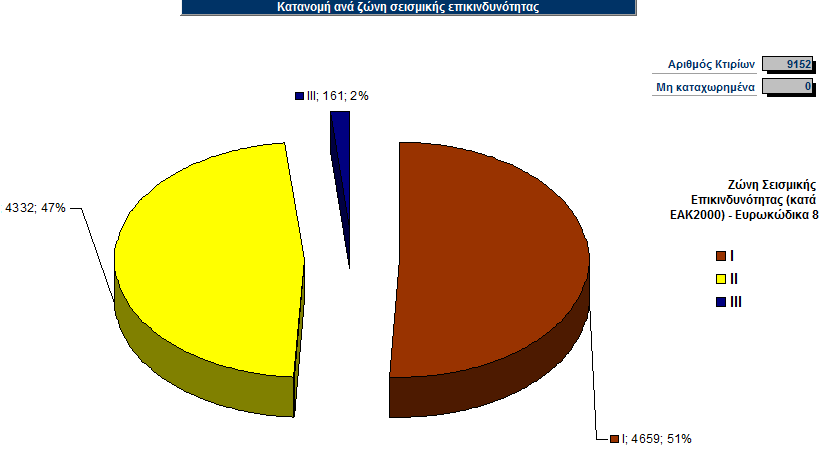

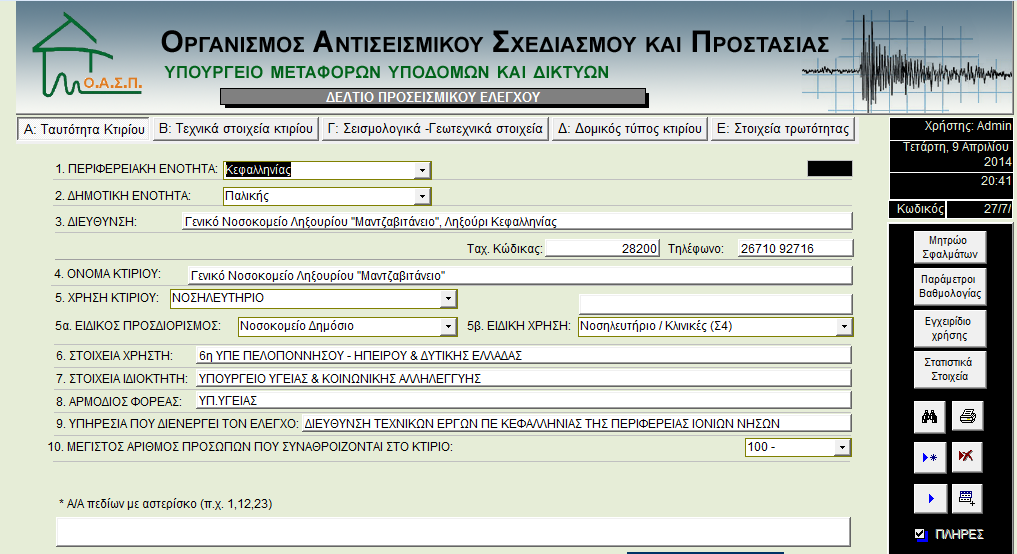

5 Βάση δεδομένων προσεισμικού ελέγχου Ο.Α.Σ.Π.

6 Βάση δεδομένων προσεισμικού ελέγχου Ο.Α.Σ.Π.

7 Βάση δεδομένων προσεισμικού ελέγχου Ο.Α.Σ.Π.

8 Βάση δεδομένων προσεισμικού ελέγχου Ο.Α.Σ.Π.

9 Προσεισμικός έλεγχος δημοσίων κτιρίων Κεφαλονιάς Στυλιανίδης, Κ., Κάππος, Α., Πενέλης, Γ., Ιγνατάκης, Χ. (2003) «Αξιολόγηση μεθόδων πρωτοβάθμιου προσεισμικού ελέγχου με κριτήριο τη συμπεριφορά των κτιρίων σε συγκεκριμένους σεισμούς», 14 ο Συνέδριο Σκυροδέματος, Κως. ΥΠΕΧΩΔΕ / Ο.Α.Σ.Π.

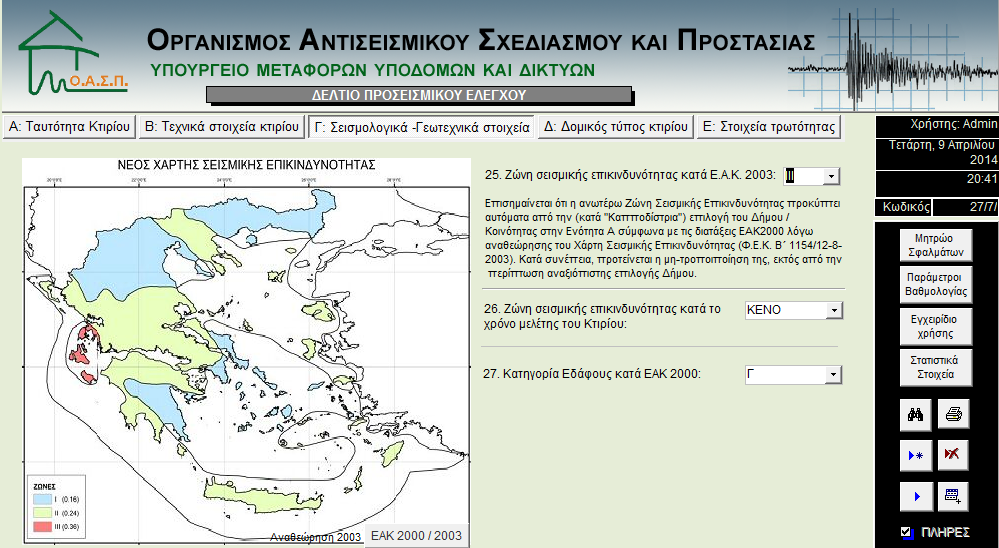

10 Προσεισμικός έλεγχος δημοσίων κτιρίων Κεφαλονιάς ΥΠΕΧΩΔΕ / Ο.Α.Σ.Π.

11 Προσεισμικός έλεγχος δημοσίων κτιρίων Κεφαλονιάς

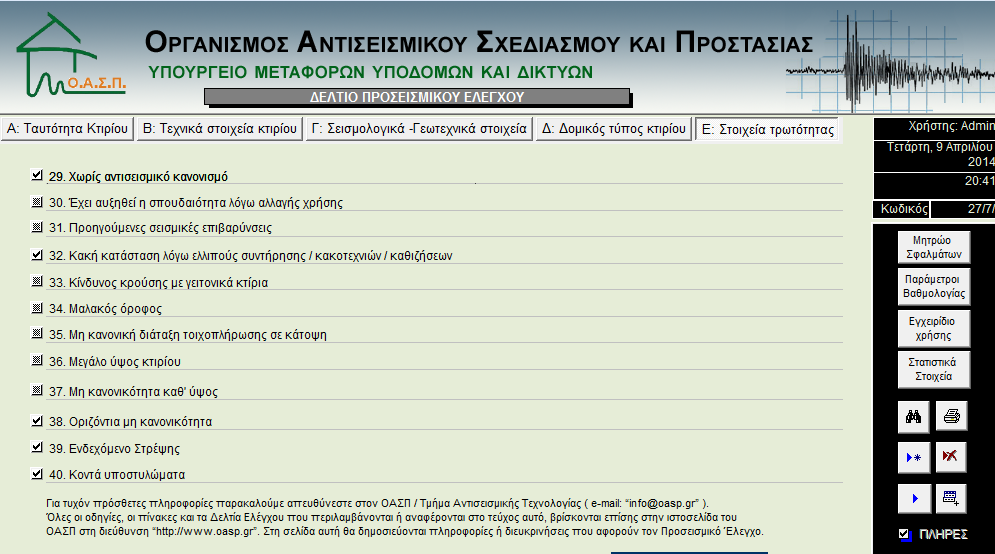

12 Προσεισμικός έλεγχος δημοσίων κτιρίων Κεφαλονιάς

13 Προσεισμικός έλεγχος δημοσίων κτιρίων Κεφαλονιάς

14 Προσεισμικός έλεγχος δημοσίων κτιρίων Κεφαλονιάς

15 Προσεισμικός έλεγχος δημοσίων κτιρίων Κεφαλονιάς

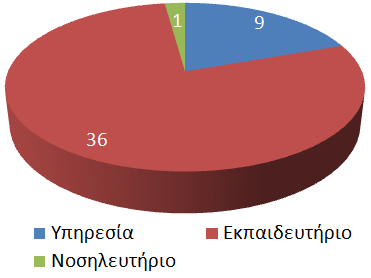

16 Προσεισμικός έλεγχος δημοσίων κτιρίων Κεφαλονιάς Δήμος Ερίσου (4 κτίρια, 2.9) Δήμος Παλικής (19 κτίρια, 3.0) Δήμος Αργοστολίου (7 κτίρια, 2.3) Δήμος Σάμης (1 κτίριο) Δήμος Ληβαθούς (7 κτίρια, 3.0) Μέση βαθμολογία 2.98 Δήμος Ελειού- Σχετικά ομοιόμορφη μέση διακινδύνευση Πρόννων μεταξύ των δήμων (8 κτίρια, 3.6) Διακύμανση cov = 0.49

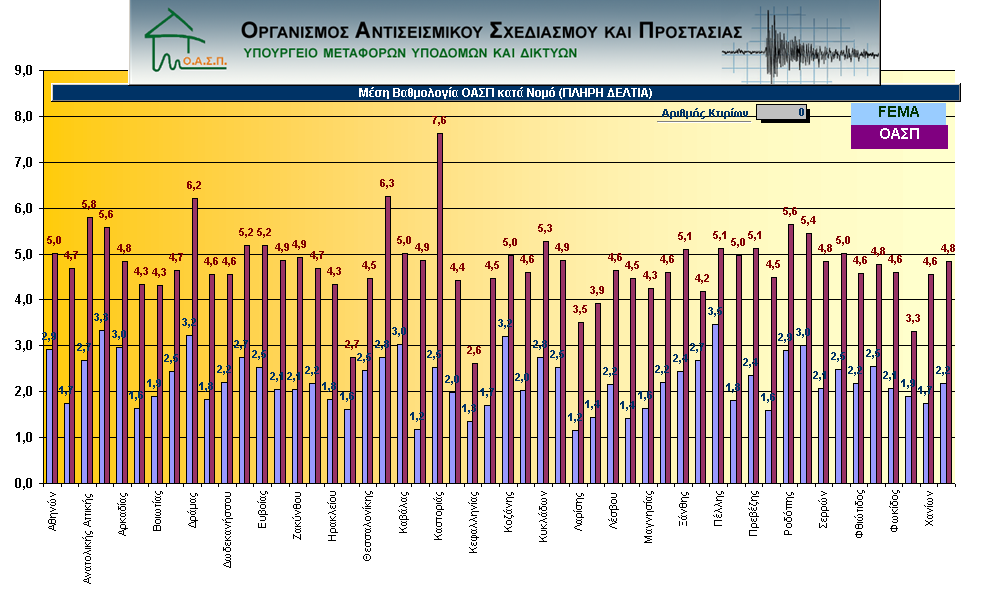

17 Αθηνών Ανατ. Αττικής Αρκαδίας Βοιωτίας Δράμας Δωδεκανήσσου Προσεισμικός έλεγχος δημοσίων κτιρίων Κεφαλονιάς Ευβοίας Ζακύνθου Ηρακλείου Θεσσαλονίκης Καβάλας Καστοριάς Κεφαλληνίας Κοζάνης Κυκλάδων Λαρίσης Λέσβου Μαγνησίας Ξάνθης Πέλλας Πρεβέζης Ροδόπης Σερρών Φθιώτιδας Φωκίδος Χανίων

18 Κτίριο Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Α.Ο. Δομικός τύπος Έτος κατασκευής Α/Σ Βλάβες 1 Νοσοκομείο ( Μαντζαβινάτειο ) Ληξούρι 2 Ο/Σ 1937 / 1952 Μικρές 2 Νοσοκομείο Αργοστόλι 2 Ο/Σ Αμελητέες 3 Δημαρχείο Ληξούρι 2 Ο/Σ Μικρές 4 Ειρηνοδικείο Αργοστόλι 2 Ο/Σ Μικρές 5 Ειρηνοδικείο Ληξούρι 4 Ο/Σ Αμελητέες 6 Δ.Ο.Υ. Αργοστόλι 4 Ο/Σ Αμελητέες 7 Δ.Ο.Υ. Ληξούρι 3 Ο/Σ Αμελητέες 8 Κτίρια Λημεναρχείου Αργοστόλι 2 Ο/Σ Μεσαίες 9 Public Realty Office Αργοστόλι 4 Ο/Σ Αμελητέες 10 Ακαδημία Εμπορικού Ναυτικού Αργοστόλι 3 Ο/Σ Μικρές 11 Αρχαιολογικό Μουσείο Αργοστόλι 2 Ο/Σ 1957 / 2000 Μεσαίες 12 Αρχαιολογικό Μουσείο Ληξούρι 2 Ο/Σ Αμελητέες 12 Περιφ/κή Ενότητα Κ.Σ. Αργοστόλι 3 Ο/Σ 1957 Ιωνίων Νήσων 1954 Μικρές 13 Αεροδρόμιο Αργοστόλι 2 Ο/Σ Μικρές 14 Αστυν. Σταθμός Αργοστόλι 3 Ο/Σ >

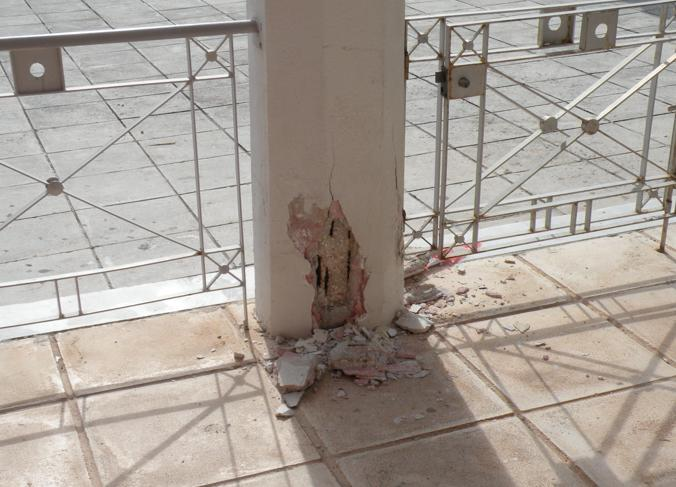

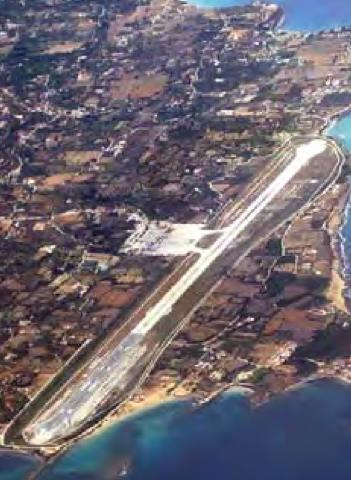

19 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Αεροδρόμιο Αργοστολίου

20 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Αρχαιολογικό Μουσείο Αργοστολίου

21 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Αρχαιολογικό Μουσείο Αργοστολίου

22 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς

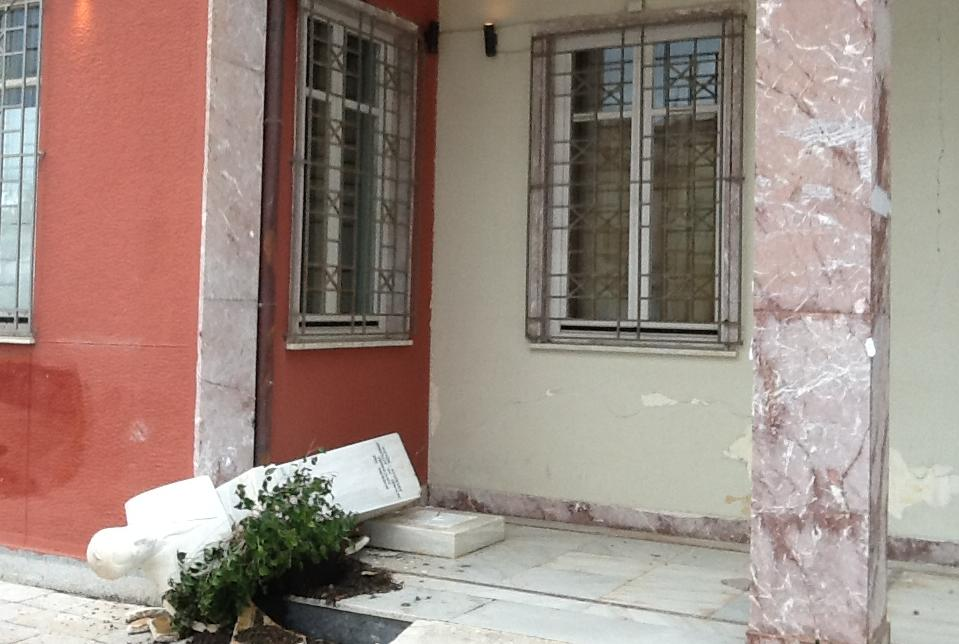

23 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Δημαρχείο Ληξουρίου

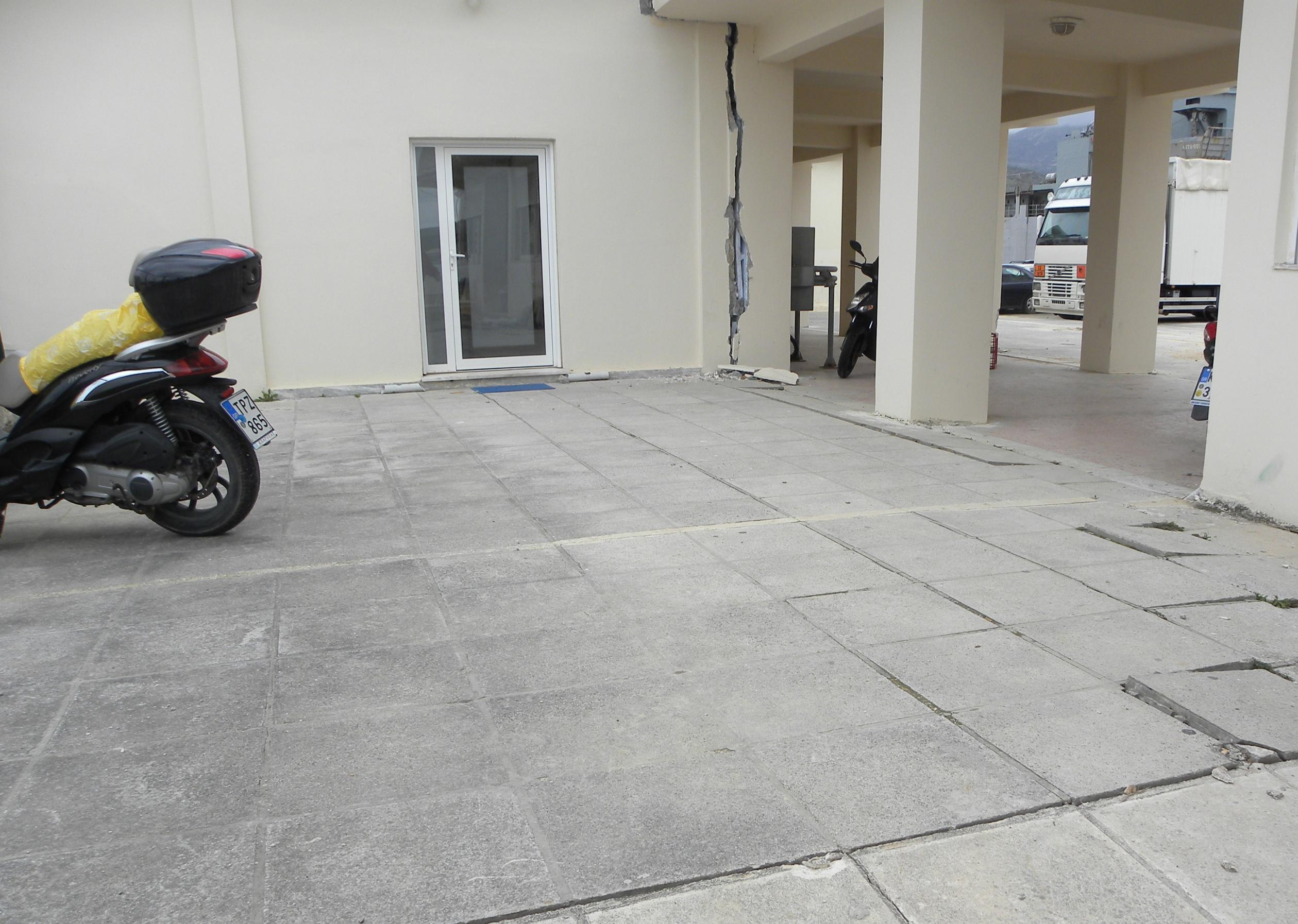

24 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Λημεναρχείο Ληξουρίου

25 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς

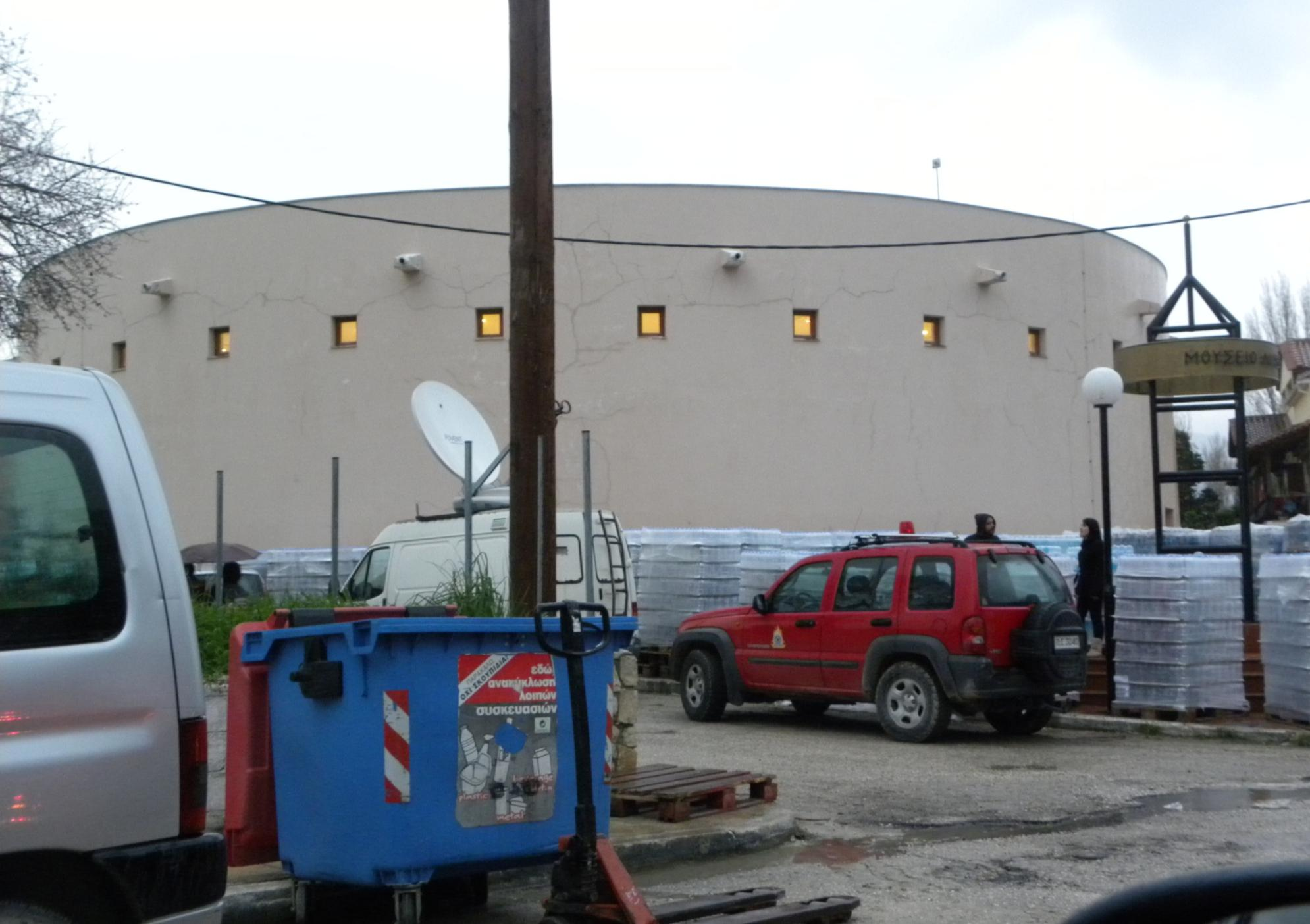

26 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Αρχαιολογικό Μουσείο Ληξουρίου

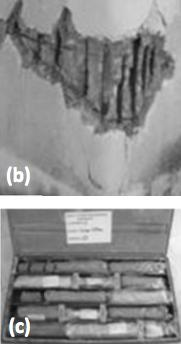

27 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Ενίσχυση Κατασκευή 1953 «Ματζαβινάτιο» Νοσοκομείο Ληξουρίου Στόχοι Στατικό σύστημα Μεθοδολογία Επιρροή κρούσης Συμπεράσματα

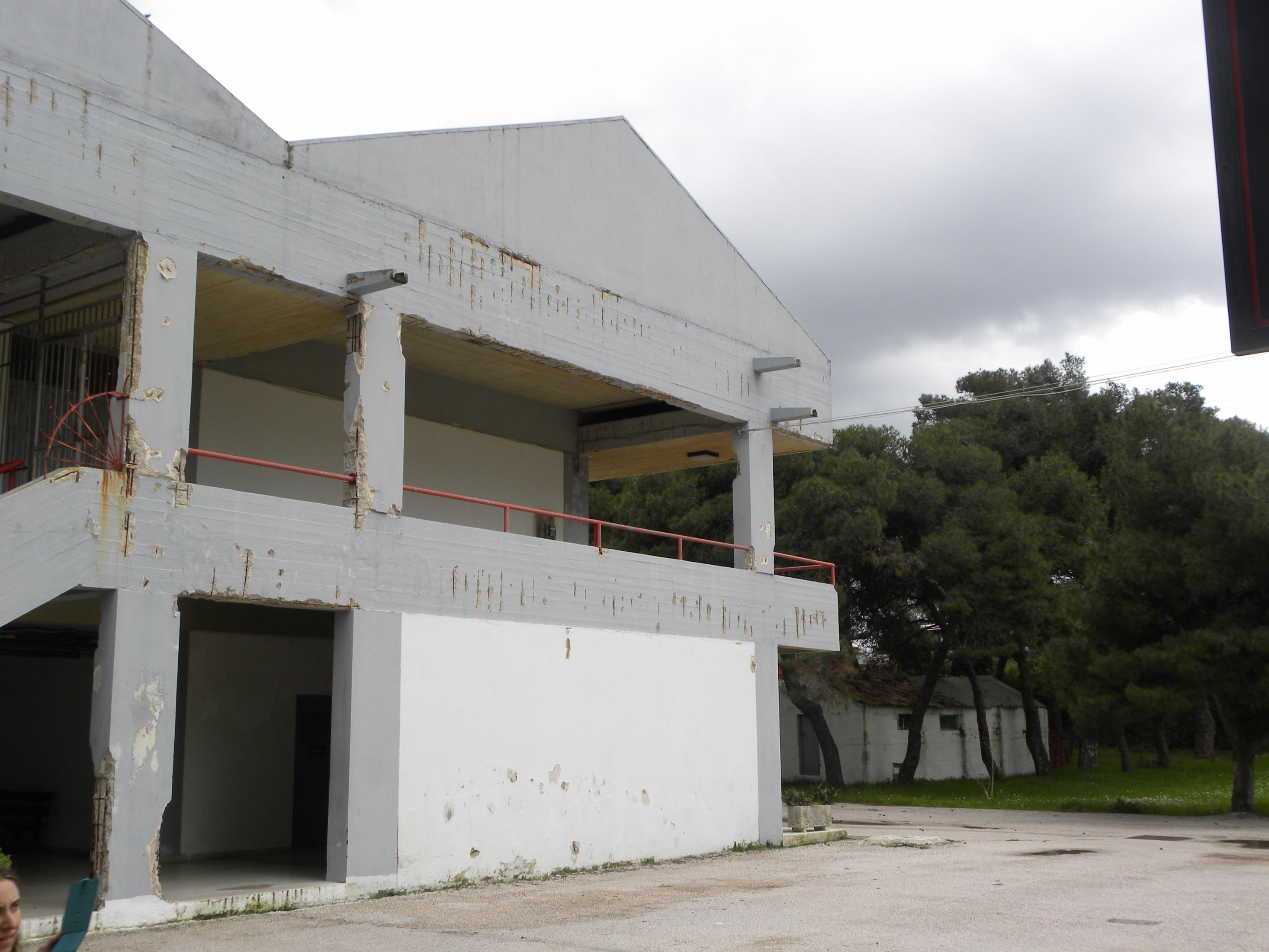

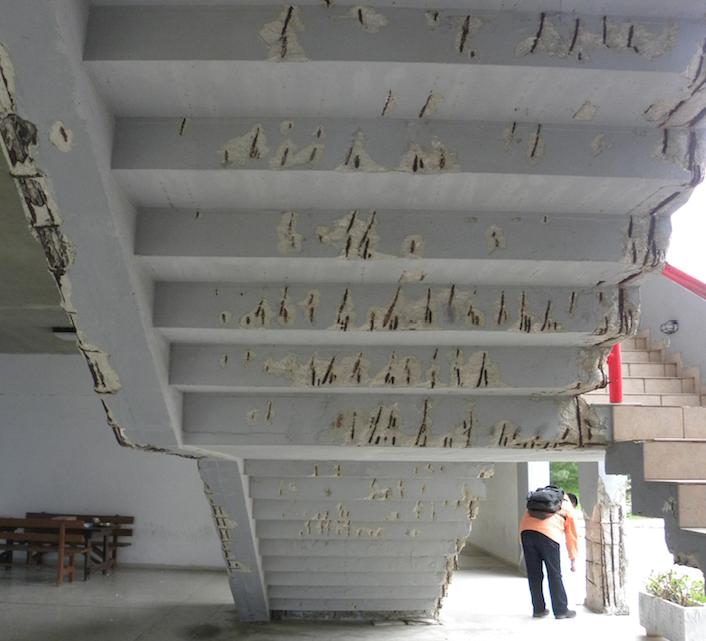

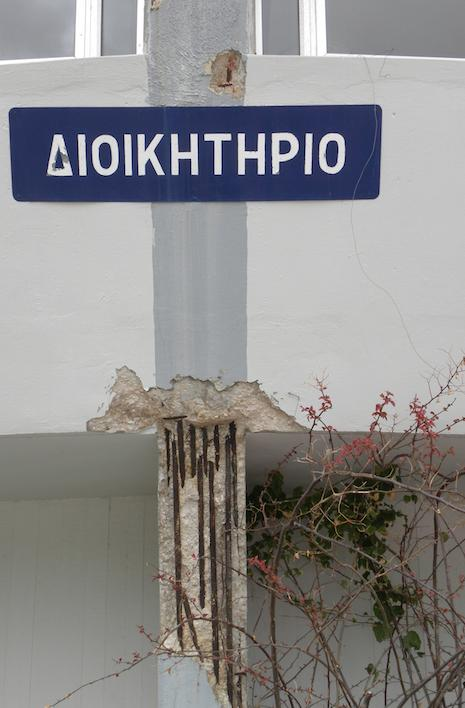

28 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Σχολή Εμπορικού Ναυτικού Αργοστολίου

29 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Σχολή Εμπορικού Ναυτικού Αργοστολίου

30 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Σχολή Εμπορικού Ναυτικού Αργοστολίου

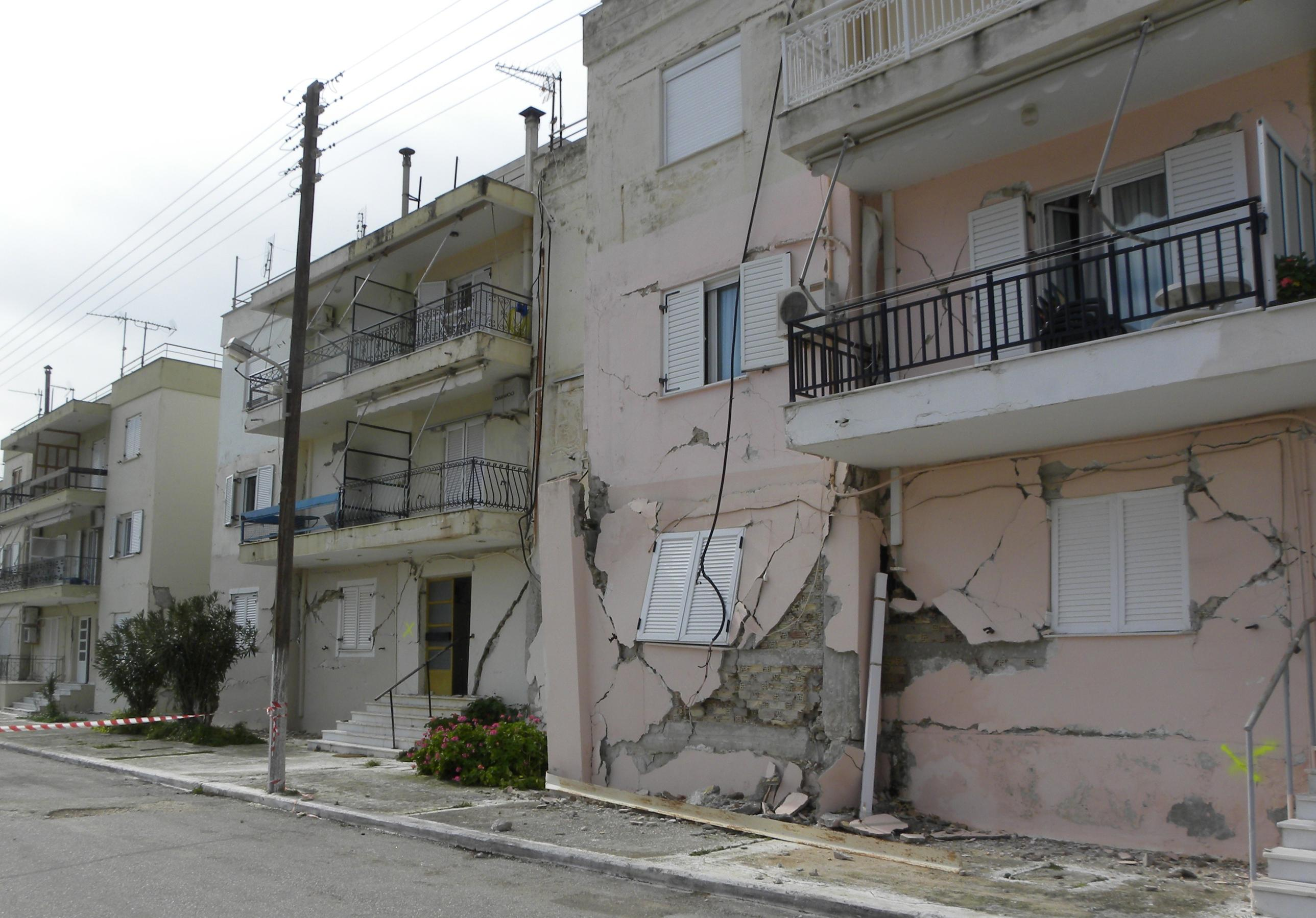

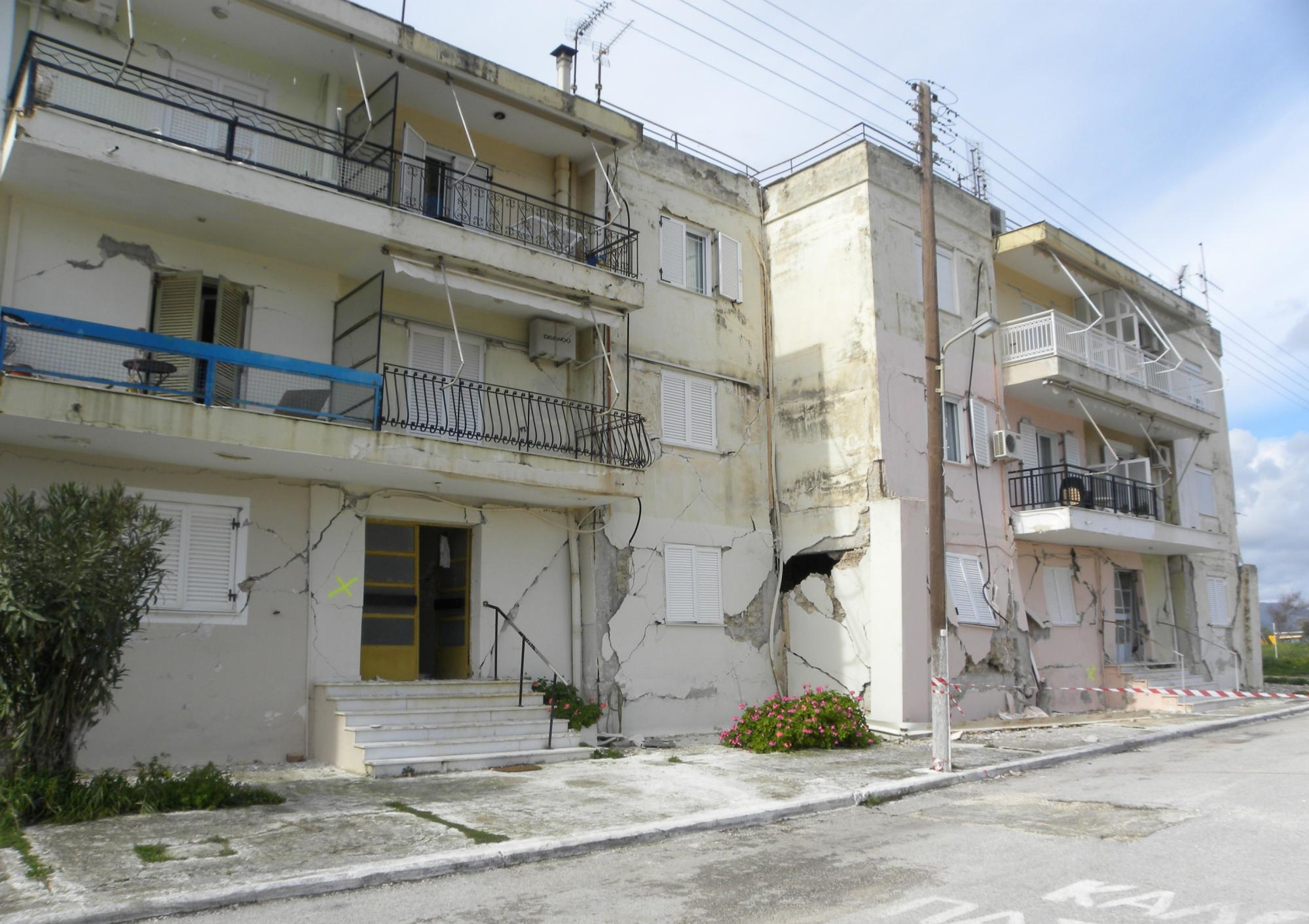

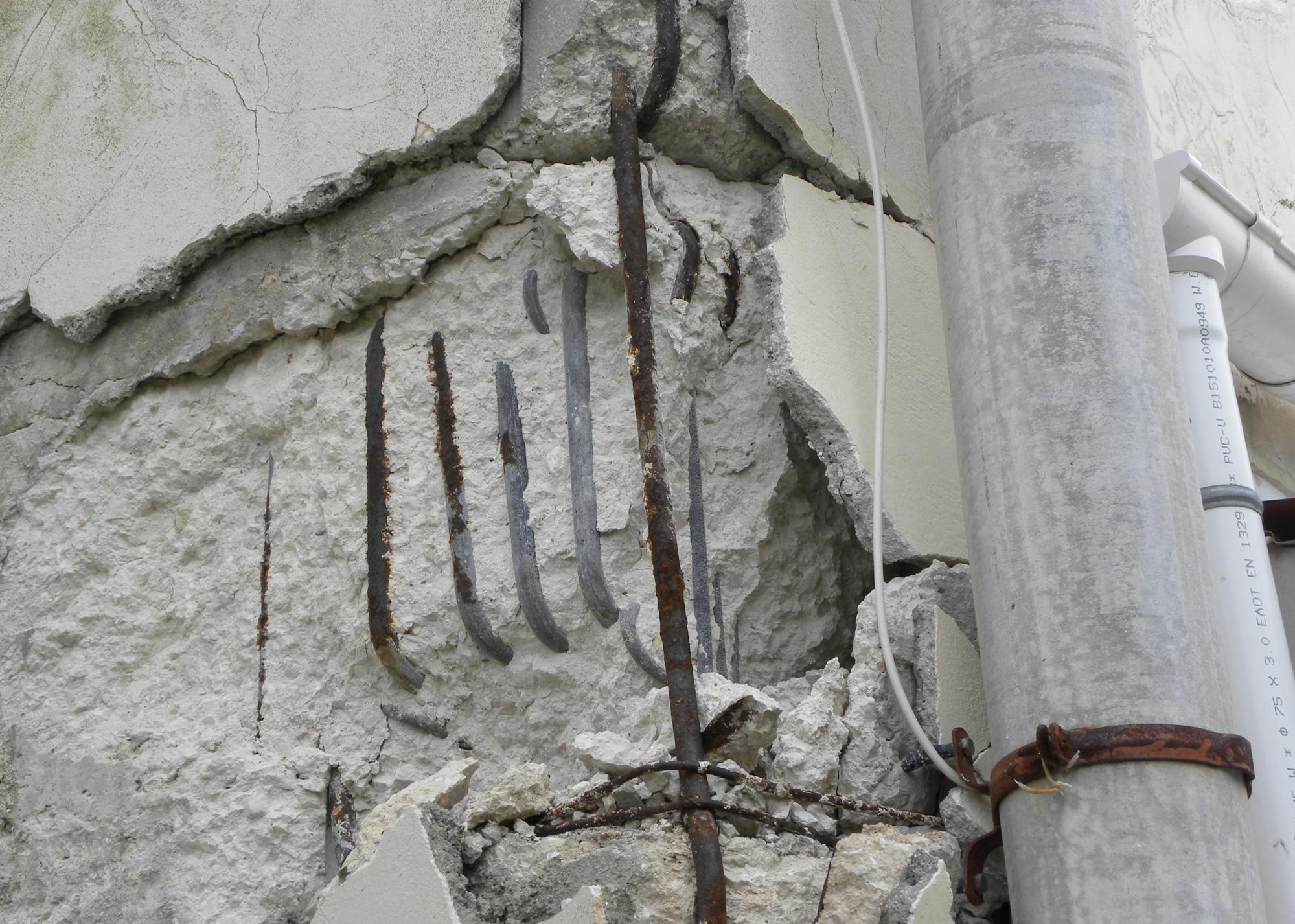

31 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Λαϊκές κατοικίες Ληξουρίου

32 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Λαϊκές κατοικίες Ληξουρίου

33 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Λαϊκές κατοικίες Ληξουρίου Στόχοι Στατικό σύστημα Μεθοδολογία Επιρροή κρούσης Συμπεράσματα

34 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Λαϊκές κατοικίες Ληξουρίου

35 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς Κτίριο Βλάβες Βαθμολογία 1 Νοσοκομείο ( Μαντζαβινάτειο ) Ληξούρι Μικρές Α 2 Νοσοκομείο Αργοστόλι Αμελητέες - 3 Δημαρχείο Ληξούρι Μεσαίες - 4 Πρωτοδικείο Αργοστόλι Μικρές Α 5 Ειρηνοδικείο Ληξούρι Αμελητέες Α 6 Δ.Ο.Υ. Αργοστόλι Αμελητέες Α 7 Δ.Ο.Υ. Ληξούρι Αμελητέες Γ 8 Κτίρια Λημεναρχείου Αργοστόλι Μεσαίες Α 9 Κτηματική Υπηρεσία Δημοσίου Αργοστόλι Αμελητέες Γ 10 Ακαδημία Εμπορικού Ναυτικού (Διοικ.) Αργοστόλι Μικρές Α 11 Ακαδημία Εμπορικού Ναυτικού (Εκπ.) Αργοστόλι Μικρές Α 11 Αρχαιολογικό Μουσείο Αργοστόλι Μεσαίες - 12 Αρχαιολογικό Μουσείο Ληξούρι Αμελητέες - 12 Περιφ/κή Ενότητα Ιωνίων Νήσων Αργοστόλι Μικρές - 13 Αεροδρόμιο Αργοστόλι Μικρές - 14 Αστυν. Σταθμός Αργοστόλι Αμελητέες - 15 Ειρηνοδικείο Σάμη Αμελητέες Α 16 Υπηρεσία Δημοσιονομικού Ελέγχου Αργοστόλι Αμελητέες Α 17 Αγροτικό Ιατρείο Χαβδάτα Μικρές -

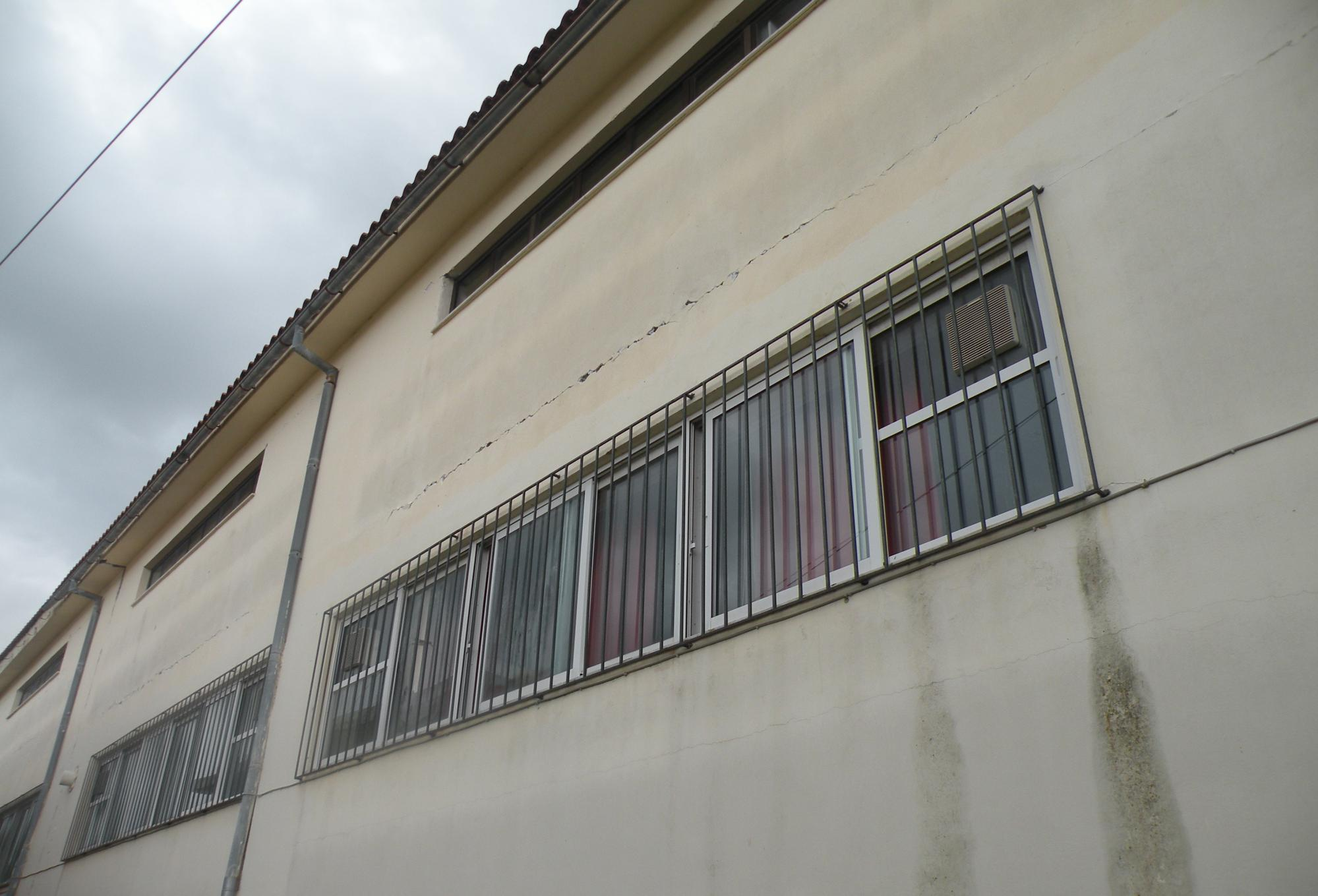

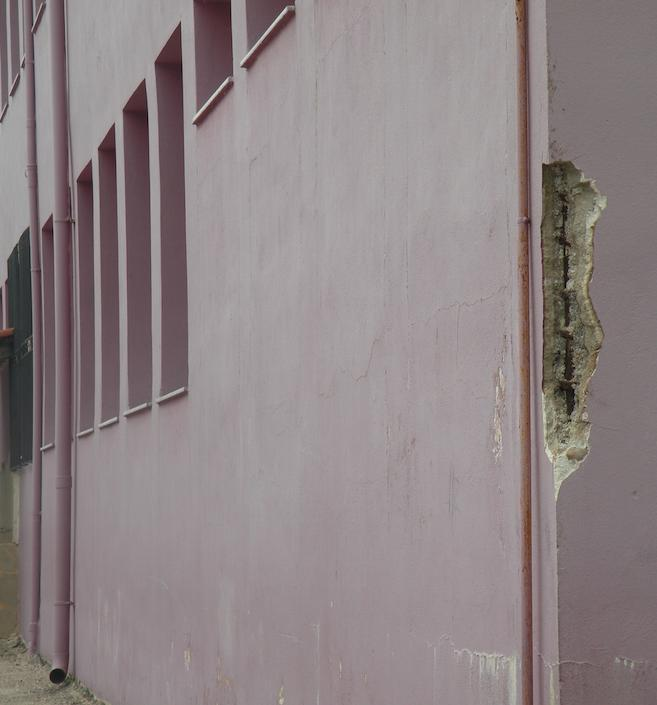

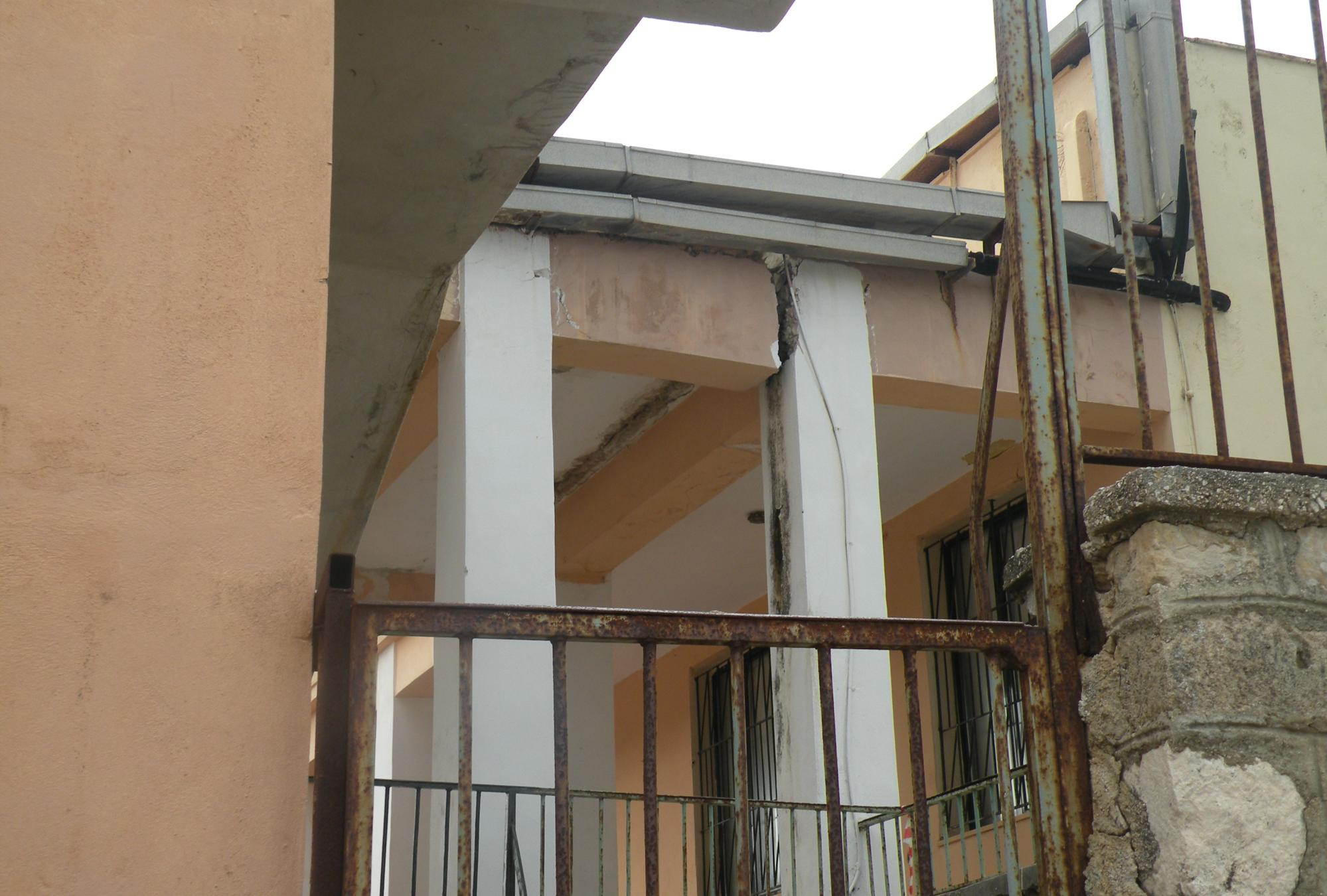

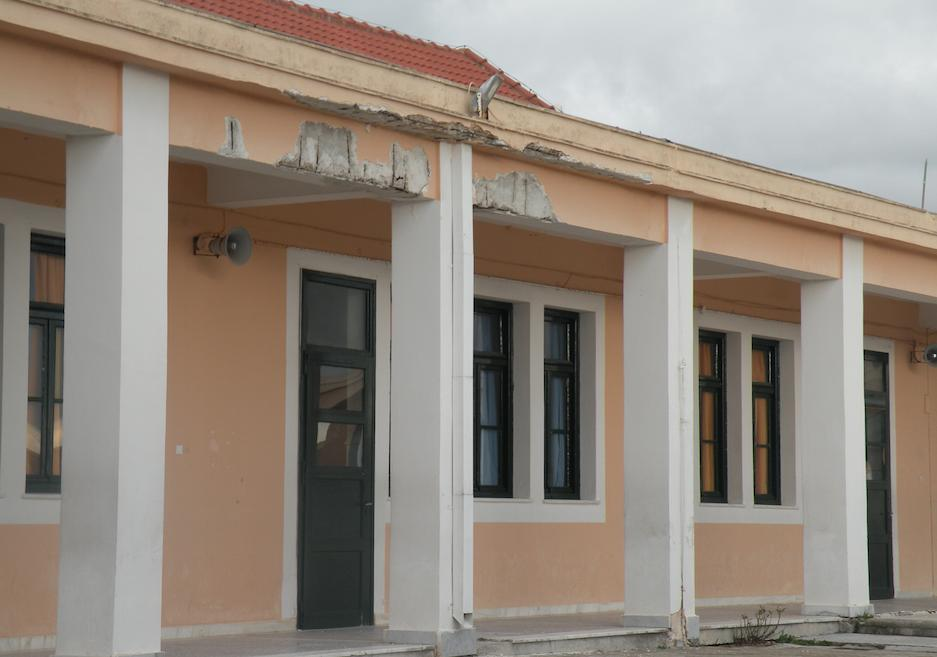

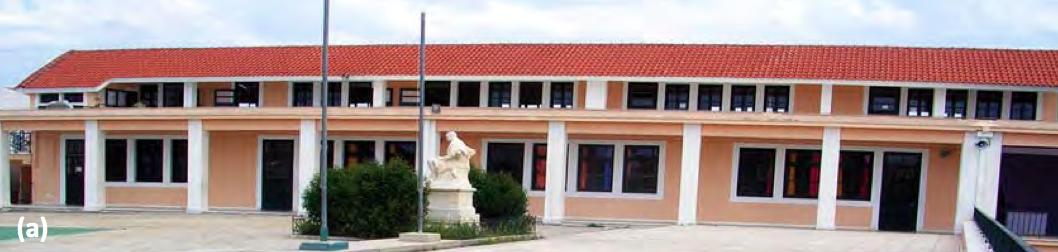

36 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς «Πετρίτσιο» Δημοτικό Σχολείο

37 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς «Πετρίτσιο» Δημοτικό Σχολείο

38 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς «Πετρίτσιο» Δημοτικό Σχολείο

39 Σεισμική συμπεριφορά δημοσίων κτιρίων Κεφαλονιάς «Πετρίτσιο» Δημοτικό Σχολείο

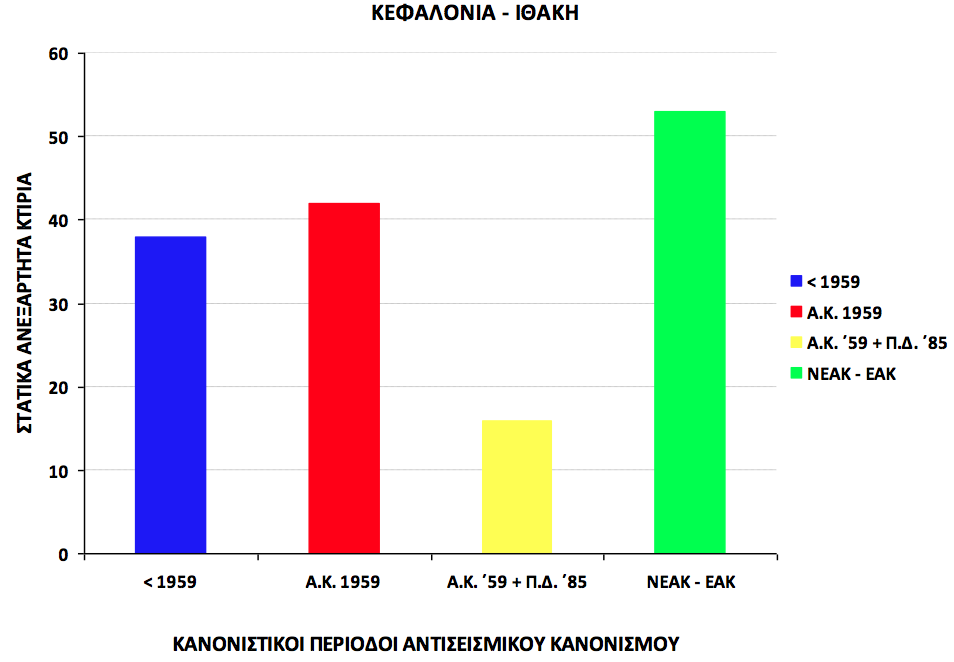

40 Σεισμική συμπεριφορά σχολικών κτιρίων Κεφαλονιάς: Προφίλ ΠΗΓΗ: Κτηριακές Υποδομές Α.Ε.

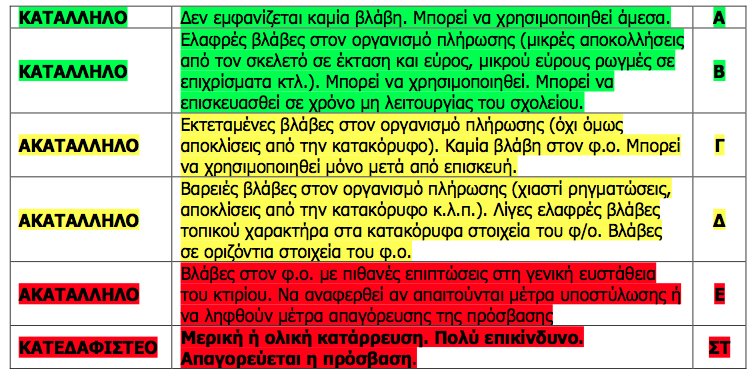

41 Σεισμική συμπεριφορά σχολικών κτιρίων Κεφαλονιάς: Μετασεισμικός έλεγχος Ελέγχθηκαν 149 στατικά ανεξάρτητα κτίρια στα οποία στεγάζονται 62 σχολικές μονάδες. Από τις αυτοψίες κρίθηκαν: κατάλληλα 128 (86%) και ακατάλληλα 21 (14%) Σε κανε να κτίριο δε διαπιστω θηκε βλάβη στον φε ροντα οργανισμό οφειλόμενη στις ισχυρε ς σεισμικε ς δράσεις. «Πετρίτσιο» Δημοτικό Σχολείο ΠΗΓΗ: Κτηριακές Υποδομές Α.Ε.

42 Σεισμική συμπεριφορά σχολικών κτιρίων Κεφαλονιάς: Μετασεισμικός έλεγχος ΠΗΓΗ: Κτηριακές Υποδομές Α.Ε. «Πετρίτσιο» Δημοτικό Σχολείο

43 Σεισμική συμπεριφορά σχολικών κτιρίων Κεφαλονιάς: Μετασεισμικός έλεγχος ΠΗΓΗ: Κτηριακές Υποδομές Α.Ε. «Πετρίτσιο» Δημοτικό Σχολείο

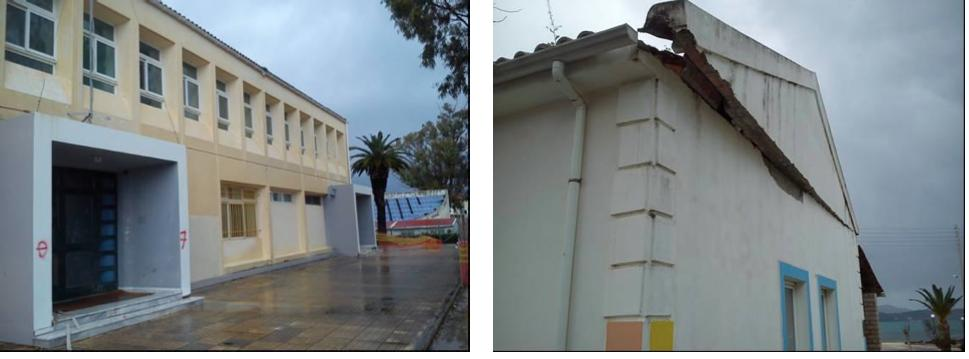

44 Σεισμική συμπεριφορά σχολικών κτιρίων Κεφαλονιάς: Μετασεισμικός έλεγχος Τα σχολικά κτίρια ανταποκρίθηκαν ικανοποιητικά στους δύο ισχυρούς σεισμούς Μεγάλη σημασία πρέπει να δοθεί στη στήριξη των κινητών στοιχείων εντός των κτιρίων (σε αρκετά κτίρια είχαν ανατραπεί ντουλάπες και βιβλιοθήκες) Το σύστημα βαρειάς προκατασκευής του Ο.Σ.Κ. ανταποκρίθηκε πολύ καλά (όπως και σε Αθήνα 1981, Καλαμάτα 1986, Αθήνα 1999, Αχαϊ α Ηλεία 2008). Σε αρκετά κτίρια που έχουν κατασκευαστεί με νεώτερους αντισεισμικούς κανονισμούς, δεν είχαν δομηθεί με έντεχνο τρόπο οι τοίχοι πλήρωσης, τα επιχρίσματα και οι πρόσθετες κατασκευές. Π.χ. το κτίριο ισόγειου Νηπιαγωγείου στο Ληξούρι (2000), εσωτερικά είναι άθικτο αλλά παρουσιάστηκε πρόβλημα με τα αετώματα της στέγης. ΠΗΓΗ: Κτηριακές Υποδομές Α.Ε.

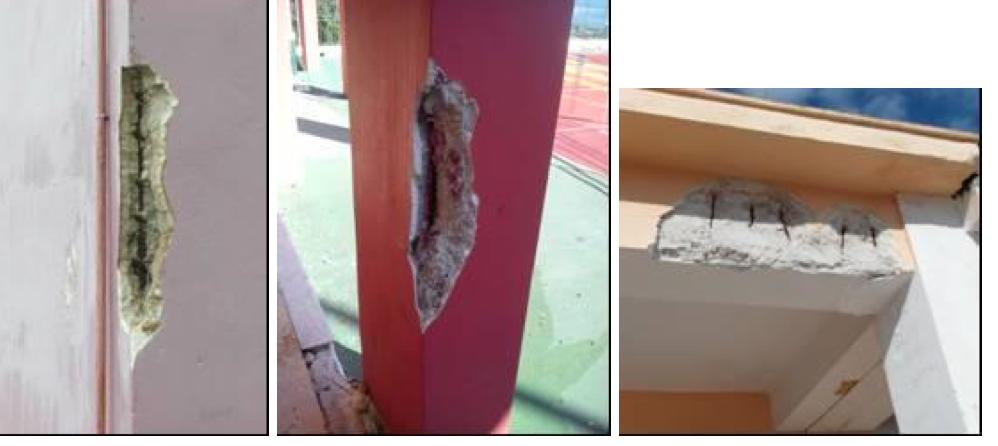

45 Σύγκριση Προσεισμικού & Μετασεισμικού ελέγχου Στην Κεφαλονιά πραγματοποιήθηκε πρωτοβάθμιος προσεισμικός έλεγχος (Τ.Ο.Ε.) στο χρονικό διάστημα Απριλίου-Αυγούστου 2005, σε 177 στατικά ανεξάρτητα κτίρια (69 αυτόνομες διοικητικά σχολικές μονάδες) με την συνεργασία του Τμήματος Πολιτικών Μηχανικών του Πανεπιστημίου Πατρών (Ε.Υ. καθ. κ. Σταύρος Αναγνωστόπουλος). Δύο κτίρια με χαμηλή βαθμολογία ενισχύθηκαν προ του σεισμού. Από την βαθμονόμηση μετά την εισαγωγή στην Η.Β.Δ. (σενάριο ΟΣΚ3): 1 2,00, 2<8 3,00, 3<22 4,00, 4<76 5,00, 5<33 6,00, 6<14 7,00, 7<23. Το κτίριο με την μικρότερη Τ.Β.=1,80 ανταποκρίθηκε εξαιρετικά. Πρόκειται για διώροφο κτίριο κατασκευής των αρχών της δεκαετίας 1980 στην παραλιακή ζώνη Ληξουρίου. Το δεύτερο με την μικρότερη Τ.Β.=2,40 αφορά κτίριο στην Ιθάκη. Το τρίτο με την μικρότερη Τ.Β.=2,45 αφορά κτίριο που χαρακτηρίστηκε Δ. ΠΗΓΗ: Κτηριακές Υποδομές Α.Ε.

46 Συμπεράσματα Στην περίπτωση του σεισμού της Κεφαλονιάς: Παρατηρήθηκε ότι για τα δημόσια κτίρια ενδιαφέροντος, η διαδικασία του προσεισμικού ελέγχου (συμπεριλαμβανομένης της ηλεκτρονικής επεξεργασίας) είχε ολοκληρωθεί κατά περίπου 50%. Στην περίπτωση των σχολικών κτιρίων είχε ολοκληρωθεί κατά 100%. Ο προσεισμικός έλεγχος παρείχε σε γενικές γραμμές μια συντηρητική έμμεση πρόβλεψη της συμπεριφοράς των κτιρίων, δηλ. της σεισμικής τους τρωτότητας, δοθέντος του γεγονότος ότι όλα τα κτίρια που εξετάστηκαν ανήκαν στην ίδια Ζώνη Σεισμικής Επικινδυνότητας ΙΙΙ. Υπήρξε (σχολικό) κτίριο το οποίο παρουσίασε βλάβες (Δ) κατ αναλογία προς τη σχετικά χαμηλή του βαθμολογία. Δεν παρατηρήθηκε περίπτωση δημοσίου κτιρίου το οποίο να παρουσίασε σημαντικές βλάβες και να είχε διαφύγει του προσεισμικού ελέγχου. Η ηλεκτρονική βάση δεδομένων αποδείχθηκε ένα ιδιαίτερα χρήσιμο εργαλείο στο πεδίο κατά το πρώτο διάστημα μετά το σεισμό καθώς βοήθησε στην ιεράρχηση των μετασεισμικών ελέγχων. Ο προσεισμικός έλεγχος αν και δεν μπορεί να είναι απόλυτα ακριβής έξαιτίας του ποιοτικού χαρακτήρα και της υποκειμενικότητας του ελεγκτή μηχανικού, αποτελεί σημαντικό εργαλείο αντισεισμικής πολιτικής ιδιαίτερα όταν συνδυάζεται με παρατηρήσεις συμπεριφοράς των κατασκευών σε πραγματικά σεισμικά γεγονότα. Μπορεί επίσης να λειτουργήσει ως μια πολύτιμη βάση του μητρώου των δημοσίων κτιρίων προς την κατεύθυνση της ορθολογικής διαχείρησης των μετασεισμικών επεμβάσεων.

47 Ευχαριστίες Αντώνης Πετρόπουλος, Πολ. Μηχανικός MSc Θ. Σπηλιόπουλος, ΚΤΗΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. Geotechnical Extreme Events Reconnaissance
