Interfox.gr. Εγχειρίδιο Χρήσης Ασύρματου WIFI- GPRS-GSM Συστήματος Ασφαλειας

Transcript

1 Εγχειρίδιο Χρήσης Ασύρματου WIFI- GPRS-GSM Συστήματος Ασφαλειας Χαρακτηριστικά Συσκευής Λειτουργία με ασύρματο δίκτυο (wifi), GPRS και δίκτυα κινητής τηλεφωνίας (GSM) Δυνατότητα χειρισμού από Smartphone IOS ή Android Μπαταρία που δίνει αυτονομία >36 ωρών στο σύστημα Υποστηρίζει 1 διαχειριστή (householder) και 3 χειριστές (users) Ειδοποίηση χαμηλής στάθμης μπαταρίας ανιχνευτών καθώς και απόσυνδεσης τους από το σύστημα. Ειδοποίηση διακοπής- επαναφοράς ρεύματος και επιπέδου αυτονομίας μπαταρίας του συστήματος. Δυνατότητα κωδικοποίησης ασύρματης σειρήνας (εξωτερικής ή εσωτερικής) Επιλογή χρόνου που θα ηχεί η σείρηνα σε περίπτωση ενεργοποίησης του συναγερμού. Επιλογή επιπέδου έντασης σειρήνων Χρονοπρογραμματισμός καθυστέρησης όπλισης κατα την έξοδο και αφόπλισης κατα την είσοδο Δυνατότητα προγραμματισμού 3 διαφορετικών ζευγών χρόνων αυτόματης όπλισης- αφόπλισης (πχ 07:00 αφόπλιση και 23:30 όπλιση) Υποστηρίζει ΙΡ κάμερα υψηλής ανάλυσης (ΗD) με δυνατότητα λήψης realtime φωτογραφιών και βίντεο (LD, SD και HD) καθώς και δυνατότητα ζωντανής συνομιλίας με τον χώρο. Οι φωτογραφίες και τα βίντεο είναι άμεσα διαθέσιμα στον χρήση και δύναται να αποθηκευτούν σε κάρτα SD (έως 32 GB) που τοποθετείται εντός της κάθε κάμερας. Δυνατότητα κωδικοποίησης 96 ασύρματων, 2 ενσύρματων ανιχνευτών και 8 χειριστηρίων,

2 Εμπρόσθιο Τμήμα: Interfox.gr Εξωτερική Άποψη Συσκευής Οθόνη LCD Όπλιση Αφόπλιση Home Arm Αποδοχή/Κλήση Ρυθμίσεις/Έξοδος Διαγραφή Ενσωματωμένη Σειρήνα Κουμπί SOS Οπίσθιο Τμήμα: Οπές εγκατάστασης του panel Υποδοχή τροφοδοτικού Διακόπτης ΟΝ/OFF Υποδοχή κάρτας SIM Υποδοχείς Ενσύρματων συσκευών 2 ενσύρματες ζώνες 4 ενσύρματα ρελε παροχής Παροχή 9V Ενσύρματη σειρήνα ρεύματος

3 Συσκευές που συνδέονται με το σύστημα Τηλεχειριστήριο Ανιχνευτής πόρτας- παραθύρου Ανιχνευτής κίνησης Ανιχνευτής κουρτίνας Ανιχνευτής κίνησης οροφής Ανιχνευτής γκαζιού Εξωτερική Σειρήνα Ανιχνευτής νερού Ανιχνευτές θερμοκρασίαςκαπνού Ρελέ παροχής ρεύματος Smart socket Ασύρματη κάμερα Ενισχυτής σήματος Εξωτερικό πληκτρολόγιο Ράβδοι υπερύθρων

4 Έναρξη Λειτουργίας Συσκευής Επίπεδο μπαταρίας WIFI GSM Server 1 Συνδέουμε την συσκευή με την τροφοδοσία και βάζουμε τον διακόπτη στην θέση ON. Στην οθόνη της συσκευής θα εμφανιστεί η εικόνα 1. Τά από περίπου 10 δευτερόλεπτα θα εμφανιστεί το μήνυμα welcome και θα εισαχθεί στην αρχική οθόνη (εικόνα 2) 2 Περιοχή εμφάνισης μηνυμάτων- Ειδοποιήσεων Κυρίως Μενού Πιέζοντας το κουμπί ρυθμίσεων, τον κωδικό διαχειριστή (Αρχικός 0000) και το κουμπί εμφανίζεται το Κυρίως Μενού (main menu) που περιλαμβάνει τις παρακάτω κατηγορίες: 1. Κωδικοποίηση ανιχνευτών (Learning Sensor) 2. Κωδικοποίηση εξωτερικών ρελέ παροχής ρεύματος και smart socket (Register) 3. Επεξεργασία κωδικοποιημένων ανιχνευτών (Defense zone) 4. Κωδικοποίηση ασύρματης σειρήνας (wireless siren) 5. Μηνύματα ειδοποίησης (Push/SMS Alert) 6. Εισαγωγή τηλεφώνων που θα ειδοποιούνται (phone number) 7. Ρύθμιση κωδικών διαχειριστή (Admin) και χειριστών (users)-(password) 8. Ρύθμιση μηνύματος σε περίπτωση συναγερμού (Alarm recording) 9. Σύνδεση συσκευής με τηλέφωνο (APP) μέσω wifi (WIFI) 10. Ρυθμίσεις ώρας και χρονοπρογραμματισμοί (Time set) 11. Ρυθμίσεις ήχου (Volume) 12. Επαναφορά εργοστασιακών ρυθμίσεων (Default setting) 13. Ρυθμίσεις γλώσσας (Language) 14. Πληροφορίες συσκευής (Machine info) Παρατηρήσεις α. Οι επιλογές εντός του κυρίως μενού γίνονται με τα πλήκτρα 2(πάνω), 8(κάτω), 4 και 6(ενεργοποίηση- απενεργοποίηση επιλογών, ρυθμίσεις χρονοπρογραμματισμού). β. Έξοδος από μία επιλογή του κυρίως μενού ή έξοδος από το κυρίως μενού γίνεται με το πλήκτρο γ. Επιλογή κατηγορίας ή ρύθμισης και αποδοχή ρύθμισης γίνεται με το πλήκτρο

5 Κωδικοποίηση Ανιχνευτών Η κωδικοποίηση των ανιχνευτών γίνεται με την παρακάτω διαδικασία: 1. Πατάμε στο learning sensor και εμφανίζεται το μήνυμα Is learning. 2. Ενεργοποιούμε τον ανιχνευτή και θα μας δείξει to μήνυμα success. 3. Αμέσως μετά επιλέγουμε τον τύπο του ανιχνευτή που κωδικοποιήσαμε (Ανιχνευτής πόρτας, ανιχνευτής θραύσης τζαμιού, αερίου, καπνού, κουμπί SOS, νερού, ανιχνευτής κίνησης, ανιχνευτής ακτίνων, τηλεχειριστήριο, ανιχνευτής δόνησης, εξωτερικό πληκτρολόγιο RFID, κουδούνι) 4. Έπειτα επιλέγουμε τον τύπο λειτουργίας (24 ωρη, away- home arm (1 st ), away arm (2 nd ) 5. Τέλος, επιλέγουμε πως θα λειτουργεί ο ανιχνευτής α. Χρονοκαθυστέρηση ενεργοποίησης συναγερμού όταν ενεργοποιηθεί ο ανιχνευτής- delay arm β. Ενεργός- ανενεργός ανιχνευτής στο σύστημα (αρχική ρύθμιση ενεργός)- join Link γ. Ειδοποίηση του συστήματος όταν είναι ανοιχτός ο ανιχνευτής ή δεν έχει κλείσει καλά κατά την όπλιση του συστήματος Detect Door δ. Όταν ο ανιχνευτής είναι doorbell (κουδούνι εισόδου), η επιλογή που θα κάνουμε είναι η Door chime που σε κατάσταση home arm ή disarm είδοποιείται ο διαχειριστής ότι κάποιος έχει ενεργοποιήσει τον ανιχνευτή (ήχος ding- dong στο panel και στο Αpp) ε. Όταν η επιλογή independent είναι ενεργοποιημένη, το σύστημα μπορεί να αφοπλιστεί με το τηλεχειριστήριο εκτός από τον επιλεγμένο ανιχνευτή που θα αφοπλιστεί ΜΟΝΟ από το panel ή από τον διαχειριστή από το App. Παρατηρήσεις: 1. Ο χρόνος της χρονοκαθυστέρησης επιλέγεται στο Time set (10 η επιλογή στο κυρίας μενού) 2. Όταν έχουμε ενεργή την επιλογή Detect Door σε ανιχνευτή, κατά την όπλιση θα ειδοποιήσει το σύστημα (και στο Panel και στο App) εάν ο συγκεκριμένος ανιχνευτής είναι ανοιχτός ή δεν έχει κλείσει καλά (θα εμφανίσει μήνυμα ΝΟ:0 ERROR). Η όπλιση μπορεί να γίνει κανονικά μετά την επιβεβαίωση ότι λάβαμε γνώση πατώντας. 3. Η επεξεργασία των αρχικών επιλογών μπορεί να γίνει στην 3 η επιλογή του κυρίως μενού (Defense Zones) 4. Η ενεργοποίηση του RFID εξωτερικού πληκτρολογίου γίνεται με το πάτημα του κουμπιού tamper στο πίσω μέρος του.

6 Κωδικοποίηση Ασύρματης Σειρήνας Η κωδικοποίηση των ασύρματων σειρήνων γίνεται με την παρακάτω διαδικασία: 1. Πρίν κωδικοποιήσουμε την σειρήνα, πατάμε στο wireless siren. 2. Επιλέγουμε με τα πλήκτρα >6 ή <4 η σειρήνα να είναι ενεργή (ΟΝ) και έπειτα για να ορίσουμε τον χρόνο που θα ηχεί όταβ ενεργοποιηθεί ο συναγερμός (0-999 δευτερόλεπτα) 3. Επίσης με τα πλήκτρα >6 ή <4 εισάγουμε τον τύπο της σειρήνας προς κωδικοποίηση (Α ή Β). 4. Επιστρέφουμε με το στο κυρίως μενού και επιλέγουμε την 2 η επιλογή Register. 5. Επιλέγουμε RF indoor siren (6 η επιλογή- εσωτερική) ή RF outdoor siren (7 η επιλογήεξωτερική) και. 6. Εμφανίζεται το μήνυμα register στην οθόνη. Έπειτα πατάμε το κουμπί learning για 3 δευτερόπλεπτα στις σειρήνες τύπου Β ή άμεσο πατημα στις τύπου Α. 7. Όταν ακουστεί ήχος beep για τις εσωτερικές σειρήνες ή ήχος beep- beep για τις εξωτερικές, θα εμφανιστεί το μήνυμα complete και οι σειρήνες είναι έτοιμες.

7 Κωδικοποίηση Ρελέ Παροχής Ρεύματος και Smart Socket Η κωδικοποίηση των ασύρματων ρελέ παροχής ρεύματος γίνεται με την παρακάτω διαδικασία: 1. Πατάμε στην 2 η επιλογή- register 2. Επιλέγουμε με το μία από τις επιλογές ρελέ παροχής (device-4 έως 7) 3. Εμφανίζεται το μήνυμα Register 4. Πατάμε το κουμπί προγραμματισμού του ρελέ έως η ένδειξη προγραμματισμού (λαμπάκι) πάνω από το κουμπί να αναβοσβήνει κάνωντας ταυτόχρονα ήχο το ρελέ. 5. Μετά από 15 δευτερόλεπτα περίπου, ο ήχος και το λαμπάκι θα σταματήσουν και στην οθόνη του panel θα εμφανιστεί το μήνυμα register completed. Αντίστοιχα, η κωδικοποίηση του Smart Socket: 1. Πατάμε στην 2 η επιλογή- register 2. Επιλέγουμε με το την επιλογή RF Socket 3. Εμφανίζεται το μήνυμα Register 4. Πατάμε το κουμπί προγραμματισμού του Smart Socket για 5 δευτερόλεπτα έως το λαμπάκι του να αναβοσβήνει κάνωντας ταυτόχρονα ήχο. 5. Όταν η διαδικασία ολοκληρωθεί, ο ήχος και το λαμπάκι θα σταματήσουν και στην οθόνη του panel θα εμφανιστεί το μήνυμα complete! Παρατήρηση: Η διαχείριση των ρελέ και του Smart Socket γίνεται μόνο μέσω Smartphone App Ένδειξη προγραμματισμού Κουμπί προγραμματισμού Jumper ρύθμισης Λειτουργίας Τροφοδοσία ρελέ Σύνδεση συσκευής Τροφοδοσία συσκευής ρεύματος Ρελέ Παροχής Ρεύματος Όταν το jumper βρίσκεται στις θέσεις 1 και 2, οι παροχές ανοίγουν και κλείνουν ταυτόχρονα, ενώ όταν είναι στις θέσεις 2 και 3, μία από τις 4 παροχές δύναται να είναι ανοιχτή.

8 Επεξεργασία Ρυθμίσεων Ανιχνευτών Η αλλαγή των αρχικών ρυθμίσεων των ανιχνευτών και η διαγραφή τους γίνεται με την παρακάτω διαδικασία: 1. Review: Μπορούμε να δούμε τις αρχικές ρυθμίσεις κάθε ανιχνευτή χρησιμοποιώντας τα πλήκτρα 4 και 6 ή 2 και Edit: Μπορούμε να ρυθμίσουμε τον ανιχνευτή με τον ίδιο τρόπο που έγινε μετά την κωδικοποίηση 3. Delete: Μπορούμε να διαγράψουμε τον ανιχνευτή Παρατήρηση: Η αλλαγή του ονόματος των ανιχνευτών γίνεται μόνο μέσω Smartphone App Μηνύματα Ειδοποίησης Με την 5 η επιλογή του κυρίως μενού, μπορούμε να προγραμματίσουμε σε ποιες από τις παρακάτω περιπτωσεις θα αποστέλλεται μήνυμα μέσω wifi στον διαχειριστή- χρήστες ή μέσω SMS στα τηλέφωνα που έχουν εισαχθεί στο σύστημα: 1. Πτώση- επαναφορά παροχής ρεύματος (AC Fail/AC ok) 2. Όπλιση- Αφόπλιση(Arm/Disarm) 3. Χαμηλή μπαταρία συστήματος (Battery Low) 4. Χαμηλή μπαταρία ανιχνευτή (Sensor Low) 5. Συνδεδεμένο- αποσυνδεδεμένο wifi (Wifi ok/wifi Discon) 6. Κλείσιμο ανιχνευτή πόρτας/ παράθυρου που ήταν ανοιχτό (Door close)

9 Εισαγωγή Αριθμών Τηλεφώνων Με την 6 η επιλογή του κυρίως μενού, μπορούμε να εισάγουμε τους αριθμούς τηλεφώνων που θα ειδοποιούνται με SMS και κλήση, όταν ενεργοποιηθεί ο συναγερμός κι το δίκτυο wifi είναι αποσυνδεδεμένο: 1. Πατάμε στην επιλογή phone number 2. Επιλέγουμε με το τον πρώτο αριθμό Νο Number και καταχωρούμε τον αριθμο τηλεφώνου του panel χωρίς τον κωδικό χώρας και έπειτα 3. Επιλέγουμε με το ένα από τα 6 επόμενα διαθέσιμα No number 4. Πληκτρολογούμε τον αριθμό τηλεφώνου χωρίς τον κωδικό χώρας 5. Πατάμε και βλέπουμε μετά το μήνυμα update. τον αριθμό τηλεφώνου να έχει καταχωρηθεί Για να αλλάξω αριθμό τηλεφώνου, επιλέγω τον προς αλλαγή αριθμό και διαγράφω με το πλήκτρο. Όταν πληκτρολογήσω τον νέο αριθμό, πατάω και βλέπω την νέα καταχώρηση Κωδικοί Οθόνη 2 Ο διαχειριστής μπορεί να εκχωρήσει δικαιώματα χρήσης σε 3 άλλους χρήστες μέσω Smartphone App. Οι κωδικοί του Διαχειριστή (Admin) και των χρηστών (User) μπορούν να τροποποιηθούν όπως παρακάτω: 1. Πατάμε στην επιλογή Password 2. Επιλέγουμε με το User ή Admin 3. Πληκτρολογούμε τον νέο κωδικό (έως 12 αριθμούς) και πατάμε. Σε περίπτωση διόρθωσης πατάμε 4. Επιβεβαιώνουμε τον νεό κωδικό και πατάμε 5. Εμφανίζεται το μήνυμα update και έπειτα επαναφέρεται στην οθόνη 2 Παρατήρηση: Ο αρχικός κωδικός Διαχειριστή (Admin) είναι 0000 και χρήστη (user) είναι 1111

10 Μήνυμα σε Κλήση Συναγερμού Με την 8 η επιλογή του κυρίως μενού Alarm Recording μπορούμε να κάνουμε εγγραφή του μηνύματος που θα ακουστεί σε απάντηση κλήσης συναγερμού στην περίπτωση λειτoυργίας με δίκτυο GSM: 1. Πατάμε στην επιλογή Alarm recording 2. Εμφανίζεται το μήνυμα Recording που σημαίνει ότι έχει ξεκινήσει η εγγραφή του μηνύματος και μιλάμε κοντά στο panel. 3. Όταν ολοκληρώσουμε το μήνυμα, πατάμε και η εγγραφή σταματά Ρυθμίσεις Ώρας- Χρονοπρογραμματισμοί Οι επιλογές ρύθμισης που δίνονται στην επιλογή Time Set είναι οι παρακάτω: 1. Set time zone: Ρύθμιση για Ελλάδα UTC+(02:00) 2. Built-in Siren: Χρόνος που θα ηχεί η ενσωματωμένη εσωτερική σειρήνα του panel (0-999 δευτερολεπτα/ 0 όταν δεν επιθυμούμε να ηχεί) 3. Arm Delay: Χρόνος καθυστέρησης όπλισης όταν το σύστημα οπλιστεί από το panel (0-99 δευτερόλεπτα) 4. Alarm Delay: Χρόνος καθυστέρησης όπλισης όταν ενεργοποηθεί συναγερμός (0-99 δευτερόλεπτα). Η υπόψη επιλογή ισχύει ΜΟΝΟ σε ανιχνευτές που έχεουμε ορίσει ως Delay Alarm στο zone attribute (Ρύθμιση κατά την κωδικοποίηση ή με την επιλογή Defense zone του κυρίως μενού) 5. Auto Arm/Disarm: 3 διαφορετικές χρονικές στιγμές όπλισης- αφόπλισης με ρύθμιση ημερών εντός της εβδομάδας: 6. Keylight Time: Χρόνος αδράνειας πρίν εξαχθεί το σύστημα από τις ρυθμίσεις (0-99 δευτ.) 7. Call in setting: Χρόνος διάρκειας που θα καλεί το σύστημα στην λειτουργία με δίκτυο GSM σε κάθε ένα από τους ορισμένους αριθμούς σε περίπτωση συναγερμού. Όταν ο πρώτος αριθμός δεν απαντήσει, τότε θα καλέσει το 2 ο κλπ.(0-99 δευτ/αριθμό)

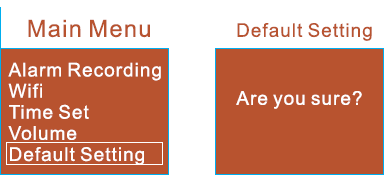

11 Ρυθμίσεις Ήχου Επιλέγουμε στο κυρίως μενού πατώντας το την κατηγορία Volume. Οι επιλογές ρύθμισης έντασης ηχου (6 επίπεδα) που δίνονται στην επιλογή Volume είναι οι παρακάτω και επιλέγονται με τα πλήκτρα 2(πανω) ή 8 (κάτω) και : 1. Key volume: Ήχος πλήκτρων 2. Voice volume: Ένταση ήχου στο ηχείο του panel 3. Αlarm volume: Ένταση ήχου ενσωματωμένης εσωτερικής σειρήνας 4. Ringer volume: Ένταση ήχου Η ρύθμιση της έντασης γίνεται με τα πλήκτρα 4 και 6 του panel και έπειτα Επαναφορά Συστήματος Η επαναφορά συστήματος γίνεται πατώντας Default setting. Mετά την εμφάνιση του μηνύματος Are you sure? Πατάμε πάλι και το σύστημα επαναφέρεται. Τέλος, θα πρέπει να κλείσουμε το σύστημα και να το ανοίξουμε ώστε να ολοκληρωθεί η διαδικασία.

12 Ρυθμίσεις wifi και Σύνδεση panel με smartphone Με την επιλογή Wifi και μπαίνουμε στο μενού wifi. Πατώντας τα πλήκτρα 4 ή 6 ενεργοποιείται- απενεργοποιείται η χρήση wifi από το panel. Η ρύθμιση του δικτυου wifi γίνεται ΜΟΝΟ από το smartphone App. Όταν η σύνδεση wifi αποτύχει, τότε το σύστημα θα μεταπέσει στο δίκτυο GPRS, εφόσον υποστηρίζεται από την κάρτα SIM, ή στο δίκτυο GSM ειδοποιώντας τους χρήστες για την αποτυχία δικτύου μέσω μηνύματος. Με την επιλογή Wifi Bonding το panel συνδέεται με το smartphone όπου έπειτα μπορούμε να κάνουμε ρυθμίσεις μέσω του smartphone. H διαδικασία σύνδεσης του panel με το smartphone App περιγράφεται παρακάτω 1. Κατεβάζουμε το Smartphone App όπως στην παρακάτω εικόνα και το εγκαθιστούμε στο τηλέφωνό μας: Λειτουργικό IOS (i- phone) Λειτουργικό Android 2. Πατάμε το εικονίδιο Alarm Center και έπειτα την επιλογή f sign up free στο κάτω μέρος της οθόνης. Ο Διαχειριστής- Χρήστης πρέπει να εισάγει αριθμό τηλεφώνου χωρίς κωδικό χώρας, διέυθυνση e- mail και κωδικό. Έπειτα πατάμε confirm και περιμένουμε να μας δείξει μήνυμα register successfully Παρατήρήσεις: α.το smartphone θα πρέπει να είναι συνδεδεμένο σε δίκτυο wifi για να γίνει registration. β. Στην περίπτωση που ξεχάσουμε τον κωδικό, η επανέκδοση κωδικού γίνεται μέσω κωδικού ασφαλείας (auth code) που αποστέλλεται στο e- mail μετά την επιλογή forgot password

13 3. Κάνουμε LOGIN στο APP με τον αριθμό τηλεφώνου και τον κωδικό μας. 4. Συνδέουμε το panel με την τροφοδοσία. Μετά κάνουμε εισαγωγή στο κυρίως μενού με το. Επιλέγουμε Wifi με το και έπειτα την επιλογή wifi bonding. Θα εμφανιστεί το μήνυμα Go to Mobile click connect on APP όπως φαίνεται παρακάτω: 5. Πηγαίνουμε στο smartphone και επιλέγουμε το εικονίδιο στο πανω δεξιά μερός του App. Πατάμε την 1 η επιλογή wifi setup. α. Λειτουργικό Android: Υπάρχουν 2 επιλογές για σύνδεση: 1/ Automatic: Γράφουμε το όνομα και τον κωδικό του Δικτύου και πατάμε το εικονίδιο connecting 2/ Manual: Πηγαίνουμε στις ρυθμίσεις wifi του Smartphone και επιλέγουμε σύνδεση στο hotspot IWTAC.Έπειτα πηγαίνουμε στο App, γράφουμε το όνομα δικτύου και τον κωδικό και πατάμε connecting. α. Λειτουργικό ΙΟS: H σύνδεση γίνεται με τον ίδιο τρόπο όπως στο manual mode για Android. 6. Όταν ολοκληρώθεί η σύνδεση θα εμφανιστεί μήνυμα smart config succeed στο App και στο panel το μήνυμα Success. Όταν κάνουμε έξοδο από το κυρίως μενού του panel, θα δούμε τα εικονίδια wifi και server να έχουν ενεργοποιηθεί. Αυτό σημαίνει ότι το panel είαι συνδεδεμένο με δίκτυο wifi

14 7. Πηγαίνουμε στο smartphone και επιλέγουμε το εικονίδιο και πατάμε την 2 η επιλογή add equipment. Εμφανίζεται παράθυρο όπου θα σκανάρουμε τον QR code του panel που βρίσκεται στο πίσω μέρος του. Όταν εισαχθεί η συσκευή στο App θα εμφανιστεί μήνυμα επιτυχούς εισαγωγής. Ανοιγοκλείνω το panel και το Application!! 8. Επιλέγουμε την 3 η επιλογή unbind equipment MONO όταν θέλουμε να διαγράψουμε την συσκευή από το App, πατώντας unbind και θα εμφανιστεί μήνυμα ΟΚ. Ρυθμίσεις wifi και Σύνδεση panel με smartphone 9. Επιλέγουμε την 4 η επιλογή Switch equipment και εμφανίζεται η συσκευή που έχουμε εισάγει με πράσινη ένδειξη (online). Εάν δεν είναι συνδεδεμένη σε δίκτυο η συσκευή θα εμφανιστεί με γκρί ένδειξη (offline). Εάν πατήσουμε επανειλημμένα πάνω στην ονομασία της συσκευής, μπορούμε να αλλάξουμε την ονομασία της. 10. Η διαδικασία εισαγωγής του panel στο Smartphone App έχει ολοκληρωθεί και μπορούμε να διαχειριστούμε το panel μέσω αυτού.

15 Εξουσιοδότηση Χρηστών Αφού και ο χρήστης που θα εξουσιοδοτηθεί έχει κάνει εγκατάσταση του App και registration στο Αpp, πηγαίνουμε στο smartphone του διαχειριστή και επιλέγουμε το εικονίδιο. Έπειτα πατάμε την 5 η επιλογή Authorization. Πατάμε πάλι το εικονίδιο authorization (πάνω δεξιά) και μας εμφανίζει μήνυμα να εισάγουμε το user ID του χρήστη. Γράφουμε τον αριθμό τηλεφώνου του χρήστη (αριθμός που έχει δηλωθεί στο registration) και πατάμε ΟΚ. Τότε εμφανίζεται ο χρήστης που εξουσιοτείται να χειριστεί το σύστημα. - Στην περίπτωση που δεν δύναται να γίνει η εξουσιοδότηση, τότε ο χρήστης μπορεί να προσθέσει το panel στο App σκανάρωντας τον QR code, κάνωντας unbind και switch equipment όπως περιγράφεται στην προηγούμενη παράγραφο. - Η εξουσιοδότηση του διαχειριστή δύναται να γίνει σε 3 χρήστες. Επεξήγηση Συμβόλων Πλήρης όπλιση Χειρισμός Smartphone Application Όπλιση όταν βρισκόμαστε εντός του χώρου (Home Arm) Αφόπλιση Φωνητικό μήνυμα IP κάμερα Διαχείριση ρελέ και smart socket Επικοινωνία με το panel Έλεγχος ιστορικού ειδοποιήσεων Ρυθμίσεις Όταν πατήσουμε συνεχόμενα το εικονίδιο μπορούμε να καταγράψουμε φωνητικό μήνυμα. Μετά την ολοκλήρωση αφήνουμε το εικονίδιο και αμέσως το μήνυμα μεταφέρεται στο panel όπου οι παρόντες στον χώρο μπορούν να το ακούσουν

16 Όταν πατήσουμε το εικονίδιο μπορούμε να διαχειριστούμε τα ρελέ και το smart socket χρησιμοποιώντας του διακόπτες στα δεξιά. Smart Socket Όταν πατήσουμε το εικονίδιο στο κυρίως μενού του panel: μπορούμε να κάνουμε ρυθμίσεις, όπως περιγράφονται και 1. Host Settings: Ρυθμίζουμε επιλογές που αφορούν τα παρακάτω: α. phone number: Επεξεργαζόμαστε τους αριθμούς τηλεφώνων που έχουμε εισάγει. Ο τελευταίος αριθμός είναι ο αριθμός του panel όπου όταν τον συμπληρώσουμε μπορούμε να επικοινωνη- σουμε με το panel χρησιμοποιώντας το εικονίδιο β. Alarm time: Χρόνος που θα ηχεί ο συναγερμός Arm delay: Χρονοκαθυστέρηση όπλισης Alarm delay: Χρονοκαθυστέρηση συναγερμού Call in: Χρόνος αναμονής κλήσης Timed arm: Προγραμματισμοί αυτόματης όπλισης- αφόπλισης Alarm alert: Volume: Ρυθμίσεις ήχου Lock: Κλείδωμα πληκτρολογίου 2. Zone Attribution: Ρυθμίσεις ανιχνευτών όπως περιγράφονται στην 3 η επιλογή Defense zone του κυρίως μενού του panel με επιπρόσθετο την δυνατότητα αλλαγής ονόματος ανιχνευτή 3. Wireless Siren: Ρυθμίσεις Ασύρματων σειρήνων (ονομασία, ενεργοποίηση- απενεργοποίηση, χρόνος που θα ηχεί)

17 Κωδικοποίηση Κάμερας 1. Κατεβάζουμε την εφαρμογή yoosee από το App store (IOS) ή από την σελίδα (Android) 2. Κάνουμε register με χρήση και με τον κωδικό του admin. Θα εμφανιστεί μήνυμα registered. 3. Επιλέγουμε το «+» δεξιά του Device List στο πανω τμήμα της επιφάνειας και ανάλογα με τον τρόπο σύνδεσης έχουμε τις παρακάτω επιλογές: Α. Σύνδεση με καλώδιο Ethernet (1). Συνδέστε την κάμερα με το Router χρησιμοποιώντας το καλώδιο Ethernet (2). Εάν η σύνδεση είναι επιτυχής, το κίτρινο λαμπάκι πάνω από την θύρα Ethernet της κάμερας θα είναι αναμμένο και το πράσινο λαμπάκι θα αναβοσβήνει (3). Επιλέγω + και έπειτα manually (4). Εάν ζητηθεί, βάζω τον κωδικό του router (5). Ενεργοποιήστε την κάμερα συνδέοντας την με την τροφοδοσία (6). Μετά από τον ήχο ενεργοποίησης (συνεχόμενα beep) θα ακουστεί μήνυμα start configuration η κάμερα θα σταματήσει να κινείται και είναι έτοιμη για ρύθμιση. Εάν δεν ακουστεί ο ήχος, πατάμε το Reset για 5 δευτερόλεπτα και θα ακουστεί μήνυμα reset to default settings. Αναμένουμε περίπου για 2 λεπτά μέχρι να ακουστεί νέο μήνυμα waiting for configuration που θα καταστήσει έτοιμη την συσκευή για κωδικοποίηση. (7). Θα ζητηθεί ονομασία κάμερας και ο κωδικός ασφαλείας (αρχικός κωδικός 123). Πατάμε SAVE (πάνω δεξιά) σε android ή Next (κάτω στο κέντρο) σε IOS. (8). Τέλος θα ζητηθεί αλλαγή του κωδικού ασφαλείας. Πατάμε SAVE (πάνω δεξιά) σε android ή FINISH σε IOS. (9). Η κάμερα είναι ετοιμη για χρήση. Β. Σύνδεση με WIFI (1). Επιλέγω + και έπειτα smartlink (4). Γράφουμε τον κωδικό του δικτύου wifi ΠΡΟΣΟΧΗ: Να είναι το ίδιο όνομα δικτύου με του τηλεφώνου (5). Ενεργοποιήστε την κάμερα συνδέοντας την με την τροφοδοσία (6). Μετά από τον ήχο ενεργοποίησης (συνεχόμενα beep) θα ακουστεί μήνυμα start configuration η κάμερα θα σταματήσει να κινείται και είναι έτοιμη για ρύθμιση. Εάν δεν ακουστεί ο ήχος, πατάμε το Reset για 5 δευτερόλεπτα και θα ακουστεί μήνυμα reset to default settings. Αναμένουμε περίπου για 2 λεπτά μέχρι να ακουστεί νέο μήνυμα waiting for configuration που θα καταστήσει έτοιμη την συσκευή για κωδικοποίηση. (7). Επιλέγω next και περιμένω να συνδεθεί (8). Μετά την επιτυχή σύνδεση, θα ζητηθεί ονομασία κάμερας και ο κωδικός ασφαλείας (αρχικός κωδικός 123). Πατάμε SAVE (πάνω δεξιά) σε android ή Next (κάτω στο κέντρο) σε IOS. (9). Τέλος θα ζητηθεί αλλαγή του κωδικού ασφαλείας. Πατάμε SAVE (πάνω δεξιά) σε android ή FINISH σε IOS. ΠΡΟΣΟΧΗ: Αμέσως μετά την κωδικοποίηση, ρυθμίζουμε την ημερομηνία της κάμερας να είναι ίδια με την ημερομηνία του κινητού

18 [ ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ] 1. System status. Υπάρχουν 4 καταστάσεις α. Arm: Οι ζωνες θα σημάνουν συναγερμό όταν οι ανιχνευτές διεγερθούν β. Home Arm: Σε κατάσταση Home Arm του συστήματος, οι ζώνες που έχουν οριστεί να εργαζονται σε νυκτερινη οπλιση θα ενεργοποιούν τον συναγερμό γ. Disarm: γενικη απενεργοποιηση συστηματος εργαζονται μονο οι 24ωρες ζωνες και το μπουτον πανικου πανω στο τηλεχειρηστηριο. δ. Set: κατασταση προγραμματισμού- ρυθμίσεων 2. Λειτουργία τηλεχειριστηρίων Οι χρήστες μπορούν να χρησιμοποιούν και τα τηλεχειριστήρια για θέσουν την συσκευή σε λειτουργία Out Arm, Home Arm, Emergency Alarm και Disarm. i. ΟΠΛΙΣΗ ΚΛΕΙΣΤΟ ΛΟΥΚΕΤΟ ii. ΑΦΟΠΛΙΣΗ ΑΝΟΙΚΤΟ iii. ΒΡΑΔΥΝΗ ΟΠΛΙΣΗ iv. ΜΠΟΥΤΟΝ ΠΑΝΙΚΟΥ 3. Home Arm ΒΡΑΔΙΝΗ ΟΠΛΙΣΗ ΜΕ ΕΞΑΙΡΕΣΗ ΤΑ ΡΑΝΤΑΡ Όταν βρίσκεστε μέσα στο σπίτι και θέλετε να ενεργοποιήσετε τους περιφεριακούς ανιχνευτές του συστήματος για ασφάλεια, μέσα οι ανιχνευτές πρέπει να είναι απενεργοποιημένοι. Για όπλιση home arm, στο πληκτρολόγιο της κεντρικής μονάδας πατάτε την 3 η επιλογή δεξιά (εικονίδιο σπιτάκι) 4. Απάντηση σε κλήση συναγερμού Όταν ηχήσει ο συναγερμός της κεντρικής μονάδας, θα κληθούν οι προεπιλεγμένοι αριθμοί. Αν δεν απαντήσει κάποιος, θα καλέσει αυτόματα τον επόμενο αριθμό. Το σύστημα θα καλέσει κάθε αριθμό 3 φορές στη σειρά. Αν απαντήσετε στην κλήση, θα ακούσετε ηχογραφημένη φωνή. Μπορείτε να ρυθμίσετε το σύστημα με το τηλέφωνο ή με το πληκτρολόγιο του κινητού σας. Αν απορρίψετε αμέσως την κλήση χωρίς να απαντήσετε, το σύστημα θα καλέσει κυκλικά 3 φορές κάθε προκαθορισμένο αριθμό. Πατήστε το [1]: Η κεντρική μονάδα σταματάει να ηχεί, οπλίζει και σταματάει να καλεί. Πατήστε το [2]: Η κεντρική μονάδα σταματάει να ηχεί, αφοπλίζεται και σταματάει να καλεί. Πατήστε το [3]: Η σειρήνα σταματάει να ηχεί και ακουτε για 30 δευτερόλεπτα. Για να συνεχίσετε την παρακολούθηση πατήστε ξανά το [3] για ακόμα 30 δευτερόλεπτα. Πατήστε το [4]: Η σειρήνα σταματάει να ηχεί, ακουτε και επικοινωνείτε για 30 δευτερόλεπτα. Για να συνεχίσετε την αμφίδρομη επικοινωνία πατήστε ξανά το [4].

19 5. Έλεγχος με κληση τηλεφωνου Καλέστε από ένα κινητό η σταθερο τον αριθμό της κεντρικής μονάδας και μετά από έναν τόνο, θα ακούσετε μια φωνή: Please enter password. Πατάμε τον user password (αρχικός 1111#). Αν ο κωδικός είναι σωστός θα ακούσετε: Press 1 to arm, Press 2 to disarm, Press 3 to Monitor, press 4 to intercom. Αν ο κωδικός είναι λάθος θα ακούσετε: wrong password, Please enter password. Πατήστε το [1]: Όπλιση, αν οπλιστεί σωστά θα ακούσετε: System armed. Πατήστε το [2]: Αφόπλιση, αν αφοπλιστεί σωστά θα ακούσετε: System disarmed. Πατήστε το [3]: Παρακολουθεί για 30 δευτερόλεπτα. Για να συνεχίσετε την παρακολούθηση πατήστε ξανά το [3] για ακόμα 30 δευτερόλεπτα. Πατήστε το [4]: Η σειρήνα σταματάει να ηχεί, ακουτε και επικοινωνείτε για 30 δευτερόλεπτα. Για να συνεχίσετε την αμφίδρομη επικοινωνία πατήστε ξανά το [4] για ακόμα 30 δευτερόλεπτα. 6. Χρησιμοποίηση Panel για Εξερχόμενη Κλήση 1. Πατάμε το κουμπί και πληκτρολογούμε τον αριθμό που επιθυμούμε να καλέσουμε χωρίς κωδικό χώρας 2. Πατάμε 3. Για κλείσιμο της κλήσης πατάμε ξανά Σύνδεση Ενσύρματων Συσκευών Σύνδεση ενσύρματων ανιχνευτών κίνησης και ανιχνευτών πόρτας- παραθύρου

20 Σύνδεση ράβδων υπέρυθρων ακτίνων ΠΡΟΣΟΧΗ: Η σύνδεση 2 ης συνδεσμολογίας ενσύρματων ράβδων απαιτεί εξωτερική παροχή τροφοδοσίας Παρακαλούμε διαβάστε προσεκτικά της οδηγίες. Αν ο εξοπλισμός δεν δουλεύει σωστά παρακαλούμε επικοινωνήστε μαζί μας.
