1 ΞΥΛΟΤΥΠΟΙ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΑΡΧΙΤΕΚΤΟΝΩΝ ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ ΑΚΑΔ.ΕΤΟΣ

2

3

4

5 ΧΑΡΤΟΤΥΠΟΙ

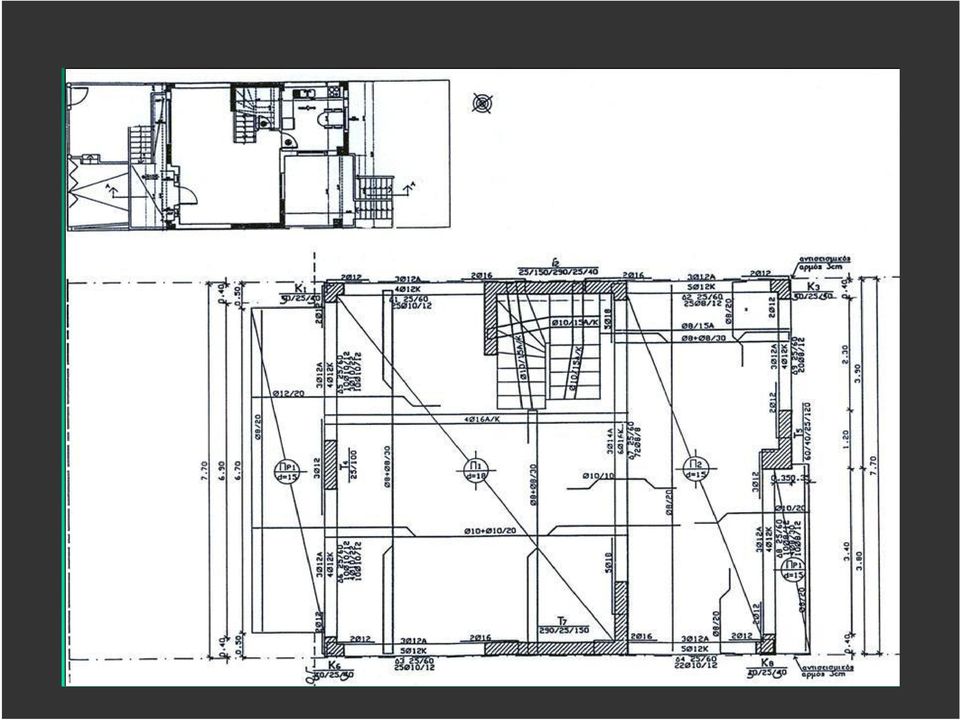

6

7

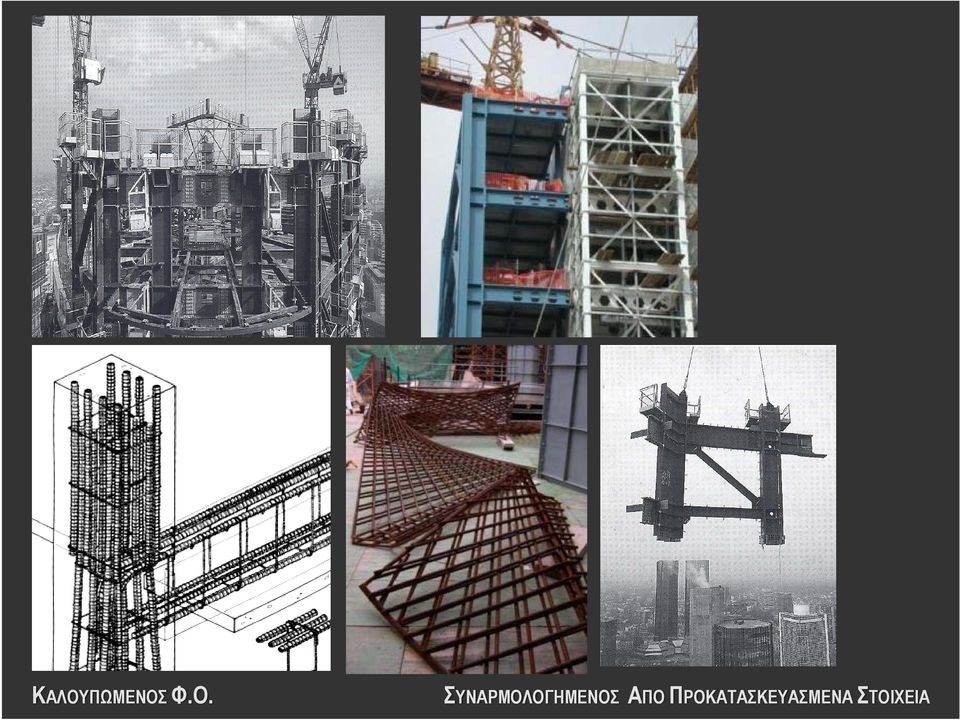

8 ΚΑΛΟΥΠΩΜΕΝΟΣ Φ.Ο. ΣΥΝΑΡΜΟΛΟΓΗΜΕΝΟΣ ΑΠΟ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΑ ΣΤΟΙΧΕΙΑ

9 ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΜΗΧΑΝΙΚΑ ΜΕΣΑ ΓΙΑ ΟΜΟΙΟΜΟΡΦΗ ΔΙΑΝΟΜΗ ΣΥΣΤΑΤΙΚΩΝ ΥΛΙΚΩΝ ΣΤΗ ΜΑΖΑ ΤΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ. ΧΡΟΝΟΣ ΑΝΑΜΙΞΗΣ 1 ΥΛΙΚΑ ΣΤΟΝ ΑΝΑΜΙΚΤΗΡΑ: 10% ΝΕΡΟΥ ΟΛΑ ΤΑ ΥΛΙΚΑ ΜΑΖΙ ΚΑΘΩΣ ΚΑΙ ΤΟ 80% ΤΟΥ ΝΕΡΟΥ ΣΤΕΡΕΑ ΥΛΙΚΑ ΜΑΖΙ ΜΕ ΥΠΟΛΟΙΠΟ ΝΕΡΟ

10

11

12

13

14

15 I.M. Pei, Προέκταση στο Μουσείο του Λούβρου, Παρίσι Pier Luigi Nervi, Sports Hall, Ρώμη

16 ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ ΟΙΚΟΝΟΜΙΑ ΒΑΘΜΟΣ ΜΟΝΙΜΟΤΗΤΑΣ ΕΛΑΣΤΙΚΟΤΗΤΑ ΚΑΤΟΨΕΩΝ ΣΥΜΜΕΤΟΧΗ ΤΟΥ Φ.Ο. ΣΤΗΝ ΟΨΗ ΑΠΛΟΠΟΙΗΣΗ ΣΤΑΤΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ

17

18 ΣΚΕΛΕΤΟΣ ΚΤΙΡΙΟΥ ΓΡΑΜΜΙΚΑ ΔΟΜΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΥΛΩΜΑΤΑ ΤΟΙΧΕΙΑ ΔΟΚΟΙ ΔΟΚΙΔΩΤΕΣ ΠΛΑΚΕΣ ΕΠΙΦΑΝΕΙΑ - ΔΟΜΙΚΑ ΣΤΟΙΧΕΙΑ ΠΛΑΚΕΣ ΠΛΑΙΣΙΟ - ΕΝΙΑΙΟΣ ΦΟΡΕΑΣ ΠΟΥ ΔΗΜΙΟΥΡΓΟΥΝ ΤΑ ΥΠΟΣΤΥΛΩΜΑΤΑ ΜΕ ΤΙΣ ΔΟΚΟΥΣ ΕΛΛΑΔΑ - ΑΝΤΙΣΕΙΣΜΙΚΑ ΠΛΑΙΣΙΑ

19 Πηγή: Αθανασόπουλος Χρ., Κατασκευή Κτιρίων Σύνθεση

20 ΕΙΔΗ ΠΛΑΚΩΝ ΑΜΦΙΕΡΕΙΣΤΗ (ΣΤΗΡΙΞΗ ΣΕ ΔΥΟ ΑΠΕΝΑΝΤΙ ΠΑΡΥΦΕΣ / ΛΟΓΟΣ ΜΕΓΑΛΗΣ ΠΡΟΣ ΜΙΚΡΗ ΠΛΕΥΡΑ > 2) Β > 1,50 ΜΑΧ Α ΔΙΕΡΕΙΣΤΗ (ΣΤΗΡΙΞΗ ΣΕ ΔΥΟ ΣΥΝΕΧΟΜΕΝΕΣ ΠΑΡΥΦΕΣ) ΤΡΙΕΡΕΙΣΤΗ (ΣΤΗΡΙΞΗ ΣΕ ΤΡΕΙΣ ΠΑΡΥΦΕΣ) 2/3 < Α/Β < 3/2 ΤΕΤΡΑΕΡΕΙΣΤΗ (ΣΤΗΡΙΞΗ ΣΕ ΤΕΣΣΕΡΕΙΣ ΠΑΡΥΦΕΣ / ΛΟΓΟΣ ΜΕΓΑΛΗΣ ΠΡΟΣ ΜΙΚΡΗ ΠΛΕΥΡΑ < 2) ΠΡΟΒΟΛΟΣ (ΣΤΗΡΙΞΗ ΣΕ ΜΙΑ ΜΟΝΟ ΠΑΡΥΦΗ)

21 2Τ1 21 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ ΑΚΑ ΗΜΑΙΚΟ ΕΤΟΣ ΠΡΟΓΡΑΜΜΑ ΒΑΣΙΚΩΝ ΣΠΟΥ ΩΝ 3Ο 4Ο ΕΞΑΜΗΝΟ, ΕΤΗΣΙΟ ΕΡΓΑΣΤΗΡΙΟ Ι. ΟΜΑ Α:Μ.ΒΟΓΙΑΤΖΑΚΗ, Μ.ΜΑΛΙΝ ΡΕΤΟΣ,Ν.ΜΑΝΟΥ,Ν.ΠΑΝΑΓΙΩΤΟΠΟΥΛΟΣ,Ε.ΤΖΕΚΑΚΗΣ Γ.ΛΙΑΜΑ ΗΣ, Κ.ΟΥ ΑΤΖΗ, Β.ΠΑΠΑ ΙΑΜΑΝΤΟΠΟΥΛΟΣ (407/80) Α.ΓΚΟYZΚΟΥΝΗΣ, Γ.ΤΣΑΡΑΣ, (ΜΕΤΑΠΤΥΧΙΑΚΟΙ ΦΟΙΤΗΤΕΣ) ΞΥΛΟΤΥΠΟΣ ΟΡΟΦΗΣ ΙΣΟΓΕΙΟΥ

22 2Τ1 21 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ ΑΚΑ ΗΜΑΙΚΟ ΕΤΟΣ ΠΡΟΓΡΑΜΜΑ ΒΑΣΙΚΩΝ ΣΠΟΥ ΩΝ 3Ο 4Ο ΕΞΑΜΗΝΟ, ΕΤΗΣΙΟ ΕΡΓΑΣΤΗΡΙΟ Ι. ΟΜΑ Α:Μ.ΒΟΓΙΑΤΖΑΚΗ, Μ.ΜΑΛΙΝ ΡΕΤΟΣ,Ν.ΜΑΝΟΥ,Ν.ΠΑΝΑΓΙΩΤΟΠΟΥΛΟΣ,Ε.ΤΖΕΚΑΚΗΣ Γ.ΛΙΑΜΑ ΗΣ, Κ.ΟΥ ΑΤΖΗ, Β.ΠΑΠΑ ΙΑΜΑΝΤΟΠΟΥΛΟΣ (407/80) Α.ΓΚΟYZΚΟΥΝΗΣ, Γ.ΤΣΑΡΑΣ, (ΜΕΤΑΠΤΥΧΙΑΚΟΙ ΦΟΙΤΗΤΕΣ) ΞΥΛΟΤΥΠΟΣ ΟΡΟΦΗΣ ΟΡΟΦΟΥ

23 2Τ1 21 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ ΑΚΑ ΗΜΑΙΚΟ ΕΤΟΣ ΠΡΟΓΡΑΜΜΑ ΒΑΣΙΚΩΝ ΣΠΟΥ ΩΝ 3Ο 4Ο ΕΞΑΜΗΝΟ, ΕΤΗΣΙΟ ΕΡΓΑΣΤΗΡΙΟ Ι. ΟΜΑ Α:Μ.ΒΟΓΙΑΤΖΑΚΗ, Μ.ΜΑΛΙΝ ΡΕΤΟΣ,Ν.ΜΑΝΟΥ,Ν.ΠΑΝΑΓΙΩΤΟΠΟΥΛΟΣ,Ε.ΤΖΕΚΑΚΗΣ Γ.ΛΙΑΜΑ ΗΣ, Κ.ΟΥ ΑΤΖΗ, Β.ΠΑΠΑ ΙΑΜΑΝΤΟΠΟΥΛΟΣ (407/80) Α.ΓΚΟYZΚΟΥΝΗΣ, Γ.ΤΣΑΡΑΣ, (ΜΕΤΑΠΤΥΧΙΑΚΟΙ ΦΟΙΤΗΤΕΣ) ΞΥΛΟΤΥΠΟΣ ΟΡΟΦΗΣ ΥΠΟΓΕΙΟΥ

24 2Τ1 21 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ ΑΚΑ ΗΜΑΙΚΟ ΕΤΟΣ ΠΡΟΓΡΑΜΜΑ ΒΑΣΙΚΩΝ ΣΠΟΥ ΩΝ 3Ο 4Ο ΕΞΑΜΗΝΟ, ΕΤΗΣΙΟ ΕΡΓΑΣΤΗΡΙΟ Ι. ΟΜΑ Α:Μ.ΒΟΓΙΑΤΖΑΚΗ, Μ.ΜΑΛΙΝ ΡΕΤΟΣ,Ν.ΜΑΝΟΥ,Ν.ΠΑΝΑΓΙΩΤΟΠΟΥΛΟΣ,Ε.ΤΖΕΚΑΚΗΣ Γ.ΛΙΑΜΑ ΗΣ, Κ.ΟΥ ΑΤΖΗ, Β.ΠΑΠΑ ΙΑΜΑΝΤΟΠΟΥΛΟΣ (407/80) Α.ΓΚΟYZΚΟΥΝΗΣ, Γ.ΤΣΑΡΑΣ, (ΜΕΤΑΠΤΥΧΙΑΚΟΙ ΦΟΙΤΗΤΕΣ) ΞΥΛΟΤΥΠΟΣ ΘΕΜΕΛΙΩΣΗΣ ΣΤΗΝ ΚΑΤΟΨΗ ΤΟΥ ΞΥΛΟΤΥΠΟΥ ΠΡΕΠΕΙ ΝΑ ΦΑΙΝΟΝΤΑΙ ΌΛΑ ΤΑ ΣΤΟΙΧΕΙΑ ΤΟΥ ΦΕΡΟΝΤΑ ΟΡΓΑΝΙΣΜΟΥ (ΥΠΟΣΤΥΛΩΜΑΤΑ, ΤΟΙΧΕΙΑ, ΔΟΚΟΙ, ΠΛΑΚΕΣ) ΌΛΑ ΤΑ ΣΤΟΙΧΕΙΑ ΑΠΌ ΣΚΥΡΟΔΕΜΑ (ΜΗ ΦΕΡΟΝΤΑ) ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΚΑΛΟΥΠΩΘΟΥΝ ΤΟΜΕΣ ΣΕ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΗΜΕΙΑ ΧΑΡΑΚΤΗΡΙΣΜΟΙ ΥΠΟΣΤΥΛΩΜΑΤΩΝ, ΤΟΙΧΕΙΩΝ, ΔΟΚΩΝ ΚΑΙ ΠΛΑΚΩΝ ΚΑΘΩΣ ΚΑΙ ΟΙ ΔΙΑΣΤΑΣΕΙΣ

25 2Τ1 21 ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ ΑΚΑ ΗΜΑΙΚΟ ΕΤΟΣ ΠΡΟΓΡΑΜΜΑ ΒΑΣΙΚΩΝ ΣΠΟΥ ΩΝ 3Ο 4Ο ΕΞΑΜΗΝΟ, ΕΤΗΣΙΟ ΕΡΓΑΣΤΗΡΙΟ Ι. ΟΜΑ Α:Μ.ΒΟΓΙΑΤΖΑΚΗ, Μ.ΜΑΛΙΝ ΡΕΤΟΣ,Ν.ΜΑΝΟΥ,Ν.ΠΑΝΑΓΙΩΤΟΠΟΥΛΟΣ,Ε.ΤΖΕΚΑΚΗΣ Γ.ΛΙΑΜΑ ΗΣ, Κ.ΟΥ ΑΤΖΗ, Β.ΠΑΠΑ ΙΑΜΑΝΤΟΠΟΥΛΟΣ (407/80) Α.ΓΚΟYZΚΟΥΝΗΣ, Γ.ΤΣΑΡΑΣ, (ΜΕΤΑΠΤΥΧΙΑΚΟΙ ΦΟΙΤΗΤΕΣ)

26 ΚΑΝΑΒΟΙ ΣΚΕΛΕΤΟΥ - ΣΧΕΔΙΑΣΜΟΣ Φ.Ο. ΚΑΘΟΡΙΖΟΥΜΕ ΤΟΝ ΚΑΝΑΒΟ ΥΠΟΣΤΥΛΩΜΑΤΩΝ ΑΠΟΣΤΑΣΕΙΣ ΠΟΥ ΜΠΟΡΕΙ ΝΑ ΓΕΦΥΡΩΣΕΙ ΜΙΑ ΔΟΚΟΣ (4-6Μ ΓΙΑ ΜΕΓΑΛΑ ΑΝΟΙΓΜΑΤΑ Η 2-4Μ. ΓΙΑ ΜΙΚΡΟΤΕΡΑ) ΠΥΚΝΟΤΗΤΑ ΤΩΝ ΔΟΚΩΝ Η ΤΕΓΙΔΩΝ ΠΟΥ ΘΑ ΣΤΗΡΙΧΤΕΙ ΤΟ ΕΠΙΦΑΝΕΙΑΚΟ ΣΤΟΙΧΕΙΟ ΕΠΙΚΑΛΥΨΗΣ. ΑΚΑΜΨΙΑ ΣΕ ΟΡΙΖΟΝΤΙΕΣ ΠΑΡΑΜΟΡΦΩΣΕΙΣ ΜΕ ΣΥΝΔΕΣΕΙΣ ΜΕ ΑΛΛΑ ΣΤΟΙΧΕΙΑ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ ΙΚΑΝΕΣ ΝΑ ΑΝΤΙΣΤΑΘΟΥΝ ΣΕ ΠΑΡΑΜΟΡΦΩΣΕΙΣ ΕΝΣΩΜΑΤΩΣΗ ΑΛΛΩΝ ΑΚΑΜΠΤΩΝ ΣΤΟΙΧΕΙΩΝ ΟΠΩΣ ΚΛΙΜΑΚΟΣΤΑΣΙΩΝ, ΤΟΙΧΕΙΩΝ ΠΡΟΣΘΕΣΗ ΔΙΑΓΩΝΙΩΝ ΣΤΟΙΧΕΙΩΝ ΌΠΩΣ ΕΛΚΥΣΤΗΡΕΣ (ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΔΥΟ ΚΑΙ ΝΑ ΠΑΡΑΛΑΜΒΑΝΟΥΝ ΕΦΕΛΚΥΣΤΙΚΕΣ ΤΑΣΕΙΣ ΚΑΙ ΠΡΟΣ ΤΙΣ ΔΥΟ ΚΑΤΕΥΘΥΝΣΕΙΣ). Ή ΡΑΒΔΟΙ (ΧΡΕΙΑΖΕΤΑΙ ΜΟΝΟ ΜΙΑ, ΑΛΛΟΤΕ ΘΑ ΠΑΙΡΝΕΙ ΕΦΕΛΚΥΣΤΙΚΕΣ ΤΑΣΕΙΣ ΠΑΡΑΜΟΡΦΩΣΗΣ ΚΑΙ ΑΛΛΟΤΕ ΘΛΙΠΤΙΚΕΣ) ΠΑΡΕΜΒΟΛΗ ΠΑΝΕΛΩΝ

27

28 K1 K2 25/50 25/50 Δ1 25/50 K3 25/50 K4 25/50 Π1 d =15 Π2 d =15 K5 25/50 T6 25/300 K7 25/50 Π3 d =15 K8 25/50 K9 50/25/50 Π4 d =15 T10 25/300 Π5 K11 d =15 50/25/50 K12 50/25/50 K13 50/25/50 K14 50/25/50 ΦΕΡΩΝ ΟΡΓΑΝΙΣΜΟΣ

29

30

31

32
