ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ Ε.Μ.Π. ΙΑΒΡΩΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΜΕΤΑΛΛΩΝ ΙΑΒΡΩΣΗ ΑΕΡΟΠΛΑΝΩΝ ΒΑΣΙΛΕΙΟΣ ΝΙΟΤΗΣ ΕΜΜΑΝΟΥΗΛ ΧΑΛ ΟΥΠΗΣ

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ Ε.Μ.Π. ΙΑΒΡΩΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΜΕΤΑΛΛΩΝ ΙΑΒΡΩΣΗ ΑΕΡΟΠΛΑΝΩΝ ΒΑΣΙΛΕΙΟΣ ΝΙΟΤΗΣ ΕΜΜΑΝΟΥΗΛ ΧΑΛ ΟΥΠΗΣ"

Transcript

1 ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ Ε.Μ.Π. ΙΑΒΡΩΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΜΕΤΑΛΛΩΝ ΙΑΒΡΩΣΗ ΑΕΡΟΠΛΑΝΩΝ ΒΑΣΙΛΕΙΟΣ ΝΙΟΤΗΣ ΕΜΜΑΝΟΥΗΛ ΧΑΛ ΟΥΠΗΣ 1

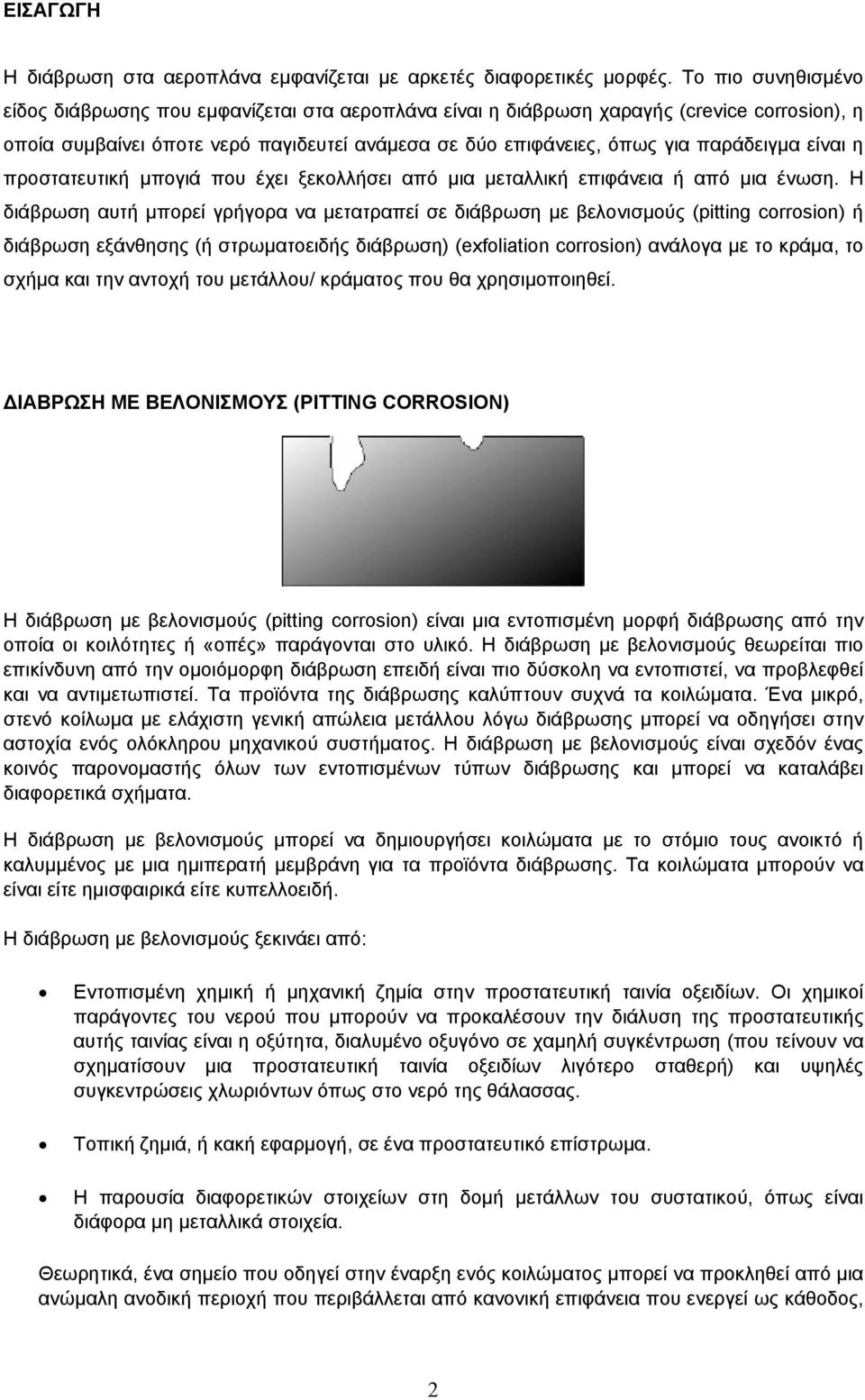

2 ΕΙΣΑΓΩΓΗ Η διάβρωση στα αεροπλάνα εµφανίζεται µε αρκετές διαφορετικές µορφές. Το πιο συνηθισµένο είδος διάβρωσης που εµφανίζεται στα αεροπλάνα είναι η διάβρωση χαραγής (crevice corrosion), η οποία συµβαίνει όποτε νερό παγιδευτεί ανάµεσα σε δύο επιφάνειες, όπως για παράδειγµα είναι η προστατευτική µπογιά που έχει ξεκολλήσει από µια µεταλλική επιφάνεια ή από µια ένωση. Η διάβρωση αυτή µπορεί γρήγορα να µετατραπεί σε διάβρωση µε βελονισµούς (pitting corrosion) ή διάβρωση εξάνθησης (ή στρωµατοειδής διάβρωση) (exfoliation corrosion) ανάλογα µε το κράµα, το σχήµα και την αντοχή του µετάλλου/ κράµατος που θα χρησιµοποιηθεί. ΙΑΒΡΩΣΗ ΜΕ ΒΕΛΟΝΙΣΜΟΥΣ (PITTING CORROSION) Η διάβρωση µε βελονισµούς (pitting corrosion) είναι µια εντοπισµένη µορφή διάβρωσης από την οποία οι κοιλότητες ή «οπές» παράγονται στο υλικό. Η διάβρωση µε βελονισµούς θεωρείται πιο επικίνδυνη από την οµοιόµορφη διάβρωση επειδή είναι πιο δύσκολη να εντοπιστεί, να προβλεφθεί και να αντιµετωπιστεί. Τα προϊόντα της διάβρωσης καλύπτουν συχνά τα κοιλώµατα. Ένα µικρό, στενό κοίλωµα µε ελάχιστη γενική απώλεια µετάλλου λόγω διάβρωσης µπορεί να οδηγήσει στην αστοχία ενός ολόκληρου µηχανικού συστήµατος. Η διάβρωση µε βελονισµούς είναι σχεδόν ένας κοινός παρονοµαστής όλων των εντοπισµένων τύπων διάβρωσης και µπορεί να καταλάβει διαφορετικά σχήµατα. Η διάβρωση µε βελονισµούς µπορεί να δηµιουργήσει κοιλώµατα µε το στόµιο τους ανοικτό ή καλυµµένος µε µια ηµιπερατή µεµβράνη για τα προϊόντα διάβρωσης. Τα κοιλώµατα µπορούν να είναι είτε ηµισφαιρικά είτε κυπελλοειδή. Η διάβρωση µε βελονισµούς ξεκινάει από: Εντοπισµένη χηµική ή µηχανική ζηµία στην προστατευτική ταινία οξειδίων. Οι χηµικοί παράγοντες του νερού που µπορούν να προκαλέσουν την διάλυση της προστατευτικής αυτής ταινίας είναι η οξύτητα, διαλυµένο οξυγόνο σε χαµηλή συγκέντρωση (που τείνουν να σχηµατίσουν µια προστατευτική ταινία οξειδίων λιγότερο σταθερή) και υψηλές συγκεντρώσεις χλωριόντων όπως στο νερό της θάλασσας. Τοπική ζηµιά, ή κακή εφαρµογή, σε ένα προστατευτικό επίστρωµα. Η παρουσία διαφορετικών στοιχείων στη δοµή µετάλλων του συστατικού, όπως είναι διάφορα µη µεταλλικά στοιχεία. Θεωρητικά, ένα σηµείο που οδηγεί στην έναρξη ενός κοιλώµατος µπορεί να προκληθεί από µια ανώµαλη ανοδική περιοχή που περιβάλλεται από κανονική επιφάνεια που ενεργεί ως κάθοδος, 2

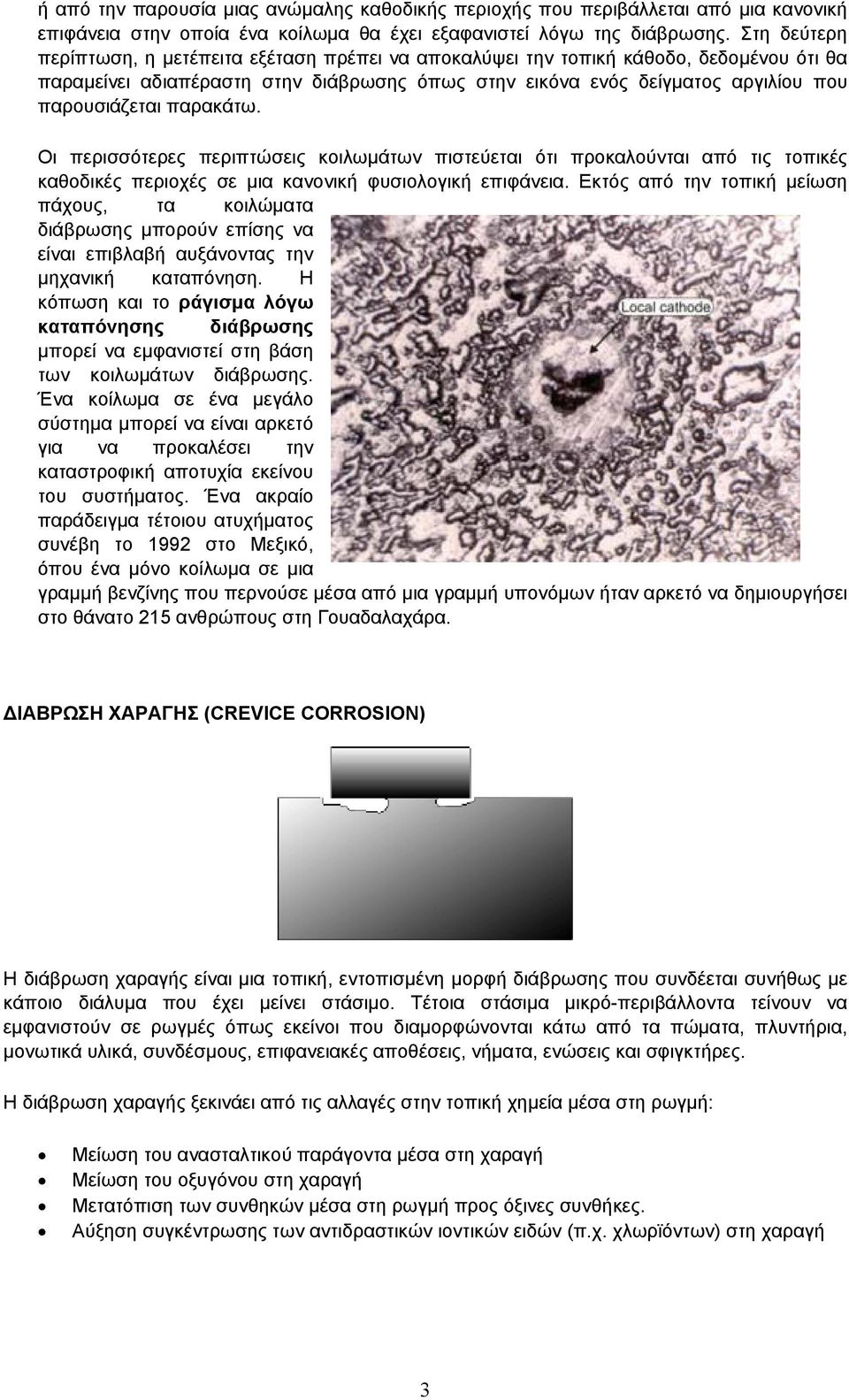

3 ή από την παρουσία µιας ανώµαλης καθοδικής περιοχής που περιβάλλεται από µια κανονική επιφάνεια στην οποία ένα κοίλωµα θα έχει εξαφανιστεί λόγω της διάβρωσης. Στη δεύτερη περίπτωση, η µετέπειτα εξέταση πρέπει να αποκαλύψει την τοπική κάθοδο, δεδοµένου ότι θα παραµείνει αδιαπέραστη στην διάβρωσης όπως στην εικόνα ενός δείγµατος αργιλίου που παρουσιάζεται παρακάτω. Οι περισσότερες περιπτώσεις κοιλωµάτων πιστεύεται ότι προκαλούνται από τις τοπικές καθοδικές περιοχές σε µια κανονική φυσιολογική επιφάνεια. Εκτός από την τοπική µείωση πάχους, τα κοιλώµατα διάβρωσης µπορούν επίσης να είναι επιβλαβή αυξάνοντας την µηχανική καταπόνηση. Η κόπωση και το ράγισµα λόγω καταπόνησης διάβρωσης µπορεί να εµφανιστεί στη βάση των κοιλωµάτων διάβρωσης. Ένα κοίλωµα σε ένα µεγάλο σύστηµα µπορεί να είναι αρκετό για να προκαλέσει την καταστροφική αποτυχία εκείνου του συστήµατος. Ένα ακραίο παράδειγµα τέτοιου ατυχήµατος συνέβη το 1992 στο Μεξικό, όπου ένα µόνο κοίλωµα σε µια γραµµή βενζίνης που περνούσε µέσα από µια γραµµή υπονόµων ήταν αρκετό να δηµιουργήσει στο θάνατο 215 ανθρώπους στη Γουαδαλαχάρα. ΙΑΒΡΩΣΗ ΧΑΡΑΓΗΣ (CREVICE CORROSION) Η διάβρωση χαραγής είναι µια τοπική, εντοπισµένη µορφή διάβρωσης που συνδέεται συνήθως µε κάποιο διάλυµα που έχει µείνει στάσιµο. Τέτοια στάσιµα µικρό-περιβάλλοντα τείνουν να εµφανιστούν σε ρωγµές όπως εκείνοι που διαµορφώνονται κάτω από τα πώµατα, πλυντήρια, µονωτικά υλικά, συνδέσµους, επιφανειακές αποθέσεις, νήµατα, ενώσεις και σφιγκτήρες. Η διάβρωση χαραγής ξεκινάει από τις αλλαγές στην τοπική χηµεία µέσα στη ρωγµή: Μείωση του ανασταλτικού παράγοντα µέσα στη χαραγή Μείωση του οξυγόνου στη χαραγή Μετατόπιση των συνθηκών µέσα στη ρωγµή προς όξινες συνθήκες. Αύξηση συγκέντρωσης των αντιδραστικών ιοντικών ειδών (π.χ. χλωρϊόντων) στη χαραγή 3

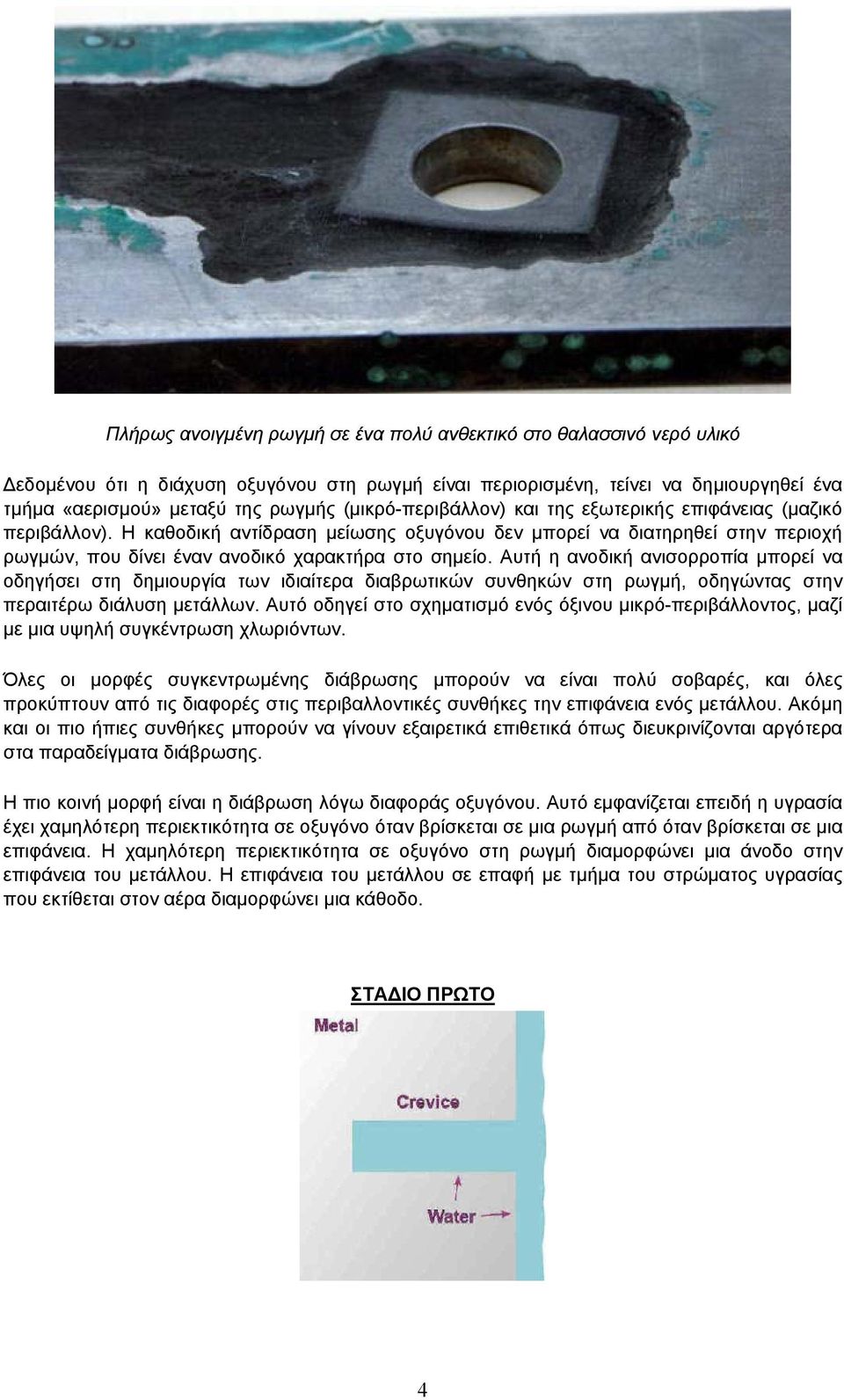

4 Πλήρως ανοιγµένη ρωγµή σε ένα πολύ ανθεκτικό στο θαλασσινό νερό υλικό εδοµένου ότι η διάχυση οξυγόνου στη ρωγµή είναι περιορισµένη, τείνει να δηµιουργηθεί ένα τµήµα «αερισµού» µεταξύ της ρωγµής (µικρό-περιβάλλον) και της εξωτερικής επιφάνειας (µαζικό περιβάλλον). Η καθοδική αντίδραση µείωσης οξυγόνου δεν µπορεί να διατηρηθεί στην περιοχή ρωγµών, που δίνει έναν ανοδικό χαρακτήρα στο σηµείο. Αυτή η ανοδική ανισορροπία µπορεί να οδηγήσει στη δηµιουργία των ιδιαίτερα διαβρωτικών συνθηκών στη ρωγµή, οδηγώντας στην περαιτέρω διάλυση µετάλλων. Αυτό οδηγεί στο σχηµατισµό ενός όξινου µικρό-περιβάλλοντος, µαζί µε µια υψηλή συγκέντρωση χλωριόντων. Όλες οι µορφές συγκεντρωµένης διάβρωσης µπορούν να είναι πολύ σοβαρές, και όλες προκύπτουν από τις διαφορές στις περιβαλλοντικές συνθήκες την επιφάνεια ενός µετάλλου. Ακόµη και οι πιο ήπιες συνθήκες µπορούν να γίνουν εξαιρετικά επιθετικά όπως διευκρινίζονται αργότερα στα παραδείγµατα διάβρωσης. Η πιο κοινή µορφή είναι η διάβρωση λόγω διαφοράς οξυγόνου. Αυτό εµφανίζεται επειδή η υγρασία έχει χαµηλότερη περιεκτικότητα σε οξυγόνο όταν βρίσκεται σε µια ρωγµή από όταν βρίσκεται σε µια επιφάνεια. Η χαµηλότερη περιεκτικότητα σε οξυγόνο στη ρωγµή διαµορφώνει µια άνοδο στην επιφάνεια του µετάλλου. Η επιφάνεια του µετάλλου σε επαφή µε τµήµα του στρώµατος υγρασίας που εκτίθεται στον αέρα διαµορφώνει µια κάθοδο. ΣΤΑ ΙΟ ΠΡΩΤΟ 4

5 Σε χρόνο µηδέν, η περιεκτικότητα σε οξυγόνο στο νερό που καταλαµβάνει µια ρωγµή είναι ίση µε αυτή του διαλυτού οξυγόνου και είναι η ίδια παντού ΣΤΑ ΙΟ ΕΥΤΕΡΟ Λόγω της δύσκολης πρόσβασης που προκαλείται από η γεωµετρία της ρωγµής, το οξυγόνο που καταναλώνεται από την κανονική οµοιόµορφη διάβρωση πολύ σύντοµα µειώνεται στη ρωγµή. Οι αντιδράσεις διάβρωσης συµβαίνουν τώρα στη ρωγµή (ανοδική) και στην ανοιχτή επιφάνεια (καθοδική). Η µεγάλη καθοδική επιφάνεια (S c ) προς την ανοδική επιφάνεια (S c ) (S c /S a ) που διαµορφώνεται είναι ένας παράγοντας επιδείνωσης της ανοδικής διαβρωτικής αντίδρασης. ΣΤΑ ΙΟ ΤΡΙΤΟ Στο τρίτο στάδιο µερικοί παράγοντες που επιταχύνουν τον σχηµατισµό αναπτύσσονται πλήρως: Τα ιόντα µετάλλων που παράγονται από την ανοδική αντίδραση διάβρωσης υδρολύονται εύκολα δίνοντας πρωτόνια (οξύ) και διαµορφώνοντας τα προϊόντα διάβρωσης. Το ph σε µια ρωγµή µπορεί να φθάσει σε πολύ όξινες τιµές, µερικές φορές όσο και στα οξέα. Η όξυνση του περιβάλλοντος µπορεί να παράγει µια σηµαντική αύξηση στο ποσοστό διάβρωσης των περισσότερων µετάλλων. Το ακόλουθο διάγραµµα παρουσιάζει, πώς η διάβρωση του χάλυβα επηρεάζεται από το ph του νερού. 5

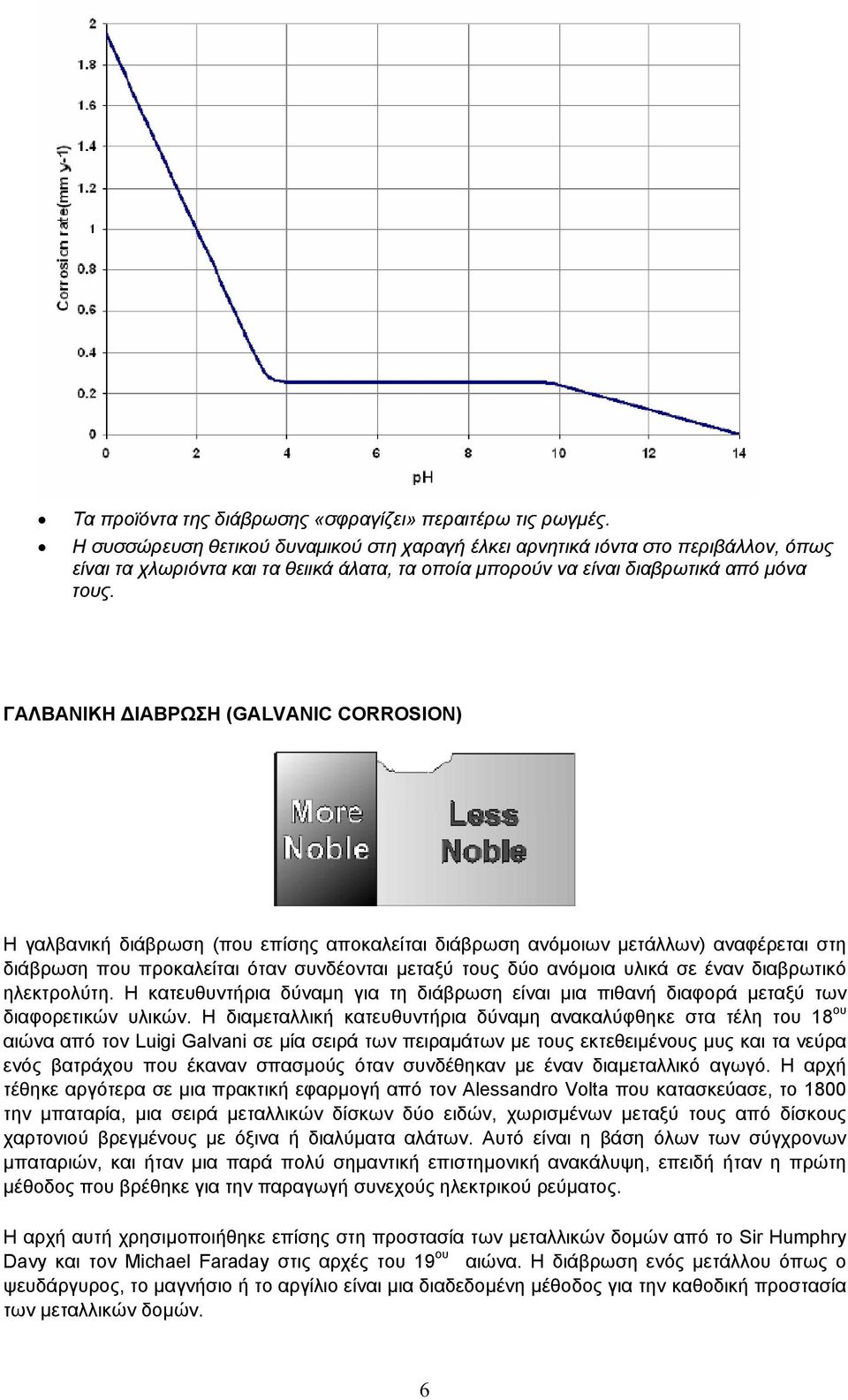

6 Τα προϊόντα της διάβρωσης «σφραγίζει» περαιτέρω τις ρωγµές. Η συσσώρευση θετικού δυναµικού στη χαραγή έλκει αρνητικά ιόντα στο περιβάλλον, όπως είναι τα χλωριόντα και τα θειικά άλατα, τα οποία µπορούν να είναι διαβρωτικά από µόνα τους. ΓΑΛΒΑΝΙΚΗ ΙΑΒΡΩΣΗ (GALVANIC CORROSION) Η γαλβανική διάβρωση (που επίσης αποκαλείται διάβρωση ανόµοιων µετάλλων) αναφέρεται στη διάβρωση που προκαλείται όταν συνδέονται µεταξύ τους δύο ανόµοια υλικά σε έναν διαβρωτικό ηλεκτρολύτη. Η κατευθυντήρια δύναµη για τη διάβρωση είναι µια πιθανή διαφορά µεταξύ των διαφορετικών υλικών. Η διαµεταλλική κατευθυντήρια δύναµη ανακαλύφθηκε στα τέλη του 18 ου αιώνα από τον Luigi Galvani σε µία σειρά των πειραµάτων µε τους εκτεθειµένους µυς και τα νεύρα ενός βατράχου που έκαναν σπασµούς όταν συνδέθηκαν µε έναν διαµεταλλικό αγωγό. Η αρχή τέθηκε αργότερα σε µια πρακτική εφαρµογή από τον Alessandro Volta που κατασκεύασε, το 1800 την µπαταρία, µια σειρά µεταλλικών δίσκων δύο ειδών, χωρισµένων µεταξύ τους από δίσκους χαρτονιού βρεγµένους µε όξινα ή διαλύµατα αλάτων. Αυτό είναι η βάση όλων των σύγχρονων µπαταριών, και ήταν µια παρά πολύ σηµαντική επιστηµονική ανακάλυψη, επειδή ήταν η πρώτη µέθοδος που βρέθηκε για την παραγωγή συνεχούς ηλεκτρικού ρεύµατος. Η αρχή αυτή χρησιµοποιήθηκε επίσης στη προστασία των µεταλλικών δοµών από το Sir Humphry Davy και τον Michael Faraday στις αρχές του 19 ου αιώνα. Η διάβρωση ενός µετάλλου όπως ο ψευδάργυρος, το µαγνήσιο ή το αργίλιο είναι µια διαδεδοµένη µέθοδος για την καθοδική προστασία των µεταλλικών δοµών. 6

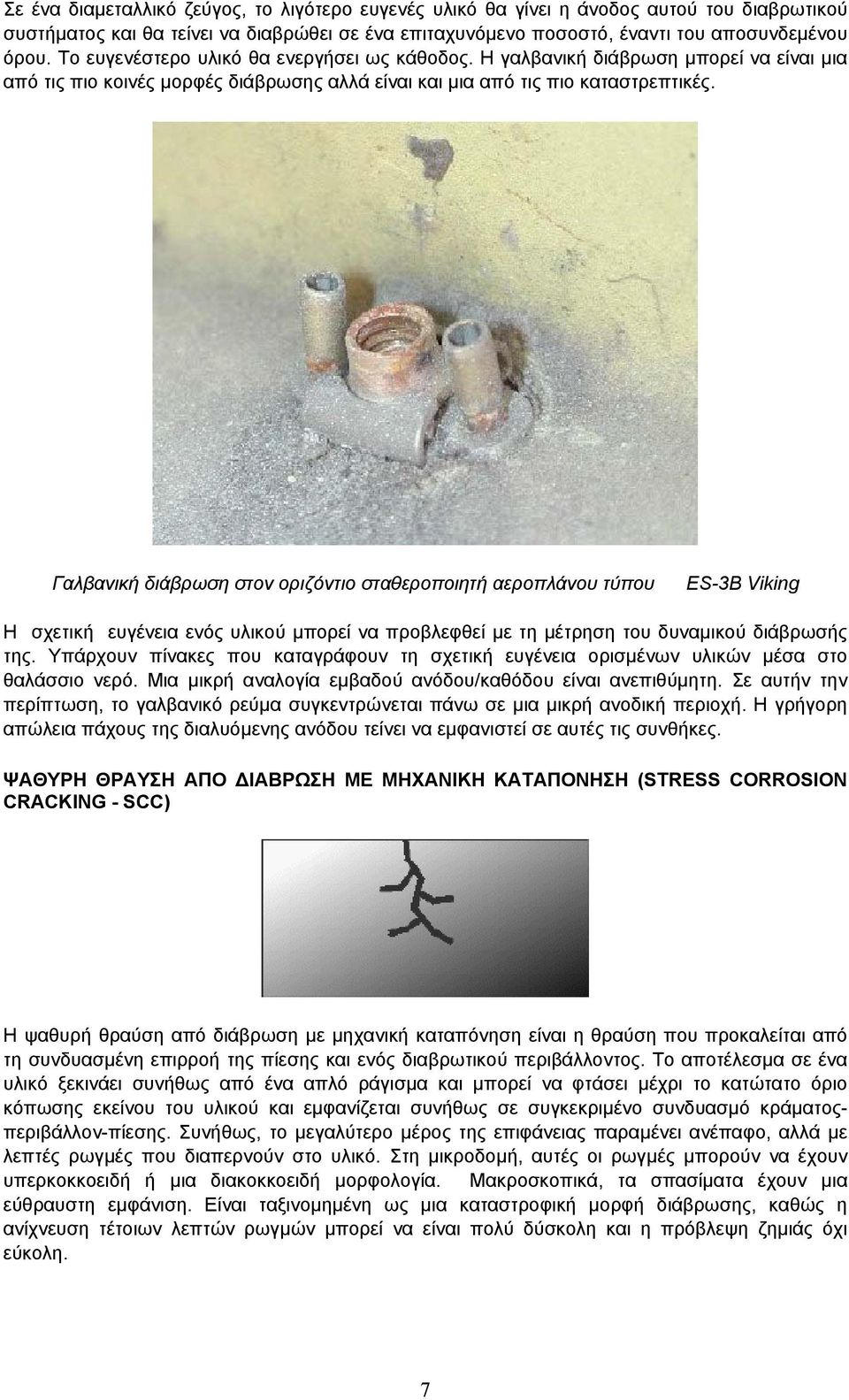

7 Σε ένα διαµεταλλικό ζεύγος, το λιγότερο ευγενές υλικό θα γίνει η άνοδος αυτού του διαβρωτικού συστήµατος και θα τείνει να διαβρώθει σε ένα επιταχυνόµενο ποσοστό, έναντι του αποσυνδεµένου όρου. Το ευγενέστερο υλικό θα ενεργήσει ως κάθοδος. Η γαλβανική διάβρωση µπορεί να είναι µια από τις πιο κοινές µορφές διάβρωσης αλλά είναι και µια από τις πιο καταστρεπτικές. Γαλβανική διάβρωση στον οριζόντιο σταθεροποιητή αεροπλάνου τύπου ES-3B Viking Η σχετική ευγένεια ενός υλικού µπορεί να προβλεφθεί µε τη µέτρηση του δυναµικού διάβρωσής της. Υπάρχουν πίνακες που καταγράφουν τη σχετική ευγένεια ορισµένων υλικών µέσα στο θαλάσσιο νερό. Μια µικρή αναλογία εµβαδού ανόδου/καθόδου είναι ανεπιθύµητη. Σε αυτήν την περίπτωση, το γαλβανικό ρεύµα συγκεντρώνεται πάνω σε µια µικρή ανοδική περιοχή. Η γρήγορη απώλεια πάχους της διαλυόµενης ανόδου τείνει να εµφανιστεί σε αυτές τις συνθήκες. ΨΑΘΥΡΗ ΘΡΑΥΣΗ ΑΠΟ ΙΑΒΡΩΣΗ ΜΕ ΜΗΧΑΝΙΚΗ ΚΑΤΑΠΟΝΗΣΗ (STRESS CORROSION CRACKING - SCC) Η ψαθυρή θραύση από διάβρωση µε µηχανική καταπόνηση είναι η θραύση που προκαλείται από τη συνδυασµένη επιρροή της πίεσης και ενός διαβρωτικού περιβάλλοντος. Το αποτέλεσµα σε ένα υλικό ξεκινάει συνήθως από ένα απλό ράγισµα και µπορεί να φτάσει µέχρι το κατώτατο όριο κόπωσης εκείνου του υλικού και εµφανίζεται συνήθως σε συγκεκριµένο συνδυασµό κράµατοςπεριβάλλον-πίεσης. Συνήθως, το µεγαλύτερο µέρος της επιφάνειας παραµένει ανέπαφο, αλλά µε λεπτές ρωγµές που διαπερνούν στο υλικό. Στη µικροδοµή, αυτές οι ρωγµές µπορούν να έχουν υπερκοκκοειδή ή µια διακοκκοειδή µορφολογία. Μακροσκοπικά, τα σπασίµατα έχουν µια εύθραυστη εµφάνιση. Είναι ταξινοµηµένη ως µια καταστροφική µορφή διάβρωσης, καθώς η ανίχνευση τέτοιων λεπτών ρωγµών µπορεί να είναι πολύ δύσκολη και η πρόβλεψη ζηµιάς όχι εύκολη. 7

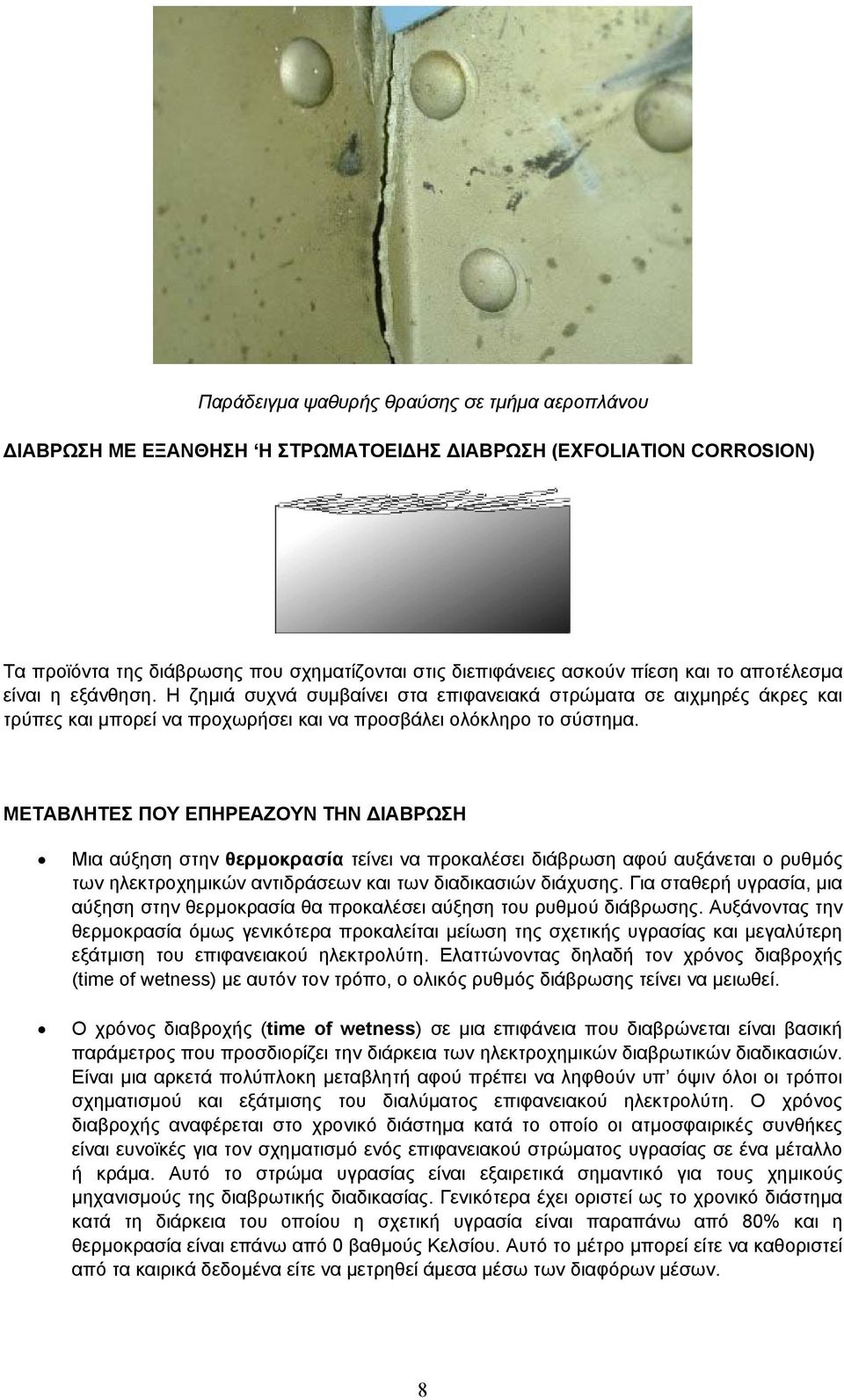

8 Παράδειγµα ψαθυρής θραύσης σε τµήµα αεροπλάνου ΙΑΒΡΩΣΗ ΜΕ ΕΞΑΝΘΗΣΗ Η ΣΤΡΩΜΑΤΟΕΙ ΗΣ ΙΑΒΡΩΣΗ (EXFOLIATION CORROSION) Τα προϊόντα της διάβρωσης που σχηµατίζονται στις διεπιφάνειες ασκούν πίεση και το αποτέλεσµα είναι η εξάνθηση. Η ζηµιά συχνά συµβαίνει στα επιφανειακά στρώµατα σε αιχµηρές άκρες και τρύπες και µπορεί να προχωρήσει και να προσβάλει ολόκληρο το σύστηµα. ΜΕΤΑΒΛΗΤΕΣ ΠΟΥ ΕΠΗΡΕΑΖΟΥΝ ΤΗΝ ΙΑΒΡΩΣΗ Μια αύξηση στην θερµοκρασία τείνει να προκαλέσει διάβρωση αφού αυξάνεται ο ρυθµός των ηλεκτροχηµικών αντιδράσεων και των διαδικασιών διάχυσης. Για σταθερή υγρασία, µια αύξηση στην θερµοκρασία θα προκαλέσει αύξηση του ρυθµού διάβρωσης. Αυξάνοντας την θερµοκρασία όµως γενικότερα προκαλείται µείωση της σχετικής υγρασίας και µεγαλύτερη εξάτµιση του επιφανειακού ηλεκτρολύτη. Ελαττώνοντας δηλαδή τον χρόνος διαβροχής (time of wetness) µε αυτόν τον τρόπο, ο ολικός ρυθµός διάβρωσης τείνει να µειωθεί. Ο χρόνος διαβροχής (time of wetness) σε µια επιφάνεια που διαβρώνεται είναι βασική παράµετρος που προσδιορίζει την διάρκεια των ηλεκτροχηµικών διαβρωτικών διαδικασιών. Είναι µια αρκετά πολύπλοκη µεταβλητή αφού πρέπει να ληφθούν υπ όψιν όλοι οι τρόποι σχηµατισµού και εξάτµισης του διαλύµατος επιφανειακού ηλεκτρολύτη. Ο χρόνος διαβροχής αναφέρεται στο χρονικό διάστηµα κατά το οποίο οι ατµοσφαιρικές συνθήκες είναι ευνοϊκές για τον σχηµατισµό ενός επιφανειακού στρώµατος υγρασίας σε ένα µέταλλο ή κράµα. Αυτό το στρώµα υγρασίας είναι εξαιρετικά σηµαντικό για τους χηµικούς µηχανισµούς της διαβρωτικής διαδικασίας. Γενικότερα έχει οριστεί ως το χρονικό διάστηµα κατά τη διάρκεια του οποίου η σχετική υγρασία είναι παραπάνω από 80% και η θερµοκρασία είναι επάνω από 0 βαθµούς Κελσίου. Αυτό το µέτρο µπορεί είτε να καθοριστεί από τα καιρικά δεδοµένα είτε να µετρηθεί άµεσα µέσω των διαφόρων µέσων. 8

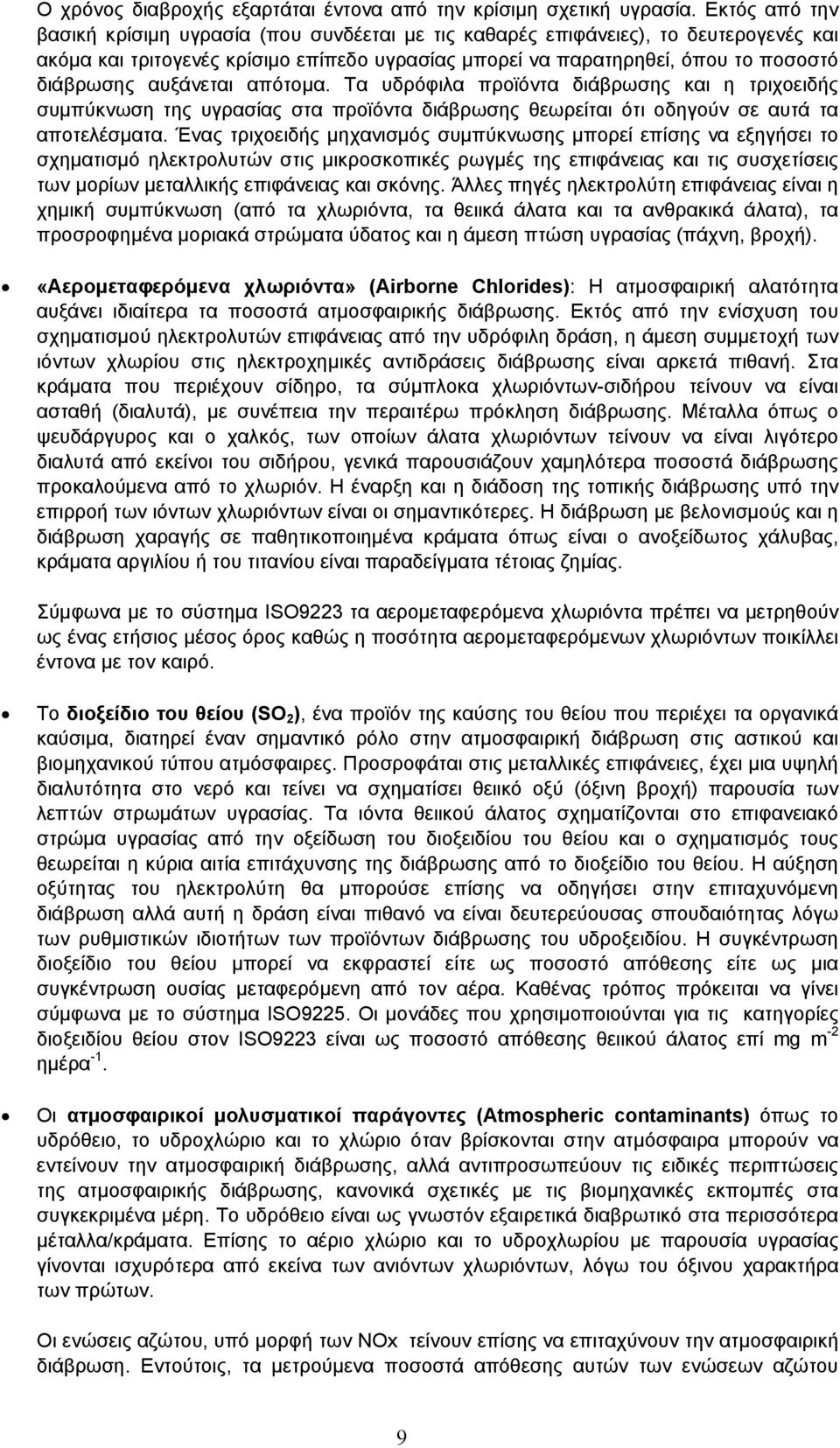

9 Ο χρόνος διαβροχής εξαρτάται έντονα από την κρίσιµη σχετική υγρασία. Εκτός από την βασική κρίσιµη υγρασία (που συνδέεται µε τις καθαρές επιφάνειες), το δευτερογενές και ακόµα και τριτογενές κρίσιµο επίπεδο υγρασίας µπορεί να παρατηρηθεί, όπου το ποσοστό διάβρωσης αυξάνεται απότοµα. Τα υδρόφιλα προϊόντα διάβρωσης και η τριχοειδής συµπύκνωση της υγρασίας στα προϊόντα διάβρωσης θεωρείται ότι οδηγούν σε αυτά τα αποτελέσµατα. Ένας τριχοειδής µηχανισµός συµπύκνωσης µπορεί επίσης να εξηγήσει το σχηµατισµό ηλεκτρολυτών στις µικροσκοπικές ρωγµές της επιφάνειας και τις συσχετίσεις των µορίων µεταλλικής επιφάνειας και σκόνης. Άλλες πηγές ηλεκτρολύτη επιφάνειας είναι η χηµική συµπύκνωση (από τα χλωριόντα, τα θειικά άλατα και τα ανθρακικά άλατα), τα προσροφηµένα µοριακά στρώµατα ύδατος και η άµεση πτώση υγρασίας (πάχνη, βροχή). «Αεροµεταφερόµενα χλωριόντα» (Airborne Chlorides): Η ατµοσφαιρική αλατότητα αυξάνει ιδιαίτερα τα ποσοστά ατµοσφαιρικής διάβρωσης. Εκτός από την ενίσχυση του σχηµατισµού ηλεκτρολυτών επιφάνειας από την υδρόφιλη δράση, η άµεση συµµετοχή των ιόντων χλωρίου στις ηλεκτροχηµικές αντιδράσεις διάβρωσης είναι αρκετά πιθανή. Στα κράµατα που περιέχουν σίδηρο, τα σύµπλοκα χλωριόντων-σιδήρου τείνουν να είναι ασταθή (διαλυτά), µε συνέπεια την περαιτέρω πρόκληση διάβρωσης. Μέταλλα όπως ο ψευδάργυρος και ο χαλκός, των οποίων άλατα χλωριόντων τείνουν να είναι λιγότερο διαλυτά από εκείνοι του σιδήρου, γενικά παρουσιάζουν χαµηλότερα ποσοστά διάβρωσης προκαλούµενα από το χλωριόν. Η έναρξη και η διάδοση της τοπικής διάβρωσης υπό την επιρροή των ιόντων χλωριόντων είναι οι σηµαντικότερες. Η διάβρωση µε βελονισµούς και η διάβρωση χαραγής σε παθητικοποιηµένα κράµατα όπως είναι ο ανοξείδωτος χάλυβας, κράµατα αργιλίου ή του τιτανίου είναι παραδείγµατα τέτοιας ζηµίας. Σύµφωνα µε το σύστηµα ISO9223 τα αεροµεταφερόµενα χλωριόντα πρέπει να µετρηθούν ως ένας ετήσιος µέσος όρος καθώς η ποσότητα αεροµεταφερόµενων χλωριόντων ποικίλλει έντονα µε τον καιρό. Το διοξείδιο του θείου (SO 2 ), ένα προϊόν της καύσης του θείου που περιέχει τα οργανικά καύσιµα, διατηρεί έναν σηµαντικό ρόλο στην ατµοσφαιρική διάβρωση στις αστικού και βιοµηχανικού τύπου ατµόσφαιρες. Προσροφάται στις µεταλλικές επιφάνειες, έχει µια υψηλή διαλυτότητα στο νερό και τείνει να σχηµατίσει θειικό οξύ (όξινη βροχή) παρουσία των λεπτών στρωµάτων υγρασίας. Τα ιόντα θειικού άλατος σχηµατίζονται στο επιφανειακό στρώµα υγρασίας από την οξείδωση του διοξειδίου του θείου και ο σχηµατισµός τους θεωρείται η κύρια αιτία επιτάχυνσης της διάβρωσης από το διοξείδιο του θείου. Η αύξηση οξύτητας του ηλεκτρολύτη θα µπορούσε επίσης να οδηγήσει στην επιταχυνόµενη διάβρωση αλλά αυτή η δράση είναι πιθανό να είναι δευτερεύουσας σπουδαιότητας λόγω των ρυθµιστικών ιδιοτήτων των προϊόντων διάβρωσης του υδροξειδίου. Η συγκέντρωση διοξείδιο του θείου µπορεί να εκφραστεί είτε ως ποσοστό απόθεσης είτε ως µια συγκέντρωση ουσίας µεταφερόµενη από τον αέρα. Καθένας τρόπος πρόκειται να γίνει σύµφωνα µε το σύστηµα ISO9225. Οι µονάδες που χρησιµοποιούνται για τις κατηγορίες διοξειδίου θείου στον ISO9223 είναι ως ποσοστό απόθεσης θειικού άλατος επί mg m -2 ηµέρα -1. Οι ατµοσφαιρικοί µολυσµατικοί παράγοντες (Atmospheric contaminants) όπως το υδρόθειο, το υδροχλώριο και το χλώριο όταν βρίσκονται στην ατµόσφαιρα µπορούν να εντείνουν την ατµοσφαιρική διάβρωσης, αλλά αντιπροσωπεύουν τις ειδικές περιπτώσεις της ατµοσφαιρικής διάβρωσης, κανονικά σχετικές µε τις βιοµηχανικές εκποµπές στα συγκεκριµένα µέρη. Το υδρόθειο είναι ως γνωστόν εξαιρετικά διαβρωτικό στα περισσότερα µέταλλα/κράµατα. Επίσης το αέριο χλώριο και το υδροχλωρίου µε παρουσία υγρασίας γίνονται ισχυρότερα από εκείνα των ανιόντων χλωριόντων, λόγω του όξινου χαρακτήρα των πρώτων. Οι ενώσεις αζώτου, υπό µορφή των NOx τείνουν επίσης να επιταχύνουν την ατµοσφαιρική διάβρωση. Εντούτοις, τα µετρούµενα ποσοστά απόθεσης αυτών των ενώσεων αζώτου 9

10 είναι γενικά χαµηλότερα απ' ότι για το SO2, το οποίο πιθανώς δικαιολογεί τη µειωµένη σηµασία που δίνεται συνήθως σε αυτές. Η απόθεση του στερεού υλικού από την ατµόσφαιρα µπορεί να έχει µια σηµαντική επίδραση στα ποσοστά διάβρωσης, ιδιαίτερα στα αρχικά στάδια. Τέτοιες αποθέσεις µπορούν να υποκινήσουν τη διάβρωση από: µείωση των κρίσιµων επιπέδων υγρασίας από την υδρόφιλη δράση παροχή ανιόντων που προκαλούν τη διάλυση µετάλλων µικρό-γαλβανικές επιπτώσεις από τις αποθέσεις είναι πιο ευγενείς από το µέταλλο που διαβρώνεται. ΕΞΑΡΤΗΣΗ ΤΗΣ ΙΑΒΡΩΣΗΣ ΑΠΟ ΤΟΝ ΧΩΡΟ ΚΑΙ ΑΠΟ ΤΟΝ ΧΡΟΝΟ Η διαβρωτική ικανότητα της ατµόσφαιρας στα αεροσκάφη ποικίλλει µε τη θέση στα διάφορα µικρό και µάκρο-επίπεδα. Οι ηλεκτροχηµικοί αισθητήρες διάβρωσης που βρίσκονται στο αεροσκάφος έχουν παρουσιάσει την αύξηση στην ηλεκτροχηµική διαβρωτική ικανότητα όταν ένα αεροσκάφος πλησιάζει µια θαλάσσια ατµόσφαιρα. Στο επίπεδο του µικρό-περιβάλλοντος, µπορεί να αναφερθούν οι διαφορές διαβρωτικής ικανότητας σε µια ορισµένη βάση που οφείλεται στην επιρροή της κατεύθυνσης αέρα ή τα διαφορετικά µικροκλίµατα που επικρατούν στους διαφορετικούς τύπους υπόστεγων. 10

11 Οι µεταβολές στο παραπάνω διάγραµµα οφείλονται σε µεταβολές στο δυναµικό ή το ρεύµα που προκαλεί η διάβρωση και µετρήθηκε µεταξύ µεταλλικών στοιχείων και ανιχνευτών. Μεγαλύτερες µεταβολές στο διάγραµµα συσχετίζονται µε µεγαλύτερη ηλεκτροχηµική, διαβρωτική δραστηριότητα. Στην παραπάνω περίπτωση ο ανιχνευτής ανταποκρίθηκε σε µια αλλαγή περιβάλλοντος εν πτήσει, σε πολύ µικρό χρονικό διάστηµα. Σε ένα αεροσκάφος υπάρχουν πολυάριθµα µικρό-περιβάλλοντα. Παραδείγµατος χάριν, οι αισθητήρες διάβρωσης στο CP-140 Aurora παρουσίασαν πολύ υψηλότερα ποσοστά διάβρωσης στη µπροστινή ρόδα απ' ότι σε άλλες θέσεις. Η τοπική διάβρωσης κάτω από τους συνδέσµους είναι ένα άλλο παράδειγµα µικρό-περιβάλλοντος που βρίσκεται στα αεροσκάφη. Οι ανιχνευτές διάβρωσης ήταν τύπου ηλεκτρικής αντίστασης. Η απώλεια πάχους στον ανιχνευτή εξαιτίας της διάβρωτικής διαδικασίας είναι ευθέως ανάλογη στην αύξηση της ηλεκτρικής αντίστασης Σε µια δεδοµένη θέση, η διάβρωση δεν είναι γίνεται συνήθως οµοιόµορφα στο χρόνο. Ο ρυθµός διάβρωσης αλλάζει καθώς σηµαντικές παράµετροι που ελέγχουν την ατµοσφαιρική διάβρωση ποικίλλουν µε το χρόνο. Παραδείγµατος χάριν, ο χρόνος διαβροχής στην βάση CFB Greenwood αλλάζει σηµαντικά σε µηνιαία βάση, µε σαφείς τις τάσεις κάθε εποχής. Υπάρχουν επίσης σηµαντικές µεταβολές του χρόνου διαβροχής σε αυτήν την βάση για τα διαφορετικά µέρη της ηµέρας. Τα ατµοσφαιρικά δεδοµένα επίσης αποκάλυψαν ότι η συγκέντρωση χλωριόντων στο νερό της βροχής κοντά σε αυτήν την βάση µπορεί να ποικίλει µέχρι δέκα φορές από χρόνο σε χρόνο στον ίδιο µήνα. 11

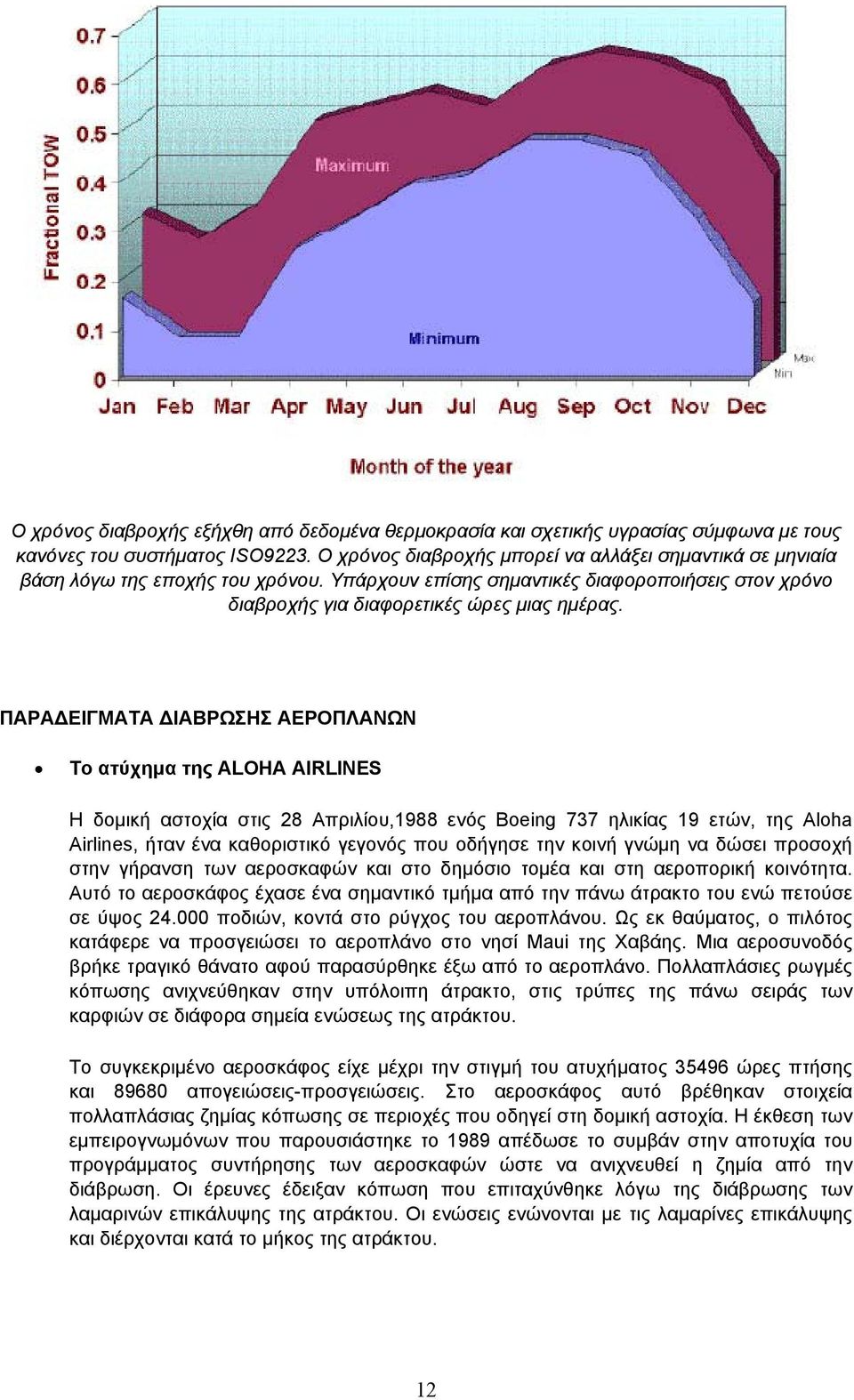

12 Ο χρόνος διαβροχής εξήχθη από δεδοµένα θερµοκρασία και σχετικής υγρασίας σύµφωνα µε τους κανόνες του συστήµατος ISO9223. Ο χρόνος διαβροχής µπορεί να αλλάξει σηµαντικά σε µηνιαία βάση λόγω της εποχής του χρόνου. Υπάρχουν επίσης σηµαντικές διαφοροποιήσεις στον χρόνο διαβροχής για διαφορετικές ώρες µιας ηµέρας. ΠΑΡΑ ΕΙΓΜΑΤΑ ΙΑΒΡΩΣΗΣ ΑΕΡΟΠΛΑΝΩΝ Το ατύχηµα της ALOHA AIRLINES Η δοµική αστοχία στις 28 Απριλίου,1988 ενός Boeing 737 ηλικίας 19 ετών, της Aloha Airlines, ήταν ένα καθοριστικό γεγονός που οδήγησε την κοινή γνώµη να δώσει προσοχή στην γήρανση των αεροσκαφών και στο δηµόσιο τοµέα και στη αεροπορική κοινότητα. Αυτό το αεροσκάφος έχασε ένα σηµαντικό τµήµα από την πάνω άτρακτο του ενώ πετούσε σε ύψος ποδιών, κοντά στο ρύγχος του αεροπλάνου. Ως εκ θαύµατος, ο πιλότος κατάφερε να προσγειώσει το αεροπλάνο στο νησί Maui της Χαβάης. Μια αεροσυνοδός βρήκε τραγικό θάνατο αφού παρασύρθηκε έξω από το αεροπλάνο. Πολλαπλάσιες ρωγµές κόπωσης ανιχνεύθηκαν στην υπόλοιπη άτρακτο, στις τρύπες της πάνω σειράς των καρφιών σε διάφορα σηµεία ενώσεως της ατράκτου. Το συγκεκριµένο αεροσκάφος είχε µέχρι την στιγµή του ατυχήµατος ώρες πτήσης και απογειώσεις-προσγειώσεις. Στο αεροσκάφος αυτό βρέθηκαν στοιχεία πολλαπλάσιας ζηµίας κόπωσης σε περιοχές που οδηγεί στη δοµική αστοχία. Η έκθεση των εµπειρογνωµόνων που παρουσιάστηκε το 1989 απέδωσε το συµβάν στην αποτυχία του προγράµµατος συντήρησης των αεροσκαφών ώστε να ανιχνευθεί η ζηµία από την διάβρωση. Οι έρευνες έδειξαν κόπωση που επιταχύνθηκε λόγω της διάβρωσης των λαµαρινών επικάλυψης της ατράκτου. Οι ενώσεις ενώνονται µε τις λαµαρίνες επικάλυψης και διέρχονται κατά το µήκος της ατράκτου. 12

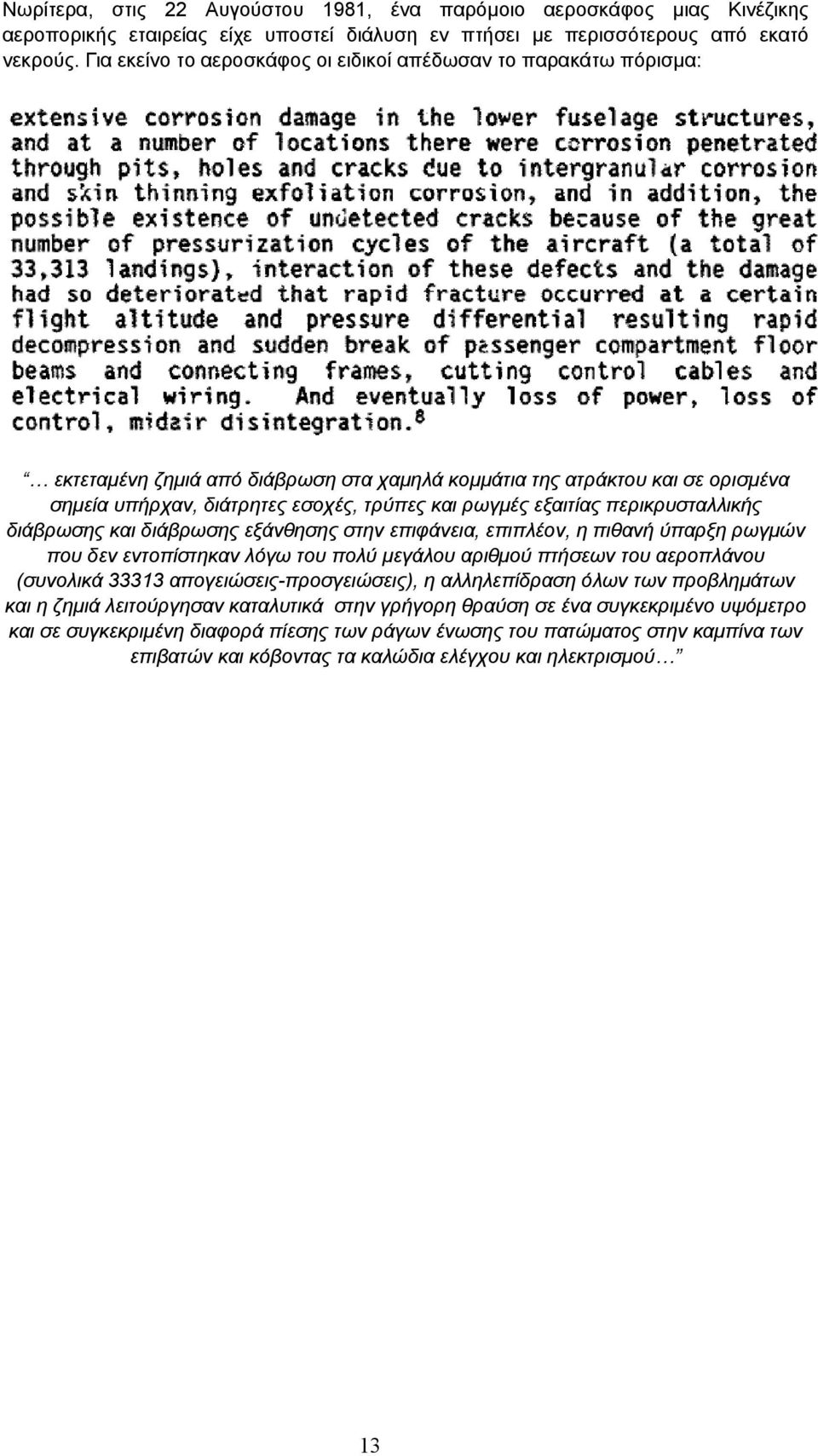

13 Νωρίτερα, στις 22 Αυγούστου 1981, ένα παρόµοιο αεροσκάφος µιας Κινέζικης αεροπορικής εταιρείας είχε υποστεί διάλυση εν πτήσει µε περισσότερους από εκατό νεκρούς. Για εκείνο το αεροσκάφος οι ειδικοί απέδωσαν το παρακάτω πόρισµα: εκτεταµένη ζηµιά από διάβρωση στα χαµηλά κοµµάτια της ατράκτου και σε ορισµένα σηµεία υπήρχαν, διάτρητες εσοχές, τρύπες και ρωγµές εξαιτίας περικρυσταλλικής διάβρωσης και διάβρωσης εξάνθησης στην επιφάνεια, επιπλέον, η πιθανή ύπαρξη ρωγµών που δεν εντοπίστηκαν λόγω του πολύ µεγάλου αριθµού πτήσεων του αεροπλάνου (συνολικά απογειώσεις-προσγειώσεις), η αλληλεπίδραση όλων των προβληµάτων και η ζηµιά λειτούργησαν καταλυτικά στην γρήγορη θραύση σε ένα συγκεκριµένο υψόµετρο και σε συγκεκριµένη διαφορά πίεσης των ράγων ένωσης του πατώµατος στην καµπίνα των επιβατών και κόβοντας τα καλώδια ελέγχου και ηλεκτρισµού 13

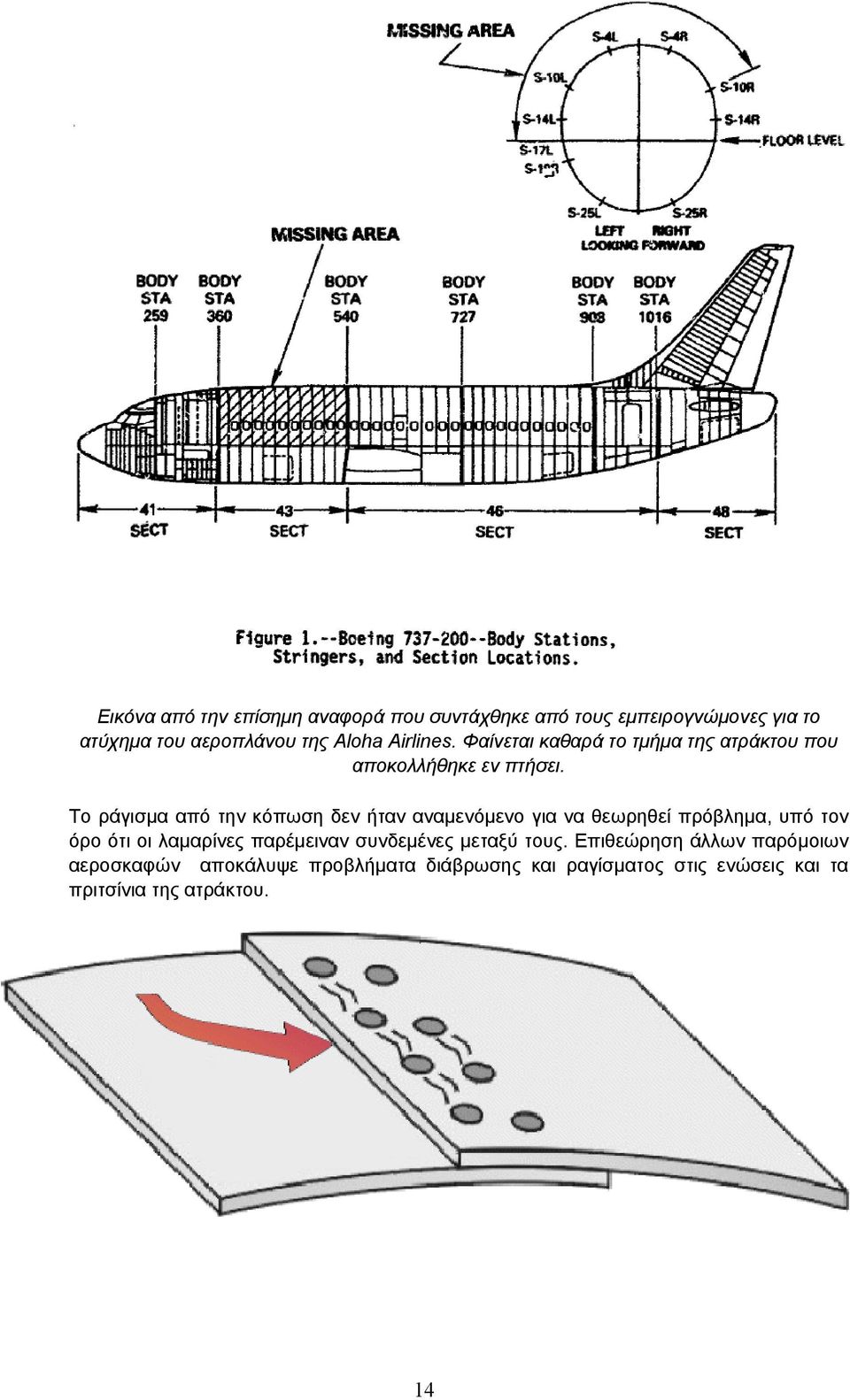

14 Εικόνα από την επίσηµη αναφορά που συντάχθηκε από τους εµπειρογνώµονες για το ατύχηµα του αεροπλάνου της Aloha Airlines. Φαίνεται καθαρά το τµήµα της ατράκτου που αποκολλήθηκε εν πτήσει. Το ράγισµα από την κόπωση δεν ήταν αναµενόµενο για να θεωρηθεί πρόβληµα, υπό τον όρο ότι οι λαµαρίνες παρέµειναν συνδεµένες µεταξύ τους. Επιθεώρηση άλλων παρόµοιων αεροσκαφών αποκάλυψε προβλήµατα διάβρωσης και ραγίσµατος στις ενώσεις και τα πριτσίνια της ατράκτου. 14

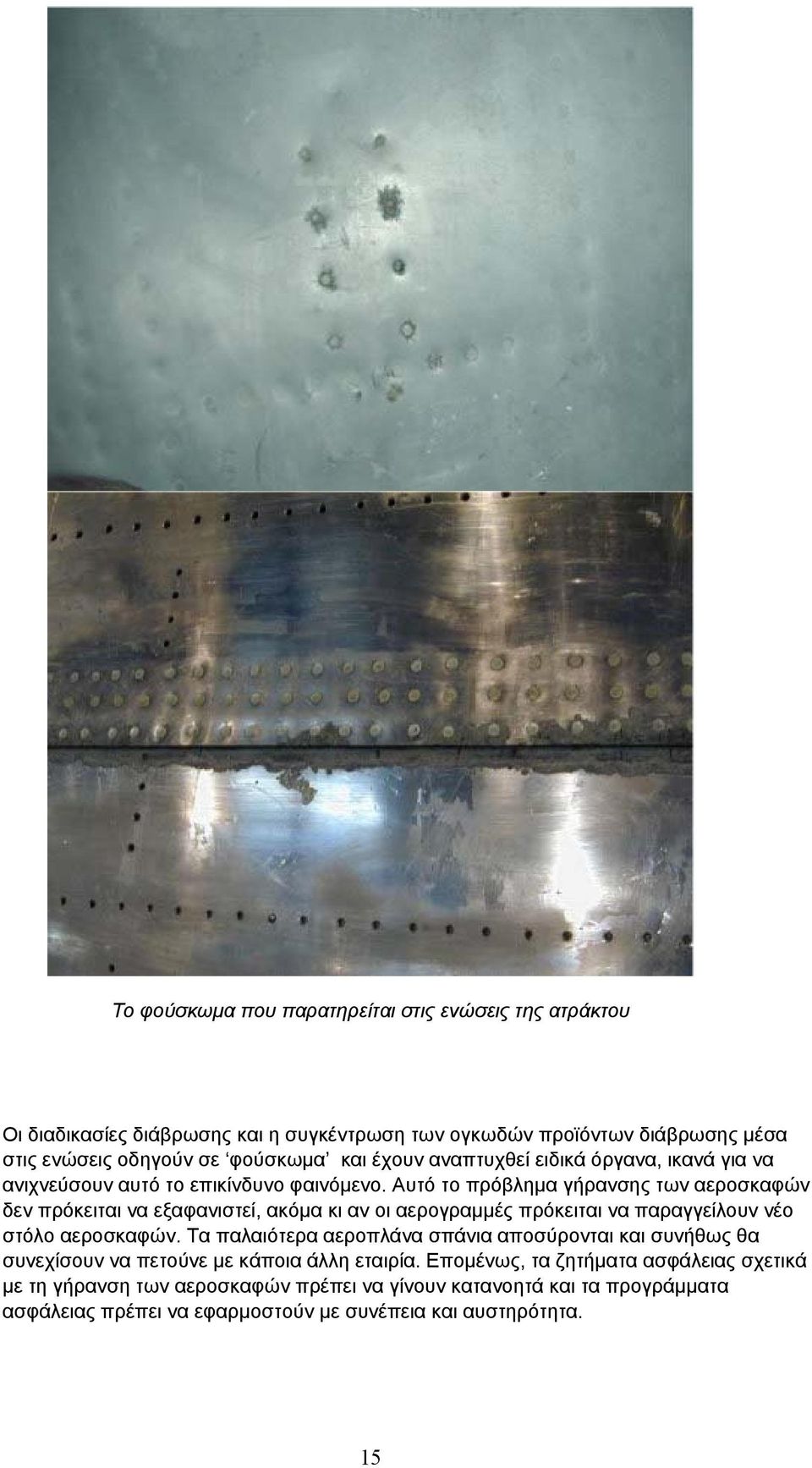

15 Το φούσκωµα που παρατηρείται στις ενώσεις της ατράκτου Οι διαδικασίες διάβρωσης και η συγκέντρωση των ογκωδών προϊόντων διάβρωσης µέσα στις ενώσεις οδηγούν σε φούσκωµα και έχουν αναπτυχθεί ειδικά όργανα, ικανά για να ανιχνεύσουν αυτό το επικίνδυνο φαινόµενο. Αυτό το πρόβληµα γήρανσης των αεροσκαφών δεν πρόκειται να εξαφανιστεί, ακόµα κι αν οι αερογραµµές πρόκειται να παραγγείλουν νέο στόλο αεροσκαφών. Τα παλαιότερα αεροπλάνα σπάνια αποσύρονται και συνήθως θα συνεχίσουν να πετούνε µε κάποια άλλη εταιρία. Εποµένως, τα ζητήµατα ασφάλειας σχετικά µε τη γήρανση των αεροσκαφών πρέπει να γίνουν κατανοητά και τα προγράµµατα ασφάλειας πρέπει να εφαρµοστούν µε συνέπεια και αυστηρότητα. 15

16 Η συντριβή του Boeing 747 της EL AL Στις 4 Οκτωβρίου 1992 ένα αεροπλάνο cargo 747 της EL AL έπεσε στο Άµστερνταµ, σκοτώνοντας τα τέσσερα άτοµα του πληρώµατος και πάνω από 50 ανθρώπους στο έδαφος. Η αιτία της συντριβής ήταν οι µηχανές µε αριθµό 3 και 4 που αποχωρίστηκαν από το φτερό προκαλώντας απώλεια ελέγχου. Μειώνοντας την ταχύτητα για την τελική προσέγγιση ανάγκης, ο έλεγχος χάθηκε και το αεροσκάφος συνετρίβη σε ένα κτήριο διαµερισµάτων. Ο λόγος για τον διαχωρισµό της µηχανής µε αριθµό 3 ήταν η θραύση του «καρφιού ασφαλείας». Το καρφί αυτό σχεδιάστηκε για να σπάει όταν ο κινητήρας σταµατάει να δουλεύει κατά την διάρκεια της πτήσης, παράγοντας ένα µεγάλο ποσό ροπής. Και οι δύο από τις µηχανές αποκολλήθηκαν από τα δεξιά αναγκάζοντας το αεροπλάνο να συντριβεί κατευθυνόµενο προς τον αερολιµένα. υστυχώς αυτό δεν ήταν το πρώτο Boeing 747 που συνετρίβη κατ' αυτό τον τρόπο. Τον εκέµβριο του 1991 ένας cargo Boeing F των αερογραµµών της Κίνας συνετρίβει αµέσως µετά από την απογείωση. Ένας πιθανός λόγος για την αποκόλληση των δύο δεξιών κινητήρων ότι τα κοιλώµατα και η κόπωση της διάβρωσης αποδυνάµωσαν τα καρφιά ασφαλείας που κρατούν τη δοκό στα φτερά. Τα κοιλώµατα προκαλούν διακοπή στη δοµική ακεραιότητα και το ποσοστό σχηµατισµού τους και αύξησης είναι απρόβλεπτο. Αυτά τα κοιλώµατα διαµορφώνονται συνήθως µέσω µιας έλλειψης παθητικότητας, ασυνέχειες επιφάνειας, ή ανεπαρκής κάλυψη ανασταλτικών παραγόντων. Η κόπωση αποδυναµώνει επίσης τις κατασκευές και σε αυτήν την περίπτωση, µε την κυκλική φόρτωση και την εκφόρτωση της πίεσης που παρουσιάζεται στην καθηµερινότητα ενός αεροπλάνου. Η σταθερή διαφορά πίεσης που συνδέεται µε τη διάβρωση µπορεί να αναγκάσει τα κοιλώµατα να επεκταθούν σε µια ρωγµή 14 ιντσών όπως αυτή που βρέθηκε σε µια από τα καρφιά ασφαλείας του 747 της EL AL. Και στις δύο συντριβές των δύο Boeing 747, οι κινητήρες 3 και 4 στην δεξιά πλευρά του αεροπλάνου αποκόπηκαν από την άτρακτο. Η Boeing είχε αρχίσει να διανέµει ένα δελτίο ασφάλειας σχετικά µε την επιθεώρηση όλων των καρφιών ασφαλείας σε /200/300 που χρησιµοποιούσαν τις µηχανές Pratt & Whitney και Rolls-Royce. Τα αεροπλάνα της EL AL και των αερογραµµών της Κίνας ήταν Boeing s µε τις µηχανές Pratt & Whitney. Αυτό το σχέδιο του «καρφιού ασφαλείας» έχει χρησιµοποιηθεί από το 1982 και σε µια περίοδο επτά ετών υπήρξαν δεκαπέντε εκθέσεις ραγισµένων καρφιών. Ανακαλύφθηκε ότι οι αστοχίες των καρφιών προέκυψαν από την απουσία πρώτης επίχρυσης, επένδυσης καδµίου, και ενός αντιδιαβρωτικού. Από τη συντριβή αυτού του 747, η Boeing έχει αρχίσει να αναβαθµίζει τα 747. Οι συγκεκριµένοι στόχοι αυτού του µοντέλου περιλαµβάνει την κατασκευή των νέων µερών για τους πυλώνες σύνδεσης φτερού-κινητήρα για τις µηχανές Pratt & Whitney. ιάβρωση χαραγής «Σκαµµένα καρφιά» βρέθηκαν σε ορισµένα σηµεία της ατράκτου του αεροσκάφους θαλάσσιας περιπόλου CP-140 Aurora. Η επόµενη επιθεώρηση αποκάλυψε τη διάβρωση στη περιοχή σύνδεσης των επιφανειακών λαµαρινών. Ως αιτία θεωρήθηκε η είσοδος ύδατος από µια κεραία GPS. Το νερό διαπέρασε µέσω των ρωγµών στο κάλυµµα της κεραίας GPS. Μόλις µπήκε το νερό, η διάβρωση χαραγής οδήγησε τελικά στην απώλεια 16

17 του συνδέσµου µεταξύ των δύο κοµµατιών της κατασκευής. Η απώλεια αυτού του συνδέσµου επέτρεψε σε περισσότερο νερό να εισρρεύσει στη κατασκευή και γενικεύτηκε το πρόβληµα διάβρωσης. 17

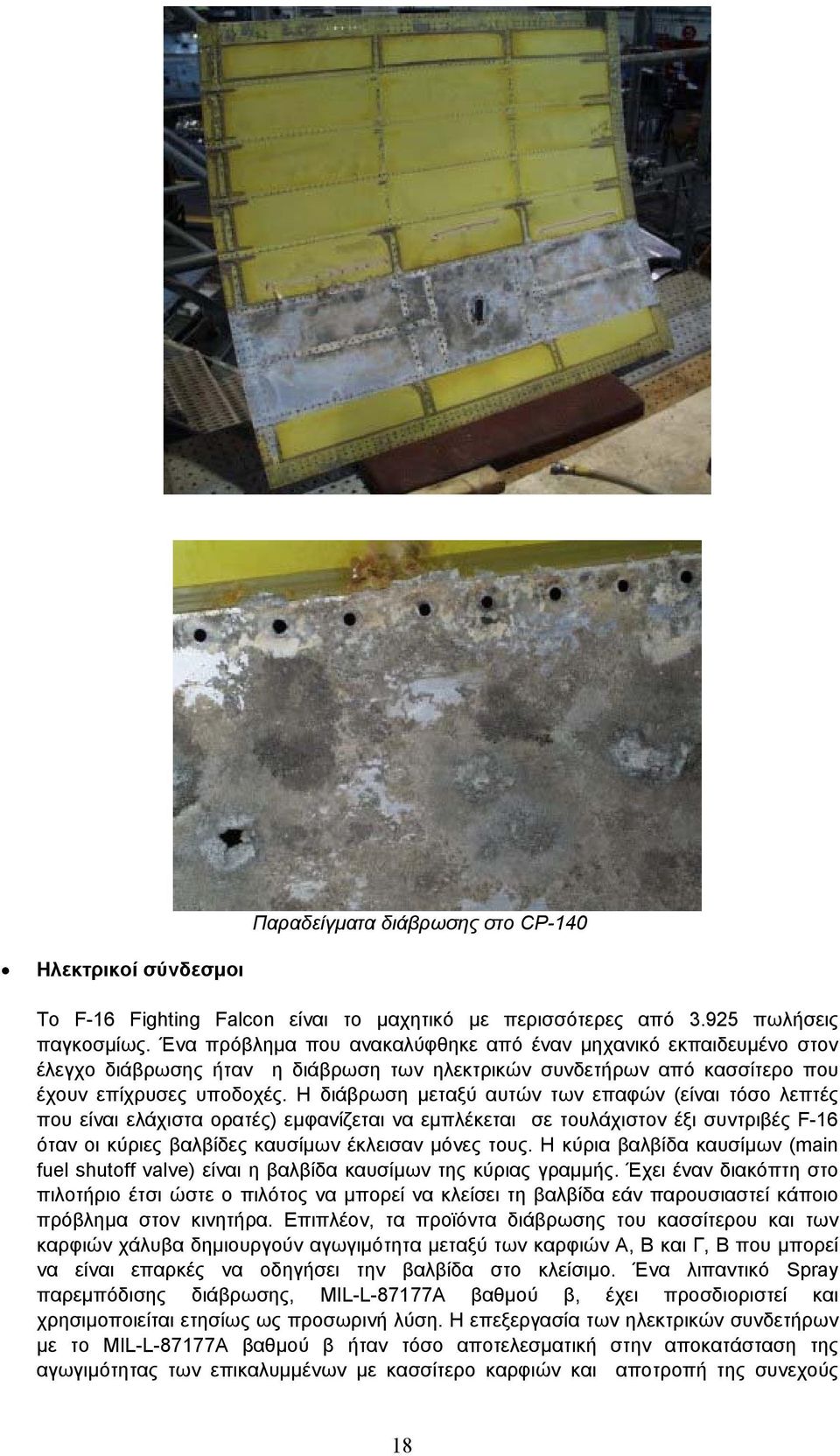

18 Παραδείγµατα διάβρωσης στο CP-140 Ηλεκτρικοί σύνδεσµοι Το F-16 Fighting Falcon είναι το µαχητικό µε περισσότερες από πωλήσεις παγκοσµίως. Ένα πρόβληµα που ανακαλύφθηκε από έναν µηχανικό εκπαιδευµένο στον έλεγχο διάβρωσης ήταν η διάβρωση των ηλεκτρικών συνδετήρων από κασσίτερο που έχουν επίχρυσες υποδοχές. Η διάβρωση µεταξύ αυτών των επαφών (είναι τόσο λεπτές που είναι ελάχιστα ορατές) εµφανίζεται να εµπλέκεται σε τουλάχιστον έξι συντριβές F-16 όταν οι κύριες βαλβίδες καυσίµων έκλεισαν µόνες τους. Η κύρια βαλβίδα καυσίµων (main fuel shutoff valve) είναι η βαλβίδα καυσίµων της κύριας γραµµής. Έχει έναν διακόπτη στο πιλοτήριο έτσι ώστε ο πιλότος να µπορεί να κλείσει τη βαλβίδα εάν παρουσιαστεί κάποιο πρόβληµα στον κινητήρα. Επιπλέον, τα προϊόντα διάβρωσης του κασσίτερου και των καρφιών χάλυβα δηµιουργούν αγωγιµότητα µεταξύ των καρφιών Α, Β και Γ, B που µπορεί να είναι επαρκές να οδηγήσει την βαλβίδα στο κλείσιµο. Ένα λιπαντικό Spray παρεµπόδισης διάβρωσης, MIL-L-87177A βαθµού β, έχει προσδιοριστεί και χρησιµοποιείται ετησίως ως προσωρινή λύση. Η επεξεργασία των ηλεκτρικών συνδετήρων µε το MIL-L-87177A βαθµού β ήταν τόσο αποτελεσµατική στην αποκατάσταση της αγωγιµότητας των επικαλυµµένων µε κασσίτερο καρφιών και αποτροπή της συνεχούς 18

19 διάβρωση που σε δοκιµή σε µια βάση τα αεροσκάφη στα οποία χρησιµοποιήθηκε παρουσίασαν 16% βελτίωση στις ικανότητες αποστολής. Επιπλέον, τα εκατοµµύρια των δολαρίων που σώθηκαν από τις αποφυγές δαπανών χρησιµοποιήθηκαν στην πρόληψη της διάβρωσης. ιάβρωση στην βαλβίδα ασφαλείας καυσίµου του F-16 Γαλβανική διάβρωση υποστηρίγµατος Η διάβρωση των πλαισίων υποστήριξης παρατηρήθηκε στο υποστήριγµα µηχανών ενός αεροσκάφους Challenger. Ένα υποστήριγµα από ανοξείδωτο χάλυβα τοποθετείται στην υποδοχή του υποστηρίγµατος, επιτρέποντας στη µηχανή να τοποθετηθεί πάνω στην άτρακτο του αεροπλάνου. Η διάβρωση που απεικονίζεται δεξιά είναι ένα παράδειγµα «κρυφής διάβρωσης», δηλαδή δεν µπορεί να εντοπιστεί µέχρι το εξάρτηµα να αποµακρυνθεί για λόγους συντήρησης. Το διαβρωµένο υλικό είναι ένα κράµα µαγνησίου/νικελίου που περιέχει ραδιενεργό θόριο. Η γαλβανική διάβρωση είναι αναµενόµενη µεταξύ του κράµατος και του ανοξείδωτου χάλυβα, αν βρίσκονται σε ηλεκτρονική επαφή και λειτουργούν σε διαβρωτικό περιβάλλον. 19

20 ΒΙΒΛΙΟΓΡΑΦΙΑ m ιάβρωση και προστασία υλικών, Θ. Σκουλικίδης Π. Βασιλείου, Β Έκδοση, Εκδόσεις Συµεών, Αθήνα 2000 National Transportation Safety Board, Aircraft accident report, Aloha Airlines Flight 243, United States Government, Washington DC, June 14th, 1989 (Επίσηµη αναφορά πραγµατογνωµόνων για το ατύχηµα της Aloha Airlines) 20

ΕΡΓΑΣΙΑ : ΙΑΒΡΩΣΗ ΜΕΤΑΛΛΩΝ ΣΤΟ Ε ΑΦΟΣ ΚΑΤΣΙΚΗΣ ΓΕΩΡΓΙΟΣ

ΕΡΓΑΣΙΑ : ΙΑΒΡΩΣΗ ΜΕΤΑΛΛΩΝ ΣΤΟ Ε ΑΦΟΣ ΚΑΤΣΙΚΗΣ ΓΕΩΡΓΙΟΣ ΕΡΓΑΣΙΑ : ΙΑΒΡΩΣΗ ΜΕΤΑΛΛΩΝ ΣΤΟ Ε ΑΦΟΣ ΚΑΤΣΙΚΗΣ ΓΕΩΡΓΙΟΣ 1 ΠΕΡΙΛΗΨΗ Στην εργασία αυτή αναλύεται το πολύπλοκο φαινόµενο της διάβρωσης µετάλλων στο έδαφος και παρουσιάζονται τρόποι προστασίας τους. Είναι

Διαβάστε περισσότερα

Ποιότητα και πάχος επικάλυψης Περιεκτικότητα του σκυροδέματος σε τσιμέντο Πρόσθετα Είδος και συγκέντρωση των χλωριούχων αλάτων

Ποιότητα και πάχος επικάλυψης Περιεκτικότητα του σκυροδέματος σε τσιμέντο Πρόσθετα Είδος και συγκέντρωση των χλωριούχων αλάτων Ποιότητα και πάχος επικάλυψης Περιεκτικότητα του σκυροδέματος σε τσιμέντο Πρόσθετα Είδος και συγκέντρωση των χλωριούχων αλάτων Περιβάλλον Μικρός λόγος Ν/Τ εξασφαλίζει πυκνό σκυρόδεμα με μικρή διαπερατότητα

Διαβάστε περισσότερα

ΕΚΦΩΝΗΣΕΙΣ. Στις ερωτήσεις 1-4 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα το γράµµα που αντιστοιχεί στη σωστή απάντηση.

ΕΚΦΩΝΗΣΕΙΣ. Στις ερωτήσεις 1-4 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα το γράµµα που αντιστοιχεί στη σωστή απάντηση. 1 ΘΕΜΑ 1 Ο ΕΚΦΩΝΗΣΕΙΣ A ΛΥΚΕΙΟΥ ΧΗΜΕΙΑ Στις ερωτήσεις 1-4 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα το γράµµα που αντιστοιχεί στη σωστή απάντηση. 1) Το άτοµο του καλίου (Κ) έχει µαζικό

Διαβάστε περισσότερα

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΝΑΥΠΗΓΩΝ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ «ΙΑΒΡΩΣΗ ΑΕΡΟΠΛΑΝΩΝ» ΞΥΣΤΡΑ ΑΛΕΞΑΝ ΡΑ

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΝΑΥΠΗΓΩΝ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ «ΙΑΒΡΩΣΗ ΑΕΡΟΠΛΑΝΩΝ» ΞΥΣΤΡΑ ΑΛΕΞΑΝ ΡΑ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΝΑΥΠΗΓΩΝ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ «ΙΑΒΡΩΣΗ ΑΕΡΟΠΛΑΝΩΝ» ΞΥΣΤΡΑ ΑΛΕΞΑΝ ΡΑ ΕΙΣΑΓΩΓΗ Όπως ορίζεται από τον ISO 8044 του 1986, διάβρωση είναι η αλληλεπίδραση ενός µετάλλου µε

Διαβάστε περισσότερα

ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ. Δρ. Αθ.Ρούτουλας Καθηγητής

ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ. Δρ. Αθ.Ρούτουλας Καθηγητής ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Δρ. Αθ.Ρούτουλας Καθηγητής Ο χάλυβας οπλισμού, υπό κανονικές συνθήκες, προστατεύεται έναντι της διάβρωσης, εξ αιτίας

Διαβάστε περισσότερα

Ε.Μ.Π ιάβρωση στο ιάστηµα

Ε.Μ.Π ιάβρωση στο ιάστηµα Ε.Μ.Π ιάβρωση στο ιάστηµα Τµήµα Μηχανολόγων Μηχανικών Ναυπηγών Κουντράρος Κυριάκος Η ύπαρξη διάβρωσης στο διάστηµα είναι ένα δύσκολα αποδεκτό γεγονός µιας και η δηµοφιλής άποψη ότι στο κενό του διαστήµατος

Διαβάστε περισσότερα

Χημεία Β Γυμνασίου ΦΥΛΛΑΔΙΟ ΑΣΚΗΣΕΩΝ. Τ μαθητ : Σχολικό Έτος:

Χημεία Β Γυμνασίου ΦΥΛΛΑΔΙΟ ΑΣΚΗΣΕΩΝ. Τ μαθητ : Σχολικό Έτος: Χημεία Β Γυμνασίου ΦΥΛΛΑΔΙΟ ΑΣΚΗΣΕΩΝ Τ μαθητ : Σχολικό Έτος: 1 1.2 Καταστάσεις των υλικών 1. Συμπληρώστε το παρακάτω σχεδιάγραμμα 2 2. Πώς ονομάζονται οι παρακάτω μετατροπές της φυσικής κατάστασης; 3 1.3

Διαβάστε περισσότερα

Υδροφοβικές-Υδροφιλικές ιδιότητες και εφαρµογές (διαφάνειες από τις παραδόσεις)

Υδροφοβικές-Υδροφιλικές ιδιότητες και εφαρµογές (διαφάνειες από τις παραδόσεις) Υδροφοβικές-Υδροφιλικές ιδιότητες και εφαρµογές (διαφάνειες από τις παραδόσεις) Ανασκόπηση υδροφιλικής-υδροφοβικής ιδιότητας Η λιθογραφία είναι µια διαδικασία εκτύπωσης, που βασίζεται στην φυσική εγγενή

Διαβάστε περισσότερα

ΔΙΔΑΚΤΕΑ ΥΛΗ ΧΗΜΕΙΑΣ Β ΓΥΜΝΑΣΙΟΥ 2015-16

ΔΙΔΑΚΤΕΑ ΥΛΗ ΧΗΜΕΙΑΣ Β ΓΥΜΝΑΣΙΟΥ 2015-16 ΔΙΔΑΚΤΕΑ ΥΛΗ ΧΗΜΕΙΑΣ Β ΓΥΜΝΑΣΙΟΥ 205-6 ΔΕΙΚΤΕΣ ΕΠΙΤΥΧΙΑΣ Οι μαθητές και οι μαθήτριες θα πρέπει να είναι σε θέση: ΔΕΙΚΤΕΣ ΕΠΑΡΚΕΙΑΣ Διδ. περ. Σύνολο διδ.περ.. Η συμβολή της Χημείας στην εξέλιξη του πολιτισμού

Διαβάστε περισσότερα

ΟΙ ΕΠΙΠΤΩΣΕΙΣ ΤΗΣ ΟΞΙΝΗΣ ΒΡΟΧΗΣ ΣΤΟ ΠΕΡΙΒΑΛΛΟΝ

ΟΙ ΕΠΙΠΤΩΣΕΙΣ ΤΗΣ ΟΞΙΝΗΣ ΒΡΟΧΗΣ ΣΤΟ ΠΕΡΙΒΑΛΛΟΝ !Unexpected End of Formula l ΟΙ ΕΠΙΠΤΩΣΕΙΣ ΤΗΣ ΟΞΙΝΗΣ ΒΡΟΧΗΣ ΣΤΟ ΠΕΡΙΒΑΛΛΟΝ ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Παραδεισανός Αδάμ ΠΡΟΛΟΓΟΣ Η εργασία αυτή εκπονήθηκε το ακαδημαϊκό έτος 2003 2004 στο μάθημα «Το πείραμα στη

Διαβάστε περισσότερα

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Τμήμα Ναυπηγών και Μηχανολόγων Μηχανικών Τμήμα Χημικών Μηχανικών Τομέας επιστήμης και τεχνικής των υλικών Επιβλέπουσα καθηγήτρια : Π. Βασιλείου ΜΕΛΕΤΗ ΤΗΣ ΣΥΜΠΕΡΙΦΟΡΑΣ ΜΕΤΑΛΛΟΥ

Διαβάστε περισσότερα

Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ναυπηγών Μηχανολόγων Μηχανικών

Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ναυπηγών Μηχανολόγων Μηχανικών Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ναυπηγών Μηχανολόγων Μηχανικών Θεµα: ιάβρωση στα ηλεκτρονικά Παπαγεωργίου Ιωσήφ ΗΛΕΚΤΡΟΝΙΚΑ Εισαγωγή Η διάβρωση των ηλεκτρονικών έχει αποκτήσει τεράστια σηµασία τα τελευταία

Διαβάστε περισσότερα

ΕΠΙΡΡΟΗ ΠΑΡΑΘΑΛΛΑΣΙΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΣΤΗΝ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΜΕΛΩΝ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ ΣΠΟΥΔΑΣΤΗΣ : ΒΑΣΙΛΕΙΟΥ ΔΗΜΗΤΡΙΟΣ

ΕΠΙΡΡΟΗ ΠΑΡΑΘΑΛΛΑΣΙΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΣΤΗΝ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΜΕΛΩΝ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ ΣΠΟΥΔΑΣΤΗΣ : ΒΑΣΙΛΕΙΟΥ ΔΗΜΗΤΡΙΟΣ ΕΠΙΡΡΟΗ ΠΑΡΑΘΑΛΛΑΣΙΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΣΤΗΝ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΜΕΛΩΝ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ ΣΠΟΥΔΑΣΤΗΣ : ΒΑΣΙΛΕΙΟΥ ΔΗΜΗΤΡΙΟΣ ΔΙΑΒΡΩΣΗ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Χαρακτηριστικά χάλυβα οπλισμού σκυροδέματος Αίτια

Διαβάστε περισσότερα

Ηλεκτρόλυση νερού ή ηλεκτρόλυση αραιού διαλύματος θειικού οξέος με ηλεκτρόδια λευκοχρύσου και με χρήση της συσκευής Hoffman.

Ηλεκτρόλυση νερού ή ηλεκτρόλυση αραιού διαλύματος θειικού οξέος με ηλεκτρόδια λευκοχρύσου και με χρήση της συσκευής Hoffman. Σύντομη περιγραφή του πειράματος Ηλεκτρόλυση νερού ή ηλεκτρόλυση αραιού διαλύματος θειικού οξέος με ηλεκτρόδια λευκοχρύσου και με χρήση της συσκευής Hoffman. Διδακτικοί στόχοι του πειράματος Στο τέλος

Διαβάστε περισσότερα

ΠΡΟΣΤΑΣΙΑ ΜΕ ΑΝΟ ΙΚΗ ΠΡΟΣΤΑΣΙΑ

ΠΡΟΣΤΑΣΙΑ ΜΕ ΑΝΟ ΙΚΗ ΠΡΟΣΤΑΣΙΑ ΠΡΟΣΤΑΣΙΑ ΜΕ ΑΝΟ ΙΚΗ ΠΡΟΣΤΑΣΙΑ ΦΟΙΤΗΤΗΣ: ΒΑΣΙΛΕΙΟΥ ΒΑΣΙΛΕΙΟΣ ΕΙΣΑΓΩΓΗ Σκοπός της εργασίας είναι η εξοικείωση του φοιτητή µε τη διεργασία της προστασίας µε ανοδίωση. Για τον ναυπηγό µηχανολόγο, η προστασία

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΧΡΗΣΗ ΟΖΟΝΤΟΣ ΣΤΗΝ ΚΑΤΕΡΓΑΣΙΑ ΤΟΥ ΝΕΡΟΥ ΣΕ ΠΥΡΓΟΥΣ ΨΥΞΗΣ

ΤΕΧΝΟΛΟΓΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΧΡΗΣΗ ΟΖΟΝΤΟΣ ΣΤΗΝ ΚΑΤΕΡΓΑΣΙΑ ΤΟΥ ΝΕΡΟΥ ΣΕ ΠΥΡΓΟΥΣ ΨΥΞΗΣ ΧΡΗΣΗ ΟΖΟΝΤΟΣ ΣΤΗΝ ΚΑΤΕΡΓΑΣΙΑ ΤΟΥ ΝΕΡΟΥ ΣΕ ΠΥΡΓΟΥΣ ΨΥΞΗΣ Η χρήση του όζοντος για την κατεργασία νερού σε πύργους ψύξης αυξάνει σηµαντικά τα τελευταία χρόνια και αρκετές έρευνες και εφαρµογές που έχουν

Διαβάστε περισσότερα

ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΚΑΚΑΡΟΥΝΤΑ ΑΡΓΥΡΩ Α.Μ. 277 ΜΗΤΣΑΚΗ ΤΑΤΙΑΝΑ Α.Μ. 309 ΠΑΠΑΖΑΦΕΙΡΑΤΟΥ ΙΦΙΓΕΝΕΙΑ Α.Μ.322

ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΚΑΚΑΡΟΥΝΤΑ ΑΡΓΥΡΩ Α.Μ. 277 ΜΗΤΣΑΚΗ ΤΑΤΙΑΝΑ Α.Μ. 309 ΠΑΠΑΖΑΦΕΙΡΑΤΟΥ ΙΦΙΓΕΝΕΙΑ Α.Μ.322 ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΚΑΚΑΡΟΥΝΤΑ ΑΡΓΥΡΩ Α.Μ. 277 ΜΗΤΣΑΚΗ ΤΑΤΙΑΝΑ Α.Μ. 309 ΠΑΠΑΖΑΦΕΙΡΑΤΟΥ ΙΦΙΓΕΝΕΙΑ Α.Μ.322 ΤΙ ΕΙΝΑΙ ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ Οι κυψέλες καυσίμου είναι συσκευές οι οποίες μέσω ηλεκτροχημικών αντιδράσεων

Διαβάστε περισσότερα

5.1 ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΓΡΑΜΜΟΙΣΟΔΥΝΑΜΟΥ ΙΟΝΤΟΣ ΟΞΥΓΟΝΟΥ, ΥΔΡΟΓΟΝΟΥ ΚΑΙ ΧΑΛΚΟΥ ΜΕ ΗΛΕΚΤΡΟΛΥΣΗ

5.1 ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΓΡΑΜΜΟΙΣΟΔΥΝΑΜΟΥ ΙΟΝΤΟΣ ΟΞΥΓΟΝΟΥ, ΥΔΡΟΓΟΝΟΥ ΚΑΙ ΧΑΛΚΟΥ ΜΕ ΗΛΕΚΤΡΟΛΥΣΗ 5.1 ΑΣΚΗΣΗ 5 ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΓΡΑΜΜΟΙΣΟΔΥΝΑΜΟΥ ΙΟΝΤΟΣ ΟΞΥΓΟΝΟΥ, ΥΔΡΟΓΟΝΟΥ ΚΑΙ ΧΑΛΚΟΥ ΜΕ ΗΛΕΚΤΡΟΛΥΣΗ Α' ΜΕΡΟΣ: Ηλεκτρόλυση του νερού. ΘΕΜΑ: Εύρεση της μάζας οξυγόνου και υδρογόνου που εκλύονται σε ηλεκτρολυτική

Διαβάστε περισσότερα

ΚΑΝΕΛΛΟΣ ΑΘΑΝΑΣΙΟΣ «ΙΑΒΡΩΣΗ ΜΕΤΑΛΛΩΝ ΣΤΗΝ ΒΙΟΜΗΧΑΝΙΑ ΤΡΟΦΙΜΩΝ» (corrosion of metals in the industry of food)

ΚΑΝΕΛΛΟΣ ΑΘΑΝΑΣΙΟΣ «ΙΑΒΡΩΣΗ ΜΕΤΑΛΛΩΝ ΣΤΗΝ ΒΙΟΜΗΧΑΝΙΑ ΤΡΟΦΙΜΩΝ» (corrosion of metals in the industry of food) ΚΑΝΕΛΛΟΣ ΑΘΑΝΑΣΙΟΣ «ΙΑΒΡΩΣΗ ΜΕΤΑΛΛΩΝ ΣΤΗΝ ΒΙΟΜΗΧΑΝΙΑ ΤΡΟΦΙΜΩΝ» (corrosion of metals in the industry of food) 1. Εισαγωγή στη διάβρωση Ορισµός ιάβρωση είναι η αλληλεπίδραση ενός µετάλλου µε το περιβάλλον

Διαβάστε περισσότερα

ΛΥΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2011

ΛΥΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2011 ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2011 ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθηµα: Τεχνολογία Συγκολλήσεων και

Διαβάστε περισσότερα

η νέα προσέγγιση κατά ΕΛΟΤ ΕΝ 206 1 Ι. Μαρίνος, Χημικός Μηχανικός, Τεχνικός Σύμβουλος ΤΙΤΑΝ ΑΕ

η νέα προσέγγιση κατά ΕΛΟΤ ΕΝ 206 1 Ι. Μαρίνος, Χημικός Μηχανικός, Τεχνικός Σύμβουλος ΤΙΤΑΝ ΑΕ Ανθεκτικότητα κατασκευών από σκυρόδεμα : η νέα προσέγγιση κατά ΕΛΟΤ ΕΝ 206 1 Ι. Μαρίνος, Χημικός Μηχανικός, Τεχνικός Σύμβουλος ΤΙΤΑΝ ΑΕ Διάβρωση οπλισμού στο Σκυρόδεμα Διάβρωση οπλισμού Ενανθράκωση Χλωριόντα

Διαβάστε περισσότερα

Άσκηση 9. Μη καταστροφικοί έλεγχοι υλικών Δινορεύματα

Άσκηση 9. Μη καταστροφικοί έλεγχοι υλικών Δινορεύματα Άσκηση 9 Μη καταστροφικοί έλεγχοι υλικών Δινορεύματα Στοιχεία Θεωρίας Η αναγκαιότητα του να ελέγχονται οι κατασκευές (ή έστω ορισμένα σημαντικά τμήματα ή στοιχεία τους) ακόμα και κατά τη διάρκεια της λειτουργίας

Διαβάστε περισσότερα

ΧΗΜΙΚΗ ΑΠΟΣΑΘΡΩΣΗ Σ' όλα τα επίπεδα και σ' όλα τα περιβάλλοντα, η χηµική αποσάθρωση εξαρτάται οπό την παρουσία νερού καθώς και των στερεών και αερίων

ΧΗΜΙΚΗ ΑΠΟΣΑΘΡΩΣΗ Σ' όλα τα επίπεδα και σ' όλα τα περιβάλλοντα, η χηµική αποσάθρωση εξαρτάται οπό την παρουσία νερού καθώς και των στερεών και αερίων ΑΠΟΣΑΘΡΩΣΗ Η αποσάθρωση ορίζεται σαν η διάσπαση και η εξαλλοίωση των υλικών κοντά στην επιφάνεια της Γης, µε τοσχηµατισµό προιόντων που είναι σχεδόν σε ισορροπία µε τηνατµόσφαιρα, την υδρόσφαιρα και τη

Διαβάστε περισσότερα

ΔΠΘ - Τμήμα Δασολογίας & Διαχείρισης Περιβάλλοντος & Φυσικών Πόρων ΦΥΣΙΟΛΟΓΙΑ ΦΥΤΩΝ ΠΡΟΣΛΗΨΗ ΚΑΙ ΜΕΤΑΦΟΡΑ ΤΟΥ ΝΕΡΟΥ ΣΤΑ ΦΥΤΑ

ΔΠΘ - Τμήμα Δασολογίας & Διαχείρισης Περιβάλλοντος & Φυσικών Πόρων ΦΥΣΙΟΛΟΓΙΑ ΦΥΤΩΝ ΠΡΟΣΛΗΨΗ ΚΑΙ ΜΕΤΑΦΟΡΑ ΤΟΥ ΝΕΡΟΥ ΣΤΑ ΦΥΤΑ ΔΠΘ - Τμήμα Δασολογίας & Διαχείρισης Περιβάλλοντος & Φυσικών Πόρων ΦΥΣΙΟΛΟΓΙΑ ΦΥΤΩΝ ΠΡΟΣΛΗΨΗ ΚΑΙ ΜΕΤΑΦΟΡΑ ΤΟΥ ΝΕΡΟΥ ΣΤΑ ΦΥΤΑ Θερινό εξάμηνο 2011 Ο ρόλος του νερού στο φυτό Βασικότερο συστατικό των ιστών

Διαβάστε περισσότερα

Επαναληπτικές Ασκήσεις

Επαναληπτικές Ασκήσεις Επαναληπτικές Ασκήσεις Ενότητα 1: Εισαγωγή στη Χημεία 1.1 Στον επόμενο πίνακα δίνονται τα σημεία τήξης και τα σημεία ζέσης διαφόρων υλικών. Υλικό Σημείο Tήξης ( ο C) Σημείο Zέσης ( ο C) Α 0 100 Β 62 760

Διαβάστε περισσότερα

1.1 ΤΑ ΟΞΕΑ. Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός

1.1 ΤΑ ΟΞΕΑ. Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός 1.1 ΤΑ ΟΞΕΑ Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός Σκοπός του μαθήματος: Να διαπιστώνουμε τον όξινο χαρακτήρα σε προϊόντα καθημερινής χρήσης Να ορίζουμε τα οξέα κατά τον Arrhenius

Διαβάστε περισσότερα

ΚΑΥΣΑΕΡΙΑ ΚΑΤΑΛΥΤΕΣ ΑΥΤΟΚΙΝΗΤΩΝ Ενεργειακό πρόβληµα Τεράστιες απαιτήσεις σε ενέργεια µε αµφίβολη µακροπρόθεσµη επάρκεια ενεργειακών πόρων Μικρή απόδοση των σηµερινών µέσων αξιοποίησης της ενέργειας (π.χ.

Διαβάστε περισσότερα

ΓΑΛΒΑΝΙΚΑ ΚΑΙ ΗΛΕΚΤΡΟΛΥΤΙΚΑ ΚΕΛΙΑ

ΓΑΛΒΑΝΙΚΑ ΚΑΙ ΗΛΕΚΤΡΟΛΥΤΙΚΑ ΚΕΛΙΑ ΓΑΛΒΑΝΙΚΑ ΚΑΙ ΗΛΕΚΤΡΟΛΥΤΙΚΑ ΚΕΛΙΑ Σκοπός Εργαστηριακής Άσκησης Η κατανόηση του μηχανισμού λειτουργίας των γαλβανικών και ηλεκτρολυτικών κελιών καθώς και των εφαρμογών τους. Θεωρητικό Μέρος Όταν φέρουμε

Διαβάστε περισσότερα

Αυτά τα πειράµατα έγιναν από τους Michael Faraday και Joseph Henry.

Αυτά τα πειράµατα έγιναν από τους Michael Faraday και Joseph Henry. Επαγόµενα πεδία Ένα µαγνητικό πεδίο µπορεί να µην είναι σταθερό, αλλά χρονικά µεταβαλλόµενο. Πειράµατα που πραγµατοποιήθηκαν το 1831 έδειξαν ότι ένα µεταβαλλόµενο µαγνητικό πεδίο µπορεί να επάγει ΗΕΔ σε

Διαβάστε περισσότερα

ΙΑΒΡΩΣΗΑΝΑΣΚΑΦΙΚΩΝ ΓΥΑΛΙΝΩΝΑΝΤΙΚΕΙΜΕΝΩΝ

ΙΑΒΡΩΣΗΑΝΑΣΚΑΦΙΚΩΝ ΓΥΑΛΙΝΩΝΑΝΤΙΚΕΙΜΕΝΩΝ ΙΑΒΡΩΣΗΑΝΑΣΚΑΦΙΚΩΝ ΓΥΑΛΙΝΩΝΑΝΤΙΚΕΙΜΕΝΩΝ ΠΑΡΑΓΟΝΤΕΣ ΦΘΟΡΑΣ ΤΟΥ ΓΥΑΛΙΟΥ Eνδογενείς και εξωγενείς. Eνδογενείς: Η σύσταση του γυαλιού. Υλικά που σχηµατίζουν το δίκτυο του γυάλινου υλικού. ιοξείδιο του πυριτίου

Διαβάστε περισσότερα

όπως 1,5 Volt 4,5 Volt 9 Volt 12 Volt και

όπως 1,5 Volt 4,5 Volt 9 Volt 12 Volt και Κατασκευή Ηλεκτρικής Στήλης από απλά υλικά 1 ο κεφάλαιο Ανάλυση της τεχνολογικής ενότητας που ανήκει η κατασκευή Ενέργεια είναι µια από τις πιο δύσκολες έννοιες της φυσικής. παράλληλα όµως εµφανίζεται

Διαβάστε περισσότερα

ΤΕΧΝΙΚΟ ΔΕΛΤΙΟ. Εξοικονομήσεις Κόστους με τη χρήση της Γκάμας AddHX Προσθέτων Καυσίμων Βαρέως Μαζούτ

ΤΕΧΝΙΚΟ ΔΕΛΤΙΟ. Εξοικονομήσεις Κόστους με τη χρήση της Γκάμας AddHX Προσθέτων Καυσίμων Βαρέως Μαζούτ ΤΕΧΝΙΚΟ ΔΕΛΤΙΟ Εξοικονομήσεις Κόστους με τη χρήση της Γκάμας AddHX Προσθέτων Καυσίμων Βαρέως Μαζούτ Κατά τη λειτουργία ενός καυστήρα, υπάρχουν πολλές δαπάνες. Κάποιες από αυτές τις δαπάνες θα μπορούσαν

Διαβάστε περισσότερα

Στην περσινή χρονιά έμαθες ότι η Χημεία έχει τη δική της γλώσσα! Στη γλώσσα της Χημείας:

Στην περσινή χρονιά έμαθες ότι η Χημεία έχει τη δική της γλώσσα! Στη γλώσσα της Χημείας: 12 Κεφάλαιο 1ο 1.2 ΟΞΕΑ ΚΑΤΑ ARRHENIUS Που οφείλεται ο όξινος χαρακτήρας; Στην περσινή χρονιά έμαθες ότι η Χημεία έχει τη δική της γλώσσα! Στη γλώσσα της Χημείας: Τα γράμματα είναι τα σύμβολα των χημικών

Διαβάστε περισσότερα

ΗΛΕΚΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΛΟΥΜΙΝΙΟΥ (ΕΝΑΕΡΙΑ ΗΛΕΚΤΡΟΦΟΡΑ ΣΥΡΜΑΤΑ)

ΗΛΕΚΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΛΟΥΜΙΝΙΟΥ (ΕΝΑΕΡΙΑ ΗΛΕΚΤΡΟΦΟΡΑ ΣΥΡΜΑΤΑ) ΗΛΕΚΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΛΟΥΜΙΝΙΟΥ (ΕΝΑΕΡΙΑ ΗΛΕΚΤΡΟΦΟΡΑ ΣΥΡΜΑΤΑ) Οι ηλεκτρικές εφαρµογές του αλουµινίου εκµεταλλεύονται πρώτιστα την πολύ καλή ηλεκτρική αγωγιµότητα (χαµηλή ειδική αντίσταση) του µετάλλου,

Διαβάστε περισσότερα

Fire Protection Systems Πλήρως Αυτόνομα Συστήματα Πυρόσβεσης με τη χρήση Πνευματικού Σωλήνα Ανίχνευσης

Fire Protection Systems Πλήρως Αυτόνομα Συστήματα Πυρόσβεσης με τη χρήση Πνευματικού Σωλήνα Ανίχνευσης FiWaRec Fire Protection Systems Πλήρως Αυτόνομα Συστήματα Πυρόσβεσης με τη χρήση Πνευματικού Σωλήνα Ανίχνευσης ΤΕΧΝΙΚΟ ΦΥΛΛΑΔΙΟ #DOC 2013/PRSP/FWR/Rev. 2.0 Η «καρδιά» της γκάμας προϊόντων FiWaGuard είναι

Διαβάστε περισσότερα

Φυσική Χημεία ΙΙ. Ηλεκτροχημικά στοιχεία. Κεφ.1 Ηλεκτροδιαλυτική τάση. Σημειώσεις για το μάθημα. Ευκλείδου Τ. Παναγιώτου Σ. Γιαννακουδάκης Π.

Φυσική Χημεία ΙΙ. Ηλεκτροχημικά στοιχεία. Κεφ.1 Ηλεκτροδιαλυτική τάση. Σημειώσεις για το μάθημα. Ευκλείδου Τ. Παναγιώτου Σ. Γιαννακουδάκης Π. Σημειώσεις για το μάθημα Φυσική Χημεία ΙΙ Ηλεκτροχημικά στοιχεία Κεφ.1 Ηλεκτροδιαλυτική τάση Ευκλείδου Τ. Παναγιώτου Σ. Γιαννακουδάκης Π. Τμήμα Χημείας ΑΠΘ 1. ΚΕΦΑΛΑΙΟ 1 ΗΛΕΚΤΡΟΔΙΑΛΥΤΙΚΗ ΤΑΣΗ 1.1 των µετάλλων

Διαβάστε περισσότερα

ιάβρωση στα ηλεκτρονικά Αντ. Μπάτσος Ιωαν. Τσιουµπρής 5 ο Εξ. ΧΜ

ιάβρωση στα ηλεκτρονικά Αντ. Μπάτσος Ιωαν. Τσιουµπρής 5 ο Εξ. ΧΜ ιάβρωση στα ηλεκτρονικά Αντ. Μπάτσος Ιωαν. Τσιουµπρής 5 ο Εξ. ΧΜ ΕΙΣΑΓΩΓΗ Το πρόβληµα της φθοράς των ηλεκτρονικών έχει αποκτήσει µεγάλη βαρύτητα τα τελευταία χρόνια, αφ ενός γιατί η εξάπλωση της χρήσης

Διαβάστε περισσότερα

( α πό τράπεζα θεµάτων) ΚΕΦΑΛΑΙΟ 1 : ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ. 1. Να χαρακτηρίσετε τις επόµενες προτάσεις ως σωστές (Σ) ή λανθασµένες (Λ).

( α πό τράπεζα θεµάτων) ΚΕΦΑΛΑΙΟ 1 : ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ. 1. Να χαρακτηρίσετε τις επόµενες προτάσεις ως σωστές (Σ) ή λανθασµένες (Λ). Χηµεία Α Λυκείου Φωτεινή Ζαχαριάδου 1 από 12 ( α πό τράπεζα θεµάτων) ΚΕΦΑΛΑΙΟ 1 : ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ 1. Να χαρακτηρίσετε τις επόµενες προτάσεις ως σωστές (Σ) ή λανθασµένες (Λ). α) Ένα µείγµα είναι πάντοτε

Διαβάστε περισσότερα

Επιχάλκωση μεταλλικού αντικειμένου και συγκεκριμένα ενός μικρού ελάσματος αλουμινίου με τη μέθοδο της γαλβανοπλαστικής επιμετάλλωσης.

Επιχάλκωση μεταλλικού αντικειμένου και συγκεκριμένα ενός μικρού ελάσματος αλουμινίου με τη μέθοδο της γαλβανοπλαστικής επιμετάλλωσης. Σύντομη περιγραφή του πειράματος Επιχάλκωση μεταλλικού αντικειμένου και συγκεκριμένα ενός μικρού ελάσματος αλουμινίου με τη μέθοδο της γαλβανοπλαστικής επιμετάλλωσης. Διδακτικοί στόχοι του πειράματος Στο

Διαβάστε περισσότερα

ΧΗΜΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΕΔΑΦΩΝ

ΧΗΜΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΕΔΑΦΩΝ Εδαφικά κολλοειδή Ανόργανα ορυκτά (άργιλος) ή οργανική ουσία (χούμος) με διάμετρο μικρότερη από 0,001 mm ή 1μ ανήκουν στα κολλοειδή. Ηάργιλος(

Διαβάστε περισσότερα

ΔΙΔΑΚΤΕΑ ΥΛΗ ΣΤΟΧΟΙ ΔΡΑΣΤΗΡΙΟΤΗΤΕΣ

ΔΙΔΑΚΤΕΑ ΥΛΗ ΣΤΟΧΟΙ ΔΡΑΣΤΗΡΙΟΤΗΤΕΣ ΑΝΑΛΥΤΙΚΟ ΠΡΟΓΡΑΜΜΑ ΧΗΜΕΙΑΣ B ΤΑΞΗ ΛΥΚΕΙΟΥ ΚΑΤΕΥΘΥΝΣΗΣ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΓΡΑΦΕΙΑ ΕΠΙΘΕΩΡΗΤΩΝ ΜΕΣΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΛΕΥΚΩΣΙΑ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ 2007-2008 ΔΙΔΑΚΤΕΑ ΥΛΗ ΣΤΟΧΟΙ ΔΡΑΣΤΗΡΙΟΤΗΤΕΣ 1. Ταξινόμηση

Διαβάστε περισσότερα

1.5 Ταξινόμηση της ύλης

1.5 Ταξινόμηση της ύλης 1.5 Ταξινόμηση της ύλης Θεωρία 5.1. Πως ταξινομείται η ύλη; Η ύλη ταξινομείται σε καθαρές ή καθορισμένες ουσίες και μίγματα. Τα μίγματα ταξινομούνται σε ομογενή και ετερογενή. Οι καθορισμένες ουσίες ταξινομούνται

Διαβάστε περισσότερα

ΑΤΜΟΣΦΑΙΡΑ. Aτµόσφαιρα της Γης - Η σύνθεση της ατµόσφαιρας Προέλευση του Οξυγόνου - Προέλευση του Οξυγόνου

ΑΤΜΟΣΦΑΙΡΑ. Aτµόσφαιρα της Γης - Η σύνθεση της ατµόσφαιρας Προέλευση του Οξυγόνου - Προέλευση του Οξυγόνου ΑΤΜΟΣΦΑΙΡΑ Aτµόσφαιρα της Γης - Η σύνθεση της ατµόσφαιρας Προέλευση του Οξυγόνου - Προέλευση του Οξυγόνου ρ. Ε. Λυκούδη Αθήνα 2005 Aτµόσφαιρα της Γης Ατµόσφαιρα είναι η αεριώδης µάζα η οποία περιβάλλει

Διαβάστε περισσότερα

metal elements that will be mentioned later. We could not leave out the kinetics, the mechanisms of corrosion, as well as report in general what's

metal elements that will be mentioned later. We could not leave out the kinetics, the mechanisms of corrosion, as well as report in general what's ΑΚΑ ΗΜΙΑ ΕΜΠΟΡΙΚΟΥ ΝΑΥΤΙΚΟΥ ΜΑΚΕ ΟΝΙΑΣ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΘΕΜΑ: ΑΙΤΙΑ ΚΑΙ ΕΙ Η ΙΑΒΡΩΣΗΣ ΤΩΝ ΜΕΤΑΛΛΙΚΩΝ ΕΠΙΦΑΝΕΙΩΝ ΤΟΥ ΣΠΟΥ ΑΣΤΗ: ΧΑΛΑΤΣΟΠΟΥΛΟΥ ΜΙΧΑΗΛ Α.Μ.3875 ΕΙΣΗΓΗΤΡΙΑ: Ρ. ΜΠΑΚΟΓΙΑΝΝΗ ΕΛΕΥΘΕΡΙΑ

Διαβάστε περισσότερα

Αυτόνομα Ηλιακά Φωτιστικά Δρόμου - Κήπου Σειρά LED. ΝΑΝΟΔΟΜΗ, Ασκληπιού 109, 11472 Αθήνα, Τηλ. 2103629581 email: info@nanodomi.com

Αυτόνομα Ηλιακά Φωτιστικά Δρόμου - Κήπου Σειρά LED. ΝΑΝΟΔΟΜΗ, Ασκληπιού 109, 11472 Αθήνα, Τηλ. 2103629581 email: info@nanodomi.com Αυτόνομα Ηλιακά Φωτιστικά Δρόμου - Κήπου Σειρά LED ΝΑΝΟΔΟΜΗ, Ασκληπιού 109, 11472 Αθήνα, Τηλ. 2103629581 email: info@nanodomi.com Διαμόρφωση ηλιακού φωτιστικού δρόμου Ένα αυτόνομο ηλιακό φωτιστικό αποτελείται

Διαβάστε περισσότερα

Έκτη Διάλεξη Ονοματολογία

Έκτη Διάλεξη Ονοματολογία Έκτη Διάλεξη Ονοματολογία Α) ΕΙΣΑΓΩΓΗ ΣΤΗΝ ΟΝΟΜΑΤΟΛΟΓΙΑ ΜΕΤΑΛΛΑ Στοιχείο Σύμβολο Σθένος Νάτριο Να 1 Κάλιο Κ 1 Μαγνήσιο Mg 2 Ασβέστιο Ca 2 Σίδηρος Fe 2 ή 3 Χαλκός Cu 2 Ψευδάργυρος Zn 2 Λίθιο Li 1 Άργυρος

Διαβάστε περισσότερα

ΤΕΣΤ 30 ΕΡΩΤΗΣΕΩΝ ΓΝΩΣΤΙΚΟΥ ΧΗΜΕΙΑΣ

ΤΕΣΤ 30 ΕΡΩΤΗΣΕΩΝ ΓΝΩΣΤΙΚΟΥ ΧΗΜΕΙΑΣ ΤΕΣΤ 30 ΕΡΩΤΗΣΕΩΝ ΓΝΩΣΤΙΚΟΥ ΧΗΜΕΙΑΣ ο αριθμός Avogadro, N A, L = 6,022 10 23 mol -1 η σταθερά Faraday, F = 96 487 C mol -1 σταθερά αερίων R = 8,314 510 (70) J K -1 mol -1 = 0,082 L atm mol -1 K -1 μοριακός

Διαβάστε περισσότερα

Απώλειες των βιταμινών κατά την επεξεργασία των τροφίμων

Απώλειες των βιταμινών κατά την επεξεργασία των τροφίμων Απώλειες των βιταμινών κατά την επεξεργασία των τροφίμων Αποφλοίωση και καθαρισμός Πολλά φυτικά προϊόντα π.χ, μήλα, πατάτες χρειάζονται αποφλοίωση ή καθαρισμό μερικών τμημάτων τους πριν από την κατεργασία.

Διαβάστε περισσότερα

COR-TEN. Corrosion resistant steel - Weathering Steel. Χάλυβας ανθεκτικός στο χρονο και την διάβρωση

COR-TEN. Corrosion resistant steel - Weathering Steel. Χάλυβας ανθεκτικός στο χρονο και την διάβρωση Corrosion resistant steel - Weathering Steel Χάλυβας ανθεκτικός στο χρονο και την διάβρωση Πεδίο εφαρμογής: Υπάρχουν δύο ποιότητες χάλυβα. Το A υπάρχει σε φύλλα μέχρι 1.5mm πάχος, ενώ το Β σε φύλλα μέχρι

Διαβάστε περισσότερα

η βελτίωση της ποιότητας του αέρα στα κράτη µέλη της ΕΕ και, ως εκ τούτου, η ενεργός προστασία των πολιτών έναντι των κινδύνων για την υγεία που

η βελτίωση της ποιότητας του αέρα στα κράτη µέλη της ΕΕ και, ως εκ τούτου, η ενεργός προστασία των πολιτών έναντι των κινδύνων για την υγεία που Τεχνολογίες ελέγχου των εκποµπών των Συµβατικών Ατµοηλεκτρικών Σταθµών (ΣΑΗΣ) µε καύσιµο άνθρακα ρ. Αντώνιος Τουρλιδάκης Τµ. Μηχανολόγων Μηχανικών, Πανεπιστήµιο υτικής Μακεδονίας Τύποι εκποµπών που εκλύονται

Διαβάστε περισσότερα

Σύντομη περιγραφή του πειράματος

Σύντομη περιγραφή του πειράματος Σύντομη περιγραφή του πειράματος Παρασκευή διαλυμάτων ορισμένης περιεκτικότητας και συγκέντρωσης, καθώς επίσης και παρασκευή διαλυμάτων συγκεκριμένης συγκέντρωσης από διαλύματα μεγαλύτερης συγκέντρωσης

Διαβάστε περισσότερα

Αιωρήματα & Γαλακτώματα

Αιωρήματα & Γαλακτώματα Αιωρήματα & Γαλακτώματα Εαρινό εξάμηνο Ακ. Έτους 2014-15 Μάθημα 2ο 25 February 2015 Αιωρήματα Γαλακτώματα 1 Παρασκευή αιωρημάτων Οι μέθοδοι παρασκευής αιωρημάτων κατατάσσονται σε δύο μεγάλες κατηγορίες

Διαβάστε περισσότερα

1. Το στοιχείο Χ έχει 17 ηλεκτρόνια. Αν στον πυρήνα του περιέχει 3 νετρόνια περισσότερα από

1. Το στοιχείο Χ έχει 17 ηλεκτρόνια. Αν στον πυρήνα του περιέχει 3 νετρόνια περισσότερα από Ερωτήσεις Ανάπτυξης 1. Το στοιχείο Χ έχει 17 ηλεκτρόνια. Αν στον πυρήνα του περιέχει 3 νετρόνια περισσότερα από τα πρωτόνια, να υπολογισθούν ο ατομικός και ο μαζικός του στοιχείου Χ 2. Δίνεται 40 Ca. Βρείτε

Διαβάστε περισσότερα

Τράπεζα Χημεία Α Λυκείου

Τράπεζα Χημεία Α Λυκείου Τράπεζα Χημεία Α Λυκείου 1 ο Κεφάλαιο Όλα τα θέματα του 1 ου Κεφαλαίου από τη Τράπεζα Θεμάτων 25 ερωτήσεις Σωστού Λάθους 30 ερωτήσεις ανάπτυξης Επιμέλεια: Γιάννης Καλαμαράς, Διδάκτωρ Χημικός Ερωτήσεις

Διαβάστε περισσότερα

ΘΕΜΑ 1 Ο Α. Να επιλέξετε τη φράση που συμπληρώνει ορθά κάθε μία από τις ακόλουθες προτάσεις:

ΘΕΜΑ 1 Ο Α. Να επιλέξετε τη φράση που συμπληρώνει ορθά κάθε μία από τις ακόλουθες προτάσεις: ΑΠΑΝΤΗΣΕΙΣ ΘΕΜΑ 1 Ο Α. Να επιλέξετε τη φράση που συμπληρώνει ορθά κάθε μία από τις ακόλουθες προτάσεις: 1. Μία αλεπού και ένα τσακάλι που ζουν σε ένα οικοσύστημα ανήκουν: Α. Στον ίδιο πληθυσμό Β. Στην

Διαβάστε περισσότερα

Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας

Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας Heriot-Watt University Technological Education Institute of Piraeus Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας 3 Δεκεμβρίου 2011, Αθήνα Περίληψη Εισαγωγή Δημιουργία πλέγματος & μοντελοποίηση CFD Διακρίβωση

Διαβάστε περισσότερα

Α ΤΑΞΗ ΛΥΚΕΙΟΥ ΑΠΑΝΤΗΣΕΙΣ

Α ΤΑΞΗ ΛΥΚΕΙΟΥ ΑΠΑΝΤΗΣΕΙΣ ΑΡΧΗ 1 ΗΣ ΣΕΛΙΔΑΣ Α ΤΑΞΗ ΛΥΚΕΙΟΥ ΤΕΤΑΡΤΗ 23/04/2014 - ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΧΗΜΕΙΑ ΣΥΝΟΛΟ ΣΕΛΙΔΩΝ: ΕΞΙ (6) ΑΠΑΝΤΗΣΕΙΣ ΘΕΜΑ Α Για τις ερωτήσεις Α1 έως Α4 να γράψετε στο τετράδιο σας το γράµµα που αντιστοιχεί

Διαβάστε περισσότερα

ΓΥΜΝΑΣΙΟ ΑΓΙΑΣ ΦΥΛΑΞΕΩΣ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ: 2012-2013 ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΙΟΥΝΙΟΥ ΣΤΗ ΧΗΜΕΙΑ ΤΑΞΗ :Β ΗΜΕΡΟΜΗΝΙΑ : 07/06/13 ΒΑΘΜΟΣ:...

ΓΥΜΝΑΣΙΟ ΑΓΙΑΣ ΦΥΛΑΞΕΩΣ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ: 2012-2013 ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΙΟΥΝΙΟΥ ΣΤΗ ΧΗΜΕΙΑ ΤΑΞΗ :Β ΗΜΕΡΟΜΗΝΙΑ : 07/06/13 ΒΑΘΜΟΣ:... ΓΥΜΝΑΣΙΟ ΑΓΙΑΣ ΦΥΛΑΞΕΩΣ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ: 2012-2013 ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΙΟΥΝΙΟΥ ΣΤΗ ΧΗΜΕΙΑ ΤΑΞΗ :Β ΗΜΕΡΟΜΗΝΙΑ : 07/06/13 ΒΑΘΜΟΣ:... ΟΝΟΜΑΤΕΠΩΝΥΜΟ :...ΤΜΗΜΑ :...Αρ:... Βαθμολογία εξεταστικού δοκιμίου

Διαβάστε περισσότερα

ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ-ΙΟΥΝΙΟΥ 2015

ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ-ΙΟΥΝΙΟΥ 2015 ΛΥΚΕΙΟ ΑΡΧ. ΜΑΚΑΡΙΟΥ Γ - ΔΑΣΟΥΠΟΛΗ ΣΧΟΛΙΚΟ ΕΤΟΣ 2014-2015 ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ-ΙΟΥΝΙΟΥ 2015 ΜΑΘΗΜΑ: ΧΗΜΕΙΑ ΗΜΕΡΟΜΗΝΙΑ: 25/5/2015 ΒΑΘΜΟΣ:... ΤΑΞΗ: Β ΧΡΟΝΟΣ: 2.5 ώρες ΥΠ. ΚΑΘΗΓΗΤΗ:... ΟΝΟΜΑΤΕΠΩΝΥΜΟ:...

Διαβάστε περισσότερα

Επιφανειακή Προστασία Ιστών και Πυλώνων Φωτισµού Αυτοκινητοδρόµων.

Επιφανειακή Προστασία Ιστών και Πυλώνων Φωτισµού Αυτοκινητοδρόµων. ΦΩΤΙΣΜΟΣ ΑΥΤΟΚΙΝΗΤΟ ΡOΜΩΝ Hµερίδα Τ.Ε.Ε. 9 Απρ. 2003 Επιφανειακή Προστασία Ιστών και Πυλώνων Φωτισµού Αυτοκινητοδρόµων. Εισηγητής: Ε. Μαγιάκης, Μ-Η Μηχ. Ποιοτική ιασφάλιση ΒΙΟΜΕΚ ΑΒΕΕ 1 ΦΩΤΙΣΜΟΣ ΑΥΤΟΚΙΝΗΤΟ

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ

ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 98 ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ Με τον όρο επιμετάλλωση εννοούμε τη δημιουργία ενός στρώματος μετάλλου πάνω στο μέταλλο βάσης για την προσθήκη ορισμένων επιθυμητών ιδιοτήτων. Οι ιδιότητες

Διαβάστε περισσότερα

ΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2014 ÊÏÑÕÖÁÉÏ ÅÕÏÓÌÏÓ

ΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2014 ÊÏÑÕÖÁÉÏ ÅÕÏÓÌÏÓ ΤΑΞΗ: ΚΑΤΕΥΘΥΝΣΗ: ΜΑΘΗΜΑ: ΘΕΜΑ Α Β ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΘΕΤΙΚΗ ΧΗΜΕΙΑ Ηµεροµηνία: Τετάρτη 3 Απριλίου 014 ιάρκεια Εξέτασης: 3 ώρες ΕΚΦΩΝΗΣΕΙΣ Για τις ερωτήσεις Α1 έως και Α4 να γράψετε στο τετράδιό σας τον αριθµό

Διαβάστε περισσότερα

Δρ. Ιωάννης Καλαμαράς, Διδάκτωρ Χημικός. Όλα τα Σωστό-Λάθος της τράπεζας θεμάτων για τη Χημεία Α Λυκείου

Δρ. Ιωάννης Καλαμαράς, Διδάκτωρ Χημικός. Όλα τα Σωστό-Λάθος της τράπεζας θεμάτων για τη Χημεία Α Λυκείου Όλα τα Σωστό-Λάθος της τράπεζας θεμάτων για τη Χημεία Α Λυκείου 1. Το ιόν του νατρίου, 11Νa +, προκύπτει όταν το άτομο του Na προσλαμβάνει ένα ηλεκτρόνιο. Λ, όταν αποβάλλει ένα ηλεκτρόνιο 2. Σε 2 mol NH3

Διαβάστε περισσότερα

Ν + O ΝO+N Μηχανισµός Zel'dovich Ν + O ΝO+O ΝO+H N + OH 4CO + 2ΗΟ + 4ΝΟ 5Ο 6ΗΟ + 4ΝΟ 4HCN + 7ΗΟ 4ΝΗ + CN + H O HCN + OH

Ν + O ΝO+N Μηχανισµός Zel'dovich Ν + O ΝO+O ΝO+H N + OH 4CO + 2ΗΟ + 4ΝΟ 5Ο 6ΗΟ + 4ΝΟ 4HCN + 7ΗΟ 4ΝΗ + CN + H O HCN + OH Τεχνολογίες ελέγχου των εκποµπών των Συµβατικών Ατµοηλεκτρικών Σταθµών (ΣΑΗΣ) µε καύσιµο άνθρακα ρ. Ανανίας Τοµπουλίδης Τµ. Μηχανολόγων Μηχανικών, Πανεπιστήµιο υτικής Μακεδονίας Εκποµπές NO Χ που παράγονται

Διαβάστε περισσότερα

Ε ΑΦΟΣ. Έδαφος: ανόργανα οργανικά συστατικά

Ε ΑΦΟΣ. Έδαφος: ανόργανα οργανικά συστατικά Ε ΑΦΟΣ Έδαφος: ανόργανα οργανικά συστατικά ρ. Ε. Λυκούδη Αθήνα 2005 Έδαφος Το έδαφος σχηµατίζεται από τα προϊόντα της αποσάθρωσης των πετρωµάτων του υποβάθρου (µητρικό πέτρωµα) ή των πετρωµάτων τω γειτονικών

Διαβάστε περισσότερα

3.2 Οξυγόνο. 2-3. Ποιες είναι οι φυσικές ιδιότητες του οξυγόνου. Οι φυσικές ιδιότητες του οξυγόνου εμφανίζονται στον παρακάτω πίνακα.

3.2 Οξυγόνο. 2-3. Ποιες είναι οι φυσικές ιδιότητες του οξυγόνου. Οι φυσικές ιδιότητες του οξυγόνου εμφανίζονται στον παρακάτω πίνακα. 93 Ερωτήσεις θεωρίας με απαντήσεις 3.2 Οξυγόνο 2-1. Ποιο είναι το οξυγόνο και πόσο διαδεδομένο είναι στη φύση. Το οξυγόνο είναι αέριο στοιχείο με μοριακό τύπο Ο 2. Είναι το πλέον διαδεδομένο στοιχείο στη

Διαβάστε περισσότερα

Χημική Τεχνολογία. Ενότητα 9: Διάβρωση των Μετάλλων. Ευάγγελος Φουντουκίδης Τμήμα Μηχανολόγων Μηχανικών Τ.Ε.

Χημική Τεχνολογία. Ενότητα 9: Διάβρωση των Μετάλλων. Ευάγγελος Φουντουκίδης Τμήμα Μηχανολόγων Μηχανικών Τ.Ε. ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Χημική Τεχνολογία Ενότητα 9: Διάβρωση των Μετάλλων Ευάγγελος Φουντουκίδης Τμήμα Μηχανολόγων Μηχανικών Τ.Ε. Άδειες Χρήσης Το παρόν

Διαβάστε περισσότερα

Προσδιορισμός φυσικοχημικών παραμέτρων υγρών αποβλήτων και υδάτων

Προσδιορισμός φυσικοχημικών παραμέτρων υγρών αποβλήτων και υδάτων Προσδιορισμός φυσικοχημικών παραμέτρων υγρών αποβλήτων και υδάτων (DO - BOD - COD - TOC) Χ. Βασιλάτος Οργανική ύλη Αποξυγόνωση επιφανειακών και υπογείων υδάτων Οι οργανικές ύλες αποτελούν πολύ σοβαρό ρύπο,

Διαβάστε περισσότερα

2.3 ΜΕΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ. Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός

2.3 ΜΕΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ. Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός 2.3 ΜΕΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός Σκοπός του μαθήματος: Να επισημαίνουμε τη θέση των μετάλλων στον περιοδικό πίνακα των στοιχείων. Να αναφέρουμε

Διαβάστε περισσότερα

Φυσικοί ρύποι H χλωρίδα της γης (µεγαλύτερη φυσική πηγή εκποµπής αερίων ρύπων ) Τα δέντρα και τα φυτά µέσω της φωτοσύνθεσης Ανθρώπινες ραστηριότητες

Φυσικοί ρύποι H χλωρίδα της γης (µεγαλύτερη φυσική πηγή εκποµπής αερίων ρύπων ) Τα δέντρα και τα φυτά µέσω της φωτοσύνθεσης Ανθρώπινες ραστηριότητες Ατµοσφαιρική ρύπανση Μαρή Νεαμονίτης Παλαιολόγου Παπαβασιλείου Ορισµός Ανεπιθύµητη αλλαγή στα φυσικά, χηµικά και βιολογικά χαρακτηριστικά του αέρα ζηµιογόνος για όλους τους οργανισµούς Πώς προκαλείται

Διαβάστε περισσότερα

ηλεκτρονιακές Κατανοµή

ηλεκτρονιακές Κατανοµή ΧΗΜΕΙΑ Α ΛΥΚΕΙΟΥ ΧΗΜΙΚΟΙ ΕΣΜΟΙ 1. ίνεται ο πίκας: Σύµβολο Στοιχείου Να Ηλεκτρονιακή Κατανοµή X K (2) L(4) Ψ K (2) L(8) M(7) Ζ K (2) L(7) αντιγράψετε τον πίκα Οµάδα Π.Π. στη κόλλα Περίοδος Π.Π. σας τον

Διαβάστε περισσότερα

Ρύπανση Υδάτων και Εδαφών

Ρύπανση Υδάτων και Εδαφών Ρύπανση Υδάτων και Εδαφών Ενότητα 3η: Φυσικοχημικές και μηχανικές ιδιότητες εδαφών Τσικριτζής Λάζαρος Τμήμα Μηχανικών Περιβάλλοντος και Μηχανικών Αντιρρύπανσης Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό

Διαβάστε περισσότερα

Πειράµατα Βιολογίας µε το MultiLog

Πειράµατα Βιολογίας µε το MultiLog Μετρήσεις του Ρυθµού Φωτοσύνθεσης του φυτού Elodea Ernstiae Εισαγωγή Η φωτοσύνθεση είναι η διαδικασία κατά την οποία οργανικά υλικά (υδρογονάνθρακες) παράγονται από ανόργανες πρώτες ύλες (διοξείδιο του

Διαβάστε περισσότερα

ΜΙΑ ΔΙΔΑΚΤΙΚΗ ΠΕΡΙΟΔΟΣ ΤΗ ΒΔΟΜΑΔΑ ΔΙΔΑΚΤΕΑ ΥΛΗ ΣΤΟΧΟΙ ΔΡΑΣΤΗΡΙΟΤΗΤΕΣ ΠΡΩΤΗ ΕΝΟΤΗΤΑ

ΜΙΑ ΔΙΔΑΚΤΙΚΗ ΠΕΡΙΟΔΟΣ ΤΗ ΒΔΟΜΑΔΑ ΔΙΔΑΚΤΕΑ ΥΛΗ ΣΤΟΧΟΙ ΔΡΑΣΤΗΡΙΟΤΗΤΕΣ ΠΡΩΤΗ ΕΝΟΤΗΤΑ ΑΝΑΛΥΤΙΚΟ ΠΡΟΓΡΑΜΜΑ ΧΗΜΕΙΑΣ Γ ΤΑΞΗ ΓΥΜΝΑΣΙΟΥ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΓΡΑΦΕΙΑ ΕΠΙΘΕΩΡΗΤΩΝ ΜΕΣΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΛΕΥΚΩΣΙΑ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ 2007-2008 ΜΙΑ ΔΙΔΑΚΤΙΚΗ ΠΕΡΙΟΔΟΣ ΤΗ ΒΔΟΜΑΔΑ ΔΙΔΑΚΤΕΑ ΥΛΗ ΣΤΟΧΟΙ

Διαβάστε περισσότερα

❷ Η εµφάνιση και τα οργανοληπτικά χαρακτηριστικά των τροφίµων. ❸ Η θρεπτική αξία των τροφίµων. ❻ Η προσαρµογή στο νέο προφίλ των τροφίµων

❷ Η εµφάνιση και τα οργανοληπτικά χαρακτηριστικά των τροφίµων. ❸ Η θρεπτική αξία των τροφίµων. ❻ Η προσαρµογή στο νέο προφίλ των τροφίµων Ποιότητα Ορισµός Η έννοια της ποιότητας όπως αυτή ορίζεται από τον ιεθνή Οργανισµό Τυποποίησης (ISO) αναφέρεται στο σύνολο των ιδιοτήτων και των χαρακτηριστικών ενός προϊόντος τα οποία του προσδίδουν τη

Διαβάστε περισσότερα

ΓΥΜΝΑΣΙΟ ΑΚΡΟΠΟΛΕΩΣ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ 2014 2015 ΓΡΑΠΤΕΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ ΙΟΥΝΙΟΥ 2015

ΓΥΜΝΑΣΙΟ ΑΚΡΟΠΟΛΕΩΣ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ 2014 2015 ΓΡΑΠΤΕΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ ΙΟΥΝΙΟΥ 2015 ΓΥΜΝΑΣΙΟ ΑΚΡΟΠΟΛΕΩΣ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ 2014 2015 ΓΡΑΠΤΕΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ ΙΟΥΝΙΟΥ 2015 ΒΑΘΜΟΣ ΜΑΘΗΜΑ: ΧΗΜΕΙΑ Αριθμητικά... ΗΜΕΡΟΜΗΝΙΑ: 12/06/2015 ΒΑΘΜΟΣ:... Ολογράφως..... ΤΑΞΗ: Γ Υπ. Καθηγητή... ΧΡΟΝΟΣ:

Διαβάστε περισσότερα

2.6. Ηλεκτρολυτική διάσπαση του νερού χημικές ενώσεις και χημικά στοιχεία

2.6. Ηλεκτρολυτική διάσπαση του νερού χημικές ενώσεις και χημικά στοιχεία 1 2.6. Ηλεκτρολυτική διάσπαση του νερού χημικές ενώσεις και χημικά στοιχεία Ερωτήσεις Θεωρίας 6-1-1. Τι είναι η Η ηλεκτρόλυση είναι μία χημική μέθοδος διασπάσεως του νερού στα συστατικά του. 6-1-2. Σε

Διαβάστε περισσότερα

Κεφάλαιο 27 Μαγνητισµός. Copyright 2009 Pearson Education, Inc.

Κεφάλαιο 27 Μαγνητισµός. Copyright 2009 Pearson Education, Inc. Κεφάλαιο 27 Μαγνητισµός Περιεχόµενα Κεφαλαίου 27 Μαγνήτες και Μαγνητικά πεδία Τα ηλεκτρικά ρεύµατα παράγουν µαγνητικά πεδία Μαγνητικές Δυνάµεις πάνω σε φορτισµένα σωµατίδια. Η ροπή ενός βρόχου ρεύµατος.

Διαβάστε περισσότερα

Συσκευασία Τροφίµων. Μεταλλική Συσκευασία. Εισαγωγή

Συσκευασία Τροφίµων. Μεταλλική Συσκευασία. Εισαγωγή Συσκευασία Τροφίµων Μεταλλική Συσκευασία Εισαγωγή Συνηθέστερα χρησιµοποιούµενα µέταλλα: Σίδηρος (σαν ανοξείδωτος χάλυβας σε σκεύη και εξοπλισµό) Κασσίτερος (λευκοσίδηρος σε συνδυασµό µε σίδηρο στις κονσέρβες

Διαβάστε περισσότερα

Κάθε ενδιαφερόµενος µπορεί να κάνει παρατηρήσεις, προτάσεις τροποποιήσεων κτλ σχετικά µε το σχέδιο αυτό.

Κάθε ενδιαφερόµενος µπορεί να κάνει παρατηρήσεις, προτάσεις τροποποιήσεων κτλ σχετικά µε το σχέδιο αυτό. 2006-11-03 ICS: 29.020;91.140.50 ΕΛΟΤ 1424 ΣΧΕ ΙΟ DRAFT ΕΛΛΗΝΙΚΟ ΠΡΟΤΥΠΟ HELLENIC STANDARD Απαιτήσεις για θεµελιακή γείωση Requirements for foundation earthing Κάθε ενδιαφερόµενος µπορεί να κάνει παρατηρήσεις,

Διαβάστε περισσότερα

M M n+ + ne (1) Ox + ne Red (2) i = i Cdl + i F (3) de dt + i F (4) i = C dl. e E Ecorr

M M n+ + ne (1) Ox + ne Red (2) i = i Cdl + i F (3) de dt + i F (4) i = C dl. e E Ecorr Επιταχυνόμενες μέθοδοι μελέτης της φθοράς: Μέθοδος Tafel και μέθοδος ηλεκτροχημικής εμπέδησης Αντώνης Καραντώνης, και Δημήτρης Δραγατογιάννης 1 Σκοπός της άσκησης Στην άσκηση αυτή θα μελετηθεί η διάβρωση

Διαβάστε περισσότερα

Μεταλλικές Σχάρες Διέλευσης Καλωδίων. Τεχνικές Οδηγίες & Προδιαγραφές

Μεταλλικές Σχάρες Διέλευσης Καλωδίων. Τεχνικές Οδηγίες & Προδιαγραφές Μεταλλικές Σχάρες Διέλευσης Καλωδίων Τεχνικές Οδηγίες & Προδιαγραφές Ο κύριος στόχος της εταιρίας είναι η κατασκευή ποιοτικών προ όντων με: πρακτικό σχεδιασμό αυξημένη αντοχή εύκολη και γρήγορη τοποθέτηση

Διαβάστε περισσότερα

Βρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com

Βρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com 1 ΚΕΦΑΛΑΙΟ 2ο ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ Σκοπός Στο δεύτερο κεφάλαιο θα εισαχθεί η έννοια του ηλεκτρικού ρεύματος και της ηλεκτρικής τάσης,θα μελετηθεί ένα ηλεκτρικό κύκλωμα και θα εισαχθεί η έννοια της αντίστασης.

Διαβάστε περισσότερα

Περιβαλλοντική μηχανική

Περιβαλλοντική μηχανική Περιβαλλοντική μηχανική 2 Εισαγωγή στην Περιβαλλοντική μηχανική Enve-Lab Enve-Lab, 2015 1 Environmental Μεγάλης κλίμακας περιβαλλοντικά προβλήματα Παγκόσμια κλιματική αλλαγή Όξινη βροχή Μείωση στρατοσφαιρικού

Διαβάστε περισσότερα

Εντοπισμός και τρόποι ενίσχυσης των στοιχείων οπλισμένου σκυροδέματος με διαβρωμένο οπλισμό

Εντοπισμός και τρόποι ενίσχυσης των στοιχείων οπλισμένου σκυροδέματος με διαβρωμένο οπλισμό ΕΝΤΟΠΙΣΜΟΣ ΚΑΙ ΤΡΟΠΟΙ ΕΝΙΣΧΥΣΗΣ ΤΩΝ ΣΤΟΙΧΕΙΩΝ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΔΙΑΒΡΩΜΕΝΟ ΟΠΛΙΣΜΟ ΠΕΡΙΛΗΨΗ Η διάβρωση του χάλυβα αποτελεί ένα μόνιμο πρόβλημα των κατασκευών από οπλισμένο σκυρόδεμα. Η ενανθράκωση

Διαβάστε περισσότερα

Καθαρισμός - Συντήρηση Κουφωμάτων

Καθαρισμός - Συντήρηση Κουφωμάτων Στο παρόν εγχειρίδιο γίνεται προσπάθεια παράθεσης µιας σειρά οδηγιών που αφορούν τον καθαρισ µό-συντήρηση των κουφωµάτων αλουµινίου. Εκπονήθηκε έπειτα από µια ευρύτερη έρευνα µε βάση έγκυρα περιοδικά του

Διαβάστε περισσότερα

rirxnoaoriko ΕΚΓΐΛίΛ5; :ντικο Ι/λρυμλ κλραλλς ΣΧΟΛΗ ΤΗΧΝΟΛϋΠΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠίΗ ΡΓΛΛΙΟΥ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΜΕ ΘΕΜΑ:

rirxnoaoriko ΕΚΓΐΛίΛ5; :ντικο Ι/λρυμλ κλραλλς ΣΧΟΛΗ ΤΗΧΝΟΛϋΠΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠίΗ ΡΓΛΛΙΟΥ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΜΕ ΘΕΜΑ: Ί rirxnoaoriko ΕΚΓΐΛίΛ5; :ντικο Ι/λρυμλ κλραλλς ΣΧΟΛΗ ΤΗΧΝΟΛϋΠΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠίΗ ΡΓΛΛΙΟΥ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΜΕ ΘΕΜΑ: Δ IΑΒΡΩΣΗ ΜΕΤΑΛΛΩΝ (CORROSION OF ΜΕ ΓΑΙΧ) ΕΠΪΒΑΕΠΟΝ ί, ΠΑΣΧΑΑΪΛΗΙ ΕΚΠΟΝΗΣΗ

Διαβάστε περισσότερα

Διαρκής απαίτηση της εκπαιδευτικής κοινότητας είναι η ύπαρξη πολλών βιβλίων

Διαρκής απαίτηση της εκπαιδευτικής κοινότητας είναι η ύπαρξη πολλών βιβλίων Διαρκής απαίτηση της εκπαιδευτικής κοινότητας είναι η ύπαρξη πολλών βιβλίων για κάθε μάθημα, τα οποία θα βασίζονται στο ίδιο Αναλυτικό Πρόγραμμα και θα παρουσιάζουν τα ίδια θέματα από μια άλλη ίσως σκοπιά.

Διαβάστε περισσότερα

DANAHER. DANAHER το 1999.

DANAHER. DANAHER το 1999. HACH LANGE Η συνεργασία δύο κορυφαίων οικογενειακών επιχειρήσεων που ακόµη µεγαλώνει!!! Ιδρύθηκε το 1942 από τους Clifford και Kathryn Hach στην Αϊόβα, στις Η.Π.Α. Ιδρύθηκε το 1933 από τον Dr Bruno Lange

Διαβάστε περισσότερα

Construction. Εγκιβωτιζώμενα. Εγκιβωτιζώμενα ανόδια γαλβανικής προστασίας -Τεχνολογίας 2G. Περιγραφή

Construction. Εγκιβωτιζώμενα. Εγκιβωτιζώμενα ανόδια γαλβανικής προστασίας -Τεχνολογίας 2G. Περιγραφή Construction Φύλλο Ιδιοτήτων Προϊόντος Έκδοση 10/02/2014 (v1) Κωδικός: 06.03.010 Αριθμός Ταυτοποίησης: 010303090010000002 Sika Galvashield XP Sika Galvashield XP ανόδια γαλβανικής προστασίας -Τεχνολογίας

Διαβάστε περισσότερα

Aircraft Ground Icing

Aircraft Ground Icing Aircraft Ground Icing http://ntsb.gov/alerts/sa_006.pdf Pilots urged to beware of aircraft upper wing Surface ice accumulation before takeoff. (μεταφρασμένο από τον Στέφανο Άτσαλο) Παγοποίηση των αεροσκαφών

Διαβάστε περισσότερα

Υπολογισµοί του Χρόνου Ξήρανσης

Υπολογισµοί του Χρόνου Ξήρανσης Η πραγµατική επιφάνεια ξήρανσης είναι διασπαρµένη και ασυνεχής και ο µηχανισµός από τον οποίο ελέγχεται ο ρυθµός ξήρανσης συνίσταται στην διάχυση της θερµότητας και της µάζας µέσα από το πορώδες στερεό.

Διαβάστε περισσότερα

Ζαχαριάδου Φωτεινή Σελίδα 1 από 7. Γ Λυκείου Κατεύθυνσης Κεφάλαιο 3: Οξέα, Βάσεις, Ιοντική ισορροπία Θέµατα Σωστού / Λάθους Πανελληνίων, ΟΕΦΕ, ΠΜ Χ

Ζαχαριάδου Φωτεινή Σελίδα 1 από 7. Γ Λυκείου Κατεύθυνσης Κεφάλαιο 3: Οξέα, Βάσεις, Ιοντική ισορροπία Θέµατα Σωστού / Λάθους Πανελληνίων, ΟΕΦΕ, ΠΜ Χ Ζαχαριάδου Φωτεινή Σελίδα 1 από 7 Γ Λυκείου Κατεύθυνσης Κεφάλαιο 3: Οξέα, Βάσεις, Ιοντική ισορροπία Θέµατα Σωστού / Λάθους Πανελληνίων, ΟΕΦΕ, ΠΜ Χ ιάλυµα NaHSO 4 0,1 M έχει ph > 7 στους 25 ο C. Πανελλήνιες

Διαβάστε περισσότερα

ΦΥΣΙΚΗ Γ ΓΥΜΝΑΣΙΟΥ 2.1 ΤΟ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ

ΦΥΣΙΚΗ Γ ΓΥΜΝΑΣΙΟΥ 2.1 ΤΟ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ ΦΥΣΙΚΗ Γ ΓΥΜΝΑΣΙΟΥ 2Η ΕΝΟΤΗΤΑ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ 2.1 ΤΟ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ Τι είναι ; Ηλεκτρικό ρεύμα ονομάζεται η προσανατολισμένη κίνηση των ηλεκτρονίων ή γενικότερα των φορτισμένων σωματιδίων Που μπορεί να

Διαβάστε περισσότερα

1 http://didefth.gr/mathimata

1 http://didefth.gr/mathimata Πυρηνική Ενέργεια Οι ακτινοβολίες που προέρχονται από τα ραδιενεργά στοιχεία, όπως είναι το ουράνιο, έχουν µεγάλο ενεργειακό περιεχόµενο, µ' άλλα λόγια είναι ακτινοβολίες υψηλής ενέργειας. Για παράδειγµα,

Διαβάστε περισσότερα

Εσωτερικές Εγκαταστάσεις Αερίου για Βιομηχανική Χρήση

Εσωτερικές Εγκαταστάσεις Αερίου για Βιομηχανική Χρήση Εσωτερικές Εγκαταστάσεις Αερίου για Βιομηχανική Χρήση Νομοθετικό πλαίσιο: Υ.Α. Δ3/Α/5286/26-05-1997 «Κανονισμός εσωτερικών εγκαταστάσεων φυσικού αερίου με πίεση λειτουργίας άνω των 50 mbar και μέγιστη

Διαβάστε περισσότερα
