1 Ο ΗΓΙΕΣ GRUNDFOS Control MPC Οδηγίες εγκατάστασης και λειτουργίας

2 Ελληνικά (GR) Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Μετάφραση της πρωτότυπης Αγγλικής έκδοσης ΠΕΡΙΕΧΟΜΕΝΑ Σελίδα 1. Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο 2 2. Παρουσίαση προϊόντος 2 3. Εφαρμογές Αντλίες Τύπος ελέγχου 3 4. Αναγνώριση Πινακίδα Ετικέτα λογισμικού Επεξήγηση τύπου 5 5. Ανασκόπηση των τύπων ελέγχου 6 6. Εγκατάσταση Μηχανική εγκατάσταση Ηλεκτρική εγκατάσταση Πρώτη εκκίνηση 8 7. Πίνακας χειρισμού Οθόνη Πλήκτρα και ενδεικτικές λυχνίες 9 8. Λειτουργίες Είδη λειτουργιών Ανασκόπηση λειτουργιών Κατάσταση (1) Λειτουργία (2) Αλάρμ (3) Ρυθμίσεις (4) Επικοινωνία δεδομένων Παράμετροι μέτρησης Τύποι αισθητηρίου Κατάλογος παραμέτρων Εύρεση βλάβης Συντήρηση CU ιακοπή λειτουργίας Τεχνικά στοιχεία Θερμοκρασία Σχετική υγρασία Ηλεκτρικά στοιχεία Πρόσθετο έντυπο υλικό Απόρριψη Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Προσοχή Προειδοποίηση Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να καταλήξει σε τραυματισμό. Προειδοποίηση Η μη συμμόρφωση με τις παρούσες οδηγίες μπορεί να οδηγήσει σε ηλεκτροπληξία με επακόλουθο σοβαρό τραυματισμό ή θάνατο. Η μη συμμόρφωση με τις παρούσες οδηγίες ασφαλείας μπορεί να προκαλέσει δυσλειτουργία ή βλάβη του εξοπλισμού. Σημειώσεις ή οδηγίες που καθιστούν τη δουλειά ευκολότερη και εξασφαλίζουν ασφαλή λειτουργία. 2. Παρουσίαση προϊόντος TM TM Προειδοποίηση Πριν την εγκατάσταση, διαβάστε τις παρούσες οδηγίες εγκατάστασης και λειτουργίας. Λειτουργία και εγκατάσταση πρέπει να συμφωνούν με τους τοπικούς κανονισμούς και τους παραδεκτούς κανόνες καλής χρήσης. Σχ. 1 Control MPC Ο Control MPC Grundfos χρησιμοποιείται για τον έλεγχο και την παρακολούθηση πιεστικών συγκροτημάτων καθώς και συγκροτημάτων κυκλοφορίας. Ο Control MPC αποτελείται από έναν πίνακα ελέγχου με ενσωματωμένο ελεγκτή, την CU 352. Ο πίνακας ελέγχου περιλαμβάνει όλα τα απαραίτητα εξαρτήματα όπως διακόπτη δικτύου, ρελέ, μονάδες ΙΟ και καλώδια. Σε συστήματα με εξωτερικούς μετατροπείς συχνότητας, οι μετατροπείς συχνότητας μπορούν να τοποθετηθούν στον πίνακα. Ο πίνακας ελέγχου προορίζεται για επιτοίχια ή επιδαπέδια τοποθέτηση. 2

3 3. Εφαρμογές Ο Control MPC χρησιμοποιείται για τον έλεγχο και την παρακολούθηση των αντλιών σε αυτές τις εφαρμογές: πιεστικά συγκροτήματα συστήματα κυκλοφορίας για θέρμανση, ψύξη και κλιματισμό. 3.1 Αντλίες Ο Control MPC είναι σχεδιασμένος για συστήματα με τις παρακάτω αντλίες: CR(E), CRI(E), CRN(E), CRIE NB(E), NBG(E) NK(E), NKG(E) TP TPE Series 1000 TPE Series 2000 HS SP MAGNA, UPE Series Οι κύριες αντλίες του συστήματος πρέπει να είναι του ίδιου τύπου και μεγέθους. 4. Αναγνώριση 4.1 Πινακίδα Η πινακίδα είναι τοποθετημένη στο πλαίσιο βάσης. Type: 1 Model: 2 Serial No.: 3 Mains supply: 4 I n : 5 A T AMB. : 6 o C P U n No. kw V Fixed speed pumps: E-pumps: Pilot Pump: Order No.: 16 Options: IP 23 Weight: 24 kg Ελληνικά (GR) 3.2 Τύπος ελέγχου Ο Control MPC διαιρείται σε τέσσερις ομάδες ανάλογα με τον τύπο ελέγχου: Τύπος ελέγχου -E -EC Σειρά F -S ύο έως έξι αντλίες με ενσωματωμένο μετατροπέα συχνότητας (0,37-22 kw). ύο ως έξι αντλίες συνδεδεμένες σε ένα μετατροπέα συχνότητας Grundfos CUE - ένας για κάθε αντλία. ύο ως έξι αντλίες MAGNA, UPE ή ΤΡΕ Σειρά 2000 ύο ως έξι αντλίες συνδεδεμένες σε ένα μετατροπέα συχνότητας Grundfos CUE. Η λειτουργία ελεγχόμενης ταχύτητας εναλλάσσεται μεταξύ των αντλιών. ύο έως έξι αντλίες απευθείας συνδεδεμένες στο δίκτυο Βλέπε επίσης κεφάλαιο 5. Ανασκόπηση των τύπων ελέγχου. Ο Control MPC περιλαμβάνει λογισμικό για ανύψωση πίεσης, θέρμανση και ψύξη. Σχ. 2 Πινακίδα Θέση 1 Ονομασία τύπου 2 Μοντέλο 3 Αριθμός σειράς 4 Τάση παροχής 5 Ονομαστικό ρεύμα [Α] 6 Μέγιστη θερμοκρασία περιβάλλοντος [ C] 7 Αριθμός αντλιών απευθείας συνδεδεμένων στο δίκτυο 8 Ισχύς [kw] αντλιών απευθείας συνδεδεμένων στο δίκτυο Ονομαστική τάση [V] αντλιών απευθείας συνδεδεμένων 9 στο δίκτυο 10 Αριθμός αντλιών με μετατροπέα συχνότητας Made in Ισχύς [kw] αντλιών εξοπλισμένων με μετατροπέα συχνότητας 12 Ονομαστική τάση [V] αντλιών εξοπλισμένων με μετατροπέα συχνότητας 13 Αριθμός αντλιών jockey 14 Ισχύς [kw] αντλιών jockey 15 Ονομαστική τάση [V] αντλιών jockey 16 Αριθμός παραγγελίας Επιλογές 23 Κατηγορία προστασίας 24 Βάρος [kg] 25 Σήμα CE 26 Χώρα προέλευσης TM

4 Ελληνικά (GR) 4.2 Ετικέτα λογισμικού Η ετικέτα λογισμικού είναι τοποθετημένη στο πίσω μέρος του ελεγκτή CU Control MPC 3. Hydro MPC C-MPC options 4. H-MPC options 2 5. Pump data 4 5 CONFIGURATION STEPS - PLEASE FOLLOW THE NUMBERS TM Σχ. 3 Ετικέτα λογισμικού Θέση 1 Control MPC - αριθμός αρχείου GSC 2 Control MPC - αριθμοί αρχείου GSC 3 Hydro MPC - αριθμός αρχείου GSC * 4 Επιλογές Hydro MPC - αριθμοί αρχείου GSC * 5 Στοιχεία αντλίας - αριθμοί αρχείου GSC ** * Εφαρμόζεται αποκλειστικά σε πιεστικά συγκροτήματα. ** Εφαρμόζεται αποκλειστικά σε αντλίες CR, CRI, CRE και CRIE. Ένα αρχείο GSC (Grundfos Standard Configuration) είναι ένα αρχείο στοιχείων ρύθμισης. 4

5 4.3 Επεξήγηση τύπου Παράδειγμα Control MPC -E 2 x 4 E 3 x V, 50/60 Hz, PE Σειρά Τύποι ελέγχου E: Αντλίες με ενσωματωμένο μετατροπέα συχνότητας (0,37-22 kw) EC: Αντλίες συνδεδεμένες σε έναν μετατροπέα συχνότητας Grundfos CUE - ένας ανά αντλία F: Αντλίες συνδεδεμένες σε έναν μετατροπέα συχνότητας Grundfos CUE S: Αντλίες απευθείας συνδεδεμένες στο δίκτυο (εκκίνηση/διακοπή) Ελληνικά (GR) Αριθμός αντλιών με μετατροπέα συχνότητας Ισχύς [kw] αντλιών εξοπλισμένων με μετατροπέα συχνότητας Μέθοδος εκκίνησης των αντλιών με μετατροπέα συχνότητας E: Ηλεκτρονικός εκκινητής απαλής εκκίνησης (αντλίες με ενσωματωμένο μετατροπέα συχνότητας) ESS: Ηλεκτρονικός εκκινητής απαλής εκκίνησης (αντλίες συνδεδεμένες σε μετατροπέα συχνότητας Grundfos CUE) Αριθμός αντλιών απευθείας συνδεδεμένων στο δίκτυο Ισχύς [kw] αντλιών απευθείας συνδεδεμένων στο δίκτυο Μέθοδος εκκίνησης αντλιών απευθείας συνδεδεμένων στο δίκτυο DOL: Απευθείας εκκίνηση SD: Eκκίνηση αστέρα-τριγώνου Τάση τροφοδοσίας, συχνότητα 5

6 Ελληνικά (GR) 5. Ανασκόπηση των τύπων ελέγχου Τα παρακάτω παραδείγματα βασίζονται σε πιεστικά συγκροτήματα. Συστήματα με αντλίες ελεγχόμενης ταχύτητας Συστήματα με αντλίες που συνδέονται σε ένα μετατροπέα συχνότητας CUE Συστήματα με αντλίες απευθείας συνδεδεμένες στο δίκτυο Control MPC-E/-EC Control MPC-F Control MPC-S E: Control MPC με τρεις Ε-αντλίες. EC: Control MPC με τρεις αντλίες, η κάθε μία συνδεδεμένη σε ένα μετατροπέα συχνότητας Grundfos CUE. Control MPC με τρεις αντλίες συνδεδεμένες σε ένα μετατροπέα συχνότητας Grundfos CUE. Η λειτουργία ελεγχόμενης ταχύτητας εναλλάσσεται μεταξύ των αντλιών. Control MPC με τρεις αντλίες απευθείας συνδεδεμένες στο δίκτυο. TM PT PT PT TM TM Μία Ε-αντλία σε λειτουργία. Μία αντλία συνδεδεμένη σε ένα μετατροπέα συχνότητας Grundfos CUE σε λειτουργία. Μία αντλία απευθείας συνδεδεμένη στο δίκτυο που βρίσκεται σε λειτουργία. H H H H set Q TM H set Q TM H stop H set Q TM Τρεις Ε-αντλίες σε λειτουργία. Μία αντλία συνδεδεμένη σε ένα μετατροπέα συχνότητας Grundfos CUE και δύο αντλίες απευθείας συνδεδεμένες στο δίκτυο σε λειτουργία. Τρεις αντλίες απευθείας συνδεδεμένες στο δίκτυο που βρίσκονται σε λειτουργία. H H H H set Ο Control MPC-E/EC διατηρεί μία σταθερή πίεση μέσω της συνεχούς ρύθμισης της ταχύτητας των αντλιών. Η απόδοση του συστήματος προσαρμόζεται στη ζήτηση εκκινώντας/ διακόπτοντας τον απαιτούμενο αριθμό των αντλιών και μέσω του παράλληλου ελέγχου των αντλιών που βρίσκονται σε λειτουργία. Η εναλλαγή των αντλιών είναι αυτόματη και εξαρτάται από το φορτίο, τις ώρες λειτουργίας και τις βλάβες. Όλες οι αντλίες που βρίσκονται σε λειτουργία, θα λειτουργούν με ίση ταχύτητα. Ο αριθμός των αντλιών σε λειτουργία εξαρτάται επίσης από την κατανάλωση ενέργειας των αντλιών. Εάν χρειάζεται μόνο μία αντλία, τότε δύο αντλίες θα λειτουργούν με χαμηλότερη ταχύτητα εάν αυτό έχει ως αποτέλεσμα τη μικρότερη κατανάλωση ενέργειας. Αυτό απαιτεί τη μέτρηση της διαφορικής πίεσης της αντλίας καθώς και ότι τα στοιχεία καμπύλης της αντλίας θα είναι διαθέσιμα για τον πίνακα ελέγχου. Q TM H set Ο Control MPC-F διατηρεί μία σταθερή πίεση μέσω της συνεχούς ρύθμισης της ταχύτητας της αντλίας που είναι συνδεδεμένη στο μετατροπέα συχνότητας Grundfos CUE. Η λειτουργία ελεγχόμενης ταχύτητας εναλλάσσεται μεταξύ των αντλιών. Μία αντλία συνδεδεμένη σε ένα μετατροπέα συχνότητας Grundfos CUE εκκινείται πάντα πρώτη. Εάν η πίεση δεν μπορεί να διατηρηθεί από την αντλία, τότε θα εκκινηθούν μία ή δύο αντλίες απευθείας συνδεδεμένες στο δίκτυο. Η εναλλαγή των αντλιών είναι αυτόματη και εξαρτάται από το φορτίο, τις ώρες λειτουργίας και τις βλάβες. Q TM H stop H set Ο Control MPC-S διατηρεί μια σχεδόν σταθερή πίεση μέσω της εκκίνησης/ διακοπής του απαιτούμενου αριθμού των αντλιών. Η περιοχή λειτουργίας των αντλιών βρίσκεται μεταξύ H set και H stop (πίεση διακοπής). Η εναλλαγή των αντλιών είναι αυτόματη και εξαρτάται από το φορτίο, τις ώρες λειτουργίας και τις βλάβες. Q TM

7 Το παρακάτω παράδειγμα βασίζεται σε ένα σύστημα κυκλοφορίας. Control MPC Σειρά 2000 Control MPC με τρεις Ε-αντλίες. TM Ελληνικά (GR) Μία Ε-αντλία σε λειτουργία. H H set Τρεις Ε-αντλίες σε λειτουργία. Q TM H H set Q Ο Control MPC Σειρά 2000 διατηρεί μία σταθερή πίεση μέσω της ρύθμισης της ταχύτητας των συνδεδεμένων αντλιών. Η απόδοση προσαρμόζεται στη ζήτηση διακόπτοντας/εκκινώντας τον απαιτούμενο αριθμό των αντλιών και μέσω του παράλληλου ελέγχου των αντλιών που βρίσκονται σε λειτουργία. Η εναλλαγή των αντλιών είναι αυτόματη και εξαρτάται από το φορτίο, τις ώρες λειτουργίας και τις βλάβες. Όλες οι αντλίες που βρίσκονται σε λειτουργία, θα λειτουργούν με την ίδια ταχύτητα. Ο αριθμός των αντλιών σε λειτουργία εξαρτάται επίσης από την κατανάλωση ενέργειας των αντλιών. Εάν χρειάζεται μόνο μία αντλία, τότε δύο αντλίες θα λειτουργούν με χαμηλότερη ταχύτητα εάν αυτό έχει ως αποτέλεσμα την μικρότερη κατανάλωση ενέργειας. Αυτό απαιτεί τη μέτρηση της διαφορικής πίεσης της αντλίας και ότι τα στοιχεία καμπύλης της αντλίας θα είναι διαθέσιμα για τον πίνακα ελέγχου. TM

8 Ελληνικά (GR) 6. Εγκατάσταση Πριν την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι αυτό που έχετε παραγγείλει καθώς και ότι δεν υπάρχουν φθορές στα εμφανή του μέρη. 6.1 Μηχανική εγκατάσταση Ο MPC πρέπει να τοποθετείται σε ένα καλά αεριζόμενο μέρος ώστε να εξασφαλίζεται η επαρκής ψύξη του πίνακα ελέγχου. Τοποθετήστε τις αντλίες σύμφωνα με τις οδηγίες εγκατάστασης και λειτουργίας που παρέχονται με τις αντλίες. Προσοχή Ο MPC δεν είναι σχεδιασμένος για εξωτερική εγκατάσταση και δεν πρέπει να εκτίθεται απευθείας στην ηλιακή ακτινοβολία. 6.2 Ηλεκτρική εγκατάσταση Προειδοποίηση Η ηλεκτρική εγκατάσταση πρέπει να γίνεται από εξουσιοδοτημένο άτομο σύμφωνα με τους τοπικούς κανονισμούς και το σχετικό διάγραμμα καλωδίωσης. 7. Πίνακας χειρισμού Ο πίνακας χειρισμού στο μπροστινό κάλυμμα του πίνακα ελέχου διαθέτει μία οθόνη, διάφορα πλήκτρα και δύο ενδεικτικές λυχνίες. Ο πίνακας χειρισμού διευκολύνει τη χειροκίνητη ρύθμιση και παρακολούθηση της απόδοσης του συστήματος. Σχ. 4 1 CU 352 Πίνακας χειρισμού TM Η ηλεκτρική εγκατάσταση του συστήματος πρέπει να συμμορφώνεται με την κατηγορία προστασίας ΙΡ54. Βεβαιωθείτε ότι το σύστημα είναι κατάλληλο για την παροχή ρεύματος στην οποία θα συνδεθεί. Βεβαιωθείτε ότι η διατομή καλωδίου ανταποκρίνεται στις προδιαγραφές που παρατίθενται στο διάγραμμα καλωδίωσης. 6.3 Πρώτη εκκίνηση 1. Ανοίξτε την παροχή ρεύματος. 2. Περιμένετε να εμφανιστεί η πρώτη οθόνη. 3. Την πρώτη φορά που θα ανοίξετε τον CU 352, θα εμφανιστεί ένας οδηγός εκκίνησης που θα σας καθοδηγήσει στις βασικές ρυθμίσεις. 4. Ακολουθήστε τις οδηγίες σε κάθε οθόνη. 5. Όταν ολοκληρωθεί ο οδηγός, βεβαιωθείτε ότι όλες οι αντλίες είναι ρυθμισμένες στο "Αυτόματο" στο μενού Κατάσταση. 6. Πηγαίνετε στο μενού "Λειτουργία". 7. Επιλέξτε πρόγραμμα λειτουργίας "Κανονικό" και πατήστε [ok]. 8. Το σύστημα είναι τώρα έτοιμο για λειτουργία. Θέση 1 Οθόνη 2 Βέλος προς τα δεξιά 3 Βοήθεια 4 Πάνω 5 Κάτω 6 Συν 7 Πλην 8 Πίσω 9 Home 10 OK 11 Ενδεικτική λυχνία, λειτουργία (πράσινη) 12 Ενδεικτική λυχνία, βλάβη (κόκκινη) 13 Φωτεινότητα Η Grundfos μπορεί να διαθέσει υδραυλικά στοιχεία για τις αντλίες CR, CRI, CRE και CRIE απ' όπου μπορείτε να κατεβάσετε απευθείας τα αρχεία GSC στη CU 352. Τα ηλεκτρικά στοιχεία ισχύος πρέπει να εισαχθούν με το χέρι. Όλοι οι άλλοι τύποι αντλίας απαιτούν χειροκίνητη εισαγωγή τόσο των υδραυλικών όσο και των ηλεκτρικών στοιχείων. Βλέπε κεφάλαιο Καμπύλη αντλίας (4.3.19). 8

9 7.1 Οθόνη Σχ. 5 Σχεδίαση οθόνης Γραμμή μενού Η γραμμή μενού (Α) απεικονίζεται στο σχήμα 5. Η οθόνη έχει τέσσερα κύρια μενού: Κατάσταση Λειτουργία Αλάρμ D Ρυθμίσεις Ένδειξη της κατάστασης συστήματος Αλλαγή των παραμέτρων λειτουργίας όπως σημείο ρύθμισης Ημερολόγιο συναγερμών για ανεύρεση βλαβών. Αλλαγή ρυθμίσεων (επιλογή κωδικού πρόσβασης) Πάνω γραμμή Η πάνω γραμμή (Β) απεικονίζεται στο σχήμα 5. Απεικονίζει τα ακόλουθα: τον αριθμό οθόνης και τον τίτλο (αριστερή πλευρά) το επιλεγμένο μενού (αριστερή πλευρά) το σύμβολο σε περίπτωση συναγερμού (δεξιά πλευρά) το σύμβολο σε περίπτωση προειδοποίησης (δεξιά πλευρά) το σύμβολο εάν έχει επιλεχθεί η γλώσσα εξυπηρέτησης (δεξιά πλευρά) Γραφική απεικόνιση Η γραφική αναπαράσταση (D) μπορεί να δείχνει μία κατάσταση, μια ένδειξη ή άλλα στοιχεία, ανάλογα με τη θέση στη δομή του μενού. Η αναπαράσταση μπορεί να απεικονίζει όλο το σύστημα ή μέρος του καθώς και διάφορες ρυθμίσεις Γραμμή ρολλαρίσματος Εάν ο κατάλογος των στοιχείων αναπαράστασης είναι μεγαλύτερος από την οθόνη, θα εμφανιστούν τα σύμβολα και στην κατακόρυφη γραμμή στα δεξιά. Μετακίνηση προς τα πάνω και προς τα κάτω με αυτά τα σύμβολα Κάτω γραμμή Η κάτω γραμμή (C) δείχνει την ημερομηνία και την ώρα. A B C 7.2 Πλήκτρα και ενδεικτικές λυχνίες Τα πλήκτρα (θέση 2 ως 10 στο σχήμα 4) στην CU 352 είναι ενεργά όταν φωτίζονται Βέλος προς τα δεξιά (θέση 2) Πατήστε [>] για να μεταβείτε στο επόμενο μενού στη δομή του μενού. Εάν πατήσετε [>] όταν το μενού "Ρυθμίσεις" είναι τονισμένο, τότε μεταβαίνετε στο μενού "Κατάσταση" Βοήθεια (θέση 3). Όταν φωτίζεται αυτό το σύμβολο, εάν πατήσετε το πλήκτρο θα εμφανιστεί ένα κείμενο βοήθειας σχετικά με την τρέχουσα οθόνη. Μπορείτε να κλείσετε το κείμενο με Πάνω και κάτω (θέση 4 και 5) Μετακίνηση προς τα πάνω και προς τα κάτω με τα [v] και [^]. Μπορείτε να επιλέξετε ένα κείμενο με [ok] όταν βρίσκεται μέσα σε ένα πλαίσιο. Εάν ένα κείμενο έχει επισημανθεί και πατήσετε [ ], θα επισημανθεί το από πάνω του κείμενο. Εάν πατήσετε [ ], θα επισημανθεί το από κάτω κείμενο. Εάν πατήσετε [ ] στην τελευταία γραμμή στον κατάλογο, θα επισημανθεί η πρώτη γραμμή. Εάν πατήσετε [ ] στην πρώτη γραμμή στον κατάλογο, θα επισημανθεί η τελευταία γραμμή Συν και πλην (θέση 6 και 7) Αυξήστε και μειώστε μία τιμή με τα [+] και [ ]. Αποθηκεύστε την επιλογή πατώντας [ok] Πίσω (θέση 8) Χρησιμοποιείστε το πλήκτρο για να επιστρέψετε μία οθόνη πίσω στο μενού. Εάν έχετε αλλάξει μία τιμή και πατήσετε, η καινούρια τιμή δεν θα αποθηκευτεί. Βλέπε επίσης κεφάλαιο OK (θέση 10). Εάν πατήστε [ok] πριν πατήσετε, η καινούρια τιμή θα αποθηκευτεί. Βλέπε επίσης κεφάλαιο OK (θέση 10) Αρχική Σελίδα (θέση 9) Πατήστε το πλήκτρο για να επιστρέψετε στο μενού "Κατάσταση" OK (θέση 10) Χρησιμοποιήστε το πλήκτρο ως πλήκτρο enter. Το πλήκτρο χρησιμοποιείται επίσης για να ξεκινήσει τη ρύθμιση μίας τιμής. Εάν έχετε αλλάξει μία τιμή, πρέπει να πατήσετε [ok] για να αποθηκεύσετε την αλλαγή Ενδεικτικές λυχνίες (θέση 11 και 12) Ο πίνακας χειρισμού διαθέτει μία πράσινη και μία κόκκινη ενδεικτική λυχνία. Η πράσινη ενδεικτική λυχνία είναι αναμμένη όταν το σύστημα βρίσκεται σε λειτουργία και αναβοσβήνει όταν το σύστημα έχει ρυθμιστεί να σταματήσει. Η κόκκινη ενδεικτική λυχνία θα ανάψει σε περίπτωση που υπάρξει κάποιος συναγερμός ή προειδοποίηση. Η βλάβη μπορεί να εντοπιστεί από τον κατάλογο συναγερμού Φωτεινότητα (θέση 13) Μπορείτε να αλλάξετε τη φωτεινότητα της οθόνης με αυτό το πλήκτρο: 1. Πατήστε. 2. Ρυθμίστε τη φωτεινότητα με τη βοήθεια των πλήκτρων [+] και [-] Φωτισμός οθόνης Εάν δεν χρησιμοποιηθεί κανένα πλήκτρο για 15 λεπτά, ο φωτισμός της οθόνης θα μειωθεί και θα εμφανιστεί η πρώτη οθόνη στο μενού "Κατάσταση". Πατήστε οποιοδήποτε πλήκτρο για να επανενεργοποιήσετε το φωτισμό της οθόνης. Ελληνικά (GR) 9

10 Ελληνικά (GR) 8. Λειτουργίες 8.1 Είδη λειτουργιών Οι λειτουργίες εξαρτώνται από τη ρύθμιση του συστήματος. 1. Κατάσταση 2. Λειτουργία 3. Αλάρμ Συνεχίζεται στη σελίδα Κατάσταση 2. Λειτουργία 3. Κατάσταση συναγερμού 3.1 Τρέχοντες συναγερμοί 2.1 Περαιτέρω ρυθμίσεις 3.1 Τρέχοντες συναγερμοί Τρέχοντες συναγερμοί Πρόγραμμα λειτουργίας συστήματος 3.2 Ημερολόγιο συναγερμών 1.2 Σύστημα Πρόγραμμα ελέγχου 3.3 Πληροφορίες επαφής service Πρόγραμμα Εναλλακτικά σημεία ρύθμισης Σημείο ρύθμισης Έλεγχος συγκεκριμένης αντλίας Επίδραση σημείου ρύθμισης Αντλία Μετρούμενες τιμές Aντλία jockey Αναλογικές είσοδοι Εφεδρική ιάγραμμα καταγραφής Μπαταρία 1.3 Αντλία Αντλία Αντλία Αντλία Αντλία Αντλία Aντλία jockey 1.10 Εφεδρική Επεξήγηση των τεσσάρων μενού Κατάσταση Αυτό το μενού παρουσιάζει συναγερμούς, την κατάσταση του συστήματος και ένα γράφημα των δεδομένων που έχουν καταγραφεί. : Σε αυτό το μενού δεν μπορούν να γίνουν ρυθμίσεις. Λειτουργία Σε αυτό το μενού, μπορείτε να ρυθμίσετε τις βασικές παραμέτρους, όπως το σημείο ρύθμισης, το πρόγραμμα λειτουργίας, το πρόγραμμα ελέγχου και τον έλεγχο συγκεκριμένης αντλίας. Αλάρμ Αυτό το μενού παρουσιάζει μία ανασκόπηση των συναγερμών και των προειδοποιήσεων. Μπορείτε να επανατάξετε τους συναγερμούς και τις προειδοποιήσεις σε αυτό το μενού. Ρυθμίσεις Σε αυτό το μενού, μπορείτε να ρυθμίσετε τις διάφορες λειτουργίες: Κύριος ελεγκτής Ελεγκτής PI, Εναλλακτικά σημεία ρύθμισης, Εξωτερική επίδραση σημείου ρύθμισης, Κύριος αισθητήρας, Πρόγραμμα ωρολογίου, Αναλογική πίεση, Καθορισμός συστήματος-s, Ράμπα επιθυμητού σημείου. Βηματικός έλεγχος αντλίας Ελάχ. χρόνος μεταξύ εκκίνησης/παύσης, Μέγ. αριθμός εκκινήσεων/ώρα, Αριθμός εφεδρικών αντλιών, Αναγκαστική εναλλαγή αντλιών, οκιμή λειτουργίας αντλίας, Προσπάθεια παύσης αντλίας, Ταχύτητα εκκίνησης,παύσης, Ελάχ. απόδοση, Αντιστάθμιση για χρόνο εκκίνησης αντλίας. ευτερεύουσες λειτουργίες Λειτουργία παύσης, Ομαλή αύξηση πίεσης, Ψηφιακές είσοδοι, Αναλογικές είσοδοι, Ψηφιακές έξοδοι *, Αναλογικές έξοδοι, Λειτουργία ανάγκης, Ελάχ., Μέγ. και λειτουργία χρήστη, Καμπύλη αντλίας, Πηγή ελέγχου, Σταθερή πίεση εισόδου, Εκτίμηση παροχής, Μειωμένη λειτουργία. Λειτουργίες παρακολούθησης Προστασία έναντι της εν ξηρώ λειτουργίας, Ελάχ. πίεση, Μέγ. πίεση, Εξωτερική βλάβη, Υπέρβαση ορίου 1, Υπέρβαση ορίου 2, Αντλίες εκτός της περιοχής λειτουργίας, Ανακούφιση πίεσης, Τιμές καταγραφής, Βλάβη, πρωτεύων αισθητήρας. Λειτουργίες, CU 352 Γλώσσα οθόνης, Μονάδες, Ημερομηνία και ώρα, Κωδικός πρόσβασης, Ethernet, Αριθμός GENIbus Κατάσταση λογισμικού. * Εάν έχει τοποθετηθεί μία ΙΟ

11 Συνεχίζεται από τη σελίδα Ρυθμίσεις 4.1 Κύριος ελεγκτής Ελεγκτής PI Εναλλακτικά σημεία ρύθμισης Εναλλακτικά σημεία ρύθμισης Εξωτερική επίδραση ρύθμισης Τιμή εισόδου που θα επηρεαστεί από Ρύθμιση της λειτουργίας επίδρασης Κύριος αισθητήρας Πρόγραμμα ωρολογίου Αναλογική πίεση Καθορισμός συστήματος-s Ράμπα επιθυμητού σημείου 4.2 Βηματικός έλεγχος αντλίας Ελάχ. χρόνος μεταξύ εκκίνησης/παύσης Μέγ. αριθμός εκκινήσεων/ώρα Εφεδρικές αντλίες Αναγκαστική εναλλαγή αντλιών οκιμή λειτουργίας αντλίας Προσπάθεια παύσης αντλίας Ταχύτητα εκκίνησης,παύσης Ελάχ. απόδοση Αντιστάθμιση για χρόνο εκκίνησης αντλίας 4.3 ευτερεύουσες λειτουργίες Λειτουργία παύσης Παράμετροι παύσης Ομαλή αύξηση Έκτακτη ανάγκη Ψηφιακές είσοδοι Λειτουργία, DI1 (CU 352) - DI3, [10, 12, 14] Λειτουργία, DI1 (IO ) - DI9, [10-46] Λειτουργία, DI1 (IO ) - DI9, [10-46] Αναλογικές είσοδοι Ρύθμιση, AI1 (CU 352), [51] - AI3, [51, 54, 57] Λειτουργία, ΑΙ1 (CU 352) - AI3 [51, 54, 57] Ελληνικά (GR) Ρύθμιση, AI1 (IO ), [57] - AI2 [57, 60] Λειτουργία, AI1 (IO ) - AI2 [57, 60] Ρύθμιση, AI1 (IO ), [57] - AI2 [57, 60] Λειτουργία, AI1 (IO ) - A2 [57, 60] Ψηφιακές έξοδοι DO1 (CU 352), [71] εκπέμπει σήμα - DO2 [71, 74] DO1 (IO ), [77] εκπέμπει σήμα - DO7 [77-88] DO1 (IO ), [77] εκπέμπει σήμα - DO7 [77-88] Αναλογικές έξοδοι AO1 (IO ) [18] - AO3 [18, 22, 26] AO1 (IO ) [18] - AO3 [18, 22, 26] Ελάχ., Μέγ. και λειτουργία χρήστη Ελάχ. κύκλος λειτουργίας Μέγ. κύκλος λειτουργίας Ορίστε λειτουργία χρήστη Καμπύλη αντλίας Εκτίμηση παροχής Πηγή ελέγχου Σταθερή πίεση εισόδου Εκτίμηση παροχής Μειωμένη λειτουργία 4.4 Λειτουργίες παρακολούθησης Προστασία έναντι της εν ξηρώ λειτουργίας Πιεζοστάτης/φλοτέρ Μέτρηση, πίεση εισόδου Μέτρηση, στάθμη δοχείου Ελάχ. πίεση Μέγ. πίεση Εξωτερική βλάβη Υπέρβαση ορίου Υπέρβαση ορίου Αντλίες εκτός της περιοχής λειτουργίας Ανακούφιση πίεσης Τιμές καταγραφής Βλάβη, πρωτεύων αισθητήρας 4.5 Λειτουργίες, CU 352 Επαναφορά στη γλώσσα service (Αγγλικά) Ενεργοποιήστε ξανά τον οδηγό Γλώσσα οθόνης Μονάδες Πίεση ιαφορική πίεση Μανομετρικό ύψος Στάθμη Θερμοκρασία Ημερομηνία και ώρα Παροχή Ισχύς Κωδικός πρόσβασης Όγκος Ενέργεια Ethernet Ειδική ενέργεια Αριθμός GENIbus Κατάσταση λογισμικού 11

12 Ελληνικά (GR) 8.2 Ανασκόπηση Κεφάλαιο Οθόνη και αριθμός οθόνης Βλέπε σελίδα 8.4 Κατάσταση (1) Τρέχοντες συναγερμοί (3.1) Σύστημα (1.2) Πρόγραμμα (1.2.1) Σημείο ρύθμισης (1.2.2) Επίδραση σημείου ρύθμισης (1.2.3) Μετρούμενες τιμές (1.2.4) Αναλογικές είσοδοι (1.2.5) ιάγραμμα καταγραφής (1.2.6) Μπαταρία (1.2.7) Αντλία 1-6, Aντλία jockey, Εφεδρική ( ) Λειτουργία (2) Λειτουργία (2) Πρόγραμμα λειτουργίας συστήματος (2.1.1) Πρόγραμμα ελέγχου (2.1.2) Εναλλακτικά σημεία ρύθμισης (2.1.3) Έλεγχος συγκεκριμένης αντλίας (2.1.4) Αντλία 1-6 ( ) Λειτουργία, jockey ( ) Λειτουργία, εφεδρική αντλία ( ) Αλάρμ (3) Κατάσταση συναγερμού (3) Τρέχοντες συναγερμοί (3.1) Ημερολόγιο συναγερμών (3.2) Πληροφορίες επαφής service (3.3) Ρυθμίσεις (4) Κύριος ελεγκτής (4.1) Ελεγκτής PI (4.1.1) Εναλλακτικά σημεία ρύθμισης (4.1.2) Εναλλακτικά σημεία ρύθμισης 2-7 ( ) Εξωτερική επίδραση ρύθμισης (4.1.3) Ρύθμιση της λειτουργίας επίδρασης ( ) Κύριος αισθητήρας (4.1.4) Πρόγραμμα ωρολογίου (4.1.6) Αναλογική πίεση (4.1.7) Καθορισμός συστήματος-s (4.1.8) Ράμπα επιθυμητού σημείου (4.1.9) Βηματικός έλεγχος αντλίας (4.2) Ελάχ. χρόνος μεταξύ εκκίνησης/παύσης (4.2.1) Μέγ. αριθμός εκκινήσεων/ώρα (4.2.1) Εφεδρικές αντλίες (4.2.3) Αναγκαστική εναλλαγή αντλιών (4.2.4) οκιμή λειτουργίας αντλίας (4.2.5) Προσπάθεια παύσης αντλίας (4.2.7) Ταχύτητα εκκίνησης,παύσης (4.2.8) Ελάχ. απόδοση (4.2.9) Αντιστάθμιση για χρόνο εκκίνησης αντλίας (4.2.10) ευτερεύουσες λειτουργίες (4.3) Λειτουργία παύσης (4.3.1) Ομαλή αύξηση πίεσης (4.3.3) Έκτακτη ανάγκη (4.3.5) Ψηφιακές είσοδοι (4.3.7) Λειτουργίες ψηφιακών εισόδων ( ) Αναλογικές είσοδοι (4.3.8) Αναλογικές είσοδοι ( to ) Αναλογικές είσοδοι και μετρούμενη τιμή ( ) 43 12

13 Κεφάλαιο Οθόνη και αριθμός οθόνης Βλέπε σελίδα Ψηφιακές έξοδοι (4.3.9) Λειτουργία ψηφιακών εξόδων ( ) Αναλογικές έξοδοι (4.3.10) Σήμα εξόδου ( ) Ελάχ., Μέγ. και λειτουργία χρήστη (4.3.14) Ελάχ. κύκλος λειτουργίας ( ) Μέγ. κύκλος λειτουργίας ( ) Λειτουργία χρήστη ( ) Καμπύλη αντλίας (4.3.19) Πηγή ελέγχου (4.3.20) Σταθερή πίεση εισόδου (4.3.22) Εκτίμηση παροχής (4.3.23) Μειωμένη λειτουργία (4.3.24) Λειτουργίες παρακολούθησης (4.4) Προστασία έναντι της εν ξηρώ λειτουργίας (4.4.1) Πιεζοστάτης/φλοτέρ ( ) Μέτρηση, πίεση εισόδου ( ) Μέτρηση, στάθμη δοχείου ( ) Ελάχ. πίεση (4.4.2) Μέγ. πίεση (4.4.3) Εξωτερική βλάβη (4.4.4) Υπέρβαση ορίου 1 ( ) Αντλίες εκτός της περιοχής λειτουργίας (4.4.7) Ανακούφιση πίεσης (4.4.8) Τιμές καταγραφής (4.4.9) Βλάβη, πρωτεύων αισθητήρας (4.4.10) Λειτουργίες, CU 352 (4.5) Γλώσσα οθόνης (4.5.1) Μονάδες (4.5.2) Ημερομηνία και ώρα (4.5.3) Κωδικός πρόσβασης (4.5.4) Ethernet (4.5.5) Αριθμός GENIbus (4.5.6) Κατάσταση λογισμικού (4.5.9) 60 Ελληνικά (GR) 13

14 Ελληνικά (GR) 8.3 λειτουργιών Η περιγραφή των λειτουργιών βασίζεται στα τέσσερα κύρια μενού της μονάδας ελέγχου CU 352: Κατάσταση Λειτουργία Αλάρμ Ρυθμίσεις. Οι λειτουργίες εφαρμόζονται σε όλους τύπους ελέγχου εκτός κι αν αναφέρεται κάτι διαφορετικό. 8.4 Κατάσταση (1) Η πρώτη οθόνη κατάστασης απεικονίζεται παρακάτω. Η οθόνη παρουσιάζεται όταν η ισχύς είναι ανοικτή και εμφανίζεται εάν τα πλήκτρα του πίνακα χειρισμού δεν αγγιχτούν για 15 λεπτά. F G H Αν παρουσιαστεί κάποια βλάβη, το σύμβολο προειδοποίησης ή το σύμβολο συναγερμού θα εμφανιστεί στη γραμμή (C) μαζί με την αιτία και τον κωδικό βλάβης, π.χ. "Υπερθέρμανση (64)". Εάν η βλάβη έχει σχέση με μία από τις αντλίες, τότε τα σύμβολα ή θα εμφανιστούν επίσης μπροστά από τη γραμμή κατάστασης (D) της εν λόγω αντλίας. Παράλληλα, ο δείκτης κατάστασης αντλίας (Ε) θα αλλάξει χρώμα και να γίνει κίτρινος ή κόκκινος, όπως περιγράφεται στον παρακάτω πίνακα. Το σύμβολο ή θα εμφανίζεται στα δεξιά στην πάνω γραμμή της οθόνης (F). Για όσο διάστημα υφίσταται η βλάβη, αυτό το σύμβολο θα απεικονίζεται στην πάνω γραμμή όλων των οθονών. Για να ανοίξετε μία γραμμή μενού, επιλέξτε τη γραμμή με [ ] ή [ ] και πατήστε [ok]. Η οθόνη μας προσφέρει τη δυνατότητα να ανοίξουμε τις οθόνες κατάστασης που δείχνουν τα ακόλουθα: τρέχοντες συναγερμούς κατάσταση συστήματος κατάσταση της κάθε αντλίας. της κατάστασης αντλίας E A είκτης κατάστασης αντλίας I C D Σχ. 6 Κατάσταση B Περιστρεφόμενη, πράσινο Μόνιμα πράσινο. Περιστρεφόμενη, κίτρινο Μόνιμα κίτρινο. Μόνιμα κόκκινο. Η αντλία σε λειτουργία. Αντλία έτοιμη (δεν βρίσκεται σε λειτουργία). Προειδοποίηση. Η αντλία λειτουργεί. Προειδοποίηση. Αντλία έτοιμη (δεν βρίσκεται σε λειτουργία). Συναγερμός. Η αντλία σταματά. Σε αυτό το μενού δεν μπορούν να γίνουν ρυθμίσεις. Η τρέχουσα τιμή (τιμή διαδικασίας, PV της παραμέτρου ελέγχου, συνήθως η πίεση κατάθλιψης, εμφανίζεται στην πάνω δεξιά γωνία (G) σε συνδυασμό με το επιλεγμένο σημείο ρύθμισης (SP) (H). Το πάνω μισό της οθόνης (Α) παρουσιάζει μία γραφική απεικόνιση του συστήματος αντλίας. Οι επιλεγμένες παράμετροι μέτρησης απεικονίζονται με σύμβολο αισθητήρα και τρέχουσα τιμή. Στα συστήματα MPC-E όπου η διαφορική πίεση στις αντλίες και τα στοιχεία καμπύλης αντλίας είναι γνωστά, η οθόνη απεικονίζει την εκτιμώμενη παροχή όταν η παροχή και η ταχύτητα των αντλιών βρίσκονται εντός των ορίων της περιοχής όπου είναι δυνατόν να υπολογίσουμε την παροχή. : Υποδεικνύει ότι η παροχή είναι μία τιμή που μπορεί να υπολογιστεί Τρέχοντες συναγερμοί (3.1) Η υπολογιζόμενη παροχή μπορεί να διαφέρει από τη μετρούμενη τιμή. Στη μέση της οθόνης, θα εμφανιστεί ένα πεδίο πληροφοριών (Ι) σε περίπτωση που συμβεί ο,τιδήποτε από τα παρακάτω: Περιορισμ.λειτ. λόγω εφεδρ.αντλίας Επίδραση αναλογ.πίεσης ενεργή Επίδραση εξωτ.ρύθμισης ενεργή Εναλλακτ.ρύθμ.ενεργή Ανύψ.πίεσης ενεργή Ενεργοποιημένη ανακούφιση πίεσης Ενεργοποιημένο πρόγραμμα ωρολογίου Τηλεχειριζόμενο με Ethernet Τηλεχειριζόμενο με GENI (RS-485) Περιορισμένο λόγω μειωμένης λειτουργίας ιακοπή λόγω χαμηλής παροχής. Το κάτω μισό μέρος της οθόνης (Β) δείχνει τα εξής: τον τελευταίο ενεργό συναγερμό, εάν υπάρχει, και την αιτία βλάβης μαζί με τον κωδικό βλάβης σε παρένθεση την κατάσταση συστήματος με τρέχον πρόγραμμα λειτουργίας και την πηγή ελέγχου την κατάσταση αντλίας με το τρέχον πρόγραμμα λειτουργίας. Σχ. 7 Τρέχοντες συναγερμοί Η αντλία δείχνει όλους τους ενεργούς συναγερμούς και προειδοποιήσεις που δεν έχουν επαναταχθεί. Για περισσότερες πληροφορίες, βλέπε κεφάλαια Τρέχοντες συναγερμοί (3.1) και Ημερολόγιο συναγερμών (3.2). 14

15 8.4.2 Σύστημα (1.2) Σχ. 8 Σύστημα Αυτή η οθόνη δείχνει τη λειτουργική κατάσταση του συστήματος. Προσφέρεται η δυνατότητα μετάβασης σε υποοθόνες που δείχνουν λεπτομέρειες. Η οθόνη μας προσφέρει τη δυνατότητα να ανοίξουμε οθόνες κατάστασης που δείχνουν τα ακόλουθα: Πρόγραμμα Σημείο ρύθμισης Επίδραση σημείου ρύθμισης Μετρούμενες τιμές Αναλογικές είσοδοι ιάγραμμα καταγραφής Μπαταρία Πρόγραμμα (1.2.1) 5. ιακοπή Όλες οι αντλίες έχουν σταματήσει. 6. Έκτακτη ανάγκη Οι αντλίες λειτουργούν σύμφωνα με τη ρύθμιση που έχει γίνει στην οθόνη Έκτακτη ανάγκη (4.3.5). Η απόδοση που απαιτείται σε αυτά τα προγράμματα λειτουργίας μπορεί να οριστεί στο μενού "Ρυθμίσεις": Μέγ. Ελάχ. Καθορισμένο από το χρήστη Έκτακτη ανάγκη. Βλέπε κεφάλαια Ελάχ., Μέγ. και λειτουργία χρήστη (4.3.14) και Έκτακτη ανάγκη (4.3.5). Το τρέχον πρόγραμμα λειτουργίας μπορεί να ελεγχθεί από τέσσερις διαφορετικές πηγές: βλάβη εξωτερικό σήμα CU 352 bus. Πηγή ελέγχου Το σύστημα μπορεί να οριστεί έτσι ώστε να χειρίζεται εξ' αποστάσεως μέσω ενός εξωτερικού bus (επιλογή). Σε αυτήν την περίπτωση πρέπει να ρυθμιστούν ένα σημείο ρύθμισης και ένα πρόγραμμα λειτουργίας μέσω ενός bus. Στο μενού "Ρυθμίσεις", μπορείτε να επιλέξετε εάν η CU 352 ή ένα εξωτερικό bus πρόκειται να είναι η πηγή ελέγχου. Η κατάσταση αυτής της ρύθμισης απεικονίζεται στην οθόνη "Πρόγραμμα" Σημείο ρύθμισης (1.2.2) Ελληνικά (GR) Σχ. 9 Πρόγραμμα Αυτή η οθόνη δείχνει το πρόγραμμα λειτουργίας του συστήματος και από πού ελέγχεται. Προγράμματα λειτουργίας Το σύστημα διαθέτει έξι προγράμματα λειτουργίας: 1. Κανονικό Οι αντλίες προσαρμόζουν την απόδοσή τους στις απαιτήσεις. 2. Μέγ. Οι αντλίες λειτουργούν σε σταθερή υψηλή ταχύτητα. Κανονικά, όλες οι αντλίες λειτουργούν στη μέγιστη ταχύτητα. 3. Από χρήστη Οι αντλίες λειτουργούν σε μία σταθερή ταχύτητα που έχει οριστεί από το χρήστη. Συνήθως πρόκειται για μία απόδοση μεταξύ "Μέγ." και "Ελάχ.". 4. Ελάχ. Οι αντλίες λειτουργούν σε μία σταθερή χαμηλή ταχύτητα. Κανονικά, μία αντλία λειτουργεί σε ταχύτητα του 70 %. Σχ. 10 Σημείο ρύθμισης Αυτή η οθόνη εμφανίζει το επιθυμητό σημείο ρύθμισης κι επίσης εάν προέρχεται από την CU 352 ή ένα εξωτερικό bus. Στην οθόνη εμφανίζονται επίσης και τα επτά πιθανά σημεία ρύθμισης από την CU 352 (για έλεγχο ανοικτού και κλειστού βρόγχου). Παράλληλα εμφανίζεται το επιθυμητό σημείο ρύθμισης. Επειδή πρόκειται για μία οθόνη κατάστασης, δεν μπορούν να γίνουν ρυθμίσεις. Τα σημεία ρύθμισης μπορούν να αλλάξουν στο μενού "Λειτουργία" ή στο μενού "Ρυθμίσεις". Βλέπε κεφάλαιο Εναλλακτικά σημεία ρύθμισης (4.1.2). 15

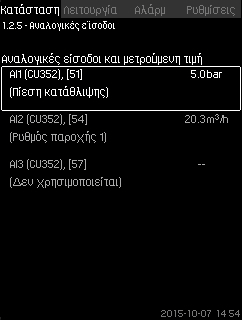

16 Ελληνικά (GR) Επίδραση σημείου ρύθμισης (1.2.3) Αναλογικές είσοδοι (1.2.5) Σχ. 11 Επίδραση σημείου ρύθμισης Το σημείο ρύθμισης που έχει επιλεχθεί μπορεί να επηρεαστεί από διάφορες παραμέτρους. Οι παράμετροι εμφανίζονται ως ποσοστό από το 0 ως το 100 % ή ως μία πίεση μετρούμενη σε bar. Μπορούν να μειώσουν μόνο το σημείο ρύθμισης καθώς η επίδραση σε ποσοστό τοις εκατό διαιρούμενη δια 100 πολλαπλασιάζεται με το επιθυμητό σημείο ρύθμισης: Πραγματικό επιθυμητό σημείο (SP) = επιθυμητό σημείο ρύθμισης x επιρροή (1) επιρροή (2) x... Η οθόνη εμφανίζει τις παραμέτρους που επηρεάζουν το επιθυμητό σημείο ρύθμισης και το ποσοστό ή την τιμή της επίδρασης. Ορισμένες από τις πιθανές παραμέτρους μπορούν να οριστούν στην οθόνη Εξωτερική επίδραση ρύθμισης (4.1.3). Η παράμετρος "Επιτάχυνση μικρής παροχής" ορίζεται ως μία ζώνη εκκίνησης/ παύσης ως ένα ποσοστό του σημείου ρύθμισης που έχει ρυθμιστεί στην οθόνη Λειτουργία παύσης (4.3.1). Η παράμετρος ορίζεται ως ένα ποσοστό στην οθόνη Αναλογική πίεση (4.1.7). Τέλος εμφανίζεται το τρέχον σημείο ρύθμισης (SP) Μετρούμενες τιμές (1.2.4) Σχ. 13 Αναλογικές είσοδοι Η οθόνη εμφανίζει μία ανασκόπηση των αναλογικών εισόδων και των μετρούμενων τιμών κάθε εισόδου. Βλέπε κεφάλαια Αναλογικές είσοδοι (4.3.8), Αναλογικές είσοδοι ( to ) και Αναλογικές είσοδοι και μετρούμενη τιμή ( ) ιάγραμμα καταγραφής (1.2.6) Σχ. 12 Μετρούμενες τιμές Η οθόνη δίνει μια γενική κατάσταση όλων των μετρούμενων και υπολογιζόμενων παραμέτρων. Στα συστήματα MPC-E με ένα ροόμετρο, η ειδική ενέργεια απεικονίζεται ως μία μέση και τρέχουσα τιμή (μέση τιμή κατά το τελευταίο λεπτό). Η μέση τιμή βασίζεται στη συσσωρευμένη παροχή που απεικονίζεται ως συνολικός όγκος. Ο συνολικός όγκος και η μέση ειδική ενέργεια μπορούν να επαναταχθούν σε αυτήν την οθόνη. Σχ. 14 ιάγραμμα καταγραφής Αυτή η οθόνη μπορεί να εμφανίζει καταγεγραμμένα δεδομένα που έχουν αποθηκευτεί στον πίνακα ελέγχου. Επιλέξτε τιμές ημερολογίου στην οθόνη Τιμές καταγραφής (4.4.9). Μπορούν να απεικονιστούν διάφορες τιμές και η κλίμακα χρόνου μπορεί να αλλάξει. Κατάσταση > Σύστημα > ιάγραμμα καταγραφής 1. Ρύθμιση ως ποσοστό: Το zoom ξεκινά από Το zoom σταματά στο 2. Επιλέξτε τιμές για εμφάνιση. Οι γραμμές "Κατανάλωση ισχύος" και "Κατανάλωση ενέργειας" απεικονίζονται μόνο στα συστήματα MPC- E/-EC. 16

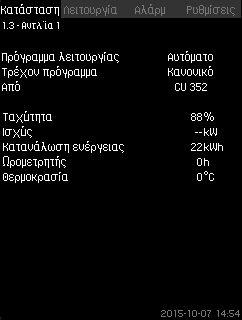

17 8.4.9 Μπαταρία (1.2.7) ιακοπή Η αντλία αναγκάστηκε να σταματήσει. Εκτός από τις πληροφορίες σχετικά με το πρόγραμμα λειτουργίας, η ανάγνωση διαφόρων παραμέτρων είναι δυνατή στην οθόνη κατάστασης, όπως των παρακάτω: τρέχον πρόγραμμα λειτουργίας πηγή ελέγχου ταχύτητα (μόνο το 0 ή 100 % εμφανίζονται για τις απευθείας στο δίκτυο συνδεδεμένες αντλίες) ισχύς (μόνο MPC-E/-EC) κατανάλωση ενέργειας (μόνο MPC-E/-EC) ώρες λειτουργίας. Ελληνικά (GR) Σχ. 15 Μπαταρία Εδώ, μπορείτε να δείτε την κατάσταση της εφεδρικής μπαταρίας, εάν έχει τοποθετηθεί Αντλία 1-6, Aντλία jockey, Εφεδρική ( ) Σχ. 16 Αντλία 1 Αυτή η οθόνη εμφανίζει τη λειτουργική κατάσταση των ξεχωριστών αντλιών. Οι οθόνες για την εφεδρική αντλία και την αντλία jockey εμφανίζονται μόνο εάν έχουν τοποθετηθεί τέτοιες αντλίες. Οι αντλίες μπορεί να διαθέτουν διαφορετικά προγράμματα λειτουργίας: Αυτόματο Σε συνδυασμό με τις άλλες αντλίες που βρίσκονται σε αυτόματη λειτουργία, η αντλία ελέγχεται από τον ελεγκτή ΡΙ, ο οποίος εξασφαλίζει ότι το σύστημα δίνει την απαιτούμενη απόδοση. Χειροκίνητο Η αντλία δεν ελέγχεται από τον ελεγκτή ΡΙ. Στη χειροκίνητη λειτουργία, η αντλία έχει ένα από τα παρακάτω προγράμματα λειτουργίας: Μέγ. Η αντλία λειτουργεί σε προκαθορισμένη μέγιστη ταχύτητα. (Αυτό το πρόγραμμα λειτουργίας μπορεί να επιλεχθεί μόνο για αντλίες μεταβλητής ταχύτητας). Κανονικό Η αντλία λειτουργεί σε προκαθορισμένη ταχύτητα. Ελάχ. Η αντλία λειτουργεί σε προκαθορισμένη ελάχιστη ταχύτητα. (Αυτό το πρόγραμμα λειτουργίας μπορεί να επιλεχθεί μόνο για αντλίες μεταβλητής ταχύτητας). 17

18 Ελληνικά (GR) 8.5 Λειτουργία (2) Σε αυτό το μενού, μπορείτε να ρυθμίσετε τις βασικές παραμέτρους, όπως το σημείο ρύθμισης, το πρόγραμμα λειτουργίας, το πρόγραμμα ελέγχου και τον έλεγχο συγκεκριμένης αντλίας Λειτουργία (2) Επιλέξτε μία από τις ρυθμίσεις παρακάτω: Πρόγραμμα λειτουργίας συστήματος (βλέπε κεφάλαιο 8.5.2). Πρόγραμμα ελέγχου (βλέπε κεφάλαιο 8.5.3). Εναλλακτικά σημεία ρύθμισης (βλέπε κεφάλαιο 8.5.4). Έλεγχος συγκεκριμένης αντλίας (βλέπε κεφάλαιο 8.5.6). Το σημείο ρύθμισης είναι μία τιμή κατάλληλη για το εν λόγω σύστημα. Η εργοστασιακή ρύθμιση μπορεί να έχει αλλάξει στο μενού εκκίνησης Πρόγραμμα λειτουργίας συστήματος (2.1.1) A B C Σχ. 17 Λειτουργία Η στήλη δείχνει την περιοχή ρύθμισης. Σε έλεγχο κλειστού βρόγχου, αντιστοιχεί στην περιοχή του κυρίως αισθητήρα, στην περίπτωση αυτή 0-16 bar. Σε έλεγχο ανοιχτού βρόγχου, η περιοχή ρύθμισης είναι %. Στα αριστερά της στήλης εμφανίζεται το επιθυμητό σημείο ρύθμισης 1 (Α), π.χ. η τιμή που έχει οριστεί στην οθόνη. Στα δεξιά της στήλης εμφανίζεται το τρέχον σημείο ρύθμισης (Β), δηλαδή, το σημείο ρύθμισης που ενεργεί ως αναφορά για τον ελεγκτή ΡΙ. Σε περίπτωση που δεν έχει επιλεχθεί επίδραση εξωτερικού σημείου, οι δύο τιμές θα είναι ταυτόσημες. Η μετρούμενη τιμή (πίεση κατάθλιψης) εμφανίζεται στο γκρίζο μέρος της στήλης (C). Βλέπε κεφάλαια Εξωτερική επίδραση ρύθμισης (4.1.3) και Ρύθμιση της λειτουργίας επίδρασης ( ). Κάτω από την οθόνη υπάρχει μία γραμμή μενού για τη ρύθμιση του σημείου ρύθμισης 1 και την επιλογή του προγράμματος λειτουργίας, περιλαμβανομένων των προγραμμάτων "Κανονικό" και " ιακοπή". Είναι δυνατή η επιλογή περαιτέρω ρυθμίσεων: πρόγραμμα λειτουργίας συστήματος, πρόγραμμα ελέγχου, σημεία ρύθμισης για κλειστό και ανοιχτό βρόγχο καθώς και έλεγχος ξεχωριστών αντλιών. Σημείο ρύθμισης: Έλεγχος κλειστού βρόγχου: Έλεγχος ανοιχτού βρόγχου: Περιοχή μέτρησης του κύριου αισθητήρα % Σημείο ρύθμισης Λειτουργία > Ρύθμιση1, ανοιχτ. βρόγχ. / Ρύθμιση1, κλειστ.βρόγχ.. Ρύθμιση της τιμής. Πρόγραμμα Λειτουργία Select: Κανονικό / ιακοπή. Περαιτέρω ρυθμίσεις Λειτουργία > Περαιτέρω ρυθμίσεις. Σχ. 18 Πρόγραμμα λειτουργίας συστήματος Το σύστημα μπορεί να ρυθμιστεί σε έξι διαφορετικά προγράμματα λειτουργίας. Το "Κανονικό" είναι η συνηθισμένη ρύθμιση. Βλέπε κεφάλαιο Πρόγραμμα (1.2.1). Η απόδοση αυτών των προγραμμάτων λειτουργίας μπορεί να ρυθμιστεί σε αυτό το μενού: Μέγ. Ελάχ. Από χρήστη Έκτακτo. Κανονικό Μέγ. Ελάχ. Από χρήστη ιακοπή Έκτακτo. Λειτουργία > Περαιτέρω ρυθμίσεις > Πρόγραμμα λειτουργίας συστήματος > Πρόγραμμα λειτουργίας. Επιλέξτε τη γραμμή που θέλετε στο κάτω μέρος της οθόνης για να ορίσετε την απόδοση σε ελάχ., μέγ., λειτουργία καθορισμένη από το χρήστη ή λειτουργία έκτακτης ανάγκης. Βλέπε κεφάλαια Ελάχ., Μέγ. και λειτουργία χρήστη (4.3.14) και Έκτακτη ανάγκη (4.3.5). Κανονικό. 18

19 8.5.3 Πρόγραμμα ελέγχου (2.1.2) Ανοιχ.βρ. Στον έλεγχο ανοιχτού βρόγχου, οι αντλίες λειτουργούν με σταθερή ταχύτητα. Η ταχύτητα της αντλίας υπολογίζεται από την απόδοση που έχει οριστεί από το χρήστη (0-100 %). Η απόδοση της αντλίας σε ποσοστό είναι αναλογική με το ρυθμό παροχής. Ο έλεγχος ανοιχτού βρόγχου χρησιμοποιείται συνήθως όταν το σύστημα ελέγχεται από έναν εξωτερικό ελεγκτή, ο οποίος ελέγχει την απόδοση μέσω ενός εξωτερικού σήματος. Ο εξωτερικός ελεγκτής μπορεί, για παράδειγμα, να είναι ένα σύστημα ελέγχου κτηρίου συνδεδεμένου στο σύστημα MPC. Σε αυτές τις περιπτώσεις, το MPC λειτουργεί σαν ένα απλό σύστημα που δέχεται εντολές. Βλέπε σχήματα 22 και 23. Ελληνικά (GR) Σχ. 19 Πρόγραμμα ελέγχου Υπάρχουν δύο προγράμματα ελέγχου, δηλαδή, κλειστού και ανοιχτού βρόγχου. Κλειστός βρ Το συνηθισμένο πρόγραμμα ελέγχου είναι κλειστός βρόγχος όπου ο ενσωματωμένος ελεγκτής ΡΙ εξασφαλίζει ότι το σύστημα φτάνει και διατηρεί το επιλεγμένο σημείο ρύθμισης. Η απόδοση βασίζεται στο σημείο ρύθμισης που έχει καθοριστεί για κλειστό βρόγχο. Βλέπε σχήματα 20 και 21. Σχ. 22 Το πιεστικό συγκρότημα με εξωτερικό ελεγκτή (ανοικτός βρόγχος) Παροχή [m 3 /h] TM Σχ. 20 Πιεστικό συγκρότημα ελεγχόμενο από ενσωματωμένο ελεγκτή ΡΙ (κλειστός βρόγχος) TM Σχ. 23 Καμπύλη ρύθμισης για ανοικτό βρόγχο Παροχή [m 3 /h] Είσοδος [%] από εξωτερικό ελεγκτή TM P [bar] 100 Σημείο ρύθμισης Σχ. 21 Καμπύλη ρύθμισης για κλειστό βρόγχο Χρόνος [δευτ.] Λειτουργία > Περαιτέρω ρυθμίσεις > Πρόγραμμα ελέγχου > Κλειστός βρ. Ορίστε το σημείο ρύθμισης. Βλέπε κεφάλαια και TM Παροχή Αντλία 1 Αντλία 2 Αντλία 3 Αντλία 4 Είσοδος [%] από εξωτερικό ελεγκτή Σχ. 24 Καμπύλη ρύθμισης για σύστημα MPC-E σε ανοιχτό βρόγχο TM

20 Ελληνικά (GR) Παροχή [m 3 /h] Παροχή Αντλία 1 Αντλία 2 Αντλία 3 Αντλία 4 Είσοδος [%] από εξωτερικό ελεγκτή Σχ. 25 Καμπύλη ρύθμισης για σύστημα MPC-F σε ανοικτό βρόγχο Παροχή [m 3 /h] Παροχή Αντλία 1 Αντλία 2 Αντλία 3 Αντλία 4 Είσοδος [%] από εξωτερικό ελεγκτή Σχ. 26 Καμπύλη ρύθμισης για σύστημα MPC-S σε ανοικτό βρόγχο Αυτές οι ρυθμίσεις πρέπει να πραγματοποιούνται σε σχέση με ανοικτό βρόγχο: Ανοιχ.βρ. Ρύθμιση1, ανοιχτ. βρόγχ. Εξωτερική επίδραση σημείου ρύθμισης Κανονικό. TM TM Για να ρυθμίσετε μία εξωτερική πηγή ελέγχου που θα ελέγχει το σύστημα, ακολουθήστε την παρακάτω διαδικασία: Λειτουργία > Περαιτέρω ρυθμίσεις > Πρόγραμμα ελέγχου. Επιλέξτε: Ανοιχ.βρ.. Επιλέξτε: ιακοπή 1. x Ρυθμίστε στο 100 %: Ρύθμιση1, ανοιχτ. βρόγχ.. 3. Ρυθμίσεις > Κύριος ελεγκτής > Εξωτερική επίδραση ρύθμισης > Μετάβαση στη ρύθμιση αναλογικής εισόδου. 4. Επιλέξτε αναλογική είσοδο και περιοχή. 5. Επιλέξτε: Μετρούμενη τιμή εισόδου. Εμφανίζεται η οθόνη Επιλέξτε: Σήμα 0-100% Ορίστε την ελάχιστη και μέγιστη τιμή αισθητήρα. 8. x Επιλέξτε: Τιμή εισόδου που θα επηρεαστεί από Σήμα 0-100% Επιλέξτε: Ρυθμίστε τη λειτουργία επίδρασης. (Βλέπε επίσης κεφάλαιο ) 12. Ορίστε τον αριθμό των σημείων. 13. Ορίστε: Τιμή εξωτερικής εισόδου. (Σημείο 1.) 14. Ρύθμιση ως ποσοστό: Μειώστε ρύθμιση στο. (Σημείο 1.) 15. Επαναλάβετε τα βήματα 13 και 14 για όλα τα επιλεγμένα σημεία Ορίστε ως δευτερόλεπτα: Χρόνος φίλτρου. 18. Επιλέξτε: Ενεργοποιημένη. 19. x Επιλέξτε: Λειτουργία Κανονικό. Το πιεστικό συγκρότημα μπορεί τώρα να ελέγχεται από έναν εξωτερικό ελεγκτή. Έλεγχος κλειστού βρόγχου. 20

21 8.5.4 Εναλλακτικά σημεία ρύθμισης (2.1.3) Έλεγχος συγκεκριμένης αντλίας (2.1.4) Ελληνικά (GR) Σχ. 27 Εναλλακτικά σημεία ρύθμισης Επιπλέον του κυρίου σημείου ρύθμισης 1 (που εμφανίζεται στην οθόνη 2 στο μενού "Λειτουργία"), για τον έλεγχο κλειστού βρόγχου μπορούν να οριστούν έξι εναλλακτικά σημεία ρύθμισης. Επιπλέον, υπάρχει η δυνατότητα να οριστούν επτά σημεία ρύθμισης για έλεγχο ανοιχτού βρόγχου. Υπάρχει η δυνατότητα ενεργοποίησης ενός εκ των εναλλακτικών σημείων ρύθμισης μέσω εξωτερικών επαφών. Βλέπε κεφάλαια Εναλλακτικά σημεία ρύθμισης (4.1.2) και Εναλλακτικά σημεία ρύθμισης 2-7 ( ). Η περιοχή ρύθμισης των σημείων ρύθμισης για έλεγχο κλειστού βρόγχου εξαρτάται από την περιοχή του κύριου αισθητήρα. Βλέπε κεφάλαιο Κύριος αισθητήρας (4.1.4). Σε έλεγχο ανοιχτού βρόγχου, η περιοχή ρύθμισης είναι %. Λειτουργία > Περαιτέρω ρυθμίσεις > Εναλλακτικά σημεία ρύθμισης. Ορίστε το σημείο ρύθμισης. Το σημείο ρύθμισης 1 για έλεγχο κλειστού βρόγχου είναι μια τιμή κατάλληλη για τον εν λόγω σύστημα. Τα εναλλακτικά σημεία ρύθμισης για έλεγχο κλειστού βρόγχου είναι 3 bar. Όλα τα σημεία ρύθμισης για έλεγχο ανοικτού βρόγχου είναι 70 %. Σχ. 28 Έλεγχος συγκεκριμένης αντλίας Υπάρχει η δυνατότητα αλλαγής του προγράμματος λειτουργίας από αυτόματη λειτουργία σε ένα από τα χειροκίνητα προγράμματα λειτουργίας. Αυτόματο Οι αντλίες ελέγχονται από τον ελεγκτή ΡΙ, εξασφαλίζοντας ότι το σύστημα δίνει την απαιτούμενη απόδοση. Χειροκίνητο Η αντλία δεν ελέγχεται από τον ελεγκτή ΡΙ, αλλά είναι ρυθμισμένη σε ένα από τα παρακάτω χειροκίνητα προγράμματα λειτουργίας: Μέγ. Η αντλία λειτουργεί σε προκαθορισμένη μέγιστη ταχύτητα. (Αυτό το πρόγραμμα λειτουργίας μπορεί να επιλεχθεί μόνο για αντλίες μεταβλητής ταχύτητας). Κανονικό Η αντλία λειτουργεί σε προκαθορισμένη ταχύτητα. Ελάχ. Η αντλία λειτουργεί σε προκαθορισμένη ελάχιστη ταχύτητα. (Αυτό το πρόγραμμα λειτουργίας μπορεί να επιλεχθεί μόνο για αντλίες μεταβλητής ταχύτητας). ιακοπή Η αντλία αναγκάστηκε να σταματήσει. Οι αντλίες στη χειροκίνητη λειτουργία δεν αποτελούν μέρος του κανονικού βηματικού ελέγχου της αντλίας και του ελέγχου της ταχύτητας. Οι χειροκίνητες αντλίες αποτελούν μία "διαταραχή" της κανονικής λειτουργίας του συστήματος. Εάν μία ή περισσότερες αντλίες βρίσκονται σε χειροκίνητη λειτουργία, το σύστημα μπορεί να μην βρίσκεται στη θέση να δώσει την απόδοση που έχει οριστεί. Υπάρχουν δύο οθόνες για τη λειτουργία. Στην πρώτη οθόνη, επιλέγεται η αντλία που πρόκειται να οριστεί και στην επόμενη οθόνη επιλέγεται το πρόγραμμα λειτουργίας. Μπορούν να επιλεγχθούν όλες οι αντλίες. Λειτουργία > Περαιτέρω ρυθμίσεις > Έλεγχος συγκεκριμένης αντλίας. 21

22 Ελληνικά (GR) Αντλία 1-6 ( ) Λειτουργία, jockey ( ) Σχ. 29 Αντλία 1-6 Αυτή η οθόνη εμφανίζεται για τις ξεχωριστές αντλίες και καθιστά δυνατή τη ρύθμιση ενός προγράμματος λειτουργίας. Είναι δυνατή η επιλογή "Αυτόματο" ή "Χειροκίνητο" καθώς και του προγράμματος λειτουργίας της αντλίας για χειροκίνητη λειτουργία - "Μέγ.", "Κανονικό", "Ελάχ." ή " ιακοπή". Για αντλίες που είναι απευθείας συνδεδεμένες στο δίκτυο, μπορεί να επιλεχθεί μόνο "Κανονικό" ή " ιακοπή". Λειτουργία > Περαιτέρω ρυθμίσεις > Έλεγχος συγκεκριμένης αντλίας. 1. Επιλέξτε την αντλία. 2. Επιλέξτε επανάταξη: Αυτόματο / Χειροκίνητο. 3. Χειροκίνητο: Επιλέξτε πρόγραμμα λειτουργίας. Κανονικό: Ορίστε το σημείο ρύθμισης. Αυτόματο. Σχ. 30 Λειτουργία, jockey Αυτή η οθόνη εμφανίζεται μόνο σε συστήματα που έχουν ρυθμιστεί με μία αντλία jockey. Προσφέρεται η δυνατότητα ρύθμισης του προγράμματος λειτουργίας και του σημείου ρύθμισης για την αντλία jockey. Αυτόματο Υπάρχει η δυνατότητα να επιλέξετε εάν η αντλία jockey θα χρησιμοποιηθεί ως εφεδρική αντλία. Εάν η αντλία jockey επιλεχθεί ως εφεδρική αντλία, θα εκκινηθεί εάν οι κύριες αντλίες λειτουργούν στο 100 % της ταχύτητας και ακόμη δεν μπορούν να φτάσουν ή να διατηρήσουν το σημείο ρύθμισης. Το σημείο ρύθμισης της αντλίας jockey μπορεί είτε να οριστεί στην ίδια τιμή όπως αυτό των κύριων αντλιών επιλέγοντας "Για σημείο συστήματος" ή σε μία άλλη τιμή. Χειροκίνητο Μέγ., Κανονικό, Ελάχ., ιακοπή. Λειτουργία > Περαιτέρω ρυθμίσεις > Έλεγχος συγκεκριμένης αντλίας > Aντλία jockey. Επιλέξτε επανάταξη: Αυτόματο / Χειροκίνητο. Αυτόματο 1. Επιλέξτε εάν η αντλία θα χρησιμοποιηθεί επίσης ως εφεδρική αντλία (είναι δυνατό μόνον εάν το σύστημα δεν διαθέτει ήδη μία εφεδρική αντλία). 2. Επιλέξτε "Για σημείο συστήματος" ή εισάγετε ένα σημείο ρύθμισης. Χειροκίνητο 1. Επιλέξτε πρόγραμμα λειτουργίας. 2. Κανονικό: Ορίστε το σημείο ρύθμισης. Αυτόματο. Για σημείο συστήματος. 22

23 8.5.8 Λειτουργία, εφεδρική αντλία ( ) Ελληνικά (GR) Σχ. 31 Λειτουργία, εφεδρική αντλία Αυτή η οθόνη εμφανίζεται μόνο σε συστήματα που διαθέτουν εφεδρική αντλία. Υπάρχει η δυνατότητα ρύθμισης του προγράμματος λειτουργίας, καθυστέρησης εκκίνησης και ορίου παύσης για την αντλία. Η λειτουργία είναι διαθέσιμη μόνο σε εφαρμογές ανύψωσης πίεσης. Αυτόματο Προσφέρεται η δυνατότητα ορισμού καθυστέρησης εκκίνησης. Η εφεδρική αντλία θα ξεκινήσει μετά την καθυστέρηση που θα έχει οριστεί εάν οι κύριες αντλίες λειτουργούν στο 100 % της ταχύτητας και δεν μπορούν να διατηρήσουν το σημείο ρύθμισης. Μπορούν να οριστούν δύο παράμετροι παύσης για την εφεδρική αντλία: Όριο μέγιστης πίεσης Η εφεδρική αντλία θα σταματήσει εάν η πίεση υπερβεί το όριο που έχει τεθεί. Πλήθος σταματημένων κύριων αντλιών Η εφεδρική αντλία θα σταματήσει όταν σταματήσει ο αριθμός των κύριων αντλιών που έχουν οριστεί. Χειροκίνητο Μέγ., Ελάχ., Κανονικό, ιακοπή. Λειτουργία > Έλεγχος συγκεκριμένης αντλίας. 1. Επιλέξτε εφεδρική αντλία. 2. Επιλέξτε: Αυτόματο / Χειροκίνητο. Αυτόματο 1. Ορίστε: Υστέρηση εκκίνησης Συνθήκες παύσης. Χειροκίνητο 1. Επιλέξτε πρόγραμμα λειτουργίας. 2. Ορίστε το σημείο ρύθμισης εάν επιλέξετε "Κανονικό". Καθυστέρηση εκκίνησης (αυτόματη): 2 λεπτά. Όριο παύσης: 5 bar. 23

24 Ελληνικά (GR) 8.6 Αλάρμ (3) Αυτό το μενού παρουσιάζει μία ανασκόπηση των συναγερμών και των προειδοποιήσεων. Προσφέρεται η δυνατότητα επανάταξης των συναγερμών Κατάσταση συναγερμού (3) Σχ. 32 Κατάσταση συναγερμού Μία βλάβη στο σύστημα ή σε ένα από τα εξαρτήματα που παρακολουθούνται μπορεί να προκαλέσει έναν συναγερμό ή μία προειδοποίηση. Εκτός από το σήμα βλάβης μέσω του ρελέ σήματος συναγερμού/προειδοποίησης και την κόκκινη ενδεικτική λυχνία στην CU 352, ένας συναγερμός μπορεί επίσης να προκαλέσει μία αλλαγή στο πρόγραμμα λειτουργίας, για παράδειγμα, από το "Κανονικό" στο " ιακοπή". Μία προειδοποίηση προκαλεί μόνο ένδειξη βλάβης. Ο πίνακας παραθέτει τις πιθανές αιτίες βλάβης σε συνδυασμό με έναν αριθμό κωδικού συναγερμού και εάν καταλήγουν σε συναγερμό ή προειδοποίηση. Επίσης δείχνει σε ποιο πρόγραμμα λειτουργίας αλλάζει το σύστημα σε περίπτωση συναγερμού κι αν η επανεκκίνηση του συστήματος και η επανάταξη του συναγερμού είναι χειροκίνητη ή αυτόματη. Ο πίνακας δείχνει, επίσης, ότι η αντίδραση σε ορισμένες από τις αιτίες βλάβης που αναφέρονται μπορεί να οριστεί στο μενού "Ρυθμίσεις". Βλέπε κεφάλαια Ομαλή αύξηση πίεσης (4.3.3) και Λειτουργίες παρακολούθησης (4.4) ως Ανακούφιση πίεσης (4.4.8). Βλάβη Προειδοποίηση ( ) Συναγερμός ( ) Αλλαγή του προγράμματος λειτουργίας σε Επαναφορά συναγερμού Επανεκκίνηση Χειροκίνητο/ Έλλειψη νερού αυτόματο Έλλειψη νερού ιακοπή Χειροκίνητο/ αυτόματο Υψηλή πίεση ιακοπή Χειροκίνητο/ αυτόματο Χειροκίνητο/ αυτόματο Χαμηλή πίεση ιακοπή Χειροκίνητο/ αυτόματο Ανακούφιση πίεσης Συναγερμός, όλες οι αντλίες Εξωτερική βλάβη ιαφορετικά σήματα αισθητήρα Βλάβη, κύριος αισθητήρας Βλάβη, αισθητήρας Πρόβλημα επικοινωνίας Αποτυχία φάσης Πτώσης τάσης, αντλία Υπέρταση, αντλία Υπερφόρτωση, αντλία Υπερβολικά ψηλή θερμοκρασία κινητήρα Άλλη βλάβη, αντλία Εσωτερική βλάβη, CU 352 Εσωτερική βλάβη, ΙΟ 351 Το VFD δεν είναι σε ετοιμότητα ιακοπή ιακοπή ιακοπή ιακοπή [Auto] Αυτόματo [Auto] Αυτόματo Χειροκίνητο/ αυτόματο Χειροκίνητο/ αυτόματο [Auto] Αυτόματo [Auto] Αυτόματo [Auto] Αυτόματo [Auto] Αυτόματo [Auto] Αυτόματo [Auto] Αυτόματo [Auto] Αυτόματo [Auto] Αυτόματo [Auto] Αυτόματo [Auto] Αυτόματo Auto Auto Βλάβη, Ethernet Auto Υπέρβαση ορίου 1 Υπέρβαση ορίου 2 Αδυναμία αποκατάστασης πίεσης Αντλίες εκτός της περιοχής λειτουργίας Βλάβη, αντλία jockey Ορισμός στο μενού "Ρυθμίσεις" Κωδικός συναγερμού X 206 X 214 X 210 X 211 X X , 40, 42, , 50, 51, 54 64, 65, 67, 70 76, 83 83, , 83, 157 Auto 213 Χειροκίνητο/ αυτόματο Χειροκίνητο/ αυτόματο Χειροκίνητο/ αυτόματο Χειροκίνητο/ αυτόματο 231, 232 X 190 X 191 X 215 X 208 Auto

25 8.6.2 Τρέχοντες συναγερμοί (3.1) Ημερολόγιο συναγερμών (3.2) Το ημερολόγιο συναγερμών μπορεί να αποθηκεύσει μέχρι και 24 προειδοποιήσεις και συναγερμούς. Ελληνικά (GR) Σχ. 33 Τρέχοντες συναγερμοί Αυτό το υπομενού παρουσιάζει τα εξής: Προειδοποιήσεις που προκλήθηκαν από βλάβες που συνεχίζουν να υφίστανται. Προειδοποιήσεις που προκλήθηκαν από βλάβες που δεν υφίστανται πλέον, αλλά η προειδοποίηση χρειάζεται χειροκίνητη επανάταξη. Συναγερμούς που προκλήθηκαν από βλάβες που συνεχίζουν να υφίστανται. Συναγερμούς που προκλήθηκαν από προβλήματα που δεν υφίστανται πλέον, αλλά ο συναγερμός απαιτεί χειροκίνητη επανάταξη. Όλες οι προειδοποιήσεις και οι συναγερμοί με αυτόματη επαναφορά σβήνονται αυτόματα από το μενού όταν σταματήσει να υφίσταται η βλάβη. Συναγερμοί που απαιτούν χειροκίνητη επανάταξη επαναφέρονται από αυτή την οθόνη πατώντας [ok]. Ένας συναγερμός δεν μπορεί να επαναταχθεί μέχρι να σταματήσει να υφίσταται η βλάβη. Για κάθε ειδοποίηση ή συναγερμό εμφανίζονται τα ακόλουθα: Αν πρόκειται για προειδοποίηση ή συναγερμό. Πού παρουσιάστηκε η βλάβη: Σύστημα, Αντλία 1, Αντλία 2,... Σε περίπτωση προβλημάτων από εισόδους, εμφανίζεται η είσοδος. Η αιτία της βλάβης και ο κωδικός συναγερμού σε παρενθέσεις, π.χ. "Έλλειψη νερού (214)". Πότε παρουσιάστηκε η βλάβη: Ημερομηνία και ώρα. Πότε σταμάτησε να υφίσταται η βλάβη: Ημερομηνία και ώρα. Εάν η βλάβη συνεχίζει να υφίσταται, η ημερομηνία και η ώρα εμφανίζονται ως Η τελευταία προειδοποίηση/συναγερμός εμφανίζεται στο πάνω μέρος της οθόνης. Σχ. 34 Ημερολόγιο συναγερμών Εδώ εμφανίζονται ειδοποιήσεις και συναγερμοί. Για κάθε ειδοποίηση ή συναγερμό εμφανίζονται τα ακόλουθα: Αν πρόκειται για προειδοποίηση ή συναγερμό. Πού παρουσιάστηκε το πρόβλημα. Σύστημα, Αντλία 1, Αντλία 2,... Σε περίπτωση προβλημάτων από εισόδους, εμφανίζεται η είσοδος. Η αιτία της βλάβης και ο κωδικός συναγερμού σε παρενθέσεις, π.χ. "Έλλειψη νερού (214)". Πότε παρουσιάστηκε η βλάβη: Ημερομηνία και ώρα. Πότε σταμάτησε να υφίσταται η βλάβη: Ημερομηνία και ώρα. Εάν η βλάβη συνεχίζει να υφίσταται, η ημερομηνία και η ώρα εμφανίζονται ως Η τελευταία προειδοποίηση/συναγερμός εμφανίζεται στο πάνω μέρος της οθόνης Πληροφορίες επαφής service (3.3) Σχ. 35 Πληροφορίες επαφής service Αυτή η οθόνη εμφανίζει πληροφορίες επαφής του τεχνικού εγκατάστασης εάν έχουν εισαχθεί κατά το ξεκίνημα. 25

26 Ελληνικά (GR) 8.7 Ρυθμίσεις (4) Κύριος ελεγκτής (4.1) Σχ. 36 Ρυθμίσεις Σε αυτό το μενού, μπορείτε να ρυθμίσετε τις παρακάτω λειτουργίες: Κύριος ελεγκτής Ελεγκτής PI, Εναλλακτικά σημεία ρύθμισης, Εξωτερική επίδραση σημείου ρύθμισης, Κύριος αισθητήρας, Πρόγραμμα ωρολογίου, Αναλογική πίεση, Καθορισμός συστήματος-s, Ράμπα επιθυμητού σημείου. Βηματικός έλεγχος αντλίας Ελάχ. χρόνος μεταξύ εκκίνησης/παύσης, Μέγ. αριθμός εκκινήσεων/ώρα, Αριθμός εφεδρικών αντλιών, Αναγκαστική εναλλαγή αντλιών, οκιμή λειτουργίας αντλίας, Προσπάθεια παύσης αντλίας, Ταχύτητα εκκίνησης,παύσης, Ελάχ. απόδοση, Αντιστάθμιση για χρόνο εκκίνησης αντλίας. ευτερεύουσες λειτουργίες Λειτουργία παύσης, Ομαλή αύξηση πίεσης, Ψηφιακές είσοδοι, Αναλογικές είσοδοι, Ψηφιακές έξοδοι, Αναλογικές έξοδοι, Λειτουργία ανάγκης, Ελάχ., Μέγ. και λειτουργία χρήστη, Καμπύλη αντλίας, Πηγή ελέγχου, Σταθερή πίεση εισόδου, Εκτίμηση παροχής, Μειωμένη λειτουργία. Λειτουργίες παρακολούθησης Προστασία έναντι της εν ξηρώ λειτουργίας, Ελάχ. πίεση, Μέγ. πίεση, Εξωτερική βλάβη, Υπέρβαση ορίου 1, Υπέρβαση ορίου 2, Αντλίες εκτός της περιοχής λειτουργίας, Ανακούφιση πίεσης, Τιμές καταγραφής, Βλάβη, πρωτεύων αισθητήρας. Λειτουργίες, CU 352 Γλώσσα οθόνης, Μονάδες, Ημερομηνία και ώρα, Κωδικός πρόσβασης, Ethernet, Αριθμός GENIbus, Κατάσταση λογισμικού. Η γλώσσα σέρβις, τα Αγγλικά Η.Β., μπορούν να επιλεχθούν για το σέρβις. Όλες αυτές οι λειτουργίες συνήθως ρυθμίζονται σωστά όταν ανοίγει το σύστημα. Σχ. 37 Κύριος ελεγκτής Είναι δυνατόν να ρυθμίσετε τις λειτουργίες που έχουν σχέση με τον κύριο ελεγκτή. Σε αυτό το μενού χρειάζεται να γίνουν ρυθμίσεις μόνο εάν η λειτουργικότητα πρόκειται να επεκταθεί, παραδείγματος χάρη, με εναλλακτικά σημεία ρύθμισης, επίδραση εξωτερικού σημείου ρύθμισης, πρόγραμμα ωρολογίου ή αναλογική πίεση. Μπορούν να επιλεγούν τα ακόλουθα μενού: Ελεγκτής PI Εναλλακτικά σημεία ρύθμισης Εξωτερική επίδραση ρύθμισης Κύριος αισθητήρας Πρόγραμμα ωρολογίου Αναλογική πίεση Καθορισμός συστήματος-s. 26

27 8.7.2 Ελεγκτής PI (4.1.1) Ρυθμίσεις του ελεγκτή ΡΙ για θέρμανση και ψύξη Εάν έχει επιλεχθεί μία διαφορετική εφαρμογή από την ανύψωση πίεσης στον οδηγό εκκίνησης, τότε οι τιμές K p και T i θα οριστούν αυτόματα σύμφωνα με τον παρακάτω πίνακα. Καθώς το σύστημα δεν γνωρίζει το μήκος του σωλήνα, οι εξ' ορισμού παράμετροι θα οριστούν σύμφωνα με τον πίνακα σε ένα μήκος σωλήνα (L 1 ή L 2 ) 5 μέτρων. Ελληνικά (GR) Σύστημα/ εφαρμογή K p Σύστημα θέρμανσης 1) Σύστημα ψύξης 2) T i [δευτερόλεπτα] 0,5 1 Σχ. 38 Ελεγκτής PI Το σύστημα περιλαμβάνει έναν τυποποιημένο ελεγκτή ΡΙ που εξασφαλίζει ότι η πίεση είναι σταθερή και αντιστοιχεί στο σημείο ρύθμισης. Υπάρχει η δυνατότητα ρύθμισης του ελεγκτή ΡΙ σε περίπτωση που απαιτείται μία πιο γρήγορη ή πιο αργή αντίδραση στις αλλαγές κατανάλωσης. Μία πιο γρήγορη αντίδραση επιτυγχάνεται εάν αυξηθεί η K p και μειωθεί το T i. Μία πιο αργή αντίδραση επιτυγχάνεται εάν μειωθεί η K p και αυξηθεί το T i. Απολαβή Kp: -30 ως 30. : Για αντίστροφο έλεγχο, θέστε την K p σε μία αρνητική τιμή. Χρόνος ολοκλήρωσης Ti: 0,1 έως 3600 δευτερόλεπτα. Ρυθμίσεις Κύριος ελεγκτής Ελεγκτής PI. 1. Ορίστε το κέρδος (K p ) και ολόκληρη την ώρα (Τ i ). : Συνήθως δεν χρειάζεται να ρυθμίσετε το K p. Η ρύθμιση του K p και του T i εξαρτάται από το σύστημα και την εφαρμογή. Ρυθμίσεις του ελεγκτή ΡΙ για ανύψωση πίεσης Εάν η εφαρμογή έχει ρυθμιστεί στην ανύψωση πίεσης στον οδηγό εκκίνησης, οι παρακάτω τιμές K p και T i θα οριστούν αυτόματα: K p : 0,5 T i : 1 δευτερόλεπτο. L [m] 1 Q t L 2 [m] L 2 [m] L 2 [m] t 0,5 1) Τα συστήματα θέρμανσης είναι συστήματα στα οποία μια αύξηση στην απόδοση αντλίας θα έχει ως αποτέλεσμα μία αύξηση στη θερμοκρασία στον αισθητήρα. 2) Τα συστήματα ψύξης είναι συστήματα στα οποία μία αύξηση στην απόδοση της αντλίας θα καταλήξει σε μία πτώση της θερμοκρασίας στον αισθητήρα. L 1 : Απόσταση σε [m] μεταξύ αντλίας και αισθητήρα. L 2 : Απόσταση σε [m] μεταξύ εναλλάκτη θερμότητας και αισθητήρα. P: Μέτρηση της διαφορικής πίεσης. Q: Μέτρηση της παροχής. t: Μέτρηση της θερμοκρασίας. t: Μέτρηση της διαφορικής θερμοκρασίας. L 1 < 5 m: 1 L 1 > 5 m: 3 L 1 > 10 m: 5 0,5 1 0,5-0, L 2 0, L 2 0,5-0, L 2 27

28 Ελληνικά (GR) Εναλλακτικά σημεία ρύθμισης (4.1.2) Εναλλακτικά σημεία ρύθμισης 2-7 ( ) Σχ. 39 Εναλλακτικά σημεία ρύθμισης Αυτή η λειτουργία καθιστά δυνατή την επιλογή μέχρι και έξι σημείων ρύθμισης (2 ως 7) ως εναλλακτικά σε σχέση με το κύριο σημείο ρύθμισης (1). Το κύριο σημείο ρύθμισης (1) ορίζεται στο μενού "Λειτουργία". Κάθε εναλλακτικό σημείο ρύθμισης μπορεί να χειρίζεται χειροκίνητα σε μία ξεχωριστή ψηφιακή είσοδο (DI). Όταν η επαφή της εισόδου είναι κλειστή, τότε εφαρμόζεται το εναλλακτικό σημείο ρύθμισης. Εάν έχουν επιλεχθεί περισσότερα του ενός εναλλακτικών σημείων ρύθμισης και έχουν ενεργοποιηθεί την ίδια στιγμή, η CU 352 επιλέγει το σημείο ρύθμισης με το μικρότερο αριθμό. Έξι σημεία ρύθμισης, Αρ. 2 ως 7. εν έχουν επιλεχθεί εναλλακτικά σημεία ρύθμισης. Σχ. 40 Εναλλακτικά σημεία ρύθμισης 2-7 Για κάθε εναλλακτικό σημείο ρύθμισης, επιλέξτε την ψηφιακή είσοδο για να ενεργοποιηθεί το σημείο ρύθμισης. Υπάρχει η δυνατότητα να ορίσετε ένα σημείο ρύθμισης για κλειστό βρόγχο καθώς και για ανοιχτό βρόγχο. Ρυθμίσεις > Κύριος ελεγκτής > Εναλλακτικά σημεία ρύθμισης. 1. Επιλέξτε εναλλακτικό σημείο ρύθμισης. 2. Επιλέξτε: Μετάβαση στη ρύθμιση ψηφιακής εισόδου. Εμφανίζεται η οθόνη Ψηφιακές είσοδοι (4.3.7). 3. Ορίστε την είσοδο Μαρκάρετε τη γραμμή μενού του σημείου ρύθμισης (κλειστός ή ανοιχτός βρόγχος). 6. Ορίστε το σημείο ρύθμισης. Ρυθμίστε και τα δύο σημεία ρύθμισης εάν το σύστημα πρόκειται να ελέγχεται τόσο σε ανοιχτό όσο και σε κλειστό βρόγχο. εν έχουν οριστεί εναλλακτικά σημεία ρύθμισης. 28

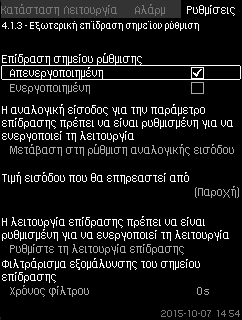

29 8.7.5 Εξωτερική επίδραση ρύθμισης (4.1.3) Σχ. 41 Εξωτερική επίδραση ρύθμισης Αυτή η λειτουργία καθιστά δυνατή την προσαρμογή του σημείου ρύθμισης αφήνοντας τις παραμέτρους μέτρησης να επηρεάσουν το σημείο ρύθμισης. Συνήθως ένα αναλογικό σήμα από ένα αισθητήριο παροχής ή θερμοκρασίας ή ένα παρεμφερές αισθητήριο. Το κεφάλαιο 9. Παράμετροι μέτρησης παρουσιάζει μία ανασκόπηση τύπων αισθητηρίων και πιθανών θέσεων. Ως παράδειγμα, το σημείο ρύθμισης μπορεί να προσαρμοστεί σε παραμέτρους που μπορούν να επηρεάσουν την πίεση κατάθλιψης ή τη θερμοκρασία του συστήματος. Οι παράμετροι που επηρεάζουν την απόδοση του συστήματος εκφράζονται ως ποσοστιαία αναλογία από 0 ως 100%. Μπορούν μόνο να μειώσουν το σημείο ρύθμισης καθώς η επίδραση ως ποσοστιαία αναλογία διαιρούμενη δια του 100 πολλαπλασιάζεται με το σημείο ρύθμισης: Πραγματικό επιθυμητό σημείο ρύθμισης (SP) = επιθυμητό σημείο ρύθμισης x επίδραση (1) επίδραση (2) x... Οι τιμές επίδρασης μπορούν να οριστούν ξεχωριστά. Ένα φίλτρο περιορισμένης διέλευσης εξασφαλίζει την ομαλοποίηση της μετρούμενης τιμής που επηρεάζει το σημείο ρύθμισης. Αυτό καταλήγει σε σταθερές αλλαγές σημείου ρύθμισης. Σήμα 0-100% Πίεση εισόδου Πίεση κατάθλιψης Εξωτερική πίεση ιαφορική πίεση, εξωτερική ιαφορική πίεση, αντλία Παροχή Στάθμη δοχείου, κατάθλιψη Στάθμη δοχείου, αναρρόφηση Θερμ. επιστροφής, εξωτερ. Θερμ.προσαγωγής Θερμ.επιστροφής ιαφορική θερμοκρασία Θερμ.περιβάλλοντος ιαφορική θερμοκρασία. Ρυθμίσεις > Κύριος ελεγκτής > Εξωτερική επίδραση ρύθμισης > Τιμή εισόδου που θα επηρεαστεί από. Εμφανίζεται ένας κατάλογος με τις διαθέσιμες παραμέτρους. 1. Επιλέξτε την παράμετρο που πρόκειται να επηρεάσει το σημείο ρύθμισης Ρυθμίστε τη λειτουργία επίδρασης. (Βλέπε κεφάλαιο 8.7.6). 4. Ορίστε τον αριθμό των σημείων. 5. Ορίστε: Τιμή εξωτερικής εισόδου. (Σημείο 1.) 6. Ρύθμιση ως ποσοστό: Μειώστε ρύθμιση στο. (Σημείο 1.) 7. Επαναλάβετε τα βήματα 4 ως 6 για όλες τις παραμέτρους που θέλετε Ορίστε ως δευτερόλεπτα: Χρόνος φίλτρου. 10. Επιλέξτε: Ενεργοποιημένη. Η λειτουργία είναι απενεργοποιημένη. Ελληνικά (GR) 29

30 Ελληνικά (GR) Ρύθμιση της λειτουργίας επίδρασης ( ) Ρυθμίσεις > Κύριος ελεγκτής > Εξωτερική επίδραση ρύθμισης. 1. Ρυθμίστε τη λειτουργία επίδρασης. 2. Ορίστε τον αριθμό των σημείων. 3. Ορίστε: Τιμή εξωτερικής εισόδου. (Σημείο 1.) 4. Ρύθμιση ως ποσοστό: Μειώστε ρύθμιση στο. (Σημείο 1.) 5. Επαναλάβετε τα βήματα 2 ως 4 για όλες τις παραμέτρους που θέλετε. Η λειτουργία είναι απενεργοποιημένη Κύριος αισθητήρας (4.1.4) Σχ. 42 Ρύθμιση της λειτουργίας επίδρασης Προσφέρεται η δυνατότητα να επιλέξετε τη σχέση μεταξύ της παραμέτρου μέτρησης, η οποία πρόκειται να επηρεάσει το σημείο ρύθμισης και της επιθυμητής επίδρασης ως ποσοστό. Η σχέση ορίζεται εισάγοντας τιμές σε έναν πίνακα με οκτώ σημεία το πολύ μέσω του πίνακα χειρισμού. Παράδειγμα: Επίδραση σημείου ρύθμισης [%] Παροχή [m 3 /h] Σχ. 43 Σχέση μεταξύ επίδρασης σημείου ρύθμισης και παροχής Η μονάδα ελέγχου χαράσσει ευθείες γραμμές μεταξύ των σημείων. Μία οριζόντια γραμμή αρχίζει από την ελάχιστη τιμή του σχετικού αισθητήρα (0 m 3 /h στο παράδειγμα) και καταλήγει στο πρώτο σημείο. Το ίδιο συμβαίνει, επίσης, από το τελευταίο σημείο ως τη μέγιστη τιμή του αισθητήρα (παράδειγμα 50 m 3 /ώρα). Μπορούν να επιλεχθούν δύο ως οκτώ σημεία. Κάθε σημείο περιέχει τη σχέση μεταξύ της τιμής της παραμέτρου που πρόκειται να επηρεάσει το σημείο ρύθμισης και της επίδρασης της τιμής. 3 4 TM Σχ. 44 Κύριος αισθητήρας Μπορείτε να επιλέξτε την παράμετρο ελέγχου του συστήματος και να ρυθμίσετε τον αισθητήρα ώστε να μετρήσει την τιμή. Πίεση κατάθλιψης ιαφορική πίεση, εξωτερική ιαφορική πίεση, αντλία Σειρά 2000, διαφορική πίεση Εξωτερική πίεση ιαφορική πίεση, είσοδος ιαφορική πίεση, έξοδος Παροχή Σειρά 2000, παροχή Θερμ.προσαγωγής Θερμ.επιστροφής ιαφορική θερμοκρασία Θερμ.περιβάλλοντος Θερμ. επιστροφής, εξωτερ. Σήμα 0-100% εν χρησιμοποιείται. 30

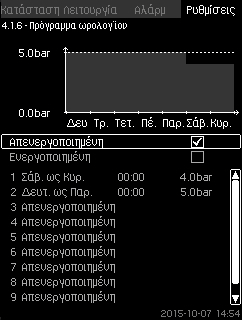

31 Ρυθμίσεις > Κύριος ελεγκτής > Κύριος αισθητήρας > Μετάβαση στη ρύθμιση αναλογικής εισόδου. Εμφανίζεται η οθόνη Αναλογικές είσοδοι (4.3.8). 1. Επιλέξτε την αναλογική είσοδο (ΑΙ) για τον κύριο αισθητήρα και ορίστε τις παραμέτρους Επιλέξτε την παράμετρο ελέγχου για τον κύριο αισθητήρα. Η κύρια παράμετρος είναι πίεση κατάθλιψης. Ο αισθητήρας συνδέεται στη AI1 (CU352). Στον οδηγό εκκίνησης μπορούν να επιλεχθούν κι άλλες κύριες παράμετροι Πρόγραμμα ωρολογίου (4.1.6) Ενεργοποίηση και ρύθμιση του γεγονότος. Ελληνικά (GR) Σχ. 45 Πρόγραμμα ωρολογίου Με αυτή τη λειτουργία μπορούμε να ορίσουμε σημεία ρύθμισης καθώς και την ημέρα και ώρα της ενεργοποίησής τους. Προσφέρεται, επίσης, η δυνατότητα ορισμού της ημέρας και της ώρας για παύση του συστήματος. Εάν απενεργοποιηθεί το πρόγραμμα ωρολογίου, το σημείο ρύθμισης του προγράμματος θα παραμείνει ενεργό. Κατά την ενεργοποίηση του προγράμματος ωρολογίου χρειάζονται δύο γεγονότα τουλάχιστον. Ένα για την εκκίνηση του συστήματος κι ένα για τη διακοπή του. Σχ. 46 Συμβάν 1 Ρυθμίσεις > Κύριος ελεγκτής > Πρόγραμμα ωρολογίου. 1. Ενεργοποίηση της λειτουργίας. 2. Επιλέξτε και ενεργοποιήστε ένα από τα δέκα συμβάντα. 3. Επιλέξτε: Κανονικό / ιακοπή. (Παραλείψτε το βήμα 4 εάν επιλέξετε " ιακοπή".) 4. Ορίστε: Ρύθμιση, κλειστός βρόγχ.. 5. Ορίστε: Ώρα, Ώρες, Λεπτά. 6. Επιλέξτε την ημέρα της εβδομάδας κατά την οποία οι ρυθμίσεις πρόκειται να ενεργοποιηθούν. 7. Επιλέξτε: Ενεργοποιημένη. 8. Επαναλάβετε τα βήματα 2 ως 7 σε περίπτωση που πρόκειται να ενεργοποιηθούν διάφορα συμβάντα. : Μπορούν να οριστούν μέχρι δέκα συμβάντα Επιλέξτε: Ενεργοποιημένη. Η λειτουργία είναι απενεργοποιημένη. 31

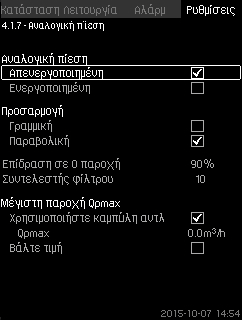

32 Ελληνικά (GR) Αναλογική πίεση (4.1.7) 4. Ορίστε: Συντελεστής φίλτρου. 5. Επιλέξτε: Χρησιμοποιήστε καμπύλη αντλίας / Βάλτε τιμή. 6. Ορίστε "Qpmax" εάν επιλέξετε "Βάλτε τιμή". Η λειτουργία είναι απενεργοποιημένη Καθορισμός συστήματος-s (4.1.8) Σχ. 47 Αναλογική πίεση Η λειτουργία μπορεί μόνο να ενεργοποιηθεί σε συστήματα ελεγχόμενης πίεσης και προσαρμόζει αυτόματα το σημείο ρύθμισης στην τρέχουσα παροχή για να αντισταθμίσει τις δυναμικές απώλειες που εξαρτώνται από την παροχή. Καθώς πολλά συστήματα είναι σχεδιασμένα με επιπλέον παροχή, η υπολογιζόμενη μέγιστη παροχή (Qpmax) μπορεί να εισαχθεί χειροκίνητα. Σε συστήματα με αντλίες CR, οι καμπύλες αντλίας μπορούν να χρησιμοποιηθούν για να υπολογίσουν τη μέγιστη παροχή στο σημείο ρύθμισης που έχετε επιλέξει. Ένας παράγοντας φίλτρου μπορεί να οριστεί για να εμποδίσει τη διακύμανση. Η προσαρμογή μπορεί να είναι γραμμική ή παραβολική. Βλέπε σχήμα 47. H C A Σχ. 48 Αναλογική πίεση B Q TM Σχ. 49 Καθορισμός συστήματος-s Η λειτουργία καθιστά δυνατή την αντιστροφή του ελέγχου των απευθείας συνδεδεμένων στο δίκτυο αντλιών (MPC-S). Με αυτή ορίζεται εάν οι αντλίες θα εκκινούνται ή θα σταματούν ανάλογα με την τρέχουσα τιμή. Για να χρησιμοποιηθεί αυτή η λειτουργία πρέπει να οριστεί μία ζώνη εκκίνησης/παύσης. Βλέπε σχήμα 50. Κανονικός Μία αντλία σταματά όταν η τιμή γίνει μεγαλύτερη από τη ζώνη H set + εκκίνηση/παύση. Και μία αντλία εκκινείται όταν η τιμή γίνει μικρότερη από το H set. Βλέπε σχήμα 50. Αντίστροφος Μία αντλία εκκινείται όταν η τιμή γίνει μεγαλύτερη από τη ζώνη H set + εκκίνηση/παύση. Και μία αντλία σταματά όταν η τιμή γίνει μικρότερη από το H set. Βλέπε σχήμα 50. Κανονικός H [m] Αντίστροφος H [m] Θέση A B C Πίεση σε παροχή 0. Σημείο εκκίνησης του ελέγχου αναλογικής πίεσης (επίδραση σε 0 παροχή = x % του σημείου ρύθμισης) Qpmax Σημείο ρύθμισης Η λειτουργία έχει τους παρακάτω σκοπούς: να αντισταθμίσει τις απώλειες πίεσης να μειώσει την κατανάλωση ενέργειας να αυξήσει την άνεση του χρήστη. Επιλογή του προγράμματος ελέγχου. Επίδραση σε 0 παροχή Εκτιμώμενος ρυθμός παροχής Συντελεστής φίλτρου. Ρυθμίσεις > Κύριος ελεγκτής > Αναλογική πίεση. 1. Επιλέξτε: Ενεργοποιημένη. 2. Επιλέξτε: Προσαρμογή Γραμμική / Παραβολική. 3. Ορίστε: Επίδραση σε 0 παροχή. Η αντλία σταματά Η αντλία εκκινείται Ζώνη εκκίνησης/παύσης Ζώνη εκκίνησης/παύσης H set H set Η αντλία εκκινείται Η αντλία σταματά Χρόνος [δευτ.] Χρόνος [δευτ.] Σχ. 50 Κανονικός κι αντίστροφος έλεγχος Επιλογή της ρύθμισης (κανονικός ή αντίστροφος έλεγχος). Ζώνη εκκίνησης/παύσης. Ρυθμίσεις > Κύριος ελεγκτής > Καθορισμός συστήματος-s. 1. Επιλέξτε: Κανονικός / Αντίστροφος. 2. Ορίστε: Ζώνη εκκίνησης/παύσης. Κανονικό. TM TM

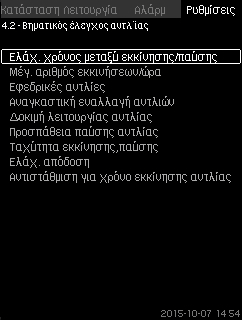

33 Ράμπα επιθυμητού σημείου (4.1.9) Ελάχ. χρόνος μεταξύ εκκίνησης/παύσης (4.2.1) Ελληνικά (GR) Σχ. 51 Ράμπα επιθυμητού σημείου Όταν ενεργοποιείται αυτή η λειτουργία, οι αλλαγές του σημείου ρύθμισης θα επηρεαστούν από την κλίση του σημείου ρύθμισης και αυτό θα αλλάξει σταδιακά μέσα σε ορισμένο χρόνο. Η "Αναλογική πίεση" ή "Επίδραση σημείου ρύθμισης" δεν θα επηρεαστεί από αυτή τη λειτουργία. Η λειτουργία μπορεί να ενεργοποιηθεί και να οριστεί αλλαγή ανά λεπτό. Ρυθμίσεις > Κύριος ελεγκτής > Ράμπα επιθυμητού σημείου. 1. Επιλέξτε: Ενεργοποιημένη. 2. Ορίστε: Αλλαγή ανά λεπτό. Η λειτουργία είναι απενεργοποιημένη Βηματικός έλεγχος αντλίας (4.2) Σχ. 53 Ελάχ. χρόνος μεταξύ εκκίνησης/παύσης Αυτή η λειτουργία εξασφαλίζει μία καθυστέρηση μεταξύ της εκκίνησης/παύσης μίας αντλίας και της εκκίνησης/παύσης μίας άλλης αντλίας. Ο σκοπός είναι να εμποδιστεί το ρετάρισμα όταν οι αντλίες εκκινούνται και σταματούν συνεχώς. Από 1 ως 3600 δευτερόλεπτα. Ρυθμίσεις > Βηματικός έλεγχος αντλίας > Ελάχ. χρόνος μεταξύ εκκίνησης/παύσης. Η ρύθμιση πραγματοποιείται στον οδηγό εκκίνησης και εξαρτάται από την εφαρμογή Μέγ. αριθμός εκκινήσεων/ώρα (4.2.1) Σχ. 54 Μέγ. αριθμός εκκινήσεων/ώρα Σχ. 52 Βηματικός έλεγχος αντλίας Είναι δυνατό να ορίσετε τις λειτουργίες που συνδέονται με το βηματικό έλεγχο αντλίας. Μπορούν να επιλεγούν τα ακόλουθα μενού: Ελάχ. χρόνος μεταξύ εκκίνησης/παύσης Μέγ. αριθμός εκκινήσεων/ώρα Εφεδρικές αντλίες Αναγκαστική εναλλαγή αντλιών οκιμή λειτουργίας αντλίας Aντλία jockey Προσπάθεια παύσης αντλίας Ταχύτητα εκκίνησης,παύσης Ελάχ. απόδοση Αντιστάθμιση για χρόνο εκκίνησης αντλίας. Αυτή η λειτουργία περιορίζει τον αριθμό των εκκινήσεων και παύσεων της αντλίας την ώρα για όλο το σύστημα. Μειώνει την εκπομπή θορύβου και βελτιώνει την άνεση των συστημάτων με αντλίες απευθείας συνδεδεμένες στο δίκτυο. Κάθε φορά που εκκινείται ή σταματά μία αντλία, η CU 352 υπολογίζει πότε επιτρέπεται στην επόμενη αντλία να ξεκινήσει/ σταματήσει ώστε να μην ξεπεραστεί ο επιτρεπτός αριθμός εκκινήσεων την ώρα. Η λειτουργία επιτρέπει πάντα στις αντλίες να ξεκινήσουν ώστε να πληρούν τη ζήτηση αλλά οι παύσεις των αντλιών θα καθυστερήσουν, αν χρειάζεται, ώστε να μην υπερβαίνεται ο επιτρεπόμενος αριθμός εκκινήσεων ανά ώρα. Ο χρόνος μεταξύ των εκκινήσεων κάθε αντλίας πρέπει να κυμαίνεται μεταξύ του ελάχιστου χρόνου μεταξύ της εκκίνησης/ παύσης, βλέπε κεφάλαιο , και 3600/n, το 'n' συμβολίζει τον αριθμό των εκκινήσεων ανά ώρα που έχει οριστεί. 33

34 Ελληνικά (GR) 1 ως 1000 εκκινήσεις την ώρα. Ρυθμίσεις > Βηματικός έλεγχος αντλίας > Μέγ. αριθμός εκκινήσεων/ώρα. 1. Ορίστε: Ελάχ. χρόνος μεταξύ εκκίνησης/παύσης. Μέγ. αριθμός εκκινήσεων/ώρα Αναγκαστική εναλλαγή αντλιών (4.2.4) MPC-E: Άλλες μεταβλητές: 200 εκκινήσεις την ώρα 100 εκκινήσεις την ώρα Αυτή η λειτουργία δεν έχει επίδραση στο Λειτουργία παύσης (4.3.1) Εφεδρικές αντλίες (4.2.3) Σχ. 56 Αναγκαστική εναλλαγή αντλιών Σχ. 55 Εφεδρικές αντλίες Αυτή η λειτουργία καθιστά δυνατό τον περιορισμό της μέγιστης απόδοσης του συστήματος, με την επιλογή μίας ή περισσότερων αντλιών ως εφεδρικών αντλιών. Εάν ένα σύστημα τριών αντλιών έχει μία εφεδρική αντλία, τότε επιτρέπεται το πολύ δύο αντλίες να βρίσκονται σε λειτουργία ταυτόχρονα. Εάν μια από τις δύο αντλίες που βρίσκονται σε λειτουργία έχει κάποια βλάβη κι έχει σταματήσει, θα εκκινηθεί η εφεδρική αντλία. Με αυτόν τον τρόπο δεν μειώνεται η απόδοση του συστήματος. Η κατάσταση της εφεδρικής αντλίας εναλλάσσεται μεταξύ όλων των αντλιών. Ο αριθμός των πιθανών εφεδρικών αντλιών σε ένα σύστημα είναι ίσος με το συνολικό αριθμό των αντλιών στο σύστημα μείον 1. Ρυθμίσεις > Βηματικός έλεγχος αντλίας > Εφεδρικές αντλίες. Ορίστε: Ρυθμίστε τον αριθμό των εφεδρικών αντλιών. Ο αριθμός των εφεδρικών αντλιών ορίζεται στο 0, δηλαδή η λειτουργία είναι απενεργοποιημένη. Αυτή η λειτουργία εξασφαλίζει ότι οι αντλίες λειτουργούν για τον ίδιο αριθμό ωρών λειτουργίας. Σε ορισμένες εφαρμογές, η απαίτηση παραμένει σταθερή για μεγάλες χρονικές περιόδους χωρίς να απαιτεί από όλες τις αντλίες να λειτουργούν. Σε αυτές τις περιπτώσεις, η εναλλαγή των αντλιών δεν πραγματοποιείται κανονικά κι έτσι μπορεί να χρειαστεί η υποχρεωτική εναλλαγή αντλιών. Μία φορά κάθε 24 ώρες, η CU 352 ελέγχει εάν κάποια από τις αντλίες που λειτουργεί διαθέτει περισσότερες ώρες από τις αντλίες που είναι σταματημένες. Εάν συμβαίνει κάτι τέτοιο, η αντλία θα παυθεί και θα αντικατασταθεί από μία άλλη αντλία με μικρότερο αριθμό ωρών λειτουργίας. Η λειτουργία μπορεί να ενεργοποιηθεί/απενεργοποιηθεί. Μπορεί να οριστεί η ώρα της ημέρας κατά την οποία θα λάβει χώρα η εναλλαγή. Ρυθμίσεις > Βηματικός έλεγχος αντλίας > Αναγκαστική εναλλαγή αντλιών. 1. Επιλέξτε: Ενεργοποιημένη. 2. Ορίστε: Ώρα της ημέρας για εναλλαγή. 3. Επιλέξτε χρονικό διάστημα για εναλλαγή αντλίας. Η λειτουργία είναι ενεργοποιημένη. Η ώρα έχει οριστεί στις 03:00. 34

35 οκιμή λειτουργίας αντλίας (4.2.5) Προσπάθεια παύσης αντλίας (4.2.7) Ελληνικά (GR) Σχ. 57 οκιμή λειτουργίας αντλίας Αυτή η λειτουργία χρησιμοποιείται κυρίως σε περιπτώσεις όπου η υποχρεωτική εναλλαγή αντλιών είναι απενεργοποιημένη ή/και αν το σύστημα έχει τεθεί στο πρόγραμμα " ιακοπή", π.χ. σε ένα χρονικό διάστημα που το σύστημα δεν χρειάζεται. Σε παρεμφερείς περιπτώσεις, είναι σημαντικό οι αντλίες να ελέγχονται τακτικά. Πλεονεκτήματα αυτής της λειτουργίας: Οι αντλίες δεν θα κολλήσουν κατά τη διάρκεια μίας μεγάλης περιόδου αδράνειας λόγω ιζημάτων από το αντλούμενο υγρό. Το αντλούμενο υγρό δεν θα σαπίσει μέσα στην αντλία. Ο παγιδευμένος αέρας θα απομακρυνθεί από την αντλία. Οι αντλίες εκκινούνται αυτόματα η μία μετά την άλλη και λειτουργούν για πέντε δευτερόλεπτα. Οι αντλίες που έχουν τεθεί στο πρόγραμμα λειτουργίας "Χειροκίνητο" δεν περιλαμβάνονται στο δοκιμαστικό έλεγχο. Εάν υπάρξει κάποιος συναγερμός, η δοκιμαστική λειτουργία δεν θα πραγματοποιηθεί. Εάν η εφεδρική αντλία περιλαμβάνεται στη δοκιμαστική λειτουργία, η πίεση συστήματος θα είναι υψηλή όταν η αντλία εκκινηθεί. Ώρα ημέρας Ημέρα εβδομάδος Περιλαμβάνει πιλοτική αντλία Περιλαμβάνει εφεδρική αντλία Ρυθμίσεις > Βηματικός έλεγχος αντλίας > οκιμή λειτουργίας αντλίας. 1. Επιλέξτε χρονικό διάστημα. 2. Ορίστε: Ώρα ημέρας Λεπτά. 3. Επιλέξτε την ημέρας της εβδομάδας, σε περίπτωση που επιλέξετε "Μία φορά την εβδομάδα". 4. Εάν το σύστημα είναι ρυθμισμένο με μία αντλία jockey ή μία εφεδρική αντλία, επιλέξτε "Περιλαμβάνει πιλοτική αντλία" ή "Περιλαμβάνει εφεδρική αντλία". Η λειτουργία είναι απενεργοποιημένη. Σχ. 58 Προσπάθεια παύσης αντλίας Η λειτουργία καθιστά δυνατό τη ρύθμιση αυτόματης παύσης προσπαθειών μίας αντλίας όταν λειτουργούν περισσότερες της μίας αντλίες. Εξασφαλίζει έτσι ότι θα λειτουργεί πάντα ο καλύτερος δυνατός αριθμός αντλιών, από άποψη κατανάλωσης ενέργειας. Βλέπε Ταχύτητα εκκίνησης,παύσης (4.2.8). Παράλληλα, ο σκοπός είναι να αποφευχθούν οι διαταραχές σε σχέση με την αυτόματη παύση των αντλιών. Οι προσπάθειες παύσης μπορούν είτε να πραγματοποιούνται ανά σταθερά χρονικά διαστήματα που μπορούν να οριστούν στο " ιάστημα μεταξύ προσπαθειών παύσης" ή με αυτοεκμάθηση. Εάν επιλεγχθεί η επιλογή αυτοεκμάθησης, το χρονικό διάστημα μεταξύ των προσπαθειών παύσης θα αυξηθεί εάν αποτύχουν επανειλημμένες προσπάθειες διακοπής της αντλίας. Ρυθμίσεις > Βηματικός έλεγχος αντλίας > Προσπάθεια παύσης αντλίας. 1. Επιλέξτε: Αυτοεκμάθηση / Σταθερό διάστημα. 2. Ορίστε " ιάστημα μεταξύ προσπαθειών παύσης" εάν επιλέξετε "Σταθερό διάστημα". 3. Επιλέξτε: Ενεργοποιημένη. Η λειτουργία είναι ενεργοποιημένη και έχει επιλεχθεί "Αυτοεκμάθηση". 35

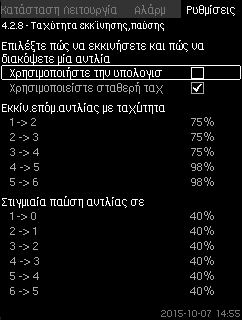

36 Ελληνικά (GR) Ταχύτητα εκκίνησης,παύσης (4.2.8) Η λειτουργία ελέγχει την εκκίνηση και την παύση των αντλιών. Προσφέρονται δύο επιλογές: 1. Χρησιμοποιήστε την υπολογισμένη ταχύτητα Αυτή η λειτουργία εξασφαλίζει ότι ο βέλτιστος αριθμός αντλιών λειτουργεί πάντα σε ένα επιθυμητό σημείο λειτουργίας, από άποψη κατανάλωσης ενέργειας. ΗCU 352 υπολογίζει τον απαιτούμενο αριθμό των αντλιών και την ταχύτητά τους. Αυτό απαιτεί η διαφορική πίεση της αντλίας να μετράται από έναν αισθητήρα διαφορικής πίεσης ή ξεχωριστούς αισθητήρες πίεσης στην πλευρά εισόδου και κατάθλιψης. Όταν επιλεγχθεί η υπολογισμένη ταχύτητα, η CU 352 θα αγνοήσει τα ποσοστά που έχουν οριστεί. 2. Χρησιμοποιείστε σταθερή ταχύτητα Οι αντλίες εκκινούνται και σταματούν στις ταχύτητες που έχουν οριστεί από το χρήστη. 1. Χρησιμοποιήστε την υπολογισμένη ταχύτητα Ρυθμίσεις > Βηματικός έλεγχος αντλίας > Ταχύτητα εκκίνησης,παύσης. Επιλέξτε: Χρησιμοποιείστε σταθερή ταχύτητα. Ορίστε: Εκκίν.επόμ.αντλίας με ταχύτητα > 1 -> Ορίστε την ταχύτητα ως ποσοστό. 2. Ορίστε τις άλλες αντλίες με τον ίδιο τρόπο. 3. Επιλέξτε: Στιγμιαία παύση αντλίας σε > 1 -> Ορίστε την ταχύτητα ως ποσοστό. 5. Ορίστε τις άλλες αντλίες με τον ίδιο τρόπο. Η λειτουργία έχει οριστεί σε υπολογισμένη ταχύτητα Ελάχ. απόδοση (4.2.9) Σχ. 59 Χρησιμοποιήστε την υπολογισμένη ταχύτητα Ρυθμίσεις > Βηματικός έλεγχος αντλίας > Ταχύτητα εκκίνησης,παύσης > Χρησιμοποιήστε την υπολογισμένη ταχύτητα. 2. Χρησιμοποιείστε σταθερή ταχύτητα Σχ. 61 Ελάχ. απόδοση Αυτή η λειτουργία εξασφαλίζει κυκλοφορία σε ένα σύστημα. Λάβετε υπόψη ότι η λειτουργία παύσης, εάν ενεργοποιηθεί, μπορεί να επηρεάσει αυτή τη λειτουργία. Βλέπε κεφάλαιο Λειτουργία παύσης (4.3.1). Παραδείγματα: Εάν έχουν επιλεχθεί 0 αντλίες, η λειτουργία παύσης μπορεί να σταματήσει την αντλία εάν υπάρχει πολύ μικρή ή και καθόλου κατανάλωση. Εάν έχουν επιλεχθεί αντλίες τότε η λειτουργία παύσης δεν θα είναι ενεργοποιημένη. Ρυθμίσεις > Βηματικός έλεγχος αντλίας > Ελάχ. απόδοση. 1. Ορίστε: Αριθμός αντλιών Ταχύτητα. Ο αριθμός των αντλιών έχει οριστεί στο 0. Η ταχύτητα σε κλειστό βρόγχο έχει οριστεί στο 25 %. Σχ. 60 Χρησιμοποιείστε σταθερή ταχύτητα 36

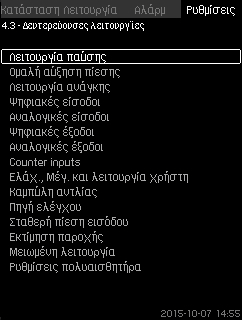

37 Αντιστάθμιση για χρόνο εκκίνησης αντλίας (4.2.10) ευτερεύουσες λειτουργίες (4.3) Ελληνικά (GR) Σχ. 62 Αντιστάθμιση για χρόνο εκκίνησης αντλίας Η λειτουργία χρησιμοποιείται αποκλειστικά για συστήματα MPC-F. Ο σκοπός είναι η αποφυγή διαταραχών όταν εκκινείται μία αντλία σταθερής ταχύτητας που είναι απευθείας συνδεδεμένη στο δίκτυο. Η λειτουργία αντισταθμίζει το χρόνο που χρειάζεται μία αντλία απευθείας συνδεδεμένη στο δίκτυο για να φτάσει την πλήρη απόδοσή της μετά την εκκίνηση. Ο χρόνος εκκίνησης της απευθείας στο δίκτυο συνδεδεμένης αντλίας πρέπει να είναι γνωστός. Ρυθμίσεις > Βηματικός έλεγχος αντλίας > Αντιστάθμιση για χρόνο εκκίνησης αντλίας. Ορίστε: Χρόνος εκκίνησης αντλίας Ο χρόνος εκκίνησης ορίζεται σε 0 δευτερόλεπτα. Σχ. 63 ευτερεύουσες λειτουργίες Σε αυτήν την οθόνη μπορούν να οριστούν λειτουργίες που είναι δευτερεύουσες σε σχέση με την κανονική λειτουργία του συστήματος. ευτερεύουσες λειτουργίες είναι οι λειτουργίες που προσφέρουν επιπλέον λειτουργικότητα. Η οθόνη μας προσφέρει τη δυνατότητα να ανοίξουμε αυτές τις συγκεκριμένες οθόνες: Λειτουργία παύσης (4.3.1) Ομαλή αύξηση πίεσης (4.3.3) Ψηφιακές είσοδοι (4.3.7) Αναλογικές είσοδοι (4.3.8) Ψηφιακές έξοδοι (4.3.9) Αναλογικές έξοδοι (4.3.10) Έκτακτη ανάγκη (4.3.5) Ελάχ., Μέγ. και λειτουργία χρήστη (4.3.14) Καμπύλη αντλίας (4.3.19) Εκτίμηση παροχής (4.3.23) Πηγή ελέγχου (4.3.20) Σταθερή πίεση εισόδου (4.3.22) Εκτίμηση παροχής (4.3.23) Μειωμένη λειτουργία (4.3.24) Λειτουργία παύσης (4.3.1) Σχ. 64 Λειτουργία παύσης 37

38 Ελληνικά (GR) Αυτή η λειτουργία χρησιμοποιείται συνήθως σε εφαρμογές σταθερής πίεσης και προσφέρει τη δυνατότητα διακοπής της τελευταίας αντλίας σε περίπτωση που υπάρχει πολύ περιορισμένη ή καθόλου κατανάλωση. Σκοπός της λειτουργίας: η εξοικονόμηση ενέργειας η αποφυγή θέρμανσης των επιφανειών του στυπιοθλίπτη του άξονα που οφείλονται σε αυξημένη μηχανική τριβή ως αποτέλεσμα της μειωμένης ψύξης από το αντλούμενο υγρό η αποφυγή περιττής θέρμανσης του αντλούμενου υγρού. Η περιγραφή της λειτουργίας παύσης ισχύει για όλα τα πιεστικά συγκροτήματα με αντλίες μεταβλητής ταχύτητας. Ο MPC-S θα έχει τον έλεγχο on/off όλων των αντλιών, όπως περιγράφεται στο κεφάλαιο 5. Ανασκόπηση των τύπων ελέγχου. H Ανίχνευση χαμηλής παροχής Η χαμηλή παροχή μπορεί να ανιχνευτεί με δύο διαφορετικούς τρόπους: απευθείας μέτρησης της παροχής με μετρητή ροής ή διακόπτη ροής υπολογισμό της παροχής με μέτρηση της τρέχουσας πίεσης και ταχύτητας. Εάν το πιεστικό σύστημα δεν είναι συνδεδεμένο σε ένα μετρητή ροής ή διακόπτη ροής, η λειτουργία παύσης θα χρησιμοποιήσει τη λειτουργία υπολογισμού. Εάν η ανίχνευση της χαμηλής παροχής βασίζεται σε υπολογισμό της παροχής, απαιτείται ένα δοχείο μεμβράνης κάποιου μεγέθους με κάποια προπίεση. Μέγεθος οχείου Μεμβράνης Τύπος αντλίας Συνιστώμενο μέγεθος πιεστικού δοχείου μεμβράνης [λίτρα] -E -F -S H set Qmin Έλεγχος on/off Σχ. 65 Περιοχή εκκίνησης/παύσης Όταν ενεργοποιείται η λειτουργία παύσης, η λειτουργία παρακολουθείται συνεχώς ώστε να ανιχνεύσει μία χαμηλή παροχή. Όταν το CU352 ανιχνεύει πολύ χαμηλή ή καθόλου παροχή (Q < Qmin), αλλάζει από λειτουργία σταθερής πίεσης σε έλεγχο on/off της τελευταίας αντλίας σε λειτουργία. Πριν σταματήσει, η αντλία αυξάνει την πίεση σε μία τιμή που αντιστοιχεί στο Η set συν (διανομή πάνω από το σημείο ρύθμισης / 100) x ζώνη εκκίνησης/παύσης. Η αντλία επανεκκινείται όταν η πίεση είναι H set μείον (100-διανομή πάνω από το σημείο ρύθμισης) / 100 x ζώνη εκκίνησης/παύσης. Βλέπε σχήμα 66. Η ζώνη εκκίνησης/παύσης μπορεί να διανεμηθεί γύρω από το σημείο ρύθμισης. Παύση Εκκίνηση H [m] Σχ. 66 Λειτουργία on/off Περιοχή εκκίνησης/παύσης Κανονική λειτουργία A: Κανονική λειτουργία B: Ανύψωση πίεσης C: Παύση A B C B C Παύση: H set + 0,5 x ζώνη εκίνησης/παύσης Εκκίνηση: H set - 0,5 x ζώνη εκκίνησης/παύσης Η παροχή εκτιμάται από την CU 352 όταν η αντλία βρίσκεται σε χρονικό διάστημα παύσης. Όσο η παροχή είναι μικρότερη από Qmin, η αντλία θα λειτουργεί on/off. Εάν η παροχή αυξηθεί πάνω από το Qmin, η αντλία επιστρέφει σε κανονική λειτουργία, H set. Το H set ισούται με το τρέχον σημείο ρύθμισης. Βλέπε κεφάλαιο Σημείο ρύθμισης (1.2.2). Q Χρόνος [δευτ.] TM TM CRI(E) CRI(E) CRI(E) CRI(E) CRI(E) CR(E) CR(E) CR(E) CR(E) CR(E) CR(E) Προπίεση αερίου Hydro MPC-E και -F: 0,7 x σημείο ρύθμισης. Hydro MPC-S: 0,9 x σημείο ρύθμισης. Κατά τη διάρκεια κάθε υπολογισμού παροχής (κάθε 2 λεπτά), η λειτουργία υπολογισμού θα διαταράξει την πίεση κατάθλιψης κατά ± 10 % του σημείου ρύθμισης. Εάν αυτή η διαταραχή δεν είναι αποδεκτή, η λειτουργία παύσης πρέπει να βασίζεται σε απευθείας μέτρηση της παροχής με έναν μετρητή ροής ή ένα διακόπτη ροής. Μπορεί να ρυθμιστεί η ελάχιστη παροχή, δηλαδή η παροχή στην οποία το πιεστικό συγκρότημα αλλάζει σε έλεγχο on/off της τελευταίας αντλίας σε λειτουργία. Εάν είναι συνδεδεμένοι μετρητής ροής και διακόπτης ροής, η εναλλαγή στον έλεγχο on/off καθορίζεται από τη μονάδα που υποδεικνύει πρώτη χαμηλή παροχή. Ζώνη εκκίνησης/ παύσης Ελάχ. παροχή: ιανομή πάνω από το σημείο ρύθμισης: 5-30 % 2-50 % της ονομαστικής παροχής (Qnom) μίας από τις αντλίες. (Μπορεί να οριστεί μόνο εάν έχει επιλεχθεί η απευθείας μέτρηση παροχής μέσω μετρητή ροής) %. 38

39 Σύστημα χωρίς διακόπτη ροής ή μετρητή ροής Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης. Επιλέξτε: Ενεργοποιημένη. 1. Ορίστε: Περιοχή εκκίνησης/παύσης. 2. Επιλέξτε: Μεταβείτε στη ρύθμ.παραμ.παύσης ροής. Εμφανίζεται η παρακάτω οθόνη. Παράδειγμα 2: Μείωση του ορίου παύσης, Qmin (όριο χαμηλής παροχής) Μειώστε τη διαφορά πίεσης για τη μεταβολή. Αυξήστε το χρονικό διάστημα για τη μεταβολή (αντλία σταματημένη). Αυξήστε το χρονικό διάστημα για τη μεταβολή (η αντλία λειτουργεί). - Μειώστε τη μείωση ταχύτητας. Ελληνικά (GR) Παράδειγμα του μειωμένου ορίου παροχής Παράμετρος Τιμή ιαφορά πίεσης για τη μεταβολή 3 % Χρόνος μεταβολής (αντλία σταματημένη) 15,0 δευτερόλεπτα Χρόνος μεταβολής (η αντλία λειτουργεί) 25,0 δευτερόλεπτα Μείωση ταχύτητας 6 % Το όριο παύσης εξαρτάται από το μέγεθος του δοχείου. Σχ. 67 Παράμετροι παύσης 3. Επιλέξτε μία από τις παραμέτρους παύσης. Εάν επιλέξετε "Ρυθμίσεις εξειδικευμένες", πρέπει να ορίσετε τις παραμέτρους που εμφανίζονται στο σχ. 68. Βλέπε τα παρακάτω παραδείγματα. Σύστημα με διακόπτη ροής Πραγματοποιήστε τις παρακάτω επιπρόσθετες ρυθμίσεις: 1. Επιλέξτε: Μετάβαση στη ρύθμιση ψηφιακής εισόδου. Εμφανίζεται η οθόνη Ψηφιακές είσοδοι (4.3.7). 2. Επιλέξτε την ψηφιακή είσοδο όπου ο διακόπτης ροής είναι συνδεδεμένος. 3. Επιλέξτε: ιακόπτης ροής. 4.. Μία ανοιχτή επαφή υποδεικνύει χαμηλή παροχή. Σύστημα με μετρητή ροής Πραγματοποιήστε τις παρακάτω επιπρόσθετες ρυθμίσεις: 1. Επιλέξτε: Μετάβαση στη ρύθμιση αναλογικής εισόδου. Εμφανίζεται η οθόνη Αναλογικές είσοδοι (4.3.8). 2. Επιλέξτε την αναλογική είσοδο όπου ο διακόπτης ροής είναι συνδεδεμένος. 3. Επιλέξτε: Παροχή. 4. x Ορίστε: Όριο παύσης. Η λειτουργία ενεργοποιείται σε εφαρμογές ανύψωσης πίεσης με τις ρυθμίσεις στον πίνακα. Σχ. 68 Ρυθμίσεις εξειδικευμένες Γενικός κανόνας: Μείωση ταχύτητας = 2 x διαφορά πίεσης για τη μεταβολή. Παράδειγμα 1: Αυξάνοντας το όριο παύσης, Qmin (όριο υψηλής παροχής) Αυξήστε τη διαφορά πίεσης για τη μεταβολή. Μειώστε το χρονικό διάστημα για τη μεταβολή (αντλία σταματημένη). Μειώστε το χρονικό διάστημα για τη μεταβολή (η αντλία λειτουργεί). Αυξήστε τη μείωση ταχύτητας. Περιοχή εκκίνησης/παύσης: 25 % Ελάχ. παροχή: 30 % της ονομαστικής παροχής μίας αντλίας ιανομή πάνω από σημείο: 50 % Η λειτουργία απενεργοποιείται σε όλες τις άλλες εφαρμογές. Παράδειγμα αυξημένου ορίου παύσης Παράμετρος Τιμή ιαφορά πίεσης για τη μεταβολή 6 % Χρόνος μεταβολής (αντλία σταματημένη) 1,5 δευτερόλεπτα Χρόνος μεταβολής (η αντλία λειτουργεί) 2,0 δευτερόλεπτα Μείωση ταχύτητας 10 % 39

40 Ελληνικά (GR) Ομαλή αύξηση πίεσης (4.3.3) Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Ομαλή αύξηση πίεσης. 1. Επιλέξτε και ορίστε: Ταχύτητα Αριθμός αντλιών Πίεση πλήρωσης Μέγ. χρόνος. 2. Επιλέξτε: Προειδοποίηση / Συναγερμός + παύση. 3. Ορίστε: Χρόνος πριονωτού παλμού. 4. Επιλέξτε: Ενεργοποιημένη. Η λειτουργία είναι απενεργοποιημένη Έκτακτη ανάγκη (4.3.5) Σχ. 69 Ομαλή αύξηση πίεσης Αυτή η λειτουργία χρησιμοποιείται συνήθως σε εφαρμογές ανύψωσης πίεσης και εξασφαλίζει μία απαλή εκκίνηση των συστημάτων με, παραδείγματος χάρη, κενούς σωλήνες. Η εκκίνηση πραγματοποιείται σε δύο φάσεις. Βλέπε σχήμα Φάση πλήρωσης Οι σωληνώσεις γεμίζουν αργά με νερό. Όταν ο αισθητήρας πίεσης του συστήματος ανιχνεύσει ότι οι σωληνώσεις έχουν γεμίσει, ξεκινά η δεύτερη φάση. 2. Φάση αύξησης πίεσης Η πίεση συστήματος αυξάνεται μέχρι να επιτευχθεί το σημείο ρύθμισης. Η αύξηση πίεσης πραγματοποιείται σε ένα διάστημα χρόνου. Εάν το σημείο ρύθμισης δεν επιτευχθεί μέσα σε κάποιο δεδομένο διάστημα χρόνου, μπορεί να δοθεί μία προειδοποίηση ή ένας συναγερμός και οι αντλίες μπορούν να σταματήσουν την ίδια στιγμή. H [m] 1. Φάση πλήρωσης 2. Φάση αύξησης πίεσης Σχ. 71 Έκτακτη ανάγκη Αυτή η λειτουργία χρησιμοποιείται σε εφαρμογές πιεστικών συγκροτημάτων. Όταν ενεργοποιηθεί αυτή η λειτουργία, οι αντλίες θα συνεχίσουν να λειτουργούν ανεξάρτητα από τις προειδοποιήσεις ή τους συναγερμούς. Οι αντλίες θα λειτουργούν σύμφωνα με ένα σημείο ρύθμισης που θα έχει οριστεί ειδικά για αυτή τη λειτουργία. Προσοχή Σε περίπτωση βλάβης αισθητήρα, τόσο οι κύριες όσο και οι εφεδρικές αντλίες θα λειτουργούν στο 100 % της ταχύτητας! Χρόνος πλήρωσης Σχ. 70 Φάσεις πλήρωσης και ανάπτυξης πίεσης Χρόνος [δευτ.] Χρόνος πριονωτού παλμού Ταχύτητα αντλίας αριθμός αντλιών πίεση πλήρωσης μέγιστος χρόνος πλήρωσης. προειδοποίηση ή συναγερμός + παύση. χρόνος πριονωτού παλμού για τη φάση της αύξησης της πίεσης. TM Ορισμός της ψηφιακής εισόδου ( Ψηφιακές είσοδοι (4.3.7)). Ορισμός της ψηφιακής εξόδου ( Ψηφιακές έξοδοι (4.3.9)). Ορισμός του σημείου ρύθμισης για λειτουργία έκτακτης ανάγκης. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Έκτακτη ανάγκη > Μετάβαση στη ρύθμιση ψηφιακής εισόδου. 1. Επιλέξτε ψηφιακή είσοδο. 2. Επιλέξτε: Έκτακτη ανάγκη. 3. x Επιλέξτε: Μετάβαση στη ρύθμιση ψηφιακής εξόδου. 5. Επιλέξτε ψηφιακή έξοδο. 6. Επιλέξτε: Έκτακτη ανάγκη. 7. x Ορίστε: Σημείο ρύθμισης, έκτακτη ανάγκη. Όταν αυτή η λειτουργία οριστεί όπως περιγράφεται παραπάνω, μπορεί επίσης να ενεργοποιηθεί από την οθόνη Πρόγραμμα λειτουργίας συστήματος (2.1.1). 40

41 Ψηφιακές είσοδοι (4.3.7) Λειτουργίες ψηφιακών εισόδων ( ) Ελληνικά (GR) Σχ. 72 Ψηφιακές είσοδοι Είναι δυνατόν να ορίσετε τις ψηφιακές εισόδους της CU 352. Κάθε είσοδος, εκτός της DI1, μπορεί να ενεργοποιηθεί και να συσχετιστεί με μία λειτουργία. Στον στάνταρ εξοπλισμό, το σύστημα MPC διαθέτει τρεις ψηφιακές εισόδους. Εάν το σύστημα MPC διαθέτει μία μονάδα ΙΟ 351Β (προαιρετικά), ο αριθμός των ψηφιακών εισόδων ανέρχεται στις 12. Όλες οι ψηφιακές είσοδοι απεικονίζονται έτσι ώστε να μπορεί να ταυτοποιηθεί η φυσική τους θέση στο σύστημα. Παράδειγμα DI1 (IO ), [10]: DI1: Ψηφιακή είσοδος 1 (IO ): IO 351, αριθμός GENIbus 41 [10]: Ακροδέκτης 10 Για περισσότερες πληροφορίες σχετικά με τη σύνδεση των διαφόρων ψηφιακών εισόδων, βλέπε το διάγραμμα καλωδίωσης που προμηθεύεται με τον πίνακα ελέγχου. Η DΙ1 (CU 352) δεν μπορεί να επιλεχθεί. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Ψηφιακές είσοδοι. Σχ. 73 Λειτουργίες ψηφιακών εισόδων Μία λειτουργία μπορεί να συνδεθεί με τις ψηφιακές εισόδους. Είναι δυνατή η επιλογή μίας λειτουργίας σε κάθε οθόνη: Λειτουργία εν χρησιμοποιείται Ελάχ. κύκλος λειτουργίας Μέγ. κύκλος λειτουργίας Ενεργοποιημένη επαφή = Πρόγραμμα λειτουργίας "Ελάχ." = Πρόγραμμα λειτουργίας "Μέγ." Πρόγραμμα Λειτουργία από χρήστη = λειτουργίας "Από χρήστη" Εξωτερική βλάβη Προστασία ξηρής λειτουργίας ιακόπτης ροής Επανάταξη του συναγερμού Λειτουργία έκτακτης ανάγκης = Εξωτερική βλάβη = Έλλειψη νερού = Παροχή Οι συναγερμοί έχουν = επαναταχθεί Πρόγραμμα λειτουργίας = "Λειτουργία έκτακτης ανάγκης" Βλάβη, πιλοτική αντλία = Βλάβη Εναλλακτική ρύθμιση 2-7 Το σημείο ρύθμισης = έχει επιλεχθεί Ενεργοποίηση της Μειωμένη λειτουργία = "Μειωμένη λειτουργία" Πάυση αντλίας 1-6 Αναγκάζει την αντλία Παύση πιλοτικής αντλίας = να σταματήσει Παύση εφεδρικής αντλίας Μόνο αντλίες που έχουν οριστεί στο σύστημα μπορούν να επιλεχθούν στην οθόνη. Βλέπε τα σχετικά κεφάλαια για περισσότερες πληροφορίες σχετικά με τις λειτουργίες. Κατά κανόνα, μία κλειστή επαφή ενεργοποιεί την επιλεγμένη λειτουργία. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Ψηφιακές είσοδοι. 41

42 Ελληνικά (GR) Ψηφιακή είσοδος DI1 (CU 352) [10] DI2 (CU 352) [12] Λειτουργία Εξωτερική εκκίνηση/διακοπή. Ανοιχτή επαφή = παύση. : Η είσοδος αρ. 1 δεν μπορεί να αλλάξει. Παρακολούθηση έλλειψης νερού (προστασία από την ξηρή λειτουργία). Ανοικτή επαφή = έλλειψη νερού (εάν το σύστημα προμηθεύεται με αυτήν την επιλογή) Αναλογικές είσοδοι ( to ) Η παρακολούθηση της έλλειψης νερού απαιτεί έναν πιεσοστάτη ή φλοτέρ συνδεδεμένο στο σύστημα Αναλογικές είσοδοι (4.3.8) Σχ. 75 Αναλογικές είσοδοι Σχ. 74 Αναλογικές είσοδοι Κάθε αναλογική είσοδος μπορεί να ενεργοποιηθεί και να συνδεθεί με κάποια λειτουργία. Στον στάνταρ εξοπλισμό, το σύστημα διαθέτει τρεις αναλογικές εισόδους. Εάν το σύστημα διαθέτει μία μονάδα ΙΟ 351Β (προαιρετικά), ο αριθμός των αναλογικών εισόδων είναι 5. Όλες οι αναλογικές είσοδοι απεικονίζονται έτσι ώστε να μπορεί να ταυτοποιηθεί η φυσική τους θέση στο σύστημα. Ένας πρόσθετος κύριος αισθητήρας μπορεί να ενσωματωθεί ως εφεδρικός του κύριου αισθητήρα ώστε να αυξηθεί η αξιοπιστία και να εμποδιστεί η παύση της λειτουργίας. Παράδειγμα AI1 (CU 352) [51]: Εάν δύο αισθητήρες πρόκειται να είναι πλεονάζοντες, ο καθένας πρέπει να έχει μία ξεχωριστή αναλογική είσοδο. AI1: Αναλογική είσοδος αρ. 1 (CU 352): CU 352 [51]: Ακροδέκτης 51 Μπορούν να οριστούν αναλογικές είσοδοι. Κάθε οθόνη διαιρείται σε τρία μέρη: Ρύθμιση σήματος εισόδου, για παράδειγμα 4-20 ma Μετρούμενη τιμή εισόδου, για παράδειγμα πίεση κατάθλιψης Περιοχή μέτρησης του αισθητήρα/σήματος αισθητηρίου, για παράδειγμα 0-16 bar. Σε κάθε οθόνη μπορούν να ρυθμιστούν οι παρακάτω παράμετροι: εν χρησιμοποιείται Περιοχή σήματος εισόδου, 0-20 ma, 4-20 ma, 0-10 V Μετρούμενη τιμή εισόδου Περιοχή αισθητήρα. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Αναλογικές είσοδοι. Εάν απενεργοποιηθεί μία αναλογική είσοδος, η οθόνη θα εμφανίζει μόνο το πάνω μέρος, δηλαδή τη ρύθμιση της αναλογικής εισόδου. Εάν η είσοδος είναι ενεργοποιημένη, εμφανίζεται το μεσαίο μέρος, "Μετρούμενη τιμή εισόδου". Αυτό καθιστά δυνατή τη σύνδεση μίας λειτουργίας στην αναλογική είσοδο σε μία άλλη οθόνη. Όταν η αναλογική είσοδος συνδεθεί σε μία λειτουργία, η CU 352 θα επιστρέψει στην οθόνη για τον ορισμό των αναλογικών εισόδων. Αναλογική είσοδος AI1 (CU 352) [51] Ανύψωση πίεσης Λειτουργία Πίεση κατάθλιψης Θέρμανση και Ψύξη Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Αναλογικές είσοδοι. Αναλογική είσοδος AI1 (CU 352) [51] Λειτουργία Αυτές επιλέγονται στον οδηγό εκκίνησης 42

43 Αναλογικές είσοδοι και μετρούμενη τιμή ( ) Ψηφιακές έξοδοι (4.3.9) TM Ελληνικά (GR) Σχ. 76 Αναλογικές είσοδοι και μετρούμενη τιμή Μία λειτουργία μπορεί να συνδεθεί με τις ξεχωριστές αναλογικές εισόδους. Υπάρχει η δυνατότητα επιλογής μίας λειτουργίας ανά αναλογική είσοδο. Για λεπτομέρειες, βλέπε κεφάλαιο 9. Παράμετροι μέτρησης. εν χρησιμοποιείται Σήμα 0-100% Πίεση εισόδου Πίεση κατάθλιψης Εξωτερική πίεση ιαφορική πίεση, αντλία Ρυθμός παροχής 1-3 Στάθμη δοχείου, κατάθλιψη Στάθμη δοχείου, αναρρόφηση Πίεση συστήματος ιαφορική πίεση, εξωτερική Πίεση αερίου δοχείου ιαφορική πίεση, είσοδος ιαφορική πίεση, έξοδος Θερμ. επιστροφής, εξωτερ. Θερμ.προσαγωγής Θερμ.επιστροφής ιαφορική θερμοκρασία Θερμ.περιβάλλοντος Ισχύς, αντλία 1-6 Ισχύς, VFD. Σχ. 77 Ψηφιακές έξοδοι Κάθε ψηφιακή έξοδος μπορεί να ενεργοποιηθεί και να συνδεθεί με κάποια λειτουργία. Στο στάνταρ εξοπλισμό, το σύστημα διαθέτει δύο ψηφιακές εξόδους. Εάν το σύστημα διαθέτει μία μονάδα ΙΟ 351Β (προαιρετικά), ο αριθμός των ψηφιακών εξόδων είναι 9. Όλες οι ψηφιακές έξοδοι απεικονίζονται έτσι ώστε να μπορεί να ταυτοποιηθεί η φυσική τους θέση στο σύστημα. Παράδειγμα DO1 (IO ) [71]: DO1 Ψηφιακή έξοδος αρ. 1 (IO ) IO 351B, αριθμός GENIbus 41 [71] Ακροδέκτης 71 Για περισσότερες πληροφορίες σχετικά με τη σύνδεση των διαφόρων ψηφιακών εξόδων, βλέπε το διάγραμμα καλωδίωσης που προμηθεύεται με την CU 352. Εάν χρησιμοποιούνται περισσότερες της μίας παροχές, η παροχή που μετράται και εμφανίζεται θα είναι το άθροισμα των καθορισμένων παροχών. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Αναλογικές είσοδοι. 1. Επιλέξτε αναλογική είσοδο. 2. Επιλέξτε: Μετρούμενη τιμή εισόδου. Εμφανίζεται η οθόνη Επιλέξτε είσοδο Ορίστε την ελάχιστη και μέγιστη τιμή αισθητήρα. 43

44 Ελληνικά (GR) Λειτουργία ψηφιακών εξόδων ( ) Αναλογικές έξοδοι (4.3.10) Σχ. 78 Λειτουργία ψηφιακών εξόδων Μία λειτουργία μπορεί να συνδεθεί στις ξεχωριστές εξόδους. Είναι δυνατή η επιλογή μίας λειτουργίας σε κάθε οθόνη: Καμία λειτουργία Λειτουργία, σύστημα Συναγερμός, σύστημα Προειδοποίηση, σύστημα Έτοιμο, σύστημα Έλλειψη νερού Ελάχ. πίεση Μέγ. πίεση Λειτουργία έκτακτης ανάγκης Λειτουργία, αντλία jockey Λειτουργία, εφεδρική αντλία Βαλβίδα ανακούφισης πίεσης Αντλία εκτός περιοχής λειτ. Λειτουργία, αντλία(ες) Λειτουργία, αντλία 1-6 Συναγερμός, αντλία 1 Συναγερμός, υπέρβαση ορίου 1 Προειδοποίηση, όριο 1 Συναγερμός, όριο 2 Προειδοποίηση, όριο 2 Μειωμένη λειτουργία. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Ψηφιακές έξοδοι. Σχ. 79 Αναλογικές έξοδοι Αυτή η οθόνη εμφανίζεται μόνον αν εγκατασταθεί μια μονάδα IΟ 351Β. Η CU 352 δεν διαθέτει αναλογικές εξόδους στον στάνταρ εξοπλισμό της, αλλά το σύστημα μπορεί να εξοπλιστεί με μία μονάδα ΙΟ 351Β με τρεις αναλογικές εξόδους. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Αναλογικές έξοδοι. Ψηφιακή έξοδος DO1 (CU 352) [71] DO2 (CU 352) [74] Λειτουργία Συναγερμός, σύστημα Λειτουργία, σύστημα 44

45 Σήμα εξόδου ( ) Ελάχ., Μέγ. και λειτουργία χρήστη (4.3.14) Ελληνικά (GR) Σχ. 80 Σήμα εξόδου Μπορείτε να επιλέξετε τις παρακάτω παραμέτρους. Σήμα % Πίεση εισόδου Πίεση κατάθλιψης Εξωτερική πίεση ιαφ. πίεση αντλία Στάθμη δοχείου, πλευρά κατάθλιψης Στάθμη δοχείου, πλευρά αναρρόφησης Πίεση συστήματος ιαφ. πίεση, εξωτερική Προπίεση δοχείου ιαφ. πίεση, είσοδος ιαφ. πίεση, έξοδος Θερμοκρασία επιστροφής, εξωτερική Θερμοκρασία σωλήνα ροής Θερμοκρασία επιστροφής ιαφορική θερμοκρασία Θερμοκρασία περιβάλλοντος ιαφορική πίεση 2-3 Ισχύς συστήματος Ισχύς, αντλία 1-6 Ισχύς, πιλοτική αντλία Ισχύς, εφεδρική αντλία Ισχύς, VFD Ταχύτητα, αντλία 1-6 Ρεύμα, αντλία 1-6 Ρεύμα, πιλοτική αντλία Ρεύμα, εφεδρική αντλία Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Αναλογικές έξοδοι. 1. Επιλέξτε αναλογική έξοδο και περιοχή. 2. Επιλέξτε: Παράμετρος. Εμφανίζεται η οθόνη Επιλέξτε έξοδο Ορίστε: Περιοχή σήματος. Σχ. 81 Ελάχ., Μέγ. και λειτουργία χρήστη Αυτή η λειτουργία μας προσφέρει τη δυνατότητα να αφήσουμε τις αντλίες να λειτουργούν σε ανοιχτό βρόγχο σε μία καθορισμένη απόδοση. Η CU 352 προσφέρει τη δυνατότητα εναλλαγής μεταξύ τριών προγραμμάτων λειτουργίας: 1. Ελάχ. κύκλος λειτουργίας ( ). 2. Μέγ. κύκλος λειτουργίας ( ). 3. Λειτουργία χρήστη ( ). Για καθένα από αυτά τα προγράμματα, μπορούν να οριστούν ο αριθμός των αντλιών που λειτουργούν και η απόδοση της αντλίας (ταχύτητα). 45

46 Ελληνικά (GR) Ελάχ. κύκλος λειτουργίας ( ) Μέγ. κύκλος λειτουργίας ( ) Σχ. 82 Ελάχ. κύκλος λειτουργίας Σε όλα τα συστήματα, εκτός από τα συστήματα MPC-S, η ελάχιστη λειτουργία είναι δυνατή μόνο για αντλίες μεταβλητής ταχύτητας. Στα συστήματα MPC-S, μπορεί να οριστεί μόνο ο αριθμός των αντλιών που λειτουργούν με 100 % ταχύτητα. Αριθμός αντλιών που λειτουργούν. Ταχύτητα ως ποσοστό (25 ως 100 %) για αντλίες μεταβλητής ταχύτητας. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Ελάχ., Μέγ. και λειτουργία χρήστη > Ελάχ. κύκλος λειτουργίας. Επιλέξτε και ορίστε: Αριθμός αντλιών σε λειτουργία, ελάχ. λειτουργία. Ταχύτητα. Αριθμός αντλιών σε λειτουργία κατά τη διάρκεια της ελάχ. λειτουργίας: Ταχύτητα ως ποσοστό για αντλίες μεταβλητής ταχύτητας: 1 70 Σχ. 83 Μέγ. κύκλος λειτουργίας Η λειτουργία προσφέρει τη δυνατότητα ένας ορισμένος αριθμός αντλιών να λειτουργεί σε μέγιστη απόδοση όταν ενεργοποιείται η λειτουργία. Μπορεί να οριστεί ο αριθμός των αντλιών που λειτουργούν στο πρόγραμμα λειτουργίας "Μέγ.". Όλες οι αντλίες λειτουργούν σε ταχύτητα 100 %. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Ελάχ., Μέγ. και λειτουργία χρήστη > Μέγ. κύκλος λειτουργίας. Επιλέξτε και ορίστε: Αριθμός αντλιών σε λειτουργία με 100 % ταχύτητα, μέγ. λειτουργία. Αριθμός αντλιών σε λειτουργία κατά τη διάρκεια της μέγ. λειτουργίας: Όλες οι αντλίες (εκτός από τις εφεδρικές αντλίες) 46

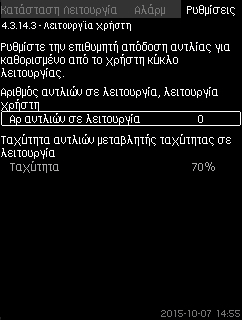

47 Λειτουργία χρήστη ( ) Καμπύλη αντλίας (4.3.19) Ελληνικά (GR) Σχ. 84 Λειτουργία χρήστη Η καθορισμένη από το χρήστη απόδοση, συνήθως μία απόδοση μεταξύ ελάχ. και μέγ. λειτουργίας, μπορεί να ρυθμιστεί εδώ. Η λειτουργία προσφέρει τη δυνατότητα ορισμού μίας απόδοσης αντλίας επιλέγοντας τον αριθμό των αντλιών που λειτουργούν και την ταχύτητα των αντλιών μεταβλητής ταχύτητας. Αυτή η λειτουργία αρχικά επιλέγει τις αντλίες μεταβλητής ταχύτητας. Εάν ο αριθμός των επιλεγμένων αντλιών υπερβαίνει τον αριθμό αντλιών μεταβλητής ταχύτητας, οι αντλίες που είναι απευθείας συνδεδεμένες στο δίκτυο εκκινούνται, επίσης. Αριθμός αντλιών που λειτουργούν. Ταχύτητα ως ποσοστό για αντλίες μεταβλητής ταχύτητας. : Στα συστήματα μόνο με αντλίες μεταβλητής ταχύτητας, η ταχύτητα μπορεί να οριστεί μεταξύ 25 και 100 %. Σε συστήματα τόσο με αντλίες μεταβλητής ταχύτητας όσο και με αντλίες απευθείας συνδεδεμένες στο δίκτυο, η ταχύτητα μπορεί να οριστεί μεταξύ του 70 και του 100 %. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Ελάχ., Μέγ. και λειτουργία χρήστη > Λειτουργία χρήστη. Επιλέξτε και ορίστε: Αριθμός αντλιών σε λειτουργία, λειτουργία χρήστη. Ταχύτητα. Η λειτουργία δεν είναι ενεργοποιημένη, καθώς έχουν οριστεί τα παρακάτω: Αριθμός αντλιών σε λειτουργία κατά τη διάρκεια της καθορισμένης από το χρήστη λειτουργίας: 0 Σχ. 85 Καμπύλη αντλίας Η CU 352 διαθέτει διάφορες λειτουργίες που χρησιμοποιούν αυτά τα δεδομένα αντλίας: Ονομαστική παροχή, Qnom [m 3 /h] Ονομ. μανομετρικό Hnom [m] Μέγ. μανομετρικό ύψος, Hmax [m] Μέγ. παροχή, Qmax [m 3 /h] Ισχύς Q0, 100 % ταχύτητα [kw] Ισχύς Q0, 50 % ταχύτητα [kw] Ονομαστική ισχύς, Pnom [kw] Η Grundfos μπορεί να διαθέσει υδραυλικά στοιχεία για τις αντλίες CR, CRI, CRE και CRIE απ' όπου μπορείτε να κατεβάσετε απευθείας τα αρχεία GSC στη CU 352. Όλοι οι άλλοι τύποι αντλίας απαιτούν χειροκίνητη εισαγωγή των υδραυλικών στοιχείων. Τα ηλεκτρικά στοιχεία, "Ισχύς Q0, 100 % ταχύτητα" και "Ισχύς Q0, 50 % ταχύτητα" πρέπει να εισαχθούν χειροκίνητα για όλους τους τύπους αντλίας, περιλαμβανομένων και των CR, CRI, CRE και CRIE. Για τις E-αντλίες της Grundfos, πρέπει να εισαχθούν τα στοιχεία της ισχύος εισόδου (Ρ1). Τα στοιχεία διαβάζονται μέσω των καμπύλων απόδοσης της αντλίας, τα οποία μπορούν να βρεθούν στο WebCAPS στη σελίδα της Grundfos, Βλέπε παραδείγματα στο σχήμα 86 ως 89. Εάν το WebCAPS δεν είναι προσβάσιμο, τότε προσπαθήστε να φέρετε την αντλία στα τρία σημεία λειτουργίας: Ισχύς Q0, 100 % ταχύτητα Ισχύς Q0, 50 % ταχύτητα Ονομαστική ισχύς, Pnom. 47

48 Ελληνικά (GR) ιαβάστε τις τιμές ισχύος στις οθόνες 1,3 ως 1,8, ανάλογα με την αντλία. Βλέπε κεφάλαιο Αντλία 1-6, Aντλία jockey, Εφεδρική ( ). Hμέγ. Hnom Ονομαστικό σημείο λειτουργίας Σημείο λειτουργίας, Ονομαστική ισχύς, Pnom Qnom Σχ. 86 Ανάγνωση των Qnom, Hnom, Hmax και Qmax (WebCAPS) Qmax TM Ονομαστική ισχύς Pnom Σχ. 89 Ανάγνωση της Ονομαστικής Ισχύος, Pnom (WebCAPS) TM Σημείο λειτουργίας, Q0, 100 % ταχύτητα Ισχύς Q0, 100 % ταχύτητα TM Qnom και Hnom είναι το ονομαστικό σημείο λειτουργίας των αντλιών και συνήθως το σημείο λειτουργίας με την υψηλότερη δυνατή απόδοση. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Καμπύλη αντλίας. 4. Επιλέξτε και ορίστε: Ονομαστική παροχή, Qnom Ονομ. μανομετρικό Hnom Μέγ. μανομετρικό ύψος, Hmax Μέγ. παροχή, Qmax Ισχύς Q0, 100 % ταχύτητα Ισχύς Q0, 50 % ταχύτητα Ονομαστική ισχύς, Pnom Πηγή ελέγχου (4.3.20) Σχ. 87 Ανάγνωση της Ισχύος, Q0, 100 % ταχύτητα (WebCAPS) Σημείο λειτουργίας, Q0, 50 % ταχύτητα Ισχύς Q0, 50 % ταχύτητα Σχ. 88 Ανάγνωση της Ισχύος, Q0, 50 % ταχύτητα (WebCAPS) TM Σχ. 90 Πηγή ελέγχου Το σύστημα μπορεί να ελεγχθεί από απόσταση μέσω μίας εξωτερικής σύνδεσης bus (επιλογή). Βλέπε κεφάλαιο GENIbus. Για περισσότερες πληροφορίες, βλέπε κεφάλαιο 8.8 Επικοινωνία δεδομένων. Μπορεί να επιλεχθεί η πηγή ελέγχου, η CU 352 ή η εξωτερική σύνδεση bus. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Πηγή ελέγχου. Η πηγή ελέγχου είναι η CU

49 Σταθερή πίεση εισόδου (4.3.22) Εκτίμηση παροχής (4.3.23) Ελληνικά (GR) Σχ. 91 Σταθερή πίεση εισόδου Αυτή η λειτουργία χρησιμοποιείται μόνο όταν δεν έχει τοποθετηθεί στο σύστημα αισθητήρας πίεσης εισόδου και η πίεση εισόδου είναι σταθερή και γνωστή. Εάν το πιειστικό συγκρότημα έχει μία σταθερή πίεση εισόδου, αυτή μπορεί να καταχωρηθεί σε αυτήν την οθόνη έτσι ώστε η CU 352 να μπορεί να βελτιστοποιήσει την απόδοση και τον έλεγχο του συστήματος. Μπορεί να οριστεί μία σταθερή πίεση εισόδου και η λειτουργία μπορεί να ενεργοποιηθεί/απενεργοποιηθεί. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Σταθερή πίεση εισόδου. Επιλέξτε: Ενεργοποιημένη / Απενεργοποιημένη. Ορίστε: Καθορισμένη πίεση εισόδου. Η λειτουργία είναι απενεργοποιημένη. Σχ. 92 Εκτίμηση παροχής Όπως περιγράφεται στο κεφάλαιο Καμπύλη αντλίας (4.3.19), η CU 352 μπορεί να βελτιστοποιήσει τη λειτουργία σύμφωνα με τις καμπύλες απόδοσης και τα δεδομένα του κινητήρα. Σε αυτήν την οθόνη, επιλέγονται οι τύποι καμπύλης που θα χρησιμοποιήσει η CU 352 για τη βελτιστοποίηση, εάν υπάρχουν. Σε μεγάλες παροχές, μπορεί να υπάρχει σημαντική απώλεια μανομετρικού ύψους μεταξύ της φλάντζας κατάθλιψης της αντλίας και του αισθητήρα πίεσης. Η απώλεια προκαλείται από τις βαλβίδες αντεπιστροφής και τις γωνίες σωλήνων. Για τη βελτίωση του υπολογισμού παροχής του συστήματος, η αντιστάθμιση της διαφοράς μεταξύ της μετρούμενης και της τρέχουσας διαφορικής πίεσης στην αντλία είναι απαραίτητη. Αυτό γίνεται εισάγοντας την απώλεια μανομετρικού στις βαλβίδες αντεπιστροφής και γωνίες σωλήνων στην ονομαστική παροχή μίας αντλίας. QH πολυωνυμική 2ας τάξης QH πολυωνυμική 5ης τάξης Πολυωνυμική ισχύς, QP Απώλεια μανομετρικού Είναι δυνατό να επιλεχθούν αρκετοί τύποι καμπύλων, καθώς η CU 352 δημιουργεί προτεραιότητα βάσει των διαθέσιμων δεδομένων. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Εκτίμηση παροχής. Επιλέγονται όλα τα πολυώνυμα. 49

50 Ελληνικά (GR) Μειωμένη λειτουργία (4.3.24) Λειτουργίες παρακολούθησης (4.4) Σχ. 93 Μειωμένη λειτουργία Αυτή η λειτουργία καθιστά δυνατό τον περιορισμό του αριθμού των αντλιών που βρίσκονται σε λειτουργία ή για τα συστήματα MPC-E, τον περιορισμό της κατανάλωσης ισχύος. Το όριο ενεργοποιείται από μία ψηφιακή είσοδο. Ορισμός της ψηφιακής εισόδου ( Ψηφιακές είσοδοι (4.3.7)). Ορισμός της ψηφιακής εξόδου ( Ψηφιακές έξοδοι (4.3.9)). Μέγιστος αριθμός αντλιών σε λειτουργία. Μέγιστη κατανάλωση ισχύος. Ρυθμίσεις > ευτερεύουσες λειτουργίες > Λειτουργία παύσης > Μειωμένη λειτουργία > Μετάβαση στη ρύθμιση ψηφιακής εισόδου. 1. Επιλέξτε ψηφιακή είσοδο. 2. Επιλέξτε: Μειωμένη λειτουργία. 3. x Επιλέξτε: Μετάβαση στη ρύθμιση ψηφιακής εξόδου. 5. Επιλέξτε ψηφιακή έξοδο. 6. Επιλέξτε: Μειωμένη λειτουργία. 7. x Ορίστε: Αριθμ. αντλιών σε λειτουργία / Κατανάλωση ισχύος. εν επιλέγεται ψηφιακή είσοδος (απενεργοποιημένη). Σχ. 94 Λειτουργίες παρακολούθησης Το σύστημα διαθέτει μία σειρά λειτουργιών που παρακολουθούν συνεχώς τη λειτουργία του συστήματος. Ο πρωταρχικός σκοπός των λειτουργιών παρακολούθησης είναι να εξασφαλιστεί ότι τυχόν βλάβες δεν θα καταστρέψουν τις αντλίες ή το σύστημα. Προστασία έναντι της εν ξηρώ λειτουργίας (4.4.1) Ελάχ. πίεση (4.4.2) Μέγ. πίεση (4.4.3) Εξωτερική βλάβη (4.4.4) Υπέρβαση ορίου 1 ( ) Αντλίες εκτός της περιοχής λειτουργίας (4.4.7) Ανακούφιση πίεσης (4.4.8) Τιμές καταγραφής (4.4.9) Βλάβη, πρωτεύων αισθητήρας (4.4.10). Ρυθμίσεις > Λειτουργίες παρακολούθησης. 50

51 Προστασία έναντι της εν ξηρώ λειτουργίας (4.4.1) Πιεζοστάτης/φλοτέρ ( ) Ελληνικά (GR) Σχ. 95 Προστασία έναντι της εν ξηρώ λειτουργίας Η προστασία κατά της ξηρής λειτουργίας είναι μία από τις πιο σημαντικές λειτουργίες παρακολούθησης, καθώς τα έδρανα και ο στυπιοθλίπτης άξονα μπορεί να καταστραφούν σε περίπτωση που οι αντλίες λειτουργήσουν εν ξηρώ. Κατά συνέπεια, η Grundfos συνιστά πάντα προστασία κατά της ξηρής λειτουργίας. H λειτουργία βασίζεται στην παρακολούθηση της πίεσης εισόδου ή της στάθμης ενός ενδεχόμενου δοχείου ή φρεατίου στην πλευρά αναρρόφησης. Μπορούν να χρησιμοποιηθούν φλοτέρ, πιεσοστάτες ή αναλογικοί αισθητήρες που σηματοδοτούν την έλλειψη νερού σε κάποια καθορισμένη στάθμη. Υπάρχουν τρεις διαφορετικές μέθοδοι ανίχνευσης έλλειψης νερού: Πιεσοστάτης στο συλλέκτη αναρρόφησης ή πλωτηροδιακόπτης/ρελέ ηλεκτροδίου στο δοχείο παροχής. Βλέπε κεφάλαιο Πιεζοστάτης/φλοτέρ ( ). Μέτρηση πίεσης εισόδου στο συλλέκτη αναρρόφησης μέσω ενός αναλογικού αισθητηρίου πίεσης. Βλέπε κεφάλαιο Μέτρηση, πίεση εισόδου ( ). Μέτρηση της στάθμης στο δοχείο παροχής μέσω ενός αναλογικού αισθητηρίου στάθμης. Βλέπε κεφάλαιο Μέτρηση, στάθμη δοχείου ( ). Ρυθμίσεις > Λειτουργίες παρακολούθησης > Προστασία έναντι της εν ξηρώ λειτουργίας > Επιλέξτε μέθοδο. Σχ. 96 Πιεζοστάτης/φλοτέρ Αυτή η λειτουργία χρησιμοποιείται κυρίως σε εφαρμογές πιεστικών συγκροτημάτων. H προστασία ξηρής λειτουργίας μπορεί να πραγματοποιηθεί είτε μέσω ενός πιεζοστάτη στο συλλέκτη αναρρόφησης ή μέσω ενός φλοτέρ στο δοχείο της πλευράς αναρρόφησης. Όταν η επαφή είναι ανοικτή, η CU 352 θα καταγράψει έλλειψη νερού μετά από μία καθυστέρηση χρόνου πέντε δευτ. περίπου. Μπορείτε να ορίσετε εάν η ένδειξη θα είναι μόνο μία προειδοποίηση ή συναγερμός που θα σταματά τις αντλίες. Η επανεκκίνηση και επανάταξη των συναγερμών μπορεί να ρυθμιστεί έτσι ώστε να είναι αυτόματη ή χειροκίνητη. Επιλογή της ψηφιακής εισόδου για τη λειτουργία. Αντίδραση σε περίπτωση έλλειψης νερού: Συναγερμός + παύση. Επανεκκίνηση: Χειροκίνητο / Αυτόματο. Ρυθμίσεις > Λειτουργίες παρακολούθησης > Προστασία έναντι της εν ξηρώ λειτουργίας > Πιεζοστάτης/φλοτέρ > Μετάβαση στη ρύθμιση ψηφιακής εισόδου. Εμφανίζεται η οθόνη Ψηφιακές είσοδοι (4.3.7). 1. Ορίστε την είσοδο σε προστασία κατά της ξηρής λειτουργίας Επιλέξτε: Προειδοποίηση / Συναγερμός + παύση. Χειροκίνητο / Αυτόματο. Η ρύθμιση πραγματοποιείται στον οδηγό εκκίνησης και εξαρτάται από την εφαρμογή. 51

52 Ελληνικά (GR) Μέτρηση, πίεση εισόδου ( ) Μέτρηση, στάθμη δοχείου ( ) Σχ. 97 Μέτρηση, πίεση εισόδου Η προστασία κατά της ξηρής λειτουργίας μπορεί να πραγματοποιηθεί μέσω ενός αισθητηρίου πίεσης που μετρά την πίεση εισόδου. Είναι δυνατή η ρύθμιση δύο σταθμών: Προειδοποίηση Συναγερμός + παύση. Η επανεκκίνηση και επανάταξη των συναγερμών μπορεί να ρυθμιστεί έτσι ώστε να είναι αυτόματη ή χειροκίνητη. Επιλογή της αναλογικής εισόδου για τη λειτουργία. Στάθμη πίεσης εισόδου για προειδοποίηση. Στάθμη πίεσης εισόδου για συναγερμό + παύση. Επανεκκίνηση: Αυτόματο / Χειροκίνητο. Ρυθμίσεις > Λειτουργίες παρακολούθησης > Προστασία κατά της εν ξηρώ λειτουργίας > Μέτρηση, πίεση εισόδου > Μετάβαση στη ρύθμιση αναλογικής εισόδου. Εμφανίζεται η οθόνη Αναλογικές είσοδοι (4.3.8). 1. Επιλέξτε: Πίεση εισόδου Επιλέξτε: Ενεργοποιημένη. 4. Επιλέξτε και ορίστε τη στάθμη: Προειδοποίηση. Συναγερμός + παύση. 5. Επιλέξτε επανάταξη: Αυτόματο / Χειροκίνητο. Εάν μία από τις δύο στάθμες δεν απαιτείται, η τιμή στάθμης πρέπει να είναι η ελάχιστη τιμή του αισθητηρίου πίεσης εισόδου. Αυτό απενεργοποιεί τη λειτουργία. Η ρύθμιση πραγματοποιείται στον οδηγό εκκίνησης και εξαρτάται από την εφαρμογή. Σχ. 98 Μέτρηση, στάθμη δοχείου H προστασία κατά της ξηρής λειτουργίας μπορεί να πραγματοποιηθεί μέσω ενός αισθητηρίου στάθμης που μετρά τη στάθμη σε ένα δοχείο στην πλευρά αναρρόφησης. Είναι δυνατή η ρύθμιση δύο σταθμών: Προειδοποίηση Συναγερμός + παύση. Η επανεκκίνηση και επανάταξη των συναγερμών μπορεί να ρυθμιστεί έτσι ώστε να είναι αυτόματη ή χειροκίνητη. Επιλογή της αναλογικής εισόδου για τη λειτουργία. Στάθμη δοχείου για προειδοποίηση. Στάθμη δοχείου για συναγερμό + παύση. Επανεκκίνηση: Χειροκίνητη ή αυτόματη. Ρυθμίσεις > Λειτουργίες παρακολούθησης > Προστασία κατά της εν ξηρώ λειτουργίας > Μέτρηση, στάθμη δοχείου > Μετάβαση στη ρύθμιση αναλογικής εισόδου. Εμφανίζεται η οθόνη Αναλογικές είσοδοι (4.3.8). 1. Ορίστε την είσοδο σε "Στάθμη δοχείου, αναρρόφηση" Επιλέξτε: Ενεργοποιημένη. 4. Επιλέξτε και ορίστε τη στάθμη: Προειδοποίηση. Συναγερμός + παύση. 5. Επιλέξτε επανάταξη: Αυτόματο / Χειροκίνητο. Η λειτουργία είναι απενεργοποιημένη. 52

53 Ελάχ. πίεση (4.4.2) Μέγ. πίεση (4.4.3) Ελληνικά (GR) Σχ. 99 Ελάχ. πίεση Η πίεση κατάθλιψης θα παρακολουθηθεί εάν η εφαρμογή είναι ανύψωση πίεσης. Σε όλες τις άλλες εφαρμογές, παρακολουθείται η πίεση του συστήματος. Η CU 352 θα αντιδράσει εάν η πίεση είναι χαμηλότερη από μία ελάχιστη στάθμη που έχει οριστεί για ένα ρυθμιζόμενο χρονικό διάστημα. Η ελάχιστη πίεση μπορεί να παρακολουθηθεί εάν απαιτείται μια ένδειξη βλάβης σε περιπτώσεις που η πίεση κατάθλιψης είναι χαμηλότερη από την ελάχιστη πίεση που έχει οριστεί. Μπορείτε να ορίσετε εάν η ένδειξη θα είναι μόνο μία προειδοποίηση ή συναγερμός που θα σταματά τις αντλίες. Αυτό μπορεί να είναι επιθυμητό εάν το σύστημα χρησιμοποιείται για κάποιο αρδευτικό σύστημα όπου μία πολύ χαμηλή πίεση κατάθλιψης μπορεί να οφείλεται σε κάποιο σπασμένο σωλήνα και κατά συνέπεια σε μία εξαιρετικά μεγάλη κατανάλωση και πολύ χαμηλή αντίθλιψη. Σε αυτές τις περιπτώσεις, είναι καλύτερα το σύστημα να σταματά και να υποδεικνύει συναγερμό. Σε αυτήν την περίπτωση θα χρειαστεί χειροκίνητη επανάταξη των συναγερμών. Μπορούμε να ρυθμίσουμε μία καθυστέρηση εκκίνησης εξασφαλίζοντας ότι το σύστημα μπορεί να ανεβάσει την πίεση πριν ενεργοποιηθεί η λειτουργία. Μπορείτε, επίσης, να ορίσετε μία χρονική καθυστέρηση, δηλαδή, για πόσο χρονικό διάστημα η πίεση κατάθλιψης μπορεί να είναι χαμηλότερη από την ελάχιστη πίεση που έχει οριστεί πριν ενεργοποιηθεί ο συναγερμός. Ελάχιστη στάθμη πίεσης εντός της περιοχής του κύριου αισθητήρα. Ενεργοποίηση της παύσης όταν η πίεση πέσει κάτω από την ελάχιστη πίεση. Χρονική υστέρηση εκκίνησης. Υστέρηση λειτουργίας κατά τη λειτουργία. Ρυθμίσεις > Λειτουργίες παρακολούθησης > Ελάχ. πίεση > Ενεργοποιημένη. 1. Επιλέξτε και ορίστε: Ελάχ. πίεση. 2. Επιλέξτε: Συναγερμός + παύση στην ελάχ. πίεση. 3. Ορίστε: Χρονική υστέρηση εκκίνησης Υστέρηση λειτουργίας κατά τη λειτουργία. Η λειτουργία είναι απενεργοποιημένη. Σχ. 100Μέγ. πίεση Η πίεση κατάθλιψης θα παρακολουθηθεί εάν η εφαρμογή είναι ανύψωση πίεσης. Σε όλες τις άλλες εφαρμογές, παρακολουθείται η πίεση του συστήματος. Η CU 352 θα αντιδράσει εάν η πίεση γίνει υψηλότερη από την ορισμένη μέγιστη στάθμη. Σε ορισμένες εγκαταστάσεις, μία πολύ υψηλή πίεση κατάθλιψης μπορεί να προκαλέσει βλάβες. Κατά συνέπεια, μπορεί να καταστεί αναγκαίο να διακόψετε τη λειτουργία όλων των αντλιών για μία σύντομη χρονική περίοδο εάν η πίεση είναι πολύ μεγάλη. Υπάρχει η δυνατότητα να ρυθμίσετε εάν το σύστημα πρόκειται να επανεκκινηθεί αυτόματα αφότου η πίεση έχει πέσει κάτω από τη μέγιστη στάθμη ή εάν το σύστημα πρέπει να επαναταχθεί χειροκίνητα. Η επανεκκίνηση θα καθυστερήσει για κάποιο χρονικό διάστημα που μπορεί να ρυθμιστεί. Βλέπε κεφάλαιο Ελάχ. χρόνος μεταξύ εκκίνησης/παύσης (4.2.1). Μέγιστη στάθμη πίεσης εντός της περιοχής του κύριου αισθητήρα. Χειροκίνητη ή αυτόματη επανεκκίνηση. Ρυθμίσεις > Λειτουργίες παρακολούθησης > Μέγ. πίεση > Ενεργοποιημένη. 4. Ορίστε: Μέγ. πίεση. 5. Επιλέξτε επανάταξη: Αυτόματο / Χειροκίνητο. Η λειτουργία είναι απενεργοποιημένη. 53

54 Ελληνικά (GR) Εξωτερική βλάβη (4.4.4) Σχ. 101Εξωτερική βλάβη Η λειτουργία χρησιμοποιείται εάν η CU 352 πρόκειται να είναι σε θέση να λαμβάνει σήμα βλάβης από ένα εξωτερικό ρελέ. Σε περίπτωση εξωτερικής βλάβης, η CU 352 υποδεικνύει προειδοποίηση ή συναγερμό. Σε περίπτωση συναγερμού, το σύστημα αλλάζει σε ένα άλλο χειροκίνητο πρόγραμμα λειτουργίας, για παράδειγμα " ιακοπή". Επιλογή της ψηφιακής εισόδου για τη λειτουργία. Ορισμός της χρονικής καθυστέρησης από το κλείσιμο της επαφής μέχρι την αντίδραση της CU 352. Αντίδραση σε περίπτωση εξωτερικής βλάβης: Προειδοποίηση ή συναγερμός και αλλαγή του προγράμματος λειτουργίας. Επανεκκίνηση μετά από συναγερμό: Χειροκίνητη ή αυτόματη. Ρυθμίσεις > Λειτουργίες παρακολούθησης > Εξωτερική βλάβη > Μετάβαση στη ρύθμιση ψηφιακής εισόδου. Εμφανίζεται η οθόνη Ψηφιακές είσοδοι (4.3.7). 6. Ορίστε την είσοδο σε "Εξωτερική βλάβη" Ορίστε: Υστέρηση, ένδειξη βλάβης. 9. Εάν απαιτείται μόνο μία προειδοποίηση σε περίπτωση εξωτερικής βλάβης, επιλέξτε "Προειδοποίηση". Επιλέξτε πρόγραμμα λειτουργίας με Χειροκίνητο ή Αυτόματο εάν το σύστημα πρόκειται να δώσει συναγερμό και να αλλάξει πρόγραμμα λειτουργίας σε περίπτωση εξωτερικής βλάβης. Η λειτουργία είναι απενεργοποιημένη. Εάν η λειτουργία είναι ενεργοποιημένη, οι παρακάτω τιμές έχουν οριστεί από το εργοστάσιο: Χρονική καθυστέρηση: 5 δευτερόλεπτα. Πρόγραμμα λειτουργίας σε περίπτωση συναγερμού: ιακοπή. Επανεκκίνηση: Χειροκίνητο Υπέρβαση ορίου 1 ( ) Σχ. 102Υπέρβαση ορίου 1 Με αυτή τη λειτουργία, η CU 352 μπορεί να παρακολουθήσει τα καθορισμένα όρια των αναλογικών τιμών. Θα αντιδράσει εάν οι τιμές υπερβούν τα όρια. Κάθε όριο μπορεί να οριστεί ως μία μέγιστη ή ελάχιστη τιμή. Για κάθε μία από τις τιμές που παρακολουθούνται, πρέπει να ορίζεται ένα όριο προειδοποίησης και ένα όριο συναγερμού. Η λειτουργία προσφέρει τη δυνατότητα ταυτόχρονης παρακολούθησης δύο διαφορετικών σημείων σε ένα σύστημα αντλιών. Για παράδειγμα, της πίεσης σε έναν καταναλωτή και της πίεσης κατάθλιψης της αντλίας. Αυτό εξασφαλίζει ότι η πίεση κατάθλιψης δεν φτάνει κάποια επικίνδυνη τιμή. Εάν η τιμή υπερβεί το όριο προειδοποίησης, δίνεται μία προειδοποίηση. Εάν η τιμή υπερβεί το όριο συναγερμού, οι αντλιές θα σταματήσουν. Μπορεί να οριστεί μία καθυστέρηση μεταξύ της ανίχνευσης ενός ορίου που έχει ξεπεραστεί και της ενεργοποίησης μίας προειδοποίησης ή ενός συναγερμού. Μία καθυστέρηση μπορεί, επίσης, να οριστεί για την επανάταξη μίας προειδοποίησης ή ενός συναγερμού. Μία προειδοποίηση μπορεί να επαναταχθεί αυτόματα ή χειροκίνητα. Υπάρχει η δυνατότητα ορισμού αν επιτρέπεται το σύστημα να επανεκκινηθεί αυτόματα μετά από έναν συναγερμό ή αν ο συναγερμός πρέπει να επαναταχθεί χειροκίνητα. Η επανεκκίνηση μπορεί να καθυστερήσει κατά ένα προσαρμοζόμενο χρονικό διάστημα. Μπορείτε να ορίσετε μία καθυστέρηση εκκίνησης εξασφαλίζοντας ότι το σύστημα θα φτάσει σε μία σταθερή κατάσταση πριν ενεργοποιηθεί η λειτουργία. Επιλογή της αναλογικής εισόδου για τη λειτουργία. τιμή εισόδου προς παρακολούθηση τύπος ορίου (min./max.) όριο προειδοποίησης όριο συναγερμού. Οι αναλογικές είσοδοι πρέπει να ορίζονται σωστά πριν την ενεργοποίηση της λειτουργίας. Βλέπε κεφάλαιο Αναλογικές είσοδοι (4.3.8). Ρυθμίσεις > Λειτουργίες παρακολούθησης > Υπέρβαση ορίου 1 / Υπέρβαση ορίου 2 > Μετάβαση στη ρύθμιση αναλογικής εισόδου. 1. Επιλέξτε αναλογική είσοδο. 2. Επιλέξτε: Τιμή εισόδου προς παρακολούθηση. Εμφανίζεται η οθόνη Επιλέξτε είσοδο Ορίστε την ελάχιστη και μέγιστη τιμή αισθητήρα. 6. x Επιλέξτε: Τιμή εισόδου προς παρακολούθηση. 8. Επιλέξτε είσοδο Επιλέξτε: Ελάχ. όριο / Μέγ. όριο. Ρύθμιση καθυστερήσεων Επιλέξτε: Ρύθμιση ορίου προειδοποίησης Ενεργοποιημένη. 13. Ορίστε όριο. 14. Επιλέξτε επανάταξη: Αυτόματο / Χειροκίνητο Επιλέξτε: Ρύθμιση ορίου συναγερμού Ενεργοποιημένη. 17. Ορίστε όριο. 18. Επιλέξτε επανάταξη: Αυτόματο / Χειροκίνητο Επιλέξτε: Ενεργοποιημένη. 54

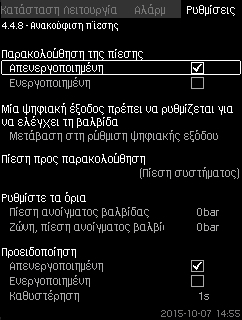

55 Η λειτουργία είναι απενεργοποιημένη Αντλίες εκτός της περιοχής λειτουργίας (4.4.7) Ο σκοπός της λειτουργίας είναι η μείωση της πίεσης στις σωληνώσεις ανοίγοντας την ηλεκτρομαγνητική βαλβίδα σε περίπτωση που ξεπεραστεί το όριο που έχει οριστεί. Εάν η πίεση δεν μειωθεί εντός του δεδομένου χρόνου, η ηλεκτρομαγνητική βαλβίδα θα κλείσει και μπορεί να δοθεί μία προειδοποίηση. P [bar] 1: Η ηλεκτρομαγνητική βαλβίδα ανοίγει. 2: Η ηλεκτρομαγνητική βαλβίδα κλείνει. 3: Η ηλεκτρομαγνητική βαλβίδα ανοίγει. 4: Η προειδοποίηση ενεργοποιείται. 5: Η ηλεκτρομαγνητική βαλβίδα κλείνει και η προειδοποίηση επανατάσσεται. Ελληνικά (GR) Πίεση ανοίγματος βαλβίδας Ζώνη Σχ. 103Αντλίες εκτός της περιοχής λειτουργίας Η λειτουργία πραγματοποιεί μία προειδοποίηση εάν το σημείο λειτουργίας των αντλιών κινείται εκτός της καθορισμένης περιοχής. Για παράδειγμα, εάν η πίεση εισόδου πέσει κάτω από την ελάχιστη επιτρεπτή τιμή, προκαλώντας έτσι κίνδυνο σπηλαίωσης για ορισμένους τύπους αντλιών. Η προειδοποίηση πραγματοποιείται με τη χρονική καθυστέρηση που έχει οριστεί. Υπάρχει η δυνατότητα ρύθμισης για το αν η προειδοποίηση πρόκειται να επαναταχθεί αυτόματα ή χειροκίνητα όταν το σημείο λειτουργίας επανέλθει εντός της καθορισμένης περιοχής λειτουργίας. Υπάρχει, επίσης, η δυνατότητα ρύθμισης ενός ρελέ εξόδου, το οποίο θα ενεργοποιείται όταν πραγματοποιείται η προειδοποίηση και θα απενεργοποιείται όταν αυτή επανατάσσεται. Αυτή η λειτουργία απαιτεί την παρακολούθηση της πίεσης κατάθλιψης και της πίεσης εισόδου (είτε μετρούμενη ή ρυθμισμένη) ή της διαφορικής πίεσης των αντλιών καθώς και ότι η CU 352 περιέχει έγκυρα στοιχεία της αντλίας είτε από ένα αρχείο GSC ή από χειροκίνητη εισαγωγή. Βλέπε κεφάλαιο Καμπύλη αντλίας (4.3.19). Ορισμός της χειροκίνητης ή αυτόματης επανάταξης. Ορισμός της καθυστέρησης προειδοποίησης. Ρυθμίσεις > Λειτουργίες παρακολούθησης > Αντλίες εκτός της περιοχής λειτουργίας > Χειροκίνητο / Αυτόματο > Ρύθμιση καθυστέρησης προειδοποίησης. Η λειτουργία είναι απενεργοποιημένη Ανακούφιση πίεσης (4.4.8) Πίεση ανοίγματος βαλβίδας μείον ζώνη Σχ. 105Ανακούφιση πίεσης Καθυστέρηση προειδοποίησης Χρόνος [δευτ.] Ορισμός της ψηφιακής εξόδου. Ορισμός της προς παρακολούθηση πίεσης. Ορισμός της πίεσης ανοίγματος βαλβίδας. Ορισμός της ζώνης για την πίεση ανοίγματος της βαλβίδας. Ορισμός της προειδοποίησης ή του συναγερμού. Ρυθμίσεις > Λειτουργίες παρακολούθησης > Ανακούφιση πίεσης > Μετάβαση στη ρύθμιση ψηφιακής εξόδου. 1. Επιλέξτε ψηφιακή έξοδο. 2. Επιλέξτε: Ανακούφιση πίεσης. 3. x Επιλέξτε: Πίεση προς παρακολούθηση Πίεση κατάθλιψης, Πίεση συστήματος / Εξωτερική πίεση Επιλέξτε και ορίστε: Πίεση ανοίγματος βαλβίδας Ζώνη, πίεση ανοίγματος βαλβίδας. 7. Επιλέξτε: Προειδοποίηση> Απενεργοποιημένη / Ενεργοποιημένη. 8. Ορίστε: Καθυστέρηση. (Ορίζεται μόνο εάν έχει ενεργοποιηθεί η προειδοποίηση). 9. Επιλέξτε: Ενεργοποιημένη. Η λειτουργία είναι απενεργοποιημένη. TM Σχ. 104Ανακούφιση πίεσης 55

56 Ελληνικά (GR) Τιμές καταγραφής (4.4.9) Βλάβη, πρωτεύων αισθητήρας (4.4.10) Σχ. 106Τιμές καταγραφής Επιλέξτε τις τιμές που πρόκειται να καταγραφούν και τον αριθμό των δειγμάτων ανά ώρα. Θα εμφανιστεί το χρονικό διάστημα που απομένει. Όταν παρέλθει το χρονικό διάστημα, οι τιμές που έχουν καταχωρηθεί παλαιότερα θα διαγραφούν και θα αντικατασταθούν από τις καινούριες. Καταχώρηση τιμών Εκτιμώμενος ρυθμός παροχής (μόνο εάν έχει τοποθετηθεί ροόμετρο) Ταχύτητα αντλιών Τιμή διαδικασίας Σημείο ρύθμισης Κατανάλωση ισχύος (συστήματα MPC-E) Πίεση εισόδου (εάν είναι τοποθετημένος ένας αισθητήρας πίεσης εισόδου). ειγματισμοί ανά ώρα: Ρυθμίσεις > Λειτουργίες παρακολούθησης > Τιμές καταγραφής. 1. Ορίστε: ειγματισμοί ανά ώρα. 2. Επιλέξτε τις τιμές που πρόκειται να καταχωρηθούν. Σχ. 107Βλάβη, πρωτεύων αισθητήρας Μπορείτε να ορίσετε πώς πρέπει να αντιδράσει το σύστημα σε περίπτωση που παρουσιάσει βλάβη ο κύριος αισθητήρας. Παύση (χωρίς υστέρηση) Παύση (με υστέρηση) Ελάχ. Μέγ. Από χρήστη Πρόγραμμα "Τοπικό" Έκτακτη ανάγκη Επανάταξη: Χειροκίνητη / Αυτόματη. Ρυθμίσεις > Λειτουργίες παρακολούθησης > Βλάβη, πρωτεύων αισθητήρας. 1. Επιλέξτε τρόπο αντίδρασης σε περίπτωση βλάβης του κύριου αισθητήρα. 2. Επιλέξτε επανάταξη: Αυτόματο / Χειροκίνητο. 56

57 Λειτουργίες, CU 352 (4.5) Γλώσσα οθόνης (4.5.1) Ελληνικά (GR) Σχ. 108Λειτουργίες, CU 352 Πραγματοποιήστε τις βασικές ρυθμίσεις της CU 352 σε αυτό το υπομενού. Η CU 352 έχει από το εργοστάσιο τις περισσότερες από αυτές τις ρυθμίσεις ή πραγματοποιούνται κατά την εκκίνηση και υπό κανονικές συνθήκες στη συνέχεια δεν ξαναλλάζονται. Η γλώσσα σέρβις, τα Αγγλικά Η.Β., μπορούν να επιλεχθούν για το σέρβις. Εάν δεν πατηθεί κανένα πλήκτρο για 15 λεπτά, η οθόνη επιστρέφει στη γλώσσα που έχει επιλεχθεί κατά την εκκίνηση ή στη γλώσσα που έχει οριστεί στο Γλώσσα οθόνης (4.5.1). Εάν επιλεχθεί η γλώσσα σέρβις, το σύμβολο θα απεικονίζεται στα δεξιά της πάνω γραμμής σε όλες τις οθόνες. Ενεργοποίηση της γλώσσας σέρβις, Αγγλικά (Ηνωμένου Βασιλείου). Επανενεργοποίηση του οδηγού εκκίνησης. (Μετά την εκκίνηση, ο οδηγός είναι ανενεργός). Επιλογή της γλώσσας οθόνης. Επιλογή των μονάδων οθόνης. Ορισμός ημερομηνίας και ώρας. Επιλογή του κωδικού πρόσβασης για τα μενού "Λειτουργία" και "Ρυθμίσεις". Ρύθμιση επικοινωνίας Ethernet. Ορισμός αριθμού GENIbus. Ανάγνωση κατάστασης λογισμικού. Σχ. 109Γλώσσα οθόνης Εδώ μπορεί να επιλεχθεί η γλώσσα οθόνης για την CU 352. Αγγλικά Γερμανικά ανέζικα Ισπανικά Φινλανδικά Γαλλικά Ελληνικά Ιταλικά Ολλανδικά Πολωνικά Πορτογαλικά Ρωσικά Σουηδικά Κινέζικα Κορεάτικα Ιαπωνικά Τσέχικα Τούρκικα Ουγγρικά Βουλγάρικα. Ρυθμίσεις > Λειτουργίες, CU 352. Η γλώσσα της οθόνης είναι τα Αγγλικά Η.Β. Μπορεί να αλλάξει κατά την εκκίνηση. 57

58 Ελληνικά (GR) Μονάδες (4.5.2) Ορίστε στάνταρ μονάδας, παράμετρο μέτρησης και ειδική μονάδα. Βλέπε το παράδειγμα στο σχήμα 111. Σχ. 110Μονάδες Εδώ μπορείτε να επιλέξετε μονάδες για τις διάφορες παραμέτρους. Επιλέξτε μεταξύ ιεθνούς Συστήματος Μονάδων και US. Είναι, επίσης, δυνατόν να επιλέξετε άλλες μονάδες για τις διάφορες παραμέτρους. Σχ. 111Παράδειγμα επιλογής μονάδων Η ρύθμιση πραγματοποιείται στον οδηγό εκκίνησης και εξαρτάται από την εφαρμογή. Παράμετρος Βασική ρύθμιση SI US Πιθανές μονάδες Πίεση bar psi kpa, MPa, mbar, bar, m, psi ιαφορική πίεση m psi kpa, MPa, mbar, bar, m, psi Μανομετρικό ύψος m ft m, cm, ft, in Στάθμη m ft m, cm, ft, in Παροχή m 3 /h gpm m 3 /s, m 3 /h, l/s, gpm, yd 3 /s, yd 3 /min, yd 3 /h Όγκος m 3 gal l, m 3, gal, yd 3 Ειδική ενέργεια kwh/m 3 Wh/gal kwh/m 3, Wh/gal, Wh/kgal, BTU/gal, HPh/gal Θερμοκρασία C F K, C, F ιαφορική θερμοκρασία K K K Ισχύς kw HP W, kw, MW, HP Ενέργεια kwh kwh kwh, MWh, BTU, HPh Εάν οι μονάδες αλλάξουν από SI σε US ή το αντίστροφο, όλες οι ξεχωριστές παράμετροι που έχουν τεθεί θα αλλάξουν στην εν λόγω βασική ρύθμιση. Ρυθμίσεις > Λειτουργίες, CU 352 > Μονάδες. 58

59 Ημερομηνία και ώρα (4.5.3) Κωδικός πρόσβασης (4.5.4) Ελληνικά (GR) Σχ. 112Ημερομηνία και ώρα Σε αυτήν την οθόνη, ορίζονται η ημερομηνία και η ώρα καθώς και ο τρόπος με τον οποίο θα εμφανίζονται στην οθόνη. Το ωρολόγιο διαθέτει μία ενσωματωμένη επαναφορτιζόμενη παροχή τάσης, η οποία μπορεί να τροφοδοτήσει το ωρολόγιο για μέχρι και 20 ημέρες σε περίπτωση που διακοπεί η παροχή τάσης προς το σύστημα. Εάν το ρολόι παραμείνει εκτός τάσης για περισσότερες από 20 ημέρες, τότε πρέπει να ρυθμιστεί εκ νέου. Η ημερομηνία μπορεί να τεθεί με τη μορφή ημέρα, μήνας και έτος. Η ώρα μπορεί να τεθεί με τη μορφή 24ωρου δείχοντας ώρες και λεπτά. Υπάρχουν τρεις μορφές. Παραδείγματα μορφών : :49 9/27/2005 1:49pm Υπάρχει, ακόμη, η δυνατότητα επιλογής του εάν η Κυριακή ή η ευτέρα θα είναι η πρώτη ημέρα της εβδομάδας. Ρυθμίσεις > Λειτουργίες, CU 352 > Ημερομηνία και ώρα. 1. Επιλέξτε και ορίστε: 2. Ημέρα, Μήνας, Έτος, Ώρες, Λεπτά. 3. Επιλέξτε μορφή. 4. Επιλέξτε "Κυριακή" ή " ευτέρα" στο "Πρώτη ημέρα της εβδομάδας". Τοπική ώρα. Σχ. 113Κωδικός πρόσβασης Μπορείτε να περιορίσετε την πρόσβαση στο μενού "Λειτουργία" και "Ρυθμίσεις" με τη βοήθεια ενός κωδικού πρόσβασης. Εάν η πρόσβαση είναι περιορισμένη, δεν είναι δυνατή η ανάγνωση ή η ρύθμιση οποιωνδήποτε παραμέτρων στα μενού. Ο κωδικός πρόσβασης πρέπει να αποτελείται από τέσσερα ψηφία και μπορεί να χρησιμοποιείται και για τα δύο μενού. Εάν ξεχάσατε τους κωδικούς πρόσβασής σας, επικοινωνήστε με την Grundfos. Ρυθμίσεις > Λειτουργίες, CU 352 > Κωδικός πρόσβασης. 1. Επιλέξτε τον κωδικό πρόσβασης που θα ενεργοποιηθεί. 2. Επιλέξτε: Εισάγετε κωδικό. Το πρώτο ψηφίο του κωδικού πρόσβασης αναβοσβήνει. 3. Επιλέξτε ψηφίο. Τώρα αναβοσβήνει το δεύτερο ψηφίο του κωδικού πρόσβασης. 4. Επαναλάβετε αυτά τα βήματα εάν χρειάζεται για να ενεργοποιήσετε τον άλλον κωδικό πρόσβασης. Και οι δύο κωδικοί πρόσβασης είναι απενεργοποιημένοι. Εάν ένας κωδικός πρόσβασης είναι ενεργοποιημένος, η εργοστασιακή ρύθμιση θα είναι "1234". Εάν το σύστημα έχει παραμείνει χωρίς τροφοδοσία για περισσότερες από 20 ημέρες από την ημέρα που έφυγε από το εργοστάσιο, το ρολόι μπορεί να έχει επιστρέψει στην αρχική ρύθμιση: :00. Η ημερομηνία και η ώρα μπορεί να έχουν αλλάξει κατά τη ρύθμιση του συστήματος. εν υπάρχει αυτόματη εναλλαγή προς/από χειμερινή ώρα. 59

60 Ελληνικά (GR) Ethernet (4.5.5) Κατάσταση λογισμικού (4.5.9) Σχ. 114Ethernet Η CU 352 είναι εξοπλισμένη με μια σύνδεση Ethernet για επικοινωνία με έναν υπολογιστή, είτε απευθείας ή μέσω ιαδικτύου. Βλέπε επίσης κεφάλαιο Ethernet Αριθμός GENIbus (4.5.6) Σχ. 116Κατάσταση λογισμικού Αυτή η οθόνη δείχνει την κατάσταση του λογισμικού που έχει εγκατασταθεί στην CU 352. Επιπλέον, εμφανίζονται ο κωδικός τύπου και οι αριθμοί προϊόντος των αρχείων ρύθμισης (GSC) που παρουσιάζονται στη μονάδα. Προσφέρεται η δυνατότητα αναβάθμισης της έκδοσης λογισμικού. Επικοινωνήστε με τη Grundfos για περαιτέρω πληροφορίες. Σχ. 115Αριθμός GENIbus Η CU 352 μπορεί να επικοινωνήσει με εξωτερικές μονάδες μέσω μίας διεπαφής RS-485 (προαιρετικά). Για περισσότερες πληροφορίες, βλέπε σχήμα 117 και κεφάλαιο GENIbus. Η επικοινωνία πραγματοποιείται σύμφωνα με το πρωτόκολλο bus της Grundfos, GENIbus, και διευκολύνει τη σύνδεση σε ένα σύστημα ελέγχου κτηρίου ή ένα άλλο εξωτερικό σύστημα ελέγχου. Οι παράμετροι λειτουργίας, όπως σημείο ρύθμισης και πρόγραμμα λειτουργίας, μπορούν να οριστούν μέσω του σήματος bus. Επιπλέον, από την CU 352 μπορεί να αναγνωστεί η κατάσταση διαφόρων σημαντικών παραμέτρων, όπως τρέχουσα τιμή και ισχύς εισόδου καθώς και ενδείξεις βλάβης. Επικοινωνήστε με τη Grundfos για περαιτέρω πληροφορίες. Ο αριθμός μπορεί να τεθεί μεταξύ 1 και 64. Ρυθμίσεις > Λειτουργίες, CU 352 > Αριθμός GENIbus. εν έχει οριστεί αριθμός. 60

61 8.8 Επικοινωνία δεδομένων Η CU 352 είναι εξοπλισμένη με ένα υλικό που διευκολύνει την επικοινωνία με εξωτερικές μονάδες, όπως ένας υπολογιστής, μέσω μίας εξωτερικής σύνδεσης GENIbus ή Ethernet. Ελληνικά (GR) Θύρα τρίτου μέρους ιεπαφή επικοινωνίας CIU Grundfos ιαδίκτυο Intranet Εξωτερική σύνδεση GENIbus Εξωτερικό Μονάδα GENIbus (προαιρετικά) Σύνδεση Ethernet TM Σχ. 117Επικοινωνία δεδομένων μέσω εξωτερικής σύνδεσης GENIbus και Ethernet Ethernet To Ethernet είναι το ευρύτερα χρησιμοποιούμενο πρότυπο για τοπικά δίκτυα (LAN). Η τυποποίηση αυτής της τεχνολογίας είχε ως αποτέλεσμα τη δημιουργία ορισμένων από τους πιο εύκολους και οικονομικούς τρόπους επικοινωνίας μεταξύ των ηλεκτρονικών μονάδων, παραδείγματος χάρη, μεταξύ υπολογιστών ή μεταξύ υπολογιστών και μονάδων ελέγχου. O web server της CU 352 καθιστά δυνατή τη σύνδεση ενός υπολογιστή σε μία CU 352 μέσω μίας σύνδεσης Ethernet. Η διεπαφή χρήστη μπορεί έτσι να εξαχθεί από την CU 352 σε έναν υπολογιστή ώστε η CU 352 και κατά συνέπεια το σύστημα να μπορούν να παρακολουθηθούν και να ελεγχθούν εξωτερικά. Η Grundfos συνιστά την προστασία της σύνδεσης με την CU 352 κατόπιν συνεννόησης με το διαχειριστή συστήματος σύμφωνα με τις απαιτήσεις ασφαλείας σας. Για να χρησιμοποιήσετε τον web server, πρέπει να γνωρίζεται τη διεύθυνση ΙΡ της CU 352. Όλες οι μονάδες του δικτύου πρέπει να έχουν μία μοναδική διεύθυνση ΙΡ για να επικοινωνούν μεταξύ τους. Η εργοστασιακή ρύθμιση της διεύθυνσης ΙΡ της CU 352 είναι Εναλλακτικά στην εργοστασιακή ρύθμιση της διεύθυνσης IP, είναι δυνατό να χρησιμοποιηθεί μια δυναμική ανάθεση της διεύθυνσης IP. Αυτό γίνεται με την ενεργοποίηση της DHCP (Dynamic Host Configuration Protocol) είτε απευθείας στην CU 352 ή μέσω του web server. Βλέπε το παράδειγμα στο σχήμα 118. Η δυναμική ανάθεση μίας διεύθυνσης ΙΡ για την CU 352 απαιτεί την ύπαρξη ενός server DHCP στο δίκτυο. Ο server DHCP αναθέτει έναν αριθμό διευθύνσεων ΙΡ στις ηλεκτρονικές μονάδες και φροντίζει έτσι ώστε να μην λάβουν περισσότερες της μίας μονάδες την ίδια διεύθυνση ΙΡ. Ένας συμβατικός browser Internet χρησιμοποιείται για τη σύνδεση με τον web server της CU 352. Εάν επιθυμείτε να χρησιμοποιήσετε την εργοστασιακή διεύθυνση ΙΡ, δεν απαιτούνται αλλαγές στην οθόνη. Ανοίξτε τον Internet browser και εισάγετε τη διεύθυνση ΙΡ της CU 352. Εάν θέλετε να χρησιμοποιήσετε δυναμική ανάθεση, πρέπει να ενεργοποιήσετε τη λειτουργία επιλέγοντας "Χρησιμοποιήστε DHCP" και κάνοντας κλικ στο [ok]. Ένα σημάδι ελέγχου δείχνει ότι η μονάδα έχει επιλεχθεί. Ανοίξτε τον Internet browser και εισάγετε το host name της CU 352 αντί τη διεύθυνση IP. Ο Internet browser θα προσπαθήσει τώρα να συνδεθεί με την CU 352. Το όνομα του host μπορεί να διαβαστεί στην οθόνη, αλλά μπορεί να αλλάξει μόνο είτε μέσω ενός GSC-file (αρχείο ρύθμισης) ή μέσω ενός web server. Βλέπε Αλλαγή ρύθμισης δικτύου στη σελίδα 62. Για να χρησιμοποιήσετε το DHCP, απαιτείται ένα όνομα host. Αυτή είναι η πρώτη οθόνη που εμφανίζεται κατά τη σύνδεση με την CU 352. TM Σχ. 119Σύνδεση στη CU 352 Σχ. 118Παράδειγμα ορισμού του Ethernet 61

62 Ελληνικά (GR) Όνομα χρήστη: admin Κωδικός πρόσβασης: admin Όταν δοθούν το όνομα χρήστη και ο κωδικός πρόσβασης, μία εφαρμογή Java Runtime Environment αρχίζει στην CU 352, εφόσον έχει εγκατασταθεί στον εν λόγω υπολογιστή. Εάν δεν συμβαίνει κάτι τέτοιο, αλλά ο υπολογιστής είναι συνδεδεμένος στο διαδίκτυο, τότε χρησιμοποιήστε το σύνδεσμο στην οθόνη για να κατεβάσετε και να εγκαταστήσετε την εφαρμογή Java Runtime Environment. Αλλαγή ρύθμισης δικτύου Όταν γίνει η σύνδεση της CU 352 στον web server, είναι δυνατή η αλλαγή της ρύθμισης του δικτύου. Σχ. 120Οθόνη με σύνδεσμο στην εφαρμογή JavaScript Τότε η εφαρμογή Java Runtime Environment θα εξάγει τη διεπαφή χρήστη CU 352 (περιλαμβανομένης της οθόνης και του πίνακα λειτουργίας) στην οθόνη του υπολογιστή. Τώρα πλέον είναι δυνατή η παρακολούθηση και ο έλεγχος της CU 352 από τον υπολογιστή. TM Σχ. 122Αλλαγή ρύθμισης δικτύου 1. Κάντε κλικ στο [>Network admin]. 2. Εισάγετε τις αλλαγές. 3. Κάντε κλικ στο [Submit] για να ενεργοποιήσετε τις αλλαγές. Αλλαγή κωδικού πρόσβασης TM Σχ. 121Ρύθμιση δικτύου TM Σχ. 123Αλλαγή κωδικού πρόσβασης 1. Κάντε κλικ στο [Change password]. 2. Εισάγετε έναν καινούριο κωδικό πρόσβασης. 3. Κάντε κλικ στο [Submit] για να αποθηκεύσετε τον καινούριο κωδικό πρόσβασης GENIbus Τοποθετώντας μία μονάδα GENIbus στην CU 352, μπορούμε να συνδέσουμε το σύστημα σε ένα εξωτερικό δίκτυο. Η σύνδεση μπορεί να πραγματοποιηθεί μέσω ενός δικτύου GENIbus ή ενός δικτύου που βασίζεται σε κάποιο άλλο πρωτόκολλο fieldbus με μία θύρα. Βλέπε παραδείγματα στο σχήμα 117. Για περισσότερες πληροφορίες επικοινωνήστε με την Grundfos. Η θύρα μπορεί να είναι μία διεπαφή επικοινωνίας CIU Grundfos ή μία θύρα τρίτου μέρους. Για περισσότερες πληροφορίες σχετικά με την CIU, βλέπε WebCAPS ή επικοινωνήστε με τη Grundfos. TM
