1 Εγχειρίδιο χρήσης ιαβάστε αυτό το εγχειρίδιο πριν χρησιμοποιήσετε το σαρωτή. Αφού ολοκληρώσετε την ανάγνωση αυτού του εγχειριδίου, αποθηκεύστε το σε ασφαλές σημείο για μελλοντική αναφορά.

2 Περιεχόμενα Περιεχόμενα...2 Κεφάλαιο 1 Εισαγωγή...4 Σχετικά με το παρόν εγχειρίδιο...4 Χαρακτηριστικά του σαρωτή...6 Ονομασίες και λειτουργίες εξαρτημάτων...8 Κανονισμοί...10 Εμπορικά σήματα...11 Κεφάλαιο 2 Σημαντικές οδηγίες ασφαλείας...12 Θέση εγκατάστασης...12 Τροφοδοτικό AC...13 Μεταφορά του σαρωτή...13 Χειρισμός...13 Απόρριψη...15 Κατά την αποστολή του σαρωτή για εργασίες επιδιόρθωσης...15 Κεφάλαιο 3 Εγκατάσταση λογισμικού...16 Απαιτήσεις συστήματος...16 Περιεχόμενα δίσκου εγκατάστασης...17 Εγκατάσταση λογισμικού...18 Κεφάλαιο 4 Σύνδεση του σαρωτή...21 Σύνδεση του σαρωτή σε υπολογιστή...21 Ενεργοποίηση της συσκευής...22 Κεφάλαιο 5 Τοποθέτηση εγγράφων...24 Προετοιμασία δίσκων...24 Έγγραφα...25 Τροφοδότηση σε Κανονική λειτουργία...26 Τροφοδότηση στη λειτουργία Παράκαμψης...28 Τοποθέτηση καρτών...29 Τοποθέτηση διπλωμένων εγγράφων...30 Ρύθμιση της Λειτουργίας εγγράφου μεγάλου μήκους...31 Κεφάλαιο 6 Σάρωση με το CaptureOnTouch...33 Τι είναι το CaptureOnTouch;...33 Έναρξη και τερματισμός του CaptureOnTouch...34 Σάρωση πρώτα...36 Επιλογή εργασίας σάρωσης...38 Σάρωση με το κουμπί έναρξης...41 Ρυθμίσεις σαρωτή...42 Λειτουργία σε οθόνη συνεχούς σάρωσης...44 Ρύθμιση της μεθόδου εξόδου...45 Ρυθμίσεις περιβάλλοντος...47 Κεφάλαιο 7 Σάρωση με το CapturePerfect...50 Σάρωση με το CapturePerfect...50 Κεφάλαιο 8 Ρύθμιση του προγράμματος οδήγησης σαρωτή...53 ιαμόρφωση και λειτουργίες του προγράμματος οδήγησης σαρωτή...53 Ορισμός βασικών συνθηκών σάρωσης...55 Κεφάλαιο 9 Ειδική σάρωση...57 Πρακτικά παραδείγματα...57 Περιορισμοί ανάλογα με τη ρύθμιση λειτουργίας...64 Κεφάλαιο 10 Τακτική συντήρηση...66 Καθαρισμός του σαρωτή...66 Καθαρισμός της γυάλινης επιφάνειας του αισθητήρα και των κυλίνδρων...67 Προσαρμογή της αναλογίας μείωσης...69 Ρύθμιση αυτόματης απενεργοποίησης...70 Κεφάλαιο 11 Αφαίρεση και τοποθέτηση των κυλίνδρων και του οδηγού συγκράτησης εγγράφων...72 Κύκλος αντικατάστασης κυλίνδρων...72 Μηδενισμός των μετρητών...73 Αφαίρεση/τοποθέτηση του κυλίνδρου τροφοδότησης...74 Αφαίρεση/τοποθέτηση του κυλίνδρου διαχωρισμού...75 Αφαίρεση/τοποθέτηση του οδηγού συγκράτησης εγγράφων

3 Κεφάλαιο 12 Κατάργηση εγκατάστασης λογισμικού Κατάργηση εγκατάστασης Κεφάλαιο 13 Αντιμετώπιση προβλημάτων Αποκατάσταση εμπλοκής χαρτιού Συνήθη προβλήματα και λύσεις Χρήσιμες συμβουλές Κεφάλαιο 14 Παράρτημα Προδιαγραφές Ανταλλακτικά Προαιρετικά εξαρτήματα Εξωτερικές διαστάσεις Ευρετήριο

4 Κεφάλαιο 1 Εισαγωγή Σχετικά με το παρόν εγχειρίδιο Σας ευχαριστούμε που αγοράσατε το σαρωτή εγγράφων imageformula DR-C120 της Canon. Για να κατανοήσετε πλήρως τα χαρακτηριστικά αυτού του σαρωτή και να τα χρησιμοποιείτε πιο αποδοτικά, διαβάστε το παρόν εγχειρίδιο και τα εγχειρίδια που παρουσιάζονται παρακάτω πριν χρησιμοποιήσετε αυτό το προϊόν. Αφού τα διαβάσετε, φυλάξτε τα σε ένα ασφαλές μέρος για μελλοντική αναφορά. Σχετικά με το παρόν εγχειρίδιο... 4 Χαρακτηριστικά του σαρωτή... 6 Ονομασίες και λειτουργίες εξαρτημάτων... 8 Κανονισμοί Εμπορικά σήματα Εγχειρίδια για το σαρωτή Η τεκμηρίωση για αυτόν το σαρωτή αποτελείται από τα παρακάτω εγχειρίδια. Οδηγός εγκατάστασης Παρέχει πλήρεις και αναλυτικές πληροφορίες για το σαρωτή. Εγχειρίδιο χρήσης (το παρόν εγχειρίδιο) Το εγχειρίδιο αυτό περιέχει πλήρεις επεξηγήσεις σχετικά με τις λειτουργίες του σαρωτή. Το εγχειρίδιο αυτό είναι αποθηκευμένο στον παρεχόμενο δίσκο εγκατάστασης ως ηλεκτρονικό εγχειρίδιο. Το Εγχειρίδιο χρήσης θα καταχωρηθεί στην παρακάτω τοποθεσία στο μενού έναρξης έπειτα από την εγκατάσταση του λογισμικού από το δίσκο εγκατάστασης. 4

5 Καταχωρήστε τα Windows 8 στις παρακάτω θέσεις. ΣΗΜΕΙΩΣΗ Υποδεικνύει την ύπαρξη επεξηγηματικών σημειώσεων για μια λειτουργία ή επιπλέον πληροφοριών για μια διαδικασία. Συνιστάται ιδιαίτερα να διαβάζετε αυτές τις σημειώσεις. Σύμβολα που χρησιμοποιούνται σε αυτό το εγχειρίδιο Τα παρακάτω σύμβολα χρησιμοποιούνται σε αυτό το εγχειρίδιο για να επεξηγήσουν διαδικασίες, περιορισμούς, προφυλάξεις χειρισμού και οδηγίες που πρέπει να τηρούνται για λόγους ασφαλείας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδεικνύει μια προειδοποίηση που αφορά λειτουργίες οι οποίες ενδέχεται να έχουν ως αποτέλεσμα το θάνατο ή τον τραυματισμό ατόμων εάν δεν εκτελεστούν σωστά. Για να χρησιμοποιείτε τη συσκευή με ασφάλεια, προσέχετε πάντα τις ακόλουθες προειδοποιήσεις. ΠΡΟΣΟΧΗ Υποδεικνύει μια επισήμανση προσοχής που αφορά λειτουργίες οι οποίες ενδέχεται να έχουν ως αποτέλεσμα τον τραυματισμό ατόμων ή τη ζημιά περιουσιακών στοιχείων εάν δεν εκτελεστούν σωστά. Για να χρησιμοποιείτε τη συσκευή με ασφάλεια, προσέχετε πάντα αυτές τις επισημάνσεις προσοχής. ΣΗΜΑΝΤΙΚΟ Υποδεικνύει απαιτήσεις και περιορισμούς λειτουργίας. ιαβάζετε προσεκτικά αυτά τα στοιχεία προκειμένου να χρησιμοποιείτε σωστά τη συσκευή και να αποφεύγετε την πρόκληση βλάβης στη συσκευή. 5

6 Χαρακτηριστικά του σαρωτή Παρακάτω περιγράφονται τα κύρια χαρακτηριστικά του σαρωτή εγγράφων DR-C120. Μικρό μέγεθος Οι διαστάσεις του σαρωτή είναι οι ακόλουθες: 298 χιλ. (Π) x 160 χιλ. (Υ) x 160 χιλ. (Β) (11,7" x 6,3" x 6,3") (με το δίσκο τροφοδότησης και το δίσκο εξαγωγής εγγράφων κλειστούς). Το μέγεθος του σαρωτή με ανοικτό το δίσκο τροφοδότησης και το δίσκο εξαγωγής εγγράφων είναι 298 χιλ. (Π) x 245 χιλ. (Υ) x 490 χιλ. (Β) (11,7" x 9,8" x 19,5"). Γρήγορη τροφοδότηση εγγράφων Η σάρωση εγγράφων είναι δυνατή με ταχύτητα έως 20 σελίδες ανά λεπτό (κατά τη σάρωση εγγράφων μονής ή διπλής όψης, μεγέθους A4, με ανάλυση 200 dpi). Υψηλή ποιότητα εικόνας Ο αισθητήρας οπτικής ανάλυσης 600 dpi που είναι ενσωματωμένος στο σαρωτή επιτρέπει τη σάρωση εγγράφων με υψηλή ποιότητα εικόνας. ίσκος εξαγωγής εγγράφων Ο δίσκος εξαγωγής εγγράφων επιτρέπει τη στοίβαξη των εγγράφων. Ανοίξτε το δίσκο εξαγωγής εγγράφων κατά τη σάρωση εγγράφων που δεν εξάγονται ομαλά. Τα σαρωμένα έγγραφα μπορούν να εξαχθούν χωρίς να ανοίξετε το δίσκο εξαγωγής εγγράφων. ιασύνδεση USB 2.0 Ο σαρωτής υποστηρίζει Hi-Speed USB 2.0. Υποστήριξη χρωμάτων / κλίμακας του γκρι Τα έγγραφα μπορούν να σαρωθούν σε 24 bit χρώματος ή σε 256 επίπεδα της κλίμακας του γκρι. Υποστήριξη διαφόρων λειτουργιών σάρωσης Ο σαρωτής υποστηρίζει τις παρακάτω λειτουργίες σάρωσης, ανάλογα με τον τύπο του εγγράφου. - Σάρωση απλής και διπλής όψης (με λειτουργία παράλειψης κενής σελίδας) - Συνεχής τροφοδότηση ή τροφοδότηση μίας σελίδας Σάρωση καρτών Μπορείτε να σαρώσετε επαγγελματικές κάρτες ή ταυτότητες. Ανίχνευση μεγέθους χαρτιού Ο σαρωτής ανιχνεύει αυτόματα το μέγεθος ενός σαρωμένου εγγράφου και εξαλείφει τυχόν περιττά κενά γύρω από τις άκρες της εικόνας κατά την αποθήκευσή της, ακόμα και κατά την αποθήκευση ενός εγγράφου ακανόνιστου μεγέθους. Αυτόματη ανίχνευση χρωμάτων Ο σαρωτής ανιχνεύει εάν το σαρωμένο έγγραφο είναι έγχρωμο, κλίμακας του γκρι ή ασπρόμαυρο (δυαδικό) και αποθηκεύει την εικόνα με τον αντίστοιχο τρόπο. Πλήρως αυτόματη λειτουργία Παρέχεται μια Πλήρως αυτόματη λειτουργία στο CaptureOnTouch και στο πρόγραμμα οδήγησης του σαρωτή για να είναι δυνατή η σάρωση σε συνθήκες που καθορίζονται αυτόματα. Οι συνθήκες σάρωσης, όπως είναι η λειτουργία χρωμάτων και το μέγεθος σελίδας, ρυθμίζονται αυτόματα με βάση το έγγραφο που σαρώνεται. Αυτόματη ανίχνευση ανάλυσης Όταν ενεργοποιηθεί στις ρυθμίσεις του CaptureOnTouch ή του προγράμματος οδήγησης του σαρωτή, η λειτουργία ανιχνεύει το περιεχόμενο των εγγράφων και καθορίζει αυτόματα την ανάλυση της σάρωσης. Σάρωση folio Μπορείτε να σαρώσετε διπλωμένα έγγραφα. Ο σαρωτής θα σαρώσει και τις δύο πλευρές και θα συνδυάσει τις σαρωμένες εικόνες σε μία εικόνα. ιόρθωση λοξότητας Ο σαρωτής ισιώνει τις σαρωμένες εικόνες όταν ανιχνεύσει ότι το έγγραφο τοποθετήθηκε λοξά. Λειτουργίες βελτίωσης κειμένου Ο σαρωτής διαθέτει την Προηγμένη λειτουργία βελτίωσης κειμένου, την οποία χρησιμοποιεί για βελτίωση του κειμένου σε έγγραφα με σκούρο ή ανομοιόμορφο φόντο, καθώς και την Προηγμένη λειτουργία βελτίωσης κειμένου II, την οποία χρησιμοποιεί για βελτίωση του κειμένου όταν τόσο το κείμενο όσο και το φόντο είναι ανοιχτόχρωμα. Αυτές οι λειτουργίες ενδέχεται να μην αποδίδουν όπως αναμένεται, ανάλογα με τον τύπο του εγγράφου. Παράλειψη χρώματος Ο σαρωτής διαθέτει λειτουργία Παράλειψης χρώματος, που σας επιτρέπει να ορίσετε ποιο χρώμα θέλετε να εξαιρέσει ο σαρωτής από τη σαρωμένη εικόνα κατά τη διάρκεια της ασπρόμαυρης σάρωσης ή της σάρωσης κλίμακας του γκρι. 6

7 Λειτουργία παράλειψης κενής σελίδας Ο σαρωτής διαθέτει λειτουργία Παράλειψης κενής σελίδας, που σας επιτρέπει να σαρώσετε ένα έγγραφο χωρίς να αποθηκεύσετε εικόνες κενών σελίδων, ανεξάρτητα από το εάν κάθε σελίδα του εγγράφου είναι διπλής ή μονής όψης. Σαρώνονται και οι δύο όψεις, αλλά παραλείπεται η αποθήκευση των εικόνων που θεωρείται ότι προέρχονται από μια κενή σελίδα. Λειτουργία προσάρωσης Ο σαρωτής διαθέτει λειτουργία Προσάρωσης, που σας επιτρέπει να προσαρμόσετε την αντίθεση και τη φωτεινότητα μιας προσαρωμένης εικόνας και, στη συνέχεια, να στείλετε την προσαρμοσμένη εικόνα στο λογισμικό της εφαρμογής, χωρίς να χρειάζεται να σαρώσετε ξανά το έγγραφο. Λειτουργία τροφοδότησης από επιφάνεια Αφού τροφοδοτηθούν όλα τα έγγραφα, μπορείτε ακόμα να εκτελέσετε τη λειτουργία σάρωσης τοποθετώντας ένα νέο έγγραφο σάρωσης στο σαρωτή και πατώντας το κουμπί έναρξης. Τα έγγραφα αποθηκεύονται ως μία σάρωση, ακόμα και εάν υπάρχουν περισσότερες σελίδες από το μέγιστο επιτρεπόμενο αριθμό για το δίσκο τροφοδότησης του σαρωτή. Λειτουργία τονισμού χαρακτήρων/γραμμών Σε περίπτωση που οι χαρακτήρες και οι γραμμές στις σαρωμένες εικόνες δεν φαίνονται καθαρά, μπορείτε να χρησιμοποιήσετε αυτήν τη λειτουργία για να ρυθμίσετε, κατά τη σάρωση, το πάχος τους. Σάρωση πρώτα Πατώντας το κουμπί έναρξης πραγματοποιείται εκκίνηση του CaptureOnTouch. Στη συνέχεια, μπορείτε να πραγματοποιήσετε σάρωση απλώς ακολουθώντας τις οδηγίες στην οθόνη. Επιλογή εργασίας σάρωσης Μπορείτε να καταχωρήσετε τις συνθήκες και τις μεθόδους σάρωσης για επεξεργασία σαρωμένων εικόνων ως εργασίες και να καταχωρήσετε έως 10 εργασίες στο CaptureOnTouch. Επιλέγοντας απλώς μια καταχωρημένη εργασία, μπορείτε να εκτελέσετε λειτουργίες σάρωσης με καθορισμένη σειρά. Αυτόματη έναρξη Ο σαρωτής διαθέτει λειτουργία αυτόματης έναρξης, με τη βοήθεια της οποίας η σάρωση ξεκινάει αυτόματα όταν ανιχνευτεί ότι έχει τοποθετηθεί έγγραφο στον τροφοδότη. Λειτουργία αναμονής Ο σαρωτής έχει σχεδιαστεί ώστε να εξοικονομεί ενέργεια μπαίνοντας σε λειτουργία αναμονής όταν δεν πραγματοποιείται σάρωση εγγράφων. ΣΗΜΕΙΩΣΗ Ανάλογα με το συνοδευτικό λογισμικό που χρησιμοποιείτε, όλα τα χαρακτηριστικά που περιγράφηκαν παραπάνω ενδέχεται να μην είναι διαθέσιμα. 7

8 Ονομασίες και λειτουργίες εξαρτημάτων Σε αυτή την ενότητα περιγράφεται το όνομα και η λειτουργία κάθε εξαρτήματος. ιαβάστε αυτή την ενότητα και εξοικειωθείτε με τα εξαρτήματα του σαρωτή πριν από το χρήση του. Μπροστινή όψη (με ανοιχτό το δίσκο τροφοδότησης και το δίσκο εξαγωγής εγγράφων) Μπροστινή όψη/πλαϊνή όψη δεξιά (1) ίσκος τροφοδότης εγγράφων Ανοίγει για την τοποθέτηση εγγράφων. -> «Προετοιμασία του δίσκου τροφοδότησης εγγράφων» στη σελ. 24 (2) Περιοχή εξαγωγής εγγράφων Τα σαρωμένα έγγραφα εξέρχονται σε αυτόν το δίσκο. (3) Κουμπί διακοπής Πατήστε αυτό το κουμπί για να διακόψετε τη σάρωση πριν ολοκληρωθεί ή για να τερματίσετε την τροφοδότηση από την επιφάνεια. (4) Κουμπί έναρξης Πατήστε αυτό το κουμπί για να ξεκινήσετε τη σάρωση. Η λειτουργία του μπορεί να εκχωρηθεί με το CaptureOnTouch. (5) Κουμπί λειτουργίας Πατήστε αυτό το κουμπί για ενεργοποίηση και απενεργοποίηση του σαρωτή. (6) Ένδειξη λειτουργίας Αυτή η ένδειξη ανάβει με μπλε χρώμα όταν ενεργοποιείται ο σαρωτής. (1) Μπροστινή μονάδα Ανοίγει κατά την αποκατάσταση εμπλοκών χαρτιού και για τον καθαρισμό του σαρωτή. -> «Αποκατάσταση εμπλοκής χαρτιού» στη σελ. 79, «Καθαρισμός της γυάλινης επιφάνειας του αισθητήρα και των κυλίνδρων» στη σελ. 67 (2) Κουμπί ανοίγματος Χρησιμοποιήστε το για να ανοίξετε την μπροστινή μονάδα. (3) Τροφοδότης εγγράφων Τοποθετήστε το έγγραφο για σάρωση εδώ. (4) Οδηγοί εγγράφων Ρυθμίστε αυτούς τους οδηγούς ώστε να προσαρμοστούν στο πλάτος του εγγράφου. -> «Κεφάλαιο 5 Τοποθέτηση εγγράφων» στη σελ. 24 (5) ίσκος εξαγωγής εγγράφων Ανοίξτε αυτόν το δίσκο εάν θέλετε να γίνει στοίβαξη των σαρωμένων εγγράφων. (6) ίσκος επέκτασης Ανοίξτε αυτό το δίσκο εάν το έγγραφο εκτείνεται πέρα από τα άκρα του δίσκου εξαγωγής εγγράφων. 8

9 Πίσω όψη Μοχλός επιλογής τροφοδότησης Χρησιμοποιήστε αυτόν το μοχλό για να αλλάξετε τον τρόπο τροφοδότησης των εγγράφων. Σπρώξτε τον προς τα επάνω για τροφοδότηση ενός εγγράφου σάρωσης κάθε φορά (Κανονική λειτουργία). -> «Τροφοδότηση σε Κανονική λειτουργία» στη σελ. 26 Σπρώξτε τον προς τα κάτω για τροφοδότηση εγγράφων σάρωσης σε δεσμίδες, όπως τιμολόγια, χωρίς να τα διαχωρίσετε (Λειτουργία παράκαμψης). -> «Τροφοδότηση στη λειτουργία Παράκαμψης» στη σελ. 28 (1) Υποδοχή σύνδεσης τροφοδοτικού Συνδέστε το παρεχόμενο τροφοδοτικό AC σε αυτή την υποδοχή. (2) Υποδοχή σύνδεσης USB Συνδέστε ένα καλώδιο USB που υποστηρίζει Hi-Speed USB 2.0 σε αυτή την υποδοχή. (3) Οπή προστασίας από κλοπή (Υποδοχή ασφαλείας) Μπορείτε να προσαρτήσετε μια αλυσίδα με κλειδαριά ή κάτι παρόμοιο σε αυτό το σημείο για να προστατεύσετε το σαρωτή από κλοπή. Στοπ εξαγωγής χαρτιού Το στοπ εξαγωγής χαρτιού εμποδίζει τα σαρωμένα έγγραφα από το να πέσουν από το δίσκο εξαγωγής. Χρησιμοποιήστε το στοπ εξαγωγής χαρτιού που ταιριάζει με το μήκος των εγγράφων που θέλετε να σαρώσετε. 9

10 Κανονισμοί ιεθνές πρόγραμμα εξοπλισμού γραφείου ENERGY STAR Ως συνεργάτης του ENERGY STAR, η CANON ELECTRONICS INC. βεβαιώνει ότι αυτή η συσκευή ανταποκρίνεται στις προδιαγραφές του Προγράμματος ENERGY STAR για ενεργειακή αποδοτικότητα. Το ιεθνές πρόγραμμα εξοπλισμού γραφείου ENERGY STAR είναι ένα διεθνές πρόγραμμα που προωθεί την εξοικονόμηση ενέργειας στη χρήση υπολογιστών και άλλων συσκευών γραφείου. Το πρόγραμμα υποστηρίζει την ανάπτυξη και την εξάπλωση προϊόντων με λειτουργίες που μειώνουν δραστικά την κατανάλωση ενέργειας. Είναι ένα ανοιχτό σύστημα στο οποίο οι επιχειρήσεις μπορούν να συμμετάσχουν εθελοντικά. Αφορά προϊόντα εξοπλισμού γραφείου, όπως υπολογιστές, οθόνες, εκτυπωτές, συσκευές φαξ, φωτοαντιγραφικά μηχανήματα και σαρωτές. Τα πρότυπα και τα λογότυπα είναι κοινά για όλες τις χώρες που συμμετέχουν στο πρόγραμμα. Μόνο για την Ευρωπαϊκή Ένωση (και τον ΕΟΧ). Αυτό το σύμβολο υποδεικνύει ότι δεν επιτρέπεται η απόρριψη αυτού του προϊόντος μαζί με τα οικιακά απορρίμματα, σύμφωνα με την Οδηγία WEEE (2002/96/ΕΚ) και την εθνική νομοθεσία της χώρας σας. Αυτό το προϊόν θα πρέπει να απορρίπτεται σε καθορισμένο σημείο συλλογής, π.χ. βάσει εγκεκριμένης ανταλλαγής ενός προς ένα κατά την αγορά ενός νέου, παρόμοιου προϊόντος ή σε εξουσιοδοτημένο σημείο συλλογής για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών απορριμμάτων (EEE). Ο εσφαλμένος χειρισμός αυτού του είδους απορριμμάτων μπορεί να έχει αρνητικό αντίκτυπο στο περιβάλλον και την ανθρώπινη υγεία, εξαιτίας της πιθανότητας ύπαρξης επικίνδυνων ουσιών που σχετίζονται γενικά με τα ηλεκτρικά και ηλεκτρονικά απορρίμματα. Παράλληλα, η συνεργασία σας για τη σωστή απόρριψη αυτού του προϊόντος θα συμβάλει στην αποδοτική χρήση των φυσικών πόρων. Για περισσότερες πληροφορίες σχετικά με τα σημεία απόρριψης εξοπλισμού για ανακύκλωση, επικοινωνήστε με το τοπικό δημοτικό γραφείο, την αρχή διαχείρισης απορριμμάτων, τον εγκεκριμένο φορέα υλοποίησης σχεδίου WEEE ή την υπηρεσία απόρριψης οικιακών απορριμμάτων της περιοχής σας. Για περισσότερες πληροφορίες σχετικά με την επιστροφή και την ανακύκλωση των προϊόντων WEEE, επισκεφθείτε τη διεύθυνση (ΕΟΧ: Νορβηγία, Ισλανδία και Λιχτενστάιν) Ονόματα μοντέλων Ενδέχεται να παρέχονται τα ακόλουθα ονόματα για τους κανονισμούς ασφαλείας σε κάθε περιοχή πωλήσεων του σαρωτή εγγράφων. DR-C120: Μοντέλο M Αποποίηση ευθυνών Οι πληροφορίες που περιέχονται σε αυτό το έγγραφο υπόκεινται σε αλλαγές χωρίς προειδοποίηση. Η CANON ELECTRONICS INC. ΕΝ ΠΑΡΕΧΕΙ ΚΑΜΙΑ, ΡΗΤΗ Ή ΣΙΩΠΗΡΗ, ΕΓΓΥΗΣΗ ΣΧΕΤΙΚΑ ΜΕ ΑΥΤΟ ΤΟ ΥΛΙΚΟ ΜΕ ΕΞΑΙΡΕΣΗ ΟΣΑ ΠΑΡΕΧΟΝΤΑΙ ΣΤΟ ΠΑΡΟΝ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ, ΕΝ ΕΙΚΤΙΚΑ, ΤΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ, ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ Ή ΜΗ ΠΑΡΑΒΙΑΣΗΣ ΙΚΑΙΩΜΑΤΩΝ ΤΡΙΤΩΝ. Η CANON ELECTRONICS INC. ΕΝ ΕΙΝΑΙ ΥΠΕΥΘΥΝΗ ΓΙΑ ΟΠΟΙΕΣ ΗΠΟΤΕ ΑΜΕΣΕΣ, ΘΕΤΙΚΕΣ Ή ΑΠΟΘΕΤΙΚΕΣ ΖΗΜΙΕΣ ΟΠΟΙΟΥ ΗΠΟΤΕ ΕΙ ΟΥΣ Ή ΑΠΩΛΕΙΕΣ Ή ΑΠΑΝΕΣ ΠΟΥ ΠΡΟΚΥΠΤΟΥΝ ΑΠΟ ΤΗ ΧΡΗΣΗ ΑΥΤΟΥ ΤΟΥ ΥΛΙΚΟΥ. Η CANON ELECTRONICS INC. ΕΝ ΦΕΡΕΙ ΕΥΘΥΝΗ ΓΙΑ ΤΗΝ ΑΠΟΘΗΚΕΥΣΗ ΚΑΙ ΤΟ ΧΕΙΡΙΣΜΟ ΕΓΓΡΑΦΩΝ ΠΟΥ ΕΧΟΥΝ ΣΑΡΩΘΕΙ ΜΕ ΑΥΤΟ ΤΟ ΠΡΟΪΟΝ Ή ΤΗΝ ΑΠΟΘΗΚΕΥΣΗ ΚΑΙ ΤΟ ΧΕΙΡΙΣΜΟ ΤΩΝ Ε ΟΜΕΝΩΝ ΣΑΡΩΜΕΝΗΣ ΕΙΚΟΝΑΣ ΠΟΥ ΠΡΟΚΥΠΤΟΥΝ ΑΠΟ ΤΗ ΣΑΡΩΣΗ. ΕΑΝ ΕΠΙΘΥΜΕΙΤΕ ΝΑ ΑΠΟΡΡΙΨΕΤΕ ΤΑ ΠΡΩΤΟΤΥΠΑ ΤΩΝ ΣΑΡΩΜΕΝΩΝ ΕΓΓΡΑΦΩΝ, ΕΣΕΙΣ, ΩΣ ΠΕΛΑΤΗΣ, ΕΥΘΥΝΕΣΤΕ ΓΙΑ ΤΟΝ ΕΛΕΓΧΟ ΤΩΝ ΣΑΡΩΜΕΝΩΝ ΕΙΚΟΝΩΝ ΚΑΙ ΤΗΝ ΕΠΑΛΗΘΕΥΣΗ ΤΗΣ ΑΚΕΡΑΙΟΤΗΤΑΣ ΤΩΝ Ε ΟΜΕΝΩΝ. Η ΜΕΓΙΣΤΗ ΕΥΘΥΝΗ ΤΗΣ CANON ELECTRONICS INC. ΣΥΜΦΩΝΑ ΜΕ ΤΗΝ ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΟ ΠΟΣΟ ΑΓΟΡΑΣ ΤΟΥ ΠΡΟΪΟΝΤΟΣ ΠΟΥ ΚΑΛΥΠΤΕΤΑΙ ΑΠΟ ΤΗΝ ΕΓΓΥΗΣΗ. 10

11 Εμπορικά σήματα Η ονομασία Canon και το λογότυπο Canon είναι σήματα κατατεθέντα της Canon Inc. στις Ηνωμένες Πολιτείες και ενδέχεται επίσης να είναι σήματα κατατεθέντα ή εμπορικά σήματα σε άλλες χώρες. Η ονομασία imageformula είναι εμπορικό σήμα της CANON ELECTRONICS INC. Οι ονομασίες Microsoft, Windows, Windows Vista, PowerPoint και SharePoint είναι σήματα κατατεθέντα ή εμπορικά σήματα της Microsoft Corporation στις Ηνωμένες Πολιτείες και σε άλλες χώρες. Τα στιγμιότυπα οθόνης των προϊόντων της Microsoft έχουν ανατυπωθεί κατόπιν αδείας από τη Microsoft Corporation. Η ονομασία ENERGY STAR είναι σήμα κατατεθέν της United States Environmental Protection Agency. Η ονομασία ISIS είναι σήμα κατατεθέν της EMC Corporation στις Ηνωμένες Πολιτείες. Οι ονομασίες Google και Google docs είναι εμπορικά σήματα της Google Inc. Copyright Nuance Communications, Inc. Με επιφύλαξη κάθε νόμιμου δικαιώματος. Οι ονομασίες Nuance, ecopy, OmniPage και PaperPort είναι εμπορικά σήματα ή/και σήματα κατατεθέντα της Nuance Communications, Inc. ή/και των συγγενών εταιρειών της στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες. Η ονομασία Adobe, το λογότυπο Adobe, η ονομασία Acrobat, το λογότυπο Adobe PDF και η ονομασία Adobe Reader είναι είτε σήματα κατατεθέντα είτε εμπορικά σήματα της Adobe Systems Incorporated στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες. Copyright Copyright 2012 CANON ELECTRONICS INC. Με επιφύλαξη κάθε νόμιμου δικαιώματος. Απαγορεύεται η αναπαραγωγή και η μετάδοση οποιουδήποτε μέρους του παρόντος εγγράφου σε οποιαδήποτε μορφή ή με οποιοδήποτε μέσο, ηλεκτρονικό ή μηχανικό, συμπεριλαμβανομένης της φωτοαντιγραφής και της εγγραφής, ή με οποιοδήποτε σύστημα αποθήκευσης ή ανάκτησης πληροφοριών χωρίς τη γραπτή άδεια της CANON ELECTRONICS INC. Άλλες ονομασίες προϊόντων και εταιρειών στο παρόν έγγραφο ενδέχεται να αποτελούν εμπορικά σήματα των αντίστοιχων κατόχων τους. Ωστόσο, τα σύμβολα TM και δεν χρησιμοποιούνται στο παρόν έγγραφο. 11

12 Κεφάλαιο 2 Σημαντικές οδηγίες ασφαλείας Για να διασφαλίσετε την ασφαλή λειτουργία αυτού του σαρωτή, διαβάστε τις προειδοποιήσεις ασφαλείας και τις προφυλάξεις που περιγράφονται παρακάτω. Θέση εγκατάστασης Τροφοδοτικό AC Θέση εγκατάστασης Η απόδοση αυτού του σαρωτή επηρεάζεται από το περιβάλλον στο οποίο έχει εγκατασταθεί. Βεβαιωθείτε ότι η θέση εγκατάστασης του σαρωτή πληροί τις παρακάτω περιβαλλοντικές απαιτήσεις. Εξασφαλίστε επαρκή χώρο γύρω από το σαρωτή για τη λειτουργία, τη συντήρηση και τον αερισμό. 100 χιλ. (3,94 ) Μεταφορά του σαρωτή Χειρισμός Απόρριψη Κατά την αποστολή του σαρωτή για εργασίες επιδιόρθωσης χιλ. (3,94 ) 100 χιλ. (3,94 ) Φροντίστε να εξασφαλίσετε επαρκή χώρο μπροστά από το σαρωτή για την έξοδο του χαρτιού μετά τη σάρωση. Αποφύγετε την εγκατάσταση του σαρωτή σε άμεσο ηλιακό φως. Εάν αυτό δεν μπορεί να αποφευχθεί, χρησιμοποιήστε κουρτίνες για να εξασφαλίσετε σκιά για το σαρωτή. Αποφύγετε τους χώρους όπου υπάρχει συγκέντρωση σημαντικής ποσότητας σκόνης. Αποφύγετε ζεστούς ή υγρούς χώρους, όπως χώρους κοντά σε παροχές νερού, θερμοσίφωνες ή υγραντήρες. Αποφύγετε χώρους όπου υπάρχουν αναθυμιάσεις αμμωνίας. Αποφύγετε χώρους κοντά σε πτητικά ή εύφλεκτα υλικά, όπως οινόπνευμα ή διαλυτικό χρωμάτων. Αποφύγετε χώρους που υφίστανται δονήσεις. Αποφύγετε την έκθεση του σαρωτή σε απότομες μεταβολές της θερμοκρασίας. Εάν ο σαρωτής εγκατασταθεί σε κρύο χώρο που θερμαίνεται απότομα, στο εσωτερικό του σαρωτή ενδέχεται να σχηματιστούν σταγόνες νερού (συμπύκνωση). Αυτό μπορεί να έχει ως αποτέλεσμα την εμφανή υποβάθμιση της ποιότητας σάρωσης. 12

13 Για βέλτιστη ποιότητα σάρωσης συνιστώνται οι ακόλουθες συνθήκες: - Θερμοκρασία δωματίου: 10 έως 32,5 C (50 έως 90,5 F) - Υγρασία: 20% έως 80% RH Αποφύγετε την εγκατάσταση του σαρωτή κοντά σε εξοπλισμό που δημιουργεί μαγνητικό πεδίο (π.χ. ηχεία, τηλεοράσεις ή ραδιόφωνα). Τροφοδοτικό AC Συνδέετε το σαρωτή μόνο σε πρίζες με την κατάλληλη ονομαστική τάση και συχνότητα τροφοδοσίας (120 V, 60 Hz ή V, 50/60 Hz, ανάλογα με την περιοχή σας). Μην συνδέετε άλλες ηλεκτρικές συσκευές στην ίδια πρίζα με το σαρωτή. Επίσης, όταν χρησιμοποιείτε καλώδιο επέκτασης, να βεβαιώνεστε ότι το καλώδιο επέκτασης είναι κατάλληλο για τις απαιτήσεις ρεύματος του σαρωτή. Μην αποσυναρμολογείτε ή τροποποιείτε το τροφοδοτικό AC καθώς αυτό είναι επικίνδυνο. Το καλώδιο τροφοδοσίας μπορεί να υποστεί βλάβη εάν πατιέται συχνά ή εάν τοποθετούνται βαριά αντικείμενα επάνω του. Η συνεχής χρήση ενός καλωδίου τροφοδοσίας που έχει υποστεί βλάβη μπορεί να προκαλέσει ατύχημα, όπως πυρκαγιά ή ηλεκτροπληξία. Μην χρησιμοποιείτε το καλώδιο τροφοδοσίας όταν είναι περιτυλιγμένο. Μην αποσυνδέετε το σαρωτή από την πρίζα τραβώντας το καλώδιο τροφοδοσίας. Όταν θέλετε να αποσυνδέσετε το καλώδιο τροφοδοσίας, πιάστε το φις και αφαιρέστε το από την πρίζα. Φροντίστε να μην υπάρχουν αντικείμενα γύρω από το καλώδιο τροφοδοσίας, ώστε να μπορεί να αποσυνδεθεί εύκολα σε περίπτωση έκτακτης ανάγκης. Μην χρησιμοποιείτε τροφοδοτικό AC διαφορετικό από αυτό που συνοδεύει το σαρωτή. Μην χρησιμοποιείτε το τροφοδοτικό AC που συνοδεύει το σαρωτή με άλλα προϊόντα. Εάν έχετε ερωτήσεις σχετικά με την τροφοδοσία, επικοινωνήστε με τον τοπικό εξουσιοδοτημένο διανομέα της Canon για περισσότερες πληροφορίες. Μεταφορά του σαρωτή Κατά τη μεταφορά του σαρωτή, να τον κρατάτε πάντα με τα δύο χέρια για να αποφευχθεί η πτώση του. Ο σαρωτής ζυγίζει περίπου 1,8 κ. (3,97 λίβρες). Αποσυνδέετε το καλώδιο διασύνδεσης και το τροφοδοτικό AC πριν από τη μεταφορά του σαρωτή. Εάν μεταφέρετε το σαρωτή χωρίς να έχετε αποσυνδέσει αυτά τα στοιχεία, μπορεί να προκληθεί βλάβη στα βύσματα και τις υποδοχές σύνδεσης. Χειρισμός ΠΡΟΕΙΔΟΠΟΙΗΣΗ Λαμβάνετε τις παρακάτω προφυλάξεις κάθε φορά που χρησιμοποιείτε το σαρωτή. Εάν δεν το κάνετε, μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία. Ποτέ μην χρησιμοποιείτε οινόπνευμα, βενζόλιο, διαλυτικό χρωμάτων, αερολύματα ή άλλες εύφλεκτες ουσίες κοντά στο σαρωτή. Μην κόβετε, μην φθείρετε και μην τροποποιείτε το καλώδιο τροφοδοσίας. Μην τοποθετείτε βαριά αντικείμενα επάνω στο καλώδιο τροφοδοσίας και μην τραβάτε ή λυγίζετε υπερβολικά το καλώδιο. Μην συνδέετε ποτέ το καλώδιο τροφοδοσίας με βρεγμένα χέρια. Μην συνδέετε το σαρωτή σε πολύπριζο. Μην δένετε κόμπους και μην συστρέφετε το καλώδιο τροφοδοσίας, καθώς κάτι τέτοιο ενδέχεται να προκαλέσει πυρκαγιά ή ηλεκτροπληξία. Όταν συνδέετε το καλώδιο 13

14 τροφοδοσίας, φροντίστε να τοποθετείτε το φις καλά μέσα στην πρίζα μέχρι το τέρμα. Μην χρησιμοποιείτε καλώδιο τροφοδοσίας ή τροφοδοτικό AC διαφορετικό από αυτό που παρέχεται με τον συγκεκριμένο σαρωτή. Μην αποσυναρμολογείτε ή τροποποιείτε το σαρωτή. Μην επιχειρήσετε να αποσυναρμολογήσετε το τροφοδοτικό AC ή να το τροποποιήσετε με οποιονδήποτε τρόπο, καθώς κάτι τέτοιο είναι επικίνδυνο. Όταν θέλετε να καθαρίσετε το σαρωτή, απενεργοποιήστε τον και αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. Καθαρίστε το σαρωτή χρησιμοποιώντας ένα νοτισμένο, καλά στυμμένο πανί. Μην χρησιμοποιείτε ποτέ οινόπνευμα, βενζόλιο, διαλυτικό χρωμάτων ή οποιαδήποτε άλλη εύφλεκτη ουσία. Εάν ο σαρωτής παράγει περίεργους θορύβους, βγάζει καπνό, εκπέμπει θερμότητα ή αναδίδει περίεργες οσμές, ή αν ο σαρωτής δεν λειτουργεί ή προκύπτουν άλλες μη κανονικές καταστάσεις κατά τη χρήση του, απενεργοποιήστε τον αμέσως και αποσυνδέστε το φις από την πρίζα. Στη συνέχεια, επικοινωνήστε με τον τοπικό εξουσιοδοτημένο διανομέα ή αντιπρόσωπο σέρβις της Canon για περισσότερες πληροφορίες. Προφυλάσσετε το σαρωτή από πτώσεις και μην τον υποβάλλετε σε κρούσεις ή ισχυρές δονήσεις. Εάν ο σαρωτής υποστεί βλάβη, απενεργοποιήστε τον αμέσως και αποσυνδέστε το φις από την πρίζα. Στη συνέχεια, επικοινωνήστε με τον τοπικό εξουσιοδοτημένο διανομέα ή αντιπρόσωπο σέρβις της Canon για επισκευή του σαρωτή. Πριν μετακινήσετε το σαρωτή, φροντίστε να τον απενεργοποιήσετε και να αποσυνδέσετε το φις από την πρίζα. ΠΡΟΣΟΧΗ Μην εγκαθιστάτε το σαρωτή σε ασταθείς ή κεκλιμένες επιφάνειες ή σε σημεία που υφίστανται ισχυρές δονήσεις, καθώς ο σαρωτής μπορεί να πέσει και να προκληθεί τραυματισμός ή ζημιά στο σαρωτή. Ποτέ μην τοποθετείτε μικρά μεταλλικά αντικείμενα, όπως συρραπτικά, συνδετήρες ή κοσμήματα, πάνω στο σαρωτή. Αυτά τα αντικείμενα μπορεί να πέσουν στο εσωτερικό του σαρωτή και να προκαλέσουν πυρκαγιά ή ηλεκτροπληξία. Εάν πέσουν τέτοια αντικείμενα μέσα στο σαρωτή, απενεργοποιήστε τον αμέσως και αποσυνδέστε το φις από την πρίζα. Στη συνέχεια, επικοινωνήστε με τον τοπικό εξουσιοδοτημένο διανομέα ή αντιπρόσωπο σέρβις της Canon για επισκευή του σαρωτή. Μην εγκαθιστάτε το σαρωτή σε υγρούς ή σκονισμένους χώρους. Κάτι τέτοιο μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία. Μην τοποθετείτε αντικείμενα επάνω στο σαρωτή. Μπορεί να ανατραπούν ή να πέσουν και να προκαλέσουν τραυματισμό. Συνδέετε το σαρωτή μόνο σε πρίζες με την κατάλληλη ονομαστική τάση και συχνότητα τροφοδοσίας (120 V, 60 Hz ή V, 50/60 Hz, ανάλογα με την περιοχή σας). Όταν αποσυνδέετε το καλώδιο τροφοδοσίας, πιάνετέ το καλά από το φις. Μην τραβάτε απευθείας το καλώδιο τροφοδοσίας, καθώς κάτι τέτοιο μπορεί να φθείρει ή να απογυμνώσει τα εσωτερικά σύρματά του και να προκαλέσει πυρκαγιά ή ηλεκτροπληξία. Αφήστε επαρκή χώρο γύρω από το φις ώστε να μπορεί να αποσυνδεθεί εύκολα. Εάν υπάρχουν αντικείμενα γύρω από το φις, δεν θα μπορέσετε να το αποσυνδέσετε σε περίπτωση έκτακτης ανάγκης. Μην επιτρέπετε να χυθεί νερό ή εύφλεκτες ουσίες (οινόπνευμα, διαλυτικό χρωμάτων, βενζόλιο κ.λπ.) στο εσωτερικό του σαρωτή, καθώς κάτι τέτοιο μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία. Απενεργοποιείτε το σαρωτή όταν δεν σκοπεύετε να χρησιμοποιήσετε το σαρωτή για μεγάλο διάστημα, για παράδειγμα στη διάρκεια της νύχτας. Επίσης, απενεργοποιείτε το σαρωτή και αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα για ασφάλεια όταν δεν σκοπεύετε να χρησιμοποιήσετε τη συσκευή για μεγάλο χρονικό διάστημα, για παράδειγμα στη διάρκεια διακοπών. Μην φοράτε φαρδιά ρούχα ή κοσμήματα που μπορεί να πιαστούν στο σαρωτή κατά τη χρήση. Κάτι τέτοιο μπορεί να οδηγήσει σε τραυματισμό. Προσέχετε ιδιαίτερα εάν φοράτε γραβάτα ή έχετε μακριά μαλλιά. Εάν πιαστεί οτιδήποτε στο σαρωτή, αποσυνδέστε αμέσως το καλώδιο τροφοδοσίας για να διακόψετε τη λειτουργία του σαρωτή. Προσέχετε κατά την τοποθέτηση χαρτιού στο σαρωτή και κατά την αφαίρεση μπλοκαρισμένου χαρτιού. Υπάρχει πιθανότητα να κόψετε τα δάχτυλά σας στις άκρες του χαρτιού. 14

15 Απόρριψη Κατά την απόρριψη του σαρωτή, φροντίστε να ακολουθήσετε τις τοπικές διατάξεις και νομοθεσίες ή συμβουλευτείτε τον υπεύθυνο του καταστήματος λιανικής από το οποίο αγοράσατε το σαρωτή. Κατά την αποστολή του σαρωτή για εργασίες επιδιόρθωσης Εάν υποβάλετε ένα αίτημα επισκευής, ο σαρωτής θα πρέπει να σταλεί στην καθορισμένη διεύθυνση. Για την αποστολή του σαρωτή, χρησιμοποιήστε το κουτί συσκευασίας μέσα στο οποίο τον παραλάβατε. Ασφαλίστε το σαρωτή με υλικό συσκευασίας όταν τον τοποθετήσετε στο κουτί της συσκευασίας. 15

16 Κεφάλαιο 3 Εγκατάσταση λογισμικού Στην ενότητα αυτή περιγράφεται η διαδικασία εγκατάστασης λογισμικού με τη χρήση του δίσκου εγκατάστασης (DVD) που συνοδεύει το προϊόν. Απαιτήσεις συστήματος Περιεχόμενα δίσκου εγκατάστασης Εγκατάσταση λογισμικού Απαιτήσεις συστήματος Για βέλτιστη χρήση αυτού του σαρωτή συνιστώνται οι ακόλουθες απαιτήσεις συστήματος. (από το εκέμβριο του 2012) Υπολογιστής - CPU: Intel Core 2 Duo 1,66 GHz ή ταχύτερος - Μνήμη: 1 GB ή μεγαλύτερη - Σκληρός δίσκος: Απαιτείται διαθέσιμος χώρος 3 GB ή μεγαλύτερος για την εγκατάσταση όλου του λογισμικού - ιασύνδεση USB: Hi-Speed USB Οθόνη: Συνιστάται ανάλυση x 768 (XGA) ή καλύτερη. - Μονάδα οπτικού δίσκου: Μονάδα με δυνατότητα ανάγνωσης DVD. Λειτουργικό σύστημα - Microsoft Windows XP Service Pack 3 ή μεταγενέστερη έκδοση - Microsoft Windows XP x64 Edition Service Pack 2 ή μεταγενέστερη έκδοση - Microsoft Windows Vista Service Pack 2 ή μεταγενέστερη έκδοση (εκδόσεις 32 bit και 64 bit) - Microsoft Windows 7 Service Pack 1 ή μεταγενέστερη έκδοση (εκδόσεις 32 bit και 64 bit) - Microsoft Windows 8 (εκδόσεις 32 bit και 64 bit) Άλλες απαιτήσεις - Εφαρμογή συμβατή με ISIS ή εφαρμογή συμβατή με TWAIN που είναι επίσης συμβατή με τα παραπάνω λειτουργικά συστήματα. -.NET Framework 3.5 ή μεταγενέστερη έκδοση ΠΡΟΣΟΧΗ Χρησιμοποιήστε το νεότερο πρόγραμμα οδήγησης USB 2.0 που έχει διατεθεί από την Microsoft. Για λεπτομέρειες, απευθυνθείτε στον τοπικό εξουσιοδοτημένο διανομέα της Canon. Η ταχύτητα σάρωσης θα είναι χαμηλότερη εάν η τυπική διασύνδεση USB του υπολογιστή είναι USB Full-Speed (αντιστοιχεί σε USB 1.1). Το καλώδιο USB που χρησιμοποιείτε θα πρέπει να είναι αυτό που συνόδευε αρχικά το σαρωτή. Εάν η CPU, η μνήμη, η κάρτα διασύνδεσης και άλλες προδιαγραφές δεν ανταποκρίνονται στις απαιτήσεις εγκατάστασης, η ταχύτητα σάρωσης ενδέχεται να μειωθεί σημαντικά και να απαιτείται αρκετός χρόνος για τη μετάδοση. 16

17 Ακόμα κι όταν ο υπολογιστής ανταποκρίνεται στις συνιστώμενες προδιαγραφές, η ταχύτητα σάρωσης μπορεί να ποικίλλει ανάλογα με τις καθορισμένες ρυθμίσεις σάρωσης. Τα προγράμματα οδήγησης σαρωτή που συνοδεύουν το σαρωτή δεν λειτουργούν απαραίτητα με όλες τις εφαρμογές που είναι συμβατές με ISIS ή με TWAIN. Για λεπτομέρειες, επικοινωνήστε με το κατάστημα λιανικής πώλησης της εφαρμογής λογισμικού. Προφυλάξεις χρήσης σε λειτουργικά συστήματα 64 bit Το πρόγραμμα οδήγησης σαρωτή που συνοδεύει το προϊόν υποστηρίζει σάρωση μόνο με εφαρμογές 32 bit. Ακόμη και με εφαρμογές 32 bit, δεν είναι εξασφαλισμένη η λειτουργία όλων των εφαρμογών που είναι συμβατές με ISIS/TWAIN. Η ταχύτητα σάρωσης ενδέχεται να διαφέρει ανάλογα με τις προδιαγραφές του υπολογιστή σας. Περιεχόμενα δίσκου εγκατάστασης Εγκαταστήστε το παρακάτω λογισμικό, το οποίο είναι απαραίτητο για τη χρήση του σαρωτή, από τον παρεχόμενο δίσκο εγκατάστασης. CaptureOnTouch Πρόκειται για ένα αποκλειστικό βοηθητικό πρόγραμμα σάρωσης για το συγκεκριμένο προϊόν. CapturePerfect 3.1 Πρόκειται για την εφαρμογή σάρωσης για τη σειρά σαρωτών DR. Πρόγραμμα οδήγησης σαρωτή Πρόκειται για το πρόγραμμα οδήγησης σαρωτή για το συγκεκριμένο προϊόν. Λογισμικό τρίτων κατασκευαστών Οι παρακάτω εφαρμογές λογισμικού περιέχονται επίσης στον παρεχόμενο δίσκο εγκατάστασης (DVD-ROM). Για λεπτομέρειες σχετικά με την εγκατάσταση αυτών των εφαρμογών, ανατρέξτε στο αρχείο Readme.txt. Presto! BizCard Λογισμικό διαχείρισης επαγγελματικών καρτών από τη NewSoft Technology Corp. * Presto! Η ονομασία BizCard είναι σήμα κατατεθέν της NewSoft Technology Corp. OmniPage SE Λογισμικό οπτικής αναγνώρισης χαρακτήρων (OCR) από τη Nuance Communications Inc. με υποστήριξη πολλών γλωσσών. Οι γλώσσες που υποστηρίζονται από το λογισμικό OmniPage το οποίο διατίθεται με αυτόν το σαρωτή είναι Αγγλικά, Γαλλικά, Γερμανικά, Ιταλικά και Ισπανικά. εν είναι δυνατή η εγκατάσταση του λογισμικού σε λειτουργικά συστήματα άλλων γλωσσών. PaperPort Εφαρμογή διαχείρισης αρχείων από τη Nuance Communications Inc., με την οποία μπορείτε εύκολα να αποθηκεύετε, να οργανώνετε και να ανακτάτε ψηφιακά έγγραφα. - Για να λάβετε υποστήριξη για αυτό το προϊόν, πρέπει να πραγματοποιήσετε αναβάθμιση σε μια έκδοση Professional. Για λεπτομέρειες σχετικά με την αναβάθμιση, επισκεφθείτε την παρακάτω διεύθυνση URL: ecopy PDF Pro Office Λογισμικό δημιουργίας/επεξεργασίας PDF της Nuance Communications. ΠΡΟΣΟΧΗ Κατά τη σάρωση με λογισμικό τρίτου κατασκευαστή, χρησιμοποιήστε το πρόγραμμα οδήγησης του συγκεκριμένου σαρωτή για να διαμορφώσετε τις συνθήκες σάρωσης. Για λεπτομέρειες σχετικά με τον τρόπο ανοίγματος του προγράμματος οδήγησης σαρωτή, ανατρέξτε στα εγχειρίδια που συνοδεύουν κάθε εφαρμογή λογισμικού. Λογισμικό υπηρεσιών νέφους Για κάποια προγράμματα λογισμικού τρίτων κατασκευαστών, απαιτείται ένας λογαριασμός υπηρεσιών νέφους για τη χρήση ορισμένων από τις λειτουργίες τους. Λογισμικό Πρόσθετο για την εφαρμογή Έγγραφα Google για το CaptureOnTouch Evernote Χρησιμοποιούμενη υπηρεσία νέφους Έγγραφα Google Evernote Θα σας ζητηθεί να συμφωνήσετε με τους όρους της υπηρεσίας κατά την απόκτηση ενός λογαριασμού. Για λεπτομέρειες, ανατρέξτε στην τοποθεσία web του παρόχου υπηρεσιών νέφους. Η απλή εγκατάσταση του παραπάνω λογισμικού δεν απαιτεί λογαριασμό. 17

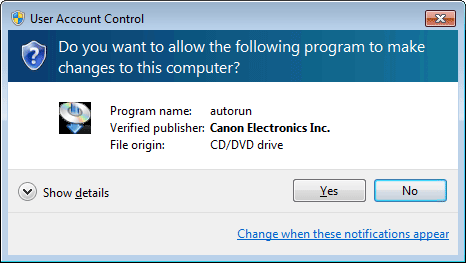

18 Εγκατάσταση λογισμικού Η διαδικασία εγκατάστασης είναι η εξής: 2 Κάντε κλικ στην επιλογή [Typical Installation] [Τυπική εγκατάσταση]. ΣΗΜΑΝΤΙΚΟ Εγκαταστήστε το λογισμικό πριν συνδέσετε το σαρωτή στον υπολογιστή. Συνδεθείτε στα Windows ως διαχειριστής. Κλείστε όλες τις εφαρμογές πριν εγκαταστήσετε το λογισμικό. 1 Τοποθετήστε το δίσκο εγκατάστασης στη μονάδα δίσκου του υπολογιστή. Το μενού εγκατάστασης εμφανίζεται αυτόματα όταν τοποθετείτε το δίσκο στη μονάδα. (Εάν δεν εμφανιστεί το μενού, εκτελέστε το αρχείο setup.exe από το δίσκο.) Πληροφορίες για την εγκατάσταση λογισμικού τρίτων κατασκευαστών Εάν επιλέξετε [Custom Installation] [Προσαρμοσμένη εγκατάσταση], μπορείτε να επιλέξετε εφαρμογές λογισμικού τρίτων κατασκευαστών για εγκατάσταση. Για Windows 7 / 8/ Vista Εάν εμφανιστεί η οθόνη [User Account Control] [Έλεγχος λογαριασμού χρήστη], επιλέξτε [Yes] [Ναι] ή [Allow] [Αποδοχή]. ΣΗΜΕΙΩΣΗ Εάν επιλέξετε το Evernote, κατά την εγκατάσταση θα εκκινηθεί το πρόγραμμα περιήγησης στο web και θα εμφανίσει μια ιστοσελίδα για τη λήψη του λογισμικού. Πραγματοποιήστε λήψη και εγκατάσταση του λογισμικού ακολουθώντας τις οδηγίες στην ιστοσελίδα. Για να εγκαταστήσετε το Evernote, χρειάζεστε σύνδεση στο Internet. Εάν θέλετε να εγκαταστήσετε ξανά μόνο συγκεκριμένο λογισμικό που είχατε καταργήσει στο παρελθόν, επιλέξτε [Custom Installation] [Προσαρμοσμένη εγκατάσταση] και ορίστε το λογισμικό. 18

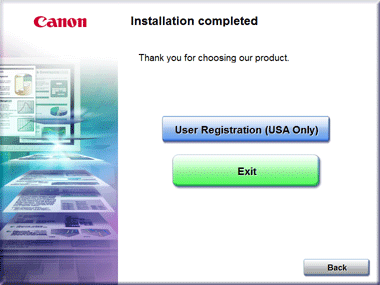

19 3 Κάντε κλικ στο κουμπί [Install] [Εγκατάσταση]. ΣΗΜΕΙΩΣΗ Εγκατάσταση της λειτουργίας EMC Cloud Capture 4 Ακολουθήστε τις οδηγίες στην οθόνη για να ολοκληρωθεί η εγκατάσταση. Το EMC Captiva Cloud Runtime παρέχει ένα στοιχείο που κάνει δυνατή τη χρήση εφαρμογών βασισμένων στο web. Οι εφαρμογές πρέπει να υποστηρίζουν αυτή τη λειτουργία κατά την ενεργοποίηση της λειτουργίας. Εγκαταστήστε την μόνο εάν χρησιμοποιείτε κάποια υποστηριζόμενη εφαρμογή. 5 Κάντε κλικ στην επιλογή [Exit] [Έξοδος] για να ολοκληρώσετε την εγκατάσταση του λογισμικού. 19

20 Για Windows 8 Ανάλογα με το περιβάλλον συστήματος, το πρόγραμμα περιήγησης στο web ενδέχεται να ανοίξει σε πλήρη οθόνη κατά την εγκατάσταση. Εάν συμβεί αυτό, περιμένετε να ολοκληρωθεί η επεξεργασία του προγράμματος περιήγησης και, στη συνέχεια, επιστρέψτε στην επιφάνεια εργασίας και συνεχίστε τη διαδικασία εγκατάστασης. 20

21 Κεφάλαιο 4 Σύνδεση του σαρωτή Συνδέστε το σαρωτή στον υπολογιστή και στην πρίζα. Σύνδεση του σαρωτή σε υπολογιστή...21 Ενεργοποίηση της συσκευής...22 Σύνδεση του σαρωτή σε υπολογιστή Συνδέστε το σαρωτή στον υπολογιστή. ΣΗΜΑΝΤΙΚΟ Μην συνδέσετε το σαρωτή στον υπολογιστή πριν εγκαταστήσετε το λογισμικό. Πριν συνδέσετε το σαρωτή στον υπολογιστή, βεβαιωθείτε ότι ο σαρωτής είναι απενεργοποιημένος. Εάν είναι ενεργοποιημένος, απενεργοποιήστε τον. 1 Συνδέστε το καλώδιο τροφοδοσίας στο τροφοδοτικό AC. 2 Συνδέστε το βύσμα του τροφοδοτικού AC στην υποδοχή τροφοδοσίας στο πίσω μέρος του σαρωτή. 21

22 3 Για τη σύνδεση στον υπολογιστή χρησιμοποιήστε το παρεχόμενο καλώδιο USB. Ενεργοποίηση της συσκευής Ο σαρωτής μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί μέσω του κουμπιού λειτουργίας που βρίσκεται στην πρόσοψή του. 1 Βεβαιωθείτε ότι ο σαρωτής και ο υπολογιστής έχουν συνδεθεί σωστά με ένα καλώδιο USB. 2 Πατήστε το κουμπί λειτουργίας. Η ένδειξη λειτουργίας ανάβει με μπλε χρώμα όταν η συσκευή ενεργοποιείται. 22

23 ΣΗΜΕΙΩΣΗ Όταν ο σαρωτής ενεργοποιείται για πρώτη φορά, εμφανίζεται το πλαίσιο μηνύματος που απεικονίζεται παρακάτω, στη γραμμή εργασιών των Windows. Εάν περιμένετε, η αυτόματη αναγνώριση σαρωτή θα τερματιστεί και ο σαρωτής θα είναι έτοιμος για χρήση. ΣΗΜΕΙΩΣΗ Η ρύθμιση αυτόματης απενεργοποίησης της συσκευής που διαθέτει ο σαρωτής είναι ενεργοποιημένη από προεπιλογή και ο σαρωτής απενεργοποιείται αυτόματα, εάν δεν λειτουργεί στη διάρκεια 4 ωρών. Για λεπτομέρειες σχετικά με την απενεργοποίηση αυτής της ρύθμισης, δείτε «Ρύθμιση αυτόματης απενεργοποίησης» στη σελ. 70. Όταν ο σαρωτής συνδεθεί σωστά στον υπολογιστή, το εικονίδιο (CaptureOnTouch) εμφανίζεται στη γραμμή εργασιών ως εξής. Εάν το εικονίδιο της γραμμής εργασιών εμφανίζεται ως, ο σαρωτής δεν είναι συνδεδεμένος σωστά στον υπολογιστή. Ελέγξτε την κατάσταση της τροφοδοσίας και του καλωδίου USB. Απενεργοποίηση της συσκευής Πατήστε παρατεταμένα το κουμπί λειτουργίας μέχρι να σβήσει η ένδειξη. ΣΗΜΑΝΤΙΚΟ Αφού απενεργοποιήσετε το σαρωτή, περιμένετε τουλάχιστον 10 δευτερόλεπτα πριν τον ενεργοποιήσετε ξανά. Εάν δεν πρόκειται να χρησιμοποιήσετε το σαρωτή για μεγάλο χρονικό διάστημα, θα πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα AC για ασφάλεια. 23

24 Κεφάλαιο 5 Τοποθέτηση εγγράφων Υπάρχουν δύο μέθοδοι για την τροφοδότηση εγγράφων, η Κανονική λειτουργία και η λειτουργία Παράκαμψης. Η συνεχής τροφοδότηση σελίδων από μια στοίβα εγγράφων αναφέρεται ως Κανονική λειτουργία. Η τροφοδότηση εγγράφων με τροφοδότηση ενός φύλλου κάθε φορά ή η τροφοδότηση εγγράφων που αποτελούνται από πολλαπλές σελίδες που είναι συνδεδεμένες, αναφέρεται ως λειτουργία Παράκαμψης. Η μέθοδος τροφοδότησης εγγράφων μπορεί να αλλάξει με τη μετακίνηση του μοχλού επιλογής. Προετοιμασία δίσκων Έγγραφα Τροφοδότηση σε Κανονική λειτουργία Τροφοδότηση στη λειτουργία Παράκαμψης Τοποθέτηση καρτών Τοποθέτηση διπλωμένων εγγράφων Ρύθμιση της Λειτουργίας εγγράφου μεγάλου μήκους Προετοιμασία δίσκων Προετοιμάστε το δίσκο τροφοδότησης εγγράφων ανάλογα με το μέγεθος και τον τύπο του χαρτιού. Προετοιμασία του δίσκου τροφοδότησης εγγράφων Ανοίξτε το δίσκο τροφοδότησης εγγράφων. Προετοιμασία του δίσκου εξαγωγής εγγράφων Ανοίξτε το δίσκο εξαγωγής εγγράφων. 24

25 Έγγραφα ΣΗΜΕΙΩΣΗ Τα έγγραφα μπορούν να σαρωθούν με το δίσκο εξαγωγής εγγράφων κλειστό. Ανοίξτε το δίσκο εξαγωγής εγγράφων όταν θέλετε να στοιβάξετε τα σαρωμένα έγγραφα. Χρησιμοποιήστε το δίσκο επέκτασης εάν το έγγραφο εκτείνεται πέρα από το άκρο του κύριου δίσκου. Προετοιμασία στοπ εγγράφων Χρησιμοποιήστε το στοπ εγγράφων που αντιστοιχεί στο μήκος του εγγράφου που θέλετε να σαρώσετε. Ο σαρωτής μπορεί να σαρώνει έγγραφα μεγέθους από επαγγελματικές κάρτες και επιταγές έως LTR/A4. Τα μεγέθη εγγράφων που μπορούν να σαρωθούν σε αυτόν το σαρωτή εμφανίζονται παρακάτω. Απλό χαρτί Μέγεθος Πλάτος: 50,8 χιλ. έως 215,9 χιλ. (2" έως 8,5") Μήκος: 53,9 χιλ. έως 355,6 χιλ. (2,12" έως 14")* Βάρος Κανονική λειτουργία: 52 έως 128 γρ./τ.μ. χαρτιού (χαρτί τύπου bond 14 έως 32 λίβρες) 0,06 έως 0,15 χιλ. (0,0024" έως 0,0059") Λειτουργία παράκαμψης: 40 έως 157 γρ./τ.μ. (χαρτί τύπου bond 11 έως 42 λίβρες) 0,05 έως 0,20 χιλ. (0,002" έως 0,0079") * Μπορείτε να σαρώσετε έγγραφα μήκους έως χιλ. (118,1") ρυθμίζοντας το σαρωτή στη λειτουργία Long Document mode (Λειτουργία εγγράφου μεγάλου μήκους). -> «Ρύθμιση της Λειτουργίας εγγράφου μεγάλου μήκους» στη σελ.31 ΣΗΜΑΝΤΙΚΟ Ένα έγγραφο πρέπει να πληροί τα παρακάτω κριτήρια προκειμένου να μπορεί να σαρωθεί: Κατά τη σάρωση πολλών εγγράφων διαφορετικών μεγεθών, τοποθετήστε τα έγγραφα έτσι ώστε να καλύπτουν το πλήρες εύρος των κυλίνδρων τροφοδοσίας. Συνιστάται η τροφοδότηση ενός φύλλου κάθε φορά για έγγραφα των οποίων το μέγεθος υπερβαίνει το LTR, A4 (210 χιλ. x 297 χιλ. (8,27" x 11,69")). Η σάρωση εγγράφων πριν στεγνώσει η μελάνη ενδέχεται να προκαλέσει προβλήματα στο σαρωτή. Να βεβαιώνεστε πάντα ότι η μελάνη έχει στεγνώσει προτού σαρώσετε το έγγραφο. Η σάρωση εγγράφων που έχουν γραφεί με μολύβι ή παρόμοιο υλικό μπορεί να βρομίσει τους κυλίνδρους και τη γυάλινη επιφάνεια σάρωσης με αποτέλεσμα να προκληθούν μουτζούρες στη σαρωμένη εικόνα και να μεταφερθεί η βρωμιά και στα επόμενα έγγραφα. Καθαρίζετε πάντοτε τα εσωτερικά μέρη του σαρωτή μετά τη σάρωση τέτοιων εγγράφων. Όταν σαρώνετε ένα έγγραφο διπλής όψης που έχει εκτυπωθεί σε λεπτό χαρτί, η εικόνα στην ανάστροφη πλευρά κάθε σελίδας μπορεί να φανεί στην άλλη πλευρά. Σε αυτή την περίπτωση, προσαρμόστε την ένταση σάρωσης στο λογισμικό εφαρμογής πριν σαρώσετε το έγγραφο. Για τα έγγραφα μικρού πάχους συνιστάται οι σελίδες να τροφοδοτούνται μία-μία. 25

26 Η σάρωση των παρακάτω τύπων εγγράφων μπορεί να οδηγήσει σε εμπλοκή χαρτιού ή δυσλειτουργία. Για να σαρώσετε κάποιο από τα έγγραφα της λίστας που ακολουθεί, κάντε ένα φωτοαντίγραφο του εγγράφου και σαρώστε το φωτοαντίγραφο. Τσαλακωμένα ή διπλωμένα έγγραφα Αποτυπωτικό χαρτί (καρμπόν) Τροφοδότηση σε Κανονική λειτουργία 1 Αλλάξτε το μοχλό επιλογής τροφοδότησης στη ρύθμιση (Κανονική). Κυρτωμένα έγγραφα Χαρτί με επίστρωση Σκισμένα έγγραφα Έγγραφα με συνδετήρες ή συρραπτικά Εξαιρετικά λεπτό, διάφανο χαρτί Έγγραφα με υπερβολικά πολλά σωματίδια σκόνης. Επαγγελματική κάρτα Μέγεθος Βάρος χαρτιού 50,8 χιλ. x 53,9 χιλ. (2"x 2,12") ή μεγαλύτερο 300 γρ./τ.μ. (χαρτί τύπου bond 140 lb) 0,35 χιλ. (0,0138") ή μικρότερο ΣΗΜΑΝΤΙΚΟ Εάν μια στοίβα επαγγελματικών καρτών δεν μπορεί να τροφοδοτηθεί σωστά, μειώστε τον αριθμό των καρτών στη στοίβα. 2 Προσαρμόστε τους οδηγούς εγγράφων για να αντιστοιχούν στο πλάτος του εγγράφου που θα σαρωθεί. Κάρτα Μέγεθος 53,9 χιλ. x 85,5 χιλ. (2,12" x 3,37") (Πρότυπο ISO/JIS) Πάχος κάρτας 0,76 χιλ. (0,03") ή μικρότερο Προσανατολισμός Μόνο οριζόντια τροφοδότηση Υπάρχει δυνατότητα σάρωσης ανάγλυφων καρτών. ΠΡΟΣΟΧΗ Εάν τοποθετείτε κάρτες για κατακόρυφη τροφοδότηση, μπορεί να μην εξαχθούν σωστά και οι κάρτες που θα μπλοκάρουν ενδέχεται να υποστούν φθορά όταν τις αφαιρέσετε. Προσέχετε τον προσανατολισμό κατά την τοποθέτηση των καρτών. Οι ανάγλυφες κάρτες ενδέχεται να μην μπορούν να σαρωθούν σωστά, ανάλογα με τον τύπο του ανάγλυφου στοιχείου. 26

27 3 Ξεφυλλίστε τις σελίδες του εγγράφου που θέλετε να σαρώσετε και στη συνέχεια τοποθετήστε τα έγγραφα με την όψη προς τα κάτω και με την επάνω πλευρά των σελίδων στον τροφοδότη. Τοποθετήστε το έγγραφο ώστε το επάνω μέρος του εγγράφου να είναι στραμμένο προς τα κάτω. 5 Σύρετε τους οδηγούς εγγράφων ώστε να προσαρμοστούν στο πλάτος του εγγράφου. 4 Τοποθετήστε το έγγραφο με την αντίθετη πλευρά να είναι στραμμένη προς τα εσάς και το επάνω μέρος του εγγράφου να είναι στραμμένο προς τα κάτω. Το έγγραφο μπορεί τώρα να σαρωθεί. ΣΗΜΕΙΩΣΗ Πριν ξεκινήσετε τη σάρωση, βεβαιωθείτε ότι το έγγραφο δεν είναι κυρτωμένο ή τσαλακωμένο και ότι έχει τοποθετηθεί σωστά στο δίσκο τροφοδότησης. Η σάρωση ενός εγγράφου που έχει τοποθετηθεί λανθασμένα ή είναι κυρτωμένο ή τσαλακωμένο, μπορεί να καταστρέψει το έγγραφο ή να προκαλέσει εμπλοκή χαρτιού. ΠΡΟΣΟΧΗ Κατά την τοποθέτηση εγγράφων στο δίσκο τροφοδότησης, προσέξτε να μην κοπείτε από τα άκρα του χαρτιού. 27

28 Τροφοδότηση στη λειτουργία Παράκαμψης ΣΗΜΑΝΤΙΚΟ Υπάρχει ένα σημάδι ορίου φόρτωσης ( ) στους οδηγούς εγγράφων. Μην στοιβάζετε έγγραφα σε υψηλότερο επίπεδο από αυτό το σημάδι (περίπου 50 φύλλα χαρτιού τύπου bond 20 λίβρες (80 γρ./τ.μ.).) Κάτι τέτοιο μπορεί να προκαλέσει εμπλοκή χαρτιού. Πριν τοποθετήσετε ένα έγγραφο, βεβαιωθείτε ότι δεν περιλαμβάνει συνδετήρες, συρραπτικά ή άλλα μικρά αντικείμενα. Αυτά τα στοιχεία μπορεί να προκαλέσουν φωτιά ή ηλεκτροπληξία, να προκαλέσουν φθορά στο έγγραφο ή να προκαλέσουν εμπλοκή χαρτιού ή βλάβη του σαρωτή. Μην φοράτε φαρδιά ρούχα ή κοσμήματα που μπορεί να πιαστούν στο σαρωτή κατά τη χρήση. Κάτι τέτοιο μπορεί να οδηγήσει σε τραυματισμό. Προσέχετε ιδιαίτερα εάν φοράτε γραβάτα ή έχετε μακριά μαλλιά. Εάν πιαστεί οτιδήποτε στο σαρωτή, απενεργοποιήστε τον αμέσως και αφαιρέστε το καλώδιο τροφοδοσίας από την πρίζα για να σταματήσετε τη σάρωση. Εξομαλύνετε πάντοτε τυχόν τσακίσματα ή κυρτώσεις στα έγγραφά σας πριν τα τοποθετήσετε στον τροφοδότη. Εάν το μπροστινό άκρο κάποιου εγγράφου έχει κυρτωθεί, ενδέχεται να προκαλέσει εμπλοκή χαρτιού. Εάν η τροφοδότηση σταματήσει λόγω σφάλματος συστήματος ή εμπλοκής χαρτιού ενώ γίνεται σάρωση από το σαρωτή, επιλύστε το πρόβλημα, βεβαιωθείτε ότι έχει αποθηκευτεί η σαρωμένη εικόνα της τελευταίας σελίδας που τροφοδοτήθηκε σωστά και, στη συνέχεια, συνεχίστε με τη σάρωση των υπόλοιπων σελίδων του εγγράφου. Αφού ολοκληρώσετε τη σάρωση, κλείστε το δίσκο τροφοδότησης και το δίσκο εξαγωγής εγγράφων για να μην προκληθούν βλάβες στο σαρωτή ενώ δεν χρησιμοποιείται. 1 Αλλάξτε το μοχλό επιλογής τροφοδότησης στη ρύθμιση (Παράκαμψη). 2 Προσαρμόστε τους οδηγούς εγγράφων για να αντιστοιχούν στο πλάτος του εγγράφου που θα σαρωθεί ->«Τροφοδότηση σε Κανονική λειτουργία» στη σελ

29 3 Τοποθετήστε το έγγραφο με την πίσω πλευρά να είναι στραμμένη προς τα εσάς και το επάνω μέρος του εγγράφου να είναι στραμμένο προς τα κάτω. Τοποθέτηση καρτών 1 Αλλάξτε το μοχλό επιλογής τροφοδότησης στη ρύθμιση (Παράκαμψη). ΣΗΜΑΝΤΙΚΟ Αφού ολοκληρώσετε τη σάρωση, κλείστε το δίσκο τροφοδότησης και το δίσκο εξαγωγής εγγράφων για να μην προκληθούν βλάβες στο σαρωτή ενώ δεν χρησιμοποιείται. ΠΡΟΣΟΧΗ Κατά τη σάρωση καρτών, βεβαιωθείτε ότι έχετε ρυθμίσει το μοχλό επιλογής τροφοδότησης στη ρύθμιση Τοποθετήστε τις κάρτες μία-μία. (Παράκαμψη). 2 Τοποθετήστε την κάρτα οριζόντια, με την πίσω πλευρά να είναι στραμμένη προς τα επάνω και το επάνω μέρος προς τα κάτω. Προσαρμόστε τους οδηγούς εγγράφων για να αντιστοιχούν στο πλάτος της κάρτας. -> «Τροφοδότηση σε Κανονική λειτουργία» στη σελ

30 ΠΡΟΣΟΧΗ Εάν τοποθετείτε κάρτες για κατακόρυφη τροφοδότηση, μπορεί να μην εξαχθούν σωστά και οι κάρτες που θα μπλοκάρουν ενδέχεται να υποστούν φθορά όταν τις αφαιρέσετε. Βεβαιωθείτε ότι έχετε τοποθετήσει τις κάρτες οριζόντια. Τοποθέτηση διπλωμένων εγγράφων Η λειτουργία σάρωσης Folio σάς παρέχει τη δυνατότητα σάρωσης εγγράφων μεγέθους μεγαλύτερου από LTR/A4, τα οποία κατά συνέπεια δεν χωράνε στον τροφοδότη. (Το μέγιστο μέγεθος είναι 11" X 17"/A3.) Για να χρησιμοποιήσετε τη λειτουργία, διπλώστε το έγγραφο κατά μήκος στη μέση και τοποθετήστε το στον τροφοδότη. Ο DR-C120 θα σαρώσει και τις δύο πλευρές και θα συνδυάσει τις σαρωμένες εικόνες σε μία εικόνα. 30

31 ΣΗΜΑΝΤΙΚΟ Όταν διπλώνετε το έγγραφο, ευθυγραμμίστε τη δεξιά και την αριστερή πλευρά και δημιουργήστε μια ακριβή και ίσια τσάκιση. ιαφορετικά ενδέχεται να προκληθεί εμπλοκή του εγγράφου ή εικόνα μπορεί να μην ευθυγραμμιστεί σωστά. Η ίδια η γραμμή της τσάκισης δεν θα σαρωθεί. Λάβετέ το αυτό υπόψη εάν υπάρχει περιεχόμενο όπως φωτογραφίες, διαγράμματα ή κείμενο κατά τη σάρωση φωτογραφιών, διαγραμμάτων ή κειμένου κατά μήκος της πτυχής. Για τη σάρωση Folio, μπορεί να χρησιμοποιηθεί μόνο η λειτουργία Παράκαμψης. Τοποθετήστε τα έγγραφα ένα-ένα. Σύρετε τους οδηγούς εγγράφων ώστε να προσαρμοστούν στο πλάτος του εγγράφου. ιαφορετικά, η εικόνα μπορεί να σαρωθεί λοξά ή να μετατοπιστεί. Κατά τη σάρωση διπλωμένων εγγράφων, ρυθμίζετε το μοχλό επιλογής εγγράφων σε (Παράκαμψη) Κατά την τοποθέτηση διπλωμένων εγγράφων, τοποθετήστε το έγγραφο στο σαρωτή ώστε η πτυχή του να είναι στραμμένη προς τη δεξιά πλευρά. Η πλευρά του διπλωμένου εγγράφου που είναι στραμμένη προς τα εσάς θα γίνει τώρα η δεξιά πλευρά της συνδυασμένης εικόνας. Κατά τη σάρωση ενός διπλωμένου εγγράφου, ρυθμίστε την επιλογή [Scanning Side] [Πλευρά σάρωσης] στην οθόνη ρυθμίσεων του προγράμματος οδήγησης του σαρωτή σε [Folio]. -> «Ορισμός βασικών συνθηκών σάρωσης» στη σελ. 55 Το μέγιστο μέγεθος για τη συνδυασμένη εικόνα είναι A3. Ρύθμιση της Λειτουργίας εγγράφου μεγάλου μήκους Το μήκος των εγγράφων που μπορούν να σαρωθούν από το σαρωτή είναι κανονικά 356 χιλ. (14"), αλλά μπορείτε να σαρώσετε έγγραφα μήκους έως χιλ. (118,1") εάν ορίσετε τη Λειτουργία εγγράφου μεγάλου μήκους στο σαρωτή. ΣΗΜΑΝΤΙΚΟ Λάβετε υπόψη τα παρακάτω κατά τη σάρωση με τη Λειτουργία εγγράφου μεγάλου μήκους: Κατά τη σάρωση στη Λειτουργία εγγράφου μεγάλου μήκους, εάν το έγγραφο έχει τοποθετηθεί λοξά στο σαρωτή ενδέχεται να χτυπήσει στα άκρα της περιοχής τροφοδότησης και να υποστεί φθορές. Προσέξτε κατά την τοποθέτηση του εγγράφου έτσι ώστε να μην είναι λοξό. Κατά τη σάρωση με τη Λειτουργία εγγράφου μεγάλου μήκους, ο εντοπισμός εμπλοκών ενδέχεται να έχει αργή απόκριση με αποτέλεσμα να προκληθούν φθορές στο έγγραφο. Προσέχετε ώστε να αποφεύγετε τις εμπλοκές χαρτιού. Κατά τη σάρωση εγγράφων μεγάλου μήκους, βεβαιωθείτε ότι έχετε ρυθμίσει το μοχλό επιλογής τροφοδότησης στη θέση τροφοδότησης χωρίς διαχωρισμό και σαρώστε τα έγγραφα ένα-ένα. Κατά τη σάρωση εγγράφων μεγάλου μήκους με τη Λειτουργία εγγράφου μεγάλου μήκους, η σάρωση ενδέχεται να είναι πιο αργή. Μπορεί να προκύψουν επίσης σφάλματα λόγω έλλειψης μνήμης και η σάρωση ενδέχεται να απενεργοποιηθεί. 1 Εκκινήστε τα Windows και συνδεθείτε ως χρήστης με δικαιώματα διαχειριστή. 31

32 2 Κάντε κλικ στο κουμπί Start (Έναρξη) και, στη συνέχεια, κάντε κλικ στην επιλογή [All Programs] [Όλα τα προγράμματα], [Canon DR-C120] και [Canon imageformula Utility] [Βοηθητικό πρόγραμμα Canon imageformula]. Ανοίγει το βοηθητικό πρόγραμμα imageformula. 4 Επιλέξτε μια Λειτουργία εγγράφου μεγάλου μήκους. Επιλέξτε [Long Document mode (1,000 mm)] [Λειτουργία εγγράφου μεγάλου μήκους (1.000 χιλ.)] ή [Long Document mode (3,000 mm)] [Λειτουργία εγγράφου μεγάλου μήκους (3.000 χιλ.)] ανάλογα με το μήκος του εγγράφου. ΣΗΜΕΙΩΣΗ Στα Windows 8, καταχωρείται στην παρακάτω θέση. 5 Κάντε κλικ στο κουμπί [OK]. 3 Κάντε κλικ στην επιλογή [CANON DR-C120 USB] και στην επιλογή [Properties] [Ιδιότητες]. Προβάλλονται οι ιδιότητες του σαρωτή. Ορισμός συνθηκών σάρωσης ιαμορφώστε τις συνθήκες σάρωσης όπως περιγράφεται παρακάτω κατά τη σάρωση στη Λειτουργία εγγράφου μεγάλου μήκους. CaptureOnTouch Ορίστε την επιλογή [Page Size] [Μέγεθος σελίδας] σε [Match original size] [Ταίριασμα με αρχικό μέγεθος] στην ενότητα [Scanner setting] [Ρύθμιση σαρωτή]. -> «Ρυθμίσεις σαρωτή» στη σελ. 42. Πρόγραμμα οδήγησης σαρωτή Ορίστε την επιλογή [Page Size] [Μέγεθος σελίδας] σε [Match original size] [Ταίριασμα με αρχικό μέγεθος] στην καρτέλα [Basic] [Βασικά στοιχεία]. -> «Ορισμός βασικών συνθηκών σάρωσης» στη σελ

33 Κεφάλαιο 6 Σάρωση με το CaptureOnTouch Στην ενότητα αυτή περιγράφεται η διαδικασία σάρωσης με τη χρήση του CaptureOnTouch. Τι είναι το CaptureOnTouch;...33 Έναρξη και τερματισμός του CaptureOnTouch...34 Σάρωση πρώτα...36 Επιλογή εργασίας σάρωσης...38 Σάρωση με το κουμπί έναρξης...41 Ρυθμίσεις σαρωτή...42 Λειτουργία σε οθόνη συνεχούς σάρωσης...44 Ρύθμιση της μεθόδου εξόδου...45 Ρυθμίσεις περιβάλλοντος...47 Τι είναι το CaptureOnTouch; Το CaptureOnTouch είναι μια εφαρμογή σάρωσης που σας επιτρέπει να πραγματοποιείτε σάρωση εγγράφων μέσω μιας απλής διαδικασίας, ακολουθώντας τις οδηγίες που εμφανίζονται στην οθόνη. Υπηρεσία νέφους Σαρωτής ίκτυο Αποθηκεύστε το αρχείο σε καθορισμένο φάκελο. Ανοίξτε την εφαρμογή και επισυνάψτε το αρχείο της σαρωμένης εικόνας σε ένα νέο μήνυμα . Εκτυπώστε σε καθορισμένο εκτυπωτή. Ανοίξτε το αρχείο της σαρωμένης εικόνας με μια καθορισμένη εφαρμογή. Το CaptureOnTouch παρέχει πολλές μεθόδους σάρωσης που μπορούν να επιλεγούν ανάλογα με το σκοπό και την εφαρμογή. Σάρωση πρώτα Πραγματοποιήστε σάρωση εγγράφου και έπειτα επιλέξτε τη μέθοδο εξόδου. Η μέθοδος αυτή σας δίνει τη δυνατότητα να πραγματοποιείτε εύκολα σάρωση εγγράφων απλώς ακολουθώντας τις οδηγίες στην οθόνη. Επιλογή εργασίας σάρωσης Καταχωρήστε ρυθμίσεις σάρωσης από τις συνθήκες σάρωσης στη μέθοδο εξόδου με τη μορφή εργασιών και, στη συνέχεια, πραγματοποιήστε σάρωση του εγγράφου απλώς επιλέγοντας την εργασία που εξυπηρετεί το σκοπό σας. Η μέθοδος αυτή είναι χρήσιμη όταν θέλετε να επαναλάβετε τη σάρωση ακολουθώντας μια καθορισμένη διαδικασία. 33

34 Σάρωση με το κουμπί έναρξης Η λειτουργία Scan First (Σάρωση πρώτα) είναι εκ των προτέρων αντιστοιχισμένη στο κουμπί έναρξης του σαρωτή, επομένως μπορείτε να τοποθετήσετε ένα έγγραφο και να ξεκινήσετε τη σάρωση απλώς πατώντας το κουμπί έναρξης. Επίσης, μπορείτε να αντιστοιχίσετε οποιαδήποτε εργασία στο κουμπί έναρξης. Μορφές αρχείων για αποθηκευμένες εικόνες Μπορείτε να ορίσετε μία από τις παρακάτω μορφές αρχείων για τις σαρωμένες εικόνες κατά τη χρήση οποιασδήποτε μεθόδου εξόδου εκτός από τη μέθοδο [Print] [Εκτύπωση]. PDF TIFF JPEG BMP PPTX (μορφή αρχείων για την εφαρμογή Microsoft PowerPoint 2007 ή μεταγενέστερη έκδοση) Έναρξη και τερματισμός του CaptureOnTouch Από προεπιλογή, το CaptureOnTouch καθίσταται παραμένουσα εφαρμογή του συστήματος κατά την εκκίνηση του υπολογιστή. Στη γραμμή εργασιών, κάντε διπλό κλικ στο κουμπί (εικονίδιο CaptureOnTouch) για να εκκινήσετε το CaptureOnTouch και να εμφανιστεί το κύριο παράθυρο. ΣΗΜΕΙΩΣΗ Μπορείτε επίσης να ανοίξετε την εφαρμογή CaptureOnTouch από το μενού Start (Έναρξη). Κάντε κλικ στις επιλογές [Start] [Έναρξη] - [All Programs] [Όλα τα προγράμματα] - [Canon DR-C120] - [DR-C120 CaptureOnTouch]. Κατά την πρώτη έναρξη της εφαρμογής CaptureOnTouch σε υπολογιστή με εγκατεστημένο το Evernote, εμφανίζεται ένα μήνυμα που επιβεβαιώνει την καταχώρηση εργασιών για την αποστολή σαρωμένων εικόνων στο Evernote. Εάν κάνετε κλικ στο κουμπί [Yes] [Ναι], καταχωρούνται δύο εργασίες στην εφαρμογή CaptureOnTouch για το Evernote. Το διάστημα που μεσολαβεί από το πάτημα του κουμπιού έναρξης στο σαρωτή μέχρι την έναρξη της διαδικασίας σάρωσης μειώνεται όταν είναι ενεργοποιημένο το πλαίσιο ελέγχου [Make CaptureOnTouch resident] [Ορισμός του CaptureOnTouch ως παραμένουσας εφαρμογής] στην καρτέλα [Basic settings] [Βασικές ρυθμίσεις] του πλαισίου διαλόγου [Environmental settings] [Ρυθμίσεις περιβάλλοντος]. Για λεπτομέρειες, δείτε «Ρυθμίσεις περιβάλλοντος» στη σελ

35 Έξοδος από το CaptureOnTouch Για να κλείσετε το παράθυρο του CaptureOnTouch, κάντε κλικ στο κουμπί στην κορυφή του παραθύρου. Με την ενέργεια αυτή κλείνει το παράθυρο αλλά το CaptureOnTouch παραμένει στο σύστημα. Για τον τερματισμό της εφαρμογής CaptureOnTouch, κάντε κλικ στο κουμπί (εικονίδιο του CaptureOnTouch) στη γραμμή εργασιών και επιλέξτε [Exit] [Έξοδος] από το μενού. Επανεκκίνηση του CaptureOnTouch Για να χρησιμοποιήσετε το CaptureOnTouch μετά την κατάργησή του από τις παραμένουσες εφαρμογές του συστήματος, ακολουθήστε μία από τις παρακάτω διαδικασίες για να το επανεκκινήσετε. Το CaptureOnTouch θα ανοίξει και θα γίνει ξανά παραμένουσα εφαρμογή του συστήματος. Κάντε κλικ στις επιλογές [Start] [Έναρξη] - [All Programs] [Όλα τα προγράμματα] - [Canon DR-C120] - [DR-C120 CaptureOnTouch]. Πατήστε το κουμπί έναρξης του σαρωτή (σε αυτή την περίπτωση, θα ανοίξει η κύρια οθόνη του CaptureOnTouch και η σάρωση θα ξεκινήσει με τη μέθοδο σάρωσης που έχει εκχωρηθεί στο κουμπί έναρξης). Η εφαρμογή CaptureOnTouch παύει πλέον να παραμένει στο σύστημα και το εικονίδιο αφαιρείται από τη γραμμή εργασιών. ΣΗΜΕΙΩΣΗ Στα Windows 8, καταχωρείται στην παρακάτω θέση. 35

36 Σάρωση πρώτα 4 Κάντε κλικ στο κουμπί έναρξης. Ροή εργασιών: Σάρωση εγγράφου -> ιαμόρφωση των ρυθμίσεων εξόδου -> Έξοδος σαρωμένων εικόνων. 1 Τοποθετήστε το έγγραφο στο σαρωτή. 2 Κάντε κλικ στην επιλογή [Scan First] [Σάρωση πρώτα]. Εμφανίζεται η αρχική οθόνη για τη λειτουργία Scan First (Σάρωση πρώτα). Το έγγραφο σαρώνεται. Όσο η σάρωση βρίσκεται σε εξέλιξη, εκτός από τις ρυθμίσεις σαρωτή εμφανίζεται και ο αριθμός των σαρωμένων σελίδων. Όταν ολοκληρωθεί η σάρωση, εμφανίζεται η οθόνη ρυθμίσεων εξόδου. 3 Ορίστε τη μέθοδο σάρωσης στην αρχική οθόνη. (1) Ορίστε εάν θέλετε να ενεργοποιηθεί η συνεχής σάρωση. Κατά την προεπισκόπηση μιας σαρωμένης εικόνας ή το διαχωρισμό ενός μεγάλου εγγράφου για τμηματική σάρωση, επιλέξτε [ON] [ΕΝΕΡΓΟΠΟΙΗΣΗ] για να ενεργοποιήσετε τη συνεχή σάρωση. (2) Καθορίστε εάν θέλετε να πραγματοποιήσετε σάρωση του εγγράφου σε πλήρως αυτόματη λειτουργία. Εάν θέλετε να καθορίσετε προσαρμοσμένες συνθήκες σάρωσης, επιλέξτε [OFF] [ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ] και διαμορφώστε τις ρυθμίσεις του σαρωτή. -> «Ρυθμίσεις σαρωτή» στη σελ. 42. ΠΡΟΣΟΧΗ Εάν διαμορφώνετε συνθήκες σάρωσης που δεσμεύουν μεγάλο όγκο της μνήμης του υπολογιστή, η σάρωση μπορεί να διακοπεί εξαιτίας ανεπαρκούς μνήμης. Εάν εμφανιστεί μήνυμα σφάλματος εξαιτίας ανεπαρκούς μνήμης ενώ η σάρωση βρίσκεται σε εξέλιξη, πραγματοποιήστε έξοδο από την εφαρμογή, αλλάξτε τις συνθήκες σάρωσης και, στη συνέχεια, δοκιμάστε να επαναλάβετε τη σάρωση. Μια σάρωση πολλαπλών σελίδων δεν μπορεί να αποθηκευτεί εάν φτάσει το μέγεθος των 2 GB. Αλλάξτε τις ρυθμίσεις αποθήκευσης εάν εμφανιστεί κάποιο μήνυμα σφάλματος. 36

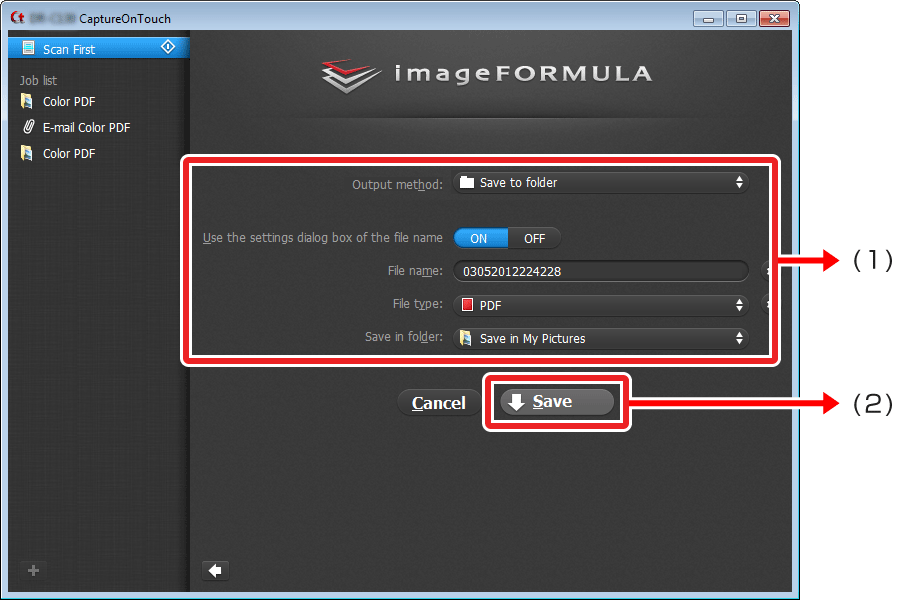

37 ΣΗΜΕΙΩΣΗ Εάν πραγματοποιείται σάρωση εγγράφου ενώ η επιλογή [Enable continuous scanning] [Ενεργοποίηση συνεχούς σάρωσης] έχει οριστεί σε [ON] [Ενεργοποίηση], η οθόνη συνεχούς σάρωσης εμφανίζεται όταν ολοκληρωθεί η σάρωση του εγγράφου. -> «Λειτουργία σε οθόνη συνεχούς σάρωσης» στη σελ ιαμορφώστε τις ρυθμίσεις εξόδου και, στη συνέχεια, εκτελέστε τη διαδικασία εξόδου των σαρωμένων εικόνων. Εάν τοποθετήσετε το επόμενο έγγραφο και κάνετε κλικ στο κουμπί [Scan] [Σάρωση], ξεκινά η σάρωση του εγγράφου. Όταν ολοκληρωθεί η σάρωση όλων των εγγράφων, κάντε κλικ στο κουμπί [Next step] [Επόμενο βήμα]. (1) ιαμορφώστε τις ρυθμίσεις που σχετίζονται με την έξοδο. -> «Ρύθμιση της μεθόδου εξόδου» στη σελ. 45 (2) Κάντε κλικ σε αυτό το κουμπί για έξοδο των σαρωμένων εικόνων. Το όνομα του κουμπιού διαφέρει για κάθε μέθοδο εξόδου. Για παράδειγμα, θα είναι το κουμπί [Save] [Αποθήκευση] εάν η μέθοδος εξόδου έχει οριστεί στην επιλογή [Save to folder] [Αποθήκευση σε φάκελο]. Όταν ολοκληρωθεί η έξοδος, εμφανίζεται η οθόνη ολοκλήρωσης. Η λειτουργία Scan First (Σάρωση πρώτα) έχει πλέον ολοκληρωθεί. ΣΗΜΕΙΩΣΗ Κάνοντας κλικ στο κουμπί [Return to top] [Επιστροφή στην αρχή], επιστρέφετε στην κύρια οθόνη της λειτουργίας Scan First (Σάρωση πρώτα). Εάν έχουν οριστεί ως μέθοδοι εξόδου οποιεσδήποτε επιλογές εκτός από [Attach to ] [Επισύναψη σε ] ή [Print] [Εκτύπωση], μπορείτε να κάνετε κλικ στο κουμπί [Open storage folder] [Άνοιγμα φακέλου αποθήκευσης] για να μεταβείτε στο φάκελο όπου έχουν αποθηκευτεί οι σαρωμένες εικόνες. 37

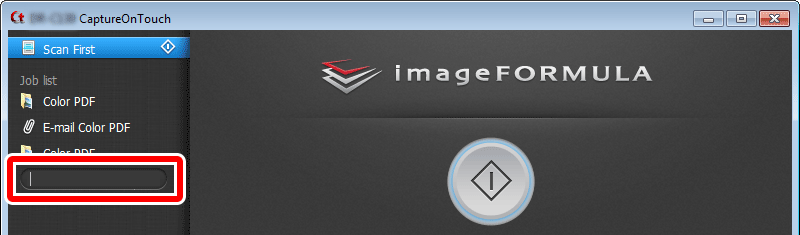

38 Επιλογή εργασίας σάρωσης Ροή εργασιών: Καταχώρηση της εργασίας -> Επιλογή της εργασίας -> Σάρωση του εγγράφου -> Έξοδος σαρωμένων εικόνων 3 Ορίστε μέθοδο εξόδου για την εργασία. -> «Ρύθμιση της μεθόδου εξόδου» στη σελ. 45. ΣΗΜΕΙΩΣΗ Στη λειτουργία Select Scan Job (Επιλογή εργασίας σάρωσης), η σειρά των σελίδων δεν μπορεί να αλλάξει με τη χρήση των μικρογραφιών εικόνων. Καταχώρηση και επεξεργασία εργασιών Στο CaptureOnTouch είναι δυνατή η καταχώρηση έως 10 εργασιών για χρήση με τη λειτουργία Select Scan Job (Επιλογή εργασίας σάρωσης). 1 Κάντε κλικ στο κουμπί. ΣΗΜΕΙΩΣΗ Μπορείτε να εκχωρήσετε την εργασία στο κουμπί Start (Έναρξη) επιλέγοντας [Start button] [Κουμπί έναρξης] στην ενότητα [Button assignment] [Αντιστοίχιση κουμπιών]. -> «Σάρωση με το κουμπί έναρξης» στη σελ Εισαγάγετε το όνομα της εργασίας και πατήστε το πλήκτρο Enter. 38

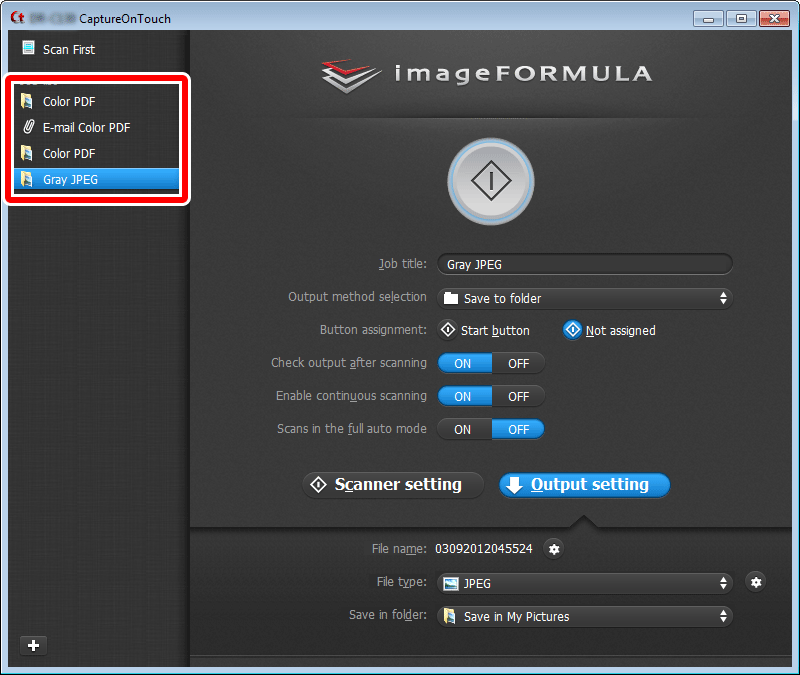

39 4 Κάντε κλικ στο κουμπί [Output setting] [Ρυθμίσεις εξόδου] και διαμορφώστε τις ρυθμίσεις εξόδου. Τα στοιχεία ρύθμισης εξόδου διαφέρουν ανάλογα με την καθορισμένη μέθοδο εξόδου. Για λεπτομέρειες σχετικά με τα στοιχεία ρύθμισης, ανατρέξτε στη Βοήθεια του CaptureOnTouch. Επιλογή εργασίας και σάρωση 1 Τοποθετήστε το έγγραφο στο σαρωτή. -> «Κεφάλαιο 5 Τοποθέτηση εγγράφων» στη σελ. 24. Εμφανίζεται η αρχική οθόνη για τη λειτουργία Select Scan Job (Επιλογή εργασίας σάρωσης). 2 Κάντε κλικ σε μια εργασία. ΣΗΜΕΙΩΣΗ Εάν ορίσετε την επιλογή [Check output after scanning] [Έλεγχος εξόδου μετά τη σάρωση] σε [ON] [ΕΝΕΡΓΟΠΟΙΗΣΗ], μετά τη σάρωση μπορείτε να ελέγξετε τις ρυθμίσεις εξόδου. Εάν ορίσετε την επιλογή [Enable continuous scanning] [Ενεργοποίηση συνεχούς σάρωσης] σε [ON] [ΕΝΕΡΓΟΠΟΙΗΣΗ], μπορείτε να συνεχίσετε τη σάρωση αφού ολοκληρωθεί η σάρωση όλων των σελίδων του εγγράφου. 39

40 3 Κάντε κλικ στο κουμπί έναρξης. ΣΗΜΕΙΩΣΗ Κάνοντας κλικ στο κουμπί [Return to top] [Επιστροφή στην αρχή], επιστρέφετε στην αρχική οθόνη της λειτουργίας Select Scan Job (Επιλογή εργασίας σάρωσης). Εάν έχουν οριστεί ως μέθοδοι εξόδου οποιεσδήποτε επιλογές εκτός από [Attach to ] [Επισύναψη σε ] ή [Print] [Εκτύπωση], μπορείτε να κάνετε κλικ στο κουμπί [Open storage folder] [Άνοιγμα φακέλου αποθήκευσης] για να μεταβείτε στο φάκελο όπου έχουν αποθηκευτεί οι σαρωμένες εικόνες. Το έγγραφο σαρώνεται. Όσο η σάρωση βρίσκεται σε εξέλιξη, εκτός από τις ρυθμίσεις σαρωτή εμφανίζεται και ο αριθμός των σαρωμένων σελίδων. Όταν σαρωθούν όλες οι σελίδες του εγγράφου, γίνεται έξοδος των σαρωμένων εικόνων σύμφωνα με τις ρυθμίσεις της καταχωρημένης εργασίας και εμφανίζεται η οθόνη ολοκλήρωσης. Όταν η επιλογή [Enable continuous scanning] [Ενεργοποίηση συνεχούς σάρωσης] έχει οριστεί σε [ON] [ΕΝΕΡΓΟΠΟΙΗΣΗ] Η οθόνη συνεχούς σάρωσης εμφανίζεται όταν σαρωθούν όλες οι σελίδες του εγγράφου. -> «Λειτουργία σε οθόνη συνεχούς σάρωσης» στη σελ. 44. Εάν θέλετε να πραγματοποιήσετε σάρωση άλλου εγγράφου, τοποθετήστε το έγγραφο στο σαρωτή και κάντε κλικ στο κουμπί [Scan] [Σάρωση]. Όταν ολοκληρωθεί η σάρωση όλων των εγγράφων, κάντε κλικ στο κουμπί [Next step] [Επόμενο βήμα]. ΠΡΟΣΟΧΗ Εάν διαμορφώνετε συνθήκες σάρωσης που δεσμεύουν μεγάλο όγκο της μνήμης του υπολογιστή, η σάρωση μπορεί να διακοπεί εξαιτίας ανεπαρκούς μνήμης. Εάν εμφανιστεί μήνυμα σφάλματος εξαιτίας ανεπαρκούς μνήμης ενώ η σάρωση βρίσκεται σε εξέλιξη, πραγματοποιήστε έξοδο από την εφαρμογή, αλλάξτε τις συνθήκες σάρωσης και, στη συνέχεια, δοκιμάστε να επαναλάβετε τη σάρωση. Μια σάρωση πολλαπλών σελίδων δεν μπορεί να αποθηκευτεί εάν φτάσει το μέγεθος των 2 GB. Αλλάξτε τις ρυθμίσεις αποθήκευσης εάν εμφανιστεί κάποιο μήνυμα σφάλματος. 40

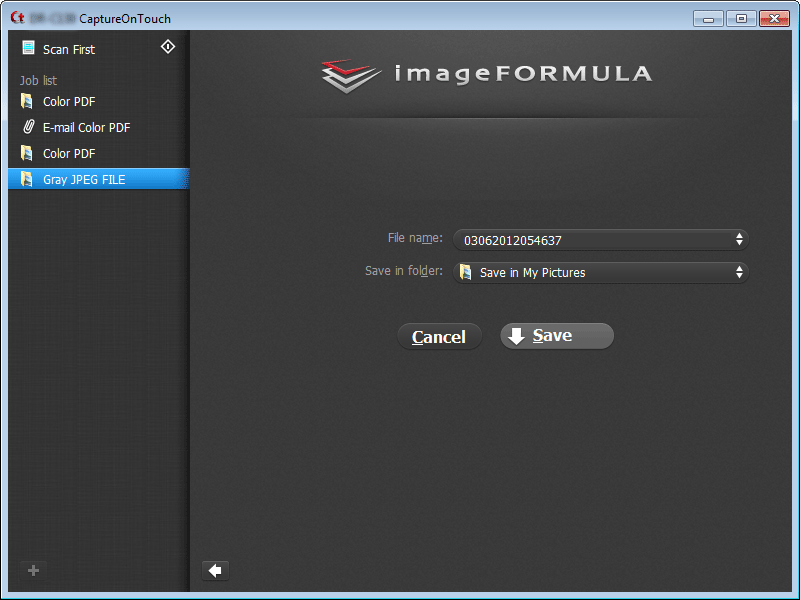

41 Όταν η επιλογή [Check output after scanning] [Έλεγχος εξόδου μετά τη σάρωση] έχει οριστεί σε [ON] [ΕΝΕΡΓΟΠΟΙΗΣΗ] Η οθόνη επιβεβαίωσης εξόδου εμφανίζεται πριν από την έξοδο των σαρωμένων εικόνων. Αλλάξτε τις ρυθμίσεις για τη μέθοδο εξόδου εάν είναι απαραίτητο και, στη συνέχεια, κάντε κλικ στο κουμπί εξόδου. Το όνομα του κουμπιού εξόδου διαφέρει για κάθε επιλεγμένη μέθοδο εξόδου. Σάρωση με το κουμπί έναρξης Από προεπιλογή, η λειτουργία Scan First (Σάρωση πρώτα) είναι εκ των προτέρων εκχωρημένη στο κουμπί έναρξης. Εάν τοποθετήσετε το έγγραφο και πατήσετε το κουμπί έναρξης, εκκινείται η εφαρμογή CaptureOnTouch και ξεκινά η σάρωση. ΣΗΜΕΙΩΣΗ Επίσης, μπορείτε να αντιστοιχίσετε οποιαδήποτε εργασία στο κουμπί έναρξης. Εάν έχει αντιστοιχιστεί μια εργασία, πραγματοποιείται σάρωση του εγγράφου και έξοδος των σαρωμένων εικόνων σύμφωνα με τις ρυθμίσεις της εργασίας. Το κύριο παράθυρο της εφαρμογής CaptureOnTouch κλείνει αυτόματα 5 δευτερόλεπτα μετά την ολοκλήρωση της διαδικασίας εξόδου. 41

42 Ρυθμίσεις σαρωτή Από προεπιλογή, το CaptureOnTouch πραγματοποιεί σάρωση με τις συνθήκες σάρωσης που είναι κατάλληλες για το έγγραφο, καθώς είναι ενεργοποιημένη η σάρωση σε πλήρως αυτόματη λειτουργία. Για παράδειγμα, εάν θέλετε να ορίσετε τη λειτουργία σάρωσης και το μέγεθος του εγγράφου, μπορείτε να διαμορφώσετε τις επιθυμητές συνθήκες σάρωσης στις ρυθμίσεις του σαρωτή. Τα στοιχεία ρύθμισης σαρωτή είναι κοινά για τις λειτουργίες Scan First (Σάρωση πρώτα) και Select Scan Job (Επιλογή εργασίας σάρωσης). Στη λειτουργία Select Scan Job (Επιλογή εργασίας σάρωσης): Για τη λειτουργία Select Scan Job (Επιλογή εργασίας σάρωσης), διαμορφώστε τις ρυθμίσεις του σαρωτή για κάθε εργασία. Στη λειτουργία Scan First (Σάρωση πρώτα): Για τη λειτουργία Scan First (Σάρωση πρώτα), διαμορφώστε τις ρυθμίσεις του σαρωτή πριν ξεκινήσετε τη σάρωση. Ορισμός βασικών στοιχείων Οι ρυθμίσεις σάρωσης περιλαμβάνουν τα βασικά στοιχεία που διαμορφώνονται στην καρτέλα [Scanner setting] [Ρύθμιση σαρωτή] και τα στοιχεία ρύθμισης που διαμορφώνονται στο πλαίσιο διαλόγου προηγμένων ρυθμίσεων. Οι ρυθμίσεις στο πλαίσιο διαλόγου προηγμένων ρυθμίσεων δεν ισχύουν για τα βασικά στοιχεία. Οι ρυθμίσεις στο πλαίσιο διαλόγου ρυθμίσεων του προγράμματος οδήγησης ισχύουν για όλες τις άλλες ρυθμίσεις. 42

43 Color mode (Λειτουργία χρωμάτων) Επιλέξτε από τις παρακάτω λειτουργίες για σάρωση εγγράφων. Detect automatically (Αυτόματος εντοπισμός) 24-bit Color (Έγχρωμη 24 bit) Grayscale (Κλίμακα του γκρι) Black and White (Ασπρόμαυρη) Προσδιορίζει αυτόματα τη λειτουργία χρωμάτων βάσει του περιεχομένου του εγγράφου και πραγματοποιεί σάρωση αυτόματα. Έγχρωμη σάρωση εγγράφου. Σάρωση εγγράφου σε κλίμακα του γκρι. Ασπρόμαυρη σάρωση εγγράφου (δυαδική). Use advanced settings dialog box (Χρήση του πλαισίου διαλόγου προηγμένων ρυθμίσεων) ιαμορφώστε τις ρυθμίσεις του σαρωτή εκτός των βασικών στοιχείων στο πλαίσιο διαλόγου προηγμένων ρυθμίσεων (πρόγραμμα οδήγησης σαρωτή). Για να ανοίξετε το πρόγραμμα οδήγησης σαρωτή, επιλέξτε [ON] [ΕΝΕΡΓΟΠΟΙΗΣΗ] και, στη συνέχεια, κάντε κλικ στο κουμπί. Page Size (Μέγεθος σελίδας) Καθορίστε το μέγεθος σελίδας του εγγράφου. Εάν επιλέξετε [Match original size] [Ταίριασμα με αρχικό μέγεθος], εντοπίζεται το μέγεθος σελίδας του σαρωμένου εγγράφου και οι εικόνες αποθηκεύονται με το εντοπισμένο μέγεθος. Dots per inch (Κουκκίδες ανά ίντσα) Καθορίστε την ανάλυση σάρωσης. Εάν οριστεί η επιλογή [Detect automatically] [Αυτόματος εντοπισμός], πραγματοποιείται αυτόματος εντοπισμός της ανάλυσης από το περιεχόμενο του σαρωμένου εγγράφου. Scanning Side (Πλευρά σάρωσης) Καθορίστε αν θα σαρωθεί μόνο η μία ή και οι δύο πλευρές ενός εγγράφου. Εάν έχει οριστεί η επιλογή [Skip blank page] [Παράλειψη κενής σελίδας], τυχόν κενές σελίδες που εντοπίζονται στο έγγραφο θα παραλείπονται κατά τη σάρωση. Automatically straightens skewed images (Αυτόματη ευθυγράμμιση λοξών εικόνων) Σε περίπτωση λοξής σάρωσης εγγράφου, εντοπίζονται οι λοξές σαρωμένες εικόνες και, στη συνέχεια, ευθυγραμμίζονται. Rotate image to match orientation of text (Περιστροφή εικόνας ώστε να ταιριάζει με τον προσανατολισμό κειμένου) Ανιχνεύεται ο προσανατολισμός του κειμένου στις σαρωμένες εικόνες και οι εικόνες περιστρέφονται, ώστε ο προσανατολισμός του κειμένου να είναι σωστός. Για λεπτομέρειες σχετικά με τα στοιχεία ρύθμισης, ανατρέξτε στη Βοήθεια για το πλαίσιο διαλόγου ρυθμίσεων του προγράμματος οδήγησης. 43

44 Λειτουργία σε οθόνη συνεχούς σάρωσης ΣΗΜΕΙΩΣΗ Το πλαίσιο διαλόγου ρυθμίσεων του προγράμματος οδήγησης περιλαμβάνει στοιχεία ρύθμισης που είναι κοινά με τα βασικά στοιχεία στην καρτέλα [Scanner setting] [Ρύθμιση σαρωτή], αλλά η ρύθμιση για κάθε στοιχείο αποθηκεύεται ξεχωριστά. Εάν η επιλογή [Enable continuous scanning] [Ενεργοποίηση συνεχούς σάρωσης] έχει οριστεί σε [ON] [ΕΝΕΡΓΟΠΟΙΗΣΗ] στην οθόνη έναρξης, η οθόνη συνεχούς σάρωσης εμφανίζεται όταν τροφοδοτηθούν όλες οι σελίδες του τοποθετημένου εγγράφου. Μπορείτε να επιβεβαιώσετε τις σαρωμένες εικόνες και, στη συνέχεια, να συνεχίσετε τη σάρωση. Οι ρυθμίσεις που χρησιμοποιούνται κατά τη διάρκεια της σάρωσης διαφέρουν ανάλογα με το πώς έχει οριστεί το πλαίσιο ελέγχου [Use advanced settings dialog box] [Χρήση του πλαισίου διαλόγου προηγμένων ρυθμίσεων]. Ρύθμιση της επιλογής [Use advanced settings dialog box] [Χρήση του πλαισίου διαλόγου προηγμένων ρυθμίσεων] Βασικά στοιχεία Άλλα στοιχεία εκτός των βασικών OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) ON (ΕΝΕΡΓΟΠΟΙΗΣΗ) Ρυθμίσεις της καρτέλας [Scanner setting] [Ρύθμιση σαρωτή] Ρυθμίσεις του πλαισίου διαλόγου προηγμένων ρυθμίσεων για το πρόγραμμα οδήγησης σαρωτή Ρυθμίσεις του πλαισίου διαλόγου προηγμένων ρυθμίσεων για το πρόγραμμα οδήγησης σαρωτή (1) Περιοχή προβολής μικρογραφιών Εμφανίζονται οι μικρογραφίες των εικόνων του σαρωμένου εγγράφου. Είναι δυνατές οι παρακάτω λειτουργίες. Κάντε κλικ σε μια μικρογραφία εικόνας για να πραγματοποιήσετε προεπισκόπηση της συγκεκριμένης σαρωμένης εικόνας στην περιοχή προεπισκόπησης. Μεταφέρετε μικρογραφίες εικόνων για να αλλάξετε τις θέσεις των σελίδων (μόνο στη λειτουργία Scan First (Σάρωση πρώτα)). Κάντε κλικ στο κουμπί σε μια μικρογραφία εικόνας για να διαγράψετε τη σαρωμένη εικόνα για τη συγκεκριμένη σελίδα (μόνο στη λειτουργία Scan First (Σάρωση πρώτα)). (2) Περιοχή προεπισκόπησης Εμφανίζονται οι εικόνες προεπισκόπησης του σαρωμένου εγγράφου. 44

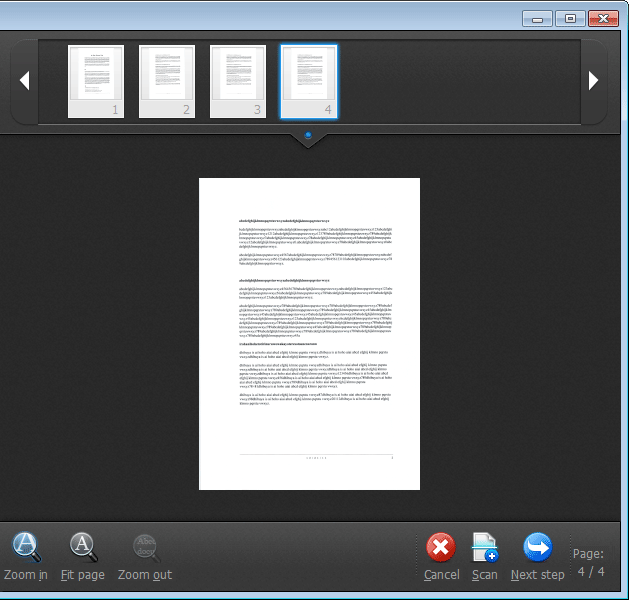

45 (3) Στοιχεία ελέγχου προεπισκόπησης Για έλεγχο των εικόνων προεπισκόπησης και ακύρωση ή συνέχιση της σάρωσης, χρησιμοποιήστε τα παρακάτω κουμπιά. Εργαλεία Όνομα Περιγραφή Zoom in (Μεγέθυνση) Fit page (Προσαρμογή στη σελίδα) Zoom out (Σμίκρυνση) Rotate left (Περιστροφή αριστερά) Rotate right (Περιστροφή δεξιά) Rotate 180 (Περιστροφή 180 μοιρών) Cancel (Άκυρο) Scan (Σάρωση) Η εικόνα προεπισκόπησης μεγεθύνεται. Η εικόνα προεπισκόπησης μεγεθύνεται ή μικραίνει για προσαρμογή στο μέγεθος του τρέχοντος παραθύρου. Η εικόνα προεπισκόπησης μικραίνει. Η εικόνα περιστρέφεται κατά 90 μοίρες προς τα αριστερά. (Μόνο στη λειτουργία Scan First (Σάρωση πρώτα)) Η εικόνα περιστρέφεται κατά 90 μοίρες προς τα δεξιά. (Μόνο στη λειτουργία Scan First (Σάρωση πρώτα)) Η εικόνα περιστρέφεται κατά 180 μοίρες. (Μόνο στη λειτουργία Scan First (Σάρωση πρώτα)) Η λειτουργία σάρωσης εικόνας ακυρώνεται και προβάλλεται η αρχική οθόνη. Ξεκινά η σάρωση του επόμενου εγγράφου. Ρύθμιση της μεθόδου εξόδου Το CaptureOnTouch διαθέτει διάφορες μεθόδους εξόδου για την επεξεργασία σαρωμένων εικόνων. Ο ορισμός μεθόδου εξόδου είναι κοινός για τις λειτουργίες Scan First (Σάρωση πρώτα) και Select Scan Job (Επιλογή εργασίας σάρωσης). Στη λειτουργία Scan First (Σάρωση πρώτα): Για τη λειτουργία Scan First (Σάρωση πρώτα), επιλέξτε μια μέθοδο εξόδου στην οθόνη επιλογής μεθόδου εξόδου που εμφανίζεται μετά τη σάρωση και, στη συνέχεια, ορίστε κάθε στοιχείο της μεθόδου εξόδου. Στη λειτουργία Select Scan Job (Επιλογή εργασίας σάρωσης): Για τη λειτουργία Select Scan Job (Επιλογή εργασίας σάρωσης), ορίστε τη μέθοδο εξόδου ξεχωριστά για κάθε εργασία. Τα στοιχεία ρύθμισης που σχετίζονται με την έξοδο διαφέρουν ανάλογα με τη μέθοδο εξόδου. Save to folder (Αποθήκευση σε φάκελο) Οι σαρωμένες εικόνες αποθηκεύονται σε καθορισμένο φάκελο. Κατά τον ορισμό αυτής της μεθόδου εξόδου, διαμορφώστε τις ρυθμίσεις για τα αρχεία εικόνας που πρόκειται να αποθηκευτούν. Attach to (Επισύναψη σε ) Next step (Επόμενο βήμα) Page Number / Total Number of Pages (Αριθμός σελίδας / Συνολικός αριθμός σελίδων) Γίνεται μετάβαση στο επόμενο βήμα της διαδικασίας σάρωσης. Προβάλλεται ο αριθμός της τρέχουσας σελίδας και ο συνολικός αριθμός των σελίδων. Οι σαρωμένες εικόνες επισυνάπτονται σε νέο μήνυμα στην εφαρμογή . Κατά τον ορισμό αυτής της μεθόδου εξόδου, διαμορφώστε τις ρυθμίσεις για τα αρχεία εικόνας που πρόκειται να επισυναφθούν σε . 45

46 Για να χρησιμοποιήσετε αυτή τη λειτουργία, πρέπει να οριστεί ως προεπιλεγμένο πρόγραμμα του λειτουργικού συστήματος μια εφαρμογή , όπως το Windows Mail ή το Outlook Express (και οι δύο εφαρμογές περιλαμβάνονται στο λειτουργικό σύστημα) που υποστηρίζει MAPI (Messaging Application Programming Interface). Print (Εκτύπωση) Οι σαρωμένες εικόνες εκτυπώνονται σε έναν καθορισμένο εκτυπωτή. Κατά τον ορισμό αυτής της μεθόδου εξόδου, προσδιορίστε τον εκτυπωτή που θα χρησιμοποιηθεί για την εκτύπωση. Send to application (Αποστολή σε εφαρμογή) Το αρχείο της σαρωμένης εικόνας αποθηκεύεται σε καθορισμένο φάκελο και, στη συνέχεια, ανοίγει με καθορισμένη εφαρμογή. Κατά τον ορισμό αυτής της μεθόδου εξόδου, κάντε κλικ στο κουμπί που βρίσκεται δίπλα στην επιλογή [Application] [Εφαρμογή] και καθορίστε το εκτελέσιμο αρχείο μιας εφαρμογής που μπορεί να ανοίξει αρχεία εικόνας. Επιπλέον, πρέπει να διαμορφώσετε τις ρυθμίσεις για το αρχείο εικόνας που θα αποθηκευτεί. Άλλες μέθοδοι εξόδου Ανάλογα με τα πρόσθετα που έχετε αποθηκεύσει κατά την εγκατάσταση του CaptureOnTouch, μπορείτε να επιλέξετε τις ακόλουθες μεθόδους εξόδου. Θα πρέπει να διαμορφώσετε ρυθμίσεις για το αποθηκευμένο αρχείο εικόνας, ανεξάρτητα από την επιλογή της μεθόδου εξόδου. Save in Google docs (Αποθήκευση στα Έγγραφα Google) Αποθηκεύει τις σαρωμένες εικόνες στα Έγγραφα Google. Κατά τη χρήση αυτής της μεθόδου εξόδου, ανοίξτε την οθόνη ρυθμίσεων κάνοντας κλικ στο δίπλα στην επιλογή [Detail Settings] [Λεπτομερείς ρυθμίσεις] και στη συνέχεια εισαγάγετε τις πληροφορίες λογαριασμού και διαμορφώστε τις ρυθμίσεις προορισμού. Για λεπτομέρειες σχετικά με τις ρυθμίσεις, ανατρέξτε στη Βοήθεια (στην οθόνη ρυθμίσεων κάντε κλικ στο κουμπί [Help] [Βοήθεια]). Save in Evernote (Αποθήκευση στο Evernote) Αποθηκεύει τις σαρωμένες εικόνες στο Evernote. Save in Microsoft SharePoint (Αποθήκευση στο Microsoft SharePoint) Σε περιβάλλον όπου έχει εγκατασταθεί το Microsoft SharePoint, μπορείτε να αποθηκεύετε τις σαρωμένες εικόνες σε κάποια τοποθεσία του Microsoft SharePoint. Κατά τη χρήση αυτής της μεθόδου εξόδου, ανοίξτε την οθόνη προηγμένων ρυθμίσεων κάνοντας κλικ στο δίπλα στην επιλογή [Detail Settings] [Λεπτομερείς ρυθμίσεις] και διαμορφώστε ρυθμίσεις όπως η διεύθυνση URL της τοποθεσίας Microsoft SharePoint, οι πληροφορίες λογαριασμού και οι ρυθμίσεις του αρχείου προορισμού. Για λεπτομέρειες σχετικά με τις ρυθμίσεις, ανατρέξτε στη Βοήθεια (στην οθόνη ρυθμίσεων κάντε κλικ στο κουμπί [Help] [Βοήθεια]). ΠΡΟΣΟΧΗ Για να χρησιμοποιήσετε τις μεθόδους [Save in Google docs] [Αποθήκευση στα Έγγραφα Google] και [Save in Evernote] [Αποθήκευση στο Evernote], απαιτούνται οι αντίστοιχοι λογαριασμοί υπηρεσιών νέφους. -> «Λογισμικό υπηρεσιών νέφους» στη σελ

47 Ρυθμίσεις περιβάλλοντος Για να διαμορφώσετε τις ρυθμίσεις περιβάλλοντος στο CaptureOnTouch, ανοίξτε το πλαίσιο διαλόγου [Environmental settings] [Ρυθμίσεις περιβάλλοντος]. Στη γραμμή εργασιών κάντε κλικ στο κουμπί (εικονίδιο CaptureOnTouch) και από το μενού ορίστε την επιλογή [Environmental settings] [Ρυθμίσεις περιβάλλοντος]. Στη συνέχεια περιγράφονται τα στοιχεία ρύθμισης για κάθε καρτέλα που εμφανίζεται στο πλαίσιο διαλόγου [Environmental settings] [Ρυθμίσεις περιβάλλοντος]. Καρτέλα [Basic settings] [Βασικές ρυθμίσεις] Στην καρτέλα [Basic settings] [Βασικές ρυθμίσεις], διαμορφώστε τις παρακάτω ρυθμίσεις. Ρύθμιση εμφάνισης κατά τη σύνδεση σαρωτή Ενεργοποιήστε το πλαίσιο ελέγχου [CaptureOnTouch appears when the scanner is connected] [Εμφάνιση του CaptureOnTouch κατά τη σύνδεση σαρωτή] για να ανοίξετε την κύρια οθόνη του CaptureOnTouch όταν πραγματοποιείται σύνδεση του σαρωτή στον υπολογιστή. Η ρύθμιση αυτή ενεργοποιείται μόνο όταν εκτελείται το CaptureOnTouch (ή είναι παραμένουσα εφαρμογή του συστήματος). Back Up / Restore ( ημιουργία αντιγράφων ασφαλείας / Επαναφορά) Χρησιμοποιήστε τα κουμπιά [Back Up] [ ημιουργία αντιγράφων ασφαλείας] και [Restore] [Επαναφορά] για να δημιουργήσετε αντίγραφο ασφαλείας του αρχείου ρύθμισης παραμέτρων (ρυθμίσεις, καταχωρημένες εργασίες κ.λπ.) του CaptureOnTouch και να πραγματοποιήσετε επαναφορά των ρυθμίσεων από τα δεδομένα αντιγράφων ασφαλείας. ΠΡΟΣΟΧΗ Λάβετε υπόψη ότι όταν μια εργασία έχει δηλωθεί με τη ρύθμιση της μεθόδου εξόδου σε [Save in Microsoft SharePoint] [Αποθήκευση στο Microsoft SharePoint], τα στοιχεία ρυθμίσεων που σχετίζονται με το Microsoft SharePoint δεν καταγράφονται σε αντίγραφο ασφαλείας. Ρύθμιση μεθόδου εκκίνησης Από προεπιλογή, το CaptureOnTouch καθίσταται παραμένουσα εφαρμογή του συστήματος κατά την εκκίνηση του υπολογιστή. Απενεργοποιήστε το πλαίσιο ελέγχου [Make CaptureOnTouch resident] [Ορισμός του CaptureOnTouch ως παραμένουσας εφαρμογής] για να μην γίνει το CaptureOnTouch παραμένουσα εφαρμογή του συστήματος. Κουμπί [Back Up] [ ημιουργία αντιγράφων ασφαλείας] ημιουργήστε αντίγραφα ασφαλείας των ρυθμίσεων του CaptureOnTouch σε αρχείο αντιγράφου ασφαλείας (*.cot). Μπορείτε να αποθηκεύσετε τις αρχικές ρυθμίσεις του CaptureOnTouch δημιουργώντας ένα αντίγραφο ασφαλείας πριν από την πρώτη χρήση του CaptureOnTouch. Κουμπί [Restore] [Επαναφορά] Πραγματοποιήστε επαναφορά των ρυθμίσεων από το αρχείο αντιγράφων ασφαλείας. Κατά τη χρήση πολλών υπολογιστών, μπορείτε να δημιουργήσετε αντίγραφα ασφαλείας των ρυθμίσεων περιβάλλοντος για ένα μεμονωμένο υπολογιστή και να πραγματοποιήσετε στη συνέχεια επαναφορά των άλλων υπολογιστών, ώστε να έχουν όλοι οι υπολογιστές τις ίδιες ρυθμίσεις. 47

48 Καρτέλα [ settings] [Ρυθμίσεις ] Στην καρτέλα [ settings] [Ρυθμίσεις ], ορίστε το μέγιστο μέγεθος για τα αρχεία εικόνας που πρόκειται να επισυναφθούν στο . Καρτέλα [Theme] [Θέμα] Στην καρτέλα [Theme] [Θέμα], καθορίστε την εμφάνιση που θα έχει η κύρια οθόνη του CaptureOnTouch. Maximum size of attached file (Μέγιστο μέγεθος συνημμένου αρχείου) Ενεργοποιήστε το πλαίσιο ελέγχου [Display confirmation message if file size exceeds the above] [Προβολή μηνύματος επιβεβαίωσης εάν το μέγεθος αρχείου υπερβαίνει το παραπάνω] για να προβάλλεται μήνυμα επιβεβαίωσης όταν ένα συνημμένο αρχείο υπερβαίνει το μέγιστο μέγεθος. Για τη λειτουργία Scan First (Σάρωση πρώτα), το μήνυμα επιβεβαίωσης εμφανίζεται όταν το μέγεθος των αρχείων σαρωμένων εικόνων είναι μεγαλύτερο από το μέγεθος αρχείου που έχει οριστεί με αυτή την επιλογή. Για τη λειτουργία Select Scan Job (Επιλογή εργασίας σάρωσης), το μήνυμα επιβεβαίωσης εμφανίζεται όταν γίνεται υπέρβαση του καθορισμένου μεγέθους αρχείου κατά τη διάρκεια της σάρωσης. Select theme (Επιλογή θέματος) Καθορίστε τον τύπο εμφάνισης για την κύρια οθόνη του CaptureOnTouch με το στοιχείο [Select theme] [Επιλογή θέματος]. 48

49 Καρτέλα [Plugin] [Προσθήκη] Στην καρτέλα [Plugin] [Προσθήκη], επιβεβαιώστε τις προσθήκες που έχουν προστεθεί στο CaptureOnTouch. Καρτέλα [Maintenance] [Συντήρηση] Στην καρτέλα [Maintenance] [Συντήρηση], προβάλετε το αρχείο καταγραφής για τη συντήρηση του CaptureOnTouch. 49

50 Κεφάλαιο 7 Σάρωση με το CapturePerfect Σε αυτήν την ενότητα περιγράφονται διαδικασίες από την εκκίνηση του CapturePerfect έως την επιλογή του σαρωτή, καθώς και διαδικασίες για τη σάρωση με τη λειτουργία [Scan batch to file] [Σάρωση δεσμίδας σε αρχείο]. Για λεπτομέρειες, ανατρέξτε στον «Οδηγό λειτουργίας του CapturePerfect» ή στη βοήθεια. Σάρωση με το CapturePerfect Σάρωση με το CapturePerfect 1 Από τη γραμμή εργασιών των Windows κάντε κλικ στο κουμπί [Start] [Έναρξη] και στη συνέχεια επιλέξτε [All Programs] [Όλα τα προγράμματα]. Στη συνέχεια κάντε κλικ στην επιλογή [CapturePerfect 3.1] και μετά [CapturePerfect 3.1]. ΣΗΜΕΙΩΣΗ Στα Windows 8, καταχωρείται στην παρακάτω θέση. 2 Στο μενού [Scan] [Σάρωση] επιλέξτε [Select Scanner] [Επιλογή σαρωτή]. 50

51 3 Επιλέξτε [Canon DR-C120] και κάντε κλικ στο [OK]. 6 ιαμορφώστε τις συνθήκες σάρωσης. -> «Ορισμός βασικών συνθηκών σάρωσης» στη σελ. 55. ΣΗΜΕΙΩΣΗ Εάν η επιλογή [Canon DR-C120] δεν εμφανίζεται, εγκαταστήστε ξανά το πρόγραμμα οδήγησης σαρωτή. -> «Εγκατάσταση λογισμικού» στη σελ Ορίστε το προεπιλεγμένο μέγεθος χαρτιού και πατήστε το κουμπί [OK]. 7 Τοποθετήστε το έγγραφο. -> «Κεφάλαιο 5 Τοποθέτηση εγγράφων» στη σελ Στο μενού [Scan] [Σάρωση] κάντε κλικ στην επιλογή [Scan Batch to File] [Σάρωση δεσμίδας σε αρχείο]. ΣΗΜΕΙΩΣΗ Το πλαίσιο διαλόγου [Configure Device Settings] [ ιαμόρφωση ρυθμίσεων συσκευής] εμφανίζεται όταν στο πλαίσιο διαλόγου [Select Scanner] [Επιλογή σαρωτή] επιλέγεται για πρώτη φορά ο σαρωτής [Canon DR-C120] και γίνεται κλικ στο κουμπί [OK] και όταν στο πλαίσιο διαλόγου [Select Scanner] [Επιλογή σαρωτή] ορίζεται η επιλογή [Settings] [Ρυθμίσεις]. Αυτές οι ρυθμίσεις εφαρμόζονται όταν στο πλαίσιο διαλόγου του προγράμματος οδήγησης ISIS πατηθεί η επιλογή [Default] [Προεπιλογή]. 5 Στο μενού [Scan] [Σάρωση] κάντε κλικ στην επιλογή [Scanner Setting] [Ρυθμίσεις σαρωτή]. 9 Ορίστε τον προορισμό αποθήκευσης, το όνομα του αρχείου που θα αποθηκευτεί και τη μορφή του αρχείου. Πατήστε [Save] [Αποθήκευση] για να ξεκινήσει η σάρωση. ΠΡΟΣΟΧΗ Εάν διαμορφώνετε συνθήκες σάρωσης που δεσμεύουν μεγάλο όγκο της μνήμης του υπολογιστή, η σάρωση μπορεί να διακοπεί εξαιτίας ανεπαρκούς μνήμης. Εάν εμφανιστεί μήνυμα σφάλματος εξαιτίας ανεπαρκούς μνήμης ενώ η σάρωση βρίσκεται σε εξέλιξη, πραγματοποιήστε έξοδο από την εφαρμογή και δοκιμάστε να επαναλάβετε τη σάρωση αλλάζοντας τις ρυθμίσεις των συνθηκών σάρωσης. Μια σάρωση πολλαπλών σελίδων δεν μπορεί να αποθηκευτεί εάν φτάσει το μέγεθος των 2 GB. Αλλάξτε τις ρυθμίσεις αποθήκευσης εάν εμφανιστεί κάποιο μήνυμα σφάλματος. 51

52 10 Εάν αφαιρεθεί το έγγραφο που έχει τοποθετηθεί, η σάρωση θα διακοπεί και θα εμφανιστεί το πλαίσιο διαλόγου [Continue Scanning] [Συνέχιση σάρωσης]. Για να συνεχιστεί η σάρωση, προσθέστε ένα έγγραφο και πατήστε [Continue Scanning] [Συνέχιση σάρωσης]. Για να διακοπεί η σάρωση, πατήστε [Cancel Scan] [Ακύρωση σάρωσης]. 11 Όταν ολοκληρωθεί η σάρωση, στο μενού [File] [Αρχείο] πατήστε [Exit] [Έξοδος]. 52

53 Κεφάλαιο 8 Ρύθμιση του προγράμματος οδήγησης σαρωτή Κατά τη σάρωση εγγράφου σε εφαρμογή που είναι συμβατή με ISIS ή TWAIN (CaptureOnTouch κ.λπ.), ανοίξτε το πρόγραμμα οδήγησης του σαρωτή και διαμορφώστε τις συνθήκες σάρωσης και άλλες ρυθμίσεις. Σε αυτή την ενότητα περιγράφεται η διαδικασία διαμόρφωσης και οι λειτουργίες του προγράμματος οδήγησης σαρωτή. ιαμόρφωση και λειτουργίες του προγράμματος οδήγησης σαρωτή...53 Ορισμός βασικών συνθηκών σάρωσης...55 ιαμόρφωση και λειτουργίες του προγράμματος οδήγησης σαρωτή Το πρόγραμμα οδήγησης σαρωτή αποτελείται από τις εξής πέντε καρτέλες. ΣΗΜΕΙΩΣΗ Για λεπτομέρειες σχετικά με την οθόνη ρυθμίσεων, ανατρέξτε στη Βοήθεια του προγράμματος οδήγησης σαρωτή. Κάντε κλικ στο κουμπί [Help] [Βοήθεια] του προγράμματος οδήγησης για να ανοίξει το θέμα βοήθειας που αφορά την αντίστοιχη καρτέλα ή πλαίσιο διαλόγου. Καρτέλα [Basic] [Βασικά στοιχεία] ιαμορφώστε τις βασικές συνθήκες σάρωσης, όπως η λειτουργία, το μέγεθος σελίδας, η ανάλυση και η πλευρά σάρωσης. Επιπλέον μπορείτε να κάνετε κλικ στο κουμπί [Area] [Περιοχή] για να ορίσετε την περιοχή που θα σαρωθεί. 53

54 Καρτέλα [Image processing] [Επεξεργασία εικόνας] ΣΗΜΕΙΩΣΗ Ανάλογα με την εφαρμογή που είναι συμβατή με το ISIS, η εφαρμογή ενδέχεται να διαθέτει τη δική της οθόνη για τη ρύθμιση των συνθηκών σάρωσης. Εάν το πρόγραμμα οδήγησης σαρωτή έχει ανοίξει μέσα από μια τέτοια εφαρμογή, στην καρτέλα [Basic] [Βασικά στοιχεία] θα προβάλλονται τα στοιχεία ρυθμίσεων που σχετίζονται με τις λειτουργίες που παρέχονται από το πρόγραμμα οδήγησης σαρωτή εκτός των συνθηκών σάρωσης. Καρτέλα [Brightness] [Φωτεινότητα] Ορίστε τη μέθοδο επεξεργασίας των σαρωμένων εικόνων. Καρτέλα [Feeding] [Τροφοδότηση] Προσαρμόζει τη φωτεινότητα και την αντίθεση των σαρωμένων εικόνων. Επιπλέον, μπορείτε επίσης να κάνετε κλικ στην επιλογή [Gamma] [Γάμμα] και να ορίσετε την τιμή διόρθωσης γάμμα που θα εφαρμόζεται στις σαρωμένες εικόνες. ΣΗΜΕΙΩΣΗ Η διόρθωση γάμμα ορίζεται όταν οι χρωματικοί τόνοι της σαρωμένης εικόνας είναι διαφορετικοί από αυτούς της εικόνας που εμφανίζεται στην οθόνη. Για πληροφορίες σχετικά με την τιμή γάμμα της οθόνης σας δείτε το εγχειρίδιο οδηγιών που συνόδευε την οθόνη. Ορίστε τις λειτουργίες σάρωσης που σχετίζονται με την τροφοδότηση των εγγράφων. 54

55 Καρτέλα [Others] [Άλλα] Ορισμός βασικών συνθηκών σάρωσης Στην ενότητα αυτή παρέχεται μια επισκόπηση των βασικών στοιχείων ρύθμισης που αποτελούν τις ελάχιστες απαιτήσεις κατά τη διαμόρφωση των ρυθμίσεων σαρωτή. Επιβεβαίωση βασικών συνθηκών για τη σάρωση Κατά τη σάρωση ενός εγγράφου, φροντίστε να επιβεβαιώσετε τις βασικές συνθήκες [Color mode] [Λειτουργία χρωμάτων], [Page Size] [Μέγεθος σελίδας], [Dots per inch] [Κουκκίδες ανά ίντσα] και [Scanning Side] [Πλευρά σάρωσης] στο πλαίσιο διαλόγου Basic settings (Βασικές ρυθμίσεις). ιαμορφώστε τις ρυθμίσεις για εξειδικευμένη σάρωση και επεξεργασία εικόνας. Color mode (Λειτουργία χρωμάτων) Επιλέξτε τη λειτουργία σάρωσης. Η λειτουργία [Advanced Text Enhancement] [Προηγμένη βελτίωση κειμένου] και [Advanced Text Enhancement II] [Προηγμένη βελτίωση κειμένου II] καταργεί ή επεξεργάζεται το χρώμα φόντου και το περιβάλλον κείμενο του φόντου προκειμένου να βελτιωθεί το κείμενο για εύκολη ανάγνωση. Όταν ορίζεται η λειτουργία [Advanced Text Enhancement II] [Προηγμένη βελτίωση κειμένου II], μπορείτε να βελτιώσετε το κείμενο στη σαρωμένη εικόνα για ευκολότερη ανάγνωση προσαρμόζοντας την αντίθεση στην καρτέλα [Brightness] [Φωτεινότητα]. 55

56 Η λειτουργία [Detect automatically] [Αυτόματος εντοπισμός] εντοπίζει εάν το έγγραφο είναι έγχρωμο, ασπρόμαυρο ή σε κλίμακα του γκρι. Μπορείτε να διαμορφώσετε τις προηγμένες ρυθμίσεις που σχετίζονται με τη μέθοδο εντοπισμού κάνοντας κλικ στην επιλογή [Setting] [Ρύθμιση]. Για λεπτομέρειες, ανατρέξτε στη Βοήθεια. Page Size (Μέγεθος σελίδας) Επιλέξτε το μέγεθος σελίδας που ταιριάζει στο έγγραφο που θα σαρωθεί. Εάν έχει οριστεί η επιλογή [Match original size] [Ταίριασμα με αρχικό μέγεθος], εντοπίζονται τα άκρα του εγγράφου και αποθηκεύονται εικόνες που ταιριάζουν στο μέγεθος του εγγράφου. Dots per inch (Κουκκίδες ανά ίντσα) Επιλέξτε την ανάλυση σάρωσης. Οι υψηλότερες αναλύσεις παρέχουν ευκρινέστερες εικόνες αλλά παράγουν μεγαλύτερο μέγεθος αρχείων και χαμηλότερη ταχύτητα σάρωσης. Εάν οριστεί η επιλογή [Detect automatically] [Αυτόματος εντοπισμός], πραγματοποιείται αυτόματος εντοπισμός της ανάλυσης από το περιεχόμενο που έχει εκτυπωθεί στο έγγραφο. Scanning Side (Πλευρά σάρωσης) Επιλέξτε ποια πλευρά του εγγράφου θα σαρωθεί. Εάν η ρύθμιση Scanning Side (Πλευρά σάρωσης) έχει οριστεί σε [Skip Blank Page] [Παράλειψη κενής σελίδας], οι εικόνες των κενών σελίδων διαγράφονται κατά την αποθήκευση των εικόνων. 56

57 Κεφάλαιο 9 Ειδική σάρωση Πρακτικά παραδείγματα Στην ενότητα αυτή παρέχονται παραδείγματα ρυθμίσεων σάρωσης για διαφορετικούς σκοπούς. Για λεπτομέρειες σχετικά τις επιλογές ρυθμίσεων, δείτε «Κεφάλαιο 8 Ρύθμιση του προγράμματος οδήγησης σαρωτή» στη σελ. 53. Πρακτικά παραδείγματα...57 Περιορισμοί ανάλογα με τη ρύθμιση λειτουργίας...64 Για σάρωση εγγράφων χωρίς καταχωρημένο μέγεθος Μπορείτε να καταχωρήσετε ένα μη τυπικό μέγεθος σελίδας που δεν έχει καταχωρηθεί ως μέγεθος σελίδας δίνοντάς του ένα όνομα και καταχωρώντας το ως προσαρμοσμένο μέγεθος σελίδας στο πλαίσιο διαλόγου Custom Paper Size (Προσαρμοσμένο μέγεθος σελίδας), το οποίο ανοίγει με το κουμπί [Save] [Αποθήκευση] στην καρτέλα [Basic] [Βασικά στοιχεία]. Εάν θέλετε να καθορίσετε την περιοχή σάρωσης Καθορίστε την περιοχή του εγγράφου που θα σαρωθεί στο πλαίσιο διαλόγου Scan Area (Περιοχή σάρωσης), το οποίο ανοίγει με το κουμπί [Area] [Περιοχή] στην καρτέλα [Basic] [Βασικά στοιχεία]. 57

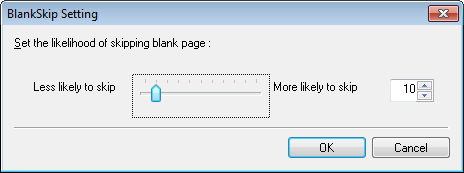

58 Εάν θέλετε να διαγράψετε τις εικόνες των κενών σελίδων σε έγγραφα διπλής όψης Στην καρτέλα [Basic] [Βασικά στοιχεία], στη ρύθμιση Scanning Side (Πλευρά σάρωσης), επιλέξτε [Skip Blank Page] [Παράλειψη κενής σελίδας] για να διαγράψετε τις εικόνες των κενών σελίδων του εγγράφου. Εάν δεν θέλετε να πραγματοποιήσετε σάρωση έγχρωμων γραμμών και κειμένου Ορίστε το χρώμα (κόκκινο, μπλε ή πράσινο) που θα αγνοηθεί (εξαιρεθεί) στις ρυθμίσεις εξαίρεσης χρωμάτων της καρτέλας [Image processing] [Επεξεργασία εικόνας] και το συγκεκριμένο χρώμα δεν θα σαρωθεί. Εάν έχει οριστεί η επιλογή [Skip Blank Page] [Παράλειψη κενής σελίδας], ενεργοποιείται το κουμπί [Setting] [Ρύθμιση] και σας παρέχεται η δυνατότητα να προσαρμόσετε το επίπεδο αξιολόγησης για το πότε οι σελίδες θεωρούνται κενές. Εάν θέλετε να βελτιώσετε το κόκκινο χρώμα Ορίστε τη ρύθμιση [Red Enhance] [Βελτίωση κόκκινου] στην ενότητα [Color drop-out] [Παράλειψη χρώματος] στην καρτέλα [Image processing] [Επεξεργασία εικόνας] για να βελτιώσετε το κόκκινο χρώμα στο έγγραφο. 58

59 Εάν θέλετε να βελτιώσετε τα περιγράμματα εικόνων Προσαρμόστε τη ρύθμιση έμφασης των άκρων στην καρτέλα [Image processing] [Επεξεργασία εικόνας]. Εάν θέλετε να βελτιώσετε κείμενο που είναι δυσανάγνωστο εξαιτίας παραγόντων όπως το φόντο του σαρωμένου εγγράφου Ορίστε την επιλογή [Advanced Text Enhancement] [Προηγμένη βελτίωση κειμένου] ή [Advanced Text Enhancement II] [Προηγμένη βελτίωση κειμένου II] στη ρύθμιση λειτουργίας της καρτέλας [Basic] [Βασικά στοιχεία]. Το φόντο πίσω από το κείμενο καταργείται ή τροποποιείται έτσι, ώστε να εντείνεται περισσότερο το κείμενο για ευκολότερη ανάγνωση. Εάν θέλετε να αυξήσετε το πάχος των γραμμών ή των χαρακτήρων στις σαρωμένες εικόνες Σύρετε το ρυθμιστικό για την επιλογή [Character Emphasis] [Τονισμός χαρακτήρων] που θα βρείτε στην καρτέλα [Image processing] [Επεξεργασία εικόνας] για να τονίσετε τις γραμμές και τους χαρακτήρες που εμφανίζονται στη σαρωμένη εικόνα. Η λειτουργία Advanced Text Enhancement (Προηγμένη βελτίωση κειμένου) είναι κατάλληλη για τα έγγραφα με ανοιχτόχρωμο φόντο ή τα έγγραφα που δεν έχουν ομοιόμορφο φόντο (όπως κάποιο μοτίβο). Εάν το φόντο είναι ομοιόμορφο, αφαιρείται στα σημεία που περικλείει το κείμενο, ενώ εάν το φόντο δεν είναι ομοιόμορφο, γίνεται επεξεργασία του για να βελτιωθεί η αναγνωσιμότητα του κειμένου. Η λειτουργία Advanced Text Enhancement II (Προηγμένη βελτίωση κειμένου II) είναι κατάλληλη για τη σάρωση εγγράφων με ομοιόμορφο χρώμα φόντου και ανοιχτόχρωμο κείμενο και φόντο. Εάν το φόντο δεν είναι ομοιόμορφο, όπως κάποιο μοτίβο, ενδέχεται να μην είναι δυνατόν να καταργηθεί τελείως το φόντο και το κείμενο μπορεί να είναι δυσανάγνωστο. Εάν απαιτείται, μπορείτε να βελτιώσετε το κείμενο στις σαρωμένες εικόνες για ευκολότερη ανάγνωση προσαρμόζοντας την αντίθεση στην καρτέλα [Brightness] [Φωτεινότητα]. 59

60 Για να διορθώσετε έγγραφα και εικόνες με κλίση Επιλέξτε το πλαίσιο [Automatically straightens skewed] [Αυτόματο ίσιωμα λοξών εικόνων] στην καρτέλα [Basic] [Βασικά στοιχεία] και στη συνέχεια κάντε κλικ στο κουμπί [Setting] [Ρυθμίσεις] για να εμφανίσετε την οθόνη [Deskew Settings] [Ρυθμίσεις διόρθωσης λοξότητας]. Εάν θέλετε να προσαρμόσετε τον προσανατολισμό των εικόνων, ώστε να ταιριάζει με το κείμενο κατά τη σάρωση ποικίλων σελίδων με διάφορους προσανατολισμούς κειμένου Στην καρτέλα [Others] [Άλλα], στη ρύθμιση [Document Orientation] [Προσανατολισμός εγγράφου], ορίστε την επιλογή [Text orientation recognition] [Αναγνώριση προσανατολισμού κειμένου]. Πραγματοποιείται ανίχνευση του προσανατολισμού κειμένου σε κάθε σελίδα και η σαρωμένη εικόνα περιστρέφεται σε προσαυξήσεις των 90 μοιρών προκειμένου να διορθωθεί ο προσανατολισμός. Επιλέξτε μια μέθοδο διόρθωσης και κάντε κλικ στο [OK]. Εάν θέλετε να γίνει ανίχνευση πολλών σελίδων που τροφοδοτούνται ταυτόχρονα Ενεργοποιήστε το πλαίσιο ελέγχου [Double Feed Detection] [Ανίχνευση διπλής τροφοδότησης] στην καρτέλα [Feeding] [Τροφοδότηση]. Μπορείτε να ενεργοποιήσετε την επιλογή [Detect by Length] [Εντοπισμός βάσει μήκους]. 60

61 Εάν θέλετε να περιστρέψετε τις εικόνες ενός οριζόντια τοποθετημένου εγγράφου για διόρθωση του προσανατολισμού Προσδιορίστε τη γωνία περιστροφής στην καρτέλα [Others] [Άλλα], στη ρύθμιση [Document Orientation] [Προσανατολισμός εγγράφου]. Εάν θέλετε να ορίσετε αυτόματα τις συνθήκες του σαρωτή Επιλέξτε [Full Automatic Mode] [Πλήρως αυτόματη λειτουργία] στην ενότητα [User Preference] [Προτίμηση χρήστη] για να πραγματοποιήσετε σάρωση με τις συνθήκες σάρωσης που ταιριάζουν στο έγγραφο. ΣΗΜΕΙΩΣΗ Όταν έχει οριστεί η επιλογή [Full Automatic Mode] [Πλήρως αυτόματη λειτουργία] οι ρυθμίσεις [Color mode] [Λειτουργία χρωμάτων], [Page Size] [Μέγεθος σελίδας] και [Dots per inch] [Κουκκίδες ανά ίντσα] εντοπίζονται αυτόματα. Επιπλέον, η ρύθμιση [Scanning Side] [Πλευρά σάρωσης] μετατρέπεται σε [Skip blank page] [Παράλειψη κενής σελίδας] και η ρύθμιση [Document Orientation] [Προσανατολισμός εγγράφου] μετατρέπεται σε [Text orientation recognition] [Αναγνώριση προσανατολισμού κειμένου]. 61

62 Εάν θέλετε να χρησιμοποιήσετε διαχωρισμό δεσμίδων για σάρωση Εάν θέλετε να διαχωρίσετε και να σαρώσετε ένα έγγραφο, μπορείτε να διαχωρίσετε μια δεσμίδα ανάλογα με το χρόνο κατά τον οποίο τοποθετείτε και σαρώνετε το επόμενο έγγραφο. Σε αυτή την περίπτωση, ρυθμίστε το πρόγραμμα οδήγησης του σαρωτή με τον παρακάτω τρόπο. Στην καρτέλα [Feeding] [Τροφοδότηση], ορίστε τη ρύθμιση [Feeding Option] [Επιλογή τροφοδότησης] σε [Panel-Feeding] [Τροφοδότηση από επιφάνεια] ή [Automatic Feeding] [Αυτόματη τροφοδότηση]. Στην καρτέλα [Others] [Άλλα] ρυθμίστε την επιλογή [Batch Separation] [ ιαχωρισμός δεσμίδων] σε [Auto] [Αυτόματη]. Όταν η επιλογή [Batch Separation] [ ιαχωρισμός δεσμίδων] έχει οριστεί σε [Auto] [Αυτόματη], η δεσμίδα διαχωρίζεται αφού τοποθετηθεί το επόμενο έγγραφο και συνεχιστεί η σάρωση. ΣΗΜΕΙΩΣΗ Αυτή η λειτουργία ενεργοποιείται μόνο για εφαρμογές που υποστηρίζουν το διαχωρισμό δεσμίδων. Εάν θέλετε να χρησιμοποιήσετε ρυθμίσεις multistream για σάρωση Οι ρυθμίσεις multistream σάς επιτρέπουν να πραγματοποιείτε έξοδο πολλών διαφορετικών σαρωμένων εικόνων με μία μόνο ενέργεια σάρωσης και να πραγματοποιείτε έξοδο των σαρωμένων εικόνων με διαφορετικές συνθήκες σάρωσης για την μπροστινή και την πίσω όψη των σελίδων. ΠΡΟΣΟΧΗ Ανάλογα με την εφαρμογή, αυτές οι ρυθμίσεις ενδέχεται να μην εμφανίζονται. 62

63 Εάν θέλετε να χρησιμοποιήσετε τις ρυθμίσεις multistream για σάρωση, στην καρτέλα [Others] [Άλλα] ενεργοποιήστε το πλαίσιο ελέγχου [Use MultiStream] [Χρήση MultiStream] για να εμφανίσετε τα στοιχεία ρυθμίσεων που σχετίζονται με τη ρύθμιση multistream και, στη συνέχεια, διαμορφώστε τα στοιχεία ρυθμίσεων με την ακόλουθη σειρά. 2 Προσδιορίστε τον αριθμό συνθηκών σάρωσης που θα εφαρμοστούν από την επιλογή [Stream count of Front] [Αριθμός stream μπροστά]. Μπορούν να προσδιοριστούν έως τρεις. 3 Επιλέξτε [Front 1st] [1η μπροστά] και, στη συνέχεια, ανοίξτε τις άλλες καρτέλες και ορίστε τις συνθήκες σάρωσης. Ανάλογα με την τιμή που έχει οριστεί στην επιλογή [Stream count of Front] [Αριθμός stream μπροστά], διαμορφώστε τις ρυθμίσεις [Front 2nd] [2η μπροστά] και [Front 3rd] [3η μπροστά] με τον ίδιο τρόπο. 4 Κατά τον προσδιορισμό των συνθηκών σάρωσης για την πίσω όψη, διαμορφώστε τις ρυθμίσεις κατά τον ίδιο τρόπο με αυτόν που περιγράφεται στα βήματα 2 έως 3. Σε αυτή την περίπτωση, διαμορφώστε τις ρυθμίσεις για την επιλογή [Stream count of Front] [Αριθμός stream μπροστά] και, στη συνέχεια, ορίστε τις συνθήκες σάρωσης για καθεμία από τις επιλογές [Back 1st] [1η πίσω] έως [Back 3rd] [3η πίσω]. ΣΗΜΕΙΩΣΗ Παρακάτω εμφανίζονται οι συνθήκες ρυθμίσεων που μπορούν να οριστούν στις ρυθμίσεις multistream. 1 Εάν θέλετε να ορίσετε διαφορετικές συνθήκες σάρωσης για τις μπροστινές και τις πίσω όψεις των σελίδων ενός εγγράφου, στην καρτέλα [Basic] [Βασικά στοιχεία], στη ρύθμιση [Scanning Side] [Πλευρά σάρωσης] θα πρέπει να έχετε επιλέξει εκ των προτέρων τις ρυθμίσεις [Skip Blank Page] [Παράλειψη κενής σελίδας] ή [Duplex] [ ιπλής όψης]. Καρτέλα Καρτέλα [Basic] [Βασικά στοιχεία] Καρτέλα [Brightness] [Φωτεινότητα] Καρτέλα [Image processing] [Επεξεργασία εικόνας] Καρτέλα [Feeding] [Τροφοδότηση] Καρτέλα [Others] [Άλλα] Στοιχεία που μπορούν να οριστούν [Color mode] [Λειτουργία χρωμάτων] και [Dots per inch] [Κουκκίδες ανά ίντσα] (με εξαίρεση την επιλογή [Detect automatically] [Αυτόματος εντοπισμός] και για τις δύο ρυθμίσεις) [Brightness] [Φωτεινότητα] και [Contrast] [Αντίθεση] [Edge emphasis] [Τονισμός άκρων], [Color drop-out] [Παράλειψη χρώματος] και [Character Emphasis] [Τονισμός χαρακτήρων] Κανένα (απενεργοποίηση όλων) Κανένα (είναι ενεργοποιημένη μόνο η ρύθμιση [Use MultiStream] [Χρήση MultiStream]) 63

64 Εάν θέλετε να αποθηκεύσετε μια ρύθμιση του προγράμματος οδήγησης σαρωτή Όταν ολοκληρώσετε τη διαμόρφωση της ρύθμισης, κάντε κλικ στο κουμπί [Save] [Αποθήκευση] στην ενότητα [User Preference] [Προτίμηση χρήστη] για να αποθηκευτεί η ρύθμιση. Η αποθηκευμένη ρύθμιση καταχωρείται στη λίστα. Μπορείτε να διαγράψετε μια ρύθμιση από τη λίστα με το κουμπί [Delete] [ ιαγραφή] και να αποθηκεύσετε ή να φορτώσετε ένα αρχείο διαμόρφωσης με το κουμπί [Back Up] [ ημιουργία αντιγράφων ασφαλείας] ή το κουμπί [Restore] [Επαναφορά]. ΣΗΜΕΙΩΣΗ εν είναι δυνατή η διαγραφή του στοιχείου [Full Automatic Mode] [Πλήρως αυτόματη λειτουργία] που έχει καταχωριστεί ήδη από την ενότητα [User Preference] [Προτίμηση χρήστη]. Περιορισμοί ανάλογα με τη ρύθμιση λειτουργίας Ορισμένα από τα στοιχεία ρυθμίσεων σε καθεμία από τις καρτέλες του προγράμματος οδήγησης απενεργοποιούνται όπως περιγράφεται παρακάτω ανάλογα με τη ρύθμιση του στοιχείου [Color Mode] [Λειτουργία χρωμάτων] στην καρτέλα [Basic] [Βασικά στοιχεία]. Καρτέλα [Brightness] [Φωτεινότητα] Τιμή ρύθμισης Detect automatically (Αυτόματος εντοπισμός) Black and White (Ασπρόμαυρη) Error Diffusion ( ιάχυση σφαλμάτων) Advanced Text Enhancement (Προηγμένη βελτίωση κειμένου) Advanced Text Enhancement II (Προηγμένη βελτίωση κειμένου II) 256-level Gray (256 επίπεδα κλίμακας του γκρι) 24-bit Color (Έγχρωμη 24 bit) O: ιατίθεται για ρύθμιση : εν διατίθεται για ρύθμιση Καρτέλα [Others] [Άλλα] Τιμή ρύθμισης Detect automatically (Αυτόματος εντοπισμός) Black and White (Ασπρόμαυρη) Error Diffusion ( ιάχυση σφαλμάτων) Advanced Text Enhancement (Προηγμένη βελτίωση κειμένου) Advanced Text Enhancement II (Προηγμένη βελτίωση κειμένου II) 256-level Gray (256 επίπεδα κλίμακας του γκρι) 24-bit Color (Έγχρωμη 24 bit) Contrast (Αντίθεση) O O O O O O Προσάρωση O O O O O O O: ιατίθεται για ρύθμιση : εν διατίθεται για ρύθμιση 64

65 Καρτέλα [Image processing] [Επεξεργασία εικόνας] Τιμή ρύθμισης Detect automatically (Αυτόματος εντοπισμός) Edge emphasis (Έμφαση άκρων) Color drop-out (Παράλειψη χρώματος) Background smoothing (Εξομάλυνση φόντου) O O Black and White (Ασπρόμαυρη) O O Error Diffusion ( ιάχυση O O σφαλμάτων) Advanced Text Enhancement (Προηγμένη βελτίωση κειμένου) Advanced Text Enhancement II (Προηγμένη βελτίωση κειμένου II) 256-level Gray (256 επίπεδα κλίμακας του γκρι) O O O O O O 24-bit Color (Έγχρωμη 24 bit) O O *1 εν υπάρχει δυνατότητα ρύθμισης, εάν δεν πληρούνται όλες οι παρακάτω προϋποθέσεις στο πλαίσιο διαλόγου [Auto Image Type Detection Settings] [Αυτόματες ρυθμίσεις ανίχνευσης τύπου εικόνας]. - Η ρύθμιση [Detection mode] [Λειτουργία ανίχνευσης] δεν έχει οριστεί σε [Color or Gray] [Έγχρωμο ή Γκρι] - Η ρύθμιση [Mode in case of binary] [Λειτουργία σε περίπτωση δυαδικού στοιχείου] στην καρτέλα [Settings for in case of binary] [Ρυθμίσεις για την περίπτωση δυαδικού στοιχείου] έχει οριστεί σε [Advanced Text Enhancement] [Προηγμένη βελτίωση κειμένου] ή [Advanced Text Enhancement II] [Προηγμένη βελτίωση κειμένου II] *2 εν υπάρχει δυνατότητα ρύθμισης, εάν στο πλαίσιο διαλόγου [Auto Image Type Detection Settings] [Αυτόματες ρυθμίσεις ανίχνευσης τύπου εικόνας] η ρύθμιση [Detection mode] [Λειτουργία ανίχνευσης] έχει οριστεί στην επιλογή [Color or Gray] [Έγχρωμη ή γκρι]. Τιμή ρύθμισης Prevent Bleed Through / Remove Background (Αποτροπή εμφάνισης πίσω όψης / Κατάργηση φόντου) Character Emphasis (Τονισμός χαρακτήρων) Detect automatically (Αυτόματος εντοπισμός) O*1 O*2 Black and White (Ασπρόμαυρη) O O Error Diffusion ( ιάχυση σφαλμάτων) O O Advanced Text Enhancement (Προηγμένη βελτίωση κειμένου) Advanced Text Enhancement II (Προηγμένη βελτίωση κειμένου II) 256-level Gray (256 επίπεδα κλίμακας του γκρι) O O O 24-bit Color (Έγχρωμη 24 bit) O O: ιατίθεται για ρύθμιση : εν διατίθεται για ρύθμιση 65

66 Κεφάλαιο 10 Τακτική συντήρηση Φροντίστε να καθαρίζετε το σαρωτή και να πραγματοποιείτε συντήρηση σε τακτική βάση, όπως περιγράφεται παρακάτω, για να διατηρείτε την υψηλότερη ποιότητα σάρωσης. Καθαρισμός του σαρωτή Καθαρισμός του σαρωτή Για να καθαρίσετε την εξωτερική επιφάνεια του σαρωτή, βρέξτε και στύψτε καλά ένα πανί με νερό ή ήπιο καθαριστικό και στη συνέχεια σκουπίστε τυχόν βρωμιά. Στη συνέχεια χρησιμοποιήστε ένα στεγνό, μαλακό ύφασμα για να σκουπίσετε την υγρασία. Καθαρισμός της γυάλινης επιφάνειας του αισθητήρα και των κυλίνδρων Προσαρμογή της αναλογίας μείωσης Ρύθμιση αυτόματης απενεργοποίησης ΠΡΟΣΟΧΗ Κατά τον καθαρισμό των εσωτερικών και εξωτερικών επιφανειών του σαρωτή, απενεργοποιείτε τον και αποσυνδέετε το καλώδιο από την πρίζα. Μην χρησιμοποιείτε καθαριστικά σε μορφή σπρέι για να καθαρίσετε το σαρωτή. Οι μηχανισμοί ακριβείας, όπως είναι η πηγή φωτός, ενδέχεται να βραχούν με αποτέλεσμα τη δυσλειτουργία της συσκευής. Μην χρησιμοποιείτε ποτέ διαλυτικό χρωμάτων, οινόπνευμα ή άλλα οργανικά διαλυτικά για τον καθαρισμό του σαρωτή. Αυτοί οι διαλύτες ενδέχεται να προκαλέσουν βλάβη ή να αποχρωματίσουν την εξωτερική επιφάνεια του σαρωτή, καθώς και να προκαλέσουν τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας. Καθαρισμός των εσωτερικών επιφανειών του σαρωτή Η σκόνη ή τα σωματίδια χαρτιού στο εσωτερικό του σαρωτή ενδέχεται να προκαλέσουν γραμμές ή μουτζούρες στις σαρωμένες εικόνες. Χρησιμοποιήστε πεπιεσμένο αέρα για να καθαρίζετε τακτικά τη σκόνη και τα σωματίδια χαρτιού από την υποδοχή τροφοδότησης χαρτιού και το εσωτερικό του σαρωτή. Μετά την ολοκλήρωση μιας μεγάλης εργασίας σάρωσης, απενεργοποιήστε το σαρωτή και, στη συνέχεια, αφαιρέστε τυχόν σωματίδια χαρτιού που παραμένουν στο εσωτερικό του σαρωτή. 66

67 Καθαρισμός της γυάλινης επιφάνειας του αισθητήρα και των κυλίνδρων Εάν στις σαρωμένες εικόνες παρουσιάζονται κηλίδες ή τα σαρωμένα έγγραφα λερώνονται, η γυάλινη επιφάνεια του αισθητήρα ή οι κύλινδροι εντός του σαρωτή ενδέχεται να μην είναι καθαρά. Φροντίστε να τα καθαρίζετε τακτικά. 4 Χρησιμοποιήστε ένα καθαρό, στεγνό πανί για να σκουπίσετε τη βρωμιά από τη γυάλινη επιφάνεια του αισθητήρα. Σκουπίστε τη μπροστινή και την πίσω γυάλινη επιφάνεια αισθητήρα. 1 Ανοίξτε το δίσκο τροφοδότησης εγγράφων. 2 Πιέστε το μοχλό ανοίγματος και από τις δύο πλευρές και τραβήξτε τη μπροστινή μονάδα προς τα έξω και προς τα κάτω για να την ανοίξετε. Γυάλινη επιφάνεια σάρωσης ΠΡΟΣΟΧΗ Μην ψεκάζετε το νερό ή κάποιο ήπιο απορρυπαντικό απευθείας στο σαρωτή. Οι μηχανισμοί ακριβείας, όπως είναι η πηγή φωτός, ενδέχεται να βραχούν με αποτέλεσμα τη δυσλειτουργία της συσκευής. 3 Χρησιμοποιήστε πεπιεσμένο αέρα για να απομακρύνετε τη σκόνη και τα σωματίδια χαρτιού από το εσωτερικό του σαρωτή. ΣΗΜΑΝΤΙΚΟ Οι γρατσουνιές στη γυάλινη επιφάνεια του αισθητήρα μπορεί να προκαλέσουν την εμφάνιση κηλίδων στις σαρωμένες εικόνες, καθώς και σφάλματα τροφοδότησης. Εάν στη γυάλινη επιφάνεια του αισθητήρα υπάρχουν γρατσουνιές, επικοινωνήστε με τον τοπικό εξουσιοδοτημένο διανομέα ή αντιπρόσωπο σέρβις της Canon. 67

68 5 Καθαρίστε τους κυλίνδρους (1) σκουπίζοντας το μέρος που εκτίθεται χωρίς να τους στρέψετε. Καθαρίστε τους κυλίνδρους (2) στρέφοντάς τους. Σκουπίστε τους κυλίνδρους με ένα νοτισμένο σε νερό και καλά στυμμένο πανί και, στη συνέχεια, χρησιμοποιήστε ένα στεγνό, μαλακό πανί για να σκουπίσετε την υγρασία. 7 Σκουπίστε τον οδηγό συγκράτησης εγγράφων με ένα ύφασμα νοτισμένο με νερό και καλά στυμμένο. Οδηγός συγκράτησης εγγράφων Κύλινδρος διαχωρισμού Κύλινδρος τροφοδότησης 8 Αφαιρέστε τον κύλινδρο διαχωρισμού και τον κύλινδρο τροφοδότησης. -> «Αφαίρεση/τοποθέτηση του κυλίνδρου τροφοδότησης» στη σελ. 74, «Αφαίρεση/τοποθέτηση του κυλίνδρου διαχωρισμού» στη σελ Καθαρίστε τους κυλίνδρους (3) σκουπίζοντας το μέρος που εκτίθεται χωρίς να τους στρέψετε. ΣΗΜΑΝΤΙΚΟ Αφαιρέστε τον κύλινδρο διαχωρισμού και τον κύλινδρο τροφοδότησης από το σαρωτή για να τους καθαρίσετε και φροντίστε να τους τοποθετήσετε ξανά στο σαρωτή όταν ολοκληρώσετε τον καθαρισμό. 9 Σκουπίστε τους κυλίνδρους που αφαιρέθηκαν με ένα νοτισμένο σε νερό και καλά στυμμένο πανί. 68

69 10 Τοποθετήστε ξανά τον κύλινδρο διαχωρισμού και τον κύλινδρο τροφοδότησης. -> «Αφαίρεση/τοποθέτηση του κυλίνδρου τροφοδότησης» στη σελ. 74, «Αφαίρεση/ τοποθέτηση του κυλίνδρου διαχωρισμού» στη σελ Κλείστε την μπροστινή μονάδα πιέζοντάς την ελαφρά και στις δύο πλευρές έως ότου κουμπώσει στη θέση της. Βεβαιωθείτε ότι η μπροστινή μονάδα είναι κλειστή πιέζοντάς την έως ότου ακουστεί ο ήχος κουμπώματος (κλικ). Προσαρμογή της αναλογίας μείωσης Εάν οι κύλινδροι που έχουν εγκατασταθεί στο σαρωτή είναι φθαρμένοι, οι σαρωμένες εικόνες ενδέχεται να παραμορφώνονται προς την κατακόρυφη κατεύθυνση. Σε αυτή την περίπτωση, μπορείτε να μειώσετε την παραμόρφωση της εικόνας προσαρμόζοντας την αναλογία μείωσης. 1 Εκκινήστε τα Windows και συνδεθείτε ως χρήστης με δικαιώματα διαχειριστή. 2 Κάντε κλικ στο κουμπί Start (Έναρξη) και, στη συνέχεια, κάντε κλικ στην επιλογή [All Programs] [Όλα τα προγράμματα], [Canon DR-C120] και [Canon imageformula Utility] [Βοηθητικό πρόγραμμα Canon imageformula]. Ανοίγει το βοηθητικό πρόγραμμα imageformula. ΣΗΜΕΙΩΣΗ Στα Windows 8, καταχωρείται στην παρακάτω θέση. 69

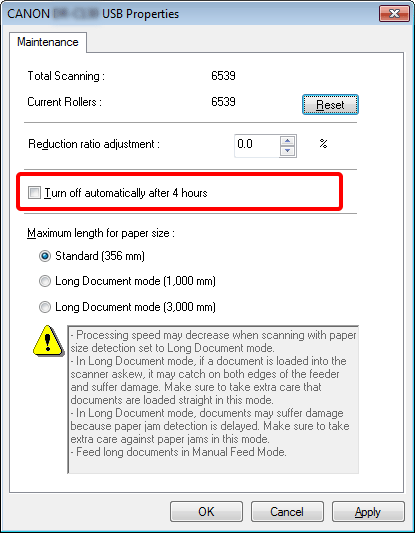

70 3 Κάντε κλικ στην επιλογή [CANON DR-C120 USB] και στην επιλογή [Properties] [Ιδιότητες]. Προβάλλονται οι ιδιότητες του σαρωτή. 4 Αλλάξτε την τιμή της ρύθμισης [Reduction ratio adjustment] [Προσαρμογή αναλογίας μείωσης]. Η τιμή της προσαρμογής μπορεί να οριστεί στο εύρος από -3,0% έως 3,0%. Ρύθμιση αυτόματης απενεργοποίησης Ο σαρωτής απενεργοποιείται αυτόματα εάν δεν πραγματοποιηθεί σάρωση ή άλλη λειτουργία σε διάστημα 4 ωρών. Για απενεργοποίηση αυτής της ρύθμισης, ακολουθήστε την παρακάτω διαδικασία. 1 Εκκινήστε τα Windows και συνδεθείτε ως χρήστης με δικαιώματα διαχειριστή. 2 Κάντε κλικ στο κουμπί Start (Έναρξη) και, στη συνέχεια, κάντε κλικ στην επιλογή [All Programs] [Όλα τα προγράμματα], [Canon DR-C120] και [Canon imageformula Utility] [Βοηθητικό πρόγραμμα Canon imageformula]. Ανοίγει το βοηθητικό πρόγραμμα imageformula. 5 Κάντε κλικ στο κουμπί [ΟΚ] για να κλείσετε τις ιδιότητες σαρωτή. ΣΗΜΕΙΩΣΗ Στα Windows 8, καταχωρείται στην παρακάτω θέση. 70

71 3 Κάντε κλικ στην επιλογή [CANON DR-C120 USB] και στην επιλογή [Properties] [Ιδιότητες]. Προβάλλονται οι ιδιότητες του σαρωτή. 4 Απενεργοποιήστε το πλαίσιο ελέγχου [Turn off automatically after 4 hours] [Αυτόματη απενεργοποίηση μετά από 4 ώρες]. 5 Κάντε κλικ στο κουμπί [ΟΚ] για να κλείσετε τις ιδιότητες σαρωτή. 71

72 Κεφάλαιο 11 Αφαίρεση και τοποθέτηση των κυλίνδρων και του οδηγού συγκράτησης εγγράφων Για να καθαρίσετε ή να αντικαταστήσετε τον κύλινδρο τροφοδότησης ή τον κύλινδρο διαχωρισμού, αφαιρέστε και στη συνέχεια τοποθετήστε τα μέρη όπως περιγράφεται στην αντίστοιχη ενότητα. Κύκλος αντικατάστασης κυλίνδρων Όταν οι κύλινδροι έχουν τροφοδοτήσει περισσότερες από σελίδες, εμφανίζεται στον υπολογιστή ένα μήνυμα αντικατάστασης κυλίνδρων. Προμηθευτείτε ένα κιτ ανταλλακτικών κυλίνδρων και αντικαταστήστε τον κύλινδρο τροφοδότησης και τον κύλινδρο διαχωρισμού. Κύκλος αντικατάστασης κυλίνδρων Μηδενισμός των μετρητών Αφαίρεση/τοποθέτηση του κυλίνδρου τροφοδότησης Αφαίρεση/τοποθέτηση του κυλίνδρου διαχωρισμού Αφαίρεση/τοποθέτηση του οδηγού συγκράτησης εγγράφων ΠΡΟΣΟΧΗ Μην ασκείτε υπερβολική πίεση κατά την αφαίρεση ή την τοποθέτηση των κυλίνδρων και του οδηγού συγκράτησης εγγράφων. Αυτό μπορεί να προκαλέσει ζημιά στους κυλίνδρους. ΣΗΜΑΝΤΙΚΟ Οι κύλινδροι είναι αναλώσιμα μέρη. Όταν οι κύλινδροι αρχίσουν να φθείρονται, είναι πιθανό να προκύπτουν πιο συχνά εμπλοκές χαρτιού και λανθασμένη τροφοδότηση. Όταν συμβαίνει αυτό, αγοράζετε ένα κιτ ανταλλακτικών κυλίνδρων και αντικαθιστάτε τον κύλινδρο τροφοδότησης και τον κύλινδρο διαχωρισμού. Εάν γίνεται συχνά λανθασμένη τροφοδότηση, ελέγξτε τους κυλίνδρους για φθορά και αντικαταστήστε τους πριν εμφανιστεί το μήνυμα. Βεβαιωθείτε ότι έχετε μηδενίσει το μετρητή πριν αντικαταστήσετε τους κυλίνδρους. -> «Μηδενισμός των μετρητών» στη σελ. 73 Για πληροφορίες σχετικά με το κιτ αντικατάστασης κυλίνδρων (κύλινδρος τροφοδότησης, κύλινδρος διαχωρισμού), επικοινωνήστε με τον τοπικό εξουσιοδοτημένο διανομέα ή αντιπρόσωπο σέρβις της Canon. 72

73 Μηδενισμός των μετρητών Ο μετρητής του σαρωτή που καταγράφει τον αριθμό των σελίδων που έχουν τροφοδοτηθεί πρέπει να μηδενιστεί μετά την αντικατάσταση των κυλίνδρων. 1 Εκκινήστε τα Windows και συνδεθείτε ως χρήστης με δικαιώματα διαχειριστή. 3 Κάντε κλικ στην επιλογή [CANON DR-C120 USB] και στην επιλογή [Properties] [Ιδιότητες]. Εμφανίζονται οι ιδιότητες του σαρωτή. 4 Κάντε κλικ στο κουμπί [Reset] [Μηδενισμός]. 2 Κάντε κλικ στο κουμπί Start (Έναρξη) και, στη συνέχεια, κάντε κλικ στην επιλογή [All Programs] [Όλα τα προγράμματα], [Canon DR-C120] και [Canon imageformula Utility] [Βοηθητικό πρόγραμμα Canon imageformula]. Ανοίγει το βοηθητικό πρόγραμμα imageformula. Μηδενίζεται ο μετρητής για την επιλογή [Current Rollers] [Τρέχοντες κύλινδροι]. ΣΗΜΕΙΩΣΗ Στα Windows 8, καταχωρείται στην παρακάτω θέση. 5 Κάντε κλικ στο κουμπί [ΟΚ] για να κλείσετε τις ιδιότητες σαρωτή. 73

74 Αφαίρεση/τοποθέτηση του κυλίνδρου τροφοδότησης Για να αφαιρέσετε ή να τοποθετήσετε τον κύλινδρο τροφοδότησης, ακολουθήστε την παρακάτω διαδικασία. 2 Ανοίξτε το κάλυμμα του κυλίνδρου στην κύρια μονάδα τοποθετώντας τα δάχτυλά σας στις εγκοπές και τραβώντας το προς τα κάτω. ΠΡΟΣΟΧΗ Προσέχετε κατά την αφαίρεση ή την τοποθέτηση του κυλίνδρου τροφοδότησης. Η άσκηση υπερβολικής πίεσης ενδέχεται να προκαλέσει βλάβη ή τραυματισμό. Αφαίρεση του κυλίνδρου τροφοδότησης 1 Πιέστε το μοχλό ανοίγματος και από τις δύο πλευρές και τραβήξτε τη μπροστινή μονάδα προς τα έξω και προς τα κάτω για να την ανοίξετε. 3 Αφαιρέστε τον κύλινδρο τροφοδότησης μετακινώντας τον προς τα αριστερά για να τον απομακρύνετε από τον άξονά του και τραβήξτε τον έξω από την υποδοχή. Τοποθέτηση κυλίνδρου τροφοδότησης 1 Τοποθετήστε τον κύλινδρο τροφοδότησης στην υποδοχή στο εσωτερικό του καλύμματος του κυλίνδρου. Ευθυγραμμίστε την οπή στον κύλινδρο με τον άξονα στην κύρια μονάδα και σπρώξτε τον κύλινδρο στην υποδοχή διατηρώντας τον σε ευθεία θέση. 74

75 2 Κλείστε το κάλυμμα κυλίνδρου. Βεβαιωθείτε ότι το κάλυμμα είναι εντελώς κλειστό πιέζοντάς το έως ότου ακουστεί ο ήχος κουμπώματος (κλικ). Αφαίρεση/τοποθέτηση του κυλίνδρου διαχωρισμού Για να αφαιρέσετε ή να τοποθετήσετε τον κύλινδρο διαχωρισμού, ακολουθήστε την παρακάτω διαδικασία. ΠΡΟΣΟΧΗ Προσέχετε κατά την αφαίρεση ή την τοποθέτηση του κυλίνδρου διαχωρισμού. Η άσκηση υπερβολικής πίεσης ενδέχεται να προκαλέσει βλάβη ή τραυματισμό. 3 Κλείστε την μπροστινή μονάδα πιέζοντάς την ελαφρά και στις δύο πλευρές έως ότου κουμπώσει στη θέση της. Βεβαιωθείτε ότι η μπροστινή μονάδα είναι κλειστή πιέζοντάς την έως ότου ακουστεί ο ήχος κουμπώματος (κλικ). Αφαίρεση του κυλίνδρου διαχωρισμού 1 Πιέστε το μοχλό ανοίγματος και από τις δύο πλευρές και τραβήξτε τη μπροστινή μονάδα προς τα έξω και προς τα κάτω για να την ανοίξετε. 2 Πιάστε τα άκρα του καλύμματος του κυλίνδρου στο εσωτερικό της μπροστινής μονάδας και τραβήξτε το προς τα κάτω για να το ανοίξετε. 3 Αφαιρέστε τον κύλινδρο διαχωρισμού μετακινώντας τον προς τα δεξιά για να τον αφαιρέσετε από τον άξονά του και τραβήξτε τον προς τα έξω. 75

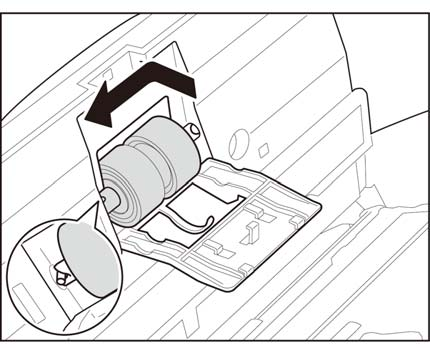

76 Αφαίρεση του κυλίνδρου διαχωρισμού 1 Τοποθετήστε τον κύλινδρο διαχωρισμού στην υποδοχή στο εσωτερικό του καλύμματος του κυλίνδρου. Ευθυγραμμίστε την οπή στον κύλινδρο με τον άξονα στην μπροστινή μονάδα και σπρώξτε τον κύλινδρο στην υποδοχή κρατώντας τον στα αριστερά. 3 Κλείστε την μπροστινή μονάδα πιέζοντάς την ελαφρά και στις δύο πλευρές έως ότου κουμπώσει στη θέση της. Βεβαιωθείτε ότι η μπροστινή μονάδα είναι κλειστή πιέζοντάς την έως ότου ακουστεί ο ήχος κουμπώματος (κλικ). 2 Κλείστε το κάλυμμα κυλίνδρου. Βεβαιωθείτε ότι το κάλυμμα είναι εντελώς κλειστό πιέζοντάς το έως ότου ακουστεί ο ήχος κουμπώματος (κλικ). 76

77 Αφαίρεση/τοποθέτηση του οδηγού συγκράτησης εγγράφων Για να αφαιρέσετε ή να τοποθετήσετε τον οδηγό συγκράτησης εγγράφων, ακολουθήστε την παρακάτω διαδικασία. Τοποθέτηση του οδηγού συγκράτησης εγγράφων 1 Προσαρμόστε τα άγκιστρα (τέσσερα) του οδηγού συγκράτησης εγγράφων στο κάλυμμα του κυλίνδρου και σύρετε τον οδηγό συγκράτησης εγγράφων προς τα εμπρός για να τον τοποθετήσετε. ΠΡΟΣΟΧΗ Προσέχετε κατά την αφαίρεση ή την τοποθέτηση του οδηγού συγκράτησης εγγράφων. Η άσκηση υπερβολικής πίεσης ενδέχεται να προκαλέσει βλάβη ή τραυματισμό. Αφαίρεση του οδηγού συγκράτησης εγγράφων 1 Ανοίξτε το κάλυμμα του κυλίνδρου και σύρετε τον οδηγό συγκράτησης εγγράφων προς τα πίσω για να τον αφαιρέσετε. 77
