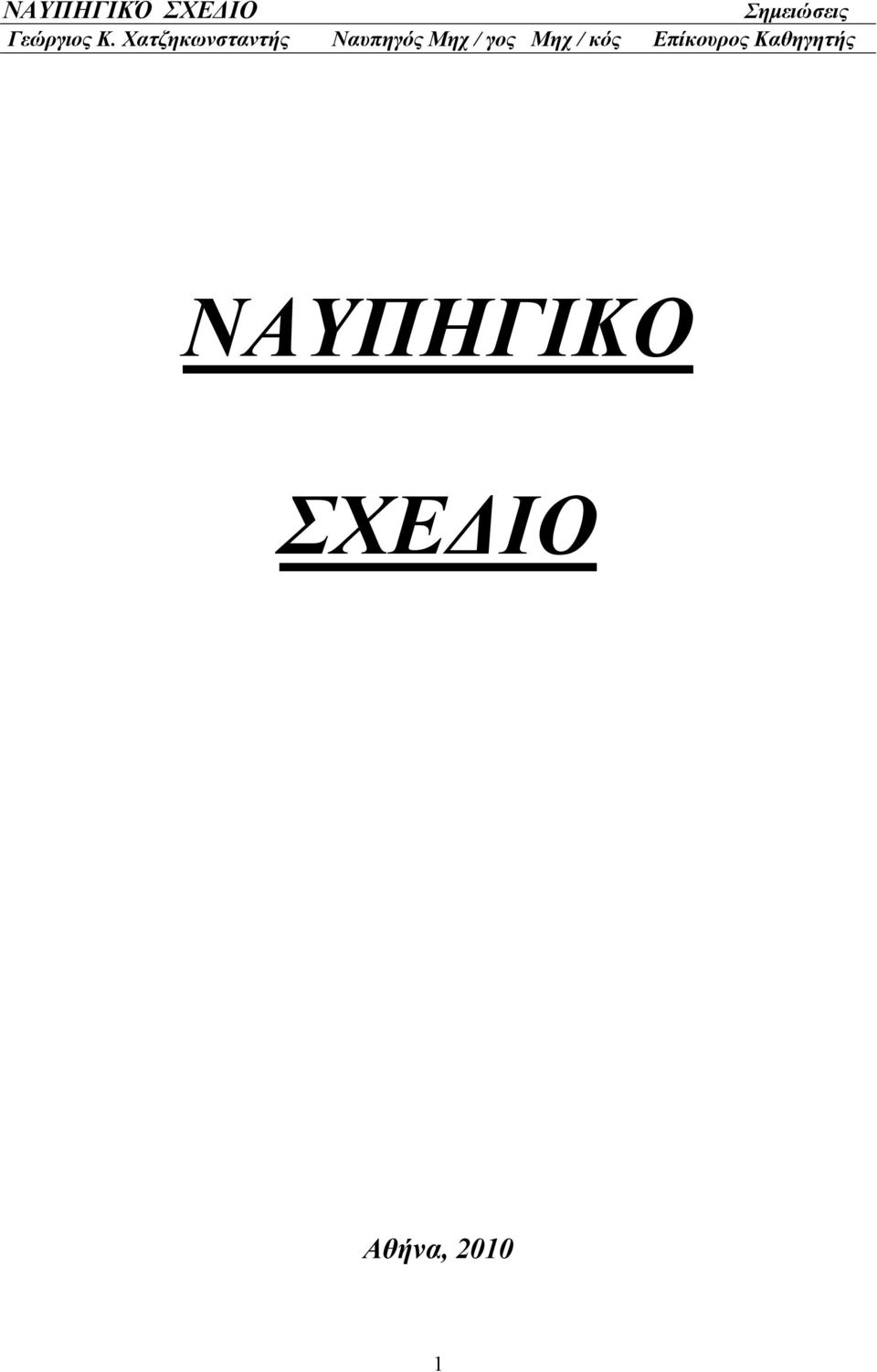

1 ΝΑΥΠΗΓΙΚΟ ΣΧΕΔΙΟ Αθήνα,

2 ΓΕΝΙΚΑ Στις σημειώσεις αυτές αναπτύσσεται ένα σημαντικό μέρος της μελέτης που αφορά στη σχεδίαση του πλοίου και συγκεκριμένα το μέρος που έχει ως αντικείμενο τον ορισμό του πλοίου από πλευράς γεωμετρίας κυρίως του τμήματος του πλοίου που βρίσκεται μέσα στη θάλασσα, δηλαδή την καρένα ή γάστρα. Το αρχικό στάδιο της σχεδίασης αφορά κυρίως στο σχέδιο των ναυπηγικών γραμμών, το οποίο υλοποιείται σε τρία επίπεδα που προκύπτουν από διαμήκεις (κατακόρυφες) τομές, οριζόντιες τομές, εγκάρσιες τομές. Για καλύτερη εξομάλυνση των καμπυλών και απεικόνιση των ναυπηγικών γραμμών, σχεδιάζονται και καμπύλες από διαγώνιες τομές, που ονομάζονται φόρμες. Το σχέδιο των ναυπηγικών γραμμών, είναι το σημαντικότερο από όλα τα σχέδια που εκπονούνται για το πλοίο, διότι από αυτό λαμβάνονται όλα τα στοιχεία που είναι απαραίτητα για τη διαδικασία της μελέτης, όπως για παράδειγμα : - Όγκοι και κέντρα όγκων της γάστρας - Ροπές αδρανείας - Μετάκεντρα - Συντελεστές γάστρας - Εμβαδά ισάλων καθώς επίσης και τα απαραίτητα δεδομένα για τον υπολογισμό της αντίστασης, ταχύτητας, ευστάθειας. Το σχέδιο των ναυπηγικών γραμμών εκπονείται σαν αποτέλεσμα προκαταρκτικών υπολογισμών που επαληθεύουν την ανταπόκριση της μελέτης στις κύριες απαιτήσεις που τίθενται. Συνεπώς, το σχέδιο αυτό θα είναι η γραφική απεικόνιση ενός προβλήματος που επιλύεται επιστημονικά, και όχι αποτέλεσμα καλλιτεχνικότητας και διαίσθησης του σχεδιαστή. Οι καμπύλες του σχεδίου των ναυπηγικών γραμμών, όταν πρόκειται για σκάφη από ναυπηγήσιμη ξυλεία ή πλαστικό, απεικονίζουν την επιφάνεια του εξωτερικού περιβλήματος, ενώ όταν πρόκειται για σκάφη από ναυπηγήσιμο χάλυβα απεικονίζουν την εσωτερική επιφάνεια των ελασμάτων του εξωτερικού περιβλήματος ή (που είναι ακριβώς το ίδιο) την εξωτερική όψη των ενισχυτικών του περιβλήματος. Οι παρούσες σημειώσεις αποτελούνται από πέντε κεφάλαια. Το πρώτο αναφέρεται στην κύρια και βασική ονοματολογία που είναι απαραίτητη για την εισαγωγική αντιμετώπιση της Ναυπηγικής Επιστήμης και Τεχνολογίας. Επίσης, αναφέρεται στον ορισμό των βασικών χαρακτηριστικών διαστάσεων με τη χρήση των οποίων περιγράφεται γεωμετρικά το πλοίο. Στο παράρτημα του πρώτου κεφαλαίου, υπάρχει ένας πίνακας της διεθνούς ορολογίας I.T.T.C. (International Towing Tank Conference) και μια συλλογή στατιστικών δεδομένων που συνήθως έχουν οι βασικοί λόγοι διαστάσεων για διαφόρους τύπους πλοίων. Το δεύτερο κεφάλαιο αναφέρεται στο σχέδιο ναυπηγικών γραμμών, δηλαδή το σύνολο των πινάκων και κατ επέκταση των γραμμών και καμπυλών με τη βοήθεια των οποίων το πλοίο παριστάνεται συνολικά από άποψη των γεωμετρικών του χαρακτηριστικών και της μορφής του. 2

3 Στο παράρτημα αυτού του κεφαλαίου παρουσιάζονται και αναπτύσσονται μέθοδοι, κυρίως χρήσιμοι από πλευράς εκπαιδευτικής, με τις οποίες υλοποιείται ένα σχέδιο ναυπηγικών γραμμών. Στο τρίτο κεφάλαιο παρουσιάζονται και περιγράφονται περιπτώσεις σχεδίασης ισάλων με πλοίο σε κεκλιμένη θέση καθώς και ενδεικτικές εφαρμογές χρήσης του σχεδίου των Ναυπηγικών Γραμμών. Στο τέταρτο κεφάλαιο γίνεται αναφορά στις συστηματικές σειρές και μια αναφορά στα βασικά χαρακτηριστικά της κάθε μίας. Δίδεται επίσης ένα παράδειγμα υπολογισμού των συντεταγμένων (offsets) από δύο συστηματικές σειρές για τη σχεδίαση των ναυπηγικών γραμμών. Στο πέμπτο κεφάλαιο περιγράφονται οι βασικοί υπολογισμοί και τα αντίστοιχα διαγράμματα που σχεδιάζονται για να περιγραφούν οι γεωμετρικές ιδιότητες (εμβαδά, όγκοι, κέντρα βάρους, ροπές αδρανείας κλπ.) της γάστρας σε διαφορετικές τομές, δηλαδή με επίπεδα που τέμνουν τη γάστρα εις τρόπον ώστε να περιγραφούν οι ιδιότητες αυτές στις διάφορες συνθήκες πλεύσεως (ισοβύθιστη, με εγκάρσια κλίση, με διαμήκη κλίση). Ελπίζω οι σημειώσεις αυτές να βοηθήσουν στην κατανόηση της βασικής περιγραφής της γάστρας του πλοίου, του σχεδιασμού της καθώς και στην κατανόηση των βασικών υπολογισμών και διαγραμμάτων με τη βοήθεια των οποίων περιγράφεται η γάστρα. Γεώργιος Κ. Χατζηκωνσταντής 3

4 ΚΕΦΑΛΑΙΟ 1 1. ΟΡΙΣΜΟΣ ΠΛΟΙΟΥ ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 1.1 ΠΛΟΙΟ Γενικά μπορεί να ειπωθεί ότι το πλοίο είναι ένα ναυπήγημα (μια ειδική κατασκευή) η οποία είναι σχεδιασμένη για να κινείται με ασφάλεια στο νερό. Η έννοια του πλοίου (Τεχνική και Νομική) προσδιορίζεται αφ ενός από το ΝΑΥΤΙΚΟ ΔΙΚΑΙΟ, και συγκεκριμένα από τις διατάξεις του Κώδικα Ιδιωτικού Ναυτικού Δικαίου (Κ.Ι.Ν.Δ.) και τις διατάξεις του Κώδικα Δημοσίου Ναυτικού Δικαίου (Κ.Δ.Ν.Δ.), αφ ετέρου από το ΔΙΕΘΝΕΣ ΝΑΥΤΙΚΟ ΔΙΚΑΙΟ. Το Δημόσιο Διεθνές Δίκαιο αφορά σε θέματα που προκύπτουν μεταξύ Χωρών από την ναυσιπλοΐα, ενώ το Ιδιωτικό Διεθνές Ναυτικό Δίκαιο ορίζει γενικά ποίου κράτους το εσωτερικό δίκαιο θα εφαρμοσθεί σε περιπτώσεις ναυτιλιακών σχέσεων, όταν αυτές δεν είναι καθορισμένες, όπως οι Διεθνείς ναυτιλιακές συμβάσεις. Οι συμβάσεις αυτές που συνάπτονται μεταξύ Χωρών και αφορούν σε ναυτιλιακά θέματα. Οι διεθνείς συμβάσεις χωρίζονται σε συμβάσεις περί καθορισμού δικαιοδοσίας (ναυσιπλοΐας), περί ασφάλειας ναυσιπλοΐας (περί πρόληψης ρύπανσης θαλάσσης, και περί ασφάλειας φόρτωσης πλοίων), περί υγειονομικών κανονισμών, περί ναυτεργατών, περί παροχής βοήθειας στη θάλασσα (ναυαγιαίρεση, δηλαδή παροχή βοήθειας για κάθε κίνδυνο που μπορεί να διατρέξει ένα πλοίο με σκοπό τη βασική υποχρέωση που είναι η διάσωση ανθρώπων, και ακόμη τη διάσωση του πλοίου, του φορτίου αλλά και του ναύλου που είχε καταβληθεί ή συμφωνηθεί), περί θαλασσίων μεταφορών, περί ευθύνης πλοιοκτήτη ). Ενδεικτικά αναφέρεται, ότι : - το ΙΔΙΩΤΙΚΟ ΝΑΥΤΙΚΟ ΔΙΚΑΙΟ, περιλαμβάνει διατάξεις οι οποίες ρυθμίζουν τις σχέσεις του θαλάσσιου εμπορίου, της σύμβασης ναυτολόγησης, της θαλάσσιας ασφάλισης και άλλα θέματα όπως είναι η κυριότητα του πλοίου, η μεταβίβαση του πλοίου, η ναυτική υποθήκη κ.ά. Οι διατάξεις αυτές είναι ενδοτικού δικαίου, δηλαδή δεν αποκλείουν διαφορετικές ρυθμίσεις μετά από συμφωνία των ενδιαφερόμενων μερών. - το ΔΗΜΟΣΙΟ ΝΑΥΤΙΚΟ ΔΙΚΑΙΟ, περιλαμβάνει διατάξεις δημοσίου διεθνούς ναυτικού δικαίου, διοικητικού ναυτικού δικαίου (όπως η ασφάλεια ναυσιπλοΐας, η ναυτική εκπαίδευση, η ακτοπλοΐα, ο διοικητικός έλεγχος, τα ναυτικά ατυχήματα), ποινικού και πειθαρχικού δικαίου, ναυτικού εργατικού δικαίου. Οι περισσότερες των διατάξεων αυτών είναι αναγκαστικού δικαίου, δηλαδή δεν μπορούν να τροποποιηθούν με συμφωνία των ενδιαφερομένων μερών διότι αφορούν στη δημόσια τάξη. Ο προσδιορισμός της νομικής έννοιας του πλοίου από τους προαναφερόμενους κώδικες έχει ιδιαίτερη σημασία, διότι το Ναυτικό Δίκαιο δεν εφαρμόζεται γενικά σε κάθε ναυπήγημα / πλωτό κατασκεύασμα, αλλά σε εκείνα που συγκεντρώνουν τα χαρακτηριστικά στοιχεία που περιλαμβάνονται στους ορισμούς. Γενικά, τα πλοία που δεν προορίζονται για εμπορικούς σκοπούς, αντιμετωπίζονται από τις διατάξεις του Κ.Ι.Ν.Δ. 4

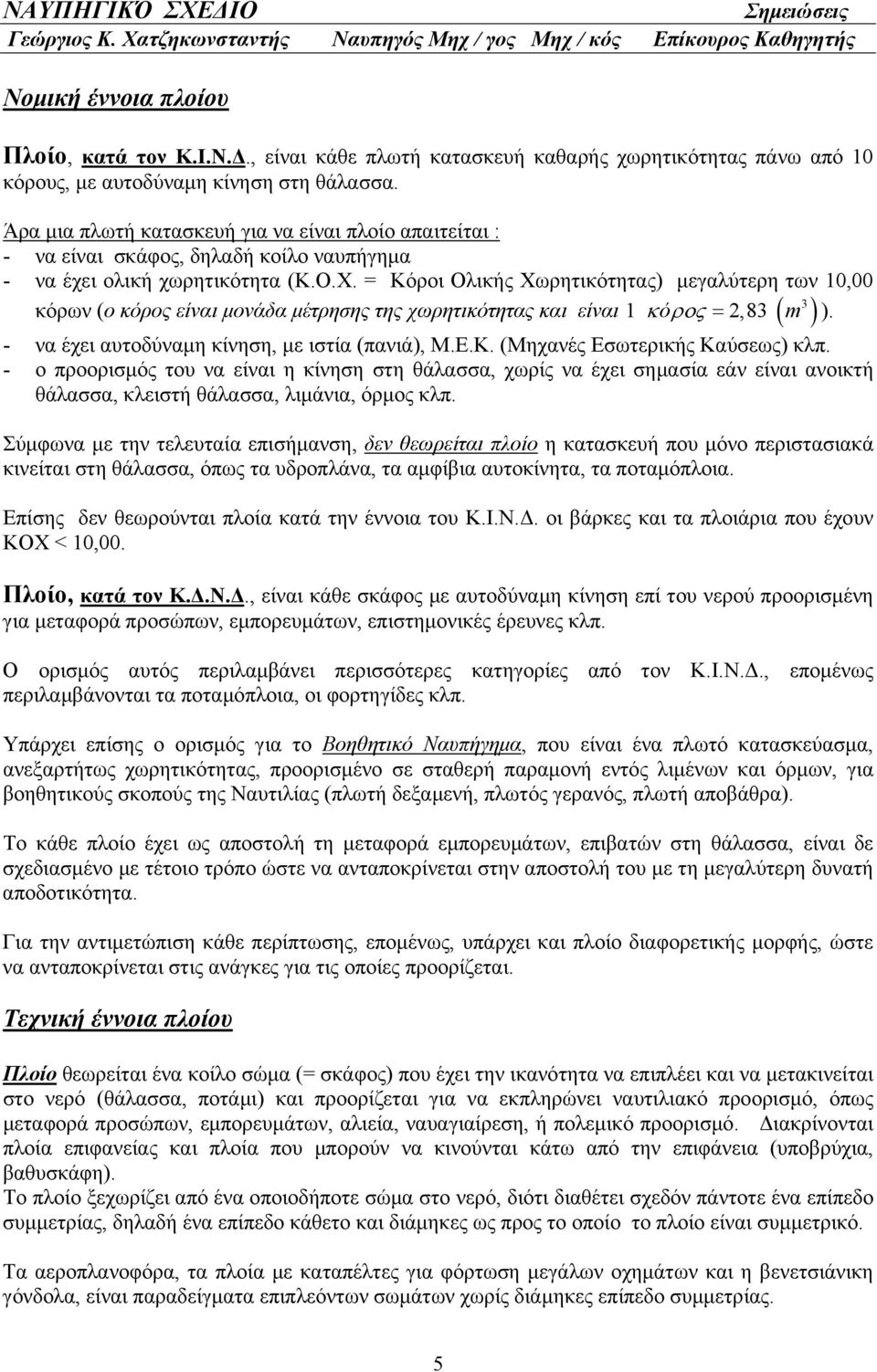

5 Νομική έννοια πλοίου Πλοίο, κατά τον Κ.Ι.Ν.Δ., είναι κάθε πλωτή κατασκευή καθαρής χωρητικότητας πάνω από 10 κόρους, με αυτοδύναμη κίνηση στη θάλασσα. Άρα μια πλωτή κατασκευή για να είναι πλοίο απαιτείται : - να είναι σκάφος, δηλαδή κοίλο ναυπήγημα - να έχει ολική χωρητικότητα (Κ.Ο.Χ. = Κόροι Ολικής Χωρητικότητας) μεγαλύτερη των 10,00 3 κόρων (ο κόρος είναι μονάδα μέτρησης της χωρητικότητας και είναι 1 κόρος = 2,83 ( m ) ). - να έχει αυτοδύναμη κίνηση, με ιστία (πανιά), Μ.Ε.Κ. (Μηχανές Εσωτερικής Καύσεως) κλπ. - ο προορισμός του να είναι η κίνηση στη θάλασσα, χωρίς να έχει σημασία εάν είναι ανοικτή θάλασσα, κλειστή θάλασσα, λιμάνια, όρμος κλπ. Σύμφωνα με την τελευταία επισήμανση, δεν θεωρείται πλοίο η κατασκευή που μόνο περιστασιακά κινείται στη θάλασσα, όπως τα υδροπλάνα, τα αμφίβια αυτοκίνητα, τα ποταμόπλοια. Επίσης δεν θεωρούνται πλοία κατά την έννοια του Κ.Ι.Ν.Δ. οι βάρκες και τα πλοιάρια που έχουν ΚΟΧ < 10,00. Πλοίο, κατά τον Κ.Δ.Ν.Δ., είναι κάθε σκάφος με αυτοδύναμη κίνηση επί του νερού προορισμένη για μεταφορά προσώπων, εμπορευμάτων, επιστημονικές έρευνες κλπ. Ο ορισμός αυτός περιλαμβάνει περισσότερες κατηγορίες από τον Κ.Ι.Ν.Δ., επομένως περιλαμβάνονται τα ποταμόπλοια, οι φορτηγίδες κλπ. Υπάρχει επίσης ο ορισμός για το Βοηθητικό Ναυπήγημα, που είναι ένα πλωτό κατασκεύασμα, ανεξαρτήτως χωρητικότητας, προορισμένο σε σταθερή παραμονή εντός λιμένων και όρμων, για βοηθητικούς σκοπούς της Ναυτιλίας (πλωτή δεξαμενή, πλωτός γερανός, πλωτή αποβάθρα). Το κάθε πλοίο έχει ως αποστολή τη μεταφορά εμπορευμάτων, επιβατών στη θάλασσα, είναι δε σχεδιασμένο με τέτοιο τρόπο ώστε να ανταποκρίνεται στην αποστολή του με τη μεγαλύτερη δυνατή αποδοτικότητα. Για την αντιμετώπιση κάθε περίπτωσης, επομένως, υπάρχει και πλοίο διαφορετικής μορφής, ώστε να ανταποκρίνεται στις ανάγκες για τις οποίες προορίζεται. Τεχνική έννοια πλοίου Πλοίο θεωρείται ένα κοίλο σώμα (= σκάφος) που έχει την ικανότητα να επιπλέει και να μετακινείται στο νερό (θάλασσα, ποτάμι) και προορίζεται για να εκπληρώνει ναυτιλιακό προορισμό, όπως μεταφορά προσώπων, εμπορευμάτων, αλιεία, ναυαγιαίρεση, ή πολεμικό προορισμό. Διακρίνονται πλοία επιφανείας και πλοία που μπορούν να κινούνται κάτω από την επιφάνεια (υποβρύχια, βαθυσκάφη). Το πλοίο ξεχωρίζει από ένα οποιοδήποτε σώμα στο νερό, διότι διαθέτει σχεδόν πάντοτε ένα επίπεδο συμμετρίας, δηλαδή ένα επίπεδο κάθετο και διάμηκες ως προς το οποίο το πλοίο είναι συμμετρικό. Τα αεροπλανοφόρα, τα πλοία με καταπέλτες για φόρτωση μεγάλων οχημάτων και η βενετσιάνικη γόνδολα, είναι παραδείγματα επιπλεόντων σωμάτων χωρίς διάμηκες επίπεδο συμμετρίας. 5

6 1.2. ΓΕΝΙΚΗ ΚΑΤΑΤΑΞΗ ΤΩΝ ΠΛΟΙΩΝ Τα πλοία κατατάσσονται ως εξής : α. Ανάλογα με το υλικό κατασκευής : μεταλλικά, ξύλινα, πλαστικά κλπ. Ξύλινα πλοία κατασκευάζονταν αρχικά μέχρι να αρχίσει να χρησιμοποιείται ο ναυπηγήσιμος χάλυβας. Η ξυλεία επεξεργάζεται εύκολα και οι συνδέσεις γίνονται με ευχέρεια, έχει λεία επιφάνεια και ωραίο χρωματισμό. Προτιμάται επομένως για τη ναυπήγηση μικρών σκαφών πολυτελείας, κατασκευές που είναι φθηνότερες σε σχέση με τις αντίστοιχες χαλύβδινες. Η ξυλεία έχει μικρότερη αντοχή με συνέπεια το μεγαλύτερο πάχος για μεγαλύτερα μεγέθη πλοίων. Η διαφορά του πάχους καθιστά τα ξύλινα πλοία βαρύτερα από τα χαλύβδινα πλοία ίδιου εκτοπίσματος. Μεταλλικά πλοία κατασκευάζονται από ναυπηγήσιμο χάλυβα ή αλουμίνιο. Τα πλοία αυτά έχουν μεγαλύτερη αντοχή από τα αντίστοιχα ξύλινα και ακόμα πλεονεκτούν στη μεγαλύτερη διάρκεια ζωής. Η συντήρηση διαρκεί περισσότερο και η επισκευή έχει μικρότερο κόστος σε σχέση με τα ξύλινα πλοία. β. Ανάλογα με το είδος πρόωσης : πρόωση με ιστία, με Μ.Ε.Κ., με ατμοστρόβιλο, με αεριοστρόβιλο κλπ. γ. Ανάλογα με την περιοχή λειτουργίας : πλόες ακτοπλοΐας, διεθνείς πλόες. Σημειώνεται εδώ ότι : 1. οι κατηγορίες πλόων ανάλογα με το είδος του κάθε πλοίου, καθορίζονται πλέον από την Κοινοτική Οδηγία (πλοία κατηγορίας Α, Β, Γ, Δ). Στις διατάξεις της Κοινοτικής Οδηγίας περιλαμβάνεται και η κατηγορία λιμενική περιοχή ο καθορισμός της οποίας γίνεται με Εθνικό Κανονισμό. 2. Υπάρχουν επίσης περιορισμοί στις διαστάσεις των πλοίων, όπως για παράδειγμα συγκεκριμένες διαστάσεις για διέλευση του πλοίου από διώρυγα Σουέζ, Παναμά. δ. Ανάλογα με τον προορισμό : Η κατηγορία αυτή υποδιαιρείται σε δύο μεγάλες κατηγορίες : - ΕΜΠΟΡΙΚΑ πλοία - ΠΟΛΕΜΙΚΑ πλοία. Τα εμπορικά πλοία είναι τα πλοία ο σκοπός των οποίων είναι η μεταφορά ή και η αναψυχή επιβατών, η μεταφορά διαφόρων ειδών δια θαλάσσης, η εξυπηρέτηση συγκοινωνιακών αναγκών, κατατάσσονται δε στις παρακάτω κατηγορίες : 2. φορτηγά : γενικού φορτίου, χύδην φορτίου, δεξαμενόπλοια, πλοία ψυγεία, οχηματαγωγά, μεταφοράς εμπορευματοκιβωτίων 3. επιβατηγά πλοία : δρομολογιακά επιβατηγά, επιβατηγά οχηματαγωγά, τουριστικά, αναψυχής. 4. πλοία ειδικού προορισμού: αλιευτικά, ρυμουλκά, ναυαγοσωστικά, εκπαιδευτικά, παγοθραυστικά, ερευνητικά κλπ 5. πλοία ειδικού τύπου : υδροπτέρυγα (hydrofoils), αερόστρωμνα (hovercrafts). 6

7 6. βοηθητικά πλοία : πλοία ο προορισμός των οποίων είναι η εξυπηρέτηση αναγκών και των εμπορικών και των πολεμικών πλοίων, εξυπηρέτηση λιμένων, όπως τα ρυμουλκά λιμένος, οι πλοηγίδες, πλοία επισκευής και πόντισης καλωδίων κ.α. 7. πλωτά ναυπηγήματα : πλωτά κατασκευάσματα που εξυπηρετούν συγκεκριμένες ανάγκες λιμένων και άλλων πλοίων, όπως φορτηγίδες, πλωτές δεξαμενές, πλωτοί γερανοί, βυθοκόροι (δράγες) κ.α. Τα πολεμικά πλοία, είναι τα πλοία που ανήκουν στις ένοπλες δυνάμεις του κάθε κράτους και προορίζονται για την άμυνα και την προάσπιση των εθνικών χωρικών υδάτων. Τα πλοία αυτά διαχωρίζονται σε : - πλοία μάχης = αντιτορπιλικά, καταδρομικά, αεροπλανοφόρα, τορπιλάκατοι, πυραυλάκατοι, αποβατικά, υποβρύχια, οχηματαγωγά, κλπ - πλοία βοηθητικά = π.χ. πετρελαιοφόρα, πλωτά συνεργεία, καθώς και πλοία που δεν ανήκουν στην κατηγορία των πολεμικών, ελέγχονται από το Π.Ν. όπως φαρόπλοια, υδρογραφικά κ.α. Τα φορτηγά πλοία, είναι τα πλοία που προορίζονται για τη μεταφορά φορτίων σε μεγάλες αποστάσεις, υποδιαιρούνται σε : - ΕΛΕΥΘΕΡΑ φορτηγά (tramps), πλοία που μεταφέρουν οποιοδήποτε φορτίο από οποιοδήποτε λιμάνι, αρκεί να υπάρχουν συμφέροντες όροι. Το χαρακτηριστικό αυτών των πλοίων είναι η αστάθεια απασχόλησης που μπορεί να οφείλεται στις οικονομικές συνθήκες που διαμορφώνονται κάθε φορά, στη ζήτηση των φορτίων, ή ακόμα και σε πολιτικές διαταραχές που έχουν οδηγήσει σε πόλεμο, σε αποκλεισμούς. - φορτηγά ΤΑΚΤΙΚΩΝ ΓΡΑΜΜΩΝ (liners), πλοία δηλαδή για τη μεταφορά γενικών φορτίων σε γραμμές με συγκεκριμένο δρομολόγιο. Για τη συγκεκριμένη κατηγορία πλοίων υπάρχουν απαιτήσεις λειτουργικότητας, όπως ανεπτυγμένη κεντρική οργάνωση, εκτεταμένο δίκτυο εκπροσώπησης στα λιμάνια προσέγγισης, πολυάριθμο ειδικευμένο προσωπικό, οδοί πρόσβασης στα λιμάνια κλπ. 7

8 ΠΑΡΟΥΣΙΑΣΗ ΠΛΟΙΩΝ ΠΛΟΙΟ ΓΕΝΙΚΟΥ ΦΟΡΤΙΟΥ Τα πλοία γενικού φορτίου (general cargo) μεταφέρουν ποικιλία φορτίων, όπως ξηρά / υγρά φορτία σε σάκους και δοχεία, μηχανήματα, οικοδομικά υλικά. ΠΛΟΙΑ ΨΥΓΕΙΑ Τα πλοία αυτά είναι εξοπλισμένα με ψυκτικές εγκαταστάσεις σε θερμοκρασίες συντήρησης ή και κατάψυξης σε θερμοκρασίες C έως 12 0 C για να μεταφέρουν κυρίως τρόφιμα σε συσκευασίες. Τέτοια φορτία μπορεί να είναι κατεψυγμένα ψάρια, κρέατα φρούτα. Τα πλοία είναι εξοπλισμένα με γερανούς και ανελκυστήρες, για την φορτοεκφόρτωση των φορτίων. Στο κατάστρωμα του πλοίου υπάρχουν τα απαραίτητα ανοίγματα των κυτών φορτίου (αμπαριών), αντίστοιχα δε ανοίγματα υπάρχουν και στα ενδιάμεσα καταστρώματα εάν το πλοίο διαθέτει. 8

9 ΠΛΟΙΑ ΜΕΤΑΦΟΡΑΣ ΕΜΠΟΡΕΥΜΑΤΟΚΙΒΩΤΙΩΝ (CONTAINER SHIPS) Τα πλοία αυτά μεταφέρουν εμπορευματοκιβώτια μέσα στο κύτος τους (αμπάρια) καθώς και στο κύριο κατάστρωμα. Τα κύτη έχουν ειδική κατασκευαστική διάταξη για την τοποθέτηση των κιβωτίων, επί του κυρίου καταστρώματος υπάρχει ειδική διάταξη για τη στήριξη αυτών. Η φορτοεκφόρτωση των κιβωτίων πραγματοποιείται με γερανογέφυρες και μεγάλους γερανούς. Τα κιβώτια υπάρχουν σε συγκεκριμένες διαστάσεις και ανάλογα προσδιορίζεται το μέγεθος του πλοίου. ΠΛΟΙΑ ΜΕΤΑΦΟΡΑΣ ΦΟΡΤΙΩΝ ΧΥΔΗΝ (BULKCARRIER SHIPS) Η κατηγορία αυτών των πλοίων περιλαμβάνει πλοία που έχουν τη δυνατότητα να μεταφέρουν ξηρά κυρίως φορτία χύδην (χύμα) όπως σιτηρά, μεταλλεύματα, τσιμέντο, ζάχαρη, λιπάσματα, ζωοτροφές, κάρβουνο και άλλα. Για τη φορτο εκφόρτωση των φορτίων, χρησιμοποιούνται αντλητικά συστήματα ή κυλιόμενος μηχανισμός ανάλογα με το βάρος και το είδος του φορτίου. 9

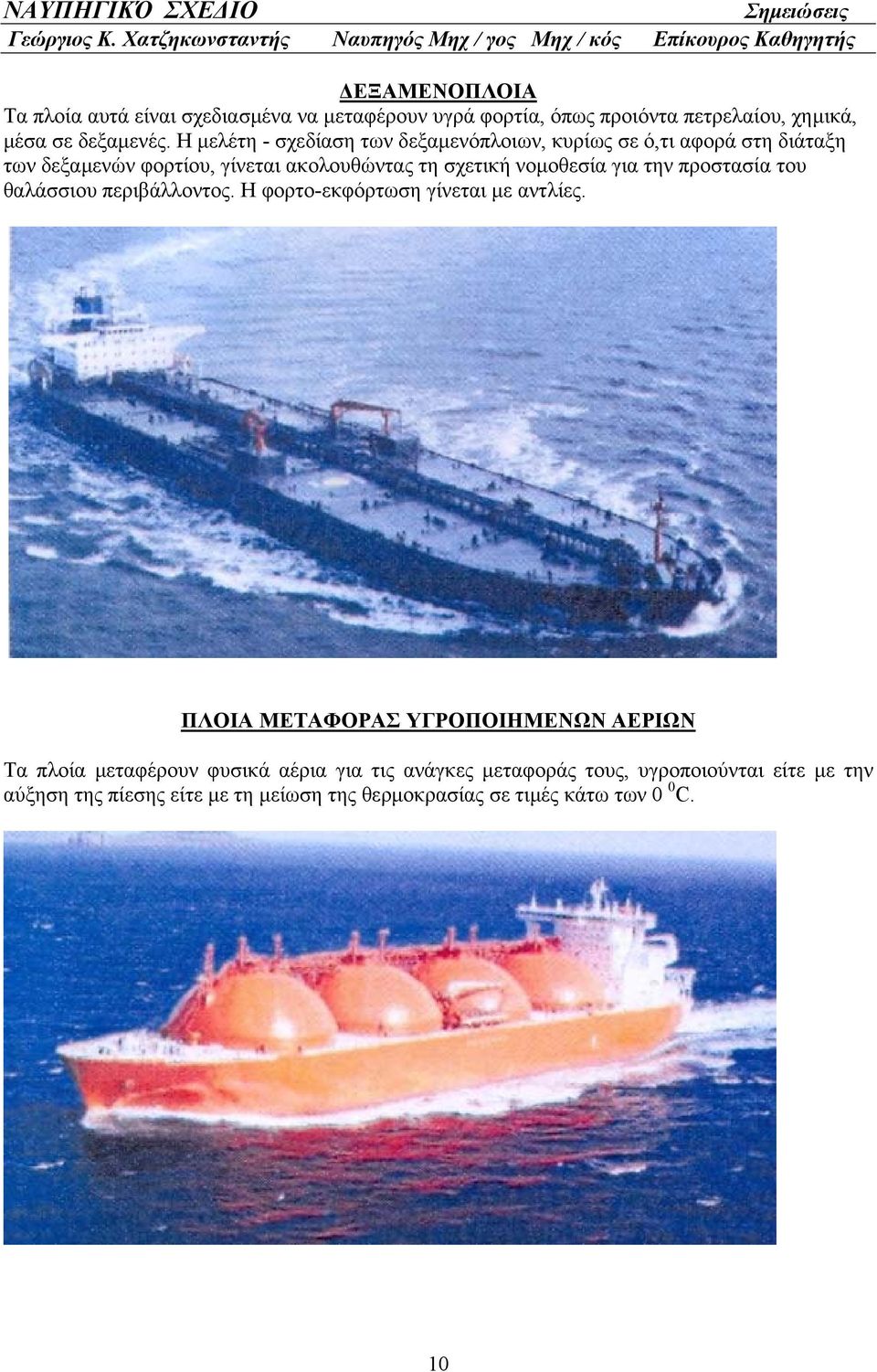

10 ΔΕΞΑΜΕΝΟΠΛΟΙΑ Τα πλοία αυτά είναι σχεδιασμένα να μεταφέρουν υγρά φορτία, όπως προιόντα πετρελαίου, χημικά, μέσα σε δεξαμενές. Η μελέτη - σχεδίαση των δεξαμενόπλοιων, κυρίως σε ό,τι αφορά στη διάταξη των δεξαμενών φορτίου, γίνεται ακολουθώντας τη σχετική νομοθεσία για την προστασία του θαλάσσιου περιβάλλοντος. Η φορτο-εκφόρτωση γίνεται με αντλίες. ΠΛΟΙΑ ΜΕΤΑΦΟΡΑΣ ΥΓΡΟΠΟΙΗΜΕΝΩΝ ΑΕΡΙΩΝ Τα πλοία μεταφέρουν φυσικά αέρια για τις ανάγκες μεταφοράς τους, υγροποιούνται είτε με την αύξηση της πίεσης είτε με τη μείωση της θερμοκρασίας σε τιμές κάτω των 0 0 C. 10

11 ΠΛΟΙΑ ΤΥΠΟΥ Ro Ro (Roll on / Roll off) Τα πλοία αυτά μεταφέρουν διαφόρων τύπων τροχοφόρα φορτία, όπως φορτία σε φορτηγά και σε συρόμενα εμπορευματοκιβώτια. Η φορτο εκφόρτωση επιτυγχάνεται με ειδικούς καταπέλτες (ράμπες) που τοποθετούνται στην πλώρη ή και στην πρύμνη του πλοίου. ΕΠΙΒΑΤΗΓΑ ΠΛΟΙΑ / ΚΡΟΥΑΖΙΕΡΟΠΛΟΙΑ Τα επιβατηγά πλοία μεταφέρουν επιβάτες για σκοπούς κυρίως τουριστικούς. Είναι κατασκευασμένα με πολλά καταστρώματα στους χώρους των οποίων υπάρχουν θάλαμοι επιβατών (καμπίνες), κοινόχρηστοι χώροι (σαλόνια, τραπεζαρίες, χώροι υγιεινής), αλλά και χώροι για τη φόρτωση οχημάτων. Εκτός από τα επιβατηγά πλοία που καλύπτουν ανάγκες συγκοινωνίας, υπάρχουν και κρουαζιερόπλοια δηλαδή σύγχρονα και με υπερπολυτελή ξενοδοχειακό εξοπλισμό πλοία, που κυρίως χρησιμοποιούνται από τους επιβάτες για διακοπές. 11

12 ΚΡΟΥΑΖΙΕΡΟΠΛΟΙΟ Passenger / Έτος ναυπήγησης: 2006 / Μήκος x Πλάτος: 289 m X 50 m / (DWT): 8900 t Ταχύτητα πραγματική (Μέγιστη / Μέση): 15.9 / 12.6 knots /Σημαία: Bermuda [BM] ΥΔΡΟΠΤΕΡΥΓΟ Τύπος Πλοίου: High Speed Craft / Έτος ναυπήγησης: 1981 / Μήκος x Πλάτος: 35 m X 6 m Ταχύτητα πραγματική (Μέγιστη / Μέση): 33.2 / 27.4 knots / Σημαία: Greece [GR] 12

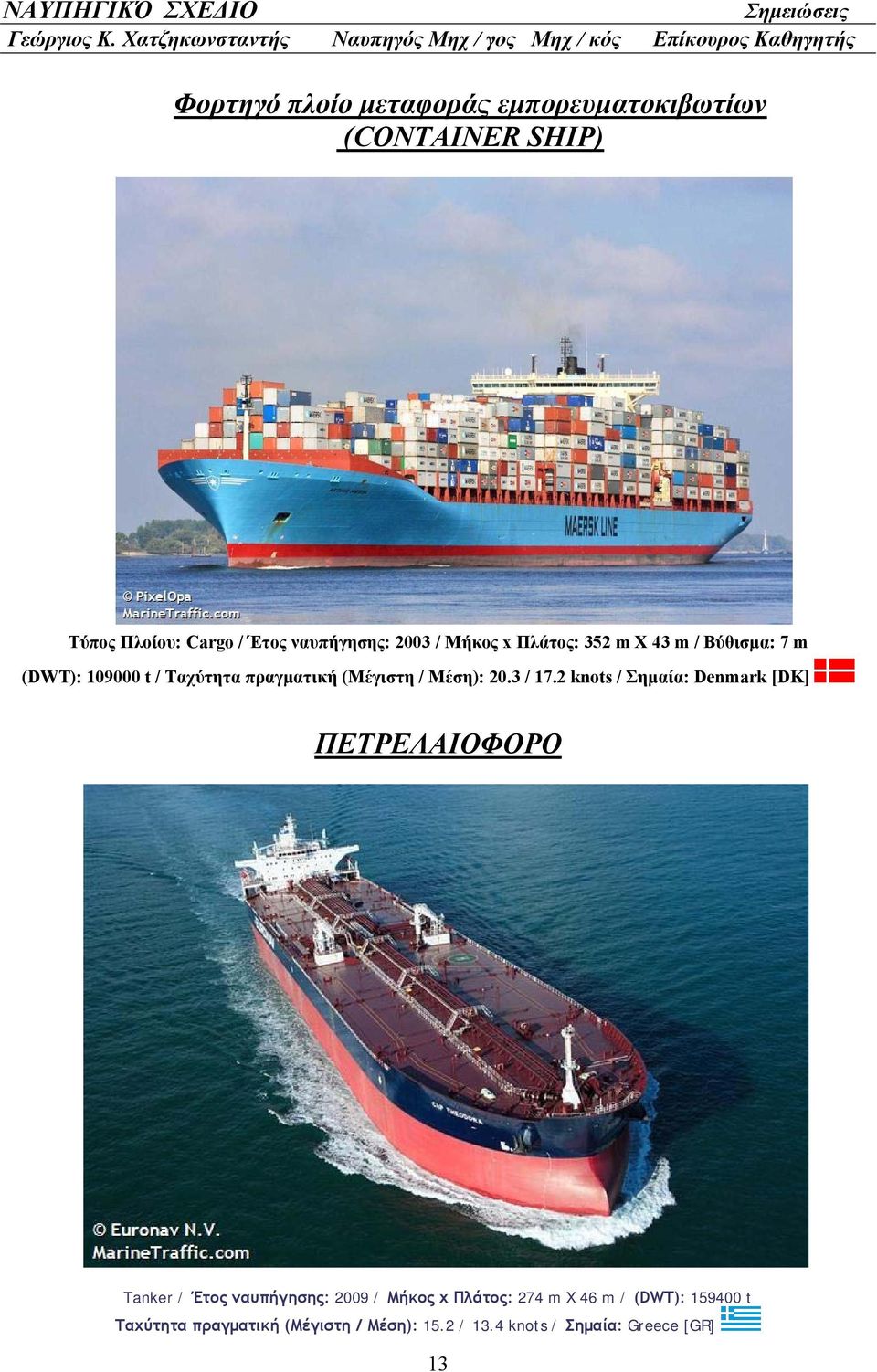

13 Φορτηγό πλοίο μεταφοράς εμπορευματοκιβωτίων (CONTAINER SHIP) Τύπος Πλοίου: Cargo / Έτος ναυπήγησης: 2003 / Μήκος x Πλάτος: 352 m X 43 m / Βύθισμα: 7 m (DWT): t / Ταχύτητα πραγματική (Μέγιστη / Μέση): 20.3 / 17.2 knots / Σημαία: Denmark [DK] ΠΕΤΡΕΛΑΙΟΦΟΡΟ Tanker / Έτος ναυπήγησης: 2009 / Μήκος x Πλάτος: 274 m X 46 m / (DWT): t Ταχύτητα πραγματική (Μέγιστη / Μέση): 15.2 / 13.4 knots / Σημαία: Greece [GR] 13

14 ΡΥΜΟΥΛΚΟ Τύπος Πλοίου: Tug Έτος ναυπήγησης: 1971 / Μήκος x Πλάτος: 49 m X 12 m / (DWT): 814 t Ταχύτητα πραγματική (Μέγιστη / Μέση): 8.2 / 6 knots Σημαία: Panama [PA] ΚΑΤΑΣΤΡΩΜΑ ΡΥΜΟΥΛΚΟΥ 14

15 ΡΥΜΟΥΛΚΗΣΗ ΒΑΡΚΑΛΑΣ Ο «Βαρκαλάς» ανήκει σε ένα από τα δύο μεγαλύτερα σκαριά της εποχής μαζί με το καραβόσκαρο. Ήταν και αυτός ένας τύπος σκαριού που χρησιμοποιήθηκε κυρίως στα νησιά του Ανατολικού Αιγαίου τον 19ο αιώνα, ενώ περιστασιακά έπλεαν στο Β. Αιγαίο από το Η ονομασία του θα πρέπει να συνδέεται με την λέξη "Barque" που τη συναντάμε και στην ναυτική παράδοση και άλλων χωρών. Η πρύμνη του Βαρκαλά σταματά απότομα σε ένα ξύλινο επίπεδο το οποίο βρίσκεται σε εγκάρσια θέση ως προς τον άξονα του σκάφους. Το ξύλινο αυτό επίπεδο ονομάζεται «τάκος» ή «καθρέπτης» και εκτός από κατακόρυφη θέση που τον βλέπουμε σε πολλές περιπτώσεις, κατασκευάζονταν και με μία μικρή κλίση προς τα πίσω. Το στοιχείο του «τάκου» στην πρύμνη του Βαρκαλά, εξασφάλιζε στο σκάφος αυτό πλατύτερο κατάστρωμα στην πρύμνη σε σύγκριση με τα υπόλοιπα Ελληνικά παραδοσιακά σκάφη της εποχής. Παλαιότερο χαρακτηριστικό του "καθρέφτη" αυτού, ήταν να φέρει διάφορες ανάγλυφες διακοσμήσεις με συνήθως γεωμετρικά σχήματα - θέματα. Ένα άλλο χαρακτηριστικό του Βαρκαλά ήταν το ίσιο και λοξό προς τα εμπρός πλωριό ποδόσταμα, χωρίς αυτό να σημαίνει ότι δεν κατασκευάζονταν και με διάφορες άλλες παραλλαγές ανάλογα με την τοποθεσία κατασκευής τους. Τα κυριότερα μέρη όπου κατασκευάζονταν μεγάλοι Βαρκαλάδες, ήταν η Σάμος, η Ικαρία, οι Φούρνοι, η Μυτιλήνη, η Σκιάθος και στα Δωδεκάνησα η Σύμη, η Κάλυμνος, η Κάσος και η 15

16 Ρόδος. Στις Σπέτσες είχε κατασκευαστεί προπολεμικά ένας βαρκαλάς χωρητικότητας περίπου 250 τόνων. Τις ημέρες μας, μεγάλοι βαρκαλάδες είναι ιδιαίτερα σπάνιοι. Η συνήθης ιστιοφορία τους, ήταν όπως αυτή των δίστηλων Τρεχαντηριών και Περαμάτων, δηλαδή αυτή της "Μπρατσέρας" και αργότερα αυτή του "Ραντοψάθι". Τροποποίηση δηλαδή της ιστιοφορίας ("Μπρατσέρας") του πρυμνιού ιστού σε "μπούμα-ράντα". Κατα κύριο λόγο χρησιμοποιείτο κυρίως ως γενικό μεταφορικό-εμπορικό και για αυτό τους βρίσκουμε σε αρκετά μεγάλα μεγέθη. Σήμερα, δυστυχώς συναντάμε μόνο μικρούς «βαρκαλάδες» ή «παπαδιές» όπως έτσι αποκαλείται κάθε σκάφος με "καθρέφτη". Κατά κύριο λόγο χρησιμοποιείτο κυρίως ως γενικό μεταφορικό-εμπορικό και για αυτό τους βρίσκουμε σε αρκετά μεγάλα μεγέθη. Σήμερα, δυστυχώς συναντάμε μόνο μικρούς «βαρκαλάδες» ή «παπαδιές» όπως χαρακτηριστικά αποκαλούνται. (πηγή naftotopos.gr) ΤΡΑΤΑ - ΑΝΕΜΟΤΡΑΤΑ (πηγή naftotopos.gr) Η τράτα, η οποία λέγεται και γρίπος, είναι συρόμενο δίχτυ και αποτελείται από ένα μεγάλο σάκκο, κατασκευασμένο από δίχτυ με ψιλό μάτι και από δύο δίχτυα πτερά (μπάντες) αραιότερου διχτυού. 16

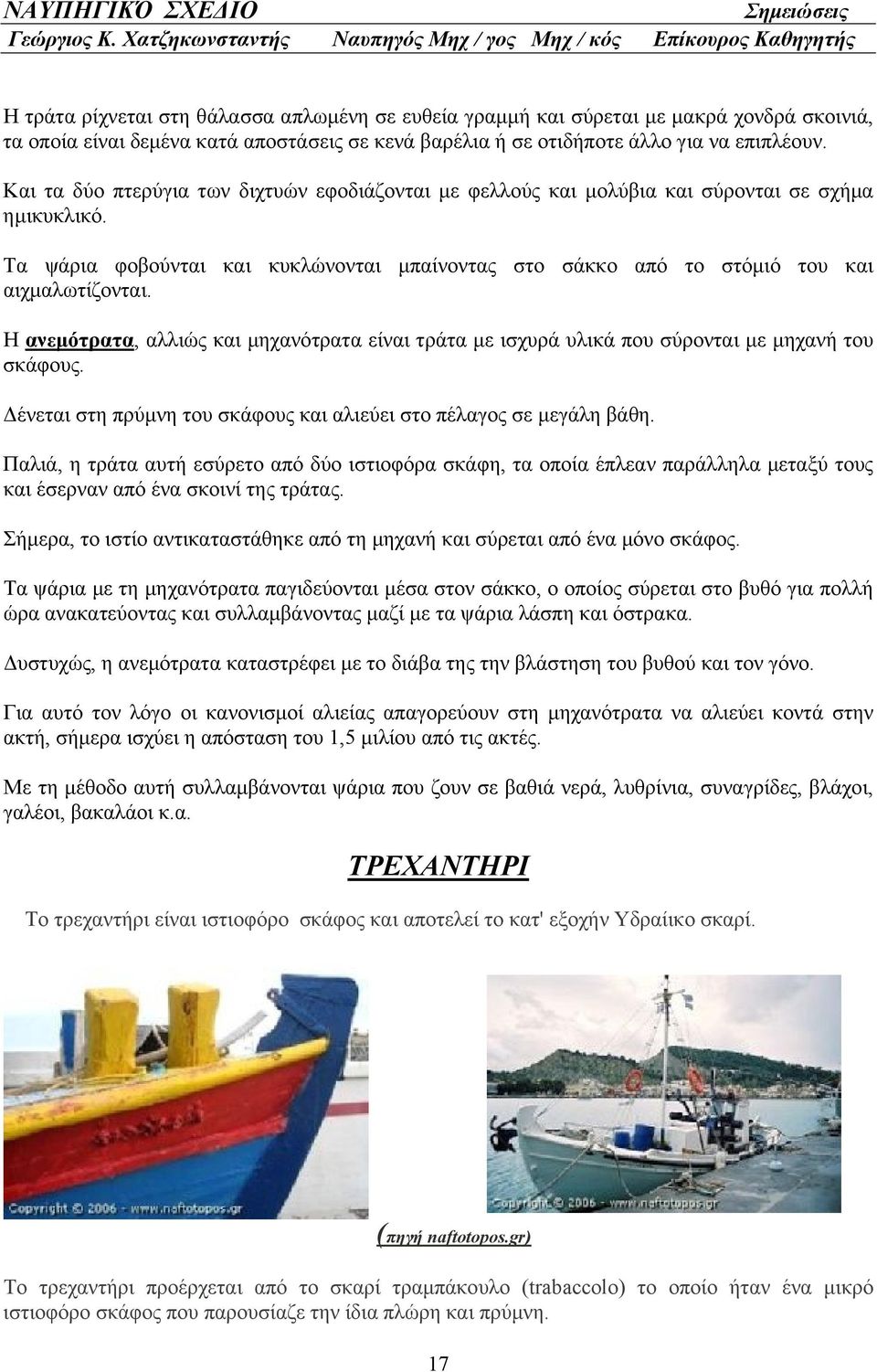

17 Η τράτα ρίχνεται στη θάλασσα απλωμένη σε ευθεία γραμμή και σύρεται με μακρά χονδρά σκοινιά, τα οποία είναι δεμένα κατά αποστάσεις σε κενά βαρέλια ή σε οτιδήποτε άλλο για να επιπλέουν. Και τα δύο πτερύγια των διχτυών εφοδιάζονται με φελλούς και μολύβια και σύρονται σε σχήμα ημικυκλικό. Τα ψάρια φοβούνται και κυκλώνονται μπαίνοντας στο σάκκο από το στόμιό του και αιχμαλωτίζονται. Η ανεμότρατα, αλλιώς και μηχανότρατα είναι τράτα με ισχυρά υλικά που σύρονται με μηχανή του σκάφους. Δένεται στη πρύμνη του σκάφους και αλιεύει στο πέλαγος σε μεγάλη βάθη. Παλιά, η τράτα αυτή εσύρετο από δύο ιστιοφόρα σκάφη, τα οποία έπλεαν παράλληλα μεταξύ τους και έσερναν από ένα σκοινί της τράτας. Σήμερα, το ιστίο αντικαταστάθηκε από τη μηχανή και σύρεται από ένα μόνο σκάφος. Τα ψάρια με τη μηχανότρατα παγιδεύονται μέσα στον σάκκο, ο οποίος σύρεται στο βυθό για πολλή ώρα ανακατεύοντας και συλλαμβάνοντας μαζί με τα ψάρια λάσπη και όστρακα. Δυστυχώς, η ανεμότρατα καταστρέφει με το διάβα της την βλάστηση του βυθού και τον γόνο. Για αυτό τον λόγο οι κανονισμοί αλιείας απαγορεύουν στη μηχανότρατα να αλιεύει κοντά στην ακτή, σήμερα ισχύει η απόσταση του 1,5 μιλίου από τις ακτές. Με τη μέθοδο αυτή συλλαμβάνονται ψάρια που ζουν σε βαθιά νερά, λυθρίνια, συναγρίδες, βλάχοι, γαλέοι, βακαλάοι κ.α. ΤΡΕΧΑΝΤΗΡΙ Tο τρεχαντήρι είναι ιστιοφόρο σκάφος και αποτελεί το κατ' εξοχήν Υδραίικο σκαρί. (πηγή naftotopos.gr) Το τρεχαντήρι προέρχεται από το σκαρί τραμπάκουλο (trabaccolo) το οποίο ήταν ένα μικρό ιστιοφόρο σκάφος που παρουσίαζε την ίδια πλώρη και πρύμνη. 17

18 Tο τρεχαντήρι είναι σκάφος με πλώρη που σχηματίζει έντονη καμπύλη. H πρύμνη του είναι οξεία και απολήγει σε κεκλιμένη ευθεία. Aπό τον 17ο αιώνα μέχρι και σήμερα η μορφή του δεν έχει υποστεί σοβαρές μεταβολέs. Tο τρεχαντήρι, με το μεγάλο πλάτος σχετικά με το μήκος του (μήκος : πλάτος 3:1),το σχήμα της πλώρης και της πρύμνης του όπως και το σχήμα της γάστρας του, που διαμορφώνεται από τα στραβόξυλα, αποτελεί ένα από τα θαλασσινότερα Eλληνικά σκαριά. Αποτελούσε μονοκάταρτο η δικάταρτο ιστιοφόρο. Tα πανιά που χρησιμοποιήθηκαν σε αυτό ήταν τριγωνικά η τραπεζοειδή. Xρησιμοποιήθηκαν το λατίνι, η σακολέβα, η μπούμα, η ψάθα και ο φλόκος. H μπούμα χρησιμοποιήθηκε αρκετά στα μεταγενέστερα χρόνια κυρίως για το λόγο ότι χρησιμοποιώντας την μπορούσαν να πλέουν πιο όρτσα. Σε νεότερα παραδείγματα ιστιοφόρων τρεχαντηριών έχουμε, στην περίπτωση ενός άλμπουρου, τον συνδυασμό μπούμας με έναν η περισσότερους φλόκους, (συνδυασμός που έφτασε μέχρι τις μέρες μας σε ιστιοφόρα τρεχαντήρια αναψυχής όπως και σε κότερα) και αντίστοιχα λατινού η και ψάθας με φλόκους. H ιστιοφορία του υπήρξε από τις μεγαλύτερες της εποχής και από αυτό εξηγείται και η μεγάλη του ταχύτητα. Για να διατηρήσουν το μέγεθος αυτό της ιστιοφορίας αναγκάζονταν να το ερματίζουν (σαβουρώνουν) με χαλίκια η σίδερα (να τοποθετούν σαβούρα -η έρμα- εσωτερικά κατά μήκος της καρένας). Tο τρεχαντήρι δεν έχει ιστορικό ναυαγίου και έβγαινε με οποιαδήποτε θάλασσα. Tα πρώτα τρεχαντήρια ήταν μικρά, έφταναν τους 3 τόνους φορτίο. Aργότερα εμφανίστηκαν μεγαλύτερα που έφτασαν τους τόνους εκτόπισμα. Συγγενής τύπος με το τρεχαντήρι ήταν και η μπρατσέρα, που αποτελούσε κατά κάποιο τρόπο εξέλιξή του. Έφτανε μέχρι τους 100 τόνους εκτόπισμα, η πρύμνη της έμοιαζε με του τρεχαντηριού και η κουβέρτα της (κατάστρωμα) εμφάνιζε ισχυρή καμπύλωση προς τα πάνω στην κατά πλάτος τομή της. Eίχε δύο άλμπουρα: το πλωριό έγερνε προς την πλώρη και το πρυμνιό προς την πρύμνη. Eίχε πανιά ψάθες και συνήθως 3 φλόκους. H σημαντικότερη μεταβολή, που έχει υποστεί το τρεχαντήρι μεταγενέστερα, είναι η κατάργηση των πανιών σαν μέσο πρόωσης και η αντικατάστασή τους με εσωλέμβιες πετρελαιομηχανές. Στην Eλλάδα αυτό άρχισε να γίνεται σταδιακά περίπου από το Σήμερα τα άλμπουρα οφείλουν την ύπαρξη τους σε διακοσμητικούς κυρίως λόγους. H εγκατάσταση της μηχανής έχει επιφέρει κάποιες μεταβολές με μεγάλη η μικρή σημασία όπως: μετατόπιση προς τα πίσω του σημείου του μεγαλύτερου πλάτους του σκάφους και την διόγκωση της πρύμνης του, τη μεταβολή της μορφής του κατωτέρου τμήματος των νομέων, την ύπαρξη μεγαλύτερου βυθίσματος στη πρύμνη από την πλώρη καθώς και μεταβολές μικρής σημασίας. Η εξέλιξη των τρεχαντηριών ως αλιευτικά σκάφη αλλά και η δραστηριοποίηση περισσότερου κόσμου με τη θάλασσα για βιοποριστικούς λόγους, οδήγησε στη ανάγκη κατασκευής και αρκετά μικρότερων σε μήκος τρεχαντηριών, από 5 έως 9 μέτρα, κυρίως για την εξυπηρέτηση της τοπικής παράκτιας αλιείας. 18

19 Τα κύρια χαρακτηριστικά αυτών των μικρών τρεχαντηριών δεν διέφεραν σημαντικά από αυτά των μεγαλύτερων αδελφών τους. Παρουσίαζαν όμως σημαντική διαφορά στη σχέση πλάτους προς μήκος σε σημείο που το πλάτος αυτών να ξεπερνά πολλές φορές και το 1/3 του συνολικού μήκους. Τα μικρά αυτά τρεχαντήρια, ασφαλή στη πλεύση, ήταν και είναι κυρίως κοπήλατα (με δύο ή τέσσερα κουπιά) ή είχαν ως κύριο μέσο πρόωσης μικρές εσωλέμβιες πετρελαιομηχανές ΣΧΕΔΙΑΣΗ Με τον όρο σχεδίαση του πλοίου, νοείται ο καθορισμός των τεχνικών χαρακτηριστικών του πλοίου, ώστε αυτό να έχει τα επιθυμητά επιχειρησιακά χαρακτηριστικά και να έχει τη δυνατότητα να πραγματοποιήσει την αποστολή για την οποία προορίζεται κατά τον καλύτερο και αποδοτικότερο τρόπο. Τα τεχνικά χαρακτηριστικά καθορίζονται με βάση τα επιχειρησιακά χαρακτηριστικά τα οποία μπορούν να συνοψισθούν στα παρακάτω : 1. πρωτεύουσα ή / και δευτερεύουσα αποστολή : ως δευτερεύουσα, νοείται κάθε εναλλακτική δραστηριότητα πέραν της αρχικής (= πρωτεύουσα) 2. περιοχή λειτουργίας 3. νομικοί περιορισμοί : απαιτήσεις Νηογνωμόνων, Κανόνες ασφαλείας. 4. αυτονομία : ο χρόνος που το πλοίο έχει τη δυνατότητα να ευρίσκεται στη θάλασσα χωρίς ανεφοδιασμό 5. διαστάσεις : εξαρτώνται, πέρα από τις απαιτήσεις του πλοιοκτήτη και από την περιοχή λειτουργίας. 6. ικανότητες πλοίου : είναι βασικά στοιχεία της προμελέτης όπως είναι η ταχύτητα (μέγιστη και υπηρεσιακή), φορτίο (ποσότητα και είδος), ακτίνα ενέργειας (η απόσταση που μπορεί να διανύσει το πλοίο στην προκαθορισμένη ταχύτητα χωρίς ανεφοδιασμό) 7. εθνικότητα : νομικό πλαίσιο σύμφωνα με τις διατάξεις του οποίου το πλοίο θα κατασκευασθεί και θα λειτουργήσει. 19

20 2. ΓΕΝΙΚΟΙ ΟΡΙΣΜΟΙ ΓΕΩΜΕΤΡΙΑ ΤΟΥ ΠΛΟΙΟΥ 2.1. ΚΥΡΙΑ ΜΕΡΗ ΤΟΥ ΠΛΟΙΟΥ Η μορφή του σκάφους επιδρά αποφασιστικά επιδόσεις του πλοίου : σε όλα τα ουσιαστικά χαρακτηριστικά και τις - την ευστάθεια, την ταχύτητα, - την ευελιξία, - την ικανότητα φόρτωσης, - τη συμπεριφορά σε κυματισμό, - την ισχύ πρόωσης, - την οικονομία λειτουργίας κλπ. Είναι επομένως αδύνατο να αντιμετωπισθεί η μακρά και σύνθετη διαδικασία της μελέτης του πλοίου, χωρίς γνώση της γεωμετρίας του σκάφους και σε ό, τι αυτό συνεπάγεται. Είναι επίσης απολύτως απαραίτητο, όποιος ασχολείται με αυτή τη διαδικασία, να εξοικειωθεί με την ειδικευμένη ορολογία και τους αντίστοιχους συμβολισμούς. Το πλοίο είναι ένα σώμα που μπορεί να επιπλέει στην επιφάνεια της θάλασσας ή να κινείται κάτω από αυτήν, μεταφέροντας φορτίο κάθε είδους, σε σχέση με το είδος και την υπηρεσία του πλοίου. Το κέλυφος, που είναι στεγανό (υδατοστεγές) και ικανό να αντέχει σε εξωτερικές δράσεις (υδροστατικές δυνάμεις, δυνάμεις από τον κυματισμό κλπ.) ονομάζεται σκάφος. Το τμήμα του σκάφους που βρίσκεται ζωντανό, δρών μέρος του πλοίου). μέσα στο νερό, ονομάζεται γάστρα (καρένα, ύφαλα, Το κύριο χαρακτηριστικό, από πλευράς γεωμετρίας, που ξεχωρίζει το πλοίο από οποιοδήποτε σώμα που επιπλέει, είναι ότι το πλοίο διαθέτει σχεδόν πάντοτε ένα επίπεδο συμμετρίας, δηλαδή ένα διάμηκες και κατακόρυφο επίπεδο ως προς το οποίο η καρένα είναι συμμετρική. Ένα σπάνιο παράδειγμα καρένας χωρίς επίπεδο συμμετρίας είναι η βενετσιάνικη γόνδολα, ορισμένα ιστορικά στοιχεία της οποίας παρουσιάζονται στη συνέχεια. 20

21 ΒΕΝΕΤΣΙΑΝΙΚΗ ΓΟΝΔΟΛΑ Ιστορικά στοιχεία Η βενετσιάνικη γόνδολα του σήμερα είναι ένα μουσειακό είδος. Η σχεδίασή της μπορεί να ανιχνευτεί με κάποια μικρή αλλαγή εκατοντάδες χρόνια πίσω. Ο δόγης της Βενετίας ανησύχησε ότι οι πλούσιοι πολίτες έκαναν μεγάλη σπατάλη του δημόσιου πλούτου σε φανταχτερές γόνδολες. Αυτό τον οδήγησε στο να διατάξει ότι πρέπει να υιοθετηθεί ένα συγκεκριμένο σχέδιο με μαύρη (μονόχρωμη) γάστρα, διατηρώντας το μέχρι εκείνη τη στιγμή γνωστό ασημένιο κομμάτι που μοιάζει με πέλεκα μάχης, και ένα συντηρητικό σπείρωμα στην πρύμνη. Κάποιες σχεδόν αόρατες αλλαγές ακολούθησαν, αλλά λίγες, και εάν κάποιες έγιναν συνέβησαν τον 18 ο αιώνα. Μέχρι κάποια στιγμή τις γόνδολες τις κουμαντάριζαν από δύο ή περισσότεροι άνδρες. Για λόγους οικονομίας όμως καθιερώθηκε να υπάρχει μόνον ένας άνδρας. Η κυκλοφορία στα κανάλια γινόταν ολοένα και περισσότερο έντονη, γι αυτό ο γονδολιέρης ήταν πάντοτε στραμμένος προς πλώρα ώστε να αποφεύγει τις συγκρούσεις. Σε πολλές περιπτώσεις ο γονδολιέρης χρησιμοποιούσε δύο κουπιά αλλά εξ αιτίας των πολλών στενών καναλιών συνήθως ο γονδολιέρης χρησιμοποιούσε ένα κουπί, το οποίο ήταν πάντοτε στη δεξιά πλευρά. Ξεπερνώντας την ασυμμετρία Το ερώτημα που προέκυψε ήταν πώς ο γονδολιέρης με την ώθηση του κουπιού στη δεξιά πλευρά, διατηρούσε τη γόνδολα ώστε αυτή να μην παρεκκλίνει προς τα αριστερά. Οι απαντήσεις είναι πολλές : 1 ο : οι γάστρες είναι ασύμμετρες, δηλαδή είναι πλατύτερες στην αριστερή πλευρά. Το ίχνος του (διαμήκους) επιπέδου συμμετρίας είναι περίπου 6 ίντσες αριστερά (σχήμα 1). Όταν η γόνδολα πλέει στην κατάσταση σχεδίασης, δηλαδή με επιβάτες, η πρόσθετη άνωση στην αριστερή πλευρά δίνει μια ελαφριά κλίση στα δεξιά. Το σκάφος έχει επίσης πρυμναία διαγωγή. Εξ αιτίας του συνδυασμού κλίσης και διαγωγής, ο επίπεδος πυθμένας αρχίζει ένα ελαφρύ γλίστρημα ασκώντας μια δύναμη η οποία τείνει να σπρώξει την πλώρη προς τα δεξιά. 2 ο : κατά την προς πρύμα κίνηση του κουπιού ο γονδολιέρης αφήνει το κουπί στο νερό αλλά σταδιακά ο σηκώνει μέχρι αυτό να φθάσει στην επιφάνεια λίγο πριν κινήσει για δεύτερη φορά το κουπί. Κατά την πρυμναία αυτή κίνηση ο γονδολιέρης στρέφει την παλάμη του κουπιού έτσι ώστε η πλευρική πίεση που δημιουργείται από την προς τα άνω κίνηση, τείνει να στρέψει την πρύμνη προς τα αριστερά. και την πλώρη προς τα δεξιά. 3 ο : ο γονδολιέρης ευθυγραμμίζει την πλώρη λίγο δεξιά από την προτιθέμενη κατεύθυνση. Αυτό σημαίνει ότι κινείται πλαγίως στο νερό, με τη φαινομενική τροχιά της να είναι πιο δεξιά από την πραγματική κατεύθυνση της κίνησης της γόνδολας. Αυτό επίσης τείνει να στρέψει την πλώρη προς τα δεξιά. Οι γόνδολες μπορεί να προέρχονται από αρχαία σχεδίαση, αλλά είναι μακράν πιο ελκυστικές και εξελιγμένες από άλλες βάρκες της σύγχρονης εποχής. Στη συνέχεια παρουσιάζεται το σχέδιο ναυπηγιών γραμμών μιας βενετσιάνικης γόνδολας, στο οποίο διακρίνεται η ασσυμμετρία της γάστρας. 21

22 Όσον αφορά τα έξαλλα, είναι πιο συχνή η περίπτωση μη εγκάρσιας συμμετρίας. Γνωστά παραδείγματα είναι τα αεροπλανοφόρα και τα πλοία μεταφοράς τροχοφόρων στα οποία η τοποθέτηση μεγάλων κατάλληλων κλιμάκων (ράμπες) εμποδίζει την πραγματοποίηση της εγκάρσιας συμμετρίας στα έξαλλα αυτών των πλοίων. Στο πλοίο ορίζονται : ΠΛΩΡΗ : το άκρο του πλοίου που στην κανονική πορεία του πλοίου είναι στραμμένο προς την ίδια κατεύθυνση της κίνησης και συναντά (σκίζει) πρώτο το νερό. ΠΡΥΜΝΗ : το αντίθετο άκρο του πλοίου. Δεξιά και Αριστερή πλευρά του πλοίου, ορίζονται σύμφωνα με έναν παρατηρητή που κοιτάζει προς πλώρη, το δεξιό και αριστερό τμήμα του πλοίου ως προς το διάμηκες επίπεδο συμμετρίας. Σχήμα

23 Σημειώνεται, ότι στο πλοίο δεν θα παρουσιάζονται πάντα το ίδιο τμήμα υφάλων (κατά συνέπεια και εξάλων) διότι ανάλογα με την κατάσταση φόρτωσης το ίδιο πλοίο θα βυθίζεται λιγότερο ή περισσότερο. Είναι επομένως απαραίτητο να γίνεται αναφορά σε μια συγκεκριμένη κατάσταση φόρτωσης που ονομάζεται κατάσταση σχεδίασης και που λαμβάνεται ως βάση για τη σχεδίαση του πλοίου, οπότε έξαλλα και ύφαλα θα προσδιορίζονται σύμφωνα με αυτή την κατάσταση. Το επίπεδο που ταυτίζεται με την ήρεμη επιφάνεια της θάλασσας όπου το πλοίο επιπλέει ακίνητο, ονομάζεται ίσαλος. Ίσαλος σχεδίασης (DWL = Design Water Line) είναι το επίπεδο που ορίζεται από την επιφάνεια της θάλασσας όπου το πλοίο επιπλέει στις συνθήκες σχεδίασης. 2.2 ΣΤΟΙΧΕΙΑ ΠΟΥ ΑΠΑΡΤΙΖΟΥΝ ΤΟ ΠΛΟΙΟ Σκάφος (γάστρα, hull) = το σύνολο όλων των κατασκευαστικών στοιχείων που συνθέτουν το στεγανό μέρος του πλοίου. Αυτό αποτελείται από εξωτερική επικάλυψη που ονομάζεται ΕΞΩΤΕΡΙΚΟ ΠΕΡΙΒΛΗΜΑ (shell plating) κατάλληλα υποστηριζόμενο από ένα σύνολο ενισχύσεων που ονομάζεται ΣΚΕΛΕΤΟΣ (framing). Το εξωτερικό περίβλημα μπορεί να αποτελείται από διαφορετικό υλικό κατασκευής, όπως χάλυβα, ξύλο, πλαστικό, αλουμίνιο. Είναι στεγανό τμήμα και από επάνω έχει ένα συνεχές υδατοστεγανό κάλυμμα (κατάστρωμα) το οποίο ευρίσκεται έξω από το νερό όταν το πλοίο είναι σε οριζόντια θέση. Επιφάνεια εκτός ενισχύσεων = η επιφάνεια που ταυτίζεται με την επιφάνεια εντός περιβλήματος (molded hull surface) είναι η εσωτερική επιφάνεια του εξωτερικού περιβλήματος, αυτή που εφάπτεται των ενισχύσεων οι οποίες αποτελούν το σκελετό του σκάφους. Επιφάνεια εκτός περιβλήματος (outer shell surface) = είναι η επιφάνεια εξωτερικά του περιβλήματος, δηλαδή η επιφάνεια που είναι σε επαφή με τη θάλασσα και προς τον ουρανό. Ύφαλα : ο όρος χρησιμοποιείται για όλα τα μέρη και εξαρτήματα του πλοίου που ευρίσκονται κάτω από την επιφάνεια της θάλασσας (ή γενικότερα κάτω από την επιφάνεια του νερού που πλέει το πλοίο). Στο πλοίο, πλευρά νοείται το τμήμα του σκάφους που βρίσκεται ΔΕ και ΑΡ κατά μήκος και είναι κάθετο ή υπό γωνία ως προς την κατακόρυφο. Πυθμένας, είναι το τμήμα του σκάφους που βρίσκεται οριζόντια (ή υπό γωνία ως προς την οριζόντια) για να κλείνει προς τα κάτω την καρένα. Ο πυθμένας και οι πλευρές ενώνονται μεταξύ τους με το κυρτό της γάστρας εάν αυτό είναι κυκλικής μορφής ή με ακμή σε αντίθετη περίπτωση. 23

24 Σε πολλές περιπτώσεις, υπάρχει στο εσωτερικό του σκάφους και σε ορισμένη κάθε φορά απόσταση από τον πυθμένα, ένα δεύτερο στοιχείο υδατοστεγές (στεγανό στο νερό) οριζόντιο, που ονομάζεται ΟΡΟΦΗ ΔΙΠΥΘΜΕΝΟΥ και μαζί με τον πυθμένα δημιουργεί χώρο στεγανό που ονομάζεται ΔΙΠΥΘΜΕΝΟ. Ο χώρος αυτός, στο εσωτερικό του οποίου συνήθως τοποθετούνται υγρά κάθε είδους, αποτελεί ένα στοιχείο ασφαλείας σε περιπτώσεις κατάκλισης μετά από βλάβη στον πυθμένα του πλοίου. ΚΑΤΑΣΤΡΩΜΑΤΑ, ονομάζονται τα κατασκευαστικά στοιχεία του σκάφους που περικλείουν προς τα άνω το στεγανό κέλυφος ή το διαιρούν σε επάλληλες οριζόντιες ζώνες. Τα καταστρώματα μπορούν να εκτείνονται καθ όλο το μήκος του πλοίου ή για ένα μόνο τμήμα αυτού. Ανάλογα με την χρήση και θέση, τα καταστρώματα διακρίνονται : Κύριο κατάστρωμα, είναι το ανώτερο συνεχές από πρύμη έως πλώρη στεγανό στον καιρό. Κατάστρωμα εξάλων ή στεγανών φρακτών, είναι το ανώτατο πλήρες κατάστρωμα εκτεθειμένο στον καιρό και στη θάλασσα, το οποίο έχει μόνιμα μέσα κλεισίματος των ανοιγμάτων του εκτεθειμένου στον καιρό μέρους του και κάτω από αυτό, όλα τα ανοίγματα στην πλευρά του πλοίου είναι εξοπλισμένα με μόνιμα μέσα υδατοστεγούς κλεισίματος. Εάν υπάρχει ασυνέχεια στο κατάστρωμα, τότε ως κατάστρωμα εξάλων λαμβάνεται η κατώτερη γραμμή αυτού και η συνέχιση αυτής παράλληλα προς το ανώτερο τμήμα του καταστρώματος. Κατάστρωμα αντοχής, είναι το ανώτερο κατάστρωμα που θεωρείται ανθεκτικό ως προς τη διαμήκη αντοχή της δοκού πλοίου. Εάν το πλοίο έχει ένα μόνο κατάστρωμα, αυτό θα είναι ανώτερο, αντοχής και εξάλων. 24

25 Το πλοίο, εσωτερικά και από πρύμη έως πλώρη (δηλαδή κατά το διάμηκες), διαιρείται σε συνεχόμενα στεγανά τμήματα που ονομάζονται ΔΙΑΜΕΡΙΣΜΑΤΑ, με στεγανά κατασκευαστικά στοιχεία επαρκούς αντοχής, που ονομάζονται ΕΓΚΑΡΣΙΑ ΔΙΑΦΡΑΓΜΑΤΑ (φρακτές, μπουλμέδες). Εκτός από τα εγκάρσια διαφράγματα, υπάρχουν και ΔΙΑΜΗΚΗ ΔΙΑΦΡΑΓΜΑΤΑ, ειδικά στα πλοία που μεταφέρουν υγρά φορτία. Τα καταστρώματα δεν είναι γενικά επίπεδα αλλά έχουν μια διπλή καμπυλότητα, όπως φαίνεται στο σχήμα 1.2. Η καμπυλότητα κατά το διάμηκες ονομάζεται ΣΙΜΟΤΗΤΑ και είναι εστραμμένη προς τα άνω ώστε να απομακρύνεται το νερό από το πρωραίο και πρυμναίο άκρο του καταστρώματος και να διοχετεύεται προς το μέσον του πλοίου. Η καμπυλότητα κατά το εγκάρσιο, ονομάζεται ΚΥΡΤΩΜΑ είναι εστραμμένη προς τα κάτω και ο σκοπός της είναι η διευκόλυνση της διοχέτευσης του νερού προς τις πλευρές του πλοίου. Στα καταστρώματα υπάρχουν ανοίγματα, εφοδιασμένα με κατάλληλα μέσα κλεισίματος, που επιτρέπουν τη διέλευση των επιβαινόντων (επιβατών ή / και πληρώματος) καθώς και την τοποθέτηση φορτίων στο εσωτερικό του πλοίου. Στα φορτηγά πλοία αυτά τα ανοίγματα ονομάζονται στόμια κύτους. 25

26 Πάνω από το κύριο κατάστρωμα του πλοίου, υπάρχουν κλειστοί χώροι περιορισμένης έκτασης κατά το διάμηκες που προορίζονται για την ενδιαίτηση των επιβαινόντων, δηλαδή τους χώρους διαμονής, τους κοινόχρηστους χώρους, τους ατομικούς χώρους (καμπίνες, χώροι υγιεινής) και τις υπηρεσίες του πλοίου, ονομάζονται δε ΥΠΕΡΚΑΤΑΣΚΕΥΕΣ. Σύμφωνα με τη Δ.Σ.Γ.Φ. (Διεθνής Σύμβαση Γραμμής Φορτώσεως) 1966, ΥΠΕΡΚΑΤΑΣΚΕΥΗ νοείται κάθε κλειστή εκ των άνω κατασκευή επί του καταστρώματος εξάλων, η οποία εκτείνεται από πλευρά σε πλευρά του πλοίου ή της οποίας η ελασμάτινη (ή από άλλο υλικό) πλευρά δεν βρίσκεται μέσα από την πλευρά του πλοίου περισσότερο από Β/ 4. Με τον όρο αυτό, νοείται και κάθε ανυψωμένο τμήμα πρυμναίου καταστρώματος. Η υπερκατασκευή επί του κυρίου καταστρώματος στην πρύμνη του πλοίου ονομάζεται επίστεγο, στην πλώρη ονομάζεται πρόστεγο, στο μέσον του πλοίου ονομάζεται μεσόστεγο. Η έκταση αυτών κατά το εγκάρσιο είναι σε όλο σχεδόν το πλάτος του πλοίου. Το μεσόστεγο είναι εκείνη η υπερκατασκευή που συνήθως δεν καταλαμβάνει όλο το πλάτος του κυρίου καταστρώματος του πλοίου. Οι υπερκατασκευές περιορισμένης κατά το εγκάρσιο έκτασης, ονομάζονται υπερστεγάσματα, ενώ τα υπόλοιπα ανοίγματα μικρών διαστάσεων που υπάρχουν για να προστατεύουν είσοδο προς το εσωτερικό του πλοίου από το κύριο κατάστρωμα, ονομάζονται ρούμποι. Ισχίο ή γοφός : το πλευρικό τμήμα του πλοίου που ευρίσκεται πρύμνηθεν από τη μέση του πλοίου Παρειά ή μάσκα : το πλευρικό τμήμα του πλοίου που ευρίσκεται πρώραθεν από τη μέση του πλοίου. Τρόπιδα (καρίνα, keel) = είναι το κεντρικό έλασμα του εξωτερικού περιβλήματος στον πυθμένα (κάτω μέρος ) του πλοίου και τοποθετείται μοιρασμένο δεξιά και αριστερά επί του διαμήκους επιπέδου συμμετρίας του πλοίου. Έχει πάχος μεγαλύτερο από το πάχος των υπολοίπων ελασμάτων και είναι το πρώτο τμήμα που τοποθετείται κατά τη ναυπήγηση του πλοίου. Επιφάνεια αναφοράς (molded surface) = είναι μια ιδεατή επιφάνεια η οποία χρησιμοποιείται για τον ορισμό των κυρίων διαστάσεων του σκάφους. Η επιφάνεια αυτή για τα χαλύβδινα σκάφη ορίζεται από την εξωτερική όψη των ενισχύσεων που αποτελούν το σκελετό του σκάφους, δηλαδή δεν λαμβάνεται υπ όψιν το πάχος των ελασμάτων του εξωτερικού περιβλήματος. Για τα πλοία των οποίων το σκάφος είναι κατασκευασμένο από ναυπηγήσιμη ξυλεία ή πλαστικό, ως επιφάνεια αναφοράς ορίζεται η εξωτερική όψη της επένδυσης (επιφάνεια εξωτερικά του πάχους του περιβλήματος). Ορίζεται δηλαδή, ότι στα χαλύβδινα σκάφη, η επιφάνεια αναφοράς είναι αυτή που διέρχεται από την άνω όψη του ελάσματος της τρόπιδας. 26

27 1.3 ΑΠΕΙΚΟΝΙΣΗ ΤΟΥ ΠΛΟΙΟΥ Το πλοίο απεικονίζεται σχεδιαστικά μόνο κατά το ήμισυ, κάθε φορά που η συμμετρία το επιτρέπει. Αυτό είναι σχεδόν πάντα εφικτό στην γεωμετρική απεικόνιση της καρένας (γάστρας). Η συμμετρία απεικονίζεται ως προς ένα επίπεδο που ονομάζεται επίπεδο συμμετρίας ή κεντρικό επίπεδο ή διάμηκες επίπεδο συμμετρίας (longitudinal plan ή centre line) το οποίο σημειώνεται με το διακριτικό C.L. (center line). Η μορφή της γάστρας του πλοίου απεικονίζεται σχεδιαστικά σε κατάλληλη κάθε φορά κλίμακα, χρησιμοποιώντας μεθόδους της παραστατικής γεωμετρίας. Το σχέδιο αυτό ονομάζεται σχέδιο ναυπηγικών γραμμών ή απλώς σχέδιο γραμμών (lines drawing plan ή lines plan). Στη σχεδίαση, συμβατικά η πλώρη σχεδιάζεται προς τα δεξιά (η πρύμνη αριστερά) και στα σχέδια που παρουσιάζουν τη γεωμετρία, το σκάφος ενός χαλύβδινου (ή άλλου μεταλλικού υλικού) πλοίου παριστάνεται εσωτερικά του πάχους των ελασμάτων που αποτελούν το εξωτερικό περίβλημα. Ορίζεται επομένως σκάφος εντός περιβλήματος ή (που είναι το ίδιο), σκάφος εκτός ενισχύσεων, δεδομένου ότι η εξωτερική επιφάνεια των κατασκευαστικών στοιχείων που ενισχύουν την πλευρά του σκάφους, ταυτίζεται με την εσωτερική επιφάνεια του εξωτερικού περιβλήματος, όπως παρουσιάζεται στο (σχήμα 1.3) Τα σχέδια που παρουσιάζουν τη γεωμετρία σκαφών που είναι κατασκευασμένα από πλαστικό ή ναυπηγήσιμη ξυλεία, παριστάνουν την επιφάνεια εκτός περιβλήματος. Για την γεωμετρική απεικόνιση του πλοίου χρησιμοποιούνται τομές από τρεις οικογένειες επιπέδων που τέμνουν το κέλυφος του πλοίου (εσωτερικά ή εξωτερικά του περιβλήματος ανάλογα με το υλικό κατασκευής του πλοίου). Τα επίπεδα αυτά επιλέγονται έτσι ώστε να περιγράφεται όσο το δυνατόν καλλίτερα η γεωμετρία της επιφάνειας η οποία ορίζει το πλοίο. 27

28 Στο σχέδιο αυτό, οι ναυπηγικές γραμμές εμφανίζονται σαν προβολές των ιχνών των προαναφερόμενων τομών σε τρείς όψεις : πρόοψη κάτοψη πλάγια (ή διαμήκης) όψη. Λαμβάνοντας υπ όψιν αυτές τις προβολές και τις συσχετίσεις τους, είναι δυνατό να προσδιοριστούν οι σχετικές θέσεις στο χώρο όλων των σημείων και των γραμμών του πλοίου. Οι τρείς οικογένειες των επιπέδων είναι : 1 η οικογένεια Αποτελείται από επίπεδα παράλληλα προς το διάμηκες επίπεδο συμμετρίας, δηλαδή από κατακόρυφα διαμήκη επίπεδα. Τα ίχνη των τομών αυτών απεικονίζονται σαν προβολές στο επίπεδο συμμετρίας και ονομάζονται διαμήκεις τομές ή κάθετοι longitudinal lines ή vertical lines ή buttok lines ή buttoks. Η διαμήκης τομή στο επίπεδο συμμετρίας του πλοίου, αποτελεί το διάμηκες περίγραμμα του πλοίου, profile. (σχήμα 1.4 α) 2 η οικογένεια Αποτελείται από επίπεδα οριζόντια, δηλαδή επίπεδα παράλληλα προς την ίσαλο σχεδίασης. 28

29 Τα ίχνη των τομών των οριζοντίων αυτών επιπέδων απεικονίζονται σαν προβολές της αριστερής πλευράς του πλοίου επάνω σε ένα οριζόντιο επίπεδο και ονομάζονται ίσαλοι ή παρίσαλοι water lines. (σχήμα 1.4 β) Μια ίσαλος που περιστρέφεται περί ενός εγκάρσιου άξονα έχει διαμήκη κλίση, ενώ όταν περιστρέφεται περί ενός διαμήκους άξονα έχει εγκάρσια κλίση. Η γωνία που σχηματίζει η κατά το διάμηκες κεκλιμένη ίσαλος με την ίσαλο σχεδίασης, αποτελεί τη γωνία διαγωγής ή διαγωγή του πλοίου, ενώ η γωνία που σχηματίζει η κατά το εγκάρσιο κεκλιμένη ίσαλος με την ίσαλο σχεδίασης αποτελεί τη γωνία εγκάρσιας κλίσης του πλοίου. Όπως παρουσιάζεται στο επόμενο σχήμα, συνηθίζεται να παριστάνεται για ευκολία της σχεδίασης, προφανώς αντίθετα από την πραγματικότητα, το πλοίο οριζόντιο και το επίπεδο της θάλασσας υπό κλίση. Σχήμα

30 3 η οικογένεια Αποτελείται από εγκάρσια κατακόρυφα επίπεδα, δηλαδή επίπεδα κάθετα στο επίπεδο συμμετρίας και στην ίσαλο σχεδίασης. (σχήμα 1.5α) Τα ίχνη των τομών των εγκάρσιων αυτών επιπέδων με τη γάστρα, απεικονίζονται σαν προβολές επί ενός εγκάρσιου επιπέδου και ονομάζονται εγκάρσιες γραμμές ή νομείς, frames. Από τις εγκάρσιες τομές που είναι δυνατό να χαραχθούν, διακρίνονται : η μέγιστη τομή αυτή δηλαδή που έχει το μέγιστο εμβαδόν κάτω από την ίσαλο σχεδίασης, η τομή μέγιστου πλάτους δηλαδή αυτή που έχει την μέγιστη κατά το εγκάρσιο διάσταση μετρούμενη στην ίσαλο σχεδίασης, η μέση τομή δηλαδή η εγκάρσια τομή στο μέσον του μήκους μεταξύ καθέτων. Τα τρία επίπεδα από τα οποία προκύπτουν οι τρείς οικογένειες των καμπυλών και οι άξονες που χρησιμοποιούνται για τη σχεδιαστική απεικόνιση των ναυπηγικών γραμμών, παρουσιάζονται στο επόμενο σχήμα : (σχήμα 1.5 β) 30

31 Οι τρείς οικογένειες των καμπυλών αυτών προβάλλονται σε τρία επίπεδα αναφοράς, όπως παρουσιάζεται στο επόμενο σχήμα : Νομείς (εγκάρσιες τομές) (frames) Διαμήκεις Τομές (longitudinals) Παρίσαλοι (Οριζόντιες τομές) (water lines) (σχήμα 1.5 γ) Σημειώνεται ότι η θέση του κάθε σημείου της γάστρας πρέπει να είναι η ίδια και στις τρείς προβολές, δεδομένου ότι : - Η διαμήκης θέση κάθε σημείου μπορεί να μετρηθεί (προσδιοριστεί) στο επίπεδο των διαμήκων τομών και σε εκείνο των οριζόντιων επιπέδων (παρισάλων). - Η εγκάρσια θέση κάθε σημείου μπορεί να μετρηθεί (προσδιοριστεί) στο επίπεδο των νομέων και σε εκείνο των παρισάλων. - Η κατακόρυφη θέση κάθε σημείου να μετρηθεί (προσδιοριστεί) στο επίπεδο των διαμήκων τομών και σε εκείνο των νομέων. - Κάθε ένα από τα οριζόντια επίπεδα που χρησιμοποιούνται, παριστάνεται από το ίχνος του στο επίπεδο των διαμήκων τομών και σε εκείνο των νομέων. - Κάθε ένα από τα εγκάρσια επίπεδα που χρησιμοποιούνται, παριστάνεται από το ίχνος του στο επίπεδο των διαμήκων τομών και σε εκείνο των παρισάλων. 31

32 - Κάθε ένα από τα διαμήκη επίπεδα που χρησιμοποιούνται, παριστάνεται από το ίχνος του στο επίπεδο των παρισάλων και σε εκείνο των νομέων. Από το προηγούμενο σχήμα μπορεί να παρατηρηθεί ότι οι συμμετρικές τομές παριστάνονται μόνο κατά το ήμισυ και ειδικά οι πρωραίοι και πρυμναίοι νομείς σχεδιάζονται αντίθετα ως προς το διάμηκες επίπεδο συμμετρίας. ΣΥΣΤΗΜΑ ΑΞΟΝΩΝ Είναι συχνά αναγκαίο να γίνεται αναφορά σε ένα σύστημα αξόνων.. Σε ό,τι αφορά στα επίπεδα, ορίζονται : - επίπεδο Χ Υ : το οριζόντιο επίπεδο, δηλαδή το επίπεδο παράλληλα προς το επίπεδο της ισάλου σχεδίασης, που διέρχεται από το χαμηλότερο σημείο της εγκάρσιας τομής στο μέσον του μήκους μεταξύ καθέτων. - επίπεδο Χ Ζ : το διάμηκες κατακόρυφο επίπεδο που ταυτίζεται με το διάμηκες επίπεδο συμμετρίας. - επίπεδο Υ Ζ : το εγκάρσιο κατακόρυφο επίπεδο κάθετο στα δύο προηγούμενα, που εμπεριέχει την εγκάρσια τομή στο μέσον του μήκους μεταξύ καθέτων. Οι άξονες που προκύπτουν από τις τομές των προαναφερόμενων επιπέδων, ονομάζονται : - Χ = διαμήκης άξονας, που ονομάζεται βασική γραμμή. - Υ = εγκάρσιος άξονας - Ζ = κατακόρυφος άξονας Η κατεύθυνση των αξόνων είναι συνήθως δεξιόστροφη και παρουσιάζεται στο επόμενο σχήμα : σχήμα

33 - άξονας Χ : θετικός προς πρώρα - άξονας Υ : θετικός προς αριστερά - άξονας Ζ : θετικός προς τα άνω Η τομή του επιπέδου συμμετρίας και το κάτω τμήμα του διαμήκους περιγράμματος ονομάζεται ΓΡΑΜΜΗ ΚΑΤΑΣΚΕΥΗΣ. Αυτή τέμνει τη βασική γραμμή στο χαμηλότερο σημείο της τομής στο μέσον του μήκους μεταξύ καθέτων. Η γραμμή κατασκευής μπορεί να είναι οριζόντια και να συμπίπτει με τη βασική γραμμή, ή μια ευθεία με κλίση ως προς την οριζόντια. σχήμα

34 3. ΚΥΡΙΕΣ ΔΙΑΣΤΑΣΕΙΣ Οι διαστάσεις του πλοίου ονομάζονται : - μήκη = οι διαστάσεις που μετρώνται κατά τον διαμήκη άξονα - πλάτη = οι διαστάσεις που μετρώνται κατά τον εγκάρσιο άξονα - ύψη = οι διαστάσεις που μετρώνται κατά τον κατακόρυφο άξονα Σε κάθε πλοίο ορίζεται : ΠΡΩΡΑΙΑ ΚΑΘΕΤΟΣ ονομάζεται, η κάθετη, ως προς την ίσαλο σχεδίασης, ευθεία που περιέχεται στο διάμηκες επίπεδο συμμετρίας και διέρχεται από την τομή της ισάλου σχεδίασης με το ακροπρωραίο περίγραμμα. ΠΡΥΜΝΑΙΑ ΚΑΘΕΤΟΣ ονομάζεται, η κάθετη, ως προς την ίσαλο σχεδίασης, ευθεία που περιέχεται στο διάμηκες επίπεδο συμμετρίας και διέρχεται από τον άξονα περιστροφής του πηδαλίου. Στα πλοία που έχουν δύο (-2-) πηδάλια, η πρυμναία κάθετος ορίζεται σαν η ευθεία τομής μεταξύ του διαμήκους επιπέδου συμμετρίας και του εγκάρσιου επιπέδου που περιέχει τους άξονες των δύο πηδαλίων. Μερικές φορές, στα πολεμικά πλοία και στα πλοία με πρύμνη καθρέπτη, ως πρυμναία κάθετος λαμβάνεται η κάθετη ευθεία που διέρχεται από τη χαμηλή ακμή του καθρέπτη. Στο επόμενο σχήμα, παρουσιάζονται οι διάφοροι τρόποι προσδιορισμού των καθέτων. σχήμα

35 ΜΕΣΑΙΑ ΚΑΘΕΤΟΣ ορίζεται, η κάθετη, ως προς την ίσαλο σχεδίασης, ευθεία που περιέχεται στο διάμηκες επίπεδο συμμετρίας του πλοίου και τοποθετείται στο μέσον του μήκους μεταξύ των καθέτων. ΜΗΚΗ Διαχωρίζονται διάφορα μήκη και γίνεται αναφορά στο ένα ή στο άλλο, ανάλογα με το πρόβλημα που κάθε φορά αντιμετωπίζεται, δηλαδή εάν γίνεται αναφορά σε κατασκευαστική θέματα, σε θέματα υδροδυναμικής, σε θέματα κανονισμών κλπ. Γενικά, όταν γίνεται αναφορά στο μήκος (L) χωρίς περαιτέρω διευκρινήσεις, εννοείται το ΜΗΚΟΣ ΜΕΤΑΞΥ ΚΑΘΕΤΩΝ. Οι βασικοί ορισμοί του μήκους, όπως φαίνονται στο επόμενο σχήμα, είναι : σχήμα ΜΗΚΟΣ ΜΕΤΑΞΥ ΚΑΘΕΤΩΝ ( L BP..) = είναι η απόσταση μεταξύ της πρωραίας και πρυμναίας καθέτου. - ΜΗΚΟΣ ΙΣΑΛΟΥ ( L WL..) = είναι η απόσταση μεταξύ του πρωραίου και πρυμναίου άκρου της ισάλου. Αυτό το μήκος μεταβάλλεται με τη μεταβολή της κατάστασης φόρτωσης. Ειδικά για μικρά και γρήγορα πλοία το μήκος αυτό μεταβάλλεται όταν το πλοίο είναι σε κίνηση, εξ αιτίας της διαμήκους κλίσης που λαμβάνεται δυναμικά (έντονη κλίση λόγω μικρού μήκους). - ΟΛΙΚΟ ΜΗΚΟΣ ( ) L = είναι η απόσταση μεταξύ του ακροπρωραίου και του OA.. ακροπρυμναίου σημείου του σκάφους, είναι δε η μεγαλύτερη κατά το διάμηκες διάσταση του πλοίου. 35

36 - ΜΗΚΟΣ ΓΑΣΤΡΑΣ ( L OS ) = είναι η απόσταση μεταξύ του ακροπρωραίου και του ακροπρυμναίου σημείου της γάστρας (σε περίπτωση που υπάρχει βολβός), παριστάνει δηλαδή τη μεγαλύτερη διαμήκη διάσταση της γάστρας, διάσταση η οποία ταυτίζεται με το μήκος ισάλου όταν η γάστρα δεν διαθέτει βολβό. - ΜΗΚΟΣ ΚΑΤΑΣΚΕΥΗΣ ή ΜΗΚΟΣ ΥΠΟΛΟΓΙΣΜΟΥ ( L ϒΠ. ) = είναι το μήκος υπολογισμού που χρησιμοποιείται στους κανονισμούς των Νηογνωμόνων για τους υπολογισμούς των κατασκευαστικών στοιχείων του σκάφους και ορίζεται ως ακολούθως : LϒΠ = L εάν 0,96 L L 0,97 L LϒΠ = 0,96 LWL εν ά LBP < 0,96 LWL L = 0,97 L εάν L > 0,97 L ϒΠ BP WL BP WL WL BP WL Στην περίπτωση που η πρύμνη του πλοίου είναι ειδικής μορφής, τότε το μήκος υπολογισμού ορίζεται διαφορετικά σύμφωνα με τον εκάστοτε χρησιμοποιούμενο κανονισμό Νηογνώμονα. - ΜΗΚΟΣ ΓΡΑΜΜΗΣ ΦΟΡΤΩΣΕΩΣ ( ) ( ) L ή L FB λαμβάνεται με αναφορά στο βύθισμα Γραμμής Φορτώσεως. Σαν τέτοιο βύθισμα λαμβάνεται το 85 % του ύψους του καταστρώματος που λαμβάνεται για τον υπολογισμό της Γραμμής Φορτώσεως. ΓΦ.... = είναι το συμβατικό μήκος που Το μήκος Γραμμής Φορτώσεως, λαμβάνεται ως το μεγαλύτερο μεταξύ : - του μήκους μεταξύ καθέτων - του 0,96 L WL Στον υπολογισμό του μήκους για τη γραμμή φορτώσεως, ως πρυμναία κάθετος λαμβάνεται πάντοτε ο άξονας περιστροφής του πηδαλίου. Ο παραπάνω ορισμός του μήκους και ύψους για τη γραμμή φορτώσεως, ισχύει για πλοία για τα οποία εφαρμόζεται η Διεθνής Σύμβαση περί Γραμμών Φορτώσεως, ήτοι για πλοία με L BP > 24,00 μέτρων. Για πλοία με μήκος μεταξύ καθέτων μικρότερο των 24,00 μέτρων καθώς και για πλοία μήκους μεγαλύτερου των 24,00 μέτρων που εκτελούν πλόες εσωτερικού και δεν είναι πλοία της Κοινοτικής Οδηγίας 98 / 18, εφαρμόζονται άλλες διατάξεις στις οποίες εμπίπτουν αυτά τα πλοία, όπως για παράδειγμα το Π.Δ. 399 / 1980, ΠΕΡΙ ΓΡΑΜΜΩΝ ΦΟΡΤΩΣΕΩΣ ΤΩΝ ΠΛΟΙΩΝ Πολύ χρήσιμα από πλευράς υδροδυναμικής, είναι τα ακόλουθα μήκη που αφορούν σε περιοχές της γάστρας και παρουσιάζονται στο παρακάτω σχήμα : ΜΗΚΟΣ ΠΡΩΡΑΙΟΥ ΤΜΗΜΑΤΟΣ L S = η απόσταση μεταξύ της τομής στο μέσον του μήκους μεταξύ καθέτων και του ακροπρωραίου σημείου της ισάλου. ΜΗΚΟΣ ΤΟΥ ΑΚΡΟΠΡΥΜΝΑΙΟΥ ΤΜΗΜΑΤΟΣ L A = η απόσταση μεταξύ της τομής στο μέσον του μήκους μεταξύ καθέτων και του ακροπρυμναίου σημείου της ισάλου. 36
