VGS Συνδέτης πλήρους σπειρώματος με λιμαρισμένη κεφαλή Ανθρακοχάλυβας επιψευδαργυρωμένος με λευκό γαλβανισμό

Transcript

1 VGS Συνδέτης πλήρους σπειρώματος με λιμαρισμένη κεφαλή Ανθρακοχάλυβας επιψευδαργυρωμένος με λευκό γαλβανισμό ET /0030 PCKGING Box + CE paper + BIT ΕΙΔΙΚΟΣ ΧΑΛΥΒΑΣ Βαθύ σπείρωμα χάλυβα υψηλής αντοχής (f y,k = 1000 N/mm 2 ) για υψηλές επιδόσεις έλξης ΛΙΜΑΡΙΣΜΕΝΗ ΚΕΦΑΛΗ Λιμαρισμένη κεφαλή για την χρήση σε πλάκες χάλυβα ΔΙΑΜΕΤΡΟΙ Ø και Ø Βελτιστοποιούν τις ελάχιστες διαστάσεις δοκού προς σύνδεση ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ Συνδέσεις, ενισχύσεις και ζεύξεις για μασίφ ξύλο φυλλιδιωτού ξύλου, X-am, V, πάνελ με βάση το ξύλο. Τάξη χρήσης 1 και 2. VGS - 01

2 ΧΑΛΥΒΑΣ - ΞΥΛΟ Η χρήση του συνδέτη με κλίση στους σε συνδυασμό με μια πλάκα χάλυβα εγγυάται μια υψηλή αντίσταση ολίσθησης και ακαμψία στην σύνδεση ΑΝΥΨΩΣΗ Ο συνδέτης είναι ιδανικός για την ανύψωση και την μεταφορά των στοιχείων ξύλου χάρη στην γεωμετρία της κεφαλής και του σπειρώματος επίδοσης και υψηλής έλξης ΕΝΙΣΧΥΣΗ Το πλήρες σπείρωμα και η γεωμετρία της κεφαλής, σε συνδυασμό με μια πλάκα χάλυβα, επιτρέπουν την αποφυγή της σύνθλιψης των ινών του ξύλου ορθογώνιας συμπίεσης VGS - 02

3 Εφαρμογές Στήριξη δοκού ξύλου αναρτημένη σε ένα δοκό χάλυβα Στήριξη σε δοκούς ξύλου V Πτυσσόμενη σύνδεση δοκών μεγάλου μεγέθους με συνδέτες διαμέτρου mm Γκάμα Η λιμαρισμένη κεφαλή επιτρέπει στήριξη σε ζεύξη με πλάκες ή άγκιστρα χάλυβα. Οι διάμετροι d=mm και d=mm επιτρέπουν άρτιες ανοχές συναρμολόγησης και υψηλό παράγοντα ασφάλειας στον υπολογισμό και στην εγκατάσταση ø TX40 ø TX50 VGS - 03

4 Κωδικοί και διαστάσεις b κωδικός b τεμ./συσκ. TX40 TX50 VGS VGS VGS VGS VGS VGS VGS VGS VGS VGS VGS VGS VGS VGS VGS VGS VGS Μετά από αίτηση είναι διαθέσιμη σε έκδοση nanocoating για κλάση διαβροτικότητας C5. VGS κωδικός d K D H h 1 τεμ./συσκ. HUS45, VGS - 04

5 Η στατική του ξυλουργού ΕΠΙΤΡΕΠΟΜΕΝΕΣ ΤΙΜΕΣ DIN 1052:188 ΕΞΑΓΩΓΗ ΣΠΕΙΡΩΜΑΤΟΣ N adm ΕΞΑΓΩΓΗ ΟΛΙΚΟΥ ΣΠΕΙΡΩΜΑΤΟΣ N adm b min N adm b min N adm kg kg b kg kg kg kg kg kg kg (1) kg kg (1) kg (1) kg (1) kg (1) kg (1) kg (1) kg (1) ΦΟΡΜΑ ΥΠΟΛΟΓΙΣΜΟΥ - ΚΟΠΗΣ N adm min N adm kg b min N adm kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg ΦΟΡΜΑ ΥΠΟΛΟΓΙΣΜΟΥ - ΚΟΠΗΣ DIN :188 ΞΥΛΟ-ΞΥΛΟ N adm = 0,5 N adm [kg] ΠΑΡΑΔΕΙΓΜΑ ΞΥΛΟΥ - ΞΥΛΟΥ VGS x 400 mm = mm = 185 mm N adm = 0,5 N adm = 0,5 185 = 1018 kg ΣΗΜΕΙΩΣΗ Οι επιτρεπόμενες τιμές είναι κατά τον κανονισμό DIN 1052:188. Οι επιτρεπόμενες τιμές υπολογίζονται λαμβάνοντας υπόψη ένα μήκος περικοπής ίσης με 8 με εξαίρεση το (*) Οι επιτρεπόμενες τιμές εξαγωγής υπολογίζονται λαμβάνοντας υπόψη το τμήμα σπειρώματος (b ή ) που έχει εισαχθεί πλήρως στο στοιχείο ξύλου. (1) Ανάκτηση της δύναμης έλξης ή ρήξης του χάλυβα. (2) Για την σωστή πραγματοποίηση της σύνδεσης, η κεφαλή του συνδέτη θα πρέπει να έχει εισαχθεί πλήρως στην πλάκα χάλυβα. VGS - 05

6 Η στατική του ξυλουργού ΕΠΙΤΡΕΠΟΜΕΝΕΣ ΤΙΜΕΣ DIN 1052:188 ΟΛΙΣΘΗΣΗ V adm ΞΥΛΟ - ΞΥΛΟ min B min V adm kg min B min V adm kg kg kg B kg kg kg kg kg kg kg kg kg kg kg kg kg ΧΆΛΥΒΑΣ - ΞΥΛΟ (2) min V adm min V adm kg kg kg kg kg kg kg kg kg (1) kg kg (1) kg (1) kg (1) kg (1) kg (1) kg (1) kg (1) ΚΟΠΗ V adm ΞΥΛΟ - ΞΥΛΟ d1 sg V adm * kg d1 sg V adm * kg kg * kg kg kg * kg kg kg kg kg kg kg kg kg kg kg VGS - 06

7 V X G X S X Γεωμετρία και ελάχιστες αποστάσεις ΓΕΩΜΕΤΡΙΑ ΚΑΙ ΜΗΧΑΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 0 ΣΥΝΔΕΤΗΣ VGS t 1 Ονομαστική διάμετρος d1 d k Διάμετρος κεφαλής d K 16,00 1,30 Διάμετρος στελέχους d 2 5,0 6,60 Διάμετρος στελέχους d S 6,50 7,70 Πάχος υποκεφαλής t 1 6,50 8,20 Διάμετρος προδιάτρησης * d V 5,0 6,0 d s d 2 Χαρακτηριστική ροπή εξασθένησης Χαρακτηριστική παράμετρος αντίστασης στην εξαγωγή Χαρακτηριστική αντίσταση στην έλξη Χαρακτηριστική αντίσταση εξασθένησης (*) Αναγκασμός προδιάτρησης για συνδέτες Ø 400 mm M y,k [Nmm] 27244,1 4505,4 f ax,k [N/mm 2 ],7,7 f tens,k 25,4 38,0 f y,k [N/mm 2 ] ΣΠΕΙΡΩΜΑ ΚΑΤΑΛΛΗΛΟ ΣΤΟΝ ΥΠΟΛΟΓΙΣΜΟ b = - 10 mm αντιπροσωπεύει το πλήρες μήκος του σπειρώματος. = ( - 10 mm - 10 mm - Tol.) / 2 αντιπροσωπεύει το ημιμήκος του σπειρώματος εκτός ανοχής (Ολικ.) εφαρμογής των 10 mm. 10 mm Tol. 10 mm b Οι τιμές εξαγωγής, κοπής και ολίσθησης ξύλου-ξύλου αξιολογήθηκαν τοποθετώντας το βαρύκεντρο του συνδέτη σε αντιστοιχία με το επίπεδο κοπής και λαμβάνοντας υπόψη ένα κατάλληλο σπείρωμα ίσο με. ΕΛΑΧΙΣΤΕΣ ΑΠΟΣΤΑΣΕΙΣ ΓΙΑ ΒΙΔΕΣ ΚΑΤΑΠΟΝΗΣΗΣ ΚΟΠΗΣ (1) Γωνία ανάμεσα από δύναμη και ίνες α = 0 Γωνία ανάμεσα από δύναμη και ίνες α = 0 Γωνία ανάμεσα από δύναμη και ίνες α = 0 Γωνία ανάμεσα από δύναμη και ίνες α = 0 ΕΙΣΗΓΜΕΝΕΣ ΒΙΔΕΣ ΧΩΡΙΣ ΠΡΟΔΙΑΤΡΗΣΗ ΕΙΣΗΓΜΕΝΕΣ ΒΙΔΕΣ ΜΕ ΠΡΟΔΙΑΤΡΗΣΗ a a 3,t a 3,c a 4,t a 4,c κατεύθυνση ινών διαμέσου της ένωσης άκρο καταπόνηση -0 < α < 0 άκρο εκκένωση 0 < α < 270 άκρο καταπόνηση 0 < α < 180 άκρο εκκένωση 180 < α < 360 a 1 a 1 a 1 a 1 a 3,t a 3,c a 4,t a 4,c VGS - 07

8 Γεωμετρία και ελάχιστες αποστάσεις ΕΛΑΧΙΣΤΕΣ ΑΠΟΣΤΑΣΕΙΣ ΓΙΑ ΒΙΔΕΣ ΜΕ ΑΞΟΝΙΚΟ ΦΟΡΤΙΟ (2) ΕΙΣΗΓΜΕΝΕΣ ΒΙΔΕΣ ΧΩΡΙΣ ΠΡΟΔΙΑΤΡΗΣΗ ΕΙΣΗΓΜΕΝΕΣ ΒΙΔΕΣ ΜΕ ΠΡΟΔΙΑΤΡΗΣΗ a ,IM (3) a 1,C ,C a CROSS ΒΙΔΕΣ ΕΛΞΗΣ ΕΙΣΗΓΜΕΝΕΣ ΜΕ ΜΙΑ ΓΩΝΙΑ ΣΕ ΣχΕΣΗ ΜΕ ΤΗΝ ΙΝΑ Πέλμα Άποψη Πέλμα Άποψη a 1,c a 1 a 1 a 1,c a 1,c a 1,c ΒΙΔΕΣ ΕΙΣΗΓΜΕΝΕΣ ΜΕ ΜΙΑ ΓΩΝΙΑ 0 ΣΕ ΣΧΕΣΗ ΜΕ ΤΗΝ ΙΝΑ ΒΙΔΕΣ ΕΙΣΗΓΜΕΝΕΣ ΜΕ ΜΙΑ ΓΩΝΙΑ ΣΕ ΣΧΕΣΗ με ΤΗΝ ΙΝΑ Πέλμα Άποψη Πέλμα Άποψη a 1,c a 1 a 1,c a 1 a cross ΣΗΜΕΙΩΣΗ (1) Οι ελάχιστες αποστάσεις κατά τον κανονισμό EN 15:2008 σε συμφωνία με την ET-/0030 λαμβάνοντας υπόψη μια μάζα όγκου των στοιχείων ξύλου ρ k 420 kg/m 3. (2) Οι ελάχιστες αποστάσεις για συνδέτες φορτωμένους αξονικά είναι ανεξάρτητες από την γωνία εισαγωγής του συνδέτη και της γωνίας της δύναμης σε σχέση με τις ίνες, σε συμφωνία με το ET-/0030. (3) Η αξονική απόσταση μπορεί να μειωθεί μέχρι το 2,5 αν για κάθε συνδέτη διατηρείται μια επιφάνεια σύνδεσης a 1 = VGS - 08

9 Η στατική του σχεδιαστή ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΤΙΜΕΣ EN 15:2008 ΈΛΞΗ (1) / ΣΥΜΠΙΕΣΗ (2) γεωμετρία εξαγωγη ολικου σπειρωματος (3) εξαγωγη μερικου σπειρωματος (3) έλξη χάλυβα αστάθεια b ξυλο ξυλο χάλυβας χάλυβας b min R ax,k min R ax,k R tens,k R ki,k , , , , , , , ,06 25,40 17, , , , , , , , , , , , , , , , , 38,00 21, , , , , , , , , , ,17 ΚΟΠΗ γεωμετρία ξυλο-ξυλο ΣΥΝΔΕΤΕΣ ΔΙΑΣΤΑΥΡΟΥΜΕΝΟΙ Σύνδεση ορθής γωνίας b 0 MIN R V,k , , , , , , , , , , , , , , , , ,00 Η σύνδεση κοπής κύριας δοκίδας /δευτερεύουσας δοκίδας με συνδέτες VGS διασταυρούμενους αναγράφεται στην σελίδα 0. VGS - 0

10 Η στατική του σχεδιαστή ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΤΙΜΕΣ EN 15:2008 ΟΛΙΣΘΗΣΗ (4) γεωμετρία ξυλο - ξυλο χάλυβας - ξυλο (5) b B ξυλο MIN B MIN R V,k MIN R V,k , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,25 χάλυβας R tens,k (6) 17,6 26,87 ΓΕΝΙΚΕΣ ΑΡΧΕΣ ΣΗΜΕΙΩΣΗ Οι χαρακτηριστικές τιμές κατά τον κανονισμό EN 15:2008 σε συμφωνία με την ET-/0030. Οι τιμές σχεδίου ανακτώνται από τις ακόλουθες χαρακτηριστικές τιμές: Οι συντελεστές γ m και k mod θα πρέπει να ανακτώνται με βάση τον κανονισμό σε ισχύ που χρησιμοποιείται για τον υπολογισμό. Για τις τιμές μηχανικής αντίστασης και για την γεωμετρία των βιδών και υφίσταται αναφορά στην ET-/0030. Κατά την φάση υπολογισμού λαμβάνεται υπόψη η μάζα όγκου των στοιχείων ξύλου ίση με ρ k = 380 kg/m 3. Οι χαρακτηριστικές αντιστάσεις μπορεί να θεωρηθούν έγκυρες, για λογαριασμό της ασφάλειας ακόμα και και για μεγαλύτερες μάζες όγκου. Η διαστασιοποίηση και ο έλεγχος των στοιχείων του ξύλου και των πλακών θα πρέπει να υπολογίζονται χωριστά. Οι χαρακτηριστικές αντιστάσεις κοπής αξιολογούνται για βίδες που εισάγονται χωρίς προδιάτρηση. Στην περίπτωση εισηγμένων βιδών με προδιάτρηση είναι πιθανή η ανάκτηση μεγαλύτερων τιμών αντίστασης. Οι τιμές της εξαγωγής, κοπής και ολίσθησης έχουν αξιολογηθεί λαμβάνοντας υπόψη το βαρύκεντρο που έχει τοποθετηθεί σε αντιστοιχία με το επίπεδο κοπής. Οι χαρακτηριστικές αντιστάσεις αξιολογούνται σε μασίφ ξύλο ή φυλλιδιωτό, στην περίπτωση συνδέσεων με στοιχεία x-lam οι τιμές αντίστασης μπορεί να διαφέρουν και αξιολογούνται με βάση τα χαρακτηριστικά του πάνελ και της διαμόρφωσης της σύνδεσης. (1) Η αντίσταση του προσχεδίου συνδέτη είναι η ελάχιστη ανάμεσα στην αντίσταση σχεδίου πλευράς ξύλου (R ax,d ) και την αντίσταση σχεδίου πλευράς χάλυβα (R tens,d ). (2) Η αντίσταση του προσχεδίου συμπίεσης του συνδέτη είναι η ελάχιστη ανάμεσα στην αντίσταση της πλευράς ξύλου (R ax,d ) και της αντίστασης σχεδίου αστάθειας (R ki,d ). i / / (3) Η αξονική αντίσταση εξαγωγής του σπειρώματος αξιολογήθηκε λαμβάνοντας υπόψη μια γωνία ανάμεσα από 0 ανάμεσα στις ίνες και τον συνδέτη και για ένα μήκος περικοπής ίσο με b ή. Για μεσαίες τιμές του είναι πιθανή η γραμμική παρεμβολή. (4) Η αξονική αντίσταση εξαγωγής του σπειρώματος αξιολογήθηκε λαμβάνοντας υπόψη μια γωνία ανάμεσα από ανάμεσα στις ίνες και τον συνδέτη και για ένα μήκος περικοπής ίσο με b. (5) Η αντίσταση του προσχεδίου συνδέτη είναι η ελάχιστη ανάμεσα στην αντίσταση σχεδίου πλευράς ξύλου (R V,d ) και την αντίσταση σχεδίου πλευράς χάλυβα (R tens,d ). / / (6) Για την σωστή πραγματοποίηση της σύνδεσης, η κεφαλή του συνδέτη θα πρέπει να έχει εισαχθεί πλήρως στην πλάκα χάλυβα. (7) Η αντίσταση έλξης του συνδέτη αξιολογήθηκε λαμβάνοντας υπόψη μια γωνία ανάμεσα στις ίνες και τον συνδέτη. / / VGS - 10

11 Παράδειγμα υπολογισμού: ενίσχυση δοκού σε κλίση σε ορθογώνια έλξη ινών ΔΕΔΟΜΕΝΑ ΠΡΟΣΧΕΔΙΟΥ, c B = 200 mm H = 520 mm a = 25 mm a = 200 mm Ξυλο G24h (ρ k = 380 kg/m 3 ) F v,rd = 8,3 kn F c,0,rd = 8,3 kn Κλάση υπηρεσίας = 1 Durata del carico = media B, c a 1, c a 1 F v,rd H F c,0,rd a a ΕΛΕΓΧΟΣ ΚΑΤΑ ΤΗΝ ΚΟΠΗ ΣΤΗΝ ΣΤΗΡΙΞΗ (EN 15:2008): τ d f v,d τ d = 1,42 N/mm 2 f v,k = 2,70 N/mm 2 EN 15:2008 k mod = 0,8 γ m = 1,25 f v,d = 1,73 N/mm 2 Italia - NTC 2008 k mod = 0,8 γ m = 1,45 f v,d = 1,4 N/mm 2 τ d f v,,42 < 1,73 N/mm 2 Έλεγχος ικανοποιημένος τ d f v,,42 < 1,4 N/mm 2 Έλεγχος ικανοποιημένος ΕΠΙΒΕΒΑΙΩΣΗ ΣΥΜΠΙΕΣΗΣ ΟΡΘΟΓΩΝΙΑ ΣΤΗΝ ΣΤΗΡΙΞΗ - ΔΟΚΟΥ ΧΩΡΙΣ ΕΝΙΣΧΥΣΗ (EN 15:2008): σ c,0,d k c,0 f c,0,d l ef,1 = 255 mm σ c,0,d = 1,3 N/mm 2 k c,0 = 1,00 f c,0,k = 2,70 N/mm 2 EN 15:2008 k mod = 0,8 γ m = 1,25 f c,0,d = 1,73 N/mm 2 Italia - NTC 2008 k mod = 0,8 γ m = 1,45 f c,0,d = 1,4 N/mm 2 σ c,0,d k c,0 f c,0,,3 > 1,73 N/mm 2 Μη ικανοποιημένος έλεγχος νάγκη ενίσχυσης σ c,0,d k c,0 f c,0,,3 > 1,4 N/mm 2 Μη ικανοποιημένος έλεγχος Ανάγκη ενίσχυσης VGS -

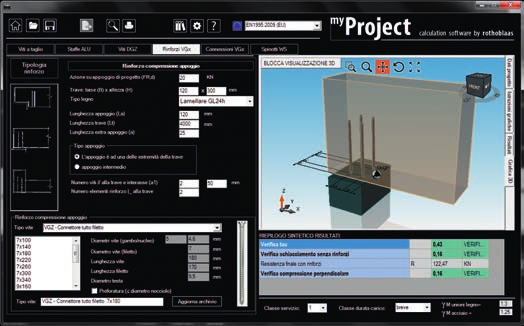

12 ΕΛΕΓΧΟΣ ΟΡΘΟΓΩΝΙΑΣ ΕΝΙΣΧΥΣΗΣ ΣΤΗΝ ΕΙΔΙΚΗ - ΔΟΚΙΔΑ ΜΕ ΕΝΙΣΧΥΣΗ (EN 15:2008 και ET-/0030): F c,0,rd R c,0,rd ΕΠΙΛΟΓΗ ΣΥΝΔΕΤΗ ΕΝΙΣΧΥΣΗΣ VGS x 360 mm = 360 mm b = 350 mm n 0 = 2 n 0 = 2 n = n 0 n 0 = 4 l ef,2 = 45 mm Οι ελάχιστες αποστάσεις για την τοποθέτηση των συνδέσεων αναγράφονται στον πίνακα στην σελ. 143 R ax,0,rk = 3,36 kn R ki,k = 17,20 kn Οι αντιστάσεις συμπίεσης των συνδετών εδώ υπολογιζόμενες αναγράφονται στον πίνακα στην σελ. 144 EN 15:2008 k mod = 0,8 γ m = 1,3 γ m 1 = 1,00 R ax,0,rd = 24,22 kn R ki,d = 17,20 kn R ax,rd = 17,20 kn Italia - NTC 2008 k mod = 0,8 γ m = 1,5 γ m 1 = 1,05 R ax,0,rd = 20, kn R ki,d = 16,38 kn R ax,rd = 16,38 kn R c,0,rd = 156,3 kn R c,0,rd = 141,50 kn F c,0,rd R c,0,rd 8,3 < 156,3 kn Έλεγχος ικανοποιημένος F c,0,rd R c,0,rd 8,3 < 141,50 kn Έλεγχος ικανοποιημένος Για διαμορφώσεις υπολογισμού διαφορετικές είναι διαθέσιμο το λογισμικό myproject ( VGS - 12
