Μηχανισμοί στρέψης SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 AUMA NORM (χωρίς ελεγκτή)

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Μηχανισμοί στρέψης SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 AUMA NORM (χωρίς ελεγκτή)"

Transcript

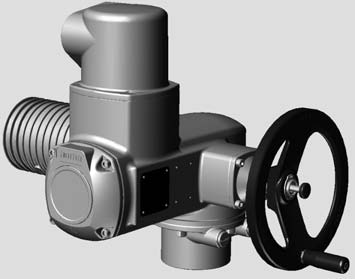

1 Μηχανισμοί στρέψης SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 AUMA NORM (χωρίς ελεγκτή) Εγχειρίδιο λειτουργίας Συναρμολόγηση, χειρισμός, έναρξη λειτουργίας

2 Περιεχόμενα SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Διαβάστε πρώτα τις οδηγίες λειτουργίας! Τηρείτε τις υποδείξεις ασφαλείας. Αυτές οι οδηγίες λειτουργίας αποτελούν μέρος του προϊόντος. Φυλάξτε τις οδηγίες αυτές καθ όλη τη διάρκεια ζωής του προϊόντος. Παραδώστε το εγχειρίδιο στον επόμενο χρήστη ή ιδιοκτήτη του προϊόντος. Σκοπός του εγχειριδίου: Το παρόν εγχειρίδιο περιέχει πληροφορίες για το προσωπικό εγκατάστασης, έναρξης λειτουργίας, χειρισμού και συντήρησης. Το εγχειρίδιο έχει σχεδιαστεί για να σας βοηθήσει να εγκαταστήσετε και να θέσετε σε λειτουργία τη συσκευή. Περιεχόμενα Σελίδα 1. Υποδείξεις ασφαλείας Βασικές υποδείξεις για την ασφάλεια 1.2. Τομέας εφαρμογών 1.3. Τομέας εφαρμογών σε ζώνη εκρήξεων 22 (προαιρετικά) 1.4. Προειδοποιητικές υποδείξεις 1.5. Υποδείξεις και σύμβολα 2. Αναγνώριση Πινακίδα τύπου 2.2. Σύντομη περιγραφή 3. Μεταφορά, αποθήκευση και συσκευασία Μεταφορά 3.2. Αποθήκευση 3.3. Συσκευασία 4. Συναρμολόγηση Θέση τοποθέτησης 4.2. Τοποθέτηση χειροτροχού 4.3. Τοποθέτηση του σερβομηχανισμού στη βάνα Σύνδεση βάνας μέσω συνδέσμου 5. Ηλεκτρική σύνδεση Βασικές υποδείξεις 5.2. Σύνδεση με στρογγυλό βυσματικό σύνδεσμο AUMA Άνοιγμα του κουτιού σύνδεσης Σύνδεση των καλωδίων Κλείσιμο του κουτιού σύνδεσης 5.3. Πρόσθετα εξαρτήματα για την ηλεκτρική σύνδεση Πλαίσιο στήριξης Προστατευτικό καπάκι Ενδιάμεσο πλαίσιο διπλής στεγανοποίησης Εξωτερική σύνδεση γείωσης 6. Χειρισμός Χειροκίνητη λειτουργία Ενεργοποίηση της χειροκίνητης λειτουργίας Αποσύμπλεξη της χειροκίνητης λειτουργίας 6.2. Μηχανοκίνητη λειτουργία

3 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Περιεχόμενα 7. Ενδείξεις Μηχανική ένδειξη θέσης/κίνησης 8. Σημάνσεις Αποκρίσεις μηχανισμού κίνησης 9. Έναρξη χρήσης Τερματικοί αναστολείς στο μηχανισμό στρέψης Ρύθμιση ΚΛΕΙΣΤΗΣ τελικής θέσης Ρύθμιση ΑΝΟΙΧΤΗΣ τελικής θέσης 9.2. Άνοιγμα του χώρου διακοπτών 9.3. Ρύθμιση του κυκλώματος ροπής 9.4. Ρύθμιση του κυκλώματος διαδρομής Ρύθμιση ΚΛΕΙΣΤΗΣ τελικής θέσης (μαύρο πεδίο) Ρύθμιση ΑΝΟΙΧΤΗΣ τελικής θέσης (λευκό πεδίο) 9.5. Ρύθμιση των ενδιάμεσων θέσεων Ρύθμιση της κατεύθυνσης κίνησης ΚΛΕΙΣΤΟ (μαύρο πεδίο) Ρύθμιση της κατεύθυνσης κίνησης ΑΝΟΙΧΤΟ (λευκό πεδίο) 9.6. Δοκιμαστική λειτουργία Έλεγχος φοράς περιστροφής Έλεγχος του κυκλώματος διαδρομής 9.7. Ηλεκτρονικός κωδικοποιητής θέσης EWG Ρύθμιση εύρους μέτρησης Προσαρμογή τιμών ρεύματος Ενεργοποίηση/απενεργοποίηση της LED σήμανσης τελικής θέσης 9.8. Ποτενσιόμετρο Ρύθμιση του ποτενσιόμετρου 9.9. Ηλεκτρονικός κωδικοποιητής θέσης RWG Ρύθμιση εύρους μέτρησης Ρύθμιση της μηχανικής ένδειξης θέσης Κλείσιμο του καπακιού του χώρου διακοπτών 10. Επιδιόρθωση βλαβών Σφάλματα κατά την έναρξη χρήσης Προστασία μοτέρ (επιτήρηση θερμοκρασίας) 11. Συντήρηση και επισκευή Προληπτικά μέτρα για τη συντήρηση και την ασφαλή λειτουργία Συντήρηση Απόρριψη και ανακύκλωση 12. Τεχνικά στοιχεία Τεχνικά στοιχεία μηχανισμού στρέψης 13. Κατάλογος ανταλλακτικών Μηχανισμός στρέψης SQ 05.2 SQ 14.2/SQR 05.2 SQR Πιστοποιητικά Δήλωση ενσωμάτωσης και δήλωση συμμόρφωσης ΕΚ Ευρετήριο λημμάτων... Διευθύνσεις

4 Υποδείξεις ασφαλείας SQ 05.2 SQ 14.2/SQR 05.2 SQR Υποδείξεις ασφαλείας 1.1. Βασικές υποδείξεις για την ασφάλεια Πρότυπα/Οδηγίες Τα προϊόντα της AUMA σχεδιάζονται και κατασκευάζονται σύμφωνα με τα αναγνωρισμένα πρότυπα και τις οδηγίες. Αυτό πιστοποιείται από μια δήλωση ενσωμάτωσης και μια δήλωση συμμόρφωσης ΕΚ. Ο τελικός χρήστης και ο κατασκευαστής της εγκατάστασης πρέπει να φροντίσουν ώστε να τηρούνται όλες οι νομικές απαιτήσεις, οδηγίες, διατάξεις, εθνικοί κανονισμοί και συστάσεις αναφορικά με την τοποθέτηση, την ηλεκτρολογική σύνδεση, την έναρξη χρήσης και τη λειτουργία στην τοποθεσία εγκατάστασης. Υποδείξεις ασφαλείας/προειδοποιήσεις Κατάρτιση προσωπικού Τα άτομα που εργάζονται σε αυτή τη συσκευή πρέπει να γνωρίζουν υποδείξεις ασφαλείας και τις προειδοποιήσεις αυτού του εγχειριδίου και να τηρούν τις οδηγίες που δίνονται. Οι υποδείξεις ασφαλείας και οι πινακίδες προειδοποίησης επάνω στο προϊόν πρέπει να τηρούνται για την αποφυγή σωματικών βλαβών και υλικών ζημιών. Η συναρμολόγηση, η ηλεκτρική σύνδεση, η έναρξη χρήσης, ο χειρισμός και η συντήρηση στο μηχάνημα επιτρέπεται να εκτελούνται μόνο από εκπαιδευμένο προσωπικό που έχει την αντίστοιχη εξουσιοδότηση από το χρήστη ή τον κατασκευαστή της εγκατάστασης. Πριν από τις εργασίες σε αυτό το προϊόν, το προσωπικό πρέπει να έχει διαβάσει και κατανοήσει αυτό το εγχειρίδιο λειτουργίας, καθώς και να γνωρίζει και να τηρεί τους αναγνωρισμένους κανόνες ασφάλειας εργασίας. Έναρξη χρήσης Λειτουργία Πριν από την έναρξη χρήσης είναι σημαντικό να ελεγχθούν όλες οι ρυθμίσεις για το κατά πόσο συμφωνούν με τις προδιαγραφές και τις απαιτήσεις της εφαρμογής. Σε περίπτωση λανθασμένης ρύθμισης μπορεί από τη χρήση να προκύψουν κίνδυνοι, όπως π.χ. ζημιές στη βάνα ή στην εγκατάσταση. Για τέτοιου είδους ζημιές ο κατασκευαστής δεν φέρει καμία ευθύνη. Την ευθύνη αναλαμβάνει αποκλειστικά ο χρήστης. Προϋποθέσεις για μια άψογη και ασφαλή λειτουργία: Σωστή μεταφορά, αποθήκευση, τοποθέτηση και συναρμολόγηση, καθώς και η προσεκτική έναρξη χρήσης. Θέτετε το μηχάνημα σε λειτουργία μόνο εφόσον αυτό είναι σε τεχνικά άρτια κατάσταση, λαμβάνοντας υπόψη τις οδηγίες αυτού του εγχειριδίου λειτουργίας. Αναφέρετε και επιδιορθώνετε αμέσως τις βλάβες και τις ζημιές! Τηρείτε τους αναγνωρισμένους κανόνες ασφάλειας εργασίας. Τηρείτε τους ισχύοντες εθνικούς κανονισμούς. Κατά τη λειτουργία, το περίβλημα ζεσταίνεται και μπορεί να προκύψουν θερμοκρασίες επιφάνειας > 60 C. Για την προστασία από πιθανά εγκαύματα, πριν από τη διεξαγωγή εργασιών στη συσκευή συνιστούμε να ελέγχετε τη θερμοκρασία στην επιφάνεια της συσκευής με ένα κατάλληλο θερμόμετρο και, εάν χρειάζεται, να φοράτε προστατευτικά γάντια. Μέτρα προστασίας Συντήρηση Ο χρήστης ή αντίστοιχα ο κατασκευστής της εγκατάστασης είναι υπεύθυνος για την πρόβλεψη των απαραίτητων επιτόπιων μέτρων προστασίας, όπως π.χ. καλύμματα, φράκτες ή ατομικός προστατευτικός εξοπλισμός για το προσωπικό. Για τη διασφάλιση της ασφαλούς λειτουργίας της συσκευής πρέπει να τηρούνται οι υποδείξεις συντήρησης που παρατίθενται σε αυτό το εγχειρίδιο λειτουργίας Τομέας εφαρμογών Τροποποιήσεις στη συσκευή επιτρέπονται μόνο με τη έγκριση του κατασκευαστή. Οι µηχανισµοί περιστροφής της AUMA έχουν σχεδιαστεί για τη λειτουργία βιομηχανικών βαλβίδων, όπως π.χ. βαλβίδων, βανών, δικλείδων και κρουνών. Οι µηχανισµοί στρέψης της AUMA έχουν σχεδιαστεί για τη λειτουργία βιομηχανικών βαλβίδων, όπως π.χ. δικλείδων και κρουνών. Άλλες εφαρμογές επιτρέπονται μόνο με ρητή (γραπτή) έγκριση του κατασκευαστή. 4

5 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Υποδείξεις ασφαλείας Δεν επιτρέπεται η χρήση π.χ. για τα παρακάτω: Οχήματα οριζόντιας μεταφοράς σύμφωνα με EN ISO 3691 Εργαλεία ανύψωσης σύμφωνα με EN Ανελκυστήρες ατόμων κατά DIN και Ανελκυστήρες φορτίων σύμφωνα με EN 81-1/A1 Κυλιόμενες σκάλες Συνεχής λειτουργία Εγκαταστάσεις μέσα στο έδαφος Μόνιμη υποβρύχια χρήση (προσέξτε το βαθμό προστασίας) Περιοχές με κίνδυνο εκρήξεων, με εξαίρεση τη ζώνη 22 Περιοχές εκτεθειμένες σε ακτινοβολία μέσα σε πυρηνικές εγκαταστάσεις Σε περίπτωση εσφαλμένης και μη προβλεπόμενης χρήσης δεν αναλαμβάνουμε καμιά ευθύνη. Μέρος της προβλεπόμενης χρήσης αποτελεί και η τήρηση αυτών των οδηγιών λειτουργίας. Πληροφορία Το εγχειρίδιο λειτουργίας ισχύει για τον κανονικό τύπο «δεξιόστροφου κλεισίματος», δηλαδή με τον άξονα κίνησης να στρέφεται δεξιόστροφα για το κλείσιμο της βάνας Τομέας εφαρμογών σε ζώνη εκρήξεων 22 (προαιρετικά) Οι σερβομηχανισμοί της αναφερθείσας σειράς είναι επίσης κατάλληλοι για χρήση σε περιοχές της ΖΩΝΗΣ 22 με κίνδυνο εκρήξεων λόγω σκόνης σύμφωνα με την Οδηγία ATEX 94/9/EΚ. Οι σερβομηχανισμοί έχουν κατασκευαστεί με το βαθμό προστασίας IP68 και ανταποκρίνονται στους κανονισμούς του EN :1998 Παράγραφος 6 Ηλεκτρικός εξοπλισμός για χρήση σε περιοχές με εύφλεκτη σκόνη, απαιτήσεις για ηλεκτρικό εξοπλισμό της Κατηγορίας 3 - Προστασία με χρήση περιβλήματος. Για την εκπλήρωση όλων των απαιτήσεων του EN : 1998, λάβετε οπωσδήποτε υπόψη τα παρακάτω σημεία: Σύμφωνα με την Οδηγία ATEX 94/9/EΚ οι σερβομηχανισμοί πρέπει να διαθέτουν πρόσθετη σήμανση II3D IP6X T150 C. Η μέγιστη θερμοκρασία επιφάνειας των μηχανισμών σε θερμοκρασία περιβάλλοντος +40 C σύμφωνα με το EN Παράγραφος 10.4 είναι +150 C. Σύμφωνα με την Παράγραφο 10.4, η αυξημένη συσσώρευση σκόνης στον εξοπλισμό λειτουργίας δεν έχει ληφθεί υπόψη στον υπολογισμό της μέγιστης θερμοκρασίας επιφάνειας. Η σωστή σύνδεση των θερμικών διακοπτών ή αντίστοιχα των ψυχρών αγωγών, καθώς και η τήρηση του τρόπου λειτουργίας και των τεχνικών στοιχείων αποτελούν προϋπόθεση για την τήρηση των μέγιστων θερμοκρασιών επιφάνειας των συσκευών. Το φις σύνδεσης επιτρέπεται να συνδέεται και να αποσυνδέεται μόνο όταν δεν υπάρχει τάση. Οι χρησιμοποιούμενοι στυπιοθλίπτες καλωδίων πρέπει επίσης να ανταποκρίνονται στις απαιτήσεις της Κατηγορίας II3D και να ικανοποιούν τουλάχιστον το βαθμό προστασίας IP68. Οι μηχανισμοί κίνησης πρέπει να συνδεθούν με την εξουδετέρωση δυναμικού μέσω εξωτερικής σύνδεσης γείωσης (πρόσθετο εξάρτημα) ή να ενσωματωθούν σε γειωμένο σύστημα σωληνώσεων. Γενικά, σε περιοχές με κίνδυνο εκρήξεων λόγω σκόνης πρέπει να τηρούνται οι απαιτήσεις του EN Η επίδειξη της αρμόζουσας προσοχής καθώς και το εκπαιδευμένο προσωπικό για τις εργασίες έναρξης χρήσης, επισκευής και συντήρησης αποτελεί προϋπόθεση για την ασφαλή λειτουργία των σερβομηχανισμών. 5

6 Υποδείξεις ασφαλείας SQ 05.2 SQ 14.2/SQR 05.2 SQR Προειδοποιητικές υποδείξεις Οι παρακάτω προειδοποιητικές υποδείξεις χρησιμοποιούνται για να εφιστήσουν ιδιαίτερη προσοχή σε διαδικασίες σχετικές με την ασφάλεια σε αυτό το εγχειρίδιο, η καθεμιά χαρακτηριζόμενη από την αντίστοιχη λέξη σήμανσης (ΚΙΝΔΥΝΟΣ, ΠΡΟΕΙΔΟΠΟΙΗΣΗ, ΠΡΟΣΟΧΗ, ΥΠΟΔΕΙΞΗ). Συμβολίζει μια εξαιρετικά επικίνδυνη κατάσταση με υψηλό βαθμό κινδύνου. Αν αυτή η υπόδειξη δεν ληφθεί υπόψη, αυτό μπορεί να έχει σαν πιθανή συνέπεια θάνατο ή σοβαρές σωματικές βλάβες. Πιθανώς επικίνδυνη κατάσταση με μέτριο βαθμό κινδύνου. Αν αυτή η υπόδειξη δεν ληφθεί υπόψη, αυτό μπορεί να έχει σαν πιθανή συνέπεια θάνατο ή σοβαρές σωματικές βλάβες. Πιθανώς επικίνδυνη κατάσταση με μικρό βαθμό κινδύνου. Αν αυτή η υπόδειξη δεν ληφθεί υπόψη, αυτό μπορεί να έχει σαν συνέπεια ελαφρούς ή μέτριους τραυματισμούς. Mπορεί επίσης να χρησιμοποιηθεί για την υπόδειξη πιθανών υλικών ζημιών. Ενδεχόμενη επικίνδυνη κατάσταση. Αν αυτή η υπόδειξη δεν ληφθεί υπόψη, αυτό μπορεί να έχει σαν συνέπεια υλικές ζημιές. Δεν χρησιμοποιείται για την υπόδειξη σωματικών βλαβών. Δομή και τυπογραφική διάταξη των προειδοποιητικών υποδείξεων Είδος κινδύνου και η πηγή του! Πιθανές συνέπειες κατά τη μη τήρηση (προαιρετικά) Μέτρα για την αποφυγή κινδύνου Περαιτέρω μέτρα Το σύμβολο ασφαλείας προειδοποιεί για ενδεχόμενο κίνδυνο τραυματισμού Υποδείξεις και σύμβολα Η λέξη σήμανσης (εδώ ΚΙΝΔΥΝΟΣ) υποδηλώνει το βαθμό κινδύνου. Σε αυτό το εγχειρίδιο χρησιμοποιούνται οι παρακάτω υποδείξεις και σύμβολα: Πληροφορίες Η λέξη Πληροφορία πριν από το κείμενο υποδηλώνει σημαντικές παρατηρήσεις και πληροφορίες. Σύμβολο για ΚΛΕΙΣΤΟ (κλειστή βάνα) Σύμβολο για ΑΝΟΙΧΤΟ (ανοιχτή βάνα) Σημαντική πληροφορία πριν από την εκτέλεση του επόμενου βήματος. Αυτό το σύμβολο υποδηλώνει τις ενέργειες που προϋποθέτει το επόμενο βήμα, τις προετοιμασίες που θα πρέπει να κάνετε ή τι θα πρέπει να λάβετε υπόψη. < > Παραπομπή σε άλλα σημεία κειμένου Οι όροι που έχουν τοποθετηθεί σε αυτήν την παρένθεση παραπέμπουν σε άλλα σημεία κειμένου του εγχειριδίου που σχετίζονται με αυτό το θέμα. Αυτοί οι όροι υπάρχουν στο ευρετήριο, στα περιεχόμενα ή ως επικεφαλίδα και επομένως μπορούν να εντοπιστούν γρήγορα. 6

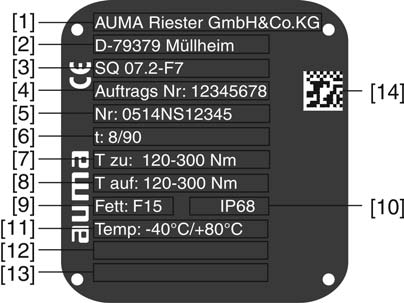

7 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Αναγνώριση 2. Αναγνώριση 2.1. Πινακίδα τύπου Κάθε υπομονάδα της συσκευής (μηχανισμός κίνησης, μοτέρ) έχει επάνω της μια πινακίδα τύπου. Σχήμα 1: Διάταξη των πινακίδων τύπου [1] Πινακίδα τύπου του μοτέρ [2] Πινακίδα τύπου του σερβομηχανισμού [3] Πρόσθετη πινακίδα, π.χ. πινακίδα KKS Περιγραφή πινακίδας τύπου του σερβομηχανισμού Σχήμα 2: Πινακίδα τύπου σερβομηχανισμού (παράδειγμα) [1] Όνομα του κατασκευαστή [2] Διεύθυνση του κατασκευαστή [3] Ονομασία τύπου [4] Αριθμός παραγγελίας [5] Σειριακός αριθμός σερβομηχανισμού [6] Χρόνος κίνησης σε [s] για στρέψη 90 [7] Περιοχή ροπής στην κατεύθυνση ΚΛΕΙΣΤΟ [8] Περιοχή ροπής στην κατεύθυνση ΑΝΟΙΧΤΟ [9] Τύπος λιπαντικού [10] Βαθμός προστασίας [11] Επιτρεπόμενη θερμοκρασία περιβάλλοντος [12] Προαιρετική αντιστοίχιση σύμφωνα με την επιθυμία του πελάτη [13] Προαιρετική αντιστοίχιση σύμφωνα με την επιθυμία του πελάτη [14] Κωδικός DataMatrix 7

8 Αναγνώριση SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ονομασία τύπου Σχήμα 3: Ονομασία τύπου (παράδειγμα) 1. Τύπος και μέγεθος του σερβομηχανισμού 2. Μέγεθος φλάντζας Τύπος και μέγεθος Αυτό το εγχειρίδιο χρήσης ισχύει για τις παρακάτω συσκευές και μεγέθη: Μηχανισμοί στρέψης για λειτουργία ελέγχου: SQ 05.2, 07.2, 10.2, 12.2, 14.2 Μηχανισμοί στρέψης για λειτουργία ρύθμισης: SQR 05.2, 07.2, 10.2, 12.2, 14.2 Αριθμός παραγγελίας Σειριακός αριθμός σερβομηχανισμού Κωδικός DataMatrix Με αυτόν τον αριθμό μπορείτε να ταυτοποιήσετε το προϊόν και να βρείτε τα τεχνικά στοιχεία, καθώς και τα στοιχεία παραγγελίας της συσκευής. Για απορίες σχετικά με το προϊόν αναφέρετε κατευθείαν αυτόν τον αριθμό. Στη σελίδα παρέχουμε μια υπηρεσία μέσω της οποίας ο εξουσιοδοτημένος χρήστης μπορεί, εισάγοντας τον αριθμό παραγγελίας, να κατεβάσει έγγραφα σχετικά με την παραγγελία όπως σχεδιαγράμματα συνδεσμολογίας και τεχνικά στοιχεία (στα γερμανικά και στα αγγλικά), το πιστοποιητικό ελέγχου, το εγχειρίδιο λειτουργίας και άλλες πληροφορίες σχετικά με την παραγγελία. Πίνακας 1: Περιγραφή του σειριακού αριθμού (με παράδειγμα) NS Θέση: Εβδομάδα μονταρίσματος 05 Ημερολογιακή εβδομάδα Θέση: Έτος κατασκευής 14 Έτος κατασκευής: 2014 Όλες οι άλλες θέσεις NS12345 Εσωτερικός αριθμός για μονοσήμαντη αναγνώριση του προϊόντος Με την εφαρμογή AUMA Support App μπορείτε να σαρώσετε τον κωδικό DataMatrix και να αποκτήσετε ως εξουσιοδοτημένος χρήστης άμεση πρόσβαση σε έγγραφα σχετικά με το προϊόν χωρίς εισαγωγή του αριθμού εντολής ή του σειριακού αριθμού. Σχήμα 4: Σύνδεσμος για το App Store 2.2. Σύντομη περιγραφή Μηχανισμός στρέψης Ορισμός σύμφωνα με EN ISO 5211: Ο μηχανισμός στρέψης είναι ένας σερβομηχανισμός, ο οποίος μεταδίδει στη βάνα ροπή για λιγότερο από μία πλήρη περιστροφή. Ο μηχανισμός στρέψης δεν πρέπει να μπορεί να δέχεται δυνάμεις πρόωσης. Οι μηχανισμοί στρέψης της AUMA κινούνται μέσω ενός ηλεκτρικού μοτέρ. Για τη χειροκίνητη λειτουργία υπάρχει ένας χειροτροχός. Η απενεργοποίηση στις τελικές θέσεις μπορεί να γίνει σε εξάρτηση από τη διαδρομή ή από τη ροπή. Για τη διεκπεραίωση των σημάτων ελέγχου ή αντίστοιχα για την επεξεργασία των σημάτων κίνησης χρειάζεται οπωσδήποτε μια μονάδα ελέγχου. Οι σερβομηχανισμοί χωρίς μονάδα ελέγχου μπορούν να εξοπλιστούν αργότερα επίσης με μία μονάδα ελέγχου AUMA. Εάν έχετε ερωτήσεις σχετικά με αυτό, πρέπει να μας αναφέρετε τον αριθμό παραγγελίας της εταιρίας μας (βλέπε πινακίδα τύπου μηχανισμού κίνησης). 8

9 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Μεταφορά, αποθήκευση και συσκευασία 3. Μεταφορά, αποθήκευση και συσκευασία 3.1. Μεταφορά Η μεταφορά στo χώρο τοποθέτησης πρέπει να γίνεται μέσα σε γερή συσκευασία. Αιωρούμενο φορτίο! Κίνδυνος θανάτου και σοβαρών τραυματισμών. ΜΗΝ στέκεστε κάτω από αιωρούμενο φορτίο. Στερεώνετε το ανυψωτικό μηχάνημα στο περίβλημα και ΟΧΙ στον τροχό χειροκίνησης. Για σερβομηχανισμούς που είναι τοποθετημένοι πάνω σε βάνα: Στερεώνετε το ανυψωτικό μηχάνημα στη βάνα και ΟΧΙ στο σερβομηχανισμό. Για σερβομηχανισμούς που έχουν τοποθετηθεί μαζί με μειωτήρα στροφών: Στερεώνετε το ανυψωτικό μηχάνημα με κρίκους ανύψωσης στο μειωτήρα και ΟΧΙ στο σερβομηχανισμό. Για σερβομηχανισμούς που έχουν τοποθετηθεί μαζί με μονάδα ελέγχου: Στερεώνετε το ανυψωτικό μηχάνημα στο σερβομηχανισμό και ΟΧΙ στη μονάδα ελέγχου Αποθήκευση Κίνδυνος διάβρωσης εξαιτίας λανθασμένης αποθήκευσης! Αποθήκευση σε ξηρό χώρο με καλό εξαερισμό. Προστασία από την υγρασία του εδάφους μέσω αποθήκευσης σε ράφι ή επάνω σε ξύλινη σχάρα. Κάλυψη της συσκευής για προστασία από σκόνη και βρομιά. Επάλειψη των γυμνών επιφανειών με κατάλληλο αντιδιαβρωτικό μέσο. Μακροχρόνια αποθήκευση Εάν το προϊόν αποθηκευτεί για μεγάλο χρονικό διάστημα (περισσότερο από 6 μήνες), θα πρέπει να λάβετε επιπλέον υπόψη σας τα παρακάτω: 1. Πριν την αποθήκευση: Προστατέψτε τις γυμνές επιφάνειες, ειδικά τα κινούμενα μέρη και τις επιφάνειες έδρασης, με αντιδιαβρωτικό μέσο μεγάλης διάρκειας. 2. Κάθε 6 μήνες περίπου: Έλεγχος για τυχόν σχηματισμό διάβρωσης. Σε περίπτωση που παρατηρηθούν σημάδια διάβρωσης, χρησιμοποιήστε ξανά αντιδιαβρωτικό Συσκευασία Τα προϊόντα μας μεταφέρονται από το εργοστάσιο μέσα σε ειδικές ασφαλείς συσκευασίες. Οι συσκευασίες είναι από υλικά φιλικά προς το περιβάλλον και μπορούν να διαχωριστούν εύκολα και να ανακυκλωθούν. Πρόκειται για συσκευασίες από ξύλο, χαρτόνι, χαρτί και φύλλο PE. Σας συνιστούμε να δώσετε τα υλικά της συσκευασίας για ανακύκλωση. 9

10 Συναρμολόγηση SQ 05.2 SQ 14.2/SQR 05.2 SQR Συναρμολόγηση 4.1. Θέση τοποθέτησης Οι σερβομηχανισμοί της AUMA μπορούν να λειτουργήσουν σε οποιαδήποτε θέση τοποθέτησης, χωρίς να υπάρχουν περιορισμοί Τοποθέτηση χειροτροχού Σχήμα 5: Χειροτροχός [1] Ροδέλα διάκενου [2] Άξονας εισόδου [3] Χειροτροχός [4] Δακτύλιος ασφάλισης 1. Αν χρειάζεται, εισάγετε την ροδέλα διάκενου [1] στον άξονα εισόδου [2]. 2. Εισάγετε τον χειροτροχό [3] στον άξονα εισόδου. 3. Ασφαλίστε τον χειροτροχό [3] με το συνημμένο δακτύλιο ασφάλισης [4] Τοποθέτηση του σερβομηχανισμού στη βάνα Κίνδυνος διάβρωσης εξαιτίας φθορών στη βαφή και συμπύκνωσης νερού! Μετά από τις εργασίες στη συσκευή, διορθώστε τυχόν φθορές στη βαφή. Μετά τη συναρμολόγηση συνδέστε αμέσως τη συσκευή στο ηλεκτρικό ρεύμα, ώστε μέσω του θερμαντήρα να ελαττωθεί η συμπύκνωση του νερού. Η τοποθέτηση του σερβομηχανισμού στη βάνα γίνεται είτε μέσω ενός συνδέσμου (στάνταρ) ή μέσω ενός μοχλού. Για την τοποθέτηση στη βάνα στη έκδοση με πέλμα και μοχλό υπάρχει ξεχωριστό εγχειρίδιο. 10

11 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Συναρμολόγηση Σύνδεση βάνας μέσω συνδέσμου Διαστάσεις Σχήμα 6: Διαστάσεις συνδέσμου [1] Σύνδεσμος [2] Άξονας βάνας [3] Ακέφαλος κοχλίας [4] Βίδα Πίνακας 2: Διαστάσεις συνδέσμου Τύπος, μέγεθος - φλάντζα σύνδεσης X max [mm] Y max [mm] Z max [mm] SQ/SQR 05.2-F05/F SQ/SQR 07.2-F05/F SQ/SQR 07.2-F SQ/SQR 10.2-F SQ/SQR 10.2-F SQ/SQR 12.2-F SQ/SQR 12.2-F SQ/SQR 14.2-F SQ/SQR 14.2-F Συναρμολόγηση Πληροφορίες : Συναρμολογήστε τη βάνα και το μηχανισμό στην ίδια τελική θέση. - Σε δικλείδες: προτεινόμενη θέση τοποθέτησης ΚΛΕΙΣΤΗ τελική θέση. - Σε κρουνούς: προτεινόμενη θέση τοποθέτησης ΑΝΟΙΧΤΗ τελική θέση. 1. Καθαρίστε τα γράσα από τις επιφάνειες εφαρμογής των φλαντζών σύνδεσης. 2. Λιπάνετε ελαφρά τον άξονα της βάνας [2]. 3. Με το χειροτροχό οδηγήστε το μηχανισμό στο μηχανικό τερματικό αναστολέα. 4. Τοποθετήστε το σύνδεσμο [1] πάνω στον άξονα της βάνας [2] και ασφαλίστε τον από αξονική ολίσθηση με βιδωτό πείρο, δακτύλιο ασφάλισης ή με βίδα. Ταυτόχρονα τηρείτε τις αποστάσεις X, Y ή Z (βλέπε σχήμα και πίνακα <Διαστάσεις συνδέσμου>). 5. Λιπάνετε καλά την οδόντωση στο σύνδεσμο με μη όξινο λιπαντικό. 6. Τοποθετήστε το μηχανισμό στρέψης. Πληροφορίες : Προσέξτε το κεντράρισμα (εάν είναι δυνατό) και την πλήρη εφαρμογή της φλάντζας. 11

12 Συναρμολόγηση SQ 05.2 SQ 14.2/SQR 05.2 SQR Αν οι τρύπες φλάντζας δεν συμφωνούν με τα σπειρώματα: 7.1 Στρέψτε λίγο το χειροτροχό μέχρι που οι τρύπες να ευθυγραμμιστούν. 7.2 Ενδεχομένως μετατοπίστε το μηχανισμό κατά ένα δόντι πάνω στο σύνδεσμο. 8. Στερεώστε το μηχανισμό με τις βίδες [4]. Πληροφορίες : Για την αποφυγή γαλβανικής διάβρωσης, συνιστούμε να επαλείψετε τις βίδες με υλικό στεγανοποίησης σπειρώματος. Σφίξτε τις βίδες [4] σταυρωτά με ροπή σύμφωνα με τον πίνακα. Πίνακας 3: Ροπές σύσφιξης βιδών Βίδες Σπείρωμα M6 M8 M10 M12 M16 Ροπή σύσφιξης T A [Nm] Κατηγορία αντοχής

13 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ηλεκτρική σύνδεση 5. Ηλεκτρική σύνδεση 5.1. Βασικές υποδείξεις Κίνδυνος εξαιτίας λανθασμένης ηλεκτρικής σύνδεσης Η μη τήρηση μπορεί να έχει σαν συνέπεια θάνατο, σοβαρές σωματικές βλάβες ή υλικές ζημιές. Η ηλεκτρική σύνδεση επιτρέπεται να γίνεται μόνο από εκπαιδευμένο προσωπικό. Πριν από τη σύνδεση προσέξτε τις βασικές υποδείξεις που περιέχονται σ' αυτό το κεφάλαιο. Μετά από τη σύνδεση και πριν την ενεργοποίηση της ηλεκτρικής τάσης, προσέξτε τις υποδείξεις του κεφαλαίου <Θέση σε λειτουργία> και <Δοκιμαστική λειτουργία>. Ηλεκτρολογικό σχέδιο/σχεδιάγραμμα συνδεσμολογίας Το αντίστοιχο ηλεκτρολογικό σχέδιο/σχεδιάγραμμα συνδεσμολογίας (στα γερμανικά και στα αγγλικά) παραδίδεται μαζί με αυτό το εγχειρίδιο λειτουργίας μέσα σε αδιάβροχη θήκη στερεωμένη πάνω στη συσκευή. Μπορείτε επίσης να το προμηθευτείτε αναφέροντας τον αντίστοιχο αριθμό παραγγελίας (βλ. πινακίδα τύπου) ή να το κατεβάσετε απευθείας από το Internet ( Ζημιές στη βάνα κατά τη σύνδεση χωρίς μονάδα ελέγχου! Οι μηχανισμοί κίνησης NORM απαιτούν τη χρήση μίας μονάδας ελέγχου: Το μοτέρ πρέπει να συνδέεται μόνο μέσω μίας μονάδας ελέγχου (κύκλωμα ρελέ αντιστροφής). Τηρείτε τον τρόπο απενεργοποίησης που προβλέπεται από τον κατασκευαστή της βάνας. Τηρείτε το ηλεκτρολογικό σχέδιο. Καθυστέρηση απενεργοποίησης Διατάξεις προστασίας στην εγκατάσταση Η καθυστέρηση απενεργοποίησης είναι το χρονικό διάστημα από τη διέγερση του διακόπτη διαδρομής ή ροπής μέχρι την απενεργοποίηση της ηλεκτρικής τάσης στο μοτέρ. Για την προστασία της βάνας και του μηχανισμού προτείνουμε μία καθυστέρηση απενεργοποίησης < 50 ms. Είναι δυνατές μεγαλύτερες καθυστερήσεις απενεργοποίησης εφόσον ληφθεί υπόψη ο χρόνος κίνησης, η μήτρα σύνδεσης, το είδος της βάνας και η τοποθέτηση. Συνιστούμε να απενεργοποιείτε το εκάστοτε ρελέ κατεύθυνσης απευθείας μέσω του αντίστοιχου διακόπτη διαδρομής ή ροπής. Για την προστασία βραχυκυκλώματος και για την αποσύνδεση του μηχανισμού απαιτούνται ασφάλειες και διακόπτες διαχωρισμού φορτίου στην εγκατάσταση. Η τιμή ρεύματος για την εγκατάσταση προκύπτει από την κατανάλωση ρεύματος του μοτέρ (βλ. ηλεκτρολογικό φύλλο στοιχείων). Διακόπτης διαδρομής και ροπής Τύπος ρεύματος, τάση και συχνότητα ηλεκτρικού δικτύου Οι διακόπτες διαδρομής και ροπής κατασκευάζονται ως μονοί, διπλοί ή τριπλοί διακόπτες. Μέσω των δύο κυκλωμάτων (κανονικά κλειστή/ανοιχτή επαφή) ενός μονού διακόπτη επιτρέπεται να ενεργοποιείται μόνο το ίδιο δυναμικό. Εάν θέλετε να ενεργοποιήσετε ταυτόχρονα διαφορετικά δυναμικά, τότε θα πρέπει να χρησιμοποιήσετε διπλούς ή τριπλούς διακόπτες. Κατά τη χρήση διπλών/τριπλών διακοπτών: Για τη σηματοδότηση, χρησιμοποιήστε τις επαφές πρόωρης ενεργοποίησης DSR1, DÖL1, WSR1, WÖL1. Για την απενεργοποίηση, χρησιμοποιήστε τις επαφές καθυστέρησης DSR, DÖL, WSR, WÖL. Ο τύπος ρεύματος, η τάση και η συχνότητα ηλεκτρικού δικτύου πρέπει να συμφωνούν με τα στοιχεία που αναγράφονται στην πινακίδα τύπου του κινητήρα. 13

14 Ηλεκτρική σύνδεση SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Σχήμα 7: Πινακίδα τύπου κινητήρα (παράδειγμα) [1] Τύπος ρεύματος [2] Τάση ηλεκτρικού δικτύου [3] Συχνότητα ηλεκτρικού δικτύου (για τριφασικά και μονοφασικά μοτέρ) Καλώδια σύνδεσης Για να διασφαλίσετε τη μόνωση της συσκευής χρησιμοποιείτε κατάλληλα (ανθεκτικά στην ηλεκτρική τάση) καλώδια. Υπολογίστε τα καλώδια τουλάχιστον για την υψηλότερη δυνατή ονομαστική τάση. Χρησιμοποιείτε καλώδιο σύνδεσης με κατάλληλη ελάχιστη ονομαστική θερμοκρασία. Σε καλώδια σύνδεσης που εκτίθενται σε ακτινοβολία UV (π.χ. στο ύπαιθρο), χρησιμοποιείτε καλώδια ανθεκτικά σε ακτινοβολία UV Σύνδεση με στρογγυλό βυσματικό σύνδεσμο AUMA Άνοιγμα του κουτιού σύνδεσης Διατομές σύνδεσης στρογγυλού βυσματικού συνδέσμου AUMA: Ακροδέκτες ισχύος (U1, V1, W1, U2, V2, W2): το πολύ 6 mm² εύκαμπτα/10 mm² άκαμπτα Σύνδεση καλωδίου προστασίας : το πολύ 6 mm² εύκαμπτο/10 mm² άκαμπτο Επαφές ελέγχου (1 έως 50): το πολύ 2,5 mm² Σχήμα 8: Σύνδεση στρογγυλού βυσματικού συνδέσμου AUMA, έκδοση S [1] Καπάκι [2] Βίδες στο καπάκι [3] Δακτύλιος κυκλικής διατομής [4] Βίδες στο φορέα υποδοχών [5] Φορέας υποδοχών [6] Είσοδος καλωδίου [7] Ασφαλιστική τάπα [8] Στυπιοθλίπτης καλωδίου (δεν περιλαμβάνεται στη συσκευασία παράδοσης) 14

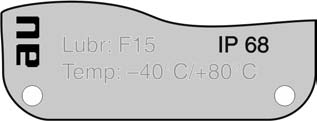

15 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ηλεκτρική σύνδεση Επικίνδυνη ηλεκτρική τάση! Πιθανότητα ηλεκτροπληξίας. Πριν το άνοιγμα διακόψτε την ηλεκτρική τροφοδοσία. 1. Λύστε τις βίδες [2] και αφαιρέστε το καπάκι [1]. 2. Λύστε τις βίδες [4] και αφαιρέστε το φορέα υποδοχών [5] από το καπάκι [1]. 3. Χρησιμοποιήστε στυπιοθλίπτες [8], κατάλληλους για τα καλώδια σύνδεσης. Ο βαθμός προστασίας IP που αναγράφεται στην πινακίδα τύπου τηρείται μόνον αν χρησιμοποιηθούν οι κατάλληλοι στυπιοθλίπτες καλωδίων. Σχήμα 9: Παράδειγμα: Πινακίδα τύπου, βαθμός προστασίας IP Σύνδεση των καλωδίων 4. Τις εισόδους καλωδίων [6] που δεν χρησιμοποιούνται κλείστε τις με τις κατάλληλες ασφαλιστικές τάπες [7]. 5. Εισάγετε τα καλώδια στους στυπιοθλίπτες [8]. Τηρείτε τις επιτρεπτές διατομές σύνδεσης. Κίνδυνος πρόκλησης ζημιών στον κινητήρα σε περίπτωση μη συνδεδεμένων ψυχρών αγωγών ή θερμοδιακοπτών! Εάν η προστασία κινητήρα δεν συνδεθεί, η εγγύηση για τον κινητήρα παύει να ισχύει. Συνδέετε τους ψυχρούς αγωγούς ή τους θερμοδιακόπτες σε μία εξωτερική μονάδα ελέγχου. Κίνδυνος διάβρωσης εξαιτίας συμπύκνωσης νερού! Μετά τη συναρμολόγηση θέτετε αμέσως τη συσκευή σε λειτουργία, ώστε μέσω του θερμαντήρα να ελαττωθεί η συμπύκνωση του νερού. 1. Απογυμνώστε τους αγωγούς. 2. Αφαιρέστε τη μόνωση από τους κλώνους. 3. Σε εύκαμπτους αγωγούς: Χρησιμοποιήστε ακροχιτώνια κατά DIN Συνδέστε τους αγωγούς σύμφωνα με το ηλεκτρολογικό σχέδιο του έργου. 15

16 Ηλεκτρική σύνδεση SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Σε περίπτωση σφάλματος: Επικίνδυνη ηλεκτρική τάση σε περίπτωση ΜΗ συνδεδεμένου αγωγού προστασίας! Πιθανότητα ηλεκτροπληξίας. Συνδέστε όλα τα καλώδια προστασίας. Συνδέστε την υποδοχή γείωσης με εξωτερικό καλώδιο γείωσης. Θέστε τη συσκευή σε λειτουργία μόνον εφόσον έχει συνδεθεί το καλώδιο γείωσης. 5. Οι προστατευτικοί αγωγοί πρέπει να βιδώνονται σφικτά με δακτυλιοειδείς γλώσσες (εύκαμπτοι αγωγοί) ή κρίκους (άκαμπτοι αγωγοί) στην αντίστοιχη σύνδεση. Σχήμα 10: Σύνδεση αγωγού προστασίας [1] Φορέας υποδοχών [2] Βίδα [3] Ροδέλα [4] Ροδέλα ασφαλείας [5] Προστατευτικός αγωγός με δακτυλιοειδείς γλώσσες/κρίκους [6] Σύνδεση αγωγού προστασίας, σύμβολο: Πληροφορίες Μερικοί σερβομηχανισμοί έχουν πρόσθετο θερμαντικό στοιχείο μοτέρ. Το θερμαντικό στοιχείο μοτέρ μειώνει τη συμπύκνωση νερού στο μοτέρ. 16

17 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ηλεκτρική σύνδεση Κλείσιμο του κουτιού σύνδεσης Σχήμα 11: Παράδειγμα: Έκδοση S [1] Καπάκι [2] Βίδες στο καπάκι [3] Δακτύλιος κυκλικής διατομής [4] Βίδες στο φορέα υποδοχών [5] Φορέας υποδοχών [6] Είσοδος καλωδίων [7] Ασφαλιστική τάπα [8] Στυπιοθλίπτης καλωδίου (δεν περιλαμβάνεται στη συσκευασία παράδοσης) Κίνδυνος βραχυκυκλώματος από σφήνωμα των καλωδίων! Πιθανότητα ηλεκτροπληξίας και εμφάνισης δυσλειτουργιών. Τοποθετήστε με προσοχή το φορέα υποδοχών, για να αποφύγετε τυχόν σφήνωμα των καλωδίων. 1. Τοποθετήστε το φορέα υποδοχών [5] μέσα στο καπάκι [1] και σφίξτε τις βίδες [4]. 2. Καθαρίστε τις επιφάνειες στεγανοποίησης στο καπάκι [1] και το περίβλημα. 3. Ελέγξτε, εάν ο δακτύλιος στεγανοποίησης [3] είναι σε καλή κατάσταση, και εάν έχει υποστεί βλάβες αντικαταστήστε τον με νέο δακτύλιο. 4. Λιπάνετε ελαφρά το δακτύλιο στεγανοποίησης με μη όξινο γράσο (π.χ. βαζελίνη) και τοποθετήστε τον σωστά. 5. Τοποθετήστε το καπάκι [1] και σφίξτε τις βίδες [2] ομοιόμορφα και σταυρωτά. 6. Σφίξτε τους στυπιοθλίπτες καλωδίων [8] με την προκαθορισμένη ροπή, ώστε να τηρείται ο αντίστοιχος βαθμός προστασίας Πρόσθετα εξαρτήματα για την ηλεκτρική σύνδεση Πλαίσιο στήριξης Εφαρμογή Προαιρετικά Πλαίσιο στήριξης για την ασφαλή φύλαξη ένος αποσυνδεδεμένου βύσματος. Για προστασία από άμεσο άγγιγμα των επαφών και από καιρικές επιδράσεις. 17

18 Ηλεκτρική σύνδεση SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Σχήμα 12: Πλαίσιο στήριξης Προστατευτικό καπάκι Προστατευτικό καπάκι κουτιού βύσματος, για το αποσυνδεδεμένο βύσμα. Το ανοιγμένο σημείο σύνδεσης μπορεί να ασφαλιστεί με ένα προστατευτικό καπάκι (χωρίς απεικόνιση) Ενδιάμεσο πλαίσιο διπλής στεγανοποίησης Κατά την αφαίρεση της ηλεκτρικής σύνδεσης ή τη χρήση μη στεγανών στυπιοθλιπτών ενδέχεται να εισχωρήσει σκόνη και υγρασία στο εσωτερικό του περιβλήματος. Αυτό το ενδεχόμενο αποτρέπεται αποτελεσματικά μέσω της συναρμολόγησης του ενδιάμεσου πλαισίου διπλής στεγανοποίησης [2] μεταξύ της ηλεκτρικής σύνδεσης [1] και του περιβλήματος της συσκευής. Ο βαθμός προστασίας της συσκευής (IP68) διατηρείται ακόμη και εάν η ηλεκτρική σύνδεση [1] αφαιρεθεί. Σχήμα 13: Ηλεκτρική σύνδεση με ενδιάμεσο πλαίσιο διπλής στεγανοποίησης Εξωτερική σύνδεση γείωσης [1] Ηλεκτρική σύνδεση [2] Ενδιάμεσο πλαίσιο διπλής στεγανοποίησης [3] Περίβλημα μηχανισμού κίνησης Στο περίβλημα διατίθεται προαιρετικά ένα εξωτερικό σημείο σύνδεσης γείωσης (σφιγκτήρας ακροδεκτών) για τη σύνδεση της συσκευής με τον αγωγό γείωσης. Σχήμα 14: Σύνδεση γείωσης 18

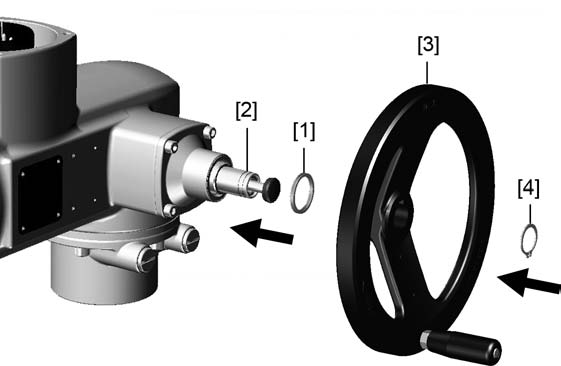

19 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Χειρισμός 6. Χειρισμός 6.1. Χειροκίνητη λειτουργία Για τη ρύθμιση και την έναρξη χρήσης, ή σε περίπτωση βλάβης του μοτέρ ή διακοπής του ηλεκτρικού ρεύματος, ο μηχανισμός μπορεί να λειτουργήσει με το χέρι. Η χειροκίνητη λειτουργία συμπλέκεται μέσω ενός ενσωματωμένου μηχανισμού αλλαγής Ενεργοποίηση της χειροκίνητης λειτουργίας Ζημιές στο σύνδεσμο μοτέρ λόγω λανθασμένου χειρισμού! Συμπλέκετε τη χειροκίνητη λειτουργία μόνο όταν το μοτέρ βρίσκεται σε ακινησία. 1. Πατήστε το κουμπί. 2. Γυρίστε το χειροτροχό στην επιθυμητή κατεύθυνση. Για το κλείσιμο της βάνας, γυρίστε το χειροτροχό δεξιόστροφα: Ο άξονας του μηχανισμού (βάνα) γυρίζει δεξιόστροφα προς την κατεύθυνση ΚΛΕΙΣΤΟ Αποσύμπλεξη της χειροκίνητης λειτουργίας 6.2. Μηχανοκίνητη λειτουργία Η χειροκίνητη λειτουργία αποσυμπλέκεται αυτόματα όταν ενεργοποιείται το μοτέρ. Κατά τη λειτουργία του μοτέρ, ο χειροτροχός παραμένει ακίνητος. Ζημιές στη βάνα σε περίπτωση λανθασμένης ρύθμισης! Πριν από τη μηχανοκίνητη λειτουργία εκτελέστε όλες τις ρυθμίσεις έναρξης λειτουργίας και διεξάγετε μία δοκιμαστική λειτουργία. Για η οδήγηση μηχανοκίνητη λειτουργία απαιτείται μία μονάδα ελέγχου. Εάν την οδήγηση κατά τη του μηχανισμού γίνεται στην τοποθεσία εγκατάστασης, τότε απαιτείται μία πρόσθετη τοπική μονάδα ελέγχου. 1. Ενεργοποιήστε την ηλεκτρική τροφοδοσία. 2. Για να κλείσετε τη βάνα, ενεργοποιήστε τη μηχανοκίνητη λειτουργία προς την κατεύθυνση ΚΛΕΙΣΤΟ. Ο άξονας της βάνας γυρίζει δεξιόστροφα προς την κατεύθυνση ΚΛΕΙΣΤΟ. 19

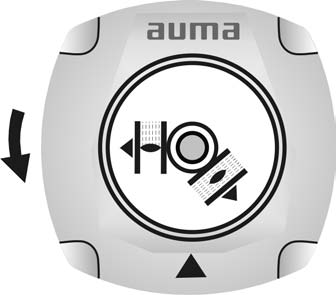

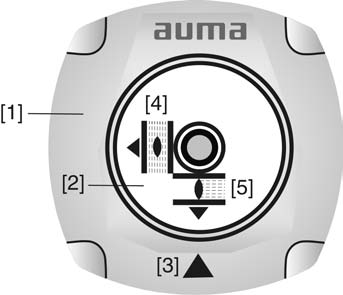

20 Ενδείξεις SQ 05.2 SQ 14.2/SQR 05.2 SQR Ενδείξεις 7.1. Μηχανική ένδειξη θέσης/κίνησης Η μηχανική ένδειξη θέσης: Δείχνει συνεχώς τη θέση της βάνας (Σε μία γωνία στρέψης 90, ο δίσκος ένδειξης [2] περιστρέφεται κατά περίπου 180 ) Δείχνει, αν ο μηχανισμός λειτουργεί (ένδειξη κίνησης) Δείχνει την επίτευξη των τελικών θέσεων (μέσω του σημαδιού ένδειξης [3]) Σχήμα 15: Μηχανική ένδειξη θέσης [1] Καπάκι [2] Δίσκος ένδειξης [3] Σημάδι ένδειξης [4] Σύμβολο για τη θέση ΑΝΟΙΧΤΟ [5] Σύμβολο για τη θέση ΚΛΕΙΣΤΟ 20

21 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Σημάνσεις 8. Σημάνσεις 8.1. Αποκρίσεις μηχανισμού κίνησης Πληροφορίες Οι διακόπτες μπορεί να έχουν κατασκευαστεί ως μονοί διακόπτες (1 NC και 1NO), διπλοί διακόπτες (2 NC και 2 NO) ή ως τριπλοί διακόπτες (3 NC και 3 NO). Την ακριβή έκδοση θα βρείτε στο σχεδιάγραμμα συνδεσμολογίας ή στο τεχνικό φύλλο στοιχείων του έργου. Απόκριση Επίτευξη τελικής θέσης ΑΝΟΙΧΤΟ/ΚΛΕΙΣΤΟ Επίτευξη ενδιάμεσης θέσης (προαιρετικά) Επίτευξη ροπής ΑΝΟΙΧΤΟ/ΚΛΕΙΣΤΟ Απόκριση προστασίας κινητήρα Ένδειξη λειτουργίας (προαιρετικά) Θέση βάνας (προαιρετικά) Ενεργή χειροκίνητη λειτουργία (προαιρετικά) Τύπος και ονομασία στο σχεδιάγραμμα συνδεσμολογίας Ρύθμιση μέσω κυκλώματος διαδρομής Διακόπτης: 1 NC και 1 NO (στάνταρ) WSR WÖL Διακόπτης διαδρομής, δεξιόστροφο κλείσιμο Διακόπτης διαδρομής, αριστερόστροφο άνοιγμα Ρύθμιση μέσω κυκλώματος διαδρομής DUO Διακόπτης: 1 NC και 1 NO (στάνταρ) WDR WDL Διακόπτης διαδρομής DUO, δεξιόστροφη περιστροφή Διακόπτης διαδρομής DUO, αριστερόστροφη περιστροφή Ρύθμιση μέσω κυκλώματος ροπής Διακόπτης: 1 NC και 1 NO (στάνταρ) DSR DÖL Διακόπτης ροπής, δεξιόστροφο κλείσιμο Διακόπτης ροπής, αριστερόστροφο άνοιγμα Μέσω θερμοδιακόπτη ή ψυχρών αγωγών, ανάλογα με την έκδοση F1, Th R3 Θερμοδιακόπτης Ψυχροί αγωγοί Διακόπτης: 1 NC (στάνταρ) S5, BL Αναλάμπων κωδικοποιητής Μέσω ποτενσιόμετρου ή ηλεκτρονικού κωδικοποιητή θέσης EWG/RWG, ανάλογα με την έκδοση R2 R2/2 B1/B2, EWG/RWG B3/B4, EWG/RWG Ποτενσιόμετρο Ποτενσιόμετρο σε διπλή διάταξη (προαιρετικό) Σύστημα 3 ή 4 αγωγών (0/4 20 ma) Σύστημα 2 αγωγών (4 20 ma) Διακόπτης 21

22 Έναρξη χρήσης SQ 05.2 SQ 14.2/SQR 05.2 SQR Έναρξη χρήσης 9.1. Τερματικοί αναστολείς στο μηχανισμό στρέψης Οι εσωτερικοί τερματικοί αναστολείς περιορίζουν τη γωνία στρέψης. Προστατεύουν τη βάνα σε περίπτωση βλάβης του κυκλώματος διαδρομής. Η ρύθμιση των τερματικών αναστολέων γίνεται κατά κανόνα από τον κατασκευαστή της βάνας, πριν από την τοποθέτησή της στη σωλήνωση. Ανοιχτά, στρεφόμενα μέρη (δικλείδες/κρουνοί) στο αποφρακτικό όργανο! Συνθλίψεις και ζημιές από τη βάνα ή το μηχανισμό. Η ρύθμιση των τερματικών αναστολέων επιτρέπεται να γίνεται μόνο από ειδικευμένο προσωπικό. Μην αφαιρείτε ποτέ πλήρως τις βίδες ρύθμισης [2] και [4] διότι μπορεί να διαρρεύσει γράσο. Λάβετε υπόψη την τιμή T min.. Πληροφορίες Η εργοστασιακά ρυθμισμένη γωνία στρέψης αναγράφεται πάνω στην πινακίδα τύπου: Η σειρά της ρύθμισης εξαρτάται από το είδος του αποφρακτικού οργάνου: - Σύσταση για δικλείδες: ρυθμίστε πρώτα την ΚΛΕΙΣΤΗ τελική θέση. - Σύσταση για κρουνούς: ρυθμίστε πρώτα την ΑΝΟΙΧΤΗ τελική θέση. Σχήμα 16: Τερματικός αναστολέας [1] Βιδωτή τάπα ΑΝΟΙΧΤΗΣ τελικής θέσης [2] Ρυθμιστική βίδα ΑΝΟΙΧΤΗΣ τελικής θέσης [3] Βιδωτή τάπα ΧΛΕΙΣΤΗΣ τελικής θέσης [4] Ρυθμιστική βίδα ΚΛΕΙΣΤΗΣ τελικής θέσης Διαστάσεις/μέγεθος T (στις 90 )

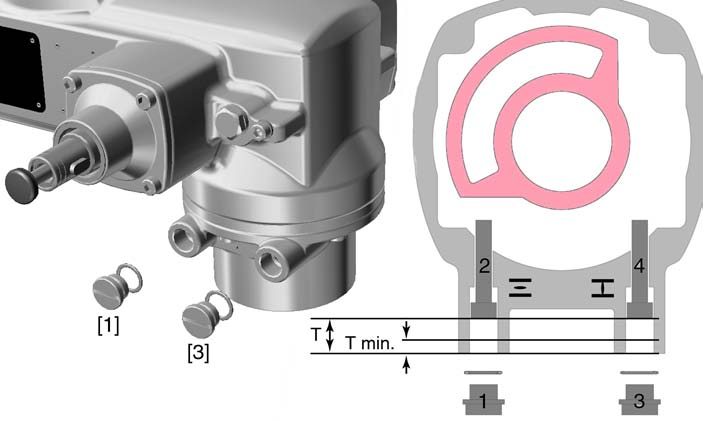

23 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Έναρξη χρήσης Διαστάσεις/μέγεθος T min Ρύθμιση ΚΛΕΙΣΤΗΣ τελικής θέσης 1. Αφαιρέστε τη βιδωτή τάπα [3]. 2. Με τον χειροτροχό φέρτε τη βάνα στην ΚΛΕΙΣΤΗ τελική θέση. 3. Αν δεν επιτευχθεί η τελική θέση της βάνας: Στρέψτε τη βίδα ρύθμισης [4] ελαφρώς αριστερόστροφα μέχρι να ρυθμιστεί με ασφάλεια η ΚΛΕΙΣΤΗ τελική θέση της βάνας. Η περιστροφή της βίδας ρύθμισης [4] δεξιόστροφα δημιουργεί μικρότερη γωνία στρέψης. Η περιστροφή της βίδας ρύθμισης [4] αριστερόστροφα δημιουργεί μεγαλύτερη γωνία στρέψης Ρύθμιση ΑΝΟΙΧΤΗΣ τελικής θέσης 4. Στρέψτε τη βίδα ρύθμισης [4] δεξιόστροφα μέχρι τέρμα. Κατ' αυτόν τον τρόπο ρυθμίζεται η ΚΛΕΙΣΤΗ τελική θέση. 5. Ελέγξτε το δακτύλιο κυκλικής διατομής στη βιδωτή τάπα και εάν έχει υποστεί ζημιά αντικαταστήστε τον. 6. Βιδώστε την τάπα [3] και σφίξτε την. Μετά από αυτή τη ρύθμιση μπορεί να ρυθμιστεί κατευθείαν η αναγνώριση ΚΛΕΙΣΤΗΣ τελικής θέσης. Πληροφορίες Κατά κανόνα δεν χρειάζεται πλέον να ρυθμιστεί η ΑΝΟΙΧΤΗ τελική θέση. 1. Αφαιρέστε τη βιδωτή τάπα [1]. 2. Με τον χειροτροχό φέρτε τη βάνα στην ΑΝΟΙΧΤΗ τελική θέση. 3. Αν δεν επιτευχθεί η τελική θέση της βάνας: Στρέψτε τη βίδα ρύθμισης [2] ελαφρώς αριστερόστροφα μέχρι να ρυθμιστεί με ασφάλεια η ΑΝΟΙΧΤΗ τελική θέση της βάνας. Η περιστροφή της βίδας ρύθμισης [2] δεξιόστροφα δημιουργεί μικρότερη γωνία στρέψης. Η περιστροφή της βίδας ρύθμισης [2] αριστερόστροφα δημιουργεί μεγαλύτερη γωνία στρέψης Άνοιγμα του χώρου διακοπτών 4. Στρέψτε τη βίδα ρύθμισης [2] δεξιόστροφα μέχρι τέρμα. Κατ' αυτόν τον τρόπο ρυθμίζεται η ΑΝΟΙΧΤΗ τελική θέση. 5. Ελέγξτε το δακτύλιο κυκλικής διατομής στη βιδωτή τάπα και εάν έχει υποστεί ζημιά αντικαταστήστε τον. 6. Βιδώστε την τάπα [1] και σφίξτε την. Μετά από αυτή τη ρύθμιση μπορεί να ρυθμιστεί κατευθείαν η αναγνώριση ΑΝΟΙΧΤΗΣ τελικής θέσης. Για τις παρακάτω ρυθμίσεις (προαιρετικές δυνατότητες) πρέπει να ανοιχτεί το καπάκι του χώρου διακοπτών. 23

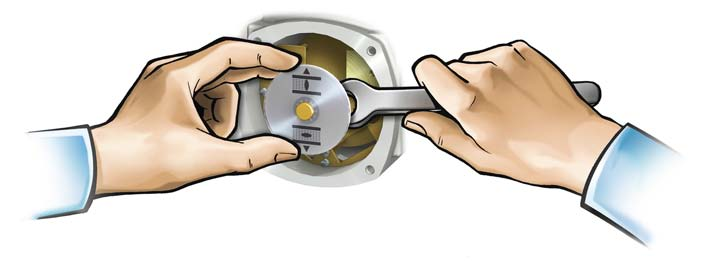

24 Έναρξη χρήσης SQ 05.2 SQ 14.2/SQR 05.2 SQR Λύστε τις βίδες [2] και αφαιρέστε το καπάκι [1] του χώρου διακοπτών. Σχήμα 17: 2. Εάν υπάρχει δίσκος ένδειξης [3]: Χρησιμοποιήστε ένα γερμανικό κλειδί (ως μοχλό) για να αφαιρέσετε το δίσκο ένδειξης [3]. Πληροφορίες : Για να αποφύγετε τυχόν ζημιές στη βαφή, τοποθετήστε ένα μαλακό αντικείμενο κάτω από το κλειδί, π.χ. ένα πανί. Σχήμα 18: 9.3. Ρύθμιση του κυκλώματος ροπής Μόλις επιτευχθεί η εδώ ρυθμισμένη ροπή απενεργοποίησης ενεργοποιούνται οι διακόπτες ροπής (προστασία υπερφόρτωσης της βάνας). Πληροφορίες Το κύκλωμα ροπής μπορεί να διεγερθεί και στη χειροκίνητη λειτουργία. Ζημιές στη βάνα σε περίπτωση πολύ μεγάλης ρυθμισμένης ροπής απενεργοποίησης! Η ροπή απενεργοποίησης θα πρέπει να ρυθμιστεί ανάλογα με τη βάνα. Αλλάξτε τη ρύθμιση μόνο αν έχετε τη σχετική άδεια από τον κατασκευαστή της βάνας. 24

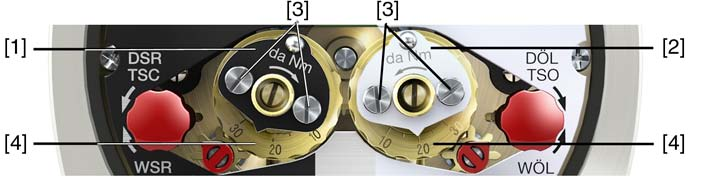

25 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Έναρξη χρήσης Σχήμα 19: Κεφαλές μέτρησης ροπής 9.4. Ρύθμιση του κυκλώματος διαδρομής [1] Μαύρη κεφαλή μέτρησης για τη ροπή κατεύθυνσης ΚΛΕΙΣΤΟ [2] Λευκή κεφαλή μέτρησης για τη ροπή κατεύθυνσης ΑΝΟΙΧΤΟ [3] Ασφαλιστικές βίδες [4] Δίσκοι διαβαθμίσεων 1. Λύστε και τις δύο ασφαλιστικές βίδες [3] στο δίσκο ένδειξης. 2. Στρέφοντας το δίσκο διαβαθμίσεων [4] ρυθμίστε τον στην απαιτούμενη ροπή (1 da Nm = 10 Nm). Παράδειγμα: - Μαύρη κεφαλή μέτρησης ρυθμισμένη στα 25 da Nm 250 Nm για κατεύθυνση ΚΛΕΙΣΤΟ - Λευκή κεφαλή μέτρησης ρυθμισμένη στα 20 da Nm 200 Nm για κατεύθυνση ΑΝΟΙΧΤΟ 3. Σφίξτε πάλι τις ασφαλιστικές βίδες [3]. Πληροφορίες : Μέγιστη ροπή σύσφιξης: 0,3 0,4 Nm Το κύκλωμα ροπής έχει ρυθμιστεί. Το κύκλωμα διαδρομής καταγράφει τη διαδρομή κίνησης διαδρομή. Οι διακόπτες ενεργοποιούνται μόλις επιτευχθεί η ρυθμισμένη θέση. Σχήμα 20: Στοιχεία ρύθμισης του κυκλώματος διαδρομής Μαύρο πεδίο: [1] Άξονας ρύθμισης: Τελική θέση ΚΛΕΙΣΤΟ [2] Δείκτης: Τελική θέση ΚΛΕΙΣΤΟ [3] Σημείο: Ρύθμιση τελικής θέσης ΚΛΕΙΣΤΟ Λευκό πεδίο: [4] Άξονας ρύθμισης: Τελική θέση ΑΝΟΙΧΤΟ [5] Δείκτης: Τελική θέση ΑΝΟΙΧΤΟ [6] Σημείο: Ρύθμιση τελικής θέσης ΑΝΟΙΧΤΟ Ρύθμιση ΚΛΕΙΣΤΗΣ τελικής θέσης (μαύρο πεδίο) 1. Ενεργοποιήστε τη χειροκίνητη λειτουργία. 25

26 Έναρξη χρήσης SQ 05.2 SQ 14.2/SQR 05.2 SQR Στρέψτε τον τροχό χειροκίνησης δεξιόστροφα μέχρι η βάνα να κλείσει. 3. Χρησιμοποιήστε ένα κατσαβίδι για να γυρίσετε τον άξονα ρύθμισης [1], πιέζοντας συνεχώς, προς τη φορά του βέλους και παρακολουθήστε το δείκτη [2]: Όταν το κροτάλισμα γίνει αισθητό και ακουστεί ο χαρακτηριστικός ήχος, ο δείκτης [2] μεταπηδά κάθε φορά κατά Όταν ο δείκτης [2] είναι 90 πριν το σημείο [3]: Συνεχίστε να γυρίζετε αργά. 5. Μόλις ο δείκτης [2] μεταπηδήσει στο σημείο [3]: Σταματήστε να γυρίζετε και αφήστε τον άξονα ρύθμισης. Η τελική θέση ΚΛΕΙΣΤΟ έχει ρυθμιστεί. 6. Εάν γυρίσατε πολύ τον άξονα ρύθμισης (ασφάλιση μετά την μεταπήδηση του δείκτη): Συνεχίστε να γυρίζετε τον άξονα ρύθμισης προς την ίδια κατεύθυνση και επαναλάβετε τη διαδικασία ρύθμισης Ρύθμιση ΑΝΟΙΧΤΗΣ τελικής θέσης (λευκό πεδίο) 9.5. Ρύθμιση των ενδιάμεσων θέσεων 1. Ενεργοποιήστε τη χειροκίνητη λειτουργία. 2. Γυρίστε τον τροχό χειροκίνησης αριστερόστροφα, μέχρι η βάνα να ανοίξει. 3. Χρησιμοποιήστε ένα κατσαβίδι για να γυρίσετε τον άξονα ρύθμισης [4] (σχήμα), πιέζοντας συνεχώς, προς τη φορά του βέλους και παρακολουθήστε το δείκτη [5]: Όταν το κροτάλισμα γίνει αισθητό και ακουστεί ο χαρακτηριστικός ήχος, ο δείκτης [5] μεταπηδά κάθε φορά κατά Όταν ο δείκτης [5] είναι 90 πριν το σημείο [6]: Συνεχίστε να γυρίζετε αργά. 5. Μόλις ο δείκτης [5] μεταπηδήσει στο σημείο [6]: Σταματήστε να γυρίζετε και αφήστε τον άξονα ρύθμισης. Η τελική θέση ΑΝΟΙΧΤΟ έχει ρυθμιστεί. 6. Εάν γυρίσατε πολύ τον άξονα ρύθμισης (ασφάλιση μετά την μεταπήδηση του δείκτη): Συνεχίστε να γυρίζετε τον άξονα ρύθμισης προς την ίδια κατεύθυνση και επαναλάβετε τη διαδικασία ρύθμισης. Προαιρετική δυνατότητα Οι σερβομηχανισμοί με κύκλωμα διαδρομής DUO διαθέτουν δύο διακόπτες ενδιάμεσης θέσης. Μπορεί να ρυθμιστεί μία ενδιάμεση θέση ανά κατεύθυνση κίνησης. 26

27 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Έναρξη χρήσης Σχήμα 21: Στοιχεία ρύθμισης του κυκλώματος διαδρομής Μαύρο πεδίο: [1] Άξονας ρύθμισης: Κατεύθυνση κίνησης ΚΛΕΙΣΤΟ [2] Δείκτης: Κατεύθυνση κίνησης ΚΛΕΙΣΤΟ [3] Σημείο: Ρύθμιση ενδιάμεσης θέσης ΚΛΕΙΣΤΟ Λευκό πεδίο: [4] Άξονας ρύθμισης: Κατεύθυνση κίνησης ΑΝΟΙΧΤΟ [5] Δείκτης: Κατεύθυνση κίνησης ΑΝΟΙΧΤΟ [6] Σημείο: Ρύθμιση ενδιάμεσης θέσης ΑΝΟΙΧΤΟ Ρύθμιση της κατεύθυνσης κίνησης ΚΛΕΙΣΤΟ (μαύρο πεδίο) 1. Οδηγήστε τη βάνα προς την κατεύθυνση ΚΛΕΙΣΤΟ, μέχρι την επιθυμητή ενδιάμεση θέση. 2. Εάν τη γυρίσατε πάρα πολύ: Γυρίστε πάλι τη βάνα προς τα πίσω και προσεγγίστε εκ νέου την ενδιάμεση θέση στην κατεύθυνση ΚΛΕΙΣΤΟ. Πληροφορίες : Η προσέγγιση της ενδιάμεσης θέσης πρέπει να γίνεται πάντα από την ίδια κατεύθυνση όπως αργότερα στην ηλεκτρική λειτουργία. 3. Χρησιμοποιήστε ένα κατσαβίδι για να γυρίσετε τον άξονα ρύθμισης [1], πιέζοντας συνεχώς, προς τη φορά του βέλους και παρακολουθήστε το δείκτη [2]: Εάν το κροτάλισμα γίνει αισθητό και ακουστεί ο χαρακτηριστικός ήχος, ο δείκτης [2] μεταπηδά κάθε φορά κατά Εάν ο δείκτης [2] είναι 90 πριν το σημείο [3]: Συνεχίστε να γυρίζετε αργά. 5. Μόλις ο δείκτης [2] μεταπηδήσει στο σημείο [3]: Σταματήστε να γυρίζετε και αφήστε τον άξονα ρύθμισης. Η ενδιάμεση θέση στην κατεύθυνση κίνησης ΚΛΕΙΣΤΟ έχει ρυθμιστεί. 6. Εάν γυρίσατε πολύ τον άξονα ρύθμισης (ασφάλιση μετά την μεταπήδηση του δείκτη): Συνεχίστε να γυρίζετε τον άξονα ρύθμισης προς την ίδια κατεύθυνση και επαναλάβετε τη διαδικασία ρύθμισης Ρύθμιση της κατεύθυνσης κίνησης ΑΝΟΙΧΤΟ (λευκό πεδίο) 1. Οδηγήστε τη βάνα προς την κατεύθυνση ΑΝΟΙΧΤΟ, μέχρι την επιθυμητή ενδιάμεση θέση. 2. Εάν τη γυρίσατε πάρα πολύ: Γυρίστε πάλι τη βάνα προς τα πίσω και προσεγγίστε εκ νέου την ενδιάμεση θέση στην κατεύθυνση ΑΝΟΙΧΤΟ (η προσέγγιση της ενδιάμεσης θέσης πρέπει να γίνεται πάντα από την ίδια κατεύθυνση όπως αργότερα στην ηλεκτρική λειτουργία). 3. Χρησιμοποιήστε ένα κατσαβίδι για να γυρίσετε τον άξονα ρύθμισης [4], πιέζοντας συνεχώς, προς τη φορά του βέλους και παρακολουθήστε το δείκτη [5]: Εάν το κροτάλισμα γίνει αισθητό και ακουστεί ο χαρακτηριστικός ήχος, ο δείκτης [5] μεταπηδά κάθε φορά κατά Εάν ο δείκτης [5] είναι 90 πριν το σημείο [6]: Συνεχίστε να γυρίζετε αργά. 27

28 Έναρξη χρήσης SQ 05.2 SQ 14.2/SQR 05.2 SQR Μόλις ο δείκτης [5] μεταπηδήσει στο σημείο [6]: Σταματήστε να γυρίζετε και αφήστε τον άξονα ρύθμισης Δοκιμαστική λειτουργία Η ενδιάμεση θέση στην κατεύθυνση κίνησης ΑΝΟΙΧΤΟ έχει ρυθμιστεί. 6. Εάν γυρίσατε πολύ τον άξονα ρύθμισης (ασφάλιση μετά την μεταπήδηση του δείκτη): Συνεχίστε να γυρίζετε τον άξονα ρύθμισης προς την ίδια κατεύθυνση και επαναλάβετε τη διαδικασία ρύθμισης. Η δοκιμαστική λειτουργία πρέπει να διεξάγεται μόνο αφότου εκτελέσετε όλες τις ρυθμίσεις που περιγράφονται παραπάνω Έλεγχος φοράς περιστροφής Ζημιές στη βάνα λόγω λανθασμένης φοράς περιστροφής! Σε περίπτωση λανθασμένης φοράς περιστροφής απενεργοποιήστε αμέσως τη συσκευή. Διορθώστε τη διαδοχή φάσεων. Επαναλάβετε τη δοκιμαστική λειτουργία. 1. Οδηγήστε το μηχανισμό κίνησης με την χειροκίνητη λειτουργία στη μεσαία θέση, ή σε αρκετή απόσταση από την τελική θέση. 2. Ενεργοποιήστε το μηχανισμό στην κατεύθυνση ΚΛΕΙΣΤΟ και παρατηρήστε τη φορά περιστροφής στο δίσκο ένδειξης. Πριν από την επίτευξη της τελικής θέσης απενεργοποιήστε τη συσκευή. Η φορά περιστροφής είναι σωστή όταν ο μηχανισμός κίνησης κινείται προς την κατεύθυνση ΚΛΕΙΣΤΟ και όταν ο δίσκος ένδειξης περιστρέφεται αριστερόστροφα Έλεγχος του κυκλώματος διαδρομής 1. Στη χειροκίνητη λειτουργία, οδηγήστε το μηχανισμό κίνησης στις δύο τελικές θέσεις της βάνας. Το κύκλωμα διαδρομής είναι σωστά ρυθμισμένο όταν: - ο διακόπτης WSR ενεργοποιείται στην τελική θέση ΚΛΕΙΣΤΟ - ο διακόπτης WÖL ενεργοποιείται στην τελική θέση ΑΝΟΙΧΤΟ - οι διακόπτες ελευθερώνουν πάλι τις επαφές μετά το γύρισμα του χειροτροχού προς τα πίσω 2. Αν οι τελικές θέσεις είναι λάθος ρυθμισμένες: Ρυθμίστε εκ νέου το κύκλωμα διαδρομής. 3. Εάν οι τελικές θέσεις έχουν ρυθμιστεί σωστά και δεν υπάρχουν πρόσθετες δυνατότητες (όπως π.χ. ποτενσιόμετρο, κωδικοποιητής θέσης): Κλείστε το κουτί συνδέσεων. 28

29 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Έναρξη χρήσης 9.7. Ηλεκτρονικός κωδικοποιητής θέσης EWG 01.1 Τεχνικά στοιχεία Προαιρετικά Ο ηλεκτρονικός κωδικοποιητής διαδρομής EWG 01.1 μπορεί να χρησιμοποιηθεί για τηλε-ένδειξη της θέσης ή γενικά για απόκριση της θέσης βάνας. Από την τιμή θέσης βάνας που καταγράφουν οι αισθητήρες παράγει ένα σήμα ρεύματος 0 20 ma ή 4 20 ma. Πίνακας 4: EWG 01.1 Στοιχεία Σύστημα 3 και 4 αγωγών Σύστημα 2 αγωγών Ρεύμα εξόδου I a 0 20 ma, 4 20 ma 4 20 ma Τάση τροφοδοσίας U 1) V 24 V DC (18 32 V) 24 V DC (18 32 V) Μέγιστη κατανάλωση ρεύματος Mέγιστο φορτίο R B. Επίδραση της τάσης τροφοδοσίας Επίδραση φορτίου Επίδραση θερμοκρασίας Θερμοκρασία περιβάλλοντος 2) Απενεργοποιημένη LED= 26 ma, ενεργοποιημένη LED= 27 ma 600 Ω 0,1 % 0,1 % 20 ma < 0,1 /K 60 C έως +80 C (U V 12 V) /20 ma 1) 2) Εφικτή η ηλεκτρική τροφοδοσία με: Συστήματα ελέγχου AC, AM ή εξωτερικό τροφοδοτικό Εξαρτάται από το εύρος θερμοκρασίας του μηχανισμού: Βλέπε πινακίδα τύπου Στοιχεία ρύθμισης Ο κωδικοποιητής EWG βρίσκεται στο χώρο διακοπτών του σερβομηχανισμού. Για να ρυθμιστεί πρέπει να ανοίξετε το χώρο διακοπτών. Βλέπε <Άνοιγμα χώρου διακοπτών>. Οι ρυθμίσεις γίνονται με τα πλήκτρα [S1] και [S2]. Σχήμα 22: Μονάδα ελέγχου με ανοιχτό χώρο διακοπτών [S1] Πλήκτρο: ρύθμιση 0/4 ma [S2] Πλήκτρο: ρύθμιση 20 ma LED Οπτική βοήθεια ρύθμισης [1] Σημείο μέτρησης (+) 0/4 20 ma [2] Σημείο μέτρησης ( ) 0/4 20 ma Στα σημεία μέτρησης [1] και [2] μπορεί να ελεγχθεί το ρεύμα εξόδου (εύρος μέτρησης 0 20 ma). 29

30 Έναρξη χρήσης SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Πίνακας 5: Σύντομη επισκόπηση λειτουργίας πλήκτρων Πλήκτρο [S1] + [S2] [S1] [S2] Λειτουργία Ταυτόχρονο πάτημα για 5 δευτ/πτα: Ενεργοποίηση λειτουργίας ρύθμισης Πάτημα για 3 δευτ/πτα στη λειτουργία ρύθμισης: ρύθμιση 4 ma Πάτημα για 6 δευτ/πτα στη λειτουργία ρύθμισης: ρύθμιση 0 ma Πάτημα για 3 δευτ/πτα κατά τη λειτουργία: ενεργοποίηση/απενεργοποίηση LED σήμανσης τελικής θέσης Ελαφρύ πάτημα στην τελική θέση: μείωση τιμής ρεύματος κατά 0,02 ma Πάτημα για 3 δευτ/πτα στη λειτουργία ρύθμισης: ρύθμιση 20 ma Πάτημα για 3 δευτ/πτα κατά τη λειτουργία: ενεργοποίηση/απενεργοποίηση LED σήμανσης τελικής θέσης Ελαφρύ πάτημα στην τελική θέση: αύξηση τιμής ρεύματος κατά 0,02 ma Ρύθμιση εύρους μέτρησης Για να γίνει η ρύθμιση πρέπει ο κωδικοποιητής θέσης να έχει συνδεθεί με την ηλεκτρική τροφοδοσία. Πληροφορίες Μπορεί να ρυθμιστεί εύρος μέτρησης 0/4 20 ma καθώς και 20 0/4 ma (ανάστροφη λειτουργία). Το εύρος μέτρησης (κανονική ή ανάστροφη λειτουργία) καθορίζεται κατά τη ρύθμιση μέσω της αντιστοίχισης των πλήκτρων S1/S2 στις τελικές θέσεις. Η ενεργοποίηση της λειτουργίας ρύθμισης διαγράφει τη ρύθμιση στις δύο τελικές θέσεις και ρυθμίζει το ρεύμα εξόδου στα 3,5 ma. Μετά την ενεργοποίηση πρέπει να ρυθμιστούν εκ νέου η δύο τελικές τιμές (0/4 και 20 ma). Αν γίνει κατά λάθος εσφαλμένη ρύθμιση μπορεί να γίνει επαναφορά οποιαδήποτε στιγμή με νέα ενεργοποίηση της λειτουργίας ρύθμισης (ταυτόχρονο πάτημα των [S1] και [S2]). Ενεργοποίηση λειτουργίας ρύθμισης 1. Πατήστε ταυτόχρονα τα δύο πλήκτρα [S1] και [S2] και κρατήστε τα πατημένα για 5 δευτ/πτα: Η LED αναβοσβήνει παλμικά δύο φορές για να δείξει ότι η λειτουργία ρύθμισης έχει ενεργοποιηθεί σωστά: Ρύθμιση εύρους μέτρησης Σε περίπτωση διαφορετικής σειράς αναβοσβήματος της LED (μονό/τριπλό αναβόσβημα): Βλέπε <Σφάλμα κατά την έναρξη χρήσης>. 2. Οδηγήστε τη βάνα σε μία από τις τελικές θέσεις (ΑΝΟΙΧΤΟ/ΚΛΕΙΣΤΟ). 3. Ρυθμίστε το επιθυμητό ρεύμα εξόδου (0/4 ma ή 20 ma): για 4 ma: κρατήστε το [S1] πατημένο για 3 δευτ/πτα, μέχρι να αναβοσβήσει αργά η LED. για 0 ma: κρατήστε το [S1] πατημένο για 6 δευτ/πτα, μέχρι να αναβοσβήσει γρήγορα η LED. για 20 ma: kρατήστε το [S2] πατημένο για 3 δευτ/πτα μέχρι να ανάψει η LED. 4. Οδηγήστε τη βάνα στην αντίθετη τελική θέση. Η τιμή που ρυθμίστηκε στην τελική θέση (0/4 ma ή 20 ma) δεν αλλάζει κατά τη διαδρομή στη λειτουργία ρύθμισης. 5. Κάντε τη ρύθμιση στη 2η τελική θέση κατά τον ίδιο τρόπο. 30

31 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Έναρξη χρήσης Προσαρμογή τιμών ρεύματος 6. Οδηγήστε πάλι και στις δύο τελικές θέσεις για να ελέγξετε τη ρύθμιση. Σε περίπτωση που δεν μπορεί να ρυθμιστεί το εύρος μέτρησης: Βλέπε <Σφάλμα κατά την έναρξη χρήσης>. Σε περίπτωση που δεν ισχύουν οι τιμές ρεύματος (0/4/20 ma): Βλέπε <Προσαρμογή τιμών ρεύματος>. Σε περίπτωση που η τιμή ρεύματος παρουσιάζει διακύμανση (π.χ. μεταξύ 4,0 4,2 ma): απενεργοποιήστε την <LED σήμανσης τελικής θέσης>. Οι τιμές ρεύματος που ρυθμίστηκαν στις τελικές θέσεις (0/4/20 ma) μπορούν να προσαρμοστούν οποιαδήποτε στιγμή. Οι συνήθεις τιμές είναι 0,1 ma (αντί 0 ma) ή 4,1 ma (αντί 4 ma). Πληροφορίες Σε περίπτωση που η τιμή του ρεύματος παρουσιάζει διακύμανση (π.χ. ανάμεσα 4,0 4,2 ma) πρέπει να απενεργοποιηθεί η <LED σήμανσης τελικής θέσης> για την προσαρμογή της τιμής ρεύματος. Οδηγήστε τη βάνα στην επιθυμητή τελική θέση (ΑΝΟΙΧΤΟ/ΚΛΕΙΣΤΟ). Μείωση τιμής ρεύματος: πατήστε το πλήκτρο [S1] (με κάθε πάτημα πλήκτρου το ρεύμα μειώνεται κατά 0,02 ma) Αύξηση τιμής ρεύματος: πλήκτρο [S2] (με κάθε πάτημα πλήκτρου το ρεύμα αυξάνεται κατά 0,02 ma) Ενεργοποίηση/απενεργοποίηση της LED σήμανσης τελικής θέσης Η LED μπορεί να ρυθμιστεί έτσι ώστε να προβάλλει την επίτευξη των τελικών θέσεων ανάβοντας ή σβήνοντας ή έτσι ώστε να μένει απενεργοποιημένη. Κατά τη λειτουργία ρύθμισης είναι ενεργοποιημένη η σήμανση τελικής θέσης. Ενεργοποίηση/απενεργοποίηση 1. Οδηγήστε τη βάνα σε μία από τις τελικές θέσεις (ΑΝΟΙΧΤΟ/ΚΛΕΙΣΤΟ). 2. Κρατήστε πατημένα τα πλήκτρα [S1] ή [S2] για 3 δευτ/πτα. Η σήμανση τελικής θέσης ενεργοποιείται ή αντίστοιχα απενεργοποιείται. Πίνακας 6: Συμπεριφορά LED όταν η σήμανση τελικής θέσης είναι ενεργοποιημένη Ρυθμισμένο ρεύμα εξόδου 4 ma 0 ma 20 ma Συμπεριφορά LED στην τελική θέση Η LED αναβοσβήνει αργά Η LED αναβοσβήνει γρήγορα Η LED ανάβει 9.8. Ποτενσιόμετρο Στοιχεία ρύθμισης Προαιρετικά Το ποτενσιόμετρο χρησιμοποιείται ως αισθητήρας διαδρομής για την καταγραφή της θέσης του οργάνου. Το ποτενσιόμετρο βρίσκεται στο χώρο διακοπτών του σερβομηχανισμού. Για να ρυθμιστεί πρέπει να ανοίξετε το χώρο διακοπτών. Βλέπε <Άνοιγμα χώρου διακοπτών>. Η ρύθμιση γίνεται μέσω του ποτενσιόμετρου [1]. 31

32 Έναρξη χρήσης SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Σχήμα 23: Μονάδα ελέγχου [1] Ποτενσιόμετρο Ρύθμιση του ποτενσιόμετρου Πληροφορίες Σε εξάρτηση από την κλίμακα του μειωτήρα στροφών δεν διατρέχεται πάντα η συνολική περιοχή αντίστασης/διαδρομής. Για το λόγο αυτό χρειάζεται μια εξωτερική δυνατότητα ρύθμισης (ποτενσιόμετρο ρύθμισης). 1. Γυρίστε τη βάνα στην ΚΛΕΙΣΤΗ τελική θέση. 2. Στρέψτε το ποτενσιόμετρο [1] δεξιόστροφα μέχρι τέρμα. Η ΚΛΕΙΣΤΗ τελική θέση αντιστοιχεί σε 0 % Η ΑΝΟΙΧΤΗ τελική θέση αντιστοιχεί σε 100 % 3. Γυρίστε πάλι το ποτενσιόμετρο [1] λίγο προς τα πίσω. 4. Κάντε τη ρύθμιση ακριβείας του σημείου 0 με εξωτερικό ποτενσιόμετρο ρύθμισης (για τηλε-ένδειξη) Ηλεκτρονικός κωδικοποιητής θέσης RWG Τεχνικά στοιχεία Προαιρετικά Ο ηλεκτρονικός κωδικοποιητής θέσης RWG χρησιμοποιείται για την καταγραφή της θέσης της βάνας. Παράγει ένα σήμα ρεύματος 0 20 ma ή 4 20 ma από την πραγματική τιμή θέσης που καταγράφει το ποτενσιόμετρο (αισθητήρας διαδρομής). Πίνακας 7: RWG 4020 Στοιχεία Σύστημα 3 και 4 αγωγών Σύστημα 2 αγωγών Ρεύμα εξόδου I a 0 20 ma, 4 20 ma 4 20 ma Τάση τροφοδοσίας U 1) V 24 V DC (18 32 V) 14 V DC + (I x R B ), το πολύ 30 V Μέγιστη κατανάλωση ρεύματος Mέγιστο φορτίο R B. Επίδραση της τάσης τροφοδοσίας Επίδραση φορτίου Επίδραση θερμοκρασίας Θερμοκρασία περιβάλλοντος 2) Ποτενσιόμετρο κωδικοποιητή 24 ma σε ρεύμα εξόδου 20 ma 600 Ω 0,1 %/V 0,1 %/(0 600 Ω) 20 ma (U V 14 V) /20 ma 0,1 %/V < 0,3 /K 0,1 %/100 Ω 60 C έως +80 C 5 kω 1) 2) Τροφοδοσία τάσης με: Συστήματα ελέγχου AC, AM ή εξωτερικό τροφοδοτικό Εξαρτάται από το εύρος θερμοκρασίας του μηχανισμού: Βλέπε πινακίδα τύπου Στοιχεία ρύθμισης Ο κωδικοποιητής RWG βρίσκεται στο χώρο διακοπτών του σερβομηχανισμού. Για να τον ρυθμίσετε πρέπει να ανοίξετε το χώρο διακοπτών. Βλέπε <Άνοιγμα χώρου διακοπτών>. Η ρύθμιση γίνεται μέσω των τριών ποτενσιόμετρων [1], [2] και [3]. 32

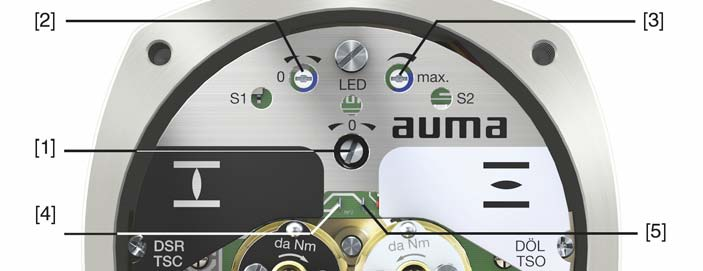

33 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Έναρξη χρήσης Σχήμα 24: Μονάδα ελέγχου με ανοιχτό χώρο διακοπτών Ρύθμιση εύρους μέτρησης Ρύθμιση της μηχανικής ένδειξης θέσης [1] Ποτενσιόμετρο (αισθητήρας διαδρομής) [2] Ελάχιστη τιμή ποτενσιόμετρου (0/4 ma) [3] Μέγιστη τιμή ποτενσιόμετρου (20 ma) [4] Σημείο μέτρησης (+) 0/4 20 ma [5] Σημείο μέτρησης ( ) 0/4 20 ma Στα σημεία μέτρησης [4] και [5] μπορεί να ελεγχθεί το ρεύμα εξόδου (εύρος μέτρησης 0 20 ma). Για να γίνει η ρύθμιση πρέπει ο κωδικοποιητής θέσης να έχει συνδεθεί με την ηλεκτρική τροφοδοσία. 1. Γυρίστε τη βάνα στην τελική θέση ΚΛΕΙΣΤΟ. 2. Συνδέστε τη συσκευή μέτρησης για 0 20 ma στα σημεία μέτρησης [4 και 5]. Εάν δεν μπορεί να μετρηθεί καμία τιμή: Ελέγξτε αν το εξωτερικό φορτίο είναι συνδεδεμένο στη σύνδεση πελάτη ΧΚ (σε στάνταρ καλωδίωση: ακροδέκτες 23/24). Τηρείτε το μέγιστο φορτίο R B. 'Η τοποθετήστε βραχυκυκλωτήρα στη σύνδεση πελάτη ΧΚ (σε στάνταρ καλωδίωση: ακροδέκτες 23/24). 3. Γυρίστε το ποτενσιόμετρο [1] δεξιόστροφα μέχρι το τέρμα. 4. Γυρίστε πάλι το ποτενσιόμετρο [1] λίγο προς τα πίσω. 5. Γυρίστε το ποντενσιόμετρο [2] προς τα δεξιά, μέχρι να αυξηθεί το ρεύμα εξόδου. 6. Γυρίστε το ποτενσιόμετρο [2] προς τα πίσω μέχρι να επιτευχθεί η ακόλουθη τιμή: - για 0 20 ma περίπου 0,1 ma - για 4 20 ma περίπου 4,1 ma Με τον τρόπο αυτό διασφαλίζεται ότι η τιμή δεν θα πέσει κάτω από το ηλεκτρικό σημείο Οδηγήστε τη βάνα στην τελική θέση ΑΝΟΙΧΤΟ. 8. Με το ποτενσιόμετρο [3] ρυθμίστε την τελική τιμή 20 ma. 9. Πηγαίνετε πάλι στην τελική θέση ΚΛΕΙΣΤΟ και ελέγξτε την ελάχιστη τιμή (0,1 ma ή 4,1 ma). Εάν χρειαστεί, διορθώστε. 1. Τοποθετήστε το δίσκο ένδειξης επάνω στον άξονα. 2. Γυρίστε τη βάνα στην τελική θέση ΚΛΕΙΣΤΟ. 33

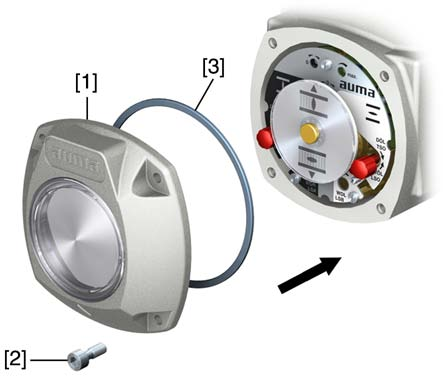

34 Έναρξη χρήσης SQ 05.2 SQ 14.2/SQR 05.2 SQR Στρέψτε τον κάτω δίσκο ένδειξης, ώσπου το σύμβολο (ΚΛΕΙΣΤΟ) να συμπίπτει με το σημάδι ένδειξης στο καπάκι. 4. Οδηγήστε το μηχανισμό κίνησης στην τελική θέση ΑΝΟΙΧΤΟ. 5. Κρατήστε σφικτά τον κάτω δίσκο ένδειξης και μετατοπίστε τον επάνω δίσκο με το σύμβολο (ΑΝΟΙΧΤΟ), έως ότου αυτός να ευθυγραμμιστεί με το σημάδι ένδειξης στο καπάκι. 6. Φέρτε ξανά τη βάνα στην τελική θέση ΚΛΕΙΣΤΟ. 7. Ελέγξτε τη ρύθμιση: Κλείσιμο του καπακιού του χώρου διακοπτών Αν το σύμβολο (ΚΛΕΙΣΤΟ) δεν συμπίπτει πλέον με το σημάδι ένδειξης στο καπάκι: Εκτελέστε ξανά τη ρύθμιση. Κίνδυνος διάβρωσης εξαιτίας φθορών στη βαφή! Μετά από τις εργασίες στη συσκευή, διορθώστε τυχόν φθορές στη βαφή. 1. Καθαρίστε τις επιφάνειες στεγανοποίησης στο καπάκι και στο περίβλημα. 2. Ελέγξτε, εάν ο δακτύλιος στεγανοποίησης [3] είναι σε καλή κατάσταση, και εάν έχει υποστεί βλάβες αντικαταστήστε τον με ένα νέο δακτύλιο. 3. Λιπάνετε ελαφρά το δακτύλιο στεγανοποίησης με μη όξινο γράσο (π.χ. βαζελίνη) και τοποθετήστε τον σωστά. 4. Τοποθετήστε το καπάκι [1] στο κουτί συνδέσεων. 5. Σφίξτε τις βίδες [2] ομοιόμορφα και σταυρωτά. 34

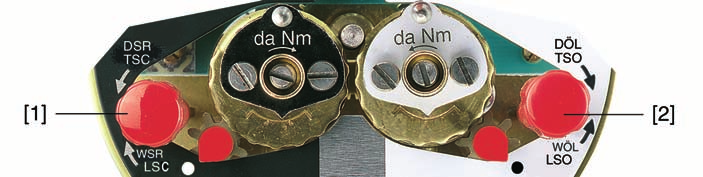

35 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Επιδιόρθωση βλαβών 10. Επιδιόρθωση βλαβών Σφάλματα κατά την έναρξη χρήσης Πίνακας 8: Σφάλματα κατά την έναρξη χρήσης Σφάλμα Η μηχανική ένδειξη θέσης δεν μπορεί να ρυθμιστεί. Ο μηχανισμός οδηγείται στον τερματικό αναστολέα της βάνας παρόλο που έχει ρυθμιστεί το κύκλωμα διαδρομής. Περιγραφή/αιτία Ο μειωτήρας στροφών δεν ταιριάζει με τις στροφές/τη διαδρομή του μηχανισμού. Κατά τη ρύθμιση του κυκλώματος διαδρομής δε λήφθηκε υπόψη η υστέρηση. Η υστέρηση δημιουργείται από τη μάζα αδρανείας του μηχανισμού και της βάνας και από την καθυστέρηση απενεργοποίησης της μονάδας ελέγχου. Αντιμετώπιση Αντικαταστήστε το μειωτήρα στροφών. Υπολογισμός της υστέρησης: Υστέρηση = Απόσταση που διανύεται από τη στιγμή της απενεργοποίησης μέχρι την ακινητοποίηση. Ρυθμίστε εκ νέου το κύκλωμα διαδρομής και λάβετε υπόψη την υστέρηση (γυρίστε τον χειροτροχό προς τα πίσω ανάλογα με την υστέρηση). Δεν μπορεί να μετρηθεί καμία τιμή στα σημεία μέτρησης του κωδικοποιητή RWG. Ο ηλεκτρικός βρόχος στον κωδικοποιητή RWG είναι ανοιχτός. (Η επαναφορά θέσης 0/4 20 ma λειτουργεί μόνο όταν ο βρόχος ρεύματος στον κωδικοποιητή RWG είναι κλειστός.) Τοποθετήστε το βραχυκυκλωτήρα, πάνω από τον κωδικοποιητή RWG, στο XK (ακροδέκτες 23/24). Συνδέστε εξωτερικό φορτίο στο XK, π.χ μία τηλε-ένδειξη. Τηρείτε το μέγιστο φορτίο R B. Το εύρος μέτρησης 0/4 20 ma ή η μέγιστη τιμή 20 ma στον κωδικοποιητή θέσης δεν ρυθμίζεται ή δίνει λανθασμένη τιμή. Το εύρος μέτρησης 0/4 20 ma στον κωδικοποιητή θέσης EWG δεν μπορεί να ρυθμιστεί. Ο μειωτήρας στροφών δεν ταιριάζει με τις στροφές/τη διαδρομή του μηχανισμού. Η LED στον EWG αναβοσβήνει στη λειτουργία ρύθμισης α) μία φορά ή β) τρεις φορές: Αντικαταστήστε το μειωτήρα στροφών. Ειδοποιήστε το τμήμα σέρβις της AUMA. Οι διακόπτες διαδρομής και/ή ροπής δεν ενεργοποιούνται. α) Ο EWG δεν είναι βαθμονομημένος. β) Η θέσεις του μαγνήτη του EWG έχουν μετατοπιστεί. Ο διακόπτης είναι ελαττωματικός ή λάθος ρυθμισμένος. Ελέγξτε τη ρύθμιση και, εάν χρειαστεί, ρυθμίστε εκ νέου τις τελικές θέσεις. Βλέπε <Έλεγχος διακόπτη>, αν χρειάζεται, αντικαταστήστε το διακόπτη. Έλεγχος διακοπτών Μέσω των κόκκινων κουμπιών δοκιμής [1] και [2], οι διακόπτες μπορούν να ενεργοποιηθούν χειροκίνητα: 1. Γυρίστε το κουμπί δοκιμής [1] προς την κατεύθυνση βέλους DSR: Ο διακόπτης ροπής ΚΛΕΙΣΤΟ διεγείρεται. 3. Γυρίστε το κουμπί δοκιμής [2] προς την κατεύθυνση βέλους DÖL: Ο διακόπτης ροπής ΑΝΟΙΧΤΟ διεγείρεται. Εάν στο μηχανισμό κίνησης έχει ενσωματωθεί ένα κύκλωμα διαδρομής DUO (προαιρετικό), τότε μαζί με τους διακόπτες ροπής ενεργοποιούνται ταυτόχρονα και οι διακόπτες ενδιάμεσης θέσης WDR και WDL. 1. Γυρίστε το κουμπί δοκιμής [1] προς την κατεύθυνση βέλους WSR: Ο διακόπτης διαδρομής ΚΛΕΙΣΤΟ διεγείρεται. 35

36 Επιδιόρθωση βλαβών SQ 05.2 SQ 14.2/SQR 05.2 SQR Γυρίστε το κουμπί δοκιμής [2] προς την κατεύθυνση βέλους WÖL: Ο διακόπτης διαδρομής ΑΝΟΙΧΤΟ διεγείρεται Προστασία μοτέρ (επιτήρηση θερμοκρασίας) Συμπεριφορά σε περίπτωση βλάβης Πιθανές αιτίες Αντιμετώπιση Για την προστασία από υπερθέρμανση και ανεπίτρεπτα υψηλές θεμοκρασίες στο μηχανισμό, στην περιέλιξη του μοτέρ έχουν ενσωματωθεί ψυχροί αγωγοί ή θερμικοί διακόπτες. Αυτά τα στοιχεία διεγείρονται μόλις η θερμοκρασία της περιέλιξης φτάσει στη μέγιστη επιτρεπτή τιμή. Εάν η συνδεσμολογία των σημάτων στη μονάδα ελέγχου έχει γίνει με σωστό τρόπο, ο μηχανισμός σταματά ενώ η συνέχιση της κίνησης είναι δυνατή μόνο αφότου κρυώσει το μοτέρ. Υπερφόρτωση, υπέρβαση χρόνου λειτουργίας, υπερβολικά πολλοί κύκλοι ενεργοποίησης, πολύ υψηλή θερμοκρασία περιβάλλοντος. Βρείτε την αιτία και επιδιορθώστε το πρόβλημα, εάν αυτό είναι εφικτό. 36

37 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Συντήρηση και επισκευή 11. Συντήρηση και επισκευή Ζημιές λόγω λανθασμένης συντήρησης! Οι εργασίες επισκευής και συντήρησης στο μηχάνημα επιτρέπεται να εκτελούνται μόνο από εκπαιδευμένο προσωπικό που έχει την αντίστοιχη εξουσιοδότηση από τον κατασκευαστή ή το χρήστη της εγκατάστασης. Για τέτοιες εργασίες σάς συνιστούμε να επικοινωνήσετε με το τμήμα σέρβις. Οι εργασίες επισκευής και συντήρησης επιτρέπεται να γίνονται μόνο με τη συσκευή εκτός λειτουργίας. AUMA Service & Support Η AUMA προσφέρει πολλές υπηρεσίες σέρβις, όπως π.χ. συντήρηση και επισκευή, καθώς και εκπαίδευση πελατών. Οι διευθύνσεις επικοινωνίας βρίσκονται στο κεφάλαιο «Διευθύνσεις» του παρόντος εγχειριδίου και στο διαδίκτυο ( Προληπτικά μέτρα για τη συντήρηση και την ασφαλή λειτουργία Συντήρηση Τα παρακάτω μέτρα είναι απαραίτητα για τη διασφάλιση της ασφαλούς λειτουργίας του προϊόντος κατά την εργασία: Σε 6 μήνες από την έναρξη λειτουργίας και μετά μια φορά το χρόνο Πραγματοποιήστε έναν οπτικό έλεγχο: Ελέγξτε τη σωστή θέση και τη στεγανότητα των εισόδων καλωδίων, των στυπιοθλιπτών, των ασφαλιστικών ταπών κ.λ.π. Τηρείτε τις ροπές σύμφωνα με τις προδιαγραφές του κατασκευαστή. Ελέγξτε αν είναι σωστά σφιγμένες οι βίδες στερέωσης ανάμεσα στο σερβομηχανισμό και τη βάνα/μειωτήρα. Εάν χρειάζεται, σφίξτε τις βίδες με τις ροπές σύσφιξης που παρατίθενται στο κεφάλαιο <Συναρμολόγηση>. Σε περίπτωση σπάνιας λειτουργίας: Εκτελέστε μια δοκιμαστική λειτουργία. Με βαθμό προστασίας IP68 Μετά από μια υπερχείλιση: Ελέγξτε το σερβομηχανισμό. Σε περίπτωση διείσδυσης νερού, εντοπίστε τα μη στεγανά σημεία και στεγανοποιήστε τα, στεγνώστε τη συσκευή όπως προβλέπεται και ελέγξτε αν μπορεί να λειτουργήσει. Λίπανση O θάλαμος του μειωτήρα έχει πληρωθεί με γράσο από το εργοστάσιο Απόρριψη και ανακύκλωση Η αλλαγή γράσου γίνεται κατά τη συντήρηση. - Κατά τη λειτουργία ρύθμισης κατά κανόνα κάθε 4 6 χρόνια. - Όταν γίνεται συχνότερη ενεργοποίηση (λειτουργία ελέγχου) κατά κανόνα κάθε 6 8 χρόνια. - Όταν γίνεται σπάνια ενεργοποίηση (λειτουργία ελέγχου) κατά κανόνα κάθε χρόνια. Κατά την αλλαγή του γράσου συνιστούμε επίσης την αντικατάσταση των στοιχείων στεγανοποίησης. Κατά τη διάρκεια της λειτουργίας δεν χρειάζεται να γίνει καμία πρόσθετη λίπανση του θαλάμου μειωτήρα. Οι συσκευές της εταιρείας μας είναι προϊόντα με πολύ μεγάλη διάρκεια ζωής. Ωστόσο, θα έρθει η στιγμή που θα πρέπει να αντικατασταθούν. Οι συσκευές είναι κατασκευασμένες από ενιαίες λειτουργικές μονάδες και έτσι μπορούν να αποσυναρμολογηθούν και να ταξινομηθούν κατά υλικό: σκραπ ηλεκτρονικών κυκλωμάτων 37

38 Συντήρηση και επισκευή SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 διάφορα μέταλλα πλαστικά γράσα και λάδια Γενικά ισχύουν τα εξής: Τα γράσα και τα λάδια αποτελούν κατά κανόνα επικίνδυνες ουσίες για το νερό και μπορούν να μολύνουν το περιβάλλον. Κάντε την προβλεπόμενη αποκομιδή των άχρηστων υλικών διαχωρίζοντάς τα για ανακύκλωση. Τηρείτε τους εθνικούς κανονισμούς για την απόρριψη. 38

39 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Τεχνικά στοιχεία 12. Τεχνικά στοιχεία Πληροφορίες Εκτός από την κανονική έκδοση, στους παρακάτω πίνακες αναφέρονται επίσης και οι πρόσθετες δυνατότητες. Για την ακριβή έκδοση της συσκευής ανατρέξτε στο τεχνικό φύλλο στοιχείων της παραγγελίας. Το τεχνικό φύλλο στοιχείων της παραγγελίας διατίθεται για λήψη στο διαδίκτυο στα γερμανικά και στα αγγλικά, στη διεύθυνση (πρέπει να αναφέρεται τον αριθμό παραγγελίας) Τεχνικά στοιχεία μηχανισμού στρέψης Εξοπλισμός και λειτουργίες Τρόπος λειτουργίας Μοτέρ Τάση, συχνότητα ηλεκτρικού δικτύου Κατηγορία υπερβολικής τάσης Κατηγορία μόνωσης Προστασία μοτέρ Θέρμανση μοτέρ (προαιρετικά) Γωνία στρέψης Αυτασφάλιση Χειροκίνητη λειτουργία Σηματοδότηση χειροκίνητης λειτουργίας (προαιρετικά) Ηλεκτρική σύνδεση Σπείρωμα για στυπιοθλίπτες καλωδίων Σύντομη λειτουργία S2-15 λεπτά (μηχανισμοί στρέψης για λειτουργία ελέγχου με τριφασικά μοτέρ) Σύντομη λειτουργία S2-10 λεπτά (μηχανισμοί στρέψης για λειτουργία ελέγχου με μονοφασικά μοτέρ) Περιοδική λειτουργία S4-25 % (μηχανισμοί στρέψης για λειτουργία ρύθμισης με τριφασικά μοτέρ) Περιοδική λειτουργία S4-20 % (μηχανισμοί στρέψης για λειτουργία ρύθμισης με μονοφασικά μοτέρ) Σε ονομαστική τάση και θερμοκρασία περιβάλλοντος 40 C και σε μέσο φορτίο με 35% της μέγιστης ροπής Στάνταρ: Τριφασικό ασύγχρονο μοτέρ, τύπου IM B9 σύμφωνα με το πρότυπο IEC Προαιρετικά: Μονοφασικό μοτέρ, τύπου IM B9 σύμφωνα με το πρότυπο EN Δείτε την πινακίδα τύπου του κινητήρα Επιτρεπόμενη διακύμανση της τάσης ηλεκτρικού δικτύου: ±10 % Επιτρεπόμενη διακύμανση της συχνότητας ηλεκτρικού δικτύου: ±5 % Κατηγορία III κατά το IEC Στάνταρ: F, κατάλληλο για τροπικές συνθήκες Προαιρετικά: H, κατάλληλο για τροπικές συνθήκες Στάνταρ: Θερμοδιακόπτες (NC) Προαιρετικά: Ψυχροί αγωγοί (PTC κατά DIN 44082) 1) Ηλεκτρικές τάσεις: Ισχύς: Στάνταρ: V AC, V AC ή 400 V AC (με εξωτερική τροφοδοσία) 12,5 W 75 έως < 105 γραμμικά ρυθμιζόμενη Προαιρετικά: 15 έως < 45, 45 έως < 75, 105 έως < 135 Ναι (Οι μηχανισμοί στρέψης διαθέτουν αυτασφάλιση, εάν η θέση της βάνας δεν μπορεί να αλλάξει από την κατάσταση ακινησίας με εξάσκηση ροπής στο μηχανισμό κίνησης.) Χειροκίνητη λειτουργία για ρυθμίσεις και για το χειρισμό σε περίπτωση ανάγκης, απενεργοποιημένη κατά την ηλεκτρική λειτουργία. Προαιρετικά: Χειροτροχός που κλειδώνει Προέκταση άξονα χειροτροχού Μήνυμα χειροκίνητης λειτουργίας ενεργό/μη ενεργό μέσω μονού διακόπτη (1 εναλλάξ επαφή) Στάνταρ: Στρογγυλός βυσματικός σύνδεσμος της AUMA με βιδωτή σύνδεση Προαιρετικά: Ακροδέκτες ή σύνδεση Crimp Βύσμα ελέγχου με χρυσή επίστρωση (υποδοχές και βύσματα) Στάνταρ: Μετρικό σπείρωμα Προαιρετικά: Σπείρωμα Pg, σπείρωμα NPT, σπείρωμα G Σχεδιάγραμμα συνδεσμολογίας Το σχεδιάγραμμα συνδεσμολογίας παραδίδεται σύμφωνα με τον αριθμό εντολής Σύνδεσμος με οδόντωση για σύνδεση με τον άξονα βάνας Σύνδεση βάνας Στάνταρ: Σύνδεσμος χωρίς τρύπα Προαιρετικά: Έτοιμος σύνδεσμος με τρύπα και εγκοπή, εσωτερικό τετράγωνο ή εσωτερικά διπλά λεπτός κατά το EN ISO 5211 Διαστάσεις σύμφωνα με EN ISO 5211, χωρίς κεντράρισμα 1) Οι ψυχροί αγωγοί απαιτούν επίσης τη χρήση μίας κατάλληλης συσκευής διέγερσης στη μονάδα ελέγχου 39

40 Τεχνικά στοιχεία SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Με πέλμα και μοχλό (προαιρετικά) Κινητός μοχλός Σφαιρικές αρθρώσεις (προαιρετικά) Στερέωση Από ειδικό χυτοσίδηρο με δύο ή τρεις οπές για στερέωση ενός συστήματος μοχλών. Μέσω μιας οδόντωσης μπορείτε να συναρμολογήσετε το μοχλό στο μήκος που θέλετε πάνω στον κινητήριο άξονα, λαμβάνοντας υπόψη τις εξωτερικές συνθήκες. Δύο σφαιρικές αρθρώσεις κατάλληλες για το μοχλό μαζί με τα κόντρα παξιμάδια και δύο άκρα συγκόλλησης κατάλληλα για το σωλήνα σύμφωνα με το φύλλο διαστάσεων. Πέλμα με τέσσερις οπές για βίδες στερέωσης Ηλεκτρομηχανική μονάδα ελέγχου Κύκλωμα διαδρομής Κύκλωμα ροπής Σήμα επιστροφής θέσης, αναλογικό (προαιρετικά) Μηχανική ένδειξη θέσης (προαιρετικά) Ένδειξη κίνησης Κουτί συνδέσεων με ράουλα μέτρησης για τις τελικές θέσεις ΑΝΟΙΧΤΟ και ΚΛΕΙΣΤΟ Στάνταρ: Πρόσθετες δυνατότητες: Μονός διακόπτης (1 NC και 1 NO) ανά τελική θέση, χωρίς ηλεκτρική μόνωση Διπλός διακόπτης (2 NC και 2 NO) ανά τελική θέση, διακόπτης ηλεκτρικά μονωμένος Τριπλός διακόπτης (3 NC και 3 NO) ανά τελική θέση, διακόπτης ηλεκτρικά μονωμένος Διακόπτης ενδιάμεσης θέσης (κύκλωμα διαδρομής DUO), μπορεί να ρυθμιστεί ελεύθερα Κύκλωμα ροπής για κατεύθυνση κίνησης ΑΝΟΙΧΤΟ και ΚΛΕΙΣΤΟ συνεχούς ρύθμισης Στάνταρ: Πρόσθετες δυνατότητες: Θέρμανση στο κουτί συνδέσεων Στάνταρ: Μονός διακόπτης (1 NC και 1 NO) ανά κατεύθυνση, χωρίς ηλεκτρική μόνωση Διπλός διακόπτης (2 NC και 2 NO) ανά κατεύθυνση, διακόπτης ηλεκτρικά μονωμένος Ποτενσιόμετρο ή 0/4 20 ma (EWG/RWG) Συνεχής ένδειξη, ρυθμιζόμενος δίσκος ένδειξης με τα σύμβολα ΑΝΟΙΧΤΟ και ΚΛΕΙΣΤΟ Αναλάμπων κωδικοποιητής (προαιρετικά σε ρυθμιστικούς σερβομηχανισμούς) Πρόσθετες δυνατότητες: Αυτορυθμιζόμενη θέρμανση PTC, 5 20 W, V AC/DC V AC/DC ή V AC Σε σύνδεση με τις μονάδες ελέγχου σερβομηχανισμών AM ή ΑC έχει εγκατασταθεί στο σερβομηχανισμό μια θερμαντική αντίσταση με 5 W, 24 V AC. Τεχνικά στοιχεία διακοπτών διαδρομής και ροπής Μηχανική διάρκεια ζωής Επάργυρες επαφές: U min. U max. I min. Εναλλασσόμενο ρεύμα I max. Συνεχές ρεύμα I max. Επίχρυσες επαφές: U min. U max. I min. I max. 2 x 10 6 κύκλοι ενεργοποίησης 24 V AC/DC 250 V AC/DC 20 ma 5 A για 250 V (ωμικό φορτίο) 3 A για 250 V (επαγωγικό φορτίο, συν φ = 0,6) 0,4 A για 250 V (ωμικό φορτίο) 0,03 A για 250 V (επαγωγικό φορτίο, L/R = 3 µs) 7 A για 30 V (ωμικό φορτίο) 5 A για 30 V (επαγωγικό φορτίο, L/R = 3 µs) 5 V 30 V 4 ma 400 ma 40

41 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Τεχνικά στοιχεία Τεχνικά στοιχεία διακόπτη ένδειξης λειτουργίας Μηχανική διάρκεια ζωής Επάργυρες επαφές: U min. U max. Εναλλασσόμενο ρεύμα I max. Συνεχές ρεύμα I max κύκλοι ενεργοποίησης 10 V AC/DC 250 V AC/DC 3 A για 250 V (ωμικό φορτίο) 2 A για 250 V (επαγωγικό φορτίο, συν φ 0,8) 0,25 A για 250 V (ωμικό φορτίο) Τεχνικά στοιχεία διακόπτη σήμανσης χειροκίνησης Μηχανική διάρκεια ζωής 10 6 κύκλοι ενεργοποίησης Επάργυρες επαφές: U min. 12 V DC U max. 250 V AC Εναλλασσόμενο ρεύμα I max. 3 A για 250 V (επαγωγικό φορτίο, συν φ = 0,8) Συνεχές ρεύμα I max. 3 A για 12 V (ωμικό φορτίο) Συνθήκες χρήσης Χρήση Θέση τοποθέτησης Υψόμετρο τοποθέτησης Θερμοκρασία περιβάλλοντος Βαθμός προστασίας κατά EN Δυνατότητα χρήσης σε εσωτερικούς και εξωτερικούς χώρους Ελεύθερης επιλογής m πάνω από την επιφάνεια της θάλασσας > m πάνω από την επιφάνεια της θάλασσας, απαιτείται συνεννόηση με το εργοστάσιο Στάνταρ: Πρόσθετες δυνατότητες: 40 C έως +80 C (μηχανισμοί στρέψης για λειτουργία ελέγχου με τριφασικά μοτέρ) 40 C έως +70 C (μηχανισμοί στρέψης για λειτουργία ελέγχου με μονοφασικά μοτέρ) 40 C έως +60 C (μηχανισμοί στρέψης για λειτουργία ρύθμισης) 60 C έως +60 C 0 C έως +120 C (μηχανισμοί στρέψης για λειτουργία ελέγχου με τριφασικά μοτέρ) Για την ακριβή έκδοση βλ. πινακίδα τύπου μηχανισμού κίνησης. Στάνταρ: IP68 με τριφασικό/μονοφασικό μοτέρ AUMA Αποκλίνων βαθμός προστασίας σε ειδικά μοτέρ: βλέπε πινακίδα τύπου. Προαιρετικά: Τμήμα συνδέσεων DS πρόσθετα μονωμένο προς τον εσωτερικό θάλαμο (double sealed) Ο βαθμός προστασίας IP 68 ανταποκρίνεται σύμφωνα με την AUMA στις παρακάτω απαιτήσεις: Βάθος νερού: στήλη νερού έως 8 m Διάρκεια βύθισης σε νερό: το πολύ στις 96 ώρες Έως και 10 ενεργοποιήσεις κατά τη διάρκεια της υπερχείλισης Βαθμός ρύπανσης Αντοχή σε ταλαντώσεις κατά IEC Αντιδιαβρωτική προστασία Εξωτερική βαφή Η λειτουργία ρύθμισης δεν είναι δυνατή κατά τη διάρκεια της υπερχείλισης. Για την ακριβή έκδοση βλ. πινακίδα τύπου μηχανισμού κίνησης. Βαθμός ρύπανσης 4 (σε κλειστή κατάσταση) κατά το EN g, από 10 έως 200 Hz Ανθεκτικός σε ταλαντώσεις και δονήσεις κατά την εκκίνηση ή αντίστοιχα σε περίπτωση βλαβών της εγκατάστασης. Δεν μπορεί να εξασφαλιστεί μια μόνιμη αντοχή. Ισχύει για μηχανισμούς στρέψης στην έκδοση AUMA NORM (με στρογγυλό βύσμα AUMA, χωρίς μονάδα ελέγχου), δεν ισχύει σε συνδυασμό με μειωτήρες. Στάνταρ: KS: κατάλληλο για τοποθέτηση σε βιομηχανικές εγκαταστάσεις, σε διυλιστήρια νερού ή σε εργοστάσια ηλεκτρισμού με ατμόσφαιρα χαμηλής ρύπανσης καθώς και για την τοποθέτηση σε ατμόσφαιρα με περιστασιακή ή μόνιμη ρύπανση με μέτρια συγκέντρωση βλαβερών ουσιών (π.χ. σε εγκαταστάσεις βιολογικού καθαρισμού, χημικές βιομηχανίες) Προαιρετικά: KX: ενδείκνυται για τοποθέτηση σε υπερβολικά επιβαρυμένη ατμόσφαιρα με υψηλά ποσοστά υγρασίας αέρα και μεγάλη συγκέντρωση βλαβερών ουσιών Βαφή σε σκόνη KX-G: όπως στο KX, αλλά σε έκδοση χωρίς αλουμίνιο (εξωτερικά εξαρτήματα) 41

42 Τεχνικά στοιχεία SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Συνθήκες χρήσης Χρώμα Διάρκεια ζωής Στάνταρ: AUMA ασημένιο (παρόμοιο με RAL 7037) Προαιρετικά: Περαιτέρω αποχρώσεις είναι δυνατές κατόπιν συνεννόησης Οι μηχανισμοί στρέψης της AUMA ανταποκρίνονται ή και υπερβαίνουν τις απαιτήσεις διάρκειας ζώης του EN Λεπτομερειακά στοιχεία παρέχουμε αν το ζητήσετε. Λοιπά Οδηγίες ΕΕ Ηλεκτρομαγνητική συμβατότητα (ΗΜΣ): (2004/108/EΚ) Οδηγία χαμηλής τάσης: (2006/95/EΚ) Οδηγία περί μηχανημάτων: (2006/42/EΚ) 42

43 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Κατάλογος ανταλλακτικών 13. Κατάλογος ανταλλακτικών Μηχανισμός στρέψης SQ 05.2 SQ 14.2/SQR 05.2 SQR

44 Κατάλογος ανταλλακτικών SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Πληροφορία: Κατά την παραγγελία ανταλλακτικών, θα πρέπει να μας δίνετε τον τύπο συσκευής και τον αριθμό παραγγελίας (βλ. πινακίδα τύπου). Επιτρέπεται η χρήση μόνο γνήσιων ανταλλακτικών AUMA. Η χρήση άλλων εξαρτημάτων αναιρεί την εγγύηση και τα δικαιώματα σχετικά για οποιαδήποτε κάλυψη. Οι απεικονίσεις των ανταλλακτικών μπορεί να διαφέρουν από την παραγγελία. Αρ. αναφ. Ονομασία Τύπος Αρ. αναφ. Ονομασία Τύπος Περίβλημα Βιδωτή τάπα Κινητήριος άξονας Χειροτροχός με λαβή Σύνδεσμος μοτέρ Μηχανική ένδειξη θέσης Σύνδεσμος χειρός Θηλυκό τμήμα φις μοτέρ με δέσμη καλωδίων Γρανάζι ατέρμονα Ποτενσιόμετρο για κωδικοποιητή θέσης Πλανητικός μειωτήρας πλευράς χειροτροχού Ποτενσιόμετρο χωρίς συμπλέκτη ολίσθησης Μοχλός σύμπλεξης Θερμαντικό στοιχείο Οδοντωτό τμήμα Αναλάμπων διακόπτης με επαφές ακίδων (χωρίς δίσκο παλμών και μονωτική πλάκα) Κορώνα Μονάδα ελέγχου με κεφαλές μέτρησης για το κύκλωμα ροπής και με διακόπτη Σύνδεσμος II για το κύκλωμα ροπής Μονάδα ελέγχου με μαγνητικό κωδικοποιητή διαδρομής και ροπής (MWG), για τον μη παρεμβατικό τύπο (Non-Intrusive) σε συνδυασμό με ενσωματωμένη μονάδα ελέγχου AUMATIC Γρανάζι εξόδου κυκλώματος διαδρομής Σύστημα διακοπτών για την κατεύθυνση ΑΝΟΙΧΤΟ Γρανάζι εισόδου για κύκλωμα διαδρομής Σύστημα διακοπτών για την κατεύθυνση ΚΛΕΙΣΤΟ Έλασμα ασφάλισης Διακόπτης για διαδρομή/ροπή Δέσμη καλωδίων για τον αγωγό προστασίας Κασέτα διακοπτών Μοτέρ (VD μαζί με αρ.αναφ ) Κωδικοποιητής θέσης EWG/RWG Πλανητικός μειωτήρας στην πλευρά του μοτέρ (SQ/SQR 05.2 SQ/SQR 14.2 σε μοτέρ VD) Ποτενσιόμετρο για RWG χωρίς συμπλέκτη ολίσθησης Μειωτήρας στροφών Πλακέτα του κωδικοποιητή θέσης RWG Καπάκι Δέσμη καλωδίων για RWG Θηλυκό τμήμα (πλήρως εξοπλισμένο) Συμπλέκτης ολίσθησης για ποτενσιόμετρο Φορέας ακροδεκτών χωρίς ακροδέκτες Σύνδεσμος μοτέρ στην πλευρά μοτέρ Θηλυκή επαφή για μονάδα ελέγχου Πείρος για σύνδεσμο μοτέρ Θηλυκή επαφή για μοτέρ Ελατήριο συγκράτησης για σύνδεσμο μοτέρ Αρσενική επαφή για τη μονάδα ελέγχου Φλάντζα εξόδου με τερματικό αναστολέα Αρσενική επαφή για μοτέρ Βιδωτή τάπα τερματικού αναστολέα Καπάκι για την ηλεκτρική σύνδεση S1 Σετ παρεμβυσμάτων, μικρό Σετ Σύνδεσμος S2 Σετ παρεμβυσμάτων, μεγάλο Σετ 44

45 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Πιστοποιητικά 14. Πιστοποιητικά Δήλωση ενσωμάτωσης και δήλωση συμμόρφωσης ΕΚ 45

46 46 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2

47 SQ 05.2 SQ 14.2/SQR 05.2 SQR

48 Ευρετήριο λημμάτων SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ευρετήριο λημμάτων A AUMA Support App 8 E EWG 29 L LED σήμανσης τελικής θέσης 31 R RWG 32 S Service 37 Support (Υποστήριξη) 37 Support App 8 Α Αναγνώριση 7 Ανακύκλωση 37 Ανάστροφη λειτουργία ( /4 ma) Αντιδιαβρωτική προστασία 9, 41 Αποθήκευση 9 Απόρριψη 37 Αριθμός εντολής 7, 8 Αριθμός εργοστασίου 8 Αριθμός παραγγελίας 7, 8 Αριθμός σειράς 7 Β Βαθμός προστασίας 7, 41 Δ Δήλωση ενσωμάτωσης 45 Δήλωση συμμόρφωσης ΕΚ 45 Διακόπτης 13 Διακόπτης διαδρομής 13 Διακόπτης ροπής 13 Διατάξεις προστασίας στην 13 εγκατάσταση Διατομές σύνδεσης 14 Διπλής στεγανοποίησης 18 Διπλός διακόπτης 13 Δίσκος ένδειξης 20, 33 Δοκιμαστική λειτουργία 28 Έ Έλεγχος διακοπτών 35 Έναρξη χρήσης 4, 22 Ένδειξη θέσης 33 Ένδειξη κίνησης 20 Έτος κατασκευής 8, 8 Η Ηλεκτρική σύνδεση 13, 13 Ηλεκτρολογικό σχέδιο 8, 13 Ηλεκτρονικός κωδικοποιητής 29, 32 θέσης Θ Θέρμανση μοτέρ 16 Θερμικοί διακόπτες 36 Θερμοκρασία περιβάλλοντος 7, 41 Κ Καθυστέρηση 13 απενεργοποίησης Κατάλογος ανταλλακτικών 43 Κατανάλωση ρεύματος 13 Κατάρτιση προσωπικού 4 Κύκλωμα διαδρομής 25, 28 Κύκλωμα διαδρομής DUO 26 Κύκλωμα ροπής 24 Κωδικοποιητής διαδρομής 29 EWG Κωδικοποιητής θέσης EWG 29 Κωδικοποιητής θέσης RWG 32 Κωδικός DataMatrix 8 Λ Λειτουργία 4 Λίπανση 37 Μ Μέγεθος 8 Μέγεθος φλάντζας 8 Μεταφορά 9 Μέτρα προστασίας 4 Μηχανική ένδειξη θέσης 20, 33 Μηχανοκίνητη λειτουργία 19 Ο Οδηγίες 4 Ονομασία τύπου 7 Ε Ενδείξεις 20 Ενδιάμεσες θέσεις 26 Ενδιάμεσο πλαίσιο 18 Επιδιόρθωση βλαβών 35 Επισκευή 37 Επιτήρηση θερμοκρασίας 36 48

49 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Ευρετήριο λημμάτων Π Περιοχή ροπής 7 Πινακίδα τύπου 7, 13 Πιστοποιητικά 45 Πιστοποιητικό ελέγχου 8 Πλαίσιο στήριξης 17 Ποτενσιόμετρο 31 Πρόσθετα εξαρτήματα 17 (ηλεκτρική σύνδεση) Προστασία βραχυκυκλώματος 13 Προστασία μοτέρ 36 Προστατευτικό καπάκι 18 Πρότυπα 4 Σ Σειριακός αριθμός 8 Σημάνσεις 21 Σήμανση τελικής θέσης 31 Συναρμολόγηση 10 Σύνδεση γείωσης 18 Συντήρηση 4, 37, 37 Συσκευασία 9 Συχνότητα ηλεκτρικού δικτύου 13 Σφάλμα 35 Σχεδιάγραμμα 13 συνδεσμολογίας Τ Τάση ηλεκτρικού δικτύου 13 Τερματικοί αναστολείς 22 Τεχνικά στοιχεία 39 Τεχνικά στοιχεία διακοπτών 40 Τομέας εφαρμογών 4, 5 Τύπος (συσκευής) 8 Τύπος λιπαντικού 7 Τύπος ρεύματος 13 Τύπος συσκευής 8 Υ Υποδείξεις ασφαλείας 4 Υποδείξεις 4 ασφαλείας/προειδοποιήσεις Φ Φορά περιστροφής 28 Χ Χειρισμός 19 Χειροκίνητη λειτουργία 19 Χειροτροχός 10 Χρόνος κίνησης 7 Ψ Ψυχροί αγωγοί 36 49

50 AUMA - Παγκόσμια Ευρώπη AUMA Riester GmbH & Co. KG Werk Müllheim DE Müllheim Tel riester@auma.com Werk Ostfildern-Nellingen DE Ostfildern Tel riester@wof.auma.com Service-Center Bayern DE Eching Tel Riester@scb.auma.com Service-Center Köln DE Köln Tel Service@sck.auma.com Service-Center Magdeburg DE Niederndodeleben Tel Service@scm.auma.com AUMA-Armaturenantriebe Ges.m.b.H. AT 2512 Tribuswinkel Tel office@auma.at AUMA BENELUX B.V. B. A. BE 8800 Roeselare Tel office@auma.be ProStream Group Ltd. BG 1632 Sofia Tel valtchev@prostream.bg OOO Dunkan-Privod BY Minsk Tel belarus@auma.ru AUMA (Schweiz) AG CH 8965 Berikon Tel RettichP.ch@auma.com AUMA Servopohony spol. s.r.o. CZ Brandýs n.l.-st.boleslav Tel auma-s@auma.cz GRØNBECH & SØNNER A/S DK 2450 København SV Tel GS@g-s.dk IBEROPLAN S.A. ES Madrid Tel iberoplan@iberoplan.com AUMA Finland Oy FI Espoo Tel auma@auma.fi AUMA France S.A.R.L. FR Taverny Cedex Tel info@auma.fr AUMA ACTUATORS Ltd. GB Clevedon, North Somerset BS21 6TH Tel mail@auma.co.uk D. G. Bellos & Co. O.E. GR Acharnai, Athens Tel info@dgbellos.gr APIS CENTAR d. o. o. HR Bestovje Tel auma@apis-centar.com Fabo Kereskedelmi és Szolgáltató Kft. HU 8800 Nagykanizsa Tel / auma@fabo.hu Falkinn HF IS 108 Reykjavik Tel os@falkinn.is AUMA ITALIANA S.r.l. a socio unico IT Cerro Maggiore (MI) Tel info@auma.it AUMA BENELUX B.V. LU Leiden (NL) Tel office@auma.nl NB Engineering Services MT ZBR 08 Zabbar Tel nikibel@onvol.net AUMA BENELUX B.V. NL 2314 XT Leiden Tel office@auma.nl SIGUM A. S. NO 1338 Sandvika Tel post@sigum.no AUMA Polska Sp. z o.o. PL Sosnowiec Tel biuro@auma.com.pl AUMA-LUSA Representative Office, Lda. PT Barcarena Tel geral@aumalusa.pt SAUTECH RO Bucuresti Tel office@sautech.ro OOO PRIWODY AUMA RU Khimki, Moscow region Tel aumarussia@auma.ru OOO PRIWODY AUMA RU Moscow Tel aumarussia@auma.ru ERICHS ARMATUR AB SE Malmö Tel info@erichsarmatur.se ELSO-b, s.r.o. SK Nitra Tel / elsob@stonline.sk Auma Endüstri Kontrol Sistemleri Limited Sirketi TR Ankara Tel info@auma.com.tr AUMA Technology Automations Ltd UA Kiev Tel auma-tech@aumatech.com.ua Αφρική Solution Technique Contrôle Commande DZ Bir Mourad Rais, Algiers Tel /18 stcco@wissal.dz A.T.E.C. EG Cairo Tel contactus@atec-eg.com SAMIREG MA Casablanca Tel samireg@menara.ma MANZ INCORPORATED LTD. NG Port Harcourt Tel mail@manzincorporated.com 50

51 AUMA - Παγκόσμια AUMA South Africa (Pty) Ltd. ZA 1560 Springs Tel aumasa@mweb.co.za Αμερική AUMA Argentina Rep.Office AR Buenos Aires Tel contacto@aumaargentina.com.ar AUMA Automação do Brazil ltda. BR Sao Paulo Tel contato@auma-br.com TROY-ONTOR Inc. CA L4N 8X1 Barrie, Ontario Tel troy-ontor@troy-ontor.ca AUMA Chile Representative Office CL Buin Tel aumachile@auma-chile.cl Ferrostaal de Colombia Ltda. CO Bogotá D.C. Tel dorian.hernandez@ferrostaal.com Transcontinental Trading Overseas SA. CU Ciudad Habana Tel / tto@ttoweb.com AUMA Región Andina & Centroamérica EC Quito Tel auma@auma-ac.com Corsusa International S.A.C. PE Miraflores - Lima Tel / 0044 / 2321 corsusa@corsusa.com Control Technologies Limited TT Marabella, Trinidad, W.I. Tel / AUMA ACTUATORS INC. US PA Canonsburg Tel AUMA (2862) mailbox@auma-usa.com Suplibarca VE Maracaibo, Estado, Zulia Tel suplibarca@intercable.net.ve Ασία AUMA Actuators UAE Support Office AE 287 Abu Dhabi Tel Nagaraj.Shetty@auma.com AUMA Actuators Middle East BH Salmabad Tel salesme@auma.com Mikuni (B) Sdn. Bhd. BN KA1189 Kuala Belait Tel / mikuni@brunet.bn AUMA Actuators (China) Co., Ltd CN Taicang Tel mailbox@auma-china.com PERFECT CONTROLS Ltd. HK Tsuen Wan, Kowloon Tel joeip@perfectcontrols.com.hk PT. Carakamas Inti Alam ID Jakarta Tel auma-jkt@indo.net.id AUMA INDIA PRIVATE LIMITED. IN Bangalore Tel info@auma.co.in ITG - Iranians Torque Generator IR Teheran info@itg-co.ir Trans-Jordan Electro Mechanical Supplies JO Amman Tel Info@transjordan.net AUMA JAPAN Co., Ltd. JP Kawasaki-shi, Kanagawa Tel +81-(0) mailbox@auma.co.jp DW Controls Co., Ltd. KR Gasan-dong, GeumChun-Gu,, Seoul Tel import@actuatorbank.com Al-Arfaj Engineering Co WLL KW Salmiyah Tel info@arfajengg.com TOO Armaturny Center KZ Atyrau Tel armacentre@bk.ru Network Engineering LB JBEIL, Beirut Tel nabil.ibrahim@networkenglb.com AUMA Malaysia Office MY Seremban, Negeri Sembilan Tel sales@auma.com.my Mustafa Sultan Science & Industry Co LLC OM Ruwi Tel r-negi@mustafasultan.com FLOWTORK TECHNOLOGIES CORPORATION PH 1550 Mandaluyong City Tel flowtork@pldtdsl.net M & C Group of Companies PK Cavalry Ground, Lahore Cantt Tel , sales@mcss.com.pk Petrogulf W.L.L QA Doha Tel pgulf@qatar.net.qa AUMA Saudi Arabia Support Office SA Al Khobar Tel Vinod.Fernandes@auma.com AUMA ACTUATORS (Singapore) Pte Ltd. SG Singapore Tel sales@auma.com.sg NETWORK ENGINEERING SY Homs eyad3@scs-net.org Sunny Valves and Intertrade Corp. Ltd. TH Yannawa, Bangkok Tel mainbox@sunnyvalves.co.th Top Advance Enterprises Ltd. TW Jhonghe City, Taipei Hsien (235) Tel support@auma-taiwan.com.tw AUMA Vietnam Hanoi RO VN Hanoi chiennguyen@auma.com.vn Αυστραλία BARRON GJM Pty. Ltd. AU NSW 1570 Artarmon Tel info@barron.com.au 51

52 AUMA Riester GmbH & Co. KG P.O.Box 1362 DE Müllheim Tel Fax Y /017/el/1.14 Λεπτομερείς πληροφορίες για τα προϊόντα της AUMA θα βρείτε στο διαδίκτυο στη διεύθυνση:

Μηχανισμοί στρέψης SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AUMA NORM (χωρίς ελεγκτή)

Μηχανισμοί στρέψης SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AUMA NORM (χωρίς ελεγκτή) Μηχανισμοί στρέψης SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AUMA NORM (χωρίς ελεγκτή) Εγχειρίδιο λειτουργίας Συναρμολόγηση, χειρισμός, έναρξη λειτουργίας Περιεχόμενα SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Διαβάστε

Διαβάστε περισσότερα

Μηχανισμοί περιστροφής SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AUMA NORM (χωρίς ελεγκτή)

Μηχανισμοί περιστροφής SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AUMA NORM (χωρίς ελεγκτή) Μηχανισμοί περιστροφής SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 AUMA NORM (χωρίς ελεγκτή) Εγχειρίδιο λειτουργίας Συναρμολόγηση, χειρισμός, έναρξη χρήσης Περιεχόμενα SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Διαβάστε

Διαβάστε περισσότερα

Μηχανισμοί περιστροφής SA 07.1 SA 16.1/SAR 07.1 SAR 16.1 AUMA NORM (χωρίς ελεγκτή)

Μηχανισμοί περιστροφής SA 07.1 SA 16.1/SAR 07.1 SAR 16.1 AUMA NORM (χωρίς ελεγκτή) Μηχανισμοί περιστροφής SA 07.1 SA 16.1/SAR 07.1 SAR 16.1 AUMA NORM (χωρίς ελεγκτή) Εγχειρίδιο λειτουργίας Συναρμολόγηση, χειρισμός, έναρξη λειτουργίας Περιεχόμενα SA 07.1 SA 16.1/SAR 07.1 SAR 16.1 Διαβάστε

Διαβάστε περισσότερα

Μηχανισμοί στρέψης SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Με ελεγκτή σερβομηχανισμού AUMA MATIC AM 01.1

Μηχανισμοί στρέψης SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Με ελεγκτή σερβομηχανισμού AUMA MATIC AM 01.1 Μηχανισμοί στρέψης SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Με ελεγκτή σερβομηχανισμού AUMA MATIC AM 01.1 Εγχειρίδιο λειτουργίας Συναρμολόγηση, χειρισμός, έναρξη χρήσης Περιεχόμενα AM 01.1 Διαβάστε πρώτα τις

Διαβάστε περισσότερα

Μηχανισμοί στρέψης SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Με ελεγκτή σερβομηχανισμού AUMA MATIC AM 01.1

Μηχανισμοί στρέψης SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Με ελεγκτή σερβομηχανισμού AUMA MATIC AM 01.1 Μηχανισμοί στρέψης SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Με ελεγκτή σερβομηχανισμού AUMA MATIC AM 01.1 Εγχειρίδιο λειτουργίας Συναρμολόγηση, χειρισμός, έναρξη λειτουργίας Περιεχόμενα AM 01.1 Διαβάστε πρώτα

Διαβάστε περισσότερα

Μικροί ηλεκτρικοί στρεπτικοί μηχανισμοί κίνησης 2SG5

Μικροί ηλεκτρικοί στρεπτικοί μηχανισμοί κίνησης 2SG5 Μικροί ηλεκτρικοί στρεπτικοί μηχανισμοί κίνησης 2SG5 Πρόσθετες οδηγίες λειτουργίας SIPOS 5 Έκδοση 05.13 Με την επιφύλαξη τροποποιήσεων! Περιεχόμενα Πρόσθετες οδηγίες λειτουργίας SIPOS 5 Περιεχόμενα Περιεχόμενα

Διαβάστε περισσότερα

Μηχανισμοί περιστροφής SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Με ελεγκτή σερβομηχανισμού AUMA MATIC AM 01.1/AM 02.1

Μηχανισμοί περιστροφής SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Με ελεγκτή σερβομηχανισμού AUMA MATIC AM 01.1/AM 02.1 Μηχανισμοί περιστροφής SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Με ελεγκτή σερβομηχανισμού AUMA MATIC AM 01.1/AM 02.1 Εγχειρίδιο λειτουργίας Συναρμολόγηση, χειρισμός, έναρξη χρήσης Περιεχόμενα AM 01.1/AM 02.1

Διαβάστε περισσότερα

Μηχανισμοί στρέψης SGExC 05.1 SGExC 12.1 Με ελεγκτή σερβομηχανισμού AUMA MATIC AMExC 01.1

Μηχανισμοί στρέψης SGExC 05.1 SGExC 12.1 Με ελεγκτή σερβομηχανισμού AUMA MATIC AMExC 01.1 Μηχανισμοί στρέψης SGExC 05.1 SGExC 12.1 Με ελεγκτή σερβομηχανισμού AUMA MATIC AMExC 01.1 Εγχειρίδιο λειτουργίας Συναρμολόγηση, χειρισμός, έναρξη λειτουργίας Περιεχόμενα AMExC 01.1 Διαβάστε πρώτα τις οδηγίες

Διαβάστε περισσότερα

Μηχανισμοί πρόωσης 2SB5

Μηχανισμοί πρόωσης 2SB5 Μηχανισμοί πρόωσης 2SB5 Συμπλήρωμα των οδηγιών λειτουργίας SIPOS 5 Έκδοση 03.13 Με επιφύλαξη αλλαγών! Περιεχόμενα Συμπλήρωμα των οδηγιών λειτουργίας SIPOS 5 Περιεχόμενα Περιεχόμενα 1 Βασικά... 3 1.1 Υποδείξεις

Διαβάστε περισσότερα

Μηχανισμοί περιστροφής SAExC 07.1 SAExC 16.1 SARExC 07.1 SARExC 16.1 Με ελεγκτή σερβομηχανισμού AUMA MATIC AMExC 01.1

Μηχανισμοί περιστροφής SAExC 07.1 SAExC 16.1 SARExC 07.1 SARExC 16.1 Με ελεγκτή σερβομηχανισμού AUMA MATIC AMExC 01.1 Μηχανισμοί περιστροφής SAExC 07.1 SAExC 16.1 SARExC 07.1 SARExC 16.1 Με ελεγκτή σερβομηχανισμού AUMA MATIC AMExC 01.1 Εγχειρίδιο λειτουργίας Συναρμολόγηση, χειρισμός, έναρξη λειτουργίας Περιεχόμενα AMExC

Διαβάστε περισσότερα

Μειωτήρες στρέψης GS 50.3 GS 250.3 Με πόδι και μοχλό

Μειωτήρες στρέψης GS 50.3 GS 250.3 Με πόδι και μοχλό Μειωτήρες στρέψης GS 50.3 GS 250.3 Με πόδι και μοχλό Για χρήση μόνο σε συνδυασμό με το εγχειρίδιο οδηγιών λειτουργίας! Αυτό το συνοπτικό εγχειρίδιο ΔΕΝ αντικαθιστά το κανονικό εγχειρίδιο λειτουργίας! Προορίζεται

Διαβάστε περισσότερα

Μηχανισμοί περιστροφής SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Σύστημα ελέγχου: ηλεκτρονικά (MWG) Με ελεγκτή σερβομηχανισμού AUMATIC AC 01.

Μηχανισμοί περιστροφής SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Σύστημα ελέγχου: ηλεκτρονικά (MWG) Με ελεγκτή σερβομηχανισμού AUMATIC AC 01. Μηχανισμοί περιστροφής SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Σύστημα ελέγχου: ηλεκτρονικά (MWG) Με ελεγκτή σερβομηχανισμού AUMATIC AC 01.2 Non-Intrusive Σήματα ελέγχου Παράλληλα Δίαυλος Profibus DP Δίαυλος

Διαβάστε περισσότερα

Οδηγίες εγκατάστασης. Το set γρήγορης sυνaρμολόγηsης κυκλωμάtων θέρμaνsης KAS 1 γιa GB225. Παρελκόμενα. Για τον τεχνικό

Οδηγίες εγκατάστασης. Το set γρήγορης sυνaρμολόγηsης κυκλωμάtων θέρμaνsης KAS 1 γιa GB225. Παρελκόμενα. Για τον τεχνικό Οδηγίες εγκατάστασης Παρελκόμενα Το set γρήγορης sυνaρμολόγηsης κυκλωμάtων θέρμaνsης KAS 1 γιa GB225 Για τον τεχνικό Διαβάστε προσεκτικά το παρόν πριν από τη συναρμολόγηση και τη συντήρηση. 6 720 618 119-2008/02

Διαβάστε περισσότερα

Εγχειρίδιο Χρήσης Μετατροπέα Τάσης / Φορτιστή Συσσωρευτών

Εγχειρίδιο Χρήσης Μετατροπέα Τάσης / Φορτιστή Συσσωρευτών Εγχειρίδιο Χρήσης Μετατροπέα Τάσης / Φορτιστή Συσσωρευτών ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αυτό το κεφάλαιο περιέχει σημαντικές οδηγίες ασφαλείας και λειτουργίας. Διάβασε και κρατήστε αυτό το εγχειρίδιο

Διαβάστε περισσότερα

Σήματα ελέγχου Παράλληλα Δίαυλος Profibus DP Δίαυλος Modbus Foundation Fieldbus

Σήματα ελέγχου Παράλληλα Δίαυλος Profibus DP Δίαυλος Modbus Foundation Fieldbus Μηχανισμοί περιστροφής SAEx 07.2 SAEx 16.2 SAREx 07.2 SAREx 16.2 Σύστημα ελέγχου: ηλεκτρομηχανικό Με ελεγκτή σερβομηχανισμού AUMATIC Σήματα ελέγχου Παράλληλα Δίαυλος Profibus DP Δίαυλος Modbus Foundation

Διαβάστε περισσότερα

Μηχανισμοί παλινδρόμησης 2SC5

Μηχανισμοί παλινδρόμησης 2SC5 Μηχανισμοί παλινδρόμησης 2SC5 Συμπλήρωμα των οδηγιών λειτουργίας SIPOS 5 Έκδοση 03.13 Με επιφύλαξη αλλαγών! Περιεχόμενα Συμπλήρωμα των οδηγιών λειτουργίας SIPOS 5 Περιεχόμενα Περιεχόμενα 1 Βασικά... 3

Διαβάστε περισσότερα

Περίληψη Τύπος. τοποθέτηση του σήματος. Τοποθέτηση χρόνο για 90ο στα 50 Hz. τάση λειτουργίας. ροπή

Περίληψη Τύπος. τοποθέτηση του σήματος. Τοποθέτηση χρόνο για 90ο στα 50 Hz. τάση λειτουργίας. ροπή . GRA 21.07 Σήμα ελέγχου 3-θέση Ονομαστική γωνία περιστροφής 90ο Ονομαστική ροπή 5 Nm Για άμεση συναρμολόγηση, χωρίς την ανάγκη του κιτ τοποθέτησης 1 βοηθητική επαφή για πρόσθετες λειτουργίες Χειροκίνητος

Διαβάστε περισσότερα

Θερμοστάτης LTC 530. Οδηγίες Ο θερμοστάτης διαθέτει οθόνη με «LED» φωτισμό, η οποία εμφανίζει την πραγματική θερμοκρασία

Θερμοστάτης LTC 530. Οδηγίες Ο θερμοστάτης διαθέτει οθόνη με «LED» φωτισμό, η οποία εμφανίζει την πραγματική θερμοκρασία Θερμοστάτης LTC 530 Οδηγίες Ο θερμοστάτης διαθέτει οθόνη με «LED» φωτισμό, η οποία εμφανίζει την πραγματική θερμοκρασία Ο θερμοστάτης έχει σχεδιαστεί για να διατηρήσει μια σταθερή θερμοκρασία. Ο θερμοστάτης

Διαβάστε περισσότερα

Συμπλήρωμα στις Οδηγίες Λειτουργίας. Σετ μετατροπής MOVIMOT MM..D για τριφασικό κινητήρα DRS/DRE/DRP. Έκδοση 02/2008 16603001 / EL

Συμπλήρωμα στις Οδηγίες Λειτουργίας. Σετ μετατροπής MOVIMOT MM..D για τριφασικό κινητήρα DRS/DRE/DRP. Έκδοση 02/2008 16603001 / EL Τεχνολογία μετάδοσης κίνησης \ Αυτοματισμοί μετάδοσης κίνησης \ Ενσωμάτωση συστήματος \ Υπηρεσίες SEWEURODRIVE GmbH & Co KG P.O. Box 3023 D76642 Bruchsal / Germany Phone +49 7251 750 Fax +49 7251 751970

Διαβάστε περισσότερα

Οδηγίες συναρµολόγησης

Οδηγίες συναρµολόγησης 6303 5779 03/003 GR Για τον τεχνικό Οδηγίες συναρµολόγησης Πλακέτες λειτουργίας xm10 για Επίτοιχους λέβητες και επιδαπέδιους λέβητες καθώς και τοποθέτηση σε τοίχο ιαβάστε προσεκτικά πριν από τη συναρµολόγηση

Διαβάστε περισσότερα

Ασφάλεια. Οδηγίες χειρισμού Σερβοκινητήρας IC 30 ΚΙΝΔΥΝΟΣ. Περιεχόμενα ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΣΟΧΗ Elster GmbH Edition 12.15

Ασφάλεια. Οδηγίες χειρισμού Σερβοκινητήρας IC 30 ΚΙΝΔΥΝΟΣ. Περιεχόμενα ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΣΟΧΗ Elster GmbH Edition 12.15 2016 Elster GmbH Edition 12.15 D GB F NL I E DK S N P TR CZ PL RUS H www.docuthek.com Οδηγίες χειρισμού Σερβοκινητήρας IC 30 Περιεχόμενα Σερβοκινητήρας IC 30...1 Περιεχόμενα...1 Ασφάλεια...1 Έλεγχος χρήσης...

Διαβάστε περισσότερα

Οδηγίες εγκατάστασης. Πλακέτα λειτουργίας. xm (2012/10) GR

Οδηγίες εγκατάστασης. Πλακέτα λειτουργίας. xm (2012/10) GR Οδηγίες εγκατάστασης Πλακέτα λειτουργίας xm10 6 720 817 036 (2012/10) GR Περιεχόμενα Περιεχόμενα 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας.... 2 1.1 Eπεξήγηση συμβόλων....................... 2 1.2

Διαβάστε περισσότερα

Μικροί ηλεκτρικοί στρεπτικοί μηχανισμοί 2SQ7. Συμπλήρωμα των οδηγιών χρήσης SIPOS SEVEN. Με την επιφύλαξη τροποποιήσεων!

Μικροί ηλεκτρικοί στρεπτικοί μηχανισμοί 2SQ7. Συμπλήρωμα των οδηγιών χρήσης SIPOS SEVEN. Με την επιφύλαξη τροποποιήσεων! Μικροί ηλεκτρικοί στρεπτικοί μηχανισμοί κίνησης 2SQ7 Συμπλήρωμα των οδηγιών χρήσης SIPOS SEVEN Έκδοση 12.17 Με την επιφύλαξη τροποποιήσεων! Περιεχόμενα Συμπλήρωμα των οδηγιών χρήσης SIPOS SEVEN Περιεχόμενα

Διαβάστε περισσότερα

Διόρθωση. Ρυθμιζόμενοι μειωτήρες με αντιεκρηκτική προστασία VARIMOT και παρελκόμενα * _0119*

Διόρθωση. Ρυθμιζόμενοι μειωτήρες με αντιεκρηκτική προστασία VARIMOT και παρελκόμενα * _0119* Συστήματα κίνησης \ Αυτόματα συστήματα κίνησης \ Ενσωμάτωση συστήματος \ Υπηρεσίες *25937278_0119* Διόρθωση Ρυθμιζόμενοι μειωτήρες με αντιεκρηκτική προστασία VARIMOT και παρελκόμενα Έκδοση 01/2019 25937278/EL

Διαβάστε περισσότερα

Μπροστινός εκτροχιαστής

Μπροστινός εκτροχιαστής (Greek) DM-TRFD001-01 Εγχειρίδιο αντιπροσώπου ΔΡΟΜΟΥ MTB Τρέκινγκ City Touring/ Απλό Ποδήλατο URBAN SPORT E-BIKE Μπροστινός εκτροχιαστής DEORE XT FD-T8000 DEORE FD-T6000 ΠΕΡΙΕΧΟΜΕΝΑ ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ...

Διαβάστε περισσότερα

ΡΑΔΙΟΡΟΛΟΙ-ΞΥΠΝΗΤΗΡΙ AR280P

ΡΑΔΙΟΡΟΛΟΙ-ΞΥΠΝΗΤΗΡΙ AR280P ΡΑΔΙΟΡΟΛΟΙ-ΞΥΠΝΗΤΗΡΙ AR280P 1. Χρήση Το AR280P λειτουργεί ως Ράδιο/ρολόι. Έχει λειτουργία FM ραδιόφωνου, λειτουργία προβολής της ώρας με προβολέα και περιλαμβάνει μία λάμπα. Εμφανίζει επίσης τη θερμοκρασία

Διαβάστε περισσότερα

Ασφάλεια. Οδηγίες χειρισμού Τροποποίηση ηλεκτρομαγνητικής βαλβίδας χωρίς απόσβεση σε ηλεκτρομαγνητική. για VG , VR , VAS 6 8 και MB 7

Ασφάλεια. Οδηγίες χειρισμού Τροποποίηση ηλεκτρομαγνητικής βαλβίδας χωρίς απόσβεση σε ηλεκτρομαγνητική. για VG , VR , VAS 6 8 και MB 7 0 Elster GmbH Edition 0. D GB F NL I E DK S N P TR CZ PL RUS H www.docuthek.com Οδηγίες χειρισμού Τροποποίηση ηλεκτρομαγνητικής βαλβίδας χωρίς απόσβεση σε ηλεκτρομαγνητική βαλβίδα με απόσβεση ή αντικατάσταση

Διαβάστε περισσότερα

Bfn2000 ΕΠΙΤΡΑΠΕΖΙΟΣ ΑΝΕΜΙΣΤΗΡΑΣ. Owner s manual. Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

Bfn2000 ΕΠΙΤΡΑΠΕΖΙΟΣ ΑΝΕΜΙΣΤΗΡΑΣ.   Owner s manual. Μετάφραση του πρωτοτύπου των οδηγιών χρήσης Bfn2000 ΕΠΙΤΡΑΠΕΖΙΟΣ ΑΝΕΜΙΣΤΗΡΑΣ Μετάφραση του πρωτοτύπου των οδηγιών χρήσης Owner s manual Οδηγίες ασφαλείας Για την ορθή χρήση του ανεμιστήρα, την μείωση των πιθανοτήτων εκδήλωσης πυρκαγιάς, ηλεκτροπληξίας

Διαβάστε περισσότερα

Υποδείξεις ασφαλείας για ηλεκτρική σκούπα αναρρόφησης υγρών / ξηρών ρύπων

Υποδείξεις ασφαλείας για ηλεκτρική σκούπα αναρρόφησης υγρών / ξηρών ρύπων Υποδείξεις ασφαλείας για ηλεκτρική σκούπα αναρρόφησης υγρών / ξηρών ρύπων Πριν από την πρώτη χρήση της συσκευής, διαβάστε τις υποδείξεις ασφαλείας και ενεργήστε βάσει αυτών. Φυλάξτε τις παρούσες υποδείξεις

Διαβάστε περισσότερα

Οδηγίες συναρμολόγησης

Οδηγίες συναρμολόγησης Οδηγίες συναρμολόγησης εντοιχιζόμενου ραδιοφώνου 0315.. 1 Χειρισμός Εικόνα 1: Στοιχείο χειρισμού Ο έλεγχος των λειτουργιών του εντοιχιζόμενου ραδιοφώνου πραγματοποιείται μέσω των πλήκτρων του στοιχείου

Διαβάστε περισσότερα

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ 16 ΕΠΙΔΑΠΕΔΙΟΣ ΑΝΕΜΙΣΤΗΡΑΣ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ R-845

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ 16 ΕΠΙΔΑΠΕΔΙΟΣ ΑΝΕΜΙΣΤΗΡΑΣ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ R-845 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ 16 ΕΠΙΔΑΠΕΔΙΟΣ ΑΝΕΜΙΣΤΗΡΑΣ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ R-845 Ευχαριστούμε για την αγορά του ανεμιστήρα. Παρακαλούμε διαβάστε προσεκτικά τις οδηγίες χρήσης πριν θέσετε σε λειτουργία τη συσκευή. Αγαπητέ

Διαβάστε περισσότερα

UPS ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP Με LCD οθόνη

UPS ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP Με LCD οθόνη ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP-1000 Με LCD οθόνη ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΧΩΡΗΤΙΚΟΤΗΤΑ 1000VA/1050VA/1200VA 1500VA Τάση Εισόδου Τάση Εξόδου Κυματομορφή Εξόδου Συχνότητα Εξόδου 145VAC~290VAC 195VAC~255VAC PWM/DC

Διαβάστε περισσότερα

Ασφάλεια. Οδηγίες χειρισμού Τροποποίηση ηλεκτρομαγνητικής βαλβίδας χωρίς απόσβεση σε ηλεκτρομαγνητική. για VG , VR , VAS 6 8 και MB 7

Ασφάλεια. Οδηγίες χειρισμού Τροποποίηση ηλεκτρομαγνητικής βαλβίδας χωρίς απόσβεση σε ηλεκτρομαγνητική. για VG , VR , VAS 6 8 και MB 7 0 Elster GmbH Edition 0. D GB F NL I E DK S N P TR CZ PL RUS H www.docuthek.com Οδηγίες χειρισμού Τροποποίηση ηλεκτρομαγνητικής βαλβίδας χωρίς απόσβεση σε ηλεκτρομαγνητική βαλβίδα με απόσβεση ή αντικατάσταση

Διαβάστε περισσότερα

Εγχειρίδιο τεχνικού εγκατάστασης. ECRU.1 Δέκτης 2 καναλιών 12/24 V 433 Mhz

Εγχειρίδιο τεχνικού εγκατάστασης. ECRU.1 Δέκτης 2 καναλιών 12/24 V 433 Mhz Εγχειρίδιο τεχνικού εγκατάστασης Δέκτης καναλιών /4 V 4 Mhz Περιεχόμενα:...Σελίδα Χαρακτηριστικά προϊόντος... Τροφοδοσία... Σύνδεση κεραίας... Διαμόρφωση εξόδων και προγραμματισμός χρόνου ενεργοποίησης...

Διαβάστε περισσότερα

Διόρθωση. Ρυθμιζόμενοι μειωτήρες με αντιεκρηκτική προστασία VARIBLOC και παρελκόμενα * _0119*

Διόρθωση. Ρυθμιζόμενοι μειωτήρες με αντιεκρηκτική προστασία VARIBLOC και παρελκόμενα * _0119* Συστήματα κίνησης \ Αυτόματα συστήματα κίνησης \ Ενσωμάτωση συστήματος \ Υπηρεσίες *25936069_0119* Διόρθωση Ρυθμιζόμενοι μειωτήρες με αντιεκρηκτική προστασία VARIBLOC και παρελκόμενα Έκδοση 01/2019 25936069/EL

Διαβάστε περισσότερα

NE1.1. Διάταξη εξουδετέρωσης. Για τη χρήση με λέβητες συμπύκνωσης αερίου. Οδηγίες εγκατάστασης και συντήρησης για τον τεχνικό

NE1.1. Διάταξη εξουδετέρωσης. Για τη χρήση με λέβητες συμπύκνωσης αερίου. Οδηγίες εγκατάστασης και συντήρησης για τον τεχνικό Οδηγίες εγκατάστασης και συντήρησης για τον τεχνικό Διάταξη εξουδετέρωσης NE1.1 Για τη χρήση με λέβητες συμπύκνωσης αερίου 6 720 817 043 (2010/01) GR Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Επεξήγηση

Διαβάστε περισσότερα

Πληροφορίες για την ασφάλεια 1. Σύμβολα ασφάλειας 1. Συντήρηση 1. Κατά τη χρήση 2. Γενική περιγραφή 2. Μπροστινός πίνακας 3-4.

Πληροφορίες για την ασφάλεια 1. Σύμβολα ασφάλειας 1. Συντήρηση 1. Κατά τη χρήση 2. Γενική περιγραφή 2. Μπροστινός πίνακας 3-4. Πίνακας περιεχομένων Πληροφορίες για την ασφάλεια 1 Σύμβολα ασφάλειας 1 Συντήρηση 1 Κατά τη χρήση 2 Γενική περιγραφή 2 Μπροστινός πίνακας 3-4 Προδιαγραφές 4 Γενικά 4-6 Οδηγίες λειτουργίας 6-7 Αντικατάσταση

Διαβάστε περισσότερα

Bfn8000 ΑΝΕΜΙΣΤΗΡΑΣ 3 ΣΕ 1. Owner s manual. Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

Bfn8000 ΑΝΕΜΙΣΤΗΡΑΣ 3 ΣΕ 1.   Owner s manual. Μετάφραση του πρωτοτύπου των οδηγιών χρήσης Bfn8000 ΑΝΕΜΙΣΤΗΡΑΣ 3 ΣΕ 1 Μετάφραση του πρωτοτύπου των οδηγιών χρήσης Owner s manual GR Οδηγίες ασφαλείας Για την ορθή χρήση του ανεμιστήρα, την μείωση των πιθανοτήτων εκδήλωσης πυρκαγιάς, ηλεκτροπληξίας

Διαβάστε περισσότερα

FM1100 FM2000 FM3000 Μύλος Ζωοτροφών

FM1100 FM2000 FM3000 Μύλος Ζωοτροφών FM1100 FM2000 FM3000 Μύλος Ζωοτροφών Μετάφραση του πρωτοτύπου των οδηγιών χρήσης Owner s manual Οδηγίες χρήσης για μύλο ζωοτροφών Διαβάστε προσεχτικά τις οδηγίες χρήσης. Η μη τήρηση των οδηγιών μπορεί

Διαβάστε περισσότερα

UPS ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP-1000

UPS ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP-1000 ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP-1000 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΧΩΡΗΤΙΚΟΤΗΤΑ 1000VA/1050VA/1200VA 1500VA Τάση Εισόδου Τάση Εξόδου Κυματομορφή Εξόδου Συχνότητα Εξόδου 145VAC~290VAC 195VAC~255VAC PWM/DC 50Hz Μπαταρίες

Διαβάστε περισσότερα

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΘΕΡΜΑΝΤΙΚΟ MICA UHM-782

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΘΕΡΜΑΝΤΙΚΟ MICA UHM-782 ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΘΕΡΜΑΝΤΙΚΟ MICA UHM-782 Ευχαριστούμε που χρησιμοποιείτε τα προιόντα μας. Σας παρακαλούμε να διαβάσετε προσεκτικά τις οδηγίες χρήσης πριν χρησιμοποιήσετε τη συσκευή! Ⅰ. Παρουσίαση συσκευής

Διαβάστε περισσότερα

Οδηγίες συναρμολόγησης

Οδηγίες συναρμολόγησης 604 00 0/005 GR Για τον τεχνικό Οδηγίες συναρμολόγησης Σετ σύνδεσης λέβητα-μπόιλερ Logano G5/G5 Logalux SU60/00/00 Logalux ST50/00/00 Διαβάστε προσεκτικά πριν από τη συναρμολόγηση Περιεχόμενα Τοποθέτηση................................................

Διαβάστε περισσότερα

ES2300 Τροχιστικό αλυσίδας Owner s manual. Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

ES2300 Τροχιστικό αλυσίδας   Owner s manual. Μετάφραση του πρωτοτύπου των οδηγιών χρήσης ES2300 Τροχιστικό αλυσίδας Μετάφραση του πρωτοτύπου των οδηγιών χρήσης Owner s manual Περιεχόμενα 1. Περιγραφή μηχανήματος 2. Τεχνικά χαρακτηριστικά 3. Οδηγίες ασφαλείας 4. Συναρμολόγηση 5. Συναρμολόγηση

Διαβάστε περισσότερα

Συμπλήρωμα στις Οδηγίες Λειτουργίας

Συμπλήρωμα στις Οδηγίες Λειτουργίας Τεχνολογία μετάδοσης κίνησης \ Αυτοματισμοί μετάδοσης κίνησης \ Ενσωμάτωση συστήματος \ Υπηρεσίες Συμπλήρωμα στις Οδηγίες Λειτουργίας SEWEURODRIVE GmbH & Co KG P.O. Box 3023 D76642 Bruchsal/Germany Phone

Διαβάστε περισσότερα

Κέντρο δισκόφρενου δρόμου

Κέντρο δισκόφρενου δρόμου (Greek) DM-HB0004-01 Εγχειρίδιο αντιπροσώπου Κέντρο δισκόφρενου δρόμου HB-CX75 HB-RS505 FH-CX75 FH-RS505 ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ Αυτό το εγχειρίδιο αντιπροσώπου προορίζεται κυρίως για χρήση από επαγγελματίες

Διαβάστε περισσότερα

TC100N. Ανιχνευτής υγραερίου αντιεκρηκτικού τύπου. Πληροφορίες ασφάλειας

TC100N. Ανιχνευτής υγραερίου αντιεκρηκτικού τύπου. Πληροφορίες ασφάλειας TC100N Ανιχνευτής υγραερίου αντιεκρηκτικού τύπου Πληροφορίες ασφάλειας Πριν χρησιμοποιηθεί αυτή η συσκευή, παρακαλώ διαβάστε προσεκτικά τις ακόλουθες πληροφορίες ασφάλειας: Μόλις ανοίξετε το κιβώτιο συσκευασίας,

Διαβάστε περισσότερα
