Ψηφιακή μετάδοση στη βασική ζώνη. Baseband digital transmission

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Ψηφιακή μετάδοση στη βασική ζώνη. Baseband digital transmission"

Transcript

1 Ψηφιακή μετάδοση στη βασική ζώνη Baseband digital transmission

2 Ψηφιακά σήματα Ένα ψηφιακό σήμα δεν είναι τίποτα άλλο από μια διατεταγμένη ακολουθία συμβόλων Η πηγή πληροφορίας παράγει σύμβολα από ένα αλφάβητο μεγέθους M 2 με ρυθμό r σύμβολα ανά δευτερόλεπτο Όταν M = 2τα δύο σύμβολα είναι τα bit (binary digit) 0 και 1

3 Ψηφιακά σήματα βασικής ζώνης Η αναπαράσταση ενός ψηφιακού σήματος βασικής ζώνης (digital baseband signal) συνήθως γίνεται με τη μορφή τραίνου παλμών διαμορφωμένων κατά πλάτος (PAM) xt () = apt ( kd) k k όπου a k είναι το πλάτος του k-στου συμβόλου και αντιστοιχεί σε μία από M διακριτές τιμές Ο αδιαμόρφωτος παλμός p(t) μπορεί να είναι ορθογωνικός ή να έχει οποιαδήποτε άλλη μορφή με τον περιορισμό pt () 1 t = 0 = 0 t =± D, ± 2 D,

4 Ανάκτηση ψηφιακού σήματος βασικής ζώνης Ο προηγούμενος περιορισμός εξασφαλίζει ότι το σήμα πληροφορίας ανακτάται με δειγματοληψία στα σημεία t=kd, K=0, ±1, ±2, x( KD) = a p( KD kd) = a k k k

5 Ρυθμός σηματοδότησης Το D είναι η απόσταση μεταξύ παλμών δεν είναι η διάρκεια του παλμού Ο ρυθμός σηματοδότησης r μετριέται σε baud (σύμβολα ανά δευτερόλεπτο) και είναι r Στην περίπτωση δυαδικής σηματοδότησης M=2, D=T b είναι η διάρκεια του bit, οπότε ο ρυθμός σε bps (bits per second) είναι r b 1/ D = 1/ T b Αναπαριστώντας το κάθε σύμβολο με n bit M = 2 r = r / n= r /log M b n b 2

6 Μορφές σηματοδότησης Μονοπολική [0,Α] RZ, NRZ Πολική [-Α/2,Α/2] RZ, NRZ Διπολική [-Α,0,Α] AMI Manchester Πολική τετραδική

7 Μορφές σηματοδότησης Μονοπολική (Unipolar) Κυματομορφή on-off όπου a k =A αντιστοιχεί στο bit 1 και a k =0 στο 0 Στη μορφή return-to-zero (RZ) η διάρκεια του παλμού είναι T b /2, ενώ στη μορφή non return-to-zero (NRZ) ηδιάρκεια είναι T b Η NRZ θέτει μεγαλύτερη ενέργεια ανά παλμό και απαιτεί συγχρονισμό για να διακριθούν συνεχόμενα 1 Δημιουργεί ρεύμα dc Πολική (Polar) Παλμοί αντίθετης πολικότητας πλάτους a k =±A/2 σε μορφή RZ ή NRZ Δε δημιουργεί ρεύμα dc εάν τα 0 και 1 είναι ισοπίθανα

8 Μορφές σηματοδότησης Διπολική (Bipolar) ή AMI (Alternate Mark Inversion) Διαδοχικά 1 αναπαριστώνται από παλμούς εναλλασσόμενης πολικότητας Κατάλληλη για μετάδοση (δεν απαιτεί γνώση της πολικότητας) Δε δημιουργεί ρεύμα dc εάν τα 0 και 1 είναι ισοπίθανα Manchester ή split phase Το 1 αναπαριστάνεται με θετικό παλμό μισής διάρκειας ακολουθούμενο από αρνητικό παλμό μισής διάρκειας Μηδενική dc συνιστώσα Εύκολη ανάκτηση ρολογιού Απαιτεί γνώση της πολικότητας

9 Μορφές σηματοδότησης Πολική τετραδική Χρήση τεσσάρων σταθμών για αναπαράσταση των συνδυασμών 00, 01, 10 και 11 Διπλάσια διάρκεια παλμών D=2T b, μισός ρυθμός baud r=r b /2 Μικρότερη απαίτηση σε εύρος ζώνης

10 Μετάδοση ψηφιακού σήματος Κατά τη μετάδοση του ψηφιακού σήματος προστίθεται θόρυβος και παραμορφώνονται οι παλμοί Με βαθυπερατό φίλτρο να απομακρύνει τις εκτός ζώνης αλλοιώσεις, το σήμα στην είσοδο του δέκτη είναι y() t = a p ( t t kd) + n() t k k d pt () όπου t d η καθυστέρηση μετάδοσης και είναι η μορφή του αλλοιωμένου μετά τη μετάδοση παλμού

11 Φώραση ψηφιακού σήματος Η ανάκτηση του σήματος πληροφορίας γίνεται μέσω αναγεννητή (regenerator) που λαμβάνει δείγματα τις στιγμές t Κ =KD+t d και αποφασίζει για το σύμβολο που στάλθηκε Με την υπόθεση ότι ισχύει y( t ) = a + apkd ( kd) + n( t ) K K k K p (0) = 1 k όπου ο πρώτος όρος είναι το επιθυμητό σήμα, ο τελευταίος όρος είναι η επίδραση του θορύβου και ο μεσαίος όρος, είναι η διασυμβολική παρεμβολή (ISI intersymbol interference) και περιγράφει την επίδρασητωνάλλωνπαλμώνστοεπιθυμητόσήμα K

12 Δομικό διάγραμμα Σημεία απόφασης Σήμα πληροφορίας Λαμβανόμενο σήμα

13 Λάθη μετάδοσης ΟσυνδυασμόςτηςISI και του θορύβου οδηγούν σε λάθη φώρασης Ο αναγεννητής πρέπει να αποφασίσει για το ποιο σύμβολο στάλθηκε a K με βάση την τιμή y(t K ) στο σημείο t K Το βαθυπερατό φίλτρο μειώνει την επίδραση του θορύβου, αλλά αυξάνει την ISI εξαπλώνοντας τη διάρκεια των παλμών Υφίσταται θεμελιώδης περιορισμός στη σχέση μεταξύ της διασυμβολικής παρεμβολής, του εύρους ζώνης μετάδοσης και του ρυθμού σηματοδότησης

14 Θεώρημα Nyquist Δοθέντος ιδανικού βαθυπερατού φίλτρου εύρους ζώνης B, είναι δυνατή η μετάδοση ανεξάρτητωνσυμβόλωνμερυθμόr 2B baud χωρίς διασυμβολική παρεμβολή. Δεν είναι δυνατή η μετάδοση ανεξάρτητων συμβόλων με ρυθμό r>2b.

15 Θεώρημα Nyquist Για μετάδοση με ρυθμό r=2b οπαλμόςπρέπεινα έχει τη μορφή συνάρτησης sinc p(t)=sinc(rt)=sinc(t/d) που εμφανίζει περιοδικούς μηδενισμούς στα t= ±D, ± 2D, έχει φάσμα περιορισμένου εύρους ζώνης P(f)=0, f >r/2 που δε παραμορφώνεται με τη διάβαση μέσω βαθυπερατού φίλτρου B r/2

16 Μορφοποίηση παλμών Οι παλμοί sinc έχουν άπειρη διάρκεια μια πιο πρακτική λύση είναι παλμοί ανυψωμένου συνημίτονου (raised cosine) που έχουν μεγαλύτερη απόσβεση ουρών

17 Διάγραμμα ματιού Παρατήρηση του λαμβανόμενου σήματος σε παλμογράφο με κατάλληλο συγχρονισμό και σάρωση Δίνει σημαντική πληροφόρηση για τη βέλτιστη στιγμή δειγματοληψίας (τιμή συμβόλου) την ανάκτηση του χρονισμού (διάρκεια συμβόλου)

18 Διάγραμμα ματιού Στο μέγιστο άνοιγμα ματιού η διασυμβολική παρεμβολή (ISI) κλείνει εν μέρει το μάτι και μειώνει το περιθώριο θορύβου (noise margin) Στα σημεία μηδενισμού οι παραμορφώσεις δημιουργούν τρέμουλο (jitter). Η κλίση του ματιού στην περιοχή αυτή δείχνει την ευαισθησία σε λάθη χρονισμού

19 Θόρυβος και λάθη

20 Ψηφιακός δέκτης σημάτων βασικής ζώνης Ο ψηφιακός δέκτης σημάτων βασικής ζώνης είναι ένας μετατροπέας αναλογικού-σεψηφιακό (analog-to-digital converter) Μετατρέπει το θορυβώδες αναλογικό σήμα σε ψηφιακό σήμα χωρίς θόρυβο αλλά με περιστασιακά λάθη

21 Δυαδικός δέκτης Κύκλωμα sample-and-hold (S/H) σκανδαλίζεται τη βέλτιστη στιγμή Αναπαραγωγή ψηφιακού σήματος συγκρίνοντας με τιμή κατωφλίου V ΟσυνδυασμόςS/H και συγκριτή δρα ως (regenerator) αναγεννητής Χωρίς λάθη το σήμα ανακτάται πλήρως! G(f)=N 0 /2

22 Αναγέννηση μονοπολικού σήματος Υποθέτουμε δίαυλο χωρίς παραμορφώσεις παρουσία προσθετικού λευκού θορύβου (AWGN) Το λαμβανόμενο σήμα διέρχεται μέσω βαθυπερατού φίλτρου, που δεν εισάγει διασυμβολική παρεμβολή (ISI), για την αφαίρεση του πλεονάζοντος θορύβου Λαμβάνουμε 1 εάν y(t k )>V 0 εάν y(t k )<V

23 Περιγραφή με θεωρία πιθανοτήτων Υποθέτουμε μονοπολική (on-off) σηματοδότηση οπότε το σήμα στην έξοδο είναι = + όπου α k =0 όταν μεταδίδεται το bit 0 και α k =Α όταν μεταδίδεται το bit 1 Οι τιμές του σήματος και του θορύβου τη στιγμή δειγματοληψίας είναι τυχαίες μεταβλητές Y και Ν Θεωρούμε τις δύο υποθέσεις H 0 : α k =0 και Y=n (μετάδοση 0) H 1 : α k =Α και Y=A+n (μετάδοση 1) ykt ( ) a nkt ( ) s k s που συμβολίζουν τη μετάδοση του bit 0 και 1 αντίστοιχα και λήψη του σήματος με θόρυβο

24 Υπό συνθήκη πιθανότητες Η υπό συνθήκη κατανομή πυκνότητας πιθανότητας του λαμβανόμενου σήματος Υ ανάλογα με το τι μεταδόθηκε είναι py( y H0) = pn( y) p ( y H ) = p ( y A) Y 1 N όπου p Ν (y) η κατανομή του θορύβου Στην περίπτωση λευκού θορύβου p N 2 1 n ( n) = exp 2 2 2πσ 2σ

25 Πιθανότητα σφάλματος Εάν Υ<V επιλέγουμε την υπόθεση Η 0 μετάδοσης α k =0 Εάν Υ>V επιλέγουμε την υπόθεση Η 1 μετάδοσης α k =Α Οι πιθανότητες σφάλματος είναι P PY { > V H} = p ( y H ) dy e0 0 Y 0 V P PY { < V H} = p ( y H ) dy e1 1 Y 1 V

26 Πιθανότητα σφάλματος Η μέση πιθανότητα σφάλματος είναι P = PP + PP P P e 0 e0 1 e1 = P{ H } 0 0 = P{ H } 1 1 όπου P 0 και P 1 είναι οι a priori πιθανότητες να γεννηθούν τα bit 0 και 1, αντίστοιχα, στην πηγή πληροφορίας

27 Βέλτιστο κατώφλι Το βέλτιστο κατώφλι V προκύπτει από την σχέση dp / dv = 0 P p ( V H ) = P p ( V H ) e 0 Y opt 0 1 Y opt 1 Συνήθως αναμένουμε ισοπίθανες εμφανίσεις 0 και 1, άρα = = 1 P = 1 P + P = ( ) P0 P1 2 e 2 e0 e1, py ( Vopt H0) py ( Vopt H1) δηλαδή, το βέλτιστο κατώφλι V opt βρίσκεται στηντομήτωνκαμπυλώντωνυπόσυνθήκη κατανομών πυκνότητας πιθανότητας

28 Πιθανότητα σφάλματος παρουσία λευκού θορύβου Οι πιθανότητες σφάλματος για λευκό θόρυβο και κατώφλι V είναι παρομοίως P = p ( y) dy e0 όπου Q(x) ησυνάρτησηq V N 2 y V dy Q 2 1 = exp V 2 = 2πσ 2 σ σ V A V Pe 1 = pn( y A) dy = Q σ

29 Πιθανότητα σφάλματος παρουσία λευκού θορύβου Για ισοπίθανες εμφανίσεις 0 και 1 V opt = A/2 A = = = Pe0 Pe 1 Pe Q 2 σ

30 Πιθανότητα σφάλματος ως προς σηματοθορυβική σχέση Η επίδραση της σηματοθορυβικής σχέσης στην πιθανότητα σφάλματος εκδηλώνεται μέσω του πλάτους A τωνπαλμώνπουμετησειράτου εξαρτάται από το είδος σηματοδότησης Για μονοπολική σηματοδότηση S R =A 2 /2 Για πολική σηματοδότηση S R =A 2 /4 Άρα 2 2 A A SNR /2 μονοπολική = = 2σ 4N R SNR πολική

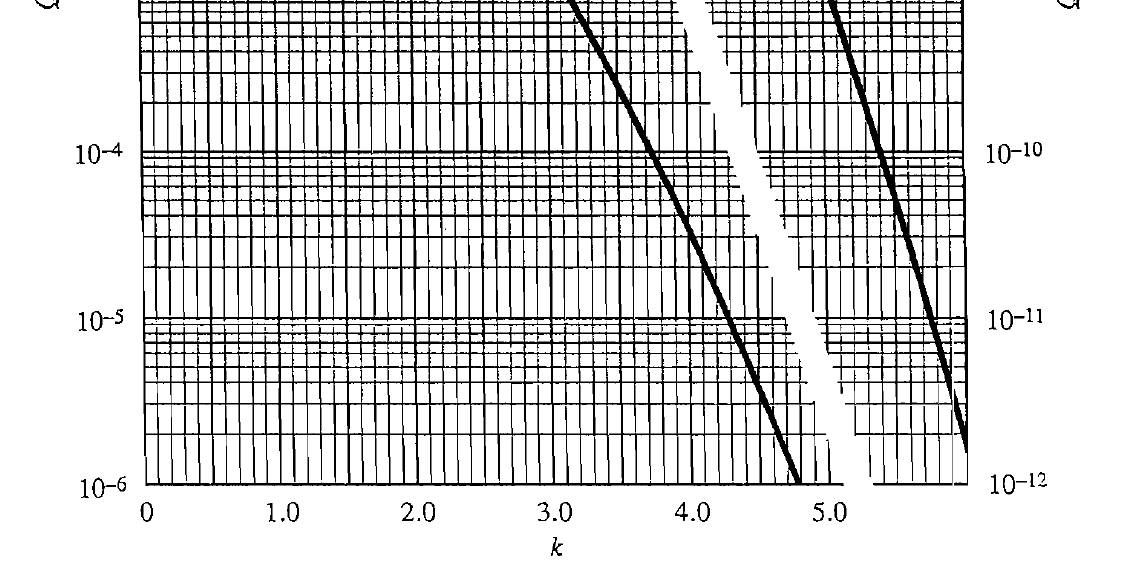

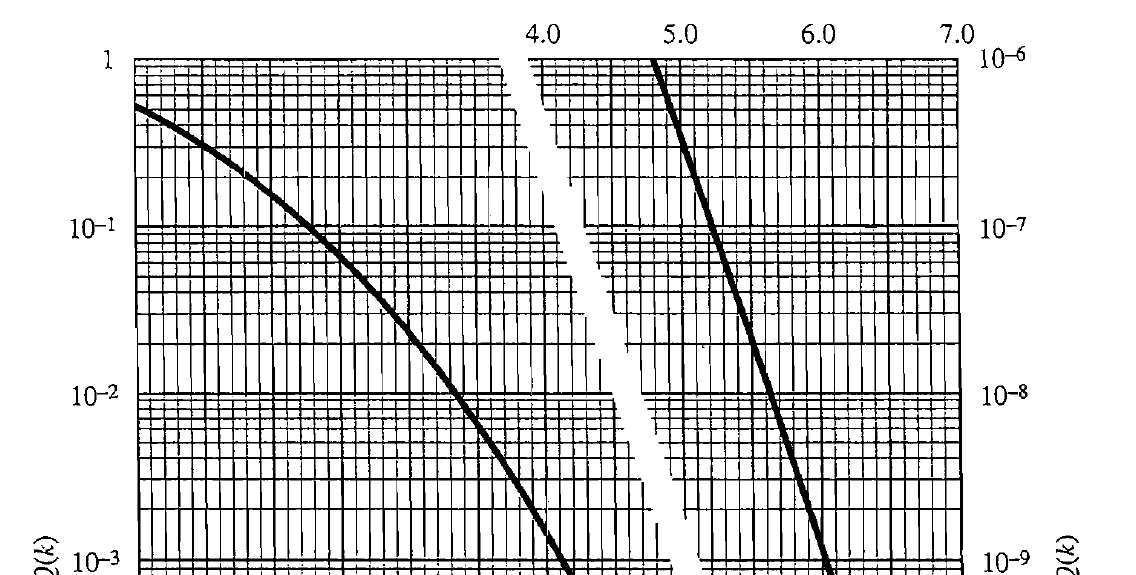

31 Πιθανότητα σφάλματος ως προς σηματοθορυβική σχέση Τελικά Q Pe = Q ( SNR ) ( SNR) /2 μονοπολική πολική Εναλλακτικά, εάνορίσουμετημέσηενέργεια ανά bit E S / r η πιθανότητα λάθους είναι b R b P e ( ) b 0 Q E / N μονοπολική = Q 2 E / N πολική ( ) b 0

32 Πιθανότητα σφάλματος για διπολική σηματοδότηση Για διπολική (bipolar) σηματοδότηση και ισοπίθανες εμφανίσεις 0 και 1 A/2 A Pe0 = pn( y) dy+ pn( y) dy = 2Q A/2 2σ A/2 A Pe 1+ = pn( y A) dy = Q 2σ A Pe 1 = pn( y+ A) dy = Q A/2 2σ A και τελικά Pe = 1.5Q 2σ ( /2) ( ) b / 0 = Q SNR = Q E N

33 Πιθανότητα σφάλματος

34 Πιθανότητα σφάλματος και ρυθμός σηματοδότησης Η επίδραση του ρυθμού σηματοδότησης r b είναι κρυμμένη στην ισχύ του θορύβου N R = N 0 B N 0 r b /2 Μεγαλύτεροι ρυθμοί σηματοδότησης απαιτούν μεγαλύτερη ισχύ σήματος για να διατηρήσουν την ίδια πιθανότητα λάθους!

35 Πιθανότητα σφάλματος για M-κη σηματοδότηση Στη γενική περίπτωση Μ-κης σηματοδότησης με Μ άρτιο και ισοπίθανες εμφανίσεις των συμβόλων P e 1 A = 2 1 Q M 2σ

36 Ρυθμός λανθασμένων bit (BER) H P e αναφέρεται σε σύμβολα, όχι bit Εάν υποθέσουμε ότι η Μ-κη σηματοδότηση μεταφέρει δυαδικά μηνύματα, δηλαδή, Μ=2 n r = rlog M b 2 η πιθανότητα λάθους bit (για κώδικα Gray και αρκετά μεγάλη σηματοθορυβική σχέση) είναι P P /log 2 M be e Συνήθως αναφέρεται ως Bit Error Rate (BER)

37 BER ως προς σηματοθορυβική σχέση Για M-κη σηματοδότηση ισχύει 2 A 6 S 6log M S R 2 R 2 2 2σ M 1Nr M 1 Nr 0 0 b = όπου S R /N 0 r b =E b /N 0 είναι λόγος της ενέργειας ανά bit μηνύματος προς θόρυβο και ο ρυθμός λανθασμένων bit προκύπτει από την P be M 1 6log ME M log M M 1 N 2 b 2 Q( ) 2 2 0
