1 Geberit Mepla Montážny návod

2 TECHNICK KATALÓG V robky Zásady pre projektovanie a montáï V tejto ãasti katalógu sú uvedené technické informácie a technické údaje, ktoré zodpovedajú stavu ku dàu zadania do tlaãe. V rámci nepretrïitého v voja môïe prísè k ìal iemu kon trukãnému zdokonaleniu. V etky rozmery sú v cm, vnútorné a vonkaj ie priemery o, d, di v mm. Vyhradzujeme si právo na zmeny a prípadné chyby v tlaãi. GEBERIT Slovensko, s. r. o.

3 Geberit Mepla Obsah Strana Popis systému Geberit Mepla... 2 Systém Geberit Mepla pre rozvody vody Technické údaje... 4 Projektovanie... 5 MontáÏ Systém Geberit Mepla pre vykurovanie Technické údaje Projektovanie MontáÏ

4 Geberit Mepla Popis systému Rúra Geberit Mepla Geberit Mepla je zásobovací systém z viacvrstvovej kombinácie kovu a plastu. Tvarovky sa dodávajú z plastu (PVDF), ãerveného bronzu a mosadze. Spoj Geberit Mepla Rúra sa nasunie na tvarovku a pomocou náradia (pri dimenziách 16, 20 a 26 aj pomocou ruãného náradia) sa zalisuje. O-krúÏok zabezpeãuje trvalú tesnosè. 1. Vnútorná vrstva zo sieèovaného polyetylénu PE-Xb nepodlieha korózii a zachováva kvalitu vody. 2. Stredná, na tupo zvarená a patentovaná hliníková vrstva zabezpeãuje napriek svojej ohybnosti potrebnú pevnosè. 3. Vonkaj ia plastová vrstva z polyetylénu (PE-HD) tvorí ochrannú vrstvu voãi korózii a mechanick m vplyvom. DæÏková rozèaïnosè a náklady na upevnenie sú pri plastov ch rozvodoch povaïované za ich nev hodu. Vnútorná hliníková vrstva systému Geberit Mepla tieto nev hody odstraàuje. Naviac zabezpeãuje 100% difúznu tesnosè systému. 1. Tvarovka (ãerven bronz resp. mosadz a PVDF) 2. O-krúÏok (EPDM) 3. PodloÏka z PE 4. Rúra Mepla: PE-Xb/AL/PE-HD PouÏitie Rozvody studenej a teplej vody SpæÀa v etky poïiadavky kladené na sanitárne in talácie. Platí to v zásade pre pitnú vodu v kaïdej kvalite, aj upravovanú. Kúrenie Geberit Mepla sa dá pri zachovaní projekãn ch a montáïnych zásad pouïiè pre kúrenárske rozvody. ëal ie pouïitie Predstenové in talácie DaÏìová voda Stlaãen vzduch s predraden m olejov m filtrom (bez oleja) ëal ie média po konzultácii (napr. dezinfekãné prostriedky) Systém je pouïiteºn pre v etky predstenové systémy. Prvky Duofix, GIS, Sanbloc a Kombifix sú predpripravené na montáï systému Geberit Mepla. 2

5 Geberit Mepla Popis systému Teplotná odolnosè Prevádzková teplota Studená Pitná voda a teplá voda Povolená prevádzková teplota je 0 až aï 70 C. Krátkodobá maximálna teplota je 95 C, poãas celkom hodín za počas rok. životnosti 50 rokov. Kúrenie Povolená maximálna prevádzková teplota je je 80 C. 85 C. Krátkodobá maximálna teplota je 100 C, 95 C poãas celkom hodín za počas rok životnosti (v prípade 50 poruchy rokov. krátkodobo 110 C). Tlaková odolnosè Prevádzkový Prevádzkov tlak tlak studená studená/ voda Dovolen 16 bar pri prevádzkov prevádzkovej tlak teplote je 10 0 bar -20 C (1 MPa) Prevádzkový teplá voda tlak teplá voda 10 bar pri prevádzkovej teplote C (Kúrenie do 80 C) a kúrenie Elektrická vodivosè Vyrovnanie potenciálu a uzemnenie Systém nie je elektricky vodiv, nakoºko nemá priebeïné prepojenú kovovú ãasè. Geberit Mepla nesmie byè integrovan do uzemnenia a vyrovnania potenciálu. OdolnosÈ voãi UV Ïiareniu Slneãné Ïiarenie Materiál je stabilizovan voãi UV Ïiareniu. Napriek tomu sa treba vyhnúè trvalému vystaveniu systému slneãnému Ïiareniu. Viditeºná spoºahlivosè Zvuková izolácia OdolnosÈ voãi korózii Hygiena Istota pri tlakovej skú ke Vznik hluku Prenos hluku Médium Okolie Potraviny Nezalisované spoje budú pri tlakovej skú ke bezpeãne rozpoznané. UÏ pri malom skú obnom tlaku bude z kaïdého nezalisovaného spoja unikaè voda. Istota zalisovania je daná viditeºnou hæbkou zasunutia rúry na tvarovku pred lisovaním. Systém Geberit Mepla nevytvára za predpokladu správnej montáïe Ïiaden prevádzkov hluk. Prenosu hluku sa dá vhodne zvolenou izoláciou potrubí a tvaroviek zabrániè. Systém je mimoriadne vhodn pre rozvody vody. Vnútorná vrstva rúry ako aj tvarovky sú odolné voãi korózii. V trvalo alebo periodicky vlhkom prostredí je nutné prijaè príslu né opatrenia. Materiály pouïité pre rúry a tvarovky sú schválené pre pouïitie spolu s potravinami. Pripojenie systému Mepla na montáïne prvky Geberit GIS Duofix Kombifix Sanbloc WC Um vadlo Pisoár Bidet Sprchovacie WC VaÀa 3

6 Geberit Mepla pre rozvody vody Technické údaje Obr.Tvojvrstvová rúra Mepla 1 - vnútorná rúra (vrstva) zo sieèovaného polyetylénu, PE-Xb 2 - hliníková rúra (vrstva) 3 - vrchná vrstva, ochrann plá È z polyetylénu PE-HD Tabuºka: Technické údaje trojvrstvov ch rúr Geberit Mepla DN jednotka Dimenzia mm 16x2,25 20x2,5 26x3,0 32x3,0 40x3,5 50x4,0 63x4,5 75x4,7 Vnútorn priemer mm 11, ,6 DæÏka kotúãa m 50/100 50/ DæÏka tyãe m Vonkaj í priemer cm 58/70* 80/80* 112 kotúãa HmotnosÈ 1m rúry g/m HmotnosÈ 1m rúry s vodou (10 C) g/m HmotnosÈ kotúãa 50m kg 6,25 9,25 15 Objem vody l/m 0,103 0,176 0,314 0,531 0,855 1,385 2,290 3,380 DrsnosÈ vnútorného povrchu mm 0,007 0,007 0,007 0,007 0,007 0,007 0,007 0,007 Tepelná vodivosè W/mK 0,43 0,43 0,43 0,43 0,43 0,43 0,43 0,43 Koeficient teplotnej rozèaïnosti mm/mk 0,026 0,026 0,026 0,026 0,026 0,026 0,026 0,026 Prevádzková teplota vody C Maximálna krátkodobá teplota C Prevádzkov tlak bar Minimálny polomer oblúka cm 5,8 7,0 9,3 11, * Mepla Flex 4

7 Geberit Mepla pre rozvody vody Projektovanie Podklady pre projektovanie Klasick rozvodn systém Vedenie potrubia Potrubie Geberit Mepla ponúka viaceré moïnosti vedenia potrubia: TUV SV TUV Pripájacie potrubie z rozdeºovaãov SV TUV SV TUV SV Technické protipoïiarne opatrenia Rúry Geberit Mepla sú zaradené v triede B2 ako normálne horºavé. Pri prestupoch cez stavebné kon trukcie, ktoré sú poïiarne odolné v triede R 90 sa musia vytvoriè nasledujúce opatrenia: Masívna stavebná kon trukcia (stena) ªahká stavebná kon trukcia Stropná kon trukcia Izolácia musí byè z ãadiãovej vlny s povrchovou úpravou so zosilnenou Al-fóliou (trieda A2, hustota cca 110 kg/m 3, hrúbka mm, napr. Rockwool) Na chránené potrubie pod omietkou alebo sadrokartónovou kon- trukciou (min. F30) nie je nutné robiè Ïiadne protipoïiarne úpravy. 5

8 Geberit Mepla pre rozvody vody Projektovanie Dimenzovanie V poãet vnútorn ch vodovodov, stanovenie v poãtového prietoku, optimálny návrh svetlosti potrubia, hydraulické posúdenie sa robí podºa STN , STN , STN Pre jednoduch ie dimenzovanie a projektovanie systému Geberit Mepla uvádzame nasledujúce grafy a tabuºky! Tlaková strata p (mbar/m) Tlaková strata p (mbar/m) Objemov prietok V(l/s) 6

9 Geberit Mepla pre rozvody vody Projektovanie Tabuºka: Hodnoty Zeta pre tvarovky Mepla Individuálny odpor Grafick symbol, Hodnota Zeta a smer prúdenia schéma DN 12 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 16x2,25 20x2,5 26x3 32x3 40x3,5 50x4 63x4,5 75x4,9 T - kus 4,50 3,25 1,70 1,20 0,85 0,70 0,65 0,60 T - kus 3,10 1,40 0,85 0,55 0,40 0,35 0,30 0,27 T - kus 4,20 2,00 1,50 1,10 0,90 0,75 0,70 0,65 Koleno 90 3,45 2,10 1,40 1,00 0,80 0,55 0,50 0,48 Redukcia, spojka 2,00 1,00 0,35 0,25 0,20 0,15 0,10 0,10 Nástenka, vyústenie pre armatúru 2,85 2,20 1,30 7

10 Geberit Mepla pre rozvody vody Projektovanie Tabuºka tlakov ch strát rúr Geberit Mepla Hodnoty dæïkov ch tlakov ch strát trením, R (mbar/m) v závislosti na r chlosti prúdenia v (m/s), objemovom prietoku Q (1/s) a menovitej svetlosti potrubia. DrsnosÈ potrubia k = 0,007 mm (teplota vody t = 10 C) d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 V/S R v R v R v R v R v R v R v l/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s 0,01 0,3 0,1 0,1 0,1 0,0 0,0 0,02 0,8 0,2 0,2 0,1 0,1 0,1 0,03 1,7 0,3 0,5 0,2 0,1 0,1 0,04 2,7 0,4 0,8 0,2 0,2 0,1 0,05 4,0 0,5 1,1 0,3 0,3 0,2 0,06 5,5 0,6 1,6 0,3 0,4 0,2 0,07 7,2 0,7 2,0 0,4 0,5 0,2 0,08 9,1 0,8 2,6 0,5 0,7 0,3 0,09 11,1 0,9 3,1 0,5 0,8 0,3 0,10 13,4 1,0 3,8 0,6 1,0 0,3 0,3 0,2 0,1 0,1 0,15 27,3 1,4 7,6 0,8 1,9 0,5 0,6 0,3 0,2 0,2 0,20 45,4 1,9 12,7 1,1 3,2 0,6 0,9 0,4 0,3 0,2 0,25 67,6 2,4 18,8 1,4 4,7 0,8 1,4 0,5 0,4 0,3 0,30 93,9 2,9 26,0 1,7 6,5 1,0 1,9 0,6 0,6 0,4 0,35 124,0 3,4 34,2 2,0 9,6 1,1 2,4 0,7 0,8 0,4 0,40 157,9 3,9 43,4 2,3 10,9 1,3 3,1 0,8 1,0 0,5 0,45 195,7 4,3 53,7 2,5 13,4 1,4 3,8 0,8 1,2 0,5 0,50 237,2 4,8 64,9 2,8 16,2 1,6 4,8 0,9 2,5 0,6 0,5 0,4 0,55 282,4 5,3 77,1 3,1 19,2 1,8 5,4 1,0 1,7 0,6 0,5 0,4 0,60 90,3 3,4 22,4 1,9 6,3 1,1 2,0 0,7 0,6 0,4 0,65 104,4 3,7 25,8 2,1 7,3 1,2 2,3 0,8 0,7 0,5 0,70 119,5 4,0 29,5 2,2 8,3 1,3 2,7 0,8 0,8 0,5 0,75 135,5 4,2 33,4 2,4 9,4 1,4 3,0 0,9 0,9 0,5 0,80 152,5 4,5 37,6 2,5 10,6 1,5 3,4 0,9 1,1 0,6 0,85 170,4 4,8 41,9 2,7 11,8 1,6 3,7 1,0 1,2 0,6 0,90 189,2 5,1 46,5 2,9 13,1 1,7 4,1 1,1 1,3 0,6 0,95 51,2 3,0 14,4 1,8 4,6 1,1 1,4 0,7 1,00 56,2 3,2 15,8 1,9 5,0 1,2 1,6 0,7 0,5 0,44 1,05 61,5 3,3 17,2 2,0 5,5 1,2 1,7 0,8 0,5 0,46 1,10 66,9 3,5 18,7 2,1 5,9 1,3 1,9 0,5 0,6 0,48 1,15 72,5 3,7 20,3 2,2 6,4 1,3 2,0 0,8 0,6 0,50 1,15 72,5 3,7 20,3 2,2 6,4 1,3 2,0 0,9 1,20 78,4 3,8 21,9 2,3 6,9 1,4 2,2 0,9 0,7 0,52 1,25 84,4 4,0 23,6 2,4 7,5 1,5 2,3 0,9 0,7 0,55 1,30 90,7 4,1 25,3 2,4 8,0 1,5 2,5 0,9 0,8 0,57 1,35 0,8 0,59 1,40 103,9 4,5 28,9 2,6 9,1 1,6 2,9 1,0 0,9 0,61 8

11 Geberit Mepla pre rozvody vody Projektovanie d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 V/S R v R v R v R v R v R v R v l/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s 1,50 117,9 4,8 32,8 2,8 10,3 1,8 3,2 1,1 1,0 0,65 1,60 132,7 5,1 36,9 3,0 11,6 1,9 3,6 1,2 1,1 0,70 1,70 41,1 3,2 12,9 2,0 4,0 1,2 1,2 0,74 1,80 45,7 3,4 14,4 2,1 4,5 1,3 1,4 0,79 1,90 50,4 3,6 15,8 2,2 4,9 1,4 1,5 0,83 2,00 55,3 3,8 17,4 2,3 5,4 1,4 1,6 0,87 2,10 60,5 4,0 19,0 2,5 5,9 1,5 1,8 0,92 2,20 65,9 4,1 20,6 2,6 6,4 1,6 1,9 0,96 2,30 71,5 4,3 22,4 2,7 7,0 1,7 2,1 1,00 2,40 77,3 4,5 24,2 2,8 7,5 1,7 2,3 1,05 2,50 83,3 4,7 26,0 2,9 8,1 1,8 2,4 1,09 2,60 89,5 4,9 28,0 3,0 8,7 1,9 2,6 1,14 2,70 96,0 5,1 28,9 3,2 9,3 1,9 2,8 1,18 2,80 32,0 3,3 9,9 2,0 3,0 1,22 2,90 34,1 3,4 10,6 2,1 3,1 1,27 3,00 36,3 3,5 11,2 2,2 3,3 1,31 3,10 38,5 3,6 11,9 2,2 3,5 1,35 3,20 40,8 3,7 12,6 2,3 3,7 1,40 3,30 43,2 3,9 13,4 2,4 3,9 1,44 3,40 45,6 4,0 14,1 2,5 4,2 1,48 3,50 48,1 4,1 14,9 2,5 4,4 1,53 3,60 50,7 4,2 15,6 2,6 4,6 1,57 3,70 53,3 4,3 16,4 2,7 4,8 1,62 3,80 56,0 4,4 17,3 2,7 5,1 1,66 3,90 58,7 4,6 18,1 2,8 5,3 1,70 4,00 61,5 4,7 19,0 2,9 5,5 1,7 4,10 64,4 4,8 19,8 3,0 5,8 1,79 4,20 67,3 4,9 20,7 3,0 6,0 1,83 4,30 70,3 5,0 21,6 3,1 6,3 1,88 4,40 73,3 5,1 22,6 3,2 6,5 1,92 4,50 23,5 3,2 6,8 1,96 4,60 24,5 3,3 7,1 2,01 4,70 25,4 3,4 7,3 2,05 4,80 26,4 3,5 7,6 2,10 4,90 27,5 3,5 7,9 2,14 5,00 28,5 3,6 8,2 2,18 9

12 Geberit Mepla pre rozvody vody Projektovanie Izolovanie potrubia Potrubia studenej vody sa izolujú proti kondezácii na vonkaj om povrchu a taktieï aj pre zachovanie kvalitatívnych vlastností vody. Potrubia teplej vody a cirkulácie sa izolujú proti tepeln m stratám. Pri návrhu tepelnej izolácie je treba pouïívaè v poãtové pravidlá podæa STN EN ISO Zjednodu ené pravidlo pre potrubia studenej vody: Minimálna hrúbka izolácie (l = 0,04 W.m -1.K -1 ): - 4 mm pre potrubie voºné vedené v nevykurovanej miestnosti (pivnice a pod.) - 9 mm pre potrubie voºne vedené vo vykurovanej miestnosti - 4 mm v kanáli bez tepeln ch potrubí - 13 mm v kanáli vedºa uloïen ch tepeln ch potrubí - 4 mm pre stúpacie potrubie v dráïke samostatne - 13 mm pre stúpacie potrubie v dráïke vedºa tepeln ch potrubí - 4 mm pre potrubie na stropnej kon trukcii a v podlahe Zjednodu ené pravidlo pre potrubia teplej pitnej vody, resp. vykurovania: (platí pre rúry Mepla) DN 12 (16x2,25)... hrúbka tepelnej izolácie min. 20 mm DN 15 (20x2,5)... hrúbka tepelnej izolácie min. 20 mm DN 20 (26x3,0)... hrúbka tepelnej izolácie min. 20 mm DN 25 (32x3,0)... hrúbka tepelnej izolácie min. 30 mm DN 32 (40x3,5)... hrúbka tepelnej izolácie min. 30 mm DN 40 (50x4,0)... hrúbka tepelnej izolácie min. 40 mm DN 50 (63x4,5)... hrúbka tepelnej izolácie min. 50 mm DN 65 (75x4,9)... hrúbka tepelnej izolácie min. 70 mm Pri in taláciách v agresívnych prostrediach (ma tale, mliekárne, syrárne...) a v miestnostiach s vysokou stálou vlhkosèou (plavárne, autoumyvárne, bitúnky, mäsokombináty...) je treba zalisované spojenia chrániè proti korózii. Pre ø16, 20 a 26 sa pouïívajú tesniace manïety 60X , pre väã ie dimenzie butylénová izolaãná bandáï Rúry bez izolácie Izolované rúry Potrubie Mepla je moïné v súlade s technick mi predpismi a smernicami ukladaè do podlahy priamo na stropnú kon trukciu. Mikrobiologické vlastnosti vody Rozvody pitnej vody musia zabezpeãovaè mikrobiologickú nezávadnosè, preto sa voda vo verejnom vodovode dezinfikuje. Napriek tak mto opatreniam obsahuje pitná voda malé mnoïstvo mikroorganizmov. Ak je nesprávne nadimenzovan vnútorn vodovod, alebo odber vody má dlh ie prestávky, môïu sa vo vodovodnom systéme rozmnoïiè rôzne mikroorganizmy (napr. baktéria Legionella), ktoré sú veºmi nebezpeãné. Tieto baktérie sa najr chlej ie rozmnoïujú pri teplotách od 30 do 45 C, naopak hynú pri teplote vy ej ako 70 C. Preto sa pri správnom návrhu vnútorného vodovodu a správnej tepelnej izolácii potrubia dá zníïiè riziko rozmnoïovania mikroorganizmov. 10

13

14 Geberit Mepla pre rozvody vody MontáÏ Teplotná rozèaïnosè V dôsledku zohratia, resp. ochladenia dochádza k zmenám dæïky rúr, ktoré sú v ak u rúr Mepla podstatne men ie, ako u beïn ch plastov ch rúr. Tieto zmeny sa dajú kompenzovaè zmenou smeru vedenia potrubia, alebo vhodnou tepelnou izoláciou. Rúry Geberit Mepla majú teplotnú dæïkovú rozèaïnosè, nezávisle od dimenzie, pri teplotnom rozdiele 50 K o 1,3 mm/m. RozÈaÏnosÈ viacvrstvov ch rúr sa mení v závislosti od teploty. Súãiniteº (koeficient) dæïkovej teplotnej rozèaïnosti je pre v etky priemery rúr: α = 0,026mm na 1 mm mm dæïky a na a na stupeà prírastku teploty medzi 0 C 0 C C. - Urãenie dæïkovej rozèaïnosti DæÏka rúry Rozdiel teplôt t L 0 10 K 20 K 30 K 40 K 50 K 60 K 70 K 80K 90K v m v mm v mm v mm v mm v mm v mm v mm v mm v mm 0,1 0,026 0,052 0,078 0,104 0,130 0,156 0,182 0,208 0,234 0,2 0,052 0,104 0,156 0,208 0,260 0,312 0,364 0,468 0,520 0,3 0,078 0,156 0,234 0,312 0,390 0,468 0,546 0,642 0,702 0,4 0,104 0,208 0,312 0,416 0,520 0,624 0,728 0,832 0,936 0,5 0,130 0,260 0,390 0,520 0,650 0,780 0,910 1,040 1,170 0,6 0,156 0,312 0,468 0,624 0,780 0,936 1,092 1,248 1,404 0,7 0,182 0,364 0,546 0,728 1,910 1,092 1,274 1,456 1,638 0,8 0,208 0,416 0,624 0,832 1,040 1,248 1,456 1,664 1,872 0,9 0,234 0,468 0,702 0,936 1,170 1,404 1,638 1,872 2,106 1,0 0,260 0,520 0,780 1,040 1,300 1,560 1,820 2,080 2,340 2,0 0,520 1,040 1,560 2,080 2,600 3,120 3,640 4,680 5,200 3,0 0,780 1,560 2,340 3,120 3,900 4,680 5,460 6,420 7,020 4,0 1,040 2,080 3,120 4,160 5,200 6,240 7,280 8,320 9,360 5,0 1,300 2,600 3,900 5,200 6,500 7,800 9,100 10,400 11,700 6,0 1,560 3,120 4,680 6,240 7,800 9,360 10,920 12,480 14,400 7,0 1,820 3,640 5,460 7,280 9,100 10,920 12,740 14,560 16,380 8,0 2,080 4,160 6,240 8,830 10,400 12,480 14,560 16,640 18,720 9,0 2,340 4,680 7,020 9,360 11,700 14,040 16,380 18,720 21,060 10,00 2,600 5,200 7,800 10,400 13,000 15,600 18,200 20,800 23,400 Príklad: Treba vypoãítaè predæïenie L rúry Mepla s dæïkou L = 5 m pri zv ení teploty z 10 C na 60 C (t = 50 K) Teplotn rozdiel t = 50 K L = α x L x t DæÏka rúry L = 5 m = 0,026 mm/(mk) x 5 m x 50K Koeficient α = 0,026 α mm/(mk) = 0,026 mm/(mk) = 6,5 mm= 6,5 mm 12

15

16 Geberit Mepla pre rozvody vody MontáÏ RozÈaÏnosÈ potrubia v murive Je treba dbaè na to, aby potrubia, ktoré sú vedené v stene pod omietkou, boli vïdy tepelne izolované. Vyrovnávanie rozèaïnosti potrubia tepelnou izoláciou. RozÈaÏnosÈ voºne vedeného potrubia U voºne vedeného potrubia v pivniãn ch priestoroch, na stupaãkách v achte a pod., kompenzujeme dæïkové zmeny rúr kompenzaãn m oblúkom, kompenzaãnou sluãkou v tvare U a taktieï vhodn m osadením pevného bodu. Pri rovn ch vedeniach nad 12 m je treba vytvoriè pevn bod. Zjednodu ene moïno povedaè, Ïe pri rovnom vedení potrubia do dæïky 12 m nieje nutné robiè Ïiadne pevné body, resp. kompenzátory. Vyrovnávanie dæïkovej teplotnej rozèaïnosti zmenou smeru vedenia potrubia, tzv. kompenzaãn m oblúkom GL - posuvn bod (obyã. objímky) F - pevn bod L1,L2 - dæïka potrubia BS1,BS2 - dæïka kompenzaãného oblúka Pre jednoduché vytvorenie pevného bodu na potrubí Mepla sa pouïívajú vloïky 60x.702, ktoré sa vkladajú do beïn ch objímok na potrubie. Rúrové objímky - vloïky Vyrovnávanie dæïkov ch zmien pomocou (rozèaïného) kompenzaãného oblúku v tvare U F - pevn bod L1,L2 - dæïka potrubia BS1,BS2 - dæïka kompenzaãného oblúka DæÏku BS urãuje väã ia hodnota z BS1, resp. BS2 MontáÏ pevného ukotvenia na tvarovke 14

17 Geberit Mepla pre rozvody vody MontáÏ Zhotovenie lisovaného spoja MeplaFlex (d = mm) s ochrannou rúrou OdrezaÈ ochrannú rúru OdrezaÈ potrebnú dæïku rúry Mepla Koniec rúry okalibrovaè a súãasne odhraniè OãistiÈ od neãistôt Rúru nasunúè aï na doraz na tvarovku (bez natretia klzn m materiálom!) Ruãné lisovacie klie te správne nasadiè na zaráïku na tvarovke a spoj zalisovaè Ochrannú krytku (T-kus) nasadiè cez ochrannú rúru a zacvaknúè 15

18 Geberit Mepla pre rozvody vody MontáÏ Zhotovenie lisovaného spoja (d=16-50 mm) 1. Rúru Mepla upraviè rezaãkou Mepla na potrebnú dæïku 2. Prípadné ovality sa odstránia pri súãasnom odhranení koncov rúry 3. OdstrániÈ ochranné púzdro z tvarovky, rúru Mepla nasunúè aï na doraz na tvarovku 4. Elektrick lisovací nástroj so správne osadenou lisovacou ãeºusèou nasadiè na záraïku na tvarovke 5. ZalisovaÈ spoj 16

19 Geberit Mepla pre rozvody vody MontáÏ Zhotovenie lisovaného spoja (d = 63 mm / 75 mm) 1. Rúru Mepla upraviè rezacím nástrojom Mepla na potrebnú dæïku 2. Koniec rúry okalibrovaè a zároveà odhraniè 3. OdstrániÈ prípadne napadané triesky z vnútra rúry 4. OdstrániÈ ochranné púzdro z tvarovky, rúru Mepla nasunúè aï na doraz na tvarovku 5. Lisovacie ãeluste odklopiè, správne nasadiè na vylisovanú zaráïku na tvarovke a zaklopiè 6. Adaptér vloïiè do elektrického lisovacieho nástroja 7. Adaptér nasadiè na ãeluste 8. ZalisovaÈ spoj 17

20 Geberit Mepla pre rozvody vody MontáÏ Vytvorenie oblúka na rúre Mepla Potrubie Geberit Mepla má vìaka hliníkovej vrstve v hodu zhotovenia oblúkov na rozvode vody bez pouïitia tvaroviek. Oblúky sa môïu vytváraè na dimenziách d mm. Oproti plastov m potrubiam si oblúk zachováva tvarovú stálosè. Treba v ak dodrïiavaè stanovené kritéria podºa tabuºky minimálnych polomerov oblúkov. Oblúky rúr nesmú maè preliaãené ani vybúlené miesta na vnútornej strane oblúka. Vonkaj í plá È z PE nesmie byè po koden. Mepla rúra Najmen í vonk. rozmer Najmen í rozmer d (mm) rúry (mm) oblúka (mm) Vytvorenie oblúka pomocou hydraulického oh bacieho náradia (do DN 25; d=32x3 mm) S hydraulick m ruãn m oh bacím náradím Geberit môïeme jednoducho a správne oh baè potrubie Mepla do dimenzie DN 25. Na kaïdú dimenziu sú jednotlivé matrice a strmene. KaÏdá matrica má znaãky, ktoré sú pomôckou pri zhotovovaní oblúka s presne urãenou dæïkou. Na strmeni sú znaãky pre presnú veºkosè uhla oblúka (45, resp. 90 ). Príprava náradia d16 VyznaãiÈ stred oblúka d20 d26 Stred oblúka d32 Zhotovenie oblúka 18

21 Geberit Mepla pre rozvody vody MontáÏ MontáÏne spojenie rúry Mepla na vonkaj í závit DN 15 pomocou tvaroviek MeplaFix Postup pri montáïi 1. Tvarovku MeplaFix zasunúè do rúry 2. ZalisovaÈ 3. OdstrániÈ ochranné krytky 4. Nie je potrebn Ïiadny tesniaci materiál 5. NaskrutkovaÈ na závit DN15 ruãne 6. SkontrolovaÈ zaskrutkovanie aï na doraz 19

22 Geberit Mepla pre rozvody vody MontáÏ MontáÏny návod: spojka na opravu Oprava potrubia (príklad: dodatoãné vsadenie T-kusu) 1. OdstrániÈ príslu nú ãasè chybnej rúry 2. KalibrovaÈ, odhraniè, oãistiè rezné miesta 3. PripraviÈ ãasè rúry na opravu, spojku (resp. tvarovku), spojku na opravu 4. ZalisovaÈ spojku (resp. tvarovku) do rúry na opravu 5. ZasunúÈ rúru do spojky na opravu a celé zasunúè potrubia 6. RoztiahnuÈ a zalisovaè podºa uvedeného poradia DôleÏité: Nov, nasaden kus potrubia znova zaizolovaè 20

23 Geberit Mepla pre rozvody vody MontáÏ Upevnenie potrubia Maximálne vzdialenosti objímok RA pri voºnom vedení rúr Mepla DN d Ra v cm 12 16x2, x2, x x x3, x x4, x4,7 250 Upevnenie voºne vedeného potrubia Upevnenie potrubia vedeného v podlahe Pri tlakovej skú ke jednotliv ch úsekov doporuãujeme pouïívaè rozoberateºnú tvarovku 60X

24 Geberit Mepla pre rozvody vody MontáÏ Minimálne priestorové nároky pri montáïi potrubí nad sebou na stene DN d A C (mm) (mm) (mm) (mm) Minimálne priestorové nároky pri montáïi potrubí vedºa seba v rohu DN d A B C (mm) (mm) (mm) (mm) (mm) Minimálne dæïky rúr medzi dvoma tvarovkami DN d L (mm) (mm)

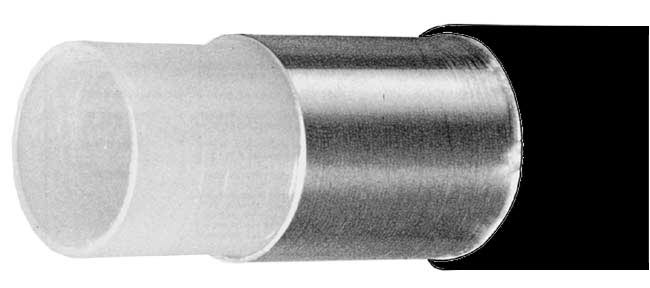

25 Geberit Mepla pre vykurovanie Technické údaje Obr.Tvojvrstvová rúra MeplaTherm 1 - vnútorná rúra (vrstva) zo samosieèovacieho polyetylénu, PE-Xb 2 - hliníková rúra (vrstva) 3 - vrchná vrstva, ochrann plá È z polyetylénu PE-HD Tabuºka: Technické údaje trojvrstvov ch rúr MeplaTherm DN jednotka Dimenzia mm 16x2,25 20x2,5 26x3,0 32x3,0 40x3,5 50x4,0 63x4,5 75x4,7 Vnútorn priemer mm 11, ,6 DæÏka kotúãa m 100/50* 100/50* 50 Vonkaj í priemer cm 58/75* 80/80* 112 kotúãa HmotnosÈ 1m rúry g/m HmotnosÈ 1m rúry s vodou (10 C) g/m HmotnosÈ kotúãa 50m kg 6,25 9,25 15 Pri dimenziách mm pouïite sortiment Objem vody l/m 0,103 0,176 0,314 Geberit Mepla. DrsnosÈ vnútorného povrchu mm 0,007 0,007 0,007 V spomenutom rozsahu sa môïe rovnako Tepelná vodivosè W/mK 0,43 0,43 0,43 pouïívaè pre rozvody pitnej vody ako aj Koeficient teplotnej rozèaïnosti Prevádzková teplota vody mm/mk C 0, , , pre vykurovanie. Prevádzkov tlak bar Minimálny polomer oblúka cm 5,8 7,0 9,3 * s ochrannou rúrou, resp. s izoláciou 23

26 Geberit Mepla pre vykurovanie Projektovanie Podklady pre projektovanie So sortimentom v robkov Geberit Mepla sa ponúka viacero moïností pripojenia vykurovacích telies. Pripojenie vykurovacích telies: Kovové rúrové koleno s ochrann m krytom - jednorúrov systém MontáÏny box k vykurovaciemu telesu - jednorúrov systém Pripojenie vykurovacích telies: Kovové rúrové koleno s ochrann m krytom - dvojrúrov systém MontáÏny box k vykurovaciemu telesu - dvojrúrov systém Pri pouïití montáïnych boxov môïe byè cel in talaãn systém naplnen a podºa STN môïe byè vykonaná tlaková skú ka. Vykurovacie telesá sa môïu osadiè aï neskôr, aby sa nepo kodili, resp. neboli odcudzené. Pripojenie vykurovacích telies: Dvojrúrov systém - pripojenie z rozdeºovaãa 24

27 Geberit Mepla pre vykurovanie Projektovanie Dimenzaãné tabuºky pre vykurovací systém z rúr Geberit Mepla a MeplaTherm Odporúãanie: - pripájacie potrubie ku vykurovaciemu telesu: < 0,3 m/s - rozvodné potrubie vo vykurovacom systéme: < 0,5 m/s - stúpacie potrubie a leïaté potrubie v suteréne: < 0,8 0,8 m/s m/s Tabuºka pre vykurovací systém: Prívod/Spiatoãka: 70 /55 - Rozdiel: t = 15 K d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 d = 75x4,9 m v R v R v R v R v R v R v R v R Q (W) kg/h m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m ,5 0,03 3 0, ,2 0,05 5 0, ,9 0,06 9 0, ,7 0, , ,4 0, , ,1 0, , ,9 0, , ,6 0, , ,3 0, , , ,1 0, , , ,8 0, , , ,5 0, , , ,3 0, , , ,0 0, , , ,7 0, , , ,4 0, , , ,2 0, , , ,9 0, , , ,6 0, , , ,3 0, , , , ,0 0, , , , ,6 0, , , , ,3 0, , , , ,0 0, , , , ,6 0, , , , , ,3 0, , , , , ,9 0, , , , ,6 0, , , , ,3 0, , , , ,9 0, , , , ,6 0, , , , ,2 0, , , , ,9 0, , , ,

28 Geberit Mepla pre vykurovanie Projektovanie d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 d = 75x4,9 m v R v R v R v R v R v R v R v R Q (W) kg/h m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m ,6 0, , , , , ,2 0, , , , , ,9 0, , , , , ,6 0, , , , , ,2 1, , , , , ,9 1, , , , , ,5 1, , , , , ,2 1, , , , , ,9 0, , , , ,5 0, , , ,16 9 0, ,2 0, , , ,17 9 0, ,8 0, , , , , ,5 0, , , , , ,2 0, , , , , ,8 0, , , , , ,5 0, , , , , ,2 0, , , , , ,8 0, , , , , ,5 0, , , , , ,1 0, , , , , ,8 0, , , , , ,5 1, , , , , ,1 1, , , , ,14 5 0, ,8 1, , , , ,15 5 0, ,4 1, , , , ,15 6 0, ,1 1, , , , ,15 6 0, ,8 1, , , , ,16 6 0, ,4 1, , , , ,16 6 0, ,1 1, , , , ,16 6 0, ,8 1, , , , ,17 7 0, ,4 1, , , , ,17 7 0, ,1 1, , , , ,17 7 0, ,7 1, , , , ,18 7 0, ,4 1, , , , ,18 8 0, ,1 1, , , , ,18 8 0, ,7 1, , , , ,19 8 0, ,4 1, , , , ,19 9 0, ,0 0, , , ,19 9 0, ,7 0, , , ,20 9 0, ,4 0, , , ,20 9 0, ,0 0, , , , , ,7 0, , , , , ,0 0, , , , ,

29 Geberit Mepla pre vykurovanie Projektovanie d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 d = 75x4,9 m v R v R v R v R v R v R v R v R Q (W) kg/h m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m ,3 1, , , , , ,6 1, , , , , ,9 1, , , , , ,2 1, , , , , ,5 1, , , , , ,8 1, , , , , ,2 1, , , , , ,5 1, , , , , ,8 1, , , , , ,1 1, , , , ,4 1, , , , ,7 1, , , , ,0 1, , , , ,3 1, , , , ,6 1, , , , ,9 1, , , , ,2 1, , , , ,5 1, , , , ,8 1, , , , ,1 1, , , , ,5 1, , , , ,8 1, , , , ,1 1, , , , ,4 1, , , , ,7 1, , , , ,0 1, , , , ,3 1, , , , ,9 1, , , , ,5 1, , , ,1 1, , , ,8 1, , , ,4 1, , , ,0 1, , , ,6 1, , , ,2 1, , , ,8 1, , , ,5 1, , , ,1 1, , , ,7 1, , , ,3 1, , , ,9 1, , , ,5 2, , , ,1 2, , ,

30 Geberit Mepla pre vykurovanie Projektovanie d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 d = 75x4,9 m v R v R v R v R v R v R v R v R Q (W) kg/h m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m ,8 2, , , ,4 2, , , ,0 2, , , ,6 2, , , ,2 1, , ,8 1, , ,4 1, , ,1 1, , ,7 1, , ,3 1, , ,9 1, , ,5 1, , ,1 1, , ,8 1, , ,4 1, , ,0 1, , ,6 1, , ,2 1, , ,8 1, , ,4 1, , ,1 1, , ,7 2, , ,3 2, , ,9 2, , ,5 2, , ,1 2, , ,7 2, , ,4 2, , ,0 2, , ,6 2, , ,2 2, , ,8 2, , ,4 2, , ,1 2, , ,7 2, , ,3 2, , ,9 2, , ,5 2, , ,1 2, , ,7 2, , ,4 2, , ,0 2, , ,6 2, ,

31 Geberit Mepla pre vykurovanie Projektovanie d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 d = 75x4,9 m v R v R v R v R v R v R v R v R Q (W) kg/h m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m ,2 2, , ,8 2, , ,4 2, , ,1 2, , ,7 2, , ,3 2, , ,9 2, , ,5 3, , ,1 3, , ,7 3, , ,4 3, , ,0 3, , ,6 3, , ,2 3, , ,8 3, , ,4 3, , ,0 3, , ,7 3, , ,3 3, , ,9 3, , ,5 3, , ,1 3, , ,7 3, , ,4 3, , ,0 3, , ,6 3, , ,2 3, , ,8 3, , ,4 3, ,

32 Geberit Mepla pre vykurovanie Projektovanie Tabuºka pre vykurovací systém: Prívod/Spiatoãka: 55 /45 - Rozdiel: t = 10 K d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 d = 75x4,9 m v R v R v R v R v R v R v R v R Q (W) kg/h m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m ,2 0,05 6 0, ,8 0, , ,4 0, , , , ,6 0, , ,2 0, , ,8 0, , ,4 0, , ,0 0, , , ,6 0, , , ,2 0, , , ,8 0, , , ,4 0, , , ,0 0, , , ,6 0, , , ,2 0, , , ,8 0, , , ,4 0, , , ,0 0, , , ,0 0, , ,9 31 0, ,0 0, , , , ,9 0, , , , ,9 0, , , , ,9 1, , , , ,9 0, , , , ,9 0, , , , ,9 0, , , , ,9 0, , , , ,9 0, , , , ,9 1, , , , ,9 1, , , , ,9 1, , , , ,9 1, , , , ,9 0, , , , ,8 0, , , , ,8 0, , , , ,8 0, , , , ,8 0, , , , ,8 0, , , , ,8 0, , , ,

33 Geberit Mepla pre vykurovanie Projektovanie d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 d = 75x4,9 m v R v R v R v R v R v R v R v R Q (W) kg/h m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m ,8 0, , , , ,8 1, , , , ,8 1, , , , , ,8 1, , , , , ,8 1, , , , , ,8 1, , , , , ,8 1, , , , , ,7 1, , , , , ,7 1, , , , , ,7 1, , , , , ,7 1, , , , , ,7 1, , , , , ,7 0, , , , ,7 0, , , , ,7 0, , , , ,7 0, , , , ,7 0, , , , , ,7 0, , , , , ,7 0, , , , , ,7 1, , , , , ,6 1, , ,4 44 0, , ,6 1, , , , , ,6 1, , , , , ,6 1, , , , , ,6 1, , , , , ,6 1, , , , , ,6 1, , , , , ,6 1, , , , , ,6 1, , , , , ,6 1, , , , , ,6 1, , , , , ,6 1, , , , , ,6 1, , , , , ,5 1, , , , , ,5 1, , , , , ,5 1, , , , , ,5 1, , , , , ,4 1, , , , , ,4 1, , , , ,3 1, , , , ,3 1, , , , ,3 1, , , , ,2 1, , , ,

34 Geberit Mepla pre vykurovanie Projektovanie d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 d = 75x4,9 m v R v R v R v R v R v R v R v R Q (W) kg/h m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m ,2 1, , , , ,1 1, , , , ,1 1, , , , ,1 1, , , , ,0 1, , , , ,0 1, , , , ,0 1, , , , ,9 1, , , , ,9 1, , , ,8 1, , , ,8 1, , , ,8 1, , , ,7 1, , , ,7 1, , , ,3 1, , ,6 1, , , ,6 1, , , ,5 1, , , ,5 1, , , ,5 1, , , ,4 1, , , ,3 1, , , ,2 1, , , ,1 2, , , ,1 2, , , ,0 2, , , ,9 2, , , ,8 1, , ,8 1, , ,7 1, , ,6 1, , ,5 1, , ,4 1, , ,4 1, , ,3 1, , ,2 1, , ,1 1, , ,1 1, , ,0 2, , ,9 2, , ,8 2, , ,7 2, , ,7 2, ,

35 Geberit Mepla pre vykurovanie Projektovanie d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 d = 75x4,9 m v R v R v R v R v R v R v R v R Q (W) kg/h m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m ,6 2, , ,5 2, , ,4 2, , ,4 2, , ,3 2, , ,2 2, , ,1 2, , ,1 2, , ,0 2, , ,9 2, , ,8 2, , ,7 2, , ,7 2, , ,6 2, , ,5 3, ,

36 Geberit Mepla pre vykurovanie Projektovanie Tabuºka pre vykurovací systém: Prívod/Spiatoãka: 80 /60 - Rozdiel: t = 20 K d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 m v R v R v R v R v R v R v R Q (W) kg/h m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m 200 8,6 0,02 2 0, ,9 0,03 3 0, ,2 0,05 5 0, ,5 0,06 8 0, ,8 0, , ,1 0, , ,4 0, , ,7 0, , ,0 0, ,07 7 0, ,3 0, ,07 9 0, ,6 0, , , ,9 0, , , ,2 0, , , ,5 0, , , ,8 0, , , ,1 0, , , ,4 0, , , ,7 0, , , ,0 0, , , ,5 0, , ,10 9 0, ,0 0, , , , ,5 0, , , , ,0 0, , , , ,5 0, , , , ,0 0, , , ,11 8 0, ,5 0, , , , , ,0 0, , , , , ,4 0, , , , , ,9 0, , , , , ,4 0, , , , , ,9 0, , , , , ,4 0, , , , , ,9 1, , , , , ,4 0, , , ,13 8 0, ,9 0, , , ,14 9 0, ,4 0, , , , , ,9 0, , , , , ,4 0, , , , , ,9 0, , , , , ,4 0, , , , ,

37 Geberit Mepla pre vykurovanie Projektovanie d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 m v R v R v R v R v R v R v R Q (W) kg/h m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m ,9 0, , , , , ,4 0, , , , , ,9 0, , , , , ,39 0, , , , , ,9 1, , , , ,13 6 0, ,4 1, , , , ,13 6 0, ,9 1, , , , ,14 7 0, ,4 1, , , , ,14 7 0, ,9 1, , , , ,15 7 0, ,4 1, , , , ,15 8 0, ,9 1, , , , ,16 8 0, ,4 0, , , ,16 8 0, ,9 0, , , ,16 9 0, ,3 0, , , ,17 9 0, ,8 0, , , , , ,3 0, , , , , ,8 0, , , , , ,3 0, , , , , ,8 0, , , , , ,3 0, , , , , ,8 0, , , , , ,3 0, , , , , ,8 0, , , , , ,3 0, , , , , ,8 0, , , , , ,3 0, , , , , ,8 0, , , , , ,3 1, , , , , ,8 1, , , , , ,3 1, , , , , ,8 1, , , , , ,3 1, , , , , ,8 1, , , , , ,3 1, , , , , ,8 1, , , , , ,2 1, , , , , ,7 1, , , , , ,2 1, , , , , ,7 0, , , , ,2 0, , , , ,7 1, , , , ,1 1, , , , ,6 1, , , , ,1 1, , , ,

38 Geberit Mepla pre vykurovanie Projektovanie d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 m v R v R v R v R v R v R v R Q (W) kg/h m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m ,6 1, , , , ,1 1, , , , ,5 1, , , , ,0 1, , , , ,5 1, , , , ,0 1, , , , ,5 1, , , , ,9 1, , , , ,4 1, , , , ,9 1, , , , ,4 1, , , , ,9 1, , , , ,3 1, , , ,8 1, , , ,3 1, , , ,8 1, , , ,3 1, , , ,7 1, , , ,2 1, , , ,2 1, , , ,1 1, , , ,1 1, , , ,1 1, , , ,0 1, , , ,0 1, , , ,0 1, , , ,9 1, , , ,9 1, , ,8 1, , ,8 1, , ,8 1, , ,7 1, , ,7 1, , ,6 1, , ,6 1, , ,6 1, , ,5 1, , ,5 1, , ,5 1, , ,4 1, , ,4 1, , ,3 1, , ,3 1, , ,3 1, ,

39 Geberit Mepla pre vykurovanie Projektovanie d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 m v R v R v R v R v R v R v R Q (W) kg/h m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m ,2 1, , ,2 2, , ,1 2, , ,1 2, , ,1 2, , ,0 2, , ,0 2, , ,9 2, , ,9 1, ,9 1, ,8 1, ,8 1, ,8 1, ,7 1, ,7 1, ,6 1, ,6 1, ,6 1, ,5 1, ,5 1, ,4 1, ,5 1, ,4 1, ,3 1, ,3 1, ,3 1, ,2 1, ,2 1, ,1 1, ,1 1, ,1 1, ,0 2, ,0 2, ,9 2, ,9 2, ,9 2, ,8 2, ,8 2, ,7 2, ,7 2, ,7 2, ,6 2, ,6 2, ,6 2,

40 Geberit Mepla pre vykurovanie Projektovanie d=16x2,25 d=20x2,5 d=26x3 d=32x3 d= 40x3,5 d= 50x4 d = 63x4,5 m v R v R v R v R v R v R v R Q (W) kg/h m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m m/s mbar/m Pa/m ,5 2, ,5 2, ,4 2, ,4 2, ,4 2, ,3 2, ,3 2, ,2 2, ,2 2, ,2 2, ,1 2, ,1 2, ,1 2, ,0 2, ,0 2, ,9 2, ,9 2, ,9 2, ,8 2,

41 Geberit Mepla pre vykurovanie MontáÏ MontáÏne podmienky V následujúcej kapitole majú tak isto, ako pri systéme Mepla, tak aj pre MeplaTherm rovnakú platnosè zásady: - montáïne predpisy - lisovanie a spájanie - dæïkové zmeny potrubia - upevnenie potrubia - kompenzaãné oblúky - upevnenie potrubia pevn mi bodmi vnútorn závit oporné puzdro krúïok na zovretie prechodka s vonkaj ím závitom medená rúrka o15 mm Mepla o16 mm Mepla o20 mm Ochrann kryt pre kovové rúrkové kolená, resp. T-kusy slúïi ako prvok na upevnenie rozvodu v podlahe alebo v stene a zároveà je aj tepelnou a zvukovou izoláciou. Ochrann kryt spoºahlivo prenesie kaïdú dæïkovú zmenu od potrubia, resp. vykurovacieho telesa. Kovové rúrové kolená a T-kusy (15 mm) do ventilov vykurovacích telies v etk ch známych v robcov (napr. Heimeier, Danfoss, Oventrop, MNG) majú vhodné prechodky so závitom 1/2 vonkaj ím, ktoré môïeme naskrutkovaè priamo do vnútorného 1/2 závitu ventilu. Tieto spoje tesnia cez kovové krúïky. Predpis k vykurovaciemu systému Geberit Mepla Pre in talácie vykurovacích systémov je osvedãen systém MeplaTherm. Skladá sa z trojvrstvov ch rúrok s vnútornou rúrkou z PE-Xb, pozdæïne zvarenou hliníkovou rúrkou ako strednou vrstvou a bielou vonkaj ou rúrkou z PE-HD a zo systému tvaroviek z PVDF resp. ãerveného bronzu odolného voãi korózii. Poniklované zavitové prechodky pre vykurovacie telesá z mosadze a Mepla tvarovky je moïné kombinovaè. MeplaTherm rúrka musí byè bez ìal ích ãastí (napr. puzdra) zalisovaná priamo na telo tvarovky. Tlaková skú ka MontáÏna firma má po osadení zariadenia a pred jeho obmurovaním, zamurovaním prierezov v stene a v stropoch vykonaè tlakovú skú ku. Po jej ukonãení spí e protokol o priebehu skú ky. Teplovodné vykurovanie sa skú a podºa STN , , STN EN a EN 287 a príslu n ch platn ch smerníc a predpisov. Tlaková skú ka sa spája aj s vizuálnou kontrolou správneho upevnenia potrubia objímkami, resp. pevn mi bodmi podºa montáïnych zásad a predpisov Geberit Mepla. 39
