1 ΑΝΩΤΑΤΟ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΚΑΒΑΛΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: Αυτοματισμός με P.L.C μεταφορικών ταινιών πρώτων υλών Βιομηχανίας Εισηγητής Επίκ. Καθηγητής Δρ. Ιωάννης Χ. Δερμεντζόγλου Φοιτητής Λέκος Ελευθέριος (Α.Ε.Μ: 4513, Οκτώβριος 2011

2 INSTITUTE F TECHNLGY F KVL ELECTRICL ENGINEERING DEPRTMENT ELECTRICL ENGINEERING DEPRTMENT PRJECT Subject: P.L.C based automatic control of raw material conveyor belts in industrial application Supervisor ssistant Professor Dr. John Ch. Dermentzoglou Student Lekos Elefterios Kavala, ctober 2011 Σελίδα 2 από 143

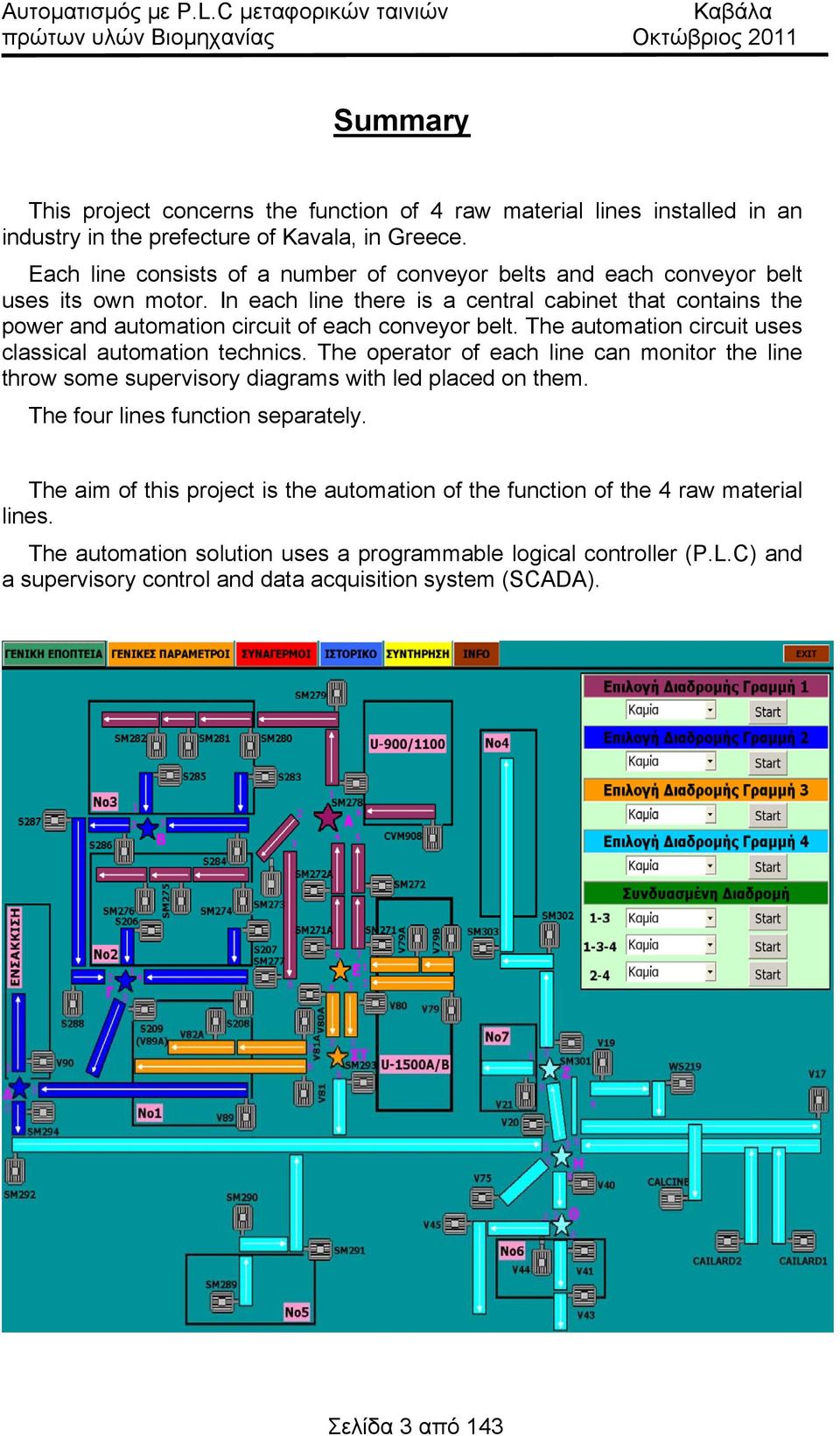

3 Summary This project concerns the function of 4 raw material lines installed in an industry in the prefecture of Kavala, in Greece. Each line consists of a number of conveyor belts and each conveyor belt uses its own motor. In each line there is a central cabinet that contains the power and automation circuit of each conveyor belt. The automation circuit uses classical automation technics. The operator of each line can monitor the line throw some supervisory diagrams with led placed on them. The four lines function separately. The aim of this project is the automation of the function of the 4 raw material lines. The automation solution uses a programmable logical controller (P.L.C and a supervisory control and data acquisition system (SCD. Σελίδα 3 από 143

4 Details The automation solution aims at: Reducing operation times Minimizing manual operation Safer operation larm detection and smaller restore times Central supervisory control Data acquisition Better maintenance of the equipment Cooperation with power cabinets The P.L.C receives the following signals from the power cabinet of each line: Relay feedback for each motor peration signal for each conveyor belt Error signal for each motor Emergency stop for each conveyor belt utomation Requirements The development of the P.L.C and SCD program is based on some specific requirements: Determination via central computing unit of the specific combination of conveyor belts. This number of conveyor belts will form a path that moves raw material inside the factory. Determination from central computer of the combination of paths between the 4 lines. Configurable automated function of each selected path. Capability of switching to manual operation for each motor via central computing unit. nimated indication of the state of each motor. nimated indication and sound warning before the operation of each conveyor belt larm detection and recording for each motor and conveyor belt. Configurable maintenance program. Σελίδα 4 από 143

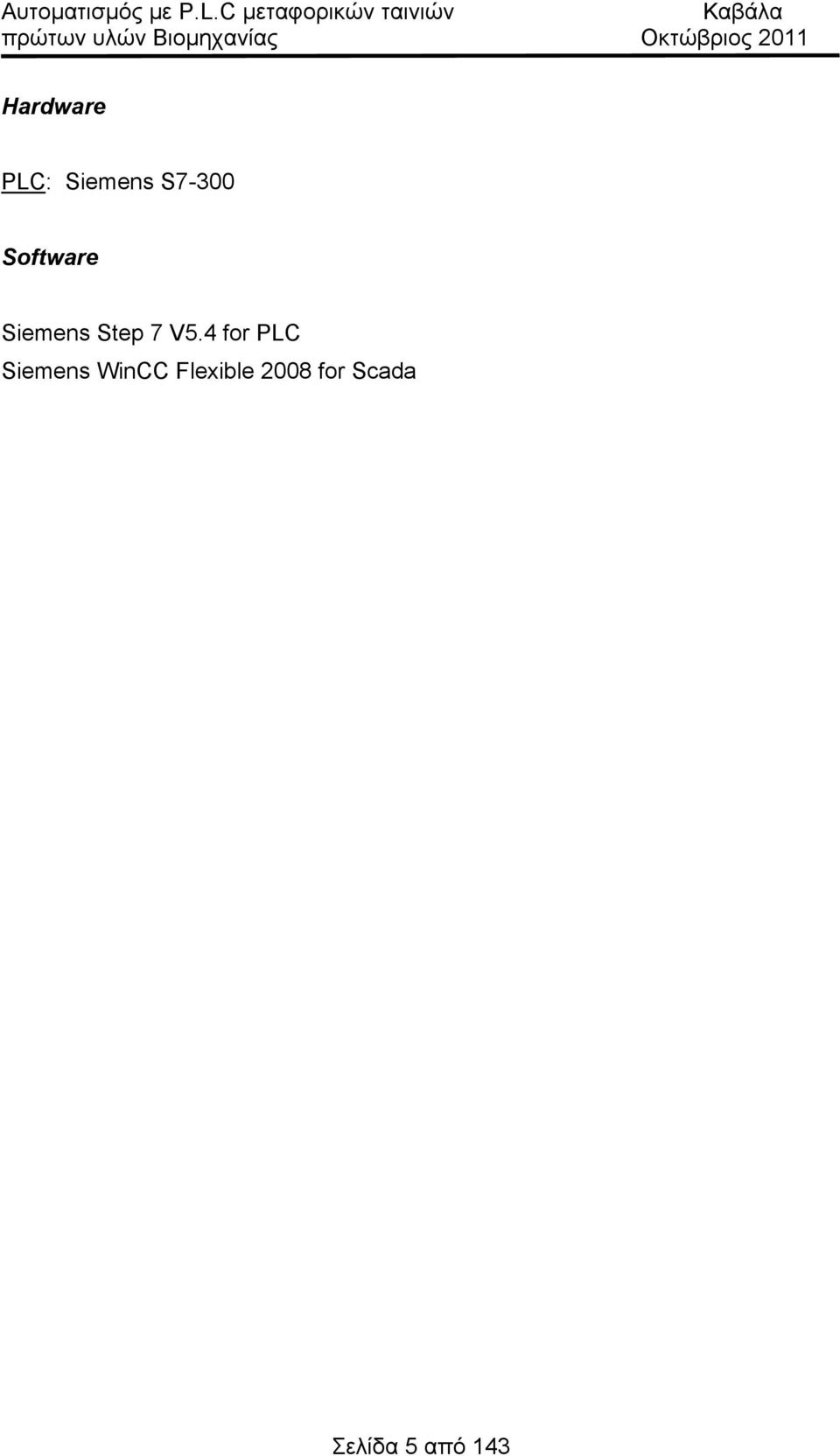

5 Hardware PLC: Siemens S7-300 Software Siemens Step 7 V5.4 for PLC Siemens WinCC Flexible 2008 for Scada Σελίδα 5 από 143

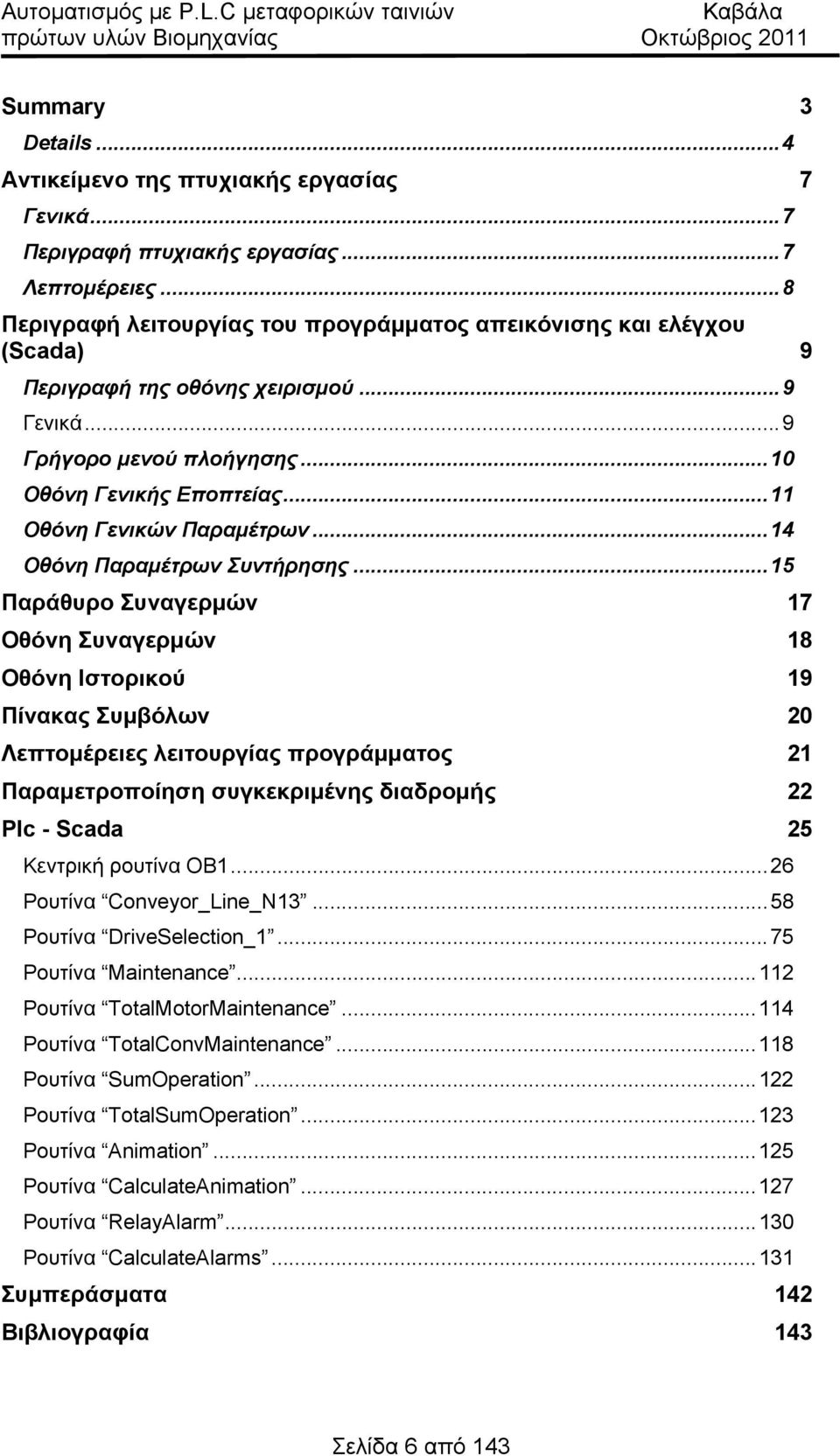

6 Summary 3 Details... 4 Αντικείμενο της πτυχιακής εργασίας 7 Γενικά... 7 Περιγραφή πτυχιακής εργασίας... 7 Λεπτομέρειες... 8 Περιγραφή λειτουργίας του προγράμματος απεικόνισης και ελέγχου (Scada 9 Περιγραφή της οθόνης χειρισμού... 9 Γενικά... 9 Γρήγορο μενού πλοήγησης Οθόνη Γενικής Εποπτείας Οθόνη Γενικών Παραμέτρων Οθόνη Παραμέτρων Συντήρησης Παράθυρο Συναγερμών 17 Οθόνη Συναγερμών 18 Οθόνη Ιστορικού 19 Πίνακας Συμβόλων 20 Λεπτομέρειες λειτουργίας προγράμματος 21 Παραμετροποίηση συγκεκριμένης διαδρομής 22 Plc - Scada 25 Κεντρική ρουτίνα ΟΒ Ρουτίνα Conveyor_Line_N Ρουτίνα DriveSelection_ Ρουτίνα Maintenance Ρουτίνα TotalMotorMaintenance Ρουτίνα TotalConvMaintenance Ρουτίνα Sumperation Ρουτίνα TotalSumperation Ρουτίνα nimation Ρουτίνα Calculatenimation Ρουτίνα Relaylarm Ρουτίνα Calculatelarms Συμπεράσματα 142 Βιβλιογραφία 143 Σελίδα 6 από 143

7 Αντικείμενο της πτυχιακής εργασίας Γενικά Σε βιομηχανία που εδρεύει στο νομό ς, λειτουργούν σήμερα 4 γραμμές διακίνησης πρώτων υλών. Κάθε γραμμή αποτελείται από έναν συγκεκριμένο αριθμό μεταφορικών ταινιών και κάθε μεταφορική ταινία για την κίνησή της χρησιμοποιεί τον δικό της ανεξάρτητο ηλεκτροκινητήρα. Σε κάθε γραμμή υπάρχει ένας κεντρικός πίνακας που περιλαμβάνει το κύκλωμα ισχύος και αυτοματισμού κάθε ηλεκτροκινητήρα. Το κύκλωμα αυτοματισμού κάθε γραμμής πραγματοποιείται με την βοήθεια κλασσικού αυτοματισμού και η αλληλεπίδραση με τον χειριστή της γραμμής γίνεται μέσω ενδεικτικών λυχνιών και ορισμένων εποπτικών διαγραμμάτων. Οι 4 πίνακες ελέγχου των γραμμών δεν έχουν καμία επικοινωνία μεταξύ τους. Περιγραφή πτυχιακής εργασίας Το αντικείμενο αυτής της πτυχιακής εργασίας είναι η αυτοματοποίηση της λειτουργίας των 4 γραμμών διακίνησης πρώτων υλών με την βοήθεια προγραμματιζόμενου λογικού ελεγκτή (P.L.C, η συνεργασία των 4 γραμμών μεταξύ τους και ο συνολικός εποπτικός έλεγχος (SCD. H αυτοματοποίηση των 4 γραμμών στοχεύει για κάθε γραμμή τα παρακάτω: Ταχύτερη λειτουργία με ελαχιστοποίηση των χειροκίνητων χειρισμών. Ασφαλέστερη λειτουργία και ελαχιστοποίηση λαθών. Έγκαιρη ειδοποίηση σφαλμάτων ελαχιστοποίηση του χρόνου αποκατάστασης. Κεντρικό έλεγχο των γραμμών διακίνησης. Αποτελεσματικότερη εποπτεία συντήρησης. Σελίδα 7 από 143

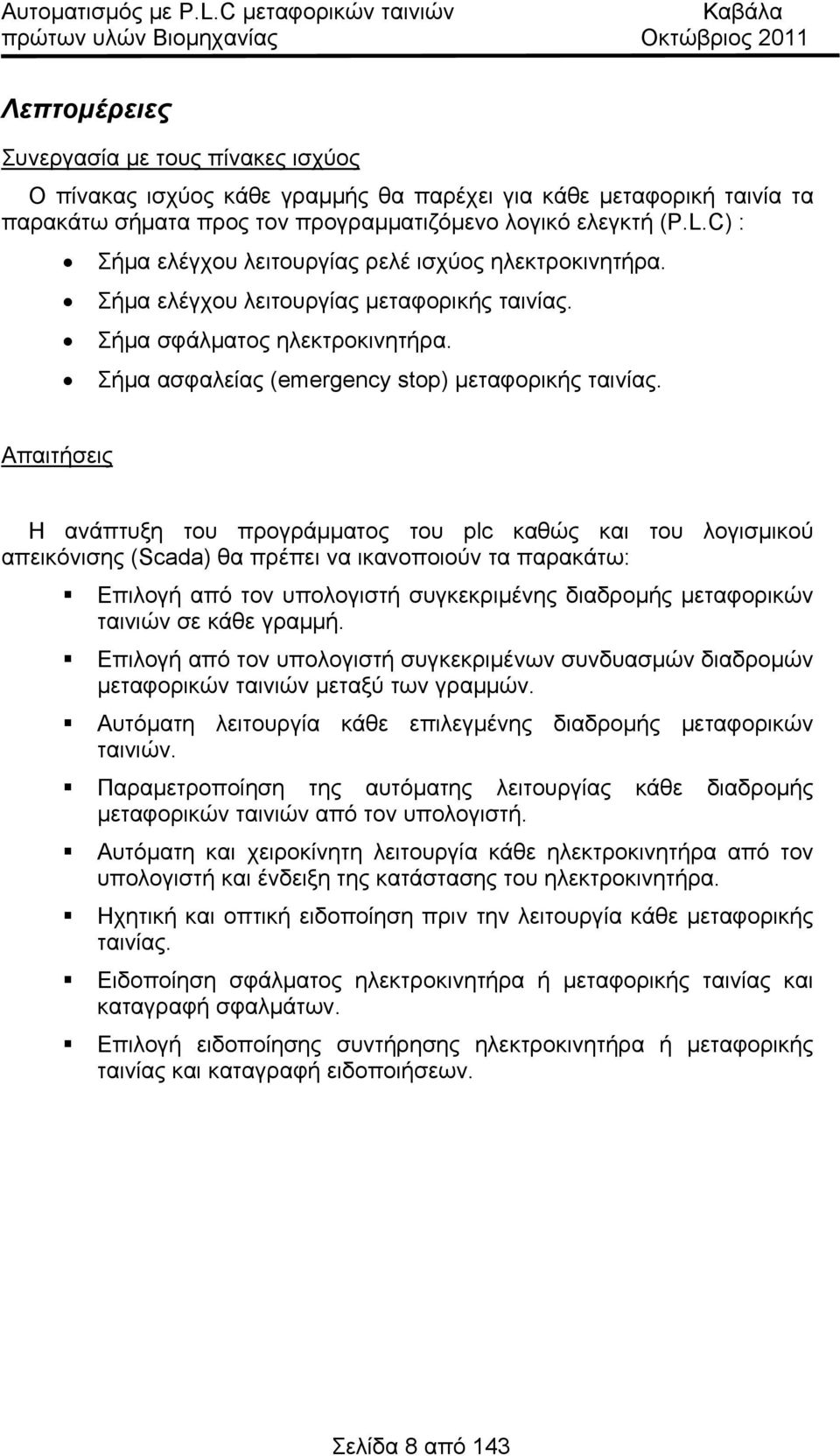

8 Λεπτομέρειες Συνεργασία με τους πίνακες ισχύος Ο πίνακας ισχύος κάθε γραμμής θα παρέχει για κάθε μεταφορική ταινία τα παρακάτω σήματα προς τον προγραμματιζόμενο λογικό ελεγκτή (P.L.C : Σήμα ελέγχου λειτουργίας ρελέ ισχύος ηλεκτροκινητήρα. Σήμα ελέγχου λειτουργίας μεταφορικής ταινίας. Σήμα σφάλματος ηλεκτροκινητήρα. Σήμα ασφαλείας (emergency stop μεταφορικής ταινίας. Απαιτήσεις H ανάπτυξη του προγράμματος του plc καθώς και του λογισμικού απεικόνισης (Scada θα πρέπει να ικανοποιούν τα παρακάτω: Επιλογή από τον υπολογιστή συγκεκριμένης διαδρομής μεταφορικών ταινιών σε κάθε γραμμή. Επιλογή από τον υπολογιστή συγκεκριμένων συνδυασμών διαδρομών μεταφορικών ταινιών μεταξύ των γραμμών. Αυτόματη λειτουργία κάθε επιλεγμένης διαδρομής μεταφορικών ταινιών. Παραμετροποίηση της αυτόματης λειτουργίας κάθε διαδρομής μεταφορικών ταινιών από τον υπολογιστή. Αυτόματη και χειροκίνητη λειτουργία κάθε ηλεκτροκινητήρα από τον υπολογιστή και ένδειξη της κατάστασης του ηλεκτροκινητήρα. Ηχητική και οπτική ειδοποίηση πριν την λειτουργία κάθε μεταφορικής ταινίας. Ειδοποίηση σφάλματος ηλεκτροκινητήρα ή μεταφορικής ταινίας και καταγραφή σφαλμάτων. Επιλογή ειδοποίησης συντήρησης ηλεκτροκινητήρα ή μεταφορικής ταινίας και καταγραφή ειδοποιήσεων. Σελίδα 8 από 143

9 Περιγραφή λειτουργίας του προγράμματος απεικόνισης και ελέγχου (Scada Περιγραφή της οθόνης χειρισμού Γενικά Η ανάπτυξη του προγράμματος απεικόνισης και ελέγχου έγινε με σκοπό την εύκολη πλοήγηση του χειριστή σε όλα τα μέρη της διεργασίας του αυτοματισμού. Ο χειριστής έχει πλήρη εικόνα της λειτουργίας των γραμμών όπως φαίνεται στην παρακάτω εικόνα. H εικόνα αυτή αποτελεί την κεντρική οθόνη απεικόνισης και ελέγχου, όπου οι 4 γραμμές απεικονίζονται με διαφορετικά χρώματα. Κάθε μεταφορική ταινία απεικονίζεται με ένα ορθογώνιο πλαίσιο με ένα βέλος στο εσωτερικό του, το οποίο δείχνει την κατεύθυνση που η μεταφορική ταινία μετακινεί το εκάστοτε υλικό. Μαζί με κάθε μεταφορική ταινία απεικονίζεται και ο ηλεκτροκινήρας που δίνει κίνηση σε αυτή. Σελίδα 9 από 143

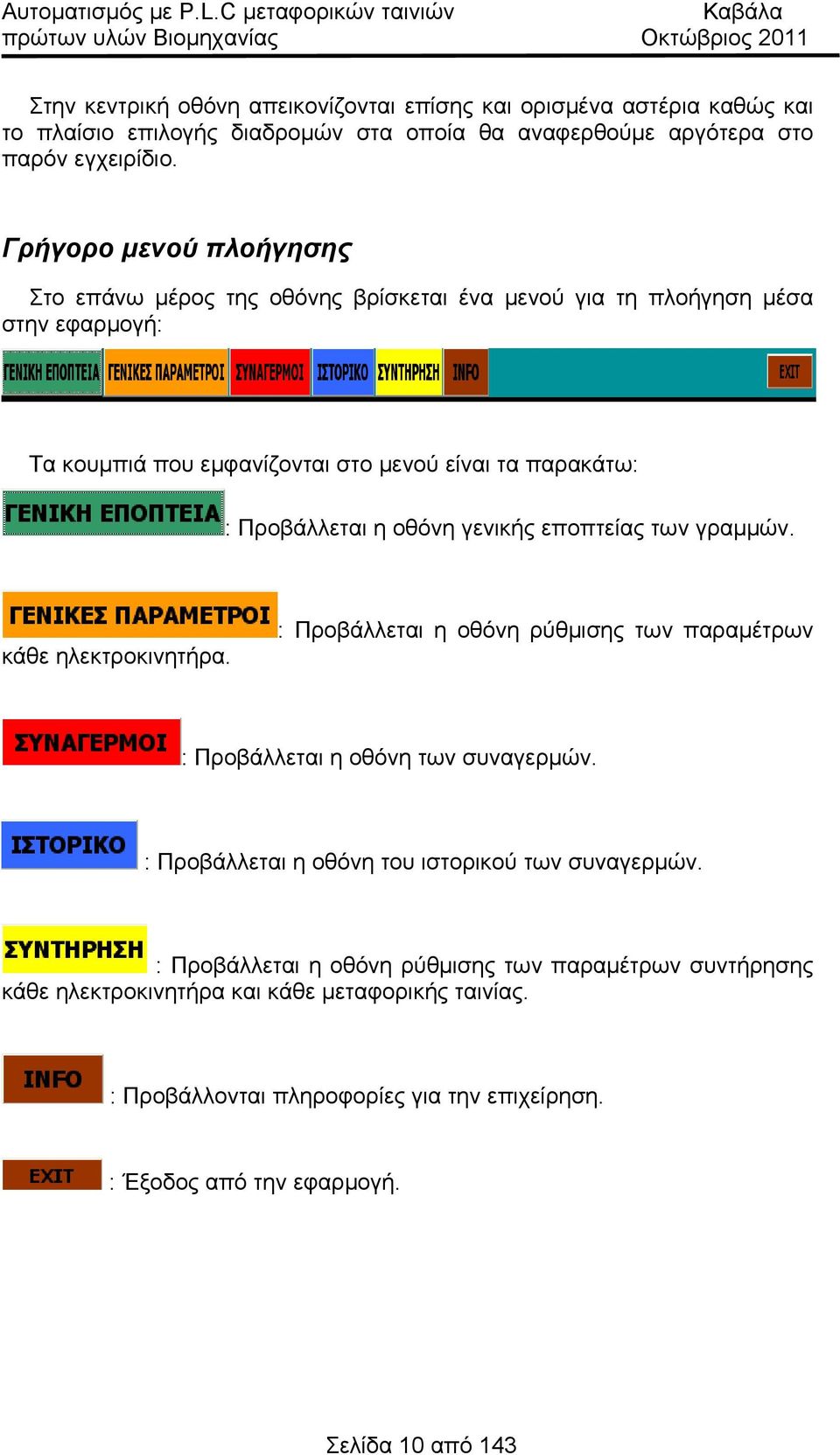

10 Στην κεντρική οθόνη απεικονίζονται επίσης και ορισμένα αστέρια καθώς και το πλαίσιο επιλογής διαδρομών στα οποία θα αναφερθούμε αργότερα στο παρόν εγχειρίδιο. Γρήγορο μενού πλοήγησης Στο επάνω μέρος της οθόνης βρίσκεται ένα μενού για τη πλοήγηση μέσα στην εφαρμογή: Τα κουμπιά που εμφανίζονται στο μενού είναι τα παρακάτω: : Προβάλλεται η οθόνη γενικής εποπτείας των γραμμών. κάθε ηλεκτροκινητήρα. : Προβάλλεται η οθόνη ρύθμισης των παραμέτρων : Προβάλλεται η οθόνη των συναγερμών. : Προβάλλεται η οθόνη του ιστορικού των συναγερμών. : Προβάλλεται η οθόνη ρύθμισης των παραμέτρων συντήρησης κάθε ηλεκτροκινητήρα και κάθε μεταφορικής ταινίας. : Προβάλλονται πληροφορίες για την επιχείρηση. : Έξοδος από την εφαρμογή. Σελίδα 10 από 143

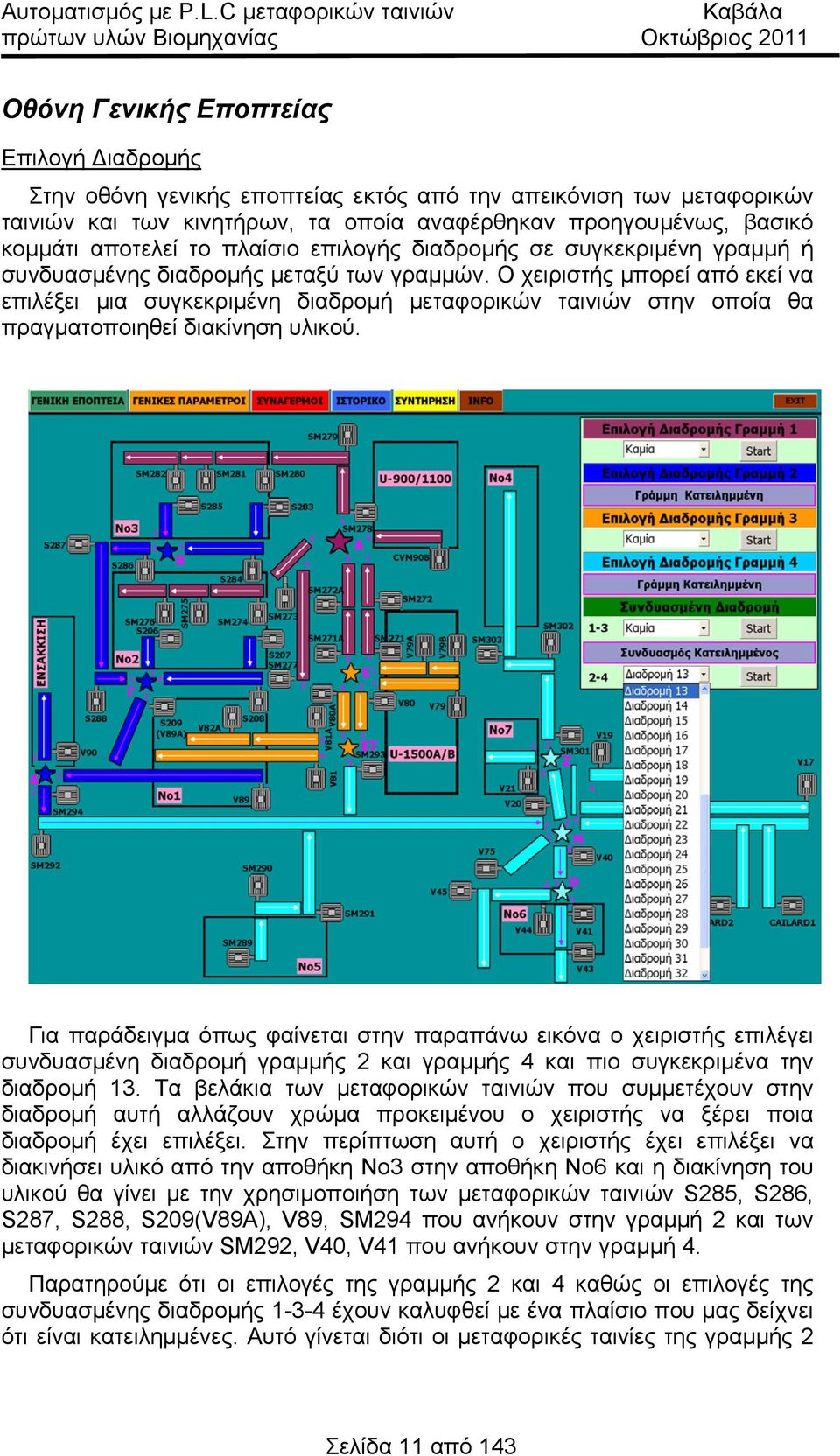

11 Οθόνη Γενικής Εποπτείας Επιλογή Διαδρομής Στην οθόνη γενικής εποπτείας εκτός από την απεικόνιση των μεταφορικών ταινιών και των κινητήρων, τα οποία αναφέρθηκαν προηγουμένως, βασικό κομμάτι αποτελεί το πλαίσιο επιλογής διαδρομής σε συγκεκριμένη γραμμή ή συνδυασμένης διαδρομής μεταξύ των γραμμών. Ο χειριστής μπορεί από εκεί να επιλέξει μια συγκεκριμένη διαδρομή μεταφορικών ταινιών στην οποία θα πραγματοποιηθεί διακίνηση υλικού. Για παράδειγμα όπως φαίνεται στην παραπάνω εικόνα ο χειριστής επιλέγει συνδυασμένη διαδρομή γραμμής 2 και γραμμής 4 και πιο συγκεκριμένα την διαδρομή 13. Τα βελάκια των μεταφορικών ταινιών που συμμετέχουν στην διαδρομή αυτή αλλάζουν χρώμα προκειμένου ο χειριστής να ξέρει ποια διαδρομή έχει επιλέξει. Στην περίπτωση αυτή ο χειριστής έχει επιλέξει να διακινήσει υλικό από την αποθήκη Νο3 στην αποθήκη Νο6 και η διακίνηση του υλικού θα γίνει με την χρησιμοποιήση των μεταφορικών ταινιών S285, S286, S287, S288, S209(V89, V89, SM294 που ανήκουν στην γραμμή 2 και των μεταφορικών ταινιών SM292, V40, V41 που ανήκουν στην γραμμή 4. Παρατηρούμε ότι οι επιλογές της γραμμής 2 και 4 καθώς οι επιλογές της συνδυασμένης διαδρομής έχουν καλυφθεί με ένα πλαίσιο που μας δείχνει ότι είναι κατειλημμένες. Αυτό γίνεται διότι οι μεταφορικές ταινίες της γραμμής 2 Σελίδα 11 από 143

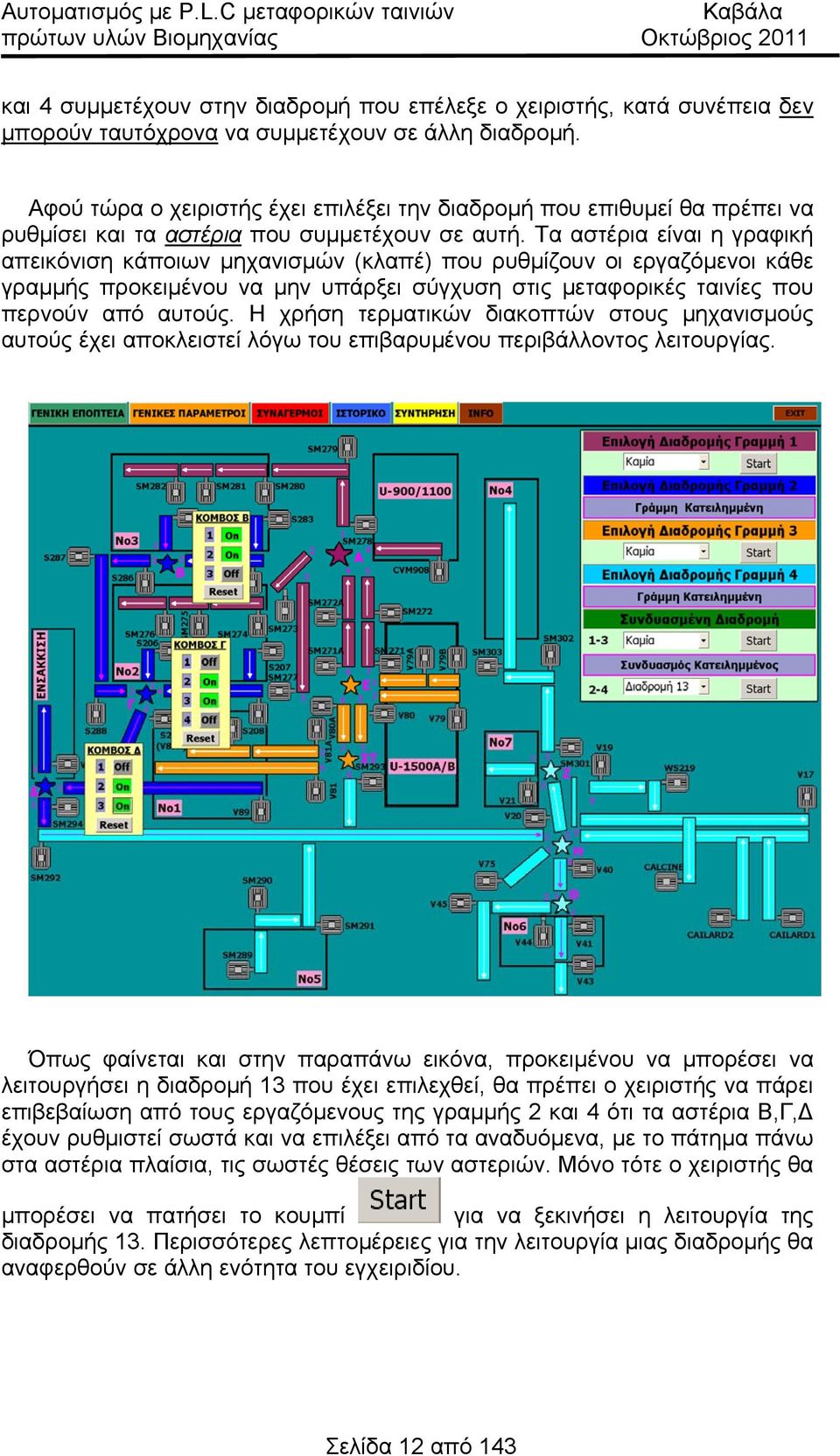

12 και 4 συμμετέχουν στην διαδρομή που επέλεξε ο χειριστής, κατά συνέπεια δεν μπορούν ταυτόχρονα να συμμετέχουν σε άλλη διαδρομή. Αφού τώρα ο χειριστής έχει επιλέξει την διαδρομή που επιθυμεί θα πρέπει να ρυθμίσει και τα αστέρια που συμμετέχουν σε αυτή. Τα αστέρια είναι η γραφική απεικόνιση κάποιων μηχανισμών (κλαπέ που ρυθμίζουν οι εργαζόμενοι κάθε γραμμής προκειμένου να μην υπάρξει σύγχυση στις μεταφορικές ταινίες που περνούν από αυτούς. Η χρήση τερματικών διακοπτών στους μηχανισμούς αυτούς έχει αποκλειστεί λόγω του επιβαρυμένου περιβάλλοντος λειτουργίας. Όπως φαίνεται και στην παραπάνω εικόνα, προκειμένου να μπορέσει να λειτουργήσει η διαδρομή 13 που έχει επιλεχθεί, θα πρέπει ο χειριστής να πάρει επιβεβαίωση από τους εργαζόμενους της γραμμής 2 και 4 ότι τα αστέρια Β,Γ,Δ έχουν ρυθμιστεί σωστά και να επιλέξει από τα αναδυόμενα, με το πάτημα πάνω στα αστέρια πλαίσια, τις σωστές θέσεις των αστεριών. Μόνο τότε ο χειριστής θα μπορέσει να πατήσει το κουμπί για να ξεκινήσει η λειτουργία της διαδρομής 13. Περισσότερες λεπτομέρειες για την λειτουργία μιας διαδρομής θα αναφερθούν σε άλλη ενότητα του εγχειριδίου. Σελίδα 12 από 143

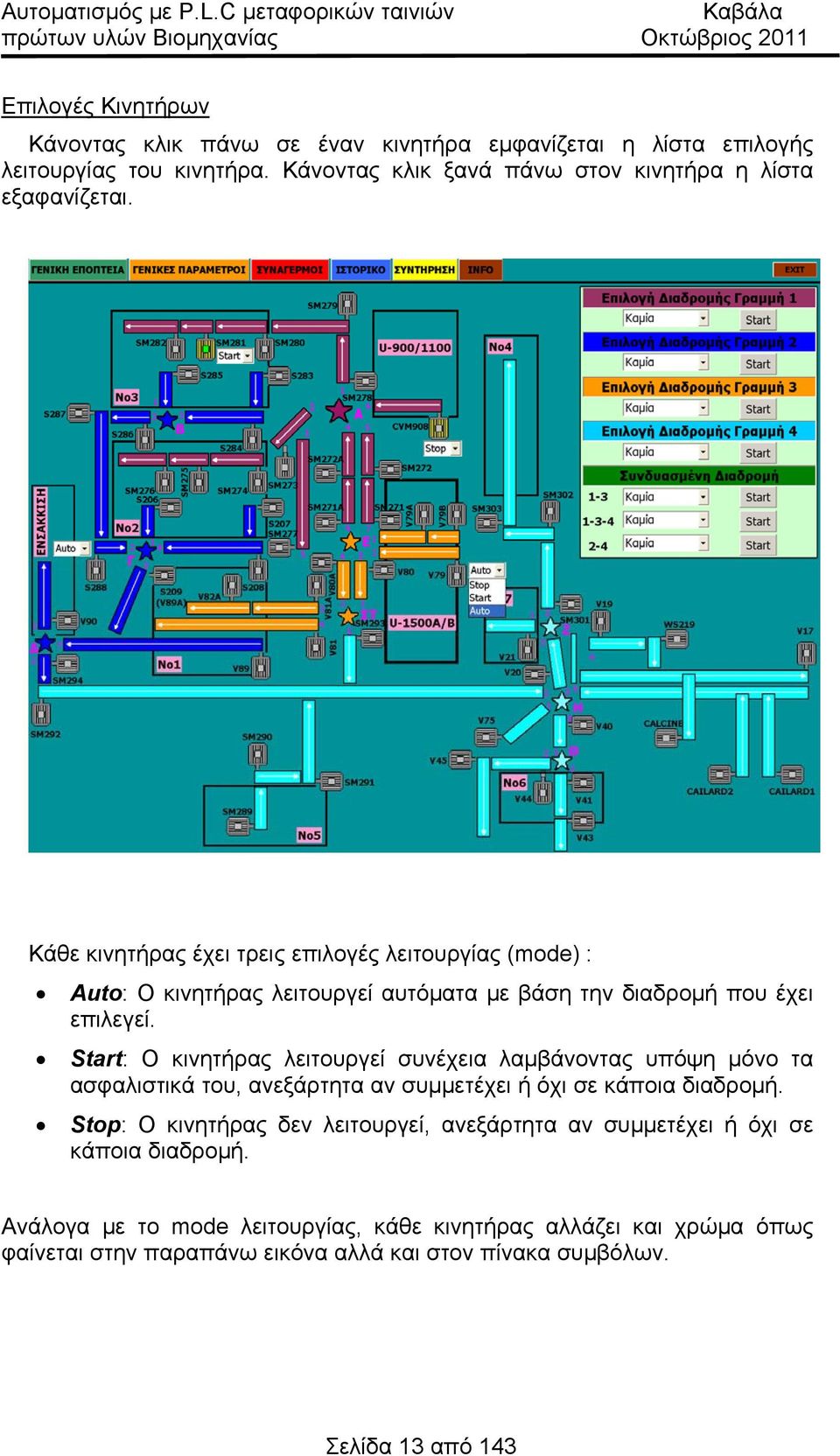

13 Επιλογές Κινητήρων Κάνοντας κλικ πάνω σε έναν κινητήρα εμφανίζεται η λίστα επιλογής λειτουργίας του κινητήρα. Κάνοντας κλικ ξανά πάνω στον κινητήρα η λίστα εξαφανίζεται. Κάθε κινητήρας έχει τρεις επιλογές λειτουργίας (mode : Αuto: κινητήρας λειτουργεί αυτόματα με βάση την διαδρομή που έχει επιλεγεί. Start: κινητήρας λειτουργεί συνέχεια λαμβάνοντας υπόψη μόνο τα ασφαλιστικά του, ανεξάρτητα αν συμμετέχει ή όχι σε κάποια διαδρομή. Stop: κινητήρας δεν λειτουργεί, ανεξάρτητα αν συμμετέχει ή όχι σε κάποια διαδρομή. Ανάλογα με το mode λειτουργίας, κάθε κινητήρας αλλάζει και χρώμα όπως φαίνεται στην παραπάνω εικόνα αλλά και στον πίνακα συμβόλων. Σελίδα 13 από 143

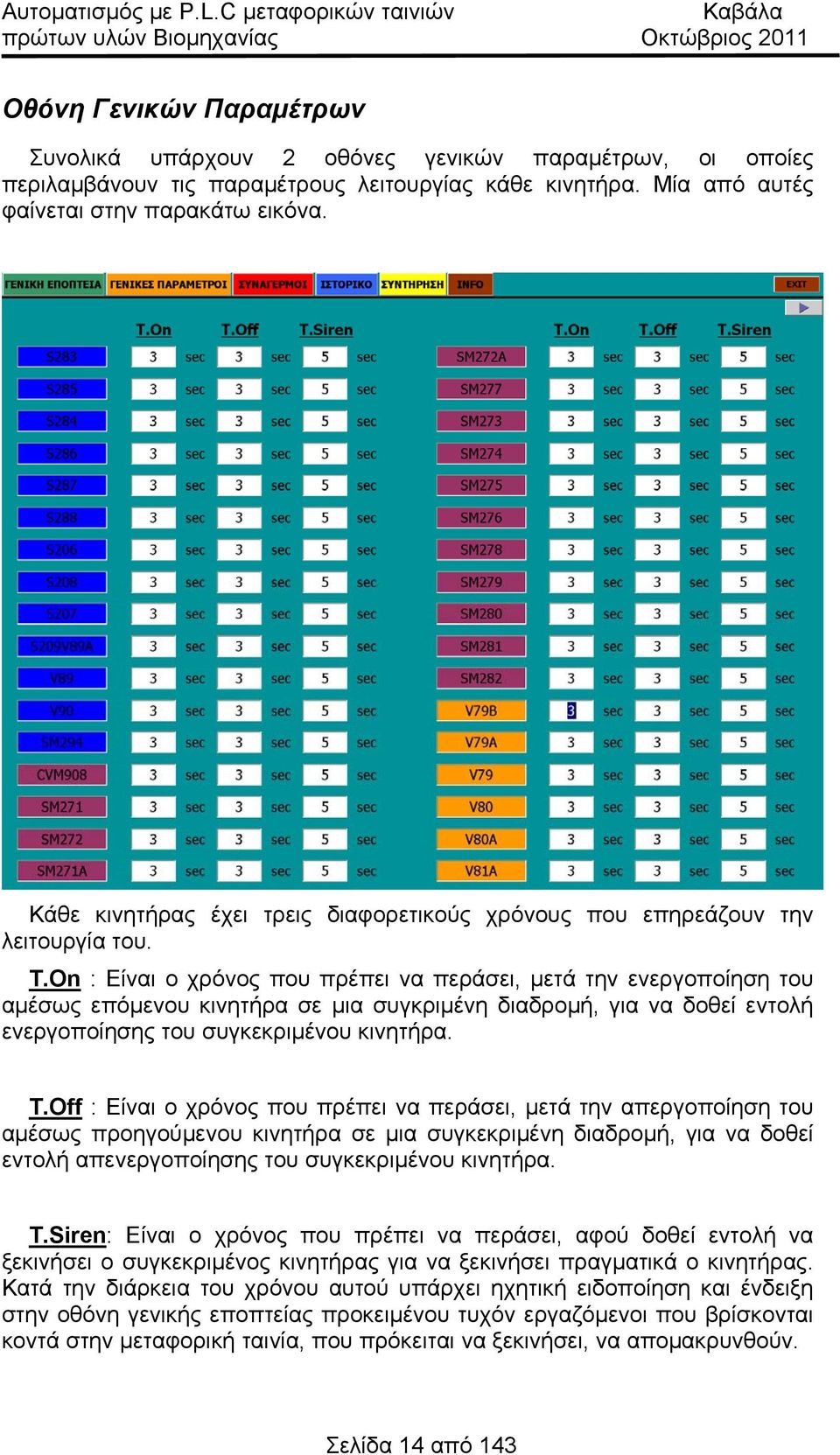

14 Οθόνη Γενικών Παραμέτρων Συνολικά υπάρχουν 2 οθόνες γενικών παραμέτρων, οι οποίες περιλαμβάνουν τις παραμέτρους λειτουργίας κάθε κινητήρα. Μία από αυτές φαίνεται στην παρακάτω εικόνα. Κάθε κινητήρας έχει τρεις διαφορετικούς χρόνους που επηρεάζουν την λειτουργία του. Τ.n : Είναι ο χρόνος που πρέπει να περάσει, μετά την ενεργοποίηση του αμέσως επόμενου κινητήρα σε μια συγκριμένη διαδρομή, για να δοθεί εντολή ενεργοποίησης του συγκεκριμένου κινητήρα. Τ.ff : Είναι ο χρόνος που πρέπει να περάσει, μετά την απεργοποίηση του αμέσως προηγούμενου κινητήρα σε μια συγκεκριμένη διαδρομή, για να δοθεί εντολή απενεργοποίησης του συγκεκριμένου κινητήρα. Τ.Siren: Είναι ο χρόνος που πρέπει να περάσει, αφού δοθεί εντολή να ξεκινήσει ο συγκεκριμένος κινητήρας για να ξεκινήσει πραγματικά ο κινητήρας. Κατά την διάρκεια του χρόνου αυτού υπάρχει ηχητική ειδοποίηση και ένδειξη στην οθόνη γενικής εποπτείας προκειμένου τυχόν εργαζόμενοι που βρίσκονται κοντά στην μεταφορική ταινία, που πρόκειται να ξεκινήσει, να απομακρυνθούν. Σελίδα 14 από 143

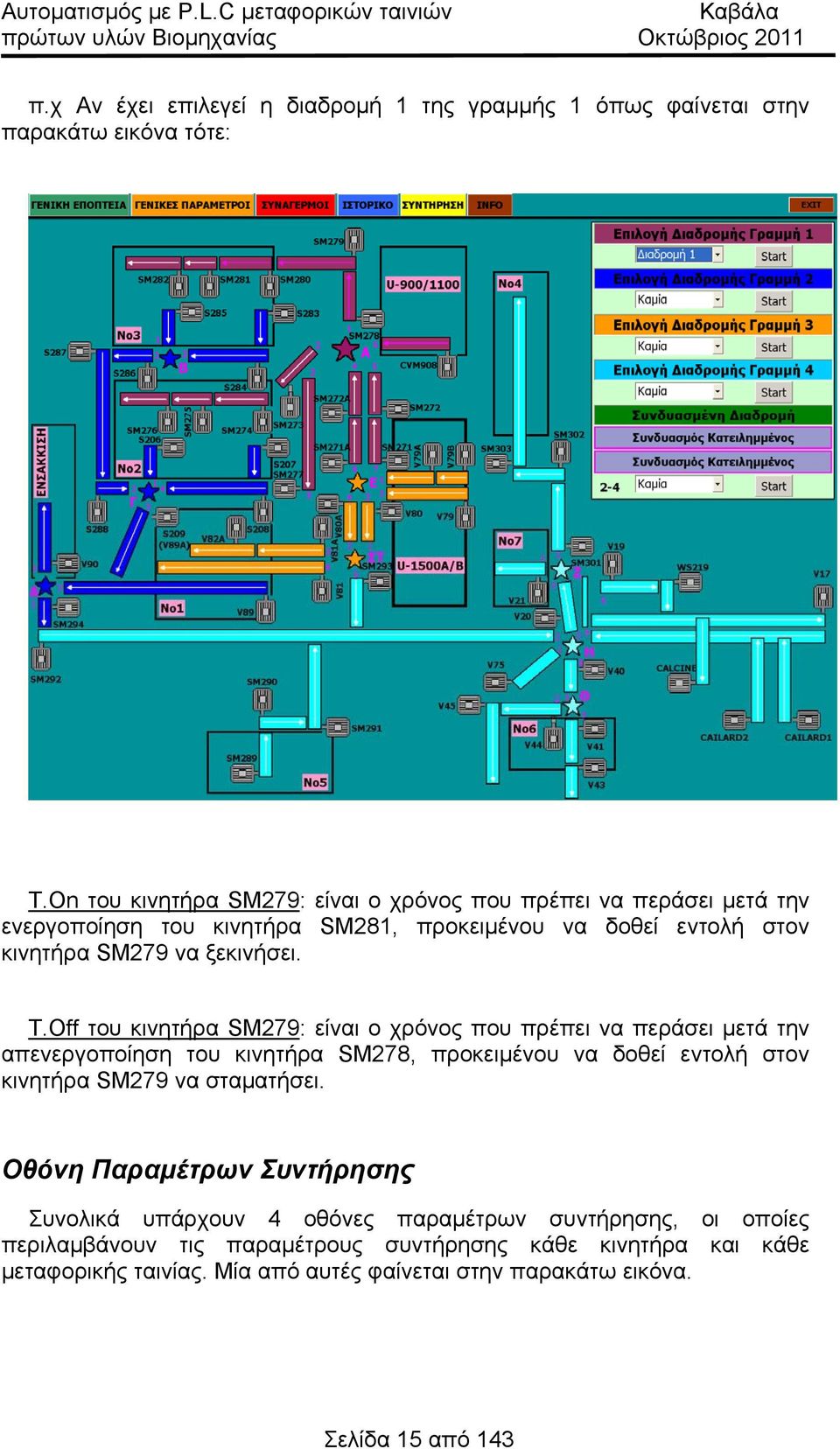

15 π.χ Αν έχει επιλεγεί η διαδρομή 1 της γραμμής 1 όπως φαίνεται στην παρακάτω εικόνα τότε: T.n του κινητήρα SM279: είναι ο χρόνος που πρέπει να περάσει μετά την ενεργοποίηση του κινητήρα SM281, προκειμένου να δοθεί εντολή στον κινητήρα SM279 να ξεκινήσει. T.ff του κινητήρα SM279: είναι ο χρόνος που πρέπει να περάσει μετά την απενεργοποίηση του κινητήρα SM278, προκειμένου να δοθεί εντολή στον κινητήρα SM279 να σταματήσει. Οθόνη Παραμέτρων Συντήρησης Συνολικά υπάρχουν 4 οθόνες παραμέτρων συντήρησης, οι οποίες περιλαμβάνουν τις παραμέτρους συντήρησης κάθε κινητήρα και κάθε μεταφορικής ταινίας. Μία από αυτές φαίνεται στην παρακάτω εικόνα. Σελίδα 15 από 143

16 π.χ για τον κινητήρα S283 στο πεδίο της στήλης Ώρες Λειτουργίας φαίνεται ο συνολικός χρόνος λειτουργίας του κινητήρα και κατά συνέπεια της μεταφορικής ταινίας. Με το κουμπί γίνεται μηδενισμός των ωρών λειτουργίας και η μέτρησή τους ξεκινά από την αρχή. Στο πεδίο της στήλης Συντήρηση Κινητήρα μπορεί ο χειριστής να ορίσει σε πόσες ώρες λειτουργίας θα ειδοποιηθεί για συντήρηση του κινητήρα, ενώ στο πεδίο βλέπει πόσες ώρες απομένουν μέχρι την επόμενη συντήρηση του κινητήρα. Με το κουμπί μπορεί να ενεργοποιήσει ή να απενεργοποιήσει την ειδοποίηση συντήρησης κινητήρα. Σελίδα 16 από 143

17 Στο πεδίο της στήλης Συντήρηση Ταινιόδρομου μπορεί ο χειριστής να ορίσει σε πόσες ώρες λειτουργίας θα ειδοποιηθεί για συντήρηση της μεταφορικής ταινίας, ενώ στο πεδίο βλέπει πόσες ώρες απομένουν μέχρι την επόμενη συντήρηση της μεταφορικής ταινίας. Με το κουμπί μπορεί να ενεργοποιήσει ή να απενεργοποιήσει την ειδοποίηση συντήρησης μεταφορικής ταινίας. Παράθυρο Συναγερμών Όταν συμβεί κάποιο σφάλμα σε έναν από της κινητήρες ή μία από τις μεταφορικές ταινίες των γραμμών τότε εμφανίζεται το παράθυρο συναγερμών που ειδοποιεί τον χειριστή για το σφάλμα που προέκυψε όπως φαίνεται στην παρακάτω εικόνα Το παράθυρο αυτό θα εξαφανιστεί μόλις ο χειριστής έχει δει και αναγνωρίσει όλα τα τρέχοντα σφάλματα. Η αναγνώριση των σφαλμάτων γίνεται με το κουμπί ck βρίσκεται κάτω δεξιά στο παράθυρο συναγερμών. που Σελίδα 17 από 143

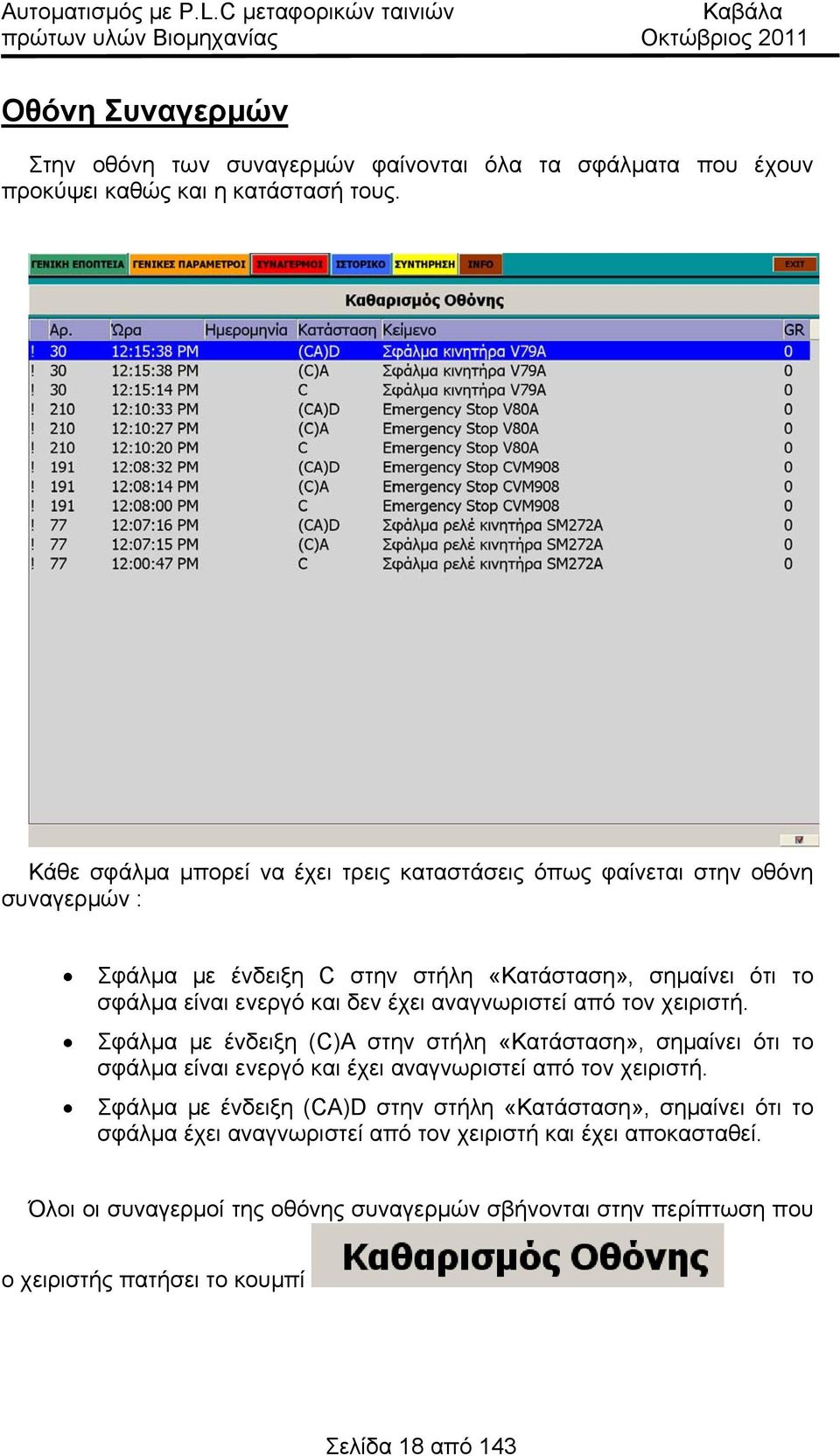

18 Οθόνη Συναγερμών Στην οθόνη των συναγερμών φαίνονται όλα τα σφάλματα που έχουν προκύψει καθώς και η κατάστασή τους. Κάθε σφάλμα μπορεί να έχει τρεις καταστάσεις όπως φαίνεται στην οθόνη συναγερμών : Σφάλμα με ένδειξη C στην στήλη «Κατάσταση», σημαίνει ότι το σφάλμα είναι ενεργό και δεν έχει αναγνωριστεί από τον χειριστή. Σφάλμα με ένδειξη (CΑ στην στήλη «Κατάσταση», σημαίνει ότι το σφάλμα είναι ενεργό και έχει αναγνωριστεί από τον χειριστή. Σφάλμα με ένδειξη (CΑD στην στήλη «Κατάσταση», σημαίνει ότι το σφάλμα έχει αναγνωριστεί από τον χειριστή και έχει αποκασταθεί. Όλοι οι συναγερμοί της οθόνης συναγερμών σβήνονται στην περίπτωση που ο χειριστής πατήσει το κουμπί Σελίδα 18 από 143

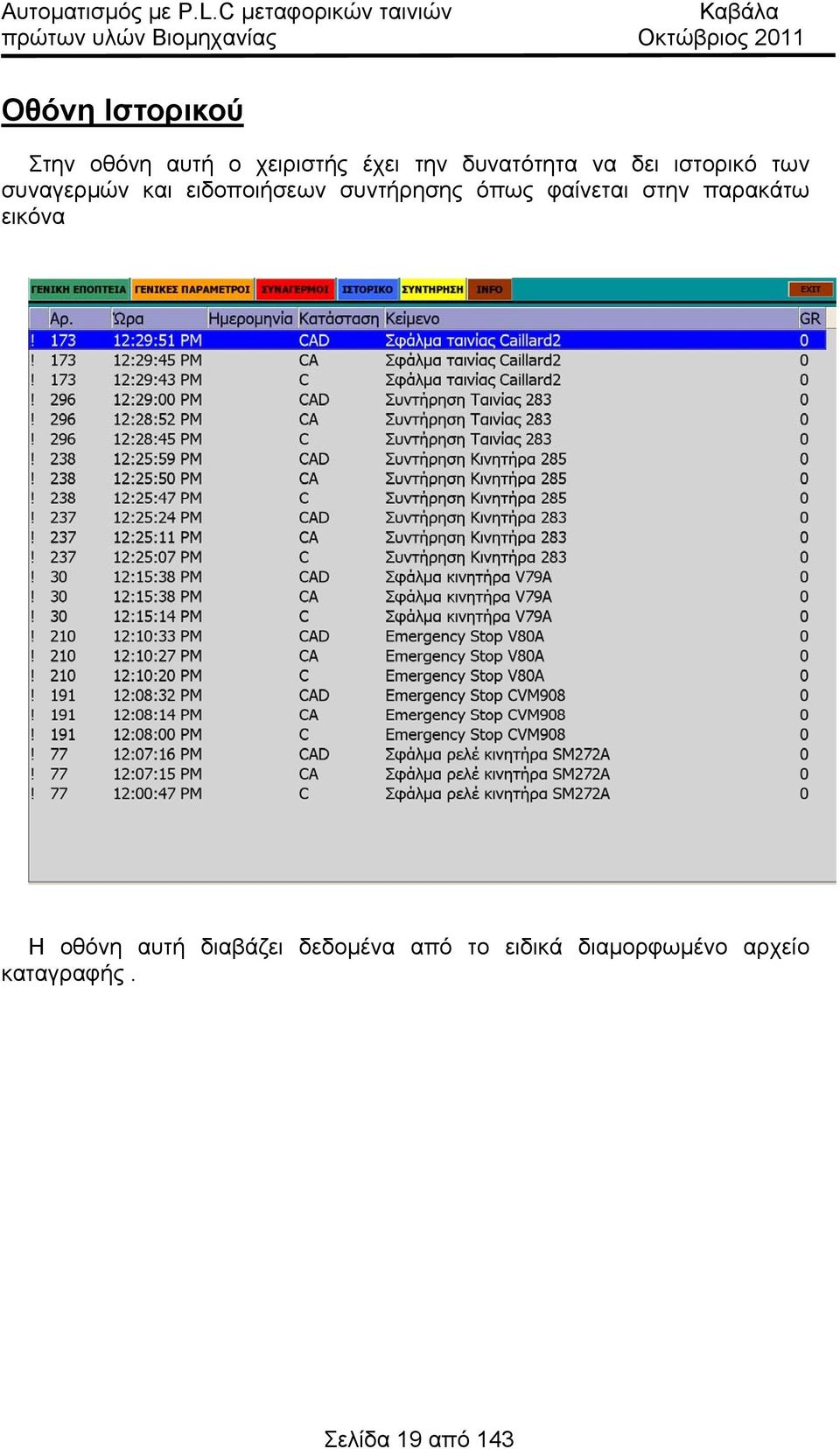

19 Οθόνη Ιστορικού Στην οθόνη αυτή ο χειριστής έχει την δυνατότητα να δει ιστορικό των συναγερμών και ειδοποιήσεων συντήρησης όπως φαίνεται στην παρακάτω εικόνα Η οθόνη αυτή διαβάζει δεδομένα από το ειδικά διαμορφωμένο αρχείο καταγραφής. Σελίδα 19 από 143

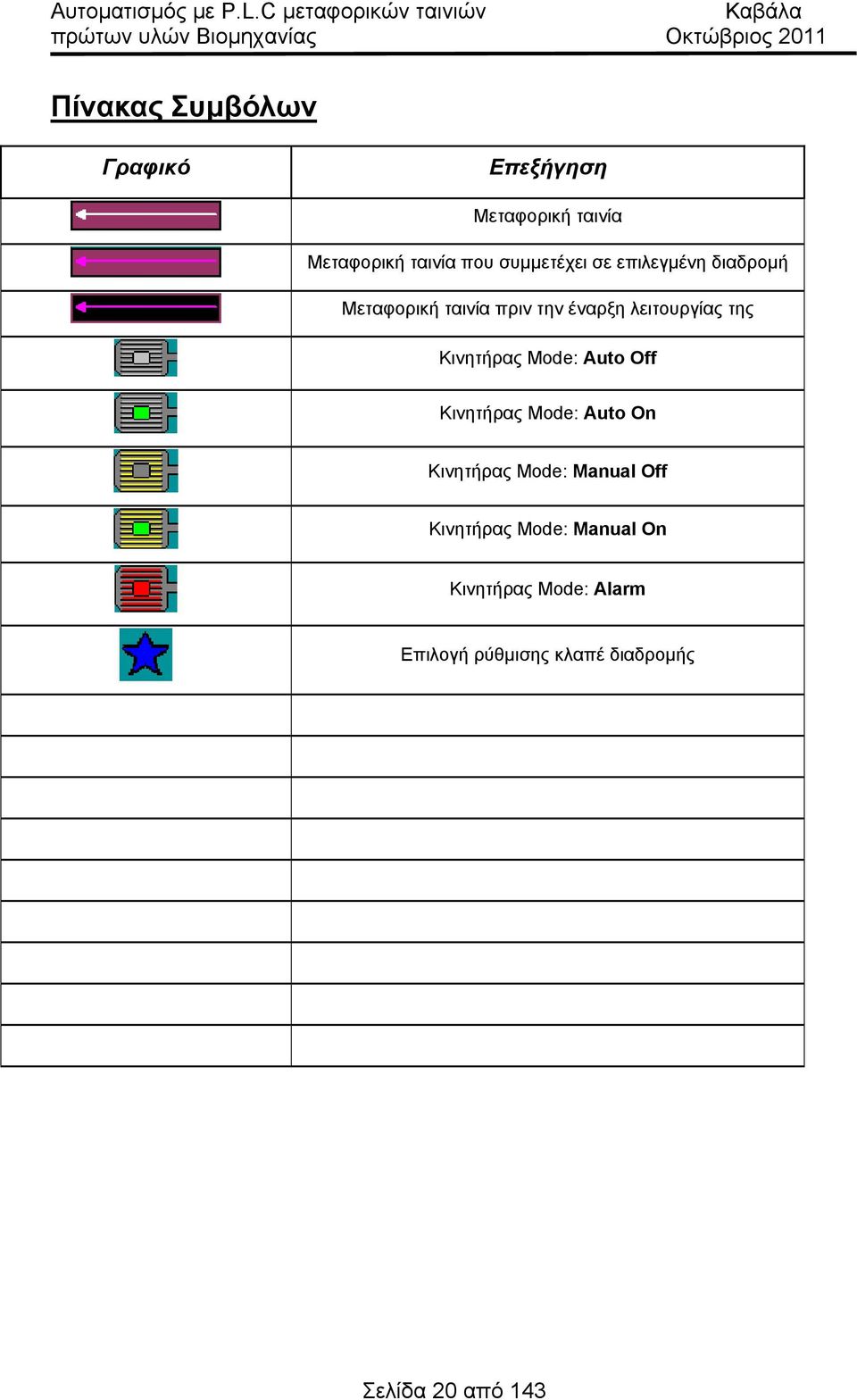

20 Πίνακας Συμβόλων Γραφικό Επεξήγηση Μεταφορική ταινία Μεταφορική ταινία που συμμετέχει σε επιλεγμένη διαδρομή Μεταφορική ταινία πριν την έναρξη λειτουργίας της Κινητήρας Mode: uto ff Κινητήρας Mode: uto n Κινητήρας Mode: Manual ff Κινητήρας Mode: Manual n Κινητήρας Mode: larm Επιλογή ρύθμισης κλαπέ διαδρομής Σελίδα 20 από 143

21 Λεπτομέρειες λειτουργίας προγράμματος Παρακάτω καταγράφονται ορισμένες λεπτομέρειες που αφορούν την αυτόματη λειτουργία των γραμμών: Από την στιγμή που επιλεγεί η έναρξη λειτουργίας μιας συγκεκριμένης διαδρομής πρώτα ξεκινά η μεταφορική ταινία που είναι τελευταία στην διαδρομή και στην συνέχεια οι επόμενες με βάση τους χρόνους T.n που έχουν περιγραφεί στην οθόνη ρύθμισης γενικών παραμέτρων. Όταν μια διαδρομή βρίσκεται σε λειτουργία και επιλεγεί να σταματήσει τότε σταματά πρώτα η μεταφορική ταινία που είναι πρώτη στην διαδρομή και στην συνέχεια οι επόμενες με βάση τους χρόνους T.ff που έχουν περιγραφεί στην οθόνη ρύθμισης γενικών παραμέτρων. Όταν μια διαδρομή βρίσκεται σε λειτουργία και συμβεί κάποιο σφάλμα σε μία από τις μεταφορικές ταινίες τότε σταματά αμέσως η συγκεκριμένη μεταφορική ταινία και όλες οι προηγούμενες προκειμένου να μην συσσωρευτεί το υλικό στην ταινία που εμφάνισε το σφάλμα και στην συνέχεια σταματούν και οι επόμενες με βάση τους χρόνους T.ff. Όταν μια διαδρομή βρίσκεται σε λειτουργία και ο χειριστής επιλέξει να βάλει τον κινητήρα μιας μεταφορικής ταινίας σε mode: Manual ff τότε σταματά αμέσως η συγκεκριμένη μεταφορική ταινία και όλες οι προηγούμενες προκειμένου να μην συσσωρευτεί το υλικό στην ταινία που σταμάτησε ο χειριστής και στην συνέχεια σταματούν και οι επόμενες με βάση τους χρόνους T.ff. Όταν μια διαδρομή βρίσκεται σε λειτουργία και ο χειριστής επιλέξει να βάλει τον κινητήρα μια μεταφορικής ταινίας σε mode: Manual n τότε σταματούν αμέσως όλες οι προηγούμενες και συνεχίζουν να λειτουργούν η συγκεκριμένη μεταφορική ταινία και όλες οι επόμενες. Σελίδα 21 από 143

22 Παραμετροποίηση συγκεκριμένης διαδρομής Στην ενότητα αυτή θα δούμε την παραμετροποίηση μιας συγκεκριμένης διαδρομής όπου θα ληφθούν υπόψη όλα όσα περιγράφτηκαν στις παραπάνω ενότητες. Έστω ότι ο χειριστής επιλέγει ότι θέλει να διακινήσει υλικό από την αποθήκη U-900/1100 στην αποθήκη Νο2 όπως φαίνεται στην παρακάτω εικόνα Στην περίπτωση αυτή θα πρέπει να παραμετροποιήσει κατάλληλα την διαδρομή αυτή. Τα δεδομένα που υπάρχουν για την διαδρομή αυτή είναι τα εξής: - SM276 Μήκος = 12 μέτρα Ταχύτητα = 36 μέτρα/λεπτό, Χρόνος Επιτάχυνσης = 8 δευτερόλεπτα - SM275 Μήκος = 8 μέτρα Ταχύτητα = 36 μέτρα/λεπτό, Χρόνος Επιτάχυνσης = 6 δευτερόλεπτα Σελίδα 22 από 143

23 - SM274 Μήκος = 12 μέτρα Ταχύτητα = 36 μέτρα/λεπτό, Χρόνος Επιτάχυνσης = 8 δευτερόλεπτα - SM273 Μήκος = 12 μέτρα Ταχύτητα = 36 μέτρα/λεπτό, Χρόνος Επιτάχυνσης = 8 δευτερόλεπτα - CVM908 Μήκος = 18 μέτρα Ταχύτητα = 36 μέτρα/λεπτό, Χρόνος Επιτάχυνσης = 12 δευτερόλεπτα Εκκίνηση διαδρομής Με βάση όσα έχουν περιγραφεί στην προηγούμενη ενότητα προκύπτουν τα εξής: Για όλες τις μεταφορικές ταινίες επιλέγεται T.Siren = 30 sec, χρόνος αρκετός για έναν εργαζόμενο να απομακρυνθεί Κινητήρας SM276 Τ.n = 3 δευτερόλεπτα γιατί δεν προηγείται άλλη ταινία Κινητήρας SM275 Τ.n = 38 δευτερόλεπτα Μέσα στον χρόνο αυτό ο κινητήρας SM276 θα έχει αναπτύξει την πλήρη ταχύτητά του και θα έχει δουλέψει και άλλα 30 sec προκειμένου να μπορέσει η ταινία να προσαρμοστεί Κινητήρας SM274 Τ.n = 36 δευτερόλεπτα Μέσα στον χρόνο αυτό ο κινητήρας SM275 θα έχει αναπτύξει την πλήρη ταχύτητά του και θα έχει δουλέψει και άλλα 30 sec προκειμένου να μπορέσει η ταινία να προσαρμοστεί Σελίδα 23 από 143

24 Κινητήρας SM273 Τ.n = 38 δευτερόλεπτα Μέσα στον χρόνο αυτό ο κινητήρας SM274 θα έχει αναπτύξει την πλήρη ταχύτητά του και θα έχει δουλέψει και άλλα 30 sec προκειμένου να μπορέσει η ταινία να προσαρμοστεί Κινητήρας CVM908 Τ.n = 42 δευτερόλεπτα Μέσα στον χρόνο αυτό ο κινητήρας SM273 θα έχει αναπτύξει την πλήρη ταχύτητά του και θα έχει δουλέψει και άλλα 30 sec προκειμένου να μπορέσει η ταινία να προσαρμοστεί Σταμάτημα Άδειασμα διαδρομής Κινητήρας CVM908 T.ff = 45 sec Ασφάλεια 15 sec Κινητήρας SM273 T.ff = 35 sec Ασφάλεια 15 sec Κινητήρας SM274 T.ff = 35 sec Ασφάλεια 15 sec Κινητήρας SM275 T.ff = 28 sec Ασφάλεια 15 sec Κινητήρας SM276 T.ff = 35 sec Ασφάλεια 15 sec Παρατηρούμε ότι όσο πιο μεγάλη είναι μια διαδρομή τόσο πιο δύσκολη είναι η παραμετροποίηση της. Παρόλο αυτά αν μια διαδρομή παραμετροποιηθεί σωστά μία φορά τότε ίσως να μην ξαναχρειαστεί ξανά να επέμβουμε στην λειτουργίας της. Σελίδα 24 από 143

25 Plc - Scada Υλικό - Λογισμικό Ο προγραμματιζόμενος λογικός ελεγκτής (PLC που χρησιμοποιήθηκε είναι είναι της εταιρίας Siemens και πιο συγκεκριμένα της σειράς S Το λογισμικό προγραμματισμού του plc είναι η STEP 7 V5.4 της εταιρίας Siemens. Το λογισμικό ανάπτυξης του προγραμμάτος απεικόνισης είναι το WinCC Flexible 2008 της εταιρίας Siemens. Κώδικας Το πρόγραμμα του προγραμματιζόμενου λογικού ελεγκτή έχει γραφτεί σε γλώσσα STL και είναι χωρισμένο σε 16 functions. Η κύρια ρουτίνα του προγράμματος είναι η ΟΒ1 Στις επόμενες σελίδες εμφανίζονται οι κυριότερες ρουτίνες του προγράμματος του plc όπως ακριβώς είναι γραμμένες στον editor του προγράμματος STEP 7 V5.4 Σελίδα 25 από 143
