ΘΕΡΜΟΔΥΝΑΜΙΚΗ Ι. Ενότητα 6: Εντροπία. Σογομών Μπογοσιάν Πολυτεχνική Σχολή Τμήμα Χημικών Μηχανικών

Transcript

1 ΘΕΡΜΟΔΥΝΑΜΙΚΗ Ι Ενότητα 6: Εντροπία Σογομών Μπογοσιάν Πολυτεχνική Σχολή Τμήμα Χημικών Μηχανικών

2 Σκοποί ενότητας Σκοπός της ενότητας αυτής είναι η περιγραφή των ορισμών και των θεμελιωδών εννοιών και η ανάπτυξη των βασικών νόμων της Θερμοδυναμικής: α) του δεύτερου νόμου, ο οποίος εισάγει την εντροπία 2

3 Περιεχόμενα ενότητας Βασική θερμοδυναμική εξίσωση σε αναπαράσταση εντροπίας Σχέση του «-1» Μεταβολή εντροπίας για το Σύστημα Εντροπία αντιστρεπτής μεταβολής Ανισότητα του Clausius Κριτήρια ισορροπίας Θερμική ισορροπία 3

4 Ενδεικτική βιβλιογραφία Χημική Θερμοδυναμική Σ. Μπογοσιάν Ελληνικό Ανοικτό Πανεπιστήμιο, Πάτρα,

5 6 Εντροπία

6 Βασική θερμοδυναμική εξίσωση σε αναπαράσταση εντροπίας ος Νόμος για κλειστό σύστημα: du q w q TdS w pdv Για αντιστρεπτή δράση: du TdS pdv πίεση συστήματος Βασική θερμοδυναμική εξίσωση για κλειστό σύστημα Ισχύει και για μη αντιστρεπτές μεταβολές, διότι οι μεταβολές των U, V, S έχουν συγκεκριμένες τιμές που εξαρτώνται μόνο από την αρχική και τη τελική κατάσταση 6

7 Βασική θερμοδυναμική εξίσωση σε αναπαράσταση εντροπίας - 2 q w du TdS pdv Για αντιστρεπτές και μη αντιστρεπτές διεργασίες Θα αντιστοιχούμε το δq στο TdS και το δw στο pdv μόνο για αντιστρεπτές διεργασίες (p = p εξ ) 7

8 Σχέσεις μεταξύ μερικών παραγώγων - 1 Παράδειγμα 1: έστω ότι γνωρίζετε ή έχετε τρόπο να μετρήσετε την εξάρτηση της U από την Τ υπό σταθερό V και ζητάτε την αντίστοιχη εξάρτηση υπό σταθερή p. Λύση: γνωρίζουμε την U Ζητάμε την T V U U U U( T, V ) du dt dv T V V T U T και παραγωγίζοντας ως προς Τ υπό σταθερό p p (1) U T p U T V U V T V T p μπορεί φυσικά να εφαρμοστεί και για άλλες μεταβλητές 8

9 Σχέσεις μεταξύ μερικών παραγώγων - 2 Από την (1) βλέπουμε ότι για σταθερή U: 0 U T V T V U U V T U T V Άρα 1 Σχέση του «-1» T V U p V V T V T U p T p V T 1 π.χ. Κυκλική εμφάνιση Μεταβλητών. Μπορεί να γραφεί και για άλλες μεταβλητές 9

10 Μεταβολή εντροπίας για το Σύστημα - 1 Για το σύστημα: Έστω μια μεταβολή ΑΒ Θα χρησιμοποιήσουμε το περιβάλλον για να επαναφέρουμε το σύστημα (ΒΑ) στην αρχική του κατάσταση αντιστρεπτά, δηλ. έτσι ώστε: ΔS ολ = 0 Η θερμοκρασία του συστήματος: Τ = Τ π έστω ds η μεταβολή της εντροπίας για τη δράση ΑΒ. Θεωρούμε τώρα μια αντιστρεπτή μεταβολή με την ίδια αρχική και τελική κατάσταση (Α, Β). Η μεταβολή της εντροπίας θα είναι η ίδια, θα διαφέρει όμως η θερμότητα, δq και δq αντ 10

11 Μεταβολή εντροπίας για το Σύστημα - 2 το σύστημα επανέρχεται αντιστρεπτά: ΒΑ. Η μεταβολή της εντροπίας του είναι ds και η θερμότητα δq αντ. Τη θερμότητα αυτή το Σ πήρε από το περιβάλλον. Για το Π είναι: q q και ds q T 11

12 Εντροπία αντιστεπτής μεταβολής Επειδή όμως έχουμε επιλέξει αντιστρεπτή διαδρομή: dq ds 0 ds 0 Τ ds dq Τ S f q Τ i Η ΔS για διεργασία if μπορεί να προσδιοριστεί εάν είναι γνωστή η θερμότητα που ανταλλάσσεται σε αντιστρεπτή διαδρομή που συνδέει την ίδια αρχική και τελική κατάσταση και Για αδιαβατική και αντιστρεπτή διεργασία συστήματος: S 0 12

13 Ανισότητα του Clausius Εντροπία μη αντιστρεπτών μεταβολών: Σ και Π σε θερμική ισορροπία Σύμφωνα με το 2 ο Νόμο: ds όμως Άρα ds q T ds ds Για κάθε μεταβολή συστήματος: 0 ds ds (το = ισχύει για αντιστρεπτή δράση) Όπου δq είναι η θερμότητα που παίρνει το σύστημα, άρα δq π =-δq ds q T ανισότητα του Clausius 13

14 Κριτήρια ισορροπίας - 1 Σε συνθήκες σταθερής θερμοκρασίας και πίεσης, και όταν δεν επιτελείται έργο πέραν του έργου (p,v) στο σύστημα (εάν δηλ. w = 0), η μεταβολή στη G μπορεί να είναι μόνο αρνητική, και επομένως στην ισορροπία η G θα παίρνει την ελάχιστη τιμή της. Άρα το κριτήριο μιας αυθόρμητης μεταβολής σε συνθήκες σταθερής θερμοκρασίας και πίεσης είναι (dg) p,v < 0, ενώ το κριτήριο ισορροπίας είναι η ελαχιστοποίηση της G, δηλ. (dg) p,v = 0 και (d 2 G) p,v > 0. Το κριτήριο ισορροπίας για ένα σύστημα με σταθερά τα S και V είναι η ελαχιστοποίηση της U, και για ένα σύστημα σταθερής S και p είναι η ελαχιστοποίηση της Η. 14

15 Κριτήρια ισορροπίας - 2 Κριτήρια Αυθορμήτων Μεταβολών (ds) U,V > 0, (du) S,V < 0 (ds) H,p > 0, (dh) S,p < 0 (da) T,V < 0 (dg) p,v < 0 Κριτήρια Ισορροπίας (ds) U,V = 0 & (d 2 S) U,V < 0, (du) S,V = 0 & (d 2 U) S,V > 0 (ds) H,p = 0 & (d 2 S) H,p < 0, (dh) S,p = 0 & (d 2 H) S,p > 0 (da) T,V = 0 & (d 2 A) T,V > 0 (dg) p,v = 0 & (d 2 G) p,v > 0 15

16 Θερμική ισορροπία - 1 Έστω δύο υποσυστήματα Α και Β που συνιστούν ένα απομονωμένο σύστημα. Το τοίχωμα που χωρίζει τα δύο υποσυστήματα είναι διαθερμικό και σταθερό. Άρα οι όγκοι και οι αριθμοί των γραμμομορίων των συστατικών στα δύο συστήματα δε μπορούν να μεταβληθούν: dva= dvb=0, dna= dnb=0 Αφού το ολικό σύστημα (Α+Β) είναι απομονωμένο, με βάση τον Πρώτο Νόμο: U ολικό = σταθερό du A = - du B Υπό σταθερή εσωτερική ενέργεια και όγκο, οι αυθόρμητες μεταβολές θα οδηγούν σε αύξηση της εντροπίας, και στην κατάσταση ισορροπίας η ολική εντροπία (του απομονωμένου συστήματος) θα είναι μέγιστη: ds ολικό = ds A + ds B = 0 Μπορεί να γραφεί ότι S = S(U, V, n) και καθένα από τα δύο διαφορικά της εντροπίας μπορεί να αναπτυχθεί ως εξής: ds S S S du V U V d n V, n S, n V, U dn 16

17 Θερμική ισορροπία - 2 Ο δεύτερος και ο τρίτος όρος όμως είναι μηδέν, διότι οι όγκοι και οι αριθμοί των γραμμομορίων είναι σταθεροί. Άρα: ds S U A A V A,n A du A S U B B V B,n B du B 0 και τελικά: ds 1 1 d U A 0 T T A B Η τελευταία σχέση ισχύει για οποιοδήποτε du A και επομένως: Τ Α = Τ Β 17

18 Άσκηση Ποιά θα είναι η «βασική θερμοδυναμική εξίσωση» για ένα ανοικτό σύστημα; Λύση: Γενικά έχουμε: U U( V, S, ni ) και μπορούμε να αναλύσουμε την du σε συνεισφορές du U V n, S i dv U S V, n i ds i U ni και αντικαθιστώντας τις μερικές παραγώγους από τους ορισμούς: du pdv TdS i d Βασική θερμοδυναμική εξίσωση με βάση την U για ανοικτό σύστημα i n i V, n Όλες οι μεταβλητές αναφέρονται στο σύστημα k, S dn i 18

19 Άσκηση Να αποδείξετε ότι η σχέση: q TdS ισχύει αποκλειστικά για αντιστρεπτές διεργασίες. Θεωρείστε ότι το σύστημα είναι κλειστό. Λύση: Εχουμε από τη βασική θερμοδυναμική εξίσωση για κλειστό σύστημα: du TdS pdv Οι μεταβλητές αναφέρονται στο σύστημα Ο Πρώτος Νόμος δίνει: du q w q p dv Όμως για αντιστρεπτές διεργασίες: εξωτερική πίεση p Οπότε αφαιρώντας κατά μέλη τις ανωτέρω σχέσεις προκύπτει: q TdS p για αντιστρεπτές διεργασίες 19

20 Άσκηση Ποιά θα είναι η μεταβολή της εσωτερικής ενέργειας σε μια κυκλική διεργασία; Λύση: Σε μια κυκλική διεργασία, η αρχική και η τελική κατάσταση είναι η ίδια και το ολοκλήρωμα του du είναι κατά συνέπεια μηδέν. A A du du 0 20

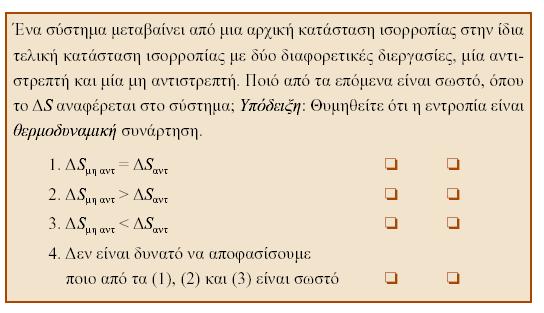

21 Άσκηση 21

22 Άσκηση 22

23 Άσκηση Εξετάστε εάν καθεμιά από τις ακόλουθες προτάσεις είναι σωστή ή λάθος, δίνοντας και μία εξήγηση. σωστό λάθος 1. Ο Πρώτος Νόμος απαιτεί η εσωτερική ενέργεια κάθε συστήματος να διατηρείται μέσα σε αυτό. 2. Η εντροπία ενός απομονωμένου συστήματος είναι σταθερή 3. Η θερμότητα δίνεται πάντα από το ολοκλήρωμα Td S Λύση: 1. Ο Πρώτος Νόμος απαιτεί η εσωτερική ενέργεια κάθε συστήματος να διατηρείται μέσα σε αυτό. 2. Η εντροπία ενός απομονωμένου συστήματος είναι σταθερή 3. Η θερμότητα δίνεται πάντα από το ολοκλήρωμα TdS 23
