1 ΕΡΓΑΣΤΗΡΙΟ ΦΩΤΟΜΕΤΡΙΑΣ Κέντρο Δοκιμών Ερευνών & Προτύπων Δημόσια Επιχείρηση Ηλεκτρισμού Γενική Α.Ε. Κέντρο ΚΕΝΤΡΟ Δ/νση Δοκιμών Υποστηρικτικών Ερευνών ΔΟΚΙΜΩΝ & Λειτουργιών Προτύπων ΕΡΕΥΝΩΝ & ΠΡΟΤΥΠΩΝ

2 Κέντρο Δοκιμών Ερευνών και Προτύπων Για 40 χρόνια παρέχουμε υπηρεσίες: στις μονάδες του ομίλου ΔΕΗ Α.Ε. προς τρίτους Διαθέτει 16 εργαστήρια με: Υψηλή τεχνική αρτιότητα Σύγχρονο & διακριβωμένο εξοπλισμό Διαπιστευμένες μεθόδους βάσει διεθνών Προτύπων Εκπαιδευμένο προσωπικό Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

3 Εξοικονόμηση Ενέργειας - Φωτισμός Καθημερινή ανάγκη 25-35% της συνολικής κατανάλωσης των κτιρίων Η Ε.Ε. θα μπορούσε να εξοικονομήσει 3 δισ./έτος από την αναβάθμιση του οδοφωτισμού Μια ευκαιρία που οφείλουμε να αξιοποιήσουμε για Φωτισμός: Σημαντικός παράγοντας ασφάλειας και αισθητικής Αναβάθμιση εγκαταστάσεων φωτισμού Αφομοίωση νέων τεχνολογιών Ποιοτικό φωτισμό Συμμόρφωση με τις Ευρωπαϊκές Οδηγίες Οικονομικά οφέλη εξοικονόμησης Μείωση κόστους συντήρησης Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

4 ΕΞΩΤΕΡΙΚΟΙ ΧΩΡΟΙ Οδοί Κόμβοι Χώροι στάθμευσης Άμεσα και σημαντικά τα οφέλη για τους πολίτες (ασφάλεια, αισθητική) Τεράστιο δυναμικό εξοικονόμησης ενέργειας 85% κόστη συντήρησης- 15% αρχικό κεφάλαιο σε βάθος 25- ετίας Επιδοτούμενες δράσεις Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

5 Εργαστήριο Φωτομετρίας - Οδοφωτισμός Το πρώτο διαπιστευμένο εργαστήριο στην Ελλάδα κατά ISO/IEC στις Μετρήσεις φωτεινότητας εξωτερικών χώρων-οδών σε: Δρόμους Κόμβους Χώρους στάθμευσης κ.α. Εξοικονόμηση στον δημοτικό φωτισμό. Μελέτες Επιστημονική Τεκμηρίωση Διαπιστευμένες Μετρήσεις Ασφαλής χρήση των οδών και των κοινόχρηστων χώρων. Σύμφωνα με τα διεθνή πρότυπα φωτισμού. Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

6 Εργαστήριο Φωτομετρίας - Οδοφωτισμός Μετρήσεις Επαλήθευσης - Έλεγχος ποιότητας του Φωτισμού μετά από δράσεις Αναβάθμισης Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

7 Εργαστήριο Φωτομετρίας - Οδοφωτισμός Επιλογή Κλάσης Φωτισμού της οδού βάσει του ΕΛΟΤ CEN/TR Αποτύπωση γεωμετρικών χαρακτηριστικών της υπάρχουσας διάταξης φωτισμού Φωτοτεχνικές μετρήσεις της υπάρχουσας διάταξης φωτισμού. Αποτύπωση φωτοτεχνικών δεδομένων παρούσας κατάστασης,με εξειδικευμένο λογισμικό (Dialux) Εκπόνηση φωτοτεχνικών μελετών με εναλλακτικά σενάρια παρεμβάσεων Υπολογισμός εξοικονόμησης. Οικονομοτεχνική μελέτη Συμβουλευτικές υπηρεσίες σε θέματα φωτισμού για διαγωνισμούς. Φωτομετρικός έλεγχος μετά το πέρας της υλοποίησης των παρεμβάσεων και έκδοση πιστοποιητικού δοκιμών Μετρήσεις ισχύος και υπολογισμός καταναλισκόμενης ενέργειας Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

8 Παράδειγμα μελέτης φωτισμού δρόμου Α ρ χ ι κ ή κ α τ ά σ τ α σ η : Τύπος φωτιστικού σώματος: Οδοφωτισμού Πλήθος φωτιστικών: 7 Διάταξη φωτιστικών: Απόσταση ιστών: Μονόπλευρη 25m Ύψος Φωτεινού σημείου: 7,5m Τύπος λαμπτήρων: HPS 250W Διάρκεια ζωής Λαμπτήρων: h Ετήσιες ώρες λειτουργίες διάταξης φωτισμού: Ετήσια κατανάλωση ενέργειας: Ετήσιο κόστος λειτουργίας διάταξης φωτισμού (για τις kwh που καταναλώνονται) : h 8397 kwh 1260 Κατηγοριοποίηση κατά CEN/TR :2014 Κατηγορία Φωτισμού Οδού: C2 Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

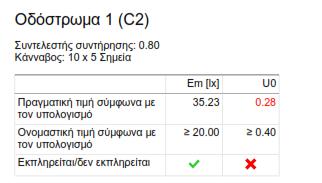

9 Παράδειγμα μελέτης φωτισμού δρόμου - Αρχική κατάσταση Κλάση Φωτισμού Οδού Παραδείγματος: C2 Για την συγκεκριμένη κατηγορία οι απαιτήσεις κατά ΕΛΟΤ ΕΝ :2016 είναι: Μέση Ένταση φωτισμού (Ε m ) >20 Lux Ομοιομορφία(U 0 ) >0.4 ΟΔΟΣ Χ ΠΑΡΟΥΣΑ ΚΑΤΑΣΤΑΣΗ: Φωτοτεχνικά αποτελέσματα Συμπέρασμα: ΔΕΝ ικανοποιούνται οι απαιτήσεις της Κλάσης Φωτισμού C2 Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

10 Παράδειγμα μελέτης φωτισμού δρόμου ΠΡΟΤΑΣΗ: Αλλαγή φωτιστικών με φωτιστικά οδικού φωτισμού LED Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

11 Παράδειγμα μελέτης φωτισμού δρόμου - Πρόταση ΟΔΟΣ Χ ΠΡΟΤΑΣΗ ΦΩΤΙΣΤΙΚΑ LED: Φωτοτεχνικά αποτελέσματα Συμπέρασμα: Ικανοποιούνται οι απαιτήσεις της Κλάσης φωτισμού C2 Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

12 Παράδειγμα μελέτης φωτισμού δρόμου - Αποτελέσματα Φωτοτεχνικό αποτέλεσμα Αρχικής Διάταξης Φωτοτεχνικό αποτέλεσμα μετρά την αναβάθμιση Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

13 Παράδειγμα μελέτης φωτισμού δρόμου - Αποτελέσματα Επιτυγχάνεται: Εξοικονόμηση από την κατανάλωση ενέργειας της τάξης του 53,62% που αντιστοιχεί σε 4.503kWh/έτος με Οικονομικό όφελος 56,72% που αντιστοιχεί σε 796 /έτος Οικονομικό όφελος ανά φωτιστικό: 114 /έτος Απόσβεση: περίπου 4,2 έτη Παράμετροι που συνυπολογίστηκαν Χρόνος Λειτουργίας της διάταξης φωτισμού Ισχύς φωτιστικού υπάρχουσας διάταξης φωτισμού Ισχύς φωτιστικού LED 120,00% 100,00% 80,00% 60,00% 40,00% 20,00% 0,00% 100,00% 100,00% 46,38% 43,28% Κατανάλωση Ενέργειας Κόστος Πριν: Αρχική διάταξη Μετά: Φωτιστικά LED 4.346h/έτος 276W 128W Διάρκεια ζωής λαμπτήρων αρχικής διάταξης h Χρόνος ζωής των φωτιστικών LED (Useful life) h Κόστος συντήρησης Φωτιστικού Νατρίου υψηλής πίεσης 250W για 10 έτη 206,20 Κόστος Φωτιστικού LED 430 Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

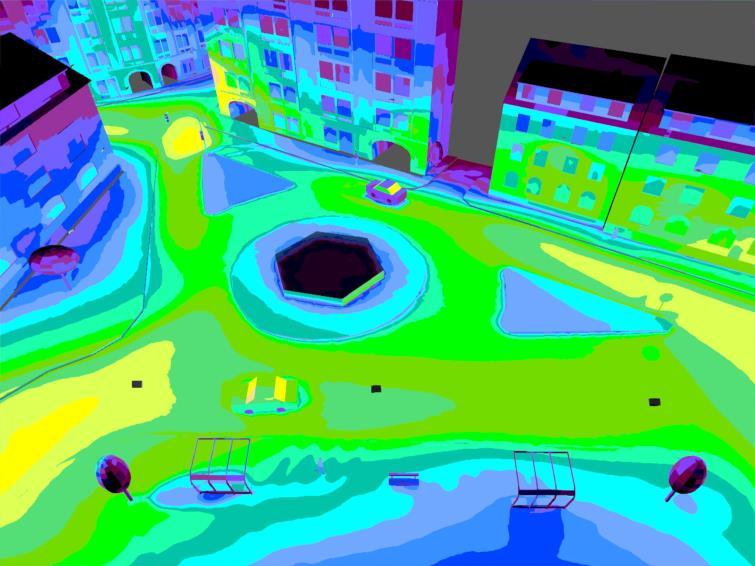

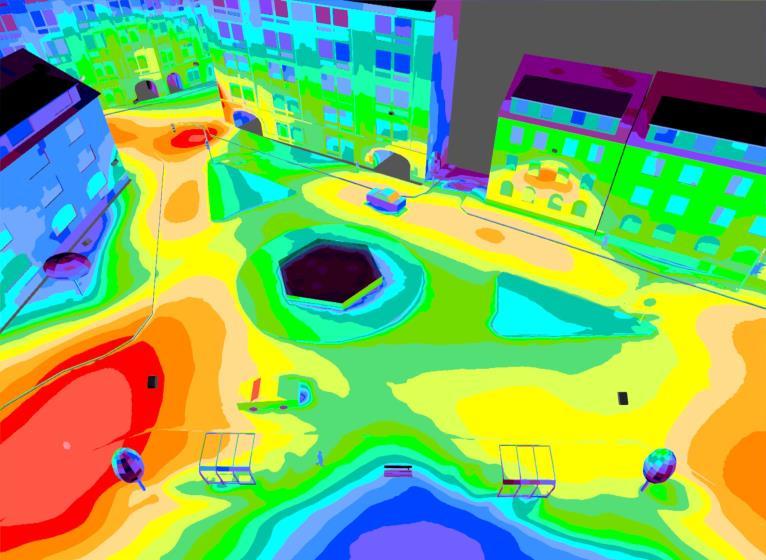

14 Παράδειγμα μελέτης Κόμβου Πριν φωτιστικά με HPS 250W Μετά φωτιστικά LED 80W Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

15 Παράδειγμα μελέτης φωτισμού κόμβου - Αποτελέσματα Επιτυγχάνεται: Εξοικονόμηση από την κατανάλωση ενέργειας της τάξης του 70,65% που αντιστοιχεί σε kWh/έτος με Οικονομικό όφελος 68,64% που αντιστοιχεί σε /έτος Απόσβεση: περίπου 3 έτη 120,00% 100,00% 80,00% 60,00% 40,00% 20,00% 0,00% 100,00% 100,00% 29,35% 31,84% Ετήσια Κατανάλωση Ενέργειας Ετήσια κατανάλωση χρήματα ΑΡΧΙΚΑ HPS 250W ΜΕΤΑ LED 80W Παράμετροι που συνυπολογίστηκαν Χρόνος Λειτουργίας της διάταξης φωτισμού Ισχύς φωτιστικού υπάρχουσας διάταξης φωτισμού Ισχύς φωτιστικού LED 4.346,50h/έτος 276W 81W Διάρκεια ζωής λαμπτήρων αρχικής διάταξης h Χρόνος ζωής των φωτιστικών LED (Useful life) h Κόστος συντήρησης Φωτιστικού Νατρίου υψηλής πίεσης 250W για 10 έτη 206,20 Κόστος Φωτιστικού LED 430 Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

16 Στιγμιότυπα από επιτόπου μετρήσεις του Εργαστηρίου Φωτομετρίας του ΚΔΕΠ βάση του ΕΛΟΤ ΕΝ: Κατασκευή πλέγματος: Μετρήσεις Φωτεινότητας: Μετρήσεις Λαμπρότητας: Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

17 ΕΣΩΤΕΡΙΚΟΙ ΧΩΡΟΙ Το πρώτο διαπιστευμένο εργαστήριο στην Ελλάδα κατά ISO στις Μετρήσεις φωτεινότητας εσωτερικών χώρων εργασίας σε : Γραφεία Σχολεία Ιατρεία Κοινόχρηστοι χώροι Χώροι εργασίας Χώροι στάθμευσης Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

18 Εσωτερικοί χώροι Αποτύπωση γεωμετρικών χαρακτηριστικών και Φωτοτεχνικές μετρήσεις της υπάρχουσας διάταξης φωτισμού κατά ΕΝ12464 Εκπόνηση φωτοτεχνικών μελετών με εναλλακτικά σενάρια παρεμβάσεων. Αποτύπωση φωτομετρικών δεδομένων, με εξειδικευμένο λογισμικό τρισδιάστατης φωτορεαλιστικής απεικόνισης Υπολογισμός εξοικονόμησης κατά ΕΝ Οικονομοτεχνική μελέτη Συμβουλευτικές υπηρεσίες κατά την διενέργεια διαγωνισμών Φωτομετρικός έλεγχος μετά το πέρας της υλοποίησης των παρεμβάσεων και έκδοση πιστοποιητικού δοκιμών Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

19 Παράδειγμα μελέτης εσωτερικών χώρων - Αρχική κατάσταση Αρχική κατάσταση: Αποτύπωση Φωτεινότητας με ψευδοχρώματα: Προσδιορισμός Φωτοτεχνικών απαιτήσεων Χώρος: Γραφείο Εργασίες που εκτελούνται στον χώρο: Γράψιμο, διάβασμα, πληκτρολόγηση, επεξεργασία δεδομένων Μέγεθος: Τιμές φωτομετρικών μεγεθών: Προδιαγραφόμενη τιμή Μέτρηση 1) Μέση διατηρούμενη Φωτεινότητα: >500 lux 320 lux 2) Ομοιομορφία: >0,60 0,90 3) Εγκατεστημένη πυκνότητα ισχύος για τον φωτισμό <15 Watt/m 2 15,25 Watt/m 2 Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

20 Παράδειγμα μελέτης εσωτερικών χώρων Πρόταση Αλλαγή φωτιστικών με φωτιστικά LED 63W: Αποτύπωση φωτεινότητας με ψευδοχρώματα Προσδιορισμός Φωτοτεχνικών απαιτήσεων Χώρος: Γραφείο Εργασίες που εκτελούνται στον χώρο: Γράψιμο, διάβασμα, πληκτρολόγηση, επεξεργασία δεδομένων Μέγεθος: Τιμές φωτομετρικών μεγεθών: Προδιαγραφόμενη τιμή Μέτρηση 1) Μέση διατηρούμενη Φωτεινότητα: >500 lux 667 lux 2) Ομοιομορφία: >0,60 0,80 3) Εγκατεστημένη πυκνότητα ισχύος για τον φωτισμό. <15 Watt/m 2 8,38 Watt/m 2 Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

21 Παράδειγμα μελέτης εσωτερικών χώρων Πριν Μετά Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων

22 Παράδειγμα μελέτης εσωτερικών χώρων - Αποτελέσματα Επιτυγχάνεται: Εξοικονόμηση ενέργειας της τάξης του 45% που αντιστοιχεί σε 231,91ΚWh/έτος με Οικονομικό όφελος 42,37 /έτος Απόσβεση 6 έτη Εm [Lux] 353 Ετήσια Κατανάλωση Ενέργειας [KWh/y] Πρίν: Φθορισμού 4x18W Μετά: LED 63W Παράμετροι που συνυπολογίστηκαν Χρόνος Λειτουργίας της διάταξης φωτισμού κατά ΕΝ Ισχύς φωτιστικών αρχικής διάταξης φωτισμού Ισχύς φωτιστικών LED 344W 189W Διάρκεια ζωής λαμπτήρων αρχικής διάταξης h Χρόνος ζωής των φωτιστικών LED (Useful life) h Κόστος συντήρησης υπαρχόντων Φωτιστικών Κόστος Φωτιστικού LED 5 /τμχ 100 /τμχ Γενική Κέντρο Δ/νση Δοκιμών Υποστηρικτικών Ερευνών & Λειτουργιών Προτύπων
