Οδηγίες Εγκατάστασης VPN Σύνδεσης στο ΤΕΙ Πελοποννήσου 1. Λήψη Λογισμικού VPN Σύνδεσης Η λήψη του λογισμικού VPN μπορεί να γίνει από το παρακάτω link: https://www.shrew.net/download/vpn/vpn-client-2.

Εγκατάσταση λογισμικού VPN Σύνδεσης Πριν την εγκατάσταση του λογισμικού καλό θα είναι να έχει προηγηθεί η αφαίρεση του προηγούμενου λογισμικού που χρησιμοποιούσατε για την VPN Σύνδεση, (Cisco VPN

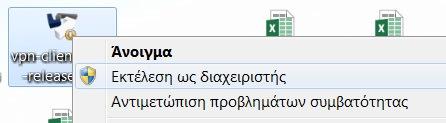

1 Οδηγίες Εγκατάστασης VPN Σύνδεσης στο ΤΕΙ Πελοποννήσου 1. Λήψη Λογισμικού VPN Σύνδεσης Η λήψη του λογισμικού VPN μπορεί να γίνει από το παρακάτω link: ή από εδώ: - κάνοντας κλικ πάνω στο αρχείο «vpn-client release.exe». 2. Εγκατάσταση λογισμικού VPN Σύνδεσης Πριν την εγκατάσταση του λογισμικού καλό θα είναι να έχει προηγηθεί η αφαίρεση του προηγούμενου λογισμικού που χρησιμοποιούσατε για την VPN Σύνδεση, (Cisco VPN Client). Εάν το προηγούμενο λογισμικό, (Cisco VPN Client), το χρησιμοποιείτε και για να συνδεθείτε σε άλλο site τότε δοκιμάστε την εγκατάσταση του νέου λογισμικού χωρίς την αφαίρεση του παλιού. Ο λόγος που προτείνουμε την αφαίρεση του παλιού λογισμικού είναι ότι σε ορισμένες περιπτώσεις που υπάρχουν εγκατεστημένα και τα δύο δεν λειτουργούν σωστά. Για να εγκαταστήσετε το λογισμικό θα πρέπει να κάνετε διπλό κλικ στο εκτελέσιμο αρχείο που κάνετε λήψη στο βήμα 1. Εάν ο υπολογιστής σας διαθέτει λειτουργικό σύστημα Windows 7 και πάνω, (8, 8.1, 10), καλό θα ήταν να κάνετε δεξί κλικ επάνω στο αρχείο εγκατάστασης και στην συνέχεια να επιλέξετε την επιλογή: «Εκτέλεση ως Διαχειριστής». Εικόνα 1: Εκτέλεση ως Διαχειριστής Στη συνέχεια θα εμφανιστεί η παρακάτω εικόνα: Κάντε κλικ στο κουμπί: «Next» Εικόνα 2: Εισαγωγική Οθόνη 1

Στην περίπτωση επιλογής της «Professional Edition», το λογισμικό θα λειτουργήσει για 14 ημέρες και μετά θα «κλειδώσει»

2 Εικόνα 3: Επιλογή Έκδοσης Στην οθόνη που εμφανίζεται παραπάνω θα πρέπει να επιλέξετε υποχρεωτικά την επιλογή «Standard Edition» γιατί αυτή η έκδοση είναι δωρεάν. Στην περίπτωση επιλογής της «Professional Edition», το λογισμικό θα λειτουργήσει για 14 ημέρες και μετά θα «κλειδώσει» Στη συνέχεια κάντε κλικ στο κουμπί: «Next» Εικόνα 4: Αποδοχή Άδειας Χρήσης Λογισμικού Στην οθόνη που εμφανίζεται παραπάνω κάντε κλικ στο κουμπί: «I Agree» για να αποδεχτείτε την άδεια χρήσης του λογισμικού 2

Εικόνα 5: Επιλογή Στοιχείων Εγκατάστασης Στην οθόνη που εμφανίζεται

τις επιλογές που έχουν γίνει από το πρόγραμμα εγκατάστασης.

εμφανίζεται παραπάνω κάντε κλικ στο κουμπί: «Next» για να ξεκινήσει η

3 Εικόνα 5: Επιλογή Στοιχείων Εγκατάστασης Στην οθόνη που εμφανίζεται παραπάνω κάντε κλικ στο κουμπί: «Next» χωρίς να πειράξετε κάποιες από τις επιλογές που έχουν γίνει από το πρόγραμμα εγκατάστασης. Εικόνα 6: Επιλογή Καταλόγου Εγκατάστασης Λογισμικού Στη οθόνη που εμφανίζεται παραπάνω κάντε κλικ στο κουμπί: «Next» για να ξεκινήσει η εγκατάσταση και στη συνέχεια κάντε κλικ στο κουμπί: «Finish» Εικόνα 7: Ολοκλήρωση Εγκατάστασης 3

3. Ρυθμίσεις Σύνδεσης Διαδικασία Σύνδεσης Μετά την εγκατάσταση του λογισμικού VPN θα πρέπει να γίνουν οι ρυθμίσεις για την σύνδεση με το ΤΕΙ Πελοποννήσου.

4 3. Ρυθμίσεις Σύνδεσης Διαδικασία Σύνδεσης Μετά την εγκατάσταση του λογισμικού VPN θα πρέπει να γίνουν οι ρυθμίσεις για την σύνδεση με το ΤΕΙ Πελοποννήσου. Ο πιο απλός τρόπος είναι η εισαγωγή των παραμέτρων σύνδεσης από αρχείο. Από το παρακάτω link μπορείτε να κάνετε λήψη του αρχείου με τις παραμέτρους σύνδεσης: - Κάνοντας δεξί κλικ πάνω στο αρχείο «TEI_Peloponnisou.vpn» και στη συνέχεια «αποθήκευση συνδέσμου ως». Μετά την λήψη του αρχείου κάντε κλικ στο εικονίδιο του λογισμικού VPN για να ξεκινήσει η εφαρμογή Στην οθόνη που εμφανίζεται επιλέξτε από το μενού «File» την επιλογή «Import» Εικόνα 8: Εισαγωγή Σύνδεσης Στην οθόνη που εμφανίζεται επιλέξτε πρώτα το φάκελο που έχετε αποθηκεύσει το αρχείο με τις παραμέτρους σύνδεσης και στη συνέχεια το αρχείο και κάντε κλικ στο κουμπί: «Άνοιγμα». Εικόνα 9: Επιλογή Αρχείου Σύνδεσης 4

Όπως βλέπουμε και στην οθόνη που εμφανίζεται έχει ολοκληρωθεί η εισαγωγή του αρχείου σύνδεσης: Εικόνα 10: Αρχική

ακολουθεί: Εικόνα 11: Οθόνη Εισαγωγής Στοιχείων Σύνδεσης Σε αυτό το σημείο θα πρέπει να εισάγετε το Username και

Για όσους χρησιμοποιούσαν το παλιό λογισμικό VPN, (Cisco VPN Client), το Username και Password είναι τα ίδια.

5 Όπως βλέπουμε και στην οθόνη που εμφανίζεται έχει ολοκληρωθεί η εισαγωγή του αρχείου σύνδεσης: Εικόνα 10: Αρχική Οθόνη Κάνοντας διπλό κλικ στο όνομα της σύνδεσης ή κάνοντας ένα κλικ στο κουμπί «Connect» εμφανίζεται η οθόνη που ακολουθεί: Εικόνα 11: Οθόνη Εισαγωγής Στοιχείων Σύνδεσης Σε αυτό το σημείο θα πρέπει να εισάγετε το Username και το Password που σας έχουν δοθεί από το Τμήμα Πληροφορικής. Για όσους χρησιμοποιούσαν το παλιό λογισμικό VPN, (Cisco VPN Client), το Username και Password είναι τα ίδια. Κάνοντας κλικ στο κουμπί «Connect» και εφόσον τα στοιχεία είναι σωστά θα συνδεθείτε στο ΤΕΙ Πελοποννήσου και θα εμφανιστεί η παρακάτω οθόνη: Εικόνα 12: Οθόνη Επιτυχούς Σύνδεσης 5

4. Ρυθμίσεις Λογισμικού ΤΕΙ Πελοποννήσου Τμήμα Πληροφορικής Εάν θέλουμε, μετά την επιτυχή σύνδεση με το ΤΕΙ Πελοποννήσου, η οθόνη σύνδεσης να ελαχιστοποιείτε και να εμφανίζεται στην γραμμή

Από το μενού «File» της αρχικής οθόνης επιλέγουμε την επιλογή «Preferences» και εμφανίζεται η παρακάτω οθόνη: Εικόνα 13: Επιλογή Προτιμήσεων Εμφάνισης Στο πάνω μέρος του παραθύρου υπάρχει η ενότητα

6 4. Ρυθμίσεις Λογισμικού ΤΕΙ Πελοποννήσου Τμήμα Πληροφορικής Εάν θέλουμε, μετά την επιτυχή σύνδεση με το ΤΕΙ Πελοποννήσου, η οθόνη σύνδεσης να ελαχιστοποιείτε και να εμφανίζεται στην γραμμή ειδοποιήσεων, (κάτω δεξιά στο ρολόι), θα πρέπει να κάνουμε κάποιες ρυθμίσεις. Από το μενού «File» της αρχικής οθόνης επιλέγουμε την επιλογή «Preferences» και εμφανίζεται η παρακάτω οθόνη: Εικόνα 13: Επιλογή Προτιμήσεων Εμφάνισης Στο πάνω μέρος του παραθύρου υπάρχει η ενότητα «Access Manager» και η επιλογή «Window Style» που αφορά το που θα εμφανίζεται το βασικό παράθυρο της εφαρμογής όταν η εφαρμογή εκτελείται, (δηλαδή σε ποια σημεία της οθόνης). Υπάρχουν 3 επιλογές για την επιλογή «Window Style»: «Visible in Task Bar and System Tray» «Visible in System Tray only» «Visible in Task Bar only» ανάλογα εάν θέλουμε να εμφανίζεται εικονίδιο της εφαρμογής στην γραμμή εργασιών και στην γραμμή ειδοποιήσεων ή μόνο στην γραμμή ειδοποιήσεων ή μόνο στην γραμμή εργασιών: Εικόνα 14: Γραμμή Εργασιών Γραμμή Ειδοποιήσεων Μια καλή επιλογή είναι η πρώτη. Στο κάτω μέρος του παραθύρου υπάρχει η ενότητα «VPN Connect» και η επιλογή «Window Style» που αφορά το που θα εμφανίζεται το παράθυρο σύνδεσης της εφαρμογής, (Εικόνα 6

7 11). Υπάρχουν 3 επιλογές για την επιλογή «Window Style» και ισχύουν τα ίδια που ίσχυαν για την ενότητα «Access Manager». 7

8 Το μόνο που διαφέρει είναι το εικονίδιο το οποίο είναι: Επίσης στην ενότητα «VPN Connect» υπάρχουν 3 κουμπιά επιλογών και πιο συγκεκριμένα: «Minimize when connection succeeds» - Εάν είναι επιλεγμένο ελαχιστοποιεί το παράθυρο μετά από επιτυχή σύνδεση και δεν μένει ανοικτό όπως στην εικόνα 12. «Remember the connection user name» - Εάν είναι επιλεγμένο εμφανίζει το τελευταίο όνομα χρήστη που είχαμε πληκτρολογήσει για να συνδεθούμε. «Automatically reconnect to server» - Εάν είναι επιλεγμένο και κοπεί η σύνδεση για κάποιο λόγο την ώρα που είμαστε συνδεδεμένοι θα προσπαθήσει να ξανασυνδεθεί αυτόματα χωρίς να κάνουμε κάποια ενέργεια. Καλό θα είναι να είναι επιλεγμένες οι δύο πρώτες επιλογές, (με τον ίδιο τρόπο άλλωστε δούλευε και το παλιό λογισμικό VPN). 8
