1 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ ΜΕΤΑΛΛΟΥΡΓΩΝ ΤΟΜΕΑΣ ΓΕΩΛΟΓΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΗΡΩΩΝ ΠΟΛΥΤΕΧΝΕΙΟΥ ΖΩΓΡΑΦΟΥ ΑΘΗΝΑ

2 Αντικείμενο της Άσκησης ης Η ανάδειξη της σημασίας που έχει η απεικόνιση των γεωλογικών συνθηκών σε χάρτες, για την εκτέλεση Τεχνικογεωλογικών Μελετών. Η παρουσίαση του τρόπου ανάκτησης πληροφοριών απαραίτητων για τη σχεδίαση τεχνικών έργων. Η θεώρηση των Τεχνικογεωλογικών συνθηκών κατά μήκος του άξονα σήραγγας (Παράδειγμα).

3 Απαραίτητα Δεδομένα για την Τεχνικογεωλογική Θεώρηση Περιοχής Μελέτης Γεωμορφολογικά Λιθοστρωματογραφικά Τεκτονικά Υδρογεωλογικά Γεωτεχνικά Τεχνικογεωλογικά Η απόδοση σε χάρτες των γεωσυνθηκών που επικρατούν στο χώρο έρευνας, μαζί με την εκτέλεση των αναγκαίων επιτόπου δοκιμών αποτελούν τους σπουδαιότερους αντικειμενικούς σκοπούς της έρευνας πεδίου.

4 Τοπογραφικοί Χάρτες Κύριο Προβολικό σύστημα ΕΓΣΑ'87 Τοπογραφικός Χάρτης ``Αρτα`` Κλίμακας 1: της ΓΥΣ

5 Τοπογραφικοί Χάρτες Προβολικά Συστήματα Χαρτογραφικός κάναβος Τετραγωνισμός HATT Τετραγωνισμός ΕΓΣΑ 87 5 km 5 km Συντεταγμένες ΕΓΣΑ 87 Συντεταγμένες ED 50 Συντεταγμένες HATT

6 Προβολικό σύστημα ΗΑΤΤ Ισαπέχουσα Αζιμουθιακή προβολή με αφετηρία το Αστεροσκοπείο Αθηνών (λο=23ο42' 58''.815). Υπάρχουν 136 σφαιροειδή τραπέζια μεγέθους 30' x 30' για την κάλυψη του Ελλαδικού χώρου. Κάθε τραπέζιο έχει το δικό του σύστημα συντεταγμένων, με αρχή των αξόνων το Κ.Φ.Χ. (Το σημείο του ελλειψοειδούς στο οποίο εφάπτεται το επίπεδο αναφοράς ονομάζεται κέντρο φύλλου χάρτου). Μονάδες: Χ, Ψσεm. Προβολικό σύστημα E.M.Π. U.T.M. (Παγκόσμια Εγκάρσια Μερκατορική Προβολή Universal Transverse Mercator) Εγκάρσια Μερκατορική προβολή με γεωδαιτικό σύστημα αναφοράς E.D.50. Η Γη καλύπτεται από 60 ζώνες, γεωγραφικού μήκους 6 ο. Η πρώτη ζώνη έχει αφετηρία από τον μεσημβρινό Greenwich. Η Ελλάδα καταλαμβάνει τις ζώνες 4 και 5. Τα γεωγραφικά μήκη των άκρων της Ελλάδας είναι λ= 19 ο έως λ =28 ο. Μονάδες: φ, λσε ο. Προβολικό σύστημα ΕΓΣΑ'87 (Ελληνικό Γεωδαιτικό Σύστημα Αναφοράς 87) Το ΕΓΣΑ'87 είναι σήμερα το πιο ολοκληρωμένο σύστημα αναφοράς για τον Ελληνικό χώρο. Ιδρύθηκε το 1987 με τη συνεργασία της Γ.Υ.Σ. και του Οργανισμού Κτηματολογίου και Χαρτογραφήσεων Ελλάδος (Ο.Κ.Χ.Ε.). Το ΕΓΣΑ'87 χρησιμοποιεί ως προβολή την εγκάρσια μερκατορική προβολή (transverse mercator) με ένα κεντρικό μεσημβρινό με λ=24 ο, με ένα μόνο κέντρο φύλλου χάρτη για όλη τη χώρα. Μονάδες: Χ, Ψσεm.

7 "1ος" ς μεσημβρινος (Greenwich) (λ=0) φ λ Ισημερινός (φ=0) Μεσημβρινός σημείου Χ

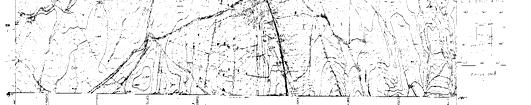

8 Τοπογραφικά διαγράμματα (1/5.000) Σύστημα Αναφοράς HATT

9 Τοπογραφικά διαγράμματα 1/5000

10 Θεματικοί Χάρτες που Συντάσσονται στα Πλαίσια Τεχνικογεωλογικών Υδρογεωλογικών Γεωτεχνικών Μελετών

11 Γεωλογικοί Χάρτες

12 Οι Γεωλογικοί χάρτες είναι οι βασικοί χάρτες που παράγονται στα πλαίσια κάθε είδους γεωλογικής μελέτης. Οι χάρτες αυτοί βοηθούν στην κατανόηση της γεωλογίας της περιοχής και επιτρέπουν την περεταίρω σχεδίαση των κάθε είδους θεματικών χαρτών που παράγονται στα πλαίσια των τεχνικογεωλογικών, υδρολιθολογικών και γεωτεχνικών μελετών.

13 Υδρολιθολογικοί Χάρτες

14 Γεωτεχνικοί Τεχνικογεωλογικοί Χάρτες

15 Ανακτώμενα Δεδομένα από τους Θεματικούς Χάρτες

16 Γεωμετρία μ ρ Γεωλογικών Σχηματισμών μ Σχιστόλιθοι Ψαμμίτες ιλιόλιθοι (από κάτω προς τα επάνω) με διεύθυνση κλίσης ομόρροπη με τη γενική διεύθυνση κλίσης του ανάγλυφου. Η διαδοχή γένεσης των σχηματισμών είναι σχιστόλιθος γρανίτης (Skarn) κροκαλοπαγές μάργα Απλιτική φλέβα τελευταία ενεργοποίηση του ρήγματος λάβα.

17 Γεωμετρία Γεωλογικών Σχηματισμών σε Σχέση με Υπόγεια Έργα DESIO, 1973

18 Μηχανισμοί μ Λειτουργίας Πηγών Κ.λ.π.

19

20 Γραφικός Υπολογισμός Κλίσης Επιφανειακών Γεωλογικών Στοιχείων Παράταξη των 600m 100m Παράταξη των 500m φ 160m εφϕ = 100 m = 160m 0 32

21

22

23 Γεωτεχνική Συμπεριφορά Σχηματισμών Φυλλώδεις Αργιλικοί Σχιστόλιθοι Περιοχής Μελέτης

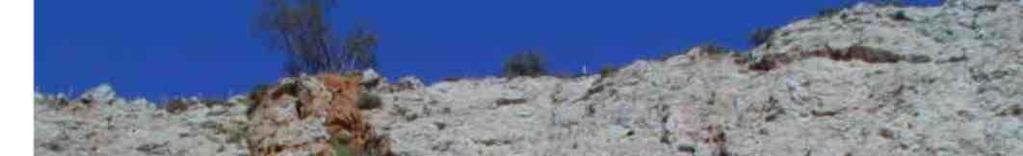

24 Μεσοπλακώδεις Ασβεστόλιθοι

25 Καταβόθρα σε Καταβόθρα σε Μεσοπλακώδεις Ασβεστόλιθους

26 Καρστική Διάβρωση Κατά Μήκος Ρηγμάτων

27 Συμπαγείς Ψαμμίτες
