Γεωχωρική πληροφορία και υποστήριξη αποφάσεων σε επίπεδο ΟΤΑ. Άσκηση Λήψης Απόφασης και Κοινοποίησης Δεδομένων

Transcript

1

2 Περιγραφή έργου Σκοπός: Δημιουργία χάρτη καταλληλόλητας για επιλογή θέσης ΧΥΤΑ στην περιφέρεια Κρήτης. Τρόπος: Βάσει ενός δείκτη ακαταλληλότητας (υποθετικού) ο οποίος λαμβάνει υπόψη του την κλίση της περιοχής, την απόσταση από ζώνες NATURA 2000, την απόσταση από το υδρογραφικό δίκτυο και την απόσταση από οικισμούς πρέπει να προσδιορισθούν οι κατάλληλες θέσεις για τη χωροθέτηση Δεδομένα: Τα δεδομένα που διαθέτουμε είναι - Θέσεις οικισμών - Περιοχές NATURA Υδρογραφικό δίκτυο - Ψηφιακό μοντέλο εδάφους - Υδρογραφικό δίκτυο Διαδικασία 1. Αποκοπή των δεδομένων στα όρια της Κρήτης 2. Υπολογισμός της κλίσης του εδάφους και δημιουργία raster 3. Υπολογισμός και δημιουργία rasters με τις αποστάσεις από οικισμούς, υδρογραφικό δίκτυο και περιοχές NATURA Νέα κατηγοριοποίηση των δεδομένων αποστάσεων 5. Εξαγωγή raster καταλληλόλητας με χωρικές πράξεις

3 1. Ανοίγουμε τη γεωβάση MapData.mdb 2. Επιλέγουμε θεματικά επίπεδα hydro, natura, oikismoi και perif 3. Εμφανίζονται τα παραπάνω θεματικά επίπεδα για το σύνολο της Ελλάδας 4. Μας ενδιαφέρει να εστιάσουμε μόνο στην Περιφέρεια Κρήτης Θα πρέπει να επιλέξουμε μόνο την Περιφέρεια Κρήτης και να την απομονώσουμε και μετά με βάση το περίγραμμα αυτής να «κόψουμε» τα υπόλοιπα δεδομένα

4 1. Με δεξί κλικ ανοίγουμε το μενού και επιλέγουμε open attribute table 2. Από τον πίνακα που ανοίγει επιλέγω (και γίνεται μπλε) την εγγραφή του πολυγώνου της περιφέρειας Κρήτης Γεωχωρική πληροφορία και υποστήριξη αποφάσεων σε επίπεδο ΟΤΑ

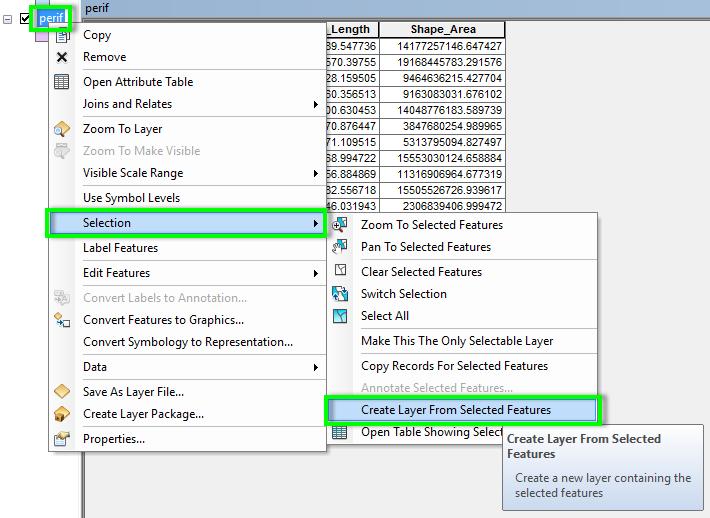

5 1. Με δεξί κλικ πάμε στην επιλογή «selection» και ακολούθως «create layer from selected features» 2. Αυτή η επιλογή μας θα δημιουργήσει ένα νέο θεματικό επίπεδο που πλέον εμφανίζεται μόνο η Περιφέρεια Κρήτης 3. Αλλάζουμε το όνομα του νέου επιπέδου και το κάνουμε KRITI Γεωχωρική πληροφορία και υποστήριξη αποφάσεων σε επίπεδο ΟΤΑ

6 1. Με το εργαλείο clip, έχοντας ως οδηγό το αρχείο KRITI και συμπληρώνοντας τα πεδία αποκόπτουμε διαδοχικά όλα τα θεματικά πεδία που μας ενδιαφέρουν 2. Για διευκόλυνση μας δίνουμε όνομα δηλωτικό του περιεχομένου και της περιοχής στα νέα αρχεία Γεωχωρική πληροφορία και υποστήριξη αποφάσεων σε επίπεδο ΟΤΑ

7 1. Με το catalog στη θέση που επιθυμούμε και με δεξί κλικ -> new -> File Geodatabase για να φτιάξουμε μια νέα γεωβάση που εκεί θα αποθηκεύσουμε τα νέα θεματικά επίπεδα που περιλαμβάνουν μόνο την Περιφέρεια Κρήτης

8 1. Με δεξί κλικ πάνω στη γεωβάση εισάγουμε τα θεματικά επίπεδα που θέλουμε να περιέχει 2. Αυτά θα είναι Feature Class (single) και raster datasets

9 1. Με το εργαλείο Euclidean Distance και με τιμή output cell size δημιουργούμε τους θεματικούς χάρτες αποστάσεων για κάθε ένα από τα θεματικά επίπεδα οικισμών, υδρογραφικού και ζωνών NATURA 2000

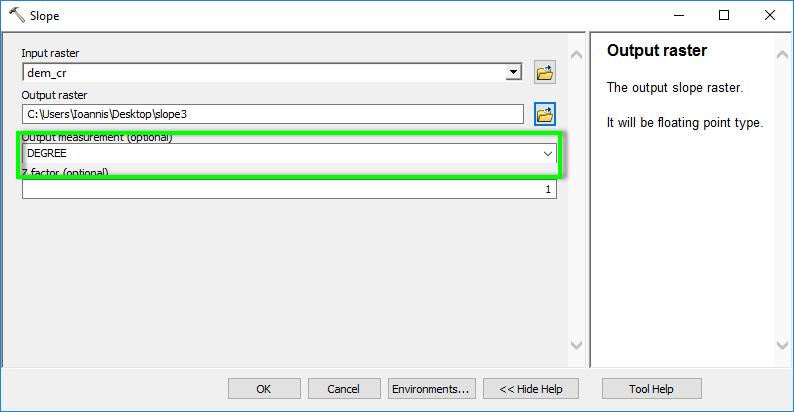

10 1. Με το εργαλείο slope θα εξάγουμε θεματικό επίπεδο της κλίσης σε μοίρες

11 Για να γίνουν τα θεματικά επίπεδα πληροφορίας πιο εύληπτα θα γίνει νέα κατηγοριοποίηση. Θέλουμε το ΧΥΤΑ να έχει απόσταση από το υδρογραφικό δίκτυο, από τους οικισμούς και από τις περιοχές που έχουν χαρακτηριστεί NATURA 2000 ενώ αντίθετα η κλίση πρέπει να είναι χαμηλή Με το εργαλείο RasterCalculator επιλέγω να φτιάξω θεματικό επίπεδο όπου θα εμφανίζονται μόνο οι θέσεις με κλίση μικρότερη των 15 μοιρών, οι άλλες θέσεις παίρνουν την τιμή 0. Έτσι θα αποκλειστούν από την τελική επιλογή οι θέσεις με υψηλή κλίση

12 Η ίδια διαδικασία γίνεται και για την απόσταση από τις ζώνες NATURA 2000 αφού είναι απαγορευτική η απόσταση κάτω από 2000m (υποθετικό νούμερο). Αποκλείουμε με τον τρόπο αυτό τις ακατάλληλες περιοχές

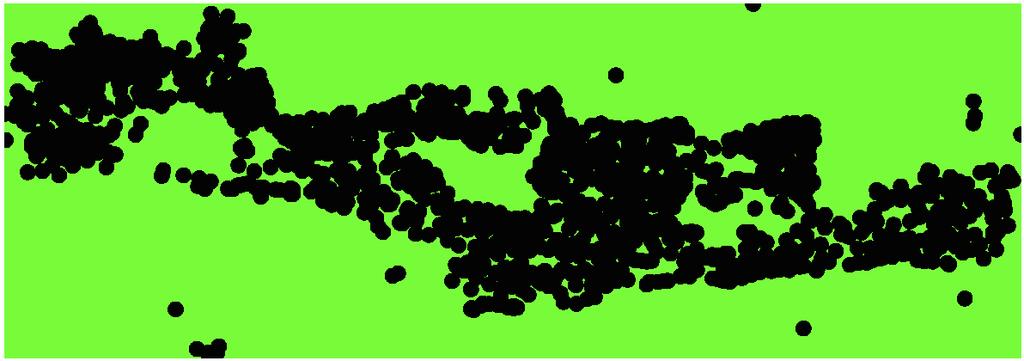

13 Η ίδια διαδικασία γίνεται και για την απόσταση από τους οικισμούς αφού είναι απαγορευτική η απόσταση κάτω από 2000m (υποθετικό νούμερο). Αποκλείουμε με τον τρόπο αυτό τις ακατάλληλες περιοχές

14 Το μόνο κριτήριο που είναι ελαστικό (υποθετικά) είναι η απόσταση από το υδρογραφικό δίκτυο. Εδώ για να γίνουν πιο απλοί οι υπολογισμοί αξιοποιούμε το εργαλείο reclassify (αφού έχουμε κάνει clip στο επίπεδο αποστάσεων του υδρογραφικού δικτύου) και ορίζουμε νέα ταξινόμηση ανά 250 m

15 Για να γίνει ο χάρτης καταλληλότητας εφαρμόζουμε τη σχέση (υποθετική) Καταλ=οικισμοίΧNATURAXΚλισηΧυδρογραφικό Όπου είναι μαύρο χρώμα είναι μηδενική η καταλληλόλητα και με χρωματικές αποχρώσεις εμφανίζεται η καταλληλόλητα
