ΔΟΜΙΚΑ ΥΛΙΚΑ ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ-ΤΟΙΧΟΠΟΙΙΑ

Transcript

1 ΔΟΜΙΚΑ ΥΛΙΚΑ ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ-ΤΟΙΧΟΠΟΙΙΑ ωμοπλινθοδομή Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 1

2 Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 2

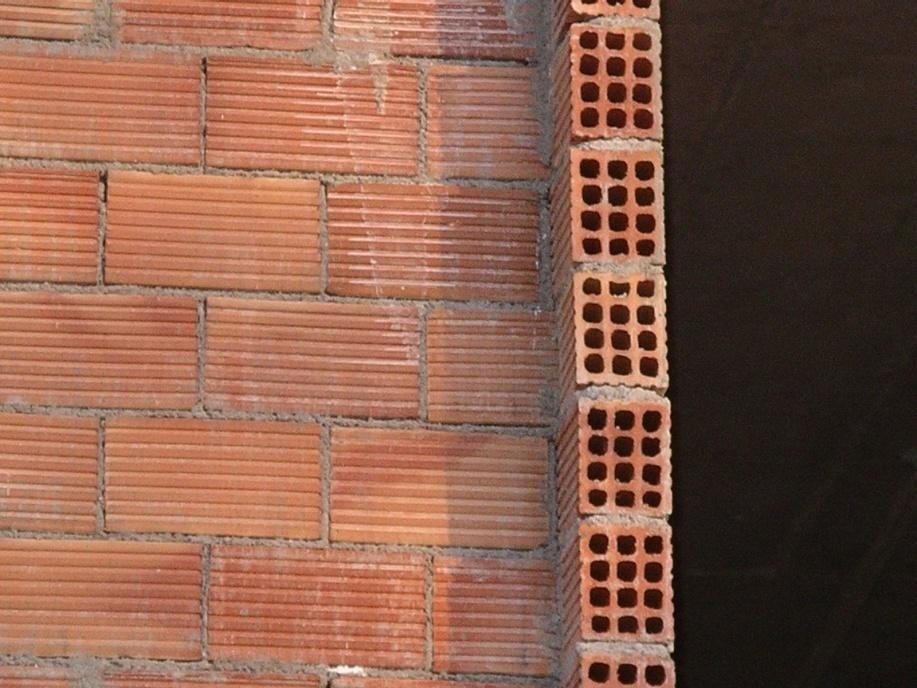

3 Αργιλικές οπτόπλινθοι (Τούβλα) διάτρητα (ονομασία συνήθως με αριθμό οπών) 20οπο 9οπο συμπαγή οπτοπλινθοδομές Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 3

4 Συνηθέστεροι τύποι διάτρητων οπτοπλίνθων υ π 5,7x8,2x19 cm 6,8x8,2x19 cm 8,0x10,5x19 κατοψη μ=2π+1 υ=(π-1)/2 8,3x10,7x18,5 Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 4

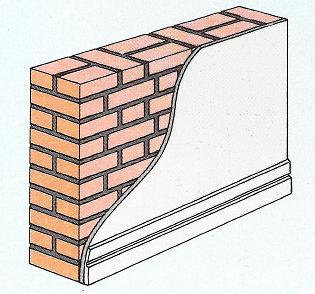

5 14x17x30 cm 14x17x30 cm Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 5

6 Πίνακας Ονομασία, διαστάσεις και τεμάχια οπτοπλίνθων /m 2 κτισμένου τοίχου Ονομασία Διαστάσεις υxπxμ (cm) δρομι κός ΤΥΠΟΣ ΤΟΙΧΟΥ ορθοδρομικός μπατικός υπερμπατικός Εξάοπο 5.8 x8.5x Εννιάοπο 7x8.5x Εννιάοπο 8.5x9.5x Εικοσάοπο * 8.5x11.5x Δωδεκάοπο 8.5x11x Δωδεκάοπο 7x10x Τουβλέττα 14x16.5x Τουβλέττα 15x18x Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 6

7 Το ειδικό βάρος των τούβλων κυμαίνεται από ΚN/m3, η φαινόμενη πυκνότητά τους από Kg/m3 και το ολικό πορώδες τους από % Το ειδικό βάρος της τοιχοποιίας κυμαίνεται από KN/m3 τσιμεντόλιθοι Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 7

8 17Χ17Χ34 τσιμεντόλιθοι Η φαινόμενη πυκνότητά τους κυμαίνεται από Kg/m3 όταν τα αδρανή : συνήθη: τσιμεντολιθοι, κίσιρις: κισιρόλιθοι κισιρόλιθοι φαινόμενη πυκνότητα από Kg/m3 τσιμέντο, άμμος και γαρμπίλι, νερό 1:10~12 Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 8

9 Αυτόκλειστα κυψελωτά λιθοσώματα (ACC) Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 9

10 Τα τούβλα κυψελωτού σκυροδέµατος παράγονται σε διάφορες διαστάσεις με συνηθέστερη 60,0 7,5 25,0 cm. Είναι ελαφρά, έχουν φαινόµενη πυκνότητα από Kg/m 3 και καλή θερµοµονωτική και ηχοµονωτική συµπεριφορά. Χαρακτηρίζονται από µειωµένη µηχανική αντοχή σε σχέση µε τους τσιµεντόλιθους. Επίσης, πριονίζονται και καρφώνονται εύκολα. απαιτήσεις ΕΝ ΕΝ 1998 Υλικά: λιθοσώματα γενικώς κατάλληλα Κονίαμα για οπλισμένη Μ5, προκατασκευασμένος οπλισμός αρμών σε κονίαμα Μ2.5 Πάχος τοίχων: Όσο προκύπτει από ελέγχους Ελάχιστη επιφάνεια τοίχου 0.04m 2 Υλικά: λιθοσώματα ομάδας 1 και 2, Κάθετα προς τη διεύθυνση διαστρώσεως: f b,min =5 N/mm 2 παράλληλα προς τη διεύθυνση διαστρώσεως στο επίπεδο του τοίχου: f bh,min.=2n/mm 2. κονίαμα Μ5, οπλισμένη Μ10 Πάχος τοίχων: Από Πίνακα 9.2 Ελάχιστη επιφάνεια Από Πίνακα 9.2 Καραντώνη 13/12/2011 Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 10

11 φέρουσα πλήρωσης Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 11

12 Ομάδες λιθοσωμάτων κατά ΕC6 Καλύπτονται: αργιλικά ασβεστοπυριτικά από σκυρόδεμα (κανονικό ή ελαφροβαρές) φυσική λαξεμένη πέτρα βιομηχανική πέτρα ασβεστοπυριτικά Παρασκευάζονται µε ανάµιξη χαλαζιακής άµµου µε σκόνη άσβεστης καυστικής ασβέστου σε αναλογία 2 : 1 και νερό. Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 12

13 Ομάδα 1. Στην ομάδα αυτή ανήκουν: α) τοιχοσώματα χωρίς οπές ή εγκοπές ή εσοχές στις έδρες β) τοιχοσώματα με οπές σε ποσοστό μικρότερο από 25% κατ' όγκον, που συγχρόνως εκπληρούν την κατωτέρω συνθήκη: ο όγκος κάθε οπής δεν υπερβαίνει το 12.5% του μικτού όγκου του τοιχοσώματος. Τα φυσικά τοιχοσώματα, ως μη έχοντα οπές, κατατάσσονται στην Ομάδα 1. Ομάδα 2. Στην ομάδα αυτή ανήκουν τοιχοσώματα με κατακόρυφες οπές και αναλόγως του υλικού: για αργιλικές οπτοπλίνθους: το ποσοστό κενών κατ' όγκον είναι μεταξύ 25% και 55% κάθε μεμονωμένη οπή έχει όγκο μικρότερο από 10% του όγκου του τοιχοσώματος και εσοχές συνολικά μέχρι 12.5% κατ όγκον. το πάχος των τοιχωμάτων των οπών είναι τουλάχιστον 5 mm και του περιμετρικού τοιχώματος 8 mm το άθροισμα του πάχους των τοιχωμάτων των οπών, αλλά και του εξωτερικού τοιχώματος, μετρούμενο οριζοντίως και εγκαρσίως στο επίπεδο του τοίχου, δεν είναι πουθενά μικρότερο από 16% του ολικού πλάτους του τοιχοσώματος. Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 13

14 Ομάδα 2. για ασβεστοπυριτικά τοιχοσώματα: το ποσοστό κενών κατ' όγκον είναι μεταξύ 25% και 55% κάθε μεμονωμένη οπή έχει όγκο μικρότερο από 15% του όγκου του τοιχοσώματος και εσοχές συνολικά μέχρι 30% κατ όγκον. το πάχος των τοιχωμάτων των οπών είναι τουλάχιστον 5 mm και του περιμετρικού τοιχώματος 10 mm το άθροισμα του πάχους των τοιχωμάτων των οπών, αλλά και του εξωτερικού τοιχώματος, μετρούμενο οριζοντίως και εγκαρσίως στο επίπεδο του τοίχου, δεν είναι πουθενά μικρότερο από 20% του ολικού πλάτους του τοιχοσώματος. Ομάδα 2. για τσιμεντοπλίνθους το ποσοστό κενών κατ' όγκον είναι μεταξύ 25% και 50% κάθε μεμονωμένη οπή έχει όγκο μικρότερο από 15% του όγκου του τοιχοσώματος και εσοχές συνολικά μέχρι 30% κατ όγκον το πάχος των τοιχωμάτων των οπών είναι τουλάχιστον 15 mm και του περιμετρικού τοιχώματος 20 mm το άθροισμα του πάχους των τοιχωμάτων των οπών, αλλά και του εξωτερικού τοιχώματος, μετρούμενο οριζοντίως και εγκαρσίως στο επίπεδο του τοίχου, δεν είναι πουθενά μικρότερο από 20% του ολικού πλάτους του τοιχοσώματος Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 14

15 Ομάδα 3. Στην ομάδα αυτή ανήκουν τοιχοσώματα με κατακόρυφες οπές και αναλόγως του υλικού: για αργιλικές οπτοπλίνθους: το ποσοστό κενών κατ' όγκον είναι μεταξύ 55% και 70% κάθε μεμονωμένη οπή έχει όγκο μικρότερο από 10% του όγκου του τοιχοσώματος και εσοχές συνολικά μέχρι 12.5% κατ όγκον. το πάχος των τοιχωμάτων των οπών είναι τουλάχιστον 3 mm και του περιμετρικού τοιχώματος 6 mm το άθροισμα του πάχους των τοιχωμάτων των οπών, αλλά και του εξωτερικού τοιχώματος, μετρούμενο οριζοντίως και εγκαρσίως στο επίπεδο του τοίχου, δεν είναι πουθενά μικρότερο από 12% του ολικού πλάτους του τοιχοσώματος. Ομάδα 3. για τσιμεντοπλίνθους το ποσοστό κενών κατ' όγκον είναι μεταξύ 50% και 70% κάθε μεμονωμένη οπή έχει όγκο μικρότερο από 15% του όγκου του τοιχοσώματος και εσοχές συνολικά μέχρι 30% κατ όγκον το πάχος των τοιχωμάτων των οπών είναι τουλάχιστον 15 mm και του περιμετρικού τοιχώματος 15 mm το άθροισμα του πάχους των τοιχωμάτων των οπών, αλλά και του εξωτερικού τοιχώματος, μετρούμενο οριζοντίως και εγκαρσίως στο επίπεδο του τοίχου, δεν είναι πουθενά μικρότερο από 15% του ολικού πλάτους του τοιχοσώματος Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 15

16 Ομάδα 4. Οριζόντιες οπές με μέγιστο το ποσοστό κενών κατ' όγκον 70% και: για αργιλικές οπτοπλίνθους: κάθε μεμονωμένη οπή έχει όγκο μικρότερο από 8% του όγκου του τοιχοσώματος και εσοχές συνολικά μέχρι 25% κατ όγκον. το πάχος των τοιχωμάτων των οπών είναι τουλάχιστον 6 mm και του περιμετρικού τοιχώματος 8 mm για τσιμεντοπλίνθους το ποσοστό κενών κατ' όγκον είναι μεταξύ 50% και 70% κάθε μεμονωμένη οπή έχει όγκο το πολύ 25% του όγκου του τοιχοσώματος το πάχος των τοιχωμάτων των οπών είναι τουλάχιστον 20 mm και του περιμετρικού τοιχώματος 20 mm Ομάδα 1 (ανεξάρτητη υλικού) Υλικά Ομάδα λιθοσώματος Ομάδα 2 Ομάδα 3 Ομάδα 4 Κατακόρυφες οπές Οριζόντιες οπές Όγκος όλων των κενών (ως ποσοστό % του μικτού όγκου) Όγκος ενός κενού (% του μεικτού όγκου) Ελάχιστο πάχος μέσα και γύρω από τις οπές (mm) Σύνθετο πάχος 1 τοιχωμάτων και κελυφών (% του συνολικού πλάτους) Καμία απαίτηση Καμία απαίτηση άργιλος > 25, 55 25, 70 >25, 70 πυριτικό ασβέστιο > 25, 55 Δεν χρησιμοποιείται Δεν χρησιμοποιείται σκυρόδεμα 2 > 25, 60 > 25, 70 > 25, 50 άργιλος πυριτικό ασβέστιο Καθένα από τα πολλαπλά κενά 10 Λαβές συνολικώς 12.5 Καθένα από τα πολλαπλά κενά 15 Λαβές συνολικώς 30 Καθένα από τα πολλαπλά κενά σκυρόδεμα 2 30 Λαβές συνολικώς 30 Καθένα από τα πολλαπλά κενά 10 Λαβές συνολικώς 12.5 Δεν χρησιμοποιείται Καθένα από τα πολλαπλά κενά 30 Λαβές συνολικώς 30 Καθένα από τα πολλαπλά κενά 30 Δεν χρησιμοποιείται Καθένα από τα πολλαπλά κενά 25 τοίχωμα κέλυφος τοίχωμα κέλυφος τοίχωμα κέλυφος άργιλος πυριτικό ασβέστιο 5 10 Δεν χρησιμοποιείται Δεν χρησιμοποιείται σκυρόδεμα άργιλος πυριτικό ασβέστιο 20 Δεν χρησιμοποιείται Δεν χρησιμοποιείται σκυρόδεμα Βιντζηλαίου-Καραντώνη-Στυλιανίδης /11/ Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 16

17 ΕΥΡΩΚΩΔΙΚΑΣ 6: ΣΧΕΔΙΑΣΜΟΣ ΚΑΤΑΣΚΕΥΩΝ ΑΠΟ ΤΟΙΧΟΠΟΙΙΑ [ΕΝ έως 6] ΣΧΕΔΙΑΣΜΟΣ ΚΑΤΑΣΚΕΥΩΝ ΑΠΟ ΤΟΙΧΟΠΟΙΙΑ Οι κατηγορίες λιθοσωμάτων και οι στάθμες ποιοτικού ελέγχου κατασκευής θα ορίζονται με Υπουργική Απόφαση Ενδεικτικώς (ΕΝ έως 6): ΛΙΘΟΣΩΜΑΤΑ ΚΑΤΗΓΟΡΙΑΣ Ι όταν ο παραγωγός αποδέχεται να προμηθεύει λιθοσώματα της προδιαγεγραμμένης θλιπτικής αντοχής, από δοκιμές, όπως ορίζονται στο ΕΝ Η μονάδα παραγωγής λειτουργεί βάσει πιστοποιημένου συστήματος ελέγχου ποιότητας, τα αποτελέσματα του οποίου είναι διαθέσιμα, ώστε μία ανεξάρτητη Αρχή να ελέγχει και να διαπιστώνει συστηματική συμμόρφωση της θλιπτικής αντοχής των λιθοσωμάτων με την προδιαγραφόμενη τιμή ΛΙΘΟΣΩΜΑΤΑ ΚΑΤΗΓΟΡΙΑΣ ΙΙ όταν ο παραγωγός ικανοποιεί την απαίτηση προμήθειας λιθοσωμάτων με την προδιαγεγραμμένη θλιπτική αντοχή, αλλά δεν πληροί τους λοιπούς όρους που περιγράφονται για την Κατηγορία Ι. 6/1/ Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 17

20 Θλιπτική αντοχή τοιχοποιίας 6/1/ ΘΛΙΠΤΙΚΗ ΑΝΤΟΧΗ 1. Τα χαρακτηριστικά των τοιχοσωμάτων, δηλαδή η αντοχή, ο τύπος και η γεωμετρία τους (συμπαγή ή διάτρητα, είδος και ποσοστό οπών, σχετικό ύψος), και η υδατοαπορροφητικότητά τους. 2. Τα χαρακτηριστικά του κονιάματος, δηλαδή η αντοχή και η σύνθεσή του μείγματος (λόγος νερού προς τσιμέντο, συγκράτηση ύδατος), το σχετικό πάχος του κονιάματος εν σχέσει προς το τοιχόσωμα και η σχετική παραμόρφωση των δύο υλικών. 3. Οι συνθήκες οι οποίες επικρατούν στην ίδια την τοιχοποιία δηλαδή ο τρόπος εμπλοκής των τοιχοσωμάτων, η διεύθυνση φόρτισης, οι τοπικές αυξήσεις τάσεων, ο τρόπος επιβολής του φορτίου, κ.α. 6/1/ Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 20

21 Συμβολισμοί f w f b τοιχοποιία τοιχόσωμα f κονίαμα m Στον Ευρωκώδικα f για την τοιχοποιία 6/1/ Επίδραση του ύψους του τοιχοσώματος Λόγω των συνθηκών παρεμπόδισης της παραμόρφωσης δεν υπάρχει άμεση σύγκριση Λόγος αντοχής τούβλων σε συσκευή με κλασσικές πλάκες προς την αντίστοιχη με πλάκεςβούρτσες, συναρτήσει των διαστάσεων του τούβλου. 6/1/ Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 21

22 Είδος διάτρητων τοιχοσωμάτων θλιπτική αντοχή (ΜΡa) οπές σε ποσοστό περίπου 20% της επιφάνειας τους, οι κυκλικού σχήματος οπές πρακτικά ελάχιστα επηρεάζουν τη θλιπτική αντοχή τους, εν αντιθέσει προς τις ορθογωνικού σχήματος οπές, οι οποίες την μειώνουν ποσοστό κενών (%) Παράβαλε ΕC6 6/1/ Επίδραση της διαπλοκής των τοιχοσωμάτων, του τύπου του τοίχου και της διεύθυνσης φόρτισης Ένας εκ των κυριοτέρων παραγόντων που επηρεάζουν τη θλιπτική αντοχή μίας τοιχοδομής είναι η ποιότητα δόμησης. Η θλιπτική αντοχή πρισμάτων λιθοδομής εν σχέσει προς αυτή του λίθου μπορεί να είναι πολύ μικρότερη εξ' αιτίας του τρόπου δόμησής τους. Τοίχοι με πυρήνα από μικρές πέτρες και άφθονο ασβεστοκονίαμα είναι φυσικό να έχουν μικρότερη αντοχή από καλοδομημένους συμπαγείς τοίχους από τα ίδια υλικά 6/1/ Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 22

23 Επίδραση του λόγου νερού:τσιμέντου στην αντοχή κονιάματος 6/1/ Επίδραση των κατασκευαστικών λεπτομερειών Συγκεντρωμένα φορτία ο λόγος της φορτιζόμενης επιφάνειας προς το μήκος του τοίχου, η θέση του φορτίου κατά μήκος, ο τρόπος επιβολής του φορτίου κατά το πάχος του τοίχου, το μέσον επιβολής (δηλ. μέσω εύκαμπτης ή δύσκαμπτης πλάκας), ο τύπος και η αντοχή των υλικών της τοιχοποιίας, ο λόγος ύψους προς το μήκος και το πάχος του τοίχου, η ύπαρξη ή όχι ομοιόμορφου φορτίου από ανώτερους ορόφους, η ύπαρξη ή όχι στρωτήρα, και ο αριθμός των συγκεντρωμένων φορτίων. Εγκοπές στο σώμα του τοίχου 6/1/ Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 23

24 6/1/ Επίδραση της ποιότητας κατασκευής Κατά τον EC 6 η ποιότητα κατασκευής υπεισέρχεται στον προσδιορισμό της αντοχής σχεδιασμού μέσω του επιμέρους συντελεστή ασφάλειας του υλικού γ Μ, ο οποίος δεν είναι σταθερός, όπως σε υλικά με σταθερές ιδιότητες Η λανθασμένη αναλογία στο μείγμα του κονιάματος Ο μη κανονικός ρυθμός απορρόφησης της υγρασίας Η κακή αρμολόγηση Η απόκλιση του τοίχου από την κατακόρυφο Η κατασκευή υπό ακραίες κλιματολογικά συνθήκες 6/1/ Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 24

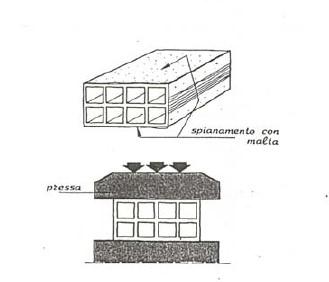

25 Local 6/1/ Θλιπτική αντοχή οπτοπλίνθων 6/1/ Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 25

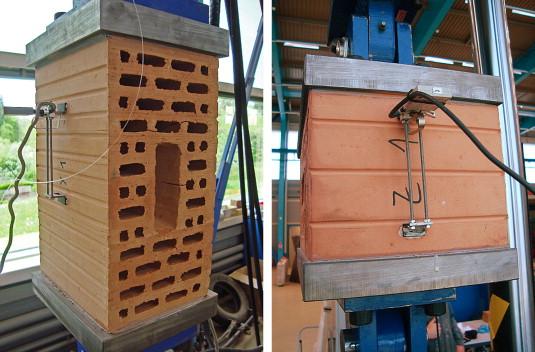

26 Ποσοστό κενών Θλιπτική αντοχή οπτοπλίνθων παράλληλα στο ύψος παράλληλα στο πλάτος Παράλληλα στις οπές % Μ.τιμ ή [MPa] τ.α Μ.τιμ ή [MPa] Α τ.α Μ.τιμή [MPa] τ. α Β Γ Δ Ε Ζ Η /1/ εφελκυστική αντοχή οπτοπλίνθων Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 26

27 Εφελκυστική αστοχία Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 27

28 σύμβολο υπολογισμός Βάρος πυκνότητα W Βάρος υπό ποσοστό υγρασίας ω% F Ε C D A Βάρος μετά από εμβάπτιση 24 ώρες σε νερό Βάρος μετά από στράγγιση για 1 λεπτό και σκούπισμα Βάρος ξηρού λιθοσώματος Πυκνότητα 1000C D F C Καθαρός όγκος A D kg / m 3 ιδιότητα υδατοαπορρόφηση Υγρασία ω Σχέση υπολογισμού 1000( E C ) F E kg / m 100(W C ) % F 3 100( E C ) C % Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 28

29 Ογκος νερού = μάζα/πυκνότητα= F-E/1000 Πυκνότητα D=μάζα / ογκο = C/V= μάζα/ογκο νερού =C1000/(F-E) 1000C D F kg / m 3 Ο υπολογισµός της απορροφούµενης ποσότητας νερού από τα κορεσµένα δοκίµια µε βρασµό στο νερό για 5 h οδηγεί στον προσδιορισµό της νέας υδροαπορρόφησης και στο συντελεστή κορεσµού. Αυτός προκύπτει από το λόγο της αρχικής και της νέας υδροαπορρόφησης κατ όγκο και αποτελεί δείκτη για την ευκολία πλήρωσης µε νερό των πόρων και της αντοχής των τούβλων σε παγετό. Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 29

30 Θλιπτική αντοχή τοιχοποιίας 8 MPa 7 Σχέση θλιπτικής αντοχής τούβλων και Σχέση θλιπτικής αντοχής θλιπτικής αντοχής τοιχοποιίας τούβλων και τοιχοποιίας fwc MPa fbc 7 8 MPa 10 fw nor 8 Σχέση θλιπτικών αντοχών παράλληλα και κάθετα στους αρμούς fw par Δομικά Υλικά-Τοιχοποιία 8 10 MPa 6/1/ /1/ Φ. Καραντώνη 30

31 6/1/ wk Θλιπτική αντοχή τοιχοποιίας 0.7 b 0.3 m Κατά EC6 f Kf f Κονίαμα γενικής χρήσης f wk Kf b 0.85 Κονίαμα λεπτής στρώσης Κ είναι συντελεστής εξαρτώμενος από τον τύπο των τοιχοσωμάτων και του κονιάματος. f b είναι η ανηγμένη αντοχή των τοιχοσωμάτων, και f m η μέση θλιπτική αντοχή του συνδετικού κονιάματος 6/1/ Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 31

32 f b δεν θα ληφθεί μεγαλύτερη από 75 MPa όταν χρησιμοποιείται κονίαμα γενικής χρήσεως f b δεν θα ληφθεί μεγαλύτερη από 50 MPa όταν χρησιμοποιείται κονίαμα λεπτής στρώσεως f m δεν θα ληφθεί μεγαλύτερη από 20 MPa ούτε μεγαλύτερη από 2f b για κονίαμα γενικής χρήσεως f m δεν θα ληφθεί μεγαλύτερη από 10 MPa για κονίαμα λεπτής στρώσεως f m δεν θα ληφθεί μεγαλύτερη από 5 MPa για ελαφροβαρές κονίαμα. 6/1/ Η τοιχοποιία κατασκευάζεται σύμφωνα με τις προδιαγραφές του κανονισμού Ο συντελεστής μεταβλητότητας της αντοχής των τοιχοσωμάτων δεν είναι μεγαλύτερος από 25% Οι αρμοί ικανοποιούν τις απαιτήσεις για να θεωρούνται πληρωμένοι Το πάχος της τοιχοποιίας σχηματίζεται έτσι ώστε να μην υπάρχει πουθενά κατακόρυφος αρμός 6/1/ Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 32

33 Εάν υπάρχει κατακόρυφος αρμός κατά το πάχος της τοιχοποιίας οι τιμές του Κ που λαμβάνονται από τον Πίνακα πρέπει να πολλαπλασιάζονται με 0.80 Τοιχόσωμα Κονίαμα γενικής χρήσης Κονίαμα λεπτής στρώσης Ελαφροβαρές πυκνότητας κονίαμα 600 ρ 700 kg/m 3 700<ρ 1500 kg/m 3 αργιλικό Ομάδα Ομάδα Ομάδα Ομάδα Δεν χρησιμοποιείται Δεν χρησιμοποιείται Δεν χρησιμοποιείται 6/1/ Πυριτικού ασβεστίου Ομάδα ΔΧ ΔΧ Ομάδα ΔΧ ΔΧ Από σκυρόδεμα Ομάδα ΔΧ Ομάδα ΔΧ Ομάδα ΔΧ ΔΧ ΔΧ Ομάδα ΔΧ ΔΧ ΔΧ Αυτόκλειστο κυψελωτό σκυρόδεμα Βιομηχανική πέτρα Λαξεμένη φυσική πέτρα Ομάδα ΔΧ Ομάδα ΔΧ ΔΧ Ομάδα ΔΧ ΔΧ 6/1/ Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 33

34 Η Η ανηγμένη θλιπτική αντοχή του τοιχοσώματος f b δίδεται από τη σχέση: fb δf bc f bc είναι η μέση θλιπτική αντοχή του τοιχοσώματος δ συντελεστής αναγωγής συναρτήσει του ύψους και της ελαχίστης από τις άλλες δύο διαστάσεις του 6/1/ Πίνακας υπολογισμού του δ Ύψος Τοιχοσώματος Ελάχιστη οριζόντια διάσταση [mm] [mm] /1/ Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 34

35 Αριθμητικές τιμές για τον συντελεστή γ Μ για την τοιχοποιία: ΕΥΡΩΚΩΔΙΚΑΣ 6: ΣΧΕΔΙΑΣΜΟΣ ΚΑΤΑΣΚΕΥΩΝ ΑΠΟ ΤΟΙΧΟΠΟΙΙΑ ΚΕΦΑΛΑΙΟ 2 ΣΧΕΔΙΑΣΜΟΣ ΚΑΤΑΣΚΕΥΩΝ ΑΠΟ ΤΟΙΧΟΠΟΙΙΑ Α Τιμές γ m (Εθνικό Προσάρτημα) Υλικό Τοιχοποιία από: Λιθοσώματα Κατηγορίας Ι, κονίαμα με μελέτη συνθέσεως γ Μ Στάθμη ποιοτικού ελέγχου κατασκευής ,7 2,0 2,2 Β Λιθοσώματα Κατηγορίας Ι, προδιαγεγραμμένο κονίαμα 2,0 2,2 2,5 Γ Λιθοσώματα Κατηγορίας ΙΙ, οποιοδήποτε κονίαμα 2,2 2,5 2,7 Δ Συνάφεια του χάλυβα οπλισμού 2,0 2,2 2,5 Ε Χάλυβας οπλισμού και χάλυβας προέντασης 1,15 ΣΤ Δευτερεύοντα στοιχεία 2,0 2,2 2,5 Ζ Υπέρθυρα σύμφωνα με το ΕΝ ,7 2,0 2,2 6/1/ ΕΥΡΩΚΩΔΙΚΑΣ 6: ΣΧΕΔΙΑΣΜΟΣ ΚΑΤΑΣΚΕΥΩΝ ΑΠΟ ΤΟΙΧΟΠΟΙΙΑ [ΕΝ έως 6] ΣΧΕΔΙΑΣΜΟΣ ΚΑΤΑΣΚΕΥΩΝ ΑΠΟ ΤΟΙΧΟΠΟΙΙΑ Οι κατηγορίες λιθοσωμάτων ΛΙΘΟΣΩΜΑΤΑ ΚΑΤΗΓΟΡΙΑΣ Ι όταν ο παραγωγός αποδέχεται να προμηθεύει λιθοσώματα της προδιαγεγραμμένης θλιπτικής αντοχής, από δοκιμές, όπως ορίζονται στο ΕΝ Η μονάδα παραγωγής λειτουργεί βάσει πιστοποιημένου συστήματος ελέγχου ποιότητας, τα αποτελέσματα του οποίου είναι διαθέσιμα, ώστε μία ανεξάρτητη Αρχή να ελέγχει και να διαπιστώνει συστηματική συμμόρφωση της θλιπτικής αντοχής των λιθοσωμάτων με την προδιαγραφόμενη τιμή ΛΙΘΟΣΩΜΑΤΑ ΚΑΤΗΓΟΡΙΑΣ ΙΙ όταν ο παραγωγός ικανοποιεί την απαίτηση προμήθειας λιθοσωμάτων με την προδιαγεγραμμένη θλιπτική αντοχή, αλλά δεν πληροί τους λοιπούς όρους που περιγράφονται για την Κατηγορία Ι. 6/1/ Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 35

36 ΕΥΡΩΚΩΔΙΚΑΣ 6: ΣΧΕΔΙΑΣΜΟΣ ΚΑΤΑΣΚΕΥΩΝ ΑΠΟ ΤΟΙΧΟΠΟΙΙΑ ΚΕΦΑΛΑΙΟ 2 ΣΧΕΔΙΑΣΜΟΣ ΚΑΤΑΣΚΕΥΩΝ ΑΠΟ ΤΟΙΧΟΠΟΙΙΑ ΣΤΑΘΜΗ ΠΟΙΟΤΙΚΟΥ ΕΛΕΓΧΟΥ ΚΑΤΑΣΚΕΥΗΣ 1: (α) Προκαταρκτικές δοκιμές θλιπτικής αντοχής κονιάματος, σκυροδέματος πληρώσεως και λιθοσωμάτων αποδεικνύουν τη συμφωνία με τις προδιαγραφόμενες από την μελέτη τιμές και (β) Τακτικές δοκιμές του κονιάματος, του σκυροδέματος πληρώσεως και των λιθοσωμάτων τα οποία χρησιμοποιούνται στο εργοτάξιο, αποδεικνύουν την συστηματική συμμόρφωση αυτών των υλικών με τις προδιαγεγραμμένες απαιτήσεις ΣΤΑΘΜΗ ΠΟΙΟΤΙΚΟΥ ΕΛΕΓΧΟΥ ΚΑΤΑΣΚΕΥΗΣ 2: οι σποραδικοί έλεγχοι από τον Επιβλέποντα Μηχανικό ή από Εκπρόσωπό του και οι αντίστοιχες δοκιμές του κονιάματος, του σκυροδέματος πλήρωσης και των λιθοσωμάτων αποδεικνύουν την συμμόρφωση με τις προδιαγεγραμμένες τιμές αντοχών ΣΤΑΘΜΗ ΠΟΙΟΤΙΚΟΥ ΕΛΕΓΧΟΥ ΚΑΤΑΣΚΕΥΗΣ 3: οι σχετικοί έλεγχοι από τον Επιβλέποντα Μηχανικό δεν είναι συχνοί ή οι έλεγχοι πραγματοποιούνται μόνον από τον Ανάδοχο. 6/1/ Μονοαξονική αντοχή τοιχοποιίας 77 Δομικά Υλικά-Τοιχοποιία Φ. Καραντώνη 36
