1 Χαρακτηριστικά Κάμερας IPC312AX 1. H συσκευή μπορεί να λειτουργήσει ταυτόχρονα ως αυτόνομο σύστημα συναγερμού, ως κάμερα ή ως συσκευή videoκλήσεων. 2. Συνδέεται ασύρματα (wifi) με δίκτυο internet και δύναται να γίνει απομακρυσμένη διαχείριση της από πολλαπλούς χρήστες με χρήση άλλου δίκτυου internet καθώς και με smartphone 3G. 3. Απλός και γρήγορος προγραμματισμός 64 ανιχνευτών μέσω App (Android και άνω, ΙOS 7.1 και άνω). 4. Ισχυρός πομποδέκτης wifi b/g/n για επαρκή σύνδεση με smartphone ακόμα και σε επίπεδο ασθενούς σήματος. 5. Δυνατότητα χρησιμοποίησης ταυτόχρονα με GSM ή/ και PSTN alarm panel αφού δύναται να κωδικοποιηθούν οι ανιχνευτές και στην κάμερα και στο panel. 6. Δυνατότητα ειδοποίησης μέσω video κλήσης από την κάμερα. 7. Δυνατότητα ειδοποίησης με , όπου εμφανίζεται φωτογραφία του χώρου την στιγμή της ενεργοποίησης. 8. Εισαγωγή στο App πολλαπλών καμερών. 9. Ταχύτατη videoκλήση σε οποιαδήποτε κάμερα με δυνατότητα επικοινωνίας με τον χώρο 10. Ρυθμιζόμενη ή αυτόματη, σε περίπτωση συναγερμού, καταγραφή (LD-SD-HD) σε SD- TF card έως 32 Gb με δυνατότητα αναπαραγωγής video και φωτογραφιών με χρήση του Αpp. 11. Δυνατότητα ελέγχου της κάμερας-ων με χρήση προγράμματος για PC.

2 Προετοιμασία Συσκευών- Κωδικοποίηση Καμερών Smart IPC NVAS2 1. Κατεβάζουμε το App NVAS2 από το App Store (χρήστες IOS) ή το smart IPC απο το Google Play (android). Εναλλακτικά, σκανάρουμε τον παρακάτω QR code για γρήγορη εγκατάσταση. Μετά την εγκατάσταση, ανοίγουμε το App και θα εμφανιστεί η αρχική σελίδα. β. Με wifi: 2. Κάνουμε registration με χρήση e- mail και κωδικού της επιλογής μας. 3. Κωδικοποίηση Καμερών α. Με Ethernet Συνδέουμε την κάμερα με την τροφοδοσία και το καλώδιο Ethernet. Πατάμε το σύμβολο «+» πάνω δεξιά της οθόνης. Επιλέγουμε manual Ονομασία της επιλογής μας Επιλέγουμε «+» και έπειτα radar. Μας ζητείται ο κωδικός του δικτύου wifi. Τονίζεται ότι πρέπει να είναι το ίδιο δίκτυο με αυτό που έχει συνδεθεί το smartphone. Ειδάλλως, γράφουμε το όνομα του δικτύου που επιθυμούμε να συνδεθεί. Ανοίγουμε την κάμερα και περιμένουμε περίπου 15 δευτερόλεπτα να ακουστούν συνεχόμενα di-di-di. Πατάμε Next και εμφανίζεται στην οθόνη εικόνα με ομόκεντρους κύκλους. Όταν εμφανιστεί η κάμερα με μπλέ εικονίδιο, το πατάμε. Θα ζητηθεί κωδικός συσκευής (αρχικός 123) και η κάμερα θα εμφανιστεί. Γράφουμε το device ID που βρίσκεται εξωτερικά στο κουτί της κάμερας. Ο αριθμός αυτός βρίσκεται και στον πάτο ή στα πλάγια της συσκευής. Έπειτα ζητείται ονομασία κάμερας (επιλογής μας) και ο κωδικός της (αρχικός 123). Η κάμερα θα εμφανιστεί (Η κάμερα μπορεί να συνδεθεί στην τροφοδοσία όποτε το θελήσουμε εμείς). 4. Μετά την επιτυχή εισαγωγή της κάμερας, εμφανίζεται η επιφάνεια της εικόνας. ΠΡΟΣΟΧΗ: 1. Η κωδικοποίηση της κάμερας εξωτερικού χώρου γίνεται ΜΟΝΟ με χρήση καλωδίου Ethernet. Η επιλογή λειτουργίας με wifi ρυθμίζεται έπειτα της κωδικοποίησης με την επιλογή network settings (βλέπε περιβάλλον ρυθμίσεων 2. Στην περίπτωση που η κάμερα έχει ήδη προγραμματιστεί σε άλλο δίκτυο, πατάμε παρατεταμένα το κουμπί reset στο πίσω μέρος της συσκευής μέχρι να ακουστεί ήχος ξεκλειδώματος. Μετά από περίπου 20 δευτερόλεπτα θα ακούσουμε τα συνεχόμενα di-di-di.

3 Περιβάλλον ρυθμίσεων Πατώντας το γρανάζι εμφανίζεται το μενού ρυθμίσεων και προγραμματισμού ανιχνευτών. Επιλογή Date and Time Media Settings Security Settings Network Settings Alarm Settings Record Settings Remote Settings Lighting Set Επεξήγηση Μετά την επιτυχή κωδικοποίηση της κάμερας, θα πρέπει να ρυθμιστεί η ημερομηνία και η ώρα της κάμερας να είναι ίδια με του τηλεφώνου, αλλιώς θα δημιουργηθούν προβλήματα στην αναζήτηση των αποθηκευμένων video Επιλογή video format, ήχου καταγραφής και αναστροφή εικόνας (σε περίπτωση τοποθέτησης κάμερας ανάποδα) Ρύθμιση κωδικών διαχειριστή και απλού χρήστη Επιλογή τύπου σύνδεσης (Ethernet- wifi) και ονομασίας δικτύου wifi ΠΡΟΣΟΧΗ: μετά την κωδικοποίηση -Κωδικοποίηση ανιχνευτών στην κάμερα -Επιλογή τρόπου ειδοποίησης χρηστών -Επιλογή ειδοποίησης κέντρου λήψης Ρύθμιση τρόπου και χρόνου καταγραφής video Απομακρυσμένη Διαχείριση wifi διακοπτών συσκευών (smart sockets) Απομακρυσμένη Διαχείριση φωτιστικών

4 Ρυθμίσεις Ασφαλείας (Security settings) Μετά την επιτυχή πρώτη κωδικοποίηση της κάμερας, οποιοσδήποτε πρόσθετος χρήστης έχει κάνει register (με ) στο App μπορεί να κωδικοποιήσει την κάμερα στο smartphone του με προυπόθεση να είναι στο ίδιο δίκτυο internet με αυτή. Στον κωδικό που θα του ζητηθεί μπορεί να γράψει τον admin ή τον guest κωδικό που έχει προκαθοριστεί όπως στην εικόνα. Η διαφορά είναι ότι ο guest δεν έχει δυνατότητα να κάνει ρυθμίσεις, ΜΟΝΟ να χειριστεί την κάμερα. Ρυθμίσεις Ειδοποιήσεων (Alarm settings) Ρυθμίσεις Εγγραφής (Record settings) Επιλέγοντας την λειτουργία όπως στην εικόνα, η κάμερα θα κάνει video κλήση με χρήση wifi στον διαχειριστή όταν ενεργοποιηθεί. Με την επιλογή αυτή το σύστημα θα στείλει alarm με φωτογραφία του χώρου τον χρόνο ενεργοποίησής της. Η ενεργοποίηση της επιλογής ενεργοποιεί την κάμερα να λειτουργεί και ως ανιχνευτής κίνησης Ενεργοποίηση ενσωματωμένης σειρήνας κάμερας εσωτερικού χώρου και ρύθμιση χρόνου που θα ηχήσει Δίνονται 3 επιλογές καταγραφής: Α. Manual recording : Χειροκίνητη εγγραφήέναρξη και τερματισμός με διακόπτη ( που εμφανίζεται στην οθόνη με την επιλογή) Β. Alarm recording: Η καταγραφή ξεκινά με την ενεργοποίηση της συσκευής Γ. Scheduled recording: Ρυθμίζω να καταγράψει σε συγκεκριμένο χρόνο

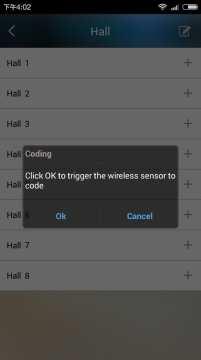

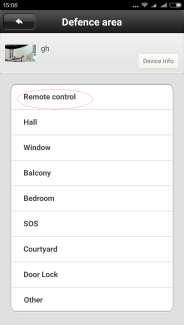

5 Κωδικοποίηση Ανιχνευτών 1. Στο περιβάλλον ρυθμίσεων επιλέγουμε Defense area 2. Επιλέγουμε το είδος του ανιχνευτή προς κωδικοποίηση (ή χειριστηρίου) 3. Πατάμε την θέση όπου επιθυμούμε να κωδικοποιήσουμε τον ανιχνευτή- χειριστήριο. Για να διαγράψουμε τον ανιχνευτή, πατάμε παρατεταμένα δίπλα από την ονομασία του 4. Έπειτα θα εμφανιστεί η παραπάνω εικόνα. Πατάμε ΟΚ και ενεργοποιούμε τον ανιχνευτή. 5. Το σύμβολο + θα αντικατασταθεί από ένα μπλέ διακόπτη, που μας δίνει την δυνατότητα απενεργοποίησης- ενεργοποίησης του υπόψη ανιχνευτή- χειριστηρίου

6 Ρυθμίσεις NVAS- SMART IPC/ Έλεγχος Αρχείου Καταγραφών Alarm Interval: Χρόνος αυτόματης επανόπλισης συστήματος μετά από συναγερμό (0-90 δευτ) Blocking List: Εισάγονται οι κάμερες που δεν επιθυμούμε να μας ειδοποιούν σε περίπτωση συναγερμού Αρχείο καταγεγραμμένων ββίντεο Ιστορικό Ειδοποιήσεων Αρχείο φωτογραφικού υλικού Εμφάνιση Πλήρους οθόνης Ρύθμιση ποιότητας εικόνας (Low- Medium- High Definition) Άνοιγμα/κλείσιμο ήχου από χώρο Λήψη φωτογραφία ς Επικοινωνία με τον χώρο Λήψη βίντεο με χρήση εφαρμογής Όπλιση/ αφόπλιση Έξοδος από κάμερα Έξοδος από πλήρης οθόνη

7 Eνέργειες σε περίπτωση Ειδοποίησης Όταν η κάμερα ενεργοποιηθεί είτε από συνδεδεμένο σε αυτή ανιχνευτή είτε εάν η ίδια ανιχνεύσει κίνηση, το smartphone θα αρχίσει να ηχεί και στην οθόνη του θα εμφανιστεί εικονίδιο όπου θα φαίνεται η ονομασία της κάμερας και θα δίνονται οι επιλογές σύροντας: 1. Δεξιά: εκτελεί real time σύνδεση με την κάμερα, όπου μπορούμε να ελέγξουμε και να επικοινωνήσουμε με τον χώρο καθώς και να καταγράψουμε φωτογραφίες ( εικονίδιο ψαλίδι) και βίντεο (record settings). 2. Αριστερά: Ο συναγερμός σταματά να ηχεί, οπλίζεται άμεσα ξανά η κάμερα και μετά από τον προεπιλεγμένο χρόνο (Alarm interval ->0-90 sec) η κάμερα θα δύναται να ειδοποιεί ξανά τον χρήστη. Πρόγραμμα PC- CMS Μεταβαίνουμε στην σεlίδα και κατεβάζουμε το CMS Το εγκαθιστούμε στον υπολογιστή μας και το ανοίγουμε χρησιμοποιώντας : Α. Ως user number το account number ή το e- mail που έχουμε κάνει registration Β. Ως password τον κωδικό που εισάγαμε κατά το registration Θα εμφανιστεί η παρακάτω επιφάνεια εργασίας: Διπλό κλίκ πάνω στην ονομασία Δίκτυο εισαχθέντων στο CMS καμερών Προεπισκόπηση καμερών Ανασκόπηση καταγραφών βίντεο Εμφάνιση Εικόνας Επιλεχθείσας κάμερας Αρχείο ειδοποιησεων Ρυθμίσεις εγγραφής βίντεο και ειδοποίησης χρήστη Κλείδωμα των προηγούμενων επιλογών Διαχείριση ήχου- εικόνας κάμερας Εισαγωγή καμερών Κίνηση εσωτερικής κάμερας Σίγαση ήχου Κίνηση εσωτερικής κάμερας Προηγούμενη- Επόμενη κάμερα Αλλαγή προβολής σε fullscreen Προβολή πολλαπλών καμερών

8 Χρήσιμες Πληροφορίες Λειτουργίας 1. Τo App θα πρέπει να είναι ενεργό στο background για να μπορέσει να ειδοποιήσει τον χρήστη. 2. Tα e- mail ειδοποιήσεων ενδέχεται να αποστέλλονται αρχικά στα Ανεπιθύμητα (SPAM) και να χρειαστεί ρύθμιση εμπιστευτικότητας του αποστολέα ( κάμερα) από τον χρήστη. 3. Όταν ανοίξουμε την κάμερα για απομακρυσμένο έλεγχο, ελέγχουμε εάν υπάρχει άλλος χρήστης που την χρησιμοποιεί (πάνω δεξιά number of viewers) ώστε να μην υπάρξει ταυτόχρονος χειρισμός γιατί η κάμερα ενδέχεται να δυσλειτουργήσει (παράδειγμα όταν δώσουν κίνηση ταυτόχρονα 2 χρήστες. Τεχνικά Χαρακτηριστικά System Main Processor Industrial Embedded MUC,ARM9 Microprocessor Hi3518 Operating system Embedded Linux video Image sensor 100W Pixels CMOS Video Compression Format H.264 Singal System PAL/NTFS Video Resolution VGA:640*480 Recording Speed VGA@25fps or 30 fps Motion Detection YES Minimum illumination OLUX/F1.2 Night Vision infrared lights 12pcs infrared red lights Voice call Two way video call One way Capture Image YES Audio Compression G.711A Audio Input Built-in Microphone Audio output Built-in Speaker Record Record Mode Manual/Time/Motion/Schedule Video Storage USD2.0 Micro SD Alarm Alarm input Learn 64 wireless sensros Trigger alarm Siren alarm,alarm recording,capture images,emal,push SMS others Net interface One RJ45,10/100/1000M,Base-TX USD 1*USD2.0 TF 1*TF card Wifi YES b/g/n Power supply DC A PTZ Control Built-in horizontal and vertical control motor Power consumption 2W Working Temperature 0 degree to +55 degree Working Humidity 10%-90% Upgrade support
