1 Οικολογικός σχεδιασμός και Ενεργειακή σήμανση για τα προϊόντα και συστήματα θέρμανσης So=ris Katsimichas, Dr. Mech. Eng. Manager Director Thermogas S.A.

2 Κανονισμοί οικολογικού σχεδιασμού και ενεργειακής σήμανσης Ο κανονισμός οικολογικού σχεδιασμού εφαρμόζεται σε προϊόντα ή συστήματα ισχύος έως 400 kw. Οι νέες απαιτήσεις οικολογικού σχεδιασμού πρέπει να ικανοποιούνται προκειμένου να λάβει το προϊόν σήμανση CE, δηλαδή να επιτρέπεται η διάθεσή του εντός Ε.Ε. Ο κανονισμός ενεργειακής σήμανσης εφαρμόζεται σε προϊόντα ή συστήματα ισχύος έως 70 kw. Η σήμανση προϊόντος είναι απλά μία πληροφορία για την ενεργειακή απόδοση της συσκευής για τον καταναλωτή. Η σήμανση είναι υποχρεωτική από 26 Σεπτεμβρίου Το Ecodesign ρυθμίζει την τεχνολογία Η σήμανση εκφράζει την απόδοση

3 Χρονοδιάγραμμα κανονισμών ErP, ELD LOT 20: Local room hea=ng products es:mated start :me not confirmed LOT 15: Solid fuel small combus=on installa=on es:mated start :me not confirmed LOT 11: Pumps (in force since ) LOT 6: Residen=al room condi=oning appliances +Air condi=on > 12 kw es:mated start :me not confirmed LOT 10: Air condi=oning 12 kw (in force since ) LOT 2: Water heaters (gas, oil, electric) OJ 6th sept LOT 1: Boilers/combi-boilers (gas, oil, electric) OJ 6th sept

Συνέπειες της οδηγίας Eco-design για τα λεβητοστάσια Κυκλοφορητές ενσωματωμένοι σε μονάδες EEI > 0.

4 Συνέπειες της οδηγίας Eco-design για τα λεβητοστάσια Κυκλοφορητές ενσωματωμένοι σε μονάδες EEI > η Αυγούστου 2015 Συμβατικοί (μη συμπύκνωσης) λέβητες πετρελαίου Συμβατικοί (μη συμπύκνωσης) λέβητες αερίου με εξαίρεση τους B1* 26 η Σεπτεμβρίου 2015 Λέβητες αερίου υψηλών εκπομπών NO x (με την εξαίρεση των B1, αλλά με εκπομπές NOx 56 mg/kwh ) Θερμαντήρες αερίου ζ.ν.χ. 26 η Σεπτεμβρίου 2018 Θέρμανση με ηλεκτρικές αντιστάσεις Αυξανόμενοι περιορισμοί Excep:on rule: open flue boilers (type B1) connected to a shared chimney in exis:ng mul: family houses and a rated output 10kW (system boiler) or 30kW (combi boiler) EEI: Energy Efficiency Index

5 Ενεργειακή Απόδοση Εποχιακής Θέρμανσης Λέβητα η s = 0,85 η 1 + 0,15 η 4 ΣF(i) > 86% (πλέον αναφέρεται στην ανωτέρα θερμογόνο δύναμη)

6 Συνέπειες της οδηγίας Eco-design για τους λέβητες Συμβατική μονάδα πετρελαίου Μονάδα πετρελαίου συμπύκνωσης Καυστήρες και λέβητες ως ανταλλακτικά Συμβατική μονάδα αερίου Μονάδα αερίου συμπύκνωσης

7 Ενεργειακή Απόδοση Εποχιακής Θέρμανσης Αντλίας Θερμότητας η s = SCOP / CC ΣF(i) > 100% (HT) > 115% (LT) όπου το SCOP είναι ο εποχιακός συντελεστής αποδοτικότητας CC είναι ο συντελεστής μετατροπής σε πρωτογενή ενέργεια για την ηλεκτρική ενέργεια CC = 2,5 Θεωρείται δηλαδή ότι ο βαθμός απόδοσης μετατροπής της θερμικής ενέργειας σε ηλεκτρική είναι 40%.

8 Ελάχιστη Ενεργειακή Απόδοση (%) T.S. March 11, 2017 ASHRAE Standards, an Introduc:on & Energy Efficient Buildings Ελάχιστες απαιτήσεις οικολογικού σχεδιασμού για την Ενεργειακή Απόδοση της Εποχιακής Θέρμανσης Χώρου από Σεπτ από Σεπτ Ηλεκτρικοί λέβητες Λέβητες ορυκτών καυσίμων Μονάδες συμπαραγωγής Αντλίες θερμότητας Αντλίες θερμότητας ΧΘ

9 Σημάνσεις για θερμαντήρες συνοπτικά Μόνο Θέρμανση Λέβητας Συμπαραγωγή Αντλία θερμότητας Θέρμανση και ΖΝΧ Λέβητας συνδ. λειτουργίας Αντλία θερμότητας συνδ. λειτουργίας

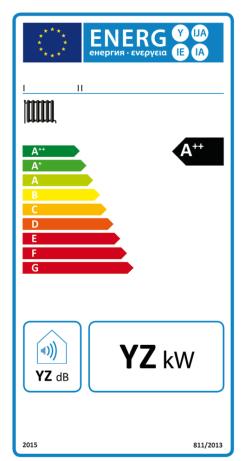

10 Θερμαντήρες χώρου: Λέβητες Μοντέλο Κατασκευαστής Θέρµανση Κλάση εποχιακής απόδοσης Κλίµακα εποχιακού βαθµού απόδοσης Στάθµη θορύβου σε db Αποδιδόµενη ονοµαστική ισχύς σε kw Λέβητες για θέρμανση χώρων

11 Θερμαντήρες χώρου: Μονάδες συμπαραγωγής Μοντέλο Κατασκευαστής Θέρµανση Κλάση εποχιακής απόδοσης Κλίµακα εποχιακού βαθµού απόδοσης Στάθµη θορύβου σε db Αποδιδόµενη ονοµαστική ισχύς σε kw Ηλεκτροπαραγωγή CHP Μονάδα συμπαραγωγής για θέρμανση χώρων

Θερμαντήρες χώρου: Αντλίες θερμότητας Μοντέλο Κατασκευαστής Θέρµανση Κλίµακα εποχιακού βαθµού απόδοσης Κλάση εποχιακής απόδοσης σε χαµηλές και υψηλές θερµοκρασίες προσαγωγής Στάθµη θορύβου σε

12 Θερμαντήρες χώρου: Αντλίες θερμότητας Μοντέλο Κατασκευαστής Θέρµανση Κλίµακα εποχιακού βαθµού απόδοσης Κλάση εποχιακής απόδοσης σε χαµηλές και υψηλές θερµοκρασίες προσαγωγής Στάθµη θορύβου σε db εσωτερικά και εξωτερικά Αποδιδόµενη ονοµαστική ισχύς σε kw συµπ. των αντιστάσεων για τις 3 ζώνες της ΕΕ Αντλίες θερμότητας (εξαιρουμένων των α/θ χαμηλών θερμοκρασιών) * Η ψύξη δεν σημαίνεται

13 Θερμαντήρες χώρου: Αντλίες θερμότητας χ.θ. (35 C) Μοντέλο Κατασκευαστής Θέρµανση Κλίµακα εποχιακού βαθµού απόδοσης Κλάση εποχιακής απόδοσης σε χαµηλή θερµοκρασία προσαγωγής Στάθµη θορύβου σε db εσωτερικά και εξωτερικά Αποδιδόµενη ονοµαστική ισχύς σε kw συµπ. των αντιστάσεων για τις 3 ζώνες της ΕΕ Αντλίες θερμότητας χαμηλών θερμοκρασιών

Συνδυαστικοί θερμαντήρες: Λέβητες Μοντέλο Κατασκευαστής Κλάση εποχιακής απόδοσης στην θέρµανση χώρων Κατηγορία ΖΝΧ Θέρµανση Κλίµακα εποχιακού βαθµού απόδοσης Κλάση

14 Συνδυαστικοί θερμαντήρες: Λέβητες Μοντέλο Κατασκευαστής Κλάση εποχιακής απόδοσης στην θέρµανση χώρων Κατηγορία ΖΝΧ Θέρµανση Κλίµακα εποχιακού βαθµού απόδοσης Κλάση απόδοσης στο ΖΝΧ Κλίµακα αποδοτικότητας ΖΝΧ Στάθµη θορύβου σε db Λέβητες για θέρμανση και ΖΝΧ Δυνατότητα λειτουργίας µόνο εκτός ωρών αιχµής Αποδιδόµενη ονοµαστική ισχύς σε kw

των αντιστάσεων για τις 3 ζώνες της ΕΕ Στάθµη θορύβου σε db εσωτερικά και εξωτερικά

15 Συνδυαστικοί θερμαντήρες: Αντλίες θερμότητας Μοντέλο Κατασκευαστής Κατηγορία απόδοσης στο ΖΝΧ Θέρµανση Κλίµακα εποχιακού βαθµού απόδοσης Αποδιδόµενη ονοµαστική ισχύς σε kw συµπ. των αντιστάσεων για τις 3 ζώνες της ΕΕ Στάθµη θορύβου σε db εσωτερικά και εξωτερικά Δυνατότητα λειτουργίας µόνο εκτός ωρών αιχµής Αντλίες θερμότητας για συνδυασμένη παραγωγή θέρμανσης και ΖΝΧ

16 Άλλα μέρη που επηρεάζουν την απόδοση του συστήματος Ταμιευτήρες Συλλέκτες Ελεγκτές Δελτίο προϊόντος

17 Ελεγκτές Οι ελεγκτές από µόνοι τους δεν σηµαίνονται, αλλά συµβάλουν στον προσδιορισµό της κλάσης του συστήµατος. Κατηγορία Ορισμοί ελεγκτών Bonus I Θερμοστάτης on/off 1 II Ελεγκτής αντιστάθμισης για έλεγχο θερμαντήρα αναλογικά 2 III Ελεγκτής αντιστάθμισης για έλεγχο θερμαντήρων ως on/off 1.5 IV Θερμοστάτης χώρου TPI για έλεγχο θερμαντήρων ως on/off 2 V Αναλογικός θερμοστάτης για έλεγχο θερμαντήρα αναλογικά 3 VI VII VIII Ελεγκτής αντιστάθμισης και αισθητήριο θερμοκρασία χώρου για έλεγχο θερμαντήρα αναλογικά Ελεγκτής αντιστάθμισης και αισθητήριο θερμοκρασία χώρου για έλεγχο θερμαντήρα ως on/off Ελεγκτής πολλαπλών αισθητηρίων θερμοκρασίας χώρου για έλεγχο θερμαντήρα αναλογικά

Κλάση εποχιακής απόδοσης θέρµανσης χώρου του συστήµατος.

18 Σήμανση για συγκροτήματα θερμαντήρων χώρου, ελεγκτών και ηλιοθερμικών συστημάτων Θέρµανση Κλάση εποχιακής απόδοσης θέρµανσης χώρου του πρωτεύοντος θερµαντήρα. Κλάση εποχιακής απόδοσης θέρµανσης χώρου του συστήµατος. Ηλιοθερµικό σύστηµα Ταµιευτήρας Ελεγκτής Κλίµακα αποδοτικότητας θέρµανσης χώρου του συστήµατος Δευτερεύων θερµαντήρας Σύστημα θερμαντήρα χώρου, ελεγκτών και ηλιοθερμικών συστημάτων

Σήμανση για συγκροτήματα συνδυαστικών θερμαντήρων, ελεγκτών και ηλιοθερμικών συστημάτων Κλάση εποχιακής απόδοσης θέρµανσης χώρου του πρωτεύοντος θερµαντήρα.

19 Σήμανση για συγκροτήματα συνδυαστικών θερμαντήρων, ελεγκτών και ηλιοθερμικών συστημάτων Κλάση εποχιακής απόδοσης θέρµανσης χώρου του πρωτεύοντος θερµαντήρα. Ηλιοθερµικό σύστηµα Κλάση εποχιακής απόδοσης θέρµανσης χώρου του συστήµατος. Κλίµακα αποδοτικότητας θέρµανσης χώρου του συστήµατος Ταµιευτήρας Ελεγκτής Κλάση απόδοσης ΖΝΧ του συστήµατος. Δευτερεύων θερµαντήρας Σύστημα συνδυαστικού θερμαντήρα, ελεγκτών και ηλιοθερμικών συστημάτων Κλίµακα αποδοτικότητας ΖΝΧ του συστήµατος

20 Παράδειγμα υπολογισμού σήμανσης συγκροτήματος Δύο λέβητες αερίου συμπύκνωσης και ηλιοθερμικό σύστημα Προτιμώμενος θερμαντήρας: Λέβητας 26 kw, ηs = 91%* A Συμπληρωματικός θερμαντήρας: Λέβητας 15 kw, ηs = 87%* Β Ελεγκτής κατηγορίας II Ηλιοθερμικό σύστημα με 5 συλλέκτες και έναν ταμιευτήρα 500l

91 Προτιμώμενος λέβητας 2 Bonus Ελεγκτή 87 91-0,4 Συμπληρωματικός λέβητας 294 / (11 x

21 91 Προτιμώμενος λέβητας 2 Bonus Ελεγκτή ,4 Συμπληρωματικός λέβητας 294 / (11 x P rated ) 115 / (11 x P rated ) 0,89 11,75 0,5 81 0,83 0,34 6 Ηλιοθερμικό σύστημα 99 X

22 Παράδειγμα υπολογισμού σήμανσης συγκροτήματος T.S. March 11, 2017 ASHRAE Standards, an Introduc:on & Energy Efficient Buildings

23 Παράδειγμα υπολογισμού σήμανσης συγκροτήματος Αντλία θερμότητας και λέβητας Προτιμώμενος θερμαντήρας: Α/Θ 17 kw, ηs = 120 % A+ Συμπληρωματικός θερμαντήρας: Λέβητας 15 kw, ηs = 90% A Ελεγκτής κατηγορίας V

24 ,02 0,6 122 X

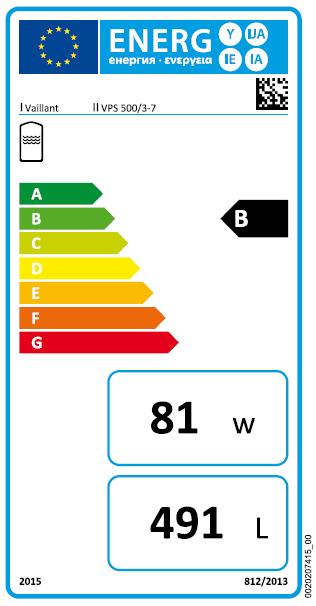

25 Σημάνσεις προϊόντων για παραγωγή ΖΝΧ Θερμαντήρας ΖΝΧ Συμβατικοί ΖΝΧ Ηλιακοί ΖΝΧ Αντλίες θερμότητας ΖΝΧ Ταμιευτήρας Ταμιευτήρας ΖΝΧ

26 Συστήματα παραγωγής ΖΝΧ 55 C 25 C 25 C 35 C 55 C 55 C 55 C 55 C Q ref in kwh/d XS XXS XS S M L XL XXL (l/min)

27 Προφίλ χρήσης ΖΝΧ

28 Κλάσεις αποδοτικότητας ΖΝΧ Efficiency class 3XS 2XS XS S M L XL XXL 3XL 4XL A A A A B C D E F G Οι κλάσεις απόδοσης του LOT 2 δεν είναι συγκρίσιμες με τις κλάσεις του LOT 1

Σήμανση Συγκροτημάτων LOT1 και LOT2 Η σήμανση συστήματος χρειάζεται για να προσδιορίσει την αποδοτικότητα ενός συστήματος αν τουλάχιστον 2 προϊόντα με σήμανση συνδυάζονται.

29 Σήμανση Συγκροτημάτων LOT1 και LOT2 Η σήμανση συστήματος χρειάζεται για να προσδιορίσει την αποδοτικότητα ενός συστήματος αν τουλάχιστον 2 προϊόντα με σήμανση συνδυάζονται. Για το LOT 2, η μοναδική δυνατότητα είναι συνδυασμός με ηλιοθερμικό σύστημα. Οι σημάνσεις συστημάτων εφαρμόζονται σε συστήματα με μέγιστη ισχύ 70 kw και μέγιστο μέγεθος ταμιευτήρα 500 l Υπεύθυνος να εκδώσει την σήμανση του συστήματος είναι ο εγκαταστάτης ή έμπορος που κάνει την προσφορά ή πώληση. LOT 1 Σήμανση για θερμαντήρες χώρων LOT 1 Σήμανση για συνδυαστικούς θερμαντήρες LOT 2 Σήμανση για συστήματα παραγωγής ΖΝΧ

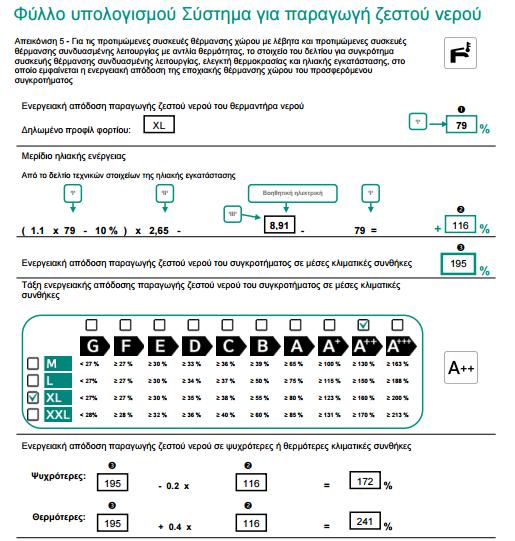

30 Παράδειγμα υπολογισμού σήμανσης συγκροτήματος ZNX: Λέβητας 16 kw, Ταμιευτήρας 500 l 4 συλλέκτες

31 Παράδειγμα υπολογισμού σήμανσης συγκροτήματος ZNX: Λέβητας 16 kw, Ταμιευτήρας 500 l, 4 συλλέκτες

32 Παράδειγμα υπολογισμού σήμανσης συγκροτήματος ZNX: Λέβητας 16 kw, Ταμιευτήρας 500 l 4 συλλέκτες

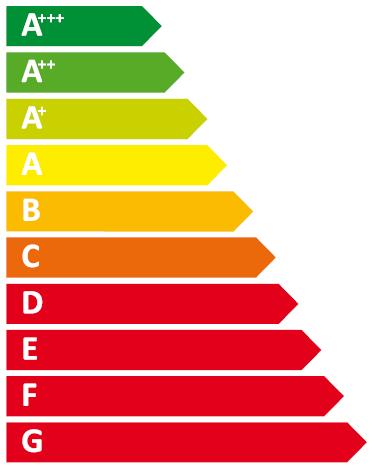

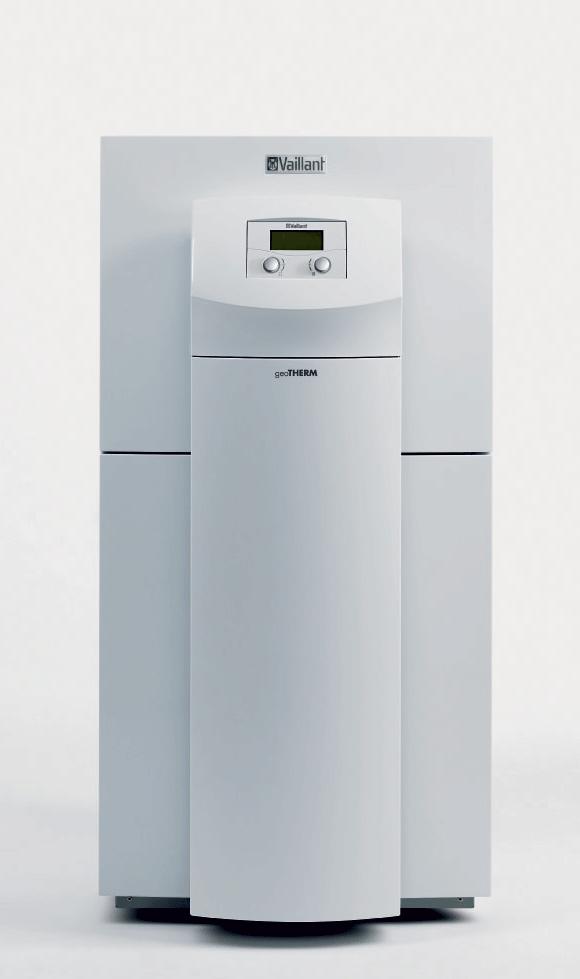

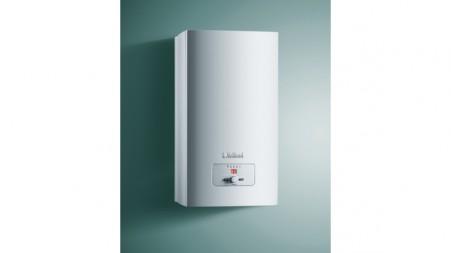

33 Παραδείγματα κατάταξης θερμαντήρων και συστημάτων Συστήματα με Η/Θ Γεωθερμία Αντλίες θερμότητας Λέβητες Παλαιοί λέβητες Ηλεκτρικοί λέβητες

34 Οικολογικός σχεδιασμός και Ενεργειακή σήμανση για τα προϊόντα και συστήματα θέρμανσης So=ris Katsimichas,
