1 ΚΕ.ΠΛΗ.ΝΕ.Τ. Δωδεκανήσου

2 Δομή ΚΕ.ΠΛΗ.ΝΕ.Τ. Ενημέρωση δράσεων ΚΕ.ΠΛΗ.ΝΕ.Τ. Λειτουργία εξοπλισμός εργαστηρίων Τήρηση κανονισμών εντύπων Ενσύρματα ασύρματα δίκτυα στα σχολεία Λειτουργία συντήρηση VBI Ελεύθερο λογισμικό / λογισμικό ανοικτού κώδικα Καταγραφή επιμορφωτικών αναγκών

3 ΚΕ.ΠΛΗ.ΝΕ.Τ. Δωδεκανήσου Υπεύθυνος Παύλος Κεφαλάκης Τεχνικός Υπεύθυνος Λάζαρος Φεγγαρίδης Τεχνικοί Υπεύθυνοι Χρήστος Αλατζάς Στάθης Στέργου Γιάννης Φιλόπουλος Γιώργος Μαρκογιαννάκης

4 Τηλέφωνα Δικτυακός τόπος Φυσική τοποθεσία ΔΔΕ Δωδεκανήσου, Ρόδος 1 ο Γυμνάσιο Κω (Φεγγαρίδης Λάζαρος)

5 Συνεργασία με ΣΤΗΡΙΖΩ Τηλεκπαιδεύσεις Καλύφθηκαν διάφορα θέματα όπως: Εγκατάσταση διαχείριση Proxy server squid Ηλεκτρονικά περιοδικά (υπηρεσία schoolpress.sch.gr) Ασφάλεια στο διαδίκτυο Υπηρεσία η-τάξη (e-class) Δημιουργία blog με Jekyll

6 Επιτόπιες επισκέψεις σε σχολεία πρωτοβάθμιας και δευτεροβάθμιας: Επίλυση προβλημάτων λογισμικού υλικού Πρόταση λύσεων για δικτυακή υποδομή του σχολείου Βαρύτητα στην πρωτοβάθμια, ειδικά στα σχολεία με ΕΑΕΠ. Καθημερινή επικοινωνία με σχολεία και συναδέλφους Συνεργασία με τεχνικές υπηρεσίες δήμου Ρόδου για καλωδιακή εγκατάσταση σε σχολικές μονάδες σύμφωνα με το σχέδιο που προτείνουμε. Επισκευή Η/Υ στα γραφεία μας (ενδεικτικά μέχρι τώρα περίπου 60 υπολογιστές από την αρχή του σχολ. έτους). Δυνατότητα αποστολής από τα νησιά.

7 Σχολική επιτροπή Συνεργασία με την επιτροπή πρωτοβάθμιας για προμήθεια εξοπλισμού μέσα από διαγωνιστική διαδικασία. Καταγραφή εξοπλισμού για κάθε σχολείο. Ανάλογες κινήσεις αναμένονται και από την επιτροπή δευτεροβάθμιας. Σχετική διαγωνιστική διαδικασία προετοιμάζεται και στο δήμο Κω σε συνεργασία με τον εκεί τεχνικό υπεύθυνο. Ενημέρωση αναγκών από συναδέλφους στα νησιά για να έρθουμε σε επαφή με τις εκεί σχολικές επιτροπές.

8 Επιμόρφωση - τεχνογνωσία Τακτικά αναρτώνται τεχνικά άρθρα στο δικτυακό τόπο του ΚΕ.ΠΛΗ.ΝΕ.Τ ( Αναρτημένα video tutorials (screen casts) για διάφορα θέματα. Μπορείτε να υποβάλλετε τις προτάσεις σας στο Σεμινάριο βασικής χρήσης Ubuntu. Επιμορφωτικό Workshop για εγκατάσταση Ubuntu LTSP. Προγραμματισμός σε App Inventor

9 Ειδική Υπηρεσία Εφαρμογής Εκπαιδευτικών Δράσεων ( κινητά Εργαστήρια στα Δημοτικά (4 ΕΑΕΠ στα Δωδεκάνησα και 18 1θ, 2θ και 3θ σχολεία). Διαγωνισμός κινητά Εργαστήρια σε όλα τα Γυμνάσια (Δεν έχει προοδεύσει ο διαγωνισμός) Τα νέα εργαστήρια θα αποτελούνται από: Κατά μέσο όρο 15 φορητούς Η/Υ ανά σχολείο. Ένα ερμάριο για τη φύλαξη και φόρτιση των φορητών Η/Υ. Σύστημα παροχής σύνδεσης Wifi. Στη λίστα σχολείων υπάρχουν και τα ΕΠΑΛ Διαδραστικοί πίνακες σε όλα τα δημοτικά και γυμνάσια της χώρας (έχει σκαλώσει η διαγωνιστική διαδικασία) Πρακτικά η προμήθεια εξοπλισμού στα σχολεία δευτεροβάθμιας θα καθυστερήσει.

10 Πληροφοριακό Σύστημα καταγραφής εξοπλισμού. Προσθήκη δυνατότητας για δήλωση εξοπλισμού προς διάθεση. Για όσα σχολεία δεν έχει γίνει καταγραφή (ειδικά της Α/θμιας) παρακαλούνται οι συνάδελφοι να την κάνουν. Αναζήτηση δωρεών για την προμήθεια εξοπλισμού. Έχουμε παραλάβει κάποια μηχανήματα από το πανεπιστήμιο Αιγαίου. Θα σταλούν μηχανήματα στα νησιά. Πρόταση χαμηλού κόστους λύσης για την αγορά μητρικής, cpu, μνήμης.

11 5 ο Μαθητικό Φεστιβάλ ψηφιακής δημιουργίας ( 1 ο Γυμνάσιο Ρόδου 2, 3 Απριλίου. Συμμετοχή δημοτικών, γυμνασίων, λυκείων Υποβολή συμμετοχών μέχρι 27 Φεβρουαρίου (πρόταση) στο Υλοποίηση μέχρι την έναρξη του φεστιβάλ (2 Απριλίου). Φυσική παρουσία ή μέσω skype.

12 Εγκύκλιος 17733/Δ2 /Δ2/ Υποστήριξη VBI Δεν παρεμβαίνουμε στο μηχάνημα Η/Υ: Γραφείο Υποστήριξης (Help Desk) της εταιρείας ALTEC ( ) Αποκωδικοποιητής MEDIACAST ή κλειδιά USB: εταιρεία Unisystems ( ) Εναλλακτικός τρόπος μετάδοσης και υποστήριξη VBI: Υ.ΠΑΙ.Θ ( , , ).

13

14 Διευθυντής Υπεύθυνος τομέα Πληροφορικής (Σ.Ε.Κ.) Υπεύθυνος Σ.Ε.Π.Ε.Η.Υ. ΚΕ.ΠΛΗ.ΝΕ.Τ.

15 Χωροθέτηση Τήρηση κανονισμών ασφάλειας και υγιεινής Γενική εποπτεία

16 Οργάνωση και προγραμματισμός Γενική εποπτεία

17 Τήρηση κανονισμού Πλάνο με θέσεις μαθητών Καθημερινός έλεγχος Ασφάλεια εξοπλισμού Τήρηση βιβλίων, εγγράφων, ετήσια έκθεση Αντιμετώπιση τεχνικών προβλημάτων (σε πρώτο επίπεδο) Βοήθεια στη χρήση του Σ.Ε.Π.Ε.Η.Υ από άλλες ειδικότητες.

18 Ενημέρωση, επιμόρφωση Τεχνική υποστήριξη Αναβάθμιση, μετεγκατάσταση Χωροθέτηση, οργάνωση

19 Καθηγητές πληροφορικής Πιστοποιημένοι στη χρήση Τ.Π.Ε. στην εκπαίδευση

20 Αρχείο εξοπλισμού, μηχανήματος (λογισμικό + υλικό) Σύστημα καταγραφής Βιβλίο συμβάντων, βιβλίο παρουσίας προσωπικού, βιβλίο δανεισμού, Πρωτόκολλα παράδοσης - παραλαβής Αίσθηση ευθύνης όταν χρησιμοποιείται από άτομα πλην του υπευθύνου.

21 Πυρόσβεση Συναγερμός Ασφαλής ηλεκτρολογική εγκατάσταση Προστατευτικά κιγκλιδώματα Κλείδωμα ερμαρίων κτλ.

22 Κατάλληλη θερμοκρασία (κλιματισμός) Εξαερισμός, κουρτίνες, φωτισμός Πίνακας με μαρκαδόρο

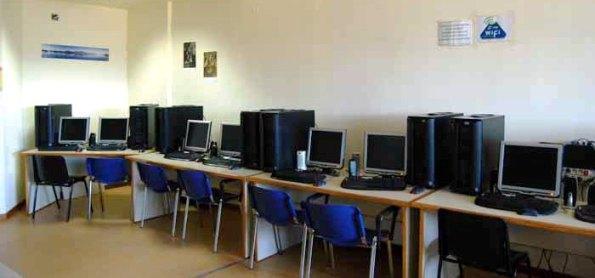

23 Εργαστήριο σε μεγάλο χώρο Άνεση στην μετακίνηση Μεγαλύτερη ασφάλεια Παιδαγωγικά οφέλη

24

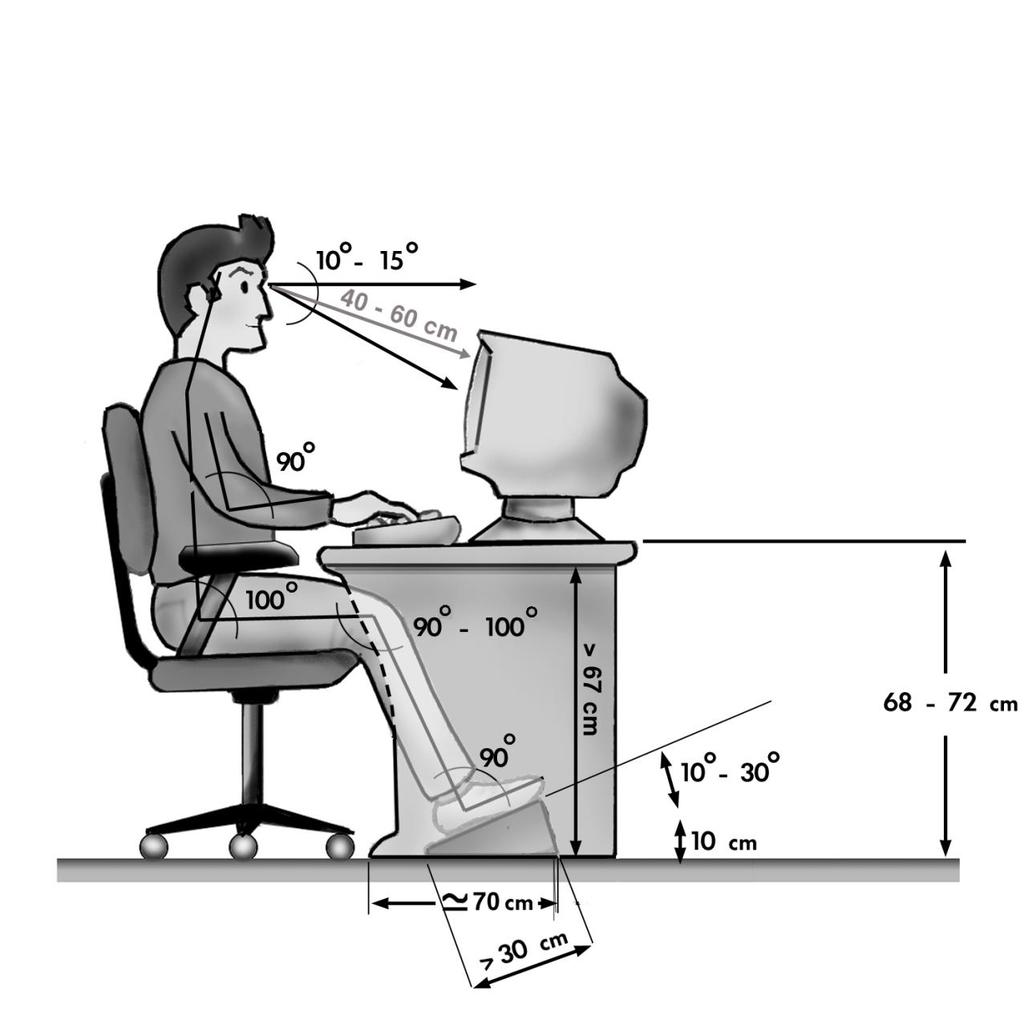

25 Καθίσματα με ρυθμιζόμενο ύψος Όχι πολύ ψηλοί πάγκοι Σωστή τοποθέτηση των χεριών Ρύθμιση ύψους οθόνης, ενημέρωση μαθητών για τη σωστή στάση κτλ

26 Μικρότερη επιφάνεια εργασίας Μικρότερη ελευθερία κινήσεων Δεν υπάρχει η δυνατότητα ρύθμισης του ύψους της οθόνης.

27 Συνεννόηση με το ΚΕ.ΠΛΗ.ΝΕ.Τ. Προδιαγραφές τεχνικής στήριξης (ts.sch.gr) Αγορά εξοπλισμού που να υποστηρίζει εναλλακτικές αρχιτεκτονικές εργαστηρίου (Ubuntu με thin ή fat clients)

28 Προτίμηση σταθερών έναντι φορητών υπολογιστών για λόγους Εργονομίας Ασφάλειας Επεκτασιμότητας Αξιοπιστίας Επιδιορθωσιμότητας

29 Κατά προτίμηση Gibabit Τουλάχιστον 1 θύρα Gigabit 24port Gigabit 100 ευρώ 16 ports 75 ευρώ 16 μία θύρα gigabit 35 ευρώ

30 Αποδοτικό τροφοδοτικό με χαμηλή στάθμη θορύβου και πιστοποίση 80 plus. Επεξεργαστής Intel με ενσωματωμένη κάρτα γραφικών Ενσωματωμένη κάρτα ήχου Οθόνες 1920X1080 με ενσωματωμένα ηχεία, 22' LED

31 Ελεύθερα memory banks Κάρτες δικτύου με WOL, PXE Σκληρός Δίσκος >= 32 ΜΒ cache Gibabit κάρτα δικτού

32 4 GB RAM Pentium G Ghz PSU Corsair CX plus Bronze Motherboard Asus P8H61 Monitor Philips 22' Full HD ~ 330 ευρώ

33 Πολιτικές Σχολικού Εργαστηρίου που συνδέονται με το Πανελλήνιο Σχολικό Δίκτυο Ενσύρματη Σύνδεση Σχολικού Εργαστηρίου Ασύρματη Σύνδεση Σχολικού Εργαστηρίου

34 (*) Τα x,y δίνονται μετά από συννενόηση με τους υπεύθυνους για την περιοχή διαχείρισης του σχολικού δικτύου. Μόνο μια σύνδεση με το ΠΣΔ Σε κάθε σχολική μονάδα αποδίδεται ένα private IP υποδίκτυο της μορφής 10.x.y.z κλάσης C.(*) Ο δρομολογητής του σχολείου 10.x.y.1 Ο εξυπηρετητής (server) του εργαστηρίου: στατική IP της μορφής 10.x.y.10. Σταθμοί εργασίας 10.x.y x.y.254. Υπηρεσία DHCP θα δίνει ο δρομολογητής του σχολείου. Ο εξυπηρετητής του σχολείου είναι ορατός από το Internet με την διεύθυνση srv-<full dns name σχολείου>.

35 Στο σχολικό εργαστήριο: Πρωτεύων εξυπηρετητής DNS: ο εξυπηρετητής του εργαστηρίου. Δευτερεύων εξυπηρετητής DNS: ο κοντινότερος νομαρχιακός κόμβος του ΠΣΔ και ο κεντρικός εξυπηρετητής ονοματολογίας του ΠΣΔ nic.sch.gr Οι σταθμοί εργασίας θα χρησιμοποιούν για caching τον proxy server του εξυπηρετητή του εργαστηρίου. Αν δεν λειτουργεί, για οποιοδήποτε λόγο, ο proxy του εργαστηρίου θα πρέπει να μπορούν οι σταθμοί να τον παρακάμψουν αυτόματα και να επικοινωνούν με το Internet. Πηγή: (Τεχνικής Στήριξης Πληροφοριακών Συστημάτων Σχολικών Μονάδων)

36 Ικρίωμα (Rack) Συγκεντρωτής καλωδίων (Patch Panel) Δικτυακός Εξοπλισμός Δρομολογητής (Router) Μεταγωγέας (Switch) Στο ικρίωμα καταλήγουν όλα τα καλώδια σύνδεσης με τους σταθμούς εργασίας. Σωστός σχεδιασμός τοπολογίας του εργαστηρίου.

37 Καλώδια: Κατηγορία καλωδίωσης 5e (cat5e). Το μήκος του καλωδίου να μην ξεπερνάει τα 90 μέτρα. Οι οδεύσεις των καλωδίων αποτελούνται από πλαστικά κανάλια κλειστού τύπου, λευκού χρώματος. Να μην εγκαθίστανται στο ίδιο κανάλι ή να γειτνιάζουν τα καλώδια του δικτύου με αυτά ισχυρών ρευμάτων. Το καλώδιο να μην τσακίζεται. (Αν υπάρχει ανάγκη για στροφή, αυτή να γίνεται με καμπύλη.) Ο τερματισμός της καλωδίωσης σε patch panel, πρίζες, βύσματα RJ-45 να γίνεται ακολουθώντας το πρότυπο 568Β.

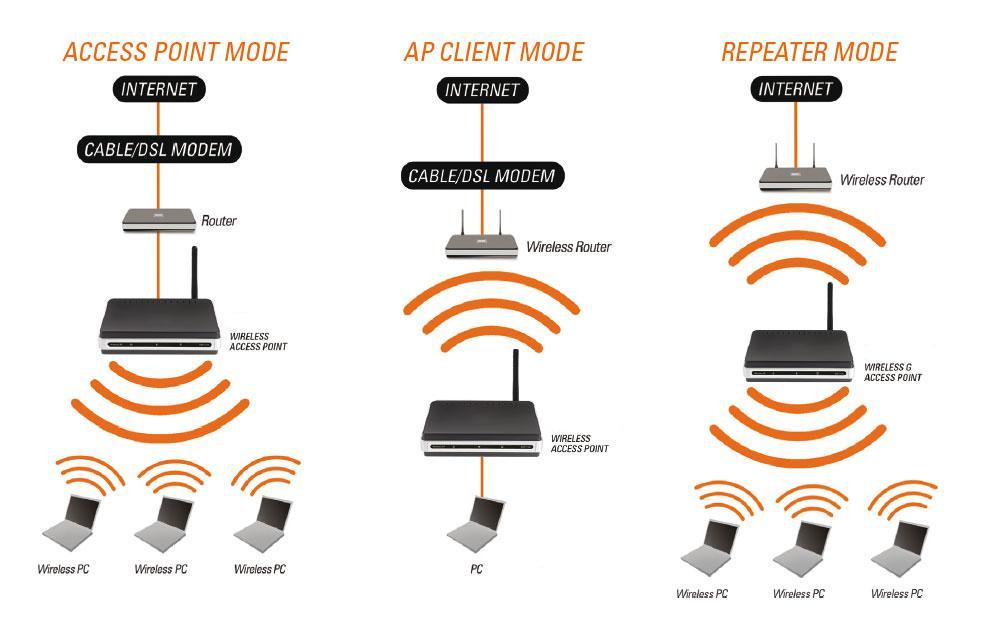

38 Ενεργοποίηση ασύρματου δικτύου router Σύνδεση δικτυακής συσκευής με δυνατότητα ασύρματης ζεύξης σε κατάσταση: Σημείο ασύρματης πρόσβασης (Access point) Σημείο πρόσβασης από ασύρματη αναμετάδοση (Access point client) Επαναλήπτης (Repeater)

39 Προυποθέσεις: Modem με δυνατότητα ασύρματης σύνδεσης που υπάρχει λόγω παλιάς σύνδεσης με πάροχο. Καλώδιο συνδεμένο στο router του σχολικού δικτύου. Υπολογιστής και ένα καλώδιο σύνδεσης απευθείας στο παλιό modem-router Κωδικοί πρόσβασης modem router Γνώση IP διευθύνσεων του σχολικού δικτύου του εργαστηρίου. (π.χ z)

40 Βήμα 1: Συνδέουμε τον υπολογιστή απευθείας στο modem router. Βρίσκουμε την IP διεύθυνση του modem router

41

42 Βήμα 2: Σε ένα φυλλομετρητή πληκτρολογούμε τη διεύθυνση του modem router

43

44 Βήμα 3: Στις ρυθμίσεις τοπικού δικτύου (LAN) του modem router Αλλάζουμε την IP διεύθυνση από π.χ.: σε Και απενεργοποιούμε την υπηρεσία DHCP

45

46

47 Βήμα 4: Ρύθμιση ασύρματης πρόσβασης. Σε ένα φυλλομετρητή πληκτρολογούμε τη νέα διεύθυνση του modem router

48

49 Βήμα 5: Ενεργοποιούμε τη ασύρματη σύνδεση.

50

51 Ελεύθερο Λογισμικό Λογισμικό Ανοικτού Κώδικα

52

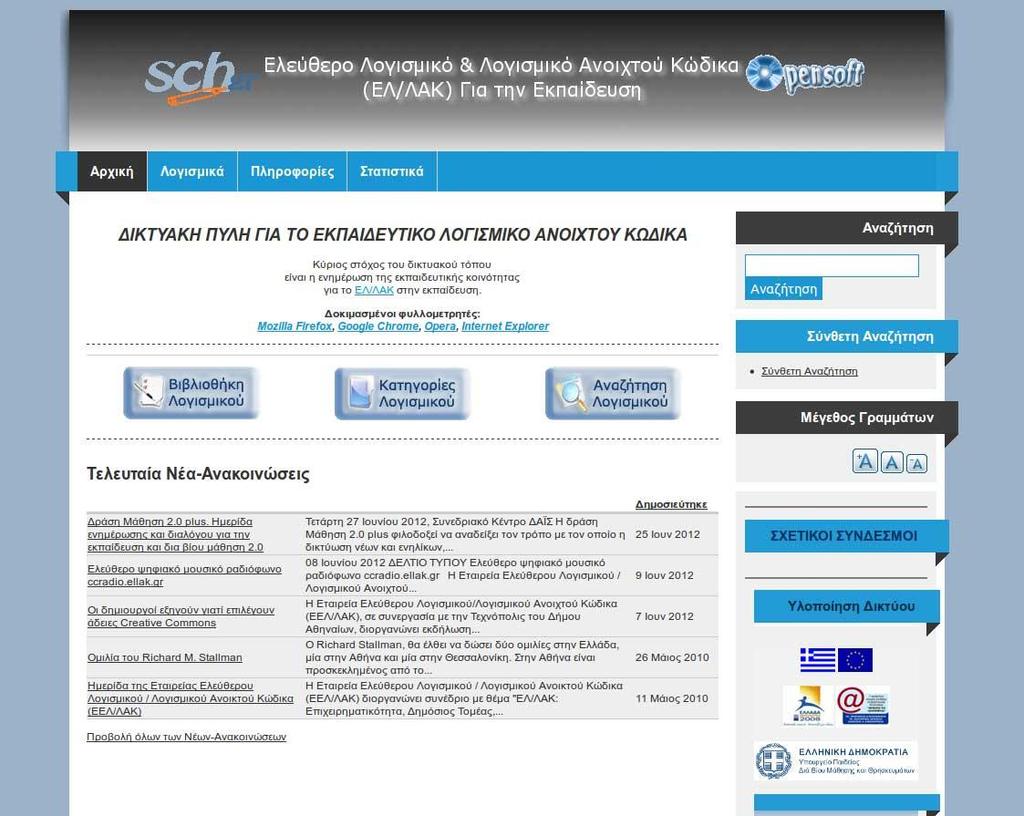

53 Βιβλιοθήκη Λογισμικού Κατηγορίες Λογισμικού Άρθρα Νέα Συνδέσεις

54

55 Single/Dual Boot LTSP (Thin/Fat Clients)

56

57 CD Εγκατάστασης

58

59 Νηπιαγωγείο Δημοτικό Γυμνάσιο nipiagogeio dimotiko gymnasio dim-glossa-a-b dim-anglika-d-e gym-anglika-a-c dim-mathimatika-a-b dim-anglika-st gym-anglika-archarioi-a-c dim-mousiki-a-st dim-eikastika-a-st gym-chimeia-b-c dim-geografia-e-st dim-glossa-a-b dim-glossa-c-d dim-glossa-e-st dim-istoria-c-d dim-koinoniki-pol-agogi-e-st dim-mathimatika-a-b dim-mathimatika-c-d dim-mathimatika-e-st dim-mousiki-a-st dim-thriskeftika-c-d dim-thriskeftika-e-st gym-fysiki-agogi-a-c gym-fysiki-b-c gym-gallika-a-c gym-germanika-a-c gym-irodotou-a-b gym-istoria-a-c gym-omirika-epi-a-b gym-pliroforiki-a-c gym-thriskeftika-a-c gym-topiki-istoria-c gym-viologia-a-c

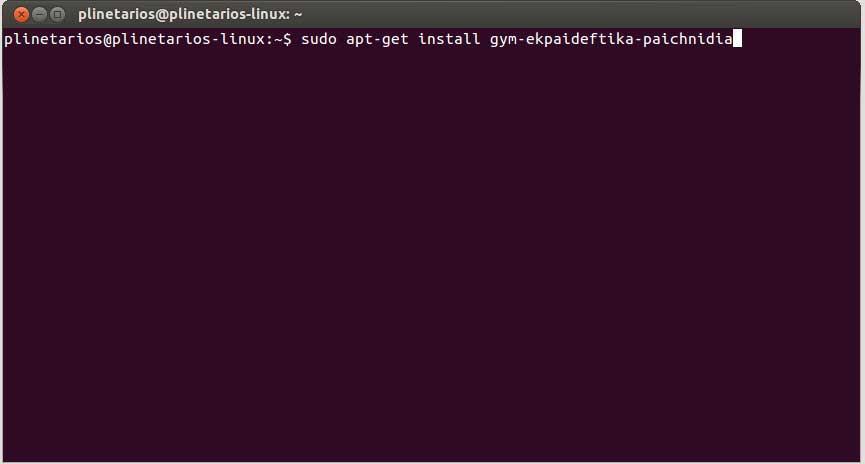

60 Μέσω terminal

61 Μέσω terminal (επιτυχία)

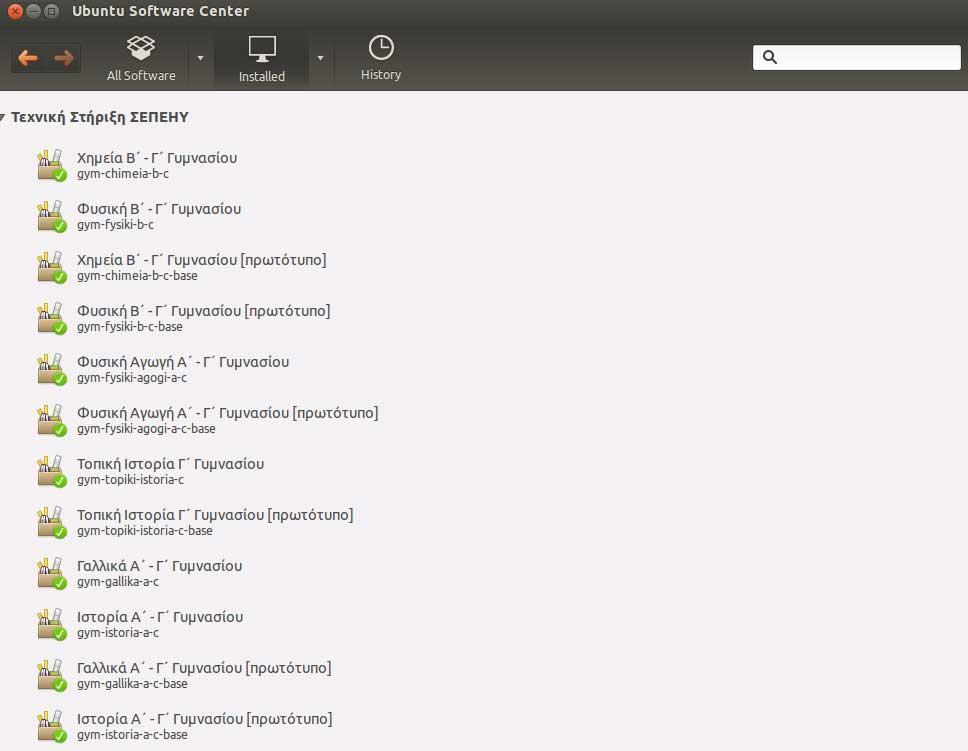

62 Κέντρο Λογισμικού (Software Center)

64

65

66 Terminal

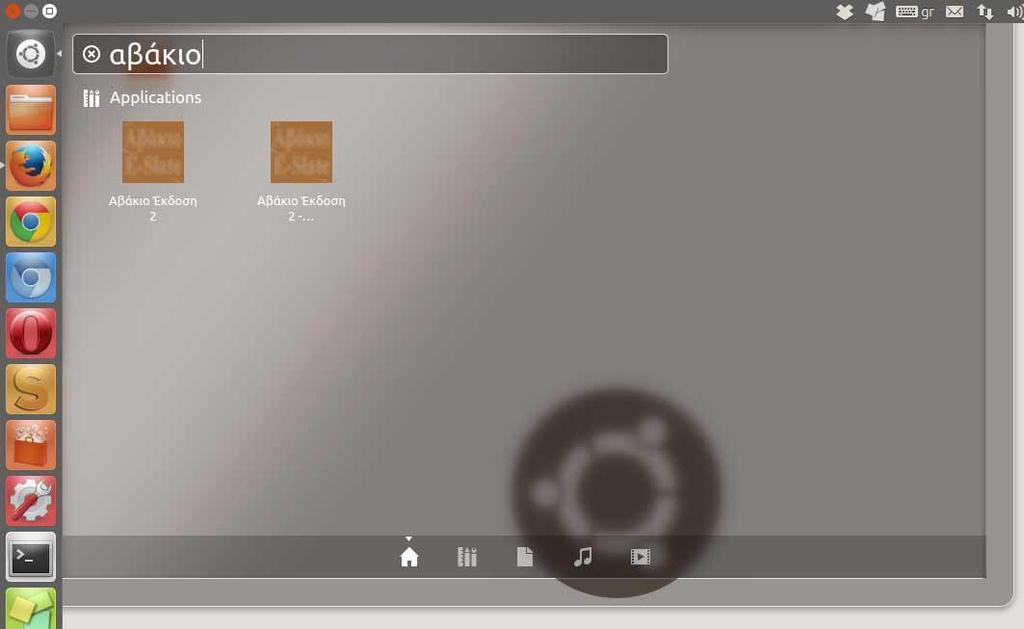

68 Γρήγορη Εκκίνηση

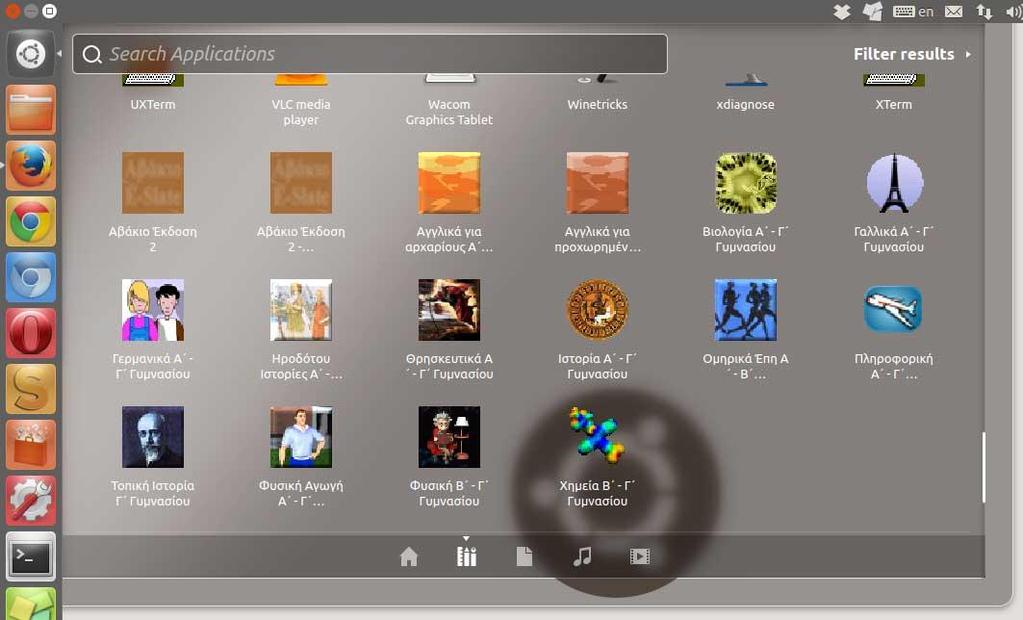

69 Γρήγορη Εκκίνηση (Λίστα)

72 Φωτόδεντρο (

73 Αδυναμία λήψης / αποστολής Γεμάτο mailbox. Χρειάζεται η οριστική διαγραφή μηνυμάτων για να γίνει χώρος. Προτείνεται από webmail Έλεγχος των εξερχομένων και πιθανώς διαγραφή. Έλεγχος του μηνύματος σφάλματος αν εμφανίζει blacklisted (να μας το αναφέρετε). Απενεργοποίηση ασπίδας του avast για τον έλεγχος της αλληλογραφίας. 2 συσκευές που λειτουργούν ως dhcp servers. Στη μια (στο access point) θα πρέπει να γίνει disable το dhcp. Τσακισμένα καλώδια δικτύου Καλώδια που συνδέονται και τα 2 άκρα τους στο switch (loop)

74 Στο google.gr και σε συγκεκριμένα μόνο μηχανήματα εμφανίζει σφάλμα για πιστοποιητικό που έχει λήξει Έλεγχος της ώρας και ημερομηνίας του υπολογιστή. Συνεχή προβλήματα σε έναν ΗΥ στη σύνδεσή του στο δίκτυο. Αν το καλώδιο και το switch είναι οκ, αντικατάσταση κάρτας δικτύου. Αδυναμία πρόσβασης στο διαδίκτυο. Έλεγχος του router αν συγχρονίζει (adsl λαμπάκι σταθερά αναμμένο). Σύνδεση ΗΥ άμεσα στο router. Σύνδεση μέσα από switch => διαπίστωση αν φταίει το switch.

75 Επιβαρυμένη λειτουργία ΗΥ Έλεγχος μήπως υπάρχουν εγκατεστημένα 2 antivirus Απεγκατάσταση περιττών εφαρμογών, όπως toolbars, boosters κλπ. Κοινή χρήση αρχείων στο σχολείο. Δημιουργία κοινόχρηστου φακέλου σε κάποιο μηχάνημα του σχολείου. Υπηρεσία για διαμοιρασμό αρχείων μεταξύ των μελών του σχολείου και μέσω web. Αδυναμία αξιοποίησης υπηρεσιών του ΠΣΔ Συμπλήρωση φόρμας για δημιουργία λογαριασμού στο ΠΣΔ και λήψη του «Έντυπο αίτησης». Συμπλήρωση, υπογραφή και σφραγίδα από διευθυντή και fax στο Άγνωστα μηνύματα σφάλματος. Αναζήτηση στο google

76 Linux Joomla, Wordpress, Drupal Thin client Ubuntu LTSP Διαχείριση εργαστηρίου Αντιμετώπιση προβλημάτων Εγκατάσταση λειτουργικού GHOST Norton Install Δικτυακά Καλές διδακτικές πρακτικές στο εργαστήριο.
