1 4η έκδοση GEONFLEX ÓùëÞíåò äéðëïý äïìçìýíïõ ôïé þìáôïò N750 áðü HDPE ãéá õðüãåéá äßêôõá Προστασία Καλωδίων Αποχέτευση & Αποστράγγιση

2 2 04 ΜΕ ΜΙΑ ΜΑΤΙΆ 06 5 ΛΌΓΟΙ ΓΙΑ ΝΑ ΕΠΙΛΈΞΕΤΕ ΣΩΛΉΝΕΣ ΔΙΠΛΟΎ ΔΟΜΗΜΈΝΟΥ ΤΟΙΧΏΜΑΤΟΣ GEOΝFLEX 08 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΣΩΛΉΝΩΝ GEOΝFLEX ΚΑΙ ΕΞΑΡΤΗΜΆΤΩΝ 12 ΕΝΔΕΙΚΤΙΚA ΠΕΔΊA ΕΦΑΡΜΟΓΉΣ 13 ΠΡΌΣΦΑΤΑ ΈΡΓΑ ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 18 ΒΑΘΜΌΣ ΠΑΡΑΜΌΡΦΩΣΗΣ

3 GEONFLEX GEONFLEX GEONFLEX 3 100% ανακυκλώσιμο προϊόν >7 χρόνια τεχνογνωσίας (από το 2011) μέτρα σωλήνων (από το 2011) 750Ν min μηχανική αντοχή βάσει του Προτύπου ΕΝ N υπερσύγχρονες αυτοματοποιημένες γραμμές παραγωγής 1φορέας πιστοποίησης (VDE) επένδυση 3 συσκευασίες 25/50m (κουλούρες) & 6m (ευθύγραμμες μπάρες) 10 διάμετροι σωλήνων από Ø40 - Ø250

4 4 Η ανάγκη Η υπογειοποίηση των δικτύων κοινής ωφέλειας προς όφελος της ασφάλειας, (αποφυγή έκθεσης σε ακραία καιρικά φαινόμενα, ελαχιστοποίηση μεταφοράς ηλεκτρομαγνητικής ακτινοβολίας) και της αναβάθμισης του αστικού περιβάλλοντος (αυξημένη αισθητική λόγω απουσίας της οπτικής όχλησης). Η έρευνα Ο σχεδιασμός ενός συστήματος σωλήνων στιβαρού, εύκολου στη χρήση, φιλικού προς το περιβάλλον, που θα προστατεύει τα καλώδια από εξωτερικούς παράγοντες, θα διευκολύνει την εγκατάσταση και την προσβασιμότητα στο δίκτυο ενώ θα συνδυάζει τα χαρακτηριστικά που διαθέτει ένας εύκαμπτος (σπιράλ) και ένας άκαμπτος (ευθύγραμμος) σωλήνας. Η τεχνολογία παραγωγής Συγκόλληση δύο διαφορετικών τοιχωμάτων κατά την παραγωγική διαδικασία με τη χρήση της τεχνολογίας διπλής εξώθησης (co-extrusion). Η εξωτερική επιφάνεια του σωλήνα είναι δακτυλιοειδής (corrugated) προσφέροντας την απαραίτητη ευκαμψία ενώ η εσωτερική του είναι λεία για την εξασφάλιση της ομαλής διέλευσης των καλωδίων κατά τη φάση της εγκατάστασης/αντικατάστασης. Η δημιουργία Απόκτηση δύο πλήρως αυτοματοποιημένων γραμμών παραγωγής από τους κορυφαίους ευρωπαϊκούς οίκους, σχεδιασμός και παραγωγή σωλήνων διπλού δομημένου τοιχώματος με την ονομασία GEONFLEX σε διαμέτρους από Ø40 έως Ø250 με την υψηλότερη δυνατή μηχανική αντοχή Ν750 που επιτρέπει το σχετικό Ευρωπαϊκό πρότυπο ΕΝ :2010.

5 5 Το πεδίο εφαρμογής Προστασία υπόγειων δικτύων ενέργειας και τηλεπικοινωνιών σε έργα υποδομής (αυτοκινητόδρομοι, οδικά δίκτυα, σήραγγες, κ.α.), έργα αστικής ανάπτυξης (πεζοδρομήσεις, διαμόρφωση κοινόχρηστων χώρων, αναπλάσεις ιστορικών κέντρων, κ.α.), έργα ΑΠΕ (φωτοβολταϊκά & αιολικά πάρκα), οικοδομικά έργα (παροχές ΔΕΗ), βιομηχανικά κτίρια, εμπορικά κέντρα, συγκροτήματα κατοικιών, κ.α. Το κανάλι διανομής Ένα πλήρες εξουσιοδοτημένο δίκτυο διανομής ηλεκτρολογικού υλικού, με περισσότερα από 500 σημεία πώλησης, που καλύπτουν όλη την Ελληνική και Κυπριακή επικράτεια, και εξυπηρετούνται σε καθημερινή βάση από τον ιδιόκτητο στόλο των 17 φορτηγών οχημάτων της εταιρίας. Το αποτύπωμα 100% ανακυκλώσιμες πλαστικές πρώτες ύλες, που ικανοποιούν τους ευρωπαϊκούς κανονισμούς REACH και RoHS περί χρήσης χημικών και επικίνδυνων ουσιών αντίστοιχα, και μπορούν να ανακυκλωθούν, στο τέλος του κύκλου ζωής του προϊόντος, χωρίς να επιβαρύνουν το περιβάλλον.

6 6 5 ëüãïé ãéá íá åðéëýîåôå óùëþíåò GEONFLEX

7 Ελαφρύτεροι Λόγω της ειδικής γεωμετρίας του εξωτερικού τοιχώματος (κυματοειδές), οι σωλήνες GEONFLEX επιτυγχάνουν υψηλές μηχανικές αντοχές με σημαντικά χαμηλότερο βάρος έναντι των αντίστοιχων σωλήνων μονού τοιχώματος (συμπαγές τοίχωμα). Κατά συνέπεια είναι ελαφρύτεροι γεγονός που διευκολύνει την αποθήκευση, τη μεταφορά καθώς και την εγκατάστασή τους. Ανθεκτικότεροι Λόγω της αυξημένης αντοχής τους στη συμπίεση, περισσότερο από τα ελάχιστα όρια που ορίζει το Ευρωπαϊκό πρότυπο ΕΝ :2010, οι σωλήνες GEONFLEX μπορούν να τοποθετηθούν ακόμα και σε μικρότερα βάθη ορυγμάτων, ενέργεια που εφόσον φέρει την έγκριση του μελετητή, μπορεί να μειώσει σημαντικά το κόστος των εργασιών διατηρώντας την ασφάλεια στο ανώτερο επίπεδο. Εύχρηστοι Φορτώνονται και μεταφέρονται σχετικά εύκολα, λόγω του μειωμένου βάρους και της σωστής συσκευασίας τους, ενώ αποθηκεύονται σε υπαίθριους χώρους λόγω της εξαιρετικής αντοχής τους στην υπεριώδη ηλιακή ακτινοβολία. Έπειτα, κόβονται εύκολα και γρήγορα με τη χρήση απλών επαγγελματικών εργαλείων κοπής. Οικονομικότεροι Η εξοικονόμηση κόστους και χρόνου εγκατάστασης είναι τεράστια αν ληφθούν υπόψη τα πολύ χαμηλότερα κόστη των υλικών καθώς και η γρήγορη και ασφαλής εγκατάσταση που εξασφαλίζουν το χαμηλό βάρος, η ευκολία μεταφοράς και η συναρμολόγηση χωρίς τη χρήση εργαλείων! 100% φιλοπεριβαλλοντικοί Οι σωλήνες GEONFLEX παράγονται από υψηλής πυκνότητας πολυαιθυλένιο που δεν περιέχει αλογονούχες ουσίες, είναι πλήρως ανακυκλώσιμο και έχει πολύ χαμηλό περιβαλλοντικό αποτύπωμα. και κάτι ακόμα... Το εσωτερικό τους τοίχωμα ενσωματώνει δύο καινοτομίες: 1 Δεν αποτελεί ελκυστική τροφή για τρωκτικά απομακρύνοντας μια πιθανή αιτία για ζημιά στο δίκτυο και κατ επέκταση ένα απρόβλεπτο κόστος επιδιόρθωσης. 2 Διευκολύνει την όδευση των καλωδίων λόγω της σημαντικής (περίπου 50%) μείωσης των τριβών που επιτυγχάνει το ειδικό Slip που ενσωματώνεται σε αυτό κατά την παραγωγική διαδικασία.

8 8 ŸáñáêôçñéóôéêÜ óùëþíùí GEONFLEX êáé åîáñôçìüôùí GREEN PRODUCT ΟΝΟΜΑΣΊΑ ΠΡΟΪΌΝΤΟΣ Κατηγορία προϊόντος Αντοχή στη συμπίεση Αντοχή στην κρούση Θερμοκρασιακή αντοχή Πρώτη ύλη παραγωγής Βαθμός στεγανότητας Διαδίδει τη φλόγα Χρώμα Αντοχή στη γήρανση Απωθητικό τρωκτικών Μείωση τριβών Οδηγός όδευσης καλωδίων Φιλικό προϊόν Πρότυπο παραγωγής Οδηγία εναρμόνισης Έλεγχος δοκιμών Ονομαστικές εξ. διάμετροι Μήκος σωλήνων Συσκευασία GEONFLEX Εύκαμπτος σωλήνας Ν Nt (Type 750) Κατηγορία Ν -5 0 C έως C Υψηλής πυκνότητας πολυαιθυλένιο (HDPE) GEONFLEX Άκαμπτος σωλήνας Ν Nt (Type 750) Κατηγορία Ν -5 0 C έως C IP44 απλή σύνδεση σωλήνας μούφας ΙΡ68 σύνδεση σωλήνας μούφας με χρήση κόλλας στεγανοποίησης KOUVIDIS Ναι Ανοικτό γκρι RAL 7035 (εξωτ. τοίχωμα) Μαύρο RAL 9004 (εσωτ. τοίχωμα) Αντοχή στην υπεριώδη ηλιακή ακτινοβολία (UV) περισσότετο από 5 χρόνια Μη ελκυστική τροφή για τρωκτικά λόγω οικολογικού απωθητικού υλικού που βρίσκεται στο εσωτερικό τοίχωμα Ειδικό υλικό (slip) επιταχύνει την όδευση των καλωδίων λόγω σημαντικής μείωσης των τριβών Υλικό PET - Αντοχή στον εφελκυσμό 650Nt Ελεύθερο αλογόνων και βαρέων μετάλλων (RoHS) ΕΝ :2010 Νέα Οδηγία Χαμηλής Τάσης 2014/35/ΕΕ (LVD) Ø40, Ø50, Ø63, Ø75, Ø90, Ø110, Ø125, Ø160, Ø200 Κουλούρες 50m: Ø40 έως Ø125 25m: Ø40 έως Ø200 Πιστοποιητικό δοκιμών από VDE Κουλούρες 50m: μια μούφα σύνδεσης με άγκιστρα και μια τάπα προστασίας Κουλούρες 25m: δύο τάπες προστασίας Ø75, Ø90, Ø110, Ø125, Ø160, Ø200, Ø250 Μπάρες 6m Σημείωση: Τα αποτελέσματα ελέγχου ασφαλείας από το Γερμανικό Ινστιτούτο δοκιμών VDE των σωλήνων GEONFLEX είναι διαθέσιμα στην ιστοσελίδα της εταιρίας

9 9 GEONFLEX N750 Εύκαμπτος σωλήνας kg (25/50m) 25/50m (m) Τύπος Κωδικός (m) Ø40 Ø50 Ø63 Ø75 Ø90 Ø110 Ø m m m m m m m m m m m m m m Ø m Ø m Σημείωση 1: Οι συσκευασίες των 50m περιλαμβάνουν εσωτερικό οδηγό όδευσης καλωδίων, μία προστατευτική τάπα και μια μούφα σύνδεσης με άγκιστρα. Σημείωση 2: Οι συσκευασίες των 25m περιλαμβάνουν εσωτερικό οδηγό όδευσης καλωδίων και δύο προστατευτικές τάπες. Σημείωση 3: Στις συσκευασίες των 50m ένα επιπλέον τσέρκι ασφαλείας τοποθετείται στο 25 o μέτρο έτσι ώστε η συσκευασία να διατηρήσει αμετάβλητο το αρχικό της σχήμα εφόσον ανοιχθεί. GEONFLEX N750 Άκαμπτος σωλήνας * Τύπος Κωδικός m kg m Ø Ø Ø Ø Ø Ø Ø * Διατίθεται κατόπιν παραγγελίας

10 10 ΜΟΥΦΕΣ ΣΥΝΔΕΣΗΣ ΜΕ ΑΓΓΙΣΤΡΑ Παράγονται από υψηλής πυκνότητας πολυαιθυλένιο (HDPE) σύμφωνα με το Ευρωπαϊκό πρότυπο ΕΝ Έχουν εξαιρετική αντοχή στην υπεριώδη ηλιακή ακτινοβολία UV. Φέρουν τρία διπλά εσωτερικά άγκιστρα περιμετρικά σε κάθε πλευρά. Διαθέτουν εσωτερικό χείλος τερματισμού. Ο σχεδιασμός τους, προεξέχων χείλος εισόδου και κωνική εσωτερική κλίση, διευκολύνει την είσοδο και την συγκράτηση των σωλήνων. Εξασφαλίζουν βαθμό στεγανότητας IP 44 (απλή σύνδεση) και ΙΡ 68 (σύνδεση με χρήση κόλλας KOUVIDIS). ΤΑΠΕΣ ΠΡΟΣΤΑΣΙΑΣ Παράγονται από χαμηλής πυκνότητας πολυαιθυλένιο (LDPE) και συσκευάζονται μαζί με τους σωλήνες GEOΝFLEX. Διαθέτουν οπή εξαερισμού (ventilation hole) που αποτρέπει την απόρριψη της τάπας από τον σωλήνα σε πιθανή διαστολή του αέρα στο εσωτερικό του σωλήνα από αύξηση της θερμοκρασίας. Διατηρούν καθαρό το εσωτερικό του σωλήνα. Έχουν εξαιρετική αντοχή στην υπεριώδη ηλιακή ακτινοβολία UV. ΚΟΛΛΑ KOUVIDIS Η κόλλα KOUVIDIS είναι ιδανική για τη σύνδεση των σωλήνων GEONFLEX με τις μούφες σύνδεσης με άγκιστρα εξασφαλίζοντας βαθμό στεγανότητας ΙΡ68. Έχει τα εξής χαρακτηριστικά: είναι ελεύθερη σιλικόνης, ισοκυανίου, διαλυτών και αλογόνων συγκολλάει και στεγανοποιεί πλαστικά HDPE, PC, PVC, PS, PP, LDPE με όλους τους μεταξύ τους συνδυασμούς έχει αντοχή στο γλυκό και θαλασσινό νερό αντοχή στη γήρανση σταθεροποίηση έναντι της υπεριώδους ηλιακής ακτινοβολίας μπορεί να συγκολλήσει υγρές επιφάνειες παρέχει μόνιμη ελαστικότητα είναι κατάλληλη για συγκόλληση μετάλλων, ξύλου, γυαλιού, κεραμικών, κ.α έχει δυνατότητα εξασφάλισης στεγανότητας ΙΡ 68. ΠΕΤΟΝΙΆ Η πετονιά τοποθετείται στο εσωτερικό των σωλήνων κατά τη διάρκεια της παραγωγικής διαδικασίας. Παράγεται από πολυεστερικό υλικό PET. Έχει ελάχιστη αντοχή στον εφελκυσμό 650Nt (βάσει του ευρωπαϊκού προτύπου ΕΝ ISO 2062) Είναι πάχους 1,2mm και έχει ειδική διαμόρφωση στην επιφάνεια της, ώστε να μην τραυματίζει τον χρήστη κατά τη χρήση.

11 11 ΜΟΥΦΕΣ ΣΥΝΔΕΣΗΣ με άγκιστρα (τεμ.) Tύπος Κωδικός Ø Ø Ø Ø Ø Ø Ø Ø Ø ΤΑΠΕΣ ΠΡΟΣΤΑΣΙΑΣ (τεμ.) Tύπος Κωδικός Ø Ø Ø Ø Ø Ø Ø Ø Ø ΚΟΛΛΑ συγκράτησης και στεγανοποίησης KOUVIDIS (τεμ.) Tύπος Κωδικός ΛΕΥΚΟ x310ml - ΛΙΠΑΝΤΙΚΟ σωλήνων και εξαρτημάτων KOUVIDIS (τεμ.) Tύπος Κωδικός ΛΕΥΚΟ kg -

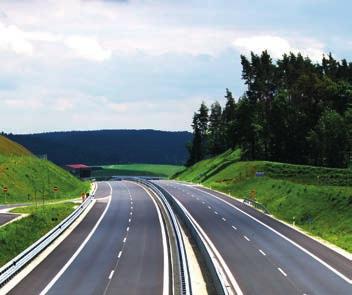

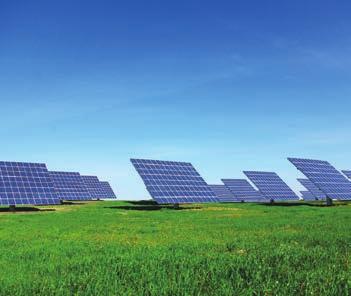

12 12 φωτοβολταϊκά πάρκα αιολικοί σταθμοί οδικά δίκτυα υπαίθροι χώροι åíäåéêôéêü ðåäßá åöáñìïãþò GEONFLEX Εύκαμπτος σωλήνας Oι ιδανικοί σωλήνες για την προστασία υπογείων δικτύων σε έργα υποδομών όπως κτίρια (παροχές ηλεκτρικού ρεύματος), έργα οδοφωτισμού, τηλεπικοινωνίες, σταθμοί ηλεκτρικής ενέργειας από ΑΠΕ (φωτοβολταϊκά & αιολικά πάρκα), κ.α. Δύσκολα σημεία του εδάφους που μπορούν να αποτελέσουν εμπόδιο στη διέλευση, αποφεύγονται με μεγάλη ευκολία λόγω της εξαιρετικής ευκαμψίας τους. GEONFLEX Άκαμπτος σωλήνας Η κατάλληλη λύση για υπόγεια δικτύωση σε περιοχές που το έδαφος δέχεται μεγάλες και μόνιμες καταπονήσεις (π.χ. οδοποιίες) από εξωτερικά φορτία. Ο σχεδιασμός τους είναι τέτοιος που τους επιτρέπει να επιτυγχάνουν υψηλά επίπεδα αντοχής στη συμπίεση μεγαλύτερα των 750Νt.

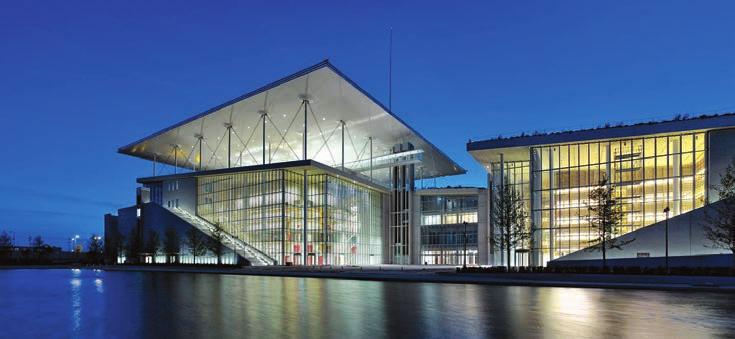

13 13 1 Ενδεικτικά κάποια τελευταία έργα που πραγματοποιήθηκαν τη χρονική περίοδο και εμπιστεύθηκαν τους σωλήνες GEONFLEX Κέντρο Πολιτισμού Ίδρυμα Σταύρος Νιάρχος Ελλάδα (Αθήνα) Έργα Πολιτισμού 2 Βιομηχανία Χαλκόρ Ελλάδα (Αθήνα) Βιομηχανικοί Χώροι 3 Γαλακτοβιομηχανία ΘΕΣγάλα Ελλάδα (Λάρισα) Βιομηχανικοί Χώροι 4 Anemos Luxury Grand Resor Ελλάδα (Κρήτη) Ξενοδοχειακές μονάδες 5 Ξενοδοχείο Eagle Villas Ελλάδα (Χαλκιδική) Ξενοδοχειακές μονάδες 6 Ξενοδοχείο Miramare (Ανακαίνιση) Ελλάδα (Κέρκυρα) Ξενοδοχειακές μονάδες 7 Κατάστηματα Jumbo & AB Βασιλόπουλος Ελλάδα (Κεφαλονιά) Εμπορικά κτίρια 8 Αιολικό Πάρκο Νεστάνης Ελλάδα (Αρκαδία) Έργα ΑΠΕ 9 Φωτοβολταϊκό Πάρκο 14ΜW Μαυριτανία Έργα ΑΠΕ 10 Βιολογικός καθαρισμός Δήμου Μολάων Ελλάδα (Λακωνία) Έργα Υποδομής 11 Ανάπλαση Αστικού Δικτύου Κώ Ελλάδα (Δωδεκάνησα) Έργα Υποδομής 12 Λατομείο Χόντος Ελλάδα (Αρκαδία) Έργα Υποδομής 13 Χιονοδρομικό Κέντρο Παρνασσού Ελλάδα (Φωκίδα) Έργα Υποδομής 14 Σ.Ε.Α ΝΙΚΑΙΑΣ Λάρισας Ελλάδα (Λάρισα) Έργα Υποδομής 15 Ξενοδοχειακή μονάδα Όμίλου Καράτζη (υπό κατασκευή) Ελλάδα (Κρήτη) Κέντρο Πολιτισμού Ίδρυμα Σταύρος Νιάρχος ðñüóöáôá ìåãüëá Ýñãá Έργο Τοποθεσία Είδος Ξενοδοχειακές μονάδες

14 Περιγραφή ζωνών πλήρωσης ορύγματος Περιοχή πάνω από τη ζώνη του αγωγού 2. Επικάλυψη 3. Πλευρική πλήρωση 4. Άνω στρώση έδρασης 5. Κάτω στρώση έδρασης 6. Ζώνη έδρασης 7. Ζώνη αγωγού 8. Βάθος ορύγματος 9. Πλάτος ορύγματος 10. Όδοστρωσία, εάν υπάρχει 9 ïäçãßåò åãêáôüóôáóçò Ή εγκατάσταση σωλήνων σε υπόγεια δίκτυα απαιτεί μια σειρά εκτέλεσης εργασιών, που ορίζονται από τη μελέτη, ώστε να διασφαλιστούν η ασφάλεια των εργασιών καθώς και η ίδια η ηλεκτρολογική εγκατάσταση. Παρακάτω ακολουθούν κάποιες καλές πρακτικές ασφαλούς εγκατάστασης καθώς και οι προδιαγραφές βάσει του Προτύπου ΕΝ 1610.

15 15 Βασικά στοιχεία ορυγμάτων Η εκσκαφή ενός ορύγματος εγκατάστασης σωλήνων θα πρέπει να γίνεται με προσοχή ώστε να εξασφαλίζεται μια ομαλή και ομοιόμορφη επιφάνεια έδρασης. Καλό είναι τα ορύγματα να μην ανοίγονται πολύ πριν την τοποθέτηση των σωλήνων και η επίχωση να γίνεται το συντομότερο δυνατόν αμέσως μετά την τοποθέτηση τους. Κάποια βασικά κριτήρια ελέγχου της ορθότητας των εργασιών που αφορούν το όρυγμα είναι τα εξής:»»»»»»» Η κλίση και η στάθμη του πυθμένα σύμφωνα με τις προβλεπόμενες υψομετρικές διαφορές. Οι διαστάσεις των διατομών εκσκαφής. Οι διαστάσεις και οι μηχανικές αντοχές των σωλήνων. Η ομαλότητα των επιφανειών των ορύγματος, πυθμένα και παρειών. Η απομάκρυνση των επιφανειακών και υπόγειων υδάτων. Η διαλογή, επαναχρησιμοποίηση και προσωρινή αποθήκευση των προϊόντων εκσκαφής και Η απομάκρυνση των ακατάλληλων. Διαστάσεις ορύγματος Τα ορύγματα θα πρέπει να έχουν το πλάτος και το βάθος που καθορίζει η μελέτη. Αυτά πρέπει να είναι τα ελάχιστα απαιτούμενα για την έντεχνη εγκατάσταση του υπόγειου δικτύου και τη συμπύκνωση των υλικών επίχωσης, σύμφωνα με τη διάμετρο του σωλήνα και το βάθος τοποθέτησής του. Το ελάχιστο πλάτος του ορύγματος συνιστάται να είναι το μεγαλύτερο από τις τιμές που προκύπτουν από τους 2 παρακάτω πίνακες: Ελάχιστο συνιστώμενο πλάτος ορύγματος σε σχέση με την εξωτερική διάμετρο του σωλήνα Ονομαστική διάμετρος (DN) Ελάχιστο πλάτος ορύγματος (ΟD + Χm) 225 OD + 0,4 Όπου OD (Outside diameter) η εξωτερική διάμετρος του σωλήνα Ελάχιστο συνιστώμενο πλάτος ορύγματος σε σχέση με το βάθος ορύγματος Βάθος ορύγματος (m) Ελάχιστο πλάτος ορύγματος (m) < 1 Δεν απαιτείται ελάχιστο πλάτος 1 1,75 0,80 > 1,75 4,00 0,90 > 4,00 1,00 σωλήνες με εξωτερική διάμετρο OD μέχρι και 200mm Διαφοροποιήσεις στα παραπάνω συνιστώμενα ελάχιστα πλάτη μπορούν να προκύψουν στην περίπτω- ση που δεν απαιτείται η εργασία προσωπικού εντός του ορύγματος ή σε άλλες ειδικές περιπτώσεις. Ένας πολύ σημαντικός παράγοντας που πρέπει να λαμβάνεται υπόψη, κατά την επιλογή των παραπάνω μεγεθών, είναι η εγκατάσταση περισσότερων του ενός σωλήνα στο όρυγμα. Υλικά ορύγματος Η καταλληλότητα των εδαφικών υλικών για την επανεπίχωση των ορυγμάτων υπόγειων δικτύων εξαρτάται από τις εδαφοτεχνικές ιδιότητες και την ικανότητα συμπύκνωσής τους. Τα υλικά επανεπίχωσης μπορούν να λαμβάνονται από τα προϊόντα εκσκαφής. Όταν αυτά δεν καλύπτουν τις σχετικές απαιτήσεις, δεν επαρκούν ή δεν είναι διαθέσιμα, τότε θα πρέπει να επιλέγονται κατάλληλα υλικά όπως ορίζει η μελέτη. Συνιστάται η αποφυγή ύπαρξης υλικών επίχωσης με διάμετρο μεγαλύτερη των 22mm. Είναι αναγκαίο επίσης, τα υλικά επίχωσης να είναι απαλλαγμένα από οργανικές ουσίες (όπως φύλλα, ρίζες, χλόη κτλ.), χιόνι και πάγο, διότι η περιεκτικότητά τους σε νερό επηρεάζει τη συμπύκνωση. Τα ορύγματα πρέπει να προστατεύονται από επιφανειακά νερά. Καλό είναι να χρησιμοποιηθούν αντλίες για την απομάκρυνση και παροχέτευση πιθανών νερών προς παρακείμενους φυσικούς αποδέκτες ή άλλους κατάλληλους αποδέκτες. Εγκατάσταση Παραλαβή και μεταφορά στο σημείο εγκατάστασης Οι σωλήνες και τα εξαρτήματα τους πρέπει να ελέγχονται, κατά την παράδοση, ότι φέρουν τη σωστή σήμανση και ότι πληρούν όλες τις απαραίτητες προδιαγραφές που ορίζει η μελέτη. Πριν την εγκατάσταση πρέπει να επιθεωρούνται με προσοχή για τον εντοπισμό πιθανών φθορών.

16 16 Αποθήκευση Οι σωλήνες πρέπει να μεταφέρονται, φορτώνονται/ εκφορτώνονται και αποθηκεύονται με τέτοιο τρόπο ώστε να διασφαλίζεται η ακεραιότητα τους. Δεν πρέπει να τοποθετούνται δίπλα σε ανοικτά ορύγματα, ενώ ο χώρος αποθήκευσης τους πρέπει να είναι καθαρός και να μην περιέχει ξένα σώματα, π.χ. αιχμηρούς λίθους που θα μπορούσαν να προκαλέσουν πιθανή ζημιά. Τοποθέτηση Σε περίπτωση διακοπής της διαδικασίας εγκατάστασης, είτε λόγω προσωρινής παύσης των εργασιών είτε λόγω πρόβλεψης για μελλοντική σύνδεση, οι άκρες των σωλήνων θα πρέπει να σφραγίζονται με προστατευτικές τάπες. Οι τάπες δεν θα πρέπει να αφαιρούνται πριν τη διαδικασία σύνδεσης. Η περιοχή του σωλήνα που θα έλθει σε επαφή με το εξάρτημα σύνδεσης (μούφα) πρέπει να είναι καθαρή και χωρίς φθορές. ΚΑΛΕΣ ΠΡΑΚΤΙΚΕΣ: Συνίσταται η χρήση εξωτερικών ταπών που προστατεύουν το εσωτερικό των σωλήνων από υγρά σωματίδια, έντομα και τρωκτικά. Συνδεσιμότητα Κατά τη διαδικασία σύνδεσης (μούφα, φρεάτιο, κλπ) πρέπει να εξασφαλιστεί ότι δεν πρέπει να περάσουν ξένα σώματα στο εσωτερικό των σωληνώσεων. Για να επιτευχθεί αυτό θα πρέπει να δοθεί ιδιαίτερη προσοχή κατά την κοπή και τη συναρμολόγηση του σωλήνα. Διαμόρφωση ορύγματος Μετά την ολοκλήρωση των εργασιών διάνοιξης του ορύγματος, τη διαμόρφωση και τον έλεγχο του πυθμένα ακολουθεί η έδραση του σωλήνα και η επίχωσή του με το προβλεπόμενο από τη μελέτη υλικό. Συνιστάται η έδραση του σωλήνα να γίνεται σε υπόστρωμα (κάτω στρώση) 100mm σε γαιώδη εδάφη και 150mm σε βραχώδη ή σκληρά εδάφη, ενώ η επικάλυψη αντίστοιχα να εκτείνεται κατά 300mm πάνω από την κορυφή της εξωτερικής διαμέτρου του σωλήνα (βλ. σχήμα). Η πλήρωση και συμπύκνωση του ορύγματος συνιστάται να γίνεται ταυτόχρονα και από τις δύο πλευρές του σωλήνα. Η συμπύκνωση προτείνεται να γίνεται από την παρειά του ορύγματος προς τον σωλήνα κατά ομοιόμορφες στρώσεις με χρήση χειροκίνητου εξοπλισμού. Η συμπύκνωση με μηχανικά μέσα δεν πρέπει να γίνεται σε βάθος περιοχής πάνω από τη ζώνη του αγωγού μικρότερο από 300mm. Ο βαθμός της συμπύκνωσης πρέπει να προβλέπεται στη μελέτη. Για την επιλογή του μηχανικού μέσου συμπύκνωσης, του αριθμού διελεύσεων, του πάχος των στρώσεων συμπύκνωσης πρέπει να λαμβάνεται υπόψη το είδος του υλικού συμπύκνωσης καθώς και του σωλήνα που θα τοποθετηθεί στο όρυγμα. Τα παραπάνω πρέπει να συμμορφώνονται κατά προτεραιότητα με τις προβλεπόμενες από τη μελέτη προδιαγραφές. Έλεγχος Κατά τη διάρκεια της εγκατάστασης πρέπει να διεξάγονται, πέρα των οπτικών, έλεγχοι για την πιθανή παραμόρφωση των σωλήνων, την αλλαγή του βαθμού συμπίεσης, καθώς και την επάρκεια/αποτελεσματικότητα της έδρασης. Ο έλεγχος του βαθμού συμπίεσης που δέχεται ο σωλήνας πρέπει να γίνεται καθ όλη τη διάρκεια των εργασιών. Η επιφάνεια έδρασης πρέπει να ελέγχεται επιμελώς και να ικανοποιεί τις απαιτήσεις της μελέτης ως προς τις κλίσεις και την ομαλότητα της. ΠΡΟΣΟΧΗ: Οι παραπάνω πληροφορίες αποτελούν ένα ενημερωτικό οδηγό ασφαλούς διάνοιξης ορυγμάτων και εγκατάστασης σωλήνων προστασίας καλωδίων όπως ορίζει το Ευρωπαϊκό πρότυπο ΕΝ 1610 (Construction and testing of drains and sewers). ΔΕΝ πρέπει σε καμία περίπτωση να χρησιμοποιούνται ως προδιαγραφή ή να συγχέονται με τις προδιαγραφές που ορίζει η εκάστοτε μελέτη.

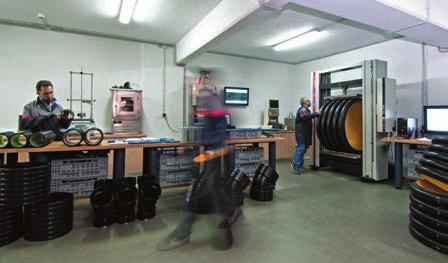

17 17 Κωδικός ταξινόμησης (βάσει του ευρωπαϊκού προτύπου ΕΝ ) Τεστ αντοχής στην κρούση Ελαφρύς (L) Κανονικός (Ν) Ονομαστική διάσταση σωλήνα (mm) Μάζα σφυριού (kg) +1% - 0% Ύψος Πτώσης (mm) 1% Ενέργεια Κρούσης (Joule) Μάζα σφυριού (kg) +1% - 0% Ύψος Πτώσης (mm) 1% Ενέργεια Κρούσης (Joule) έως έως 140 > Τεστ αντοχής στη συμπίεση (βάσει του ευρωπαϊκού προτύπου ΕΝ ) Κατάταξη Αντοχή στη συμπίεση Δύναμης συμπίεσης (Νt) Type 250 Type 450 Type Το εργαστήριο ελέγχου δοκιμών του Τμήματος Ποιότητας και Ποιοτικού Ελέγχου της KOUVIDIS. Περιγραφή προϊόντος Επεξήγηση ετικέτας GEONFLEX DOUBLE STRUCTURED WALL HDPE CONDUITS GEONFLEX ROPERTIES EN min 800Nt (type 750) / Impact resistance Normal duty IP44 / Temperature resistance -5 0 C / C Ø200 Light Grey RAL m N750 CODE: S / Halogen free Διάμετρος σωλήνα Μήκος σωλήνα Κατηγορία μηχανικών αντοχών Ιδιότητες προϊόντος

18 18 Βαθμός παραμόρφωσης (υπόδειγμα βαθμού παραμόρφωσης του σωλήνα GEONFLEX κάτω από ορισμένες συνθήκες) Βασικές παράμετροι: CEN/TR :2007 "Σχεδιασμός κατασκευής εγκιβωτισμένων σωληνογραμμών που υπόκεινται σε ποικίλες συνθήκες φόρτισης - Μέρος 3: Κοινή μέθοδος" Ύπόγεια εγκατάσταση με επιχωμάτωση Συνθήκες μέτριου κυκλοφοριακού φορτίου Εγκατάσταση μονού σωλήνα & καλωδίου Χωρίς επίδραση υδροφόρου ορίζοντα Ζώνη σωλήνα: Gs2 - SP3 Γωνία έδρασης: Έδαφος: Gs4 - SN2 Συμπύκνωση εδάφους και επιχωμάτωσης: 90% - 92% Dpr Παράδειγµα αντοχής συστήµατος GEONFLEX σε στατικό φορτίο, σε συγκεκριµένες συνθήκες φόρτισης Παραµόρφωση (%) 7% 6% 5% 4% 3% 2% ø40 ø50 ø63 ø75 ø90 ø110 ø125 ø160 ø200 Συνιστόµενη µέγιστη παραµόρφωση 1% 0% 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 Βάθος επικάλυψης (m) Το παραπάνω αποτελεί ένα παράδειγμα αντοχής των σωλήνων GEONFLEX σε συγκεκριμένο στατικό φορτίο και σε συγκεκριμένες συνθήκες φόρτισης. Αποτελεί έναν οδηγό προκειμένου να γίνει κατανοητός ο βαθμός παραμόρφωσης του σωλήνα και οι αντοχές του. Σε καμία περίπτωση δεν μπορεί να χρησιμοποιηθεί ως προδιαγραφή ή να συγκριθεί με τις προδιαγραφές που ορίζει η εκάστοτε μελέτη.

19 19 ΠΡΟΣΟΧΗ Στην Ελλάδα και στην Κύπρο, δυστυχώς ακόμη και σήμερα, συνεχίζει να γίνεται χρήση υδραυλικών σωλήνων, συνήθως αποχέτευσης, για την προστασία καλωδίων σε υπόγεια δίκτυα. Η χρήση τέτοιων σωλήνων αντιτίθεται άμεσα στην ευρωπαϊκή και εθνική νομοθεσία σχετικά με την εφαρμογή της Ευρωπαϊκής Οδηγίας χαμηλής τάσης 2014/35/ΕΕ. Όμως πέρα των θεμάτων νομιμότητας, πρέπει να λαμβάνεται υπόψη ότι οι υδραυλικοί σωλήνες είναι σχεδιασμένοι και ελέγχονται για την καταλληλότητα τους σε άλλα πεδία εφαρμογής, όπως για παράδειγμα η αποχέτευση λυμάτων, τα οποία δεν έχουν σχέση με την προστασία καλωδίων κάτω από το έδαφος. Αυτό το γεγονός, δημιουργεί σοβαρά θέματα ασφάλειας της εγκατάστασης τόσο κατά τη φάση της κατασκευής όσο και κατά τη φάση λειτουργίας του δικτύου. Επιπρόσθετα, η χρήση των υδραυλικών σωλήνων αυξάνει δραστικά τα κόστη προμήθειας και εγκατάστασης του δικτύου, αφού είναι ακριβότεροι, βαρύτεροι (έως και 50%), απαιτούν περισσότερο χρόνο και χώρο για τη μεταφορά τους, περισσότερες συνδέσεις και διάρκεια τοποθέτησης. Οι σωλήνες υπόγειων ηλεκτρολογικών δικτύων, υπόκεινται μέσω του εναρμονισμένου Ευρωπαϊκού προτύπου ΕΛΟΤ EN :2010 στην νέα Ευρωπαϊκή Οδηγία χαμηλής τάσης 2014/35/ΕΕ που αφορά τη διαθεσιμότητα του ηλεκτρολογικού υλικού που προορίζεται να χρησιμοποιηθεί εντός ορισμένων ορίων τάσης (50V 1000V για το εναλλασσόμενο ρεύμα και 75V 1500V για το συνεχές ρεύμα) και η οποία καταργεί την παλαιότερη 2006/95/ΕΕ. Η ενσωμάτωση της νέας ευρωπαϊκής οδηγίας στην ελληνική νομοθεσία γίνεται στα ΦΕΚ1425Β και ΦΕΚ 1426Β. Ο στόχος της νέας οδηγίας παραμένει ο ίδιος και είναι η εξασφάλιση ότι το ηλεκτρολογικό υλικό το οποίο διατίθεται και κυκλοφορεί στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις που εγγυώνται υψηλό επίπεδο προστασίας της υγείας και ασφάλειας των προσώπων και των κατοικίδιων ζώων. Αυτό που αξίζει ιδιαίτερης προσοχής είναι οι πιο αυστηρές κυρώσεις που θέτει η νέα Οδηγία 2014/35/ΕΕ στους παραβάτες των διατάξεών της. Οτιδήποτε σχετίζεται με απουσία σήμανσης CE, αθέμιτη ή παραπλανητική χρήση σήμανσης CE, απουσία Δήλωσης Συμμόρφωσης, έλλειψη οδηγιών ασφαλούς εγκατάστασης και ελλείψεις στα στοιχεία του φάκελου τεχνικής τεκμηρίωσης συνοδεύεται από ένα χρηματικό πρόστιμο που μπορεί να φτάσει μέχρι και τα ανάλογα με το είδος της παράβασης. EΠΕΞΉΓΉΣΉ ΕΙΚΌΝΙΔΙΩΝ & ΣΎΜΒΌΛΩΝ 13,6m 2,45m kg (25/50m) Εξωτερική διάμετρος Βάρος συσκευασίας (kg) (m) 2,70m Αριθμός διπλού δομημένου τοιχώματος σωλήνων σε φορτηγό συγκεκριμένων διαστάσεων Βαθμός καμπυλότητας Εσωτερική διάμετρος kg Βάρος συσκευασίας (kg) Πιστότητα προϊόντος, ως προς το σύνολο των απαιτήσεων των Ευρωπαϊκών Οδηγιών στις οποίες ανήκει m Συσκευασία (μέτρα/κουλούρα) Μπάρες (m) (τεμ.) Συσκευασία (τεμάχια/κουτί) Μεγαλύτερη συσκευασία GREEN PRODUCT Πιστοποίηση δοκιμών και επιτήρηση παραγωγής από το Γερμανικό ινστιτούτο δοκιμών VDE Φιλικό προς το περιβάλλον προϊόν. Ελεύθερο αλογόνων και βαρέων μετάλλων (RoHS), χαμηλής εκπομπής καπνού, σύμφωνο με κανονισμό REACH, σε 100% φιλική προς το περιβάλλον συσκευασία.
