1 MICROMASTER kw kw Lietošanas instrukcijas 12/02 izlaidums Informācija lietotājam 6SE6400-5AE00-0BP0

2 Dokumentācija MICROMASTER 430 Palaišanas pamācība Ātrai SPD un BOP-2 palaišanai ekspluatācijā. Lietošanas instrukcija Sniedz informāciju par MICROMASTER 430 īpašībām, uzstādīšanu, palaišanu, vadības režīmiem, sistēmas parametru struktūru, kļūdu kodiem, specifikācijām un MICROMASTER 430 papildu iespējām Parametru saraksts Parametru saraksts satur visu parametru detalizētu aprakstu, kas ir sakārtots funkcionālā secībā. Parametru saraksts ietver arī funkciju plānus. Katalogi Katalogā atradīsiet visu nepieciešamo informāciju, lai izvēlētos piemērotu frekvences pārveidotāju, filtrus, droseles, kā arī vadības paneļus un sakaru iespējas. 2

3 Ievads 1 Uzstādīšana 2 Palaišana 3 MICROMASTER kw kw MICROMASTER Funkcijas Sistēmas Parametri 5 Lietošanas instrukcija Kļūdu kodi 6 Specifikācijas 7 Pieejamās papildus iespējas 8 Elektromagnētiskā savietojamība 9 Derīgs pārveidotāja tipam MICROMASTER /02 izlaidums Programmatūras versija V2.0 Pielikumi A B C D E F Alfabētiskais satura rādītājs 3

4 SVARĪGA PIEZĪME Ne visiem frekvences pārveidotājiem patlaban ir UL apstiprinājums. Vai frekvences pārveidotājs ir UL sarakstā, var noteikt izpētot tā nominālo datu marķējumu (uzlīmi). UL produktiem tiek izmantota šāda UL zīme: Piezīme: Pašlaik notiek UL sertifikācija! Sīkāku informāciju var iegūt no Interneta lappuses: vadības sistēma noteikti nodrošinās šīs funkcijas, vai arī, ka tās varēs uzstādīt pie apkopes. Siemens programmatūras un apmācības kvalitāte atbilst DIN ISO 9001, reģistrācijas numurs Šī dokumenta vai tā satura pārpublicēšana, nodošana citām personām vai lietošana nav atļauta, ja vien tas nav rakstiski apstiprināts. Pārkāpēji ir atbildīgi par nodarītajiem zaudējumiem. Visas tiesības, to skaitā ierīces modeļa patenta vai reģistrācijas tiesības, ir rezervētas. Šī dokumenta saturs ir pārbaudīts un atbilst aprakstītājai aparatūrai un programmatūrai. Dokumentā tomēr var būt nelielas neprecizitātes un nav garantijas, ka tā saturētā informācija ir pilnīgi precīza. Informācija šajā dokumentā tiek regulāri pārbaudīta un nepieciešamās izmaiņas tiks iekļautas nākamajā izdevumā. Mēs pieņemam ieteikumus uzlabojumiem. Siemens rokasgrāmatas tiek iespiestas uz papīra, kas nesatur hloru un, kas tiek ražots no apstrādātas koksnes. Drukas un iesiešanas procesos nav izmantoti šķīdinātāji. Siemens AG Visas tiesības patur Siemens. MICROMASTER ir Siemens reģistrēta preču zīme. Dokumenta saturs var tikt mainīts bez iepriekšēja brīdinājuma. Var būt pieejamas arī citas funkcijas, kas nav aprakstītas šajā dokumentā. Tomēr šis fakts nenozīmē, ka jauna Kārtas numurs: 6SE6400-5AE00-0BP0 Siemens-Aktiengesellschaft 4

5 12/02 izlaidums Ievads Ievads Lietotāja dokumentācija Brīdinājums Pirms frekvences pārveidotāja uzstādīšanas un palaišanas, lūdzam rūpīgi izlasīt šīs instrukcijas un brīdinājumus, kā arī iekārtai pievienotās brīdinājuma zīmes. Pārliecinieties, ka brīdinājuma zīmes ir skaidri salasāmas, kā arī nomainiet bojātās vai trūkstošās uzlīmes. Ir pieejami arī sekojoši informācijas avoti: Nurembergas tehniskās palīdzības dienests: Tel: +49 (0) Fax: +49 (0) E-pasts: No pirmdienas līdz piektdienai: 7:00-17:00 (pēc vietējā laika) Interneta mājas lapas adrese Klienti var iegūt tehnisko un vispārīgo informāciju: Kontaktadrese Ja jums rodas jautājumi vai problēmas, lasot lietošanas pamācību, lūdzu, sazinieties ar atbildīgo Siemens biroju, kas ir norādīts lietošanas pamācības beigās. 5

6 Apzīmējumi un brīdinājumi 12/02 izlaidums Apzīmējumi un brīdinājumi BRIESMAS apzīmē nenovēršamu, dzīvībai bīstamu situāciju, no kuras neizvairoties iestājas nāve vai rodas dzīvībai bīstami savainojumi. BRĪDINĀJUMS apzīmē iespējamu, dzīvībai bīstamu situāciju, no kuras neizvairoties var iestāties nāve vai rasties dzīvībai bīstami savainojumi. UZMANĪBU lietojot kopā ar drošības brīdinājuma simbolu, apzīmē iespējamu bīstamu situāciju, no kuras neizvairoties var rasties viegli vai vidēji smagi savainojumi. UZMANĪBU lietojot bez drošības brīdinājuma simbola, apzīmē iespējamu bīstamu situāciju, no kuras neizvairoties var rasties īpašuma bojājumi. UZMANĪBU apzīmē iespējamu bīstamu situāciju, kuru nenovēršot var rasties nevēlami rezultāti vai stāvokļi. PIEZĪME Šajā dokumentācijā apzīmē svarīgu informāciju, kas attiecas uz produktu, vai norāda, kurām dokumenta daļām jāpievērš īpaša uzmanība. Kvalificēts personāls Rokasgrāmatā un uz uzlīmēm minētā Kvalificētā persona ir persona, kas ir apmācīta instalēt, uzstādīt, palaist un rīkoties ar šo ierīci un pārzin bīstamās situācijas, kas var rasties darbojoties ar ierīci. Viņam/ai ir jābūt šādām iemaņām: 1. Jābūt apmācītam/ai un tiesīgam/ai pieslēgt un atslēgt, tīrīt, sazemēt un saslēgt elektriskās ķēdes un ierīces saskaņā ar drošības noteikumiem. 2. Jābūt apmācītiem/ai aprūpēt un izmantot aizsargiekārtas saskaņā ar drošības noteikumiem. 3. Jābūt apmācītiem/ai sniegt pirmo palīdzību. PE -Sazemējums PE Aizsardzības zemējums ķēdes aizsardzībai izmanto vadītājus, kas ir piemēroti īssavienojumiem, pārspriegumam nepārsniedzot 50 voltus. Šāds savienojums parasti tiek izmantots, lai sazemētu frekvences pārveidotāju. - zemējuma savienojums, kur bāzes spriegums var būt tāds pats, kā zemes spriegums. Šāds savienojums parasti tiek izmantots, lai sazemētu motoru. 6

7 Apzīmējumi un brīdinājumi 12/02 izlaidums Izmantot tikai paredzētajiem mērķiem Šo ierīci var izmantot tikai rokasgrāmatā minētajām darbībām un tikai savienojumā ar iekārtām un sastāvdaļām, kuras iesaka vai atzīst Siemens. 7

8 12/02 izlaidums Drošības instrukcijas Drošības instrukcijas Tālākie brīdinājumi un piezīmes ir paredzētas jūsu drošībai, un tie ir līdzekļi, lai novērstu produkta vai arī pieslēgtā aprīkojuma bojājumus. Šajā nodaļā ir uzskaitīti brīdinājumi un piezīmes, kas ir jāņem vērā darbojoties ar MICROMASTER 430 frekvences pārveidotājiem un, kas tiek klasificētas šādās sadaļās: Vispārīgi norādījumi; Transportēšana un uzglabāšana; Palaišana; Darbība; Labošana; Demontāža un ierīces likvidēšana. Īpašie brīdinājumi un piezīmes, kas attiecas uz noteiktām darbībām, atrodas katras attiecīgās nodaļas sākumā un tiek atkārtotas vai pievienotas pie svarīgajiem punktiem šajās nodaļās. Lūdzu uzmanīgi izlasiet šo informāciju, jo tā ir nepieciešama jūsu personīgajai drošībai, un tā palīdzēs paildzināt MICROMASTER 430 frekvences pārveidotāja un ierīces, kam jūs to pieslēdzat, kalpošanas laiku. Vispārīgi norādījumi BRĪDINĀJUMS Šī iekārta ir zem bīstama sprieguma un vada bīstamas rotējošas mehāniskas detaļas. Neievērojot šajā rokasgrāmatā minētās instrukcijas, iespējama dzīvības zaudēšana, nopietni savainojumi vai kaitējums īpašumam Darbam ar šo iekārtu ir pielaižamas tikai personas ar atbilstošu kvalifikāciju un tikai pēc pilnīgas iepazīšanās ar visiem šajā rokasgrāmatā minētajiem drošības noteikumiem un uzstādīšanas, ekspluatācijas un apkalpošanas pasākumiem. Sekmīga un droša šīs iekārtas ekspluatācija ir atkarīga no tā, vai tā tiek pareizi uzstādīta, ekspluatēta un apkalpota. Pastāv elektrošoka risks. Līdzstrāvas kondensatori ir uzlādēti vēl 5 minūtes pēc tam, kad ir atslēgta ierīces barošana. Ierīci nedrīkst atvērt pirms ir pagājušas piecas minūtes kopš strāvas padeves pārtraukšanas.. HP vērtības ir dotas attiecībā uz Siemens 1 LA motoriem un ir paredzētss tikai provizoriskai novērtēšanai; tās ne vienmēr ir savietojamas ar UL vai NEMA HP vērtībām. BRĪDINĀJUMS Jāseko, lai iekārtai nevarētu piekļūt vai tuvoties bērni vai nepiederošas personas! Šī iekārta lietojama tikai ražotāja noteiktajiem nolūkiem. Neautorizēta pārveidošana un ražotāja neieteiktu rezerves daļu un piederumu izmantošana var izraisīt ugunsgrēkus, elektrošoku un savainojumus. UZMANĪBU Šīs ekspluatācijas instrukcijas uzglabājamas brīvi pieejamā vietā un izsniedzamas visiem lietotājiem Vienmēr, kad mērot vai testējot darbojošos ierīci, ievērojiet drošības koda VBG 4.0 nosacījumus, īpaši 8. punktu par Pieļaujamām novirzēm strādājot ar detaļām zem sprieguma. Jālieto piemēroti elektroniskie instrumenti. Pirms frekvences pārveidotāja uzstādīšanas un palaišanas, lūdzam rūpīgi izlasīt šīs instrukcijas un brīdinājumus, kā arī iekārtai pievienotās brīdinājuma zīmes. Pārliecinieties, ka brīdinājuma zīmes ir skaidri salasāmas, kā arī nomainiet bojātas vai trūkstošas uzlīmes. nomainiet bojātās vai trūkstošās es 8

9 12/02 izlaidums Drošības instrukcijas Transportēšana un uzglabāšana BRĪDINĀJUMS Pareiza transportēšana, uzglabāšana, pacelšana un uzstādīšana, kā arī rūpīga apiešanās un ekspluatācija ir būtiskas pareizai un drošai ierīces lietošanai. BRĪDINĀJUMS Sargājiet frekvences pārveidotāju no fiziskiem triecieniem un vibrācijas transportēšanas un uzglabāšanas laikā. Tāpat pārliecinieties, ka tam nepiekļūst ūdens (lietus) un, kas tas netiek pakļauts nepiemērotām temperatūras svārstībām (skat. tabulu 104. lpp.). Palaišana BRĪDINĀJUMS Ja ar ierīci/sistēmu strādā nekvalificēts personāls vai arī netiek ievēroti brīdinājumi var rasties nopietni savainojumi vai var nopietni tikt bojāts materiāls. Ierīces/ sistēmas uzstādīšanu, palaišanu un bojājumu labošanu atļauts veikt tikai atbilstoši kvalificētam personālam. Atļauts lietot tikai pastāvīgi pievienotus elektrības vadus. Iekārtai jābūt sazemētai (IEC 536 Klase 1, NEC un citi attiecīgie standarti). Ja nepieciešams lietot noplūdes strāvas aizsardzības automātu (Residual Current Device (RCD)), tam jābūt ar B tipa raksturlīkni. Trīsfāzu motorus, kas aprīkoti ar EMS (EMC) filtriem, nedrīkst pievienot barošanai caur zemesslēguma strāvas aizsardzības automātu (ELCB) - skat. DIN VDE 0160, sadaļa un EN 50178, sadaļa ). Pat tad, kad frekvences pārveidotājs nedarbojas, bīstams spriegums iespējams uz šādām spailēm: - strāvas pievades spailes L/L1, N/L2 un L3, attiecīgi U1/L1, V1/L2, W1/L3 - motora spailes U, V, W, attiecīgi U2/T1, V2/T2, W2/T3. - bremzēšanas elementa un rezistora spailes DC+/B+, DC-, B-, DC/R+, attiecīgi C/L+, D/L- - Šo iekārtu nedrīkst izmantot kā "avārijas apturēšanas" mehānismu (skat. EN 60204, ). BRĪDINĀJUMS Strāvas, motora un vadības vadu pievienošana frekvences pārveidotājam ir jāveic, kā norādīts 2-13 attēlā, kas redzams 39. lpp. Tā jārīkojas, lai novērstu induktīvos un kapacitatīvos traucējumus, kas var ietekmēt frekvences pārveidotāja pareizu darbību. 9

10 12/02 izlaidums Drošības instrukcijas Darbība BRĪDINĀJUMS MICROMASTER frekvences pārveidotāji strādā zem augsta sprieguma. Strādājot ar elektroierīcēm, nav iespējams izvairīties no bīstami augsta sprieguma izmantošanas atsevišķās to daļās. Saskaņā ar EN IEC 204 (VDE 0113) avārijas apturēšanas iekārtām ir jādarbojas visos vadības sistēmas darba režīmos. Jebkāda avārijas apturēšanas iekārtu atvienošana nedrīkst novest pie nekontrolējamas vai neparedzētas darbības atsākšanās. Vadības sistēmā radušās kļūmes, var novest pie ievērojamiem materiālajiem zaudējumiem vai pat smagiem miesas bojājumiem (t.i. iespējamās bīstamās kļūmes). Tādēļ jāizmanto papildu ārējie aizsardzības pasākumi vai iekārtas, kas nodrošina vai palielina ierīces darbības drošību, pat tad, ja gadās kļūme darbībā (t.i. neatkarīgi robežu slēdži, mehāniskie blokatori, u. tml.) Noteikti parametru iestatījumi var izsaukt situāciju, ka frekvences pārveidotājs automātiski atsāk darbību pēc barošanas padeves traucējumiem. Motora parametriem ir jābūt rūpīgi uzstādītiem, lai motora aizsardzība darbotos pareizi. Ierīce var nodrošināt iekšēju aizsardzību pret motora pārslodzi saskaņā ar UL508C, sadaļu 42. Skatiet arī P0610 un P0335, i 2 t ieslēgts kā ražotāja iestatījums. Aizsardzību pret motora pārslodzi var nodrošināt, izmantojot ārējo PTC (atceļ ar ražotāja iestatījumu P0601). Šī ierīce ir piemērota lietošanai elektriskajā ķēdē, kas piegādā ne vairāk kā simetriskos ampērus (rms), ar maksimālo spriegumu 460 V, ja tiek izmantots H vai K tipa drošinātājs (skat. tabulas, kas sākas 105. lpp.). Šo iekārtu nedrīkst izmantot kā "avārijas apturēšanas mehānismu (skat. EN 60204, ). LABOŠANA BRĪDINĀJUMS Ierīces labošanu var veikt tikai Siemens apkopes centri, vai arī Siemens pilnvarotie apkopes centri, kuru darbinieki ir rūpīgi iepazīstināti ar brīdinājumiem un darbības procesiem, kas aprakstīti šajā rokasgrāmatā. Jebkuras bojātas detaļas vai sastāvdaļas ir jānomaina ar atbilstošām detaļām no rezerves detaļu klāsta. Atvienojiet barošanas padevi visām klemmēm pirms atverat ierīci, lai piekļūtu detaļām. Demontāža un ierīces likvidēšana UZMANĪBU Frekvences pārveidotāja iepakojums ir izmantojams vairākas reizes. Saglabājiet iepakojumu vēlākai lietošanai vai atgrieziet to ražotājam. Viegli atskrūvējamas skrūves un savienojumi ļauj ierīci sadalīt sastāvdaļās. Šīs sastāvdaļas var pārstrādāt saskaņā ar vietējām prasībām vai nogādāt atpakaļ ražotājam. 10

11 12/02 izlaidums Saturs Saturs 1. Ievads MICROMASTER Īpašības Uzstādīšana Uzstādīšana pēc glabāšanas perioda Prasības pret apkārtējo vidi Mehāniskā uzstādīšana Elektriskā uzstādīšana Palaišana Bloka diagramma Palaišanas režīmi Vispārīgās darbības MICROMASTER 430 funkcijas Frekvences uzstādīšanas punkts (P1000) Komandu avoti (P0700) Izslēgšanas un bremzēšanas funkcija Vadības režīmi (P1300) MICROMASTER 430 darbības režīmi Brīvo funkciju bloki (P2800 ff) Kļūdas un brīdinājumi Sistēmas parametri Ievads MICROMASTER sistēmas parametros Parametru pārskats Parametru saraksts (īsā forma) Komandu un pievadu datnes pārskats Kļūdas Kļūdas darbā ar SDP (stāvokļa indikācijas panelis) Kļūdas darbā ar BOP-2 (pamata vadības panelis) Kļūdu ziņojumi Brīdinājumi MICROMASTER 430 specifikācijas Izvēles No ierīces neatkarīgās izvēles No ierīces atkarīgās izvēles Elektromagnētiskā savienojamība (EMC) Elektromagnētiskā savienojamība

12 12/02 izlaidums Saturs Pielikumi 128 A Vadības paneļa nomaiņa 128 B Priekšējo vāku noņemšana 129 B.1. Priekšējo vāku noņemšana korpusa izmēram C 129 B.2. Priekšējo vāku noņemšana korpusa izmēram D un E 130 B.3. Priekšējo vāku noņemšana korpusa izmēram F 131 B.4. Priekšējo vāku noņemšana korpusa izmēram FX un GX 132 C Ieeju/izeju plates noņemšana 133 D Y vāka noņemšana 134 D.1. Y vāka noņemšana korpusa izmēram C 134 D.2. Y vāka noņemšana korpusa izmēram D un E 135 D.3. Y vāka noņemšana korpusa izmēram F 136 D.4. Y vāka noņemšana korpusa izmēram FX 137 D.5. Y vāka noņemšana korpusa izmēram GX 138 E Piemērojamie standarti 139 F Saīsinājumu saraksts

13 12/02 izlaidums Saturs Ilustrāciju saraksts Attēls 2-1 Formatēšana 21 Attēls 2-2 Apkārtējās vides darba temperatūra 22 Attēls 2-3 Uzstādīšanas augstums 22 Attēls 2-4 Urbumu paraugi MICROAMSTER 430 ar korpusa izmēriem no C līdz F 25 Attēls 2-5 Uzstādīšanas izmēri MICROMASTER 430 ar korpusa izmēru FX 26 Attēls 2-6 Uzstādīšanas izmēri MICROMASTER 430 ar korpusa izmēru GX 27 Attēls 2-7 Izvēles elektroniskajai kārba 29 Attēls 2-8 MICROMASTER savienojuma kontakti, korpusa izmēri no C līdz F 33 Attēls 2-9 MICROMASTER savienojuma zīmējumi, korpusa izmēri FX 34 Attēls 2-10 MICROMASTER savienojuma zīmējumi, korpusa izmēri GX 35 Attēls 2-11 Motora un barošanas pieslēgums 36 Attēls 2-12 Ventilatora sprieguma pielāgošana 37 Attēls 2-13 Vadoši norādījumi kā samazināt elektromagnētiskos traucējumus 39 Attēls 3-1 Frekvences pārveidotāja bloka diagramma 43 Attēls 3-2 Analogās ieejas pārveidošana par digitālo ieeju 44 Attēls 3-3 Paneļi, kas pieejami frekvences pārveidotājam MICROMASTER Attēls 3-4 DIP slēdzis 45 Attēls 3-5 Pamatdarbības ar stāvokļa indikācijas paneli (SDP) 47 Attēls 3-6 Taustiņi uz pamata vadības paneļa (BOP-2) 50 Attēls 3-7 Parametru nomaiņa caur BOP-2 51 Attēls 3-8 Tipiskas motora nominālo datu plāksnes paraugs (Informācija, kas atrodama uz jnominālo datu plāksnes ir tikai piemērs) 55 Attēls 3-9 Aizsardzība pret termisko pārslodzi 57 Attēls 4-1 Šunta ķēdes 63 Attēls 4-2 Piedziņas siksnas kļūdas noteikšana 64 Attēls 4-3 Motoru kaskādes 65 Attēls 4-4 Enerģijas taupīšanas režīms 66 Attēls 5-1 Parametru pārskats 70 13

14 12/02 izlaidums Saturs Tabulu saraksts Tabula 2-1 MICROMASTER 430 izmēri un pievilkšanas griezes moments 28 Tabula 3-1 Rūpnīcas darba parametru iestatījumi, lietojot SDP 46 Tabula 3-2 Rūpnīcas darba parametru iestatījumi, lietojot BOP-2 49 Tabula 6-1 LED un SDP uzrādītie frekvences pārveidotāja stāvokļi 90 Tabula 7-1 MICROMASTER 430 tehniskie rādītāji 114 Tabula 7-2 Pievilkšanas griezes moments spēka klemmēm 115 Tabula 7-3 Strāvas samazināšana atkarībā no komutācijas frekvences 115 Tabula 7-4 MICROMASTER 430 specifikācijas 116 Tabula 9-1 Vispārīgā rūpniecība (izmantojot apstiprinātus ārējos tīkla filtrus) 124 Tabula 9-2 Aprīkoti ar filtru rūpnīcās 125 Tabula 9-3 Aprīkoti ar filtru mājsaimniecības, vieglās un komerciālās rūpniecības vajadzībām 126 Tabula 9-4 Saskaņošanas tabula

15 12/02 izlaidums Ievads 1 Ievads Šajā nodaļā: Micromaster 430 galveno īpašību apraksts MICROMASTER Īpašības 17 15

16 12/02 izlaidums 1 Ievads 1.1 MICROMASTER 430 MICROMASTER 430 ir trīsfāzu frekvences pārveidotāji, kas domāti trīsfāzu motoru ātruma regulēšanai. Ir pieejami dažādi modeļi no 7,5 kw līdz 120 kw pievadiem. MICROMASTER 430 ir īpaši labi piemēroti lietošanai ar sūkņiem un ventilatoriem, izmantojot to rūpnīcas, uzstādītās funkcijas un iestatījumus. Frekvences pārveidotājus vada ar mikroprocesoriem, izmantojot jaunāko bipolāro tranzistoru ar izolētu bāzi (IGBT) tehnoloģiju. Tas tos padara drošus un adaptējamus. Īpaša impulsu platuma modulācijas metode ar uzstādāmu komutācijas frekvenci nodrošina klusu motora darbību. Plašais aizsargfunkciju klāsts nodrošina izcilu frekvences pārveidotāja un motora aizsardzību. 16

17 12/02 izlaidums 1 Ievads 1.2 Īpašības Galvenās īpašības Viegli uzstādāmi Viegli uzsākt darbu Droši no elektromagnētiskās savietojamības viedokļa Var darboties barošanas tīklā ar izolētu neitrāli Ātras vadības signālu reakcijas laiks Plašs parametru klāsts, kas pieļauj daudzveidīgas funkcijas Vienkārša vadu pievienošana Releju izejas Analogās izejas (0 20 ma) 6 izolēti un pārslēdzami NPN/PNP digitālās ieejas 2 analogās ieejas: AIN1: 0 10 V, 0 20 ma un - 10 līdz +10 V AIN2: 0 10 V, 0 20 ma 2 analogās ieejas var izmantot kā 7. un 8. digitālo ieeju BiCo tehnoloģija Modulārais dizains nodrošina īpaši elastīgu konfigurāciju Augstas komutācijas frekvences klusai motora darbībai Detalizēta informācija par ierīces stāvokli un integrētas ziņojumu funkcijas Iespējas pieslēgt ārējam datoram, pamata vadības paneli (BOP-2) un PROFIBUS modulim. Priekšrocības sūkņa un ventilatora piedziņā: Motoru kaskādes slēgums (papildus motoru vadībai caur releju izeju) Enerģijas taupīšanas režīms Rokas /auto (manuālais / automātiskais) režīmi Piedziņas siksnas kļūdas noteikšana (iespējams konstatēt sūkņa tukšgaitas režīmu) Šuntēšana 17

18 12/02 izlaidums 1 Ievads Darbības īpašības U/f vadība Lineāra U/f vadība ar magnetizēšanas strāvas vadību (FCC) uzlabotai reakcijas dinamikai un motora vadībai Daudzu punktu nelineāra U/f vadība Ātra strāvas ierobežošana (FCL), kas nodrošina darbību bez kļūmēm Iebūvēta līdzstrāvas bremzēšanas funkcija Kombinēta bremzēšanas sistēma, lai uzlabotu bremzēšanu Paātrinājuma funkcijas ģenerators Nogludināta paātrinājuma funkcija Nenogludināta paātrinājuma funkcija Parametru iestatījumu pārslēdzējs PID regulators Motora datu iestatītājs (DDS) Komandu datu iestatītājs un uzstādījumu avoti (CDS) Iespējas darboties ar mainīga momenta slodzēm (VT) Brīvo funkciju bloks Aizsardzības Aizsardzība pret pārspriegumu vai nepietiekamu spriegumu. Aizsardzība pret frekvences pārveidotāja pārkaršanu. Zemesslēguma aizsardzība Aizsardzība pret īssavienojumu Motora termiskā aizsardzība i 2 t PTC/KTY motora aizsardzībai 18

19 12/02 izlaidums 2 Uzstādīšana 2 Uzstādīšana Šajā nodaļā: Vispārīgā informācija par uzstādīšanu Frekvences pārveidotāja izmēri Ieteikumi iekārtas pieslēgšanai, lai samazinātu elektromagnētisko traucējumu ietekmi Informācija par elektrisko uzstādīšanu 2.1. Uzstādīšana pēc uzglabāšanas perioda Prasības pret apkārtējo vidi Mehāniskā uzstādīšana Elektriskā uzstādīšana 30 19

20 12/02 izlaidums 2 Uzstādīšana BRĪDINĀJUMS Ja ar ierīci/sistēmu strādā nekvalificēts personāls vai arī netiek ievēroti brīdinājumi var rasties nopietni savainojumi vai var nopietni tikt bojāts materiāls. Ierīces/ sistēmas uzstādīšanu, palaišanu un bojājumu labošanu atļauts veikt tikai atbilstoši kvalificētam personālam. Atļauts lietot tikai pastāvīgi pievienotus elektrības vadus. Iekārtai jābūt sazemētai (IEC 536 Klase 1, NEC un citi attiecīgie standarti). Ja nepieciešams lietot noplūdes strāvas aizsardzības automātu (Residual Current Device (RCD)), tam jābūt ar B tipa raksturlīkni. Trīsfāzu motorus, kas aprīkoti ar EMS (EMC) filtriem, nedrīkst pievienot barošanai caur zemesslēguma strāvas aizsardzības automātu (ELCB) - skat. DIN VDE 0160, sadaļa un EN 50178, sadaļa ). Pat tad, kad frekvences pārveidotājs nedarbojas, bīstams spriegums iespējams uz šādām spailēm: - strāvas pievades spailes L/L1, N/L2 un L3, attiecīgi U1/L1, V1/L2, W1/L3 - motora spailes U, V, W, attiecīgi U2/T1, V2/T2, W2/T3. - bremzēšanas elementa un rezistora spailes DC+/B+, DC-, B-, DC/R+, attiecīgi C/L+, D/L- - Šo iekārtu nedrīkst izmantot kā "avārijas apturēšanas" mehānismu (skat. EN 60204, ). BRĪDINĀJUMS Strāvas, motora un vadības vadu pievienošana frekvences pārveidotājam ir jāveic, kā norādīts 2-13 attēlā, kas redzams 39. lpp. Tā jārīkojas, lai novērstu induktīvos un kapacitatīvos traucējumus, kas var ietekmēt frekvences pārveidotāja pareizu darbību. 20

21 2/02 izlaidums 2 Uzstādīšana 2.1. Uzstādīšana pēc uzglabāšanas perioda Pēc ilgstošas uzglabāšanas frekvences pārveidotājam ir jāformatē kondensatori. Norādījumi ir doti zemāk. Korpusa izmēri no C līdz F Spriegums [%] Uzglabāšanas laiks mazāks par 1.gadu. Nekādas papildus darbības nav nepieciešamas Uzglabāšanas laiks 1 līdz 2 gadi Pirms enerģijas padeves, pievienojiet uz 1 stundu Uzglabāšanas laiks 2 līdz 3 gadi spriegumam Pirms enerģijas padeves, formatējiet saskaņā ar līkni Uzglabāšanas laiks 3 un vairāk gadi Pirms enerģijas padeves formatējiet saskaņā ar līkni Laiks (h) 0, Attēls 2-1 Kondensatora tehnisko parametru formatēšana Korpusa izmērs FX un GX Kondensatoru formatēšanu var veikt pievadot 85 % no nominālā sprieguma vismaz 30 minūtes, bez slodzes. 21

22 2/02 izlaidums 2 Uzstādīšana 2.2. Prasības pret apkārtējo vidi Temperatūra Korpusa izmērs no G līdz F: Korpusa izmēri FX un GX Pieļaujamā izejas strāva [%] [%] Pieļaujamā izejas strāva pastāvīgi rotējošie mehānismi mainīgi rotējošie mehānismi [ C] [ C] Apkārtējās vides temperatūra Apkārtējās vides temperatūra Attēls 2-2 Apkārtējās vides temperatūra Mitrums Relatīvais gaisa mitrums 95 %. Bez kondensāta. Augstums Ja frekvences pārveidotājs ir jāuzstāda augstumā > 1000 m vai > 2000 m virs jūras līmeņa, samazinās pieļaujamais ieejas spriegums un izejas strāva. Pieļaujamā izejas strāva 100 % Korpusa izmēri FX un GX Korpusa izmēri no A līdz F Pieļaujamais ieejas spriegums 100 % Uzstādīšanas augstums metros virs jūras līmeņa Uzstādīšanas augstums metros virs jūras līmeņa Attēls 2-3 Uzstādīšanas augstums 22

23 2/02 izlaidums 2 Uzstādīšana Triecieni un vibrācija Nenometiet frekvences pārveidotāju un nepakļaujiet to pēkšņiem triecieniem. Neuzstādiet frekvences pārveidotāju vietā, kas ir pakļauta pastāvīgai vibrācijai. Mehāniskais spēks DIN IEC Novirze 0,075 mm (10 58 Hz) Paātrinājums 9,8 m/s 2 (> Hz) Elektromagnētiskais starojums Neuzstādiet frekvences pārveidotāju blakus elektromagnētiskā starojuma avotiem.. Atmosfēras piesārņojums Neuzstādiet frekvences pārveidotāju vidē, kurā ir tādi atmosfēras piesārņojuma veidi, kā putekļi, kodīgas gāzes, u.tml. Ūdens Parūpējieties, lai frekvences pārveidotājs nebūtu novietots ūdens tuvumā, lai tā darbības rezultātā nerastos bīstamas situācijas, t.i. neuzstādiet frekvences pārveidotāju zem caurulēm, kur var rasties kondensāts. Neuzstādiet frekvences pārveidotāju vietās, kur var rasties pārmērīgs mitrums vai kondensāts. Uzstādīšana un dzesēšana BRĪDINĀJUMS Frekvences pārveidotājus NEDRĪKST uzstādīt horizontālā pozīcijā. Frekvences pārveidotājus var uzstādīt bez jebkādas atstarpes jebkurā pusē. Uzstādot frekvences pārveidotājus vienu virs otra, nedrīkst pārsniegt specifiskus vides parametrus. Neatkarīgi no augstāk minētā ir jāievēro minimālie attālumi. Korpusa izmērs C virs un zem 100 mm Korpusa izmērs D, E virs un zem 300 mm Korpusa izmērs F virs un zem 350 mm Korpusa izmērs FX, GX virs 250 mm zem 150 mm priekšpusē 100 mm Šajās atstarpēs nevajadzētu uzstādīt ierīces, kuras var traucēt dzesējošā gaisa plūsmai. Pārliecinieties, ka dzesēšanas atveres frekvences pārveidotājā ir novietotas pareizi, lai nodrošinātu brīvu gaisa plūsmu. 23

24 4 4 2/02 izlaidums 2 Uzstādīšana 2.3 Mehāniskā uzstādīšana BRĪDINĀJUMS Lai garantētu drošu šīs iekārtas ekspluatāciju, to uzstādīt un sagatavot darbam atļauts tikai kvalificētiem speciālistiem atbilstoši brīdinājumiem, kas izklāstīti šajā lietošanas instrukcijā. Pievērsiet īpašu uzmanību vispārīgiem un vietējiem drošības noteikumiem attiecībā uz darbu ar bīstama sprieguma iekārtām (piem., EN 50178), kā arī atbilstošajiem noteikumiem attiecībā uz pareizu instrumentu un personīgās aizsardzības līdzekļu lietošanu (PPE). Pat frekvences pārveidotājam nedarbojoties, barošanas ieejā, līdzstrāvas posma un motora spailēs var būt bīstams spriegums. Pēc izslēgšanas nogaidiet 5 minūtes, ļaujot ierīcei izlādēties, un tikai tad sāciet uzstādīšanas darbus. Frekvences pārveidotājus var uzstādīt bez jebkādas atstarpes jebkurā pusē. Uzstādot frekvences pārveidotājus vienu virs otra, nedrīkst pārsniegt specifiskus vides parametrus. Neatkarīgi no augstāk minētā ir jāievēro minimālie attālumi. Korpusa izmērs C virs un zem 100 mm Korpusa izmērs D, E virs un zem 300 mm Korpusa izmērs F virs un zem 350 mm Korpusa izmērs FX, GX virs 250 mm zem 150 mm priekšpusē 100 mm Ja priekšējais vāks (korpusa izmēri FX un GX) ir noņemts, ir redzams ventilatora lāpstiņritenis. Ventilatora darbības laikā pastāv draudi savainoties. Transportēšanas platformas noņemšana (tikai korpusa izmēriem FX un GX) Transportēšanas laikā frekvences pārveidotājs ir piestiprināts pie transportēšanas platformas ar diviem dzelzs kronšteiniem. BRĪDINĀJUMS Ņemiet vērā, ka frekvences pārveidotāja gravitācijas centrs neatrodas ierīces vidus daļā. Paceļot platformu, ierīce var pēkšņi mainīt pozīciju un nosvērties uz sāniem. 1. Piestipriniet ceļamkrāna trosi pie diviem frekvences pārveidotāja pacelšanai domātajiem caurumiem (skat. attēlu 2-9 korpusa izmēram FX un attēlu 2-10 korpusa izmēram GX). 2. Izņemiet divas atlikušās balsta skrūves priekšējā vāka virspusē. 3. Atskrūvējiet skrūves dzelzs kronšteinos uz transportēšanas platformas un noceliet frekvences pārveidotāju no platformas. 4. Tad, kad uzstādīšana ir pabeigta un frekvences pārveidotājs ir pievienots, piestipriniet priekšējā vāka divas balsta skrūves durvju apakšējā daļā. 24

25 2/02 izlaidums 2 Uzstādīšana Korpusa izmēri no C līdz F Korpusa izmērs C Korpusa izmērs D Ø 5.5 mm 0.22" Ø 17.5 mm 0.68" 204 mm 8.03" 486 mm 19.13" 174 mm 6.85" 235 mm 9.25" Korpusa izmērs E Korpusa izmērs F Ø 17.5 mm 0.68" Ø 15 mm 0.59" mm 24.27" 810 mm 31.89" ar filtru 1110 mm 43.70" 235 mm 9.25" 300 mm 11.81" Attēls 2-4 Urbumu paraugs MICROMASTER 430 korpusu izmēriem no C līdz F 25

26 2/02 izlaidums 2 Uzstādīšana Korpusa izmērs FX Attēls 2-5 Uzstādīšanas izmēri MICROMASTER 430 korpusa izmēram FX 26

27 2/02 izlaidums 2 Uzstādīšana Korpusa izmērs GX Attēls 2-6 Uzstādīšanas izmēri MICROMASTER 430 korpusa izmēram GX 27

28 2/02 izlaidums 2 Uzstādīšana Tabula 2-1 pārveidotājam Izmēri un pievilkšanas griezes moments MICROMASTER 430 frekvences Korpusa izmērs Vispārīgie izmēri Stiprinājumi Pievilkšanas griezes moments C Platums X Augstums X Dziļums Mm 185 x 245 x 195 Collās 7,28 x 9,65 x 7,68 4 skrūves M5 4 uzgriežņi M5 4 paplāksnes M5 2,5 Nm ar uzliktām paplāksnēm D Platums X Augstums X Dziļums Mm 275 x 520 x 245 Collās 10,82 x 20,47 x 9,65 4 skrūves M8 4 uzgriežņi M8 4 paplāksnes M8 3,0 Nm ar uzliktām paplāksnēm E Platums X Augstums X Dziļums Mm 275 x 650 x 245 Collās 10,82 x 25,59 x 9,65 4 skrūves M8 4 uzgriežņi M8 4 paplāksnes M8 3,0 Nm ar uzliktām paplāksnēm F Platums X Augstums X Dziļums Mm 350 x 850 x 320 augstums ar filtru skrūves M8 4 uzgriežņi M8 4 paplāksnes M8 3,0 Nm ar uzliktām paplāksnēm collās 13,78 x 33,46 x 12,60 augstums ar filtru 45,28 FX Platums X Augstums X Dziļums Mm 326 x 1400 x 356 Collās 12,80,x 55,12 x 12,83 6 skrūves M8 6 uzgriežņi M8 6 paplāksnes M8 13 Nm +30 % ar uzliktām paplāksnēm GX Platums X Augstums X Dziļums Mm 326 x 1533 x 545 Collās 12,80,x 60,35 x 21,46 6 skrūves M8 6 uzgriežņi M8 6 paplāksnes M8 13 Nm +30 % ar uzliktām paplāksnēm 28

29 2/02 izlaidums 2 Uzstādīšana Papildus moduļu uzstādīšana elektroniskajā kārbā Korpusa izmēri FX un GX MICROMASTER 430 priekšējais vāks ir izveidots tā, lai vadības modulis (parasti SDP) ir gandrīz vienā līmenī ar atvērumu priekšējā vākā. Ja elektroniskajā kārbā ir jāuzstāda vairāk nekā viens, tad visu elektronisko kārbu ir nepieciešams novietot tālāk uz aizmuguri. Uzstādīšanas pozīcija 2 Uzstādīšanas pozīcija 1 Standarta uzstādīšana Standarta uzstādīšana Uzstādīšanas pozīcija1 Uzstādīšanas pozīcija 2 Attēls 2-7 Elektroniskās kārbas uzstādīšanas pozīcijas Izvēļu uzstādīšana Noņemiet priekšējo vāku: Atskrūvējiet divas skrūves, kas atrodas priekšējā vāka apakšējā daļā. Paceliet priekšējo vāku un izņemiet to. Izskrūvējiet elektroniskās kārbas balsta skrūves. Pieskrūvējiet elektronisko kārbu pareizajā uzstādīšanas pozīcijā, kā tas ir parādīts attēlā 2-7. Uzstādiet papildu izvēles. Novietojiet atpakaļ priekšējo vāku. 29

30 2/02 izlaidums 2 Uzstādīšana 2.4. Elektriskā uzstādīšana BRĪDINĀJUMS Frekvences pārveidotājam vienmēr jābūt sazemētam Lai garantētu drošu šīs iekārtas ekspluatāciju, to uzstādīt un sagatavot darbam atļauts tikai kvalificētiem speciālistiem atbilstoši brīdinājumiem, kas izklāstīti šajās lietošanas instrukcijās. Pievērsiet īpašu uzmanību vispārīgiem un vietējiem drošības noteikumiem attiecībā uz darbu ar bīstama sprieguma iekārtām (piem., EN 50178), kā arī atbilstošajiem noteikumiem attiecībā uz pareizu instrumentu un personīgās aizsardzības līdzekļu lietošanu. Nekad nepievienojiet augstsprieguma izolācijas testēšanas ierīces, kabeļiem, kas ir savienoti ar frekvences pārveidotāju. Pat frekvences pārveidotājam nedarbojoties, barošanas ieejā, līdzstrāvas posma un motora spailēs var būt bīstams spriegums. Pēc izslēgšanas nogaidiet 5 minūtes, ļaujot ierīcei izlādēties, un tikai tad sāciet uzstādīšanas darbus. Ja priekšējais vāks (korpusa izmēri FX un GX) ir noņemts, ir redzams ventilatora lāpstiņritenis. Ventilatora darbības laikā pastāv draudi savainoties. BRĪDINĀJUMS Vadības, barošanas un motora kabeļiem jābūt novietotiem atsevišķi. To barošana nav pieļaujama pa vienu kabeli/kabeļu maģistrāli. 30

31 2/02 izlaidums 2 Uzstādīšana Vispārīgā informācija BRĪDINĀJUMS Frekvences pārveidotājam vienmēr ir jābūt sazemētam. Ja frekvences pārveidotājs nav pareizi sazemēts, var rasties ārkārtīgi bīstami apstākļi, kā rezultātā var iestāties nāve. Darbība barošanas tīklā ar izolētu neitrāli MICROMASTER 4 frekvences pārveidotāju ar iebūvētiem filtriem lietošana barošanas tīklā ar izolētu neitrāli nav atļauta. Šāda barošanas tīkla gadījumā ir nepieciešams noņemt Y kondensatoru, kas atrodas iekārtas iekšpusē. Kondensatora noņemšanas procedūra ir aprakstīta D pielikumā. MICROMASTER darbosies ar tīklā ar izolētu neitrāli un turpinās darboties pat tad, ja kāda pievada fāze būs sazemēta. Ja būs sazemēta kāda izejas fāze, MICROMASTER rādīs kļūdu F0001 un atslēgsies. Darbība ar noplūdes strāvas aizsargierīci (RCD) (Korpusa izmēri no C līdz F) Uzstādot RCD ierīci ( to sauc arī par ELCB vai RCCB), MICROMASTER frekvences pārveidotāji strādās bez traucējumiem, pie nosacījuma, ka: Tiek lietots B tipa RCD. RCD nostrādes strāva ir 300 ma. Ierīces neitrāle ir sazemēta. Caur katru RCD tiek pieslēgts tikai viens frekvences pārveidotājs. Ekranētajiem izejas kabeļiem ir jābūt ne garākiem par 50 m, bet neekranētajiem garumā līdz 100 m. Darbība ar garajiem kabeļiem Visi frekvences pārveidotāji darbosies ar pilnu specifikāciju klāstu ar šādiem kabeļu garumiem: Korpusa izmēriem no C līdz F Ekranētajiem 50 m Neekranētajiem 100 m Korpusa izmēriem no FX līdz GX Ekranētajiem 100 m Neekranētajiem 150 m Izmantojot izejas droseles, kas norādīti katalogā DA 51.2, visiem korpusu izmēriem var izmantot šāda garuma kabeļus: Ekranētajiem 200 m Neekranētajiem 300 m 31

32 2/02 izlaidums 2 Uzstādīšana Pieslēgšana strāvai un motoram BRĪDINĀJUMS Frekvences pārveidotājam vienmēr jābūt sazemētam. Atvienojiet galveno barošanu pirms pieslēdziet vai maniet jebkādus savienojumus ierīcei. Pievienojot sinhronos motorus vai paralēli savienojot vairākus motorus, frekvences pārveidotājs darbināms ar sprieguma/frekvences vadību (P1300 = 0,2 vai 3). BRĪDINĀJUMS Pēc tam, kad motora un strāvas padeves vadi ir pieslēgti pareizajām spailēm, pirms barošanas padeves, pārliecinieties, ka priekšējais pārsegs ir novietots atpakaļ pareizi! PIEZĪME Pārliecinieties, ka starp barošanas avotu un frekvences pārveidotāju ir pievienoti noteiktajam strāvas stiprumam atbilstoši drošinātāji (skat 7. nodaļu un tabulas, kas sākas 105. lpp.). Izmantojiet tikai 1.klases 60/75 o C vara vadu (savietojams ar UL). Par pievilkšanas griezes momentu skat. tabulu 7-2, 105. lpp. Pieeja strāvas padeves un motora spailēm Pieeja strāvas padeves un motora spailēm ir iespējama noņemot priekšējos pārsegus (skat. attēlu 2-8 un attēlu 2-10). Skat. arī pielikumu B. Tad, kad ir noņemti priekšējie pārsegi un ir atbrīvota piekļuve spailēm, veiciet strāvas un motora savienojumus tā, kā ir parādīts attēlā

33 2/02 izlaidums 2 Uzstādīšana Karkasa izmērs C Karkasa izmērs D un E Karkasa izmērs F Attēls 2-8 Attēls 2-8 MICROMASTER 430 savienojuma klemmes, korpusa izmēri no C līdz F Piezīme: Līdzstrāvas savienojumi ir domāti tikai pārbaudei un lietotājs tos neizmanto darbībā. Tur nedrīkst pieslēgt bremzēšanas rezistorus u.tml. 33

34 2/02 izlaidums 2 Uzstādīšana Stiprinājuma caurumi. Ekranējuma pieslēgums Barošanas aizsardzības Zemējuma vads (PE) Atvere vadam priekš Barošanas pieslēguma U1/L1 V1/L2, W1/L3. Atvere vadam C/L + D/L priekš savienojuma ar ārējo bremzēšanas ierīci. Barošanas kabelis Fāze U1/L1, V1/L2, W1/L3. Pievienojums pie Y kondensatora Savienojums C/L + D/L ārējai bremzēšanas ierīcei. Virsmas pielāgošanas sliede. Virsmas balsta skrūve. Stāvokļa indikācijas panelis. Elektroniskā kārba. Apakšējās daļas pielāgošanas sliede. Apakšējās daļas balsta skrūve. Ventilatora skrūves. Vadības kabeļu ekranējuma pieslēgums. Ventilatora drošinātāji. Transformatora pielāgošana. Motora kabelis,fāze U2/T1, V2/T2, W2/T3. Motora kabeļa,pe aizsardzības zemējuma savienojums. Attēls 2-9 MICROMASTER 430 savienojuma zīmējumi - korpusa izmēri FX 34

35 2/02 izlaidums 2 Uzstādīšana Stiprinājuma caurumi. Ekranējuma pieslēgums Barošanas aizsardzības Zemējuma vads (PE) Atvere vadam priekš Barošanas pieslēguma U1/L1 V1/L2, W1/L3. Atvere vadam C/L + D/L priekš savienojuma ar ārējo bremzēšanas ierīci. Barošanas kabelis Fāze U1/L1, V1/L2, W1/L3. Pievienojums pie Y kondensatora Savienojums C/L + D/L ārējai bremzēšanas ierīcei. Virsmas pielāgošanas sliede. Virsmas balsta skrūve. Stāvokļa indikācijas panelis. Elektroniskā kārba. Apakšējās daļas pielāgošanas sliede. Apakšējās daļas balsta skrūve. Ventilatora skrūves. Vadības kabeļu ekranējuma pieslēgums. Ventilatora drošinātāji. Transformatora pielāgošana. Motora kabelis,fāze U2/T1, V2/T2, W2/T3. Motora kabeļa,pe aizsardzības zemējuma savienojums. Attēls 2-10 MICROMASTER 430 savienojuma zīmējumi - korpusa izmēri GX 35

36 2/02 izlaidums 2 Uzstādīšana Korpusa izmēri no C līdz F L3 L2 L1 Drošinātājs Slēdzis Papildu līnijas drosele Papildu filtrs MICROMASTER 1) Motors L3 L2 U V L1 W PE PE PE PE 1) ar un bez filtra Korpusa izmēri no FX līdz GX L3 L2 L1 Drošinātājs Slēdzis Papildu līnijas drosele Papildu filtrs MICROMASTER 2) Motors L3 L2 U V L1 W PE PE PE 3) 1) bez filtra 2) pārslēgšanas droselei ir jābūt sazemētai, izmantojot norādīto zemējuma punktu Attēls 2-11 Motora un barošanas pieslēgums 36

37 2/02 izlaidums Uzstādīšana Ventilatora sprieguma pielāgošana (tikai korpusa izmēriem FX un GX) Lai pielāgotu esošo līnijas spriegumu ventilatora spriegumam ir iebūvēts transformators. Var būt nepieciešams pārslēgt transformatora spailes priekšpusē, lai tās atbilstu esošajam līnijas spriegumam. 0V 1L380V 1L400V 1L440V 1L480V - Savienojiet atbilstoši ieejas spriegumam Attēls 2-12 Ventilatora sprieguma pielāgošana BRĪDINĀJUMS Ja spailes nav savienotas atbilstoši faktiski esošajām līnijas spriegumam, var tikt izsisti ventilatora drošinātāji. Ventilatora drošinātāju nomaiņa Korpusa izmērs Drošinātāji (no katra pa 2) Tips FX (110 kw VT) 1 A Cooper-Bussmann FNQ-R-1, 600 V FX (132 kw VT) 2,5 A Ferraz Gould Shawmut ATDR2-1/2, 600 V GX ( kw VT) 4 A Ferraz Gould Shawmut ATDR4, 600 V 37

38 2/02 izlaidums 2 Uzstādīšana Elektromagnētisko traucējumu ietekmes samazināšana Frekvences pārveidotāji ir izstrādāti darbam industriālajā vidē, kur ir iespējami augsti EMT līmeņi. Parasti pareiza un atbilstoša frekvences pārveidotāja uzstādīšana nodrošinās drošu un nekļūdainu tā darbību. Ja rodas problēms, sekojiet instrukcijām, kas minētas zemāk. Veicamās darbības Pārliecinieties, ka visa iekārta kabīnē ir labi sazemēta, izmantojot īsus, resnus zemējuma vadus, kas ir pievienoti kopējai neitrāles kopnei. Pārliecinieties, ka jebkura vadības ierīce (tādas, kā PLC), kas ir pievienota frekvences pārveidotājam ir pievienota tai pašai zemējuma vai neitrāles kopnei, kam ir pievienots frekvences pārveidotājs, izmantojot īsu resnu vadu. Pievienojiet atpakaļzemējumu no motoriem, kurus vada frekvences pārveidotāji tieši pie frekvences pārveidotāja zemējuma savienojuma (PE). Priekšroka tiek dota plakanajiem vadītājiem, jo tiem ir zemāka pretestība pie augstām frekvencēm. Kārtīgi veiciet kabeļu galu apdari, pārliecinoties, ka neekranētie vadi ir pēc iespējas īsāki. Pēc iespējas vairāk nodaliet kontrolkabeļus no strāvas padeves kabeļiem, izmantojot dalītu ceļu, ja nepieciešams 90 grādu leņķī vienam no otra. Kur vien iespējams, izmantojiet ekranētos vadus savienojumiem ar elektrisko kontrolshēmu. Pārliecinieties, ka kontaktori kabīnē ir aprīkoti vai nu ar R-C slāpēšanas ķēdēm maiņstrāvai vai ar atpakaļgaitas diodēm līdzstrāvai. Varistoru slāpētāji arī ir efektīvi. Tas ir svarīgi, ja kontaktorus vada ar frekvences pārveidotāja releju izejām. Motora savienojumiem izmantojiet ekranētos vai izolētos kabeļus sazemējiet ekrānu abos galos, izmantojot kabeļa skavas. BRĪDINĀJUMS Uzstādot frekvences pārveidotāju, nedrīkst pārkāpt drošības noteikumus! 38

39 2/02 izlaidums 2 Uzstādīšana Ekranēšanas metodes Korpuss ar izmēru C Ierīcei ar korpusa izmēru C kā papildus izvēle ir pievienota paplātnes komplekts. Ar to ir iespējams viegli un efektīvi realizēt savienojums, kas nepieciešams ekranējumam. Skat. blīvslēga plātnes uzstādīšanas instrukcijas, kas atrodamas CD-ROM dokumentā, kurš ir pievienots MM 430. Ekranējums bez paplātnes Ja paplātne nav pieejama, tad frekvences pārveidotāju var ekranēt izmantojot metodi, kas parādīta attēlā Maiņstrāvas pievads 2 Kontrolkabelis 3 Motora vads 4 Nospiedumu filtrs 5 Aizmugurējā metāla plāksne 6 Izmantojiet piemērotas spailes, lai droši piestiprinātu motoru un kontrolkabeļa ekrānus pie aizmugurējās metāla plāksnes 7 Ekranējuma kabeļi Attēls 2-13 Vadoši norādījumi kā samazināt elektromagnētiskos traucējumus (EMT) Korpusa izmēri D, E un F Blīvslēga plātne ir jau rūpnieciski uzstādīta. Ekranējuma uzstādīšana tiek veikta, izmantojot to pašu metodoloģiju, ko ierīcei ar korpusu C. 39

40 2/02 izlaidums 2 Uzstādīšana Korpusa izmēri FX un GX Pievienojiet kabeļu ekranējumu, ekranējuma savienojuma punktam tā, kā parādīts savienojuma zīmējumā (skat. attēlu 2-9 un attēlu 2-10). Šim mērķim savērpjiet motora pievadus un tos visus pieskrūvējiet pie motora pievada aizsarga savienojuma punkta. Lietojot EMI (elektromagnētisko traucējumu) filtrus ir nepieciešama drosele. Vadu aizsargiem ir jābūt pievienotiem metāla montāžas virsmai pēc iespējas tuvāk filtra komponentēm. 40

41 12/02 izlaidums 3 Palaišana 3 Palaišana Šajā nodaļā: 1.MICROMASTER 430 shematiska diagramma 2.Palaišanas izvēļu pārskats, displejs un darbības panelis 3.MICROMASTER 430 ātrās palaišanas darbību pārskats 3.1. Bloka diagramma Palaišanas režīmi Vispārīgās darbības 56 41

42 12/02 izlaidums 3 Palaišana BRĪDINĀJUMS MICROMASTER frekvences pārveidotāji strādā zem augsta sprieguma. Strādājot ar elektroierīcēm, nav iespējams izvairīties no bīstami augsta sprieguma izmantošanas atsevišķās to daļās. Saskaņā ar EN IEC 204 (VDE 0113) avārijas apturēšanas iekārtām ir jādarbojas visos vadības sistēmas darba režīmos. Jebkāda avārijas apturēšanas iekārtu atvienošana nedrīkst novest pie nekontrolējamas vai neparedzētas darbības atsākšanās. Vadības sistēmā radušās kļūmes, var novest pie ievērojamiem materiālajiem zaudējumiem vai pat smagiem miesas bojājumiem (t.i. iespējamās bīstamās kļūmes). Tādēļ jāizmanto papildu ārējie aizsardzības pasākumi vai iekārtas, kas nodrošina vai palielina ierīces darbības drošību, pat tad, ja gadās kļūme darbībā (t.i. neatkarīgi robežu slēdži, mehāniskie blokatori, u. tml.) Noteikti parametru iestatījumi var izsaukt situāciju, ka frekvences pārveidotājs automātiski atsāk darbību pēc barošanas padeves traucējumiem. Motora parametriem ir jābūt rūpīgi uzstādītiem, lai motora aizsardzība darbotos pareizi. Ierīce var nodrošināt iekšēju aizsardzību pret motora pārslodzi saskaņā ar UL508C, sadaļu 42. Skatiet arī P0610 un P0335, i 2 t ieslēgts kā ražotāja iestatījums. Aizsardzību pret motora pārslodzi var nodrošināt, izmantojot ārējo PTC (atceļ ar ražotāja iestatījumu P0601). Šī ierīce ir piemērota lietošanai elektriskajā ķēdē, kas piegādā ne vairāk kā simetriskos ampērus (rms), ar maksimālo spriegumu 460 V, ja tiek izmantots H vai K tipa drošinātājs (skat. tabulas, kas sākas 105. lpp.). Šo iekārtu nedrīkst izmantot kā "avārijas apturēšanas mehānismu (skat. EN 60204, ). BRĪDINĀJUMS Kontrolpaneļa iestatījumus drīkst mainīt tikai kvalificēts personāls. Visu laiku īpaša uzmanība ir jāpievērš drošības pasākumiem un brīdinājumiem. 42

43 12/02 izlaidums 3 Palaišana 3.1. Bloka diagramma PE 3 AC V SI 4,7 Ω Minimums 1 2 AIN1+ 3 AIN1-4 AIN2+ 10 AIN V 0 V A/D A/D BOP sērijas protokols BOP-2 PE L/L1, N/L2 or L/L1, N/L2,L DIN1 DIN2 DIN3 DIN4 Optiskā izolācija ~ = Motors PTC PNP or NPN DIN5 16 DIN PTCA 14 PTCB 15 Izeja +24 V (Izolēta) Izeja 0 V (Izolēta) CPU 0-20 ma max. 500 & AOUT AOUT 1-13 D/A = 3 ~ 0-20 ma max. 500 & AOUT AOUT 2-27 D/A 60 Hz COM ne 20 lietots RELEJS 1 NO 50 Hz NC DIP Slēdži 18 (uz kontrolpaneļa) 30 V DC / 5 A (aktīvs) 250 V AC / 2 A (induktīvs) RELEJS 2 COM 22 NO 21 COM 0-20 ma strāva 0-10 V sprgms AIN1AIN2 1 2 DIP Slēdži (uz kontrolpaneļa) RELEJS 3 25 NO 24 NC 23 P+ 29 N- 30 RS485 CB izvēlne PE U,V,W automātiski M Attēls 3-1 Frekvences pārveidotāja bloka diagramma 43

44 12/02 izlaidums 3 Palaišana Standarta iestatījumi spailēm Skat. attēlu Analogās ieejas Analogo ieeju 1 (AIN1) var lietot ar: 0-10 V, 0 20 ma un 10 V līdz +10 V Analogo ieeju 2 (AIN2) var lietot ar: 0-10 V un 0 20 ma Analogās ieejas ķēde var tikt pārveidota, lai nodrošinātu papildu digitālās ieejas (DIN7 un DIN8) kā parādīts: DIN7 3 4 DIN Attēls 3 2 Analogās ieejas pārveidošana par digitālo ieeju Ja analogā ieeja ir pārveidota par digitālo ieeju, signālu līmeņi ir šādi: 1,75 V DC = izslēgts 3,70 V DC = ieslēgts Spaili 9 (24 V) var izmantot analogo ieeju darbināšanai, ja tās tiek lietotas kā digitālās ieejas. Spailēm 2 un 28 (0V) ir jābūt savienotām. 44

45 12/02 izlaidums 3 Palaišana 3.2. Ekspluatācijas režīmi Standartversijā MICROMASTER 430 ir aprīkots ar stāvokļa indikācijas paneli (SDP) (skat. attēls 3 3), ar kuru ir iespējams izmantot frekvences pārveidotāju plašam funkciju klāstam paturot rūpnīcas iestatījumus. Ja šie rūpnīcas iestatījumi nav piemēroti, tos var pielāgot jūsu aparatūrai, izmantojot pamatdarbību vadības paneli 2 (BOP 2) (skat. attēlu 3 3). BOP 2 ir pieejams kā izvēle. Rūpnīcas iestatījumus vat pielāgot nepieciešamajam izmantojot PC IBN rīku. Programmatūra ir pieejama uz CD ROM, kas pievienots ierīces dokumentācijai. UZMANĪBU MICROMASTER 430 var vadīt tikai ar BOP-2. Nav iespējams izmantot BOP vai AOP. SDP Stāvokļa indikācijas panelis BOP-2 Pamata vadības panelis Attēls 3 3 MICROMASTER 430 pieejamie paneļi Piezīmes par vadības paneļu nomaiņu skat. šīs rokasgrāmatas pielikumā A.. Piezīme Motora frekvences pielāgošana 50 / 60 Hz: DIP slēdži, kas paredzēti motora frekvences pielāgošanai ir novietoti zem I/O paneļa (I/O paneļa noņemšana ir aprakstīta pielikumā C). Frekvences pārveidotājs tiek piegādāts ar šādiem iestatījumiem: DIP slēdzis 2 Izslēgtā pozīcijā: Eiropas rūpnīcu iestatījumi (50 Hz, kw, u.tml.) Ieslēgtā pozīcijā: Ziemļamerikas rūpnīcu iestatījumi (60 Hz, hp u.tml.) DIP slēdzis 1: Nav paredzēts lietošanai. Attēls 3 4 DIP slēdzis DIP Slēdzis Motora frekvencei 45

46 12/02 izlaidums 3 Palaišana Ekspluatācija ar SDP SDP priekšpusē ir divi LED indikatori, kas uz frekvences pārveidotāja rāda statusu dotajā brīdī (skat. sadaļu 6.1.). Izmantojot SDP, frekvences pārveidotāja pamatiestatījumiem ir jābūt savietojamiem ar šādiem motora parametriem: Nominālā motora jauda Motora spriegums Nominālā motora strāva Nominālā motora frekvence (Ieteicams Siemens standarta motors) Bez tam jāievēro šādi nosacījumi: Lineārais V/f motora ātrums tiek regulēts ar analogo potenciometru. Maksimālais ātrums 1500 rpm pie 50 Hz (1800 rpm pie 60 Hz); jākontrolē ar potenciometru caur frekvences pārveidotāja analogo pievadu. Paātrinājuma laiks = 10 sek. Palēninājuma laiks = 30 sek. Iestatījumus sarežģītākām funkcijām var atrast parametru sarakstā un sadaļā Pārskats par palaišanu ar BOP 2. Tabula 3-1 Rūpnīcas iestatījumi darbībām, lietojot SDP Termināls Parametri Rūpnīcas iestatījumi Digitālā ieeja 1 5 P0701 = 1 ieslēgts pa labi Digitālā ieeja 2 * 6 P0702 = 12 atpakaļ Digitālā ieeja 3 7 P0703 = 9 Kļūdas apzināšana Digitālā ieeja 4 8 P0704 = 15 Noteikta frekvence Digitālā ieeja 5 16 P0705 = 15 Noteikta frekvence Digitālā ieeja 6 17 P0706 = 15 Noteikta frekvence Digitālā ieeja 7 Via AIN1 P0707 = 0 Neaktīvs Digitālā ieeja 8 Via AIN2 P0708 = 0 Neaktīvs *Standarta iestatījumi rotācijas virziena maiņai ir palēnināti. (Parametrs 110) 46

47 12/02 izlaidums 3 Palaišana Pamatdarbības ar SDP Ar iemontētu SDP var izpildīt šādas darbības: - Uzsākt un apturēt motora darbību (DIN 1 caur ārēju slēdzi) - Darbības atsākšanu pie kļūdas (DIN 3 caur ārēju slēdzi) Motora ātruma regulēšana tiek veikta, savienojot analogos pievadus kā parādīts attēlā 3 5 Analogā ķēde 0-20 ma (500 &) Attēls 3 5 Pamatdarbības ar SDP 47

48 12/02 izlaidums 3 Palaišana Pārskats par palaišanu ar BOP 2 Pamatnosacījumi Mehāniskā un elektriskā uzstādīšana ir pabeigta. Uzstāda motora frekvenci DIP slēdzis 2: Izslēgts = 50 Hz / Ieslēgts = 60 Hz Strāvas padeve ieslēgta Ātrā palaišana P0010 = 1 Skat. sadaļu Tālāka palaišana caur P0004 un P0003 Pārskatu par parametru struktūru skat. sadaļā 5.3. Detalizētu parametru aprakstu skat. parametru sarakstā. PIEZĪME: Palaišanu rekomendē saskaņā ar šo shēmu. 48

49 12/02 izlaidums 3 Palaišana Ekspluatācija ar BOP 2 Parametru vērtības var mainīt caur BOP 2. Lai uzstādītu parametrus uz šī paneļa, ir jānoņem SDP un jāpievieno BOP 2 (skat. pielikumu A). BOP 2 ir piecu ciparu un septiņu segmentu displejs, kuru izmanto, lai parādītu parametru numurus un vērtības, dotu brīdinājuma signālus un ziņotu par kļūdām, kā arī redzētu iestatījuma punktus un tekošās vērtības. Ar BOP 2 parametru iestatījums nevar saglabāt. Tabula 3 2 parāda rūpnīcas iestatījumus, kas paredzēti darbībai ar BOP 2. PIEZĪME BOP 2 motora vadības funkcijas pēc noklusēšanas ir atslēgtas. Lai vadītu motoru caur BOP- 2, parametrs P0700 ir jāuzstāda uz 1 un parametrs P uz 1. BOP 2 var pievienot frekvences pārveidotājam un atvienot no tā arī tad, ja strāvas padeve ir ieslēgta. Ja BOP 2 ir uzstādīts ka I/O vadības mehānisms (P0700 = 1), tad dzinējs apstāsies, ja BOP- 2 tiks noņemts. Tabula 3 2 Rūpnīcas iestatījumi darbībām, lietojot BOP 2 Parametri Nozīme Rūpnīcas iestatījums Eiropā (Ziemeļamerikā)) P0100 Darbības režīms Eiropā/ASV 50 Hz, kw (60 Hz, hp) P0307 Jauda (motora) Izmērs kw(hp) ir atkarīgs no iestatījuma P0100. [Vērtība ir atkarīga no varianta) P0310 Motora frekvence 50 Hz (60 Hz) P0311 Motora ātrums 1395 (1680) rpm [atkarīgs no varianta] P1082 Maksimālā motora frekvence 50Hz (60 Hz) UZMANĪBU MICROMASTER 430 var vadīt tikai izmantojot BOP 2. Ja izmanto BOP vai AOPm, uz displeja ir redzams. 49

50 3 Palaišana 12/02 izlaidums BOP 2 taustiņi Panelis / Taustiņš Funkcija Darbība Norāda stāvokli LCD (šķidro kristālu displejs) rāda esošos pārveidotāja iestatījumus, Sākt motora darbību Nospiežot taustiņu, pārveidotājs sāk darbību. Taustiņš pēc noklusējuma ir neaktīvs. Lai aktivizētu taustiņa funkciju, P0700 jāiestata uz 1. Apturēt motora darbību OFF1 Piespiežot taustiņu, motors apstājas izvēlētajā palēnināšanas režīmā. Pēc noklusēšanas taustiņš ir neaktīvs. Lai aktivizētu taustiņa funkciju P0700 jāiestata uz 1. OFF2 Piespiežot taustiņu divreiz (vai vienreiz pieturot ilgāk) Motors apstāsies brīvgaitā. Šī funkcija ir aktīva vienmēr. Rokas režīms Lietotāja spaiļu rinda (CD S2) un vadības panelis (BOP 2) ir komandu un iestatījumu vērtību avoti. Automātiskais režīms Funkcijas Lietotāja spaiļu rinda (CD S1) vai sērija (US S) vai lauka kopnes interfeiss (piem. PROFIBUS) ir komandu un iestatījumu vērtību avoti. Šo taustiņu var izmantot, lai apskatītu papildu informāciju. Piespiežot un paturot taustiņu 2 sekundes pie jebkura parametra darbības laikā būs redzama šāda informācija: 1. Līdzstrāvas posma spriegums (norādīts ar d vienības V). 2. Izejas strāva (A). 3. Izejas frekvence (Hz). 4. Izejas spriegums (norādīts ar o vienības V). 5. Izvēlētā vērtība P0005 (Ja P0005 ir iestatīts, lai rādītu jebkuru no augstākminētajiem (1 4) rādījumiem, tad tas otrreiz netiks rādīts). Atkārtota taustiņa piespiešana no jauna uzrādīs augstākminētos rādījumus uz displeja. Pārleciena funkcija No jebkura parametra (rxxxx vai PXXXX)īss spiediens uz Fn taustiņa nekavējoties izraisīs pārlekšanu uz r0000. Pēc tam, ja nepieciešams varat izmainīt citu parametru. Atgriežoties pie r0000, piespiežot Fn taustiņu, jūs atgriezīsieties pie sākumpunkta. Beigšana Gadījumā, ja notiek kļūme vai tiek dots brīdinājuma signāls, taustiņš pārstartē kļūdas vai brīdinājuma ziņojumu uz vadības paneļa ekrāna. Piekļūšana parametriem Piespiežot šo taustiņu tiek atļauta piekļūšana parametriem Vērtības palielinājums Piespiežot šo taustiņu, palielinās uz displeja attēlotā vērtība. Vērtības samazinājums Piespiežot šo taustiņu, samazinās uz displeja attēlotā vērtība. Attēls 3-6 BOP 2 taustiņi 50

51 3 Palaišana 12/02 izlaidums Parametru nomaiņa ar BOP 2 Zemāk ir aprakstīta parametra P0004 vērtības maiņas procedūra. Indeksētā parametra vērtības modificēšana ir aprakstīta, izmantojot piemēru ar P0719. Lai mainītu citus parametrus, kurus vēlaties iestatīt ar BOP - 2, ievērojiet tieši tādu pašu procedūru. P0004 nomaiņa parametra filtra funkcija Solis Reuzltāts uz displeja 1 Piespiediet lai piekļūtu parametriem 2 Piespiediet līdz uz ekrāna parādās P Piespiediet, lai piekļūtu parametra vērtības līmenim 4 Piespiediet vai līdz parādās vēlamā vērtība 5 Piespiediet, lai apstiprinātu un saglabātu vērtību P0719 indeksētā parametra maiņa Komandas iestatījuma punkta avota izvēle Solis Rezultāts uz displeja 1 Piespiediet lai piekļūtu parametriem 2 Piespiediet līdz uz ekrāna parādās P Piespiediet, lai piekļūtu parametra vērtības līmenim 4 Piespiediet līdz uz ekrāna parādās esošā iestatījuma vērtība 5 Piespiediet vai līdz parādās vēlamā vērtība 6 Piespiediet, lai apstiprinātu un saglabātu vērtību 7 Piespiediet, līdz uz ekrāna parādās r Piespiediet, lai atgrieztu ekrāna standarta rādījumus (kā tos ir iestatījis lietotājs) Attēls 3 7 Parametru maiņa ar BOP

52 3 Palaišana 12/02 izlaidums PIEZĪME Dažos gadījumos, kad tiek mainītas parametru vērtības, uz BOP 2 ekrāna ir redzams uzraksts (aizņemts). Tas nozīmē, ka frekvences pārveidotājs ir aizņemts ar augstākas prioritātes uzdevumiem. Viena cipara nomaiņa parametra vērtībā Lai ātri nomainītu parametra vērtību, uz ekrāna var nomainīt atsevišķus ciparus, izpildot šādas darbības: Pārliecinieties, ka atrodaties parametra maiņas līmenī (skat. Parametru maiņa ar BOP Piespiediet funkcijas taustiņu, kas liek ciparam pa labi mirgot. 2. Nomainiet cipara vērtību, piespiežot /. 3. Piespiediet funkcijas taustiņu, kas liek mirgot nākamajam ciparam. 4. Atkārtojiet no 2. līdz 4. solim līdz uz ekrāna ir redzama vajadzīgā vērtība. 5. Piespiediet, lai izietu no parametra vērtības maiņas līmeņa. PIEZĪME Funkcijas taustiņu izmanto arī, lai identificētu kļūdas stāvokli Palaišanas funkcijas ar BOP Ātrā palaišana (P0010 = 1) Invertora mehāniskajai un elektriskajai uzstādīšanai ir jābūt pabeigtai pirms Ātrās palaišanas. Ir svarīgi, ka parametrs P0010 tiek izmantots ātrajai palaišanai un P0003, lai izvēlētos piekļūšanas līmeni. Ir trīs lietotāja līmeņi,- standarta, paplašinātais un eksperta. Jo zemāks ir piekļūšanas līmenis, jo mazāk parametri ir redzami, veicot ātro palaišanu. Vērtības šiem parametriem ir vai nu rūpnīcas iestatījumi vai arī tie tiek izrēķināti ātrās palaišanas laikā. Ātrā palaišana ietver motora un paātrinājuma iestatījumu parametrus. Ātrā palaišana tiek pabeigta ar P3900, kurš, ja tiek iestatīts uz 1, veiks nepieciešamos motora parametru aprēķinus un izdzēsīs visus citus parametrus (nav iekļauts P0010 = 1) atjaunojot rūpnīcas iestatījumus. Pabeidzot ātro palaišanu ar P3900 = 1, frekvences pārveidotājs ir gatavs darbībai. Ta notiek tikai tad, ja ir ieslēgts ātrās palaišanas režīms. 52

53 3 Palaišana 12/02 izlaidums Ātrās palaišanas darbību secības shēma Piekļūšanas līmenis P0003 Lietotāja piekļūšanas līmenis 2) 1 1 Standarta 2 Paplašinātais 3 Eksperta P0010 Ātrās palaišanas uzsākšana 2) 0 Gatavs darbībai 1 Gatavs darbība 30 Rūpnīcas iestatījums P0100 Darbība Eiropā / Ziemeļamerikā 1 0 Jauda kw; f rūpnīcas iestatījums 50 Hz 1 Jauda hp; f rūpnīcas iestatījums 60 Hz 2 Jauda kw; f rūpnīcas iestatījums 60 Hz PIEZĪME: Iestatījumi 0 un 1 būtu jāmaina, izmantojot DIP slēdžus, lai nodrošinātu pastāvīgus iestatījumus. DIP slēdži būtu jāizmanto, lai izveidotu pastāvīgus iestatījumus. Pēc barošanas pārtraukšanas DIP slēdžu iestatījumi pārņem parametru iestatījumus. P0300 Izvēlieties motora tipu 1 Asinhronās rotācijas motoru 2 2 Sinhronās rotācijas motoru Piezīme Ar P0300 = 2 tiek atcelti kontrolparametri P0304 Nominālais motora spriegums 1) 1 Iestatījumu diapazons: 10 V 2000 V Nominālais motora spriegums (V) no nomināla plāksnes P0305 Nominālā motora strāva 1) 1 Iestatījumu diapazons: 0 2 x invertora nominālā strāva (A) Nominālā motora strāva (A) no nomināla plāksnes. P0307 Nominālā motora jauda 1) Iestatījumu diapazons: 0,01 kw 2000 kw 1 Nominālā motora jauda (kw) no nomināla plāksnes. Ja P0100 = 1, vērtības būs hp. 1 P0308 Nominālā motora cosphi 1) Iestatījumu diapazons: 0, Nominālās motora jauda faktors (cosphi) no nomināla plāksnes Redazms tikai tad, ja P0100 = 0,2, (motora jauda kw). P0309 Nominālā motora efektivitāte 1) Iestatījumu diapazons: 0,0 99,9 % Nominālā motora jauda procentos no nomināla plāksnes Redzams tikai tad, ja P0100 = 1, (motora jauda hp). P0310 Nominālā motora frekvence 1) Iestatījumu diapazons: 12 Hz 650 Hz Nominālā motora frekvence (Hz) no nomināla plāksnes. P0311 Nominālais motora ātrums 1) Iestatījumu diapazons: 0 40,000 U/min. Nominālais motora ātrums (rpm) no nomināla plāksnes. P0320 Motora magnetizētājstrāva 2 Iestatījumu diapazons: 0,0 99,0 % Motora magnetizētājstrāva (%) reattiecībā pret nominālo (P0305). 2 2 P0335 Motora dzesēšana 1 0 Pašdzesējošs 1 Ar piespiedu dzesēšanu 2 Pašdzesējošs un ar iekšējo ventilatoru 3 Ar iekšējo ventilatoru P0640 Motora pārslodzes faktors 1 Iestatījumu diapazons: 10,0 400,0 % Motora pārslodzes strāvas limits [%] attiecībā pret P0305 (nominālā motora strāva) P0700 Komandu avota izvēle 2) 0 Rūpnīcas iestatījums 1 BOP 2 2 Spailes (digitālie ieejas) PIEZĪME Ja ir izvēlēts P0700 = 2, digitālo pievadu funkciju var noteikt caur parametriem no P0701 līdz P0708. P0701 līdz P0708 = 99 un ar tiem aktivizē BICO parametru noteikšanu digitālajiem pievadiem. 1) Motora specifiskie parametri skat. motora nominālu plāksni 2) Parametri pieļauj vairāk iestatījumus nekā šeit ir pieminēts. Skat. parametru sarakstu tālākiem iestatījumiem. 53

54 3 Palaišana 12/02 izlaidums P1000 Frekvences iestatījuma punkta izvēle 2) 1Motora potenciometra iestatījuma punkts 2 Analogais iestatījuma punkts 1 3 Fiksētais frekvences iestatījuma punkts 4 Analogais iestatījuma punkts 2 PIEZĪME Papildu uzstādījumus iestatījuma punktam skat. parametru sarakstā. Ja P1000 = 1, izvēle ir atkarīga no parametru iestatījumiem P0700 līdz P P1910 Motora datu identifikācijas izvēle 0Neaktīva 1 Visu parametru identifikācija ar parametru nomaiņu Piezīme Motora parametru identifikācija ir jāveic ar aukstu motoru (20 ). Ja apkārtējās vides temperatūra nav 20 C robežās (+5 C), ir jāuzdod P0625 apkārtējās vides noteiktā motora temperatūra ir atkārtoti jāpārbauda. P1910 = 0 P1910 = 1 2 P1080 Minimālā motora frekvence Iestatījumu diapazons: Hz Pie uzstādītās minimālās motora frekvences (0 650 Hz), motors darbosies neatkarīgi no frekvences iestatījuma punkta. Vērtība ir derīga abiem motora rotācijas virzieniem. P1082 Maksimālā motora frekvence Iestatījumu diapazons: Hz Pie uzstādītas maksimālās motora frekvences (0 650 Hz), motors darbosies neatkarīgi no frekvences iestatījuma punkta. Vērtība ir derīga abiem motora rotācijas virzieniem P1120 Motora darbības paātrinājuma laiks Iestatījumu diapazons: sek. Laiks kādā motors paātrina savu darbību no miera stāvokļa līdz maksimālai motora frekvencei. P1121 Motora darbības palēninājuma laiks Iestatījumu diapazons: sek. Laiks pa kuru motors palēnina savu darbību no maksimālās motora frekvences līdz gaidīšanas režīmam. P1135 OFF3 motora darbības palēninājuma laiks Iestatījumu diapazons: sek. Nosaka motora darbības palēninājumu no maksimālās motora frekvences līdz gaidīšanas režīmam OFF3 komandai Brīdinājums A0541 Motora datu identifikācijas funkcija aktīva. P3900 pabeigt ātro palaišanu 0 Pabeigt ātro palaišanu bez motora parametru 1 kalkulācijas vai rūpnīcas iestatījumu atjaunošanas. 1 Pabeigt ātro palaišanu ar motora parametru kalkulāciju un rūpnīcas iestatījumu atjaunošanu. 2 Pabeigt ātro palaišanu ar motora parametru kalkulāciju un I/O atjaunošanu 3 Pabeigt ātro palaišanu ar motora parametru kalkulāciju bet bez I/O atjaunošanas. P3900 = 1,2 P3900 = 3 Ieslēdziet motoru, sākas motora datu identifikācija. Pēc motora identifikācijas pabeigšanas, brīdinājuma ziņojums A0541 pazūd. Ātrā palaišana ir pabeigta, frekvences pārveidotājs ir gatavs darbībai P1300 Vadības režīms 2 0 V/f ar lineāru raksturlīkni 1 V/f ar FCC 2 V/f ar paraboliskaju raksturlīkni 3 V/f ar programmējamu raksturlīkni 5 V/f tekstila iekārtām 6 V/f vadība ar neatkarīgu sprieguma iestatījuma punktu. 2) Parametri pieļauj vairāk iestatījumus nekā šeit ir pieminēts. Skat. parametru sarakstu tālākiem iestatījumiem. 54

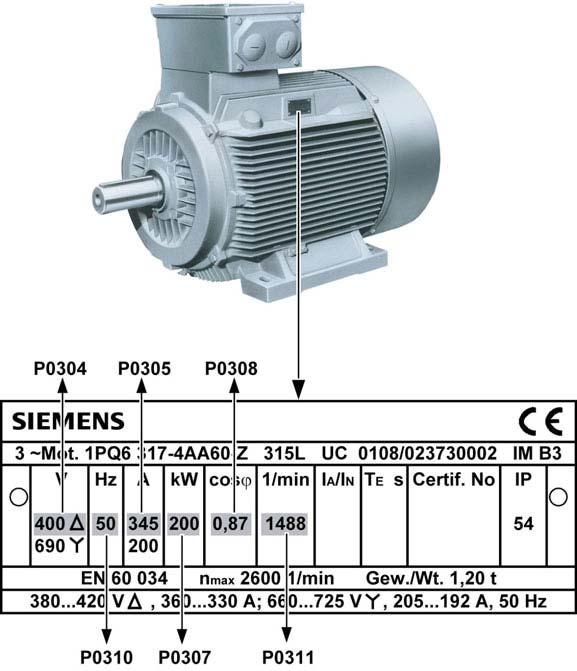

55 3 Palaišana 12/02 izlaidums Motora nominālo parametru noteikšana Attēls 3 8 Tipiskas motora nomināla plāksnes piemērs (Informācija uz motora plāksnes ir tikai piemērs). PIEZĪME P0308 un P0309 ir redzami tikai ja P Tiek parādīts tikai viens no parametriem, atkarībā no P0100 iestatījumiem. P0307 norāda kw vai HP atkarībā no P0100 iestatījuma. Sīkāku informāciju skat. parametru sarakstā. Motora parametru maiņa ir iespējama tikai tad, ja P0010 = 1. Pārliecinieties, ka frekvences pārveidotājs ir konfigurēts atbilstoši motoram. Ievērojiet motora zvaigznes trīstūra savienojuma kārtību! Rūpnīcas iestatījumu atjaunošana Lai atjaunotu visus parametrus uz rūpnīcas iestatījumiem; ir jābūt uzstādītiem šādiem parametriem (nepieciešams BOP 2 vai komunikāciju bloks): 1. Iestatījums P0010 = Iestatījums P0970 = 1. PIEZĪME Rūpnīcā iestatīto parametru atjaunošanas process var ilgt līdz pat 3 minūtēm. 55

56 3 Palaišana 12/02 izlaidums 3.3. Vispārīgās darbības Standarta un paplašināto parametru pilns apraksts ir atrodams parametru sarakstā. PIEZĪME 1. Frekvences pārveidotājam nav atsevišķs barošanas slēdzis un piesl`edzot baro`sanu, tas ir gatavs darbam. Ja izeja ir neaktīva, tas gaida līdz tiek piespiests RUN (sākt) taustiņš vai arī uz spailes 5 parādās digitālais signāls ON (ieslēgts) (rotē pa labi). 2. Ja ir uzstādīts BOP 2 un ir izvēlēts, lai displejā būtu redzama izejas frekvence (P0005 = 21), tad atbilstošais iestatījuma punkts ir redzams aptuveni ik pēc 1 sekundes, iekams frekvences pārveidotājs apstājas. 3. Frekvences pārveidotājs rūpnīcā ir ieprogrammēts standarta funkcijām priekš Siemens 4 polu standarta motoriem, kuriem ir tāda pati nominālā jauda kā invertoram. Lietojot citus motorus ir jāievada specifikācijas no motora nominālo datu plāksnes. Skat. attēlu 3 8 informācijai, kā nolasīt motora datus. 4. Motora parametru maiņa ir iespējama tikai, ja P0010 = Pirms darbības sākšanas, P0010 ir jāuzstāda atpakaļ uz 0. Pamatoperācijas ar BOP 2 Priekšnoteikumi P0010 = 0 (lai pareizi inicializētu palaišanas komandu RUN) P0700 = 1 (aktivizē sākšanas / apturēšanas START/STOP taustiņu uz BOP 2) P1000 = 1 (aktivizē motora potenciometra iestatījumus). 1. Piepsiediet zaļo taustiņu, lai iedarbinātu motoru. 2. Piespiediet taustiņu, kamēr motors griežas. Motora ātrums palielinās līdz 50 Hz. 3. Kad frekvences pārveidotājs sasniedz 50 Hz, piespiediet taustiņu. Motora ātrums un displeja rādījums tiek samazināts Piespiediet taustiņu, lai aktivizētu rokas režīmu. 6. Piespiediet taustiņu, lai aktivizētu automātisko režīmu. 7. Sarkanais taustiņs aptur motora darbību. PIEZĪME Ir pieejamas trīs komandu kopas. Rokas/ automātiskā režīma taustiņš uz BOP 2 ļauj pārslēgties starp CDS 1 un CDS 2. Ja izvēlas CDS 3 (caur P0811), rokas/ automātiskā režīma taustiņš uz BOP 2 ir neaktīvs. Tālāk informāciju skat. parametru sarakstā. 56

57 3 Palaišana 12/02 izlaidums Ārējā motora termiskā aizsardzība Darbojoties ar ātrumu mazāku par nominālo, tiek mazināta uz motora vārpstas uzmontēto ventilatoru dzesējošā darbība. No tā izriet, ka vairumam motoru nepieciešama nominālās jaudas samazināšana, lai nodrošinātu to nepārtrauktu darbību ar zemām frekvencēm. Lai nodrošinātu, ka motori šādos apstākļos tiek pasargāti no pārkaršanas, motoram jāpievieno ārējs temperatūras sensors (PTC) un jāpieslēdz frekvences pārveidotāja vadības spailēm. 5 V 574 & PTC/ KTY Kl. 14 Kl. 15 A D PTC-Auslöseschwelle = 4 V PTC-Charakteristik für 1LG/1LA-Motoren KTY84-Charakteristik Attēls 3 9 Aizsardzība pret termālo pārslodzi. Ar PTC sensoru (P0601 = 1) Ja motora PTC sensors ir pievienots MICROMASTER 430 vadības vadības spailēm 14 (PTCA) un 15 (PTCB), un PTC funkcija ir aktivizēta ar P0601 = 1, tad MICROMASTER 430 darbosies kā parasti, nodrošinot spailēs pretestību, kas ir zem aptuveni 1500 Ω. Ja šī vērtība tiek pārsniegta, frekvences pārveidotājs rāda brīdinājumu A0511 un kļūdas kodu F0011. Reālā pretestības vērtība, pie kuras parādās šie rādījumi būs ne mazāka nekā 1000 Ω un lielāka kā 2000 Ω. Ar KTY84 sensoru (P0601 = 2) KTY84 sensoram ir jābūt pievienotam tā, lai diode ir tiešajā virzienā; t.i. anods ir pievienots spailei 14 (PTCA), bet katods spailei 15 (PTCB). Ja ir ieslēgta temperatūras monitoringa funkcija, uzstādot P0601 = 2, sensora temperatūra (un tātad arī motora tinuma temperatūra) ir ierakstīts uz parametru r0035. Sliekšņa motora temperatūra var tik uzstādīta, izmantojot parametru P0604 (rūpnīcas iestatījums 130 ). Savienojuma kļūda Ja savienojumā ar PTC vai KTY84 sensoru notiek īssavienojums vai ķēdes pārrāvums, parādīsies kļūdas paziņojums un motors pēc noklusēšanas apstāsies. 57

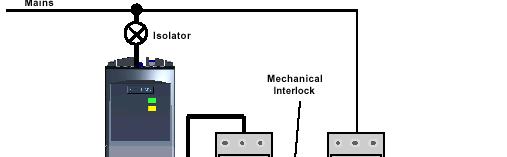

58 4 MICROMASTER 430 funkcijas 12/02 Izlaidums 4 MICROMASTER 430 funkcijas Šajā nodaļā: Dažādu frekvences pārveidotāju vadības procedūru apraksts 4.1. Frekvences iestatīšana (P1000) Komandu avoti (P0700) Izslēgšanas (OFF) un bremzēšanas funkcijas Vadības režīmi (P1300) MICROMASTER Brīvo funkciju bloki (P2800 ff) Kļūdas un brīdinājumi 67 58

59 4 MICROMASTER 430 funkcijas 12/02 Izlaidums BRĪDINĀJUMS Darbojoties ar elektroierīcēm, jāņem vērā, ka atsevišķas ierīces daļas ir zem sprieguma. Avārijas apturēšanas (OFF) iekārtām, saskaņā ar EN (VDE 0113) visos vadības sistēmas darba režīmos,pārstartējot avārijas izslēgšanas iekārtu, nedrīkst rasties situācija, kad ierīce nekontrolēti vai neparedzēti atsāk darbību. Gadījumos, kad īssavienojums vadības ierīcē var izraisīt ievērojamus materiālos zaudējumus vai pat nopietnus miesas bojājumus (t.i. potenciāli bīstami īssavienojumi), jāizmanto vai jāpielāgo ārējie līdzekļi vai ierīces, lai nodrošinātu ierīces drošu darbību arī tad, ja rodas īssavienojums (t.i. neatkarīgi gala slēdži, mehāniskie bloķētāji, u.tml.). MICROMASTER invertori strādā ar augstu spriegumu. Atsevišķi parametru iestatījumi var izraisīt frekvences pārveidotāja darbības automātisku atsākšanos, ja ir bijuši barošanas padeves traucējumi. Motora parametri ir jāievada pareizi, lai nodrošinātu atbilstošu aizsardzību pret motora pārslodzi. Iekārta nodrošina iebūvētu motora pārslodzes aizsardzības sistēmu saskaņā ar UL508C, sadaļu 42. Skat. P0610 un P0335, kur iestatījums i 2 t ir ieslēgts (ON). Aizsardzību pret motora pārslodzi var nodrošināt arī caur ārēju temperatūras sensoru (parametrs: P0601 Motora temperatūras sensors pēc noklusēšanas nav aktivizēts). Ierīce ir piemērota darbībai elektrotīklos, kas nodrošina maksimālo simetrisko strāvu A, efektīvā vērtība ar maksimālo spriegumu 460 V, izmantojot H vai K tipa drošinātājs (skat. tabulu 7 4 tālāk tekstā). Šo ierīci nedrīkst izmantot kā avārijas apturēšanas iekārtu (skat. EN 60204, ) 4.1. Frekvences iestatījums (P1000) Priekšiestatījums spaile 3/4 (AIN + / AIN-, 0 10 V atbilst 0 50/60 Hz) Papildu iestatījumi skat. P1000 PIEZĪME Informāciju par frekvences iestatījumu izmantojot USS meklējiet attiescīgajā rokasgrāmatā, bet izmantojot PROFIBUS - rokasgrāmatā un PROFIBUS instrukcijās. 59

60 4 MICROMASTER 430 funkcijas 12/02 Izlaidums 4.2. Komandu avoti (P0700) UZMANĪBU Paātrināšanās / palēnināšanās laiks un paātrināšanās/palēnināšanās nogludinājuma funkcijas arī ietekmē motora uzvedību. Sīkāka informācija par šīm funkcijām jāmeklē parametru sarakstā P1120, P1121, P1130 P1134. Motora darbības sākšana Rūpnīcas iestatījums: spaile 5 (DIN1, augsts līmenis) Papildu iestatījumi: skat. no P0700 līdz P0708 Motora apturēšana Ir vesela virkne iespējamo veidu, kā apturēt motoru: Rūpnīcas iestatījums: OFF1 (izslēgts) spaile 5 (DIN1, zems līmenis) OFF2 (izslēgts) OFF (izslēgts) taustiņš uz BOP 2, piespiediet OFF (izslēgts) taustiņu vienreiz uz 2 sekundēm vai arī piespiediet to divreiz OFF3 (izslēgts) pēc noklusējuma nav aktivizēts Papildu iestatījumi: skat. no P0700 līdz P0708 Motora darbības virziena maiņa Pēc noklusējuma šī funkcija nav aktivizēta. Lai to aktivizētu, jums jāuzstāda P1110 = 0. Rūpnīcas iestatījums: spaile 6 (DIN2, augsts) Papildu iestatījumi: skatīt P0700 līdz P Izslēgšanas (OFF) un bremzēšanas funkcija OFF1 (izslēgts) Šī komanda (ko aktivizē ON (ieslēgts) atcelšana) liek frekvences pārveidotājam apstāties izvēlētajā motora palēnināšanas laikā. Parametrus palēnināšanas laika izmainīšanai, skat. P1121. UZMANĪBU Komandām ON (ieslēgts) un OFF (izslēgts) ir jānāk no viena avota. Ja ON (ieslēgts) / OFF1 (izslēgts) ir iestatīts uz vairāk kā vienu digitālo ieeju, derīga būs tikai tās digitālā ieeja, kas ir iestatīta pēdējā, piem. DIN3 ir aktivizēts. OFF1 var kombinēt ar līdzstrāvas bremzēšanu vai komplekso bremzēšanu. 60

61 4 MICROMASTER 430 funkcijas 12/02 Izlaidums OFF2 (izslēgts) Šī komanda liek motoram apstāties pēc inerces (vadības impulsi nav aktīvi). UZMANĪBU Komandai OFF (izslēgts) var būt viens vai vairāki avoti. Rūpnīcas iestatījumi paredz, ka OFF2 (izslēgts) komanda ir jāiestata uz BOP 2. Šis avots turpina eksistēt pat tad, ja kāds no parametriem no P0700 līdz P0708 nosaka citus komandas avotus OFF3 (izslēgts) OFF3 (izslēgts) komanda liek motoram strauji apstāties. Pēc iestatītas OFF3 komandas, lai sāktu motora darbību, binārajai ieejai jābūt saslēgtai. JA OFF3 ir saslēgts, tad motora darbību var apturēt ar komandām OFF1 vai OFF2. Ja OFF3 ieeja ir atvērta, motors nevar sākt darbību. Palēnināšanas laiks: skat. P1135 UZMANĪBU OFF3 (izslēgts) var kombinēt ar līdzstrāvas bremzēšanu, komplekso bremzēšanu vai dinamisko bremzēšanu Līdzstrāvas bremzēšana Līdzstrāvas bremzēšana ir iespējama ar OFF1 un OFF3. Motorā tiek padota līdzstrāva, kas ātri to nobremzē bremzē motoru un notur vārpstu līdz bremzēšanas perioda beigām. Aktivizē līdzstrāvas bremzēšanu: skat. no P0701 līdz P0708 Iestata līdzstrāvas bremzēšanas periodu skat. P1233 Iestata līdzstrāvas bremžu strāvu skat. P1232 Iestata līdzstrāvas bremzēšanas sākšanas frekvenci skat. P1234 UZMANĪBU Ja neviena diditālā ieeja nav nokonfigurēta līdzstrāvas bremzēšanai, ja P pēc katras OFF1 komandas periodā, kas ir iestatīts ar P Kompleksā bremzēšana Kompleksā bremzēšana ir iespējama ar OFF1 un OFF 3 komandām. Kompleksās bremzēšanas gadījumā, līdzstrāvas komponents ir uzlikts uz mainīgās strāvas. Iestata bremzēšanas strāvu: skat. P

62 4 MICROMASTER 430 funkcijas 12/02 Izlaidums 4.4. Vadības režīmi (P1300) MICROMASTER 430 ir virkne dažādu vadības režīmu, kas balstās uz U/f vadību. Šie režīmi ir uzskaitīti zemāk, papildu iestatījumi ir uzskaitīti parametru sarakstā, kur atrodami arī funkciju apraksti. Linearā U/f vedība P1300 = 0 Šī veida kontroli var izmantot pielietojumos ar mainīgu vai konstantu griezes momentu, t.i. transportēšanas sistēmām un sūkņu tipiem. Lineārā U/f vadība ar magnetizēšanas strāvas vadību (FCC) P1300 = 1 Šī veida kontroli var izmantot, lai uzlabou motora un dinamisko darbību. Paraboliskā U/f vadība P1300 = 2 Šī veida vadību var izmantot pielietojumos ar kvadrātisku griezes momentu, piem. ventilatoriem un sūkņiem. Daudzpunktu U/f vadība P1300 = 3 Plašāku informāciju par šo darbības režīmu skat. MICROMASTER parametru sarakstā. U/F vadība tekstila iekārtām P1300 = 5 Nav slīdes kompensācijas pastiprinājuma vai rezonanses slāpētāja. Imax vadība attiecas uz spriegumu nevis frekvenci. Lineārā U/f vadība ar magnetizēšanas strāvas vadību tekstila iekārtām P1300 = 6 Tā ir P1300 = 1 un P1300 = 5 kombinācija U/f vadība ar neatkarīgu sprieguma iestatījuma punktu P1300 = 19 Lietojot P1330, sprieguma iestatījums var būt dots neatkarīgi no motora darbības paātrinājuma/palēninājuma funkcijas ģeneratora darbības uzsākšanas frekvences (HLG). Lietojot P1330, iespējams uzdot sākuma spriegumu neatkarīgi no paātrinājuma funkcijas ģeneratora iestatītās sākuma frekvences. 62

63 4 MICROMASTER 430 funkcijas 12/02 Izlaidums 4.5. MICROMASTER 430 DARBĪBAS REŽĪMI Šunta režīms Frekvences pārveidotāja šunta ķēdes uzstādīšana Maiņstrāva Izolators Mehāniskais bloķētājs Slēdzis Releja izejas Izolators Attēls 4 1 Šunta ķēde Funkcijas Divu kontaktoru vadība caur MICROMASTER 430 releja izejām. Šī funkcija padara iespējamu darbināt motoru caur frekvences pārveidotāju vai tieši pieslēgt maiņstrāvas tīklam. Frekvences pārveidotājs nodros`sina pārslēgšanu. Pārslēgšana ir iespējama ar šādiem līdzekļiem: Kļūdas ziņojums no frekvences pārveidotāja Digitālais ieeja Frekvences pārveidotāja frekvence Par P1260 un citiem iestatījumiem skat. parametru sarakstā. 63

64 4 MICROMASTER 430 funkcijas 12/02 Izlaidums Siksnas spiedziņas kļūdas noteikšana Konstatē mehāniskās kļūdas piedziņas mehānismā, piem. pārrauta piedziņas siksna, sausi sūkņi, u.tml Griezes moments (Nm) P1082 Maksimālā frekvence P2189 Augšējais griezes momenta slieksnis P2190 Zemākais griezes moments P2187 Augšējais griezes momenta slieksnis 2 P2188 Zemākais griezes momenta slieksnis 2 P2185 Augšējais griezes momenta slieksnis 1 P2186 Zemākais griezes momenta slieksnis 1 P2182 Sliekšņa frekvence 1 P2183 Sliekšņa frekvence 2 P2184 Sliekšņa frekvence 3 Frekvece [Hz] Funkcijas Tiek novērots griezes moments. Tas nodrošina to, ka tiek konstatēta tukšgaita un pārslodze un to radošie apstākļi (piem., ventilators negriežas pareizi) Salīdzinājums starp tekošo ātruma / momenta līkni un ieprogrammēto šablona līkni. Frekvences līkni var uzdot ar trīs punktiem. Bez tam var noteikt reakcijas laiku, funkcijas palaišanai. Tas novērš neparedzētu palaišanu, ko varētu izraisīt īslaicīgas momenta svārstības. Par P2181 un citiem iestatījumiem skat. parametru sarakstā. 64
